Билет 4 Тестирование в Ростехнадзоре на II группу по электробезопастности

ЭБ 112.3 Обучение и аттестация электротехнического и электротехнологического персонала по электробезопасности (II группа допуска).

Инструкция

Выберите один из вариантов в каждом из 5 вопросов;
Нажмите на кнопку “Показать результат”;
Скрипт не покажет результат, пока Вы не ответите на все вопросы;
Загляните в окно рядом с номером задания. Если ответ правильный, то там (+). Если Вы ошиблись, там (-).
За каждый правильный ответ начисляется 1 балл;
Оценки: менее 2.5 баллов – НЕУДОВЛЕТВОРИТЕЛЬНО, от 2.5 но менее 3.75 – УДОВЛЕТВОРИТЕЛЬНО, 3.75 и менее 5 – ХОРОШО, 5 – ОТЛИЧНО;

Чтобы сбросить результат тестирования, нажать кнопку “Сбросить ответы”;

На какие конструктивные типы делятся двигатели в зависимости от условий окружающей среды?
На открытые, закрытые, защищенные, взрывозащищенные.
На открытые, закрытые, защищенные, влагозащищенные.
На открытые, закрытые, защищенные, химическизащищенные.
На открытые, закрытые
Если коэффициент трансформации больше единицы, то этот трансформатор принято считать:
Повышающим
Автотранформатор
Понижающим.
Если коэффициент трансформации меньше единицы, то этот трансформатор принято считать:
Повышающим
Автотранформатор
Понижающим.
На какие типы делятся системы освещения?
Сигнальное, аварийное, рабочее
Основные, рабочие, аварийные.
Естественное и искусственное
Рабочее, ремонтное, дежурное, аварийное
На какие системы делится рабочее освещение?
Местное, ремонтное, дежурное, аварийное
Общее, местное, комбинированное.
Сигнальное, аварийное, рабочее
Дежурное, аварийное, ремонтное

Виды электрического освещения. Системы и типы освещения.

По своему функциональному назначению освещение подразделяется на четыре вида – рабочее, аварийное, эвакуационное и охранное.

Рабочее освещение создает требуемую по нормам освещенность, обеспечивая необходимые условия работы. Рабочее освещение создается светильниками. Светильником называется световой прибор, состоящий из источника света и осветительной арматуры. Светильники в помещениях располагаются рядами по вершинам прямоугольников, ромбов, равносторонних треугольников на высоте, обеспечивающей нормальную освещенность.

Светильники рабочего освещения включаются, как правило, на напряжение 220 В. При перерыве в электроснабжении рабочего освещения должно быть предусмотрено аварийное освещение для продолжения работы или эвакуационное – для эвакуации людей из рабочего помещения.

Аварийное освещение устраивается в помещениях, в которых внезапное отключение рабочего освещения может привести к тяжелым последствиям для людей или оборудования, может вызвать длительное расстройство технологического процесса. При аварийном освещении освещенность на рабочих местах должна быть не менее 10% рабочей освещенности, установленной для нормальных условий.

Светильники аварийного освещения располагаются и работают совместно со светильниками рабочего освещения, но подключаются к независимому источнику питания. Если светильники рабочего и аварийного освещения чередуются, то при отключении рабочего освещения аварийное освещение будет обеспечивать 50% освещенности, что позволяет продолжать многие виды работ.

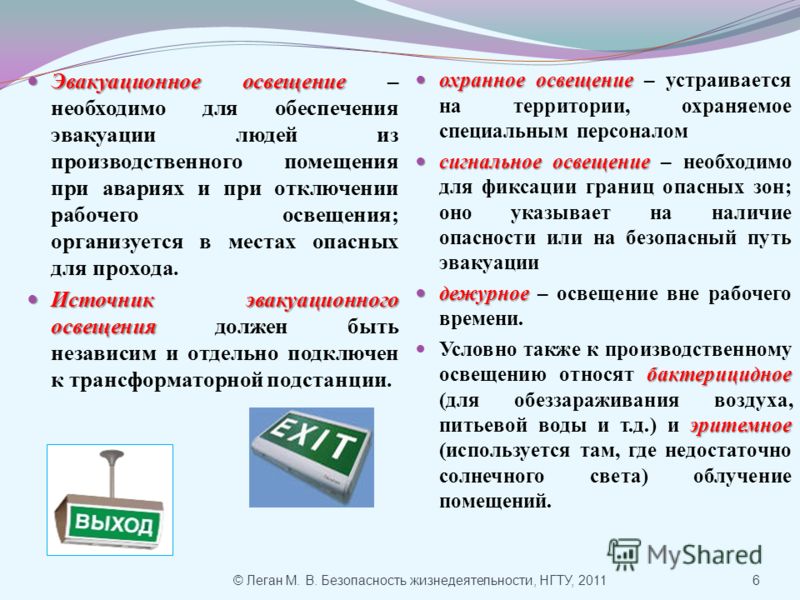

Эвакуационное освещение необходимо для создания условий безопасного выхода из рабочей зоны и из помещения при погасании рабочего освещения. Если в помещении работают более 50 человек, эвакуационное освещение необходимо даже при отсутствии оборудования в этом помещении. Эвакуационное освещение должно обеспечивать освещенность не менее 0,3 лк.

В темное время суток во многих помещениях и вдоль границ территории необходимо искусственное охранное освещение для несения дежурства пожарной и военизированной охраны. Охранное освещение должно обеспечивать освещенность не менее 0,5 лк.

Различают три системы рабочего освещения – общее, местное и комбинированное.

Общее освещение предназначено для создания необходимой освещенности рабочих поверхностей, объектов различения и помещения в целом. Оно может быть равномерным или локализованным. Общее равномерное освещение обеспечивает равномерное распределение освещенности заданного уровня по всей площади помещения. При этом светильники, как правило, выбираются одного типа и мощности и устанавливаются на одной высоте.

При локальном размещении светильников обеспечивается нужное направление светового потока, лучшее освещение, чем при равномерном освещении, благодаря устранению теней от оборудования. Положение светильников выбирается в зависимости от расположения рабочих поверхностей или производственного оборудования.

Местное освещение предназначается для освещения отдельных рабочих поверхностей. Светильники обычно устанавливаются в непосредственной близости от объекта различения. В помещениях с повышенной опасностью и особо опасных в отношении поражения электрическим током должны включаться на напряжение не выше 36 В.

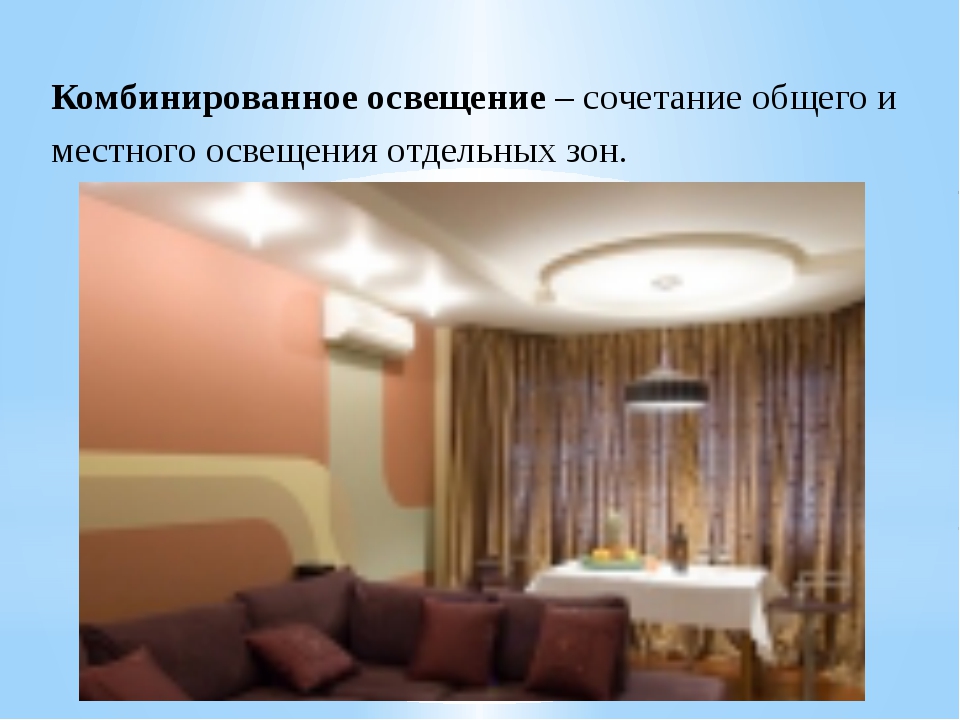

Сочетание общего и местного освещения называется системой комбинированного освещения.

Выбор той или иной системы освещения определяется характером работы и особенностями технологического процесса. Правильность выбора системы освещения определяет эффективность осветительной установки.

Освещение рабочего места – виды и нормы (2019)

Свет играет важную роль в жизни людей. А от правильно спроектированного освещения рабочего места, зависит не только производительность труда, но и напрямую здоровье человека. Соблюдение основных правил позволит вам снизить утомляемость и повысит работоспособность.

Виды освещения рабочего места

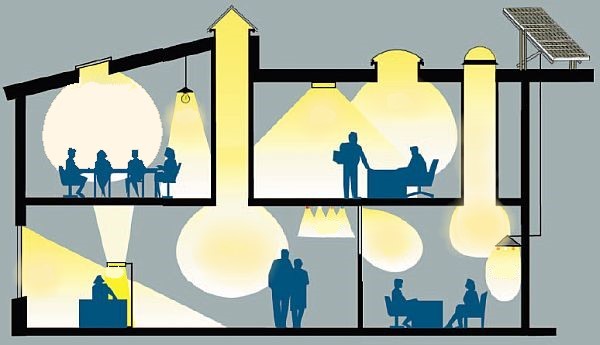

В зависимости от источника света рабочее освещение может быть трех видов:

Естественное – прямой или отраженный свет, проникающий через окна.

Искусственное – осуществляется искусственными источниками света (лампами) и предназначено для освещения помещения в темное время суток.
Совмещенное – одновременное сочетание естественного и искусственного освещения.

Светильники для световой архитектуры

Стоит отметить, что согласно исследованиям, естественные источники света имеют значительное преимущество над искусственными. Поэтому, если есть такая возможность, старайтесь организовать рабочее место в непосредственной близости к источникам естественного света. При этом, не рекомендуется располагать стол параллельно окну. Это может привести к появлению теней (если сидеть спиной к проему) или к ослепленности (если сидеть лицом). Оконные проемы так же необходимо оборудовать шторами или жалюзи, чтобы регулировать интенсивность освещения.

Освещение рабочего места в яркий день

Освещение рабочего места в яркий день с опущенными шторами

Виды освещения рабочего места делятся так же по типу светильников и месту их расположения:

Общее. В этом случае, источники света размещаются равномерно в верхней зоне (точечные светильники на потолке, либо люстра в центре помещения).
Местное. Освещение, дополняющее общее. Создается с помощью настольной лампы, бра, торшера или других приборов, свет от которых направлен непосредственно на рабочее место.
Комбинированное. Одновременное использование общего и местного видов освещения.

Комфортное освещение комбинированным светом

Стоит отметить, что важна не только качественная подсветка рабочего места – общая освещённость должна соответствовать ей по интенсивности, иначе глаза будут постоянно перенапрягаться при переводе взгляда на более затемнённые участки. То есть, свет от монитора не должен быть ярче освещения рабочего стола более трех раз и не более десяти раз освещённости в комнате.

Рекомендуемые контрасты в поле зрения

ГОСТ Р 55710-2013 Освещение рабочих мест внутри зданий

Значение освещенности в зоне периферии должно быть не более 1/3 освещенности зоны непосредственного окружения. Значения освещенности в зоне непосредственного окружения в зависимости от освещенности в зоне зрительной работы приведены в таблице название!!!

Таблица, комфортного соотношения освещения на рабочей поверхности, к освещению окружения

Нормы освещения рабочего места

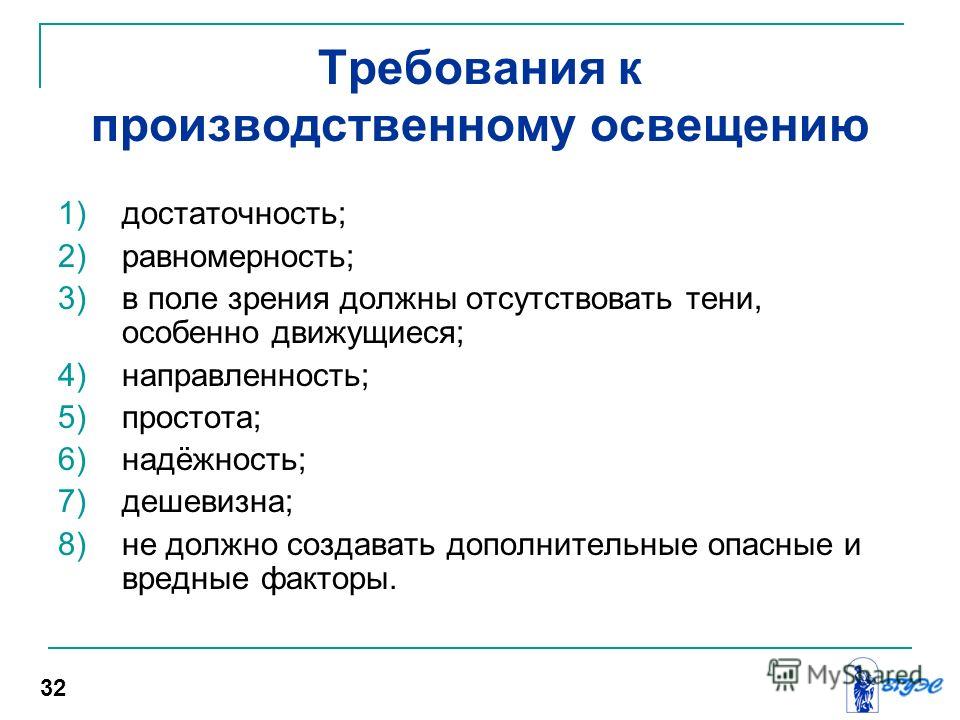

При организации освещения рабочего места необходимо учитывать следующие требования:

равномерное и достаточное освещение;
оптимальная яркость;
отсутствие бликов;
отображение правильной цветовой гаммы;
отсутствие пульсации света.

Разберем некоторые из пунктов подробнее.

К ослепленности может привести, например, использование слишком ярких светильников. Избежать этого можно несколькими способами:

увеличить высоту установки общего освещения.
уменьшить яркость светильников светорассеивающими элементами (стеклами, сетками).
уменьшить мощность источников света, однако, при этом придется увеличить их количество.

Пульсацию света можно устранить только заменой светильника. Чтобы проверить источник света на пульсацию, можно посмотреть на него через камеру смартфона. Полученное изображение не должно мерцать.

На столе не используйте глянцевые или сверкающие материалы, бликуя, они повышают утомляемость. Монитор компьютера размещайте так, чтобы на него не падал прямой свет из окна или других источников.

Освещение должно обеспечивать комфортные и безопасные условия для деятельности. При необходимости, в вечернее время, необходимо организовать совместное общее и акцентное искусственное освещение.

Как измерить освещенность

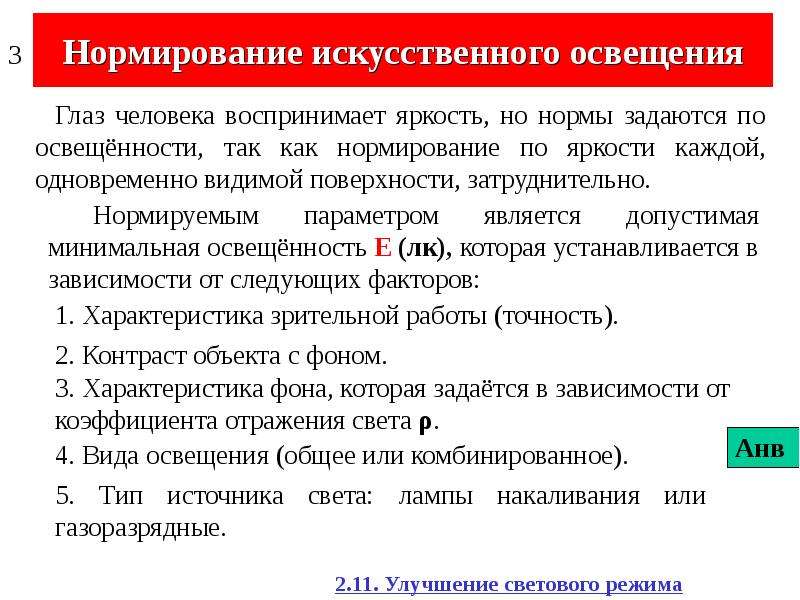

Гигиеническими нормами принято, что в помещениях, в которых человек работает (или просто постоянно находится), освещённость должна составлять не менее двухсот люксов. При этом значение может колебаться, в зависимости от вида деятельности. Чем сложнее зрительно восприятие (работа с мелкими деталями), тем выше должен быть показатель.

Освещённость рабочего места

Как достичь этих параметров и правильно подобрать количество и мощность светильников?

Можно, конечно, использовать профессиональные программы, но если вы не проектировщик, а рядовой пользователь, то расчет можно произвести проще и быстрее. Метод расчет по формуле может содержать погрешности, но для непрофессионального использования вполне подходит.

Возьмем известную формулу расчета освещенности и умножим ее на поправочный коэффициент.

Где E – минимальная нормативная освещённость в Lx;
Ф – световой поток от источника света в Lm;
S – освещаемая площадь в м. кв.;
n – поправочный коэффициент.

Формула расчета освещенности *носит рекомендательный характер и не учитывает коэффициента отражения поверхностей

Этот коэффициент означает количество света, непосредственно дошедшего до освещаемой поверхности. Если у вас над рабочим местом будет не один мощный светильник направленного действия, то вполне естественно, что часть лучей от источника света будет распространяться по всем сторонам и не достигать зоны работы. Поэтому усреднено примем его равным n = 0,5.

Формула расчета освещенности с поправочным коэффициентом *носит рекомендательный характер и не учитывает коэффициента отражения поверхностей

То есть, мы будем считать, что до нашей рабочей поверхности доходит примерно половина света. Далее измеряем площадь рабочей зоны. После этого находим из паспортных данных на упаковке или из таблиц в интернете, значение светового потока выбранного светильника.

Подставив все эти данные в формулу, мы и получим результат освещенности, которую будет давать эта лампочка в данном конкретном месте. Вам по требованиям ГОСТ Р 55710-2013 необходимо обеспечить от 200 до 750 Lx на рабочей поверхности в зависимости от вида деятельности.

Соответственно делите эти 200/750 Lx на результат, и узнаете сколько вам нужно таких светильников или лампочек.

Получается, для того чтобы рассчитать освещенность, вам необходимо знать, как минимум две величины:

световой поток от источника света
площадь освещения

Чтобы проверить фактическую освещенность после установки светильников, применяют специальные измерительные приборы – люксметры.

Чтобы подобрать нужное количество светильников, вы можете воспользоваться услугами специалистов, которые работают в специальной программе расчета освещенности, которая на основе данных о необходимом уровне света в виде используемых ламп и информации о размерах помещения оперативно рассчитает, какова должна быть мощность и количество источников света.

Нужно помнить – Расчет по формуле может содержать погрешности, но для непрофессионального использования вполне подходит. Если же вы решили подойти к вопросу основательнее, рекомендуем доверить расчет специалистам салона «Буржуа».

Следуйте нашим рекомендациям и помните, что правильно организованное освещение – залог здоровья и высокой производительности труда.

Освещение рабочих помещений аварийное – Справочник химика 21

Во всех взрыво- и пожароопасных помещениях и сооружениях ПХГ следует предусматривать рабочее и аварийное освещение, а на приустьевых площадках технологических скважин—рабочее освещение светильниками во взрывобезопасном исполнении. [c.248]

Производственное освещение. Во всех производственных помещениях должно быть предусмотрено рабочее и аварийное освещение. Нормы на естественное, искусственное и совмещенное освещение зданий и сооружений, мест производства работ вне зданий, промышленных площадок установлены СНиП П-4—79. Помещения с постоянным пребыванием людей должны иметь естественное освещение в пределах норм, установленных для работы данного характера. Светильники искусственного освещения должны быть расположены так, чтобы обеспечивалась надежность их крепления, безопасность, удобство обслуживания и требуемая освещенность с учетом ее равномерности. Аварийное освещение должно обеспечивать наблюдение за работой при внезапном отключении рабочего освещения оно должно быть не менее 2 лк в помещении и не менее 1 лк — на территории предприятия. Наименьшая освещенность эвакуационного освещения на полу проходов и на ступенях лестниц в помещении — 0,5 лк, на открытой территории — 0,2 лк. Аварийным освещением одновременно можно пользоваться и как эвакуационным. Источники питания аварийного освещения должны удовлетворять требованиям Правил устройства электроустановок (ПУЭ). [c.567]

Помещения насосных и компрессорных станций характеризуются наличием механизмов с движущимися частями, и поэтому всякое внезапное погасание света может повлечь за собой несчастные случаи с людьми и повреждение технологических механизмов (из-за невозможности их обслуживания). В этих помещениях необходимо предусматривать два вида освещения — рабочее и аварийное. Рабочее освещение обеспечивает обслуживающему персоналу надлежащую видимость рабочего места и проходов между механизмами при нормальной работе осветительных установок.

Аварийное освещение должно гарантировать возможность обслуживания механизмов при внезапном отключении рабочего освещения, или, если в этом нет необходимости, — безопасную эвакуацию обслужи- [c.103]

Большинство производственных помещений нефтегазоперерабатывающих заводов являются взрывоопасными в них установлены аппараты, работающие при высоких температурах, п механизмы, имеющие движущиеся части. Во избежание несчастных случаев с людьми, расстройства технологического процесса и повреждения механизмов из-за прекращения наблюдения за ними при погасании света в таких помещениях предусматривают два вида освещения — рабочее и аварийное. Светильники обоих видов освещения должны питаться от разных источников электроснабжения (от разных подстанций или разных секций шин одного распределительного устройства). При нормальных условиях работы рабочее и аварийное освещение включено одновременно и обеспечивает требуемую нормами освещенность помещения. В случае внезапного погасания рабочего освещения оставшееся аварийное освещение должно обеспечить воз- [c.123]

Для щитовых помещений следует выполнять два вида освещения рабочее и аварийное с раздельным питанием их от отдельных источников. Половину светильников общего освещения следует отнести к рабочему освещению, а другую половину — к аварийному. [c.68]

Электрическое освещение производственных объектов НПЗ и НХЗ предназначено для обеспечения нормальных условий труда и безопасных работ в темное время суток, а также днем в местах, где недостаточно естественное освещение. По структуре и назначению системы освещения делятся на основные — общее освещение, предназначенное для всего рабочего помещения, участка местные, предназначенные для рабочего места аварийные — на случай внезапного отключения основного освещения для продолжения работы и эвакуации людей. [c.95]

Аварийное освещение. В производственных помещениях химических заводов устраивают так называемое аварийное освещение, если внезапно прекратится действие основного рабочего освещения. По назначению аварийное освещение подразделяют на два вида для продолжения работ и для эвакуации людей из помещения. [c.121]

Аварийное освещение для продолжения работ должно обеспечивать на рабочих поверхностях, требующих обслуживание при аварийном режиме, освещенность не менее 10% норм, установленных для рабочего освещения этих поверхностей. Аварийное освещение для эвакуации людей из помещений должно создавать по линии проходов на полу и на ступенях лестниц освещенность не менее 0,3 лк. [c.280]

Для безопасного продолжения работы или выхода людей из помещения при внезапном отключении рабочего освещения должно предусматриваться аварийное освещение. [c.252]

Аварийное освещение должно быть таким, чтобы была возможность наблюдать за работой оборудования и приборов при внезапном отключении рабочего освещения. Оно должно обеспечить освещенность не менее 5 % от нормируемой освещенности рабочего освещения, но не менее 2 лк в помещении и не менее [c.50]

На вводимых в эксплуатацию предприятиях должны быть обеспечены очистка и обезвреживание сточных вод и промышленных выбросов в атмосферу связь и сигнализация мероприятия по промышленной санитарии и охране труда, рабочему и аварийному освещению, пожарной безопасности необходимые оборудованные бытовые помещения для работаю- [c.624]

Такое освещение предусматривают для временного продолжения работы или эвакуации людей из помещений при отключении рабочего освещения. Наименьшая освещенность рабочих поверхностей при аварийном режиме должна составлять не менее 2 лк внутри зданий и не менее 1 лк на открытых площадках. Аварийное освещение для эвакуации людей должно устраиваться [c.49]

Электрическое освещение. В помещении компрессорной станции должно быть рабочее и аварийное электрическое освещение. [c.218]

В производственных помещениях необходимо предусматривать рабочее и аварийное освещение. [c.25]

По назначению электрическое освещение подразделяют на рабочее, служащее для освещения мест производства работ, складирования материалов, проездов в темное время суток (к рабочему относится также охранное освещение), и аварийное, служащее для освещения рабочих мест при продолжении работ в случае внезапного отключения рабочего освещения, а также для эвакуации людей из помещения. [c.54]

Источники света. Источниками света при электрическом освещении служат электрические лампы накаливания и газоразрядные. Для общего, рабочего и аварийного освещения на промышленных предприятиях применяют электрические лампы на напряжение 220 В для местного освещения в помещениях с нормальной средой — тоже 220 В в помещениях с повышенной [c.305]

В процессе эксплуатации один раз в год проверяют состояние изоляции сети рабочего и аварийного освещения, один раз в три месяца — исправность аварийного освещения, а один раз в год проводят фотометрические измерения освещенности основных производственных помещений. [c.308]

Кроме основного рабочего освещения, в ряде случаев должно предусматриваться аварийное освещение. Согласно правилам аварийное освещение необходимо предусматривать в помещениях, где погасание рабочего освещения может повлечь возникновение пожара, взрыв или длительное нарушение технологического процесса, а также в помещениях с числом рабочих более 50. [c.213]

Аварийное освещение должно создавать не менее 10% освещенности общего рабочего освещения данного помещения. [c.213]

При проектировании необходимо предусматривать два вида освещения рабочее — для проведения производственного процесса и аварийное — для обеспечения эвакуации обслуживающего персонала или для продолжения работы в таких помещениях, где электроснабжение не может быть отключено (отделение формования, отделки, сушки и упаковки волокна). [c.58]

У входа в помещение насосной станции должна быть освещена в ночное время надпись Пожарная насосная станция . Подступы к насосной станции и помещение должны быть обеспечены электрическим рабочим и аварийным освещением. [c.342]

Во взрывоопасных помещениях, где технологические аппараты работают при высоких температурах и больших давлениях и где, кроме того, находится большое количество механизмов с движущимися частями, внезапно погасший свет может вызвать несчастные случаи, поломку оборудования или приостановку технологического процесса. В таких помещениях предусматривают рабочее и аварийное освещение. [c.120]

Оба вида освещения получают питание от разных источников электроснабжения (от разных подстанций или разных секций шин одной подстанции с независимыми источниками питания). В нормальных условиях светильники рабочего и аварийного освещения включают одновременно для совместного освещения помещения. Если внезапно погасло рабочее освещение, светильники аварийного освещения должны обеспечить работу и обслуживание механизмов при пониженном освещении или, если в этом нет необходимости, обеспечить безопасную эвакуацию работающего персонала. [c.120]

Различают следующие системы освещения общее освещение — служащее для освещения всего или части помещения, с одинаковой или различной освещенностью местное освещение — служащее для освещения рабочих мест (пультов управления, лабораторных столов, контрольно-измерительных приборов) комбинированное освещение — совокупность общего и местного освещения. Разновидностью местного освещения является переносное освещение, служащее для ремонтных целей и питаемое от штепсельных розеток. Различают следующие виды освещения рабочее освещение и аварийное. Помещения насосных и компрессорных станций характеризуются наличием механизмов с движущимися частями. Внезапное погасание света может быть причиной несчастных случаев с, людьми и повреждения механизмов из-за невозможности их обслуживания. В таких помещениях предусматривается оба вида освещения — рабочее [c.114]

На рабочих поверхностях, требующих обслуживания- при аварийном режиме, необходимо обеспечить освещенность не менее 10% от норм, принятых для рабочего освещения этих поверхностей при общем освещении лампами накаливания. Для эвакуации людей из помещения аварийное освещение должно обеспечить не менее 0,3 лк на полу по линии основных проходов и на ступенях лестниц. [c.66]

При наличии взрывоопасной среды помещения компрессорной и насосной станций должны иметь рабочее и аварийное освещение. Аварийное освещение предназначено для освещения компрессорной и насосной, а также вспомогательных помещений при внезапном отключении рабочего освещения. Светильники аварийного освещения подключают к независимому источнику питания и располагают так, чтобы обеспечивались надежность их крепления, безопасность, удобство обслуживания и требуемая освещенность. Для внутреннего освещения обору- [c.6]

В окрасочных цехах и краскозаготовительных отделениях должно быть водяное, паровое (низкого давления) или воздушное отопление температура на поверхности отопительных приборов не более 95 °С. В помещении должно быть предусмотрено рабочее, ремонтное и аварийное искусственное освещение. Освещенность в помещениях, где проводятся окрасочные работы, должна соответствовать Нормам освещенности для предприятий промышленности . [c.355]

В помещении компрессорной станции должно быть рабочее и аварийное электрическое освещение. [c.100]

В производственных помещениях следует предусматривать рабочее, дежурное и аварийное освещение, во вспомогательных помещениях, а также на лестницах, лесах, сходнях и трапах — рабочее и аварийное освещение. [c.172]

Во всех производственных, помещениях предусматривают рабочее и аварийное искусственное (электрическое) освещение с питанием от разных секций шин щита низкого напряжения подстанции, а при необходимости и освещение для ремонта. [c.101]

В больших производственных помещениях, где есть групповые пункты на разных отметках следует предусматривать дистанционное управление рабочим и аварийным освещением из помещений диспетчера, управляющего технологическими механизмами. [c.168]

По функциональному назначению различают рабочее, аварийное и эвакуационное освещение. Рабочее освещение (чаще всего совместно с эвакуационным и аварийным) создает освещенность, требуемую нормами для выполнения зрительной работы в данном помещении. Аварийное освещение дает возможность продолжать работу при погасании рабочего. Эвакуационное освещение позволяет людям безопасно выйти из помещений, где погасло рабочее освещение. [c.28]

Аварийное освещение служит для обеспечения возможности продолжения работы или для безопасной эвакуации людей, когда внезапно (аварийно) отключается рабочее освещение. Предусматривается аварийное освещение всех взрыво- и полрабочего освещения может вызвать взрыв, пожар, несчастные случаи или нарушение технологического процесса. При аварийнохм освещении для продолжения работы должно создаваться не менее 10% освещенности общего рабочего освещения данного помещения, а для эвакуации— не менее 0,3 лк по линиям основных проходов (на уровне полов и на ступенях лестниц). Питание сети аварийного освещения осуществляется от самостоятельного источника электроснабжения. [c.148]

Для создания условий безопасной эксплуатации на НПЗ и НХЗ необходимо предусматривать два вида электрического освещения рабочее и аварийное. Рабочее освещение предназначается для обеспечения нормальных условий видимости в помещениях и на открытых площадках предприятия. Аварийное освещение служит для обеспечения возможности продолжения работы или, если это необходимо для безопасной эвакуации людей в тех случаях, ко1да внезапно отключается рабочее освещение. Светильники обоих видов освещения следует снабжать от различных источников (разных подстанций, разных секций щин одного распределительного устройства). Аварийное освещение проектируют для всех установок и объектов, в которых внезапное отключение рабочего освещения может вызвать взрыв, пожар, несчастные случаи с персоналом. Аварийное освещение- должно обеспечивать не менее 10 /а освещенности общего рабочего освещения помещения. При нормальных условиях эксплуатации рабочее и аварийное освещение действуют одновременно. [c.189]

Правилами устройства электроустановок предусматривается аварийное освещение, Оно предназначено для освещения рабочих помещений, мест, опасных для прохода людей, основных проходных помещений и лестниц, предназначенных для эвакуации людей из производственных и общественных зданий после обесточивания рабочего освещения, чтобы исключить опасность травматизма. Аварийное освещение применяется также в местах работы на открытых пространствах, когда эвакуация работающих связана с повыщенной опасностью травматизма, и т. п. [c.43]

В п оиэвадственных помещениях необходимо предусматривать следующие виды освещения рабочее, аварийное, ремонтное (переносные светильники). [c.58]

Для охранного освещения площадок предприятий и дежурного освещения помещений следует по возмож1Юсти выделять часть светильников рабочего или аварийного освещения. [c.113]

Аварийное Освещение предназначено для обеспечения освещенности производственного помещения при отключении рабочего освещения. Оно должно быть достаточным для безопасного вы-,хода людей из пб щения и продолжения рабо-Гы в помещениях на открытых пространствах в тех случаях, когда откЛютение рабочего освещения может вызвать пожар, взрыв, ofpaвлeниe газами (парами), длительное расстройство технологического процесса, нарушение работы важнейших объектов, таких, как водоснабжение электростанции, узлы радиопередачи и т. п. [c.140]

Рациональность освещения обусловливартся до- -статочной интенсивностью света, оптимальной контрастностью предметов в поле зрения, не допускается ослепление, блесткость. Действующими нормами устанавливается нижний допустимый уровень освещенности рабочих мест и помещений в отдельных случаях рекомендуется его повысить, обосновывая гигиеническими, технико-экономическими и другими соображениями. Кроме рабочего электроосвещения необходимо предусматривать аварийное освещение, которое должно быть не менее 10% минимальной нормы. [c.144]

Независимо от вида используелюго топлива и наличия естественного и искусственного освещения в нормальном исполнении в котельной должно быть предусмотрено устройство дополнительного аварийного освещения рабочих мест котельной, таких как фронт котлов и проходы между ними, водоуказательные стекла, площадки и лестн1щы, подсобные помещения и др. При этом аварийное освещение должно быть обеспечено самостоятельным источником питания электроэнергией, независимым от общей электроосветительной сети котельной. Для котельных с площадью этажа до 250 м в качестве аварийного освещения разрешается использовать переносные электрические фонари с аккумуляторами или сухими элементами. [c.235]

При сменных обходах газоспасатели проверяют степень загрязненности воздуха рабочих помещений соблюдение персоналом цехов мер газобезопасности при проведении работ в газоопасных местах наличие и состояние запасных входов и выходов наличие и исправность материально-технических средств, предназначенных для ведения аварийно-спасательных работ комплект газоспасательных средств, первичных средств газозащиты и пожаротушения, спецодежды, искробезопасного инструмента (во взрывоопасных цехах) системы сигнализации и связи, аварийного освещения и др. [c.36]

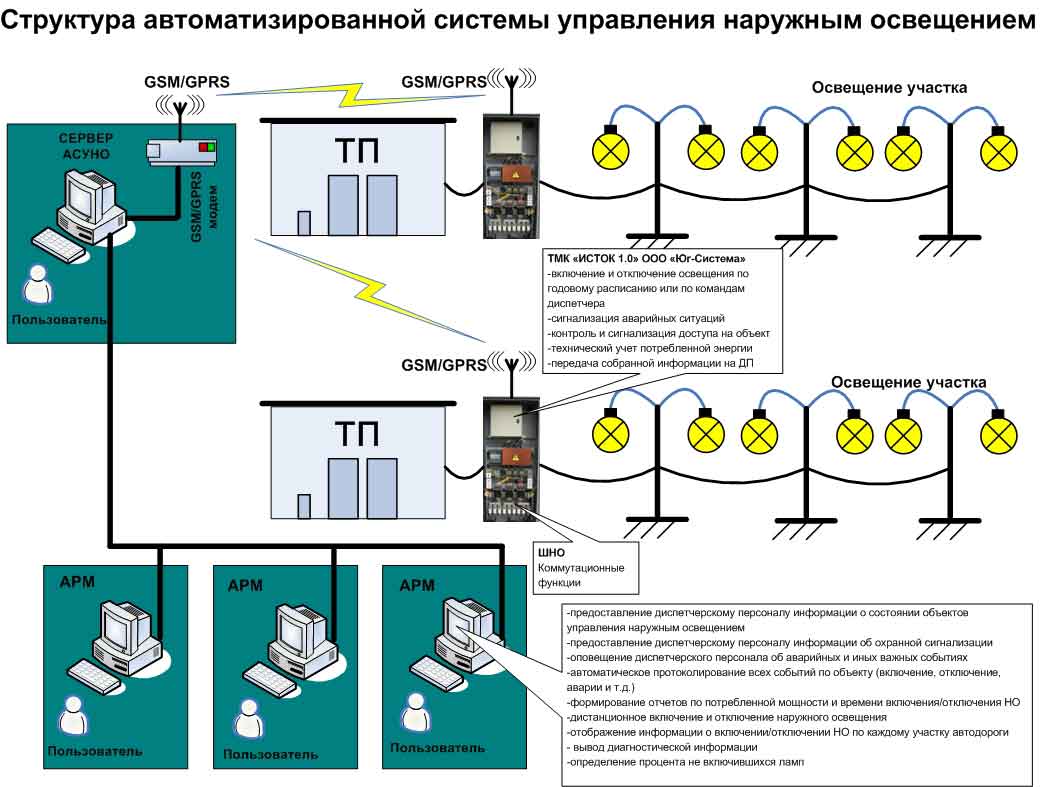

Автоматическое и централизованное управление освещением осуществляется с диспетчерского пункта. Допускается для этой цели использовать другие помещения, в которых постоянно находится дежурный персонал. Устройство автоматизированного и централизованного управления должно обеспечивать независпмое управление освещением различных по назначению участков — проездов и проходов, охранной зоны, открытых мест, где производится работа в темное время суток, открытых складов, мест погрузки-разгрузки, а также управление рабочим и аварийным освещением внутри заводских помещений. [c.335]

В помещениях окрасочных цехов должно быть предусмотрено рабочее, ремонтное и аварийное искусственное освещение. Освещенность в помещениях окрасочных цехов должна быть принята в соответствии с табл. 3 Норм освещенности для предприятий промышленности , утвержденных ЦК Профсоюза рабочих мащиностроения 22/УЫ960 г. [c.554]

Распределительная часть ВРУ. К распределительной части ВРУ присоединяются питающие линии квартир, силовых потребителей, питающие и групповые линии рабочего, эвакуационного и аварийного освещения общедомовых помещений противопожарных устройств, огней светового ограждения, элементов диспетчеризации, кодовых замков и переговорных устройств, освещения и силовых потребителей, встроенных и пристроенных общественных помещений. [c.137]

Аварийное освещение / ПУЭ 7 / Библиотека / Элек.ру

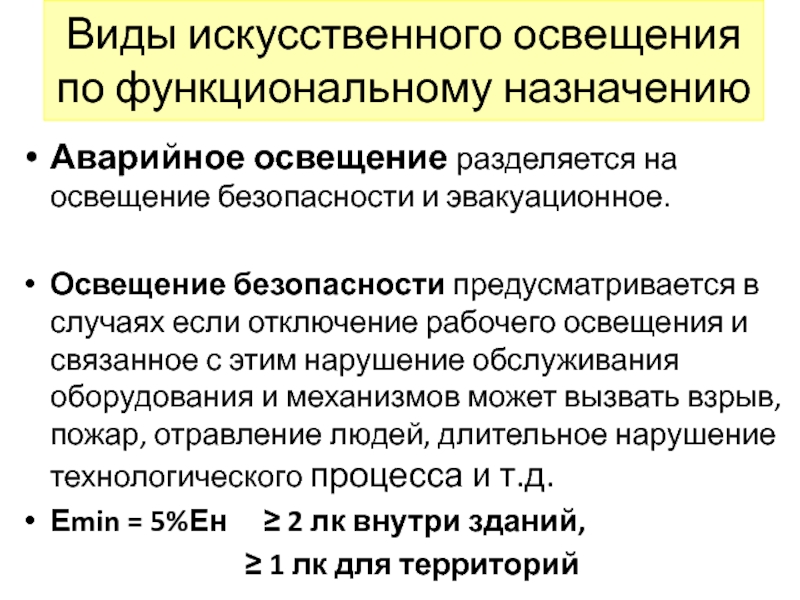

6.1.21. Аварийное освещение разделяется на освещение безопасности и эвакуационное.

Освещение безопасности предназначено для продолжения работы при аварийном отключении рабочего освещения.

Светильники рабочего освещения и светильники освещения безопасности в производственных и общественных зданиях и на открытых пространствах должны питаться от независимых источников.

6.1.22. Светильники и световые указатели эвакуационного освещения в производственных зданиях с естественным освещением и в общественных и жилых зданиях должны быть присоединены к сети, не связанной с сетью рабочего освещения, начиная от щита подстанции (распределительного пункта освещения) или, при наличии только одного ввода, начиная от вводного распределительного устройства.

6.1.23. Питание светильников и световых указателей эвакуационного освещения в производственных зданиях без естественного освещения следует выполнять аналогично питанию светильников освещения безопасности (п. 6.1.21).

В производственных зданиях без естественного света в помещениях, где может одновременно находиться 20 человек и более, независимо от наличия освещения безопасности должно предусматриваться эвакуационное освещение по основным проходам и световые указатели «выход», автоматически переключаемые при прекращении их питания на третий независимый внешний или местный источник (аккумуляторная батарея, дизель-генераторная установка и т.п.), не используемый в нормальном режиме для питания рабочего освещения, освещения безопасности и эвакуационного освещения, или светильники эвакуационного освещения и указатели «выход» должны иметь автономный источник питания.

6.1.24. При отнесении всех или части светильников освещения безопасности и эвакуационного освещения к особой группе первой категории по надежности электроснабжения необходимо предусматривать дополнительное питание этих светильников от третьего независимого источника.

6.1.25. Светильники эвакуационного освещения, световые указатели эвакуационных и (или) запасных выходов в зданиях любого назначения, снабженные автономными источниками питания, в нормальном режиме могут питаться от сетей любого вида освещения, не отключаемых во время функционирования зданий.

6.1.26. Для помещений, в которых постоянно находятся люди или которые предназначены для постоянного прохода персонала или посторонних лиц и в которых требуется освещение безопасности или эвакуационное освещение, должна быть обеспечена возможность включения указанных видов освещения в течение всего времени, когда включено рабочее освещение, или освещение безопасности и эвакуационное освещение должны включаться автоматически при аварийном погасании рабочего освещения.

6.1.27. Применение для рабочего освещения, освещения безопасности и (или) эвакуационного освещения общих групповых щитков, а также установка аппаратов управления рабочим освещением, освещением безопасности и (или) эвакуационным освещением, за исключением аппаратов вспомогательных цепей (например, сигнальных ламп, ключей управления), в общих шкафах не допускается.

Разрешается питание освещения безопасности и эвакуационного освещения от общих щитков.

6.1.28. Использование сетей, питающих силовые электроприемники, для питания освещения безопасности и эвакуационного освещения в производственных зданиях без естественного освещения не допускается.

6.1.29. Допускается применение ручных осветительных приборов с аккумуляторами или сухими элементами для освещения безопасности и эвакуационного освещения взамен стационарных светильников (здания и помещения без постоянного пребывания людей, здания площадью застройки не более 250 м²).

Электробезопасность 2 группа – БИЛЕТ №5 ростехнадзор 2021 год

БИЛЕТ №5

Онлайн тесты на знание правил безопасности при работе в электроустановках. Каждый вопрос имеет только один правильный ответ.

2. Какой персонал относится к неэлектротехническому?

Ремонтный персонал, специально обученный и подготовленный для оперативного обслуживания в утвержденном объеме закрепленных за ним электроустановок

Персонал, на которого возложены обязанности по организации технического и оперативного обслуживания, проведения ремонтных, монтажных и наладочных работ в электроустановках

Персонал, осуществляющий оперативное управление и обслуживание электроустановок (осмотр, оперативные переключения, подготовку рабочего места, допуск и надзор за работающими, выполнение работ в порядке текущей эксплуатации)

Персонал, не попадающий под определение «электротехнического», «электротехнологического» персонала

Персонал, обеспечивающий техническое обслуживание и ремонт, монтаж, наладку и испытание электрооборудования

6. Какую группу электробезопасности должны иметь члены бригады по испытанию электрооборудования?

Производитель работ – V, член бригады – IV, член бригады, которому поручена охрана – II группу

Производитель работ – IV, член бригады – IV, член бригады, которому поручена охрана – II группу

Производитель работ – IV, член бригады – III, член бригады, которому поручена охрана – II группу

Производитель работ – III, член бригады – III, член бригады, которому поручена охрана – II группу

9. Какие средства защиты относятся к дополнительным изолирующим электрозащитным средствам для электроустановок напряжением до 1000 В?

Диэлектрические галоши, диэлектрические ковры и изолирующие подставки, изолирующие колпаки, покрытия и накладки, лестницы приставные, стремянки изолирующие стеклопластиковые, указатели напряжения

Диэлектрические галоши, диэлектрические ковры и изолирующие подставки, изолирующие колпаки, покрытия и накладки, лестницы приставные, изолирующие штанги всех видов

Принципы и условия освещения | Министерство энергетики

Цветовая температура
Цвет источника света. По соглашению, желто-красные цвета (например, пламя огня) считаются теплыми, а сине-зеленые цвета (например, свет от пасмурного неба) считаются холодными. Цветовая температура измеряется в градусах Кельвина (K). Как ни странно, более высокие температуры Кельвина (3600–5500 К) считаются холодными, а более низкие цветовые температуры (2700–3000 К) считаются теплыми.Холодный свет предпочтительнее для визуальных задач, потому что он дает более высокий контраст, чем теплый свет. Теплый свет предпочтительнее для жилых помещений, потому что он больше подходит к цвету кожи и одежде. Цветовая температура 2700–3600 K обычно рекомендуется для большинства применений общего и рабочего освещения внутри помещений.

Цветопередача
Качество цвета, или то, как цвета появляются при освещении источником света. Цветопередача обычно считается более важным качеством освещения, чем цветовая температура.Большинство объектов имеют не один цвет, а комбинацию многих цветов, а некоторые источники света могут изменить видимый цвет объекта. Индекс цветопередачи (CRI) представляет собой шкалу от 1 до 100, которая измеряет способность источника света передавать цвета так же, как солнечный свет. Источник света с индексом цветопередачи 80 или выше считается приемлемым для большинства внутренних жилых помещений.

Блики
Чрезмерная яркость от прямого источника света, из-за которой трудно увидеть то, что нужно видеть.Яркий объект на темном фоне обычно вызывает блики. Яркий свет, отражающийся от экрана телевизора или компьютера или даже от распечатанной страницы, вызывает блики. Источники интенсивного света, такие как яркие лампы накаливания, могут давать больше прямых бликов, чем большие люминесцентные лампы. Однако блики в первую очередь являются результатом относительного расположения источников света и наблюдаемых объектов.

типов света: 3 основных и как их выбрать

Одна комната может служить нескольким целям.Это может быть место, где вы можете расслабиться, поработать за компьютером, заняться декоративно-прикладным искусством, приготовить еду, пообедать с друзьями и многое другое… Вот почему функции освещения должны соответствовать обстановке или назначению комнаты.

«Лучший совет, который я могу предложить: независимо от того, что вы делаете или чего надеетесь достичь, всегда устанавливайте в комнате три типа освещения», – говорит Патрисия Риццо из Исследовательского центра освещения. Люди часто ожидают, что один источник света удовлетворит все их потребности.Тем не менее, каждый из трех типов освещения выполняет определенную функцию для удовлетворения конкретных потребностей, а именно:

Окружающее внутреннее освещение

Общее или внешнее освещение предназначено для полного освещения комнаты. Он обеспечивает равномерный уровень освещения во всем пространстве независимо от других источников освещения.

Более того, его цель – обеспечить безопасное и легкое движение, а также создать обзор помещения. Окружающий свет “отражается” от стен, чтобы осветить как можно больше места.

Типы светильников, которые могут обеспечить общее окружающее освещение в помещении:

Внешнее наружное освещение

Наружное освещение обычно устанавливается для обеспечения видимости и повышения безопасности вокруг здания. Также рекомендуется осветить фасад здания, входы и лестницы, чтобы снизить и, возможно, исключить риск травм, которые могут возникнуть при входе в здание и выходе из него.

Чтобы узнать больше об наружном освещении, прочтите нашу статью Экономичное, эффективное и безопасное наружное освещение

Типы светильников, обеспечивающих внешнее наружное освещение:

Рабочее освещение

Подсветка рабочего места освещает задачи, которые человек выполняет в определенном пространстве, например чтение, приготовление пищи, работа за компьютером.Для такого рода задач требуется более яркий свет в меньшем фокусе комнаты.

Для более приятного освещения часто лучше избегать резкого света или освещения, отбрасывающего неприятные тени. Также практично установить один переключатель для фокусного освещения, независимый от общего переключателя освещения в комнате.

Типы светильников, обеспечивающих рабочее освещение:

Акцентное освещение

Акцентное освещение используется в основном, чтобы сосредоточить внимание на определенной точке интереса или для достижения желаемого эффекта.Такой тип освещения создает впечатление большой комнаты. Чаще используется, чтобы выделить архитектурный элемент, растение (на открытом воздухе), скульптуру или коллекцию предметов.

Как правило, эффективное акцентное освещение требует установки в фокусной точке в три раза большего количества света, чем обычно обеспечивает окружающее освещение.

Типы светильников, обеспечивающих акцентное освещение:

Вкратце…

Мы часто начинаем разрабатывать план освещения с окружающего освещения, а затем переходим к определению областей, где будет необходимость в акцентном освещении.При выборе различных типов освещения, которые вы будете использовать в своей ситуации, обычно лучше перейти от общего к конкретному.

Однако, когда в комнате (например, в ювелирном магазине) выполняется несколько конкретных задач или когда нужно выделить несколько точек (например, музей или художественная галерея), лучше всего начать план освещения с акцентного освещения. . Поэтому очень важно знать назначение комнаты перед тем, как начинать разработку! Дополнительные сведения о требованиях к освещению см. В статье 7 Пространственные категории и требования к их освещению.

Если вам нужна помощь в разработке плана освещения (коммерческого или промышленного), позвоните в наш проектный отдел. Наши специалисты бесплатно предоставят энергоаудит, светильники и решение с различными типами освещения для его улучшения.

Методы освещения – что лучше всего подходит для разных ситуаций

Февраль 2017 г. – Правильное освещение имеет решающее значение для эксплуатации здания, а также для эффективности и комфорта арендаторов. Методы освещения классифицируются в зависимости от фокуса или направления освещения и расположения осветительных приборов.Светильник или светильник выполняет несколько функций. Он должен удерживать лампочку, защищать лампочку, защищать пользователей от поражения электрическим током, а также направлять и рассеивать свет.

Освещение Фокус

Светильник может быть сконструирован так, чтобы фокусировать свет одним из следующих способов:

Прямой
Полу-прямой
General (ранее назывался диффузный )
полупрямая
Косвенный

Прямое освещение

В системе прямого освещения от 90 до 100 процентов света светильника падает на рабочую поверхность.Это наиболее распространенный вид освещения, который используется для решения многих типов задач. Зона освещения зависит от характеристик светильника. Например, свет, падающий вниз, может быть либо сконцентрирован в одной небольшой области, либо равномерно распределен по широкой поверхности. Однако иногда прямое освещение создает блики и тени. Размещение светильника или яркость света можно отрегулировать, чтобы устранить эти проблемы.

Полупрямое освещение

В системе полупрямого освещения от 60 до 90 процентов света от светильника падает на рабочую поверхность.Остальная часть света отражается к потолку и верхней части стен. Эта система освещения смягчает тени и обеспечивает равномерное освещение. Полупрямое и прямое освещение имеют много общих характеристик. Как и в случае с системой прямого освещения, если светильники не расположены должным образом, отраженный свет или тени могут быть проблемой при использовании полупрямого освещения.

Общее освещение

В обычной или рассеянной системе освещения свет равномерно распределяется как на верхнюю, так и на нижнюю части комнаты – 50 процентов вверх и 50 процентов вниз.Хотя общее освещение может радовать глаз, некоторым оно может показаться резким. Поэтому часто желательно использовать более непрямое освещение.

Полупрямое освещение

В системе полупрямого освещения от 60 до 90 процентов света от светильника отражается к потолку. Очень важны светоотражающие потолки и отделка помещений, а также хороший уход за поверхностью. Этот метод освещения создает очень приятную атмосферу в комнате, а также обеспечивает несколько хороших зон для чтения.

Непрямое освещение

В системе непрямого освещения от 90 до 100 процентов света от светильника направляется вверх и отражается от потолка. Непрямое освещение должно давать сильно рассеянный, равномерно распределенный свет. Потолок является основным источником света в системе такого типа, поэтому он должен быть полностью и равномерно освещен. Если система хорошо спроектирована, то вниз будет светить лишь небольшое количество света.

Непрямое освещение сводит к минимуму вуалирующие отражения, тени и прямые блики.Светильники следует располагать достаточно далеко от потолка, чтобы предотвратить чрезмерную яркость, и располагать их достаточно низко, чтобы свет равномерно распределялся по потолку. У светильников обычно есть шток не менее 12 дюймов. Поскольку освещаются и потолок, и верхняя часть стен, отделка поверхностей в комнате должна быть светлой и иметь высокую отражающую способность, а поверхности стен и потолка должны содержаться в чистоте. Плохо ухоженные поверхности могут снизить уровень освещенности в комнате.

Расположение осветительной арматуры

Светильники можно расположить одним из двух способов:

Равномерное освещение

Равномерное освещение освещает всю территорию примерно на одном уровне, используя любой тип освещения.Светильники обычно размещаются на максимальной высоте и на одинаковом расстоянии, независимо от расположения столов или оборудования в комнате. Такое расположение полезно для открытых планов мебели или в местах, где ожидается высокий уровень текучести (перемещение людей, рабочих станций и оборудования).

Неравномерное освещение

В неоднородной системе освещения светильники размещаются высоко или близко к потолку, но расстояние между ними неравномерное. Размещение приспособлений определяется расположением рабочих станций и оборудования, а также характером задачи, которая будет выполняться в этой области.

Большинство офисов имеют равномерное освещение, потому что работники должны иметь возможность использовать имеющееся освещение везде, где могут быть установлены рабочие места. Тем не менее, при определенных условиях, достаточное освещение может быть обеспечено за счет неравномерного освещения, что позволяет сэкономить до половины эксплуатационных расходов системы равномерного освещения. Например, если рабочие станции не расположены близко друг к другу (то есть, если они обычно находятся на расстоянии более 12 футов друг от друга), и если рабочие станции редко перемещаются, следует учитывать неравномерное освещение.В этом случае следует использовать светильники большой площади (обычно люминесцентные) над рабочей поверхностью или по бокам от нее. Светильники, расположенные перед рабочей поверхностью, могут вызывать отражения, а светильники, расположенные позади рабочего, могут создавать тени.

Рабочее освещение, также известное как локализованное освещение, является продолжением концепции неоднородного освещения. Рабочее освещение стало популярным из-за использования системной мебели, где освещение является неотъемлемой частью системы. Настольная лампа – простой пример рабочего освещения.Светильники рабочего освещения обычно имеют низкую мощность и размещаются близко к рабочей поверхности. Как вариант, сфокусированный прибор может быть расположен на некотором расстоянии от задачи. Когда рабочее освещение используется исключительно, не делается попыток обеспечить общее или окружающее освещение.

Рабочий свет представляет собой недорогой и эффективный метод освещения области для конкретной задачи, но он может создавать неприятные тени и отражения. Добавление непрямого окружающего освещения от дневного света или другого энергоэффективного источника может облегчить эти проблемы и создать приятную и эффективную атмосферу в помещении и на рабочем месте.Встраивание комбинации рабочего освещения и непрямого внешнего освещения в системную мебель – метод, который в настоящее время вызывает большой интерес, поскольку он обеспечивает адекватное освещение и является энергоэффективным.

Акцентное освещение, также известное как эффектное освещение и подсветка, можно использовать для достижения определенного дизайнерского эффекта. Добавление размытия стен и освещения фокусных точек к неравномерному и рабочему освещению помогает поддерживать комфортный баланс яркости и интересное окружение.Выборочное освещение стен – например, освещение одной стены для повышения уровня ее яркости по сравнению с другими поверхностями комнаты – можно использовать для создания драматического эффекта и обеспечения точки визуального фокуса.

Эта статья адаптирована из курса «Электрические системы и освещение » BOMI International, части программы SMA и SMT . Дополнительную информацию об этом курсе или новом сертификате BOMI International в области высокопроизводительных устойчивых зданий (BOMI-HP ™) можно получить по телефону 1-800-235-2664.Посетите веб-сайт BOMI International: www.bomi.org .

Основы выбора освещения | Узнайте о машинном зрении | Основы машинного зрения

Логические шаги для выбора освещения

Обработка изображений – это процесс обнаружения изменений в данных плотности пикселей посредством вычислений. Таким образом, стабильное обнаружение требует проецирования четкого изображения. Выбор освещения играет важную роль в определении эффективности проверки на основе обработки изображений.В этом разделе представлены базовые знания, необходимые для выбора правильного освещения.

Изучите основы обработки изображений в автоматизации производства !

Эта публикация предлагает систематический подход к машинному зрению, начиная с введения в обработку изображений и заканчивая подробной информацией о различных проверках.

Скачать

Три шага для выбора освещения

Определите тип освещения (зеркальное отражение / диффузное отражение / проходящий свет).
Подтвердите характеристики проверки (дефект, форма, наличие / отсутствие и т. Д.).
Убедитесь, что поверхность плоская, изогнутая или неровная.
Определите форму и размер необходимого светильника.
Проверьте размеры мишени и условия установки.
Примеры: кольцевой, малоугловой, коаксиальный, купольный.
Определите цвет (длину волны) освещения
Проверьте материал и цвет цели и фона.
Примеры: красный, белый, синий.

Формы типичных источников света (светодиодное освещение)

Выбор освещения: Шаг 1 (зеркальное отражение, диффузное отражение, проходящий свет)

Светодиодные фонари можно условно разделить на следующие три типа:

Тип зеркального отражения:
Свет попадает на цель, и линза получает прямое отражение.
Тип диффузного отражения:
Свет попадает на цель, и линза получает равномерный рассеянный свет.
Тип проходящего света:
Свет попадает из-за цели, и линза принимает передаваемый силуэт.

(1) Пример изображения зеркального отражения

Проверка наличия или отсутствия надписей на металлических поверхностях

Надпись непонятная.
Надпись четкая.

Необходимо выявить контраст между плоской металлической поверхностью и углублениями надписи

Поскольку металлическая поверхность легко отражает свет, а надпись – нет, оптимальным методом является использование зеркального отражения, чтобы усилить разницу между поверхностью и надписью.

(2) Пример изображения диффузного отражения

Проверка отпечатка на чипе через прозрачную пленку

Освещение отражается на поверхности пленки.
Пленка не влияет на изображение.

Необходимо выявить контраст между поверхностью чипа и отпечатком, исключив отражение от прозрачной пленки (ореол).

Оптимальным методом является использование диффузного отражения для предотвращения зеркального отражения на прозрачной ленте.

(3) Пример изображения проходящего света

Проверка нетканого материала на инородные тела

Освещение отражается на поверхности пленки.
Четко распознается силуэт постороннего предмета.

Необходимо выявить контраст между целевой поверхностью и инородным телом, который трудно распознать из-за тонкой разницы в цвете.

Даже если по отраженному свету различие не может быть обнаружено, попадание проходящего света из-за цели покажет посторонний предмет в виде черного силуэта.

ТОЧКА

Первым шагом выбора источника света является выбор метода освещения, зеркального отражения, диффузного отражения или задней подсветки в соответствии с формой цели и целью проверки. Затем выберите размер и цвет света, которые позволят вам получить оптимальное изображение для обработки.

Выбор освещения: Шаг 2 (метод и форма освещения)

(1) Пример изображения зеркального освещения

Обнаружение сколов на краю стеклянной пластины

Простой отраженный свет

Отраженный свет случайным образом отражается от поверхности стекла.

【Выбор освещения в соответствии с характеристиками детали и деталями обнаружения】

Свет отражается от поверхности стекла.
Необходимо усилить разницу между стеклянной пластиной и фоном.
Лучше всего освещать заготовку вертикально.
Над заготовкой можно предусмотреть пространство.

Лучший выбор – коаксиально-вертикальное освещение.

коаксиально-вертикальное освещение
Вся поверхность стекла может быть освещена равномерно.

(2) Пример обнаружения диффузного отражения

Проверка сколов в резиновой набивке

Простой отраженный свет

Сколы на внешней окружности не распознаются.

【Выбор освещения в соответствии с характеристиками детали и деталями обнаружения】

Заготовка изготовлена из черной резины, не отражающей зеркальный свет.
Скола также черная и не отражает зеркального света.
Освещение заготовки под углом для отражения зеркального света от области скола оказывается эффективным.
Свет может быть установлен близко к цели.

Лучший выбор – это низкоугольный свет.

(3) Пример обнаружения проходящего света

Проверка формы выводов

Простой отраженный свет

Края мало контрастны.

【Выбор освещения в соответствии с характеристиками детали и деталями обнаружения】

Цель – металлический объект с выступами и углублениями, приводящими к неравномерному зеркальному отражению.
Используя проходящий свет, край цели может быть обнаружен без влияния выступов и углублений.
За заготовкой можно установить светильник.

Лучший выбор – это подсветка.

С подсветкой
Отчетливо виден сложный контур.

ТОЧКА

После выбора метода освещения выберите тип света в зависимости от цели обнаружения, фона и окружающей среды.
Основные варианты: коаксиальное освещение, кольцевое освещение или линейные светильники для зеркального отражения; низкоугольные фонари, кольцевое освещение или линейные фонари для диффузного отражения; и освещение зоны или полосы света для задней подсветки.Кольцевое освещение и линейные светильники обычно используются, в частности, потому, что их можно использовать для различных целей, регулируя расстояние установки.

Выбор освещения: Шаг 3 (Цвет и длина волны освещения)

Последний шаг – определение цвета освещения в зависимости от цели и фона. Когда используется цветная камера, обычно выбирается белый цвет. При использовании монохромной камеры требуются следующие знания.

Обнаружение с использованием дополнительных цветов

Красный фантик в картонной коробке.Ниже приводится сравнение контрастности при использовании светодиодной подсветки для обнаружения наличия или отсутствия леденца.

С белым светодиодом
Яркость одинакова для всего изображения, и почти нет контраста между заготовкой и фоном.
С красным светодиодом
Красная деталь отображается ярче, но контраст все еще недостаточен.
С синим светодиодом
Красная цель выглядит черной, что обеспечивает стабильное обнаружение. Синий светодиод оптимален

Артикул

Что такое дополнительный цвет?
Дополнительный цвет – это цвет, противоположный цвету в круге оттенков. Когда к объекту применяется свет дополнительного цвета, объект будет казаться почти черным.

Обнаружение с использованием длины волны

Ниже приводится сравнение изображений печати на чипе на несущей ленте, снятых через прозрачную пленку. Контрастность выше при красном освещении, чем при синем освещении, из-за его более высокого коэффициента пропускания (более низкой скорости рассеяния).

Огни с разной длиной волны имеют разные цвета. Длина волны определяет характеристики конкретного цвета, такие как легкость передачи (красный свет – длинная длина волны) или легкое рассеивание (синий свет – короткая длина волны).

Резюме логических шагов для выбора освещения

Выбор света определяет условия захваченных изображений, которые наиболее важны для обработки изображений. Вместо того, чтобы пробовать каждый свет без рассмотрения, вы можете эффективно выбрать правильный, выполнив следующую процедуру:

Определите, какое из зеркальных отражений, диффузных отражений или задней подсветки наиболее подходит.
Определитесь с типом и размером светильника.
Определитесь с цветом света.

В следующем томе будут рассмотрены «эффекты цветных камер и улучшения изображения». Это важный фактор для обработки изображения для оптимального применения, такого как проверка внешнего вида и определение положения. В следующем руководстве будут указаны моменты для выбора оптимального извлечения цвета и улучшения изображения.

Осветите ночь – Освещение рабочей зоны – Интерактивный тротуар

Зимой на дороге работает меньше бригад, частично из-за погодных условий, но также из-за того, что дни короче и мало света для работы.На самом деле, дни могут быть достаточно короткими, особенно когда вы идете дальше на север, что даже в обычный день требуется некоторая «ночная работа». Зоны строительных работ также становятся все более активными в ночное время в летнее время из-за загруженности дорог и плотных графиков выполнения работ. В любое время года строительство дорог в ночное время требует надлежащего освещения для обеспечения качественной работы и безопасности каждого. В этом выпуске информационного бюллетеня RoadReady мы рассмотрим некоторые из доступных вариантов освещения рабочей зоны и обеспечения видимости во время строительных работ в ночное время.

При разработке плана освещения зоны строительных работ важнейшей задачей является обеспечение определенного уровня освещения или падения света на поверхность. Освещенность может быть измерена в фут-канделах (свет одной свечи, равномерно распределенной по площади одного квадратного фута) или люксах (метрический эквивалент фут-канделах) и разделена на три уровня: Уровень I требуется для всей рабочей зоны, в то время как активные рабочие зоны, где работает оборудование, требуют Уровня II или Уровня III, в зависимости от сложности работы и того, насколько это зависит от зрительной способности рабочего.Имейте в виду, что освещение – это не просто вопрос того, какой тип освещения используется. Освещение зависит от интенсивности света, количества источников света и расстояния, на котором эти источники света расположены от освещаемой рабочей зоны.

Существующее освещение

Если на строительной площадке уже есть уличные светильники, их можно включить в план освещения для строительных работ в ночное время, но не думайте, что они будут обеспечивать достаточное освещение.Например, положение флагмана может быть выбрано, чтобы воспользоваться преимуществами уже освещенной области, но, вероятно, также потребуется дополнительное временное освещение для безопасности. Хотя это и вносит свой вклад, фиксированное освещение было разработано для движения в обычных условиях, а не для дополнительных требований зоны строительных работ.

Переносные фонари

Переносные осветительные системы, такие как смонтированная на прицепе осветительная вышка, можно легко перемещать в различные места проекта и быстро поднимать на место для освещения рабочей зоны.Этот тип освещения должен обеспечивать минимальный уровень света, необходимый для рабочих зон в ночное время. Для определенных задач может потребоваться дополнительное освещение, такое как прожекторы.

Две переносные осветительные вышки (светят прямо в камеру, обратите внимание на блики).

Переносные осветительные вышки могут создавать блики, которые могут временно ослепить рабочих или автомобилистов, которые внезапно подвергаются воздействию света. Чтобы свести к минимуму эту проблему, мачтовые огни должны быть направлены вниз на то, что они освещают, а не наружу или под углом.Необходимо правильно продумать расположение строительных работ и расстояние между огнями. Рабочие и оборудование должны находиться как можно ближе к центру освещенной области, чтобы избежать засветки сзади или затенения.

Воздушные шары

Воздушные шары – это общий термин для обозначения типа временного освещения, часто используемого в зонах дорожно-строительных работ. Это относится к системе, в которой источник света окружен полупрозрачным материалом, который рассеивает свет, рассеивая его через рабочую зону, вместо получения сфокусированного луча.Название намекает на тот факт, что эти огни обычно имеют форму воздушного шара. Одним из основных преимуществ воздушных шаров является то, что они производят значительно меньше бликов, чем обычные осветительные мачты или фары для оборудования.

Освещение для установки на оборудование

К некоторой строительной технике могут быть добавлены осветительные приборы для работы в ночное время, особенно для более крупной техники, такой как асфальтоукладчик. Многие переносные светильники, используемые для местного освещения, также могут быть установлены на строительную технику таким же образом.В особенности для светильников, которые не устанавливаются на заводе, их следует проверять, чтобы убедиться, что свет светит в заданном направлении и не вызывает чрезмерного ослепления.

Асфальтоукладчик с установленными на нем воздушными фонарями.

Навесное освещение может быть особенно полезно, когда рабочая зона покрывает относительно большую площадь и нецелесообразно устанавливать осветительное оборудование для всей площади. Когда строительные работы ведутся непрерывно и оборудование может сопровождать освещение, это может уменьшить усилия, необходимые для многократной установки и перемещения переносного освещения.

Предупреждающие огни

Некоторое осветительное оборудование служит в первую очередь для предупреждения встречных транспортных средств и в меньшей степени ориентировано на освещение рабочей зоны. Проблесковые или проблесковые маячки рекомендуются на всех рабочих транспортных средствах и оборудовании для использования в ночное время. В идеале эти фары должны устанавливаться парами по обе стороны от транспортного средства, что помогает водителям встречного транспорта оценивать расстояние до них.

Предупреждающие огни, как правило, должны гореть каждый раз, когда оборудование работает на закрытой проезжей части.Это помогает предупредить как окружающих транспортных средств, так и рабочих в зоне строительства. Световые индикаторы также указывают на то, что транспортному средству разрешено движение в рабочей зоне.

Освещение и видимость

Еще одна мысль, связанная с освещением и безопасностью рабочей зоны в ночное время, заключается в том, что освещение может быть только частью решения – другая часть – убедиться, что вас видно. Необходимо надевать соответствующую защитную одежду, обеспечивающую хорошую видимость. Классы одежды, одобренные для работы в ночное время, включают световозвращающий материал, который улавливает свет, падающий на него, и отражает его обратно к источнику, делая вас более заметными для водителей и операторов оборудования.Поскольку никакое временное освещение не может сравниться с дневным светом, одежда с высокой видимостью поможет компенсировать разницу.

Рабочие в полной ночной и хорошо заметной одежде.

Для качественной работы важно иметь надлежащий свет, чтобы видеть, что вы делаете. Возможность видеть и быть увиденным в рабочей зоне также имеет решающее значение для безопасности. Для любого проекта строительства дороги, предполагающего работу в ночное время, обеспечение надлежащего освещения всегда будет важной проблемой, которую необходимо решить.

Дополнительные ссылки

Национальная совместная исследовательская программа автомобильных дорог, отчет 476, Руководство по проектированию и эксплуатации системы контроля дорожного движения в ночное время при ремонте и строительстве автомагистралей : http: // onlinepubs.trb.org/onlinepubs/nchrp/nchrp_rpt_476.pdf

Национальная совместная программа исследований автомобильных дорог, отчет 498, Рекомендации по освещению для ночных дорожных работ : http://onlinepubs.trb.org/onlinepubs/nchrp/nchrp_rpt_498.pdf

Министерство транспорта штата Иллинойс, Безопасные зоны строительства в ночное время за счет лучшего освещения : http://onlinepubs.trb.org/onlinepubs/trnews/trnews260RPO.pdf

Лампочки и освещение Терминология Определения

лампа – Промышленный источник света; К 3 широким категориям электрических ламп относятся лампы накаливания, люминесцентные лампы и разрядные лампы высокой интенсивности (HID).Также общий термин для искусственного источника света.

срок службы лампы – Среднее значение в часах, указывающее, когда 50% большой группы ламп вышли из строя при работе с номинальным напряжением и током лампы. Производители используют 3 часа на запуск для люминесцентных ламп и 10 часов на запуск для HID-ламп при выполнении процедур проверки срока службы ламп. Каждый тип лампы имеет уникальную кривую смертности, которая показывает средний расчетный срок службы.

Коэффициент амортизации светового потока лампы , LLD – Множитель, который будет использоваться в расчетах освещенности, чтобы связать начальную номинальную мощность источников света с ожидаемой минимальной номинальной мощностью на основе программы замены лампы, которая будет использоваться.

Напряжение лампы – Напряжение, при котором лампы работают, когда они полностью прогреты.

линза – Стеклянный или пластиковый элемент, используемый в светильниках для изменения направления и контроля распределения световых лучей.

уровень освещенности – см. Освещенность .

свет – лучистая энергия, способная вызывать зрительные ощущения.

Длина светового центра, LCL – Расстояние от центра видимого дугового разряда до нижней части контакта основания.

светоизлучающий диод, светодиод – полупроводниковые диоды, электронные устройства, которые позволяют току течь только в одном направлении. Диод формируется путем соединения двух немного разных материалов вместе, образуя переход. Когда подается прямое напряжение, начинается ток, и энергия излучается в виде света.

коэффициент светопотери, LLF – коэффициент, используемый при расчете освещенности по истечении заданного периода времени и при заданных условиях. Он учитывает колебания температуры и напряжения, накопление грязи на поверхности светильников и помещений, износ лампы, процедуры технического обслуживания и атмосферные условия.Ранее назывался фактором обслуживания.

свет по центрам, LOC – расстояние между светодиодами.

Глоссарий – Международная ассоциация темного неба

Мы включаем в этот глоссарий определения ряда основных терминов и слов, используемых в светотехническом сообществе. Для получения дополнительной информации и формальных определений см. Обсуждения в стандартных словарях, энциклопедиях, Справочнике по освещению IES и других книгах по светотехнике.

Обратите внимание, что некоторые из этих определений весьма субъективны и предлагаются здесь только в качестве руководства.

Акцентное освещение : Освещение, используемое для выделения или привлечения внимания к особому объекту или зданию.

Adaptive Controls : такие устройства, как датчики движения, таймеры и диммеры, используемые совместно с оборудованием наружного освещения для изменения интенсивности или продолжительности работы освещения.

Окружающий свет : Общий общий уровень освещения в зоне.

Ангстрем : Единица длины волны, часто используемая в астрономии, равная 10 ^-10 метр или 0.1 нанометр.

Перегородка : непрозрачный или полупрозрачный элемент для защиты источника света от прямого просмотра.

Балласт : Устройство, используемое с газоразрядной лампой для получения необходимого напряжения, тока и / или формы волны для запуска и работы лампы.

Распространение луча : угол между двумя направлениями в плоскости, в котором интенсивность равна заданному проценту (обычно 10 процентов) максимальной интенсивности луча.

Яркость : Сила ощущения, возникающего при просмотре поверхностей, с которых свет попадает в глаза.

Лампочка или лампа : Источник электрического света. Отличаться от всей сборки (см. Светильник). Лампа часто используется для обозначения колбы и ее корпуса.

Кандела (кд) : Единица силы света. Одна кандела – это один просвет на стерадиан. Раньше называлась свечой.

Кривая распределения мощности свечей : График изменения силы света лампы или светильника.

Candlepower : сила света в канделах.

CIE : Международная комиссия по охране окружающей среды. Международная световая комиссия. Устанавливает большинство стандартов освещения.

Коэффициент использования (CU) : Отношение светового потока (люмен) от светильника, получаемого на «рабочей плоскости» [области, где требуется свет], к световому потоку, излучаемому светильником.

Цветопередача : Влияние источника света на цветовой вид объектов по сравнению с их цветовым внешним видом при нормальном дневном освещении.

Индекс цветопередачи (CRI) Мера точности, с которой источник света определенного CCT передает разные цвета по сравнению с эталонным источником света с тем же CCT. Высокий индекс цветопередачи обеспечивает лучшее освещение при том же или более низком уровне освещения. Важно не смешивать лампы с разными CCT и CRI.При покупке ламп укажите как CCT, так и CRI.

Колбочки и палочки : Группы светочувствительных клеток сетчатки глаз животных. Колбочки доминируют в ответе при высоком уровне яркости и обеспечивают цветовое восприятие. Стержни преобладают на низких уровнях яркости, но не дают заметного восприятия цвета.

Заметность : Способность сигнала выделяться на фоне своего фона, чтобы быть легко обнаруживаемым глазом (например, в надписи на знаке).

Коррелированная цветовая температура (CCT) : мера в градусах Кельвина (° K) теплоты или прохлады света. Лампы с цветовой температурой менее 3200 ° K имеют розоватый оттенок и считаются теплыми. Лампы с CCT выше 4000 ° K имеют голубовато-белый цвет и считаются холодными.

Закон косинуса : Освещенность на поверхности изменяется как косинус угла падения света. Можно комбинировать закон обратных квадратов и закон косинуса.

Угол среза светильника : угол, измеренный от надира (т.е.е. прямо вниз) между вертикальной осью и первой линией обзора, на которой не виден оголенный источник (колба или лампа).

Светильник с отсечкой : определение IES «Сила света при 90 ° или выше (по горизонтали) не более 2,5% светового потока лампы и не более 10% светового потока лампы при 80 ° или более».

Адаптация к темноте : Процесс, при котором глаз адаптируется к яркости менее примерно 0.03 кандела на квадратный метр (0,01 футламберта).

Рассеиватель : устройство, используемое для распределения света от источника.

Диммер : Диммеры могут снизить требования к входной мощности и номинальный выходной световой поток ламп накаливания и люминесцентных ламп. Люминесцентным лампам нужны специальные диммирующие балласты. Затемнение ламп накаливания снижает их эффективность.

Ослепление для людей с ограниченными возможностями : Ослепление, приводящее к ухудшению визуальных характеристик и видимости.Часто сопровождается дискомфортом.

Дискомфортные блики : блики, которые вызывают дискомфорт, но не обязательно ухудшают визуальные характеристики.

Эффективность Отношение светоотдачи к потребляемой мощности, измеряемое в люменах на ватт (лм / Вт), или способность системы освещения обеспечивать желаемый результат.

Эффективность : мера эффективного или полезного выхода системы по сравнению с входом системы.

Электромагнитный (ЭМ) спектр : Распределение энергии, излучаемой источником излучения, в порядке длины волны или частоты. Включает гамма-лучи, рентгеновские лучи, ультрафиолетовое, визуальное, инфракрасное и радиообласти.

Энергия (лучистая энергия) : Единица измерения – эрг, джоуль или кВтч.

Освещение фасада: Освещение фасада здания

Светильник : Узел, удерживающий лампу в системе освещения.Он включает в себя элементы, предназначенные для управления светоотдачей, такие как рефлектор (зеркало) или рефрактор (линза), балласт, корпус и детали крепления.

Светильник Люмен Светоотдача осветительного прибора после обработки излучаемого света оптикой в этом приспособлении.

Ватт прибора : Общая мощность, потребляемая прибором. Сюда входит мощность, потребляемая лампой (ами) и балластом (ами).

Прожектор : Светильник, предназначенный для «заливки» четко определенного участка светом.

Поток (лучистый поток) : Единица измерения – эрг / сек или ватт.

Footcandle : Освещение, создаваемое на поверхности в одном футе от однородного точечного источника в одну канделу.

Footlambert : Средняя яркость поверхности, излучающей или отражающей свет со скоростью один люмен на квадратный фут.

Приспособление с полной отсечкой : определение IES; «Нулевая сила света по горизонтали или выше (90 ° над надиром) и ограничена значением, не превышающим 10% светового потока лампы при 80 ° или выше».

Полностью экранированный светильник: Светильник, не допускающий излучения над горизонтальной плоскостью через приспособление.

Блики : Интенсивный слепящий свет, ухудшающий видимость. Свет в поле зрения, который ярче, чем яркость, к которой адаптированы глаза.

Лампа HID : В газоразрядной лампе излучаемая энергия (свет) создается за счет прохождения электрического тока через газ.Разряд высокой интенсивности (HID) включает ртутные, металлогалогенные и натриевые лампы высокого давления. Другие газоразрядные лампы бывают LPS и люминесцентными. Некоторые такие лампы имеют внутреннее покрытие для преобразования части ультрафиолетовой энергии, излучаемой газовым разрядом, в визуальный сигнал.

Натриевая лампа высокого давления (HPS) : HID лампа, в которой излучение создается парами натрия при относительно высоких парциальных давлениях (100 торр). HPS, по сути, является «точечным источником».

Щит со стороны дома: Непрозрачный материал, нанесенный на светильник, чтобы блокировать свет от освещения жилого дома или другого строения, защищенного от проникновения света.

Освещенность : плотность светового потока, падающего на поверхность. Единица измерения – фут-кандела или люкс.

Общество инженеров по освещению Северной Америки (IES или IESNA) : Профессиональное сообщество инженеров по освещению, в том числе из производственных компаний, и других лиц, профессионально занимающихся освещением.

Лампа накаливания : Свет излучается нитью накала, нагретой до высокой температуры электрическим током.

Инфракрасное излучение : Электромагнитное излучение с более длинными волнами, чем у видимого света, простирающееся от номинальной красной границы видимого спектра от 700 нанометров до 1 мм.

Интенсивность : Степень или количество энергии или света.

Международная ассоциация темного неба (IDA, Inc.) : некоммерческая организация, целью которой является повышение осведомленности о ценности темного неба и необходимости качественного наружного освещения.

Закон обратных квадратов : Освещенность в точке напрямую зависит от интенсивности I точечного источника и обратно пропорциональна квадрату расстояния d до источника. E = I / d2

кВтч: Киловатт-час : Единица энергии, равная работе, выполняемой одним киловаттом (1000 Вт) мощности, действующей в течение одного часа.

Срок службы лампы : средний срок службы лампы определенного типа.Половина ламп проработает дольше среднего; другие потерпят неудачу раньше среднего.

LED : Светодиод.

Световое загрязнение : Любое неблагоприятное воздействие искусственного света.

Качество света : измерение комфорта и восприятия человека на основе освещения.

Light Spill : Нежелательное рассыпание света на прилегающие территории и может повлиять на чувствительные рецепторы, особенно на жилые дома и экологические объекты.

Light Trespass : Свет падает там, где он не нужен или не нужен. Пролитый свет. Навязчивый свет.

Элементы управления освещением : Устройства, используемые для включения и выключения света или для регулирования яркости.

Фотоэлементы Датчики, которые включают и выключают свет в зависимости от уровня естественного освещения. В некоторых расширенных режимах освещение может постепенно уменьшаться или увеличиваться. См. Также: Адаптивное управление.

Натриевая лампа низкого давления (LPS) : Газоразрядная лампа, в которой свет создается за счет излучения паров натрия при относительно низком парциальном давлении (около 0.001 торр). ЛПС – это «ламповый источник». Это монохроматический свет.

Люмен : Единица светового потока; поток, излучаемый в пределах единичного телесного угла точечным источником с равномерной силой света в одну канделу.

Коэффициент амортизации люменов : Световые потери светильника со временем из-за снижения эффективности лампы, накопления грязи и любых других факторов, снижающих эффективную мощность со временем.

Светильник : Полный осветительный прибор, который обычно включает в себя приспособление, пускорегулирующие устройства и лампы.

Эффективность светильника : Отношение света, излучаемого светильником, по сравнению со светом, излучаемым закрытыми лампами.

Яркость : В точке и в заданном направлении сила света в заданном направлении, создаваемая элементом поверхности, окружающей точку, деленная на площадь проекции элемента на плоскость, перпендикулярную заданному направлению. Единицы: канделы на единицу площади.

Люкс : один люмен на квадратный метр.Единица освещенности.

Ртутная лампа : СПРЯТАННАЯ лампа, свет которой создается за счет излучения паров ртути.

Металлогалогенная лампа : СПРЯТАННАЯ лампа, в которой свет создается за счет излучения паров металлогалогенидов.

Высота установки : Высота светильника или лампы над землей.

Надир: Точка на небесной сфере прямо под наблюдателем, диаметрально противоположная зениту.

Нанометр (нм) : 10 ^-9 метр. Часто используется как единица измерения длины волны в электромагнитном спектре.

Датчики присутствия

Пассивное инфракрасное излучение : Система управления освещением, использующая инфракрасные лучи для определения движения. Когда лучи инфракрасного света прерываются движением, датчик включает систему освещения. Если по прошествии заданного периода движения не обнаруживается, система выключает свет.

Ультразвуковой : Система управления освещением, использующая высокочастотные звуковые волны, пульсирующие через пространство, для обнаружения движения по восприятию глубины.При изменении частоты звуковых волн датчик включает систему освещения. По прошествии заданного времени при отсутствии движения система выключает свет.

Оптика : Компоненты светильника, такие как отражатели, рефракторы, протекторы, составляющие светоизлучающую секцию.

Фотометрия : Количественное измерение уровня и распределения света.

Фотоэлемент : электронное устройство, которое динамически изменяет светоотдачу светильника в зависимости от уровня внешней освещенности вокруг светильника.

Качество света : Субъективное соотношение плюсов и минусов любой осветительной установки.

Отражатель : Оптика, которая обеспечивает управление светом посредством отражения (с помощью зеркал).

Refractor : Оптика, которая обеспечивает управление светом посредством преломления (с помощью линз).

Приспособление с полусрезкой : определение IES; «Сила света при 90 ° или выше (по горизонтали) не более 5% люмен лампы и не более 20% при 80 ° или более».

Экранирование: Непрозрачный материал, блокирующий пропускание света.

Skyglow : Рассеянный рассеянный свет неба, связанный с рассеянным светом от источников на земле.

Интенсивность источника : Применяется к каждому источнику в потенциально навязчивом направлении, за пределами освещаемой области.

Прожектор : Светильник, предназначенный для освещения только небольшой четко определенной области.

Рассеянный свет : Излучаемый свет, падающий за пределы области, где он необходим или желателен.Легкое вторжение.

Рабочее освещение : Рабочее освещение используется для прямого освещения определенных действий без освещения всей области.

Ультрафиолетовый свет : Электромагнитное излучение с длинами волн от 400 до 100 нм, короче, чем у видимого света, но длиннее, чем рентгеновские лучи.

Veiling luminance : Яркость, создаваемая яркими источниками в поле зрения, наложенными на изображение в глазу, уменьшая контраст и, следовательно, видимость.

Видимость : воспринимается глазом. Эффективное зрение. Цель ночного освещения.

Wallpack : Светильник, обычно прикрепляемый к боковой стороне конструкции, используемый для освещения зоны.

Зенит: Воображаемая точка прямо «над» определенным местом на воображаемой небесной сфере.

На какие системы делится рабочее освещение: Рабочее освещение – База знаний Novolampa

5. На какие системы делится рабочее освещение?

В данной инструкции изложены основные функции сайта, и как ими пользоваться

С уважением команда Тестсмарт.

Билет 4 Тестирование в Ростехнадзоре на II группу по электробезопастности

Билет 4 Тестирование в Ростехнадзоре на II группу по электробезопастности

Виды электрического освещения. Системы и типы освещения.

Освещение рабочего места – виды и нормы (2019)

Виды освещения рабочего места

ГОСТ Р 55710-2013 Освещение рабочих мест внутри зданий

Нормы освещения рабочего места

Как измерить освещенность

Как достичь этих параметров и правильно подобрать количество и мощность светильников?

Освещение рабочих помещений аварийное – Справочник химика 21

Аварийное освещение / ПУЭ 7 / Библиотека / Элек.ру

Электробезопасность 2 группа – БИЛЕТ №5 ростехнадзор 2021 год

БИЛЕТ №5

Принципы и условия освещения | Министерство энергетики

типов света: 3 основных и как их выбрать

Окружающее внутреннее освещение

Типы светильников, которые могут обеспечить общее окружающее освещение в помещении:

Внешнее наружное освещение

Типы светильников, обеспечивающих внешнее наружное освещение:

Рабочее освещение

Типы светильников, обеспечивающих рабочее освещение:

Акцентное освещение

Типы светильников, обеспечивающих акцентное освещение:

Вкратце…

Методы освещения – что лучше всего подходит для разных ситуаций

Освещение Фокус

Прямое освещение

Полупрямое освещение

Общее освещение

Полупрямое освещение

Непрямое освещение

Расположение осветительной арматуры

Равномерное освещение

Неравномерное освещение

Основы выбора освещения | Узнайте о машинном зрении | Основы машинного зрения

Логические шаги для выбора освещения

Три шага для выбора освещения

Формы типичных источников света (светодиодное освещение)

Выбор освещения: Шаг 1 (зеркальное отражение, диффузное отражение, проходящий свет)

(1) Пример изображения зеркального отражения

(2) Пример изображения диффузного отражения

(3) Пример изображения проходящего света

ТОЧКА

Выбор освещения: Шаг 2 (метод и форма освещения)

(1) Пример изображения зеркального освещения

【Выбор освещения в соответствии с характеристиками детали и деталями обнаружения】

(2) Пример обнаружения диффузного отражения

【Выбор освещения в соответствии с характеристиками детали и деталями обнаружения】

(3) Пример обнаружения проходящего света

【Выбор освещения в соответствии с характеристиками детали и деталями обнаружения】

ТОЧКА

Выбор освещения: Шаг 3 (Цвет и длина волны освещения)

Обнаружение с использованием дополнительных цветов

Артикул

Обнаружение с использованием длины волны

Резюме логических шагов для выбора освещения

Осветите ночь – Освещение рабочей зоны – Интерактивный тротуар

Существующее освещение

Переносные фонари

Воздушные шары

Освещение для установки на оборудование

Предупреждающие огни

Освещение и видимость

Дополнительные ссылки

Лампочки и освещение Терминология Определения

Глоссарий – Международная ассоциация темного неба

Добавить комментарий Отменить ответ
