Как пользоваться мультиметром | Заметки электрика

Уважаемые читатели, приветствую Вас на страницах сайта http://zametkielectrika.ru.

Сегодня я написал вторую часть статьи, где мы продолжим знакомиться с тем, как пользоваться мультиметром, тестером или цешкой. Вообщем, кому как нравится.

С первой частью статьи Вы можете ознакомиться вот здесь: «Как пользоваться мультиметром (часть 1)»

Итак, поехали.



Как пользоваться мультиметром при измерении сопротивления

Внимание!!! При проверке сопротивления в цепи необходимо убедиться в отсутствии в ней напряжения.

При измерении мультиметром величины сопротивления красный измерительный щуп вставляем в гнездо «V/Ω», а черный щуп - в гнездо «com».

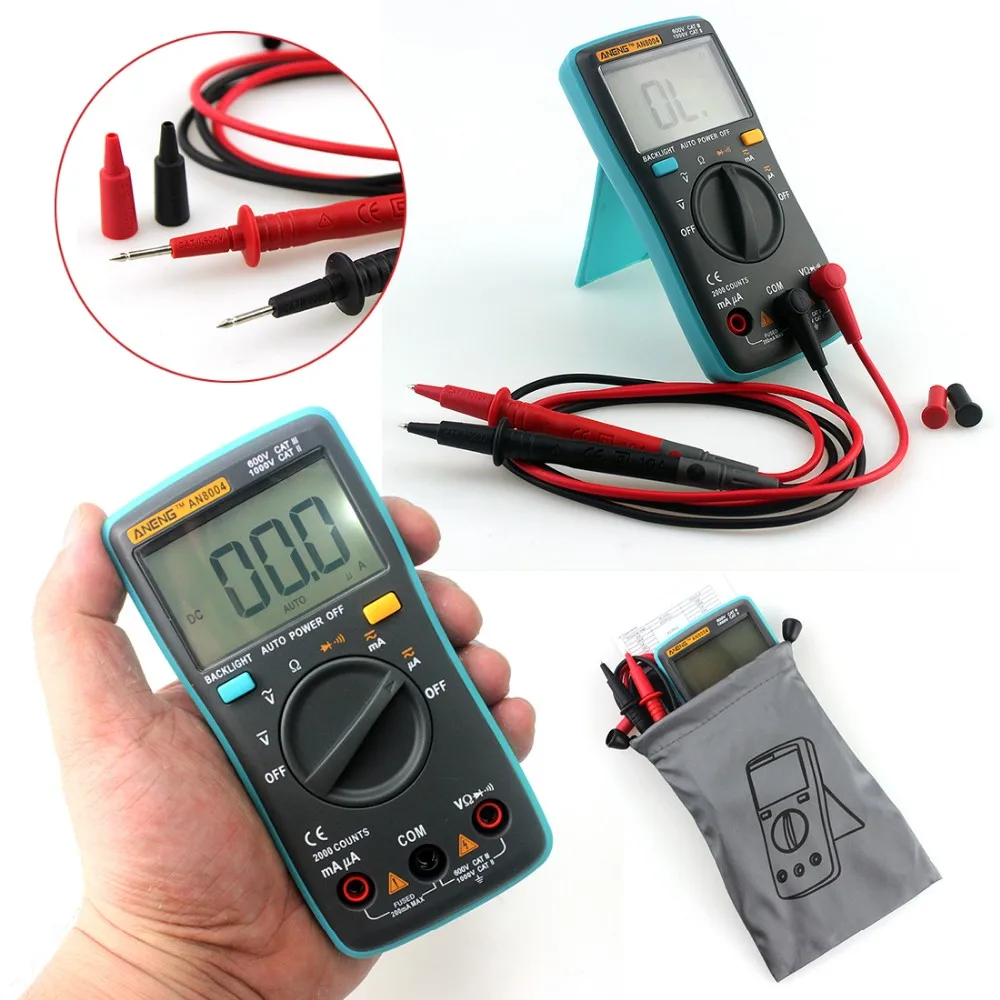

Переключатель мультиметра ставим в диапазон (Ω). Он специально выделен красным цветом.

Далее нужно убедиться, что прибор (мультиметр) исправен. Для этого соединяем красный и черный щупы между собой. Мультиметр покажет следующее:

Мультиметр («тестер») исправен, а значит можно проводить дальнейшие электрические измерения.

В диапазоне (Ω) существует 7 пределов измерения: 200  (Ом), 2 (кОм), 20 (кОм), 200 (кОм), 2 (МОм), 20 (МОм) и 200 (МОм). Каждое значение — это и есть максимальное значение на определенном пределе измерения. Также в этом секторе имеется функция «прозвонки» цепей и проверки диодов, но об этом чуть позже.

Чаще всего мне приходиться пользоваться мультиметром именно при измерении сопротивления цепи электропроводки или обмоток (катушек) реле.

А сейчас проведем наглядные измерения сопротивления. В качестве примера возьмем катушку от реле с неизвестным нам номиналом.

Здесь я хочу сообщить Вам о небольшой тонкости, в отличии от измерения напряжения. Дело в том, что при измерении неизвестной величины сопротивления переключатель мультиметра можно устанавливать на любой предел. Мультиметр таким образом мы не повредим.

Ставим переключатель в положение «2М», что будет соответствовать пределу измерения мультиметра от о до 2 (МОм) и подсоединяем измерительные щупы к выводам катушки.

На дисплее мультиметра мы видим вместо показаний — одни нули. Это значит, что катушка обладает некоторым сопротивлением, но мы выбрали не правильный предел измерения.

Затем устанавливаем переключатель в положение «200К», что будет соответствовать пределу измерения мультиметра от о до 200 (кОм) и подсоединяем измерительные щупы к выводам катушки.

Измеренную величину сопротивления катушки смотрим на дисплее мультиметра («тестера»). Сопротивление катушки составляет 00,4 (кОм). Перед значением стоит один нолик, поэтому можно уменьшить предел еще на одну ступень.

Переключатель мультиметра устанавливаем на предел «20К», что будет соответствовать пределу измерения мультиметра от о до 20 (кОм), и снова проводим измерение. Сейчас на экране мультиметра мы видим величину сопротивления нашей катушки, которое составляет 0,63 (кОм). Это уже больше похоже на правду.

Если есть желание, то можно попробовать снизить предел измерений до «2К», что будет соответствовать пределу измерения мультиметра от о до 2 (кОм) и снова провести измерение сопротивления катушки.

На экране мультиметра мы видим еще более точное значение сопротивления катушки, которое составляет 0,649 (кОм).

На этом останавливаться не будем и попробуем снизить предел до «200», что будет соответствовать пределу измерения мультиметра от о до 200 (Ом). В этом случае мы увидим на экране цифру «1». Это значит, что сопротивление катушки больше, чем установленный предел, либо в проводе катушке обрыв.

Еще несколько слов хотел упомянуть про режим «прозвонки». В этом режиме  при сопротивлении в цепи менее 70 (Ом) слышен звуковой сигнал. Очень удобная функция.

P.S. На этом вторую часть статьи о том, как пользоваться мультиметром я завершаю. Продолжение читайте в 3 части. Подписывайтесь на новые статьи и не пропускайте новые выпуски. Если материал этой статьи был Вам полезен и интересен, то поделитесь им с друзьями. Спасибо.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Измерение сопротивления цифровым мультиметром. Нюансы и правила проверки сопротивления мультиметром

Тестер (он же мультиметр) - весьма полезный в хозяйстве инструмент, позволяющий проверить все ключевые характеристики постоянного и переменного электротока:

  • Напряжение;
  • Сопротивление;
  • Силу тока.

Ряд приборов может быть оснащен оснащен функцией прозвона цепи, измерения индуктивности, температуры, электроемкости и т.д. Выбор измеряемого параметра осуществляется переключателем.

Тестеры могут быть аналоговыми или электронными. В первом случае показания определяются отклонением стрелки от нулевой отметки, во втором - указываются уже в цифровом виде на дисплее. Непосредственно к исследуемому устройству подключаются два изолированных щупа, внешне немного напоминающие отвертку, которые соединяются с прибором проводами со штекерами.

Измерение сопротивления

Сопротивление проверяется в отсутствие электрического тока, и измеряемый участок должен быть отсоединен ото всей остальной цепи. Перед работой следует проверить исправность прибора, соединив два щупа между собой. Показания устройства при этом должны быть нулевыми или максимум в несколько десятых Ома.

Сектор измерения сопротивления имеет несколько положений переключателя - для малых, средних и больших показателей сопротивления. Это позволяет получать точные данные для небольших значений сопротивления. А при попытке измерить, например, большое сопротивление, выставив переключатель на малое, устройство выдаст сигнал о перегрузке.

В технической документации к любой аппаратуре указывается ее сопротивление. Для чего-то простого вроде лампочки, не сопровождающейся инструкцией, примерные данные можно посмотреть в интернете. В случае значительного отклонения реального сопротивления от заявленного имеет место быть какая-то неисправность. Если тестер показывает бесконечное сопротивление, это говорит о разрыве электрической цепи.

Что обычно проверяют тестером?

Чаще всего измерение сопротивления необходимо для резисторов, конденсаторов и диодов, встречающихся почти в каждом электронном устройстве.

При проверке конденсаторов их необходимо выпаять из общей платы устройства и обязательно разрядить во избежание повреждения тестера. Прибор подключается к выводам конденсатора. Если он исправен, то стрелочный тестер покажет резкий скачок сопротивления, а затем возврат к отметке бесконечного сопротивления, а цифровой - сначала небольшое, а затем все возрастающее значение. Если прибор показывает только нулевое значение, то в обмотке катушки конденсатора имеется пробой, а если сразу бесконечное - обрыв. В обоих случаях конденсатор не подлежит ремонту.

При проверке диодов, щупы сначала подключают в проводящем положении, и прибор показывает некую величину сопротивления. Затем проверка повторятся в закрытом положении, когда диод не пропускает ток, и тестер выдает бесконечное сопротивление. Случай, когда диод проводит ток в обе стороны, говорит о его неисправности.

Измерение сопротивления цифровым мультитестером

Также с помощью омметра можно проверить исправность большинства широко распространённых радиодеталей, таких как резисторы, диоды, катушки индуктивности, трансформаторы , плавкие предохранители.

С помощью омметра можно проверить конденсаторы на наличие электрического пробоя обкладок, обнаружить обрыв или пробой p-n переходов у транзисторов и диодов, оценить целостность электрических соединений и печатных проводников на электронной плате. Список возможных применений омметра в повседневной практике радиолюбителя очень широк.


На принципиальной схеме омметр изображается в виде кружка с двумя выводами, которые на практике являются измерительными щупами. Внутри кружка изображается греческая буква “омега ”, символизирующая то, что в данном случае прибор является измерителем электрического сопротивления.

Рассмотрим основные моменты проведения измерений сопротивления с помощью цифровых мультиметров серий DT-83x , M83x , MAS83x и им подобных.

В мультитестерах при измерении сопротивления следует

выбрать секцию с обозначением значка “Омега” при помощи ручного переключателя режимов работы. Для замера сопротивления цепи необходимо ориентировочно определить сопротивление измеряемой цепи и выбрать соответствующий предел измерения. У мультиметров серий DT-83x, M83x, MAS83x обычно 5 пределов измерения: 200 (до 200 Ом), 2k или 2000 (до 2000 Ом), 20k (до 20.000 Ом), 200k (до 200.000 Ом), либо 2000k (до 2.000.000 Ом).


Секция измерения сопротивлений

Например, у Вас есть резистор , сопротивление которого ориентировочно составляет от 1 килоОма (1000 Ом) до 10 килоОм (10.000 Ом). В этом случае необходимо выбрать предел измерения, который выше наибольшего предполагаемого сопротивления. Для цифрового мультиметра марки M830BZ таким пределом будет 20k (20 килоОм). Если же номинальное сопротивление резистора окажется больше, то на цифровом дисплее кратковременно “моргнёт” показание и зафиксируется единичка. При этом необходимо перевести ручной переключатель на предел выше и провести повторное измерение.

В практике радиолюбителя часто приходиться измерять сопротивление резисторов. При этом щупы прибора необходимо соединить с выводами резистора, сопротивление которого предстоит измерить. Теперь Внимание ! Не повторите ошибку многих новичков. При измерении сопротивления нельзя касаться руками токоведущих частей щупов и выводов радиодетали. Почему?

Если удерживать руками щупы и выводы резистора, то в результате будет измерено сопротивление резистора (R1 ) и сопротивления Вашего тела (R2 ). В таком случае измеренное сопротивление будет составлять общее сопротивление двух параллельно соединённых резисторов . Один резистор - это тот, сопротивление которого замеряется, а второй - это сопротивление вашего тела.


Общее сопротивление резистора (R1) и тела человека (R2)

Итоговое измеренное сопротивление будет неверно и может в некоторых случаях сильно отличаться от действительного сопротивления резистора. Всё зависит от того, какое сопротивление имеет в данный момент тело человека.


Неправильный замер сопротивления

Это простое правило стоит помнить. Придерживать щуп и вывод детали можно только одной рукой. В таком случае в измеряемой цепи будет только сам мультиметр и резистор. Данное правило необходимо соблюдать и при проверке прочих радиоэлементов.


Особенности измерения сопротивления элементов в схеме с помощью цифрового мультиметра.

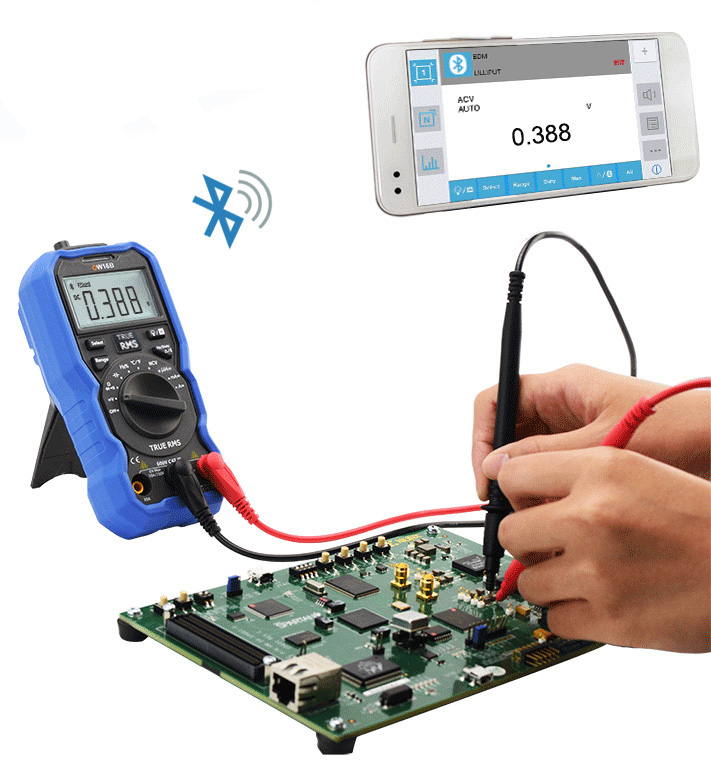

При ремонте радиоаппаратуры часто возникает необходимость проверить сопротивление радиодетали, например, резистора, впаянного в электронную схему. В таком случае нужно выпаять хотя бы один вывод радиодетали, и уже затем производить измерение сопротивления.

Впаянная в электронную схему радиодеталь электрически связана с другими элементами схемы, и общее измеряемое сопротивление будет равно сопротивлению всех связанных между собой радиодеталей. Необходимо обеспечить условия, при которых измерительная цепь состоит только из измерительного прибора – омметра, и измеряемого сопротивления. На принципиальной схеме это можно изобразить как цепь из

омметра (PR1) и резистора (R1).


При проверке многовыводных радиодеталей лучше их сначала полностью выпаять и проводить измерения уже выпаянной радиодетали. Это позволит избежать ошибок и неверных выводов об исправности / неисправности радиодетали.

Проверка омметра перед началом работы.

При частом использовании мультиметра в первую очередь страдают измерительные щупы. Часто происходит нарушение контакта щупа и разъёма подключения щупа в следствии механического износа токоведущих жил измерительного щупа. Бывают случаи, что на вид измерительный щуп выглядит исправным, но при проведении измерений показания “скачут”, и не соответствуют действительности. В результате показания мультиметра вводят в заблуждение оператора, проводящего измерения.

Перед проведением измерений следует проверять исправность электрических щупов.

Делается это просто. Мультиметр переводят в режим измерения наименьшего сопротивления либо режим прозвонки и замыкают щупы накоротко. При этом нужно прощупать вдоль изолированные проводники щупов. Если в медных жилах измерительного щупа есть плохой контакт, то на цифровом дисплее мультиметра показания будут сбиваться. В случае проверки щупа с помощью режима прозвонки, при обрыве в щупе или ненадёжном контакте звуковой сигнал встроенного зуммера будет то пропадать, то появляться, свидетельствуя о том, что измерительные щупы неисправны.

Данная простая проверка щупов перед началом измерений позволит избежать неверных показаний .
Не стоит забывать, что состояние батареи питания цифрового мультиметра сказывается на точности показаний прибора. При разряде батареи прибор начинает подвирать – выдавать неверные результаты измерений. Поэтому следует заменять разряженную батарею новой, если вы хотите, чтобы мультиметр показывал корректные значения измеряемых параметров. Во всех цифровых приборах при разряде батареи питания на дисплее появляется значок батарейки, сигнализирующий о том, что батарею следует заменить.

В продаже есть мультитестеры, функционал которых дополняет кнопка HOLD . Например, такая опция присутствует в мультиметрах MAS830L, MAS838, Victor VC9805A+. Предназначена кнопка HOLD для фиксации показаний на цифровом дисплее мультиметра для последующего считывания.


Кнопка HOLD

Иногда из-за спешки или при проведении измерений в затемнённых и плохо освещённых помещениях нечаянно можно нажать данную кнопку. При этом на дисплее зафиксируется значение, соответствующего моменту нажатия кнопки HOLD. В результате можно недоумевать, почему прибор не работает, возникают ложные выводы о неисправности измерительных щупов, разряде батареи питания и пр. Поэтому следует проверять, не нажата ли кнопка удержания показаний HOLD.

Одной из основных функций мультиметра является проверка сопротивления. Эта задача может появиться при ремонте автомобиля или бытовой электронике. Зная номинальные показатели резистора, лампы накаливания или иного проводника можно установить его исправность и пригодность для дальнейшей эксплуатации.

Пошаговое руководство

На всех мультиметрах имеется обязательное гнездо СОМ - в него необходимо вставить штеккер с черным щупом. На рисунках показано, где располагается это гнездо в популярных моделях:

После этого нужно найти гнездо для измерения сопротивления. обозначается оно символом VΩmA или совпадать с гнездом для измерения частоты, тогда оно обозначается VΩHz и воткнуть в него красный щуп. Для примера несколько мультиметров с разными обозначениями:

С помощью поворотной ручки перевести мультиметр в режим измерения сопротивления. Он обозначен Ω (омега) и проверить работу прибора. Для этого нужно замкнуть щупы. Сопротивление должно составить 0,3 - 0,8 Ом. Если показывает бо́льшую цифру - значит провода или щупы пришли в негодность и их нужно заменить.

Щупами или "крокодильчиками" касаемся измеряемого элемента и смотрим на экран:

На экране отображается сопротивление замкнутой цепи

Важно знать. Если при измерении сопротивления мультиметр показывает единицу в крайнем левом положении - значит цепь разомкнута. Такое же сопротивление должны показывать "пустые" щупы.

Разомкнутая цепь - единица в левом положении

Большинство мультиметров с функцией измерения сопротивления имеют несколько диапазонов чувствительности. Если вы не знаете номинального сопротивления измеряемой цепи - чувствительность можно подобрать вращением рукоятки на передней панели:

Рукояткой выставляем необходимую чувствительность

Как видно на примере выше (мультиметр DT9202A) , чувствительность можно установить в нескольких диапазонах от 200 Ом до 2 мегаОм. Просто вращайте рубильник вправо до тех пор, пока показания на табло не станут изменяться - это и будет правильно выбранный диапазон.

Важно знать. При выставлении высокой чувствительности щупы могут реагировать на прикосновение к ним пальцев. Поэтому не касайтесь металлических контактов, иначе мультиметр будет измерять сопротивление вашего тела, а не цепи.

При ремонте радиотехнических и электротехнических изделий, ремонте проводки возникает потребность в поиске контакта проводников тока в месте, в котором может возникнуть короткое замыкание (в этом случае сопротивление = 0), поиске места плохого контакта между проводниками (сопротивление стремится к бесконечности). В этом случае стоит использовать прибор под названием Омметр. Сопротивление обозначается буквой R, измеряется в Омах.

Омметр представляет собой прибор (батарейку) с последовательно включенным цифровым или стрелочным индикатором. Так же, омметр служит для проверки измерительных приборов, измерения сопротивления изоляции при повышенном напряжении. Все мультиметры и тестеры имеют функцию измерения сопротивления.

Обратите внимание! Измеряйте сопротивление при полном обесточивании приборов, дабы омметр не вышел из строя. Для этого выньте вилку из розетки либо батарейки. Если схема включает в себя конденсаторы, имеющие большую емкость, их следует разрядить. Закоротите выводы конденсаторов через сопротивление, номинальный ток которого 100 кОм на пару секунд.

Для того чтоб воспользоваться измерением Ом, установите ползунок на приборе в положение, которое соответствует минимальному измерению величины сопротивления.

Прежде чем проводить измерения, проверьте прибор на работоспособность. Для этого следует соединить концы щупов между собой.


Если это тестер, необходимо установить стрелку на отметку «0». Если не получается, замените батарейки. При проверке лампы накаливания можно использовать прибор, батарейки которого разрядились и стрелка не устанавливается на ноль, но при соединении щупов отклоняется от «0».

Если есть отклонение от нуля, то значит, цепь цела. Цифровые приборы имеют возможность выводить показания в десятых долях Омов. Если цепь разомкнута, цифровые приборы мигает перегрузка, на стрелочных приборах стрелка стремится к «0».

Если прибор имеет функцию прозвонки цепей (символ диода), низкоомные цепи, провода лучше прозванивать этим способом. При положительном результате будет слышен звуковой сигнал.

Не горит лампа в светильника? В чем причина? Поломка может быть в патроне, выключателе или электропроводке. Лампа накаливания, энергосберегающая, лампа дневного света проверяется тестером. Причем сделать это довольно таки просто. Для этого следует установить на тестере ползунок в положение измерения минимального сопротивления и прикоснуться к цоколю концами щупов.


На экране видно, что сопротивление нити накала равно 51 Ом. Это значит, что лампа исправна. Если бы нить была оборвана, на экране показалось бесконечное сопротивление. Автомобильная лампа 12 В и 100 Вт показывает сопротивление в 1,44 Ом. Галогенка на 220 В и 50 Вт выдает 968 Ом.

Нить накала будет показывать меньшее сопротивление в охлажденном состоянии, когда лапа нагрета, этот показатель может увеличиться в несколько раз. Поэтому, зачастую лампы сгорают во время включения. Это потому, что при включении, ток, идущий через нить, превышает допустимый в несколько раз.

Проверка наушников гарнитуры

Бывают проблемы с наушниками, связанные с пропаданием или искажением звука, либо полным его отсутствием. Причиной тому может быть выход наушников из строя либо устройства, с которого принимается сигнал.

При помощи омметра можно установить причину неисправности. Чтоб проверить наушники, нужно присоединить концы щупов к разъему, через который наушники подключаются к аппаратуре. Обычно, это разъем «Джек 3,5». Контакт, находящийся в разъеме ближе к держателю общий, фигурный для левого канала, кольцевой, расположенный между ними, для правого.


Один конец щупа преподносим к общему выводу, вторым касаемся поочередно к правому и левому. Сопротивление на обоих концах должно быть равным 40 Ом. Зачастую, в паспорте наушником указаны все параметры.

Если разница в показаниях велика, имеет место быть короткое замыкание. Это легко проверить. Достаточно коснуться щупами к левому и правому каналам одновременно. Сопротивление должно увеличиться в 2 раза, то есть показывать 80 Ом.

Получается, что мы проводим измерение двух последовательно подключенных цепей. Если при шевелении провода сопротивление меняется, провод перетерт в каком-либо месте. Обычно это происходит в месте выхода из излучателей или Джека. Чтоб точно определить место поломки, зафиксируйте провод, изогните его локально, подключив омметр. Если разрыв в месте установки Джека, нужно купить разборной Джек.

Старый придется откусить вместе с частью перетертого провода, припаять контакты к новому разъему по такому принципу, как они припаяны к Джеку. Если обрыв был найден в наушниках, отрежьте старый кусок провода, припаяйте новый к тому мету, где была старая пайка.

Измерение номинала резистора

Сопротивления (в цепи их называют резисторами) имеют широкое применение в электросхемах. Зачастую приходить проверять резистор на исправность, чтоб определить поломку электроцепи.


На схеме резистор показывают в виде прямоугольника, иногда внутри есть надпись, которая может свидетельствовать о его мощности. Например, I – 1 Вт и так далее.


Чтоб определить номинал омметром, включите его в режим промера сопротивления. Сектор проверки сопротивления поделен на части. Это сделано с целью повышения эффективности измерений. К примеру, ползунок «200» свидетельствует о том, что мы можем промерять сопротивление до 200 Ом. «2k» — 2000 Ом и так далее. «k» свидетельствует о том, что к числу нужно добавить 1000, так как это приставка кило; «М»- мега, следовательно, число умножается на 1000000.

Если установить ползунок на измерения «2k» и при этом измерять резистор номиналом 300 кОм, на дисплей будет выведен значок перегрузки. Значит, нужно установить ползунок в положение 2М. Не важно, в каком положении он установлен, поменять его можно в процессе измерений.

Во время измерений сопротивления тестер может показывать другие показания, но не те, которые указаны на резисторе. Такой резистор не пригоден для дальнейшей эксплуатации.

На современных резисторах имеется цветная маркировка.

Проверка диодов мультиметром или тестером

Если необходимо преобразовать переменный ток в постоянный, применяются полупроводниковые диоды. При проверке платы первое внимание нужно уделить именно им. Они изготавливаются из кремния, германия и других материалов, служащих полупроводниками.


На внешний вид диоды отличаются между собой. Корпус может быть выполнен из пластика, стекла, металла. Они могут быть как цветные, так и прозрачные. Несмотря на это, все они имеют 2 вывода. В схемах,как правило, применяют светодиоды, стабилитроны, выпрямительные диоды.


Условно их показывают как стрелку, которая упирается в отрезок линии. Диод обозначается буквами VD и только светодиоды обозначают HL. Назначение диодов напрямую зависит от обозначений, которые показываются на чертеже. Из-за того, что схема может включать в себя огромное количество диодов, включенных параллельно, из нумеруют.

Диод легко проверить, если знать его принцип работы. А все просто, это как ниппель. Когда воздух входит, колесо накачивается, но назад уже не выйдет. Такой принцип работы и у диода. Только он пропускает через себя ток. Для проверки его работоспособности нужен постоянный источник питания, в роли которого может быть омметр, тестер, так как они мет батарейки.


На фото показано схема работы тестера при проверке сопротивления. На клеммы поступает напряжение определенного вида полярности. «+» подается на клемму красного цвета, «-» на черную. Когда мы прикоснемся, окажется так, что на анодном выводе будет плюсовой щуп, на катодном — минусовой. Ток начнет движение через диод.

Если перепутать метами щупы, ток не будет двигаться. Диод может быть как пробитым, исправным, так и находиться в обрыве. Когда образовался пробой, в какую бы сторону мы не подсоединили щупы, ток будет проходить через диод. Это все потому, что диод в таком случае будет представлять из себя кусочек провода.

Если произошел обрыв, ток не будет поступать. Редко случается такое, что сопротивление перехода изменяется. Такую поломку легко выявить, глядя на дисплей. По такому принципу можно проверить выпрямительный диод, светодиод, стабилитрон, диод Шоттки. Диоды могут быть как с выводами, так и иметь SMD исполнение. Давайте попрактикуемся.


Сначала вставляем щупы в прибор соблюдая цветовую маркировку. COM – черный кабель, R/V/f — красный, плюс. Далее устанавливаем ползунок на «прозвонку». На фото положение 2kOm. Включаем прибор, сомкнув щупы, убеждаемся в том, что он работает.


Первым делом проверим германиевый диод Д7. Ему уже 53 года. Такие диоды сейчас не производят, так как цена сырья велика, да и малая рабочая температура (max 80-100). Однако они хороши тем, что имеют низкий уровень шумов и малое падение напряжения. Их ценят люди, собирающие ламповые усилители звука.

При прямом подключении падение напряжения равно 0,129 мВ. Стрелочный прибор покажет где-то 130 Ом. Если изменить полярность, показание мультиметра будет равно 1, стрелочный в свою очередь покажет бесконечность. Это значит, что сопротивление слишком большой. Диод исправен.


Диод на кремниевой основе проверяется таким же способом. Корпус имеет 2 вывода катода, которые маркируются точкой, линией или окружностью. При прямом подключении падение равно около 0,5 В. Более мощные диоды покажут приблизительно 0,4 В. Таким способом проверяются диоды Шоттки, падение которых равно 0,2 В.


Мощные светодиоды имеют падение более 2 В, прибор может показать 1. В таком случае светодиод и есть индикатором. Если он светится, даже слабо, значит все исправно.

Некоторые типы более мощных светодиодов сделаны по принципу цепочки. То есть имеют несколько последовательно включенных светодиодов. Внешне это не просматривается. Падение на них может равняться до 30 В, проверять их стоит блоком питания, имеющего соответствующее напряжение и резисторами, включенными в цепь.

Проверка электролитических конденсаторов

Конденсаторы делятся на 2 типа: электролитические и простые. Простые подсоединяются в схему любым способом. Но с электролитическими такой способ не пройдет. Важно соблюдать полярность, чтоб не вывести его из строя.


Конденсаторы показываются на схеме при помощи двух параллельных линий. Если конденсатор электролитический, необходимо указать полярность, поставив рядом знак «+». Такие конденсаторы не надежны и причиной выхода из строя блока питания само чаще являются именно они. Вздутый конденсатор в устройстве можно часто заметить.

Мультиметром или тестером можно проверить такой конденсатор, в простонародии говорится «прозвонить». Прежде чем приступить к проверке, нужно выпаять конденсаторов и разрядить его. Для этого просто закоротите его выводы пинцетом или похожим предметом, корпус которого выполнен из металла. Прибор следует установить на проверку сопротивления в диапазоне от сотен килом до мегаом.

Щупами прикоснитесь к выводам конденсатора. При этом, стрелка на приборе плавно будет быстро отклоняться и плавно опускаться. Это зависит от того, какой величины испытываемый конденсатор. Чем емкость больше, тем возвращение стрелки в изначальное положение медленнее. Тестер покажет малое сопротивление, но через некоторое время оно может достигнуть сотни мегом.

Список возможных применений мультиметра в практике радиолюбителя огромен. Нас здесь будет интересовать один вопрос, можно ли и как проверить сопротивление мультиметром? Проверить, конечно, можно, потому что в конструкции этого прибора вставлен омметр. Именно с его помощью можно измерить сопротивление кабельных линий, всех радиодеталей, трансформаторов, катушек индуктивности, плавких предохранителей и конденсаторов.

Если рассмотреть принципиальную схему омметра, то это кружок, внутри которого расположена вот эта буква латинского алфавита – «Ω» (омега), а также два вывода, которые собой представляют два щупа прибора. Кстати, буква омега обозначает в физике сопротивление.

Так как на рынке присутствует достаточно большое разнообразие моделей мультиметров, то и расположение на корпусе обозначений может быть разное. Но так как наша задача провести измерение сопротивления тестером, то нас будет интересовать панель, где расположена эта самая буква «Ω». Здесь же расположен ручной переключатель и несколько пределов измерения. На каких-то моделях их может быть пять, на других семь. Обозначение производится цифрами и буквами.

К примеру, может стоять вот такой предел «200», это значит, сопротивление измеряется до 200 Ом. Может стоять или такое обозначение «2000», или такое «2к». Это одно и то же – предел определяет до 2000 Ом или 2 кОм, что является одним и тем же показателем. То же самое и с такими обозначениями: 2М или 2000к – до 2000000 Ом. Чтобы вы поняли, о чем идет речь, внизу фотография панели мультиметра, где все четко видно:

Давайте приведем пример. У вас на руках катушка или любая радиодеталь, ориентировочное сопротивление которой составляет 1000 Ом или 1 кОм, то вам необходимо выставить предел сопротивления выше ориентировочного. Если вы посмотрите на фотографию, то поймете, что измеряемым сопротивлением будет предел 2 кОм. На некоторых моделях такого показателя нет, поэтому выставляется 20 килоОм.

Теперь сам процесс измерения. Но предварительно надо напомнить (кто не знает), что красный щуп вставляется в отверстие (гнездо) «V/Ω», а черный в «com». При этом делается проверка, то есть, соединяются оба щупа. На дисплее должны появиться нули. Конечно, сам переключатель до этого должен быть установлен в диапазон, обозначаемый омегой.

Измеряемые показатели мультиметра

Итак, ориентировочное сопротивление равно 1 кОм. Проводится проверка. Теперь обратите внимание на дисплей, если на нем появится единица, то испытываемая деталь имеет большее сопротивление. Значит, необходимо переустановить мультиметр на позицию выше. В нашем случае по фото это 20 кОм. Устанавливаем его и проводим дополнительное измерение.


Внимание! Трогать оголенные участки щупов и выводов радиодеталей нельзя. Все дело в том, что тело человека также имеет свое сопротивление, а, значит, мультиметр будет показывать на дисплее суммарный показатель: сопротивление тела и радиодетали. Если необходимость придерживать щуп или деталь присутствует, то это можно делать только одной рукой.

Особенности измерения мультиметром

  • Часто появляется необходимость измерить сопротивление детали, которая впаяна в плато. Если провести проверку в сборе, то показатель буден неправильным. Почему? Потому что проверяемый элемент будет схемой связан с другими радиодеталями, а, значит, мультиметр покажет общий показатель. Поэтому перед тестированием необходимо один вывод элемента отпаять от платы, то есть, отсоединить от схемы.
  • При тестировании многовыводных элементов нужно их обязательно полностью демонтировать. И уже после этого проверять их сопротивление, что обеспечить правильное определение исправности прибора.
  • Исправность и целостность щупов также влияет на точность показания мультиметра. Выше уже говорилось, как проводится проверка прибора на его исправность. Но добавим, что если щупы приложить друг к другу или двигать их друг по другу, и если в этом случае показания дисплея будут прыгать (то одно, то другое), то это значит, что в щупах есть дефект. Это гарантия неправильно проведенного измерения. Поэтому стоит щупы заменить новыми.
  • Не последнюю роль в качестве проводимого тестирования играет аккумулятор, встроенный в прибор и являющийся источником питания. Практика показывает, что как только батарея начинает разряжаться, тестер тут же начинает врать. Поэтому стоит обращать внимание на значок, который обозначает батарейку и показывает его зарядку. Если она снижена, то батарею надо заменить новой или подзарядить прибор.


Вернемся к позиции, как измерить сопротивление. Что хотелось бы дополнить. Все радиодетали имеют сопротивление, которое известно, и оно маркируется или указывается в таблицах. Это для радиолюбителей не секрет. У всех элементов есть определенные пределы и допуски. К примеру, резисторы имеют допуск плюс-мину 10%. К примеру, при проверке резистора с номинальным сопротивлением 1 Мом, можно получить разные результат: от 990 кОм до 1,1 Мом. И это будет считаться правильным показателем.

Часто встречаются вопросы, которые касаются точности проведенной проверки. Опять приведем пример на основе резистора сопротивлением 1000 Ом. Если проверять его на пределе 2000, то показания будут на дисплее – «1». Если перевести переключатель на предел до 20к, то показания могут быть, к примеру, 1,12 или что-то другое, то есть, более точное. Поэтому проверяя радиодеталь на сопротивление, надо обязательно проводить тестирование на разных пределах и выбирать самый точный показатель.


Обратите внимание, что измерения силы тока и напряжения мультиметром надо начинать с высоких показателей пределов. То с сопротивление все наоборот, надо начинать с низких позиций. Почему именно так? Потому что при низких пределах, если измерять элемент с большим сопротивлением, на дисплее всегда будет показываться единица. А, значит, продвигаясь вверх по линейке пределов, можно дойти до необходимого показателя, который покажет достоверный результат.

Проверка сопротивления изоляции

Как измерить сопротивление изоляции кабельных линий? Вопрос на самом деле очень серьезный. И начнем отвечать на него с предупреждений. Измерять сопротивление изоляции кабелей и проводов можно только в теплое время года или в обогреваемых помещениях. Потому что внутри кабельной оплетки могут образоваться льдинки – замершие капельки воды. А всем известно, что лед – это диэлектрик, материал, который не обладает проводимостью. А, значит, определять измерители сопротивления эти ледяные вкрапления не будет. После оттаивания внутри проводки появится влажность, негативно влияющая на кабель в целом.


Итак, проводим тестирование. Измеритель сопротивления изоляции надо, установив два конца измерительного инструмента (мегаомметра) на конец фазного провода, расположенного в распределительном щите, и на конец нулевого провода, расположенного там же. При этом их концы надо отсоединить от клемм. Измеряемое сопротивление должно находиться в определенных пределах, которые определены ПУЭ. Кстати, именно в этих правилах есть таблицы с показателями пределов. По ним и придется сопоставлять полученные показатели, которые будут зависеть от марки кабеля и его сечения.

Проверка сопротивления изоляции – основной процесс, которым обычно пользуются электрики, проверяя целостность электрической разводки проводов внутри зданий (жилых и нежилых).

Заключение по теме

Подводим итог по вопросу, как проверить сопротивление тестером (мультиметром)? На самом деле процесс этот несложный. Главное – правильно понять, как измерить данную величину, как правильно выставить прибор, какими пределами необходимо пользоваться. Так как сам прибор является ручного пользования, то надо будет запомнить все манипуляции с переключателями и щупами. Если это вы поймете и запомните, то проблем с тестированием у вас не будет.

Похожие записи:

Почему мультиметр показывает VAC на выходе блока питания постоянного тока?

Чтение 25 В переменного тока на выходе источника питания 12 В постоянного тока определенно неверно. К сожалению, из того, что вы нам рассказали, сложно определить, что именно не так. Возможно, это предложение просто сломано.

Лучше всего было бы посмотреть на его выходное напряжение на прицеле. Тогда вы точно увидите, что происходит. Есть и другие способы получить представление о сигнале переменного тока. Например, подключите динамик последовательно с резистором 1 кОм на выходе источника питания. Если у него действительно такой большой переменный ток, и он находится в диапазоне слышимости, то вы обязательно его услышите. Если он действительно выдает среднеквадратичное значение 25 В переменного тока (в это трудно поверить), то резистор 1 кОм будет рассеивать более 600 мВт, что приведет к очень быстрому нагреву обычного резистора "1/4 Вт". Если напряжение действительно такое большое, вы услышите что-то с резистором 10 кОм, включенным последовательно с динамиком.

Вы также можете попробовать наложить некоторую емкость на выход источника питания и посмотреть, как это повлияет на показания счетчика. Чтобы быть в безопасности, получите конденсатор, рассчитанный как минимум на 50 В. Вам, вероятно, нужно 10 секунд мкФ, прежде чем что-то случится. Если этот запас действительно сломан, он может взорвать крышку. Опять же, прицел скажет нам, что на самом деле происходит.

Добавлено:

У меня просто была другая мысль о том, что происходит. 25 В переменного тока от 12 В постоянного тока кажется немного невероятным, даже для отключенного. Я предполагаю, что ваш счетчик на самом деле не подключен через выход питания должным образом. Возможно, у этого источника есть 3 терминала? Я видел кое-кого, где немного сбивает с толку, какие два на самом деле являются выходом питания, а третий - заземлением розетки. Как правило, между заземлением стены и одним из двух концов подачи имеется ремень. Когда это не связано, и вы помещаете счетчик между выходом и заземлением стены, вы можете получить именно то, что видите. Будет некоторая емкость в источнике питания на горячей стороне линии переменного тока, и это добавит синфазный сигнал на выход источника питания. Это высокий импеданс, поэтому не проблема. Если при считывании напряжения переменного тока вы поместите резистор 10 кОм по счетчику, и он сильно упадет, то это то, что происходит.

Добавлено 2:

Судя по вашим последним экспериментам, когда вы проводите тесты переменного тока, заглушка блокировки постоянного тока не включена в серию. Посмотри внимательно на свой метр. Есть ли только два места для подключения проводов, или есть два или более разъемов для красного провода, в зависимости от того, что вы пытаетесь измерить? При проведении измерений переменного тока убедитесь, что на шкале не только напряжение переменного тока, но и что провода подключены в правильных местах для измерения напряжения переменного тока.

Почему мультиметр показывает неправильное напряжение?

Почему мультиметр показывает неправильно

Сообщества ›


Электронные Поделки ›
Блог ›
Калибровка мультиметров

Накопилось у меня штук 6 разных мультиметров в ценовом диапазоне от 5 до 20 долл. Точность по документации 1-3%… В реальности хуже. Некоторые новые, некоторым больше 10 лет. Показывают все немножко по разному, кому верить — непонятно. Ясное дело — нужно все откалибровать и привести к общему знаменателю. Возникает вопрос — что взять за эталон?
1. Образово — показательный дорогой откалиброванный мультиметр или
2. Источник образцового напряжения

Первый вариант стоит от 100-200 долл и выше. Не катит, да и жаба давит
Второй вариант намного дешевле и проще. В качестве источника напряжения можно собрать простейшую схему на микросхеме REF5050 ценою 3 долл. Микросхема представляет собой источник опорного напряжения 5 вольт с точностью 0.05%. Тоесть на два три порядка точнее самих мультиметров. Остается только подключить мультиметры к источнику опорного напряжения и крутилками внутри подстроить показания. В основе регулирови большинства мультиметров является подстройка опорного напряжения измерительного процессора внутри прибора. Опорное напряжение одно на все диапазоны измерения. Его вполне достаточно для 99% применения мультиметра. В дешевых приборах одна крутилка, в «дорогих» может быть и пять крутилок. Поскольку мы подстраиваем показания напряжения, то надо найти одну крутилку отвечающую за это дело. Искать желательно со схемой мультиметра в руках, чтобы не «понастраивать» того чтего не нужно.

Схема REF5050

начинаем с дешевого и древнего

вместо 5 показывал 4.95 … терпимо . Одна крутилка, установил точно на 5

древний древний

4.89 … плохо, установил на 5

более новый

4.97 — отлично. Установил на 5 ( в приборе кстати 5 крутилок, не ошибитесь!)

совсем новый и самый дорогой)

5 воольт! не ожидал. Регулировка не требовалась.

Итого — получил все мультиметры с отличной точностью по напряжению.

Для авто наиболее удобен PEN мультиметр 8211 mastech, он же по умолчанию оказался наиболее точный в измерении напряжения. НО! Он же больше всех врет в измерении сопротивлений после 80 ком, завышает на полкилоома зараза. Некритично и несмертельно, но неприятно. Не регулируется в этом вопросе, возможно неудачный экземпляр. Остальные мультиметры сопротивления меряют нормально вполне.

Самый точный измеритель RC у меня оказался так называемый ПИНЦЕТ

Очень удобный, автоматический. К сожалению не меряет напряжение.

Источник: https://www.drive2.ru/c/1013219/

Визуально обнаруживаемые дефекты (заводской брак)

Проверить исправность прибора на начальной стадии ремонта удобнее всего путём осмотра его электронной схемы. Для данного случая разработаны следующие правила поиска неисправностей:

  • необходимо тщательно обследовать печатную плату мультиметра, на которой могут иметься хорошо различимые заводские недоработки и ошибки;
  • особое внимание должно уделяться наличию нежелательных замыканий и некачественной пайки, а также дефектам на выводах по краям платы (в районе подключения дисплея). Для ремонта придется применить пайку;
  • заводские ошибки чаще всего проявляются в том, что мультиметр показывает не то, что он должен по инструкции, в связи с чем его дисплей обследуется в первую очередь.

Если мультиметр выдает неправильные показания во всех режимах и микросхема IC1 нагревается, то надо осмотреть разъемы для проверки транзисторов. Если длинные выводы замкнулись, то ремонт будет заключаться всего-навсего в их размыкании.

В общей же сложности визуально определяемых неисправностей может набраться достаточное количество. С некоторыми из них вы можете ознакомиться в таблице и затем устранить своими руками. (по адресу: http://myfta.ru/articles/remont-multimetrov.) Перед ремонтом необходимо изучить схемы мультиметра, которая обычно дается в паспорте.

Проверка дисплея

Если хотят проверить исправность и провести ремонт индикатора мультиметра, то обычно прибегают к помощи дополнительного прибора, выдающего сигнал подходящей частоты и амплитуды (50-60 Гц и единицы вольт). При его отсутствии можно воспользоваться мультиметром типа M832 с функцией генерации прямоугольных импульсов (меандра).

Для диагностики и ремонта дисплея мультиметра необходимо вынуть рабочую плату из корпуса прибора и выбрать удобное для проверки контактов индикатора положение (экраном вверх).

После этого следует присоединить конец одного щупа к общему выводу исследуемого индикатора (он расположен в нижнем ряду, крайний слева), а другим концом поочередно прикасаться к сигнальным выводам дисплея.

При этом все его сегменты должны загораться один за другим согласно разводке сигнальных шин, с которой следует ознакомиться отдельно. Нормальное «срабатывание» проверяемых сегментов во всех режимах свидетельствует о том, что дисплей исправен.

Дополнительная информация. Указанная неисправность чаще всего проявляется в процессе эксплуатации цифрового мультиметра, в котором его измерительная часть выходит из строя и нуждается в ремонте крайне редко (при условии, что соблюдаются требования инструкции).

Последнее замечание касается лишь постоянных величин, при измерении которых мультиметр хорошо защищён по перегрузкам. Серьёзные затруднения с выявлением причин отказа прибора чаще всего встречаются при определении сопротивлений участка цепи и в режиме прозвонки.

Неполадки, связанные с проверкой сопротивлений

В данном режиме характерные неисправности, как правило, проявляются в измерительных диапазонах до 200 и до 2000 Ом. При попадании на вход постороннего напряжения, как правило, сгорают резисторы под обозначениями R5, R6, R10, R18, а также транзистор Q1. Кроме того, нередко пробивается и конденсатор C6. Последствия воздействия постороннего потенциала проявляются следующим образом:

  1. при полностью «выгоревшем» триоде Q1 при определении сопротивления мультиметр показывает одни нули;
  2. в случае неполного пробоя транзистора прибор с разомкнутыми концами должен показывать сопротивление его перехода.

Обратите внимание! В других режимах измерения этот транзистор замкнут накоротко и поэтому влияния на показания дисплея не оказывает.

При пробое C6 мультиметр не будет работать на измерительных пределах 20, 200 и 1000 Вольт (не исключён и вариант сильного занижения показания).

Если мультиметр постоянно пищит при прозвонке или молчит, то причиной может быть некачественная пайка выводов микросхемы IC2. Ремонт заключается в тщательной пайке.

Тестирование АЦП

Прежде чем говорить о ремонте, необходимо провести проверку. Простым способом тестирования АЦП на пригодность к дальнейшей эксплуатации является прозвонка его выводов с использованием заведомо исправного мультиметра того же класса. Отметим, что для такой проверки не подходит случай, когда второй мультиметр неправильно показывает результаты измерений.

При подготовке к работе прибор переводится в режим «прозвонки» диодов, а измерительный конец провода в красной изоляции подсоединяется к выводу микросхемы «минус питания». Вслед за этим чёрным щупом последовательно касаются каждой из её сигнальных ножек.

Так как на входах схемы имеются защитные диоды, включённые в обратном направлении, после подачи прямого напряжения от стороннего мультиметра они должны открыться.

Факт их открытия фиксируется на дисплее в виде падения напряжения на переходе полупроводникового элемента. Аналогично проверяется схема при подключении щупа в чёрной изоляции к контакту 1 (+ питания АЦП) с последующим касанием всех остальных выводов. При этом показания на экране дисплея должны быть такими же, как в первом случае.

При смене полярности подключения второго измерительного прибора его индикатор всегда показывает обрыв, поскольку входное сопротивление рабочей микросхемы достаточно велико.

При этом неисправными будут считаться выводы, в обоих случаях показывающие конечное значение сопротивления. Если при любом из описанных вариантов подключения мультиметр показывает обрыв – это с большой вероятностью свидетельствует о внутреннем обрыве схемы.

Неполадки в круговом переключателе

Ремонт потребуется, если возникли неисправности, связанные с пропаданием контакта в круговом галетном переключателе. Это проявляется не только в том, что не включается мультиметр, но и в невозможности получить нормальное соединение без сильного нажатия на галетник. Объясняется это тем, что в дешёвых китайских мультиметрах контактные дорожки редко покрываются качественной смазкой, что приводит к их быстрому окислению.

При эксплуатации в пыльных условиях, например, они через какое-то время загрязняются и теряют контакт с переключающей планкой. Для ремонта этого узла мультиметра достаточно удалить из его корпуса печатную плату и протереть контактные дорожки ваткой, смоченной в спирте. Затем на них следует нанести тонкий слой качественного технического вазелина.

В заключении отметим, что при обнаружении заводских «непропаев» или замыканий контактов в мультиметре следует устранить эти недоработки, воспользовавшись низковольтным паяльником с хорошо отточенным жалом. В случае отсутствия полной уверенности в причине поломки прибора следует обратиться к специалисту по ремонту измерительной техники.

Источник: https://EvoSnab.ru/instrument/avo/remont-multimetra

Характерные неисправности мультиметров MASTECH

Неисправность Вероятная причина Ремонт
дисплей на всех пределах показывает случайные числа, намного большие нуля неисправен АЦП мультиметра заменить АЦП
прибор завышает показания разряжена батарея питания заменить батарейку
температура (M838, M890C+,G, MY62, 64) измеряется только с термопарой перегорел предохранитель 200мА заменить предохранитель
не высвечиваются отдельные сегменты дисплея в старых моделях тестеров были случаи плохого прижима ЖК-дисплея к токопроводящей резине приклеить к стеклу ЖК-дисплея (под прижимную рамку) полоску изоленты
M830 серия: 1. при измерении напряжения прибор завышает показания или зашкаливает, может не обнуляться 1. сгорел R6 (100 Ом ± 0,5%), чаще всего; 2. сгорел R5 (900 Ом ± 0,5%), бывает реже. Визуально резисторы могут выглядеть целыми. заменить. проверить C6 и Q на пробой.
2. при измерении напряжений на верхних пределах сильное занижение показаний пробит (утечка) в C6 - 0,1mF проверить заменой
3. при измерении сопротивлений (диапазоны 200Ом, 2КОм) медленный счет, постепенное уменьшение показаний дефект в C3 - 0,1mF проверить заменой
4. при измерении сопротивлений (диапазоны 200Ом, 2КОм) медленный счет, постепенное увеличение показаний дефект в C5 - 0,1mF проверить заменой
5. при измерении переменных напряжений плывут показания (20 - 40 ед.) потеря емкости C3 - 0,1mF проверить заменой
6. при измерении сопротивлений дисплей показывает нули пробит транзистор Q1 (9014), включенный диодом заменить
7. при измерении сопротивлений глюки, остальные режимы работают неисправен транзистор Q1 (9014), включенный диодом проверить заменой
9. прибор долго устанавливает показания дефект в C3 - 0,1mF проверить заменой
10. при измерении тока зашкаливает неисправны резисторы R7 (9 Ом), R8 (1 Ом) проверить заменой
11. при всех измерениях высвечивает "1" неисправна АЦП, плохие пайки или замыкания у исправной АЦП напряжение между выводами 1 и 32 равно 3В *)
M890 серия: 1. не обнуляется на частоте, может врать на других режимах неисправна микросхема IC8 - 7555 проверить заменой
характерные неисправности приборов на АЦП 7106: 1. при измерении постоянного напряжения, если изменить полярность подключения щупов, показания прибора отличаются от первоначальных 1. неисправен конденсатор, подключенный к выводу 27 АЦП. 2. неисправен конденсатор, подключенный к выводам 33 и 34. проверить заменой
2. при замыкании щупов накоротко в режиме измерения постоянного напряжения показания дисплея отличаются от нулевых в нескольких разрядах неисправен конденсатор, подключенный к выводам 33 и 34 (большой ток утечки) проверить заменой

Как прозванивать мультиметром – RozetkaOnline.COM

Один из самых востребованных, особенно в быту, режимов работы мультиметра – это «прозвонка». Именно с помощью этой функции можно найти, обрыв в электрической цепи или замыкание, а это, зачастую, позволяет быстро диагностировать и устранить неисправность.

Почему режим называется «прозвонка»

Проверить целостность цепи можно было и раньше, используя режим замера сопротивления – омметра. Главное же отличие прозвонки в том, что при замерах, если электрическая связь есть между тестируемыми участками то, дополнительно к показаниям на экране, раздаётся звуковой сигнал – зуммер, от сюда и возник термин прозвонка или прозвон.

Этот звуковой сигнал значительно ускоряет процесс проверки, вам не приходится отвлекаться, смотреть на экран, да и не всегда это удобно, а услышав зуммер (либо не услышав) вы уже знаете результат. Особенно это полезно при массовых замерах, например, при поиске в пучке проводов одного определенного.

Обозначение прозвонки на мультиметре

В одной из недавних статей – «Как пользоваться мультиметром», я уже рассказывал об основных режимах работы стандартного тестера, пределах измерений и способах тестирования, в частности и о функции прозвонки, которая имеет следующее обозначение:

Как видите, маркировка точно передаёт основной смысл этого режима, ведь она состоит из двух элементов – значка диода, который символизирует проверку и зуммера, обозначающего звуковой сигнал.

Принцип работы прозвонки

Для лучшего понимания, как именно мультиметр узнаёт есть ли обрыв в цепи или нет, я, общих чертах, опишу принцип работает этого режима.

Здесь всё предельно просто, принцип действия прозвонки, основан на всем известном законе Ома, главном правиле электрики и электротехники:

I = U / R , где I – Сил тока, U – Напряжение в сети, R – сопротивление

В каждом мультиметре имеется источник питания – батарейка или аккумулятор, с помощью них создаётся напряжение на проверяемом участке сети – подаётся ток и зная его характеристики – высчитывается результат.

Что показывает мультиметр при прозвонке

Мультиметр, при прозвонке, показывает вычисленную им величину падения напряжения в милливольтах в этой цепи.

Создаваемый же тестером ток, на проверяемом участке, величиной около 1 миллиампера, выбран так не случайно, так как падение напряжения в милливольтах в таком случае соответствует сопротивлению в Омах.

Другими словами, при прозвонке электрических цепей или электроматериалов нам показывается величина падения напряжения, которая равна сопротивлению этого участка в Омах.

как пользоваться прозвонкой

Вот мы подошли к самому главному вопросу, как правильно прозванивать мультиметром:

Первое и самое главное правило: Прозванивать можно только полностью обесточенные цепи, ни в коем случае не проверяйте, например, целостность провода, который находится под напряжением.

Для большей наглядности, давайте рассмотрим, как пользоваться прозвонкой на самом простом примере – проверке куска провода:

Прозвонка мультиметром провода

1. Устанавливаем щупы в разъемы мультиметра:

     – Красный щуп в гнездо VΩmA

     – Черный щуп в гнездо COM

2. Переводим колесо управления в режим прозвонки, который промаркирован соответствующим образом (значок диода и зуммера)
На экране, при этом, должна высветится единица.

3. Проверяем правильность работы мультиметра, соединяя контакты щупов, закоротив их.

Если прибор работает правильно, вы услышите звук зуммера, а на экране высветится значение близкое к нулю.

4. Прозваниваем провод. Прикладывая щупы мультиметра к его жилам с двух сторон, как показано на изображении ниже. Если проводник целый, то вы сразу же услышите звуковой сигнал зуммера, а показания на экране будут близкие к “0”, например 0,001.

Если же жила провода повреждена и один из её концов не имеет электрической связи со вторым, то показания мультиметра не изменятся, будет высвечиваться «1» и звукового сигнала не будет.

Как видите, всё довольно просто, и вы, если у вас есть под рукой мультиметр, можете сами попробывать прозвонить, что-нибудь. Только я еще раз напомню – не прозванивайте под напряжением, даже под небольшим.

 Один из наглядных, часто встречающихся в быту, примеров проверки мультиметром проводки описан в следующей нашей статье – КАК ПРОЗВОНИТЬ РОЗЕТКУ. Это подробная, пошаговая инструкция диагностики неработающей розетки, обязательно изучите её, чтобы понять, как прозванивать электропроводку.

Что делать если у мультиметра нет режима прозвонки



У некоторых бюджетных электронных тестеров нет отдельного режима прозвонки со звуковым оповещением, но при этом проверить целостность цепи можно и ими, только это не так удобно.

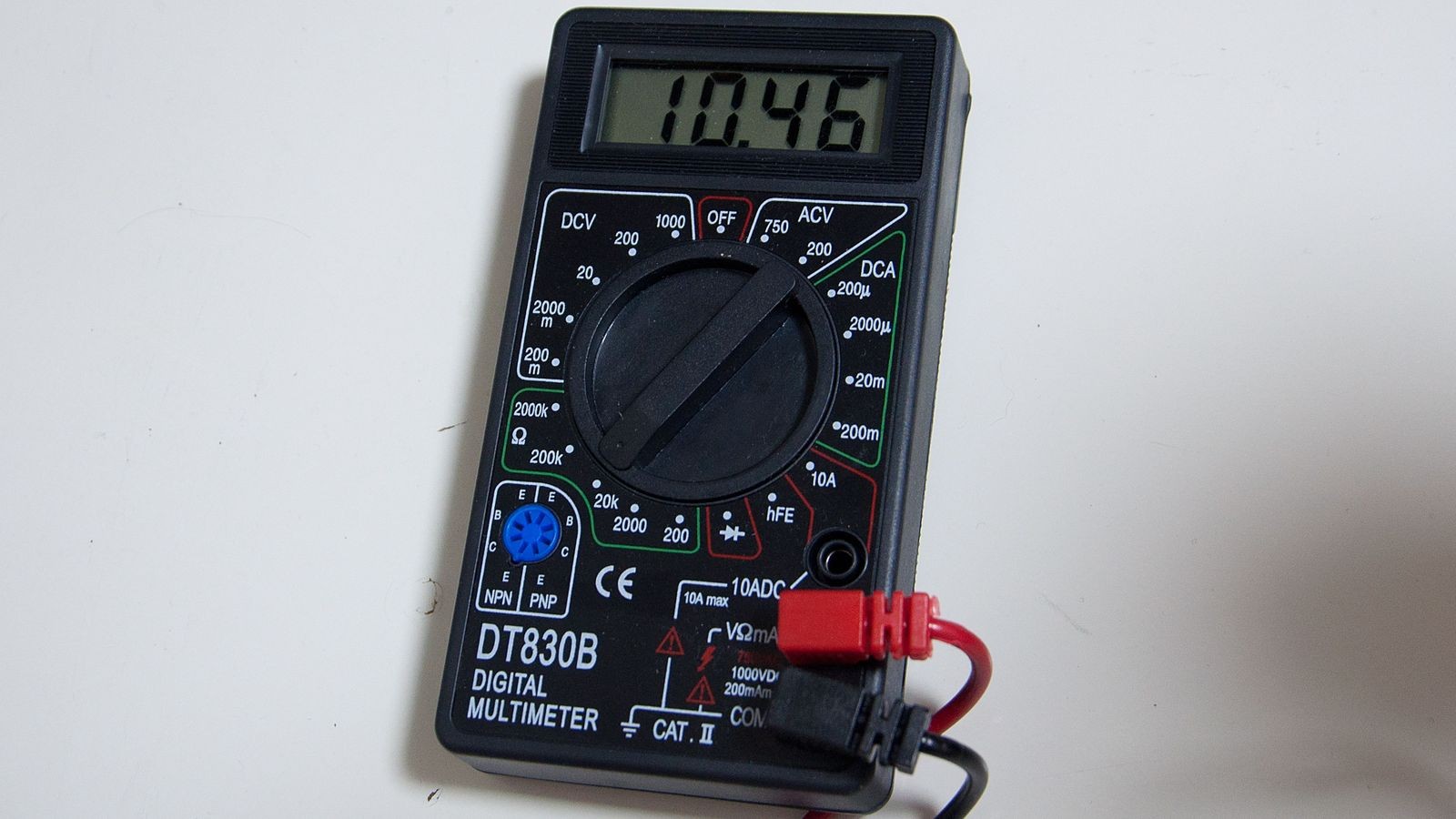

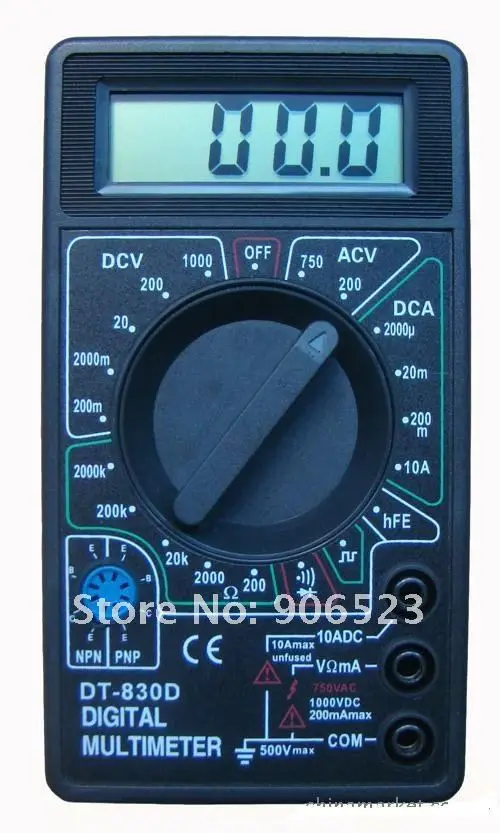

Например, у достаточно популярной модели dt 830b, нет зуммера, но вот режим проверки диодов есть, можно воспользоваться им, наблюдая изменение показаний на экране. Щупы при этом подключаются так же, как описано выше в порты COM и VΩmA.

Если показания при замерах на экране будут отличные от единицы – то электрическая связь на проверяемом участке есть. Проверить работоспособность этого способа можно соединив щупы, если все в порядке, то на экране должны появится нули.

В моделях мультиметров, где вообще нет никаких дополнительных функций, в частности в аналоговых приборах, прозвонить можно переключив регулятор в режим измерения сопротивления – омметра.

При этом выбирать необходимо самый минимальный доступный порог – например 50 Ом или 200 Ом. После чего измерять по обычной схеме, описанной выше, и смотреть за изменением показаний на экране – если изменения есть – цепь цела. Для домашних, бытовых условий, этого вполне достаточно, чтобы найти какой провод оборван, определить сгоревшую дорожку на плате и многое другое.

На этом у меня всё, на мой взгляд этой информации вполне достаточно, чтобы любой человек смог научиться прозванивать мультимтром, даже не делая этого никогда ранее. Если же у вас остались вопросы или есть здоровая критика, дополнения – обязательно пишите в комментариях к статье, кроме того подписывайтесь на нашу группу ВКОНТАКТЕ – следите за появлением новых материалов.

В следующих статьях мы поговорим о других полезных функциях и способах использования цифрового мультиметра в быту, определим фазу и ноль в розетке, измерим напряжение в сети и многое другое, оставайтесь с нами.

Что показывает мультиметр при неправильных измерениях?

Итак, вам интересно, что показывает мультиметр если его неправильно подключить или, им неправильно пользоваться. Чтобы это узнать, необязательно портить прибор, проводя на нем опасные эксперименты.

А как же собственно можно испортить измерительный прибор и заставить его показать что-то необычное, при неправильном использовании? Давайте разберемся!

Портим мультиметр

Начнем с того, что трюк с неправильными измерениями не пройдет если использовать автоматический мультиметр и особенно с устройствами, которые могут определять измеряемую величину самостоятельно. Полностью автоматический прибор просто покажет ту величину, которую вы на данный момент измеряете.

Автоматические и универсальные измерители средней ценовой категории часто имеют защиту от такого рода неправильных измерений. Если вы включите режим измерения сопротивления и начнете мерить напряжение, индикатор просто ничего не покажет.

Если же аналогичное действие проделать используя простой, более дешевый мультиметр, у него сгорит предохранитель, при условии, что напряжение окажется слишком высоким. Что же покажет дисплей в данной ситуации? А собственно ничего, на экране все так же будет несколько нолей.

Если же вы просто измеряете слишком высокую величину, при этом прибор выставлен в соответствующий режим измерения, на экране появиться единица. Если значение слишком маленькое — ноли.

Единственное исключение — пропустить через устройство ток больший, чем тот на который оно собственно рассчитано. Или же через прибор будет пропущено слишком высокое напряжение. В таком случае максимум что может произойти — сгорит предохранитель.

Никаких эффектных взрывов не будет, как и искрения или красочного возгорания. Просто придется заменить сгоревший предохранитель. Собственно это логично, ведь мультиметр рассчитан на работу с опасными напряжениями и даже самые дешевые устройства сконструированы таким образом, чтобы при неправильном использовании не нанести вред пользователю.

Опубликовано: 0000-00-00 Обновлено: 2016-11-10

Поделиться в соцсетях

Напряжение

- Я сломал мультиметр?

Во-первых, я отвечу на свой вопрос, сказав, что не думаю, что я его сломал.

Однако , возможно ли, что я мог иметь ? (а также, возможно, блок питания, который я тестировал).

Я новичок в электронике и недавно купил Fluke 115. Посмотрев несколько видеороликов на YouTube и просмотрев руководство к нему, я решил измерить напряжение (В) и ток (А) между источником питания постоянного тока и материнской платой Mini-ITX. .

Итак, я подключил черный провод к общей клемме, а красный провод к клемме V. Заклеил концы щупов снаружи и внутри домкрата ствола. Установите вольт постоянного тока. Измерение напряжения нормально с нормальной / обратной полярностью. (+/-).

Теперь пошел попробовать измерить ток ... вздох ...

Используя провод, который я сделал с разъемом Mini-fit JR на одном конце и припаянным разъемом постоянного тока на другом, я перерезал положительный провод, чтобы я мог разорвать цепь и вставить щупы в линию.Я установил на пробники несколько зажимов типа «крокодил» от Fluke, установил на них постоянный ток и попытался измерить. Я получил нулевое показание, значит, я сделал что-то не так?

Тупо , подумал, хм ... Я просто перепроверю, счётчик ещё работает и попробую еще раз замерить вольт. Снял крокодилы, воткнул щупы в домкрат и лопнул / вспыхнул, появилась искра. Быстро отодвинулся.

Я оставил красный провод в терминале А 🙁

Вот почему я не думаю, что сломал его (или блок питания):

  • Сначала сделал проверку предохранителя, подключив один щуп к V терминал, и вставив его зонд в терминал A.Установив его на Ом, это дало мне показание 0,1 / 0,2 Ом. Таким образом, предохранитель не перегорел.

  • После правильного подключения датчиков я получаю правильное напряжение еще.

  • Также разобрался, почему не работает ток, и теперь получение приемлемого значения ампер.

Дополнительная информация:

  • Выходной блок питания 19 В и ток до 6,32 А.

  • Проверяю свои щупы и черный щуп, откуда исходит искра, имеет крошечный маленькое темное пятно (очень очень маленькое).

Обычно мне было бы все равно, но счетчик был дорогим из-за Fluke, но мне нужно было что-то точное. Я также не рискую с чем-либо электрическим из-за возможного риска поражения электрическим током / возгорания.

С другой стороны, я понимаю, что я идиот из-за того, что быстро забегаю вперед и измеряю вещи.

Но, вы, , думаете, что я что-нибудь сломал?

5 причин, по которым ваш мультиметр показывает неправильное напряжение

Мультиметр - это электронный измерительный прибор, который обычно используется в электрической и электронной области.

Если вы опытный инженер, электрик, домашний мастер, любитель электроники и т. Д., Наличие мультиметра принесет вам пользу во многих отношениях.

Мультиметр может выполнять более одного измерения, включая: Напряжение , Ток , Сопротивление и другие в зависимости от сложности мультиметра.

Из множества измерений, Напряжение является одним из наиболее распространенных параметров, которые он используется для измерения.

Но мультиметр не идеальный измерительный прибор.

Иногда может показываться неправильное напряжение.

Возможно, вы читаете это, потому что ваш мультиметр показывает неправильное напряжение.

Значит ли это, что вам нужно выбросить мультиметр и купить новый?

Конечно, нет!

Ниже приведены некоторые возможные причины, по которым мультиметр показывает неправильное напряжение:

  • Низкий заряд батареи
  • Неисправные выводы
  • Неправильное размещение датчиков
  • Неисправность компонентов
  • Перегорел предохранитель

Более подробное описание каждой причины читайте далее.

Обратите внимание: всегда сначала пробуйте стандартную процедуру включения и выключения мультиметра, а затем проверяйте, не считывается ли по-прежнему неправильное напряжение.

5 причин, по которым мультиметр показывает неправильное напряжение

Давайте более подробно рассмотрим каждую из причин, по которым мультиметр показывает неправильное напряжение.

Причина № 1: мультиметр показывает неправильное напряжение:

Низкий заряд батареи

Первая и наиболее вероятная причина, по которой ваш мультиметр показывает неправильное напряжение, заключается в том, что его батарея разряжена ниже номинального напряжения.

Электронные компоненты и устройства работают в определенном диапазоне напряжений.

Будь то мобильный телефон, калькулятор, тостер, телевизор и т. Д.

Однако некоторые из этих устройств могут быть подключены к розетке и получать питание «бесконечно» (или до тех пор, пока вы не перестанете оплачивать счета).

Другие устройства, которые по своей природе являются мобильными, работают от ограниченного источника питания, такого как аккумулятор.

Мультиметр - это мобильное устройство, потому что его нужно носить с собой и использовать в разных местах.

Следовательно, он должен питаться от батареек.

Это может вызвать проблемы со считыванием напряжений, когда батареи начинают падать.

Падение напряжения батареи может вызвать падение внутреннего опорного напряжения, что может привести к завышению показаний счетчика.

Итак, если вы не получаете нормальные показания напряжения на вашем мультиметре, замените текущие батареи на более новые, а затем проверьте снова.

Если вы получаете нормальные показания, вы знаете, что у старых батарей напряжение ниже номинального.

Даже если вы долгое время не использовали мультиметр, на аккумуляторах все равно может снизиться напряжение.

Так что остерегайтесь этого.

Причина № 2 мультиметр показывает неправильное напряжение:

Неисправные выводы

Если вы заменили батареи на более новые, но вы по-прежнему получаете неправильные показания напряжения, то следующая возможная проблема, которую вы можете иметь, - это неисправные провода.

Чтобы проверить провода мультиметра, установите мультиметр на измерение сопротивления, а затем соедините щупы вместе.

Сопротивление, которое должно отображаться для исправных проводов мультиметра, должно быть нулевым.

Если по какой-либо причине значение сопротивления выше единицы или повсюду, провода вашего мультиметра неисправны и могут быть причиной того, что мультиметр показывает неправильное напряжение.

Попробуйте заменить выводы, чтобы увидеть, решит ли это проблему.

Другая проблема может заключаться в том, что щупы неправильно подключены к мультиметру.

Если нет надлежащего соединения, не будет надлежащей электрической проводимости, и поэтому будет отображаться неправильное напряжение.

Итак, убедитесь, что щупы мультиметра подключены правильно.

Причина № 3: мультиметр показывает неправильное напряжение:

Ошибка пользователя

Хорошо, эта причина сводится к ошибке пользователя.

Ошибка пользователя связана с тем, что пользователь (человек, использующий мультиметр) не разместил выводы мультиметра в нужных точках цепи или батареи.

Это может показаться глупой причиной того, почему мультиметр показывает неправильное напряжение, но это вполне возможно и случалось со мной много раз.

Это могло быть вызвано неправильным чтением схемы или ошибочным размещением ее в неправильном месте.

В любом случае дважды проверьте, что вы измеряете правильные части цепи, если ваш мультиметр показывает неправильное напряжение.

Причина № 4 мультиметр показывает неправильное напряжение:

Перегорел предохранитель

Предохранители используются в электрическом и электронном поле как способ защиты от токов, превышающих нормальный порог устройства.

Этот порог может быть разным для разных устройств, поэтому существуют предохранители, которые могут выдерживать разные уровни тока.

При превышении этого порога тока металлический провод внутри предохранителя плавится, нарушая прохождение тока.

Мультиметры имеют максимальный ток, с которым они могут работать.

Итак, чтобы защитить их и вас от сверхтоков, они оснащены предохранителями.

Если вы используете мультиметр для измерения силы тока или напряжения за пределами максимального порогового значения, предохранитель выйдет из строя.

Если предохранитель перегорел, мультиметр не будет работать должным образом и, следовательно, будет отображать неверные значения напряжения.

Если вы хотите узнать, как проверить, не перегорел ли предохранитель и как его заменить, посмотрите видео ниже.

Причина № 5 мультиметр показывает неправильное напряжение:

Неисправность компонента

Последняя возможная причина, по которой ваш мультиметр может показывать неправильное напряжение, может не быть проблемой самого мультиметра.

Проблема может быть в электронном / электрическом компоненте, который вы тестируете.

Электронные компоненты несовершенны. Они тоже подвержены неудачам.

Ниже приведены несколько причин, по которым электронные компоненты могут выйти из строя.

  • Превышение номинального тока или напряжения компонента
  • Электростатический статический разряд

Если конкретный компонент вышел из строя, это может привести к неверному показанию напряжения на мультиметре при тестировании другой части схемы (в зависимости от по самой схеме конечно).

Как убедиться, что ваш мультиметр не показывает неправильное напряжение

Итак, мультиметр показывает напряжение, которого вы не ожидаете.

Возможно, вы знаете, какое напряжение он должен отображать, но как вы можете быть уверены, что с мультиметром что-то не так?

Если у вас есть блок питания, установите для него напряжение (которое находится в пределах диапазона мультиметра), а затем используйте мультиметр для проверки выходного напряжения.

Если напряжение на мультиметре совпадает с напряжением блока питания - отлично!

Однако, если напряжения не совпадают, вы знаете, что у вас проблема.

Но у вас может не быть блока питания.

Ничего страшного.

Купите себе новую батарею (AA, AAA, D-элемент, 9 В и т. Д.) И проверьте напряжение. Поскольку это новая батарея, напряжение при испытании должно быть примерно равным значению полной емкости батареи.

Опять же, если мультиметр показывает неправильное напряжение, вы знаете, что у вас есть проблема, и можете перебрать 5 возможных причин, чтобы найти проблему.

Как избежать считывания неправильного напряжения с помощью мультиметра

Это может быть довольно пустой тратой времени, когда нужно пройти все этапы выяснения, почему ваш мультиметр показывает неправильное напряжение.

Возможно, вы знаете поговорку: «Профилактика - лучшее лекарство».

Это наличие привычек или процедур, которые в первую очередь предотвращают возникновение проблемы.

Ниже приведены некоторые вещи, которые вы можете сделать, чтобы избежать ситуации, когда мультиметр показывает неправильное напряжение по каждой из 5 возможных причин, упомянутых ранее.

Низкий заряд батареи

Вы не можете реально контролировать, как работает ваша батарея.

Но вы можете контролировать качество батарей, которые вы покупаете для своего мультиметра.

Купите качественные аккумуляторы, которые прослужат дольше. Это избавит вас от необходимости постоянно менять батарейки мультиметра (что сэкономит вам время и деньги).

Неисправные провода

В зависимости от того, как часто вы используете мультиметр и как вы их используете, вы будете скручивать, поворачивать, растягивать их во всех направлениях.

Это вызовет некоторый износ выводов мультиметра, что, несомненно, приведет к их выходу из строя со временем.

Итак, чтобы обеспечить долговечность, обращайтесь с выводами осторожно при использовании мультиметра.

Ошибка пользователя

Будут сделаны ошибки.

В конце концов, мы люди.

Но мы можем снизить частоту, с которой мы делаем ошибки при считывании напряжений на мультиметре, с помощью некоторых вещей, которые мы делаем перед тестированием.

Никогда ничего не предполагайте. Всегда делайте привычкой читать схему цепи, которую вы читаете, чтобы определить правильные точки, где разместить выводы мультиметра.

Проверьте несколько раз, чтобы убедиться, что вы читаете одно и то же напряжение.

Возможно, вы ошиблись с первого раза, поэтому повторное тестирование устранит любые сомнения.

Также убедитесь, что вы устанавливаете правильное соединение с тем, что вы, возможно, тестируете.

Перегорел предохранитель

Во избежание перегорания предохранителя мультиметра ознакомьтесь с ним.

Все мультиметры имеют разные номинальные значения максимального тока и напряжения.

Прочтите руководство к мультиметру и ознакомьтесь с его максимальными значениями напряжения и тока.

Это предотвратит проверку любых токов и напряжений, выходящих за пределы вашего мультиметра.

Неисправность компонента

Как и в случае с мультиметром, убедитесь, что не выходят за пределы напряжения и тока компонентов в вашей цепи.

Электронные компоненты также могут быть повреждены электростатическим разрядом при обращении с ними.

Чтобы предотвратить это, следуйте пунктам ниже

  • Не допускайте попадания воздуха на электронику
  • Держите электронику вдали от пластиков и синтетических материалов
  • Приобретите антистатический коврик (который предназначен для отвода статического разряда от вы)

Что означает "OL" на мультиметре?

Ты вероятно, сталкивались с показанием «OL» при использовании мультиметра.Вы были сбиты с толку и не знали, что делать правильно. делать.

Что означает показание OL на мультиметре? Вопрос, который мы часто слышим. Вот почему мы опубликовали эту подробную статью, чтобы облегчить эти опасения!

Технологии продолжают формировать наш современный мир. Электроника и электричество, кажется, пронизывают все. Для установки, ремонта и обслуживания пейджеров, мобильных устройств и подключений к Интернету требуются диагностические инструменты, доставляющие точную информацию.Мультиметр - один из таких важных инструментов, который обычно используется для измерения ампер, вольт и омов.

Значение чтения OL

Когда выполняя тест или измерение, вы сталкиваетесь со многими разные чтения. Новичкам это может показаться довольно сложным, особенно если им некому помогать и помогать.

Для вас: 5 самых надежных универсальных мультиметров

OL могло быть в другом значении. Но, как правило, это означает разомкнутый цикл. это еще один способ сказать, что существует недостаточное количество преемственность.Хотя это также может означать превышение предела для напряжения и текущие измерения.

  • Непрерывность тестирования на экране будет отображаться 1 или OL (разомкнутый цикл), если тест не обнаружен. Имеется в виду, что нет преемственности. В противном случае электрический ток не будет течь от датчика к датчику.
  • Тестовое напряжение на экране будет отображаться 1 или OL, если диапазон очень низкий, что указывает на то, что он находится вне диапазона или перегружен.Хотя это не повредит и не подвергнет риску ваш мультиметр, все же рекомендуется установить шкалу на более высокий диапазон.
  • Тестирование сопротивления - на экране будет отображаться 1 или OL, если компонент или цепь, которые вы тестируете, не имеют целостности. Следовательно, у него бесконечное сопротивление.

Что такое бесконечное сопротивление на мультиметре?

Как мы уже говорили, OL появляется на счетчике, если есть бесконечное сопротивление. Что это на самом деле означает?

Это только означает, что нет электрического тока, протекающего через компонент или цепь, которые вы измеряете.Возьмем трубку как пример.

Сопротивление используется для измерения количества воды, протекающей по трубе. А забитая труба имеет большее сопротивление, и поэтому течет только меньше воды через. При этом полностью закупоренная труба, не пропускающая воду. протекание имеет высокое сопротивление. Это вне графиков.

Тот же метод работает и с электричеством. Ваш мультиметр будет считать, что поток был затруднен, что приведет к тому, что сопротивление исчезнет с графика, если вы измеряете сопротивление и поток не выходит.Хотя в некоторых случаях отображение бесконечного сопротивления на вашем мультиметре означает, что имеется разомкнутый переключатель или разорванное соединение. Его необходимо решить немедленно, чтобы избежать проблем в будущем.

Разница между OL и 0 в измерении сопротивления

Конечно, вы обнаружите измерение сопротивления или электрического сопротивления электрического устройство (например, компрессор или двигатель) относительно простое, особенно в первые несколько попыток. Пока замеры 0 и OL произошли.Здесь начинается ваше замешательство. Что может быть разница между этими двумя показаниями? Стоит ли волноваться?

Почти все имеет свойства электрического сопротивления - от проводов, выключателей, и другие электрические компоненты человеческого тела. Это сопротивление свойство измеряется в омах, а также может быть измерено с помощью мультиметр.

Различный вещи имеют очень высокое электрическое сопротивление включая стекло, резину, воздух, керамику и пластик.Они называются изоляторы и, как известно, полностью сопротивляются току.

Также: проверьте любой компонент с помощью этих мультиметров

Вкл. с другой стороны, серебро, сталь, золото, никель и медь имеют только очень низкое сопротивление или электрическое сопротивление. Эти называются проводниками и используются для передачи электрического тока устройств. Они оказывают очень небольшое сопротивление электрическому току. поток.

An электрическая нагрузка - это вещь между проводником и изолятором.Среди примерами являются лампочки, соленоиды, двигатели, нагревательные элементы и подрядные катушки. Эти электрические нагрузки построены с использованием тщательно калиброванная величина электрического сопротивления. Определенное количество электрический ток будет проходить, и определенный объем работы будет выполняется при подаче на него правильного напряжения. сопротивление.

Это это место, где выполняются два измерения (OL и 0). В отличие от некоторых верования, эти два сильно отличаются друг от друга, и они означают совершенно разные вещи.

А измерение нуля (0) или очень близкого к нему (не более 0,5 Ом) говорит об очень низком сопротивлении току. Когда напряжение при применении, ожидайте получения очень сильного тока. Следовательно, провода потенциально может расплавиться, прерыватель может взорваться или другое подобные случаи.

Сейчас, для измерения OL это что-то другое. Автоматический дальномер - это то, что большинство технических специалистов используют в настоящее время. Этот счетчик автоматически настраивается до точного диапазона шкалы в зависимости от того, что вы пытаетесь мера.Измеритель настроится на самый высокий диапазон измерения и будет отображать OL, если измеритель настроен на измерение сопротивления и измерительные провода ни к чему не подключены.

Let’s говорят, что вы еще ничего не измеряете. Но, как мы уже упоминали выше, воздух - отличный проводник. Итак, вы уже измеряете сопротивление воздуха между двумя измерительными проводами. Из-за очень высокого сопротивление, он может буквально перегрузиться. Это означает, что ваш счетчик имеет дело с большим количеством Ом вопреки тому, что он на самом деле считает.

Наша рекомендация: 5 лучших мультиметров для электроники и ремонта своими руками

Если вы случайно измеряете расстояние между клеммами двигателя и хладагентом. патрубок компрессора или на землю, хотите наткнуться на ПР чтение. В основном потому, что это указывает на отсутствие маршрута для ток течет на землю. Но что, если вместо этого вы увидите 0? Что двигатель в настоящее время устраняет замыкание на массу и требует замена.

Там есть масса вещей, которые вы должны узнать об измерении сопротивления как а также возникающая путаница между OL и 0.Надеюсь, это очень поможет в вашей ситуации. Итак, обычно OL означает открытый, а 0 означает короткий.

Поиск и устранение неисправностей и ремонт цифрового мультиметра

Ваш цифровой мультиметр должен прослужить несколько лет при разумной осторожности. Может наступить время, когда ваш мультиметр выйдет из строя, и вам придется решать, ремонтировать его или покупать новый. Прежде чем отправиться на поиски нового мультиметра, вы должны использовать «Поиск и устранение неисправностей и ремонт цифрового мультиметра» как последнее усилие по спасению вашего измерителя.По оценкам EPA, в 2009 году американские потребители и предприятия выбросили телевизоры, компьютеры, сотовые телефоны и печатные копии периферийных устройств (включая принтеры, сканеры, факсы) на общую сумму 2,37 миллиона тонн.

Первым шагом при устранении неполадок является проверка батареи и попытка включения цифрового мультиметра.
  • Если мультиметр не включается или дисплей тусклый, возможно, батарея разряжена или разряжена. Просто замените аккумулятор, и все будет в порядке.
  • Если мультиметр включается, но вы не получаете точных измерений, возможно, измерительные провода неисправны. Настройте мультиметр на измерение сопротивления и соедините вместе выводы измерительного щупа. Он должен показывать ноль Ом.
  • Если у вас номинальное сопротивление более одного Ом или показания нестабильны, вы сможете решить проблему, заменив провода зонда.
  • Если вам все еще не удалось решить проблему, следующим шагом будет разобрать цифровой мультиметр.Воспользуйтесь небольшой отверткой, чтобы вывернуть винты, скрепляющие корпус.
Во-вторых, позвольте проверить предохранитель, поскольку вы открыли мультиметр, найдите предохранитель и извлеките его.
  • Если это предохранитель из прозрачного стекла, осмотрите его изнутри, чтобы убедиться, что тонкий провод внутри не перегорел.
  • Если он взорван, замените.
  • Если это керамический предохранитель, вам необходимо проверить его сопротивление с помощью другого мультиметра.
  • Если сопротивление отсутствует, замените его.(Обратитесь к руководству по мультиметру, чтобы узнать, какой предохранитель вам нужен.)
Наконец, для проводов и других соединений, которые могут быть корродированы или сломаны.
  • Если вы обнаружите поврежденное соединение, снимите его с помощью паяльника и фитиля и припаяйте.
  • Проверьте наличие незакрепленных деталей или винтов внутри корпуса мультиметра и закрепите их соответствующим образом.

Соберите цифровой мультиметр, настройте его на измерение сопротивления и соедините вместе выводы щупов.Он должен хорошо читаться под одним омом. Поиск и устранение неисправностей и ремонт цифрового мультиметра - это основной процесс ремонта. Если мультиметр все еще неисправен, возможно, пришло время его заменить.

Основные операции, уход и обслуживание, а также расширенное устранение неисправностей для квалифицированных специалистов

Вы изучили измерения напряжения и тока, но вы обнаружите, что измерения сопротивления разными способами. Сопротивление измеряется при выключенном питании цепи. Омметр пропускает собственный ток через неизвестное сопротивление, а затем измеряет этот ток, чтобы обеспечить считывание значения сопротивления.

Роль батареи

Омметр, несмотря на то, что он считывает сопротивление, по сути остается устройством для измерения тока. Омметр создается из измерителя постоянного тока путем добавления группы резисторов (называемых резисторами умножения ) и внутренней батареи. Батарея обеспечивает ток, который в конечном итоге измеряется измерителем. По этой причине в омметр используется только в обесточенных цепях .

В процессе измерения сопротивления щупы вставляются в гнезда измерителя.Затем провода присоединяются к концам любого сопротивления, которое необходимо измерить. Поскольку ток может протекать в любом направлении через чистое сопротивление, полярность подключения выводов измерителя не требуется. Батарея измерителя пропускает ток через неизвестное сопротивление, внутренние резисторы измерителя и измеритель тока.

Омметр спроектирован так, что он показывает 0 Ом, когда измерительные провода соединены вместе (нулевое внешнее сопротивление). Измеритель показывает бесконечное (I) сопротивление или превышение предельного (OL) сопротивления, когда провода остаются открытыми.Когда между выводами помещается сопротивление, показание увеличивается в зависимости от того, сколько тока это сопротивление позволяет течь.

Для экономии заряда батареи никогда не следует оставлять омметр включенным для измерения сопротивления, когда он не используется. Поскольку ток, доступный от измерителя, зависит от состояния заряда батареи, для запуска цифровой мультиметр должен быть установлен на ноль. Для этого может потребоваться не более чем проверка соприкосновения двух щупов друг с другом.

На рис. 8 показано, как измеряются сопротивления.

Примечание:
1000 Ом = 1 кОм
1000000 Ом = 1 МОм

Рисунок 8: Использование цифрового мультиметра для измерения сопротивления

  1. Отключить питание цепи.
  2. Подключите черный щуп к общему входному разъему. Подключите красный или желтый провод к входному гнезду сопротивления.
  3. Выберите настройку сопротивления.
  4. Коснитесь наконечниками щупов компонента или участка цепи.
  5. Просмотрите показания и запишите единицы измерения, ом, кило или мегом.

Процедуры измерения сопротивления

Для измерения сопротивления выполните следующие действия:

  1. Перед началом испытаний технический специалист всегда должен знать, каких результатов следует ожидать, основываясь на технических характеристиках производителя, паспортной табличке, законе Ома и законе Кирхгофа. Слепое тестирование опасно и контрпродуктивно.
  2. Выключите питание и докажите, что цепь, которую нужно измерить, «обесточена», используя метод тестирования T3 и процедуры измерения напряжения.Обязательно используйте СИЗ, поскольку мы всегда предполагаем, что цепь находится под напряжением, пока не будет доказано обратное.
  3. Удалите или изолируйте проверяемый компонент.
  4. Подключите измерительные щупы к соответствующим гнездам пробников, Common и Ω. Обратите внимание, что используемые гнезда могут быть такими же, как и для измерения вольт.
  5. Выберите функцию измерения сопротивления, повернув функциональный переключатель в положение измерения сопротивления. Начните с самого низкого значения.
  6. Соедините щупы вместе, чтобы проверить провода, соединения и срок службы батареи. Измеритель должен показывать нулевое или очень маленькое сопротивление тестовых проводов.Когда провода разнесены, на измерителе должен отображаться OL или I, в зависимости от производителя.
  7. Подсоедините концы щупов к разрыву в компоненте или участке цепи, для которого вы хотите определить сопротивление. Если вы получили OL (превышение предела), переключитесь на следующую максимальную настройку.
  8. Просмотрите показания на дисплее. Обязательно укажите единицу измерения.
  9. Выключите глюкометр после завершения тестирования, чтобы продлить срок службы батареи.

Видео: Измерение сопротивления

Как считывать значения сопротивления на мультиметре дальнего действия

Для измерения каждого из трех наиболее важных параметров электрической цепи - напряжения, тока и сопротивления - требуется специальный измеритель, но многие производители продают измерители, которые могут измерять все три параметра.Эти мультиметры, аналоговые или цифровые, имеют настройки диапазона для каждого параметра, которые позволяют увеличить чувствительность измерителя для измерения небольших значений. В зависимости от качества вашего измерителя он должен иметь от четырех до пяти диапазонов настроек для измерения сопротивления.

Использование закона Ома

Напряжение (В), ток (I) и сопротивление (R) цепи связаны законом Ома, простым уравнением, которое гласит: V = I • R. Мультиметры используют этот закон при измерении ом, то есть единиц сопротивления, путем генерации тока через цепь с помощью внутренней батареи.Регулировка переключателя диапазонов на измерителе изменяет ток - более слабые токи могут измерять сопротивление в хрупких цепях, не повреждая их. Диапазоны обычно увеличиваются в 10 раз, но на некоторых измерителях определенные диапазоны могут отличаться в 100 раз.

Настройка измерителя

Мультиметры имеют три входных порта для двух проводов, которые идут в комплекте. Чтобы измерить сопротивление, один из выводов - обычно черный - должен быть вставлен в «общий» порт, а другой вывод - красный - в порт, помеченный греческой буквой омега, что означает - это символ Ом.Перед тем как снимать мерки, важно убедиться, что глюкометр исправен. Когда вы устанавливаете селектор на наиболее чувствительную настройку, которая может быть обозначена как 200 Ом или 1X, измеритель должен перескочить влево или на дисплее должно появиться сообщение об ошибке; оба указывают на большое сопротивление воздуха между выводами. Когда вы соприкасаетесь проводами, сопротивление должно быть 0.

Измерение чувствительных цепей

Если вы измеряете сопротивление в электронных схемах, вам, как правило, нужен наиболее чувствительный диапазон, предлагаемый измерителем, который обозначен как 0-200 Ом. или 1X.При использовании этого диапазона с аналоговым мультиметром значение, указанное стрелкой, является фактическим сопротивлением. Если вы используете цифровой мультиметр, он будет отображать максимальное количество десятичных знаков. Если сопротивление слишком велико для измерения в этом диапазоне, цифровой измеритель отобразит сообщение о перегрузке, а указатель на аналоговом измерителе переместится слишком далеко влево, чтобы дать значимые показания. В этом случае необходимо уменьшить чувствительность измерителя.

Увеличение диапазона измерения

Следующий диапазон чувствительности для большинства измерителей составляет 10X для аналоговых измерителей или 0–2000 Ом для цифровых.Если у вас аналоговый измеритель, вы должны умножить значение на измерителе на 10; например, если счетчик показывает 13,5, фактическое сопротивление составляет 135 Ом. Цифровой измеритель выполняет внутреннюю калибровку, поэтому на экране всегда отображается фактическое сопротивление в Ом. Последующие диапазоны аналогового измерителя, например 1K, 100K и 1M, требуют умножения показаний измерителя на тысячу, сто тысяч и один миллион соответственно, чтобы получить значение сопротивления.

Как читать мультиметр? ABC Guide для начинающих

Одним из основных навыков техника является способность эффективно использовать мультиметр.

Как новичок, вы стремитесь к глубокому пониманию того, как работает мультиметр, как он обнаруживает и измеряет различные электрические величины и, в конечном итоге, как он преобразует их в окончательное значение на цифровом дисплее.

Возможно, вы уже знаете основы, поэтому мы сразу перейдем к процессу считывания показаний мультиметра.

Если вам нужна дополнительная информация о принципе работы мультиметров, ознакомьтесь с другими нашими руководствами. Эта статья посвящена только чтению мультиметра.

Как считывать показания мультиметра

Ключом к правильному считыванию показаний мультиметра является понимание концепции десятичной регулировки. Поскольку значения всех электрических величин выражены числами, знание разницы между градусами единиц имеет решающее значение.

Например, вы должны знать разницу между амперами и миллиамперами, поскольку 1 ампер равен 1000 миллиампер.

Если ваши основы системы единиц СИ ясны до такой степени, что вы можете быстро преобразовывать десятичные дроби, то вы уже на полпути к тому, чтобы научиться читать мультиметр.

Фактически, преобразование десятичных знаков - это самая большая «техническая разница» между аналоговыми и цифровыми мультиметрами.

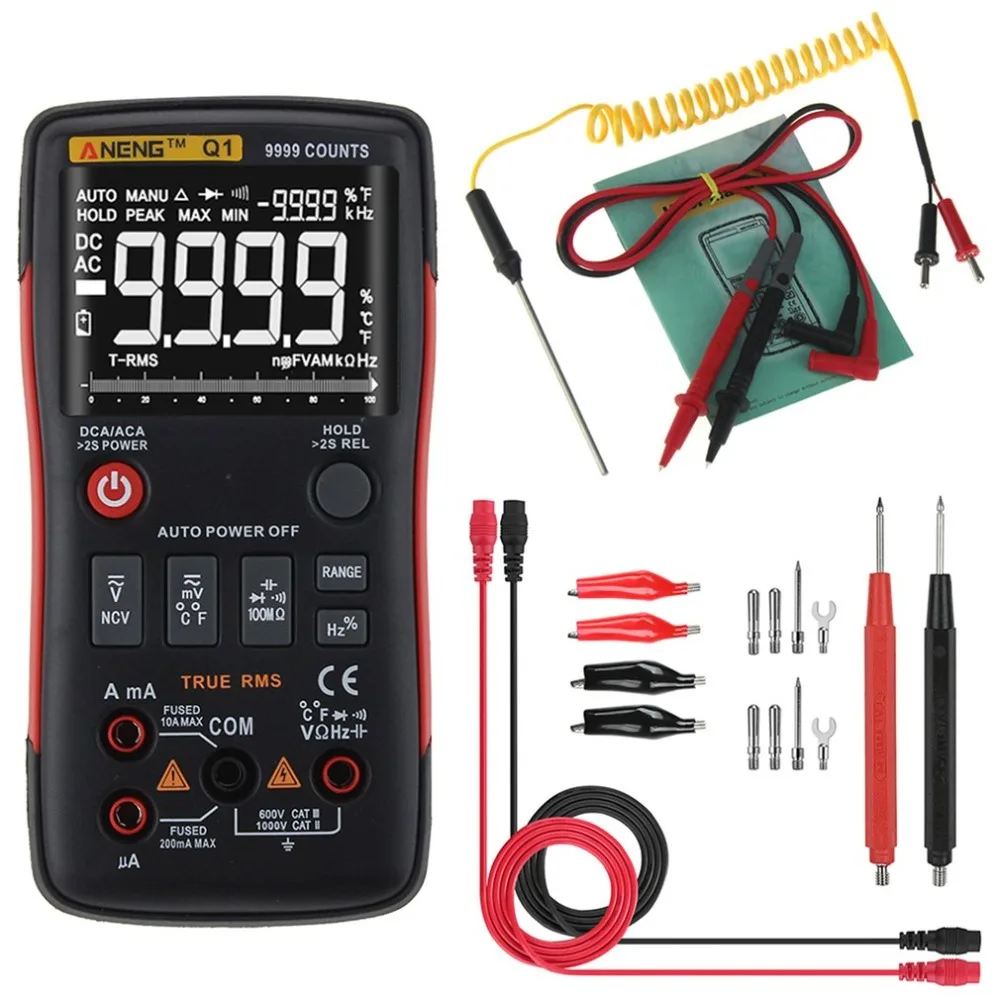

Аналоговый и цифровой мультиметр

В аналоговых счетчиках вам нужно вручную вычислять десятичные дроби, тогда как в цифровых счетчиках это немного упрощает вашу работу. Именно по этой причине цифровые мультиметры стали популярными, а американский бренд Fluke на протяжении десятилетий лидирует в отрасли.

Теперь без лишних слов научимся читать мультиметр.В этом руководстве мы рекомендуем держать мультиметр под рукой и одновременно проводить эксперименты.

Как считывать значения сопротивления на мультиметре

Шаг 1

Выньте мультиметр и образец резистора (вы можете получить два или более резистора для экспериментов)

Шаг 2

Используйте дисковый переключатель для выбора функции сопротивления в мультиметре. Вы можете переключиться на самый низкий диапазон в секции

Выберите функцию сопротивления на мультиметре

Step 3

Подключите измерительные щупы к резистору и наблюдайте за дисплеем.Здесь вам нужно сконцентрироваться.

В целях пояснения предположим, что сопротивление резистора составляет 672 Ом (полученное нами с помощью метода цветового кодирования)

Подключите измерительные щупы к резистору

Шаг 4

Поскольку шкала указывает на 200 -ohm, дисплей не показывает правильные показания. Почему?

Потому что значение резистора вне допустимого диапазона. В этом диапазоне 200 Ом мультиметр может обнаруживать и измерять сопротивление только ниже этого значения.Для всего, что выше, потребуется более высокий диапазон

Step 5

И более высокий диапазон в этом мультиметре составляет 2000 Ом. Итак, вам нужно переместить циферблат в этот диапазон, чтобы получить правильные показания.

На дисплее отобразится значение 672, потому что оно попадает в диапазон. Если бы значение сопротивления было более 2000 Ом (или 2 кОм), дисплей все равно не давал бы правильных показаний.

Теперь самое интересное измерение. Вы получили значение 672, когда переместили переключатель диапазона на 2000 Ом, верно?

Теперь попробуйте переместить его на 2 кОм.Вы увидите, что значение изменилось с 672 на 0,67. Таким образом, показание будет считаться как 0,67 кОм, что соответствует 670 Ом.

. Поднимитесь на один уровень выше (200 кОм), и вы увидите, что показание показывает 0,7, что соответствует 0,7 кОм.

Разница между этими двумя показаниями - это положение десятичной точки (обратите внимание, где они находятся в 0,67 и 0,7)

В основном этот выбор диапазона расширяет возможности мультиметра для измерения сопротивления.

В приведенном выше примере, если бы сопротивление резистора составляло 3 кОм, нам пришлось бы увеличить сопротивление и выбрать диапазон 20 кОм.

Это станет яснее на следующих шагах.

Step 6

Вот еще один пример, в котором показание показывает 2,18. Так как же узнать точное значение этого резистора? Сначала проверьте диапазон

Шаг 7

Теперь возьмите число, показанное на дисплее, и поместите его между текущей точкой диапазона и нижней точкой диапазона.В этом случае текущая точка составляет 20 кОм, а нижняя точка - 2000 Ом.

Step 8

Поскольку значение находится между этим диапазоном, что соответствует от 2 кОм до 20 кОм, мы можем подтвердить, что 2,18 на самом деле составляет 2,18 кОм.

Step 9

Если это звучит сбивающе с толку, визуализируйте шкалу, где это значение больше 2k. Если число «2,18» должно быть больше 2k, то оно должно быть 2,18k. Верно?

При первой попытке диапазоны и десятичные дроби могут быть непростыми. Но по мере того, как вы экспериментируете с большим количеством и разными номиналами резисторов, считывать значения сопротивления на мультиметре станет проще.

Помните, что главное - сфокусироваться на селекторе диапазона; часть измерения проста.

Как считывать напряжение на мультиметре

Этот процесс аналогичен тому, как вы измеряли сопротивление. Вместо функции сопротивления вы должны выбрать функцию измерения напряжения в мультиметре.

В большинстве мультиметров секции для напряжения постоянного и переменного тока разделены, поэтому убедитесь, что вы выбрали правильную функцию во время измерения.

Выбор диапазона такой же, когда вы выбираете более высокий диапазон при измерении напряжения, которое, как вы предполагаете, находится на нижней стороне.

Fluke 287 Комплект автономного каротажного мультиметра с истинным среднеквадратичным значением

Например, если вы проверяете 9-вольтовую батарею, указатель диапазона должен указывать на 20 вольт (постоянного тока), поскольку это самый высокий диапазон для данного измерения. Только тогда дисплей покажет правильные показания.

Если вы измеряете ток с помощью мультиметра, обязательно проверьте номинал. Большинство мультиметров не могут измерять ток выше 10 А постоянного или переменного тока.

Примечание о лучшей марке мультиметров

По нашему мнению, Fluke - одна из лучших марок мультиметров.Несмотря на то, что существует множество других производителей, Fluke остается лидером, потому что это популярный выбор.

В том маловероятном случае, если вы еще не купили мультиметр, мы рекомендуем измеритель Fluke.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
