Как поставить однофазный счетчик. Схемы подключения трёхфазного электросчётчика, прямое и косвенное подключение. Инструментарий и расходные материалы для установки счетчика

Схема однофазного счетчика достаточно проста . В данной статье я расскажу вам, как подключить однофазный счетчик. Я уже писал ранее, как правильно выбрать . Теперь после покупки счетчика, стоит новая задача – подключить однофазный счетчик к электросети.

Однофазные счетчики для домов и квартир, изготавливают прямого включения, т.е. без дополнительных понижающих трансформаторов тока.

Ничего сложного в подключении однофазного счетчика нет, перед установкой счетчика внимательно изучите документацию , инструкции, примеры подключения схем однофазного счетчика и т.д.. Чтобы правильно подключить однофазный счетчик, нам, в первую очередь, понадобится схема однофазного счетчика, которую можно отыскать:

  • документация, которой комплектуется электросчетчик – это паспорт, инструкция или формуляр на счетчик, где указываются все характеристики, заводской номер, даты выпуска и поверки счетчика, и конечно — сама схема однофазного счетчика;
  • дополнительно в комплект документов на счетчик может входить и руководство по эксплуатации , в котором также будет указана схема однофазного счетчика;

  • в обязательном порядке, на обратной стороне клеммной крышки любого электросчетчика, будет нанесена ;


  • ну и конечно, схема однофазного счетчика найдется в интернете.

Изучив схему однофазного счетчика «на бумаге», обратимся непосредственно к самому электросчетчику.


Простой однофазный счетчик имеет 4 контакта на клеммной колодке:

  • клемма №1 – ввод фазы от внешней сети (к дому или квартире)
  • клемма №2 – выход фазы (внутрь дома или квартиры)
  • клемма №3 — ввод нуля от внешней сети (к дому или квартире)
  • клемма №4 — выход нуля (внутрь дома или квартиры)

В такой же последовательности и подключаем провода к контактам нашего однофазного электросчетчика, не забыв, отключить автомат, пробки или рубильник, который установлен перед однофазным электросчетчиком, если у вас вводной кабель (провод) сразу приходит на счетчик, в этом случае, необходимо отключать линию.


При замене старого однофазного электросчетчика, если вы решили заменить его самостоятельно или позвали друга-соседа-электрика, как минимум, сделайте звонок в вашу сетевую компанию , управляющую компанию, ТСЖ и узнайте, что нужно сделать, чтобы заменить однофазный счетчик. Главный вопрос — кто будет срывать пломбу со старого счетчика.


Если вы сорвете пломбу со старого электросчетчика, и установите новый, и только лишь после этого сообщите об этом в электросети, могут возникнуть серьезные проблемы. Вас могут обвинить в воровстве электроэнергии (сорвана пломба) и

выставят крупный штраф .

Схема однофазного счетчика с вводным автоматом

Схема однофазного счетчика, когда перед счетчиком установлен вводной автомат. Так должно быть по ПУЭ, но если вводной автомат нельзя опломбировать, сетевая организация не разрешит такую схему подключения счетчика.


Схема однофазного счетчика, когда вводной автомат установлен после счетчика. Этот вариант подключения электросчетчика применяется, если нет возможности опломбировать вводной автомат. Кабель (провод) подключается напрямую к электросчетчику, клеммная крышка пломбируется и нет возможности хищения электроэнергии.


Спасибо за внимание.

Обычно приборы учета устанавливаются организациями, предоставляющими те или иные услуги. В данном случае – это счетчик электрической энергии и электросети или ЖЭКи. Тем не менее не возбраняется и самостоятельная установка электросчетчика. Единственное, специалист должен проверить работу и опломбировать прибор учета.

Таким образом, подключение электросчетчика своими руками в квартире или частном доме – вполне реальная и выполнимая задача. Но сделать это нужно правильно и с учетом всех требований на установку. Это поможет избежать множества проблем, включая аварии на подстанции или в доме, пожар и, наконец, поражение электрическим током. Да и неправильно подключенный счетчик у вас не примут в работу.

Как работает и что он считает

Прежде всего, что он считает? Считает он, точнее, учитывает расход электроэнергии, который принято выражать в ваттах в час (Вт/ч). Ватт – это единица мощности, а час, понятное дело, – времени. Именно за израсходованные ватты мы и платим. Обратите внимание – не за амперы или вольты, а именно за ватты. Сколько «ест» та же стоваттная лампочка? «Ест» она сто ватт, на то и стоваттная.

А вот величина платы за ее использование будет зависеть от времени, в течение которого эта лампочка горела. Таким образом, в задачи счетчика электрической энергии входит вычисление мощности работающих в каждый момент времени электроприборов и подсчет времени, в течение которого эта мощность расходовалась. В результате на выходе мы получаем так называемые киловатты в час кВт/ч., за которые и платим. Киловатты – потому что ватт мы тратим настолько много, что проще добавлять приставку «кило» (по аналогии с килограммом и граммом), а не писать лишних три нуля.

Как он это делает

P = I х U

Практически все электросчетчики так и делают. Механические – при помощи достаточно сложного для понимания неспециалистом принципа вихревых токов, электронные – используя аналоговую или цифровую обработку сигналов, поступающих с датчиков тока и напряжения.

Полученные данные накапливаются с течением времени и, скажем, через неделю вы можете прочитать на индикаторе (механическом или электронном – не суть важно) показания, соответствующие количеству потребленной энергии в Вт/ч. или кВт/ч.

Какие бывают виды

Все существующие на сегодня приборы учета потребленной электроэнергии можно разбить на три группы:

  • Механические;
  • Электронно-механические;
  • Электронные.

Еще десяток-другой лет назад все счетчики электрической энергии были механическими . Вихревые токи, создаваемые за счет протекающего через специальную шину тока, крутили металлический диск. Сам диск помещался в магнитное поле, которое было тем выше, чем выше напряжение. Отсчитывал обороты диска обычный механический счетчик. Эти счетчики были весьма капризны (их, к примеру, нужно было устанавливать строго вертикально), точность их напрямую зависела от качества и состояния механических узлов счетного механизма и была невысока.

Такой счетчик можно было легко «обмануть», создав возле него сильное магнитное поле (проще говоря – поднести магнит к диску).

Механический счетчик, пожалуй, знают все этот настоящий образец старого изделия до сих пор трудится по гаражам и дачам

Позже появились электронно-механические приборы . Первые рассчитывали мощность электронными методами, но счетчик имели механический. Вторые – полностью электронные, имеющие микроконтроллер, память и дисплей того или иного типа. Сегодня обычные механические счетчики почти повсеместно заменяются на электронные. Во-первых, электронные гораздо точнее, долговечнее и лучше защищены от саботажа (обмана). Во-вторых, современный электронный электросчетчик в состоянии самостоятельно передавать данные поставщику услуг по отдельной линии. По этой же линии можно прибором управлять – переключать тариф день/ночь, отключать потребителя, к примеру, за неуплату и пр.

Электронно-механический (слева) и электронный прибор учета электроэнергии

Что нужно знать перед установкой

Если вы решили установить электросчетчик своими руками, то вам придется обратить внимание на некоторые особенности правильного подключения. Одни условия необходимо выполнить согласно существующим требованиям, другие обеспечат безопасность эксплуатации.

Прежде чем начать установку, поинтересуйтесь у поставщика, какой электросчетчик можно поставить и где его можно разместить . В частных домах, к примеру, многие электросети требуют устанавливать приборы учета снаружи здания, а подвод со стороны поставщика должен производиться цельным кабелем и не иметь коммутационных устройств. Кое-кто разрешает ставить перед счетчиком, скажем, автомат, но требует поместить его в электрощит рядом со счетчиком, чтобы все это дело можно было опломбировать.

Если электрощит металлический, он потребует заземления, а значит, изготовления заземляющего контура. Вообще, нюансов много, так что обязательно уточнитесь, чтобы не переделывать. Что касается типа, то не стоит устанавливать старый механический счетчик – если именно в вашем регионе они еще «в моде», то скоро из нее выйдут, и придется тратиться на покупку электронно-механического или электронного.

Следующий пункт. Любой электросчетчик имеет свои сроки поверки . Новый счетчик уже поверен производителем, а срок до следующего испытания начинает «отщелкиваться» с момента покупки прибора (по штампу даты продажи в паспорте). Так что если ваш прибор пролежал в кладовке даже абсолютно новым лет пять, то перед тем, как установить, его придется отнести в соответствующую организацию на поверку. Придется поверить и прибор, определить дату предыдущей поверки невозможно – на корпусе нет соответствующих поверок, документов на устройство нет. После проверки и производитель, и испытательная организация пломбирует прибор и эту пломбу нарушать нельзя!

Для установки и подключения в счетчике имеется отдельный лючок с крышкой. Вы можете установить прибор, произвести необходимую коммутацию без повреждения основной пломбы. А вот когда работа закончена и электрики ее примут, они и этот лючок а, может быть, и весь электрощит (если прибор на улице и имеет дополнительные средства коммутации, к которым вам доступ запрещен) опломбируют. Теперь вы можете только снимать показания с устройства прямым наблюдением и не более.

И последнее замечание. Если ваша сеть однофазная, то вам будет достаточно подсоединить однофазный счетчик. Если трехфазная, то придется купить трехфазный прибор. Можно ли поставить трехфазный счетчик в однофазную сеть? Теоретически можно. Устройство будет исправно считать электроэнергию по одной фазе, две остальные просто будут бездействовать. Практически – поставщик электроэнергии не разрешит просто на всякий случай. «Зачем, если он стоит в 3 раза дороже?» Для них меньше непоняток – можно крепче спать.

Установка электросчетчика

Итак, счетчик куплен, все нюансы установки в конкретном месте выяснены у поставщика электроэнергии. Предположим, вы решили поставить однофазный счетчик на улице. Здесь вам понадобится электрощит для защиты от непогоды и от вандалов. Да, вы не забыли спросить у электриков, на какой высоте разрешается подвесить прибор учета именно их организация? Вешайте на максимально разрешенной, поскольку электрощит, особенно пластиковый, – никакая не защита от вандалов и домушников.

Теперь рутина. Закрепляете счетчик в щите вместе с приборами коммутации (если они предусмотрены). Взбираетесь на лестницу и закрепляете щит на стене тем или иным образом – дюбелями, гвоздями, болтами, пристреливаете монтажным пистолетом, привариваете – не суть важно, главное – крепление прочно, надежно и долговечно.

Тут возникает дилемма: если щит пластиковый, то он защитит счетчик только от непогоды. Если железный, его нужно заземлять . Какой вариант выбрать – решать вам. Если в вашем распоряжении есть готовый контур заземления или вы в состоянии его изготовить (в частном доме это не проблема и в данной статье вопрос не рассматривается), то, конечно, лучше металлический. Сам счетчик после установки щита, должен висеть вертикально – это оговорено в соответствующих положениях и прописано в паспорте устройства.

Металлический щит (слева) прочнее, но требует заземления, в отличие от своего пластикового собрата

Если вы устанавливаете счетчик в квартире, то можно использовать открытый электрический щит. На этом же щите отлично встанут устройства коммутации и защиты – автоматы, УЗО или обычные «пробки». Вы будете иметь к ним доступ, поскольку электрики опечатают лишь счетчик.

Как правильно подключить счетчик электроэнергии

Счетчик установлен, шит, если это необходимо, заземлен. Осталось сделать разводку. Влезаете на стремянку с указателем напряжения (в быту – «индикатор-отвертка») и выясняете, какой провод ввода у вас нулевой, а какой фазный. Отправляетесь к электрикам и просите отключить подачу электроэнергии на ваш дачный или загородный домик, а заодно заручаетесь их честным словом, что они не «врубят» свет без вашего разрешения. В этом плане практически все электрики придерживаются четких правил и если сказали, что не включат, то не включат.

Если же вы самостоятельно отключаете свет, скажем, на домовом щите, обязательно поставьте наблюдателя , поскольку все эти таблички типа «Не включать, работают люди!» для большинства нашего населения – ерунда. Половина народу никогда ничего не читает, а с ходу клацает всеми подряд рубильниками. Вторая же половина, такое впечатление, читать не умеет вовсе.

Снова на стремянку. Проверяете отсутствие напряжения на вводе и можно работать. Практически все электрические счетчики подключаются одинаково. Они имеют входные и выходные клеммы. На входные клеммы подается напряжение с линии поставщика (ввод), с выходных вы берете энергию для собственных нужд. Клеммы однофазных счетчиков принято располагать в следующем порядке :

  1. Входной фазный провод;
  2. Выход фазы;
  3. Входной нулевой провод;
  4. Выход нуля.

Если до счетчика вы ничего не ставите, то заводите входной кабель напрямую в клеммы счетчика, причем путать фазный и нулевой нельзя! Если перед электросчетчиком ставите, к примеру, автомат, то заводите кабель на него, а сам автомат соединяете отрезками одножильного провода соответствующего сечения со вводом счетчика. Теперь выполняете разводку после электросчетчика, подключив всевозможные защитные устройства, УЗО, предохранители и пр. Если ничего подобного нет, просто соединяете кабель, идущий в ваш дом, с клеммами выхода электросчетчика. Для примера ниже приведена схема подключения счетчика с системой защитой, установленной как до, так и после самого счетчика.

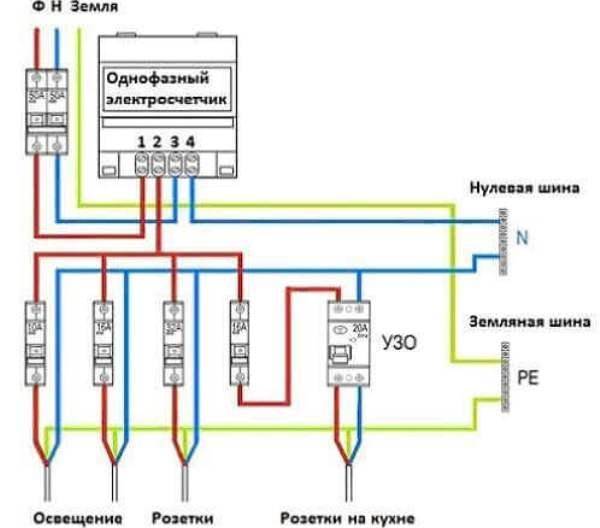

Пример как подключить электрический счетчик к однофазной сети

Входной автомат защищает линию от КЗ и позволяет обесточить счетчик и все, что после него вручную. Сразу за электросчетчиком стоит УЗО, защищающее домовую сеть от токов утечки, а сама домовая сеть разбита на три линии, каждая из которых защищена от КЗ своим автоматом. Обратите внимание на то, что провод заземления (зеленого цвета) нигде не разрывается и никуда не заводится – ни в счетчик, ни на автоматы. Она служит для обеспечения безопасности пользования электроприборами и не более.

Как подключить трехфазный счетчик

Все отличие трехфазного электросчетчика от однофазного состоит лишь в том, что он имеет не два, а четыре входа (три фазы и ноль) и, соответственно, четыре выхода:

  • 1, 2 – Вход/выход фаза А;
  • 3, 4 – -//- В;
  • 5,6 – -//- С;
  • 7, 8 – Вход/выход ноля.

Схема же его включения, которая, кстати, тоже есть в сопроводительной документации, выглядит так:

Как подключить электросчетчик к трехфазной сети

Ремонт электросчетчика своими руками

К сожалению, электросчетчик не тот прибор, который каждый может починить своими руками, как, скажем, утюг или настольную лампу. Прежде всего, корпус его опломбирован и после вскрытия устройства, его придется нести на поверку. Впрочем, это пришлось бы делать в любом случае. Современные электронные и электронно-механические счетчики достаточно сложны (не проще стиральной машины-автомата или даже мобильного телефона), так что для его ремонта нужно обладать специальными знаниями по электронике в объеме института. Поэтому ответить на вопрос «Как починить электросчетчик?» в объемах небольшой статьи невозможно, как невозможно набросать в трех словах инструкцию по ремонту, к примеру, ПК или спутника ГЛОНАСС.

Что касается механических приборов, то, в принципе, если вы знакомы с механикой и основами электротехники, его можно попытаться отремонтировать, собрав, скажем, из двух один или просто почистив и смазав, ведь он механический и чаще всего причиной проблемы является пыль и влага. Но, стоит повториться, если вы вскроете корпус устройства, его нужно будет перепроверить в соответствующей организации. Без вскрытия можно лишь заменить подгоревшие клеммы, при помощи которых счетчик подключается, но и тут придется пригласить представителя поставщика услуг (контролера или электрика), который снимет свою пломбу с клеммной крышки, а после окончания ремонта поставит ее на место, предварительно проверив подсоединение всех проводов.

Для учета потребляемой электроэнергии используются специальные приборы — электросчетчики. Подключение счетчика электроэнергии своими руками производится по определенным правилам.

Устройство и принцип действия электросчетчика

Принцип учета электроэнергии одинаков в приборах разного типа, но по своему устройству они делятся на индукционные и электронные.

Индукционный или электромеханический счетчик

В индукционных счетчиках находятся алюминиевый диск, который вращают две катушки:

  • напряжения, подключенная параллельно нагрузке и измеряющая напряжение сети;
  • токовая, включенная последовательно с нагрузкой.

Чем больше ток или напряжение, тем быстрее вращается алюминиевый диск, передающий через червячную передачу вращение на механическое цифровое табло. Для уменьшения инерции ращения диска внутри прибора находится постоянный магнит, притормаживающий его своим полем.

Путем различных манипуляций такие приборы учета можно заставить вращаться в обратную сторону. Поэтому электроснабжающие компании заменяют их новыми, электронными.

Устройство электронного прибора учета

Электронный счетчик электроэнергии преобразовывает измеряемую мощность в аналоговый сигнал и, в дальнейшем, в цифровой.

Основной частью этого прибора является микроконтроллер, ведущий учет потребленной электроэнергии. Он передает сигнал на жидкокристаллическое табло или электромеханический дисплей, а также в систему АСКУЭ (автоматизированная система контроля и учета электроэнергии).

Эти счетчики имеют встроенные защиты от обратного вращения, и антимагнитные пломбы.

Схемы подключения приборов учета электроэнергии

Подключение счетчика к сети зависит от числа фаз и измеряемых тока и напряжения и не зависит от конструкции этих устройств. Клеммники в этих аппаратах пломбируются контролерами энергосети.

Однофазные электросчетчики

Подсоединение однофазного счетчика производится через пломбируемый клеммник. При использовании трансформаторов тока или напряжения к нему подключаются вторичные обмотки трансформаторов. На клеммнике четыре клеммы:

  • приходящий фазный провод;
  • отходящая фаза;
  • приходящий нулевой провод;
  • отходящий ноль.

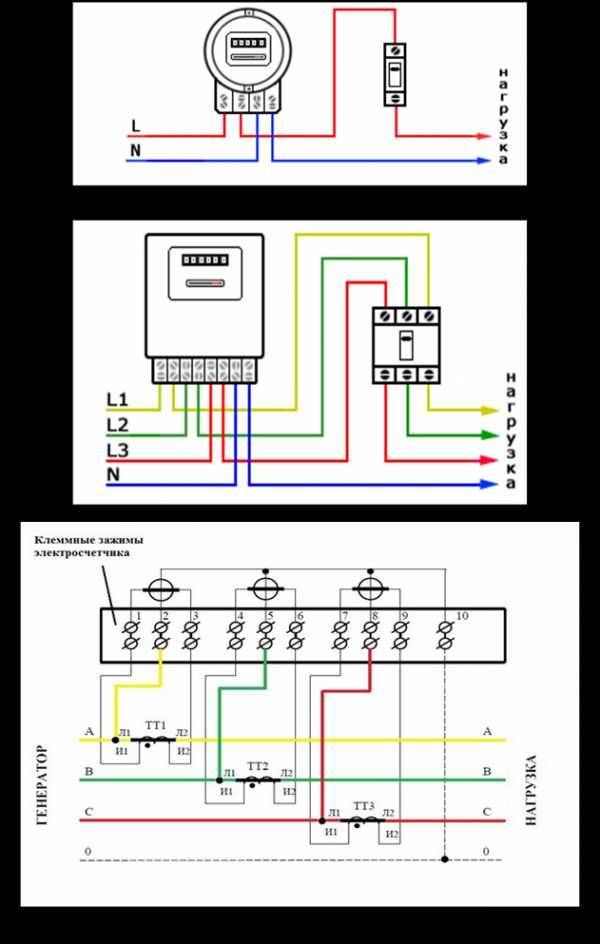

На следующем рисунке изображена схема подключения электросчетчика.

Как подключить трехфазный счетчик

Эти приборы конструктивно являются тремя однофазными счетчиками в одном корпусе.

В индукционных электросчетчиках находятся три алюминиевых диска на одной оси, а в электронных — общая плата.

На клеммнике расположены шесть фазных клемм, расположенных парами — три приходящих и три отходящих и седьмая, нулевая. Аналогично однофазным счетчикам, они включаются напрямую или через трансформатор. В некоторых моделях нулевых клемм две. Схема подключения двухфазного счетчика представляет собой обрезанный вариант трехфазной.

Подключение трехфазного счетчика в частном доме производится по согласованию с электроснабжающей организацией.

Включение электросчетчиков через трансформаторы

При необходимости измерить мощность в сетях, ток или напряжение в которых превышают допустимые для используемых приборов учета, подключение счетчика производится через трансформаторы тока и напряжения.

Расчет потребленной электроэнергии производится умножением показаний счетчика на коэффициент трансформации.

Как правильно произвести монтаж электросчетчика

Монтаж и подключение приборов учета электроэнергии выполняется согласно главе 1.5 ПУЭ.

Срок госповерки

При приобретении электросчетчика и его установкой следует проверить наличие пломбы госповерки и ее дату. Эта пломба расположена на корпусе аппарата, в отличие от пломбы электрокомпании, расположенной на клеммнике.

Римскими цифрами указан квартал, а арабскими, на обратной стороне — год даты госповерки. Согласно ПУЭ, период между госповеркой и опломбировкой счетчика на месте установки должен быть не более года для 3-х фазного прибора и двух для однофазного. Был ли прибор в работе, значения не имеет.

Установка электросчетчика

Несмотря на то, что монтаж таких приборов разрешено выполнять на высоте от 0,8-1,7 метра, чаще всего он производится так, чтобы дисплей находился на уровне, удобном для снятия показаний и проверки целостности пломб.

Устанавливается прибор учета вертикально, с максимальным отклонением 1°. Это правило было установлено для индукционных счетчиков, точность показаний которых зависела от положения, но не было отменено с появлением электронных аппаратов, для которых это значения не имеет.

Если индукционному счетчику придать горизонтальное положение, то он останавливается. Поэтому крепление таких аппаратов пломбировалось инспекторами Энергонадзора.

Основные требования

Основные правила монтажа и подключения приборов учета определяются п.п. 1.5.27-1.5.29 ПУЭ.

Согласно этим правилам, электросчетчик должен располагаться в месте, удобном как для владельцев домов, так и для инспекторов электрокомпании. Чаще всего он устанавливается в коридоре или у входной двери. Следует учитывать также внешние условия — температуру, влажность и другие. В многоэтажных домах советской постройки такие устройства располагались в щитке в подъезде.

Крепление приборов выполняется на жестком основании, в открытом или закрытом щитке, в электрошкафу или прямо на стене.

Как подключить счетчик электроэнергии в частном доме на улице

Правила установки электросчетчика в частном доме на улице не отличаются от правил внутридомового монтажа. Однако, при отрицательных температурах, аппарат может показывать неправильные данные. Поэтому при наружной установке, согласно ПУЭ 1.5.27 щиток должен быть утепленным и с обогревом.

Кроме того, доступ к щитку будут иметь не только хозяева и проверяющие, но и посторонние лица. Несмотря на это, в некоторых случаях энергоснабжающие компании требуют производить монтаж щитка на улице. Это облегчает контроль за целостностью пломб и снятие показаний.

Многотарифные электросчетчики

Потребление электроэнергии неравномерное в разное время суток. Поэтому для того, чтобы уменьшить потребление электроэнергии в часы пиковой нагрузки электрокомпании предлагают установку двухтарифных электросчетчиков.

Эти приборы учета учитывают потребляемую энергию с повышающим или понижающим коэффициентом. Это зависит от времени суток и настройки аппарата. Конкретные значения отличаются в разных регионах.

Двухзонный тариф:

  • днем с коэффициентом 1:1;
  • ночью, 23.00-7.00 коэффициент понижен.

Трехзонный тариф:

  • днем, 10.00-17. 00 и 21.00-23.00 коэффициент 1:1;
  • в часы пик, 7.00-10.00 и 17.00-23.00 коэффициент повышен;
  • ночью, в часы минимальной нагрузки, 23.00-7.00, энергия самая дешевая, с понижающим коэффициентом.

Такие приборы помогают уменьшить счет за потребленную энергию, особенно если включать мощные нагрузки, типа стиральной и посудомоечной машин или бойлера в часы самой дешевой электроэнергии.

Несмотря на то, что такие приборы и их программирование стоят дороже однозонных, это выгодно. Особенно эффективным является сочетание электроотопления и двухтарифного счетчика.

Подключить электросчетчик самостоятельно несложно. Важно соблюдать при этом все правила ПУЭ, иначе инспектор электрокомпании заставит переделать работу, что приведет к дополнительным расходам и потерям времени.

Правильно выбранный счетчик — главный помощник в экономии. Чтобы сделать правильный выбор при покупке, первым делом предстоит определиться — однофазный или трехфазный. Но чем они отличаются, как происходит установка и в чем плюсы и минусы каждого из них?

Одним словом — однофазные подходят для сети с напряжением 220В, а трехфазные — при напряжении 380В. Первые из них — однофазные — хорошо знакомы каждому, так как устанавливаются в квартирах, административных зданиях и частных гаражах. А вот трехфазные, которые раньше в большинстве случаев эксплуатируются на предприятиях, все чаще и чаще находят применение в частных или загородных домах. Причиной этому стало увеличение количества бытовых электроприборов, требующих более мощного питания.

Выход нашелся в электрификации домов трехфазными кабельными вводами, а для измерения поступившей энергии выпустили множество моделей трехфазных счетчиков, оснащенных полезными функциями. Разберемся со всем по порядку.

Осуществляют учет электроэнергии в двухпроводных сетях переменного тока с напряжением 220В. А трехфазные — в сетях переменного трехфазного тока (3-х и 4-проводных) номинальной частотой 50 гц.

Однофазное питание чаще всего используют для электрификации частного сектора, спальных районов городов, офисных и административных помещений, в которых потребляемая мощность составляет около 10 кВт. Соответственно, в этом случае и учет электричества осуществляется с помощью однофазных счетчиков, большим преимуществом которых является простота их конструкции и монтажа, а также удобство пользования (снятия фазы и показаний).

Но современные реалии таковы, что за последние пару десятилетий существенно возросло количество электроприборов и их мощность. По этой причине не только предприятия, но и жилые помещения — особенно в частном секторе — подключают к трехфазному питанию. Но позволяет ли это потреблять больше мощности на самом деле? Согласно техусловиям на подключение, получается, что питание от трехфазной и однофазной сети практически равны — 15 кВт и 10-15кВт соответственно.

Главное же преимущество заключается в возможности напрямую подключать трехфазные электроприборы, такие как обогреватели, электрокотлы, асинхронные двигатели, мощные электроплиты. Точнее — преимущества сразу два. Первое — при трехфазном электропитании данные приборы работают с более высокими качественными параметрами, а второе — не возникает «перекоса фаз» при одновременном использовании нескольких мощных электроприемников, поскольку всегда есть возможность подключить электроприборы к фазе, свободной от просадки через «перекос».

Увеличение потребности в трехфазном питании обусловило учащение случаев установки трехфазных счетчиков. По сравнению с однофазными, они обладают высшей точностью показаний, но также имеют большие габариты и сложнее устроены, требуют трехфазного ввода.

Наличие или отсутствие нулевого провода определяет, какой счетчик потребуется установить: трехпроводной при отсутствии «ноля», а при его наличии — четырехпроводной. Для этого есть соответствующие специальные обозначения в его маркировке — 3 или 4. Также выделяют счетчики прямого и трансформаторного включения (при токах, имеющих 100А и более на фазу).

Чтобы получить более четкое представление о преимуществах однофазного и трехфазного счетчиков друг перед другом, следует провести сравнение их плюсов и минусов.

Начнем с того, в чем проигрывает трехфазный однофазному:

  • множество хлопот в связи с обязательным получением разрешения на установление счетчика и вероятность получения отказа
  • Габариты. Если до этого использовалось однофазное питание с одноименным счетчиком, следует позаботиться о месте для установления вводного щита, как и самого трехфазного счетчика.

Преимущества трёхфазного исполнения

Посмотреть видео о преимуществах трёхфазной сети:

Перечислим преимущества такого вида счётчиков:

  • Позволяет сэкономить. Многие трехфазные счетчики снабжены тарифами, такими, как дневной и ночной, например. Это дает возможность с 11 вечера до 7 утра израсходовать на до 50% меньше энергии, чем при аналогичной нагрузке, но в дневное время.
  • Возможность выбора модели, соответствующей конкретным пожеланиям к классу точности. Зависимо от того, покупаемая модель предназначена для эксплуатации в жилом помещении или на предприятии, имеются наименования с погрешностью от 0,2 до 2,5%;
  • Журнал событий позволяет нотировать изменения, касающиеся динамики напряжения, активной и реактивной энергии и прямо транслировать их на компьютер или соответствующий коммуникационный центр;

Различают всего три вида трехфазных счетчиков

  1. Счетчики прямого включения , которые, подобно однофазным, подключаются непосредственно к сети 220 или 380 В. Они имеют пропускную мощность до 60 кВт, уровень максимального тока не более 100А а также предусматривают подключение проводов небольшого сечения около 15 мм2 (до 25 мм2)
  2. требуют подключения посредством трансформаторов, следовательно, подходит для сетей большей мощности. Перед тем, как производить оплату потребленной энергии, необходимо просто умножить разницу показаний счетчика (настоящих с предыдущими) на коэффициент трансформации.
  3. Счетчики косвенного включения. Их подключение происходит исключительно через трансформаторы напряжения и тока. Обычно устанавливаются на больших предприятиях, так как рассчитаны на учет энергии по высоковольтным присоединениям.

Когда речь заходит об установке любого из таких счетчиков, может возникнуть рад трудностей, связанных с их . Ведь если для однофазных счетчиков существует универсальная схема, то для трехфазных насчитывается сразу несколько схем подключения для каждого из видов. Сейчас разберемся с этим наглядно.

Устройства прямого, или непосредственного включения

Схема подключения этого счетчика во многом (особенно по простоте выполнения) схожа со схемой установки однофазного счетчика. Она указана в техническом паспорте, а также на обратной стороне крышки. Главным условием подключения является строгое соблюдение порядка подсоединения проводов по цвету, указанному в схеме и соответствия нечетных номеров проводов вводу, а четных — нагрузке.

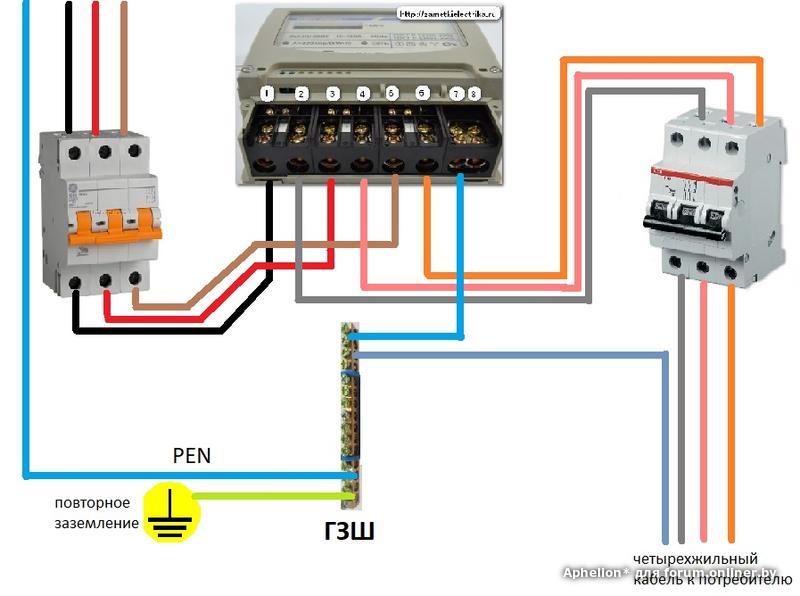

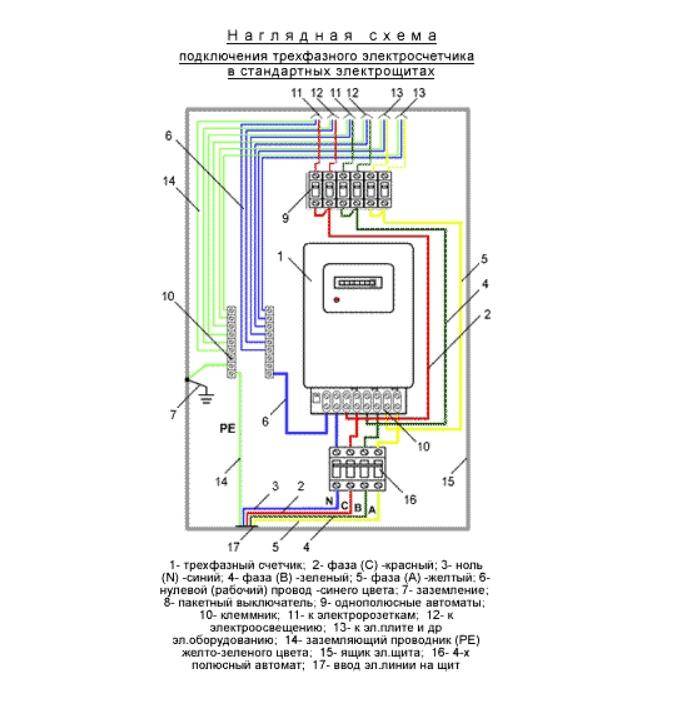

Порядок подсоединения проводов (указано слева направо):

  1. провод 1: желтый — вход, фаза А
  2. провод 2: желтый — выход, фаза А
  3. провод 3: зеленый — вход, фаза В
  4. провод 4: зеленый — вход, фаза В
  5. провод 5: красный — вход, фаза С
  6. провод 6: красный — выход, фаза С
  7. провод 7: синий — ноль, ввод
  8. провод 8: синий — ноль, выход

Счетчики полукосвенного включения

Это подключение происходит через трансформаторы тока. Существует большое количество схем данного включения, но самые распространенные среди них:

  • Схема подключения десятипроводная является самой простой, а потому и самой популярной. Для подсоединения необходимо соблюдать порядок 11 проводов справа налево: первые три — фаза А, вторая тройка — фаза В, 7-9 для фазы С, 10 — нейтральный.
  • Соединение посредством клеммной коробки — она сложнее, чем первая. Подключение осуществляется посредством испытательных колодок;
  • Соединение по типу «звезда», как и предыдущая, является достаточно сложной, но требует меньшее количество проводов. Сначала в общую точку собирают первые однополярные выходы вторичной обмотки, а следующие три от других выходов направлены к счетчику, токовые обмотки тоже соединить.

Счетчики косвенного включения

Такие счетчики для жилых помещений не устанавливаются, они предназначены для эксплуатации на промышленных предприятиях. Ответственность за монтаж возлагается на квалифицированных электриков.

Какой же прибор выбрать?

Хоть чаще всего желающего установить счетчик буквально ставят в известность о том, какая именно модель для этого требуется и согласовать ее замену весьма проблематично, не взирая на очевидное ее несоответствие требованиям, но все же стоит освоить азы критериев, которым должен соответствовать трехфазный счетчик по своим характеристикам.

Выбор счетчика начинается с вопроса его подключения — через трансформатор или напрямую в сеть, что можно определить по максимальному току. Счетчики прямого включения имеют токи порядка 5-60/10-100 ампер, а полукосвенного — 5-7,5/5-10 ампер. Строго согласно этим показаниям подбирается и счетчик — если ток 5-7,5А, то и счетчик должен быть аналогичным, но никак не 5-10А, например.

Во вторую очередь обращаем внимание на наличие профиля мощности и внутреннего тарификатора. Что это дает? Тарификатор позволяет счетчику регулировать тарифные переходы, фиксировать график нагрузки за любой временной промежуток. А профиль — фиксирует, регистрирует и сохраняет значения мощности за период времени.

Для наглядности рассмотрим характеристики трехфазного счетчика на примере его многотарифной модели:

Следует взять на заметку, что на сегодняшний день широко распространены трехфазные счетчики для однофазных сетей и наоборот: когда в трехфазную сеть подключают сразу три однофазных.

Класс точности определяется в значениях от 0,2 до 2,5. Чем больше это значение, тем больше процент погрешности. Для жилых помещений самым оптимальным считается класс 2.

  • значение номинальной частоты: 50Гц
  • значение номинального напряжения: В, 3х220/380, 3х100 и другие

Если при применении измерительного трансформатора вторичное напряжение равно 100В, требуется счетчик такого же класса напряжения (100В), а также трансформатор
значение полной мощности, потребляемой напряжением: 5 ВА, а активной мощности — 2Вт

  • значение номинального-максимального тока: А, 5-10, 5-50, 5-100
  • максимальное значение полной мощности, потребляемой током: до 0,2ВА
  • включение: трансформаторное и непосредственное
  • регистрация и учет активной энергии

Кроме этого, важен диапазон температурных показателей — чем он шире, тем лучше. Средние значения находятся в пределах от минус 20 до плюс 50 градусов.

Также следует обратить внимание на срок эксплуатации(зависит от модели и качества счетчика, но в среднем это 20 -40 лет) и межпроверочный интервал (5-10 лет).

Большим плюсом будет и наличие встроенного электросилового модема, с помощью которого происходит экспорт показателей по силовой сети. А журнал событий позволяет нотировать изменения, касающиеся динамики напряжения, активной и реактивной энергии и прямо транслировать их на компьютер или соответствующий коммуникационный центр.

И самое главное. Ведь выбирая счетчик, мы в первую очередь думаем об экономии. Так вот, чтобы действительно сэкономить на электроэнергии, следует обратить внимание на наличие тарифов. По этому признаку счетчики бывают одно-, двух- и многотарифные.

Например, двухтарифные заключаются в комбинации позиций « «, непрерывно сменяющие друг друга по графику «7 утра -11 ночи; 11 ночи -7 утра» соответственно. Стоимость электроэнергии по ночному тарифу на 50% ниже дневного, поэтому имеет смысл эксплуатировать приборы, требующие много энергии(электродуховки, стиральные и посудомоечные машины и пр.) именно в ночное время.

Практические советы о том как подключить трёхфазный счётчик электричества

Подключение счетчика данного типа осуществляется через вводной автоматический выключатель трехфазного типа (содержащего три или четыре контакта). Стоит сразу заметить, что замена его тремя однополюсными категорически запрещена. Коммутация фазных проводов в трехфазных выключателях должна происходить одновременно.

В трехфазном счетчике максимально просто устроено подключение проводов. Так, первые два провода — вход и выход первой фазы соответственно, аналогично — третий и четвертый провода соответствуют входу и выходу второй, а пятый и шестой — входу и выходу третей фазы. Седьмой же провод соответствует входу нулевого проводника, а восьмой — выходу нулевого провода на потребителя энергии в помещениях.

Заземление, обычно, отведено в отдельную колодку и выполнено в виде совмещенного провода РЕN или же РЕ провода. Лучший вариант, если имеется разделение на два провода.

Теперь по шагам разберем установку счетчика. Предположим, что возникла необходимость заменить трехфазный счетчик прямого включения.

Для начала определимся с причиной замены и временем ее проведения.

Предпочтительно производить замену счетчика в дневное время по той просто причине, что освещение в этот период значительно лучше, нежели от применения фонарика. Это значит — проводить работу будет удобнее и быстрее, что не может не отразиться на вашем кошельке, если придется воспользоваться услугами платного электрика.

После этого необходимо снять напряжение, сменив положение переключателя на автоматическом выключателе.

Убедившись, что фазы сняты, проводим демонтаж старого электросчетчика.

Сложности, которые могут возникнуть при установке нового счетчика связаны с тем, насколько отличаются производители и модели старого и нового счетчиков, а вместе с этим их формы и габариты.

Производим предварительную примерку нового счетчика, приложив его в пределах периметра соприкосновения поверхности (стенки) крепления и самого корпуса электросчетчика. Тут важно, чтобы боковые крепежные отверстия обоих из них совпали.

Если предварительна проверка показала некоторые несоответствия, устраняем их, добавив подходящие крепежные отверстия, удлиняем провода, если клеммы нового счетчика оказались расположены немного дальше и т. д.

Теперь, когда все сходится, приступаем к подключению. Последовательность подключения такова (слева направо): первый провод — фаза А (вход), второй — ее выход; третий — вход, а четвертый — выход фазы В; аналогично — 5-й и 6-й провода, соответствующие входу и выходу фазы С, последние два — вход и выход нулевого проводника.

Дальнейший монтаж электросчетчика происходит согласно прилагающейся к нему инструкции.

Среди мер предосторожности, которых, взирая на серьезность последствий, следует строго придерживаться, главное место отводится табу на любого рода самодеятельность — создание непредусмотренных перемычек; действия, которые могут привести к нарушению нормального контакта и т.д. Необходимо тщательно следить, чтобы провода были хорошо протянутыми.

Следует помнить, что подключение счетчика может производить исключительно квалифицированный электрик, имеющий разрешение на проведение таких работ. После окончания установки счетчик будет опломбирован специалистом.

Видео о практике подключения трёхфазного счётчика

В завершение — тезисно о главных моментах

  • Преимуществом однофазных счетчиков является простота их конструкции и монтажа, а также удобство пользования (снятия фазы и показаний)
  • Но трехфазные обладают высшей точностью показаний, хоть и сложнее устроены, имеют большие габариты и требуют трехфазного ввода.
  • Позволяют сэкономить. благодаря тарифам, таким как дневной и ночной, с 11 вечера до 7 утра можно израсходовать на до 50% меньше энергии, чем при аналогичной нагрузке, но в дневное время.
  • Возможность выбора класса точности. Зависимо от того, покупаемая модель предназначена для эксплуатации в жилом помещении или на предприятии, имеются наименования с погрешностью от 0,2 до 2,5%
  • Журнал событий позволяет нотировать изменения, касающиеся динамики напряжения, активной и реактивной энергии и прямо транслировать их на компьютер или соответствующий коммуникационный центр
  • Наличие встроенного электросилового модема, с помощью которого происходит экспорт показателей по силовой сети.

Электричество на сегодня является основным источником энергии и используется практически в каждом доме. Но прежде чем подключиться к электросети, необходимо установить так называемый прибор учета – электросчетчик. Проще всего, конечно, сделать заявку в те же РЭС, по которой счетчик установят специалисты. Но заявка стоит денег, а весь монтаж можно провести и самостоятельно, поскольку схема подключения электросчетчика достаточно проста.

Классификация счетчиков электроэнергии

Прежде чем установить электросчетчик или заменить старую модель на новую, прибор нужно сначала выбрать и купить. Но чтобы сделать правильный выбор и не выбросить деньги на ветер, необходимо хорошо представлять, какие бывают электросчетчики и чем они отличаются друг от друга.

По принципу работы устройства делятся на три типа:

Функциональные возможности разных типов

Основными недостатками индукционных приборов считаются низкая точность и слабая защита от мошенничества (кражи электроэнергии). Кроме того, они боятся пыли, требуют строго вертикальной установки и нуждаются в частой поверке. Ввиду простоты конструкции изделия эти однотарифные и не имеют дистанционного управления, но зато механические электросчетчики надежны, долговечны – в них просто нечему ломаться – и стоят совсем недорого. На сегодняшний день индукционные приборы учета считаются устаревшими и их выпуск прекращен.

Полностью электронные и электронно-механические устройства хоть и стоят много дороже индукционных, но отличаются высокой точностью, надежной защитой от саботажа и широким функционалом. Они могут поддерживать несколько тарифов (до 4 и более), позволяют считывать показания дистанционно, работают в любом положении и не боятся вибрации.

Единственно, дисплей у электронного типа не выносит минусовых температур – он просто «тухнет». Именно по этой причине в холодных регионах и при установке на улице, неотапливаемых частных домах и гаражах специалисты рекомендуют пользоваться электронно-механическими моделями.

Электросчетчики всех типов выпускаются в одно- и трехфазном исполнении. Трехфазные устройства имеют тот же принцип работы, что и однофазные, и могут контролировать расход электрической энергии одновременно по всем трем фазам, хотя вполне работоспособны и в однофазных сетях.

Как подключить прибор учета самостоятельно

Установленный и подключенный многофазный электрический счетчик

А подключение его ненамного сложнее и требования к подключению те же: не попасть под напряжение, не перепутать провода и надежно закрепить устройство, защитив его от пыли и влаги:

Схема подключения трехфазного электросчетчика

Подключение электросчетчика с трансформаторами тока

Схема подключения трехфазного счетчика через трансформаторы тока

В этой схеме электросчетчик подключен не в разрыв сетевых проводов, а ко вторичным обмоткам ТТ, которые обозначены как И1, И2. А в этот самый разрыв подключены первичные обмотки трансформатора (на схеме Л1, Л2).

Прежде чем взяться за сборку вышеприведенной схемы, необходимо четко разобраться в нескольких вопросах. От правильного их решения будет зависеть не только безопасная и долговременная работа схемы, но и ее работоспособность. Вот основные из них:

  1. Правильный выбор сечения монтажных проводов.
  2. Фазировка катушек ТТ.

Если вы не врезаете ТТ непосредственно в линию, то соединяющие провода первичной обмотки должны иметь то же сечение, что и проводка линии. Проводники, соединяющие ТТ и счетчик, конечно, могут быть тоньше, но они должны уверенно выдерживать ток, обозначенный на корпусе электросчетчика.

Этот счетчик выдерживает максимальный ток в 7,5 А, а значит, и провода для его подключения нужно выбрать соответствующего сечения

На фазировку (правильное подключение концов катушек) ТТ нужно обратить особое внимание. В противном случае прибор учета либо не заработает, либо будет врать, а то и закрутится в другую сторону, если он двунаправленный. Как разобраться с фазировкой? В этом поможет рисунок ниже:

Набор токовых трансформаторов для трехфазной сети

Даже если ваши трансформаторы не совсем похожи на приведенные, особой разницы нет – в любом случае все выводы обмоток маркируются единообразно. Контакты первичной, силовой обмотки отличить несложно – они гораздо мощнее контактов вторичной и расположены с противоположных сторон изделия. Маркируются они Л1 и Л2. Выводы обмотки 2, подключаемой к электросчетчику, в этом варианте исполнения закрыты прозрачной крышкой и имеют обозначение И1, И2. Если взглянуть на схему подключения счетчика, то можно увидеть, что катушки не только должны быть подключены каждая на свое место, но и правильно сфазированы:

  • Л1 – на ввод питающей линии;
  • Л2 – выход на нагрузку;
  • И1 – на ввод счетчика;
  • И2 – выход счетчика.

Что касается расцветки корпуса ТТ, она условна и служит только для удобства монтажа. Фактически все три трансформатора абсолютно идентичны.

Как быть, если в вашем доме однофазная сеть, но ток потребления слишком велик для электросчетчика? Такая ситуация достаточно редка, но она случается. И здесь выручит токовый трансформатор, причем всего один. Как подключить однофазный электросчетчик через ТТ понятно из рисунка ниже:

Схема подключения однофазного электросчетчика с трансформатором тока

Включение в схему систем защиты

Электрический счетчик является всего лишь прибором учета и никакой защиты от нештатной ситуации не имеет. Он легко сгорит при перегрузке сети, не защитит оборудование при перенапряжении, не спасет людей при пробое изоляции и аварии оборудования. Именно поэтому все приборы учета дополняются теми или иными системами защиты. Основными и самыми необходимыми из них считаются:

  1. Защита от тока утечки.
  2. Защита по перегрузке.

Для выполнения первых задач служат так называемые дифференциальные выключатели или УЗО – Устройства Аварийного Отключения. Задачу по перегрузке решают обычные предохранители (пробки) или автоматические выключатели, именуемые в быту «автоматами». Изготавливаются они обычно как отдельные устройства, но нередко УЗО и автоматы совмещают в одном корпусе (дифференциальный автомат).

Автоматический выключатель (слева), УЗО и дифференциальный автомат

Подключить УЗО и автомат не сложнее, чем установить счетчик, но некоторые вопросы все же требуют разъяснения.

Где ставить автомат – до или после счетчика

В принципе и счетчику, и защитному устройству совершенно без разницы, в какой последовательности стоять. Если произойдет, к примеру, короткое замыкание, то ток перегрузки во всей линии будет одинаков. Важнее то, что автоматический выключатель тут же разорвет цепь, спасая саму линию и приборы, к ней подключенные.

Другое дело, что автоматом можно обесточить линию, расположенную за ним, вручную. Это бывает полезным, к примеру, при профилактических и ремонтных работах. Здесь, без сомнения, установка автомата перед электросчетчиком была бы более удобной, но далеко не все поставщики электроэнергии это приветствуют, опасаясь несанкционированного подключения. Поэтому прежде чем поставить выключатель перед прибором учета, поинтересуйтесь в ваших РЭС, можно ли так сделать.

Можно ли установить несколько автоматов

Не можно, а желательно. Это сделает пользование домовой сетью не только более безопасным, но и удобным. Если, к примеру, розетки и освещение заведены на разные автоматы, то при коротком замыкании, скажем, в электроплитке сработает лишь автомат, отвечающий за розетки. Это позволит пользоваться освещением при поиске неисправности .

Где поставить защиту от утечки

С УЗО, в принципе, ситуация та же, что и автоматами. Если, не дай бог, произойдет утечка, то УЗО великолепно сработает, будучи установленным как до, так и после электросчетчика. На практике же дифференциальные выключатели чаще ставят после приборов учета – ни у кого не нужно спрашивать разрешения на установку. Что касается установки нескольких дифвыключателей, каждый на свою линию, то и здесь нет никаких ограничений.

Ну а теперь самое время посмотреть, как подключить однофазный счетчик электроэнергии и автоматы защиты:

Схема включения счетчика и автоматов в однофазную сеть

Для трехфазных цепей схема будет почти та же. Единственное, для ее реализации вам понадобится оборудование, рассчитанное на многофазные сети:

Схема включения счетчика и автоматов в трехфазную сеть

Схема подключения трехфазного счетчика через трансформаторы, напрямую — Офремонт

Трёхфазные системы электроснабжения в приватные дома проводят редко, но все же, при большом планируемом потреблении разрешение можно получить. С одной стороны, это отлично, так как существует возможность мощные приборы включать к трехфазной цепи, другими словами применять провода меньшего сечения. Со второй — сама схема труднее, труднее разбиение потребителей на группы, так насколько далеко не вся нагрузка трехфазная, а во время использования обыкновенной техники нежелательно допускать перекос фаз. Также даже схема подсоединения трехфазного счетчика намного проблематичнее, чем однофазного. В общем, нет достоинств без недостатков.

Типы трехфазных счетчиков

Вообще, вид счетчика, а порой и его марка, указан в проекте электрификации. Чрезвычайно редко бывает, однако у вас могут спросить, какой трехфазный счетчик вы хотите. Такие либеральные проэктанты встречаются очень нечасто, и все же, стоит хоть чуть чуть разбираться в теме. Есть трехфазные счетчики для подсоединения трех и четырех проводов. Первые подключаются если нет «нулевого» повода. С этим разобраться очень просто.

Дальше нужны подобрать вид счетчика:

    Трехфазные счетчики прямого включения. Самое обычное подключение, так как присоединяются напрямую к сети. Мощность подключаемой нагрузки не больше 60 кВт, ток не больше 100 А. К ним можно включать провода сечением 15 мм? (не больше 25 мм?). Это уменьшает сфера использования — в основном их устанавливают в квартирах и домах, на маленьких фирмах.

Выбор типа трехфазного счетчика зависит от употребления тока

Вам выбирать сильно не придется, так как вид счетчика, в большинстве случаев, тоже указывается в проекте. Для приватных домов либо прямого, либо полукосвенного подсоединения, в квартирах преимущественно прямого. Прямое подключение легче в реализации (просто завести провода на клеммы), просто считать показания — просто списывать их. Во время установки полукосвенного счетчика, необходимы преобразователи электрической энергии тока (ТТ) или напряжения (зависит от проекта) и рекомендовано подключение через испытательную коробку. Под все данные устройства требуется место в щите. Что еще нужно не забывать, что при расчитывании показаний требуется иметь в виду показатель трансформации для каждой фазы. Другими словами, нужно будет показания множить на этот показатель.

Рабочий принцип счетчика

Однофазные и трехфазные счетчики устроены с одним принципом. Разница лишь в том, что в сети 380 вольт учет проводится отдельно по каждой из фаз, а потом суммируется. Предлагаю разобраться, как работает счетчик для одной фазы, после этого понять устройство з-х фазного очень просто. Ниже показана блок-схема актуального прибора с прямым подключением.

Клеммы для подсоединения проводов в большинстве случаев размещаются в указанном на рисунке порядке, но лучше проверить по паспорту определенного счетчика

Электронные модели

Электронные счетчики электрической энергии как правило будут работать как в сетях переменного, так и в сетях постоянного тока. Постоянное напряжения в большинстве случаев применяется на предприятиях, так что для квартир и приватных домов оно не очень важно. В сравнении с электромеханическими моделями, по размеру электронные значительно меньше, так как в них мало больших компонентов. Плюс к этому, они надежнее, так как нет подвижных деталей. Есть у электронных очередной плюс — они берут во внимание как энергичную, так и реактивную нагрузку (сумма индуктивной и емкостной составляющей).

Преобразователь электрической энергии напряжения подключен между фазой и нулем, преобразователь электрической энергии тока — в разрыв фазного проводника. Данные с преобразователей электрической энергии передаются на преобразователь, где трансформируются в частотные сигналы и поступают в микроконтроллер. В нем расшифровываются показания и пишутся в ОЗУ (оперативное запоминающее устройство). Параллельно процессор управляет электронным реле и монитором.

Блок-схема электронного счетчика электрической энергии

Данные в ОЗУ будут сохранены долгий срок, записи выполняются по типу дневника. В нем крепится расход электрической энергии по датам и времени, что дает возможность провести анализ расхода. В определенных типах, электронные трехфазные счетчики могут передавать информацию о расходе по специализированному каналу. Этот канал может быть подключен к домашнему компьютеру, системе умный дом. При конкретных настройках может автоматично передавать данные в абонентскую службу для выполнения расчетов.

Еще одна функция электронных учетных приборов — многотарифный учет. Если есть наличие нескольких тарифных сеток, зависящих от времени, величина потребленной в очень разный период времени энергии, записывается в различные ячейки. При снятии показаний, данные списываются, умножаются на собственный тариф. Применение многотарифного учета дает возможность экономить на счётах за электричество.

Индукционные или электромеханические

Учет энергии в индукционных счетчиках возведен на отслеживании показателей переменного магнитного поля, благодаря этому работать подобного рода устройства могут лишь с электрическим током.

Устройство индукционного электромеханического счетчика

Важный элемент индукционного 3-х фазного счетчика — специально сконструированный магнитопровод с прорезью. В прорезь ставится край диска, закрепленного на оси. Через одну из катушек магнитопровода проходит ток, вторая подключена параллельно. К плоскости диска с помощью шестеренок подключен механический счетчик, отсчитывающий повороты диска.

Ток, проходя по магнитопроводу, создаёт магнитное поле, а оно вихревые потоки в металлическом диске. Взаимное действие магнитного поля и потоков вихря создаёт вращающий момент, который заставляет диск крутиться вокруг собственной оси. Чем больше сила тока, тем более мощное создается поле, тем быстрее крутится диск, тем быстрее чередуются показания на счетчике.

Схема подсоединения трехфазного счетчика прямого включения

Как уже выше сказано, подключение трехфазного счетчика прямого включения очень обычное. Как и в случае с однофазным, к входным клеммам подключаются провода с вводного автомата. С выходных клемм уходят на нагрузку (в большинстве случаев на противопожарное Устройство защитного отключения, а дальше, уже на автоматы линий).

Схема подсоединения трехфазного счетчика прямого подсоединения

Стоит обратить внимание, с выхода счетчика кабель нейтрали заводится на шину. На прочие устройства ноль подается с этой шины. Как можно заметить, подключение совсем простое. Важно не запутаться с фазами. Для этого лучше применять разноцветные провода. Соблюдение цветовой маркировки в несколько раз делает легче разводку электрической проводки.

На схеме выше на счетчик заведено сразу 4-ре провода, включая нейтраль. И это правильно и разумно. Однако есть и иная схема, по которой защитный PEN проводник подается не на счетчик, а заводится на шину, а с нее с помощью тонкого провода подается на подходящий вход счетчика. Эта схема может существовать, так как в ПУЭ пункт 1.7.135 есть прямое указание на возможность такого подсоединения. Есть даже счетчики под такую схему — с семью выходами (а не с восемью, как в большинстве случаев). К примеру, Энергомера СЕ303-S34.

Вторая схема подсоединения трехфазного счетчика прямого типа

Однако не все подразделения энергосбыта одобряют эту схему. А дело все в том, что при подобном подсоединении кабель PEN можно выключить. В случае с однофазной сетью это приводит к останову счетчика. С трехфазными не так. Экран погаснет, но счетчик продолжит считать, так как для работы ему достаточно наличия трех фаз. В любом случае так говорят производственники. Вот только они не исключают того, что погрешность учета повысится. И не знает никто в какую сторону. Чтобы не допустить остановку счетчика, некоторые подразделения Энергосбыта ставят три пломбы — как на рисунке выше. Очень малоприятное в данном варианте — опломбировка шины, ведь может пригодится вносить изменения в схему.

Через преобразователи электрической энергии тока

При большом потреблении тока — более 100 А — счетчики прямого подсоединения работать не могут. В данном варианте для частного строения рекомендовано подключение полукосвенного учетного прибора через преобразователи электрической энергии тока. Для этого подсоединения нужны три блока питания с некоторыми параметрами.

    Показатель трансформации. Для определения этой характеристики нужно сосчитать максимальное употребление тока (не забывайте предусмотреть токи пуска). Эти сведения вы подаете в проектную организацию, она рассчитывает требуемый показатель трансформации. В большинстве случаев это 100/5, но могут быть и прочие. Полный список вероятных вариантов в таблице ниже.

Коэффициенты трансформации и сопротивление обмоток преобразователей электрической энергии тока

Зачем нужны преобразователи электрической энергии тока при подсоединении счетчиков? Чтобы измерение потребленной электрической энергии было дешевле и проще. Если у вас максимальное употребление тока 100 А, исходя из этого, прибор для измерений (счетчик) должен быть рассчитывается на прохождение такого тока. Обмотка прибора для измерений, которая удержит 100 А, во-первых, будет дорогой, второе, большой. И провода для подсоединения подобного устройства придется применять слишком толстые. В общем, некомфортно и дорого. Преобразователи электрической энергии тока подсоединяются к фазным, пропорционально преобразуют входной ток в меньший номинал и подают на типовый прибор для измерений (счетчик в таком случае). Во сколько раз уменьшается ток и показывает показатель трансформации? К примеру, преобразователь электрической энергии с показателем трансформации 40/5 снижает ток в 8 раз, 100/5 — в 20 раз.

А почему практически всегда ток уменьшается до 5 А? Это одна из типовых величин, прописанная в нормативах. Могут быть еще варианты с 1 А, но они применяются чрезвычайно редко. Просто все приборы для измерений для преобразователей электрической энергии тока выпускаются на 5 А или 1 А, все схемы строятся если из этого исходить.

Преобразователи электрической энергии тока и их подключение

Для правильной работы схемы нужно неукоснительно выполнять правила подсоединения преобразователей электрической энергии. Преобразователь электрической энергии имеет следующие клеммы:

  • Л1 — для подсоединения фазного провода от входного автомата.
  • Л2 — подсоединяют кабель на нагрузку.
  • И1 и И2 — измерительные контакты для подсоединения клемм счетчика.

Что такое преобразователь электрической энергии тока для подсоединения счетчика

Весь ток который потребляется течет по первой обмотке блока питания тока. Во вторичной обмотке появляется пропорционально уменьшенный ток, который идет на счетчик.

Вот так смотрится наглядная схема подсоединения 3-х фазного счетчика через ТТ

При вычислении расхода электрической энергии показания счетчика умножаются на показатель трансформации. Аналогичным образом высчитывается настоящий расход электроэнергии. Все это так, но включать преобразователи электрической энергии можно по-разному.

Десятипроводная

Самая востребованная схема подсоединения трехфазного счетчика через преобразователи электрической энергии — десятипроводная. Она даёт большую степень защиты, так как цепи тока и напряжения разделены. Минус схемы — немалое количество проводов, исходя из этого большая вероятность неправильного подсоединения.

Десятипроводная схема подсоединения трехфазного счетчика через преобразователи электрической энергии тока

Подключение происходит в такой последовательности:

  • С выхода защитного автомата фазные провода подаем на входные клеммы первой обмотки преобразователей электрической энергии тока. Обозначаются они Л1.
  • С выходов первой обмотки блока питания провода идут к нагрузке. Если говорит непосредственно по приборам, после счетчика в большинстве случаев ставят противопожарное Устройство защитного отключения. В данном варианте выходы Л2 подают на входы данного устройства.
  • С клеммы И1 кабель подаем на клемму для подсоединения первой фазы, с другого выхода этой фазы тянем кабель на клемму И2. так подсоединяем все три фазы.
  • Нулевой кабель включать можно двумя вариантами (описано для прямого подсоединения):
    • Если на счетчике имеется две клеммы для нейтрали, заводим на N1, с выхода N2 подсоединяем к шине и дальше разводку по схеме делаем с шины.
    • Если на счетчике лишь одна клемма для подсоединения нейтрали, в первую очередь кабель заводим на шину, с нее подаем на гнездо счетчика для подсоединения нуля.

В общем, вполне понятная и логичная схема, вот только проводов много. Чтобы не было путанницы, собирайте схему постепенно. В первую очередь можно линейную часть, потом — измерительную. Либо наоборот.

Существует еще одна востребованная схема подсоединения трехфазного счетчика — звездой. В данном варианте все выхода измерительных обмоток блока питания (И2) сходятся в одной точке.

Подключение счетчика электрической энергии через преобразователи электрической энергии тока по схеме звезда

От выше описанной она выделяется 2-мя моментами:

  • Все выходы измерительных обмоток преобразователей электрической энергии подаются в последнее гнездо счетчика.
  • Все выходные гнезда для подсоединения фаз также между собой соединяются и подключаются в предпоследнее гнездо на счетчике. Туда же заводится кабель с шины нейтрали.

При подобном подсоединении проводов меньше, и стоит обратить внимание, общая точка вторичных обмоток в первую очередь заземлена. Минус данной схемы — она очень сложная что бы проверить.

Через испытательную колодку

Чтобы легче было проверять состояние преобразователей электрической энергии тока, рекомендовано включать трехфазный счетчик через испытательную колодку (называют еще экспериментальный блок). Как все знают, оставлять вторичную обмотку без нагрузки нельзя, так как это приводит к ее пробою. При подсоединении трехфазного счетчика через испытательную колодку, закоротить вторичную обмотку блока питания если понадобится легко — нужно только установить перемычку между гнездами.

Подключение через клеммную колодку

Испытательная распределительная коробка (блок) ставится только если применяется десятипроводная схема подсоединения трехфазного счетчика. Сам блок ставится между счетчиком и преобразователями электрической энергии.

Более наглядная схема подсоединения трехфазного счетчика через экспериментальный блок

Суть схемы не меняется, однако в обслуживании узел учета легче. Всегда можно выключить оборудование обеспечив заметный разрыв цепи. Это оборудование стоит мало, обслуживание и измерения оно существенно облегчает. Вот только растёт число точек коммутации, однако, в данном случае, данный недостаток не так критичен.

Как присоединить трехфазный счетчик в однофазную сеть

Нечасто, но бывает, что есть трехфазный счетчик, а его нужно установить в сеть 220 В. Это реально, если учетный прибор прямого включения. В данном варианте подсоединяется одна из фаз, другие остаются просто незадействованными.

Схема подсоединения трехфазного счетчика в однофазную сеть

Само подключение простое, но могут появиться проблемы с энергопоставляющей организацией. Они совсем не всегда принимают такое подключение. В большинстве случаев мотивируя тем, что остаются варианты для кражи электрической энергии.

Схемы подключения счетчиков

Обычно приборы учета устанавливаются организациями, предоставляющими те или иные услуги. В данном случае — это счетчик электрической энергии и электросети или ЖЭКи. Тем не менее не возбраняется и самостоятельная установка электросчетчика. Единственное, специалист должен проверить работу и опломбировать прибор учета.
Таким образом, подключение электросчетчика своими руками в квартире или частном доме — вполне реальная и выполнимая задача. Но сделать это нужно правильно и с учетом всех требований на установку. Это поможет избежать множества проблем, включая аварии на подстанции или в доме, пожар и, наконец, поражение электрическим током. Да и неправильно подключенный счетчик у вас не примут в работу.

Как работает и что он считает

Прежде всего, что он считает? Считает он, точнее, учитывает расход электроэнергии, который принято выражать в ваттах в час (Вт/ч). Ватт — это единица мощности, а час, понятное дело, — времени. Именно за израсходованные ватты мы и платим. Обратите внимание — не за амперы или вольты, а именно за ватты. Сколько «ест» та же стоваттная лампочка? «Ест» она сто ватт, на то и стоваттная.

А вот величина платы за ее использование будет зависеть от времени, в течение которого эта лампочка горела. Таким образом, в задачи счетчика электрической энергии входит вычисление мощности работающих в каждый момент времени электроприборов и подсчет времени, в течение которого эта мощность расходовалась. В результате на выходе мы получаем так называемые киловатты в час кВт/ч., за которые и платим. Киловатты — потому что ватт мы тратим настолько много, что проще добавлять приставку «кило» (по аналогии с килограммом и граммом), а не писать лишних три нуля.

Как он это делает

Теоретически рассчитать электрическую мощность несложно — достаточно знать напряжение и ток:

P = I х U

Практически все электросчетчики так и делают. Механические — при помощи достаточно сложного для понимания неспециалистом принципа вихревых токов, электронные — используя аналоговую или цифровую обработку сигналов, поступающих с датчиков тока и напряжения. Полученные данные накапливаются с течением времени и, скажем, через неделю вы можете прочитать на индикаторе (механическом или электронном — не суть важно) показания, соответствующие количеству потребленной энергии в Вт/ч. или кВт/ч.

Какие бывают виды

Все существующие на сегодня приборы учета потребленной электроэнергии можно разбить на три группы:

  • Механические;
  • Электронно-механические;
  • Электронные.

Еще десяток-другой лет назад все счетчики электрической энергии были механическими. Вихревые токи, создаваемые за счет протекающего через специальную шину тока, крутили металлический диск. Сам диск помещался в магнитное поле, которое было тем выше, чем выше напряжение. Отсчитывал обороты диска обычный механический счетчик. Эти счетчики были весьма капризны (их, к примеру, нужно было устанавливать строго вертикально), точность их напрямую зависела от качества и состояния механических узлов счетного механизма и была невысока. Такой счетчик можно было легко «обмануть», создав возле него сильное магнитное поле (проще говоря — поднести магнит к диску).

Механический счетчик, пожалуй, знают все — этот настоящий образец старого изделия до сих пор трудится по гаражам и дачам

Позже появились электронно-механические приборы. Первые рассчитывали мощность электронными методами, но счетчик имели механический. Вторые — полностью электронные, имеющие микроконтроллер, память и дисплей того или иного типа. Сегодня обычные механические счетчики почти повсеместно заменяются на электронные. Во-первых, электронные гораздо точнее, долговечнее и лучше защищены от саботажа (обмана). Во-вторых, современный электронный электросчетчик в состоянии самостоятельно передавать данные поставщику услуг по отдельной линии. По этой же линии можно прибором управлять — переключать тариф день/ночь, отключать потребителя, к примеру, за неуплату и пр.

Электронно-механический (слева) и электронный прибор учета электроэнергии

Что нужно знать перед установкой

Если вы решили установить электросчетчик своими руками, то вам придется обратить внимание на некоторые особенности правильного подключения. Одни условия необходимо выполнить согласно существующим требованиям, другие обеспечат безопасность эксплуатации.

Прежде чем начать установку, поинтересуйтесь у поставщика, какой электросчетчик можно поставить и где его можно разместить. В частных домах, к примеру, многие электросети требуют устанавливать приборы учета снаружи здания, а подвод со стороны поставщика должен производиться цельным кабелем и не иметь коммутационных устройств. Кое-кто разрешает ставить перед счетчиком, скажем, автомат, но требует поместить его в электрощит рядом со счетчиком, чтобы все это дело можно было опломбировать.

Если электрощит металлический, он потребует заземления, а значит, изготовления заземляющего контура. Вообще, нюансов много, так что обязательно уточнитесь, чтобы не переделывать. Что касается типа, то не стоит устанавливать старый механический счетчик — если именно в вашем регионе они еще «в моде», то скоро из нее выйдут, и придется тратиться на покупку электронно-механического или электронного.

Следующий пункт. Любой электросчетчик имеет свои сроки поверки. Новый счетчик уже поверен производителем, а срок до следующего испытания начинает «отщелкиваться» с момента покупки прибора (по штампу даты продажи в паспорте). Так что если ваш прибор пролежал в кладовке даже абсолютно новым лет пять, то перед тем, как установить, его придется отнести в соответствующую организацию на поверку. Придется поверить и прибор, определить дату предыдущей поверки невозможно — на корпусе нет соответствующих поверок, документов на устройство нет. После проверки и производитель, и испытательная организация пломбирует прибор и эту пломбу нарушать нельзя!

Для установки и подключения в счетчике имеется отдельный лючок с крышкой. Вы можете установить прибор, произвести необходимую коммутацию без повреждения основной пломбы. А вот когда работа закончена и электрики ее примут, они и этот лючок а, может быть, и весь электрощит (если прибор на улице и имеет дополнительные средства коммутации, к которым вам доступ запрещен) опломбируют. Теперь вы можете только снимать показания с устройства прямым наблюдением и не более.

Пломба справа, установленная поверяющей организацией, защищает корпус прибора от вскрытия. Левую пломбу, закрывающую клеммы подключения, установил поставщик электроэнергии — ДЭС

И последнее замечание. Если ваша сеть однофазная, то вам будет достаточно подсоединить однофазный счетчик. Если трехфазная, то придется купить трехфазный прибор. Можно ли поставить трехфазный счетчик в однофазную сеть? Теоретически можно. Устройство будет исправно считать электроэнергию по одной фазе, две остальные просто будут бездействовать. Практически — поставщик электроэнергии не разрешит просто на всякий случай. «Зачем, если он стоит в 3 раза дороже?» Для них меньше непоняток — можно крепче спать.

Трехфазные счетчики электроэнергии прямого включения

В первую очередь стоит отметить многофункциональность таких счётчиков, а также несомненную выгоду от сокращения расходов на саму электроэнергию.

В чём же особенность трёхфазных счётчиков? Объяснение довольно простое – они, в отличие от однофазных, рассчитаны на работу при напряжении в 380 В. В настоящее время, потребность во всё более мощном питании возрастает пропорционально количеству бытовых электроприборов.

И если раньше трёхфазные счётчики прямого включения можно было встретить разве что на предприятиях, то сейчас, всё чаще и чаще, их устанавливают как в загородных, так и в частных домах. Ну а количество проводов зависит от того, для какой сети происходит подключение – с нулевым проводом или без оного.

Перед непосредственной установкой, стоит прояснить одну немаловажную деталь: прямое включение разрешено только при силе тока максимум до 100 А. В противном случае включение осуществляется исключительно через трансформатор.

Обратите внимание! Перед приобретением трёхфазного счётчика в местах продажи, вам необходимо в присутствии уполномоченного лица проверить наличие пломбы государственного поверителя и ОТК, а также отсутствие механических повреждений и целостность корпуса.

Теперь можно переходить к подготовительным работам. Изначально вам потребуется уточнить класс точности. Сделать это можно обратившись в компанию-поставщик. Установку рекомендуется проводить вблизи от центрального входа в само помещение.

    Такое подключение позволит решить сразу две проблемы:
  • облегчить контроль показаний;
  • оперативно подключить кабель, подводящий к помещению электричество, напрямую к счётчику.

Некоторые специалисты также рекомендуют подключать трёхфазный счётчик на улице. Но для этого нужно подобрать и приобрести подходящий по начинке и соответствующий указанным в схеме размерам, бокс.

Для того чтобы приступить к подключению, требуется получить соответствующее разрешение в энергетической компании. В этом поможет специалист, вызванный прямо на место установки трёхфазного счётчика. Он не только сможет разработать и передать схему включения, но и отметит предельно допустимые, в вашем случае, параметры устройства.

Далее, используя полученные рекомендации, следует составить схему монтажа. После утверждения всех схем, а также документации в соответствующей организации, можно переходить непосредственно к монтажу.

Для начала, потребуется сделать на стене предварительную разметку под монтажные отверстия. При этом нужно постоянно сверяться со схемой включения прибора, чтобы не допустить ошибок.

Практически для всех подобных трёхфазных счётчиков прямого включения специалисты советуют использовать DIN-рейку или идущую в комплекте крепительную планку. Именно её и стоит закрепить на стене, используя шурупы, а уже не неё установить сам прибор учета.

Помните! Установка трёхфазного счётчика проводится исключительно в вертикальном положении! При необходимости, используйте компактный строительный уровень. Температура в помещении не должна быть выше 40o по Цельсию. Повышенная влажность также может навредить работе прибора. Допустимая высота подключения счётчика должна быть не ниже 0,4 м.

Чаще всего, непосредственно под самим прибором, крепится монтажная линейка. Она используется для установки дополнительных компонентов, таких как автоматы и предохранители.

Если вы сделали выбор в пользу подключения электросчётчика на улице, то вам нужно будет предварительно озаботиться монтажом бокса.

На рынке присутствует огромнейший выбор различных моделей, отличительными характеристиками которых выступают: герметизация, класс антивандальной защиты, габаритные размеры, а также материал, из которого изготавливается корпус и перечень компонентов, входящих в комплект.

Нужно подобрать наиболее подходящий вариант, максимально соответствующий вашим потребностям.

После этого следует надёжно зафиксировать корпус бокса к поверхности непосредственного крепления. На задней стенке большинства, представленных на рынке боксов, уже присутствуют так называемые технологические отверстия для монтажа.

Далее, нужно оценить материал, из которого изготовлена поверхность крепления и уже после этого определить, что подойдёт лучше: саморезы, дюбеля или навесные крюки. К задней крышке можно получить доступ после демонтажа внутренней защитной поверхности.

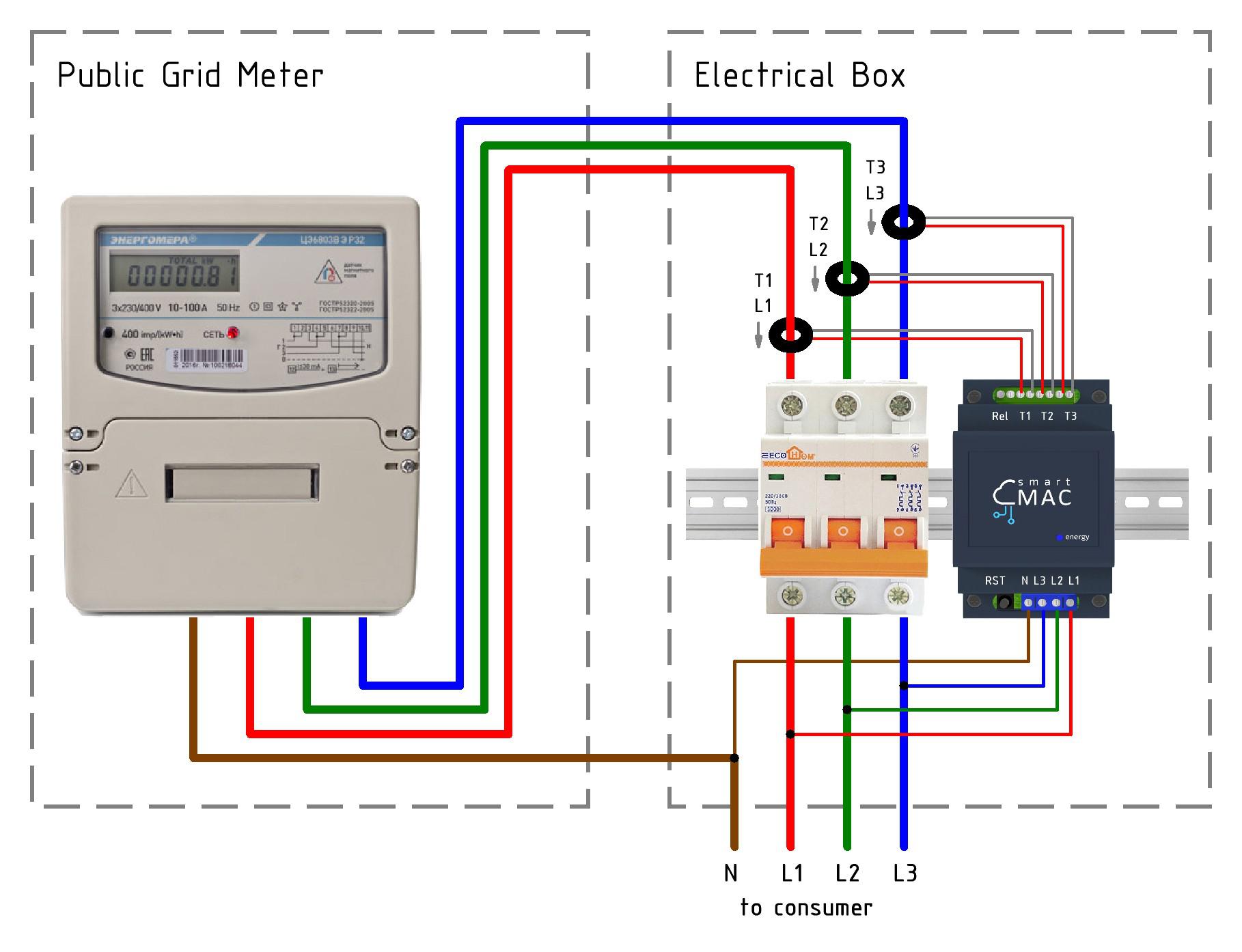

Счетчик Энергомера трехфазный

  • Счетчик электроэнергии трехфазный Энергомера ЦЭ6803В Р32

    Характеристики:
  1. ТУ 4228-010-04697185-97;
  2. предназначен для измерения и учета электроэнергии по одному тарифу;
  3. класс точности: 1;
  4. корпус Р32 — для крепления в щиток и на din-рейку;
  5. соответствует стандартам размещения счетчиков в щиток и на рейку.
    Характеристики надежности:
  • Средняя наработка на отказ — 220000 часов.
  • Межповерочный интервал — 16 лет.
  • Средний срок службы — 30 лет.
  • Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 4 года с даты выпуска для счетчиков, произведенных до 01.05.2019 г.
  • Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 7 лет с даты выпуска для приборов, произведенных c 01.05.2019 г.
    Особенности электросчетчика:
  1. Модификации для прямого, полукосвенного и косвенного включения.
  2. Универсальный монтаж на DIN-рейку и на плоскую поверхность.
  3. Исполнения с механическим отсчетным устройством или ЖКИ.
  4. Исполнения с датчиками магнитного поля и вскрытия крышки клеммной колодки.
  5. Улучшенные значения стартового тока.
  6. Малое собственное энергопотребление.
  7. Стандартный телеметрический импульсный выход.
  8. Устойчивость к климатическим, механическим и электромагнитным воздействиям.
  9. Привлекательная цена.

Схема подключения счетчика Меркурий 230

Электросчетчик Меркурий 230 АМ и другие его модификации служат для измерения, хранения и выведения на ЖКИ (жидкокристаллический индикатор) данных о потребляемой электроэнергии за отчетный период времени.

Соединение устройства может осуществляться как через трансформаторы тока, так и посредством прямого включения к линии электросети.

Способы монтажа счетчика Меркурий 230 АМ и однофазных аппаратов во многом схожи. Но есть множество различий и сложностей при установке трехфазных устройств, поэтому их выпускают со схемой монтажа, расположенной на обратной стороне корпуса.

Правильная установка счетчика требует строгого соблюдения последовательности соединения проводов, отличающихся цветом изоляционного покрытия. Для трехфазной сети фаза А может быть выделена синим или голубым цветом, фаза В — оранжевым или коричневым, фаза С — фиолетовым, а нейтральная или нулевая фаза — зеленым.

    Для аппаратов типа Меркурий 230AM, 230AR, 230ART, 230 ART2 можно отметить следующие способы монтажа:
  • путем прямого подсоединения;
  • при помощи 2-х или 3-х трансформаторов тока;
  • к 3-х проводной сети посредством 2-х трансформаторов напряжения и 2-х трансформаторов тока;
  • путем соединения к 3-х или 4-х проводной сети по 3 трансформатора напряжения и тока.

Прямое включение аппарата подразумевает непосредственное соединение к сети с напряжениями 220 и 380 В. Схемой подключения трехфазного счетчика Меркурий предусмотрена установка УЗО (устройство защитного отключения) и ОПН (ограничитель перенапряжения нелинейный).

Меркурий 231 АМ 01 схема подключения

    Технические особенности электросчетчиков Меркурий 231 АМ-01:
  1. учет активной электроэнергии в однотарифном режиме нарастающим итогом с момента ввода в эксплуатацию;
  2. работа только в сторону увеличения показаний при любом нарушении фазировки подключения токовых цепей;
  3. в счетчиках применены электромеханическое отсчетное устройство и светодиодный индикатор наличия и потребления электрической энергии;
  4. стандартный телеметрический выход позволяет эксплуатировать счетчик в составе АСКУЭ, имеющей возможность приема учетной информации в импульсах телеметрии.

Схемы подключения счётчиков к сети 220 В


Схема непосредственного подключения счётчика


Схема подключения счётчика с помощью двух трансформаторов тока

Установка электросчетчика

Итак, счетчик куплен, все нюансы установки в конкретном месте выяснены у поставщика электроэнергии. Предположим, вы решили поставить однофазный счетчик на улице. Здесь вам понадобится электрощит для защиты от непогоды и от вандалов. Да, вы не забыли спросить у электриков, на какой высоте разрешается подвесить прибор учета именно их организация? Вешайте на максимально разрешенной, поскольку электрощит, особенно пластиковый, — никакая не защита от вандалов и домушников.

Теперь рутина. Закрепляете счетчик в щите вместе с приборами коммутации (если они предусмотрены). Взбираетесь на лестницу и закрепляете щит на стене тем или иным образом — дюбелями, гвоздями, болтами, пристреливаете монтажным пистолетом, привариваете — не суть важно, главное — крепление прочно, надежно и долговечно.

Тут возникает дилемма: если щит пластиковый, то он защитит счетчик только от непогоды. Если железный, его нужно заземлять. Какой вариант выбрать — решать вам. Если в вашем распоряжении есть готовый контур заземления или вы в состоянии его изготовить (в частном доме это не проблема и в данной статье вопрос не рассматривается), то, конечно, лучше металлический. Сам счетчик после установки щита, должен висеть вертикально — это оговорено в соответствующих положениях и прописано в паспорте устройства.

Металлический щит (слева) прочнее, но требует заземления, в отличие от своего пластикового собрата

Если вы устанавливаете счетчик в квартире, то можно использовать открытый электрический щит. На этом же щите отлично встанут устройства коммутации и защиты — автоматы, УЗО или обычные «пробки». Вы будете иметь к ним доступ, поскольку электрики опечатают лишь счетчик.

Комплектация однофазного электросчетчика

О прохождении соответствующей проверки свидетельствует наличие пломбы. Итак, где же лучше повесить счётчик: Это должно быть место, к которому не сложно подойти и проверить целостность пломбы, снять показания.


Основные требования Основные правила монтажа и подключения приборов учета определяются п. Расскажите о нюансах подключения которые известны вам.

При этом питание на электросчетчик подается от трансформаторов, которые установлены на вводных силовых шинах. Инструкции Схема подключения однофазного электросчетчика Представленная здесь схема подключения однофазного электросчетчика универсальна и одинаково подходит для установки одно- или двухтарифного счетчика электроэнергии, не важно электронного или индукционного механического он типа, вне зависимости от марки и фирмы производителя, будь то Нева, Энергомера, Меркурий и т. Его можно поместить в утеплённый шкаф, установить в него лампочку или обогреватель для обеспечения тепла, но кто этим хочет заниматься? О прохождении соответствующей проверки свидетельствует наличие пломбы.


Однако, при отрицательных температурах, аппарат может показывать неправильные данные. Выбор места установки электросчетчика Рассмотрим, как правильно установить электросчетчик в частном доме. Инструкции Схема подключения однофазного электросчетчика Представленная здесь схема подключения однофазного электросчетчика универсальна и одинаково подходит для установки одно- или двухтарифного счетчика электроэнергии, не важно электронного или индукционного механического он типа, вне зависимости от марки и фирмы производителя, будь то Нева, Энергомера, Меркурий и т.

Как подключить счётчик


Причем не только на фазе, но и на нейтрали. Схема подключения трехфазного счетчика Трехфазные счетчики применяются для учета электроэнергии, как правило, на объектах с присоединенной мощностью более 12 кВт более 60 Ампер , а так же при наличии трехфазного электрооборудования вне зависимости от мощности. При этом будут сэкономлены средства, которые пришлось бы заплатить за работу электромонтера по установке прибора учета электроэнергии. Оплату их приобретения и подключения производит собственник помещения.

Третий фактор — цена и репутация. Монтаж всех устройств производят также на DIN-рейку. Стоит ли соглашаться?

Третий фактор — цена и репутация. Протяжка контактов Наверняка, если человек производил монтаж электропроводки в квартире самостоятельно, он уже знает, что контакты соединений должны быть достаточно плотными для предотвращения нагрева и выхода из строя проводов. Сняв первый слой изоляции, согласно необходимой длине отмеряют участок кабеля. Оплату их приобретения и подключения производит собственник помещения. Затем в рейку до щелчка вставляются подключаемые зачищенные контакты. Подключение дома к электросети — Щитки и провода — Все по уму

Как правильно подключить счетчик электроэнергии

Счетчик установлен, шит, если это необходимо, заземлен. Осталось сделать разводку. Влезаете на стремянку с указателем напряжения (в быту — «индикатор-отвертка») и выясняете, какой провод ввода у вас нулевой, а какой фазный. Отправляетесь к электрикам и просите отключить подачу электроэнергии на ваш дачный или загородный домик, а заодно заручаетесь их честным словом, что они не «врубят» свет без вашего разрешения. В этом плане практически все электрики придерживаются четких правил и если сказали, что не включат, то не включат.

Если же вы самостоятельно отключаете свет, скажем, на домовом щите, обязательно поставьте наблюдателя, поскольку все эти таблички типа «Не включать, работают люди!» для большинства нашего населения — ерунда. Половина народу никогда ничего не читает, а с ходу клацает всеми подряд рубильниками. Вторая же половина, такое впечатление, читать не умеет вовсе.

Снова на стремянку. Проверяете отсутствие напряжения на вводе и можно работать. Практически все электрические счетчики подключаются одинаково. Они имеют входные и выходные клеммы. На входные клеммы подается напряжение с линии поставщика (ввод), с выходных вы берете энергию для собственных нужд. Клеммы однофазных счетчиков принято располагать в следующем порядке:

  1. Входной фазный провод;
  2. Выход фазы;
  3. Входной нулевой провод;
  4. Выход нуля.

Схема подключения однофазного счетчика, которую можно найти на обратной стороне крышки прибора и в паспорте на устройство

Если до счетчика вы ничего не ставите, то заводите входной кабель напрямую в клеммы счетчика, причем путать фазный и нулевой нельзя! Если перед электросчетчиком ставите, к примеру, автомат, то заводите кабель на него, а сам автомат соединяете отрезками одножильного провода соответствующего сечения со вводом счетчика. Теперь выполняете разводку после электросчетчика, подключив всевозможные защитные устройства, УЗО, предохранители и пр. Если ничего подобного нет, просто соединяете кабель, идущий в ваш дом, с клеммами выхода электросчетчика. Для примера ниже приведена схема подключения счетчика с системой защитой, установленной как до, так и после самого счетчика.

Пример как подключить электрический счетчик к однофазной сети

Входной автомат защищает линию от КЗ и позволяет обесточить счетчик и все, что после него вручную. Сразу за электросчетчиком стоит УЗО, защищающее домовую сеть от токов утечки, а сама домовая сеть разбита на три линии, каждая из которых защищена от КЗ своим автоматом. Обратите внимание на то, что провод заземления (зеленого цвета) нигде не разрывается и никуда не заводится — ни в счетчик, ни на автоматы. Она служит для обеспечения безопасности пользования электроприборами и не более.

Схема трехфазного счетчика

Схема подключения cчетчика прямого включения, также, как и у однофазных счетчиков, кроме паспорта, указана на обратной стороне крышки.

    Провода, слева-направо:
  • первый – фаза А вход;
  • второй – фаза А нагрузка;
  • третий – фаза В вход;
  • четвертый – фаза В нагрузка;
  • пятый – фаза С вход;
  • шестой – фаза С нагрузка;
  • седьмой – ноль вход;
  • восьмой – ноль нагрузка.

Как подключить трехфазный счетчик

Все отличие трехфазного электросчетчика от однофазного состоит лишь в том, что он имеет не два, а четыре входа (три фазы и ноль) и, соответственно, четыре выхода:

  • 1, 2 — Вход/выход фаза А;
  • 3, 4 — —//— В;
  • 5,6 — —//— С;
  • 7, 8 — Вход/выход ноля.

Трехфазный электронный счетчик со стороны клемм подключения

Схема же его включения, которая, кстати, тоже есть в сопроводительной документации, выглядит так:

Как подключить электросчетчик к трехфазной сети

Подключение электросчетчика

Однофазный счетчик устроен таким образом, что все потребители электроэнергии в доме питаются от одного провода (фазы). В трехфазных приборах потребители электричества разведены на группы, что более безопасно. Для примера разберемся, как подключить электросчетчик однофазный и трехфазный.

На однофазном аппарате имеются четыре клеммы (на рисунке 1 отмечены номерами). Через эти клеммы осуществляется подача электроэнергии в дом и связь общей электросетью. Для замены прибора обесточьте квартиру и снимите старый счетчик. Закрепите в подготовленное место новый прибор. К клемме №1 присоедините фазный провод (чаще всего он красного цвета, однако если есть сомнения, проверьте его индикаторной отверткой – индикатор должен загореться на фазном проводе). К клемме №2 подключите фазный провод от сети помещения, первая цепь готова. Аналогично подключаем к клеммам №3,4 нулевой провод от общей и квартирной сети. Чтобы не ошибиться в монтаже сверяйтесь со схемой подключения электросчетчика (рис. №1).

Трехфазный электросчетчик подключить немного сложнее, хотя принцип тот же. На таком контроллере имеются 8 клемм. Действуя по аналогии с подключением однофазного счетчика, подключаем провода. К клеммам №№1,3,5,7 присоединяем провода одного цвета из внешней сети, а к следующим клеммам, т.е. к №№2,4,6,8 провода одного цвета из домашней сети. Таким образом, получится, что если к контакту №1 подсоединен красный провод (фаза) из внешней цепи, то к контакту №2 нужно будет подключить фазный провод из домашних коммуникаций. Для безопасности, входные провода лучше подключить через четырехполюсный вводной автомат, а также поставить однополюсные автоматы для каждой группы потребителей. Все это наглядно показано на рис.№2.

Ремонт электросчетчика своими руками

К сожалению, электросчетчик не тот прибор, который каждый может починить своими руками, как, скажем, утюг или настольную лампу. Прежде всего, корпус его опломбирован и после вскрытия устройства, его придется нести на поверку. Впрочем, это пришлось бы делать в любом случае. Современные электронные и электронно-механические счетчики достаточно сложны (не проще стиральной машины-автомата или даже мобильного телефона), так что для его ремонта нужно обладать специальными знаниями по электронике в объеме института. Поэтому ответить на вопрос «Как починить электросчетчик?» в объемах небольшой статьи невозможно, как невозможно набросать в трех словах инструкцию по ремонту, к примеру, ПК или спутника ГЛОНАСС.

Что касается механических приборов, то, в принципе, если вы знакомы с механикой и основами электротехники, его можно попытаться отремонтировать, собрав, скажем, из двух один или просто почистив и смазав, ведь он механический и чаще всего причиной проблемы является пыль и влага. Но, стоит повториться, если вы вскроете корпус устройства, его нужно будет перепроверить в соответствующей организации. Без вскрытия можно лишь заменить подгоревшие клеммы, при помощи которых счетчик подключается, но и тут придется пригласить представителя поставщика услуг (контролера или электрика), который снимет свою пломбу с клеммной крышки, а после окончания ремонта поставит ее на место, предварительно проверив подсоединение всех проводов.

Подробное описание основных измерений трехфазной мощности

Основные принципы трехфазных систем

Хотя однофазное электричество используется для питания обычных бытовых и офисных электроприборов, трехфазные системы переменного тока почти повсеместно используются для распределения электроэнергии. мощности и для подачи электричества напрямую к оборудованию большей мощности.

Подробное описание основных измерений трехфазной мощности (фото предоставлено d.mike36 через Flickr)

В этой технической статье описываются основные принципы трехфазных систем и различие между различными возможными соединениями для измерения .


Трехфазные системы

Трехфазное электричество состоит из трех напряжений переменного тока одинаковой частоты и одинаковой амплитуды . Каждая «фаза» переменного напряжения отделена от другой на 120 ° (Рисунок 1).

Рис. 1. Форма волны трехфазного напряжения

Схематически это может быть представлено как осциллограммами , так и векторной диаграммой (Рис. 2).

Рисунок 2 – Векторы трехфазного напряжения

Зачем нужны трехфазные системы? По двум причинам:

  1. Три разнесенных вектора напряжения могут использоваться для создания вращающегося поля в двигателе. Таким образом, двигатели можно запускать без дополнительных обмоток.
  2. Трехфазная система может быть подключена к нагрузке таким образом, чтобы количество необходимых медных соединений (и, следовательно, потери при передаче) составило , что составляет половину от того, что в противном случае было бы .

Рассмотрим три однофазные системы, каждая из которых подает на нагрузку 100 Вт (рисунок 3). Общая нагрузка составляет 3 × 100Вт = 300Вт . Для подачи питания через 6 проводов протекает 1 ампер, что дает 6 единиц потерь.

Рисунок 3 – Три однофазных источника питания – шесть единиц потерь

В качестве альтернативы, три источника могут быть подключены к общей обратной линии, как показано на рисунке 4. Когда ток нагрузки в каждой фазе одинаков, нагрузка считается равной. сбалансированный. При сбалансированной нагрузке и трех токах, сдвинутых по фазе на 120 ° друг от друга, сумма тока в любой момент равна нулю , и в обратной линии нет тока.

Рисунок 4 – Трехфазное питание, сбалансированная нагрузка – 3 единицы потерь

В трехфазной системе с углом 120 ° требуется только 3 провода для передачи энергии , для которой в противном случае потребовалось бы 6 проводов.Требуется половина меди, и потери при передаче по проводам уменьшатся вдвое.

Вернуться к Измерения трехфазной мощности ↑


Соединение звездой или звездой

Трехфазная система с общим соединением обычно изображается, как показано на Рисунке 5, и называется соединением “звезда” или “звезда” .

Рисунок 5 – Соединение звездой или звездой – три фазы, четыре провода

Общая точка называется нейтральной точкой. Эта точка часто заземляется на источнике питания из соображений безопасности.На практике нагрузки не сбалансированы идеально, и для передачи результирующего тока используется четвертый «нейтральный» провод.

Нейтральный провод может быть значительно меньше трех основных проводов , если это разрешено местными правилами и стандартами.

Вернуться к измерению трехфазной мощности ↑


Соединение по схеме «треугольник»

Три однофазных источника питания, описанных ранее, также могут быть подключены последовательно. Сумма трех сдвинутых по фазе напряжений на 120 ° в любой момент равна нулю.Если сумма равна нулю, , то обе конечные точки имеют одинаковый потенциал и могут быть соединены вместе .

Рисунок 6 – Сумма мгновенных напряжений в любой момент времени равна нулю

Соединение обычно выполняется, как показано на рисунке 7, и известно как соединение треугольником по форме греческой буквы дельта , Δ .

Рисунок 7 – Соединение треугольником – трехфазное, трехпроводное

Вернуться к измерению трехфазной мощности ↑


Сравнение звезды и дельты

Схема «звезда» используется для распределения мощности на бытовые однофазные устройства , находящиеся в доме и офис.Однофазные нагрузки подключаются к одной ветви звезды между линией и нейтралью. Общая нагрузка на каждую фазу распределяется в максимально возможной степени, чтобы обеспечить сбалансированную нагрузку на основное трехфазное питание.

Конфигурация “звезда” также может подавать одно- или трехфазное питание на более мощные нагрузки при более высоком напряжении. Однофазные напряжения являются фазными напряжениями. Также доступно более высокое межфазное напряжение, как показано черным вектором на рисунке 8.

Рисунок 8 – Напряжение (фаза-фаза)

Дельта-конфигурация чаще всего используется для питания трехфазных промышленных нагрузок большей мощности.Однако разные комбинации напряжений могут быть получены от одного трехфазного источника питания по схеме «треугольник», путем выполнения соединений или «ответвлений» вдоль обмоток питающих трансформаторов.

В США, например, дельта-система 240 В может иметь обмотку с расщепленной фазой или обмотку с центральным отводом для обеспечения двух источников питания 120 В (рис. 9).

В целях безопасности центральный ответвитель может быть заземлен на трансформаторе. 208 В также имеется между центральным ответвлением и третьей «верхней ветвью» соединения треугольником.

Рисунок 9 – Дельта-конфигурация с «расщепленной фазой» или обмоткой «с центральным ответвлением»

Вернуться к измерению трехфазной мощности ↑


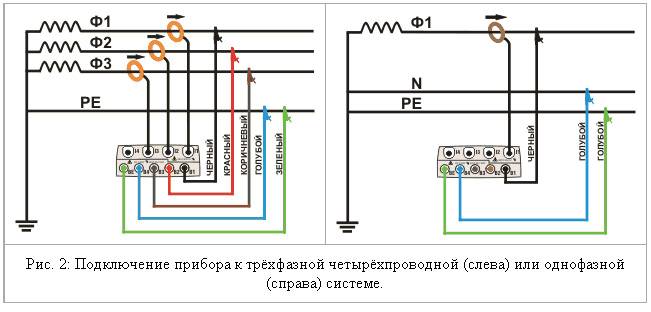

Измерения мощности

Мощность в системах переменного тока измеряется с помощью ваттметров.Современный цифровой ваттметр с выборкой, такой как любой из анализаторов мощности Tektronix, умножает мгновенные выборки напряжения и тока вместе для расчета мгновенных ватт, а затем берет среднее значение мгновенных ватт за один цикл для отображения истинной мощности.

Ваттметр обеспечит точных измерений истинной мощности, полной мощности, реактивных вольт-ампер, коэффициента мощности, гармоник и многих других в широком диапазоне форм волн, частот и коэффициента мощности.

Для того, чтобы анализатор мощности дал хорошие результаты, вы должны уметь правильно определять конфигурацию проводки и правильно подключать ваттметры анализатора.

Вернуться к измерению трехфазной мощности ↑


Подключение однофазного ваттметра

Требуется только один ваттметр , как показано на рисунке 10. Системное подключение к клеммам напряжения и тока ваттметра несложно. Клеммы напряжения ваттметра подключаются параллельно к нагрузке, и ток проходит через клеммы тока, которые включены последовательно с нагрузкой.

Рисунок 10 – Однофазные, двухпроводные измерения и измерения постоянного тока

Вернуться к Трехфазным измерениям мощности ↑


Однофазное трехпроводное соединение

В этой системе, показанной на Рис. одна обмотка трансформатора с центральным отводом и все напряжения в фазе . Это обычное явление в жилых домах Северной Америки, где доступны один источник питания 240 В и два источника питания 120 В, которые могут иметь разную нагрузку на каждую ногу.

Для измерения общей мощности и других величин, подключите два ваттметра, как показано на Рисунке 11 ниже .

Рисунок 11 – Метод однофазного трехпроводного ваттметра

Вернуться к измерению трехфазной мощности ↑


Трехфазное трехпроводное соединение (метод двух ваттметров)

При наличии трех проводов для измерения требуются два ваттметра суммарная мощность. Подключите ваттметры, как показано на рисунке 12. Клеммы напряжения ваттметров соединены фаза с фазой.

Рисунок 12 – Трехфазный, трехпроводной, метод 2 ваттметра

Вернуться к измерению трехфазной мощности ↑


Трехфазное трехпроводное соединение (метод трех ваттметров)

Хотя для измерения общей мощности требуются только два ваттметра В трехпроводной системе, как показано ранее, , иногда удобно использовать три ваттметра .В соединении, показанном на Рисунке 13, была создана ложная нейтраль путем соединения клемм низкого напряжения всех трех ваттметров.

Рисунок 13 – Трехфазное, трехпроводное (метод трех ваттметров – установка анализатора на трехфазный, четырехпроводной режим)

Трехпроводное трехпроводное соединение имеет преимущества индикации мощности в каждой отдельной фазе (невозможно в соединении двух ваттметров) и фазных напряжений.

Вернуться к измерению трехфазной мощности ↑


Теорема Блонделя: необходимое количество ваттметров

В однофазной системе всего два провода.Мощность измеряется одним ваттметром. В трехпроводной системе требуются два ваттметра, как показано на рисунке 14.

Обычно Количество необходимых ваттметров = количество проводов – 1

Рисунок 14 – Трехпроводная система звезды
Доказательство для трехпроводная система “звезда”

Мгновенная мощность, измеренная ваттметром, является произведением мгновенных значений напряжения и тока.

  • Показание ваттметра 1 = i 1 (v 1 – v 3 )
  • Показание ваттметра 2 = i 2 (v 2 – v 3 )

    1

Сумма показаний W1 + W2 = i 1 v 1 – i 1 v 3 + i 2 v 2 – i 2 v 3 = i 1 v 1 + i 2 v 2 – (i 1 + i 2 ) v 3

( Из закона Кирхгофа: i 1 + i 2 + i 3 = 0, поэтому i 1 + i 2 = -i 3 )

2 чтения W1 + W2 = i 1 v 1 + i 2 v 2 + i 3 v 3 = общая мгновенная мощность .

Вернуться к Измерение трехфазной мощности ↑


Трехфазное, четырехпроводное соединение

Три ваттметра необходимы для измерения общей мощности в четырехпроводной системе . Измеренные напряжения представляют собой истинные напряжения между фазой и нейтралью. Напряжения между фазами могут быть точно рассчитаны по амплитуде и фазе напряжений между фазой и нейтралью с использованием векторной математики.

Современный анализатор мощности также будет использовать закон Кирхгофа для расчета тока, протекающего в нейтральной линии .

Вернуться к измерению трехфазной мощности ↑


Настройка измерительного оборудования

Для заданного количества проводов требуются N, N-1 ваттметры для измерения общих величин, таких как мощность. Вы должны убедиться, что у вас достаточно количества каналов (метод 3 ваттметра), и правильно их подключить.

Современные многоканальные анализаторы мощности вычисляют общие или суммарные величины, такие как ватты, вольты, амперы, вольт-амперы и коэффициент мощности, напрямую с использованием соответствующих встроенных формул.

Формулы выбираются на основе конфигурации проводки, поэтому настройка проводки имеет решающее значение для получения точных измерений общей мощности. Анализатор мощности с функцией векторной математики также преобразует фазу в нейтральную (или звездочку) величины в фазу в фазу (или дельту).

Коэффициент √3 может использоваться только для преобразования между системами или масштабирования измерений только одного ваттметра в сбалансированных линейных системах.

Понимание конфигурации проводки и выполнение правильных соединений имеет решающее значение для выполнения измерений мощности. Знакомство с обычными системами электропроводки и запоминание теоремы Блонделя поможет вам получить правильные соединения и результаты, на которые вы можете положиться.

Вернуться к измерению трехфазной мощности ↑

Справочная информация // Основы измерения трехфазной мощности – инструкция по применению от Tektronix

Однофазные системы питания | Полифазные цепи переменного тока

Принципиальная схема однофазной системы питания мало показывает схему практического подключения силовой цепи.

Изображенная выше очень простая цепь переменного тока. Если бы рассеиваемая мощность нагрузочного резистора была значительной, мы могли бы назвать это «силовой цепью» или «системой питания», а не рассматривать ее как обычную цепь.

Различие между «силовой цепью» и «обычной цепью» может показаться произвольным, но с практической точки зрения это определенно не так.

Анализ практических цепей

Одна из таких проблем – размер и стоимость проводки, необходимой для подачи питания от источника переменного тока на нагрузку. Обычно мы не особо задумываемся об этом, если мы просто анализируем цепь ради изучения законов электричества.

Однако в реальном мире это может стать серьезной проблемой. Если мы дадим источнику в приведенной выше схеме значение напряжения, а также дадим значения рассеиваемой мощности для двух нагрузочных резисторов, мы сможем определить потребности в проводке для этой конкретной схемы:

С практической точки зрения, проводка для нагрузок 20 кВт при 120 В перем. Тока довольно значительна (167 А).

83,33 ампера для каждого нагрузочного резистора на приведенном выше рисунке в сумме дают 166,66 ампера полного тока цепи. Это немалое количество тока, и для него потребуются медные провода сечением не менее 1/0 калибра.

Такая проволока имеет диаметр более 1/4 дюйма (6 мм) и вес более 300 фунтов на тысячу футов. Учтите, что медь тоже не из дешевых! В наших интересах найти способы минимизировать такие затраты, если мы проектируем энергосистему с проводами большой длины.

Один из способов сделать это – увеличить напряжение источника питания и использовать нагрузки, рассчитанные на рассеивание 10 кВт каждая при этом более высоком напряжении.

Нагрузки, конечно, должны иметь более высокие значения сопротивления, чтобы рассеивать ту же мощность, что и раньше (по 10 кВт каждая) при более высоком напряжении, чем раньше.

Преимущество будет заключаться в меньшем потреблении тока, что позволит использовать меньший, более легкий и дешевый провод:

Те же нагрузки 10 кВт при 240 В переменного тока требуют менее прочной проводки, чем при 120 В переменного тока (83 А).

Теперь у нашего общий ток цепи составляет 83,33 А, что вдвое меньше, чем было раньше.

Теперь мы можем использовать проволоку калибра 4, которая весит меньше половины того, что проволока калибра 1/0 на единицу длины. Это значительное снижение стоимости системы без снижения производительности.

Вот почему разработчики систем распределения электроэнергии предпочитают передавать электроэнергию с использованием очень высоких напряжений (многие тысячи вольт): чтобы извлечь выгоду из экономии за счет использования меньшего, более легкого и более дешевого провода.

Опасности повышения напряжения источника

Однако это решение не лишено недостатков. Еще одна практическая проблема, связанная с силовыми цепями, – это опасность поражения электрическим током от высокого напряжения.

Опять же, обычно это не то, на чем мы концентрируемся при изучении законов электричества, но это очень серьезная проблема в реальном мире, особенно когда имеют дело с большими объемами энергии.

Повышение эффективности, достигаемое за счет увеличения напряжения в цепи, представляет повышенную опасность поражения электрическим током.Электрораспределительные компании решают эту проблему, протягивая свои линии электропередач вдоль высоких опор или башен и изолируя линии от несущих конструкций с помощью больших фарфоровых изоляторов.

В точке использования (потребителя электроэнергии) все еще остается вопрос, какое напряжение использовать для питания нагрузок.

Высокое напряжение обеспечивает большую эффективность системы за счет снижения тока в проводнике, но не всегда целесообразно держать силовую проводку вне досягаемости в точке использования, как это может быть поднят в распределительных системах.

Этим компромиссом между эффективностью и опасностью европейские проектировщики энергосистем решили рискнуть, поскольку все их домашние хозяйства и бытовая техника работают при номинальном напряжении 240 вольт вместо 120 вольт, как в Северной Америке.

Вот почему туристы из Америки, посещающие Европу, должны носить с собой небольшие понижающие трансформаторы для своих портативных приборов, чтобы понижать мощность 240 В переменного тока (вольт переменного тока) до более подходящих 120 В переменного тока.

Решения для подачи напряжения потребителям

Понижающие трансформаторы в конечной точке энергопотребления

Есть ли способ одновременно реализовать преимущества повышения эффективности и снижения угрозы безопасности?

Одним из решений может быть установка понижающих трансформаторов в конечной точке энергопотребления, как это должен делать американский турист, находясь в Европе.

Однако это было бы дорого и неудобно для любых нагрузок, кроме очень малых (где трансформаторы можно построить дешево) или очень больших нагрузок (где стоимость толстых медных проводов превысила бы стоимость трансформатора).

Две нагрузки низкого напряжения в серии

Альтернативным решением может быть использование источника более высокого напряжения для обеспечения питания двух последовательно подключенных нагрузок с более низким напряжением. Этот подход сочетает в себе эффективность высоковольтной системы с безопасностью низковольтной системы:

Серия подключила нагрузки 120 В перем. Тока, питаемые от источника 240 В перем. Тока при 83.3 Общий ток.

Обратите внимание на обозначения полярности (+ и -) для каждого показанного напряжения, а также на однонаправленные стрелки для тока.

По большей части я избегал обозначать «полярности» в цепях переменного тока, которые мы анализировали, даже несмотря на то, что обозначения действительны для обеспечения системы отсчета для фазы.

В следующих разделах этой главы фазовые отношения станут очень важными, поэтому я введу эти обозначения в начале главы для вашего ознакомления.

Ток через каждую нагрузку такой же, как и в простой 120-вольтовой цепи, но токи не складываются, потому что нагрузки включены последовательно, а не параллельно.

Напряжение на каждой нагрузке составляет всего 120 вольт, а не 240, поэтому запас прочности выше. Имейте в виду, что у нас все еще есть полные 240 вольт на проводах системы питания, но каждая нагрузка работает при пониженном напряжении.

Если кого-то и ждет шок, велика вероятность того, что это произойдет из-за контакта с проводниками конкретной нагрузки, а не из-за контакта с основными проводами энергосистемы.

Модификации конструкции с двумя сериями нагрузок

У этой конструкции есть только один недостаток: последствия отказа одной нагрузки разомкнутой или выключенной (при условии, что каждая нагрузка имеет последовательный переключатель включения / выключения для прерывания тока) плохие.

Поскольку цепь является последовательной, в случае размыкания одной из нагрузок ток останавливался бы и в другой нагрузке. По этой причине нам необходимо немного изменить дизайн: (рисунок ниже)

Добавление нейтрального проводника позволяет управлять нагрузками индивидуально.

Двухфазная система питания

Вместо одного источника питания на 240 вольт мы используем два источника питания на 120 вольт (в фазе друг с другом!), Последовательно для получения 240 вольт, а затем подводим третий провод к точке соединения между нагрузками, чтобы справиться с возможностью одного загрузочное отверстие.

Это называется энергосистемой с разделением фаз . Три провода меньшего размера по-прежнему дешевле, чем два провода, необходимые для простой параллельной конструкции, поэтому мы все еще впереди по эффективности.

Проницательный наблюдатель заметит, что нейтральный провод должен только передавать разность тока между двумя нагрузками обратно к источнику.

В приведенном выше случае при идеально «сбалансированных» нагрузках, потребляющих одинаковое количество энергии, нейтральный провод пропускает нулевой ток.

Обратите внимание на то, как нейтральный провод подключен к заземлению со стороны источника питания. Это обычная особенность энергосистем, содержащих «нейтральный» провод, поскольку заземление нейтрального провода обеспечивает минимально возможное напряжение в любой момент времени между любым «горячим» проводом и заземлением.

Важным компонентом системы с расщепленной фазой является двойной источник переменного напряжения. К счастью, спроектировать и построить его нетрудно.

Поскольку большинство систем переменного тока в любом случае получают питание от понижающего трансформатора (понижая напряжение с высоких уровней распределения до напряжения пользовательского уровня, например 120 или 240), этот трансформатор может быть построен с вторичной обмоткой с центральным отводом:

Американский источник питания 120/240 В перем. Тока поступает от сетевого трансформатора с центральным ответвлением.

Если переменный ток поступает непосредственно от генератора (генератора переменного тока), катушки могут быть аналогичным образом с центральным отводом для того же эффекта. Дополнительные расходы на подключение центрального ответвления в обмотке трансформатора или генератора минимальны.

Вот где действительно важны обозначения полярности (+) и (-). Это обозначение часто используется для обозначения фазировки нескольких источников напряжения переменного тока , поэтому ясно, помогают ли они («повышают») друг друга или противостоят («компенсируют») друг друга.

Если бы не эта маркировка полярности, фазовые отношения между несколькими источниками переменного тока могли бы быть очень запутанными. Обратите внимание, что источники расщепленной фазы на схеме (каждый 120 вольт 0 °) с отметками полярности (+) – (-), как и батареи с последовательным подключением, альтернативно могут быть представлены как таковые: (Рисунок ниже)

Источник 120/240 В переменного тока с разделенной фазой эквивалентен двум последовательным источникам переменного тока 120 В переменного тока.

Чтобы математически рассчитать напряжение между «горячими» проводами, мы должны из вычесть напряжений, потому что их отметки полярности показывают, что они противоположны друг другу:

Если мы отметим общую точку подключения двух источников (нейтральный провод) одинаковым знаком полярности (-), мы должны выразить их относительные фазовые сдвиги как разнесенные на 180 °.В противном случае мы бы обозначили два источника напряжения, прямо противоположных друг другу, что дало бы 0 вольт между двумя «горячими» проводниками.

Почему я трачу время на уточнение отметок полярности и фазовых углов? В следующем разделе будет больше смысла!

Системы электропитания в американских домах и легкой промышленности чаще всего бывают двухфазными, обеспечивая так называемое питание 120/240 В переменного тока. Термин «разделенная фаза» просто относится к источнику питания с разделением напряжения в такой системе.

В более общем смысле, этот тип источника питания переменного тока называется однофазным , ​​, потому что оба сигнала напряжения синфазны или синхронизированы друг с другом.

Термин «однофазный» противопоставляется другому типу энергосистемы, называемому «многофазный», который мы собираемся изучить подробно. Приносим извинения за длинное введение, приведшее к заглавной теме этой главы.

Преимущества многофазных систем питания становятся более очевидными, если сначала хорошо разбираться в однофазных системах.

ОБЗОР:

  • Однофазные системы питания определяются наличием источника переменного тока только с одной формой волны напряжения.
  • Система питания с расщепленной фазой – это система с несколькими (синфазными) источниками переменного напряжения, подключенными последовательно, доставляющими мощность на нагрузки с более чем одним напряжением и более чем двумя проводами. Они используются в первую очередь для достижения баланса между эффективностью системы (низкие токи в проводниках) и безопасностью (низкие напряжения нагрузки).
  • Источники переменного тока с разделенной фазой могут быть легко созданы путем отвода обмоток катушек трансформаторов или генераторов переменного тока по центру.

СВЯЗАННЫЕ РАБОЧИЕ ЛИСТЫ:

Перевести на трехфазное электроснабжение

Установка трехфазного электроснабжения по всей Великобритании

В Crown Utilities мы можем поставить широкий спектр трехфазных электросчетчиков по самым лучшим ценам в отрасли. Благодаря нашему общенациональному охвату мы можем помочь с вашими потребностями в коммунальных услугах, где бы вы ни находились в Великобритании.

Если вы не уверены, требуется ли для вашей собственности трехфазное соединение или однофазное, свяжитесь с нашей командой электриков сегодня, чтобы обсудить ваши требования.

Что такое трехфазный счетчик электроэнергии?

Трехфазные (3-фазные) источники питания более эффективны, чем однофазные, и считаются идеальным выбором для коммерческих помещений, в которых работает оборудование, требующее большего количества электроэнергии.

Преобразование в трехфазное электричество

Для небольших организаций, которые потребляют небольшое количество электроэнергии, однофазная установка обычно является наиболее подходящей. Однако для предприятий, использующих большое количество энергии, трехфазный источник питания позволяет иметь более дешевую проводку и более низкое напряжение, что делает его гораздо более безопасным и экономичным вариантом в коммерческой среде.

Могу ли я установить дома 3-х фазное электричество?

Если вам требуется больше электроэнергии в вашем доме, Crown Utilities может заменить имеющееся у вас однофазное питание на трехфазное. Домашняя собственность обычно требует модернизации из-за переоборудования квартиры или увеличения количества крупных электроприборов, таких как тепловые или водяные насосы.

Если у вас уже есть стандартное подключение к электросети, мы можем преобразовать ваше электроснабжение в трехфазное, не удаляя существующую инфраструктуру.

Как узнать, есть ли у вас трехфазное питание?

Лучший способ определить однофазное или трехфазное подключение – обратиться в компанию Crown Utilities, которая без сомнения скажет вам, какой у вас тип подключения. У нас есть команда экспертов, которые являются специалистами в своей области, которые могут посоветовать вам лучший электросчетчик, соответствующий вашим требованиям.

В качестве альтернативы вы можете посмотреть свой электрический предохранитель или источник питания; Однофазный источник питания обычно имеет один предохранитель, а трехфазный источник питания имеет три предохранителя на 100 ампер.

В чем разница между однофазным и трехфазным?

И трехфазные, и однофазные относятся к источникам электроэнергии, однако, что отличает их друг от друга, так это количество мощности; однофазное питание меньше трехфазного.

Есть также несколько различий в способе установки электрического тока: для однофазного подключения требуется только один провод, тогда как для трехфазного питания требуется 3 провода.Напряжение значительно увеличивается при 3-фазном подключении, однофазное напряжение составляет 230 В, но больше 415 В при 3-фазном подключении.

Каковы преимущества трехфазного электроснабжения?

Трехфазные источники питания выгодны для крупных предприятий, использующих большие объемы электроэнергии, поскольку они обеспечивают большую мощность, чем однофазные счетчики.

Добавить комментарий

Ваш адрес email не будет опубликован.
