Как провести розетку от выключателя

В процессе эксплуатации жилья очень часто возникает необходимость переноса электротехнических элементов (розеток, выключателей) в более удобные зоны. И если в предыдущих статьях мы уже рассказывали о том, как перенести розетку, то сегодня нам хотелось бы поговорить с читателем о том, как провести розетку от выключателя и вообще возможно ли это?

Технические особенности приборов

Перед тем как отвечать на поставленный вопрос желательно описать технические особенности таких электроприборов как розетки и выключатели.

Итак, функция электрической розетки заключается в том, чтобы обеспечивать подачу электрического ресурса к подключаемым потребителям. Ввиду чего обязательным условием является наличие на клеммах данного электроприбора двух потенциалов: фазы (L) и нуля (N). А в некоторых случаях (при подключении бытовой техники с токопроводящим корпусом) еще и защитного заземления (PE).

Если же говорить о выключателе освещения, то задача данного прибора состоит в том, чтобы замыкать/размыкать уже готовую цепь.

Другими словами клеммы выключателя подключены в разрыв электрической цепи (обычно коммутируется фазный проводник) и выводы соединены с одним потенциалом: фазой (L).

Исходя из вышесказанного становится понятным, что провести розетку от выключателя без изменения электрического монтажа не возможно, так как для полноценной работы любого бытового прибора нужны два потенциала: фаза (L) и ноль (N), а на стандартном выключателе имеется только один из них.

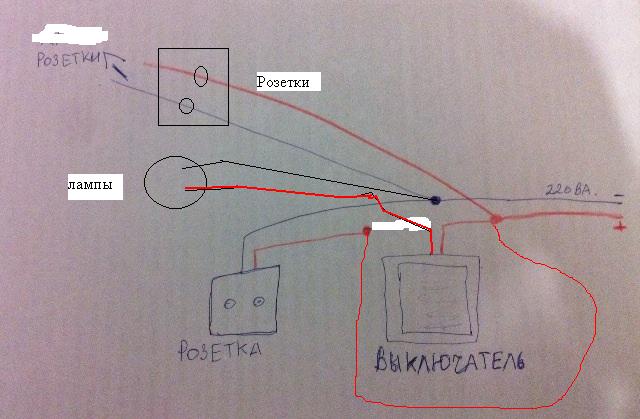

Если же параллельно существующему выключателю подключить розетку, то при каждом включении в сеть потребителя, ток будет проходить через лампу (лампа будет светиться). Применять такую схему подключения крайне не желательно ввиду следующих ее ограничений:

  • Подключение к такой розетке приборов большой мощности (более 0,5 кВт) будет сопровождаться прохождением повышенного тока через нить накаливания, и лампа будет часто выходить из строя;
  • При подключении потребителей будет происходить просадка питающего напряжения (за счет последовательно соединенных потребителей) и некоторые устройства (например, холодильник) вообще не смогут запускаться;
  • Одновременная работа двух потребителей может вызвать перегрев проводников и стать причиной возникновения аварийных ситуаций.


Так как же можно решить поставленную задачу?

Вариант №1. Отказ от выключателя

Данный метод сводится к тому, что розетка устанавливается (либо проводится) вместо существующего выключателя. Понятно, что к таким действиям может сподвигнуть лишь крайняя необходимость, так как в таком случае полностью исключается функция освещения. Ввиду перечисленных ограничений указанный вариант может использоваться как временная мера и лишь в технических помещениях (кладовая, подсобка и т.п.).

Сама же реализация метода заключается в следующем:

  1. С объекта проведения работ снимается напряжение. Обязательно следует произвести проверку отключения при помощи индикатора напряжения.
  2. Выключатель демонтируется из установочной коробки и производится его отключение от электрических проводников.
  3. На место выключателя устанавливается электрическая розетка и производится подключение существующих проводников к ее клеммам.
  4. Открывается распределительная коробка (в которой скомутированна электроразводка помещения) и производится переподключение проводников таким образом, чтобы на вновь созданную розетку подавались два потенциала: фаза (L) и ноль (N).
    Тогда как отходящие на лампочку провода следует отключить и заизолировать.

После подачи напряжения, можно пользоваться новой розеткой.

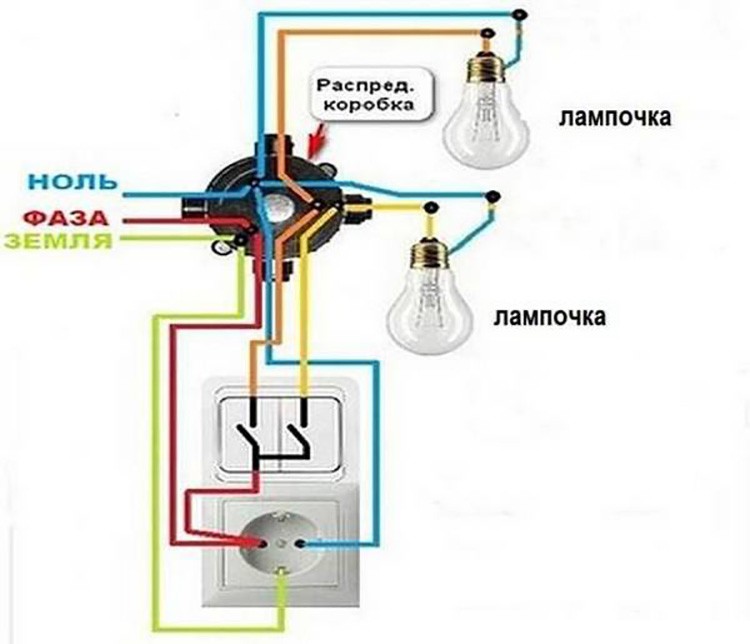

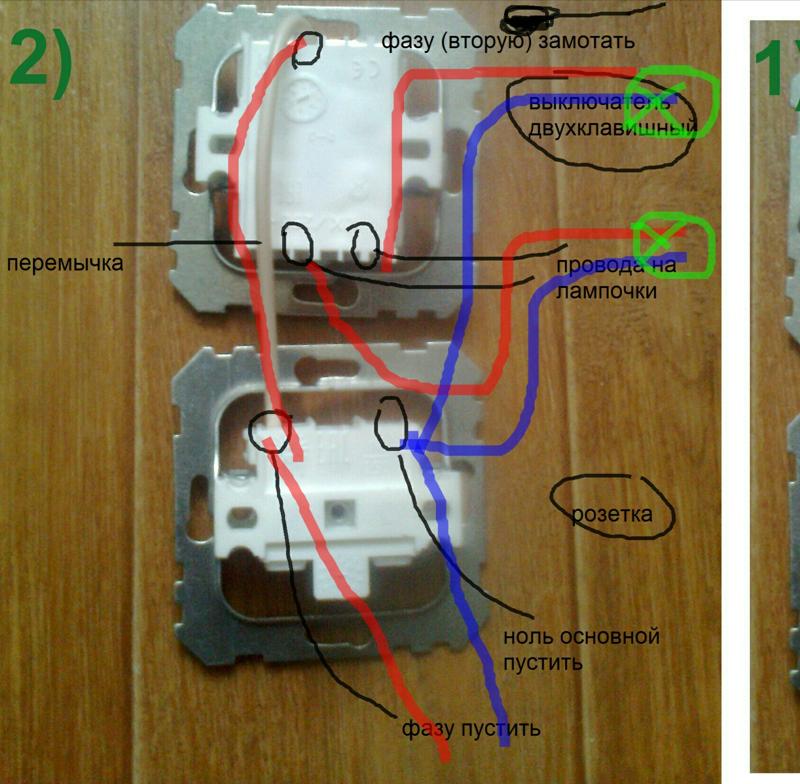

Вариант №2. Подключение розетки от двойного выключателя

В ситуации, когда в помещении используется спаренный (двойной, тройной) выключатель, то провести розетку вполне реально и от выключателя, не убирая его. Единственное ограничение, которое будет в таком случае – это работа выключателя в режиме обычного одноклавишного элемента.

Суть метода сводится к тому, что из трех проводников, которые подведены к выключателю, два остаются работать по назначению, а третий – начинает выполнять роль нулевого проводника для розетки (после соответствующих преобразований в распределительной коробке).

Если же говорить более детально, то все работы производятся по следующему алгоритму:

  1. Обестачивается электрическая сеть.
  2. Демонтируется двойной выключатель.
  3. Делается штроба и подготавливается углубление для установки розетки в заданном месте.
  4. От места установки выключателя к месту установки розетки прокладывается электрический кабель.
  5. Производится установка розетки, и жилы кабеля подключаются к ее клеммам.
  6. В распределительной коробке производятся следующие переподключения: один из отходящих от выключателя проводников соединяется с общим нулевым проводом, а соответствующий ему провод, который уходит на осветительный прибор попросту отключается и изолируется.
  7. Для подключения вновь установленной розетке в установочной коробке выключателя производятся следующие подключения: одна жила розеточного кабеля соединяется с нулевым (вновь созданным) проводником, а вторая – с фазным проводом (до выключателя).
  8. Выключатель устанавливается на место и к его клеммам подсоединяются два проводника, то есть, по сути, двойной выключатель превращается в обычный (одноклавишный).

После выполнения всех работ подается напряжение и проверяется правильность работы схемы.

Следует отметить, что выполнение всех перечисленных работ требует от исполнителя определенного опыта и предполагает знаний по электротехнике. Вдобавок, проведение розетки от выключателя – это временная мера, которая направлена на то, чтобы без существенных преобразований добиться желаемого результата. Однако, в последствии электрическая разводка должна быть приведена к стандартному виду. А о том, как это сделать рекомендуем вам прочитать в следующем материале.

Читать еще:

Как выбрать розетки и выключатели

Как провести свет на балкон или лоджию самостоятельно

Как проверить розетку мультиметром

Как монтировать розетки в гипсокартоне

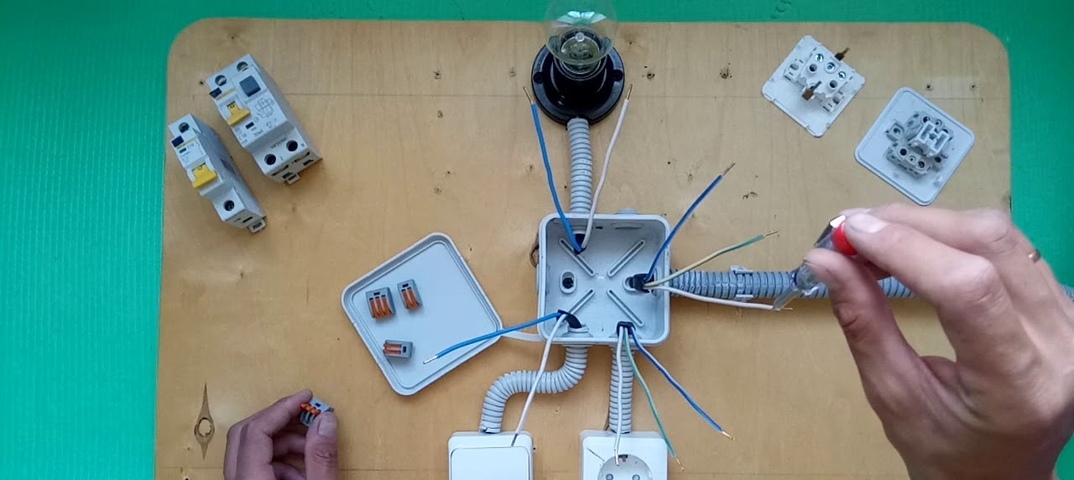

О том как выполнить электроподключение можно узнать  из следующего видео:

Если Вам понравился материал буду благодарен, если порекомендуете его друзьям или оставите полезный комментарий.

Можно ли сделать розетку от выключателя?

Как подключить розетку к выключателю

Жизнедеятельность человека в доме или квартире непременно связана с эксплуатаций бытовой электрической сети. Иногда возникают такие ситуации, когда необходимо перенести элементы электропроводки (выключателя света либо розетки) в другое, более удобное место. В данной публикации пойдёт речь о том, как сделать розетку от выключателя, и можно ли осуществить такие работы не теоретически, а на практике?

Для того чтобы разобраться в этом вопросе, рассмотрим конструктивное исполнение и назначение коммутационных аппаратов.

Выключатель

Выключатель состоит из двух контактных групп (вход и выход). Главная его задача замкнуть либо разомкнуть уже готовую электрическую цепь для подачи напряжения на осветительный прибор. Запомните, этот коммутационный аппарат всегда работает только на разрыв фазы, ноль ему не нужен. К выключателю должны подключаться только фазные провода: один от питающей сети (к входящему контакту), второй от светильника (к выходящему контакту).

Розетка

Основной функцией этого аппарата является подача напряжения к потребителям (электроинструмент, бытовая техника). От бытового прибора шнур с вилкой вставляется в розетку, на него поступает напряжение и техника начинает работать. Для подключения розетки обязательно нужны фаза и ноль. Если корпус у техники токопроводящий, то понадобится ещё защитное заземление.

Последствия

Мало-мальски разбирающемуся в электротехнике человеку станет ясно, что вывести розетку от выключателя, не меняя электрического монтажа этих коммутационных аппаратов, нельзя. Любые бытовые приборы будут полноценно работать только на двух потенциалах – фазном и нулевом. А в выключателях имеется только фаза, они никак не могут обеспечить подачу нуля на розетку.

Параллельная схема подключения розетки и выключателя даст нам в итоге такую картину. Каждый раз, как только вы включите в сеть бытовой прибор, ток будет протекать через осветительный прибор и лампочка загорится.

Такая схема нежелательна по следующим причинам:

  • Одновременно будут работать два потребителя (светильник и бытовой прибор), это может привести к перегреву проводов. А вы знаете, что любой дополнительный нагрев электрической сети – это уже причина для аварийной ситуации.
  • Мощные приборы (более 500 ватт) подключать по такой схеме нельзя, так как через лампу в светильнике будет протекать повышенный ток, что повлечёт выход её из работы (перегорит).
  • В момент подключения потребителей в сети возможна посадка напряжения. В этом случае могут отключиться другие бытовые приборы, например, холодильник.

Попробуем всё-таки разобраться, какие есть выходы из этой ситуации.

Вместо выключателя

Этот вариант подразумевает установку розетки вместо уже существующего выключателя. Это делается в случае крайней необходимости. Учтите, что при этом полностью не будет освещения в помещении. Такой вариант можно применять в качестве временного. Например, вы делаете ремонт в нежилом ещё помещении и вам необходимо периодически подключать электроинструмент.

Если работы производятся исключительно в дневное время, когда достаточно будет естественного освещения, то можно подключить розетку вместо действующего выключателя.

Для этого нужно будет произвести следующие коммутационные действия:

  1. Обесточьте помещение (отключите автомат), в котором будете работать, и проверьте отсутствие напряжения.
  2. Из подрозетника демонтируйте выключатель и отсоедините провода, которые к нему подходили.
  3. В подрозетник установите розетку и теперь к её клеммам надо подсоединить провода от выключателя.
  4. Следующий этап работ будет в распределительной коробке, где произведена вся коммутация электропроводки данного помещения. Один провод, отходящий от вновь смонтированной розетки, подключите к фазной жиле питающей сети, второй надо подсоединить к нулевой жиле питающей сети. Два провода, которые из распределительной коробки шли на светильник, необходимо отсоединить и заизолировать.
  5. После проведения всех перечисленных работ подайте напряжение на помещение от источника питания (включите автомат) и проверьте правильность запитки розетки. Для этого включите в неё какой-то бытовой прибор, он должен нормально функционировать.

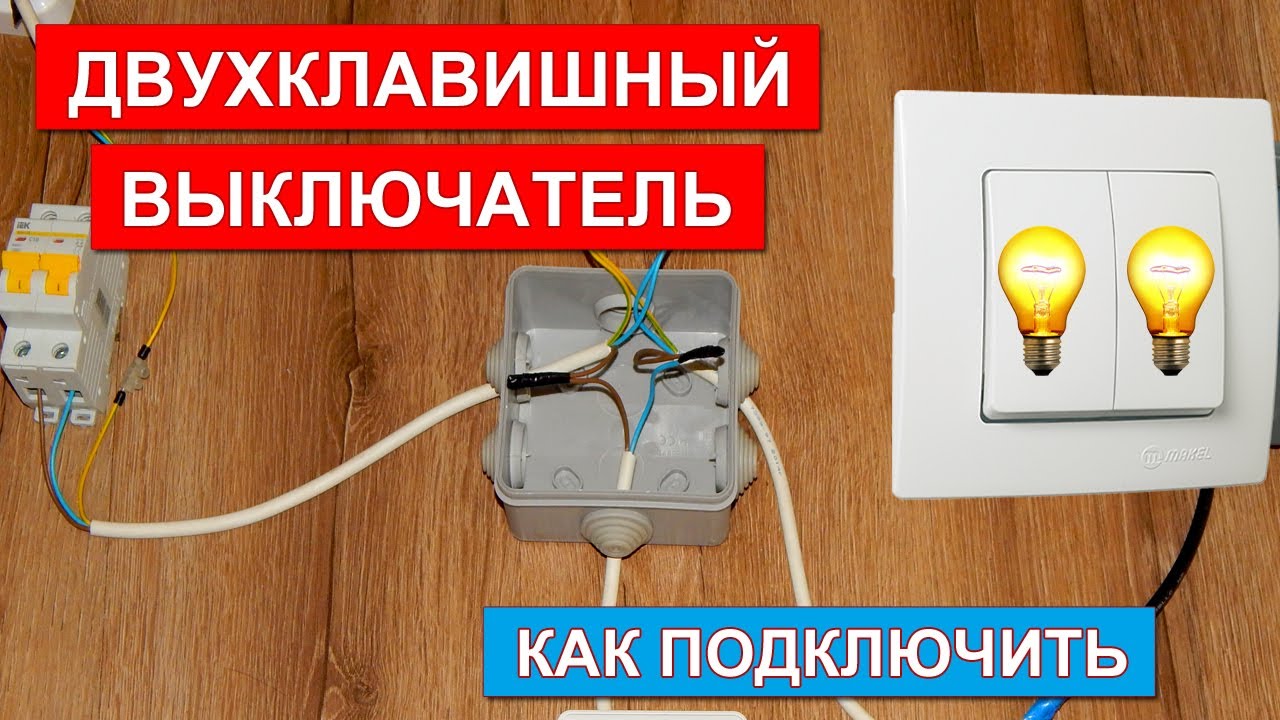

От двойного выключателя

Если в помещении имеется двухклавишный выключатель, можно его не убирать и запитать розетку. Только после такой коммутации выключатель уже будет работать в одноклавишном режиме.

В чём заключается этот способ?

Выведенный на выключатель трёхжильный провод, распределялся по его клеммам следующим образом:

  • одна жила на входной контакт;
  • две жилы на выходящие контакты.

После коммутации две жилы останутся работать по своему назначению (вход и один выход), а от третьей жилы будет запитанный ноль розетки.

Алгоритм этих переподсоединений будет такой:

  1. Обесточьте рабочее место (отключите вводной автомат).
  2. Вытяните из подрозетника двухклавишный выключатель.
  3. Перед тем как подключить розетку сделайте для неё штробу от места, где смонтирован выключатель, а также подготовьте отверстие под установку.
  4. Между двумя отверстиями проложите в штробе двухжильный провод.
  5. Подсоедините соответственно две жилы к фазному и нулевому контакту розетки.
  6. Следующие действия будут в распределительной коробке. Необходимо от нулевого провода питающей сети отсоединить нулевую жилу, идущую на один из осветительных приборов, заизолировать его, а вместо него подсоединить третью жилу выключателя, от которой теперь будет запитан ноль розетки.
  7. Осталось произвести коммутацию в коробке выключателя. Фаза от розетки подсоединяется на входящий контакт, а ноль на выходящий для того светильника, который теперь будет не задействован.

Теперь проверьте работу всей схемы. Подайте напряжение на помещение включением вводного автомата. Нажмите клавишу выключателя, которая осталась рабочей для освещения, светильник должен загореться. Вставьте в розетку штепсельную вилку какого-то бытового прибора, он должен работать. И обязательно запомните, вторую клавишу никогда не трогайте, потому что если вы её нажмёте, то замкнёте между собой ноль и фазу, а это – короткое замыкание.

Мы рассмотрели возможные варианты того, как можно попытаться сделать розетку от выключателя. Учтите, что за подобные работы следует браться человеку с определённым опытом в области электротехники. Перед выполнением работ, сто раз подумайте, нужно ли вам это? Может быть лучше, чтобы каждый коммутационный аппарат работал самостоятельно?

Как провести розетку от выключателя

В процессе эксплуатации жилья очень часто возникает необходимость переноса электротехнических элементов (розеток, выключателей) в более удобные зоны. И если в предыдущих статьях мы уже рассказывали о том, как перенести розетку, то сегодня нам хотелось бы поговорить с читателем о том, как провести розетку от выключателя и вообще возможно ли это?

Технические особенности приборов

Перед тем как отвечать на поставленный вопрос желательно описать технические особенности таких электроприборов как розетки и выключатели.

Итак, функция электрической розетки заключается в том, чтобы обеспечивать подачу электрического ресурса к подключаемым потребителям. Ввиду чего обязательным условием является наличие на клеммах данного электроприбора двух потенциалов: фазы (L) и нуля (N). А в некоторых случаях (при подключении бытовой техники с токопроводящим корпусом) еще и защитного заземления (PE).

Если же говорить о выключателе освещения, то задача данного прибора состоит в том, чтобы замыкать/размыкать уже готовую цепь. Другими словами клеммы выключателя подключены в разрыв электрической цепи (обычно коммутируется фазный проводник) и выводы соединены с одним потенциалом: фазой (L).

Исходя из вышесказанного становится понятным, что провести розетку от выключателя без изменения электрического монтажа не возможно, так как для полноценной работы любого бытового прибора нужны два потенциала: фаза (L) и ноль (N), а на стандартном выключателе имеется только один из них.

Если же параллельно существующему выключателю подключить розетку, то при каждом включении в сеть потребителя, ток будет проходить через лампу (лампа будет светиться). Применять такую схему подключения крайне не желательно ввиду следующих ее ограничений:

  • Подключение к такой розетке приборов большой мощности (более 0,5 кВт) будет сопровождаться прохождением повышенного тока через нить накаливания, и лампа будет часто выходить из строя;
  • При подключении потребителей будет происходить просадка питающего напряжения (за счет последовательно соединенных потребителей) и некоторые устройства (например, холодильник) вообще не смогут запускаться;
  • Одновременная работа двух потребителей может вызвать перегрев проводников и стать причиной возникновения аварийных ситуаций.

Так как же можно решить поставленную задачу?

Вариант №1. Отказ от выключателя

Данный метод сводится к тому, что розетка устанавливается (либо проводится) вместо существующего выключателя. Понятно, что к таким действиям может сподвигнуть лишь крайняя необходимость, так как в таком случае полностью исключается функция освещения. Ввиду перечисленных ограничений указанный вариант может использоваться как временная мера и лишь в технических помещениях (кладовая, подсобка и т. п.).

Сама же реализация метода заключается в следующем:

  1. С объекта проведения работ снимается напряжение. Обязательно следует произвести проверку отключения при помощи индикатора напряжения.
  2. Выключатель демонтируется из установочной коробки и производится его отключение от электрических проводников.
  3. На место выключателя устанавливается электрическая розетка и производится подключение существующих проводников к ее клеммам.
  4. Открывается распределительная коробка (в которой скомутированна электроразводка помещения) и производится переподключение проводников таким образом, чтобы на вновь созданную розетку подавались два потенциала: фаза (L) и ноль (N). Тогда как отходящие на лампочку провода следует отключить и заизолировать.

После подачи напряжения, можно пользоваться новой розеткой.

Вариант №2. Подключение розетки от двойного выключателя

В ситуации, когда в помещении используется спаренный (двойной, тройной) выключатель, то провести розетку вполне реально и от выключателя, не убирая его. Единственное ограничение, которое будет в таком случае – это работа выключателя в режиме обычного одноклавишного элемента.

Суть метода сводится к тому, что из трех проводников, которые подведены к выключателю, два остаются работать по назначению, а третий – начинает выполнять роль нулевого проводника для розетки (после соответствующих преобразований в распределительной коробке).

Если же говорить более детально, то все работы производятся по следующему алгоритму:

  1. Обестачивается электрическая сеть.
  2. Демонтируется двойной выключатель.
  3. Делается штроба и подготавливается углубление для установки розетки в заданном месте.
  4. От места установки выключателя к месту установки розетки прокладывается электрический кабель.
  5. Производится установка розетки, и жилы кабеля подключаются к ее клеммам.
  6. В распределительной коробке производятся следующие переподключения: один из отходящих от выключателя проводников соединяется с общим нулевым проводом, а соответствующий ему провод, который уходит на осветительный прибор попросту отключается и изолируется.
  7. Для подключения вновь установленной розетке в установочной коробке выключателя производятся следующие подключения: одна жила розеточного кабеля соединяется с нулевым (вновь созданным) проводником, а вторая – с фазным проводом (до выключателя).
  8. Выключатель устанавливается на место и к его клеммам подсоединяются два проводника, то есть, по сути, двойной выключатель превращается в обычный (одноклавишный).

После выполнения всех работ подается напряжение и проверяется правильность работы схемы.

Следует отметить, что выполнение всех перечисленных работ требует от исполнителя определенного опыта и предполагает знаний по электротехнике. Вдобавок, проведение розетки от выключателя – это временная мера, которая направлена на то, чтобы без существенных преобразований добиться желаемого результата. Однако, в последствии электрическая разводка должна быть приведена к стандартному виду. А о том, как это сделать рекомендуем вам прочитать в следующем материале.

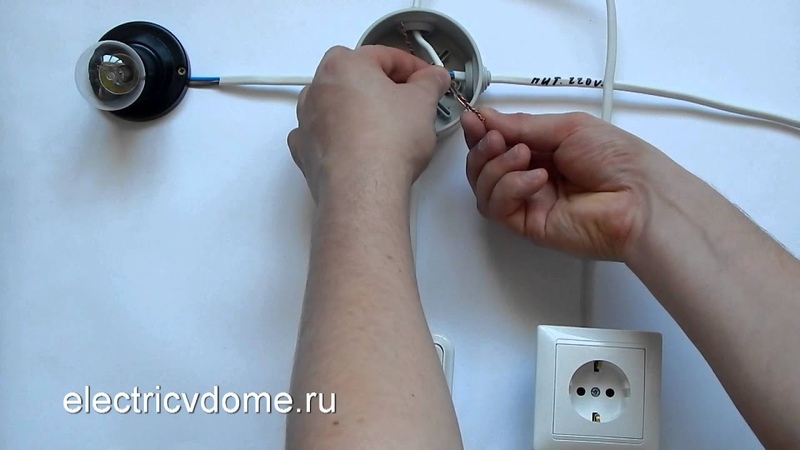

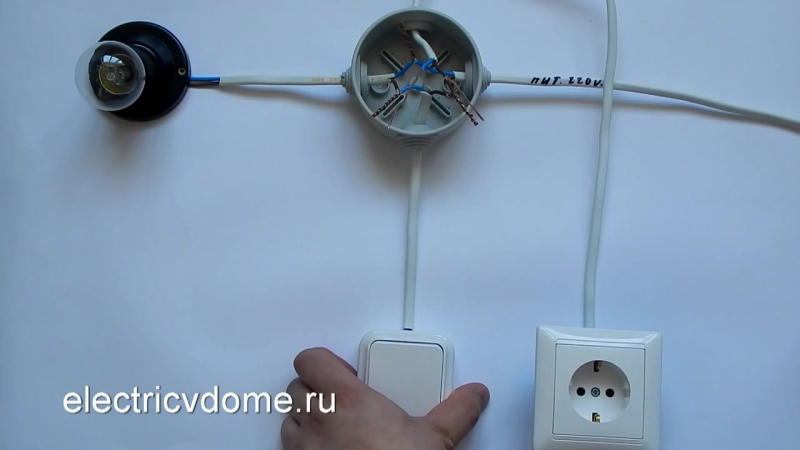

О том как выполнить электроподключение можно узнать из следующего видео:

Если Вам понравился материал буду благодарен, если порекомендуете его друзьям или оставите полезный комментарий.

Как правильно подключить розетку?

Установка розеток

Способ установки розетки зависит от типа проводки, которых существует всего два:

  1. Открытый

  2. Скрытый

В случае установки розетки для скрытой проводки, в стене продалбливается отверстие, устанавливается подрозетник, в которую затем устраивается сама розетка.

При установке розетки для открытой проводки, процесс становится гораздо проще, так как розетка устанавливается непосредственно на стену. Для старых моделей розеток может понадобиться деревянная накладка для увеличения безопасности их эксплуатации, а современные розетки не нуждаются и в этом.

Как правильно установить и подключить розетку?

Первое, что нужно сделать перед установкой, это правильно выбрать месторасположение будущей электрической точки.

В зависимости от того, в каких помещениях устраиваются розетки, должны быть выдержаны определенные расстояния:

  • В жилых комнатах — на расстоянии 20-30 см от пола

  • В квартирах, в которых присутствуют дети — выше их роста или же следует использовать специальные накладки

  • В кухнях — на расстоянии 1.3 метра от пола

  • От газовых труб и электроприборов — на расстоянии не менее 50 см

  • В ванных и душевых — 1 м от пола

  • Еще некоторые правила вы найдете на картинке ниже

Разобравшись с местом установки, можно начинать подготавливать место в стене для монтажа розетки.

Подготовка отверстия под розетку

Для того чтобы устроить розетку в бетонной стене понадобится:

  • Перфоратор

  • Алмазная коронка

  • Молоток

  • Зубило

  • Установочная коробка

  • Штукатурный раствор

В случае если розетка будет устанавливаться в гипсокартонную перегородку, то можно вместо перфоратора использовать обычную дрель и коронку, приспособленную специально для гипсокартона.

В данном случае будет рассмотрена установка розетки в бетонную стену. Для того чтобы устроить в такой стене отверстие, нужно сначала сделать разметку. Для этого берется подрозетник, карандашом обводятся его контуры, и к нему уже прикладывается коронка.

После этого отверстие прорезается на необходимую глубину, равную размерам подрозетника, и при помощи зубила и молотка камень выбивается и вынимается из углубления.

Затем от готового отверстия продалбливается штроба под проводку. В подрозетнике может быть предусмотрено отверстие для ввода кабеля, а может и нет, и тогда его придется выломать самостоятельно.

После подготовки штробы, можно прокладывать в нее кабель и устанавливать подрозетник, для этого отверстие обязательно очищается от мусора, мелких камушков и пыли. Затем наносится грунтовка и укладывается штукатурный раствор, который позволит надежно закрепить установочный короб.

Когда коробка будет установлена в отверстие, по краю ее также нужно будет обмазать штукатуркой.

Подключение розетки

После того как штукатурный раствор высохнет и будет отшлифован, можно подключать провода к розетке. Для того чтобы сделать это правильно, нужно разобраться в ее устройстве.

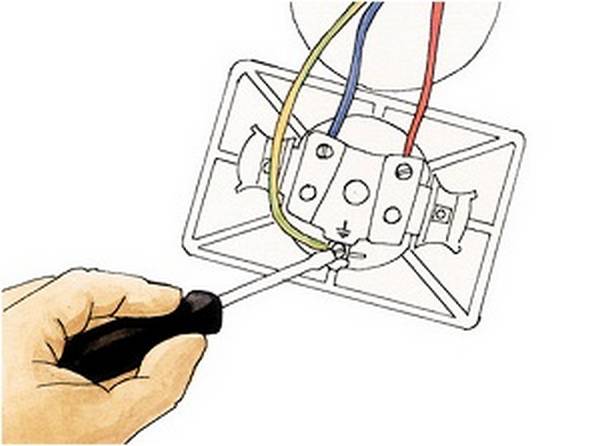

На колодке розетки можно увидеть 3 контакта: 2 из них предназначены для подключения фазы и ноля, а третий — для заземления.

Подключаются они вот по такой схеме:

Важно! Перед тем, как начинать подключать провода, нужно обязательно обесточить квартиру. Проверить отсутствие напряжения в розетке можно при помощи специального прибора — мультиметра.

Разобравшись с тем, куда какой провод будет подключаться, нужно зачистить концы проводов и подсоединить их к контактам розетки. Подключение производится при помощи пружинного или винтового зажима. После этого можно скрутить излишки проводов и аккуратно уложить их в коробе.

Завершающий этап

После подключения остается только прикрепить колодку к стене и завершить процесс. Колодка крепится либо при помощи винтов, либо при помощи шурупов. А после прикрепления розетки, нужно установить пластиковую накладку, все — установка розетки завершена.

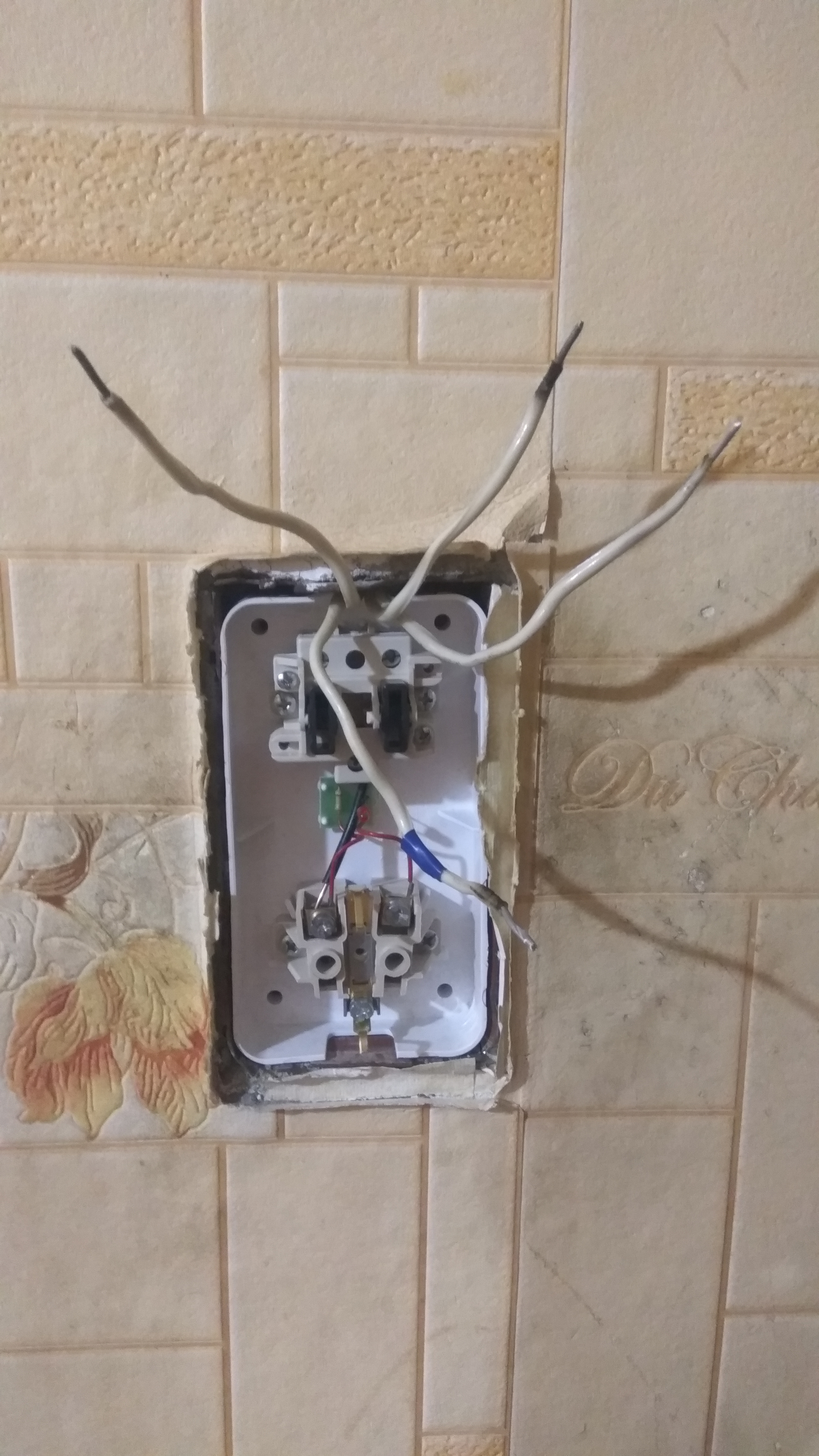

Установка розетки с выключателем

Розетка, совмещенная в выключателем в одном блоке — это довольно распространенная конструкция.

Вот так она выглядит:

Такое устройство чаще всего устраивается около ванной комнаты или туалета, что делает более удобным управление источниками света в этих двух помещениях .

Для подключения розетки с выключателем нужно 5 проводов: фаза, ноль, заземление и 2 провода, которые подключаются к 2-м лампочкам.

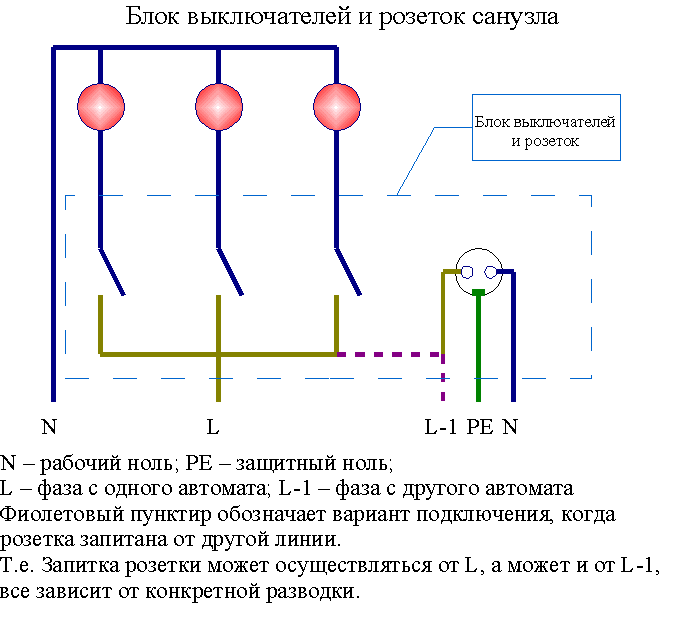

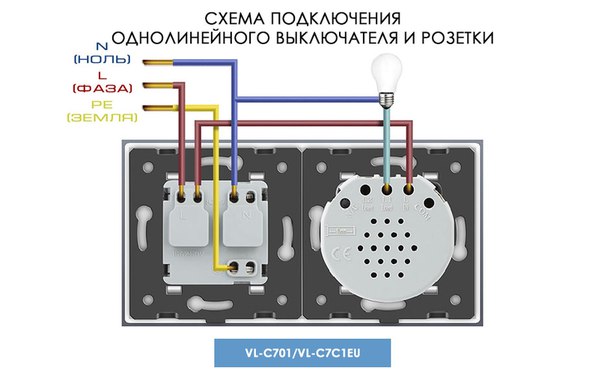

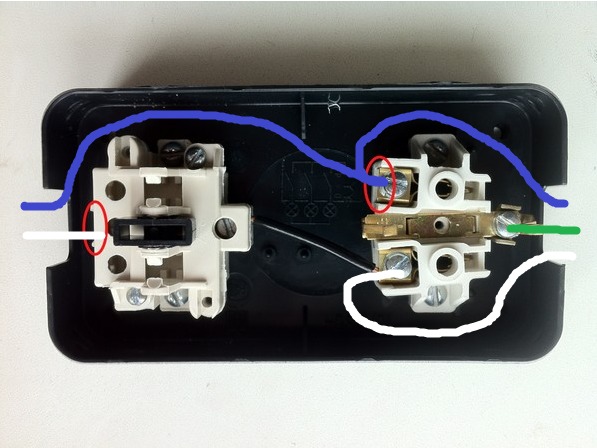

Схема подключения такова:

Заземление и нулевой проводник подключаются к розетке, а вот фаза перемычкой подключается и к розетке, и к выключателю.

Остаются еще 2 провода, которые соединяются с двумя источниками света в комнатах.

В итоге получается, что в розетке находится все три проводника, а на выключателе (на нижнем контакте) — фаза. При нажатии клавиш, фаза перейдет на верхний контакт, и, соответственно, лампа загорится.

Нулевой и заземляющий проводник, необходимые для нормальной работы светильников, проводятся из распределительной коробки точно так же, как и при подключении розетки.

Если блок состоит из розетки и одноклавишного выключателя, то схема подключения отличается только отсутствием одного из верхних контактов.

Следуя инструкциям, подключить розетку одинарную или розетку с выключателем, будет достаточно просто. Однако важно соблюдать все правила безопасности при устройстве электрических точек. При отсутствии необходимых навыков и понимания вопроса, лучше воспользоваться услугами электрика.

Для выяснения деталей процесса и визуализации всего сказанного, можно посмотреть видео по правильной установке розеток:

Больше информации

Задать вопрос

Розетки и выключатели

Розетки и выключатели
Подробности
Просмотров: 5321

В последнее время все чаще встречается, что люди хотят что-то автоматизировать в электроснабжении своей квартиры или в своем частном доме. Постепенно на первое место выходят удобство управлением нагрузкой и экономия электроэнергии. Например, датчик движения автоматизирует и упрощает управление освещением. С ним не нужно в темноте искать выключатели и нажимать клавиши. Работа светильников, только в момент присутствия человека, позволяет экономить электроэнергию. В данной статье я расскажу о решении и дам схему управления светильниками для одной частой и не стандартной ситуации. Она возникает в частном доме, даче, коттедже и т.д., так как здесь есть место для въезда личного автомобиля во двор, на парковку или в гараж. В темное время суток нужно сначала освещать двор фарами, а потом приходится выходить из автомобиля и идти включать свет. Это не удобно. Поэтому...

Подробности
Просмотров: 21803

Сегодня люди уже не хотят видеть на полу, лежащие вдоль плинтусов, телевизионные кабели и кабели для интернета. Это портит вид, их грызут домашние любимцы и просто можно о них споткнуться. Поэтому при капитальном ремонте или в новостройках все подобные кабели прячутся в стены, в стяжку пола или за потолками. Для них делаются штрабы и потом все кабели оказываются под слоем штукатурки. Так вот, этой работой занимаются электрики. Ну их же работа связана с проводами )))

Подробности
Просмотров: 6109

Установка подрозетников в гипсокартон является вполне простым делом. Но, если вы монтируете их впервые, то в ходе работы начинают возникать разные вопросы. Например, на каком расстоянии будут находиться центры соседних подрозетников, как их установить на место, когда лапки мешают, чем высверлить отверстия и так далее. Здесь я попробую ответить на все эти вопросы и описать разные хитрости при монтаже подрозетников в гипсокартон. Также будет много фотографий описывающих каждый шаг работы.

Подробности
Просмотров: 23290

Для тех кто впервые сталкивается с установкой розеток большой трудностью становиться укладка кабеля (жил) в подрозетнике. С первого взгляда вроде это очень простая операция, но на самом деле она создает много трудностей. Очень часто жилы кабеля не помещаются, не хотят сгибаться так как нужно, мешают самой розетке вставать на место и т.д. Особенно это актуально когда розетки подключают шлейфом, то есть кабель приходит в первую розетку, от нее идет перемычка на вторую и т. д.

Меня уже несколько раз просили читатели сайта показать как это делаю я. В этой статье как раз я выполняю их просьбу, то есть показываю весь процесс укладки кабеля в подрозетнике. Получилась небольшая фото инструкция.

Подробности
Просмотров: 12800

Очень часто клиенты спрашивают у нас какие выбрать им установочные изделия, то есть сами розетки, выключатели и т.д. У всех вкусы разные и поэтому что-то конкретное предложить бывает очень сложно. Приходится клиентов направлять в специализированные магазины, где на стендах представлены розетки и выключатели разнообразных серий и производителей. Пощелкав клавишами и пересмотрев несколько вариантов на месте, люди уже спокойно выбирают понравившиеся модели.

Сегодня установочные изделия выпускаются разнообразного дизайна, цвета и соответственно имеют разную стоимость. В данной статье хочу показать серию Unica от Schneider Electric. Это красивая и вполне надежная продукция. Также они достаточно легко монтируются на места, что очень нравится мне как электрику.

Ниже вы увидите фотографии серии Unica от Schneider Electric во время их монтажа...

Подробности
Просмотров: 41075

Подключение розеток шлейфом, то есть последовательное соединение, можно встретить практически везде. Это самый распространенный способ их подключения. Так требуется меньше кабеля и уменьшаются трудозатраты. Кто-то считает соединение розеток шлейфом не допустимым, так как будет разрываться нулевой защитный проводник, что запрещено ПУЭ. Хотя большинство электриков на нормативные документы не обращают особого внимания и подключают розетки последовательно с помощью перемычек из жил кабеля.

Мы стараемся придерживаться требований ПУЭ и ниже я хочу рассказать и показать как это делаем мы.

Подробности
Просмотров: 14096

Сегодня проходные выключатели пользуются большим спросом, так как создают определенные удобства в управлении освещением. Они позволяют включать и выключать свет в помещении из разных мест. Внешним видом они похожи на обычные выключатели, но существенно отличается их схема подключения. Данная статья поможет вам самостоятельно подключить проходной выключатель у себя дома. Здесь вы найдете подробные схемы, разные варианты прокладки проводов и соответствующие рекомендации.

Подробности
Просмотров: 18742

Вопрос от Владимира: Добрый день Александр!! Очень интересный материал и всё доходчиво. Я прошу вашего совета, как быть, когда фаза в двух проводах?? Сегодня сломался старый выключатель практически такой, как на вашей схеме, но только не было подключения к розетке. Кухня, туалет, ванна. Идёт фаза ноль на кухню, отдельно туалет ванная. Дом старый, хрущёвка. И выключателю много лет. Так вот, стал проверять, как обычно фазу и ноль. На двух верхних выключателях (туалет, ванная трёхжильный провод и две фазы и ноль). Хочу заменить выключатель тоже на трёхклавишный,но не могу понять, как их соединить. Если не понятно моё объяснение могу выслать фото.

Подробности
Просмотров: 11507

Уважаемые читатели сайта "Сам себе электрик", здесь хочу рассказать вам как подключить выключатель без применения распределительной коробки. В данном варианте схемы будут присутствовать соединения проводов, но они будут находиться в самой коробке выключателя. Этот способ имеет право на жизнь и он позволяет сэкономить трудозатраты на сверлении стен коронкой. Ниже вы найдете наглядные фотографии снабженные необходимыми пояснениями, которые помогут вам понять и самим реализовать данную схему подключения выключателя без распределительной коробки.

Подробности
Просмотров: 7934

Замена розетки не такая и редкость для обычного дома. Периодически их приходится менять по разным причинам. В этом ничего сложного нет, и поэтому сделать это сможет каждый. Только не забудьте перед подобными работами отключать электричество в доме.

Недавно я писал про одну розетку с самодельной крышкой из оргстекла, которой уже больше двадцати лет. На выходных был там в гостях и решил заменить ее. Старый подрозетник тут металлический и прямоугольной формы, поэтому пришлось немного поискать розетку, которая смогла бы подойти сюда. Для этого я купил новую розетку серии Zunis от фирмы Anam-Legrand.

Читать обязательно!

  • Выбор автоматического выключателя по номиналу

    Вот здесь нужно быть очень внимательным. Неправильный выбор автоматического выключателя по номиналу может привести к возгоранию проводки или автомат будет срабатывать на отключение по пять раз...

  • Правильный расчет сечения кабеля

    Кабели и провода играют одну из самых важных ролей в электропитании вашего дома. Не правильный выбор сечения может привести к перегреву изоляции, ее пробою, короткому замыканию и к серьезным п...

Друзья, уважайте чужой труд и при копировании материалов, пожалуйста, ставьте открытую ссылку на источник sam-sebe-electric.ru, а то свет отключу... |

Как подключить розетку самому в Гродно — Технологии света в Гродно

Чтобы правильно установить розетку или выключатель, надо убедиться в том, что у вас в руках изделие, которое соответствует всем современным требованиям.

Для определения этого есть 5 пунктов:

Позволяют ускорить монтаж и зафиксировать кабель без нужды дальнейшего обслуживания со временем. Напротив, в механизмах с винтовым зажимом придётся время от времени подтягивать винты клеммы.

Отлично подходят для изготовления узлов контактов-деталей (штырей и гнезд). Также важно, чтобы контакты были подпружинены. Скоба из стали сдавливает контакты и обхватывает штыри вилки.

Все детали розетки или выключателя должны быть выполнены из пластика с антипиренами. Эта добавка делает пластик не горючим.

Конструкция и 3D-исполнение суппорта исключает возможность горизонтального и вертикального смещения модулей. Однако при этом на механизмы можно установить многоместную рамку.

Для сборки розетки или выключателя не требуется специнструмента. Отвертка понадобится только для закрепления.

Этапы монтажа

Выключатели и силовые розетки

Разберём пример, как подключить розетки «Эра» 12 серии.

Жилы кабеля, очищенные от изоляции, нужно вставить в клеммы автоматических зажимов. Глубина ≈12 мм (рис. 1 — процесс подключения розетки, рис. 2 — процесс подключения выключателя). Демонтировать кабель теперь можно, только если нажать на клемму.

Установка механизма в коробку, используя винты (саморезы) (рис. 4). При таком монтаже избавляться от накладок и клавиш нет необходимости. Это самый надежный метод.

Подключили провода, установили механизм в коробку. Теперь надо поставить рамку: наложить её на механизм и плотно прижать к стене (делай 1).

Если механизм нужно демонтировать, снимите рамку: нажмите сверху и снизу (делай 2) и потяните от стены (делай 3).

Розетка с разъемами RJ11 и RJ45 (телефонная и информационная)

Установить витые пары в телефонных и компьютерных розетках можно тоже без специальных приспособлений. Провода следует разложить в контактные ячейки разъемов, потом зафиксировать сверху крышками, лишнее обрезать.

Розетки для ванных комнат и кухни (с защитным чехлом IP 44)

Защитный чехол применяют при установке розеток с крышками во влажных помещениях. При монтаже группы розеток с крышками в многоместные рамки стыкующиеся края чехлов нужно обрезать.

Схемы подключения розеток и выключателей «Эра», серия 12

Модели: 12-1101, 12-1001, 12-1103, 12-1103, 12-1103, 12-1103, 12-1103, 12-1103, 12-2104, 12-1107, 12-1102, 12-2101, 12-2001, 12-2102, 12-2103, 12-1106, 12-1108, 12-1104, 12-1004, 12-1105.

Зеленым цветом на схемах механизмов 12-1004, 12-1104, 12-1105, 12-1108 указаны внешние перемычки. В качестве перемычек можно использовать отрезок кабеля, к которому подключается механизм.

В Гродно купить розетку или выключатель, подходящий по 5 пунктам-требованиям, описанным в начале статьи, можно в магазине «Технологии света» на ул. Горького, 91.

Выбрать вариант розетки/выключателя, подходящий по цвету и дизайну, можно в онлайн-каталоге «Эра» с помощью визуального конструктора. Здесь можно загрузить фото своих обоев и выбрать понравившуюся цветовую модель.

Запитать розетку от люстры

Как подключить розетку к светильнику

Для того чтобы подключить розетку к светильнику или наоборот, не нужно обладать какими то знаниями. Однако очень важно при этом соблюдать технику безопасности и определённые правила работы с электричеством. Подключать розетку к светильнику приходится по разному роду причинам, кто-то хочет сделать удлинитель, чтобы не тягать по комнатам переноску, ну а у кого-то другие цели для того, чтобы подключить розетку к светильнику своими руками.

Как бы там ни было, перед тем как подключать розетку к светильнику, стоит убедиться, что устройство полностью отключено от электричества. Причём светильник должен быть отключён не с кнопки или ещё чего-то там, а полностью. Если такой возможности нет, то перед подключением розетки к светильнику обесточьте дом или квартиру, посредством автоматов на электросчетчике.

Как подключить розетку к светильнику своими руками?

В зависимости от типа и конфигурации светильника, устройство должно быть сначала разобрано. Если вы собирается подключить розетку к светильнику через шнур питания, то в данном случае ничего разбирать не нужно. Достаточно аккуратно разрезать шнур питания вдоль, разъединить его на два провода, к которым можно будет впоследствии подключить светильник к розетке.

Однако здесь есть один нюанс, а именно, в какой части провода вы будете подключать розетку. Если это будет выполнено до выключателя, то розетка окажется всё время рабочей. Но вот если вы подключите розетку к светильнику после выключателя, то соответственно напряжение на розетку будет подаваться только при работающем светильнике.

Если нужно подключить розетку к светильнику через его корпус, то здесь без разборки светильника не обойтись. Для этого нужно сначала снять крышку на светильнике, которая, скорее всего, является его основой. Далее, в зависимости от того, как подсоединяются провода в светильнике, а они могут подсоединяться через клеммы или просто шурупами, выполняется подключение двух проводов к уже имеющимся проводам питания светильника.

Далее предстоит этап подключение розетки к светильнику своими руками. Для этого розетка сначала разбирается, после чего, опять же, в зависимости от того, как к ней подсоединяются провода, выполняется её подключение.

Что важно предусмотреть при подключении розетки к светильнику? На розетке могут быть два или три подключения. Если три, то одно из них отводится на заземляющий контур и его подсоединять не нужно. Два основных гнезда подключения на розетке, как правило, располагаются по её краям. Разобрав розетку, вы их обязательно сможете найти.

Если вам совсем не понятен вопрос о том, как подключить розетку к светильнику плюс вы ещё боитесь электричества или ещё чего-то, то лучше позвать соседа или вызвать электрика. Толковый электрик, даже пьяный сможет подключить розетку к светильнику!

Большинство вариантов подключения одного устройства от другого не потребуют от мастера сложных навыков вроде самостоятельной прокладки добавочных проводов или установки заземления в квартире, где таковое отсутствует. Однако в этом случае на эксплуатацию подключенных розеток налагаются некоторые ограничения: нельзя подключать в сеть определенные типы электроприборов. Чтобы подключить розетку самому, требуется разбираться в строении электропроводки квартиры и уметь идентифицировать функции находящихся в нише проводов.

Устройство квартирной или домовой электросети

Чтобы разобраться, можно ли от выключателя провести розетку, нужно хорошо представлять себе строение домашней электрической сети. Понимание ее устройства определяет возможности внесения модификаций.

Главная схема квартирной электросети

Путь квартирной проводки начинается с входного щита, который запитывается от кабеля, идущего от внешней домовой электросети. Находится щитковое устройство в подъезде дома или у входной двери квартиры. Внутри находится выключатель-автомат, к которому и поступает питание от кабеля. В домах советской постройки, в которых давно не обновлялась электросеть, функции автоматического устройства выполняют рубильники. Кабели от щиткового выключателя направляются к электросчетчику и после – к каждому из автоматов, обслуживающих группу. Группы не коммуницируют друг с другом, а их число определяется тем, сколько в квартире нагрузок. Выделяться они могут по таким критериям, как удобство размещения или тип используемой нагрузки. Строгим правилом является разнесение приборов, располагающихся в жилых помещениях, и тех, что находятся в кухне и санузле, по разным групповым связкам. От каждого из автоматов кабели тянутся в распредкоробки (одну или несколько), к которым и подключаются квартирные переключатели света и розеточные гнезда. Данная конструкция оптимизирует обслуживание электросети и маскирует инженерные сети.

Подключение выключателей и розеток

Чтобы представлять, как правильно подключить розетку к выключателю или к сети, нужно вспомнить указания из Правил устройства электроустановок. Они устанавливают, что для процесса включения розетки в электросеть требуется три кабеля с разными функциями. Для упрощения визуального определения функций проводов они должны отличаться между собой по цвету изоляционного материала (на практике электрики иногда игнорируют это правило).

При подключении розеточного гнезда используют кабели:

  • Фазовый, функция которого – запитать обслуживаемую розетку, неся к ней электрический ток. Это единственный провод, цвет изоляции которого не регламентируется правилами: главное, чтобы он отличался от окрасок других двух кабелей.
  • Нулевой провод с оболочкой синего или голубого цвета. Как и фаза, в распределительной коробке подсоединяется к силовым контактам гнезда.
  • Заземляющий, роль которого – предохранение жильцов от удара током при прикосновении к корпусу электроприбора, а также предотвращение ситуаций короткого замыкания. Изоляционный материал его имеет желтый или зеленый цвет. Проводок соединяется со специальными контактами розетки, отведенными для заземления.

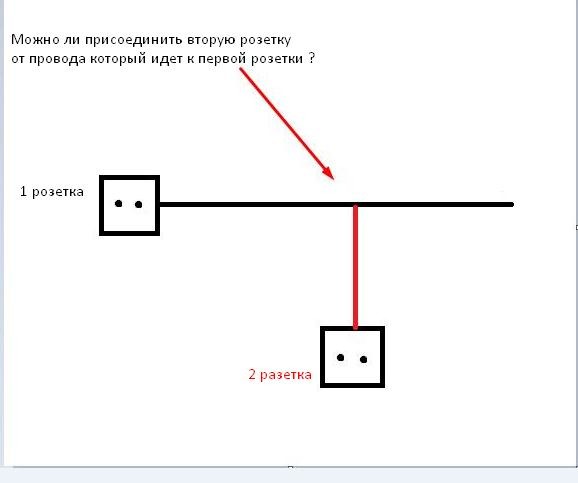

Практикуется объединение розеток между собой с параллельным подключением в сеть либо последовательным. При первом варианте каждый из объединенных элементов сохраняет независимость.

В случае с подсоединением выключателя потребуются всего два кабеля, и оба они – фазовые. Один ставят на вход подключаемого устройства и подсоединяют к фазе групповой линии. Другой ведут от вывода переключателя света в распредкоробку и соединяют с фазой осветительного устройства. Нулевой провод последнего надо вывести в коробку, обходя выключатель, к питающему кабелю.

Изменение назначения электроточки и подключение одной от другой

Зная особенности подключения розеточных устройств и коробок управления освещением, можно заменить один элемент на другой или проложить соединение между ними. При выполнении любых работ по подключению предварительно необходимо обесточить данную линию, а также кабели соседних линий, к которым можно ненамеренно прикоснуться.

Замена розетки на выключатель

Из всех обозреваемых операций данная процедура отличается наибольшей простотой. После удаления старой розетки остается троица кабелей – фаза, нуль и заземление. Необходимо идентифицировать каждый из элементов по цвету защитной обмотки. Для надежности нужно воспользоваться мультиметром (он сможет показать фазу – кабель, по которому идет ток при присоединении к щупам прибора), так как при монтажных работах регламентацию цветов проводков иногда игнорируют. В квартирах старой планировки, где не проводилась модернизация электросети, вместо трех проводников с большой вероятностью будет два (фаза и ноль), так как раньше заземление почти не использовали.

Определив, какой провод какую функцию выполняет, нужно соединить фазовый компонент с вводом переключателя, а ноль – с выводом. Затем проводится работа в распредкоробке: нуль, прежде тянувшийся к розеточному корпусу, выключается и затем соединяется с фазой светильника. Заземление в операции не задействуется, независимо от того, применялось оно в прежней розетке или нет. После этого включают в сеть нулевой кабель люстры или бра.

Замена выключателя на розетку

Для правильного проведения операции необходима прокладка добавочных кабелей. Чтобы подсоединять розетку, требуется тройка проводов, а после снятия корпуса выключателя их остается всего пара. Но подключать на это место розеточный короб вполне допускается, и гнездо будет работать, но при его эксплуатации придется смириться с некоторыми ограничениями.

Холодильник, электрические чайники, отопительные приборы подключать в розетку без заземления нельзя. Также надо учитывать при выборе номинального тока, что для светильников обычно используются более тонкие провода, чем для розеточных конструкций.

Сначала делают переключения на месте будущей локализации розеточного короба. К его силовым контактам нужно подсоединить два проводка, оставшихся от выключателя. Один из них придется трансформировать из фазы в нуль: в распредкоробке выключить кабель, направлявшийся к фазному проводу светильника до демонтажа устройства управления освещением. Его нужно соединить с нулевым зажимом питающего кабеля группы.

Подключение от розетки выключателя

Можно решить эту задачу двумя способами: одновременным подсоединением двух устройств к одному проводу либо смонтировав выключатель без манипуляций в распределительной коробке. Оба варианта обладают преимуществами и ограничениями.

Подключение выключателя от розетки без распредкоробки

Данная схема предполагает, что между щитом распределения, люстрой и выключателем нет добавочных скруток. От щита направляется провод – двухжильный при отсутствии заземления и трехжильный при наличии. До осветительного прибора его нужно вести цельным, а потом произвести разделение, чтобы нуль остался там, а фаза направилась к выключателю. Фазу от кнопки переключателя доводят до контакта люстры вверх по стенке, а потом по потолку.

Если люстра имеет много лампочек и есть намерение подключить ее к двухкнопочному выключателю, щитковый провод разделывают по описанию выше, а от переключателя к светильнику ведут пару жил от обеих кнопок. С этой целью применяют кабель с двумя жилами. Их подключают к отходящим контактам переключателя (они будут играть роль фаз при включении устройства) и направляют провод вверх к люстре. Снова разделяют жилы на несколько сантиметров и соединяют с фазовыми контактами люстры.

Данный способ монтажа имеет ряд преимуществ – обеспечивает минимизацию неисправностей благодаря простоте реализации и отсутствию присоединения добавочных проводников, доступен даже малоопытному мастеру. Минус этого вида подключения – при разделывании кабеля на разъединяемых жилах отсутствует изолирующий материал. Чтобы этого избежать, можно применять одножильные проводники с качественной изоляцией. Тогда один независимый кабель с щитовой шины направляют на контакт люстры, другой провод (фазный) с выключателя-автомата ведут на устройство управления светом, а от последнего прокладывают кабель к люстре (из одной или двух жил – по числу кнопок).

Подключение выключателя и розетки от одного провода

Для монтажа коробки с одной кнопкой сначала соединяют квартирный щит с распредкоробкой с помощью двойного (с фазой и нулем) провода. Осветительный прибор также соединяют с коробкой распределения двужильным проводником. Затем в нее вводят троицу проводков от спаренных переключателя и розетки, при этом от фазового зажима должен быть проложен путь к розеточному, а от розетки – к контакту переключателя. Люстру одним кабелем присоединяют к нулю, вторым – с незанятым зажимом выключателя. При наличии заземляющего провода его соединяют в распредкоробке к соответствующей клемме.

Чтобы подключить двухклавишный выключатель, из коробки к блоку двух устройств ведут пятерку кабелей. На розетку ставят ноль и заземление. К выключателю подают фазный провод посредством перемычки в блоке коммутации. Два оставшихся кабеля ставят на свободные зажимы переключателя. В распредкоробке скручивают проводники, направляющие фазу и те, что идут к лампочкам.

Подключение от выключателя розетки

Данная схема является наиболее сложной в реализации. Хотя подключить розетку для временной эксплуатации не так уж трудно, но чтобы обеспечить качественную работу обоих элементов блока, необходимо проложить добавочные кабельные пути. Поэтому описываемое подключение можно реализовывать лишь в крайнем случае.

Два кабеля от коробки-выключателя соединяются с силовыми контактами розетки. При этом надо отключить их от переключателя, чтобы не создать ситуацию короткого замыкания. Поскольку кабель для зануления отсутствует, один из проводков, идущих от выключателя, надо обратить в нуль. Это можно реализовать одним из двух способов:

  • замкнуть накоротко кабели осветительного прибора;
  • выключить идущий от кнопочного устройства кабель в распредкоробке и подсоединить к нулевому кабелю группы.

Реализовать полноценное соединение розетки и регулятора освещения весьма проблематично. Эта операция требует монтажа проводников от распредкоробки к розетке.

Как подключить светильник через выключатель от розетки

Используют проводники с тремя или четырьмя жилами, выполняющими разные функции, и при разделении зачищают их от изоляции на несколько сантиметров. Само собой, квартира должна быть предварительно обесточена. Провода и отдельные жилы подключают по предварительно спроектированной схеме, следя за тем, чтобы они протягивались ровными прямыми линиями и не образовывали узлов или переплетений. Если установка производится в помещении, стены которого сделаны из дерева, необходимо заранее проложить пути, используя пластиковые изолирующие пластинки. Чтобы проложить пути электропроводки скрыто, нужны штробы. Под эту опцию в железобетонных строениях отводятся специальные каналы.

Планируя заменить розетку на устройство управления светом или связать их друг с другом, целесообразно прежде оценить ограничения, налагаемые соответствующей конкретной задаче процедурой. Приняв решение о проведении монтажных работ, можно приобретать необходимое устройство с параметрами, подходящими выбранной электросхеме.

Подключение выключателя от розетки — процедура хоть и не очень сложная, но зачастую помогающая решить массу проблем. В первую очередь, это касается вопросов дополнительного подключения систем освещения.

Ведь благодаря такому подключению мы можем существенно сэкономить не только на проводах, но и на количестве дополнительных работ, таких как штробление стен. Поэтому, если вы столкнулись с проблемой подключения дополнительного освещения и не хотите по-новому делать ремонт в комнате, такой вариант станет идеальным решением.

Подготовительные работы

Прежде, чем приступать непосредственно к процессу подключения, следует выполнить целый ряд подготовительных работ и определиться с местом расположения будущего выключателя. К подготовительным работам мы относим работы, связанные с выбором провода, самого выключателя и схемы, которую он будет запитывать.

Выбор провода

Перед тем, как от розетки подключить выключатель, нам следует правильно выбрать провод, которым будет осуществляться подключение. Ведь правильный выбор провода позволит значительно сократить вероятность пожара или других поломок.

  • Чтобы выбрать провод, нам следует знать номинальную мощность коммутируемых электроприборов, из которой затем не сложно вывести номинальный ток. Делается это по формуле , где I – номинальный ток, P – номинальная мощность, а U – номинальное напряжения, которое для однофазной сети равно 220В.
  • Высчитав номинальный ток, мы можем использовать табл.1.3.4 ПУЭ для медных проводников или табл. 1.3.5 для проводов из алюминия, для выбора их номинального сечения (см. Выполняем расчет сечения провода по мощности).

Обратите внимание! В большинстве случаев при подключении выключателя от розетки он коммутирует одну – две лампочки. Из-за этого номинальный ток получается небольшим и согласно табл. 1.3.4 и 1.3.5 можно применять провод небольшого сечения. Но согласно табл. 7.1.1 ПУЭ, сечение этого провода в любом случае не может быть меньше 1 мм 2 для медного провода или 2,5 мм 2 для алюминиевого.

  • Еще один аспект, который следует учесть при выборе провода — это способ его прокладки. Ведь в случае его прокладки внутри помещений открытым способом на изоляторах, согласно табл.2.1.1 ПУЭ, его минимальное сечение должно быть 1,5 и 4 мм 2 соответственно для медного и алюминиевого провода.
  • Если же провод будет использоваться для наружной прокладки открытым способом на роликах или изоляторах, то его сечение вообще должно быть не меньше 2,5 и 4 мм 2 соответственно для медного и алюминиевого провода.

Выбор выключателя

Перед тем, как запитать выключатель от розетки, важно правильно выбрать сам выключатель. Этим аспектом часто пренебрегают, из-за чего выключатели часто выходят из строя. Особенно важен этот аспект, если выключатель будет коммутировать большие нагрузки.

  • В первую очередь, выбираем выключатель по номинальному току. При выборе провода мы уже посчитали номинальный ток нашей сети, поэтому, используя те же цифры, выбираем номинальный ток выключателя. На данный момент на рынке представлены модели в 6, 10 и 16А. Можно найти и более мощные выключатели, но они встречаются редко.
  • Следующим важным фактором выбора является способ монтажа выключателя. Для скрытой проводки применяют утопленный вариант выключателя, а для открытой соответственно с наружной коробкой. Здесь выбор целиком зависит от способа прокладки вашей электропроводки. Исключение составляют только ванные комнаты и душевые, в которых пункт 12.22 ВСН 59 – 88 рекомендует применять только скрытую проводку. Но учитывая, что размещать в этих комнатах выключатели запрещено, то способ монтажа выключателя может быть любым на ваше усмотрение.
  • Также наша инструкция советует учитывать и место установки выключателя. Для наружной установки следует применять выключатели с IP не ниже, чем 44. Конечно, лучше применять выключатели с более высокой степенью пыле- и влагозащиты, но цена таких моделей увеличивается пропорционально уровню защиты.

Подключаем выключателя от розетки

Существует два варианта как от розетки запитать выключатель. Эти способы не отличаются принципиально, и по большому счету выбор каждого из них осуществляется, исходя из расположения непосредственно светильников.

Если светильник расположен рядом с выключателем или розеткой, то целесообразно подключить «ноль» непосредственно от последней. Если же светильник достаточно удален, то в целях экономии провода и большей эстетичности нулевой провод лучше подключить в распределительной коробке.

Подключение фазного и нулевого провода от розетки

Самым простым способом как сделать выключатель от розетки является вариант запитки и фазного, и нулевого провода непосредственно с контактов последней. Такой способ будет очень удобным при расположении светильника в непосредственной близости от выключателя.

  • Дабы сделать это своими руками, вам сначала необходимо смонтировать светильник и выключатель. Только после этого следует приступать непосредственно к подключению.
  • На первом этапе снимаем напряжение с розетки. Сделать это можно групповым автоматическим выключателем для конкретной группы. Если же у вас не предусмотрено разделение на группы, то придётся снять напряжение со всей квартиры.
  • На следующем этапе вскрываем розетку, к которой предстоит подключение , и проверяем отсутствие напряжения.
  • Если разводка в вашей квартире или доме выполнена в соответствии с п.1.1.29 ПУЭ, то голубой провод — это нулевой провод, желто-зеленый — это защитный провод, и третий провод — фазный. Если цветовое обозначение у вас не выполнено, то кратковременно подаем напряжение для определения проводов.
  • Теперь подключаем к фазному контакту розетки провод, который вторым концом крепим на вводе выключателя. На вывод выключателя подключаем провод, который подключен непосредственно к светильнику.

Обратите внимание! Если используется двух- или трехклавишный выключатель, то от выводов выключателя провода подключаются к соответствующим светильникам. В остальном схема подключения идентична.

  • К нулевому контакту розетки крепим провод, который вторым концом крепиться к выводу светильника. Также подключаем и защитный провод к соответствующему контакту светильника.
  • На этом наше подключение окончено. Теперь можно уложить провода, заизолировать токоведущие части и подать напряжение для испытания нашей схемы.

Подключение от розетки только фазного провода

Так как в выключателе размыкается только фазный провод, то иногда значительно проще взять от розетки только фазный провод. Нулевой же провод проще подключить непосредственно в ближайшей к светильнику распределительной коробке.

Благодаря этому вы не только сэкономите провода, но и во многом облегчите себе задачу прокладки провода.

  • Перед тем, как от розетки провести выключатель, как и в первом варианте, следует снять напряжение с розетки. Кроме того, нам следует снять напряжение со всех проводов, проходящих в распределительной коробке, в которой предстоит подключать нулевой провод.
  • Теперь вскрываем розетку и проверяем отсутствие напряжение. К фазному выводу розетки крепим провод, который так же подключается к вводу выключателя. А провод с вывода выключателя подключаем непосредственно к светильнику.
  • Теперь вскрываем распределительную коробку. Определяем нулевой провод. Возможно это будет даже целая шинка с нулевыми проводами. Подключаем к ней провод, который затем подключаем к светильнику. Таким же способом подключаем защитный провод к соответствующим контактам в светильнике и в распределительной коробке.
  • После укладки и изоляции проводов можно подать напряжение и испытать работоспособность нашей схемы.

Обратите внимание! В связи с тем, что для нормальной работы выключателя необходим только один фазный провод, вопрос: как вывести розетку от выключателя, — имеет однозначный ответ – никак. К сожалению, от выключателя розетку подключить нельзя. Возможно только подключить фазный провод, а нулевой вести от распредкоробки. Но этот вариант не самый оптимальный. Ведь зачастую ток на розетке значительно выше, чем на сети освещения, и провод малого сечения сети освещения при подключении к нему еще и розетки просто перегорит.

Вывод

Теперь вы знаете, что подключить любой выключатель от розетки достаточно просто. А видео на страницах нашего сайта поможет вам разобраться в данном вопросе более детально. Напомним только о небезопасности выполнения таких работ и связанное с этим обязательное выполнение требований охраны труда.

Как подключить патрон к выключателю

Не нужно иметь семи пядей во лбу, чтобы подключить лампочку и выключатель. Будь то лампочка и выключатель у вас в квартире или, так называемая, «переноска» для гаража, с той лишь разницей, что для «переноски» не надо укладывать проводку по стенам и потолку и подключается она вилкой в розетку.

Разметка

Народная мудрость не зря гласит, что резать нужно только тогда, когда отмерил 7 раз. Поэтому отнеситесь к разметке с должным вниманием, именно в этот момент вы мысленно выполняете работу, которую после останется лишь воплотить в жизнь.

Делаем пометки в тех местах, где будет лампочка и выключатель. Следует заметить, что выключатель, обычно, ставится возле двери на высоте 80-90 см от пола, то есть на высоте свободно опущенной руки. Но не стоит воспринимать всё буквально, если у вас в коридоре все выключатели установлены на высоту 1,7 метра, то ваш на 0,8 будет явно выпадать из общей картины. Следите, что бы при открытии двери, она его не заслоняла выключатель, пользоваться им будет не удобно.

Также пометьте маршруты прохождения будущей проводки. Проводка должна идти от выключателя к распределительной коробке (или розетке, если будете запитывать схему от неё) и от лампочки к той же распределительной коробке (розетке).

Размечая, придерживайтесь важных правил: При расположении проводки рядом с другими стенами и потолком, делайте от них отступ примерно 20 сантиметров.

Следите чтобы провода располагались только горизонтально и вертикально, чтобы перегибались под прямым углом.

Учитывайте, что в несущих стенах штробы должны быть минимальной глубины и размеров.

Следует убедиться, что в ней нету старой проводки, прочитайте как обнаружить ее.

Штробление (если нужно)

Дальше идёт неприятный процесс штробления. Чтобы ваш интерьер в будущем не портили проложенные поверх обоев провода, их можно спрятать в стены, предварительно проделав в последних специальные углубления – штробы. Не буду углубляться в эту тему, т.к. в статье хочу поставить акцент именно на электрической части вопроса. Замечу лишь, что в вашем случае стены могут быть как из разных материалов (бетон или гипсокартон), так и выключатель может быть внутренний, который надо углублять в стену, так и накладной. Всё это будет напрямую влиять на объём и способ штробления. Без наличия должного опыта и инструментов лучше проложить кабель поверх стен, закрепив его пластиковыми скобами.

Монтаж проводки

Теперь нам понадобится двухжильный провод, который мы прокладываем в заранее проделанные борозды. Закрепить их там проще всего будет разведенным раствором алебастра.

Следует помнить, что это вяжущее очень быстро схватывается, так что действовать придется быстро. Провода отрезаем с запасом, укоротить мы их всегда успеем!

Патрон и выключатель

Когда с процессом монтажа проводки покончено, следует подсоединить сам выключатель и патрон. Это не составит особого труда, достаточно всего лишь снять сантиметров пять первичной изоляции и приблизительно на сантиметр зачистить сами жилы. Потом поместить их в специально предусмотренные на выключателе и цоколе разъемы, и дожать отвёрткой. В выключателе на одну лампочку существует всего два контакта, поэтому не ошибётесь. При подключении патрона полярность значения не имеет, т.е. не важно куда вы накидываете фазу, а куда ноль — лампочка работать будет. Однако техника безопасности требует, чтобы фаза была на центральном контакте лампочки, а ноль на резьбовом.

Схема подключения

Подключение к распределительной коробке

Сейчас начинается самый увлекательный процесс — подсоединение вашей проводки к распределительной коробке. Если вы знаете, где находится источник электрического тока к которому можно подключиться, то это уже хорошо, в противном случае поиск распределительной коробки может затянуться.

Для подключения проводки напрямую к электрическому щитку через дополнительный автомат воспользуйтесь инструкцией по установке автомата в щитке и подключите кабель к нему. Кстати, запитать схему можно и от ближайшей розетки, это не запрещается. Если вы запланировали сделать «переноску», то тут, конечно, всё решается подключением вилки к концу провода.

Для начала, при помощи индикаторной отвёртки определим силовой провод (фазу) и ноль в распределительной коробке или розетке. Если вы никогда не держали в руках индикаторную отвёртку, то вот статья о том, как ей пользоваться. Ваш электрик был порядочным? Тогда цвета проводов должны соответствовать: коричневый или белый – фаза, а синий – ноль. Старая проводка, естественно, не содержит цветных проводов и может выглядеть как угодно. В этом случае вам придётся руководствоваться только показаниями индикаторной отвертки. Если у вас нет специальной группы допуска (а её скорее всего нет, иначе бы вы не читали эту статью), работать под открытым напряжением строго запрещено! Поэтому следует выкрутить пробки, выключить автоматы, и при помощи того же индикатора убедится, что силовой провод обесточен.

Выключатель запитываем через фазу, то есть силовой провод соединяем с белой, или коричневой жилой, что идет от выключателя, а ноль соединяем с синей жилой провода, что идёт от лампочки как на схеме. Оставшиеся белую и синюю жилы, что идут, соответственно, к лампочке и выключателю соединяем между собой. Все скрутки тщательно изолируем при помощи изоленты. Если вы захотите расширить свою схему подключением дополнительной лампочки или, например, добавить розетку, то можете использовать двойной или тройной выключатель, здесь описано как это сделать.

Скручивать алюминиевые и медные провода нельзя! Это крайне неустойчивое соединение, которое быстро окисляется и может не только выйти из строя, но и воспламениться. Для соединения таких проводов воспользуйтесь специальными клеммными колодками. В магазине с электрикой они представлены в широком ассортименте. По правилам хорошего тона и из соображений безопасности старайтесь везде вместо скруток проводов пользоваться колодками.

Если вы всё сделали правильно, то можете гордиться своей работой. Если нет… ну что же, позовёте наконец электрика.

Очень надеюсь на то, что статья окажется для вас полезной и у вас всё получится. Возможно я забыл сказать что-то важное, что кажется само-собой разумеющимся для меня и совсем не понятным для вас. Поэтому буду ждать ваших комментариев ниже и с радостью отвечать на вопросы, дополнять и исправлять статью если потребуется. Спасибо за внимание!

Развитие электросети внутри помещения, может быть спланировано как при начальном ее проектировании, так и при эксплуатации уже готовой проводки. В любом случае, соединение между собой распределительных коробок, смонтированных подрозетников, выключателей — хочется выполнить с минимальными затратами на материал. Расключение силового кабеля не обязательно выполняется исключительно в монтажных коробках, которые являются узловыми разветвителями. Например, есть много способов, как подключить выключатель от розетки, и наоборот. Часть коммутации можно выполнить в любой коробочке, главное — чтобы не было опасности замыкания контактов.

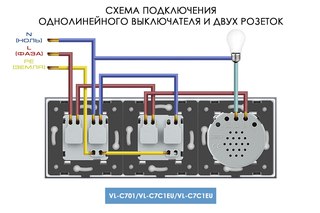

Типовой пример объединения розетки и выключателя в одном блоке

Часто в коридоре или прихожей возникает необходимость объединить точку подключения к сети (розетку) и выключатель нескольких групп освещения. Такой способ решает несколько задач:

  • Разветвленная розеточная сеть в коридоре обычно не нужна: нет постоянно используемых электроприборов. Тем не менее есть необходимость подключать пылесос, или зарядное устройство. К тому же, в прихожей может быть установлен базовый блок радиотелефона.
  • Места на стенах в этом помещении мало, установлены гардеробные шкафы, зеркало, вешалка. Часть коридора обычно занята входным распределительным щитом и прибором учета (счетчиком). Поэтому компактное размещение коммутационного оборудования — ключевой вопрос.
  • При объединении розетки и выключателя, экономится проводка, не требуется установка дополнительной распределительной коробки.
  • Если вы дополнительно подключаете второе устройство: выключатель к розетке, или наоборот, нет необходимости портить стену, организовывать маршрут для силового кабеля. Подключение производится с минимальным воздействием на помещение.

Как видно на иллюстрации, для реализации всей схемы потребуется один защитный автомат (в щитке его можно назвать «коридор: освещение, розетка»), и одна распределительная коробка.

Нулевая шина N (голубой цвет) проходит своеобразным транзитом на группы освещения и в розетку. Заземление PE заводится в корпус розетки, и (если одна из групп освещения находится в ванной комнате) в корпус светильника. Фаза после автомата, через распределительную коробку подключается к розетке. Расключение происходит в подрозеточнике. При этом используется любая клеммная колодка: например, WAGO.

Небольшим участком провода соединяется фазная клемма в розетке и входная клемма двухклавишного выключателя. Далее, от выходных клемм прокладывается фаза на каждую группу освещения.

Такая схема обычно применяется при проектировании, поскольку все равно придется прокладывать кабели на разные группы освещения. Если такое решение является дополнительным, вы не устанавливаете дополнительные коробочки. Отверстие для выключателя или подрозетника проделывается рядом с уже смонтированным прибором. Останется лишь проложить дополнительную проводку.

Если есть необходимость развести розетку и освещение на разные автоматы защиты (например, применяется силовая розетка для мощного электроприбора), заведение фазы выполняется по разным силовым линиям.

Использовать дополнительную распределительную коробку не нужно, фазный провод проходит через нее транзитом, без расключения.

Совет: оставьте в распределительной коробке петлю на каждом фазном проводе. При перспективном расширении сети, можно разрезать проводку, и с помощью колодок быстро организовать расключение.

В любом случае, при таком способе монтажа экономится и проводка, и площадь на стене. Для примера, посмотрим классический вариант подключения розетки и выключателя к распределительной коробке.

Проложено два маршрута кабеля, расключение в распределительной коробке. Глядя на схему, становится очевидным, что подключение выключателя напрямую к розетке более рационально.

Как подключить одноклавишный выключатель от розетки

Вариант классический: общая нулевая шина от распределительной коробки заводится на световую точку.

По тому же кабельному каналу заходит заземление (при его использовании). А вот фазный провод напрямую к осветительному прибору не идет. Одноклавишный выключатель (находясь в одном корпусе с розеткой) разрывает цепь между фазным контактом в подрозетнике и светоточкой. Довольно распространенная схема. Такой блок часто можно встретить в магазинах светотехники.

Еще одно применение такого модуля — отключаемая розетка. Допустим, у вас есть электроприбор, который следует выключать на ночь, или при выходе из помещения. Это может быть роутер, раздающий Wi-Fi. Сам блок располагается высоко, не всегда можно воспользоваться штатной кнопкой питания. Щелкнув клавишей выключателя, вы обесточите оборудование, не трогая автомат в распределительном щитке. Или напротив: прибор надо запитать при определенных условиях. Например, питание сигнализации.

В этом случае, фазный провод внутри блока просто размыкается выключателем, а подключение силовой проводки осуществляется, как на обычную розетку.

Если выключатель добавляется к уже существующей розетке

Минимизация последствий — замена розетки на блок. Сама процедура несложная, сверлим рядом отверстие для коробочки, и аккуратно монтируем новый модуль.

Силовой входящий кабель заводить не нужно, он и так есть в подрозетнике. А вот выходную проводку, до прибора освещения, протянуть придется. Это индивидуальное решение, универсального способа нет. Схема подключения очень простая: и нулевой и фазный провода прокладываются не от коробочки, а от подрозетника.

Естественно, придется установить контактные колодки. Хотя многие соединяют выходной провод прямо с контактами розетки: некоторые модели допускают такое подключение.

Если розеток в группе несколько, заменить на общий блок (розетка — выключатель) можно любую из них. Вы просто выбираете удобное место (от которого можно протянуть провод до светильника), и соединяете выключатель с розеткой.

При необходимости организовать дополнительную световую точку в прихожей, можно использовать настенные бра. Они размещаются в непосредственной близости от блока «розетка — выключатель», и вам не придется разрушать большой кусок стены для проводки.

Общие правила безопасности

Разумеется, перед началом таких работ (особенно на готовой системе электроснабжения), следует обесточить линию и проверить отсутствие напряжения. Подбор силового кабеля не вызовет сложностей: для организации освещения достаточно сечения 1.5 мм². Поскольку мы подключаем выключатель к розетке, а не наоборот, первичный (розеточный) кабель будет более мощным: 2.5 мм².

Можно ли подключить к выключателю розетку

Представьте ситуацию: у вас выполнен ремонт в помещении, вся электропроводка замурована в стены, и нет резервных коробочек или подрозетников. В одном из помещения требуется установить розетку. Разместить ее рядом с распределительной коробкой — нерационально, слишком высокое расположение. А прокладывать открытую проводку (тем более, штробить стену) не хочется.

В удобном месте расположен выключатель, в котором явно есть напряжение. Как сделать розетку от выключателя, если есть возможность эстетически разместить их рядом?

Чтобы ответить на этот вопрос, вспомним: какие бывают схемы освещения с выключателями.

Классическое включение: отвод от распределительной коробки.

Нулевой проводник заводится в светильник из коробки. В самой же коробке организуется разрыв фазного кабеля (он размыкается с помощью выключателя), затем фаза заходит в лампу по тому же пути, что и нуль.

При такой схеме, в корпусе (монтажной коробке) выключателя присутствует только фазный проводник. Организовать замкнутую электрическую цепь для подключения дополнительного электроприбора (через розетку) не получится. Можно использовать фазу от выключателя, но при этом все равно придется вести нуль из распределительной коробки, что делает затею бессмысленной.

Вывод: При такой организации освещения, подключить розетку к выключателю невозможно.

Выключатель находится между источником электроэнергии и осветительным прибором.

Такая схема встречается реже, но в некоторых помещениях она применяется. Если на этапе проектирования было принято решение не использовать в осветительной сети распределительные коробки — вам повезло. В монтажной коробке выключателя есть и нулевой и фазный провода.

Последовательность работ следующая:

  • Демонтируем действующий выключатель, не трогая монтажную коробку.
  • Определяем маршруты прокладки входного и выходного кабелей. Если у вас есть схема и план электроснабжения помещения, сделать это нетрудно.
  • Аккуратно сверлим отверстие для подрозетника.
  • В коробке выключателя монтируем клеммные колодки, и производим подключение розетки по следующей схеме:

Поскольку действующая проводка предназначена для освещения, вероятнее всего, сечение кабеля не более 1.5 мм². Максимально возможная нагрузка для такого кабеля (при условии, что он медный): 3.3 кВт. То есть, в эту розетку можно включать не слишком мощные электроприборы. Максимум — пылесос. Ну а зарядные устройства для телефонов, блок питания роутера или антенного усилителя – без проблем.

Расширение силовой сети в отдельном помещении, за счет расключения в действующих коммутационных устройствах возможно. Как правило, организуется подключение выключателя к розетке. Обратная ситуация возможна лишь при определенной схеме электропроводки.

Видео по теме

Такая казалось бы простая и незамысловатая процедура, как подключение патрона для лампочки, имеет свои нюансы, не всегда знакомые для людей далеких от электричества.

Да что говорить, иногда сами электрики делают это не правильно. Чем это может обернуться для вас при дальнейшей эксплуатации?

Наибольшее распространение на нашем рынке получили 3 вида патронов:

    карболитовые советского образца
    пластиковые самозажимные

Начнем с карболитовых. Данный патрон является разборным и состоит из трех частей:

    цилиндрический корпус с резьбой
    керамический вкладыш с контактами

Чаще всего в наших квартирах используются патроны имеющие маркировку:

Значение в цифрах обозначает диаметр цоколя лампы в миллиметрах, которая подходит для этого патрона.

Буковка "E" говорит о том, что он относится к винтовой серии с резьбой Эдисона.

Бывают еще штыревые, серии G и некоторые другие, представленные ниже.

Такие изделия рассчитаны на ток не более 4А. То есть, в сети 220В к ним можно подключить нагрузку до 900Вт.

Подключение кабеля производится в следующей последовательности.

Перво-наперво перед началом работ нужно выяснить, какая из жил в кабеле является фазой. Это главный момент отвечающий за безопасность всей дальнейшей сборки.

Делается это при помощи обыкновенной индикаторной отвертки.

Контакт для подключения представлен на фото ниже.

Почему это так важно? Дело в том, что в патроне у вас никогда не должна быть под напряжением резьбовая часть. Не многие знают, но выключатель света (одноклавишный, двухклавишный) при отключении разрывают только один из проводников.

Второй, так и продолжает напрямую поступать на патрон. А теперь представьте, что электрик случайно перепутал фазу с нолем и пустил через выключатель нулевую жилу.

В итоге, в один прекрасный момент, лампочка в люстре может не просто перегореть, а лопнуть с разрушением стеклянной колбы.

Вы отключите свет чтобы ее заменить, и при такой замене, вам по любому придется соприкоснуться с цоколем.

Есть вообще светильники полностью с металлическим корпусами патронов. Стоит здесь перепутать подключение проводов, и при нештатной ситуации весь светильник целиком окажется под напряжением.

Еще часто можно наблюдать ситуацию, когда при заворачивании лампочки в патрон, она почему то не светится. Причина здесь кроется в отгибании центрального контакта. Он просто не достает до пятачка цоколя.

Чтобы исправить этот дефект, достаточно его подогнуть обратно. Многие делают это неизолированными отвертками, либо ножом.

В результате неаккуратных действий, вы обязательно заденете боковые контакты, а они у вас будут под напряжением.

Как итог – удар током вам обеспечен. Опытные электрики в этом случае советуют вообще не применять отвертки или посторонние инструменты, а воспользоваться самим патроном.

Выкручиваете цилиндрический корпус с резьбой и вставляете его боковой гранью между двух контактных площадок.

Далее краешком цепляете центральный пятачок и отгибаете его к верху. Никаких КЗ при этом вы не создадите, да и сами под напряжение не попадете.

И не важно на стене этот патрон или на потолке. Делается все в обоих случаях аналогично.

Поэтому запомните – нулевой проводник всегда должен приходить только на резьбовую часть цоколя.

У многих возникает вопрос, а куда подключать провод заземления, если у вас 3 провода в кабеле? Ведь на вкладыше с контактами больше нет свободных разъемов.

Данный третий провод, должен подключаться к корпусу самого светильника. Обычно на люстре или бра, всегда есть заводское место, куда и должна подсоединяться "земля".

Поэтому непосредственно в сам патрон, третий провод не заводится. При зачистке кабеля всегда делайте этот проводник желто-зеленого цвета большей длины, как минимум в два раза.

Хотя надо сделать замечание, что на некоторых видах керамических цоколей, есть подобные разъемы.

Как подключить Nintendo Switch к телевизору

Знание того, как подключить Nintendo Switch к телевизору, может полностью изменить ваш игровой процесс.

Вся привлекательность коммутатора, как следует из названия, заключается в том, что он может трансформироваться из портативной консоли в ТВ за секунды. Возможность игры 720p на встроенном 6,2-дюймовом экране и 1080p при выводе на телевизор через HDMI, если вы ограничиваетесь портативной игрой, вы определенно упускаете из виду.

Шаги по подключению Nintendo Switch к телевизору довольно просты, и мы изложили их ниже.Но сначала важный нюанс: они не работают на более дешевом Nintendo Switch Lite . Switch Lite не только не поставляется с док-станцией, но и не распознается ею - просто нет оборудования для вывода на экран телевизора.

Предположим, у вас оригинальная модель, а не Lite (если Joy-Cons несъемные, это Lite), вот как подключить Nintendo Switch к телевизору.

1. Найдите док-станцию ​​Switch

Изображение: Shaun Lucas / Tom's Guide

Если вы потеряли свою, Nintendo продает замену за 60 долларов , или есть сторонние варианты, доступные по более низкой цене - хотя имейте в виду, что консоли иногда были заблокированы с помощью неофициальных решений , так что продолжайте на свой страх и риск.

2. Откройте заднюю крышку.

(Изображение предоставлено: Tom's Guide)

На задней панели вы найдете откидную крышку. Откройте его, и вы увидите три помеченных порта: адаптер переменного тока, USB и выход HDMI.

3. Подключите адаптер переменного тока.

Адаптер переменного тока входит в верхний порт, а другой конец - в розетку.

4. Подключите кабель HDMI

(Изображение предоставлено Tom's Guide)

Подключите один конец к выходу HDMI на док-станции Switch, а другой конец подсоедините к свободному порту на телевизоре.

5. Пропустите кабель через выемку в док-станции.

После этого можно закрыть заднюю крышку.

6. Поместите Nintendo Switch в док-станцию.

Сделайте это осторожно, вставив Switch в слот так, чтобы порт зарядки совпал с разъемом внутри док-станции.

7. Снимите Joy-Cons.

(Изображение предоставлено: Tom's Guide)

Если вы собираетесь использовать Joy-Cons для игры в пристыковке, снимите их с боковых сторон консоли, удерживая маленькую черную кнопку на задней панели. каждого и осторожно снимая их с коммутатора.Они будут заряжаться, если оставить коммутатор прикрепленным к док-станции, что полезно.

8. Выведите коммутатор из спящего режима

Это можно сделать с помощью выбранного контроллера.

9. Настройте телевизор на правильный канал HDMI.

После этого вы готовы играть в Mario Kart так, как это должно быть.

Если коммутатор не выводит сигнал на экран, убедитесь, что шнур питания и кабель HDMI надежно вставлены в док-станцию. Если они потеряются, коммутатор будет продолжать думать, что используется в портативном режиме, и будет вести себя соответствующим образом.

Еще советы по Nintendo Switch

Лучший на сегодняшний день набор аксессуаров для Nintendo Switch предлагает

Найдите напряжение и номинальное напряжение переключателя, вилки, розетки и розетки

Как определить правильный ток и номинальное напряжение переключателя, Розетка , розетка и вилка и т. Д. ?

Выключатели, розетки, вилки, розетки, соединители, GFCI и т. Д. Спроектированы и рассчитаны на разные номиналы, имеющие разные электрические характеристики.Номинальные характеристики переключателей зависят от нескольких факторов, например, материала и класса изоляции, используемых для контактов переключателя, размера и расстояния между контактами, конкретного применения и т. Д.

Существует два основных номинала переключателя:

  • Номинальный ток: Указанный на паспортной табличке переключателя номинальный ток в амперах показывает максимальную допустимую нагрузку на ток, которую переключатель может выдерживать в подключенной цепи.
  • Номинальное напряжение: Это максимальное напряжение, которое переключатель может быть использован и установлен в цепи.

Давайте посмотрим, каковы правила и нормы в отношении номиналов переключателя и как выбрать правильный размер переключателя в зависимости от допустимого тока и напряжения.

Номинальный ток переключателя в амперах:

Все переключатели, прерыватели, вилки, розетки, соединители, провода и т. Д. Имеют два номинальных значения силы тока.

Безопасный максимум: переключатели, вилки, прерыватели, соединители, провода и т. Д. Имеют безопасный максимальный ток.

  • Максимальный ток: A 15 ампер Максимальный номинальный ток переключателя 15 ампер i.е. его можно установить в цепи с максимальным током нагрузки 15 А.

Максимальный номинальный ток зависит от напряжения цепи и никогда не должен превышать точный номинальный ток. Если он превысит, он расплавит и свариет контакты переключателя, и переключатель будет бесполезен. Отсутствие прерывателя может привести к повреждению подключенного устройства и даже вызвать опасный пожар. Говоря простыми словами, переключатель на 15 А нельзя использовать при токе нагрузки 20 А.

Как правило, бытовые и бытовые устройства работают от цепей нагрузки 15 А (калибр 14), но иногда устройства на 20 А (калибр 12) также используются в случае однофазного источника питания 120 В переменного тока.В основном, цепи 30 А (калибр 10) используются для питания 240 В переменного тока в соответствии с мощностью нагрузки, например, водонагреватели и т. Д.

Большинство бытовых устройств рассчитаны на 15 А, но иногда может подойти устройство на 20 А.

  • Максимальный безопасный ток: A 30 ампер Максимальный безопасный ток для переключателя составляет 24 ампера. то есть он может быть установлен в цепи с максимальным током нагрузки 24 А, например в цепи водонагревателя с переключателем 30 А, при токе нагрузки 24 А или ниже. Его можно рассчитать следующим образом:

Безопасный максимальный ток: Максимальный ток x 80%

Учебные пособия по подключению соответствующего переключателя:

Пример: Каков безопасный максимальный ток в амперах для переключателя 15A?

Решение:

  • Безопасный максимальный ток = максимальный ток x 0.8
  • Максимальный безопасный ток = 15 А x 0,8
  • Максимальный безопасный ток = 12 А

Это означает, что переключатель на 15 А можно безопасно использовать для тока нагрузки 12 А. Тем не менее, переключатель на 15 А можно использовать для точного переключения на 15 А для прерывистой (неодновременной) нагрузки. В то время как в случае непрерывной нагрузки следует использовать переключатель на 15 А для цепи нагрузки максимум 12 А.

Если номинальный ток одинаков для 120 В и 240 В, значение нагрузки в вольтах (ВА) и ваттах (Вт) может отличаться. Например:

  • 20A, 120 В, безопасное значение максимального тока переключения составляет 16 А.Нагрузка в ваттах, которую этот переключатель может безопасно обрабатывать, = 16A x 120 В = 1920 Вт.
  • Если номинальный ток такой же, когда мы увеличиваем напряжение до 240 В, то = 16A x 240 = 3840 Вт. (Примечание: это пример расчета. Используйте переключатели, вилки и розетки на 30 А при напряжении питания 240 В.
  • Точно так же безопасный максимальный ток для переключателя 15 А составляет 12 А, а нагрузка, которую может выдерживать этот переключатель, составляет 12 А x 120 В = 1440. Вт

Связанные калькуляторы:

Номинальное напряжение коммутатора в вольтах:

Номинальное напряжение коммутатора показывает максимально допустимое напряжение цепи, в которой коммутатор должен использоваться для различных нагрузок.

Переключатель может быть рассчитан на переменное напряжение, постоянное напряжение или оба с разными значениями и допустимой нагрузкой. Например, коммутатор может быть рассчитан на 240 В переменного тока, 230 В переменного тока, 15 А, 120 В постоянного тока, 20 А и т. Д. Перед установкой прочтите руководство пользователя или данные паспортной таблички на коммутаторе.

Напряжение питания никогда не должно превышать номинальное напряжение переключателя. Другими словами, если мы подключим переключатель 120 В к 500 В, приложенное напряжение может перескочить через разомкнутые контакты (и перегреться из-за перенапряжения) схемы и подключить нагрузку к напряжению питания.Это также вызовет искру, которая может вызвать пожар. Выключатель разомкнет цепь и остановит работу, если ток превысит предел из-за превышения напряжения по сравнению с номинальным напряжением. Короче говоря, переключатели с номиналом 120 В и 230 В не должны использоваться для 240 и 480 В соответственно.

Сколько переключателей, розеток и розеток можно установить в цепях 15A и 20A?
  • Для безопасной и бесперебойной работы в цепь 15А должна быть подключена одна розетка.
  • Чтобы узнать безопасное количество розеток или розеток, назначьте каждой из них по 1,5 А, как показано ниже.
  • Цепь 20A / 1,5 A = 13 Количество розеток и розеток.
  • 15A Цепь / 1,5A = 10 Количество розеток или розеток.

Для цепей 15 А и 20 А используйте провода калибра 14 и 12 соответственно. В случае использования на открытом воздухе, в прачечной, на кухне, в ванной или в водоемах, это код для использования GFCI и розеток с прерыванием замыкания на землю для максимальной защиты.

Определение размеров АВР и разъединителей

Номинальные характеристики разъединителя

В соответствии со статьей и разделом NEC-430:

  • Подходящий размер разъединителя должен быть равен или больше 115% от номинального значения двигателя ток полной нагрузки.
  • Если мы рассматриваем номинальную мощность в л.с. или ватт для разъединителя, номинальная мощность (или ватт) разъединителя должна быть равна или больше номинальной мощности двигателя или ватт при номинальном напряжении.

Автоматический переключатель резерва (АВР) Рейтинг

Пример: Каков правильный размер АВР для трехфазного источника питания переменного тока 210 кВт, 208 В.

Решение:

  • Ток в трехфазных цепях переменного тока = I = P / (В x √3
  • I = 210 кВт / (208 В x 1,732)
  • I = 583 А

Вы можете использовать тогда Автоматический переключатель на 600 А (трехполюсный) для тепловой нагрузки 210 кВт.

Правила NEC и МЭК о номинальных характеристиках переключателя
  • 14 Калибровочный провод следует использовать для переключателя 15 А, вилки или розетки и бытовой нагрузки, такой как цепи освещения.
  • Для переключателя на 20A следует использовать провод калибра 12.
  • Провод калибра 10 следует использовать для переключателя на 30 А (в основном 240 В) и автоматического выключателя на 30 А.
  • Выключатель или вилка, рассчитанные на 15 А, 120 В, могут использоваться в цепи нагрузки макс. 15 А, 120 В.
  • Выключатель или розетка на 15 А, 120 В не могут использоваться в цепи нагрузки 20 А, 120 В.
  • Переключатель, рассчитанный на 20 А, 120 В, может использоваться в цепи нагрузки 15 А и 20 А, 120 В.
  • Использование выключателя или розетки на 120 В в цепи 240 В и наоборот запрещено правилами.
  • Переключатель 240 В можно использовать в цепи 120 В только в том случае, если номинальный ток соответствует токам нагрузки.
  • Нельзя использовать переключатель 120 В или вилку на 240 В, даже если номинальный ток подходит.
  • Переключатели должны быть подключены и подключены к фазному (живому или линейному) проводу. Т.е. только фазный провод должен быть отключен через переключатель для включения / выключения подключенной цепи.
  • Подключение переключателя к нейтральному проводу запрещено правилами.
  • Переключатель, рассчитанный на 15 А, 120 В, можно использовать в цепи 20 А, 120 В от распределительного щита.
  • Переключатель, рассчитанный на 20 А, 120 В, не может использоваться в бытовых цепях питания 15 А, 120 В.
  • Устройства 15А (нагрузка) можно включать в розетку 20А, но не наоборот.
  • Переключатель большего размера в порядке, но номинал ниже, чем ток нагрузки, может привести к расплавлению контактов переключателя.
  • Для разного уровня защиты разработчик и электрик должны выбрать соответствующий переключатель с классом защиты IP в соответствии с IEC 60529, например IP60, IP65, IP67 и т. Д.
  • Переключатель с номиналом 10 А, 120 В переменного тока, рассчитанный на чисто резистивную нагрузку, может быть используется на 6 А, 120 В переменного тока для индуктивной нагрузки, которая никогда не влияет на ожидаемый срок службы переключателя i.е. 100000 операций или 25000 циклов в обоих случаях.

Полезно знать:

Переключатель, рассчитанный на:

  • 120 В, можно использовать только для 120 В.
  • 240 В можно использовать для 120 В, 240 В, но не для 277 В (коммерческие приложения)
  • 120–277 можно использовать для 120, 240 и 277 В.

Связанная публикация: Электроустановки - Стандарты & # 038; Мировое регулирование

Меры предосторожности

Предупреждение и меры предосторожности

  • Отключите питание перед заменой, ремонтом, поиском и устранением неисправностей, техническим обслуживанием и установкой электрических приборов и оборудования.
  • Переключатели должны подключаться через фазный (под напряжением или линейный) провод (НЕ НА НЕЙТРАЛЬНОМ). Таким образом, он может управлять включением / выключением цепи путем отключения линии или фазного источника питания.
  • Используйте кабель и провод подходящего размера для монтажа электропроводки.
  • Несоблюдение этого правила может привести к поражению электрическим током, серьезным травмам, возгоранию или даже смерти.
  • Выполните проверку целостности клеммы переключателя перед подключением и установкой. При установке проводки используйте провод 10 калибра для 240 В и калибра 12 для 120 В.
  • Следуйте региональным цветовым кодам проводки, например IEC или NEC.
  • Пожалуйста, следуйте инструкциям в руководстве пользователя, местным кодам или обратитесь к лицензированному электрику для правильной установки.
  • Автор не несет ответственности за какие-либо убытки, травмы или повреждения в результате отображения или использования этой информации, или если вы попробуете какую-либо схему в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Похожие сообщения:

Enbrighten Plug-in 2-Outlet Wi-Fi Smart Switch review

Подключаемые устройства Smart Switch

Enbrighten исторически были огромными монстрами, которые могли выдержать диету.К счастью, с его новым внутренним интеллектуальным выключателем, доступным как с одной розеткой, так и с конфигурацией с двумя розетками, рассмотренной здесь, указанная диета была принята и успешно завершена.

Интеллектуальный коммутатор Wi-Fi с 2 розетками Enbrighten сообщает вам практически все, что можно о нем знать, прямо в названии продукта. Разработанный с двумя заземленными розетками, он рассчитан на мощность до 1875 Вт для общего назначения / резистивного использования и 1/3 лошадиных сил, если вы используете его с чем-то моторизованным.(Эти цифры являются максимальным общим потреблением для обеих розеток вместе.) Подключение осуществляется только через Wi-Fi 2,4 ГГц.

Этот обзор является частью обзора TechHive лучших умных розеток, где вы найдете обзоры конкурирующих продуктов, а также руководство для покупателя по функциям, которые следует учитывать при покупке этого типа продуктов.

Первое, что вы заметите при просмотре этого переключателя, - это то, насколько широко расположены две розетки. При диаметре более 5 дюймов это самая широкая пробка, которую я когда-либо встречал, и она, безусловно, далеко не ненавязчивая.Хотя производитель на самом деле не рекламирует это как аргумент в пользу продажи, дизайн позволяет легко разместить блоки питания слишком большого размера. При этом переключатель достаточно узкий по вертикали, чтобы не перекрывать вторую розетку в розетке. Невозможно поместить два переключателя Enbrighten в одну розетку, но во второй розетке достаточно места для традиционного проводного устройства.

Кристофер Нулл / IDG

Приложение Enbrighten делает планирование простым и интуитивно понятным.

Одна кнопка в середине переключателя - опять же, там, где ее нелегко заблокировать - вручную управляет обеими розетками одновременно. Над этой кнопкой питания расположен большой синий светодиод, который горит, когда переключатель включен, и гаснет, когда он выключен. Вы можете изменить это поведение или полностью выключить светодиод в приложении.

Коммутатор без проблем настраивается с помощью мобильного приложения Enbrighten, которое, безусловно, является основным. Значительный значок включения / выключения расположен спереди и в центре, а параметры расписания и таймера обратного отсчета доступны в нижней части экрана.Трио предустановленных режимов планирования (вечер, утро, от заката до рассвета) дают вам быстрый доступ к некоторым из наиболее распространенных процедур планирования, но это все возможности приложения. Коммутатор поддерживает Alexa и Google Home, но не поддерживает HomeKit или IFTTT.

Smart Switch Enbrighten Plug-in с 2 розетками и Wi-Fi не предлагает особых дополнительных функций; но при цене всего 20 долларов он вполне конкурентоспособен по стоимости по сравнению с предложениями других известных брендов. Если вам нужно индивидуальное управление розеткой или такие функции, как мониторинг энергии, вам нужно поискать в другом месте; но если вам просто нужен удобный способ зажечь рождественские огни, не ползая за елку, это такой же хороший вариант, как и любой другой.

Примечание. Когда вы покупаете что-то после перехода по ссылкам в наших статьях, мы можем получить небольшую комиссию. Прочтите нашу политику партнерских ссылок для получения более подробной информации.

Можно ли подключить планшет Nintendo Switch к любой док-станции Switch?

Если вам интересно, как можно играть на Nintendo Switch, когда ваш супруг (а) или дети смотрят фильм (или наоборот) в гостиной, не беспокойтесь! Вы можете подключить свой планшет Switch к другой док-станции Switch Dock - не только в своем собственном доме, но и в любом другом доме.Кроме того, Nintendo будет продавать док-станцию ​​когда-нибудь в будущем, поэтому вам даже не нужно покупать полную комплектацию, чтобы переходить с одного телевизора на другой (хотя вы можете захотеть купить несколько систем Switch, чтобы каждый мог играют что хотят в разных комнатах одновременно).

Как это возможно?

Технически Nintendo Switch - это планшетная часть всей системы. Большая квадратная штука, которая подключается к вашему телевизору, - это просто док-станция. Это не совсем похоже на зарядную станцию ​​для вашего мобильного телефона.После подключения док-станции Switch Dock к источнику питания, а затем к телевизору, все, что вам нужно сделать, это вставить Switch (планшет) в док-станцию, и все готово.

VPN-предложения: пожизненная лицензия за 16 долларов, ежемесячные планы за 1 доллар и более

Switch Dock не имеет операционной системы, о которой нужно беспокоиться. На нем нет загруженных или сохраненных игр. Это просто провод от коммутатора (планшета) к телевизору.

Как мне получить только док?

Одним из аксессуаров, которые Nintendo перечислила на странице «Купить сейчас», является комплект док-станции Nintendos Switch, который будет включать док-станцию, адаптер переменного тока и кабель HDMI за 89 долларов.99.

Док-набор в настоящее время недоступен, и вы не можете даже нигде предварительно заказать его. Но тот факт, что он указан на веб-сайте Nintendo, означает, что он находится в разработке. К сожалению, домохозяйствам с несколькими телевизорами придется подождать некоторое время, прежде чем Dock появится на полках магазинов.

Если это не слишком сложно, вы можете просто отключить Switch Dock от одного телевизора и подключить его к другому.

Что делать, если мне нужно более одного коммутатора?

Это совсем не проблема (кроме того факта, что получить его в день запуска может быть сложно).Если вы хотите вложить по 300 долларов в каждую отдельную систему Switch (планшет), контроллеры Joy-Con и док-станции, вы - золотая медаль.

Однако, если вы просто ищете дополнительные контроллеры, подставки для зарядки контроллеров или док-станции для подключения телевизора, вы можете сэкономить немного денег, приобретая периферийные устройства по отдельности. Единственная часть Switch, которая также не продается отдельно, - это сам Switch (планшет).

Есть вопросы?

У вас есть вопросы о том, как работает док? Оставляйте их в комментариях, и мы на них ответим.

Мы можем получать комиссию за покупки, используя наши ссылки. Учить больше.

Google, Alexa и Apple HomeKit контролируют

(Pocket-lint) - Умные розетки - действительно простой способ сделать вашу электронику немного ... ну, умнее. По сути, эти штуковины позволяют управлять неподключенной бытовой техникой прямо с телефона или даже с помощью голосового помощника. Это позволяет вам включать и выключать их удаленно, используя их сопутствующие приложения.

Многие умные розетки также совместимы с устройствами и экосистемами умного дома, такими как Amazon Echo и Google Home или Apple HomeKit, поэтому вы можете управлять ими с помощью голоса или размещать их в центральном приложении вместе с другими устройствами в вашем доме.

Вот наш выбор лучших умных розеток на рынке на данный момент.

Лучшие умные розетки, которые можно купить прямо сейчас

Amazon

Amazon Smart Plug

squirrel_widget_148574

Amazon Smart Plug разработан для работы с Alexa, поэтому вам нужно только приложение Alexa, чтобы запустить его.После этого вы сможете удаленно управлять электроникой, подключенной к Amazon Smart Plugs, использовать голосовое управление с устройств Alexa, а также устанавливать расписания для повседневных операций, таких как включение лампы в гостиной в 19:00.

Если вы решите перейти, например, с платформы Alexa на Google Home, Amazon Smart Plug не будет совместим с голосовым управлением Google Home. Тем не менее, вы по-прежнему сможете удаленно управлять вилкой через приложение Alexa на своем смартфоне.

Ikea

Ikea Smart Plug

Ikea Smart Plug является частью линейки устройств Home Smart от производителя мебели (ранее Trådfri), которые включают интеллектуальное освещение.Вам понадобится шлюз для подключения Ikea Smart Plug к вашей домашней сети, а также управляющая розетка или отдельное мостовое устройство, но вы можете подключить несколько вилок к шлюзу и управляющему устройству.

После подключения Ikea Smart Plug можно управлять удаленно с вашего смартфона через приложение Ikea Home Smart, и вы можете запланировать включение или выключение электроники, подключенной к Smart Plug в заданное время. Ikea Smart Plug также работает с Amazon Alexa, Google Assistant и Apple HomeKit.

Meross

Meross Smart Plug

squirrel_widget_3800090

У этой супер простой интеллектуальной вилки есть то, с чем мало кто может сравниться - совместимость с Apple HomeKit, Google Assistant и Amazon Alexa.

Конечно, вы не сможете использовать все три одновременно, но он гибкий и недорогой.

Приложение Meross позволяет вам проявлять гибкость и за пределами этих экосистем - например, вы можете легко создать расписание.

Хорошая большая физическая кнопка на штекере также позволяет легко управлять им вручную.

TP-Link / Kasa

TP-Link Kasa HS105 Smart Plug

squirrel_widget_3639910

Линейка Kasa TP-Link полна интеллектуальных разъемов, а HS105 - отличный пример того, как объединить множество функций в компактный дизайн.

Естественно, есть ручное управление через приложение Kasa и голосовое управление через Alexa и Google Assistant.

Поскольку Kasa имеет целую экосистему интеллектуальных устройств, она особенно идеальна для тех, кто уже вложил средства, поскольку вы можете с легкостью включать ее в сцены и расписания вместе с источниками света, камерами и многим другим.

Gosund

Gosund Smart Wi-Fi Plug (четыре комплекта)

squirrel_widget_2845397

Если вам нужно множество умных розеток, чтобы превратить ваши обычные устройства в умные, то комплект из четырех Gosund - отличный вариант.

Совместимость с Alexa и Google Assistant - без необходимости в дополнительном концентраторе - вилки могут быть настроены на таймеры, расписания и могут управляться удаленно в любое время.

И хотя вы получаете выгоду от нескольких розеток, вам не нужно раскошелиться на типичную стоимость, как в случае с более известными брендами.

Eve

Eve Energy

squirrel_widget_148576

Eve Energy (первоначально Elgato) доступна в виде вилки для Великобритании, ЕС и США, и это одна из немногих умных вилок в этом списке, совместимая с HomeKit от Apple, поэтому возможность управления через Siri, как в случае с Ikea.

Eve Energy позволит вам увидеть, сколько энергии потребляют ваши устройства, и понять ваше энергопотребление, а также вы сможете включать и выключать свои устройства простым касанием или голосом и спрашивая Siri.Eve также предлагает несколько других устройств для умного дома в своем портфолио, включая дверные и оконные датчики и дверной замок, среди прочего, все из которых совместимы с HomeKit.

Aoycocr

Aoycocr Mini Smart Plug (комплект из двух)

squirrel_widget_3639864

Если вам просто нужен дуэт умных розеток - возможно, для каждой прикроватной лампы или пары кухонных приборов - комплект из двух комплектов Aoycocr - еще один надежный и доступный пакет.

Вы получаете удаленное управление из любого места с помощью приложения Smart Life, а также можете соединить разъемы с Alexa или Google Assistant для получения голосового управления.

Если этого недостаточно, вы также можете воспользоваться расписаниями, таймерами и общим доступом к группе, чтобы обеспечить еще больший контроль.

TP-Link

Интеллектуальная розетка TP-Link HS110

squirrel_widget_148580

Интеллектуальная розетка TP-Link HS110 позволит вам включать и выключать электронику со смартфона в любом месте, где есть подключение к Интернету, но это также позволит вам для мониторинга энергопотребления всего, что подключено к нему со своего смартфона, например Eve Energy.

В этой умной розетке также есть режим «Away-Mode», позволяющий включать и выключать устройства в разное время, что подразумевает, что кто-то находится дома, даже если их нет.

HS110 Smart Plug работает с Amazon Alexa и Google Assistant и совместим с устройствами под управлением Android 4.1 или выше и iOS 8 или выше. Как и все умные розетки, вам просто нужно вставить HS110 в обычную розетку, а затем устройство, которым вы хотите управлять, в интеллектуальную розетку.

Teckin

Teckin Mini Smart Outlet (четыре комплекта)

squirrel_widget_3639922

Комплект из четырех комплектов Teckin непритязателен, но это не значит, что он не может производить все необходимые умные розетки.

С каждым разъемом вы получаете все необходимое: дистанционное управление через сопутствующее приложение, голосовое управление через Google Assistant или Alexa, а также возможность устанавливать расписания и таймеры.

Он не будет соответствовать остальной части вашей экосистемы так же, как вилка TP-Link, Amazon или Ikea, но, на самом деле, это не имеет большого значения. Если учесть и цену, тем, у кого есть несколько недостатков, нетрудно заполнить дом.

Hive

Hive Active Plug

squirrel_widget_148582

Для Hive Active Plug требуется Hive Hub, если у вас нет Hive Active Heating, чтобы подключить его к любым другим имеющимся у вас устройствам Hive и позволить вам управлять им с помощью интеллектуального устройства. , будь то смартфон, планшет или ноутбук.

После подключения вы сможете удаленно включать и выключать любую подключенную к нему электронику, а также планировать до шести временных интервалов в день, чтобы имитировать присутствие кого-то дома.

Как и некоторые другие умные розетки в этом списке, Hive Active Plug совместим с Amazon Alexa и Google Assistant, что означает, что вы сможете управлять своей электроникой с помощью голоса через устройство с поддержкой Amazon Alexa, такое как Amazon Echo или Устройство с поддержкой Google Assistant, например Google Home.

У Hive также есть лампы и датчики в своем портфолио для умного дома, если вы хотите выйти за рамки розеток.

Bosch

Интеллектуальная розетка Bosch

squirrel_widget_148584

Интеллектуальная розетка Bosch подключит любое электрическое устройство, подключенное к ней, к системе Bosch Smart Home. С помощью приложения Bosch Smart Home вы получите представление об энергопотреблении отдельных устройств, а также сможете индивидуально управлять ими и программировать их изо дня в день с помощью переключателя времени.

Его компактный дизайн означает, что оба разъема на двойном разъеме могут использоваться одновременно, и, хотя он не предлагает управление Amazon Alexa или Google Assistant, на вилке есть функция ручного отключения, если ваш смартфон не под рукой .

Belkin

Belkin WeMo Switch

squirrel_widget_148578

Belkin WeMo Switch работает как с устройствами Android, так и с iOS и позволяет включать и выключать электронные устройства из любого места, если у вас есть подключение к Интернету.

Он использует вашу существующую домашнюю сеть Wi-Fi, чтобы предоставить вам беспроводное управление всем, от телевизоров и ламп до утюгов и обогревателей, через бесплатное приложение WeMo или голосовое управление через Amazon Alexa или Google Assistant.

WeMo Switch - это модульная система, поэтому вы можете добавить несколько переключателей в свой дом и выключить их все сразу или запрограммировать каждый из них на включение или выключение в определенное время.WeMo Switch подключается к стандартной розетке. Устройство, которым вы хотите управлять по беспроводной сети, затем подключается к WeMo Switch, а остальная часть установки выполняется через приложение.

Написано Бриттой О'Бойл. Редакция Макса Фримена-Миллса.

Как работает коммутатор?

Сетевые концентраторы и коммутаторы

Сетевой концентратор - это центральная точка подключения устройств в локальной сети или LAN.Но есть ограничение на объем полосы пропускания, который пользователи могут совместно использовать в сети на основе концентратора. Чем больше устройств добавлено к сетевому концентратору, тем дольше данные достигают места назначения. Коммутатор позволяет избежать этих и других ограничений сетевых концентраторов.

Большая сеть может включать в себя несколько коммутаторов, которые соединяют вместе разные группы компьютерных систем. Эти коммутаторы обычно подключаются к маршрутизатору, который позволяет подключенным устройствам выходить в Интернет.

Что такое роутер и как он работает в сети?

В то время как коммутаторы позволяют различным устройствам в сети обмениваться данными, маршрутизаторы позволяют обмениваться данными между разными сетями.

Маршрутизатор - это сетевое устройство, которое маршрутизирует пакеты данных между компьютерными сетями. Маршрутизатор может подключать сетевые компьютеры к Интернету, поэтому несколько пользователей могут совместно использовать соединение. Маршрутизаторы помогают соединить сети внутри организации или соединить сети нескольких филиалов. А роутер работает диспетчером. Он направляет трафик данных, выбирая лучший маршрут для передачи информации по сети, чтобы она передавалась с максимальной эффективностью.

Как настроить сетевой коммутатор с маршрутизатором?

Вы можете обнаружить, что вам нужно увеличить количество портов, которые можно подключить к вашему маршрутизатору, чтобы вы могли настроить сетевой коммутатор для подключения к вашему маршрутизатору.Сетевой коммутатор подключается к маршрутизатору через один из портов на маршрутизаторе, увеличивая количество устройств в вашей сети небольшого офиса, таких как настольные компьютеры, принтеры, ноутбуки и т. Д., Которые имеют проводное подключение к Интернету.

Начало работы с правильным сетевым устройством Обратитесь к консультанту по продажам Cisco, который понимает ваши конкретные требования. Вы получите безопасную, надежную и доступную по цене сеть, поддерживаемую Cisco и настроенную в соответствии с вашими потребностями сегодня, что даст вам четкий путь в будущее.

Как подключить коммутатор TP-Link Smart Plug Switch к моей домашней сети через Kasa?

Интеллектуальными устройствами TP-Link можно управлять с помощью Kasa App локально и удаленно. Таким образом, мы можем легко сделать дом умным. В этой статье рассказывается, как подключить интеллектуальную розетку / коммутатор TP-Link к домашней сети.

Примечание. Если на вашем устройстве Apple установлена ​​операционная система iOS 14 или выше, сначала включите «Локальную сеть», следуя часто задаваемым вопросам

.

Прежде чем мы начнем:

1.Загрузите Kasa Smart из App Store или Google Play и установите его на свой смартфон.

2. Подключите смартфон к домашней сети Wi-Fi (только 2,4 ГГц).

3. Подключите интеллектуальную розетку к розетке.

Вот для примера HS100.

Шаги по настройке TP-Link Smart Plug через приложение Kasa.

1. Откройте приложение Kasa и войдите в свою облачную учетную запись.

a.Если у вас нет учетной записи, зарегистрируйтесь с ней, см. Как создать облачную учетную запись TP-Link на Kasa?

г.Войдите в приложение Kasa со своей облачной учетной записью.

2. Добавьте Smart Plug в приложение kasa. Нажмите «+» и « Добавить устройство» , затем нажмите «Умная розетка» и выберите значок в соответствии с номером вашей модели.

3. Следуйте инструкциям в приложении Kasa, чтобы включить HS100, дождитесь, пока индикатор Wi-Fi не замигает оранжевым и зеленым.

Если индикатор не мигает оранжевым и зеленым, выполните сброс HS100 в соответствии с UG / QIG.

4. Подключите телефон к Smart Plug Wi-Fi. На этом шаге есть разница между телефоном Android и iOS.

Для Android: Kasa автоматически выполнит поиск Kasa Cam, это займет около минуты.

Если на этом этапе у вас возникнут проблемы, перейдите в «Настройки» -> «Wi-Fi» на своем смартфоне и вручную подключитесь к сети Wi-Fi HS100 (как и в iOS).

Для iOS : вам необходимо подключиться к сети Wi-Fi HS100 вручную, перейдите в Настройки-> Wi-Fi на своем смартфоне и подключитесь к сети Wi-Fi HS100 (которая называется TP-LINK_Smart Plug_XXXX) и затем вернитесь в приложение Kasa, чтобы продолжить процесс установки.

5. Подключите умную розетку к домашней сети. Здесь мы выбираем «Deco M5» в качестве домашней беспроводной сети. Если вы не можете найти свою домашнюю сеть в списке Wi-Fi, нажмите «Присоединиться к другой сети» , который находится внизу списка Wi-Fi, затем введите SSID и пароль домашней сети вручную. После этого шага ваша умная розетка будет подключена к вашей домашней сети.

6. Назовите свою умную розетку.

7. Настройте значок для этой интеллектуальной розетки.Мы можем выбрать значок из списка или выбрать из «Альбомов» вашего смартфона или сделать снимок.

Тогда наслаждайтесь умной розеткой.

8. Щелкните значок Smart Plug, вы увидите страницу, как показано ниже, и сможете настроить дополнительные параметры, такие как Расписание / Нет на месте / Таймер.

9. Нажмите, чтобы войти в интерфейс настроек устройства, нажмите «Имя и значок», чтобы изменить имя и значок умной вилки, нажмите «Информация об устройстве», чтобы просмотреть основную информацию об умной вилке.

Примечание: Если вы столкнетесь с какой-либо проблемой во время вышеуказанных шагов, вы можете нажать кнопку сброса, чтобы сбросить интеллектуальный штекер / переключатель в соответствии с UG / QIG.

Другие дела, которые вы, возможно, захотите сделать

После завершения подключения Smart Plug к домашнему Wi-Fi вы можете использовать Amazon Echo или Google Home для управления устройством. Для этого вы можете обратиться к часто задаваемым вопросам ниже для инструкций по настройке:

Как управлять смарт-устройствами с помощью Amazon Echo?

Как управлять смарт-устройствами с помощью Google Home?

Чтобы узнать больше о каждой функции и конфигурации, перейдите в центр загрузок , чтобы загрузить руководство для вашего продукта.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
