Мощность кабеля по сечению: Сечение кабеля: как правильно рассчитать и выбрать по мощности?

Содержание

Таблица выбора сечения кабеля в зависимости от силы тока или мощности при прокладке проводов. Выбор сечения автомобильного провода — Ізолітсервіс

Таблица выбора сечения кабеля при прокладке проводов

Проложенные открыто					Проложенные в трубе
Сечение	Медь			Алюминий			Медь			Алюминий
каб.,	ток	W, кВт		ток	W, кВт		ток	W, кВт			W, кВт
мм²	А	220в	380в	А	220в	380в	А	220в	380в	А	220в	380в
0,5	11	2,4	—	—	—	—	—	—	—	—	—	—
0,75	15	3,3	—	—	—	—	—	—	—	—	—	—
1,0	17	3,7	6,4	—	—	—	14	3,0	5,3	—	—	—
1,5	23	5,0	8,7	—	—	—	15	3,3	5,7	—	—	—
2,0	26	5,7	9,8	21	4,6	7,9	19	4,1	7,2	14,0	3,0	5,3
2,5	30	6,6	11,0	24	5,2	9,1	21	4,6	7,9	16,0	3,5	6,0
4,0	41	9,0	15,0	32	7,0	12,0	27	5,9	10,0	21,0	4,6	7,9
6,0	50	11,0	19,0	39	8,5	14,0	34	7,4	12,0	26,0	5,7	9,8
10,0	80	17,0	30,0	60	13,0	22,0	50	11,0	19,0	38,0	8,3	14,0
16,0	100	22,0	38,0	75	16,0	28,0	80	17,0	30,0	55,0	12,0	20,0
25,0	140	30,0	53,0	105	23,0	39,0	100	22,0	38,0	65,0	14,0	24,0
35,0	170	37,0	64,0	130	28,0	49,0	135	29,0	51,0	75,0	16,0	28,0

Выбор сечения автомобильного провода:

Номин. сечение, мм²	Сила тока в одиночном проводе, А при длительной нагрузке и при температуре окружающей среды, оС
Номин. сечение, мм²	20	30	50	80
0,5	17,5	16,5	14,0	9,5
0,75	22,5	21,5	17,5	12,5
1,0	26,5	25,0	21,5	15,0
1,5	33,5	32,0	27,0	19,0
2,5	45,5	43,5	37,5	26,0
4,0	61,5	58,5	50,0	35,5
6,0	80,5	77,0	66,0	47,0
16,0	149,0	142,5	122,0	88,5

*Примечание: при прокладке проводов сечением 0,5 – 4,0 мм² в жгутах, в поперечном сечении которых по трассе содержится от двух до семи проводов, сила допустимого тока в проводе составляет 0,55 от силы тока в одиночном проводе согласно таблице, а при наличии 8-19 проводов – 0,38 от силы тока в одиночном проводе.

расчёт и пользование матрицей при выборе диаметра проводника

Безопасности электрических сетей уделяется повышенное внимание, существует ряд типоразмеров проводников для различных условий работы. Чтобы правильно подобрать нужный размер, вычисляют сечение кабеля по мощности и таблицам. Это позволяет обеспечить токопроводимость на оптимальном уровне, не допуская перегрева и разрушения изоляции жил. Расчёт диаметра проводов можно выполнить и по токовой нагрузке с помощью математических формул и табличных матриц.

Срез провода и жилы кабеля

Неправильный выбор сечения проводов опасен возможностью возгорания изоляции при недостаточной площади среза. Обратная ситуация — избыточный диаметр приводит к удорожанию электросети и чрезмерному весу конструкции. Форма сечения проводника обычно круглая, но бывает и прямоугольной, площадь, соответственно, определяется по формулам круга S=(3,14*D²)/4=0,785*D² и четырёхугольника S=a*b, где:

S — сечение провода, мм2;
D — Ø проволоки, мм;
a и b — стороны квадрата в миллиметрах.

Чтобы рассчитать площадь многопроволочного проводника, определяют квадратуру единичного электропровода и умножают на их количество. Измерить диаметр можно штангенциркулем или обычной линейкой. Есть и упрощённый способ: снять размер всего пучка свитых проволок и определить площадь по той же формуле, но с введением поправочного коэффициента 0,91 на неплотность прилегания проводников. Для удобства пользования существуют таблицы зависимости площади среза от диаметра проводника.

Ø одной проволоки или пучка, мм	1,0	1,6	2,5	3,2	4,5
Площадь сеч. провода/свивки, мм2	0,7/0,6	2,0/1,8	5,0/4,5	8,0/7,3	16,0/14,5

Толщину тонкой проволочки определяют микрометром, а при его отсутствии — линейкой. Сначала снимается изоляция, металлическая нить вплотную наматывается на участок карандаша. Затем замеряется длина покрытого отрезка и делится на количество витков — получится искомый диаметр. Чем больше оборотов сделано вокруг стержня, тем точнее замер.

В электротехнике применяются чаще медные проводники — они имеют меньший диаметр при равной токовой пропускной способности, удобны в монтаже и долговечны. Регламент ПУЭ предписывает использовать в жилых зданиях кабели с жилами из меди. Преимущества перед алюминиевыми проводами сохраняются на малых диаметрах: при возрастании площади масса и стоимость изделий увеличивается. При токовой нагрузке I ≥50 А явное превосходство меди исчезает, и электрики переходят на использование кабелей с жилами из алюминия.

Для обустройства ЛЭП применяются самонесущие изолированные провода — СИП электро. В отличие от ранее применявшихся оголённых с креплением на изоляторах и разнесённых в пространстве, новые изделия представляют собой пучок покрытых диэлектриком (светостойкий полиэтилен) алюминиевых проводов с проложенным внутри стальным сердечником или без него. Такая конструкция позволяет ставить опоры на большем расстоянии и без изоляторов передавать напряжение до 35 тысяч вольт.

Значение протяжённости и факторы нагрева

Обстоятельства, влияющие на подсчёт сеч. кабеля по киловаттам и токовой нагрузке, можно условно разделить на 2 группы: факторы, касающиеся нагрева проводников, и показатели, относящиеся к протяжённости электросети. От правильности подбора характеристик кабелей и проводов зависит безопасность жилых и производственных помещений, здоровье и жизнь людей, в них находящихся.

Причины роста температуры провода

Движение электронов по проводнику вызывает его нагревание. Считается, что допустимый ток не должен поднимать температуру жил кабельного шланга больше, чем на 60ºС. Когда провод горячий, нужно немедленно принимать меры к устранению нарушений. Причиной нагрева могут быть следующие факторы:

Площадь сечения проводника не соответствует приложенной нагрузке: сила тока превышает допустимый ампераж. Необходимо пересчитать подключённую мощность потребителей и заменить проводку новой.
Материал проводника — в квартире должны быть проложены электросети из медных кабельных жил, они имеют меньшее сопротивление по сравнению с алюминием. Участки, не соответствующие требованиям правил, следует заменить.
Тип проводника — одиночная проволока или свивка из нескольких нитей. Многожильная конструкция более гибкая, но при одинаковом диаметре токовая пропускная способность монопроводника выше, нагревается он меньше.

Способ прокладки кабеля также влияет на температурный режим: плотно уложенные в трубу силовые магистрали греются сильнее, чем рассредоточенные на открытом пространстве. Поэтому скрытая в стене проводка принимается несколько большего сечения против расчетной величины. Изоляционное покрытие — ещё один параметр: низкое качество диэлектрика приводит к скорому его разрушению от нагрева.

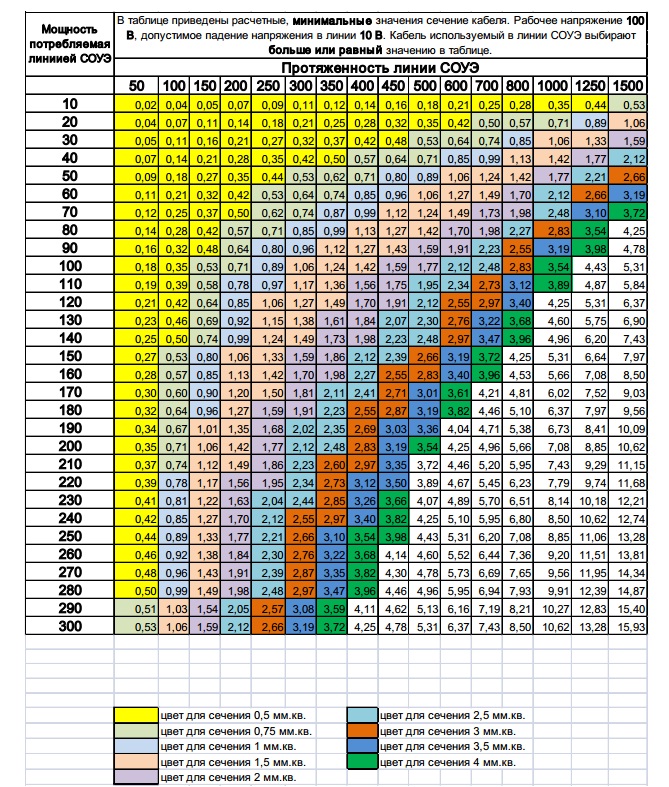

Зависимость потерь от протяжённости линии

На подсчёт сеч. кабеля воздействует удалённость источника тока от потребителя. Если напряжение на токоприёмнике меньше исходного на 5% и больше, длина магистрали учитывается при определении размера проводника. Существуют таблицы сечения проводов по току и мощности, учитывающие потери от сопротивления движению электронов на дальние расстояния. Вот пример: значения длин указаны в десятках метров, а сеч. жил кабельного рукава (верхняя строка) — в мм2.

Передаваемая мощность, кВт	Сила тока, А	4	10	16	25	35	50	70	95
1	4,6	13,5	33,5	53
5	23	3	7	10,5	17	23,5	31,5	46,0	63
10	45		3,4	5,4	8,4	12	15,5	23,0	32
16	73				5,3	7,4	9,9	14,5	20
18	82				4,7	6,5	8,8	12,5	17,5
20	91					5,9	7,9	11,5	16

Чтобы правильно выбрать сечение проводника, нужно учесть весь комплекс факторов, обозначенных в п. 1.3 ПУЭ. Некоторые поправки к расчётам вводятся через коэффициенты. Обязательно обращают внимание на такие характеристики:

температура окружающей среды, в какой будет эксплуатироваться кабель; обычно это +25ºС, при отклонении пользуются таблицами ПУЭ;
комплектация электрощита: не стоит все провода подключать к одному автомату, иначе клеммы будут перегружены и сработает защита;
количество токоприёмников, находящихся в помещении, их мощность суммируется.

Основным фактором для выбора кабеля и его сечения остаётся нагрузка на электросеть или ток. Все иные обстоятельства также учитываются в расчётах, а результат увеличивается на 20-30% для создания резерва пропускной способности проводника.

Расчёт диаметра проводника по мощности

Прежде чем определять соотношение сечения кабеля и нагрузки на него, необходимо сделать подготовку. Каждый провод способен выдержать только ту мощность, которая не превысит разрешённых значений. Последовательность расчёта:

Переписываются все электроприборы, которые будут подключены посредством планируемого кабеля, с указанием данных шильдика — бирки токоприёмника или технического паспорта о мощности.
Собираются сведения о времени работы каждого потребителя для определения коэффициента одновременности включения нагрузки.
Суммированные показатели мощности с учётом коэф. использования во времени дают расчётную нагруженность сети.
Сверяются с таблицей сечения провода и нагрузки для определения диаметра жил кабельного изделия. Найденная по матрице из правил цифра увеличивается на 10―15% и принимается за рассчитанное сеч.

В соответствии с изложенным порядком, расчётную мощность сети определяют по формуле Роб=(Р1+Р2+Р3+…+Рn)*Ко, где Ко — коэффициент одновременности. Если подключаются электроплита 2,9 кВт, чайник 0,8 и утюг мощностью 1,7 киловатта, то при Ко=0,8: Роб=(2,9+0,8+1,7)*0,8=4,3. С поправкой на 15% — 5,0 кВт. Дальше смотреть таблицу сечения медного провода по мощности.

Сеч. провода, мм2	Рассчитанная Роб для сети 220 V, кВт	То же, в сети 380 В
1,5	4,1	10,5
2,5	5,9	16,5
6,0	10,1	26,4
10,0	15,4	33,0

Поскольку бытовая сеть 220 вольт, а ближайшая величина нагрузки 5,9 кВт, то пл. сеч. медного провода принимается 2,5 мм². Соотношения мощности и толщины провода из алюминия будут иными.

Формула определения сечения по току

Аналогичным образом высчитывается сечение провода из таблицы по току и мощности. Используется формула общей силы тока Iоб=(Р1+Р2+Р3+…+Р n)/220 для 220 V. Для 380 вольт Iоб=(Р1+Р2+Р3+…+Рn)/(√3*380), ампер. В качестве примера приводится расчёт алюминиевого проводника для сети 220 В: общая нагрузка Р=10 кВт; Iоб=10000/220=45,5 А. По таблице сечения кабеля по мощности и току подбирается ближайший типоразмер.

Размер провода, жилы из Al, мм2	Ток, А: потенциалы 220/380 В	Потребление в сети, кВт: значения 220/380 вольт
2,5	20/19	4,4/12,5
4	28/23	6,1/15,1
6	36/30	7,9/19,8
10	50/39	11,0/25,7

Из матрицы видно, что искомым параметром является пл. сеч. 10 мм². Если те же 10 кВт подключаются в сети 380 V, будет достаточно жилы 2,5 мм². Матрицы ПУЭ составлены для различных условий подсчётов, ими удобно пользоваться.

115 фото, видео инструкции и таблицы соответствия

Расчет по мощности электроприборов

Для каждого кабеля есть определенная величина тока (мощности), которую он способен выдержать при работе электроприборов. Если ток (мощность), потребляемый всеми приборами, будет превышать допустимую величину для токопроводящей жилы, то в скором времени аварии не избежать.

Чтобы самостоятельно рассчитать мощность электроприборов в доме, необходимо на лист бумаги выписать характеристики каждого прибора отдельно (плиты, телевизора, светильников, пылесоса и т.д.). После этого все значения суммируются, и готовое число используется для выбора кабеля с жилами с оптимальной площадью поперечного сечения.

Формула расчета имеет вид:

Pобщ = (P1+P2+P3+…+Pn)*0.8,

Где: P1..Pn–мощность каждого прибора, кВт

Обращаем Ваше внимание на то, что получившееся число необходимо умножить на поправочный коэффициент – 0,8. Этот коэффициент обозначает, что из всех электроприборов одновременно работать будет только 80%. Такой расчет более логичный, потому что, к примеру, пылесосом либо феном Вы точно не будете пользоваться в течение длительного времени без перерыва.

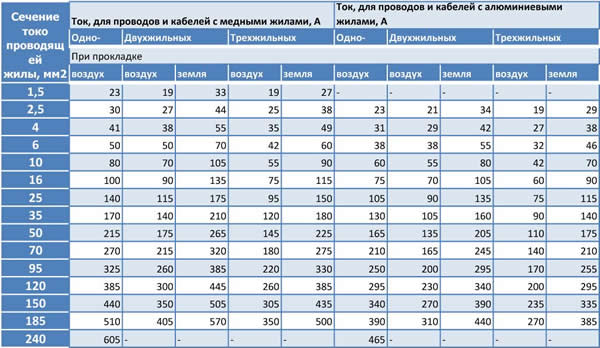

Таблицы выбора сечения кабеля по мощности:

Это приведенные и упрощенные таблицы, более точные значения вы можете найти в ПУЭ п. 1.3.10-1.3.11.

Как вы видите, для каждого определенного вида кабеля табличные значения имеют свои данные. Все что Вам нужно, это найти ближайшее значение мощности и посмотреть соответствующее сечение жил.

Чтобы Вы наглядно поняли, как правильно рассчитать кабель по мощности, приведем простой пример:

Мы подсчитали, что суммарная мощность всех электроприборов в квартире составляет 13 кВт. Данное значение необходимо умножить на коэффициент 0,8, что в результате даст 10,4 кВт действительной нагрузки. Далее в таблице ищем подходящее значение в колонке. Нас устраивает цифра «10,1» при однофазной сети (напряжение 220В) и «10,5», если сеть трехфазная.

Это значит, что нужно выбрать такое сечение жил кабеля, который будет питать все расчётные приборы – в квартире, комнате или каком-либо другом помещении. То есть такой расчёт нужно проводить для каждой розеточной группы, запитанной от одного кабеля, или для каждого прибора, если он запитан напрямую от щитка. В примере выше, мы привели расчет площади поперечного сечения жил вводного кабеля на весь дом или квартиру.

Итого, выбор сечения останавливаем на 6-миллиметровом проводнике при однофазной сети либо 1,5-миллиметровом при трехфазной сети. Как вы видите, все довольно просто и даже электрик-новичок справится с таким заданием самостоятельно!

Вид электрического тока

Вид тока зависит от системы электроснабжения и подключаемого оборудования.

Выберите вид тока:

Зачем нужно рассчитывать сечение кабеля

Возможно кто-то возразит: зачем делать расчеты? Ведь подобрать электропровод можно, оценив потребление электроэнергии примерно.

Необходимо делать расчет сечения кабеля по мощности, потому что:

Если использовать проводники меньшего сечения, они перегреются. Изоляция начнёт плавиться и произойдёт возгорание. Пожар ― это трагедия.
При использовании проводников с большим диаметром, пожароопасная ситуация исключена. Но их стоимость больше и они неудобны в эксплуатации. Затраты окажутся неоправданными.

Поэтому лучше сделать необходимые расчёты. Для этого нужны элементарные знания. Поговорим о типах проводов.

Что влияет на нагрев проводов

Количество жил и их тип у кабеля ВВГ

В процессе использования бытовой техники очень часто греется проводка. Перегревание происходит по причине нескольких факторов:

Неправильный выбор площади сечения проводников. Чем толще жилы имеет кабель, тем больший ток он передает без перегрева. Узнать нужные параметры можно по маркировке изделия или после замеров штангенциркулем.
Несоответствие материалов изготовления. Медный провод качественнее передает напряжение, отличается небольшим сопротивлением. Жилы из алюминия при высоком сопротивлении сильнее греются.
Количество жил. Одножильный проводник с толстым стержнем отличается высокой силой токопередачи. Многожильные модификации – гибкие, но имеют меньшую предельную силу передачи тока.
Специфика монтажа. При плотной укладке в трубе кабели нагреваются сильнее, чем при открытой проводке.
Особенности изоляции. Недорогие материалы с некачественной изоляцией неустойчивы к деформациям и температурным воздействиям.

Низкая электропроводимость алюминиевых проводов предусматривает большее, в сравнении с медными, сечение.

Как рассчитать сечение кабеля по току

Можно подобрать сечение кабеля по току. В этом случае проводим ту же работу — собираем данные о подключаемой нагрузке, но ищем в характеристиках максимальный потребляемый ток. Собрав все значения, суммируем их. Затем пользуемся все той же таблицей. Только ищем ближайшее большее значение в столбике, подписанном «Ток». В той же строке смотрим сечение провода.

Например, надо подключить варочную панель с пиковым потреблением тока 16 А. Будем прокладывать медный кабель, потому смотрим в соответствующей колонке — третья слева. Так как нет значения ровно 16 А, смотрим в строчке 19 А — это ближайшее большее. Подходящее сечение 2,0 мм2. Это и будет минимальное значение сечения кабеля для данного случая.

При подключении мощных бытовых электроприборов от щитка тянут отдельную линию электропитания. В этом случае выбор сечения кабеля несколько проще — требуется только одно значение мощности или тока

Обращать внимание не строчку с чуть меньшим значением нельзя. В этом случае при максимальной нагрузке проводник будет сильно греться, что может привести к тому, что расплавится изоляция

Что может быть дальше? Может сработать автомат защиты, если он установлен. Это самый благоприятный вариант. Может выйти из строя бытовая техника или начаться пожар. Потому выбор сечения кабеля всегда делайте по большему значению. В этом случае можно будет позже установить оборудование даже немного больше по мощности или потребляемому току без переделки проводки.

Выбираем по мощности

Перед выбором сечения кабеля по мощности надо рассчитать ее суммарное значение, составить перечень электроприборов, находящихся на территории, к которой прокладывают кабель. На каждом из устройств должна быть указана мощность, возле нее будут написаны соответствующие единицы измерения: Вт или кВт (1 кВт = 1000 Вт). Затем потребуется сложить мощности всего оборудования и получится суммарная.

Если же выбирается кабель для подключения одного прибора, то достаточно информации только о его энергопотреблении. Можно подобрать сечения провода по мощности в таблицах ПУЭ.

Таблица 1. Подбор сечения провода по мощности для кабеля с медными жилами

Таблица 2. Подбор сечения провода по мощности для кабеля с алюминиевыми жилами

Кроме того, надо знать напряжение сети: трехфазной соответствует 380 В, а однофазной — 220 В.

В ПУЭ дана информация и для алюминиевых, и для медных проводов. У обоих есть свои преимущества и недостатки. Достоинства медных проводов:

высокая прочность;
упругость;
стойкость к окислению;
электропроводность больше, чем у алюминия.

Недостаток медных проводников — высокая стоимость. В советских домах использовалась при постройке алюминиевая электропроводка. Поэтому если происходит частичная замена, то целесообразно поставить алюминиевые провода. Исключение составляют только те случаи, когда вместо всей старой проводки (до распределительного щита) устанавливается новая. Тогда есть смысл применять медь. Недопустимо, чтобы медь с алюминием контактировали напрямую, т. к. это приводит к окислению. Поэтому для их соединения используют третий металл.

Можно самостоятельно произвести расчет сечения провода по мощности для трехфазной цепи. Для этого надо воспользоваться формулой: I=P/(U*1.73), где P — мощность, Вт; U — напряжение, В; I — ток, А. Затем из справочной таблицы выбирается сечение кабеля в зависимости от рассчитанного тока. Если же там не будет необходимого значение, тогда выбирается ближайшее, которое превышает расчетное.

Устройство кабеля

Для лучшего понимания процесса расчета проводника по сечению в зависимости от мощности потребляемого тока, необходимо понимать суть процесса передачи электричества. Для наглядности лучше представить несколько тонких водопроводных труб, которые необходимо располагать по окружности параллельно друг другу.

Чем шире эта окружность, тем большее количество таких труб поместится при плотном расположении. Напор на выходе крупной систем будет гораздо больше, чем у маленькой. С электричеством также, в силу того, что ток течет по поверхности проводника, толстые кабели смогут поддерживать большие нагрузки.

Неправильное вычисление сечения по мощности выполняется, когда:

Токоведущая жила слишком широкая. Затраты на проводку возрастают существенно, нерационально используется ресурс кабеля.
Ширина токоведущего канала меньше необходимой. Плотность тока возрастает, нагревая проводник и изоляцию, что приводит к утечке электричества и образованию «слабых мест» на кабеле, повышая пожароопасность проводки.

В первом случае для жизни опасности нет, но неоправданно высокие затраты на материал.

Расчёт сечения кабеля или провода

У провода две характеристики: диаметр и площадь поперечного сечения.

Зная марку кабеля (провода), можно найти параметры в справочнике.

Как самостоятельно произвести расчёт? Надо измерить диаметр провода, используя микрометр (штангенциркуль). Применить формулу для расчёта:

S = ℼ × d² / 4 ≈ 3,14 × d² / 4 ≈ 0,785 × d² (площадь круга).

Так будет найдено сечение однопроволочного провода.

Если у провода многопроволочная жила, то её надо распушить, посчитать проволочки в косе и измерить у одной проволоки её диаметр.

Тогда в формулу добавляется число N проволок, упакованных в кабеле.

S = N× ℼ × d² / 4 ≈ N× 3,14 × d² / 4 ≈ 0,785 × N× d²

Чем отличается кабель от провода

Прежде чем перейти к основному содержимому, нам необходимо понять, что же мы все-таки хотим рассчитать, сечение провода или кабеля, в чем различия одного от другого!? Несмотря на то, что обыватель применяет эти два слова как синонимы, подразумевая под этим что-то свое, но если быть дотошными, то разница все же имеется.

Так провод это одна токопроводящая жила, будь то моножила или набор проводников, изолированная в диэлектрик, в оболочку. А вот кабель, это уже несколько таких проводов, объединенных в единое целое, в своей защитной и изоляционной оболочке. Для того, чтобы вам было лучше понятно, что к чему, взгляните на картинку.

Так вот, теперь мы в курсе, что рассчитывать нам необходимо именно сечение провода, то есть одного токопроводящего элемента, а второй будет уже уходить от нагрузки, обратно к питанию.

Однако мы порой и сами забываемся не лучше Вашего, так что если вы нас подловите на том, что где-то все же встретится слово кабель, то не сочтите уж за невежество, стереотипы делают свое дело.

Основы сортировки

Единственный способ качественно подобрать в квартиру или дом провод по сечению токоведущей жилы – знать какой мощности к нему будут подключаться приборы. Еще такой метод называют «по нагрузке», так как в электрических схемах все подключенные приборы рассматриваются как нагрузка или сопротивление.

Сначала необходимо определить мощность приборов. Это можно сделать несколькими способами:

найти в техническом паспорте устройства информацию о ней;
мощность указывается на самих приборах – обычно ее указывают на пластинах или стикерах из металла, хотя могут и просто нанести маркировку на корпус.
замерить силу тока при работе и высчитать мощность – экзотический способ, который применяется в исключительных случаях, когда нужны точные результаты.

Если прибор сделан в России, Украине или Беларуси мощность на нем всегда указывается как Вт (ватт) или кВт (киловатт). Если изделие европейского, азиатского или американского производства, буквой – W. Используемая нагрузка на таких устройствах обозначают как “ТОТ” или “ТОТ МАХ”.

Если не удалось точно установить мощность прибора, можно взять для расчета среднестатистические данные.

При этом следует помнить, что параметры в них указаны в большом диапазоне, а это значит, что выбранный по меньшему значению кабель может не соответствовать требованиям.

Это значит, что в таком случае надо учитывать максимально возможную мощность приборов и подобрать для них соответствующие сечения кабелей по потребляемой мощности. В противном случае кабель может перегреваться в процессе эксплуатации, вплоть до возгорания изоляции.

Определение нагрузочной способности электропроводки 220 В

выполненной из алюминиевого провода

В давно построенных домах электропроводка, как правило, выполнена из алюминиевых проводов. Если соединения в распределительных коробках выполнены правильно, срок службы алюминиевой проводки может составлять и сто лет. Ведь алюминий практически не окисляется, и срок службы электропроводки будет определяться только сроком службы пластмассовой изоляции и надежностью контактов в местах присоединения.

В случае подключения дополнительных энергоемких электроприборов в квартире с алюминиевой электропроводкой необходимо определить по сечению или диаметру жил проводов способность ее выдержать дополнительную мощность. По приведенной ниже таблице это легко сделать.

Если у Вас проводка в квартире выполнена из алюминиевых проводов и возникла необходимость подключить вновь установленную розетку в распределительной коробке медными проводами, то такое соединение выполняется в соответствии с рекомендациями статьи Соединение алюминиевых проводов.

Расчет сечения кабеля в жилых помещениях

В инструкции для расчета сечения кабеля приводятся следующие рекомендации: разводка на освещение берется от 1,5 кв. мм, на простые розетки до 16 А – не менее 2,5 кв. мм.

Примером расчета служит кухня частного строения, где находятся 6-ти киловатная плита, нагревательный котел мощностью 2,5 кВт и стиральная машина на 1,6 кВт.

Сумма этих мощностей составит 10.1 кВт, что соответствует в таблице для правильного расчета сечений проводов медному кабелю на 6 кв. мм.

Однако, это сочетается с максимальной нагрузкой на кабель. Поэтому выбираем сечение провода с запасом, т.е. на 10 кв. мм.

Алюминиевый кабель с такими характеристиками потребует сечения в 16 кв. мм.

Применение кабеля такой толщины непрактично. Запрещается соединять алюминиевые и медные провода, т.к. место их стыковки нагревается и приводит к короткому замыканию.

Выбор кабеля

Делать внутреннюю разводку лучше всего из медных проводов. Хотя алюминиевые им не уступят. Но тут есть один нюанс, который связан с правильно проведенном соединении участков в распределительной коробке. Как показывает практика, места соединений часто выходят из строя из-за окисления алюминиевого провода.

Еще один вопрос, какой провод выбрать: одножильный или многожильный? Одножильный имеет лучшую проводимость тока, поэтому именно его рекомендуют к применению в бытовой электрической разводке. Многожильный имеет высокую гибкость, что позволяет его сгибать в одном месте по несколько раз без ущерба качеству.

Одножильный или многожильный

При монтаже электропроводки обычно применяют провода и кабели марки ПВС, ВВГнг, ППВ, АППВ. В этом списке встречаются как гибкие кабели, так и с моножилой.

Здесь мы хотели бы сказать вам одну вещь. Если ваша проводка не будет шевелиться, то есть это не удлинитель, не место сгиба, которое постоянно меняет свое положение, то предпочтительно использовать моножилу.

Вы спросите почему? Все просто! Не смотря на то, насколько хорошо не были бы уложены в защитную изоляционною оплетку проводники, под нее все же попадет воздух, в котором содержится кислород. Происходит окисление поверхности меди.

В итоге, если проводников много, то площадь окисления намного больше, а значит токопроводящее сечение «тает» на много больше. Да, это процесс длительный, но и мы не думаем, что вы собрались менять проводку часто. Чем больше она проработает, тем лучше.

Особенно это эффект окисления будет сильно проявляться у краев реза кабеля, в помещениях с перепадом температуры и при повышенной влажности. Так что мы вам настоятельно рекомендуем использовать моножилу! Сечение моножилы кабеля или провода изменится со временем незначительно, а это так важно, при наших дальнейших расчетах.

Медь или алюминий

В СССР большинство жилых домов оснащались алюминиевой проводкой, это было своеобразной нормой, стандартом и даже догмой. Нет, это совсем не значит, что страна была бедная, и не хватало на меди. Даже в некоторых случая наоборот.

Но видимо проектировщики электрических сетей решили, что экономически можно много сэкономить, если применять алюминий, а не медь. Действительно, темпы строительства были огромнейшие, достаточно вспомнить хрущевки, в которых все еще живет половина страны, а значит эффект от такой экономии был значительным. В этом можно не сомневаться.

Тем не менее, сегодня другие реалии, и алюминиевую проводку в новых жилых помещениях не применяют, только медную. Это исходит из норм ПУЭ пункт 7.1.34 «В зданиях следует применять кабели и провода с медными жилами…».

Так вот, мы вам настоятельно не рекомендуем экспериментировать и пробовать алюминий. Минусы его очевидны. Алюминиевые скрутки невозможно пропаять, так же очень трудно сварить, в итоге контакты в распределительных коробках могут со временем нарушиться. Алюминий очень хрупкий, два-три изгиба и провод отпал.

Будут постоянные проблемы с подключением его к розеткам, выключателем. Опять же если говорить о проводимой мощности, то медный провод с тем же сечением для алюминия 2,5 мм.кв. допускает длительный ток в 19А, а для меди в 25А. Здесь разница больше чем 1 КВт.

Так что еще раз повторимся — только медь! Далее мы и будем уже исходить из того, что сечение рассчитываем для медного провода, но в таблицах приведем значения и для алюминия. Мало ли что.

Особенности расчета мощности скрытой проводки

При расчете мощности скрытой проводки к полученному показателю прибавляют 20-30%

Когда в проекте указана возможность прокладки скрытой проводки, диаметр и параметры сечения кабеля нужно приобретать с запасом. К полученному после вычисления показателю прибавляют 20-30 %. Такие расчеты исключают нагрев проводника в условиях закрытого пространства с минимальным доступом воздуха.

Если в закрытые каналы производится укладка нескольких проводников, толщина каждого увеличивается на 40%. Каждое изделие для дополнительной защиты от перегрева укладывается в индивидуальной гофрированной трубе.

Факторы, которые влияют на расчет

Из-за важности расчетов при определении требуемого сечения для проводов нужно учитывать ряд параметров:

обязательно следует учитывать общее количество электроприборов, которые будут размещены в пределах конкретной квартиры;

Электротехника в помещении

общая потребляемая нагрузка приборов. При этом в расчетах данный параметр должен браться с небольшим запасом;
суммарная мощность электроприборов, функционирующих в доме;
выбор способа, с помощью которого будет происходить расчет сечения проводов.

При этом каждый из перечисленных пунктов играет важную роль и в расчетах без них не обойтись. Также следует отметить, что поскольку это математические вычисления, то конечная цифра должна быть проверена несколько раз для исключения ошибки.
Конечно, каждый математический расчет обладает определенной долей погрешности, так как оперирует не стандартизированными значениями. Поэтому иногда необходимо проводить округления в большую или меньшую сторону, чтобы отыскать кабель требуемого сечения.
Если подойти к расчету халатно, то можно навлечь на себя неприятности, которые как минимум проявятся в сгоревшей технике или проводке, а как максимум – приведут к пожару.

Падение напряжения на кабеле

Проводники обладают сопротивлением, которое необходимо учитывать. Особенно это важно для большой длины кабеля или при его малом сечении. Установлены нормы ПЭУ, по которым падение напряжения на кабеле не должно превышать 5 %. Расчет делается следующим образом.

Определяется сопротивление проводника: R = 2×(ρ×L)/S.
Находится падение напряжения: Uпад. = I×R. По отношению к линейному в процентах оно составит: U% = (Uпад./Uлин.)×100.

В формулах приняты обозначения:

ρ – удельное сопротивление, Ом×мм²/м;
S – площадь поперечного сечения, мм².

Коэффициент 2 показывает, что ток течет по двум жилам.

Нормативно-правовые ограничения

Коммунальные предприятия, обеспечивающие население электроэнергией, вправе вводить ограничения на максимальную суммарную мощность приборов в квартире. Достигаться это может установкой электросчетчиков с определенной пропускной способностью. На прибор ставятся автоматические одноразовые или многоразовые предохранители, которые срабатывают при превышении порогового значения тока.

Электросчетчики советского типа массово заменяются на электронные. Они ещё более чувствительны к перегрузкам, из-за которых быстро выходят из строя

Если убрать со счетчика пробки и подключить его к квартирной проводке напрямую, то он гарантировано сгорит при длительном нарушении режима работы. Большинство советских счетчиков, установленных в квартирах, выдерживают пиковую нагрузку в 25А до 1 минуты. После этого они сгорают, что чревато оплатой установки нового прибора и штрафом за нарушение правил эксплуатации.

Не выдержать высоких нагрузок способна и проводка в подъезде, перегорание которой может обесточить сразу несколько квартир. Поэтому при подключении квартиры к внутридомовой сети кабелем 2,5 мм не стоит рассчитывать, что более толстый внутриквартирный провод будет способен выдержать высокие нагрузки.

Особенно важно учитывать фактор нормативных ограничений на этапе планирования монтажа электрического отопления, теплых полов, инфракрасных саун и прочего энергоемкого оборудования. Предварительно нужно проконсультировать о возможностях электрооборудования, установленного перед квартирой, в соответствующих коммунальных службах

Расчет сечения кабеля в производственных зданиях

Кабели, используемые для подключения силовых установок, требуют гораздо большей пропускной способности.

Но их сечение в однофазной сети напряжением 220 В будет несоразмерно большим. Исходя из этого, при больших нагрузках имеет смысл подключать их к трехфазной сети напряжением 380 В.

Как самостоятельно сделать и подключить терморегулятор: принцип работы, инструкция, схема + фото лучших самодельных терморегуляторов
Для чего нужные диэлектрические перчатки — подробный обзор лучших вариантов
Как работает датчик температуры для теплого пола: инструкция, схема, виды, общий обзор от мастера + фото

Открытая и закрытая прокладка проводов

В зависимости от размещения проводка делится на 2 вида:

закрытая;
открытая.

Сегодня в квартирах монтируют скрытую проводку. В стенах и потолках создаются специальные углубления, предназначенные для размещения кабеля. После установки проводников углубления штукатурят. В качестве проводов используют медные. Заранее всё планируется, т. к. со временем для наращивания электропроводки или замены элементов придется демонтировать отделку. Для скрытой отделки чаще используют провода и кабели, у которых плоская форма.

При открытой прокладке провода устанавливают вдоль поверхности помещения. Преимущества отдают гибким проводникам, у которых круглая форма. Их легко установить в кабель-каналы и пропустить сквозь гофру. Когда рассчитывают нагрузку на кабель, то учитывают способ укладки проводки.

Видео по данной тематике

По кабелю невозможно пропустить больше определенного количества тока. Проектируя и монтируя электропроводку в квартире или доме, подбирайте правильное сечение проводника. Это позволит в дальнейшем избежать перегрева проводов, короткого замыкания и незапланированного ремонта.

Фото советы как рассчитать сечение кабеля по току и мощности

Вам понравилась статья? Поделитесь 😉

Чем опасна неправильно смонтированная электропроводка: как проявляются скрытые риски

С начала дачного сезона привел ко мне новый сосед своего знакомого Андрея. У того просьба: помочь решить вопрос с пониженным напряжением на его участке. Особенно его беспокоит низкий уровень в гараже, где он разместил свою мастерскую с электрическими станками.

Поехали смотреть и проверять. Напряжение подается на вводной щит частного дома. Мой карманный мультиметр показал 203 вольта, что в принципе приемлемо для сельской местности.

А вот дальше начались чудеса. На его большой территории размещено несколько хозяйственных построек. Они подключены последовательной цепочкой: одно к другому. Гараж находится в самом конце.

Общая длина магистрали превышает сотню метров. Подключение выполнено тем, что было под рукой: медный провод 1,5 мм кв, а отдельные участки между строениями запитаны даже скрутками из алюминия 2,5 квадрата.

Этот участок обладает повышенным сопротивлением. Оно создает падение напряжения на входе в гараж до 185 вольт. А этого уже недостаточно для нормальной работы электродвигателей различных станков.

У Андрея на участке от дома до мастерской потери составили 18 вольт. Он собирался приобрести стабилизатор напряжения для гаража, а я ему объяснил, что так делать нельзя по следующим причинам:

стабилизатор поднимет уровень напряжения на своем выходе и мощность потребления станками еще больше возрастет;
от этого дополнительно увеличится нагрузка на проводку.

В этой ситуации возникнет дополнительная просадка напряжения на входе в стабилизатор, что повлечет:

его отключение от защит;
или возникновение аварийной ситуации в проводке из-за ее перегруза и перегрева.

Ненужные потери напряжения можно устранить только правильным подбором сечения кабеля питания с учетом транслируемой мощности и его надежным монтажом.

Выбор сечения провода по количеству потребителей

При расчетах сечениях для электрического кабеля в квартире для начала рекомендуется отобразить проводку схематически. На рисунке должны быть указаны все приборы, потребляющие электроэнергию. Схема делится на разные комнаты, поскольку для каждой может быть использовать провод разного сечения.

Схема электропроводки по потребителям

Электрическая сеть делится на несколько цепей. Каждой цепи соответствуют лишь те электроприборы, которые к ней подключаются. Для выбора кабеля, подключающего все цепи, нужно рассчитать общую суммарную мощность. Это главный критерий выбора сечения. Каждое последующее разветвление (ответвление) приведет к снижению суммарной мощности и соответственно — уменьшению требуемого сечения.

Особенности сечения электропроводки из разных материалов

Проводка из алюминия, использовавшаяся еще в советское время, сейчас запрещена для монтажа внутренней электропроводки, но все еще применяется как самый бюджетный вариант, несмотря на сравнительно низкий срок эксплуатации и общую надежность. При перегревах она начинает крошиться, быстрее окисляется на воздухе и имеет меньшую электропроводность – это значит, что при одинаковом сечении проводов, медный способен пропустить через себя большее количество тока, чем алюминиевый.

Медный кабель обладает значительной прочностью и стойкостью к коррозии, поэтому если приходится менять всю проводку, то настоятельно рекомендуется использовать медную, тем более, что это прямое требование ПУЭ. Так как медный провод дороже алюминиевого, то знать подходящие значения сечения провода по мощности при его использовании будет существенной экономией для сметы.

При прокладывании скрытой проводки в домашних условиях лучше выбрать однопроволочный кабель, так как он проще в монтаже и не требует дополнительных действий.

Изначально рассчитанный на множественные изгибы многопроволочный имеет больший срок эксплуатации, но при подключении к нему розеток концы жил нужно будет залудить, так как со временем проволочки в жиле «утрясутся» и контакт ухудшится.

Чаще всего такие провода применяют для подключения к сети нестационарных приборов: фен, утюг, бритва и прочие.

Для стандартной проводки квартир, домов, коттеджей существует общий расчет. Согласно ему при продолжительной нагрузке в 25А применяют сечения провода по току (медный) 4,0 мм² и диаметром – 2,26 мм. В соответствии с этими расчетами, на линию устанавливается автоматический выключатель (автомат) который обычно монтируется во вводном щитке в месте ввода проводов в квартиру или дом.

Калькулятор расчета сечения провода по мощности и току

Расчет минимального сечения провода, необходимого для безопасной эксплуатации электропроводки. Калькулятор расчета сечения провода по мощности и току.

Введите мощность:	кВт

Выберите номинальное напряжение:

Укажите число фаз:

Выберите материал жилы:

Введите длину кабельной линии:	м

Укажите тип линии:

Результаты вычисления
Расчетное сечение жилы мм2 :
Рекомендуемое сечение мм2 :

Видео: как правильно выбрать сечение провода

Источники

https://www.boncom.by/papers/raschet-secheniya-kabelya
https://www.calc.ru/Secheniye-Kabelya-Po-Moshchnosti.html
http://remontnichok.ru/elektrichestvo/raschet-secheniya-kabelya-po-moshchnosti-prakticheskie-sovety-ot-professionalov
https://amperof.ru/teoriya/tokovaya-nagruzka-po-secheniyu-kabelya.html
https://220-help.su/cable-sechenie/
https://220.guru/electroprovodka/provoda-kabeli/dlitelno-dopustimyj-tok.html
https://www.calc.ru/raschet-secheniya-kabelya-kalkulyator.html
https://viva-el.by/stati/kak-rasschitat-nagruzku-na-kabel

Расчет кабеля по мощности: калькулятор онлайн

Неправильно выполненные электромонтажные работы при строительстве или ремонте дома часто сопровождаются авариями, пожаром или получением электрических травм. Поэтому сразу на стадии их планирования необходимо использовать проводку, отвечающую требованиям безопасности.

В статье показываю, как выполнить расчет сечения кабеля по мощности: калькулятор и таблицы прилагаются. Информацию для новичков дополняю картинками и схемами, поясняющими основные электрические процессы.

Опытный электрик может не читать пояснения, а сразу через раздел содержания открыть онлайн калькулятор и сделать в нем нужные вычисления.

Содержание статьи

Чем опасна неправильно смонтированная электропроводка: как проявляются скрытые риски

стабилизатор поднимет уровень напряжения на своем выходе и мощность потребления станками еще больше возрастет;
от этого дополнительно увеличится нагрузка на проводку.

В этой ситуации возникнет дополнительная просадка напряжения на входе в стабилизатор, что повлечет:

его отключение от защит;
или возникновение аварийной ситуации в проводке из-за ее перегруза и перегрева.

Принципы выбора кабеля по току: какие процессы учитываются

Провода и кабели для домашней проводки выпускаются большим ассортиментом с разным сечением жил из меди или алюминия. Их поперечное сечение вычисляется по формуле площади круга через диаметр, который легко определить измерительными инструментами, например, микрометром.

Поскольку они предназначены для работы в разных условиях эксплуатации, то обладают различной конструкцией, каждая из которых имеет свое название, например, NYM, ПУНП, ПУНГП, ВВГ, ВВГнг, ПВС и другие обозначения.

Внутренняя конструкция любого из них состоит из металлических жил и изоляции. В качестве примера показываю картинкой кабель ВВГнг.

Любая жила обладает электрическим сопротивлением. При прохождении тока по ней выделяется тепло, описываемое законом Джоуля-Ленца. Оно зависит от величины нагрузки, времени ее протекания и сопротивления проводника.

При этом происходит нагрев:

металла жилы;
слоя изоляции;
окружающей кабель среды.

С третьим вопросом предлагаю разобраться поподробнее.

Как влияют условия эксплуатации на работу проводки: особенности открытой и закрытой прокладки

Обратите внимание на то, что окружающая кабель среда может отводить тепло, снижая нагрев, либо повышать его температуру за счет локализации места прокладки расположенными в непосредственной близости теплоизолирующими материалами.

Поэтому расположенная на открытом воздухе проводка, благодаря естественной вентиляции (перемещения тепла вверх, а охлажденных масс вниз), охлаждается лучше, чем спрятанная в трубах или внутри строительных конструкций.

Изоляционные материалы хорошо работают при нагреве до допустимой температуры, а после достижения ею критических значений усыхают, теряя свои диэлектрические свойства. Тогда через них создаются токи утечек, приводящие к авариям или пожарам.

Поэтому для каждого типа провода уже выбраны температуры допустимого нагрева с учетом прохождения по ним длительных нагрузок. Поскольку сопротивление по закону Ома уже влияет на величину тока, то по нему и проводится весь расчет.

При пользовании этой методикой необходимо суммировать все нагрузки, которые могут проходить по жиле. Например, розетки, подключенные шлейфом, могут питать одновременно несколько бытовых приборов. Этот момент следует учитывать при выборе сечения питающего их кабеля.

Чтобы не усложнять этот процесс формулами на практике используются уже готовые таблицы. Привожу выдержку из них, необходимую для домашнего мастера.

Способ выбора сечения кабеля по току является базовым. Он:

основан на многочисленных научных экспериментах;
заложен в ПУЭ для обеспечения надежной и безопасной работы электрооборудования;
позволяет оптимально выбрать сечение проводки по цене.

Для обеспечения повышенной безопасности при эксплуатации допустимо создавать запас по площади, используя кабель с более толстыми жилами. А монтировать его с уменьшенным сечением опасно.

Как рассчитать кабель по мощности нагрузки простыми словами

У большинства современных бытовых приборов в сопроводительной документации указывается информация не о токе нагрузки, а о величине мощности потребления. Эти параметры электрической сети взаимосвязаны.

Их легко пересчитать по известным формулам, содержащихся в шпаргалке электрика.

Однако есть более простой и доступный путь: уже готовая табличная форма. Она избавляет человека от математических вычислений.

Здесь действует то же правило сложения мощностей всех подключенных приборов, как и ранее для тока нагрузки.

Разберем пример. В розеточную группу из трех последовательно подключенных розеток может быть одновременно вставлено три потребителя с нагрузкой 2, 1,5 и 1,0 кВт. Складываем их и получаем 4,5 киловатта.

Смотрим таблицу. Для проводки 220 вольт, проложенной открытым способом, достаточно использовать медь сечением полтора квадрата или алюминий — 2,5. При выборе закрытого способа монтажа потребуется увеличить медный провод до 2,5 мм кв, а алюминиевый — до 4,0.

К слову: на любые розеточные группы общепринято выполнять монтаж проводов с сечением от 2,5 миллиметров квадратных. Здесь действуют дополнительные требования к их механической прочности, требующей запаса по толщине.

Особенно актуально это
требование к алюминиевой проводке, обладающей пониженной механической прочностью. В этом не раз убедились многочисленные владельцы квартир в старых многоэтажных зданиях.

Создание небольшого запаса сечения кабеля в будущем может избавить владельца от непредвиденных проблем при приобретении и подключении нового, более мощного электрооборудования.

Выбор сечения кабеля по мощности и току: таблица справочных данных

Этот способ вобрал в себя две вышеприведенные методики расчета. Они просто сведены в общую таблицу.

Ей удобно пользоваться, имея любую информацию: по току нагрузки или потребляемой мощности, что позволяет не заниматься переводом одной величины в другую.

Однако во всех этих таблицах скрыт один параметр, а именно: очень длинная электрическая цепь. Она косвенно влияет на результаты расчета. Но об этом читайте в следующем подразделе.

Почему необходимо учитывать длину протяженной электрической магистрали в частном доме

Во всех приведенных таблицах учитывается итоговое действие электрического тока на нагрев металлической жилы. Его величина практически не меняется внутри пределов квартиры, где от вводного щитка до конечного потребителя расстояние редко превышает 15 метров.

Однако мы знаем, что электрическое сопротивление провода влияет на ток, а оно с увеличением расстояния всегда возрастает прямо пропорционально отношению удельного сопротивления к площади поперечного сечения.

На длинных участках дополнительно возникают потери напряжения, а все это необходимо учитывать в точных расчетах, что и применяется на практике в онлайн калькуляторе, приведенном в следующем разделе.

В качестве пояснения приведу пример такого влияния, применённого при монтаже точных измерительных цепей напряжения ТН на своей подстанции 330 кВ, где потери должны быть минимальными. С ними борются всеми доступными способами.

Эти ТН расположены на ОРУ-330 кВ. Они удалены от релейных панелей на дистанцию порядка 300-400 метров.

Сборка вторичных цепей выполнена в шкафу. Они к нему подаются от выводной коробки, расположенной внизу основания фарфорового изолятора коротким контрольным кабелем с жилами 1,5 мм кв.

Его длину можете оценить визуально по фотографии. Она не превышает несколько метров. Выходные кабели цепей напряжения, проложенные к панелям релейного зала, имеют повышенное сечение жил и превышают 16 мм квадратных.

Это хорошо видно на обратной стороне ввода релейной панели.

Сделано это для того, чтобы минимизировать потери напряжения на такой большой дистанции. Они не должны вносить погрешность большую 0,5%.

По самим же панелям разводка опять выполняется жилами 1,5 квадрата. Короткие расстояния от ТН к его шкафу и в релейном зале не оказывают существенного влияния на потери.

Приведенным примером я постарался показать, как длина протяженной магистрали может повлиять на выбор и расчет кабеля. Все это учтено в онлайн калькуляторе.

Калькулятор расчета сечения кабеля по мощности с учетом условий эксплуатации

Онлайн методика позволяет оптимально вычислить сечение, которое будет:

надежно работать при длительной полной нагрузке без каких-либо повреждений;
полностью выдержит возникающие в цепи короткие замыкания;
исключит потери напряжения в магистрали ниже допустимого уровня;
обеспечит работу защитных устройств при недостаточном качестве заземления.

Вычисления необходимо делать индивидуально для каждого кабельного участка. Они позволяют:

определиться с условиями монтажа и видами нагрузок, которые будут протекать по его жилам;
учесть минимальные размеры способом расчета по току;
обеспечить надежную работу при возникновении температурных перегрузок от коротких замыканий;
выявить допустимые габариты для снижения потерь напряжения;
выбрать сечение, основываясь на импендансе петли из-за недостаточного заземления.

Для проведения расчета потребуется подготовить:

информацию о характере нагрузки;
условия работы в однофазной или трехфазной схеме питания;
тип тока: постоянный или переменный;
величину нагрузки в киловаттах;
полный и пусковой коэффициенты мощности;
протяженность рабочей магистрали;
способ прокладки и конструкцию кабеля, учитывающую температурные нагрузки.

А дальше вводим эти исходные данные в таблицу и жмем кнопку «Расчет». Для перехода к следующим вычислениям надо просто нажать кнопку «Сброс» и повторить выше перечисленные операции.

Еще раз обращаю внимание на то, что за основу любого расчета пропускной способности кабеля взят наибольший ток, который способен выдерживать кабель длительно с сохранением диэлектрических свойств изоляции без ее повреждений. По его величине определяется поперечное сечение.

Рекомендую по вопросу выбора проводки дополнительно посмотреть видеоролик владельца «Электроснабжение в Москве»

Видеоматериал автора «Elektrik-sam.info» объясняет подробные алгоритмы вычисления сечения кабеля (провода).

Много полезной информации можно увидеть в комментариях под этими роликами.

Вот в принципе и все, что я хотел объяснить про расчет сечения кабеля по мощности, калькулятор к которому значительно облегчает математические действия. Если вы желаете обсудить это материал, то воспользуйтесь разделом комментариев.

Связь между площадью поперечного сечения провода и силой тока __Hongle cable

Общий метод расчета безопасности медных проводов:

Безопасная допустимая нагрузка по току для медного шнура питания 2,5 квадратных миллиметра-28A.

Безопасная токовая нагрузка медного шнура питания 4 квадратных миллиметра-35А.

Безопасная токовая нагрузка 6 квадратных миллиметров, медный шнур питания-48А.

Безопасная токовая нагрузка 10 квадратных миллиметров, медный шнур питания-65А.

Безопасная токовая нагрузка медного шнура питания-91A площадью 16 квадратных миллиметров.

Безопасная токовая нагрузка 25 квадратных миллиметров, медный шнур питания-120А.

Если это алюминиевая проволока, диаметр проволоки должен быть в 1,5-2 раза больше, чем у медной проволоки.

Если ток по медному проводу меньше 28 А, безопасно использовать 10 А на квадратный миллиметр.

Если ток по медному проводу больше 120 А, возьмите 5 А на квадратный миллиметр.

Ток, который может нормально проходить через площадь поперечного сечения провода, можно выбрать в соответствии с общим количеством токов, которые он должен провести, и обычно его можно определить следующим образом:

Десять меньше пяти, сто на два , два, пять, три, пять, четыре, три царства, семнадцать пять и два с половиной раза, количество обновлений медного провода.

Чтобы вам это объяснить, это алюминиевый провод, имеющий меньше 10 квадратов, и квадратный миллиметр умножается на 5. Если это медный провод, он будет увеличен на один уровень, например, медный провод на 2,5 квадрата, он будет рассчитан на 4 кв. Все они представляют собой площадь поперечного сечения, умноженную на 2, 25 квадратов или меньше, умноженных на 4, 35 квадратов или более, умноженных на 3, семь и 95 квадратов, умноженные на 2,5, эти несколько формул должно быть легко запомнить,

Пояснение: Это можно использовать только как оценку, не очень точную.

Кроме того, если вы помните о медном проводе менее 6 квадратных миллиметров в комнате, безопасно, что ток на квадрат не превышает 10А. С этой точки зрения вы можете выбрать медный провод квадратного метра 1,5 или алюминиевый провод 2,5 квадрата.

В пределах 10 метров плотность тока в проводе составляет 6 А / мм2, 10-50 метров, 3 А / мм2, 50-200 метров, 2 А / мм2 и менее 1 А / мм2 на высоте более 500 метров. С этой точки зрения, если это не очень далеко, вы можете выбрать 4-х квадратный медный провод или 6-ти квадратный алюминиевый провод.

Если источник питания действительно находится на расстоянии 150 метров (не говоря уже о том, высокое ли это здание), необходимо использовать 4 квадратных медных провода.

Импеданс провода прямо пропорционален его длине и обратно пропорционален диаметру провода. Пожалуйста, обратите особое внимание на материал проводов и диаметр входных и выходных проводов при использовании источника питания. Для предотвращения несчастных случаев из-за перегрева проводов из-за чрезмерного тока.

Ниже приводится таблица диаметра провода и максимального тока, который медный провод может выдерживать при различных температурах.

Диаметр проволоки обычно рассчитывается по следующей формуле:

Медная проволока: S = IL / 54,4 * U`

Алюминиевая проволока: S = IL / 34 * U`

В формуле: I— – максимальный ток, проходящий через провод (А)

L – длина провода (М)

U` – – допустимое падение мощности (В)

S – – Площадь поперечного сечения провода (мм2 )

Описание:

1. Падение напряжения U` может быть выбрано с учетом диапазона оборудования (например, детекторов), используемого во всей системе, до номинального напряжения источника питания системы.

2. Наклоните расчетную площадь поперечного сечения.

Оценка допустимой токовой нагрузки изолированных проводов

Взаимосвязь между допустимой нагрузкой по току и поперечным сечением изолированного проводника с алюминиевым сердечником

0 95

截面 (мм² )

1,5

2,5

120

载流是截面倍数

03 0
5

3.5

2,5

载流量 (A)

100

123

150

210

238

210

238

Формула оценки: умножьте на девять, получив 2.5 и идти вверх и минус один. Тридцать пять умножить на три и пять, и обе группы минус пять. Условия изменяются, добавляется конверсия, а также высокотемпературная модернизация 10% меди. Количество прокалываемых труб составляет два, три, четыре и восемь или семьдесят шесть процентов тока полной нагрузки.

Описание:

(1) Формула в этом разделе не указывает напрямую допустимую нагрузку по току (безопасный ток) различных изолированных проводов (провода с резиновыми и пластиковыми изоляциями), а указывает «сечение, умноженное на определенное кратное», которое получается путем мысленного расчета.Из таблицы видно, что кратность уменьшается с увеличением сечения.

(2) «Два с половиной пять раз вниз на девять, вверх и вниз на один» относится к изолированным проводам с алюминиевым сердечником различного сечения сечением 2,5 мм2 и ниже, и их допустимая нагрузка по току составляет около В 9 раз больше сечений. Например, провод 2,5 мм2, допустимая нагрузка по току составляет 2,5 × 9 = 22,5 (А). Множественное соотношение между допустимой токовой нагрузкой проводов сечением 4 мм2 и выше и количеством поперечных сечений должно совпадать по номеру провода, а кратные числа последовательно уменьшаются на 1, а именно 4 × 8, 6 × 7, 10 × 6, 16 × 5, 25 × 4.

(3) «Тридцать пять раз по 3,5, удваивается в группах минус пять» означает, что допустимая токовая нагрузка провода 35 мм2 в 3,5 раза превышает количество поперечных сечений, то есть 35 × 3,5 = 122,5 (А). Для провода сечением 50 мм2 и более кратное соотношение между допустимой нагрузкой по току и числом поперечных сечений становится группой из двух номеров проводов, и кратные числа последовательно уменьшаются на 0,5. То есть допустимая токовая нагрузка проводов 50 и 70 мм2 в 3 раза больше числа сечений; допустимая нагрузка на провода 95 и 120 мм2 – 2 шт.В 5 раз больше площади поперечного сечения и так далее.

(4) «Условия изменились, плюс преобразование, высокотемпературное обновление 10% меди». Приведенная выше формула определяется изолированным проводом с алюминиевым сердечником и открытым покрытием при температуре окружающей среды 25 ° C. Если изолированный провод с алюминиевым сердечником подвергается длительному воздействию в области, где температура окружающей среды выше 25 ℃, допустимая нагрузка по току провода может быть рассчитана в соответствии с приведенным выше методом расчета формулы, а затем предоставляется скидка 10%. достаточно; когда изолированный провод с медным сердечником не используется, его допустимая нагрузка по току немного больше, чем у алюминиевого провода той же спецификации.В соответствии с приведенным выше методом формулы можно рассчитать допустимую нагрузку по току на один провод больше, чем у алюминиевого провода. Например, допустимая токовая нагрузка медного провода 16 мм2 может быть рассчитана как алюминиевый провод 25 мм2.

Ошибка 404 – страница не найдена

АНАЛОГ

Обладая широким спектром технологий и более чем 40-летним опытом работы на рынке специализированных кабелей, мы производим кабели на любой бюджет, чтобы максимально раскрыть потенциал вашей любимой системы.Благодаря широкому спектру технологий и более чем 40-летнему опыту работы на рынке специализированных кабелей мы производим кабели на любой бюджет, чтобы максимально раскрыть потенциал вашей любимой системы.

ЦИФРОВОЙ

Независимо от того, подключаете ли вы телевизор к звуковой панели или музыкальный сервер к ЦАП, у QED есть цифровой кабель для удовлетворения ваших требований. Наши кабели проверены и протестированы, чтобы обеспечить максимальную производительность от ваших цифровых источников.

ТЕЛЕФОН НА ТЕЛЕФОН

При подключении аналоговых источников, таких как проигрыватель компакт-дисков или проигрыватель виниловых пластинок, к усилителю, здесь, в QED, у нас есть кабель, подходящий для вашей системы.От нашего профильного кабеля начального уровня до нашего флагманского межсоединения Signature.

XLR

Используя нашу уникальную технологию Tri-Conductor и сбалансированные штекеры Neutrik XX-14, наши кабели XLR обеспечивают максимально чистый звук от специального кабеля XLR, а также имеют ферритовую изоляцию для устранения ошибок синхронизации.

КОАКСИАЛЬНЫЙ ЦИФРОВОЙ

В качестве альтернативы оптическому кабелю в наших цифровых коаксиальных кабелях премиум-класса используется специально разработанный кабельный шнур и уникальная конструкция штекера для достижения точных характеристик сигнала, необходимых для многоканального звука с высоким разрешением.

USB A-B

С нашим высококлассным USB A-B мы изолируем провода питания и данных, предотвращая любые потенциальные перекрестные помехи, что означает меньшее дрожание и улучшенное качество звука.

USB A-B MICRO

Для использования с ноутбуками / компьютерами и портативными усилителями / ЦАП для наушников эталонный USB A-Micro B QED использует нашу ферритовую изоляцию для уменьшения джиттера, а также для изоляции линий передачи данных и питания для более чистого общего сигнала.

USB A-MINI B

Тройной магнитный экран и штекеры из золота 24 карат делают наш Performance USB A-Mini B лучшим в своем классе.

РАЗЪЕМ ДЛЯ ТЕЛЕФОНА

Никогда еще подключение мобильного устройства / планшета к аудиосистеме не было таким простым с помощью нашего двухшагового разъема 3,5 мм для более простого подключения.

HDMI

Используя собственный центр тестирования HDMI, компания QED разработала кабели HDMI премиум-класса для любого бюджета. От нашего гибкого и тонкого профиля до исключительного эталонного HDMI с технологией фильтрации BandPass для снижения джиттера до сверхнизкого уровня

ОПТИЧЕСКИЙ

Для всех ваших оптических потребностей у QED есть оптический кабель.Для более совершенных сигналов с широкой полосой пропускания в Reference Optical Quartz используется стеклянная технология для точной передачи информации от источника к приемнику.

ETHERNET

Самый распространенный тип кабеля, используемый для подключения продуктов в проводной сети. Этот кабель соединяет проводные устройства вместе с локальной сетью для обмена файлами и доступа в Интернет.

КАБЕЛЬ САБВУФЕРА

Благодаря использованию технологий наших аналоговых кабелей, таких как технология дополнительных проводников, ваш сабвуфер всегда будет работать с максимальной отдачей.

Тест по коду

| EC&M

Q. Какое максимальное количество многожильных кабелей (только для цепей управления) допускается в кабельном лотке лестничного типа шириной 18 дюймов и глубиной 4 дюйма? Внешний диаметр каждого проводника составляет 0,5 дюйма, и внутри кабельного лотка не будет проводника заземления оборудования. Изменится ли количество разрешенных кабелей, если у кабельного лотка сплошное дно? Если да, то какой новый номер?

А) 144/144

В) 183/146

C) 184/147

D) 366/366

Ответ: B

Пояснение: Сначала преобразуйте внешний диаметр ½-дюймового кабеля в квадратные дюймы.Почему? Потому что расчеты NEC для определения максимального заполнения кабельного лотка и кабельного лотка основаны на площади проводников в квадратных дюймах. Простая, но легкая формула для преобразования размера внешнего диаметра в квадратный дюйм:

Согласно 392.9 (B) NEC 2005 г., максимально допустимое заполнение составляет 50% от общей площади поперечного сечения лестницы или вентилируемого кабельного лотка. Общая площадь поперечного сечения кабельного лотка в этом примере составляет:
18 дюймов x 4 дюйма = 72 дюйма
50% от 72 дюймов = 36 дюймов
36 дюймов ÷ 0.19635 квадратных дюймов = 183,34
0,34 нужно опустить. Если округлить до 184, заполнение будет чуть больше 50%. Таким образом, общее количество кабелей, разрешенных в лотке, составляет 183.

Согласно 392.9 (D) NEC 2005 г., допускается максимально допустимое заполнение 40% общей площади поперечного сечения кабельного лотка со сплошным дном.
40% от 72 дюймов = 28,80 дюйма
28,80 дюйма ÷ 0,19635 = 146,67
Даже несмотря на то, что 0,67 больше 0,50, мы все равно не можем округлить. Необходимо отбросить 0,67.Если округлить до 147, заполнение будет чуть больше 40%. Таким образом, общее количество кабелей, разрешенных в лотке, составляет 146.

Оуэн – владелец и президент National Code Seminars и обладатель сертификатов мастера-электрика в 46 штатах. С ним можно связаться по адресу necexpert@aol.com.

Производство энергии: передача электроэнергии

Потери мощности пропорциональны квадрату тока, поэтому небольшой ток значительно снижает тепловые потери.Как видно из уравнения (2), небольшой ток может быть достигнут при использовании высокого напряжения. Например, если мы удвоим (× 2) напряжение передачи, ток уменьшится вдвое (× 1/2), а потери мощности уменьшатся до четверти, (1/2) ² = 1/4, т.е. 25% от первоначальной стоимости.

В следующем упражнении вы можете систематически измерять потери мощности в цепи для различных напряжений передачи, проверяя, что потери меньше для более высоких напряжений передачи.

Провода передачи низкого сопротивления

Из уравнения (3) видно, что потери мощности в проводе передачи P _потери прямо пропорциональны сопротивлению R провода.Чем меньше сопротивление, тем меньше будут потери мощности. Как инженеры проектируют передающий провод с минимально возможным сопротивлением, но при этом экономичным?

Первое, что нужно учитывать – это выбор материала. Металлы – хорошие проводники с низким сопротивлением. Медь и алюминий – наиболее часто используемые металлы в проводах передачи. Это очень хорошие проводники, дешевые, устойчивые к коррозии и прочные. Сопротивление передающего провода снижается за счет увеличения толщины провода.Более толстые провода имеют большее поперечное сечение и, следовательно, меньшее сопротивление.

……………. [вверху]

Низкое сопротивление воздушных линий можно «увидеть». Вы можете видеть птиц, стоящих на высоковольтных проводах, и не пострадать. Теоретически птица, стоящая на проводе с обеими ногами , заставит ток течь через свои ноги в свое тело. Так почему же птица не пострадает?


Фиг.4 Почему птицы не получают травм, стоя на ЛЭП?	Рис. 5 Ток, протекающий через птицу, чрезвычайно мал по сравнению с током в проводе передачи.

Чтобы ответить на этот интересный вопрос, представим ситуацию как два резистора, соединенных параллельно: один резистор – это тело самой птицы (сопротивление между двумя ногами), а другой резистор – небольшой отрезок провода. на котором стоит птица (рис.5). Поскольку сегмент провода очень короткий, толстый и сделан из хорошо проводящего материала, его сопротивление должно быть очень и очень маленьким. С другой стороны, тело птицы – это почти изолятор с очень высоким сопротивлением. Когда разность потенциалов В применяется к сопротивлению R , ток I задается как

Я	=	В

		р

(4)

Поскольку и птица, и этот сегмент провода подвержены одинаковой разности потенциалов (резисторы включены параллельно), ток, который проходит через птицу (очень большое сопротивление R ), должен быть намного меньше, чем ток, проходящий через провод (очень маленькое сопротивление R ).Другими словами, птица не пострадает, потому что ток, протекающий по ее телу, очень мал!

……………. [вверху]

Система воздушных и подземных кабелей

Электропередача воздушными проводами

Рис.6 Опоры ВЛ

Воздушные линии удерживаются высоко над землей с помощью металлических башен, называемых пилонами.Поскольку металлическая башня очень хорошо проводит электричество, как инженеры могут предотвратить утечку электричества на землю (то есть землю) через башню?

Если вы внимательно посмотрите на пилон, вы увидите, что воздушные тросы удерживаются стопкой дисков, свисающих с пилона. Этот пакет дисков представляет собой серию подвешенных изоляторов, которые предотвращают электрическое соединение линии с пилоном. Без подключения к линии опора не заземлена. Конструкция каждого изолирующего диска показана на рис.8.

[наверх] [назад] [вперед]

Как выбрать наиболее экономичный размер и тип кабеля?

Выбор кабеля заключается в выборе подходящего типа проводника и выборе подходящего размера / площади поперечного сечения / диаметра проводника в соответствии с областью применения. Во-первых, необходимо понять важность определения размеров и выбора кабеля. Затем будут обсуждены критерии выбора с учетом всех факторов снижения номинальных характеристик, которые могут снизить допустимую нагрузку на кабель.Закон, называемый законом Кельвина, играет жизненно важную роль в экономическом определении размеров проводников, поэтому он также будет объяснен здесь. Помимо размера проводника, будут изучены различные типы проводника. Также в конце будет обсуждаться экранирование и изоляция кабеля.

Размеры кабеля обычно определяются в терминах площади поперечного сечения, Kcmil (килограммы круговых милов) или AWG (американский калибр проводов).

Мы только что выпустили нашу серию видеоблогов Power Systems Engineering Vlog , и в этой серии мы поговорим о всевозможных различных исследованиях и комментариях по проектированию энергосистем.Мы рассмотрим различные блоги, написанные AllumiaX. Это весело, это весело, по сути, это видеоблог, и мы надеемся, что вы, , присоединитесь к нам, , и получите от этого пользу. Доступные стандарты для выбора и размера кабеля:

IEC (Международная электротехническая комиссия)
NEC (Национальный электротехнический кодекс)
BS (Британские стандарты)

Важность выбора правильного размера и типа кабеля:

Выбор правильного размера и типа кабеля важен по следующим причинам:

Если размер кабеля очень маленький, когда ток превышает допустимую нагрузку кабеля, кабель нагревается и повреждается.Таким образом, необходимо выбрать размер кабеля, при котором он способен выдерживать полный ток нагрузки и ток короткого замыкания, который может протекать по кабелю.
Увеличение площади поперечного сечения кабеля потребует использования большего количества материала в его конструкции, что приведет к его удорожанию. Следовательно, будет сложно поддерживать хороший баланс между стоимостью кабеля и требованиями к его использованию. Таким образом, диаметр кабеля должен соответствовать требованиям.
Необходимо обеспечить нагрузку подходящим напряжением, то есть с минимальным падением напряжения. Кабель с маленьким диаметром будет иметь более высокое сопротивление. Кроме того, это приведет к большему падению напряжения на кабеле. Поэтому необходимо выбирать такой кабель, который не вызывает падения напряжения или вызывает меньшее падение напряжения.
Необходимо выбрать лучший тип кабеля в соответствии с требованиями применения, поскольку каждый тип проводника имеет собственное сопротивление, теплопроводность и т. Д.

Критерии выбора кабелей:

Размер кабеля определяется на основе следующих факторов:

Пропускная способность по току: Определяется путем оценки величины тока, потребляемого оборудованием или нагрузкой, подключенными к принимающему концу кабеля. В нем также предусмотрен запас прочности по току перегрузки.

Падение напряжения: Из-за сопротивления кабеля возникают потери мощности, в результате чего напряжение падает на определенную величину.В дополнение к этому, падение напряжения также зависит от температуры, поскольку температура влияет на сопротивление. Если нам известны значения сопротивления кабеля и тока, протекающего по кабелю, то мы можем определить падение напряжения на этом кабеле по формуле V = I * R.

Рейтинг короткого замыкания: Это способность кабеля выдерживать ток короткого замыкания в течение определенного времени повреждения, прежде чем он будет устранен без каких-либо повреждений.

Коэффициенты снижения номинальных характеристик:

Существуют некоторые внешние помехи, которые влияют на номинальный ток кабеля i.е. токовая нагрузка кабеля. В таких сценариях текущие рейтинги должны быть улучшены путем применения некоторых подходящих факторов, известных как коэффициенты снижения номинальных характеристик. Поскольку у нас есть несколько типов коэффициентов снижения характеристик, значения всех коэффициентов снижения характеристик умножаются, чтобы получить среднее значение. Ниже приведены основные факторы снижения номинальных характеристик, которые следует учитывать при выборе сечения кабеля.

Температурный коэффициент снижения номинальных характеристик (C _T): Температурный коэффициент снижения номинальных характеристик (CT): кабели должны быть расположены таким образом, чтобы у них было минимальное пространство для рассеивания тепла в окружающей среде.Этот коэффициент используется в расчетах сечения кабеля, чтобы учесть расположение кабеля для минимизации тепловых потерь, тем самым увеличивая допустимую нагрузку кабеля.

Коэффициент группирования проводников (C _G): Электромагнитное поле вокруг проводников в группе создается, когда протекает ток, что приводит к снижению допустимой нагрузки кабеля. По этой причине учитывается фактор группировки проводников.

Термическое сопротивление почвы (C _R): Стандартная температура окружающей кабели составляет 40 ° C.Но если кабели должны быть закопаны в почву, температура вокруг кабелей повышается, и это влияет на допустимую нагрузку кабеля. Поэтому в расчетах учитывается коэффициент термического сопротивления грунта, чтобы компенсировать повышение температуры.

Коэффициент снижения глубины залегания (C _D): Этот коэффициент зависит от глубины земли, на которой должен быть проложен проводник. Более глубокое проникновение в заземляющий кабель приведет к увеличению коэффициента снижения мощности.

Как рассчитать сечение кабеля для заданной нагрузки?

Где,

 P = Реальная мощность (кВт)
         S = Полная мощность (кВА)
         В _L = Напряжение сети
         I _L = Линейный ток или допустимая нагрузка кабеля

С учетом факторов снижения номинальных характеристик:

Теперь выберите размер кабеля в зависимости от указанного выше тока из стандартных таблиц размеров кабеля e.г. «Каталоги МЭК».

Закон Кельвина для экономичного сечения кабеля:

Закон Кельвина гласит, что:

Самый экономичный размер проводника – это размер, для которого годовые проценты и амортизация капитальных затрат на него равны годовым эксплуатационным расходам

Скажем,

 Размер (площадь поперечного сечения) проводника = a
         Годовая процентная и амортизационная стоимость кондуктора = _P
         Годовые эксплуатационные расходы кондуктора = _P

Поскольку годовые проценты и амортизационная стоимость кондуктора прямо пропорциональны размеру кондуктора (поскольку увеличение размера кондуктора увеличит его капитальные затраты и, следовательно, процентные и амортизационные расходы) i.е.

П ₁ ∝ а

Итак, P ₁ = k ₁ .a ———————— уравнение (i)

Кроме того, годовые эксплуатационные расходы на проводник обратно пропорциональны размеру проводника (поскольку увеличение размера проводника приведет к уменьшению потерь энергии плюс повреждение из-за нагрева и, следовательно, эксплуатационные расходы), то есть

Итак, P ₂ =

к ₂ к

———————— уравнение (ii)

Здесь k ₁ и k ₂ – константы.

Общую годовую стоимость проводника (скажем, P) можно получить, сложив уравнение (i) и уравнение (ii):

Чтобы общая стоимость была минимальной, дифференциал «P» по отношению к «a» должен быть равен нулю:

дП / да

знак равно

д / да (к ₁.а + к ₂ / а)

0 = k ₁ + k ₂ (- 1 / a ²)

0 = k ₁ – (k ₂ / a ²)

к ₂ / а ² = к ₁

k ₂ / a = k ₁ .a

P ₂ = P ₁

Экономический размер проводника (при котором годовые проценты и амортизационные расходы равны годовым эксплуатационным расходам на проводника) можно рассчитать из приведенного выше вывода:

к ₂ / а ² = к ₁

а = к ₁ / к ₂

а = √ (к ₁ / к ₂)

Пример:
Рассмотрим кабель длиной 1 км с допустимой нагрузкой 150 А в течение года (8760 часов).Стоимость прокладки кабеля составляет 0,1 доллара США за метр, где a – размер жилы в см ². Стоимость энергии составляет 0,001 доллара США / кВтч, а 12% составляют проценты и амортизационные отчисления. Удельное сопротивление проводника составляет 1,91 мкОм · см, поэтому определите экономичный размер проводника.

Автор: EagleRJOCC BY-SA 4.0, ссылка

Сопротивление проводника =

ρL / а

знак равно

(1,91×10 ^-6) (10 ⁵) / Ом

Потери энергии / год

знак равно

2I ² Rt / 1000 кВтч

Потери энергии / год

знак равно

2x (150) ² x (0.191 / а) (8760) / 1000

Потери энергии / год

знак равно

75292.2 / а

) кВтч Годовые текущие расходы =

Стоимость / кВтч

Икс

Потери энергии / год

Годовые текущие расходы = 0,1 x (

75292.2 / а

) Годовые текущие расходы = $ (

75292.2 / а

) Капитальные затраты = $

16a / метр

Капитальные затраты = 16 долларов США × 1000 = 16000 долларов США

Ежегодные фиксированные платежи = Проценты и амортизация капитальных затрат

Ежегодные фиксированные платежи = 12% от 16000 долларов СШАa = 1920 долларов СШАa

Согласно закону Кельвина,

Годовые текущие платежи = Ежегодные фиксированные платежи

7529.22 / а

= 1920a

a = 3,92 см ²

Итак, экономичный размер жилы 3,92 см. ².

Ограничения:

Точные проценты и амортизация капитальных затрат не могут быть определены.
Некоторые факторы, такие как допустимая нагрузка кабеля, эффект коронного разряда и т. Д., Не рассматриваются в этом законе.
По закону Кельвина может иметь место чрезмерное падение напряжения в размере проводника.

Типы проводников:

В зависимости от физической структуры проводники могут быть скрученными (несколько тонких проводов) или сплошными (сплошная металлическая проволока). Типы кабелей (жилы), которые используются в линиях электропередачи:

ACSR (алюминиевый проводник, армированный сталью): Он состоит из стальных нитей, окруженных алюминиевыми нитями. Это наиболее рекомендуемый проводник для линий электропередачи, который используется для более протяженных участков.

ACAR (алюминиевый проводник, армированный сплавом): Он состоит из алюминиево-магниевого кремниевого сплава, окруженного алюминиевым проводником. Он имеет более высокую механическую прочность и проводимость, чем ACSR, поэтому его можно использовать для распределения и передачи в больших масштабах, но он более дорогой.

AAC (полностью алюминиевый проводник): Он также известен как ASC (алюминиевый многожильный проводник) и имеет проводимость 61% IACS. Несмотря на то, что он обладает хорошей проводимостью, он все же ограничен в применении из-за низкой прочности.

AAAC (проводник из алюминиевого сплава): Он изготовлен из сплава алюминия-магния-кремния и имеет проводимость 52,5% IACS. Из-за большей прочности его можно использовать для распространения, но не рекомендуется для передачи. Подходит для использования в помещениях с повышенным содержанием влаги.

⁘ IACS (Международный стандарт отожженной меди) – это стандарт, введенный США.

Это стандарт, с которым сравнивается проводимость любого проводника.

Это значение проводимости коммерчески доступной меди.

Экранирование и изоляция кабеля:

Существуют различные слои из различных материалов, которые должны быть наложены на проводник, чтобы обеспечить изоляцию и экран кабеля с целью защиты проводника. Каждый слой имеет свою особую функцию, и ее требования зависят от применения кабелей. Например, для воздушных линий нам не нужна изоляция или экранирование, поскольку там используются неизолированные провода, но для подземных кабелей они должны быть изолированы и экранированы.

Изоляция: Изоляция кабеля выполняется с помощью любого диэлектрика, например ПВХ, чтобы предотвратить утечку тока из проводника.

Оболочка: Кабель снабжен оболочкой для защиты кабеля от влаги. Это должен быть какой-нибудь немагнитный материал, например, свинцовый сплав.

Подкладка: Предназначение подстилки – защитить оболочку кабеля от повреждений, вызванных броней.

Армирование: Армирование – это еще один слой оцинкованной стали поверх кабеля, защищающий его от любых механических повреждений.

Обслуживания: Повышает механическую прочность кабеля. Обеспечивает общую защиту от влаги, пыли и т. Д.

Подведение итогов:

Систему передачи электроэнергии можно сделать эффективной и экономичной, если следовать надлежащей методологии определения размеров и выбора кабеля.Критерии выбора, коэффициенты снижения номинальных характеристик, тип проводника, надлежащая изоляция и экранирование и т. Д. Мы должны помнить об этом во время прокладки кабеля. Таким образом мы можем добиться эффективной, безопасной и рентабельной передачи электроэнергии.

Вопрос 1 [40 баллов) 1.1) Нарисуйте схему поперечного сечения силового кабеля и обсудите …

– Поперечная разводка силового кабеля Силовой кабель – это разновидность электрического кабеля, состоящая из нескольких электрических проводников, которые обычно скрепляются общей оболочкой.Кабель, который используется для передачи и распределения электрической энергии, называется кабелем электропитания. Эти силовые кабели будут состоять из двух или более проводов, соединенных через оболочку. Обычно он используется для передачи сверхвысокого напряжения в местах, где невозможно использовать воздушные линии, например, в море, на пересечении аэродромов и т. Д. Но подземный кабель дороже по сравнению с воздушным кабелем для того же напряжения. человека дроубакты электрического силового кабеля Конструкция силового кабеля в основном включает офс.три основных компонента, а именно проводник, диэлектрик и оболочка. Жила в кабеле обеспечивает токопроводящий путь для цемента. Изоляция или диэлектрик выдерживает рабочее напряжение и изолирует проводник от других предметов. Оболочка не позволяет проникать внутрь кабеля и защищает кабели от всех внешних воздействий. Конструкция силового кабеля (рис.] Изоляция y-проводника, внутренняя оболочка LL) Броня L. Над оболочкой

Кабель силового кабеля в основном соединяется для передачи энергии ② id Распространение предлагает.мы видели на lig) он показывает полную конструкцию силового кабеля. Поперечное сечение силового кабеля Cyn B 1 B 18 A Подложка брони внешней оболочки) Изоляционный провод. Основные компоненты кабеля Hu. Высоковольтные кабели, которые называются силовыми кабелями высокого напряжения, обычно соединяются в воздушной линии электропередачи. Кабель высокого напряжения с изоляцией из сшитого полиэтилена все больше и больше применяется в мире и в стране, особенно для распределения электроэнергии в густонаселенных районах, для чего существует ряд причин, по которым кабель с изоляцией из сшитого полиэтилена приемлемо с точки зрения экологии, ширина кабельной трассы & nauw & invisible, так что земля может быть использована и для других peupores.

Полиэтиленовая ПВХ гофрированная внешняя оболочка. Основной недостаток. Это, в основном, конструкция телевизионного кабеля. Полупроводящая лента Экран проводникового провода Де проводник> Изоляция из сшитого полиэтилена – гофрированный и изоляция Алюминиевый экран Основные компоненты оболочки кабеля Hu в основном состоят из внешней оболочки из полиэтилена или полиуретана. ich обеспечивает широкий диапазон защиты силового кабеля от внешней среды. Затем будет крышка из алюминиевой оболочки для защиты и так же обшита дополнительным слоем утеплителя.- Будет полупроводниковая лента, которая скручена в качестве связующего, чтобы не ограничивать ток, который используется в полупроводнике. – Изоляция из сшитого полиэтилена, основного материала для сшитого полиэтилена в полиэтилене, который химически превращается в D-связанный полиэтилен Lx LPE) в результате реакции поперечного сшивания органического пероксида. Благодаря своей структуре и LPE чрезвычайно устойчивы к истиранию и прочему износу. Экран проводника используется для удержания всех проводников в мешочке. Основной целью ондукторного экрана является равномерное обслуживание.серебряное электрическое поле и для управления электрическим полем внутри жилы кабеля в общей проводке

Проводник или проводник передачи 1.2) Основной 8 отказ 1) проводник представляет собой элемент, состоящий из медных элементов, в основном используемых для целей питания сына 9 через это. Основные режимы отказа q Высоковольтные силовые кабели Есть некоторые основные причины, по которым кабель может выйти из строя в ведомых устройствах. Некоторые из основных режимов отказа: Старение: – Этот процесс обычно приводит к охрупчиванию, растрескиванию и, в конечном итоге, загрязнению изоляционного материала и оболочки, обнажая проводник и создавая опасность образования коротких корок или вероятной причины электрического пожара.2) Повреждение изоляции! Это происходит, когда соблюдается и контролируется симуляционная целостность проводников. Это вызвано усталостью материала при постоянном изгибе, что приводит к перфорационной изоляции. 3) Истирание по Жакле: это происходит, когда внешняя оболочка кабеля изнашивается через слой проводников или оболочку. Этот сбой часто случается при использовании кабелей с мягкой оболочкой. 4) Вздутие куртки и растрескивание! Внешняя оболочка кабеля CRIME разбухает при воздействии масел или химикатов.

5) Механический при механическом отказе. Если кабель будет поврежден при 5-ти половой установке или в последующем, целостность кабеля будет нарушена. Мост в изоляции – это приведет к короткому замыканию и коррозии медного проводника. +) Нагрев 9 кабеля: это приведет к разрушению 8 изоляции и материала оболочки и преждевременному выходу из строя. 1.3) Общие типы imuladors воздушных линий I & Основная характеристика каждого типа. Воздушная линия соединена с трамвайными линиями, распределительными линиями и линиями электроснабжения.В основном используются изоляторы 3-х типов: 1) Изолятор типа Pn – Tramsmith пониженное напряжение до 33 кв. – он прикреплен к крестовине на опоре – При напряжении свыше 33 кВ он становится слишком громоздким и, следовательно, неэкономичным. 2) Изолятор подвесного типа -) состоит из еще нескольких отдельных изоляторов, соединенных друг с другом металлическими звеньями с гибкой цепью или стяжкой и подвешенных на опоре енота. он прикреплен к нижнему блоку изолятора

G 3) напряжение натяжения> разработан для Используется для переноса высокого напряжения (> 2310 В) изолятор типа ортемон, разработанный для работы с механическими нагрузками на высоковольтных линиях, имеющих более длинный спам, большую механическую нагрузку, подвеску индукционная струна, aue auanged в гормональном положении.используется для линии низкого напряжения 1211 кВ] 1.4) Распределение напряжения вдоль изолятора струны не неравномерно, почему? Как можно улучшить imulatoy buecenty Ответ: В имитаторе струны будет соединение q конденсатор и напряжение. Capaclante также существует между металлической арматурой каждого диска и опорой или землей. Это известно как шунтирующая емкость. Из-за ёмкости шунта жалоба о взбалтывании неодинакова для всего диска и струны. Распределение напряжения вдоль изолятора струны не является равномерным, что связано с наличием емкости шунта (напряжение на подвесе) не распределяется равномерно по каждому диску.Диск, соединенный с проводником, имеет максимальное напряжение acronit

② Отношение и напряжение на всей струне к произведению количества доз и напряжения на диске, соединенном с проводником, называется эффективностью струны. Эффективность строки = напряжение на строке / число a dues x напряжение atroon diuc] Методы повышения эффективности 1 Использование более длинных cron cum). Эффективность в основном зависит от значения oq k. Таким образом, когда значение k приближается к нулю, эффективность приближается к 100%.2) Сортировка изоляторных дисков. Используются дозы изоляторов различных размеров, так что емкость CTC постепенно увеличивается. Поскольку напряжение обратно пропорционально емкости, будет высокий КПД. 3) При использовании перфорации или градуировочного кольца. Эта настройка вводит емкость между металлическими стержнями и имеет тенденцию нейтрализовать шунтирующую емкость и увеличивает эффективность. 7.5 Разница между перекрытием и проколом. Верхний изолятор выйдет из строя по многим причинам, одна из которых – перекрытие и проколы.

® Здесь точка означает постоянный слой изолятора. Прокол – это более длительный процесс, чем прокол. Если в изоляционной среде нет прямого проникновения или образуются небольшие пустоты, небольшая утечка из полимера будет течь, и это в течение более длительного времени может привести к серьезному повреждению изоляционного материала, называемому проколом. Когда есть прямое короткое замыкание на землю или на землю от токоведущего проводника, это приведет к мгновенному пробою изолятора q. Изоляторы кия, как правило, рассчитаны на то, чтобы выдерживать пробой без повреждения изолятора, но его изоляционные свойства.امر اانيا

Мощность кабеля по сечению: Сечение кабеля: как правильно рассчитать и выбрать по мощности?

Таблица выбора сечения кабеля в зависимости от силы тока или мощности при прокладке проводов. Выбор сечения автомобильного провода — Ізолітсервіс

расчёт и пользование матрицей при выборе диаметра проводника

Срез провода и жилы кабеля

Значение протяжённости и факторы нагрева

Причины роста температуры провода

Зависимость потерь от протяжённости линии

Расчёт диаметра проводника по мощности

Формула определения сечения по току

115 фото, видео инструкции и таблицы соответствия

Расчет по мощности электроприборов

Зачем нужно рассчитывать сечение кабеля

Что влияет на нагрев проводов

Как рассчитать сечение кабеля по току

Выбираем по мощности

Устройство кабеля

Расчёт сечения кабеля или провода

Чем отличается кабель от провода

Основы сортировки

Определение нагрузочной способности электропроводки 220 В

Расчет сечения кабеля в жилых помещениях

Выбор кабеля

Одножильный или многожильный

Медь или алюминий

Особенности расчета мощности скрытой проводки

Факторы, которые влияют на расчет

Падение напряжения на кабеле

Нормативно-правовые ограничения

Расчет сечения кабеля в производственных зданиях

Открытая и закрытая прокладка проводов

Видео по данной тематике

Фото советы как рассчитать сечение кабеля по току и мощности

Чем опасна неправильно смонтированная электропроводка: как проявляются скрытые риски

Выбор сечения провода по количеству потребителей

Особенности сечения электропроводки из разных материалов

Калькулятор расчета сечения провода по мощности и току

Видео: как правильно выбрать сечение провода

Расчет кабеля по мощности: калькулятор онлайн

Чем опасна неправильно смонтированная электропроводка: как проявляются скрытые риски

Принципы выбора кабеля по току: какие процессы учитываются

Как влияют условия эксплуатации на работу проводки: особенности открытой и закрытой прокладки

Как рассчитать кабель по мощности нагрузки простыми словами

Выбор сечения кабеля по мощности и току: таблица справочных данных

Почему необходимо учитывать длину протяженной электрической магистрали в частном доме

Калькулятор расчета сечения кабеля по мощности с учетом условий эксплуатации

Связь между площадью поперечного сечения провода и силой тока __Hongle cable

0 95

03

0 5

Ошибка 404 – страница не найдена

АНАЛОГ

ЦИФРОВОЙ

ТЕЛЕФОН НА ТЕЛЕФОН

XLR

КОАКСИАЛЬНЫЙ ЦИФРОВОЙ

USB A-B

USB A-B MICRO

USB A-MINI B

РАЗЪЕМ ДЛЯ ТЕЛЕФОНА

HDMI

ОПТИЧЕСКИЙ

ETHERNET

КАБЕЛЬ САБВУФЕРА

| EC&M

Производство энергии: передача электроэнергии

Как выбрать наиболее экономичный размер и тип кабеля?

Важность выбора правильного размера и типа кабеля:

Критерии выбора кабелей:

Коэффициенты снижения номинальных характеристик:

Как рассчитать сечение кабеля для заданной нагрузки?

Закон Кельвина для экономичного сечения кабеля:

Типы проводников:

Экранирование и изоляция кабеля:

Подведение итогов:

Вопрос 1 [40 баллов) 1.1) Нарисуйте схему поперечного сечения силового кабеля и обсудите …

Добавить комментарий Отменить ответ

0
5
