Монтажные электрические схемы -

§ 31. Принципиальные и монтажные электрические схемы

Простейшая демонстрационная электрическая цепь может содержать всего три элемента: источник, нагрузку и соединительные провода. Однако реальные работающие цепи намного сложнее. Помимо основных элементов они содержат различные выключатели, рубильники, пускатели, контакторы, предохранители, реле в автоматах, электроизмерительные приборы, розетки, вилки и др.

При сборке электротехнических цепей электромонтажник руководствуется принципиальной электрической схемой.

Принципиальная электрическая схема представляет собой графическое изображение электрической цепи, на котором её элементы изображаются в виде условных знаков (табл. 10).

Таблица 10.
Условные обозначения элементов электрической цепи


На рисунке 54, а представлена простейшая принципиальная электрическая схема цепи, содержащая источник электрической энергии в виде батареи гальванических элементов, нагрузку в виде лампы накаливания и выключатель.

Рис. 54. Электрические схемы соединения элементов: а — принципиальная, б — монтажная

Принципиальная электрическая схема устройства является графическим документом. Условные обозначения и правила выполнения электрических схем определяются государственным стандартом, который обязаны соблюдать все инженеры и техники.

При вычерчивании электрических схем необходимо соблюдать размеры и пропорции условных графических обозначений (рис. 55).

Рис. 55. Размеры и пропорции условных электротехнических обозначений

Линии связей между элементами схемы проводят параллельно или взаимно перпендикулярно, соблюдая условие замкнутости цепи, наклонные линии не применяются.

Принципиальная схема показывает соединение только основных элементов цепи, без комплектующей арматуры (электророзетки, вилки, ламповые патроны). Поэтому электромонтажнику необходимо иметь ещё одну схему — монтажную.

Монтажная электрическая схема отображает точное расположение элементов относительно друг друга, комплектующую арматуру и места подключения проводов. Пример монтажной схемы приведён на рисунке 54, б. По этой схеме электромонтажник видит, что все элементы электрической цепи крепятся на монтажной плате. Источником служит батарея от карманного фонарика. Монтажные провода, идущие к батарее, припаиваются непосредственно к её электродам. Малогабаритная лампочка вворачивается в ламповый патрон, закреплённый на плате.

Монтажные провода крепятся к клеммам лампового патрона с помощью пайки, как и провода к выключателю. Контакты выключателя закреплены также на монтажной плате.

Новые слова и понятия

Принципиальная и монтажная схемы, комплектующая арматура, элементы электрической цепи.

Схема электропроводки в квартире

Вступление

Здравствуй Уважаемый читатель! Схемы электропроводки в квартире являются основными документами для электрика. На основе схем электропроводки выполняются все работы по организации электропитания квартиры. Вся электрика в квартире должна выполняться в соответствии со схемами электропроводки, которые в свою очередь делаются в строго соответствии с нормативными документами.

Для электрики в квартире делается несколько различных схем электропроводки. Все они относятся к одному виду схем-электрические схемы, но различаются по типу. Каждый тип электрических схем имеет свою информационную нагрузку и, соответственно, различный внешний вид.

Типы электрических схем электропроводки в квартире

Все электрические схемы электропроводки отображают основные функциональные части проводки (розетки, светильники, автоматы защиты, УЗО и т. п.) и основные взаимосвязи между ними.

К основным типам электрических схем электропроводки в квартире относятся:

  • Структурная схема;
  • Функциональная схема;
  • Принципиальная схема;
  • Расчетная схема;
  • Монтажная схема (соединений).

На диаграмме ниже я отобразил типы электрических схем с небольшими примерами.

Разберем каждый тип электрических схем в отдельности.

Структурная схема электропроводки квартиры

Структурная схема электропроводки делается самой первой. На ней в виде прямоугольников иллюстрируются взаимосвязи между распределительным щитом, электрическим вводом в квартиру и всеми планируемыми электроприборами, которые в квартире будут установлены.

Графическое построение структурной схемы должно максимально полно отобразить все электрические взаимосвязи. Связи на структурной схеме желательно отобразить в виде стрелок. НА всех элементах схемы нужно проставить их номиналы: можность, напряжение, сила тока.

Все это нужно для функциональной электрической схемы квартиры.

Функциональная(принципиальная) схема электропроводки квартиры

В этой схеме электрические связи между элементами электропроводки и сами элементы иллюстрируются в виде специальных обозначений. Смотрите рисунок ниже. Здесь же представляю пример функциональной схемы электропроводки квартиры с заземлением и двумя УЗО(устройства защитного отключения)

Электромонтажная (Полная принципиальная) схема электропроводки квартиры

Это наиболее полный тип схемы электропроводки. На этой схеме обозначаются все электрические элементы (розетки, светильники и т.п.) и бытовые устройства (плита, джакузи, теплый пол, кондиционеры). Точно отображаются линии прокладки всех кабелей электропроводки. Расположение распаячных коробок, шин соединения на входах и выходах электрических цепей. Пример принципиальной схемы электропроводки смотрите ниже.

Однолинейная расчетная схема электропроводки квартиры

Очень важная схема электропроводки квартиры. Делаются расчетные схемы для электрических квартирных щитков. На ней указываются все вводные автоматы защиты, автоматы защиты для отдельных групп электропроводки. Изображаются они специальными условными обозначениями. Также на расчетной схеме обозначаются все потребители и кабели электропроводок.

Все элементы схемы нанесены с расчетными номинальными характеристиками. Для автоматов защиты указываются ток срабатывания в Амперах. Для кабелей указывается количество жил, их сечение и марка. Например: кабель ВВГнг 3х2.5,обозначает кабель с тремя медными жилами в виниловой изоляции с сечением жил 2,5 квадратных миллиметра, причем изоляция нг-негорючая. Об электрических кабелях и их маркировках читайте отдельную статью на сайте.

На основе именно расчетной схемы покупаются материалы для выполнения работ по электрике. Также по расчетной схеме электропроводка квартиры разбивается на группы.

По расчетной схеме любой электрик может собрать электрический квартирный щит и поэтому в электропроекты квартир обычно не включают следующий тип электрической схемы.

Это монтажная схема или схема соединений.

Монтажная схема (схема соединений) электропроводки в квартире

Монтажная схема иллюстрирует все электрические соединения в квартире.

Делается она в виде подробной таблицы с указанием, от какого устройства и куда идет кабель, к какой клемме он подсоединяется и какие характеристики имеет. Для электропроектов квартир монтажные схемы делаются редко, В основном схемы соединений делаются для промышленных предприятий с большими распределительными щитами, а также для главного распределительного щита (ГРЩ) жилых домов.

Схемы по электрике. Виды и типы. Некоторые обозначения

Во время работ по электротехнике человек может столкнуться с обозначениями элементов, которые условно обозначены на электромонтажных схемах. Разнообразия схемы по электрике очень широки. Они имеют разные функции и классификацию. Но все графические обозначения в условном виде приводятся к одним формам, и для всех схем элементы соответствуют друг другу.

Электромонтажная схема – это документ, в котором обозначены связи составных элементов разных устройств, потребляющих электроэнергию, между собой по определенным стандартным правилам. Такое изображение в виде чертежа призвано научить специалистов по электрическому монтажу, чтобы они поняли из схемы принцип действия устройства, и из каких составных частей и элементов она собрана.

Главное предназначение электромонтажной схемы – оказать помощь в монтаже электроустройств и приборов, простом и легком обнаружении неисправности в электрической цепи. Далее разберемся в видах и типах электромонтажных схем, выясним их свойства и характеристики каждого типа.

Схемы по электрике: классификация

Все электрические схемы, как документы, разделяются на виды и типы. По соответствующим стандартам можно найти разделение этих документов по видам схем и типам. Разберем их подробную классификацию.

Виды электромонтажных схем следующие:
  • Электрические.
  • Газовые.
  • Гидравлические.
  • Энергетические.
  • Деления.
  • Пневматические.
  • Кинематические.
  • Комбинированные.
  • Вакуумные.
  • Оптические.
Основные типы:
  • Структурные.
  • Монтажные.
  • Объединенные.
  • Расположения.
  • Общие.
  • Функциональные.
  • Принципиальные.
  • Подключения.

Рассматривая схемы по электрике, перечисленные обозначения, по названию электросхемы определяют тип и вид.

Обозначения в электросхемах

В современный период в электромонтажных работах используются как отечественные, так и импортные элементы. Зарубежные детали можно представить широким ассортиментом. На схемах и чертежах они также обозначаются условно. Описывается не только размер параметров, но и список элементов, входящих в устройство, их взаимосвязь.

Теперь следует разобраться, для чего предназначена каждая конкретная электросхема, и из чего она состоит.

Принципиальная схема

Такой тип используется в распределительных сетях. Он обеспечивает полное раскрытие работы электрооборудования. На чертеже обязательно обозначают функциональные узлы, их связь. Схема имеет два вида: однолинейная, полная. На однолинейной схеме изображены первичные сети (силовые). Вот ее пример:

Полный вариант схемы по электрике изображается в элементном или развернутом виде. Если устройство простое, и на чертеже входят все пояснения, то хватит развернутого плана. При сложном устройстве с цепью управления, измерения и т. д., оптимальным решением будет изобразить все узлы на отдельных листах, во избежание путаницы.

Бывает также принципиальная электросхема, на которой изображена выкопировка плана с обозначением отдельного узла, его состав и работа.

Монтажная схема

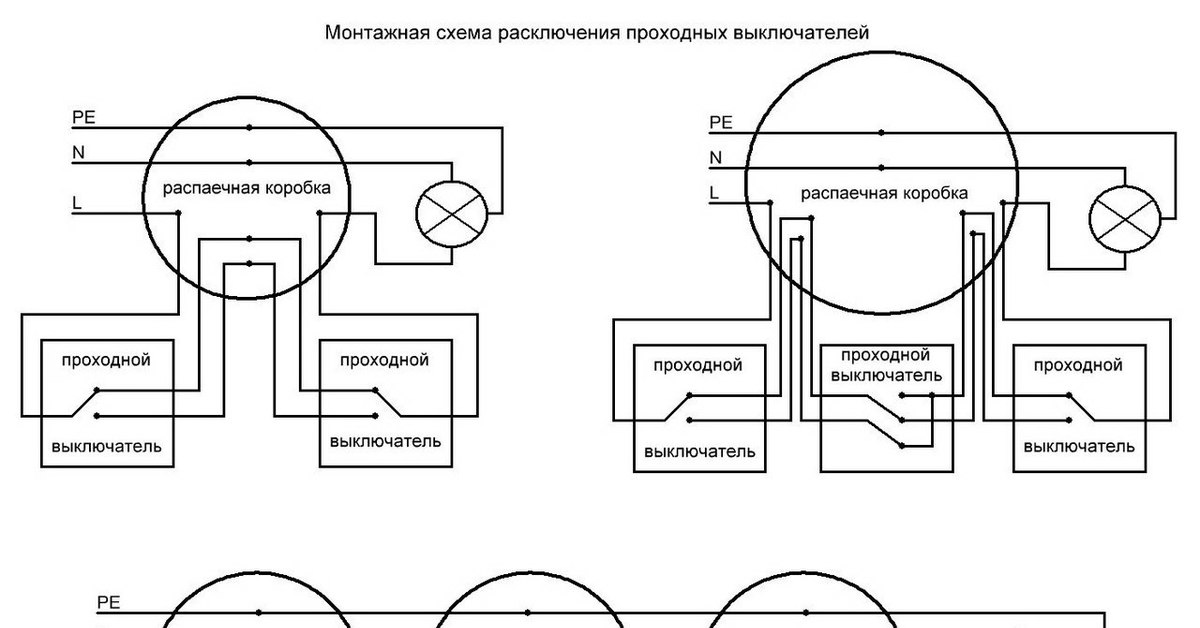

Такие схемы по электрике применяются для разъяснения монтажа какой-либо проводки. На них можно изобразить точное положение элементов, их соединение, характеристики установок. На схеме проводки квартиры будет видно размещение розеток, светильников и т.д.

Эта схема руководит электромонтажными работами, дает понимание всех подключений. Для монтажа бытовых устройств такая схема лучше подходит для работы.

Объединенная схема

Этот тип схемы включает в себя разные виды и типы документов. Ее применяют для того, чтобы не загромождать чертеж, обозначить важные цепи, особенности. Чаще объединенные схемы применяют на предприятиях промышленности. Для домашнего применения она вряд ли имеет смысл.

Изучив условные обозначения, подготовив необходимую документацию, не трудно разобраться в работе любой электроустановке.

Порядок сборки по электрической схеме
Самым сложным делом для электрика является понимание взаимодействия элементов в схеме. Нужно знать, как читать и собирать схему. Сборка предполагает определенные правила:
  • Во время сборки необходимо руководствоваться одним направлением, например, по часовой стрелке.
  • Лучше для начала разделить схему на части, если много элементов и схема сложная.
  • Начинают сборку от фазы.
  • При каждом выполненном шаге по сборке нужно предположить, что будет происходить, если в данный момент подать напряжение.

После окончания сборки обязательно должна образоваться замкнутая цепь. Для примера разберем подключение в домашних условиях люстры, состоящей из 3-х плафонов, с применением двойного выключателя.

Сначала определим порядок работы люстры. При включении 1-й клавиши должна загораться одна лампочка, если включить 2-ю клавишу, то другие две. По схеме на выключатель и люстру идут по 3 провода. От сети идут два провода, фаза и ноль.

Индикатором определяем и находим фазу, соединяем ее с выключателем, не прерывая ноль. Провод присоединяем к общей клемме выключателя. От него пойдут 2 провода на 2 цепи. Один из проводов соединим с патроном лампы. От патрона выводим второй проводник, соединяем с нулем. Одна цепь готова. Для проверки щелкаем первой клавишей выключателя, лампа горит.

2-й провод от выключателя подключаем к патрону другой лампы. От патрона провод соединяем с нулем. Если по очереди щелкать клавишами выключателя, то будут светиться разные лампы.

Теперь подключим третью лампу. Соединяем ее параллельно к любой лампе. В люстре один провод стал общим. Его делают отличительным по цвету. Если у вас провода все одинаковые по цвету, то во избежание путаницы необходимо при монтаже пользоваться индикатором. Для подключения люстры обычно не требуется особого труда, так как эта схема не особо сложная.

МИСТЕР ЭЛЕКТРИК СЕРГИЕВ ПОСАД


Каталог статей

Современное электрическое оборудование в своей работе использует многочисленные технологические процессы, протекающие по различным алгоритмам. Работнику, занимающемуся его эксплуатацией, обслуживанием, монтажом, наладкой и ремонтом, необходимо иметь достоверную информацию обо всех их особенностях.

Предоставление происходящих событий в графическом виде с обозначением каждого элемента определённым, стандартным способом, значительно облегчает этот процесс, позволяет передавать замыслы разработчиков другим специалистам в понятной форме.

Назначение

Электрические схемы создаются для электриков всех специальностей, имеют различные особенности оформления. Среди способов их классификации используется деление на:

Оба типа схем взаимосвязаны. Они дополняют информацию друг у друга, выполняются по единым стандартам, понятным всем пользователям, имеют отличия по назначению:

принципиальные электрические схемы создаются для показа принципов работы и взаимодействия составляющих элементов в порядке очередности их срабатывания. Они демонстрируют логику, заложенную в технологию применяемой системы;

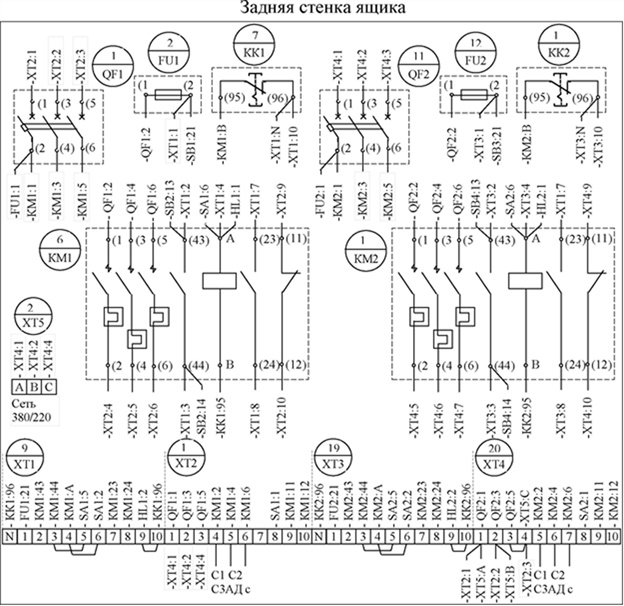

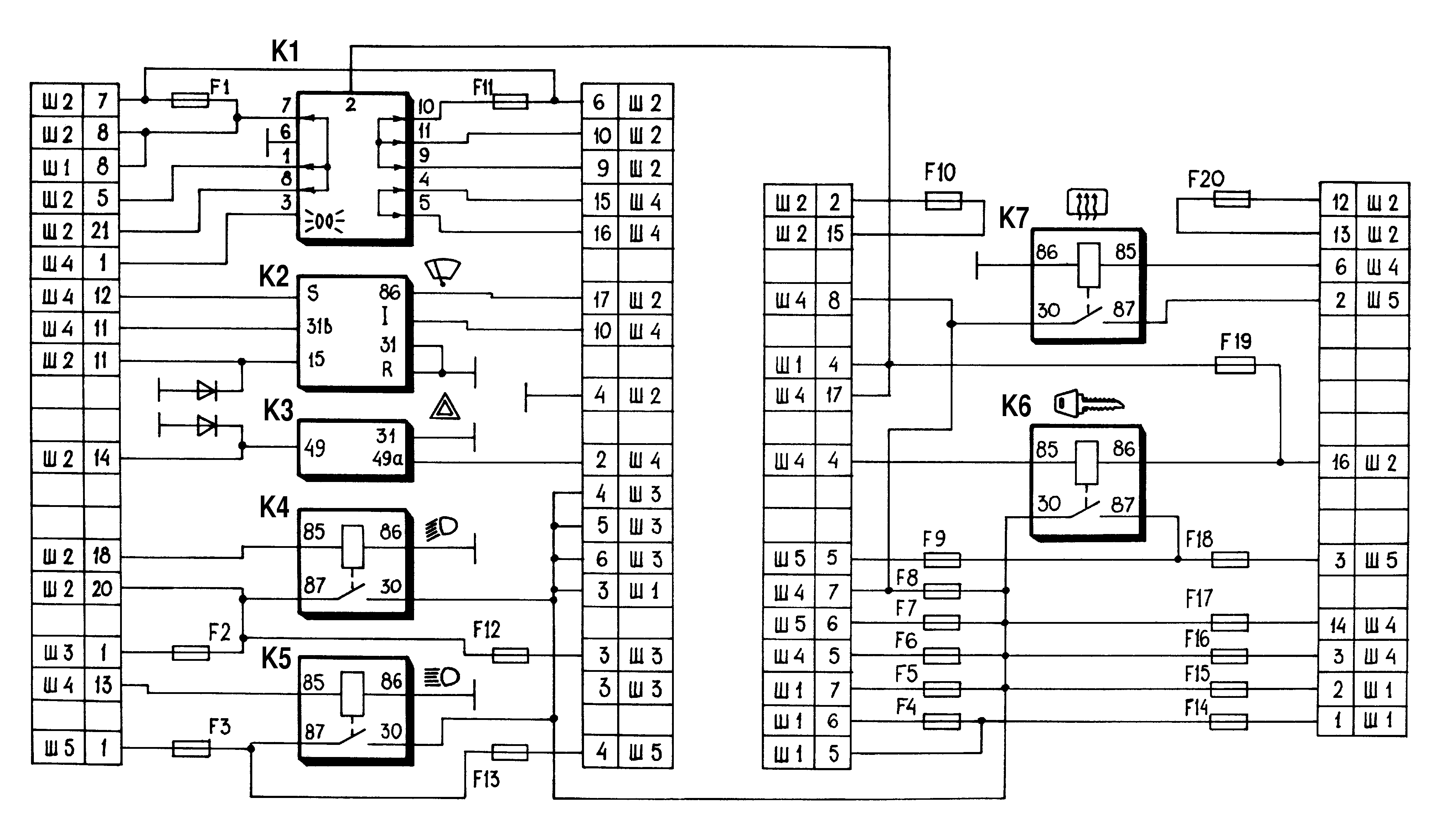

монтажные схемы изготавливаются как чертежи или эскизы частей электрооборудования, по которым выполняется сборка, монтаж электроустановки. Они учитывают расположение, компоновку составных частей и отображают все электрические связи между ними.

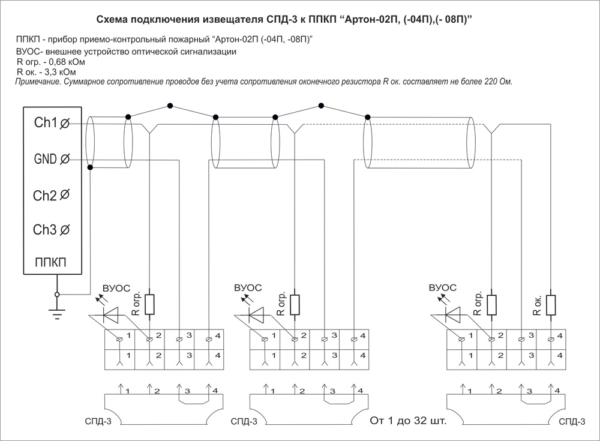

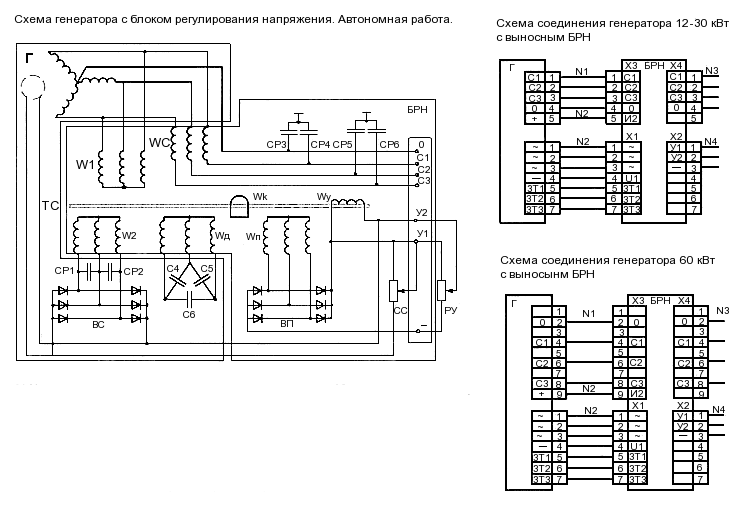

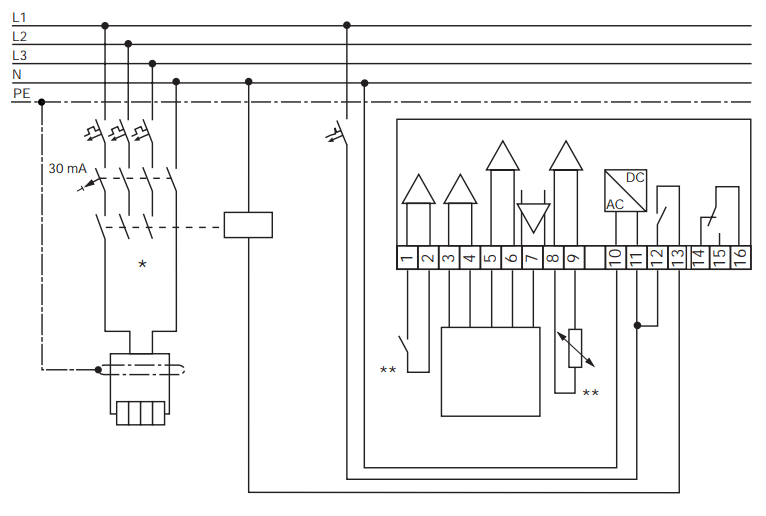

Монтажные схемы создаются на основе принципиальных и содержат всю необходимую информацию по производству монтажа электроустановки, включая выполнение электрических соединений. Без их использования создать качественно, надежно и понятно для всех специалистов электрические подключения современного оборудования невозможно.

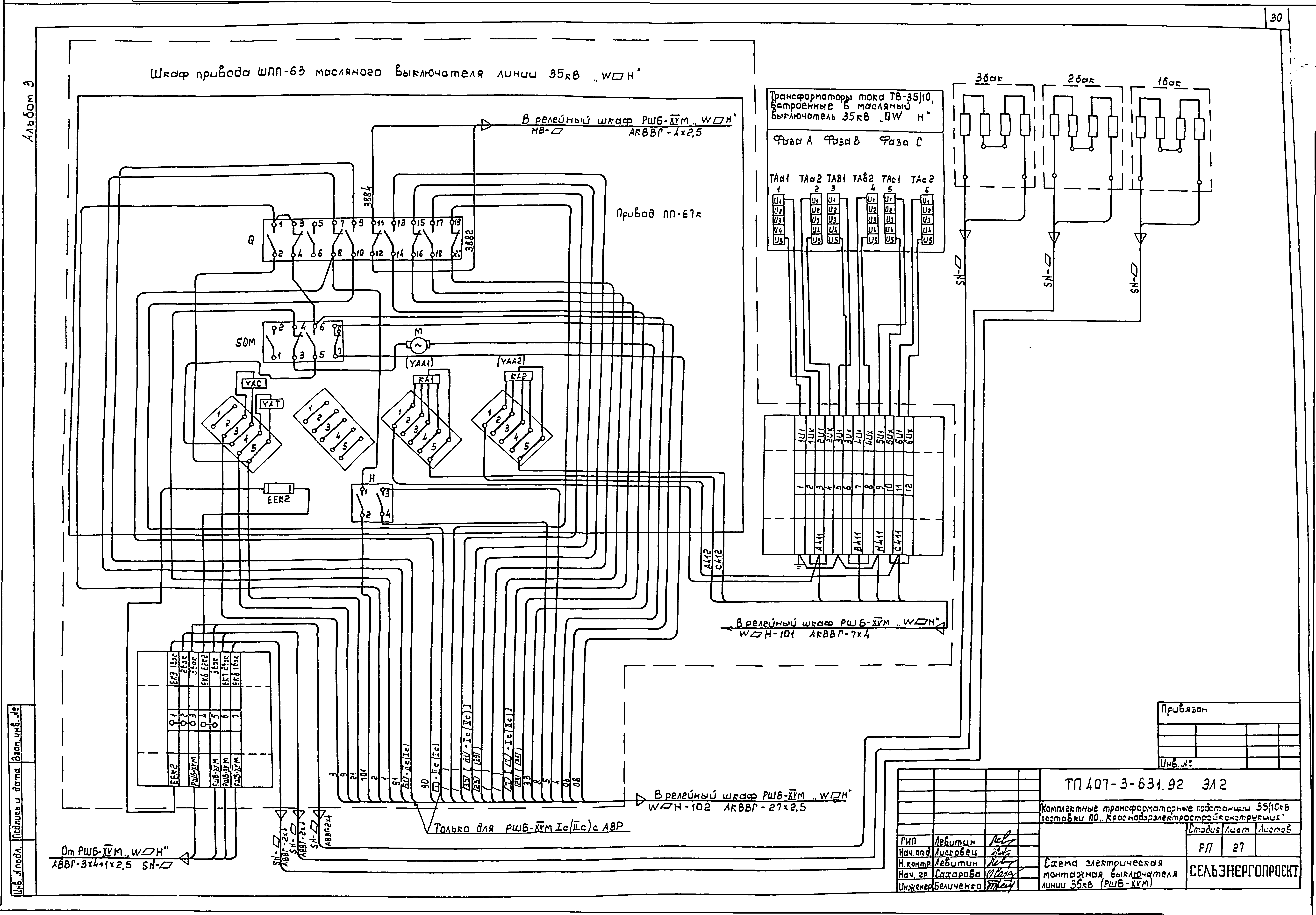

Показанная на фотографии панель защит соединяется многочисленными кабелями с измерительными трансформаторами тока и напряжения, силовым исполнительным оборудованием, логическими устройствами, удалёнными на сотни метров между собой. Правильно собрать ее можно только по хорошо подготовленной монтажной схеме.

Как создаются монтажные электрические схемы

Вначале разработчик создает принципиальную схему, на которой показывает все применяемые им элементы и способы их подключения проводами.

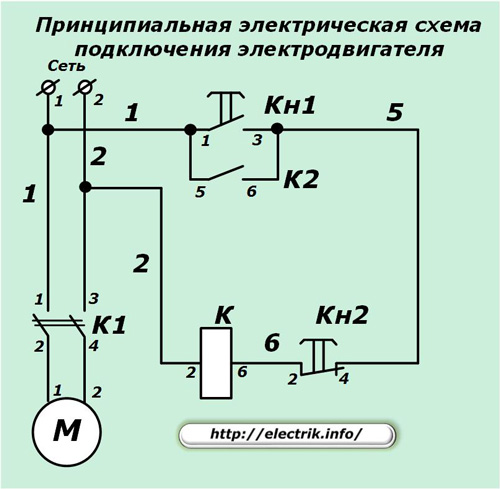

Пример простого подключения двигателя постоянного тока к силовой цепи с помощью контактора К, и двух кнопок Кн1 и Кн2 демонстрирует этот способ.

Мощные силовые нормально разомкнутые контакты контактора 1-2 и 3-4 позволяют управлять работой электродвигателя М, а 5-6 применяется для создания цепи самоудержания обмотки А-Б под напряжением после нажатия и отпускания кнопки Кн1 «Пуск» с замыкающим контактом 1-3.

Кнопка Кн2 «Стоп» своим размыкающим контактом снимает питание с обмотки контактора К.

На электродвигатель подается положительный потенциал напряжения «+» по проводу, промаркированному цифрой «1» и «—» — «2». Остальные провода обозначены цифрами «5» и «6». Способ их маркировки может быть и другим, например, с добавлением букв и символов.

Таким способом на принципиальной схеме показываются все контакты обмоток, коммутационных аппаратов и соединительные провода. Также могут обозначаться другие необходимые для работы сведения.

После того, как принципиальная электрическая схема создана под нее разрабатывается монтажная. На ней изображаются те элементы, которые задействованы в работе. Причем могут показываться как все существующие контакты коммутационных аппаратов, кнопок (пример Кн1 и Кн2), контакторов и реле, так и только используемые в рассматриваемом случае (пример контактора К) для упрощения восприятия.

Все монтажные единицы нумеруются с присвоением индивидуального номера каждой позиции. Например, на нашей схеме обозначены:

01 — клеммник подключения силовых цепей;

02 — контакты электродвигателя;

04 — кнопка «Пуск»;

05 — кнопка «Стоп».

Контакты кнопок, реле, пускателей и всех электрических элементов схемы нумеруются на корпусе каждого прибора или указываются определенным положением в технической документации.

Изображения проводов выполняются линиями прямого направления и маркируются тем же способом, как и на принципиальной схеме. В рассматриваемом варианте им присвоены номера 1, 2, 5, 6.

Как читать и собирать монтажные электрические схемы

Во время сборки сложных цепей удобно работать сразу с монтажной и принципиальной схемами. Они дополняют общую информацию, которую бывает сложно удержать в памяти.

При этом следует понимать, что изображенные на бумаге задумки должны быть воплощены на реальном оборудовании и так же хорошо, наглядно читаться, быть информативными. С этой целью любой элемент подписывается, обозначается, маркируется.

Обозначения приборов и аппаратов

С лицевой стороны панелей, шкафов управления делаются надписи, поясняющие оперативному персоналу назначение каждого электрического устройства, а у коммутационных аппаратов — положение переключающего органа, соответствующее каждому режиму.

Ключи и кнопки подписываются по совершаемому действию, например, «Пуск», «Стоп», «Тест». На сигнальных лампочках указывается характер воздействующего сигнала, например, «Блинкер не поднят».

С обратной стороны панели против каждого элемента размещается наклейка (обычно круглой формы) с указанием дробью монтажной позиции согласно схемы вверху и краткого обозначения по схеме монтажа внизу, например, 019/HL3 — для лампы сигнализации.

Обозначения проводов

При монтаже оборудования на каждое окончание провода надевают кембрики подписанные устойчивыми к выгоранию на свету и несмываемыми чернилами, обозначающими принятую маркировку. Их подключаются к указанным клеммам. Когда в обозначении встречаются только цифры «0», «9». «6», то после них ставят точку, исключающую неправильное прочтение информации при рассмотрении надписи с обратной стороны.

Для простого оборудования этого приема бывает достаточно.

На сложных и разветвленных системах добавляют обратный адрес конца. Он состоит из двух частей:

1. вначале идет нумерация позиционного обозначения элемента, подключаемого на обратной стороне;

2. далее — номер клеммы.

Например, на клемме 2 кнопки Кн2 должен быть подключен провод с надетым кембриком, подписанным 5—04—3. Эта надпись расшифровывается:

5 — маркировка провода по монтажной и принципиальной схеме;

04 — номер монтажной единицы кнопки «Пуск»;

Последовательность чередования, как и применение скобок или других разделителей обозначений может меняться, но, важно ее делать однообразно на всех участках электроустановки. Маркировка должна быть выполнена в строгом соответствии с рабочими чертежами и монтажной схемой.

Она позволяет специалистам читать смонтированную схему с натуры так же удобно, как и с бумажного листа, что требуется делать быстро при поиске неисправностей или профилактических обслуживаниях.

Для информации: раньше маркировка концов проводов выполнялась:

надеванием фарфоровых наконечников с нанесением обозначений масляными красками;

подвешиванием алюминиевых жетонов с отчеканенной информацией;

закреплением картонных бирок с надписями тушью или карандашами;

другими доступными способами.

Монтажную схему может дополнять или заменять таблица соединений проводов. Она указывает:

маркировку каждого провода;

начало его подключения;

марку, тип металла, площадь поперечного сечения;

Маркировка проводаОткуда выходитКуда приходитМарка, тип, площадь
А12SA-4QF-3ПВГ (2,5 мм кв)
В14SA-2SA-7ПВГ (1,5 мм кв)

Обозначения кабелей

Обязательным элементом каждой электроустановки является кабельный журнал, создаваемый для каждого индивидуального присоединения на сложных участках или один общий для нескольких простых. В нем содержится полная информация о каждом подключении кабеля.

Например, на открытом распределительном устройстве подстанции 110 кВ с силовыми секционированными шинами и выключателями, управляющими работой 25 воздушных ЛЭП создается монтажное присоединение для каждой ВЛ. Ему присваивается индивидуальный номер, который указывается в документации и на оборудовании.

Линии №19 из этого ОРУ дается оперативное диспетчерское название по основному населенному пункту питания и монтажное обозначение, например, 19-СЛ, которое проставляется на всем оборудовании, включая вторичные кабельные сети этой ВЛ на подстанции.

Кроме принадлежности кабеля к линии в кабельном журнале и на оборудовании указывается его атрибут по назначению, например:

измерительным цепям тока или напряжения;

схеме автоматики или управления;

другим вторичным устройствам.

При монтаже электрических схем могут использоваться кабельные линии различной протяженности. На входе в панель или шкаф их количество может быть довольно большим. Все они маркируются по обоим концам, а также при переходах через стены здания и другие строительные конструкции.

На кабель вывешивается бирка с информацией, указывающей его принадлежность, назначение, марку, состав жил. При его разделке каждый провод маркируется. На кончики, подключаемые к электрической схеме, наносится информация о принадлежности к кабелю, номере коммутируемой клеммы на клеммнике и обозначение цепочки.

Свободные жилы кабеля, находящиеся в резерве, как и рабочие должны вызваниваться и маркироваться. Но, на практике это требование осуществляют довольно редко.

Особенности обозначения отдельных элементов на монтажных схемах

По местным условиям иногда отходят от общепринятых правил, облегчают вычерчивание схем и монтаж электрических цепей не в ущерб их чтению с натуры.

Чаще всего это проявляется при:

навесном монтаже деталей прямо на контактные выводы реле и приборов;

установке коротких, хорошо различимых перемычек.

Навесной монтаж

Пример установки диодов VD4 и VD5 параллельно выводам обмоток А-В у реле К3 и К4 показан на фрагменте монтажной схемы.

В этой ситуации они монтируются напрямую, без маркировки и подписей.

Перемычки

На этом же фрагменте показано установка перемычки между одноименными выводами А обмоток тех же реле.

Монтаж электрического оборудования выполняется по принципиальной и монтажной схемам, созданным по единым правилам. Он должен отвечать требованиям наглядности, доступности, информативности чтобы ремонт и эксплуатационные работы проводились быстро и качественно.
