Установка распределительного щита – очень важная и ответственная работа. В ее ходе обязательно должны быть соблюдены все требования по пожарной и технической безопасности. Все работы должны проводиться на основании проработанной электросхемы. Она должна быть достаточно наглядна и легко понятна, при этом основываться на расчетах и учитывать нагрузку на сеть в целом и на каждый элемент в отдельности. При монтаже нужно правильно и надежно подключить все соединения. Также схема электрики позволяет рассчитать все необходимые материалы и закупить их в нужном количестве перед началом работ.

Установка распределительного щита – очень важная и ответственная работа. В ее ходе обязательно должны быть соблюдены все требования по пожарной и технической безопасности. Все работы должны проводиться на основании проработанной электросхемы. Она должна быть достаточно наглядна и легко понятна, при этом основываться на расчетах и учитывать нагрузку на сеть в целом и на каждый элемент в отдельности.

При монтаже нужно правильно и надежно подключить все соединения. Также схема электрики позволяет рассчитать все необходимые материалы и закупить их в нужном количестве перед началом работ.

Особенности монтажа

Устанавливать сам щит начинают уже после того, как были проложены провода по всем подключаемым помещениям на основе утвержденной электросхемы. Коробка щита крепится к стене, каждая группа проводов маркируется с помощью малярной ленты и заводится в щит снизу. Провод для подачи электропитания заводится сверху. Внутри коробки щита устанавливаются специальные DIN-рейки, которые облегчают монтаж электрического щита. Затем в щитке устанавливают заземляющую шину и шину на ноль. Отдельно устанавливается коробка для фазного провода.

Монтаж автоматов осуществляют сверху вниз и слева направо. Все провода разделываются и подключаются к автоматам при их установке, жилы с нулем и заземлением выводят на соответствующие шины. Для автоматических выключателей расположенных в несколько рядов желательно применить одну из типовых схем монтажа: гребенка, ласточкин хвост.

Для облегчения монтажа и дальнейшей работы с электрическим щитом придерживаются некоторого соответствия цвета жилы и ее технического назначения. Чаще всего на белую жилу вешают фазу, на синюю – нуль, на желто-зеленую – заземление. Такой подход позволит избежать ошибок.

Соединение лучше всего начинать с самых больших и жестких проводов, соединяя сначала нулевые клемники, а затем переходя к фазам. Многожильные провода при установке необходимо оконцевать для лучшего крепления в клеммах. Делается это с помощью специальных наконечников. Желательно начать подключение с самой дальней клеммы от кабельной «косы».

Особенно внимательно следует отнестись к подсоединению аппаратов УЗО. Довольно частой ошибкой, при его подключении, является присоединение к группе, соединенной с нулевым рабочим проводником с оголенными токопроводящими частями. Также ошибкой будет выведение нагрузок на нулевой проводник до УЗО. В этих случаях могут быть ложные срабатывания автоматики.

Монтаж распределительного щита

– высокая надежность, доступные цены

Виды электрических щитков

Электрические щитки подразделяются в зависимости от того, сколько в щиток будет установлено модулей (устройств). Все устройства имеют стандартную ширину кратную 18 мм (один модуль). Так однофазное УЗО занимает два модуля, трехфазное УЗО – четыре, однополюсный автомат – один модуль, двухполюсный автомат займет два модуля. В соответствии с разработанной электрической схемой подбирают щиток из стандартных типоразмеров – 6, 9, 12, 18, 24 и 36 модулей.

По типу установки электрические щиты бывают встраиваемыми и навесными. Первые монтируются в заранее подготовленную нишу в стене и закладываются цементным раствором. Глубина ниши зависит от толщины стен и размеров щита. Навесные щиты устанавливаются при помощи специальных дюбель-гвоздей в доступном месте на положенной высоте (стандартно 15 метров).

Используемые устройства

При сборе коробки используют стандартный набор элементов:

1. DIN-рейка. Это особый металлический профиль, который, по сути, является наиболее популярным и удобным способом для закрепления в щите электротехнических изделий. С помощью специальных крепежей на нее легко монтируются УЗО, автоматы и другие устройства.
2. Заземляющие и нулевые шины – это специальные пластины с отверстиями, обычно из латуни, установленные в изолирующие корпуса с возможностью крепления на DIN-рейку. Для надежного крепления проводов используют специальные винты.
3. Автоматы защиты помогают защитить конкретную группу электроприборов от перегрузок, возникающих в сети.
4. УЗО. Его основное назначение – защита от утечки электрического тока через старую или поврежденную изоляцию. Благодаря этому люди защищены от ударов током, а помещения от возгораний.
5. Защитные пластиковые панели устанавливаются для того, чтобы скрыть все клеммы и провода от возможности контакта с токоведущими элементами.
6. Счетчик для учета электроэнергии.

После проведения монтажных работ необходимо тщательно проверить работу всех автоматов, а также надежность изоляции всех элементов электрического щита.

Монтаж распределительного щита | Ремонт электрики

Монтаж распределительного щита.

Монтаж распределительного щита — одна из важных работ, которая должна проводиться на основании подробной наглядной или электрической схемы после распределения потребителей на группы и выполнения необходимых расчетов. При наличии хорошей и понятной схемы эта работа превращается в чисто техническую задачу и не представляет особой сложности. При этом в первую очередь необходимо обеспечить правильность подключения отдельных групп потребителей и надежность соединений. Перед выполнением монтажных работ надо приобрести все комплектующие изделия, материалы и подготовить нужные инструменты. К слову, электрификация дома или квартиры — весьма «тонкий процесс», который требует в первую очередь 1) предварительных расчетов по возможной нагрузке, и 2) покупки подходящего кабеля.

Купить кабель ВБбШв можно в интернет магазине, не рискую своим здоровьем и жизнью в период карантина, и других ограничительных мероприятий.

Сборка щита осуществляется после монтажа проводки в помещениях в соответствии с принятой схемой. Концы проводов каждой группы маркируются, заводятся снизу в предварительно смонтированный щит и разделываются. Ввод электропитания осуществляется сверху. В щите устанавливаются DIN-рейки. Далее монтируются нулевая и заземляющая шины и распределительная коробка для фазного провода. Установка защитных устройств производится сверху вниз и слева направо с их одновременным подключением по схеме. Нулевые жилы выводятся на шину N, жилы защитного заземления — на шину РЕ.

Наиболее удобным и простым способом монтажа электротехнических изделий является установка их на DIN-рейки. DIN-рейка — это специальный металлический профиль, применяемый для крепления различных модульных защитных устройств (автоматических выключателей, УЗО и др.). В этом случае в нужном месте вначале крепится сама металлическая DIN-рейка, а затем на нее устанавливается изделие при помощи специальных фиксаторов.

Во время монтажа щита следует придерживаться соответствия цвета жилы ее функциональному назначению: белый — фаза, синий — нуль, желто-зеленый — защитное заземление.

Такой порядок позволит избежать многих ошибок.

В зависимости от особенностей внутренней сети и принятой схемы в распределительном щите могут размещаться общий автомат защиты, общее УЗО, защитные автоматические выключатели и УЗО отдельных групп, нулевая шина, главная заземляющая шина, счетчик и другие приборы.

Все современные защитные устройства имеют определенную ширину, кратную одной величине — модулю (18 мм), а сами приборы называются модульными. Так, однополюсный автомат имеет ширину 18 мм, т.е. один модуль, двухполюсный 36 мм — два модуля и т. д. Однофазное УЗО имеет ширину два модуля, трехфазное — четыре. Такое исполнение позволяет подобрать металлический щит по количеству модулей и типу устанавливаемых приборов.

Стандартные щиты изготавливаются по типоразмерам на 6, 9, 12, 18, 24, 36 модулей. Кроме того, в зависимости от способа установки они могут быть навесными и встраиваемыми. Навесной щит закрепляется на стене при помощи дюбель-гвоздей на высоте 15 м в свободном для доступа месте.

Встроенные распределительные щиты устанавливаются в нише и затем заделываются цементным раствором. Глубину выборки ниши нужно определять по размерам щита с учетом толщины стены.

Заземляющие и нулевые шины представляют собой латунные пластины с отверстиями и винтами для надежного соединения проводов. Они могут быть установлены в специальный изолирующий корпус с возможностью крепления на DIN-рейку.

При установке в жилых помещениях модульные щиты позволяют сохранить эстетику интерьера. Для монтажа модульных устройств на задней стенке распределительного щита устанавливаются специальные металлические профили — DIN-рейки.

Габаритные размеры защитных устройств различных производителей могут отличаться как по ширине, так и по высоте (от плоскости DIN-рейки). Поэтому, приобретая эти приборы, следует обращать внимание не только на технические характеристики, но и на их линейные размеры. Это позволит эффективно использовать защитные панели для обеспечения эстетичного внешнего вида.

После установки аппаратуры и выполнения в щите электрических соединений поверх в щите устанавливается металлическая или пластиковая панель, скрывающая клеммы приборов, провода и DIN-рейку и защищающая от прикосновения к токоведущим частям. В панели выполнены прорези, обеспечивающие видимость приборов и доступ к их элементам управления. Не занятую приборами часть прорези закрывают пластиковыми заглушками (фалыипанелями).

При сборке распределительного щита в него сначала заводятся все провода, которые должны быть обязательно промаркированными. Это исключает большинство ошибок, допускаемых при сборке. Для маркировки, как правило, используют малярную ленту, на которую наносят соответствующие надписи (номер группы и сечение жил).

Дня устройства разветвлений фазных проводов можно использовать распределительные блоки, которые дают возможность соединять проводники различного сечения и обеспечивают защиту от прикосновения к токоведущей части благодаря съемной крышке. Корпус такого блока выполняется из негорючего материала, устойчивого к нагреву и обладающего хорошими электроизоляционными свойствами.

Блоки, рассчитанные на токи до 400 А, позволяют упорядочить систему коммутации проводов и сэкономить место в распределительном шкафу.

При использовании гибких проводов с многопроволочными жилами их необходимо оконцеватъ специальными наконечниками для обеспечения надежного контакта с винтовыми зажимами.

На этом рисунке изображен вариант установки нулевой (справа) и главной заземляющей (внизу) шины в квартирном щите с трехфазным вводом и проводником РЕ (черный). На нулевую шину N приходят все синие проводники, на заземляющую шину РЕ — все желтые проводники защитного заземления. Шина РЕ соединена с корпусом щита и проводником РЕ.

При коммутации проводов особое внимание следует обратить на правильное присоединение УЗО. Самой распространенной ошибкой является подключение УЗО к группе, в цепи шторой имеется соединение нулевого рабочего проводника (N) с открытыми токопроводящими частями электроустановки или соединение с нулевым защитным проводником (РЕ). Неправильными являются подключение нагрузок к нулевому рабочему проводнику до УЗО, подключение нагрузок к нулевому рабочему проводнику другого УЗО, перемычка между нулевыми рабочими проводниками различных УЗО. Во всех этих случаях устройство не будет выполнять свою функцию или будут иметь место ложные срабатывания.

Монтаж распределительного щита включает в себя следующие операции:

— установка металлического ящика необходимых размеров;

— нанесение маркировки на подводящих проводах с указанием номера группы и сечения и соединение их с соответствующими устройствами;

— ввод предварительно промаркированных проводов в щит и разделка их концов;

— определение последовательности размещения защитных устройств в соответствии со схемой распределения потребителей по группам;

— закрепление DIN-реек, установка защитных устройств и поочередное подключение в соответствии со схемой;

— нанесение маркировки на каждое устройство с указанием номера группы, для которой оно предназначено во избежание возможных ошибок;

— проверка правильности всех соединений по маркировке входных проводов и устройств защиты всех групп.

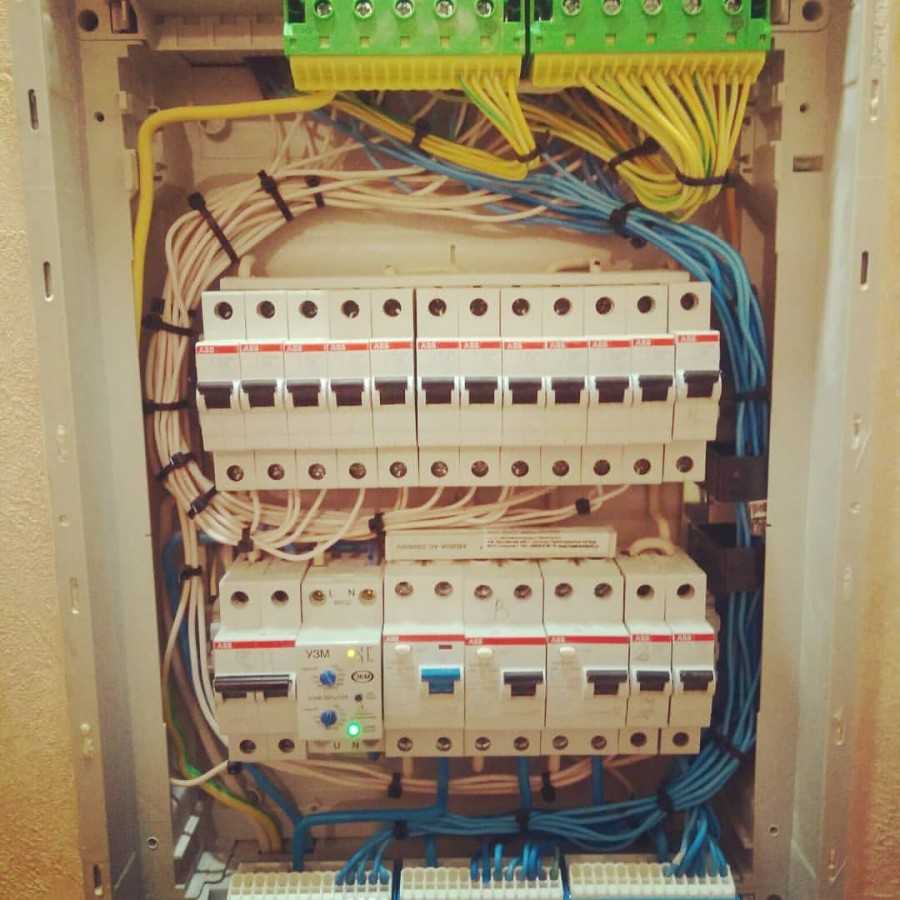

После окончания монтажа одноименные пучки проводов следует стянуть специальными стяжками и уложить в свободных местах щита.

Готовность УЗО к срабатыванию может быть проверена при помощи кнопки контроля, которой оснащается любое устройство защитного отключения. При ее нажатии создается ток утечки на землю, что должно вызывать срабатывание исправного устройства. Работоспособность УЗО рекомендуется проверять после установки в сеть (не реже одного раза в полгода).

Если сработал автоматический выключатель или УЗО, не следует сразу включать его вновь. Подачу электрического питания можно возобновить лишь после устранения причины отключения.

Вам также могут быть интересны следующие ремонтные статьи:

Монтаж распределительного щита. Установка щитка в квартире

Монтаж распределительного щита осуществляется профессионалами компании RSE-24 круглосуточно и без выходных. В щитке располагаются устройства защитного отключения (УЗО), автоматические выключатели и другие элементы, отвечающие за подачу, контроль, распределение и аварийное отключение.

сборка эл. щита 144 мод.

сборка эл.щита 24 мод.

сборка эл.щита 36 мод.

диагностика

Установка распределительного щитка – ответственная задача, которая должна решаться только квалифицированными мастерами, имеющими необходимый уровень подготовки и допуски к проведению данного вида работ.

Установка щитка в квартире

 Устаревшие щитки, которые не могут в полной мере справляться со своими функциями, заменяются новым оборудованием различных конфигураций и размеров, в которое можно устанавливать электросчетчики разных типов, а также защитные аварийные устройства. Устанавливаются такие щитки внутри квартир (в прихожей или холле), где монтируется отдельный бокс.

Установка щитка в квартире может производиться следующими способами:

✭ Скрытым (в нишах): щиток практически незаметен

✭ Накладным (открытым): корпус щитка заметен и выступает над поверхностью

Перед проведением работ производится ряд расчетов по различным вариантам нагрузки, типу разводки, суммарной мощности электроприборов и других показателей, а также разработка схем подключений.

Установка щитка – это многоэтапный процесс, включающий в себя несколько видов работ:

– Штробление стен (при скрытой установке)

– Монтаж корпуса

– Установка автоматов, рубильников, устройств защитного отключения

– Установка кросс-модулей и счетчиков

– Ввод и подключение кабеля

– Проверка работоспособности

Профессионально установленные распределительные щитки в квартирах, соблюдение при работе всех нормативов и регламентов работ – это обязательное условие для правильного распределения электропитания, экономичного расхода энергии и корректной работы электроприборов.

Цены на монтаж распределительного щита

Услуги	Цена
Диагностика	500
Установка и подключение автоматического выключателя однополюсного	300
Установка и подключение автоматического выключателя двухполюсного	420
Установка и подключение автоматического выключателя трёхполюсного	520
Установка и подключение УЗО и диф. автомата двухполюсного	550
Установка и подключение УЗО и диф.автомата четырёхполюсного	690
Врезка+установка встраиваемого бокса в кирпичной стене 12ти модульного	2100
Врезка+установка встраиваемого бокса в кирпичной стене 24х модульного	3400
Врезка+установка встраиваемого бокса в кирпичной стене 36ти модульного	4600
Врезка+установка встраиваемого бокса в бетонной стене 12ти модульного	2900
Врезка+установка встраиваемого бокса в бетонной стене 24х модульного	4200
Врезка+установка встраиваемого бокса в гипсовой стене 36ти модульного	5900
Подключение счётчика однофазного	900
Подключение счётчика трёхфазного	1600
МОНТАЖ / ЗАМЕНА ЭЛЕКТРОПРОВОДКИ В 1-но КОМНАТНОЙ КВАРТИРЕ	от 18 000
МОНТАЖ / ЗАМЕНА ЭЛЕКТРОПРОВОДКИ В 2-х КОМНАТНОЙ КВАРТИРЕ	от 24 000
МОНТАЖ / ЗАМЕНА ЭЛЕКТРОПРОВОДКИ В 3-х КОМНАТНОЙ КВАРТИРЕ	от 32 000

Наши преимущества

Монтаж электрического распределительного щитка

Помимо базовой классификации электрораспределительных щитков – панелей, силовых, вводных и распределительных, осветительных – существуют и многофункциональные конструкции. Например, когда в корпусе щита устанавливают сигнализацию, счётчик и другие приборы, к непосредственному распределению электропитания непричастные. Это обстоятельство дополнительно расширяет и без того большой ассортимент начинки распределительных щитов.

Типы оборудования

Начинается всё с кабельной системы. Все приборы внутри щита функционируют от электропитания, поэтому надёжное энергоснабжение – залог безаварийной эксплуатации. Кабеля во внутри корпусном пространстве – медные, обычно используют одножильные провода марки ПВ-1.

Прокладываются не в натяг. При большом числе кабелей их обычно маркируют, а если энергосистема трёхфазная, то очень желательно, чтобы все основные провода (фазный, заземляющий и нулевой) были разного цвета (нулевой – синий, заземляющий – желтлозеленый, фазные цвета это красный, коричневый, черный, зеленый, желтый, белый). Все кабели кроме заземляющего сперва подаются на общий рубильник, а уже потом на счётчик (если встроен), оттуда фазный идёт на устройства модульной защиты. Именно однополюсные автоматические выключатели – наиболее часто встечающееся оборудование внутри распределительных щитов. Кроме них, в зависимости от комплектации под нужды конкретной энергосистемы, в шкафы могут быть установлены силовые автоматы, розетки и выключатели, УЗО, понижающие трансформаторы, вводные выключатели, устройства защиты от перегрузок и коротких замыканий, панели ввода, приборы контроля вводной силовой нагрузки, релейные блоки, приборы управления выключателями, устройства ввода резервного источника электропитания при авариях и т.д. Щит с отделкой под дерево Фотка – Греция и модульное оборудование защиты К примеру, защитные автоматические выключатели бывают разных конструкций – предохраняют от утечек тока, перегрузки, короткого замыкания. Для использования в энергосистемах с разным напряжением, во всевозможных комбинациях электроприборов, производится много типов устройств защитного отключения (УЗО) и дифференциальных автоматических выключателей (ДИФ). УЗО предохраняет от утечки переменного, импульсного, постоянного и выпрямленного тока – в зависимости от конструкции. ДИФ – это УЗО с защитой от перегрузок и коротких замыканий, поэтому в общем случае дифференциальные конструктивно сложнее и стоят дороже. Мало того: из-за необходимости соответствия номиналов нагрузки ДИФа каждому кабелю (или электроприбору, на который тот подаёт напряжение) приходится ставить отдельный такой автомат на каждую линию, в то время как УЗО может обеспечить и несколько линий, с разными номиналами и нагрузкой. За усиление безопасности приходится платить не только деньгами, но и габаритами щита: с использованием УЗО щит многолинейной энергосистемы будет не только дешевле в 2-3 раза, но и существенно компактнее.

Установка оборудования внутри распределительного щита

В зависимости от обстоятельств, сам корпус распределительного бокса или шкафа может быть установлен как до, так и после прокладки кабельной системы (проводки). Различия обусловлены прежде всего особенностями конкретного объекта: жилой дом с малым числом вводов для электроприборов и освещения – это вовсе не промышленный объект со множеством разнообразного оборудования. Соответственно, отличаются размерами и распределительные узлы: от маленького настенного бокса до огромных напольных шкафов или даже отдельных помещений. Большие шкафы с модулями групп потребителей, рассчитанные на высокую распределяемую мощность (общую), предполагают монтаж внутреннего оборудования с применением полиблоков, кабельных органайзеров и прочих устройств, сильно облегчающих и ускоряющих процесс подготовки всей энергосистемы к эксплуатации. Относятся к таковым и соединительные шины – медные пластины в корпусе из негорючего диэлектрика. соединительная шина Кабельные каналы размещаются в крайних секциях распределительного шкафа, а основное оборудование – в центральных. В тех же каналах монтируются и шины. Основным критерием выбора соединительных шин служат заранее известное напряжение и сила тока в комплектуемом распределительном щите. Смысл применения шин, по сравнению с кабелями – компактность. Это особенно актуально для сложных систем с множеством модулей и различного встроенного оборудования. В монтаже шины столь же безопасны, зато перепутать их труднее, чем кабеля. К тому же использование соединительных шин при большом количестве параллельных автоматов-выключателей занимает гораздо меньше времени, чем монтаж с проводами, а для обеспечения совместимости вводных кабелей, как медных, так и алюминиевых, существуют шины из электротехнической бронзы.

Монтаж нулевой шины

Сам процесс установки нулевой шины аналогичен монтажу прочих. Предназначаются такие шины для механического соединения нулевых проводников электротока – рабочих и защитных. Обычно шина представляет собой пластину (например, из латуни), установленную на негорючий изолятор (чаще всего пластиковый). монтаж нулевой шины Для упрощения идентификации токоведущих проводников и обслуживания энергораспределительного оборудования используют в первую очередь маркировку изоляторов цветом. Устанавливаются изоляторы на все точки крепления шин, в том числе на монтажные панели, рейки. Принято следующее условное обозначение шин: нулевой (N) – синим цветом изоляторов, заземления (PE) – жёлтым, фазной – зелёным.

Монтажные панели

Говоря о монтаже оборудования внутри распределительного шкафа, трудно обойти вниманием основное средство, на котором, собственно, этот монтаж и производят – панели или рейки. Эти рейки располагаются внутри корпуса, на них устанавливают модули различного оборудования. Само название – DIN-рейка – имеет немецкое происхождение (по аббревиатуре соответствующего института стандартизации). Из-за характерного вида их ещё называют DIN-рельсами, профилями. DIN рейка и автоматические выключатели Изготавливаются такие рейки по международным стандартам, из высококачественной стали с последующей антикоррозионной обработкой. Панели разных производителей отличает лишь длина и возможное наличие перфорированных поверхностей. На стандартные рейки в любом распределительном шкафу устанавливать модульное либо иное стандартное оборудование гораздо удобнее, чем ломать голову перед пустым корпусом, как и что в нём закрепить. Те же автоматы-выключатели фиксируются на панелях с одного щелчка. Помимо ДИФов и УЗО, на рейках монтируют счётчики электроэнергии, реле, розетки, всевозможные клеммы, аппараты коммутации и т.д. В обслуживании распределительных шкафов DIN-рейки также очень удобны. Снять с такой панели любой прибор – не сложнее, чем зафиксировать. Для этого надо лишь ослабить зажимы клемм, вынуть токоведущие проводники, оттянуть фиксатор модуля и снять его. Потом на освободившееся место ставится новый модуль, фиксируется, подключается к сети (в обратном порядке подключаются те же провода/шины и зажимаются в клеммных колодках). Остаётся лишь добавить, что крепление на стандартной DIN-рейке сейчас предусматривается производителями практически всех электроприборов, какие только могут быть установлены в распределительном щите.

Правильный электромонтаж: сборка и монтаж распределительных щитов

Сборка распределительного щита – довольно сложный процесс, заниматься которым не рекомендуется без определенного опыта работы в сфере энергоснабжения. Ведь именно от правильности сборки и монтажа распределительного щита зависит снабжение дома электроэнергией. О том как самостоятельно выполнить электромонтаж своими руками узнаем далее.

Оглавление:

1. Электромонтаж частного дома своими руками: технология и порядок проведения работ
2. Электромонтаж своими руками схема и сборка щита

Электромонтаж частного дома своими руками: технология и порядок проведения работ

Сборка и установка распределительного щитка является довольно сложным процессом, для проведения которого необходимо обладать определенным опытом в проведении подобного рода работ. Существует несколько этапов проведения сборки распределительного щитка. В итоге, получившийся щит должен отличаться безопасностью эксплуатации, удобством и каждый из его элементов должен стать частью одной большой системы. Главными функциями распределительного щита в доме является:

• выполнение контроля потребляемой энергии;
• контроль потреблений и разного рода цепей;
• селективная защита.

Для организации щита необходимо иметь минимальные навыки работы в выполнении электромонтажных работ. На начальном этапе работы производится проектирование электрического щита. Эта работа выполняется после монтажа всех цепей и укладки проводов. На начальном этапе работы производится разработка рабочих чертежей, определение схемы выполнения монтажных работ.

Начните работу с организации списков всех потребителей электричества в доме, то есть необходимо определить каждый провод, который подходит к щиту. Для его обозначения используйте специальную нумерацию.

Организация системы электроснабжения производится однотипно, поэтому поняв принцип работы, составить схему не составит особого труда. Отдельно обозначьте розетки, расположенные в каждом помещении, отдельно приборы осветительного назначения. При наличии в доме приборов, которые не подключаются к розетке, а направлены непосредственно на работу от щита, они также обозначаются в проектной документации.

То есть, составляя проект для монтажа электрощита необходимо указать розетки отдельно по каждому помещению, а также световые приборы и оборудование, которое подключается непосредственно к щитку. Высокой компактностью и удобством в эксплуатации отличается подключение каждого прибора через индивидуальное УЗО, однако такая схема требует большого количества проводов для ее организации и она отличается внушительными размерами.

Учтите, что подключение телефона и других приборов, которые потребляют мало электроэнергии используется специальный бокс. После создания списков производится внесение всех данных в таблицу.

На следующем этапе производится создание схемы выполнения электромонтажных работ. Каждый современный щит отличается наличием модулей, на котором фиксируются унифицированные приборы. На схеме необходимо указать количество модулей и их тип – одно-, двух- или трехместные. Учтите, что от количества модулей зависит порядок формирования рядов.

Далее производится выбор устройств, с помощью которых будет организовываться электромонтаж. Прежде всего, необходимо определиться с корпусной частью. Для этих целей потребуется наличие правильного ящика. Если работы производятся в квартире, то достаточно использования встроенного варианта. Для частного дома оптимальным станет прибор из пластика или из металла. Обратите внимание на качество материала, из которого выполнен корпус распределительного щитка. Ведущие европейские производители изготавливают одни из самых лучших моделей щитков. При наличии большого количества проводов в квартире, рекомендуем приобрести щит со съемными стенками. Некоторые модели предполагают возможность передвижения специальных реек.

Учтите, что выбирая ящик или корпусную часть щитка, всегда нужно оставлять запас на несколько модульных проводов.

На следующем этапе выполнения электромонтажа дома своими руками производится выбор модульных устройств для организации щитка. Для этого необходимо приобрести устройства в виде защитных автоматов, дифференциальных приборов, контакторов, реле, на рейки производится монтаж модульных розеток, шин, трансформаторов, питательных элементов, устройств, обеспечивающих контроль и управление.

Выбирая данные приборы, обратите внимание на такие характеристики:

• оптимальное значение рабочей силы;
• скорость на которой начинается срабатывание автоматов;
• тип отключение приборов;
• оптимальное значение срабатывания контактора.

Данные параметры определяются индивидуально под каждую цепь. Учтите, что система должна отличаться балансировкой. При наличии слабого потребления электроэнергии, монтаж слишком мощного автомата будет неуместным, так как систему не будет надежно защищена от перенапряжения.

Отключение цепей должно быть индивидуальным и независимым, таким образом, удается добиться необходимой селективности. При возникновении проблем, цепь, на которой имеются неполадки будет отключена, а все остальные будут работать.

Автоматы должны быть оборудованы специальной уставкой, которая определяет время их срабатывания. Например, при наличии в схеме нескольких автоматов, мощностью в двадцать пять ампер, потребитель должен выполнить монтаж такого устройства, которое обеспечивает их отключение на протяжении 0,2 секунд, а следующий автомат отключается уже через 0,5 секунд.

Значение номинального тока устройства защиты определяется комплексно в комбинации с подчиненными автоматами. Данное значение должно превышать номинальный ток, чтобы изначально выполнялось отключение автомата, а затем уже устройств. В противном случае, существует риск повреждения устройства защиты, которое отличается высокой стоимостью, по сравнению с обычным автоматом.

Значение тока отключения устройства защиты характеризует его чувствительность. Устройства, обеспечивающие быструю защиту монтируют в ванных комнатах, вблизи стиральных машин, бойлеров и другого дорогостоящего оборудования. Для того, чтобы обеспечить пожарную безопасность приборов необходимо установить такую модель, которая отличается током срабатывания в 150-300 миллиампер.

Электромонтаж своими руками видео:

Далее следует приобрести дополнительные материалы в виде реек и хороших шин. Рейка имеет форму планки, на которой расположены отверстия. Токоведущие участки шин должны закрываться с помощью крышек. Кроме того, следует приобрести шину, которая будет обеспечить нулевое подключение и заземление.

При необходимости в подключении к шине более чем одного проводника, необходимо дополнительно запастись клеммными колодками, с помощью которых удастся разветвить провод аккуратно и надежно. Их проектировка также выполняется на специальной рейке.

Для обеспечения передачи тока между устройствами модульного типа в виде автоматов и устройств защитного отключения, необходимо дополнительно использовать изолированные гребенки. С их помощью удается добиться хорошего контакта между приборами, а также способностью выдерживать большое напряжение, экономии времени и улучшении энергоэкономических показателей.

Возможен вариант приобретения различных по длине приборов, для дополнительной изоляции они комплектуются заглушками, чтобы выполнить подключение сразу на два или три ряда.

Для раздачи фазы между рядами используйте один кусок провода, который обжимается специальным наконечником. Длина такого провода должна превышать один сантиметр. Для зажима сразу двух проводников внутри автомата, воспользуйтесь наконечником двойного типа. Выделяют большое количество наконечников, рассчитанных на разные по размеру жилы и на различное количество проводов.

Электромонтаж своими руками схема и сборка щита

Перед началом выполнения работ, организуйте дополнительное освещение над рабочей зоной. На отдельном столе установите весь инструмент, который потребуется в процессе проведения работ. На стену установите кронштейны, которые позволяют выполнить временную подвязку провода. Установите ранее созданную схему монтажа щитка на видное место, чтобы она всегда была у вас перед глазами. Проверьте наличие необходимого оборудования. Позаботьтесь об обесточивании вводного провода.

Особенности электромонтажа своими руками в частном доме:

• изначально следует начать со сборки распределительного ящика;
• удалите все заглушки, оборудуйте отверстия под все провода;
• установите рейки специальные, а также шины и нейтрали;
• демонтируйте дверь, при необходимости;
• установите кронштейны для монтажа.

Далее производится временная фиксация ящика на стене. Для проверки его качества внимательно осмотрите нишу. Далее производится демонтаж прибора, монтаж проводов, разводка перемычек и монтаж автоматики.

Изначально все провода подгоняются по длине, однако учтите, что небольшой запас все же должен присутствовать. При наличии большого количества проводов на стене, одна из часть подводится с верхней части, а вторая с нижней. Поэтому, заранее нужно сгруппировать и распределить провода. Далее производится удаление внешней изоляции на кабеле. Для этих целей используйте специальный инструмент, который предотвратит повреждение первичной изоляции.

Обратите внимание: снимая внешнюю изоляцию возможно случайно задеть маркировку провода, в таком случае, провод нужно подписать с помощью маркера. Поэтому, выполняя чистку также и маркируйте провода. Для этих целей воспользуйтесь малярным скотчем, на который уже наносится отметка о назначении кабеля.

Во внутреннюю часть щита устанавливается проводник и кабель вводного типа. При этом, производится разравнивание проводов одним слоем. Далее определяются типы автоматов, на которых выполняется подключение проводов.

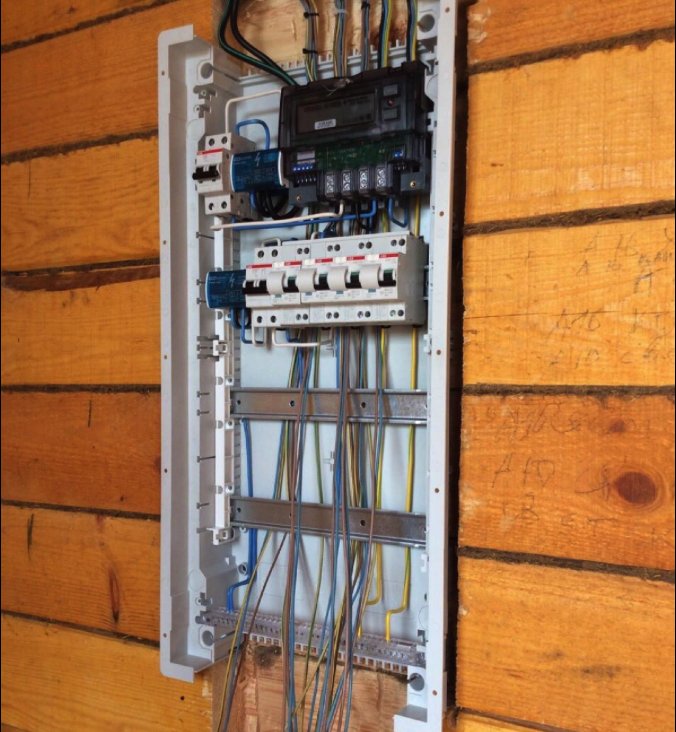

Следующий этап – установка приборов модульного типа на рейках. В соотношении со схемой соблюдайте номинальные значения между устройствами. Изначально фиксируется устройство защитного отключения, далее производится монтаж автоматов. На завершающем этапе выполняется установка самостоятельных защитных автоматов и дополнительных устройств модульного типа.

Учтите, что установка всей автоматики производится постепенно. Возможен вариант монтажа одной рейки и автоматики на ней, а затем следующих реек. Далее производится монтаж счетчика и определение его места на поверхности щитка.

Одним из главных процессов электромонтажа на даче своими руками является выполнение коммутации. Для этого, жила каждого провода соединяется с определенной цепью на автомате или шине. В процессе выполнения коммутации необходимо обратить внимание на такие рекомендации:

• работы проводятся в определенном порядке – например слева направо или наоборот;
• подключение жилы на фиксационных точках, при этом излишки обрезаются ножом;

• выполнение монтажа кабелей внутри щита также выполняется с соблюдением определенного порядка, например, в вертикальном или горизонтальном направлении, при этом поворачивать провода нужно только под углом в 90 градусов;
• зачистка проводов выполняется приблизительно на 10 мм, для этих целей используется специальный инструмент;
• на поверхность мягких жил необходимо установить специальные заглушки в виде наконечников;
• концы провода монтируются под конечными частями автомата;
• напряжение подводится к коробке автомата с верхней части, а проводник – с нижней, данный стандарт является общепринятым;
• проверьте надежность соединения проводов, обратите внимание, чтобы медные провода не выступали из-под автомата;
• для сборки нескольких проводов между собой используйте пластиковые стяжки и устанавливайте их за поверхностью реек.

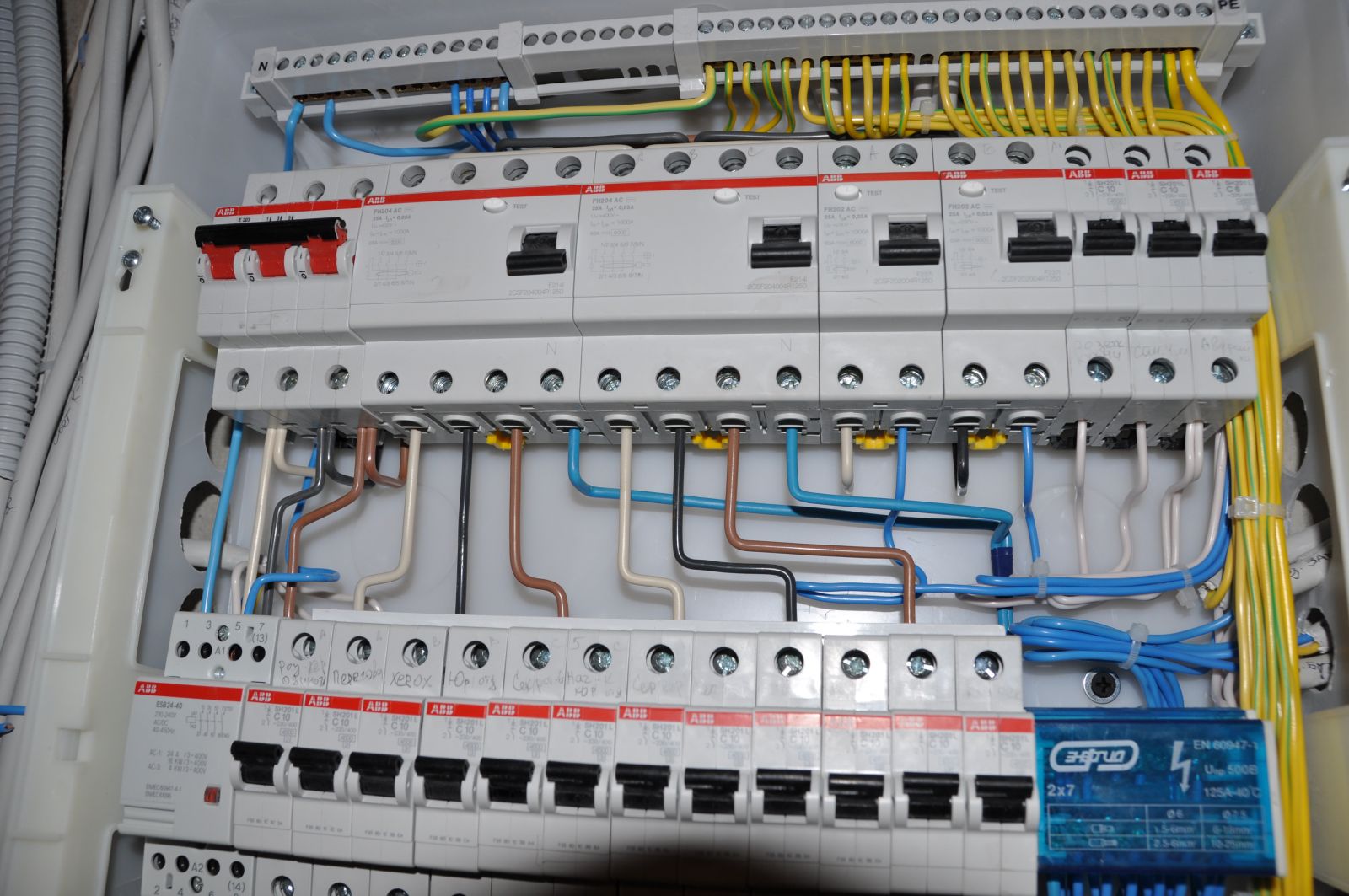

Далее производится раздача фазы и нуля, с помощью модульных устройств. Для обустройства основной переброски, используйте ранее приобретенные гребенки или самодельные перемычки.

Далее выполняется подключение вводного кабеля. Для этого, провод нужно зажать перед главным автоматом в виде фазы и ноля, одна из жил, которая отвечает за заземление устанавливается на шине. Фазные и нулевые провода соединяются со счетчиком или в соотношении со схемой производится их дальнейшая разводка.

На завершающем этапе электромонтажа потолка своими руками выполняется подключение изделий и поочередная подача нагрузку на каждую линию. Если система работает исправно, подавайте напряжение на все линии. Для тестирования каждого прибора защиты нажимайте на определенную кнопку. Отключение напряжения на цепи является свидетельством правильной работы прибора. Промаркируйте автоматические приборы, установите схему на дверце, выполните монтаж крышки на корпусную часть.

Длительность эксплуатации щитка определяет качественные работы по электромонтажу деревянном доме руками. Использование качественных материалов от проверенных поставщиков позволяет в итоге получить хороший электромонтажный щит, который отличается бесперебойной работой и хорошим электроснабжением дома.

Электромонтаж в деревянном доме своими руками видео:

Как установить внутренний распределительный щиток в бетонную стену.

Автор: Евгений Чертушко Рубрика: Новости Вы сейчас здесь: Главная » Новости » Как установить внутренний распределительный щиток

Как установить внутренний распределительный щиток

Здравствуйте, уважаемые посетители Elektrika56!

Один из вопросов, который мы задаем при встрече с заказчиками и  первоначальном осмотре объекта :

«Какой будет распределительный щиток? Внутренний или наружный?»

Если дело происходит в квартире или доме, то, как правило заказчик хочет внутренний распределительный щит.

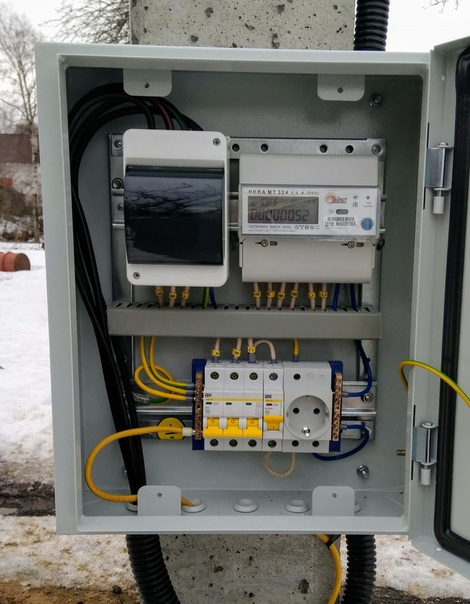

Мало кому нравятся такие вот, наружние щитки:

.

.



.

Если нет возможности спрятать распределительный щит в кладовку или гараж, если он постоянно будет на виду, то лучше если он будет выглядеть вот так:

.

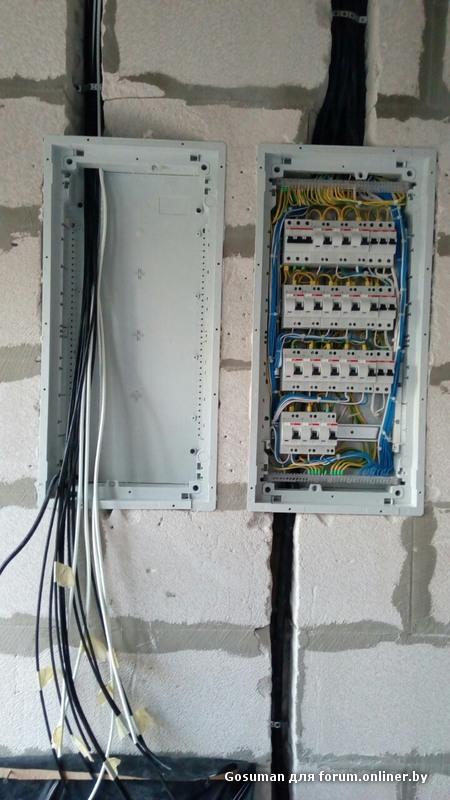

Это два щитка, один силовой, во втором спрятаны коммутаторы тв и интернет проводов.

.

Щиток на 36 модулей: счетчик и 20 автоматов.

В общем 95 процентов заказчиков выбирает распределительные щитки внутренней установки. Потому что они эстетичнее, чем накладные.

Для того чтобы внутренний щиток установить — для него нужно подготовить нишу. Выдолбить отверстие в стене по размерам, чуть больше корпуса щитка.

Дома, таунхаусы, коттеджи строят как правило из шлако- , пено- , газоблоков или из кирпича. Подготовить место для установки внутреннего не сложно 20 минут работы перфоратором и готово.

В квартирах, особенно в новостройках, все не так. Если стены выполнены из высокопрочного армированного бетона, то подготовка ниши для щитка — дело непростое.

Недавно, после установки щитка распределительного на 36 модулей (ЩРВ-п-36), в стену из высокопрочного бетона (на что я потратил 2,5 часа), я решил поискать в интернете, может есть какой нибудь передовой метод подготовки ниш для щитков. Чтобы не шумный, не пыльный, не долгий и все такое.

Ничего нового я к сожалению не нашел.

Есть смешное видео, где мастер пытается резать бетон большой болгаркой с диском 230мм. Туча пыли, шум, грязь и в конце болгарка вырывается из рук пытаясь отрезать мастеру пальцу.

Не наш метод.

Поэтому решил показать, как мы готовим нишу для установки внутреннего распределительного щитка в бетонную стену.

Кому то пригодиться, может кто посоветует что-нибудь новое.

Итак.

На очередном объекте,  полная замена электропроводки в трехкомнатной квартире.

Меняем старые алюминиевые провода на новые медные.

Счетчик остается в подъезде, поэтому щитка на 24 модуля вполне достаточно.

Рядом с входной дверью будет гардеробная комната. Там и будет располагаться распределительный щиток. Не на виду, но рядом.

Материалы для электромонтажа уже закуплены, поэтому распаковываем и разбираем корпус распределительного щитка. Прикладываем его к стене, в месте установки и обводим карандашом. Добавляем по 1.5-2см на сторону — место для штукатурки.

.

При разметке желательно пользоваться уровнем:

.

Необходимо получить нишу 40*30см глубиной 7 см.

Сделать это без шума и пыли не получиться, но снизить количество пыли можно.

Поможет строительный пылесос:

.

И штроборез:

.

Нарезаем штробы на расстоянии 7 — 10 см:

.

.

Остается выбрать бетон. Нужен большой перфоратор с лопаткой. Маленький перфоратор тоже справиться, просто эта операция займет больше времени.

.

.

При работе обязательно использовать защитные очки, перчатки и наушники.

Здоровье прежде всего.

Получается вот так:

.

К сожалению, штроборезом со 125 мм дисками нишу глубиной 7 см не получить.

Поэтому необходимую глубину получаем откалывая небольшие кусочки бетона лопаткой перфоратора. Очень увлекательное занятие!

Иногда, когда руки устают от большого перфоратора(10 кг ), приходится предварительно сверлить отверстия средним перфоратором, буром 8- 10мм, а потом уже долбить лопаткой. По разному в общем бывает.

Когда ниша готова, примеряем щиток:

.

.

Удаляем из ниши пыль, смачиваем грунтовкой:

.

Замешиваем штукатурку, для «вмораживания» корпуса щитка.

.

Закидываем штукатурку в нишу не оставляя пустых мест:

.

.

Устанавливаем корпус щитка на место:

.

.

Дожидаемся застывания штукатурки и можно заводить в щиток провода и устанавливать автоматы.

На этом объекте, на установку щитка мы потратили примерно два  часа. Бетон оказался «средней» прочности.

На предыдущем, нишу для установки щитка на 36 модулей выдалбливали 3 часа, тремя перфораторами(потому-что греются), штроборезом, болгаркой(много арматуры попадалось) и всякими «волшебными» словами.

Поэтому, если кто знает более простой способ подготовки ниши для распределительного щитка — делитесь советами!

На этом все.

P.s.

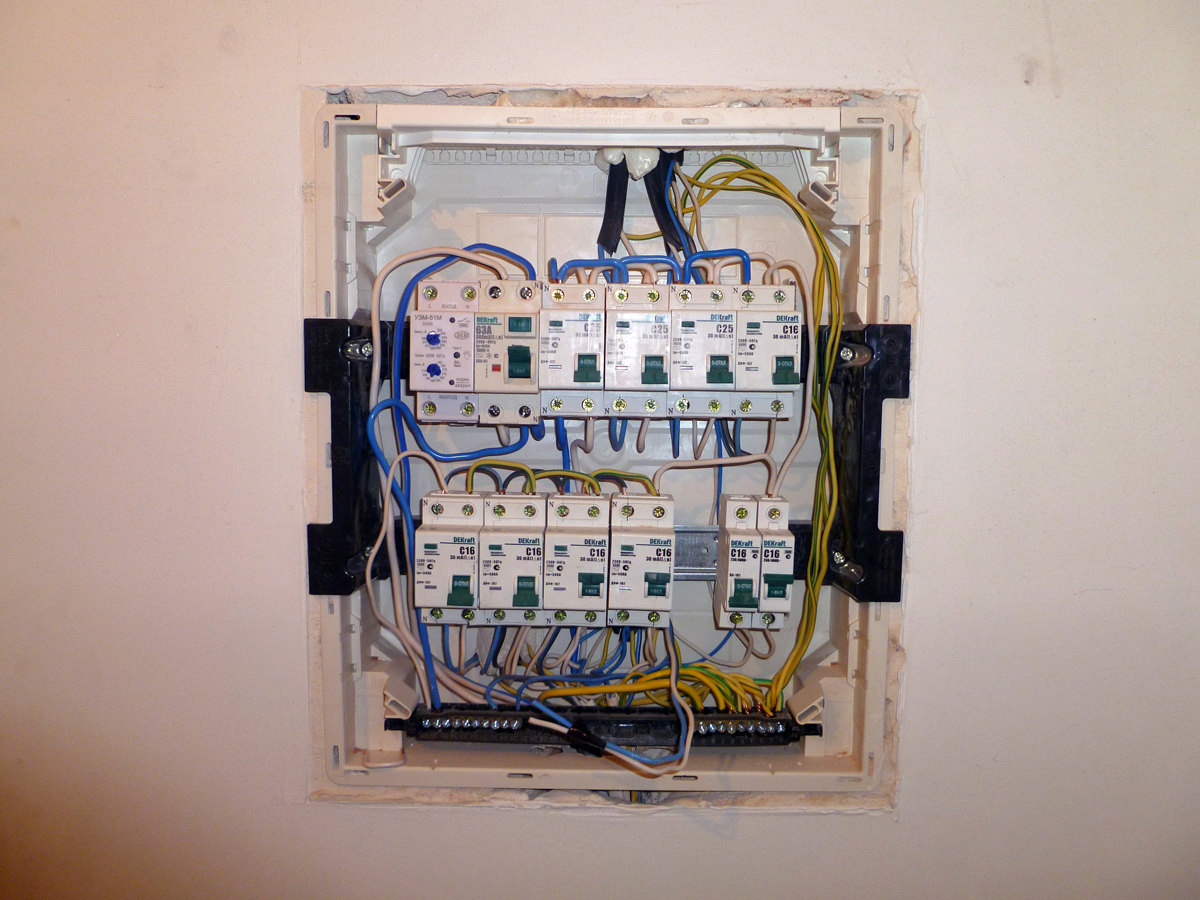

После монтажа электропроводки получилось вот так:

.

.

.

«Внутренний» распределительный щиток занимает совсем немного места.

 С уважением, Elektrika56!

  Фотоотчет: Последний штрих. 29.04.15.

Замена электропроводки в однокомнатной квартире.

Уютный таунхаус — красивый электромонтаж.

Электрик из ЖЭКа, сказал можно!

Гарантийный случай.



Установка распределительного щита в квартире

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Сегодня я расскажу Вам об установке двух встраиваемых распределительных щитов Mistral 41F от компании ABB. Кстати, вот подробный обзор этих щитов – знакомьтесь.

Первый щит на 48 модулей (артикул 1SLM004101A2208) предназначен для силовых электрических цепей. В дальнейшем в нем будут установлены: вводной коммутационный аппарат (скорее всего выключатель нагрузки, т.к. вводной автомат установлен в подъездном щите), счетчик электрической энергии, аппараты защиты отходящих линий (автоматы, УЗО и т.п.), реле, контакторы и прочие коммутационные аппараты и устройства.

О схеме и процессе сборки данного щита будет отдельная статья со всеми пояснениями, так что подписывайтесь на рассылку сайта, чтобы не пропустить самое интересное.

Второй щит на 12 модулей (артикул 1SLM004101A2203) предназначен для слаботочных цепей. В дальнейшем в нем будут установлены Wi-Fi роутер и выполнена вся разводка интернет и ТВ-кабелей квартиры. Об этом также будет отдельная и подробная статья.

Итак, оба щита планируется установить в прихожей около входной двери на месте существующего щита.

В старом щите был установлен однофазный счетчик «Гранит-1» и всего лишь один автомат ВА47-29 16 (А) от IEK на всю квартиру.

Ввод в квартиру выполнен уже новыми проводами ПВ-1 (3х6), т.к. этот жилой дом несколько лет назад попал под программу капитального ремонта и в нем проводился капитальный ремонт электропроводки, а именно: замена вводного распределительного устройства ВРУ-0,4 (кВ), монтаж заземляющего устройства (ЗУ), замена магистральных линий, этажных щитов и вводных кабелей в квартиры, а также замена подъездного и уличного (козырькового) освещения.

В то время я тоже занимался капитальными ремонтами жилых домов и некоторые моменты уже рассказывал в своих статьях, вот например:

Таким образом, в доме был выполнен переход со старой системы TN-C на TN-C-S, а это значит, что от ВРУ-0,4 (кВ) до этажных щитов магистральные линии электропроводки были выполнены пятипроводными (А, В, С, N и РЕ). Естественно, что и вводы в квартиры были выполнены трехжильными кабелями или проводами (L, N и РЕ), как в моем случае.

Внешний вид у щитов Mistral 41F вполне достойный и эстетичный, поэтому прятать их от глаз нет необходимости, к тому же щиты встраиваемые, а не навесные.

Напомню, что распределительные щиты АВВ серии Mistral 41F напоминают собой конструктор, состоящий из множества съемных деталей.

Так вот берем пластиковое основание, или другими словами, «корыто», первого щита на 48 модулей, прикладываем его к стене и отмечаем габаритные размеры карандашом или маркером.

Кстати, у некоторых производителей щитов имеются готовые трафареты, что очень удобно и несколько облегчает задачу разметки. У щитов Mistral 41F таких трафаретов, к сожалению, нет…

Меня часто спрашивают — а на какой высоте должен быть установлен электрический щит в квартире?! Высота установки щита регламентируется только требованиями к высоте установки счетчика электрической энергии (согласно ПУЭ, п.1.5.29, расстояние от уровня пола должно быть от 0,8 до 1,7 метра), а в большинстве случаях просто желаниями заказчика.

Правда есть небольшое исключение: если щит открытой установки расположен на лестничной клетке, то расстояние от пола до щита должно быть не менее 2,2 метра (СП 31-110-2003, п.13.6), дабы не загромождать и не уменьшать проходы, согласно норм пожарной безопасности, т.к. проходы на лестничной клетке относятся к путям эвакуации в случае пожара.

Учитывая вышесказанное, высоту установки квартирного щита я выбрал таким образом, чтобы первая DIN-рейка щита была примерно на уровне глаз для удобства снятия показаний со счетчика, т.е. до верхнего края щита расстояние от пола составило 1,95 метра. От откосов входной двери я отступил порядка 27 (см).

Затем берем второй щит на 12 модулей, отмеряем от первого щита некоторое расстояние вниз и отмечаем его размеры. Щиты будут установлены друг под другом, поэтому целесообразно было бы применить специальные вертикальные соединители, но в моем городе их пришлось бы ждать целую вечность, поэтому обойдемся без них.

Соосность проверяем с помощью моего лазерного уровня LD-SL-01.

Очень удобно то, что если даже в процессе монтажа щита уровень немного уйдет, то его можно подправить с помощью лицевой панели, у которой для этого имеются специальные компенсационные пазы. Но учтите, что это не у всех производителей имеется такая возможность!

Теперь необходимо подготовить ниши, т.е. выдолбить проемы в стене по отмеченным размерам с небольшим запасом в бОльшую сторону для штукатурки. Глубина щита составляет 8 (см), поэтому глубину ниши делаем также чуть больше глубины самого щита.

Если стена выполнена из кирпича, пено-газоблоков или шлакоблоков, то выдолбить нишу не сложно, и займет немного времени и сил. А вот если стены сделаны из прочного армированного бетона, то времени и сил будет затрачено значительно больше.

В моем случае стена кирпичная и подготовка ниш для обоих щитов составила от силы минут 30. Конечно же не обошлось без пыли и шума.

Предварительно просверлим по периметру разметки небольшие отверстия буром на 6-8 (мм), а затем аккуратненько выбьем всю внутреннюю часть с помощью перфоратора с плоской лопаткой.

Ввод кабелей в распределительный щит осуществляется сверху, поэтому от щита до потолка необходимо сделать неглубокую штробу для укладки пучка всех кабелей.

Потолок в квартире будет натяжным, поэтому весь пучок кабелей будет беспрепятственно скрыт за потолком.

Аккуратно укладываем кабели в штробе с помощью перфоленты и заводим их в пространство щита.

Здесь хотел бы отметить следующее! В дальнейшем, на кирпичную стену будет крепиться (наклеиваться) гипсокартон, поэтому сначала обе ниши будут заклеены гипсокартоном, а затем уже в гипсокартоне вырезаны ровные отверстия (по уровню) под оба щита.

Вот так это все получилось.

Обе ниши получились немного глубокими, поэтому со строителями решили уменьшить глубину путем установки закладных из того же гипсокартона.

Теперь смачиваем обе ниши грунтовкой, замешиваем гипсовый клей «Perlfix» и закидываем его в ниши, не оставляя пустых мест, а затем аккуратненько устанавливаем оба щита в соответствующие ниши, еще раз контролируя их уровень.

Для надежности, я дополнительно закрепил основания щитов с помощью саморезов к задней стенке ниши (закладной).

Вот получившийся результат.

Вводные провода завел в щит через специальное прецизионное отверстие, правда пришлось его немного расширить.

Даем время застыть гипсовому клею и можно приступать к сборке схемы силового распределительного щита и слаботочных кабелей. Но об этом я расскажу Вам в следующих своих статьях.

И уже по традиции, видео по материалам статьи:

P.S. На этом все, всем спасибо за внимание. Будут вопросы, предложения или замечания — форма комментариев к Вашим услугам.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Что такое монтаж на панели? | Харвин

Обновлено 5 июля 2021 г.

Определение панельного монтажа

Крепление на панель – это механический элемент или элементы, встроенные в конструкцию половины разъема. Это позволяет закрепить разъем на панели оборудования, внешнем корпусе или корпусе. Часто (но не всегда) разъемы, оснащенные элементами крепления на панели, представляют собой кабельные разъемы.

Скачать статью в формате PDF

Как работает монтаж на панели?

Есть три типа позиций для монтажа на панели:

• Внешний или задний монтаж (первое изображение ниже) – основная часть разъема находится на внешней или передней стороне коробки или панели оборудования.
• Внутренний или передний монтаж (второе изображение ниже) – основная часть разъема находится на внутренней или задней стороне коробки или панели оборудования.
• Боковое крепление (третье изображение ниже) – корпус разъема прикреплен к панели в «горизонтальной» ориентации, это больше метод крепления, чем соединение изнутри и снаружи шкафа.

Слева направо: внешнее крепление, внутреннее крепление, боковое крепление

Когда это не монтаж на панели?

Это может варьироваться в зависимости от отрасли и у разных производителей, но в Harwin мы различаем монтаж на панель и монтаж на плату.

Устройства для монтажа на плате

– это дополнительные винты / болты / гайки или фиксирующие механизмы, прикрепленные к разъему для монтажа на плату или на поверхность, а не к кабельному разъему. Они прикрепляют разъем к той же печатной плате, на которой выполнено электрическое паяное соединение. Монтаж на плате помогает снизить нагрузку на паяные выводы за счет передачи усилий через отдельное механическое соединение с печатной платой.

Конструкция разъема может включать как монтаж на панели, так и на плате, крепящийся как к печатной плате, так и к внешнему корпусу под прямым углом.Также можно использовать то же оборудование, что и оборудование для монтажа на панели – если оно не снижает нагрузку на паяные соединения, а просто фиксирует разъем на печатной плате, это крепление на панели.

Когда использовать монтаж на панели?

Если вы хотите выполнить соединение между внутренней и внешней стороной корпуса, вам необходимо сделать отверстие в стене (или панели) корпуса, чтобы провести соединение. Если вся система настроена и забыта (установите один раз и никогда ничего не заменяйте), тогда нет причин, по которым вы не можете пропустить через это отверстие пучок кабелей для передачи сигнала и / или питания.Это работает для вашего спутникового / кабельного телевидения / антенны, проходящей через внешнюю стену дома! Просто убедитесь, что вы выровняли края отверстия в корпусе, чтобы защитить кабели.

Однако, если вы хотите иметь возможность подключать и отключать свой корпус в любое время или они производятся в разных местах, то наиболее удобный способ – это сделать половину подключения встроенной в одну сторону корпуса. В корпусе будет отверстие или вырез для разъема (указывается производителем разъема).Внутренняя электроника подключается к задней части разъема для монтажа на панели, а затем разъем фиксируется в вырезе.

Каковы преимущества панельного монтажа?

• Благодаря тому, что соединитель прикреплен к панели, электрические соединения на задней стороне соединителя не подвергаются внешнему напряжению. Это снизит риск выхода из строя и продлит срок службы вашего устройства.
• Вы можете безопасно разрешать неподготовленным пользователям подключать и отключать кабели – подумайте о соединениях на задней панели вашего ПК, это все панели для монтажа.
• Также возможно спроектировать целые модули как заменяемые элементы в меньших корпусах и защитить устройства внутри каждой коробки от взлома.

Есть ли недостатки у панельного монтажа?

Разъемы для монтажа на панель

потребуют большего выреза в панели, чем просто отверстия для кабелей. На очень маленьких устройствах может иметь смысл вывести кабели через отверстие в панели, а на конце свисать соединительный разъем кабеля.

Это панельное крепление не имеет механического крепления!

Соединители

также могут быть закреплены на панели с помощью клея или других клеевых методов (а не механических креплений). Или же печатная плата с разъемом устанавливается очень близко и точно к отверстию в панели. Например, подключение USB и наушников к смартфону и аналогичным устройствам.

Тем не менее, для приложений в более сложных условиях мы рекомендуем механическое крепление на панели, чтобы предотвратить отрыв разъема от панели при первом ударе.При выборе соединений панелей важно понимать, что вам нужно для защиты окружающей среды.

Может ли Harwin предложить монтаж на панель?

У нас есть варианты крепления для панельного монтажа в следующих диапазонах:

• Gecko-SL и Gecko-MT: Крепление на внешнюю / переднюю панель для штекерных и гнездовых разъемов, на внутренней / задней панели для штекерных и гнездовых разъемов.
• Datamate J-Tek и Mix-Tek: Крепление на внешней / передней панели для штекерных и гнездовых разъемов, на внутренней / задней панели для штекерных и гнездовых разъемов.
• Datamate J-Tek и Mix-Tek: Крепление на внешнюю / переднюю панель с направляющими штифтами для гнездовых разъемов.
• Datamate J-Tek и Mix-Tek: Штекерные разъемы для бокового монтажа.

Эти фиксаторы соединителя подходят к эквивалентным совместимым стандартным или обратным креплениям на остальных моделях Gecko-SL, Gecko-MT, Datamate J-Tek и Datamate Mix-Tek. Обратитесь к следующим учебным модулям для получения более подробной информации о конкретных доступных креплениях.

Крепление на панель Datamate Крепление на панель Gecko-SL

Панельные зажимы | Панельный монтаж | Съемные крепления

Заполните форму ниже, чтобы подтвердить подписку на нашу маркетинговую рассылку. Мы будем отправлять вам ежемесячные обновления по электронной почте о продуктах и ​​проектах Fastmount. Вы можете отказаться от участия в любой момент.

Выберите CountryAfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua И BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia И HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Кокосовые) IslandsColombiaComorosCongoCongo, Демократическая Республика TheCook IslandsCosta RicaCote D’ivoireCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland (Мальвинские) острова Фарерские IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreat BritainGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuineaGuinea-bissauGuyanaHaitiHeard Остров и острова Макдоналд Святое море (ватикан-государство ) HondurasHong KongHungaryIcelandIndiaIndonesiaIran, Исламская Республика OfIraqIrelandIsraelItalyJamaicaJapanJordanKazakhstanKenyaKiribatiKorea, Корейская Народно-Демократическая Республика OfKorea, Республика OfKuwaitKyrgyzstanLao Народная Демократическая RepublicLatviaLebanonLesothoLiberiaLibyan Арабская JamahiriyaLiechtensteinLithuaniaLuxembourgMacaoMacedonia, бывшая югославская Республика OfMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Федеративные Штаты OfMoldova, Республика OfMonacoMongoliaMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinian край, OccupiedPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarReunionRomaniaRussian FederationRwandaSaint HelenaSaint Киттс И НевисСент-ЛюсияСент-Пьер и МикелонСент-Винсент и ГренадиныСамоаСан-МариноСао-Томе А й PrincipeSaudi ArabiaSenegalSerbia И MontenegroSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Джорджия и Южные Сандвичевы IslandsSpainSri LankaSudanSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwanTajikistanTanzania, Объединенная Республика OfThailandTimor-lesteTogoTokelauTongaTrinidad И TobagoTunisiaTurkeyTurkmenistanTurks И Кайкос IslandsTuvaluUgandaUkraineUnited Арабских EmiratesUnited Штаты Экваторияльные IslandsUnited Штаты AmericaUruguayUzbekistanVanuatuVenezuelaViet NamVirgin остров, BritishVirgin остров, U.с.Уоллис и ФутунаЗападная СахараЙеменЗамбияЗимбабвеÃ… сухопутные острова

Выберите секторМорская промышленностьАвиационная промышленностьДома для отдыхаАрхитектура

Морская промышленность | Системы и оборудование для скрытого монтажа

Заполните форму ниже, чтобы подтвердить подписку на нашу маркетинговую рассылку. Мы будем отправлять вам ежемесячные обновления по электронной почте о продуктах и ​​проектах Fastmount. Вы можете отказаться от участия в любой момент.

Выберите CountryAfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua И BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia И HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Кокосовые) IslandsColombiaComorosCongoCongo, Демократическая Республика TheCook IslandsCosta RicaCote D’ivoireCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland (Мальвинские) острова Фарерские IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreat BritainGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuineaGuinea-bissauGuyanaHaitiHeard Остров и острова Макдоналд Святое море (ватикан-государство ) HondurasHong KongHungaryIcelandIndiaIndonesiaIran, Исламская Республика OfIraqIrelandIsraelItalyJamaicaJapanJordanKazakhstanKenyaKiribatiKorea, Корейская Народно-Демократическая Республика OfKorea, Республика OfKuwaitKyrgyzstanLao Народная Демократическая RepublicLatviaLebanonLesothoLiberiaLibyan Арабская JamahiriyaLiechtensteinLithuaniaLuxembourgMacaoMacedonia, бывшая югославская Республика OfMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Федеративные Штаты OfMoldova, Республика OfMonacoMongoliaMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinian край, OccupiedPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarReunionRomaniaRussian FederationRwandaSaint HelenaSaint Киттс И НевисСент-ЛюсияСент-Пьер и МикелонСент-Винсент и ГренадиныСамоаСан-МариноСао-Томе А й PrincipeSaudi ArabiaSenegalSerbia И MontenegroSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Джорджия и Южные Сандвичевы IslandsSpainSri LankaSudanSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwanTajikistanTanzania, Объединенная Республика OfThailandTimor-lesteTogoTokelauTongaTrinidad И TobagoTunisiaTurkeyTurkmenistanTurks И Кайкос IslandsTuvaluUgandaUkraineUnited Арабских EmiratesUnited Штаты Экваторияльные IslandsUnited Штаты AmericaUruguayUzbekistanVanuatuVenezuelaViet NamVirgin остров, BritishVirgin остров, U.с.Уоллис и ФутунаЗападная СахараЙеменЗамбияЗимбабвеÃ… сухопутные острова

Выберите секторМорская промышленностьАвиационная промышленностьДома для отдыхаАрхитектура

% PDF-1.4 % 1 0 объект > эндобдж 6 0 obj > эндобдж 2 0 obj > эндобдж 3 0 obj > эндобдж 4 0 obj > эндобдж 5 0 obj > эндобдж 7 0 объект /Последнее изменение / NumberOfPageItemsInPage 27 / NumberofPages 1 / OriginalDocumentID / PageItemUIDToLocationDataMap> / PageTransformationMatrixList> / PageUIDList> / PageWidthList> >> >> / Ресурсы> / ExtGState> / Шрифт> / ProcSet [/ PDF / Text / ImageC] / XObject> >> / Повернуть 0 / StructParents 225 / TrimBox [0.0 0,0 612,0 792,0] / Тип / Страница >> эндобдж 8 0 объект /Последнее изменение / NumberOfPageItemsInPage 22 / NumberofPages 1 / OriginalDocumentID / PageItemUIDToLocationDataMap> / PageTransformationMatrixList> / PageUIDList> / PageWidthList> >> >> / Ресурсы> / ExtGState> / Шрифт> / ProcSet [/ PDF / Text / ImageC] / XObject> >> / Повернуть 0 / StructParents 233 / TrimBox [0,0 0,0 612,0 792,0] / Тип / Страница >> эндобдж 9 0 объект > эндобдж 10 0 obj > / Граница [0 0 0] / H / N / Rect [41.0 508,404 80,5547 497,251] / StructParent 226 / Подтип / Ссылка / Тип / Аннотация >> эндобдж 11 0 объект > / Граница [0 0 0] / H / N / Rect [41,0 473,6 81,8828 462,447] / StructParent 227 / Подтип / Ссылка / Тип / Аннотация >> эндобдж 12 0 объект > / Граница [0 0 0] / H / N / Rect [280,828 352,211 313,285 341,058] / StructParent 228 / Подтип / Ссылка / Тип / Аннотация >> эндобдж 13 0 объект > / Граница [0 0 0] / H / N / Rect [280,828 308,406 313,285 297,254] / StructParent 229 / Подтип / Ссылка / Тип / Аннотация >> эндобдж 14 0 объект > / Граница [0 0 0] / H / N / Rect [41.1> ۫

Крепления для солнечных панелей

В SunWatts мы поставляем солнечные держатели, также известные как стойки или стеллажи, для любого стиля установки солнечных панелей, что позволяет вам настроить солнечную батарею в зависимости от вашего местоположения и характеристик здания или собственности.

Все типы солнечных панелей

Выбирайте из лучших брендов солнечных батарей

Найдите размер комплекта для монтажа на солнечной батарее

Монтажные элементы для солнечных батарей

Крепление заподлицо – недорогой и простой вариант, подходящий для большинства установок на крыше и солнечных панелей.Обычно они не регулируются и предназначены для размещения солнечных панелей на постоянной высоте над поверхностью, на которой они установлены.

Наземные крепления позволяют устанавливать солнечные панели на уровне земли в любом месте вашей собственности. Они часто регулируются, что позволяет наклонять солнечные модули до необходимого уровня для оптимального сбора солнечной энергии. Подобные наклонные кронштейны также доступны для установки на крышу.

Крепление на столб – отличный выбор для тех, кому требуется установка не на крышу.Эти крепления различаются расположением на шесте и могут быть одного из трех типов: верхушка шеста, боковая сторона шеста и отслеживание шеста.

Независимо от того, какой стиль вы выберете, ваше крепление обеспечит безопасность ваших инвестиций в солнечную энергию.

Солнечные фотоэлектрические панели крепятся к металлическим конструкциям, называемым креплениями или стойками. Крепления доступны из различных материалов, включая алюминий, анодированный алюминий, окрашенную или оцинкованную сталь

.

При правильной установке крепления обеспечивают стабильную основу для фотоэлектрической батареи в зонах сильного ветра.Крепления можно прикрепить к столбу, земле, стене или крыше в зависимости от выбранного стиля. Регулируемые наклонные опоры можно расположить под соответствующим углом, чтобы максимизировать сезонное солнечное излучение. Крепления в фиксированном положении не регулируются.

Выбор размера и стиля будет зависеть от вашего конкретного приложения. Самые прочные крепления изготовлены из конструктивных элементов авиационного класса из толстолистового алюминия, снабженного крепежными элементами из нержавеющей стали.

Крепления для солнечных панелей | Солнечные панели для установки на крышу, мачту и землю

Дополнительная информация о креплениях для солнечных панелей

Монтаж солнечной панели – важная часть вашей солнечной системы.Стеллажи должны соответствовать требованиям местных строительных норм и быть достаточно прочными и долговечными, чтобы выдерживать ветер, снег и все остальное, что мать-природа бросает на них в течение десятилетий. Доступно несколько вариантов крепления солнечных панелей, они не всегда должны быть на вашей крыше. Для снятия солнечной батареи с крыши и расширения возможностей доступны наземный монтаж и установка на столб.

Введение в стеллажи для солнечных батарей

Вы новичок в электрических стеллажах на солнечных батареях? Посмотрите наше вступительное видео выше, чтобы узнать все об основах установки солнечных батарей.В нем мы рассмотрим высокоуровневые типы солнечных стеллажей и информацию, которая вам понадобится для начала работы. Мы также рассмотрим оптимальный угол установки массива для максимальной производительности (как правило, для фиксированного крепления он соответствует вашей широте) и способы компенсации сезонных изменений.

Установите подходящую наземную систему солнечных панелей, систему на крыше или систему на опоре и сэкономьте деньги, вырабатывая собственную электроэнергию. Наслаждайтесь свободой создания собственной энергии и питания вашего автофургона или лодки солнечными батареями, а не дорогими ископаемыми видами топлива.

Стеллаж для солнечных батарей для крыши

• Крепление для черепицы (требуется асфальт или черепица с окладом)
• Металлическая крыша со стоячим фальцем (зажимается по шву)
• Плоская крыша (без проемов в крыше и без балласта)

С-5! Интервью по установке солнечных батарей для металлических крыш на SPI 2017

Монтаж металлических крыш с S-5 стал проще! хомуты, которые крепятся к стоячему шву металлической кровли без проникновения в крышу. Посмотрите наше интервью с С-5! на конференции Solar Power International 2017, чтобы узнать, как установить солнечную батарею на металлическую крышу со стоячим фальцем.Для креплений на крыше, которые ввинчиваются через крышу (металлическую или иную), оклад обеспечивает десятилетия без утечки электроэнергии.

Стойка для наземных солнечных батарей

• Крепление на опоре (верх полюса или сбоку)
• Наземное крепление (фиксированный угол наклона или сезонная регулировка)

Когда дело доходит до вариантов монтажа солнечных панелей, у вас действительно есть из чего выбрать. Многие люди выбирают простые крепления для солнечных панелей на крыше, но если вы живете в густо лесистой местности или в другом климате, будьте уверены, у вас есть другие варианты.Если вы готовы установить солнечную панель, обязательно изучите все доступные варианты.

Стойки для наземного монтажа IronRidge

IronRidge, один из ведущих производителей стеллажей для солнечных батарей, раскрывает основы своего решения для наземного монтажа SGA. Система является модульной и может быть построена в соответствии с вашими потребностями, как монтажный набор. Используя 3-дюймовые стальные трубы, каждая колонна может вместить от двух до пяти полноразмерных солнечных панелей в высоту, в ландшафте и от трех до пяти колонок в ширину, что дает вам от 5000 до 7000 Вт в солнечных панелях только на четырех полюсах.Более крупные системы могут иметь более четырех опор.

Солнечные батареи меньшего размера могут быть установлены сбоку на опоре. Это может быть отличным вариантом для одной или двух солнечных панелей, например, для небольшой кабины или водяной насосной системы, или любой удаленной системы с уникальными проблемами местоположения. Верхняя часть опоры на опоре может удерживать от 1 до 15 солнечных панелей на одной опоре.

Установка на опоре дает вам преимущество, заключающееся в возможности сезонного изменения наклона солнечной батареи для увеличения выходной мощности.Установка на столб может быть более гибким вариантом, чем установка на крышу, в зависимости от местоположения.

MT Решения для монтажа на опоре солнечной энергии

Мы сидим с Джоэлом, владельцем MT Solar, чтобы обсудить их варианты крепления на солнечной опоре. MT Solar предлагает варианты монтажа всего на 1 панель и может быть расширена до необходимого размера. Его уникальная цепная таль избавляет от необходимости нанимать кран для установки солнечных батарей. Кроме того, ручная рукоятка позволяет домовладельцам легко регулировать наклон солнечной батареи для максимального использования солнечной энергии в сезон.

Зажимы

Зажимы IronRidge UFO – монтаж и установка солнечных батарей

Узнайте больше о некоторых конкретных компонентах, обеспечивающих работу стеллажной системы на солнечных батареях. На видео выше мы смотрим на зажимы UFO от IronRidge. НЛО, спросите вы? Конечно же, универсальные крепежные предметы! Это чрезвычайно универсальный продукт, который уменьшает количество необходимых компонентов и доступен в нескольких размерах. Нажмите, чтобы узнать больше.

Если вы устанавливаете солнечные панели в своем доме, крошечном солнечном домике, кабине или водяном насосе на солнечной энергии для использования в сельском хозяйстве, altE поможет удовлетворить ваши потребности в установке солнечных панелей.Свяжитесь с нами сегодня чтобы начать!

Монтажные комплекты для солнечных панелей

– e Marine Systems

Продукты 1-7 из 7

Сортировка по … БрендуНазвание продуктаНовейшие продуктыЦена от низкой к высокойЦена от высокой к низкойРейтинг от низкой до высокой Оценка от высокой до низкойВсего отзывовЛидеры продажСтатус продукта

Показать 48 на странице 96 на странице 144 на странице 192 на странице 240 на странице

Быстрый просмотр

MHE95540

Цена: 33 доллара.21

Вид

Наличие: Есть в наличии

e морской Номер позиции: MHE95540 –

Тройник 90 градусов из нержавеющей стали, 1 дюйм

Быстрый просмотр

Рекомендуемые!

МКС10210

Цена: 38 долларов.00

Вид

Доступность: Обратный заказ

Solarland Номер позиции: MKS10210 –

Спецификация Монтажный кронштейн для солнечных батарей из АБС-пластика может использоваться с любой солнечной панелью с алюминиевой рамкой для надежного крепления транспортных средств, домов на колесах, лодок, хозяйственных построек и т. Д.Крепления будут поддерживать солнечную панель на оптимальной высоте над поверхностью, чтобы обеспечить вентиляцию снизу, обеспечивая максимально эффективную работу солнечной панели. Установка Кронштейны сначала привинчиваются или прикручиваются к солнечному модулю с помощью подходящих саморезов из нержавеющей стали. Вам потребуется …

Быстрый просмотр

MHE95571

Цена: 20 долларов.75- 31,00 долл. США

Вид

Наличие: Есть в наличии

Близнецы Номер позиции: MHE95571 – Боковые крепления

Gemini были разработаны для обеспечения ряда соединений для поручней и навесного оборудования на уклонах и бимини. Раздвижные крепления обеспечивают более четкий вид при более низкой стоимости.Разъемные крепления, поскольку их можно разместить в любом месте рамы, позволяют использовать их в более широком диапазоне.

Быстрый просмотр

Рекомендуемые!

MHE95570

Цена: 21 доллар.00

Вид

Доступность: Обратный заказ

Близнецы Номер позиции: MHE95570 – Боковые крепления

Gemini были разработаны для обеспечения ряда соединений для поручней и навесного оборудования на уклонах и бимини. Раздвижные крепления обеспечивают более четкий вид при более низкой стоимости.Разъемные крепления, поскольку их можно разместить в любом месте рамы, позволяют использовать их в более широком диапазоне.

Быстрый просмотр

Рекомендуемые!

МКС10630А

Цена: 279 долларов.00

Вид

Доступность: Обратный заказ

e морской Номер позиции: MKS10630A –

Солнечная удочка Портативное зарядное устройство мощностью 30 Вт – собирайте до 12 часов в день энергии Портативная солнечная удочка мощностью 30 Вт – это простой способ сохранить заряд аккумуляторных батарей вашего рыболовного судна, когда они не используются.Солнечная удочка – это готовая к эксплуатации полная система зарядки от солнечных батарей, которая использует энергию солнечной фотоэлектрической панели мощностью 30 Вт, которая помещается в любой держатель удочки и подключается непосредственно к дополнительному прикуривателю. Включает в себя все необходимое для поддержания заряда аккумулятора. выкл пока …

Быстрый просмотр

RVS90520

Цена: 59 долларов.00

Вид

Доступность: Специальный заказ

Solarland Номер позиции: RVS90520 –

Комплект для установки солнечных батарей с возможностью быстрой и простой регулировки наклона. Для использования на солнечной панели мощностью до 180 Вт. Отличное решение для быстрого монтажа солнечной панели на плоской поверхности, которую нужно наклонять.Легко регулируется и может быть быстро поставлен в ровное положение с помощью оборудования для миниатюр. Отлично подходит для установки на крышу дома на колесах, кабины или гаража. Рекомендуется только для установки на автофургонах и наземных установках. Не рекомендуется для использования в морских установках. Деталь № SLB-0103 RV …

Быстрый просмотр

MHE95578 ​​

Цена: 19 долларов.75

Вид

Доступность: Специальный заказ

Близнецы Номер товара: MHE95578 ​​-

GEMINI 1 “Вогнутое крепление для стойки из нержавеющей стали Деталь № GEMCON-1-P

.
