Применение

Чаще всего монтажные лотки для кабеля используют во время сооружения функционирующих кабельных трасс на масштабных объектах промышленного назначения, в торговых сетях, складских комплексах, офисах, других похожих сооружениях и это вполне логично. С чем это взаимосвязано? С комфортом последующего обслуживания системы, поскольку ответственный работник получает быстрый доступ к кабелям и проводам – может оперативно выявить неполадку, изъять или добавить провод. Также этот способ отражается на экономичности монтажа, поскольку требует минимального количества времени на установку и малых энергозатрат. Не последнюю роль играет приемлемый внешний вид электропроводов, спрятанных в лоток для кабеля. Такая конструкция сможет вместить внушительное количество разнообразных проводов, и они не будут беспорядочно свисать, искажая внешний вид помещения.

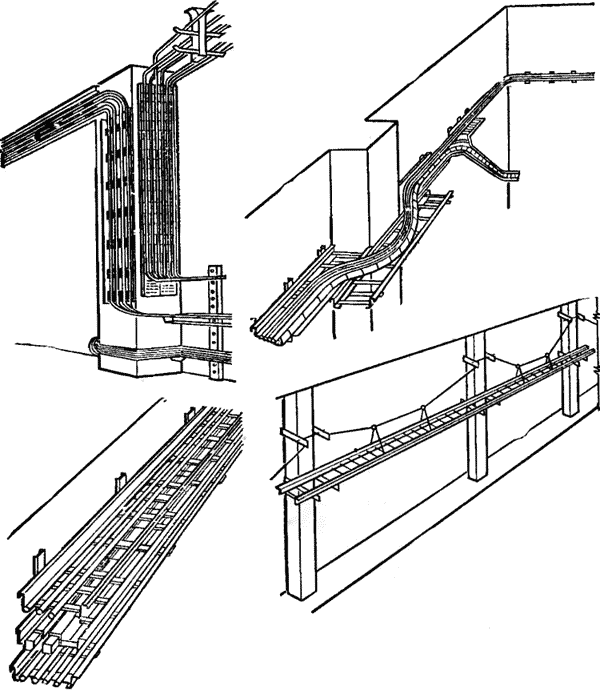

Как выглядит типичный лоток для кабеля? Это углубленный профиль из металла или короб. Состоит конструкция из основания, в которое впоследствии будут помещены провода и пластины, способного защитить внутренности от воздействия негативных факторов и несанкционированного вмешательства.

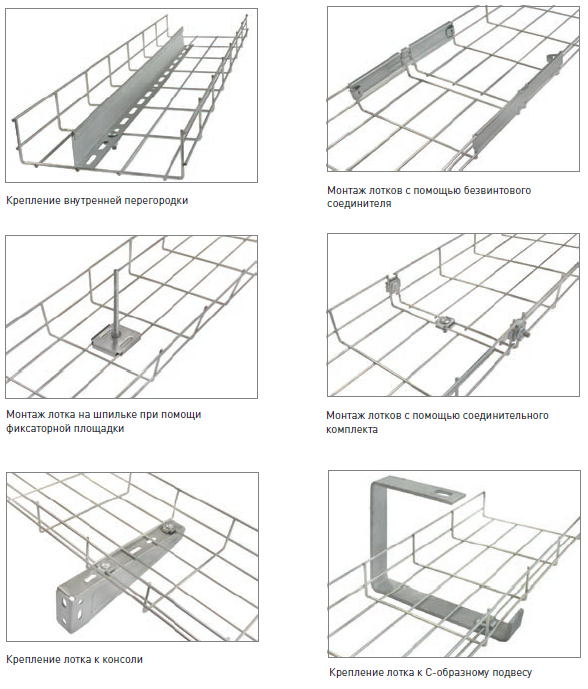

Короба часто соединяют друг с другом путем стыковки секций. Для надежности и прочности они укрепляются вспомогательными соединителями, которые прилагаются в комплекте к лотку. Неоспоримым достоинством соединителей является и то, что они придают кабельной трассе необходимую устойчивость и прочность.

Кроме соединительных деталей, к арматуре приложены многообразные составляющие, участки «углом», служащие для укрепления разворотов, переходы, объединяющие углы разнообразных размеров.

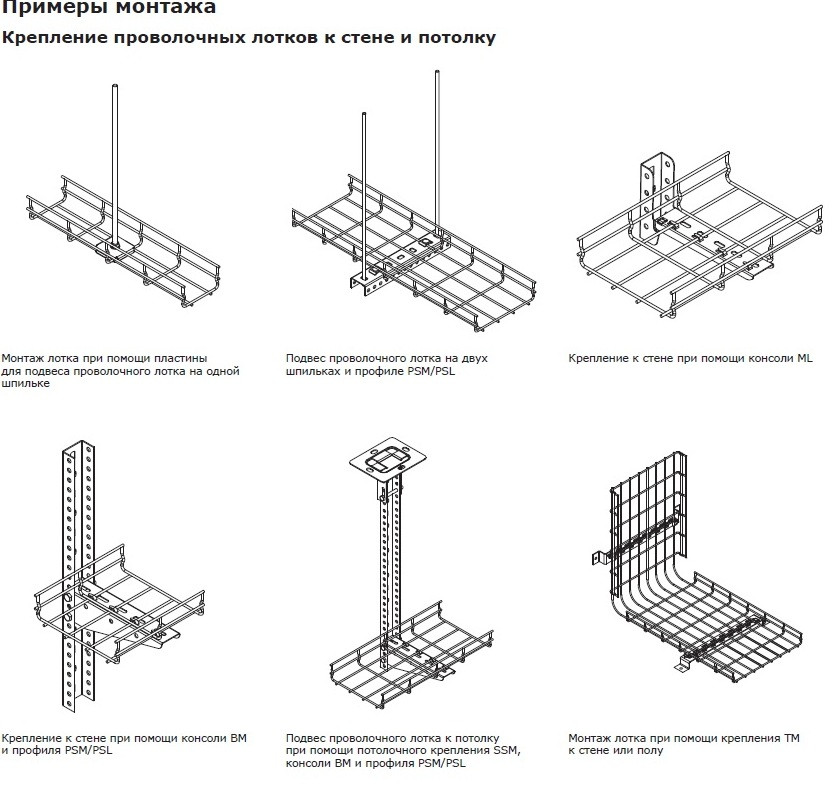

Монтаж лотков для кабеля. Лоток – это часть кабеленесущей схемы, выполняющий функцию крепежа. Тут действуют особые требования к установке:

• Крепеж осуществляется не ниже 2 метров от линии полового покрытия. Все соединения делаются исключительно резьбовыми деталями крепежа.
• Если предусмотрено пересечение трубопровода и кабельного лотка, установленная дистанция от трубопровода до основной конструкции равна 5 см, если размещение параллельно, то 10 см. Когда трубопровод смонтирован для жидкостей повышенной температуры или газообразных веществ, дистанция увеличивается до 25 см.

Разновидности лотков для кабеля. Исходя из создания, условно изделия классифицируют на следующие типы: сплошные, проволочные, перфорированные, лестничные.

Грамотный монтаж

Исходя из требований, в лотки разрешено монтировать только провода до 1000 В. Чтобы установка регулярно охлаждалась, внутренности заполняются примерно наполовину.

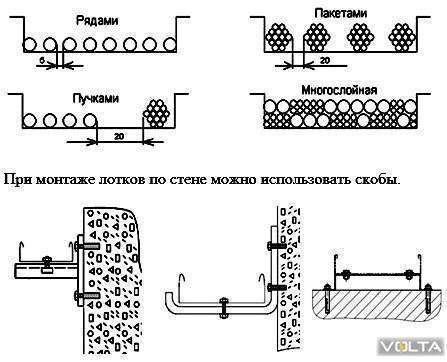

Размещая внутренности в конструкции пучковыми соединениями, необходимо помнить о том, что допустимое число проводов 12 ед. Общий охват пучка не более 10 см. Объединять пучки друг с другом можно на расстоянии не менее 4.5 метров на горизонтальных местностях, если секция вертикальная, то тут допускается расстояние в 1 м. В горизонтальных секциях возможен монтаж без дополнительной фиксации.

Руководствуясь Правилами Устройства Электроустановок – главного предписания, регулирующего совершение электромонтажных манипуляций всех сложностей и классов, лоток в обязательном порядке подлежит заземлению.

Это логичное условие работы, поскольку при несоблюдении правил, касающихся изоляционных мероприятий, провода в железной конструкции, при попадании под высокое напряжение, легко спровоцируют удар электрическим током. Нет необходимости заземлять поголовно все части кабельного лотка, поскольку схемой изначально заложено их особое переплетение, не противоречащее действующим Правилам и в то же время обеспечивающее должную металлосвязь.

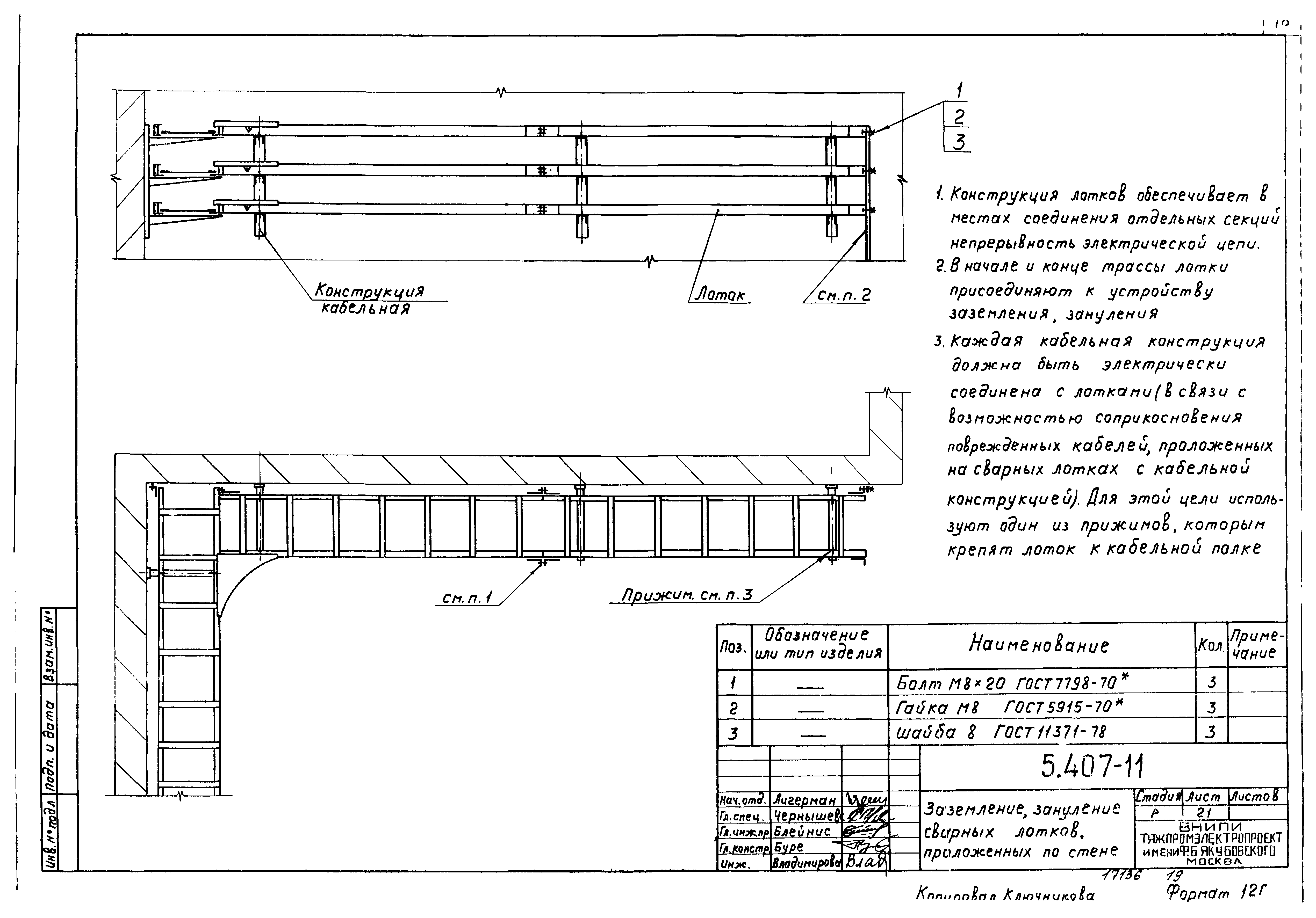

Требуется заземлить лотки минимум в двух секциях с различных участков линий трасс, и в обязательном порядке в конце разветвления.

Ассортимент продукции Кубань-Лоток: каталог кабельных лотков.

Монтаж кабельных лотков в Екатеринбурге, цена за работу

Монтаж кабельных лотков в Екатеринбурге

Кабельные лотки используют при прокладке магистральных линий, проводов и кабелей различного назначения. Они выполняют защитную функцию от воздействия среды и механических повреждений. Кроме того, в случае использования в помещении они позволяют скрыть электропроводку и сохранить интерьер. Конструкция выполнена в виде желоба с крышкой. Можно укладывать несколько кабелей одновременно.

Монтаж кабельных лотков очень распространен в Екатеринбурге. Его делают на промышленных объектах, в складских помещениях, офисах, торговых точках. Конструкция состоит из нескольких секций, которые соединяют при помощи стыковки и фиксируют соединительными винтами.

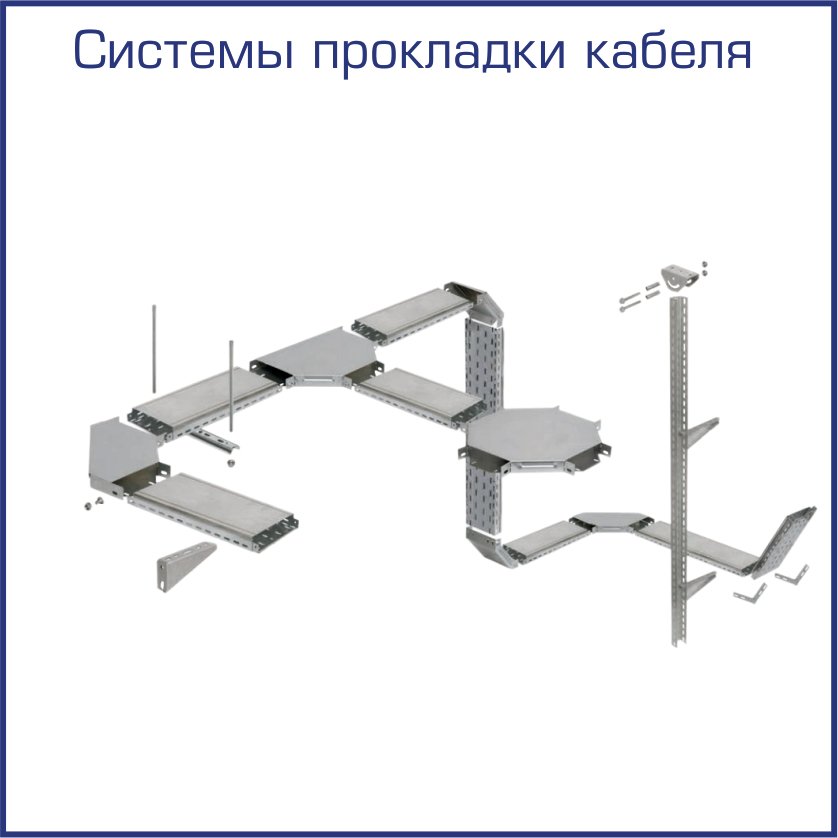

В качестве арматуры используют переходники, отводы, повороты, крестообразные и T-образные элементы. Конструкция позволяет иметь доступ к кабелю в случае проведения профилактики или ремонтных работ.

При монтаже необходимо соблюдать следующие правила:

• Высота крепления не должна быть ниже двух метров от уровня пола.
• Расстояние до трубопровода должно соответствовать ПУЭ.
• Должен использоваться только резьбовой крепеж.
• Максимальная наполняемость емкости должна быть не более пятидесяти процентов. В противном случае возможен перегрев кабеля.
• Если короб из металла, то необходимо сделать заземление. Обычно делают в двух точках на концах конструкции.

Компания  «Ритек Сетевые Технологии» осуществляет монтаж кабельных лотков в Екатеринбурге.

Цена на данную услугу в нашей компании является оптимальной для данного сегмента рынка. Наши сотрудники имеют значительный опыт производства работ любой степени сложности, применяют высококачественное оборудование от надежных производителей. Установка ведется в соответствии с нормативами. Чтобы заказать услугу, можно позвонить по телефону или отправить сообщение на электронный адрес. Персонал рассмотрит заявку и ответит в кратчайшие сроки.

Если вас интересует монтаж лотков, свяжитесь с нами прямо сейчас

монтаж, цена, прайс, вес :: ЭЛРОСГРУПП

Компания «ЭлросГрупп» предлагает к продаже кабельные лотки ДКС – ведущего производителя кабеленесущих конструкций и электрощитового оборудования России и стран Европы. Предлагаемые к продаже лотки ДКС изготовлены из металла с применением наиболее современных технологий производства. В связи с этим изделия компании ДКС отличаются высоким качеством, великолепной надежностью, а также полностью предохраняют кабель от внешних воздействий.

В ассортименте компании «ЭлросГрупп» представлены следующие кабельные лотки ДКС:

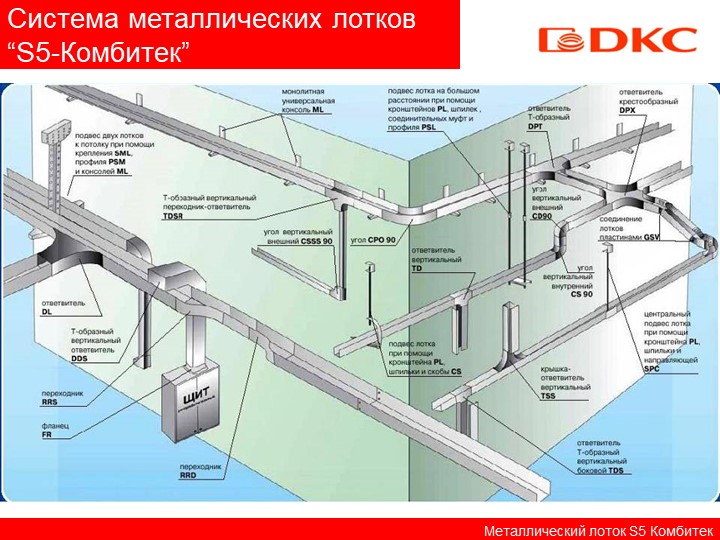

• листовые лотки «S5 Combitech» – несущие системы для монтажа открытой проводки в помещениях промышленного, подсобного назначения, любых других помещениях большой площади. Система обеспечивает надежную защиту кабеля (степень IP 44), а также поддерживает его в необходимом положении;
• проволочные лотки «F5 Combitech» – несущие системы для кабелей, отличающиеся удельным низким весом, экономичностью и упрощенному процессу монтажа. При этом конструкции отвечают самым высоким европейским стандартам безопасности, а также имеют повышенную прочность;
• системы огнестойких проходок – несущие системы для обеспечения защиты от распространения огня в пределах кабельных трасс. Материалы, из которых изготовлены системы, полностью исключают возможность проникновения огня в помещение в случае возгорания кабеля, а надежная герметизация проходок обеспечивает полную дымонепроницаемость;
• лестничные лотки «L5 Combitech» – несущие системы для открытой прокладки кабелей, изолированных проводов в помещениях промышленного и гражданского назначения, выполнения открытой электропроводки. Изделия обеспечивают качественный и быстрый монтаж, отвечают высоким требованиям к надежности и безопасности конструкции;
• метизы «M5 Combitech» – комплексное решение от компании ДКС по решению вопроса монтажа кабеленесущих систем. Здесь представлен большой спектр металлических изделий, которые позволяют выполнить монтажные работы быстро и качественно, а также осуществлять монтаж не только на стандартные основания, но и на специфические и особенно твердые.

Кабельные лотки ДКС – это наиболее верное решение для монтажа кабельных трасс, электропроводок в зданиях и помещениях любого назначения. Производитель гарантирует надежность своей продукции, а комплексность и системность решений позволяет осуществлять работы быстро и максимально эффективно.

Кабельные ДКС лотки традиционно считаются одними из самых надежных и удобных средств для прокладки электропроводки. Их подбор осуществляется с учетом трех основных критериев:

• Геометрии, типового плана сооружения
• Качества и количества прокладываемого на объекте кабеля
• Условий окружающей среды, определяющих долговечность системы.

Рассматривая эти аспекты подробнее, можно отметить, что по «метеоустойчивости» инструменты для прокладки электропроводки делятся на несколько видов. Так, лоток перфорированный ДКС или цельный гарантирует безопасность комплекса, его защиту от несанкционированного доступа извне, воздействия как механического, так и атмосферного. В соответствии с правилами, лоток DKS такого типа должен обязательно монтироваться на высоте от 2,5 м – с учетом показателей уровня IP.

Лоток металлический DKS – стена, защищающая от ветра, снега, повышенной влажности, ливней. С коррозией лоток перфорированный DKS борется с помощью специального оцинковочного покрытия, которым обеспечивают изделие по методу Сендземира.

2 категория обзора предполагает тщательное изучение лотков в соответствии с их типовыми характеристиками. Различают неперфорированный лоток ДКС и перфорированный, лоток проволочный ДКС и лестничный, которые создают магистрали для защиты кабельной системы. Варьируются лотки и в зависимости от размера комплекса. Они позволяют проложить один провод или их пучок с тем или иным диаметром, при условии создания нескольких кабельных слоев или в отсутствии этого технологического решения. Так, ДКС металлический лоток подбирается с показателем заполнения пространства не более 50% для удобства дальнейшей эксплуатации системы.

Кабельный лоток ДКС призван гарантировать отсутствие чрезмерного изгиба кабелей. Его внутренней площади должно хватать для того, чтобы радиус изгиба был как минимум в 6-8 раз больше, нежели размер самого толстого провода в повиве. Характеризуются лотки кабельные DKS и степенью прочности, которая определяется после прокладки кабелей. В ряде тестов данные электротехнические средства проверяются на способность выдерживать механические нагрузки, – в том числе человеческий вес (в обозначенных условиях эксплуатации).

Наконец, монтаж лотков ДКС выполняется с учетом основных инженерных решений, конструкции здания. Лоток металлический перфорированный ДКС может сопровождаться системой из нескольких аксессуаров, сборка которой в бытовых условиях по стандартам продукции запрещена, или из множества элементов, подбираемых в зависимости от сложности пути прокладки. На любом из участков востребованным может оказаться лоток проволочный ДКС, цена которого остается привлекательной для потребителей, или иной тип устройства с монтажными коробками.

Особое значение имеет также определение приоритетности задач – будь-то упрощение и обеспечение доступа к каждому сегменту комплекса или непосредственно прокладка кабеля. В зависимости от этого подбирается узкий лоток ДКС (прайс прилагается) с высокими краями или, напротив, широкий образец с низкими бортиками для длинных рядов или множественных изгибов соответственно.

Отдельно следует отметить надежность и эксплуатационные характеристики системы консолей. Так, лоток ДКС, вес которого, – невелик, формирует сети с большим количеством соединительных элементов. В отличие от него, сверхпрочная модель – позволяет свести к минимуму количество используемых консолей. Как правило, ДКС лоток лестничный и иные виды оборудования требуют применения стеновых, потолочных, крепежных комплексов.

Покупать лотки имеет смысл в случае организации кабеленесущей системы внутри гражданских и торговых, развлекательных и офисных площадок, а также при прокладке на открытом воздухе. Они гарантируют ее надежность, безопасность, простоту дальнейшей модернизации, привлекательный внешний вид (особой популярностью пользуются дизайнерские решения в стиле хай-тек). А в графе «цена, лоток ДКС» неизменно фигурируют привлекательные для рядовых потребителей и владельцев производств цифры.

выбрать из 1471 мастера по ремонту, изучив отзывы на Профи

и только поверхностно понимаю как должно быть.”. Знает стандарты, формирует в диалоге предложение, дает советы и помогает принять решение на основе человеческих обьяснений. Например: помог мне с координатами подрозетника под посудомойку – для меня это было открытием, что можно так удобно сделать. Огромный плюс – это команда с профессиональным оборудованием, а не один человек! Всю работу сделали за 3 дня. Все трое приятные люди, со спокойными лицами, сверх адекватные! Нормально реагируют на глупые вопросы(их не избежать, иначе сам бы электрику сделал). Пример: мне показалось, что в одном месте сделали немного не так, спокойно измерил рулеткой, показал, что все нормально. При этом дал понять, что готов исправить, если нужно. И более того, смягчил еще и профессиональным советом, как после отделки нужно поступить по пожар безопасности. Пунктуальны. Я оценил это неоднократно. Если сказали, что будут к 9, будут к 9, ни разу не опоздали ни на минуту! Даже мой плиточник это оценил! Ни разу не перешли на ты. Я сам работодатель, мой мозг иногда остро реагирует на ты. При этом, я сам пару раз перешел на ты. Соблюдают закон о тишине. Работали в 3 перфоратара, что вызвало негодование двух подъездов. Как положено, с часу до трех тишина. Спасибо им за это, за то, что не подставили меня перед ТСЖ. Там итак соседи неадекватные и ищут повода, саботируя мой ремонт. Лояльны к глупости клиента, так как понимают, что клиент обратился к профессионалам и сам лишь поверхностно понимает предметную область. Все четко, по-человечески разьясняют. Приятно работать с профессионалами. Все упущенные моменты продумают за Вас и обязательно их обсудят. Ценят Ваше время, поэтому лишний раз без повода не звонят. Посещать и мешать им тоже не нужно – меня это более чем устраивает. Уехал, приехал – все готово! Для меня не принципиально, но все же – все сделали в озвученные сроки. Сказали сделают за 3-4 дня, работу сдали вечером 3-го. Отдельно отмечу – ничего моего не взяли. Я даже думаю, что лишнего сантиметра провода себе не забрали. При этом очень адекватны. Я купил по их совету 30 подрозетников и +5 на запас. Не учел, что подрозетники нужны еще и для выключателей. В самом конце стал нужен еще один подрозетник. Просто спросил, а как же, ведь я 35 покуал, а в голове 30 типа использовали только. На что ребята спокойно посчитали, вот все ок. Я даже упрека не хотел делать, просто не понял. При этом, в обычной жизни тебя на вилы поднимают, а тут спокойствие. Лояльны к изменениям в проекте на 10-20%, так как понимают, что заказчик работает по проекту из головы. в конце выяснилось, я так внутренне почувствовал, что один выключатель не должен быть в том месте, в котором я указал. Без проблем перенесли в новое место. Добавили доп розетку, которую я придумал на след. день. Из всей работы забыли только один провод кинуть, сразу же все доделали. То есть, это даже не ошибка, а просто упущение. В остальном все супер. В щитке просто красота. Провода подписаны, не торгуются за лишний установленный автомат (а ведь это так важно, так как бюджеты у всех ограничены, но некоторые изменения не избежать). Совет: покуайте смело все у них(провода, автоматы, щиток, коробки, подрозетники) . Для спокойствия, можете запросить цены. Уверяю Вас, если Вы не проныра, то дешевле чем у них Вы на массмаркете(леруа, мегастрой, касторама) не найдете! Именно поэтому, я докупил недостающий провод у них. По цене он отличался от моего на 2-4 рубля за метр (докупил где-то 25-30 метров). Кстати, они Вам напишут что купить. Дополниельно, за что им огромное спасибо – они просто сэкономили мое время(на это мы не договаривались): Подключили в каждой комнате по одной розетке. Замкнули перемычками выключатели и подключили старые лампочки. Теперь я могу продолжать ремонт, просто включая свет в щитке. Просто кайф. После себя все прибрали. Очень хорошо прибрали. С пониманием относятся к бюджету клиента. Не упрекнут Вас за 1 узм или за 3 как у меня(даже я понимаю, что нужно больше, но на все денег не хватит). Работают с тем, что есть – максимально правильно подключили, насколько я могу это понять. Более того, мы все это обсуждали. В щитке красота. Рекомендую! Можно сказать, что электриков на мой век я нашел(искать больше не нужно). Надеюсь, Вы понимаете о чем я – в этой стране почти не осталось профессионалов.

для кабельных лотков CM20

НАЧАЛО УСТАНОВКИ

Рекомендуется, чтобы программа установки начиналась с места соединения и присоединяла секции лотка от этой точки. Подвесное или монтажное оборудование должно быть сначала прикреплено к конструкции здания с интервалом в 5 футов.

СОЕДИНЕНИЕ ПРЯМЫХ И СОЕДИНИТЕЛЬНЫХ СЕКЦИЙ

1. Осмотрите все соединительные петли и точки соединения каждого кабельного лотка, изменение высоты и соединение, чтобы убедиться, что на контактных поверхностях (как сверху, так и снизу) нет краски, грязи или других материалов, которые могут препятствовать проводимости или правильному соединению

2.Совместите каждый соседний кабельный лоток и/или соединения так, чтобы оцинкованная часть каждой соединительной петли перекрывала внешнюю поверхность оцинкованной точки соединения на боковой стенке каждой секции лотка. Соедините секции вместе и закрепите с помощью болта с квадратным подголовком CM68 и фланцевой гайки CM67 в каждой точке соединения.

3. Все точки соединения должны быть закреплены с помощью болта с квадратной головкой и фланцевой гайки.

4. Головки всех болтов с квадратным подголовком должны располагаться внутри кабельных лотков, отводов или соединений, чтобы предотвратить повреждение изоляции кабеля.

5. Все гайки должны быть надежно затянуты с помощью гаечного ключа 1/2″ или аналогичного инструмента, чтобы обеспечить хорошую проводимость заземления оборудования.

6. Рекомендуется крепить секции кабельного лотка к опоре или монтажным кронштейнам через произвольные интервалы с помощью 4-дюймовой центральной опоры (CM54-04) или стандартного кабельного зажима. Если опора находится в области соединительной петли, закрепите ее на лотке с помощью болта с квадратным подголовком и гайки с буртиком.

7. При заполнении зазора менее 12 дюймов между двумя соседними секциями лотка шириной менее 12 дюймов используйте две удлинительные петли CM58 для соединения боковых секций лотка и две удлинительные петли CM58 для соединения нижней части соседнего лотка. Удлинительные петли должны быть прикреплены к соединительной петле каждого лотка с помощью болта с квадратным подголовком (CM68) и гайки (CM67). Секции лотка шириной 12 дюймов или шире требуют трех удлинительных петель для соединения дна лотка.

Кабельный лоток Лестничный желоб Инструкции по установке проволочной корзины – Электротехника 123

Что такое кабельные лотки?

Сборка блоков/секций с соответствующими фитингами, образующими жесткую конструктивную систему для надежного крепления или поддержки кабелей.Подумайте о дорожном мосту, поддерживающем движение транспорта. Системы кабельных лотков должны обеспечивать защиту жизни и имущества от сбоев, вызванных электрическими помехами. Освещение и сбои, являющиеся частью системы Отказ оборудования, подключенного к системе, для сброса чрезмерно высокого напряжения.

Что такое система кабельных лотков?

В соответствии с Национальным электротехническим кодексом система кабельных лотков представляет собой «блок или сборку блоков или секций и связанных с ними фитингов, образующих жесткую структурную систему, используемую для надежного крепления или поддержки кабелей и кабельных каналов. ” Что это значит? Кабельные лотки поддерживают кабель так же, как автомобильные мосты поддерживают движение транспорта. Мост – это сооружение, обеспечивающее безопасный проезд транспорта через открытые пролеты. Кабельный лоток — это мост, позволяющий безопасно транспортировать провода по открытым пролетам.

Стандарты/рекомендации для систем кабельных лотков

Национальный электротехнический кодекс публикует стандарты для всех типов электрических применений. Статьи 318, 250 и 800 охватывают различные аспекты систем кабельных лотков.

NEMA (Национальная ассоциация производителей электрооборудования) представляет собой ассоциацию, в которую входят основные производители кабельных лотков в отрасли.На сегодняшний день этот комитет опубликовал три документа: NEMA VE1, FG1 и VE2.

NEMA VE1 Содержит общие определения кабельных лотков, производственные стандарты, стандарты производительности, стандарты испытаний и информацию о применении.

NEMA FG1 Соответствует стандартам для систем кабельных лотков из стекловолокна.

NEMA VE2 Покрывает руководство по установке кабельного лотка, которое охватывает прием, разгрузку и хранение материалов.

Типы кабельных лотков

1. Лоток для лестницы
2. Твердый нижний кабельный лоток
3. проветривание (вентилируемый) кабельный лоток
4. канал (перфорированный) кабельный лоток
5. проволочной сетки кабельный поднос
6. однорегуляторный кабельный лоток

Кабельные лотки

• Надежная защита боковых поручней и прочность системы благодаря плавным радиусным фитингам и широкому выбору материалов и отделки.
• Максимальная прочность для больших пролетов, стандартная ширина 150, 300, 450, 600, 750 и 900 мм
• Стандартная глубина 50, 75, 100, 125 и 150 мм
• Стандартная длина от 3 до 6 метров
• 9
• Расстояние между перекладинами 150, 225, 300 и 450 миллиметров
• Лестничный кабельный лоток обычно используется в приложениях с промежуточными и длинными пролетами опор, от 3 до 6 метров.

Кабельные лотки со сплошным дном

• Невентилируемая непрерывная опора для тонких кабелей с дополнительной защитой кабеля из металла и стекловолокна.
• Сплошное металлическое дно с цельнометаллическими крышками для кабелей, не предназначенных для герметизации, в зонах с атмосферным воздухом.
• Стандартная ширина 150, 300, 450, 600, 750 и 900 миллиметров.
• Стандартная глубина 75, 100, 125 и 150 дюймов
• Стандартная длина 3, 6 метров
• Кабельный лоток со сплошным дном обычно используется для минимального тепловыделения Электрические или телекоммуникационные приложения с короткими и промежуточными

Желоб Кабельные лотки

• Умеренная вентиляция с дополнительной частотой поддержки кабелей и нижней конфигурацией, обеспечивающей поддержку кабелей через каждые 4 дюйма.Доступен в металлических и неметаллических материалах.
• Стандартная ширина 150, 300, 450, 600, 750, 900 миллиметров
• Стандартная глубина 75, 100, 125 и 150 миллиметров
• Стандартная длина , 3000, 6000 миллиметров фиксированного шага1
• 9 90 Кабельный лоток с центральным желобом обычно используется для приложений с умеренным выделением тепла с короткими и промежуточными пролетами опор 0,6, 3, 6 метров.

Канальные кабельные лотки

• Экономичная поддержка кабельных ответвлений и ответвлений от системы магистральных кабельных лотков.
• Стандартная ширина 75, 100 и 150 мм в металлических системах и до 200 мм в неметаллических системах.
• Стандартная глубина от 30 до 50 миллиметров в металлических системах и 25, 30, 40 и 50 миллиметров в неметаллических системах.
• Стандартная длина 3, 4 и 6 метров Канальный кабельный лоток используется для установок с ограниченным количеством кабелей в лотке, когда использование кабелепровода нежелательно. Частота поддержки с короткими и средними пролетами поддержки от 1,5 до 3 метров.

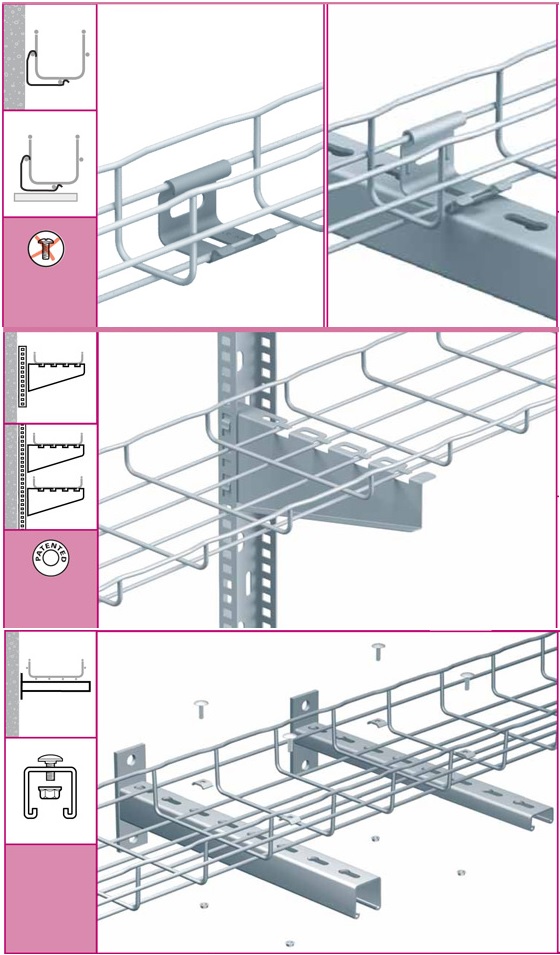

Кабельные лотки из проволочной сетки

• Рабочая площадка, адаптируемая в полевых условиях система поддержки в основном для низковольтных, телекоммуникационных и оптоволоконных кабелей.Эти системы обычно представляют собой стальную проволочную сетку, оцинкованную.
• Стандартная ширина 25, 50, 150, 200, 300, 400, 450, 500 и 600 мм
• Стандартная глубина 25, 50 и 100 мм
• Стандартная длина около 3 м обычно используются для телекоммуникационных и оптоволоконных приложений и устанавливаются на короткие опорные пролеты, от 1,2 до 2,4

Однорельсовые кабельные лотки

Эти алюминиевые системы являются самыми быстрыми системами для установки и обеспечивают максимальную свободу входа и выхода кабеля система.Это одиночные или настенные системы в один или несколько уровней. Доступные стандартные ширины: 6, 9, 12, 18 и 24 дюйма. Стандартная глубина составляет 3, 4 и 6 дюймов. Общие стандартные длины составляют 10 и 12 футов. Кабельный лоток с одной направляющей обычно используется для кабелей низкого напряжения и силовых кабелей.

Общие материалы систем кабельных лотков

Сталь (мин. предел текучести = 33KSI) (35 KSI для нержавеющей стали)

• Гладкая: горячекатаная травленая и промасленная сталь.
• Предварительно оцинкованная: прокатная оцинкованная сталь
• Горячее цинкование погружением после изготовления
• Нержавеющая сталь: полностью отожженная нержавеющая сталь типа 304 или 316L

Алюминий (мин.Выход = 23 KSI): сплав 6063-T6 или 5052-h42 в соответствии с ASTM B209

Пластик, армированный волокном (FRP)

• Доступны системы из полиэфирной и винилэфирной смолы
• Соответствует рейтингу плотности дыма ASTM E-84; Полиэстер 680, винилэфир1025

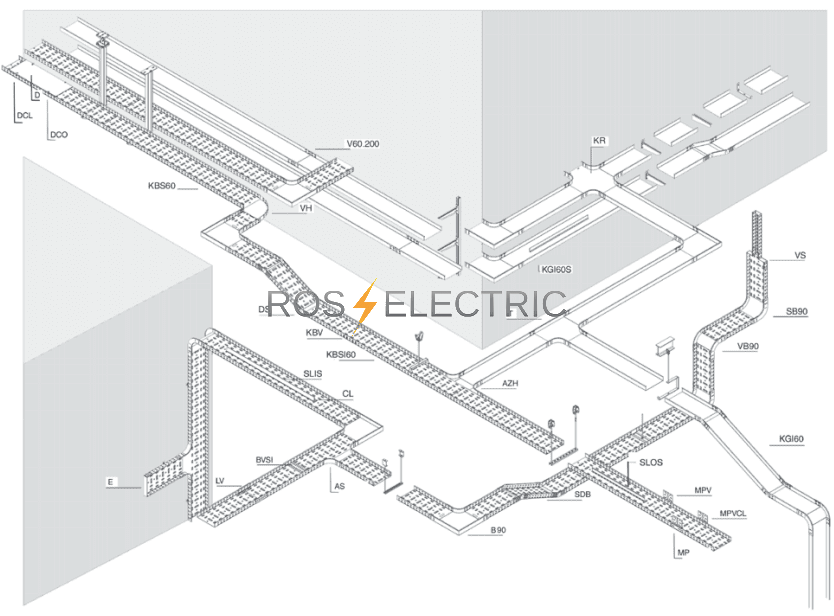

Кабельные лотки доступны в различных конфигурациях, доступны прямые секции для прокладки кабелей в горизонтальной или вертикальной плоскости. Имеются фитинги для прокладки кабелей в различных направлениях как в горизонтальной, так и в вертикальной плоскостях.Типичными примерами фитингов являются отводы, тройники, крестовины и стояки. Каждый из этих фитингов доступен с различными радиусами и углами изгиба. Крышки являются аксессуарами и не должны быть здесь, если не включены соединения и т. д.

Установка кабельного подноса Установка

Следующие инструменты обычно используются для Установка кабельного лотка :

• Металлическая резка
• Материал для прикосновения
• Отвертка
• Сверла с битами
• Файл
• Open-End гаечный ключ
• Нейлоновый шнур или лазер
• Герметик для обрезанных кромок (стекловолокно)
• Отрезная пила (для стекловолокна), с твердосплавными или алмазными напайками
• Выравнивающее устройство
• Рулетка
• Квадратный зажим9
• Ключ
• Ключ с храповым механизмом
• Болторезы со смещением (проволочная сетка)
• Пылезащитная маска (стекловолокно)
• Соответствующее защитное оборудование

Маркировка кабельного лотка С помощью угольника отмерьте ширину кабельного лотка край одной боковой рейки и отметьте обе полки.Отметьте стенку рельса. Разметку можно делать с помощью маркера, маркера или карандаша. Резку можно производить с помощью ручной ножовки по металлу, циркулярной пилы с твердосплавным наконечником или лезвием с алмазным напылением, ручной ленточной пилы, болторезов со смещением или высокоскоростной шлифовальной машины (только для проволочной сетки). Важно получить квадратный срез, чтобы обеспечить хорошее соединение. Производители кабельных лотков предлагают приспособления и другие приспособления, облегчающие резку в полевых условиях. После резки сгладьте края разреза, чтобы удалить заусенцы.Стеклопластиковый материал следует резать циркулярной пилой с твердосплавным наконечником или диском с алмазным напылением.

Сверление Отверстия для пластин для сращивания должны быть просверлены в кабельных лотках, вырезанных на месте. Наиболее распространенный метод определения положения отверстий — использование пластины для сращивания в качестве шаблона. Также доступны буровые установки. Короткий кусок боковой рейки со стандартным заводским рисунком отверстий можно прикрутить болтами к стыковочной пластине, чтобы он служил упором, который упирается в конец вырезанной на месте боковой рейки. Прижмите стыковочную пластину к рейке и просверлите отверстия пластины для сращивания и боковую направляющую.Правильный размер сверла зависит от оборудования, поставляемого с кабельным лотком. Совместите отверстия в кабельном лотке. После сверления удалите заусенцы.

Этапы установки кабельного лотка/лестницы/желоба/проволочной корзины

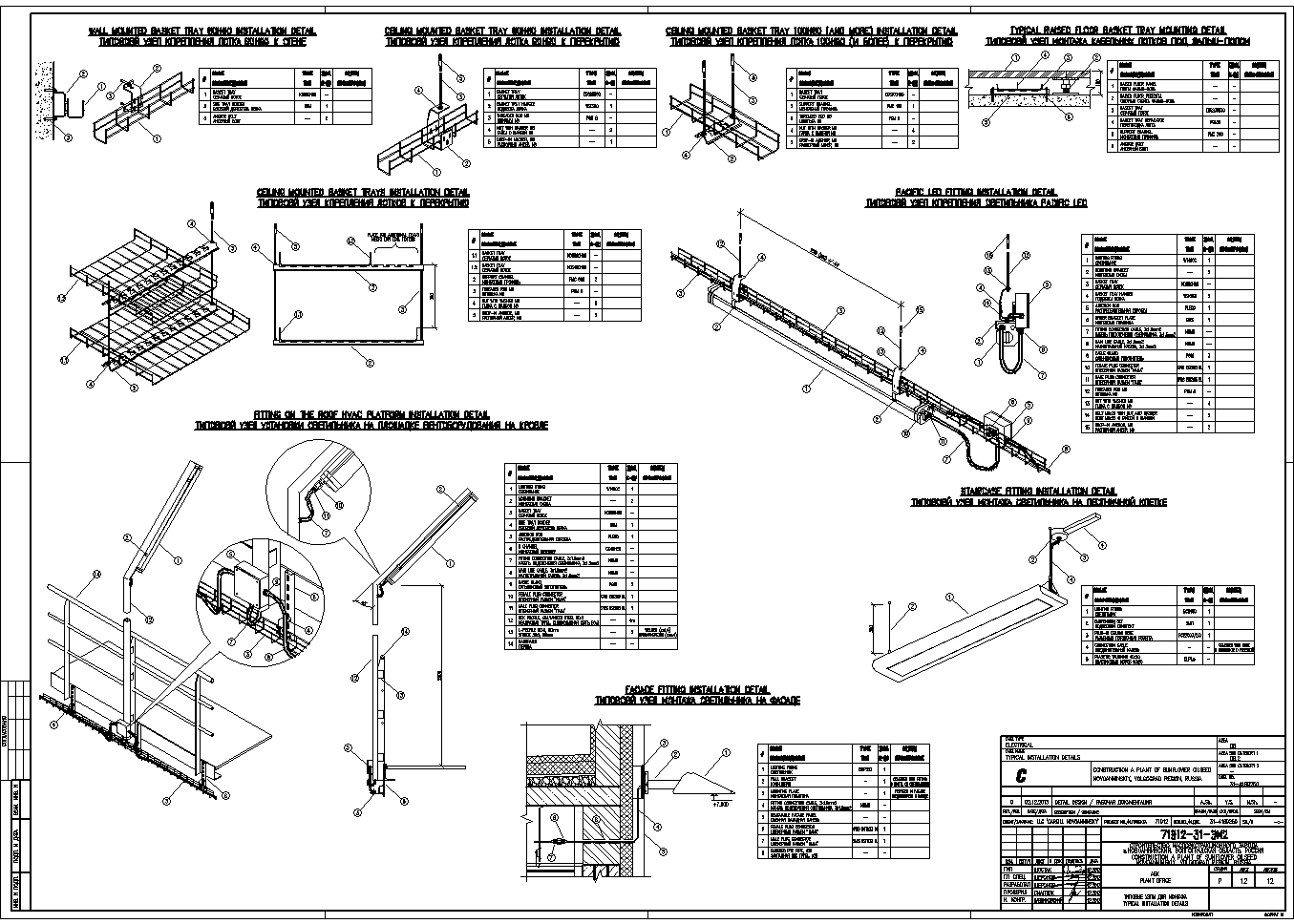

Отметьте маршрут лотка. Отметьте положение точек крепления системы поддержки. Просверлите отверстия для крепления анкеров и вставьте анкеры. Соберите и установите опорную систему в соответствии с чертежами, т. е. для настенного, напольного или потолочного монтажа.Подвешивание к потолку, одиночные лотки, Подвешивание к потолку, установка нескольких лотков и/или кронштейнов.

Размер изгибов должен соответствовать минимально допустимому радиусу наибольшего кабеля на лотке, где кабели должны сохранять свое относительное положение на изгибах и проходах. Там, где опорные каналы прорезаны или просверлены, защитите поверхности с помощью обогащенной цинком краски.

Прикрепите секции кабельного лотка к несущей системе и соедините примыкающие отрезки в соответствии с чертежом.Установите правильно все звенья непрерывности заземления. Выполняйте компенсационные соединения везде, где кабельный лоток и короб пересекают компенсационные швы здания. Кабельные лотки должны быть хорошо обработаны на всех стыках или отверстиях, предварительно обработав поверхности подходящим антикоррозийным средством. Нанесите отделку, сравнимую с остальной частью поверхности.

Соединения должны располагаться как можно ближе к опоре, а для крепления опор должны использоваться «болты Рола» или аналогичные. Отрегулируйте систему поддержки/крепления лотка в правильное положение и выравнивание.Затяните все крепления и крепления. Проведите внутренний осмотр, чтобы убедиться, что установка удовлетворительна.

Отметьте секцию/секции фланца кабельного лотка , который необходимо снять. Зажмите лоток в тисках и отрежьте фланец ножовкой или электролобзиком. Кабельные лотки должны быть вырезаны по линии из простого металла, а не через перфорацию. Заусенцы или острые кромки должны быть удалены до установки секций лотка или аксессуаров. Покрасьте края среза, используя краску, обогащенную цинком.Соберите секции на месте, чтобы сформировать изгиб или тройник, и скрепите их болтами в соответствии с чертежом.

Там, где кабели входят и выходят из кабельных лотков, убедитесь, что нет острых краев, и лотки выдержат вес кабелей. Убедитесь, что никакие кабели не подвергаются вибрации и не находятся в таком положении, когда на них могут повлиять острые края. Обеспечьте втулку через все отверстия, прорезанные в корпусе лотка.

Там, где кабельные лотки проходят через стены с определенной огнестойкостью, установите одобренные противопожарные материалы.Убедитесь, что ни при каких обстоятельствах кабель или фитинг с медной оболочкой не должны находиться в непосредственном контакте с гальваническим покрытием (во избежание любого электролитического взаимодействия между разнородными металлами). и для общего обслуживания. Кабельный лоток должен крепиться к конструкции с интервалом не более 3,0 м, в зависимости от толщины кабельного лотка.

Резка кабельного лотка из проволочной сетки из нержавеющей стали:  Изготовьте в полевых условиях изменения направления и высоты путем резки и сгибания кабельного лотка.Обрежьте провода кабельного лотка в соответствии с инструкциями производителя. Обрежьте провода кабельных лотков болторезами бокового действия со смещенной головкой, чтобы обеспечить целостность защитного гальванического слоя. Удалите заусенцы и острые края с кабельных лотков. Размеры кабельных лотков/лестниц должны обеспечивать 40% запаса емкости для будущих кабелей.

Если кабели в лотке проходят через пол или противопожарный барьер, все отверстия должны быть закрыты утвержденным огнезащитным материалом.

Монтаж на полу и на крыше

Кабельный лоток нельзя укладывать непосредственно на пол или крышу.Он должен быть установлен достаточно далеко от пола или крыши, чтобы кабели могли выходить через дно кабельного лотка. Если для этой цели используется стойка, закрепите ее непосредственно на полу или крыше и прикрепите кабельный лоток к стойке с помощью прижимных зажимов и/или направляющих зажимов.

Установка кабельной шины | Кабельная шина | Распределительное устройство

Котировки

Power Bus Way обладают знаниями и опытом, чтобы быстро и точно предоставить подробные расценки на кабельные шины.

Полевые измерения

Наша группа полевых измерений является важной частью нашего процесса экономии. Они гарантируют, что по мере того, как наш дизайн и установка кабельной шины будут продвигаться вперед быстро, а все измерения будут точными, мы заранее предоставим решения для любых прогнозируемых проблем. Полевые измерения выполняются нашими опытными выездными техниками, чтобы обеспечить точные чертежи компоновки. Эти чертежи позволяют избежать дорогостоящих и трудоемких ошибок по мере продвижения вашего проекта.

Быстрое изготовление и доставка

После получения утвержденных чертежей заказ немедленно передается нашей производственной группе. Это гарантирует своевременную доставку ваших материалов, поэтому установка может начаться как можно быстрее.

По сути, наш процесс производства и доставки ориентирован на точность и скорость: быстрое реагирование на месте, быстрые чертежи, быстрое производство = Быстрая доставка

Аварийное реагирование

Power Bus Way известен своей способностью быстро реагировать в чрезвычайных ситуациях, часто обеспечивая постоянное решение проблем в течение нескольких дней.Нестандартные аксессуары, такие как клеммные коробки, переходные коробки, перфорация и гибка шин, нестандартные разветвители и опоры, производятся собственными силами и могут быть быстро предоставлены как часть вашего готового решения.

Инструкции по установке кабельной шины

Наше пошаговое демонстрационное видео предоставляет подрядчикам простые инструкции по установке. В целом, мы разрабатываем и производим наши системы кабельных шин, чтобы они экономили ваше время и деньги, когда дело доходит до процесса установки. Когда мы проектируем вашу систему кабельных шин, мы поддерживаем процесс установки и обеспечиваем его бесперебойную работу от начала до завершения.

Подробное руководство по установке и чертежи прилагаются к каждому проекту. Эти дополнительные преимущества являются функциями экономии времени, уникальными для Power Bus Way. Мы прилагаем профессиональные и простые в использовании руководства по установке и чертежи с каждой работой, покидающей наш завод.

Разделители кабельных лотков – барьерные кабельные системы

TechLine Mfg.аксессуары предлагают дополнительные возможности для пользователей Snap Track. Наши аксессуары, от крышек до разделителей, расширительных направляющих и т. д., сокращают производство на месте. Использование принадлежностей TechLine Mfg. сокращает время установки и трудозатраты.

TechLine Mfg. прислушивается к нашим клиентам и предлагает решения для различных задач в этой области.

Прокрутите страницу вниз, чтобы просмотреть форматные листы-разделители

Разделители направляющих с защелкой

TechLine Mfg Разделители с защелками используются для разделения кабелей питания и кабелей передачи данных в лотке с защелкой .

• В сборе с Направляющая с защелкой Лоток с запатентованной нажимной шпилькой.

• Поле Изготовлено ножницами по металлу для изменения радиуса или уровня.

• Закругленный край для максимальной защиты кабеля.

(2) Для надежного крепления предусмотрены запатентованные нажимные штифты.

Разделители лотков с защелкой

Руководство по установке:

По возможности силовые кабели и кабели данных следует прокладывать в отдельных лотках для предотвращения электромагнитных помех.Если это невозможно, следует установить разделители для обеспечения барьера электромагнитных помех.

ЭМП (электромагнитные помехи) — это нарушение работы электронного устройства, когда оно находится вблизи электромагнитного поля (ЭМ-поля) в радиочастотном (РЧ) спектре, вызванное другим электронным устройством.

Проблемы с электромагнитными помехами можно свести к минимуму, если все электронное оборудование работает с надежной системой электрического заземления. Кроме того, шнуры и кабели, соединяющие периферийные устройства в электронной или компьютерной системе, должны, по возможности, быть экранированы для предотвращения проникновения или выхода нежелательной радиочастотной энергии.

Обычными источниками электромагнитных помех являются силовые кабели, радиоприемники, двигатели, осветительные приборы и мобильные телефоны.
