Монтаж инфракрасной пленки на стену

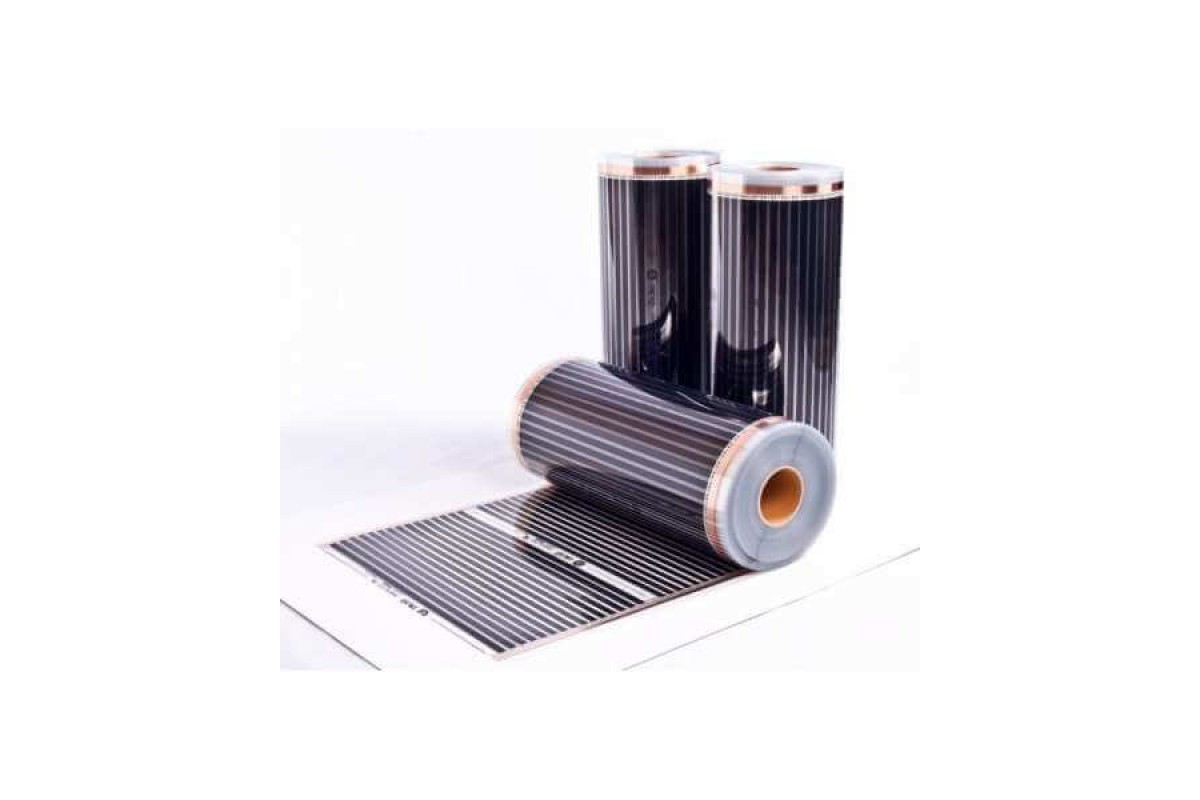

Инфракрасная пленка — это один из самых современных методов обогрева, укладывать ее можно на пол, на стены и даже на потолок.

Сейчас мы более детально рассмотрим вопрос монтажа ИК пленки на стены.

Монтаж инфракрасной нагревательной пленки на стены:

  • ИК пленка должна быть установлена в горизонтальном положении.
  • Электрические провода и датчик температуры пола должны быть подключены с верхней стороны нагревательной пленки.
  • Стена должна быть ровной и сухой.
  • Запрещено использовать теплоизоляционные материалы с металлическим покрытием (алюминиевой фольгой).
  • Недопустимым является перекрытие или наложение пленки на пленку.

Этапы установки инфракрасной пленки на стены

Этап 1: Составление плана размещения пленочного обогрева.

На этом этапе важно понимать, что пленка разрезается только по линии реза, длина каждой секции составляет 25 см. Необходимые отступы по периметру стены должны составить от 10 до 40 см. Зазор между полосами не должен превышать 5 см.

Этап 2: Расчеты мощности системы обогрева, количества терморегуляторов, проверка силовых возможностей электросети.

Максимально значение мощности составляет 232 Вт/м

Силу тока рассчитываем по формуле :I=P/U, где I — это сила тока, P — мощность инфракрасной пленки, U — напряжение электросети. Максимальное рекомендованное количество пленочного обогревателя мощность, которого составляет 220 Вт/м2, можно подключить к имеющимся на рынке терморегуляторов: 3 кВт=13 м2 , 4 кВт=17 м2 , 6 кВт=25 м2. Если вам необходимо обогреть помещение большей площади, то нужны более мощные терморегуляторы или использовать несколько терморегуляторов, или же подключать через контактор.

Этап 3: Определение точки подключения к общей сети.

На этом этапе нужно будет определить и обустроить место монтажа терморегулятора, провести монтаж проводов и датчика температуры пола.

Регулятор рекомендуется устанавливать на стене вблизи электрических розеток, к которым можно осуществить скрытое стационарное подключение. При этом необходимо принять во внимание наличие дополнительного оборудования, которое запитано от этой электрической розетки.

Этап 4: Подключение пленочного регулятора к электрической сети.

С помощью контактных клипс осуществляются электрические соединения медных токопроводящих лент с электрическими проводами. Важно запомнить, что одна половинка коннектора должна располагаться внутри ИК пленки, вторая снаружи на медной шине.

Подключение пленочного обогревателя к электрической сети осуществляется параллельно. Все полосы присоединяются к сети (через терморегулятор) параллельно.

Пучки проводов укрываются в пластиковый декоративный короб для укладки кабеля. Допускается утапливание одиночных проводов в прорези, в теплоотражающем материале.

Места соединений, контрактные клипсы и незадействованные концы медных токопроводящих лент тщательно изолируются с помощью битумной изоляции.

В случае излишней толщины контактной группы, в стене или в теплоизоляторе делаются соответствующие углубления. Провода фиксируются клейкой лентой типа Scotch.

Этап 5: Установка в стену:

  • подготавливаем стену
  • располагаем гидро- и теплоизоляцию по всей поверхности стены
  • разрезаем пленку согласно плану
  • крепим пленку с помощью медных токопроводящих лент.

После завершения всех работ по подключению, осуществляется контроль мест изоляции и подключения монтажных проводов, тестером контролируется оммическое сопротивление
системы, проводится проверка функционирования ИПО подключением к электросети на 15-20 мин. Сверху пленка накрывается гидроизоляцией с перекрытием 30-40 см. Стыки заклеиваются скотчем. Термодатчик устанавливают между нагревательной и теплоотражающей пленкой, для правильности передачи заданных температурных параметров, во время установки нужно закрепить его с помощью скотча или других материалов напротив греющей карбоновой полосы. В месте крепления термодатчика в теплоизоляторе можно сделать небольшое углубление.

Этап 6: Укладка конечного покрытия.

При эксплуатации нагревательной пленки следует предотвращать механические повреждения системы любыми предметами, а также избегать появления поверхности пленки из-под декоративного покрытия стены.

Теплые стены – электрический и инфракрасный обогрев . Электропара

Обогрев стены имеет существенное значение для создания комфортной атмосферы в доме. Помимо общих работ по утеплению периметра, выполняемых с целью защиты от сквозняков и удержания теплого воздуха внутри, следует задуматься над созданием теплых стен. Это особенно актуально загородных домов, сделанных из камня, кирпича, бетонных блоков. Обогреватели, дровяные и газовые печи хорошо  нагревают воздух, но стены остаются холодными. Из-за разницы внешних и внутренних температур на стенах возникает конденсат – предвестник плесени.

Избавляться от плесени на стене следует незамедлительно после ее обнаружения. Опасность этих грибков кроется в токсичности, самые распространенные последствия ее жизнедеятельности – аллергические заболевания, хронические болезни дыхательной системы, а в тяжелых случаях поражения почек и печени.

Обогреваемые стены способствуют и созданию оптимального микроклимата. Все обогреватели, за исключением инфракрасных, работают по принципу конвекции. Холодный воздух поступает на греющую поверхность, после нагрева воздушные массы поступают в верхние слои воздуха. Получается, что вверху температура всегда выше, чем внизу, а ведь мы ходим по полу, который остается самой холодной зоной. Эту ситуацию помогают исправить системы теплого пола, но для обогрева стен их недостаточно. Такие отопительные системы широко используются для отопления стены, причем из всех приборов они единственные, которые могут применять для этой цели.

Основные достоинства настенного обогрева:

  • Избавляет от грибка и плесени
  • Работает в тех зонах, которые нуждаются в обогреве, и не могут прогреться от обычного обогревателя
  • Экономичность использования
  • Всегда свежий воздух без эффекта «жженого воздуха» - отсутствие конвекции не позволяет пыли подниматься вверх и сгорать на нагревательном элементе
  • Системы не занимают места

К недостаткам систем кабельного или пленочного  обогрева относят сложность ремонта и обслуживания – ведь на них устанавливается декоративная отделка (обои, штукатурка, плитка). Среди систем теплого пола, используемого для прогрева стен, различают электрические и инфракрасные теплые системы.

  • Электрическая система «теплые стены» - нагревательные кабели или маты
  • Инфракрасная система – греющая пленка на основе ИК излучения.

Обогрев стен производится чаще всего на наружных стенах, а в угловом помещении на двух стенах. Нельзя располагать рядом с этими стенами мебель или бытовую технику.

Обогрев стен с помощью электрических нагревательных кабелей

Самыми недорогими являются системы кабельного  обогрева. В состав такой системы входят одножильные или двухжильные греющие кабели, терморегулятор, монтажные ленты для крепления. Перед установкой следует утеплить стену, наклеив на нее теплоизоляцию из вспененного полиэтилена, это оптимальный вариант. Нельзя использовать для изоляции токопроводящие материалы.

Монтаж кабельных систем под штукатурку производится либо в проштробленные канавки, либо непосредственно на стену под декоративные фальш-панели. Кабель прокладывается на стену и попутно закрепляется монтажной лентой. Затем к нему подключается терморегулятор и подводящий провод. Терморегулятор прячется с гофрированную трубу. Использовать систему кабельного обогрева стены можно через 4 недели после нанесения штукатурки.

Инфракрасное отопление стен

Более продвинутым и более дорогим является установка инфракрасной греющей пленки. Такой вид обогрева имеет несомненные преимущества:

  • Подавление размножения патогенной флоры, в том числе спор плесени (это особенно актуально для стен, покрытых грибком)
  • Полезное тепло – ИК излучение повышает иммунитет, увеличивает работоспособность
  • Выведение вредных и токсичных веществ из организма
  • Отсутствие электромагнитного излучения

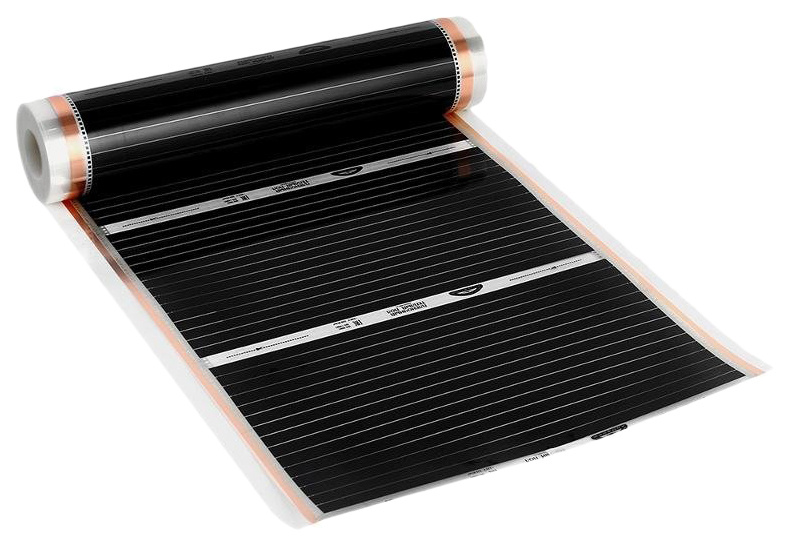

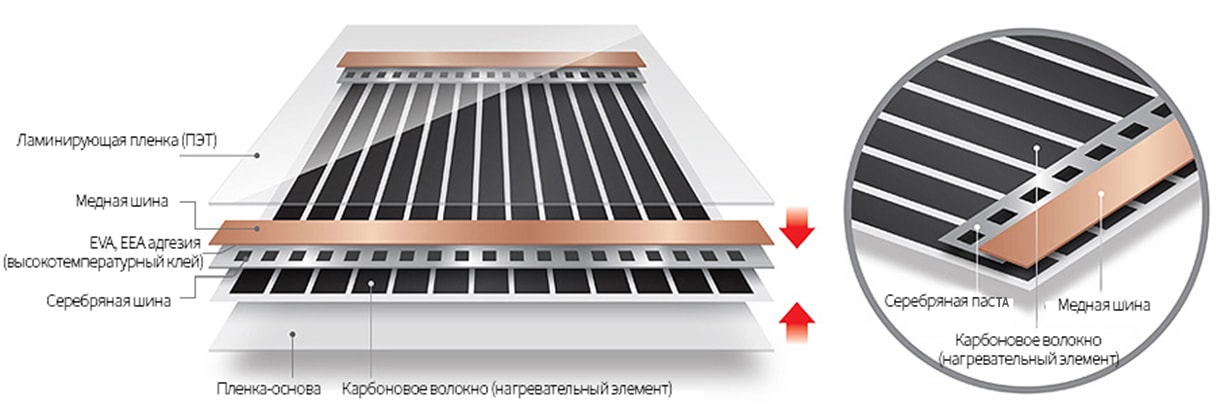

Инфракрасные системы отопления представляют собой греющую нагревательную пленку толщиной до 2 мм с карбоновыми полосами. Пленка легко режется на отрезки необходимой длины по специальным линиям отреза.

Нагревательную пленку можно устанавливать на любой тип покрытия, за исключением ламината некоторых классов, который не используют для отделки стен. Поэтому ИК пленка является универсальным средством отопления стен. Для нее не нужно создавать специальный каркас, на обратной поверхности находится клеящаяся сторона, которой пленка устанавливается на стену. На инфракрасную пленку можно наносить только сухое покрытие – ковры, декоративные панели, гипсокартон, вагонка и пр. Под штукатурку следует воспользоваться нагревательными кабелями.

Установка инфракрасной пленки очень проста, ее можно вполне осуществить своими  руками.

  1. Выровняйте рабочую стену, очистите ее от пыли
  2. Уложите теплоизоляцию без токопроводящих материалов
  3. Если на пленку будет уложена обшивка, сделайте обрешетку
  4. Наклейте пленку на стену, при необходимости закрепите
  5. Изолируйте линии отреза
  6. Установите терморегулятор и датчик температуры

Выбирая систему для обогрева стен, ориентируйтесь не только на технические характеристики, но и на стоимость.

Кабель является недорогим способом отопления, а инфракрасная пленка потребляет мало электроэнергии. У любого метода обогрева есть плюсы и минусы, главное – они действительно работают, защищая вас от негативного влияния болезнетворных микроорганизмов.

Инфракрасная пленка на потолке и стенах ➨монтаж ➨установка ➨укладка

Система «Теплый потолок» является новейшим достижением современной инженерной и дизайнерской мысли, т.к. обеспечивает максимальный комфорт, эстетичность и, самое главное, экологическую безопасность условий жизни и работы в современном мире.

Заказав «Теплый потолок» именно у нас, вы получите комфорт высочайшего уровня и создадите в вашем доме уют, который будет радовать вас и заставит немножко завидовать ваших гостей.

 Нагревательный элемент можно монтировать как под гипсокартоном, так и подвесными потолками, пластиком.

Порядок монтажа потолочной системы отопления

с использование ИК карбоновой пленки ECOHEAT, Excel, RexVa, Caleo, Heat Plus, Монокристалл и др.

1. Укладываем утеплитель, отражатель и гидроизоляцию.

Для начала необходимо смонтировать теплоотражающий экран на потолочной поверхности помещения. В качестве материала можно использовать любой утеплитель с отражающим покрытием, толщиной от 5 мм. Теплоотражатель монтируется на 100% потолочной поверхности. Гидроизоляция нужна для защиты от протечек сверху, поэтому ее нужно уложить по всей поверхности потолка с заступом на стены. Полосы гидроизоляции укладываются с перекрытием 0,3 -0,6 м и склеиваются скотчем по всему шву.

2. Крепим нагревательный элемент

Нагревательные пленочные элементы необходимо крепить ТОЛЬКО через прозрачные поля во избежание нарушения целостности токопроводящих элементов и герметичности нагревателей.

3. Подключаем карбоновый пленочный нагреватель к электросети

К электромонтажу нагревателей допускается квалифицированный специалист не ниже третьей группы допуска по элетробезопасности. Питающие провода нагревательной пленки заводятся сквозь отверстия в кабельканал.

Далее осуществляется коммутация питающих проводов, их укладка в кабельканал и тестирование системы на работоспособность. Полосы нагревателя коммутируются параллельным соединением.

Важно:
  • Для системы Теплых потолков используют Терморегулятор без выносного датчика - только при условии, что между гипсокартоном и нагревательной пленкой есть воздушная прослойка в несколько сантиметров!
  • Если гипсокартон крепится вплотную к нагревателю - тогда терморегулятор нужен с выносным датчиком, который укладывается под нагревательный элемент.
4. Устанавливаем декоративное покрытие

В качестве декоративного покрытия применяется гипсокартон, натяжные потолки.

Есть два варианта установки гипсокартона - вплотную к нагревателю или с зазором между нагревательными элементами и декором 10-150мм.  Гипсокартон необходимо крепить к профилям, поэтому до монтажа на нем необходимо заранее пометить допустимые места крепления, чтобы не повредить нагревательную пленку.

















Подборка видеоматериалов по монтажу нагревательной пленки на потолок и стены




Следуя всем инструкциям система "Теплый потолок" прослужит вам долго и будет вас всегда радовать, когда вы находитесь в комнате, где он смонтирован.

Также мы можем рекомендовать вам квалифицированных специалистов по укладке пленочных теплых полов (уточняйте, есть ли в вашем городе наши представители)

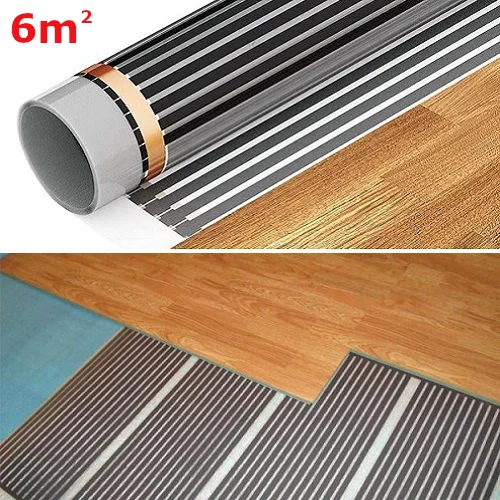

Монтаж инфракрасного пленочного теплого пола. teplahatka.com

Как показывает практика и многочисленные отзывы, пленочный теплый пол под ламинат – это самое лучшее решение для утепления жилья. Для создания комфортных условий существует два пути:

  • Организовать локальный подогрев возле кроватей, рабочих мест и других часто используемых зонах.
  • Покрыть 75-80% площади жилья, используя теплый пол как основной обогреватель.

Сегодня мы расскажем о том, как монтировать инфракрасный теплый пол своими руками. Также опишем некоторые нюансы установки и подключения этого греющего оборудования под основные типы покрытий для пола – линолеум, кафель, ламинат и ковролин.


Подготовительные работы по укладке пленочного теплого пола

Перед началом укладки пленочного теплого пола под плитку или другие покрытия, следует подготовить поверхность. Для этого в первую очередь нужно убедиться в отсутствии неровностей. Нормой допускается перепад высоты не более 3 мм на 1 м². После выравнивания необходимо очистить пол от загрязнений и лишнего мусора, а также пропылесосить его.

Помните! Во время проведения работ основание должно быть абсолютно сухим!

Подготовительные действия также включают в себя:

  • Расчет площади покрытия помещения.
  • Составление схемы монтажа инфракрасного теплого пола.
  • Определение местоположения термостата.

Оптимальное размещение терморегулятора – возле розетки электропитания. Прибор не следует располагать под прямыми лучами солнца, а также на местах возможного возникновения сквозняков.


Поэтапные работы по монтажу ИК-пленки

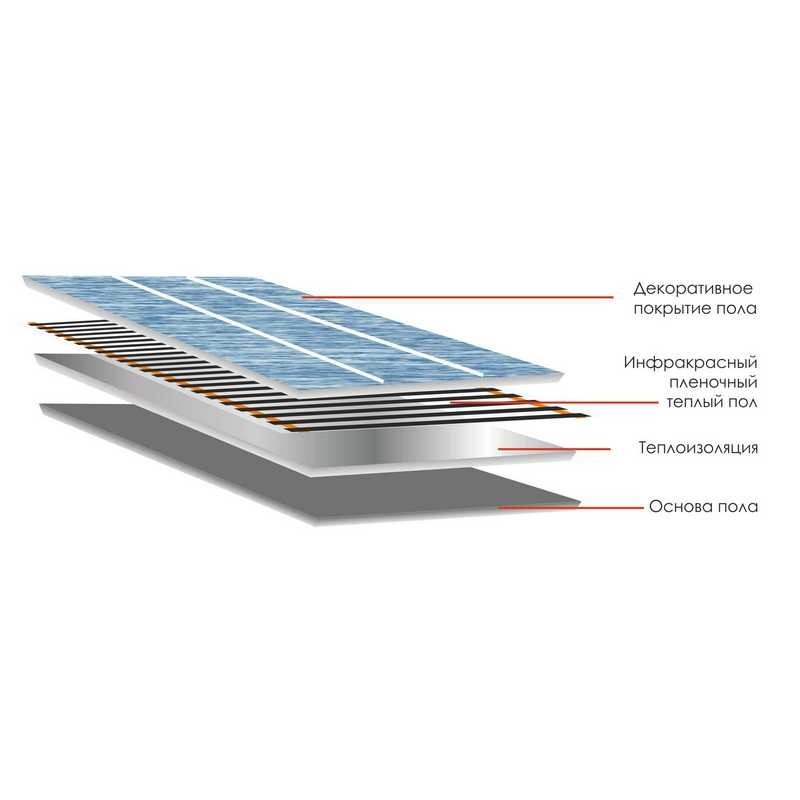

Распишем, как уложить инфракрасный теплый пол под плитку, а также другие популярные покрытия. Предлагаем Вашему вниманию инструкцию, описывающую каждый последующий процесс.

Укладка теплоизоляционного слоя

Подложка предназначается для сбережения тепла и защиты от попадания влаги. Она обязательно должна быть с ламинированным основанием, поскольку применение фольгированных и металлизированных изоляций в паре с пленочным нагревателем не допускается. Теплоизоляция располагается на черновом полу на тех местах, где планируется прокладка ИК-пленки. Запас по сторонам должен составлять 10-15см.

Важные правила укладки:

  • Так как теплоизоляция продается в рулонах, он разматывается по полу от стены до стены.
  • Если проводится предварительная разметка, материал можно отмерять и разрезать ножницами. В противном случае удобнее воспользоваться канцелярским ножом.
  • Для фиксации подложки применяется клей-распылитель, двусторонний или обычный скотч.

Размещение пленочного нагревателя

Инфракрасная пленка под плитку укладывается так же, как и под другие виды напольных покрытий. Ее рулоны размещаются вдоль одной из стен и постепенно раскатываются. В зависимости от рекомендаций производителя, максимальная длина одной полосы может быть от 6 до 8 метров. Ни в коем случае нельзя допустить накладывания соседних полос, даже частично. Разрешается их размещение встык или на небольшом расстоянии друг от друга. Чтобы закрепить греющий элемент и избежать нахлестывания, можно воспользоваться скотчем.

Для справки: как известно из отзывов, в некоторых случаях инфракрасная пленка на стену может заменить обогрев пола. Например, при наличии паркетного покрытия, которое плохо прогревается.

ИК-пленку при необходимости можно укорачивать. Если Вы используете нагреватель со сплошным карбоновым покрытием, его можно разрезать в любом месте. Полосатую пленку обрезают только по специальным линиям, обозначенным пунктиром. Они располагаются через каждые 20-25 см – у разных производителей по-разному.

Стоит помнить, что размещение тяжелых и статичных предметов интерьера на пленочном нагревателе не приветствуется. Если заранее не ясно, где будет стоять крупногабаритная мебель, можно подстраховаться и купить премиум-пленку с высокими показателями прочности. Цена такого инфракрасного теплого пола под ламинат будет немного выше, но зато не придется беспокоиться за его целостность.


Определение местоположения терморегулятора

Регулятор тепла должен размещаться возле выхода в электросеть с напряжением 220В. Оптимальная высота составляет до 1,5 метров. Его монтаж может проводиться внутри стены в монтажную коробку или снаружи на специальную панель. Расположение термостата следует продумать заранее, чтобы не пришлось делать лишнюю работу и штробить уже готовые поверхности.

Температурный датчик располагают под пленочным нагревателем на расстоянии 30-50 см от края. Его положение определяют на плане заранее и подготавливают специальную штробу, в которую будет укладываться гофротрубка. Это является обязательным условием при монтаже оборудования в стяжку. Если же Ваш выбор – инфракрасная пленка – штробу делать не нужно.

При выборе терморегулятора обязательно обратите внимание на его комплектацию. Чаще всего эти приборы оборудованы одним выносным датчиком, служащим для измерения температуры пола. Но есть и модели с двумя датчиками. Один измеряет степень нагрева пола, другой – воздуха. С их помощью можно оптимизировать работу обогревателя, существенно снизив расход электричества.


Подключение инфракрасной пленки

На многих форумах задают вопросы, как подключить инфракрасный теплый пол, не являясь специалистом. Весь процесс состоит из нескольких этапов:

  • Соединение с клипсами. В области расположения медной шины пленка аккуратно поддевается ножом и в это отверстие вводится часть коннектора. Вторая часть располагается сверху и фиксирует клипсу. После этого ее необходимо тщательно обжать при помощи плоскогубцев.
  • Подключение проводов. Вначале нужно зачистить их края, избавившись от изоляции. Затем прикрепить одним из самых распространенных способов – коннекторами, люверсами или припоем. Устанавливая инфракрасный теплый пол под плитку, можно не задумываться о нивелировании перепада высот, так как кабель спокойно поместится в слой клея. В других случаях необходимо делать специальные углубления. В них будут укладываться провода, чтобы не мешать при монтаже следующих слоев.
  • Изоляция соединения. Места присоединения проводов, клипсы-коннекторы, места припоя, а также открытые края медных шин обязательно изолируются. Для этой цели используется бутиловая лента. После подключения пленки во время нагревания она размягчается и плотнее обволакивает соединения, надежно их герметизируя.

Монтаж экрана и заземления

Экран укладывается после того, как подключается инфракрасная пленка. Его рулоны раскатываются прямо поверх нагревателя, полностью его покрывая. Нужная длина регулируется путем обычного разрезания материала ножом или ножницами. Заземляющий провод укладывается по периметру помещения и присоединяется к экрану при помощи клипс-коннекторов.

Помните! Провода не должны соприкасаться с ИК-пленкой!


Прокладывание теплораспределяющего слоя

Укладка слоя фанеры или OSB является обязательной при монтаже пленки под мягкие покрытия, такие как сплошной ковер, линолеум или ковролин. Если кладется ИК-теплый пол под ламинат или под кафельную плитку, без него можно обойтись.

Листы располагаются над заземлением и прикрепляются встык. В случае необходимости, лишние части обрезаются. При этом нужно следить, чтобы острые предметы не повредили нагревательный элемент.

После всех манипуляций можно приступать к монтажу покрытия для пола, руководствуясь рекомендациями производителя. Его нельзя укладывать под самый край стены, поскольку при нагреве возможно расширение материала. Следует оставлять небольшой зазор – около 5 мм. При выборе финишного покрытия обязательно обращайте внимание на уровень влажности в помещении.


Особенности укладки инфракрасного теплого пола под плитку

Хотелось бы сказать несколько слов об использовании ИК-пленки под керамические и кафельные покрытия. Теплоизоляционная подложка и пленочный нагреватель укладываются так, как было описано выше. Поверх ИК-пленки настилается гидроизоляция из полиэтилена. Последующее монтирование инфракрасного теплого пола под плитку может осуществляться разными путями:

  • Вариант первый. Над полиэтиленом крепится штукатурная сетка, на которую заливается цементно-бетонная стяжка. Можно также применять самовыравнивающую смесь, минимальная толщина слоя которого должна быть около 8-10мм. На нее кладут финишное кафельное покрытие.
  • Вариант второй. После гидроизоляции происходит обшивка пола влагостойким гипсокартоном. Так как он крепится на саморезы, нужно соблюдать предельную аккуратность, чтобы не повредить пленочный нагреватель. После этого приходит очередь кафеля, который кладут в слой плиточного клея.

Существует несколько минусов укладки инфракрасной пленки под плитку:

  • Стяжка не обеспечивает достаточного сцепления с поверхностью пленки или гидроизоляцией. В результате через некоторое время кафель начнет «плавать», что может привести к появлению трещин в стяжке.
  • При монтаже плитки под ней образуется многослойный «пирог», который нелегко прогреть до желательного уровня. Энергозатраты могут значительно возрасти.
  • Плиточный клей имеет в составе щелочь, которая негативно влияет на целостность пленочного нагревателя. Если верхний слой разъест, может случиться короткое замыкание или пробой тока на мокрый пол.
  • Хотя цена инфракрасного теплого пола под плитку будет такой же, как и под другие напольные покрытия, расходы на его монтаж заметно выше.

Соблюдение мер предосторожности

Напоследок дадим несколько советов:

  • Не оставляйте открытых проводов и участков шин без изоляции.
  • Не располагайте ИК-пленку под шкафами, сейфами и другими тяжелыми предметами.
  • Обязательно подключайте терморегулятор или программатор.
  • Продумывайте заземление в местах с повышенной влажностью.

Мы рассмотрели, как установить инфракрасный теплый пол. Делать ли это своими силами или привлекать профессионалов – решать исключительно Вам. Жители Украины могут воспользоваться помощью специалистов магазина «Тепла Хатка» (г.Киев). Здесь Вы всегда получите подробную консультацию, а также сможете выбрать греющее оборудование и комплектующие по доступной цене. Ждем Ваших вопросов!

Возврат к списку




Теплые стены - система обогрева теплые стены, размещение обогревателей внутри стен.

Установка системы обогрева внутрь стены - достаточно новое, но перспективное решение вопросов отопления и обогрева помещения любых типов.

Сейчас, никого не удивить теплыми полами, большинство знает о их эффективности и имеют опыт их эксплуатации.

Про системы обогрева "Теплая стена" и "Теплый потолок", известно намного меньше.

В данном материале мы подробно опишем метод обогрева - Теплые стены

Размещение обогревателей на стенах - традиционно.

Обогреватели, конвекторы и прочие отопительные приборы, стараются разместить на стенах по периметру, уделяя особое внимание подоконным участкам и стенам, граничащим с улицей.

Система обогрева Теплая стена, подразумевает установку отопителей под отделочным материалом стены. То есть под штукатурку, гипсокартон, ПВХ и ДСП панели, по кафельную плитку, мрамор, под камень и прочие материалы.

Мы не станем рассматривать водяной обогрев стен, из-за высокой сложности, трудоемкости, обилия рисков и высокой стоимости.

Наше предложение - обогрев стен с помощью инфракрасной пленки или греющего электрического кабеля.

Данные системы устанавливаются в стены, также легко, как обычны теплый пол.

Перед тем как решить, какой именно вид отопителей, подходит для обогрева Ваших стен.

Если Ваши стены зашиваются гипсокартоном, панелями или другими листовыми материалами, идеально подойдет инфракрасная греющая пленка.

В случае, когда стена оштукатуривается, обклеивается кафельной плиткой или декоративными покрытиями на клеевой основе, оптимальным выбором будет греющий или саморегулирующийся электрический кабель.

Устанавливая систему подогрева стен, Вы получаете надежную, эффективную и долговечную систему экономного обогрева, не требующую никакого обслуживания в процессе эксплуатации.

Кроме того, установка системы теплых стен, заметно удешевляет и упрощает весь процесс строительства, поскольку, с одной стороны не требуется приобретения дорогостоящего инженерного оборудования и его установки.

За время нашей работы, мы установили системы "теплые стены" на многих объектах, совершенно различного назначения.

  • Так например инфракрасную пленку Dayol max с успехом встраивали(заливали) в ЖБ плиты стен и перекрытий, которые использовали для гражданского строительства в одном из северных регионов.
  • Также, мы устанавливали инфракрасную пленку Heat Eco для обогрева декоративной каменной чаши, в которой располагаются продавцы сувенирной продукции в эрмитаже. Неоднократно, обогрев стен устанавливался в бытовых целях.

За время нашей работы, система "теплые стены", на основе электрообогрева, доказала свою эффективность, экономичность и надежность.

Кроме всех, перечисленных выше, преимуществ обогрева стен, нельзя не отметить то, что размещение обогревателей внутри стен, позволяет использовать большую площадь, при эксплуатации помещения.

Если Вас заинтересовало наше предложение по приобретению теплового оборудования для устройства системы теплых стен, или Вам требуется дополнительная информация - Обязательно звоните!

Теплый пол на стену в доме: установка и особенности

Теплый пол на стене создает дополнительный комфорт, особенно когда другие способы утепления несущих конструкций либо более трудоемки, либо вообще невозможны. К недостаткам этого метода относится невозможность плотного примыкания мебели к стене. Кроме того, на несущие конструкции запрещено что-либо вешать, поскольку высок риск повреждения источника тепла. Оптимальным вариантом теплоносителя является тонкая инфракрасная пленка, но также можно использовать тепловой электрический кабель или инфракрасные стержневые излучатели.

Монтаж

Технология укладки теплого пола на стены ничем не отличается от классической установки конструкции. Основной трудностью, с которой придется столкнуться во время работы, является крепеж панелей или кабелей.

При использовании изолированного провода сначала рекомендуется зафиксировать его на армированном стеклопластике с помощью термостойкого клея. Точно так же крепятся инфракрасные стержневые излучатели. При работе с пленочным обогревателем его листы фиксируются с помощью клея или дюбель-гвоздей на свободные от токопроводящих элементов места.

Один из вариантов монтажа обогревателей выглядит следующим образом:

  1. На подготовленную стену крепятся металлические направляющие для гипсокартона.
  2. Между ними укладывается теплоотражающий слой без фольгированного покрытия. Он отражает инфракрасные лучи внутрь помещения так, чтобы не было перехлеста пленки, при этом расстояние между листами должно составлять не более 5 см.
  3. Поверх теплоизоляции перечисленными выше способами крепятся нагревательные детали.
  4. Вся конструкция закрывается гипсокартоном, обеспечивая проход проводов поверх обогревательного элемента. Дальнейшая обработка материала зависит от желаний и возможностей хозяина жилища.

Другой вариант монтажа более трудоемок. Поверх закрепленного кабеля крепится армирующая сетка, на которую распределяется черновая масса известкового раствора с песком. Когда просохнет первый слой, наносится финишный. Штукатурить поверхность рекомендуется клеем для плитки, который защищает покрытие от возможного растрескивания, хоть он для этого и не предназначен. На завершающем этапе применяются желаемые виды отделки обычным способом.

Все кабеля выводятся на распределительные коробки, которые не должны быть спрятаны под штукатурный слой.

Похожие статьи:

Монтаж инфракрасного теплого пола

Готовые комплекты инфракрасного пленочного теплого пола

Мы предлагаем готовые комплекты инфракрасного теплого пола CALEO, Excel, EcoHeat.

Подробнее...

Особенности установки инфракрасного пленочного теплого пола.






АКЦИЯ!!! ПРИ ПОКУПКЕ ТЕПЛОГО ПОЛА НА СУММУ ОТ 2500 ГРН ТЕРМОСТАТ В ПОДАРОК! ПРИ ПОКУПКЕ ОТ 5000 ГРН ТЕРМОСТАТ+ДОПОЛНИТЕЛЬНАЯ СКИДКА ИЛИ МОНТАЖ В ПОДАРОК! Бесплатная доставка по всей Украине!



Предварительно на пол или стену должна быть смонтирована теплоизолирующая основа  толщиной 3-5 мм, которая может быть приклеена или закреплена степлером,  в зависимости от поверхности, что способствует уменьшению теплопотерь через конструкцию перекрытия здания.

Затем крепятся полосы нагревательной пленки. Для комфортного дополнительного подогрева пола достаточно и нескольких квадратных метров, для основного отопления нужно покрыть не менее 50% пола или использовать дополнительные средства, например, инфракрасные настенные панели.

Схема монтажа инфракрасной нагревательной пленки.



Установка инфракрасного теплого пола под ламинат, паркет.

  • На ровный первичный пол настилают теплоизоляционный материал.
  • На теплоизоляционный материал посредством липкой ленты крепят листы нагревательной пленки.
  • Листы нагревательной пленки подключаются к электросети (220 В) через терморегулятор (между собой листы пленки соединяются параллельно, либо последовательно, но не более 8-10 м/п в общей сложности).
  • Поверх термопленки настилается ламинированный пол или паркет.
  • Можно накрыть сверху термопленку полиэтиленом, но только при условии его экологичности. В противном случае при нагреве могут выделяться токсины.
  • Не рекомендуется использовать теплоизоляционную подложку с металлизированным покрытием.



 Установка инфракрасного теплого пола под линолеум, ковролин.

  • Процедура установки нагревательной пленки практически аналогична вышеизложенной.
  • Если первичный пол не очень ровный, или требуется теплоизоляционный материал толще 1,5 мм, рекомендуется накрывать нагревательную пленку листами фанеры 5 -10 мм толщиной.
  • Если же первичный пол - ровный, и достаточно будет полуторамиллиметровой теплоизоляции, то в таком случае можно не накрывать термопленку листами фанеры, но для проводки и контактных групп необходимо сделать штробы в первичном полу.

Установка нагревательной инфракрасной пленки под плитку, камень и другие керамические напольные покрытия.

  • Контакты нагревательной пленки должны быть тщательно загерметизированы.
  • Первичный пол должен быть ровным, без бугорков и ям, в противном случае рекомендуется залить пол самовыравнивающейся смесью.
  • На ровный первичный пол укладывается отражающая теплоизоляционная подложка.
  • На теплоизоляционную подложку укладывается нагревательная пленка с монтажной сеткой.
  • Можно поместить инфракрасную пол в полиэтиленовую пленку (продается во всех строительных магазинах, используется для гидроизоляции) толщиной 100 - 200 мкм - это обеспечит дополнительную защиту от агрессивной среды.
  • Сетка укладывается поверх нагревательной пленки, точечно крепится к первичной стяжке ударными дюбелями и придает целостность цементно-клеевой поверхности под плиткой.
  • После того, как все крепится и фиксируется, нужно залить теплый пол раствором 10 - 20 мм, и после высыхания на стяжку ложится плитка.
  • Для установки термодатчика необходимо от терморегулятора к нагревательной пленке проложить металлопластиковую водопроводную трубу диаметром 16 мм. Это обеспечит легкую и быструю замену термодатчика в случае его поломки.
  • Не рекомендуется использовать металлическую сетку для армирования.

Если вы не на 100% уверены в своих силах, лучше для выполнения монтажа обратиться к услугам квалифицированных специалистов.

Получить квалифицированную консультацию или воспользоваться услугами специалистов нашей компании Вы можете позвонив по телефонам.

Где мне разместить инфракрасный обогреватель?

Выбрать место для установки инфракрасного обогревателя несложно, если вы понимаете основы, но это требует немного большего внимания, чем вы могли бы уделить конвекционному изделию. Это связано с тем, что инфракрасное излучение обогревает помещения принципиально другим способом, и для людей, плохо знакомых с этим методом обогрева, может быть трудно избавиться от того мышления, которое возникло в течение всей жизни при использовании обычных систем. Если вам интересно, где лучше всего установить инфракрасные обогреватели, в этом блоге все это объясняется.

Почему важно инфракрасное размещение?

Одним из ключевых различий между излучением и конвекцией является процесс теплопередачи. Большинство из нас уже знакомы с конвекционным циклом теплого воздуха, производимого стандартными домашними системами отопления, но важно понимать, что инфракрасные продукты не работают таким образом.

Инфракрасное излучение - это метод прямого нагрева, который распространяется от источника до тех пор, пока не будет поглощен твердым предметом. Это одна из причин, по которой инфракрасные продукты так эффективны, потому что на тип тепла, которое они выделяют, не влияет движение воздуха, и его нельзя терять из-за сквозняков.Однако прямая природа инфракрасного излучения означает, что оно также должно быть направлено в нужное место. Конвекционные изделия нагревают весь объем воздуха в определенном пространстве, и для этого их можно разместить практически в любом месте, но инфракрасные изделия требуют беспрепятственного обзора области, которая нуждается в обогреве. При передаче тепла от A к B в инфракрасном диапазоне любые объекты, помещенные на пути прямой видимости обогревателя, в конечном итоге становятся получателем этого тепла, а не намеченной областью, что снижает эффективность работы системы.

Распространенные ошибки при размещении инфракрасного обогревателя

Итак, как это работает на практике? Давайте посмотрим на пример гостиной, чтобы определить лучшее и худшее расположение инфракрасной панели. Это помещение имеет довольно однородную планировку, хотя в нем также есть два алькова и эркер, которые необходимо учитывать.

Установка в нишах

Не поддавайтесь соблазну установить инфракрасные обогреватели в пристройках, чтобы обогреватели не мешали. Как вы можете видеть на изображении выше, окружающие стены не позволяют инфракрасным панелям обеспечивать максимальное распространение тепла, поэтому, несмотря на то, что они направлены на ключевые зоны отдыха, именно стены алькова ощущаются больше всего, а не основные. пространство комнаты.Большим преимуществом инфракрасных панелей является то, что они не монополизируют пространство комнаты, как это делают обычные обогреватели, поэтому нет необходимости держать их в отдаленном месте. Фактически, их необычный дизайн и современная эстетика могут позволить им функционировать как привлекательный элемент комнаты сами по себе.

Установка противоположной Windows

На изображении выше большая инфракрасная панель размещена на стене над диваном и направлена ​​в сторону эркеров.Панель имеет больше свободы для распространения тепла и покрывает гораздо большую площадь комнаты, но такое расположение имеет свои недостатки. На самый дальний от стены диван будет попадать меньше тепла, что приведет к большему неравенству температуры между двумя зонами отдыха. Кроме того, есть некоторые школы, которые не рекомендуют размещать панели по отношению к вдовам.

Потеря тепла через окна происходит не так, как вы могли бы ожидать: более длинные волны дальнего инфракрасного диапазона фактически не могут проходить через стекло так же, как видимый свет, поэтому в этом отношении тепло будет удерживаться внутри комнаты.Потеря тепла происходит, когда стекло поглощает дальнее инфракрасное излучение, которое затем проходит через остекление и выходит наружу. Поскольку остекление не обеспечивает такой же уровень теплоизоляции, как кирпичная стена, по сравнению с этим тепло может теряться быстрее. Это не должно быть проблемой для домов с современным остеклением, поскольку большинство окон лучше изолированы и предназначены для отражения тепла обратно в комнату, однако дома со старыми окнами с одинарным остеклением могут захотеть рассмотреть возможность размещения своих панелей по-другому.

Лучшие места для инфракрасных панелей

Если не принимать во внимание ниши и обращенную к окну стену как потенциальные места для установки, остается камин и пространство стены, прилегающее к двери.

Настенные инфракрасные обогреватели

При размещении инфракрасной панели на этой стене больше тепла направляется в комнату и будет поглощаться и удерживаться окружающей мебелью и стенами. Хотя через окна возможны незначительные потери, их можно минимизировать, убедившись, что панель не обращена непосредственно к остеклению.

Установка инфракрасной панели на каминную перегородку может быть лучшим вариантом для этой конкретной комнаты, так как основная рабочая зона будет получать львиную долю излучаемого тепла, а остальную часть в то же время направлять в комнату. В этой модели меньше тепла используется на небольшом занимаемом пространстве вокруг двери и книжного шкафа.

Инфракрасные обогреватели для потолочного монтажа

Для беспрепятственного распространения тепла лучше всего подойдет потолочный монтаж инфракрасных панелей.Направление инфракрасной панели вниз на пол гарантирует, что жилые уровни всегда будут комфортно обогреваться, а все создаваемое тепло будет поглощаться и повторно излучаться полом, стенами и мебелью. Инфракрасные панели, устанавливаемые на потолке, также обладают дополнительным преимуществом, заключающимся в том, что они полностью защищены от повреждений, поэтому случайный контакт с поверхностью обогревателя полностью предотвращается. Естественно, вам нужно будет учитывать расположение любых осветительных приборов, так как в большинстве комнат основной свет будет находиться ближе к центру потолка.Если мы предположим, что это так в макете комнаты выше, может быть проще установить две меньшие панели по обе стороны от центрального освещения, чтобы обе зоны отдыха хорошо обогревались.

Расположение, расположение, расположение

Позиционирование скоро станет простым делом здравого смысла, если вы поймете, как работает инфракрасный порт. Углы комнаты, крупногабаритная мебель и грандиозные объекты objets d’art - все это может стать препятствием на пути вашей инфракрасной панели к эффективному обогреву.Самый простой способ подойти к установке - спросить себя: «А где мой обогреватель находится в прямой видимости?», Потому что, если панель заблокирована, тепло тоже будет.

Изображения выше служат только для иллюстрации и не учитывают разницу между мощностью или типом панели. Поскольку комнаты бывают всех форм и размеров, вы можете обнаружить, что вам лучше обслуживать несколько панелей разных размеров, чем одну панель высокой мощности, особенно если ваше пространство имеет особенно необычную планировку.

Если вы подумываете об установке инфракрасных панелей, обязательно свяжитесь с нашим полезным отделом продаж, чтобы получить бесплатное предложение с учетом точных размеров вашей комнаты. Независимо от того, переустанавливаете ли вы систему отопления в гостиной или устанавливаете инфракрасные панели по всему многоэтажному офису, наши специалисты по отоплению всегда готовы предоставить рекомендации по вашему проекту.

Источники изображений:

https://www.homestyler.com

DIY Руководство по установке безрамных фильтров - Инфракрасное преобразование, ИК-модификации и учебные пособия по фотографии

Для некоторых моделей камер наши DIY фильтры поставляются в соответствии с монтажными рамками OEM, а для других моделей камер они поставляются другого размера и / или толщины , для чего потребуется метод бескаркасной установки, описанный ниже.

Если фильтр «сделай сам» для вашей модели камеры поставляется с самоклеящейся монтажной рамкой фильтра для безрамной установки, пожалуйста, следуйте приведенным ниже инструкциям, чтобы завершить установку преобразовательного фильтра «сделай сам».

Примечание: Фотографии предназначены только для общей иллюстрации, а не для вашей конкретной модели камеры.

Шаг 1 - Если вы еще этого не сделали, снимите все монтажные компоненты OEM-фильтров до тех пор, пока не останется голая поверхность сенсора.

Шаг 2 - Во время работы в среде с чистым воздухом подготовьте оголенную поверхность датчика, чтобы на ней не осталось остатков клея, полос, пыли и т. Д.

Мы рекомендуем Eclipse Fluid и Pec-Pads для этапов очистки, описанных в этом руководстве, но не стесняйтесь использовать любой знакомый вам метод, который подходит вам.

Шаг 3 - Осторожно с помощью пинцета снимите подкладку с одной стороны поставляемой самоклеящейся рамки фильтра.Удалите все частицы ворса, которые могли прилипнуть к раме и были обращены во внутреннее отверстие.

Теперь аккуратно установите рамку фильтра на датчик. Делайте это осторожно и обдуманно, следя за тем, чтобы изображение на датчике было хорошо совмещено с отверстием рамки, чтобы не загораживать какую-либо часть изображения рамкой фильтра.

Шаг 4 - Удалите лайнер со второй поверхности рамки фильтра, будьте осторожны, чтобы не прикасаться и не царапать область формирования изображения датчика, а также не попадать пыль, ворс или мусор.

Шаг 5 - Держите датчик под чистым воздухом, пока вы готовите одну сторону DIY-фильтра, чтобы не было полос, частиц пыли и т. Д. Как только вы убедитесь, что поверхность вашего DIY-фильтра идеально чистая, а датчик все еще находится очистите, прикрепите подготовленную чистую сторону самоклеящегося фильтра ко второй поверхности самоклеящейся рамки фильтра. Обязательно выровняйте самодельный фильтр, чтобы он был хорошо отцентрирован относительно самоклеющейся рамки фильтра.

Клей для рамки фильтра чувствителен к давлению, поэтому прикладывайте давление только после того, как убедитесь в хорошем выравнивании, обеспечивая надежное, воздухонепроницаемое и беспыльное уплотнение между сенсором и сопрягаемыми поверхностями фильтра.Не нажимайте на центр фильтра, только по бокам непосредственно над рамкой фильтра. Цель здесь - создать прочную связь между всеми сопрягаемыми поверхностями.

Шаг 6 - Сохраняя готовый узел датчика / фильтра под чистым воздухом, подготовьте внешнюю поверхность фильтра, чтобы она была полностью чистой и свободной от пыли. После подтверждения очистки начните сборку, поместив узел датчика в корпус камеры.

Теперь следуйте инструкциям по преобразованию камеры своими руками с этого момента в обратном порядке, чтобы собрать камеру.

Примечание: Самоклеящиеся рамки фильтра предназначены только для одноразового использования. Если при повторной сборке вы обнаружите, что пыль находится внутри блока фильтра / датчика, и вам необходимо повторить процесс, имейте в виду, что адгезия не будет такой сильной, как при первом использовании. Мы рекомендуем использовать новую рамку фильтра каждый раз, когда вам нужно повторить процесс.

Кроме того, полная прочность сцепления не будет достигнута в течение дня или двух, поэтому, если вам придется повторить операцию, сделайте это вскоре после нанесения, пока связь еще свежая и относительно слабая.Если вы подождете, вам будет труднее отделить стопку, не повредив фильтр, датчик или рамку фильтра.

Мягкое нагревание с помощью теплового пистолета для разогрева клея на рамке фильтра может облегчить разделение.

Инфракрасная пленочная фотография - инструкции, советы и фильтры для ИК-пленки

Сравнение изображения, отображаемого в инфракрасном и видимом свете. *

Как изначально использовалась цветная инфракрасная пленка?

Процесс, чувствительный к инфракрасному излучению, был разработан во время Первой мировой войны Соединенными Штатами для улучшения аэрофотосъемки через дымку.Он был адаптирован для астрономии в 1930-х годах и в настоящее время используется в приложениях для аэрофотосъемки, таких как исследования растительности и лесного хозяйства.


Примеры инфракрасной пленочной фотографии

Снято на FPP InfraChrome Color Infrared Film
Фотографии ниже сняты с помощью объектива Canon A-1, 28 мм с желтым фильтром # 12, при f /11. Это цветная инфракрасная пленка от FPP, - настоящая цветная положительная инфракрасная пленка, которая позволяет создавать цветные слайды. Цветная инфракрасная пленка InfraChrome от FPP идентична Kodak Aerochrome IIII 1443 и протестирована партиями в свежем и холодном виде.

Купите цветную ИК-пленку на filmphotographystore.com (не партнерская ссылка и не платная рекламная акция)


Как снимать цветную инфракрасную пленку?

Мы призываем вас поэкспериментировать. Не зацикливайся на этом ... или получи "фильм потеет".
Экологические проблемы играют важную роль в инфракрасной пленочной фотографии, потому что она сильно зависит от силы присутствующего инфракрасного излучения, снимайте только при солнечном свете. Когда солнце садится (утром или ближе к вечеру), инфракрасное излучение намного выше.

Чтобы добиться цветового эффекта в камере, вам понадобится цветной фильтр. Рекомендуется снимать с желтым фильтром №12, который используется на изображениях выше. Многие стрелки также экспериментируют с оранжевыми или красными фильтрами. Это даст вам разные результаты (см. Ниже). Когда фильтр не используется, пленка ведет себя как обычная пленка без каких-либо особых характеристик.

Фильтры на ИК-пленке - желтый фильтр, красный фильтр, оранжевый фильтр. (слева направо)

Источник: альтернативная фотография.com Максимально возможное использование Kodak aerochrome


Советы по инфракрасной пленке

Результаты цветного инфракрасного излучения сильно различаются.

Лучше всего управлять ожиданиями и продолжать экспериментировать.

Какую камеру я могу использовать?

Для инфракрасной пленочной фотографии используйте камеру, которая не поддерживает автоматическое продвижение пленки (камеры с автоматической загрузкой используют маленькие светодиодные лампы для обнаружения и подсчета кадров, что приведет к утечкам света и потенциально запотеванию пленки).Используйте камеру, НЕ оснащенную светодиодными датчиками, определяющими код DX, но с ручной настройкой ISO / ASA. Примеры: Canon Ae1, Pentax K1000, Nikon F series, Olympus Trip 35…

.

Использовать цветной фильтр

Инфракрасная пленка Для фотосъемки требуется цветной фильтр, в противном случае пленка ведет себя как обычная пленка.

  • # 12 Желтый фильтр (рекомендуется: желтый фильтр Tiffen # 12)
  • Поэкспериментируйте с красным и оранжевым фильтрами.

Погрузка и разгрузка почти в темноте. Пленка

ИК очень чувствительна к свету, ее следует хранить в светонепроницаемой черной упаковке. Загружайте в темное место, и если у вашей камеры есть окошко сзади, используйте черную ленту, чтобы устранить утечки света и запотевание.

Снимайте ТОЛЬКО при солнечном свете

Инфракрасная пленка требует инфракрасного света, и солнечный свет является лучшим источником инфракрасного света. Низкое солнце (утром или ближе к вечеру) имеет гораздо более высокое инфракрасное излучение. Съемка в тени (или при контровом освещении) или внутри приведет к плохим результатам.Искусственное освещение (кроме галогенных ламп с вольфрамовым покрытием) излучает только видимый свет и не дает никакого ИК-эффекта.

Экспозиция

Каждый производитель предоставляет вам значения ISO. Поскольку ваш люксметр считывает свет, а не ИК, вам придется угадывать и брать скобки. Поскольку соотношение инфракрасного и видимого света постоянно меняется, установленное значение ISO не будет работать постоянно.

Фокусировка с помощью инфракрасной пленочной фотографии

Инфракрасный свет не фокусируется в той же точке, что и видимый свет, и называется инфракрасным смещением фокуса .Старые камеры и объективы лучше всего подходят для инфракрасной пленочной фотографии, и они обычно имеют красную линию, точку или букву «R», чтобы помочь приспособиться к этому инфракрасному смещению фокуса.


Это метка инфракрасной фокусировки. Он показывает, на сколько нужно повернуть кольцо фокусировки, чтобы добиться правильной фокусировки в инфракрасном свете.
Смотрите видео ниже для более подробной информации

Если вы снимаете при f /8 или выше, смещение ИК-фокуса не требуется. Если есть сомнения, мы рекомендуем снимать при f /8 или выше на широкоугольный объектив и пытаться фотографировать объекты, которые находятся достаточно далеко, чтобы находиться на бесконечности вашего объектива.

Видеть сквозь одежду

Нет! Помимо аварии с видеокамерой Sony Nightshot в 1998 году и некоторых длинноволновых ИК-камер наблюдения, которые могут видеть сквозь хлопчатобумажную одежду, ИК-пленка не может видеть сквозь одежду.

Общие указания по характеристикам инфракрасной пленки
  • Цвет в инфракрасном диапазоне - Обычно синий, коричневый и темно-зеленый цвета будут темным и красным, белый и ярко-зеленый будут почти белыми.
  • Листва - Растения, деревья и трава отражают ИК-свет немного по-разному, и все они будут иметь слегка разные оттенки красного на проявленном изображении.Чем зеленее растение, тем белее оно будет в инфракрасном диапазоне. Отличия будут подчеркнуты более светлыми фильтрами. Светло-желтый фильтр даст больший спектр розовых и красных цветов, поэтому рекомендуется желтый фильтр №12… по крайней мере, для начала. Красные фильтры блокируют более светлый и нежный розовый цвет.
    • Вода более прозрачна, потому что пленка не отражает яркое отражение видимого света. Песок и снег кажутся светлее, чем в реальной жизни.
  • Люди - Портреты на открытом воздухе лучше всего демонстрируют странные качества инфракрасной фотографии, превращая людей в почти инопланетных.Под кожей становятся видны вены, темные волосы и глаза кажутся темнее. Линзы солнцезащитных очков часто бывают прозрачными.
  • Небо - Небо кажется очень темным, на фоне появляются пухлые облака. Этот эффект наиболее заметен в полдень.

Хранение и отгрузка
  • Если пленка не используется сразу, положите ее в пакет с застежкой-молнией и храните пленку в холодильнике.
  • Кратковременное использование при летней температуре и доставка в лабораторию не повлияют на вашу пленку.

Проявление цветной инфракрасной пленки

  • Поскольку инфракрасная пленка представляет собой цветную слайд-пленку, вы обрабатываете ее как пленку E-6. Вы также можете перекрестно обработать пленку и обработать ее как C-41, что позволит получить цветной негатив.
  • Перенесите пленку в светонепроницаемую черную канистру.
  • Обозначьте пленку крупным шрифтом, чтобы ее нельзя было пропустить в лаборатории. «ЦВЕТ ИНФРАКРАСНЫЙ - E6»

Проявите свою инфракрасную пленку в темной комнате

Важное примечание: Многие лаборатории не предлагают обработку пленки E-6, а те, которые ее поддерживают, не могут работать с цветной инфракрасной пленкой.Если вы не используете Темную комнату для обработки своей инфракрасной пленки, обязательно поговорите со своей лабораторией перед отправкой пленки.


Особая благодарность проекту Film Photography Project
за их InfraChrome Color Infrared Film


Инфракрасное смещение фокуса

Lifepixel.com объясняет различия в том, как видимый свет и инфракрасный свет фокусируются обычными объективами камеры. Показывает, как используются инфракрасные метки фокусировки и как часто на некоторых объективах бывает больше одной метки.


Источники информации:
Альтернативная фотография | Проект киносъемки | plaza.ufl.edu/jenj | Википедия


Инфракрасный обогреватель

Панельный обогреватель, Обогреватели из пленки


Инфракрасный обогреватель согревает ваш дом, и дети больше не замерзают Инфракрасный обогреватель простой, недорогой и быстро нагревает ваш дом.

Нет утечек. Не более плесень и пыль.

Больше никаких неприятных морозов зимой.

Вы можете обогреть вашу среду быстро и просто , используя различные виды инфракрасных обогревателей.

Есть один, который вы просто вставляете в свой дом, и инфракрасный обогреватель согревает ваш дом.

Когда вы мерзнете темной зимой и ненавидите холод, инфракрасный обогреватель принесет в ваш дом ощущение приятного теплого солнечного света.

Инфракрасная панель

Инфракрасный обогреватель - панельный обогреватель

Инфракрасный обогреватель может быть установлен за считанные минуты без больших затрат на установку Вы можете установить инфракрасный обогреватель дом в минутах .

Вам не нужно перестраивать свой дом. Вы можете быстро и легко отапливать локальные участки или весь дом.

Если вы хотите быстро обогревать свой дом, без больших затрат на установку , инфракрасный обогреватель - подходящий выбор.

Никакой суеты - достаточно повесить на стену и запустить отопление.

Настенные инфракрасные нагревательные панели в качестве инфракрасного обогревателя

Инфракрасные нагревательные панели могут быть установлены на потолке или боковой стене.Это толщиной всего 2 см , , поэтому он не будет торчать и будет гармонировать с помещением.

Вы можете установить панельный обогреватель в книжной или альбомной ориентации. Благодаря своим инфракрасным лучам инфракрасный обогреватель быстро нагревается , поэтому вам не нужно часами ждать, пока ваше тело согреется.

Даже солнце согревает Землю инфракрасными лучами - это тепло вы чувствуете сразу в своем доме. Инфракрасная нагревательная панель нагревает вас, предметы в комнате и стены, а затем нагревает воздух в комнате.Может даже случиться так, что вы уже чувствуете приятное тепло, но температура воздуха в комнате ниже.

Это похоже на то, что бывает, когда солнце светит в холодную зиму . Вам не холодно в солнечном тепле, даже если воздух не слишком теплый.
Благодаря прямому теплообмену, он на эффективнее , чем обычные методы нагрева.


Дэвид,
Специалист по инфракрасным нагревательным панелям
Вы заинтересованы?

Спросите меня о чем угодно!

Звоните, отправляйте сообщения или отправляйте дымовые сигналы.

Телефон: 0345 350 3772

Эл. Почта:

[email protected]

Инфракрасная нагревательная панель Информация

Инфракрасные нагревательные панели Smart с белой рамкой

11

Интеллектуальная инфракрасная нагревательная панель намного эффективнее

Интеллектуальная инфракрасная нагревательная панель

Рамка: Элегантная белая рамка

Поверхность: Белая поверхность из ПЭТ.

Мощность: 350Вт - 1000Вт

Способ монтажа: Может быть установлен на стене или на потолке

Гарантия: 5 лет гарантии производителя на панельный обогреватель и 2 года гарантии производителя на блок управления отопительное устройство.

Новая панель инфракрасного обогрева оснащена встроенным датчиком, который расположен на задней стороне панели внутри соединительной коробки, так что инфракрасным обогревателем можно управлять с помощью дистанционного управления.

Цена: от 149 £.99 (включая НДС)


«Адаптивный запуск»:
Устройство может определить оптимальное время для запуска процесса нагрева и запустить его, чтобы достичь желаемой температуры по желаемой время.
«Технология открытых окон»:
Изделие оснащено встроенным или внешним устройством, которое снижает мощность нагрева при обнаружении открытия окна или двери.
«Возможность удаленного доступа и возможность программирования»:
Продукт предоставляет возможность управлять им извне посредством удаленной передачи данных.


Цена и размер интеллектуальных инфракрасных нагревательных панелей

Infra402 Plus

Название

Размер

Power

Интеллектуальные нагревательные панели Smart с инфракрасным обогревом рама

60 x 60 x 2 см

350 Вт

149,99

Инфракрасные панели Smart - Plus
с белой рамкой

540 Вт

222.22

Интеллектуальные инфракрасные нагревательные панели - Plus
с белой рамкой

60 x 120 x 2 см

700W

255.55

2 Нагревательные панели Smart2 с белой рамкой

85 x 120 x 2 см

1000 Вт

299,99

* Цена пульта дистанционного управления не включена в цену инфракрасной панели отопления .

Пульт дистанционного управления для интеллектуальных инфракрасных нагревательных панелей
Пульт дистанционного управления Smart 1.0:

Пульт дистанционного управления Smart 1.0 для интеллектуальных инфракрасных нагревательных панелей
Smart 1.0 был специально разработан для использования с инфракрасным обогреватель.
Smart 1.0 - это беспроводной термостат с дистанционным управлением . Блок приемника, который необходимо подключить к Smart 1.0, уже установлен на задней стороне панельного обогревателя.

Smart 1.0 можно подключить к нескольким панельным нагревателям , что позволяет регулировать более одного нагревательного устройства с помощью пульта дистанционного управления.

Smart 1.0 включает устройства «Плюс», когда температура в помещении ниже, чем желаемая температура, и выключает их, когда она достигает желаемой температуры.
Пульт ДУ Smart 1.0 имеет следующие особенности:
* Программа на 7 дней - 4 часовых пояса в день
* Адаптивный запуск

Цена: 68 фунтов стерлингов.88 (включая НДС)

Пульт дистанционного управления Smart 1.0 Pro:

Пульт дистанционного управления Smart 1.0 Pro для интеллектуальных инфракрасных нагревательных панелей

Мы разработали Smart Пульт дистанционного управления 1.0 Pro для дальнейшего повышения энергосбережения и комфорта.

Smart 1.0 Pro - это беспроводной термостат с дистанционным управлением , в который встроен Wi-Fi , поэтому вы можете легко управлять через приложение для смартфона .

Приемник, подключенный к Smart 1.0 Pro, уже установлен на задней стороне панели инфракрасного обогрева.
Smart 1.0 Pro можно подключить к нескольким инфракрасным нагревательным панелям, поэтому с помощью пульта дистанционного управления через приложение можно настроить более одного инфракрасного обогревателя.

Пульт дистанционного управления Smart 1.0 Pro, который является усовершенствованной версией Smart 1.0, имеет следующие функции:

Цена: 94 фунта стерлингов.44 (включая НДС)


«Адаптивный запуск» :
Устройство может определить оптимальное время для запуска процесса нагрева и запустить его, чтобы он достиг желаемой температуры, с помощью желаемое время.
«Технология открытых окон» :
Изделие оснащено встроенным или внешним устройством, которое снижает мощность нагрева при обнаружении открытия окна или двери.
«Возможность удаленного доступа и возможность программирования» :
Продукт предоставляет возможность управлять им извне посредством удаленной передачи данных.


Инфракрасные нагревательные панели с Wi-Fi

Инфракрасные нагревательные панели с Wi-Fi и встроенным термостатом.

Рама: Элегантная белая рама

Поверхность: Белый ПЭТ.

Мощность: 350Вт - 1000Вт

Способ монтажа: Может быть установлен на стене

Гарантия: 5 лет гарантии производителя на нагревательные панели и 2 года гарантии производителя на блок управления нагревательного устройства.

Температура поверхности: 85-95 ° C

Напряжение: 220-240 В, ~ 50 Гц

Новая серия инфракрасных обогревателей Wifi представляет собой новое поколение инфракрасных нагревательных панелей .Блок управления Wi-Fi установлен на задней панели, что устраняет необходимость в дополнительном термостате для управления инфракрасным обогревателем. С помощью мобильного приложения «Smart» он предлагает инновационное управление температурой. Вы можете управлять инфракрасным обогревателем через приложение без отдельного пульта дистанционного управления.

«Интеллектуальный режим»: программа на 7 дней - 4 часовых пояса в день
«Режим отпуска»: обеспечивает фиксированную температуру во время вашего отпуска и переключается на обычные настройки после окончания отпуска
Процесс настройки очень прост - Это займет всего лишь несколько минут.Если соединение Wi-Fi отключено, инфракрасной панелью также можно управлять вручную. Им можно управлять через телефон с помощью приложения.

Цена и размер панелей инфракрасного обогревателя с Wi-Fi

419.99

Инфракрасные панели XL с Wifi


905 и белая рамка

Название

Размер

Мощность

Цена
фунтов стерлингов (включая НДС) Инфракрасные нагревательные панели XL с Wifi
и белой рамкой

60 x 60 x 2 см

350W

333.33

Инфракрасные нагревательные панели XL с Wifi
и белой рамкой

60 x 90 x 2 см

540W

419.99

60 x 120 x 2 см

700W

522.22

Инфракрасные нагревательные панели XL с Wifi
и белая рамка

9000 x 2000 см2 60

1000 Вт

599.99


Дэвид,
Специалист по инфракрасным нагревательным панелям
Вы заинтересованы?

Спросите меня о чем угодно!

Звоните, отправляйте сообщения или отправляйте дымовые сигналы.

Телефон: 0345 350 3772

Электронная почта:

[email protected]

Краткое описание инфракрасного обогревателя

Инфракрасный обогреватель может создать теплую и уютную комнату или ванная комната.Его можно установить в качестве настенного обогревателя, в качестве электрического теплого пола или использовать в качестве дополнительного отопления. Инфракрасное отопление чрезвычайно разнообразно.


Инфракрасный обогреватель использует тот же метод нагрева, что и Солнце
Инфракрасный обогреватель здоров и недорогой .

Установить инфракрасный обогреватель намного проще, быстрее и дешевле , чем обычный обогреватель.

Нет утечек
.Без плесени.


Практически не видно, на стенах нет бойлера, радиаторов или отопительных труб.

Ваш дом станет чище благодаря no пыли , витающей в воздухе.

Его эффективность лучше , чем у других систем отопления, поскольку он не нагревается с использованием потока воздуха (например, радиатора), а вместо этого нагревает предметы и людей в комнате напрямую - так же, как это делает солнечный свет.

Есть

Не надо ненавидеть зимний холод, инфракрасный обогреватель дарит уютное и уютное тепло в вашем доме.

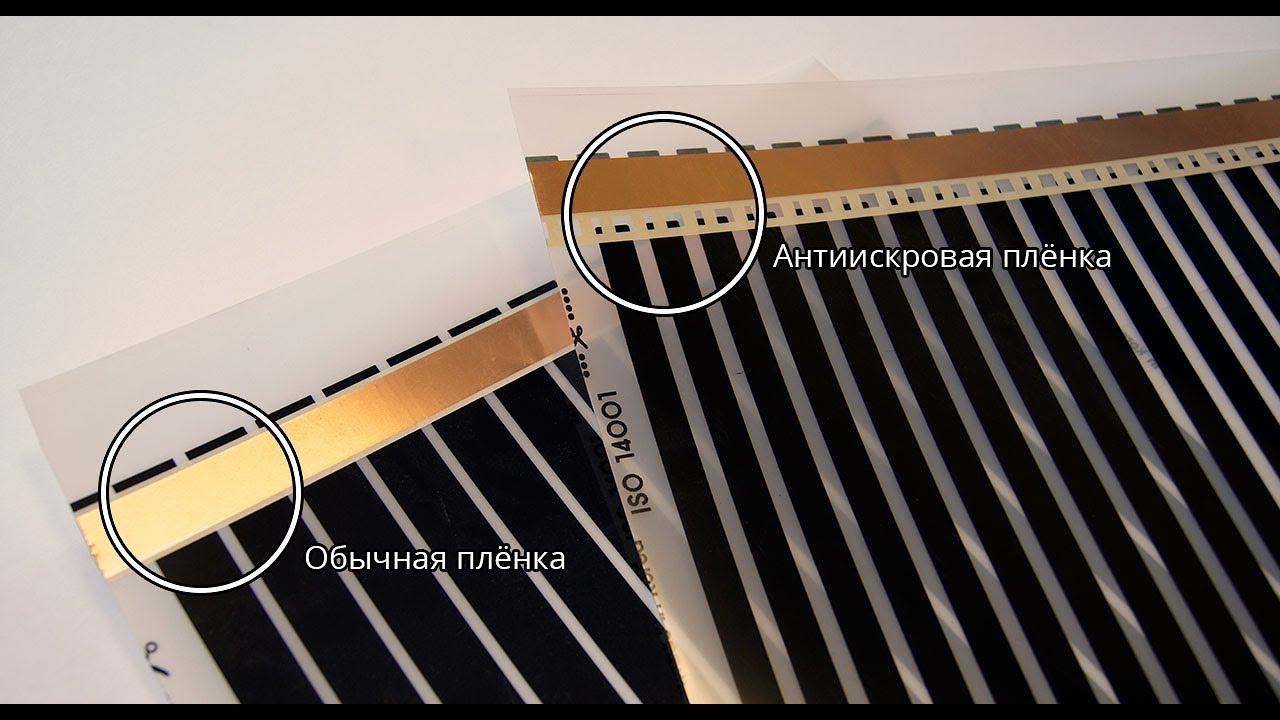

Инфракрасный теплый пол - пленочный обогреватель


В доме, отапливаемом инфракрасной пленкой, уютно
Пленочный обогреватель представляет собой тонкую нагревательную пленку (4 мм) , которая нагревается как теплый пол и ощущается как тепло от прямых солнечных лучей.

легко установить в новостройке или квартире.

В старых домах или квартирах обычно не так много места под полом , но поскольку инфракрасная нагревательная пленка очень тонкая , это отличное решение для дешевого и чистого отопления.

Простота установки
и больше нет утечек .
Инфракрасные полы с подогревом кажутся уютными - как горящие поленья для обогрева вашего дома.

Вы просто будете сидеть сложа руки и наслаждаться приятным теплом.


Инфракрасная пленка для подогрева пола Цена


Инфракрасная пленка 100 см


Инфракрасную пленку для обогрева легко установить под полом.

Вы можете настроить пленку под нужный вам размер.

Ширина: 100 см

Толщина: 0,338 мм

Мощность: 220 Вт / метр (220 Вт / м 2 )

Рабочая температура: максимум 50-60 ° C (обычно около 40 ° C)

Гарантия: 45 лет

Доставка: бесплатно (от 20 м 2 )

Акционная цена: 14,99 фунтов стерлингов / м 2 (при покупке 10 м 2 - включая НДС)


Пленочные обогреватели - это электрические теплые полы выдающегося качества и долговечности (срок службы 45-50 лет).Очень тонкий.
Есть несколько вариантов использования. Его можно использовать как полы с подогревом, как настенный обогреватель, как потолочный обогреватель и для дополнительного обогрева.

Его можно укладывать под пол , паркет , ковровую плитку , ковер от стены до стены , ламинат и напольную плитку . Его можно разрезать каждые 25 см, чтобы подогнать и подогнать под конкретную обогреваемую зону. Это здоровое отопительное решение без токсичных выбросов.Он практически не занимает места и не требует специальной установки. Там нет котла и нет труб.

Утеплить дом совсем не нужно времени. При включении он почти мгновенно нагревает комнату, ванную комнату, террасу, гараж или мастерскую.
А стоимость электрического теплого пола невысока.


Пленка для инфракрасного обогрева пола, размеры Пленка для инфракрасного обогрева доступна в 4 вариантах ширины, и ее можно отрезать через каждые 25 сантиметров по длине.
Доступная ширина: 30 см, 50 см, 80 см, 100 см .

Вы можете настроить размер пленки нагревателя


3

0,3 - 220 Вт / м 2

2 £ 15,55

Имя

Ширина

Ширина

Утеплитель пленочный - 220Вт / м 2

100 см / 1 метр

0.338 мм

£ 14,99
на основе 10 м 2 покупка

Пленка для обогревателей - 220 Вт / м 2

80 см / 0,8 м

03

£ 12,99

Пленка нагревателя - 220Вт / м 2

50 см / 0,5 метра

0,338 мм

£ 9,99

£ 9,99

£ 9,99

30 см / 0.3 метра

0,338 мм

£ 8,88

Пленка нагревателя - 220 Вт / м 2 -12 В

30 см / 0,3 метра

Пленка обогревателя - 220Вт / м 2 -24В

30 см / 0,3 метра

0,338 мм

/ м 2
PTC - Интеллектуальный и энергоэффективный

50 см / 0.5 метров

0,338 мм

£ 11,11

Пленка для обогревателя - 110 Вт / м 2

100 см / 1 метр

100 см / 1 метр

0,39


Оливер,
Специалист по инфракрасной нагревательной пленке
Вы заинтересованы?

Спросите меня о чем угодно!

Звоните, отправляйте сообщения или отправляйте дымовые сигналы.

Телефон: 0345 350 3772

Эл. Почта:

[email protected]

Что такое инфракрасное отопление?

Инфракрасное излучение было открыто Уильямом Гершелем в 1799 году. Он сделал это открытие случайно, изучая солнечный свет.
Он предположил, что тепло, которое мы ощущаем, переносится солнечным светом, и поэтому считал, что тепло есть только там, где есть свет. Его эксперименты заключались в том, чтобы выяснить, какие цвета компонентов солнечного света передают больше тепла от Солнца к Земле по сравнению с остальными.

Он разделил солнечный свет на цветовые диапазоны, а затем измерил каждый из них. Он был удивлен, увидев, что температура неуклонно повышалась, когда он переходил от фиолетового к красному. Просто из любопытства он измерил температуру в темной полосе под красным, предположив, что она будет самой холодной, поскольку там нет света.

Он был удивлен, увидев, что здесь самый теплый. Его первоначальная теория о передаче тепла лучами видимого света оказалась ошибочной - это неправда. Настоящую среду тепла можно найти в полосе под красным.Поэтому он дал ему название инфракрасный.

Составные части солнечного света - инфракрасный обогреватель работает точно так же

«Инфра» на латыни означает «ниже».

Итак, значение слова «инфракрасный» - «под красным». Это ощущение солнечного света переносится в ваш дом инфракрасным обогревом, делая его комфортно теплым. Поскольку эта система обогрева использует инфракрасное излучение вместо излучения, утечек больше нет.

На самом деле, нет возможности протечек или плесени.



Как работает инфракрасный обогрев Инфракрасный обогрев использует тот же метод, что и Солнце . Инфракрасный компонент солнечного света нагревает Землю, создавая тепло с помощью инфракрасного излучения. Использование инфракрасного обогрева в вашем доме - то же самое, что и солнце. Воздух не нагревается напрямую - только ваше тело, стены, мебель и предметы в комнате. Затем инфракрасное излучение отражается от них. Его эффективность можно почувствовать дважды.Ощущение тепла значительно лучше , он согревает ваш дом быстро и комфортно в зимние дни и он работает быстрее, чем обычные обогреватели, где они должны согревать воздух, чтобы вы тоже могли почувствовать тепло.
Сравнение инфракрасного обогрева

с обычным обогревом


Инфракрасное излучение не выходит через окно. Инфракрасный обогреватель нагревает стены, создавая тепловой экран, уменьшающий теплопотери из помещения.

Таким образом достигается значительная экономия энергии по сравнению с обычным отоплением. Вы будете использовать на меньше энергии на .

Здесь нет холодных стен, холодного пола или морозных окон - даже в темную зимнюю стужу. Есть только теплый и уютный дом.



Оливер,
Специалист по инфракрасному нагреву по пленкам
Вы заинтересованы?

Спросите меня о чем угодно!

Звоните, отправляйте сообщения или отправляйте дымовые сигналы.

Телефон: 0345 350 3772

Эл. Почта:

[email protected]

Чего ожидать при использовании инфракрасного обогревателя?

Вам больше не нужно беспокоиться о том, что холодный пол замерзнет

  • Инфракрасный обогреватель предлагает простой метод обогрева .
  • Это безопасный и экономичный .
  • Этим может управлять 10-летний ребенок, и ваш кошелек не составит труда.
  • Нет утечек или плесени. Его эффективность нагрева не имеет себе равных, поэтому вам не нужно беспокоиться, когда наступает сезон «отопления дома».
  • Вы можете использовать его под любым напольным покрытием в качестве теплого пола - даже под ламинатом.
  • Инфракрасный теплый пол - самое тонкое отопительное решение (его всего 4 мм !!!)
  • Инфракрасный обогреватель можно установить очень быстро (минуты для панели, 1-2 дня для теплого пола), но не требуют бетонирования.Стоимость установки будет очень низкой.
  • Его легко разместить под ковром, за картиной или зеркалом на стене или потолке.
  • Вы можете просто подключить его к существующей сети. Установка не сложная.

Пленка для обогревателя может быть установлена ​​за 1-2 дня без больших затрат

  • Инфракрасный электрический теплый пол имеет длительный срок службы (45 лет), и долгую гарантию на инфракрасная нагревательная пленка.За это время вы, скорее всего, отремонтируете большую часть своего дома, но инфракрасное отопление по-прежнему будет работать без сбоев даже через 45 лет.
  • Не требует обслуживания !! Здесь нет трубочиста, поэтому вам больше не придется иметь дело с трубочистами или платить за это. Нет никаких затрат на ремонт котла или ужасных цен на услуги теплотехника. Никаких дней или недель ожидания ремонтника для выполнения ежегодного технического обслуживания. И не нужно из года в год платить огромные суммы за обслуживание, чистку и ремонт.
  • Не изнашивается, не портится и не деформируется при интенсивном использовании. Нет ржавых или изнашиваемых компонентов. Так что и за них платить не нужно.
  • Ни один другой метод обогрева не обеспечивает комфорта теплого пола.
  • Это не заставит пыль кружиться в воздухе и не высушит воздух. Инфракрасное отопление специально защищает вас и здоровье вашей семьи .
  • Инфракрасное излучение полезно для здоровья человека.
  • Солнце нагревает ваше тело так же, как инфракрасное.Он дает ощущение тепла, которое дает ощущение комфорта - так же, как вы чувствуете себя на солнце.
  • Благодаря высокой скорости нагрева вы можете легко и удобно регулировать время и комнаты, которые нужно отапливать.
  • Во время работы инфракрасный обогреватель создает сильно заряженные ионы, которые уменьшают неприятные запахи.

Некоторые опыты и мнения об инфракрасном обогревателе

Взгляните на опыт Томаса с инфракрасным обогревом:
«Когда я иду в ванную утром после того, как встал с постели, это приятно наступить на теплый пол.Еще мне нравится, что я могу регулировать температуру в цифровом виде. Ощущение тепла приятнее ».

Габриэль видео о своем опыте и мнениях относительно инфракрасного обогрева:
«С тех пор, как мы получили инфракрасное отопление, у нас нет проблем с влажностью в доме и нет пыли. Что очень интересно в этом отоплении, так это то, что предметы теплые, а стены теплые. Это определенно преимущество в том, что он не нагревает сначала воздух, а вместо этого сначала нагревает нас, предметы и стены.Рекомендую, потому что это очень дешево. Эта система отопления в основном стоит столько же, сколько вагон дров, и работает очень эффективно ».

Опыт и мнения мисс Франк об инфракрасном обогреве:
«Он даже не нагревает воздух, но все наши тела наполняются приятным теплом, поэтому нам это очень нравится! «
» Инфракрасный обогреватель монтируется на потолке, поэтому он не занимает больше места.

Инфракрасный обогреватель обеспечивает комфортное тепло

Dr.Опыт и мнения Маргариты об инфракрасном обогреве:
«Я искал решение для обогрева, которое обеспечивало бы достаточно тепла, чтобы дать ощущение комфорта в любое время дня. Я связался с ними и не ожидал ответа, потому что были выходные, но был удивлен, получив ответ через час или полтора ».
«Инфракрасный обогреватель невероятно удобен, в каждой комнате есть отдельный датчик. С инфракрасным обогревателем на потолке не имеет значения, в какой части комнаты я нахожусь, у меня одинаковая температура.Я получил то, что хотел! »

Александр Мнение об инфракрасном панельном отоплении:
«Искал обогреватель для гаража, который не занимает много места. В нашем гараже мало места, и я не мог бы использовать другое отопление, которое можно было бы поставить на стену. Этот инфракрасный обогреватель не занимает много места и очень хорошо греет. Я рекомендую его людям, которые хотят иметь отопительное решение, занимающее очень мало места. Он чистый, быстро нагревается, современный, быстро устанавливается, надежен, имеет большую выходную мощность, но низкое потребление.Они намного эффективнее обычных обогревателей ».




Оливер,
Специалист по инфракрасной нагревательной пленке
Вы заинтересованы?

Спросите меня о чем угодно!

Звоните, отправляйте сообщения или отправляйте дымовые сигналы.

Телефон: 0345 350 3772

Эл. Почта:

[email protected]

Инфракрасная фотография © 2005 KenRockwell.com

Инфракрасный Инфракрасная фотография
© 2007 KenRockwell.com

Подделать это с помощью Фотошоп здесь

I купи мои вкусности в Ритц, Амазон и Адорама.
Это помогает мне опубликовать этот сайт, когда вы тоже получаете свой по этим ссылкам.

Также на французском языке.

ВВЕДЕНИЕ

Инфракрасный (IR) - это то, что выходит за пределы красного конца радуги. Наши глаза не видят Это.

ИК-фотография это весело, потому что зеленые деревья и растения отражают много инфракрасного излучения, поэтому они выглядят очень яркий в ИК. Точно так же голубое небо почти не имеет ИК-излучения, поэтому небо выглядит черный и облака действительно выделяются в ИК-диапазоне. Дымка и туман рассеивают синий свет и имеют незначительный эффект в ИК-диапазоне, поэтому ИК-изображения прорезают много дымки и тумана.

Есть есть много разных видов ИК. «Ближний» ИК - это ИК, близкий к красному в спектре. Это то, что мы фотографируем. В ближнем ИК-диапазоне нет тепла. Нагревать длиннее ИК, намного дальше от красного и не может быть сфотографирован обычным оборудование и пленка.

ИК-фотография может быть проблемой, как я объясню на страницах ниже. Это дает интересные полученные результаты. Вы также можете смоделировать это в Photoshop, используя обычные изображения как Я также объясняю внизу.

НАУЧНЫЙ УСЛОВИЯ (ОК чтобы пропустить эту часть)

Ученые описывать цвета с длинами волн.

Синий от 400 до 500 нм (нанометров), зеленый от 500 до 600 нм и красный составляет от 600-700 нм.

ИК запускает на 700 нм и для фотографии простирается примерно до 1000 нм. 1000 нм называется микрон. Более длинноволновое ИК-излучение, используемое в системах, чтобы увидеть тепловую работу между 1-10 микрон или от 1000 до 10000 нм.

ФИЛЬТРЫ (научные данные, приведенные выше, помогут вам разобраться в деталях)

Фильтры являются ключом к инфракрасной фотографии. К сожалению, они оба дорогие и боль в использовании, так как они часто полностью черные!

ИК-системы также чувствительны к обычному свету, поэтому фильтры используются для устранения видимый свет, чтобы получить ИК-эффект. Это может быть болезненно, потому что видимый свет "- это причудливый способ сказать, что эти фильтры черные!

Если вы необходимо сфокусироваться или составить композицию через объектив, используйте штатив и прикрепите непрозрачный фильтр непосредственно перед экспонированием.

Камеры с отдельными видоискателями идеально подходят для ИК, так как вы не кладете черный фильтровать по вашему искателю.

Некоторые ИК-фильтры пропускают тусклый красный свет, поэтому вы можете сочинять с прикрепленным фильтром.

обыкновенный красный # 25 или R60 (тоже самое) фильтр отлично работает для ч / б ИК пленки. Ты можешь получить здесь или где угодно. Это позволяет вам видеть, что вы делаете, и устраняет любой синий или зеленый свет, к которому может быть чувствительна черно-белая ИК-пленка.Этот ничего не даст вам для цифровых фотоаппаратов и просто эффект для цветного ИК-излучения. Другие красные фильтры, например, более глубокий № 29, делают то же самое.

г. 89B (B + W 092) фильтр (я бы взял его здесь) очень темно-красный, пропускающий свет краснее 650 нм и ИК. Это удобный фильтр, так как вы можете создавать композиции через объектив и попробуйте использовать коэффициент фильтрации около 20-40 с обычной черно-белой пленкой. Этот вероятно, самый практичный фильтр для большинства людей.

г. непрозрачный # 87 от Тиффен (я бы взял его здесь) и гель Kodak Wratten (я бы взял его здесь) вероятно, самый распространенный фильтр, используемый для ИК-фотографии. RM72 / R72 от Хойи (я бы взял его здесь) и 87C / 093 от B + W (я бы взял его здесь) и другие похожи. Они блокируют видимый свет и пропускают ИК-спектр дольше, чем 720 нм и стоит от 75 до 100 долларов при ввинчивании 67 мм. Они стоят меньше в меньших размерах и наоборот. За свои деньги я бы выбрал Hoya R72 здесь, поскольку Hoya производит первоклассные фильтры и стоит меньше, чем Tiffen или B + W.Вы можете купить гель-фильтр за 56 долларов здесь, но это просто очень тонкий лист желатина, который нужно держать Объектив. Гели легко повредить, их сложно использовать, и в идеале они требуют Держатель для геля, который в любом случае стоит дороже, чем ввинчиваемый стеклянный фильтр. Между фильтрами 87 и 87C есть небольшая разница; в следующий раз У меня есть книга фильтров под рукой, я объясню. Не беспокойся об этом.

г. Hoya RM90 пропускает только более длинный ИК-диапазон ниже 900 нм, а R100 еще более странный. пропускает только ИК-излучение за пределы 1000 нм.Это действительно странные фильтры для хардкорных Зависимые от IR. Например, 67-мм RM90 здесь продается за 300 долларов, и черт знает сколько стоит R100.

Не когда-либо осмеливался друг смотреть на солнце через один из черных фильтров, так как, конечно, все IR проходят и ослепят вашего бывшего друга видеть черный навсегда. Это очень опасно, потому что ваш глаз видит черный и широко открывается, пропуская гораздо более опасное тепло и инфракрасное излучение, чем они могли бы если вы смотрели прямо на солнце без фильтра.

Аналогично будьте осторожны, направляя камеру на солнце, так как все ИК-излучение проходит сквозь даже если вы этого не видите.

Ч + З сделайте оранжевый фильтр 099 для цветной ИК-пленки, который вы можете получить здесь, чтобы блокировать синий и сине-зеленый свет выше 500 нм, на который обычно не хотите, чтобы цветная ИК-пленка была чувствительной. Это помогает избавить цветную ИК-пленку от синий оттенок, а B + W говорит, что «разделяет цвета более равномерно». К счастью этот фильтр стоит всего 30 долларов.Прочтите предложения фильма; наверное апельсин фильтр уже в сумке для ч / б тоже хорош. Kodak предлагает обычный # 12 желтый фильтр.

ЦИФРОВОЙ КАМЕРЫ (см. Также мой обзор Nikon D50 IR.)

В отличие от пленка, все цифровые камеры чувствительны к ИК. Это прискорбно для обычная фотография, поскольку чувствительность к ИК может сделать цвета неестественными.

Таким образом все цифровые фотоаппараты и видеокамеры намеренно имеют внутренний фильтр. убрать IR.

Это хорошо и плохо. Это хорошо, потому что вы можете делать ИК-фотосъемку почти с любая цифровая камера и подходящий фильтр. Это плохо, потому что камера внутренний фильтр снижает чувствительность к ИК-излучению настолько, что вам нужны длительные выдержки и штатив даже среди бела дня.

Сделать ИК с вашей цифровой камерой просто прикрепите фильтр и снимайте. Смотреть для проблем с фокусом, описанных ниже, и вам, вероятно, придется настроить длинные выдержки вручную.

Цвета будут выглядеть странно. Вероятно, вы захотите преобразовать изображения в ч / б или поиграйте с микшером каналов Photoshop, чтобы добиться наилучшего эффекта.

Резкость пострадает, поскольку будут использоваться только некоторые из трех цветов пикселей.

Некоторые хакеры обезображивают свои камеры, чтобы удалить блокирующий ИК-фильтр. Действительно умные хакеры заменяют блокирующий ИК-фильтр на ИК-пропуск фильтр, чтобы они могли использовать камеру без фильтра на объективе для ИК фотография! Это не для слабонервных и, конечно, заставляет камера бесполезна для обычной фотографии.Это дает посвященный ИК-стрелок обладает фантастической способностью снимать ИК-стрелку с рук на нормальной скорости.

См. Также Lifepixel.com для получения дополнительной информации о преобразовании цифровых инфракрасных камер.

ПЛЕНКА

Фильм не чувствителен к ИК. Он должен быть особенно чувствителен к ИК, поэтому для ИК-фотосъемки можно использовать только специальные ИК-пленки.

ЧЕРНЫЙ И БЕЛАЯ ИК-ПЛЕНКА

Черно-белый В ИК-фотографии используется пленка, специально чувствительная к ИК-излучению.

Нормальный Ч / б пленка не чувствительна к ИК. На самом деле нормальное Ч / Б обычно не очень чувствителен к красному цвету и обычно чрезмерно чувствителен к синему и ультрафиолетовому излучению. (УФ). Вот почему желтый фильтр всегда требуется для обычных Ч / б фотография.

Ч / Б ИК-пленка не чувствительна к зеленому. Чувствителен к синему и ультрафиолетовому излучению. так же, как и обычная пленка, поэтому ИК-пленку необходимо использовать как минимум с оранжевым фильтр, чтобы удалить синий свет, если вы хотите получить полный эффект.Без фильтра ИК-пленка выглядит почти нормально.

Вы инфракрасную пленку Kodak HIE можно найти здесь. Это стандарт, когда люди упоминают ИК-пленку. Чувствительность до 900 нм. Kodak предлагает использовать красный фильтр # 25 / R60 и попробовать ISO 50 для дневного света и ISO 125 для вольфрама и брекетинга более +/- двух ступеней для закуски.

Konica сделал пленку, чувствительную примерно на полпути к ИК-излучению, под названием IR750. Он был выпущен в 120 году. катится и может загружаться при дневном свете, что является большим преимуществом.Я не уверен, если он все еще доступен.

Илфорд делает специальную полупрозрачную пленку под названием SFX, которую вы можете получить здесь. Это обычная пленка с повышенной чувствительностью к красному цвету примерно до 740 нм. Обычная черно-белая пленка обычно чувствительна только к диапазонам от 600 до 650 нм. Используется с ИК-фильтр также дает интересные эффекты.

Аналогично Снятый с производства Kodak Technical Pan также обладал повышенной чувствительностью к красному цвету.

ЦВЕТ ИК-ПЛЕНКА

Цвет ИК-пленка, как и обычная пленка, состоит из трех слоев.Он теряет чувствительность к синему слой и заменяет его слоем, чувствительным к ИК-излучению. Таким образом, он слой, чувствительный к зеленому, который отображается как синий, слой, чувствительный к красный, который отображается как зеленый, и слой, чувствительный к ИК-излучению, который отображается как красный.

Для лучший результат - снимайте его через оранжевый фильтр, такой как B + W's 099, вы можете иди сюда для блокировки синего света, к которому вы не хотите, чтобы пленка была чувствительна. Поскольку все слои цветной ИК-пленки могут быть в небольшой части чувствительны к синий или УФ, лучше отфильтровать.В противном случае рассеянный синий свет может дайте меньше, чем лучшие дрянные цвета.

Вы Цветную ИК-пленку Kodak можно приобрести здесь. Он также чувствителен до 900 нм. Kodak предлагает использовать его с # 12 желтый фильтр и попробуйте ISO 100 или 200. Забудьте их предложения о с помощью гелевого фильтра; это единственный вид, который производит Kodak. Я бы использовал обычный стеклянный фильтр, как здесь. Вы можете получить желтые фильтры повсюду.

ЗАГРУЗКА ФИЛЬМ

У нас есть дополнительные хлопоты при загрузке пленки, потому что некоторые вещи мы не хотим быть прозрачным для IR, к сожалению, есть.

120 Пленка среднего формата, такая как Konica 750, нормально загружается при дневном свете.

35 мм ИК-пленку нужно загружать в темную комнату. Это боль. Это потому что основа из 35-миллиметровой пластиковой пленки, которая слегка тонирована, чтобы быть непрозрачной для видимого свет, прозрачен для ИК. ИК-свет проникает вверх по пленке в патрон 35 мм и мог запотевать рулон. Вы должны открыть банку с пленкой и загрузите камеру в полностью темной комнате.Я использую ванную по ночам.

Некоторые Пластиковые держатели для пленки размером 4 x 5 дюймов могут быть прозрачными для инфракрасного излучения, а могут и не быть. Проверьте и посмотрите.

ФОКУСИРОВКА

Потому что ИК-излучение имеет большую длину волны, чем обычный свет, который фокусирует большинство линз. в другом месте.

Мост объективы с фиксированным фокусным расстоянием и камеры с ручной фокусировкой имели красную точку в шкала глубины резкости. Это был индекс IR.Вы нормально сосредоточились и затем слегка поверните кольцо фокусировки, чтобы сместить расстояние на главном указатель на ИК-точку. Легкий.

Руководство фокусное увеличение иногда включало в себя красную линию, пронизывающую глубину масштаб поля для этого. Вы использовали его одинаково, в зависимости от фокусного расстояния.

Автофокус линзы и зум-объективы могут иметь точки, отмеченные фокусным расстоянием в окошке через которую вы видите шкалу фокусировки.

В целом обычно вы сами пользуетесь зумом автофокусировки.Вы должны экспериментировать. Мои 80 - 200 AFS имеет один индекс на 80 мм и все.

Если в сомневаюсь, просто сфокусируйся немного ближе и остановись, и ты должен быть отлично.

ВОЗДЕЙСТВИЕ

Все Ячейки современных люксметров чувствительны к ИК-излучению. Вот почему весь современный свет метры, как и цифровые фотоаппараты, имеют постоянно установленные фильтры для удаления инфракрасного света, к которому обычная пленка нечувствительна.Ха-ха.

Следовательно люксметры просто предполагают ИК-экспозицию, если только вы не из тех ореха, который входит и заменяет эти фильтры на своем собственном опыте. Я не то сумасшедший.

С digital просто продолжайте пробовать разные значения, пока они не появятся прямо на экране. Легкий.

С Каждый производитель предлагает вам примерные значения ISO. Обычно вам приходится угадывать и брать скобки, так как только опыт покажет ты что хорошо работает когда.Другими словами, ваш люксметр считывает свет, не ИК. Даже если вы найдете значение ISO, которое однажды будет работать хорошо, соотношение От ИК к видимому свету всегда меняется, поэтому любое значение ISO не работает последовательно. Извините, теперь вы знаете, почему некоторые люди съедают световые метры адаптировать их к IR.

ОБРАБОТКА

ИК-пленка обрабатывается теми же химическими веществами, что и все остальное.

Будьте уверены сообщить в лабораторию, что вы отправили им ИК-пленку.Большинство лабораторий используют очки с ИК-подсветкой. чтобы увидеть, что они делают в темноте весь день, поэтому им нужно запустить специальный партия для ИК пленки со всеми выключенными ИК.

ВЫ НЕВОЗМОЖНО ИСПОЛЬЗОВАТЬ ПЛЕНКОВЫЕ КАМЕРЫ CANON

Некоторые камеры используют луч инфракрасного света, чтобы увидеть 35-миллиметровые отверстия звездочки, чтобы контролировать фильм заранее. Это замечательно для обычных пленок, которые не видят ИК-подсветку, но также означает, что в этих камерах нельзя использовать ИК-пленку.Большинство пленочных фотоаппаратов Canon сделай это, извини.

ПОСМОТРЕТЬ ЧЕРЕЗ ОДЕЖДУ

Немного Известный факт, что создатели длинноволновых систем ИК-зрения использовали в наблюдении преуменьшают то, что хлопковая одежда прозрачна для ИК. Это не работает через полиэстер; просто хлопок. Секретарши, которые работа, где они разрабатываются, обычно стараются держаться подальше от лабораторные зоны.

Sony великолепные видеокамеры для ночной съемки, в которых используются ИК-светодиоды для освещения объекта в темноте и снимите ИК-датчик с ПЗС-матрицы, которая использовалась для этого.Это почему Sony очень быстро изменила их так, чтобы только ИК-чувствительный режим работает при длинной выдержке, поэтому при дневном свете он размывается. Если бы я был извращенец, я бы попробовал фильтр нейтральной плотности и сказал своим друзьям, чтобы они не двигались пока я пробовал это.

НЕ МОГУ ПРОСМОТРЕТЬ СТЕКЛО

Другой малоизвестным фактом является то, что оконное стекло непрозрачно для длинных волн. ИК используется в наблюдении. Таким образом, не беспокойтесь о извращенцах, подглядывающих Ваши окна ночью с помощью длинных ИК-систем FLIR, установленных на вертолетах.

Это Вот почему ваша машина или теплица нагревается каждый раз, когда светит свет, даже на пасмурные дни. Свет проникает внутрь и согревает все, на что попадает. Эта жара не может выйти, потому что стекло не пропускает гораздо большую длину волны ИК.

Окно стекло прозрачно от примерно 400 нм до примерно 3 мкм / 3000 нм. Нагрев начинается примерно с 3 микрон и более.

Фотографический ИК-системы отлично смотрят сквозь стекло.Профессиональный длинноволновый ИК-системы, как на секретных военных вертолетах, которые патрулируют хранилище соляной шахты районы в Канзасе, где приземлился космический корабль пришельцев в Розуэлле, штат Нью-Мексико. в 1947 году теперь хранится, используйте более длинные волны, которые позволяют им видеть тепло генерируется людьми, шпионящими вокруг.

КРЫШКА НАБЛЮДЕНИЕ С IR

Использование источник ИК-света и ИК-чувствительная система наблюдения, и вы можете наблюдать за другими или животными в полной темноте, хотя они будут смотреть хорошо освещен для вас.Они не увидят ваш ИК-свет, но вы можете.

В в старые времена люди наносили непрозрачные гели №87 на лампы-вспышки и использовали ИК-пленку для фотографировать людей в темных местах без их ведома. Я думаю полароид даже сделал эти фильтры для своих фотовспышек. Также можно было поставить эти гели над обычными вольфрамовыми лампами.

Сегодня просто используются ИК-светодиоды и обычные ПЗС-матрицы. Это именно то, что Sony делает в своих ночных видеокамерах, и это великолепно.

Конечно если у плохих парней тоже есть ИК-системы, это также лучший способ получить себя застрелили, так как они увидят ваш подлый "невидимый" осветитель и попробуй застрелить тебя первым. Вот почему усилители изображения, работающие без снайперы предпочитают активное освещение.

Потребитель ИК-системы нечувствительны к более длинным ИК-волнам, необходимым для наблюдения сквозь стены или просто увидеть тепло. Это не из-за тайного правительства мандат; это потому, что стекло непрозрачно для инфракрасного излучения.Усовершенствованный длинноволновый В ИК-системах должны использоваться специальные линзы из причудливых материалов и слишком дороги для вашего обычного извращенца-соседа. Точно так же они тоже не будет видеть сквозь стекло.

ПОЧЕМУ ЗЕЛЕНЫ ЛИ СИСТЕМЫ NIGHT VISION?

Простой: В лампах усилителей изображения используется зеленый люминофор. Изображение вводится в один сторона трубки, проходит через некоторое усиление высокого напряжения и электроны вылетают в зеленый люминофор на другом конце, чтобы вы могли видеть сквозь окуляр.

Имитировать это японские видеокамеры придают черно-белому ИК-изображению зеленый оттенок. изображения, снятые в режимах ночной съемки.

Ничего про ИК зеленый, извините.

ПОДДЕЛКА ЭТО В ФОТОШОПЕ

До

После

Ха-ха, одурачил тебя.Этот снимок, также использованный в верхней части этой страницы, был сфальсифицирован Фотошоп. Мне было лень сканировать какую-нибудь пленку, чтобы проиллюстрировать эту статью.

Вы может достаточно хорошо имитировать ИК-эффект с помощью микшера каналов Photoshop. Я все объясняю здесь. Если это даст вам результаты вы хотите избавить вас от всех хлопот, которые я только что объяснил.

фотошоп не обманывает. Если вы художник и он дает желаемый результат тогда это правильный путь.

Системы напольного и потолочного отопления - нагревательные пленки из углеродной ткани

Как работает система лучистого (инфракрасного) обогрева?

По тому же принципу, что и Солнце. Все мы знаем, что теплый воздух течет вверх. Но лучистое инфракрасное тепло, создаваемое углеродной пленкой, в отличие от конвекционного (обычного радиатора, который нагревает воздух), распространяется во всех направлениях и нагревает предметы в комнате. Сначала он нагревает людей, затем стены или мебель. Воздух нагревается от теплых предметов.Лучистое отопление более комфортно для людей, чем конвекционное. И еще больше экономии.

Когда окупается использование углеродной пленки?

Решение на основе системы отопления LARX CARBON-FILM.COM лучше всего выбирать для ремонта и особенно для новых хорошо утепленных зданий, желательно еще на этапе проектирования, когда можно учесть и удовлетворить все требования. Это способ гарантировать ваше удовлетворение во всех отношениях.

Почему углеродная пленка лучше, чем обычные теплые полы на водной основе?

Стоимость эксплуатации углеродной пленки ниже, вам не понадобится ни газовый, ни электрический бойлер, ни тепловой насос. Это исключает возможность использования оборудования, требующего регулярного обслуживания. Вы не должны думать ни о ремонте дымохода, ни о сантехнике. Большим преимуществом является более простая установка и точное регулирование.

Почему следует выбирать углеродную пленку, а не нагревательный кабель?

  1. Полосы Carbon Film распределены по полу равномерно, без промежутков, поэтому передача тепла к поверхности пола эффективна и по всей площади пола.Если есть нагревательный кабель (или нагревательный мат), всегда можно почувствовать, где изгиб кабеля - чередуются горячие и холодные места.
  2. Нагревательный элемент углеродной пленки представляет собой углеродную поверхность, которая представляет собой электрический резистор, нагреваемый за счет прохождения электрического тока. Поскольку углерод не является металлом, поверхность углерода не является источником электромагнитного смога.
  3. В отличие от нагревательного кабеля, наша система отопления может применяться под стяжкой или непосредственно под плавающим полом (деревянным, ламинатным или виниловым).Благодаря этому теплопередача происходит мгновенно, а регулирование происходит быстро и точно. Скорость и точность регулирования наиболее важны для снижения эксплуатационных расходов.
  4. В случае выхода из строя углеродная пленка, нанесенная непосредственно под плавающий пол, всегда легко доступна.
  5. Полоски углеродной пленки соединены параллельно. Это означает, что в случае повреждения все ленты из углеродной пленки в помещении сохраняют работоспособность без каких-либо ограничений.
  6. Благодаря максимальному использованию поверхности пола потери тепла в помещении могут быть компенсированы более низкой температурой поверхности нагрева.Меньшая разница температур между температурой поверхности пола и температурой окружающей среды означает меньшую тепловую нагрузку на конструкцию здания, более быстрое и точное регулирование и, прежде всего, больший комфорт для пользователя.
  7. По сравнению с нагревательным кабелем, наша система обогрева LARX CARBON-FILM.COM может использоваться в сборных конструкциях полов без использования процесса мокрого строительства. Это касается сборных домов и деревянных конструкций. Кроме того, установка углеродной пленки существенно проще и, следовательно, быстрее в строительстве.

Почему выбрать карбоновую пленку, а не электрический бойлер?

  1. Углеродная пленка является локальным источником тепла - тепло вырабатывается непосредственно в месте, где это необходимо, поэтому отсутствуют потери при распределении и потери, вызванные передачей тепла между электричеством и водой. Углеродная пленка более эффективна.
  2. По сравнению с электрическим бойлером углеродная пленка нагревает всю поверхность пола и равномерно распределяет тепло.
  3. Регулирование каждой комнаты независимое, нет необходимости нагревать воду во всей системе из-за одной комнаты.
  4. Углеродную пленку можно наносить непосредственно под плавающий пол. Регулировка происходит немедленно, и комната не перегревается.
  5. Углеродная пленка не имеет бойлера, поэтому пространство в техническом помещении можно использовать более эффективно.

Почему следует выбирать углеродную пленку, а не тепловой насос?

В настоящее время в случае семейного дома нормального размера с хорошей изоляцией (до 250 м 2 ) использование теплового насоса вместо углеродной пленки нецелесообразно.Фактические недостатки теплового насоса: более высокие первоначальные вложения, практически сопоставимые эксплуатационные расходы, более высокая частота отказов системы (компрессор, механические элементы), шум, потребность в ценном пространстве, меньший срок службы, необходимость в собственном времени инвестора, как во время его установка и эксплуатация.

Вообще, абсурдно устанавливать сложные системы отопления в современных домах с хорошей изоляцией, когда отопление может быть реализовано намного проще. Наша система отопления LARX CARBON-FILM.COM обеспечивает комфорт за счет лучистого отопления (теплый пол).В современных домах с низкими тепловыми потерями его эксплуатационные расходы очень близки к тепловому насосу. Проще говоря, хорошо изолированный семейный дом отапливается при нормальной работе, за счет тепла от электрических приборов (в основном, кухонь), за счет тепла человеческого тела и, конечно же, за счет нашей углеродной пленки для «теплых ног». Вы будете приятно удивлены его эксплуатационными расходами.

Подходит ли карбоновая пленка для квартир?

Конечно! Подходит для всех типов новых домов, а также для качественного ремонта.Часто очень выгодна низкая высота системы.

Подходит ли углеродная пленка для старого дома?

В зависит от способности дома удерживать тепло внутри. Возможно, потребуется использовать углеродную пленку с большей мощностью. Мы будем рады проанализировать ваш дом и подготовить проект системы отопления.

Подходит ли углеродная пленка под ПВХ, паркетные полы, деревянные или пластиковые полы, плитку, винил, ковры?

Да, наша система отопления может быть установлена ​​под любым полом, если она сертифицирована для теплого пола.Под всеми этими покрытиями он будет работать надежно и эффективно.

Что, если мы (или наши соседи) затопим наш дом?

Мы выполняем все установки профессионально и в соответствии со строжайшими стандартами защиты системы отопления.

Не повредит ли мой пол?

Углеродная пленка не нагревается до температуры, которая может повредить напольное покрытие. Его максимальная температура также контролируется термостатом с датчиком температуры пола.

Безопасна ли углеродная пленка для моего здоровья?

Тепло в основном такое же, как солнечное. По сравнению с конвекционным отоплением (радиаторами) в воздухе присутствует меньше вредных микроорганизмов из-за его более низкой температуры.

Какие длины волн излучает углеродная пленка?

Углеродные пленки в принципе представляют собой низкотемпературный инфракрасный излучатель (около 20-50 ° C). Излучение - это передача электромагнитной энергии в виде волн разной длины.Это вызвано возбуждением частиц. Углеродные пленки не излучают видимого излучения. Инфракрасные волны, в которых они излучают, больше, чем видимый свет. Длина волны инфракрасного излучения составляет от 760 нанометров до 1000 микрон. Длина волны углеродной пленки составляет около 10 микрон. Однако на это значение влияет множество факторов, в основном в зависимости от напольного покрытия. Согласно закону сдвига Вина, чем выше температура, тем короче длина волны максимальной интенсивности.

Почему я считаю это дешевле, чем другие системы отопления?

Потому что дешевле - дешевле большинства других способов отопления.При рассмотрении критических параметров, таких как инвестиционные и эксплуатационные расходы, скорость и метод установки, точное и простое регулирование, отсутствие отказов, отсутствие обслуживания, отсутствие дымохода и его ревизий, отсутствие газа, теплообменник или другое крупное оборудование в вашем доме - вы будете не найти сопоставимой и столь же хорошей альтернативы сегодняшнему современному жилью.

Термографический контроль | Министерство энергетики

Энергоаудиторы могут использовать термографию - или инфракрасное сканирование - для обнаружения тепловых дефектов и утечки воздуха в ограждающих конструкциях зданий.

Как работают термографические обследования

Термография измеряет температуру поверхности с помощью инфракрасных видео- и фотоаппаратов. Эти инструменты видят свет, который находится в тепловом спектре. Изображения на видео или пленке фиксируют колебания температуры обшивки здания: от белого для теплых регионов до черного для более прохладных. Полученные изображения помогают аудитору определить, нужна ли изоляция. Они также служат инструментом контроля качества, чтобы гарантировать, что изоляция установлена ​​правильно.Чтобы узнать больше о том, как работает инфракрасное изображение, ознакомьтесь с нашей инфографикой Energy Saver 101 о домашних энергетических аудитах.

Термографический осмотр - это внутренний или внешний осмотр. Энергоаудитор решает, какой метод даст наилучшие результаты при определенных погодных условиях. Сканирование интерьеров более распространено, потому что теплый воздух, выходящий из здания, не всегда проходит через стены по прямой линии. Потери тепла, обнаруженные в одной области внешней стены, могут возникать в другом месте внутри стены.Кроме того, в ветреную погоду сложнее обнаружить разницу температур на внешней поверхности здания. Из-за этой трудности внутренние исследования обычно более точны, поскольку они выигрывают от уменьшения движения воздуха.

Термографическое сканирование также обычно используется при запуске теста дверцы воздуходувки. Дверца вентилятора помогает преувеличить утечку воздуха через дефекты каркаса здания. Такие утечки воздуха отображаются в видоискателе инфракрасной камеры в виде черных полос.

В термографии используются специально разработанные инфракрасные видео- или фотоаппараты для создания изображений (называемых термограммами), которые показывают колебания температуры поверхности.Эта технология имеет ряд применений. Термограммы электрических систем могут обнаружить аномально горячие электрические соединения или компоненты. Термограммы механических систем позволяют обнаружить тепло, создаваемое чрезмерным трением. Энергоаудиторы используют термографию как инструмент для выявления потерь тепла и утечки воздуха в ограждающих конструкциях зданий.

Инфракрасное сканирование позволяет энергоаудиторам проверять эффективность изоляции в конструкции здания. Полученные термограммы помогают аудиторам определить, нуждается ли здание в теплоизоляции и в каком месте здания она должна располагаться.Поскольку влажная изоляция проводит тепло быстрее, чем сухая изоляция, термографическое сканирование крыш часто позволяет обнаружить протечки.

Помимо использования термографии во время оценки энергопотребления, вам следует сделать сканирование перед покупкой дома; даже новые дома могут иметь дефекты тепловой оболочки. Вы можете включить в договор пункт, требующий термографического сканирования дома. Термографическое сканирование, выполненное сертифицированным специалистом, обычно достаточно точно, чтобы использовать его в качестве документации в судебных разбирательствах.

Типы устройств термографического контроля

Энергоаудитор может использовать один из нескольких типов инфракрасных датчиков при проверке на месте.

Точечный радиометр (также называемый точечным радиометром) является самым простым. Он измеряет излучение в одном месте за раз, с простым показанием измерителя, показывающим температуру данного места. Аудитор осматривает область с помощью устройства и отмечает разницу в температуре.

Линейный тепловизор показывает температуру излучения вдоль линии.Термограмма показывает линейную развертку, наложенную на изображение панорамированной области. Этот процесс показывает изменения температуры вдоль линии.

Самым точным устройством для термографического контроля является тепловизионная камера, которая создает двумерное тепловое изображение области, показывающее утечку тепла. Точечные радиометры и линейные тепловые сканеры не предоставляют необходимых деталей для полной оценки энергопотребления дома. Инфракрасная пленка, используемая в обычной камере, недостаточно чувствительна для обнаружения потери тепла.

Подготовка к термографическому осмотру

Чтобы подготовиться к тепловому сканированию интерьера, домовладелец должен предпринять шаги для обеспечения точного результата. Это может включать отодвигание мебели от внешних стен и удаление штор. Наиболее точные термографические изображения обычно получаются при большой разнице температур (не менее 20 ° F [14 ° C]) между температурами внутреннего и внешнего воздуха. В северных штатах термографические исследования обычно проводят зимой. Однако в южных штатах сканирование обычно проводится в теплую погоду при включенном кондиционере.

Иногда в году из-за явления, известного как «тепловая нагрузка», домовладельцу может быть необходимо - в зависимости от местных условий - создать и поддерживать определенную разницу температур внутри / снаружи в течение периода до за четыре часа до проведения теста.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
