Монтаж и подключение ГРЩ

Компания ПромЭлектроСервис НКУ – сертифицированный производитель электрощитового оборудования 10/6/0,4кВ. В нашем распоряжении – 3 производственных площадки в Санкт-Петербурге (более 1600м

²), большой штат инженеров и монтажников. Мы предлагаем вам конкурентные цены, высокое качество электрощитов и оперативные сроки поставки.

Контакты для связи

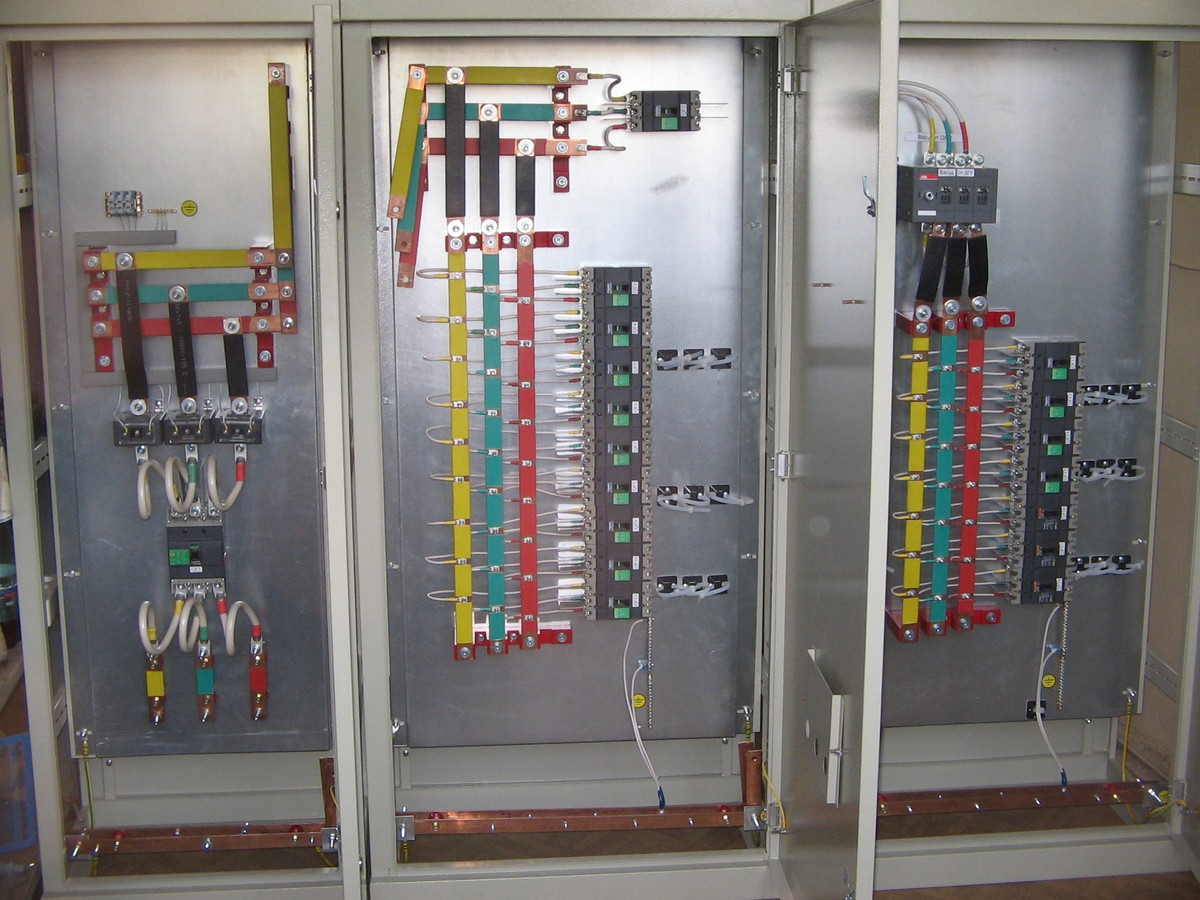

Монтаж и подключение электрощитов – важный этап построения качественного электроснабжения любого объекта. Учитывая то, что ГРЩ является первыми электрощитом в иерархии НКУ, правильность его подключения особо важна.

При производстве ГРЩ мы рисуем компоновочный чертеж предполагаемого щита, который согласуется с местом будущей установки. Обычно это цокольный этаж с подземным вводом кабелей, но бывают и случаи открытой установки ГРЩ 0,4кВ.

Попав на объект ГРЩ должен быть распакован и установлен на заранее подготовленные места. Чаще всего щиты располагают неподалеку от того места, где проектировщики указали точку выхода кабелей из фундамента сооружения посредством армированных отверстий либо же из специально оснащенного приямка.

Далее необходимо подготовить кабель к опрессовке при помощи наконечников. После опрессовки желательно обернуть кабель в термоусадку для полной изоляции или использовать концевые кабельные муфты. После завершения заведения кабелей их фиксируют.

Нулевой провод фиксируется на большой шине внизу щита. На нижней же шине фиксируется заземление. Сажать фазные кабеля необходимо в следующей последовательности: белый, черный, красный (белую жилу необходимо сажать на желтую шину, черную – на зеленую, красную – на красную). Важно, чтобы наконечники были сильно зафиксированы на шине гайками с шайбами. Ведь от этого зависит, будет ли качественно и бесперебойно работать электрооборудование. Фазные жилы кабелей не должны быть перепутаны с фазами на подстанции.

При построении систем заземления нужно не забыть про специализированные щиты ГЗШ.

Далее можно начинать закреплять нулевые кабеля на нулевую шину. Процесс аналогичный. Кабеля закрепляются при помощи гаек с шайбами. Алюминиевую обмотку кабеля закрепляют на шину заземления тем же способом.

После подключения силовых кабелей, происходит присоединение и маркировка отходящих кабелей, проверка индикации, работоспособности системы.

При необходимости, специлисты нашей компании могут провести Шеф-Монтаж и дать рекомендации по подключению ГРЩ.

Подробнее о шкафах ГРЩ

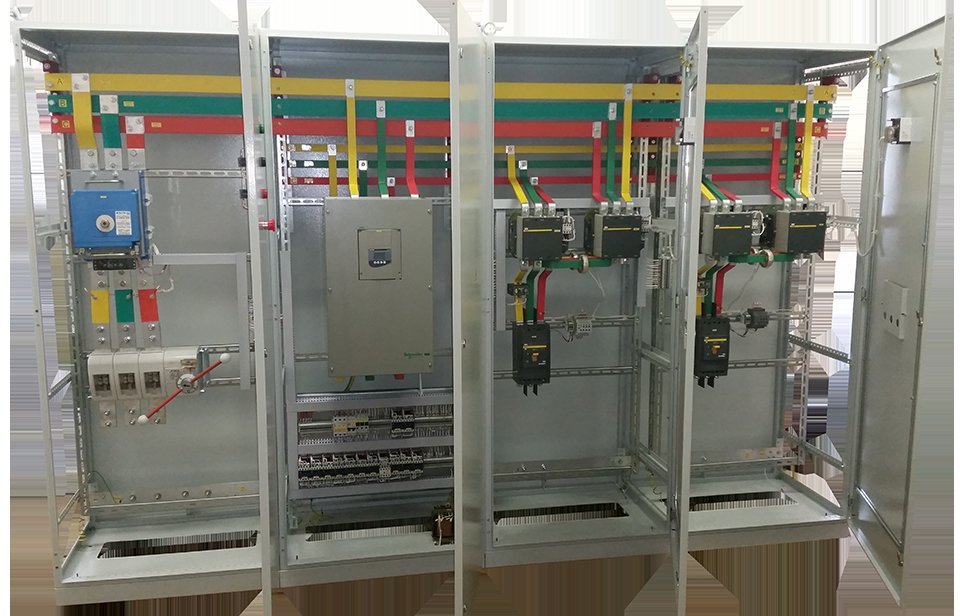

ГРЩ. Главные распределительные щиты, проектирование, сборка и монтаж.

Панели главных распределительных шитов ГРЩ предназначены для комплектования распределительных устройств электроэнергии трехфазного переменного тока напряжением 380/220 В с глухо-заземленной нейтралью, служащих для приема и распределения электрической энергии, защиты групповых линий от перегрузок и токов короткого замыкания.

ГРЩ применяются в составе трансформаторных подстанций, вводных устройств промышленных предприятий, жилых и административных зданий.

Современные ГРЩ защищают электрические цепи от однофазных и многофазных коротких замыканий, а также от КЗ в системах управления или индикации. Также внедрение автоматических контроллеров позволяет осуществлять оперативное автоматическое управление цепями (отключение, переключение и так далее) по достижению тех или иных условий или параметров внешних или внутренних электроцепей. В этом случае ГРЩ образуют шкафы и пункты распределительные.

ГРЩ выполняет вводно-распределительные, контрольные и предохранительные функции. В некоторых случаях роль ГРЩ выполняет щит, расположенный на подстанции, обеспечивающей объект электроэнергией.Главный распределительный щит также может быть использован для быстрой коммутации цепей, что, к примеру, особенно актуально в современных системах обеспечения резервной электроэнергией. ГРЩ часто являются низковольтовой частью подстанции. Основное исполнение – на базе защищённого металлического напольного шкафа или в виде панельной системы. На лицевой панели ГРЩ расположены системы индикации, а все управляющие контуры сосредоточены за ней.

По назначению панели ГРЩ делят на:

линейные;
вводные;
секционные;
вводно-линейные;
вводно-секционные;
панели с аппаратурой АВР.

ГРЩ могут выполняться с одним, двумя и тремя вводами c автоматическим выключением вводного аппарата и включением резервного ввода при исчезновении напряжения на основной линии.

Степень защиты ГРЩ: от IP20 до IP54.

В зависимости от требований заказчика, мы можем предложить исполнения ГРЩ в корпусах зарубежных фирм: АВВ (серия TriLine-R IP55), Schneider Electric (Sarel Spacial 6000, PRISMA), Legrand (XL³), Rittal, DKC.

Бюджетные версии ГРЩ в корпусах отечественного производства: каркасы ЩО70, Шкафы Альфа IP54 от “Завода электротехнических металлоизделий»”, корпуса типа ВРУ от завода “Фабер”

Также мы можем предложить сборку типовых решений концерна ABB на базе шкафов TriLine-R.

Обратитесь к нам и Вы будете приятно удивлены соотношением цена-качество предложенные нашей компанией.

Главный распределительный щит (ГРЩ). Производство и монтаж ГРЩ.

ГРЩ (главный распределительный щит) предназначен для комплектования нескольких распределительных устройств электроэнергии 3-х фазного переменного тока с напряжением 380/220В с глухозаземленной нейтралью. Предназначен для распределения и приема электроэнергии, защиты от КЗ (короткого замыкания) и перегрузок групповых линий.

Обычно щиты ГРЩ производятся в многошкафном виде напольного исполнения. Каждая панель распределительного устройства имеет своё назначение и отвечает за определённые функции. IP (cтепень защиты) у панелей ГРЩ 20, 31, 54.

Главный распределительный щит находится на верхнем уровне приёма и распределения электроэнергии в здании или сооружении. ГРЩ получает напряжение от трансформаторной подстанции и распределяет между устройствами внутреннего электроснабжения. Как правило, ГРЩ имеют номинальный ток от 630 А и выше.

ГРЩ применяют в трансформаторных подстанциях, в вводных устройствах промышленных предприятий, в административных и жилых зданиях.

Назначение ГРЩ

В настоящее время ГРЩ защищают электрические цепи, как от однофазных, так и многофазных КЗ (коротких замыканий) и от КЗ в системе индикации или управления. При внедрении автоматических контроллеров, осуществляется автоматическое и оперативное управление цепями (переключение, отключение и др.) при достижении различных условий или параметров внутренних и внешних электрических цепей. В данном случае ГРЩ образуют пункты распределительные и шкафы.

ГРЩ выполняет предохранительные, вводно-распределительные и контрольные функции. Бывает, что функции ГРЩ выполняет щит, который расположен на подстанции и обеспечивает объект электрической энергией. Также ГРЩ используют для быстрой коммутации цепей, в настоящее время это очень актуально в системе обеспечения резервной электрической энергией.

По назначению ГРЩ разделяют на:

секционные
линейные
вводные

ГРЩ имеет 1, 2 или 3 ввода c автоматическим выключением вводного аппарата, а также включение резервного ввода в случае исчезновения напряжения на основной линии. АВР в ГРЩ обычно установлен в секционной панели и выполнен в виде контроллера, либо релейной схемы. В шкаф ГРЩ может быть установлено устройство учёта электроэнергии, позволяющее контролировать расход электроэнергии. На дверях обычно устанавливается аппаратура (кнопки, лампы), позволяющая осуществлять контроль и управление процессом подачи электричества.

Установка панелей ГРЩ происходит в сухих помещениях на ровной поверхности, не подверженной вибрациям. Окружающая среда не должна содержать радиационное излучение, опасные газы и пары, способные вызвать разрушение изоляции или привести к взрыву.

Помимо ГРЩ, выделяют такие обозначения главного устройства как ГРЩД , ГЩВУ.
ГРЩД – главный распределительный щит жилых домов. Используется для приёма и распределения электроэнергии, а также для защиты от КЗ и перегрузок в многоэтажном жилищном секторе. ГЩВУ – главный щит ввода и учёта. По назначению имеет такие же функции, как и предыдущий, применяется в многоэтажном секторе 6-16 этажей.

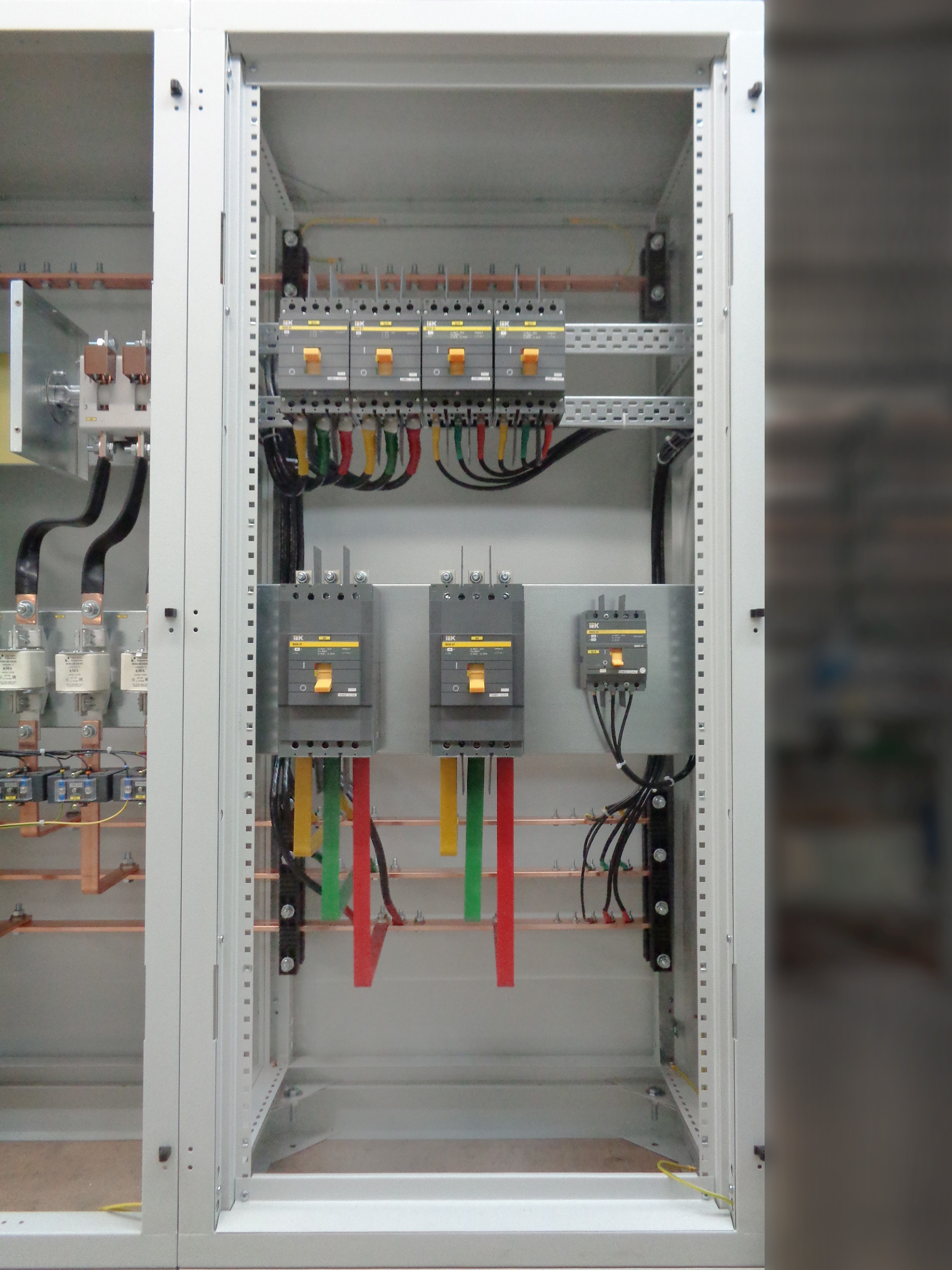

Устройство ГРЩ

Главные распределительные щиты состоят из металлоконструкций, разделённых на отдельные панели – вводные, секционные и распределительные. Такая конструкция позволяет транспортировать устройство с места производства по частям на место его эксплуатации.

Вводные панели необходимы для приёма электроэнергии. В них заводятся кабели или подключаются шины, с которых идёт дальнейшая передача напряжения на секцию и распределительные панели. В вводной панели находится коммутирующее устройство – разъединитель, либо автоматический выключатель, позволяющий отключать нагрузку от сети.

Секционная панель содержит в себе аппараты (автоматы, рубильники) для того, чтобы отключить определённую секцию от нагрузки, либо запитать её от другого ввода. В этой же панели обычно устанавливается схема АВР, реализованная на контроллере, либо на релейной схеме с контакторами. Секционные автоматы, как и вводные на большие токи обычно выбираются выкатанного исполнения для создания видимого разрыва цепи.

Распределительные (линейные) панели содержат коммутационное и защитное оборудование, к которому подключаются отходящие линии нагрузки. В данных панелях могут быть установлены трансформаторы, измерительные приборы и приборы учёта.

Также в некоторых случаях выделяется отдельные панели учёта электроэнергии и панели управления и диспетчеризации. Панель диспетчеризации позволяет совершать контроль над работой всех устройств и вносить изменения в их параметры. Сбор и обработка данных в ГРЩ происходит благодаря программируемым контроллерам.

Ввод, как и вывод проводников может осуществляться как сверху, так и снизу. Ошиновка в ГРЩ осуществляется с помощью алюминиевой или медной шины и может пропускать через себя ток до 7200 А.

В зависимости от запроса заказчика исполнение ГРЩ может быть в корпусах зарубежных производителей, таких как Schneider Electric, Rittal, АВВ, Legrand, DKC. Также может быть рассмотрен вариант отечественного исполнения корпуса ЩО70 (разработка 70-х гг.

), ШНТ (аналог Rittal), корпуса марки «Провенто» и многие другие по согласованию с заказчиком.

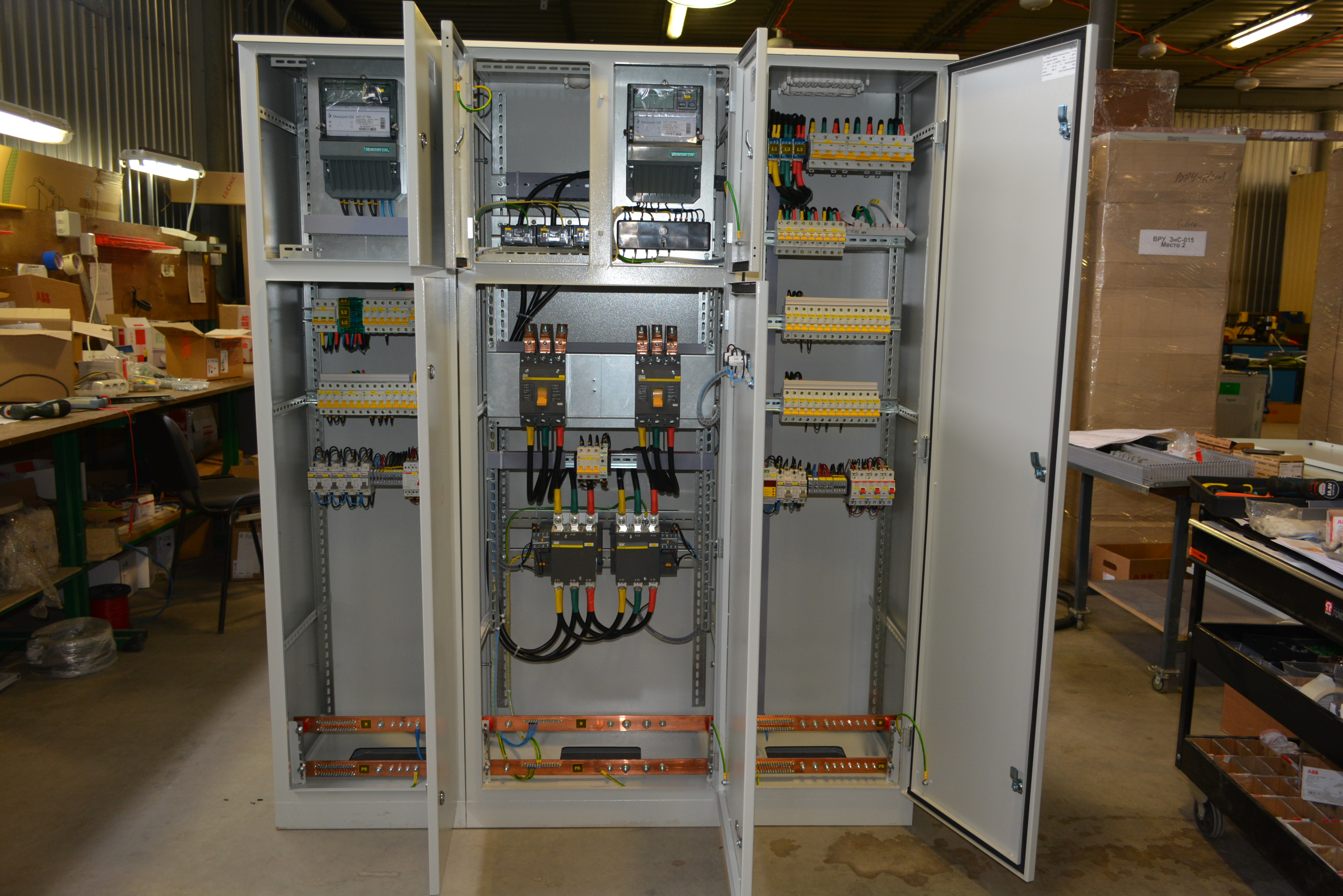

Производство и монтаж ГРЩ

Главный распределительный щит, как правило, собирается в производственном помещении, после чего готовое изделие доставляется на объект, где монтируется на специально отведённое место. Также по месту к ГРЩ подводятся и присоединяются вводные и отходящие кабели или шинопроводы.

Сборка ГРЩ осуществляется на нашем производстве в Санкт-Петербурге по индивидуальным заказам с использованием корпусов и внутреннего оборудования различного уровня надёжности и стоимости. В зависимости от потребностей поможем Вам подобрать оборудование, которое будет оптимальным именно в Вашей ситуации.

В производственном цеху после поступления всех комплектующих сборка начинается с корпуса. Внутри вводных, распределительных и секционных панелей устанавливаются профиля или монтажные платы, проделываются необходимые отверстия под сальниковые ввода или лампочки/переключатели, которые размещены на передней дверце. При этом монтажные панели могут помещаться в корпус уже укомплектованными оборудованием. Далее устанавливаются дин-рейки для размещения модульного оборудования, осуществляется вся разводка и укладывается в короба. Если щит ГРЩ рассчитан на большой ток, то используются медные или алюминиевые шины, которые режутся, гнутся и крепятся на изоляторы внутри металлической конструкции корпуса.

По окончании сборочного процесса проводится прозвонка, проверка всех соединений, протягиваются болты, и проверяются на работоспособность светосигнальные элементы. Готовая продукция должна иметь паспорт и сертификат соответствия.

Собранный щит ГРЩ упаковывается и перевозится к месту его эксплуатации. По месту производится монтаж распределительного устройства специально обученными электромонтажниками, которые имеют группу по электробезопасности не ниже 3.

Обычно к ГРЩ подводят вводной кабель уже на конечном этапе электромонтажа, когда работы по всему объекту почти закончены, и установлены все оконечные потребители. Монтаж щита может быть произведён навесным, встраиваемым или напольным образом, в зависимости от его размеров и конструктивных особенностей. К электрощиту подводится вводной кабель или шинопровод, а также происходит присоединение отходящих кабелей.

После проверки надёжности соединений начинается поочерёдное подключение нагрузки для проверки работоспособности устройства. Какое-то время щит ГРЩ работает в тестовом режиме для выявления возможных недостатков.

Главный распределительный щит, сборка и монтаж ГРЩ

Для приема, учета и распределения электроэнергии в сетях переменного тока 380/220В применяют устройство ГРЩ (Главный распределительный щит).

Главный распределительный щит передает электричество с трансформаторной подстанции (ТП) к этажным или квартирным щиткам, а так же защищает потребителей от перегрузки электросети и коротких замыканий. Питание ГРЩ происходит с помощью магистрального шинопровода и производится с низкой стороны питающего трансформатора.

ГРЩ состоит следующих основных панелей:

Вводной – в ней происходит монтаж вводных автоматов, которые принимают электричество с трансформаторов и приборы для его учета;
Секционной – состоит из автоматического выключателя и системы автоматического ввода резерва;
Линейной – ориентирована на питание отходящих линий.

Сборка и монтаж ГРЩ

При сборке распределительного щита важно учитывать особенности монтажа всех устанавливаемых в него аппаратов.

В соответствие с ГОСТ 15150-69 ГРЩ необходимо монтировать только в специально оборудованных помещениях. Как правило, ГРЩ бывают в напольном исполнении, однако, в редких случаях применяются и настенные виды щитов.

Сотрудники, выполняющие монтаж щита, должны иметь группу допуска по электробезопасности, начиная с III и выше.

Перед монтажом ГРЩ, необходимо обесточить вводный кабель, разместить в щите всю защитную автоматику, закрепить щит, завести провода в щит соответственно маркировкам, отдельно подписать расположение автоматов (каким линиям он отвечает) и подготовить нужный для последующей работы инструмент (бокорезы, отвертки, клещи и другое).

Основные работы по монтажу ГРЩ:

с кабелей снять наружную изоляцию, и расположить их к автомату;
распределить «фазу» и «ноль» и соединить специальными стяжками.
обрезать провода по нужной длине;
снять изоляцию с жил «нулевых» проводов, подсоединить к «нулевой» шине;
подключить «фазу» к автоматам;
снять изоляцию с заземления, а затем подключить его;
убедиться в подключенности всех нужных линий к автоматам;
подсоединить УЗО сначала к общему автомату, а потом и к группе автоматов;
подсоединить общий автомат;
поставить внешнюю крышку.

Производство ГРЩ (главных распределительных щитов)

Мы обладаем современным цехом по производству НКУ и предлагаем услуги по сборке главных распределительных щитов (ГРЩ).
Наше производство сертифицировано по стандартам крупнейших мировых производителей ABB и Schneider Electic. После изготовления каждое изделие в обязательном порядке проходит испытания и технический контроль.

Предназначение главного распределительного щита заключается в приеме и распределении электроэнергии между групповыми потребителями. Кроме того, ГРЩ обеспечивает защиту от перегрузок и коротких замыканий, используется для нечастых оперативных коммутаций электрических цепей. Применяется преимущественно на жилых объектах, а также на объектах торговли и производства. Электроэнергия в щит подается, как правило, с ближайшей понижающей трансформаторной подстанции.

Мы производим качественные ГРЩ любой сложности как на отечественном, так и на европейском оборудовании.

Проектирование, сборка и монтаж ГРЩ выполняются с учетом всех современных требований к безопасности.

Мы работаем по всей России!
Единый номер телефона отдела производства : +7(495) 505-65-25

При сборке ГРЩ мы используем комплектующие ведущих мировых производителей. Приборы проходят тщательный контроль и испытания и обладают всеми необходимыми сертификатами качества.

Примеры наших работ по проектированию и сборке ГРЩ По желанию заказчика производство электрощитов может осуществляться не только по типовым, но и по индивидуальным схемам.

ГРЩ монтируется после проведения квалифицированного обследования места установки: температурные условия, защищенность от попадания влаги, тряски и вибраций, удобство для доступа. Для удобства заказчиков наши щиты могут оснащаться системой дистанционного мониторинга и диспетчеризации энергопотребления Smartlink, которая осуществляет:

1. Оптимизацию потребления электроэнергии, повышение энергоэффективности

Сбор и обработка информации со всех счётчиков электроэнергии, для каждого типа цепи и потребителя
Автоматизация, планирование и управление нагрузкой на сеть для оптимизации энергопотребления

2. Повышение бесперебойности электроснабжения и доступности электроэнергии

В случае отключения электропитания система немедленно информирует пользователя об этом
Возможность лёгкого и быстрого изменения конфигурации электрооборудования

3. Контроль расходов

Возможность учета электроэнергии на любом уровне – от больших секторов или секций до каждого отдельного фидера

Опыт и профессиональная подготовка нашего персонала позволяют качественно выполнять работы по установке на объекте и вводу в эксплуатацию ГРЩ в предельно короткие сроки, а также оперативно производить замену вышедших из строя узлов и элементов сети. На счету компании многочисленные реализованные проекты.

Всё оборудование производства ГК «Асберг АС» отличается длительным сроком службы и высокой надежностью.

В зависимости от назначения, места установки и условий эксплуатации, щиты могут иметь навесное, напольное или встраиваемое исполнение. Пыле- и влагозащита, антикоррозийность и устойчивость к химическому воздействию являются обязательными факторами.
ГРЩ устанавливаются на промышленных предприятиях, на объектах с повышенным требованием к электробезопасности

Щиты распределительные могут использоваться в трехфазных сетях с системами заземления TN-S, TN-C, TN-C-S, по ГОСТ Р 50571.2.

Главные распределительные щиты в нашей компании собираются на базе комплектующих от ведущих европейских и отечественных производителей.

На каждом этапе, от подбора комплектующих, до выпуска готового изделия, осуществляется внутренний контроль качества. Вся выпускаемая продукция сертифицирована и соответствует всем стандартам качества и нормам безопасности. Комплект распределительного щита может быть дополнен автоматическими выключателями, испытательными коробками и другими опциями по желанию клиента.

Другие разделы производства ВРУ

ВРУ – вводно-распределительное устройство, предназначено для бесперебойного электроснабжения.

АВР

АВР – автоматический ввод резерва.

ЩА

ЩА – щит автоматики, предназначенный для управления климатическими установками, системами наблюдения и производственным оборудованием

ЩР

ЩР – щит распределительный, используется для приема и распределения электроэнергии.

ЩО

ЩО – щит освещения, используется для защиты электросетей от перегрузок и коротких замыканий.

УКРМ

УКРМ – устройства компенсации реактивной мощности, позволяют более эффективно использовать энергию.

ЩСН

ЩСН – щит собственной нагрузки, применяется для приема тока от двух источников и дальнейшего распределения до потребителей

ЩПТ

ЩПТ – щит постоянного тока, предназначенный для приема и распределения энергии между потребителями постоянного тока.

ШОТ

ШОТ – шкаф оперативного тока для приема электроэнергии от нескольких источников переменного тока и преобразования ее в постоянный ток

ЩУ

ЩУ – щит учета, предназначены для учёта электроэнергии 380/220 В.

ЩС

ЩС – щит силовой, предназначенный для обеспечения подключенных электроприборов напряжением

Квартирные щиты

ЩК – щит квартирный для учета и распределения электроэнергии, а также для защиты сети от коротких замыканий и перегрузок

Проектирование

КСО-207 Камеры одностороннего обслуживания для приёма и распределения электрической энергии переменного трёхфазного тока частотой 50 Гц, напряжением 10 (6) кВ

Монтаж ГРЩ и модернизация электрощитовых

Главный распределительный щит – специализированное оборудование, сконструированное для распределения тока с учетом потребительской нагрузки, защиты электролиний от перегрузок, коротких замыканий, оперативных включений и выключений. Щит обеспечивает учет потребленной энергии и контролирует параметры поступающего и потребляемого тока, благодаря контрольно-измерительным приборам, используемым в его конструкции.

Монтаж электрощита выполняется на вводе кабеля. Щитки комплектуются отдельными панелями двустороннего и одностороннего обслуживания. Они представляют собой вводную, распределительную и секционную панели, выполненные из гнутого сварного профиля из стали, внутри которых размещаются приборы вспомогательных и главных цепей.

Вместо щитка в некоторых случаях устанавливается вру, монтаж используется на объектах с исходящим током каждой отдельной питающей линии не выше 250А, и входной мощностью до 630А.

Вводный распределительный щит комплектуется такими приборами как:

АРВ или ввод резерва автоматический;
контрольно-измерительная аппаратура – амперметры, вольтметры;
автоматические выключатели;
учетные приборы;
рубильники.

Монтаж ГРЩ электрощитовых

При проектировании ГРЩ подбирается такое исполнение щитка, которое позволит установить нужное оборудование, и оставит место для модернизации. Модернизация ГРЩ – комплекс мер, направленных на улучшение, повышение эффективности распределяющего устройства.

Замена электрощитовой требуется, когда установленные в щитке приборы не справляются с потребительскими нагрузками, износились, вышли из строя. Также замена электрощита на новый осуществляется при расширении электролинии и установке дополнительного оборудования, которое не возможно разместить в корпусе старого щитка.

Наше предприятие Макрофорт предлагает полноценные услуги по модернизации и замене щитовых, которыми могут воспользоваться предприятия и частные заказчики. Замена ГРЩ может включать:

смену счетчиков;
смену корпусов щитков;
смену автоматических предохранителей;
смену старых проводов соединения и др.

Стоимость модернизации или замены c монтажем ГРЩ электрощитовых определяется после подготовки проекта, в котором отражается тип, конфигурация щита, используемое оборудование, комплектующие и расходные материалы.

Если вам нужно обновить ГРЩ, обращайтесь к нам. Макрофорт не только подготовит оптимизированный проект, но и подберет нужное оборудование, которое сделает вашу обновленную силовую установку эффективной и безопасной.

Наличие Допусков СРО и сертификатов

Мы имеем все необходимые допуски и лицензии по электромонтажным работам и несем ответственность за результат.

Прозрачное ценообразование

В наших сметах нет скрытых затрат. Каждый этап работ максимально конкретизирован. Вы всегда видите за что платите.

Комплексная услуга

Макрофорт осуществляет электроснабжение объектов «под ключ». Проектирование, согласование, электромонтаж и дальнейшее обслуживание.

Сборка электрощитовой, электрощитового оборудования, ГРЩ, ВРУ, УВР, ЩАВ, ЩО, ЩАО

Сборка щитового оборудования ГРЩ и ЩО

ООО “ЭлектроПромАвтоматика” изготавливает электрощитовую продукцию как по собственным проекам, так и по проекту заказчика. Наличие собственного проектно-конструкторского отдела и немалый опыт сотрудников позволяет в оптимальные сроки разработать и поставить заказчику нестандартное электрощитовое оборудование с максимальным обеспечением требуемых заказчику эксплуатационных качеств.

Проектирование и изготовление электрощитовой продукции производится на базе комплектующих (отечественных и импортных) по желанию заказчика. В случае предоставления возможности сбора комплектующих нам, мы обещаем, что за лучшую цену наши поставщики поставят самые качественные детали и в кратчайшие сроки.

После ввода кабельной линии в помещение – производственный цех, административное учреждение, коммерческий, жилой или другой объект – нужно грамотно распределить нагрузки по зонам и подвести питание к каждому потребителю. Для этого в помещении выполняется монтаж электрощитового оборудования. Доверьте эту работу нашим специалистам, выбирая компанию по сборке электрощитовой. Вы получите гарантию качества монтажа, надежности и безопасности установленного оборудования.

Сборка ГРЩ

Главный распределительный щит (ГРЩ) — распределительный щит, через который осуществляется приём и распределение электроэнергии по зданию или какой-то его части.

Щиты ГРЩ предназначены для приёма и распределения электроэнергии (возможен также учёт) в сетях переменного тока с разделенной землёй и нейтралью (возможно подключение к сетям с глухозаземленной нейтралью (тип заземления TN-C, TN-S, TN-C-S), защиты линий при перегрузках, утечек и коротких замыканиях.

В качестве ГРЩ может служить и вводно-распределительное устройство. Главный распределительный щит содержит в себе, как противоаварийную автоматику (автоматические выключатели, устройства защитного отключения и т.д.) , так и средства учёта и измерения электроэнергии (счётчики, амперметры, вольтметры и т.д).

ГРЩ обеспечивает защиту от перегрузок и коротких замыканий и используются для нечастых оперативных коммутаций электрических цепей. ГРЩ, как правило, размещается на ТП 6-10 кВ и является низковольтной составляющей подстанции.

“ПромЭлектроАвтоматика” осуществляет сборку щитов ГРЩ до 6300А в оболочках от лучших импортных и отечественных производителей.

Зачастую, при производстве ГРЩ мы используем шкафы System pro E power производства АВВ, Prisma P от Schneider Electric и TS8 производства Rittal с использованием шинных сборок RiLine60, Maxi-PLS, Flat-PLS и системы низковольтного распределения Ri4Power , обеспечивающей секционирование по формам до 4b и устойчивых к большим токам короткого замыкания.

В конструкцию ГРЩ включаются панели разного назначения:

вводные. Именно к ним присоединяется вводной кабель;
отходящие. К ним при монтаже распределительного щита – цена этой услуги у нас вам непременно понравится – присоединяется нагрузка;
секционные. В эти панели устанавливаются коммутационные устройства, которые дают возможность запитать секцию от альтернативного источника в ручном или автоматическом режиме.

Сборка щита освещения ЩО

Электрический щит включает в себя:

Корпус.
Электрические автоматы.
Счетчик энергии.
Монтажные провода.
Клемники.

Правила Сборка электрощитов должна производиться по определенным правилам, так как от этого зависит электробезопасность жильцов квартиры.

Требования и правила сборки электрических щитов:

Допустимое число устройств защиты и их номинальный ток определены паспортными данными устройства.
Корпус щита изготавливается из негорючих материалов. Для этого используется металл с особым покрытием или негорючий пластик.
На корпусе щита должно быть обозначение с указанием номинального напряжения.
Провода должны быть маркированы бирками с указанием на них группы потребителей нагрузки.
Корпус и дверцы подключаются к заземлению в обязательном порядке.
Колодки заземления и нейтрали должны содержать свободные для подключения клеммы.
При приобретении щита не забудьте проверить наличие паспорта с указанием правил установки, напряжения, тока, сертификации, изготовителя.

На дверцу наклеивается электрическая схема системы электропроводки для удобства пользования и возможности дальнейшей модернизации.

Мы осуществляем сборку электрических распределительных щитов на заказ по ценам, которые вам непременно понравятся. Степень сложности ГРЩ может быть самой высокой: наши специалисты профессионально справятся со сборкой в любом случае.

Сборка электрощитового оборудования

Для зонирования помещения (квартиры, офиса или другого) и создания в каждой зоне самостоятельной электрической цепи наши специалисты выполняют сборку электрощитового оборудования в Москве. В корпусе электрощитка располагается DIN-рейка, на которую устанавливаются автоматы (по количеству электрических контуров в помещении). Кроме того, в конструкцию электрощитков включаются клеммы, фазная гребенка, заземляющая планка, некоторые другие приспособления, перечень которых зависит от условий эксплуатации оборудования.

Клиент компании «ПромЭдектроАвтоматика» может заказать сборку электрошкафа накладного или встраиваемого типа, выбрав ту разновидность, которая оптимально подойдет именно в его случае.

Несколько причин воспользоваться нашими услугами

Собирая электрощитовые устройства, мы используем качественные комплектующие известных во всем мире марок – Legrand, ABB, Schneider Electric и других. Это ложится в основу надежности и долговечности электрооборудования.

Специалисты компании «ПромЭдектроАвтоматика» имеют большой опыт сборки щитовых устройств. У них есть все необходимые допуски, подтверждающие их квалификацию.

Еще одна причина заказать в компании «ПромЭдектроАвтоматика» сборку электрощитового оборудования – цена этой услуги: у нас она вполне доступна. Вам не придется переплачивать, пользуясь нашими услугами!

Установка новой службы электрооборудования

Перед мы начинаем – в качестве предостережения – никогда не работайте вживую провода! Ток 20 миллиампер через грудь (т. Е. поражение электрическим током из одной руки в другую) может смертельно остановить человека сердце.

Установка временного источника питания

Перед установкой нового электрооборудования на дома вам, как правило, понадобится временное электричество. Фактически, один из первые утилиты, которые вы захотите подключить на своем строительная площадка.Мы установили временное питание метр в земле возле трансформатора энергокомпании у нашей каюты (позвоните в энергокомпанию и посмотрите где они хотят, чтобы вы его разместили, если вы не знаете). Они будут вы поместили временный пьедестал в землю вместе с медный заземлитель. Власть Юты взимала с нас минимальную плату за связь. Я думаю, это было порядка 30 долларов. Наш временный измеритель мощности имел вилку на 240 В (30 А), а также пару Розетки с защитой от GFCI 20A – показаны ниже.

Установка новой электросети – Энергетическая компания Подключение

Для установки новой системы электроснабжения или постоянного электроснабжения в штате Юта компания Rocky Mtn Power требует, чтобы владелец проложил трубопровод от от источника энергокомпании до точки обслуживания или щитка счетчиков на твой дом. Энергетическая компания за свою копейку устанавливает проводников, электросчетчик и ставит пломбы на панель. Требования к размеру кабелепровода – измерительная панель. местоположение и другие инструкции по обслуживанию перейдите по ссылке www.rockymoutainpower.net и щелкните «Информация для подрядчиков».

Для нашей службы 400A нам потребовалось проложить один кабелепровод диаметром 3 дюйма. от зеленого квадрата на нашей линии собственности до панели счетчика на нашем кабина. Трубопровод требовалось проложить на глубине 24 дюйма. У нас было около 50 футов между зеленым ящиком и нашей измерительной панелью. При установке вашего новое электрическое обслуживание, но вы можете выкопать его вручную, если это не слишком далеко.

Вот наша измерительная панель 400A GE. Эта панель имеет главный выключатель для питания разрывной панели на 200 А в кабине, а также на 200 А. встроенный выключатель.

Как выглядит электрическое обслуживание?

Четыре провода связаны с питанием главная панель с питанием. Три из них поступят от утилиты компании, а четвертый (голый) провод идет откуда-то еще.

Оголенный провод соединяется с одним или несколькими длинными металлическими стержнями. в землю или на провод / арматуру, закопанную в фундамент (a.к.а. Уфер земля), а иногда к водопроводу (должен быть металлическим, продолжаться до того места, где магистральный водопровод, входящий в дом. Остерегайтесь гальваники действие проводимости «разрывается» (часто между медной и железной трубой). Это «заземляющий провод». Он нужен, чтобы убедиться, что третий контакт на ваших розетках заземлен. Этот провод обычно нет тока.

Один из других проводов будет белым (или черным с белым или желтые полосы, а иногда и просто черные).Это нейтральный провод. Подключается к “центральному крану” раздачи трансформатор, обеспечивающий питание. Это связано с заземляющий провод только в одном месте (обычно внутри основной панели). Нейтраль и земля не должны быть подключены где-нибудь еще. В противном случае могут произойти странные и / или опасные вещи.

Кроме того, должна быть только одна система заземления в дом. Некоторые нормы требуют более одного заземляющего электрода. Они будут соединены вместе или подключены к нейтрали. в общей точке – еще одна система заземления.Добавление дополнительных заземляющие электроды, подключенные к другим частям дома проводка небезопасна и противоречит нормам.

Если вы добавляете дополнительную панель, земля и нейтраль обычно выведены как отдельные проводники от главной панели и являются не связаны друг с другом на субпанели (т. е. по-прежнему только один соединение нейтраль-земля). Однако в некоторых ситуациях (определенные категории отдельных зданий) вы действительно делаете необходимо предусмотреть второй заземляющий электрод – проконсультируйтесь с вашим инспектор.

Два других провода обычно черного цвета и являются «горячими». провода. Они прикреплены к распределительному трансформатору от вашей электросети. компания как хорошо. Два черных провода сдвинуты по фазе на 180 градусов. Другие. Это означает, что если вы подключите что-то к обоим горячим проводам, напряжение будет 220 вольт. Если что-то подключить к белый и любой из двух черных вы получите 110 В. Кажется, что в некоторые панели входят только три провода. Это либо потому, что нейтраль и земля подключены. вместе в другой точке (например: метр или столб) и один провод выполняет двойную функцию как нейтраль и земля, или в некоторых в редких случаях в сервисе есть только один горячий провод (только 110 В услуга).

Требования к размеру земли для служебного входа

Ссылка NEC 2008, таблица 250-66

Размер самого большого необоснованного проводника служебного входа или Эквивалентная площадь для параллельных проводников (AWG / тыс. Мил.)		Размер проводника заземляющего электрода (AWG / kcmil)
Медь	Алюминий или алюминий с медным покрытием	Медь	Алюминий или алюминий с медным покрытием
2 или меньше	1/0 или меньше	8	6
1 или 1/0	2/0 или 3/0	6	4
2/0 или 3/0	4/0 или 250	4	2
С 3/0 по 350	Более 250 – 500	2	1/0
Свыше 350 – 600	Более 500 – 900	1/0	3/0
Свыше 600 до 1100	Более 900 – 1750	2/0	4/0
Более 1100	Более 1750	3/0	250

Измеритель мощности – необходимое рабочее пространство перед измерителем

Частью установки нового электрооборудования является монтаж основного панель питания или измеритель мощности.Мы использовали комбинированную панель, которая были оба. Коммунальным компаниям обычно требуется рабочее место перед измерителя мощности, как показано ниже. Этот позволяет техникам по обслуживанию или электрикам удобно и безопасно Работайте со своим измерителем мощности и главной сервисной панелью.

Измеритель мощности

– Свободное пространство для опоры здания Накладные услуги

На схеме ниже показано, что ваш измеритель мощности должен быть 3 ‘ минимум от входной двери, газового счетчика или оконного проема. Счетчик также должен быть расположен в пределах 10 футов от переднего угла резиденция. Эти требования устанавливаются вашей утилитой. компания, в нашем случае Pacific Power. Это довольно типично для установка новых электрических сетей в других частях страны.

Измеритель мощности – зазоры для подземных работ

Электрооборудование – Основы

Жилой Электрические директивы и нормы

Приблизительный Электрический и тяговый кабель

Общие электрические Электрические схемы

выключатели и Предохранители

Калибр и напряжение проводов Калькулятор капель

Справочные таблицы NEC (2011, 2008, 2005, 2002 и 1999)

Определение размеров вашей электрической части Сервис

Электрооборудование – Монтаж главной линии обслуживания

Пожар / дым Установка сигнализации

Электропроводка дверного звонка

Телефонная проводка

Низковольтная проводка

Выводы кабеля

С чего начать проектирование электроустановки?

Проектирование / перепроектирование электроустановки

Анализ мощности всегда должен стоять на первом месте в ваших задачах при проектировании электроустановки.Это позволит подобрать источник (источники) в соответствии с целью установки, предполагаемым использованием цепей и приемников, которые будут поставляться.

С чего начать проектирование электроустановки?

Исходя из этого знания потребляемой мощности , выбранных требований к обслуживанию и выбранного источника, затем может быть выполнено следующее:

Определение условий для защиты людей,
Расчет поперечных сечений проводов ,
Защита для каждого уровня установки, и
Выбор соответствующих электрических устройств и оборудования.

Анализ и расчет мощности следует выполнять как от нисходящего потока к восходящему, так и от восходящего к нисходящему (рис. 1).

Рисунок 1 – Расчет от нисходящего к восходящему и от восходящего к нисходящему

Содержание:

Анализ нагрузок
1. Диаграмма фактической мощности
2. Косинус ϕ или коэффициент смещения
3. Происхождение и природа гармоник
  1. Ток гармоники и гармоники напряжения
  2. Элементы, генерирующие гармоники
  3. Последствия и эффекты гармоник
4. Практическое включение искажающей мощности D
5. Компенсация реактивной мощности
Расчет токов
1. Коэффициент использования коэффициент нагрузки)
2. Фактор совпадения или коэффициент разнесения Kc (иногда пишется Ks)
Расчет мощности в соответствии с типами нагрузки
Мощность источника
1. Источники питания

1.Анализ нагрузок

Нагрузки, питаемые электроустановкой, могут быть разных типов в зависимости от бизнеса: движущая сила, регулируемые блоки управления, освещение, информационные технологии, отопление и т. Д.

В зависимости от конкретного случая, электрические рабочие параметры (фазовый сдвиг, КПД, переходные процессы, гармоники и т. д.) будут другими. Рассматриваемая мощность не ограничивается простым считыванием значения в ваттах.

Реактивная мощность (индуктивные нагрузки), а также мощность искажения (нагрузки, потребляющие несинусоидальный ток) должны быть включены, и они могут иметь значительное отрицательное влияние на энергоэффективность рассматриваемых приемников.

Наблюдение, которое приведет к «компенсации» этих ненужных и невосполнимых потерь, которые также являются дорогостоящими, с использованием таких мер компенсации, как конденсаторы или фильтры.

Все электрические приемники потребляют полной или полной мощности S (выраженной в вольт-амперах или ВА), равной произведению U × I. Эта же единица измерения используется для выражения мощности, которую генератор или трансформатор должен иметь возможность питания.

Но, как следует из названия, эта мощность только кажущаяся и не обязательно используется оптимальным образом.

Часть его не производит никакой работы или тепла. Это реактивная мощность Q (выраженная в реактивных вольт-амперах или ВАР), которая в основном связана с намагничиванием магнитных цепей.

За эту потерянную энергию обычно выставляет счет поставщик электроэнергии, и она вызывает дополнительные токи, которые необходимо учитывать при определении размеров установки.

Нелинейные нагрузки (те, которые потребляют несинусоидальный ток, который не является отражением напряжения) требуют введения дополнительной концепции потерь, называемой искажающей мощностью D , которая в дополнение к ненужной потребляемой мощности , ввести реального «загрязнения» электросети .

Вернуться к содержанию ↑

1.1 Фактическая диаграмма мощности

В электрической цепи, состоящей из нескольких приемников, через которые проходят синусоидальные токи:

Общая потребляемая активная мощность P (Вт) равна арифметической сумме активной мощности, потребляемой каждым устройством
Полная потребляемая реактивная мощность Q (VAR) равна алгебраической сумме реактивной мощности, потребляемой каждым устройством
Полная мощность никогда не должна складываться алгебраически.Полная полная мощность S рассчитывается на основе квадратичной суммы P и Q:

и, необязательно:

Вернуться к содержанию ↑

1,2 Косинус ϕ или коэффициент смещения

До недавнего времени нагрузки были более или менее линейно, т. е. потребляемый ток был синусоидальным и отражал приложенное напряжение, даже если они были в противофазе.

Поэтому cos ϕ часто сравнивали с коэффициентом мощности, и их часто путали, хотя это совершенно разные характеристики.Cos ϕ характеризует временной сдвиг синусоидальных сигналов (характеризуется угловым смещением на векторной диаграмме), тогда как коэффициент мощности представляет собой отношение значений активной и полной мощности .

Это сравнение, которое не было математически неверным, больше не может быть выполнено, поскольку современные нагрузки (электронные источники питания, компактные люминесцентные лампы и т. Д.) Часто нелинейны и потребляют новую форму мощности, известную как мощность искажения или гармоническая мощность , что cos ϕ не выражает.

Если нагрузки не являются синусоидальными, что почти всегда имеет место в современных установках, косинус ϕ не следует путать с коэффициентом мощности .

Рисунок 2 – Треугольник мощности

Фазовый сдвиг между P и S может отличаться от фазового сдвига между U и I из-за введения искажающих нагрузок. Поэтому мы будем использовать коэффициент мощности, равный λ = P / S .

Tan ϕ (tanϕ = P / Q) будет использоваться для расчета реактивной компенсационной мощности.

Активная мощность P и реактивная мощность Q суммируются. Вычисляется сумма S полной мощности.

Рисунок 3 – Сумма S полной мощности

Вернуться к содержанию ↑

1.3 Происхождение и природа гармоник

В электрических сетях формы сигналов напряжения и тока не являются чисто синусоидальными. Это искажение связано с наличием нагрузок с нелинейными характеристиками. Эти нагрузки потребляют несинусоидальных токов , вызывая искажение волны тока.

Чем больше количество нелинейных приемников, тем выше искаженные токи и тем более заметным влияние на волну напряжения вызывает ухудшение качества распределяемой энергии.

Вернуться к содержанию ↑

1.3.1 Гармоники тока и гармоники напряжения

Есть два типа гармонических волн: волна тока и волна напряжения. Изначально устройства с нелинейными цепями искажают основной ток и генерируют гармонические токи.

Эти токи, циркулирующие в установке, имеют перекрестных импедансов и вызывают гармонические напряжения . Это общее гармоническое искажение волны напряжения, которое будет использоваться для определения степени загрязнения установки.

С другой стороны, это измерение общего гармонического искажения волны тока, которое используется для обнаружения источников, являющихся источником этого загрязнения.

Искаженная волна математически представлена «основной» волной с частотой 50 Гц , на которую накладывается определенное количество синусоидальных волн, каждая с частотой, кратной частоте основной волны.Эти волны называются гармоническими волнами. Они идентифицируются по порядку (целое число), которое представляет собой отношение между их частотой и основной частотой.

Они определяются своей амплитудой по отношению к основной волне.

Порядок = гармоника / фундаментальный

Для количественной оценки и представления этих явлений используется математический расчет, называемый «анализ Фурье» . Это позволяет представить любой периодический сигнал в виде суммы основной волны и дополнительных волн, гармоник, частота которых кратна основной.

Есть гармоники четного и нечетного порядка. Гармоники нечетного порядка часто встречаются в электрических сетях. Гармоники четного порядка компенсируют друг друга из-за симметрии сигнала.

Рисунок 4 – Спектральное разложение сигнала на частоты

Большинство подключенных к сети нагрузок симметричны (текущие полуволны равны и противоположны). Общее гармоническое искажение четного порядка обычно равно нулю.

Трехфазные, сбалансированные, симметричные, нелинейные нагрузки, без подключения к нейтрали, не генерируют гармоник 3-го порядка или любых гармонических порядков, кратных 3.Они компенсируют друг друга в треугольной цепи нагрузки.

Трехфазные, сбалансированные, симметричные, нелинейные нагрузки, подключенные к нейтрали, генерируют гармонических токов 3-го порядка и гармонических токов в нейтральном проводе в порядке, кратном 3 , которые суммируются арифметически. Следовательно, действующее значение нейтрального тока может быть больше, чем у фазного тока, и теоретически может достигать √3-кратного значения тока в одной фазе.

Чтобы устранить перегрузку нейтрального проводника, самым простым решением является увеличение поперечного сечения этого проводника (удвоение) от определенного уровня гармонических искажений.

Другим решением может быть использование реакторов с зигзагообразным соединением или фильтров гармоник, настроенных на гармонику третьего порядка.

Наблюдение с помощью осциллографа четко показывает искаженный сигнал, который в некоторых случаях уже не очень похож на синусоидальную волну.

Рисунок 5 – Пример искаженного сигнала и показания измерений гармоник

Вернуться к содержанию ↑

1.3.2 Элементы, генерирующие гармоники

Исторически гармоники (3-го порядка и его кратные) возникали в основном из-за насыщения магнитных цепей и были очень ограниченными. Появление однофазных диодных выпрямителей с конденсаторными фильтрами значительно увеличило уровень гармоник 3-го порядка, , который может достигать 80% от основной гармоники .

Многие современные устройства генерируют гармоники самых разных порядков.

К ним относятся следующие (неполный список):

Все устройства с однофазным выпрямленным питанием с последующим переключением (3-й, 5-й и 7-й порядки): телевизоры, компьютеры, факсы, лампы с электронным балластом, и т.п.
Однофазные контроллеры мощности переменного тока с изменением угла сдвига фаз (3-й, 5-й и 7-й порядки): регулируемые блоки управления, контроллеры, пускатели и т.д.
Тиристорные выпрямители мощности (5-го и 7-го порядков): источники питания для регулируемых двигателей, печей, ИБП и т. Д.
Машины с магнитными цепями, если цепь насыщена (3-й порядок): трансформаторы, двигатели. и др.
Устройства управляемого дугового освещения (3-го порядка): лампы с электромагнитным балластом, паровые лампы высокого давления, люминесцентные лампы и т. д.

Гармоники 3-го порядка имеют то преимущество, что они суммируются в нейтральном проводе, что, конечно, увеличивает ток, циркулирующий в этом проводнике, но также значительно ограничивает влияние загрязнения на сеть.

Современные электронные нагрузки генерируют гармоники гораздо более высокого порядка. Обычно измеряются первые 25 и даже первые 50 заказов.

Но некоторые технологии, включающие ВЧ прерывание сигнала, значительно выходят за рамки этого (500-й порядок), создавая новые, очень специфические проблемы измерения.

Рисунок 6 – Искажения из-за гармоник 3-го порядка

Вернуться к содержанию ↑

1.3.3 Последствия и эффекты гармоник

Наличие гармоник в установке имеет последствия, связанные с пиковыми значениями (пробой диэлектрика), среднеквадратичные значения (дополнительное повышение температуры) и частотный спектр (вибрация и механический износ) из-за гармонических волн напряжения и тока.

Эффекты можно разделить на два типа: мгновенные, краткосрочные эффекты и долгосрочные эффекты .

Они оба оказывают экономическое влияние на работу установки в результате ухудшения энергоэффективности, разрушения определенных устройств, превышения размеров определенного оборудования и возможных производственных потерь.

В краткосрочной перспективе наличие гармоник вызывает, среди прочего:

Ложное срабатывание защитных устройств
Нарушение работы слаботочных систем и систем управления и регулирования
Вибрация и аномальный шум в устройствах потребителей, двигателях и трансформаторы
Разрушение конденсаторов

В долгосрочной перспективе наличие гармоник имеет в основном тепловой эффект.Перегрузка по току вызывает дополнительное повышение температуры и, как следствие, преждевременное старение оборудования.

В частности, наблюдается следующее:

Повышение температуры трансформаторов и электрических машин из-за дополнительных потерь
Повышение температуры проводников за счет увеличения омических и диэлектрических потерь
Разрушение оборудования (конденсаторы, выключатели)

Рисунок 7 – Гармоники 3-го порядка в нейтрали

Вернуться к содержанию ↑

1.4 Практическое использование искажающей способности D

Искажающую способность можно рассчитать с помощью уравнения мощности S = √ (P ² + Q ² + D ²) и применения теоремы Бушро :

S ² = (U × I ₁ × cosφ1) ² + (U × I ₁ × sinφ1) ² + (U ² × I ₂ ² + U ² × I ₃ ² +… + U ² × I ₂ ⁿ)

D трудно вычислить , поскольку оно представляет собой геометрическую сумму мощности, соответствующей каждому из порядков гармоник , для которого должны быть известны как значение, так и собственный угол фазового сдвига.

D ² = U ₁ ² (I ₂ ² + I ₃ ² +… + I ₂ ⁿ) = 10 ^{1 2} × I _h ⁿ

Где I _h – действующее значение тока всех гармоник> 1-го порядка

Таким образом, мощность искажения D обычно не рассчитывается. Диаграмма мощности сводится к трем векторам P, Q и S.Часть искажающей мощности D рассчитывается из активной мощности с использованием коэффициента мощности, который будет понижен.

Результирующее увеличение мощности S (ВА) потребует использования источника соответствующего размера. Применение повышающего коэффициента к току I _b в соответствии с полным гармоническим искажением (THD), возможно, может привести к выбору проводов большего размера, в частности нейтрального проводника.

В установках с очень высокой искажающей составляющей (центры обработки данных, торговые центры и т. Д.) могут быть установлены пассивные или активные фильтры для коррекции искажения сигнала .

Вернуться к содержанию ↑

1.5 Компенсация реактивной мощности

Счет за реактивную энергию обычно выставляется поставщиком энергии. Это также вызывает увеличение тепловых потерь, падение напряжения в конце линии и ограничение доступной активной мощности.

Поэтому важно создать систему компенсации, состоящую из конденсаторных батарей, адаптированных к установке, но, прежде всего, важно сбалансировать установку с точки зрения типов нагрузки и тока, потребляемого на каждой из фаз трехфазной сети. сеть.

Рисунок 8 – Панель компенсации реактивной мощности (фото: comarbenelux.be)

Вернуться к содержанию ↑

2. Расчет токов

Это операция, которая связывает анализ нагрузок с определением мощности источника. Расчет токов также важен для определения проводов и устройств защиты.

В контексте анализа мощности t его расчет учитывает всю установку и ее рабочие условия (коэффициент нагрузки, одновременная работа различных цепей), включая характеристики каждого приемника (КПД, cos ϕ).

Фактический рабочий ток I _B, который используется для расчета шинопровода и защитных устройств, может быть уменьшен путем применения коэффициентов, которые обеспечат наиболее близкое приближение к реальной работе установки и предотвратят завышение номинала.

Это коэффициент использования (Ku) и коэффициент совпадения (Kc) .

И наоборот, фактический ток может быть увеличен на коэффициент η, связанный с КПД (например, двигателей) или коэффициентом смещения (cos ϕ), связанным с индуктивным или емкостным характером нагрузки.

Потребление несинусоидальных токов (гармоник) также может привести к увеличению фактического рабочего тока.

Во всех этих случаях размеры шин и защитных устройств должны быть увеличены для этого увеличения тока, что не соответствует увеличению активной мощности в Вт.

Вернуться к содержанию ↑

2.1 Коэффициент использования Ku (также называется коэффициентом нагрузки)

Нормальное рабочее состояние приемника обычно такое, что потребляемая мощность меньше его номинальной мощности, это концепция коэффициента использования .Это можно проверить, например, для моторизованных приемников, которые могут работать ниже своей полной нагрузки.

Например, в промышленности для двигателей принимается во внимание среднее значение 0,75 . Для освещения и обогрева всегда будет установлено значение Ku = 1 . Для розеток это необходимо оценивать в соответствии с их назначением. Коэффициент использования применяется индивидуально к каждому приемнику или каждой цепи нагрузки.

Фактический рабочий ток I _b для каждой цепи затем будет уменьшен по отношению к теоретическому номинальному току I _B

I _b = I _B × Ku

Уменьшение тока применение коэффициента Ku ни при каких обстоятельствах не позволяет уменьшить размер проводов до .Проводники всегда должны иметь такой размер, чтобы выдерживать номинальный ток I _B, соответствующий току I _a, потребляемому приемником (ами), или максимальному току In защитного устройства, характерного для рассматриваемой цепи.

Вернуться к содержанию ↑

2.2 Фактор совпадения или коэффициент разнесения Kc (иногда пишется Ks)

Не все приемники в установке работают одновременно. Это, очевидно, привело бы к ненужному завышению размеров.

По этой причине коэффициент уменьшения , известный как коэффициент совпадения , может применяться к сумме токов различных приемников (или цепей).

Значение этого коэффициента уменьшения обычно определяется на основе количества цепей, которые могут работать одновременно . Чем больше количество цепей, тем больше расчетный общий ток может быть уменьшен на коэффициент Kc.

В серии стандартов IEC 60439, которые находятся в процессе пересмотра, предлагаются общие значения для коэффициента совпадения.

Фактический рабочий ток I _btotal цепи, содержащей набор цепей, равен сумме фактических рабочих токов (I _b1, I _b2, I _b3, I _bn) каждая из цепей, к которым применяется коэффициент совпадения Kc:

I _btotal = (I _b1 + I _b2 + I _b3 +… I _bn) × Kc

, который может также записать:

I _btotal = (I _B1 × Ku ₁ + I _B2 × Ku ₂ + I _B3 × Ku ₃ +… I _Bn × Ku ) × Kc

путем интегрирования каждого из факторов KU, специфичных для каждой цепи.

Проводники и защитные устройства цепи, по которой проходит полный ток I _b, могут быть рассчитаны на расчетное значение этого тока. Для теоретической суммы токов I _B этот расчет не требуется.

Практическое применение коэффициентов совпадения в панелях с несколькими уровнями распределения

В большинстве вторичных или оконечных распределительных щитов необходимо распределять трехфазные и однофазные цепи.Некоторые из них могут снабжать приемники напрямую (прямые исходящие линии) или снабжать точки использования или небольшие модульные потребительские устройства.

В этом случае невозможно придерживаться единого правила для определения факторов совпадения.

Рисунок 9 – Практическое применение коэффициентов совпадения в панелях с несколькими уровнями распределения

Следует помнить, что 1-й уровень распределения (см. Диаграмму выше) может быть определен с помощью значений Kc в соответствии со стандартом IEC 60439-1,
, в то время как 2-й уровень распределения может быть определен с помощью значений Kc в соответствии со стандартом IEC 60439-3.

Для 3-го уровня или конечного уровня распределения, который неявно не описан в стандарте IEC 60439 , должны применяться коэффициенты совпадения из IEC 60364 , в частности для цепей с розетками на 16 А .

Значения Kc Стандарты МЭК 60439-1, МЭК 60439-3 и МЭК 60364 дают общие значения этого коэффициента. Изготовитель сборки должен учитывать точные условия эксплуатации, чтобы определить и дать коэффициент совпадения для групп цепей и для всей сборки.

Таблица 1

Коэффициент совпадения (Kc) для главного распределительного щита, распределительного щита (промышленное распределение низкого напряжения в соответствии со стандартом IEC 60439-1), если условия нагрузки неизвестны.

Количество контуров	Фактор совпадения
2 и 3	0,9
4 и 5	0,8
6 до 9	0,7
10 и более	0.6

Таблица 2

Коэффициент совпадения (Kc) для распределительного щита <250A (для коммерческого использования в соответствии со стандартом IEC 60439-3), если условия нагрузки неизвестны.

Количество контуров	Фактор совпадения
2 и 3	0,8
4 и 5	0,7
6 до 9	0,6
10 и более	0.5

Таблица 3

Коэффициент совпадения (Kc) для вторичных или терминальных ячеек (для использования в жилых помещениях или малых предприятиях) в соответствии со стандартом IEC 60364, раздел 311.3.

Использование		Фактор совпадения
Освещение		1
Электрическое отопление		1 (*)
Кондиционирование воздуха в помещении		1
Водонагреватель		1 ( *)
Розетка (N – количество розеток, питаемых одной цепью)		0.1 + 0.9 / N
Приборы для приготовления пищи		0,7
Лифты (**) и подъемники	Для самого мощного двигателя	1
	для следующего двигателя	0,75
	для остальных	0,6

(*) Когда контуры, питающие отопление или водонагреватели, могут быть включены только в течение нескольких установленных часов, можно не использовать их питание и питание других контуров учитывать одновременно, если вы уверены, что другие устройства не работают одновременно

(**) Принимаемый во внимание ток равен номинальному току двигателя, увеличенному на треть от пускового Текущий.

Вернуться к содержанию ↑

3. Расчет мощности в соответствии с типами нагрузки

Невозможно рассчитать всю мощность одинаково, поскольку они бывают разных типов (резистивная, индуктивная, искажающая).

Потребляемый ток I _a соответствует номинальному току, потребляемому приемником независимо от коэффициента использования и коэффициента совпадения, но с учетом таких аспектов, как КПД (коэффициент η), коэффициент смещения или фазовый сдвиг (cos ϕ ) для двигателей или других индуктивных или емкостных нагрузок .

Для нелинейных (или искажающих) нагрузок необходимо вычислить квадратичную сумму тока основной гармоники и токов гармоник, чтобы получить фактический среднеквадратичный ток.

Подробный расчет представлен в этой технической статье.

Вернуться к содержанию ↑

4. Мощность источника

Мощность источника обычно может иметь гораздо меньшее значение, чем сумма мощностей всех приемников. Это основная цель анализа мощности.

Определение оптимальной и адекватной мощности источника или источников – это операция , которая может иметь значительные последствия с точки зрения надежности и эксплуатационных затрат .

Обычно это трансформатор высокого / низкого напряжения, для которого необходимо помнить, что недостаточный размер может привести к практически непрерывной работе при полной нагрузке или даже перегрузке, что может вызвать преждевременное старение изоляции, а также риск отключения и более или менее длительная остановка.

С другой стороны, завышение размера влечет за собой чрезмерные расходы и ненужные потери без нагрузки . Однако потери под нагрузкой могут быть значительно уменьшены, если длительная нагрузка высока.

Рисунок 10 – Принципиальная схема: расчет мощности источника

Примечания!

Расчет выполняется путем взятия активной мощности (кВт) различных приемников или оконечных цепей. Чтобы найти поглощенный ток Ia , полная мощность S (кВА) рассчитывается с использованием коэффициента мощности PF .
Затем каждой из цепей присваивается коэффициент использования Ku, чтобы определить фактический ток использования Ib.
Внимание! Размеры воздуховодов должны соответствовать номинальному току IB, соответствующему Ia.
Токи суммируются для каждой распределительной панели (или для групп цепей соответственно) путем присвоения коэффициента совпадения Kc.

В приведенном выше примере расчетная мощность составляет 224,9 кВА для тока 326 А . Экономичный выбор меньшей модели (e.грамм. 200 кВА – 275 А) потребует пересмотра допущений при расчетах с возможным риском отключения.

Вернуться к содержанию ↑

4.1 Источники питания

Требуемые источники питания могут быть определены на основе критериев для определения установки (приемники, мощность, расположение и т. Д.) И условий эксплуатации (безопасность, эвакуация общественность, преемственность и т. д.).

Это следующие:

Основной источник питания
Запасной источник питания
Источник питания для служб безопасности
Вспомогательный источник питания

Рисунок 11 – Стандартная архитектура источника питания

Основной источник питания

Это предназначено для непрерывного снабжения установки.Обычно он поступает из общедоступной торговой сети. Выбор между высоким и низким напряжением осуществляется в соответствии с потребляемой мощностью.

Рисунок 12 – Масляный распределительный трансформатор

Запасной источник питания

Предназначен для замены основного источника питания. Он используется:

Либо в случае сбоя (резервное копирование), либо для поддержания работы (больницы, компьютеры, производственные процессы, пищевая промышленность, военные приложения, розничные супермаркеты и т. Д.))
Или по экономическим причинам, замена всего или части основного источника питания (опция отключения нагрузки, двухэнергетическая, возобновляемая энергия и т. Д.)

Источник питания для служб безопасности

Это предназначено для поддержания питания поставка путем подачи необходимой энергии для обеспечения безопасности объекта в случае выхода из строя основного и / или запасного источника питания.

Электроснабжение должно поддерживаться для:

Защитные устройства, которые должны срабатывать в случае пожара (минимальное освещение, сигнализация, пожарная сигнализация и безопасность, задымление и т. Д.)
Прочие системы безопасности, такие как системы дистанционного управления, телекоммуникации, оборудование, обеспечивающее безопасность людей (лифты, аварийное освещение, операционная и т. Д.).

Их характеризует способ включения (автоматический или ручной) и автономная работа.

Вспомогательный источник питания

Предназначен для работы «вспомогательного оборудования» (цепей и устройств управления и сигнализации). Он обеспечивается отдельным источником, который может поступать или не поступать от основного источника питания.

Его независимость придает установке определенную степень эксплуатационной безопасности. Он часто имеет другое напряжение или другой тип от основного источника питания.

Когда он защищен и соответствует определенным критериям (питание, автономная работа и т. Д.), Он может быть похож на источник питания для служб безопасности.

Вернуться к содержанию ↑

Источник: Legrand

Основы организации электроснабжения в зданиях

Любое здание или электрическая установка должны иметь электрическую службу, если она не имеет локального источника питания или не подключается через фидер. какая-то другая установка, которая сама по себе имеет службу.

Требования и определения содержатся в статье 230 Национального электротехнического кодекса (NEC) «Услуги». Он определяет электрическое обслуживание как часть установки от точки подключения к первому устройству защиты от перегрузки по току, обычно к главному выключателю. (Предохранители разрешены, но в большинстве случаев их заменили автоматические выключатели.)

Пример того, чего не следует делать: топовые страницы используются для увеличения расстояния до земли во время полета. Использование кабельной канавки топа мачты для подключения не обслуживающих проводов, как показано здесь, является часто наблюдаемым нарушением Кодекса.

Точка подключения определяется утилитой. Для воздушной службы это обычно на несколько дюймов выше по потоку от флюгера в месте обжима. Поглотитель представляет собой водонепроницаемую крышку на конце кабелепровода, которая пропускает входящие провода без попадания воды. Он имеет форму колпака, и провода входят в него лицевой стороной вниз под углом не менее 45 °, чтобы не допустить попадания осадков. Прорезиненная прокладка плотно прилегает к проводам. Воздушные провода, входящие в втулку, имеют петлю для капель, позволяющую собирающейся дождевой воде стекать до того, как она достигнет метеозвука.

Электрик от имени владельца прикрепляет кабель типа SE к зданию, поднимая его достаточно высоко, чтобы проводники антенны имели требуемый дорожный просвет. Если это невозможно, необходимо построить топовую службу, поднимающую точку соединения выше здания.

Отдельные проводники разделены и проложены через отверстия в отбойнике, оставляя достаточно свободного провода, чтобы электросеть могла обжаться и сформировать петлю отвода капель. Некоторые коммунальные службы выполняют всю эту работу, а материалы поставляет заказчик.Можно поместить этот сегмент в трубопровод из ПВХ или металла. Допускаются другие способы подключения. Третья глава NEC в отдельных статьях по каждому типу проводов содержит определенные разделы под названием Разрешенные виды использования и Запрещенные виды использования . В этих разделах представлена информация о максимальных интервалах для монтажного оборудования, минимальных радиусах изгиба для различных типов кабелей и т. Д.

Электрик монтирует корпус счетчика, как правило, на внешней стене в месте, одобренном коммунальным предприятием.Высота должна составлять пять футов до центра счетчика, чтобы его можно было легко прочитать.

У подземных коммуникаций другая геометрия. Его точка подключения – это входные клеммы розетки счетчика. Это связано с тем, что кабель, идущий оттуда к вторичному соединению трансформатора, представляет собой одиночный несращенный участок (если только нет главного выключателя, удаленного от вызывной панели). Очевидно, что коммунальное предприятие не может позволить электрикам и домовладельцам взбираться на столб и подключаться к трансформатору под напряжением.

Для воздушных или подземных коммуникаций установка от счетчика до входной панели одинакова. Наиболее эффективная компоновка – это установка «спина к спине» с помощью короткого заглушки кабелепровода, позволяющего плотно зажать две коробки, соединенные контргайками. Кусок кабелепровода, если он металлический, требует дополнительного заземления, кроме контргаек, царапающих краску на корпусах. Используется контргайка заземления, которая имеет наконечник для подключения к проводнику заземляющего электрода.

Отличительной особенностью служебных входных проводов является то, что в отличие от большинства проводов, они не имеют защиты от перегрузки по току на входе, рассчитанном на допустимую нагрузку на провод. По этой причине требуются особые конструкции и методы монтажа. Эти проводники могут быть в кабелепроводах или могут быть концентрическими кабелями (с тканым заземлением снаружи), что обеспечивает дополнительную защиту. Также запрещены сращивания.

Установка, модернизация и ремонт бытовых сетей

Чем старше дом, тем выше вероятность того, что в нем будет использоваться VIR (вулканизированная индийская резина).Эти устаревшие провода были построены с уменьшенным сроком службы, а также часто являются причиной серьезных проблем. Например, поражение электрическим током, электрические пожары, короткие замыкания и другие проблемы часто являются результатом использования этих кабелей. Кроме того, поскольку они старше, изоляция, вероятно, ухудшается вдали от проводов, что увеличивает негативные риски. Точно так же, поскольку кабели VIR часто прокладывались в разделенных стальных трубах, электропроводность представляет большую опасность.

Если вы знаете, что они установлены в здании, если не проверка главного электрического распределительного щита может помочь, их замена имеет решающее значение. Для получения дополнительной информации о том, что такое кабели VIR и почему они так опасны, мы можем предоставить полезную информацию по этой теме.

Потребительские сети из сшитого полиэтилена (XLPE)

являются самыми безопасными и современными источниками питания. Они предназначены в основном для жилых / жилых зданий и имеют минимальный размер 16 мм.

Будучи более безопасными и отвечающими современным требованиям к электроснабжению, эти потребительские сети имеют более прочную изоляцию. При этом увеличивается прочность на разрыв, а также удлинение и ударопрочность. Точно так же, когда углеродный блок включен в смесь, дополнительно улучшается сопротивление прорезанию и горячая деформация. Что еще более важно, эти кабели рассчитаны на более длительный срок службы, не плавятся / не портятся и могут выдерживать повышение напряжения.

Как упоминалось ранее, для работы с электросетью потребителя, особенно с изоляцией из сшитого полиэтилена, необходим электрик 2-го уровня.Обычный электрик не имеет на это подготовки и, что более важно, юридических полномочий. Наем квалифицированного и сертифицированного электрика asp уровня 2 – единственный выход.

Существует два основных метода прокладки основных кабелей потребителя, из которых может выбрать электрик 2 уровня. Один из методов может заключаться в использовании полости в крыше у точки крепления, где размещаются главные воздушные кабели и прикрепляются к дому. Другой вариант – подземные сооружения на частной опоре в пределах собственности.Или через зеленый ящик электрического трансформатора, или на уличный фонарь перед домом.

При установке бытовой и домашней электросети также необходимо продумать каждый шаг процесса:

Общее время, необходимое для установки, составляет около десяти недель
До этого обычно требуется не менее трех недель для составления предложения со всеми проверками и необходимыми действиями
Для участия в этом процессе также необходим профессиональный консультант по электрике или подрядчик.Также необходимы однолинейная схема, а также план участка

Электросеть и сеть при строительстве

Там, где линии электроснабжения расположены поблизости, электроснабжение от сети или сети, как правило, является наиболее экономичным вариантом. В городских и многих сельских районах снабжение надежно и легко подключается.

На этой странице:

затраты на подключение к сети
сечение сетевого кабеля
прокладка сетевого кабеля
кабелей
электроснабжение нескольких домохозяйств.

Стоимость подключения к сети

Текущие затраты на подключение к сети значительно варьируются в зависимости от требований к энергии и расстояния до подключения.

Например:

Однофазный городской дом с 20-метровым подземным сетевым кабелем и подключением к опоре будет стоить примерно 1000 долларов США.
Блочное подключение в сельской местности с установленным новым или модернизированным питающим трансформатором и 800 м. Трехфазный сетевой кабель низкого напряжения 400 В (LV) или высокого напряжения 11000 В (HV) может стоить более 100 000 долларов.

Сетчатый источник питания обычно устанавливается как часть развития, но в некоторых ситуациях от владельца может потребоваться внести свой вклад в установку трансформатора и модернизацию линий. В этих ситуациях право собственности, как правило, остается за линейной компанией.

Размер сетевого кабеля

Размер кабеля зависит от максимальной нагрузки, длины и допустимой нагрузки кабеля, а также от любых требований компании к поставке пилотного кабеля для управления реле управления горячей водой.(Это становится все реже, поскольку большинство компаний-поставщиков используют частотно-регулируемые реле или реле пульсации.)

Для определения размера сетевого кабеля для жилого дома:

Монтаж сетевого кабеля

Новые дома обычно подключаются к электросети с помощью подземного кабеля, в то время как старые дома чаще имеют воздушное соединение. Подземная установка предпочтительна для сокращения продолжающегося обслуживания, а также для безопасности и эстетики. В некоторых регионах стоимость длинных участков может потребовать прокладки кабеля.

Стоимость подключения к услуге может быть минимизирована за счет использования общей траншеи для всех входящих услуг, которые могут включать воду, газ, телекоммуникации, канализацию, ливневую канализацию, питание ворот, камеру и домофон, освещение ворот или проезжей части и ландшафтное освещение. Минимальные разделительные расстояния между коммуникациями в траншее и минимальное покрытие кабелей указаны в AS / NZS 3000: 2018.

При использовании общей траншеи установку системы электроснабжения может потребоваться согласовать на месте с рядом других предприятий.

Требования местных властей или органов снабжения к допуску, покрытию и подстилке могут отличаться от стандартных в некоторых регионах.

: Желоб для коммунальных служб

: План расположения типовых услуг для отдельного дома

Кабели

Кабели могут быть медными или алюминиевыми.Алюминиевые кабели, как правило, имеют большой диаметр, поэтому более длинные кабели обычно изготавливаются из алюминия, а более короткие – из меди.

Кабели должны быть проложены в соответствии с одним из вариантов, приведенных в AS / NZS 3000: 2018:

Сетевой кабель для городских или загородных сетей с длиной кабеля до 50 метров часто бывает одножильным 16 мм ² нейтральный экран или трехжильный 16 мм ² нейтральный экран.
Сетевой кабель для сельской местности и кабельных трасс длиной до 200 метров – 95 мм. ² четырехжильный алюминий с ударопрочной оболочкой.

: Требования к защите и разделению силовых и телекоммуникационных кабелей

: Поперечное сечение вводной телекоммуникационной установки

Электроснабжение нескольких домохозяйств

Несколько домохозяйств, например, деревня для престарелых или небольшое поселение, могут использовать общий сетевой кабель.Электроснабжение от сети измеряется в точке входа в группу домовладений, после чего у каждого домохозяйства будет контрольный счетчик для измерения индивидуального потребления энергии. Преимущество состоит в том, что существует только одна плата за подключение к электросети, распределяемая между всеми домохозяйствами.

: Схема общего источника питания

: Схема подключения общего источника питания

Обновлено: 5 июля 2018 г.

Установка трехфазной электропроводки

в доме

Как подключить трехфазную распределительную плату и потребительский блок в доме

В нашем сегодняшнем руководстве по установке электропроводки мы покажем , как подключить и установить трехфазный распределительный щит и потребительский блок от опоры электросети до трехфазного счетчика энергии и трехфазного распределительного щита.Мы также покажем, что Как подключить цепи трехфазной и однофазной нагрузки в трехфазной распределительной системе в бытовых и коммерческих системах электроснабжения.

Связанные руководства по подключению:

Что такое трехфазное и однофазное питание?

На электростанциях трехфазная энергия вырабатывается электрическим генератором или генератором переменного тока. В генераторе переменного тока напряжение и ток, генерируемые тремя независимыми катушками статора, разнесены на 120 градусов друг от друга.Генерируемая мощность генераторов переменного тока затем передается и распределяется по линиям передачи и распределения в подраспределение. Как однофазное, так и трехфазное питание дополнительно распределяется с помощью трех однофазных трансформаторов или одного блока трехфазного трансформатора (сконфигурированного по схеме звезда «Y» или треугольник), установленного на опоре электросети вблизи жилого или коммерческого района.

Уровни напряжения повышаются с помощью повышающих трансформаторов для передачи энергии. В системе распределения они снова понижают уровень напряжения через понижающий трансформатор для дальнейшего использования. RCD , MCB , MCCB , CB , RCD , RCBO , Предохранители, переключатели и т. Д. Используются в качестве управляющих и защитных устройств в схемах MDB, DB, Sun и Final Sub . Например,

В Великобритании и ЕС 11 кВ от понижающего трансформатора, подключенного по схеме треугольника через (3-фазная, 3-проводная система), поступает в распределительный трансформатор 400 В / 230 В, подключенный по схеме «звезда Y» (трехфазная, 4-х проводная система).

В США, 4.5–7,2 кВ от понижающего трансформатора, подключенного по схеме «треугольник» через трехфазную трехпроводную систему, поступает в распределительный трансформатор 240 В / 120 В, подключенный по схеме «звезда» (двухфазная трехпроводная система). Для трехфазной системы расположение может быть разным для разных уровней напряжения. Мы покажем схему подключения в следующих разделах этого поста.

Связанные руководства по подключению:

Поскольку в промышленных и коммерческих зданиях требуется высокая мощность, они подключаются к трехфазному соединению треугольником (3 фазы – 3-проводная система – без нейтрального провода) перед распределительным трансформатором, а затем регулируют требуемое напряжение и ток в соответствии с требованиями системы при трехфазном и однофазном питании.

С другой стороны, здания, которым необходима как высокая, так и низкая мощность в трехфазном и однофазном режимах, подключены к вторичной обмотке распределительного трансформатора. Таким образом, они получают трехфазное соединение звездой (3-фазная, 4-проводная система с нейтральным проводом). При соединении звездой, трехфазное напряжение между фазой и фазой составляет 400 В переменного тока (в США – 208 В, 240 В, 480 В и т. Д.). и Однофазное напряжение между фазой и нейтралью (фаза на нейтраль) составляет 230 В переменного тока ( 120 В, 208 В, 240 В, 277 В, 480 В и т. Д. В США) .

В трехфазном питании двигатели и большие электрические нагреватели могут быть напрямую подключены к трем фазам (нейтраль не требуется во всех случаях), в то время как в однофазной цепи нагрузки (свет, вентилятор и т. Д.) Могут быть подключены между фазой и Нейтраль через соответствующие защитные устройства, например заземляющий провод. В США однофазная нагрузка 240 В может быть подключена к двум фазам без нейтрального провода.

Зачем нам трехфазный источник питания?

Для управления мощным оборудованием и приборами, такими как электродвигатели, воздушные компрессоры и кондиционеры большой мощности, водонагреватели и т. Д.нам нужен трехфазный источник питания вместо однофазного источника питания. В обычных домах (домашних или жилых) мы в основном используем однофазный источник питания для работы осветительной нагрузки, вентиляторов, стиральных машин и т. Д. Но в некоторых случаях, например, промышленности, высокомоментные двигатели, многоэтажные и большие здания (промышленные и коммерческие), трехфазный источник питания, необходимый для работы и обслуживания систем высокой мощности и напряжения.

В наших предыдущих постах про установку однофазной электропроводки в доме и уже известно, что такое MDB, DB, Final Sub Circuit, MCB, MCCB, CB и RCD и т. Д.Так что мы больше никогда не повторим этого.

Связанные сообщения:

Уровни трехфазного и однофазного напряжения в США – NEC

В Соединенных Штатах и Канаде доступны различные уровни однофазного и трехфазного напряжения, т.е. однофазное напряжение доступно для бытовых и в жилых помещениях, в то время как трехфазное напряжение можно использовать в промышленных и коммерческих целях.

Ниже приведены уровни напряжения, доступные в США и Канаде.

Трехфазное напряжение в США

Три точки подключения (3 линии) = 208 В
Три точки подключения (3 линии) = 240 В
Три точки подключения (3 линии) = 480 В

i.е.

L ₁ до L ₂ = 208 В, 240 В или 480 В – (3 фазы)
L ₂ до L ₃ = 208 В, 240 В или 480 В – (3 фазы)
L ₃ по L ₁ = 208 В, 240 В или 480 В – (3 фазы)

Однофазное напряжение в США

От горячего к нейтрали = 120 В
От горячего к нейтрали = 208 В, (высокий Дельта ножки)
Два горячих = 240 В
Горячие к нейтрали = 277 В
Горячие к нейтрали = 480 В

i.е.

- L ₁ до N = 120 В, 208 В, 277 В или 480 В – (1-фазный)
- L _{2 905 10 до N = 120 В, 208 В, 277 В или 480 В – (1-фазный)}
- L ₃ к N = 120 В, 208 В, 277 В или 480 В – (1-фазный)

Связанные руководства по подключению:

Трехфазные и однофазные системы напряжения питания «120 В, 208 В, 240 В, 277 В и 480 В» – NEC – US

Конфигурации высокого напряжения Delta (120 В, 208 В и 240 В)

Уровни трехфазного и однофазного напряжения в Великобритании, ЕС – IEC

Трехфазная система проще в Великобритания и ЕС по сравнению с США и большинством стран (например,грамм. Индия, Пакистан, ОАЭ и другие арабские страны) используют ту же систему распределения напряжения, что и уровни напряжения в Великобритании, ЕС и МЭК. Как трехфазное, так и однофазное напряжение доступны для жилого и коммерческого применения в одном и том же блоке, как показано ниже.

Трехфазное напряжение в Великобритании и ЕС

Между фазой = 400 В
Любая фаза на нейтраль = 230 В – (1-Φ)
Между тремя фазами = 400 В – (3-Φ)

Т.е.

L ₁ до L ₂ = 400 В – (3 фазы)
L ₂ до L ₃ = 400 В – (3 фазы)
L ₃ до L ₁ = 400 В – (3 фазы)

Однофазное напряжение в Великобритании и ЕС

i.е.

L ₁ до N = 230 В – (1-фазный)
L ₂ до N = 230 В – (1-фазный)
L ₃ до N = 230 В – (1- Phase)

Однофазные и трехфазные системы питания 230 В и 400 В – IEC – UK & EU

Связанные сообщения:

Требования к установке трехфазной проводки

В этом руководстве нам понадобится следующие аксессуары для проводки для подключения трехфазного питания в доме.

Трехфазный счетчик энергии: 1 №
Трехполюсный автоматический выключатель, 63 А (100 или 250 А в США): 1 №
Двухполюсный: 63 А, ток отключения 30 мА (УЗО / GFCI): 3 Нет
Трехполюсный автомат , 63A (100-250A в США): 3 номера
однополюсный, 20A, MCB: 6 номеров
однополюсный, 16A (20A в США): MCB: 3 номера
однополюсный, 10A (15A в США) : MCB: 6 номеров
Корпуса распределительных щитов: 3 номера
Соединительная шина для подключения нейтрального кабеля
Медные полосы для общего подключения MCB: 3 шт. (Сегмент шины Cu)
Шина из меди для заземления

Как подключить трехфазный главный распределительный щит? Обычно поставщики электроэнергии и услуг устанавливают однофазный счетчик энергии при нагрузке менее 7.5кВт (10л.с.) в жилых помещениях (бытовой блок для дома). Если лимит превышен, то рекомендуется установить трехфазный счетчик электроэнергии для потребителей. При нагрузке более 7,5 кВт рекомендуется трехфазная электропроводка в жилых помещениях (домах).
В этом руководстве мы предполагаем, что мы будем подключать только однофазную нагрузку (световые точки, вентиляторы, телевизор, розетку питания, переменный ток и т. Д.) В текущем участке установки трехфазной электропроводки. Другими словами, мы не будем включать трехфазные двигатели, потому что в наших домах у нас нет таких (трехфазных) нагрузок.Если в вашем доме существует трехфазная нагрузка, вы можете это сделать. Как мы видим, общая нагрузка превышает предел установки однофазной электропроводки, так как мы будем питать разные комнаты и зоны дома, поэтому мы должны подключить нашу распределительную сеть к трехфазной системе. О прямых трехфазных нагрузках см. В следующих разделах этого поста.
Практическая процедура трехфазного подключения распределительного щита и установки
Мы изучили основную электрическую проводку лампы, вентиляторов и т. Д. (Т.е. Подсхемы и конечные подсхемы) в наших предыдущих сообщениях, поэтому следуйте инструкциям ниже, чтобы сделать то же самое, что указано ниже.
Прежде всего, подключите трехфазный счетчик электроэнергии, как показано на рис. (если вы не знаете, как подключить трехфазный счетчик энергии, посмотрите это простое руководство, в котором показано, как подключить трехфазный счетчик энергии.
Подключите MCCB (автоматический выключатель в литом корпусе) в качестве главного выключателя к входящие три фазы ( R , Y , B ) от трехфазного счетчика электроэнергии.(Проверьте цветовую кодировку проводки для различных областей в разделе ниже)
Теперь подключите три исходящие фазы ( R , Y , B ) от MCCB (автоматический выключатель в литом корпусе) к DP (двухполюсный MCB , RCD, SP (однополюсные автоматические выключатели и нагрузка), как показано на рис.)
Теперь подключите УЗО от DP к фазе (линии) и соответствующей нейтрали. Линии исходящей фазы должны быть подключены к конечной и конечной подсхемам. То же самое можно сделать и для нейтральных проводов.
Наконец, подключите электрические устройства к клемме заземления, которая ведет к заземляющему электроду в системе заземления и заземления, как показано на рисунке ниже.
Выполните те же действия для всех трех распределительных щитов для разных помещений и зон.
Щелкните изображение, чтобы увеличить
Рис. – Схема установки трехфазной электропроводки
Полезно знать: Вы также можете использовать четырехполюсный выключатель или автоматический выключатель вместо трехполюсного выключателя / выключателя .Просто подключите нейтральный провод к последнему слоту этого MCCB (буква N, обозначающая нейтраль, напечатана на паспортной табличке). Входящий и исходящий нейтральный провод, как и другие фазы, должен быть подключен к медной полосе (т. Е. Заземлению или нейтральной шине в коробке панели b), как показано на рис.
Кроме того, если вам необходимо подключить однофазную нагрузку или подключить отдельный потребительский блок или вспомогательную панель, прочтите предыдущие опубликованные сообщения о схемах подключения однофазных сетей.
Связанные сообщения:
Ниже дана схема установки электропроводки трехфазного распределительного устройства в соответствии с требованиями NEC и IEC.
Схемы установки трехфазной электрической проводки – US -NEC
Трехфазное распределительное устройство 208 В и проводка панели.
Щелкните изображение, чтобы увеличить
Трехфазное распределение напряжения 240 В (треугольник высокого напряжения) и монтаж панели.
Щелкните изображение, чтобы увеличить
Трехфазное распределение 480 В и монтаж панели.
Щелкните изображение, чтобы увеличить
Полезно знать: использование трех отдельных однополюсных автоматических выключателей для цепей 208 В, 240 В или 480 В. запрещено правилами.Если вы все же хотите подключить три выключателя SP в качестве трехполюсного для трехфазной цепи, переключатели всех выключателей должны быть соединены и соединены вместе, то есть все выключатели SP должны быть включены и выключены одним и тем же общим переключателем. Кроме того, используйте соответствующий номинальный выключатель, размер провода, розетки и переключатели и т. Д. (Проверьте нижнее примечание (инструкции и меры предосторожности) для калькуляторов и учебных пособий о размере провода, размерах розеток, переключателей и розеток и т. Д.
Связанные сообщения:
Схемы подключения трехфазной электрической сети – Великобритания, ЕС – IEC
Щелкните изображение, чтобы увеличить
Рис. электрические схемы, указанные для общего рисунка 1 выше.
Трехфазная, 400 В, проводка разделенного распределительного щита с УЗО – только 3-Φ нагрузки
Щелкните изображение, чтобы увеличить
Трехфазное, 400-вольтное, разводное соединение распределительного щита с УЗО – 1-Φ нагрузки от источника 3-Φ
Щелкните изображение, чтобы увеличить
Трехфазная, 400 В, разводка распределительного щита с УЗО – комбинация нагрузок 3 Φ и 1 Φ
Щелкните изображение, чтобы увеличить
Трехфазный, 400 В, стандартный распределительный щит Электропроводка с УЗО для цепей нагрузки 3-Φ
Щелкните изображение, чтобы увеличить
Трехфазная, 400 В, типовая проводка распределительного щита с УЗО для цепей нагрузки 3-Φ и 1-Φ
Щелкните изображение, чтобы увеличить
Связанные сообщения:
Полезно знать: В соответствии с правилами электропроводки IET (Институт инженерии и технологий): 17-е издание (BS 7671: 2008 – 1: 2011), в потребительском блоке должна быть предусмотрена защита RCD. кроме системы дымовой и охранной сигнализации.
Как подключить однофазную нагрузку 120 В к однофазной распределительной системе? – NEC – US
Трехфазные цепи нагрузки могут быть напрямую подключены к трем горячим проводам. Имейте в виду, что нейтраль требуется не во всех случаях. Однофазная нагрузка может быть подключена к горячему и нейтральному (120 В) или к двум горячим проводам (однофазный 240 В). Ниже представлена типичная трехфазная разводка панели для США и Канады.
Монтаж трехфазных цепей 208 В и автоматических выключателей на главной сервисной панели.
Монтаж проводки трехфазных цепей 240 В (треугольник с высоким напряжением) и автоматических выключателей на главной сервисной панели.
Монтаж трехфазных цепей 480 В и автоматических выключателей на главной сервисной панели.
Связанные сообщения:
Как подключить трехфазную нагрузку 400 В в трехфазной распределительной системе? – IEC & UK
Как упоминалось выше, трехфазные нагрузки (400 В, трехфазные двигатели) могут быть напрямую подключены к трем линиям соответственно i.е. нет необходимости подключаться к нейтральной точке (в некоторых случаях нейтраль все еще требуется в трехфазной системе, что зависит от конструкции системы. Перед установкой такого устройства см. руководство пользователя). Для однофазных нагрузок (230 В или 120 В переменного тока, телевизор, розетка, вентиляторы и т. Д.) Их можно подключить к фазному и нейтральному проводу, как показано ниже. Обратите внимание, что заземляющий провод должен быть подключен к электрическим приборам и оборудованию, подключенному как к однофазной, так и к трехфазной системе питания, в целях безопасности, поскольку это предотвращает опасность поражения электрическим током.
Рис. 5 – Однофазная и трехфазная нагрузка, подключенная к трехфазной системе питания
Подключение трехфазной нагрузки, точек нагрузки 400 В и MCB с УЗО и RCCB в распределительном щите
Подключение трехфазной нагрузки 400 В и автоматических выключателей в разделенной нагрузке Распределительный щит и потребительский блок с УЗО.
Типовые схемы трехфазной нагрузки 400 В и MCB в распределительном щите и блоке потребителя.
Связанные сообщения:
Принципиальная электрическая схема трехфазного распределительного щита
На следующей типовой схеме соединений показана установка трехфазного распределительного щита и потребительского блока в жилом / коммерческом районе.
Рис. 2 – Схема электрических соединений трехфазного и однофазного потребительского блока с УЗО
Цветовые коды трехфазной проводки
– IEC и NEC
Мы использовали красный для фаз, работающих или горячих , черный для Нейтраль и Зеленый для заземления на типовой однофазной схеме подключения. Вы можете использовать специальные региональные или общепринятые коды в данной местности, например, IEC – Международная электротехническая комиссия ( UK , EU и т. Д.) или NEC (Национальный электротехнический кодекс [ США и Канада ] см. подробный пост о NEC и IEC, коды цветов , где:
NEC – США:
Трехфазный 208 В и 240 В AC (High Leg Delta):
Синий = Горячий 1 или Линия 1
Оранжевый = Горячий 2 или Линия 2 (посередине)
Черный = Горячий 3 или линия 3
Белый = Нейтраль
Зеленый с желтой полосой или оголенный провод = Земля / Земля или Защитное заземление «PG».
Трехфазный 277 В и 480 В переменного тока:
Желтый = Горячий 1 или Линия 1
Оранжевый = Горячий 2 или Линия 298 (в середине
Коричневый = Горячая 3 или Линия 3
Белый = Нейтраль
Зеленый с желтой полосой или оголенный Провод = Земля / Земля или Защитное заземление «PG».
Однофазный 120 В переменного тока:
Черный = Горячий или Линия ,
Белый = Нейтральный
Желтый 0006 с проводом без проводов Земля / Земля или Защитное заземление «PG».
Однофазный 240 В переменного тока:
Черный = Горячий 1 или Линия 1
Красный = Горячий 2 или Строка 2
9019 Нейтральная
Зеленый с Желтой полосой или оголенным Проводник = Земля / Земля или Защитное заземление «PG».
Связанные сообщения:
IEC и Великобритания:
Трехфазный 400 В:
Коричневый = Фаза 1
Черный Серый 3197 = Фаза 2
Синий = Нейтраль
Зеленый или Зеленый с Желтым Полоса = Заземление или провод заземления в качестве защитного заземления (PE).
Однофазный 230 В переменного тока:
Коричневый = Фаза или Линия
Синий = Нейтральный
000 Зеленый с зеленой полосой Земля / Земля или Защитное заземление «PE».
Для справки, вот OLD UK цветовых кодов проводки (до 2004 г.) , которые все еще применимы в других странах, например, в Индии, Пакистане, ОАЭ, КСА и других арабских странах.
400 В, трехфазный
Красный = Фаза 1
Желтый = Фаза 2
Синий = Фаза 3
Черный = Нейтраль или Заземление
9000
230 В, однофазный
Красный = Фаза
Черный = Нейтраль
Зеленый = Заземление или провод заземления.
Связанные сообщения:
Общие меры предосторожности и инструкции
Электричество – наш друг, а также враг одновременно, если вы дадите ему шанс убить вас, помните, они никогда его не упустят. Пожалуйста, прочтите все меры предосторожности и инструкции при выполнении этого руководства на практике.
Отключите источник питания (и убедитесь, что он действительно выключен) перед обслуживанием, ремонтом или установкой электрического оборудования. Для этого выключите главный выключатель на главном блоке потребителей или распределительном щите.
Никогда не стойте и не прикасайтесь к мокрым и металлическим частям во время ремонта или установки.
Внимательно прочтите все предупреждения и инструкции и строго следуйте им при выполнении этого руководства или любой другой практической работы, связанной с электромонтажными работами.
Всегда используйте кабель и провод правильного размера, розетки и выключатели подходящего размера, а также автоматические выключатели подходящего размера. Вы также можете использовать калькулятор сечения проводов и кабелей, чтобы найти правильный размер сечения.
Никогда не пытайтесь играть с электричеством (это опасно и может привести к летальному исходу) без надлежащего руководства и ухода.Выполняйте монтажные и ремонтные работы в присутствии опытных специалистов, обладающих обширными знаниями и передовой практикой, знающих, как обращаться с электричеством.
Самостоятельное выполнение электромонтажных работ опасно, а в некоторых случаях – незаконно. Свяжитесь с лицензированным электриком или поставщиком электроэнергии, прежде чем вносить какие-либо изменения / модификации в электрические соединения.
Распределительный щит не должен устанавливаться на расстоянии 2,2 метра (84 дюйма = 7 футов), в то время как выключатель-разъединитель должен быть установлен 1.82 метра (72 дюйма = 6 футов) над полом, необходимо защитить от коррозии и вдали от участков с водой. Все провода и кабели должны быть закрыты панелью (т.е. она не должна выступать за пределы панели). Наконец, возле распределительного щита должен быть знак безопасности.
Автор не несет ответственности за любые убытки, травмы или убытки, возникшие в результате отображения или использования этой информации, или если вы попробуете какую-либо схему в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.
Вы также можете проверить соответствующие Руководства по установке электропроводки.
Электропроводка низкого напряжения – что вам нужно знать
Низкое напряжение в проводке
Многие современные домовладельцы не могут представить себе дом без высокоскоростного Интернета и Wi-Fi, средств домашней автоматизации для таких удобств, как освещение и музыка, и современных систем безопасности с камерами.
Вот почему многие застройщики делают установку структурированной кабельной разводки в соответствии с новым строительным стандартом или предлагают ее в качестве опции.И хотя некоторые основы остались прежними, установка низковольтной проводки – это совсем другое дело. Независимо от того, руководите ли вы электрическим проектом или являетесь домовладельцем, это руководство поможет вам лучше понять, как работает низковольтная проводка и чем может помочь подрядчик по электрике.

Краткое описание низковольтной проводки
Итак, чем монтаж структурированных кабелей отличается от монтажа стандартных электрических кабелей? В большинстве розеток для кабеля подается электричество напряжением 120 или 240 В.Но низковольтная проводка не пропускает такой же ток, как электрические розетки, приборы и выключатели, обычно устанавливаемые в домах. Низковольтная проводка рассчитана на подачу электричества 50 вольт или меньше. Обычные низкие напряжения – 12 В, 24 В и 48 В.
Низковольтная проводка часто используется для интеллектуальных дверных звонков, телефонов, устройств управления открыванием гаражных ворот, термостатов отопления и охлаждения, ландшафтного освещения, датчиков и элементов управления системой сигнализации (камеры системы безопасности, датчики движения), аудиовизуальной проводки (аудиосистемы объемного звука, кабельное телевидение, системы внутренней связи), интернет-сеть и Wi-Fi, а также светодиодное или низковольтное освещение.
Инфраструктура, в которой работает низковольтная проводка, называется структурированной кабельной разводкой. Структурированная система электропроводки построена на отдельной сети от большей части домашней электропроводки. В большинстве случаев сначала устанавливается основная электрическая система дома, а затем проводка низкого напряжения.
Оптимальная производительность структурированной кабельной системы зависит от хорошей конструкции. Хорошая конструкция учитывает проблемы с воздушным потоком и охлаждением, обеспечивает резервирование, выбирает правильную кабельную разводку для работы и планирует пути прокладки кабелей.Некоторые из наиболее распространенных типов кабелей, используемых в низковольтной проводке, включают:
Кабель неэкранированной витой пары (UTP) – кабели категории 6 или 6a сегодня наиболее часто используются в домах.
Волоконно-оптический кабель – используется для дальних поездок. С ним сложно работать, и для него требуются специальные инструменты для обжима и соединители.
Провод динамика – используется для домашнего аудио и домашнего кинотеатра.
Провод термостата
Коаксиальный кабель (коаксиальный) – в домашних условиях чаще всего используются типы RG-59 / U (.Жила 64 мм и одинарный экран), RG-6 / U (жила 1,024 мм с двойным экраном) и / RG-6 / UQ (жила 1,024 мм с четырехгранным экраном.
Провод системы безопасности – Обычно 18 и 24AWG, с двумя или четырьмя жилами.
Структурированная кабельная система проста, эффективна, легко адаптируется и организована. Определенные провода можно быстро определить. Кроме того, он гибкий, и в него легко вносить изменения или дополнения. Он может передавать данные с высокой скоростью, снижая при этом затраты на электроэнергию и обслуживание.
Вот некоторые из наиболее важных деталей, которые необходимо изучить подрядчикам-электрикам перед установкой структурированных кабельных систем.
Нельзя тянуть за провод низкого напряжения так же, как за электрический провод. Провод низкого напряжения очень хрупкий. Неосторожное обращение может привести к его повреждению, выдергиванию скрутки и ухудшению характеристик кабеля. Рекомендуется максимальная сила тяги 25 фунтов, хотя у каждого производителя есть свои стандарты, которым вы должны следовать.
Еще одна важная вещь, на которую следует обратить внимание, это то, что провод низкого напряжения, такой как оптоволоконный кабель, не может изгибаться под углом 90 градусов. Если вам нужно повернуть его в другом направлении, вам придется образовать петлю. Опять же, посмотрите на стандарты производителя, чтобы определить максимальный радиус петли. Волокна кабеля склонны к перегибам или обрывам, что может ухудшить сигнал.
Низковольтные провода должны быть проложены как минимум в футе от основных электрических проводов дома, параллельно со всеми кабелями.Более высокое напряжение на электрических кабелях может создавать помехи сигналам, которые могут повлиять на кабели данных. Если вы не можете избежать прокладки низковольтных проводов между электрическими проводами, их следует прокладывать под углом 90 градусов. И, как правило, длина медных кабелей не должна превышать 100 метров, хотя есть некоторые исключения.

Отличная возможность роста
Ожидается, что к 2022 году мировой рынок структурированных кабелей достигнет 17 181,2 миллиона долларов.Рынок особенно устойчив в США из-за высокого спроса на подключение к Интернету, а также из-за того, что здесь расположены штаб-квартиры многих технологических гигантов.
Это создает отличные финансовые возможности для подрядчиков по электротехнике. В то время как существует жесткая конкуренция со стороны других установщиков кабелей, таких как подрядчики электронных систем, установщики систем сигнализации и установщики домашних развлечений, электрические подрядчики во многих отношениях имеют более выгодные возможности для использования этой прибыльной возможности.
Почему? Генеральным подрядчикам нравится работать с компаниями, с которыми они знакомы, и с компаниями, с которыми у них был хороший опыт работы на предыдущих должностях. Генеральные подрядчики осознают важность отношений, построенных на доверии. Кроме того, электрические подрядчики являются основной частью проекта и уже на строительной площадке устанавливают основные электрические компоненты. Например, их нельзя заменить установщиком сигнализации.
Другая причина, по которой генеральные подрядчики предпочитают отдавать все кабельные установки подрядчикам, сводится к чистой прибыли.Наличие электрического подрядчика в качестве единого контактного лица вместо того, чтобы иметь дело с несколькими установщиками, может сэкономить генеральному подрядчику до 20 процентов затрат на электромонтаж работы.

Стоит ли прыгнуть на подножку?
То, что это было бы выгодно для генеральных подрядчиков, не обязательно означает, что электрические подрядчики должны присоединиться к делу. Как мы видели, установка основной электрической системы сильно отличается от установки системы низкого напряжения.Без надлежащей подготовки и опыта использование этой новой возможности может привести к отказу сети. А это может поставить черную метку на профессиональной репутации вашей компании. Это также требует смещения фокуса: ваша компания должна будет стать более ориентированной на обслуживание клиентов при работе с клиентами.
Низковольтная проводка работает в соответствии с другим набором правил и руководящих органов (IEEE, ANSI, EIA, TIA и BICSI), чем электрическая проводка, которая соответствует стандартам, установленным NEC.Лицензирование низковольтного оборудования варьируется от штата к штату и даже от города к городу в некоторых штатах.
Индустрия структурированных кабелей также сталкивается с конкуренцией со стороны других домашних сетевых технологий, таких как системы связи по линиям электропередач и беспроводные системы. Оба варианта менее дороги в установке и требуют минимум профессиональных навыков установки.
Тем не менее, структурированная кабельная система – это бизнес-возможность, которую электрические подрядчики не должны упускать из виду. Это потребует лицензирования, страховки, профессиональных сертификатов и возможности протестировать и сертифицировать установку системы.
Но, обладая надлежащей подготовкой и аккредитацией, электрические подрядчики могут успешно конкурировать с другими монтажниками кабеля.
Если вы предпочитаете окунуться в воду, чем нырнуть прямо в воду, подумайте о партнерстве с подрядчиком по низковольтному оборудованию в качестве субподрядчика. Таким образом, вы сможете изучить основы, прежде чем принять решение. Роль и обязанности подрядчиков по низковольтному оборудованию расширились, и теперь они включают разработчика систем, интегратора и специалиста по устранению неполадок, а также установщика.Подрядчики по низковольтному оборудованию могут очень захотеть передать монтажную часть подрядчикам-электрикам.

Монтаж грщ: Страница не существует

Монтаж и подключение ГРЩ

ГРЩ. Главные распределительные щиты, проектирование, сборка и монтаж.

По назначению панели ГРЩ делят на:

Главный распределительный щит (ГРЩ). Производство и монтаж ГРЩ.

Назначение ГРЩ

Устройство ГРЩ

Производство и монтаж ГРЩ

Главный распределительный щит, сборка и монтаж ГРЩ

ГРЩ состоит следующих основных панелей:

Сборка и монтаж ГРЩ

Основные работы по монтажу ГРЩ:

Производство ГРЩ (главных распределительных щитов)

Монтаж ГРЩ и модернизация электрощитовых

Монтаж ГРЩ электрощитовых

Сборка электрощитовой, электрощитового оборудования, ГРЩ, ВРУ, УВР, ЩАВ, ЩО, ЩАО

Сборка щитового оборудования ГРЩ и ЩО

Сборка ГРЩ

Сборка щита освещения ЩО

Электрический щит включает в себя:

Требования и правила сборки электрических щитов:

Установка новой службы электрооборудования

Как выглядит электрическое обслуживание?

Требования к размеру земли для служебного входа

Измеритель мощности – необходимое рабочее пространство перед измерителем

– Свободное пространство для опоры здания Накладные услуги

Измеритель мощности – зазоры для подземных работ

С чего начать проектирование электроустановки?

Проектирование / перепроектирование электроустановки

1.Анализ нагрузок

1.1 Фактическая диаграмма мощности

1,2 Косинус ϕ или коэффициент смещения

1.3 Происхождение и природа гармоник

1.3.1 Гармоники тока и гармоники напряжения

1.3.2 Элементы, генерирующие гармоники

1.3.3 Последствия и эффекты гармоник

1.4 Практическое использование искажающей способности D

1.5 Компенсация реактивной мощности

2. Расчет токов

2.1 Коэффициент использования Ku (также называется коэффициентом нагрузки)

2.2 Фактор совпадения или коэффициент разнесения Kc (иногда пишется Ks)

Практическое применение коэффициентов совпадения в панелях с несколькими уровнями распределения

3. Расчет мощности в соответствии с типами нагрузки

4. Мощность источника

4.1 Источники питания

Основной источник питания

Запасной источник питания

Источник питания для служб безопасности

Вспомогательный источник питания

Основы организации электроснабжения в зданиях

Установка, модернизация и ремонт бытовых сетей

Электросеть и сеть при строительстве

Стоимость подключения к сети

Размер сетевого кабеля

Монтаж сетевого кабеля

Кабели

Электроснабжение нескольких домохозяйств

в доме

Цветовые коды трехфазной проводки

Электропроводка низкого напряжения – что вам нужно знать

Добавить комментарий Отменить ответ
