Греющий кабель в стяжку

Система теплых полов – может использоваться как основной источник отопления, так и как прекрасное дополнение к основному отоплению. Наиболее распространенный вид напольного покрытия с обогревом – электрический. Его можно устанавливать в обычных квартирах, тогда как водяные системы используются только в частных домах. Греющий кабель для теплого пола является главным элементом системы. Он необходим для преобразования электрической энергии в тепло и последующей передачи его в помещение. Силовой кабель подает электричество из сети. Оба вида кабелей соединяются между собой специальными муфтами.


Существует два вида такого кабеля: одножильный и двужильный.


Одножильный кабель имеет один провод, закрытый обмоткой. Такой кабель должен начинаться и заканчиваться в одном месте. Это очень важно, ведь иначе не произойдет замыкание, а в следствие провод не станет нагреваться. Такой провод нужно начинать и заканчивать у терморегулятора, а это может усложнить работу.

Двужильный кабель не обязательно должен начинаться и заканчиваться в одном месте.

Вы можете укладывать такой провод так, как вам удобно. Это существенно снизит затраченное на монтаж время. Вся установка такого кабеля займет не более 5-6 часов. У двужильного кабеля электромагнитное поле намного слабее, чем у одножильного, что является большим плюсом.


Преимущества кабельных полов.

Кабельный теплый пол имеет массу преимуществ по сравнению с другими обогревающими системами. К главным достоинствам относят:

- Легкость монтажа. Весь процесс укладки, можно провести самостоятельно, без помощи специалистов.

- Экологичность. Все элементы кабельного теплого пола выполнены из экологически чистых материалов.

- Сфера применения. Кабельный теплый пол можно устанавливать, как в частных домах, так и в городских квартирах.

- Экономичность. При монтаже теплого кабельного пола, можно значительно сэкономить на теплоизоляционном материале и заливке стяжки.

- Мощность. По сравнению с другими обогревающими системами, кабельный пол имеет достаточную мощность, поэтому его можно использовать как дополнительным, так и автономным источником тепла.

- Надежность. Кабельный электрический теплый пол можно монтировать в толстые слои стяжки, располагать под габаритной мебелью.

- Безопасность. Все нагревательные элементы электрического пола, расположены под напольным покрытием. Поэтому риск получить травмы или ожоги сводится к нулю.

- Долгий эксплуатационный срок. При использовании водяной отопительной системы, часто случаются протечки трубопроводов, которые в лучшем случае приводят к дополнительным затратам. Кабельный же теплый пол, способен без сбоев, десятки лет.

Правила монтажа кабельного пола.

Уложить электрический греющий кабель можно под бетонной стяжкой, в толще стяжки и на поверхности стяжки. Каждый вид имеет свои особенности монтажа. Но при их провидении нужно придерживаться следующих правил:

-Для полноценного нагрева помещения, обогревающая система должна занимать 70 % площади пола. Поэтому прежде чем приступить к монтажным работам, необходимо составить схему расположения контуров кабелей электрического теплого пола.


- Чтобы предотвратить дополнительные расходы, перед приобретением греющего кабеля, сначала высчитывают его длину. Такая предосторожность связана с тем, что контур выполняется из цельного провода с соблюдением допустимого шага.


- При монтаже греющего кабеля, не допускается деформация. Каждый резкий изгиб и пересечение между контурами может привести к не поправимым последствиям, вплоть до выхода системы из рабочего строя.

- Стоит так же упомянуть о том, что хоть электрический пол и сочетается практически со всеми финишными покрытиями, его не желательно использовать с комбинированными полами. Так же, без бетонной стяжки, его не рекомендуется укладывать под натуральное дерево, иначе под воздействием высокой температуры, пол начнет рассыхаться и деформироваться.

- Необходимо правильно подбирать необходимую мощность:

- Греющие кабели с удельной мощностью от 100 до 200 Вт/м2. Эту мощность используют для обычных жилых помещений. Укладываются в стяжку до 4 см или в плиточный клей.

- Греющие кабели с удельной мощностью от 200 до 250 Вт/м2

. Её используют для помещений, в которых нужен повышенный обогрев – цокольные этажи, балконы, дачи, веранды или стяжка свыше 4 см.

- Греющие кабели от 250 до 300 Вт/м2. На открытых уличных площадях (ступени, террасы, дорожки, балкон, крыльцо).Удельная мощность влияет на то, как быстро прогреется напольное покрытие. Но, остывать обе группы будут одинаково. Поэтому, потребляемое электричество будет практически одним и тем же. Для стяжки до трех сантиметров для обычного жилого помещения оптимальным будет удельная мощность 140 Вт/м2.

Подводя итоги, можно с уверенностью сказать, что кабельный теплый пол и в самом деле является новой инновационной системой, которая превзошла другие виды обогревающих моделей. При правильно выполненном монтаже, с соблюдением эксплуатационных ограничений, кабельный пол сможет долгие годы, без дополнительных затрат прослужить идеальным источником тепла для вашего помещения.

Технология заливки стяжки с установкой электрического кабельного теплого пола

На сегодняшний день теплый пол занимает уверенную позицию на рынке отопительных приборов для жилых и коммерческих помещений. Основным преимуществом данной системы обогрева помещения является то, что распределение тепла происходит равномерно по вертикали (от пола к потолку)

Какой пол выбрать? Виды электрического теплого пола.

Фото с FH

1. Пленочный теплый пол. Укладывается под чистовое финишное покрытие, такие как ламинат, ковролин, линолеум. Такой вид пола прост в монтаже и имеет минимальную толщину системы. Данный вид пола не применяется в случае, если предполагается отделка плиткой или укладка теплого пола в «мокрых помещениях», так как пленка боится влаги, попадания на нее плиточного клея или стяжки из пескобетона.

Важно! При выборе финишного напольного покрытия обратите внимание на его сертификацию по эксплуатации с системой теплого пола.

2. Нагревательные маты. Представляют собой прочно изолированный и уложенный в сетку нагревательный кабель с рассчитанным шагом. Термоматы производятся с определенной шириной и кратностью по площади обогрева 0.5 м², 1 м², 2 м² и т.д. Такой вид теплого пола зачастую применим когда нет возможности увеличить высоту пола и залить полноценную стяжку, а маты монтируются непосредственно в слой плиточного клея (около 5 мм). Мощность этой системы отопления рассчитывается на основе теплопотерь дома, которое она должна компенсировать. Так для сухих помещений в качестве дополнительной системы отопления, мощность термоматов выбирается из расчета 120 - 140 Вт/м². Для основной системы отопления – не менее 150 Вт/м². Для помещений с повышенной влажностью и не теплоизолированных помещений – 180 - 200 Вт/м².

3. Теплый пол на основе греющего (одножильного или двухжильного) кабеля в экранирующей оплетке, минимизирующей уровень электромагнитного излучения. При данном виде теплого пола можно изменять мощность системы поквадратно, настраивая шаг укладки на монтажной ленте вручную. При монтаже нагревательного кабеля он укладывается в стяжку из пескобетона, толщина которой составляет от 3 до 6 сантиметров, что ведет к хорошему аккумулированию тепла в помещении.

Выбирая вид теплого пола, нужно помнить, что чем больше толщина стяжки, тем дольше будет происходить нагрев пола и помещения в целом, но вместе с тем пол будет дольше остывать. По завершению монтажа теплого пола на основе нагревательных матов им можно пользоваться спустя 10-14 дней, для нагревательного кабеля стяжке из пескобетона понадобится время для набора прочности, поэтому срок до начала эксплуатации увеличивается до 21-28 дней.

Рассмотрим более подробно один из вышеописанных видов электрического пола – пол с греющим кабелем, уложенный в стяжку из пескобетона. Чтобы сделать надежную и долговечную стяжку пола из пескобетона и избежать ошибок при монтаже отопительной системы нужно знать:

  • Что представляет собой правильный «пирог» электрического теплого пола с греющим кабелем.
  • Каковы нюансы выбора качественный цемент и пескобетона, приготовления смеси и заливки стяжки.
  • Для чего используется фибра.
  • Как сделать монтаж теплого пола с греющим кабелем при заливке пескобетонной стяжки пола.

Правильное строение системы теплого пола с греющим кабелем в стяжке из пескобетона.

«Пирог» теплого пола с греющим кабелем подбирается с учетом особенностей помещения, в том числе его теплопотери. Для снижения последних необходимо утеплить основание будущего теплого пола. Правильный «пирог» теплого пола – гарант того, что при его эксплуатации не придется отапливать квартиру сверху или помещение снизу вас, будь то жилая площадь или подвал/лоджия, и не допустить увеличения расходов при эксплуатации системы теплого пола.

Для подложки под греющий кабель используется мультифольга — специальный материал, в котором слой фольги защищен от негативного воздействия щелочной среды бетона слоем полиэтилена. Мультифольга будет мешать прямому контакту нагревательного элемента с утеплителем, а также равномерно распределит тепло в стяжке.

МИФ. Зачастую в системе теплого пола применяется использование вспененной теплоизоляции с фольгированным слоем. Мифом этого действия служит то, что якобы слой фольги отразит тепловую энергию вверх. Но на деле отражающий эффект фольги не работает в твёрдых телах (в бетонной стяжке). Кроме этого, обычная фольга растворяется в щелочной среде бетонного раствора или клея, а вспененный утеплитель со временем усаживается под весом стяжки, что приводит к появлению трещин.

Фото с FH

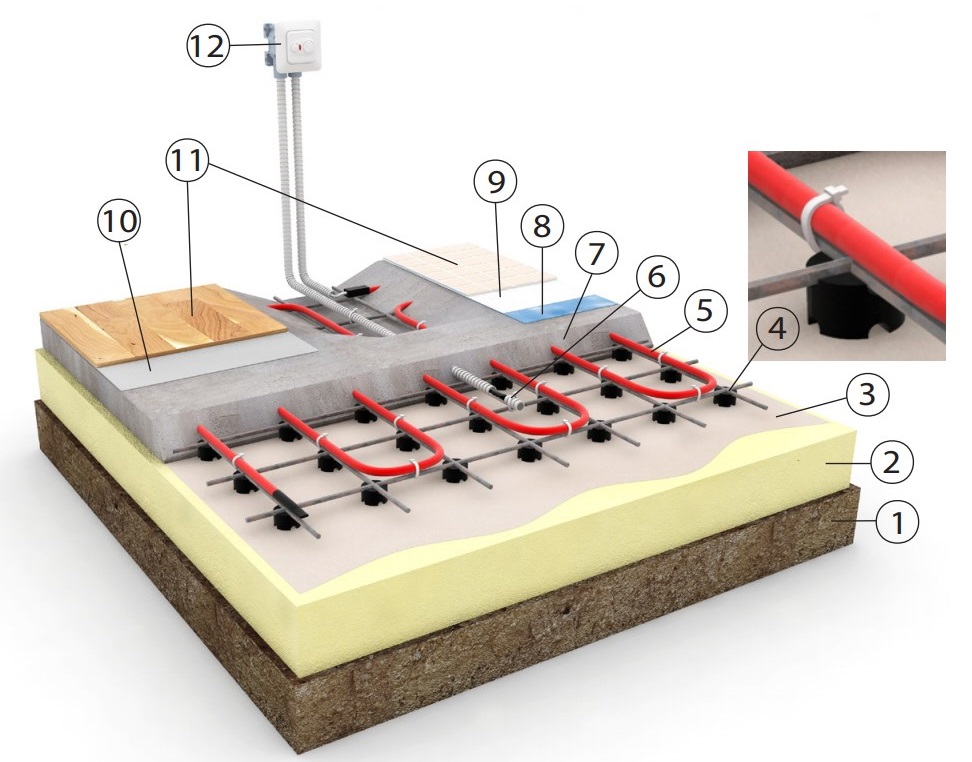

Схема оптимального «пирога» теплого пола с греющим кабелем такова:

  • На ровное и чистое основание укладывается утеплитель. Оптимальным вариантом для него служит ЭППС (экструзионный пенополистирол), с рекомендуемой толщиной 3-5 см.
  • По периметру стен помещения монтируется демпферная кромочная лента, которая компенсирует температурное расширение пескобетонной стяжки с теплым полом.

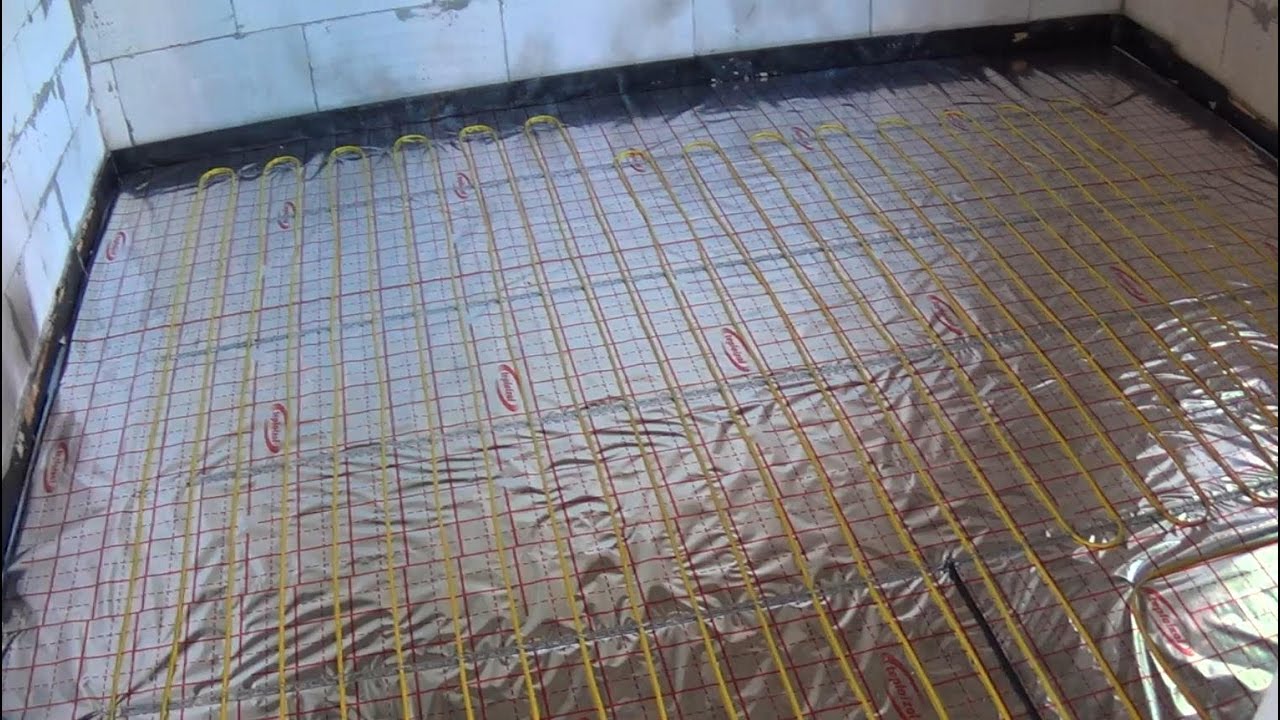

  • Поверх утеплителя укладывается мультифольга или металлическая сетка, которая также предотвращает контакт кабеля с изоляцией. Размер ячейки: 25х25 мм или 50х50 мм. Диаметр прутка 1.6-3 мм.
  • Сверху раскатывается монтажная лента, которая крепится к сетке пластиковыми хомутами. На монтажной ленте, выдержав шаг укладки в соответствии с площадью помещения и длинной кабеля, фиксируется греющий кабель. Шаг укладки нагревательного кабеля в среднем составляет 10-12 сантиметров. Фиксаторами для кабеля могут служить пластиковые хомуты.
    Совет. Чтобы металлическая сетка армировала стяжку, находясь в толще пескобетона, а не под ним, необходимо приподнять её над слоем теплоизоляции, используя подставки или небольшие куски ЭППС. Еще одним вариантом является укладка второго слоя сетки на кабель.
  • После укладки нагревательного кабеля и датчика температуры, который должен находиться в «теле» стяжки, систему проверяют на отсутствие видимых повреждений кабеля и тестируют работоспособность электрической части. Далее выставляют маяки и заливают стяжку толщиной от 3 до 6 см.

Важно! Заливать стяжку правильно от стены противоположной входу. При выравнивании высокоподвижных или литьевых стяжек нельзя использовать игольчатые валики, во избежание повреждения теплового кабеля.

Нюансы выбора качественного пескобетона и цемента в мешках и особенности заливки стяжки.

Качественные работы по стяжке напрямую влияют на долговечность чистового покрытие пола. О том как выбрать качественную смесь можно узнать из видеоролика.

Для заливки стяжки можно самостоятельно приготовить смесь на основе цемента и песка, или же воспользоваться готовой сухой смесью - пескобетоном. Преимуществом уже готовой смеси являются четко выверенные параметры по трещиностойкости затвердевшего раствора, а также точно соблюдены пропорции цемента и сеянного песка.

Для устройства стяжки по теплому полу больше подойдет «мокрая» стяжка. Основное отличие «мокрой» стяжки от «полусухой». Полусухую стяжку сложно качественно распределить и уплотнить с учетом уложенной системы теплого пола. При снижении плотности цементного камня, из-за образования воздушных полостей, понижается эффективность прогрева, так как уменьшается теплопроводность стяжки.

При самостоятельном приготовлении пескобетона для стяжки особое внимание следует уделить качеству ингредиентов. Песок должен быть крупным, просеянным, без глины и прочих вредных примесей. Подбирая пропорции смеси, следует помнить, что песок может быть разной влажности, что влияет на нужное количество воды затворения.

При работе с готовыми сухими обязательно следуйте рекомендациями по базовым рецептурам и точным пропорциям приготовления основных типов растворов.

Чтобы повысить качественные характеристики пескобетона и стяжки можно используя пластификаторы и фиброволокно.

Рекомендации по применению пластификаторов и фибры при заливке пескобетонной стяжки.

Фото с FH

Количество пластификатора указывается на упаковке продукта и рассчитывается по массе цемента, а не готового раствора. При этом уменьшается необходимое количество воды затворения, за счет того, что добавка обладает водоредуцирующими свойствами. Также повышается удобоукладываемость и пластичность пескобетона. Состав хорошо тянется по маякам, уплотняется и заглаживается.

Армирование стяжки металлической сеткой применимо, если ее толщина более 5 сантиметров. При толщине цементной стяжки меньшей толщины для армирования используется полипропиленовая сетка или в раствор добавляется полипропиленовая фибра.

Фибросодержащие растворы для устройства стяжки желательно использовать совместно с химическими добавками-пластификаторами. Если для стяжки выбран пескобетон, то фибра применяется по следующей схеме:

Фото с FH
  1. В бетономешалку или рабочую емкость засыпается сухая смесь.
  2. Добавляется небольшое количество воды (1/3 от рекомендованного) и тщательно перемешивается.
  3. Фибра слегка увлажняем и аккуратно вводим ее в смесь. Тщательно перемешиваем смесь с фиброй, до равномерного распределения фибры по раствору. При перемешивании не должно образовываться «ёжиков» из волокон фибры.
  4. Отмеряем рекомендованное производителем количество химической добавки-пластификатора и смешиваем ее с 2/3 воды затворения, добавляем полученное в раствор при постоянном перемешивании.
  5. После 1.5-2 минут перемешивания вводится дополнительное количество воды для достижения требуемой подвижности. Мешаем еще пол минуты.

Использование фиброволокна уменьшает трудозатраты, связанные с армированием стяжки металлической сеткой, повышается качество стяжки, и уменьшается вероятность трещинообразования.

Фото с FH

После заливки за стяжкой необходим правильный уход. Свежеуложенную стяжку укрывают полиэтиленовой пленкой и исключают сквозняки в помещении. Такие манипуляции удержат влагу и предотвратят её быстрое испарение. Для набора прочности без возникновения внутренних напряжений, которые могут привести к появлению трещин стяжку необходимо периодически увлажнять в течение первой недели после заливки. Перед финишным чистовым покрытием пола поверхность стяжки нужно обеспылить и очистить от загрязнений.

Понравилась статья?

Поделиться в соцсетях:

Монтаж кабельного теплого пола в стяжку — "Ремонт теплого пола"

Основные элементы теплого пола

Монтаж кабельного пола в стяжку — занятие весьма трудоемкое, требующее специальных знаний и кое-какого инструмента. И, если монтаж нагревательных матов можно выполнять самому, то устройство кабельного пола лучше доверить профессионалам. Обычно за это берутся делать те работники, которые занимаются у Вас общестроительными работами или отделочники-плиточники. В этом случае уточните, имели-ли они дело с теплыми полами и как часто. Если нет — воспользуйтесь услугой монтажа у специализированной организации, тем более, что некоторые продавцы предлагают бесплатный монтаж. Однако, даже в этом случае, необходимо Ваше личное присутствие при монтаже теплого пола. Это поможет Вам избежать типичных ошибок монтажа и дорогостоящего ремонта в будущем.

    На что надо обратить внимание при монтаже кабельного пола под стяжку.
  1. Монтажная лента должна крепиться «в натяг», что бы избежать поднятия кабеля при заливке стяжки, так называемого «всплытия».
  2. ВНИМАНИЕ! Если в Вашем доме применяется система разводки труб отопления под полом (трубки радиатора выходят не из стены, а из пола), Вам необходимо представить монтажнику официальную схему скрытых коммуникаций. Также необходимо представлять и объяснить монтажнику расположение кабелей в полу, так-как крепление монтажной ленты производится дюбелями к полу.
  3. Кабель должен быть разложен только на площади, свободной от тяжелой мебели – шкафы, кровати, кухонный гарнитур, бытовая техника и т. п.
  4. Расстояние от кабеля до стен должно быть не менее 5 см.
  5. При креплении кабеля следует соблюдать рекомендуемый шаг раскладки. Шаг раскладки зависит от длины кабеля и площади, на которой нужно разместить кабель (полезная площадь). Шаг раскладки определяется по формуле, которая имеется в паспорте Вашего кабельного пола и которую должен знать мастер. Увеличение шага свыше рекомендованного вызовет ощущаемое чередование теплых и холодных участков пола, так называемая «тепловая зебра». Раскладка пола с шагом меньше, чем указанный в паспорте минимум может привести к перегреву кабеля и выходу его из строя.
    ВАЖНО! Так как нельзя изменять длину приобретенного Вами кабеля, следует очень тщательно отнестись к вычислению шага раскладки, в противном случае у Вас или не хватит кабеля на обогреваемую площадь или останется лишний кусок, который, как говорилось выше, обрезать нельзя. В каждом случае придется перекладывать кабель заново.
  6. Крепление кабельного теплого пола на монтажную ленту

  7. При креплении кабеля на монтажную ленту следует обратить внимание на радиусы загиба. Минимальный радиус загиба указан в паспорте на Ваш кабель. В идеале, он равен половине шага раскладки. Монтажная лента, при этом, должна проходить через центр полуокружности, представляющей собой разворот петли кабеля. Категорически запрещается сгибать кабель под прямым углом, особенно в месте его крепления к монтажной ленте – это приведет к выходу кабеля из строя, он перегорит в этом месте.
  8. Нагревательный кабель не должен пересекаться друг с другом, а, также, с другими проводами и коммуникациями, включая гофротрубку датчика температуры. Разные петли кабеля должны располагаться друг от друга на расстоянии, не меньшем , чем минимальный шаг раскладки.
  9. Не рекомендуется использовать одну кабельную систему при обогреве помещений с различными типами напольного покрытия, например, кафель и ламинат. Категорически не рекомендуется использовать одну кабельную систему при обогреве разных помещений, разделенных дверями, например, коридор и санузел или туалет и ванная комната. В данном случае целесообразно применить несколько независимых систем обогрева.
    Допускается использовать одну кабельную систему для обогрева смежных помещений, не разделенных дверями, с однотипным напольным покрытием, например прихожую и кухню. При этом необходимо соблюдать одинаковый шаг укладки на всей обогреваемой площади.
  10. При использовании тонкого теплоизолирующего слоя, проследите, чтобы на всей поверхности были сделаны так называемые «окна» – вырезы в теплоизоляции размером 3х10 см с шагом 30 см для улучшения сцепления стяжки с основанием.
  11. Особое внимание уделите процессу выставления маяков под стяжку. Как правило, маяки выставляются на раствор гипса. Ни в коем случае нельзя допустить, чтобы гипсовая «бляшка» накладывалась на кабель: из-за низкой теплопроводности гипса теплопередача от кабеля будет нарушена и в этом месте кабель перегорит.

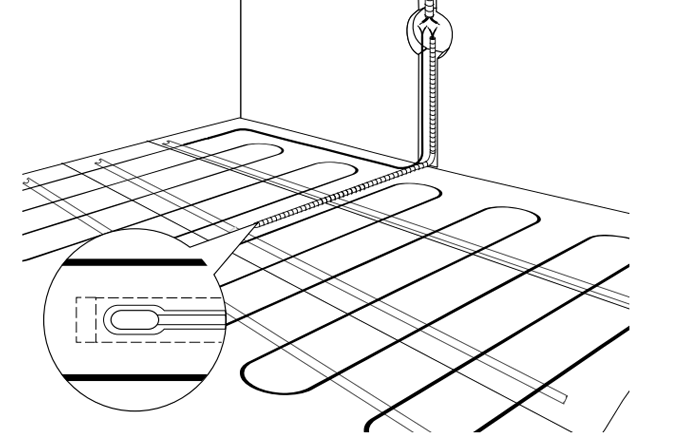

  12. Проследите, чтобы термодатчик был уложен в гофротрубку, имеющую не более одного загиба под углом 900 , при радиусе загиба не менее 15 см. При этом, один конец гофротрубки, находящийся в полу, должен быть загерметизирован, а другой – выходить в монтажную коробку терморегулятора. Термодатчик должен свободно входить и выходить из гофротрубки. Напоминаю, что гофротрубка не должна ни пересекаться, ни просто прикасаться к кабелю.
  13. Установка датчика температуры

  14. Следует иметь в виду, что термодатчик (для тех, кто в танке, термодатчик – тонкий провод с утолщением на конце) есть принадлежность терморегулятора (термостата) а не теплого пола. Все терморегуляторы продаются в комплекте с термодатчиками. При монтаже нескольких систем теплого пола разных производителей или замене термодатчика следует подсоединять к терморегулятору термодатчик того-же производителя.
  15. ОБЯЗАТЕЛЬНО проверьте сопротивление между жилами кабеля и между жилами и экраном ДО заливки стяжки. Сопротивление между токоведущими жилами должно соответствовать указанным в паспорте на Ваш теплый пол, сопротивление между жилой и экраном должно быть «бесконечность». Если сопротивление не соответствует паспортному, следует обратиться в специализированную ремонтную службу для диагностики и ремонта кабеля.
  16. После окончательного монтажа кабеля проконтролируйте наличие точной схемы укладки (в паспорте имеется специальная страница) с указанием места положения соединительных и концевых муфт, с привязкой их к постоянным ориентирам (стена, дверной проем). Нелишним будет сфотографировать уложенный кабель с разных точек. В случае перепланировок в квартире, это поможет Вам не повредить кабель при выполнении ремонтных работ, а в случае его повреждения, поможет мастеру в короткое время и с большей точностью обнаружить место обрыва.
  17. Расположение теплого пола в прихожей

  18. После окончательной укладки кабеля может быть подключен терморегулятор и произведена проверка работоспособности системы путем кратковременного включения ее в сеть. Почувствовать нагрев исправного кабеля можно уже через несколько секунд после включения терморегулятора. После проверки работоспособности системы терморегулятор необходимо выключить, а, в идеале, отключить питание в эл. щитке.
  19. Системы кабельного теплого пола, особенно в помещениях с повышенной влажностью (санузел, ванная комната, кухня), настоятельно рекомендуется запитывать через отдельный автомат с применением УЗО. УЗО не только исключит поражение Вас током в случае повреждения кабеля, но и предохранит Ваш пол от полного или частичного выгорания при повреждении или пережатии кабеля. В данном случае УЗО просто будет выключать электричество, давая понять, что необходимо вызвать мастера для устранения неисправности.
  20. При заливке стяжки необходимо проследить, чтобы вокруг кабеля не оставалось воздушных полостей, пустот. Если отдельные участки кабеля всплыли, необходимо принять меры к погружению их в раствор до затвердевания последнего. Это обеспечит равномерный прогрев пола и предотвратит возможность механического повреждения открытых участков кабеля в процессе дальнейших работ.
  21. Толщина стяжки, при использовании тонкой теплоизоляции, должна быть минимум 3 см. Для помещений рекомендуется стяжка 3- 5 см. Для открытых площадок 5 – 10 см. При использовании толстой теплоизоляции (более 10 мм) целесообразно выполнить дополнительное армирование для предотвращения растрескивания стяжки. Кабель, при этом, можно крепить непосредственно на арматурную сетку.
  22. Систему теплого пола можно включать на нагрев только после полного высыхания стяжки. Для растворов на цементной основе – это минимум 28 дней.
  23. Перед укладкой финишного покрытия рекомендуется повторно проверить сопротивление кабеля. В случае повреждения, вскрытие только стяжки в месте обрыва приведет к меньшим затратам, чем вскрытие еще и кафельной плитки.
  24. Следует помнить, что, при первом включении системы теплого пола, стяжка некоторое время будет накапливать тепло и только потом отдавать его на поверхность. Это может занять от нескольких часов до одного-двух дней, в зависимости от толщины стяжки и применяемых материалов.

Теплый пол на основе саморегулирующегося кабеля

Классификация

  Электрический тёплый пол можно разделить на две основных группы по по типу греющего кабеля. К первой группе относят обогрев при помощи традиционного резистивного кабеля - кабеля постоянной выделяемой мощности, что как раз и является основным минусом таких систем.

   Вторая группа на основе так называемого саморегулирующегося нагревательного кабеля в последнее время находит все более широкое применение благодаря главному её преимуществу, заложенному в самом названии нагревательного кабеля.

Почему саморегулируемый кабель?


   Саморегулируемый кабель, способен изменять мощность на локальных участках в зависимости от температуры окружающей его среды. Сам греющий кабель построен на основе так называемой параллельной конструкции, где две параллельные жилы замыкаются благодаря цепям, выстраиваемым молекулами углерода. При этом, при повышении температуры количество организованных цепочек молекул уменьшается, при падении температуры их становиться больше, вследствии чего и происходит изменение выделяемой мощности.

   Это свойство саморегулирующегося греющего кабеля позволяет экономить электроэнергию, при этом равномерно нагревая пол. Например, в ясный день лучи солнца падают на поверхность пола, локально нагревая его, в этом месте самрег уменьшит теплоотдачу, и, напротив, в зоне периодического открывания входной двери пол будет интенсивнее охлаждаться, самрег увеличит мощность отдаваемого тепла.

   Благодаря способности изменять мощность теплоотдачи самрег, в отличие от резистивного кабеля не сковывает желание хозяев дома к переменам, позволяя свободно изменять местоположение мебели, греющий кабель просто снизит или уменьшит почти до нуля тепловую мощность, будучи оказавшимся под диваном, резистивный же кабель не допускает таких вольностей, грозя перегревом и выходом системы из строя. Женщинам свойственно стремление повысить уют своего жилища, и представьте себе её разочарование, когда купленный коврик, просто невозможно будет положить на тёплый электрический пол, основанный на резистивном кабеле, самрег, как умный кабель, и в этом случае порадует хозяйку.

   Параллельная конструкция и функция саморегулирования значительно упрощает монтаж тёплого пола, основанного на саморегулирующемся кабеле. Так он может быть отрезан в любую длину, концевую заделку легко будет выполнить на месте. Саморегулируемый кабель надёжно защищён изоляцией. Все соединения,включая концевую заделку греющего кабеля и подключение к термостату, при правильном монтаже гарантируют надежную и стабильную работу системы не один десяток лет. В конце концов, как и любое электрооборудование, подключать электрический тёплый пол к питанию следует с выполнением стандартных систем защиты: автоматического выключателя и устройства защитного отключения (УЗО) с током утечки не более 30мА. Кабели применяются в исполнении с экраном, мощностью от 30 до 40 вт/м. Шаг укладки от 10 до 15 см.

Минусы такого вида теплых полов:
- нужно учитывать достаточно высокий начальный (пусковой) ток таких кабелей
- ограничение греющего кабеля некоторой максимальной длиной
- возможно применение только под стяжку толщиной от 35 мм
- цена саморегулирующегося кабеля в разы выше цены резистивного кабеля
- постепенное старение тепловыделяющей матрицы
- небольшие гарантийные сроки (от 1 до 10 лет)

   Системы подогрева полов , основанные на применении саморегулируемого кабеля распределяют тепло по объему комнаты намного равномернее и, кроме того, делают пол самой теплой частью комнаты, именно там, где это нужно, потому, что они учитывают влияние других источников тепла и подстраивает свою работу соответствующим образом.

   Центр Теплых Полов предлагает со склада в Нижнем Новгороде  саморегулирующиеся кабели TSD (Россия) и SRL(GWS) из Южной Кореи. По всем вопросам касающихся применения, покупки и монтажа просьба связываться с нашими специалистами по теплым полам...

К слову - специализированный саморегулирующийся кабель для теплого пола T2RED компании Raychem стоит около 900 руб/м. Его мощность 5-15 вт/м. И на квадратный метр обогреваемой площади его нужно не меньше 10 метров. Заводская 12 летняя гарантия. Это самая длительная заводская гарантия на бытовой (не промышленный самрег).

Под ламинат и линолеум можно использовать инфракрасную пленку саморегулирующуюся.

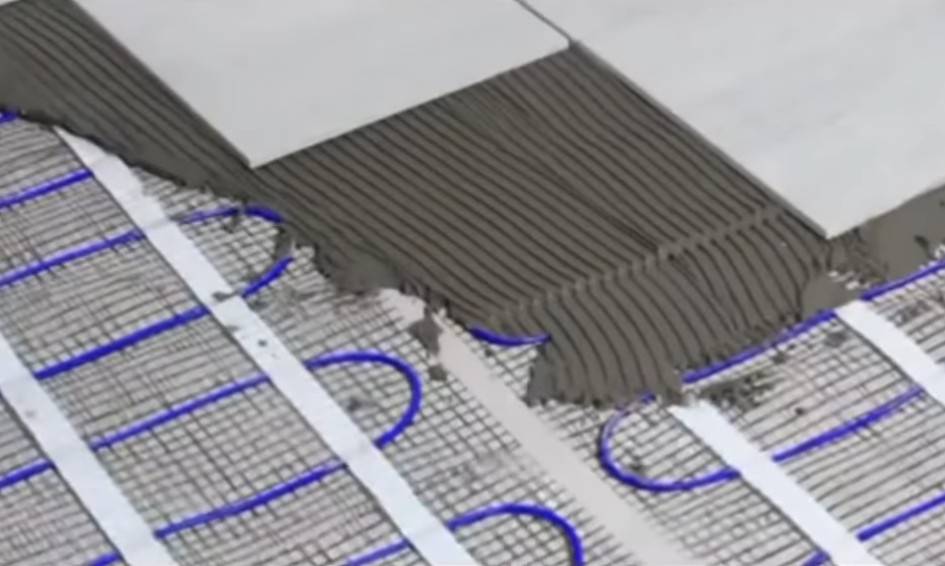

Монтаж кабеля тёплого пола под плитку и ламинат

Кабельный тёплый пол — оптимальное решение для обогрева помещений любого назначения. Изоляция нагревательных элементов от внешней среды делает такие электрические полы безопаснее и надежнее других вариантов. В этой статье мы рассмотрим особенности монтажа кабеля тёплого пола под плитку, а также под ламинат.

Что нужно предусмотреть перед укладкой кабеля тёплого пола под плитку?

Сложность монтажа кабельного тёплого пола зависит от многих факторов, которые обязательно нужно учитывать:

  • Этажность. Этот фактор влияет на итоговую толщину тёплого пола. Так, например, для помещений на первом этаже обязательным является слой тёплоизоляции, который не даст холоду проникнуть через фундамент и сбережет тепло внутри помещения. Также, в таких случаях, рекомендуется использовать нагревательный кабель большей мощности.
  • Тип помещения. Помещения с повышенным уровнем влажности — ванная комната или кухня, требуют качественной гидроизоляции.
  • Черновая поверхность пола. Укладка нагревательного кабеля производится на ровную поверхность, поэтому перед установкой тёплых полов необходимо выполнить выравнивающую стяжку. Так, например, монтаж кабельного тёплого пола на бетонный пол производится на минимальную стяжку или вовсе без нее.
  • Количество мебели. Монтаж кабеля тёплого пола под плитку производится только в местах свободных от низкой мебели и бытовой техники. Установленная на тёплый пол мебель и техника будет нагреваться, что может привести к перегреву кабеля и выходу его из строя.
  • Тип кабеля. Монтаж одножильного кабельного тёплого пола предполагает, что оба его конца необходимо подключать к терморегулятору. Это делает его укладку более сложной. Двухжильный кабель подключается к терморегулятору одним концом, а второй имеет специальную заглушку, поэтому его укладка проще.

Если решить эти вопросы еще на этапе планирования, то процесс укладки тёплого пола пройдет гораздо быстрее и без непредвиденных «сюрпризов».

Как уложить кабель тёплого пола под плитку? Этапы монтажа.

Весь процесс монтажа тёплого пола можно разделить на несколько этапов. Рассмотрим подробнее каждый из них.

  1. Подготовительный этап. На этом этапе нужно провести следующие работы:
  • создается план расстановки мебели;
  • составляется схема укладки греющего кабеля с учетом расстановки мебели;
  • проверяется готовность электропроводки к повышенным нагрузкам;
  • производится расчет необходимых материалов;
  • производится черновая подготовка поверхности пола под укладку кабеля — если пол гладкий и без дефектов, то можно обойтись уборкой, а затем грунтовкой поверхности. Если же имеется старое покрытие, то его нужно полностью снять и все неровности выровнять бетонным раствором или самовыравнивающейся смесью;
  • выполняется гидроизоляция для помещений с повышенной влажностью.
  1. Теплоизоляция поверхности. На данном этапе нужно уложить изоляционный материал на пол. Для лучшего теплоизоляционного эффекта рекомендуется утеплить и несколько сантиметров стены прилегающей к полу. Для этого можно использовать пенополистирол, пенофол, полипропилен, минеральную вату или же комбинацию из нескольких материалов.
  2. Установка датчика температуры и подготовка к укладке кабеля. Для установки температурного датчика нужно сделать строго вертикальный канал от места установки терморегулятора до места измерения температуры. Датчик помещается в металлопластиковую трубку и укладывается в этот канал. Он должен находиться между жилами греющего кабеля и не касаться их, иначе измерения будут неверными. Также на данном этапе нужно установить монтажную ленту или специальную монтажную сетку для крепления нагревающего кабеля.
  3. Укладка кабеля тёплого пола. Перед началом работы нужно проверить сопротивление кабеля мультиметром. Показания не должны отличаться от паспортных более чем на 10%. После проверки можно приступать к укладке. Когда монтируется электрический тёплый пол под плитку, кабелем формируется рисунок по схеме укладки. Нужно придерживаться одинакового расстояния между витками кабеля, иначе прогрев будет неравномерным. После окончания монтажа нагревательных элементов тёплого пола под плитку, кабель нужно проверить на работоспособность. Для этого производится повторный замер сопротивления кабеля мультиметром.
  4. Заливка стяжки. Чтобы избежать повреждений, греющий кабель для тёплого пола под плитку должен покрываться слоем бетонной стяжки. Толщина стяжки должна быть от 3 до 5 см. Через несколько дней поверхность стяжки высохнет. Полностью “пирог” стяжки высохнет только через 3-4 недели (зависит от погодных условий). Обращаем ваше внимание на то, что до полного высыхания стяжки запрещается включать тёплый пол.
  5. Укладка плитки. Когда поверхность стяжки затвердела можно приступать к укладке плитки. Перед укладкой плитки нужно удостовериться, что при заливке стяжки нагревательный кабель не пострадал. Для этого еще раз нужно измерить сопротивление нагревательных элементов. Все показания измерений заносятся в протокол, который прилагается к паспорту нагревательного кабеля.
  6. Подключение терморегулятора. Рекомендуется устанавливать терморегулятор уже после полного высыхания стяжки, чтобы избежать случайного включения тёплого пола до этого момента. Компания DS Electronics выпускает терморегуляторы terneo. В ассортименте компании представлены как простые механические терморегуляторы, так и сложные программируемые устройства с Wi-Fi. Благодаря минималистичному дизайну они хорошо вписываются в современный интерьер.

Уложить кабельный тёплый пол под плитку можно самостоятельно, обладая некоторыми навыками и сноровкой. Но допущенные ошибки негативно могут отразиться на качестве обогрева и повлекут за собой немалые траты. Поэтому лучше эту работу предоставить профессионалам.

Особенности кабельного тёплого пола под ламинат

Кабельный пол под ламинат укладывается таким же образом, как и под плитку, только есть некоторые особенности его эксплуатации. Деревянные поверхности плохо переносят перегрев, поэтому на терморегуляторах рекомендуется устанавливать температуру нагрева не выше 27 ℃. Установка терморегуляторов terneo позволит точно контролировать температуру в помещении и избежать перегрева поверхности пола. Несоблюдение этого правила приведет к рассыханию и деформации деревянного напольного покрытия. Также с этой целью рекомендуется использовать под деревянные полы нагревательные кабели мощностью 80-100 Вт/м2.

Выводы

Правильно установленный нагревательный кабель для тёплого пола под плитку прослужит несколько десятков лет. За время работы компенсирует стоимость всех элементов и временные неудобства при его монтаже.
Доверьте установку тёплого пола профессионалам, и тогда проблем во время монтажа будет минимум, а обогрев будет качественным и безопасным.

Оцените новость:

Монтаж нагревательного кабеля в системе теплый пол « Блог NewPol

Монтаж кабельного теплого пола можно без проблем осуществить самостоятельно, если у вас есть свободное время и желание сэкономить семейный бюджет. Греющий кабель пользуется большим спросом из-за своей универсальности, так как его можно использовать для прокладки под какое угодно напольное покрытие, при этом единственное, на что нужно обращать внимание - его мощность. Отличие монтажа греющего кабеля от других видов напольного обогрева в том, что он требует заливки песчано-цементной стяжки.

Есть несколько вариантов укладки кабельного пола:

  • с теплоизоляцией;
  • без теплоизоляции – на металлическую сетку или монтажную ленту.

Перед началом работ стоит определить, будет ли теплый пол основной системой отопления помещения, или дополнительной. Если кроме него, не предвидится других источников тепла, то учитывайте, что высота пола поднимется не только на высоту стяжки (примерно 3-5 см), но еще и на толщину теплоизолятора, в качестве которого может быть пенополистирол.

Монтаж кабельного теплого пола как основной системы отопления

Прежде, чем приступить к монтажу нагревательного кабеля, нужно утеплить основание пола пенополистирольными плитами, толщина которых может варьироваться:

  • 20 мм для пола, внизу которого есть отапливаемое помещение, например, квартира не 1-го этажа;
  • 30 мм для пола помещения 1-го этажа, внизу которого отапливаемый подвал;
  • 50 мм для балконного пола, квартиры 1-го этажа с неотапливаемым подвалом;
  • 100 мм для подушки из бетона, которая лежит на земле.

Учитывайте, что кабель должен покрывать около 80% площади помещения, при этом мощность всей системы будет с пределах 180-220 Вт/м2. Перед его укладкой сделайте план, где будет стоять бытовая техника и мебель, а также сделайте отступы от стен примерно на 10 см. Определите место монтажа терморегулятора, от него начертите линию вниз к полу, по ней вырежьте штробу и углубление для монтажной коробки, возьмите ее и закрепите на место, не забыв завести туда силовой провод с заземлением 220 В.

Монтаж нагревательного кабеля начинайте после грунтовки основания и укладки пенополистирола на разный слой клея, если пол неровный. В случае ровной поверхности пола, сверху на утеплитель положите штукатурную сетку и прикрепите все вместе к основанию пола дюбелями с шайбами. Если пенопласт или пенополистирол уже приклеен, закрепите на него сетку пластиковыми клипсами.

После этих подготовительных работ, рассчитайте шаг укладки кабеля для теплого пола. Для этого воспользуйтесь формулой: Ш см = (100*S)/L, где Ш см – непосредственно сам шаг укладки, измеряемый в сантиметрах, S – площадь обогреваемой поверхности, а L – длина кабеля. Затем приступайте к монтажу греющего кабеля – уложите его змейкой с шагом, определенным в расчетах, прикрепляя к металлической сетке пластиковыми стяжками, или на монтажную ленту

Осталось холодный конец кабеля (у одножильного их два – в начале и в конце, а у двужильного только в начале) для соединения с нагревательным проводом завести в монтажную коробку, не забывая, что соединительная муфта у вас должна быть не в стене, а на полу. С монтажной коробки проложите в заранее сделанной штробе гофрированную трубку для термодатчика и заведите ее в зону обогрева между витками греющего кабеля примерно на 40 см так, чтоб не было резких изгибов. Поместите в трубку датчик температуры пола и замажьте штробу гипсовой штукатуркой.

Замерьте сопротивление греющего кабеля, подключите терморегулятор для проверки работы всей системы, а потом приступайте к завершительным этапам монтажа кабельного теплого пола. Вам останется залить цементно-песчаную стяжку, а после ее высыхания укладывать финишное напольное покрытие.

Общие советы по укладке нагревательного кабеля

Помните, что включать систему можно только тогда, когда стяжка полностью высохнет. Кроме этого, придерживайтесь следующих рекомендаций:

  • толщина финишного покрытия совместно со стяжкой должна быть не более 50 мм, если будет больше, то система теплого пола будет неэффективна, при этом будет наблюдаться высокий расход электроэнергии;
  • кабель ни в коем случае не режьте;
  • при укладке избегайте повреждений кабеля;
  • в случае повреждения, кабель можно восстановить, используя специальный ремнабор.

Помните, что монтаж нагревательного кабеля вы можете осуществить самостоятельно, но при возникновении проблем, все же стоит обратиться с профессионалу.

Монтаж греющего кабеля в стяжку

Теплые полы электрические, на основе греющего кабеля набирают все большую популярность. В отличие от пленочного, данный тип предназначен для установки под плитку, в стяжку под любое покрытие. Технология установки подобных полов вполне по силам домашнему мастеру, при условии понимания основных моментов. В этом обзоре мы рассмотрим выбор греющего кабеля для пола и его монтаж в стяжку, под плитку.

Тип греющего кабеля

В свете бурно развивающихся технологий невозможно с полной уверенностью сказать, сколько типов греющего кабеля существует. Мы рассмотрим три разновидности самых распространенных кабелей.

Одножильный, резистивный кабель. Представляет собой экранированный одножильный провод с высоким удельным сопротивлением. Кабель нагревается не более +65 градусов, при соблюдении всех технических требований по подключению. Требует обязательного использования терморегулятора (термостата), который регулирует температуру пола в целом и не дает кабелю перегреться, и выйти из строя. Подключается к питанию с обоих концов, поэтому начало и конец кабеля должны располагаться в одной точке.

При покупке установочного комплекта, греющая секция рассчитана по длине на нужную мощность, подцеплена к холодному соединительному проводу для подключения к терморегулятору. При собственном проектировании нагревательных секций (у китайских братьев кабель продается отдельно, метрами) рассчитывается длинна кабеля по закону Ома. Мощность (протекаемый ток*напряжение), рассеиваемая кабелем, в таком случае не должна превышать рекомендованную. То есть, производитель указывает мощность метра кабеля, остается рассчитать длину, чтобы ток через секцию соответствовал мощности.

Двухжильный, резистивный кабель. По принципу работы идентичен одножильному, с той разницей, что холодный соединительный кабель подключается с одной стороны.

Оба типа требуют наличия датчика температуры и термостата для коммутации. Без термостата кабель может перегреваться и быстро выйдет из строя. Мощность на метр погонный колеблется от 10 до 20 ватт, в зависимости от производителя и модели. Толщина резистивного кабеля так же может различаться у разных производителей, в среднем около 5 мм.

Саморегулирующийся кабель. Нагревательный элемент данного типа кабеля расположен между токопроводящими жилами по всей длине. В основе нагревательного вещества лежит полупроводник с положительным температурным коэффициентом (PTC). Чем сильнее прогревается кабель и окружающее его пространство, тем меньше тепла он выделяет. Тем самым провод сильнее "жарит" холодный пол и "еле греет" уже прогретый. Отличительной чертой данного типа является наличие моделей, мощностью до 60+ ватт на погонный метр. Мощность является начальной, когда пол холодный, при нагревании мощность падает.

Одно из главных преимуществ такого изделия – более быстрый подогрев холодного пола, из-за более высокой мощности. Такой кабель может устанавливаться без термостата. Однако, установка термостата существенно экономит электроэнергию.

Это изделие, как правило, на порядок дороже резистивных нагревателей. Чаще его используют для обогрева труб, нежели для теплых полов.

Максимальная температура теплого пола

Как уже было сказано выше, нагревательный кабель может нагреваться до температуры 65 градусов по цельсию. Следовательно, теплый пол никак не может разогреться до большей температуры. Стоит заметить, что и до 65 градусов он вряд ли разогреется – ведь кабель окружен слоем стяжки, плиточного клея, самой плиткой. Все эти материалы будут рассеивать тепло в окружающий воздух и бетонное перекрытие пола.

Поэтому опасения, что от греющего кабеля, залитого стяжкой или заложенного плиткой случится пожар – бессмысленны. Под слоем цемента и кафеля не случится ничего страшного даже при возгорании самого кабеля, что невозможно при правильном монтаже.

Единственное, чего не стоит делать – размещать греющие жилы под различными ковриками и пледами. Из-за подобной самодеятельности действительно может случится пожар – оболочка кабеля окружена горючим материалом, который может подвергаться механическому воздействию. В этом случае провод может легко повредиться и замкнуть.

Расчет нужной длинны кабеля

Для теплого пола кабель берется из расчета 150-200 Вт на квадратный метр пола. Например, при мощности 20 Вт/м.п. и заданной мощности 200Вт/м2 на 1м2 потребуется 5 м кабеля. Чем больше мощность, тем быстрее будет прогреваться холодный пол. При этом следует учитывать минимальный шаг укладки провода, он должен быть не менее 5-6 см (см. тех паспорт изделия).

При выборе греющего кабеля для самостоятельного монтажа, обязательно ознакомьтесь с техническим паспортом изделия! В нем вы найдете конкретную информацию о мощности, шаге укладки, минимальном радиусе изгиба и т.д. Обязательно требуйте его у продавца.

Вот несколько, для ознакомления:

Deviflex DTIP-10 – Двухжильный резистивный греющий кабель 10Вт/м.
Теплолюкс ТЛОЭ – Одножильный резистивный кабель 14-21Вт/м.
Теплолюкс ТЛБЭ – Двухжильный резистивный кабель 15-20Вт/м.

Существуют нагревательные маты, где кабель уже смонтирован с нужным шагом и мощностью. Нагревательные маты отличаются лишь простотой монтажа, других отличий нет.

Комплект для теплого пола

Помимо самого кабеля с холодным, соединительным проводом, в комплект установки входит термодатчик с термостатом. Для термодатчика требуется отрезок электромонтажной гофры. Так же необходима специальная монтажная лента для греющего кабеля, если установка будет вестись в штробы – она не нужна. Под терморегулятор нужен подрозетник.

Стоит обратить внимание: использование именно специальной монтажной ленты необязательно. Вполне можно обойтись обычной или иным способом крепления. Главное, чтобы крепление не повредило кабель при тепловых расширениях.

Зоны теплого пола

Один термостат способен коммутировать кабель/кабели суммарной мощностью 3,6 кВт. При использовании нескольких секций, кабеля соединяются параллельно. Каждая зона, контролируемая одним термостатом, не должна находится в разных комнатах, помещениях. То есть теплый пол в ванной должен коммутироваться отдельным термостатом, а не работать параллельно с коридором.

Стоящую мебель незачем греть, поэтому при раскладке следует учесть мебель и участки, не требующие обогрева.

Способы монтажа

Греющий кабель должен в итоге быть закрыт со всех сторон раствором/плиточным клеем, достичь этого можно тремя способами:

Заливка. Самый правильный на мой взгляд способ. Заключается в заливании мини-стяжки 1-2 см поверх смонтированного кабеля. Получившаяся стяжка будет пригодна под любое напольное покрытие. Для реализации такого варианта, следует предусмотреть при заливке основной стяжки пару сантиметров высоты, в местах, где будет теплый пол. Для работы применяются смеси, допускающие заливку таких тонких слоев. Если изначально стяжка залита в один уровень и недопустимо поднятие уровня пола – тогда этот метод не годится.

Слой клея. Когда укладывается плитка, и ко всему прочему допустимо поднять уровень чернового пола на 1-2 см (не стоит забывать, сама плитка еще добавит минимум 1 см), плитка кладется поверх кабеля на толстый слой клея. Нужно рассматривать такой вариант в последнюю очередь, ведь будет существенный перепад на границе теплой зоны.

Штробление. Самый сложный и муторный способ, однако, когда поднятие уровня стяжки недопустимо – самый верный. Сначала нужно разметить линии, где будет идти греющий кабель. Так же нужно учесть штробу под гофру с термодатчиком и соединительную муфту с холодным, подключающим кабелем. После разметки нужно приложить какую-либо нитку/веревку к линиям для проверки длинны штробы. Нужно быть уверенным, что весь кабель влезет в будущую штробу, иначе нужно менять разметку.

После штробления пыль тщательно удаляется и поверхность грунтуется. Провод укладывается в штробу, глубина штробы должна позволять нанести 3-5 мм замазывающего раствора поверх кабеля.

Термодатчик в гофре так же монтируется в штробе, гофра должна быть заглушена с торца (замотать изолентой). Располагать конец гофры нужно между греющими жилами, недалеко от края греющей зоны (но не на краю). Оптимальное расстояние термодатчика 30-50 см от края, вглубь теплого участка.

Когда провод уложен, штробы заделываются плиточным клеем, или смесью наливного пола. Если планируется стелить линолеум, не лишним будет нанести финишный слой 1-2 мм наливного пола.

Проверять или эксплуатировать полы следует не ранее, чем через месяц после завершения всех мокрых процессов с полом (заливка, укладка плитки). Более раннее включение не повредит сам кабель, однако может стать причиной растрескивания раствора/клея.

Теплоизоляция

Любой теплый пол будет обладать большей эффективностью с теплоизоляцией от бетонной плиты перекрытия. Для этих целей используют плавающие стяжки на слое утеплителя. Плавающие стяжки так же актуальны при устройстве теплого пола на деревянных перекрытиях, ведь греющий кабель нельзя располагать на дереве. Плавающие стяжки будут обсуждаться в отдельном обзоре.

Некоторые заблуждения о теплом поле

Самое частое из заблуждений – многие думают, что действие теплого пола будет ощущаться через 10-15 минут после его включения. Это не так, пол станет теплым лишь через несколько часов, ведь сначала нужно прогреться бетонной плите. Даже если устроена плавающая стяжка с теплоизоляцией, для прогрева до 30-40 градусов должно пройти 3-4 часа. Поэтому, если вы планируете электрический теплый пол в ванной, знайте: для ощущения комфортной температуры под ногами, теплый пол нужно включать заранее, за 3-4 часа. В целом, теплый пол не актуален для коротких включений, от него будет толк при включении на долгие часы.

В связи с необходимостью "прогрева", возникает немало мифов об энергопотреблении. На самом деле энергопотребление несложно рассчитать. Для этого суммарную мощность пола в киловаттах, нужно умножить на количество рабочих часов.

Пример: Теплый пол в коридоре, установлен в месте, где разуваются и оставляют обувь, площадь около 2 м2, длинна кабеля 24 м, мощность 440 Вт. В киловаттах 440 Вт это 0,44 кВт, умножаем на 24 часа: 0,44*24=10,56 – десять с половиной киловатт/часов потребит данный пол при непрерывной работе одни сутки.

Стоит добавить, что в продаже имеются "умные" термостаты, которые умеют включать теплый пол за несколько часов до вашего прихода. Естественно, для этого нужно сначала запрограммировать термостат.

Подключение

По типовой схеме подключения питающее напряжение 220 В подводится напрямую от распределительной коробки к подрозетнику термостата. Термостат одновременно служит и регулятором, и выключателем. Питающую ветку рекомендуется защитить УЗО на ток утечки 10-30 мА. Сечение кабеля выбирается исходя из потребляемого теплым полом тока, если ток не указан, его не сложно рассчитать по закону Ома.

С подключением самого термостата не должно возникнуть сложностей даже у новичка, знакомого с основами электромонтажа.

Один важный момент: так как термостат подключается к трем кабелям (ввод питания, выход питания на кабель, термодатчик), в подрозетнике регулятора будет, мягко говоря, тесновато. Поэтому нужно позаботиться об удобстве подключения заранее: подрозетник следует брать максимально доступной глубины, подводящий питание кабель нужно подобрать потоньше (но чтобы выдержал расчетный ток), в идеале 1,5 мм2 (вполне держит 3,5 кВт). Также не будет лишним позаботиться о подвижности всех кабелей, если модуль устанавливается в гипсокартон, чтобы была возможность вытолкнуть лишнюю длинну провода из подрозетника.

При первом опыте установки термостата придется повозиться, не стоит рассчитывать на быстрый исход! Ну а мы на этой ноте закончим нашу публикацию.

Мощной и одновременно эффективной современной отопительной системой является кабельный теплый пол. Им можно пользоваться в качестве основного и дополнительного источника тепловой энергии. Такой вариант теплого пола обладает преимуществами и недостатками.

При обустройстве напольного покрытия с обогревом используют кабели двух типов:

Первый из них отличается тем, что кабель меняет тепловую мощность, исходя из собственной температуры. В итоге, чем сильнее провода нагреваются, тем меньше выделяется тепла. Резистивный кабель, напротив, обеспечивает одинаковую величину тепловой энергии в течение всего времени.

Несмотря на то, что обустройство проводного теплого пола требует небольших затрат, связанных с приобретением кабелей, общая стоимость монтажа значительно повышается, поскольку их обязательно укладывают под стяжку, для чего нужно использовать цементный раствор.

Можно приобрести готовые смеси, производимые специально для систем теплого пола. Стяжка повышает теплоотдачу, в результате чего отопление жилья становится более эффективным. Но материалы, необходимые для укладки слоя цемента, тоже стоят денег.
Поэтому при подсчете суммы предстоящих трат нужно учитывать их стоимость.

Чтобы уложить нагревательный кабель для пола, высота слоя стяжки должна достигать 5 –6 сантиметров. Кроме этого потребуется армирующая сетка и крепежные изделия. Процесс укладки стяжки довольно трудоемок, да и временные затраты получаются немаленькими – срок изготовления составляет минимум 28 дней, в течение которых застывает раствор.

Резистивные кабели

Такие нагревательные элементы выпускают одно- и двухжильными. К сети их подключают посредством специальных муфт. Принцип функционирования этих кабелей вне зависимости от числа жил аналогичен: тепло начинает выделяться при прохождении по ним тока.

Впрочем, отличие имеется – это способ подключения. В одножильных элементах ток проходит по одному проводнику и чтобы сделать цепь замкнутой, оба конца бухты нужно подключить к электропитанию.

Процесс укладки выглядит следующим образом:

  1. Переходную муфту крепят в месте соединения (это запрещено делать возле термостата).
  2. Кабель разматывают и укладывают так, чтобы его другой конец, находящийся возле муфты, был помещен в монтажную коробку.

Когда обе муфты подключены, получается замкнутый контур и проводка полностью готова к работе. При этом муфты находятся на полу и их заливают стяжкой.

Подсоединение резистивного двужильного кабеля происходит проще, поскольку подсоединяют его один конец, а на второй ставят заглушку. Чтобы цепь получилась замкнутой, имеется вторая токоведущая жила.

Конструкция обоих типов кабелей имеет много общего: одна или две заизолированные жилы, для придания большей жесткости металлическая защитная оплетка от повреждений, а сверху все покрыто наружным изоляционным слоем. В некоторых изделиях жилы могут быть дренажными, служащими для понижения эффективности электромагнитных излучений.

Цена на двужильную продукцию выше, но она все равно пользуется большим спросом по двум причинам:

  • кабель укладывать легче, поскольку второй конец не заводят на терморегулятор;
  • образуются электромагнитные поля, имеющие меньшую интенсивность.

Но оба вида резистивных проводников имеют большой недостаток, который заключается в постоянном количестве выделяемой тепловой энергии. Если тепло по какой-либо причине не отводится, случается перегрев. Заканчивается это поломкой системы обогрева пола.

Поэтому резистивный кабель не укладывают под предметы обстановки и следят за тем, чтобы в стяжке отсутствовали пустоты. Дело в том, что воздух обладает низкой теплопроводностью и на участке, где появился пузырь, тепло начинает отводиться с малой скоростью, а это приводит к повышению температуры жил, которые выходят из строя.

Саморегулирующиеся кабели

Благодаря особому строению греющие провода такого типа не перегреваются. Саморегулирующийся кабель для теплого пола состоит из последовательно соединенных маленьких сегментов. Каждый из них насчитывает две токопроводящие жилы, между которыми располагается полимер, выделяющий тепло.

Саморегуляция электрического пола данного типа основана на свойствах полимера, у которого электрическое сопротивление во многом зависит от температурного режима. Чем он выше, тем больше сопротивление.

По этой причине в процессе нагрева полимера и возрастания степени сопротивления сила тока, идущего через элемент, понижается, а значит, уменьшается количество выделяемой тепловой энергии. Так регулируется теплоотдача каждого сегмента. При этом температура соседних элементов друг от друга не зависит. Стоимость такой проводки под теплый пол намного дороже, чем из резистивных кабелей.

Нюансы обустройства кабельного обогрева пола

В случае повреждения любого греющего провода система утрачивает свою функциональность. По этой причине теплый пол, устроенный с использованием кабелей, укладывают в стяжку. При этом ее толщина подбирается так, чтобы высокая нагрузка от цементного слоя не повредила проводку, находящуюся под ним.

Кроме этого, слишком толстая стяжка в данном случае сильно снизит эффективность отопительной системы, сделав ее инерционной. Большей толщины слой может доставить немало неприятностей, так как пол не будет нагреваться даже, когда мощность выставлена на максимум.

На схеме укладки электрокабеля для теплого пола всегда нужно предусматривать размещение терморегулятора и датчика температуры напольной поверхности. Обойтись без данных устройств можно, напрямую подключив кабели к источнику электропитания. Но тогда теплоснабжающая система не проработает долго.

Особенно это касается резистивных кабелей. Поэтому, когда обустраивается система проводного теплого пола, в первую очередь нужно установить термостат.

Прежде всего, необходимо измерить сопротивление и изоляцию провода. Поскольку к каждой бухте прилагается паспорт, в котором указывают технические характеристики
кабеля для теплого пола, нужно показатели, полученные в ходе измерений, сравнить с данными в документе. Если отклонения не превышают 10%, тогда можно продолжить монтажные работы.

Установка термостатов

Прежде всего, следует определить место расположения терморегулятора. Его нужно монтировать на одной из стен помещения на расстоянии не менее 30 сантиметров от напольной поверхности. Обычно термостаты размещают недалеко от выключателей. В стене делают углубление размером как под стандартный подрозетник.

После установки монтажной коробки электропитание подводят без подключения – ноль, фазу и заземление. Затем прокладывают штробу в направлении от терморегулятора к полу. В нее укладывают несколько отрезков трубы или гофрошланга. 1 – 2 отрезка выводят из стены около поверхности пола и кладут в них соединительные провода от кабелей.

Участок трубы, находящийся между ними, нужно прокладывать по полу до отметки, находящейся в 50 –100 сантиметрах от стены. Теперь при поломке датчика его можно без проблем заменить, для этого снимают панель терморегулятора, удаляют поврежденный элемент за провода из трубы. Потом вставляют и подключают новое изделие.

Устройство теплого кабельного пола

При обустройстве кабельного обогрева пола поступают следующим образом. Сначала основание очищают и выравнивают. В случае необходимости для этого заливают стяжку толщиной 3 –7 сантиметров. Ровное основание является важным моментом.

Если этим требованием пренебречь, тогда нагрев не получится равномерным. Когда по причине неровности основы под резистивным кабелем появится воздушный пузырь, он в скором времени перегорит.

На подготовленное чистое основание с целью уменьшения теплопотерь монтируют теплоизоляцию, состоящую из двух частей: ленты, укладываемой по периметру помещения, и утеплителя. При выборе изоляционного материала обращают внимание на его термостойкость – он должен легко переносить температуру до 100 градусов.

Если внизу под помещением находится холодный подвал, следует создавать более толстый слой, а когда другая квартира, тогда будет достаточно 2-х сантиметров. В случае неиспользования теплоизолятора, треть мощности системы станет уходить вниз.

При выборе утеплителя, когда укладывается кабель в стяжку теплого пола, лучше отдать предпочтение материалу, имеющему металлизированную поверхность. В результате тепло, уходящее вниз, начнет отражаться и нагревать не перекрытие между этажами, а стяжку, находящуюся над проводкой.

Можно сэкономить, если приобрести обычный утеплитель, а поверх него расстелить пленку со светоотражающим эффектом. При этом фольгу использовать специалисты не рекомендуют, поскольку она за несколько месяцев разрушится. Покупать можно теплоизолятор и в рулонах, и в плитах.

Оставлять щели между листами и полосами утеплителя недопустимо: их укладывают вплотную, поскольку любой промежуток создает мостик холода, посредством которого происходит утечка тепла.

В зависимости от основания для крепления теплоизоляционных материалов можно использовать: двухсторонний скотч, скобы плюс строительный степлер, клеевой состав. Для мест стыковки применяют скотч – можно монтажный, но лучшим выбором будет металлизированный.

Когда в помещении часто повышенная влажность, сверху теплоизоляционного слоя располагают гидроизоляцию. Для этого используют полиэтиленовую пленку или иной современный материал.

Дальше можно поступить одним из двух способов. В первом случае укладывают предварительную стяжку небольшой высоты из смеси песка, цемента и воды. Благодаря ее наличию тепло распределяется более равномерно и предотвращается перегрев кабеля для обогрева пола.

Второй способ предусматривает монтаж сетки с ячейками 10 –15 миллиметров или специальной монтажной ленты поверх пленки из полиэтилена. Ленту нужно располагать с шагом укладки, который равен 40 –50 сантиметров. Сетки монтируют вплотную одна к другой.

Выполнение расчетов мощности нагревательных кабелей

При проведении расчетов тепловой мощности для кабельной системы учитывают назначение данного способа теплоснабжения. Если греющий кабель для теплого пола планируется использовать для обустройства вспомогательного отопления объекта недвижимости, тогда на каждый «квадрат» площади потребуется 110-140 Вт. Когда система основная, в этом случае необходимо 150 Вт и более.

Кроме этого, следует знать размер площади, на которой предстоит разложить кабель. Он не должен проходить под мебелью, сантехническими приборами или низко расположенными над напольной поверхностью предметами. Это особенно касается резистивных кабелей, которым опасен перегрев, а для саморегулирующих проводов опасности нет.

Отняв площадь этих зон, можно узнать фактическую площадь теплоснабжения и мощность всей системы теплого пола, для чего площадь обогрева умножают на норму для одного квадратного метра.

Далее следует подсчитать длину греющего кабеля для пола: в паспорте на данную продукцию производители указывают мощность одного метра. Требуемый метраж узнают путем деления общей мощности на производительность кабеля. Например, в результате вычислений получилось 93 метра.

Приобретать нужно несколько бухт, суммарная протяженность которых близка к расчетной величине. Следует помнить: если остались лишние метры кабеля, их нельзя отрезать, поскольку на их концах имеются муфты, закрепленные с помощью специального оборудования.

Самостоятельно изготовить нечто аналогичное можно, но срок эксплуатации вместо 10 – 20 летнего периода составит несколько лет, а иногда и месяцев. Поэтому кабель укладывают по всей его длине.

Укладка греющих кабелей

Силовые концы необходимо завести на стену к термостатическому устройству. При этом муфты должны находиться в стяжке. Укладывают кабель для подогрева пола согласно схеме в форме «улитки» или «змейки». Первый способ сложнее в реализации, а преимуществ не имеет, поэтому почти всегда задействуют второй вариант монтажа. Иногда укладывают двойную или тройную «змейку».

Величину шага монтажа подбирают с учетом требуемой мощности: она будет тем больше, чем ближе располагаются провода. Максимальное расстояние между рядом уложенными проводниками составляет 30 сантиметров, а минимальное –5 сантиметров. Более точный шаг определяют на основании назначения помещения: в спальнях и детских он обычно больше, а в общих комнатах меньше.

Кроме этого, при желании расстояние уменьшают в зонах около оконных и дверных проемов, а также в центре комнаты. Основное, на что следует обратить внимание при разработке схемы расположения проводов – они не могут пересекаться и соприкасаться, а промежуток между стенами и кабелями должен составлять не меньше 15 сантиметров.

После завершения монтажа греющих элементов нужно установить датчик температуры пола, провода от которого заводят к терморегулятору посредством гофрированного шланга. Располагать его желательно по центру между двумя проводами. При достаточной высоте стяжки трубку с датчиком можно поместить сверху и зафиксировать. Когда толщины недостаточно, черновой пол приходится штробить.

Финишная заливка стяжки

Перед окончательной заливкой раствора нужно убедиться в работоспособности кабелей. Для этого берут тестер и измеряют сопротивление. Этот параметр должен совпадать с данными в паспорте. Допустимое отклонение максимум 10%.

Когда с греющими элементами все в порядке, можно приступать к заливке стяжки. Если не укладывалась теплоизоляция, а монтаж производился сразу на черновой пол, то высота раствора может составлять 3 сантиметра.

При наличии утеплителя бетонный слой должен быть минимум 6 сантиметров. Только при такой толщине стяжки удается обеспечить требуемую жесткость напольного покрытия. Делать меньшим высоту можно при условии укладки твердых отделочных материалов – паркетной доски, ламината и т.д.

После выравнивания бетонного слоя его оставляют минимум на 4 недели. Только затем начинают подключать кабели к термостату. На нем имеются зажимы, к которым сначала подсоединяют греющие проводники, а потом питающие провода. Электрический теплый пол готов и осталось смонтировать напольное покрытие.

Чтобы проложить кабель для теплого пола своими руками, нужно владеть соответствующими знаниями и навыками, в противном случае лучшим решением будет обращение к специалистам, оказывающим подобный вид услуг.

Кабельный теплый пол и напольное покрытие

Теплый электрический пол допускается использовать не со всеми видами напольных покрытий. Когда укладывают резистивные кабели, можно сделать финишную отделку из любой плитки, деревянной доски, ламината или линолеума. Что касается двух последних видов напольного покрытия, то они не должны иметь теплоизолирующий слой.

Приобретая ламинат или линолеум, желательно обратить внимание на наличие такой характеристики материалов, как пригодность для пола с обогревом. Когда система обогрева монтируется с использованием резистивного шнура для теплого пола, напольную поверхность нельзя закрывать ковровыми изделиями или укладывать греющие элементы под мебель.

Но саморегулирующийся кабель монтировать можно повсюду. Если предстоит использовать клей, затирку и клеевой состав необходимо приобретать специальные. Они предназначаются именно для систем обогрева пола, поскольку у них большая эластичность и лучшая теплопроводность.

Другие варианты обустройства теплого электропола

Чтобы изготовить теплый электрический пол, потребуется немало времени, в короткие сроки эту работу сделать невозможно. Большая часть времени уходит на то, чтобы раствор для стяжки полностью застыл. Смесь нужно укладывать слоем толщиной не менее 6 –7 сантиметров.

Погонный метр кабеля стоит недорого, но к затратам на обустройство пола с обогревом следует добавить расходы на устройство стяжки, теплоизоляцию, покупку крепежной ленты и других материалов.

С учетом вышеизложенной информации, перед тем, как принять окончательное решение, не помешает ознакомиться с другими вариантами обустройства теплого электрического пола, например, с использованием пленочных и стержневых нагревателей. Они излучают тепло в инфракрасном диапазоне, который хорошо воспринимается человеческим телом, что является их огромным преимуществом.

При обогреве ИК теплыми полами температура кажется комфортной, притом, что она ниже на несколько градусов, чем при тепловом излучении. В итоге уменьшаются затраты на электроэнергию. Среди преимуществ стержневого инфракрасного пола значится наличие у него способности к саморегуляции.

Системы теплых полов позволяют получить дополнительный обогрев помещения и равномерно распределить его. Устанавливают их чаще всего под различные напольные покрытия. В последнее время, электрические теплые полы стали более востребованы, по сравнению с водяными. Объясняется это многочисленными преимуществами электрических полов. Можно выделить два основных вида таких систем: кабельный теплый пол и пленочный. Первый вариант является более долговечным и имеет свои конструктивные особенности. Перед установкой такой системы желательно ознакомиться со всеми характеристиками кабельного пола.

Типы кабельного пола

Наибольшую часть конструкции кабельного пола занимает нагревательный кабель. Есть несколько разновидностей этой системы, в зависимости от типа кабеля. Выделяют следующие виды кабельного теплого пола:

  1. Саморегулирующийся;
  2. Резистивный одножильный;
  3. Резистивный двухжильный.

Последний вариант имеет в своей системе две жилы – нагревательную и питающую. Такая конструктивная особенность создает преимущества перед одножильным вариантом пола:

  • Отсутствует необходимость возвращения одной жилы к терморегулятору;
  • Более низкий уровень электромагнитного излучения.

Поскольку, в одножильной кабельной системе довольно высокое излучение, такие теплые полы рекомендуется использовать в малопосещаемых или нежилых помещениях. Двухжильная система отличается более высокой стоимостью, но полностью безопасна.

Главным недостатком любой резистивной системы является перегрев участков, где происходит нарушение контакта стяжки и кабеля. Этот недостаток отсутствует у саморегулирующихся кабельных систем. Структура кабеля в такой системе более сложная. Она позволяет увеличивать сопротивление кабеля на участках, где повышается температура. Протекающий через участок ток уменьшается, что исключает выход из строя всей системы.

Конструкция кабельного теплого пола

Кабельные полы поступают в продажу в двух видах конструкции:

Секции имеют большую толщину и требуют больше времени на установку. Укладываются они под цементную стяжку. Это существенно увеличивает подъем уровня пола.

Если в возведении стяжки нет необходимости, лучшим вариантом будут нагревательные маты. Они имеют меньшую толщину и могут монтироваться в слой плиточного клея. Укладка их проходит значительно быстрее.

Расчет необходимой мощности электрического теплого пола

Расчеты необходимой мощности кабельного пола для конкретного помещения производятся с учетом наличия отопительной системы. При том что теплые полы являются только вспомогательной системой отопления, то для обогрева 1 м2 потребуется 100-140 Вт. Если кабельный пол – это единственный способ отопления помещения, то его мощность должна быть не менее 150 Вт на м2.

Таблица рекомендуемых мощностей электрического теплого пола, закладываемого на 1 м2 площади, при дополнительном отоплении

Чтобы сделать итоговый подсчет, надо площадь, необходимую для обогрева умножить на заданную мощность. При этом в площадь обогрева не надо включать места, занимаемые предметами мебели.

Для того чтобы снизить требуемый расход мощности, надо провести качественную теплоизоляцию пола.

Установка кабельной системы

Установка электрической системы теплого пола кабельного вида проходит в несколько этапов. Каждый из них надо проводить в соответствии с рекомендациями специалистов и не нарушать порядок работ.

Этапы работ по установке:

  1. Составление плана;
  2. Подготовка основания;
  3. Установка нагревательного контура;
  4. Установка термостата и датчиков температуры;
  5. Проверка работоспособности системы;
  6. Финишная заливка.

Составление плана

Перед началом монтажа, надо тщательно продумать расположение кабельного теплого пола, и подготовить план. Необходимо на бумаге обозначить, где будут находиться предметы мебели или бытовые приборы. В тех местах, где они располагаются устанавливать электрический контур нельзя, так как он не переносит больших нагрузок. Свободные от тяжелых предметов места можно заполнять системой.

На рисунке схема планировки кабеля для ванной комнаты. Схема рисуется с соблюдением масштаба, шага укладки и радиусов гибов кабеля

Следует учитывать, что после установки теплого пола отсутствует возможность делать перестановку мебели и менять планировку помещения.

Подготовка основания

Монтаж любого вида теплого пола подразумевает в первую очередь подготовку основания. Для кабельного теплого пола необходимо подготовить основание пола следующим образом:

  • Демонтировать старое напольное покрытие и освободить доступ к плите перекрытия;
  • При наличии трещин, размером более миллиметра, их необходимо расширить, с помощью перфоратора до сантиметра;
  • Все рыхлые и выступающие части бетона, надо сбить и сравнять;
  • Очистить поверхность от мусора, основание смочить водой;
  • Расширенные трещины, сколы и другие отверстия заделать бетоном;
  • Если поверхность плиты имеет сильные неровности, ее выравнивают, с помощью наливных полов;
  • После высыхания выравнивающей стяжки, ее необходимо пропитать жидкой гидроизоляцией.

После проведения подготовительных работ, надо уложить утеплитель. Это могут быть плиты пенополистирола. Поверх него настилают алюминиевую фольгу, в качестве отражателя тепла. Можно использовать только экранирующую теплоизоляцию, например, «Пенофол».

Установка нагревательного контура

После установки теплоизоляции осуществляется сборка и монтаж нагревательного контура. Выполняется она в следующей последовательности:

  1. На фольгированную часть теплоизоляции надо установить рейки – это могут быть полимерные полоски с защелками для фиксации кабеля. Установка должна производиться перпендикулярно стене, на которой будет располагаться блок управления системой. Укладка начинается на расстоянии 20 см от стены, а концы реек должны не доходить до других стен на 5 см;
  2. Монтаж кабеля начинается от точки, где будет размещаться блок. Укладка должна иметь вид «змейки», шаг загиба кабеля соответствует 10-15 см.

Установка термостата и датчика температуры

Схема кабельной системы теплого пола включает в себя, помимо самого кабеля такие элементы:

После того как выполнены работы по укладке кабеля, необходимо перейти к установке этих элементов.

Установка датчиков происходит между витками кабеля. Провода должны выводиться к плинтусам, а после этого к блоку. Сколько потребуется датчиков, и какой шаг их расположения – определяет производитель, что будет указано в инструкции.

Один из вариантов электрической схемы подключения всех элементов теплого пола: кабель, терморегулятор, датчик температуры (располагается на расстоянии 50 см от стены)

Термостат надо расположить на расстоянии не менее 30 см от пола. Для удобства можно монтировать его на уровне глаз. Для его установки в стене надо вырезать отверстие, стандартное для подрозетника. В отверстие установить коробку, а в нее подвести электропитание и провода от датчиков температуры, а также сам кабель.

Важно, учесть, что электропитание надо подводить от центрального предохранителя квартиры. Подключение от обычной розетки может привести к перегрузке электропроводки и возникновению пожароопасной ситуации.

Подключение осуществляется последовательно. Провода датчиков подключают к своим разъемам, а кабель – к отдельному. Лучше всего, чтобы данными работами занимался специалист. При отсутствии знаний и опыта работы с электрическими подключениями можно не только повредить всю систему, но и нанести вред своему здоровью.

Проверка работоспособности системы

После установки всех элементов, надо проверить работоспособность системы. Тестером можно проверить сопротивление. Показатель не должен отклоняться более чем на 10 % от заявленных данных в паспорте к устройству.

Если сопротивление соответствует норме, можно начинать завершающий этап.

Финишная заливка

После установки и фиксации кабеля и всех датчиков, необходимо выполнить стяжку. Толщина ее должна составлять около 5-6 см. Заливка осуществляется от стены, противоположной входу в помещение. Следует помнить, что при выравнивании стяжки нельзя использовать игольчатые валики, которые могут повредить систему.

По времени на высыхание стяжки надо отвести около 3-4 недель. После этого можно подключить все кабеля, электрические провода системы. Затем можно устанавливать выбранное напольное покрытие.

Монтаж нагревательных матов

Нагревательные маты имеют большое преимущество, поскольку их монтаж занимает меньше времени. Маты достаточно расстелить на выбранных участках пола. Кабель располагается на сетке уже с заданным шагом. Очень часто нижняя поверхность матов – самоклеящаяся.

Пошаговая технология монтажа нагревательных матов

Для монтажа нагревательных матов нет необходимости устанавливать цементную стяжку большой толщины. Их можно устанавливать под плитку – в слой плиточного клея. Или использовать самонивелирующиеся смеси для заливки. Подключение системы возможно после высыхания заливки или клея.

Единственная сложность при укладке может возникнуть в помещениях со сложной конфигурацией. В таких случаях установка отдельного кабеля намного удобнее.

Совмещение кабельного теплого пола с покрытиями

Наиболее часто, электрический кабельный теплый пол используют для укладки под керамическую плитку, но также его можно устанавливать под следующие виды напольных покрытий:

Плитка может подбираться и устанавливаться любая. А при совмещении с другими покрытиями, надо предусматривать специальные слои утепления или выбирать покрытие с маркировкой, указывающей на возможность совмещения с системами теплых полов.

Кабельный теплый пол можно укладывать практически под любое напольное покрытие

Резистивный кабельный пол не следует накрывать коврами. Саморегулирующийся вариант электрического пола этот недостаток не имеет.

Заключение

При соблюдении всех правил монтажа кабельного пола, можно достичь желаемого результата. Теплый пол сможет с легкостью заменить основную систему отопления. При этом воздух в помещении будет прогреваться равномерно, а уровень его влажности останется в норме.

Уважаемый читатель, оставь свое мнение о сегодняшней статье в комментариях или расскажи нам о своем опыте эксплуатации кабельных полов.

Как установить кабельную систему Inscreed

Полы с подогревом раньше были роскошью для богатых, но в наши дни, с появлением электрических полов, почти каждый может почувствовать тепло на ногах.

Это руководство будет первым в серии ИНСТРУКЦИЙ, касающихся полов с подогревом и способов его установки.

Несмотря на то, что существует множество поставщиков этого типа продукции, в этих статьях основное внимание будет уделено системам обогрева полов с подогревом.

Warmup поставляет различное количество продуктов в зависимости от потребностей отдельного пользователя, каждая статья в этой серии посвящена отдельной системе.

Кабельная система Inscreed

Кабель разработан для прокладки в цементной стяжке толщиной не менее 50 мм.

Сам кабель имеет двойной экранированный проводник, проходящий через кабель толщиной 6 мм.

Система имеет холодный хвост длиной примерно 3 метра, чтобы пользователь / установщик мог подключить систему к термостату.

Он был разработан для подключения к источнику питания 230 В, который может производить от 100 до 200 Вт тепла на м² в зависимости от расстояния между проводами.

Здесь, в Atlas Ceramics, мы рекомендуем использовать теплоизоляционные плиты для всех проектов теплых полов - не только потому, что они могут снизить эксплуатационные расходы до 50%, но и потому, что они сокращают время нагрева с более чем 2,5 часов до всего 20 минут. .

Необходимые инструменты / продукты:

Подготовка:

Рекомендуется, чтобы вместо того, чтобы «бросаться в огонь», быстро выполнять работу и что-то не получается в конце - создать контрольный список для отслеживания прогресса и что используется план этажа, иллюстрирующий размещение термостата, примерное место для сенсорного зонда, а также кабельную систему.

Крепежные ленты:

Эти изделия предназначены для крепления к изоляционному или бетонному полу, чтобы гарантировать небольшое движение системы при укладке стяжки.

При закреплении на поверхности их необходимо укладывать перпендикулярно направлению прокладки кабеля.

Ленты необходимо размещать поперек пола с интервалом 0,75 метра, оставляя свободную границу 100 мм вокруг комнаты. Лучше всего прикреплять эти ленты с помощью клея или фиксирующих гвоздей.

Если место установки системы имеет необычную форму, рекомендуется использовать фиксирующую ленту.

Таким образом можно получить полное покрытие помещения. Обратите внимание, что Warmup рекомендует использовать 1 метр фиксирующей ленты на каждые 6 метров кабеля.

Теперь, когда крепежные ленты на месте, пора укладывать кабель.

Кабель:

Кабель необходимо проложить вверх и вниз по комнате и закрепить на крепежных лентах.Это помогает ограничить движение кабеля при укладке стяжки.

Кабель должен располагаться равномерно (рекомендуется, чтобы зазор между кабелем был не менее 50 мм) в любое время, чтобы обеспечить равномерное нагревание пола во время использования, установщик также должен необходимо убедиться, что кабель не разрезан, не касается и не пересекает другую часть кабеля - это может привести к перегреву и повреждению системы.

Теперь кабель уложен и закреплен фиксирующими лентами.Пришло время подобрать статистику.

Термостат:

Рекомендуется, чтобы термостат устанавливал квалифицированный электрик, который также имеет сертификат Part P. Для получения дополнительной информации о том, что такое сертификация Part P, посетите веб-сайт Совета по электробезопасности.

Как только это будет завершено, необходимо будет протестировать систему в целом, чтобы убедиться, что все по-прежнему работает должным образом, перед нанесением стяжки (толщина которой должна быть не менее 30 мм).

Наконец, Warmup предлагает установить зонд датчика в верхних 10 мм стяжки, поместив его непосредственно в смесь или используя гибкий кабелепровод.

После завершения стяжки рекомендуется снова протестировать продукт, чтобы убедиться, что ничего не пошло наперекосяк. Обратите внимание - для всех систем теплого пола требуется гибкая стяжка / компаунд. В Atlas мы рекомендуем Weber Floor Flex.

После проведения дальнейших испытаний - дайте стяжке полностью высохнуть перед использованием системы.Этот процесс сушки может занять от 7 до 28 дней.

Для получения дополнительной информации по этой теме - или если у вас есть какие-либо конкретные вопросы, пожалуйста, свяжитесь с одним из сотрудников Atlas - по телефону (01425) 621173, по электронной почте [email protected] или через наш Каналы в социальных сетях (Facebook и Twitter).

В Подогрев стяжки | Теплые полы Coldbuster

Универсальная система отопления

Нагревательный элемент стяжки Coldbuster толщиной 6 мм устанавливается в цементный слой стяжки или привязывается к арматурной стали в бетонной плите.Следуя рекомендованной схеме, разверните рулон нагревательного элемента и скотчите его, чтобы изменить направление, как показано ниже. Необходимо соблюдать осторожность, чтобы никогда не разрезать и не перекрещивать элементы . К различным способам фиксации кабеля относятся: Приложение In-Slab - Кабель привязан к армирующей сетке. Приложение In-Screed - Закрепите кабели на металлических крепежных направляющих, которые прибиты к плите. В стяжку на гидроизоляции , привяжите кабель к арматурной сетке или закрепите кабель изолентой.(Можно использовать металлические крепежные рейки, если их наклеить на гидроизоляцию).

Плитка Coldbuster классифицируется как прибор и может быть установлена ​​компетентным лицом. Нагреватель должен быть подключен к цепи, защищенной УЗО (предохранительный выключатель), электриком. Вся проводка должна соответствовать AS / NZS 3000: 2000 и местным нормам по электромонтажу.

Сервис и поддержка

Coldbuster предоставляет бесплатные услуги по проектированию и консультации по планированию вашей полной компоновки обогревателя.Мы готовы ответить на ваши вопросы, касающиеся подготовки электричества или установки вашей системы теплого пола. Если вы предпочитаете доверить установку системы теплого пола подрядчику, профессиональные услуги по проектированию и установке доступны по всей Австралии.

Нагревательный кабель Robust Screed

Греющий кабель для стяжки Coldbuster выпускается 10 различных длин. Комбинация этих длин подходит для помещений любого размера, например. от маленьких ванных комнат до больших холлов и действует как первичный или вторичный источник тепла.Особенности нагревательного кабеля стяжки;

  • Двунаправленный односторонний кабель 6 мм, номинальная мощность 18 Вт / м, поставляется в виде кабеля на рулоне
  • Одиночный кабель питания с холодным хвостовиком длиной 3 м с заводской заделкой
  • Соединения элементов и холодного хвоста полностью заземлены и водонепроницаемы
  • Монитор установки AE-SS (сигнализация элемента / тестер) с батареями
  • Индивидуальный план этажа предоставляется по запросу
  • Руководство по установке
  • Техническая поддержка и поддержка по установке (телефон и / или электронная почта)
  • Гарантия 20 лет

Греющий кабель для стяжки - Heat Mat

Надежный нагревательный кабель для внутренней и наружной стяжки


Красный кабель 6 мм

Надежный и экономичный нагревательный кабель для стяжки, разработанный для новостроек и крупных проектов реконструкции, где будет укладываться стяжка толщиной 65 мм.Кабель подходит для энергосберегающего обогрева помещений и обогрева полов практически под любым напольным покрытием, его быстро монтируют и не добавляют конструкции в высоту.

Греющие кабели, встроенные в стяжку, обеспечивают исключительно стабильную температуру в помещении, а стяжку можно «заряжать» в течение ночи, чтобы воспользоваться дешевым электричеством, перед тем как отдавать тепло в комнату в течение дня.

  • Идеально подходит для любой ситуации, когда планируется укладка новой стяжки
  • Особенно подходит для больших площадей, таких как склады или спортивные залы; время монтажа на квадратный метр резко снижается в помещениях площадью более 100 м²
  • Преимущества установки непосредственно на изоляцию под стяжку из фольги или бетона
  • Простая и экономичная установка, обеспечивающая самую дешевую электрическую систему теплого пола Heat Mat
  • При использовании с одним из интеллектуальных таймеров термостата Heat Mat обеспечивает исключительно энергоэффективную систему обогрева.
  • Трехфазные системы и кабели нестандартных размеров при необходимости

Выбор правильного нагревательного кабеля

Для начала вам нужно определиться с теплопроизводительностью вашей системы отопления.Для обогрева полов или комнат в хорошо изолированных помещениях мы рекомендуем прокладывать кабель мощностью около 160 Вт / м². Для областей с высокими потерями тепла или для более быстрой реакции системы мы рекомендуем выбирать мощность 200 Вт / м².

После того, как вы выбрали желаемую мощность, вы должны измерить свою комнату, чтобы найти общую площадь пола. Затем вы должны вычесть из этого числа все области, где будет размещаться мебель для кухни или ванной, или где будет располагаться мебель без воздушного зазора под ней. После того, как вы вычли эти площади, у вас будет свободная площадь пола (FFA).Если вы умножите FFA на выбранную выходную мощность, вы получите общую мощность нагревательного кабеля, который вам нужен, и затем вам следует выбрать наиболее подходящую комбинацию нагревательных кабелей, чтобы обеспечить вам наиболее близкую комбинированную мощность к требуемой мощности.

Объединение нескольких блоков

Греющие кабели в стяжке спроектированы так, чтобы их можно было прокладывать вместе, чтобы каждый раз обеспечивать идеальное прилегание. Кабели подключаются к термостату или распределительной коробке параллельно, и важно обеспечить, чтобы все кабели в комнате были проложены примерно с одинаковой выходной мощностью на квадратный метр, чтобы обеспечить равномерный обогрев помещения.

Быстрая и эффективная установка

Встроенные в стяжку греющие кабели

Heat Mat обычно укладываются непосредственно на слой изоляции под стяжку или поверх гидроизоляционной мембраны, если таковая имеется. Кабели устанавливаются быстро и могут быть закреплены непосредственно на арматурной сетке с помощью стяжек или на металлических полосках Heat Mat Heat Fix, которые прикрепляются к основанию с помощью двусторонней ленты или пистолета для гвоздей. В помещениях площадью более 100 м² установка системы на квадратный метр выполняется исключительно быстро, поскольку кабели очень длинные.

Энергоэффективное отопление

6-миллиметровые красные нагревательные кабели почти на 100% преобразуют электричество в тепло, и их можно легко запитать от фотоэлектрических или ветровых источников энергии. При использовании с термостатом NGT Heat Mat они образуют систему, соответствующую части L, а также подходят для интеграции в систему автоматизации дома / здания.

Электрический теплый пол в стяжке Нагревательный кабель

Электрический теплый пол в стяжке Нагревательный кабель

В стяжке электрические кабели для подогрева пола представляют собой систему обогрева пола.Наши нагревательные кабели предназначены для прокладки под слоем бетонной стяжки толщиной 50-75 мм. Следовательно, нагревательный кабель идеально подходит для нового проекта на этапе строительства. Работает так же, как водяной теплый пол. После установки кабель практически не требует обслуживания. Кабель для стяжки - это сверхмощный и очень прочный нагревательный кабель. Который очень легко и быстро уложить. На кабель для стяжки предоставляется «пожизненная» гарантия. И подходит для всех напольных покрытий.Это делает его особенно адаптируемым нагревательным кабелем для новостроек. Поскольку окончательное напольное покрытие еще не принято. Если вы хотите обсудить свой проект, позвоните или напишите нам напрямую по телефону 01803 316060.

Комплекты греющих кабелей для стяжки поставляются с
нагревательный кабель ✔ Программируемый воздушный и напольный термостат (опционально) ✔
Датчик пола в комплекте с термостатом ✔ Лента с высокой степенью адгезии ✔
Пожизненная гарантия (термостат 1 год) ✔ Полные инструкции по установке ✔
Бесплатная техническая справочная линия по телефону ✔ БЕСПЛАТНАЯ служба доставки на следующий рабочий день ✔

Бесплатное дизайнерское обслуживание

At Living Heat мы предлагаем бесплатные дизайнерские услуги, чтобы немного упростить весь процесс.Если вам нужна бесплатная цитата или еще немного информации. Не стесняйтесь обращаться к нам по телефону 01803 316060. Наше время и советы бесплатны, и мы можем порекомендовать вам лучшую систему теплого пола.


Выбор термостата для теплого пола

Мы предлагаем один из самых широких диапазонов вариантов термостатов, которые постоянно расширяются. Все наши термостаты Living Heat подходят для стандартной задней коробки на 1 секцию. И может выдерживать максимальную нагрузку в 16 ампер или 3600 ватт нагрева без необходимости использования контактного или релейного переключателя.Все эти ведущие в отрасли термостаты просты в использовании и установке. Чтобы узнать больше об уникальных характеристиках каждого термостата для теплого пола.


Электрические теплые полы Кабель обогрева Сборка пола

Начиная с нижней части вашей установки, черный пол должен быть деревянным или бетонным. Первый слой представляет собой тонкий слой гибкого плиточного клея толщиной около 4 мм. Чтобы приклеить изоляционные плиты так же, как в случае систем обогрева под плиткой. Далее следует сама теплоизоляционная плита пола с подогревом.Отражать тепло в бетонную стяжку пола. Это также создаст плоскую прочную основу для прокладки кабеля для подогрева пола. Теперь кабели уложены, и вам нужно будет накачать 50-75 мм бетонной стяжки поверх нагревательных кабелей. И, наконец, плитки можно приклеивать с помощью стандартного 6-миллиметрового слоя гибкого клея. Также убедитесь, что плитка уложена ровным слоем клея для равномерного распределения тепла. Итак, в заключение, пол будет приподнят, в зависимости от нескольких переменных приблизительно:

  • 4 мм слой гибкого клея.
  • Изоляционная плита 6 мм. (Также доступна изоляция 10 мм и 20 мм).
  • Нагревательный кабель для стяжки 2,5 мм с внутренним диаметром. Обволакивает бетонную стяжку.
  • Бетонная стяжка 50-75мм.
  • 6мм Клей для плитки.
  • Плитка в этом примере Плитка 10 мм

Создание дополнительной стяжки для электрического теплого пола высотой 76 мм, в зависимости от выбранных вами переменных изоляции и высоты плитки.


В Living Heat мы предлагаем бесплатные дизайнерские услуги, чтобы сделать весь процесс немного проще.Если вы хотите получить бесплатное ценовое предложение или немного дополнительной информации, пожалуйста, свяжитесь с нами по телефону 01803 316131. ​​Мы бесплатно предоставляем время и советы, и мы можем порекомендовать вам лучшую систему теплого пола.

Монтаж электрических нагревательных кабелей

В этой статье NICEIC рассматриваются требования и соображения для подрядчика при прокладке электрических нагревательных кабелей и систем внутри стен, полов и потолков, расположенных в жилых домах.

Эта статья не исключает других подобных типов среды или альтернативных методов установки.

Введение

Раздел 753 BS 7671 содержит особые требования к установке встроенных систем отопления, которые дополняют общие требования этого стандарта. Кроме того, разделы 701 и 702 содержат дополнительные требования, применимые к установке таких систем в местах, где есть ванна, душ или бассейн соответственно.

Перед выполнением таких работ должны быть выполнены все требования, относящиеся к конкретной установке, например, определение адекватности характеристик питания, включая заземление и соединение (Правило 132.16). Кроме того, следует учитывать рекомендации производителя, в том числе характер любых прилегающих материалов, которые могут контактировать с источником тепла, а также местные строительные нормы и правила.

Типы нагревательных элементов кабеля

Электрические нагревательные кабели, работающие от напряжения 230 В, обычно используемые в таких местах, как ванные комнаты, кухни и т.п., подвержены риску повреждения во время установки, что увеличивает риск поражения электрическим током и / или возгорания.Перед окончательной укладкой напольного покрытия, стяжки или плитки необходимо принять соответствующие меры для предотвращения случайного повреждения.

Хотя наиболее вероятно повреждение в результате проникновения металлических крепежных элементов, таких как гвозди и / или шурупы, во время окончательной фиксации, например, при установке ручки для ковра или мебели для ванных комнат.

Регламент 753.511 признает два типа нагревательных элементов:

  • Гибкие листовые нагревательные элементы, соответствующие требованиям BS EN 60335-2-96 - Бытовые и аналогичные электрические приборы - Безопасность.Особые требования к гибким листовым нагревательным элементам для отопления помещений, как показано на рис. 1 (а). Это обеспечивает большую гибкость и сокращает время установки.
  • Индивидуальные нагревательные кабели, изготовленные в соответствии с требованиями IEC 60800 - Нагревательные кабели с номинальным напряжением 300/500 В для комфортного нагрева и предотвращения образования льда, как показано на Рис. 1 (b). Этот тип кабеля обычно включает в себя металлическую оболочку или оплетку, которая используется в качестве защитного заземленного покрытия для цепи.

Доступны другие типы систем обогрева, не имеющие открытой токопроводящей части (металлического покрытия); в котором должно использоваться отдельное токопроводящее покрытие или металлическая сетка, размещаемая над нагревательным кабелем для пола, а также под нагревательным кабелем для потолка. Кроме того, Правило 753.411.3.2 требует, чтобы максимальное расстояние между металлической сеткой было не более 30 мм, где она должна быть подключена к защитному проводнику цепи для цепи, за исключением случаев, когда защитная мера относится к БСНН (Правило 701.753) или кабель конструкции класса II.

Защита от механических повреждений

В соответствии с требованиями для других электрических цепей, кабели должны быть правильно выбраны и установлены с учетом любых внешних воздействий, которые могут повлиять на работу при нормальном использовании, таких как сырость или коррозия (Правило 554.4.2). Также следует избегать механических нагрузок на нагревательные кабели, вызванных острыми предметами, ударами инструментов или эффектами растяжения и сжатия, ожидаемыми во время установки (Правило 522.6).

Если кабель предназначен для прокладки внутри ткани здания, заделанного в бетон, стяжку пола или аналогичный материал, он должен быть пригоден для заглубления и иметь степень защиты не ниже IPX7 или полов или IPX1 для потолков. Аналогичным образом, для надежности кабели должны быть полностью заделаны окружающим веществом, которое необходимо нагреть; любые небольшие пустоты (воздушные зазоры), появляющиеся вокруг кабеля, могут привести к горячим точкам и последующему выходу кабеля из строя (Правило 554.4.3).

В некоторых зданиях имеются стыки внутри стен и полов, которые спроектированы таким образом, чтобы допускать перемещение и тепловое расширение. Регламент 753.515.101 запрещает прокладку кабелей, пересекающих такие стыки, где существует потенциальный риск натяжения греющего кабеля во время движения конструкции.

Защита от поражения электрическим током

Группа правил 753.41 определяет защитные меры автоматического отключения питания (ADS), двойную или усиленную изоляцию и метод электрического разделения, хотя это не разрешено для систем обогрева стен или в определенных местах.

Обычно распространенной формой защиты цепей, питающих системы напольного, настенного и потолочного отопления, является ADS. УЗО, имеющее характеристики, соответствующие Правилу 415.1.1, должно использоваться для защиты от короткого замыкания (I∆n ≤ 30 мА) (Правило 753.411.3.2). Это также соответствует требованиям Регламента 753.415.1, необходимость дополнительной защиты. Обеспечение максимальной токовой защиты является фундаментальным требованием при проектировании схемы (см. Раздел 430).

Обычно в старых установках можно найти предохранители по BS 3036 или автоматические выключатели по BS 3871.Если это так и нецелесообразно включать защиту УЗО на потребительском блоке, ответвление УЗО на 13 А может быть установлено локально от существующей цепи, как показано на Рис. 2. Кроме того, следует учитывать номинальную мощность системы обогрева. и последствия, влияющие на существующую цепь (Положение 433.1.204).

Следует отметить, что эффекты от токов утечки на землю при использовании экранированных нагревательных кабелей могут вызвать нежелательное отключение и более вероятно, когда несколько нагревательных элементов питаются через одно УЗО.

Это признано в BS 7671, где в примечании 2 к Постановлению 753.411.3.2 говорится, что ограничение выходной мощности нагрева до 7,5 кВт / 230 В или 13 кВт / 400 В после УЗО на 30 мА может снизить такой риск.

Защита от ожогов

Регламент 753.424.201 требует применения одной из следующих мер, ограничивая температуру для определенной зоны нагрева максимумом 80 ° C.

  • соответствующий проект системы отопления,
  • соответствующий монтаж системы отопления,
  • использование защитных устройств.

Необходимо принять соответствующие меры, чтобы избежать перегрева систем обогрева пола и потолка, который может привести к ожогам или возгоранию. В местах, где возможен контакт с кожей или обувью, температура поверхности не должна превышать 35 ° C (Регламент 753.423). По этой причине многие производители ограничивают свою продукцию температурой около 29 ° C.

Чтобы прочитать больше статей с техническими советами, нажмите здесь.

Нагревательный кабель для стяжки

дюймов - Roma Heating Электрический теплый пол

Описание

Греющий кабель в стяжке под все напольные покрытия

Наш греющий кабель в стяжке может быть проложен под любым напольным покрытием, и мы советуем заделать его в стяжку толщиной не менее 50 мм.Нагревательный кабель в стяжке Roma - идеальный вариант для новостроек или проектов расширения. Им легко манипулировать, и он идеально подходит для использования в труднодоступных местах. Для достижения наилучших результатов его следует укладывать непосредственно на изоляцию Celotex или Kingspan внутри вашего чернового пола. В качестве альтернативы мы рекомендуем наши плиты подложки для плитки с цементным покрытием или твердые теплоизоляционные плиты XPS .

Этот кабель легко прокладывать, и он поставляется с фибровой лентой с высокой адгезией, чтобы помочь установщику при установке провода.Вы можете установить его в любом месте дома или на рабочем месте, включая влажные помещения. К нагревательному кабелю прилагается пошаговая инструкция, включающая уравнение для определения точного расстояния между проводами. На наш кабель предоставляется полная 15-летняя гарантия производителя.

В качестве основного источника тепла мы рекомендуем покрытие пола не менее 90%. Нагревательный кабель Roma In-Screed обеспечивает мощность 18 Вт на погонный метр и может быть проложен на расстоянии до 70 мм в пределах вашего чернового пола (обеспечивая примерно 260 Вт / кв.м, если под ним проложен провод.


Функции
Сверхмощный и прочный нагревательный кабель
Легко и быстро укладывается (не требует обслуживания)
Полная 15-летняя гарантия производителя
Подходит практически под все напольные покрытия
Технические характеристики
Рабочее напряжение 230/240 В 50 Гц
Выходная мощность 18 Вт / лм
Элементы с двойной изоляцией и заземлением
3 м длинные холодные / соединительные хвостовики


В Roma Heating мы предлагаем бесплатные дизайнерские услуги, чтобы сделать весь процесс немного проще.Если вы хотите получить бесплатное ценовое предложение или немного дополнительной информации, пожалуйста, свяжитесь с нами по телефону 01803 316131. ​​Мы бесплатно предоставляем время и советы, и мы можем порекомендовать вам лучшую систему теплого пола.

Только зарегистрированные клиенты, которые приобрели этот продукт, могут оставить отзыв.

Стяжка с подогревом малой высоты с Schluter BEKOTEC-THERM

Schlüter DITRA-HEAT - чрезвычайно популярный вид электрического теплого пола благодаря своей эффективности, небольшой монтажной высоте и простоте использования.Однако, если вы хотите обогреть большие помещения или весь дом, влажные полы с подогревом - гораздо более эффективный выбор. К счастью, Schlüter также предлагает это в своей инновационной системе теплого пола BEKOTEC-THERM.

Schlüter BEKOTEC-THERM - это модульная система, которая создается индивидуально для каждой установки. Система влажных полов с подогревом устанавливается быстро и легко, что делает ее идеальным выбором для ремонта и строительства новых зданий. Система также может быть подключена к существующей радиаторной системе или напрямую откачана от котла для пристройки и зимних садов.Поскольку требуется меньше стяжки, чем в обычных системах теплого пола на основе труб, BEKOTEC-THERM может быстрее реагировать и быстрее нагреваться. Это также означает, что его можно использовать при более низких температурах, что экономит энергию и, следовательно, деньги.

Schlüter BEKOTEC-THERM - это модульная система, в которой используется меньше стяжки, чем в обычных системах, что обеспечивает гораздо меньшую высоту установки. Панель из пенополистирола BEKOTEC устанавливается непосредственно на несущую основу.Шпильки расположены на расстоянии 75 мм друг от друга, образуя отдельные секции стяжки, которые поглощают сжатия и напряжения, возникающие при застывании стяжки, устраняя необходимость в деформационных швах в стяжке. Шпильки также позволяют легко устанавливать нагревательные кабели, которые проходят между стойками. Стяжка укладывается, покрывая стойки и нагревательные кабели минимум на 8 мм и максимум на 25 мм, в результате чего толщина стяжки между стойками составляет не менее 32 мм.

Преимущества системы Schlüter BEKOTEC-THERM

  • Экономия энергии - низкая температура подачи 30ºC для обогрева плиточных полов.
  • Сниженные затраты - требуется меньше энергии, что позволит сэкономить деньги.
  • Экологически чистый - сокращение цементной стяжки, материалов, веса, транспортировки и CO. 2 делает систему намного более экологичной. Система также может использоваться с возобновляемыми источниками энергии, такими как тепловые насосы и солнечное оборудование.
  • 5-летняя гарантия - гарантия защищает не только всю систему, но и любые повреждения конструкции пола.
  • Работайте намного быстрее - не нужно ждать 4 или более недель, пока стяжка высохнет, и ускоряется монтаж.
  • Полы с подогревом быстрого реагирования - более быстрый отклик благодаря меньшей массе стяжки.
  • Простота управления - контроль температуры в каждой комнате и во всем здании.
  • Равномерное распределение тепла - тепло равномерно распределяется через соединенные между собой воздушные каналы.
  • Зимой тепло, летом прохладно - используйте систему в теплые летние месяцы с возможностью пассивного охлаждения.

На видео ниже показано, как устанавливается система Schlüter BEKOTEC-THERM .

Поскольку система Schlüter BEKOTEC-THERM разработана специально для каждого отдельного проекта, мы не продаем компоненты напрямую. После того, как вы заполните форму предложения Schlüter BEKOTEC-THERM, мы предоставим вам приблизительное предложение.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
