схема и монтаж электропроводки своими руками, как правильно сделать заземление

Для многих владельцев гараж относится к категории часто посещаемых мест, и используется он не только для стоянки автомобиля, но и в качестве мастерской, склада или подсобного помещения.

Электричество в гараже всегда необходимо, ведь нередко возникает необходимость в подзарядке аккумулятора или накачке спущенного колеса, да и тем владельцам, которые хранят в яме урожай, электричество тоже крайне важно.

Особенности

Несмотря на площадь, гараж, как правило, имеет сходную схему электрификации с квартирой или частным домом, и сделать разводку своими руками в гараже – вполне посильная задача.

Но тем не менее каждый владелец все делает по-своему и не всегда соблюдают правила. При энергоснабжении многое зависит от размера гаража, внутренней отделки и обустройства, но главное требование к электропроводке – безопасность и функциональность.

В любом случае важно правильно расположить лампочки, розетки и выключатели.

Электросхема составляется с учетом всех необходимых параметров.

В этом случае все зависит от того, какие приборы и энергопотребители должны находиться в гараже:

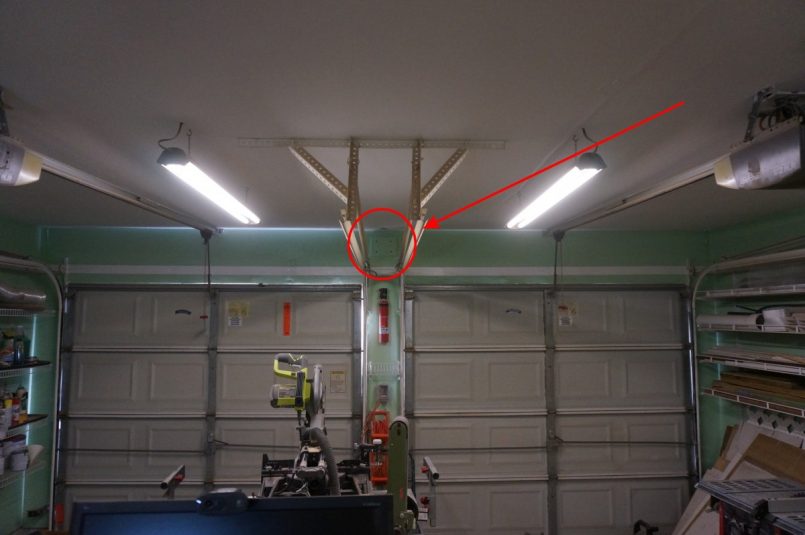

• Центральное освещение. Для этого отлично подходит мощная лампа, расположенная под потолком. Специалисты настоятельно рекомендуют выбирать для гаража пылезащищенные светильники и распределить их по периметру гаража таким образом, чтобы они полноценно освещали все помещение, а не только крышу машины.
• Смотровая яма или яма для хранения урожая
  обязательно должна иметь освещение. Спускаться с фонариком в руках – занятие не совсем удобное. Для полноценного пользования ямой внутри необходимо расположить стационарную подсветку, а также две розетки с защитными крышками. Но если розетками внизу не планируется пользоваться, то стоит рассмотреть вариант в пользу удлинителя. Но не стоит забывать разместить одну розетку наверху, неподалеку от ямы, чтобы можно было без особых проблем протянуть удлинитель вниз.

• Розетки. Их количество зависит от индивидуальных пожеланий. Вполне вероятно со временем понадобится розетка для электрического обогревателя, а также неплохо выделить место для чайника и плитки. Розетки необходимо разместить по углам гаража.
• Электрощиток. Он значительно отличается от домашнего варианта. Щиток в гараже включает в себя счетчик, входной и разделительный автомат. Количество автоматов может быть увеличено при необходимости, но, как правило, для одной линии электропроводки такого количества вполне достаточно.

Правила безопасности

Перед тем как переходить к подключению электричества в гараже, необходимо изучить основные требования безопасности. Из-за повышенной влажности, широкого диапазона температур и токопроводящих стен гараж является помещением повышенной опасности.

Поэтому все электротехнические изделия должны соответствовать классу безопасности IP44, то есть быть защищены от пыли и влаги.

Необходимо принимать во внимание все основные правила СНиП:

• Проводка прокладывается строго горизонтальными или вертикальными линиями, а все соединения должны быть выполнены под прямым углом. Никакие зигзаги и диагональные линии недопустимы.
• Если гараж входит в состав кооперативного владения, то необходимо получить соответствующее разрешение о подключении электричества, потому что, как правило, кооперативы подключены к собственной подстанции. Всю необходимую информацию по перечню документов и срокам получения одобрения необходимо уточнять у администрации.
• Проводка прокладывается по стене на расстоянии 10 см до потолка. Также нужно выдерживать отступ в 15-20 см от проходящих коммуникаций и углов.

• Расположить розетки нужно на высоте 50-60 см от пола – это оптимальное расстояние для комфортной работы в гараже. Для выключателей оптимальным расстоянием считается 150 см от пола.
• Розетки и выключатели должны быть изготовлены из материалов, не поддерживающих горение.
• При составлении плана и выборе кабеля нужно учитывать максимальную нагрузку всех электроприборов. Суммарная мощность необходима для того, чтобы подобрать по сечению и номинальному току кабели и автоматы. Правильно подобранный кабель выдержит нагрузку мощных электрических устройств.

Материалы и оборудование

Электропроводка бывает двух видов: закрытая и открытая. Разница заключается в том, прокладывается ли проводка по стене или скрыта внутри.

Закрытая проводка защищена от механических повреждений и воды, но требует проведения более кропотливой работы. Еще одно преимущество закрытого типа – при воспламенении проводки огонь не распространится внутри гаража, а быстро потухнет по причине отсутствия кислорода. Также нельзя не отметить более привлекательный и законченный внешний вид.

Открытая проводка прокладывается быстро и дает возможность при необходимости в короткие сроки заменить провод или кабель. К тому же не требуется подготавливать стены и делать штробу.

Как правило, владельцы небольших гаражей выбирают открытую электропроводку, поскольку ее легче обслуживать, хотя она всегда остается на виду. Если необходимо провести электричество в гараж на загородном участке, то владельцу следует рассмотреть вариант с капитальной электропроводкой закрытого типа. Но при любых обстоятельствах кабели и провода для электрооборудования должны быть защищены электротехническими изделиями: гофрированными трубами, кабельными каналами или металлорукавом.

Если проводка будет проходить по стене, отделанной пожаробезопасными материалами, то можно использовать кабельный канал. Он представляет собой пластиковый лоток с защелкивающимися крышками. В таком случае в любой момент без особых проблем можно произвести замену кабеля или провода.

Для открытой проводки по легковоспламеняющимся покрытиям лучше использовать металлорукав, так как он не требует дополнительных аксессуаров и может укладываться даже под прямым углом.

При закрытой проводке не стоит закрывать кабель и провод внутри стен.

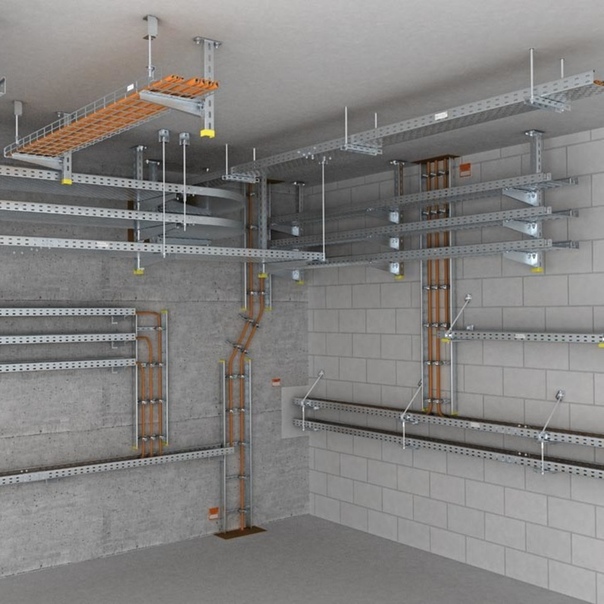

Разумнее скрыть в перекрытиях гофрированные трубы, в которых можно протягивать кабели и провода. В таком случае даже через несколько лет не потребуется вскрывать стены и перекрытия и делать полноценный ремонт для замены проводки – достаточно будет лишь достать старые провода и протянуть новые.

Для крепления труб к вертикальным и горизонтальным поверхностям используются специальные аксессуары – крепежи. Также все соединения должны быть герметичны – для этого современные производители предлагают специальные муфты.

Все соединения и ответвления линий должны быть закрыты в разветвительной коробке. Не стоит вмуровывать коробку непосредственно в стену – необходимо оставить прибор доступным.

Для самой проводки специалисты рекомендуют выбирать трехжильный провод с фазой, нулем и заземлением.

Провод заземления необходим для защиты человека от поражения током, а также для сохранения работоспособности приборов. Для этого отлично подойдет медный кабель с изоляцией из негорючих материалов.

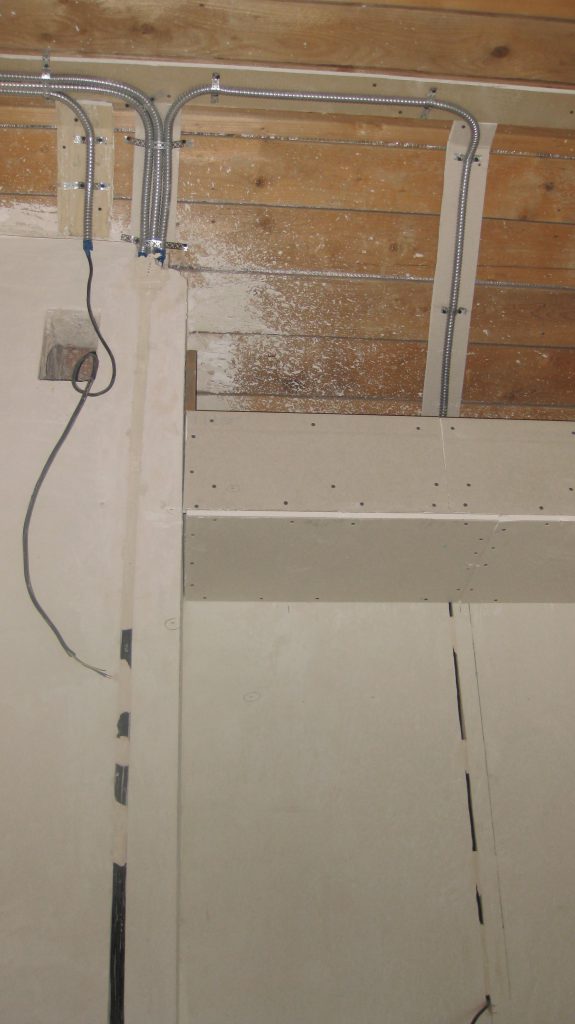

При прокладке проводки в гофрированной трубе, кабельном канале или металлорукаве можно использовать кабель марки ВВГнг 3х1,5. Для монтажа проводки отрытым типом или укладке по легковоспламеняющимся поверхностям отлично подходит кабель марки ВВГнг LS 3х1,5. Кабель с алюминиевыми жилами стоит в несколько раз дешевле, но имеет меньший срок эксплуатации. К тому же на изгибах провод может заломаться, а при повторном ремонте вполне вероятно потребуется полная замена кабеля.

Пошаговая технология монтажа

Для работы понадобится подготовить все необходимые материалы и инструменты:

• уровень и краску с кистью для нанесения разметки будущей электропроводки;
• молоток и монтажное зубило;
• отвертка-индикатор;
• бокорезы;

• монтажный нож;
• плоскогубцы с пластиковыми рукоятками;
• дрель со сменными сверлами;
• крепежные элементы;
• изоленту;
• резиновые перчатки.

Все инструменты обязательно должны иметь изолированные ручки.

Протянуть электричество самостоятельно в гараж можно только для однофазной сети 220 В. При проведении трехфазной сети 380 В необходимо получить разрешение в местном предприятии электроснабжения. В таком случае ситуация усложняется также составлением и согласованием проекта, но всеми работами, связанными с проводкой, будет заниматься уполномоченная организация. К тому же напряжение 380 В необходимо в больших мастерских и капитальных гаражах для нескольких автомобилей и габаритной техники.

Для сети в 220 В понадобится электрощиток в 50 А – тогда будет запас по току нагрузки. Поместить щиток лучше рядом с входной дверью.

Подготовка

Для начала необходимо составить схему электрификации внутри гаража. В ней должны быть указаны особенности строения и внутреннее обустройство. Следует составить чертеж и указать, в каких местах должны находиться выключатели, приборы освещения и розетки, а также для чего они будут использоваться. Также на чертеже должны быть указаны все линии электрических коммуникаций. В этом случае необходимо выбрать схему, соответствующую последней версии правил устройств электроустановок.

На ней должны быть указаны:

• место вводной линии кабеля, подходящего к гаражу;
• вводный распределительный щит;
• розетки;
• выключатели;
• приборы освещения;
• кабели и провода.

Также необходимо полностью укомплектовать распределительный щиток. В него должны входить следующие элементы:

• автоматические выключатели – они необходимы для защиты от коротких замыканий и перегрузок;
• прибор учета электроэнергии – является неотъемлемой частью электрической сети;
• устройство защитного отключения – повышает электробезопасность человека;
• реле для контроля напряжения – отвечает за отключение тех участков сети, на которых напряжение достигло максимально допустимой точки;
• ограничители перенапряжения – необходимы для защиты сети от коммутационных и грозовых перенапряжений.

Внутри помещения

Качество и безопасность электропроводки зависит также и от кабеля. Сечение провода определяет не толщину жилы, а его максимально допустимую нагрузку.

Для каждого прибора необходимо подобрать определенное сечение:

• Розетки. Минимальное разрешенное сечение провода не должно быть меньше 2,5 кв. мм, а сами розетки должны быть рассчитаны на предел тока 16 А. Этого вполне достаточно для подключения прибора мощностью до 3 кВт.
• Если планируется подключать в гараже мощное оборудование, то стоит установить специальную розетку с отдельной линией. На всякий случай специалисты рекомендуют установить одну такую розетку.
• Освещение. Считается менее нагруженной линией, поэтому провод должен иметь сечение не менее 1,5 кв. мм.

Подробная схема работы должна показать, как правильно провести проводку своими руками:

• Любые работы с электричеством проводятся только при полном отсутствии напряжения.

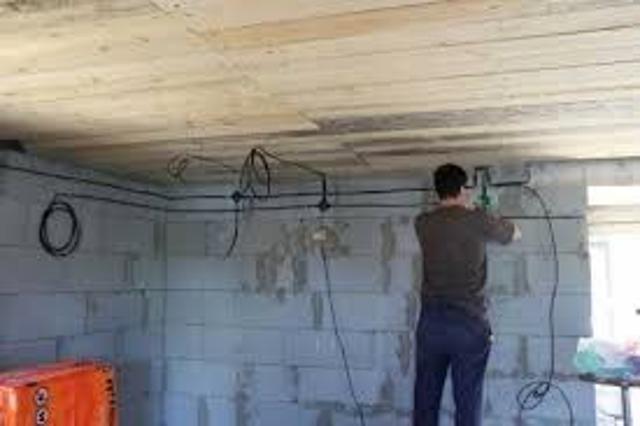

• Развести электропроводку проще по уже готовой разметке. Для этого нужно расчертить на стене схему, где будет проходить проводка. Такой подход облегчит работы на последующих этапах. Также можно выполнить разметку выключателей, розеток, соединительных коробок и приборов освещения.
• Затем нужно протянуть вводный кабель в гараж. Чтобы провести электропроводку, достаточно одной линии, от которой будут питаться несколько групп. После этого можно переходить к установке щитка и протяжке кабеля по всему помещению согласно схеме.

• Для прокладки кабеля необходимо использовать электротехнические изделия. Чтобы протянуть кабель внутри трубы или металлорукава, стоит использовать специальный зонд. Такими протяжками многие производители уже снабдили электротехническую продукцию. Принцип работы довольно прост: внутри трубы находится проволока, которая выступает с двух сторон. С одной стороны прикрепляется кабель и надежно обматывается проволокой. После этого с другой стороны кабель протягивается внутри трубы при помощи проволоки.
• Все соединения проводов необходимо производить в распределительной коробке.

• После этого нужно установить светильники и розетки.
• Затем необходимо подключить проводку к светильникам, розеткам, выключателям и электрическому щитку.
• В завершении процесса необходимо проверить работоспособность системы. Для этого нужно включить автомат и убедиться в корректной работе.

Уличные работы

По улице можно провести электричество по воздуху или под землей. Воздушная линия может вестись от столба или от дома.

Если расстояние от объекта до гаража превышает 25 м, то необходимо дополнительно позаботиться об установке дополнительных столбов. В таком случае нужен подходящий по мощности многожильный кабель и стальная несущая проводка для более надежного крепления.

В случае если проводка ведется из жилого дома, то она должна быть защищена домашним автоматом, а когда ведется дополнительная отдельная линия от столба, то необходимо установить в гараже счетчик. При этом провод на месте ввода в гараж должен иметь дополнительную изоляцию.

Основные требования по высоте для подключения электричества воздушным путем:

• возле зданий – не менее 2,75 м;
• над пешеходной частью – не менее 3,75 м;
• над проезжей частью – минимум 6 м.

В случае если высота гаража меньше 2,75 м, то для воздушного подключения необходимо дополнительно установить на крыше сооружения специальную стальную трубу, которая будет служить для подключения кабеля.

Чтобы проложить линию под землей необходимо использовать специальные гофрированные трубы ПВХ или ПНД – это зависит от покрова. Если кабель будет засыпаться землей, то вполне хватит трубы из ПВХ, а когда необходимо в дальнейшем залить коммуникации бетоном, то подойдет только тяжелая труба из ПНД. Но в любом случае изначально подготавливается траншея в 80 см глубиной, на дно которой насыпается песок толщиной около 10 см.

Полезные рекомендации

Укладка проводки требует определенных знаний и опыта работы. Но руководствуясь несколькими рекомендациями и правилами, даже новичок справится с этой задачей.

• При подключении осветительных приборов внутри гаража неплохо продумать освещение и снаружи. Для этого понадобится установить два отдельных выключателя или один двухклавишный.
• Если подключение розетки производится шлейфом, то такая линия должна включать не более трех розеток.
• Устройство защитного отключения защищает не технику, а человека. При коротком замыкании устройство за доли секунды разомкнет цепь и защитит от утечки тока.
• Чтобы защитить цепь от перегрузки или короткого замыкания, используется автоматический выключатель.

• Не допускается скрутка проводов, особенно из разнородных металлов. Вместо устаревшей скрутки с изолентой, необходимо использовать спайку и специальные наконечники, которые можно приобрести в магазине электрики.
• Дополнительное заземляющее устройство, установленное на вводе в распределительный щит, увеличит безопасность работы с электроприборами. Для этого можно использовать металлические прутья диаметра 15-16 мм. Их необходимо соединить стальной лентой и вкопать в землю.

• Если владелец пользуется погребом, то обязательно нужно провести вниз хотя бы один осветительный прибор. Неплохо поместить дополнительное освещение возле лестницы, чтобы спуск и подъем не сопровождался какими-либо проблемами.
• Для ввода электропроводки внутрь гаража воздушным путем отверстие в стене необходимо сделать под наклоном наружу – это позволит предотвратить поступление воды с улицы внутрь.
• При работе на высоте стоит использовать деревянные стремянки или специальные козлы и помосты. Нельзя использовать для подъема металлические бочки, столы, стулья и прочую мебель.

О том, как сделать освещение в гараже самостоятельно, смотрите далее.
