Цена на монтаж Электрического тёплого пола под плитку в Казани

Подогрев пола электрический – или наиболее частое его название – Электрический пол, пожалуй, самая распространённая задача в моей деятельности. И если для водяного тёплого пола требуется котёл, который будет нагревать теплоноситель, то Монтаж электрического тёплого пола наиболее прост и доступен, причем даже в квартире многоэтажного дома.

Монтаж теплого пола электрического цена работы

            А в этой статье мы поговорим о монтаже теплого электрического пола в Казани, и о ценах за работу. Помимо этой статьи, все расценки вы можете посмотреть на странице “прайс с ценами по отоплению

            Для начала следует сказать, что в строительстве есть два понятие : активные тёплые полы и тёплые полы. Что такое Активный тёплый пол – это пол с дополнительным обогревом. Обычными же тёплыми полами также называют пол с утеплением ( типлоизоляцией).

В последнее время в терминологии под “тёплыми полами” в большинстве случаев используется активный тёплый пол с подогревом под плитку или ламинат, то есть полы с доп. обогревом, степень которого может регулироваться.

           Современные технологии позволяют мне выполнять несколько видов тёплых полов. Это и водяной тёплый пол и электро водяной теплый пол, ну и самый простой по своей сути и монтажу – Электрический подогрев пола.

В среднем стоимость монтажа электрического теплого пола за мкв – в среднем от 120 р за квадрат.

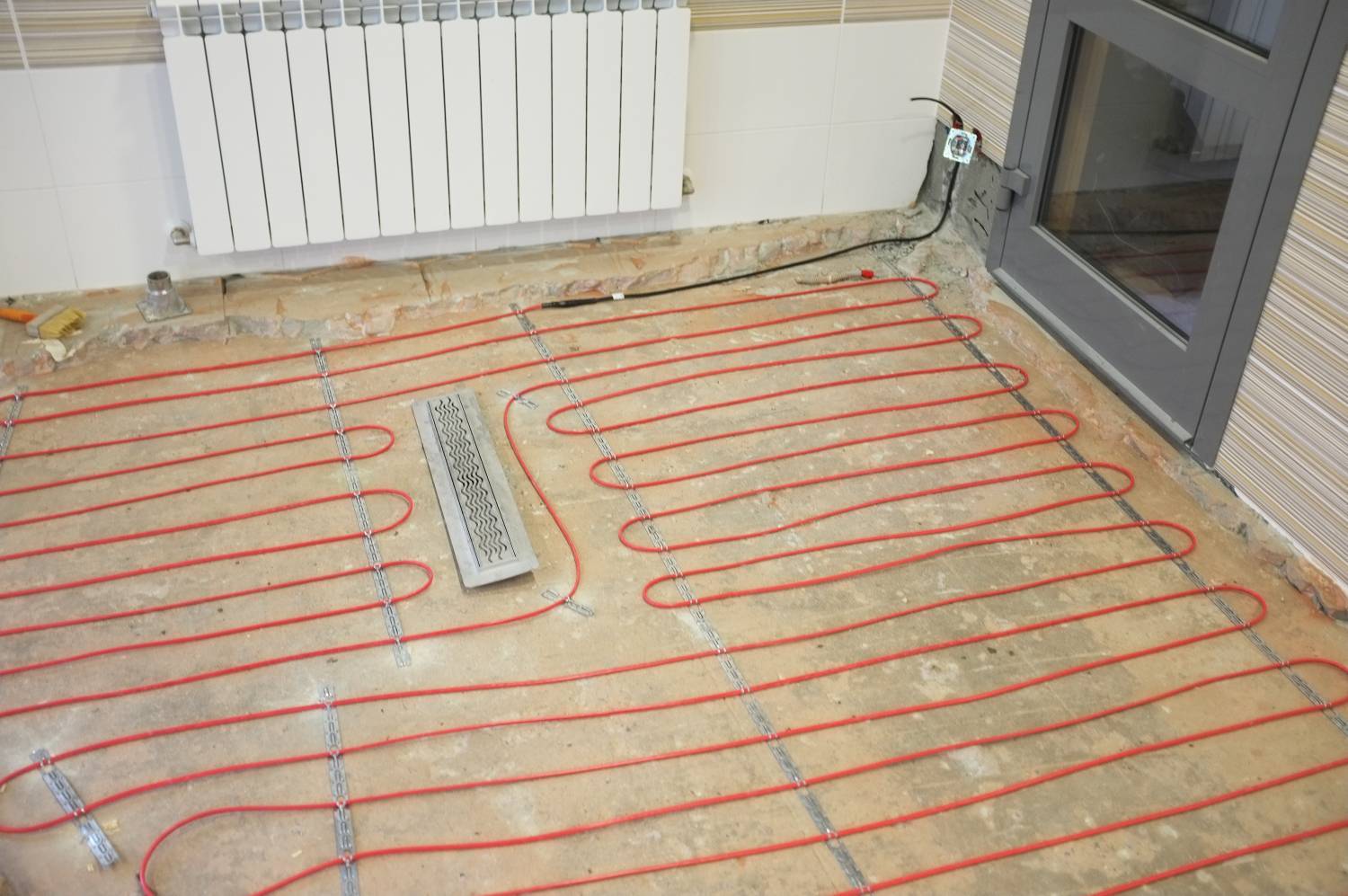

           А вот так выглядит монтаж электрических тёплых под плитку в Казани от меня, Инженера-монтажник Фёдора Алексеева. На следующих фото – укладка контура электрического теплого пола.

Современные строительные технологии предлагают множество систем отопления, однако электрический тёплый пол обладает несколькими ценными преимуществами

Благоприятно воздействует на здоровье человека

Прост в укладке( если мы говорим о монтаже теплых электрических полов под плитку)

Не требует монтажа котельной, разводки труб и коллекторов

Большая площадь теплоотдачи – несколько десятков метров, в отличие от м2 при установке радиатора

                Ну а одним из важных факторов, благодаря которым электрический подогрев пола стал так популярен в любой квартире, в ванной, на кухне  – это экономия пространства. Отопительным элементов в этой системе является непосредственно часть конструкции полов, что является очень выигрышным вариантов с точки зрения экономии пространства в интерьере. Никаких специальных устройств, навешанных на стены, или же установленных на полу. Также не требуется специальное помещение под котельную.

              Помимо всего прочего,

электрический тёплый пол будет абсолютно независимым от вашей системы отопления дома, основанной на котельной и радиаторах. И даже если у вас установлена однотрубная система отопления, при кторой невозможно врезать дополнительный контур водяных полов, я всегда могу помочь установить электрических тёплый пол в ещё не отапливаемых помещениях.

Электрический подогрев пола позволяет экономно расходовать место! По сути вы даже не ощутите того, что в помещении существуют отопительные приборы!

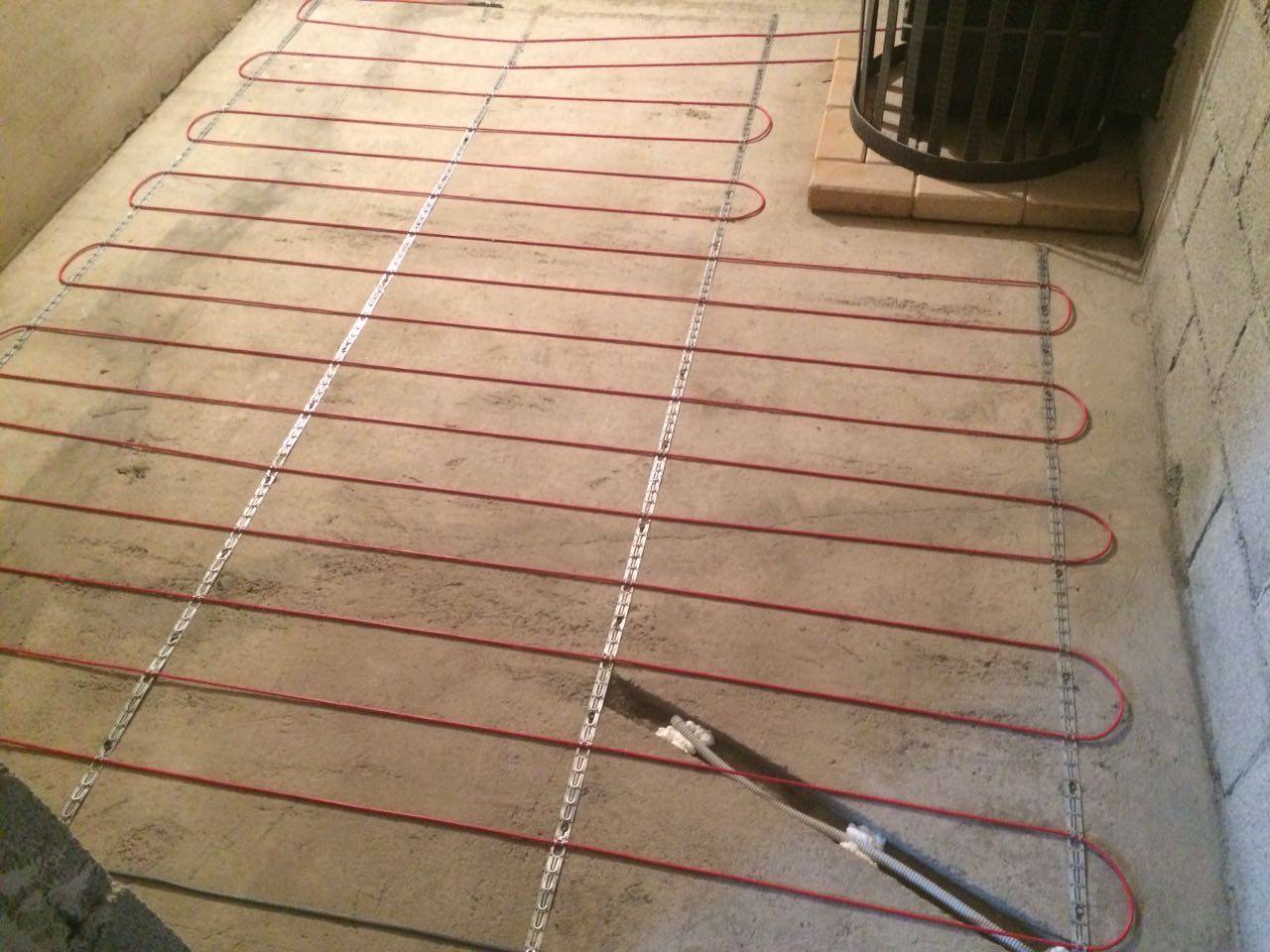

            Вот ещё несколько моих работ по укладке теплого пола. Напоминаю, средняя цена по укладке электрических теплых полов – от 120 р за квадратный метр.

                  Любой человек, который начинает обдумывать продумывать в своём частном доме систему отопления знает из интернета, что физический принцип любого отопления заключается в том, что в помещении теплый воздух поднимается вверх, а холодный скапливается внизу. Именно поэтому все радиаторы устанавливают как можно ближе к полу, чтобы в комнате была циркуляция воздуха. В этом случае система тёплых полов, и в частности,
электрический тёплый пол
– в самом выгодном положении. Тепло исходит прямо от пола, прогревая абсолютно весь объём воздуха в доме.

В Тёплых полах воздух прогревается снизу вверх – это самый эффективный способ отопления в частном доме или квартире!

                Исходя из медицинских исследований – единственная часть человеческого тела, которая отдаёт тепло путём передачи тепла – это ступни. Именно поэтому ощущение касания ступнями теплой поверхности вызывает у нас состоянии комфорта. И только Тёплый пол способен по ряду факторов выполнить народную мудрость – держи ноги в тепле, а голову – в прохладе. Такой принцип отопления придаёт вашему уму постоянную свежесть. Помните, что если на уровне головы будет жарко – то вы будете быстро утомляться.  Пока тёплый воздух доходит до потолка, он значительно охлаждается. Почти ни один из современных отопительных приборов не способен давать такой результат!

Вы должны знать, что температура тёплого пола не должна превышать естественную физиологически комфортную для человека температуру – 26-27 градусов. Если Электрический тёплый пол будет более горячим, то вы будете быстро утомляться на таком полу.

Уважаемые друзья, на своём сайте я стараюсь искренне делиться с вами своими познаниями в области монтажа систем водоснабжения, отопления, в моём каталоге статей по отоплению вы найдете множество полезной информации по отоплению дома. Я же смогу ответить на все ваши вопросы по телефону.

С уважением,
Инженер-проектировщик
Систем отопления, водоснабжения,
а также систем внутренней канализации и водоотведения в Казани,
Фёдор Алексеев

Уважаемые заказчики!

Ниже в сможете ознакомиться с некоторыми проектами по данной тематике.

Другие мои полезные статьи

Расчет системы отопления – важнейший этап монтажа системы отопления. Я выполняю расчет системы отопления, в частности водяного отопления частного дома – наиболее популярного и эффективного как в Казани, так и по всему Татарстану Читать статью

Довольно часто заказчики обращаются с вопросом – какие бывают системы водоснабжения в частном доме, что подойдет для конкретного дома, что лучше и так далее. В этой статье я попробую более подробно остановиться на этом вопросе и на примере своих работ описать самые эффективные и популярные решения

Читать статью

В этой статье речь пойдет о важной услуге – опрессовке системы отопления. Я расскажу, для чего она нужна, что это такое и как правильно подойти к промывке и опрессовке системы отопления частного дома в Казани.

Читать статью

Однотрубная система отопления имеет ряд преимуществ и несколько недостатков. Если вы предпочтете ли вы значительно сэкономить свой бюджет и выбрать самую бюджетную схему системы отопления в частном доме – то однотрубная система точно для вас. Но в этой статье я обязательно расскажу и о глобальных недостатках системы, чтобы вы знали, на что идёте!

Читать статью

Сколько стоит монтаж лучшей системы отопления – и вообще, бывает ли та заветная, самая эффективная система отопления? в этой статье я попробую описать одну из своих самых интересных работ, однако это – лишь частный случай. Зачастую к каждому дому, и даже каждому заказчику требуется индивидуальное решение.

Читать статью Специфика копки канализационных колодцев – важнейшая составляющая прокладки канализации в частном доме. Я занимаюсь не только внутренней, но и внешней канализацией, в том числе и выполняю копку колодца. Устройство колодца для канализации из железобетонных колец – просто и доступный каждому владельцу загородного дома способ. Читать статью Расчет системы отопления
Расчет системы отопления
– важнейший этап монтажа системы отопления. Я выполняю расчет системы отопления, в частности водяного отопления частного дома – наиболее популярного и эффективного как в Казани, так и по всему Татарстану Какую систему водоснабжения выбрать?

Довольно часто заказчики обращаются с вопросом – какие бывают системы водоснабжения в частном доме, что подойдет для конкретного дома, что лучше и так далее. В этой статье я попробую более подробно остановиться на этом вопросе и на примере своих работ описать самые эффективные и популярные решения

Зачем нужна опрессовка отопления?

В этой статье речь пойдет о важной услуге – опрессовке системы отопления. Я расскажу, для чего она нужна, что это такое и как правильно подойти к промывке и опрессовке системы отопления частного дома в Казани.

Бюджетная однотрубная система отопления

Однотрубная система отопления имеет ряд преимуществ и несколько недостатков. Если вы предпочтете ли вы значительно сэкономить свой бюджет и выбрать самую бюджетную схему системы отопления в частном доме – то однотрубная система точно для вас. Но в этой статье я обязательно расскажу и о глобальных недостатках системы, чтобы вы знали, на что идёте!

Монтаж лучшей системы отопления

Сколько стоит монтаж лучшей системы отопления – и вообще, бывает ли та заветная, самая эффективная система отопления? в этой статье я попробую описать одну из своих самых интересных работ, однако это – лишь частный случай. Зачастую к каждому дому, и даже каждому заказчику требуется индивидуальное решение.

Зачем нужен канализационный колодец Специфика копки канализационных колодцев – важнейшая составляющая прокладки канализации в частном доме. Я занимаюсь не только внутренней, но и внешней канализацией, в том числе и выполняю копку колодца. Устройство колодца для канализации из железобетонных колец – просто и доступный каждому владельцу загородного дома способ. Расчет системы отопления Расчет системы отопления – важнейший этап монтажа системы отопления. Я выполняю расчет системы отопления, в частности водяного отопления частного дома – наиболее популярного и эффективного как в Казани, так и по всему Татарстану Какую систему водоснабжения выбрать?

Довольно часто заказчики обращаются с вопросом – какие бывают системы водоснабжения в частном доме, что подойдет для конкретного дома, что лучше и так далее. В этой статье я попробую более подробно остановиться на этом вопросе и на примере своих работ описать самые эффективные и популярные решения

Зачем нужна опрессовка отопления?

В этой статье речь пойдет о важной услуге – опрессовке системы отопления. Я расскажу, для чего она нужна, что это такое и как правильно подойти к промывке и опрессовке системы отопления частного дома в Казани.

Бюджетная однотрубная система отопления

Однотрубная система отопления имеет ряд преимуществ и несколько недостатков. Если вы предпочтете ли вы значительно сэкономить свой бюджет и выбрать самую бюджетную схему системы отопления в частном доме – то однотрубная система точно для вас. Но в этой статье я обязательно расскажу и о глобальных недостатках системы, чтобы вы знали, на что идёте!

Монтаж лучшей системы отопления

Сколько стоит монтаж лучшей системы отопления – и вообще, бывает ли та заветная, самая эффективная система отопления? в этой статье я попробую описать одну из своих самых интересных работ, однако это – лишь частный случай. Зачастую к каждому дому, и даже каждому заказчику требуется индивидуальное решение.

Зачем нужен канализационный колодец Специфика копки канализационных колодцев – важнейшая составляющая прокладки канализации в частном доме. Я занимаюсь не только внутренней, но и внешней канализацией, в том числе и выполняю копку колодца. Устройство колодца для канализации из железобетонных колец – просто и доступный каждому владельцу загородного дома способ.

Дорогие друзья!

Если вам требуется монтаж системы отопления в Казани и Татарстане, то я смогу помочь и решить любую вашу задачу в области проектирования инженерных систем отопления

8 965 209 85 35

Или же оставьте заявку :

Ваши данные успешно отправлены. Я проверяю почту каждый день, и обязательно свяжусь с вами.
Фёдор Алексеев

Ошибка! Лучше звоните по телефону!

Я выполняю монтаж систем отопления, водоснабжения и канализации в городах : Казань, Набережные Челны, Нижнекамск, Альметьевск, Зеленодольск, Бугульма, Елабуга, Лениногорск, Чистополь, Заинск, Азнакаево, Нурлат, Бавлы, Менделеевск, Буинск, Арск, Агрыз, Кукмор, Васильев, Мензелинск, Мамадыш, Камские Полян, Джалил, Алексеевско, Тетюши, Урусс, Нижняя Мактам, Аксубаев, Актюбински, Богатые Саб, Болгар, Лаишево, Балтас, Нижние Вязовы, Рыбная Слобод, Апастов, Караба, Камское Усть, Куйбышевский Зато, Тенишев, Иннополис

Монтаж электрического теплого пола под плитку

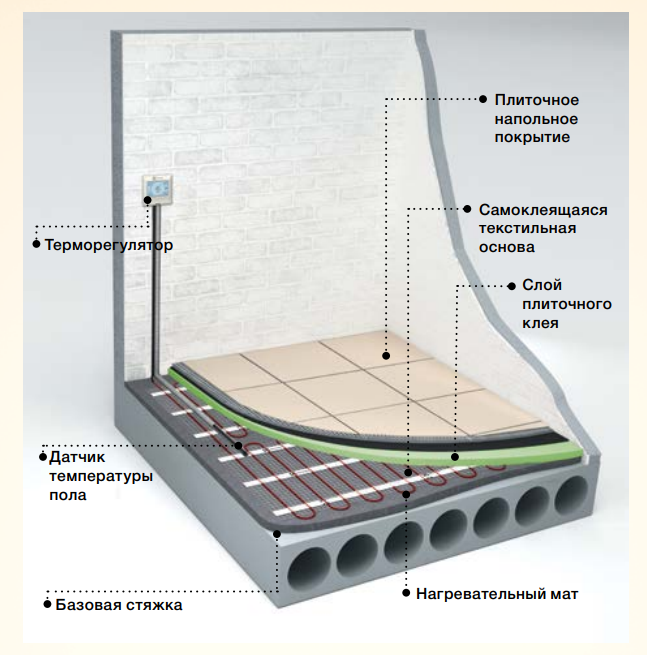

Маты для электрического теплого пола Uponor Comfort E Cable Mat имеют тонкий кабель – всего 3 мм, что позволяет производить монтаж с минимальной толщиной стяжки.

Что такое электрический теплый пол и принцип его работы мы рассказывали в  предыдущей статье. А в это раз, речь пойдет, о том какой электрический пол подходит для укладки под плитку.

Рассмотрим нагревательный мат для теплого пола компании  Uponor Comfort E Cable Mat. Именно данный вид мата наиболее подходящий и популярный для укладки под плитку.

Так чем же он так подходит?




Очень тонкий кабель всего 3мм – это позволит произвести монтаж с минимальной толщиной стяжки.

Двухжильный экранированный кабель – благодаря такой технологии будет отсутствовать электромагнитное поле, именно это и гарантирует безопасность при эксплуатации. Данная технология упрощает процесс подключения кабеля к сети.

Пришивная технология крепления кабеля и самоклеющаяся основа – Вам не потребуются дополнительный, специальный инструменты для крепления кабеля к основанию.

Кабель отлично и безопасно контактирует со стяжкой, в завершенном виде создает отличный греющий «пирог», который будет радовать потребителя теплом и уютом в помещении с максимальной теплоотдачей 160 Вт/м2.



Как же монтировать прошивной мат?




Для начала определите, в какой части помещения Вы будете устанавливать электрический теплый пол.



Отнимите пространство, в котором будет расположена мебель, мы не рекомендуем укладывать маты под мебелью или другими стационарными объектами.

Тщательно измерьте площадь,  чтобы заказать мат нужного размера.
 Подготовьте напольное покрытие к установке мата. Для этого потребуется убрать пыль, нанести на пол грунтовку и дать ей высохнуть, для лучшего сцепления клейкого мата с основанием.
Заложите защитную трубку в пол и на участок стены к термостату, для датчика температуры пола.
 Проверьте сопротивление мата и заполните гарантийный талон в соответствующие поля.

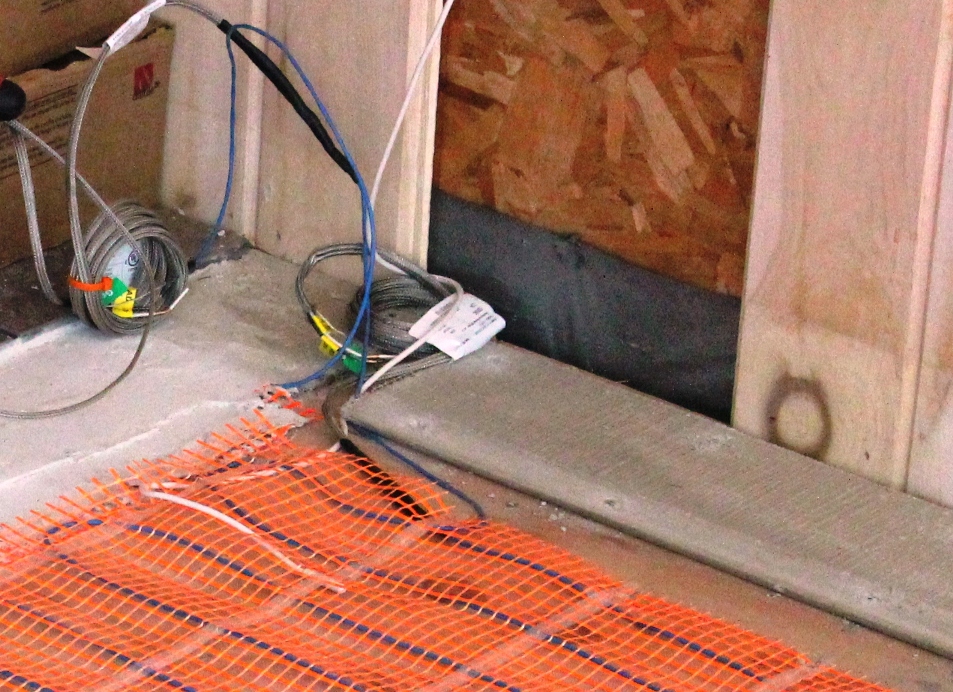

Протяните кабель мата, в подготовленную ранее гофру, для подключения к термостату.
 По мере разворачивания мата удаляйте защитную пленку с мата. В случае поворота мата, аккуратно разрежьте сетку мата. Соблюдайте дистанцию между кабелем в 6 см.
В случае, когда невозможно полностью заполнить пространство матом, отсоедините кабель от сетки и уложите в зависимости от особенностей свободного пространства. После укладки, проверьте сопротивление мата и заполните гарантийный талон.
 Установите термостат, в подготовленное место (перед началом, прочтите инструкцию по установке)
Уложите плитку на пол, дайте финишному покрытию высохнуть в соответствии с инструкцией производителя.
 Ваш пол готов к использованию!



Также, Вы можете просмотреть иллюстрированное видео с инструкцией монтажа.



Электрический теплый пол под плитку: схема подключения, монтаж

Чаще всего теплые полы устанавливают в помещениях с недостаточно комфортной температурой. Они особенно востребованы в местах, где нет возможности постелить дополнительно ковер, в которых не так уж легко поддерживать чистоту постоянно пачкающегося и намокающего покрытия. Вот почему сегодня электрический теплый пол под плитку в ванной или на кухне так актуален.

Электрический пол представляет собой систему, работающую на основе нагревания силовых кабелей, температуру нагрева которых регулируют через термостат. Греющие кабели бывают двух типов: одно- и двужильные, каждый из которых имеет свои плюсы и минусы. К примеру, двужильные – дорогие, но взамен – более безопасные.

Чем отличается электрический теплый пол под плитку: основные требования

Спецификой эксплуатации плитки является ее высокая теплопроводность. Т.е. при наличии холодного помещения внутри через поверхность пола будут наибольшие тепловые потери. Компенсировать это можно только комплексным подходом – утепление и монтаж электрического теплого пола. Это позволит уменьшить коэффициент теплопроводности, добиться максимально комфортной температуры.

Еще одной спецификой монтажа является возможное отсутствие верхней стяжки. Благодаря этому уменьшается толщина пола и повышается КПД системы обогрева. К основным требованиям конструкции электрического теплого пола можно отнести следующие:

  • Минимальная инерционность. Время нагрева поверхности должно быть коротким. Этого можно достичь несколькими способами – увеличение мощности на 1 м², либо установка программируемого терморегулятора.
  • Стойкость к механическому воздействию. Так как нагревательные элементы будут постоянно испытывать давление, необходимо выбирать качественные модели теплого пола.
  • Простой монтаж.

Общая схема установки теплых полов под плитку может включать верхнюю стяжку или ее отсутствие. Общая схема монтажа показана выше.

Как видно из рисунка, для монтажа применяется инфракрасная пленка. Но это не обязательное правило — можно устанавливать и нагревательные кабели . К выбору оптимальной модели нагревательных элементов следует подойти взвешенно.

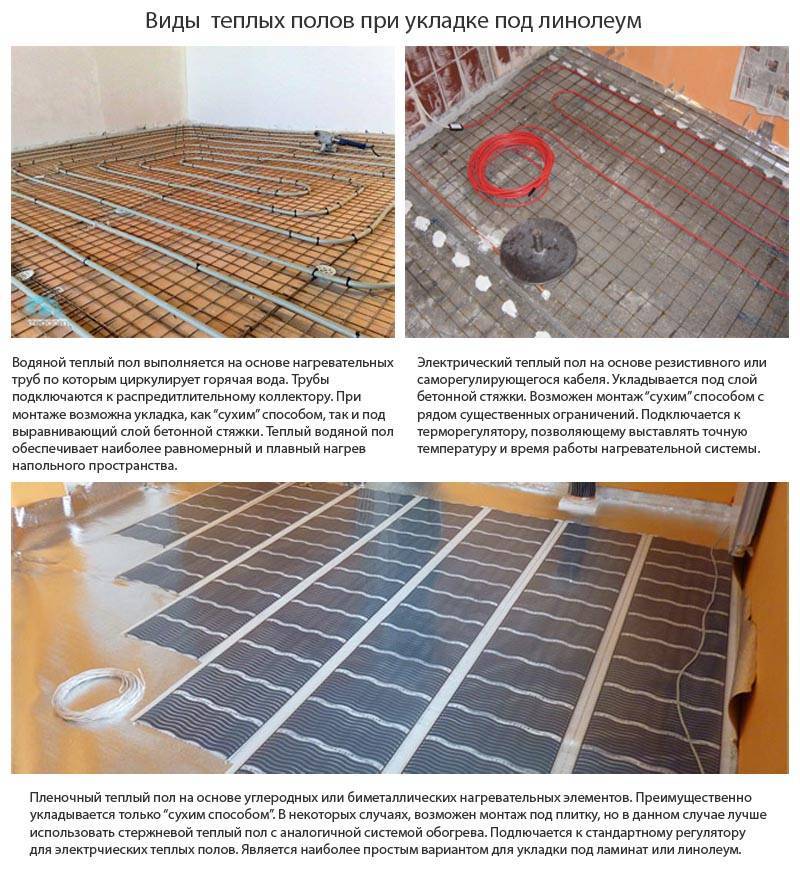

Виды теплого пола: особенности нагрева


В настоящее время существует 2 разновидности электрического теплого пола – кабельный и пленочный. Каждый из них обладает рядом уникальных эксплуатационных и технических свойств.

Для утепления поверхности керамической плитки рекомендовано использовать именно пленочные модели.

Пленочные

Последний вариант, подогревающий пол за счет ИК излучении тепловой энергии, используют намного чаще, поэтому начнем именно с него. По конструкции он представляет собой основу из полимеров, на которую нанесены полосы из смеси карбона. По краям расположены токовыводящие шины из меди, которые присоединены к полосам.

Инфракрасные просты в установке и не требуют особых навыков и инструментов, обладают высоким КПД, незначительно сокращают высоту помещения – наибольшая высота подложки всего 3 мм. Пленочные полы при грамотном монтаже довольно долговечны, их эксплуатационный срок достигает нескольких десятков лет. Однако, за все эти преимущества приходится довольно много платить, они – относительно дорогостоящие.

Кабельный нагрев

Первоначально это был кабель с токовыводящей жилой, обладающей высоким сопротивлением. Когда на нее подавалось напряжение, кабель нагревался и выделял тепло. Сегодня кабельный пол бывает одно- и двужильным по типу конструкции кабеля.

Совет

Одножильные модели рекомендованы к использованию для полов с небольшой расчетной мощностью. Для помещений, которые необходимо быстро подогреть, более предпочтительны двужильные модели.

Наиболее простой монтаж у специальных моделей, термомат, в которых уже в процессе производства нагревательный элемент крепится на подложку из стеклоткани шириной в полметра. Таким образом, расстояние между кабелями в этом случае заведомо заданная величина.

Для индивидуальной схемы укладки используют другой набор составляющих: нагревательные жилы, монтажная лента и гофротрубка для термодатчика и т. д. При выборе этого варианта нужно учесть ощутимый рост толщины покрытия, так как она образуется не только толщиной проводов, но и верхним слоем гидроизоляции, подложкой, плиточным клеем .

Установка электрического пола


К установке приступают после выбора оптимальной для данного помещения модели и расчета требуемой мощности нагрева.

Далее составляют схему расположения нагревающих элементов. На ней должны быть указаны места нахождения мебели, стационарной бытовой техники, подключений системы к питанию и управляющему блоку.

Нагреватели располагают таким образом, чтобы в будущем предметы интерьера их не экранировали. В противном случае отражающаяся от их поверхности тепловая энергия будет способствовать перегреву кабеля и постоянная повышенная температура рано или поздно выведет его из строя.

Схема подключения электрического теплого пола зависит от выбранной модели. Однако подключение всегда выполняют через терморегулятор, который способствует существенной экономии электроэнергии, затраченной на обогрев помещения. Обычно схема, по которой должны подключаться провода, бывает указана на корпусе или техпаспорте терморегулятора. Монтаж термостата достаточно прост и выполнить его можно своими руками. В одножильной конструкции систему подключают подводом «холодного» конца нагревающего кабеля к термостату. В случае двужильной – цепь замыкают соединением одного кабеля к другому на концевом участке. Пленочные элементы коммутируют четко в соответствии с инструкцией.

Основные правила подключения


  • Электрические полы с подогревом должны получать питание по отдельной линии с защитным автоматом.
  • Мощность нагревающего элемента должна быть меньше максимальной мощности термостата. Если расчеты этого не позволяют, система делится на части, и для каждой из них устанавливается свой терморегулятор.
  • В пленочных моделях необходимо коммутировать элементы как между собой, так и с термостатом.
  • Термодатчик может быть: выносной, предназначенный для измерения температуры воздуха, или встроенный, который измеряет фактическую температуру системы и позволяет поддерживать ее на требуемом уровне.

Закончив монтаж системы, ее обязательно тестируют. Начинают с установки минимального режима нагрева и постепенно увеличивают мощность. Если система нормально функционирует можно приступать к укладке плитки.

Монтаж плитки

В защитных целях конструкцию покрывают паронепроницаемой пленкой. С одной стороны ее микроволокна дают возможность испаряться излишкам влаги, а с другой – не дают просочиться влаге извне внутрь конструкции.

На заметку

Все составляющие должны быть прочно закреплены. Любой крепежный узел: скотч, дюбель, хомут исключают любую вероятность сдвига, что могло бы отразиться на нормальной работе системы.

Плитку укладывают на особый раствор. Монтажные работы выполняют при отключенном нагреве. Кстати, его так и не включают пока полностью не застынет клей. В противном случае влага, неравномерно испаряющаяся из клеящего слоя, может привести к тепловой деформации и вздутию плиточной поверхности.

© 2021 prestigpol.ru

Монтаж теплого пола, как установить теплый пол

Теплый пол – это популярный способ отопления домов, а также квартир в Челябинске и Челябинской области. Быстрый монтаж теплого пола, несложная эксплуатация, а также высокая эффективность данной технологии сделали ее более популярной, нежели традиционное печное и водяное отопление. Теплые полы бывают трех типов: пленочные, водяные, а также электрические.

Электрические полы

  • Перед тем, как установить кабельный электрический теплый пол, необходимо очистить, а при необходимости, выровнять поверхность.
  • После этого укладываетеся теплоизоляция.
  • На теплоизоляцию укладывается специальная монтажная лента (обычно идет в комплекте с кабельным теплым полом)
  • Затем укладывается греющий кабель и фиксируется лепестками на монтажной ленте.
  • После этого проверяется сопротивление греющего кабеля (оно должно соответствовать сопротивлению указанному в паспорте на монтируемую модель теплого пола).
  • Рядом с греющим кабелям крепится датчик терморегулятора (обязательно в трубку – для того, чтобы была возможность замены датчика)
  • Провода от греющего кабеля и кабель датчика температуры пола прокладываются к стене и поднимают к месту установки терморегулятора.
  • Завершается процесс установки теплого пола монтажом электронного терморегулятора, позволяющего управлять работой теплого пола.
  • Остается только залить стяжкой греющий кабель, подождать до полного высыхания стяжки и можно включать теплый пол.

Подробную информацию о том, как смонтировать теплый электрический пол, можно узнать у наших специалистов, имеющих солидный опыт укладки электрического пола. Кроме этого, внизу страницы размещено посвященное монтажу теплого пола видео, которое поможет вам узнать как сделать теплый электрический пол самостоятельно.

Сверху электрического пола может быть уложено любое покрытие: ковролин, паркет,ламинат, линолеум и пр. Преимущества электрического пола: простота управления процессом нагрева, отсутствие необходимости обслуживания системы.

Электро-водяной теплый пол

Процесс монтажа электро-водяного теплого пола больших денежных затрат не требует. Технология теплого пола водяного типа предусматривает нагрев воздуха в комнате за счет нагрева в трубе жидкости. Преимущества электро-водяного пола: долговечность, ремонтопригодность, доступная цена монтажа теплого водяного пола, отсутствие электромагнитного излучения, полная электробезопасность.

Укладка электро-водяных полов имеет ряд особенностей. Монтаж теплого пола осуществляется на утепленное основание, пластиковыми хомутами к металлической сетке (либо в специальные маты для водяного теплого пола). Процесс устройства электро-водяного теплого пола является достаточно простым, поэтому может выполняться невысококвалифицированными рабочими .

Инфракрасный пол

Как уложить теплый пол инфракрасного типа? Инфракрасный пол наиболее комфортен и легок в монтаже. Процесс его монтажа предусматривает укладку под используемое напольное покрытие пленки, изготовленной из углеродного полимера. Стоимость установки зависит, непосредственно, от площади помещения, типа пленки, а также особенностей расположения полос. Процесс управления системой осуществляется при помощи специального терморегулятора. Преимущества инфракрасного пола: существенная (до пятидесяти процентов и более) экономия электроэнергии, по сравнению с кабельными,  а также простота укладки.

Монтаж инфракрасного теплого пола видео



Вернуться на главную

Когда я могу активировать систему подогрева пола после завершения установки?

Клиенты часто звонят нам, чтобы узнать, когда они могут включить и начать использовать свою новую систему после ее установки. Мы знаем, как тяжело не сразу уложить теплые полы, но рекомендуем подождать, пока раствор полностью не затвердел. За исключением продуктов, для укладки которых не требуется строительный раствор, таких как модернизированные маты UnderFloor или пленочные маты QuietWarmth для ламинатных полов, всем продуктам требуется некоторое время, прежде чем полностью активировать ваш пол с подогревом, чтобы дать раствору затвердеть.Вот почему.

Время отверждения варьируется

Во-первых, важно знать, что, хотя сами нагревательные элементы в традиционных кабельных системах и матах работают в любое время после правильной установки, активация системы подогрева пола до того, как раствор затвердеет, может вызвать нарушение схватывания смеси, что может повредить ваш красивый новый пол.

Вот почему мы советуем всем нашим клиентам подождать, пока раствор или затвердевающая смесь и затирка полностью затвердеют, прежде чем активировать новую систему подогрева пола.Время отверждения варьируется, и температура и влажность окружающей среды, толщина слоя раствора и конкретный химический состав материала могут влиять на время отверждения.

В зависимости от строительного раствора, который вы или ваш установщик выбрали, время схватывания может составлять от 3 дней до 28. Внимательно прочтите инструкции, прилагаемые к вашему раствору, и следуйте им, чтобы узнать время отверждения.

Проблемы с ранней активацией

Как упоминалось выше, слишком ранняя активация вашей новой системы подогрева пола под плиткой, до того, как раствор затвердел, может привести к растрескиванию раствора или нарушению его прилипания и может привести к аннулированию гарантии на ваш раствор.В некоторых тестах даже плитка треснула, когда система была запущена до того, как смесь затвердела. Производители строительных растворов могут отказать в гарантийном покрытии, если вы не будете следовать их инструкциям.

Некоторые профессионалы настаивают на том, что включение системы подогрева пола поможет раствору застыть быстрее или сильнее, но мы не рекомендуем этого делать. Мы не знаем ни одного надежного теста, подтверждающего эту теорию. Следование инструкциям производителя – самый простой и безопасный способ обеспечить успешную установку.

Фактически, каждый производитель продуктов Warm Your Floor предлагает советы о том, как долго ждать, прежде чем активировать свои традиционные маты или кабельные системы:

Schluter®-Systems:

  • Подождите 7 дней после заполнения швов перед постоянным использованием системы DITRA-HEAT. Кратковременное включение системы (например, 5 или 10 минут) сразу после установки для проверки работоспособности.

Nuheat:

  • Перед тем, как активировать мат или кабель, убедитесь, что закрепляющий состав полностью затвердел.Время отверждения см. В спецификации производителя компаунда.

Вт Radiant SunTouch:

  • После того, как все элементы управления установлены, не включайте систему, за исключением короткой проверки работы всех компонентов (не более 10 минут). Не запускайте систему на полную мощность до тех пор, пока установщик плитки или напольного покрытия не убедится, что все цементные материалы полностью затверделы (обычно от 2 до 4 недель). Рекомендуемое время отверждения см. В инструкциях производителя строительного раствора.

Электрический теплый пол – Пошаговое руководство по установке

Intro

Электрические полы с подогревом становятся все более популярными, и качество предлагаемой продукции с каждым годом становится все лучше.

Технологический прогресс означает, что производители теперь могут производить UFH настолько тонким, что он едва заметен.

Добавьте к этому снижение цены, и вы окажетесь в выигрыше.

Но, возможно, самая главная причина, по которой многие из нас выбирают сухой, а не влажный, заключается в том, что его так легко установить, особенно в уже существующих зданиях.

Свернутый коврик с уже выложенными элементами делает работу проще, позволяя вам больше времени на чашку чая – идеально! Так что, если вы готовы установить собственную систему теплого пола, это то, что вам нужно знать.

Какой тип электрического теплого пола вам нужен?

В большинстве случаев рулонные нагревательные маты являются идеальным решением. Однако бывают случаи, когда это нецелесообразно, и вы можете вместо этого выбрать свободный провод.

Хотя циновку можно разрезать – только циновку, а не сами провода, – небольшие комнаты необычной формы или комнаты с большим количеством препятствий могут выиграть от использования незакрепленных проводов.Осмотрите комнату и проверьте, нет ли лишних приспособлений или углов, которые могут помешать вам успешно уложить мат.

Еще одно соображение – это тип основания, на которое вы будете устанавливать UFH. Всегда уточняйте у производителя, совместимы ли коврики или проволока с предполагаемой поверхностью. Однако мы всегда рекомендуем укладывать на изоляционные плиты. Изоляционные плиты имеют смысл по двум причинам:

  1. Делают ровно так, как говорится, обеспечивают изоляцию.Это гарантирует, что вы максимально эффективно используете UFH и не теряете ценной энергии.
  2. Они представляют собой красивую, плоскую, ровную основу для работы.

Точно так же стоит проверить, подходит ли выбранный вами UFH для пола, который будет уложен поверх него. Если вы хотите утеплить ламинат, тогда вам подойдет пленка для теплого пола. Для плитки и т. П. Требуются электрические маты для подогрева пола или системы со свободными проводами.

Поскольку маты являются наиболее популярными, именно об этом мы и поговорим в этой статье.

Шаг 1 – Измерьте

Изображение с Wiki Commons

Возьмите рулетку, карандаш и блокнот и начните записывать размеры вашей комнаты на бумаге.

Лучше всего нарисовать приблизительный набросок комнаты, а не просто размеры, так как это поможет избежать ошибок.

После того, как ваша комната будет записана на бумаге, вместе с размерами и существующими креплениями, вы сможете рассчитать площадь, которую нужно будет покрыть вашим UFH-матом.

Не забудьте вычесть области, где будут располагаться светильники, а также оставить около 40-50 мм по краю комнаты.

Электропроводку нельзя прокладывать заподлицо со стеной. Многие установщики также рекомендуют вычесть 10% из окончательного расчета, чтобы у вас было немного места, с которым можно было бы поиграть, когда вы придете укладывать мат.

Если вы собираетесь укладывать коврик UFH на существующий пол, но перед этим намереваетесь удалить любые приспособления, такие как туалеты или панели для ванн, убедитесь, что вы сначала отметили эти области.

Нанесение контура перманентным маркером позволит вам точно увидеть, где каждый прибор будет однажды заменен, и не позволит вам укладывать мат там, где он не нужен.

Шаг 2 – Утеплить пол

Правильно уложив изоляцию, ваша система электрического теплого пола будет работать намного эффективнее, что в конечном итоге сэкономит вам деньги.

Чтобы показать вам, как именно это сделать, мы создали отдельное пошаговое руководство по утеплению пола, которому вы должны следовать.Если вы еще не сделали этого, желательно сделать это, прежде чем продолжить работу над проектом.

Шаг 3. Определите источник питания

Выясните, где находится источник питания вашего электрического коврика для теплого пола, и проделайте в стене необходимое отверстие для прокладки кабелей (если вы не уверены, это сделает за вас электрик).

Вырежьте кабелепровод в полу / изоляционной панели для гибких труб, которые будут заключать датчик температуры пола и силовые кабели.Это важно, так как приводная часть покрытия будет значительно толще остальных, поэтому для нее потребуется углубление.

После обрезки тщательно очистите область от пыли, жира и мусора, прежде чем продолжить.

Шаг 4 – Тестирование, тестирование…

Изображение с Wiki Commons

Прежде чем приступить к увлекательной части укладки коврика на место, вам нужно быстро проверить сопротивление с помощью мультиметра, чтобы убедиться, что оно находится в хорошем рабочем состоянии.Множество людей не зацикливались на этом в прошлом, не будь одним из них!

Как только коврик из коробки достаньте мультиметр.

Нет хорошего мультиметра? Купите здесь.

Измерение, которое вы ищете, проводится между токоведущим и нейтральным кабелями, и оно должно совпадать с таблицей данных, прилагаемой к мату. Они различаются в зависимости от размера и типа матов, поэтому обязательно сверьтесь с таблицей данных для каждого из них, если вы собираетесь оборудовать несколько комнат.

Пока показания совпадают с показаниями, приведенными в руководстве, все в порядке. Имейте в виду, что обычно в качестве ориентира приводится базовая цифра с диапазоном (обычно около 5%) как плюс, так и минус по обе стороны от этого числа.

В руководстве / листе технических данных указаны диапазон и базовая цифра. Пока ваши показания находятся между нижним и верхним пределом этого диапазона, ваше покрытие в хорошей форме.

Если, однако, есть расхождение между вашим показанием и диапазоном, указанным в руководстве, возможно, коврик неисправен.Хотя это и неприятно, мат нужно будет вернуть; гораздо лучше разобрать сейчас, чем позже.

Шаг 5 – Укладка

«Ну, это несложно. Мне не нужно это читать ».

Конечно, это просто случай, когда приводной конец циновки опускается за выемку и раскатывается, верно? Что ж, это так, но вы будете удивлены, узнав, как много людей озадачены тем, что им делать, когда они достигают стены. Или, не дай бог, подставку для раковины или подставку для унитаза!

Когда коврик наталкивается на такое препятствие, как это, лучше всего на минуту отойти и посмотреть.Действительно, смотрите.

Обратите внимание на то, где проволока находится внутри сетки циновки, и определите, где должен быть разрез, чтобы можно было перевернуть мат и продолжить. Направление, в котором вы хотите перевернуть коврик, будет определять место разреза.

П-образные изгибы проволоки на краю мата открываются, образуя непрерывное звено после того, как сетка внизу будет разрезана, что позволит вам повернуть мат обратно и продолжить катание.

Теперь следующее может показаться очевидным для многих из вас, но в прошлом такое случалось много раз. НЕ, ПОВТОРЯЮ, НЕ ОБРЕЗАТЬ ПРОВОД . Разрезать сетку можно. Можно разрезать самоклеющуюся ленту. Перерезать проволоку – это не хорошо… совсем не хорошо.

После успешного преодоления первого препятствия вы можете снова раскатывать мат, пока не дойдете до другого, где вам придется повторить описанный выше процесс. После того, как все разрезы были сделаны и циновка полностью развернута, вся ваша комната должна быть покрыта, если ваши расчеты были правильными.

О, и еще один совет, который я хотел бы дать, – снимайте подложку с самоклеящейся ленты (если она есть на вашем мате), когда вы полностью удовлетворены расположением вашего мата.Если вы начнете придерживаться этого с самого начала, вы не оставите себе места для маневра … и вам придется немного пошевелиться. Вместо этого просто положите его и внесите небольшие поправки, чтобы убедиться, что он находится именно там, где вы хотите … а затем вставьте этого плохого парня на место.

Шаг 6 – Установите датчик

Теперь уложен электрический коврик для теплого пола, нам нужно установить датчик на место, чтобы наш термостат знал температуру UFH. Всегда лучше размещать датчик как можно ближе к центру элементов, так как это даст наиболее точные показания, а кусочек ленты поможет удержать его на месте.

Тем не менее, при размещении датчика следует помнить еще о некоторых вещах:

  1. Зонд не может пересекать ни один из проводов. Если это так, это даст ложное показание, чего мы, очевидно, хотим избежать.
  2. Зонд следует размещать под сеткой, а не сверху.
  3. Датчик должен располагаться на расстоянии не менее 150 мм (6 дюймов) от стены.
  4. Подключите зонд как можно ближе к источнику питания.
  5. Как и источник питания, зонд довольно толстый.Обрезка кабелепровода обеспечит ровную поверхность и также поможет защитить зонд.

Шаг 7 – Проверить еще раз

Теперь все на месте, снова время мультиметра. Тот же тест, что и раньше. Если вы хорошо читаете, поздравляем! Вы только что успешно встроили в дом пол с подогревом.

Теперь остается только вызвать квалифицированного электрика для выполнения окончательных подключений, после чего вы можете либо начать стяжку, либо просто выложить плитку прямо поверх покрытия (ваше руководство пользователя поможет вам выбрать лучший вариант).

Как видите, укладка электрических ковриков – действительно простая работа, и именно эта простота помогла в последние годы стремительно расти популярностью сухих полов с подогревом.

Дайте нам знать, как у вас дела, в комментариях ниже. Вы даже можете отправить нам свои фотографии через социальные сети или по электронной почте, мы можем просто разместить их на новой странице, посвященной вашим установочным фотографиям.

Плитка для пола с подогревом для всех

КАКОВЫ ВАРИАНТЫ ИЗЛУЧЕНИЯ НАГРЕВА?

Существует два варианта лучистого тепла для пола:

ЭЛЕКТРИЧЕСКИЙ

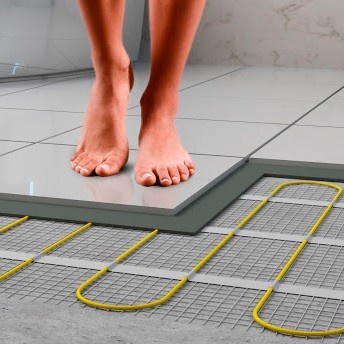

Электрическое лучистое тепло состоит из проводов, проложенных под полом.Их очень легко и доступно установить, но они также более дороги в эксплуатации.

С нагревательными матами монтаж стал еще проще. Эти маты имеют очень низкий профиль (некоторые имеют толщину менее 1/8 дюйма) и идеально подходят для укладки под плитку. Провода вплетены в ткань, поэтому все, что вам нужно сделать, это уложить раствор и раскатать маты (полный процесс установки см. В инструкциях производителя).

Вы можете выбрать один из нескольких размеров или заказать коврик в соответствии со спецификациями вашей комнаты.Коврики излучающего тепла одобрены для использования во влажных помещениях, таких как душ, сауна или парная, и быстро и эффективно нагревают пол и все пространство. Они безопасны для всех типов плитки и большинства других вариантов напольного покрытия.

Полы с подогревом обычно устанавливают до того, как укладывается новый плиточный пол. Если у вас есть подвал или подвал, вы можете разместить лучистое отопление ниже существующего пола.

ГИДРОНИК

Гидравлическое лучистое тепло состоит из труб с горячей водой, проходящих под полом.Для установки им требуется лицензированный сантехник, и трубы должны подключаться к водопроводу от водонагревателя или бойлера, поэтому проект немного сложнее, чем электрическое отопление. С другой стороны, лучистое тепло для горячей воды намного дешевле, чем электрическое.

Водяные излучающие тепловые трубы размещаются на специальной подкладке из фанеры с предварительно вырезанными каналами для труб. Для плиточных полов поверх нее кладется цементная подкладочная плита, после чего укладка плитки может продолжаться как обычно.

Как и электрическое лучистое отопление, гидронику необходимо устанавливать либо до того, как зайдет новый пол, либо со стороны подвала или подполья под подкладкой.

Если вы просто не можете перенести еще одну осень или зиму без теплых полов, самое время запланировать обновление напольного покрытия. Плитка для пола с подогревом преобразит ваш дом.

Покупаете новую плитку? Обратите внимание на керамогранит, камень и керамическую плитку, которые отлично сочетаются с лучистым теплом.

Теплый пол Технические характеристики и порядок монтажа

By SunTouch® Подразделение Watts Water Technologies, Inc.

Идеальное решение практически для любого типа напольного покрытия.

Представляем

Коврики

UnderFloor – идеальное решение практически для любого типа напольного покрытия.

Эти специальные маты согревают существующие полы без необходимости замены напольных покрытий.

Если у вас есть доступ под полом, просто закрепите коврики UnderFloor между балками.

SunTouch UnderFloor – это безопасный и эффективный электрический обогреватель пола для внутренних помещений. Он предназначен только для установки под деревянный черновой пол в жилых и легких коммерческих помещениях. Он не предназначен для других целей, например, для таяния снега на крышах.

Любое использование или установка этого продукта, отличное от того, что указано в данном руководстве по установке, аннулирует Ограниченную гарантию.

SunTouch UnderFloor рассчитан на мощность около 10 Вт / кв.футов площади пола. Температура теплого пола зависит от того, насколько хорошо утеплен пол, а также от изоляционных свойств напольных материалов. Если пространство балок герметизировано от утечки воздуха, внешние балки обода изолированы, а нижняя сторона пола изолирована, большинство полов можно нагреть на 15 ° F выше, чем в противном случае.

Из-за изоляционных свойств ковра, полы с ковровым покрытием могут не нагреваться так же, как и раньше. Пол может достигать или не достигать такого повышения температуры, и никаких заявлений относительно производительности какой-либо системы не делается.

Для достижения наилучших результатов установите под матом стекловолокно без облицовки R-1 9 или R-1 3 (или аналогичное).

Не используйте изоляцию под ковриком с более чем R-1 9 и не более чем R-1 1 наверху черного пола, включая все напольные покрытия, коврики и другие предметы, размещенные сверху. SunTouch UnderFloor можно использовать как для обогрева комнаты, так и для обогрева пола при условии, что теплопотери в помещении находятся в пределах возможностей мата. Дизайнер должен определить, достаточно ли выходной мощности SunTouch UnderFloor для соответствия теплопотери конструкции.

Коврик для пола SunTouch

Коврик состоит из нагревательного кабеля, фольгированного «радиатора» для создания излучающей поверхности и набора силовых проводов для подключения к контроллеру пола. Эти маты производятся в размерах, подходящих для обогрева секций балок, расположенных на расстоянии 12 дюймов, 16 дюймов и 19 футов 2 дюйма по центру.

Коврики

рассчитаны на 120 или 240 В переменного тока. Выберите длину мата, чтобы она соответствовала доступному пространству балок. Для заполнения большей площади можно использовать несколько матов, однако они должны быть соединены вместе параллельно (а не последовательно), если они будут подключены к одному контроллеру. НИКОГДА не комбинируйте коврики 1 на 20 В переменного тока с матами на 240 В переменного тока.

Часть 1: Проектирование подпольной системы SunTouch

Как правило, SunTouch UnderFloor следует устанавливать на всех участках пола, где требуется утепление пола. Его можно установить как для обогрева пола, так и для обогрева помещения. Если SunTouch устанавливается для обогрева помещения, сначала выполните расчет теплопотерь. Используйте RadiantWorks® или аналогичную программу для расчета теплопотерь комнаты (комнат).

Ожидается, что

SunTouch обеспечит около 34 БТЕ / ч / кв.футов мат. Это предполагает, что маты установлены в соответствии с данным руководством, включая использование надлежащих методов изоляции.

Убедитесь, что изоляция установлена, как показано на стр. 10. Для эффективности матов UnderFloor необходимо наличие «мертвого воздушного пространства». Этот результат также предполагает наличие напольного покрытия, отличного от ковра и подкладки. Производительность значительно снизится из-за коврового покрытия пола и / или отсутствия надлежащей теплоизоляции.

Определите, сколько мата необходимо для установки

Чтобы определить необходимое количество мата, воспользуйтесь одним из двух подходов:

1.Для приблизительной оценки умножьте площадь от стены до стены на 75% – 80%. Преобразуйте это в погонные футы мата и выберите длину мата, показанную на следующих страницах.

2. Для точного измерения загляните под черновой пол, чтобы увидеть, где можно скрепить коврики. Внимательно осмотрев каждый отсек для балок, измерьте длину открытого пространства в этом отсеке, на которое может поместиться мат, и выберите из таблицы мат, который подходит для этого места.

Помните, что эти маты нельзя укоротить, чтобы они поместились, или каким-либо образом модифицировать их для соответствия нескольким отсекам балок. Не включайте в эти измерения области, которые содержат предметы, которые могут помешать установке мата (каналы возвратного воздуха, каналы подачи, осветительные приборы и т. Д.).

Там, где не установлены маты, пол наверху не сильно нагревается.

Соединение нескольких матов вместе

Каждый мат предназначен для установки только в одну секцию балок.

Коврики нельзя обрезать короче, чтобы они соответствовали более коротким пролетам балок, или модифицировать каким-либо образом для заполнения нескольких отсеков балок; более одного мата можно установить в отсеке балки, где есть барьеры, такие как поперечные распорки.Типичная установка показана ниже.
Поскольку для обогрева зоны пола может потребоваться несколько матов, они должны быть соединены параллельно (а не последовательно) в распределительной коробке под полом, а затем оттуда подан электрический провод до блока управления датчиком пола. Выбирайте маты для упрощения электромонтажа. Если все провода питания окажутся в одном конце комнаты, будет намного проще соединить их в распределительной коробке.

Распределительная коробка должна быть доступна после завершения всех отделочных работ.Убедитесь, что коврики установлены так, чтобы это было возможно

Требования к напряжению коврика

Контроллеры

SunStat работают на двойное напряжение 120/240 Вольт.

Выберите либо программируемый элемент управления SunStat Pro, либо непрограммируемый элемент управления SunStat с матами на 120 В переменного тока или на 240 В переменного тока. НО НИКОГДА не смешивает маты на 120 В переменного тока с матами на 240 В переменного тока.

Соблюдайте эти общие рекомендации по напряжению:

1. Для площадей общей площадью около 190 кв. Футов (около 15 ампер) используйте маты на 120 В переменного тока с 1 SunStat

на 20 В переменного тока.

2. Для областей, превышающих примерно 190 кв. Футов и до примерно 350 кв. Футов, используйте маты на 240 В переменного тока с любым из SunStat, чтобы получить маты общей мощностью 14 А или меньше.

3. Используйте маты на 240 В переменного тока с системой управления SunStat с двойным напряжением 240 В переменного тока SunStat Relay для матов общей мощностью более 14 А при 240 В переменного тока.
Независимо от требований к напряжению в конкретной установке, убедитесь, что автоматический выключатель выдерживает нагрузку. Следуйте всем электрическим правилам для определения размера прерывателя.

Органы управления с датчиком пола

Для управления системой SunTouch UnderFloor установите программируемый или непрограммируемый элемент управления, датчик пола SunTouch SunStat или SunStat с системой Relay. Датчик должен быть установлен в соответствии с инструкциями.
Пожалуйста, обратитесь к каталогу SunTouch или свяжитесь с нами по адресу [email protected] для получения дополнительной информации.

Эти эффективные коврики, внесенные в список UL, обеспечивают мощность 10 Вт / кв. футов площади пола (около 34 БТЕ / час / кв. фут).

Коврики UnderFloor согреют деревянные, виниловые, ламинатные или кафельные напольные покрытия.

С матами UnderFloor большинство полов можно нагреть на 12–15 ° F выше, чем в противном случае.

Полы с ковровым покрытием не нагреваются так сильно, как другие напольные покрытия, из-за высокой теплоизоляции ковра и набивки. Вы можете почувствовать повышение температуры пола всего на 6–10 ° F, что может вас удовлетворить, а может и не удовлетворить. Изоляция, установленная под матами, необходима для завершения установки.

Обратите внимание на преимущества матов UnderFloor:

1.Простая установка скоб между балками перекрытия.

2. Произведено почти 40 различных длин с шириной 12 дюймов, 16 дюймов и 19,2 дюйма. Коврики любого размера (одинакового напряжения) можно комбинировать для обогрева помещения любого типа.

3. Модели на 120 и 240 В переменного тока для малых и крупных проектов.

4. Нагревательная проволока высочайшего качества с армированием из арамида, высокотемпературной изоляцией из ETFE и бескислородными медными сплавами, обеспечивающими коррозионную стойкость, термостойкость, стойкость к истиранию и долговечность.

5. Экранированный и полностью заземленный 10 футов. шнур питания для безопасности и долговечности на стройплощадке (более длинные по запросу). Провода питания имеют цветовую маркировку для 120 В переменного тока и 240 В переменного тока.

Осторожно: Не укладывайте маты UnderFloor в растворе или цементе и не устанавливайте их в той же зоне контроля, что и маты SunTouch или кабели WarmWire. Эти изделия имеют разную тепловую мощность и изготавливаются для различных целей.

Часть 2: Предварительная подготовка электрооборудования

Защита от перегрузки по току цепи и защита GFCI

Коврик SunTouch должен быть защищен прерывателем цепи замыкания на землю (GFCI).Если коврики получают питание напрямую через элементы управления SunStat Pro или SunStat, они уже имеют встроенный GFCI для защиты матов ( не устанавливайте автоматический выключатель типа GFCI для питания системы SunStat или SunStat Relay, потому что соответствующие GFCI могут конфликтовать и вызвать проблемы).

Если используется другой тип управления или реле, не имеющее встроенного GFCI класса A, для защиты матов необходимо использовать автоматический выключатель GFCI с индикацией.
Этот выключатель GFCI служит локальным разъединителем.

ПРИМЕЧАНИЕ. Соблюдайте все местные строительные и электрические нормы.

Рекомендуется устанавливать систему на отдельной выделенной цепи, непосредственно с панели автоматического выключателя.

Однако небольшие системы могут подключаться к существующей цепи. Проконсультируйтесь с электриком.

Убедитесь, что имеется достаточная емкость для коврика (ковриков), а также любых других предметов, которые могут использовать эту цепь.

Коврик (и) не следует устанавливать в цепи с другим GFCI (выключателем или розеткой), цепью освещения (низкое напряжение, галоген или другие типы, в которых используются балласты или трансформаторы, которые могут создавать помехи) или цепью двигателя (вытяжной вентилятор, джакузи и т. д.) из-за возможных помех, которые могут вызвать

GFCI на контроле на ложное срабатывание. Автоматический выключатель, защищающий мат (-ы), должен быть не более 20 ампер.

Нагрузите автоматический выключатель не более чем следующим: 12 ампер на автоматический выключатель на 15 ампер, 16 ампер на автоматический выключатель на 20 ампер.

Для большей нагрузки потребуются дополнительные автоматические выключатели.

Выберите маты так, чтобы через контроллер SunStat проходило не более 15 А

120 В – Размеры ковриков для пола, сила тока и диапазоны сопротивления.- 12 О.

12 ″ x 5,5 футов

12 ″ x 8 футов

0,6

167–204

12 ″ x 10,5 футов.

0.9

121–148

12 ″ x 13 футов

1,1

91-119

12 ″ x 16 футов

1,3

80–98

12 ″ x 19 футов

1.5

67 – 82

120 В – Размеры ковриков для пола, сила тока и диапазоны сопротивления – 16 O.C.

Размер коврика

Напряжение тока

Диапазон сопротивления (Ом

16 ″ x 4 фута.

0,4

258 – 315

16 ″ x 6 футов

0,6

173 – 211

16 ″ x 8 футов.

0,8

126–154

16 ″ x 9.5 футов

1,0

101 – 123

16 ″ x 12 футов

1,3

82-101

16 ″ x 14 футов

1,5

69–85

16 ″ x 16 футов

1.7

63 – 78

16 ″ x 18 футов

1,9

53 – 65

16 ″ x 19,5 футов

2,1

45–56

120 В – Размеры ковриков для пола, сила тока и диапазоны сопротивления.- 19,2 О. С. .

Размер коврика

Напряжение тока

Диапазон сопротивления (Ом

19,2 ″ x 4,5 фута

0,7

170–207

19,2 ″ x 6,5 футов

0.9

127–155

19,2 ″ x 8 футов.

1,0

103–126

19,2 ″ x 9,5 футов

1,3

83-102

19,2 ″ x 11,5 футов

1.5

71 – 87

19,2 ″ x 13 футов

1,7

63 – 78

19,2 ″ x 14,5 футов.

1,8

54 – 66

19,2 ″ x 16 футов

2.1

45–56

Большие системы на одной системе контроля уровня пола

Для систем, которые слишком велики для прямого питания через один SunStat, но должны управляться одним датчиком пола, используйте SunStat с контролем Relay для лучшей производительности.

За дополнительной информацией обращайтесь на сайт flooringsupplyshop.com или на завод.

Можно также использовать контактор (реле).Проконсультируйтесь с электриком по поводу использования контактора и обязательно защитите его выключателем GFCI.

Установить электрические коробки

Коробка SunStat .

Выберите место для управления датчиком пола. Обычно это будет в той же комнате, что и обогреваемый пол, но его можно установить практически в любом месте, если только он не находится в замкнутом пространстве, где поток воздуха ограничен. Чтобы добраться до этой коробки с матами, провода питания мата и провода датчика можно при необходимости удлинить с помощью провода соответствующего размера в распределительной коробке.

Электрический шкаф управления может быть пластиковой глубокой коробкой с одной секцией, но при выборе правильной коробки для конкретного применения обязательно соблюдайте все электрические требования к заполнению коробки, заземлению и т. Д.

Блок управления должен располагаться на внутренних стенах, обычно на расстоянии 60 дюймов от пола, в соответствии с требованиями норм.

ПРИМЕЧАНИЕ. Длина провода датчика SunStat может составлять до 50 футов с удлинением провода 22 или 24 AWG.

240 В – Размеры ковриков для пола, сила тока и диапазоны сопротивления.- 12 О.

Размер коврика

Напряжение тока

Диапазон сопротивления (Ом

12 ″ x 10,5 футов.

0,4

500–611

12 ″ x 16 футов

0.6

336-411

240 В – Размеры матов под полом, сила тока и диапазоны сопротивления – 16 O.C.

Размер коврика

Напряжение тока

Диапазон сопротивления (Ом

16 ″ x 8 футов.

0,4

521 – 636

16 ″ x 12 футов

0,6

362–443

16 ″ x 16 футов

0,8

253 – 310

16 ″ x 19.5 футов

1,0

207–253

240 В – Размеры коврика для пола, сила тока и диапазоны сопротивления – 19,2 О. С. .

Размер коврика

Напряжение тока

Диапазон сопротивления (Ом

19.2 ″ x 6,5 футов

0,4

526–643

19,2 ″ x 9,5 футов

0,6

359–439

19,2 ″ x 13 футов.

0,9

256 – 313

19.2 ″ x 16 футов

1,0

207–253

19,2 ″ x 19 футов

1,3

167–204

Другие распределительные коробки: Настоятельно рекомендуется установить отдельную стальную электрическую распределительную коробку под черным полом или в стене в месте, к которому могут быть проложены провода питания мата.

Отдельный отвод проводов
может быть проведен от блока управления до этой распределительной коробки. Это значительно упрощает установку системы.

Нижняя пластина рабочая

Просверлите отверстие в нижней пластине стены, чтобы проложить силовую проводку от блока управления к матам под полом.

Черновая проводка

Установите электропроводку от выключателя источника питания к распределительной коробке управления, а затем к распределительной коробке под полом для проводов мата.

Оставьте 6–8 дюймов дополнительного провода на блоке управления и распределительной коробке. Обратитесь за помощью к электросхемам в Части 6.

Схема, показывающая метод 1 установки датчика температуры пола на черный пол.

Установите датчик SunStat Sensor

Датчик температуры пола поставляется с системой управления SunStat и должен быть правильно установлен для контроля температуры пола.

Не забудьте разместить датчик на полу, где находится коврик.

Ниже приведены рекомендуемые методы установки датчика.Могут использоваться другие эквивалентные методы.

Перед установкой датчика обязательно проверьте его омметром.

Метод 1. Поскольку датчик может быть трудно установить на некоторых существующих полах, датчик можно разместить под черным полом.

Однако имейте в виду, что температура, которую выдает датчик, не будет истинной температурой поверхности пола, и, возможно, потребуется соответствующая регулировка контроля пола.

Просверлите отверстие в нижней пластине стены, чтобы пропустить провод датчика.

Протяните провод датчика вниз от блока управления через пол. (Для этого может потребоваться рыболовная лента.)

Самый точный метод – просверлить отверстие длиной 3/4 ″ –1 ″ под углом в основании чернового пола (сверление под углом предотвращает прокалывание поверхности пола). Найдите это отверстие в отсеке для балок прямо над местом, где будет установлен мат, примерно в 2 дюймах от балки. Вставьте датчик в угловое отверстие и заклейте его клеем. Изолируйте датчик дополнительной изоляцией «blueboard» или стекловолокном, толщиной 1-2 дюйма и квадратом 6 дюймов, приклеенной и запечатанной под датчиком.Это изолирует датчик от обогреваемого пространства балок и обеспечит более точную температуру поверхности пола.

Метод 2 . Если невозможно просверлить отверстие для установки датчика на черновом полу, его можно прижать к черному полу с помощью нейлоновой проволочной скобы.

Разместите датчик в отсеке для балки прямо над местом установки мата, примерно в 2 ″ от балки. Изолируйте датчик дополнительной изоляцией «blueboard» или стекловолокном, толщиной 1-2 дюйма и квадратом 6 дюймов. Это поможет изолировать датчик от обогреваемого пространства балок.

Метод 3: Удалите раствор на глубину от 1/4 ″ до 1/2 ″. Установите датчик. Снова нанесите раствор на датчик и провод датчика.

Метод 3 . Если возможно, установите датчик непосредственно в зону покрытия пола или под ним.

Если поверхность пола облицована плиткой, можно удалить линию раствора и поместить датчик в эту линию.

Просверлите отверстие в стене за обшивкой плинтуса и непосредственно под распределительным щитом управления.

Пропустите датчик через заглушку вниз к просверленному отверстию около пола и выведите его в пол над ним, где будет установлен нагревательный мат.

Разместите датчик на расстоянии не менее 1 фута от внешних стен и около центра пространства балок.

Завершите оставшуюся часть установки перед закрытием или повторной заливкой раствора на датчик.

Пример планировки кухни с использованием ковриков

Каждый коврик UnderFloor предназначен для установки только в одном отсеке для балок.Коврики нельзя обрезать короче, чтобы они соответствовали более коротким пролетам балок, или модифицировать каким-либо образом, чтобы заполнить несколько пролетов балок.

Однако более одного мата можно установить в отсеке с балками, где есть препятствия, такие как поперечные распорки или блокировки.

В этой планировке кухни для обогрева пола требуются четыре коврика 9,5 × 16 ″ и восемь 4 ′ × 16 ″.

Коврики соединяются параллельно (а не последовательно) в распределительных коробках под полом, затем электрический провод подается к контроллеру FloorStat.

Выберите маты для упрощения электромонтажа. Если все провода питания окажутся в одном конце комнаты, будет намного легче соединить их вместе в распределительных коробках. Распределительные коробки должны быть доступны после завершения всех отделочных работ.

Часть 3: Установка коврика для пола

Важно – прочтите

Не позволяйте устанавливать фольгированный радиатор мата так, чтобы он контактировал с металлическими предметами, такими как

гвоздей, скоб, металлических труб, каналов отопления и балочных ремней.Держите коврик на расстоянии не менее 2 дюймов

от встроенных светильников (светильников и т. Д.), Вентиляционных и других отверстий.

Держите коврик на расстоянии не менее 8 дюймов () от краев выходных и распределительных коробок, используемых для крепления поверхностных осветительных приборов.

Держите коврик на расстоянии не менее 2 дюймов от утопленных светильников (светильников и т. Д.), Вентиляционных и других отверстий.

Держите коврик на расстоянии не менее 6 дюймов от термочувствительных предметов, таких как туалетные кольца, гибкие воздуховоды и другие предметы, рассчитанные на температуру ниже 194 ° F (90 ° C).Проконсультируйтесь с производителями этих товаров.

ПОМНИТЕ:

Обращайте особое внимание на места, где воздуховоды, проводка или другие предметы не позволяют установить коврик. Имейте в виду, что там, где не установлены коврики, соответствующая площадь пола выше

сильно не нагреется.

Перед установкой мата осмотрите все балки, а также нижнюю сторону черного пола на предмет гвоздей, шурупов или других острых предметов, которые выступают в полость балки.

Эти предметы могут повредить коврик, и их необходимо снять, отрезать или согнуть до нижней стороны чернового пола или стороны балки (-ов).

Не сшивайте, не обрезайте и не повреждайте фольгированную нагревательную часть мата каким-либо образом.

Волокнистая сетка мата – это часть, которая будет использоваться для прикрепления мата к полости балки.

1. Измерьте расстояние между балками пола, где будет установлен мат (и).

Измерьте ширину коврика, выбранного для размещения между этими балками. Разница между этими измерениями определяет, сколько матовой сетки осталось для прикрепления скоб к каждой стороне балок.

Поскольку расстояние между балками пола может варьироваться, выполнение этих измерений поможет обеспечить центровку коврика между балками. Также целесообразно проверить соответствие коврика, удерживая

.

мат в полость балки.

2. Если мат начинается около балки обода, отмерьте примерно 6 дюймов от балки обода.

Это обеспечит достаточно места для силовых проводов коврика и предотвратит ненужный нагрев полости стены над полом.

3. Отмерьте 2 дюйма ниже чернового пола и отметьте балки с обеих сторон полости балки.

4. Чтобы удержать провода питания во время установки мата, закрепите один гвоздь Tite над проводами питания

5. Удерживая мат вдоль одной балки, начните прикреплять сетку мата скобами вдоль отметки 2 дюйма от черного пола. Для начала сшивайте каждые 4–6 дюймов примерно на 2 фута.

6. На другом конце мата вставьте гвоздь в балку на 2 дюйма ниже основания.Повесьте сетку коврика на ноготь. Это упростит прикрепление остальной части мата.

7. Продолжайте скреплять сетку мата на 2 дюйма ниже основания, через каждые 4-6 дюймов.

Затем удалите гвоздь с того конца, который удерживал его.

Установка кабеля питания

Если это еще не сделано, установите распределительную коробку под черным полом в пределах досягаемости силовых проводов мата.

При необходимости установите более одной распределительной коробки для больших работ.

Распределительная коробка должна оставаться доступной в соответствии с электрическими нормами, поэтому тщательно продумайте расположение распределительной коробки, если потолок будет отделан после установки мата (ковриков).

Проложите провода питания от коврика (ковриков) к распределительной коробке, соблюдая все электрические и строительные нормы, используя

.

Распределительная коробка с несколькими наборами матовых выводных проводов, подключенных параллельно и подключенных к

блок питания. кабелепровод и дополнительные электрические коробки, где это необходимо.

Распределительная коробка с несколькими наборами матовых выводных проводов, подключенных параллельно и подключенных к источнику питания.

При использовании нескольких матов соблюдайте все электрические нормы, касающиеся максимальных значений «заполнения коробки».

Подключите провода параллельно (черный к черному, белый к белому), а не последовательно.

Подключите провода мата к падению мощности от распределительной коробки или

Субуправление SunStat или контактор.

Опять же, не перегружайте управление.

Контроллер SunStat и Relay не должен быть нагружен матами более 15 ампер.

Часть 4: Окончательная разводка

Провода питания мата и провод датчика подключены к блоку управления в распределительной коробке.

Установите Control

Установите элементы управления для матов в соответствии со схемами подключения, прилагаемыми к элементам управления.

(см. Электрическую схему части 6).

Подключите провода источника питания, падение мощности к распределительной коробке мата, а провод датчика температуры пола к SunStat.Соблюдайте соответствующие процедуры подключения.

Рекомендуется обернуть проволочные гайки изолентой, чтобы закрепить провода в гайках, прежде чем вставлять элемент управления обратно в электрическую коробку.

Проверить систему

После того, как элементы управления установлены и подключены, ненадолго включите систему, чтобы проверить работу всех компонентов.

См. Инструкции по установке, прилагаемые к SunStat, для правильной настройки.

Без утеплителя коврик не нагреет пол.Когда SunStat запрашивает нагрев коврика, коврик начинает казаться теплым на ощупь в течение 1-2 минут или около того. Если это не

, проверьте настройки SunStat, соединения проводки и источник питания.

Наклейте предупреждающую этикетку

Наклейте этикетку с предупреждением о поверхностном нагреве (прилагаемую к данному руководству) на блок управления или поблизости от него.

Часть 5: Установите изоляцию

ПОМНИТЕ: Правильная изоляция и герметизация полости пола необходимы для работы матов SunTouch UnderFloor.

Установите изоляцию из стекловолокна с R-13 на R-19 под мат. Осторожно прижмите изоляцию к мату для достижения наилучшего результата и закрепите на месте стержнями, скобами или другим способом.

Зазор между изоляцией и матом допустим, но не дает наилучших результатов нагрева.

Обязательно выполните изоляцию в конце всех полостей обогреваемых балок. Установите изоляцию вертикально в этих областях, чтобы герметизировать концы нагретых участков балок, или через 6 дюймов после того, как мат «остановится» в пространстве балок, плотно прижмите изоляцию к черному полу и прикрепите скобами к черному полу.

Это гарантирует, что нагретый воздух не может выходить из обогреваемого пространства балок. Если этого не сделать, много тепла будет «уходить» по горизонтали через ленточные балки, балочные балки, внешние стены и открытые концы балок, и пол не будет нагреваться должным образом.

Закройте отверстия вокруг труб, канализационных трубопроводов, каналов, перекрытия балок и все другие зазоры силиконовым герметиком или уретановой пеной.

Схема подключения

Типовая электрическая схема подключения с управлением FloorStat Control (120 В)
Выделенная цепь на 120 В, 20 А
(максимум) (должна иметь защиту GFCI, если не используется GFCI SunStat
)

Все электромонтажные работы должны выполняться квалифицированным лицензированным электриком в соответствии с местными строительными и электрическими нормативами и Национальным электротехническим кодексом (NEC), особенно статьей 424, часть IX NEC, ANSI / NFPA70 и разделом 62 CEC, часть 1. .

Типовая электрическая схема подключения с функцией управления FloorStat (240 В)

Выделенная цепь 240 В, 20 А (максимум) (должна иметь защиту GFCI, если не используется GFCI SunStat).

Все электромонтажные работы должны выполняться квалифицированным лицензированным электриком в соответствии с местными строительными и электрическими нормативами, и

Национальный электротехнический кодекс (NEC), особенно статья 424, часть IX NEC, ANSI / NFPA70 и раздел 62 CEC, часть 1.

Типовая электрическая схема подключения с регулятором SunStat и контакторами (240 В)

Выделенный 240-В. Цепь контактора имеет защиту GFCI класса A или B.

Все электромонтажные работы должны выполняться квалифицированным лицензированным электриком в соответствии с местными строительными и электрическими нормативами, и

Национальный электротехнический кодекс (NEC), особенно статья 424, часть IX NEC, ANSI / NFPA70 и раздел 62 CEC, часть 1.

Как подключить монитор LoudMouth Monitor к проводам питания коврика

На иллюстрациях показано, как подключить монитор LoudMouth к двум коврикам (слева) и как подключить LoudMouth к трем коврикам (справа).LoudMouth может контролировать не более трех матов одновременно.

ЗАПРЕЩАЕТСЯ оставлять кабели питания подключенными «последовательно» таким образом при окончательном подключении проводки; коврики недостаточно нагреваются. При окончательном подключении проводов маты должны быть подключены параллельно.

Часть 7: Руководство по поиску и устранению неисправностей

Если возникают проблемы с матом SunTouch UnderFloor или соответствующими электрическими компонентами, обратитесь к этому руководству по поиску и устранению неисправностей.
Если вы не обладаете квалификацией для выполнения электромонтажных работ, настоятельно рекомендуется нанять квалифицированного лицензированного электрика.

Любые работы по поиску и устранению неисправностей, связанные с электрооборудованием, должны выполняться при отключенном питании от цепи, , если не указано иное.
Хотя это руководство по поиску и устранению неисправностей предназначено для помощи в решении проблем, возникающих при использовании системы обогрева пола SunTouch, результаты никогда не гарантированы. SunTouch не несет никакой ответственности за повреждения или травмы, которые могут возникнуть в результате использования данного руководства.

Проблема

Возможная причина

Решение

Маты Блоки
Измерение сопротивления матов вне диапазона, указанного на табличке с паспортными данными. Для снятия показаний использовался аналоговый омметр (с подвижной стрелкой). Приобретите цифровой омметр, показывающий от 0 до 20 000 Ом, и повторно измерьте сопротивление.
Если измерение показывает обрыв или короткое замыкание, нагревательный провод поврежден. Запишите сопротивление между всеми проводами и обратитесь к производителю.
Если результат измерения немного ниже или выше, значит, на сопротивление повлияла комнатная температура. Установите температуру в помещении 75–85 ° F или обратитесь к производителю.
Измерение сопротивления может производиться более чем с одного мата, соединенного последовательно или параллельно. Любой из них даст ложные показания сопротивления. Убедитесь, что сопротивление измеряется только для одного мата за раз. При подключении к контроллеру более одного мата необходимо подключить несколько матов параллельно (т. Е. Черный к черному, белый к белому).
Омметр может быть настроен на неправильную шкалу.Например, шкала 200 кОм измеряет до 200000 Ом. Омметр обычно должен быть настроен на шкалу 200 Ом, за исключением матов, имеющих номинальное сопротивление выше 200 Ом на табличке с паспортными данными. Если значение сопротивления выходит за пределы диапазона, указанного на паспортной табличке, обратитесь к производителю.
Пол не греется. Мат поврежден. Измерьте сопротивление коврика. Проверьте наличие «разрыва цепи» и «короткого замыкания», как описано ранее в этом руководстве.В случае повреждения зафиксируйте сопротивление между всеми проводами и обратитесь к производителю.
Сработал GFCI, о чем свидетельствует световой индикатор на элементе управления. Индикатор может быть помечен «GFI», может быть под словами «Ожидание» или на кнопке с пометкой «Тест». Проверьте надежность соединения проводов. Сбросьте GFCI на блоке управления или автоматическом выключателе. Если он снова сработает, проверьте коврик на предмет короткого замыкания, как описано ранее в этом руководстве. Если коврик поврежден, запишите сопротивление между всеми проводами и обратитесь к производителю.Если коврик не поврежден, замените элемент управления GFCI. Также см. «Конфликты GFCI» ниже.
Подача неверного напряжения или несоответствующие электрические компоненты. Измерьте «линейное» напряжение, затем измерьте «нагрузочное» напряжение. Коврики на 120 В и элементы управления имеют черный и белый провод. Коврики на 240 В имеют черный и синий провода, а элементы управления на 240 В имеют черный и красный провода.
Пол Бетонная плита. Температура поверхности в плите медленно повышается.Если после 5-8 часов нагрева пол не стал теплее на ощупь, проверьте коврик на предмет повреждений (см. «Коврик поврежден» выше). Измерьте «нагрузочное» напряжение / силу тока до мат.
Пол постоянно нагревается. подключаются «последовательно» или «гирляндой» (от конца до конца). Несколько матов необходимо соединить «параллельно» (или черный к черному, белый к белому).
Датчик ослаблен или сломан. Если у элемента управления есть цифровой дисплей, он может показывать «LO». Элементы управления SunTouch имеют датчик температуры пола. Отсоедините провода датчика от блока управления и снова вставьте их. Если это не решит проблему, измерьте сопротивление на проводах датчика. Для управления SunTouch сопротивление должно быть от 17 000 Ом (при 55 ° F) до 8 000 Ом (при 85 ° F). См. Значения сопротивления провода датчика в данном руководстве
Неправильная проводка. Управление было «шунтировано», когда оно было подключено к источнику питания. Убедитесь, что электрические соединения правильны.Проконсультируйтесь со схемой подключения на задней панели устройства управления, инструкциями, прилагаемыми к устройству управления, или схемой подключения в данном руководстве.
Неисправный контроль. Верните управление дилеру для замены.
Температура пола показывает «HI» или может показывать температуру выше 100 ° F. Датчик температуры пола неправильно подключен или расположен неправильно. Убедитесь, что к контроллеру подключен только один датчик температуры пола.Также см. «Датчик ослаблен или сломан» выше.
Управление работает неправильно. Если это программируемое управление, программирование может быть неправильным. Внимательно прочтите инструкции по программированию системы управления и следуйте им.
Подача неверного напряжения или использование несоответствующих компонентов. Проверить напряжение, проверить детали. См. «Подача неверного напряжения» выше.
Датчик температуры пола неправильно подключен или работает неправильно. Убедитесь, что к контроллеру подключен только один датчик температуры пола. Также см. «Датчик ослаблен или сломан» выше.
Ослабленное соединение (и) на стороне линии и / или на стороне нагрузки блока управления. Снимите и снова установите гайки проводов на каждом соединении. Убедитесь, что проволочные гайки затянуты. Проверьте все соединения с выключателем.
Неисправный контроль. Верните управление дилеру для замены.
Управление вообще не работает . Нет питания. Проверить автоматический выключатель. Измерьте напряжение на регуляторе. Проверьте все соединения между выключателем и блоком управления.
Датчик температуры пола неправильно подключен или работает неправильно. Убедитесь, что к контроллеру подключен только один датчик температуры пола. Также см. «Датчик ослаблен или сломан» выше.
Неисправный контроль. Верните управление дилеру для замены.
Конфликты и ложные срабатывания GFCI . В цепи более одного GFCI. GFCI иногда отключаются, когда с оборудованием в цепи все в порядке, но когда имеется более одного GFCI. Перенаправьте питание, чтобы в цепи не было более одного GFCI.
Электродвигатель или источник света с балластом разделяют цепь с ковриком. Электродвигатели и другие электрические устройства могут вызывать ложное срабатывание GFCI. Подключите специальный контур к системе обогрева пола.

www.suntouch.com

Щелкните здесь для просмотра видео библиотеки SunTouch

SunTouch против продукта A – SunTouch против продукта B

Ссылки для обогрева пола SunTouch

Технические характеристики и установка матов SunTouch – Технические характеристики матов SunTouch – Технические характеристики и установка напольных покрытий

Тяги катушки подогрева пола SunTouch

Инструкции по установке SunTouch WarmWire – Ремешок SunTouch WarmWire – Инструкции по установке WarmWire – Инструкция и информация по заказу WarmWire

Связи управления нагревом

Programmable SunStat Spec – Руководство пользователя Programmable 500670-SB – Руководство пользователя Непрограммируемое 500675

– Непрограммируемая спецификация SunStat – Управление реле SunStat – Инструкция по эксплуатации LoudMouth

Разные ссылки SunTouch

SunTouch 25-летняя ограниченная гарантия – ЭМП Электромагнитные поля – Часто задаваемые вопросы – Ремонт нагревательного провода – Гарантия низкой цены Suntouch

Публикация «Характеристики напольного отопления» и процедура установки впервые появились в блоге магазина напольных покрытий.

Стоимость и стоимость установки плитки с подогревом

Последний полярный вихрь заставил вас задуматься, сколько будет стоить установка плитки с подогревом в вашем доме? Этот пол существует со времен римлян и набирает популярность среди реставраторов. Это также прекрасный способ повысить стоимость дома при перепродаже и повысить энергоэффективность.

Существует двух типов систем теплых полов. Один использует электрическое тепло, а другой подключается к вашей горелке через серию шлангов.Вы можете использовать любой метод с керамической, фарфоровой и даже каменной плиткой.

Есть споры о том, что лучше, но решение сводится к тому, что лучше всего работает в вашем доме.

Плиточные полы с электрическим подогревом

Электрические лучистые полы часто поставляются в предварительно собранных рулонах сетки разных размеров. Большинство брендов поставляются с двусторонним скотчем, который приклеивается к черному полу без клея. Вы можете разрезать циновки вдоль сетки, чтобы обходить препятствия, такие как туалетные столики или вырезы.

Укладывать плитку поверх матов просто, так как раствор проникает в сетку и прилипает к черному полу. Рулоны предварительно измеряются по площади в квадратных футах, поэтому вы можете определить, сколько вам потребуется, перед покупкой. Вам также придется приобрести отдельный термостат и монитор.

Некоторые интернет-магазины продают полный комплект, включающий все необходимое для установки этой системы. Они начинаются от 400 долларов за 10 квадратных футов покрытия.

Электрические коврики можно дорого купить, но затраты на установку минимальны.Эта система проста и проста в использовании. Вы можете окупиться, установив коврики самостоятельно, но для подключения проводов требуется квалифицированный электрик.

Еще один способ сэкономить деньги – зарядить сияющий пол в непиковые часы. Ваша электрическая компания может посоветовать вам точное время. Плитка будет сохранять температуру в течение 8-10 часов, поэтому они останутся теплыми даже в выключенном состоянии.

Плитка с электрическим подогревом – идеальный выбор для дополнения и фантастический способ дополнить систему отопления вашего дома.

В начало

Гидравлические плиточные полы с подогревом

Если электрические полы не подходят для вашего дома, подумайте о гидронной системе. В гидравлических системах используется комбинация трубопроводов и трубок. Не пытайтесь смонтировать эту систему самостоятельно; это сложная работа.

Гидравлические системы на эффективнее электрических . Они работают от насоса, подключенного к вашей печи, и нагревают плитку горячей водой. Весь пол действует как проводник и лучше поддерживает температуру в помещении, чем обычные радиаторы.

Ваша плитка будет казаться теплой даже при более низких настройках, а ваша горелка будет работать меньше, поскольку ей не нужно постоянно рециркулировать горячую воду. Ваши полы останутся поджаренными, не нарушая при этом денег.

Эти регуляторы отопления должны быть размещены в отдельной зоне и должны быть подключены лицензированным подрядчиком HVAC. Перед укладкой плитки система должна быть в рабочем состоянии.

Hydronic systems стоит около 6 долларов за квадратный фут , но они являются экономичным способом обогрева вашего дома в течение многих лет.

В начало

Преимущества плитки с подогревом

Установка полов с подогревом в доме дает множество преимуществ. Лучистое отопление можно использовать под плиткой любого типа и в большинстве помещений. Некоторые системы предназначены для использования во влажных помещениях, но из соображений безопасности такую ​​установку лучше оставить на усмотрение профессионалов.

Если у вас натуральный камень или керамогранит, вы знаете, как холодно зимой. Ступать на нагретую поверхность в холодное время года – это потрясающе.Вы можете даже оказаться, что стоите или сидите на полу, просто чтобы согреться.

Если вы планируете состарить на месте, полы с подогревом особенно полезны для пожилых людей. С возрастом мы теряем способность поддерживать температуру тела и теряем тепло через конечности. Плитка с подогревом поможет вам согреться, когда вы станете старше и будете рассчитывать на фиксированный доход для обогрева дома.

Полы с подогревом желательны на вторичном рынке. Агенты перечисляют этот вид отопления в качестве отдельной функции для привлечения покупателей жилья.Это разумное вложение, поскольку плитка с подогревом считается обновлением, а не прихотью.

Электрические системы являются перезаряжаемыми и удерживают тепло, не вращая счетчик постоянно. Гидравлические системы позволяют установить термостат на более низкое значение без ущерба для вашего комфорта. Оба метода могут повысить энергоэффективность вашего дома.

В начало

FAQ

Какую плитку вы используете для полов с подогревом?

Для полов с подогревом можно укладывать керамическую, керамогранитную или каменную плитку.Большинство видов плитки отлично проводят тепло, поэтому полы будут теплее и удобнее для ног. Поскольку у всех этих плиток одно и то же назначение, вы можете установить тот, который вам больше всего нравится, и комбинировать его с вашей системой отопления.

Еще один интересный момент – теплый пол можно установить поверх плитки, а потом снова накрыть плиткой.


Как укладывать плиточный пол с подогревом?

Электрические лучистые полы поставляются в предварительно собранных рулонах сетки различных размеров.Коврики имеют двусторонний скотч для крепления к черному полу. После того, как циновки уложены, можно класть плитку сверху. Раствор для плитки пройдет сквозь сетку, обеспечивая прилегание плитки к черному полу.

Гидравлические системы должны устанавливаться лицензированным специалистом по HVAC, так как установка включает в себя подсоединение трубопроводов к горелке и настройку регуляторов нагрева в их собственной зоне. Укладывать плитку можно только после того, как эта работа будет сделана.


Сколько стоит плиточный пол с подогревом?

Стоимость полов с подогревом плитки колеблется от 6 до 12 долларов за квадратный фут.Эта цена может увеличиться, если вы используете нагревательные маты по индивидуальному заказу; Вы можете оценить этот вид отопления примерно в 30 долларов за квадратный фут.

Полный комплект, включающий электрические коврики, термостат и монитор, будет стоить до 400 долларов за 10 квадратных футов покрытия. Установка системы водяного отопления обычно стоит около 6 долларов за квадратный фут.


Какие плюсы и минусы у кафельного пола с подогревом?

Самым большим преимуществом плиточного пола с подогревом является тепло в холодные зимние месяцы.Натуральный камень или керамогранит становятся очень холодными, а лучистое отопление сохраняет тепло в ваших комнатах. Полы из плитки с подогревом полезны для пожилых людей, которые склонны быстрее терять тепло тела при низких температурах.

С полом из плитки с подогревом легче удовлетворить потребности вашего дома в отоплении, и обе системы энергоэффективны. Полы из плитки с подогревом также увеличивают стоимость вашего дома для перепродажи. Первоначальная стоимость укладки полов с подогревом высока, но со временем окупается.


Много ли электроэнергии потребляют полы с подогревом?

Полы с подогревом потребляют много электроэнергии; Однако стоит отметить, что нагретая плитка сохраняет тепло от 8 до 10 часов. Если за систему лучистого отопления взимается плата в непиковое время, стоимость использования этого типа полов может быть минимальной.

Умные термостаты могут быть установлены для измерения температуры в помещении, отключая систему, когда в помещении достаточно тепло; это может сэкономить до 5% затрат на электроэнергию.Электрические системы являются перезаряжаемыми, что делает их более энергоэффективными. Установка термостата на более низкое значение для гидравлических систем также означает меньшее потребление электроэнергии.


В чем недостатки теплого пола?

Стоимость установки полов с подогревом может быть высокой, но в эти системы стоит инвестировать. Еще одна причина, по которой некоторые люди решают держаться подальше от этого типа отопления, заключается в том, что на его установку уходит больше времени, чем на другие типы полов.

Последнее, что вам следует знать, прежде чем сделать окончательный выбор, – это то, что с помощью этих систем отопления можно приподнять полы и уменьшить высоту стен.


Нужен ли пол с подогревом под плитку?

Нет, отопление под плиткой не нужно; однако рекомендуется установить его перед укладкой плиточного пола, если он у вас вообще будет. Эти системы обогрева удобны и сохранят ваши полы в тепле и комфорте.

Хотя есть и другие способы обогрева дома, если у вас плиточный пол, системы отопления очень распространены, потому что они часто потребляют меньше электроэнергии, чем радиаторы и другие методы отопления.


Какая в среднем стоимость укладки плитки на пол с подогревом?

Цена установки плиточного пола с подогревом зависит от того, какую систему вы выберете, ваше местоположение, размер комнаты и т. Д. Например, вы можете рассчитывать заплатить в среднем 6 долларов за квадратный фут за установку гидравлической системы, но цена может возрасти. для других типов.

Установка системы излучающего пола с подогревом воздуха может стоить от 14 до 20 долларов за квадратный фут. Электрические системы – самые дорогие в установке, их цены в среднем составляют от 16 до 25 долларов за квадратный фут.


Можно ли укладывать теплый пол поверх плитки?

Да, поверх плитки можно уложить теплый пол. Например, если вы хотите отремонтировать свой дом и не хотите удалять существующую плитку, но все же хотите, чтобы полы с подогревом были установлены поверх существующей плитки. В этом случае вы должны покрыть систему теплых полов новой плиткой сверху.

Два слоя плитки создают отличную среду, которая отводит тепло и постоянно сохраняет пол в тепле.

Подводя итоги

Если вы все равно планируете переделать пол, а ваш бюджет позволяет разориться, пол из плитки с подогревом стоит вложенных средств.

Вы никогда не заметите разницы в высоте вашего пола, и вы сможете чистить его, как любой другой кафельный пол. Светлый пол не обожжет ноги, так как датчики температуры предотвращают перегрев плитки.

Плитка с подогревом может показаться излишней роскошью, но исследования доказали, что лучистое отопление окупается со временем.Многие домовладельцы считают, что излучаемое тепло – это одна из тех вещей, что, получив его, вы удивитесь, как вы жили без него.

Есть ли у вас плиточные полы с подогревом? Если да, то какую систему вы выбрали?

О Джанин Хинтце

Джанин Хинтце – профессиональный автор материалов и энтузиаст по обустройству дома из Лонг-Айленда.

Вернуться к началу

«Полы с подогревом» – провода, маты и пленка

Вы думаете об установке системы «теплый пол» в своем доме? Подумайте только: теплый пол означает, что прогулка босиком станет удовольствием – ноги больше не будут холодными!

Полы с подогревом позволяют лучше и точнее контролировать температуру, чем традиционные системы центрального отопления.В каждой комнате есть индивидуальный термостат, в отличие от центрального в системах центрального отопления. Это экономит электроэнергию и может сэкономить значительную сумму денег. Кроме того, поскольку все это скрыто, полы с подогревом избавят вас от забот о поиске радиатора, который соответствует схеме дизайна вашей комнаты; на самом деле радиатор вам вообще не нужен! Полы с подогревом не пылятся и не усугубляют аллергию, как это делают радиаторы, и при правильной установке не нуждаются в обслуживании.

Инвестиции в полы с подогревом могут иметь огромное значение для вашего дома, но как узнать, какой продукт лучше всего подходит для вашего дома? Система электрического теплого пола, которую вы установите, будет зависеть от размера, формы и уровня теплоизоляции в вашей комнате, а также от ваших планов на будущее.

Знакомство с вашими опциями

В настоящее время мы продаем такие варианты теплого пола, как неплотный провод (также называемый незакрепленным кабелем), липкие маты и маты из фольги. Все они модернизированы, что означает, что их можно просто положить на существующий фундамент вашего дома, без необходимости выкапывать пол.

Наш ассортимент типов полов с подогревом представлен в различных ценах и мощностях. Мощность измеряет тепловую мощность, и, в отличие от других систем отопления, теплый пол измеряется в ваттах на квадратный метр.Плотность нагревательных кабелей определяет мощность, а уровень мощности, который вам требуется, зависит от ваших потребностей в отоплении – вы устанавливаете пол с подогревом только для поддержания тепла или в качестве метода обогрева всей комнаты? – и уровень теплоизоляции в вашей комнате. Для обогрева стандартного изолированного помещения требуется мощность 140 или 150 Вт / м 2 , тогда как для обогрева плохо изолированных помещений, например, в старинных помещениях, зимних садах и гаражах, требуется не менее 190 Вт / м 2 .То же самое можно сказать и о комнатах, в которых большая площадь пола занята фиксированной мебелью, например, кухни, поскольку площадь нагрева, таким образом, намного меньше, чем общая площадь поверхности, которую вы пытаетесь обогреть. Чтобы облегчить ваше решение, вот краткое введение в каждый из наших типов теплых полов и их лучшие применения.

Ослабленный провод или ослабленный кабель

Теплый пол со свободной проволокой состоит из катушки с нагревательной проволокой, которую можно расположить по полу близко друг к другу или далеко друг от друга, чтобы обеспечить желаемый уровень обогрева.Чем ближе провода, тем выше уровень тепла и тем быстрее нагревается ваша комната. Кроме того, поскольку провода еще не проложены в маты, кабели могут вписываться в небольшие пространства и вокруг объектов, что делает их идеальными для небольших комнат или комнат с фиксированными функциями, таких как ванные комнаты. По этим причинам они являются наиболее гибким вариантом для полов с подогревом, однако на их установку уходит больше всего времени, поскольку кабели необходимо разложить и закрепить лентой вручную. Пол с подогревом из неплотной проволоки подходит для всех основных напольных покрытий, включая плиточные, каменные, виниловые, ковровые, деревянные и ламинатные, и поднимает высоту пола только на несколько миллиметров.

Если вы выбрали вариант обогрева полов со свободным проводом, и вы пытаетесь обогреть стандартную комнату, вам может подойти комплект электрического обогрева пола со свободным проводом – 150 Вт / м 2 . Доступный в различных вариантах длины, с выбором термостата и изоляционных панелей, этот продукт идеально подходит для большинства комнат и домов, включая ванные комнаты. Если вы пытаетесь обогреть плохо изолированное помещение, вам следует выбрать комплект электрического обогрева пола со свободным проводом 195 Вт / м 2 Vario Pro, который, как и Warmup, имеет ряд настраиваемых дополнительных функций.

Клейкие коврики

Клейкие коврики можно использовать под одними и теми же напольными покрытиями, как и свободную проволоку, но они отличаются тем, что кабели уже предварительно разнесены и прикреплены к сетчатому мату, а это означает, что все, что вам нужно сделать, это раскатать коврик, а не по отдельности проложить провода. Это сокращает время установки и идеально подходит для больших квадратных комнат, однако эти маты труднее использовать в маленьких комнатах или комнатах сложной формы.

Как свободная проволока, так и липкие маты требуют дополнительной подготовки перед укладкой пола сверху.Это могут быть клеи, выравнивающие составы и грунтовки, в зависимости от того, какой тип пола вы используете. Для получения дополнительной информации о том, что вам нужно для пола, щелкните здесь.

У нас есть две разновидности липкого коврика: Warmup Sticky Mat и Thermonet EZ. Оба продукта имеют мощность 150 Вт / м 2 , но различаются размерами, термостатами и доступными вариантами изоляции. Поэтому они не подходят для обогрева больших, плохо утепленных комнат, но отлично подойдут для большинства утепленных домов.Они также подходят для использования в ванной. Вы можете просмотреть эти продукты здесь.

Коврики из фольги

Пленочные маты – это самый особенный из всех наших типов полов с подогревом. Они состоят из предварительно разнесенного кабеля, заключенного внутри фольгированного мата. Их проще всего установить; все, что вам нужно сделать, это развернуть коврик по полу, и, в отличие от липких ковриков, не нужно наносить клеевые слои перед тем, как пол будет положен поверх. Однако, как следствие, эти полы с подогревом подходят только для деревянных, ламинатных, ковровых и виниловых полов.При установке системы пленочных матов под виниловые и ковровые покрытия необходимо нанести тонкий слой МДФ поверх мата, чтобы предотвратить повреждение проводов. Эта система не подходит для использования с напольными покрытиями из плитки или камня, так как клеевые слои не прилипают к поверхности фольги.

У нас есть две марки теплых полов из фольгированных матов, каждая из которых имеет мощность 140 Вт / м 2 , что делает их непригодными в качестве основного источника тепла в больших, плохо изолированных помещениях. Кроме того, их нельзя использовать для обогрева ванных комнат.Однако они идеально подходят для обогрева стандартных изолированных помещений до 30 м 2 , и, поскольку исходный продукт дешевле на квадратный метр, этот вариант может показаться наиболее привлекательным. Плитка, камень и бетон являются лучшими поверхностями для полов с подогревом, поэтому, если вы планируете оборудовать свой дом одним из этих типов пола, мы рекомендуем установить систему из проволоки или липких ковриков, чтобы обеспечить безопасность вашего дома в будущем, уменьшая необходимость в замене. ваша система теплых полов, если вы решите сменить пол.

Все типы полов с подогревом можно проложить и подготовить своими руками, однако во всех случаях требуется квалифицированный электрик для подключения нагревательных кабелей к термостату, а затем их подключения к электросети.

Для получения дополнительной информации о теплых полах посетите наши страницы с советами или позвоните в нашу дружную службу поддержки клиентов.

Можно ли укладывать плитку прямо на теплый пол?

Плитка может расширяться с другой скоростью, чем стяжка и клей, и это вызывает напряжение между плиткой и клеем.Еще одна проблема, связанная с укладкой плитки непосредственно на пол с подогревом , – это ослабление затирки и клея , если система напольного отопления включается слишком рано.

Щелкните, чтобы увидеть полный ответ.

Можно также выложить плитку пол с подогревом?

Да вы можете ! При укладке плитки поверх электрического элемента напольного отопления вы должны позаботиться об использовании полного слоя клея для каждой плитки .Любой клей для плитки , затирка или самовыравнивающаяся смесь должны быть гибкими и подходить для использования с электрическими системами теплых полов .

Дополнительно, как укладывать плитку на электрические полы с подогревом? Для установки системы полов с подогревом вам понадобится очень гибкий клей, который сможет уравновесить термические напряжения между плиткой и основанием. Первый слой раствора нанести шпателем. Поместите нагревательный мат и покройте его вторым слоем клеевого раствора.

Аналогичным образом, при укладке плитки на пол с подогревом, какой из этих клея вы должны использовать?

При укладке плитки на бетон или цемент: песчаные стяжки или перекрытые фанерой полы (мин. Толщина 15 мм), требуется гибкий клей с по , противодействующий любому тепловому движению. Подходящие клеи включают: BAL Single Part Flexible, BAL Flex One , BAL Rapid Flex One , BAL Pourable One , BAL Max Flex Fiber.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
