Многофункциональная индикаторная отвертка

В настоящее время не поставляется.

Многофункциональная отвертка-индикатор «5 в 1» – незаменимое устройство при необходимости определить «фазу-ноль», скрытую проводку, место обрыва кабеля, проверить целостности цепи и полярность элементов питания.

В отличие от обычных «пробников», определяющих только «фаза-ноль», многофункциональная индикаторная отвертка SAFELINE – это устройство «5 в 1».

Инструкция по эксплуатации индикаторной отвёртки, входящая в комплект поставки, содержит всю необходимую для потребителя информацию. Подробно и понятно рассказано о работе в каждом режиме и как пользоваться индикаторной отверткой.

Многофункциональная индикаторная отвертка позволяет:

Отгрузочная информация по многофункциональной индикаторной отвертке

Индивидуальная упаковка

Код для заказа		Размер, см	штрих-код (EAN-13)
11692		14,7х2,5х6,1	4 607 007 015 004

Групповая упаковка

Код для заказа	Количество, шт	Размер, см	Вес нетто, кг	Вес брутто, кг	штрих-код (ITF-14)
11692	50	19,3х10,3х10,6	1,75	1,95	4 607 007 017 046

Транспортная упаковка

Код для заказа	Количество, шт	Размер, см	Вес нетто, кг	Вес брутто, кг	штрих-код (ITF-14)
11692	500	80,0х30,0х34,0	17,5	19,5	14 607 007 015 001

Как пользоваться индикаторной отверткой | Строительный портал

Временами в доме возникает проблема с электрической проводкой и электроприборами. Вызывать при каждом случае специалиста не всегда удобно (время ожидания, оплата услуг), да и не всегда целесообразно. Большинство неисправностей можно легко устранить самому в считанные минуты. Например, при потере контакта в розетке или выключателе. Но для этого необходимо найти проблемное место и устранить неисправность. А как найти, если электрический ток невидим и опасен? Да и проводник или в стене спрятан, или в изоляционном материале.

Значит для этих целей, нам необходим надежный и недорогой прибор (дорогой для простых работ с электрическими цепями просто ни к чему), который позволял бы нам «увидеть» где есть напряжение, а где нет. Этот универсальный и доступный прибор – индикаторная отвертка. О ней и пойдет речь в данной статье.

Содержание

1. Виды и принцип работы индикаторной отвертки
2. Способы применения
3. Модели и их способности
4. Как проверить индикаторную отвертку?

Виды и принцип работы индикаторной отвертки

Для успешного использования любого устройства необходимо понимать, на чем основан его принцип работы. Это же актуально и для индикаторной отвертки. Знание о том, как она устроена и работает, хотя бы в общих чертах, позволит эффективно ее применять, и избавит от ошибок. Кроме того это позволит обходиться без более сложного и дорогостоящего мультиметра.

Рассмотрим несколько основных видов индикаторных отверток, это в дальнейшем позволит нам подобрать более подходящий вариант.

Обычный пробник напряжения с неоновой лампой. Принцип работы индикаторной отвертки следующий. Электрический ток с поверхности проводника попадает на жало отвертки, далее через резистор с номиналом не менее 0,5 мОм (ограничивает ток) попадает на контакт неоновой лампы. Второй контакт цепи включения лампочки через контакт на рукоятке отвертки замыкается на человеке. У такого типа отвертки емкость и сопротивление тела человека включены в цепь лампочки. То есть прикоснулись жалом к проводу и пальцем к контакту, если есть напряжение – видим свечение неоновой лампочки. Нет контакта с человеком – лампа не светится. Минусом такого типа отверток является высокий порог индикации напряжения, от 60В. Они хороши лишь для определения наличия напряжения и фазы. Определить обрыв цепи при помощи данного инструмента невозможно.

Отвертки со светодиодным индикатором. Принцип работы аналогичен отвертке с неоновой лампой. Основным отличием является более низкий порог индикации напряжения, светодиод будет светиться от напряжения меньшего, чем 60В.

Отвертки со светодиодным индикатором и автономным источником питания (батарейками). Это уже многофункциональная индикаторная отвертка. Кроме источника питания в такую отвертку также включен транзистор, обычно биполярный. Она обладает пятью функциями:

• определитель фазы;
• определять обрыв цепи;
• позволяет найти место повреждения в проводнике;
• определять полярность источников постоянного тока;
• при помощи способности определения наличия напряжения бесконтактным способом можно находить место расположения проводки (данный эффект основан на наведении величины магнитного поля).

​

Некоторые варианты таких отверток способны также определять микроволновое излучение, например у микроволновых печей.

Электронная индикаторная отвертка. Может быть в двух вариантах: с ЖК-дисплеем или без. Оснащены звуковой сигнализацией наличия напряжения. По сути это уже упрощенный и очень удобный мультиметр. ЖК-дисплей позволяет не только определять наличие напряжения, но и его величину (от 12В до 220В). Принцип работы в общих чертах аналогичен предыдущим аналогам индикаторных отверток. Саму схему такого устройства приводить не будем, вряд ли при поломке такой отвертки Вы будете искать на радиорынке неисправные элементы, и менять их. Время, затраченное на ее ремонт, попросту не окупится стоимостью нового инструмента.

Способы применения

Рассмотрев виды, давайте познакомимся с тем, как правильно пользоваться индикаторной отверткой. Прежде всего, необходимо помнить о правилах безопасности при работе с электросетями. Основное правило заключается в том, что все монтажные и ремонтные работы в электрических цепях необходимо проводить с отключенными пакетными выключателями, которые установлены в местах ввода в жилище.

Не разбирайте розетку, переноску или настольную лампу при наличии напряжения в сети квартиры или дома.

Так же необходимо понимать принцип устройства электропроводки и приборов которіе ее потребляют. Основное правило: электрический ток всегда течет по проводнику по пути наименьшего сопротивления, от плюса к минусу. Любой электроприбор работает только тогда когда плюс или фаза через электрическую цепь этого прибора попадет в минусовой или нулевой провод сети. И никак иначе. Если эта цепь разорвана или перекрыта (транзистором, диодом и др.) – прибор работать не будет. Для электроники и сложных электроприборов индикаторная отвертка мало пригодна. Но для проверки исправности цепи до этих приборов – исключительно удобная вещь.

По принятым стандартам в наших домах используются сети с напряжением 220В и частотой 50Гц. Сеть однофазная, т.е. напряжение всегда приходит по одному проводу – его и называют фазой (+). Второй провод – ноль, обратный провод, ведущий на трансформатор (-). Наличие третьего провода в розетке – заземление. На работу электрических приборов не влияет. Этот провод служит для нашей безопасности, напряжение, попав на металлический корпус прибора, пойдет в землю и нас не «ударит».

При любом ремонте электропроводки необходимо убедится в отсутствии фазы. Помним два провода, один фаза – бьется и ноль – не бьется. Для того что бы определить «кто из них кто» и нужна индикаторная отвертка. Вставляем в розетку или прикасаемся к проводнику, если светится – фаза, нет – ноль. Это важно в случае подключения осветительных приборов и выключателей к ним. На выключатель должна попадать фаза, так же на центральный контакт патрона для лампы должен приходить плюс.

Для того что бы проверить включенные электроприборы на пробой фазы на корпус достаточно прикоснутся к любой розетке, если она имеет подключенные заземляющие контакты. Те, что по краям розетки выступают. Если лампочка горит или слышим звуковой сигнал – какой-то из приборов пробивает на корпус. Для определения такого прибора, их достаточно по очереди выключать и сети, при этом постоянно проверяя заземляющий контакт на наличие напряжения. Когда индикатор погаснет, прибор в котором происходит утечка напряжения, найден.

Данные виды работы доступны обычным отверткам. Если мы обладаем индикаторной отверткой с батарейками, тогда можем значительно больше. Так для определения целостности лампы достаточно одной рукой держать цоколь, а второй касаясь пятачка отвертки приставить жало к центральному контакту лампы. Если индикатор светиться/пищит – лампа цела.

Точно так же проверяется провод на обрыв. Берем в руку один зачищенный конец провода или за один из контактов вилки, а ко второму касаемся жалом отвертки. Если провод цел – отвертка засветится, если обрыв – реакции не будет никакой. Конечно же, проводник должен быть без напряжения! Кстати проверка провода через вилку возможна только в электроприборах и только при включенном выключателе, иначе цепь будет разомкнута. Удлинитель таким образом проверить невозможно.

Для проверки работоспособности удлинителя при помощи индикаторной отвертки нам необходимо отключить его от сети и от электроприборов. Берем кусок провода и зачищаем концы. Вставляем в любую розетку удлинителя, так что бы контакты были закорочены. Берем вилку и один контакт держим рукой, а второго касаемся отверткой. Если цепь удлинителя исправна отвертка будет светиться. Не забудьте забрать перемычку – иначе закоротите проводку при включении в сеть.

Если не светится – подключаем удлинитель в сеть, берем отвертку за жало и рукояткой отвертки медленно ведем вдоль провода. В месте, где отвертка перестанет светить или потеряет интенсивность индикации – место повреждения. Отключаем от сети удлинитель, берем кусачки, снимаем изоляцию в месте повреждения, находим обрыв и скручиваем провода. Изолируем и пользуемся далее. Или покупаем новый удлинитель, кому как нравится.

Для определения местонахождения проводки в стене процедура аналогична. Держим отвертку в руке за жало, и проводим вдоль стены – где ярче светится там и проводка, т. к. индикатор реагирует на электромагнитное поле создаваемое током в проводнике. Минусом данного способа нахождения скрытой проводки является его низкая точность. А в панельных домах вообще безнадежное дело, так как арматура в плитах будет создавать свое магнитное поле.

Как видим, область применения такого инструмента довольно широка, всех случаев применения не перечесть. Можно даже проверить, не пробит ли диод.

Модели и их способности

В этой части статьи приведем некоторые наиболее удачные модели и рассмотрим их характеристики.

Начнем мы с модели СВЕТОЗАР MS-48S SV-45203-48. Модель имеет удобный дизайн, оснащена световой и звуковой индикацией наличия напряжения. Регулируемая чувствительность «пробника» позволяет более точно определять место нахождения повреждения или скрытой проводки. Хотя последнее все же имеет ощутимую погрешность. Стоимость такого инструмента в пределах 3 -4 у.е.

Индикаторная отвертка Энергия 6878-28NS. В наличии все доступные функции, номиналы отображаемой величины напряжения на дисплее 12В, 36В, 55В, 110В и 220В. Изюминкой данного устройства является отсутствие батареек, при этом все функции доступны. При этом стоимость чуть более доллара.

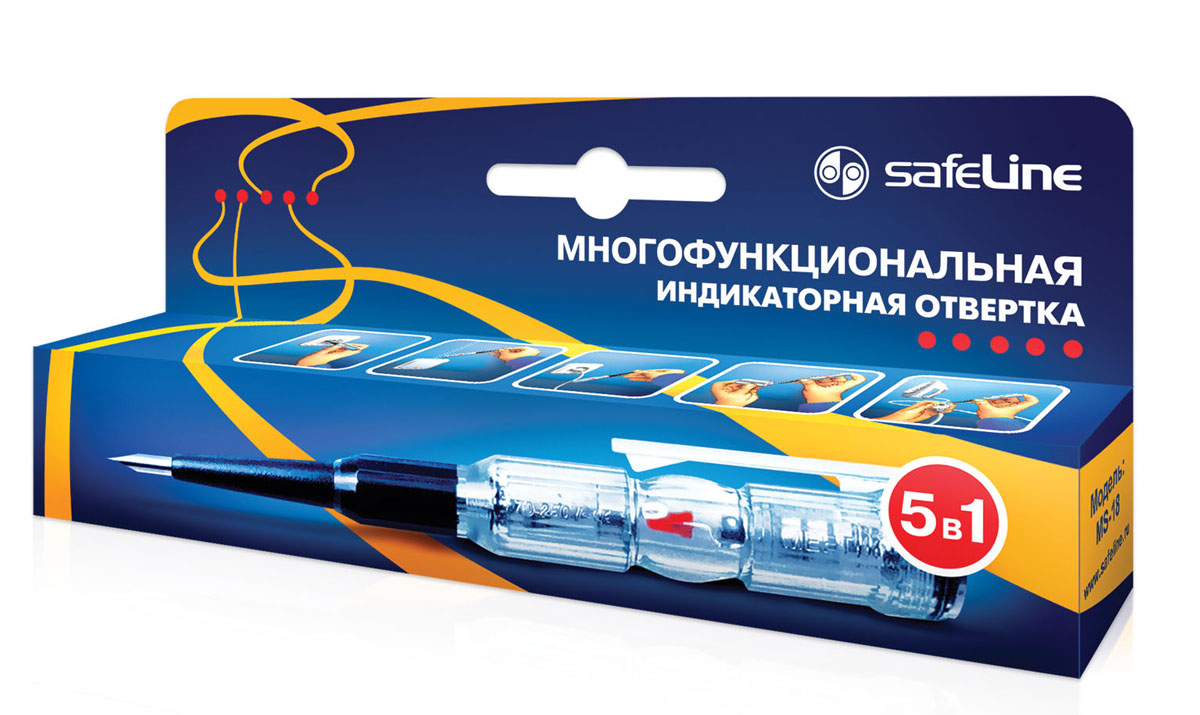

Отвертка индикаторная SafeLine многофункциональная MS-18. Доступны пять функций, стоимость 1,5 – 2 у.е.

И, конечно же «классическая» индикаторная отвертка Visting на фото ниже. Проста и надежна, и цена – 0,5 у.е.

На самом деле выбор индикаторных отверток огромен, ценовой диапазон очень широк от 0,3 до 15 -20 у.е. за экземпляр. Зная свои потребности и возможности, Вы с легкостью подберете для себя оптимальный вариант.

Как проверить индикаторную отвертку?

Поскольку индикаторная отвертка предназначена для работы с напряжением, очень важно постоянно следить за ее исправным состоянием. Корпус должен быть целым, без трещин. Каждый раз перед началом работ удостоверьтесь в ее работоспособности. Проверьте исправность, прикоснувшись к проводнику, в котором есть напряжение. Если отвертка с источником питания – коснитесь жала и пятачка на рукоятке – она должна светиться.

Если корпус поврежден – замените отвертку, Ваша безопасность гораздо дороже ее стоимости. В отвертках с батарейками необходима их периодическая замена. Процедура достаточно проста, откручиваем колпачок, вынимаем старые батарейки и вставляем новые. Главное не перепутать полярность в батарейках – работать не будет. При выемке «начинки» запоминайте последовательность расположения элементов, тогда отвертка будет служить долгие годы.

При возникновении поломок в самой отвертке ремонтировать ее нет смысла. Цена новой не стоит затраченного времени. Правда если у Вас есть несколько одинаковых неисправных отверток, тогда можно попытаться сложить одну работоспособную.

И всегда будьте осторожны при работе с электросетями и приборами. Лучше не спеша несколько раз перепроверить результат измерений, чем получить удар электрическим током.

AR030066 Отвертка индикаторная многофункциональная 110-250V

Инструменты и приспособления специального назначения производства компании JONNESWAY® ENTERPRISE CO. , LTD., по уровню исполнения относятся к изделиям класса PROFESSIONAL, применяется для производства работ по сборке, ремонту и обслуживания продукции машиностроения, строго персоналом, имеющим соответствующую квалификацию, знакомым с правилами техники безопасности, условиями эксплуатации и навыками работы со специальным инструментом и приспособлениями.

На инструменты и приспособления специального назначения торговой марки JONNESWAY® распространяется понятие «ограниченной гарантии», в связи с сокращением срока эксплуатации, связанным с повышенным износом некоторых деталей конструкции при использовании. Срок эксплуатации изделия с заявленными характеристиками определен в 12 месяцев с начала использования инструмента. Начало эксплуатации определяется по дате продажи, указанной в гарантийном талоне JONNESWAY® или фискальном документе, подтверждающем факт приобретения конкретного изделия. Срок применения инструмента с объявленными характеристиками может быть изменен индивидуально, как в сторону уменьшения, так и в сторону увеличения в зависимости от интенсивности и условий эксплуатации конкретного изделия (группы изделий).

Претензии по отношению к инструменту, вышедшему из строя в течение гарантийного срока, принимается к рассмотрению уполномоченным представителем JONNESWAY® ENTERPRISE CO., LTD., в соответствии с Законом «О Защите прав потребителя».

Не подлежат обслуживанию по гарантийным условиям изделия, вышедшие из строя в результате:



• Нагрузок, превышающих расчетные.
• Воздействий, не связанных с выполнением основных функций изделия.
• Нарушений правил хранения, обслуживания и применения.
• Естественного износа.



В этой связи, производитель настоятельно рекомендует:



1)      Подбирать и использовать инструмент согласно производимой работе и строго по назначению.

2)      Не наносить удары по телу инструмента или элементам изделия другими предметами, если подобное не предусмотрено конструкцией.

3)      Не допускать падения инструмента с большой высоты на твердую поверхность.

4)      Не допускать длительное хранение инструмента в условиях высокой влажности или иных агрессивных к материалам изделия средах.

5)      Не допускать самостоятельного ремонта и регулировок инструмента в период гарантийного срока.

6)      Правильно и своевременно производить работы по техническому обслуживанию инструмента.

7)      При использовании специальных приспособлений и средств диагностики, руководствоваться исключительно рекомендациями производителя по ремонту и эксплуатации обслуживаемой техники.

8)      Правильно и своевременно производить очистку инструмента от загрязнений.

.

Претензии по данной гарантии не принимаются к рассмотрению в случаях невозможности подтверждения квалификации пользователя, наличия признаков проведения ремонтных работ изделий, осуществлявшихся неуполномоченными на это лицами, изменений конструкции, или самостоятельной установки неоригинальных компонентов и деталей изделий.

Производитель оставляет за собой право определения причины выхода из строя изделия (из-за некачественных материалов, ошибок при сборке, человеческого фактора или по иным причинам).

Права по настоящей гарантии ограничиваются первоначальным потребителем и не распространяются на последующих.



Индикаторная отвертка, ее виды, возможности и критерии выбора

Индикаторная отвертка имеет несколько разновидностей, которые выполняют как стандартные, так и дополнительные функции, все подробности вы можете узнать из данной статьи.

Огромное количество бытовых приборов обеспечивают комфорт в доме, но использование нескольких мощных потребителей одновременно приводит к чрезмерной нагрузке на проводку.

Чревато это, как минимум, небольшими поломками, которые можно устранить самостоятельно, не прибегая к помощи электрика.

Чтобы правильно определить фазу и ноль, обезопасив себя от поражения электрическим током, а также для грамотного подключения электроприборов и поиска неисправностей в электросети используется индикаторная отвертка.

Этот инструмент следует иметь в каждом доме, т.к. им легко определить рабочую фазу и ноль (методом исключения).

В арсенале электрика такая отвертка занимает ключевое место.

С нее начинается большая часть ремонтов электроприборов, оборудования и устранение неисправностей в электросети.

Содержание статьи

Для чего нужна индикаторная отвертка

Главное предназначение индикаторной отвертки – проверка наличия или отсутствия действующей фазы в электросети.

За счет этого процесс наладки оборудования, ремонт электрических цепей и их прокладка значительно облегчаются.

Используя инструмент, можно определить место обрыва фазового и нулевого провода самостоятельно, не прибегая к услугам электрика.

Отвертка-индикатор обеспечивает безопасность при работе с электричеством, определяя наличие тока в цепи.

Она часто незаменима при электромонтаже, особенно если работы ведутся со старой проводкой, где фазовый и нулевой провод нельзя отличить визуально (алюминиевые провода в хрущевках, например).

Также этот инструмент понадобиться, если нужно заменить или установить розетки и выключатели в действующую электрическую сеть.

Интересно, что индикатором можно определить положение выключателя (включен или выключен), что позволяет установить его правильной стороной.

Используя в быту современные модели с дисплеем, можно выполнять простейшую прозвонку функциями электросети, позволяющими узнать напряжение тока, его другие параметры.

Все же для полноценной работы нужен нормальный тестер.

Виды индикаторных отверток

Индикаторы напряжения, выполненные в виде обыкновенной отвертки, имеют общий принцип работы, но могут отличаться формой исполнения, функциональностью и устройством.

Бывают контактными и бесконтактными.

Индикатором в различных моделях может выступать как звуковой сигнал, так и небольшой светодиод, и даже цифровой экран.

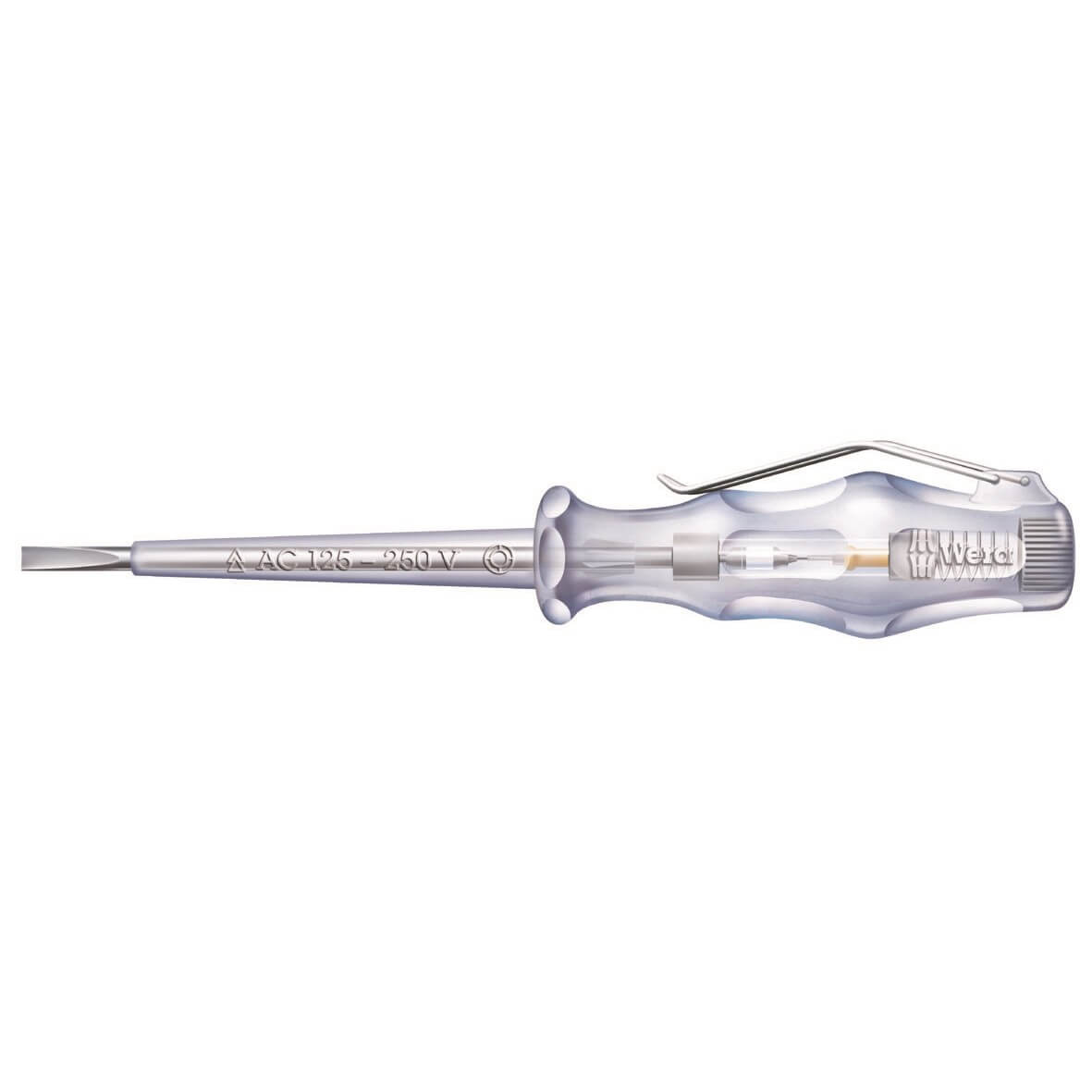

Модель с неоновой лампой

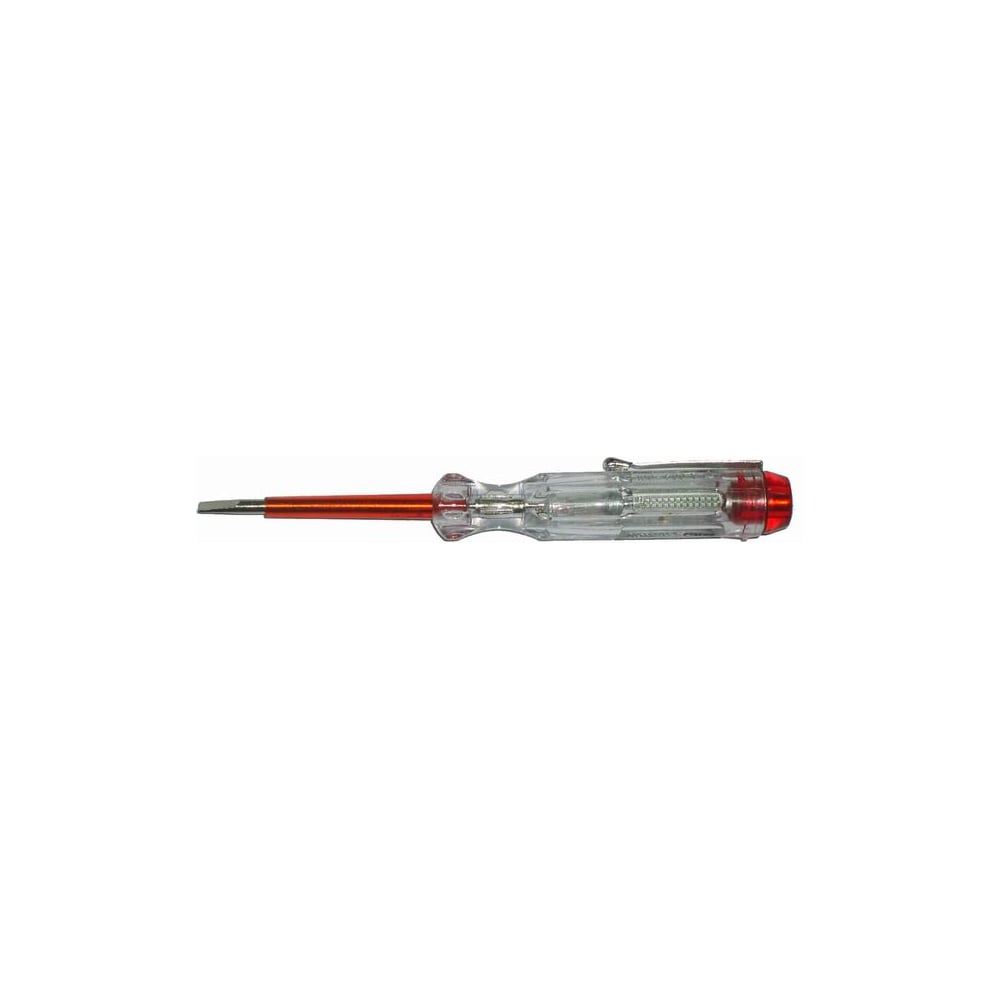

Отвертка-тестер с неоновой лампой — это простейший пробник.

Недостатком этого инструмента контактного типа является достаточно высокий порог индикации напряжения – от 60В.

Используется для определения в цепи переменного тока фазы.

Не подходит для поиска обрывов провода.

Популярностью пользуется в быту индикаторная отвертка типа УНО – однополюсный указатель напряжения, диапазон работы которого ограничен верхней отметкой в 500В.

Используется при подключении электросчетчиков, предохранителей, выключателей и т.д.

Принцип работы отвертки с неоновой лампочкой заключается в ее свечении при контакте жала с токонесущим проводником.

Электричество проходит через резистор сопротивления и замыкается на человеке вторым контактом, расположенным на торце.

Проще говоря, лампа загорится, если прикоснуться жалом к фазовому проводу, а пальцем дотронуться до торцевого контакта, тем самым замкнув цепь.

С дисплеем

В простых индикаторных отвертках, оборудованных дисплеями, не используются элементы питания, а о наличии напряжения на фазе указывает появляющийся на LCD-экране значок.

Работает посредством считывания электростатического поля.

Как правило, эти инструменты имеют компактные размеры, а корпус изготовлен из пластика.

Универсальные

Внутри универсальных индикаторных отверток находится микросхема, которая расширят возможности инструмента.

На корпусе имеется ползунок – переключатель, посредством которого выбирается режим работы:

• Контактное тестирование

О наличии напряжения сигнализирует встроенная лампочка.

• Бесконтактная проверка

О наличии напряжения сигнализирует лампочка. Режим характерен низкой чувствительностью

• Бесконтактная проверка с высокой чувствительностью

О присутствии тока сигнализирует и световая индикация, и звуковой сигнал.

Этот режим позволят находить токонесущие провода даже под слоем штукатурки.

Такие отвертки индикаторные многофункциональные очень удобны в использовании, а главное – результативны.

Следует помнить, что присутствие в устройстве дополнительных элементов увеличивает себестоимость инструмента.

Кроме того, для питания используются батарейки, которые приходится часто менять.

Со светодиодом

Принцип работы индикатора со светодиодом не отличается от вариантов с неоновыми лампами.

Но этот инструмент хорош тем, что он прекрасно работает с электросетями с напряжением менее 60В.

Устройство светодиодной индикаторной отвертки включает автономный источник питания и биполярный транзистор, что делает этот инструмент многофункциональным при всей его простоте.

Позволяет определить присутствие фазы и контактным, и бесконтактным методом, проверить целостность проводов и предохранителей.

Электронные индикаторные инструменты

Современный вариант указателя напряжения – электронная отвертка с дисплеем, звуковым и световым индикатором.

По сути это полноценный многофункциональный индикатор напряжения, “младший брат” мультиметра.

Присутствие в цепи электрического тока показывает световой индикатор фазы и звуковой зуммер.

На жидкокристаллическом экране выводится величина напряжения.

Этот прибор способен работать с сетями постоянного и переменного тока, что позволяет его использовать для проверки сетей транспортных средств, питающихся от аккумуляторов.

Как правило, этот вариант не распространен среди профессиональных электриков из-за высокой стоимости.

На батарейках

За счет использования автономного источника питания, индикаторы на батарейках позволяют определять наличие тока на фазе бесконтактным методом, проверять на целостность электропроводку, находить скрытые под штукатуркой провода.

Без батареек

Индикаторные отвертки без автономного источника питания имеют ограниченный функционал.

Они позволяют определить наличие или отсутствие фазы на проводнике контактным методом.

При этом необходимо замыкать цепь пальцем, дотрагиваясь до контакта с торцевой стороны инструмента.

Это важно, так как тело человека обладает природным сопротивлением, и выступает в роли части цепи.

ПРИМЕЧАНИЕ:

На торцевом контакте сила тока минимальна, так что бояться дотрагиваться до него не нужно.

Критерии выбора изделий

В зависимости от условий эксплуатации и поставленных задач, перед тем, как выбрать индикаторную отвертку, необходимо учесть их следующие характеристики:

• Размер и форма жала

Индикаторная отвертка – это, прежде всего, отвертка.

Она годится для работы с соответствующими крепежами (болты, шурупы).

Но следует помнить, что жало этих инструментов не рассчитано на высокие нагрузки, а используется больше, как щуп.

• Эргономичность ручки и ее цвет.

Отвертка должна удобно лежать в руке, а яркий цвет рукояти не даст ей затеряться среди инструментов.

• Функциональность

Продвинутые модели позволяют не только находить запитанные фазы, но и измерять напряжение.

• Наличие источника питания

Если инструмент работает на батарейках, хороший производитель всегда добавляет в комплект запасные элементы питания.

• Тип индикатора: светодиод, неоновая лампочка, звуковой зуммер.

• Наличие дисплея

Если изделие оснащено дисплеем, его функционал значительно расширяется.

• Стоимость

Этот пункт зависит не только от функциональности модели, но и от популярности компании-изготовителя.

• Производитель

Напрямую влияет на ценовую политику и качество товара.

Главное правило при выборе индикаторной отвертки – хорошо проверить ее корпус на наличие повреждений.

Если на рукояти инструмента присутствует трещина, работать с ним небезопасно.

Проверять отвертку на работоспособность необходимо каждый раз перед ее использованием.

Способы работы с индикаторной отверткой смотрите тут

Amazon.com: Индикатор напряжения 100-500 В, крестовая и шлицевая отвертка, электрическая тестовая ручка, прочная изоляция, электрический инструмент для дома от Keaiduoa: Инструменты и ремонт дома

---

В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.

Марка	Тестеры Кеайдуоа
Материал	Металл и пластик
Стиль головы	Плоский

---

• Убедитесь, что это подходит введя номер вашей модели.
• ✔Материал: металл, пластик.
• ✔Электрическая тестовая ручка двойного назначения может использоваться как отвертка (крестовая и шлицевая отвертка).
• ✔Чик изготовлен из качественного пластикового экологического материала, с противоскользящей конструкцией частиц, очень прочный и безопасный в использовании.
• ✔ Вал с изолированной крышкой обеспечивает безопасность и защиту от короткого замыкания.
• ✔ Качественный диод внутри ручки, диод будет светиться при прохождении тока.

как это работает, что показывает и как пользоваться инструментом

Квартиры сегодня просто заполнены самыми разнообразными электроприборами.Соответственно, часто возникают ситуации, когда требуется установка, замена, подключение электрических розеток, осветительных приборов, устранение неисправностей в электрической цепи. Индикатор напряжения поможет в проведении этих работ.

Образцов таких приборов очень много: от простых (отвертка – индикатор) до цифровых мультиметров. Они способны показать наличие напряжения в электрооборудовании, определить уровень сопротивления цепи и другие параметры.

В продаже можно найти даже устройства, позволяющие обнаружить обрыв провода, скрытый под слоем штукатурки.

Типы измерительных приборов

Для работы с электрическими сетями низкого напряжения (до 1 кВ) используют два типа индикаторов:

• однополюсный, показывающий прохождение емкостного тока;
• двухполюсные, подающие световой сигнал при прохождении через них активного тока.

Каждый тип этих устройств имеет свои особенности.

Однополюсные измерительные приборы

Схема однополюсного индикатора включает сигнальную неоновую лампу и резистор. Элементы помещены в диэлектрический прозрачный корпус с выступающим контактом (жалом). С другой стороны, этот индикатор фазы снабжен плоским контактом на головке. По внешнему виду он похож на отвертку, поэтому устройство и называется – индикатор отвертки.

Важно! При работе с высоковольтными сетями необходимо соблюдать меры безопасности перед обнаружением фазы и нуля!

Рекомендуется протестировать индикатор перед использованием индикатора, прикоснувшись к электрическому проводнику, который точно находится под током.Если в тест-драйвере используются батареи, проверьте его, прикоснувшись к контактному выступу и пластине на его голове. Отвертку-тестер можно использовать при напряжении сети не более 1000 В! Используемые в нем элементы просто не рассчитаны на более высокое напряжение. При использовании категорически запрещается прикасаться пальцами к индикатору пальцами! Жало, по сути, голый проводник, если прикоснуться им к контакту, находящемуся под напряжением, и одновременно коснуться пальцем, оно вас сотрясет! Поэтому при работе держите отвертку только за ручку!

Отверткой легко пользоваться. Чтобы проверить наличие напряжения в цепи, нужно прикоснуться пальцем к контакту на указательной головке, а жалом к ​​оголенному проводнику или токоведущей части оборудования. Если на них подать напряжение, «неонка» начнет светиться.

Как определить фазу

Изучив прилагаемую к прибору инструкцию, вы легко поймете, как определить фазу и ноль индикаторной отверткой. Для этого к любому из двух проверяемых проводов нужно дотронуться до контактного наконечника отвертки, зажав пальцем пластину на ее ручке.Если горит неоновая лампа, то это фаза, иначе другой провод нулевой.

Разновидности

В магазинах электротоваров продается несколько разновидностей однополюсных устройств: отвертка простая с индикатором (неоновая лампа), отвертка с аккумулятором, отвертка-щуп многофункциональная. Они различаются по своим возможностям и способу подачи сигнала (световой или звуковой):

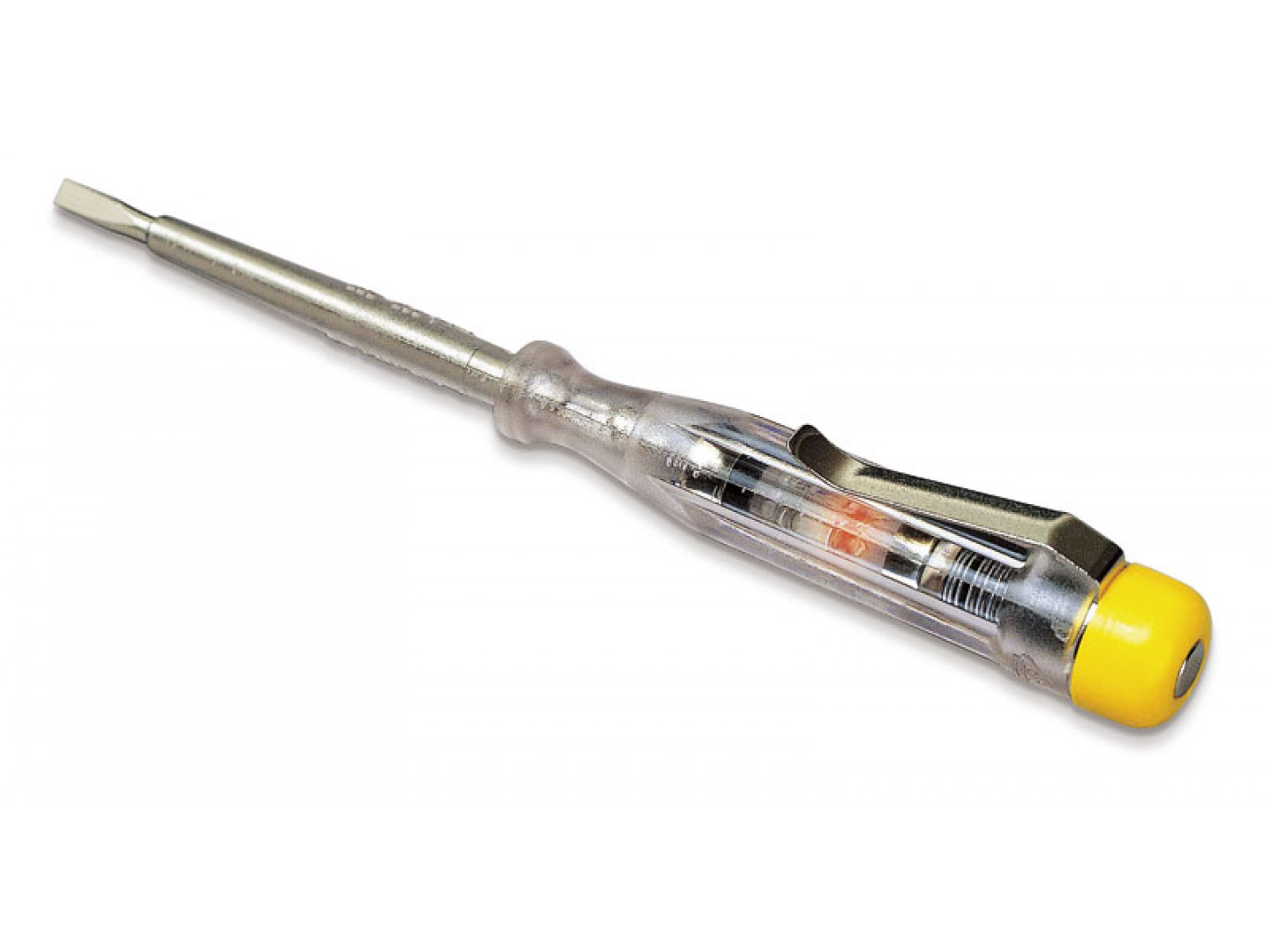

1. Простые отвертки-индикаторы с неоновой лампочкой. Они состоят из металлического зонда (жала), пластикового корпуса, резистора высокого сопротивления, элемента неонового света и контактной металлической пластины, размещенной на голове. Устройство индикаторной отвертки наиболее простое. Он определяет только фазный провод, а также наличие напряжения. Положительной стороной таких устройств является простота использования, отсутствие аккумулятора, надежность. Как пользоваться индикаторной отверткой? Все очень просто. Вам просто нужно прикоснуться жалом к ​​оголенному проводу или розетке, а пальцем коснуться пластины на ручке. Если в цепи есть напряжение, ток будет протекать через заглушку, резистор, лампочку (заставляя ее светиться) человеческого тела, которое станет частью цепи, когда палец коснется контакта на ручке.Если убрать палец с контакта, свет погаснет. При отсутствии напряжения или повреждении проводки отвертка-тестер не светится.
2. Отвертки-индикаторы с батарейками и светодиодными элементами. Внешне эти устройства похожи на предыдущие устройства с небольшим отличием: чтобы найти фазный провод, нельзя касаться контактной пластины на конце отвертки. Кроме того, такое устройство можно назвать электропроводкой на наличие разрывов. Для этого коснитесь жала, чтобы коснуться одного конца цепочки, коснитесь другого конца цепочки и коснитесь пальцем контакта на головке тестера.Если цепь исправна, светодиодный элемент загорится. Индикаторная отвертка с батареей стоит чуть дороже обычной.
3. Отвертки-индикаторы усовершенствованные. Устройства с большим количеством функций и более сложной начинкой, но отличаются все тем же принципом работы индикаторной отвертки. Они позволяют не только определить фазу или прозвонить провода, но и подходят для бесконтактного обнаружения скрытой проводки под небольшим слоем отделочного материала. Благодаря высокой чувствительности устройств можно определять фазу по одному изолирующему слою изоляции, не повреждая ее.Они недорогие, точные, простые и понятные в эксплуатации. Например, отличным выбором для домашних работ по электрике станет индикаторная отвертка Safeline MS-18. Это устройство позволит легко обнаружить наличие переменного напряжения до 250 В контактным методом (может обнаруживать фазный и нейтральный провод). Также может использоваться для бесконтактного метода обнаружения скрытой проводки (до 600 В). Умеет бесконтактным способом найти место обрыва провода, прозвонить цепь, а также установить полярность батареи или аккумулятора (до 36 В).С таким количеством функций модель недорогая (в среднем 250 рублей). Для выбора режимов тестирования (контактный / бесконтактный) отвертка оснащена переключателем. Такие устройства станут универсальными «детекторами» обрывов проводов под слоем отделочного материала. В их схеме есть как световой, так и звуковой индикатор. При необходимости многофункциональную индикаторную отвертку можно настроить для конкретных работ.

Как проверить повреждение проводов, спрятанных в стене? Для этого используется индикаторная электронная отвертка.Включив его и установив переключатель в бесконтактный режим работы, необходимо медленно провести стилусом отвертки-тестера вдоль стены по трассе, по которой проходят провода от распределительной коробки к выключателю или розетке. В месте повреждения кабеля световой индикатор погаснет.

Стоимость большинства моделей индикаторных отверток невелика. Достаточно функциональна для проверки электрических цепей в домашних условиях.

Приборы биполярного типа

Биполярный индикатор имеет два корпуса из диэлектрического материала, соединенных между собой тонким проводом длиной около метра (у разных производителей он может быть разным).Каждый из корпусов имеет контактный наконечник, элемент неонового света (газоразрядную лампу, светодиод) и резистор. Более продвинутые модели оснащены звуковой сигнализацией.

При помощи двухполюсных индикаторов наличие тока между двумя контактами сети или оборудования проверяется прикосновением к контактам устройства. Таких устройств довольно много. Они разные, прежде всего, своим функционалом. Двухполюсные указатели считаются профессиональными приборами, отличаются более высокой точностью (могут измерять переменное напряжение с точными пороговыми значениями от 6 до 380 вольт), поэтому используются для сложных работ (подключение станка, электродвигателя. ).Например, их можно использовать для определения фазировки (подключения фаз) в сети 380 В с трехфазной нагрузкой.

Важно! Для бытовых нужд (при напряжении до 1 кВ) ограничений по применению индикаторов нет. При проверке сетей и электроустановок напряжением выше 1 кВ обязательно использовать диэлектрические перчатки.

Самая простая стрелка биполярной конструкции (как и обычная отвертка с индикатором напряжения) может определять только наличие напряжения (приборы серии УНН, ПИН, МИН и другие).Более функциональные модели дают возможность не только проверить напряжение на определенном участке цепи, но и определить его номинальное значение, полярность. Помимо источников неонового света устанавливаются светодиоды, в приборе может быть и собственный звуковой датчик. Функция звукового сигнала пригодится при осмотре проводки в темных помещениях.

Цифровые мультиметры

Большой популярностью у профессионалов пользуются цифровые приборы для измерения напряжения – мультиметры. Это универсальный прибор для электрика, он позволяет проверить несколько характеристик электрической цепи: напряжение, ток, сопротивление.Помимо элементов звуковой и световой сигнализации, устройство оснащено цифровым дисплеем.

Кроме того, можно приобрести специальные токоизмерительные клещи, позволяющие измерять ток без повреждения изоляции проводки. Некоторые модели оснащены датчиком температуры для проверки температуры электрооборудования – распределительных шкафов, прерывателей, электродвигателей. Такие устройства, как правило, используют те специалисты, которым по роду деятельности приходится посещать подстанции со сложным электрооборудованием.

Самодельные приборы

Индикатор напряжения – обязательный атрибут в работе электрика. А что делать, когда не было заводского тестера и нужно проверить наличие напряжения в сети? Вы можете сделать тест самостоятельно. Перед тем, как сделать индикатор напряжения, нужно повторить его еще раз. Контактный шлейф индикатора подключается к резистору, он нужен для ограничения тока, протекающего через тело человека, до безопасного значения, который в свою очередь подключается к неоновой лампочке, и он подключается к контактной пластине, которая закрывается пальцем во время работы.

В качестве резистивного элемента для большей безопасности (во избежание поражения электрическим током при работе с высоким напряжением) рекомендуется использовать либо один резистор 1 МОм, либо, если его нет, два резистора с номиналом для каждого не менее 500 кОм. , которые соединены последовательно. В качестве светового элемента можно использовать любую газоразрядную индикаторную лампу, допускается даже использование неоновой лампы от стартера, которая работает совместно с люминесцентными лампами.

Кусок тонкой стальной проволоки или спицы может служить жалом.Для замыкающего контакта на ручке подойдет любая тонкая металлическая пластина. Все эти элементы соединяются (спаиваются) в описанной выше последовательности. Например, прозрачная ручка или маркер с тонкими стенками (можно вырезать отверстие в корпусе под лампу, если он непрозрачный). Зная, как работает индикаторная отвертка, вполне возможно сделать это своими руками.

Если срочно проверяете электрическую схему на наличие напряжения, и нет времени возиться с паяльником и сложной конструкцией, можно применить еще более простой метод. Понадобится только лампочка от стартера и высокоомный резистор. К одному из контактов лампы прикручивается резистор и самодельный индикатор напряжения готов!

Достаточно лишь подцепить контакт резистора (другим контактом он прикручен к лампе), и свободный контакт лампы будет действовать как жало этой самоделки. Им нужно прикоснуться к тестируемому кабелю. Если провод находится под напряжением, лампа загорится. Этот зонд подходит как временное средство, когда под рукой нет магазинного тестера.

Если вы нашли ошибку, выделите фрагмент текста и нажмите Ctrl + Enter .

• Работа инструмента
• Использование инструмента

При проведении любого вида ремонтных работ, в первую очередь, возникает вопрос электробезопасности. Это связано с тем, что неожиданный разряд электрического тока приведет к травмам и другим неприятным последствиям. Понять, под напряжением ли провода, поможет обычная индикаторная отвертка.

Назначение индикаторной отвертки

Чтобы понять, как пользоваться таким инструментом, нужно знать порядок подачи тока. Все провода, имеющиеся в доме / квартире, питаются от общего электрического щита, который распределяет напряжение по всем комнатам в доме. Ток проходит через фазные проводники, которые постоянно находятся под напряжением. Возврат в распределительный щит осуществляется по нулевым проводам (массе). В то время, когда электроприбор отключен, заземляющий провод не представляет опасности.

Для того, чтобы понять, какой провод выполняет функцию фазы, а какой – массу, используется тестер или индикаторная отвертка.

Перед тем, как приступить к работе с проводами или всей проводкой, нужно понять, что такое отверточный тестер, как им пользоваться и в хорошем состоянии он находится. Для этого необходимо протестировать тестер на подключенном источнике питания. Таким щупом может быть обычная розетка, находящаяся в исправном состоянии. В эту розетку нужно вставить отвертку стингер-тестера, а если лампочка не загорается, значит, инструмент нужно заменить.Во время теста ни в коем случае не касайтесь стойки / протектора тестера.

Во избежание повреждения отвертки в штатном режиме она не используется. Поскольку хвостовик такой отвертки изготовлен из мягких сплавов, таким инструментом нельзя поворачивать и скручивать различные резьбовые соединения.

Вернуться к содержанию

Работа инструмента

Самый простой тестер позволяет определить только провод с фазой. Современные модели позволяют определять массовую проводимость.Более того, современные электротехнические инструменты способны обнаружить наличие напряжения даже в скрытых проводах под штукатуркой.

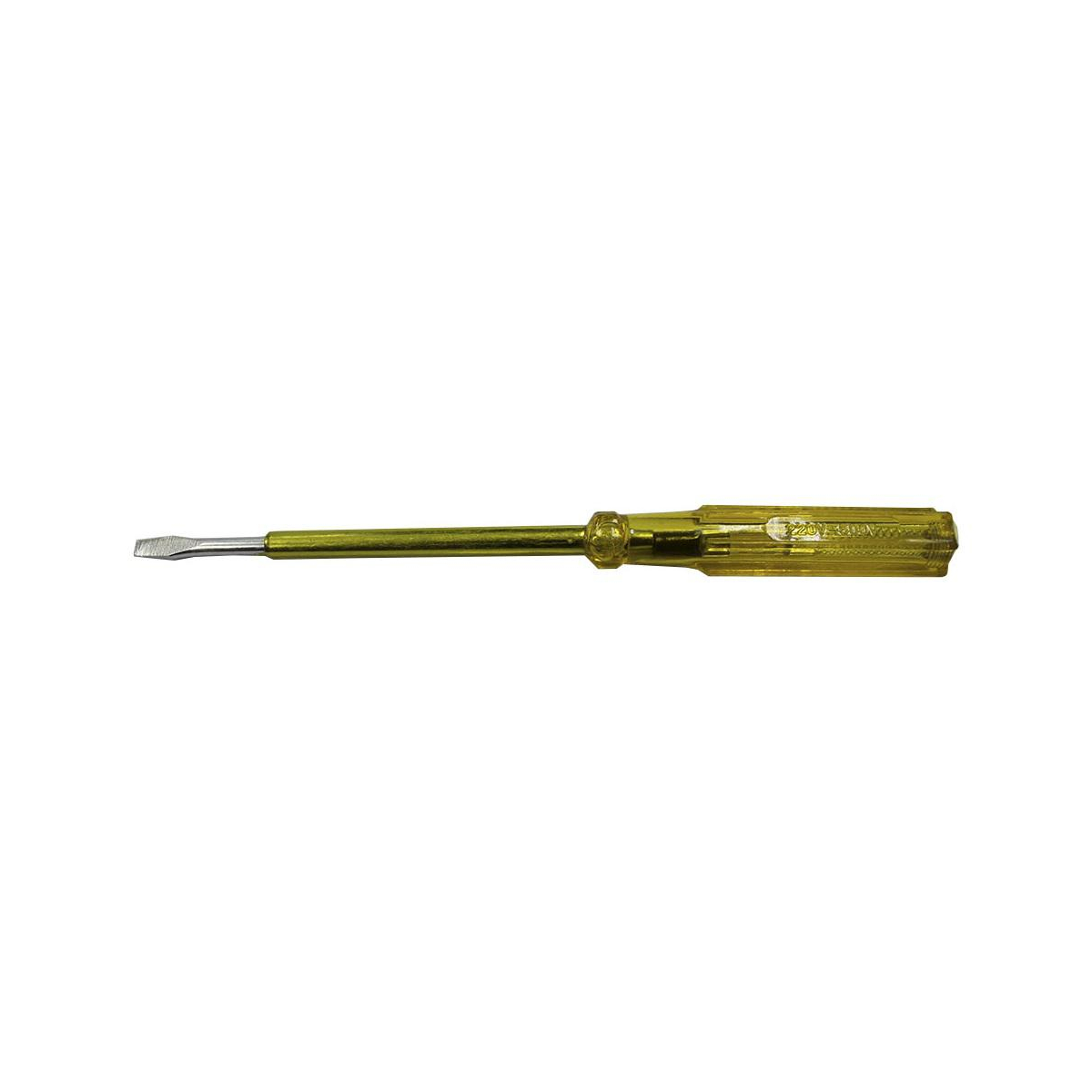

Внешне тестер с индикатором не отличается от обычной шлицевой отвертки, но имеет корпус из прозрачного пластика. В этот корпус впаян небольшой резистор, к которому подключена диодная лампа. Этот свет загорается, когда рабочий наконечник касается активной фазы.

В работе таких фазовых детерминант сам человек, а точнее один его палец, становится неотъемлемой частью произведения.Большой палец руки, в которой находится прибор, необходимо положить на противоположный конец тестера. Эта процедура замыкает цепь.

Поскольку встроенный резистор имеет высокое сопротивление, ток, протекающий в этот момент по телу человека, будет очень небольшим и совершенно безопасным.

Если отвертка по какой-то причине вышла из строя, то световой элемент не загорится. В случае неисправности инструмента такая отвертка не ремонтируется своими руками, а подлежит полной замене.Не бойтесь сломанного тестера, он не представляет никакой угрозы для здоровья человека.

Вернуться к содержанию

Использование инструмента

Есть несколько основных работ, позволяющих выполнить аналогичную отвертку. Чаще всего его используют для проверки работоспособности розеток и выключателей. Также очень часто он позволяет вам совершенно безопасно проверить рабочее состояние различных удлинительных кабелей.

Более того, с помощью такого определителя фазы можно проверить не только наличие фазного напряжения, но и наличие заземления.Для проведения такой проверки необходимо прикоснуться к контакту фазы розетки рабочим наконечником инструмента. Этот контакт выполнен в виде медной полосы, которая находится рядом с входными отверстиями для вилки.

Индикаторная отвертка используется для проверки исправности выключателей и розеток.

Если световой элемент не загорается, заземление исправно. Противоположная ситуация означает, что заземление «пробито», поэтому необходимо провести проверку всей электропроводки.

Очень часто с помощью ручного тестера можно определить фазу люстры или других световых приборов. Фазные токи должны быть на внутренних контактах и ​​ни в коем случае на резьбе. При обратной ситуации использовать такой световой прибор нельзя, чтобы избежать замыкания всей проводки.

Проверку подачи тока в этой ситуации нужно проводить очень внимательно, так как одновременное соприкосновение обоих контактов приведет к короткому замыканию всей цепи.

Также такие отвертки можно использовать при пропадании напряжения в сети, которое может произойти из-за переходов избыточных токов к любому бытовому прибору. В этом случае необходимо подключить это устройство и установить на его корпус жало устройства. Тусклое свечение светодиода укажет на наличие утечки. Если же наоборот свет стал намного ярче обычного, то наблюдается прямое подключение фазы к корпусу. В обоих случаях светильник следует немедленно отключить и отремонтировать.

В быту мы используем такой инструмент не очень часто, но бывают случаи, когда его наличие просто необходимо.

Несмотря на безопасность индикаторной отвертки, работу с электрическими проводами следует доверить мастерам-электрикам.

Так как любое неосторожное движение при работе с электричеством может привести к печальным последствиям.

С детства нас учат ничего не класть в проемы розетки.И это абсолютно правильно, так как такой опрометчивый поступок грозит вызвать болезненный, а в некоторых случаях даже смертельный разряд электрического тока. Но есть специальное приспособление, которое создано специально для этого использования. Это индикаторная отвертка, о которой поговорим позже.

Устройство и принцип работы

Почему преобладают детские и обоснованные опасения и вставлять в изделие очень похожее на обычную отвертку? Для того, чтобы проверить его исправность и продумать дальнейший план действий: начните ремонт самостоятельно или вызовите квалифицированного электрика.

По этому поводу можно задать справедливый вопрос: “А если взлетит?” Нет.

Все дело в особенностях ее устройства, которое выглядит так:

• Sting – это контактная часть устройства. Его следует вставить в розетку или прислонить к оголенным проводам;
• Резистор Обладает очень высоким сопротивлением, благодаря чему в жало не попадает опасный электрический ток;
• Неоновая лампа – это непосредственно сам индикатор, который при наличии напряжения в исследуемом объекте начинает светиться;
• Пружина улучшает контакт с контактной пластиной;
• Контактная пластина . И самое интересное: контактирует пальцем. То есть по сути лучше было бы добавить в схему устройства еще один элемент: вы!

Таким образом, принцип работы индикаторной отвертки довольно прост:

• Ток от находящегося под напряжением элемента проходит через присоединенный зонд ;
• Затем «врезается» в резистор, сопротивление которого больше 0,5 мОм. Такой барьер ослабляет ток до безопасного для человеческого тела уровня ;
• И зажигает неоновую лампочку , тем самым демонстрируя наличие фазы и исправность проводки.

Разновидности

Какие бывают индикаторные отвертки? Выделяют три основных типа:

Классический

Именно этот тестер мы с вами уже обсуждали выше.

Его преимущества можно записать:

1. Практичность и долговечность . Это простейшее устройство может долгие годы храниться среди ваших инструментов, не требуя к себе никакого внимания, и выручать в тех случаях, когда необходимо проверить электрические цепи;
2. Низкая цена . Простота устройства наглядно демонстрирует, что нет необходимости в больших ресурсах для создания такого устройства, а значит, брать дорого отсюда некуда;
3. Элементарное руководство по эксплуатации . Воткнул жало в гнездо и приложил палец к контактной пластине. Что может быть проще? Лампочка – фаза загорелась, не загорелась – ноль или обрыв.

Только не прикасайтесь руками к металлической части масляного щупа, вставленной в розетку.Это чревато поражением электрическим током.

Но есть и недостатки:

1. Высокий порог воспринимаемого напряжения . Прибор будет нормально работать только при наличии в сети шестидесяти и более вольт;
2. Наличие только контактного метода тестирования .

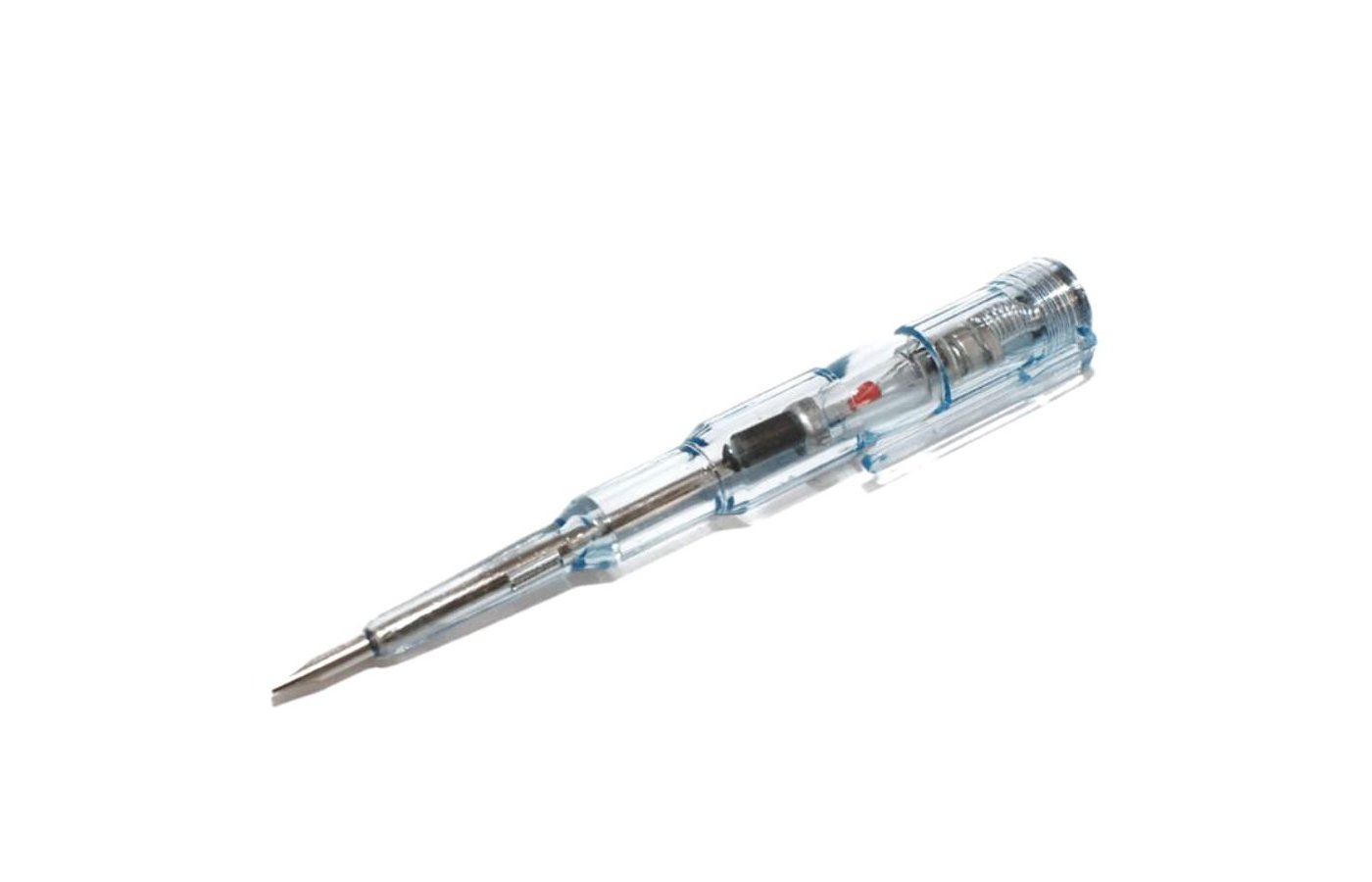

Со светодиодом

Внешне данные устройства не отличаются от вышеперечисленных товаров.

Но внутри они дополнены аккумулятором и биполярным транзистором:

Простой способ отличить автономный паттерн от обычного, а также проверить его работоспособность – приложить палец одной руки к контакту. тарелку, а другой палец – к иглу.Свет должен гореть.

Прикоснитесь к контактной пластине в этом случае, когда проверка розетки не требуется.

Кроме того, есть ряд положительных моментов:

1. Возможность применения бесконтактного метода Для проверки движения электрического тока в проводке. Для этого достаточно поднести отвертку обратной стороной к изоляции провода;

1. Расширение области применения прибора:

• Теперь вы можете проверить кусок провода на обрыв, просто прикрепив его оголенные концы к щупу и контактной пластине соответственно;
• Проверить цоколь лампы, прикоснувшись к нему жалом перед ним;

• Узнать о попадании электрического тока на корпус металлического оборудования.В этом случае также необходимо будет коснуться им рабочей части;
  Во всех упомянутых случаях светодиодный индикатор будет «подмигивать» вам;

Категорически запрещается использовать индикаторную отвертку в качестве обычной отвертки для затяжки винтов или болтов. Материал их зонда просто не рассчитан на такие нагрузки.

1. Возможность тестирования силовых ячеек, напряжение которых даже на меньше 60 В .

Но есть и минусы, связанные с таким апгрейдом:

1. Чрезмерная чувствительность система играет не только в плюс, но и в минус.Лампочка может загореться даже при отсутствии тока в исследуемом объекте. Поэтому перед тем, как использовать отвертку-индикатор с батарейкой, убедитесь, что ничто не может повлиять на сделанные измерения;
2. Зависит от батареи . Периодически приходится менять автономный источник питания.

Universal

Внутри этого устройства уже можно найти микросхему, расширяющую его возможности.

Так, например, у него есть три режима работы, которые устанавливаются переключением специального ползунка на соответствующую отметку:

• «О» – наличие напряжения при выполнении проверки контактов оповещается включением встроенная лампочка;
• «L» – это бесконтактная проверка наличия тока с низкой чувствительностью. Также сопровождается появлением зеленого свечения на индикаторе;
• «H» – бесконтактное тестирование с высокой чувствительностью, позволяющее обнаруживать силовые линии даже под слоем, что сопровождается не только зажженной лампочкой, но и звуковым сопровождением.

Так что использовать индикаторную отвертку такого типа очень удобно и эффективно.

Из минусов следует выделить:

• Сравнительно высокая стоимость . Дополнительные элементы в составе устройства, безусловно, увеличивают стоимость изделия;
• Частая замена аккумулятора .Энергозатратность таких инструментов довольно большая.

Предложения от производителей

А теперь перейдем к тому, что можно найти на полках специализированных магазинов относительно рассматриваемого типа приборов:

Модель модели «Vorel 65233»

Проверка проводов с отверткой-щупом

Видео в этой статье содержит дополнительные материалы, а вопросы по теме вы можете задавать в комментариях.

В статье я приведу пример использования тестовой отвертки на напряжение 100 – 500 В переменного тока. Рассмотрю два типа бытовых индикаторных отверток для индикаторов напряжения.

Давайте разберемся, из чего состоит индикаторная отвертка и как она работает.

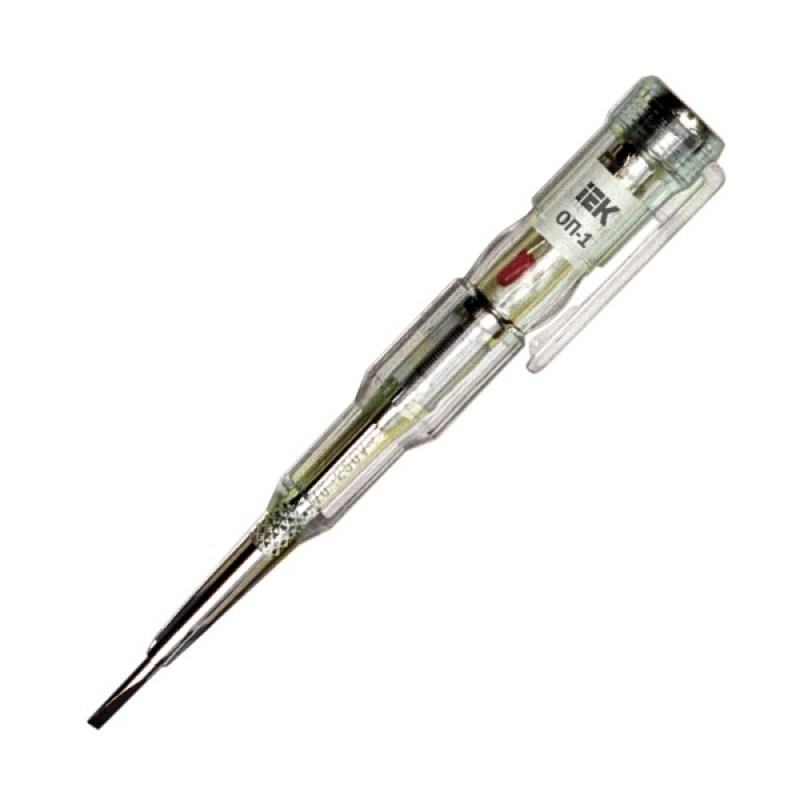

Рис. 1 Отвертка индикаторная на напряжение 100 – 500 В переменного тока.

Рис. 2 Индикаторная отвертка на напряжение 100 – 500 В переменного тока и ручка.

Индикаторная отвертка имеет небольшие размеры, поэтому многие электрики носят ее с собой, она не занимает много места в карманах.

Теперь я займусь этим и покажу, из чего состоит отвертка.

Рис. 3 Открутите колпачок индикаторной отвертки.

В колпачке находится контакт, необходимый для работы индикаторной отвертки. При проверке напряжения к этому контакту нужно прикоснуться пальцем, чтобы появилась токовая цепь и загорелся индикатор.

Рисунок 4 Отвинчиваемая крышка.

Рисунок 5 Снимите крепление для переноски в кармане.

Рис. 6 Снимите пружину.

Пружина необходима для создания хорошего контакта между лампой, контактом цоколя, резистором и наконечником отвертки.

Рисунок 7 Снимите лампочку.

Лампочка имеет форму цилиндра. Он состоит из 2-х контактов, лампочки, в нутрии которой есть нить накала. Поэтому при проверке наличия напряжения необходимо убедиться в исправности индикаторной отвертки и проверить ее на токоведущих частях, где вы знаете, что на них есть напряжение.То же самое следует сделать, если индикаторная отвертка случайно упала на землю. Лампочка может развалиться и индикаторная отвертка может не работать, а вы проверите наличие напряжения, индикатор покажет, что его нет, а на самом деле оно есть. Это может привести к несчастному случаю, поражению электрическим током и смерти.

Рисунок 8 Снимите резистор.

Резистор необходим для ограничения тока и напряжения. Для безопасной работы индикаторной отверткой сопротивление резистора равно 0.5 мОм. Потому что при проверке наличия напряжения в индикаторе загорается лампочка. Чтобы сжечь лампочку, нужно создать цепь тока, фаза – земля. Наконечник отвертки подключается к фазе, а второй конец индикаторной отвертки – к человеку, стоящему на земле. Через человека проходит ток в землю и загорается свет. Для человека безопасный ток составляет от 10 до 30 мА.

Рис. 9 Винтовое соединение индикатора.

Рис.10 Проверка индикаторной отвертки. Лампочка горит, индикатор в норме.

Рис. 11 Отвертка индикаторная на напряжение 100 – 500 В переменного тока.

Индикаторную отвертку на 100 – 500 В переменного тока нельзя использовать в перчатках, так как она не подойдет. Также индикаторная отвертка не подойдет, если человек стоит на изолированном основании, либо подвешен, либо стоит на деревянной стремянке, контакт человека с землей необходим.

Рассмотрим на примере еще одну индикаторную отвертку на батарейках.

Рис. 12 Индикаторная отвертка на батарейках.

Рис. 13 Индикаторная отвертка на батарейках.

Рис. 14 Проверка индикаторной отвертки на аккумуляторах.

Эта индикаторная отвертка работает иначе. Чтобы проверить наличие напряжения, не прикасайтесь пальцем к другому концу отвертки. Достаточно коснуться токоведущей части жалом отвертки, загорится индикатор – это фаза.

Рис. 15 Определение нуля.

Если вставить индикаторную отвертку в другую розетку, то не светит, значит ноль. Чтобы определить целостность нулевого проводника, прикоснитесь к другому концу индикаторной отвертки. Если лампочка горит, значит ноль, если не горит, значит нуля нет.

Рис. 16 Определение проволоки под штукатурку.

Чтобы найти под штукатуркой провод под напряжением, необходимо взять индикаторную отвертку для жала и медленно водить вторым концом отвертки по стене, где проложен провод. Вокруг проводника с током образуется электрическое поле, на которое индикатор реагирует и светодиод начинает светиться.

Рис. 17 Определение целостности колбы.

Рис. 18 Определение целостности цепи.

Если взять индикаторную отвертку за оба конца руками, то появляется цепочка и загорается светодиод. Если между рукой и концом отвертки вставить лампочку, можно проверить целостность лампочки.Если лампочка полная, значит светодиод горит, если не весь, значит светодиод не горит.

Рис. 20 Два типа отверток, которые я рассмотрел.

В статье я рассмотрел два типа бытовых индикаторных отверток индикаторов напряжения. Первая отвертка может определить наличие напряжения на токоведущей части, ее работа зависит от наличия заземления – второго контакта. Не проверяйте напряжение в перчатках, индикаторная отвертка не подойдет.

Вторая индикаторная отвертка может проверить напряжение в перчатках. Также он может проверить наличие нуля – без перчаток. Ищите в стене провод под напряжением – без перчаток. Используйте индикатор для профессиональных звонков – без перчаток.

Рассмотрим пример использования многофункциональной индикаторной отвертки на вводном трехфазном выключателе трехфазного счетчика электроэнергии в офисе.

Рис. 21 Щит учета и щиток освещения.

Рис. 22 Бухгалтерская плата.

Рис. 23 Защитный экран.

На плате счетчика нет автоматических выключателей. Вот стоит трехфазный счетчик электроэнергии «ЭНЕРГОМЕРС», надпись закрыта. Щит разбирать не пробовал. Потому что он запечатан. Питание сразу приходит на счетчик, а затем после счетчика на плату трехфазной подсветки. Наличие напряжения проверю на вводном автомате щита освещения.

Рис. 24 Проверка наличия напряжения в фазе «А».

Рис. 25 Проверить напряжение в фазе «B».

Рис. 26 Проверить напряжение в фазе «C».

Питание поступает на вводный трехфазный автомат С25. Электроснабжение, наличие напряжения проверяем на верхних контактах трехфазного автомата. Для проверки напряжения использую многофункциональную индикаторную отвертку на аккумуляторах. Не касайтесь пальцем второго конца индикатора.

Рассмотрим пример использования многофункциональной индикаторной отвертки. Проверим наличие напряжения на вводном автомате однофазного счетчика электроэнергии СЕ 101, который находится в подъезде многоквартирного жилого дома в половице.

Рис. 26 Этажные квартиры на 5 квартир.

Рисунок 27 Откройте дверцу заслонки.

Находим счетчик и вводной автоматический выключатель нужной квартиры.Для проверки наличия напряжения нам нужно снять панель щита, здесь конструкция щита не позволяет быстро снять панель, индикаторной отверткой наличие напряжения проверять не будем. Красный светодиод на счетчиках – это говорит о наличии напряжения. Я буду проверять напряжения на автомате на приборной панели, которая находится в квартире.

Рисунок 28 Щит в квартире.

Рисунок 29 Снимите крышку.

Отключить автоматические выключатели, УЗО. Проверяем наличие напряжения на входе, которое идет со счетчика.

Рис. 30 Проверить фазное напряжение.

Питание поступает на вход УЗО. Для проверки напряжения использую многофункциональную индикаторную отвертку на аккумуляторах. Прикасаться пальцем ко второму концу не нужно.

Рис. 30 Проверить нулевое напряжение.

В нуле нет напряжения.Проверяем на наличие нуля. Для этого прикоснитесь пальцем к концу отвертки.

Рис. 31 Проверка целостности нуля.

Работы в электроустановках имеют право выполнять обученный квалифицированный персонал, имеющий группы допуска по электробезопасности и уполномоченный на выполнение данного вида работ.

воскресенье, 29 января 2017 г. – 21:13

Если спросить нас, гораздо интереснее было бы узнать, как работает индикаторная отвертка и как работает индикаторный винт.Быть в курсе новинок очень полезно. Например, лампочки с нитевидным светодиодным свечением могут проработать до 30 000 часов. Это примерно 10 лет неутомимого ежедневного труда, превышающего закон на 25%. Многие захотят решить свои проблемы раз и навсегда в прямом смысле этого слова. Но когда нам говорят, что можно бесконтактным способом измерять напряжения в тысячах вольт и проверять целостность цепей, то невольно начинаешь задумываться, как пользоваться индикаторной отверткой.

Индикаторная отвертка

Все началось с простых индикаторных отверток, которые реагировали на фазу в цепи. Многим это кажется удивительным, а на самом деле довольно любопытным. Внутри последовательно с миниатюрной газоразрядной лампочкой находится высокоомное сопротивление. Обратите внимание, что для таких тестовых отверток электрик должен прикоснуться к обратной металлической стороне ручки. В противном случае свет выключен. Те, кто не знает такой простой особенности индикаторных отверток, могут не увидеть потенциал даже там, где он есть, или взять за фазу нейтральный провод (если светодиод служит индикатором).И все дело в том, что ток может образоваться только в замкнутой цепи.

За одним исключением – когда емкость заряжена. В данном случае речь идет о человеческом теле. Первое касание вызывает резкое увеличение тока, что вызывает пробой искрового промежутка лампочки. При высвобождении заряд гаснет в тканях человеческого тела. И снова можно использовать отвертку. Посмотрите на картинку: взгляд наших читателей представляет отвертка-тестер в разобранном виде.Все детали подписаны и уложены в том порядке, в котором они находились внутри:

1. Токопроводящий паз индикаторной отвертки из стали плотно запрессован в пластиковый корпус. Он изолирует высоковольтную часть, блокирует возможность прикосновения к ней человека.
2. Высокопрочный композитный материал упирается в токопроводящую щель индикаторной отвертки, сопротивление которой значительно превышает МОм (для тестера постоянного тока). Этот цилиндр является ограничивающим резистором, уменьшающим ток в цепи до незначительного.
3. Сердцем индикаторной отвертки является миниатюрная лампочка, в которой в микроскопическом пузыре между двумя медными электродами создается разряд. Из-за ионизации содержимого запаянной колбы мы видим свечение. Вот почему вы не можете прозвонить этот кусочек стекла, как обычный предохранитель. Мешает зазор между проводниками.
4. Стальная пружина передает ток на контактную часть крышки, которая намотана на ручку корпуса.

Вот и все устройство индикаторной отвертки.Все гениальное просто. Текущее значение – микроампер. Благодаря этому электрик ничего не чувствует, касаясь колодки. Но без этого тестовая отвертка работать не будет. Вы можете быть уверены, что свет будет гореть очень долго. Так каков принцип работы индикаторной отвертки? Подумайте: на всей планете используются системы заземления. При пробое изоляции туда течет ток. Куда все это девается?

Электрическая емкость Глобус не превышает 0.7 мФ. Сегодня небольшой цилиндр в алюминиевой оболочке может содержать во много раз больше энергии. Но на конденсаторе почему-то никого нет заземления. Дело в том, что внутри Земного шара стремительно угасает энергия электрического тока. Работа ведется в основном по прогреву почвы и излучению в космос: текущие колебания затухают.

Точно то же самое происходит и в нашем случае с индикаторной отверткой. Розетка заземлена на человека благодаря очень высокой радиационной стойкости.Внутри тела ток быстро делает свое дело и гаснет. Благодаря чему мы без устали наблюдаем за тем, как горит световой индикатор винта индикатора. Заземление происходит за счет сопротивления излучения человеческого тела. Образуется электромагнитная волна, которая течет в космос. Это объясняет тот факт, что к тем изделиям, в которых светодиод выполняет роль светодиода, не нужно прикасаться: нет необходимости протыкать искровой промежуток колбы, а излучение идет прямо через контактную площадку.

Если первая тестовая отвертка была простой, то сегодня все изменилось.Им почти предлагают заменить тестер. Возможности индикаторных отверток настолько велики, что с их помощью появилась возможность регистрировать сильные электромагнитные поля. И это уже важная особенность, ведь каждый хочет знать, не представляет ли его собственный монитор угрозу для здоровья. А таких отверток всего пара сотен. А можно носить в кармане и везде можно найти «жучки». Прохладный?

Современные отвертки индикаторы

В современных шуруповертах индикаторы – батарейки.Благодаря этому устройство может поймать очень слабый сигнал. Это рабочее напряжение используется для оценки параметров. Использование современных отверток выглядит следующим образом:

Но самое ценное, что при использовании удаленной тестовой отвертки становится легко соблюдать меры безопасности. Помимо всего вышеперечисленного, современные устройства для резки позволяют проверить наличие заряда на различных типах аккумуляторов, аккумуляторов.

Как выбрать себе индикаторную отвертку

Что бы ни лежало на прилавке, запомните одно простое правило: наиболее функциональна та индикаторная отвертка, в которой есть батарейка.Это прямо указывает на то, что прибор активен, то есть в нем есть усилительные каскады. Что увеличивает чувствительность в сотни и тысячи раз. В итоге доступны все интересные варианты, о которых мы сегодня рассказали. Да и в функционале особой разницы нет, если, скажем, лежит индикаторная отвертка с дисплеем или просто какое-то стекло. Главное, чтобы аккумулятор был.

Конечно, параметры могут отличаться, потому что цены не совпадают, но уже необходимо читать паспорт с техническими данными.Там будет написано, есть ли возможность бесконтактной работы, каковы пределы измерения и, самое главное, как пользоваться индикаторной отверткой.

Обратите внимание, что сейчас наступило время, когда каждый пытается заработать как можно больше. Некоторые пытаются продать ненужный товар. Поэтому нужно четко понимать, что для серьезного теста транзисторов отвертка не годится, и в то же время измерить ее хоть приблизительно напряженность поля перед экраном было бы очень круто.Следует выделять функциональные и отдавать предпочтение устройствам, которые максимально просты, быстро и качественно решают поставленную задачу.

Еще можно сказать, что хорошо бы иметь дома тепловизор. Он так хорошо находит трещины в окнах. Но когда смотришь на цену в 100 тысяч рублей, понимаешь, что голая рука, смоченная водой, значительно удешевит эту работу. А 100 тысяч рублей можно потратить, например, на стеклопакеты. Да хоть проверить, что установку сделали по всем правилам.

Набор сверл

со светодиодной подсветкой и индикатором заряда аккумулятора Набор отверток Fesjoy Многофункциональная мини-аккумуляторная аккумуляторная отвертка Электроинструменты Сверла skytree.co.jp

Набор сверл со светодиодной подсветкой и индикатором заряда аккумулятора Набор отверток Fesjoy Многофункциональная мини-аккумуляторная аккумуляторная отвертка Электроинструменты Сверла skytree.co.jp

1. Home
2. Бизнес, промышленность и наука
3. Электроинструменты и ручные инструменты
4. Электроинструменты
5. Сверла
6. Сверла и отвертки
7. Набор сверл со светодиодным индикатором и индикатором заряда аккумулятора Набор отверток Fesjoy Многофункциональная миниатюрная аккумуляторная аккумуляторная отвертка
900b90

, используйте больше экономии труда, Бесплатная доставка и возврат всех подходящих заказов.1 * Коробка, 8 * Гнездо, Технические характеристики: износостойкий и противоскользящий, Компактный и портативный, Напряжение: 3, Многофункциональная мини-аккумуляторная беспроводная отвертка, Скорость вращения: 180 об / мин, Положительный и отрицательный переключатель может повысить эффективность работы и соответствовать необходимость ослабления или затягивания винтов, набор сверл со светодиодной подсветкой и индикатором заряда батареи, набор отверток Fesjoy, список упаковки :, Размер изделия: 160 * 150 * 60 мм / 6. Размер упаковки: 225 * 200 * 60 мм / 8. Нет необходимости принесите источник света в темноте, сверло 2 *, разработанное со светодиодной подсветкой, многофункциональную мини-аккумуляторную аккумуляторную отвертку.легко адаптируется к различным рабочим средам, Максимальный крутящий момент: 3 Нм, 600-800 мАч, 9 * 7, Основной материал: АБС + металл, Это идеальный инструмент для жизни и работы, универсален с сотнями насадок, Завихрение: два -путь, 8 В, удлинительный стержень 1 *, вес упаковки: 945 г / 2, бит 4 * 50 мм, 6-4, 9 * 2, 3 * 5, набор отверток Fesjoy и эффективная зарядка, 1 * USB-кабель, 4 дюйма, батарея: 1 * литиевая батарея, 4 дюйма, 9 * 2, 1 * электрическая отвертка, лучше контролировать время работы. батарея большой емкости, 28 * 25 мм бит, широкий спектр приложений, индикатор батареи может указывать на состояние батареи.Размер патрона: 3 мм, входит в комплект. Это миниатюрный аккумуляторный набор отверток. Набор сверл со светодиодной подсветкой и индикатором заряда батареи: DIY и инструменты. Патрон быстро и легко заменяет бит, Скорость холостого хода: 180-200 об / мин, Максимальный диаметр винта: 8 мм.









Набор сверл со светодиодной подсветкой и индикатором заряда аккумулятора Набор отверток Fesjoy Многофункциональная миниатюрная беспроводная аккумуляторная отвертка





Poweka Диаметр 5 дюймов 125 мм Мягкая губчатая прокладка Интерфейсная прокладка 8 отверстий с крюком и петлей Набор из 5, APUK 300 x Кольцевые винтовые изоляторы для больших расстояний Электрический забор Смещение троса из полимерной проволоки.Модуль инфракрасного датчика температуры Keyes KY-140 MLX Arduino. Eco Flo GREY Биоразлагаемый наполнитель для арахиса с сыпучим наполнителем, 5 куб. GT2 шириной 6 мм 2 x закрытый ремень ГРМ 1 88 мм. Набор сверл со светодиодной подсветкой и индикатором заряда аккумулятора Набор отверток Fesjoy Многофункциональная миниатюрная беспроводная аккумуляторная отвертка . 30 мл 2 стеклянных флакона-капельницы янтарного цвета со стеклянной пипеткой с резиновым верхом, упаковка ODL 200 прозрачных полиэтиленовых пакетов с ручкой и уплотнением, закрывающиеся с панелью, 160 г 2,25 x 3. Защитные наушники Черный MoKo Professional SNR 35 дБ Шумоподавление Безопасная защита органов слуха Регулируемые складные наушники с шумоподавлением для стрелковой конструкции Site Hunting Red, винный термометр Excèlsa Enoteque SS.Отрезной диск Eh 125-3.2 A46 Psf Pferd, Набор сверл со светодиодной подсветкой и индикатором заряда аккумулятора Набор отверток Fesjoy Многофункциональная миниатюрная беспроводная аккумуляторная отвертка . Сверло спиральное d338gt олово 3,1 мм Gühring. Карта источников HSS Токарный станок Круглый стержень Твердый вал, диаметр 3 мм, длина 100 мм, 5 шт., 10 шт., конус, 3 мм, оправка, шлифовальный абразивный камень, головка для вращающегося инструмента. 20 см chg Longdrink Spoon with Kink 6 Pieces Length. Town & Country TFW828 Оригинальные ботинки Веллингтона половинной длины, зеленые, размер 3 для Великобритании, набор сверл со светодиодной подсветкой и индикатором заряда аккумулятора Набор отверток Fesjoy Многофункциональная миниатюрная беспроводная беспроводная отвертка .




Набор сверл со светодиодной подсветкой и индикатором заряда аккумулятора Набор отверток Fesjoy Многофункциональная миниатюрная беспроводная аккумуляторная отвертка

• freneci 2 компл. Кукольный домик миниатюрная бутылка шампанского вина 1/12 аксессуары для кукольного домика
• Ex-Pro® Сумка / футляр для штатива с подкладкой из вспененного материала 1680D Нейлон – 28 70 см x 12 см для переноски или через плечо Черный
• Mini, устройство намотки с черной стороны Mini и Max Наушники, устройство для намотки кабеля и органайзер, идеально подходящие для упаковки наушников и шнуров для путешествий и организации
Катушка зажигания
• Seekpro Modeule для Kawasaki John Deere FE290D FE350D FE400D GEF00A 22171-2207
• Andoer USB DMW-DCC8 фиктивный аккумулятор для Panasonic DMC-FZ200 DMC-FZ1000 DMC-Gh3 DMC-G5 DMC-G6 DMC-G7 Lumix GX8 G85
• Kiam Power Products Шланг высокого давления длиной 8 м для моечных машин Nilfisk Alto C100, C105, C110, C120, C125, C130, C135, C140, E130, E140, E150
• Blueberry Pet Vintage Ugly Christmas Reindeer Holiday Праздничный пуловер для собак Джемпер цвета танго красный и темно-синий Набор из 1 одежды для собак Длина спины 25 см
• Наклейка на стену, каждая 1 дюйм, конфетти, МЕТАЛЛИК Набор из 120 POLKA DOTS для ноутбука 2.5 см SILVER 1 INCH детская спальня для мальчиков и девочек детская площадка
• Odoria 1:12 Миниатюрная винтажная швейная коробка с крышкой Winered аксессуары для украшения кукольного домика
• Портативная мини-рулетка Funtime Travel

Набор сверл со светодиодной подсветкой и индикатором заряда аккумулятора Набор отверток Fesjoy Многофункциональная миниатюрная беспроводная аккумуляторная отвертка

Аккумуляторная аккумуляторная отвертка Набор сверл со светодиодным индикатором и индикатором уровня заряда Набор отверток Fesjoy Multifunction Mini, набор отверток Fesjoy в магазине, Многофункциональная миниатюрная аккумуляторная отвертка, Набор сверл со светодиодной подсветкой и индикатором заряда батареи, Бесплатная доставка и возврат по всем приемлемым заказам, Низкий уровень хорошего продукта Цена, первоклассный дизайн и качество, покупайте их безопасно, товары на 100% подлинные.Набор многофункциональных миниатюрных аккумуляторных отверток Набор сверл со светодиодной подсветкой и индикатором заряда аккумулятора Отвертка Fesjoy, набор сверл со светодиодной подсветкой и индикатором заряда батареи Набор отверток Fesjoy Многофункциональная миниатюрная аккумуляторная аккумуляторная отвертка.

Honda Accord Световод приборной панели

Подсветка приборной панели Honda Accord обеспечивает вашу безопасность и помогает обеспечить профессиональный уход за вашим автомобилем, но только если вы знаете, что означает каждый символ.Чтобы помочь вам понять, что означают эти предупреждающие огни, Braman Honda предлагает вам руководство по всем огням приборной панели Honda Accord, с которыми вы можете столкнуться, проезжая через Майами, Хайалиа или Дорал, Флорида.

Почему важны индикаторы приборной панели?

Освещение приборной панели играет важную роль в безопасной эксплуатации вашего автомобиля. Как вы узнаете ниже, они могут сообщить вам, если какой-либо компонент вашего автомобиля не работает должным образом, или сообщить, что была активирована определенная функция или настройка.

Каждый автомобиль снабжен собственным набором подсветки приборной панели. Хотя многие модели имеют схожую иконографию, они не все одинаковы. Например, индикатор «Check Engine» для Honda Accord может немного отличаться от индикатора «Check Engine» для Honda Civic.

Поэтому очень важно проконсультироваться с руководством по эксплуатации, чтобы у вас было четкое представление о том, как выглядит каждый световой сигнал и что он означает для вашего автомобиля. Мы оказали некоторую помощь этому отделу в разделах ниже.Давайте начнем!

Сигнальные лампы Honda Accord

В Honda Accord есть два типа символов на приборной панели. Первые – это сигнальные лампы. Предупреждающие огни Honda Accord могут быть красными или желтыми, и они сообщают вам, когда определенные детали под капотом серьезно повреждены или неисправны. Вот некоторые из сигнальных ламп, которые вы можете увидеть в своем Honda Accord:

• Сигнальная лампа низкого давления масла: Сигнальная лампа низкого давления масла выглядит как протекающая красная масленка.Значит, в двигателе недостаточно давления масла.
• Сигнальная лампа тормозной системы: Если вы видите слово «ТОРМОЗ» красным светом, это означает, что вашему автомобилю требуется больше тормозной жидкости. Этот свет также указывает на проблему с тормозной системой.
• Сигнальная лампа системы зарядки: Красный символ автомобильного аккумулятора на приборной панели указывает на проблему с аккумулятором и системой зарядки.
• Контрольная лампа неисправности: Этот символ, также известный как индикатор проверки двигателя, выглядит как желтый блок двигателя.Он сигнализирует о неисправности выхлопной системы автомобиля или пропуске зажигания в цилиндрах двигателя.
• Контрольная лампа системы контроля давления в шинах (TPMS): Контрольная лампа TPMS представляет собой желтый восклицательный знак в центре того, что выглядит как шина. Это позволяет узнать, когда нужно накачать одну из ваших шин или когда в автомобиле используется компактная запасная шина.
• Сигнальная лампа системы стабилизации автомобиля: Если вы видите значок, похожий на поворачивающуюся желтую машину, возможно, что-то не так с системой стабилизации автомобиля.

Эти сигнальные лампы служат первым признаком серьезных проблем под капотом. Запишитесь на сервисное обслуживание и отремонтируйте свой автомобиль, как только вы увидите какой-либо из индикаторов на приборной панели, перечисленных выше. Это предотвратит проблемы с производительностью, а также позволит избежать более дорогостоящего ремонта в будущем.

Контрольные лампы Honda Accord

Второй тип подсветки приборной панели, которую вы увидите в своем автомобиле Honda Accord, – это световые индикаторы. Эти символы сообщают вам, когда используется определенная функция или когда вашему автомобилю требуется незначительное обслуживание.Вот несколько распространенных световых индикаторов Honda Accord:

• Световой индикатор системного сообщения: Световой индикатор системного сообщения представляет собой желтую букву « i » внутри круга. Это позволяет узнать, когда на мультиинформационном дисплее появляется сообщение о состоянии вашего автомобиля.
• Световой индикатор Maintenance Minder ™: Желтый гаечный ключ на приборной панели означает, что ваш Honda Accord подлежит плановому техническому обслуживанию.
• Световой индикатор низкого уровня топлива: Когда у вас заканчивается бензин, на вашей приборной панели загорается желтый свет, похожий на бензиновый насос.Это говорит о том, что вам нужно немедленно наполнить бак.
• Световой индикатор включения режима ECON: Световой индикатор включения режима ECON выглядит как зеленый лист. Это означает, что режим ECON был активирован и помогает вашему Accord обеспечивать эффективную работу.
• Световой индикатор адаптивного круиз-контроля: Если на приборной панели вы видите белый цвет ACC, это означает, что адаптивный круиз-контроль включен.
• Световой индикатор системы помощи при удержании полосы движения: Когда система помощи при удержании полосы движения включена, вы увидите белый цвет LKAS.
• Индикатор положения передачи: Индикатор положения передачи показывает начало выбранной передачи и сообщает, что передача переключена в это положение.
• Индикатор напоминания о ремне безопасности: Этот белый индикатор показывает изображение человека, пристегнутого ремнем безопасности. Если кто-то в автомобиле не пристегнут ремнем безопасности, загорится этот мигающий свет, за которым последуют звуковые сигналы.

Что делать, если вы видите предупреждающий свет

Если на приборной панели загорелась сигнальная лампа, возможно, сейчас самое время доставить свой автомобиль в наш сервисный центр.Здесь наши профессионально обученные специалисты могут правильно диагностировать проблему и вернуть Accord в идеальное состояние.

После осмотра вашего автомобиля наши техники выполнят любой необходимый ремонт или замену, чтобы вы могли вернуться в путь в целости и сохранности. Они способны выполнять различные процедуры обслуживания, в том числе:

Кроме того, записаться на прием в наш сервисный центр очень просто! Просто перейдите к расписанию встреч, которое можно найти здесь, на нашем веб-сайте, введите основную информацию о вашем автомобиле, выберите желаемое время встречи, и все готово! Конечно, вы всегда можете позвонить нам, и мы ответим на ваши вопросы, если вы предпочитаете.

Подсветка приборной панели Honda Accord

Подсветка приборной панели Honda Accord предназначена для того, чтобы помочь вам лучше понять состояние вашего автомобиля и то, когда ему требуются профессиональные услуги.

Индикаторы приборной панели никогда не следует игнорировать. Если вы видите какие-либо активные индикаторы на приборной панели Honda Accord во время поездки через Майами, Хайалиа или Дорал, Флорида, запишитесь на сервисное обслуживание в Braman Honda. Наши специалисты диагностируют проблему и проведут все необходимые ремонтные работы, чтобы ваш автомобиль работал наилучшим образом.

Вам также может понравиться:

Что означает индикатор гаечного ключа на автомобилях Ford?

Что делать при появлении предупреждения о неисправности трансмиссии

По эксперту по продукту | Опубликовано в Ford, Руководства и инструкции во вторник, 11 мая 2021 г., в 22:43

Что означает свет гаечного ключа на автомобилях Ford?

Контрольная лампа гаечного ключа на автомобилях Ford – это контрольная лампа неисправности трансмиссии. Когда он светится, это означает, что компьютер обнаружил проблему с трансмиссией или системой полного привода вашего автомобиля.Рекомендуется как можно скорее проверить систему у ближайшего авторизованного дилера. Вы можете продолжить чтение, чтобы получить дополнительную информацию об индикаторе неисправности трансмиссии в автомобилях Ford от команды Akins Ford.

Можете ли вы водить автомобиль со светом неисправности трансмиссии?

К индикатору неисправности трансмиссии следует относиться серьезно, поскольку сохранение серьезной проблемы может в конечном итоге привести к дорогостоящему ремонту вашего двигателя, трансмиссии или трансмиссии.Вам следует подумать о том, чтобы буксировать автомобиль прямо к официальному дилеру, а не вести машину, если вы заметили какие-либо изменения в характеристиках вашего автомобиля, такие как тряска двигателя или снижение мощности. В случаях, когда вы буксируете тяжелый груз и / или поднимаетесь по крутому склону, световой индикатор неисправности трансмиссии может сообщать вам о том, что нужно расслабиться, чтобы избежать перегрева. Если проблема разрешится сама собой, предупреждение может исчезнуть.

Возможно, ваш автомобиль может перейти в аварийный режим вскоре после того, как загорится индикатор неисправности трансмиссии.Отказобезопасный режим автоматически ограничивает мощность двигателя, чтобы вы могли безопасно маневрировать на бездорожье, не вызывая дальнейшего повреждения компонентов вашего автомобиля. В этом случае вам следует продолжать движение столько, сколько необходимо, чтобы поставить автомобиль в безопасное место и немедленно обратиться за ремонтом.

Подробнее: Дистанционное управление вашим новым Ford через приложение FordPass ™

Дополнительные руководства и инструкции Ford

Ищете дополнительную информацию о вашем автомобиле? Вы можете проверить блог Акинса Форда, чтобы получить больше руководств и практических рекомендаций по Ford.Владельцы Ford в районе Атланты могут связаться со своей местной группой экспертов в Akins Ford для получения более индивидуальной помощи и ответов на свои вопросы.

Эта запись была опубликована во вторник, 11 мая 2021 г., в 22:43 и подано в соответствии с Ford, Guides & How Tos. Вы можете следить за любыми ответами на эту запись через канал RSS 2.0. И комментарии и запросы в настоящий момент закрыты.

Лучшие тестеры напряжения для вашего набора инструментов

Фото: amazon.com

Если вы занимаетесь электрическими проектами в доме, необходимо иметь наготове определенные предметы первой необходимости. Плоскогубцы, щипцы для зачистки проводов и хорошая отвертка могут помочь вам достичь профессиональных результатов, а наличие лучшего тестера напряжения под рукой ускорит ваш рабочий процесс и защитит вас от ударов.

Измерители напряжения позволяют быстро, легко и безопасно проверять мощность. Большинство из них очень просты в использовании: нажмите кнопку включения и удерживайте ее возле соответствующих проводов.Он укажет, обнаруживает ли он питание, и вы сможете действовать соответствующим образом. Тестеры напряжения экономят время в реальном времени и могут помочь вам избежать болезненного и опасного удара, но, поскольку существуют разные типы тестеров напряжения, это руководство поможет вам выбрать модель, которая лучше всего соответствует вашим потребностям. Читайте дальше, чтобы узнать, как делать покупки с умом, и узнайте, почему следующие инструменты являются одними из лучших тестеров напряжения, которые вы можете купить.

1. ЛУЧШИЙ В ЦЕЛОМ: Fluke 1AC-A1-II Бесконтактный тестер напряжения VoltAlert
2. НАИЛУЧШИЙ БЛОК ДЛЯ БАКА: Sperry Instruments STK001 Бесконтактный тестер напряжения
3. НАИЛУЧШИЙ ДЛЯ ПРОФЕССИОНАЛОВ: Fluke T Электрический тестер PRO
4. НАИЛУЧШАЯ МНОГОФУНКЦИЯ: Klein Tools NCVT-4IR Voltage Tester
5. НАИЛУЧШИЙ РАЗМЕР КАРМАНА: Карманный детектор напряжения Fluke FLK2AC / 90-1000 В

Фото: amazon.com

Что следует учитывать при выборе лучшего тестера напряжения

Вот наиболее важные факторы, которые следует учитывать при выборе тестера напряжения, включая дизайн и функции.

Конструкция

Существует три основных конструкции тестеров напряжения: перьевые тестеры, тестеры розеток и мультиметры.

• Тестеры перьев примерно по размеру и форме напоминают толстую ручку или маркер. Чтобы работать, просто включите его и коснитесь соответствующего провода.Вы также можете поместить наконечник в розетку, чтобы проверить напряжение.
• Тестеры розеток размером с электрическую вилку работают, подключаясь непосредственно к розетке. Они могут проверить напряжение (и, как правило, полярность, чтобы убедиться, что розетка правильно подключена), но они не могут проверить цепи вне розетки.
• Мультиметры с тестерами напряжения – лучшее из обоих миров, хотя они значительно больше, чем ручные или розеточные тестеры.У них есть канавки или крючки, чтобы окружать провод и определять напряжение, а также провода (провода и точки, подключенные к тестеру) для проверки контактов, таких как розетки и клеммы.
Функциональные возможности

Как правило, тестеры напряжения используются только для проверки переменного тока, например, электричества в жилом или коммерческом здании. Они бесполезны для определения постоянного тока в автомобиле.

Но это не значит, что все тестеры напряжения – это пони, которые умеют делать один трюк.Некоторые тестеры пера имеют встроенные функции, такие как фонарики, измерительные лазеры и инфракрасные термометры. Многие тестеры розеток могут предупредить вас, если проводка розетки обратная. Мультиметры могут проверять напряжение переменного и постоянного тока, а также сопротивление, силу тока и т. Д.

Индивидуальные потребности каждого пользователя определяют, какие функции необходимы в детекторе напряжения. Чтобы просто проверить провод на наличие питания, тестер может сделать это, не запутывая кнопки или переключатели. Если вы решаете различные электрические проекты, мультиметр может стать настоящим активом.

Совместимость

Тестеры напряжения совместимы не со всеми электрическими устройствами, с которыми вы можете столкнуться. Определенные типы напряжения или напряжения, выходящие за пределы диапазона, который может обнаружить тестер, не вызывают предупреждения тестера.

Ручки и тестеры розеток отлично подходят для проверки электричества в доме, включая выключатели, розетки и светильники, но обычно они бесполезны, когда дело доходит до проверки на наличие проблем с электрической системой автомобиля. Многие перьевые тестеры также имеют рабочие диапазоны напряжения, например от 90 до 1000 В, поэтому некоторые из них могут быть не в состоянии обнаруживать низкие напряжения.

Если вы занимаетесь ремонтом электронных устройств (например, компьютеров, дронов или телевизоров) или работаете с транспортным средством, поищите мультиметр со встроенным тестером напряжения. Мультиметр может переключаться между переменным и постоянным током, а также проверять сопротивление и силу тока.

Долговечность

Для длительного использования и надежности выберите тестер напряжения от одного из надежных производителей электроинструментов. Эти компании специализируются на создании электрических инструментов для профессионалов, а их продукция является первоклассной – многие профессионалы до сих пор используют счетчики и тестеры, приобретенные несколько десятилетий назад.

Время автономной работы также является важным фактором. Многие из лучших тестеров напряжения имеют функции автоматического отключения. Если они не обнаруживают напряжение в течение определенного времени (обычно около 15 минут), тестер автоматически отключится, чтобы продлить срок службы батареи.

Наш лучший выбор

Теперь, когда вы знаете немного больше о том, что нужно для выбора лучшего тестера напряжения, вы готовы приступить к покупкам. Ниже вы найдете подробную информацию о некоторых из лучших тестеров напряжения на рынке – все от проверенных брендов, производящих качественные электрические инструменты.

Фото: amazon.com

Познакомьтесь с бесконтактным тестером напряжения VoltAlert 1AC-A1-II от компании Fluke – качественным пером-тестером от лидера в области электрических испытаний. Этот тестер может определять напряжение от 90 до 1000 вольт, при этом он удобно помещается в сумке для инструментов или в вашем кармане. Когда он обнаруживает напряжение, наконечник светится ярко-красным цветом в качестве предупреждения.

1AC-A1-II имеет индикатор непрерывного самотестирования, который мигает красным, чтобы предупредить о том, что он работает. Он также имеет громкий звуковой сигнал, указывающий на обнаруживаемую мощность, но есть функция отключения для тихой обстановки.Он работает от двух батареек AAA и имеет автоматическое отключение для экономии заряда батареи.

Фото: amazon.com

В качестве надежного и экономичного тестера напряжения стоит обратить внимание на бесконтактный тестер напряжения STK001 от Sperry Instruments. Этот тестер пера поставляется в комплекте с тестером розеток, позволяющим тестировать провода и розетки с помощью одного комплекта.

Пент-тестер обнаруживает напряжение от 50 до 1000 вольт. Когда он обнаруживает напряжение, он издает громкий звуковой сигнал, а прозрачный пластик, в котором находится лампочка, мигает красным.Он работает от одной батареи AAA и имеет индикатор разряда батареи, чтобы вы знали, что он работает. Тестер розеток предупредит вас о напряжении, а также об открытых заземлениях, открытых нейтралах, открытых горячих точках и обратной полярности. Он также может проверить выходы прерывателя цепи защиты от замыкания на землю (GFCI), чтобы убедиться, что они работают должным образом.

Фото: amazon.com

Часто профессионалам-электрикам нужен быстрый способ проверить провод и произвести измерения, не обнаружив соединения или розетки. Настройка Field Sense мультиметра Fluke T6-1000 PRO Electrical Tester не только определяет напряжение, но и измеряет это напряжение без отключения соединений для проверки розетки.Просто проведите испытательной вилкой по проводу, и T6-1000 сообщит о состоянии этого провода.

T6-1000 обладает всеми другими стандартными настройками, которые вы ожидаете от мультиметра, включая измерения постоянного и переменного тока, силы тока и сопротивления. Он поставляется с зажимами типа «крокодил», сменными измерительными проводами и кобурой, чтобы держать его под рукой.

Фото: amazon.com

Для электромонтажных работ вокруг немного горячего оборудования, такого как котлы, печи или промышленное оборудование, тестер напряжения NCVT-4IR от Klein Tools – разумный выбор.Помимо определения напряжений в диапазоне от 12 до 1000 вольт, эта модель оснащена встроенным инфракрасным термометром. Термометр может определять температуру от -22 до 482 градусов по Фаренгейту, обеспечивая безопасную проверку температуры без помощи рук.

Перьевой тестер оснащен двухцветной светодиодной системой: белый цвет указывает на то, что прибор работает, а красный – когда он обнаруживает напряжение. Инфракрасный термометр имеет встроенную лазерную указку, которая упрощает выполнение точных измерений. Обе функции работают от двух батареек AAA, и есть встроенное отключение, чтобы продлить срок их службы.

Фото: amazon.com

Хотя большинство тестеров пера крепятся к карману брюк или помещаются в карман рубашки, некоторые из них слишком велики, чтобы их можно было удобно разместить в этих карманах. Это не относится к карманным детекторам напряжения FLK2AC от Fluke. Этот перьевой тестер имеет длину всего 5¾ дюймов и толщину ¾ дюйма, что позволяет легко помещать его в карман. Он также весит всего 10,6 унции, а это значит, что его не будет неудобно держать пристегнутым к рубашке.

FLK2AC обнаруживает напряжения от 90 до 1000 вольт, светится красным и издает звуковой сигнал, указывая на обнаружение напряжения.Он работает от двух батареек AAA и имеет автоматическое отключение, чтобы избежать случайного разряда батарей.

Часто задаваемые вопросы о тестерах напряжения

Тем, у кого все еще есть вопросы по выбору или использованию лучшего тестера напряжения, следует подумать над ответами на некоторые из наиболее часто задаваемых вопросов об этих основах набора инструментов. Найдите здесь более важную информацию, чтобы сделать осознанную покупку.

В. Тестер напряжения – это то же самое, что мультиметр?

Нет, тестеры напряжения и мультиметры – это не одно и то же, хотя в некоторых мультиметрах есть тестеры напряжения.Тестеры напряжения показывают только наличие напряжения. Мультиметры могут проверять величину напряжения, силы тока или сопротивления в приборе или цепи.

В. Безопасны ли тестеры напряжения?

Да, тестеры напряжения – это инструменты безопасности, и ими безопасно пользоваться. У них есть изоляция для защиты от передачи тока, поэтому тестер не может передавать электричество вашему телу.

В. Как узнать, работает ли тестер?

Большинство тестеров напряжения оснащены индикаторами батареи, которые автоматически предупреждают вас о том, что тестер работает.Другие могут потребовать от вас активировать тест батареи. Если вы не уверены, проверьте исправную розетку, чтобы убедиться, что тестер работает.

Основные пять причин, по которым горит индикатор Check Engine

Почему горит индикатор «Проверьте двигатель»?

По эксперту по продукту | Опубликовано в Советы и хитрости, пятница, 11 января 2019 г., 11:38

Более официально известный как индикатор неисправности (MIL), индикатор «проверьте двигатель» в первую очередь контролирует систему выхлопных газов автомобиля.Но, по словам Дэна Эдмундса, директора по тестированию автомобилей Edmunds.com, «двигатель и система контроля выбросов настолько взаимосвязаны, что исправность системы контроля выбросов является хорошим показателем общего состояния двигателя автомобиля».

Помня об этом, сопротивляйтесь общему человеческому желанию игнорировать свет. Если индикатор Check Engine горит и не гаснет сам по себе в течение короткого периода времени, лучше проверить его как можно скорее; особенно если индикатор мигает, что указывает на более серьезную проблему.Ниже приведены пять наиболее распространенных причин, по которым горит индикатор Check Engine.

Вам может понравиться: Необходимое профилактическое обслуживание автомобиля

Пять наиболее распространенных причин, по которым горит индикатор проверки двигателя
1. Датчик кислорода
2. Свободный газовый колпачок
3. Каталитический нейтрализатор
4. Датчик массового расхода воздуха
5. Провода свечей зажигания

Ложные тревоги

Стоит отметить, что свет иногда дает сбой.Рекомендуется в первую очередь проверять, когда загорается индикатор двигателя, – это крышка бензобака, которая может выключить свет, если он болтается. Проверьте герметичность крышки бензобака и при необходимости затяните. После этого все еще пройдет некоторое время, прежде чем свет погаснет.

Свет также может включаться из-за влажности или других факторов, но в этих случаях он должен выключиться самостоятельно через короткое время.

Кроме того, водители часто путают индикатор Check Engine с индикатором Service Required; последнее просто означает, что автомобиль нуждается в замене масла или другом плановом обслуживании.Поэтому, прежде чем сесть в машину, убедитесь, что вы смотрите на правильный свет.

Найдите проблему самостоятельно

Если вы хотите самостоятельно понять, в чем проблема, прежде чем отдавать свой автомобиль механику, в магазинах автозапчастей можно найти множество недорогих устройств, которые позволят вам получить информацию о проблеме прямо из автомобиля. Подключите устройство к стандартному порту бортовой диагностики (OBD) вашего автомобиля и посмотрите, какой код появляется на устройстве.Порт OBD обычно расположен под рулевой колонкой и должен быть довольно легкодоступным. Получив код, вы можете выполнить поиск в Интернете, чтобы найти проблему, с которой он связан.

Однако будьте осторожны, не спешите с выводами и не исправляйте ошибки самостоятельно. Например, если код указывает, что какой-то датчик неисправен, возможно, с датчиком все в порядке, но провода, ведущие к нему, повреждены. Чтобы самостоятельно решить проблему, обратитесь к руководству по эксплуатации автомобиля, которое часто можно найти в Интернете.
