Мгшв 0 5 провод: Провод МГШВ 0,5 — Цены, диаметр, вес и др. характеристики

Содержание

цена и характеристики на сайте ООО «Рустехнологии»

Конструкция

1. Одна многопроволочная медная лужёная проводящая ток жила номинальным сечением 0,5 мм², соответствует 5 классу согласно ГОСТ 22483-2012 (Раздел 3).
2. Внутренняя изоляция из двух слоев шёлка либо полиэфирной нити, наложенных во взаимно-противоположных направлениях.
3. Изоляция из поливинилхлоридного пластиката номинальной толщиной 0,4 мм.

Применение

Провода предназначены для внутриприборного и межприборного монтажа, для фиксированого монтажа приборов и аппаратов, соединения электронной и электрической аппаратуры и приборов, монтажа АТС и коммутационных аппаратов.

Провода рассчитаны на эксплуатацию при рабочем переменном напряжении 1000 В частоты до 10000 Гц и постоянном напряжении до 1500 В при температуре от -50 до +70оС, и относительной влажности 98% при температуре до +40оС.

Технические характеристики

Переменное напряжение, номинальное	1000 В частотой до 10 кГц
Постоянное напряжение, номинальное	1500 В
Испытательное переменное напряжение на пробой	2 кВ частотой 50 Гц
Время выдержки при испытании	1 мин
Сопротивление изоляции при 20 °С	не менее 20 МОм·км
Сопротивление изоляции при 70 °С	не менее 1,0 МОм·км
Строительная длина	не менее 50 м
Маломеры в партии	не более 30% отрезками от 5 м
Минимальный радиус изгиба	5 наружных диаметров
Диапазон рабочих температур	−50−+70 °C
Средний срок службы	15 лет

Обозначение наименования – Провод МГШВ 0,5

провод монтажный
гибкий
внутренняя изоляция из шёлка
изоляция из ПВХ пластиката
номинальное сечение жилы 0,5 мм2

Дополнительные характеристики

Количество основных жил/пар жил	1
Cечение основной жилы	0,5
Расчётная масса	8,0 кг/км
Наружный диаметр	2,2 мм

Провод МГШВ 0,5 , а также другую кабельно-проводникую продукцию Вы можете приобрести по отличным ценам просто позвонив нам.

Вам может быть интересно

Кабели сигнально-блокировочные

Кабели сигнально-блокировочные для систем управления СЦБ железной дороги. Основные марки и эксплуатационные характеристики.

Провод МГШВ 0,5 | Провод МГШВ

Монтажный провод МГШВ предназначен для подвижного и фиксированного монтажа внутри приборов и между приборов. ТУ 16-505.437-82 Провод МГШВ монтажный гибкий с комбинированной волокнистой и ПВХ изоляцией ТУ 16-505.437-82. Токопроводящая жила из медных луженых проводов, класс – 4. Изоляция – ПВХ пластикат, двухслойная обмотка полиэфирной нитью.

Расшифровка провода МГШВ:

М – Монтажный провод
Г – Гибкий (многопроволочная жила)
Ш – Жила покрыта шелковыми и полиэфирными нитями
В – Изоляция из поливинилхлоридного пластиката

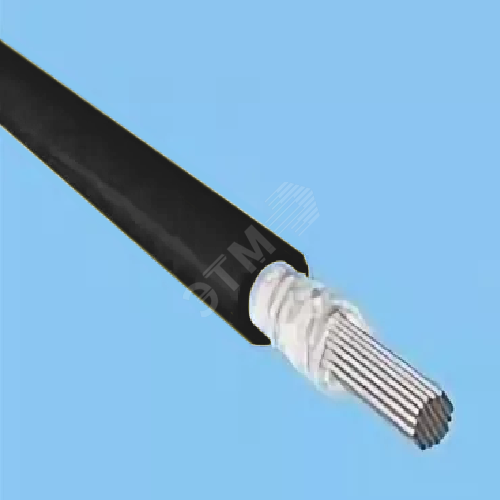

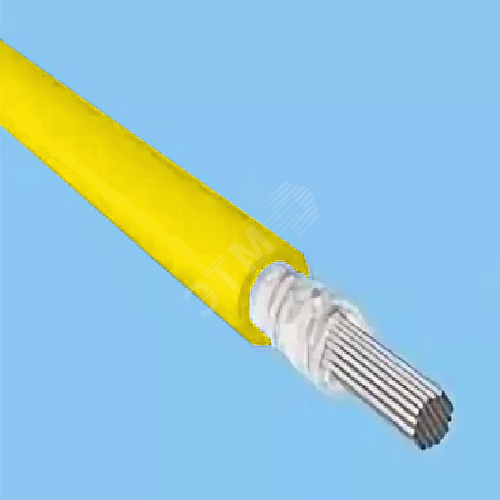

Элементы конструкции провода МГШВ:

Провод низковольтный монтажный с медной луженой токопроводящей жилой высокой гибкости класса 4 или 5, комбинированной волокнистой и поливинилхлоридной (ПВХ) изоляцией.

Условия эксплуатации провода МГШВ:

Провод предназначен для внутриблочных и межблочных соединений электрических приборов и аппаратуры.
Вид климатического исполнения В.
Провод устойчив к вибрационным, ударным и линейным нагрузкам, а также к акустическим шумам.
Провод предназначен для работы в диапазоне температур от минус 50 до 70 ° С
Провод устойчив к воздействию относительной влажности воздуха до 98% при температуре до 35 ° С, пониженного до 133 Микроп (1 микромм рт. Ст.) В течение 24 ч и повышенного до 295 кПа (3 кгс / см2) атмосферного давления, плесневых грибов, статической и динамической пыли, соляного тумана, солнечного излучения, атмосферных осадков, бензина, минерального масла и соленой воды.
Провод соответствует ТУ 16-505.437-82.

Технические характеристики провода МГШВ:

Провод выпускается в 7 цветах: белого или натурального, желтого или оранжевого, красного или розового, синего или голубого, зеленого или коричневого, черного или фиолетового.

Электрическое сопротивление жилы на длине 1 км соответствует ГОСТ 22483-77.

Испытательное напряжение провода:

– сечений 0,08-0,14мм2 частотой до 10кГц – до 380 В;
– сечений 0,20-1,5мм2 частотой до 10кГц – до 1000 В;
– сечений 0,08-0,14мм2 частотой до 50кГц – 800 В;
– сечений 0,20-1,5мм2 частотой до 50кГц – 2000 В.

Электрическое сопротивление изоляции 1 м провода, МОм – не менее 20000. Провод не распространяющий горение при одиночной прокладке. 95% -ный ресурс – 15000 ч. Срок службы – не менее 15 лет. Провод устойчив к вибрации, механического удара одиночного и многократного действия, линейного ускорения и акустическом шума – по ОТУ; атмосферных конденсированных осадков, статической пыли, соляного тумана, плесневых грибов; солнечного излучения, к кратковременному воздействию температуры до 150 ° С; воздействию бензина, минерального масла и соленой воды.

Провода не распространяют горение при одиночной прокладке.
Диапазон рабочих температур: от -50 до + 70 ° С
Минимальная наработка проводов – 10 000ч
Строительная длина не менее 50 м, допускается поставка длинами не менее 5 м в количестве не более 30% от общей длины партии.
Срок службы проводов – 15 лет.

Купить провод МГШВ Вы можете в ИНКАП ЭЛЕКТРО

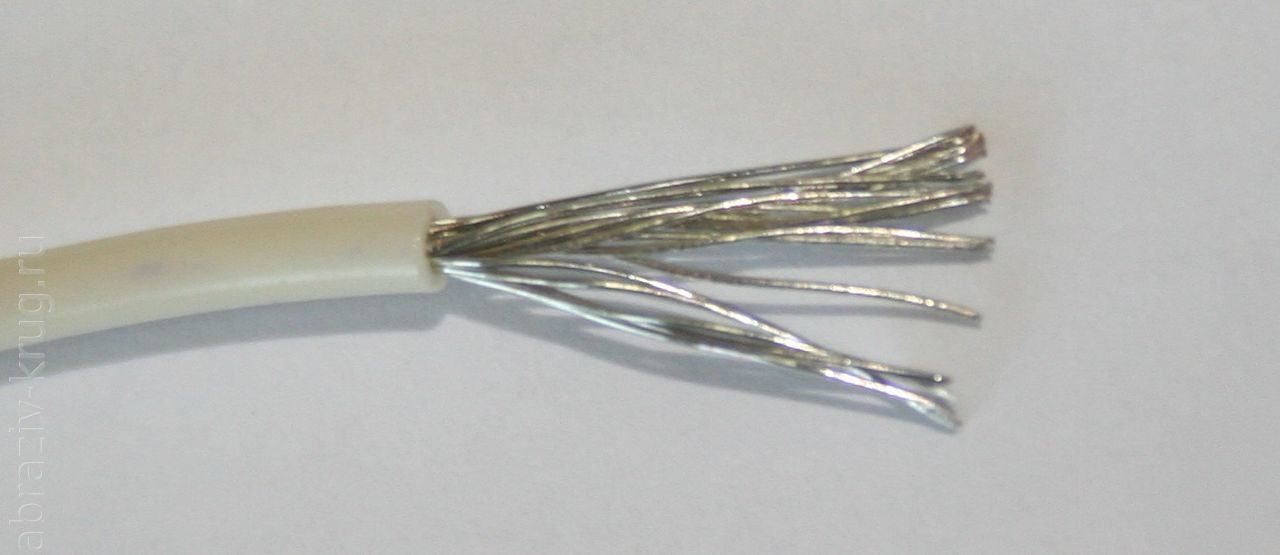

Провод МГШВ 0,35

МГШВ 0,35 монтажный провод с медной луженой многопроволочной жилой сечением 0,35 мм2 в изоляции из полиэфирных нитей и оболочкой из ПВХ пластиката различной цветности.

Технические характеристики провода МГШВ 0,35

Минимальная температура эксплуатации: -50гр.
Максимальная рабочая температура: +70гр.
Номинальное напряжение: 1000 Вольт.
Электрическое сопротивление 1 км жилы при 20°С не более 60 Ом.
Расчетная масса одного километра монтажного провода МГШВ 1х0.35 : 5,9 кг.
Номинальная толщина изоляции: 0,4 мм.
Срок службы МГШВ 0,35 не менее 15 лет.

Расшифровка маркировки МГШВ 1*0.35

М – монтажный.
Г – гибкий.
Ш – изоляция из (шелковых) полиэфирных нитей.
В – виниловая ПВХ оболочка.
0,35 – сечение медной луженой жилы в квадратных миллиметрах.

Конструкция провода МГШВ 1х0,35

1) Жила – медная многопроволочная луженая оловянно-свинцовым припоем, с номинальным содержанием олова не менее 40 процентов.
2) Изоляция – двухслойная разнонаправленная обмотка из полиэфирных нитей.
3) Оболочка – из ПВХ пластиката следующих цветов: белый, жёлтый, оранжевый, красный, розовый, синий, голубой, зеленый, коричневый, черный, фиолетовый.

Применение провода МГШВ 0,35

Провод монтажный МГШВ 1х0.35 предназначен для подвижного и фиксированного монтажа соединений в электронных и электрических приборах с переменным напряжением до 1000 Вольт и частотой до 10000 Герц, или с постоянным напряжением до 1500 Вольт.

Марка?МГШВ
Количество жил?1
Сечение жилы (мм/кв)?0.35
Материал жилы?Медь
Материал изоляции?Полиэфирные нити
Материал оболочки?ПВХ
Максимальный вес (кг/м)?0.0059
Максимальный наружный диаметр (мм)1.9
Электрическое сопротивление жилы (ом/км)60
Номинальное переменное напряжение (кВ)1
Диапазон температур эксплуатации (°С)от -50 до +70
Срок службы15 лет
Код ОКП358 321
Сопротивление изоляции жил (МОм\км)100
Толщина изоляции жил (мм)0. 4

Провод МГШВ 0,5 н.1000В

Название:

Артикул:

Текст:

Выберите категорию:
Все Кабель, Провод » Кабель АВБбШв(нг) »» Кабель АВБбШв »» Кабель АВБбШвнг » Кабель АВВГ(нг) »» Кабель АВВГ »» Кабель АВВГнг » Кабель АКВВГ, АКВБбШв » Кабель АСБ » Кабель ВБбШв(нг-LS) »» Кабель ВБбШв »» Кабель ВБбШвнг(LS) » Кабель ВВГ(нг-LS) »» Кабель ВВГ »» Кабель ВВГнг(LS) » Кабель КВБбШв (нг) » Кабель КВВГ(нг) (LS) »» Кабель КВВГ »» Кабель КВВГнг »» Кабель КВВГнг-LS » Кабель КВВГэ(нг), (LS) »» Кабель КВВГэ »» Кабель КВВГэнг »» Кабель КВВГЭнг-LS » Кабель КГ » Кабель МКШ, МКЭШ, МГШВ » Провод А, АС » Провод АПВ » Провод АППВ, ППВ » Провод ВПП » Провод ПВ-1, ПВ-3 »» Провод ПВ-1 »» Провод ПВ-3 » Провод ПВС, ТТР » Провод ПНСВ 1,2 » Провод ПУНП, ПуВВ » Провод ПЭТВ-2 » Провод РПШ » Провод СИП » Провод ШВВП » ПРОВОДА ПРОЧИЕ Арматура СИП » Ensto » КВТ » ЭРА Муфты, перчатки, трубки термоусаживаемые » Кабельные муфты »» Высоковольтные муфты »» Низковольтные муфты (до 1 кВ) » Термоусаживаемые трубки » Компоненты кабельных муфт » Трубка ТВ-40 Schneider » Контактор, реле » Автоматы в литом корпусе » Авт.

выкл. “Easy9” » Боксы » Авт.выкл. “ДОМОВОЙ” » Авт.выкл. “Acti9” HYUNDAI Сизы, Хомуты, Бирки » Дюбель хомуты, самоклеющиеся площадки » Маркировка кабеля и провода » Сизы, Сжимы ответвительные » Стяжки кабельные из нейлона » Стяжки кабельные стальные » Червячные и силовые хомуты Гофротруба, Труба ПВХ, Аксессуары Автоматический выключатель Защитные средства » ЭРА Инструменты » Когти, Лазы, Аксессуары » Инструмент для опрессовки, помпы » Инструмент для снятия изоляции » Инструмент для резки кабеля » Мультиметры и приборы электронные » Отверки, Пассатижи, Наборы Пускатель, Контактор Светодиодные лампы » ЭРА » Прогресс Лампы Рубильники, Предохранитель, Трансформатор Кабельный канал, Аксессуары Металлорукова, Аксессуары Наконечники, гильзы » Кабельные наконечники, гильзы, сжимы » Болтовые соединители и наконечники » Изолированные наконечники, разъемы и гильзы для проводов » Втулочные наконечники НШВИ Шкафы пустые » ЭРА Установочные » ЭРА Светильник, Прожектор » ЭРА » Светильники Светодиодные Шкафы распределительные Клеммы WAGO Протяжка для кабеля

Производитель:
ВсеMegalightЭРАКВТ

Новинка:
Вседанет

Спецпредложение:
Вседанет

Результатов на странице: 5203550658095

Найти

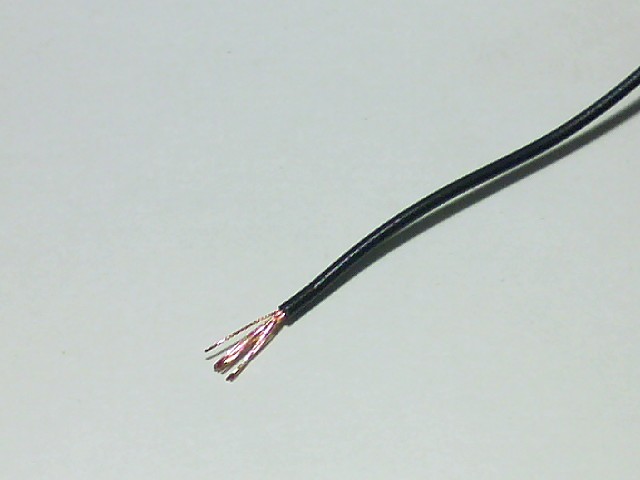

МГШВ 0,5 мм²

Элементы конструкции:

Токопроводящая жила, скрученная из медных луженых проволок;
Изоляция из полиэфирных нитей;
Изоляция из ПВХ пластиката, цвет изоляции: белый, натуральный, жёлтый, оранжевый, красный, розовый, синий, голубой, зеленый, коричневый, черный, фиолетовый.

Примечание: по требованию потребителей, провода могут поставляться с количеством жил от 2 до 5.

Область применения:

Провода марки МГШВ предназначены для подвижного и фиксированного монтажа внутриблочных, межблочных, внутриприборных и межприборных соединений в электронных и электрических устройствах, а также выводных концов электроаппаратуры на рабочее переменное напряжение 1000 В частотой 10кГц и постоянное напряжение 1500 В.

Провода предназначены для эксплуатации на суше и на море во всех макроклиматических районах, кроме макроклиматического района с очень холодным климатом. Провода стойки к воздействию синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с амплитудой ускорения 400 м/с2, механического удара одиночного действия с пиковым ударным ускорением 10 000 м/с2 длительностью действия ударного ускорения 0,1-2,0 мс, механическому удару многократного действия с пиковым ударным ускорением 1500 м/с2 длительностью действия ударного ускорения 1-5 мс, линейного ускорения величиной 5000 м/с2 и акустическому шуму в диапазоне частот 50-10 000 Гц при уровне звукового давления (относительно 2/105Па) 170дБ.

Провода устойчивы к воздействию пониженного атмосферного давления до 1,33х10-4 Па в течение 24 часов и повышенного атмосферного давления до 295 кПа. Провода стойки к воздействию атмосферных конденсируемых осадков (росы и инея), статической и динамической пыли (песка), соляного (морского) тумана, плесневых грибов и солнечного излучения. Провода не распространяют горение при одиночной прокладке. Провода выдерживают кратковременное воздействия температур: 100°С в течение 96 часов, 130°С в течение 5 минут, 150°С в течение 10 минут (без дальнейшего использования).

Минимальная наработка проводов – 10 000 часов. Минимальный срок сохраняемости проводов – 15 лет. 95%-ый ресурс – 15 000 часов.

Сечение жил, кв.мм	Число и диаметр проволок в жиле, шт х мм.	Масса провода, кг/км	Наружный диаметр не более, мм	Сопротивление проводника при 20°C, не более Ом/км
0,20	7×0,20	3,9	1,6	91,7
0,35	19×0,15	5,9	1,9	60,0
0,50	16×0,20	7,9	2,2	40,1
0,75	24×0,20	11,4	2,5	26,7
1,00	19×0,26	14,1	2,8	20,4
1,50	19×0,32	19,8	3,0	13,6

Характеристики

Влажность воздуха при 35° C [%]	98
Импульсное напряжение [В]	700
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ]	2
Максимальная рабочая температура жилы [°С]	+70
Рабочее переменное напряжение частотой 10 кГц [В]	1000
Рабочее постоянное напряжение [В]	1500
Строительная длина, не менее [м]	50
Температура окружающей среды, верхний предел [°C]	+70
Температура окружающей среды, нижний предел [°C]	-50
Электрическое сопротивление изоляции, не менее [МОм*км]	100

МГШВ, МГШВЭ | Чувашкабель

Нормативная документация: ТУ 16-505.437-82
Код ОКПО: 35 8321; 35 8322

Область применения:

Провод предназначен для работы при рабочем переменном напряжении до 380В для сечений 0,12; 0,14 мм² и 1000В для сечений 0,20-0,50мм² частоты до 10 кГц и постоянном напряжении до 500 и 1500В

Элементы конструкции

1 Токопроводящая жила – из скрученных медных проволок, луженых оловянно-свинцовым припоем, с номинальным содержанием олова не менее 40%

2 Изоляция – комбинированная: обмотка нитями полиэфирными в два слоя, во взаимно-противоположных направлениях

3 Наружная изоляция – из ПВХ-пластиката

4 Экран для провода марки МГШВЭ – оплетка из медных проволок номинальным диаметром не 0,15 мм, луженых оловяносвинцовым припоем с номинальным содержанием олова не менее 40%

Цветовая гамма проводов

Цвет наружней изоляции согласовывается с потребителем и может быть: белый, натуральный, желтый, оранжевый, красный, розовый, синий, голубой, зеленый, коричневый, черный, фиолетовый

Варианты поставки

Диапазон температур эксплуатации от -50°С до +70°С

Испытательное напряжение переменного тока частоты 50 Гц в течение 1мин. :

для сечения 0,12-0,14 мм² – 800В
для сечения 0,2-1,50 мм² – 2000В

Электрическое сопротивление изоляции 1м длины. МОм, не менее:

в нормальных климатических условиях – 2х10⁴
при температуре 70°С – 1х10ᵌ
при температуре до 35°С и относительной влажности воздуха 98% – 1х10²

Импульсное напряжение – 700В

Строительная длина не менее – 50м

Конструкция

Выберите интересующий Вас продукт, нажмите ,
чтобы добавить его в Корзину заявок.

Марка кабеля	Добавить	Число жил и номинальное сечение жилы, мм²	Толщина, мм		Максимальный наружный диаметр, мм	Расчетная масс, кг/км	Электрическое сопротивление 1км жилы при 20°С, не более, Ом
Марка кабеля	Добавить	Число жил и номинальное сечение жилы, мм²	Изоляция (номинальная)	Оболочка (минимальная)	Максимальный наружный диаметр, мм	Расчетная масс, кг/км	Электрическое сопротивление 1км жилы при 20°С, не более, Ом
МГШВ		1х0,12	0,25		1,3	2,3	170,3
		1х0,14	0,25		1,4	2,5	140,0
		1х0,20	0,30		1,6	3,9	91,7
		1х0,35	0,40		1,9	5,9	60,0
		1х0,50	0,40		2,2	7,9	40,1
		1х0,75	0,45		2,5	11,4	26,7
		1х1,00	0,45		2,8	14,1	20,4
		1х1,50	0,45		3,0	19,8	13,6
МГШВЭ		1х0,12	0,25		1,9	8,3	170,3
		1х0,14	0,25		2,0	9,0	140,0
		1х0,20	0,30		2,2	10,3	91,7
		1х0,35	0,40		2,5	14,9	60,0
		1х0,50	0,40		2,8	17,5	40,1
		1х0,75	0,45		3,3	23,5	26,7

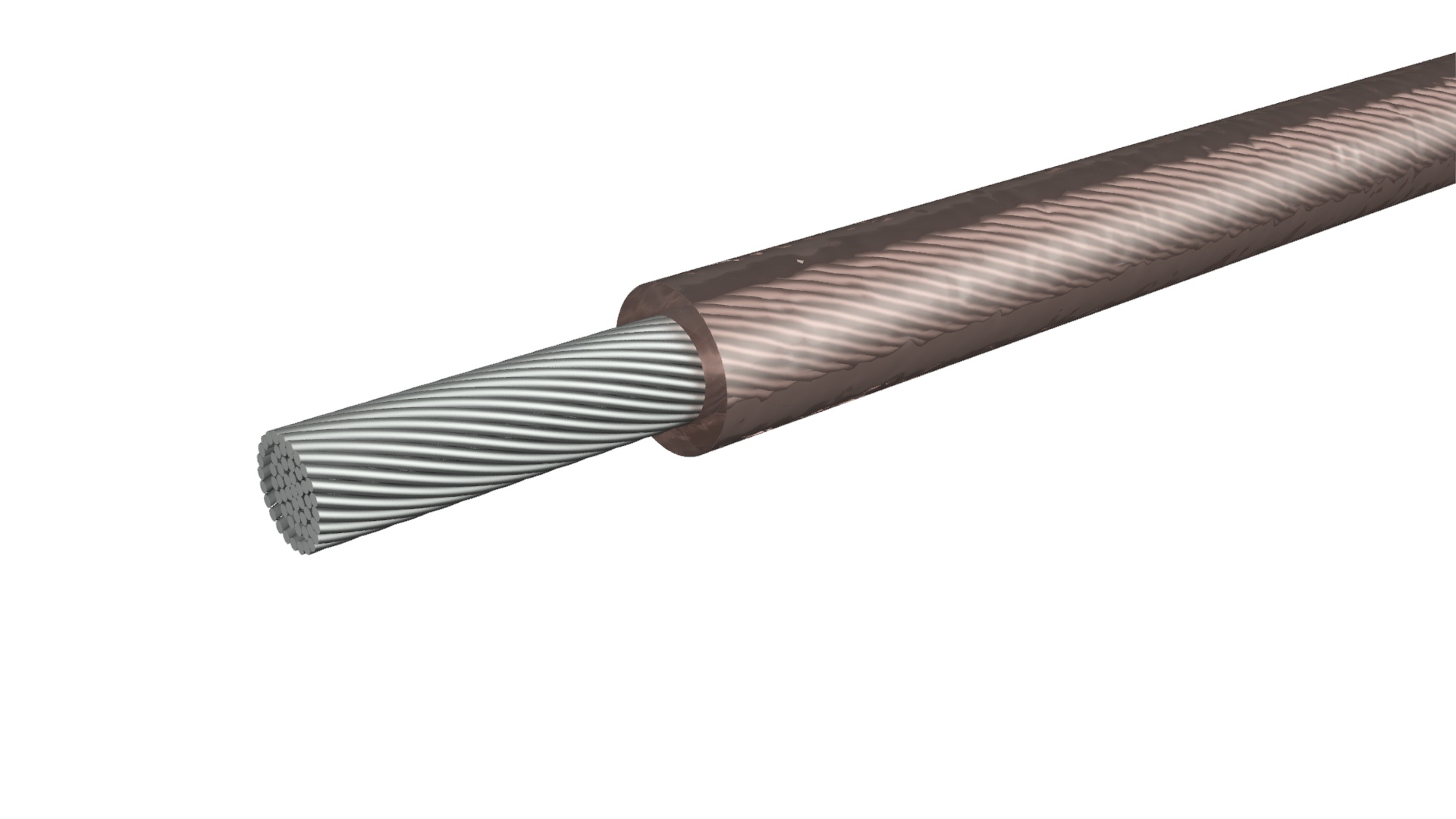

МСВС характеристики, конструкция, описание –оооо «Татлон

».

МГШВ ТУ 16-505.437-82. В наличии все цвета.
Проволока марки МГШВ состоит из электропроводящей проволоки, скрученной из луженых медных оловянных проволок.
Поверхность сердечника покрывается изоляцией из полиэфирной пряжи (шелк), затем заливается ПВХ изоляцией.
Изоляция ПВХ проводамГСХВ заводом выпускается в различных цветах – Красный, Оранжевый, Желтый, Зеленый, Синий, Синий, Фиолетовый, Коричневый, Белый, Черный.

Импульсное напряжение до 700В.
Рабочее напряжение переменного тока 10 кГц -1000В
Рабочее постоянное давление -1000В

Монтажный провод МГШВ эксплуатируется на суше и на море, провод устойчив к воздействиям во всех климатических регионах, кроме климатического района с очень холодным климатом.
Диапазон рабочих температур от -50 до +70. Проволока МГШВ №
не распространяет горение в одиночной прокладке, имеет сертификат пожарной безопасности.

Имя	единица измерения	Цена с НДС за шт. (Руб.)			Расчетная масса 1 км провода, кг	Наибольший наружный диаметр проволоки, мм	Производство
Имя	единица измерения	от 1-799м	от 800-2999м	от 3000 м	Расчетная масса 1 км провода, кг	Наибольший наружный диаметр проволоки, мм	Производство
МГШВ 0.12	1 метр	2,62	2,46	2,3	2,5	1,3	Россия
МГШВ 0,14	1 метр	2,87	2,7	2,52	2,7	1,4	Россия
МГШВ 0,2	1 метр	3,64	3. 41 год	3,19	4,3	1,6	Россия
МГШВ 0,35	1 метр	4,74	4,45	4,16	5,6	1,6	Россия
МГШВ 0,5	1 метр	5,79	5,44	5,08	7,8	2,2	Россия
МГШВ 0.75	1 метр	7,39	6,93	6,48	10,4	2,5	Россия
МГШВ 1. 0	1 метр	9,22	8,66	8,09	13,9	2,8	Россия
МГШВ 1,5	1 метр	13,58	12.74	11,91	18,6	3	Россия

Провод МГШВ – провод монтажный гибкий с комбинированной изоляцией.

Провод МГШВ состоит из витых токопроводящих жил (медная луженая проволока), изоляции из полиэфирной (шелковой) нити и изоляционной оболочки (пластикат ПВХ). В проводе МГШВ одна жила, выполненная в виде жгута. Использование медных проводов обеспечивает высокую гибкость провода и возможность его использования в мобильной установке.

Благодаря полиэфирной оболочке проволока имеет хорошие прочностные характеристики при сохранении гибкости. Поэтому провод МГШВ можно использовать и в условиях частых перегибов, без потери надежности и прочности соединения.

Технические характеристики

Провод МГШВ может иметь сечение жилы от 0,12 до 1,5 мм2. Наружный диаметр жил – от 1,3 до 3 мм соответственно. Масса провода в зависимости от сечения жилы – от 2.От 3 до 19,8 кг / км соответственно.

Строительная длина провода от 50 м. Срок службы провода не менее 15 лет. Проволока рассчитана на наработку не менее 10 000 часов.

Провод предназначен для передачи как постоянного, так и переменного тока. Рабочее напряжение проводов – от 380 В до 1000 В (в зависимости от сечения жилы), частотой до 10 кГц. Постоянное напряжение – от 500 В до 1500 В (в зависимости от сечения жилы).К каждому типу провода прилагаются более подробные спецификации.

Цвет утеплителя может быть как однотонным, так и полосатым.

Технические характеристики

Благодаря полиэфирной изоляции и внешней изоляции из ПВХ, провод МГШВ устойчив к атмосферным осадкам, ультрафиолетовому излучению, статической пыли. Изоляция устойчива к минеральным маслам, бензину, соленой воде, соляному туману. Проволока не плесневеет, не теряет своих характеристик при механических ударах, как одиночных, так и множественных.Провод МГШВ устойчив к линейным ускорениям, синусоидальной вибрации и акустическим шумам. Также утеплитель выдерживает температуру до +150 0 С при кратковременном воздействии. Диапазон рабочих температур от -50 0 С до +70 0 С. То есть провод МГШВ можно использовать практически во всех регионах страны. Проволока эксплуатируется при относительной влажности до 99% (при температуре до +35 0 С). Предназначен для использования в условиях низкого и высокого атмосферного давления (до 3 атм.).

Проволока МГШВ не распространяет горение при однократном применении.

Приложение

Проволока МГШВ находит широкое применение в различных сферах – в строительстве, производстве, промышленности, в быту. Провод применяется, как для стационарной, так и для мобильной связи. Провод применяется для неблочных или внутриблочных соединений при установке электрооборудования, радиооборудования. Особенно распространено его использование в авиастроении, в судостроении.

Особенности приложения

Провод МГШВ не имеет никаких особенностей – его зачистка и установка производятся по общепринятым правилам.

Следует отметить, что все вышесказанное справедливо для качественных проводов. Низкое качество или дефект делают использование провода невозможным из-за его потенциальной опасности.

У нас вы можете купить проволоку МГШВ в широком ассортименте (разных сечений). Вся продукция сертифицирована – мы предоставляем сертификат соответствия на каждый вид провода МГШВ.
