что значат эти буквы, какой буквой обозначается заземление

На чтение 8 мин Просмотров 30.7к. Опубликовано Обновлено

При самостоятельном подключении электрического оборудования – светильников, вентиляции, автомата пользователи могут обнаружить буквенные обозначения клемм. L, N в электрике – это фаза и земля, к которым проводят соответствующие кабели.

Буквенная маркировка проводов

Стандарты буквенной и цветовой маркировки проводов

Для бытовых и промышленных электролиний применяются изолированные провода с внутренними токопроводящими жилами. Изделия отличаются в зависимости от цвета изоляционного покрытия и маркировки. Обозначение фазы и нуля в электрике ускоряет ремонтные и монтажные работы.

Маркировка кабелей в электрических установках под напряжением до 1000 В регулируется ГОСТ Р 50462-2009:

  • в п. 6. 2. 1 указывается, что нулевой проводник маркируется как N;
  • пункт 6.2.2. гласит, что провод защиты с заземлением обозначается PE;
  • в п. 6.2.12 сказано, что в электрике L является фазой.

Понимание маркировки упрощает монтажные работы в хозяйственных, жилых и административных зданиях.

L – обозначение фазы

Обозначение L и N в электрике

В сети переменного тока под напряжением находится фазный провод. В переводе с английского слово Line имеет значение активный проводник, линия, поэтому маркируется буквой L. Фазные проводники обязательно покрываются цветной изоляцией, поскольку, находясь в оголенном состоянии, могут стать причиной ожогов, травм человека, возгорания или выхода из строя различного оборудования.

N – буквенный символ нуля

Знак нулевого или нейтрального рабочего кабеля – N, от сокращения терминов neutral или Null. При составлении схемы так маркируются клеммы коммутации нуля в однофазной или трехфазной сети.

Слово «ноль» используется только на территории стран СНГ, во всем мире жила называется нейтраль.

PE – индекс заземления

Маркировка заземления

Если проводка заземлена, применяется буквенный маркер PE. С английского значение Protective Earthing переводится как провод заземления. Аналогично будут обозначаться зажимы и контакты для коммутации с заземляющим нулем.

Расцветка изоляционного покрытия проводников

Обозначать по цветам кабели заземления, фазы и нуля необходимо в соответствии с требованиями ПУЭ. В документе установлены различия расцветки для заземления в электрощитке, а также для нуля и фазы. Понимание цветового обозначения изоляции исключает необходимость расшифровки буквенных маркеров.

Цвет жилы заземления

На территории РФ с 1 января 2011 года действует европейский стандарт МЭК 60446:2007. В нем отмечено, что заземление имеет только желто-зеленую изоляцию. Если составляется электросхема, земля должна обозначаться как РЕ.

Жила заземления есть только в кабелях от 3-х жил.

В проводниках PEN, используемых в старых постройках, совмещены жилы земли и нуля. Изоляционное покрытие в данном случае имеет синий цвет заземления и желто-зеленые кембрики на точках соединения и концах провода. В некоторых случаях использовалась обратная маркировка – зануление желто-зеленого цвета с синими наконечниками.

Жилы земли и нуля PEN-кабелей тоньше, чем фазные.

Организация защитного заземления – обязательное условие создания электросети в жилом и промышленном строении. Его необходимость указана в ПУЭ и ГОСТ 18714-81. Стандарты гласят, что нулевое заземление должно иметь наименьший показатель сопротивления. Чтобы не запутаться, используют цветовую разметку кабелей.

Цветовое обозначение нулевых рабочих контактов

Цвет проводов в электропроводке

Чтобы не перепутать, где фаза, а где ноль, вместо букв L и N ориентируются на цвета кабелей. Электрические стандарты отмечают, что нейтраль бывает синего, голубого, сине-белого оттенка вне зависимости от количества жил.

Обозначить ноль можно латинской литерой N, который на схеме читается как минус. Причина прочтения – участие нуля в замыкании электроцепи.

Расцветка фазного провода

Фаза – это токоведущая линия, которая при неосторожном касании может привести к поражению током. У мастеров-новичков часто возникают сложности с поиском кабеля. Обозначается фаза черным, коричневым, кремовым, красным, оранжевым, розовым, фиолетовым, серым и белым оттенком.

Буквенный индекс фазы – L. Он используется там, где провода не размечены цветом. При подключении кабеля к нескольким фазам рядом с литерой L ставится порядковый номер или латинские буквы А, В, С. Фазу также часто маркируют как плюс.

Фазный провод не может быть синим, голубым, зеленым или желтым.

Зачем использовать цветовую маркировку

Определить L и N в электрике можно при помощи индикаторной отвертки. Понадобится прикоснуться кончиком к части изделия без изоляционного покрытия. Свечение индикатора свидетельствует о наличии фазы. Если светодиод не загорелся, жила нулевая.

Цветовое обозначение сокращает время на поиски нужного провода, устранение неисправности. Знание цветов проводников также исключает риски токового поражения.

Нюансы ручной цветовой разметки

Цветовая маркировка проводов с помощью кембрика

Ручная разметка применяется в момент использования проводов одинакового цвета в домах старой застройки. Перед началом работ составляется схема с цветовыми значениями проводников. В процессе укладки помечать токоведущие жилы можно:

  • стандартными кембриками;
  • кембриками с термоусадкой;
  • изоляционной лентой.

Правила допускают использование специальных наборов для маркировки. Точки установки маркеров для обозначения нуля и фазы указаны в ПУЭ и ГОСТе. Это концы провода и места его присоединения к шине.

Специфика разметки двухжильного провода

Термоусадочная трубка для проводов

Если подключение кабеля к сети уже сделано, можно использовать индикаторную отвертку. Сложность использования инструмента заключается в невозможности определения нескольких фаз. Их понадобится прозванивать мультиметром. Для предотвращения путаницы можно пометить электрический проводник цветом:

  • выбрать трубки с термоусадкой или изоленты для обозначения нуля и фазы;
  • работать с проводниками не по всей длине, а только на местах соединений и стыков.

Количество цветов определяется схемой. Главное при ее создании – не запутаться, не использовать желтые, зеленые или синие маркеры для фазы. Ее допускается размечать красным или оранжевым цветом.

Разметка трехжильного провода

При помощи мультиметра можно определить расположение фазы, ноля, и заземления

Для поиска фазы, заземления и нуля в трехжильном проводе целесообразно применять мультиметр. Его ставят на режим переменного напряжения и аккуратно щупами касаются фазы, потом – оставшихся жил. Показатели тестера следует записать и сравнить. В комбинации «фаза-земля» напряжение будет меньшим, чем в комбинации «фаза-ноль».

После уточнения линий можно делать маркировку. Понять, фаза – L или N, поможет соответствующая расцветка. У нуля она будет голубой или синей, у плюса – любой другой.

Порядок разметки пятипроводной системы

Электропроводка с трехфазной сети выполняется только пятижильным кабелем. Три проводника будут фазным, один – нейтральным, один – защитным заземлением. Цветовая маркировка применяется согласно нормативным требованиям. Для защиты используется желто-зеленая оплетка, для нуля – синяя или голубая, для фазы – из перечня разрешенных оттенков.

Как маркировать совмещенные провода

Для упрощения процесса монтажа проводки используются кабели с двумя или четырьмя жилами. Линия защиты тут соединяется с нейтралью. Буквенный индекс провода – PEN, где PE обозначает заземляющий, а N – нулевой проводник.

Согласно ГОСТу, используется особая цветовая маркировка. По длине совмещенный кабель будет желто-зеленым, а кончики и точки соединения – синими.

Выделяйте основные точки проблемных мест кембриками или изолентой.

Расцветка проводки как способ ускорения монтажа

Правильная расцветка проводки ускоряет монтаж электропроводки

До начала действия ГОСТ Р 50462-2009 кабели маркировались белым или черным цветом. Определение фазы и нуля производилось при расключении контролькой в момент подачи питания.

Использование цветовых маркеров упрощает ремонтные работы, обеспечивает их безопасность и удобство. Ориентируясь по оттенку кабелей, мастер не потратит много времени, чтобы провести электричество в дом или квартиру.

Рассмотреть значение цветовой маркировки можно на примере светильника. Если меняется лампа, а ноль и фаза перепутаны, имеются риски травм или летального исхода от поражения током. Когда в электрике обозначение L и N выполнено по цвету, фаза выйдет на выключатель, а ноль – на источник света. Напряжение нейтрализуется, и можно будет касаться даже включенной лампочки.

Требования к расцветке проводки при монтаже

Расключение распредкоробки

От распредкороба на выключатель протягивается медный провод с одной или двумя жилами. Количество жил зависит от количества клавиш прибора. Разрываться должна фаза, а не ноль. В процессе работы допускается использовать для запитки проводник белого цвета, делая пометку на схеме.

Розетка подключается с учетом полярности. Рабочий ноль будет слева, фаза – с правой стороны. Заземление располагается посередине устройства и зажимается клеммой.

При наличии двух кабелей одинаковой расцветки можно найти фазу и нейтраль при помощи контрольки, индикаторной отвертки, мультиметра.

На электросхеме стоит указывать, что означает L и N, но в электрике их используется несколько. На однолинейной отображена силовая часть – тип питания, количество фаз на потребителя. Здесь целесообразно начертить одну засечку на однофазной сети, три – на трехфазной и указать провода цветом. Коммутационное и защитное оборудование помечается специальными символами.

Правильная маркировка и цветовая разметка проводов обеспечивает качество монтажа и обслуживания линии. Нанесение обозначений согласно международным требованиям позволяет электрикам и домашним мастерам сориентироваться в схеме.

Цвет фазы и нуля. Цветовая маркировка проводов

В современной жизни маркировка проводов по цвету это не рекламный ход завода-изготовителя, чтобы выделиться среди других. Это необходимость и требование, без которого невозможен быстрый и качественный монтаж эл.проводки. Чем помогает данная расцветка?

  • быстрая идентификация назначения провода (фаза, ноль или земля)
  • уменьшение количества ошибочных подключений в процессе монтажа
  • отсутствие необходимости в прозвонке провода для фазировки

Производители выбирают цвета проводника не по своему желанию, а согласно правил. Причем на проводник может наноситься не только цвет, но и цифро-буквенное обозначение.

Расцветка наносится на всей протяженности изоляции жилы. Но на некоторых участках можно также использовать разноцветные кембрики под термоусадку. В основном они широко применяются на концевых разделках кабеля.

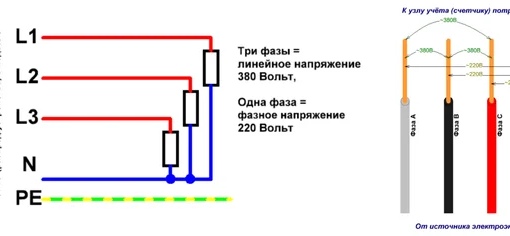

Расцветка в сети 220В и 380В однофазного и трехфазного напряжения

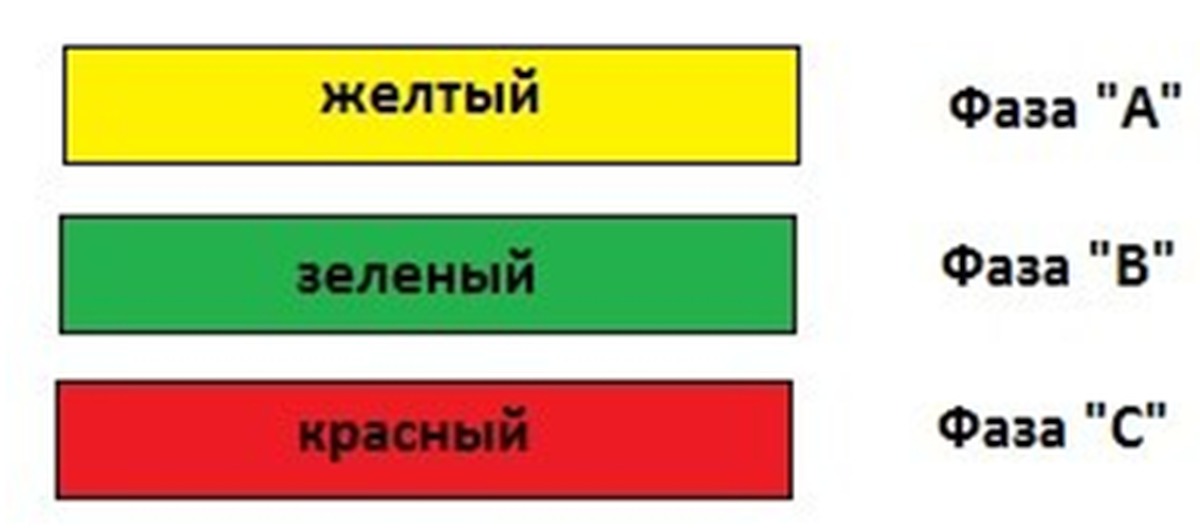

В трехфазной сети провода и шины ранее раскрашивались следующим образом:

Желтого цвета

Зеленого цвета

Красного цвета

Для того чтобы легче запомнить порядок цветов, электрики использовали аббревиатуру – Ж-З-К.

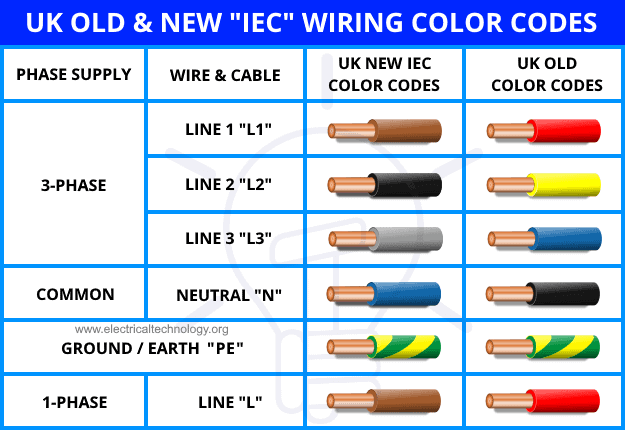

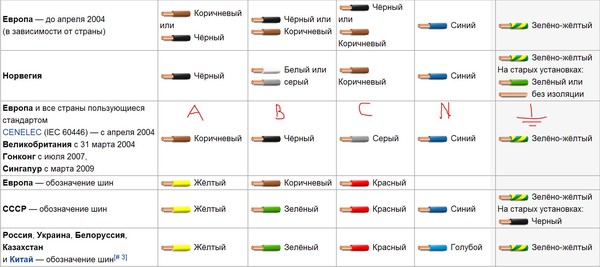

С 01.01.2011г ввели новые стандарты согласно ГОСТ Р 50462-2009 ():

Коричневый

Теперь пора переходить на сокращения – К-Ч-С! Субъективно говоря, данная маркировка в наглядности проигрывает предыдущей цветной раскраске Ж-З-К.

А представьте, что в щитовой или в помещении плохое освещение, пыль на проводах? Как вы думаете, что ваш глаз лучше различит, желтый от зеленого цвета или коричневый от черного? Правилами в этом случае оговаривается необходимость буквенного обозначения и маркировки жил, помимо цветовой.

Буквенное обозначение проводов

Каким должно быть буквенное обозначение проводов по ГОСТ представлено в следующих таблицах:

Наносить эти буквы лучше всего при помощи специальных колечек бирок.

Они представляют из себя ПВХ трубку, предварительно надрезанную, с нанесенными на ней буквами и цифрами.

Маркировать фазные проводники желтым или зеленым цветом по новым правилам запрещено. Именно из-за их схожести с желто-зеленым проводником заземления.

Также стоит заострить внимание, что коричневый цвет – именно фаза А или L1 (просто L в однофазной 220в сети), а черный – фаза B или L2. Когда вы проводите проводку для себя, невольно можете и упустить данный момент. А вот если электрика делается на промышленный объект, то здесь с вас потребуют четкого соблюдения международного стандарта и правильной фазировки.

Белый цвет является самым дешевым вариантом при изготовлении изоляции жил, так как не требует применения красителей. Поэтому его чаще всего используют производители дешевых марок кабелей. На счет этого цвета нет каких-либо специальных указаний по маркировке.

Расцветка в сети постоянного напряжения

В сетях постоянного напряжения задействовано 3 шины. Здесь отсутствует привычные нам ноль и фаза. Есть положительный проводник или шина (со знаком плюс) и отрицательный проводник (со знаком минус). Плюсовая шина, по старым правилам должна быть красного цвета, минусовая – синего. Нулевая рабочая шина – голубого.

По новым стандартам с 01.01.2011г:

Плюсовая

Коричневого цвета

Минусовая

Серого цвета

Средний проводник

Синего цвета

Ошибки и варианты расцветки фазных, нулевых и заземляющих проводов

Вопрос маркировки проводов по цвету остро встает, когда проводку монтирует один электрик, а затем обслуживает другой. При соблюдении всех правил расцветки на поиске неисправности значительно экономятся и время и деньги.

К сожалению, в старой советской проводке большинство проводников одноцветные и здесь уже никак не обойтись без пробника или мультиметра.

Если цветовая маркировка есть и соблюдена, то нулевые и защитные провода должны быть:

Нулевой провод N – должен быть синего цвета.
Нулевой защитный PE – желто-зеленого.
Проводник совмещающий нулевой защитный и рабочий ноль PEN – желто-зеленый на всей протяженности провода, но на конце в месте соединения - синего цвета.

При расцветке фазных проводов производителю дается выбор из множества вариантов расцветки. Вот основные из них:

Нестандартные варианты расцветки проводов

Иногда из-за неправильной маркировки цветов производителями, приходится пренебрегать ГОСТом. Например у вас 3 жилы в кабеле разных цветов:

  • синий
  • коричневый
  • черный

В этом случае фазу делаете по правилам, а именно – коричневым цветом. Нулевой провод будет синим. А вот черная жила станет заземлением. В таком варианте цвета будут хотя бы напоминать советский стандарт.

Еще один из ”неудобных” вариантов комбинирования цветов жил кабеля:

  • черный
  • синий
  • красный

Чтобы по минимуму нарушить ГОСТ и быть близко к его требованиям, фазу делайте черным цветом. Синий – нулевым, а вот красный будет защитным проводником PE.

Только обязательно промаркируйте его на конце желтой и зеленой изолентой.

А что делать, если в кабеле нет вообще ни одного цвета напоминающего фазный провод? То есть отсутствуют цвета черный, коричневый и серый. Тогда выбирайте за фазу тот провод, который максимально близко соответствует к установленному правилами коричневому цвету. Например, красный.

Еще на концах разделки проводов, согласно фазировки, можно одеть разноцветные изолирующие термотрубки или разноцветную изоленту.
Чтобы не прибегать к таким методам, заранее на стадии покупки и выбора кабеля обратите внимание на его цветовую расцветку.

Что делать, если кабель уже проложен без соблюдения цветовой маркировки?

Чаще всего можно столкнуться с ситуацией, когда проводка уже проложена, а электрик который этим занимался, как правило не озаботился ознакомиться с правилами цветовой маркировки и ГОСТ. Что делать в этом случае?

Здесь ничего не остается как брать в руки приборы – пробник, индикатор, прозвонку и тратя время, выискивать нужные проводники.
После каждого определения того или иного проводника, используйте цветные кембрики для их обозначения согласно ГОСТ и переходите к следующему. Данное обозначение достаточно сделать только в конце и начале кабеля, а не по всей его протяженности.

Фазные проводники от нулевых отличить легко. А как различить нулевой рабочий от защитного, можно ознакомиться в статье " ".

Советы, связанные с расцветкой проводов, которых следует придерживаться при монтаже:

  • старайтесь не использовать кабели разных производителей. Как правило, и расцветки у них не одинаковые, что в дальнейшем может привести к ошибкам при монтаже.
  • если вы все же вынуждены работать с кабелями разных производителей и расцветок, в самом начале прозванивайте все жилы и заранее маркируйте их разноцветной изолентой, чтобы не перепутать в дальнейшем. Не надейтесь на свою память
  • когда приходится наращивать короткий кабель, то используйте провода тех же цветов, что и на основном участке.
  • старайтесь не использовать кабели, в которых нет жил с желто-зеленым цветом (защитный ноль)
  • если в кабеле отсутствует жила желто-зеленого цвета, то в качестве земли используйте ближайший родственный цвет.

Те, кто хоть раз в жизни имели дело с электропроводами, не могли не обращать внимания, что кабели всегда имеют разный цвет изоляции. Придумано это не для красоты и яркой окраски. Именно благодаря цветовой гамме в одежде провода легче распознавать фазы, заземление и нулевой провод. Все они имеют свойственную им окраску, что во много раз делает удобной и безопасной работу с электропроводкой. Самое главное для мастера – это знать, какой провод каким цветом должен обозначаться.

Цветовая маркировка проводов

При работе с электропроводкой максимальную опасность представляют провода, к которым подключена фаза. Соприкосновение с фазой может привести к летальному исходу, поэтому для этих электропроводов выбраны самые яркие, например, красный, предупреждающие цвета.

Кроме того, если провода маркированы разными цветами, то при ремонте той или иной детали можно быстрее определить какие именно из пучка проводов необходимо проверить в первую очередь, и которые из них наиболее опасны.

Чаще всего для фазных проводов используется следующая расцветка:

  • Красные;
  • Черный;
  • Коричневый;
  • Оранжевые;
  • Сиреневые,
  • Розовые;
  • Фиолетовые;
  • Белый;
  • Серые.


Именно в эти цвета могут быть окрашены фазные провода. Вы сможете проще разобраться с ними, если исключите нулевой провод и землю. Для удобства, на схеме изображение фазного провода принято обозначать латинской литерой L. При наличии не одной фазы, а нескольких, к букве должно быть добавлено численное обозначение, которое выглядит так: L1, L2 и L3, для трехфазных в 380 В сетях. В некоторых исполнениях первая фаза (масса), может быть обозначена буквой A, вторая – B, а уже третья – C.

Какого цвета провод заземления

В соответствии с современными стандартами, проводник заземления должен иметь желто-зеленый цвет. С виду он похож на желтую изоляцию, на которой имеются две продольные ярко-зеленые полосы. Но встречается иногда и окраска из поперечных зелено-желтых полос.

Иногда, в кабеле могут иметься только ярко-зеленые или желтые проводники. В данном случае «земля» будет обозначаться именно таким цветом. Соответствующими цветами она же будет отображаться и на схемах. Чаще всего инженеры рисуют из ярко зелеными, но иногда можно заметить и желтые проводники. Обозначают на схемах или приборах «землю» латинскими (на английском) буквами PE. Соответственно этому маркируются и контакты, куда «земляной» провод нужно подключать.

Иногда специалисты называют заземляющий провод «нулевым и защитным», но не стоит путать. Если вы увидите такое обозначение, то знайте, что это именно земляной провод, а защитным его называют потому, что он что снижает риск удара током.

Ноль или нейтральный провод имеет следующий цвет маркировки:

  • Синий;
  • Голубой;
  • Синий с белой полоской.

Никакие цвета в электрике для маркировки нулевого провода не используются. Таким вы его найдете в любом, будь то трехжильном, пятижильном, а может и с еще большим количеством проводников. Синим и его оттенками обычно рисуют «ноль» на различных схемах. Профессионалы называют его рабочим нулем, потому, что (чего нельзя сказать о заземлении), участвует в электропроводке с питанием. Некоторые, при прочтении схемы называют его минус, в то время как фазу все считают «плюс».

Как проверить подключение проводов по цветам

Цвета проводов в электричестве придуманы для того, чтобы ускорить идентификацию проводников. Однако, полагаться лишь только на цвет опасною, ведь какой-либо новичок, или безответственный работник из ЖЗК-а, мог подключить их неправильно. В связи с этим, перед тем, как приступить к работам, необходимо удостовериться правильности их маркировки или подключения.

Для того, чтобы выполнить проверку проводов на полярность, берем индикаторную отвертку или мультиметр. Стоит заметить, что с отверткой на много проще работать: когда вы прикасаетесь к фазе загорается вмонтированный в корпус светодиод.

Если кабель двухжильный, тогда проблем практически нет- вы исключили фазу, значит второй проводник, который остался, это ноль. Однако часто встречаются и трехжильные провода. Здесь уже для определения вам понадобиться тестер, или мультиметр. При их помощи так же не сложно определить, какой проводов фазный (плюсовой), а какой – нулевой.

Делается это следующим образом:

  • На приборе выставляется переключатель таким образом, чтобы выбрать шакалу более 220 В.
  • Затем нужно взять в руки два щупа, и держа их за пластиковые ручки, очень аккуратно дотрагиваемся стержнем одного из щупов к найденному проводу-фазе, а второй прислоняем к предполагаемому нулю.
  • После этого на экране должно будет высветиться 220 В, или то напряжение, которое есть по факту в сети. Сегодня оно может быть ниже.


Если на дисплее появилось значение 220 В или что-то в этом пределе, то другой провод – это ноль, а оставшийся – предположительно «земля». В случае, если значение, появившееся на дисплее меньше, стоит продолжить проверку. Одним щупом опять прикасаемся к фазе, другим к предполагаемому заземлению. Если показания прибора будут ниже, чем в случае с первым измерением, то перед вами «земля». По стандартам она должна быть зеленого или желтого цвета. Если вдруг показания получились выше, это означает, что где-то напутали, и перед вами «нулевой» провод. Выходом из этой ситуации будет либо искать, где именно подключили провода неправильно, или оставив все как есть, запомнив, что провода перепутаны.

Обозначения проводов в электрических схемах: особенности подключения

Начиная любые электромонтажные работы на линиях, где уже проложена сеть, необходимо убедиться в правильности подключения проводов. Делается это с помощью специальных тестирующих приборов.

Необходимо запомнить, что при проверке соединения «фаза-ноль» показания индикаторного мультиметра всегда будут выше, чем в случае прозвонки пары «фаза-земля».

Провода в электрических цепях по нормам имеют цветную маркировку. Данный факт позволяет электрику в короткий промежуток времени найти ноль, заземление и фазу. В случае, если эти провода подсоединить неправильно между собой, то возникнет короткое замыкание. Иногда такая оплошность приводит к тому, что человек получает удар электрическим током. Поэтому, нельзя пренебрегать правилам (ПУЭ) подключения, и необходимо знать, что специальная цветовая маркировка проводов предназначена для обеспечения безопасности при работе с электропроводкой. Кроме того, данное систематизирование значительно сокращает время работы электрика, так, как он имеет возможность быстро найти нужные ему контакты.

Особенности работы с электропроводами разного цвета:

  • Если вам нужно установить новую, или заменить старую розетку, то определять фазу вовсе необязательно. Вилке вовсе неважно, с какой стороны вы ее подключите.
  • В случае, когда вы подключаете выключатель от люстры, то нужно знать, что нему необходимо подавать конкретно фазу, а к лампочкам только ноль.
  • Если цвет контактов и фазы и нуля совершенно одинаковый, то значение проводников определяется с помощью индикаторной отвертки, где рукоятка изготовлена из прозрачного пластика с диодом внутри.
  • Перед тем, как определить проводник, электрическую цепь в доме или другом помещение нужно обесточить, а проводки на концах зачистить и развести в стороны. Если этого не сделать, то они могут нечаянно соприкоснуться и получится короткое замыкание.

Использование цветной маркировки в электрике намного облегчило жизнь людей. Кроме того, благодаря цветовым обозначениям, на высокий уровень поднялась безопасность при работе с проводами, которые находятся под напряжением.

Обозначения и цвета проводов в электрике (видео)

Рейтинг 4.50 (1 Голос)

Давайте разберемся, о чем говорят обозначения L и N в электрике .

Как вы, наверное, сами догадались это не просто произвольные символы, каждый из них несет конкретное значение и выполняет роль подсказки, для правильного подключения электроприбора к сети.

« L » - Эта маркировка пришла в электрику из английского языка, и образована она от первой буквы слова «Line» (линия) - общепринятого названия фазного провода. Также, если вам удобнее, можно ориентироваться на такие понятия английских слов как Lead (подводящий провод, жила) или Live (под напряжением).

Соответственно обозначением L маркируются зажимы и контактные соединения, предназначенные для подключения фазного провода. В трехфазной сети, буквенно-цифровая идентификация (маркировка) фазных проводников "L1", "L2" и "L3".

По современным стандартам (ГОСТ Р 50462-2009 (МЭК 60446:2007 ), действующим в России, цвета фазных проводов - коричневый или черный . Но зачастую, может встречаться белый, розовый, серый или провод любого другого цвета, кроме синего, бело-синего, голубого, бело-голубого или желто-зеленого.

«N» - маркировка, образованная от первой буквы слова Neutral (нейтральный) - общепринятое название нулевого рабочего проводника, в России называемого чаще просто нулевым проводником или коротко Ноль (Нуль). В связи с этим, удачно подходит английское слово Null (нулевой), можно ориентироваться на него.

Обозначением N в электрике маркируются зажимы и контактные соединения для подключения нулевого рабочего проводника/нулевого провода. При этом это правило действует как в однофазной, так и трехфазной сети.

Цвета провода, которыми маркируется нулевой провод (нуль, ноль, нулевой рабочий проводник) строго синий (голубой) или бело-синий (бело-голубой).

Если уж мы говорим об обозначениях L и N в электрике, нельзя не отметить еще вот такой знак - , который также, практически всегда можно увидеть совместно с этими двумя маркировками. Таким значком отмечены зажимы, клеммы или контактные соединения для подключения провода защитного заземления (PE - Protective Earthing ), он же нулевой защитный проводник, заземление, земля.


Общепринятая цветовая маркировка нулевого защитного провода - желто-зеленый . Эти два цвета зарезервированы только для заземляющих проводов и не встречаются при обозначении фазных или нулевых.

К сожалению, нередко, электропроводка в наших квартирах и домах выполнена с несоблюдением всех строгих стандартов и правил цветовой и буквенно-цифровой маркировки для электрики. И знать предназначение маркировок L и N у электрооборудования, порой, недостаточно, для правильного подключения. Поэтому, обязательно прочитайте нашу статью « », если у вас есть какие-то сомнения, этот материал будет как нельзя кстати.

Существует, по сути, не так много всяческих видов проводников и их подключений. В электроэнергетике различают питающие и защитные проводники. Некоторые слышали такие слова как «нулевой» и «фазный» провод. Однако тут и возникают вопросы. Как определить ноль и фазу в реальной сети?

Какие существуют проводники в розетке?

Можно разобраться с вопросом «что такое фаза и ноль», не углубляясь в дебри выяснения строения, преимуществ и негативных моментов в трехфазных или пятифазных цепях. Все разобрать можно фактически на пальцах, раскрыв самую обычную домашнюю розетку, которая поставлена в квартиру или частный дом лет десять - пятнадцать назад. Как видно, эта розетка подключается к двум проводкам. Как определить ноль и фазу?

Как работают провода в розетке и зачем они нужны?

Как видно, есть определенные различия между рабочими и нулевыми. Какое обозначение фазы и нуля? Голубоватая или синяя окраска - это цвет провода фаза, ноль же обозначается любыми другими цветами, за исключением, естественно, голубых цветов. Он может быть желтым, зеленым, черным и в полоску. По ток не идет. Если взяться за него и не касаться рабочего, то ничего не случится - на нем нет разницы потенциалов (в сущности, сеть не идеальна, и небольшое напряжение все-таки может быть, но измеряться оно будет в лучшем случае в милливольтах). А вот с фазным проводником так не пройдет. Прикосновение к нему может повлечь за собой электрический удар, даже со смертельным исходом. Этот провод всегда находится под напряжением, к нему идет ток от генераторов и трансформаторов и станций. Необходимо всегда помнить о том, что касаться рабочего проводника ни в коем случае нельзя, так как напряжение даже в сотню вольт может быть смертельным. А в розетке составляет двести двадцать.

Как определить ноль и фазу в таком случае? В розетке, разработанной с учетом европейских стандартов, находится сразу три проводника. Первый - фазный, который находится под напряжением и окрашен в самые разные цвета (за исключением голубых оттенков). Второй - ноль, который абсолютно безопасен для прикосновения и окрашен в А вот третий провод называют нулевым защитным. Он обычно окрашен в желтые или зеленые цвета. Раположен он в розетках слева, в выключателях - снизу. Фазный провод находится справа и сверху соответственно. Учитывая такие окраски и особенности, легко определить, где фаза, а где ноль, а где защитный нулевой провод. Но для чего он?

Зачем нужен защитный проводник в евророзетках?

Если фазный предназначен для подвода тока к розетке, нулевой - для отведения к источнику, то зачем европейские стандарты регламентируют еще один провод? Если оборудование, которое подключено, работает исправно, и вся проводка находится в работоспособном состоянии, то защитный нулевой не будет принимать участие, он бездействует. Но если вдруг где-то произойдет или же перенапряжение, или замыкание на какие-то части приборов, то ток попадает в места, находящиеся обычно без его влияние, то есть не соединенные ни с фазой, ни с нулем. Человек просто сможет ощутить электрический удар на себе. В самой худшей ситуации можно даже погибнуть от этого, так как сердечная мышца может остановиться. Именно тут и нужен защитный нулевой провод. Он «забирает» ток короткого замыкания и направляет его в землю или к источнику. Такие тонкости зависят от конструкции проводки и характеристик помещения. Поэтому можно спокойно прикасаться к оборудованию - не будет никакого электрического удара. Все дело в том, что ток всегда протекает по пути наименьшего сопротивления. У тела человека величина этого параметра составляет более одного килоОма. У защитного проводника сопротивление не превышает нескольких десятых долей одного Ома.

Определение назначения проводников

Как определить ноль и фазу? Любой человек так или иначе сталкивался с этими понятиями. Особенно, когда необходимо починить розетку или заняться монтажом проводки. Поэтому необходимо точно понимать, где какой проводник. Но как определить ноль и фазу? Необходимо помнить, что все манипуляции подобного рода с электричеством опасны. Поэтому в случае неуверенности в своих действиях лучше обратитесь к специалисту. Если уже и подходить к розетке и проводам в ней, то необходимо для начала полностью обесточить всю квартиру. Как минимум, это может сохранить здоровье и жизнь. Как уже говорилось ранее, обычно обозначение фазы и нуля делают с помощью окраски. При правильной маркировке отличить их не составит никакого труда. Черный (либо коричневый) - цвет провода фаза, ноль обычно имеет голубоватый или синеватый оттенок. Если же установлена розетка европейского стандарта, то третий (защитный нулевой) выполнен зеленым или желтым цветом. Что делать, если проводка одноцветная? Как правило, в таком случае на концах проводов обычно находятся специальные изоляционные трубочки, имеющие необходимую цветовую маркировку. Их называют «кембрики».

Определение проводников с помощью специальной отвертки

Как определить ноль и фазу? Для этого удобнее всего купить специальную индикаторную отвертку. Рукоятка такого прибора изготавливается из полупрозрачного или прозрачного пластика. Внутри встроен диод - светящаяся лампочка. Верхняя часть у такой отвертки металлическая. Как определить ноль и фазу этим методом?

Порядок выполнения работ при измерении с помощью индикаторной отвертки:

  • обесточиваем квартиру;
  • зачищаем слегка концы проводов;
  • разводим их в стороны, для того чтобы случайно не вызвать короткое замыкание путем соприкосновения фазы и нуля;
  • включаем рубильник и подаем ток в квартиру;
  • берем отвертку за ручку, которая имеет диэлектрическое покрытие;
  • кладем палец (большой или указательный) на контакт, который расположен на тыльной части розетки;
  • прикасаемся рабочим концом индикатора к одному оголенному проводнику;
  • внимательно наблюдаем за реакцией отвертки;
  • если диод загорелся, то можно с уверенностью констатировать, что ;
  • методом исключения понимаем, что оставшийся проводник - это ноль.

Индикаторная отвертка реагирует на наличие напряжения. Естественно, что в нулевом проводе его нет. Однако имеется существенный недостаток такого метода. С помощью индикаторной отвертки нельзя понять, как определить: фаза, ноль, земля - где что в случае с европейской розеткой.

Метод определения фазы и нуля с помощью вольтметра

Если провода не окрашены в соответствующие цвета, и под рукой нет индикаторной отвертки, то можно пойти другим путем. Нам необходим вольтметр (мультиметр, тестер). Необходимо выставить его на необходимый диапазон - свыше двух сотен вольт переменного тока. Как тестером определить фазу? Берем один проводник, который отходит от прибора (обозначенный V). Прикрепляем его на предварительно обесточенный проводник (любой). Затем подаем ток (включаем рубильник). И просто фиксируем, что показывает дисплей прибора. После всего вышеуказанного снова выключаем питание и перебрасываем зажим тестера уже на другой проводник. Если на дисплее ничего нет, то это означает, что перед нами находится либо ноль, либо заземляющий защитный нулевой провод. Однако можно использовать и другой метод, который отвечает на вопрос: «Как определить ноль и фазу, а также заземление». Для этого снова обесточиваем квартиру, фиксируем зажим V на одном их проводов. Второй также бросаем на любой из трех проводников. Включается напряжение. Если стрелка не двигается, то вы выбрали нулевой и защитный. Соответственно, напряжение снова необходимо выключить и поменять положение клемы V (закинуть ее на другой неиспользуемый ранее проводник). Снова включаем ток и делаем соответствующие замеры. Затем проводим ту же самую операцию, но снова меняем проводник. Теперь необходимо сверить результаты. Если первая цифра оказалась больше, то значит что мы измеряли напряжением между фазным проводником (на котором висела клема V) и нулевым. Соответственно, второй провод будет является защитным заземляющим. Этот метод основан на измерении разности потенциалов.

Экзотические способы определения фазы и нуля в проводке

Существуют и «народные методы», которые не подразумевают наличие каких-либо специальных приспособлений. Использовать их можно разве что в самых крайних случаях, так как они сопряжены с повышенной опасностью для здоровья и жизни. Например, метод картошки. Для этого на предварительно обесточенные проводники надевают свежесрезанный кусок картошки. Необходимо не допустить прикосновение проводов друг к другу, чтобы не было короткого замыкания между ними. Затем буквально на пару секунд подают напряжение и смотрят на картошку. Если один участок возле провода посинел, значит к нему подведена фаза.

Содержание:

Для того чтобы облегчить монтаж электропроводки, вся кабельно-проводниковая продукция имеет соответствующую разноцветную маркировку. Как правило в домах или квартирах устройство освещения, подключение розеток выполняется с помощью трех проводов. Каждый из них имеет собственное предназначение в домашней электрической сети. Поэтому обозначение цвета проводов земли, имеет большое значение. За счет этого существенно снижается время монтажа и последующего ремонта. Благодаря цветной маркировке, любой вид подключения не представляет особой сложности.

Заземляющий провод

Для обозначения заземляющего провода в большинстве случаев используется желто-зеленый цвет. Иногда можно встретить проводники с изоляцией только желтого цвета. Еще реже используется светло-зеленый цвет. Обычно такие провода маркируются символами РЕ. Однако, если заземляющий провод совмещен с нейтралью, он обозначается как PEN. Он окрашивается в зелено-желтый цвет, а на концах имеется синяя оплетка.

В распределительном щитке провод заземления подключается к специальной шине, или к корпусу и металлической дверке. В распределительной коробке соединение выполняется с аналогичными проводами, предусмотренными в светильниках и розетках, оборудованных специальными контактами заземления. Заземляющий провод не нужно подключать к устройству защитного отключения (УЗО), поэтому такие защитные устройства используются там, где для электропроводки применяется лишь два провода.

Нулевой проводник (нейтраль)

Для нулевого проводника или нейтрали традиционно используется синий цвет. Подключение в распределительном щитке осуществляется через специальную нулевую шину, обозначаемую символом N. К этой шине подключаются все провода, имеющие синий цвет.

Сама шина соединяется с вводом через . В некоторых случаях соединение может осуществляться напрямую, без каких-либо дополнительных автоматических устройств.

В распределительной коробке все нейтральные провода синего цвета соединяются вместе и не принимают участия в коммутации. Исключение составляет провод, идущий от выключателя. Подключение синих проводов к розеткам выполняется с помощью специального нулевого контакта, обозначаемого буквой N. Данная маркировка проставляется на оборотной стороне каждой розетки.

Цвет фазного провода

Фаза не имеет какого-либо точного обозначения. Довольно часто встречаются черные, коричневые, красные и другие цвета, отличающиеся от зеленого, желтого и синего. В распределительном щитке, установленном в квартире, соединение фазного провода, идущего от потребителя, выполняется с контактом автоматического выключателя, расположенным снизу. На других схемах этот проводник может соединяться с устройством защитного отключения.

В выключателях фаза непосредственно участвует в коммутации. С его помощью происходит замыкание и размыкание контакта - включение и выключение. Таким образом осуществляется подача напряжения к потребителям, а в случае необходимости - прекращение этой подачи. В розетках проводник фазы подключается к контакту с маркировкой L.

Определение проводов

Иногда возникают ситуации, когда требуется определить назначение того или иного провода при отсутствии на нем маркировки. Наиболее простым и распространенным способом является . С ее помощью можно точно установить, какой провод будет фазным, а какой - нулевым. В первую очередь нужно отключить подачу электроэнергии на щитке. После этого концы двух проводников зачищаются и разводятся в стороны подальше друг от друга. Затем необходимо включить подачу электричества и определить индикатором назначение каждого провода. Если лампочка загорелась при контакте с жилой - это фаза. Значит другая жила будет нейтралью.

При наличии в электропроводке заземляющего провода, рекомендуется воспользоваться мультиметром. Этот прибор оборудован двумя щупальцами. Вначале устанавливается измерение переменного тока в диапазоне более 220 вольт на соответствующей отметке. Один щупалец фиксируется на конце фазного провода, а вторым определяется заземление или ноль. В случае соприкосновения с нулем, на дисплее прибора отобразится напряжение 220 вольт. При касании заземляющего провода, напряжение будет заметно ниже.

Маркировка

Существует не только цвет проводов фаза, ноль, земля, но и другие виды маркировки, прежде всего буквенные и цифровые обозначения. Первая буква А указывает на материал провода - алюминий. При отсутствии этой буквы материалом сердечника будет медь.

Основная маркировка проводов в электрике:

  • АА - соответствует многожильному алюминиевому кабелю с дополнительной оплеткой из того же материала.
  • АС - дополнительная свинцовая оплетка.
  • Б - наличие защиты от влаги и дополнительной оплетки из двухслойной стали.
  • Бн - негорючая оплетка кабеля.
  • Г - отсутствие защитной оболочки.
  • Р - оболочка из резины.
  • НР - резиновая оболочка из негорючего материала.

U v w что обозначают в электрике

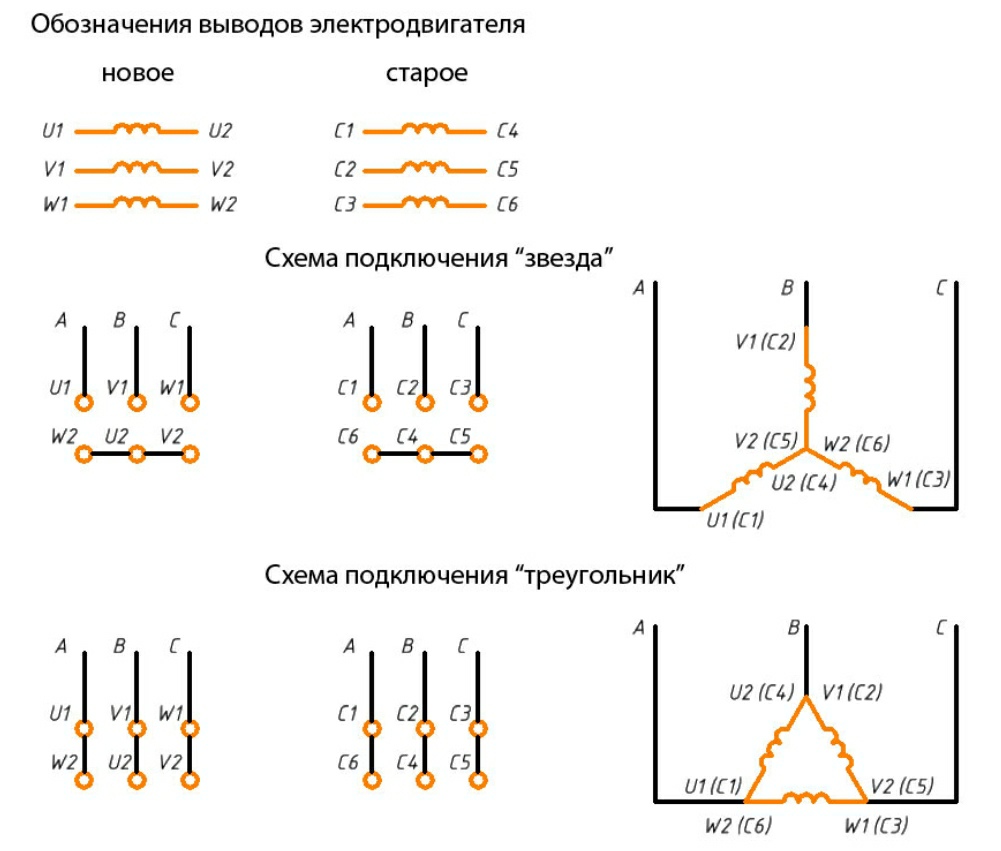

В настоящее время встречаются две основные схемы обозначения выводов обмоток электродвигателей:
— система в соответствии с ГОСТ183-74, применяется на электродвиагтелях разработанных до 1987г.
— система в соответствии с ГОСТ26772-85, которая соответствует международным стандартам.

В соответствии с первой системой выводы обмоток статора обозначаются буквой "С" и цифрой, которой пронумерованы начала и концы фаз: первая фаза — С1 и С4, вторая — С2 и С5, третья — С3 и С6. Нейтраль — О.
Допускается обозначать выводы обмоток статора изоляцией разного цвета: первая фаза — желтый (С1), желтый с черным (С4), вторая фаза — зеленый (С2), зеленый с черным (С5), третья фаза — красный (С3), красный с черным (С6). Нейтраль — черный.

В соответствии с международными стандартами в настоящее время выводы обозначают латинскими буквами: первая фаза обмотки статора — U, вторая — V, третья — W. Начало и конец фазы обозначают цифрами: 1 и 2. Нейтраль — N.
Цветовые обозначения такие же как описаны выше.

Обозначения должны наносится непосредственно на концы выводов или на колодку зажимов рядом с выводами.
В случае если соединения фаз сделаны внутри корпуса двигателя, то начала и концы фаз не обозначают, а наносят только буквенные обозначения без цифр.

В процессе самостоятельной установки и подключения электрооборудования (этом могут быть различные светильники, вентиляция, электроплитка и т.п.) можно заметить, что коммутационные клеммы обозначены буквами L, N, PE. Особое значение здесь имеет маркировка L и N. Кроме обозначения проводов в электрике по буквам, их помещают в изоляцию различного цвета.

Это значительно упрощает процедуру определения, где находится фаза, земля или нулевой провод. Чтобы устанавливаемый прибор смог работать в нормальном режиме, каждый из этих проводов должен быть подключен на соответствующую клемму.

Обозначение проводов в электрике по буквам

Электрические коммуникации в бытовой и промышленной сфере организовываются посредством изолированных кабелей, внутри которых находятся проводящие жилы. Они отличаются друг от друга цветом изоляции и маркировкой. Обозначение l и n в электрике дает возможность на порядок ускорить реализацию монтажных и ремонтных мероприятий.

Нанесение данной маркировки регулирует специальный ГОСТ Р 50462: это относится к тем электроустановкам, где используется напряжение до 1000 В.

Как правило, они комплектуются глухозаземленной нейтралью. Зачастую электрическое оборудование данного типа имеют жилые, административные и хозяйственные объекты. Во время монтажа электрических сетей в зданиях этого типа необходимо хорошо разбираться в цветовых и буквенных указаниях.

Обозначение фазы (L)

Сеть переменного тока включает в себя провода, находящиеся под напряжением. Правильное их название – « фазные ». Это слово имеет английские корни, и переводится как «линия» или «активный провод». Фазные жилы несут особенную опасность для здоровья человека и имущества. Для безопасной эксплуатации их покрывают надежной изоляцией.

Использование оголенных проводов под напряжением чревато следующими последствиями:

  1. 1. Поражение током людей. Это могут быть ожоги, травмы и даже смерть.
  2. 2. Возникновение пожаров.
  3. 3. Порча оборудования.

При обозначении проводов в электрике фазные жилы маркируются буквой «L». Это сокращение английского термина « Line », или « линия » (другое название фазных проводов).

Есть и другие версии происхождения этой маркировки. Некоторые специалисты считают, что прообразом стали слова «Lead» (подводящая жила) и Live (указание на напряжение). Подобная маркировка используется также для указания на зажимы и клеммы, на которые должны коммутироваться линейные провода. К примеру, в трехфазных сетях каждая из линий маркируется еще и соответствующей цифрой (L1, L2 и L3).

Действующие отечественные нормативы, регулирующие обозначение фазы и нуля в электрике (ГОСТ Р 50462-2009), предписывают помещать линейные жилы в коричневую или черную изоляцию. Хотя на практике фазные провода могут быть белыми, розовыми, серыми и т.п. В таком случае все зависит от производителя и изолирующего материала.

Обозначение нуля (N)

Для маркировки нейтральной или нулевой рабочей жилы сети используют букву «N» . Это сокращение термина neutral (в переводе – нейтральный). Так во всем мире принято называть нулевой проводник. У нас в стране в основном используют слово «Ноль».

Скорее всего, за основу здесь взято слово Null. Буква «N» в схеме указывает на контакты или клеммы, предназначенной для коммутации нулевой жилы. Подобное обозначение принято и для однофазных, и для трехфазных схем. В качестве цветового обозначения нулевого провода применяют синюю или бело-синюю (бело-голубую) изоляцию.

Обозначение заземления (PE)

Кроме обозначения фазы и нуля, в электрике также применяется специальное буквенное указание PE (Protective Earthing) для провода заземления. Как правило, они всегда входят в состав кабеля, наряду с нулевыми и фазными жилами. Подобным образом маркируются также контакты и зажимы, предназначенные для коммутации с заземляющим нулевым проводом.

Для удобства монтажа жилы для заземления помещены в желто-зеленую изоляцию. Домашний мастер должен уяснить, что эти цвета всегда указывают только на заземляющие провода. Для обозначения фазы и нуля в электрике желтый и зеленый цвет никогда не используется.

Как показывает практика, при организации электрических сетей в зданиях жилого сектора иногда допускаются нарушения общепринятых нормативов использования цвета изоляции и соответствующей буквенно-цифровой маркировки. В таком случае не всегда достаточно обладать умением расшифровывать обозначения L, N или РЕ.

Чтобы подключение электрооборудования было действительно безопасным, необходимо проверять соответствие маркировки реальному положению вещей. Для этого используют специальные приборы (тестеры) или подручные приспособления. При отсутствии опыта подобных работ для собственной безопасности лучше пригласить опытного электрика с соответствующим допуском.

Обозначение l и n в электрике

Обозначение фазы и нуля в электрике введено для того, чтобы электрические сети были безопасными и удобными в использовании. Для этого используется специальная буквенная маркировка (l и n) и изоляция соответствующего цвета. Также могут встречаться жилы с маркировкой РЕ желто-зеленого цвета: таким образом обозначены заземляющие провода.

Кроме того, эти же буквенные обозначения применяются на соединительных контактах и клеммах. Все, что потребуется сделать во время установки электроприбора – подвести каждый из проводов на клемму. Для перестраховки каждый из проводов желательно проверить тестером.

На фото ниже хороший пример как обозначаются L и N в электрике на оборудовании. В частности на фото промаркированы клеммы УЗМ (устройства защиты многофункциональное) для правильного подключения проводов.

Для того чтобы правильно прочитать и понять, что означает та или иная схема или чертеж, связанные с электричеством, необходимо знать, как расшифровываются изображенные на них значки и символы. Большое количество информации содержат буквенные обозначения элементов в электрических схемах, определяемые различными нормативными документами. Все они отображаются латинскими символами в виде одной или двух букв.

Однобуквенная символика элементов

Буквенные коды, соответствующие отдельным видам элементов, наиболее широко применяющихся в электрических схемах, объединяются в группы, обозначаемые одним символом. Буквенные обозначения соответствуют ГОСТу 2.710-81. Например, буква «А» относится к группе «Устройства», состоящей из лазеров, усилителей, приборов телеуправления и других.

Точно так же расшифровывается группа, обозначаемых символом «В». Она состоит из устройств, преобразующих неэлектрические величины в электрические, куда не входят генераторы и источники питания. Эта группа дополняется аналоговыми или многоразрядными преобразователями, а также датчиками для указаний или измерений. Сами компоненты, входящие в группу, представлены микрофонами, громкоговорителями, звукоснимателями, детекторами ионизирующих излучений, термоэлектрическими чувствительными элементами и т.д.

Все буквенные обозначения, соответствующие наиболее распространенным элементам, для удобства пользования объединены в специальную таблицу:

Первый буквенный символ, обязательный для отражения в маркировке

Группа основных видов элементов и приборов

Элементы, входящие в состав группы (наиболее характерные примеры)

A

Лазеры, мазеры, приборы телеуправления, усилители.

B

Аппаратура для преобразования неэлектрических величин в электрические (без генераторов и источников питания), аналоговые и многозарядные преобразователи, датчики для указаний или измерений

Микрофоны, громкоговорители, звукосниматели, детекторы ионизирующих излучений, чувствительные термоэлектрические элементы.

C

D

Микросборки, интегральные схемы

Интегральные схемы цифровые и аналоговые, устройства памяти и задержки, логические элементы.

E

Различные виды осветительных устройств и нагревательных элементов.

F

Обозначение предохранителя на схеме, разрядников, защитных устройств

Плавкие предохранители, разрядники, дискретные элементы защиты по току и напряжению.

G

Источники питания, генераторы, кварцевые осцилляторы

Аккумуляторные батареи, источники питания на электрохимической м электротермической основе.

H

Устройства для сигналов и индикации

Индикаторы, приборы световой и звуковой сигнализации

K

Контакторы, реле, пускатели

Реле напряжения и тока, реле времени, электротепловые реле, магнитные пускатели, контакторы.

L

Дроссели, катушки индуктивности

Дроссели в люминесцентном освещении.

M

Двигатели постоянного и переменного тока.

P

Измерительные приборы и оборудование

Счетчики, часы, показывающие, регистрирующие и измерительные приборы.

Q

Выключатели и разъединители в силовых цепях

Силовые автоматические выключатели, короткозамыкатели, разъединители.

R

Варисторы, переменные резисторы, терморезисторы, потенциометры.

S

Коммутационные устройства в цепях сигнализации, управления, измерительных приборах

Различные типы выключателей и переключателей, а также выключатели, срабатывающие действием различных факторов.

T

Стабилизаторы, трансформаторы напряжения и тока.

U

Различные типы преобразователей и устройства связи

Выпрямители, модуляторы, демодуляторы, дискриминаторы, преобразователи частоты, инверторы.

V

Полупроводниковые и электровакуумные приборы

Диоды, тиристоры, транзисторы, стабилитроны, электронные лампы.

W

Антенны, линии и элементы, работающие на сверхвысоких частотах.

Антенны, волноводы, диполи.

X

Гнезда, токосъемники, штыри, разборные соединения.

Y

Механические устройства с электромагнитным приводом

Тормоза патроны, электромагнитные муфты.

Z

Оконечные устройства, ограничители, фильтры

Кварцевые фильтры, линии моделирования.

Буквенные обозначения из двух символов

Для более точной расшифровки и обозначении элементов на электрических схемах используются двухбуквенные, а в некоторых случаях и многобуквенные обозначения. Маркировка выполняется не только символом общего кода элемента, но и дополнительными буквами, более полно раскрывающими характеристики каждого элемента. С целю упорядочения подобной символики также создана таблица в соответствии с ГОСТом 2.710-81:

Первый буквенный символ, обязательный для отражения в маркировке

Группа основных видов элементов и приборов

Элементы, входящие в состав группы (наиболее характерные примеры)

Символы двухбуквенного кода

A

Устройства общего назначения

B

Различные виды аналоговых или многозарядных преобразователей, указательные или измерительные датчики, устройства, преобразующие неэлектрические величины в электрические, за исключением генераторов и источников питания

BA

BB

Детекторы ионизирующих элементы

BD

BE

BF

BC

BK

BL

BM

BP

BQ

Датчики частоты вращения – тахогенераторы

BR

BS

BV

C

D

Интегральные схемы, микросборки

Схемы интегральные аналоговые

DA

Схемы интегральные, цифровые, логические элементы

DD

Устройства хранения информации

DS

DT

E

EK

EL

ET

F

Защитные устройства, предохранители, разрядники

Дискретные элементы токовой защиты мгновенного действия

FA

Дискретные элементы токовой защиты инерционного действия

FP

FU

Дискретные элементы защиты по напряжению, разрядники

FV

G

Генераторы и другие источники питания

GB

H

Индикаторные и сигнальные элементы

Приборы звуковой сигнализации

HA

HG

Приборы световой сигнализации

HL

K

Контакторы, пускатели, реле

KA

KH

KK

Контакторы, магнитные пускатели

KM

KT

KV

L

Дроссели, катушки индуктивности

Дроссели люминесцентных светильников

LL

M

P

Измерительные приборы и оборудование (недопустимо использование маркировки РЕ)

PA

PC

PF

Счетчики активной энергии

PI

Счетчики реактивной энергии

PK

PR

PS

Измерители времени действия, часы

PT

PV

PW

Q

Выключатели и разъединители в силовых цепях

QF

QK

QS

R

RK

RP

RS

RU

S

Коммутационные устройства в цепях измерения, управления и сигнализации

Выключатели и переключатели

SA

SB

SF

Выключатели, срабатывающие под действием различных факторов:

SL

SP

— от положения (путевые)

SQ

— от частоты вращения

SR

SK

T

TA

TS

TV

U

Устройства связи, преобразователи неэлектрических величин в электрические

UB

UR

UI

Выпрямители, генераторы частоты, инверторы, преобразователи частоты

UZ

V

Приборы полупроводниковые и электровакуумные

VD

VL

VT

VS

W

Антенны, линии и элементы СВЧ

WE

WK

WS

WT

WU

WA

X

Скользящие контакты, токосъемники

XA

XP

XS

XT

XW

Y

Механические устройства с электромагнитным приводом

YA

Тормоза с электромагнитными приводами

YB

Муфты с электромагнитными приводами

YC

Электромагнитные патроны или плиты

YH

Z

Ограничители, устройства оконечные, фильтры

ZL

ZQ

Кроме того, в ГОСТе 2.710-81 определены специальные символы для обозначения каждого элемента.

Условные графические обозначения электронных компонентов в схемах

Обозначение фазы и нуля в электрике. Фаза, ноль, заземление Буквы l n на блоке питания

Содержание:

Для того чтобы облегчить монтаж электропроводки, вся кабельно-проводниковая продукция имеет соответствующую разноцветную маркировку. Как правило в домах или квартирах устройство освещения, подключение розеток выполняется с помощью трех проводов. Каждый из них имеет собственное предназначение в домашней электрической сети. Поэтому обозначение цвета проводов земли, имеет большое значение. За счет этого существенно снижается время монтажа и последующего ремонта. Благодаря цветной маркировке, любой вид подключения не представляет особой сложности.

Заземляющий провод

Для обозначения заземляющего провода в большинстве случаев используется желто-зеленый цвет. Иногда можно встретить проводники с изоляцией только желтого цвета. Еще реже используется светло-зеленый цвет. Обычно такие провода маркируются символами РЕ. Однако, если заземляющий провод совмещен с нейтралью, он обозначается как PEN. Он окрашивается в зелено-желтый цвет, а на концах имеется синяя оплетка.

В распределительном щитке провод заземления подключается к специальной шине, или к корпусу и металлической дверке. В распределительной коробке соединение выполняется с аналогичными проводами, предусмотренными в светильниках и розетках, оборудованных специальными контактами заземления. Заземляющий провод не нужно подключать к устройству защитного отключения (УЗО), поэтому такие защитные устройства используются там, где для электропроводки применяется лишь два провода.

Нулевой проводник (нейтраль)

Для нулевого проводника или нейтрали традиционно используется синий цвет. Подключение в распределительном щитке осуществляется через специальную нулевую шину, обозначаемую символом N. К этой шине подключаются все провода, имеющие синий цвет.

Сама шина соединяется с вводом через . В некоторых случаях соединение может осуществляться напрямую, без каких-либо дополнительных автоматических устройств.

В распределительной коробке все нейтральные провода синего цвета соединяются вместе и не принимают участия в коммутации. Исключение составляет провод, идущий от выключателя. Подключение синих проводов к розеткам выполняется с помощью специального нулевого контакта, обозначаемого буквой N. Данная маркировка проставляется на оборотной стороне каждой розетки.

Цвет фазного провода

Фаза не имеет какого-либо точного обозначения. Довольно часто встречаются черные, коричневые, красные и другие цвета, отличающиеся от зеленого, желтого и синего. В распределительном щитке, установленном в квартире, соединение фазного провода, идущего от потребителя, выполняется с контактом автоматического выключателя, расположенным снизу. На других схемах этот проводник может соединяться с устройством защитного отключения.

В выключателях фаза непосредственно участвует в коммутации. С его помощью происходит замыкание и размыкание контакта - включение и выключение. Таким образом осуществляется подача напряжения к потребителям, а в случае необходимости - прекращение этой подачи. В розетках проводник фазы подключается к контакту с маркировкой L.

Определение проводов

Иногда возникают ситуации, когда требуется определить назначение того или иного провода при отсутствии на нем маркировки. Наиболее простым и распространенным способом является . С ее помощью можно точно установить, какой провод будет фазным, а какой - нулевым. В первую очередь нужно отключить подачу электроэнергии на щитке. После этого концы двух проводников зачищаются и разводятся в стороны подальше друг от друга. Затем необходимо включить подачу электричества и определить индикатором назначение каждого провода. Если лампочка загорелась при контакте с жилой - это фаза. Значит другая жила будет нейтралью.

При наличии в электропроводке заземляющего провода, рекомендуется воспользоваться мультиметром. Этот прибор оборудован двумя щупальцами. Вначале устанавливается измерение переменного тока в диапазоне более 220 вольт на соответствующей отметке. Один щупалец фиксируется на конце фазного провода, а вторым определяется заземление или ноль. В случае соприкосновения с нулем, на дисплее прибора отобразится напряжение 220 вольт. При касании заземляющего провода, напряжение будет заметно ниже.

Маркировка

Существует не только цвет проводов фаза, ноль, земля, но и другие виды маркировки, прежде всего буквенные и цифровые обозначения. Первая буква А указывает на материал провода - алюминий. При отсутствии этой буквы материалом сердечника будет медь.

Основная маркировка проводов в электрике:

  • АА - соответствует многожильному алюминиевому кабелю с дополнительной оплеткой из того же материала.
  • АС - дополнительная свинцовая оплетка.
  • Б - наличие защиты от влаги и дополнительной оплетки из двухслойной стали.
  • Бн - негорючая оплетка кабеля.
  • Г - отсутствие защитной оболочки.
  • Р - оболочка из резины.
  • НР - резиновая оболочка из негорючего материала.

Электрическая схема – это один из видов технических чертежей, на котором указываются различные электрические элементы в виде условных обозначений. Каждому элементу присвоено своё обозначение.

Все условные (условно-графические) обозначения на электрических схемах состоят из простых геометрических фигур и линий. Это окружности, квадраты, прямоугольники, треугольники, простые линии, пунктирные линии и т.д. Обозначение каждого электрического элемента состоит из графической части и буквенно-цифровой.

Благодаря огромному количеству разнообразных электрических элементов появляется возможность создавать очень подробные электрические схемы, понятные практически каждому специалисту в электрической области.

Каждый элемент на электрической схеме должен выполняться в соответствие с ГОСТ. Т.е. кроме правильного отображения графического изображения на электрической схеме должны быть выдержаны все стандартные размеры каждого элемента, толщина линий и т.д.

Существует несколько основных видов электрических схем. Это схема однолинейная, принципиальная, монтажная (схема подключений). Также схемы бывают общего вида – структурные, функциональные. У каждого вида своё назначение. Один и тот же элемент на разных схемах может обозначаться и одинаково, и по-разному.

Основное назначение однолинейной схемы – графическое отображение системы электрического питания (электроснабжение объекта, разводка электричества в квартире и т.д.). Проще говоря, на однолинейной схеме изображается силовая часть электроустановки. По названию можно понять, что однолинейная схема выполняется в виде одной линии. Т.е. электрическое питание (и однофазное, и трёхфазное), подводимое к каждому потребителю, обозначается одинарной линией.

Чтобы указать количество фаз, на графической линии используются специальные засечки. Одна засечка обозначает, что электрическое питание однофазное, три засечки – что питание трёхфазное.

Кроме одинарной линии используются обозначения защитных и коммутационных аппаратов. К первым аппаратам относятся высоковольтные выключатели (масляные, воздушные, элегазовые, вакуумные), автоматические выключатели, устройства защитного отключения , дифференциальные автоматы, предохранители, выключатели нагрузки. Ко вторым относятся разъединители, контакторы, магнитные пускатели.

Высоковольтные выключатели на однолинейных схемах изображаются в виде небольших квадратов. Что касается автоматических выключателей, УЗО, дифференциальных автоматов , контакторов, пускателей и другой защитной и коммутационной аппаратуры, то они изображаются в виде контакта и некоторых поясняющих графических дополнений, в зависимости от аппарата.

Монтажная схема (схема соединения, подключения, расположения) используется для непосредственного производства электрических работ. Т.е. это рабочие чертежи, используя которые, выполняется монтаж и подключение электрооборудования. Также по монтажным схемам собирают отдельные электрические устройства (электрические шкафы , электрические щиты, пульты управления, и т.д.).

На монтажных схемах изображают все проводные соединения как между отдельными аппаратами (автоматические выключатели, пускатели и др.), так и между разными видами электрооборудования (электрические шкафы, щитки и т.д.). Для правильного подключения проводных соединений на монтажной схеме изображаются электрические клеммники, выводы электрических аппаратов , марка и сечение электрических кабелей, нумерация и буквенное обозначение отдельных проводов.

Схема электрическая принципиальная – наиболее полная схема со всеми электрическими элементами, связями, буквенными обозначениями, техническими характеристиками аппаратов и оборудования. По принципиальной схеме выполняют другие электрические схемы (монтажные, однолинейные, схемы расположения оборудования и др.). На принципиальной схеме отображаются как цепи управления, так и силовая часть.

Цепи управления (оперативные цепи) – это кнопки, предохранители, катушки пускателей или контакторов, контакты промежуточных и других реле, контакты пускателей и контакторов, реле контроля фаз (напряжения) а также связи между этими и другими элементами.

На силовой части изображаются автоматические выключатели, силовые контакты пускателей и контакторов, электродвигатели и т.д.

Кроме самого графического изображения каждый элемент схемы снабжается буквенно-цифровым обозначением. Например, автоматический выключатель в силовой цепи обозначается QF. Если автоматов несколько, каждому присваивается свой номер: QF1, QF2, QF3 и т.д. Катушка (обмотка) пускателя и контактора обозначается KM. Если их несколько, нумерация аналогичная нумерации автоматов: KM1, KM2, KM3 и т.д.


В каждой принципиальной схеме, если есть какое-либо реле, то обязательно используется минимум один блокировочный контакт этого реле. Если в схеме присутствует промежуточное реле KL1, два контакта которого используются в оперативных цепях, то каждый контакт получает свой номер. Номер всегда начинается с номера самого реле, а далее идёт порядковый номер контакта. В данном случае получается KL1.1 и KL1.2. Точно также выполняются обозначения блок-контактов других реле, пускателей, контакторов, автоматов и т.д.

В схемах электрических принципиальных кроме электрических элементов очень часто используются и электронные обозначения. Это резисторы, конденсаторы, диоды, светодиоды, транзисторы, тиристоры и другие элементы. Каждый электронный элемент на схеме также имеет своё буквенное и цифровое обозначение. Например, резистор – это R (R1, R2, R3…). Конденсатор – C (C1, C2, C3…) и так по каждому элементу.

Кроме графического и буквенно-цифрового обозначения на некоторых электрических элементах указываются технические характеристики . Например, для автоматического выключателя это номинальный ток в амперах, ток срабатывания отсечки тоже в амперах. Для электродвигателя указывается мощность в киловаттах.

Для правильного и корректного составления электрических схем любого вида необходимо знать обозначения используемых элементов, государственные стандарты, правила оформления документации.

Монтажные работы часто приводят к появлению большого числа проводов. Как в ходе работ, так и после их завершения всегда появляется потребность в идентификации назначения проводников. Каждое соединение использует в зависимости от своей спецификации либо два, либо три проводника. Наиболее простым способом идентификации проводов и жил кабеля является окрашивание их изоляции в определенный цвет. Далее в статье мы расскажем о том,

  • как обозначается фаза и ноль способом присвоения им определенных цветов;
  • что обозначают буквы L, N, PE в электрике по-английски и какое соответствие их русскоязычным определениям,

а также другую информацию на эту тему.

Цветовая идентификация существенно уменьшает сроки выполнения ремонтных и монтажных работ и позволяет привлечь персонал с более низкой квалификацией. Запомнив несколько цветов, которыми обозначены проводники, любой домохозяин сможет правильно присоединить их к розеткам и выключателям в своей квартире.

Заземляющие проводники (заземлители)

Самым распространенным цветовым обозначением изоляции заземлителей являются комбинации желтого и зеленого цветов. Желто-зеленая раскраска изоляции имеет вид контрастных продольных полос. Пример заземлителя показан далее на изображении.

Однако изредка можно встретить либо полностью желтый, либо светло-зеленый цвет изоляции заземлителей. При этом на изоляции могут быть нанесены буквы РЕ. В некоторых марках проводов их желтый с зеленым окрас по всей длине вблизи концов с клеммами сочетается с оплеткой синего цвета. Это значит то, что нейтраль и заземление в этом проводнике совмещаются.

Для того чтобы при монтаже и также после него хорошо различать заземление и зануление, для изоляции проводников применяются разные цвета. Зануление выполняется проводами и жилами синего цвета светлых оттенков, подключаемыми к шине, обозначенной буквой N. Все остальные проводники с изоляцией такого же синего цвета также должны быть присоединены к этой нулевой шине. Они не должны присоединяться к контактам коммутаторов. Если используются розетки с клеммой, обозначенной буквой N, и при этом в наличии нулевая шина, между ними обязательно должен быть провод светло-синего цвета, соответственно присоединенный к ним обеим.

Фазный проводник, его определение по цвету или иначе

Фаза всегда монтируется проводами, изоляция которых окрашена в любые цвета, но не синий или желтый с зеленым: только зеленый или только желтый. Фазный проводник всегда соединяется с контактами коммутаторов. Если при монтаже в наличии розетки, в которых есть клемма, маркированная буквой L, она соединяется с проводником в изоляции черного цвета. Но бывает так, что монтаж выполнен без учета цветовой маркировки проводников фазы, нуля и заземления.

В таком случае для выяснения принадлежности проводников потребуется индикаторная отвертка и тестер (мультиметр). По свечению индикатора отвертки, которой прикасаются к токопроводящей жиле, определяется фазный провод - индикатор светится. Прикосновение к жиле заземления или зануления не вызывает свечение индикаторной отвертки . Чтобы правильно определить зануление и заземление, надо измерить напряжение, используя мультиметр. Показания мультиметра, щупы которого присоединены к жилам фазного и нулевого провода, будут больше, чем в случае прикосновения щупами к жилам фазного провода и заземления.

Поскольку фазный провод перед этим однозначно определяется индикаторной отверткой , мультиметр позволяет завершить правильное определение назначения всех трех проводников.

Буквенные обозначения, нанесенные на изоляцию проводов, не имеют отношения к назначению провода. Основные буквенные обозначения, которые присутствуют на проводах, а также их содержание, показаны ниже.


Принятые в нашей стране цвета для указания назначения проводов могут отличаться от аналогичных цветов изоляции проводов других стран. Такие же цвета проводов используются в

  • Беларуси,
  • Гонконге,
  • Казахстане,
  • Сингапуре,
  • Украине.

Более полное представление о цветовом обозначении проводов в разных странах дает изображение, показанное далее.


Цветовые обозначения проводов в разных странах

В нашей стране цветовая маркировка L, N в электрике задается стандартом ГОСТ Р 50462 – 2009. Буквы L и N наносятся либо непосредственно на клеммы, либо на корпус оборудования вблизи клемм, например так, как показано на изображении ниже.


Этими буквами обозначают по-английски нейтраль (N), и линию (L - «line»). Это означает «фаза» на английском языке. Но поскольку одно слово может принимать разные значения в зависимости от смысла предложения, для буквы L можно применить такие понятия, как жила (lead) или «под напряжением» (live). А N по-английски можно трактовать как №null» - ноль. Т.е. на схемах или приборах эта буква означает зануление. Следовательно, эти две буквы - не что иное как обозначения фазы и нуля по-английски.

Также из английского языка взято обозначение проводников PE (protective earth) - защитное заземление (т.е. земля). Эти буквенные обозначения можно встретить как на импортном оборудовании, маркировка которого выполнена латиницей, так и в его документации, где обозначение фазы и нулевого провода сделано по-английски. Российские стандарты также предписывают использование этих буквенных обозначений.

Поскольку в промышленности существуют еще и электрические сети , и цепи постоянного тока, для них также актуально цветовое обозначение проводников. Действующие стандарты предписывают шинам со знаком плюс, как и всем прочим проводникам и жилам кабелей положительного потенциала, красный цвет. Минус обозначается синим цветом. В результате такой окраски сразу хорошо заметно, где какой потенциал.

Чтобы читателям запомнились цветовые и буквенные обозначения, в заключение еще раз перечислим их вместе:

  • фаза обозначается буквой L и не может быть по цвету желтой, зеленой или синей.


  • В занулении N, заземлении PE и совмещенном проводнике PEN используются желтый, зеленый и синий цвета.


  • На для проводников и шин применяются красный и синий цвета.


Цвета шин и проводов на постоянном токе

  • Не будет лишним показать цветовое обозначение шин и проводов для трех фаз:


Библия электрика ПУЭ (Правила устройства электроустановок) гласит: электропроводка по всей длине должна обеспечить возможность легко распознавать изоляцию по ее расцветке.

В домашней электросети, как правило, прокладывают трехжильный проводник, каждая жила имеет неповторимую расцветку.

  • Рабочий нуль (N) – синего цвета, иногда красный.
  • Нулевой защитный проводник (PE) – желто-зеленого цвета.
  • Фаза (L) – может быть белой, черной, коричневой.

В некоторых европейских странах существуют неизменные стандарты в расцветке проводов по фазе. Силовой для розеток – коричневая, для освещения - красный.

Расцветка электропроводки ускоряет электромонтаж

Окрашенная изоляция проводников значительно ускоряет работу электромонтажника. В былые времена цвет проводников был либо белым, либо черным, что в общем приносило немало хлопот электрику-электромонтажнику. При расключении требовалось подать питание в проводники, чтобы с помощью контрольки определить, где фаза, а где нуль. Расцветка избавила от этих мук, все стало очень понятно.

Единственное, чего не нужно забывать при изобилии проводников, помечать т.е. подписывать их назначение в распределительном щите, поскольку проводников может насчитываться от нескольких групп до нескольких десятков питающих линий.

Расцветка фаз на электроподстанциях

Расцветка в не такая, как расцветка на электроподстанциях. Три фазы А, В, С. Фаза А – желтый цвет, фаза В – зеленый, фаза С – красный. Они могут присутствовать в пятижильных проводниках вместе с проводниками нейтрали - синего цвета и защитного проводника (заземление) - желто-зеленого.

Правила соблюдения расцветки электропроводки при монтаже

От распределительной коробки к выключателю прокладывается трехжильный или двух жильный провод в зависимости от того, одно-клавишный или двух-клавишный выключатель установлен; разрывается фаза, а не нулевой проводник. Если есть в наличии белый проводник, он будет питающим. Главное соблюдать последовательность и согласованность в расцветке с другими электромонтажниками, чтобы не получилось как в басне Крылова: «Лебедь, рак и щука».

На розетках защитный проводник (желто-зеленый), чаще всего зажимается в средней части устройства. Соблюдаем полярность , нулевой рабочий – слева, фаза – справа.

В конце хочу упомянуть, бывают сюрпризы от производителей, например, один проводник желто-зеленый, а два других могут оказаться черными. Возможно, производитель решил при нехватке одной расцветки, пустить в ход то, что есть. Не останавливать ведь производство! Сбои и ошибки бывают везде. Если попался именно такой, где фаза, а где нуль решать вам, только нужно будет побегать с контролькой.

Работая с электричеством, можно заметить, что жилы проводов раскрашены в разные цвета. Интересно, но цвета никогда не повторяются вне зависимости от количества проводников в одной оболочке. Для чего это делается и как не запутаться в цветовом разнообразии – об этом наша сегодняшняя статья.

Суть цветовой маркировки проводов

Работа с электричеством – дело серьезное, поскольку существует риск поражения электрическим током. Простому человеку не так просто справиться с , ведь, разрезав кабель, можно увидеть, что все жилы имеют различную окраску. Такой подход не является придумкой производителей с целью выделить свою продукцию среди конкурентов, а очень важен при монтаже электропроводки. Чтобы избежать путаницы с окраской жил кабеля, всё разнообразие цветов сведено к одному стандарту – ПУЭ. Правила устройства электроустановок гласят, что жилы проводов необходимо дифференцировать по цветовому либо буквенно-цифровому обозначению.

Цветовая маркировка позволяет определять назначение каждого провода, что крайне важно при коммутации. Правильное соединение жил между собой, а также при монтаже электроустановочных изделий, помогает избежать серьезных последствий, таких как короткое замыкание, поражение электрическим током или вовсе пожар. Правильно соединенные провода помогают впоследствии без проблем произвести ремонт и обслуживание.

Согласно правилам цветовая расцветка проводов присутствует по всей длине. Однако в действительности можно встретить электропровода, окрашенные одним цветом. Чаще всего такое встречается в старом жилом фонде, где проложена алюминиевая проводка. Для решения проблем с цветовым обозначением каждой отдельно взятой жилы применяется термоусадочная трубка или изолента разных окрасов: черная, синяя, желтая, коричневая, красная и пр. Разноцветную маркировку делают в точках соединения проводов и на концах жил.

Перед тем как говорить о цветовом различии, стоит упомянуть про обозначение проводов буквами и цифрами. Фазный проводник в однофазной сети переменного тока обозначается латинской буквой "L" (Line). В трехфазной цепи фазы 1, 2 и 3 будут иметь соответственно обозначения "L1", "L2", "L3". Заземляющий фазный проводник обозначается аббревиатурой "LE" в однофазной сети и "LE1", "LE2", "LE3" в трёхфазной. Нулевому проводу присвоена буква "N" (Neutral). Нулевой или защитный проводник обозначается "PE" (Protect Earth).

Цветовое обозначение провода заземления

Согласно нормам использования электрического оборудования, все оно должно подключатся к сети, в которой имеется провод заземления. Именно при таком раскладе на технику будет распространяться гарантия производителя. Согласно ПУЭ защита заключается в желто-зеленую оболочку, причем цветовые полосы должны быть строго вертикальными. При другом расположении такая продукция считается нестандартной. Часто можно встретить в кабеле жилы с оболочкой ярко-желтого или зеленого окраса. В таком случае именно их используют в качестве заземления.

Интересно! Жесткий одножильный провод заземления окрашен в зеленый цвет с тонкой желтой полосой, а вот в мягком многожильном, наоборот, в качестве основного используется желтый, а дополнительным выступает зеленый.

В некоторых странах допускается монтаж жилы заземления без оболочки, а вот если вам повстречался кабель зелено-желтого цвета с синей оплеткой и обозначением PEN, то перед вами заземление, совмещенное с нейтралью. Следует знать, что земля никогда не подключается к устройствам защитного отключения, расположенным в распределительном щитке. Провод заземления подключают к шине заземления, к корпусу либо металлической дверке распредщитка.

На схемах можно увидеть различное обозначение заземления, поэтому чтобы избежать путаницы рекомендуем вам использовать нижеприведенную памятку:

Отдельный цвет для нулевого провода и разнообразие расцветки фазного

Как свидетельствует ПУЭ, для нейтрального провода, который ещё часто называют нулем, выделено единственное цветовое обозначение. Таким цветом является синий, причем он может быть яркого или темного исполнения и даже голубым – всё зависит от компании-изготовителя. Даже на цветных схемах этот провод всегда прорисовывается синим цветом. В распредщитке нейтраль подсоединяют к нулевой шине, которая соединена со счетчиком напрямую, а не с использованием автомата.

Согласно ГОСТу, цвета проводов фазы могут иметь любой окрас за исключением синего, желтого и зеленого, поскольку эти цвета относятся к нулю и заземлению. Такой подход помогает отличить фазный провод от остальных, поскольку он является наиболее опасным при работе. По нему проходит ток, поэтому крайне важно обеспечить правильное обозначение, чтобы работать было безопасно. Чаще всего фазные жилы в трёхжильном кабеле обозначаются черным или красным цветом. ПУЭ не запрещает использовать другие расцветки за исключением цветов, предназначенных для нуля и земли, поэтому иногда можно встретить фазную жилу в следующих оболочках:

  • коричневой;
  • серой;
  • фиолетовой;
  • розовой;
  • белой;
  • оранжевой;
  • бирюзовой.

Если цвета перепутаны

Мы привели основные правила маркировки L, N, PE жил в электрике по цветам, но часто бывает, что не все мастера соблюдают правила монтажа электропроводки. Кроме всего прочего, существует вероятность, что поменялись электропровода с разным цветом фазной жилы или вовсе одноцветного кабеля. Как же не ошибиться в подобной ситуации и сделать корректное обозначение нуля, фазы и заземления? Лучшим вариантов в таком случае станет маркировка проводов согласно их назначению. Необходимо при помощи кембриков (термоусадочных трубок) обозначить все элементы, которые отходят от распределительного щитка и следуют в жилище. Работа может занять продолжительное время, но это того стоит.

Для работы по выявлению принадлежности жил используют индикаторную отвертку – это самый простой инструмент, пользоваться которым для последующей маркировки фаз элементарно. Берем прибор и его металлическим кончиком дотрагиваемся до оголенной (!) жилы. Индикатор на отвертке загорится только в том случае, если вы нашли фазный провод. Если кабель является двухжильным, то вопросов больше быть не должно, потому что второй проводник – ноль.

Важно! В любом электрокабеле всегда имеются L и N жилы, вне зависимости от самого количества проводов внутри.


Если исследуется трехжильный провод, для нахождения заземляющей и нулевой жилы используют мультимер. Как известно, в нулевом проводнике возможно наличие электричества, но его дозы едва будут превышать 30В. Для измерения на мультимере необходимо настроить режим измерения напряжения переменного тока. После этого одним щупом дотрагиваются к фазной жиле, которая была определена с помощью индикаторной отвертки, а вторым – к оставшимся. Проводник, показавший наименьшее значение на приборе, будет нулевым.

Если получилось, что напряжение в остальных проводах одинаково, необходимо воспользоваться методом измерения сопротивления, что позволит определить землю. Для работы будут использоваться только жилы, назначение которых неизвестно – фазный провод в тесте не участвует. Мультимер переключают в режим измерения сопротивления, после чего одним щупом касаются заведомо заземленного и очищенного до металла элемента (это может быть, например, батарея отопления), а вторым – к жилам. Земля не должна превысить показание в 4 Ом, в то время как у нейтрали значение будет выше.

RozetkaOnline.ru - Электрика дома: статьи, обзоры, инструкции!

Обозначение L и N в электрике

Каждый раз, пытаясь подключить люстру или бра, датчик освещенности или движения, варочную панель или вытяжной вентилятор, терморегулятор теплого пола или блок питания светодиодной ленты, а также любое другое электрооборудование, вы можете увидеть следующие маркировки возле клемм подключения – L и N.

Давайте разберемся, о чем говорят обозначения L и N в электрике.

Как вы, наверное, сами догадались это не просто произвольные символы, каждый из них несет конкретное значение и выполняет роль подсказки, для правильного подключения электроприбора к сети.

Обозначение L в электрике

« L » - Эта маркировка пришла в электрику из английского языка, и образована она от первой буквы слова «Line» (линия) – общепринятого названия фазного провода. Также, если вам удобнее, можно ориентироваться на такие понятия английских слов как Lead (подводящий провод, жила) или Live (под напряжением).

Соответственно обозначением L маркируются зажимы и контактные соединения, предназначенные для подключения фазного провода. В трехфазной сети, буквенно-цифровая идентификация (маркировка) фазных проводников "L1", "L2" и "L3".

По современным стандартам (ГОСТ Р 50462-2009 (МЭК 60446:2007 ), действующим в России, цвета фазных проводов – коричневый или черный. Но зачастую, может встречаться белый, розовый, серый или провод любого другого цвета, кроме синего, бело-синего, голубого, бело-голубого или желто-зеленого.

Обозначение N в электрике

«N» - маркировка, образованная от первой буквы слова Neutral (нейтральный) – общепринятое название нулевого рабочего проводника, в России называемого чаще просто нулевым проводником или коротко Ноль (Нуль). В связи с этим, удачно подходит английское слово Null (нулевой), можно ориентироваться на него.

Обозначением N в электрике маркируются зажимы и контактные соединения для подключения нулевого рабочего проводника/нулевого провода. При этом это правило действует как в однофазной, так и трехфазной сети.

Цвета провода, которыми маркируется нулевой провод (нуль, ноль, нулевой рабочий проводник) строго синий (голубой) или бело-синий (бело-голубой).

Обозначение Заземления

Если уж мы говорим об обозначениях L и N в электрике, нельзя не отметить еще вот такой знак - , который также, практически всегда можно увидеть совместно с этими двумя маркировками. Таким значком отмечены зажимы, клеммы или контактные соединения для подключения провода защитного заземления (PE – Protective Earthing), он же нулевой защитный проводник, заземление, земля.

Общепринятая цветовая маркировка нулевого защитного провода – желто-зеленый. Эти два цвета зарезервированы только для заземляющих проводов и не встречаются при обозначении фазных или нулевых.

К сожалению, нередко, электропроводка в наших квартирах и домах выполнена с несоблюдением всех строгих стандартов и правил цветовой и буквенно-цифровой маркировки для электрики. И знать предназначение маркировок L и N у электрооборудования, порой, недостаточно, для правильного подключения. Поэтому, обязательно прочитайте нашу статью «Как определить фазу, ноль и заземление самому, подручными средствами? », если у вас есть какие-то сомнения, этот материал будет как нельзя кстати.

Вступай в нашу группу вконтакте!

http://rozetkaonline.ru

Практически каждый, кто имел дело с электрической проводкой, замечал, что провода в изоляции могут иметь различную окраску. Но мало кто знает, что это действие облегчает работы при монтаже электропроводки, и даже существуют специальные правила устройства электроустановок, следуя которым можно существенно снизить риск трагических последствий при работе с электричеством. Так в чем же суть цветовых обозначений и что они обозначают, - ответы на эти вопросы будут приведены ниже.

Основная задача маркировки изоляции проводов

В первую очередь провода обозначают определенными цветами для обеспечения безопасности при проведении работ. В назначении цвета для каждого провода применяются стандарты ПУЭ (правила устройства электроустановок) и международные евростандарты. Каждый электромонтер может без особых усилий отличить, какое напряжение несет (или нет) каждый провод, а также определить, где находится фаза, ноль и заземление.

Конечно, если в пример взять подключение к сети одноклавишного выключателя, определить назначение каждого провода без цветовой маркировки не составит особого труда. Но если рассмотреть подключение распределительного щитка, то здесь уже без специальных обозначений не обойтись. Ведь в случае неправильного соединения токоведущих частей может произойти короткое замыкание, проводка начнет нагреваться (и, как следствие, произойдет возгорание), а в худшем случае произойдет поражение электрическим током человека , проводящего монтаж, или людей, находящихся вблизи.

В современной редакции ПУЭ предлагается вести не только цветовое обозначение, но и буквенное, что значительно облегчает работы в электроустановках.

Понятие фазы и ноля в электрике

Прежде чем приступить к рассмотрению цветовой маркировки , необходимо сначала разобраться с понятиями фазы и ноля в электропроводках.

Буквенные обозначения применяются на схемах в электрике .

Для правильного проведения электромонтажных работ необходимо безукоризненно следовать правилам соединения токоведущих частей, соответственно, все провода цепи должны заметно различаться между собой. Становится резонным вопрос о том, каким цветом обозначаются фаза и ноль в электричестве. Ниже приведены описания каждого случая в отдельности .

Цвета проводов фаза, ноль, земля

Как уже говорилось ранее, расцветка проводов в электрике на заводах-изготовителях проводится согласно ПУЭ.

Обозначение заземляющего провода

Провод заземления обычно обозначают желтым, зеленым и желто-зелеными цветами. Производители могут наносить полосы желто-зеленого цвета - как в продольном, так и в поперечном направлении. Кроме того, рекомендуется наносить буквенную маркировку. Однако нанесенная буквенная маркировка не исключает цветовой маркировки. Обозначение цветом, согласно ПУЭ, является обязательным. На примере распределительного щитка, этот провод подключают к шине заземления, корпусу или металлической дверце.

Нулевой провод

Говоря о нуле, не следует его путать с заземлением. Обозначается синим или бело-голубым цветом. Но в некоторых случаях провод заземления совмещается с нулем. Тогда его окрашивают в зелено-желтый цвет, а на концах обязательно имеется синяя оплетка. Как в однофазной, так и в трехфазной цепи используется всего один нулевой провод. Это происходит вследствие того, что в трехфазной цепи максимальный сдвиг одной фазы может быть равным 120°, что позволяет пользоваться одним нулевым проводом.

Обозначение фазного провода

В зависимости от типа проводки электрическая цепь с переменным током может быть как однофазной, так и иметь три фазы. Рассмотрим оба этих случая отдельно.

  • Однофазная проводка

Используется в сетях с напряжением 220 W. Чаще всего фазный провод окрашивается в черный, коричневый или белый цвет, однако можно встретить и другую маркировку провода: коричневый, серый, фиолетовый, розовый, оранжевый или бирюзовый. Также принято буквенно обозначать L. Это необходимо не только на схемах, но и в условиях плохой освещенности или если провода были покрыты пылью.

В связи с тем, что именно фаза представляет наибольшую опасность при проведении работ, именно эти части имеют наиболее яркую окраску для быстрой идентификации и впоследствии проведения более аккуратных действий с ними.

  • Трехфазная проводка

Используется в сетях с напряжением 380 W. Ранее все провода и шины в трехфазной сети окрашивались в желтый, зеленый и красный цвета (Ж-З-К), которыми соответственно обозначали фазы A, B, C. Эти обозначения представляли трудности в связи со схожестью желто-зеленой маркировки проводов заземления. Поэтому, согласно ПУЭ, с 1 января 2011 года введены новые нормативы, где фазы имеют обозначение L 1, L 2 и L 3, при этом каждая имеет коричневый, черный и серый цвета (К-Ч-С).

На примере трехжильного провода. Цвета проводов трехжильного кабеля: синий, коричневый и желто-зеленый. Коричневый - это фаза, синий - ноль, а желто-зеленым обозначают заземление.

Это были приведены варианты расцветки в сетях с переменным током.

Расцветка проводов в сетях постоянного напряжения

В сетях с постоянным током применяется иная цветовая и буквенная маркировки проводов и шин. Принципиальным отличием здесь считается отсутствие ноля и фазы в привычном понимании. В этой проводке используется положительный проводник, обозначаемый красным цветом и знаком «+», и отрицательный проводник синего цвета со знаком «-«, а также нулевая шина голубого цвета, которая обозначается латинской буквой M .

Не все люди, проводящие работы по монтажу электрических сетей, следуют установленным правилам маркировки. Поэтому, прежде чем приступать к монтажу, следует сначала проверить наличие тока в проводах при помощи мультиметра или обычной отвертки-индикатора. В дальнейшем обозначить провода необходимым цветом при помощи цветной изоленты или специальных термообжимов. Также есть специальные приборы, позволяющие наносить буквенную маркировку.

Обозначения n и l на электроприборах. Что такое l1 в электрике

Умение читать электросхемы – это важная составляющая, без которой невозможно стать специалистом в области электромонтажных работ. Каждый начинающий электрик обязательно должен знать, как обозначаются на проекте электропроводки розетки, выключатели, коммутационные аппараты и даже счетчик электроэнергии в соответствии с ГОСТ. Далее мы предоставим читателям сайта условные обозначения в электрических схемах, как графические, так и буквенные.

Графические

Что касается графического обозначения всех элементов, используемых на схеме, этот обзор мы предоставим в виде таблиц, в которых изделия будут сгруппированы по назначению.

В первой таблице Вы можете увидеть, как отмечены электрические коробки, щиты, шкафы и пульты на электросхемах:

Следующее, что Вы должны знать – условное обозначение питающих розеток и выключателей (в том числе проходных) на однолинейных схемах квартир и частных домов:

Что касается элементов освещения, светильники и лампы по ГОСТу указывают следующим образом:

В более сложных схемах, где применяются электродвигатели, могут указываться такие элементы, как:

Также полезно знать, как графически обозначаются трансформаторы и дроссели на принципиальных электросхемах:

Электроизмерительные приборы по ГОСТу имеют следующее графические обозначение на чертежах:

А вот, кстати, полезная для начинающих электриков таблица, в которой показано, как выглядит на плане электропроводки контур заземления, а также сама силовая линия:

Помимо этого на схемах Вы можете увидеть волнистую либо прямую линию, «+» и «-», которые указывают на род тока, напряжение и форму импульсов:

В более сложных схемах автоматизации Вы можете встретить непонятные графические обозначения, вроде контактных соединений. Запомните, как обозначаются этим устройства на электросхемах:

Помимо этого Вы должны быть в курсе, как выглядят радиоэлементы на проектах (диоды, резисторы, транзисторы и т.д.):

Вот и все условно графические обозначения в электрических схемах силовых цепей и освещения. Как уже сами убедились, составляющих довольно много и запомнить, как обозначается каждый можно только с опытом. Поэтому рекомендуем сохранить себе все эти таблицы, чтобы при чтении проекта планировки проводки дома либо квартиры Вы могли сразу же определить, что за элемент цепи находится в определенном месте.

Интересное видео

RozetkaOnline.ru - Электрика дома: статьи, обзоры, инструкции!

Обозначение L и N в электрике

Каждый раз, пытаясь подключить люстру или бра, датчик освещенности или движения, варочную панель или вытяжной вентилятор, терморегулятор теплого пола или блок питания светодиодной ленты, а также любое другое электрооборудование, вы можете увидеть следующие маркировки возле клемм подключения – L и N.

Давайте разберемся, о чем говорят обозначения L и N в электрике.

Как вы, наверное, сами догадались это не просто произвольные символы, каждый из них несет конкретное значение и выполняет роль подсказки, для правильного подключения электроприбора к сети.

Обозначение L в электрике

« L » - Эта маркировка пришла в электрику из английского языка, и образована она от первой буквы слова «Line» (линия) – общепринятого названия фазного провода. Также, если вам удобнее, можно ориентироваться на такие понятия английских слов как Lead (подводящий провод, жила) или Live (под напряжением).

Соответственно обозначением L маркируются зажимы и контактные соединения, предназначенные для подключения фазного провода. В трехфазной сети, буквенно-цифровая идентификация (маркировка) фазных проводников "L1", "L2" и "L3".

По современным стандартам (ГОСТ Р 50462-2009 (МЭК 60446:2007 ), действующим в России, цвета фазных проводов – коричневый или черный. Но зачастую, может встречаться белый, розовый, серый или провод любого другого цвета, кроме синего, бело-синего, голубого, бело-голубого или желто-зеленого.

Обозначение N в электрике

«N» - маркировка, образованная от первой буквы слова Neutral (нейтральный) – общепринятое название нулевого рабочего проводника, в России называемого чаще просто нулевым проводником или коротко Ноль (Нуль). В связи с этим, удачно подходит английское слово Null (нулевой), можно ориентироваться на него.

Обозначением N в электрике маркируются зажимы и контактные соединения для подключения нулевого рабочего проводника/нулевого провода. При этом это правило действует как в однофазной, так и трехфазной сети.

Цвета провода, которыми маркируется нулевой провод (нуль, ноль, нулевой рабочий проводник) строго синий (голубой) или бело-синий (бело-голубой).

Обозначение Заземления

Если уж мы говорим об обозначениях L и N в электрике, нельзя не отметить еще вот такой знак - , который также, практически всегда можно увидеть совместно с этими двумя маркировками. Таким значком отмечены зажимы, клеммы или контактные соединения для подключения провода защитного заземления (PE – Protective Earthing), он же нулевой защитный проводник, заземление, земля.

Общепринятая цветовая маркировка нулевого защитного провода – желто-зеленый. Эти два цвета зарезервированы только для заземляющих проводов и не встречаются при обозначении фазных или нулевых.

К сожалению, нередко, электропроводка в наших квартирах и домах выполнена с несоблюдением всех строгих стандартов и правил цветовой и буквенно-цифровой маркировки для электрики. И знать предназначение маркировок L и N у электрооборудования, порой, недостаточно, для правильного подключения. Поэтому, обязательно прочитайте нашу статью «Как определить фазу, ноль и заземление самому, подручными средствами? », если у вас есть какие-то сомнения, этот материал будет как нельзя кстати.

Вступай в нашу группу вконтакте!

http://rozetkaonline.ru

А в быту мы используем, как правило, однофазный. Это достигается за счет подключения нашей проводки к одному из трех фазовых проводов (рисунок 1), причем, какая именно фаза приходит в квартиру нам, для дальнейшего рассмотрения материала, глубоко безразлично. Поскольку этот пример очень схематичен, следует кратко рассмотреть физический смысл такого подключения (рисунок 2).

Электрический ток возникает при наличии замкнутой электрической цепи, которая состоит из обмотки (Lт) трансформатора подстанции (1), соединительной линии (2), электропроводки нашей квартиры (3). (Здесь обозначение фазы L, нуля - N).

Еще момент - чтобы по этой цепи протекал ток, в квартире должен быть включен хотя бы один потребитель электроэнергии Rн. В противном случае тока не будет, но НАПРЯЖЕНИЕ на фазе останется.

Один из концов обмотки Lт на подстанции заземлен, то есть имеет электрический контакт с грунтом (Змл). Тот провод, который идет от этой точки является нулевым, другой - фазовым.

Отсюда следует еще один очевидный практический вывод: напряжение между "нулем" и "землей" будет близко к нулевому значению (определяется сопротивлением заземления), а "земля" - "фаза", в нашем случае 220 Вольт.

Кроме того, если гипотетически (На практике так делать нельзя! ) заземлить нулевой провод в квартире, отключив его от подстанции (рис.3), напряжение "фаза" - "ноль" у нас будет те же 220 Вольт.

Что такое фаза и ноль разобрались. Давайте поговорим про заземление . Физический смысл его, думаю уже ясен, поэтому предлагаю взглянуть на это с практической точки зрения.

При возникновении по каким- либо причинам электрического контакта между фазой и токопроводящим (металлическим, например) корпусом электроприбора, на последнем появляется напряжение.

При касании этого корпуса может возникнуть, протекающий через тело электрический ток. Это обусловлено наличием электрического контакта между телом и "землей" (рис.4). Чем меньше сопротивление этого контакта (влажный или металлический пол, непосредственный контакт строительной конструкции с естественными заземлителями (батареи отопления, металлические водопроводные трубы) тем большая опасность Вам грозит.

Решение подобной проблемы состоит в заземлении корпуса (рисунок 5), при этом опасный ток "уйдет" по цепи заземления.

Конструктивно реализация этого способа защиты от поражения электрическим током для квартир, офисных помещений состоит в прокладке отдельного заземляющего проводника РЕ (рис.6), который впоследствии заземляется тем или иным образом.

Как это делается - тема для отдельного разговора, например, в частном доме можно самостоятельно сделать заземляющий контур . Существуют различные варианты со своими достоинствами, недостатками, но для дальнейшего понимания этого материала они не принципиальны, поскольку предлагаю рассмотреть нескольку сугубо практических вопросов.

КАК ОПРЕДЕЛИТЬ ФАЗУ И НОЛЬ

Где фаза, где ноль - вопрос, возникающий при подключении любого электротехнического устройства.

Для начала давайте рассмотрим как найти фазу . Проще всего это сделать индикаторной отверткой (рисунок 7).

Токопроводящим жалом индикаторной отвертки (1) касаемся контролируемого участка электрической цепи (во время работы контакт этой части отвертки с телом недопустим!), пальцем руки касаемся контактной площадки 3, свечение индикатора 2 свидетельствует о наличии фазы.

Помимо индикаторной отвертки фазу можно проверить мультиметром (тестером), правда это более трудоемко. Для этого мультиметр следует перевести в режим измерения переменного напряжения с пределом более 220 Вольт. Одним щупом мультиметра (каким - безразлично) касаемся участка измеряемой цепи, другим - естественного заземлителя (батареи отопления, металлические водопроводные трубы). При показаниях мультиметра, соответствующим напряжению сети (около 220 В) на измеряемом участке цепи присутствует фаза (схема рис.8).

Обращаю Ваше внимание - если проведенные измерения показывают отсутствие фазы утверждать что это ноль нельзя. Пример на рисунке 9.

  1. Сейчас в точке 1 фазы нет.
  2. При замыкании выключателя S она появляется.

Поэтому следует проверить все возможные варианты.

Хочу заметить, что при наличии в электропроводке провода заземления отличить его от нулевого проводника методом электрических измерений в пределах квартиры невозможно. Как правило, провод, которым выполнено заземление имеет желто зеленый цвет, но лучше убедиться в этом визуально, например снять крышку розетки и посмотреть какой провод подсоединен к заземляющим контактам.

© 2012-2019 г. Все права защищены.

Все представленные на этом сайте материалы имеют исключительно информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Тот кто хоть раз имел дело с проводами и электрикой обратил внимание, что проводники всегда имеют различный цвет изоляции. Сделано это не просто так. Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления. Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше.

Как окрашиваются провода фазы

При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.

Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.

На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая — B, третья — C.

Цвет провода заземления

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.

В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE . Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Иногда профессионалы называют заземляющий провод «нулевой защитный», но не путайте. Это именно земляной, а защитный он потому, что снижает риск поражения током.

Какого цвета нулевой провод

Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.

Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».

Как проверить правильность маркировки и расключения

Цвета проводов в электрике призваны ускорить идентификацию проводников, но полагаться только на цвета опасно — их могли подключить неправильно. Потому, перед началом работ, стоит удостовериться в том, правильно ли вы определили их принадлежность.

Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер — с их помощью определим какой из оставшихся двух фазный, какой — нулевой.

На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.

Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.

Итак, запомните, что при прозвонке пары «фаза-ноль» показания мультиметра всегда выше, чем при прозвонке пары «фаза-земля».

И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.

Практически каждый, кто имел дело с электрической проводкой, замечал, что провода в изоляции могут иметь различную окраску. Но мало кто знает, что это действие облегчает работы при монтаже электропроводки, и даже существуют специальные правила устройства электроустановок, следуя которым можно существенно снизить риск трагических последствий при работе с электричеством. Так в чем же суть цветовых обозначений и что они обозначают, - ответы на эти вопросы будут приведены ниже.

Основная задача маркировки изоляции проводов

В первую очередь провода обозначают определенными цветами для обеспечения безопасности при проведении работ. В назначении цвета для каждого провода применяются стандарты ПУЭ (правила устройства электроустановок) и международные евростандарты. Каждый электромонтер может без особых усилий отличить, какое напряжение несет (или нет) каждый провод, а также определить, где находится фаза, ноль и заземление.

Конечно, если в пример взять подключение к сети одноклавишного выключателя, определить назначение каждого провода без цветовой маркировки не составит особого труда. Но если рассмотреть подключение распределительного щитка, то здесь уже без специальных обозначений не обойтись. Ведь в случае неправильного соединения токоведущих частей может произойти короткое замыкание, проводка начнет нагреваться (и, как следствие, произойдет возгорание), а в худшем случае произойдет поражение электрическим током человека , проводящего монтаж, или людей, находящихся вблизи.

В современной редакции ПУЭ предлагается вести не только цветовое обозначение, но и буквенное, что значительно облегчает работы в электроустановках.

Понятие фазы и ноля в электрике

Прежде чем приступить к рассмотрению цветовой маркировки , необходимо сначала разобраться с понятиями фазы и ноля в электропроводках.

Буквенные обозначения применяются на схемах в электрике .

Для правильного проведения электромонтажных работ необходимо безукоризненно следовать правилам соединения токоведущих частей, соответственно, все провода цепи должны заметно различаться между собой. Становится резонным вопрос о том, каким цветом обозначаются фаза и ноль в электричестве. Ниже приведены описания каждого случая в отдельности .

Цвета проводов фаза, ноль, земля

Как уже говорилось ранее, расцветка проводов в электрике на заводах-изготовителях проводится согласно ПУЭ.

Обозначение заземляющего провода

Провод заземления обычно обозначают желтым, зеленым и желто-зелеными цветами. Производители могут наносить полосы желто-зеленого цвета - как в продольном, так и в поперечном направлении. Кроме того, рекомендуется наносить буквенную маркировку. Однако нанесенная буквенная маркировка не исключает цветовой маркировки. Обозначение цветом, согласно ПУЭ, является обязательным. На примере распределительного щитка, этот провод подключают к шине заземления, корпусу или металлической дверце.

Нулевой провод

Говоря о нуле, не следует его путать с заземлением. Обозначается синим или бело-голубым цветом. Но в некоторых случаях провод заземления совмещается с нулем. Тогда его окрашивают в зелено-желтый цвет, а на концах обязательно имеется синяя оплетка. Как в однофазной, так и в трехфазной цепи используется всего один нулевой провод. Это происходит вследствие того, что в трехфазной цепи максимальный сдвиг одной фазы может быть равным 120°, что позволяет пользоваться одним нулевым проводом.

Обозначение фазного провода

В зависимости от типа проводки электрическая цепь с переменным током может быть как однофазной, так и иметь три фазы. Рассмотрим оба этих случая отдельно.

  • Однофазная проводка

Используется в сетях с напряжением 220 W. Чаще всего фазный провод окрашивается в черный, коричневый или белый цвет, однако можно встретить и другую маркировку провода: коричневый, серый, фиолетовый, розовый, оранжевый или бирюзовый. Также принято буквенно обозначать L. Это необходимо не только на схемах, но и в условиях плохой освещенности или если провода были покрыты пылью.

В связи с тем, что именно фаза представляет наибольшую опасность при проведении работ, именно эти части имеют наиболее яркую окраску для быстрой идентификации и впоследствии проведения более аккуратных действий с ними.

  • Трехфазная проводка

Используется в сетях с напряжением 380 W. Ранее все провода и шины в трехфазной сети окрашивались в желтый, зеленый и красный цвета (Ж-З-К), которыми соответственно обозначали фазы A, B, C. Эти обозначения представляли трудности в связи со схожестью желто-зеленой маркировки проводов заземления. Поэтому, согласно ПУЭ, с 1 января 2011 года введены новые нормативы, где фазы имеют обозначение L 1, L 2 и L 3, при этом каждая имеет коричневый, черный и серый цвета (К-Ч-С).

На примере трехжильного провода. Цвета проводов трехжильного кабеля: синий, коричневый и желто-зеленый. Коричневый - это фаза, синий - ноль, а желто-зеленым обозначают заземление.

Это были приведены варианты расцветки в сетях с переменным током.

Расцветка проводов в сетях постоянного напряжения

В сетях с постоянным током применяется иная цветовая и буквенная маркировки проводов и шин. Принципиальным отличием здесь считается отсутствие ноля и фазы в привычном понимании. В этой проводке используется положительный проводник, обозначаемый красным цветом и знаком «+», и отрицательный проводник синего цвета со знаком «-«, а также нулевая шина голубого цвета, которая обозначается латинской буквой M .

Не все люди, проводящие работы по монтажу электрических сетей, следуют установленным правилам маркировки. Поэтому, прежде чем приступать к монтажу, следует сначала проверить наличие тока в проводах при помощи мультиметра или обычной отвертки-индикатора. В дальнейшем обозначить провода необходимым цветом при помощи цветной изоленты или специальных термообжимов. Также есть специальные приборы, позволяющие наносить буквенную маркировку.

Сертификат

Zero Waste Business Certification - Международный альянс Zero Waste

Компании во всем мире движутся к нулевым отходам. Тысячи предприятий сообщили, что они переместили более 90% своих отходов со свалок и мусоросжигательных заводов. В 2012 году в ответ на запросы предприятий со всего мира ZWIA разработала программу признания Zero Waste Business Recognition Program , чтобы подтвердить, что эти предприятия выполнили то, о чем они говорят.Эта программа реализуется национальными филиалами. Когда эти национальные аффилированные лица признают, что предприятия соответствуют принципам ZWIA Zero Waste Business Recognition Programme, их просят представить краткое изложение этих достижений на веб-сайте ZWIA.

Первые предприятия, официально признанные Деловым советом США по нулевым отходам, который работает с сетью по переработке GrassRoots и канадским национальным филиалом, перечислены ниже. Другие предприятия находятся в процессе признания Национальным филиалом в Бразилии.

Они размещены здесь, чтобы вдохновить другие предприятия на получение признания или сертификации в соответствии с Определением ZWIA о нулевых отходах и Принципами ведения бизнеса ZWIA Zero Waste. Для получения дополнительной информации об этой программе свяжитесь с [email protected]

Сертифицированные предприятия без отходов

Без отходов Бразилия


Требования

Международный альянс Zero Waste (ZWIA) имеет Программу признания предприятий Zero Waste в отношении неопасных отходов (далее «материалы»).Это обеспечивает основу для одобренных ZWIA национальных организаций для признания предприятий, которые работают в их стране в соответствии с Определением ZWIA о нулевых отходах и Принципами ведения бизнеса ZWIA Zero Waste. Эта программа признания предназначена для признания предприятий, которые стремятся к нулевому количеству отходов и сократили количество отходов, отправляемых на свалки, сжигание или в окружающую среду, на 90% или более. Эта программа будет продолжаться до тех пор, пока одобренные ZWIA национальные организации не предложат одобренные ZWIA программы сертификации для предприятий с нулевым отходом в этой стране.

Подходящие компании

  • Учреждения (включая школы, колледжи, университеты, больницы, тюрьмы и другие государственные учреждения)
  • Коммерческие
  • Промышленные (включая производство)
  • Площадки и мероприятия
  • Неправительственные организации и социальные предприятия

Преимущества ZWIA Zero Признание в области утилизации отходов

  • Национальный филиал уполномочен публично заявить: «Международный альянс Zero Waste проверил данные, предоставленные бизнесом, и определил, что они отвлекают более 90% своих отходов от захоронения или сжигания в соответствии с принципами ZWIA Zero Waste Business.”
  • Может быть указано как предприятие без отходов на веб-сайте ZWIA и веб-сайте национального филиала ZWIA.

Минимальные требования для ведения бизнеса без отходов

  • Принята цель ZWIA для нулевых отходов на свалку, сжигание или в окружающую среду
  • Принята корпоративная политика нулевых отходов, в которой используется определение ZWIA нулевых отходов, кратко изложенное здесь:
    • Все выброшенные материалы являются ресурсами
    • Ресурсы не должны сжигаться или захоронение
    • Цель - нулевые выбросы в атмосферу, воду и почву
  • Достигнуто 90% или более отклонение всех выброшенных ресурсов со свалок или мусоросжигательных заводов, как определено в Принципах ZWIA, для одного объекта, для географической области или корпоративного широкий.
  • Соответствует всем национальным, государственным / областным и местным законам и постановлениям о твердых отходах и утилизации.
    • Существует 4 уровня признания для предприятий, которые достигают различных уровней утечки всех выброшенных материалов. На всех уровнях требуется отвод со свалок и мусоросжигательных заводов, и чтобы материалы уменьшались, повторно использовались, перерабатывались, компостировались или регенерировались для продуктивного использования на природе или в экономике при биологических температурах и давлениях:
      • Достигнуто 90% утечка со свалок и мусоросжигательных заводов
      • Без сжигания & Уведено 90% со свалок; и все оставшиеся утилизированные материалы (остатки после повторного использования, переработки, компостирования или восстановления) должны быть предварительно обработаны перед отправкой на свалку с двойным покрытием, которая соответствует стандартам ЕС или аналогичным.
    • Не сжигать и не хоронить 100% всех выброшенных материалов.
  • Обязуйтесь в письменной форме непрерывно совершенствовать, чтобы уменьшить количество оставшихся остатков, отправляемых на свалки или мусоросжигательные заводы, по крайней мере на 1% от базового уровня утилизации каждый год и / или с течением времени выполнять другие бизнес-принципы нулевых отходов. Обязательство в письменной форме прекратить сжигание в следующем контракте с поставщиками услуг или при наличии альтернативных средств. До тех пор, пока не будут перенаправлены все материалы, использование модернизированных свалок, соответствующих Директиве Европейского Союза о свалках или ее эквиваленту, предпочтительнее любой формы сжигания.
  • Представьте краткое изложение своих инициатив по нулевым отходам, которое можно опубликовать на веб-сайтах ZWIA и национальных филиалов, и укажите, в каком секторе они хотели бы быть внесены в список UNSPC.
  • Ежегодно предоставлять данные национальному аффилированному лицу, чтобы иметь возможность продолжить использование «одобренной ZWIA» программы признания, которую ZWIA имеет право публиковать. Для таких ежегодных продлений будут предоставлены данные за полный год. Представленные данные будут общедоступными и опубликованы на веб-сайте национального филиала.

Расчет

  • Данные, предоставленные ZWIA, были официально опубликованы (например,g., на корпоративном веб-сайте, в годовом отчете, в отчете по охране окружающей среды и безопасности, в отчете об устойчивом развитии, в плане по изменению климата, в документах Комиссии по ценным бумагам и биржам или в аналогичных отчетах, представляемых регулирующим органам, которые обладают юрисдикцией в отношении бизнеса). Национальным филиалам рекомендуется разработать стандартные формы для получения информации, необходимой для признания.
  • Данные документируют базовый год и измерения, начиная с базового года, с поправкой на изменения в размере, типе и характере бизнеса.Базовый год может быть последним отчетным годом (календарным или другим), если данные предоставляются на последней годовой основе.
  • Комбинация индексов может использоваться для демонстрации постоянного улучшения, которое отдает предпочтение устранению отходов и созданию систем повторного использования. Эта программа предназначена в первую очередь для сокращения и повторного использования материалов (как определено выше, включая продукты, материалы и упаковку), а затем на переработку и компостирование остальных.
  • Бизнес может быть признан бизнесом без отходов, если он продемонстрирует, что достиг 90% -го порога утечки отходов.Это признание не предназначено для обеспечения того, чтобы бизнес придерживался всех принципов ведения бизнеса без отходов, а также каких-либо других нормативных требований или нормативных требований.
  • Если какие-либо данные будут определены Национальным филиалом как фальсифицированные при подаче заявки на эту Программу признания, даже если компания уже заплатила за Программу признания, компания будет удалена с веб-сайта Национального филиала, и ZWIA получит уведомление об удалении. их из списка ZWIA компаний с нулевым отходом.

Национальные филиалы

  • Неправительственные организации национального уровня, официально принявшие Определение ZWIA о нулевых отходах, Принципы ведения бизнеса ZWIA Zero Waste и Глобальные принципы ZWIA для сообществ без отходов, чтобы руководствоваться своими политиками и программами. Группы должны представить в ZWIA заявление о квалификации для выполнения этой роли, о прошлом в организации, кто будет руководить организацией, а также об опыте ключевых сотрудников или консультантов в проведении оценок бизнеса.
  • Только одна организация может быть официально аккредитована ZWIA для реализации данной Программы признания в каждой стране. Эта организация может разрешить другим организациям действовать под их контролем и руководящими принципами. Национальный филиал ZWIA может работать более чем в одной стране до тех пор, пока не будет утвержден другой национальный филиал для другой страны. Национальные филиалы ZWIA должны ежегодно проходить аккредитацию ZWIA. Национальные аффилированные лица ZWIA должны предоставлять ZWIA годовой отчет о своей деятельности, включая краткое изложение признаний, которые они сделали, и любых проблем или жалоб, возникших в течение года в отношении признанных предприятий или их программ.
  • Национальные аффилированные лица ZWIA должны быть утверждены кворумом плюс один голос всех членов группы планирования ZWIA, голосующих в течение недели после обращения. Это разрешение должно обновляться ежегодно с подачей к 1 декабря st каждый год в ZWIA с запросом на такое продление.
  • Национальные филиалы ZWIA имеют право взимать плату за эту услугу. При установлении своих гонораров национальные аффилированные лица будут включать платеж ZWIA в размере 10% от сборов, взимаемых с каждого предприятия, за управление ZWIA и надзор за программой.Национальные партнерские сборы должны быть установлены на уровне, который отражает намерение прекратить действие этой программы после того, как появится национальная система сертификации, включающая стороннюю проверку. Если в течение года запрашиваются дополнительные обзоры, взимается дополнительная плата.
  • После того, как национальный филиал разработает программу сертификации, эта программа признания может быть продолжена в качестве начального этапа в программе сертификации путем признания тех, кто стремится к нулевым отходам для предприятий, которые принимают цель ZWIA по нулевым отходам и план по ее достижению.

Кодекс стандартных продуктов и услуг Организации Объединенных Наций® (UNSPSC®) представляет собой открытый глобальный многоотраслевой стандарт для эффективной и точной классификации продуктов и услуг.

Гаагское соглашение о международной регистрации промышленных образцов

18 декабря 2012 г. был подписан Закон о применении договоров о патентном праве 2012 г. (PLTIA). PLTIA среди прочего устанавливает положения, обеспечивающие выполнение Женевского акта 1999 г. Гаагского соглашения о международной регистрации промышленных образцов («Гаагское соглашение»).Эти положения (Раздел I PLTIA) вступили в силу 13 мая 2015 г.

Гаагское соглашение - это международная система регистрации, которая предлагает возможность получения охраны до 100 промышленных образцов в указанных странах-членах и межправительственных организациях (см. как «Договаривающиеся стороны») путем подачи одной международной заявки на одном языке либо напрямую в Международное бюро Всемирной организации интеллектуальной собственности (ВОИС), либо косвенно через ведомство Договаривающейся стороны заявителя.

С 13 мая 2015 г. заявители из США могут подавать международные заявки на образцы через ВПТЗ США в качестве органа косвенной подачи, а заявители, подающие международные заявки на образцы, могут указывать Соединенные Штаты для защиты образцов. Кроме того, срок действия патентов на образцы в США, поданных 13 мая 2015 г. или позднее, составляет 15 лет.

Информация о Гаагской системе, включая географический охват и руководство для пользователей, доступна на веб-сайте ВОИС http: // www.wipo.int/hague/en/.

  • EFS-Web Краткое руководство по подаче международных заявок на образцы через ВПТЗ США в качестве Управления косвенной подачи (май 2015 г.)
  • Изменения для реализации Гаагского соглашения о международной регистрации промышленных образцов; Окончательное постановление (апрель 2015 г.)
  • Закон о реализации договоров о патентном праве 2012 г., Pub. L. 112-211 (введен в действие 18 декабря 2012 г.)
  • Текст Женевского акта 1999 г., Общая инструкция к Акту 1999 г. и Акту 1960 г. Гаагского соглашения, а также административные инструкции
  • Передаточное письмо президента (13 ноября , 2006)
  • Отчет о Женевском акте Гаагского соглашения о международной регистрации промышленных образцов, Комитет Сената по международным отношениям (27 ноября 2007 г.)
  • ID5 (ресурс для исследований и каталогов, подготовленных офисами ID5 (USPTO, EUIPO , KIPO, JPO и CNIPA) по таким темам, как применение льготного периода для промышленных образцов, право на охрану промышленных образцов и практика преимущественного права для промышленных образцов)
  • Глава 2900 MPEP (Международные заявки на образцы)

Дата вступления в силу

Вопрос HA0100: Какая дата вступления в силу Гаагского соглашения в отношении Соединенных Штатов и Раздел I PLTIA?

Дата вступления в силу Гаагского соглашения в отношении Соединенных Штатов и Раздела I PLTIA - 13 мая 2015 г.

Подача международной заявки на промышленный образец

Вопрос HA1000: Где я могу подать международную заявку на промышленный образец?

Международная заявка на промышленный образец может быть подана либо напрямую в Международное бюро Всемирной организации интеллектуальной собственности (ВОИС), либо косвенно через офис Договаривающейся стороны заявителя. USPTO служит органом косвенной подачи заявок для заявителей, имеющих достаточную связь с США.См. Вопрос HA1020 для получения дополнительной информации о подаче международной заявки на образец через ВПТЗ США. Обратите внимание, что может потребоваться иностранная лицензия на подачу для надлежащей подачи международной заявки на образец непосредственно в Международное бюро. См. 35 U.S.C. 184. ВОИС предоставляет электронную систему подачи международных заявок на образцы. Аналогичным образом, международные заявки на образцы могут быть поданы в электронном виде через USPTO через EFS-Web.Международные заявки на образцы также могут быть поданы в бумажном виде в ВОИС или ВПТЗ США, хотя при подаче бумажных документов могут взиматься дополнительные сборы ВОИС за публикацию. См. Вопрос HA4000 для получения дополнительной информации о сборах.

Вопрос HA1020: Кто может подать международную заявку на образец через ВПТЗ США в качестве ведомства косвенной подачи?

Чтобы подать международную заявку на промышленный образец через ВПТЗ США в качестве ведомства косвенной подачи, заявитель или каждый заявитель, если заявителей более одного, должны быть гражданином США или иметь домициль, обычное местожительство или реальное и эффективное промышленное или коммерческое предприятие в Соединенных Штатах.Кроме того, Соединенные Штаты должны быть для каждого заявителя Договаривающейся стороной заявителя. Официальная форма ВОИС для международных заявок на промышленный образец «Заявка на международную регистрацию» (форма DM / 1) включает разделы, в которых указывается право заявителя подавать международную заявку на промышленный образец и Договаривающуюся сторону заявителя.

Если заявитель не связан с Соединенными Штатами, как описано выше, но имеет связь с другой Договаривающейся стороной Гаагского соглашения, заявитель может пожелать рассмотреть возможность подачи международной заявки на образец непосредственно в Международное бюро при условии к любому требованию для получения иностранной лицензии на подачу заявки в соответствии с 35 U.S.C. 184.

Вопрос HA1040: Что должно быть включено в подачу международной заявки на образец?

Подача международной заявки на промышленный образец должна включать: (1) «официальную форму» и все необходимые приложения, (2) копии и (3) оплату применимых пошлин.

В соответствии с правилом 7 (1) Гаагского соглашения международная заявка на промышленный образец должна подаваться на «официальной форме». Международное бюро создало «Заявку на международную регистрацию» (форма DM / 1) в качестве официальной формы для подачи заявки на международный образец.Кроме того, Международное бюро разработало приложения к форме DM / 1, которые могут потребоваться, если указаны определенные Договаривающиеся стороны. Форма DM / 1 и приложения доступны на веб-сайте Международного бюро http://www.wipo.int/hague/en/forms/.

Репродукции, как правило, могут быть в виде чертежей и / или фотографий промышленных образцов. Международная заявка на промышленный образец может включать до 100 промышленных образцов. Однако все образцы должны принадлежать к одному классу Международной (Локарнской) классификации.Список классов Локарнской классификации вместе с пояснительными примечаниями доступен на веб-сайте ВОИС по адресу: http://www.wipo.int/classifications/locarno/en/.

Международные заявки на образец облагаются пошлиной, уплачиваемой ВОИС. Кроме того, если международная заявка на образец подается через ВПТЗ США в качестве ведомства косвенной подачи, требуется оплата пошлины за пересылку. Заявители, подающие международные заявки на промышленный образец через ВПТЗ США, не обязаны платить пошлины ВОИС за подачу заявки через ВПТЗ США.Однако для передачи заявки в Международное бюро необходимо оплатить пошлину за пересылку в ВПТЗ США. См. Вопросы HA4000 и HA4020 для получения дополнительной информации о сборах.

Вопрос HA1060: Существуют ли какие-либо формы ВПТЗ США, специфичные для подачи международной заявки на образец через ВПТЗ США?

Нет, не существует специальных форм ВПТЗ США для подачи международной заявки на образец через ВПТЗ США.Официальная форма заявки на представление международной заявки на образец, то есть «Заявка на международную регистрацию» (форма DM / 1), и приложения являются формами, установленными Международным бюро. Эти формы доступны по адресу http://www.wipo.int/hague/en/forms/.

Вопрос HA1080: Если указаны Соединенные Штаты, должна ли форма заявления ВОИС об авторстве на изобретение или замещающая форма заявления ВОИС, содержащаяся в Приложении I, использоваться для подачи необходимой присяги или декларации изобретателя?

Использование формы декларации об авторстве на изобретение ВОИС или замещающей формы заявления ВОИС не является обязательным, но приветствуется, поскольку формы ВОИС специально предназначены для использования в международных заявках на образцы.

Вопрос HA1100: Если указаны Соединенные Штаты, должно ли приложение III для подачи Заявления о раскрытии информации (IDS) быть включено в подачу международной заявки на промышленный образец?

Нет, Приложение III для подачи IDS - это , а не , которое необходимо подавать вместе с международной заявкой на образец. Ведомство рассмотрит IDS, поданный в течение трех месяцев с даты публикации международной регистрации, без необходимости уплаты пошлины или заявления в соответствии с 37 CFR 1.97 (e), и по истечении этого трехмесячного периода, как предусмотрено в 37 CFR 1.97.

Вопрос HA11020: Какие требования применяются к воспроизведению промышленного образца?

Требования, применимые к воспроизведению, изложены в Правиле 9 Гаагского соглашения и Части четвертой Административной инструкции по применению Гаагского соглашения. С Инструкцией к Гаагскому соглашению и Административной инструкцией можно ознакомиться на веб-сайте ВОИС по адресу: http: // www.wipo.int/hague/en/legal_texts/. Кроме того, определенные технические требования к файлам изображений, такие как разрешение, минимальный и максимальный размер изображения, ширина границы и т. Д., Изложены на веб-сайте ВОИС по адресу: http://www.wipo.int/hague/en/ how_to / file / prepare.html. Для репродукций, поданных через USPTO в качестве ведомства косвенной подачи через EFS-Web, также см. Краткое руководство EFS-Web для подачи международных заявок на дизайн, доступное по адресу: http://www.uspto.gov/patents-application-process/ application-online / efs-web -idance-and-resources

Даты подачи и международной регистрации

Вопрос HA2000: Присваивает ли ВПТЗ США как орган косвенной подачи международной заявки на образец дату подачи по Гаагскому соглашению?

Нет, ведомство косвенной подачи не устанавливает даты подачи международных заявок на образцы в соответствии с Гаагским соглашением.В соответствии с Гаагским соглашением Международное бюро рассматривает международные заявки на промышленный образец по формальным вопросам и, при необходимости, назначает дату подачи в соответствии со Статьей 9 и Правилами 13 и 14. Ведомство косвенной подачи регистрирует дату получения международной заявки на образец и Международное бюро может установить эту дату в качестве даты подачи согласно соответствующим положениям Гаагского соглашения.

Вопрос HA2020: Какие дефекты или другие факторы могут повлиять на дату подачи международной заявки на образец в соответствии с Гаагским соглашением?

Дата подачи международной заявки на образец («дата международной подачи») устанавливается Международным бюро в соответствии со статьей 9 и правилами 13 и 14 Гаагского соглашения.В соответствии с правилом 14 (2) Международное бюро не назначает дату подачи, если заявка написана не на одном из установленных языков (английском, французском или испанском) или если в ней отсутствуют какие-либо из следующих элементов: (1) указание запрашивается международная регистрация в соответствии с Гаагским соглашением; (2) достаточное указание личности заявителя; (3) достаточное указание, позволяющее связаться с заявителем или его представителем; (4) репродукция или образец каждого промышленного образца, являющегося предметом заявки; и (5) указание по крайней мере одной Договаривающейся стороны.Если заявка не содержит элемента (ов), указанного выше, датой подачи будет дата получения Международным бюро пропущенного (ых) элемента (ов), если оно предоставлено своевременно.

Кроме того, для заявок, поданных через ВПТЗ США в качестве ведомства косвенной подачи, международная заявка на образец не будет иметь права на получение даты международной подачи, которая является датой получения международной заявки на образец ВПТЗ США, если заявка не регулируется исключительно Женевским актом 1999 г., или заявка не получена Международным бюро в течение шести месяцев с даты получения ВПТЗ США.Кандидатам следует включить уплату пошлины за пересылку при подаче заявки на международный образец в ВПТЗ США, чтобы избежать задержки в передаче заявки в Международное бюро. Кроме того, заявители должны проявлять осторожность при подаче документов через ВПТЗ США, чтобы не указывать Договаривающуюся сторону, которая является стороной только Гаагского акта 1960 г., а не Женевского акта 1999 г..

Датой международной подачи является НЕ датой подачи международной заявки на образец в США.Датой подачи международной заявки на образец в США является дата международной регистрации. См. 35 U.S.C. 384 и Вопрос HA2040 . Однако на практике в данных приложениях эти даты могут совпадать.

Вопрос HA2040: Какая дата международной регистрации?

Датой международной регистрации является более поздняя из даты международной подачи (см. Вопрос HA2020 ) или даты получения Международным бюро обязательного элемента согласно Статье 5 (2).См. Статью 10 (2). Датой подачи международной заявки на образец в США является дата международной регистрации. См. 35 U.S.C. 384.

Элемент в соответствии со статьей 5 (2) требуется, если в международной заявке на образец указывается Договаривающаяся сторона, которая сделала заявление в соответствии со статьей 5 (2), которое ее национальное законодательство требует для подачи: (i) указание, идентифицирующее создатель промышленного образца; (ii) краткое описание воспроизведения или характерных особенностей промышленного образца, являющегося предметом этой заявки; и / или (iii) претензия.Соединенные Штаты сделали заявление в соответствии со статьей 5 (2), требующее предъявления претензии.

Вопрос HA2060: Если я считаю, что международная заявка на промышленный образец имеет право на дату подачи в США, отличную от даты международной регистрации, могу ли я запросить пересмотр даты подачи в США?

Да, заявители могут подать прошение в соответствии с 37 CFR 1.1023 (b) о пересмотре даты подачи в США. Петиция требует доказательства того, что международная заявка на промышленный образец имеет право на запрашиваемую дату подачи и должна сопровождаться пошлиной, установленной в 37 CFR 1.17 (е).

Проверка и передача ВПТЗ США; Ответ на приглашения Международного бюро

Вопрос HA3000: Что рассматривает ВПТЗ США как ведомство косвенной подачи?

ВПТЗ США проверяет право заявителя на подачу документов через ВПТЗ США, уплату пошлины за пересылку и выполняет проверку национальной безопасности. Если эти три условия соблюдены, USPTO передаст заявку в Международное бюро. Заявитель получит уведомление о пересылке и дате получения международной заявки на образец.Если эти три условия не выполняются, ВПТЗ США не будет передавать заявку в Международное бюро, а ВПТЗ США уведомит заявителя о причине, по которой заявка не была передана.

Вопрос HA3020: Может ли заявитель подать ответ на приглашение, отправленное Международным бюро через ВПТЗ США?

Нет, любой ответ на приглашение, направленное заявителю Международным бюро , должен быть направлен непосредственно в Международное бюро, чтобы избежать отказа или другой потери прав в соответствии со статьей 8 Гаагского соглашения.ВПТЗ США обычно не пересылает в Международное бюро никаких сообщений, полученных после того, как международная заявка на промышленный образец была передана в Международное бюро.

Сборы

Вопрос HA4000: Каковы требуемые сборы за международную заявку на промышленный образец, поданную через ВПТЗ США?

Международная заявка на образец, поданная через ВПТЗ США в качестве ведомства косвенной подачи, подлежит уплате пошлины за пересылку в ВПТЗ США в дополнение к применимым международным пошлинам (базовая пошлина, пошлина за указание, пошлина за публикацию и пошлина за описание, превышающее 100 слов), выплачивается ВОИС.

Международное бюро предоставляет онлайн-инструмент, Калькулятор пошлин Гаагской системы, чтобы помочь заявителю рассчитать соответствующие пошлины за подачу заявки в ВОИС. Инструмент расчета пошлин Гаагской системы доступен по адресу http://www.wipo.int/hague/en/fees/calculator.jsp.

Обратите внимание, что международные заявки на образцы, поданные в бумажном виде, будь то напрямую в Международное бюро или косвенно через ВПТЗ США, подлежат дополнительной оплате за публикацию каждой страницы, содержащей репродукцию после первой страницы.Кроме того, с репродукций, поданных через EFS-Web иным способом, кроме установленного, может взиматься дополнительная плата за публикацию. Для получения дополнительной информации см. Руководство по быстрому запуску EFS-Web: http://www.uspto.gov/sites/default/files/documents/Hague-QSG.pdf

Вопрос HA4020: Нужно ли мне платить пошлину за пересылку? и пошлины ВОИС за подачу заявки на международный образец через ВПТЗ США?

ВПТЗ США настоятельно рекомендует уплатить пошлину за пересылку во время подачи международной заявки на образец через ВПТЗ США.ВПТЗ США не будет передавать международную заявку на образец в Международное бюро, если пошлина за пересылку не была уплачена ВПТЗ США. Заявителей предупреждают, что международная заявка на промышленный образец, не полученная Международным бюро в течение шести месяцев с даты получения международной заявки на промышленный образец ВПТЗ США, не будет иметь права на дату подачи, равную дате получения ВПТЗ США.

Пошлины за подачу заявки в ВОИС не должны оплачиваться через ВПТЗ США.После получения Международным бюро заявки на международный образец Международное бюро предложит заявителю уплатить требуемые пошлины в установленный срок.

Пошлины ВОИС за подачу заявки не могут оплачиваться через ВПТЗ США после даты уплаты пошлины за пересылку. Кроме того, любая оплата пошлин ВОИС за подачу заявки через ВПТЗ США должна производиться в долларах США. Поскольку все платежи в Международное бюро должны производиться в швейцарской валюте, полученная сумма в долларах США при конвертации в швейцарскую валюту может отличаться от требуемой суммы в швейцарской валюте.Соответственно, заявителей предупреждают, что уплата таких международных пошлин через ВПТЗ США может по-прежнему приводить к требованию со стороны Международного бюро уплаты дополнительных сумм, если в результате конвертации долларов США в швейцарскую валюту Международное бюро получит суммы, меньшие, чем предписанные.

Заявители также могут пожелать рассмотреть возможность открытия текущего счета в ВОИС и включения разрешения в раздел «Уплата пошлин» формы DM / 1, предписывающего Международному бюро списать необходимые пошлины с текущего счета ВОИС.Для получения дополнительной информации о том, как платить пошлины в ВОИС, см. Http://www.wipo.int/about-wipo/en/finance/hague.html.

Вопрос HA4040: Существуют ли скидки для малых и микропредприятий?

Скидка для малых предприятий 50% и скидка для микропредприятий 75% доступны в отношении платы за указание в Соединенных Штатах. В связи с этим, поле 18 формы DM / 1 предусматривает указание статуса малого или микропредприятия для целей сокращения U.С. указание пошлины. Чтобы получить скидку на регистрационный сбор в США, необходимо предоставить подтверждение статуса микропредприятия. Приложение IV к форме DM / 1, доступное по адресу http://www.wipo.int/hague/en/forms/, предусматривает подачу свидетельства о статусе микропредприятия.

Кроме того, с 16 января 2018 г. предоставляются скидки для малых и микропредприятий в отношении пошлины за пересылку, уплачиваемой ВПТЗ США как органу косвенной подачи. Положения о получении статуса малого или микропредприятия изложены в 37 CFR 1.27 и 1,29 соответственно. Чтобы установить статус микропредприятия, необходимо предоставить форму подтверждения статуса микропредприятия (форма PTO / SB / 15A или PTO / SB / 15B). Статус малого предприятия может быть установлен путем подачи подписанного письменного заявления о праве на получение статуса малого предприятия (37 CFR 1.27 (c) (1)). Если указаны Соединенные Штаты, эти требования могут быть удовлетворены путем заполнения поля 18 формы DM / 1 и включения Приложения IV для статуса микропредприятия.

Требования приоритета / преимущества

Вопрос HA5000: Моя международная заявка на промышленный образец не включала притязания на иностранный приоритет.Могу ли я добавить притязание на иностранный приоритет на этапе экспертизы в США?

Да, притязание на иностранный приоритет может быть добавлено в международную заявку на промышленный образец на этапе экспертизы в США в соответствии с положениями 37 CFR 1.55 (m).

Вопрос HA5020: Предусматривает ли Гаагское соглашение представление в Международное бюро заверенной копии приоритетного документа на международной фазе?

Нет, в Гаагском соглашении нет положений о подаче заверенной копии приоритетного документа в Международное бюро.Кандидаты должны будут предоставить любую требуемую заверенную копию в соответствии с применимым законодательством каждой Договаривающейся стороны.

Вопрос HA5040: Может ли непредусмотренная заявка претендовать на преимущества международной заявки на промышленный образец с указанием Соединенных Штатов?

Да, непредвиденная заявка может претендовать на преимущество международной заявки на промышленный образец с указанием Соединенных Штатов в соответствии с условиями и требованиями 35 Свода законов США. 120. См. 35 U.S.C.386 (с). Международная заявка на образец должна иметь право на дату подачи в соответствии с 37 CFR 1.1023, а конкретная ссылка на международную заявку на образец должна определять взаимосвязь заявок и идентифицировать международную заявку на образец по номеру заявки в США или, в качестве альтернативы, по международному номеру заявки. регистрационный номер и дата подачи согласно 37 CFR 1.1023. См. 37 CFR 1.78 (d).

Вопрос HA5060: Можно ли подать заявление о продолжении судебного преследования (CPA) в международной заявке на промышленный образец?

Нет, CPA не может быть подана в международной заявке на образец.См. 37 CFR 1.53 (d).

Экспертиза

Вопрос HA6000 : Будет ли экспертиза по существу международной заявки на образец, проводимая ВПТЗ США, отличаться от экспертизы по существу обычной заявки на образец в США?

Нет, экспертиза по существу международной заявки на образец, в которой указаны Соединенные Штаты, обычно будет такой же, как и экспертиза обычной заявки на образец, поданной в Соединенных Штатах.

Вопрос HA6020 : Сообщается ли уведомление об отказе от USPTO напрямую заявителю?

Нет, уведомление об отказе от USPTO не передается напрямую заявителю.В соответствии с требованиями Гаагского соглашения уведомление об отказе направляется в Международное бюро, которое затем направляет уведомление об отказе в соответствии с применимыми положениями Гаагского соглашения.

Вопрос HA6040 : Как заявитель отвечает на уведомление об отказе, отправленное ВПТЗ США?

Любой ответ на уведомление об отказе должен быть направлен непосредственно в ВПТЗ США, а не через Международное бюро. U.S. правила, применимые к ответам на действия офиса в обычных заявках в США, применяются к ответам на уведомление об отказе, включая требование о том, что ответ должен быть подписан в соответствии с положениями 37 CFR 1.33 (b).

Вопрос HA6060 : Как ВПТЗ США будет рассматривать международную заявку на промышленный образец, имеющую несколько образцов, на стадии экспертизы в США?

На этапе экспертизы в США может быть заявлен только один независимый и отличный образец. Если присутствует более одного такого дизайна, эксперт потребует, чтобы кандидат выбрал один независимый и отличный дизайн для судебного преследования.См. 37 CFR 1.1064. Заявители могут добиваться охраны невыбранных образцов путем подачи выделенных заявок.

Срок действия патента

Вопрос HA7000: Применяется ли 15-летний срок действия патента к заявке на образец, поданной до 13 мая 2015 г., но выданной 13 мая 2015 г. или позднее?

Нет, 15-летний срок действия патента на образцы, установленный в 35 USC 173 с поправками, внесенными PLTIA, применяется только к заявкам на образцы, поданным 13 мая 2015 г. или позднее.

Вопрос HA7020: Если заявка на промышленный образец подана 13 мая 2015 г. или позже и является продолжающейся заявкой (т. Е. Продолжением, выделением или частичным продолжением) заявки, поданной до 13 мая 2015 г. , будет ли заявка на непрерывный образец подпадать под действие патента сроком на 15 лет?

Да, поскольку заявка на непрерывный промышленный образец была подана 13 мая или после этой даты, на заявку на непрерывный образец будет распространяться 15-летний срок действия патента, установленный в 35 U.S.C.173 с поправками, внесенными PLTIA.

Вопрос HA7040: Требуется ли продление международной регистрации для сохранения в силе патента США на образец, выданного по международной заявке на образец?

Продление международной регистрации, как предусмотрено статьей 17 Гаагского соглашения, не требуется для сохранения в силе патента США на образец, выданного по международной заявке на образец.

Общие

Вопрос HA8000: Можно ли ускорить или отложить публикацию ВОИС заявки на международный образец?

Стандартная публикация международной регистрации ВОИС осуществляется через шесть месяцев после даты международной регистрации или как можно скорее после нее.Заявитель может запросить немедленную публикацию, и в этом случае публикация будет произведена сразу после международной регистрации. В качестве альтернативы заявители могут запросить отсрочку публикации на срок до 30 месяцев с даты приоритета (или с даты подачи заявки, если приоритет не испрашивается). Однако отсрочка публикации не допускается, если в международной заявке на образец указывается Договаривающаяся сторона, которая не разрешает отсроченную публикацию, например Соединенные Штаты. Кроме того, некоторые Договаривающиеся стороны ограничивают период отсрочки до менее 30 месяцев.

Вопрос HA8020 : Доступна ли ускоренная экспертиза согласно 37 CFR 1.155 для международных заявок на образцы?

Да, ускоренная экспертиза в соответствии с 37 CFR 1.155 («ракетная досье») доступна для международных заявок на образцы. Для обеспечения качества международная заявка на образец должна быть опубликована ВОИС.

Вопрос HA8040 : Может ли международная заявка на промышленный образец быть преобразована в заявку на промышленный образец согласно 35 USC? глава 16?

Да, международная заявка на промышленный образец может быть преобразована в заявку на промышленный образец согласно 35 U.Глава 16 S.C. в соответствии с положениями 37 CFR 1.1052. В соответствии с 37 CFR 1.1052 международная заявка на образец должна быть подана в ВПТЗ США в качестве ведомства косвенной подачи, указанного в Соединенных Штатах, и удовлетворять требованиям к дате подачи заявки на образец, поданной в соответствии с 35 U.S.C. Глава 16. Кроме того, петиция должна быть подана до публикации ВОИС о международной регистрации и сопровождаться пошлиной, установленной в 37 CFR 1.17 (t).

В целом

1.Решая, куда подавать

, заявители из США должны решить, следует ли подавать международную заявку на промышленный образец через ВПТЗ США или напрямую в Международное бюро (IB) в зависимости от их конкретных обстоятельств. Подача заявки непосредственно в МБ позволяет избежать уплаты пошлины за пересылку в ВПТЗ США и позволяет МБ выполнить проверку формальностей раньше, что может быть важно для заявителей, желающих незамедлительно опубликовать или быстро получить заверенную копию заявки на международный образец.Кроме того, для заявок, поданных через интерфейс электронной подачи (E-подачи) IB 30 марта 2016 г. или позднее, заявители будут иметь возможность отправлять исправления нарушений или дефектов (включая исправленные репродукции и документы) в электронном виде в IB через Менеджер портфолио электронной подачи. См. Http://www.wipo.int/edocs/hagdocs/en/2016/hague_2016_5.pdf. Интерфейс электронной подачи заявок IB также обеспечивает электронный ввод данных заявки, что устраняет необходимость в отдельной форме DM / 1, а введенные данные проверяются в реальном времени, чтобы минимизировать ошибки при подаче заявки.Кроме того, подача через ВПТЗ США невозможна, если каждый заявитель не имеет хотя бы одного гражданства США, или постоянного места жительства, обычного проживания, или реального и эффективного промышленного или коммерческого предприятия в Соединенных Штатах.

Важно отметить, однако, что для подачи международной заявки на образец непосредственно в IB может потребоваться иностранная лицензия . Кроме того, в отличие от подачи международной заявки на образец через EFS-Web, репродукции в формате PDF не принимаются системой электронной подачи документов IB.

2. Убедитесь, что заявки, поданные через ВПТЗ США, соответствуют условиям для передачи в Международное бюро (IB)

Даже если заявка при подаче в ВПТЗ США содержит все элементы, требуемые в соответствии с Гаагским соглашением для даты подачи , право на получение даты получения ВПТЗ США, поскольку дата подачи зависит от получения IB заявки от ВПТЗ США в течение шести месяцев с даты получения ВПТЗ США. См. Правило 13 Гаагского соглашения. ВПТЗ США не будет передавать заявку в МБ, если пошлина за пересылку не была уплачена или в форме заявки DM / 1 не указано, для каждого заявителя , по крайней мере, один из U.S. гражданство, или постоянное местожительство, обычное место жительства, или реальное и эффективное промышленное или коммерческое предприятие в Соединенных Штатах. (Графа 2 формы DM / 1). Кроме того, для каждого заявителя Соединенные Штаты должны быть указаны в качестве «договаривающейся стороны заявителя» (вставка 3 формы DM / 1).

ВПТЗ США уведомляет заявителей, обычно в течение пары недель после получения заявки, о том, была ли заявка передана в IB, а если нет, то причину, по которой она не была отправлена.Вскоре после получения заявки от USPTO МБ также отправит заявителю квитанцию, подтверждающую получение заявки и присвоение ссылочного номера IB. Кандидаты могут пожелать рассмотреть возможность внесения своих международных заявок на промышленные образцы в список для получения этих уведомлений и, при необходимости, связаться с ВПТЗ США или МБ, если по прошествии чрезмерного периода времени уведомление не было получено.

3. Заранее тщательно решите, какие Договаривающиеся стороны назначить для охраны

Заявители должны заранее тщательно рассмотреть, какие Договаривающиеся стороны назначить для охраны образцов в качестве дополнительных Договаривающихся сторон, которые не могут быть добавлены после подачи заявки.Кроме того, международные пошлины зависят от указанных Договаривающихся сторон.

При подаче заявки через ВПТЗ США в качестве ведомства непрямой подачи заявители должны рассмотреть возможность не указывать Договаривающуюся сторону, которая является стороной только Акта 1960 г. (а не Женевского акта 1999 г. Гаагского соглашения), даже если заявитель имеет основание права на подачу заявления в соответствии с Актом 1960 г. Это может привести к тому, что заявка не будет регулироваться исключительно Законом 1999 г., и в этом случае заявке не может быть присвоена дата получения заявки в ВПТЗ США в качестве даты подачи.См. Правило 13 Гаагского соглашения. Форма DM / 1 включает прилагаемый список Договаривающихся сторон с указанием акта (законов), которыми связаны Договаривающиеся стороны.

4. Используйте надлежащую форму назначения представителя

Если представитель заявителя подписал форму DM / 1, отдельное сообщение о назначении этого представителя в Международное бюро (МБ) в соответствии с правилом 3 Гаагского соглашения потребуется IB. Форма ВОИС DM / 7 «Назначение представителя» доступна по адресу http: // www.Для этой цели можно использовать wipo.int/hague/en/forms/. Кандидатам следует НЕ использовать формы доверенности USPTO для назначения представителя в IB.

Форма DM / 1 и приложения:

1. Используйте графу 9 («Описание») и / или графу 10 («Описание репродукций (легенд))» формы DM / 1, чтобы предоставить любое описание

Поле 9 (Описание) формы DM / 1 предназначено для предоставления любого необходимого или иного подходящего описания, касающегося конструкции (ей).Рамка 10 (Описание репродукций (легенды)) предназначена для описания любых фигур. В каждом из этих полей есть флажок, указывающий на использование дополнительного листа, если требуется дополнительное пространство. Если описание предоставляется отдельно от формы DM / 1, следует установить флажок «Дополнительный лист», а лист (-ы) отдельно предоставленного описания должен быть идентифицирован как дополнительный (-ые) лист (-ы) Графа 9 и / или Вставка 10, если применимо. Это поможет разрешить любую неопределенность относительно цели представленного материала.

Также обратите внимание, что описание в Блоке 9, превышающее 100 слов, будет подлежать дополнительной оплате за каждое слово, превышающее 100 слов. Кандидатам следует рассмотреть возможность использования графы 10, а не графы 9, для предоставления каких-либо описаний рисунков, поскольку описание репродукций, приведенное во вставке 10, не требует дополнительной платы за слово. В блоке 10 также удобно использовать коды для указания типа вида для каждого воспроизведения, например, 1 = вид в перспективе, 2 = вид спереди и т. Д. В качестве альтернативы заявители могут в блоке 10 предоставить другое описание рисунка при условии, что такое описание не превышает 40 символов.

2. Не представляйте приложение, если Договаривающаяся сторона, к которой относится это приложение, не обозначена.

Приложения были разработаны для учета различных требований и практик между Договаривающимися сторонами и предназначены для представления обязательного или факультативного содержания только для определенные указанные Договаривающиеся стороны. Соответственно, если Договаривающаяся сторона, к которой относится приложение, не указана, такое приложение не следует подавать. Например, если Соединенные Штаты не указаны, Приложения I, III и IV, которые имеют отношение только к указанию Соединенных Штатов, не должны подаваться.

3. На международной фазе приоритетные документы могут подаваться только для целей определения Республики Корея (KR)

Процедуры в соответствии с Гаагским соглашением не предусматривают подачи приоритетных документов напрямую или косвенно с Международным бюро, за исключением случаев, когда это предусмотрено в Приложении V для целей определения Республики Корея (KR). Корейское ведомство интеллектуальной собственности (KIPO) не требует оригинала сертифицированного приоритетного документа; KIPO примет копию заверенного приоритетного документа.Это важно отметить, поскольку EFS-Web не разрешает подачу оригинального сертифицированного приоритетного документа. Кандидаты, подающие международную заявку на промышленный образец через ВПТЗ США через EFS-Web, которые хотят включить приоритетный документ через Приложение V для обозначения Республики Корея, могут подать копию сертифицированного приоритетного документа в формате PDF.

Для указанных Договаривающихся сторон, которым требуется приоритетный документ в соответствии с их национальным законодательством, включая Республику Корея, если приоритетный документ не был представлен через Приложение V, заявители должны будут предоставить требуемый приоритетный документ непосредственно этим Договаривающимся сторонам в рамках их соответствующих применимых сроки.

Репродукции

1. При подаче новой международной заявки на образец через EFS-Web каждый файл изображения, загруженный через раздел «Прикрепить репродукции», должен содержать только одну репродукцию (т. Е. Одно изображение)

Когда При подаче международной заявки на образец через ВПТЗ США в качестве ведомства косвенной подачи через EFS-Web каждый файл изображения, загруженный через раздел «Прикрепить репродукции», должен содержать только одно воспроизведение (т. е. одно изображение).EFS-Web предложит подателю заявки присвоить один номер рисунка (т. Е. Номер дизайна и просмотра) при загрузке каждого файла репродукции изображения. Представление нескольких изображений в одном файле изображения, загруженном через раздел «Прикрепить репродукции», скорее всего, приведет к тому, что заявитель получит уведомление о несоответствии от Международного бюро.

2. Нумерация репродукций в соответствии с Административной инструкцией 405

Нумерация репродукций в международных заявках на промышленные образцы регулируется Административной инструкцией 405, которая гласит: «[если] один и тот же промышленный образец представлен под разными углами, нумерация должна состоять из двух отдельных цифр, разделенных точкой (e.g., 1.1, 1.2, 1.3 и т. д. для первой конструкции, 2.1, 2.2, 2.3 и т. д. для второй конструкции и т. д.) ». Таким образом, например, дизайн, показанный на трех видах, может иметь репродукции, пронумерованные как 1.1, 1.2 и 1.3 соответственно. Нумерация репродукций как «Рис. 1 »,« Рис. 2 »и« Рис. 3 », как это принято в обычных заявках на промышленный образец в США, не соответствует Административной инструкции 405.

3. При подаче новой международной заявки на промышленный образец через EFS-Web репродукции, загруженные через раздел« Прикрепить репродукции », не должны включать нумерация репродукций на загруженном изображении

При подаче международной заявки на образец через ВПТЗ США в качестве ведомства косвенной подачи через EFS-Web репродукции, прилагаемые через раздел «Прикрепить репродукции», не должны содержать нумерацию репродукций в файлах репродукций. загружено.Вместо этого EFS-Web предложит обработчику назначить дизайн и номер просмотра при загрузке каждого файла репродукции изображения (одностраничный PDF или JPEG).

Нумерация репродукций, присвоенная каждому файлу изображения, загруженному в разделе «Прикрепить репродукции», должна соответствовать любой нумерации репродукций, приведенной в другом месте приложения, например, в столбце номера репродукции в графе 10 «Описание репродукций (легенды). »Формы DM / 1.

4. Размеры изображения каждого образца, представленного в формате PDF или на бумаге, не должны превышать 16 x 16 сантиметров.

Административная инструкция 402 (b) предусматривает, что «[t] размеры изображения каждого появляющегося промышленного образца на фотографии или другом графическом изображении не может превышать 16 x 16 сантиметров… »Этот предел размера относится к размерам изображения (рисунка), а не к носителю (например.г., бумага формата А4), на которой представлено изображение. Представления, превышающие этот предел размера, будут уменьшены IB для соответствия ограничению размера 16 x 16 сантиметров. Это может привести к потере согласованности при масштабировании между различными представлениями.

5. Сориентируйте дизайн в вертикальном положении

Репродукции обычно публикуются Международным бюро на основе ориентации репродукции в том виде, в котором она была изначально представлена. В результате, если исходное изображение повернуть на 90 градусов, оно, скорее всего, будет опубликовано с той же ориентацией.Чтобы обеспечить публикацию дизайнов Международным бюро в правильной ориентации, заявителям следует избегать представления репродукций в альбомной ориентации.

Борис Милеф
Старший юрист
Международное патентно-правовое управление
571-272-3288

МСФО 1 - Первое применение международных стандартов финансовой отчетности

История МСФО 1

Дата Развитие Комментарии
сентябрь 2001 Проект добавлен в повестку дня Совета по МСФО История проекта
31 июля 2002 Предварительный проект ED 1 Первое применение МСФО Опубликован Срок подачи комментариев 31 октября 2002 г.
июнь 2003 МСФО 1 Первое применение МСФО выпущен Действительно для первой финансовой отчетности по МСФО за период, начинающийся 1 января 2004 г. или после этой даты
30 июня 2005 г. Поправки к МСФО 1 «Первое применение международных стандартов финансовой отчетности» и МСФО 6 «Разведка и оценка минеральных ресурсов» (дополнительная информация) Незначительная поправка, поясняющая, что исключение в отношении МСФО 6 применяется к признанию и оценке требований МСФО 6, а также к требованиям к раскрытию информации.
22 мая 2008 Поправки к МСФО (IFRS) 1 и МСФО (IAS) 27 - Стоимость инвестиций в дочернюю, совместно контролируемую или ассоциированную компанию Действительно для годовых периодов, начинающихся 1 января 2009 г. или после этой даты
24 ноября 2008 Выпущена реструктурированная версия МСФО (IFRS) 1 вступает в силу, если первая финансовая отчетность предприятия по МСФО составлена ​​за период, начинающийся 1 июля 2009 г. или после этой даты.
23 июля 2009 г. Изменено Дополнительные исключения для компаний, впервые применяющих МСФО (Поправки к МСФО 1) (нефтегазовые активы, аренда).Щелкните для получения дополнительной информации. Действительно для годовых периодов, начинающихся 1 января 2010 г. или после этой даты
29 января 2010 Поправка Ограниченное освобождение от раскрытия сравнительной информации в соответствии с МСФО 7 для компаний, впервые применяющих МСФО (Поправка к МСФО 1) . Щелкните для получения дополнительной информации Действительно для годовых периодов, начинающихся 1 июля 2010 г. или после этой даты
6 мая 2010 С поправками «Усовершенствования МСФО» (изменения в учетной политике, основа переоценки по условной стоимости, тарифное регулирование) Действительно для годовых периодов, начинающихся 1 июля 2011 г. или после этой даты
20 декабря 2010 Поправка № «Серьезная гиперинфляция и отмена фиксированных дат для компаний, впервые применяющих МСФО» (поправка к МСФО 1) .Щелкните для получения дополнительной информации Действительно для годовых периодов, начинающихся
или после 1 июля 2011 года
13 марта 2012 Поправки: Государственные займы (поправки к МСФО 1). Щелкните для получения дополнительной информации Действительно для годовых периодов, начинающихся 1 января 2013 г. или после этой даты
17 мая 2012 С поправками Ежегодные улучшения, цикл , 2009-2011 гг. (Повторное применение, затраты по займам). Щелкните для получения дополнительной информации Действительно для годовых периодов, начинающихся 1 января 2013 г. или после этой даты
12 декабря 2013 С поправками, внесенными Ежегодными усовершенствованиями МСФО, цикл , 2011–2013 гг. (Значение действующих МСФО).Щелкните для получения дополнительной информации Поправка только к основанию для выводов
8 декабря 2016 Изменено Ежегодными усовершенствованиями стандартов МСФО, 2014–2016 гг., Цикл (исключение краткосрочных исключений для компаний, впервые применяющих МСФО). Щелкните для получения дополнительной информации Действительно для годовых периодов, начинающихся 1 января 2018 г. или после этой даты
14 мая 2020 Изменено Ежегодными улучшениями стандартов МСФО, 2018–2020 гг. (дочерняя компания, впервые применяющая МСФО).Щелкните для получения дополнительной информации Действительно для годовых периодов, начинающихся 1 января 2022 г. или после этой даты

Примечание. Приведенное выше краткое изложение не содержит подробностей о последующих поправках, внесенных в результате других проектов.

Истолкования по теме

  • МСФО (IFRS) 1 заменяет SIC-8 «Первое применение МСФО в качестве основной основы бухгалтерского учета»

Поправки на рассмотрении

Руководство «Делойта» по МСФО 1 (ноябрь 2009 г.)

В ноябре 2009 года глобальный офис «Делойта» по МСФО опубликовал пересмотренное Руководство по применению МСФО 1 международных стандартов финансовой отчетности.Руководство было впервые опубликовано в 2004 году с целью предоставить лицам, впервые применяющим МСФО, полезную информацию для применения МСФО 1. Это второе издание преследует ту же цель. Мы обновили содержание, чтобы отразить уроки, извлеченные из первой крупной волны принятия МСФО в 2005 году, а также для изменений в МСФО 1 с 2004 года. Мы структурировали руководство, чтобы предоставить пользователям доступное справочное руководство:

  • Краткое содержание объясняет наиболее важные особенности МСФО (IFRS) 1;
  • Раздел 2 содержит обзор требований Стандарта;
  • Разделы 3 и 4 охватывают конкретные исключения и исключения из общего принципа ретроспективного применения МСФО (IFRS) 1, уделяя особое внимание ключевым вопросам внедрения;
  • Раздел 5 касается других компонентов финансовой отчетности, реализация которых часто возникает на практике;
  • Раздел 6 устанавливает вопросы и ответы, касающиеся конкретных шаблонов фактов, с которыми пользователи могут столкнуться на практике; и
  • В разделе 7 обсуждаются некоторые практические решения по внедрению, с которыми сталкиваются новички.

Нажмите, чтобы загрузить «Руководство Делойта» по МСФО 1 (PDF 435k)

Краткое изложение МСФО 1

Цель

МСФО 1 «Первое применение международных стандартов финансовой отчетности» устанавливает процедуры, которым должна следовать организация при первом применении МСФО в качестве основы для подготовки своей финансовой отчетности общего назначения.

Примечание: Предприятие, которое ведет деятельность с регулируемым тарифом и признало суммы в своей финансовой отчетности по предыдущим ОПБУ, которые соответствуют определению «остатки по счету отложенных тарифных разниц» (иногда называемые «регулирующие активы» и «регулирующие обязательства»), может дополнительно применять МСФО. 14 Счета отложенных тарифных разниц в дополнение к МСФО (IFRS) 1.Организация, решившая применить МСФО 14 в своей первой финансовой отчетности по МСФО, должна продолжать применять его в последующей финансовой отчетности.

Определение первого усыновления

Организация, впервые применяющая МСФО, - это организация, которая впервые делает четкое и безоговорочное заявление о том, что ее финансовая отчетность общего назначения соответствует МСФО. [МСФО 1.3]

Организация может быть организацией, впервые применяющей МСФО, если в предыдущем году она подготовила финансовую отчетность по МСФО для внутреннего использования руководством, при условии, что эта финансовая отчетность по МСФО не была предоставлена ​​владельцам или внешним сторонам, таким как инвесторы или кредиторы.Если комплект финансовой отчетности по МСФО по какой-либо причине был предоставлен владельцам или внешним сторонам в предыдущем году, то предприятие уже будет считаться применяющим МСФО, и МСФО 1 не применяется. [МСФО 1.3]

Организация также может быть организацией, впервые применяющей МСФО, если в предыдущем году ее финансовая отчетность: [МСФО (IFRS) 1.3]

  • подтвердил соответствие некоторым, но не всем МСФО, или
  • включает только сверку выбранных цифр из предыдущих ОПБУ и МСФО.(Предыдущие ОПБУ означают ОПБУ, которым организация следовала непосредственно перед переходом на МСФО.)

Однако организация не является организацией, впервые применяющей МСФО, если в предшествующем году в ее финансовой отчетности утверждалось:

  • Соблюдение МСФО, даже если аудиторское заключение содержало оговорку в отношении соответствия МСФО.
  • Соответствие предыдущим ОПБУ и МСФО.

Организация, которая применяла МСФО в предыдущем отчетном периоде, но последняя годовая финансовая отчетность которой не содержала явного и безоговорочного заявления о соответствии МСФО, может выбрать:

  • применять требования МСФО (IFRS) 1 (включая различные разрешенные исключения для полного ретроспективного применения), или
  • ретроспективно применяет МСФО в соответствии с МСФО 8 «Учетная политика, изменения в бухгалтерских оценках и ошибки» , как если бы они никогда не прекращали применение МСФО.[МСФО (IFRS) 1.4A]

Обзор для компании, которая впервые применяет МСФО в своей годовой финансовой отчетности за год, закончившийся 31 декабря 2014 года

Учетная политика

Выберите учетную политику на основе МСФО, вступивших в силу 31 декабря 2014 года.

Отчетные периоды по МСФО

Подготовьте финансовую отчетность как минимум за 2014 и 2013 годы и начальный отчет о финансовом положении (по состоянию на 1 января 2013 года или на начало первого периода, за который представляется полная сравнительная финансовая отчетность, если раньше), применяя МСФО, вступившие в силу 31 декабря 2014 года.[МСФО 1.7]

  • Поскольку МСФО (IAS) 1 требует, чтобы была представлена ​​сравнительная финансовая информация за предыдущий период как минимум за один год, начальный отчет о финансовом положении будет 1 января 2013 года, если не раньше. Это будет означать, что первая финансовая отчетность предприятия должна включать как минимум: [МСФО (IFRS) 1.21]
    • три отчета о финансовом положении
    • два отчета о прибыли или убытке и прочем совокупном доходе
    • два отдельных отчета о прибылях и убытках (если представлены)
    • два отчета о движении денежных средств
    • два отчета об изменениях в капитале и
    • примечания, включая сравнительную информацию
  • Если 31 декабря 2014 года организация, применяющая МСФО, представляет отдельные финансовые данные (но не полную финансовую отчетность) на основе МСФО за периоды до 2013 года, в дополнение к полной финансовой отчетности за 2014 и 2013 годы, это не меняет того факта, что его вступительный отчет по МСФО финансового положения на 1 января 2013 года.

Корректировки, необходимые для перехода от ранее применявшихся ОПБУ к МСФО при первом применении

Прекращение признания некоторых активов и обязательств по ранее применявшимся ОПБУ

Предприятие должно исключить активы и обязательства, применявшиеся ранее в соответствии с ОПБУ, из начального отчета о финансовом положении, если они не соответствуют критериям признания согласно МСФО. [МСФО 1.10 (b)] Например:

  • МСФО (IAS) 38 не разрешает признавать в качестве нематериальных активов расходы по любому из следующего:
    • исследования
    • Расходы на запуск, подготовку к работе и открытие
    • обучение
    • реклама и продвижение
    • переезд и переезд
    Если согласно предыдущим ОПБУ они признавались как активы, они исключаются из вступительного отчета о финансовом положении по МСФО
  • .
  • Если предыдущие ОПБУ компании допускали начисление обязательств по «общим резервам», реструктуризации, будущим операционным убыткам или капитальному ремонту, которые не соответствуют условиям признания в качестве резерва согласно МСФО (IAS) 37, они исключаются во вступительном отчете по МСФО. финансовое положение
  • Если предыдущие ОПБУ компании допускали признание условных активов, как это определено в МСФО (IAS) 37.10, они исключаются во вступительном отчете о финансовом положении по МСФО
  • .

Признание некоторых активов и обязательств, не признанных согласно ранее применявшимся ОПБУ

И наоборот, предприятие должно признать все активы и обязательства, которые должны признаваться согласно МСФО, даже если они никогда не признавались согласно ранее применявшимся ОПБУ. [МСФО (IFRS) 1.10 (а)] Например:

  • МСФО (IAS) 39 требует признания всех производных финансовых активов и обязательств, включая встроенные производные инструменты.Они не были признаны многими местными ОПБУ.
  • МСФО (IAS) 19 требует, чтобы работодатель признавал обязательство, когда работник оказал услугу в обмен на вознаграждения, которые будут выплачены в будущем. Это не только выплаты по окончании трудовой деятельности (например, пенсионные планы), но и обязательства по медицинскому страхованию и страхованию жизни, отпускам, выходным пособиям и отсроченной компенсации. В случае «чрезмерно профинансированных» планов с установленными выплатами это будет актив плана.
  • МСФО (IAS) 37 требует признания резервов в качестве обязательств.Примеры могут включать обязательства организации по реструктуризации, обременительные контракты, вывод из эксплуатации, реабилитацию, восстановление площадки, гарантии, гарантии и судебные разбирательства.
  • Отложенные налоговые активы и обязательства будут признаны в соответствии с МСФО 12.

Реклассификация

Предприятие должно реклассифицировать статьи вступительного отчета о финансовом положении согласно ранее применявшимся ОПБУ в соответствующую классификацию МСФО. [МСФО 1.10 (c)] Примеры:

  • МСФО (IAS) 10 не разрешает классифицировать дивиденды, объявленные или предложенные после даты отчета о финансовом положении, как обязательства на дату отчета о финансовом положении.Если такое обязательство было признано согласно ранее применявшимся ОПБУ, оно было бы сторнировано во вступительном отчете о финансовом положении по МСФО.
  • Если согласно предыдущим ОПБУ компании выкупленные собственные акции (собственные акции компании, которые она приобрела) отражались в качестве актива, они были бы реклассифицированы как компонент капитала согласно МСФО.
  • Объекты, классифицируемые как идентифицируемые нематериальные активы при объединении бизнеса, учитываемом согласно предыдущим ОПБУ, могут потребовать реклассификации в качестве гудвила согласно МСФО (IFRS) 3, поскольку они не соответствуют определению нематериального актива согласно МСФО (IAS) 38.Обратное также может быть верным в некоторых случаях.
  • МСФО (IAS) 32 содержит принципы классификации статей как финансовых обязательств или капитала. Таким образом, подлежащие выкупу привилегированные акции, которые могли быть классифицированы как капитал согласно ранее применявшимся ОПБУ, будут реклассифицированы как обязательства во вступительном отчете о финансовом положении по МСФО.
    Обратите внимание, что МСФО (IFRS) 1 делает исключение из положений МСФО (IAS) 32 о «раздельном учете». Если компонент обязательства по составному финансовому инструменту больше не является непогашенным на дату вступительного отчета о финансовом положении по МСФО, организация не требуется. реклассифицировать из нераспределенной прибыли и в прочий капитал первоначальный компонент капитала составного инструмента.
  • Принцип реклассификации будет применяться для определения отчетных сегментов согласно МСФО 8.
  • Некоторый зачет (взаимозачет) активов и обязательств или статей доходов и расходов, который был приемлем в соответствии с предыдущими ОПБУ, может больше не быть приемлемым в соответствии с МСФО.

Измерение

Общий принцип оценки - есть несколько существенных исключений, указанных ниже - заключается в применении эффективных МСФО для оценки всех признанных активов и обязательств.[МСФО (IFRS) 1.10 (d)]

Как признать корректировки, необходимые для перехода от ранее применявшихся ОПБУ к МСФО

Корректировки, необходимые для перехода от ранее применявшихся ОПБУ к МСФО на дату перехода, должны признаваться непосредственно в составе нераспределенной прибыли или, при необходимости, другой категории капитала на дату перехода на МСФО. [МСФО 1.11]

Оценки

При ретроспективной подготовке оценок по МСФО на дату перехода на МСФО предприятие должно использовать исходные данные и допущения, которые использовались для определения оценок согласно предыдущим ОПБУ на эту дату (после корректировок, отражающих любые различия в учетной политике).Предприятию не разрешается использовать информацию, которая стала доступной только после того, как были сделаны предыдущие оценки GAAP, кроме как для исправления ошибки. [МСФО (IFRS) 1.14]

Изменения в раскрытии информации

Для многих компаний будут добавлены новые области раскрытия информации, которые не требовались согласно предыдущим ОПБУ (возможно, сегментная информация, прибыль на акцию, прекращаемые операции, непредвиденные обстоятельства и справедливая стоимость всех финансовых инструментов) и раскрытие информации, которое требовалось в соответствии с предыдущими ОПБУ будут расширены (возможно, раскрытие информации о связанных сторонах).

Раскрытие отдельных финансовых данных за периоды до первого отчета о финансовом положении по МСФО

Если организация, впервые применяющая МСФО, желает раскрыть выбранную финансовую информацию за периоды, предшествующие дате вступительного отчета о финансовом положении по МСФО, нет необходимости приводить эту информацию в соответствие с МСФО. Приведение указанной ранее выбранной финансовой информации в соответствие с МСФО необязательно. [IFRS 1.22]

Если организация решит представить ранее выбранную финансовую информацию на основе своих прежних ОПБУ, а не МСФО, она должна четко обозначить эту более раннюю информацию как не соответствующую МСФО и, кроме того, раскрыть характер основных корректировок, которые повлияли бы на нее. информация соответствует МСФО.Последнее раскрытие информации носит описательный характер и не обязательно выражается количественно. [МСФО (IFRS) 1.22]

Раскрытие информации в финансовой отчетности организации, впервые применяющей МСФО

МСФО (IFRS) 1 требует раскрытия информации, объясняющей, как переход от ранее применявшихся ОПБУ к МСФО повлиял на отчетное финансовое положение, финансовые результаты и денежные потоки предприятия. [МСФО 1.23] Сюда входят:

  1. сверки капитала, отраженного в соответствии с предыдущими ОПБУ, с капиталом по МСФО как (а) на дату перехода на МСФО, так и (б) на конец последнего годового периода, представленного в соответствии с предыдущими ОПБУ.[МСФО 1.24 (а)] (Для организации, впервые применяющей МСФО в своей финансовой отчетности 31 декабря 2014 года, выверка будет производиться по состоянию на 1 января 2013 года и 31 декабря 2013 года.)
  2. сверки общего совокупного дохода за последний годовой период, представленного согласно предыдущим ОПБУ, с общим совокупным доходом согласно МСФО за тот же период [МСФО 1.24 (b)]
  3. объяснение существенных корректировок, которые были внесены при первом переходе на МСФО в отчет о финансовом положении, отчет о совокупном доходе и отчет о движении денежных средств (последние, если они представлены в соответствии с ранее применявшимися ОПБУ) [МСФО 1.25]
  4. если ошибки в финансовой отчетности по предыдущим ОПБУ были обнаружены в ходе перехода на МСФО, они должны быть раскрыты отдельно [МСФО 1.26]
  5. , если предприятие признало или восстановило убытки от обесценения при подготовке вступительного отчета о финансовом положении по МСФО, они должны быть раскрыты [МСФО 1.24 (c)]
  6. соответствующие объяснения, если организация решила применить какие-либо конкретные исключения в отношении признания и оценки, разрешенные в соответствии с МСФО (IFRS) 1 - например, если она использовала справедливую стоимость в качестве условной стоимости

Раскрытие информации в промежуточной финансовой отчетности

Если организация собирается впервые применять МСФО в своей годовой финансовой отчетности за год, закончившийся 31 декабря 2014 года, требуется раскрытие определенной информации в ее промежуточной финансовой отчетности до отчетности за 31 декабря 2014 года, но только в том случае, если эта промежуточная финансовая отчетность должны соответствовать требованиям МСФО (IAS) 34 «Промежуточная финансовая отчетность» .Пояснительная информация и сверка требуются в промежуточном отчете, который непосредственно предшествует первому комплекту годовой финансовой отчетности по МСФО. Информация включает сверку между МСФО и предыдущими ОПБУ. [МСФО (IFRS) 1.32]

Исключения из ретроспективного применения других МСФО

До 1 января 2010 г. существовало три исключения из общего принципа ретроспективного применения. 23 июля 2009 года в МСФО 1 были внесены поправки, вступающие в силу с 1 января 2010 года, с целью добавления двух дополнительных исключений с целью дальнейшего упрощения перехода на МСФО для компаний, впервые применяющих МСФО.Пятью исключениями являются: [МСФО 1. Приложение B]

IAS 39 - Прекращение признания финансовых инструментов

Организация, впервые применяющая МСФО, должна применять требования о прекращении признания, содержащиеся в МСФО (IAS) 39, перспективно для операций, происходящих 1 января 2004 г. или после этой даты. Однако предприятие может применять требования о прекращении признания ретроспективно при условии, что необходимая информация была получена на момент первоначального учета таких операций. сделки. [МСФО 1.B2-3]

IAS 39 - Учет хеджирования

Общее правило заключается в том, что предприятие не должно отражать в своем вступительном отчете о финансовом положении по МСФО отношения хеджирования, которые не подходят для учета хеджирования в соответствии с МСФО (IAS) 39.Однако, если организация обозначила чистую позицию как объект хеджирования в соответствии с предыдущими ОПБУ, она может обозначить отдельную статью в этой чистой позиции как объект хеджирования в соответствии с МСФО, при условии, что она сделает это не позднее даты перехода. к МСФО. [МСФО 1.B5]

Примечание. Измененные требования применяются, когда организация применяет МСФО (IFRS) 9 «Финансовые инструменты» (2013).

МСФО (IAS) 27 - Неконтролирующая доля участия

МСФО (IFRS) 1.B7 перечисляет особые требования МСФО (IFRS) 10 «Консолидированная финансовая отчетность» , которые должны применяться перспективно.

Нефтегазовые активы полной стоимости

Организации, использующие метод полной стоимости, могут выбрать освобождение от ретроспективного применения МСФО для нефтегазовых активов. Организации, выбравшие это исключение, будут использовать балансовую стоимость согласно старым ОПБУ в качестве условной стоимости своих нефтегазовых активов на дату первого применения МСФО.

Определение наличия в соглашении аренды

Если организация, впервые применяющая МСФО (IFRIC), заключившая договор аренды, провела такое же определение наличия в соглашении аренды в соответствии с ранее применявшимися ОПБУ, что и требуется IFRIC 4 «Определение наличия в соглашении аренды» , но на другую дату чем требуется IFRIC 4, поправки освобождают компанию от необходимости применять IFRIC 4 при применении МСФО.

Необязательные исключения из основного принципа измерения в МСФО (IFRS) 1

Есть еще несколько дополнительных исключений из общих принципов пересчета и оценки, изложенных выше. Следующие исключения индивидуально не обязательны. Они относятся к:

  • объединения бизнеса [МСФО 1. Приложение C]
  • и ряд других [МСФО 1. Приложение D]:
    • Платежи на основе акций
    • договоров страхования
    • справедливая стоимость, предыдущая балансовая стоимость или переоценка по условной стоимости
    • аренда
    • Суммарная курсовая разница
    • инвестиции в дочерние, совместно контролируемые, ассоциированные и совместные предприятия
    • активы и обязательства дочерних, ассоциированных и совместных предприятий
    • сложные финансовые инструменты
    • обозначение ранее признанных финансовых инструментов
    • Оценка справедливой стоимости финансовых активов или финансовых обязательств при первоначальном признании
    • Обязательства по выводу из эксплуатации, включенные в стоимость основных средств
    • финансовые активы или нематериальные активы, учитываемые в соответствии с IFRIC 12 концессионные соглашения на оказание услуг
    • Затраты по займам
    • перевод активов от клиентов
    • Погашение финансовых обязательств долевыми инструментами
    • тяжелая гиперинфляция
    • совместная деятельность
    • Затраты на вскрышные работы на этапе производства карьера

Некоторые, но не все из них описаны ниже.

Объединение бизнеса, имевшее место до даты вступительного отчета о финансовом положении

МСФО (IFRS) 1 включает Приложение C, объясняющее, как организация, впервые применяющая МСФО, должна учитывать объединения бизнеса, произошедшие до перехода на МСФО.

Организация может сохранить первоначальный учет по предыдущим ОПБУ, то есть не пересчитывать:

  • предыдущие слияния или списание деловой репутации из резервов
  • балансовая стоимость активов и обязательств, признанных на дату приобретения или слияния, или
  • , как изначально был определен гудвил (не корректировать распределение покупной цены при приобретении)

Однако при желании организация может пересчитать все объединения бизнеса, начиная с даты, которую она выбирает до даты вступительного отчета о финансовом положении.

Во всех случаях предприятие должно провести первоначальный тест на обесценение в соответствии с МСФО (IAS) 36 любого оставшегося гудвила во вступительном отчете о финансовом положении по МСФО после реклассификации, при необходимости, нематериальных активов согласно предыдущим ОПБУ в гудвил.

Исключение для объединения бизнеса также применяется к приобретению инвестиций в ассоциированные компании, долей участия в совместных предприятиях и долей участия в совместной операции, когда операция представляет собой бизнес.

Предполагаемая стоимость

Активы, учитываемые по первоначальной стоимости (например,грамм. основные средства) могут быть оценены по справедливой стоимости на дату перехода на МСФО. Справедливая стоимость становится «условной стоимостью» в будущем согласно модели затрат по МСФО. Предполагаемая стоимость - это сумма, которая используется в качестве заменителя стоимости или амортизированной стоимости на заданную дату. [МСФО 1.D6]

Если до даты своего первого отчета о финансовом положении по МСФО предприятие переоценило любой из этих активов в соответствии со своими предыдущими ОПБУ либо по справедливой стоимости, либо по стоимости, скорректированной с учетом индекса цен, эта переоцененная сумма по предыдущим ОПБУ на дату переоценка может стать условной стоимостью актива согласно МСФО.[МСФО 1.D6]

Если до даты своего первого отчета о финансовом положении по МСФО предприятие произвело единовременную переоценку активов или обязательств по справедливой стоимости в связи с приватизацией или первичным публичным размещением акций, и переоцененная сумма стала условной первоначальной стоимостью в соответствии с предыдущим Согласно GAAP, эта сумма будет по-прежнему считаться расходами после первоначального применения МСФО. [МСФО 1.D8]

Этот вариант применяется к нематериальным активам, только если существует активный рынок. [МСФО 1.D7]

Если балансовая стоимость основных средств или нематериальных активов, которые используются в деятельности с регулируемым тарифом, включает суммы согласно ранее применявшимся ОПБУ, которые не соответствуют критериям капитализации в соответствии с МСФО, организация, впервые применяющая МСФО, может решить использовать предыдущие ОПБУ. балансовая стоимость таких статей в качестве условной стоимости при первоначальном применении МСФО.[МСФО 1.D8B]

Правомочные организации, на которые распространяется тарифное регулирование, могут также дополнительно применять МСФО (IFRS) 14 «Счета отложенных тарифных разниц» при переходе на МСФО и в последующей финансовой отчетности.

МСФО (IAS) 19 - Вознаграждения работникам: актуарные прибыли и убытки

Предприятие может принять решение о признании всех накопленных актуарных прибылей и убытков для всех планов с установленными выплатами на дату вступительного отчета о финансовом положении по МСФО (то есть обнулить любой коридор, признанный согласно ранее применявшимся ОПБУ), даже если оно решит использовать МСФО. 19 Коридорный подход для актуарных прибылей и убытков, возникающих после первого применения МСФО.Если организация, впервые применяющая МСФО, использует это исключение, она должна применить его ко всем планам. [МСФО 1.D10]

Примечание. Это освобождение недоступно, если применяется МСФО (IAS) 19 «Вознаграждения работникам» (2011). МСФО (IAS) 19 (2011 г.) вступает в силу для годовых отчетных периодов, начинающихся 1 января 2013 г. или после этой даты.

IAS 21 - Накопленные резервы на переводы

Организация может принять решение признать все корректировки пересчета, возникающие при пересчете финансовой отчетности иностранных компаний, в составе накопленной прибыли или убытков на дату вступительного отчета о финансовом положении по МСФО (то есть изменить резерв пересчета, включенный в капитал согласно ранее применявшимся ОПБУ, на нуль).Если предприятие выберет это исключение, прибыль или убыток от последующего выбытия иностранного предприятия будут корректироваться только за счет накопленных корректировок перевода, возникающих после даты вступительного отчета о финансовом положении по МСФО. [МСФО 1.D13]

IAS 27 - Инвестиции в отдельную финансовую отчетность

В мае 2008 года Совет по МСФО внес поправки в стандарт, изменив способ оценки стоимости инвестиций в отдельной финансовой отчетности при первом применении МСФО.Поправки к МСФО 1:

  • позволяет организациям, впервые применяющим МСФО, использовать «условную стоимость», равную справедливой стоимости или балансовой стоимости согласно предыдущей практике бухгалтерского учета, для оценки первоначальной стоимости инвестиций в дочерние, совместно контролируемые и ассоциированные компании в отдельной финансовой отчетности.
  • удалить определение метода затрат из МСФО (IAS) 27 и добавить требование о представлении дивидендов в качестве дохода в отдельной финансовой отчетности инвестора.
  • требуют, чтобы при создании новой материнской компании в ходе реорганизации новая материнская компания оценивала стоимость своих инвестиций в предыдущую материнскую компанию по балансовой стоимости своей доли в статьях капитала предыдущей материнской компании на дату реорганизации.

Активы и обязательства дочерних, ассоциированных и совместных предприятий: разные даты принятия МСФО инвестором и объектом инвестиций

Если дочернее предприятие впервые начинает применять МСФО (IFRS) позже, чем его материнское предприятие, МСФО (IFRS) 1 разрешает выбор между двумя базами оценки в отдельной финансовой отчетности дочернего предприятия.В этом случае дочерняя компания должна оценивать свои активы и обязательства как: [IFRS 1.D16]

  • балансовая стоимость, которая была бы включена в консолидированную финансовую отчетность материнской компании, исходя из даты перехода материнской компании на МСФО, если бы не были внесены корректировки в процедуры консолидации и влияние объединения бизнеса, в котором материнское предприятие приобрело дочернее предприятие или
  • балансовая стоимость, требуемая МСФО (IFRS) 1, на дату перехода дочерней компании на МСФО

Аналогичный выбор доступен для ассоциированной компании или совместного предприятия, которое впервые начинает применять МСФО позже, чем предприятие, которое имеет значительное влияние или совместный контроль над ним.[МСФО 1.D16]

Если материнское предприятие начинает применять МСФО впервые позже, чем его дочернее предприятие, материнское предприятие должно в своей консолидированной финансовой отчетности оценивать активы и обязательства дочернего предприятия по той же балансовой стоимости, что и в отдельной финансовой отчетности дочернего предприятия, после корректировки на корректировки консолидации и влияния объединения бизнеса, в котором материнское предприятие приобрело дочернее предприятие.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
