Как быстро собрать металлоискатель из китайского мультиметра


Представим распространенную проблему: вам необходимо найти арматуру в стене, а металлоискателя нет под рукой. Как бы невозможно это ни казалось, но металлоискатель для таких целей можно сделать самому всего за 5 минут, без преувеличения.
Основой нашему прибору послужит обычный китайский мультиметр, который есть почти у каждого. Модель или марка значения не имеют.

Понадобится


  • Мультиметр, если нет закажите на Али Экспресс – http://ali.pub/59olb8
  • Проволока эмалированная медная 0,3 мм.

Также понадобится: трубка для поисковой штанги, скотч, термоусадка, клей, кусок деревяшки.

Изготовление металлоискателя


В деревянную рейку вкручиваем 2 самореза на расстоянии 15 см. Наматываем на них 60 витков провода.

Вывинчиваем саморез, снимаем намотку, формируем круг.

Берем трубку и сверлим отверстие от края на расстоянии 2-3 см.

Болгаркой делаем пропил.

Вставляем катушку и фиксируем деревянным чопиком.

Чтобы катушка не крутилась, сажаем на клей.

Берем мультиметр, отрезаем щупы, зачищаем провода на концах.

Подключаем к выводам обмотки, надеваем термоусадку и обдуваем феном.

Скотчем приматываем мультиметр и провода к к шанге.

Металлоискатель готов к работе.

Как пользоваться. Испытания на местности


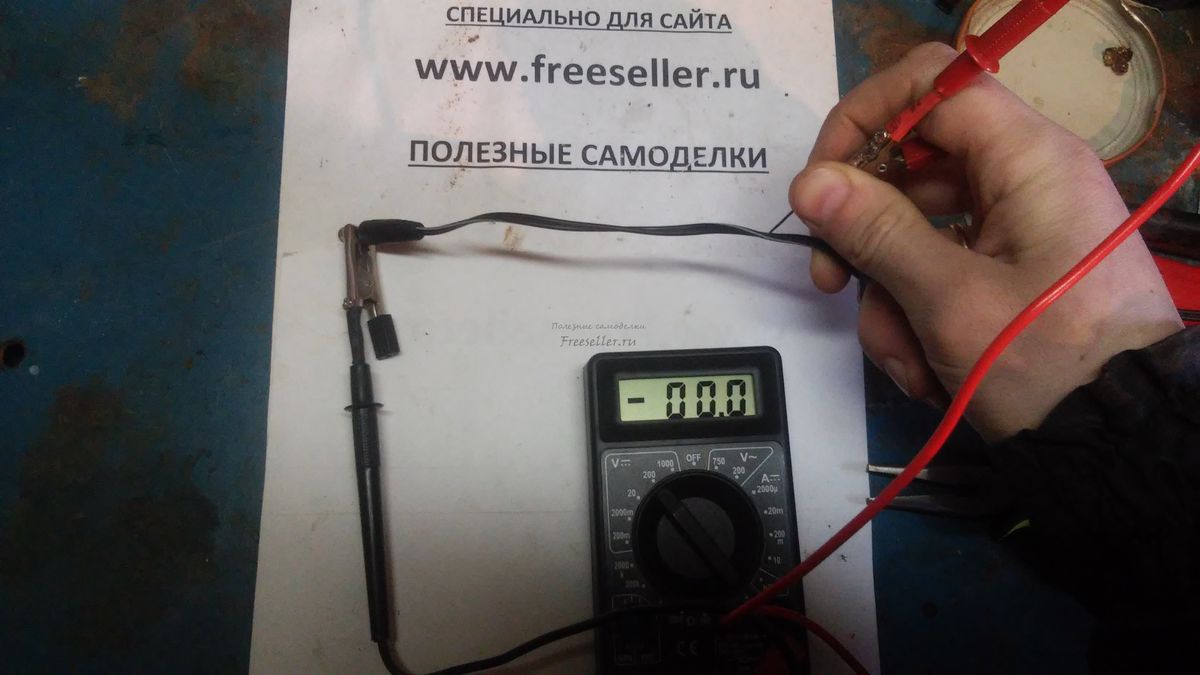

Мультиметр устанавливаем в режим «звуковой прозвонки» она же проверка диодов.

Изначально индикатор уходит за пределы и показывает высокое сопротивление.

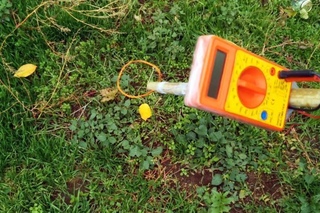

Производим поиск.

Как только в поле зрения катушки появится металл, то ее индуктивность будет изменятся. В результате чего на индикаторе отобразится значение.
Пробуем выкопать находку.


Промоем в воде.

Нашелся небольшой слиток с включенным в него металлом.

Совет по настройке: Чтобы увеличить чувствительность, можно смотать пару витков с катушки, тогда порог срабатывания будет выше. Но в этом случае изначально могут быть высокие значения, которые будут уменьшаться при поиске металлов.
Рекомендация по поиску: мультиметр не измеряет индуктивность катушки, а лишь реагирует на всплески изменения токов в проводнике. Поэтому, для точного поиска катушка всегда должна находится в движении. Если металл попал в нее и стоит без движения, то прибор показывает высокие значения, как только движение началось, металлоискатель стал «видеть» металл.

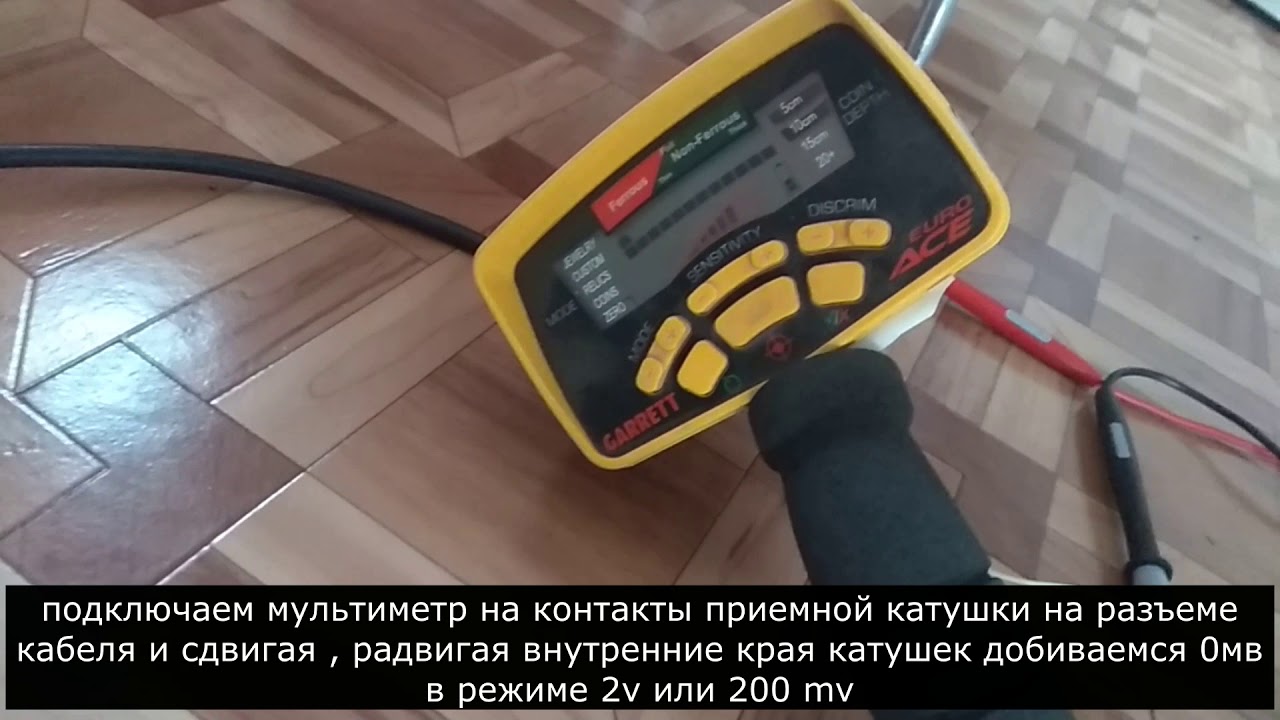

Смотрите видео


Схема металлоискателя из мультиметра » Паятель.Ру


Радиолюбителями предложено множество различных приставок к мультиметру типа DT-832 (или аналогичного), но практически все они предназначены для расширения его измерительных способностей, как прибора для проведения измерения различных электрических величин. Например, дополнив его несложной приставкой, представляющей собой высокочастотный генератор с объемным контуром, можно его использовать в качестве достаточно чувствительного металлоискателя, способного обнаружить пятирублевую монету (современный пятак) на глубине более 10 см, а ведро или крышку люка на глубине более полутора метра.


Принципиальная схема приставки показана на рисунке. Её задача в преобразовании степени воздействия на контур L1-C2 металлического предмета в постоянное напряжение на конденсаторе С3. Это напряжение измеряется мультиметром, и по его показаниям определяется наличие металлического предмета. Основа приставки ВЧ генератор на транзисторе VT1.

Величина ПОС, приводящей к запуску генератора зависит от сопротивления резистора R1 (этот резистор подстроечный). При помощи регулировки этого резистора генератор устанавливается в такой, режим когда он очень сильно зависит от параметров контура, а именно, добротности. Которая, в свою очередь, сильно зависит от параметров окружающей контур среды.

А это приводит к изменению глубины возбуждения генератора от изменения параметров окружающей контур среды, что, в свою очередь, приводит к изменению тока, потребляемого генератором. Что, по Закону Ома, приводит к изменению напряжения на генераторе, которое измеряется мультиметром.

К сожалению, такой способ не позволяет различать цветные и черные металлы. Питается приставка от того же источника, что и мультиметр (для ее подключения нужно припаять к колодки батареи два проводника разного цвета, которые выводить через щель между корпусом мультиметра и крышкой, либо установить на корпусе малогабаритный трех-проводной разъем). Измеряемое напряжение подается с точки соединения резисторов R1 и R2 на вход для измерения постоянного напряжения.

Контурная катушка имеет диаметр около 120мм. Каркасом катушки служит круглый бокс для десяти компакт-дисков. Обмотка состоит из 250 витков провода диаметром 0,23 мм (или около того), с отводом от 150-го (считая от коллектора VT1). Обмотку нужно уложить виток к витку, а затем, закрепить при помощи скотч-ленты.

Катушка закреплена посредине на круглом-корпусе, роль которого выполняет круглый пластмассовый пенал для карандашей. В этом пенале расположены все детали генератора. С мультиметром приставка связана трехпроводным экранированным кабелем.

Для обеспечения стабильности работы подстроечный резистор R1 желательно должен быть многооборотным. Конденсаторы должны быть как можно более стабильными, использовать электролитические на месте С3 и С4 не рекомендуется из-за их нестабильности,

Транзистор, желательно выбрать с коэффициентом передачи не ниже 100. Транзистор может быть любой кремниевый общего применения, но удовлетворяющий этому требованию.

Налаживание состоит в следующем. Установите R1 в положение максимального сопротивления. Затем уменьшайте медленно сопротивление этого резистора и следите за показаниями прибора (имеются в виду абсолютные показания, а не по модулю, поскольку мультиметр будет показывать как отрицательные, так и положительные значения напряжения).

Напряжение должно постепенно увеличиваться, а затем начать падать. С этого момента будьте внимательны! Продолжая медленно уменьшать сопротивление R1 найдите момент когда показания прибора снова начнут расти. Затем, при дальнейшем уменьшении R1 они опять начнут падать.

Теперь, вернитесь назад и установите R1 примерно в среднее положение между моментом, с которого показания растут и моментом, с которого они начинают падать. Это и будет точка максимальной чувствительности прибора.

На рисунке дан примерный график изменения напряжения в зависимости от сопротивления R1. В процессе эксплуатации эту калибровку нужно периодически повторять, так как она будет сбиваться от понижения напряжения источника питания от его разряда. Получить значительно большую чувствительность и стабильность можно, если питать приставку от отдельного стабилизированного источника постоянного тока напряжением 6-7V (от отдельной аналогичной батареи, но через стабилизатор).

Использовать для питания приставки сетевой источник нежелательно, так как через него проникают различные сетевые помехи и наводки, которые, в общем, снижают чувствительность.

Если поэкспериментировать с числом витков катушки, положением отвода и емкостями конденсаторов С1 и С2, можно достигнуть значительной большей чувствительности. Параметры этих настроек сильно зависят от параметров используемого транзистора. Например, можно настроить прибор так, что пятирублевую монету он будет чувствовать с 15-17 сантиметров.

Налаживая прибор, держитесь подальше от различных металлических предметов, типа батарей, водопроводных труб, выключите приборы, могущие создавать помехи (персональный компьютер, например).

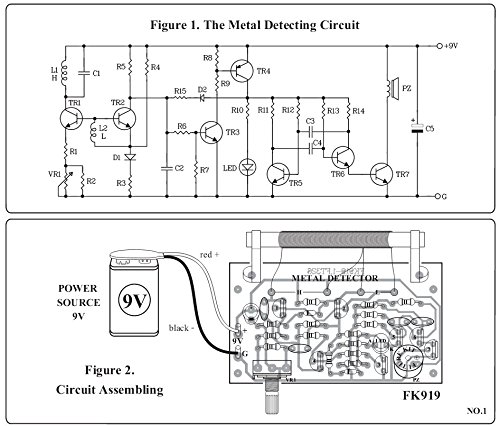

ДЕЛАЕМ МЕТАЛЛОИСКАТЕЛЬ В ДОМАШНИХ УСЛОВИЯХ

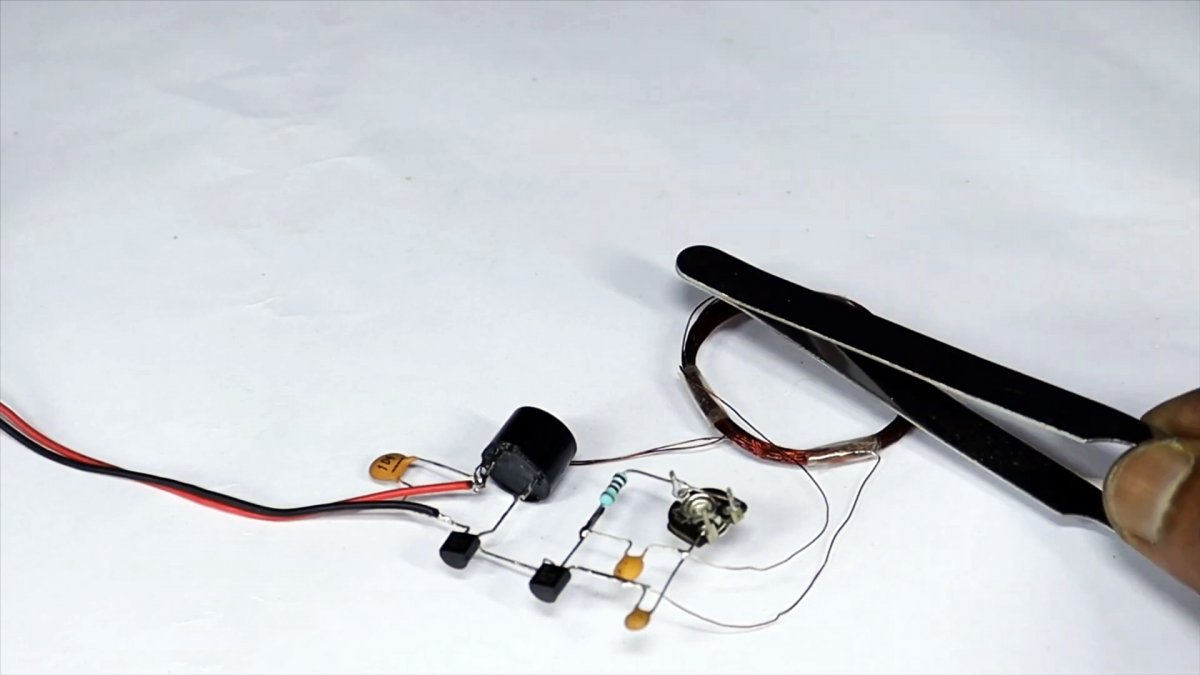

   Этот простой металлоискатель доступен для повторения даже начинающими радиолюбителями. В нём нет микроконтроллеров, дорогих и дефицитных деталей – его основа простая микросхема К561ЛЕ5, которая часто используется в различной советской аппаратуре. Сделать его можно в домашних условиях, имея из приборов лишь мультиметр. Схема простого металлодетектора представлена на рисунке:

   Металлоискатель имеет сменные катушки диаметром от 25 до 30см, что позволяет в зависимости от необходимых условий поиска обнаружить мелкие и крупные металлические обьекты.


   Принцип работы традицыонный для приборов такого класса – металлоискатель имеет опорный генератор с частотой 100кгц и чувствительный к металлам генератор на элементе DD1.2 и одной из выносных катушек индуктивности, подключаемых к генератору. К выходу смесителя подключены наушники.


   Для получения большей громкости звука можно добавить простой УНЧ и маленький динамик. Металлоискатель питается от батареи крона – на 9 вольт. Микросхемы в приборе можно применять К561ЛА7 или К564ЛЕ5. Резисторы МЛТ-0,125, переменный – любой малогобаритный. Конденсатор с3 подстроечный, от любого китайского приёмника. Поисковая обмотка должна содержать такое количество витков:

 – для катушки диаметром 25мм – 150 витков провода ПЭВ-1 0,1;

 – для катушки диаметром 75мм – 80 витков ПЭВ-1 0,2;

 – для катушки диаметром 200мм – 50 витков ПЭВ-1 0,3.


   После изготовления одной из катушек, подключаем её к схеме. Движком резистора и переменым конденсатором С3 добиваемся звука низкого тона в наушниках.


   При приближении катушки к металу, звук в наушниках должен изменить тональность – таким образом происходит определение наличия металлического предмета в поисковой зоне. В качестве корпуса использовал пластмассовую коробку подходящих размеров.

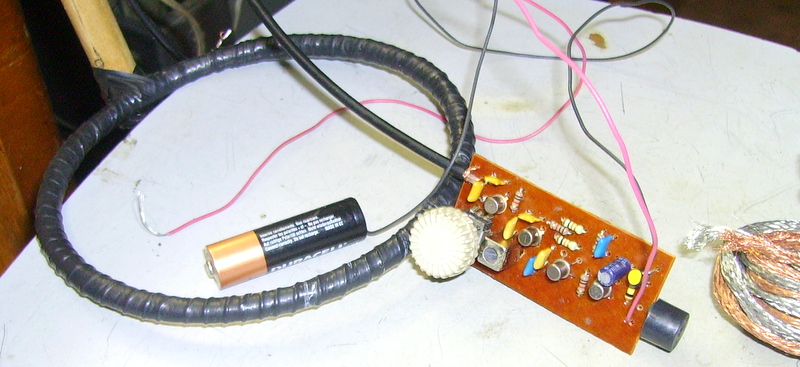

   Форум по металлоискателям

   Форум по обсуждению материала ДЕЛАЕМ МЕТАЛЛОИСКАТЕЛЬ В ДОМАШНИХ УСЛОВИЯХ

Два варианта изготовления металлоискателя из мультиметра своими руками | Лампа Эксперт

Полезная штука – металлоискатель, но качественные модели стоят дорого, а покупать недешевое устройство ради нескольких экспериментов не имеет смысла. Гораздо проще собрать простенький металлоискатель на основе мультиметра. Чувствительность самоделки будет ниже, чем у профессиональных моделей, но для решения простых задач возможностей устройства будет достаточно.

Простая схема из мультиметра и катушки

Для постройки металлоискателя потребуется

  • Обмоточный медный провод диаметром 0,3 мм в эмалевой изоляции. Метраж высчитывают по диаметру контура из расчета укладки в катушку 130-150 витков;
  • Скотч, пар гвоздей, деревянная дощечка;
  • Мультиметр с функцией проверки диодов, например DT-832.

В первую очередь необходимо изготовить контурную катушку металлоискателя. Рекомендуемый диаметр контура – 120-150 мм. Провод можно намотать на приспособление из двух гвоздей, забитых в деревянную дощечку. Расстояние между гвоздиками рассчитываем в половину окружности будущей катушки, примерно 190-230 мм.

После укладки всей провода делаем следующее:

  • Вытаскиваем гвозди и аккуратно снимаем заготовку так, чтобы не потерять концы проволоки;
  • Распрямляем намотку, отводим концы в противоположные стороны от катушки, фиксируем их с помощью скотча, изоленты или лейкопластыря;
  • Укладываем готовый контур на подходящую по размеру подкладку из пластика или картона, фиксируем на ней катушку скотчем или термоклеем.

Далее нужно зачистить концы провода от лаковой изоляции и намотать на щупы мультиметра. Переключатель ставим в положение проверки диодов.

Проверить работу металлоискателя можно, перемещая над контуром любой стальной предмет. Если показания на экране мультиметра меняются, то устройство считается рабочим. Далее нужно прикрепить контур на импровизированной штанге – удлинителе, например, куске водопроводной полипропиленовой трубы. Чтобы концы катушки не слетали с щупов мультиметра лучше использовать соединительные провода с зажимами «крокодильчиками».

Работать с металлоискателем будет удобнее, если впаять между контактами катушки и зажимами мультиметра двухжильный провод – удлинитель. В этом случае можно держать штангу одной рукой, соответственно во второй будет находится мультиметр.

В такой версии работать намного удобнее, так как схема металлоискателя предполагает, что контур будет постоянно перемещаться над местом поиска. В статическом положении мультиметр будет выдавать «0».

Можно поэкспериментировать с контурами разного диаметра, с различным количеством витков, попытаться использовать провод большего сечения, попробовать в работе мультиметры разных моделей.

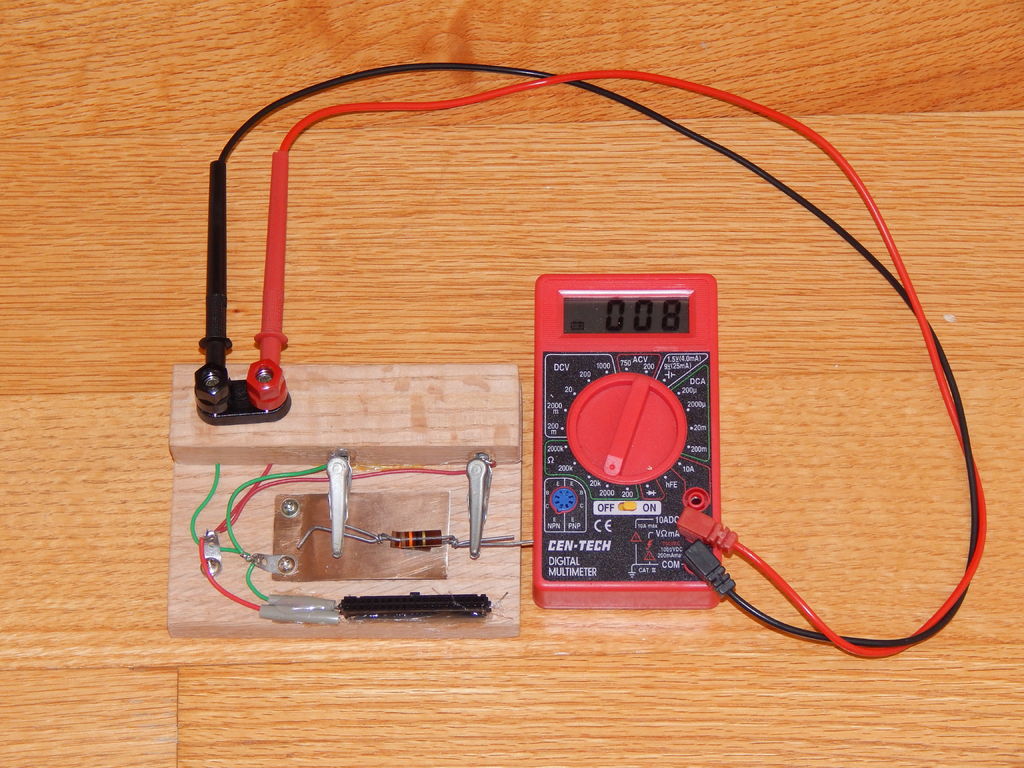

Металлоискатель с улучшенной чувствительностью

Возможности самодельного металлоискателя можно повысить, если дополнить мультиметр небольшой приставкой. В результате чувствительность устройства позволит обнаруживать мелкие монеты на глубине до 15 см. Массивные металлические предметы «выуживаются» в грунте глубиной до метра.

В основе приставки используется высокочастотный генератор с чувствительным контуром L1-C2. Любой металлический предмет, оказавшийся близко к катушке, приводит к изменению тока, потребляемого генератором, и повышению напряжения на конденсаторе С3, что сразу фиксируется мультиметром.

Для питания схемы нужно вывести два провода от колодки кроны внутри мультиметра, или использовать отдельную батарею на 6-7 В с дополнительным стабилизатором напряжения. Сетевое питание применять не рекомендуется из-за большого числа помех, наводимых на контур.

Изготовление катушки

Контур изготавливается намоткой провода d=0,236 мм виток к витку на пластиковый каркас, диаметром 120 мм. Основу каркаса можно склеить з бумаги или использовать крышку от бокса для хранения компакт-дисков. В обмотке от 150-го витка, если считать от контакта, подключенного к коллектору транзистора, нужно сделать отвод. Намотанный провод заклеивают скотчем.

Настройка приставки к мультиметру

Налаживание схемы начинается с установки R1 в положение максимального сопротивления. Далее плавно уменьшаем сопротивление и одновременно следим за величиной напряжения по мультиметру.

Напряжение будет расти до определенного пика, в этом месте нужно отметить его значение. Затем начнет снижаться до точки минимума. Опять записываем минимум, после которого начнется рост напряжения. Для устойчивой работы металлоискателя нужно будет выставить R1 так, чтобы получить на мультиметре среднее значение напряжения между максимумом и минимумом.

Заключение

Собрать металлоискатель на базе мультиметра можно довольно быстро, гораздо больше времени уйдет на то, чтобы освоить работу устройства на практике. Имеет смысл поэкспериментировать с различными металлами и предметами, менять скорость движения контура и глубину залегания цели.

Как в домашних условиях превратить мультиметр в металлоискатель ? А что

превратить мультиметр в металлоискатель с помощью швабры

Бродя по просторам “интЫрнета” наткнулся на очень простую схему, а точнее методику волшебного превращения любого мультиметра достаточно быстро в неплохой металлоискатель.

Углубившись в тему , я понял что …. Реализовать подобный проект можно даже у себя дома на кухне с использованием легкодоступных и уже имеющихся в своем распоряжении средств. Вся операция по превращению займет около 10-15 минут при условии, что все необходимое было заблаговременно приобретено.

Что понадобится: Мультиметр, Швабра без щетины, Синяя изолента, Моток проволоки.

Разумеется Мультиметр нужен хороший и чем дороже тем лучше!

Выбрав и купив Мультиметр любимой марки, можно поискать Швабру

Швабра должна быть с удобной рукояткой и желательно деревянная, но в крайнем случае подойдет и пластиковая, но без металлических деталей.

Запасы проволоки и синей изоленты должен быть у вас дома (если Вы конечно хозяйственный муж). Но не беда ели нет – всё можно приобрести в интернет магазине воспользовавшись поисковой строкой Яндекс Маркета.

Как сделать металлоискатель из мультиметра?

Сразу берем проволоку с изоляцией (без изоляции не подойдет) и быстренько делаем из нее катушку индуктивности для будущего металлоискателя. Проще всего это сделать при помощи пары гвоздей забитых прямо в швабру. Вбиваем гвозди в дерево на расстоянии в пять дюймов друг от друга, после чего начинаем наматывать на них проволоку по часовой стрелке.

Делаем на глаз 150-378 витков. Фиксируем намотку синей изолентой.

Теперь, зачистив концы проводов нашей катушки, подключаем щупы мультиметра. Импровизированный металлоискатель готов!

С конструкцией вроде разобрались, а теперь стоит понять что нужно сделать чтобы мультиметр работал как металлоискатель ?
Специалисты рассказывают и пишут, что необходимо использовать его в режиме прозвонки диодов!
Оказывается в этом режиме устройство подает на щупы переменный ток!!!! а так как полярности у катушки нет, то в ней возникает резонанс !!!

Как только рядом с катушкой появляется металл, меняется ее индуктивность, что в свою очередь замечает мультиметр.
Правда у данной конструкции есть маленький недостаток. Для обнаружения металла катушка не должна оставаться на месте, так как в этом случае на мультиметре всегда будет показание в нуль.

И ТУТ Я ПОНЯЛ – МЕНЯ РАЗВОДЯТ !

Я тщательно перечитал статью и не увидел ни намека на юмор или смайлик означающий, что всё это первоапрельская шутка.

Кроме ссылок на статьи аналогичного содержания в этом опусе был призыв СТАВИТЬ ЛАЙКИ и ПОДПИСЫВАТЬСЯ НА КАНАЛ.
Наверное я настолько глуп, что до сих пор не научился выпрашивать лайки и подписки с помощью кнопок, – простите староват однако!

Как любитель “Самодельного творчества”, я и сам изготавливал не раз смешные металлоискатели буквально из всего , что попадет под руку – Радиоприемников, Магнитофонов, Лампочек, Контакторов и реле, Герконов и Датчиков Холла, но все эти изделия вполне сносно погут служить примером находчивости и творческого подхода к решению электротехнических задач.
А тут простой , банальный обман!
Удивительно, но в обсуждении (комментариях) мало кто усомнился в правдивости изложения, а ведь есть чему удивиться – Мультик для проверки диодов выдаёт переменный ток !?!?! Где это видано ?

А ведь на самом деле, кабы автор удосужился прочитать оригинал статьи которую он переписал из сети Интернет или хотя-бы призадумался о том – Какой мультиметр можно использовать и в каком режиме – то такой глупости он бы не допустил.

СДЕЛАТЬ МЕТАЛЛОИСКАТЕЛЬ из МУЛЬТИМЕТРА МОЖНО !!!

Для это достаточно знать в каком режиме простые измерительные приборы реагируют на изменения индуктивности катушки.
Конечно есть мультиметры способные измерять индуктивность и , разумеется они будут реагировать на её (индуктивности) изменение при приближении к металлу. Ведь всё так просто!
Зачем было врать про переменный ток в режиме прозвонки диодов и необходимости махать катушкой вдоль металла !?!?

Как в домашних условиях превратить мультиметр в металлоискатель ?

Для этого Вам прежде всего понадобится мультиметр с режимом измерения индуктивности

Далее по плану – Подключите к клеммам для измерения индуктивности готовую катушку , соленоид или даже трансформатор и Ваш металлоискатель готов. При приближении металла индуктивность и показания прибора изменятся и вы их заметите.
А про синюю изоленту и швабру я не шутил – это просто очень удобно – крепить на швабре всевозможные рукотворные самоделки. =)

П.С. И как только вставляют эти кнопки с подписками и лайками ? ума не приложу.

Заметки для мастера – Металлоискатели в быту

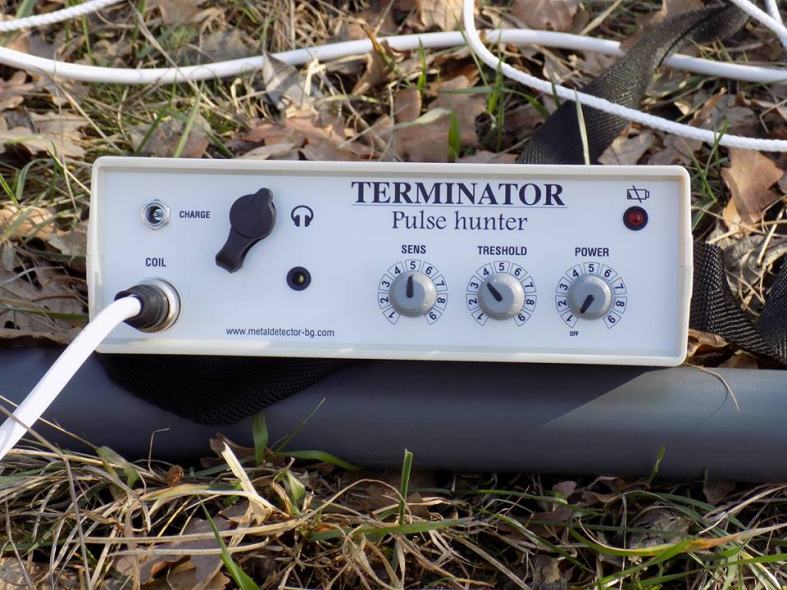

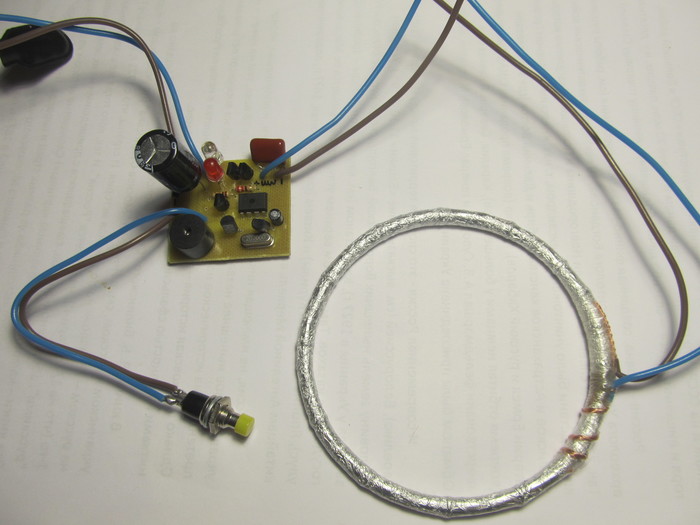

          Надёжная схема простого импульсного металлоискателя

Схема простого металлоискателя представленного в этой статье была разработана ребятами с сайта radioskot. За свою простоту и надёжность детектор получил большую популярность у радиолюбителей и кладоискателей России и стран ближнего зарубежья. Очень низкая себестоимость, доступность элементарной базы и отличные технические характеристики делают его лидером в категории импульсных металлоискателей, несложную конструкцию которого сможет собрать и настроить даже начинающий радиолюбитель.

Технические характеристики :

Напряжение питания : 9-12 Вольт.
Потребляемый ток : 30-50 мА.
Чувствительность : Монета 25 мм — 20 см, крупные предметы — 150 см.

Принципиальная схема, рис.1

Рис. 1

Принцип работы этого металлоискателя основан на изменении времени затухания импульса в поисковой катушке, которое увеличивается с приближением металлических предметов. Прибор состоит из передающего блока (генератор импульсов на таймере NE555, мощный ключ на полевом транзисторе) и приёмной части на операционном усилителе К157УД2 с выходным транзистором Т3. Поисковая катушка L1 намотана на оправку 180-200 мм и содержит 25-30 витков эмалированного провода диаметром 0.5-0.8 мм, экранировать катушку не нужно. Оптимальные параметры работы генератора на NE555 : частота 125-150 Гц, длительность импульса 125-150 мкс, при соблюдении этих параметров аппарат потребляет минимальный ток и имеет максимальную чувствительность.

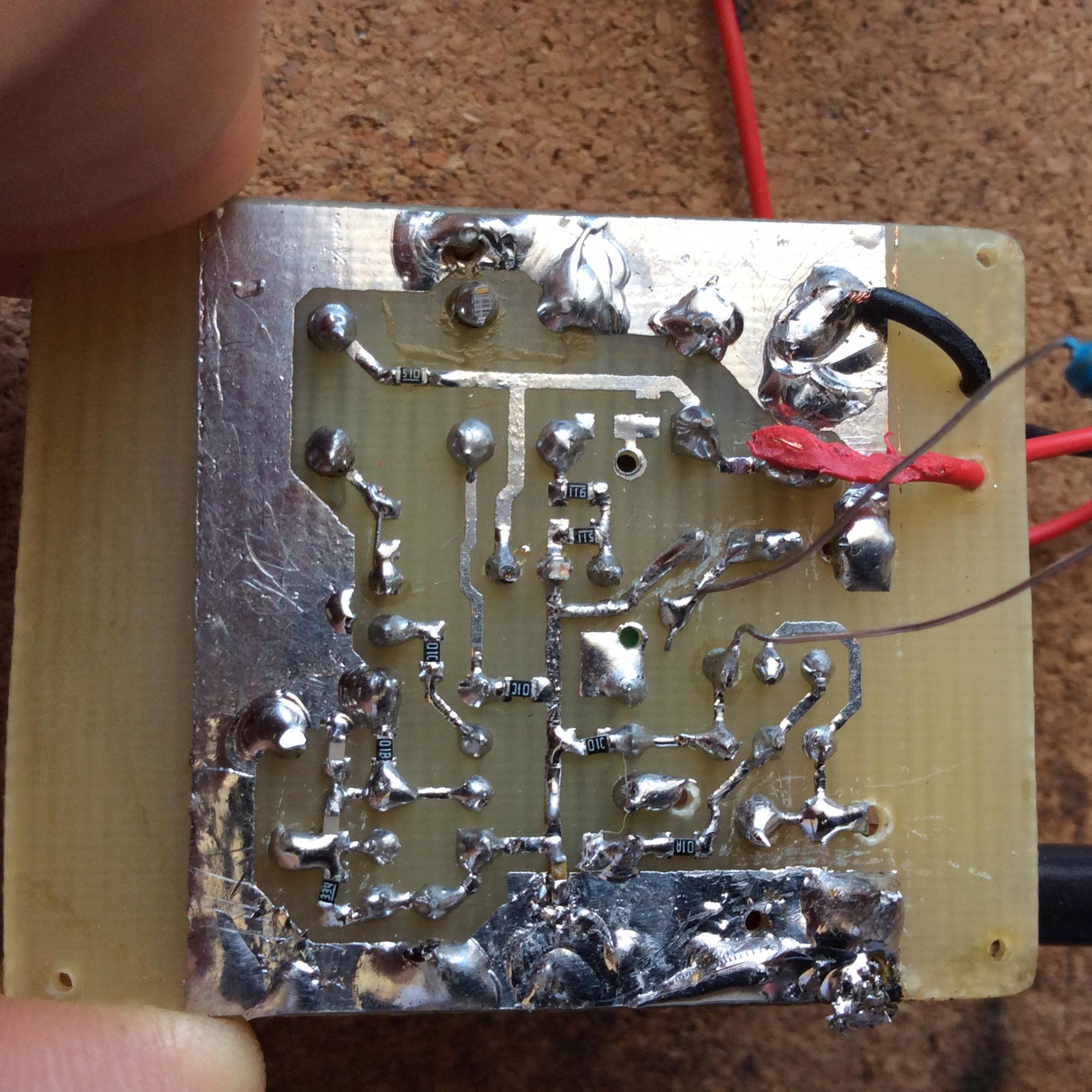

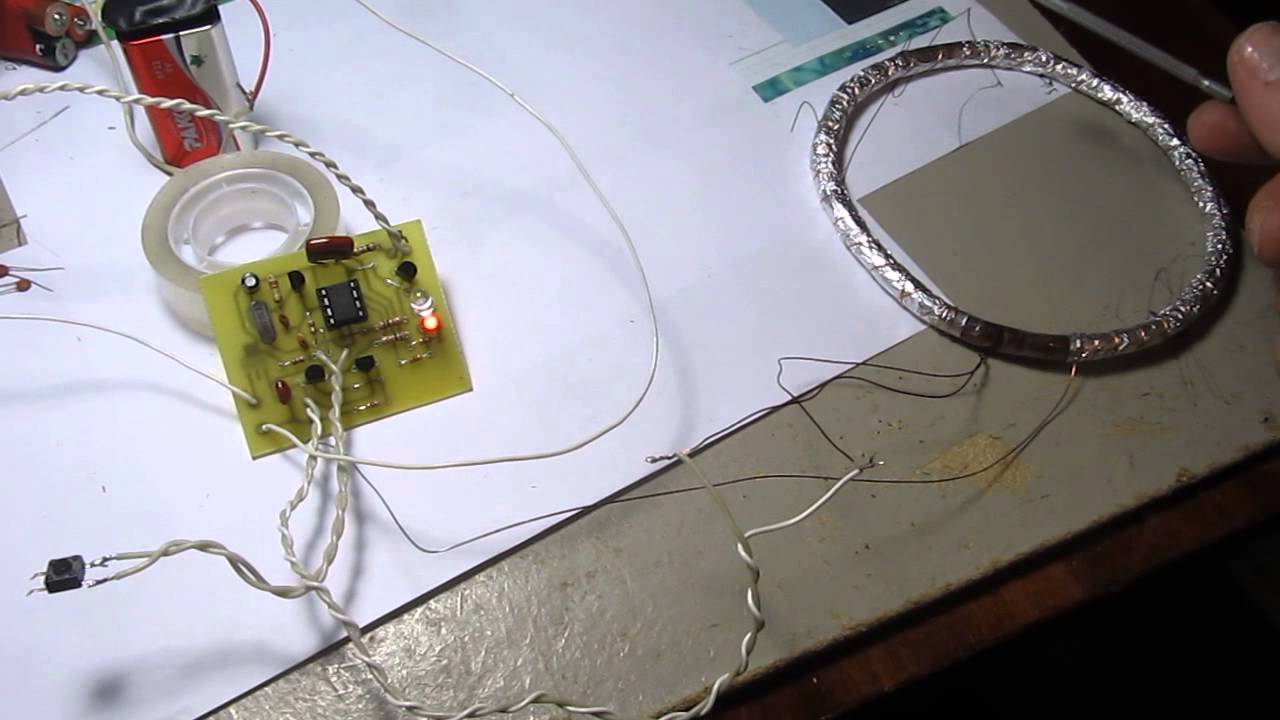

Печатная плата металлоискателя, рис.2

Рис.2



После сборки схемы наладить металлоискатель очень просто, включаем питание и ждём окончания переходных процессов в течении 15 секунд, подбором резистора R12 добиваемся того, чтобы при среднем положении переменного резистора R13 в динамике не было звука генератора и слышались только редкие щелчки, поисковая катушка при настройке должна находится вдали от металлических предметов. При приближении металла в динамике должен появляться звук с частотой работы таймера NE555. После проверки работы и чувствительности прибора, печатную плату можно поместить в небольшую пластиковую коробку и закрепить на штанге к которой крепится поисковая катушка.



В полевых условиях эта схема простого металлоискателя показала себя с лучшей стороны, работает с любым грунтом, штангу с поисковой катушкой можно погружать под воду, не реагирует на помехи от линий электропередач. Металлоискатель несмотря на простоту схемы с успехом конкурирует с дорогими импортными устройствами, если Вам не хочется тратить много денег, соберите этот аппарат и Вы не пожалеете. Желаем удачи !

С сайта radioskot



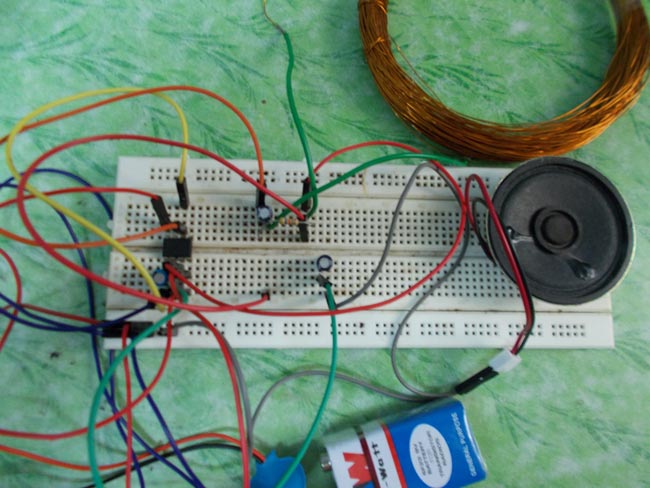

         Схема металлоискателя на биениях



        Схема металлоискателя приведена на рис.2.

Рис.2

        На элементах DD1.3, DD1.4 собран генератор с поисковой катушкой L1. Его частота зависит от ёмкости конденсатора С2 и индуктивности L1 (числа витков). Другой генератор, на элементах DD1.1, DD1.2 – перестраиваемый с помощью резисторов R1 и R2. Он настраивается на частоту генератора с поисковой катушкой для получения нулевых биений или плавной регулировки разностной частоты. Обычно в нём применяют катушку индуктивности и переменный конденсатор (LC-контур). В данном устройстве используется RC-цепочка, что ослабило взаимное влияние генераторов, повысило их устойчивость и упростило схему. Резистор R1 изменяет частоту грубо, a R2 – плавно. Сигналы обоих генераторов через переходные конденсаторы С3 и С4 поступают на активный смеситель-детектор, выполненный на транзисторе VT1, а с него – на усилитель ЗЧ (VT2), нагрузкой которого служат головные телефоны сопротивлением 100 Ом.

        Микросхему К561ЛА7 можно заменить на К176ЛА7. Чтобы меньше “плыла” частота, керамические конденсаторы в устройстве должны быть с малым ТКЕ. В этом плане хороши слюдяные конденсаторы типа “КСО” группы Г.

        Поисковых катушек лучше всего изготовить три. Одну – диаметром 150 мм, вторую – 200 мм, а третью – 260 мм. Они выполнены проводом примерно одинаковой длины (36 м) и имеют соответствующее число витков (76, 58 и 45). Провод – ПЭВ 0,51 мм (от контура размагничивания старого цветного телевизора). Все три катушки – бескаркасные. Их наматывают на любой подходящий предмет цилиндрической формы (кастрюлю, банку и т.д.), предварительно подложив прокладку из резины или бумаги. Готовую обмотку снимают и в нескольких местах скрепляют нитками, а затем обматывают изоляционной лентой или скотчем. При изготовлении катушек, рекомендуется экранировать их от статического электричества.

        При поиске мелких предметов из металла (гвоздей, ключей и т.п.) включается катушка диаметром 150 мм. Для поиска более крупных предметов требуется катушка побольше (200 мм). Что-нибудь вроде канализационного люка или подземной трубы определяется самой большой катушкой с диаметром 260 мм.

        Для настройки, сначала, отпаяв один конец С3, настраивают генератор с поисковой катушкой на нужную частоту. Для этого вместо С2 временно ставят переменный трёхсекционный конденсатор (12…495пФ)х3 и ведут поиск сигнала на вещательный приёмник, включенный на длинноволновый диапазон. А найдя, “выводят” его на частоту 200 кГц. Впрочем, это не обязательно, можно оставить частоту 150 или, скажем, 250 кГц. Определив величину ёмкости, вместо переменного ставят постоянный конденсатор. Запаяв С3 на место, резистором R1 настраивают на ту же частоту перестраиваемый генератор. Настройку определяют по нулевым биениям в наушниках.

        После 10…15-минутного прогрева устройства, приближают поисковую катушку к земле на расстояние, на котором будет вестись поиск, и настраивают на нулевые биения. При поиске выдерживают одинаковое расстояние рамки от земли. Появление звука в телефонах говорит о наличии металлического предмета вблизи катушки. Чем он ближе, тем больше изменяется индуктивность поисковой катушки и, как следствие, тон звукового сигнала.



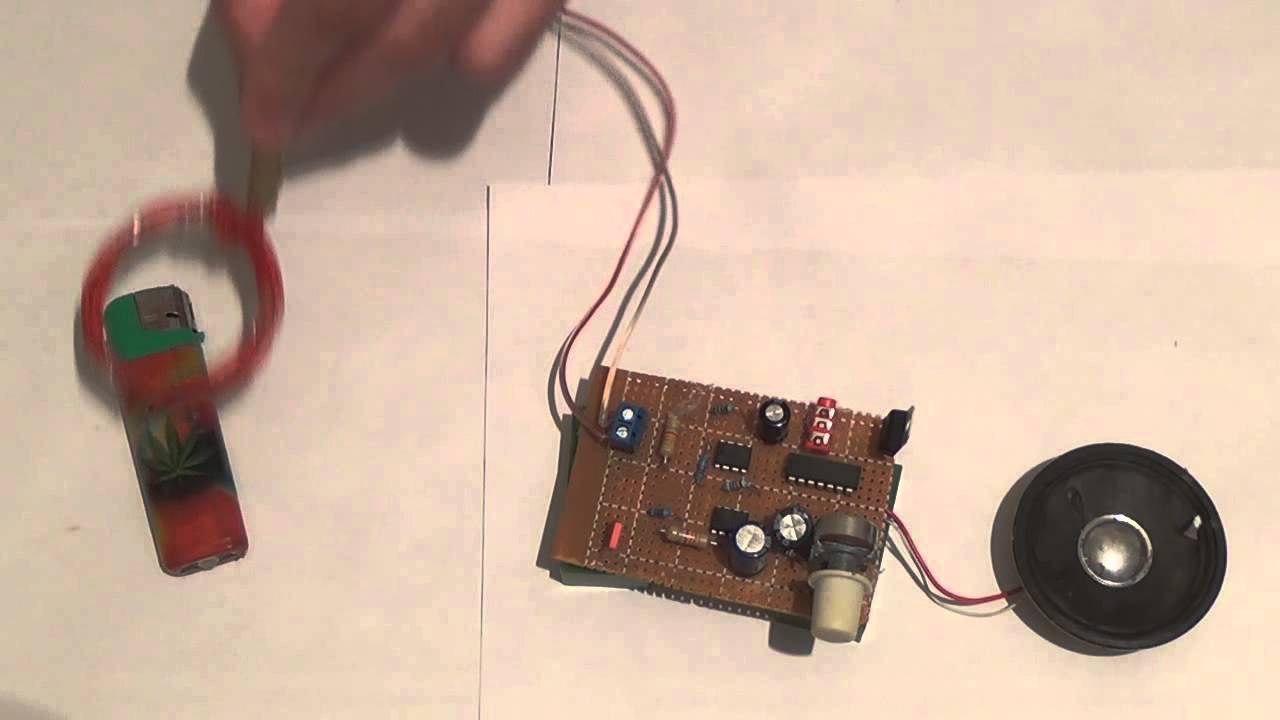

          Металлоискатель на микросхеме



        C помощью этого компактного и несложного прибора можно обнаружить рублевую монету на глубине до 10 см, а железное ведро или крышку люка на глубине до 0,5 метра. Прибор основан на принципе изменения частоты LC-генератора с объемной катушкой. Есть два генератора, – поисковый, частота которого задается индуктивностью объемной катушки и емкостью контурного конденсатора и опорный генератор с кварцевой стабилизацией частоты. Сигналы генераторов поступают на смеситель и с выхода смесителя на динамик. Перед началом работы переменным конденсатором настраивают контур поискового генератора на частоту, очень близкую к частоте опорного генератора. В процессе данной настройки в динамике сначала появляется звуковой сигнал высокого тона. Затем, продолжая настройку переменным конденсатором, добиваются нулевых пульсаций (очень низкочастотное звучание, напоминающее потрескивание). При приближении поисковой катушки к металлическому объекту её индуктивность изменяется. Соответственно изменяется и частота генерации поискового генератора. В результате этого тон звучания резко возрастает (сначала потрескивания становятся чаще, а потом переходят в свист).

         Принципиальная схема показана на рис. 3.

Рис.3

         В основе – одна микросхема типа К561ЛА7 (четыре логических элемента 2И-НЕ). На элементе D1.1 выполнен опорный генератор. Частота определяется частотой резонанса кварцевого резонатора Q1. Здесь используется кварцевый (или керамический, точно не скажу) резонатор от пульта дистанционного управления типа RC-6. Там бывают резонаторы на 455 кГц, 465 кГц и 470 кГц. Подойдет любой резонатор в пределах частоты от 400 до 500 кГц, так что можно попробовать и резонаторы от связной аппаратуры на 500 кГц. В принципе, схему генератора опорной частоты можно сделать и на RC или LC компонентах, но стабильность будет низкой и металлоискатель будет требовать постоянной поднастройки во время работы.

        Резистор R1 является элементом отрицательной обратной связи и переводит элемент D1.1 в линейный режим усилителя, что необходимо для появления генерации. Через конденсатор СЗ импульсы, имеющие параболическую форму, поступают на смеситель, выполненный на элементе D1. 2. Резисторы R2 и R3 образуют делитель напряжения, устанавливающий на выводе 5 элемента D1.2 напряжение равное половине напряжения питания. Это нужно потому что параболическое напряжение на выходе D1.1 имеет небольшую амплитуду, – ниже порогов логических уровней, а наличие делителя на входе D1.2 добавляет постоянную составляющую к этому напряжению.

        Поисковый генератор выполнен на элементе D1.3. В линейный режим элемент переведен с помощью резистора R6, включенного между его входом и выходом. Частота генерации определяется контуром L1-C4-C5. Плавно её настраивать можно переменным конденсатором С5, а средняя частота (при среднем положении ротора конденсатора С5) должна быть равна 455 кГц, то есть частоте опорного генератора. Выходное напряжение тоже имеет параболическую форму и по уровню меньше логического уровня. Далее переменное напряжение с выхода поискового генератора поступает на усилитель на элементе D1.4, который в линейный усилительный режим переведен отрицательной обратной связью с помощью резистора R5, включенного между его входом и выходом. Далее напряжение с частотой поискового генератора поступает на другой вход смесителя на элементе D1.2. На выходе этого элемента будет разность частот этих переменных напряжений. В идеальном случае, если эти частоты абсолютно одинаковы, на выходе D1.2 будет либо логическая единица, либо логический ноль постоянно. Но частоты равными не будут, даже при точной настройке переменным конденсатором будет какое-то различие. Поэтому на выходе D1.2 при точной настройки будет переменное напряжение частотой в несколько герц. Динамик В1 при этом потрескивает. С приближением поисковой катушки L1 к металлическому предмету индуктивность L1 изменяется, что неизбежно приводит к изменению частоты генерации поискового генератора. Соответственно и разность между частотами поискового и опорного генератора увеличивается. Треск в динамике становится быстрее и переходит в тональное звучание и чем ближе

к металлическому предмету тем выше тон звука.

        Конструкция поисковой катушки может быть различной. Здесь использована была катушка намотанная на куске полиэтиленовой сантехнической трубы диаметром 50 мм. Отрезано колечко шириной 10 мм. Катушка содержит 70 витков провода ПЭВ 0,12. Можно сделать катушку большего диаметра с меньшим числом витков.

        Конденсатор С5 – переменный конденсатор от карманного супергетеродинного приемника с AM диапазонами. Обе его секции (по 9-270 пф) включены параллельно. Можно использовать и другой конденсатор аналогичного типа.

        В качестве динамика В2 используется миниатюрный динамик от телефонного аппарата. Можно использовать практически любой динамик небольшой мощности с сопротивлением катушки от 1000 до 8 Ом. Но следует учесть что при сопротивлении катушки ниже 25-30 Ом будет наблюдаться очень заметное снижение громкости звучания. Можно использовать и пьезоэлектрический звукоизлучатель, в этом случае ключ на VT1 нужно убрать, а «пъезодинамик» подключить непосредственно между выходом элемента D1.2 и плюсом или минусом питания (выбрать как будет лучше).

        На рис.4 показана печатная плата металлоискателя.

Рис.4

        В процессе налаживания сначала проверяют работу кварцевого генератора, а потом поискового. Вращая ротор С5 находят положение с писком, далее медленно поворачивают до снижения тона и до нулевых биений. Если не получается или нулевые биения у самого края перестройки конденсатора нужно подкорректировать число витков L1, емкость С4.





          Металлоискатель – приставка



        Приставка – металлоискатель к мультиметру типа DT-832 (или аналогичного), конструкция которого представляет собой высококачественный генератор с объёмным контуром. Его можно использовать в качестве достаточно чувствительного металлоискателя.

        Принципиальная схема приставки показана на рис.5.

Рис.5

        Его задача в преобразовании степени воздействия на контур L1-С2 металлического предмета в постоянное напряжение на конденсаторе C3. Это напряжение изменяется мультиметром и по его показаниям определяется наличие металлического предмета.

        Основа приставки ВЧ генератор на транзисторе VT1. Величина ПОС, приводящей к запуску генератора, зависит от сопротивления резистора R1 (это резистор подстороечный). При помощи регулировки этого резистора генератор устанавливается в такой режим, когда он очень сильно зависит от параметров окружающей контур среды. А это приводит к изменению глубины возбуждения генератора от изменения параметров окружающей контур среды, что, в свою очередь, приводит к изменению тока, потребляемого генератором. Что, по закону Ома, приводит к изменению напряжения на генераторе, которое изменяется мультиметром.

        К сожалению, такой способ не позволяет различать цветные и чёрные металлы.

        Питается приставка от того же источника, что и мультиметр (для её подключения нужно припаять к колодки батареи два проводника разного цвета, которые выводить через щель между корпусом мультиметра и крышкой, либо установить на корпусе малогабаритный трехпроходной разъём). Измеряемое напряжение подается с точки соединения резисторов R1 и R2 на вход для измерения постоянного напряжения.

        Контурная катушка имеет диаметр около 120 мм. Каркасом катушки служит круглый бокс для десяти компакт-дисков. Обмотка состоит из 250 витков провода диаметром около 0.23 мм, с отводом от 150-го (считая от коллектора VT1). Обмотку нужно уложить виток к витку, а затем, закрепить при помощи скотч – ленты. Катушка закреплена посредине на круглом корпусе, роль которого выполняет круглый пластмассовый пенал для карандашей. В этом пенале расположены все детали генератора. С мультиметром приставка связана трехпроходным экранированным кабелем.

        Для обеспечения стабильности работы построечный резистор R1 желательно должен быть многооборотным. Конденсаторы должны быть как можно более стабильными, использовать электролитические на месте C3 и C4 не рекомендуется из-за их нестабильности. Транзистор, желательно выбрать с коэффициентом передачи не ниже 100. Транзистор может быть любой кремниевый общего применения, но удовлетворяющий этому требованию.

        Налаживание состоит в следующем. Установите R1 в положение максимального сопротивления. Затем уменьшайте медленно сопротивление резистора и следите за показаниями прибора (имеются в виду абсолютные показания, а не по модулю, поскольку мультиметр будет показывать как отрицательные, так и положительные значения напряжения). Напряжение должно постепенно увеличиваться, а затем начать падать. С этого момента внимательно! Продолжая уменьшать сопротивление R1, найдите момент, когда показания прибора снова начнут расти. Затем, при дальнейшем уменьшении R1 они опять начнут падать. Теперь, вернитесь назад и установите R1 примерно в среднее положение между моментом, с которого показания растут, и  с которого они начинают падать. Это и будет точка максимальной чувствительности прибора.

        В процессе эксплуатации эту калибровку нужно периодически повторять, так как она будет сбиваться от понижения напряжения источника питания от его разряда.

        Получить значительно большую чувствительность и стабильность можно, если питать приставку от отдельного стабилизированного источника постоянного тока напряжением 6-7 В (от отдельной аналогичной батареи, но через стабилизатор ). Использовать для питания приставки сетевой источник нежелательно, так как через него проникают различные сетевые помехи и наводки, которые, в общем, снижают чувствительность.

        Если поэкспериментировать с числом витков катушки, положением отвода и ёмкостями конденсаторов C1 и C2, можно достигнуть значительной чувствительности. Параметры этих настроек сильно зависят от параметров используемого транзистора. Налаживая прибор, держитесь подальше от различных металлических предметов, типа батарей, водопроводных труб, выключите приборы, могущие создавать помехи (персональный компьютер, например).





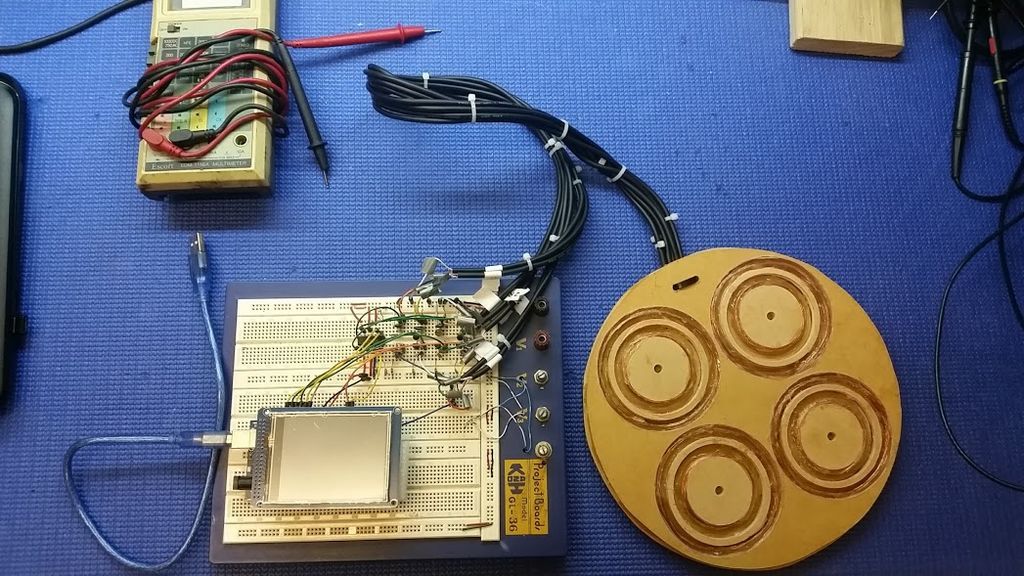

        Схема металлоискателя на основе сравнении разности частот



        Металлоискатель, схема которого представлена на рис.6,  работает по принципу BFO (Beat Frequency Oscillation) и основан на сравнении разности частот между образцовым и поисковым LC генератором.

Рис.6

        Измеряемым параметром является частота LC-генератора, включающего катушку поисковой головки. В зависимости от того, объект из какого металла (черный / цветной) находится возле поисковой головки – частота поискового контура понижается или соответственно повышается. Частота сравнивается с эталонной частотой опорного генератора и полученная разностная частота биений выводится на звуковую индикацию.

           Катушка L1 диаметром около 170 мм и содержит 40 витков провода ПЭЛ-0,4. Экран катушки намотан из фольги. Начало и конец экрана не должны касаться друг друга, поэтому между ними оставляют зазор в несколько миллиметров. Экран катушки припаян к общему проводу схемы. Для настройки металлоискателя используются переменные сопротивления, где:

RP1 – тонкая настройка,

RP2 – грубая настройка.



Курагин П.





Измерительные приборы и инструмент для изготовления металлоискателя

Измерительные приборы это неотъемлемая часть основного инструментария радиолюбителя. Да-да, нам придется на время стать таковыми, для того, чтобы успешно сделать металлоискатель своими руками. И не надо пугаться трудностей. Если подойти ко всему неспеша, с расстановкой, продуманно, то не так все страшно окажется после…

Не будем долго ходить вокруг да около, а сразу перейдем к конкретному списку необходимого инструмента и измерительных приборов.



Итак, у нас есть (очень надеюсь) стул и стол, на котором разместится наша мастерская/лаборатория радиолюбителя. Если таковой нет, можно пользоваться вечерами столом на кухне (как вариант).



Далее сами инструменты и измерительные приборы:

1. Паяльник 25 Вт, подставка под него, паяльные принадлежности. Подробнее опишу ниже.

2. Мультиметр (он же цифровой тестер). В принципе можно аналоговый времен СССР, но с мультиметром быстрее и проще работать.

3. Осциллограф.

4. Регулируемый блок питания, для настройки вашего будущего прибора.

5. Штангенциркуль, пинцет, бокорезы, круглогубцы, плоскогубцы, отвертки, надфиля…

6. Тиски, ножницы по металлу, ножовка по металлу, напильники.

7. Дрель или шуруповерт, набор сверл.

Примечание: при работе с паяльником и другими приборами в мастерской, не забывайте проветривать помещение или включать вытяжку!

Как видите, минимальный набор измерительных приборов не так велик и поместился в 7 пунктов. Конечно же это не полный список всего что например использую я, но даже с этим набором и моей помощью, у нас есть все шансы на благополучное завершение проекта по самостоятельной сборке металлоискателя.

Рассмотрим все семь пунктов поближе.

Паяльник. Паяльник годится любой недорогой и немощный. Достаточно паяльника 220В 25 Вт.

Мощнее вам понадобится паяльник лишь в случае самостоятельного лужения плат, пропайки металлических частей корпусов (при самостоятельном изготовлении таковых). Если же вам надо просто паять радиодетали, штекера и прочие небольшие вещи, то поверьте, одного 25 ватного паяльника вам хватит на несколько лет.

Главное, будьте аккуратны при пользовании паяльником, не забывайте его включенным, и тем более у легко воспламеняющихся предметов. Неправильное и неумелое пользование паяльником, причина пожаров, ожогов, ударов электрическим током!

Паяльнику нужна удобная, функциональная подставка. Такую можно купить, ну а можно конечно-же сделать самому. У паяльника желательно сразу же заменить родное жало (4 мм медь), на «правильное». Такое жало обычно сделано из твердосплавных металлов или меди с специальным покрытием, препятствующем «выгоранию» металла на рабочем кончике жала.

Далее к паяльнику нам нужны – салфетка из целлюлозы, или мочалочка из металлической стружки. Они нужны, чтобы обтирать рабочую поверхность раскаленного жала паяльника от загрязнений.

Также понадобится – канифоль, спирто-канифоль или флюсы для пайки. Очень советую, сразу приучить себя максимально пользоваться флюсами для пайки, не обладающими коррозионными свойствами. Это убережет ваши труды, от поломки «временем». Старайтесь не пользовать никакой паяльной кислотой и прочей гадостью.

Паять мы будем мягким оловянно-свинцовым припоем в бухточках. Температура плавления должна быть невысокой, припой должен хорошо и красиво ложиться, без всякой «кристаллизации» и каких-то непонятных включений. Проверить предлагаемый вам припой при покупке очень легко. Если бухточка (бабинка) с довольно тонким припоем, то можно найти его конец, освободить 5-7 см и «поджечь» карманной газовой зажигалкой. Край прогреется и начнет таять и сворачиваться в красивый блестящий шарик! Если край начинает гореть, пыхтеть или даже «стрелять/взрываться (микро постреливания, не настоящий взрыв, не бойтесь) – то такой припой от китайского горе производителя вам не нужен и даром!

Не помешает нам и медная оплетка в бухточке, для снятия излишков припоя и выпайки деталек…

Также нужен для работы спирт и ватные палочки или просто вата, ну и не помешают спички или лучше зубочистки (это вообще частенько используемые предметы)…

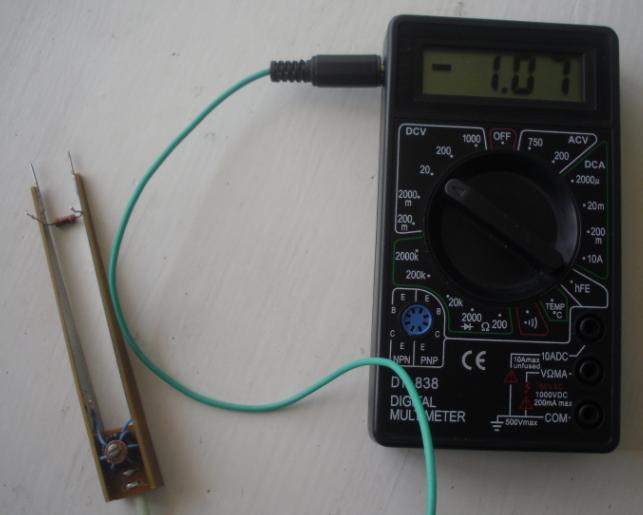

Мультиметр – цифровой измерительный прибор, позволяющий быстро и довольно точно измерить некоторые параметры прибора, а также работоспособность и номиналы самих радиоэлементов.

Им обычно измеряют: напряжение – Вольты; силу тока – Амперы; омическое сопротивление – Омы; целостность диодов и прозвонка; коефициент усиления и саму работоспособность транзисторов; измерять емкость конденсаторов – Микрофарады; на некоторых приборах есть также датчики температуры (с выносным термодатчиком)… К приборам идут рабочие щупы, и зажимы «крокодилы». Щупы и «крокодилы» имеют диэлектрическое покрытие, что очень удобно в работе и некоторых измерениях!

Внимание! Будьте осторожны при работе с прибором и высоким напряжением! Правильно пользуйтесь прибором и измерениями. Читайте внимательно инструкцию к прибору!

Как правильно проводить измерения, подробнее можно почитать здесь: www.trigada.ucoz.com/publ/rabotaem_s_testerom_multimetrom/1-1-0-183

Осциллограф – один из очень важных и нужных измерительных приборов для постройки металлоискателя самостоятельно. Однако он будет и одним из самых дорогих ваших вложений в мастерской. Но несмотря на дороговизну, его трудно переоценить.

При возможности взять такой прибор напрокат, вы очень сильно сэкономите ваш бюджет. Возможные варианты на тему осциллографа, я еще выложу в своих статьях. А пока более подробно с работой осциллографа можно ознакомиться здесь: www.ruselectronic.com/news/ostsillograf-osnovy-ekspluatatsii-/          или здесь:   www.electroclub.info/article/oscillograf.htm

Регулируемый блок питания (РБП)– очень нужный прибор в арсенале радиолюбителя-конструктора. Конечно можно было бы собрать блок питания конкретно вашего металлоискателя, но тогда вам будет труднее моделировать ситуации понижения напряжения, подбора оптимального напряжения для вашего прибора и многое другое.

Плюс  РБП, возможна запитка от него – микродрели и прочих нужных приборов. На блоке питания желательно иметь приборы контроля выходного напряжения и тока (вольтметр, амперметр). Конечно еще удобнее, если это не стрелочный, а цифровой вариант. При условии экономии можно сделать или приобрести простой блок питания невысокой мощности без контроля выхода. Контролировать можно тем же мултиметром из вашей подборки измерительного инструмента.

Штангенциркуль – инструмент, позволяющий проводить измерения толщин и диаметров различных предметов, а также, что очень важно, диаметр намоточных проводов для поисковых головок металлоискателей и не мене важное– измерение диаметра сверл перед сверлением. Обратной стороной штангенциркуля можно промерять также диаметр отверстия где-либо.

Пинцет – очень нужный и удобный инструмент в нашей мастерской. Им удобно брать мелкие предметы, удерживать элементы при пайке. Держать горячие, холодные и другие предметы, а также под напряжением (для чего на пинцет надевают диэлектрические накладки, либо термоусадку).

Бокорезы – удобный инструмент в арсенале радиолюбителя. Им удобно откусить лишние провода, ножки радиоэлемента и прочее. Главное – не кусать прочную стальную проволоку. А также соразмерно с величиной и прочностными характеристиками бокорезов – прикладывать на них соответствующее усилие руки. Также бокорезами удобно снимать изоляцию с проводов.


Круглогубцы и плоскогубцы – инструмент для удержания, гибки и прочих действий над предметами. Обычно в комплекте желательно иметь несколько разных вариантов такого инструмента (формы и размера).

Отвертки, надфиля, прочее – на ваше усмотрение. Одна поправка от меня лично – вам не помешает иметь в наличии парочку алмазных надфилей (круглый и плоский), для правки деталей из твердых сплавов и доводки мелких сверл.

Дрель или шуруповерт – нужный инструмент, без которого вам почти наверняка не обойтись при изготовлении не только металлоискателя, но и в повседневной жизни (ремонт и прочее). Набор сверл желательно приобрести с шагом в 1-2 десятых миллиметра. Качество сверл должно быть хорошее. Иначе вы просто после одного-двух сверлений будете их выбрасывать и покупать новые! О заточке сверл я уже и не говорю – правильно заточить сверло могут не многие (да и для этого нужен заточной станок/точило).

Самые необходимые измерительные приборы и инструменты собраны, и мы приступаем к обучению азам «радиолюбительства», и конечно – сборке металлоискателя.

Александр Сербин (г.Харьков)

Detech Дискриминирующая поисковая катушка 2 x 2 метра для SSP 5100 | Магазин

SKU D00153-2X2
Можно сдавать в аренду с Katapult да
Марка Detech
Размер поисковой катушки Поисковая катушка 2 м x 2 м
Страна Болгария (Сервисный центр США)
Форма поисковой катушки Квадрат
Тип поисковой катушки Пульс
Гарантия 2 года

Примерный вес детектора в собранном виде.

Схема, создающая разные звуковые тона для каждого диапазона проводимости цели, то есть низкий тон для никеля, высокий тон для монет.

Тип и количество батарей, используемых для работы детектора.

Индикатор, показывающий пользователю, сколько осталось заряда батареи.

Компания, производящая детектор.

Некоторые аксессуары предназначены для использования с конкретным устройством.

Бортовой фонарик.

Размер и габариты поисковой катушки

Страна изготовления детектора

Индикация на дисплее, показывающая приблизительную глубину цели.

Функция, доступная на многих детекторах, позволяет устройству отфильтровывать сигналы от минералов в земле, принимая сигналы от реальных целей.

Размер гнезда для наушников

Кобуры обычно идут в комплекте с указателями.

Бонусные предметы показаны на картинке с устройством на странице продукта и включены в этот продукт.

Общая длина модели в собранном виде

Рабочие режимы включают, но не ограничиваются, режим распознавания и цельнометаллический режим.

Частота, на которой работает детектор.

Тип схемы, используемой детектором. Как правило, вы увидите детекторы VLF (очень низкой частоты) и детекторы PI (импульсной индукции).

Доступный на детекторе режим, который повышает точность детектора в режиме без движения, чтобы обеспечить точное местоположение цели.

Предустановленные программы доступны предварительно запрограммированными на заводе. Эти программы будут адаптированы к среде, в которой вы ищете, и / или типам целей, которые вы хотите найти (т.е. режим монет и украшений, режим пляжа и т. д.).

Форма поисковой катушки. Как правило, вы увидите катушки круглой, эллиптической или каплевидной формы.

Тип поисковой катушки – чаще всего концентрическая, DD (также известная как широкое сканирование) и Mono (доступно для некоторых детекторов PI).

Эта настройка влияет на чувствительность детектора к целям и, в конечном итоге, на то, на какой глубине они могут быть обнаружены.

Размер рубашки

Функция вибрации, которая позволяет пользователям чувствовать обнаруженные цели.

Визуальный идентификатор цели, который позволяет пользователю определить состав обнаруживаемой цели перед копанием. Обычно визуальный идентификатор цели представляет собой числовой дисплей, основанный на проводимости обнаруживаемой цели.

Срок, в течение которого производитель покроет все сломанные детали или неисправную электронику.

Степень водостойкости извещателя. Атмосферостойкость означает, что извещатель устойчив к брызгам и дождю.Водонепроницаемость означает, что детектор можно полностью погрузить в воду. (Все модели оснащены водонепроницаемыми поисковыми катушками.)

Search “”, Китай OEM и ODM Производитель

Модель: EM55

[2007 каталог B] [Страница 71]

Этот прибор использует ультразвуковую технологию и может измерять расстояние, площадь и объем (X × Y × Z), автоматическое отключение питания.Может использоваться в строительстве, отделке зданий и т. Д.

· Мгновенное или непрерывное измерение
· Прямое преобразование между британской и метрической системами.
· Может сохранять и отображать показания, используемые при расчете площади или объема.
· Вычисление площади и объема
· Добавление расстояния

Лазерный указатель
Встроенный, чтобы направлять вас, откуда вы делаете вычисления

CE

Max15m С помощью ультразвуковой технологии


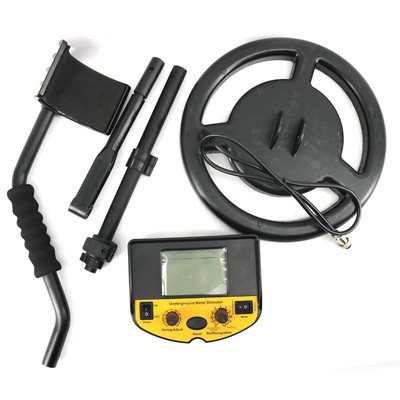

Модель: TS350

[2007 каталог B] [Страница 89]

Зарегистрируйте заказ и проверьте на предмет безопасности
Обыщите подземные золотые и серебряные сокровища помимо подземной металлической культурной реликвии
Археологические исследования и обнаружите минерал
Обнаружьте подземную трубу и кабель
Обнаружьте металлический объект в почте и багаже ​​
Обнаружение металлических предметов в материалах, топливе и продуктах питания
Используется полицией для обнаружения

3.5 м Максимальная глубина обнаружения

CE


Модель: TS150

[2007 каталог B] [Страница 90]

Металлоискатель TS150 может точно определять местонахождение цели.
Обладает высокой разрешающей способностью и прост в эксплуатации.
Инструмент в основном используется для обнаружения и идентификации металлических предметов, находящихся под землей.
· Обнаружение металлических предметов в материалах, топливе и продуктах питания
· Разъем для наушников, подключение наушников к детектору
· Используется полицией для обнаружения

Режим идентификации
Различать цветные и черные металлы

Режим балансировки грунта
Исключить Земля “Реакция минерализации” и имеет лучшую проницаемость

1.5 м Максимальная глубина обнаружения

CE


Модель: EM2G

[2007 каталог B] [Страница 74]

Прибор используется для измерения содержания влаги.Измеряемые материалы включают следующее: древесно-целлюлозное вещество и изделия из бамбука, изделия из дерева, традиционная китайская медицина, табак, хлопок, бумага и т. Д.

· Прибор соединяет вместе измерительный прибор, дисплей, источник питания и печатную плату.
· Маленький размер, легкий вес
· Измерение быстро, легко в эксплуатации

2 контакта
Влагомер общего назначения штифтового типа, используемый для
оценки условий влажности в зданиях.

Compact
Этот компактный и легкий счетчик – просто инструмент для работы.

CE


Модель: TS90

[2007 каталог B] [Страница 84]

Красный светодиодный индикатор загорается, когда металлоискатель обнаруживает металл.
Разъем для наушников позволяет подключить дополнительный наушник к защитной палочке, чтобы вы могли сканировать в уединении.

Понтифик посетил Канаду. Металлоискатели использовались для обеспечения безопасности на выставочной площадке. Металлоискатели были определены Департаментом охраны в качестве охранного прибора в районе Тянь Ань Мэнь.

CE

Сканер тела


Модель: TS1200


Модель: EM3051A

[2007 каталог B] [Страница 10]

ЖК-дисплей 1999 отсчетов (3 1/2 цифры) с автоматической индикацией полярности

· Большой ЖК-дисплей (68 × 75 мм).
· Соответствует IEC1010
· Полное отображение данных
· Автоматическое отключение питания
· Функция удержания данных

CAT II
Прибор соответствует CAT II 600.


Модель: EM390

– Маркировка GS –

Маркировка GS, сертификация GS, одобрение GS, европейские директивы и стандарты

[2007 каталог B] [Страница 25]

· 3 1/2 цифры ЖК-дисплей, макс.чтение 1999 г.
· Индикация разряда батареи
· Защита от перегрузки.

CATII


Модель: EM370

[2007 каталог B] [Страница 26]

· 3 1/2 цифры ЖК-дисплей, макс.чтение 1999
· Индикация низкого заряда батареи
· Защита от перегрузки
· Звуковая непрерывность

CAT II

CE


Модель: EM57

[2007 каталог B] [Страница 72]

Этот прибор использует ультразвуковую технологию и может измерять расстояние, площадь и объем.Он имеет функции определения местоположения лазера, выбора считывающего устройства, автоматического отключения питания и т. Д. Его можно использовать в строительстве, измерении дома и т. Д.

· Мгновенное измерение и непрерывное измерение.
· Можно выбрать британские и метрические единицы измерения.
· Рассчитайте сумму, площадь и объем.
· Может сохранять и отображать показания, используемые при расчете площади или объема.
· Автоотключение

CE

Двухпозиционное измерение
Начальная точка измерения / Начальная точка измерения

Лазерный указатель
Встроенный, чтобы направлять вас, откуда вы выполняете вычисления

Max18m С помощью ультразвуковой технологии


Модель: EM128

[2007 каталог B] [Страница 49]

· Угол остановки при испытании и тахометр (об / мин) двигателя с 2, 3, 4, 5, 6, 8 цилиндрами
· Функция сохранения данных
· Функция автоматического выбора диапазона для проверки
· Защита от перегрузки для всего диапазона.

CAT II
Прибор соответствует CAT II 600.

CE

Рабочий цикл


Модель: EM56

[Каталог B 2007 г.] [Страница 71]

Это удобный измерительный метчик небольшого размера.Его очень легко использовать с зажимом и тросом, нажмите здесь, чтобы увидеть заднюю фотографию.

Устройство автоматически отключается через 20 секунд для экономии заряда батареи. Всего одно нажатие, и он сразу же активируется.

Вы можете изменить единицу измерения с (футы, метры, дюймы) одним касанием, так просто!

Простота использования
Измерение расстояния одним нажатием кнопки

Max18m С помощью ультразвуковой технологии

CE


Модель: TS80A

[2007 каталог B] [Страница 83]

Этот сканер тела идеально подходит для использования в аэропортах, промышленных объектах, правительственных зданиях, школах, больницах, конференциях, спортивных мероприятиях или везде, где вам нужна безопасность.
Он издает высокий тон всякий раз, когда обнаруживает металл. Он достаточно чувствителен, чтобы обнаруживать металлические предметы размером до 25 центов (долларов США). Вы также можете зарядить аккумулятор в металлоискателе.

Складной сканер тела


Модель: EM310

[2007 каталог B] [Страница 32]

· 3 1/2 цифры ЖК-дисплей, макс.чтение 1999
· Индикация низкого заряда батареи
· Защита от перегрузки

CAT I

MINI Размер


Модель: EM371

[2007 каталог B] [Страница 26]

· 3 1/2 цифры ЖК-дисплей, макс.чтение 1999
· Индикация низкого заряда батареи
· Защита от перегрузки
· Непрерывность звука

CAT II

CE


Модель: TS20B

Это отличный инструмент для детей, чтобы исследовать дикий мир.
Дети будут весело искать монеты, кольца и другие металлические предметы на пляже, во дворе, в парке, на лужайке.

Этот металлоискатель может использоваться для обнаружения металлических предметов, закопанных под землей. Вы можете использовать его для обнаружения или поиска монет, ключей и других металлических предметов. Он имеет относительно небольшой размер и легкий вес. Он предназначен для переноски и эксплуатации и является полезным детектор.


Модель: TS1000

[Каталог 2007 года B] [Страница 88]

· Удобное управление с помощью светодиодной панели управления
· Интеллектуальный калькулятор с автоматическим подсчетом
· обнаруженные вещества
· Десять световых полос, обнаруживающие ферромагнитные
· вещества
· Регулируемая чувствительность
· Безвредность конвейерная лента, отвечающая требованиям пищевых продуктов
· санитарный стандарт
· зуммер, свет, индикатор, предупреждающий вместе, когда
· ферромагнитные вещества обнаружены и конвейер
· лента остановлена ​​или возвращена

CE


Модель: EM129

[2007 каталог B] [Страница 49]

· Функция удержания данных
· Функция автоматического выбора диапазона для теста
· Защита от перегрузки для всего диапазона
· Автоматическое отключение питания

CAT II
Прибор соответствует CAT II 600.

CE

Тахометр


Модель: TS90A

[2007 каталог B] [Страница 84]

Красный светодиодный индикатор загорается, когда металлоискатель обнаруживает металл.
Разъем для наушников позволяет подключить дополнительный наушник к защитной палочке, чтобы вы могли сканировать в уединении.

Понтифик посетил Канаду. Металлоискатели использовались для обеспечения безопасности на выставочной площадке. Металлоискатели были определены Департаментом охраны в качестве охранного прибора в районе Тянь Ань Мэнь.

CE

Сканер тела


Модель: EM201

[Каталог 2007 года B] [Страница 36]

· ЖК-дисплей 3 1/2 разряда, МАКС.чтение 1999
· Функция удержания данных
· Индикация низкого заряда батареи
· Защита от перегрузки
· Непрерывность звука

CAT II

CE


Металлоискатель Sewerin M-130 – Локатор клапанной коробки / измерительной коробки – Utility Technologies

Металлоискатель для обнаружения скрытых предметов в электросети

Не все металлоискатели одинаковы…


Дешевые металлоискатели имеют широкое поле поиска, которое излучает наружу, вызывая множество ложных ложных срабатываний от заборов, автомобилей, закопанных банок и оберток сигарет; на них также влияют воздушные линии электропередачи и изменения влажности.Вдобавок ко всему, они также демонстрируют тенденцию к поломке, когда их бросают в грузовые автомобили. Для профессионального пользователя эти ложные показания и ограничения отнимают много времени, разочаровывают и в конечном итоге дороги.

Sewerin M130 использует различительную электрическую схему, проникающую вниз, чтобы
устранить эти нежелательные признаки, и изготовлен из ударопрочного АБС
для дополнительной структурной целостности.

Локатор M 130 обнаруживает глубоко и практически не подвергается воздействию металлических предметов на поверхности, колебаний влажности и температуры.Управление с помощью одной кнопки упрощает работу с прибором, постоянная перенастройка не требуется. Специальная электроника снижает количество ложных сигналов, вызванных такими предметами, как крышки бутылок, банки для напитков или другие мелкие металлические детали.

Обнаруживает цветные металлы, такие как медь и латунь, а также черные металлы, такие как железо и сталь. Для обнаружения только черных металлов см. FT-10

.

Характеристики

  • Простота обращения
  • Поле направленное вниз
  • Глубокий поиск
  • Быстрая реакция
  • Компенсация мешающих сигналов
  • Отличная эргономика
  • Управление одной ручкой, для левой или правой руки.
  • Ударопрочный пластиковый корпус из твердого материала ABS
  • Виниловая сумка для тяжелых условий эксплуатации, в комплект не входит (ДОПОЛНИТЕЛЬНО $ 42,00)

Технические характеристики

  • Глубина обнаружения: до 95 см, в зависимости от размера и формы
  • объект
  • Оптический и акустический выходной сигнал через светодиод и динамик
  • Стандартное гнездо стерео 3,5 мм для наушников при необходимости
  • Диаметр поисковой головки: приблизительно 21 см (8,2 дюйма)
  • Вес: 1.1 кг (2,4 фунта)
  • Общая длина: 96 см (3 фута 1 дюйм)
  • Время работы: обычно> 30 часов с перерывами
  • Источник питания: 4 батарейки типа АА (альтернативно эквивалентные аккумуляторы)

Свяжитесь с нами для получения информации о текущих ценах, сроках поставки и доставке.

ДАННЫЙ ТОВАР ДОСТАВЛЯЕТСЯ ТОЛЬКО В НАПРАВЛЕНИЯ В ОГЕЙО И МИЧИГАНЕ В СООТВЕТСТВИИ С ТЕРРИТОРИАЛЬНЫМИ СОГЛАШЕНИЯМИ С ПОСТАВЩИКОМ. ЗАКАЗЫ, РАЗМЕЩЕННЫЕ ЗА ПРЕДЕЛАМИ ДАННОЙ ТЕРРИТОРИИ, БУДУТ ОТМЕНЕНЫ.

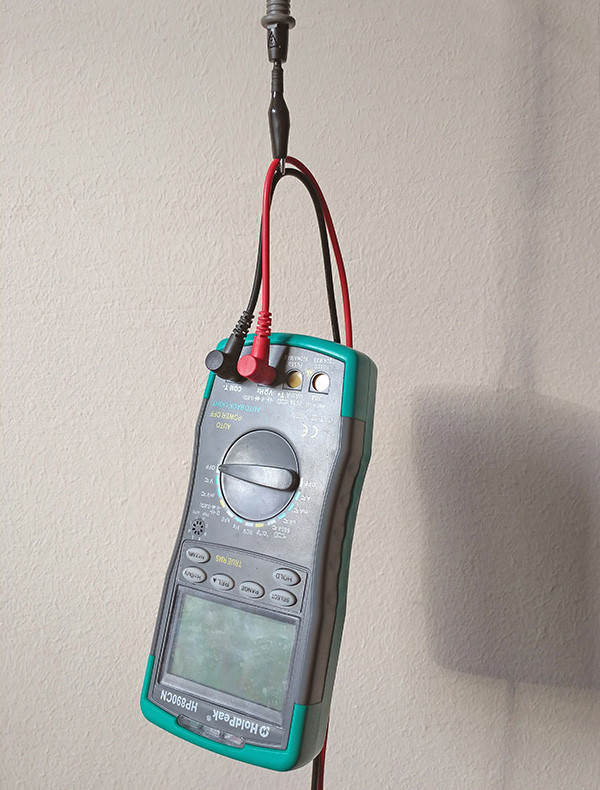

Китайский мультиметр, токоизмерительные клещи, термометр, измеритель расстояния, металлоискатель – мультиметр

Цена продажи: 3 доллара США / шт

  • Минимальное количество заказа 350 шт.
  • Производственная мощность Высокий
  • Основной бизнес Производитель
  • Порт отгрузки Китай
  • Срок поставки отгрузки 17-18 рабочих дней
  • Упаковка Стандарт
  • Языковая поддержка Английский, китайский
  • Сертификация ISO22000
  • Варианты валюты Юань, долл. США
  • Предпочтительный способ оплаты:

Мультиметр, токоизмерительные клещи, термометр, измеритель расстояния, металлоискатель Детали

Мы являемся исключительными специалистами в области создания лучших на мировом рынке.Мы продвигаемся на международный рынок с экономичными ценами на мультиметры, токоизмерительные клещи, термометры, дальномеры и металлоискатели, созданные в Китае. Наша компания может поставлять высококачественные электрические и электронные испытательные устройства и многие другие китайские мультиметры, токоизмерительные клещи, термометры, дальномеры, металлоискатели, поскольку они являются известным производителем. Наша компания является ведущей компанией в Китае, ведущей международную торговлю.

Измеритель удельного сопротивления

EZ Pro | Kellyco

EZ RES PRO – ИЗМЕРИТЕЛЬ СОПРОТИВЛЕНИЯ


Легко находите подземные аномалии, такие как золотые жилы и залежи, пещеры и туннели, водные залежи и даже закопанные тайники или сокровища на глубине от 1 до 50 метров и более!


EZ RES PRO – это измеритель удельного сопротивления профессионального уровня, который используется для выполнения томографии удельного электрического сопротивления (ERT).ERT используется профессиональными геофизиками для точного обнаружения подземных аномалий, таких как вода, месторождения полезных ископаемых, пещеры или туннели, места археологических раскопок и даже захороненные тайники и сокровища! EZ RES PRO может выполнять простые «разведочные» съемки с двумя зондами и съемку с использованием изображений от 8 до 16 зондов.


НИКАКИХ ГИММИКОВ! EZ RES PRO создает НАСТОЯЩИЕ изображения! Не изображения из заранее запрограммированной базы данных! С помощью прилагаемого компьютера и приложения EZ RES PRO Imaging вы можете легко увидеть, что находится под землей.

Основные принципы удельного сопротивления:


Исследование удельного сопротивления проводится путем помещения металлических зондов в землю и пропускания электрического тока между ними. Сопротивление тока измеряется в Ом. В зависимости от сопротивления, с которым вы сталкиваетесь, вы можете определять различные подземные аномалии.

Аномалия высокого сопротивления указывает на что-то вроде пустоты, пещеры или туннеля. Аномалия низкого сопротивления указывает на что-то вроде металла, минералов или воды.

Основы визуализации:


Чтобы создать изображение с помощью EZ RES PRO, от 8 до 16 датчиков вставляются в землю и сканируются все возможные комбинации. Приложение EZ RES PRO проведет вас через этот процесс и автоматически создаст образ того, что находится под землей.

“Обязательно к арсеналу снаряжения каждого кладоискателя.”

Особенности:

  • 2 года гарантии
  • Регистратор данных
  • может хранить до 300 сканированных изображений
  • Разработано, создано и поддерживается в США
  • выполнит до 5000 сканирований от 6 сменных батарей типа C
  • Точно обнаруживает подземные аномалии на глубинах от 1 до 300 метров и более
  • Поддерживает все стандартные наборы из 2, 3 и 4 датчиков, которые используются профессиональными геодезистами

Состав:

  • Сумка для передач
  • 10 флагов обследования
  • Кабели длиной 2-25 метров
  • Кабели длиной 2-50 метров
  • 5 стальных щупов в футляре
  • Измерительные ленты длиной 2-50 метров
  • Главный хост-блок в водонепроницаемом футляре
  • 2 – перемычки (для 2 зондовых исследований)
  • Производитель EZ PRO
  • Руководства

    Инструкции по эксплуатации

  • Беглый взгляд Собираетесь профессионально? Этот измеритель удельного сопротивления EZ Pro оправдывает ваши усилия.Легко находит золотые жилы, клады и т. Д.
  • SKU 970-0320
  • Артикул производителя 320
  • Тип продукта Торговое оборудование
  • Гарантия да
  • Тип детектора Профессиональный
  • Сменная поисковая катушка Нет
  • Технология Множественная импульсная индукция
  • Ремень для подлокотника Нет
  • Регулируемый вал Нет
  • Программы Никто
  • GPS Нет
  • Звуковые сигналы Нет
  • Индикация глубины да
  • Программируемый целевой идентификатор Нет
  • Идентификатор цели Нет
  • Режим точного определения Нет
  • Режим вибрации Нет
  • Типы режимов поиска Измерение глубины, импульсная индукция баланса грунта, импульсная индукция
  • Поиск фонарика Нет
  • Тип дисплея ЖК-дисплей
  • Дисплей с подсветкой да
  • Контроль громкости Нет
  • Совместимость с Bluetooth Нет
  • Сменные наушники Нет
  • Тип батарейки C
  • Количество батарей 6
  • Срок службы батареи (ч) 300
  • Аккумуляторная система Нет
  • Эксклюзивные особенности 2 года гарантии, глубина от 1 до 300 метров и более, выполнение до 5000 сканирований, регистратор данных хранит до 300 сканирований

Metal Detector PRO – Измеритель для Android

С другой стороны, для обеспечения бесперебойной работы важно знать, как использовать файл APk или Apk MOD после его загрузки на свое устройство.Файлы APK – это необработанные файлы приложения для Android, похожие на файлы .exe для Windows. APK означает Android Package Kit (сокращенно APK). Это формат файла пакета, используемый операционной системой Android для распространения и установки мобильных приложений.
В 4 простых шагах я покажу вам, как использовать Metal Detector PRO – Meter.apk на вашем телефоне, как только вы его загрузите.


Шаг 1: Загрузите Metal Detector PRO – Meter.apk на свое устройство

Вы можете сделать это прямо сейчас, используя любое из наших зеркал загрузки ниже.Его 99% гарантированно работает . Если вы загружаете apk на компьютер, обязательно переместите его на свое устройство Android.


Шаг 2. Разрешите сторонние приложения на вашем устройстве.

Чтобы установить Metal Detector PRO – Meter.apk, вы должны убедиться, что сторонние приложения в настоящее время включены в качестве источника установки. Просто зайдите в меню > Настройки> Безопасность> и отметьте Неизвестные источники , чтобы разрешить вашему телефону устанавливать приложения из источников, отличных от Google Play Store.
В Android 8.0 Oreo вместо того, чтобы проверять глобальные настройки, разрешающие установку из неизвестных источников, вам будет предложено разрешить вашему браузеру или файловому менеджеру установить APK-файлы при первой попытке.


Шаг 3. Перейдите в папку с файловым менеджером или в браузере

Теперь вам нужно найти файл Metal Detector PRO – Meter.apk, который вы только что скачали.
Если вы предпочитаете, вы также можете загрузить приложение для управления файлами здесь , чтобы вы могли легко находить файлы на своем устройстве Android.
Как только вы найдете файл Metal Detector PRO – Meter.apk, щелкните его, и он запустит обычный процесс установки. При появлении запроса нажмите «Да» . Однако обязательно прочтите все подсказки на экране.


Шаг 4. Наслаждайтесь

Metal Detector PRO – Meter теперь установлен на вашем устройстве. Наслаждаться!


Безопасны ли файлы APK?

Не обращайте внимания на слухи или сайты, которые говорят об обратном. Файлы APK обычно так же безопасны, как и файлы.Следовательно, самое важное, что следует отметить, это то, что вы всегда должны загружать его с надежных сайтов. Обычно вам не о чем беспокоиться, поскольку мы предоставили некоторые из самых безопасных сайтов в наших зеркалах загрузки Apk ниже.

Спасибо, что прочитали это руководство. Загрузите ваше приложение ниже!


  • Дата выпуска: 30.03.2020
  • Текущая версия: 2.6
  • Размер файла: 49,36 МБ
  • Разработчик: Jose Bello
  • Совместимость: Требуется iOS 8.0 или новее. или Android KitKat 4.4, Lollipop 5.0, Marshmallow 6.0, Nougat 7.0, Oreo 8.0, Android Pie 9.0, версии 10, 11, 12 или более поздние

Обнаруживайте металлические предметы своим устройством. Найдите близлежащие магнитные объекты, исследуя свое окружение.Это приложение использует магнитометр для измерения магнитного поля, когда ваше устройство находится рядом с ферромагнитными металлическими объектами, такими как провода, трубы, монеты, динамики, телефоны, металлические винты, ключи, компьютеры, стереосистемы и многое другое! Также вы можете обнаружить магнитные поля и деревянные шпильки, спрятанные под стенами или гипсокартоном. Когда вы перемещаете устройство по стене, стрелка перемещается, и при достижении предела можно услышать предупреждающий звуковой сигнал. Особенности: – Активный звуковой сигнал обнаружения при достижении вышеуказанного предела.- Показания времени и измерения сохраняются автоматически. – Датчик, показывающий величину магнитного поля в мкТл. Его можно использовать для строительных рабочих и разнорабочих: – найти, где в стенах спрятаны провода Студенты: – для образовательных целей, таких как школьные проекты и эксперименты Совет: встряхните для калибровки Ученые, учителя, студенты, инженеры – все используют детекторы Измерители для обнаружения магнитных полей всех типов. Обратите внимание, что металлоискатель не заменяет профессиональные металлоискатели, и его следует использовать только в личных / развлекательных целях.Если у вас есть какие-либо проблемы или предложения, отправьте электронное письмо с устройством, которое вы используете, и с версией iOS на [адрес электронной почты защищен]

.

Apk Mirror 1: : Скачать APK

Детекторов золота 2021 | Новейшие и мощные металлоискатели для золота

OKM Fusion Light

OKM Fusion Light – устройство системы трехмерной визуализации – это компактный датчик только с приложением для смартфона или планшета, который прост в использовании и легок и представляет собой урезанную версию Fusion, самый мощный 3D-сканер немецкой компании OKM.

Однако Fusion Light – хорошее и эффективное решение для охотников за сокровищами и старателей, которые хотят найти золотые сокровища, спрятанные под землей, а также ищут пустоты, пещеры и подземные туннели.

Fusion Light включает в себя встроенный датчик, состоящий из консоли, оснащенной встроенными датчиками, и управляется приложением Android, которое можно установить на любой планшет или смартфон Android.

Discovery Gold Detector

Discovery Gold Detector новая версия на 2020 год от турецкой компании Groundtech, в которой были представлены такие выдающиеся устройства, как металлоискатель Evo.

Это устройство считается новым гибридным поколением 3D-металлоискателей и трехмерных сканеров земли с геолого-электрической системой для обнаружения пустот и пещер, таких как туннели, подвалы и древние могилы.

Устройство Discovery позволяет исследователю узнать местонахождение захоронений и золотых сокровищ, а также подземных пространств, таких как туннели и пещеры, с возможностью выполнения подробного трехмерного анализа обнаруживаемой земли, чтобы узнать содержание захоронений. и различные минералы.

Устройство Discovery представляет собой практичное устройство, простое в использовании, и результаты поиска отображаются прямо на его экране без необходимости использования отдельного компьютера или планшета, как в конкурирующих устройствах, поэтому оно рекомендуется для всех категорий поисковиков и старателей, которые хотят машина для быстрого получения результатов

Vanquish Metal Detector

Vanquish была анонсирована австралийской компанией Minelab в конце прошлого года и поступит в продажу в начале этого 2020 года.

Детектор золота и металла Vanquish – это новая разработка, практичное и простое в использовании устройство, сочетающее высокую производительность с беспрецедентной экономической ценой.

Minelab Vanquish работает над инновационной поисковой технологией, которая впервые была выпущена на Equinox с дополнительными улучшениями.

Эта технология представляет собой многочастотную технологию Multi-IQ, и принцип этого метода заключается в использовании пяти разных частот поиска для одновременного поиска, что означает более широкий охват различных металлических целей разного размера.

Устройство предлагает привлекательный современный дизайн и множество разнообразных функций, таких как возможность регулировки его длины до минимума для облегчения переноски и возможность заряжать батареи, которые работают с устройством и беспроводными наушниками, а также функция шкалы дискриминации, чтобы знать тип цели, обнаруживаемой с помощью цифрового индикатора на экране

Устройство Vanquish – это многоцелевой металлоискатель, и его возможности использования разнообразны, чтобы удовлетворить все потребности старателей, искателей золота и сокровищ, но по очень выгодной цене.

Добавить комментарий

Ваш адрес email не будет опубликован.
