ПУЭ, глава 1.7: терминология, часть 2: y_kharechko — LiveJournal

Продолжение. Начало см. https://y-kharechko.livejournal.com/62558.html .

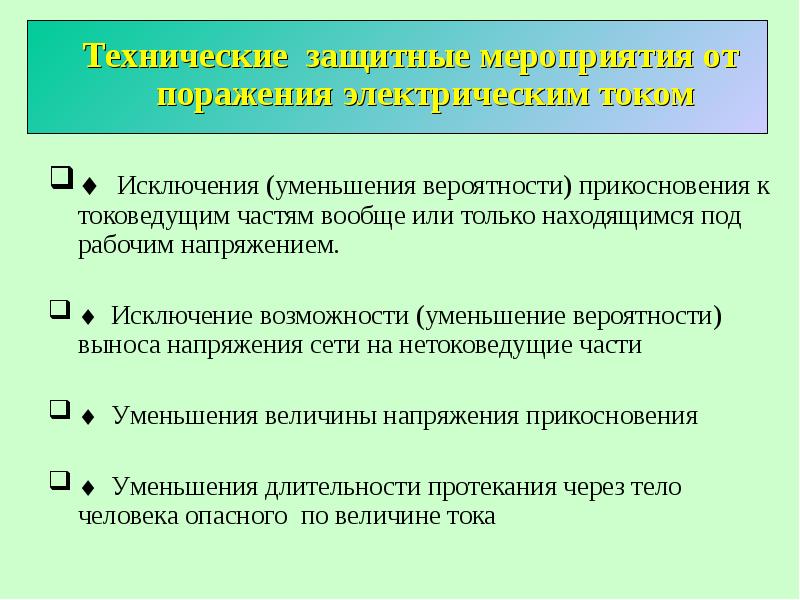

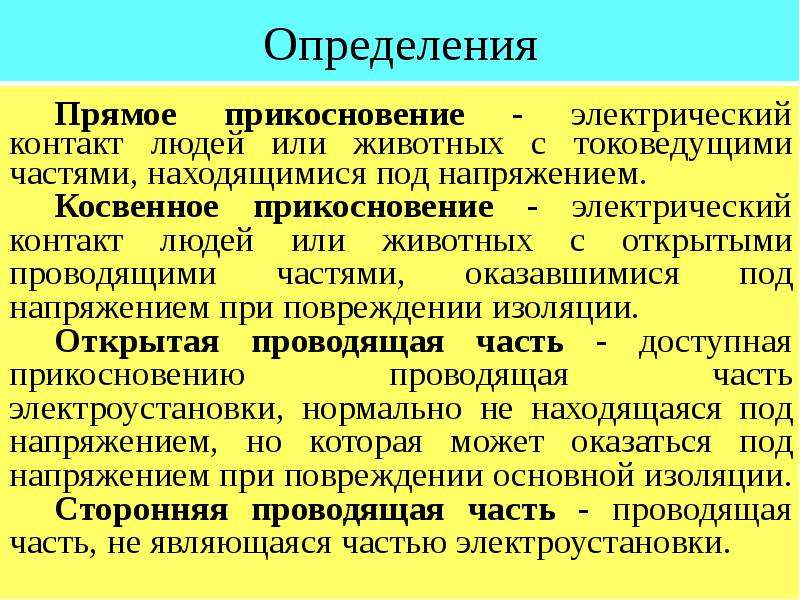

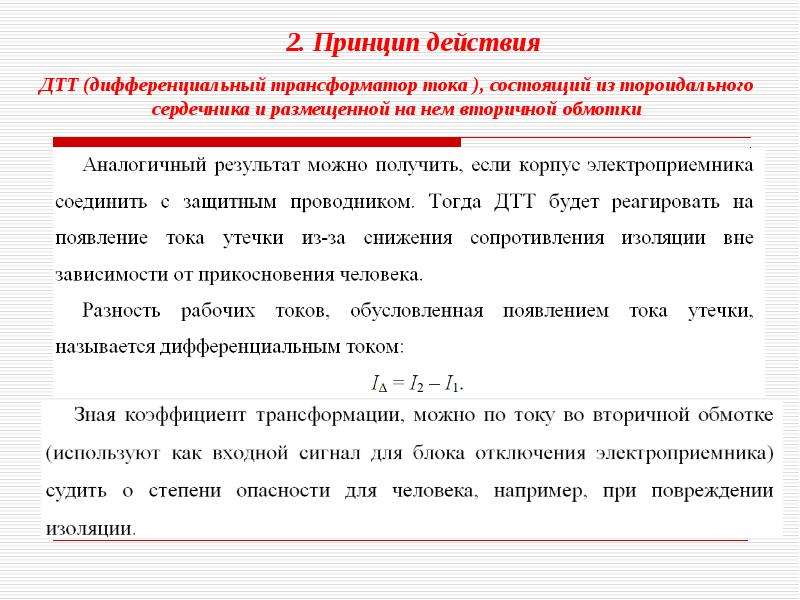

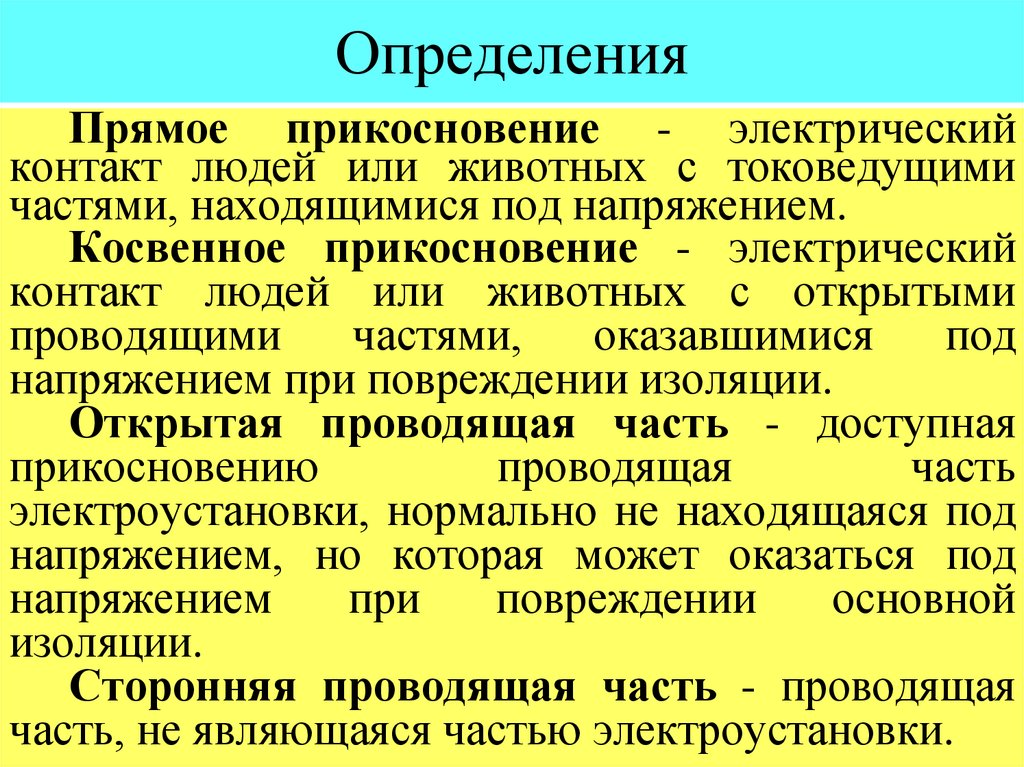

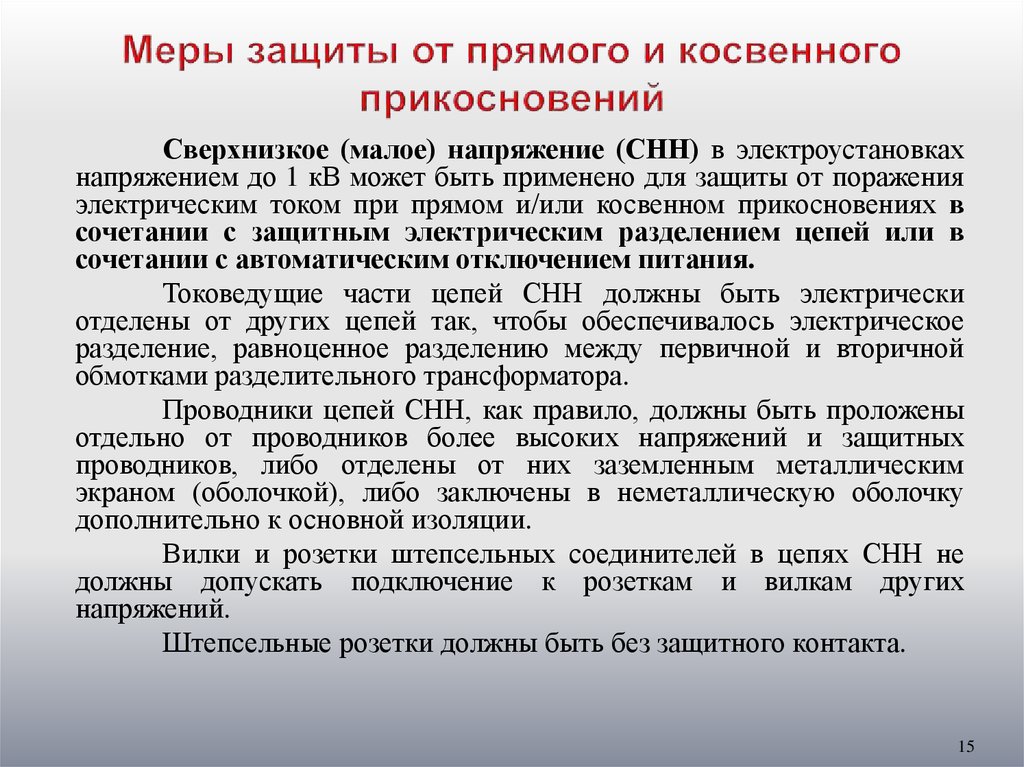

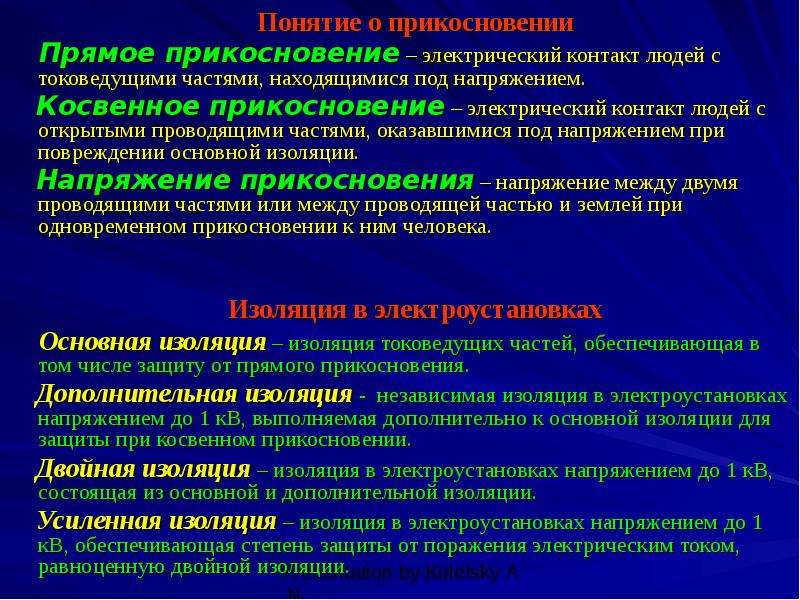

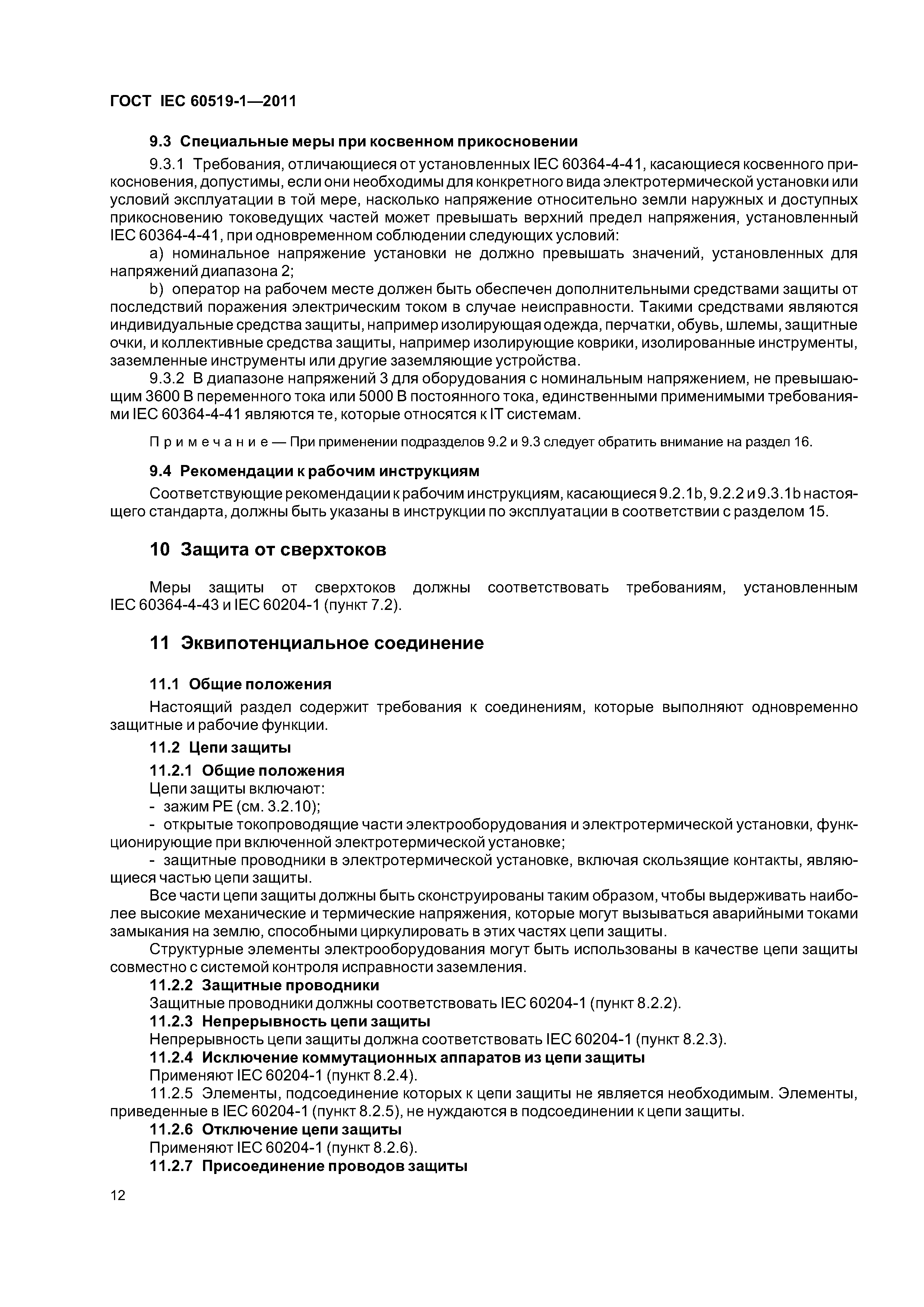

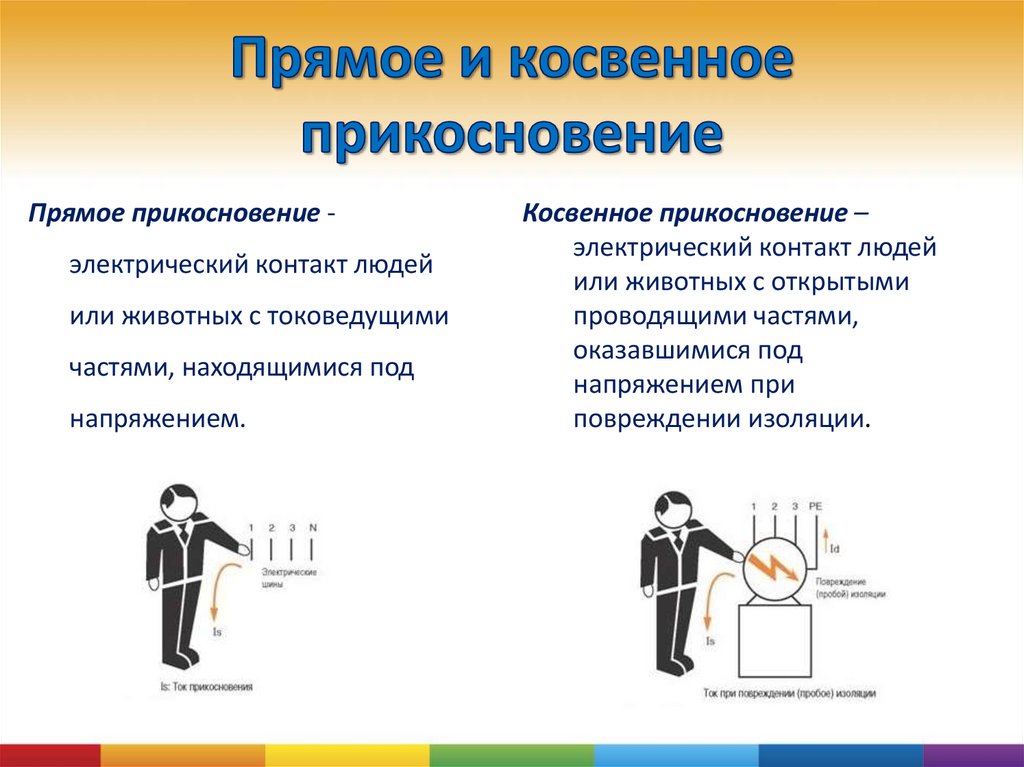

ПУЭ: «1.7.11. Прямое прикосновение − электрический контакт людей или животных с токоведущими частями, находящимися под напряжением».
В стандарте МЭК 60050‑195 термин «прямое прикосновение» определён следующим образом: электрический контакт людей или животных с частям, находящимся под напряжением. Это определение следует использовать в главе 1.7.
Однако необходимо учитывать, что область применения этого термина сократилась, поскольку в современной нормативной документации не используют понятие «защита от прямого прикосновения». Поэтому рассматриваемый термин не определён в ГОСТ 30331.1 (см. http://y-kharechko.livejournal.com/4077.html , http://y-kharechko.livejournal.com/7044.html ).

ПУЭ: «1.7.12. Косвенное прикосновение − электрический контакт людей или животных с открытыми проводящими частями, оказавшимися под напряжением при повреждении изоляции».
В этом определении не указан вид повреждаемой изоляции. Отрытая проводящая часть может оказаться под напряжением при повреждении основной изоляции (см. п. 1.7.9).
Этот термин для главы 1.7 следует определить так:
косвенное прикосновение: Прикосновение человека или животного к открытым проводящим частям, оказавшимся под напряжением при повреждении основной изоляции.
Необходимо учитывать, что область применения термина «косвенное прикосновение» сократилась, поскольку в современной нормативной документации не используют понятие «защита от косвенного прикосновения». Поэтому рассматриваемый термин не определён в ГОСТ 30331.1.

ПУЭ: «1.7.13. Защита от прямого прикосновения − защита для предотвращения прикосновения к токоведущим частям, находящимся под напряжением».
Представленное определение имеет существенный недостаток, поскольку не содержит никакой информации о том, что в электроустановках зданий в обязательном порядке применяют защиту при прямом прикосновении. То есть защита от прямого прикосновения представляет собой защиту от поражения электрическим током, предотвращающую появление прямого прикосновения или используемую при его возникновении.
Рассматриваемый термин следует исключить из главы 1.7, поскольку в требованиях стандартов МЭК 61140 (см. http://y-kharechko.livejournal.com/17247.html ), МЭК 60364-4-41 ( см. http://y-kharechko.livejournal.com/41303.html ), ГОСТ IEC 61140 (см. http://y-kharechko.livejournal.com/1016.html , http://y-kharechko.livejournal.com/1206.html ), ГОСТ Р 50571.3 (см. http://y-kharechko.livejournal.com/4965.html ), ГОСТ 30331.1 и другой современной нормативной документации не применяют понятие «защита от прямого прикосновения» (см. http://y-kharechko.livejournal.com/11731.html ).

ПУЭ: «1.7.14. Защита при косвенном прикосновении − защита от поражения электрическим током при прикосновении к открытым проводящим частям, оказавшимся под напряжением при повреждении изоляции.
Термин повреждение изоляции следует понимать как единственное повреждение изоляции».
Определение в п. 1.7.14 имеет несколько недостатков.
Во-первых, в названии термина речь должна идти о защите от косвенного прикосновения, поскольку автоматическое отключение питания нацелено на упреждающее отключение аварийного электрооборудования класса I в тот момент, когда на его открытой проводящей части появилось опасное напряжение вне зависимости от того, прикасается ли к ней человек или животное.
Во-вторых, применение в электроустановках зданий электрооборудования класса II, имеющего двойную или усиленную изоляцию опасных частей, находящихся под напряжением, является мерой защиты от косвенного прикосновения.
В-третьих, в определении рассматриваемого термина следовало указать основную изоляцию.
Защита от косвенного прикосновения является защитой от поражения электрическим током, которая предотвращает появление косвенного прикосновения или используется при его возникновении.
Рассматриваемый термин следует исключить из главы 1.7, поскольку в требованиях современной нормативной документации не применяют понятие «защита от косвенного прикосновения» (см. http://y-kharechko.livejournal.com/11731.html ).
В требованиях стандартов МЭК 61140, МЭК 60364‑4‑41, ГОСТ IEC 61140, ГОСТ Р 50571.3, ГОСТ 30331.1 и др. применяют понятия «основная защита» и «защита при повреждении», которые следует включить в главу 1.7. Определения этих терминов необходимо заимствовать из п. 3.1.1 и 3.1.2 ГОСТ IEC 61140:
«основная защита: Защита от поражения электрическим током при нормальных условиях»;
«защита при повреждении: Защита от поражения электрическим током при условиях единичного повреждения».
В главе 1.7 следует определить термины «защита от поражения электрическим током», «нормальные условия» и «условиях единичного повреждения», которые использованы в определениях других терминов. Они определены в п. 20.18, 20.37 и 20.88 ГОСТ 30331. 1 следующим образом:
«защита от поражения электрическим током: Выполнение мер, понижающих риск поражения электрическим током»;
«нормальные условия: Условия, при которых все средства защиты являются неповрежденными»;
«условия единичного повреждения: Условия, при которых имеется единичное повреждение какого-то средства защиты».

ПУЭ: «1.7.15. Заземлитель − проводящая часть или совокупность соединенных между собой проводящих частей, находящихся в электрическом контакте с землей непосредственно или через промежуточную проводящую среду».
В процитированном определении не указана локальная земля, в электрическом контакте с которой находятся проводящие части, образующие заземлитель. Поэтому рассматриваемое определение в главе 1.7 необходимо заменить определением из п. 20.13 ГОСТ 30331.1:
«заземлитель: Проводящая часть или совокупность электрически соединенных между собой проводящих частей, находящихся в электрическом контакте с локальной землей непосредственно или через промежуточную проводящую среду».

ПУЭ: «1.7.16. Искусственный заземлитель – заземлитель, специально выполняемый для целей заземления.
1.7.17. Естественный заземлитель − сторонняя проводящая часть, находящаяся в электрическом контакте с землей непосредственно или через промежуточную проводящую среду, используемая для целей заземления».
В определении термина «естественный заземлитель» допущена ошибка, поскольку в нём указана сторонняя проводящая часть. Однако если эту проводящую часть, например здания, используют в качестве заземлителя, её классифицируют как элемент электроустановки здания. Следовательно, её нельзя называть сторонней проводящей частью. Поэтому в определении п. 1.7.17 термин «сторонняя проводящая часть» следует заменить термином «проводящая часть», а термин «земля» − термином «локальная земля». В главе 1.7 целесообразно использовать следующее определение:
естественный заземлитель: Проводящая часть здания или сооружения, находящаяся в электрическом контакте с локальной землёй непосредственно или через промежуточную проводящую среду, используемая для целей заземления.
В главу 1.7 следует включить определение термина «электрически независимый заземлитель», который используют в определении типа заземления системы TT и требованиях к системе TT. Этот термин определён в п. 20.102 ГОСТ 30331.1 так:
«электрически независимый заземлитель: Заземлитель, расположенный на таком расстоянии от других заземлителей, что электрические токи, протекающие между ними и Землёй, не оказывают существенного влияния на электрический потенциал независимого заземлителя».

ПУЭ: «1.7.18. Заземляющий проводник − проводник, соединяющий заземляемую часть (точку) с заземлителем».
Процитированное определение сформулировано некорректно, поскольку не понятно, о заземлении какой части здесь сказано. Оно хорошо характеризует заземляющий проводник переносного заземляющего устройства, которое используют для выполнения заземления проводящих частей электроустановки во время проведения в ней ремонтных или профилактических работ. Однако это определение не подходит, например, для электроустановок зданий.
Из рассматриваемого определения следует, что заземляющий проводник является универсальным защитным проводником. Этот проводник соединяет открытые проводящие части электроустановки здания с заземляющим устройством, исключая из употребления другие защитные проводники. Он же соединяет с заземляющим устройством все сторонние проводящие части здания, подменяя собой проводники уравнивания потенциалов.
В главе 1.7 следует чётко установить зону действия заземляющего проводника, а именно обеспечение электрической связи заземлителя с главной заземляющей шиной. Иначе заземляющее устройство, по его определению, приведённому в п. 1.7.19, будет «накрывать» собой всю электроустановку. В главу 1.7 рекомендуется включить определение рассматриваемого термина из п. 20.15 ГОСТ 30331.1:
«заземляющий проводник: Защитный проводник, соединяющий заземлитель с главной заземляющей шиной».

ПУЭ: «1.7.19. Заземляющее устройство – совокупность заземлителя и заземляющих проводников».
Это определение противоречит определению термина «главная заземляющая шина» в п. 1.7.37, в котором эта шина идентифицирована как часть заземляющего устройства. Заземляющее устройство электроустановки здания всегда состоит из трёх элементов: заземлителя, заземляющих проводников и главной заземляющей шины. В других низковольтных электроустановках вместо шины могут использовать зажим. Поэтому в рассматриваемом определении следует указать третий элемент заземляющего устройства − главную заземляющую шину и определить термин так же, как в п. 20.14 ГОСТ 30331.1:
заземляющее устройство: Совокупность заземлителя, заземляющих проводников и главной заземляющей шины.

ПУЭ: «1.7.20. зона нулевого потенциала (относительная земля) – часть земли, находящаяся вне зоны влияния какого-либо заземлителя, электрический потенциал которой принимается равным нулю».
Название термина в п. 1.7.20 не соответствует международному наименованию – «эталонная земля», которое применяют в национальной нормативной документации.
В стандарте МЭК 60050‑195 термин «эталонная земля» определён следующим образом: часть Земли, рассматриваемая в качестве проводящей, электрический потенциал которой условно принят в качестве нуля, находящаяся вне зоны влияния какого-либо заземляющего устройства.
Термин «зона нулевого потенциала (относительная земля)» в главе 1.7 следует заменить термином «эталонная земля», заимствовав его определение из п. 20.110 ГОСТ 30331.1:
«эталонная земля: Часть Земли, проводящая электрический ток и находящаяся вне зоны влияния какого-либо заземляющего устройства, электрический потенциал которой условно принят равным нулю.
Примечание – Понятие «Земля» означает планету со всеми её физическими свойствами».

ПУЭ: «1.7.21. Зона растекания (локальная земля) − зона земли между заземлителем и зоной нулевого потенциала.
Термин земля, используемый в главе, следует понимать как земля в зоне растекания».
В этом определении имеются недостатки.
Во-первых, только вторая часть наименования рассматриваемого термина – «локальная земля» соответствует названию международного термина.
Во-вторых, процитированное определение существенно отличается от следующего определения термина «локальная земля» в стандарте МЭК 60050‑195: часть Земли, которая находится в электрическом контакте с заземляющим электродом и электрический потенциал которой не обязательно равен нулю.
В главе 1.7 целесообразно использовать термин из п. 3.17.2 ГОСТ IEC 61140:
«локальная земля: Часть Земли, находящаяся в электрическом контакте с заземлителем, электрический потенциал которой не обязательно равен нулю».

Продолжение см. https://y-kharechko.livejournal.com/63208.html , https://y-kharechko.livejournal.com/63382.html , https://y-kharechko.livejournal.com/63605.html .

Защита от косвенного прикосновения: основные меры защиты

Вступление

В прошлой статье мы говорили о понятии косвенное прикосновение. Напомню, косвенным называют прикосновение к частям электроустановки, которые не должны быть под напряжением в рабочем режиме, но оказались под напряжением в результате аварийной ситуации.

Примером из быта, может послужить, так называемый, пробой изоляции проводки холодильника на корпус. Касаясь такого корпуса, человек попадает под напряжение с протеканием тока через руку-ногу в пол. При малых токах, результатом такой аварийной ситуации может стать проблема «холодильник бьет током», а при больших токах, если не выполнена защита от косвенного прикосновения, может быть серьезное поражение электрическим током.

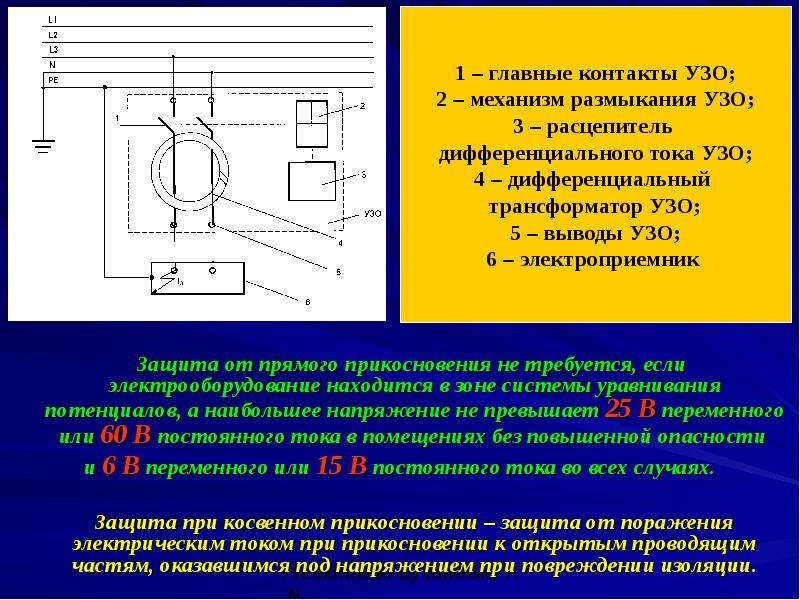

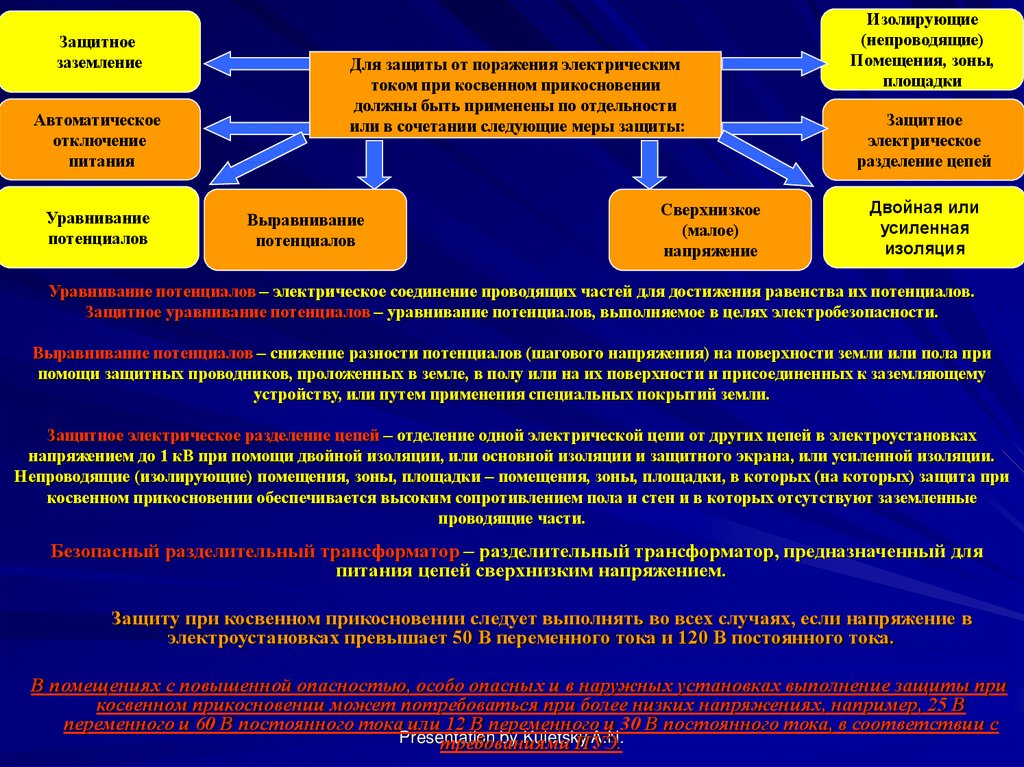

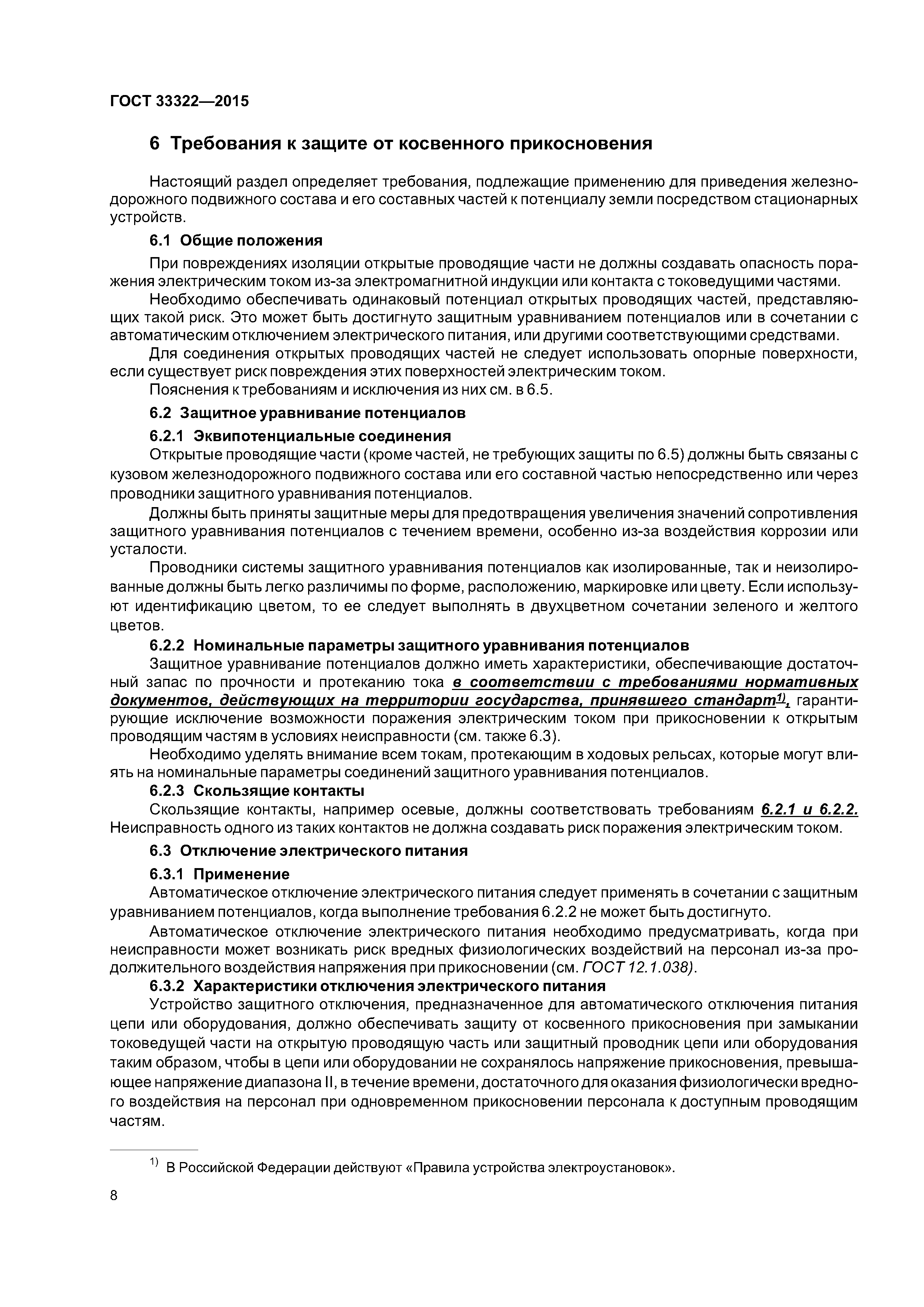

Защита от косвенного прикосновения

Защита от косвенного прикосновения должна применяться во всех электроустановках напряжением 50В (переменное напряжение) и 120В (постоянное напряжение).

Основная задача защиты от косвенного прикосновения это выполнения основного правила зашиты от поражений элеткротоком, вовремя отключить питание опасной цепи, чтобы избежать поражения.

По нормативам ПУЭ изд.7 (раздел1 ,глава 1.7.) и МЭК 60 364_4_41(раздел 413), защитой от косвенного прикосновения являются следующие меры:

1. Автоматическое отключение электрического питания за безопасное время. Это значит, что в цепи, должны быть предусмотрены все меры, чтобы электропитание цепи отключилось автоматически при аварии или опасной ситуации. На практике это установка устройств автоматического отключения (автоматов защиты) и устройств защитного отключения (УЗО). 2. Создание систем уравнивания и выравнивания электрических потенциалов токопроводящих приборов и устройств. Иначе, физическое соединение всех частей, которые могут проводить ток, с заземляющей шиной. 3. Использование кабелей и шнуров с двойной или усиленной изоляцией; 4. Применение малых (сверх низких) напряжений. Данная мера направлена на намеренное снижение напряжения цепи в целях безопасности. Например, использование понижающих трансформаторов 220/40В на стройплощадках.

Следующие меры

5. Защитное разделение электроцепей. Эта мера предполагает, установку разделяющих трансформаторов для цепей в опасных зонах. Например, установка разделяющего трансформатора на электрическую цепь в ванной (мокрой) комнате.

Важная мера защиты

6. Электроустановка и её части должны быть заземлены. Иначе, соединение частей установки, проводящих ток, с потенциалом земли. В качестве заземлителей могут использоваться и применяться искусственные и естественные заземлители. Схемы заземления выбираются по типу электропитания и обозначаются, как системы заземления:

TN (TN-C, TN-S, TN-C-S)

– питание от источника с глухозаземленной нейтралью и с заземлителями присоединенными к нейтрали.

Данные системы заземления исторически наиболее применяемые в России и СНГ. Более подробно обсудим их в следующих статьях. Здесь кратко, система TN предполагает, что электропитание осуществляется от трансформатора, общая точка обмоток которого  заземлена. Заземление частей самой электроустановки (дома, подъезда, квартиры, производства) осуществляется подсоединением провода заземления к нейтрали трансформатора. В зависимости от фактической точки подсоединения к нейтрали разделяют схемы TN-C, TN-S, TN-C-S.

TT – питание от источника с глухозаземленной нейтралью и с заземлителями не присоединенными к нейтрали;

Данная система не характерна для нашей страны. Однако, находит применение в загородном строительстве индивидуального домостроения.

IT – система заземления питание от источника с изолированной нейтралью.

Данная система заземления, по своей автономности, стоит рядом с системой TT. Во всех документах они так и описываются в паре, отдельно от системы TN.

Стоит отметить, что системы TT и IT более широко распространены на западе, именно по этому, им больше внимание уделяется в МЭК, чем в ПУЭ.

Скачать ПУЭ



©Ehto.ru

Еще статьи

Поделиться ссылкой:

Похожее

Кузнецкие сети-42

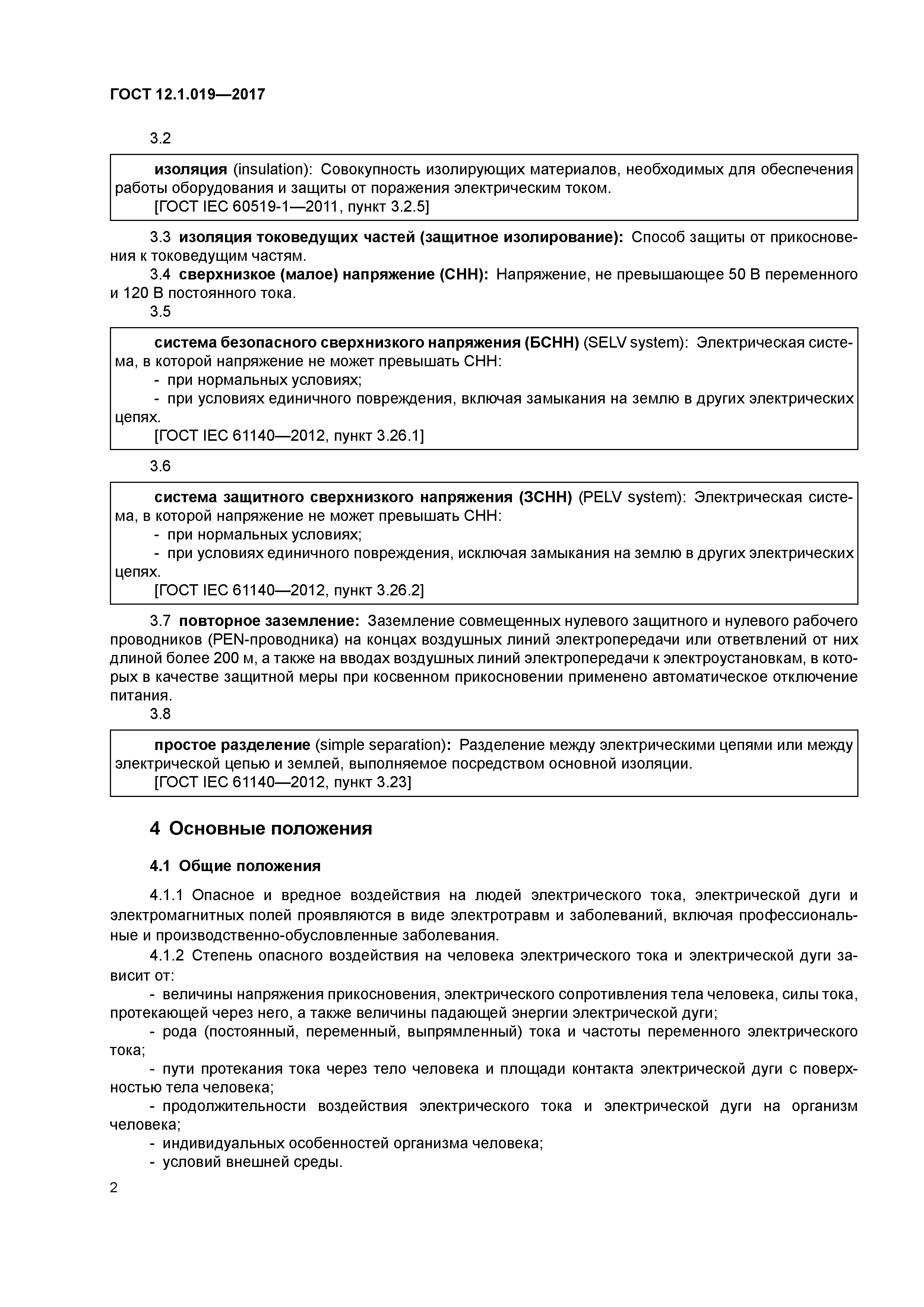

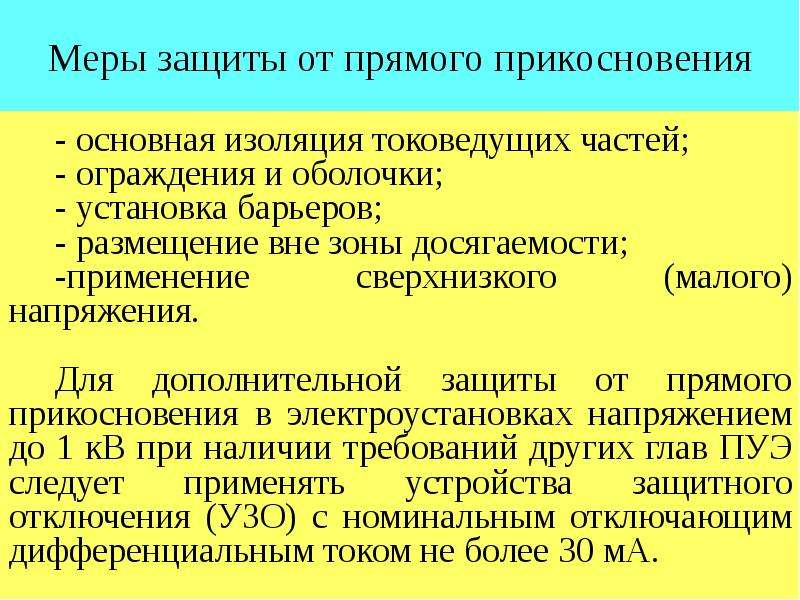

Меры защиты от прямого прикосновения

1. 7.67. Основная изоляция токоведущих частей должна покрывать токоведущие части и выдерживать все возможные воздействия, которым она может подвергаться в процессе ее эксплуатации. Удаление изоляции должно быть возможно только путем ее разрушения. Лакокрасочные покрытия не являются изоляцией, защищающей от поражения электрическим током, за исключением случаев, специально оговоренных техническими условиями на конкретные изделия. При выполнении изоляции во время монтажа она должна быть испытана в соответствии с требованиями гл. 1.8.

В случаях, когда основная изоляция обеспечивается воздушным промежутком, защита от прямого прикосновения к токоведущим частям или приближения к ним на опасное расстояние, в том числе в электроустановках напряжением выше 1 кВ, должна быть выполнена посредством оболочек, ограждений, барьеров или размещением вне зоны досягаемости.

1.7.68. Ограждения и оболочки в электроустановках напряжением до 1 кВ должны иметь степень защиты не менее IP 2X, за исключением случаев, когда большие зазоры необходимы для нормальной работы электрооборудования.

Ограждения и оболочки должны быть надежно закреплены и иметь достаточную механическую прочность.

Вход за ограждение или вскрытие оболочки должны быть возможны только при помощи специального ключа или инструмента либо после снятия напряжения с токоведущих частей. При невозможности соблюдения этих условий должны быть установлены промежуточные ограждения со степенью защиты не менее IP 2Х, удаление которых также должно быть возможно только при помощи специального ключа или инструмента.

1.7.69. Барьеры предназначены для защиты от случайного прикосновения к токоведущим частям в электроустановках напряжением до 1 кВ или приближения к ним на опасное расстояние в электроустановках напряжением выше 1 кВ, но не исключают преднамеренного прикосновения и приближения к токоведущим частям при обходе барьера. Для удаления барьеров не требуется применения ключа или инструмента, однако они должны быть закреплены так, чтобы их нельзя было снять непреднамеренно. Барьеры должны быть из изолирующего материала.

1.7.70. Размещение вне зоны досягаемости для защиты от прямого прикосновения к токоведущим частям в электроустановках напряжением до 1 кВ или приближения к ним на опасное расстояние в электроустановках напряжением выше 1 кВ может быть применено при невозможности выполнения мер, указанных в 1.7.68 – 1.7.69, или их недостаточности. При этом расстояние между доступными одновременному прикосновению проводящими частями в электроустановках напряжением до 1 кВ должно быть не менее 2,5 м. Внутри зоны досягаемости не должно быть частей, имеющих разные потенциалы и доступных одновременному прикосновению. В вертикальном направлении зона досягаемости в электроустановках напряжением до 1 кВ должна составлять 2,5 м от поверхности, на которой находятся люди (рис. 1.7.6).

Указанные размеры даны без учета применения вспомогательных средств (например, инструмента, лестниц, длинных предметов).

S – поверхность, на которой может находиться человек;

В – основание поверхности S;

– граница зоны досягаемости токоведущих частей рукой человека, находящегося на поверхности S;

0,75; 1,25; 2,50 м – расстояния от края поверхности S до границы зоны досягаемости

Рис. 1.7.6. Зона досягаемости в электроустановках до 1 кВ.


1.7.71. Установка барьеров и размещение вне зоны досягаемости допускается только в помещениях, доступных квалифицированному персоналу.

1.7.72. В электропомещениях электроустановок напряжением до 1 кВ не требуется защита от прямого прикосновения при одновременном выполнении следующих условий:

эти помещения отчетливо обозначены, и доступ в них возможен только с помощью ключа;

обеспечена возможность свободного выхода из помещения без ключа, даже если оно заперто на ключ снаружи;

минимальные размеры проходов обслуживания соответствуют гл. 4.1.

Защитный провод

Цветовая кодировка защитных проводов Символ защитного проводника

Защитный провод – это электрический провод, предназначенный для обеспечения безопасности, например для защиты от поражения электрическим током. [1] Сокращенное обозначение защитного проводника – PE (английское защитное заземление). Задача защитного проводника в электрических системах – защитить живые существа в случае неисправности.

Основы

Защитная мера защитного заземления электрических инженерных систем служит для поддержания потенциала земли в случае соединения между активным (токоведущим) проводником и проводящей, доступной для прикосновения частью (например,грамм. корпус) и, таким образом, через тело (человека) на землю протекает ток, чтобы предотвратить или, по крайней мере, уменьшить его. Для этого все доступные металлические части устройств класса защиты I заземляются с помощью защитного провода. Основная защита (защита от прямого контакта с активной частью) – это изоляция между касающейся проводящей частью и опасным напряжением. Если это не удается, срабатывает защита от короткого замыкания (защита от косвенного прикосновения в случае выхода из строя основной изоляции).Таким образом, защитный провод является предпосылкой для двух частичных мер: «защитное заземление», защитное выравнивание потенциалов »(ранее« обнуление ») и« автоматическое отключение в случае неисправности ».

Защитный проводник образует цепь в случае аварии.

Для оконечных цепей с номинальным током до 32 A максимальное время выключения составляет 0,4 секунды. для стандартной сети переменного тока 230/400 В TN AC.

[2]

Для защитного устройства важно, чтобы полное сопротивление цепи соответствовало следующим требованиям: WITHS≤U0Ia {\ displaystyle Z_ {S} \ leq {\ frac {U_ {0}} {I_ {а}}}}. Это

  • WITHS {\ displaystyle Z_ {S}} сумма всех импедансов в контуре короткого замыкания (источник питания, внешний проводник, цепь защитного проводника),
  • Ia {\ displaystyle I_ {a}} ток, необходимый для автоматического отключения,
  • U0 {\ displaystyle U_ {0}} номинальное напряжение цепи, внешний проводник – земля.

Отключение осуществляется устройствами защиты от перегрузки по току (автоматические выключатели, предохранители, автоматические выключатели) и может быть дополнено устройствами защитного отключения (УЗО).

Стандартизация в Германии

Действующий стандарт DIN VDE 0100-410 «Монтаж низковольтных систем – защитные меры; Защита от поражения электрическим током » предписывает ряд мер по защите от поражения электрическим током. В принципе, DIN VDE требует, чтобы Защитная мера состоит из подходящей комбинации двух независимых защитных мер.Как правило, это основная мера защиты и мера защиты от ошибок.

Предпосылки для «автоматического отключения в случае неисправности» состоят из мер предосторожности, которые должен соблюдать оператор распределительной сети, и правил установки для системы заказчика, которые содержатся в DIN VDE 0100-540 «Установка. низковольтных систем – выбор и установка электрооборудования – системы заземления «Защитный проводник и защитный провод уравнивания потенциалов ».

В дополнение к определениям терминов, техническому проекту систем заземления и критериям для заземляющих электродов, заземляющих проводов и проводов защитного уравнивания потенциалов, этот стандарт определяет основные конструктивные особенности защитного проводника, такие как минимальные поперечные сечения, типы защитных проводников. , устройство защитных проводов и меры по поддержанию электрических свойств защитных проводов.

Историческое развитие

Эта статья или раздел нуждаются в доработке: написаны с точки зрения немецкого языка.Пожалуйста, интернационализируйте (для вопросов, которые относятся к стране (например), страна должна быть указана явно; так читатели в Швейцарии или Австрии могут увидеть, что что-то относится к Германии.)
Пожалуйста, помогите улучшить это, затем удалите этот флажок.

Защитному проводнику в том виде и применении, которые мы знаем сегодня, предшествовала длительная разработка методов заземления и обнуления и, наконец, введение «специального проводника в качестве защитного проводника» и длительный процесс принятия решений что касается цвета.

Защитная мера «обнуление» восходит к предложению AEG в ноябре 1913 года, а в 1924 году обнуление упоминается в предшественниках VDE 0100. В то же время термин «нейтральный проводник» (в то время произносился: нейтральный проводник), но без его более подробного описания. В 1930 году был определен нейтральный проводник и использовался термин «специальная линия обнуления» (предшественник сегодняшнего защитного проводника). VDE 0488/1930 требует «специальное штекерное устройство с защитным контактом» для подключения переносного оборудования.Это требование действовало как VDE 0140: 1932 до 1958.

В VDE 0100: 1936, § 2 h) нейтральный провод описывается как проводник, подключенный к нулевой точке. Согласно VDE 0100: 1936, § 2 g), нули определяют установление проводящего соединения с заземленным нейтральным проводником. Нейтральный провод в то время соответствует проводнику PEN в так называемой системе TN-C. Согласно VDE 0100 / 11.58, § 10 b.9 (с рисунками), «специальный защитный проводник» для «стационарно установленной части системы» впервые рассматривается как возможная установка в VDE. [3]

Совершенно другая тема – это цвет кабелей, который до 1965 года был очень индивидуальным в национальном масштабе и, согласно различным источникам, предусматривал красный цветовой код для защитного проводника в Германии, Австрии, Швейцарии (и другие страны). [4] Следует отметить, что кодирование красным цветом не предназначалось только для защитного проводника. Красный проводник также может быть коммутируемым внешним проводником или L2 в трехпроводной сети переменного тока, но не PEN.

До 1964 года защитный провод в Швейцарии был красно-желтым, с тех пор он стал желто-зеленым. [5]

Что касается защитного проводника, то только в 1965 году в стандарте были внесены серьезные изменения. До этого момента не было зеленого / желтого изолированного провода. Первоначальные условия для этого можно найти в VDE 0100 / 12.65, раздел 10N, b 9.1 для защитного провода и в VDE 0100 / 12.65, раздел 10N, b 8.1 для нейтрального проводника (сегодня PEN-провод). [6]

Начиная с 1958 года, между странами ЕС были проведены первые переговоры по вопросу гармонизации «Электротехнических правил» . В результате CENELCOM, основанный в 1959 году (предшественник CENELEC, Европейского комитета по электротехнической стандартизации), начал согласовывать цвета проводов между странами-членами. Внедрение зелено-желтого защитного проводника и согласование цветов проводов для гибких кабелей оказались частичным успехом.

Предложение о желто-зеленой маркировке защитного проводника восходит к Оберингу. Карл Клинг (Центральная ассамблея AEG в Берлине и Франкфурте-на-Майне), председатель Комитета по правилам безопасности 1962–1978, согласно письму от 8 сентября 1956 года доктора Ханса Вальтера (в то время руководство завода AEG) можно найти . [7] Документы по созданию защитного проводника зеленого и желтого цветов собраны в архиве VDE в папке 1022. Дальнейшие свидетельства возникновения желто-зеленой маркировки защитного проводника можно найти в статье «Новый зелено-желтый защитный провод с маркировкой » Теодора Вассербургера в ETZ-B – Elektrotechnische Zeitung, Edition B, Volume 13 (1961) H.6 (VDE – Архив). [8th]

Зелено-желтая маркировка используется для того, чтобы защитный провод был хорошо различим даже в условиях плохого освещения. [9]

С 1 декабря 1965 года зелено-желтый провод можно использовать только как защитный провод (или как PEN) и ни для чего другого.

В действующем стандарте DIN VDE 0100-200: 2006-06 защитный проводник (обозначение: PE) определяется в позиции 826-13-22 следующим образом: «Проводник в целях безопасности, например, для защиты от поражения электрическим током. [IEV 1 95-02-09] “.

Оформление и маркировка

Символ подключения защитного провода согласно DIN EN 60617-2 Переход от старой к новой цветовой кодировке в Германии: внешний провод
с черного на коричневый;
Нейтральный провод от светло-серого до синего цвета;
Защитный провод от красного до желто-зеленого.

Основные положения, касающиеся конструкции и маркировки защитного проводника, можно найти в соответствующих стандартах; в Германии это DIN VDE 0100-540.Там, как и в Швейцарии, защитный провод должен быть помечен сочетанием цветов зеленый / желтый по всей длине. Эта комбинация цветов может использоваться только для проводов с функцией защитного проводника (т. е. также для проводов PEN) и ни для каких других целей не может использоваться. Любые неиспользуемые зеленые / желтые изолированные проводники в многожильных линиях или кабелях не должны использоваться для других целей, кроме тех, для которых они предназначены, и могут оставаться неиспользованными. Согласно EN 60204-1 использование одиночных проводов ЗЕЛЕНОГО или ЖЕЛТОГО цвета, как правило, не запрещено, кроме следующих условий из пункта 13.2.4 необходимо соблюдать:

«Из соображений безопасности нельзя использовать ЗЕЛЕНЫЙ или ЖЕЛТЫЙ цвета, если существует возможность их перепутать с двухцветной комбинацией ЗЕЛЕНО-ЖЕЛТЫЙ».

Информацию о различных цветах проводов защитного проводника в Германии до 1965 года: см. Раздел Историческое развитие выше.

Для защитных проводов необходимо соблюдать минимальные поперечные сечения, которые соответствуют условию автоматического отключения в случае неисправности (IEC 60949), с учетом всех эффективных сопротивлений цепи.

Кроме того, для кабелей и линий с внешними проводниками и поперечным сечением до 16 мм² включительно защитный провод должен быть таким же, как поперечное сечение внешнего проводника. Для внешних проводников сечением до 35 мм² защитный проводник может иметь поперечное сечение 16 мм², а для внешних проводов с поперечным сечением> 35 мм² защитный провод должен иметь не менее половины этого поперечного сечения. Это правило применяется только к защитным проводам (PE) и не применяется к проводам PEN.

В штекерных соединителях защитный провод подключается к специальным защитным контактам, которые расположены таким образом, что они подключаются раньше других контактов и разделяются после других контактов.

Соединения защитных проводов на устройствах и вилках должны быть спроектированы таким образом, чтобы защитный проводник отсоединялся от точки подключения только при сильном натяжении соединительной линии, когда все активные (токоведущие) проводники уже отсоединены.Обычно это достигается путем укорачивания других проводов или расположения соединений таким образом, чтобы защитный проводник можно было уложить в виде петли, чтобы он не растягивался, даже когда другие провода уже натянуты.

Устройства, защищенные защитной изоляцией, не нуждаются в защитном проводе. Допускаются соединительные кабели, содержащие защитный провод.

Дополнительные меры защиты (Германия, DIN)

Защитный провод является частью защитной меры защита от короткого замыкания – защита от прямого контакта , которая включает меры защитное заземление (заземление через защитный провод) , защитное заземление через главную шину заземления (также известную как локальное уравнивание потенциалов) и автоматическое отключение в случае неисправности .В соответствии с общими техническими правилами, один или несколько защитных мер (с учетом всех воздействий) должны применяться в электрической системе (DIN VDE 0100-410 раздел 410.3.3).

В дополнение к защите от отказов с автоматическим отключением в случае отказа (или вместо него) обычно разрешены следующие меры защиты:

Экзамен (Германия)

электрическая система в соответствии с DIN VDE 0100-600 (e. грамм. для обычных домашних установок; повторное тестирование в соответствии с DIN VDE 0105) и тестирование электрических устройств для домашнего использования (переносное электрическое оборудование) в соответствии с DIN VDE 0701-0702, чтобы отличить.

При испытании электрических систем проверяют целостность защитных проводов, включая проводники уравнивания потенциалов. Применяемый ранее предел в 1 Ом для защитных проводов и проводов уравнивания потенциалов больше не применяется (DIN VDE 0100-600 “61.3.2 Непрерывность проводов »). В соответствии со стандартом ожидаемое значение должно использоваться в качестве предельного значения. Ожидаемое значение должно быть определено расчетным путем. При расчете значения сопротивления должны использоваться следующие параметры:

  • специфическое сопротивление проводника
  • Длина проводника
  • Контактное сопротивление точек контакта

Ожидаемое значение должно быть задокументировано при первоначальном испытании согласно DIN VDE 0100-600. В случае повторных испытаний это значение составляет используется как основа для оценки защитного проводника и уравнивания потенциалов.Чтобы доказать эффективность защитных мер защиты от непрямого прикосновения, необходимо определить полное сопротивление контура и проверить выполнение условия отключения. Для сетей TN следует использовать условия отключения в сети TN согласно DIN VDE 0100-600, таблица NA.1.

Для проверки работоспособности соединения защитного проводника электрических устройств для бытового использования к каждому доступному металлу прикладывают испытательный ток 200 мА (10 А больше не допускается) от источника напряжения с напряжением холостого хода до 12 В. часть от контакта защитного проводника в соответствии с DIN EN 701-702, а сопротивление защитного проводника рассчитывается на основе измеренного падения напряжения и испытательного тока.Это может быть максимум <0,3 Ом для устройств с сетевым кабелем (более подробную информацию см. В указанном стандарте).

Проверка подключения защитного провода на машинах в соответствии с EN 60204 также относится к DIN VDE 0100-600 для первоначального испытания и, таким образом, соответствует процедуре проверки электрической системы. [10] Никаких конкретных значений здесь не указывается. Сопротивление защитного проводника должно соответствовать ожидаемому значению в зависимости от его поперечного сечения и длины.

литература

  • Альфред Хёсл, Роланд Эйкс, Ханс Вернер Буш: Правильный электромонтаж . 18-е издание. Hüthig, Heidelberg 2003, ISBN 3-7785-2909-9.
  • Дитер Фогт, Герберт Шмольке: Электромонтаж в жилых домах . 6-е издание. VDE Verlag, Берлин / Оффенбах 2005, ISBN 3-8007-2820-6.
  • М. Камплер, Х. Ниенхаус, Д. Фогт: Испытания перед вводом в эксплуатацию низковольтных систем (= Серия публикаций VDE .Том 63). 3. Издание. VDE Verlag, Берлин / Оффенбах 2008, ISBN 978-3-8007-3112-1.
  • Вильгельм Рудольф: Введение в DIN VDE 0100, электрические системы в зданиях (= Серия публикаций VDE . Том 39). 2-е издание. VDE Verlag, Берлин / Оффенбах 1999, ISBN 3-8007-1928-2.

Нормы

  • HD 60364-1 (IEC 60364-1 измененный; VDE 0100-100) Монтаж низковольтных систем – Часть 1: Общие принципы, положения общих характеристик, термины
  • DIN VDE 0100-200 ( МЭК 60050-824 измененный) Монтаж низковольтных систем – Часть 200: Термины
  • HD 60364-41-1 (МЭК 60364-41-1 измененный; VDE 0100-410) Монтаж низковольтных систем – Часть 4-41 : Защитные меры – Защита от поражения электрическим током
  • HD 60364-5-54 (IEC 60364-5-54; VDE 0100-540) Монтаж низковольтных систем – Часть 5-54: Выбор и монтаж электрического оборудования – Часть 5 -54: Системы заземления и защитные проводники
  • HD 60364-6 (IEC 60364-6 изменен; VDE 0100-600) Строительство низковольтных систем – Часть 6: Испытания
  • EN 60204-1 (VDE 0113-1) Безопасность машин – Электрооборудование машин – Часть 1: Общие требования
  • EN 60335-1 (VDE 0700-1) Безопасность электрических устройств для дома ld использование и аналогичные цели – Часть 1: Общие требования

Веб-ссылки

Индивидуальные свидетельства

  1. ↑ Определение согласно DIN VDE 0100-200: 2006-06 раздел 826-13-22
  2. ↑ DIN VDE 0100-410: 2007-06 Раздел 411. Вильгельм Рудольф: Серия VDE 39. Введение в DIN VDE 0100. 2009, стр. 532-534.
  3. ↑ Вильгельм Рудольф: VDE, серия 39. Введение в DIN VDE 0100 , 2009, с. 534, изображение 510-10.
  4. ↑ Сопротивление каждой системы защитных проводов между клеммой защитного заземления и соответствующими точками, которые являются частью каждой системы защитных проводов, необходимо измерять при токе 200 мА (10 А больше не разрешается). Этот ток может быть получен от электрически разделенного источника питания (например,грамм. SELV, см. IEC 60364-4-41, 413.1) с максимальным напряжением холостого хода 24 В переменного или 24 В постоянного тока.

Что обеспечивает защиту от косвенного прикосновения? – AnswersToAll

Что обеспечивает защиту от косвенного прикосновения?

Защита от непрямых контактов может осуществляться как тепловым, так и магнитным расцепителем, поскольку ток замыкания на землю включает, по крайней мере, одну фазу. Если этот ток достаточно велик, это может вызвать отключение автоматического выключателя.

Почему УЗО требуется в системе ТТ?

Если установка является частью системы заземления TT, независимо от типа материала, из которого изготовлен потребительский блок, Правило 411.5. 2 обычно требует установки одного или нескольких УЗО в качестве защитной меры для защиты от короткого замыкания.

Какое защитное устройство используется в системе TT?

RCD
Защита от сбоев обеспечивается с помощью УЗО на уровне автоматического выключателя, защищающего каждую группу или отдельно заземленный отдельный прибор.В каждом случае чувствительность должна быть совместима с сопротивлением соответствующего заземляющего электрода.

Обеспечивает ли основная изоляция защиту от непрямого прикосновения?

Защитный барьер: деталь, обеспечивающая защиту от прямого контакта с любого обычного направления доступа. Защитное препятствие: деталь, предотвращающая непреднамеренный прямой контакт, но не предотвращающая прямой контакт в результате преднамеренных действий. Базовая изоляция: изоляция опасных частей, находящихся под напряжением, обеспечивающая базовую защиту.

В чем разница между базовой защитой и защитой от неисправностей?

Защитные меры Например, в случае автоматического отключения питания основная защита обеспечивается изоляцией, барьерами и оболочками, в то время как защита от короткого замыкания обеспечивается защитным заземлением, защитным соединением и автоматическим отключением питания. Базовая защита и защита от неисправностей независимы.

Как защитить себя от поражения электрическим током при прямом контакте?

Защита от прямого контакта с электрическим током основана на обычных мерах здравого смысла, таких как изоляция токоведущих частей, использование барьеров или ограждений, защита от препятствий или защита путем размещения токоведущих частей вне досягаемости.

Где используется система TT?

Система заземления TT ​​используется по всей Японии с УЗО в большинстве промышленных предприятий.

Нужно ли мне УЗО 100 мА в системе TT?

Если расстояние от цепей питания до БП и выреза поставщика превышает 3 м, то (в системе TT) хвосты необходимо защитить с помощью УЗО 100 мА. Это то, что требуют поставщики в моей части мира. Если, конечно, вы не использовали SWA или закрытые хвосты в заземленном металлическом корпусе.

Какой должна быть Ze в системе TT?

200O
Рекомендуемое IEE значение импеданса внешнего контура (Ze) для системы T-T составляет до 200 Ом, хотя действующие стандарты определяют более высокое максимальное значение. В соответствии с законом Ома это означает, что при высоком сопротивлении или импедансе можно ожидать малых токов короткого замыкания.

Можете ли вы использовать RCBO в системе TT?

1 говорит, что ВСЕ проводники должны быть изолированы при использовании УЗО (за исключением исключений TN-S и TN-C-S), но наиболее распространенные RCBO только разрывают линейное соединение.Как квадрат этого круга? Простой ответ – «не используйте RCBO в установке TT», но RCBO действительно полезны.

Как защитить себя от непрямого шока?

Предохранители и автоматические выключатели обеспечивают первую линию защиты от поражения электрическим током при непрямом контакте.

Защищает ли УЗО от короткого замыкания?

Чистое УЗО обнаруживает дисбаланс токов питающего и обратного проводов цепи. Но он не может защитить от перегрузки или короткого замыкания, как предохранитель или миниатюрный автоматический выключатель (MCB) (за исключением особого случая короткого замыкания на землю, а не на нейтраль).

Каковы требования к защите от неисправностей?

случай неисправности Требования к защитным мерам автоматического отключения питания включают в себя защитное заземление, основное защитное выравнивание потенциалов и автоматическое отключение.

Какая наиболее распространенная форма защиты от неисправностей?

Защита от короткого замыкания Должны выполняться требования к защитному заземлению, защитному уравниванию потенциалов и автоматическому отключению в случае повреждения. В жилых помещениях измерение полного сопротивления контура замыкания на землю является наиболее распространенным методом проверки отключения цепи.

Как заземление защищает от поражения электрическим током?

Заземление источника питания в доме или здании служит защитой для пользователей. Он защищает их от поражения электрическим током, когда электрическое оборудование имеет разрыв изоляции на землю. Предохранитель (и) электрического устройства сработает и немедленно отключит питание.

Что такое базовая электрическая защита?

Базовая защита определяется как: Защита от поражения электрическим током под. безотказные условия.Базовая защита предусмотрена для защиты. люди или домашний скот, попадающие в прямое попадание.

Что делает система TT?

В этой системе все открытые проводящие части и посторонние проводящие части установки должны быть подключены к общему заземляющему электроду. Нейтральная точка системы питания обычно заземляется в точке за пределами зоны воздействия заземляющего электрода установки, но это не обязательно.

Какое УЗО необходимо для системы ТТ?

В типичном потребительском блоке с раздельной панелью для системы TT цепи розеток защищены выходным УЗО 30 мА, что требуется в соответствии с Регламентом 471-08-06 (это правило должно быть изучено на предмет соблюдения всех требований).Остальные цепи защищены УЗО с выдержкой времени на входе (тип S) 100 мА.

Какое максимально допустимое Ze для системы TT?

Рекомендуемое IEE значение импеданса внешнего контура (Ze) для системы T-T составляет до 200 Ом, хотя действующие стандарты определяют более высокое максимальное значение. В соответствии с законом Ома это означает, что при высоком сопротивлении или импедансе можно ожидать малых токов короткого замыкания.

Международный журнал научных и технологических исследований

ДОБРО ПОЖАЛОВАТЬ В IJSTR (ISSN 2277-8616) –

Международный журнал научных и технологических исследований – это международный журнал с открытым доступом из различных областей науки, техники и технологий, в котором особое внимание уделяется новым исследованиям, разработкам и их приложениям.

Приветствуются статьи, содержащие оригинальные исследования или расширенные версии уже опубликованных статей конференций / журналов. Статьи для публикации отбираются на основе экспертной оценки, чтобы гарантировать оригинальность, актуальность и удобочитаемость.

IJSTR обеспечивает широкую политику индексирования, чтобы опубликованные статьи были хорошо заметны для научного сообщества.

IJSTR является частью экологически чистого сообщества и предпочитает режим электронной публикации, так как он является «ЗЕЛЕНЫМ журналом» в Интернете.

Мы приглашаем вас представить высококачественные статьи для обзора и возможной публикации во всех областях техники, науки и технологий.Все авторы должны согласовать содержание рукописи и ее представление для публикации в этом журнале, прежде чем она будет отправлена ​​нам. Рукописи следует подавать в режиме онлайн


IJSTR приветствует ученых, заинтересованных в работе в качестве добровольных рецензентов. Рецензенты должны проявить интерес, отправив нам свои полные биографические данные. Рецензенты определяют качественные материалы.Поскольку ожидается, что они будут экспертами в своих областях, они должны прокомментировать важность рецензируемой рукописи и внести ли исследование в знания и продвинуть как теорию, так и практику в этой области. Заинтересованным рецензентам предлагается отправить свое резюме и краткое изложение конкретных знаний и интересов по адресу editorialboard@ijstr.org

.

IJSTR публикует статьи, посвященные исследованиям, разработкам и применению в областях инженерии, науки и технологий.Все рукописи проходят предварительное рецензирование редакционной комиссией. Вклады должны быть оригинальными, ранее или одновременно не публиковаться где-либо еще, и перед публикацией они должны быть подвергнуты критическому анализу. Статьи, которые должны быть написаны на английском языке, должны содержать правильную грамматику и правильную терминологию.


IJSTR – это международный рецензируемый электронный онлайн-журнал, который выходит ежемесячно. Цель и сфера деятельности журнала – предоставить академическую среду и важный справочник для продвижения и распространения результатов исследований, которые поддерживают высокоуровневое обучение, преподавание и исследования в области инженерии, науки и технологий.Поощряются оригинальные теоретические работы и прикладные исследования, которые способствуют лучшему пониманию инженерных, научных и технологических проблем.

Электробезопасность | Служба безопасности и риска

Электроэнергия передается по замкнутым цепям. Шок возникает, когда тело становится частью электрической цепи. Поражение электрическим током может привести к прямым травмам, таким как ожоги электрическим током, дуговые ожоги и ожоги от термического контакта.Он также может вызывать травмы косвенного или вторичного характера, при которых непроизвольная реакция мышц от удара электрическим током может вызвать синяки, переломы костей и даже смерть в результате столкновений или падений. Удар возникает, когда человек, контактирующий с землей, соприкасается с любым из следующего:

  • Оба провода электрической цепи
  • Один провод цепи под напряжением и заземление
  • Металлическая часть, которая находится под напряжением в результате контакта с проводом под напряжением.

На силу удара, полученного, когда человек становится частью электрической цепи, влияют три основных фактора:

  • Количество тока, протекающего через тело.
  • Путь тока через тело.
  • Продолжительность нахождения тела в цепи.

Другими факторами, которые могут повлиять на тяжесть шока, являются частота тока, фаза сердечного цикла, когда происходит шок, и общее состояние здоровья человека до шока.Последствия поражения электрическим током могут варьироваться от едва уловимого покалывания до немедленной остановки сердца. Хотя нет никаких абсолютных пределов или даже известных значений, которые показывают точное повреждение от любой заданной силы тока, в таблице ниже показана общая взаимосвязь между степенью травмы и величиной силы тока для 60-циклового пути от руки к ноге одного человека. секундная длительность шока.

Как видно из этой таблицы, разница менее 100 миллиампер существует между едва ощутимым током и током, который может убить.Мышечное сокращение, вызванное стимуляцией, может не позволить жертве освободиться от контура, а увеличенная продолжительность воздействия увеличивает опасность для жертвы электрошока. Например, ток 100 миллиампер в течение 3 секунд эквивалентен току в 900 миллиампер, приложенному в течение 0,03 секунды для возникновения фибрилляции. Так называемые низкие напряжения могут быть чрезвычайно опасными, потому что, при прочих равных условиях, степень травмы пропорциональна продолжительности времени, в течение которого тело находится в цепи.Проще говоря, низкое напряжение не означает малую опасность.

В случае аварии, связанной с электричеством, если человек упал, потерял сознание или не дышит: немедленно ПОЗВОНИТЕ 911. Если человека необходимо физически отключить от источника электричества, всегда лучше сначала устранить источник питания (т. Е. Выключить автоматический выключатель). Однако, если время или обстоятельства не позволяют этот вариант, обязательно используйте непроводящий предмет, например сухую доску. Неспособность думать и правильно реагировать может сделать вас дополнительной жертвой.Если человек не дышит и вы прошли обучение искусственному дыханию, попросите кого-нибудь позвонить в службу 911 и НЕМЕДЛЕННО начать СЛР!

ОБЩИЕ ОПАСНОСТИ ЭЛЕКТРИЧЕСКИМ ТОКОМ И ПРОФИЛАКТИЧЕСКИЕ МЕРЫ

Многие общие опасности поражения электрическим током можно легко идентифицировать до того, как возникнет серьезная проблема. Прочтите и соблюдайте все инструкции по эксплуатации оборудования для правильного использования. Спросите себя: «Обладаю ли я навыками, знаниями, инструментами и опытом для безопасного выполнения этой работы?»

Не пытайтесь отремонтировать электрооборудование, если вы не являетесь квалифицированным электриком, которому ваш руководитель поручил выполнение электромонтажных работ.Квалифицированные специалисты должны пройти обучение методам и процедурам, связанным с безопасностью, уметь распознавать конкретные опасности, связанные с электрической энергией, и быть обученными понимать взаимосвязь между опасностями поражения электрическим током и возможными травмами. Стационарная проводка может быть отремонтирована или изменена только в Сервисной службе.

Все электрические устройства, изготовленные для экспериментальных целей, должны соответствовать государственным и университетским требованиям строительства и заземления. Удлинители, удлинители и другое приобретенное электрическое оборудование должны быть внесены в список Underwriters Laboratories (UL).

Перед работой с электричеством снимите все украшения. Сюда входят кольца, часы, браслеты и ожерелья.

Определите подходящие средства индивидуальной защиты (СИЗ) на основе имеющихся потенциальных опасностей. Перед использованием проверьте защитные очки и перчатки на наличие следов износа и других повреждений.

Используйте изолированные инструменты и испытательное оборудование для работы с электрическим оборудованием. Используйте электроинструменты с двойной изоляцией или с прерывателями цепи при замыкании на землю, защищающими цепь.Не используйте алюминиевые лестницы при работе с электричеством; выбирайте дерево или стекловолокно.

Не работайте в цепях под напряжением. Случайное или неожиданное включение электрического оборудования может привести к серьезным травмам или смерти. Перед любыми проверками или ремонтом необходимо отключить ток в распределительной коробке, а выключатель заблокировать висячим замком или пометить его в выключенном состоянии. В то же время выключатель или органы управления машины или другого оборудования, заблокированного в эксплуатации, должны быть надежно маркированы, чтобы показать, с каким оборудованием или цепями ведутся работы. Перед включением цепи проверьте оборудование, чтобы убедиться в отсутствии остаточной энергии. Сотрудники должны соблюдать процедуры блокировки / маркировки.

Шнуры и разветвители питания

  • Если вам нужен дополнительный источник питания, лучшим решением будет установка дополнительных розеток в сервисной службе. Не используйте удлинители или разветвители питания («ответвители питания») вместо постоянной проводки.
  • Удлинители и разветвители питания можно использовать в экспериментальных целях только на временной основе.Удлинители можно использовать только для переносных инструментов или оборудования, и их необходимо отключать от сети после использования. Не используйте удлинители для стационарного оборудования, такого как компьютеры, холодильники / морозильники и т. Д .; в этих случаях используйте удлинитель. В общем, использование удлинителей предпочтительнее удлинителей.
  • Разветвители питания должны иметь встроенную защиту от перегрузки (автоматический выключатель) и не должны подключаться к другому удлинителю или удлинителю (обычно называемому шлейфовым соединением или соединенным кабелем). Однако, как упоминалось выше, удлинители и удлинители не заменяют постоянную проводку.
  • Убедитесь, что все удлинители или удлинители внесены в список сторонней испытательной лаборатории, например, Underwriters Laboratory (UL). Убедитесь, что толщина удлинителя не меньше толщины электрического шнура инструмента.
  • Осмотрите все электрические и удлинительные шнуры на предмет износа. Обратите особое внимание на вилку и место, где шнур подключается к оборудованию.Если вы обнаружите изношенный электрический шнур, обратитесь за помощью к своему координатору по строительству. Не используйте оборудование с изношенными или поврежденными шнурами питания, вилками, переключателями, розетками или треснувшими корпусами. Прокладка электрических шнуров под дверями или коврами, через окна или через отверстия в стенах – частая причина изношенных или поврежденных шнуров и вилок.
  • Не используйте незаземленные электрические устройства с двумя контактами. Все электрооборудование, приобретаемое отделом, должно быть заземлено по трем контактам, за очень редкими исключениями.

Ни в коем случае не храните горючие жидкости рядом с электрическим оборудованием, даже временно.

Следите за тем, чтобы рабочие места были чистыми и сухими. Загроможденные рабочие места и скамейки могут привести к несчастным случаям и травмам. Правильное ведение домашнего хозяйства и хорошо спланированная разводка временной электропроводки снизят опасность возгорания, поражения электрическим током и спотыкания.

Общие признаки проблемы с электричеством включают в себя: мерцающий свет, теплые выключатели или розетки, запахи гари, искрение при перемещении шнуров, неплотные соединения, потертости, трещины или обрывы проводов.Если вы заметили любую из этих проблем, немедленно обратитесь к квалифицированному электрику.

Для защиты от поражения электрическим током и реагирования на чрезвычайные ситуации с электричеством важно определить электрические панели, которые обслуживают каждую комнату. Доступ к этим панелям должен быть беспрепятственным; перед каждой электрической панелью должен быть зазор не менее 3 футов. На каждой панели должны быть указаны все автоматические выключатели с указанием того, что они контролируют. Обратитесь за помощью к своему координатору строительства.

При проведении лабораторных проверок рекомендуется проверить расположение силовой панели и открыть дверцу, чтобы убедиться, что на всех отсутствующих выключателях установлены заглушки выключателей. Если выключатель отсутствует и крышка выключателя не закрывает отверстие, обратитесь за помощью к координатору по строительству.

Избегайте работы или работы с электрическим оборудованием во влажной или влажной среде. Если вам приходится работать во влажной или влажной среде, убедитесь, что ваши розетки или автоматические выключатели имеют защиту от замыкания на землю (GFCI).Также можно использовать временные переходники для вилок GFCI, но они не заменяют розетки GFCI или автоматические выключатели.

Предохранители, автоматические выключатели и прерыватели цепи от замыкания на землю – три хорошо известных примера устройств защиты цепи

Предохранители и автоматические выключатели – это устройства, которые размещаются в цепях для автоматического разрыва цепи, когда величина протекающего тока становится чрезмерной. и поэтому небезопасно. Предохранители предназначены для плавления, когда через них протекает слишком большой ток.С другой стороны, автоматические выключатели предназначены для размыкания цепи электромеханическими средствами.

Предохранители и автоматические выключатели предназначены в первую очередь для защиты проводов и оборудования. Они предотвращают перегрев проводов и компонентов, который в противном случае может создать опасность для операторов.

Прерыватель цепи при замыкании на землю (GFCI) предназначен для отключения электроэнергии всего за 1/40 секунды, тем самым защищая человека, а не только оборудование. Он работает, сравнивая количество тока, идущего к электрическому устройству, с количеством тока, возвращающегося от устройства по проводникам цепи.Стационарный или переносной GFCI следует использовать в зонах повышенного риска, таких как влажные участки и строительные площадки.

Входы в помещения и другие охраняемые места, содержащие открытые токоведущие части, должны быть обозначены заметными предупреждающими знаками, запрещающими вход неквалифицированным лицам. Токоведущие части электрооборудования, работающего под напряжением 50 вольт и более, должны быть защищены от случайного прикосновения. Защита токоведущих частей может быть обеспечена:

  • Размещение в комнате, хранилище или подобном укрытии, доступном только для квалифицированного персонала.
  • Использование прочных, прочных перегородок или экранов для исключения неквалифицированных лиц.
  • Расположение на подходящем балконе, галерее или платформе, приподнятом и устроенном так, чтобы исключить неквалифицированных лиц, или
  • На высоте 8 футов или более над полом.

БЕЗОПАСНОЕ ИСПОЛЬЗОВАНИЕ ОБОРУДОВАНИЯ ДЛЯ ЭЛЕКТРОФОРЕЗА

Электрофорез – это широко используемый лабораторный метод, который использует электрическую энергию для разделения молекул, таких как белки или нуклеиновые кислоты, по их размеру, структуре и электрическому заряду.Установки электрофореза представляют несколько возможных опасностей, включая электрические, химические и радиологические опасности. Перед использованием устройств необходимо устранить каждую из этих опасностей.

Химическая опасность

К опасным химическим веществам, обычно используемым при работе с электрофорезом, относятся:

  • Бромид этидия – мутаген, раздражитель
  • Акриламид – канцероген, нейротоксин, раздражитель
  • Фенол – коррозионный, канцероген
    • , токсичный

Всегда просматривайте паспорт безопасности материала перед работой с любым опасным материалом.См. План химической гигиены для получения дополнительной информации о работе с опасными химическими веществами.

Опасности поражения электрическим током

Типичные устройства для электрофореза, работающие при 100 вольт, могут обеспечить смертельный удар в 25 миллиампер. При работе с оборудованием для электрофореза соблюдайте следующие меры предосторожности:

  • Убедитесь, что все переключатели и индикаторы находятся в надлежащем рабочем состоянии, а шнуры питания и провода не имеют повреждений и должным образом изолированы.
  • Обозначьте оборудование предупреждением: «Опасно: опасность поражения электрическим током.”
  • Подключайте оборудование к розеткам с прерывателями цепи замыкания на землю (GFCI).
  • Используйте трехконтактные вилки.
  • Если возможно, используйте блоки питания с функциями безопасности, которые обнаруживают проблемы с электрической цепью (например, отсутствие нагрузки, перегрузка, внезапные изменения нагрузки, короткое замыкание и т. Д.).
  • Отключите основной источник питания перед подключением или отключением электрических проводов.
  • Сухими руками в перчатках подключайте по одному проводу, используя только одну руку.
  • Убедитесь, что провода / банановые заглушки полностью вставлены.
  • Выключите все источники питания и отсоедините провода, прежде чем открывать крышку гелевой камеры или проникать внутрь гелевой камеры. Не полагайтесь на предохранительные блокировки.

Персонал лаборатории может подвергаться термическим опасностям при нагревании растворов агарозы. Соблюдайте осторожность при использовании микроволновой печи для плавления растворов агарозы – не используйте закрытые емкости и остерегайтесь перегретых жидкостей, которые могут внезапно и неожиданно закипеть. Дайте горячим растворам агарозы остыть до 50-60 ° C, прежде чем добавлять бромид этидия или разливать по лоткам.Наденьте изолирующие перчатки и направьте отверстие колбы от себя.

Ультрафиолетовые световые короба (УФ) и портативные лампы часто используются для визуализации гелей бромистого этидия и потенциально подвергаются воздействию УФ-излучения.

Порядок работы:

  • Прочтите инструкции производителя для оборудования для электрофореза и следуйте им.
  • Проконсультируйтесь с поставщиком перед первым использованием оборудования для электрофореза. Обсуждение должно включать особые опасности и меры безопасности.
  • Рассмотрите возможность использования заменителей бромистого этидия.

Средства индивидуальной защиты

  • Носите лабораторный халат с длинными рукавами, защитные очки, нитриловые перчатки (латекс неэффективен), длинные брюки и обувь с закрытым носком.
  • При работе с УФ-излучением используйте соответствующие средства защиты кожи и глаз.

Действия в чрезвычайных ситуациях

  • Обращение с опасными отходами: Утилизируйте химические вещества и гели как опасные отходы.Собрать в герметичный контейнер, помеченный биркой для опасных отходов. Запросите вывоз опасных отходов через онлайн-систему EHS.
  • Управление безопасными отходами: Некоторые гели могут считаться безопасными и с ними можно обращаться как с таковыми. Например, бромид этидия <0,4 мас.% В неполиакриламидном геле считается безопасным отходом и может быть помещен в закрытый мешок, а затем в мусор.

Datenbank durchsuchen – Европейская комиссия

500 Ошибка

Ошибка проверки атрибута для тега cfcontent.


java.lang.String не является поддерживаемым типом переменной. Ожидается, что переменная будет содержать двоичные данные.

Колонка: 0
ID: CFCONTENT
Линия: 74
Необработанная трассировка: в cfdetail2ecfm183428175._factor14 (/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/plugins/_tris/public/views/search/detail.cfm:74)
Шаблон: / ec / prod / app / cf_by_DG / GROW / tris / growth / tools-databases / tris / plugins / _tris / public / views / search / detail.куб. футов в минуту
Тип: CFML
Колонка: 0
ID: CF_DETAIL
Линия: 67
Необработанная трассировка: cfdetail2ecfm183428175._factor16 (/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/plugins/_tris/public/views/search/detail.cfm:67)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/plugins/_tris/public/views/search/detail.cfm
Тип: CFML
Колонка: 0
ID: CF_DETAIL
Линия: 63
Необработанная трассировка: cfdetail2ecfm183428175._factor17 (/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/plugins/_tris/public/views/search/detail.cfm:63)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/plugins/_tris/public/views/search/detail.cfm
Тип: CFML
Колонка: 0
ID: CF_DETAIL
Линия: 1
Raw Trace: на cfdetail2ecfm183428175.runPage (/ ec / prod / app / cf_by_DG / GROW / tris / growth / tools-databases / tris / plugins / _tris / public / views / search / detail.куб.м: 1)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/plugins/_tris/public/views/search/detail.cfm
Тип: CFML
Колонка: 0
ID: CFINCLUDE
Линия: 1538
Необработанная трассировка: в cffw12ecfc762076720 $ funcINTERNALVIEW.runFunction (/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/plugins/_tris/fw1.cfc:1538)
Шаблон: / ec / prod / app / cf_by_DG / GROW / tris / growth / tools-databases / tris / plugins / _tris / fw1.cfc
Тип: CFML
Колонка: 0
ID: CF_UDFMETHOD
Линия: 549
Необработанная трассировка: cffw12ecfc762076720 $ funcONREQUEST.runFunction (/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/plugins/_tris/fw1.cfc:549)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/plugins/_tris/fw1.cfc
Тип: CFML
Колонка: 0
ID: CF_TEMPLATEPROXY
Линия: 168
Необработанная трассировка: в cfpluginEventHandler2ecfc1443721534 $ funcDOACTION.runFunction (/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/plugins/tris/pluginEventHandler.cfc:168)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/plugins/tris/pluginEventHandler.cfc
Тип: CFML
Колонка: 0
ID: CF_UDFMETHOD
Линия: 80
Необработанная трассировка: в cfpluginEventHandler2ecfc1443721534 $ funcSEARCH.runFunction (/ ec / prod / app / cf_by_DG / GROW / tris / growth / tools-databases / tris / plugins / tris / pluginEventHandler.cfc: 80)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/plugins/tris/pluginEventHandler.cfc
Тип: CFML
Колонка: 0
ID: CFINVOKE
Линия: 2780
Необработанная трассировка: в cfpluginManager2ecfc1150186747 $ funcDISPLAYOBJECT.runFunction (/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/plugin/pluginManager80.cf50c: Шаблон: / ec / prod / app / cf_by_DG / GROW / tris / growth / tools-databases / tris / core / mura / plugin / pluginManager.cfc
Тип: CFML
Колонка: 0
ID: CF_TEMPLATEPROXY
Линия: 1605
Необработанная трассировка: в cfcontentRenderer2ecfc1626016642 $ funcDSPOBJECT_INCLUDE.runFunction (/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/content/contentRenderer.c5) Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/content/contentRenderer.cfc
Тип: CFML
Колонка: 0
ID: CF_UDFMETHOD
Линия: 1535
Необработанная трассировка: cfcontentRenderer2ecfc1626016642 $ funcDSPOBJECT_RENDER.runFunction (/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/content/contentRenderer.cfc:1535)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/content/contentRenderer.cfc
Тип: CFML
Колонка: 0
ID: CF_TEMPLATEPROXY
Линия: 1286
Необработанная трассировка: в cfcontentRendererUtility2ecfc168068460 $ funcDSPOBJECT.runFunction (/ ec / prod / app / cf_by_DG / GROW / tris / growth / tools-databases / tris / core / mura / content / contentRendererUtility.cfc: 1286)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/content/contentRendererUtility.cfc
Тип: CFML
Колонка: 0
ID: CF_TEMPLATEPROXY
Линия: 2369
Необработанная трассировка: cfcontentRenderer2ecfc1626016642 $ funcDSPOBJECT.runFunction (/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/content/contentRenderer.cfc50:2369) Шаблон: / ec / prod / app / cf_by_DG / GROW / tris / growth / tools-databases / tris / core / mura / content / contentRenderer.cfc
Тип: CFML
Колонка: 0
ID: CF_TEMPLATEPROXY
Линия: 1508
Необработанная трассировка: в cfcontentRendererUtility2ecfc168068460 $ funcDSPOBJECTS.runFunction (/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/content/contentRendererUtility.f900) Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/content/contentRendererUtility.cfc
Тип: CFML
Колонка: 0
ID: CF_TEMPLATEPROXY
Линия: 2396
Необработанная трассировка: cfcontentRenderer2ecfc1626016642 $ funcDSPOBJECTS.runFunction (/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/content/contentRenderer.cfc:2396)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/content/contentRenderer.cfc
Тип: CFML
Колонка: 0
ID: CF_UDFMETHOD
Линия: 229
Необработанная трассировка: в cfcfobject2ecfc731184072 $ funcINVOKEMETHOD.runFunction (/ ec / prod / app / cf_by_DG / GROW / tris / growth / tools-databases / tris / core / mura / cfobject.cfc: 229)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/cfobject.cfc
Тип: CFML
Колонка: 0
ID: CF_TEMPLATEPROXY
Линия: 103
Необработанная трассировка: в cfMuraScope2ecfc14
995 $ funcONMISSINGMETHOD.runFunction (/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/MuraScope.cfc:103)
Шаблон: / ec / prod / app / cf_by_DG / GROW / tris / growth / tools-databases / tris / core / mura / MuraScope.cfc
Тип: CFML
Колонка: 0
ID: CF_TEMPLATEPROXY
Линия: 32
Необработанная трассировка: в cfdatabase2ecfm1643989587.runPage (/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/sites/de/includes/themes/TRIS_2019_HEROES3/templates/database.c50fm: Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/sites/de/includes/themes/TRIS_2019_HEROES3/templates/database.cfm
Тип: CFML
Колонка: 0
ID: CFINCLUDE
Линия: 98
Необработанная трассировка: cfstandardHTMLTranslator2ecfc1219597621 $ funcTRANSLATE.runFunction (/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/Translator/standardHTMLTranslator.cfc:98)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/Translator/standardHTMLTranslator.cfc
Тип: CFML
Колонка: 0
ID: CF_TEMPLATEPROXY
Линия: 137
Необработанная трассировка: в cfpluginStandardEventWrapper2ecfc404395939 $ funcTRANSLATE.runFunction (/ ec / prod / app / cf_by_DG / GROW / tris / growth / tools-databases / tris / core / mura / plugin / pluginStandardEventWrapper.cfc: 137)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/plugin/pluginStandardEventWrapper.cfc
Тип: CFML
Колонка: 0
ID: CF_TEMPLATEPROXY
Линия: 87
Необработанная трассировка: в cfstandardEventsHandler2ecfc1692667890 $ funcSTANDARDTRANSLATIONHANDLER.runFunction (/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/Handler/standardEventsHandler: Шаблон: / ec / prod / app / cf_by_DG / GROW / tris / growth / tools-databases / tris / core / mura / Handler / standardEventsHandler.cfc
Тип: CFML
Колонка: 0
ID: CFINVOKE
Линия: 1372
Необработанная трассировка: в cfutility2ecfc933643816 $ funcINVOKEMETHOD.runFunction (/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/utility.cfc:1372)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/utility.cfc
Тип: CFML
Колонка: 0
ID: CF_TEMPLATEPROXY
Линия: 87
Необработанная трассировка: в cfpluginStandardEventWrapper2ecfc404395939 $ funcHANDLE.runFunction (/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/plugin/pluginStandardEventWrapper.cfc:87)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/plugin/pluginStandardEventWrapper.cfc
Тип: CFML
Колонка: 0
ID: CF_TEMPLATEPROXY
Линия: 422
Необработанная трассировка: в cfstandardEventsHandler2ecfc1692667890 $ funcSTANDARDDORESPONSEHANDLER.runFunction (/ ec / prod / app / cf_by_DG / GROW / tris / growth / tools-databases / tris / core / mura / Handler / standardEventsHandler.cfc: 422)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/Handler/standardEventsHandler.cfc
Тип: CFML
Колонка: 0
ID: CFINVOKE
Линия: 1372
Необработанная трассировка: в cfutility2ecfc933643816 $ funcINVOKEMETHOD.runFunction (/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/utility.cfc:1372)
Шаблон: / ec / prod / app / cf_by_DG / GROW / tris / growth / tools-databases / tris / core / mura / utility.cfc
Тип: CFML
Колонка: 0
ID: CF_TEMPLATEPROXY
Линия: 87
Сырая трассировка: в cfpluginStandardEventWrapper2ecfc404395939 $ funcHANDLE.runFunction (/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/plugin/pluginStandardEventWrapper) 900 Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/plugin/pluginStandardEventWrapper.cfc
Тип: CFML
Колонка: 0
ID: CF_TEMPLATEPROXY
Линия: 845
Необработанная трассировка: в cfcontentServer2ecfc918395266 $ funcDOREQUEST.runFunction (/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/content/contentServer.cfc:845)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/content/contentServer.cfc
Тип: CFML
Колонка: 0
ID: CF_UDFMETHOD
Линия: 259
Необработанная трассировка: cfcontentServer2ecfc918395266 $ funcPARSEURL.runFunction (/ ec / prod / app / cf_by_DG / GROW / tris / growth / tools-databases / tris / core / mura / content / contentServer.cfc: 259)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/content/contentServer.cfc
Тип: CFML
Колонка: 0
ID: CF_UDFMETHOD
Линия: 345
Необработанная трассировка: в cfcontentServer2ecfc918395266 $ funcPARSEURLROOT.runFunction (/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/content/contentServer.cfc:345) 900 Шаблон: / ec / prod / app / cf_by_DG / GROW / tris / growth / tools-databases / tris / core / mura / content / contentServer.cfc
Тип: CFML
Колонка: 0
ID: CF_TEMPLATEPROXY
Линия: 716
Необработанная трассировка: в cfcontentServer2ecfc918395266 $ funcHANDLEROOTREQUEST.runFunction (/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/content/contentServer16.cfc50:7 Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/content/contentServer.cfc
Тип: CFML
Колонка: 0
ID: CF_TEMPLATEPROXY
Линия: 43
Необработанная трассировка: cfindex2ecfm1998698015.runPage (/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/index.cfm:43)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/index.cfm
Тип: CFML

Временные меры | Студенческое поведение

После получения сообщения о запрещенном поведении Университет может принять временные защитные меры, которые влияют на респондента в любое время до завершения разбирательства по делу о поведении. После реализации ответчику сообщат, как подать возражение по поводу временной меры или потребовать сделать ее менее ограничительной.Временные меры будут действовать до тех пор, пока они не будут отменены или изменены уполномоченным на это должностным лицом Университета. Если в дело включаются какие-либо утверждения о запрещенном поведении, запрещенном федеральными постановлениями Министерства образования (EDFR), эти меры называются вспомогательными и не могут необоснованно обременять ответчика или истца.

Временные защитные меры могут ограничить контакт между ответчиком и другими лицами, на которых повлияло предполагаемое поведение. Эти меры направлены на предотвращение повторения запрещенного поведения, если оно имеет место, и устранение возможностей для репрессалий против истца, лица, подавшего жалобу, других указанных лиц и / или конкретной студенческой организации.Конкретные применяемые временные защитные меры будут варьироваться в зависимости от обстоятельств каждого отчета.

Если будет применена временная защитная мера, ответчик будет уведомлен. Применение каких-либо временных мер не предполагает какого-либо определения или ожидания ответственности за запрещенное поведение в соответствии с кодексом поведения или политикой в ​​отношении учащихся. Тем не менее, ответчик, не соблюдающий какие-либо временные защитные меры, может быть обвинен в невыполнении указаний должностного лица Университета.Временные защитные меры обычно остаются в силе на протяжении всего судебного разбирательства, если только обстоятельства не меняются так, что отпадает необходимость в конкретной временной защитной мере.

Ниже приведены примеры временных защитных мер:

  1. Временная директива о запрете контактов
    Директива о запрете контактов – это директива университета, запрещающая студенту любым способом иметь прямой или косвенный контакт с другим студентом, отдельным лицом или студенческой организацией.В некоторых случаях временная директива о запрете контактов может быть взаимной или двусторонней, поскольку она не позволяет как истцу, так и ответчику вести себя друг с другом. Директива о временном отсутствии контактов – это обычная временная мера, которую вводит в действие офицер по поведению. Когда вводится временная директива о запрете контактов, стороны по делу уведомляются.
  2. Переназначение жилья
    В соответствии с университетскими жилищными соглашениями, студент может быть переведен в другое университетское жилье при определенных обстоятельствах, если это необходимо.
  3. Ограничение доступа ответчика к определенным зданиям, программам или мероприятиям, контролируемым университетом, или ограничение участия в них
    С сотрудниками университета или другими лицами, имеющими полномочия в отношении здания, программы или деятельности, обычно проводятся консультации относительно соответствующих временных мер защиты и / или может применить временную защитную меру.
  4. Изменения в расписании занятий, назначениях или расписаниях тестов
    Этот тип временной меры может включать перевод респондента в другое время класса или другую секцию.Прилагаются усилия, чтобы не повлиять на академическую успеваемость респондента.
  5. Аварийное отстранение
    Право на принудительное отстранение учащегося.

Некоторые временные защитные меры могут также применяться в качестве условия дисциплинарного взыскания, и уведомление об этом условии будет включено в первоначальный или окончательный приказ.

МЧС университета

Соответствующие должностные лица Университета могут немедленно отстранить студента от участия в любых или всех функциях, привилегиях или местонахождении Университета, если:

  • Есть разумные основания полагать, что поведение студента представляет собой угрозу здоровью, безопасности или благополучию Университета или любого члена университетского сообщества; и / или
  • Они считают, что поведение студента представляет постоянную угрозу существенного нарушения или существенного вмешательства в деятельность или деятельность Университета.

В такой чрезвычайной ситуации должностное лицо Университета, помещающее студента в экстренное отстранение, должно издать письменное распоряжение, которое должно быть вручено студенту с описанием условий экстренного отстранения и причин экстренного отстранения. В приказе студенту сообщается, как подать возражение по поводу экстренного отстранения или сделать его менее ограничительным. Университет также может ввести запрет на ведение дел в период чрезвычайного отстранения.

Приказ, предоставленный студенту, вступает в силу немедленно. Затем дело передается в соответствующий отдел по ведению дел, и расследование (и любое слушание) должно продолжаться как можно быстрее. Чрезвычайное отстранение остается в силе до тех пор, пока оно не будет отменено или изменено должностным лицом Университета, имеющим на это право, или до тех пор, пока не будет вынесено окончательное решение по делу. После внесения окончательного постановления в производство любое экстренное отстранение отменяется и налагаются санкции, если таковые имеются.

В той степени, в которой это разрешено применимым законодательством, истцу или другому члену университетского сообщества также может быть предоставлено уведомление о чрезвычайном отстранении ответчика и любых условиях экстренного отстранения, которые непосредственно касаются этого человека.

Меры предосторожности, через кровь, контакт и капли – StatPearls

Определение / введение

Центры по контролю за заболеваниями (CDC) и Управление по охране труда (OSHA) являются регулирующими органами инфекционного контроля, профилактики и повышения осведомленности.

Меры предосторожности – это профилактические меры, которые необходимо предпринять членам медицинских бригад и персоналу в медицинских учреждениях для предотвращения распространения инфекций. Существуют универсальные стандартные меры предосторожности – это минимальные меры профилактики инфекций, определенные CDC как [1]:

  • Гигиена рук, надлежащее мытье рук до и после контакта с пациентом

  • Использование соответствующего защитного снаряжения (например, перчаток). до контакта с пациентом

  • Респираторная гигиена (т.д., прикрывая ваш кашель и чихание)

  • Безопасность и правильная утилизация инъекций и острых предметов

  • Очистка материалов и удаление отходов

В дополнение к универсальным стандартным мерам предосторожности, Центр по контролю за заболеваниями (CDC) ) определяет дополнительные типы надлежащих средств индивидуальной защиты (СИЗ), необходимые для каждого вида мер предосторожности. Знаки, определяющие категорию мер предосторожности, должны быть хорошо видны и помещены в палате каждого пациента с указанием необходимых СИЗ и типа действующей изоляции.

Основные типы мер предосторожности при передаче, определенные CDC, являются результатом прямого или косвенного контакта с пациентом, продуктов, передающихся с кровью, капель и воздушно-капельным путем. Каждый вид мер предосторожности, связанных с передачей инфекции, зависит от типа инфекции или патогена, имеющегося у пациента или источника, как указано ниже:

1. Меры предосторожности при контакте:

  • Определяется как прямой или косвенный контакт с пациентом и / или его или ее окружение, включая комнату человека или предметы, находящиеся в контакте с человеком, который инфицирован организмом, передающимся фекально-орально, таким как Clostridium difficile , или раневые и кожные инфекции, или бактерии с множественной лекарственной устойчивостью, такие как устойчивые к метициллину Золотистый стафилококк (MRSA).[1]
  • СИЗ, определенные CDC, необходимые перед входом в комнату с указанием мер предосторожности при контакте – это всегда перчатки и халат. [2]

2. Меры предосторожности при передаче через кровь:

  • Передача патогенов через кровь в основном происходит из-за чрескожных травм, которые можно предотвратить, изменив технику, опыт и защитные приспособления. [3] [4]

  • Согласно базе данных OSHA, ВИЧ, гепатиты B и C, малярия, корь, герпес, ветряная оспа и различные другие бактериальные инфекции известны тем, что передаются через содержащие кровь жидкости и продукты.

  • Меры предосторожности при передаче через кровь включают использование перчаток, лицевой маски, защитных очков или очков, а также правильное обращение с острыми предметами с соответствующей утилизацией. [2]
  • Утилизация острых предметов должна производиться в утвержденном защищенном от проколов контейнере, предназначенном только для острых предметов.

    • Нельзя повторно закрывать все острые предметы.

    • Нельзя гнуть или ломать все острые предметы.

    • Должны быть установлены предохранительные устройства для предотвращения контакта с иглами и другими острыми предметами.

  • Эти меры предосторожности применимы к любым жидкостям, содержащим кровь, включая спинномозговую жидкость, перикардиальную жидкость, плевральную жидкость и перитонеальную жидкость.

  • Меры предосторожности в отношении мокроты, рвоты, пота, фекалий и носовых выделений не требуются, если нет видимой крови.

  • При контакте с жидкостями или продуктами, содержащими кровь, важно немедленно промыть пораженный участок водой с мылом и получить от пациента инфекционный статус и историю иммунизации.[5]

3. Меры предосторожности в отношении капель:

  • Меры предосторожности в отношении капель необходимы, когда пациент, инфицированный патогеном, например гриппом, находится на расстоянии от трех до шести футов от пациента.

  • Инфекции передаются воздушно-капельным путем при кашле, чихании, разговоре и тесном контакте с дыханием инфицированного пациента. Размер капель составляет от 30 до 50 микрометров.

  • Пациенты по возможности должны быть помещены в индивидуальные палаты.

  • В дополнение к стандартным мерам предосторожности персонал должен всегда носить защитные хирургические маски перед взаимодействием между инфицированным пациентом или его / ее окружающей средой. [6]

4. Меры предосторожности, связанные с воздушно-капельным путем:

  • Меры предосторожности с воздушно-капельным путем необходимы при входе в палату или окружающую среду пациента, у которого было диагностировано или проходит тестирование с высоким подозрением на сибирскую язву, туберкулез, корь, ветряную оспу, диссеминированный опоясывающий герпес или другие заболевания. болезнетворные микроорганизмы, которые могут передаваться через воздушный поток, имеют размер 5 микрометров или меньше и остаются в окружающей среде в течение длительных периодов времени.[1] [6]
  • В дополнение к стандартным мерам предосторожности, связанным с ношением перчаток и халата, CDC требует дополнительных средств индивидуальной защиты в виде одобренной респираторной маски N95, правильно подобранной для каждого человека, работающего в сфере здравоохранения. [7]

  • CDC также настоятельно рекомендует помещать пациентов, у которых диагностирован или проходит тестирование, с высоким подозрением на инфекционный переносимый воздухом организм в единую комнату, известную как изолятор воздушно-капельной инфекции (AIIR). Это помещения с отрицательным давлением, которые обеспечивают фильтрацию воздуха и от 6 до 12 воздухообменов в час, чтобы снизить риск передачи инфекции.

При взаимодействии с любым пациентом в медицинском учреждении члены медицинской бригады и посетители должны придерживаться и соблюдать СИЗ и знаки инфекционного контроля. Также важно тщательно мыть руки с мылом перед выходом из палаты пациента и при выходе из него, чтобы обеспечить безопасность пациента и себя.

Проблемы, вызывающие озабоченность

Несмотря на усилия CDC, OSHA и внутренних политик организаций здравоохранения, правила инфекционного контроля и безопасности часто нарушаются.Наблюдательное исследование, анализирующее соблюдение контактных мер предосторожности, показало, что 27,9% медсестер и помощников медсестер использовали надлежащие средства индивидуальной защиты (СИЗ) по сравнению с 100% врачей-инфекционистов и 85,7% обслуживающего персонала. [8] Находясь на переднем крае взаимодействия с пациентами, врачи, медсестры и младшие сестры являются основой инфекционного контроля и должны знать о СИЗ и использовать их должным образом. Профилактика инфекций в системах здравоохранения имеет решающее значение для общего контроля заболеваний, заболеваемости и смертности.

Медицинские работники должны знать о патогенах, передающихся с кровью, и учитывать более безопасные методы и процедуры при обращении с предметами, потенциально загрязненными кровью или биологическими жидкостями, чтобы предотвратить травмы и возможное распространение инфекций. Исследования показали, что знание техники и мер предосторожности может привести к снижению передачи инфекций, передающихся через кровь. [9]

Ретроспективное когортное исследование также показало, что пациенты в изоляторах, нуждающиеся в СИЗ, получали меньше внимания и ухода со стороны медицинского персонала.Исследование показало, что меры предосторожности в отношении изоляции приводят к ухудшению результатов, увеличению продолжительности госпитализаций и повторной госпитализации в медицинские учреждения [10]. Вместе эти факторы также способствуют увеличению затрат и времени на здравоохранение, а также увеличению заболеваемости и смертности от излечимых инфекционных организмов.

Клиническая значимость

Инфекционный контроль с использованием средств индивидуальной защиты (СИЗ) и предупреждающих знаков, разработанных CDC, OSHA, и индивидуальной внутренней политикой в ​​медицинских учреждениях имеет решающее значение для надлежащего ухода за пациентами и предотвращения длительных госпитализаций и снижения затрат на здравоохранение .Хотя понимание мер предосторожности приветствуется, соблюдение мер предосторожности, по-видимому, отсутствует. [11] Все члены медицинского персонала и посетители медицинских учреждений должны соблюдать эти правила, чтобы поощрять безопасные методы работы и сокращать распространение инфекций.

Вмешательство группы медсестер, Allied Health и межпрофессиональной группы

Члены группы медперсонала, включая врачей, медсестер и помощников медсестер, должны уделять пристальное внимание правильному использованию СИЗ и мерам предосторожности по изоляции в целях личной безопасности и безопасности пациентов.Также крайне важно, чтобы члены команды обеспечивали изоляцию посетителей и других членов, не соблюдающих стандартные протоколы, чтобы уменьшить передачу инфекции на рабочем месте. [12]

В ретроспективном когортном исследовании, проведенном Траном К. и Беллом С. и соавторами, пациенты, соблюдающие меры предосторожности, в среднем имели на 17% больше времени пребывания в больнице и на 23% увеличивали расходы на здравоохранение из-за недостаточного внимания со стороны медицинского персонала. [10] Медицинские работники должны обеспечивать неизменно высококачественный уход и внимание любому пациенту, независимо от его социального статуса или состояния здоровья.[Уровень 3] Члены бригады в любой организации здравоохранения должны знать об увеличении продолжительности пребывания в больнице, а также об отсутствии качественного ухода в отдельных группах пациентов с мерами предосторожности.

Медсестринский персонал, Allied Health и мониторинг межпрофессиональной группы

Медсестры и другие медицинские работники должны прилагать все усилия, чтобы постоянно предоставлять высококачественный уход и помогать обеспечивать соблюдение правил и рекомендаций CDC, OSHA и внутренней организации по инфекционному контролю. Когда помощь оказывается скомпрометированной или существует риск передачи инфекции, на нее следует обратить внимание руководителей и принять меры, чтобы забота о пациенте имела приоритет.

Ссылки

1.
Broussard IM, Kahwaji CI. StatPearls [Интернет]. StatPearls Publishing; Остров сокровищ (Флорида): 20 декабря 2020 г. Универсальные меры предосторожности. [PubMed: 29262198]
2.
Патрик М.Р., Хикс Р.В. Внедрение рекомендованных практик AORN для предотвращения трансмиссивных инфекций. AORN J. 2013 декабрь; 98 (6): 609-28. [PubMed: 24266933]
3.
Beekmann SE, Henderson DK. Защита медицинских работников от патогенов, передающихся с кровью.Curr Opin Infect Dis. 2005 августа; 18 (4): 331-6. [PubMed: 15985830]
4.
Beltrami EM, Williams IT, Shapiro CN, Chamberland ME. Риск и лечение инфекций, передающихся через кровь, у медицинских работников. Clin Microbiol Rev.2000 июля; 13 (3): 385-407. [Бесплатная статья PMC: PMC88939] [PubMed: 10885983]
5.
Ochmann U, Wicker S. [Травмы медицинских работников от укола иглой]. Анестезиолог. 2019 август; 68 (8): 569-580. [PubMed: 31218431]
6.
Ather B, Mirza TM, Edemekong PF.StatPearls [Интернет]. StatPearls Publishing; Остров сокровищ (Флорида): 23 июля 2021 г. Меры предосторожности при полетах. [PubMed: 30285363]
7.
Патон Р., Толхерст Н., Периса М., Демпси К., Таллон Дж. Какую маску использовать? Aust Nurs Midwifery J. 2014 Ноябрь; 22 (5): 31. [PubMed: 29235820]
8.
Katanami Y, Hayakawa K, Shimazaki T, Sugiki Y, Takaya S, Yamamoto K, Kutsuna S, Kato Y, Ohmagari N. Соблюдение контактных мер предосторожности различными медицинскими работниками с помощью видео наблюдение в поликлинике.J Hosp Infect. 2018 сентябрь; 100 (1): 70-75. [PubMed: 29317259]
9.
Ли Р. Профессиональная передача болезней, передаваемых через кровь, медицинским работникам в развивающихся странах: решение проблем. J Hosp Infect. 2009 август; 72 (4): 285-91. [PubMed: 19443081]
10.
Тран К., Белл С., Столл Н., Томлинсон Г., МакГир А., Моррис А., Гардам М., Абрамс HB. Влияние мер предосторожности при изоляции в больнице на исходы пациентов и стоимость лечения: многоцентровое ретроспективное когортное исследование с согласованным показателем склонности.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
