Устройство и принцип работы мегаомметра | Полезные статьи

Понравилось видео? Подписывайтесь на наш канал!

Для измерения сопротивления различных диэлектриков, таких как изоляция кабелей, электрических разъемов и т.д. используют специальный прибор – мегаомметр. Сегодня в нашей статье мы представим описание мегаомметра и принцип его работы.

Устройство мегаомметра

Рассмотрим конструкцию на примере элементарного индукторного аналогового мегаомметра, который состоит из следующих частей:



• корпус мегаомметра, выполненный из пластика;



• ручка для вращения генератора;



• контактные зажимы, которые могут иметь обозначение «МΩ» (МегаОм) или «Л» (линия), « – » (минус) или   («земля»), а также «kΩ» (килоОм). К ним подключаются соединительные провода с зажимами.

Стоит отметить, что зажим «МΩ» используется для подключения к «Линии», а « – » – к «земле» (если сопротивление измеряется в мегаОмах). При измерении в килоОмах линия подключается к зажиму «kΩ», а «МΩ»  и  « – » закорачиваются и подключаются к «земле».



• табло со шкалой измерения, имеющей градацию в мега- и килоОмах.



• генератор (индуктор) переменного тока с поворотной рукоятью, состоящий из:



– статора, выполненного в виде цилиндрической катушки со множеством витков, которая помещена в магнитопровод с полюсами в виде пластин, загнутыми внутрь отверстия катушки;

– ротора, представляющего собой постоянный магнит с 8 полюсами, который приводится в движение ручным приводом через зубчатую передачу;

– пружины для расцепления при обратном ходе;

– центробежного регулятора, который обеспечивает стабильность выдаваемого напряжения при увеличении скорости вращения ротора генератора выше номинальной (номинальная скорость вращения ручки – 120 об/мин).



• умножитель напряжения (несимметричная мостовая схема), состоящий из двух диодов и двух конденсаторов. Данный модуль обеспечивает преобразование низкого переменного (пульсирующего) напряжения, вырабатываемого генератором, в выпрямленное высоковольтное;



• добавочные резисторы измерительной (рабочей) и противодействующей рамок логометра.



• логометр магнитоэлектрической системы, состоящий из стрелки, рабочей и противодействующей рамок. Обе рамки и укрепленная с ними на одной оси стрелка образуют подвижную систему, которая поворачивается внутри магнитного поля постоянного магнита. Вращающиеся моменты рамок направлены противоположно друг другу, причем у противодействующей рамки направление – по часовой стрелке.

Принцип работы мегаомметра

Принцип действия мегаомметра заключается в создании искусственным путем тока утечки и его последующем измерении, значение которого зависит от подключаемого к прибору сопротивления.

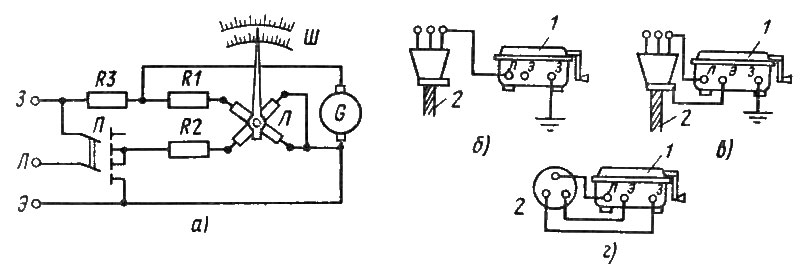

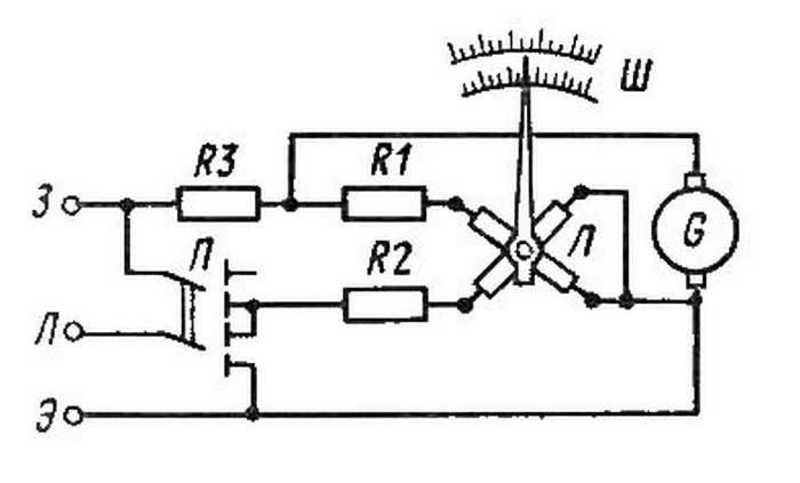

Рассмотрим принцип работы. В качестве измеряемого сопротивления будем использовать резистор на 5,6 МОм, который подключаем к зажимам «МΩ» и «-».



Далее начинаем крутить рукоять мегаомметра со скоростью около 120 об/мин. Генератор начнет вырабатывать переменное напряжение, которое, проходя через  несимметричный мост, выполненный на диодах VD1…2 и конденсаторах С1…2, будет увеличиваться и выпрямляться. После преобразования напряжение подается на измерительное устройство логометрического типа с рабочей R01 и противодействующей R02 рамками. Обе рамки и закрепленная с ними на одной оси стрелка образуют подвижную систему, которая поворачивается внутри магнитного поля постоянного магнита.



Ветвь с добавочными резисторами R2 и R1 предназначена для создания противодействующего момента в логометре. В ней возникает ток I2, а ветвь c резистором R3 и током I1 служит для создания вращающего момента.



В зависимости от величины измеряемого сопротивления, протекающий в цепи рабочей рамки ток I1 будет изменяться на угол, соответствующий измеряемому сопротивлению, что приведет к отклонению подвижной части. При этом через противодействующую рамку логометра протекает постоянный ток I2, создающий противодействующий момент.



Таким образом, нами рассмотрена схема мегаомметра и принцип его работы. Также вы можете посмотреть наше видео, в котором показано, как работает мегаомметр и какие элементы он в себя включает.

устройство прибора, описание принципа действия электронного агрегата megger

Мегаомметр является прибором для замеров электрического сопротивления. Единицей изменения выступают мегаомы. Приспособление используется при работе с электрическими цепями, отсоединенными от питания, диэлектрической изоляцией, которая часто встречается в электродвигателях, проводах, кабелях, трансформаторах.

Прибор в применении

В основу принципа работы мегаомметра положен закон Ома для отдельного участка цепи. Измерение осуществляется за счет элементов, помещенных в единый корпус. Основа — источник напряжения, имеющий откалиброванную постоянную величину. Дополнением выступают выходные клеммы, непосредственно определитель тока.

Модели от разных производителей кардинально отличаются по конструкции источника, но имеют одно назначение. В бюджетных вариантах и выпущенных в годы СССР агрегатах присутствуют обыкновенные динамомашины ручного типа. Усовершенствованные аналоги оснащены встроенными или внешними источниками. Выходная мощность генератора и его напряжение изменяется в широких диапазонах или же остается в неизменном фиксированном состоянии. К клеммам описываемого устройства подводятся провода, встроенные в измеряемую цепь. Для обеспечения более надежного контакта задействуются зажимы, называемые «крокодилами».

В электрической обозначенной схеме обязательно присутствует амперметр, который определяет величину тока по цепи. Напряжение отображается в точном значении, соответственно, и шкала на измерительном приборе размечается в необходимых единицах сопротивления — килоомах или мегаомах. Существуют мегаомметры с табло, на котором одновременно отображаются оба значения, выводимых на удобный дисплей.

Особенности устройства

Устройство мегаомметра стандартного типа представлено генератором, переключателем, выставляемым на необходимые пределы измерения, измерительной головкой, токоограничивающими резисторами.

Перечисленные детали правильно удерживаются в прочном диэлектрическом корпусе, оснащенном ручкой для удобства перемещения, генераторной рукояткой складывающегося типа. Для начала выработки напряжения она изначально раскладывается и раскручивается. Корпус оснащен тумблером с клеммами выходного типа, к ним и подводятся соединительные провода. Выделяется три выхода со значением на экран (Э), линию (Л), землю (З):

  • Что касается клемм на электронном мегаомметре с обозначением «Л «и «З», они задействуются в ходе работы всегда при необходимости замера изоляционного сопротивления относительно контура земли.
  • Вывод «Э» предназначается для нейтрализации действия токов утечки во время проведения измерения между параллельными жилами, аналогичными им токоведущими частями.
    Данная клемма функционирует в паре с измерительным устройством с экранированными концами, соединяется с экраном или кожухом. Она помогает выполнить самые точные замеры.

Если рассматривать специфику работы изделий с внешними и внутренними источниками, они практически ничем не отличаются от конструкций, оснащенных ручкой. Выдача напряжения на схему запускается нажатием соответствующей кнопки с последующим ее удерживанием. Некоторые модели устройств способны одновременно подавать различные комбинации напряжения, для чего нужно одновременно работать с несколькими пусками.

Модернизированные модели мегера представлены многоступенчатым внутренним наполнением. Если рассматривать напряжение, которое исходит от генераторов нескольких конструкций, оно представлено примерно таким рядом величин: 100, 250, 500, 700, 1000, а также 2500 вольт. Одни модели устройств функционируют в пределах только обозначенного диапазона, другие — одновременно в нескольких.

Мегаомметры различны по описанию, выходной мощности. С помощью одних устройств диагностируется изоляция на высоковольтном оборудовании. Другие приборы уместны для работы (проверить изоляцию) только с бытовой проводкой. Соответственно, такие изделия отличаются по размерам, общим масштабам.

Повышенное напряжение на агрегате

Работа с помощью мегаомметра определяется особенностями, которые должны учитываться. Первое, на что нужно обратить внимание, это напряжение устройства. Дело в том, что генератор встроенного типа выдает выходную мощность, которой хватает не только для качественной проверки изоляции, но и для серьезного травматизма. Следовательно, использовать измерительные агрегаты должны специально обученные специалисты.

При эксплуатации завышенное напряжение распространяется на обрабатываемый участок вместе с соединительными проводами и клеммами. Надлежащую защиту создадут щупы с усиленным изолированным покрытием. Что касается краев таких приспособлений, они ограничиваются запретной зоной через предохранительные кольца. Это необходимо для предотвращения контакта с ними открытых частей тела.

Щупы имеют рабочую зону, которая задействуется при выполнении измерения. Вот за обозначенный участок человек смело может браться руками. Что касается подключения в общую схему, оно производится посредством специальных зажимов «крокодилов» с достаточной изоляцией. Недопустимо применение другого вида щупов, проводов.

Когда проводятся мероприятия с помощью мегаомметра, в пределах обследуемой зоны не должны присутствовать люди. Особенно актуален этот вопрос при работе на длинномерных кабелях.

Наведенный ток

Электроэнергия, присутствующая в проводах ЛЭП, характеризуется существенным магнитным полем, которое изменяется согласно синусоидальному закону. В результате металлические проводники приобретают ток I2 и вторичную электродвижущую силу. Если рассматривать ощутимую протяженность кабеля, вырастает и величина наведенного напряжения.

Этот фактор следует учитывать, т. к. он сказывается на точности проводимых замеров. Сложность заключается в том, что величина и направление электротока, протекающего через используемый прибор, остаются неизвестными. Подобный ток образует наведенное напряжение, а его показатели накладываются на значения мегаомметра. В результате получается сумма из токовых величин неизвестного диапазона, поэтому метрологическую задачу будет сложно разрешить. Специалисты указывают на тот факт, что измерительные мероприятия на изоляции бессмысленно проводить в случае присутствия малейшего напряжения в сети.

Остаточное явление в действии

Когда генератор описываемого устройства вырабатывает напряжение, поступающее впоследствии в измеряемую сеть, образуется разность потенциалов между контуром заземления и проводом. Впоследствии создается емкость, в которой присутствует определенный заряд.

При отключении измеряющего провода имеющаяся в мегаомметре цепь разрывается. Но частичному сохранению подлежит потенциал из-за появления емкостного заряда в шине, проводе. Контакт человека с подобным участком приведет к электротравме токовым зарядом, который пройдет через тело. Избежать такой опасности поможет переносное заземление с обязательной изоляцией его рукоятки для безопасного устранения емкостного напряжения.

Прежде чем включать мегаомметр для работы, следует убедиться в отсутствии в проверяемой схеме напряжения остаточного заряда. В этом случае рекомендуется воспользоваться вольтметром, специальными индикаторами, подающими необходимый сигнал. Описываемый прибор дает возможность выполнять ряд процедур, в частности это:

  • проверка изоляции десятижильного кабеля по отношению к земле;
  • проведение необходимых замеров в каждой жиле относительно друг друга;
  • определение качества изоляции между жильными проходами.

В любом случае обязательно должно использоваться переносное заземление. Для обеспечения правильной и безопасной работы предварительно заземляющий проводник замыкается с контуром на грунте. В таком состоянии он находится до завершения всех мероприятий. Другим концом проводник соединяется с изоляционной штангой, с помощью которой и обеспечивается заземление для последующего устранения остаточного заряда.

Безопасное использование

Приступая к выполнению измерения, нужно убедиться в полной исправности устройства. Более того, оно должно проверяться перед эксплуатацией в лабораторных условиях на предмет исправности комплектующих деталей, собственной изоляции. В ходе проводимых испытаний обычно задействуется высокое напряжение, а по окончании проверки мегаомметр получает разрешение на работу. Определяется класс точности агрегата, а после контрольных замеров на корпус наносится клеймо, подлежащее сохранности на протяжении всего времени применения прибора.

Безопасность при использовании мегаомметра определяется и правильной областью его использования. Каждому замеру предшествует определение величины выходного напряжения. Перед испытанием изоляции в проверяемой зоне специально задаются экстремальные условия, т. е. подается не номинальное, а завышенное напряжение. Так выявляются дефекты, предотвращается их недопущение в будущем.

В каждой схеме, проходящей проверку, имеются особенности, угрожающие безопасной работе измерительного агрегата. Важно перед работой устранить все неисправности, поломки в цепи. В современной технике присутствует множество:

  • конденсаторов;
  • полупроводников;
  • микропроцессоров и пр.

Такие детали не рассчитаны на экстремальное напряжение, выдаваемое генератором в мегаомметре. Их рекомендуется перед проверкой изоляции шунтировать, полностью извлекать из общей схемы.

Измерение сопротивления в изоляции

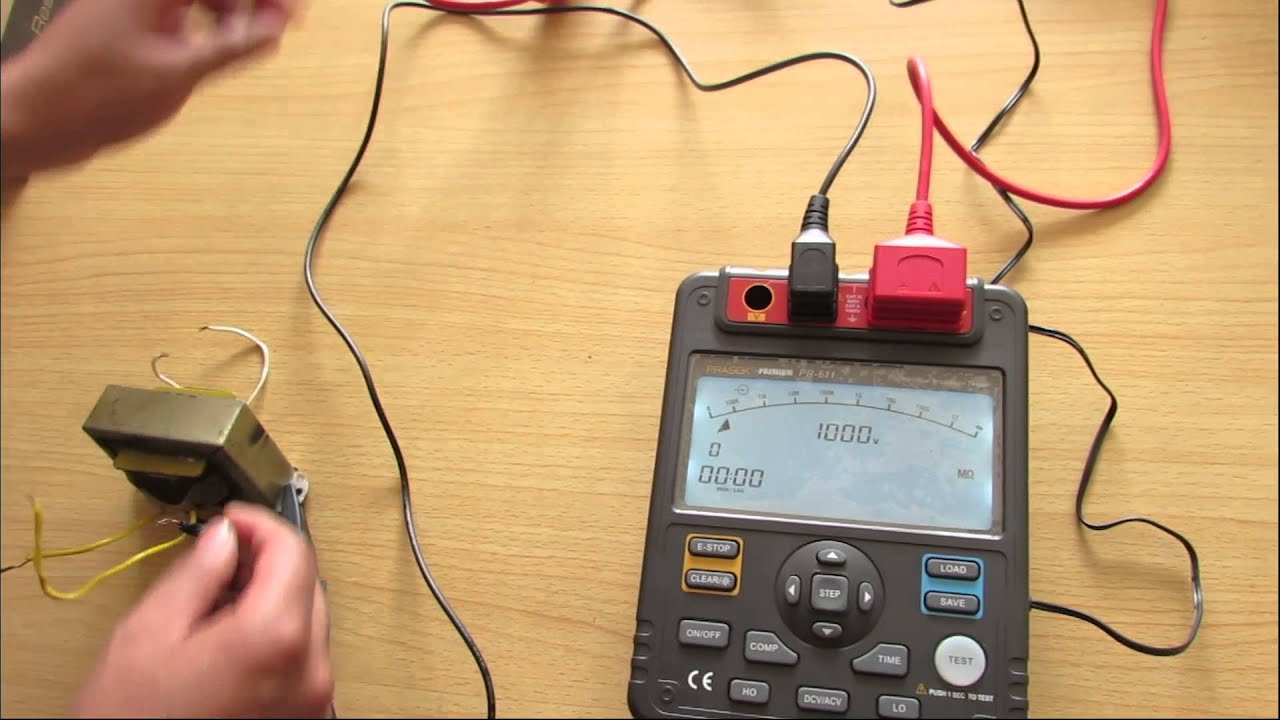

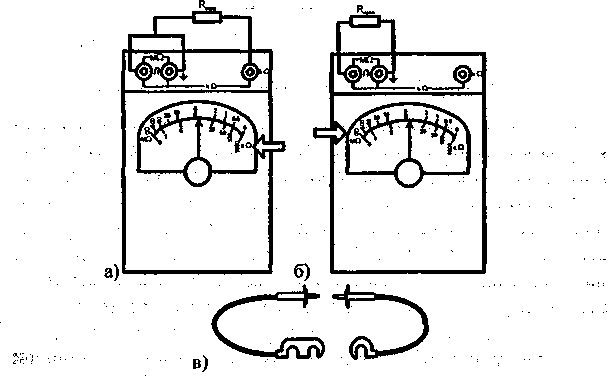

Поняв, как работать мегаомметром, перед его использованием стоит ознакомиться со схематическими особенностями, убедиться в исправности и надлежащем обеспечении защиты. Обрабатываемая зона выводится из эксплуатации. Прибор на предмет исправности проверяется следующим образом:

  • края измерительного провода между собой закорачиваются;
  • далее генератором на них подается напряжение;
  • если устройство полностью исправно, в закороченной цепи показатели измерения равняются нулю;
  • следующий шаг — разъединение проводов, отведение их в стороны с проведение повторного замера;
  • в норме на стрелочной шкале megger высвечивается сигнал безопасности.

Процедура проверки изоляции осуществляется в строго обозначенной последовательности. Заземление переносного типа подводится к контуру, на участке полностью исключается наличие напряжения. После этого создается измерительная схема. В нее подается напряжение калиброванного типа до момента выравнивания емкостного заряда. Следующим этапом фиксируется отсчет и вырабатываемая генератором энергия выравнивается. Остаточный заряд нейтрализуется переносным заземлением.

Сопротивление изоляции проверяется мегаомметром при самом высоком пределе МΩ. Принцип действия некоторых моделей основан на прерывистом режиме. Следовательно, в течение 1 минуты подается напряжение, создается пауза в 2−3 минуты.

Узнав, для чего нужен мегаомметр и как он работает, следует разобраться в простых нюансах. Модели со стрелочным корпусом должны ориентироваться на горизонтальное размещение во время работы. В противном случае дополнительных погрешностей не избежать. Что касается усовершенствованных установок, они работают в любом положении с максимальной точностью.

Мегаомметр, что это такое и как им пользоваться? | ENARGYS.RU

Мегаомметр или мегомметр как правильно говорить? Такой вопрос возникает у многих. С точки зрения русского языка правильно мегомметр, без идущих друг за другом гласных. Но если посмотреть с профессиональной стороны, то правильно будет мегаомметр, «мега» приставка, показывающая диапазон измерения прибора на высоком напряжении, и «Ом» единица сопротивления, то есть то, что измеряет прибор, ведь не зря во многих рабочих журналах проверок средств защиты пишут именно мегаомметр. Слово «метр» означает измеряю.

Прибор используется для определения большого значения сопротивления, отключенных от электропитания, электрических цепей и диэлектриков, применяемых для изоляции кабельной продукции, изолированных проводов, двигателей, трансформаторных и электротехнических устройств, установок телекоммуникаций и прочих электрических машин.

Прибор также осуществляет измерительные действия по определению поверхностных и объемных сопротивлений изоляции, определяющей состояние безопасности установки.

Безопасное пользование мегаомметром

Пользоваться мегаомметром можно только согласно правилам техники безопасности, измерения могут производить только два квалифицированных специалиста один из которых должен иметь группу допуска по электробезопасности IV. Не подготовленный пользователь не может пользоваться прибором, это чревато поражением электрическим током.

Мегаомметр принцип работы и его схема


Работу c мегаомметром рассмотрим на примере самого распространенного прибора с маркировкой ЭС0202/2Г. Прибор произведенный еще в советское время, на Уманском приборостроительном заводе, мегаомметр получил распространение по территории всего Советского Союза и успешно работает в настоящее время. Надежность, неприхотливость, а что самое важное, точность измерений зарекомендовали этот прибор с положительной стороны. В России прибор под этой маркировкой производится в Белгороде и на многих других приборостроительных заводах.

Прибор предназначен для проведения измерений с большими величинами сопротивлений, и рекомендуется для проверки высоковольтного оборудования, рассчитанного на большую мощность, а также для силовых кабелей большого сечения или раскинутых на значительное расстояние.

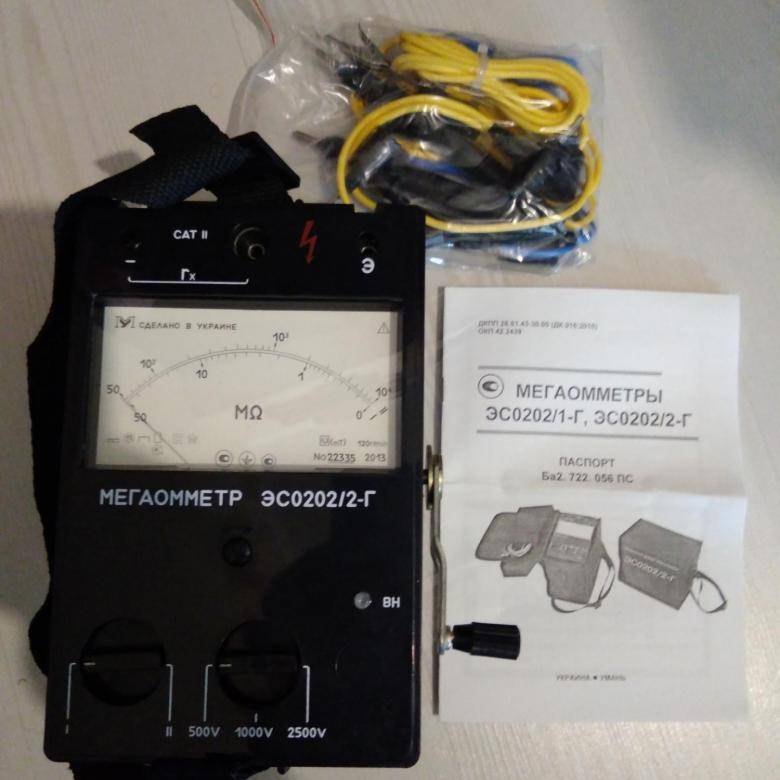

Рис №1: Внешний вид мегаомметра

Мегаоомметр этого типа относится к индукторным устройствам, работает за счет встроенного в конструкцию генератора, что позволяет прибору работать без постороннего источника питания, и без аккумуляторных батарей.

Принцип работы построен на использовании принципиальной схемы логарифмического измерительного устройства отношений. В измерительном процессе задействованы: электромеханический генератор напряжения, преобразователь и электронный измеритель.

Для работы рекомендуется использовать прерывистый режим, в котором 1 минута отводится на измерение, 2 минуты – пауза. При первом ознакомлении прибором внимательно изучите мегаомметр и инструкцию по эксплуатации.

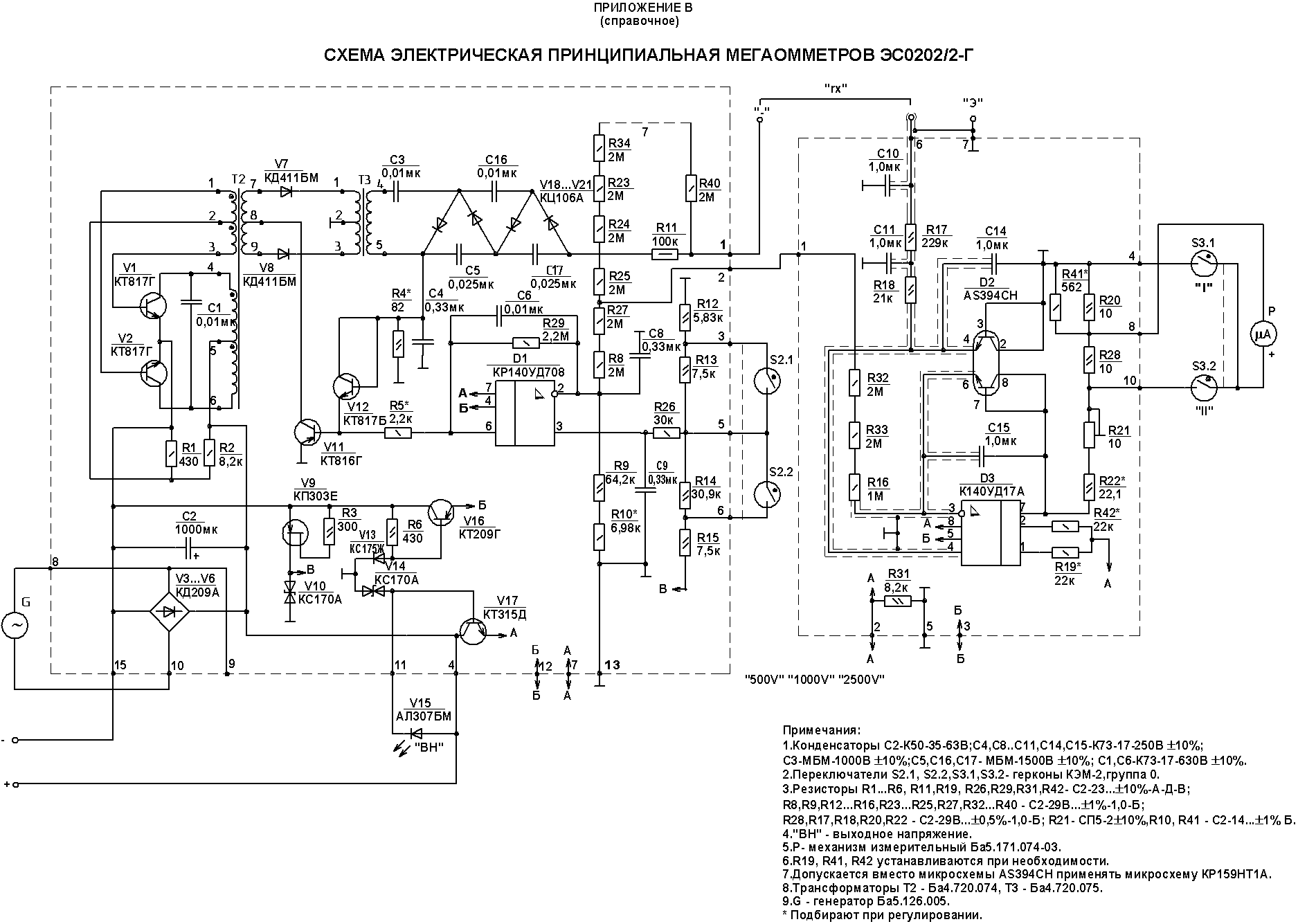

Рис №2. Принципиальная схема мегаомметра ЭС0202/2Г

Как проверить мегаомметр

Перед началом измерительных работ выполняется операция по проверке исправного состояния прибора и его поводков, для этого, провода, подсоединенные к прибору замыкают накоротко, и вращают ручку генератора, стрелка должна показать «0» короткое замыкание в положении переключателя «I». При проверке, во время замыкания проводов, нельзя касаться их голыми руками, можно получить удар током.

Как пользоваться мегаомметром или последовательность проведения измерительных работ:

  1. Присоединение мегаомметра к гнездам измерения сопротивления.
  2. Присоединение заземляющего проводника к гнезду экрана (кожуха).
  3. Установка переключателя в нужный предел проведения измерения, всего их два, чем выше мощность оборудования, тем больше диапазон измерения.
  4. Проверяем работу прибора замкнув измерительные щупы, одновременно вращая ручку.
  5. После присоединения измерительных шнуров вращаем ручку мегаомметра (генератора питания), скорость должна быть не менее 120 об в мин.
  6. Установление стрелки измерения в определенное положение является началом отчета измерения.
  7. Чтобы понизить время измерения сопротивления мегаомметром по II шкале гнезда сопротивления закорачиваем (перед началом замера) и вращаем ручку прибора примерно 5 сек.
  8. После применения мегаомметра переключатель устанавливаем в нейтральное положение.



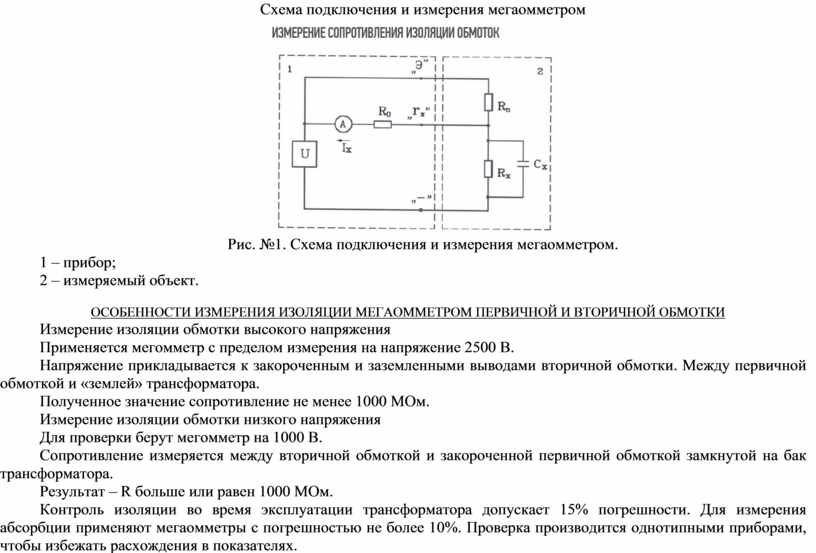

Рис №3. Схема присоединения мегаомметра

Допустимая погрешность в работе мегаомметра составляет 0,05 Мом +-15%. Предел дополнительной погрешности связанный с наличием в цепи измерения токов с промышленной частотой в виде помех, составляет около 500 мкА. Прибор может эксплуатироваться при температуре в границах от 30 до +50оС. На зажимах присутствует измерительное напряжение мегаомметра от 500 до 2500В, в зависимости от диапазона используемого измерения, поэтому по окончании измерения необходимо разрядить генератор, касаясь измерительными щупами «земли» или закоротить их на секунду, между собой, до электрического разряда.

Современные мегаомметры

В настоящее время наряду с традиционными, но все еще работоспособными и надежными мегаомметрами, используются электронные аналоговые и цифровые приборы. Они имеют источники тока, это аккумуляторы или гальванические батареи. Использование цифрового табло позволяет более точно проводить измерения и фиксировать их. Многие модели оснащаются немало важными функциями такими как, например: автоматическое определение коэффициентов абсорбции и поляризации. Кроме этого, для большего удобства эксплуатации они конструируются с возможностью подсветки экрана, и сохранения измеренных показаний в память прибора с последующей передачей на компьютер, для отслеживания динамики измерений.

Например, цифровой мегаомметр ЦС202-2 может фиксировать в своей памяти до 10 последних измерений. Кроме измерения изоляции, им можно автоматически выполнить определение коэффициента абсорбции. Диапазон замера этим прибором равен от 0 до 200 ГОм.

Что такое мегомметр. Принцип действия мегомметра

Приборы, служащие для непосредственного измерения сопротивления изоляции, называются омметрами. В зависимости от пределов измерения их обычно называют омметрами, килоомметрами, мегомметрами (меггерами).

На рис. 1 изображена схема переносного мегомметра. Измеряемое сопротивление присоединяется к зажимам А и Б. Подвижную систему прибора образуют две б катушки 1 и 2, укрепленные на одной оси и жестко связанные друг с другом под углом 90°. Катушки 1 и 2 помещены в поле постоянного магнита (не показанного на чертеже). Катушка 1 включается последовательно измеряемому сопротивлению и обладает внутренним сопротивлением r0, катушка 2 с добавочным сопротивлением г включается параллельно измеряемому сопротивлению.

Рис. 1

Прибор конструируется так, что при протекании тока вращающие моменты, возникающие в катушках, направлены навстречу друг другу и показание прибора зависит только от отношения сил токов в катушке, а не от приложенного напряжения. Следовательно, показание прибора не зависит от скорости вращения рукоятки прибора, приводящей в движение ротор генератора, питающего катушки. Этот генератор вмонтирован в корпус мегомметра.

Мегомметры изготавливаются двух типов, которые отличаются друг от друга рабочим напряжением и пределами измерений: мегомметры первого типа с рабочим напряжением 500 в и с верхним пределом измерения до 500 Мом и второго на 1 000 в и 1 000 Мом.

На судах морского флота с установками постоянного тока сопротивление изоляции электрической сети, находящейся под напряжением, обычно измеряется посредством специального высокоомного вольтметра (сопротивление обмотки которого значительно превосходит сопротивление обмотки нормального вольтметра). При помощи этого вольтметра можно измерить напряжение:

а) между положительным полюсом сети и корпусом судна Uп;
б) между отрицательным полюсом сети и корпусом судна Uо;
в) между положительным и отрицательным полюсами сети, т. е. действующее в судовой сети напряжение (U).

Эти три отсчета показаний вольтметра дают возможность определить сопротивление изоляции между каждым из полюсов сети и корпусом судна и общее сопротивление изоляции между сетью и корпусом судна.

Рис. 2

Для определения этих сопротивлений пользуются тремя формулами:
в которых r — сопротивление обмотки вольтметра;
хп — сопротивление между положительным полюсом
сети и корпусом судна; хо — сопротивление между отрицательным полюсом
сети и корпусом судна; х—общее сопротивление изоляции между сетью и корпусом судна.

Для облегчения подсчетов по этим формулам составляются вспомогательные таблицы, вывешиваемые в непосредственной близости от высокоомных вольтметров.

По сравнению с измерением сопротивления изоляции меггером измерение при помощи высокоомного вольтметра дает менее точные результаты.

Для измерения величины сопротивления изоляции судовых сетей переменного тока, находящихся под напряжением, употребляется мегомметр с дополнительным устройством, принципиальная схема которого дана на рис. 2.

Измерительный прибор а является магнитоэлектрическим вольтметром со шкалой, отградуированной в омах.

Дополнительное устройство б состоит из понижающего трансформатора T; выпрямителя В; сглаживающего фильтра (индуктивной катушки L и емкости С) и сопротивления R, с зажимов которого берется постоянный ток, служащий для измерения сопротивления изоляции сети.

Цепь постоянного тока начинается от верхнего зажима сопротивления R (+). Через точку 1 фазы С ток поступает в обмотки генератора Г, где разветвляется по всем трем фазам сети. Проходя через сопротивление изоляции всех трех фаз (Rиз) в корпус судна, постоянный ток вновь суммируется в общий ток, идущий через катушку измерительного прибора к нижнему зажиму сопротивления R дополнительного устройства (—).

Как видим, прибор показывает общее сопротивление изоляции трех фаз без разделения сопротивления по отдельным фазам.

Как устроены и работают приборы для измерения сопротивления » сайт для электриков

Порядок проверки сопротивления изоляции кабеля мегаомметром

Приходишь на объект, и видишь например следующую картину.

Перед непосредственно проверкой сопротивления изоляции надо убедиться, что:

  • на жилах кабеля, куда будем подавать напряжение нет грязи, нагори, краски (на жиле кабеля такого нет, но это может быть на заземлении, которое окрашивают или же оно может быть покрыто слоем ржавчины, тогда надо отскрести отверткой или ножом)
  • на другом конце кабеля никто не работает и кабель отсоединен от нагрузки и источника питания (не стоит подавать напряжение на монтажника, который может разделывать кабель с другой стороны, или замерять Rx кабеля с нагрузкой, также стоит проследить, чтобы мы не подали высокое напряжение на вторичные цепи и элементы, которые могут от 2500В прийти в негодность, поэтому иногда их просто мегерят на 500В)
  • кабель обесточен и предусмотрены меры, не допускающие случайную подачу напряжения на испытуемый кабель (замки, плакаты, выкачены ячейки)
  • если мегер-тест (измерение сопротивления изоляции) идет в комплексе с высоковольтными испытаниями, то нужно убедиться, что на втором конце кабеля (второй конец — противоположный от места испытания) выставлен человек или помещение заперто и огорожено с вывешенными плакатами
  • мегаомметр находится в исправном состоянии и годен к эксплуатации (клеймо поверки на корпусе и концы прибора испытаны)
  • вы имеете право и квалификацию работать с мегаомметром и производить данный вид работ (3 группа по электробезопасности и не просроченная проверка специальных знаний, плюс медосмотр)
  • провода мегаомметра должны иметь высокую изоляцию (тут можно еще сделать следующее: свести два провода мегаомметра и подать напряжение — значение должно быть нулевым, так как изоляции между проводами нет, а если развести — то бесконечность — так как сопротивление воздуха велико)

После того, как вышеприведенные пункты стали очевидно реализованы, можно приступать к делу. Помегерим!

Как пользоваться мегаомметром

Как же производятся измерения сопротивления изоляции (самое популярное измерение, которое выполняют мегаомметром) у различного электрооборудования. Рассмотрим, как испытывать, на примере энергосистемы РБ. Хотя, нормы в принципе одни и те же, за минимальными различиями.

Замер сопротивления изоляции мегаомметром, прозвонка с помощью мегаомметра

Перед началом измерения необходимо проверить, что прибор рабочий, для этого необходимо произвести подачу напряжения при закороченных концах и замкнутых. При замкнутых мы должны получить «0», а в разомкнутом состоянии должны иметь бесконечность (так как мы меряем сопротивление изоляции воздуха). Далее сажаем один конец на землю (заземляющий болт, шина, заземленный корпус оборудования), а второй на испытываемую фазу, обмотку. Два человека производят испытания, один держит концы, а второй подает напряжение. Записывается показание через 15 секунд и через 60. По окончании заземляется жила, на которую подавалось напряжение и через минуту-другую (в зависимости от величины и времени подачи напряжения) снимаются концы и измерения производятся на другой жиле по аналогичной схеме.

Как же прозвонить что угодно с помощью мегаомметра, прозвонка это проверка на целостность цепи. Прозвонка – это первый прибор электрика, который он должен собрать сам из лампочки, батарейки и проводков. Как же прозвонить с помощью мегаомметра? Мегаомметр не совсем прозванивает, он показывает, что отсутствует связь между фазой и землей, то есть отсутствие замыкания обмотки на землю. Однако если подать большое напряжение, то вполне можно спалить обмотку реле или двигателя.

Замер сопротивления изоляции электродвигателей мегаомметром

Значит, подходим мы к электродвигателю, например это 380-вольтовый мотор какого-нибудь насоса. Снимаем крышку, отсоединяем питающий кабель. Далее подаем 500В и смотрим. Если в конце минуты сопротивление меньше 1МОм, значит, не соответствует нормам. Коэффициент абсорбции не нормируется для маленьких электродвигателей. Напряжение подается между одной фазой и землей. Две другие фазы соединяются с корпусом. По окончании испытания производится заземление испытанной жилы.

Замер сопротивления изоляции кабелей мегаомметром

Значит, имеем кабель. С одной стороны он, например, подключен к пускателю, а с другой стороны к электродвигателю или приводу, который пускает электродвигатель. Нам необходимо промегерить этот кабель. Мы отключаем его от пускателя и от электродвигателя. Ставим человека у электродвигателя, если он в другом помещении, чтобы не подпускал никого к открытым жилам, которые мы будем испытывать. Далее подаем напряжение между жилой и землей 2500 В в течение минуты. Величина сопротивления изоляции для кабелей напряжением до 1000В должна составлять не ниже 0,5 МОм. Для кабелей напряжением выше 1кВ величина сопротивления изоляции не нормируется. Если мегаомметр показывает ноль, значит, жила пробита и надо искать повреждение. Также измеряется сопротивление изоляции между жилами. Или объединяют три жилы и на землю и если величина неадекватная, то необходимо уже измерять каждую жилу на землю по отдельности.

Также в конце испытаний необходимо до снятия провода, по которому подавалось напряжение, повесить заземляющий провод на него. Чем больше напряжение подавалось, тем дольше необходимо ждать. Для высоковольтных кабелей это время достигает нескольких минут.

Измерение сопротивления изоляции мегаомметром | ehto.ru

Вступление

Первым уровнем защиты от поражений электротоком, а вернее основной защитой от прямого поражения электрическим током, служит изоляция проводов и кабелей.

Изготовленная из различных диэлектрических материалов, изоляция защищает живых существ от поражений электротоком.

Однако со временем, под воздействием климатических факторов, солнца, старения и механического воздействия изоляция кабелей может снижать свои изолирующие характеристики, что можно фиксировать измерением электрического сопротивления изоляции.

Имея конкретные данные сопротивления изоляции на данный момент, можно сравнить их с нормативными данными и параметрами кабеля.

Проводится измерение сопротивления изоляции мегаомметром, прибором, специально предназначенным для замеров сопротивлений оболочек кабелей, трансформаторов и другого электротехнического оборудования.

О приборе мегаомметр

Для измерения величины сопротивления изоляции электрического кабеля используют прибор называемый мегаомметр. Работает прибор на кабелях без напряжения.

Принцип работы приборы прост. На два токопроводящих элемента подается напряжение самого прибора, при этом прибор измеряет сопротивление между этими элементами.

Например, вам нужно проверить сопротивление изоляции между жилой кабеля и землей. Двумя щупами прибора подаете напряжение между землей и жилой, прибор меряет сопротивление между ними.

Здесь важно сказать, что для подачи напряжения для измерения, в мегаометре есть встроенный генератор. Работает генератор от вращения ручки прибора. Вращает ручку, тот, кто проводит измерения. Вращение проводится рукой со скоростью 120-140 оборотов в минуту, в течении времени, достаточном для снятия показаний.

Если измерение сопротивления изоляции мегаомметром проводится между двумя жилами кабеля, то к «земле» подключается специальный провод прибора, который позволяет снизить влияние токов утечки на измерения.

Как работать с мегаометром

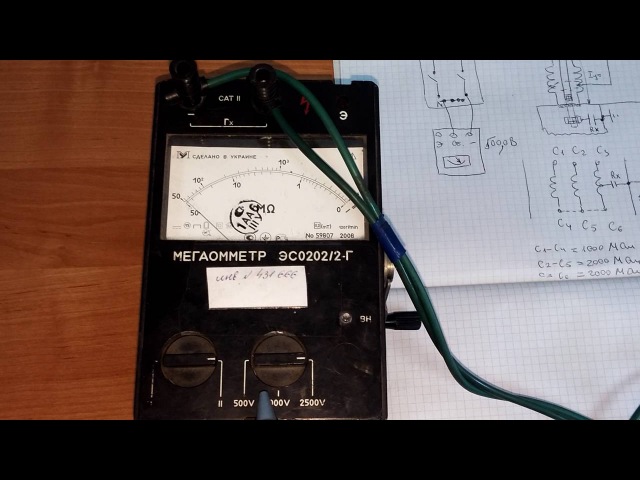

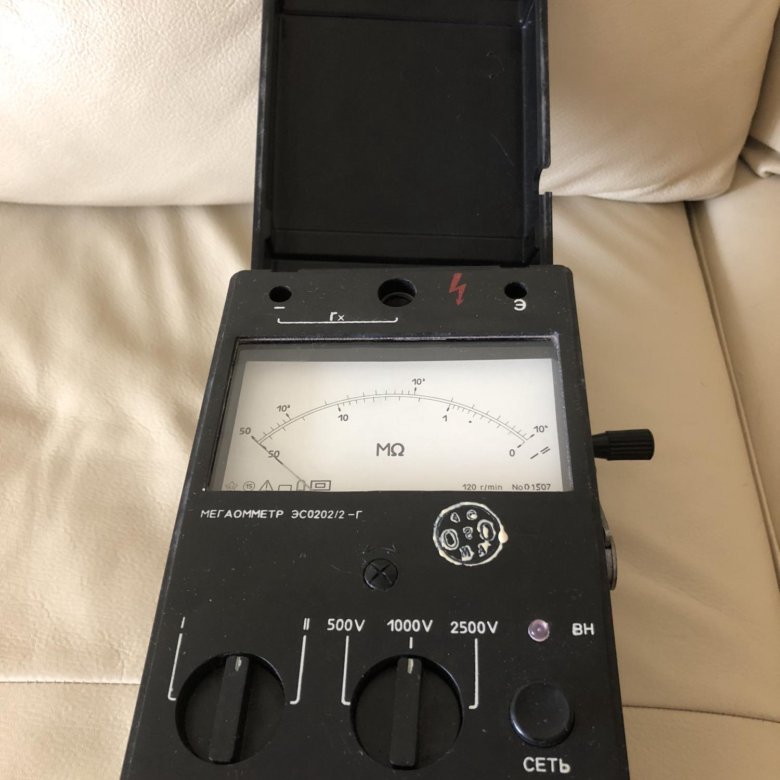

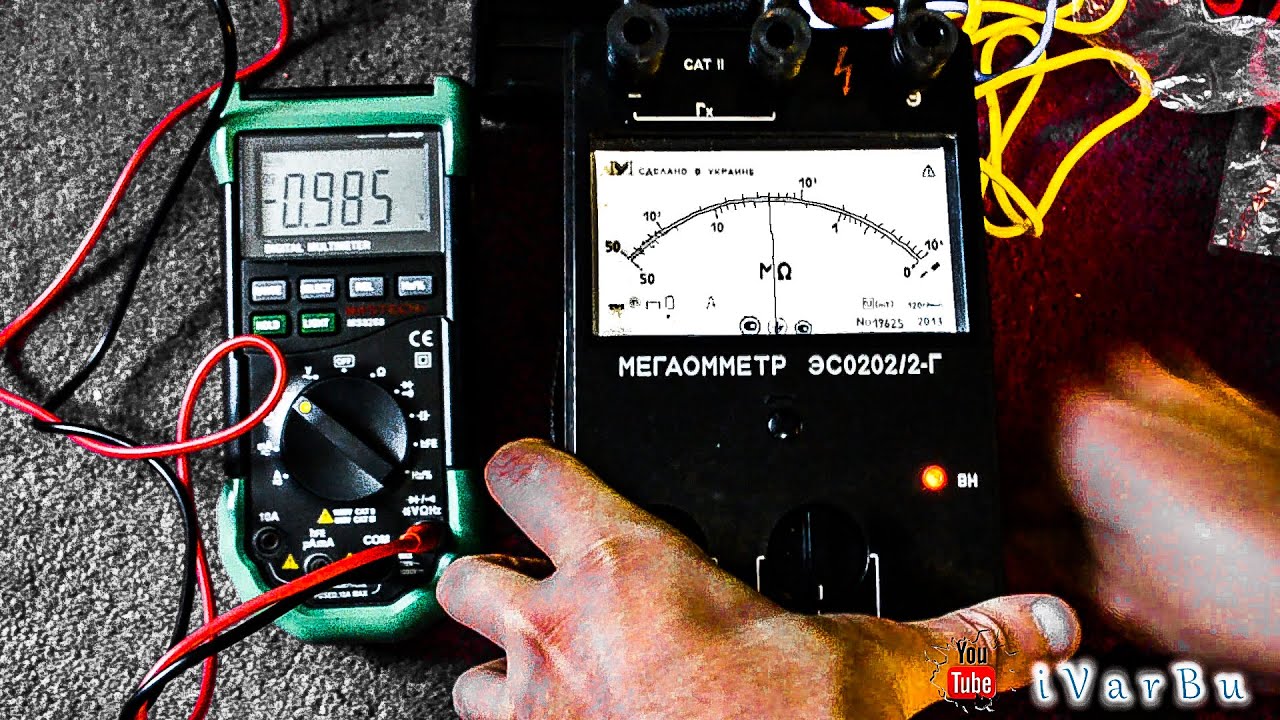

Посмотрим, как работать с прибором на примере Мегаомметра ЭС 0202/2Г. Вы можете найти это прибор на сайте тут https://zelaz.ru/megaommetr-es02022g.html. Это достаточно современный прибор, сменивший устаревшие М 4100, Ф 4102/1-1М (2-1М), Ф 4108/1.

  • Перед проведением измерений, необходимо отключить электропитание на участке измерений. По правилам техники безопасности, на место отключения нужно повесить табличку типа «Не включать, работают люди».
  • Для прибора подготовить устойчивую площадку (стол, стул и т.п.) Измерения «на руках» нужно исключить.
  • Один щуп прибора нужно подключить к жиле кабеля, второй к заземлению. Если измеряется сопротивление между двумя жилами, то щупы подключаются к жилам, а дополнительный провод прибора подключается к заземлению.
  • Ручки прибора устанавливаются в положение измерения сопротивления, а тумблер диапазонов ставится в положения 1 или 2.
  • Быстро вращая ручку прибора, оператор снимает показания прибора. Правильность вращения покажет лампочка работы генератора. Для удобства работ лучше работать в паре.
  • По завершению работы все тумблеры ставят в нейтральное положение.

©ehto.ru

Еще статьи

Поделиться ссылкой:

Похожее

МЕГЕОН 13100, Измеритель сопротивления изоляции (мегаомметр)

Описание

Измеритель сопротивления изоляции (мегаомметр) МЕГЕОН 13100

Мегаомметр МЕГЕОН 13100 предназначен для измерения сопротивления изоляции. Он пригодится Вам для измерения сопротивления различного бытового оборудования (электрическое оборудование, кабели, трансформаторы, средства телекоммуникации) и прочего оборудования. Благодаря тому, что прибор имеет широкий диапазон измерений, мегаомметр МЕГЕОН 13100 используется в самых различных отраслях промышленности, ремонтных мастерских и не только. Для достижения максимально точных показаний необходимо учитывать показатели влажности воздуха и температуры. Эксплуатация прибора проста и понятна. Достаточно подлючить щупы с зажимами типа “крокодил” к исследуемому объекту и начать вращать генератор за рукоятку. Прибор укажет измеренное значение сопротивления изоляции. Изделие станет незаменимым помощником специалистов при работе с электрооборудованием и комплектующими.

Особенности:

  • Проведение измерений при стабильном напряжении, равном 100 В
  • Максимальный показатель КПД при минимальной погрешности
  • Прибор работает от интегрированного генератора, поэтому нет необходимости в ИП (источнике питания)

Краткие характеристики:

  • Тип : Измеритель сопротивления изоляции
  • Базовая погрешность : ±10%
  • Способ вывода данных : Аналоговый
  • Тестовые напряжения : 100 В

Комплект поставки:

  • 1. Мегаомметр МЕГЕОН 13100 – 1 шт.
  • 2. Щупы типа «Крокодил» – 2 шт.
  • 3. Руководство по эксплуатации – 1 экз.
  • 4. Гарантийный талон – 1 экз.

Показатель

Значение
Испытательное напряжение 100 В
Погрешность 10%
Диапазон измерения 0,02 … 100 МОм
Длина дуги шкалы ~ 65 мм
Номинальная скорость вращения рукоятки 120 об/мин
Влияние внешнего магнитного поля При магнитном поле 0,4 кА/м допустимые изменения составляют 100% от деления шкалы
Влияние наклона При наклоне на 5° допустимые изменения стоставляют 50% от деления шкалы
Сопротивление изоляции Сопротивление изоляции между проводами прибора и внешним корпусом должно быть не менее 20МОм
Режим работы Прерывистый (измерение – 1 минута, пауза – 2 минуты )
Испытательное напряжение Прибор выдерживает испытания переменным синусоидальным напряжением при частоте 50 Гц в течении 1 минуты
Габариты прибора 210 х115х140мм
Вес прибора 1070 г
Габариты упаковки 230х145х165мм
Вес с упаковкой 1210 г

Технические параметры

Вес 1. 21
Высота 0.165
Глубина 0.23
Ширина 0.145

Мегаомметр цифровой | Электрика – в продаже!

Мегаомметры — это приборы, используемые для измерения электрического сопротивления изоляторов. Их называют измерителями сопротивления изоляции или мегомметрами.

Целью измерения сопротивления является обнаружение любых повреждений или повреждений изоляции. Поломки и неисправности создают опасные ситуации, которые могут привести к повреждению оборудования, поражению электрическим током или даже смерти.

Приемлемый или «безопасный» диапазон показаний сопротивления изоляции составляет от 1 до 10 МОм, что указывает на хорошую целостность изоляции кабеля.

Почему важно использовать мегомметр?

Поскольку электрические системы и кабели со временем ухудшаются, ухудшается и качество изоляции. Атмосферные условия, такие как температура, влажность или частицы пыли, являются наиболее распространенными факторами, способствующими снижению качества и целостности электрической системы.

Что делает мегомметр?

Прибор генерирует высокое постоянное напряжение во время так называемого стресс-теста. Как правило, напряжения 250, 500 или 1000 вольт используются для большинства обычных проводов в системах низкого напряжения.В промышленных условиях используются напряжения до 5000 В, поскольку в этих высоковольтных системах класс кабеля выше.

Когда на проводник подается напряжение, через него протекает определенный ток. Величина тока зависит от приложенного напряжения, а также от емкости системы, сопротивления и температуры используемого материала. Стресс-тест показывает, есть ли какие-либо разрывы или неисправности в кабелях.

Какие производители производят измерители сопротивления?

В США есть несколько производителей, которые производят качественные мегомметры.Они включают, но не ограничиваются:

AEMC, Amprobe, Extech, Flir, Fluke, General Tools, Greenlee, Ideal Industries, Klein Tools.

Важно приобретать инструменты у известных производителей, так как они осуществляют строгий контроль качества в процессе производства. При работе с электричеством необходимо убедиться, что все факторы риска устранены.

Valuetesters.com является авторизованным дистрибьютором AEMC, Amprobe, Extech, Flir, Fluke, General Tools, Greenlee, Ideal Industries и Klein Tools.


Что такое мегомметр? | Свобода отопления и воздуха

Что означает, что техник отключил мой компрессор?
Что такое мегомметр?

Меггинг — это хорошо

Прежде всего, вы должны понимать, что «меггинг» или использование мегомметра является необходимым шагом для определения правильности работы компрессора в вашем кондиционере. Мегаомметр (мегомметр) — это тип омметра, используемый для измерения электрического сопротивления изоляторов.Изоляцию обмоток компрессора необходимо периодически проверять, чтобы определить, проходит ли электричество через изоляцию, окружающую обмотки.



Три вида электрического тока

Когда техник измеряет ток, в этом случае он определяет ток заряда емкости. Это тип тока, который начинается с высокого напряжения и падает после того, как изоляция заряжается до полного напряжения. Во-вторых, необходимо определить и измерить ток поглощения.Этот ток возникает из-за накопления влаги или наличия загрязняющих веществ в изоляции. Уровни масла, утечка через клеммные колодки и электрические предохранители или загрязненный хладагент также могут вызвать накопление тока. В-третьих, мегомметр измерит ток проводимости или утечки в изоляции.

Два вида методов

Целью измерения тока является определение исправности компрессора. Коэффициент диэлектрической абсорбции определяется техническим специалистом.Это довольно сложный математический расчет, требующий специальных знаний и навыков. Снимаются 60-секундные показания каждого терминала компрессора относительно земли, а мегаомы снимаются с 30-секундными интервалами. Между каждым чтением вывод на землю шунтируется перемычкой. Затем 60-секундные показания делятся на 30-секундные показания. Это дает расчет, известный как DAR. Коэффициент поглощения от 1,0 до 1,35 является сомнительным диапазоном, указывающим на загрязнение системы. Чтение между 1.От 4 до 1,6 – хорошее чтение.

Индекс поляризации

Также используется индекс поляризации, который требует, чтобы технический специалист «меггил» устройство в течение 10 минут. Общий вывод на компрессоре используется для снятия показаний с помощью мегаомметра. Через 1 минуту снимают показания. По истечении 10 минут проводится еще одно измерение. 10-минутное показание делится на 1-минутное показание и определяется индекс поляризации. Если показание меньше 1,0, компрессор необходимо заменить.Между 1,0 и 2,0 состояние компрессора сомнительно, и необходимо соблюдать процедуры технического обслуживания. Устройство необходимо снова протестировать в течение 48 часов, чтобы определить его состояние и пригодность к использованию. От 2,0 до 4,0 указывает на хорошую работу компрессора.





ОБ АВТОРЕ

Дон Джонсон — президент компании Freedom Heating and Cooling в Бирмингеме, штат Алабама, которая предлагает домовладельцам инструменты, в том числе: по проблемам ОВиК
«Руководство домовладельца по найму компании по отоплению и кондиционированию воздуха », краткий обзор того, как гарантировать, что вы никогда не пострадаете, наняв неподходящего подрядчика.
«Полное руководство для владельцев дома по проектированию системы ОВК»  , 59-страничная электронная книга, описывающая 9 шагов к созданию полной системы домашнего комфорта. Свяжитесь с ним по телефону 205-444-4444 или свяжитесь с ним через Facebook или Google +
.











Руководство по выбору мегаомметров

: типы, характеристики, области применения

Мегаомметры генерируют сигналы высокого напряжения и слабого тока для проверки прочности электрической изоляции на пробой.Мегаомметрами они называются потому, что сопротивление изоляции правильно спроектированного изделия выражается в мегаомах (МО). Сопротивление изоляции (IR) — это сопротивление постоянному току между двумя определенными точками при определенном напряжении в контролируемой среде. Как правило, приложенное напряжение составляет 500 В постоянного тока, температура окружающей среды составляет 25°C, а относительная влажность менее 50%. В EN 60204-1, стандарте безопасности машин, указано, что при испытательном напряжении 500 В постоянного тока минимальное сопротивление изоляции составляет 1 МОм. EN 60335-1, стандарт безопасности для бытовых и аналогичных электроприборов, утверждает, что при испытательном напряжении 500 В постоянного тока минимальное сопротивление изоляции составляет 5 МОм.

Важные технические характеристики мегомметров включают выходное напряжение постоянного тока, выходной постоянный ток, скорость утечки тока, диапазон сопротивлений и время проверки. Тип испытания на электробезопасность определяет уровень подаваемого напряжения или тока. Например, тестирование Hipot обычно дает очень высокое выходное напряжение и очень низкий выходной ток. Утечка тока, еще одна важная характеристика мегаомметров, представляет собой скорость, с которой ток протекает через заземляющий проводник и безопасно отводится.Диапазон сопротивления измеряет сопротивление материала потоку электрического тока. Время тестирования — это время, необходимое для завершения теста.

Мегаомметры различаются по технологиям отображения и интерфейса. Аналоговые счетчики отображают значения на циферблате, обычно с помощью стрелки или указателя. Цифровые счетчики отображают значения с числовым значением. Устройства со светоизлучающими диодами (LED) и жидкокристаллическими дисплеями (LCD) являются распространенными типами цифровых счетчиков. С точки зрения интерфейсных технологий доступно несколько типов.Шина интерфейса общего назначения (GPIB) предназначена для соединения компьютеров, периферийных устройств и лабораторных приборов, чтобы между ними могли передаваться данные и управляющая информация. RS232 или ANSI 232 используется для последовательной связи между приборами и компьютерами. Также доступны мегаомметры с портами для принтера и сканера. Устройства с возможностью хранения могут предоставлять распечатки форматированной информации.

Мегаомметры имеют множество функций. Пульты дистанционного управления позволяют управлять компьютерами или другими инструментами.Встроенная калибровка позволяет операторам калибровать испытательные инструменты, не удаляя их с места проведения испытаний. Предупреждающие световые индикаторы указывают на состояние «пройдено/не пройдено» и часто работают в сочетании со звуковыми сигналами или сигналами тревоги. В средах автоматизированного тестирования (ATE) мегаомметры часто взаимодействуют с программируемыми логическими контроллерами (ПЛК). Схема быстрого отключения защищает устройства от чрезмерно высоких уровней напряжения или тока. Обычно доступны выбираемые пользователем выходные частоты, обычно 50 Гц или 60 Гц.Блокировка передней панели позволяет пользователям защищать мегаомметры паролем. Некоторые производители называют эту операцию защитой от несанкционированного доступа.

Мегаомметры могут применяться по-разному. Некоторые устройства используются для проверки сопротивления изоляции проводов, кабелей, трансформаторов и электродвигателей. Другие используются для проверки того, что такие устройства, как авиационные топливные насосы, соответствуют спецификациям IR производителя. Мегаомметры также используются для проверки сопротивления изоляции кабельных барабанов, выпрямителей, твердотельных диодов и других электрических компонентов.


Мегаомметры и тестеры изоляции Применение и процедуры измерения

Мегаомметр представляет собой высокоомный омметр, используемый для измерения износа изоляции различных проводов путем измерения высоких значений сопротивления в условиях испытаний высоким напряжением. Испытательные напряжения мегаомметра находятся в диапазоне от 50 В до 5000 В. Мегаомметр определяет повреждение изоляции, вызванное чрезмерной влажностью, грязью, теплом, коррозионными веществами, вибрацией и старением (см. , рис. 1 ). Мегаомметры иногда называют измерителями изоляции.



Рис. 1. Мегаомметры доступны в различных исполнениях с множеством функций и характеристик. Изображение предоставлено Global Test Supply



Применение мегомметра

Некоторая изоляция, например, используемая для проводов ответвленных цепей, представляет собой толстую изоляцию, которую трудно повредить или сломать. Другая изоляция, например изоляция, используемая в обмотках двигателя, очень тонкая (для экономии веса и места) и легче ломается.Мегаомметры используются для проверки на пробой изоляции длинных проводов, обмоток двигателей и трансформаторов (см. , рис. 2 ).



Рис. 2. Мегаомметры измеряют ухудшение изоляции проводников, обмоток двигателей и трансформаторов. Изображение предоставлено Ubuy



Минимальное сопротивление обмоток двигателя зависит от номинального напряжения двигателя. Минимально допустимые значения сопротивления обычно указаны в таблицах сопротивлений, рекомендованных производителем (см. Таблица 1 ).

Рекомендуемое минимальное сопротивление (в Омах)

Номинальное напряжение двигателя (из заводской таблички)

Минимально допустимое сопротивление

Менее 208

100 000 Ом

208-240

200 000 Ом

240-600

300 000 Ом

600-1000

1 МОм

1000-2400

2 МОм

2400-5000

3 МОм

Таблица 1. Минимальное сопротивление обмоток двигателя зависит от номинального напряжения двигателя, рекомендованного производителем.



Изоляция

позволяет проводникам оставаться отделенными друг от друга и от земли. Изоляция должна иметь высокое сопротивление, чтобы предотвратить утечку тока через изоляцию. Вся изоляция имеет конечное значение сопротивления, которое допускает некоторую утечку тока. Ток утечки — это ток, который покидает нормальный путь прохождения тока (от горячего к нейтральному) и течет через заземляющий провод.В нормальных рабочих условиях величина тока утечки настолько мала (измеряется в микроамперах), что ток утечки не влияет на работу или безопасность цепи. Суммарный ток утечки через изоляцию представляет собой комбинацию кондуктивного тока утечки, емкостного тока утечки и поверхностного тока утечки.



Кондуктивный ток утечки

Кондуктивный ток утечки — это небольшой ток, который обычно протекает через изоляцию проводника. Кондуктивный ток утечки течет от проводника к проводнику или от горячего проводника к земле. Закон Ома используется для определения величины кондуктивного тока утечки.

Сопротивление изоляции уменьшается по мере старения изоляции и воздействия повреждающих элементов. Сопротивление изоляции проводника уменьшается по мере увеличения тока утечки. Увеличение кондуктивного тока утечки приводит к дополнительному ухудшению изоляции. Кондуктивный ток утечки сводится к минимуму за счет содержания изоляции в чистоте и сухости.



Емкостный ток утечки

Емкостный ток утечки — это ток утечки, протекающий через изоляцию проводника из-за емкостного эффекта. Конденсатор — это электронное устройство, используемое для накопления электрического заряда. Конденсатор создается путем разделения двух пластин диэлектрическим материалом. Два проводника, идущие рядом друг с другом, действуют как небольшой конденсатор. Изоляция между проводниками — диэлектрик, а между проводниками — пластины.

Проводники, несущие постоянное напряжение, обычно производят небольшой емкостной ток утечки, потому что емкостной ток утечки длится очень короткий период времени, а затем прекращается.Переменное напряжение создает непрерывный емкостной ток утечки, но емкостной ток утечки можно свести к минимуму путем разделения или скручивания проводников вдоль участка.



Технический совет

В соответствии со стандартом безопасности Международной электротехнической комиссии 950, у счетчиков с двойной изоляцией максимальный ток утечки может составлять 0,25 мА, а у заземленных портативных счетчиков максимальный ток утечки 0,75 мА.



Ток поверхностной утечки

Ток поверхностной утечки течет из участков проводников, где изоляция была удалена для обеспечения возможности электрических соединений.Проводники заканчиваются проволочными гайками, сращиваниями, вставными соединителями, клеммными колодками и другими крепежными устройствами в различных точках электрической цепи. Точка, в которой с провода снимается изоляция, обеспечивает путь с низким сопротивлением для поверхностного тока утечки, а грязь и влага способствуют возникновению дополнительного поверхностного тока утечки. Поверхностный ток утечки приводит к повышенному нагреву в месте соединения. Повышенный нагрев способствует увеличению износа изоляции, что делает проводник хрупким.Ток поверхностной утечки сведен к минимуму за счет чистоты и герметичности всех соединений.

В проводниках, несущих переменное напряжение, поверхностный ток утечки течет непрерывно при изменении переменного напряжения.



Процедуры измерения мегомметра

Мегаомметры подают высокое напряжение в проводники или обмотки двигателя для проверки изоляции (см. Рисунок 3 ). Перед выполнением каких-либо измерений сопротивления с помощью мегомметра убедитесь, что измеритель предназначен для измерения проверяемой цепи.Все меры предосторожности, ограничения и процедуры измерения см. в руководстве по эксплуатации измерительного прибора. Всегда надевайте необходимые средства индивидуальной защиты и соблюдайте все правила безопасности при проведении измерений. Для измерения сопротивления мегаомметром выполните следующие действия:

1. Убедитесь, что в проверяемой цепи или компоненте отключено все питание. Проверьте цепь на наличие напряжения с помощью вольтметра.

2. Установите функциональный переключатель мегомметра в положение напряжения (подходящий диапазон напряжения для тестируемой цепи).

3. Подсоедините черный щуп к отрицательному (заземляющему) разъему.

4. Вставьте красный щуп в положительный (линейный) разъем.

5. Убедитесь, что батареи в хорошем состоянии. Мегаомметр не содержит батарей, если он включает в себя рукоятку или если счетчик подключается к стандартной розетке на 115 В.

6. Подсоедините измерительный провод линии (красный) к проверяемому проводнику.

7. Подсоедините измерительный провод заземления (черный) ко второму проводнику в цепи или к заземлению.

8. Нажмите кнопку проверки или поверните рукоятку мегомметра и прочтите отображаемое сопротивление (может занять от 10 до 20 секунд). При необходимости измените сопротивление мегаомметра или диапазон напряжения.

9. Обратитесь к изготовителю оборудования или изготовителю мегомметра за минимальными рекомендуемыми значениями сопротивления. Изоляция находится в хорошем состоянии, когда показания мегомметра равны или превышают минимальные значения, указанные производителем.

10. Снимите мегомметр с проводников.

11. Цепь разряда или тестируемые проводники.

12. Выключите мегомметр.



Рис. 3. Мегаомметры подают очень высокое напряжение (от 50 В до 5000 В) в провода или обмотки двигателя во время испытаний. Изображение предоставлено Instrumart



Важное примечание

Перед измерением сопротивления с помощью мегомметра убедитесь, что в проверяемой цепи или компоненте отсутствует напряжение. Убедитесь, что ни одна деталь не касается высоковольтной части измерительных проводов мегомметра.

мегомметров | Инструменты PCE

Информация по проведению измерений мегомметром: Когда следует проводить измерения?
Измерение следует проводить при новых работах, реконструкции, ремонте, замене мегаомметров или в случае повреждения. Кроме того, существуют предписания по проведению регулярных измерений в определенные периоды времени на промышленных установках. Такие испытания также следует проводить в частном секторе, поскольку показатели изоляции со временем ухудшаются из-за влажности, условий окружающей среды, из-за дефектов или по множеству других причин.Мегаомметры используются со встроенным электронным генератором колебаний, который увеличивает мощность батареи через трансформатор. Показания отображаются на изоляции либо с помощью стрелки, либо в цифровом виде. В нашем ассортименте мегаомметров вы найдете продукт для любого применения и для любой ситуации.

Как измерить мегаомметром?

– отключить источник питания

– соедините кабели N и PE между двумя точками

– отключить предохранитель от измеряемого прибора, затем подключить кабели LS и FI и снова подключить питание

– подключите измерительные кабели между фазным проводом и PE и между фазным проводом и N, затем подключите мегомметр и произведите измерение.Нам кажется разумным провести измерение между фазами проводника, чтобы легко обнаружить повреждение или старение линий. Минимальные значения сопротивления мегаомметра для измерения напряжения должны быть при 250 В постоянного тока 0,25 МОм, при 500 В постоянного тока 0,5 МОм и при 1000 В постоянного тока 1 МОм.

Пожалуйста, обратите внимание, что следующие точки для мегомметра:

1. Точно следуйте инструкциям по использованию.

2. Не подвергайте мегаомметры воздействию экстремальных температур или влажности, например воды

.

3.Избегайте чрезмерной влажности.

4. Не используйте мегомметры при наличии газа, легковоспламеняющихся веществ, паров или растворителей.

5. Не используйте мегомметры вблизи сильных источников тока (двигатели, трансформаторы и т. д.)

6. Перед включением мегомметра убедитесь, что условия его работы стабильны.

7. Работы по ремонту и техническому обслуживанию мегаомметров, а также их вскрытию должны производиться только специально обученными специалистами PCE Instruments.

8.Особую осторожность следует соблюдать при работе с напряжением свыше 25 В (переменного или постоянного тока). Контакт с высоким напряжением может привести к смерти.

9. При каждом изменении диапазона измерения контакт мегомметра должен быть удален с измеряемого объекта.

10. Перед проведением измерения пользователь должен проверить контрольные точки мегомметра, чтобы убедиться, что они не повреждены и не сломаны.

11. Не прикасайтесь к точкам измерения, так как это повлияет на показания.

12. Напряжение между устройством и землей не должно превышать CAT III 1000 В.

13. Не кладите мегаомметры мегаомметрами панелью управления вниз на стол или рабочую поверхность, так как это может привести к повреждению прибора.

14. Никогда не вносите изменения или модификации в мегомметр.

Мегаомметр AEMC 5060 и аксессуары в продаже

29 августа 2018 г.

Современный рынок предлагает широкий ассортимент продукции. Будьте избирательны и выбирайте только проверенные бренды.

AEMC производит высококачественное испытательное и измерительное оборудование. В линейке продукции есть кабельные тестеры, токовые пробники, мегомметры, тахометры и др. Если вам необходимо эффективно измерять электрическое сопротивление изоляторов, обратите внимание на мегомметры компании. Использование этих устройств может помочь вам получить точные показания и избежать поражения электрическим током.

AEMC 5060 — цифровой/аналоговый мегомметр на 5000 В. Он предназначен для проверки изоляции кабелей, генераторов, двигателей, трансформаторов и т. д.

Используя True Megohmmeter®Model 5060, можно быть уверенным, что испытательное напряжение остается постоянным во время испытания. Прибор отображает испытательное напряжение, ток утечки и сопротивление изоляции. Другие измерения включают DAR, DD, PI и т. д. Мегаомметр оснащен большим дисплеем с подсветкой для отображения показаний. Этот мегаомметр может работать как от аккумулятора, так и от сети переменного тока. Время зарядки устройства составляет примерно шесть часов.

AEMC 5060 портативный, его можно легко переносить с одного места на другое.Кроме того, устройство удобно в использовании, просто обязательно прочитайте руководство пользователя перед началом работы с устройством. Таким образом, элемент будет работать должным образом.

Компания разработала программное обеспечение DataView для использования с устройством. Вы можете управлять мегаомметром дистанционно с компьютера: запускать тесты, сохранять настройки для приложений, распечатывать отчеты о результатах измерений и т. д. Прибор имеет 128 кБ памяти для хранения показаний.

AEMC делает ставку на качество. AEMC 5060 имеет надежную конструкцию и в то же время обеспечивает отличную производительность.Устройство изготовлено из прочных материалов и рассчитано на длительное использование. Компания внедряет новейшие технологии в процесс производства. Кроме того, каждый элемент тестируется в соответствии с действующими стандартами.

Получите точные результаты с AEMC!

Вопросы и ответы

BD Loops BD-MEGGER Аналоговый мегомметр тестер цепей

BD Loops BD-MEGGER Аналоговый мегомметр Loop Tester

Магазин не будет работать корректно в случае, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

• Аналоговый вольтметр переменного тока 0–600 В и мегомметр/тестер изоляции •Включает: • Батареи • Инструкции по быстрому запуску • Подробные инструкции • Буклет с записью тестирования • Чемодан для переноски

MPN: БД-МЕГГЕР

Информация о продукте

Мегаомметры

— единственные измерители, которые могут проверять наиболее распространенную проблему контура — разрыв изоляции, приводящий к замыканию контура на землю.Вот почему их называют «тестеры изоляции».

Этот аналоговый мегомметр дает установщикам больше информации, чем более распространенные мегомметры с подсветкой. Штифт будет указывать на показания мОм, давая вам число, которое вы можете отслеживать и контролировать, чтобы определить, замыкает ли петля на землю.

Меггер петли BD включает в себя:

  • Батареи
  • Краткое руководство по тестированию контуров
  • Подробные инструкции по тестированию циклов
  • Буклет с записями о тестировании. Отслеживайте характеристики контура и защищайте свою установку.
  • Чемодан для переноски

Чтобы получить показания мегомметра, просто подсоедините один вывод мегомметра к контуру, а другой вывод мегомметра заземлите.

Для получения подробных инструкций о том, как создать петлю, щелкните здесь.

Проверяете ли вы свои петли с помощью правильного измерителя?

Чтобы правильно «мегировать» контур, вы должны использовать мегомметр, а не мультиметр. Поскольку мультиметры имеют настройку «Ом», многие установщики ошибочно полагают, что мультиметр можно использовать для «замкнутой петли». Вот краткий обзор различий мегаомметров и мультиметров:

Мультиметры обычно измеряют непрерывность, сопротивление и напряжение. (Для контуров мультиметры проверят целостность цепи, но не сообщат вам о замыкании контура на землю.) (Мегаомметры подскажут вам, если изоляция контурного провода повреждена, что вызывает короткое замыкание на землю.)

Узнайте, как правильно проверить контур с помощью мегомметра, здесь.

Для получения образовательных статей, результатов тестов, справки и инструкций посетите сайт BD Loops Education & More

Спецификация
Торговая марка Петли BD
Номер детали производителя BD-МЕГГЕР

В настоящее время для этого продукта нет доступных аксессуаров, или все доступные аксессуары уже добавлены в вашу корзину.

Руководства по продуктам

Брошюры о продукции

Дополнительные ресурсы

@ Copyright 2021 Gate Depot @ Martrano Enterprises, LLC Все права защищены.Никакая часть этого сайта не может быть воспроизведена в любой форме или любыми средствами, механическими или электронными, без предварительного письменного согласия Gate Depot.

Добавить комментарий

Ваш адрес email не будет опубликован.
