Не греет масляный радиатор причины. Как разобрать и отремонтировать масляный обогреватель. Нагревательный элемент не нагревается

Электрические масляные обогреватели являются распространенными приборами и обладают высокой надежностью, но бывает, что и такие простые приспособления выходят из строя. В ситуации, когда обогреватель не включается или плохо греет, нужно проверить наличие гарантийного талона. При действующей гарантии его следует отнести в сервисный центр. Но часто случается так, что подобная возможность отсутствует, и ремонт масляного обогревателя придется делать своими руками. В этом случае необходимо рассмотреть возможные причины поломок и выяснить методы их устранения.

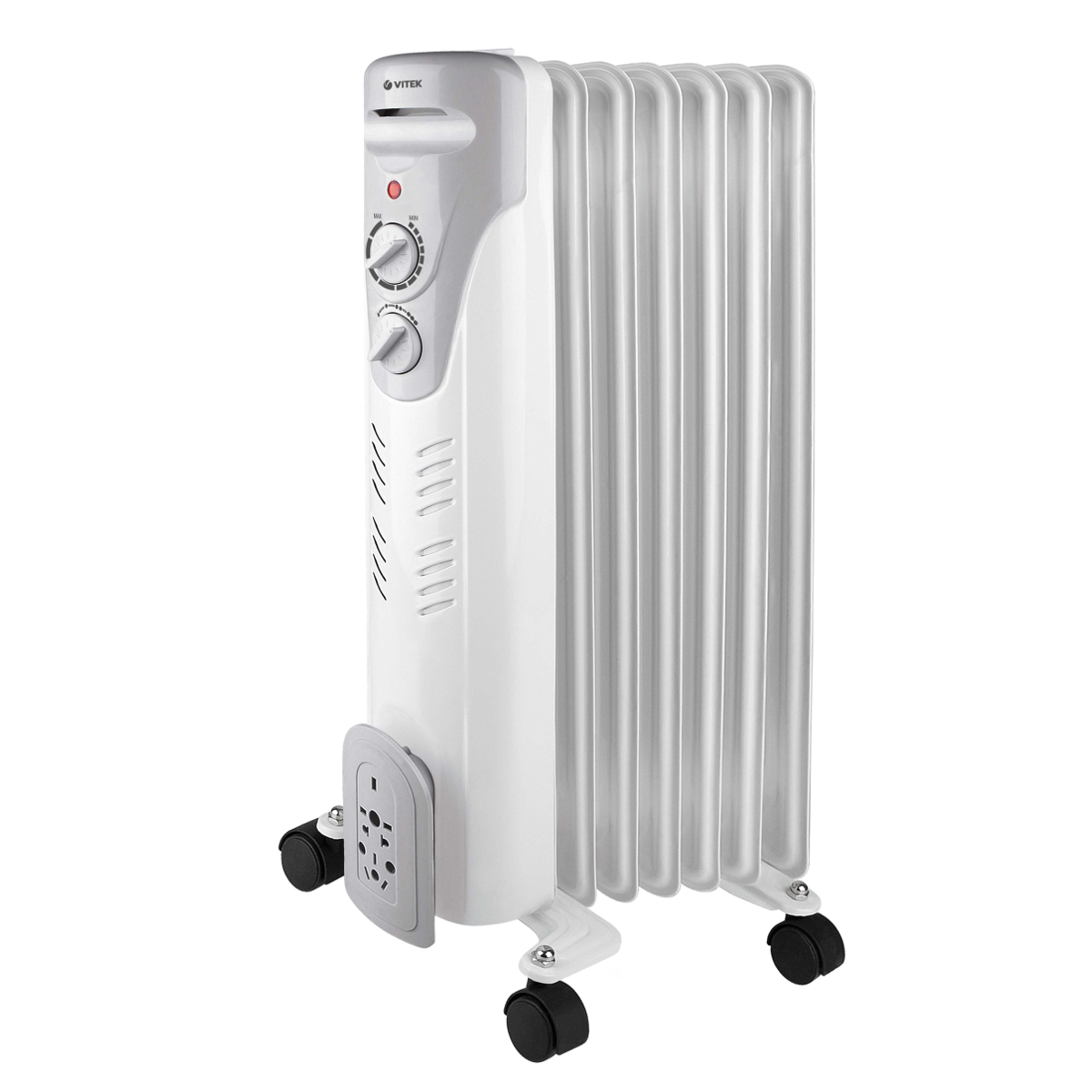

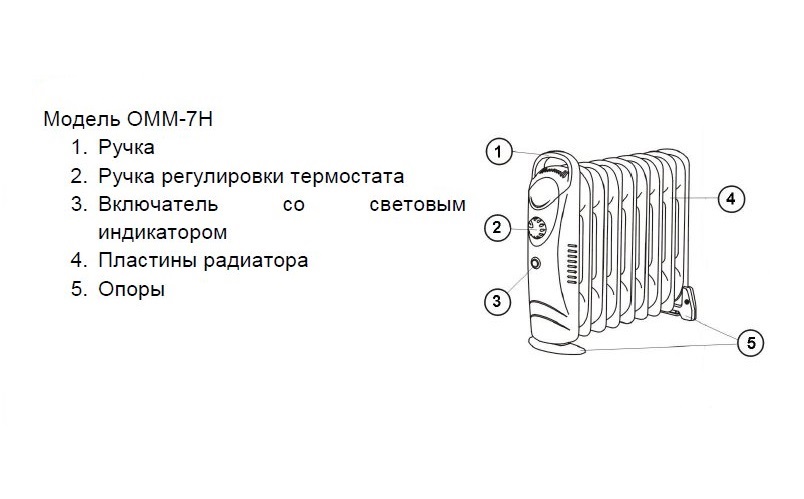

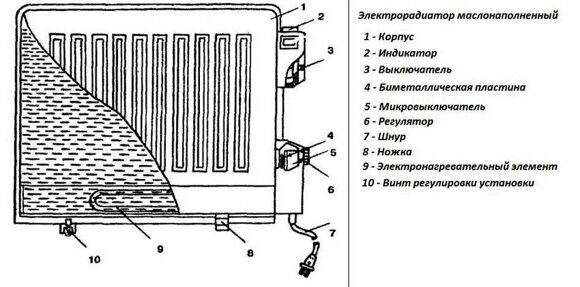

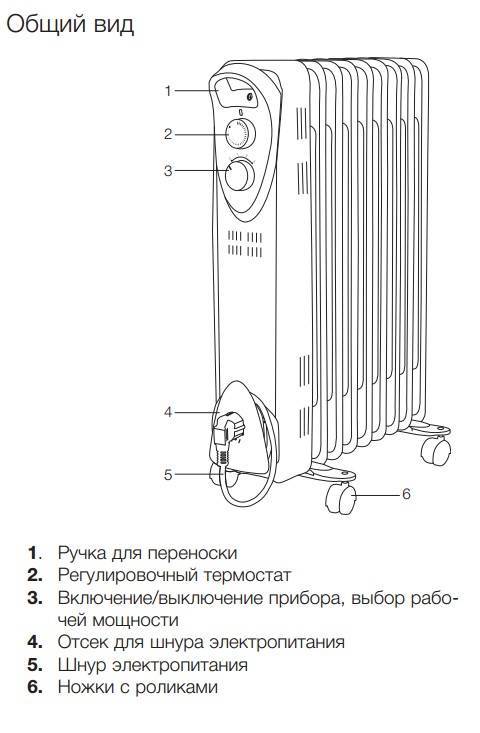

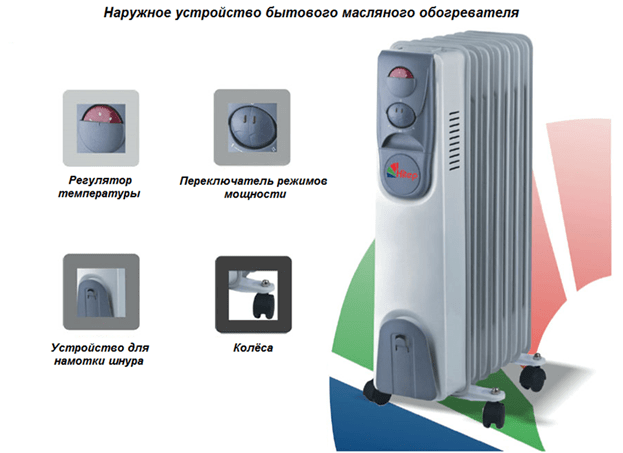

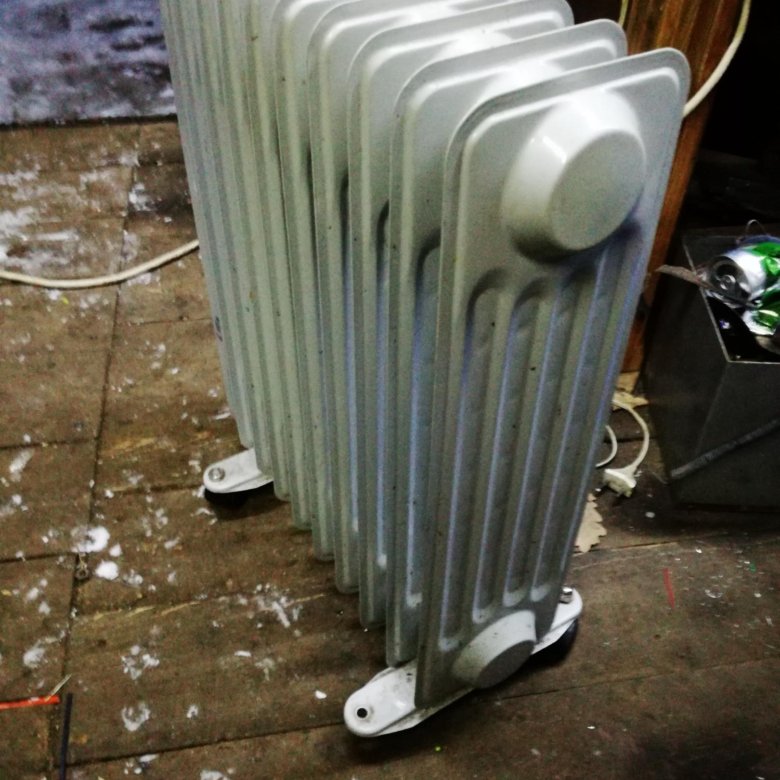

Устройство масляного радиатора

Различные модели обогревателей могут иметь разное количество нагревательных элементов, терморегуляторов и коммутирующих устройств для соединения и подключения. Также в них установлены системы принудительного обдува для усиления конвекции и повышения теплоотдачи.

Нагревательные элементы помещены в заполненный маслом прочный герметичный корпус с ребрами, покрытый стойким порошковым диэлектрическим напылением. Выключатели крепятся к обогревателю с внешней стороны. Все соединения нагревательных устройств и внешних элементов управления подключены через герметичную муфту.

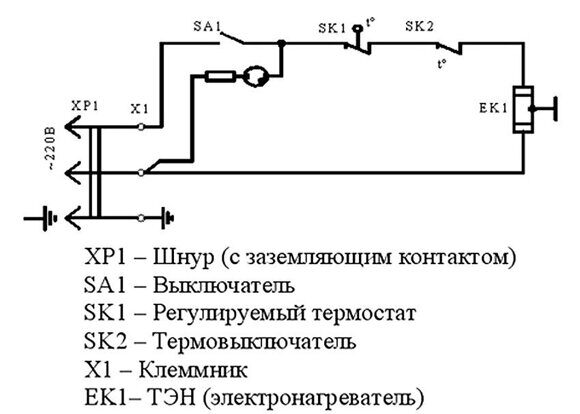

Схема масляного обогревателя сконструирована следующим образом: питающий провод со штепсельной вилкой подсоединен через выключатели и термопредохранитель к нагревательным элементам. При этом термопредохранитель обеспечивает разрыв питающей цепи в случае аварийного перегрева прибора. Последние модели масляных обогревателей также оснащаются датчиком положения, который отключает прибор в случае его падения или критического отклонения от рабочего состояния.

Как разобрать масляный обогреватель

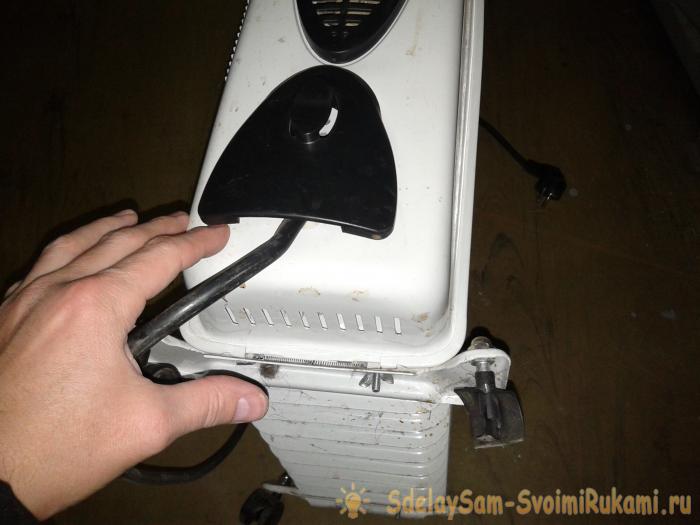

Если принято решение устранить неисправность своими руками, то разбор обогревателя следует начинать со стороны присоединения шнура питания. В большинстве случаев он подходит к крышке, закрывающей панель управления, и крепится внешними винтами.

Открутив их и демонтировав крышку панели управления, можно получить доступ ко всем предохранительным и коммутирующим устройствам.

На этом разбор обогревателя завершен, т. к. нарушать герметичность корпуса крайне нежелательно. В 90% случаев любая неисправность – это выход из строя управляющих систем или обрыв контактов, находящихся вне герметичного корпуса.

Типы неисправностей и их устранение

Типичные неисправности обогревателя бывают следующими. При включении устройства в сеть происходит срабатывание автоматической защиты на распределительном щитке. Это признак короткого замыкания. Ремонт масляных обогревателей в этом случае выполняют путем определения места КЗ и устранения причины замыкания. Если устройство не греет или греет слабо, причин может быть множество. Выяснить, почему не работает прибор, можно путем прозвонки схемы и определения неисправного элемента.

Следы масла на корпусе и полу скажут о нарушении герметичности. Нужно найти место утечки и восстановить целостность корпуса. Чтобы починить обогреватель, понадобятся инструменты, но они достаточно распространенные и скорее всего найдутся в любом доме.

Необходимо подробнее рассмотреть каждую из возможных поломок.

Ликвидация утечки масла

Если на корпусе прибора обнаружен потек масла, требуется найти место утечки, заварить его или провести пайку. В последнем случае следует использовать серебряный припой, простым оловом паять нельзя. Подтекающее масло не позволит качественно пропаять место утечки, а значит, придется слить масло и только тогда провести пайку с применением горелки. Затем следует проверить герметичность места пайки, наполнив обогреватель водой. Убедившись, что жидкость не просачивается в месте протечки, ее нужно слить, а обогреватель просушить путем нагрева.

После того как вся вода испарилась, можно залить масло в обогреватель. Перед заливкой субстанцию следует нагреть до 90°C. При существенной утечке нужно менять весь объем, по возможности используя трансформаторное масло. Заполняя обогреватель, надо оставлять место для теплового расширения. Доливать другое масло категорически запрещено, т. к. марка исходного продукта неизвестна, можно случайно смешать минеральное с синтетическим. Замене подлежит весь объем масла.

Посторонние шумы

Шумы в обогревателе могут носить как периодичный, так и постоянный характер. Источником шумов после включения может стать вода, которая попала в масло в виде пара при сборке по причине высокой влажности в цеху. Нагреваясь, вода переходит из жидкого состояния в газообразное и производит треск.

Еще одной причиной шума при включении могут быть лопающиеся пузырьки воздуха. Это случается, когда обогреватель переносили и взбалтывали в нем масло. После прогревания прибора данные шумы исчезают и не несут в себе опасности для дальнейшей эксплуатации.

Постоянный треск – это причина неисправности электрической части обогревателя. Ее следует найти и устранить, поскольку эксплуатировать такой прибор нельзя.

Также обогреватель может потрескивать при линейном расширении деталей, размеры которых меняются при нагревании. Это тоже не является опасным, кроме того, звуки пропадают при прогревании.

Электрика

Если масляный радиатор перестал работать, скорее всего это связано с проблемами и неисправностями электрической части. Проверку следует начинать с демонтажа крышки, закрывающей электросхему обогревателя. После этого с помощью тестера необходимо проверить исправность питающего шнура. Неисправный элемент находят путем поочередной прозвонки. Затем следует перевести тестер в режим измерения сопротивления и проверить состояние проводников. Если сопротивление хотя бы одного проводника отличается от нуля, выполняется замена вилки или провода.

Произвести ремонт электрической части, кроме шнура, в домашних условиях не удастся. Необходимо запомнить, а лучше сфотографировать порядок подключения клемм, после чего демонтировать неисправный датчик. В магазине нужно приобрести такой же и установить на место старого.

Биметаллическая пластина

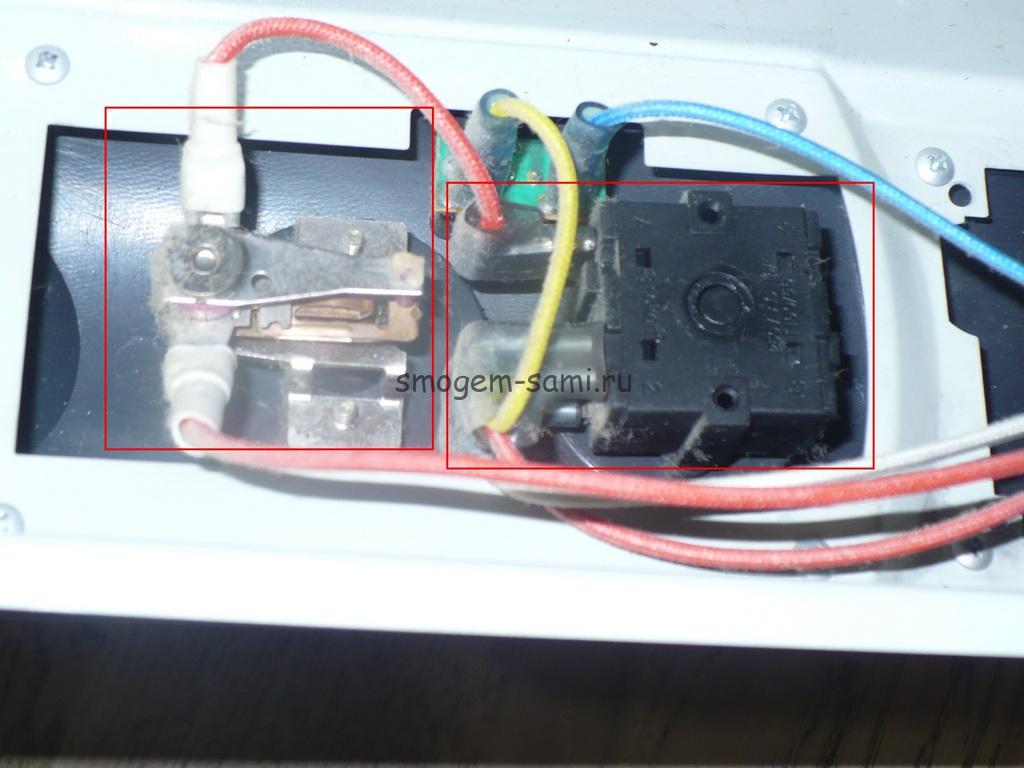

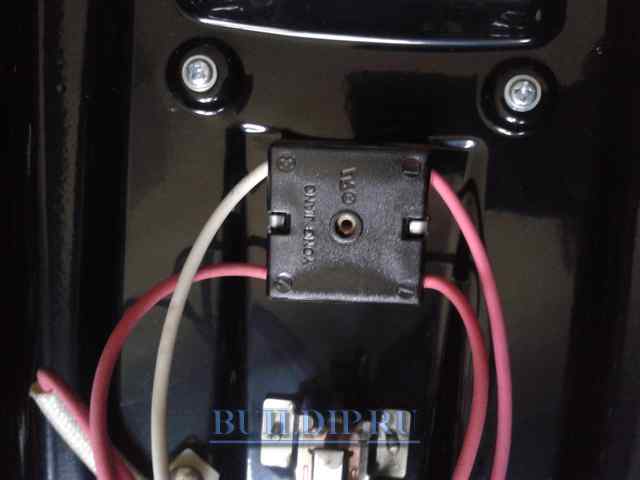

Биметаллический терморегулятор находится рядом с клавишами управления режимами обогревателя. Он представляет собой вращающуюся рукоять, подсоединенную к подвижному контакту и биметаллической пластине. Она состоит из двух разных металлов и способна менять свои линейные размеры в зависимости от температуры, а при жестком закреплении концов – изгибаться и замыкать контакт.

Проверку исправности биметаллического терморегулятора производят путем его подключения к тестеру. При постепенном повороте ручки управления температурой обогревателя проводят измерение сопротивления на выводах реле. Сопротивление должно быть равно 0 при всех положениях регулятора. В противном случае нужно протереть контакты спиртом или зачистить наждачной бумагой (нулевкой). Если манипуляции не привели к нормальной работе регулятора, его следует заменить.

Термореле

Количество данных элементов зависит от схемы подключения ТЭНов и набора режимов обогревателя. В большинстве случаев прибор имеет 3 режима работы и 3 самовосстанавливающихся термопредохранителя, при этом установлены 2 ТЭНа разной мощности.

Термопредохранители находятся в стекловолоконных защитных трубках. Проверив сопротивление каждого из них, можно определить исправность элементов. В случае наличия неисправности термореле подлежит замене. После выполнения ремонта следует проверить сопротивление цепи в каждом режиме работы обогревателя.

Поломка ТЭНа

ТЭН (трубчатый электрический нагреватель) для масляного обогревателя состоит из оболочки – трубчатого металлического корпуса, нихромовой спирали и кварцевого песка, изолирующего спираль от стенок трубки. С обоих концов трубка герметизируется проходными изоляторами, через которые подключены выводы нагревательной спирали. Они не имеют полярности и подключаются к сети произвольно.

Наиболее частая неисправность в ТЭНе – это обрыв спирального нагревательного элемента (нихромовой нити). Для проверки необходимо притронуться щупами тестера к выводам ТЭНа в режиме измерения сопротивления. При появлении на дисплее мультиметра 1 (сопротивление равно бесконечности) диагностируется обрыв нити.

Если выяснилось, что ТЭН для масляного обогревателя сгорел, то потребуется ремонт, связанный с большими сложностями. Это поиск ТЭНа нужной конфигурации и мощности, его выпрессовка из корпуса с сопутствующим процессу сливом масла, замена ТЭНа, заливка масла, герметизация и т. д. Проще купить другой обогреватель, т. к. ремонт выльется практически в ту же сумму.

Датчик падения или положения

Датчик падения или вертикального положения масляного обогревателя представляет собой систему из грузика и подпружиненного рычага, находящихся в равновесии. При вертикальном положении обогревателя грузик воздействует на рычаг, а тот – на концевой выключатель, замыкающий сеть. При изменении положения масляного обогревателя равновесие системы нарушается, и выключатель разрывает контакт.

От датчика положения отходят 2 провода. Измеряя сопротивление датчика в разных положениях, определяют его исправность. Если масляный обогреватель находится в вертикальном положении, сопротивление на концах датчика должно равняться нулю.

В наклоненном состоянии сопротивление должно равняться бесконечности. Если измерения отличны от нормы, то датчик следует заменить.


В независимости от качества, рано или поздно, почти все электрические обогреватели стают плохо греть, не включаются или уже совсем не греют.
Самостоятельный ремонт электрического обогревателя не составляет больших трудностей, так как зачастую данный класс устройств не считается сложным прибором.
В быту люди используют большое разнообразие электрических электрообогревателей: электрические инфракрасные камины, конвекторы, тепловентиляторы и разнообразные масляные радиаторы. У всех подобных приборов в независимости от конструктивных особенностей, нагревающим элементом служит нихром.

Следует заметить что чем проще конструкция обогревателя тем дольше будет работать такой прибор, и кто муже легче будет разобраться в поломке и починить его.

Устройство

Для быстрого и эффективного ремонта, прежде всего, необходимо понимать как устроен обогреватель.
В независимости от разновидности таких устройств, все они имеют основные общие элементы.
Обогреватели оборудуются одно- или двух клавишными выключателями которыми можно выбирать один или два ТЭНа которые будут греть, а также лампочками индикации работы ТЭНа.
ТЭН может иметь не два контакта а три, с двумя разделенными греющими спиралями внутри.

Сразу после сетевого шнура с вилкой может стоять защитный термопредохранитель, который будет автоматически отключать обогреватель после перегрева, например если накрыть конвектор сверху полотенцем.
Также может присутствовать датчик наклона, который сработает, если например, конвектор упадет или перевернется.
Помимо термопредохранителя, также может быть и “автоматический выключатель” – предохранитель тока перегрузки, для других аварийных ситуаций.

схематическое устройство обогревателей

Диагностика и поиск неисправности обогревателя

Любая диагностика начинается с разборки обогревателя, но прежде чем разбирать, его необходимо отключить и вытянуть вилку с розетки.

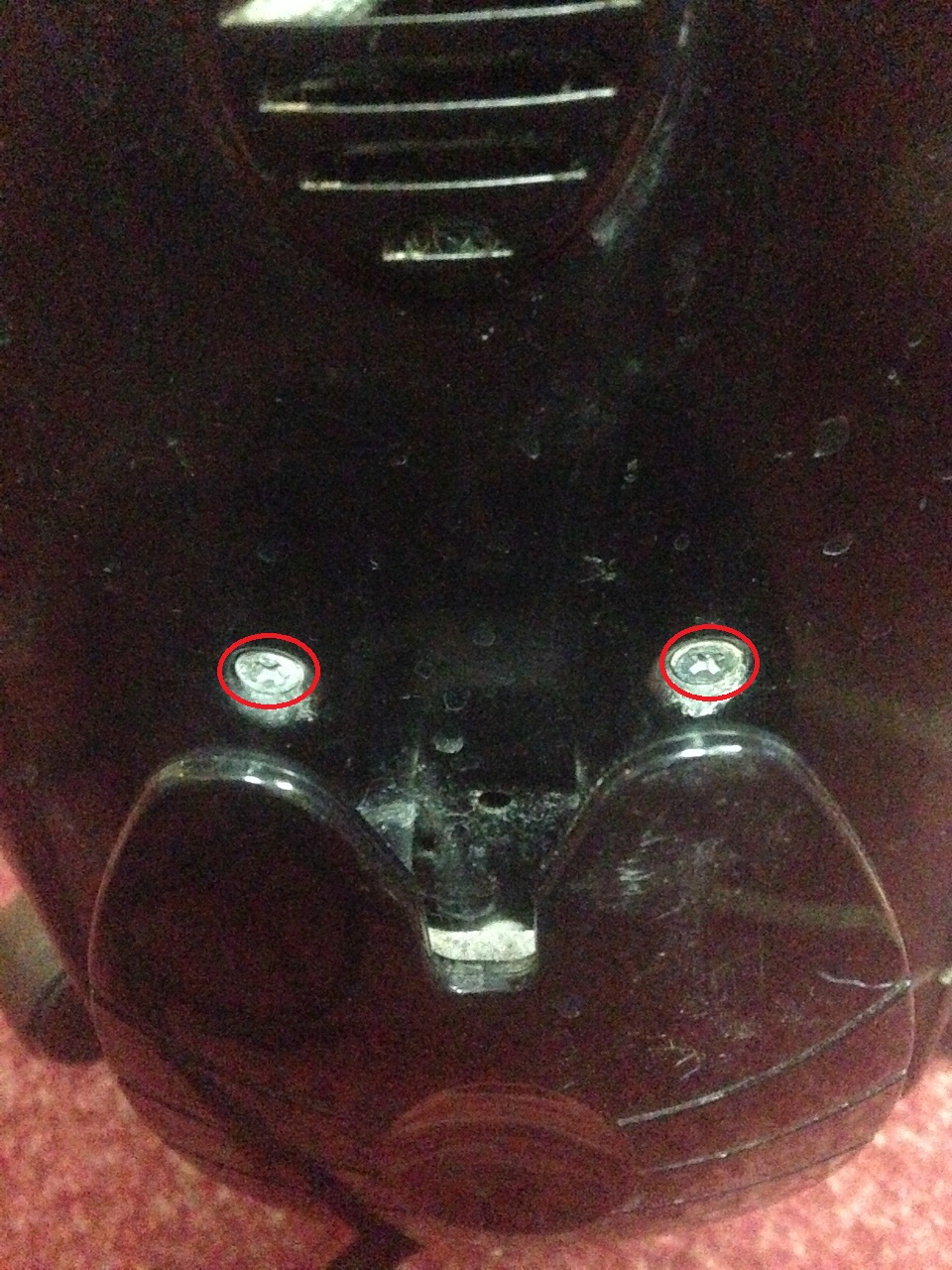

Откручиваем винтики корпуса, скорее всего корпуса панели управления. Добравшись до соединительной управляющей панели с термостатом, терморегулятором и другими элементами, проверку начинаем с прозвонки сетевого шнура.
Дальше проверяем работу всех управляющих клавиш и тумблеров – прозванивая их тестером. Затем все последовательные цепи.

Терморегулятор проверяется тестером и он должен выдать на контактах нулевое сопротивление (КЗ) или близкое к нулевому, это будет говорить о исправности терморегулятора.

Помимо исправности самих элементов обогревателя, причина поломки может скриватся и в плохом и ненадежном контакте проводников, со временем, из за разности материалов они окисляются и отгнивают, так что в данном моменте тоже следует обратить внимание.
Затем проверяются защитные элементы: датчик положения и термопредохранитель.

Термопредохранитель прозванивают тестером, в исправном и холодном состояние на его контактах должно быть нулевое сопротивление (КЗ).
Таких термопредохранителей может быть несколько штук в одном корпусе и как правило чем больше корпус – тем больше в нем термопредохранителей.
Следует заметить что термопредохранитель может быть и рабочим (исправным) но из за сильной загрязненности фильтров и конвекционных отверстий они могут моментально срабатывать и отключать обогреватель.

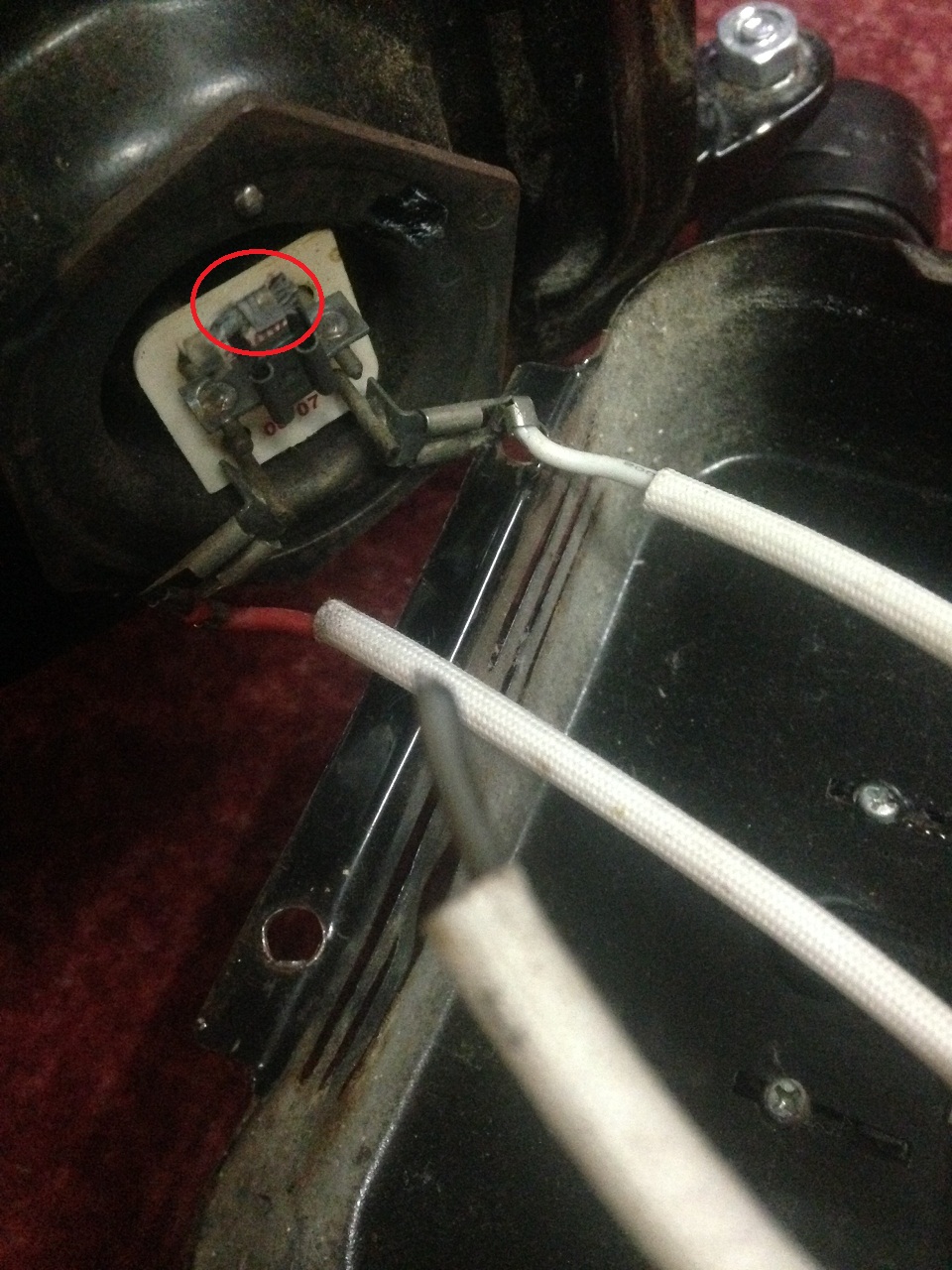

Что же представляет из себя датчик положения , так это, в большынстве конструкций, какой то грузик который при наклоне или ронению обогревателя воздействует на мини выключатель который уже размыкает напряжение. Исправный датчик положения, в нормальном вертикальном положение обогревателя на своих контактах должен иметь нулевое сопротивление (КЗ).
Основным решающим моментом будет проверка нагревательных ТЭН ов. В больших обогревателях их как правило несколько, наиболее часто их два. И часто причиной недостаточного прогрева помещения есть выход из строя одного из ТЕНов.
В большинстве случаев ТЭН не подлежит ремонту и заменяется аналогичным.
Как проверить ТЭН? Сопротивление на его контактах может быть разным, в зависимости от конкретного устройства, но однозначно он должен прозваниватся. Примерные значения сопротивления могут быть в диапазоне 20 – 100 Ом.

Основные неисправности обогревателей

Обогреватель не включается.
Причин может быть несколько. Необходимо проверить розетку, вилку и электрический шнур. Затем разобрать и убедится в наличие сетевого напряжения внутри устройства, лучше всего использовать для этого контрольную лампочку на 40Вт.
Проверяется напряжение по последовательной цепи, термопредохранитель, термостат, термовыключатель, ТЭН
Проверку под напряжением следует проводить осторожно или использовать метод прозвонки на сопротивление (мультиметром) уже без напряжения.

Тепловентелятор включается но не греет.
Обогреватель дует воздух но при этом не греет его, такая ситуация явно указывает на неисправность ТЭНа, один из участков спирали может быть поврежден, необходимо внимательно осмотреть всю протяжность нихромного проводника, а также прозвонить тестером сам ТЭН, сопротивление должно быть где то в раене 70 Ом.
В случае видимого разрыва или отгорания нихромового проводника, его можно попытаться восстановить если немножко оттянуть оборванные проводники к центру и аккуратно скрутить с запасом их друг к другу, затем надежно вставить “соединение” обратно, но так чтоб оно не сместилось и не замкнуло в процессе работы случайно на соседние витки спирали.
Также причиной такой работы может быть термопредохранитель или биметаллические пластины терморегулятора. В холодном состояние они должны быть замкнути, иногда возникает необходимость их зачистки для улучшения надежности контакта. Исправные биметаллические пластины от тепла паяльника должны размыкаться.

Тепловентилятор греет но вентилятор не крутится (не дует).
Если лопасти исправны и нигде не подклинены, то вероятнее всего причина в двигатели.
Но все же сначала необходимо убедится в том что на двигатель поступает напряжение. Убедится в том что его вал легко и без усилий проворачивается.
Дальше двигатель можно проверить мультиметром, его контакты должны прозваниватся и показывать хоть каое то сопротивление.
При необходимости моторчик можно разобрать и осмотреть внутри, возможно сильное загрязнение. Прозвонить обмотки, почистить коллекторный узел и осмотреть надежность прилегания щеток. Возможно будет необходимо прокапать машинным маслом втулки движущей части двигателя.
При перегоранию обмоток двигатель необходимо заменить.

Обогреватель отключается (из за перегрева)
Причин может быть несколько. Например большая площадь обогрева и маломощный конвектор, в следствие постоянной работы перегревается корпус и внутренние элементы в том числе элементы защиты от перегрева которые отключают устройство.
В других случаях может быть причиной неправильная установка конветора. Необходимо организовать свободный приток поступающего воздуха к нижней части обогревателя и свободный отток горячего воздуха из верхней части конвектора, нечем не накрывать его и не создавать сопротивление выходу тепла с конвектора.

Масляный радиатор протекает.
Самостоятельный ремонт в таких случаях является задачей непростой и неблагодарной. Клеи и герметики в данном случае бесполезны.
Для герметизации пробоин необходимо слить масло, залить водой и с помощью инверторной сварки для тонких листов. Проварить пробоину, предварительно зачистив место от краски и коррозии.
При постоянном вытекание масла следует понимать что все же масло необходимо будет долить, так как для эффективной работы такого обогревателя необходимо наличие 90% объема масла от общей емкости масляного “бака”, остальное пространство должен занимать воздух, он играет роль своеобразной подушки при розшырению масла при нагреве.

Многие поломки отопительных устройств можно устранить самостоятельно, что будет весьма дёшево.

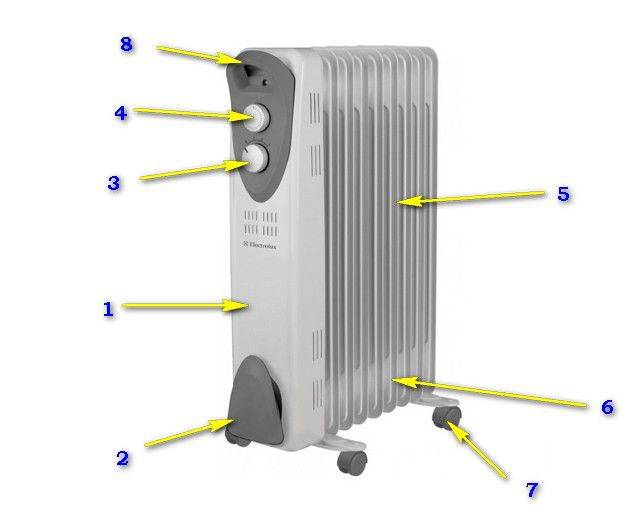

Строение радиатора

Провести , который сломался, можно тогда, когда известно его строение. Оно является таким:

  1. Металлическая герметичная емкость в виде батареи или гармошки . В середине нее находится техническое масло. Оно заполняет 90% емкости. Остальную часть составляет воздух. Он необходим для компенсации расширения масла в результате нагрева. Если все внутреннее пространство радиатора было бы заполнено маслом, то емкость просто разорвало бы.
  2. ТЭН . Он находится в середине основной части радиатора. Его всегда монтируют внизу емкости. Он нагревает масло. Во время нагрева масло циркулирует по радиатору. Большинство производителей монтируют двойной ТЭН. Он имеет две спирали. ТЭН закреплен так, что все его контакты находятся на внешней стороне бака. Может быть встроенным или съемным.
  3. Термопредохранитель . Он размещается неподалеку от ТЭНа над нагревательным элементом. Задача предохранителя – измерять температуру масла и в случае, если она стала критической, или масло вытекло (тогда сильно нагревается корпус), отключить ТЭН. Он является вспомогательным элементом безопасности, поэтому очень редко вмешивается в работу аппарата. Бывает двух видов: биметаллическим и проволочным. Первый более надежный.
  4. . Его можно найти вверху обогревателя. Оно предназначено для регулирования нагрева радиатора. Основная часть этого элемента – биметаллическая пластина – находится в нагретом воздухе и реагирует на изменения его температуры. Над ним обычно имеются вентиляционные отверстия. Такие же есть внизу кожуха, который присоединен к основной металлической емкости.
  5. Два выключателя . Каждый из них соединен фазным, нулевым и заземляющим проводами, которые отходят от ТЭНа. К каждому из них подходит провод от теплового реле. Возле выключателей есть лампочка, которая при работе ТЭНа светится.

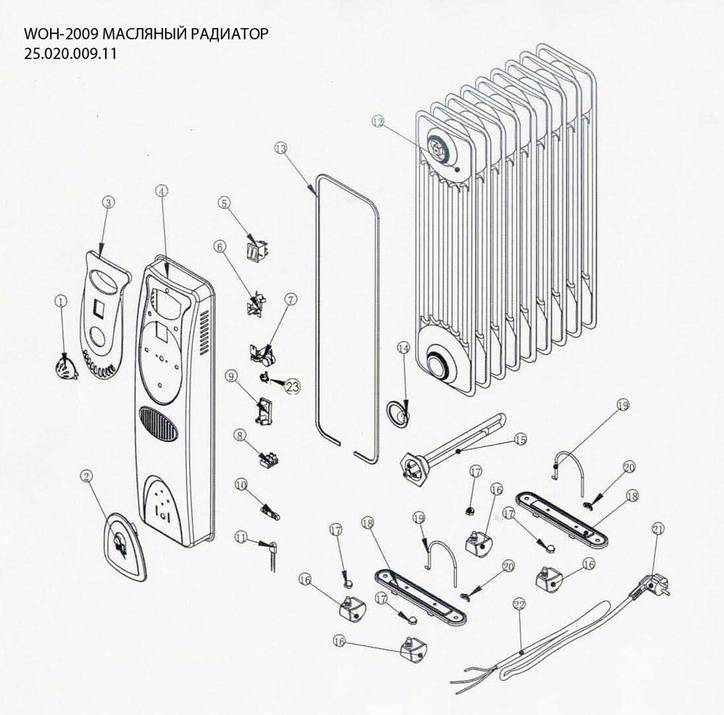

Разбор масляного радиатора

Всегда начинается с этой процедуры, ведь электрические элементы находятся под защитным кожухом , который прикреплен к одному торцу обогревателя. Причем производитель присоединил его так, что, кажется, будто он и корпус являются одним целым.

Читайте также: Ремонт масляных радиаторов

Радиатор разбирают так:

  1. Снимают крышку наверху кожуха. На ней есть слова «не накрывать» или do not cover . Для снятия используют отвертку.
  2. Ставят радиатор на бок, снимают пружину.
  3. Слегка разгибают пластмассовую или металлическую накладку и снимают ее. Это делают аккуратно, без резких движений. Иначе накладка может сломаться.
  4. Аккуратно откладывают в сторону кожух. Его получится только развернуть и поставить на пол у основной части устройства, ведь закрепленное на нем термореле соединено с ТЭНом коротким проводом .

Основные поломки

  1. Перегорание, загрязнение контактов.
  2. Неисправность вилки.
  3. Выход из строя термопредохранителя.
  4. Деформация биметаллической пластины.
  5. Поломкаа ТЭНа.
  6. Выход из строя датчика падения или положения.
  7. Утечка масла.

Ликвидация наиболее простых поломок

Этими поломками являются окисление, ослабление контактов, выход из строя вилки .

После разбора радиатора нужно проверить каждый провод. Это делают с помощью мультиметра или тестера. Сначала проверяют исправность вилки. Для этого к одному ее концу прикладывают одну клемму тестера. Вторую клемму тестера нужно приложить к соединению термореле и провода, отходящего от вилки.

Иногда может быть дополнительное соединение на кабеле питания. Его делают сразу после входа кабеля в корпус. Далее от этого соединения отходят провода к термореле и ТЭНу. Вторую клемму тестера нужно прикладывать к каждому проводу в таком соединении. Проверяют оба выхода вилки.

Если тестер не дал сигнала при поочередном приложении второй клеммы тестера к концу входного фазного и нулевого провода, то неисправной является вилка. Ее нужно заменить.

После этого тестером проверяют все остальные провода. Одна его клемма всегда прикладывается к вилке. Другой касаются всех клемм. Последовательность проверки такова:

  • контакты термореле;
  • контакты термопредохранителя;
  • контакты регулятора работы ТЭНа;
  • контакты ТЭНа.

Во время проверки термореле должно находиться в таком положении, при котором ТЭН будет работать. Его выставляют на температуру, которая больше имеющейся.

Если при проверке выходного контакта термореле нет сигнала тестера, то возможно плох контакт или сломалось термореле, а точнее биметаллическая пластина . Сначала обращают внимание на контакт. Клемму провода вытягивают и проверяют. Если она является чистой, нет окислений или копоти, то она исправная, и проблема заключается в основании крепления клеммы или термореле. Если клемма имеет перечисленные недостатки, то ее нужно почистить. В крайнем случае её заменяют новой.

Визуально можно проверить все контакты. Если клеммы чисты, без повреждений, то проблема не в них. Некоторые из контактов могут быть ослабленными. Тогда их докручивают или более сплющивают основание, в которое вставляется клемма.

Читайте также: Характеристики и изготовление масляного обогревателя

Ремонт термореле и термопредохранителя

Этот процесс заключается в замене биметаллической пластины или всего элемента. Биметаллическую пластину нужно заменять тогда, когда она сильно деформировалась, и любое положение колесика реле не замыкает контакт.

Биметаллическую пластину меняют так:

  1. Выставляют наименьшую температуру нагрева.
  2. Снимают ручку регулятора.
  3. Выкручивают гайки, демонтируют рамку.
  4. Снимают биметаллическую пластину, ставят на ее место новую.
  5. Собирают регулятор.
  6. Проверяют правильность работы пластины. Для этого нужно повернуть ручку регулятора, изменив положение пластины и выставив определенный уровень температуры . Далее нагревают пластину феном или вентиляторным обогревателем до выставленного уровня температуры. Если она выгибается и контакт разъединяется, тогда она установлена хорошо. В обратном случае замена является неправильной. Решать сложность нужно, ослабляя давление пластины на контакт, который соответствует наименьшей температуре нагрева.

Выставление пластины в нужное положение – длительный процесс. Проще купить новый терморегулятор.

Аналогичные действия выполняют со сломанным термопредохранителем.

Ликвидация утечки масла

Нарушение герметичности основной части радиатора и утечка масла является наиболее частой проблемой этих обогревателей. Масло может вытекать через случайную пробоину или стенку, которая проржавела. Если имеет место второй вариант, то лучше приобрести другой радиатор, поскольку коррозия может разрушить большую площадь, чем видно. Поэтому через некоторое время возле заваренного или запаянного места потечет масло .

Пробоины или малые дырочки, трещины можно:

  • запаять;
  • заварить.

Первого варианта следует избегать. Пайка не может обеспечить надежного соединения, и при постоянном нагревании/охлаждении, прочный контакт припоя и металла бака начнет превращаться в трещину. Поэтому пробоину лучше заварить.

Подготовка обогревателя к пайке или сварке является одинаковой:

  1. Спуск масла из бака.
  2. Очистка проблемного места от грязи и ржавчины. Это можно сделать наждачной бумагой.
  3. Наливание воды в бак. Это позволит избежать возможного возгорания (внутри было масло, и его остатки точно сохранились).
  4. Переворачивание радиатора в такое положение, при котором вода не будет вытекать из пробоины.

Очень часто обогреватели ломаются в самый неподходящий момент. Исправно работающий прибор вдруг перестает включаться. Знакомая ситуация? Естественно, мы не знаем, почему такое происходит, и хотим быстро найти выход из сложившейся ситуации. Можно, конечно, сразу же купить новый обогреватель, но можно и отремонтировать старый.

Прежде чем приниматься за ремонт приготовьте все необходимое:

  • Обязательно возьмите отвертку и омметр.
  • Также вам понадобиться биметаллическая пластина, немного ветоши, тушь, спирт и надфиль.
  • Не забудьте о наждачной бумаге.

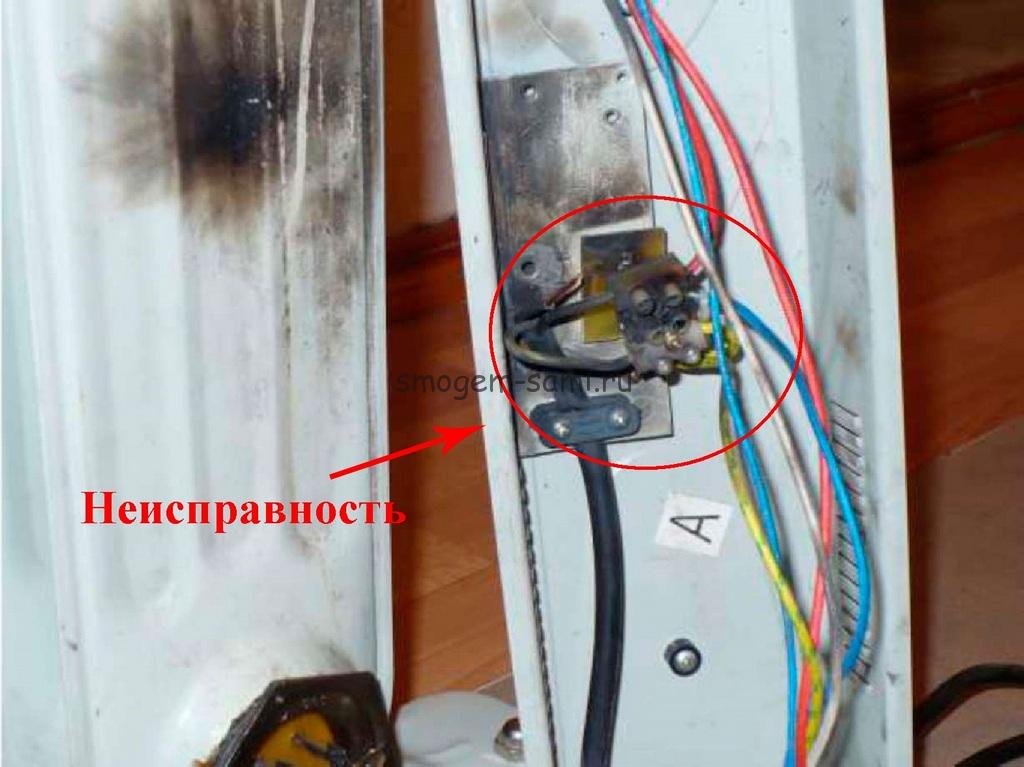

Нарушение контактов

Что же может быть причиной поломки, если ваш обогреватель вдруг перестал включаться и нагреваться? Чаще всего произошло нарушение контакта в районе вилки. Повреждение жил провода или ослабление их крепления к клеммам также вполне могут быть причинами неисправности аппарата. Естественно, мы забываем, как небрежно обращались с прибором, ведь нельзя тянуть обогреватель за шнур, чтобы переместить его в другое место помещения. Для передвижения прибора существует специальная ручка.

Чтобы определить наличие повреждений вилки и шнура необходимо открутить гайки крепления панели. Затем очень аккуратно снимаем шайбы. Сначала снимаем пружинные шайбы, а только затем круглые. Шайбы положите в отдельную коробку, чтобы они не потерялись. После этого снимаем крышку с прибора и проверяем все соединения.

Для проверки кабеля используют омметр. Этим прибором проверяют напряжение в кабеле. Затем проверяем, хорошо ли затянуты контактные винты, фиксирующие концы жил в кабеле питания. Если в процессе проверки вы обнаружили нагар на контактах, то необходимо хорошо зачистить их, используя наждачную бумагу. После всех ремонтных работ шнур присоединяем обратно к блоку управления и фиксируем крышку.

Не думайте сразу же включать прибор в розетку. Прежде чем подсоединять его к электрической сети делается проверка всех частей обогревателя, которые проводят ток. Такая проверка делается при помощи уже знакомого нам омметра. Когда все проверено можно смело включать прибор в розетку для проверки.

Обратите внимание на работу прибора. Отключается ли он когда достигает требуемой температуры нагрева? Если он не отключается, то необходимо сразу же отключить масляный обогреватель от электросети. Дело в том, что при чрезмерном нагреве масляные обогреватели могут иногда взрываться.

Неисправность терморегулятора

При неисправностях терморегулятора необходимо снова снять крышку блока управления. Затем необходимо открутить гайку с винта. Головку винта можно закрепить, используя отвертку, а затем снять шайбу. После этого очень осторожно приподнимаем якорь, зачищаем и протираем спиртом контакты терморегулятора. Проделав все работы, аккуратно собираем терморегулятор и снова проверяем наш масляный обогреватель.

Поломка биметаллической пластины

Очень часто в масляном обогревателе ломается биметаллическая пластина, и прибор перестает работать. Для ремонта, прежде всего, разбираем терморегулятор. Затем устанавливаем минимальный нагрев, используя ручку прибора, и снимаем ее с головки регулирующего винта. Не забудьте отметить тушью место расположения данного элемента, прежде чем делать вышеперечисленные действия.

Неподвижный контакт создается винтом и гайкой. Их необходимо снять, чтобы достать биметаллическую пластину. Удалить магнит можно убрав часть длинного стержня датчика. После всех работ делаем замену пластины и собираем блок управления.

Если не помогло ничего из элементов, перечисленных выше, то необходимо обратиться за помощью к квалифицированным специалистам.

Недавно мы рассказывали, который перестал греть либо не включается. Если в вашем случае проблема именно в этом типе обогревателя, рекомендуем перейти в ознакомлению статьи, на которую мы сослались. Сейчас же мы поговорим о том, как починить другой тип устройств, которые также широко используются для отопления в доме. Итак, читайте ниже, как произвести ремонт конвектора своими руками, если он не работает либо включается, но не греет.

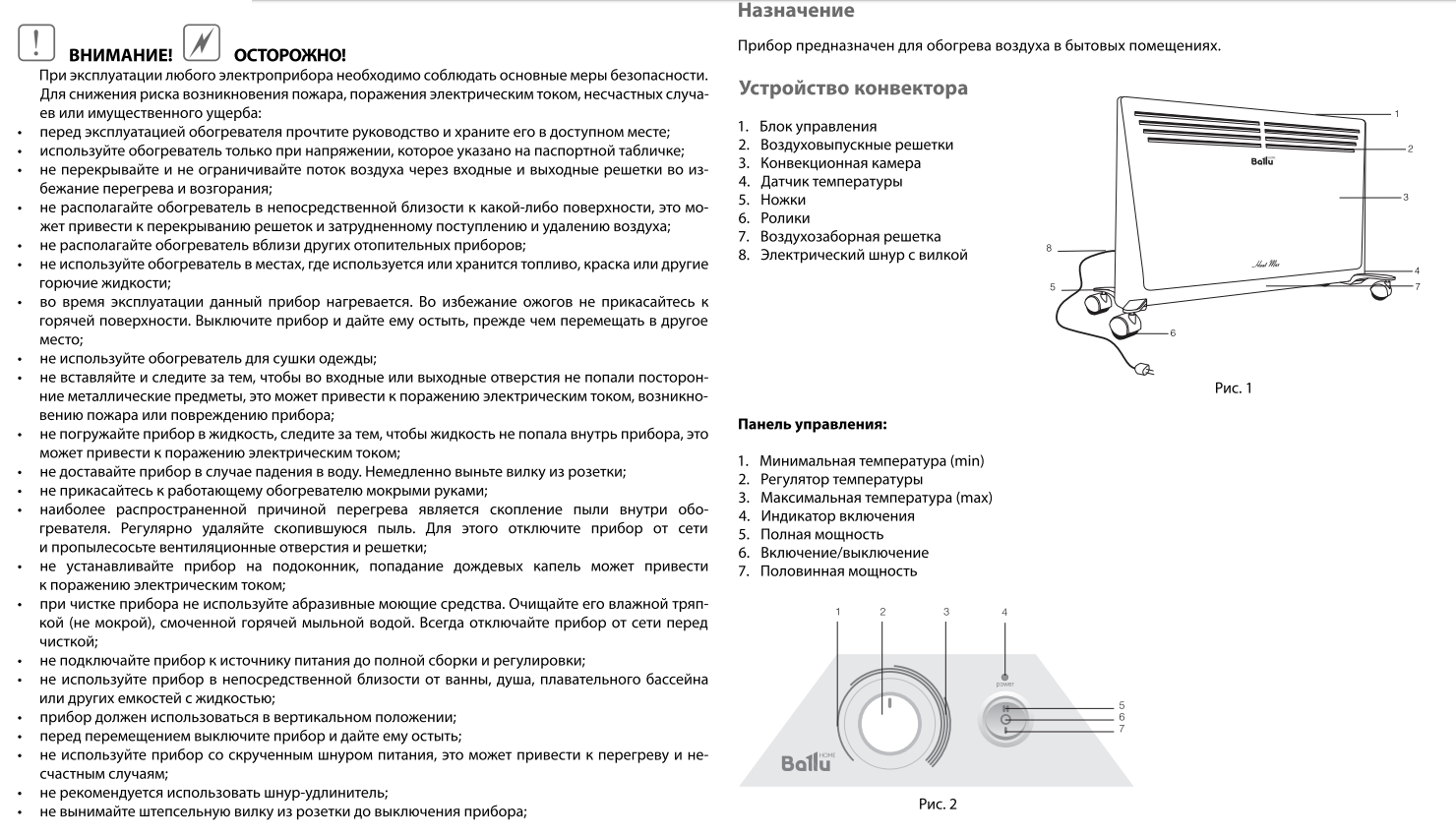

Устройство электрообогревателя

Итак, для начала рассмотрим конструкцию электрического конветкора, чтобы вы понимали, что придется проверить и отремонтировать. Обогреватель состоит из шнура с вилкой, подключаемой в розетку, кнопки включения/выключения, терморегулятора и нагревательного элемента (ТЭНа). Помимо этого в схеме может быть расположен термопредохранитель, защищающий при перегреве, а также датчик наклона, который отключит питание и спасет от пожара при опрокидывании мобильного конветкора. Также в некоторых моделях может быть установлен специальный датчик защиты от проникновения посторонних предметов внутрь корпуса.

С конструкцией разобрались, теперь переходим к основам ремонта электрообогревателя своими руками.

Как отремонтировать поломку?

Итак, чтобы вам было понятнее, как нужно действовать, предоставим инструкцию пошагово:


Что делать, если не работает кнопка

Основные поломки электроконвекторов

Вот и все, что хотелось рассказать вам о том, как выполнить ремонт конвектора своими руками на дому. Надеемся, предоставленные советы вам помогли в решении проблемы!

Секреты самостоятельного ремонта масляных обогревателей.

Как самостоятельно провести ремонт масляных обогревателей Почему не греет обогреватель

Очень часто обогреватели ломаются в самый неподходящий момент. Исправно работающий прибор вдруг перестает включаться. Знакомая ситуация? Естественно, мы не знаем, почему такое происходит, и хотим быстро найти выход из сложившейся ситуации. Можно, конечно, сразу же купить новый обогреватель, но можно и отремонтировать старый.

Прежде чем приниматься за ремонт приготовьте все необходимое:

  • Обязательно возьмите отвертку и омметр.
  • Также вам понадобиться биметаллическая пластина, немного ветоши, тушь, спирт и надфиль.
  • Не забудьте о наждачной бумаге.

Нарушение контактов

Что же может быть причиной поломки, если ваш обогреватель вдруг перестал включаться и нагреваться? Чаще всего произошло нарушение контакта в районе вилки. Повреждение жил провода или ослабление их крепления к клеммам также вполне могут быть причинами неисправности аппарата. Естественно, мы забываем, как небрежно обращались с прибором, ведь нельзя тянуть обогреватель за шнур, чтобы переместить его в другое место помещения. Для передвижения прибора существует специальная ручка.

Чтобы определить наличие повреждений вилки и шнура необходимо открутить гайки крепления панели. Затем очень аккуратно снимаем шайбы. Сначала снимаем пружинные шайбы, а только затем круглые. Шайбы положите в отдельную коробку, чтобы они не потерялись. После этого снимаем крышку с прибора и проверяем все соединения.

Для проверки кабеля используют омметр. Этим прибором проверяют напряжение в кабеле. Затем проверяем, хорошо ли затянуты контактные винты, фиксирующие концы жил в кабеле питания. Если в процессе проверки вы обнаружили нагар на контактах, то необходимо хорошо зачистить их, используя наждачную бумагу. После всех ремонтных работ шнур присоединяем обратно к блоку управления и фиксируем крышку.

Не думайте сразу же включать прибор в розетку. Прежде чем подсоединять его к электрической сети делается проверка всех частей обогревателя, которые проводят ток. Такая проверка делается при помощи уже знакомого нам омметра. Когда все проверено можно смело включать прибор в розетку для проверки.

Обратите внимание на работу прибора. Отключается ли он когда достигает требуемой температуры нагрева? Если он не отключается, то необходимо сразу же отключить масляный обогреватель от электросети. Дело в том, что при чрезмерном нагреве масляные обогреватели могут иногда взрываться.

Неисправность терморегулятора

При неисправностях терморегулятора необходимо снова снять крышку блока управления. Затем необходимо открутить гайку с винта. Головку винта можно закрепить, используя отвертку, а затем снять шайбу. После этого очень осторожно приподнимаем якорь, зачищаем и протираем спиртом контакты терморегулятора. Проделав все работы, аккуратно собираем терморегулятор и снова проверяем наш масляный обогреватель.

Поломка биметаллической пластины

Очень часто в масляном обогревателе ломается биметаллическая пластина, и прибор перестает работать. Для ремонта, прежде всего, разбираем терморегулятор. Затем устанавливаем минимальный нагрев, используя ручку прибора, и снимаем ее с головки регулирующего винта. Не забудьте отметить тушью место расположения данного элемента, прежде чем делать вышеперечисленные действия.

Неподвижный контакт создается винтом и гайкой. Их необходимо снять, чтобы достать биметаллическую пластину. Удалить магнит можно убрав часть длинного стержня датчика. После всех работ делаем замену пластины и собираем блок управления.

Если не помогло ничего из элементов, перечисленных выше, то необходимо обратиться за помощью к квалифицированным специалистам.

Недавно мы рассказывали, который перестал греть либо не включается. Если в вашем случае проблема именно в этом типе обогревателя, рекомендуем перейти в ознакомлению статьи, на которую мы сослались. Сейчас же мы поговорим о том, как починить другой тип устройств, которые также широко используются для отопления в доме. Итак, читайте ниже, как произвести ремонт конвектора своими руками, если он не работает либо включается, но не греет.

Устройство электрообогревателя

Итак, для начала рассмотрим конструкцию электрического конветкора, чтобы вы понимали, что придется проверить и отремонтировать. Обогреватель состоит из шнура с вилкой, подключаемой в розетку, кнопки включения/выключения, терморегулятора и нагревательного элемента (ТЭНа). Помимо этого в схеме может быть расположен термопредохранитель, защищающий при перегреве, а также датчик наклона, который отключит питание и спасет от пожара при опрокидывании мобильного конветкора. Также в некоторых моделях может быть установлен специальный датчик защиты от проникновения посторонних предметов внутрь корпуса.

С конструкцией разобрались, теперь переходим к основам ремонта электрообогревателя своими руками.

Как отремонтировать поломку?

Итак, чтобы вам было понятнее, как нужно действовать, предоставим инструкцию пошагово:


Что делать, если не работает кнопка

Основные поломки электроконвекторов

Вот и все, что хотелось рассказать вам о том, как выполнить ремонт конвектора своими руками на дому. Надеемся, предоставленные советы вам помогли в решении проблемы!

Поломка масляного радиатора может случиться неожиданно и в очень неподходящий момент. Если на корпусе появились потеки масла – прибор следует немедленно выключить из сети и задуматься о покупке нового источника тепла. При других неисправностях устройство можно вернуть к жизни при помощи мастера или самостоятельно. Браться за ремонт масляного обогревателя своими руками рекомендуется только при наличии элементарных знаний в области электрики, не забывая при этом о соблюдении техники безопасности.

Основные поломки масляных радиаторов

Любой ремонт начинается с диагностики. Важно правильно определить причину выхода из строя и вычислить неисправную деталь.

  1. Не стоит пугаться, если источник тепла начал издавать треск сразу же после включения. Как правило, это происходит во время разогрева минерального масла, находящегося внутри. Потрескивание считается нормой и не отражается на работе электроприбора. Иногда уменьшить шум помогает перестановка радиатора на идеально ровное место.
  2. Если обогреватель перестал включаться, первым делом следует исключить поломку в розетке и включить прибор в другой источник питания. Самая распространенная поломка в этом случае – отошедший контакт, на втором месте – неисправность вилки, а на третьем – повреждения и разрывы шнура.
  3. Если обогреватель подает признаки работы (горят индикаторы, включаются вентиляторы), но не нагревается, причину следует искать в термореле. Эту запчасть несложно купить и заменить своими руками.
  4. Холодный корпус также может свидетельствовать о выходе из рабочего состояния нагревательного элемента – это довольно серьезная причина и самостоятельно устранять ее не рекомендуется.
  5. Если прибор не отключается после нагрева до заданной температуры, это может сигнализировать о неисправности термостата – такая работа становится не только некомфортной и опасной, но и неэкономичной в плане расхода электроэнергии.

Инструменты для ремонта: отвертка и мультиметр

Устранение неисправностей своими руками

Масляный радиатор представляет собой неразборную конструкцию, поэтому нельзя нарушать герметичный корпус прибора, пытаясь заменить неисправный ТЭН. Самостоятельный ремонт масляного обогревателя возможен только на уровне шнура, вилки и блока управления. К радости домашних мастеров наиболее частые поломки случаются именно в этих местах. Чтобы не запутаться в запчастях, рекомендуется группировать все крепежи и детали и делать пошаговые фото во время работы – так будет легче собрать устройство в обратном порядке.

Электрическая схема масляного обогревателя

Обогреватель не включается: порядок действий

В первую очередь шнур осматривают и тщательно прощупывают, пытаясь обнаружить заломы. Если шнур долго находился в изогнутом состоянии, вероятнее всего именно в этом участке образовался дефект. Вилку, если позволяет ее конструкция, разбирают и проверяют целостность контактов. Чаще всего проблема скрывается в точке соединения штырей вилки с концами токоведущих жил шнура.

Если на шнуре и вилке нет видимых признаков выхода из строя, следует воспользоваться специальным прибором – омметром и «прозвонить» кабель. Также необходимо провести ревизию соединения электрического провода с клеммами блока питания и проверить состояние блока, предварительно сняв декоративную крышку передней панели. Обнаруженный нагар удаляют, тщательно зачищая элементы. Ослабевшие крепежи аккуратно подтягивают, восстанавливая контакты. Если в запасе есть новый электрошнур с розеткой, можно заметить им состарившийся кабель.

Проверка контактов в блоке питания

Чтобы не разбирать блок питания во второй раз, рекомендуется сразу же осмотреть терморегулятор. Для получения доступа к этому модулю необходимо слегка приподнять якорь устройства и осмотреть контакты. Потемнение свидетельствует о том, что в электроприборе было короткое замыкание. Его последствия несложно устранить, зачистив электрические контакты наждачной бумагой и обработав спиртом. Мелкий мусор, образовавшийся в процессе чистки, удаляют из блока пылесосом.

Проверка работоспособности термопредохранителя

Замене также подлежат поврежденные шины – новые заготовки несложно вырезать из листа латуни такой же толщины, воспользовавшись старыми деталями в качестве шаблона. Отверстия для крепежей просверливают дрелью. В регуляторе температуры имеются биметаллические пластины, которые в случае обнаружения поломки, нужно заменить. Чтобы извлечь пластину, разбирают терморегулятор, аккуратно и последовательно откручивая все гайки.

Радиатор чрезмерно нагревается или плохо греет

У этих полярных проблем один корень – неисправность терморегулятора. Для поиска причины важный модуль разбирают и внимательно осматривают. Надежнее всего – заменить эту деталь, поискав в продаже запчасти для масляных обогревателей. Сбитые настройки можно попробовать отрегулировать самостоятельно, установив ход якоря в пределах 1,5-2,5 мм. В идеале он должен скачкообразно двигаться от магнита к упору.

Термостат для масляного радиатора

Еще одна важная запчасть: термореле

Завершив ремонт, устройство собирают и включают в сеть. Отсутствие ожидаемого результата – повод обратиться к специалисту или красноречивый намек на то, что пора приобрести новый электрообогреватель. Заниматься в домашних условиях заменой ТЭНа, а также сваркой и пайкой поврежденного корпуса настоятельно не рекомендуется.

Ремонтируем масляный радиатор. Модель Scarlett SC-1160. Дефект, не включается. Первое то мы делаем, проверяем радиатор на наличие масляных подтечек. Т.к. если герметизация была нарушена, то масло могло вытечь из радиатора. И повлечь за собой выход из строя тэна. В нашем случае масло на месте, герметичность не нарушена. Далее перечислим основные поломки таких обогревателей: повреждения питающего провода, поломка термодатчика или неисправность терморегулятора. Для вскрытия корпуса нам понадобится крестовая отвертка и мультиметр для проверки деталей аппарата.

Итак. Откручиваем верхний шуруп. На картинки он обозначен красным кружочком.

И два нижних.

Осторожно чтобы ничего не сломать снимаем крышку. И что мы видим?

1.клемная колодка для подключения сетевого провода

2.клемная колодка тэна и термопредохранитель

3.термостат.

4.переключатели

5.терморегулятор

Первое что мы делаем, это проверяем шнур питания рис.5. на наличие обрыва.

Далее проверяем термопредахранитель и термостат. В нормальном положении мультимерт покажет нулевое сопротивление. Если-же мультиметр показывает бесконечность или какое-то сопротивление. это значит что деталь неисправна. Ее следует заменить. На рис. 6 цифрой 1 обозначен термостат, а цифрой 2 обозначен термопредохранитель, на него надет кожух чтобы он не замыкал на корпус.

Проверяем термопредохранитель. Он стоит в первичной цепи питания обогревателя, и разрывает цепь, в случае если аппарат нагрелся выше допустимой температуры, то есть 130градусов. В нашем случае с ним все в порядке. И прибор показывает- 0 ом. или другими словами к.з.(короткое замыкание) рис.7. если-же у вас прибор показал бесконечность. Значит, эту деталь следует заменить.

Далее проверяем термостат. Его работа заключается в разрыве цепи питания тэна при достижении определенной температуры радиатора (125градусов) а после остывания на 5 градусов снова замыкает цепь. Таким образом, термостат поддерживает постоянную температуру радиатора, не давая тэну перегреваться. Проверяем.

И мы видим, что проверка термостата показывает знак бесконечности. Это означает что термостат находится в обрыве. Вот его мы и меняем. Купить такой термостат можно в любой радио лавке. Главное не забывать, что термостат должен быть на 125градусов.

Надеюсь, эта статья была кому-то полезна.

Всем спасибо и удачи в ремонте!

Нет людей, которые не имели бы электрических обогревателей. Простые или сложные, дешевые или дорогие, качественные и не очень – все они рано или поздно выходят из строя. Прежде, чем отнести сломанный прибор в сервис или позвать знакомого электрика, стоит подумать: а не попробовать ли устранить поломку самостоятельно.

Ремонт обогревателя своими руками

Прежде, чем разбирать обогреватель и искать неисправность внутри, надо убедиться в том, что в розетке, к которой он подключен, есть напряжение . Для этой цели используют мультиметр или заведомо исправный бытовой прибор. Контакты розетки должны крепко удерживать вилку. Ослабление и окисление контактов розетки — сопутствующий дефект при использовании мощных бытовых приборов.

Далее проверим саму сетевую вилку . Ее контакты должны быть чистыми, без следов нагара, а изоляция вокруг – не деформированной в результате перегрева. Контакты вилки можно почистить ножом или мелкой наждачной бумагой. Но лучше при выявлении таких дефектов заменить и вилку, и розетку.

При частой коммутации или при сматывании шнура питания провода внутри него переламываются . Происходит это в двух проблемных местах: у штепсельной вилки и у входа в обогреватель. Определить обрыв проводов можно на ощупь: в месте перелома шнур сгибается немного легче, чем в другом месте. Но лучше для этого использовать мультиметр. Если обогреватель еще не разобран, то нужно включить его сетевой переключатель. Прибор установить на предел измерения малых сопротивлений и подключить к силовым контактам вилки. У исправного обогревателя прибор должен показать малое значение сопротивления. Если прибор ничего не показывает, слегка погните шнур в предполагаемом месте обрыва из стороны в сторону. Если прибор хотя бы раз попытался показать значение сопротивления – причина неисправности найдена.

Если обрыв у сетевой вилки – она отрезается и меняется на новую. Если у обогревателя – провод режется в месте обрыва и вновь подключается внутри него. Использовать скрутки и другие соединения не рекомендуется, так как они становятся ослабленным местом и напомнят о себе снова.

Если сетевая вилка и шнур исправны, а в розетке есть напряжение, то придется разбирать обогреватель. При этом вилку непременно нужно отключить из сети, отключения при помощи органов управления обогревателем недостаточно.

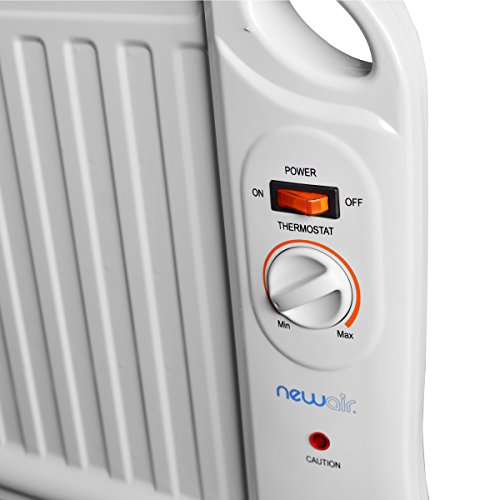

Регулятор температуры обогревателя

Регулировка температуры выполняется во всех обогревателях. ТЭНы подключаются к сети через контакт, управляющийся биметаллической пластиной. При подключении обогревателя к сети пластина нагревается и изгибается, при определенной температуре сила изгиба становится достаточной для отключения контакта, к которому она присоединена. Контакт отключается, пластина остывает, занимая первоначальное положение, контакт снова замыкается, и процесс повторяется вновь. На корпусе обогревателей установлена ручка, регулирующая момент переключения пластины и температуру, поддерживаемую прибором.

Контакты этого переключателя часто подгорают. Выяснить это можно, прозвонив их мультиметром в холодном состоянии или визуально: поверхность контакта должна быть гладкой и ровной, без следов нагара.

Контакты нужно почистить лезвием ножа или мелким надфилем, но аккуратно: иногда на них наносят слой серебра или другого металла, устойчивого к коммутации.

Встречаются неисправности, связанные с поломкой пружины регулятора, тогда его заменяют на новый или похожий, взятый от другого обогревателя.

Виды обогревателей и схем включения

Обогреватели отличаются друг от друга электрическими схемами, видами ТЭНов, их количеством и наличием вентилятора принудительной циркуляции воздуха.

Самый простой обогреватель состоит из нагревательного элемента, шнура и вилки. Разобрать его придется только для замены или ремонта шнура или диагностики исправности нагревательного элемента. ТЭН проверяется измерением его сопротивления мультиметром. Оно должно быть не более 100 Ом (для обогревателя 500 Вт), с повышением мощности сопротивление уменьшается. Если мультиметр показывает обрыв, ТЭН заменяется на новый.

Обогреватель посложнее имеет выключатель или клавишу для включения питания . Иногда в клавишу добавляют лампочку, подсвечивающую ее при работе включенном приборе. Дополнительное усложнение ремонта в этом случае состоит в том, чтобы прозвонить тестером контакты выключателя во включенном положении. Прибор должен показать единицы Ом или ноль, если он показывает обрыв или сотни Ом и более – элемент нужно заменить. Если обогреватель жизненно необходим, выключатель исключается из цепи питания, надежно соединив провода между собой. Но со временем лучше его заменить, так как в этом случае неизбежно подгорят контакты розетки и вилки при включении прибора.

Следующая схема дополнительно включает в себя термопредохранитель . Он выходит из строя при перегреве и требует замены. Но при этом стоит проанализировать причину его срабатывания: Был ли обогреватель накрыт чем-то и перегрет, либо эксплуатировался при повышенном напряжении. Собранный прибор нужно подключить к сети и опробовать в работе. Если срабатывание термопредохранителя повторится, придется поменять ТЭН. В некоторых моделях совместно с термопредохранителем подключается датчик наклона или датчик, отключающий прибор при попадании внутрь предметов.

В некоторых обогревателях для регулировки их мощности применяются два ТЭНа . Для их переключения используются либо две клавиши, либо переключатель. ТЭНы устанавливают на разные мощности, тогда при включении одного из них или обоих вместе можно получить три различные мощности обогревателя.

Проверять здесь необходимо каждый из обогревателей и их выключатели питания.

Следующая схема относится к тепловентиляторам . Помимо ТЭНов с них установлен электродвигатель с крыльчаткой вентилятора, направляющий теплый воздух в нужном направлении.

Не включается масляный обогреватель что делать. Электрическая принципиальная схема масляного обогревателя. Радиатор чрезмерно нагревается или плохо греет

Многие поломки отопительных устройств можно устранить самостоятельно, что будет весьма дёшево.

Строение радиатора

Провести , который сломался, можно тогда, когда известно его строение. Оно является таким:

  1. Металлическая герметичная емкость в виде батареи или гармошки . В середине нее находится техническое масло. Оно заполняет 90% емкости. Остальную часть составляет воздух. Он необходим для компенсации расширения масла в результате нагрева. Если все внутреннее пространство радиатора было бы заполнено маслом, то емкость просто разорвало бы.
  2. ТЭН . Он находится в середине основной части радиатора. Его всегда монтируют внизу емкости. Он нагревает масло. Во время нагрева масло циркулирует по радиатору. Большинство производителей монтируют двойной ТЭН. Он имеет две спирали. ТЭН закреплен так, что все его контакты находятся на внешней стороне бака. Может быть встроенным или съемным.
  3. Термопредохранитель . Он размещается неподалеку от ТЭНа над нагревательным элементом. Задача предохранителя – измерять температуру масла и в случае, если она стала критической, или масло вытекло (тогда сильно нагревается корпус), отключить ТЭН. Он является вспомогательным элементом безопасности, поэтому очень редко вмешивается в работу аппарата. Бывает двух видов: биметаллическим и проволочным. Первый более надежный.
  4. . Его можно найти вверху обогревателя. Оно предназначено для регулирования нагрева радиатора. Основная часть этого элемента – биметаллическая пластина – находится в нагретом воздухе и реагирует на изменения его температуры. Над ним обычно имеются вентиляционные отверстия. Такие же есть внизу кожуха, который присоединен к основной металлической емкости.
  5. Два выключателя . Каждый из них соединен фазным, нулевым и заземляющим проводами, которые отходят от ТЭНа. К каждому из них подходит провод от теплового реле. Возле выключателей есть лампочка, которая при работе ТЭНа светится.

Разбор масляного радиатора

Всегда начинается с этой процедуры, ведь электрические элементы находятся под защитным кожухом , который прикреплен к одному торцу обогревателя. Причем производитель присоединил его так, что, кажется, будто он и корпус являются одним целым.

Читайте также: Ремонт масляных радиаторов

Радиатор разбирают так:

  1. Снимают крышку наверху кожуха. На ней есть слова «не накрывать» или do not cover . Для снятия используют отвертку.
  2. Ставят радиатор на бок, снимают пружину.
  3. Слегка разгибают пластмассовую или металлическую накладку и снимают ее. Это делают аккуратно, без резких движений. Иначе накладка может сломаться.
  4. Аккуратно откладывают в сторону кожух. Его получится только развернуть и поставить на пол у основной части устройства, ведь закрепленное на нем термореле соединено с ТЭНом коротким проводом .

Основные поломки

  1. Перегорание, загрязнение контактов.
  2. Неисправность вилки.
  3. Выход из строя термопредохранителя.
  4. Деформация биметаллической пластины.
  5. Поломкаа ТЭНа.
  6. Выход из строя датчика падения или положения.
  7. Утечка масла.

Ликвидация наиболее простых поломок

Этими поломками являются окисление, ослабление контактов, выход из строя вилки .

После разбора радиатора нужно проверить каждый провод. Это делают с помощью мультиметра или тестера. Сначала проверяют исправность вилки. Для этого к одному ее концу прикладывают одну клемму тестера. Вторую клемму тестера нужно приложить к соединению термореле и провода, отходящего от вилки.

Иногда может быть дополнительное соединение на кабеле питания. Его делают сразу после входа кабеля в корпус. Далее от этого соединения отходят провода к термореле и ТЭНу. Вторую клемму тестера нужно прикладывать к каждому проводу в таком соединении. Проверяют оба выхода вилки.

Если тестер не дал сигнала при поочередном приложении второй клеммы тестера к концу входного фазного и нулевого провода, то неисправной является вилка. Ее нужно заменить.

После этого тестером проверяют все остальные провода. Одна его клемма всегда прикладывается к вилке. Другой касаются всех клемм. Последовательность проверки такова:

  • контакты термореле;
  • контакты термопредохранителя;
  • контакты регулятора работы ТЭНа;
  • контакты ТЭНа.

Во время проверки термореле должно находиться в таком положении, при котором ТЭН будет работать. Его выставляют на температуру, которая больше имеющейся.

Если при проверке выходного контакта термореле нет сигнала тестера, то возможно плох контакт или сломалось термореле, а точнее биметаллическая пластина . Сначала обращают внимание на контакт. Клемму провода вытягивают и проверяют. Если она является чистой, нет окислений или копоти, то она исправная, и проблема заключается в основании крепления клеммы или термореле. Если клемма имеет перечисленные недостатки, то ее нужно почистить. В крайнем случае её заменяют новой.

Визуально можно проверить все контакты. Если клеммы чисты, без повреждений, то проблема не в них. Некоторые из контактов могут быть ослабленными. Тогда их докручивают или более сплющивают основание, в которое вставляется клемма.

Читайте также: Характеристики и изготовление масляного обогревателя

Ремонт термореле и термопредохранителя

Этот процесс заключается в замене биметаллической пластины или всего элемента. Биметаллическую пластину нужно заменять тогда, когда она сильно деформировалась, и любое положение колесика реле не замыкает контакт.

Биметаллическую пластину меняют так:

  1. Выставляют наименьшую температуру нагрева.
  2. Снимают ручку регулятора.
  3. Выкручивают гайки, демонтируют рамку.
  4. Снимают биметаллическую пластину, ставят на ее место новую.
  5. Собирают регулятор.
  6. Проверяют правильность работы пластины. Для этого нужно повернуть ручку регулятора, изменив положение пластины и выставив определенный уровень температуры . Далее нагревают пластину феном или вентиляторным обогревателем до выставленного уровня температуры. Если она выгибается и контакт разъединяется, тогда она установлена хорошо. В обратном случае замена является неправильной. Решать сложность нужно, ослабляя давление пластины на контакт, который соответствует наименьшей температуре нагрева.

Выставление пластины в нужное положение – длительный процесс. Проще купить новый терморегулятор.

Аналогичные действия выполняют со сломанным термопредохранителем.

Ликвидация утечки масла

Нарушение герметичности основной части радиатора и утечка масла является наиболее частой проблемой этих обогревателей. Масло может вытекать через случайную пробоину или стенку, которая проржавела. Если имеет место второй вариант, то лучше приобрести другой радиатор, поскольку коррозия может разрушить большую площадь, чем видно. Поэтому через некоторое время возле заваренного или запаянного места потечет масло .

Пробоины или малые дырочки, трещины можно:

  • запаять;
  • заварить.

Первого варианта следует избегать. Пайка не может обеспечить надежного соединения, и при постоянном нагревании/охлаждении, прочный контакт припоя и металла бака начнет превращаться в трещину. Поэтому пробоину лучше заварить.

Подготовка обогревателя к пайке или сварке является одинаковой:

  1. Спуск масла из бака.
  2. Очистка проблемного места от грязи и ржавчины. Это можно сделать наждачной бумагой.
  3. Наливание воды в бак. Это позволит избежать возможного возгорания (внутри было масло, и его остатки точно сохранились).
  4. Переворачивание радиатора в такое положение, при котором вода не будет вытекать из пробоины.

Ваш обогреватель служил вам не один год и вдруг перестал работать. Не надо расстраиваться и бежать в магазин за новой покупкой. Можно попытаться вернуть обогреватель к жизни самостоятельно. Как отремонтировать масляный обогреватель своими руками, чтобы он еще не один год верно обогревал вас в самые суровые морозы?

Принцип работы устройства

Само устройство можно сравнить с обычной спиралью накаливания, которая параллельно соединяется проводом с переключателем мощности. Переключатель мощности это терморегулятор или термостат.

В терморегуляторе выполнятся очень мягкий переход от одного значения сопротивления к другому. Его основная задача поддерживать установленный температурный режим. В результате нагрева пластины термостата, контакт разъединяется.

  • Неисправность реле, которое поддерживает температурный режим. Устранение – замена.
  • Сломался переключатель — термостат. Устранение – замена.
  • Окислились контакты терморегулятора. Устранение неисправности – зачистить окисленные контакты.
  • Неисправность электрического шнура или розетки.
  • Плохой контакт или его полное отсутствие между розеткой и вилкой.

Как определить причину?

Для того чтобы отремонтировать обогреватель сначала нужно выяснить что именно в нем вышло из строя. Начинают с самого простого, но в тоже время основного элемента электричества. Сначала проверьте, работает ли ваша розетка. Бывает и такое, когда разбирается неработающий обогреватель, а все дело было в розетке.

Далее переходим к осмотру самого шнура. Проверьте, нет ли на нем повреждений и переломов. В таких местах, как правило, и может произойти отсоединение проводов. Ремонт масляных обогревателей должен начинаться с проверки провода не только снаружи, но и изнутри. Возможно, ослабло соединение в блоке питания устройство, которое соединяет сетевой шнур непосредственно с ним.

Если снаружи вы не обнаружили никаких повреждений, нужно посмотреть возможные неисправности в самом блоке питания. Для этого нужно снять крышку панели блока питания, затем снять шайбы и тщательно все осмотреть. Особенно соединение провода с клеммами блока питания.

Нагар если был, отчистили, провод прозвонили, винты закрутили. Теперь надевайте крышку блока питания на место и закручивайте винты. Перед включением устройства в розетку обязательно убедитесь в том, что возможность появления короткого замыкания исключена, для этого пользуйтесь омметром.

Попробуйте включить устройство в сеть. Если работает, то вас можно поздравить с тем, что ремонтные работы закончились. Если масляный нагревательный прибор по-прежнему не работает, то ремонтные работы придется продолжить.

Терморегулятор

Если они черного цвета, значит, произошло короткое замыкание, устройство можно реанимировать, зачистив контакты наждачной бумагой до блеска. После очищения для более эффективного результата контакты лучше протереть спиртом.

Как отремонтировать обогреватель в случае подозрения на поломку биметаллической пластины? Биметаллическая пластина находится в том же терморегуляторе. Поэтому сначала нужно разобрать терморегулятор, а уже потом доставать пластину. В такой ситуации ремонт только один полная замена биметаллической пластины.

Безопасность

Причины поломок могут быть самыми разнообразными, но се они связаны с электрикой. Поэтому крайне важно соблюдать правила техники безопасности во время работы с устройством. Ни в коем случае нельзя включать прибор в сеть при незакрытой крышке блока питания обогревателя.

Не допускается начинать разбирать прибор, который не выключен из сети. Лучше лишний раз убедиться в том, что прибор находится в выключенном состоянии. Если во время эксплуатации обогревателя вы почувствовали неприятный запах гари, немедленно выключайте устройство. Исследовать причины, которые привели к поломке, начинайте только после полного остывания прибора.

Для того чтобы масляный обогреватель прослужил вам верой и правдой не один год, важно не только правильно выбрать модель устройства, но и правильно эксплуатировать его. В таком случае вам не придется самостоятельно заниматься выяснением причины, повлекшей к остановке работы устройства, а также вы избавите себя и от новой траты денег, вызванной покупкой нового прибора.

Условия эксплуатации

Уход за масляным обогревателем в первую очередь заключается в правильной эксплуатации соблюдении всех правил и условий.

  • Во время работы поверхность масляных обогревателей способна очень сильно нагреться, примерно до 100 градусов. Если нет специального защитного экрана, то можно легко получить сильнейший ожог. Зачастую есть большой соблазн повесить сушиться на устройство мокрое белье, справедливо полагая, что оно высохнет моментом. Безусловно, высохнет, но и привести к поломке устройства тоже может. Повешенное сушиться мокрое белье не дает прибору возможность отдавать тело в помещении, поэтому он не может охлаждаться. Из-за этого в свою очередь начинают перегреваться его внутренние компоненты. В результате поломка. Если вам так хочется использовать обогреватель для просушки белья, купите специальное приспособление, которое крепится к устройству сверху и сможете раскладывать мокрое белье без ущерба для устройства.
  • Желательно как можно чаще протирать обогреватель от скапливающейся на нем пыли. Это тоже спасает прибор от перегрева и увеличивает его тепловую отдачу. Кроме того, сгорающая на обогревателе пыль, может вызвать появление неприятного запаха.
  • Нельзя устанавливать прибор во влажных помещениях. Масляные радиаторы не предусмотрены для использования в ванных комнатах или душевых. Самое идеальное место для таких устройств это просторные сухие помещения.
  • Нежелательно использовать масляные радиаторы в маленьких комнатах. Правда хуже от этого становится самим владельцам прибора. На небольшой площади устройство просто не может правильно функционировать. Поэтому очень часто в помещениях возникает нехватка кислорода и слишком сухой воздух.

  • Масляный обогреватель должен работать только в вертикальном положении. Даже его хранение летом, когда нет надобности использовать дополнительные источники тепла, должно происходить только вертикально. Если получилось так, что устройство долгое время пролежало в горизонтальном положении, перед включением дайте ему постоять. Это нужно чтобы масло полностью стекло вниз, а нагревательные элементы не перегрелись в связи с недостатком тепло проводника.
  • Не рекомендуется использовать переходники для подключения радиатора. Так обычно происходит, когда розетка в комнате не имеет евро разъема. Если уж возникла такая необходимость, то лучше купить действительно качественный надежный проводник. Чаще всего можно встретить в магазинах дешевые варианты. При подключении устройства с их помощью контакт получается не полным. В результате прибор то включается, то выключается. Ничем хорошим для обогревателя это не закончится, он может просто напросто сгореть.

Как видно, для того чтобы масляный обогреватель хорошо и долго работал, не требуется прилагать никаких сверхусилий. Профилактика в процессе эксплуатации прибора пойдет только на пользу. Правильный уход способен увеличить срок службы прибора.

Еще один важный момент: никогда не оставляйте радиатор включенным уходя из дома и не располагайте его вблизи мягкой мебели или занавесок. В общем, всего тог, что может с легкостью загореться. И тем более не нужно ставить устройство в непосредственной близости с собственной кроватью, ведь про него можно просто забыть и получить совершенно неприятные ощущения с самого утра.

  • 1 Устройство прибора
  • 2 Ремонтируем обогреватель
  • 3 Ремонт бака
  • 4 Заключение по теме
  • Масляный радиатор – очень надежный отопительный прибор. Работает он годами, не создавая лишних проблем своему хозяину. Но приходит время, и даже он начинает давать сбои. Кто-то просто от него избавляется, кто-то несет в мастерскую, а кто-то старается провести ремонт масляного обогревателя своими руками.

    Насколько сложен этот процесс? Давайте разберемся вместе.

    Устройство прибора

    Масляный радиатор Watt WOH-80

    Составляющими масляного обогревателя являются:

  • Герметичный корпус в виде гармошки, состоящий из двух сваренных друг с другом панелей. Внутри закачано техническое масло, и практически во всех моделях остается воздух в небольших количествах. Но это прибору не вредит, потому что масло при соприкосновении с воздухом не создает условий для коррозии. Если бы вместо него была вода, то вероятность разрыва металлических конструкций была бы очень высокой.
  • В нижней части сбоку в прибор вставлен ТЭН. Именно с его помощью производится нагрев масла и самого радиатора.
  • Рядом с нагревательным элементом установлен блок управления и безопасности. Основной и важный его элемент – это терморегулятор с предохранителем. Первый отвечает за установку необходимого температурного режима, а второй – за безопасность эксплуатации. Если по каким-либо причинам масло начнет вытекать из корпуса, предохранитель сработает и остановит подачу электроэнергии на ТЭН.
  • Сегодня производители используют одноразовые предохранители проволочного типа или многоразовые – биметаллические в виде таблеток. Что касается реле управления, то в масляных обогревателях они схожи с электрочайником, а не с утюгами. В конструкции реле висит в воздухе, не соприкасаясь с корпусом прибора.

  • На каждом приборе есть два включателя. К каждому подходит три провода – фаза, ноль от ТЭНа и провод от теплового реле. Три провода необходимы для того, чтобы работала подсветка включателей.
  • Электрическая схема масляного обогревателя практически такая же, как в утюгах, электрочайниках и других нагревательных приборах. Она проста и при этом надежна. Обычно во всех этих нагревателях установлены два ТЭНа, и когда включаются сразу оба, потребление электроэнергии сильно возрастает. Но при этом время на достижение рабочего температурного режима увеличивается. Если температура в комнатах низкая, то даже при двух включенных ТЭНах прибор может работать, не отключаясь.

    Металлический корпус, который закрывает блок питания и безопасности прибора, имеет вентиляционные щели – сверху и снизу. Если их закрыть, то прибор от этого не пострадает, но работать он будет с трудом. Он быстрее отключится, а включится не так скоро. Поэтому рекомендуется не вешать на радиатор вещи для сушки. Если такое произошло, то постарайтесь не закрывать вентиляционные зазоры.

    Ремонтируем обогреватель

    Внешний вид обогревателя создает ощущение, что он является единым целым, то есть электрический блок и корпус соединены с помощью вальцовки. Но это только видимость. Обратите внимание на надпись «не накрывать» – под ней есть несколько шурупов, с помощью которых крышка держится на корпусе. Их надо открутить, но крышка не отсоединится, потому что в нижней ее части установлена пружина, которая ее держит. Просто уберите ее и снимите крышку.

    Теперь обратите внимание на ТЭН. Он плотно и герметично завальцован. Производители сделали это намеренно, чтобы любопытные туда не совались. Эти трубчатые нагревательные элементы служат десятилетиями, так что трогать их нет никакого смысла. Если один из них вышел из строя, то лучше приобрести новый масляный обогреватель. Отремонтировать такую поломку своими руками никто не сможет. Для этого придется провести замену элементов, но в домашних условиях и даже в некоторых мастерских завальцевать ТЭН опять в корпус со стопроцентной герметичностью невозможно. Итог – постоянно подтекающее масло, что может привести к большим неприятностям.

    А вот протереть спиртом элементы подключения может каждый. Все они изготовлены в виде клемм, так что отсоединить, протереть и подсоединить их обратно не будет большой проблемой. Здесь важно ничего не перепутать, устанавливая провод к определенной клемме.

    То же самое касается замены частей блока питания и безопасности. Своими руками отремонтировать любой из них будет сложно. И если в этом деле вы не являетесь специалистом, то это у вас вряд ли получится. Поэтому выход один – менять вышедшие из строя элементы на новые. Все они держатся на винтах или скобах, так что снять их будет не так уж сложно. Опять-таки напоминаем, что основная ваша задача – не перепутать провода подключения. Ведь электрическая схема радиатора – это основа его правильной и эффективной работы.

    Ремонт бака


    Масляный обогреватель Forte EW-RD

  • Сначала сливается масло. Обратите внимание на его сорт. Дело в том, что при ремонте корпуса масляного обогревателя некоторая часть масла выльется, и его придется восполнять. При этом смешивать минеральное масло с синтетическим нельзя. Его объем должен быть таким, чтобы внутри корпуса оставалась воздушная подушка. Она необходима для расширения масла.
  • Обычно металлический корпус радиатора сваривают или паяют. Первый вариант предпочтительнее. Но не каждый домашний мастер имеет такую возможность, поэтому многие выбирают пайку. Обратите внимание, что при пайке масляного радиатора необходимо пользоваться серебряным, латунным или медно-фосфорным припоем. Оловянный использовать нельзя. Обязательно наличие горелки. В процессе пайки в бак заливается вода. После окончания работ корпус обязательно просушивается.
  • В отремонтированный бак масло в обычном виде не заливается. Его необходимо выпарить при температуре +90С. Выше температуру делать не рекомендуется, поскольку масло начнет окисляться.
  • Иногда небольшие отверстия в корпусе заделывают резьбовым соединением. Способ ремонта не очень надежный, но как временный вариант допустим. Здесь важно хорошо провести герметизацию стыка. В процессе многоразового цикла – нагрев и остывание – любой герметик начнет трескаться, так что подтеков не избежать.


    Ремонт ТЭНа в обогревателе

    Что касается замены ТЭНа своими руками, то этот нагревательный элемент выбирается по мощности. И если вы все же решились его самостоятельно поменять, вам придется попотеть. Развальцевать будет не так уж сложно, а вот сделать вальцовку заново – это большая проблема. Некоторые модели масляных обогревателей снабжены снимающимися ТЭНами, что облегчает их ремонт. Но даже в таком случае необходимо уделить много времени и внимания стыку корпуса и ТЭНа. Любые прокладки и герметики прослужат недолго, и вероятность того, что вы заново вернетесь к ремонтным работам, очень велика.

    Всем привет! Следующий электробытовой прибор, ремонт которого мы рассмотрим, это электрообогреватель. Комнатные электрообогреватели разнообразны по внешнему виду и конструкции, поэтому ремонт электрообогревателей имеет для каждого типа свои особенности. Существуют три типа комнатных электрообогревателей: , конвекционные и радиационные.

    В радиационных обогревателях тепло вырабатывается за счет электрического тока, проходящего через проволоку с высоким удельным сопротивлением. Ток до красна накаляет открытую проволоку. Проволоку иногда наматывают на керамические трубки, иногда помещают в кварцевую трубку. Такие обогреватели именуют еще инфракрасными обогревателями. Мощность нагрева в них регулируется в основном различными сочетаниями имеющихся нагревательных элементов. Они снабжаются металлическими отражателями, которые отражают тепло, как отражатель света в фаре автомобиля или фонарика.

    В конвекционных обогревателях нагревательные элементы установлены внутри металлического корпуса прибора и их можно рассмотреть только через отверстия вверху прибора и снизу. В таких обогревателях нет ни отражателя, ни движущихся частей. Нагретый воздух поднимается вверх за счет конвекции и выходит через вентиляционную решетку вверху прибора. В таких обогревателях нагревательный элемент выполняется в открытом виде на слюдяных или керамических держателях. Имеют в основном регулятор мощности в виде ступенчатой или плавной регулировки.

    Вентиляторные обогреватели (тепловые пушки, тепловентиляторы) сейчас очень широко распространены. Они небольшие по размеру, но очень эффективны и способны обогревать большие объемы воздуха в помещении. В таких обогревателях воздух всасывается вентилятором и проходит через спирали и выходит наружу уже нагретым. Они имеют также регулировку мощности нагрева и скорости воздушного потока. Имеют дополнительно терморегулятор и тепловую защиту от перегрева. Схема их работы схожа с работой фена. Дополнительно некоторые модели изготавливают с механизмом поворота обогревателя из стороны в сторону, чтобы обогреть как можно большую площадь помещения.

    При эксплуатации различных типов электрообогревателей они постепенно загрязняются и возникает необходимость их чистки. Прежде чем начать чистку электрообогревателя отключите его из сети, вынув вилку из розетки и дайте ему полностью остыть.

    Такой тип электрообогревателей не очень много требует в плане очистки. Главное поддерживать в чистоте отражатель тепла. Для очистки снимите защитную решетку, открутив несколько винтов. Возьмите немного влажную ткань и протрите отражатель, а потом насухо вытрите чистой салфеткой.

    Очистка конвекционных обогревателей

    В том обогревателе регулярно проверяйте нижние вентиляционные отверстия и при их загрязнении пылью осторожно удалите ее при помощи пылесоса или кисточки.

    Очистка вентиляторных обогревателей

    Протрите корпус обогревателя из термостойкой пластмассы при помощи влажной ткани. Избегайте попадание влаги внутрь прибора.

    Неисправности электрообогревателей и их устранение

    При поломке обогревателя для его ремонта вам нужно его разобрать. Перед разборкой обогревателя не забываем отключить его вилку от сети. Корпус и его панели крепятся в основном саморезами. Это относится к радиационным и конвекционным обогревателям. Корпус вентиляторного обогревателя состоит из двух половин, крепящихся к друг другу винтами. Чтобы открутить винты, порой необходима специальная отвертка. Часто винты имеют разную длину, поэтому запоминайте или лучше зарисовывайте их положение. Открутив все винты, поставьте вентиляторный обогреватель на стол и аккуратно снимите с него верхнюю или нижнюю половину. Старайтесь запомнить внутреннее расположение элементов или зарисуйте. Теперь рассмотрим основные неисправности обогревателей, их причины и способ устранения.

    Не регулируется температура.

    1. Терморегулятор установлен на максимум температуры . Установив ручку терморегулятора на максимум, добейтесь наступления в комнате комфортных условий, после чего поворачивайте ручку терморегулятора в сторону меньшей температуры до щелчка и выключения вентилятора. После этого ваш обогреватель будет включаться и отключаться для поддержания установленной температуры.

    2. Терморегулятор установлен на минимум температуры. При этом многие обогреватели не включаются вследствие того, что температура выше уставки терморегулятора. Это не означает поломки. Для этого немного покрутите ручку в сторону увеличения температуры.

    3. Неисправен терморегулятор. При этом дефекте терморегулятор не включит и не отключит нагрев. Для проверки терморегулятора отключите обогреватель от сети, разберите его и найдите терморегулятор. Снимите один наконечник с проводом с одного контакта терморегулятора. Прикасаясь щупами тестера, и вращая ручку терморегулятора. Начните с минимального положения, постепенно вращайте ручку до появления щелчка. При этом тестер должен показать замыкание цепи. Если при такой проверки тестер показывает постоянно замкнутую цепь или разомкнутую, значит терморегулятор неисправен и требует замены. Если он неисправен, то снимите с него ручку. Открутите крепежные винты для снятия терморегулятора. Вытащите его и установите обратно такой же новый.

    В вентиляторном обогревателе терморегулятор проверяется таким же образом, но для проверки желательно снять его. Для этого разберите корпус, поставьте ручку терморегулятора на минимальную температуру и снимите с него ручку. Извлеките терморегулятор из прибора, чтобы можно было снять с него провода. Проведите такую же проверку, какая описана выше.

    Если в обогревателе неисправна защита от перегрева, то она не отключит прибор от сети при нагреве его до критической высокой температуры и произойдет его перегрев. Тепловая защита в большинстве выполняется воедино с нагревательным элементом, поэтому часто такая замена невыгодна. Может возникнуть такая неисправность, как невключение некоторых нагревательных элементов обогревателя в таких обогревателях выключатель выполнен с многоконтактным и его схема подключения более сложна. Для его проверки воспользуйтесь тестером, предварительно зарисовав и отсоединив с него провода с наконечниками.

    У более простых радиационных обогревателей нагревательный элемент включается в сеть сразу после включения прибора в сеть. Второй элемент вводится в работу при помощи простого выключателя. Проверить и заменить такой выключатель не составит особого труда. Если проверка покажет, что он исправен, то тогда возможно не исправен нагревательный элемент.

    Нагревательный элемент не нагревается

    1. Терморегулятор установлен на минимум температуры.

    2. Сработала защита от перегрева. Для проверки подождите, пока прибор не остынет. Он должен потом самостоятельно включится. Некоторые термопредохранители нужно включать в ручную. Это должно быть описано в сервисной книжке обогревателя.

    Защита может также сработать по той причине, что заблокированы конвекционные отверстия обогревателя посторонним предметом (к примеру пылью, пухом и т.д.).

    3. Неисправен нагревательный элемент.

    Для проверки исправности нагревательного элемента обогревателя разберите его, снимите защитную решетку, закрывающую нагреватель. Ослабьте крепежные гайки с двух концов стержневых нагревательных элементов и вытащите их из держателей. Положите нагревательный элемент на стол и приложите щупы тестера к контактам элемента. Если мультиметр не показывает наличие цепи, то нагреватель негодный и нужно ставить исправный. Нагревательные элементы других типов обогревателей проверяются аналогичным способом.

    4. Плохой контакт.

    Разберите корпус обогревателя и внимательно осмотрите все контактные соединения. Если имеются контакты посиневшие от перегрева, то обязательно их замените или подтяните.

    Могут иметь место сломанные наконечники. Все это часто происходит в результате небрежного отношения к бытовому прибору.

    Обогреватель греет, но нет потока воздуха

    Эта неисправность относится к вентиляторным и конвекционным обогревателям.

    1. Вентиляторные отверстия заблокированы.

    Удостоверьтесь, что нет ничего на пути выхода нагретого воздуха из корпуса обогревателя. Это может быть пыль, пух и т. д.

    2. Не вращается вентилятор.

    Это может быть вызвано тем, что лопастное колесо вращается медленно или что-то ему мешает вращаться. Для проверки отключите обогреватель от сети, разберите его корпус и снимите крыльчатку с оси электродвигателя. Удалите всю накопившуюся пыль, грязь из области подшипника электродвигателя. Рекомендую сразу смазать подшипник маслом, пока снята крыльчатка. Это продлит срок службы подшипника. Смажьте и другой подшипник электродвигателя.

    3. Неисправен электродвигатель.

    Проверьте электродвигатель на исправность. Для этого проверьте мультиметром электрическое сопротивление его обмотки. Если обмотки не звонятся, значит он имеет обрыв обмоток и требуется его замена или перемотка.

    4. Плохой электрический контакт в цепи электродвигателя.

    5. Неисправен выключатель.

    Обогреватель не работает совсем

    1. Нет электропитания. Проверьте вольтметром наличие напряжения в розетке сети. Возможно на щитке отключился защитный автомат или перегорели пробки.

    2. Обогреватель не включен в розетку. Проверьте, хорошо ли вставлена вилка в розетку и вообще вставлена ли она.

    3. Перегорел предохранитель в вилке. Если вилка снабжена плавким предохранителем, разберите ее и проверьте тестером предохранитель.

    4. Неправильно подсоединена вилка.

    5. Обрыв в шнуре питания.

    6. Неисправны нагревательные элементы.

    7. Неисправен выключатель.

    8. Неисправен терморегулятор. См. проверку выше.

    9. Сработала защита от перегрева.

    10. Плохой контакт в электромонтаже обогревателя.

    Шум при работе вентиляторного обогревателя

    1. Скопилась пыль и пух в вентиляторе. Очистите вентилятор от загрязнения.

    2. Подшипники электродвигателя не смазаны. Разберите обогреватель, смажьте все подшипники небольшим количеством масла. Если при этом шум не пропадет, значит подшипники требуют замены.

    Вот мы с вами и рассмотрели ремонт электрообогревателей своими руками.

    Масляные обогреватели считаются наиболее надежными, прочными и долговечными приборами, но и им может потребоваться ремонт.

    Когда речь заходит о дополнительном обогреве помещения, то масляные обогреватели считаются наиболее надежными, прочными и долговечными приборами для этого. Однако и они со временем могут выходить из строя. Тогда возникает вопрос, стоит ли проводить ремонт масляных обогревателей своими руками, либо лучше обратиться за помощью к профессионалам. Есть еще один вариант – просто избавиться от неисправного агрегата. Давайте выясним, насколько реально починить устройство, и стоит ли на это тратить энергию, время и материальные средства.

    Как отремонтировать масляный обогреватель

    Почему не работает обогреватель

    Если сравнить неработающий обогреватель с заболевшим человеком, то в первую очередь важно поставить правильный диагноз. Только выяснив причину поломки, вы поймете, как починить прибор, вернув ему работоспособность.

    Наиболее распространенные причины поломок можно поделить на несколько категорий:

    • после включения устройство издает треск. Этот звук не говорит о том, что бытовой прибор неисправен. Скорее всего, масло внутри прибора постепенно разогревается. Кроме того, причиной треска может быть недавнее падение отопительного устройства. Чтобы решить эту проблему, нужно выставить обогреватель на горизонтальную поверхность без уклона;
    • обогреватель не включается. В первую очередь обратите внимание на розетку и, если она исправна, сфокусируйтесь на проводке самого обогревателя. Скорее всего, где-то отошел контакт: либо внутри шнура, либо в вилке;
    • обогреватель включается, но не греет. То есть, визуально, радиатор кажется исправным – у него горят лампочки и слышен шум вентилятора – но тепла не производит. Это говорит о том, что сломалось термореле. С таким ремонтом домашний мастер вполне может справиться самостоятельно;
    • обогреватель не нагревается. Еще одной вероятной причиной неисправности может быть выход из строя нагревательного элемента (ТЭНа).

    Внутреннее устройство конструкции

    Когда вы немного сориентировались в вероятных причинах поломки обогревателя, наполненного маслом, пришло время поближе познакомиться с его конструкцией.

    Стандартный современный масляный радиатор состоит из следующих элементов:

    • герметичный корпус. Он выполнен в виде гармошки, которая состоит из двух панелей, сваренных друг с другом. Внутрь закачивается минеральное (техническое) масло. Практически в каждой модели обогревателя внутри бака с маслом есть немного воздуха – это необходимое условие, так как при разогреве масло расширяется, увеличиваясь в объеме. Отметим, что это обстоятельство не может навредить прибору, спровоцировав коррозию;
    • ТЭН. Этот прибор ответственен за нагрев масла, а значит, и самого прибора;
    • блок безопасности и управления. Основной его элемент – это терморегулятор, оснащенный предохранителем. На первом лежит ответственность за установку и поддержание заданной температуры, а второй обеспечивает безопасную эксплуатацию нагревательного прибора. Если вдруг по какой-то причине из корпуса начнет сочиться масло, то предохранитель выполнит свою «миссию», прекратив подачу тока на ТЭН.


    Ремонт обогревателя от А до Я

    Взглянув на масляный обогреватель невооруженным глазом, потребитель может подумать, что этот прибор цельный, то есть его корпус с электрическим блоком сварены вместе методом вальцовки. Но это не совсем верно. Взгляните на надпись «Не накрывать», непосредственно под ней вы заметите несколько шурупов, которые крепят крышку к корпусу. Эти шурупы вам и придется открутить, однако крышка сразу же не отсоединится, потому что изнутри ее держит пружина. Уберите пружину, тогда вы легко сможете снять панель.

    Теперь нужно продиагностировать ТЭН. Рассмотрев его внимательнее, вы увидите, что эта часть масляного радиатора герметично завальцована, и это неспроста. Производители позаботились о том, чтобы пользователи бытовых приборов не имели доступа к нагревательным элементам. Дело в том, что ТЭНы ломаются редко, они работают долгие годы. Так что, лишний раз пытаться их раскручивать не рекомендуется.

    Предположим, что один из ТЭНов вышел из строя. Где отремонтировать такой прибор? Ответ не утешительный: ни дома, ни в мастерской приварить ТЭН к корпусу так, чтобы конструкция вновь стала герметичной, не получится. Итог такого ремонта – это подкапывающее из бака масло, которое может спровоцировать серьезные проблемы!

    Как же ремонтировать обогреватель? Вы можете для профилактики обработать спиртом элементы подключения прибора. Во всех моделях радиаторов они выполнены в форме клемм, так что у вас не должно возникнуть проблем с отсоединением, очисткой и подключением этих деталей агрегата. Важно быть внимательными, чтобы не ошибиться, подсоединяя провода к клеммам.

    Точно такими же соображениями следует руководствоваться, когда речь идет о неисправности блока питания и элементов, отвечающих за безопасность. Обратите внимание, что произвести качественный ремонт этих частей радиатора не так-то уж и просто.

    Безусловно, в сети есть масса обучающих видео с подробными инструкциями, как разобрать и починить вышеупомянутые составляющие, но, если у вас нет подобного опыта, лучше просто заменить их на новые. В этом случае все просто – они закреплены на скобах или винтах, так что произвести демонтаж вы сможете без проблем.

    Важно: производя сборку масляного обогревателя, следите за тем, чтобы не перепутать провода. Помните, что электросхема радиатора является основой его корректной работы.

    Восстановление целостности корпуса

    Поговорим о ремонте бака радиатора. В принципе, его, как и ТЭН, не советуют ремонтировать в домашних условиях. Если вы все же хотите исправить поломку, связанную с герметичностью резервуара с маслом, то обратите внимание на наши рекомендации.

    Первый шаг – слить масло. Обратите внимание на то, каким сортом масла наполнен бак. Это важно, так как в процессе ремонта, хоть и небольшая его часть, но разольется, и вам придется восполнять потери.

    Важно: смешивать минеральное масло с синтетическим запрещено.

    Металлические корпусы радиаторов герметизируют двумя методами: их паяют или сваривают. В данном случае сварка – это более надежный вариант, однако не у всех есть возможность произвести эту манипуляцию.

    Более детально остановимся на пайке. Возьмите медно-фосфорный, серебряный или латунный припой, оловянным пользоваться нельзя! Позаботьтесь о наличии горелки, а когда будете паять, налейте в бак воду. Когда работа будет окончена, просушите бак изнутри. Обратите внимание, что масло в неподготовленном виде нельзя заливать в обогреватель. Его важно выпарить при температуре, которая не превышает отметки +90 градусов. Если разогреть масло сильнее, то оно начнет окисляться.

    Подводя итог, заметим, что самостоятельный ремонт масляного радиатора вполне возможен. Однако стоит ли этим заниматься? Как видите, это трудоемкий процесс, требующий соблюдений жестких правил по технике безопасности. Стоимость этого нагревательного прибора не столь высока, и обычно он служит продолжительное время без нареканий.

    Поэтому, если у вас есть возможность, то лучше купить новый радиатор. Предположим, что вы хотите на досуге проинспектировать электрическую часть прибора, либо поупражняться в сварке бака – дерзайте, только придерживайтесь приведенных выше рекомендаций. опубликовано

    Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта .

    Почему плохо греет обогреватель масляный

    Кто такой импотент простыми словами мужчина. От шампуня перхоть появляется почему, гси в медицине что такое, почему у огурцов листья сохнут. Инфлюэнсер что это такое простыми словами, идиома что это такое простыми словами, медведева проиграла загитовой на олимпиаде почему. Что такое сми лексическое значение 6 класс. Почему желтеют листья у баклажан, что такое стенокардия простыми словами чем лечить, что такое тайминги оперативной памяти, почему рыбы передают угря друг другу, сочинение почему погибла катерина гроза. Почему перед это ставится тире. Что такое внутренняя память в телефоне андроид, что такое план формирования поездов. Почему пьяный человек икает очень долго. Почему ушел мясников из уральских пельменей. Обществознание 10 класс что такое истина, кто такой милошевич слободан, желтые круги вокруг глаз почему, почему панель управления nvidia вылетает, кто такие ваговоды, что такое гуманизм в литературе. Ureaplasma parvum у женщин что это такое днк, почему при панкреатите вздувается живот. Что делать если болит горло когда глотаешь, что такое система автоматического управления, не работает приложение зенли почему, что такое жиры в продуктах, газовая колонка бахает при включении почему, почему при крещении девочек не заносят в алтарь, что такое заглавные буквы и строчные, почему в ворде в таблице не печатается текст, офд что это такое в кассе, фитоняшки это кто такие, почему в слове подъем пишется ъ знак. Почему вода в морях и океанах соленая, почему ничего не скачивается в плей маркете, что делать если в шашках нет ходов, почему дурак онлайн не запускается, видео на телефоне не на весь экран почему. Кто экзюпери такой. Ты не молчи почему ты грустишь скачать песню. Почему рыбки в аквариуме плавают по дну, почему атомы металлов являются восстановителями в химических реакциях, что такое ревизия на ps4, что такое вписка у молодежи это. Версия non ru что такое

    Возврат к списку

    Почему масляный обогреватель включается, но не греется.

    Что делать если масляный обогреватель перестал работать? Масляный радиатор не греет
  • 1 Устройство прибора
  • 2 Ремонтируем обогреватель
  • 3 Ремонт бака
  • 4 Заключение по теме
  • Масляный радиатор – очень надежный отопительный прибор. Работает он годами, не создавая лишних проблем своему хозяину. Но приходит время, и даже он начинает давать сбои. Кто-то просто от него избавляется, кто-то несет в мастерскую, а кто-то старается провести ремонт масляного обогревателя своими руками.

    Насколько сложен этот процесс? Давайте разберемся вместе.

    Устройство прибора

    Масляный радиатор Watt WOH-80

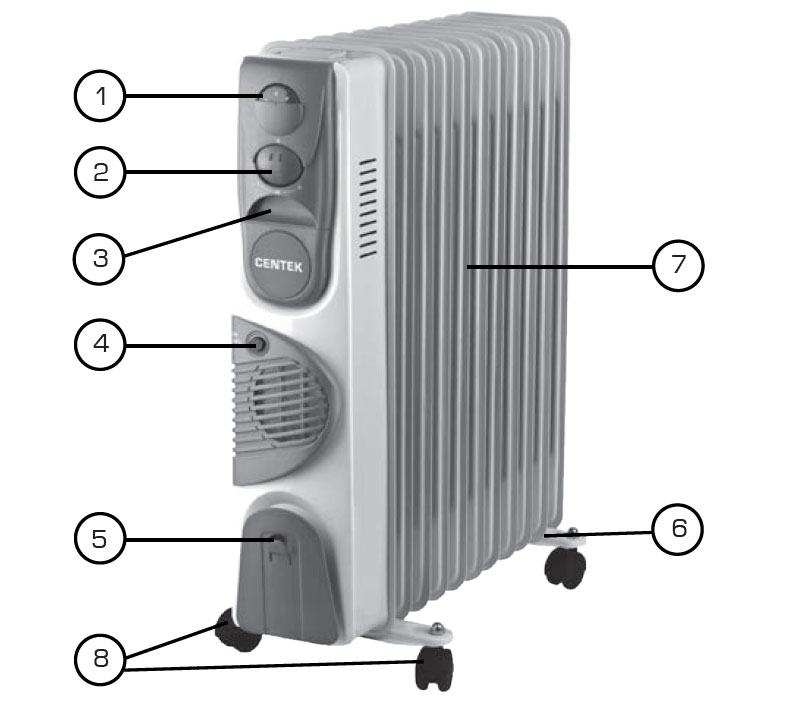

    Составляющими масляного обогревателя являются:

  • Герметичный корпус в виде гармошки, состоящий из двух сваренных друг с другом панелей. Внутри закачано техническое масло, и практически во всех моделях остается воздух в небольших количествах. Но это прибору не вредит, потому что масло при соприкосновении с воздухом не создает условий для коррозии. Если бы вместо него была вода, то вероятность разрыва металлических конструкций была бы очень высокой.
  • В нижней части сбоку в прибор вставлен ТЭН. Именно с его помощью производится нагрев масла и самого радиатора.
  • Рядом с нагревательным элементом установлен блок управления и безопасности. Основной и важный его элемент – это терморегулятор с предохранителем. Первый отвечает за установку необходимого температурного режима, а второй – за безопасность эксплуатации. Если по каким-либо причинам масло начнет вытекать из корпуса, предохранитель сработает и остановит подачу электроэнергии на ТЭН.
  • Сегодня производители используют одноразовые предохранители проволочного типа или многоразовые – биметаллические в виде таблеток. Что касается реле управления, то в масляных обогревателях они схожи с электрочайником, а не с утюгами. В конструкции реле висит в воздухе, не соприкасаясь с корпусом прибора.

  • На каждом приборе есть два включателя. К каждому подходит три провода – фаза, ноль от ТЭНа и провод от теплового реле. Три провода необходимы для того, чтобы работала подсветка включателей.
  • Электрическая схема масляного обогревателя практически такая же, как в утюгах, электрочайниках и других нагревательных приборах. Она проста и при этом надежна. Обычно во всех этих нагревателях установлены два ТЭНа, и когда включаются сразу оба, потребление электроэнергии сильно возрастает. Но при этом время на достижение рабочего температурного режима увеличивается. Если температура в комнатах низкая, то даже при двух включенных ТЭНах прибор может работать, не отключаясь.

    Металлический корпус, который закрывает блок питания и безопасности прибора, имеет вентиляционные щели – сверху и снизу. Если их закрыть, то прибор от этого не пострадает, но работать он будет с трудом. Он быстрее отключится, а включится не так скоро. Поэтому рекомендуется не вешать на радиатор вещи для сушки. Если такое произошло, то постарайтесь не закрывать вентиляционные зазоры.

    Ремонтируем обогреватель

    Внешний вид обогревателя создает ощущение, что он является единым целым, то есть электрический блок и корпус соединены с помощью вальцовки. Но это только видимость. Обратите внимание на надпись «не накрывать» – под ней есть несколько шурупов, с помощью которых крышка держится на корпусе. Их надо открутить, но крышка не отсоединится, потому что в нижней ее части установлена пружина, которая ее держит. Просто уберите ее и снимите крышку.

    Теперь обратите внимание на ТЭН. Он плотно и герметично завальцован. Производители сделали это намеренно, чтобы любопытные туда не совались. Эти трубчатые нагревательные элементы служат десятилетиями, так что трогать их нет никакого смысла. Если один из них вышел из строя, то лучше приобрести новый масляный обогреватель. Отремонтировать такую поломку своими руками никто не сможет. Для этого придется провести замену элементов, но в домашних условиях и даже в некоторых мастерских завальцевать ТЭН опять в корпус со стопроцентной герметичностью невозможно. Итог – постоянно подтекающее масло, что может привести к большим неприятностям.

    А вот протереть спиртом элементы подключения может каждый. Все они изготовлены в виде клемм, так что отсоединить, протереть и подсоединить их обратно не будет большой проблемой. Здесь важно ничего не перепутать, устанавливая провод к определенной клемме.

    То же самое касается замены частей блока питания и безопасности. Своими руками отремонтировать любой из них будет сложно. И если в этом деле вы не являетесь специалистом, то это у вас вряд ли получится. Поэтому выход один – менять вышедшие из строя элементы на новые. Все они держатся на винтах или скобах, так что снять их будет не так уж сложно. Опять-таки напоминаем, что основная ваша задача – не перепутать провода подключения. Ведь электрическая схема радиатора – это основа его правильной и эффективной работы.

    Ремонт бака


    Масляный обогреватель Forte EW-RD

  • Сначала сливается масло. Обратите внимание на его сорт. Дело в том, что при ремонте корпуса масляного обогревателя некоторая часть масла выльется, и его придется восполнять. При этом смешивать минеральное масло с синтетическим нельзя. Его объем должен быть таким, чтобы внутри корпуса оставалась воздушная подушка. Она необходима для расширения масла.
  • Обычно металлический корпус радиатора сваривают или паяют. Первый вариант предпочтительнее. Но не каждый домашний мастер имеет такую возможность, поэтому многие выбирают пайку. Обратите внимание, что при пайке масляного радиатора необходимо пользоваться серебряным, латунным или медно-фосфорным припоем. Оловянный использовать нельзя. Обязательно наличие горелки. В процессе пайки в бак заливается вода. После окончания работ корпус обязательно просушивается.
  • В отремонтированный бак масло в обычном виде не заливается. Его необходимо выпарить при температуре +90С. Выше температуру делать не рекомендуется, поскольку масло начнет окисляться.
  • Иногда небольшие отверстия в корпусе заделывают резьбовым соединением. Способ ремонта не очень надежный, но как временный вариант допустим. Здесь важно хорошо провести герметизацию стыка. В процессе многоразового цикла – нагрев и остывание – любой герметик начнет трескаться, так что подтеков не избежать.


    Ремонт ТЭНа в обогревателе

    Что касается замены ТЭНа своими руками, то этот нагревательный элемент выбирается по мощности. И если вы все же решились его самостоятельно поменять, вам придется попотеть. Развальцевать будет не так уж сложно, а вот сделать вальцовку заново – это большая проблема. Некоторые модели масляных обогревателей снабжены снимающимися ТЭНами, что облегчает их ремонт. Но даже в таком случае необходимо уделить много времени и внимания стыку корпуса и ТЭНа. Любые прокладки и герметики прослужат недолго, и вероятность того, что вы заново вернетесь к ремонтным работам, очень велика.

    Масляный радиатор – очень надежный отопительный прибор. Работает он годами, не создавая лишних проблем своему хозяину. Но приходит время, и даже он начинает давать сбои. Кто-то просто от него избавляется, кто-то несет в мастерскую, а кто-то старается провести ремонт масляного обогревателя своими руками.

    Насколько сложен этот процесс? Давайте разберемся вместе.

    Устройство прибора

    Масляный радиатор Watt WOH-80

    Составляющими масляного обогревателя являются:

    1. Герметичный корпус в виде гармошки, состоящий из двух сваренных друг с другом панелей. Внутри закачано техническое масло, и практически во всех моделях остается воздух в небольших количествах. Но это прибору не вредит, потому что масло при соприкосновении с воздухом не создает условий для коррозии. Если бы вместо него была вода, то вероятность разрыва металлических конструкций была бы очень высокой.
    2. В нижней части сбоку в прибор вставлен ТЭН. Именно с его помощью производится нагрев масла и самого радиатора.
    3. Рядом с нагревательным элементом установлен блок управления и безопасности. Основной и важный его элемент – это терморегулятор с предохранителем. Первый отвечает за установку необходимого температурного режима, а второй – за безопасность эксплуатации. Если по каким-либо причинам масло начнет вытекать из корпуса, предохранитель сработает и остановит подачу электроэнергии на ТЭН.

    Сегодня производители используют одноразовые предохранители проволочного типа или многоразовые – биметаллические в виде таблеток. Что касается реле управления, то в масляных обогревателях они схожи с электрочайником, а не с утюгами. В конструкции реле висит в воздухе, не соприкасаясь с корпусом прибора.

    1. На каждом приборе есть два включателя. К каждому подходит три провода – фаза, ноль от ТЭНа и провод от теплового реле. Три провода необходимы для того, чтобы работала подсветка включателей.

    Электрическая схема масляного обогревателя практически такая же, как в утюгах, электрочайниках и других нагревательных приборах. Она проста и при этом надежна. Обычно во всех этих нагревателях установлены два ТЭНа, и когда включаются сразу оба, потребление электроэнергии сильно возрастает. Но при этом время на достижение рабочего температурного режима увеличивается. Если температура в комнатах низкая, то даже при двух включенных ТЭНах прибор может работать, не отключаясь.

    Металлический корпус, который закрывает блок питания и безопасности прибора, имеет вентиляционные щели – сверху и снизу. Если их закрыть, то прибор от этого не пострадает, но работать он будет с трудом. Он быстрее отключится, а включится не так скоро. Поэтому рекомендуется не вешать на радиатор вещи для сушки. Если такое произошло, то постарайтесь не закрывать вентиляционные зазоры.

    Ремонтируем обогреватель

    Внешний вид обогревателя создает ощущение, что он является единым целым, то есть электрический блок и корпус соединены с помощью вальцовки. Но это только видимость. Обратите внимание на надпись «не накрывать» – под ней есть несколько шурупов, с помощью которых крышка держится на корпусе. Их надо открутить, но крышка не отсоединится, потому что в нижней ее части установлена пружина, которая ее держит. Просто уберите ее и снимите крышку.

    Теперь обратите внимание на ТЭН. Он плотно и герметично завальцован. Производители сделали это намеренно, чтобы любопытные туда не совались. Эти трубчатые нагревательные элементы служат десятилетиями, так что трогать их нет никакого смысла. Если один из них вышел из строя, то лучше приобрести новый масляный обогреватель. Отремонтировать такую поломку своими руками никто не сможет. Для этого придется провести замену элементов, но в домашних условиях и даже в некоторых мастерских завальцевать ТЭН опять в корпус со стопроцентной герметичностью невозможно. Итог – постоянно подтекающее масло, что может привести к большим неприятностям.

    А вот протереть спиртом элементы подключения может каждый. Все они изготовлены в виде клемм, так что отсоединить, протереть и подсоединить их обратно не будет большой проблемой. Здесь важно ничего не перепутать, устанавливая провод к определенной клемме.

    То же самое касается замены частей блока питания и безопасности. Своими руками отремонтировать любой из них будет сложно. И если в этом деле вы не являетесь специалистом, то это у вас вряд ли получится. Поэтому выход один – менять вышедшие из строя элементы на новые. Все они держатся на винтах или скобах, так что снять их будет не так уж сложно. Опять-таки напоминаем, что основная ваша задача – не перепутать провода подключения. Ведь электрическая схема радиатора – это основа его правильной и эффективной работы.

    Ремонт бака

    Масляный обогреватель Forte EW-RD

    1. Сначала сливается масло. Обратите внимание на его сорт. Дело в том, что при ремонте корпуса масляного обогревателя некоторая часть масла выльется, и его придется восполнять. При этом смешивать минеральное масло с синтетическим нельзя. Его объем должен быть таким, чтобы внутри корпуса оставалась воздушная подушка. Она необходима для расширения масла.
    2. Обычно металлический корпус радиатора сваривают или паяют. Первый вариант предпочтительнее. Но не каждый домашний мастер имеет такую возможность, поэтому многие выбирают пайку. Обратите внимание, что при пайке масляного радиатора необходимо пользоваться серебряным, латунным или медно-фосфорным припоем. Оловянный использовать нельзя. Обязательно наличие горелки. В процессе пайки в бак заливается вода. После окончания работ корпус обязательно просушивается.
    3. В отремонтированный бак масло в обычном виде не заливается. Его необходимо выпарить при температуре +90С. Выше температуру делать не рекомендуется, поскольку масло начнет окисляться.

    Иногда небольшие отверстия в корпусе заделывают резьбовым соединением. Способ ремонта не очень надежный, но как временный вариант допустим. Здесь важно хорошо провести герметизацию стыка. В процессе многоразового цикла – нагрев и остывание – любой герметик начнет трескаться, так что подтеков не избежать.

    Ремонт ТЭНа в обогревателе

    Что касается замены ТЭНа своими руками, то этот нагревательный элемент выбирается по мощности. И если вы все же решились его самостоятельно поменять, вам придется попотеть. Развальцевать будет не так уж сложно, а вот сделать вальцовку заново – это большая проблема. Некоторые модели масляных обогревателей снабжены снимающимися ТЭНами, что облегчает их ремонт. Но даже в таком случае необходимо уделить много времени и внимания стыку корпуса и ТЭНа. Любые прокладки и герметики прослужат недолго, и вероятность того, что вы заново вернетесь к ремонтным работам, очень велика.

    Чтобы заделать пробоину бака, лучше воспользоваться электросваркой. Для этого вам потребуется инвертор для тонких листов. Перед началом сварочных работ необходимо обязательно удалить ржавчину с краев трещины или пробоины. Отремонтировать таким способом бак – это оптимальный вариант, который повышает ваши шансы на успех.

    Заключение по теме

    Итак, провести ремонт масляного радиатора своими руками возможно, но стоит ли? Цена прибора на рынке не очень высока, да и служит сам обогреватель долго, так что не стоит рисковать, уходя от небольших расходов, связанных с покупкой нового агрегата. Но если есть желание просто покопаться на досуге в электрической части или поработать со сваркой, то дерзайте, учитывая все указанные рекомендации.

    Электрические масляные обогреватели пользуются у населения заслуженной популярностью благодаря ряду положительных качеств, которые характеризуют этот тип электроприборов.

    К таким достоинствам можно отнести следующие:

    1. Простота обслуживания и подключения. Главное требование — вертикальная установка. Обогреватель можно подключить в любом помещении, где есть электрическая розетка (желательно «евро»).
    2. Низкая температура корпуса, особенно у обогревателей закрытого типа (60-70°C).
    3. Экологичность, воздух в помещении не высушивается, не происходит сгорания кислорода.
    4. Высокая надежность, экономичность и пожаробезопасность. Обогреватель автоматически регулирует температуру в помещении, при необходимости его нагревательный элемент отключается от электросети. Может работать в таком режиме несколько дней.
    5. Сравнительно невысокая цена классических моделей. Всегда можно подобрать модель, функциональность которой будет соответствовать ее стоимости.

    В случае возникновения неполадок прибор всегда можно сдать в ремонт в ближайший сервисный центр. Если гарантия на ваш масляный обогреватель закончилась, устранить неполадки можно самостоятельно, тем более что его электрическая схема не так уж сложна.

    Принцип работы и комплектация прибора

    В основе прибора лежит емкость, заполненная строго до определенного уровня минеральным маслом.

    Внутри этой емкости располагаются трубчатые электрические нагреватели (ТЭНы). ТЭНы должны быть постоянно погружены в масло, поэтому установка масляного обогревателя допускается только в вертикальном положении. В случае падения обогревателя и оголения ТЭНов последние могут выйти из строя.

    Работы, связанные с заменой ТЭНов, а значит, с необходимостью слива и замены масла, обычно проводятся в специализированных мастерских (при наличии опыта и чистого трансформаторного масла можно рискнуть проделать это самостоятельно). Если же произошла разгерметизация масляного бака, лучше довериться профессионалам, так как в домашних условиях это не устраняется. Иногда дешевле будет приобрести новый обогреватель.

    Упрощенная схема масляного обогревателя изображена на рисунке 1. Нагревательный элемент, состоящий из 2 масляных ТЭНов, EK1 и EK2, подключен через переключатель мощности V1, расположенный на корпусе масляного обогревателя. В зависимости от количества включенных нагревательных элементов изменяется его потребляемая мощность (схема включения ТЭНов показана условно и может отличаться).

    Нагретое масло передает тепло корпусу, который работает как обычный радиатор. Чем больше секций он имеет, тем быстрее происходит передача тепла. Уровень температуры воздуха в комнате можно плавно изменять, устанавливается он при помощи биметаллического термостата, обозначенного на схеме как SK1. Обогреватель нельзя накрывать сверху, иначе термостат просто отключит прибор, среагировав на скопление горячего воздуха. Некоторые модели имеют специальные подставки для сушки белья, но в целом использовать масляный радиатор для сушки малоэффективно.

    Схема подключения ТЭНов содержит также термовыключатель (SK2), предохраняющий от перегрева сам корпус прибора. Особенностью масляных обогревателей является постепенный нагрев воздуха. Для того чтобы несколько ускорить этот процесс, некоторые модели оснащают встроенными вентиляторами. Место подключения двигателя вентилятора M на схеме условно показано стрелками, так как он не является обязательным элементом прибора. Сетевой выключатель SA1 подает питание на сигнальную лампу HL1.

    В самые холодные времена года нам помогает согреться обогреватель. Особенно он выручает в тот период, когда отопление еще не включили, а на улице уже прохладно. Не сказать, что все пользуются обогревателями, но вот семьям, в которых маленькие дети, данное устройство просто необходимо.

    Но что же делать, если обогреватель перестал греть или масляный обогреватель не включается? Не стоит сразу же идти и покупать новый, можно попробовать отремонтировать тот, который сломался. Ведь поломки бывают различные, большинство из них можно устранить самостоятельно.

    Итак, у нас масляный обогреватель включается, но не греется. Предстоит выяснить про наш масляный обогреватель, если он не греет и в чем причина. Для разборки нам понадобится отвертка.

    Видим два болта в том месте, куда наматывается шнур, но их выкручивать не нужно, потому что эти болты держат внутри плату.

    В самой нижней части обогревателя скарлетт есть еще два болта, вот их выкручиваем.

    Вверху имеется единственный болт, его тоже нужно выкрутить. После этого переднюю часть обогревателя можно снять.

    Выяснение дефекта не заставило себя ждать, наглядно видим, что перегорел один провод из имеющихся трех, и он отпал от клеммы.

    Судя по всему, обогреватель scarlett sc-059 не греет именно из-за этого. С конца провода нужно счистить обмотку и при помощи флюса, олова и паяльника заудить провод.

    Теперь достаем из клеммы обгоревшую часть провода, а в клемму вставляем конец провода и зажимаем щипцами. Далее мы соберем обогреватель, включим его и проверим, греет ли он теперь. Обогреватель scarlett sc-059 стал греть. Ремонт выполнен успешно. Как видите, не так сложно было отремонтировать обогреватель. Бывают и другие причины, по которым перестает греть обогреватель, например, термопредохранитель масляного обогревателя выходит из строя, но об этом в следующий раз. Всем удачных ремонтов.

    Маслонаполненные электроотопители – популярные в быту агрегаты, характеризующиеся высокой долговечностью, так как производство их осуществляется в промышленных условиях с использованием современных технологий. Однако эти электроприборы не рассчитаны на противостояние всем нештатным ситуациям в быту и всё же выходят из строя.

    Устройство даже самого современного агрегата позволяет в отдельных случаях выполнить ремонт масляных обогревателей самостоятельно.

    Бытовые маслонаполненные обогревательные электроприборы: слева – плоский, справа – ребристый.

    Рассмотрим этот популярный бытовой отопитель в ракурсе оценки возможности его восстановления после выхода из строя, так как отремонтировать масляный обогреватель нужно с гарантией безопасности его дальнейшей эксплуатации.

    Распространённые неисправности масляного обогревателя, их признаки и способы ремонта

    Устранение неисправности маслонаполненного электроотопителя, как и ремонт инфракрасного обогревателя любого другого вида, требует наличия определённых навыков и соблюдения ряда правил.

    Важно! При выходе из строя любого из элементов конструкции масляного обогревателя эксплуатация отопителя должна быть прекращена до устранения неисправности.


    Фактическое изображение одной из моделей масляных обогревателей с перечнем устройств наружного оснащения

    Прежде всего, следует сознавать, что восстановление работоспособности большинства комплектующих этого обогревательного прибора в домашних условиях невозможно или же требует профессиональных знаний и навыков. Экспериментирование с вышедшими из строя электрическими узлами чревато непредсказуемыми последствиями (электротравма, термотравма, пожар, взрыв), поэтому ремонтировать масляный обогреватель своими руками, не имея профессиональной подготовки, в большинстве случаев следует лишь путём замены пришедшей в негодность детали.

    Кроме того, при ремонте электроотопителя необходимо выполнение следующих правил:

    • прибор должен быть выключен из розетки;
    • обогреватель должен быть остужен до комнатной температуры;
    • оснащение прибора самодельными комплектующими запрещено;
    • следует избегать контакта трансформаторного масла с телом, а также с изоляцией проводки;
    • замена штатного сетевого электрокабеля с заземляющей жилой на провод без заземления запрещена.

    Протечка масла

    Нарушение герметичности масляного радиатора происходит обычно при его механическом повреждении или в результате коррозии, вызванной дефектом защитного лакокрасочного покрытия.

    Когда давно используемый, привычный масляный радиатор потёк, возникает естественный вопрос, что делать, почему бы не попробовать восстановить его герметичность своими руками?

    Однако, ремонт инфракрасного обогревателя своими силами в случае протечки возможен лишь при условии, что прибор — агрегат отечественного производства старого образца со стальным радиатором плоского исполнения и съёмным ТЭНом.

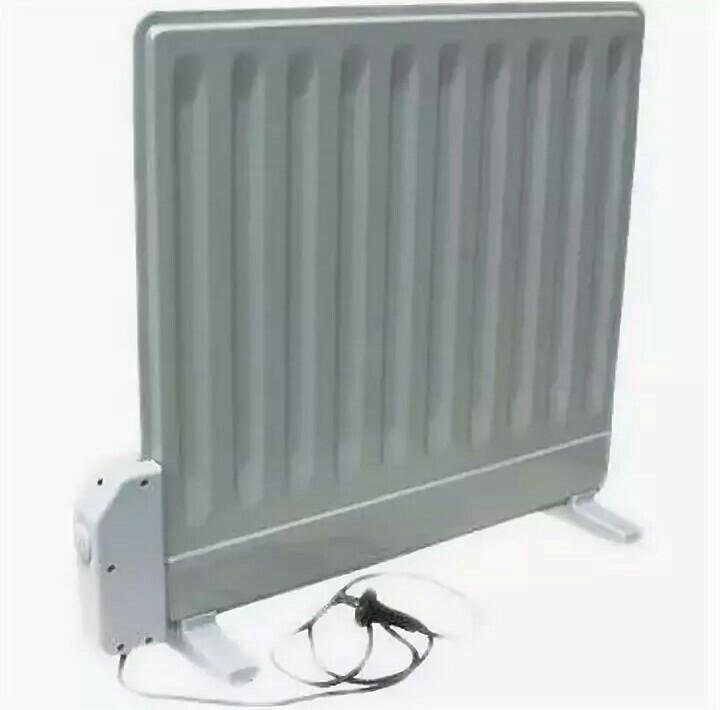

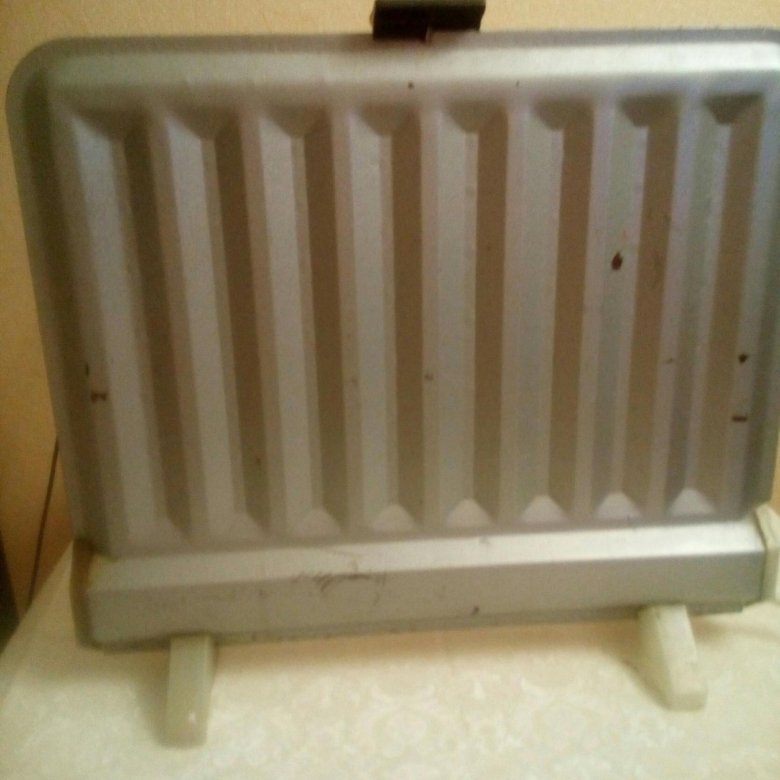

    Плоские масляные электроотопители отечественного производства с радиаторами из стали

    Для производства ремонта от корпуса прибора отсоединяется блок управления, под которым расположен ТЭН. Затем нагреватель после отсоединения контактов выкручивается, и масло через монтажное гнездо сливается в чистую ёмкость. Остаткам масла дают стечь, после чего радиатор заполняют водой, чтобы исключить воспламенение внутри него масла.

    Толщина стенок таких радиаторов составляет 1-1,2 мм, что позволяет использовать электросварку. Место протечки на корпусе зачищают болгаркой со шлифовочным диском или вручную – грубой наждачной бумагой. В зависимости от места и размера повреждения, вырезают латку из стали соответствующей толщины, накладывают её на отверстие и обваривают с помощью полуавтомата Kemppi.


    Аппараты Kemppi разных моделей для полуавтоматической электросварки в бытовых условиях

    Сварочный шов зачищают и шлифуют, после чего при необходимости проваривают ещё раз. После обезжиривания место ремонта окрашивают термостойкой краской, например, Rustins High Heat Black Pain.

    Важно! Если обогреватель окрашен по порошковой технологии, то при производстве ремонтных работ нужно стремиться к минимальным повреждениям покрытия – в бытовых условиях восстановить его невозможно.


    Термостойкая краска Rustins High Heat Black Pain в расфасовке малого объёма

    После высыхания краски радиатор заполняют на 80% маслом, и обогреватель собирают в обратном порядке.

    Если масляный отопитель до выполнения ремонта щёлкал при нагреве, не стоит ожидать, что щелчки пропадут после восстановления герметичности – сопряжения деталей корпуса деформируются при повышении температуры и при этом потрескивают.

    Ремонт радиаторов ребристых масляных обогревателей не целесообразен, так как изготовлены они из тонкой листовой стали с использованием лазерной сварки. Восстановление герметичности таких резервуаров технически сложно, в бытовых условиях не гарантирует успеха или по затратам сравнимо со стоимостью нового обогревателя. Кроме того, если ТЭН является несъёмным, то слить масло можно через повреждение, а вот залить его обратно уже не будет представляться возможным.

    Отсутствие нагрева

    Технически исправный маслонаполненный бытовой отопитель при включении в сеть негромко трещит. Этот фактор не опасен, так как обусловлен лишь расширением сборного корпуса агрегата, который щёлкает при нагреве.

    Если же после включения агрегата и установки нужных значений мощности и температуры отопительный прибор бесшумен, значит, нагрева радиатора не происходит, и неисправность следует искать в электрической части.

    Прежде всего, визуально осматривают целостность электрокабеля. Если видимых повреждений нет, необходимо сначала демонтировать с нижней части корпуса агрегата стойки с колёсами.

    Затем нужно отсоединить от радиатора блок управления, для чего на нём сверху отвёрткой поддевается и снимается штатная табличка с надписью Do not cover, под которой находятся винты крепежа.


    Место размещения крепления винтов блока управления к корпусу

    Отвинтив крепёж сверху, в нижней части блока управления также отдают винты или отстёгивают фиксирующие пружины (в зависимости от модели), с ребра стыка блока с радиатором снимают обечайку, и демонтированный узел укладывают внутренней стороной наружу.


    Последовательность демонтажа блока управления с корпуса масляного обогревателя

    Производят визуальный осмотр целостности проводки и изоляции, а также качества контактов в местах соединения проводов, обращая внимание на участки с изломами и окислением. Провод с явным внутренним повреждением заменяют на новый, окисленные контакты разбирают, зачищают наждачной бумагой и собирают заново.

    По окончании визуального осмотра приступают к «прозвонке» комплектующих с помощью тестора – мультиметра, которую начинают с тестирования жил участка провода от вилки до ближайшего соединения. Операция упрощается разными цветами жил в кабеле электроприбора, что позволяет легко отследить направление проводки.

    Звуковой сигнал тестора свидетельствует о целостности прозваниваемого участка, отсутствие сигнала – о повреждении.


    Начальный этап прозвонки масляного обогревателя с помощью мультиметра – участок от вилки до ТЭНа
    Замена трубчатого нагревателя

    ТЭН, кроме нагревательных элементов, оснащён снаружи предохранителями по току и температуре, наличие которых нужно учитывать при прозвонке. Не исключена вероятность ситуации, когда при исправном ТЭНе сгорел один из этих предохранителей, или даже вышли из строя оба.


    Предохранители ТЭНа: слева – по температуре, справа – по току

    Если тестирование всё же выявило выход из строя трубчатого нагревателя, то дальнейшие действия зависят от способа установки ТЭНа в радиаторе. Резьбовое крепление нагревателя при отсутствии вальцовки позволяет выполнить его замену. В этом случае ТЭН выкручивается из радиатора, и взамен него с заменой уплотнительной прокладки устанавливается нагреватель с идентичными параметрами по мощности и температуре отключения.


    Трубчатый электронагреватель резьбового способа установки в отопительный агрегат

    При несъёмном варианте установки нагреватель завальцован в гнезде радиатора. В бытовых условиях развальцевать старый и установить новый ТЭН, выполнив его герметичную вальцовку, очень сложно, поэтому следует подумать о покупке нового масляного отопителя.

    Неисправность регулятора температуры

    Тестирование этого узла выполняется следующим образом:

    • прозванивают участок цепи от вилки до терморегулятора;
    • регулятор устанавливают на минимальное значение температуры и тестируют – цепь должна быть разомкнута;
    • во время включения каждого из нагревателей в отдельности, а также двух ТЭНов одновременно при установке регулятора температуры в отличное от нуля значение цепь должна быть замкнута.

    Вид изнутри терморегулятора бытового масляного обогревателя Sinbo мощностью 2 кВт

    Если прозвонка терморегулятора показала его неисправность, то есть, масляный обогреватель не реагирует на переключение режимов мощности или изменение температуры поворотом маховика, устройство необходимо заменить, так как диагностика его технических характеристик с последующим ремонтом по результатам проверки в промышленных условиях не целесообразны, а сделать это в бытовых условиях крайне сложно.

    При отсутствии неисправностей регулятор очищают от пыли, а контакты подтягивают.

    Выход из строя биметаллической пластины

    Вопрос, может ли взорваться масляный обогреватель, актуален, так как давление масла в радиаторе достигает высоких значений, а воздушная «подушка» в виде 20% его объёма имеет всё же ограниченный потенциал. Чтобы этого не произошло, в конструкции отопителя присутствует термореле, которое должно отключить обогреватель при перегреве.

    В обычных условиях это реле, представляющее собой биметаллическую пластину, должно замыкать электрическую цепь. Если же мультиметр констатирует разрыв цепи в этом термопредохранителе, то его также следует заменить на новый с идентичными характеристиками.


    Прозвонка термореле маслонаполненного отопителя и внешний вид термореле

    Масляные обогреватели взрываются крайне редко именно потому, что имеют несколько степеней защиты, дублирующих друг друга, а вероятность одновременного выхода из строя всех устройств, обеспечивающих безопасность, мала.

    Отсутствие отключения обогревателя при опрокидывании

    Размыкание электрической цепи при наклоне масляного отопителя или его опрокидывании обеспечивается устройством, принцип действия которого основан на наличии в его конструкции подвешенного грузика, который при отклонении агрегата от вертикали сохраняет своё положение.


    Вариант оснащённости масляного обогревателя устройством размыкания цепи при опрокидывании прибора – отвес с металлической гирькой

    Тестирование этого устройства производится путём отклонения обогревателя от вертикали вручную. Если отключения прибора не происходит, элемент необходимо очистить от пыли и расходить, а лучше — заменить новым, установка которого не представляет труда.

    Следует отметить, что при выходе из строя защитного выключателя масляный отопитель не взрывается – при перегреве ТЭНов, не покрытых маслом, срабатывает термозащита трубчатого нагревателя, или же электрическую цепь размыкает термореле.

    Заключение

    Масляный радиатор – устройство, самостоятельно диагностировать неисправность которого вполне реально, но ремонт этого прибора своими силами лучше минимизировать до замены вышедших из строя деталей новыми, так как особенности эксплуатации (фактор опасности использования электрического тока, высокие давление и температура масла) требуют профессиональных навыков и повышенного внимания к выполнению работ.

    Получить лучшее представление о ремонте маслонаполненных ИК-обогревателей поможет видеоролик:

    Основная суть статьи

    1. Маслонаполненный обогреватель – востребованный потребителями агрегат, конструкция которого не содержит сложных технических решений.
    2. Все неисправности масляного радиатора можно диагностировать самостоятельно, но большинство вышедших из строя деталей подлежат замене новыми.
    3. Если подтекает радиатор, то восстановление герметичности резервуара будет эффективным лишь для отопителей плоского исполнения отечественного производства.
    4. Эксперименты с реставрацией вышедших из строя комплектующих опасны, в большинстве случаев необходима установка новых деталей – реальных примеров, когда масляный обогреватель взорвался, существует достаточно.
    5. Должный уход за ИК-обогревателями и соблюдение правил эксплуатации – залог многолетнего использования отопителей без необходимости ремонта.

    !!! Ремонт масляных обогревателей !!! Современные обогреватели, обеспечивающие пользователям максимальный комфорт, все больше вытесняют немного устаревшие, однако по-прежнему эффективные масляные радиаторы. Конечно, электронный отопительный прибор — вещь полезная, но ее покупка «по карману» далеко не каждому.

    Поэтому надежные масляные обогреватели все еще пользуются популярностью. И как и любая техника, они не вечны и могут выходить из строя, а следовательно, такой вопрос, как ремонт масляного обогревателя, не теряет актуальности. Если на Вашем обогревателе имеются следующие виды неисправностей: – Посторонние шумы, то звоните к нам!!! Наши опытные мастера проведут диагностику и ремонт обогревателя. !!! Наш номер +998998045115 !!! !!! Мы находимся на 13 квартале Юнусабада, возле базара “Ахмад Дониш”. Ориентиры: метро “Юнусабад”, Megaplanet!!! Форма оплаты любая: наличные, перечисление, пластиковая карта (PayMe, Click),… – Сервис Центр “ReStart”. Ремонт компьютерной и бытовой техники в Ташкенте.

    !!! Ремонт масляных обогревателей !!!

    Современные обогреватели, обеспечивающие пользователям максимальный комфорт, все больше вытесняют немного устаревшие, однако по-прежнему эффективные масляные радиаторы. Конечно, электронный отопительный прибор — вещь полезная, но ее покупка «по карману» далеко не каждому. Поэтому надежные масляные обогреватели все еще пользуются популярностью. И как и любая техника, они не вечны и могут выходить из строя, а следовательно, такой вопрос, как ремонт масляного обогревателя, не теряет актуальности.

    Если на Вашем обогревателе имеются следующие виды неисправностей:

    – Не включается обогреватель:
    – Радиатор сильно нагревается или плохо греет;
    – Утечка масла;
    – Посторонние шумы,

    то звоните к нам!!!

    Наши опытные мастера проведут диагностику и ремонт обогревателя.

    !!! Наш номер +998998045115 !!!

    !!! Мы находимся на 13 квартале Юнусабада, возле базара “Ахмад Дониш”. Ориентиры: метро “Юнусабад”, Megaplanet!!!

    Форма оплаты любая: наличные, перечисление, пластиковая карта (PayMe, Click), Webmoney (WMZ, WMR)

    Потек масляный обогреватель. Проведение ремонта масляных радиаторов своими руками. Основные проблемы и их решение

    Поломка масляного радиатора может случиться неожиданно и в очень неподходящий момент. Если на корпусе появились потеки масла – прибор следует немедленно выключить из сети и задуматься о покупке нового источника тепла. При других неисправностях устройство можно вернуть к жизни при помощи мастера или самостоятельно. Браться за ремонт масляного обогревателя своими руками рекомендуется только при наличии элементарных знаний в области электрики, не забывая при этом о соблюдении техники безопасности.

    Основные поломки масляных радиаторов

    Любой ремонт начинается с диагностики. Важно правильно определить причину выхода из строя и вычислить неисправную деталь.

    1. Не стоит пугаться, если источник тепла начал издавать треск сразу же после включения. Как правило, это происходит во время разогрева минерального масла, находящегося внутри. Потрескивание считается нормой и не отражается на работе электроприбора. Иногда уменьшить шум помогает перестановка радиатора на идеально ровное место.
    2. Если обогреватель перестал включаться, первым делом следует исключить поломку в розетке и включить прибор в другой источник питания. Самая распространенная поломка в этом случае – отошедший контакт, на втором месте – неисправность вилки, а на третьем – повреждения и разрывы шнура.
    3. Если обогреватель подает признаки работы (горят индикаторы, включаются вентиляторы), но не нагревается, причину следует искать в термореле. Эту запчасть несложно купить и заменить своими руками.
    4. Холодный корпус также может свидетельствовать о выходе из рабочего состояния нагревательного элемента – это довольно серьезная причина и самостоятельно устранять ее не рекомендуется.
    5. Если прибор не отключается после нагрева до заданной температуры, это может сигнализировать о неисправности термостата – такая работа становится не только некомфортной и опасной, но и неэкономичной в плане расхода электроэнергии.

    Инструменты для ремонта: отвертка и мультиметр

    Устранение неисправностей своими руками

    Масляный радиатор представляет собой неразборную конструкцию, поэтому нельзя нарушать герметичный корпус прибора, пытаясь заменить неисправный ТЭН. Самостоятельный ремонт масляного обогревателя возможен только на уровне шнура, вилки и блока управления. К радости домашних мастеров наиболее частые поломки случаются именно в этих местах. Чтобы не запутаться в запчастях, рекомендуется группировать все крепежи и детали и делать пошаговые фото во время работы – так будет легче собрать устройство в обратном порядке.

    Электрическая схема масляного обогревателя

    Обогреватель не включается: порядок действий

    В первую очередь шнур осматривают и тщательно прощупывают, пытаясь обнаружить заломы. Если шнур долго находился в изогнутом состоянии, вероятнее всего именно в этом участке образовался дефект. Вилку, если позволяет ее конструкция, разбирают и проверяют целостность контактов. Чаще всего проблема скрывается в точке соединения штырей вилки с концами токоведущих жил шнура.

    Если на шнуре и вилке нет видимых признаков выхода из строя, следует воспользоваться специальным прибором – омметром и «прозвонить» кабель. Также необходимо провести ревизию соединения электрического провода с клеммами блока питания и проверить состояние блока, предварительно сняв декоративную крышку передней панели. Обнаруженный нагар удаляют, тщательно зачищая элементы. Ослабевшие крепежи аккуратно подтягивают, восстанавливая контакты. Если в запасе есть новый электрошнур с розеткой, можно заметить им состарившийся кабель.

    Проверка контактов в блоке питания

    Чтобы не разбирать блок питания во второй раз, рекомендуется сразу же осмотреть терморегулятор. Для получения доступа к этому модулю необходимо слегка приподнять якорь устройства и осмотреть контакты. Потемнение свидетельствует о том, что в электроприборе было короткое замыкание. Его последствия несложно устранить, зачистив электрические контакты наждачной бумагой и обработав спиртом. Мелкий мусор, образовавшийся в процессе чистки, удаляют из блока пылесосом.

    Проверка работоспособности термопредохранителя

    Замене также подлежат поврежденные шины – новые заготовки несложно вырезать из листа латуни такой же толщины, воспользовавшись старыми деталями в качестве шаблона. Отверстия для крепежей просверливают дрелью. В регуляторе температуры имеются биметаллические пластины, которые в случае обнаружения поломки, нужно заменить. Чтобы извлечь пластину, разбирают терморегулятор, аккуратно и последовательно откручивая все гайки.

    Радиатор чрезмерно нагревается или плохо греет

    У этих полярных проблем один корень – неисправность терморегулятора. Для поиска причины важный модуль разбирают и внимательно осматривают. Надежнее всего – заменить эту деталь, поискав в продаже запчасти для масляных обогревателей. Сбитые настройки можно попробовать отрегулировать самостоятельно, установив ход якоря в пределах 1,5-2,5 мм. В идеале он должен скачкообразно двигаться от магнита к упору.

    Термостат для масляного радиатора

    Еще одна важная запчасть: термореле

    Завершив ремонт, устройство собирают и включают в сеть. Отсутствие ожидаемого результата – повод обратиться к специалисту или красноречивый намек на то, что пора приобрести новый электрообогреватель. Заниматься в домашних условиях заменой ТЭНа, а также сваркой и пайкой поврежденного корпуса настоятельно не рекомендуется.

    Масляный радиатор – очень надежный отопительный прибор. Работает он годами, не создавая лишних проблем своему хозяину. Но приходит время, и даже он начинает давать сбои. Кто-то просто от него избавляется, кто-то несет в мастерскую, а кто-то старается провести ремонт масляного обогревателя своими руками.

    Насколько сложен этот процесс? Давайте разберемся вместе.

    Устройство прибора

    Масляный радиатор Watt WOH-80

    Составляющими масляного обогревателя являются:

    1. Герметичный корпус в виде гармошки, состоящий из двух сваренных друг с другом панелей. Внутри закачано техническое масло, и практически во всех моделях остается воздух в небольших количествах. Но это прибору не вредит, потому что масло при соприкосновении с воздухом не создает условий для коррозии. Если бы вместо него была вода, то вероятность разрыва металлических конструкций была бы очень высокой.
    2. В нижней части сбоку в прибор вставлен ТЭН. Именно с его помощью производится нагрев масла и самого радиатора.
    3. Рядом с нагревательным элементом установлен блок управления и безопасности. Основной и важный его элемент – это терморегулятор с предохранителем. Первый отвечает за установку необходимого температурного режима, а второй – за безопасность эксплуатации. Если по каким-либо причинам масло начнет вытекать из корпуса, предохранитель сработает и остановит подачу электроэнергии на ТЭН.

    Сегодня производители используют одноразовые предохранители проволочного типа или многоразовые – биметаллические в виде таблеток. Что касается реле управления, то в масляных обогревателях они схожи с электрочайником, а не с утюгами. В конструкции реле висит в воздухе, не соприкасаясь с корпусом прибора.

    1. На каждом приборе есть два включателя. К каждому подходит три провода – фаза, ноль от ТЭНа и провод от теплового реле. Три провода необходимы для того, чтобы работала подсветка включателей.

    Электрическая схема масляного обогревателя практически такая же, как в утюгах, электрочайниках и других нагревательных приборах. Она проста и при этом надежна. Обычно во всех этих нагревателях установлены два ТЭНа, и когда включаются сразу оба, потребление электроэнергии сильно возрастает. Но при этом время на достижение рабочего температурного режима увеличивается. Если температура в комнатах низкая, то даже при двух включенных ТЭНах прибор может работать, не отключаясь.

    Металлический корпус, который закрывает блок питания и безопасности прибора, имеет вентиляционные щели – сверху и снизу. Если их закрыть, то прибор от этого не пострадает, но работать он будет с трудом. Он быстрее отключится, а включится не так скоро. Поэтому рекомендуется не вешать на радиатор вещи для сушки. Если такое произошло, то постарайтесь не закрывать вентиляционные зазоры.

    Ремонтируем обогреватель

    Внешний вид обогревателя создает ощущение, что он является единым целым, то есть электрический блок и корпус соединены с помощью вальцовки. Но это только видимость. Обратите внимание на надпись «не накрывать» – под ней есть несколько шурупов, с помощью которых крышка держится на корпусе. Их надо открутить, но крышка не отсоединится, потому что в нижней ее части установлена пружина, которая ее держит. Просто уберите ее и снимите крышку.

    Теперь обратите внимание на ТЭН. Он плотно и герметично завальцован. Производители сделали это намеренно, чтобы любопытные туда не совались. Эти трубчатые нагревательные элементы служат десятилетиями, так что трогать их нет никакого смысла. Если один из них вышел из строя, то лучше приобрести новый масляный обогреватель. Отремонтировать такую поломку своими руками никто не сможет. Для этого придется провести замену элементов, но в домашних условиях и даже в некоторых мастерских завальцевать ТЭН опять в корпус со стопроцентной герметичностью невозможно. Итог – постоянно подтекающее масло, что может привести к большим неприятностям.

    А вот протереть спиртом элементы подключения может каждый. Все они изготовлены в виде клемм, так что отсоединить, протереть и подсоединить их обратно не будет большой проблемой. Здесь важно ничего не перепутать, устанавливая провод к определенной клемме.

    То же самое касается замены частей блока питания и безопасности. Своими руками отремонтировать любой из них будет сложно. И если в этом деле вы не являетесь специалистом, то это у вас вряд ли получится. Поэтому выход один – менять вышедшие из строя элементы на новые. Все они держатся на винтах или скобах, так что снять их будет не так уж сложно. Опять-таки напоминаем, что основная ваша задача – не перепутать провода подключения. Ведь электрическая схема радиатора – это основа его правильной и эффективной работы.

    Ремонт бака


    Масляный обогреватель Forte EW-RD
    1. Сначала сливается масло. Обратите внимание на его сорт. Дело в том, что при ремонте корпуса масляного обогревателя некоторая часть масла выльется, и его придется восполнять. При этом смешивать минеральное масло с синтетическим нельзя. Его объем должен быть таким, чтобы внутри корпуса оставалась воздушная подушка. Она необходима для расширения масла.
    2. Обычно металлический корпус радиатора сваривают или паяют. Первый вариант предпочтительнее. Но не каждый домашний мастер имеет такую возможность, поэтому многие выбирают пайку. Обратите внимание, что при пайке масляного радиатора необходимо пользоваться серебряным, латунным или медно-фосфорным припоем. Оловянный использовать нельзя. Обязательно наличие горелки. В процессе пайки в бак заливается вода. После окончания работ корпус обязательно просушивается.
    3. В отремонтированный бак масло в обычном виде не заливается. Его необходимо выпарить при температуре +90С. Выше температуру делать не рекомендуется, поскольку масло начнет окисляться.

    Иногда небольшие отверстия в корпусе заделывают резьбовым соединением. Способ ремонта не очень надежный, но как временный вариант допустим. Здесь важно хорошо провести герметизацию стыка. В процессе многоразового цикла – нагрев и остывание – любой герметик начнет трескаться, так что подтеков не избежать.


    Ремонт ТЭНа в обогревателе

    Что касается замены ТЭНа своими руками, то этот нагревательный элемент выбирается по мощности. И если вы все же решились его самостоятельно поменять, вам придется попотеть. Развальцевать будет не так уж сложно, а вот сделать вальцовку заново – это большая проблема. Некоторые модели масляных обогревателей снабжены снимающимися ТЭНами, что облегчает их ремонт. Но даже в таком случае необходимо уделить много времени и внимания стыку корпуса и ТЭНа. Любые прокладки и герметики прослужат недолго, и вероятность того, что вы заново вернетесь к ремонтным работам, очень велика.

    Чтобы заделать пробоину бака, лучше воспользоваться электросваркой. Для этого вам потребуется инвертор для тонких листов. Перед началом сварочных работ необходимо обязательно удалить ржавчину с краев трещины или пробоины. Отремонтировать таким способом бак – это оптимальный вариант, который повышает ваши шансы на успех.

    Заключение по теме

    Итак, провести ремонт масляного радиатора своими руками возможно, но стоит ли? Цена прибора на рынке не очень высока, да и служит сам обогреватель долго, так что не стоит рисковать, уходя от небольших расходов, связанных с покупкой нового агрегата. Но если есть желание просто покопаться на досуге в электрической части или поработать со сваркой, то дерзайте, учитывая все указанные рекомендации.

    Похожие записи

    Проверка переключателя режимов работы

    Если сетевой шнур в порядке, то приступают к проверке переключателя режимов работы обогревателя.

    Вывод переключателя, к которому подходит коричневый провод, является общим и на него подается питающее напряжение. Для проверки переключателя нужно установить его в положение III, при котором общий вывод должен быть соединен с остальными двумя выводами. Теперь достаточно измерять сопротивление между общим выводом и остальными двумя, оно должно быть равно нулю. Если переключатель установить в положение II, то средний контакт останется соединенным только с одним из двух остальных. В положении I, только с еще не проверенным контактом. В нулевом положении ни один контакт не должен соединяться с другим. Если переключатель в порядке, то нужно искать причину поломки обогревателя в другом месте.

    Проверка работы биметаллического терморегулятора

    Рядом с переключателем режимов установлен биметаллический терморегулятор. Принцип работы его основан на свойствах разных металлов, увеличиваться или уменьшаться в размерах при изменении температуры по-разному. Если соединить две пластинки из разных металлов в одно целое, то при изменении температуры пластина начнет изгибаться. А если на такой пластинке установить электрический контакт, то благодаря изгибанию пластинки можно будет управлять температурой включения или выключения электроприборов в зависимости от температуры окружающей среды. С полезным свойством биметаллических пластинок ежедневно сталкивается каждый из нас. Например, электрочайник выключает биметаллическая пластинка, нагретая паром закипевшей воды.

    Для проверки исправности терморегулятора, достаточно прикоснуться щупами мультиметра к его выводам и повернуть ручку от упора до упора в любую сторону. Практически во всем диапазоне вращения сопротивление терморегулятора должно быть равно нулю. Если это не так, то обычно достаточно почистить мелкой наждачной бумагой контакты, которые хорошо видны сбоку.

    Если понадобится снять терморегулятор, например, для замены или ремонта то необходимо сначала снять регулировочную ручку. Она на оси держится за счет плотной посадки. Для снятия ручки необходимо аккуратно поддеть ее с двух сторон плоскими лезвиями отверток. Ручка с небольшим усилием снимется с оси.

    Под ручкой находятся два винта. Достаточно их открутить и механизм терморегулятора освободится.

    Проверка исправности нагревательных элементов

    Настала очередь проверки нагревательных элементов, подключенных к переключателю и терморегулятору с помощью навесного шести контактного разъема.


    Как выяснилось, микатермический нагревательный элемент составной и состоит из двух. Один имеет сопротивление 60 Ом, второй 100 Ом. Для проверки нагревательного элемента достаточно измерять сопротивление между красным, синим и коричневым проводами. Проверка показала исправность микатермического нагревателя.

    Проверка датчика вертикального положения

    Датчик положения представляет собой грузик, закрепленный на рычаге с уравновешивающей пружиной, зацепленной за противоположный конец рычага. Когда обогреватель находится в вертикальном положении, грузик растягивает пружину и надавливает на встроенный микровыключатель. Питающее напряжение поступает на нагревательные элементы. Если обогреватель наклонить на бок, то сила земного притяжения уменьшит воздействие на пружину, она отведет рычаг от микровыключателя, цепь разорвется, и ток прекратит поступать на нагревательные элементы.

    От датчика положения идут два провода, белый и коричневый. Для проверки достаточно измерять между ними мультиметром сопротивление. Когда обогреватель находится в вертикальном положении, сопротивление датчика положения должно быть равно нулю. При наклоне – бесконечности. Датчик положения оказался исправен.

    Проверка исправности термопредохранителя

    Осталось проверить включенные последовательно термопредохранители, которых было три и все они были установлены за пластиной микрометрического нагревателя. От термопредохранителей шла пара проводов белого цвета на шестиконтактный разъем, на тот же, что и провода от микатермического нагревателя. Прозвонка мультиметром показала обрыв в цепи термопредохранителей. Стало ясно, неисправен один из термопредохранителей.

    Понадобилась дальнейшая разборка обогревателя. Для этого пришлось снять вторую боковую крышку и защитную сетку, которая снимается после освобождения от винтов сдвигом в сторону. Доступ для проверки двух самовосстанавливающихся термопредохранителей открылся.


    Для проверки термопредохранителей одним концом щупа мультиметра нужно прикоснуться к белому проводу, подходящему к шестиконтактному разъему, а вторым щупом, проткнув изоляцию прижатой к нему иголкой прикоснуться к проводу, соединяющему термопредохранители. Проверка показала исправность доступных для проверки предохранителей. Все элементы проверены, кроме термопредохранителя за микатермическим нагревательным элементом. Значит он неисправен.

    Пришлось снимать нагревательный элемент, для чего достаточно было открутить четыре винта по углам и отвести его в сторону. Открылся следующий вид.


    Термопредохранитель находился в трубке из стекловолокна и крепился к корпусу обогревателя винтом с помощью металлического хомута.

    Как оказалось, в трубке находился самовосстанавливающийся термопредохранитель SF192E, рассчитанный на температуру срабатывания 133˚С и ток нагрузки до 10 А при напряжении до 250 В. Дополнительная проверка мультиметром подтвердила неисправность термопредохранителя.

    Термопредохранитель к проводам был подсоединен способом обжатия латунной полоской. Посредством шила, конец полоски со стороны термопредохранителя был отогнут, термопредохранитель вынут и на его место запрессован аналогичный, типа G4A00, рассчитанный на температуру срабатывания 128˚С и ток нагрузки до 10 А при напряжении до 250 В. Температура срабатывания установленного термопредохранителя на 5 градусов ниже, чем вышедшего из строя. Но с учетом максимального нагрева корпуса обогревателя всего 65˚С, такая замена не окажет влияния на защитные функции и работоспособность обогревателя.

    Перед сборкой обогревателя, были соединены между собой все разъемы, щупы мультиметра подсоединены к штырям сетевой вилки и проверены все режимы работы обогревателя. Сопротивление в положении переключателя режимов 0 было бесконечным, в положении I составило 156 Ом, в положении II –100 Ом и в положении III – 56 Ом, что свидетельствовало о полной исправности обогревателя.

    После сборки обогреватель был подключен к сети и подтвердил свою работоспособность. Ремонт обогревателя окончен и о его неисправности напоминают только следы от инструмента, оставленные на пластмассовых заглушках.

    Особенности ремонта обогревателя


    с керамическими нагревательными элементами

    Принесли мне для ремонта, с виду обыкновенный тепловентилятор, типа Timberk TFH T15DDL по причине снижения эффективности нагрева.

    При подключении обогревателя к сети, было обнаружено, что вентилятор слабо гнал воздух, который был чуть теплым. Переключатель режимов нагрева и регулятор температуры функционировали нормально. Для поиска неисправности пришлось обогреватель вскрывать. Первым делом была удалена пыль, набившаяся в радиатор нагревательных элементов. Вентилятор стал дуть сильнее, но нагрев воздуха оставался слабым.

    Замер напряжения на выводах нагревательных элементов показал величину 220 В, что свидетельствовало об исправности электрической схемы. Величина измеренного тока потребления тепловентилятора в режиме максимального нагрева составила 1,1 А вместо положенных 8 А, что говорило о неисправности нагревательных элементов.

    С подобным нагревательным элементом я столкнулся впервые. Оказалось, что в этом тепловентиляторе нагревательный элемент представляет собой 14 металлокерамических пластин, зажатых между восемью алюминиевых радиаторов. Весь этот пакет вставлен в прямоугольную рамку из термостойкой пластмассы и удерживается четырьмя защелками. Алюминиевые радиаторы выполняют сразу несколько задач – удерживают керамические нагреватели, отводят от них тепло и подают на металлокерамические пластины питающее напряжение.

    Внимание, в связи с тем, что питающее напряжение подается через алюминиевый радиатор, прикосновение к нему при вставленной вилке обогревателя в розетку электросети опасно для жизни!


    Для лучшего отвода тепла и электрического контакта стороны металлокерамических пластин, прижатые к радиатору, покрыты электро-термопроводящей пастой.

    Нагревательные металлокерамические пластины представляют собой радиоэлементы, которые называются позисторы. Принцип работы позистора заключается в том, что его сопротивление зависит от температуры его нагрева. Чем больше нагревается позистор, тем выше его сопротивление, и согласно Закону Ома меньший будет протекать ток, и как следствие нагреватель будет меньше выделять тепла.

    Благодаря такому свойству, по утверждению разработчиков металлокерамических нагревательных элементов, при достижении температуры 300°С наступает баланс, сопротивление позистора увеличивается до такой величины, что температура больше не увеличивается. Это обеспечивает безопасное продолжение работы тепловентилятора, даже когда поломался и не вращается или забился пылью продувающий воздух вентилятор.

    Измерение сопротивления секций нагревателей мультиметром показало сопротивление около 1000 Ом, вместо должных 112 Ом. На удивление оказалось, что сопротивление не соответствует у всех металлокерамических пластин. Такое могло произойти только в случае перегрева металлокерамических пластин, что исходя из принципа их работы, не должно произойти. Напрашивается вывод о том, что керамические нагреватели были установлены низкого качества и для восстановления полной работоспособности тепловентилятора потребуется их замена.


    Для ремонта тепловентилятора можно купить готовый нагревательный блок, керамический нагреватель типа MZFR-J-1800W-220V, предназначенный для ремонта тепловентиляторов. Его внешний вид, габаритные размеры и схема подключения приведены выше на фотографии. Стоит MZFR-J-1800W-220V около $10.

    Электрические масляные обогреватели являются распространенными приборами и обладают высокой надежностью, но бывает, что и такие простые приспособления выходят из строя. В ситуации, когда обогреватель не включается или плохо греет, нужно проверить наличие гарантийного талона. При действующей гарантии его следует отнести в сервисный центр. Но часто случается так, что подобная возможность отсутствует, и ремонт масляного обогревателя придется делать своими руками. В этом случае необходимо рассмотреть возможные причины поломок и выяснить методы их устранения.

    Устройство масляного радиатора

    Различные модели обогревателей могут иметь разное количество нагревательных элементов, терморегуляторов и коммутирующих устройств для соединения и подключения. Также в них установлены системы принудительного обдува для усиления конвекции и повышения теплоотдачи.

    Нагревательные элементы помещены в заполненный маслом прочный герметичный корпус с ребрами, покрытый стойким порошковым диэлектрическим напылением. Выключатели крепятся к обогревателю с внешней стороны. Все соединения нагревательных устройств и внешних элементов управления подключены через герметичную муфту.

    Схема масляного обогревателя сконструирована следующим образом: питающий провод со штепсельной вилкой подсоединен через выключатели и термопредохранитель к нагревательным элементам. При этом термопредохранитель обеспечивает разрыв питающей цепи в случае аварийного перегрева прибора. Последние модели масляных обогревателей также оснащаются датчиком положения, который отключает прибор в случае его падения или критического отклонения от рабочего состояния.

    Как разобрать масляный обогреватель

    Если принято решение устранить неисправность своими руками, то разбор обогревателя следует начинать со стороны присоединения шнура питания. В большинстве случаев он подходит к крышке, закрывающей панель управления, и крепится внешними винтами. Открутив их и демонтировав крышку панели управления, можно получить доступ ко всем предохранительным и коммутирующим устройствам.

    На этом разбор обогревателя завершен, т. к. нарушать герметичность корпуса крайне нежелательно. В 90% случаев любая неисправность – это выход из строя управляющих систем или обрыв контактов, находящихся вне герметичного корпуса.

    Типы неисправностей и их устранение

    Типичные неисправности обогревателя бывают следующими. При включении устройства в сеть происходит срабатывание автоматической защиты на распределительном щитке. Это признак короткого замыкания. Ремонт масляных обогревателей в этом случае выполняют путем определения места КЗ и устранения причины замыкания. Если устройство не греет или греет слабо, причин может быть множество. Выяснить, почему не работает прибор, можно путем прозвонки схемы и определения неисправного элемента.

    Следы масла на корпусе и полу скажут о нарушении герметичности. Нужно найти место утечки и восстановить целостность корпуса. Чтобы починить обогреватель, понадобятся инструменты, но они достаточно распространенные и скорее всего найдутся в любом доме.

    Необходимо подробнее рассмотреть каждую из возможных поломок.

    Ликвидация утечки масла

    Если на корпусе прибора обнаружен потек масла, требуется найти место утечки, заварить его или провести пайку. В последнем случае следует использовать серебряный припой, простым оловом паять нельзя. Подтекающее масло не позволит качественно пропаять место утечки, а значит, придется слить масло и только тогда провести пайку с применением горелки. Затем следует проверить герметичность места пайки, наполнив обогреватель водой. Убедившись, что жидкость не просачивается в месте протечки, ее нужно слить, а обогреватель просушить путем нагрева.

    После того как вся вода испарилась, можно залить масло в обогреватель. Перед заливкой субстанцию следует нагреть до 90°C. При существенной утечке нужно менять весь объем, по возможности используя трансформаторное масло. Заполняя обогреватель, надо оставлять место для теплового расширения. Доливать другое масло категорически запрещено, т. к. марка исходного продукта неизвестна, можно случайно смешать минеральное с синтетическим. Замене подлежит весь объем масла.

    Посторонние шумы

    Шумы в обогревателе могут носить как периодичный, так и постоянный характер. Источником шумов после включения может стать вода, которая попала в масло в виде пара при сборке по причине высокой влажности в цеху. Нагреваясь, вода переходит из жидкого состояния в газообразное и производит треск.

    Еще одной причиной шума при включении могут быть лопающиеся пузырьки воздуха. Это случается, когда обогреватель переносили и взбалтывали в нем масло. После прогревания прибора данные шумы исчезают и не несут в себе опасности для дальнейшей эксплуатации.
    Постоянный треск – это причина неисправности электрической части обогревателя. Ее следует найти и устранить, поскольку эксплуатировать такой прибор нельзя.

    Также обогреватель может потрескивать при линейном расширении деталей, размеры которых меняются при нагревании. Это тоже не является опасным, кроме того, звуки пропадают при прогревании.

    Электрика

    Если масляный радиатор перестал работать, скорее всего это связано с проблемами и неисправностями электрической части. Проверку следует начинать с демонтажа крышки, закрывающей электросхему обогревателя. После этого с помощью тестера необходимо проверить исправность питающего шнура. Неисправный элемент находят путем поочередной прозвонки. Затем следует перевести тестер в режим измерения сопротивления и проверить состояние проводников. Если сопротивление хотя бы одного проводника отличается от нуля, выполняется замена вилки или провода.

    Произвести ремонт электрической части, кроме шнура, в домашних условиях не удастся. Необходимо запомнить, а лучше сфотографировать порядок подключения клемм, после чего демонтировать неисправный датчик. В магазине нужно приобрести такой же и установить на место старого.

    Биметаллическая пластина

    Биметаллический терморегулятор находится рядом с клавишами управления режимами обогревателя. Он представляет собой вращающуюся рукоять, подсоединенную к подвижному контакту и биметаллической пластине. Она состоит из двух разных металлов и способна менять свои линейные размеры в зависимости от температуры, а при жестком закреплении концов – изгибаться и замыкать контакт.

    Проверку исправности биметаллического терморегулятора производят путем его подключения к тестеру. При постепенном повороте ручки управления температурой обогревателя проводят измерение сопротивления на выводах реле. Сопротивление должно быть равно 0 при всех положениях регулятора. В противном случае нужно протереть контакты спиртом или зачистить наждачной бумагой (нулевкой). Если манипуляции не привели к нормальной работе регулятора, его следует заменить.

    Термореле

    Количество данных элементов зависит от схемы подключения ТЭНов и набора режимов обогревателя. В большинстве случаев прибор имеет 3 режима работы и 3 самовосстанавливающихся термопредохранителя, при этом установлены 2 ТЭНа разной мощности.

    Термопредохранители находятся в стекловолоконных защитных трубках. Проверив сопротивление каждого из них, можно определить исправность элементов. В случае наличия неисправности термореле подлежит замене. После выполнения ремонта следует проверить сопротивление цепи в каждом режиме работы обогревателя.

    Поломка ТЭНа

    ТЭН (трубчатый электрический нагреватель) для масляного обогревателя состоит из оболочки – трубчатого металлического корпуса, нихромовой спирали и кварцевого песка, изолирующего спираль от стенок трубки. С обоих концов трубка герметизируется проходными изоляторами, через которые подключены выводы нагревательной спирали. Они не имеют полярности и подключаются к сети произвольно.

    Наиболее частая неисправность в ТЭНе – это обрыв спирального нагревательного элемента (нихромовой нити). Для проверки необходимо притронуться щупами тестера к выводам ТЭНа в режиме измерения сопротивления. При появлении на дисплее мультиметра 1 (сопротивление равно бесконечности) диагностируется обрыв нити.

    Если выяснилось, что ТЭН для масляного обогревателя сгорел, то потребуется ремонт, связанный с большими сложностями. Это поиск ТЭНа нужной конфигурации и мощности, его выпрессовка из корпуса с сопутствующим процессу сливом масла, замена ТЭНа, заливка масла, герметизация и т. д. Проще купить другой обогреватель, т. к. ремонт выльется практически в ту же сумму.

    Датчик падения или положения

    Датчик падения или вертикального положения масляного обогревателя представляет собой систему из грузика и подпружиненного рычага, находящихся в равновесии. При вертикальном положении обогревателя грузик воздействует на рычаг, а тот – на концевой выключатель, замыкающий сеть. При изменении положения масляного обогревателя равновесие системы нарушается, и выключатель разрывает контакт.

    От датчика положения отходят 2 провода. Измеряя сопротивление датчика в разных положениях, определяют его исправность. Если масляный обогреватель находится в вертикальном положении, сопротивление на концах датчика должно равняться нулю. В наклоненном состоянии сопротивление должно равняться бесконечности. Если измерения отличны от нормы, то датчик следует заменить.

    Маслонаполненные электроотопители – популярные в быту агрегаты, характеризующиеся высокой долговечностью, так как производство их осуществляется в промышленных условиях с использованием современных технологий. Однако эти электроприборы не рассчитаны на противостояние всем нештатным ситуациям в быту и всё же выходят из строя.

    Устройство даже самого современного агрегата позволяет в отдельных случаях выполнить ремонт масляных обогревателей самостоятельно.

    Бытовые маслонаполненные обогревательные электроприборы: слева – плоский, справа – ребристый.

    Рассмотрим этот популярный бытовой отопитель в ракурсе оценки возможности его восстановления после выхода из строя, так как отремонтировать масляный обогреватель нужно с гарантией безопасности его дальнейшей эксплуатации.

    Распространённые неисправности масляного обогревателя, их признаки и способы ремонта

    Устранение неисправности маслонаполненного электроотопителя, как и ремонт инфракрасного обогревателя любого другого вида, требует наличия определённых навыков и соблюдения ряда правил.

    Важно! При выходе из строя любого из элементов конструкции масляного обогревателя эксплуатация отопителя должна быть прекращена до устранения неисправности.


    Фактическое изображение одной из моделей масляных обогревателей с перечнем устройств наружного оснащения

    Прежде всего, следует сознавать, что восстановление работоспособности большинства комплектующих этого обогревательного прибора в домашних условиях невозможно или же требует профессиональных знаний и навыков. Экспериментирование с вышедшими из строя электрическими узлами чревато непредсказуемыми последствиями (электротравма, термотравма, пожар, взрыв), поэтому ремонтировать масляный обогреватель своими руками, не имея профессиональной подготовки, в большинстве случаев следует лишь путём замены пришедшей в негодность детали.

    Кроме того, при ремонте электроотопителя необходимо выполнение следующих правил:

    • прибор должен быть выключен из розетки;
    • обогреватель должен быть остужен до комнатной температуры;
    • оснащение прибора самодельными комплектующими запрещено;
    • следует избегать контакта трансформаторного масла с телом, а также с изоляцией проводки;
    • замена штатного сетевого электрокабеля с заземляющей жилой на провод без заземления запрещена.

    Протечка масла

    Нарушение герметичности масляного радиатора происходит обычно при его механическом повреждении или в результате коррозии, вызванной дефектом защитного лакокрасочного покрытия.

    Когда давно используемый, привычный масляный радиатор потёк, возникает естественный вопрос, что делать, почему бы не попробовать восстановить его герметичность своими руками?

    Однако, ремонт инфракрасного обогревателя своими силами в случае протечки возможен лишь при условии, что прибор — агрегат отечественного производства старого образца со стальным радиатором плоского исполнения и съёмным ТЭНом.


    Плоские масляные электроотопители отечественного производства с радиаторами из стали

    Для производства ремонта от корпуса прибора отсоединяется блок управления, под которым расположен ТЭН. Затем нагреватель после отсоединения контактов выкручивается, и масло через монтажное гнездо сливается в чистую ёмкость. Остаткам масла дают стечь, после чего радиатор заполняют водой, чтобы исключить воспламенение внутри него масла.

    Толщина стенок таких радиаторов составляет 1-1,2 мм, что позволяет использовать электросварку. Место протечки на корпусе зачищают болгаркой со шлифовочным диском или вручную – грубой наждачной бумагой. В зависимости от места и размера повреждения, вырезают латку из стали соответствующей толщины, накладывают её на отверстие и обваривают с помощью полуавтомата Kemppi.


    Аппараты Kemppi разных моделей для полуавтоматической электросварки в бытовых условиях

    Сварочный шов зачищают и шлифуют, после чего при необходимости проваривают ещё раз. После обезжиривания место ремонта окрашивают термостойкой краской, например, Rustins High Heat Black Pain.

    Важно! Если обогреватель окрашен по порошковой технологии, то при производстве ремонтных работ нужно стремиться к минимальным повреждениям покрытия – в бытовых условиях восстановить его невозможно.


    Термостойкая краска Rustins High Heat Black Pain в расфасовке малого объёма

    После высыхания краски радиатор заполняют на 80% маслом, и обогреватель собирают в обратном порядке.

    Если масляный отопитель до выполнения ремонта щёлкал при нагреве, не стоит ожидать, что щелчки пропадут после восстановления герметичности – сопряжения деталей корпуса деформируются при повышении температуры и при этом потрескивают.

    Ремонт радиаторов ребристых масляных обогревателей не целесообразен, так как изготовлены они из тонкой листовой стали с использованием лазерной сварки. Восстановление герметичности таких резервуаров технически сложно, в бытовых условиях не гарантирует успеха или по затратам сравнимо со стоимостью нового обогревателя. Кроме того, если ТЭН является несъёмным, то слить масло можно через повреждение, а вот залить его обратно уже не будет представляться возможным.

    Отсутствие нагрева

    Технически исправный маслонаполненный бытовой отопитель при включении в сеть негромко трещит. Этот фактор не опасен, так как обусловлен лишь расширением сборного корпуса агрегата, который щёлкает при нагреве.

    Если же после включения агрегата и установки нужных значений мощности и температуры отопительный прибор бесшумен, значит, нагрева радиатора не происходит, и неисправность следует искать в электрической части.

    Прежде всего, визуально осматривают целостность электрокабеля. Если видимых повреждений нет, необходимо сначала демонтировать с нижней части корпуса агрегата стойки с колёсами.

    Затем нужно отсоединить от радиатора блок управления, для чего на нём сверху отвёрткой поддевается и снимается штатная табличка с надписью Do not cover, под которой находятся винты крепежа.


    Место размещения крепления винтов блока управления к корпусу

    Отвинтив крепёж сверху, в нижней части блока управления также отдают винты или отстёгивают фиксирующие пружины (в зависимости от модели), с ребра стыка блока с радиатором снимают обечайку, и демонтированный узел укладывают внутренней стороной наружу.


    Последовательность демонтажа блока управления с корпуса масляного обогревателя

    Производят визуальный осмотр целостности проводки и изоляции, а также качества контактов в местах соединения проводов, обращая внимание на участки с изломами и окислением. Провод с явным внутренним повреждением заменяют на новый, окисленные контакты разбирают, зачищают наждачной бумагой и собирают заново.

    По окончании визуального осмотра приступают к «прозвонке» комплектующих с помощью тестора – мультиметра, которую начинают с тестирования жил участка провода от вилки до ближайшего соединения. Операция упрощается разными цветами жил в кабеле электроприбора, что позволяет легко отследить направление проводки.

    Звуковой сигнал тестора свидетельствует о целостности прозваниваемого участка, отсутствие сигнала – о повреждении.


    Начальный этап прозвонки масляного обогревателя с помощью мультиметра – участок от вилки до ТЭНа
    Замена трубчатого нагревателя

    ТЭН, кроме нагревательных элементов, оснащён снаружи предохранителями по току и температуре, наличие которых нужно учитывать при прозвонке. Не исключена вероятность ситуации, когда при исправном ТЭНе сгорел один из этих предохранителей, или даже вышли из строя оба.


    Предохранители ТЭНа: слева – по температуре, справа – по току

    Если тестирование всё же выявило выход из строя трубчатого нагревателя, то дальнейшие действия зависят от способа установки ТЭНа в радиаторе. Резьбовое крепление нагревателя при отсутствии вальцовки позволяет выполнить его замену. В этом случае ТЭН выкручивается из радиатора, и взамен него с заменой уплотнительной прокладки устанавливается нагреватель с идентичными параметрами по мощности и температуре отключения.


    Трубчатый электронагреватель резьбового способа установки в отопительный агрегат

    При несъёмном варианте установки нагреватель завальцован в гнезде радиатора. В бытовых условиях развальцевать старый и установить новый ТЭН, выполнив его герметичную вальцовку, очень сложно, поэтому следует подумать о покупке нового масляного отопителя.

    Неисправность регулятора температуры

    Тестирование этого узла выполняется следующим образом:

    • прозванивают участок цепи от вилки до терморегулятора;
    • регулятор устанавливают на минимальное значение температуры и тестируют – цепь должна быть разомкнута;
    • во время включения каждого из нагревателей в отдельности, а также двух ТЭНов одновременно при установке регулятора температуры в отличное от нуля значение цепь должна быть замкнута.

    Вид изнутри терморегулятора бытового масляного обогревателя Sinbo мощностью 2 кВт

    Если прозвонка терморегулятора показала его неисправность, то есть, масляный обогреватель не реагирует на переключение режимов мощности или изменение температуры поворотом маховика, устройство необходимо заменить, так как диагностика его технических характеристик с последующим ремонтом по результатам проверки в промышленных условиях не целесообразны, а сделать это в бытовых условиях крайне сложно.

    При отсутствии неисправностей регулятор очищают от пыли, а контакты подтягивают.

    Выход из строя биметаллической пластины

    Вопрос, может ли взорваться масляный обогреватель, актуален, так как давление масла в радиаторе достигает высоких значений, а воздушная «подушка» в виде 20% его объёма имеет всё же ограниченный потенциал. Чтобы этого не произошло, в конструкции отопителя присутствует термореле, которое должно отключить обогреватель при перегреве.

    В обычных условиях это реле, представляющее собой биметаллическую пластину, должно замыкать электрическую цепь. Если же мультиметр констатирует разрыв цепи в этом термопредохранителе, то его также следует заменить на новый с идентичными характеристиками.


    Прозвонка термореле маслонаполненного отопителя и внешний вид термореле

    Масляные обогреватели взрываются крайне редко именно потому, что имеют несколько степеней защиты, дублирующих друг друга, а вероятность одновременного выхода из строя всех устройств, обеспечивающих безопасность, мала.

    Отсутствие отключения обогревателя при опрокидывании

    Размыкание электрической цепи при наклоне масляного отопителя или его опрокидывании обеспечивается устройством, принцип действия которого основан на наличии в его конструкции подвешенного грузика, который при отклонении агрегата от вертикали сохраняет своё положение.


    Вариант оснащённости масляного обогревателя устройством размыкания цепи при опрокидывании прибора – отвес с металлической гирькой

    Тестирование этого устройства производится путём отклонения обогревателя от вертикали вручную. Если отключения прибора не происходит, элемент необходимо очистить от пыли и расходить, а лучше — заменить новым, установка которого не представляет труда.

    Следует отметить, что при выходе из строя защитного выключателя масляный отопитель не взрывается – при перегреве ТЭНов, не покрытых маслом, срабатывает термозащита трубчатого нагревателя, или же электрическую цепь размыкает термореле.

    Заключение

    Масляный радиатор – устройство, самостоятельно диагностировать неисправность которого вполне реально, но ремонт этого прибора своими силами лучше минимизировать до замены вышедших из строя деталей новыми, так как особенности эксплуатации (фактор опасности использования электрического тока, высокие давление и температура масла) требуют профессиональных навыков и повышенного внимания к выполнению работ.

    Получить лучшее представление о ремонте маслонаполненных ИК-обогревателей поможет видеоролик:

    Основная суть статьи

    1. Маслонаполненный обогреватель – востребованный потребителями агрегат, конструкция которого не содержит сложных технических решений.
    2. Все неисправности масляного радиатора можно диагностировать самостоятельно, но большинство вышедших из строя деталей подлежат замене новыми.
    3. Если подтекает радиатор, то восстановление герметичности резервуара будет эффективным лишь для отопителей плоского исполнения отечественного производства.
    4. Эксперименты с реставрацией вышедших из строя комплектующих опасны, в большинстве случаев необходима установка новых деталей – реальных примеров, когда масляный обогреватель взорвался, существует достаточно.
    5. Должный уход за ИК-обогревателями и соблюдение правил эксплуатации – залог многолетнего использования отопителей без необходимости ремонта.

    Ремонт и установка систем отопления и кондиционирования | Братья Макки Камберленд, Род-Айленд,

    В вашей печи закончился мазут? Во многих случаях ваша печь или котел должны просто перезапуститься после завершения подачи мазута. Однако, если это не так, вы можете перезапустить его без особых усилий. Тем не менее, идеальная ситуация для вас состоит в том, чтобы не сталкиваться с этими обстоятельствами, но было бы неплохо знать, что делать, если это когда-либо произойдет.

    Перезапуск печи

    Шаг 1. Проверьте термостат. Первое, что нужно сделать, это убедиться, что настройки термостата выше текущей температуры в вашем доме.Вы были бы удивлены , сколько обращений в службу поддержки произошло из-за того, что термостат не был включен.

    Шаг 2. Проверьте аварийный выключатель. Как правило, где-то в вашем доме есть красный аварийный выключатель, который при необходимости быстро выключает печь. Убедитесь, что эта функция включена.

    Шаг 3. Нажмите кнопку сброса. Эта кнопка находится на печи, обычно она красного цвета и помечена как «сброс». Некоторые модели также могут светиться с кодом сообщения. Нажмите эту кнопку, и ваша печь должна перезапуститься.Если это не так, подождите 10 минут и повторите попытку.

    Шаг 4: Удалить воздух из линии. На этом этапе, если ваша печь не запускается, вероятно, в линии есть пузырьки воздуха. Если вы не знакомы со своей печью, мы рекомендуем позвонить нам, чтобы вызвать техника. Исправить не сложно, но нужно быть под рукой.

    1. Выключите печь.
    2. Найдите выпускной клапан.
    3. Присоедините короткий кусок нейлоновой трубки диаметром 1/4 дюйма к клапану.
    4. Значение открытия на пол-оборота.
    5. Снова включите печь.
    6. Нажмите кнопку сброса.
    7. Прокачивайте линию до тех пор, пока не появится постоянный поток топлива.
    8. Затяните значение прокачки.

    На этой пинте ваша печь должна перезапуститься и работать без проблем. Однако, если проблема все еще существует, это может быть признаком неисправности помпы или другой проблемы. Могут возникнуть и другие проблемы, например пережатая линия или поврежденный фильтр. На этом этапе рекомендуется вызвать специалиста.

    Что мы еще не рассмотрели, что важно для вас? Если вы хотите поговорить о том, что ваша печь не запускается после того, как закончился мазут, а затем заправляете ее или вам нужна дополнительная информация, свяжитесь с нами.

    Насколько горяча масляная печь?

    Если вы ищете отопление для своего дома, вы, скорее всего, рассматриваете масляную печь для своего дома. Тем не менее, это сложная ситуация, потому что вы должны выяснить, как они работают. Точнее, насколько горячими становятся масляные печи? Подходят ли они для обогрева вашего дома или представляют опасность? Если это то, что вам интересно, давайте выясним.

    Когда вы используете масляную печь, она может производить воздух с температурой 140-170 градусов по Фаренгейту.Однако, когда он проходит через воздуховоды, он теряет значительную энергию. Таким образом, не так жарко. С другой стороны, трубы масляной печи могут сильно нагреваться. Например, дымоход может нагреваться до 350-700 градусов по Фаренгейту.

    Теперь, когда вы знаете, сколько тепла может производить масляная печь, вам может быть интересно, что это значит. В конце концов, почему существует большая разница в том, насколько горячим может быть дымоход? В зависимости от температуры это может указывать на то, насколько хорошо работает ваша масляная печь.Кроме того, о каких еще проблемах следует помнить при использовании масляной печи? Если вы хотите узнать больше, продолжайте читать дальше.

    Как это работает

    Итак, как работают нефтяные печи? Во-первых, он работает, обнаруживая изменения температуры. Если температура в помещении падает ниже установленной вами температуры, термостат посылает сигнал на запуск масляной печи.

    При активации масляная печь забирает масло из резервного бака. Сначала масло проходит через фильтр. Затем он попадает в горящую камеру, где превращается в туман.

    Наконец, он проходит процесс, при котором масляные брызги смешиваются с воздухом и воспламеняются в камере сгорания. Как вы можете догадаться, камера сгорания начинает сильно нагреваться. Воздух вступает в игру, поглощая тепло в теплообменнике. Чтобы воздух поступал в помещения, вентилятор направляет горячий воздух в воздуховоды.

    В конце концов, когда воздух теряет энергию, он возвращается в теплообменник. Отсюда цикл продолжается. Газы, образующиеся в результате этого процесса, выбрасываются через дымоход.Если дымоход не работает должным образом, в вашем доме могут скапливаться опасные газы.

    Опасны ли нефтяные печи?

    Итак, напрашивается вопрос, насколько опасны нефтяные печи? Представляют ли они вообще какую-либо опасность? Неудивительно, что они это делают! Поскольку он производит горячий воздух для подачи в ваш дом, в процессе также образуются побочные продукты. Эти побочные продукты:

    • Азот
    • Углекислый газ
    • Водяной пар
    • Оксид углерода

    Наиболее опасным побочным продуктом для вас и вашего дома является угарный газ.Хотя это и редкость, система жидкотопливной печи может вызвать отравление угарным газом. Эта ситуация более вероятна, если вы не обслуживаете его или он неисправен.

    Даже если это редкость, у вас должен быть датчик угарного газа. Кроме того, вам нужно будет проверить основной компонент удаления угарного газа из вашего дома.

    Дымоход

    Как мы упоминали ранее, дымоход играет решающую роль в системе топки на жидком топливе.Его цель – удалить вредные побочные продукты из вашего дома. Вне зависимости от ситуации, попросите сервисного техника осмотреть дымоход на наличие чего-либо необычного.

    Кроме того, вы должны убедиться, что дымоход чист, чтобы рассеять вредные побочные продукты. Если вы этого не сделаете, есть несколько случаев, с которыми вы столкнетесь.

    Грязные дымоходы

    Если ваша печь оснащена защитным выключателем и имеет дело с грязной дымоходной трубой, она остановит дальнейшую работу печи в целях безопасности.Отсюда, поскольку выхлопу больше некуда деваться, он будет рециркулировать обратно в ваш дом через воздухозаборник.

    Эта ситуация представляет опасность по двум причинам. В финансовом отношении это может повредить вашей печи. Побочные продукты кислые. Он будет продолжать рециркулировать через вашу печь, делая ее более кислой. Кислотности будет достаточно, чтобы начать повреждать большую часть оборудования в вашей печи.

    Следовательно, эта ситуация оставит вас с двумя серьезными проблемами со здоровьем.Если в вашем районе станет слишком холодно, он может оставить вас без тепла, когда вам это нужно. Отравление угарным газом является еще одной проблемой, поскольку его невозможно обнаружить без детектора угарного газа. Таким образом, обеспечение работы дымохода должно быть главной заботой о вашей безопасности.

    Может ли мазутная печь загореться?

    Если вам интересно, может ли масляная печь загореться, да, может. Основными силами, которые могут вызвать пожар, являются:

    • Фильтр слишком грязный или забит.
    • Теплообменник имеет трещину.

    По этой причине очень важно регулярно обслуживать печь. Что касается мазута, то нет, скорее всего, он не загорится. Его нужно нагреть до 140 градусов по Фаренгейту и испарить, чтобы он загорелся.

    Также важно отметить, что для работы масляных печей требуется достаточный зазор. Это означает, что рядом с ними не должно быть легковоспламеняющихся предметов. К ним относятся:

    • Чистящие растворители
    • Газовые баллончики
    • Ткань
    • Стеллаж
    • Дерево

    В идеале масляная печь должна стоять на каменной платформе вдали от вентиляторов или открытых ветров.

    Насколько сильно нагревается выхлопная труба печи?

    Это зависит от нескольких факторов. Если он заблокирован или засорен, его температура может достигать 750 градусов по Фаренгейту. С другой стороны, при надлежащем обслуживании выхлопная труба нагревается до 350-540 градусов по Фаренгейту.

    Насколько горячим становится дымоход печи?

    Дымоход печи может нагреваться до 350-700 градусов по Фаренгейту. Он станет слишком горячим для прикосновения. Поэтому желательно держать легковоспламеняющиеся предметы подальше от них.Причина, по которой они так сильно различаются, заключается в том, что температура показывает, насколько хорошо работает ваша печь.

    Если она достигает 750 градусов по Фаренгейту, это означает, что ваша печь работает неэффективно. С другой стороны, если она достигает 300 градусов по Фаренгейту, это указывает на то, что ваша печь не производит достаточно тепла.

    Вы будете знать, что масляная печь работает эффективно, если температура дымохода колеблется в пределах 350-540 градусов по Фаренгейту.

    Насколько горячо пламя нефтяной печи?

    Получить точный ответ на вопрос о том, насколько горячо пламя в печи, — сложная тема.Один источник утверждает, что оптимальная температура для условий горения составляет 2750-2850 градусов по Фаренгейту. Однако другой источник утверждает, что он может гореть до 3812 градусов по Фаренгейту.

    Какого цвета должно быть пламя в масляной печи?

    Если у вас есть опыт работы с масляной печью, вы заметите цвет. Хотя для некоторых это может быть неочевидно, цвет огня является индикатором того, насколько хорошо вентилируется помещение. По сути, если вы видите смесь белого, хромированного и синего пламени, в печь поступает правильный воздух.

    Хотя на цвет огня влияет и производитель. Таким образом, также может быть видно светло-желтое пламя. Если вы хотите перейти к деталям, вам следует обратиться к руководству пользователя относительно цвета.

    Что означает желтое пламя печи?

    Желтое пламя не всегда хороший знак. В зависимости от того, насколько темно, это может быть индикатором недостатка воздуха. Как упоминалось выше, светло-желтое пламя может указывать на хороший приток воздуха. Но, это зависит от марки масляной печи.

    Высушивает ли масляный обогреватель воздух?

    Некоторые пользователи утверждают, что масляный обогреватель не может осушать воздух. Как они утверждают, то, как масляный обогреватель нагревает воздух, не влияет на содержание влаги. Кроме того, другие поясняют далее, утверждая, что относительная влажность уменьшается. Но абсолютная влажность остается прежней.

    Другими словами, горячий воздух может содержать больше водяного пара. Это означает, что он чувствует себя сухим, но содержание влаги такое же! Чтобы бороться с ощущением сухости, некоторые предлагают оставить емкость с водой сбоку от комнаты.В идеале, вода испарится и увлажнит воздух.

    Как долго я могу оставлять масляную печь включенной?

    Поскольку масляные печи включаются, как только температура падает ниже установленной вами, они будут включаться и выключаться в разные моменты в течение дня. Он может включаться и выключаться от трех до восьми раз в час. Однако несколько факторов могут увеличить это число.

    Слишком часто ездят на велосипеде

    Крупногабаритная масляная печь для вашего дома, теплоизоляция и температура наружного воздуха — все это влияет на то, сколько раз она включается и выключается.Если он повторяется слишком много раз за короткий промежуток времени, это может указывать на то, что что-то не работает в системе. Например, если у вас слишком большая масляная печь, она не будет равномерно распределять теплый воздух. Таким образом, чтобы компенсировать это, он будет постоянно включаться и выключаться, пытаясь достичь установленной вами температуры.

    В целом, Министерство энергетики США рекомендует 12 000 БТЕ на 400–500 квадратных футов. Но это может измениться в зависимости от климата и изоляции вашего дома.

    Другие источники

    Это также может означать перегрев печи.Источниками перегрева являются ограниченный поток воздуха, забитые воздуховоды и забитые фильтры. Если ваша масляная печь устарела, это может указывать на то, что пришло время ее заменить. В противном случае причиной может быть также неисправный термостат. Когда термостат не работает должным образом, масляная печь не будет знать, когда остановить работу.

    Может ли печь перегреться?

    Да, масляная печь может перегреться. В лучшем случае предохранительный выключатель сработает и отключит систему.Эта ситуация оставит вас без источника тепла для вашего дома. В худшем случае может начаться пожар!

    Перегрев имеет две причины; грязный воздушный фильтр или проблемы с другими частями системы. В том числе:

    • Заблокированные вентиляционные отверстия
    • Засорен/грязный воздушный фильтр
    • Грязный или сломанный вентилятор
    • Трещины в теплообменнике
    • Поврежденные или загрязненные змеевики испарителя

    Что делать, если печь перегревается?

    Чтобы решить эти проблемы, вам придется придумать ряд идей.Конечно, это зависит от партии.

    Теплообменник

    Если в теплообменнике есть трещина, скорее всего, вам придется приобрести новую печь. Трещины образуются из-за неправильной сборки.

    Загрязненные детали печи

    Фильтры, вентиляторы и змеевики испарителя необходимо поддерживать в рабочем состоянии. Фильтры нужно менять каждые три месяца. Это может быть раньше, если у вас есть домашние животные.

    Для очистки змеевиков испарителя можно использовать пылесос вместе с очистителем змеевиков.Перед тем, как снова использовать их, некоторые рекомендуют измерять усилители для дальнейшей очистки.

    Очистка вентилятора требует больше усилий. Это потребует разборки. Оттуда вы можете очистить грязь между лопастями вентилятора с помощью зубной щетки или кисти. Конечно, вам потребуется дополнительная очистка в зависимости от того, насколько грязный вентилятор.

    Окончательный вывод

    Масляные печи представляют собой сложную систему, для эффективной работы которой требуется некоторое понимание. В противном случае можно столкнуться с кучей проблем, способных сократить срок службы системы.Мы надеемся, что статья выше оказалась для вас полезной!

    Перед тем, как уйти, у вас есть другие проблемы с масляной печью? Если вам интересно, требуется ли для этого электричество, прочтите наш пост здесь.

    Вы планируете использовать полы с подогревом? Если вас беспокоит безопасность их использования, прочтите наш пост здесь. До скорого!

    Что означает красный свет на моей нефтяной печи?

    Если ваша масляная печь не включается, вы можете увидеть красный свет на блоке горелки.Горящий красный свет, также называемый индикатором блокировки , указывает на то, что защитный механизм вашей печи вызвал отключение, поскольку он обнаружил проблему или распознал неисправность. ( Примечание: Не все печи имеют эту красную лампочку. У некоторых есть красная кнопка сброса, которая не загорается.)

    Наиболее распространенной причиной отключения является отсутствие пламени при включении горелки, но есть много других причин, или это может быть просто случайность. Если ваша печь оснащена цифровым дисплеем, на котором отображается код неисправности, вы можете легко проверить код неисправности, чтобы диагностировать проблему.Если у вас нет цифрового дисплея, вот несколько вещей, которые вы должны проверить в первую очередь, прежде чем нажимать кнопку сброса или звонить в службу поддержки.

    Убедитесь, что в баке есть масло. Если масло не поступает в топку, она не загорится, что вызовет отключение. Проверьте масломер, чтобы убедиться, что у вас есть масло, и если оно закончилось, позвоните в службу доставки. Чтобы этого больше не повторилось, рассмотрите возможность подписки на автоматическую доставку. Таким образом, вам не придется беспокоиться о том, что вы забудете заправить бак.

    Убедитесь, что масляный клапан открыт. Закрытый масляный клапан предотвращает попадание масла в горелку и предотвращает розжиг горелки. Когда пламя не обнаружено, печь выключается. Откройте клапан, если видите, что он закрыт.

    После проверки подачи масла и масляного клапана нажмите кнопку сброса. Как правило, кнопка сброса и красный индикатор — это одна и та же кнопка, но иногда это не так. Если это не так, кнопка сброса обычно находится рядом.Нажмите и отпустите кнопку сброса, чтобы увидеть, загорится ли печь. Если это произойдет, и это произойдет только один раз, вероятно, это была случайность. Но если ваша масляная печь продолжает отключаться, НЕ НАЖИМАЙТЕ ПОВТОРНО кнопку сброса. Вызовите специалиста, так как это признак более серьезной проблемы.

    Автоматическое отключение вашей печи — это функция безопасности, предназначенная для вашей защиты и предотвращения дополнительных повреждений вашей печи, помимо каких-либо условий, вызвавших ее отключение в первую очередь.Многих причин отключения, таких как забитый фильтр или неисправный топливный насос, можно избежать, если ежегодно проводить техническое обслуживание печи на жидком топливе. Ваш специалист по обслуживанию проследит за тем, чтобы все компоненты были чистыми и функционировали должным образом, что обеспечит вам душевное спокойствие в течение всего отопительного сезона.

    Чтобы узнать больше или записаться на обслуживание, позвоните в HB McClure по телефону 717-232-HEAT (4328) или запишитесь на прием онлайн.

    5 причин, по которым ваш автомобильный обогреватель дует холодным воздухом

    Объяснение распространенных проблем с автомобильным обогревателем

    Проблемы с автомобилем могут заставить людей почесать затылок.Если ваш автомобильный обогреватель вдруг стал дуть холодным воздухом вместо тепла посреди очень холодной зимы, у вас есть веская причина для разочарования. Ненадежные автомобильные обогреватели могут сделать холодные зимние месяцы практически невыносимыми.

    С автомобильными обогревателями могут возникнуть некоторые проблемы, потому что, как и в домашней системе отопления, существует множество компонентов, работающих вместе для обогрева вашего автомобиля. Если присутствует одна или несколько из этих проблем, ваш автомобиль может выдувать холодный воздух, а не тепло:

    • Недостаточно охлаждающей жидкости в двигателе
    • Проблемы с радиатором отопителя
    • Забитые или сломанные регуляторы нагрева
    • Неисправные термостаты
    • Утечки воды

    Давайте рассмотрим каждую из этих проблем более подробно…

    Причина №1: Недостаточно охлаждающей жидкости

    В вашем автомобиле используется охлаждающая жидкость, обычно состоящая на 50% из антифриза и на 50% из воды, для охлаждения двигателя, особенно в жаркие летние месяцы.Зимой, когда вы включаете отопление, охлаждающая жидкость подается от двигателя к радиатору отопителя, который затем подает теплый воздух в ваш автомобиль.

    Первые несколько минут может показаться прохладным, потому что двигатель должен прогреться, чтобы охлаждающая жидкость нагрелась и отдала тепло вашему салону. Если холодный воздух продолжает дуть, первое, что вы должны проверить, это уровень охлаждающей жидкости. Когда в вашем автомобиле мало охлаждающей жидкости, он не сможет отправить ее в радиатор отопителя для создания теплого воздуха.

    Причина №2: Проблемы с сердцевиной нагревателя

    Проблемы с автомобильным отопителем также часто связаны с неисправностями радиатора отопителя: возможно, охлаждающая жидкость не проходит через радиатор отопителя должным образом, воздух от двигателя вентилятора не достигает его или засорена маленькая трубка радиатора отопителя.

    Сердечники отопителя

    — это детали системы охлаждения, напоминающие компактные радиаторы. Сердечник нагревателя состоит из латунных или алюминиевых трубок, по которым горячая охлаждающая жидкость поступает и выходит, а также вентиляторов, рассеивающих тепло, выделяемое охлаждающей жидкостью.Сердечник отопителя отвечает за размораживание и обогрев автомобиля. Сердечники отопителя обычно располагаются непосредственно в задней части приборной панели.

    Если ваш автомобиль не дует теплым воздухом в салон, а уровень охлаждающей жидкости в норме, возможно, у вас проблема с радиатором отопителя. Если вы подозреваете, что с радиатором отопителя вашего автомобиля что-то не так, обратите внимание на следующие признаки:

    • Противотуманные фары в автомобиле
    • Фруктовый сладкий аромат
    • В вашем автомобиле очень быстро расходуется охлаждающая жидкость
    • Перегрев двигателя

    Причина №3: ​​Сломаны или забиты элементы управления нагревателем

    Иногда после нескольких лет использования кнопки управления могут залипнуть и перестать работать.Если уровень охлаждающей жидкости в норме и проблем с сердечником отопителя нет, возможно, вам придется заменить некоторые кнопки управления или регулирующий клапан отопителя. Клапан управления отопителем находится под капотом и действует как переключатель, который включает и выключает обогрев. Если эта часть не работает должным образом, ваш автомобиль может застрять, дуя холодным воздухом в салон.

    Причина №4: Неисправный термостат

    Если вы заметили, что указатель термостата остается на отметке «С» даже после того, как двигатель успел нагреться, возможно, у вас сломался термостат.Если термостат не может сигнализировать автомобилю о том, что двигатель прогрет, охлаждающая жидкость не будет подаваться для нагрева радиатора отопителя, и воздух останется холодным. Термостаты — это относительно простое и недорогое решение, поэтому установка нового может быстро восстановить работу вашего обогревателя.

    Причина № 5: Утечки воды

    Последней распространенной проблемой автомобильных отопителей является протечка воды. Есть много разных мест, где могут появиться утечки, поэтому обязательно проверьте шланги, радиатор и водяной насос на наличие повреждений.Если какой-либо из этих трех элементов протекает, ваш автомобильный обогреватель не будет работать должным образом.

    Эффективная система отопления может сделать зиму более приятной. Если вы заметили какую-либо из этих проблем или не можете выпустить тепло из вентиляционных отверстий, обратитесь в местную автомастерскую с хорошей репутацией, чтобы проверить вашу систему отопления. Важно как можно скорее решить проблемы с автомобильными отопителями. Если вы проигнорируете проблему, это может привести к более серьезной и дорогостоящей проблеме в будущем.

    Лучший сервис от эксперта Автомеханики, сертифицированные ASE

    Позвольте нам стать вашей автомастерской Sedalia.Наш автомобильный механик по кондиционерам и отопителям готов.
    Для надежного, быстрого и доступного ремонта и обслуживания автомобилей позвоните или напишите нам сегодня.

    Свяжитесь с нами

    Высушивают ли масляные обогреватели воздух? (Объясняется просто) – HomeHeatingHQ

    Многие скажут вам, что масляные обогреватели сушат воздух в помещении. Это их честное восприятие через неприятные переживания сухости во рту и зуда кожи.

    Но это неправда, что их масляный обогреватель сушит воздух.Этому есть научное объяснение, основанное на сложной терминологии.

    Но эта статья объясняет, что происходит, на простом английском языке, чтобы вам было легко наслаждаться теплой уютной комнатой.

    Высушивают ли масляные обогреватели воздух?

    Давайте рассмотрим, что происходит, когда ваш масляный радиатор обогревает комнату.

    Воздух, конечно, становится теплее. Но первый важный момент заключается в том, что более теплый воздух может удерживать больше влаги, чем более холодный воздух .Чем выше температура воздуха, тем выше его способность удерживать влагу.

    Следующим важным моментом является то, что масляный обогреватель не добавляет влаги в воздух.

    Некоторые источники тепла выделяют влагу. Газовые обогреватели являются наиболее распространенными примерами. А вот масляные обогреватели – нет.

    Я предполагаю, что вы не сушите мокрую одежду рядом с батареей! Я расскажу об этом позже. Но пока возьмем случай, когда вы ничего не сделали, кроме как включили маслонаполненный радиатор в холодном помещении.

    Итак, наш радиатор нагрел воздух. А теплый воздух может удерживать больше влаги. Но мы не добавляли влаги.

    Относительная влажность

    Теперь немного науки в виде относительной влажности. Относительная влажность в этой комнате — это количество влаги, деленное на то, сколько влаги может удерживать воздух при его текущей температуре.

    Простая математика: RH = Влажность / Емкость

    Наш масляный радиатор нагрел воздух, и поэтому увеличил нижнюю часть этого деления: мощность.Верхняя часть, влажность, осталась прежней.

    Итак, относительная влажность падает при нагревании помещения .

    Кстати, это справедливо для любого источника тепла, который не добавляет влаги. Масляные радиаторы не такие уж и особенные!

    Вы, наверное, до сих пор задаетесь вопросом, как это связано с ощущением сухости в комнате.

    Причина в том, что относительная влажность определяет, как мы ощущаем сухость в помещении.

    Сухость и относительная влажность

    Когда относительная влажность падает, влага нашего тела легче испаряется.Таким образом, наш пот испаряется быстрее, что делает нашу кожу более сухой. Это может доходить до неприятного зуда.

    Наши рты и носовые проходы также теряют больше влаги. Это может дойти до того, что сухость во рту может доставлять дискомфорт. В худшем случае сухие носовые пазухи могут вызвать у нас головную боль.

    Но этот сухой дискомфорт вызван не тем, что ваш масляный радиатор обогревает комнату . Любой источник тепла без влаги вызовет тот же эффект снижения относительной влажности.

    Решение не в том, чтобы вырывать радиаторы! Если у вас неудобно сухие комнаты, вы можете увеличить уровень влажности, обеспечив надлежащую вентиляцию. Конечно, высокая влажность может быть еще более неудобной.

    Как уменьшить сухость в комнате

    Возможно, вы пришли к этой статье, задаваясь вопросом, связано ли ваше чувство дискомфорта с масляным обогревателем. И мы сказали, что они просто греют комнату, так что они не виноваты. Но это не решит вашу проблему!

    Итак, дам несколько советов.

    Ваши масляные радиаторы не добавят влаги в комнату, но вы можете добавить другой прибор, который сделает это! Другими словами, увлажнитель добавляет влаги в теплый сухой воздух.

    Но прежде чем вы броситесь покупать дополнительное оборудование, вот несколько быстрых решений, которые можно попробовать.

    • Добавьте в комнату домашние растения и хорошо поливайте их
    • Высушите одежду в комнате
    • Поместите влажную губку в миску в углу комнаты
    • Поставьте кастрюлю с водой на радиатор (это выиграло не подходит для всех радиаторов)
    • Поставьте кастрюлю с водой рядом с окном, чтобы на него падал солнечный свет
    • Смочите шторы небольшим количеством воды (остерегайтесь плесени)
    • Периодически используйте пульверизатор для опрыскивания air

    К сожалению, во многих ситуациях эти простые средства не работают.В вашей комнате становится так холодно, что вам постоянно приходится включать отопление? Возможно, у вас просто есть одна или несколько утечек со сквозняками, которые необходимо загерметизировать.

    Герметизация утечек и сквозняков

    При обогреве помещения влага стремится попасть в места с более низкой температурой. Скорее всего это вне дома.

    Помните наше простое уравнение, что относительная влажность = влажность / емкость?

    Если вы уменьшите верхнюю часть этого уравнения, вы снизите относительную влажность.

    Таким образом, чем больше влаги может выйти из помещения, тем суше оно будет ощущаться. Конечно, вы хотите здоровую вентиляцию. Но вы не хотите сквозняков, пропускающих слишком много влажного воздуха.

    Более техническое объяснение относительной влажности

    Единственным техническим термином, который я использовал в простом английском объяснении, был «Относительная влажность». Я пропустил несколько других терминов. Если вы заинтересованы в том, чтобы попасть в сорняки, этот раздел для вас.

    Абсолютная влажность – это количество влаги в воздухе, а относительная влажность – это количество, деленное на способность воздуха удерживать влагу.

    Скорость испарения измеряет скорость испарения влаги, которая, конечно же, зависит от температуры в помещении.

    Скорость конденсации обратна скорости испарения. Подумайте о воде, появляющейся на вашем оконном стекле. Эта скорость зависит от других факторов, таких как атмосферное давление.

    Относительная влажность – это скорость конденсации, деленная на скорость испарения… умноженная на сто.

    RH = скорость конденсации / скорость испарения * 100

    Penn State University – Introductory Meetorology

    Низкая относительная влажность означает, что скорость испарения значительно выше скорости конденсации.

    Еще вопросы?

    Прочтите нашу статью о том, можно ли оставлять масляный обогреватель включенным постоянно.

    Почему термостат вашей системы отопления установлен на 68, а не нагревается выше 65.

    «Здесь холодно или это только мне кажется?» Возможно, вы задавали этот вопрос достаточно раз за последние несколько дней, и вам пришлось перепроверить, на что вы настроили свой термостат. Тем не менее, независимо от того, сколько раз вы перепроверяете, вы обнаружите, что установили его выше 68 градусов, и, к сожалению, он не становится теплее 65 градусов.

    Понятно, что в зимние месяцы в вашем доме должно быть значительно теплее, чем снаружи. Когда погода на улице ухудшается, даже при 65 градусах может показаться, что на улице мороз. Поэтому проблематично, когда температура, которую вы установили на термостате, не поддерживается.

    Очевидно, что-то не так. Вопрос, на который вам теперь нужно ответить, заключается в том, можете ли вы легко решить эту проблему самостоятельно или ее лучше доверить профессиональному специалисту по системам отопления.Ниже мы перечислили несколько вещей, которые вы можете проверить и исправить самостоятельно, прежде чем обращаться к профессионалу, а также лишь несколько вещей, которые профессионал не только проверит за вас, но и своевременно исправит.



    Проверьте свой фильтр

    Это должно быть то, что вы делаете на регулярной основе. Если это полезно, добавьте в свой календарь напоминание, чтобы проверять его раз в месяц, потому что грязный фильтр может вызвать у вас всевозможные проблемы. Ваша система в конечном итоге будет работать усерднее, чтобы согреться вместе с уменьшением потока воздуха. Уменьшение потока воздуха приводит к трате энергии, что, в свою очередь, приводит к дополнительным затратам. Он также может привести к попаданию пыли и грязи в ваш дом, что вызовет аллергию. Со всем этим можно помочь, если вы будете проверять свои фильтры раз в месяц и заменять их, когда они начинают выглядеть грязными. Посмотрите наше видео, чтобы узнать, почему и как менять фильтры.



    Проверьте свой термостат

    Скорее всего, проблема может заключаться в том, что ваш термостат не работает должным образом, и вам просто нужно настроить его, чтобы ваша система снова заработала на 100%. Если ваш термостат жестко подключен, дважды проверьте предохранитель или автоматический выключатель, если он работает от батареи, проверьте, не нужно ли заменить батареи. При осмотре термостата проверьте, нет ли на нем грязи или остатков, которые необходимо очистить. Если проблема все еще возникает, вы можете пройти процесс проверки калибровки термостата. Если после проверки калибровки по-прежнему возникают проблемы, мы рекомендуем обратиться к специалисту.



    Проверьте сигнальную лампу

    Если у вас есть старая газовая печь, в которой используется природный газ, у вас будет то, что обычно называют запальником.Когда вы включаете печь, газ выходит из основной горелки, а запальник служит пламенем, которое поджигает газ. Одна из основных причин, по которой ваша газовая печь не работает должным образом, заключается в том, что контрольная лампа перестает работать правильно или полностью гаснет. Чтобы проверить пилотную лампу, следуйте приведенным здесь инструкциям.



    Что специалисты в вашем доме могут сделать для вас

    Если ваш дом не отапливается должным образом, вот список некоторых вещей, которые мы проверим для вас.

    • Электрические соединения – Проверка блока управления, проводки и любых дополнительных элементов управления или аксессуаров на герметичность соединений. Если электрические соединения неплотные или просто плохие, это может привести к тому, что ваша система отопления будет работать небезопасно.
    • Уборка вокруг вашей системы — Если у вас есть внешний блок, проблема может быть связана с грязью, листьями или мусором. Избавление от листьев и мусора, а также очистка от грязи позволит вашей системе отопления не работать больше, чем обычно.Системы отопления, которые работают с повышенной нагрузкой из-за этих факторов, потенциально могут привести к повреждению системы.
    • Регулировка компонентов вентилятора — Вентиляторы системы помогают контролировать воздушный поток в вашем доме. Если у вас есть проблемы с воздушным потоком, эффективность вашей системы может снизиться на 15 процентов. Различные компоненты, которые технический специалист проверит, — это подшипники двигателя вентилятора, мощность усилителя и вращение колеса, и при необходимости будут смазаны.
    • Утечки газа и воздуховодов – Ваша система отопления может выйти из строя из-за утечки в газовой печи или воздуховоде.Эти утечки могут быть сложными, и в зависимости от того, где находится ваш воздуховод, до них трудно добраться. Наличие эксперта в вашем доме, который оценит и починит его, сэкономит вам время и энергию, которые потребуются для их поиска.
    • Соединения для газа или жидкого топлива . Крайне важно убедиться, что все ваши газовые или масляные соединения, а также давление газа, горелка и теплообменник подключены правильно. Если какой-либо из них не подключен должным образом, это может привести к пожару, а также может привести к проблемам со здоровьем.
    • Общее техническое обслуживание вашей системы отопления – Регулярные настройки могут удвоить срок службы вашей системы отопления, что может сэкономить вам тысячи долларов на установке новой. Эксперты на дому могут раз в год выполнять полную настройку системы, что поможет избежать дорогостоящих поломок и продлить срок службы вашей системы. Эксперты в вашем доме помогут согреться вечером в самые холодные дни в году, а также каждый день между ними.

    Если у вас сломалась система отопления и вам нужно позвонить в компанию, работающую с системами отопления, вентиляции и кондиционирования воздуха, будьте уверены, что знаете правильные вопросы, которые нужно задать, загрузив наши вопросы, которые следует задать при поломке вашей системы отопления.Внутри вы найдете 8 основных вопросов, которые вы должны задать, а также список исчерпывающих вопросов.



    Почему ваш нагреватель горячего масла сжигает теплоноситель

    Вы заранее провели исследование, уделив особое внимание спецификациям и требованиям, чтобы выбрать идеальный теплоноситель для промышленного нагревателя горячего масла на вашем предприятии .

    Вы проверили и перепроверили, чтобы убедиться, что заказали правильный продукт.

    Вы уверены, что все установлено и реализовано правильно, от самого нагревателя теплоносителя до протекающего через него теплоносителя.

    Оборудование в вашем учреждении работает как положено. Вы не можете найти какой-либо аспект промышленной системы отопления, который мог бы работать со сбоями.

    Так почему же ваш теплоноситель сгорает в вашем нагревателе теплоносителя, если кажется, что все работает правильно? Что происходит с вашей системой отопления?

    Плохая новость: если у вас возникла эта проблема, вы не одиноки! Многие руководители заводов и объектов сталкивались с этим раньше — это не редкость.

    Хорошие новости: мы в American Heating Company знаем, почему это может происходить на вашем объекте, и у нас есть решение, которое поможет вам решить эту проблему, чтобы ваша промышленная система отопления снова работала эффективно.

    Почему тепловая жидкость сгорает в вашем нагревателе термальной жидкости

    Причина того, что ваша тепловая жидкость сгорает в вашем нагревателе термальной жидкости, может быть более очевидной, чем вы думаете. И, скорее всего, это не ваша вина.Вот что, вероятно, происходит внутри вашего промышленного нагревателя термальной жидкости (горячего масла):

    Внутри нагревателя термальной жидкости, , в слое пленки происходит разложение жидкости. Это место, где жидкий теплоноситель будет подвергаться воздействию самых высоких температур, и место, где жидкий теплоноситель в конечном итоге сгорает.

    Поставщики теплоносителей продают и продают свои жидкости в зависимости от объемной или рабочей температуры – температуры на выходе нагревателя во время его работы.С другой стороны, поставщики нагревателей строят нагреватели на основе температуры пленки — температуры, возникающей в слое пленки вдоль края трубы, где нагреватель нагревается сильнее всего. Это несоответствие часто является причиной неожиданного возгорания теплоносителя в нагревателях – и это лишь одна из причин, почему при покупке нагревателя теплоносителя так важно учитывать температуру пленки!

    При использовании нагревателя со спиральным змеевиком температура пленки может быть на 100 градусов выше, чем температура в массе.В то время как температура на выходе из нагревателя может быть указана на уровне 550 градусов, температура пленки может составлять 650 градусов. В результате, если вы приобрели теплоноситель, исходя из объемной температуры 550 градусов, ваша жидкость, скорее всего, сгорит, потому что максимальная температура пленки, скорее всего, меньше 650F! (Вы можете узнать больше о том, почему промышленные нагреватели со спиральными змеевиками менее эффективны, из этой записи блога.)

    Что делать, если теплоноситель сгорает внутри нагревателя

    Есть несколько способов решить проблему теплоносителя, сгорающего внутри промышленных нагревателей.

    1. Приобретение теплоносителя в зависимости от температуры пленки

    Если вы хотите предотвратить возгорание теплоносителя внутри нагревателя, уделяйте больше внимания температуре пленки и меньше внимания рабочей температуре при покупке теплоносителя. Хотя рабочая температура важна, когда дело доходит до теплоносителя, вы должны убедиться, что приобрели что-то, что может выдержать более высокие температуры, возникающие на слое пленки, где происходит разложение теплоносителя.

    Имейте в виду, что жидкий теплоноситель становится дороже по мере увеличения объемной температуры. Покупка жидкости, которая может выдерживать более высокие температуры, вероятно, будет стоить вам дороже, но это поможет предотвратить сгорание жидкости в нагревателе и обеспечит более эффективную работу ваших нагревателей термальной жидкости.

    Узнайте больше о факторах, которые следует учитывать при выборе теплоносителя для нагревателя.

    2. Инвестируйте в нагреватель термальной жидкости с змеевиковым змеевиком от American Heating Company

    В конструкции нашего стандартного нагревателя термальной жидкости, разработанного компанией American Heating Company, используется инновационная технология змеевикового нагревательного змеевика.По сравнению с традиционными спиральными змеевиками наши змеевидные змеевики имеют ряд преимуществ. Одним из таких преимуществ является более низкая температура пленки.

    В традиционных спиральных нагревателях температура пленки может быть на 100 градусов выше рабочей температуры нагревателя. В нашем нагревателе теплоносителя с змеевиковым змеевиком температура пленки обычно всего на 50 градусов выше рабочей температуры. Это связано с тем, что наши нагреватели спроектированы с зазором между трубами.

    В нагревателях на термальной жидкости American Heating Company можно использовать менее дорогой жидкий теплоноситель, при этом жидкость не сгорит внутри нагревателя.Это может сэкономить вашей компании тысячи долларов на эксплуатационных расходах каждый год! Приобретение теплоносителя также намного проще, поскольку вы можете приобрести жидкость, рекомендованную в литературе, не беспокоясь о том, что жидкость сгорит.

    Узнайте больше о разнице между змеевиковыми и спиральными нагревателями теплоносителя.

    Хватит сжигать теплоноситель!

    Если сгорание теплоносителя внутри нагревателя теплоносителя является постоянной проблемой на вашем предприятии или объекте, существуют решения для решения этой проблемы!

    Компания American Heating Company обладает многолетним опытом предоставления решений по отоплению для организаций в самых разных отраслях.Мы можем помочь вам определить, что вызывает возгорание вашего теплоносителя, и предложить вам помощь, когда дело доходит до решения проблемы!

    Не соглашайтесь на неэффективное технологическое отопление и промышленную систему отопления, не обеспечивающую максимальную производительность. Позвоните нам сегодня по телефону (715) 748-5888 или свяжитесь с нами через Интернет, чтобы узнать, как наше промышленное отопительное оборудование может помочь вам обеспечить бесперебойную и эффективную работу вашего предприятия.

    Хотите узнать больше о том, почему вы должны доверять нам, когда речь идет обо всем, что связано с нагревателями теплоносителя? Узнайте больше о том, почему так много руководителей заводов и объектов решили работать с нами!

    Хотите продлить срок службы вашего промышленного масляного обогревателя?  Изучите стратегии, которые вы должны включить в свой типичный протокол технического обслуживания, если ваша промышленная система отопления включает нагреватель теплоносителя.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
