Лотки железобетонные

Лотки железобетонные – это высокопрочные изделия, предназначенные в основном для защиты и изоляции прокладываемых трубопроводов, кабелей и других систем коммуникации от различных воздействий окружающей среды и преждевременного разрушения.

Железобетонные лотки являются одними из самых популярных изделий из железобетона. Простая, но эргономичная и универсальная конструкция позволяет эффективно применять их во многих сферах строительства – это дорожное и инженерное строительство, возведение мостов, туннелей и путепроводов, для прокладывания трубопроводов разнообразного назначения. Лотки железобетонные служат в качестве отвода и пропуска горячей и холодной воды, применяются для прокладки трубопроводов теплотрасс и различных электрических кабелей.

Железобетонные лотки применяются как на открытых пространствах, включающих в себя дороги, террасы, площадки, дворы, стадионы, парковые зоны, линии электропередач и АЗС, так и внутри помещений, где существует необходимость в отводе атмосферных осадков или технических вод.

Широкое применение железобетонных лотков объясняется также низкой стоимостью сырья, простым способом изготовления, простотой монтажа и удобством техобслуживания. Добавим к этому высокую прочность армированного сталью бетона, позволяющую изделиям выдерживать значительные нагрузки на протяжении всего срока эксплуатации. Железобетонные изделия славятся долговечностью, при этом, не теряя своих первоначальных характеристик. Таким образом, применение железобетонных лотков позволяет значительно снизить затраты при строительстве дорог, многоэтажных зданий и иных объектов недвижимости.

В зависимости от их применения железобетонные лотки можно разбить на несколько видов:

Лотки для покрытия теплотрасс применяются для обеспечения теплоснабжения между источником тепла и его потребителем при укладке систем теплоснабжения в непроходных, полупроходных, проходных каналах. Источником тепла являются трубы, которые располагаются в лотке. С помощью лотков создается воздушная подушка между трубой и желобом, которая сохраняет тепло, выступая в роли надежного теплоизолятора.

Необходимые герметичность и водонепроницаемость достигаются путем добавления специальных смесей и примесей.

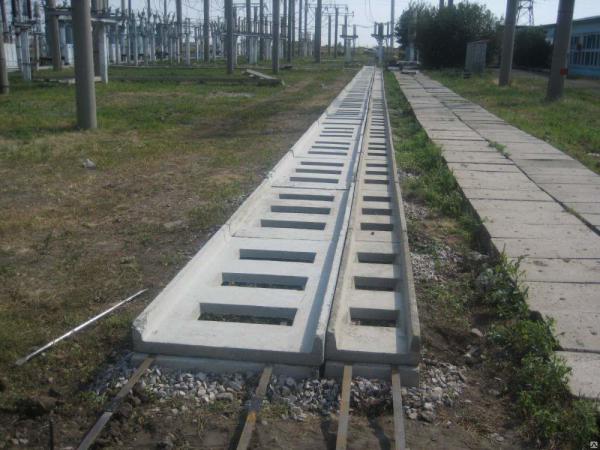

Кабельные лотки служат для устройства электрических кабелей в толще земных пород и их последующей бесперебойной эксплуатации. Эти лотки предполагают наличие закладных деталей, которые крепятся на внутренних стенах изделий. Закладные детали служат для прочного закрепления электрических кабелей и кабельных конструкций. Применение железобетонных лотков позволяет надежно защитить электрические кабели от воздействия влаги, приводящей к коррозии элементов и, в конечном итоге, выведению системы электроснабжения из строя.

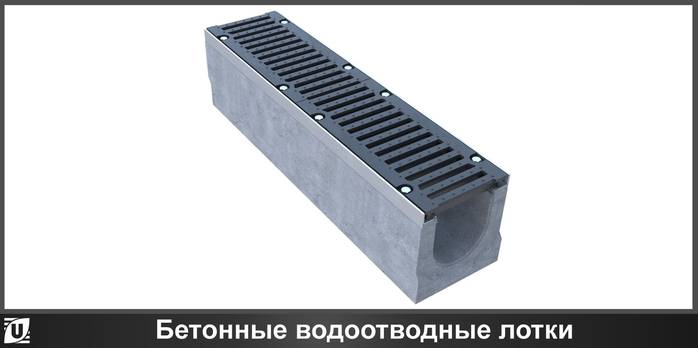

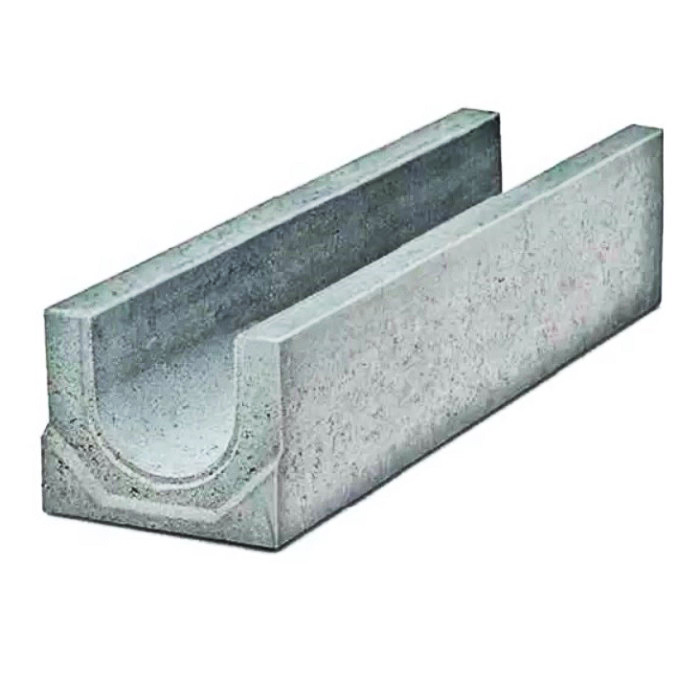

Водоотводные лотки применяются для перехвата и отвода дождевых и ливневых вод от жилых зон, автодорог и т.д. для предотвращения застоя воды на территории. Высокопрочные железобетонные лотки способны стойко выдерживать агрессивную среду, вызванную климатическими условиями, и постоянный, высокий уровень влажности. Например, в городском строительстве водоотводные лотки с высокой степенью надежности защищают фундаменты домов от переизбытка влаги, значительно продлевая срок эксплуатации зданий.

Специальные дренажные лотки широко применяются и в автомобильном, и в железнодорожном строительстве.

Лотки оросительных каналов применяются в оросительных системах при строительстве гидротехнических сооружений в инженерном строительстве. С помощью лотков осуществляется изменение и регулирование водного режима на различных территориях. Лотки оросительных каналов выполняют как функции сбора, забора, так и проведения и отвода вод, обеспечивая бесперебойную работу оросительных систем и их механизмов, постоянно находящихся в среде с высоким уровнем влажности.

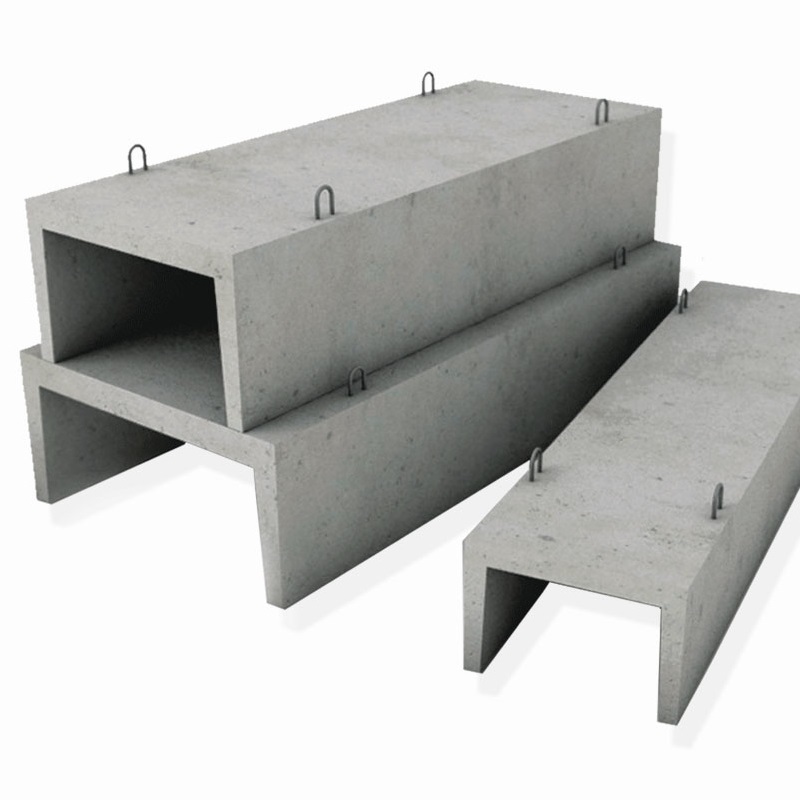

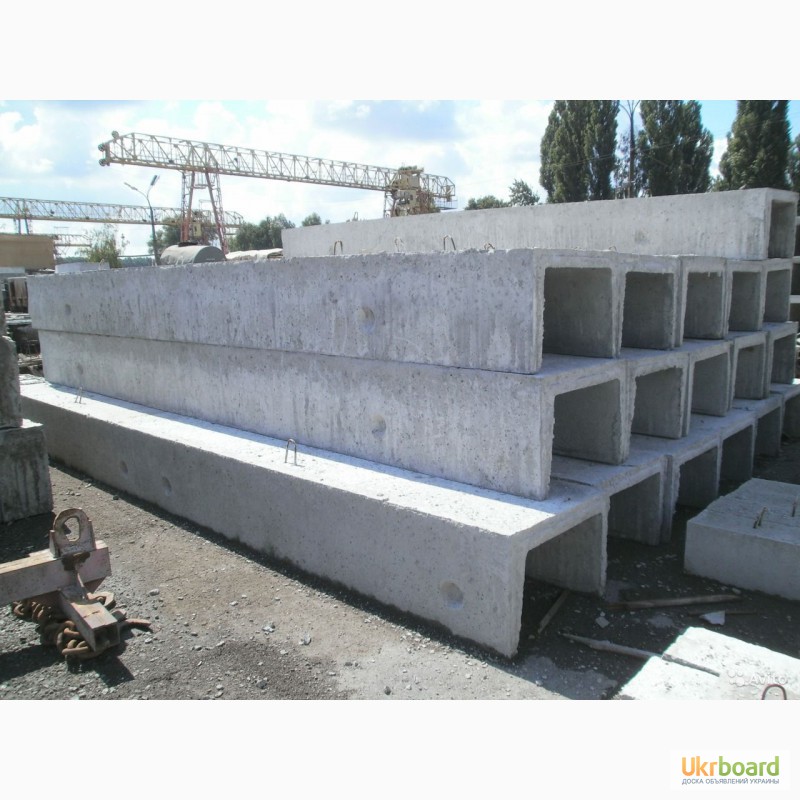

Лотки железобетонные представляют собой вытянутые скобы с П-образным или параболическим сечением. Такая форма обуславливается функцией лотка – трубопровод или иные системы коммуникации внутри лотка надежно защищены, жидкости не могут покинуть свое русло. Верхняя, открытая часть лотков закрывается плитой перекрытия каналов. Такое решение необходимо для того, чтобы при регулярном техническом обслуживании и ремонте объектов была возможность быстро и легко добираться до нужных участков труб и кабелей. Простота обслуживания – главное преимущество применения железобетонных лотков в качестве защитных конструкций.

Лотки железобетонные изготавливаются в соответствии с требованиями серий 3.006.1-2.87 «Сборные железобетонные каналы и тоннели из лотковых элементов», 3.006.1-8 «Каналы и тоннели сборные железобетонные из лотковых элементов», а также 3.501-68 «Сборные железобетонные междушпальные лотки на железнодорожных путях промышленных предприятий». Лотки оросительных каналов изготавливаются по ГОСТ 21509-76 «Лотки железобетонные оросительных систем. Технические условия», кабельные лотки – по серии 3.407.1-157 «Унифицированные железобетонные изделия подстанций 35-500 кВ».Практичность конструкции железобетонных лотков заключается в том, что они многофункциональны, поэтому часто, например, лотки, предназначенные для устройства кабелей, применяются в качестве водоотводных и наоборот и т.д. Водоотводные лотки, применяемые в водоотводных сооружениях на автомобильных дорогах, изготавливаются в соответствии с серией 3.

503.1-66 «Изделия сборные железобетонные водоотводных сооружений на автомобильных дорогах. Рабочие чертежи».

При производстве лотков применяется только тяжелый бетон высоких классов по прочности на сжатие В15, В25, В30 и В35. Классы бетона по морозостойкости и водонепроницаемости назначаются в зависимости от гидрогеологических условий площадки строительства, наличия и вида наружной и внутренней гидроизоляции лотков.

Арматура железобетонных лотков производится сварными сетками и каркасами из стали классов А-I А-III по ГОСТ 6781-82 и класса ВрI по ГОСТ 6727-80. Для изготовления закладных изделий принимается прокатная сталь Вст3кп2 по ГОСТ 380-71, анкера закладных изделий – из стали класса А-III по ГОСТ 5781-82. Монтажные петли приняты из стали класса А-I марок Вст3сп2 и Вст3пс2. В случае монтажа конструкций при расчетной зимней температуре ниже -40°С применение стали марки Вст3пс2 не допускается.

Маркировка железобетонных лотков по серии 3.006.1-2.87 состоит из букв и цифр, где Л – лоток железобетонный. Цифра после буквы указывает порядковый номер изделия, цифра после тире – величину вертикальной равномерно-распределенной эквивалентной расчетной нагрузки. Марка лотка с закладными изделиями содержит дополнительную букву «а». К марке доборных лотков добавляется буква «д».

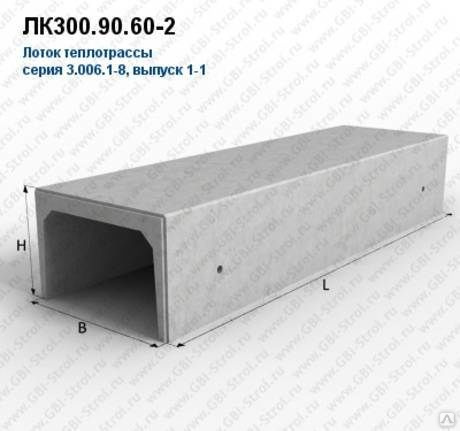

Марка железобетонных лотков по серии 3.006.1-8 имеет буквенно-цифровое обозначение, где: ЛК – лоток, ЛКО – лоток с отверстием. Цифра после букв обозначает номинальный размер лотка вдоль канала в см. Цифра после точки – номинальный размер лотка по ширине канала в см. Следующая после точки цифра – номинальную высоту лотка в см. Далее через дефис указывается цифровой индекс, характеризующий тип элемента по армированию. После цифрового индекса может быть указан дополнительный буквенный индекс «а», характеризующий отличительные особенности элемента: наличие закладных изделий (кроме строповочных петель).

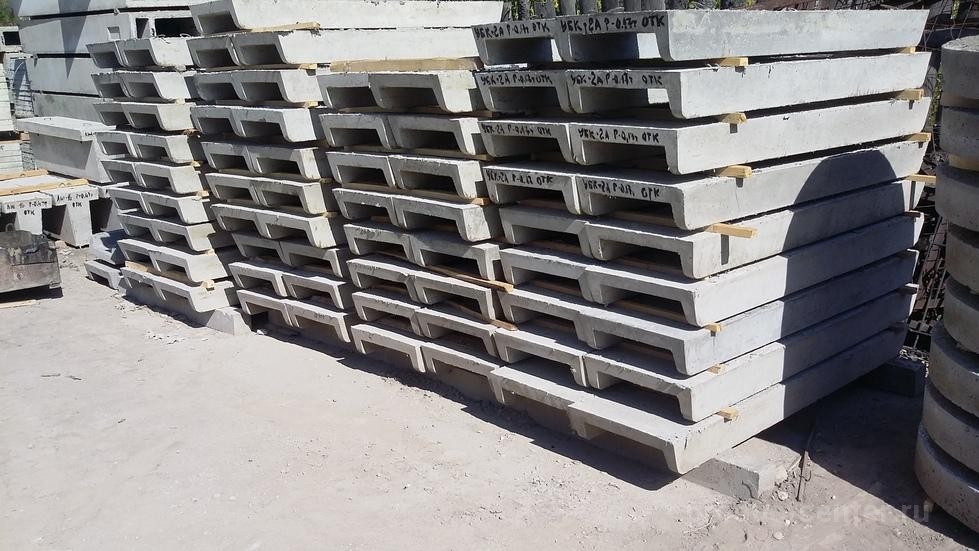

Маркировка кабельных лотков в соответствии с серией 3.407.1-157 состоит из групп. Первая группа буквенно-цифрового обозначения включает литеру условного наименования изделия, Л – лоток, и основные габаритные размеры в дм.

Вторая группа, цифра через дефис, указывает несущую способность в кН/м. Третья группа, цифра также через дефис, обозначает конструктивные особенности (вариант армирования, наличие дополнительных закладных деталей).

Маркировка лотков оросительных систем по ГОСТ 21509-76 состоит из одной буквенно-цифровой группы и содержит обозначение типа лотка и номинальную высоту лотка в дециметрах, значение которой округляют до целого числа, где: ЛР – лотки, сооружаемые на сваях, стоечных опорах и плитах; ЛРГ – лотки, укладываемые в грунт.

Согласно серии 3.503.1-66 железобетонные водоотводные лотки маркируются буквенным обозначением, где: Л – лоток, Б – блок водосборного телескопического лотка. Далее, через дефис следует цифра, указывающая порядковый номер изделия.

Лотки серии Б3.300.1-5.04 маркируются буквами ЛБ, затем следует цифра, обозначающая порядковый номер изделия.

Лотки серии 3.900.1-12 маркируются буквенно-цифровыми индексами, которые обозначают: буквенный индекс в начале марки – Л – лоток; первая цифра при буквенном индексе – номер типоразмера элемента – аналога серии 3. 006.1-2.87; цифра 0 – дополнительный типоразмер; буква «а» – укороченный лоток длиной 3 м; цифра после тире – тип лотка по условиям опирания: 1 – на сплошное основание, 2 – на опоры; буква «К» в конце марки – назначение для систем канализации;

Марки сборных лотков серии 3.903 КЛ-14 состоят из буквенных и цифровых индексов. Буквенный индекс характеризует тип лотка (ЛТ – лоток теплофикационный, УЛТ – угловой лоток теплофикационный). Цифры после букв определяют геометрические размеры лотка в дециметрах (длина, ширина, высота), округленные до целых чисел.

Железобетонные лотки проходных и непроходных каналов альбома СК 3301-86 маркируются по буквенно-цифровой системе. Буквы обозначают: ЛП – лотковое перекрытие, ЛПО – лотковое перекрытие с отверстием, ЛД – лотковое днище, ЛДО – лотковое днище с отверстием для устройства приямка, ЛДП – лотковое днище с опорными подушками, ЛУ, ЛПУ, ЛДУ – лотковый угловой элемент для сопряжений лотков при повороте канала под углом 90°, ЛО – облегченный лотковый элемент.

Цифры показывают наибольший диаметр трубы, прокладываемой в канале, в дециметрах. Индекс «и» отличает элементы ребристой конструкции каналов, «у» – отличает усиленные элементы ребристой конструкции каналов.

для чего применяют и какие бывают

Для выполнения работ по прокладке различных инженерных сетей, сооружения тепловых трасс, дренажных систем и объектов гидротехнического назначения используют конструкции П-образного профиля из железобетона. После прокладки коммуникационных систем устанавливают крышки лотков, которые надежно защищают магистрали от влияния природных факторов и доступа посторонних. Лоток железобетонный кабельный отличается повышенной прочностью и надежностью. Он изготавливается согласно требованиям стандарта. Проложенные в нем коммуникации находятся в полной безопасности.

Для чего выпускают заводы ЖБИ лотковые изделия?

Изготовление коммуникационных каналов из железобетона осуществляется на специализированных предприятиях, согласно положениям нормативной документации.

Благодаря повышенной прочности и надежности железобетонных конструкций лоткового типа область использования изделий довольно обширная:

• сфера дорожного строительства;
• коммунальная отрасль;
• жилищное и промышленное строительство;
• энергетическая сфера.

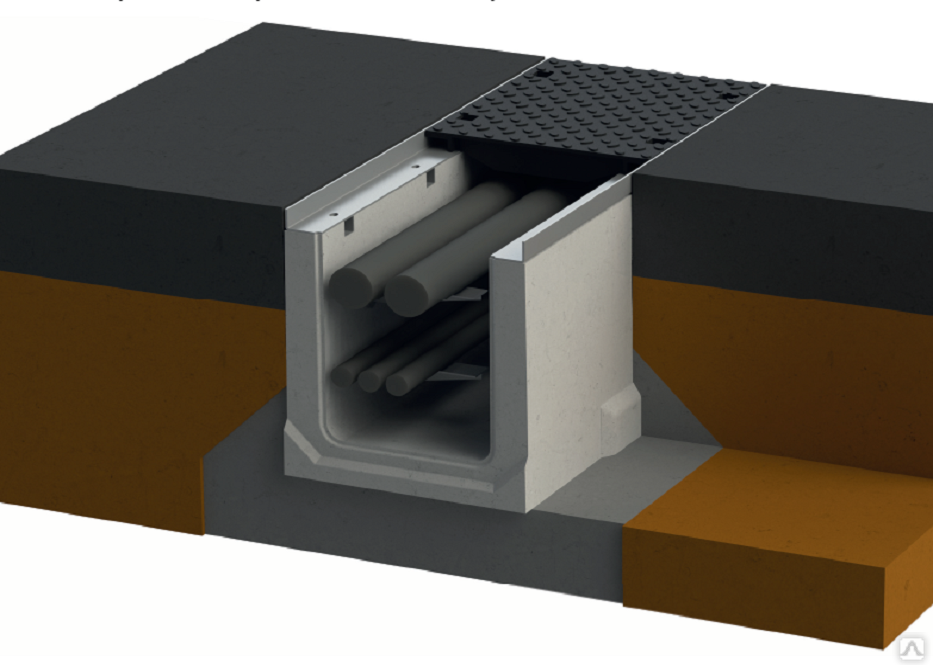

Железобетонные лотки для кабеля востребованы при сооружении парковочных комплексов, промышленных и коммерческих объектов, жилых зданий, а также при прокладке автомобильных дорог и обустройстве террас.

Бетонный кабельный лоток предназначен для применения в энергетическом строительстве

Спектр решаемых задач:

• укладка электрокабелей от подстанций с трансформаторами и линий телекоммуникационной связи;
• строительство закрытых и открытых дренажных систем и сооружение закрытых водоотводящих каналов;
• прокладка магистралей подачи воды, а также размещение различных труб, в том числе канализационных.

Железобетонные каналы востребованы не только для прокладки кабелей связи. Они используются для обеспечения эффективного отвода воды на различных объектах:

• заводах и фабриках;
• железнодорожных линиях;
• автомобильных дорогах;
• аэродромных полосах;
• автомобильных стоянках;
• парках и скверах;
• жилых зданиях;
• гидротехнических строениях.

Лотковые каналы – универсальный вид строительной продукции, широко применяемой в областях промышленного и частного строительства. Технология изготовления продукции предусматривает лабораторный контроль входного сырья и проверку качества готовых изделий.

Они служат для защиты кабеля от давления почвы и воздействия грунтовых вод

Виды лотков из железобетона

Согласно классификации, кабельные железобетонные лотки отличаются следующими параметрами:

• конструктивным исполнением;
• возможностью комплектации крышкой;
• габаритными размерами;
• функциональным назначением;
• особенностями монтажа.

В строительной сфере применяют следующие разновидности лотковых каналов:

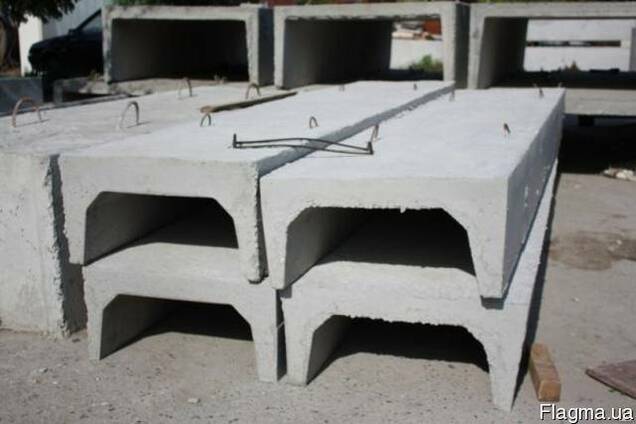

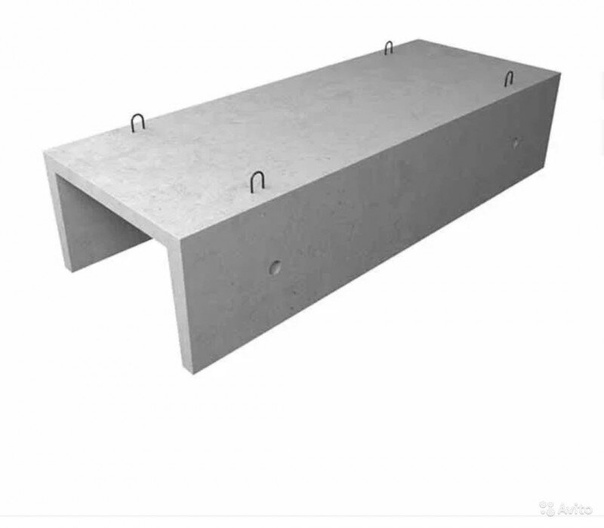

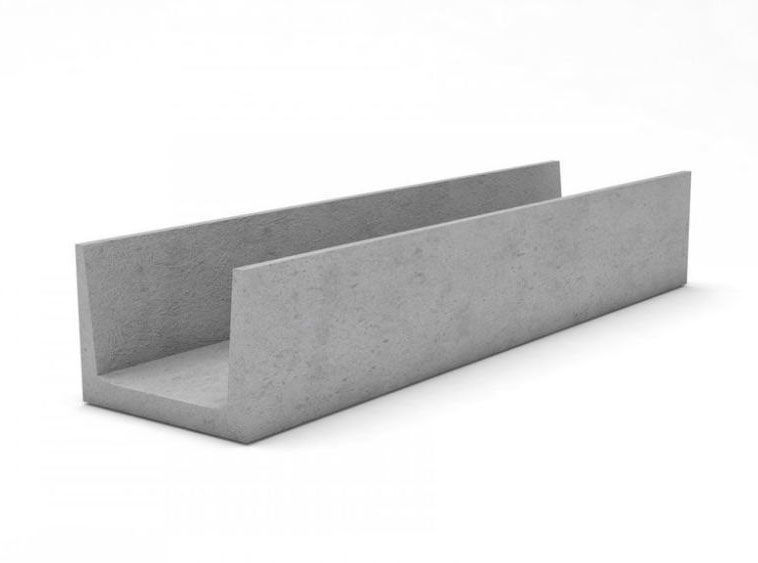

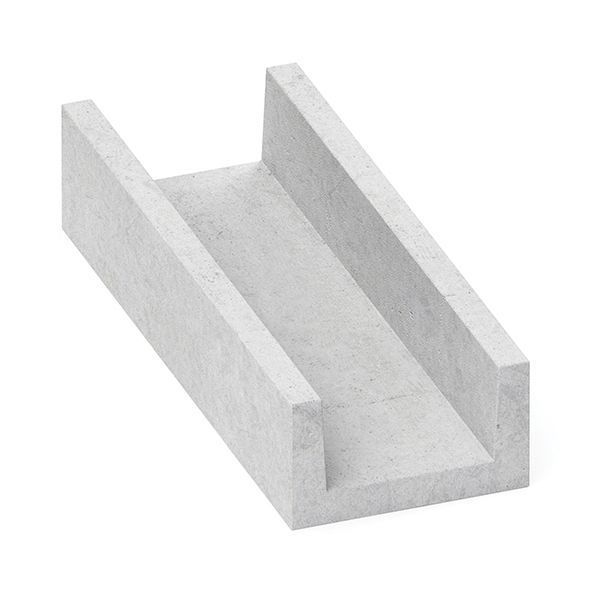

1. Изделия П-образного сечения, имеющие форму прямоугольного параллелепипеда. Они применяются для строительства составных каналов, в качестве дренажных и водоотводящих элементов. Увеличенные габариты железобетонных каналов позволяют уложить на подставках различные виды электрокабелей. Продукцию отличает увеличенная прочность, а также коррозионная устойчивость. Прочностные характеристики позволяют применять лотки во влажных и промерзающих почвах.
2. Продукцию трапециевидной формы. За счет изменения ширины канала вдоль продольной оси изделия обеспечивается возможность телескопического соединения. Фиксированные размеры телескопических лотков обеспечивают высокую точность сопряжения каналов и ускоряют монтажные работы. Изделия устанавливают по обочинам транспортных магистралей для отвода осадков с дорожного полотна. Продолжительный ресурс эксплуатации лотков телескопического типа обеспечивается за счет устойчивости изделий к поглощению влаги.

Маркировка изделий отличается в зависимости от назначения:

• аббревиатура УБК соответствует энергетическим лоткам;
• сокращение МЖБЛ применяется для дренажных каналов и водоотводящих лотков;
• маркировка Л используется для дорожных и теплотрассовых лотков;
• индекс МШЛ соответствует продукции, предназначенной для железнодорожных линий.

Так как изделие будет эксплуатироваться в особых условиях, производство лотков ЛК требует ответственного подхода ко всем этапам технологического процесса

В зависимости от конкретного исполнения лотка и его функционального назначения изделие может комплектоваться крышкой. Для обеспечения герметичности каналов также используют плиты дорожные, которыми закрывают внутреннюю полость.

Лоток железобетонный кабельный – основные характеристики

Требованиями действующего стандарта регламентированы эксплуатационные характеристики, которыми обладают лотки кабельные бетонные:

• стойкость к воздействию отрицательной температуры;
• сохранение целостности при температурных перепадах;
• устойчивость арматурной решетки каналов к воздействию влаги;
• повышенный запас прочности железобетонной конструкции.

Нормативная документация содержит также требования по размерам лотковых изделий и их форме.

Конфигурация каналов отличается в зависимости от назначения:

• каналы трапециевидной формы используются в мостостроении и дорожной сфере, а также применяются при сооружении дренажных и канализационных линий;
• лотки с профилем поперечного сечения в виде квадрата или прямоугольника используются при прокладке теплотрасс, различных трубопроводов и кабельных сетей;
• продукция полукруглого или параболического профиля применяется для сооружения канализационных линий, организации водоотвода и строительства дренажных линий.

Затвердевшая смесь должна обладать повышенной прочностью, водостойкостью, морозостойкостью, долговечностью

Стандарт регламентирует следующие характеристики лотков:

• плотность применяемого бетона – до 2,4 т/м3;
• диаметр стальной арматуры – не меньше 0,6 см;
• класс арматурных стержней – AI-AIII;
• марка применяемого бетона – М300 и выше;
• крупность используемого заполнителя – не более 15 мм.

Соблюдение предприятиями-изготовителями требований стандарта и изготовление продукции в соответствии с технологией гарантирует качество железобетонных каналов.

Какими преимуществами обладает лоток железобетонный кабельный?

До появления железобетонных лотков монтаж коммуникационных линий и трубопроводных магистралей выполнялся в каналах, сооруженных из кирпича. Однако кирпичные конструкции не обладают таким комплексом достоинств, как сборные лотки из армированного бетона. Каналы из кирпича обладают пониженной ремонтопригодностью и имеют недостаточно высокий срок эксплуатации. В связи с этим возникает потребность в использовании более надежного стройматериала.

Лоток железобетонный кабельный применяется для решения широкого комплекса задач и превосходит аналогичные конструкции из кирпича по комплексу показателей:

• повышенному запасу прочности и надежности. Изделия сохраняют целостность при подвижках грунта и способны воспринимать значительные нагрузки;
• возможности применения в сейсмически активных зонах. Бетон, усиленный арматурой, сохраняет характеристики при повышенной сейсмоактивности;

В железобетонном коробе сухость сохраняется на долгий срок, а воздушная подушка, являясь естественным теплоизолятором, смягчает перепады температур

• ремонтопригодности. Демонтировав защитную крышку лотка, несложно выполнить ремонтные и восстановительные мероприятия;
• темпам сооружения коммуникационных каналов. Из стандартных элементов быстро монтируются сборные лотки необходимой длины;
• герметичности. После цементирования стыковых участков сборной конструкции и установки защитной крышки обеспечивается надежная защита магистралей от проникновения грунтовых вод и осадков.

Кроме указанных плюсов, следует дополнительно отметить ряд преимуществ:

• возможность монтажа каналов во влажных почвах;
• ускоренный доступ к проложенным коммуникациям;
• снижение общего объема затрат по сравнению с конструкциями из кирпича;
• ускоренные темпы выполнения монтажных операций;
• увеличенный запас прочности;
• морозоустойчивость и влагостойкость;
• возможность эксплуатации в агрессивных средах.

В преимуществах использования кабельных лотков неоднократно убедились профессиональные строители. При выполнении ремонтных работ достаточно снять слой почвы, поднять крышку и заменить поврежденный кабель или трубу. После окончания ремонта наносится обмазочная мастика, устанавливается крышка и выполняется засыпка грунтом. При этом отсутствует необходимость в демонтаже железобетонных лотков, срок эксплуатации которых превышает несколько десятков лет.

Конструкция и типоразмеры лотковой продукции

Железобетонный лоток для кабеля изготавливается из следующих стройматериалов

1. Прочного бетона марки В20-В25. Для изготовления бетонной смеси используется цемент марок М400 или М500, перемешанный с очищенным песком и щебеночным наполнителем. Повышенная стойкость к воздействию влаги достигается благодаря использованию модифицирующих компонентов.
2. Арматурных прутков, соответствующих классу А1 и выше. Арматурная решетка повышает прочностные характеристики бетонного массива и собирается из стальных стержней, связанных отожженной проволокой.

Отличительной чертой этих изделий является их универсальность

Рецептура используемого бетонного раствора и конструктивные особенности продукции позволяют использовать лотки и поставляемые совместно с ними защитные крышки в условиях с различным климатом и сейсмической активностью. Железобетонные каналы отличаются увеличенной прочностью, морозоустойчивостью, влагостойкостью, а также четкими геометрическими размерами.

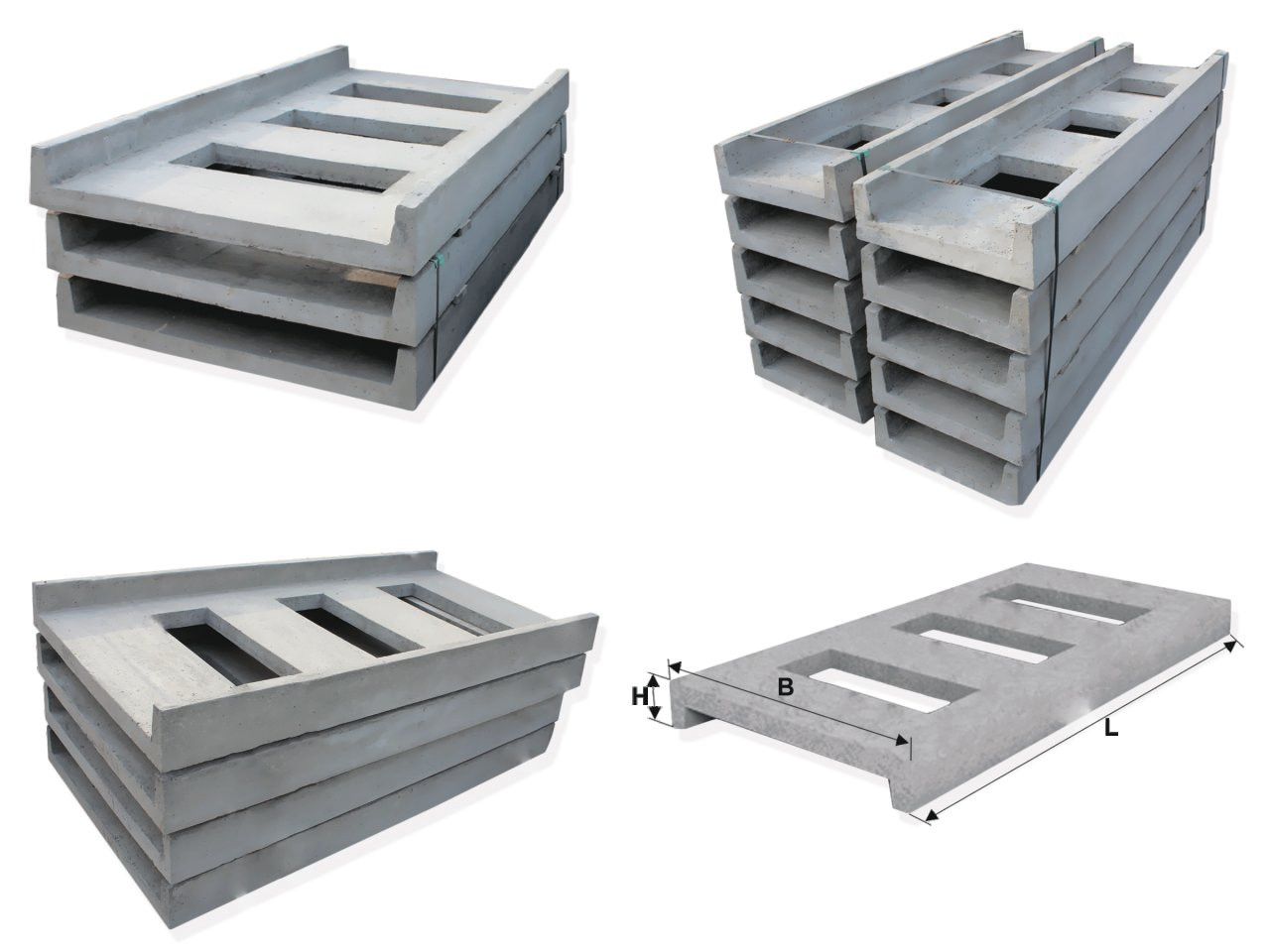

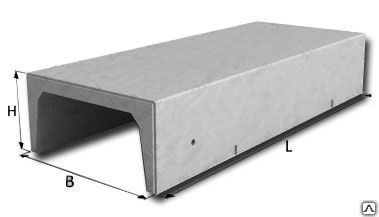

Габариты изделий изменяются в зависимости от исполнения:

• длина равна 740-3950 см;
• ширина составляет 280-2380 см;
• высота в интервале от 28 до 118 см.

Масса небольших лотков составляет 0,1 т и увеличивается до 2,7 т для изделий с максимальными габаритами.

О монтаже коммуникационных каналов – варианты размещения

Железобетонные лотки размещаются различным образом:

• выше уровня нулевой отметки. Они монтируются на спланированную поверхность. После монтажа магистралей устанавливаются защитные крышки. Данный метод установки отличается простотой и позволяет снизить объем расходов;
• ниже уровня грунта. Каналы располагаются в траншее, основание которой находится на заданной глубине. Крышки устанавливаются после монтажа коммуникаций, зазоры герметизируются, конструкция засыпается почвой.

Выбор оптимального метода монтажа определяется функциональным назначением лотковой конструкции и особенностями эксплуатации.

Подводим итоги

Лоток железобетонный кабельный – многофункциональное изделие, незаменимое в области дорожного, жилищного и коммунального строительства. Конструкция лотка обеспечивает возможность формирования каналов заданной длины и конфигурации. Изделие отличается длительным периодом эксплуатации и обеспечивает надежную защиту проложенных коммуникаций.

Железобетонные лотки: виды и характеристики

Чтобы защитить проложенные коммуникации от механических повреждений, коррозии, их помещают в специальные железобетонные лотки. В зависимости от предназначения существует несколько разновидностей железобетонных лотков:

• водоотводные;
• кабельные;
• для теплотрасс;
• дренажные.

Водоотводные шлюзы

Их применяют при прокладывании канализации, дренажных, коллекторных линий, для установки разных сегментов гидротехнических конструкций. Лотки железобетонные освобождают дороги от воды во время дождливой погоды.

Вернуться к оглавлениюВернуться к оглавлениюВернуться к оглавлению

Разновидности

Такого рода железобетонная конструкция может быть разных форм и размеров. По формам железобетонные лотки встречаются:

• п-образные;
• трапециевидные;
• параболические.

Размеры изделий зависят от марки производителя. К примеру, фирма ЭРБА производит продукцию таких размеров: 0,72–6/0,4–1,84/0,38–1,32 – длина/ширина/высота, измеряющиеся в метрах.  Кроме того, водоотводный лоток встречается монолитный либо сборный. По предназначению шлюзы из железобетона разделяют на:

• Прикромочные. Защищают дороги от вымывания водосточными водами. Монтируются на границе дороги и тротуара.
• Телескопические. Используются зачастую в гористой местности. Формой походят на усеченный конус, благодаря чему сборный процесс изделия проходит бес сложностей.

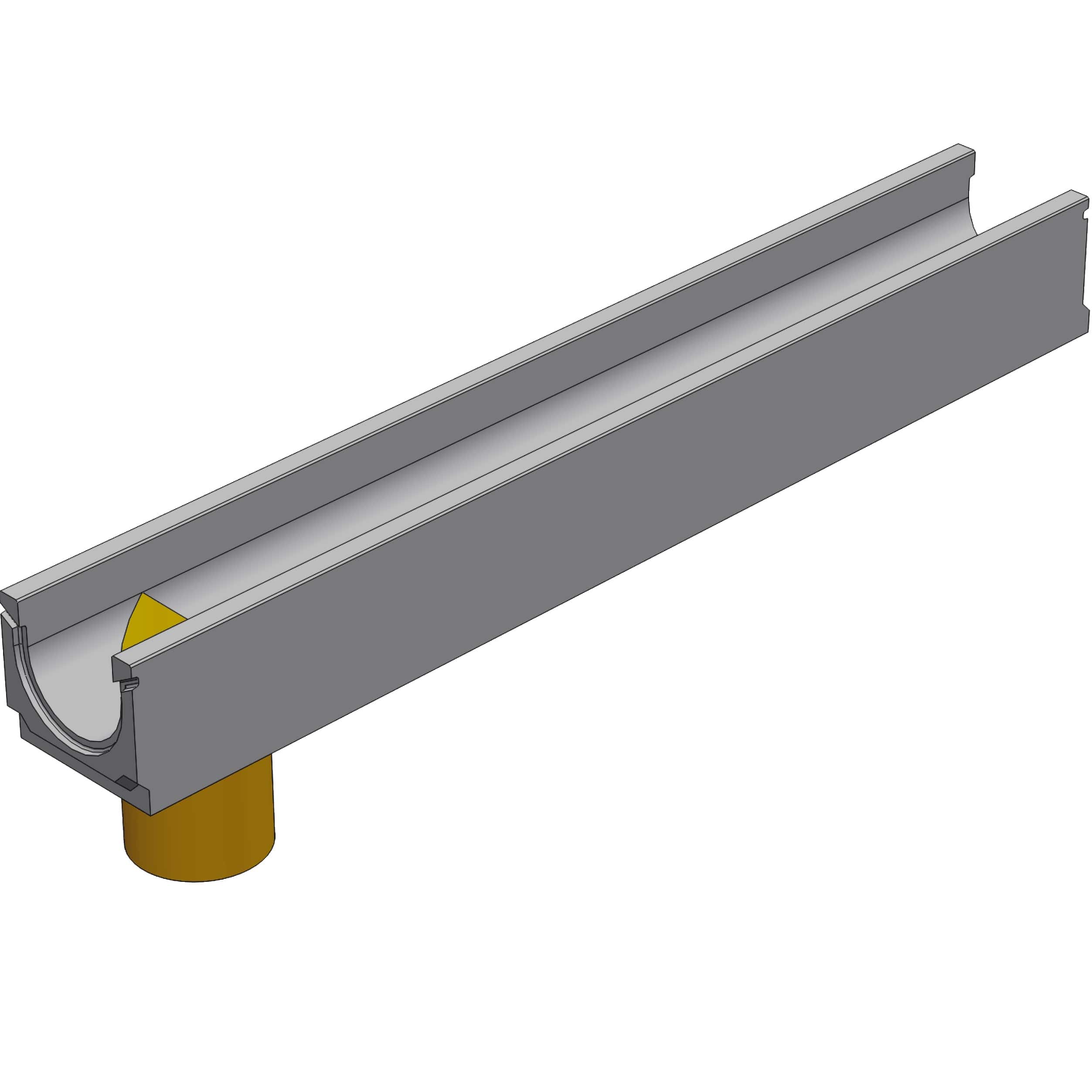

• Линейные. Имеют самый разнообразный сортамент, зачастую выпускаются в п-образном виде.

Трапециевидные водоотводные шлюзы.

По технологии производства железобетонные желобы встречаются:

• Изготовленные посредством вибролитья – подразумевает под собой «утряску» залитого в форму раствора на вибростоле. При этом смесь ложится неровно – больше с внешнего края. Стоимость таких лотков маленькая, а вот качество довольно сомнительное. Данный метод считается очень старым и нецелесообразным.
• Вибропресованные. Этот способ более современный и надежный. При нем используют высококачественный раствор, который помимо вибрирования прессуется под высоким давлением. В таких лотках качество безупречное.

Вернуться к оглавлению

Преимущественные качества и характеристики

1. Никакой материал подобного предназначения по крепости, долговечности не способен конкурировать с железобетонными лотками.
2. Практика показывает, что железобетонный желоб способен исправно прослужить 70 лет, за счет чего сей материал считается довольно экономичным.
3. Крепость железобетонного лотка заслуживает всяких похвал, ведь он способен выдержать нагрузки колоссальной величины. Поэтому для прокладывания различных коммуникационных систем в районе дорожных участков, где постоянно присутствуют автомобильные потоки, следует использовать именно железобетонные желобы.
4. Данные конструкции могут выстоять при значительных перепадах температур. Максимальные показатели термометра для желобов – 350 градусов, минимальные – -40.
5. Благодаря своей массивности, тяжеловесности лотки после установки трудно сдвинуть с места. Поэтому им не страшны наводнения, сильные ливни, выход подземных вод.
6. Железобетонная смесь устойчива к коррозиям, что имеет огромное значение для желобов водоотводящего характера.
7. Данный материал является экологически чистым и безопасным.

Железобетонным лоткам присущи некоторые недостатки:

1. Подобные конструкции много весят, из-за чего усложняется и требует некоторых затрат их доставка к месту назначения.
2. Чтобы установить водоотводную линию из железобетона, потребуется помощь профессионалов. Простому человеку без опыта в одиночку этого достичь не удастся.
3. Большой вес железобетонных желобов нуждается в основательном креплении. Поэтому для подобных сооружений возводится фундамент.
4. Эстетически шлюзы из железобетонной смеси не особо привлекательные. Устранить сей недостаток можно посредством декоративных решетчатых крышек.

Вернуться к оглавлению

Кабельные лотки

Предназначение подобного типа лотков обуславливается поддержкой, а также защитой подземных и наземных электрокоммуникаций от разных негативных воздействий, способных повредить систему. Внутри этих желобов размещают кабеля, мощность которых варьируется от 35 до 500 кВ.

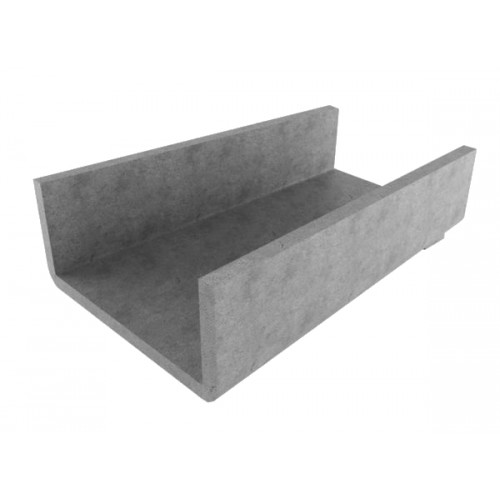

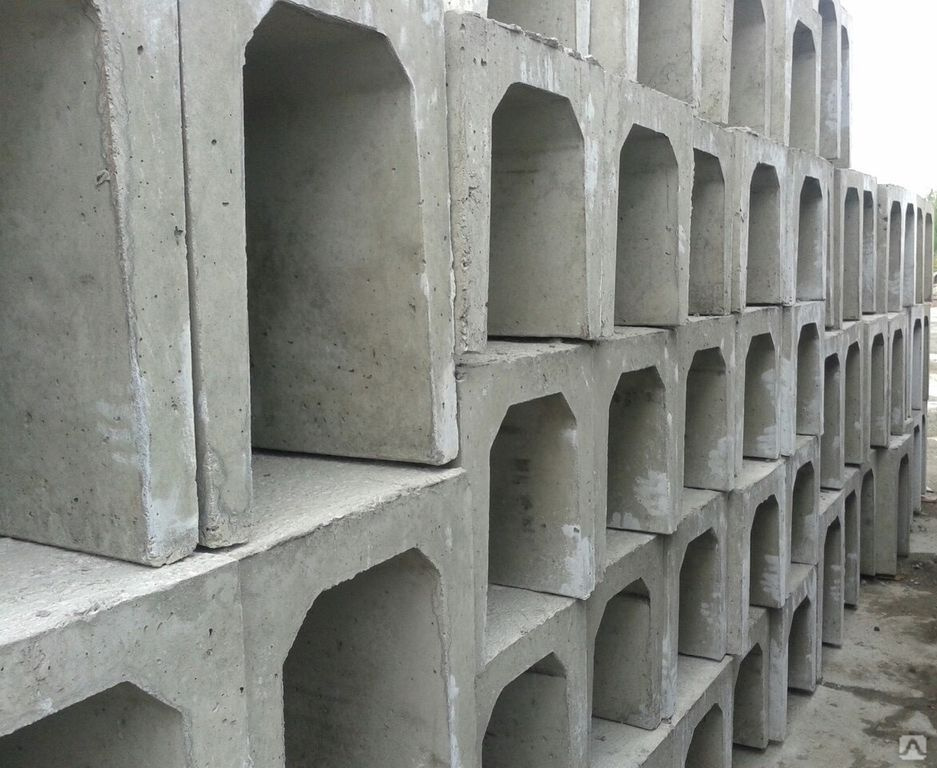

Кабельные желобы имеют форму скобы со стенками разной высоты. Высота стенок конструкции влияет на вид используемой кабельной линии. Здесь подразумеваются проходные и непроходные каналы. Для непроходных линий изготавливаются желобы с квадратными просветами. Через них осуществляется осмотр кабелей на наличие повреждений. Кроме того, выпускаются специальные защитные лотки под открытую электролинию.

Вернуться к оглавлению

Характеристики

• Для производства кабельных лотков используется бетонная смесь марки В15, В20, В25, которая обеспечивает изделию повышенную прочность.
• В качестве арматурного остова используется сварная клетка из стальных прутьев 6-10 мм шириной либо металлической проволоки диаметром 4 мм.
• При изготовке желобов для кабелей желательно добиться однородности применяемого раствора. Готовая продукция должна быть без воздушных пробок.

Вернуться к оглавлению

Достоинства кабельных лотков

К положительным характеристикам изделий подобного типа относят:

• хорошее вентилирование кабельной линии;
• легкий доступ к кабелям;
• повышенный срок службы, уровень крепости, устойчивости к различным негативным факторам;
• широкий сортамент продукции, разрешающий выбрать то изделие, которое больше всего подходит;
• возможность протягивать незащищенные провода, кабеля;
• широкая ценовая политика, позволяющая приобретать нужную продукцию покупателям с разными доходами.

Вернуться к оглавлению

Область применения

Кабельные желобы монтируются в следующих местах:

• сухие грунты;
• зыбкая, сыпучая почва;
• земли с верховодкой;
• сейсмически активные районы;
• промышленные сооружения;
• производственные цеха.

Вернуться к оглавлению

Шлюзы для теплотрасс

Их предназначение – защищать трубопровод с горячей водой от воздействия грунтовых и талых потоков, осадков, химических веществ, впитываемых грунтом. У данного типа лотков самый высокий показатель крепости и стойкости к разрушительным силам окружающей среды.

Разновидности

Данный тип лотков разделяют на подвиды в зависимости от методики монтажа. Среди них выделяют:

• желобные линии, накрытые сверху крышками;

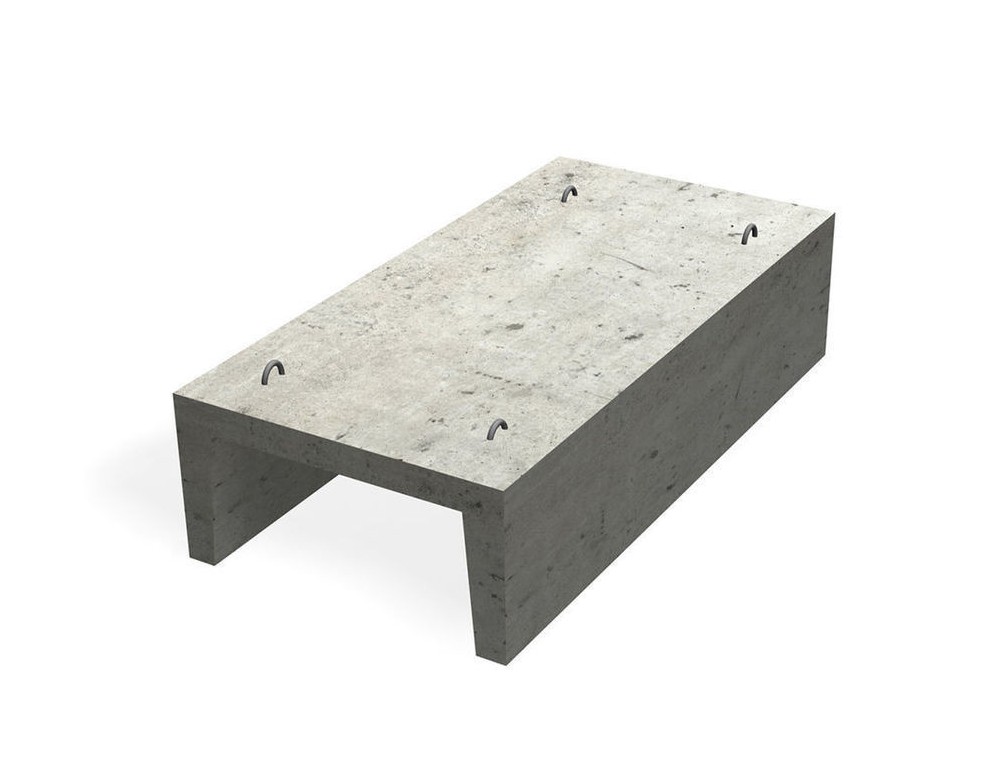

• каналы, в которых лотки как бы перевернуты вверх ногами – за основу идут крышки, на которых стоят лотки;
• системы из желобов, лежащих друг на друге, скрепленных швеллерами. Для подобных трасс шлюзы изготавливают таких размеров, чтобы туда смог войти и легко передвигаться рослый человек.

Вернуться к оглавлению

Положительные характеристики желобов для теплотрасс

К таким качествам данных изделий относят:

• легкий, беспроблемный монтаж, позволяющий значительно укоротить продолжительность выполняемых работ по прокладыванию труб;
• крепость, а также долговечность, гарантирующие надежную оборону теплотрассы от разрушающих природных явлений на долгие годы;
• простота сооружения, предоставляющая возможность без труда, за очень короткое время добраться до места деформации теплотрассы;
• многогранность, позволяющая применять такие шлюзы под любые коммуникации;
• щадящая ценовая политика, дающая возможность сэкономить как на покупке изделия, так и на его установке.

Вернуться к оглавлению

Изготовление и использование

Лотки для теплотрасс подходят как для обычной почвы, так и для «сложных» местностей с высоким уровнем подземных потоков, просадочными землями, сейсмической активностью около 9 баллов.

Обычно сверху тепломагистральных лотков кладутся крышки. Эти крышки отлично герметизируют теплотрассу, обороняют от грунтового давления, а также других явлений окружающей среды с негативным воздействием. Производятся желобы посредством вибролитья из тяжелых смесей. Чтобы придать изделию большей прочности, внутрь закладывается стальная арматурная основа.

Если установленная конструкция будет постоянно находиться под воздействием агрессивной среды, фасад изделия следует предварительно покрыть специальным защитным раствором.

Перед установкой лотка внутрь рва накладывается песок. Такая подушка обеспечит прочную связь железобетонной конструкции с землей. Места соединения желобов и крышек, а также просветы, используемые при перевозке и установке, уплотняются резиновыми заглушками, затем закладываются бетоном, дабы добиться монолитности конструкции.

Вернуться к оглавлению

В каких случаях используются?

Шлюзы для тепломагистрали применяются при:

• прокладывании тепловых систем;
• сооружении сточных канав;
• установке дренажных линий;
• герметичном прокладывании трубопроводов, а также других коммуникационных систем;
• возведении гидротехнических, очистительных сооружений.

Вернуться к оглавлению

Дренажные лотки

Применяются при прокладывании водоотводов и иных коммуникационных систем.

Разновидности

Такого рода конструкции бывают нескольких разновидностей. В зависимости от типа нагрузки:

• дождевые;
• водосточные.

Подобные желобы применяются для отвода дождевых либо талых потоков как в жилом секторе, так и в промышленных зонах, дабы оградить постройки от затопления, сохранить целостность фундамента. Во время прокладывания железной дороги применяются такие виды дренажных лотков:

1. междупутные;
2. междушпальные.

Подобные изделия отличаются от других наличием специальных дырочек по бокам желобов. Именно через них вода попадает внутрь лотка, благополучно отводясь от железнодорожных путей.

Вернуться к оглавлению

Плюсы дренажных желобов

К положительным качествам данных конструкций относят:

• долговечность: конструкции могут прослужить более 50 лет;
• стойкость к повышенным нагрузкам, разрушениям;
• выдержка сильных скачков температуры;
• экологичность;
• выносливость в плане коррозийных процессов.

цена на лотки ЛК с доставкой

Лоток УБК-1А	1990	1000	160	280	1 501 ₽
Лоток УБК-2А	1990	500	160	180	1 177 ₽
Плита УБК-5А	995	495	60	70	313 ₽
Плита УБК- 9А	3930	560	250	1075	7 765 ₽
Брусок БК-11А	500	100	150	200	97 ₽
Брусок БК-12А	1000	100	150e	400	97 ₽
Лоток ЛК300. 30.30-1	2990	280	280	330	2 473 ₽
Лоток ЛК300.45.30-1	2990	430	280	450	3 445 ₽
Лоток ЛК300.60.30-1	2990	580	280	530	3 229 ₽
Лоток ЛК300.30.45-1	2990	280	430	500	3 013 ₽
Лоток ЛК75.30.30-1	740	280	280	80	529 ₽
Лоток ЛК75. 45.30-1	740	430	280	120	961 ₽
Лоток ЛК300.45.45-1	2990	430	430	600	3 661 ₽
Лоток ЛК75.60.30-1	740	580	280	130	1 069 ₽
Лоток ЛК300.90.45-1	2990	880	430	900	5 497 ₽
Лоток ЛК300.60.45-1	2990	580	430	680	4 093 ₽
Лоток ЛК75. 45.45-1	740	430	430	150	1 069 ₽
Лоток ЛК75.60.45-1	740	580	430	180	1 393 ₽
Лоток ЛК75.90.45-1	740	880	430	230	1 609 ₽
Лоток ЛК300.120.45-1	2990	1180	430	1350	8 413 ₽
Лоток ЛК300.45.60-1	2990	430	580	800	4 849 ₽
Лоток ЛК300. 150.45-1	2990	1480	430	1630	10 789 ₽
Лоток ЛК75.120.45-1	740	1180	430	340	2 581 ₽
Лоток ЛК300.60.60-1	2990	580	580	880	5 389 ₽
Лоток ЛК300.120.60-1	2990	1180	580	1550	9 493 ₽
Лоток ЛК300.150.60-1	2990	1480	580	1850	11 977 ₽
Лоток ЛК300. 60.90-1	2990	580	880	1480	8 845 ₽
Лоток ЛК300.120.90-1	2990	1180	880	1980	12 085 ₽
Лоток ЛК300.90.90-1	2990	880	880	1630	10 357 ₽
Лоток ЛК300.180.60-1	2990	1780	580	2400	15 433 ₽
Лоток ЛК300.150.90-1	2990	1480	880	2500	15 865 ₽
Лоток ЛК300. 180.90-1	2990	1780	880	2900	18 349 ₽
Лоток ЛК300.210.90-1	2990	2080	880	3450	21 913 ₽
Лоток ЛК300.120.120-1	2990	1180	1180	2700	16 945 ₽
Лоток ЛК300.150.120-1	2990	1480	1180	3130	19 969 ₽
Лоток ЛК300.180.120-1	2990	1780	1180	3780	23 965 ₽
Лоток ЛК300. 240.120-1	2990	2380	1180	4730	31 201 ₽
Лоток ЛК300.300.120-1	2990	2980	1180	6280	40 381 ₽
Лоток ЛК300.210.120-1	2990	2080	1180	4100	26 125 ₽
Лоток ЛК300.360.120-1а	2990	3580	1180	7580	49 453 ₽
Лоток ЛК300.300.150-1	2990	2980	1480	7200	46 105 ₽
Лоток ЛК300. 360.150-1а	2990	3580	1480	8500	55 393 ₽
Лоток ЛК75.150.45-1	740	1480	430	400	3 229 ₽
Лоток ЛК75.90.60-1	740	880	580	280	2 149 ₽
Лоток ЛК75.150.60-1	740	1480	580	450	3 553 ₽
Лоток ЛК75.120.60-1	740	1180	580	400	3 013 ₽
Лоток ЛК75. 90.90-1	740	880	880	400	3 229 ₽
Лоток ЛК75.60.90-1	740	580	880	350	2 797 ₽
Лоток ЛК75.120.90-1	740	1180	880	500	3 877 ₽
Лоток ЛК75.180.60-1	740	1780	580	600	4 741 ₽
Лоток ЛК75.150.90-1	120	1480	880	630	4 849 ₽
Лоток ЛК75. 180.90-1	740	1780	880	730	5 605 ₽
Лоток ЛК75.120.120-1	740	1160	1180	680	5 173 ₽
Лоток ЛК75.210.90-1	740	2080	880	880	6 793 ₽
Лоток ЛК75.150.120-1	740	1480	1180	780	6 145 ₽
Лоток ЛК75.180.120-1	740	1780	1180	950	7 441 ₽
Лоток ЛК75. 210.120-1	740	2080	1180	1030	8 089 ₽
Лоток ЛК75.360.120-1	740	3580	1180	1900	15 109 ₽
Лоток ЛК75.240.120-1	740	2380	1180	1180	8 305 ₽
Лоток ЛК75.300.120-1	740	2980	1180	1330	10 681 ₽
Лоток ЛК75.300.150-1	740	2980	1480	1800	14 137 ₽
Лоток ЛК75. 360.150-1	740	3580	1480	2130	16 837 ₽
Лоток ЛК300.60.30-2	2990	580	280	530	3 229 ₽
Лоток ЛК300.60.30-3	2990	580	280	530	3 229 ₽
Лоток ЛК75.60.30-3	740	580	280	130	1 069 ₽
Лоток ЛК75.60.30-2	740	580	280	130	1 069 ₽
Лоток ЛК300. 60.45-2	2990	580	430	680	4 093 ₽
Лоток ЛК75.60.45-3	740	580	430	180	1 393 ₽
Лоток ЛК300.60.45-3	2990	580	430	680	4 201 ₽
Лоток ЛК300.90.45-3	2990	880	430	900	5 605 ₽
Лоток ЛК300.90.45-2	2990	880	430	900	5 497 ₽
Лоток ЛК75. 60.45-2	740	580	430	180	1 393 ₽
Лоток ЛК300.90.45-4	2990	880	430	900	5 713 ₽
Лоток ЛК300.90.45-6	2990	880	430	900	5 605 ₽
Лоток ЛК300.90.45-8	2990	880	430	900	5 713 ₽
Лоток ЛК300.90.45-7	2990	880	430	900	5 713 ₽
Лоток ЛК300. 90.45-6а	2990	880	430	900	5 821 ₽
Лоток ЛК300.90.45-5	2990	880	430	900	5 821 ₽
Лоток ЛК300.90.45-9	2990	880	430	900	5 929 ₽
Лоток ЛК300.90.45-10	2990	880	430	900	6 037 ₽
Лоток ЛК300.90.45-7а	2990	880	430	900	5 929 ₽
Лоток ЛК300. 90.45-8а	2990	880	430	900	5 929 ₽
Лоток ЛК75.90.45-6	740	880	430	230	1 717 ₽
Лоток ЛК75.90.45-2	740	880	430	230	1 717 ₽
Лоток ЛК75.90.45-4	740	880	430	230	1 717 ₽
Лоток ЛК75.90.45-5	740	880	430	230	1 717 ₽
Лоток ЛК75. 90.45-3	740	880	430	230	1 717 ₽
Лоток ЛК75.90.45-9	740	880	430	230	1 825 ₽
Лоток ЛК75.90.45-8	740	880	430	230	1 825 ₽
Лоток ЛК75.90.45-7	740	880	430	230	1 717 ₽
Лоток ЛК75.90.45-10	740	880	430	230	1 825 ₽
Лоток ЛК300. 120.45-2	2990	1180	430	1350	8 413 ₽
Лоток ЛК300.120.45-3	2990	1180	430	1350	8 521 ₽
Лоток ЛК300.120.45-4	2990	1180	430	1350	8 629 ₽
Лоток ЛК300.120.45-5	2990	1180	430	1350	8 953 ₽
Лоток ЛК300.120.45-9	2990	1180	430	янв. 35	8 953 ₽
Лоток ЛК300.120.45-6а	2990	1180	430	1350	8 737 ₽
Лоток ЛК300.120.45-8а	2990	1180	430	1350	9 061 ₽
Лоток ЛК300.120.45-10	2990	1180	430	1350	9 169 ₽
Лоток ЛК300.120.45-7а	2990	1180	430	1350	8 953 ₽
Лоток ЛК300. 120.45-11	2990	1180	430	1350	9 817 ₽
Лоток ЛК75.120.45-2	740	1180	430	340	2 689 ₽
Лоток ЛК75.120.45-5	740	1180	430	340	2 797 ₽
Лоток ЛК75.120.45-4	740	1180	430	340	2 689 ₽
Лоток ЛК75.120.45-3	740	1180	430	340	2 689 ₽
Лоток ЛК75. 120.45-10	740	1180	430	340	2 905 ₽
Лоток ЛК75.120.45-7	740	1180	430	340	2 689 ₽
Лоток ЛК75.120.45-9	740	1180	430	340	2 797 ₽
Лоток ЛК75.120.45-8	740	1180	430	340	2 797 ₽
Лоток ЛК75.120.45-6	740	1180	430	340	2 689 ₽
Лоток ЛК75. 120.45-11	740	1180	430	340	3 013 ₽
Лоток ЛК300.150.45-2	2990	1480	430	1630	11 005 ₽
Лоток ЛК300.150.45-3	2990	1480	430	1630	11 329 ₽
Лоток ЛК300.150.45-5	2990	1480	430	1630	11 653 ₽
Лоток ЛК300.150.45-4	2990	1480	430	1630	11 329 ₽
Лоток ЛК300. 150.45-9	2990	1480	430	1630	12 301 ₽
Лоток ЛК300.150.45-6а	2990	1480	430	1630	11 437 ₽
Лоток ЛК300.150.45-10	2990	1480	430	1630	12 733 ₽
Лоток ЛК300.150.45-1а	2990	1480	430	1630	11 113 ₽
Лоток ЛК300.150.45-7а	2990	1480	430	1630	10 465 ₽
Лоток ЛК300. 150.45-11	2990	1480	430	1630	14 785 ₽
Лоток ЛК75.150.45-2	740	1480	430	400	3 229 ₽
Лоток ЛК300.150.45-8а	2990	1480	430	1630	10 573 ₽
Лоток ЛК75.150.45-3	740	1480	430	400	3 337 ₽
Лоток ЛК75.150.45-4	740	1480	430	400	3 337 ₽
Лоток ЛК75. 150.45-5	740	1480	430	400	3 445 ₽
Лоток ЛК75.150.45-6	740	1480	430	400	3 229 ₽
Лоток ЛК75.150.45-10	740	1480	430	400	3 661 ₽
Лоток ЛК75.150.45-8	740	1480	430	400	3 445 ₽
Лоток ЛК75.150.45-7	740	1480	430	400	3 337 ₽
Лоток ЛК75. 150.45-9	740	1480	430	400	3 553 ₽
Лоток ЛК300.45.60-2	2990	430	580	800	4 849 ₽
Лоток ЛК300.45.60-3	2990	430	580	800	4 849 ₽
Лоток ЛК75.150.45-11	740	1480	430	400	4 309 ₽
Лоток ЛК300.45.60-4	2990	430	580	800	4 849 ₽
Лоток ЛК75. 45.60-2	740	430	580	200	1 501 ₽
Лоток ЛК75.45.60-4	740	430	580	200	1 501 ₽
Лоток ЛК75.45.60-3	740	430	580	200	1 501 ₽
Лоток ЛК300.60.60-2	2990	580	580	880	5 389 ₽
Лоток ЛК75.60.60-1	740	580	580	230	1 825 ₽
Лоток ЛК300. 60.60-4	2990	580	580	880	5 389 ₽
Лоток ЛК300.60.60-3	2990	580	580	880	5 389 ₽
Лоток ЛК75.60.60-2	740	580	580	230	1 717 ₽
Лоток ЛК75.60.60-3	740	580	580	230	1 717 ₽
Лоток ЛК75.60.60-4	740	580	580	230	1 717 ₽
Лоток ЛК300. 90.60-2	2990	880	580	1130	6 901 ₽
Лоток ЛК300.90.60-3	2990	880	580	1130	7 009 ₽
Лоток ЛК300.90.60-4	2990	880	580	1130	7 117 ₽
Лоток ЛК75.90.60-3	740	880	580	280	2 149 ₽
Лоток ЛК75.90.60-2	740	880	580	280	2 149 ₽
Лоток ЛК75. 90.60-4	740	880	580	280	2 149 ₽
Лоток ЛК300.120.60-3	2990	1180	580	1550	9 493 ₽
Лоток ЛК300.120.60-2	2990	1180	580	1550	9 493 ₽
Лоток ЛК300.120.60-4	2990	1180	580	1550	9 817 ₽
Лоток ЛК300.120.60-6	2990	1180	580	1550	9 925 ₽
Лоток ЛК300. 120.60-5	2990	1180	580	1550	10 033 ₽
Лоток ЛК300.120.60-7	2990	1180	580	1550	9 925 ₽
Лоток ЛК300.120.60-8	2990	1180	580	1550	9 925 ₽
Лоток ЛК300.120.60-9	2990	1180	580	1550	10 141 ₽
Лоток ЛК300.120.60-10	2990	1180	580	1550	10 357 ₽
Лоток ЛК300. 120.60-6а	2990	1180	580	янв.55	10 141 ₽
Лоток ЛК300.120.60-8а	2990	1180	580	1550	10 141 ₽
Лоток ЛК300.120.60-7а	2990	1180	580	1550	9 925 ₽
Лоток ЛК300.120.60-9а	2990	1180	580	1550	10 357 ₽
Лоток ЛК75.120.60-2	740	1180	580	400	3 013 ₽
Лоток ЛК75. 120.60-4	740	1180	580	400	3 121 ₽
Лоток ЛК75.120.60-3	740	1180	580	400	3 013 ₽
Лоток ЛК75.120.60-5	740	1180	580	400	3 121 ₽
Лоток ЛК75.120.60-6	740	1180	580	400	3 121 ₽
Лоток ЛК75.120.60-8	740	1180	580	400	3 121 ₽
Лоток ЛК75. 120.60-7	740	1180	580	400	3 121 ₽
Лоток ЛК300.150.60-3	2990	1480	580	1850	12 409 ₽
Лоток ЛК300.150.60-2	2990	1480	580	1850	12 193 ₽
Лоток ЛК75.120.60-10	740	1180	580	400	3 229 ₽
Лоток ЛК300.150.60-5	2990	1480	580	1850	13 165 ₽
Лоток ЛК300. 150.60-4	2990	1480	580	1850	12 733 ₽
Лоток ЛК300.150.60-8	2990	1480	580	1850	15 541 ₽
Лоток ЛК75.120.60-9	740	1180	580	400	3 229 ₽
Лоток ЛК300.150.60-9	2990	1480	580	1850	14 893 ₽
Лоток ЛК300.150.60-1а	2990	1480	580	1850	12 193 ₽
Лоток ЛК300. 150.60-7а	2990	1480	580	1850	13 057 ₽
Лоток ЛК300.150.60-6а	2990	1480	580	1850	12 517 ₽
Лоток ЛК75.150.60-5	740	1480	580	450	3 877 ₽
Лоток ЛК75.150.60-8	740	1480	580	450	4 525 ₽
Лоток ЛК75.150.60-6	740	1480	580	450	3 661 ₽
Лоток ЛК75. 150.60-2	740	1480	580	450	3 553 ₽
Лоток ЛК75.150.60-7	740	1480	580	450	3 769 ₽
Лоток ЛК75.150.60-3	740	1480	580	450	3 661 ₽
Лоток ЛК75.150.60-4	740	1480	580	450	3 769 ₽
Лоток ЛК75.150.60-9	740	1480	580	450	4 525 ₽
Лоток ЛК300. 180.60-2	2990	1780	580	2400	15 649 ₽
Лоток ЛК300.180.60-3	2990	1780	580	2400	15 865 ₽
Лоток ЛК300.180.60-4	2990	1780	580	2400	16 405 ₽
Лоток ЛК300.180.60-10	2990	1780	580	2400	19 645 ₽
Лоток ЛК300.180.60-6а	2990	1780	580	2400	15 973 ₽
Лоток ЛК300. 180.60-9	2990	1780	580	2400	16 729 ₽
Лоток ЛК300.180.60-5	2990	1780	580	2400	16 729 ₽
Лоток ЛК300.180.60-11	2990	1780	580	2400	19 645 ₽
Лоток ЛК300.180.60-1а	2990	1780	580	2400	15 649 ₽
Лоток ЛК300.180.60-7а	2990	1780	580	2400	16 297 ₽
Лоток ЛК75. 180.60-2	740	1780	580	600	4 741 ₽
Лоток ЛК300.180.60-8а	2990	1780	580	2400	16 837 ₽
Лоток ЛК75.180.60-3	740	1780	580	600	4 849 ₽
Лоток ЛК75.180.60-5	740	1780	580	600	5 065 ₽
Лоток ЛК75.180.60-4	740	1780	580	600	4 957 ₽
Лоток ЛК75. 180.60-8	740	1780	580	600	5 065 ₽
Лоток ЛК75.180.60-6	740	1780	580	600	4 741 ₽
Лоток ЛК75.180.60-7	740	1780	580	600	4 957 ₽
Лоток ЛК75.180.60-9	740	1780	580	600	5 065 ₽
Лоток ЛК75.180.60-10	740	1780	580	600	5 929 ₽
Лоток ЛК300. 60.90-2	2990	580	880	1480	9 169 ₽
Лоток ЛК75.180.60-11	740	1780	580	600	5 929 ₽
Лоток ЛК300.60.90-3	2990	580	880	1480	9 169 ₽
Лоток ЛК300.60.90-4	2990	580	880	1480	9 601 ₽
Лоток ЛК75.60.90-3	740	580	880	380	2 905 ₽
Лоток ЛК75. 60.90-2	740	580	880	380	2 905 ₽
Лоток ЛК300.90.90-2	2990	880	880	1700	10 357 ₽
Лоток ЛК75.60.90-4	740	580	880	380	3 013 ₽
Лоток ЛК300.90.90-3	2990	880	880	1700	10 573 ₽
Лоток ЛК300.90.90-4	2990	880	880	1700	10 573 ₽
Лоток ЛК300. 90.90-5	2990	880	880	1700	11 221 ₽
Лоток ЛК75.90.90-2	740	880	880	430	3 229 ₽
Лоток ЛК300.90.90-6	2990	880	880	1700	11 221 ₽
Лоток ЛК75.90.90-3	740	880	880	430	3 229 ₽
Лоток ЛК75.90.90-4	740	880	880	430	3 229 ₽
Лоток ЛК75. 90.90-6	740	880	880	430	3 337 ₽
Лоток ЛК300.120.90-2	2990	1180	880	1980	12 085 ₽
Лоток ЛК75.90.90-5	740	880	880	430	3 337 ₽
Лоток ЛК300.120.90-3	2990	1180	880	1980	12 193 ₽
Лоток ЛК300.120.90-4	2990	1180	880	1980	12 409 ₽
Лоток ЛК300. 120.90-5	2990	1180	880	1980	12 409 ₽
Лоток ЛК300.120.90-6	2990	1180	880	1980	12 625 ₽
Лоток ЛК300.120.90-7а	2990	1180	880	1980	13 273 ₽
Лоток ЛК300.120.90-9а	2990	1180	880	1980	13 705 ₽
Лоток ЛК300.120.90-8а	2990	1180	880	1980	13 489 ₽
Лоток ЛК300. 120.90-10а	2990	1180	880	1980	14 353 ₽
Лоток ЛК75.120.90-2	740	1180	880	500	3 877 ₽
Лоток ЛК75.120.90-3	740	1180	880	500	3 877 ₽
Лоток ЛК75.120.90-5	740	1180	880	500	3 877 ₽
Лоток ЛК75.120.90-6	740	1180	880	500	3 985 ₽
Лоток ЛК75. 120.90-4	740	1180	880	500	3 877 ₽
Лоток ЛК75.120.90-7	740	1180	880	500	4 093 ₽
Лоток ЛК75.120.90-8	740	1180	880	500	4 093 ₽
Лоток ЛК75.120.90-10	740	1180	880	500	4 093 ₽
Лоток ЛК75.120.90-9	740	1180	880	500	4 309 ₽
Лоток ЛК300. 150.90-3	2990	1480	880	2500	16 405 ₽
Лоток ЛК300.150.90-4	2990	1480	880	2500	16 729 ₽
Лоток ЛК300.150.90-2	2990	1480	880	2500	15 973 ₽
Лоток ЛК300.150.90-10	2990	1480	880	2500	16 945 ₽
Лоток ЛК300.150.90-11	2990	1480	880	2500	17 053 ₽

Железобетонный лоток для прокладки кабеля

Кабельные лотки железобетонные

Бетонный кабельный лоток предназначен для применения в энергетическом строительстве. Как правило, их используют для прокладки силовых кабелей под землей. Они служат для защиты кабеля от давления почвы и воздействия грунтовых вод. Благодаря П-образному сечению, лоток с трех сторон отгораживает проложенные коммуникации от воздействия внешних факторов. А сверху вся конструкция закрывается плитой перекрытия ПТ.

Компания «СтройПромЖБИ» осуществляет производство лотков ЛК более чем 40 модификаций, а также сопутствующие им изделия. В таблице выше есть ссылки на подробное описание каждой из них. Предлагаем Вам также изучить весь список продукции нашей компании. По ссылке Вы можете скачать актуальный прайс-лист ЖБИ.

Производство лотков ЛК

Так как изделие будет эксплуатироваться в особых условиях, производство железобетонных лотков для кабелей требует ответственного подхода ко всем этапам технологического процесса. Важное значение имеет даже сам состав бетона. Затвердевшая смесь должна обладать повышенной прочностью, водостойкостью, морозостойкостью, долговечностью. Герметичность бетона является определяющим фактором, так как сам кабель не может сопротивляться губительному воздействию воды. В железобетонном коробе сухость сохраняется на долгий срок, а воздушная подушка, являясь естественным теплоизолятором, смягчает перепады температур.

Бетонный кабельный лоток создает надежную защиту проходящим внутри силовым кабелям. Такой метод прокладывания проверен временем и является оптимальным.

На нашем заводе практикуется контроль качества на нескольких этапах производства. При обнаружении брака некачественное изделие удаляется из партии и отправляется на переработку. Покупая жб кабельные лотки у нас, вы можете быть уверены, что построенная конструкция прослужит долго. В этом уже убедились многие наши партнеры, которые ведут строительство с применением наших ЖБИ в областях Центрального федерального округа. В частности в Москве и области, в Липецкой, Тамбовской, Тульской, Белгородской и других областях.

Применение лотков железобетонных кабельных

Как и лотки электротехнические, эти изделия используются для прокладки электросетей, только гораздо большего масштаба. Если первые применяются для организации коммуникаций внутри подстанций, то кабельный лоток ЖБИ предназначен для прокладки кабелей гораздо больших мощностей. Предположим, требуется проложить группу силовых кабелей от атомной электростанции до подстанции. Обычно это осуществляется двумя способами:

1. По воздуху, с использованием дорогостоящих и требующих постоянного технического обслуживания опор линий электропередач.
2. В земле, с использованием ж/б кабельных лотков с крышкой.

Первый вариант является гораздо более трудоемким и дорогим, в отличии от второго. Поэтому на данный момент для решения этой задачи обычно используют кабельные железобетонные лотки. К тому же в этом случае обеспечивается незатруднительный доступ к проложенным коммуникациям для плановой проверки или ремонта. Для этого достаточно будет просто откопать и поднять плиту перекрытия.

Отличительной чертой этих изделий является их универсальность. Помимо прямого назначения они используются для организации систем водоотвода наряду с дренажными, водосточными и водоотводными лотками. Их также используют для прокладки инженерных коммуникаций, в частности теплотрасс.

Лотки кабельные

Для надежной защиты коммуникаций лотки кабельные железобетонные подходят оптимально. Эти прочные конструкции, изготовленные на основе цемента, компания «МОНОЛИТ-ЖБИ» реализует c доставкой по Санкт-Петербургу и Ленинградской области. Мы продаем продукцию собственного производства без посредников. Поэтому цена наших лотков кабельных бетонных всегда остается низкой.

Каждый лоток УБК, изготовленный на нашем предприятии, соответствует нормативам ГОСТ по качеству и размерам. Соблюдение стандартов контролируют сотрудники специальной лаборатории.

• Длина: 1990 мм
• Ширина: 1000 мм
• Высота: 160 мм
• Масса: 280 кг
• Тип: Лоток

• Длина: 1990 мм
• Ширина: 500 мм
• Высота: 160 мм
• Масса: 180 кг
• Тип: Лоток

• Длина: 995 мм
• Ширина: 495 мм
• Высота: 60 мм
• Масса: 70 кг
• Тип: Плита

• Длина: 3930 мм
• Ширина: 560 мм
• Высота: 250 мм
• Масса: 1075 кг
• Тип: Плита

• Длина: 500 мм
• Ширина: 100 мм
• Высота: 150 мм
• Масса: 200 кг
• Тип: Брусок

• Длина: 1000 мм
• Ширина: 100 мм
• Высота: 150 мм
• Масса: 400 кг
• Тип: Брусок

• Длина: 2990 мм
• Ширина: 280 мм
• Высота: 280 мм
• Масса: 330 кг
• Тип: Лоток

• Длина: 2990 мм
• Ширина: 430 мм
• Высота: 280 мм
• Масса: 450 кг
• Тип: Лоток

• Длина: 2990 мм
• Ширина: 580 мм
• Высота: 280 мм
• Масса: 530 кг
• Тип: Лоток

• Длина: 2990 мм
• Ширина: 280 мм
• Высота: 430 мм
• Масса: 500 кг
• Тип: Лоток

• Длина: 740 мм
• Ширина: 280 мм
• Высота: 280 мм
• Масса: 80 кг
• Тип: Лоток

• Длина: 740 мм
• Ширина: 430 мм
• Высота: 280 мм
• Масса: 120 кг
• Тип: Лоток

• Длина: 740 мм
• Ширина: 580 мм
• Высота: 280 мм
• Масса: 130 кг
• Тип: Лоток

• Длина: 2990 мм
• Ширина: 430 мм
• Высота: 430 мм
• Масса: 600 кг
• Тип: Лоток

• Длина: 2990 мм
• Ширина: 580 мм
• Высота: 430 мм
• Масса: 680 кг
• Тип: Лоток

• Длина: 2990 мм
• Ширина: 880 мм
• Высота: 430 мм
• Масса: 900 кг
• Тип: Лоток

• Длина: 740 мм
• Ширина: 430 мм
• Высота: 430 мм
• Масса: 150 кг
• Тип: Лоток

• Длина: 740 мм
• Ширина: 580 мм
• Высота: 430 мм
• Масса: 180 кг
• Тип: Лоток

• Длина: 740 мм
• Ширина: 880 мм
• Высота: 430 мм
• Масса: 230 кг
• Тип: Лоток

• Длина: 2990 мм
• Ширина: 1180 мм
• Высота: 430 мм
• Масса: 1350 кг
• Тип: Лоток

• Длина: 2990 мм
• Ширина: 430 мм
• Высота: 580 мм
• Масса: 800 кг
• Тип: Лоток

• Длина: 2990 мм
• Ширина: 1480 мм
• Высота: 430 мм
• Масса: 1630 кг
• Тип: Лоток

• Длина: 740 мм
• Ширина: 1180 мм
• Высота: 430 мм
• Масса: 340 кг
• Тип: Лоток

• Длина: 2990 мм
• Ширина: 580 мм
• Высота: 580 мм
• Масса: 880 кг
• Тип: Лоток

* уточнение цены обязательно!

Кабельные железобетонные лотки от производителя

Потребителям наш завод предлагает бетонные кабельные лотки нескольких модификаций. В ассортименте представлены:

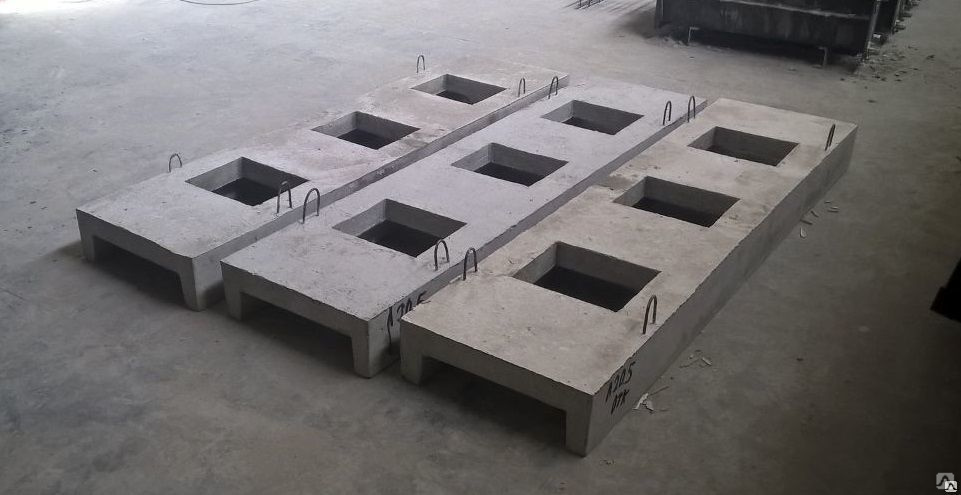

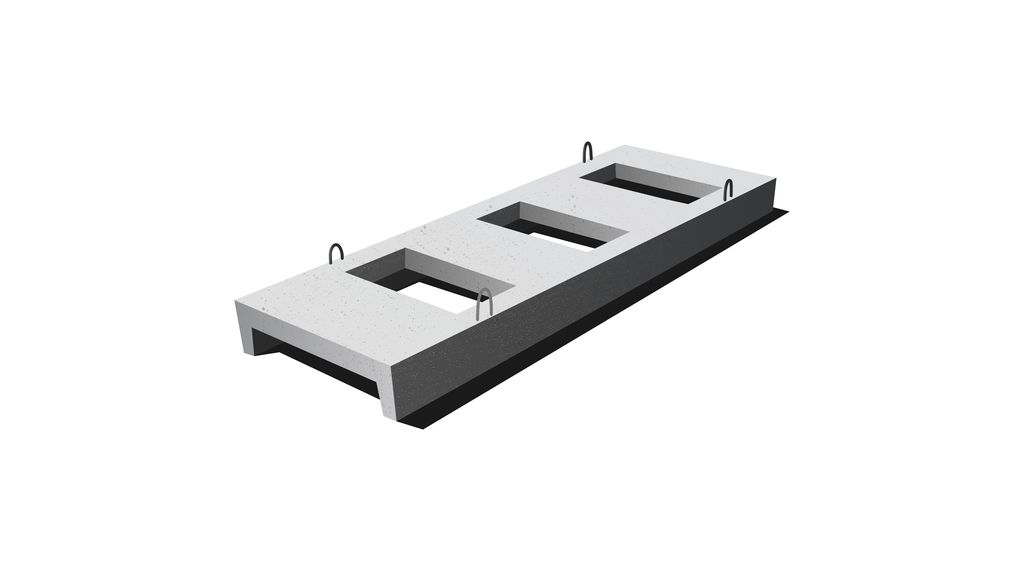

1. Лотки УБК-1А и УБК-2А для открытых распределительных устройств. Имеют П-образную форму с отверстиями для отвода дренажа.
2. Плиты УБК-5А прямоугольной формы. Предназначены для накрывания лотков и обеспечения удобного доступа при выполнении ремонтных работ.
3. Каналы УБК-9А с тремя отверстиями. Представляют собой монолитные конструкции с полостями для прокладки кабелей.
4. Бруски БК-11А и БК-12А трапециевидной формы. Используются в качестве основы (подкладки) для установки лотков.

Купить кабельные лотки выгоднее в «МОНОЛИТ-ЖБИ»

Заказать кабельные лотки железобетонные в необходимом количестве на нашем заводе может любой покупатель. Для клиентов мы стабильно предлагаем выгодные условия сотрудничества:

1. Низкие цены. Постоянным заказчикам предоставляются дополнительные при оформлении оптовых заявок.
2. Оперативную доставку. Оплаченные конструкции наш автотранспорт привозит на указанный объект в сжатые сроки.
3. Квалифицированные консультации. Подробную информацию об особенностях наших железобетонных конструкций менеджеры предоставляют бесплатно.
4. Надежные гарантии. Прописанные в договоре обязательства защищают вложенные клиентом в покупку денежные средства.



Бетонные лотки для кабеля с доставкой до объекта!

Приобретайте кабельные лотки железобетонные от производителя в компании «МОНОЛИТ-ЖБИ». Покупайте качественные изделия на основе бетона, созданные на современном технологичном оборудовании по лучшим мировым стандартам.

Лоток железобетонный для кабелей

Лотки кабельные

Электрические подстанции предназначены для распределения электроэнергии и для повышения или понижения напряжения в сети переменного тока. Энергетическое строительство использует электрические подстанции как важный элемент в проведении высоковольтных линий электропередачи. Подстанции преобразуют напряжение, вырабатываемое генераторами, в более высокое, необходимое для передачи электроэнергии по ЛЭП.

Унифицированные железобетонные элементы подстанций — это железобетонные изделия из тяжелого бетона, предназначенные для строительства открытых распределительных устройств, электроподстанций напряжением 35–500 кВ, зданий основного и вспомогательного назначения.

Железобетонные лотки кабельные Л, УБК – это железобетонные унифицированные изделия, которые устанавливаются в грунт и служат для проведения и надежной защиты электрических кабелей, трубопроводов и систем коммуникации от различных воздействий внешней среды. Важнейшей функцией железобетонных лотков Л, УБК является защита электрических кабелей от воздействия влаги, способного вызвать коррозию важнейших элементов коммуникации или вывести из строя систему электроснабжения.

Лотки Л, УБК с высокой степенью эффективности могут использоваться как на открытых пространствах (на дорогах, площадках, АЗС, ЛЭП), так и внутри помещений (склады, автомойки, производственные цеха), где есть необходимость проведения электричества.

Кабельные лотки Л, УБК представляет собой открытую сборную конструкцию с дном и бортами, в которую укладываются кабели и провода, а сверху устанавливается плита перекрытия. В лотках могут присутствовать технологические отверстия. Кабельные лотки производятся с закладными деталями на внутренних сторонах стенок. Закладные детали предназначены для прочного крепления электрических кабелей и кабельных конструкций, размещения на их полках силовых кабелей и муфт.

Лотки кабельные Л, УБК изготавливают в соответствии с требованиями серий 3.4-7-102 и 3.407.1-157 из тяжелого бетона классов В15, В20, В25, морозостойкостью класса F300, водонепроницаемостью — классом не ниже W4.

В качестве армирования принимается: стержневая горячекатаная гладкая сталь класса А-I, стрежневая горячекатаная сталь периодического профиля класса А-III и A-V, стержневая термически упрочненная арматура периодического профиля класса Ат-VI, обыкновенная арматурная гладкая проволока класса В-I. Строповочные петли для удобства монтажа изготавливаются из горячекатаной гладкой арматурной стали класса А-I.

Лотки кабельные и крышки к ним

Мы производители! Ассортимент — более 500 тысяч номенклатурных позиций для любых cтроительных задач. У нас можно купить любую бетонную и ЖБИ продукцию с доставкой по Санкт-Петербургу, Москве, Ростову-на-Дону, Казани, Екатеринбургу, Новосибирску, Хабаровску и другим городам России и Казахстана (Алма-Ате, Нур-Султане, Шымкенте, Актобе).

Кабельные лотки — это изделия, которые производятся из прочного тяжелого бетона и являются неотъемлемой составляющей частью создаваемых теплотрасс. Крышки кабельных лотков также изготавливается надежного и прочного материала. Именно они обеспечивают защиту кабелей от оседающей пыли и других нежелательных природных явлений.

Кроме этого, крышки для лотков кабельных мешают отводить тепло от проводников и служат дополнительной конструкцией повышенной жесткости.

ЛК ХХХХ.ХХ.ХХ-Х – лоток кабельный
ХХХХ — длина
ХХХ — ширина
ХХ — высота
Х — Величина вертикальной равномерно-распределенной эквивалентной расчетной нагрузки, воспринимаемой каналом или тоннелем, в тс/м2/

П ХХХХХ. ХХХХ.ХХХ.ХХ.Х — плита
ПД — плита днища канала,
ЛКО — лоток с отверстием,
ПТО — плита перекрытия с отверстием,
ПТУ — плита перекрытия канала угловая,
ПДУ — плита днища канала угловая,

ХХХХ — длина
ХХХ — ширина
ХХ — Индекс, характеризующий тип элемента по армированию (для плит соответствует эквивалентной расчетной нагрузке в тс/м2/),
Х — Дополнительный буквенный индекс, характеризующий отличительные особенности элемента: наличие закладных изделий(кроме строповочных петель) и др.

Кабельные лотки и крышки к ним успешно применяются для укладки теплотрасс и инженерных сетей в самых обычных грунтовых условиях. Основная задача кабельных бетонных лотков и крышек заключается в том, чтобы на протяжении всего эксплуатационного срока удерживать и защищать кабеля от попадания влаги и других неблагоприятных факторов. Крышка, изготовленная из особого сорта тяжелого бетона с применением высокопрочной стали, снимается специальным инструментом. Монтаж может быть настенный, потолочный, наклонный и комбинированный.

Кабельные лотки с крышками, которые являются незаменимыми для качественного строительства и дальнейшей эксплуатации тепловых сетей, изготавливаются в соответствии с ГОСТом 14918-80.



кабельных желобов из сборного железобетона Для коммерческого использования Местное послепродажное обслуживание

Выбирайте лучшее. кабельных желобов из сборного железобетона предлагаются на Alibaba.com для заманчивых сделок и дают блестящие результаты при производстве плат. Загруженный первоклассными изобретениями и технологиями, расширение. кабельные желоба из сборного железобетона обладают непревзойденной эффективностью. Они делают производство картона простым и легким в освоении. Для их сборки использовались прочные материалы. кабельных желобов из сборного железобетона обеспечивают долговечность и невероятные результаты.

Просматривая сайт Alibaba.com, вы обнаружите, что домен. Кабельные желоба из сборного железобетона входят в удивительную коллекцию, включающую обширные модели и размеры премиум-класса. Соответственно, всем покупателям может попадаться самый подходящий. кабельных желобов из сборного железобетона в зависимости от технических характеристик промышленного производства. Снаряженный мощными минометами и другими частями, калибр. кабельных желобов из сборного железобетона поддерживают оптимальный уровень эксплуатации.В результате они особенно энергоэффективны и позволяют значительно сократить расходы на электроэнергию и счета за электроэнергию.

Яркий плюс этим. кабельных желобов из сборного железобетона – это их элементарное обслуживание в идеальных условиях и оптимальной производственной мощности. Прямой способ очистки гарантирует, что пыль или другие твердые частицы не будут скапливаться, препятствуя их выходу. Файл. Кабельные желоба из сборного железобетона имеют уникальную конструкцию, исключающую ненужный риск травм из-за их очевидных характеристик безопасности.Чтобы способствовать упрощению операций. кабельных желобов из сборного железобетона производителей предоставляют клиентам отличные послепродажные услуги по безупречной установке и техническому обслуживанию.

Инвестирование в эти продукты – огромный шаг, требующий тщательной проверки. Изучите Alibaba.com и откройте для себя увлекательные. кабельных желобов из сборного железобетона линейки. Выберите наиболее подходящий вариант и выведите свой бизнес на новый уровень. Делая покупки на сайте, вы сэкономите время и силы, потому что каждый товар дает вам лучшее соотношение цены и качества.

Внутрипольные системы проводов и кабелей

Время чтения: 4 минуты

Внутренние системы проводов и кабелей обеспечивают оптимальное сочетание емкости, гибкости и стоимости жизненного цикла. Выбор правильных проводов и кабелей имеет решающее значение, особенно в свете новых технологий, таких как аудио / видео, и тенденции к открытому офисному рабочему пространству. Для управления, организации, защиты и подключения инфраструктуры проводки и кабельной разводки доступны различные внутрипольные системы проводки и управления кабелями.Многие внутренние системы лучше всего подходят для нового строительства, в то время как некоторые продукты и методы могут быть применены и к существующим конструкциям.

Фото 1 (круглая латунная крышка) и фото 2 (прямоугольная латунная крышка). Напольные системы доступны с различными крышками и вспомогательным оборудованием. Круглые и прямоугольные латунные крышки, обычно используемые с внутренними воздуховодами, обеспечивают доступ к источнику питания (круглая крышка) или сочетание питания и данных / связи.

Новое строительство

Напольные коробки обеспечивают экономичную прокладку проводов и кабелей в открытых пространствах с низкой и средней плотностью.Коробки, соединенные трубопроводами, устанавливаются перед заливкой бетона. Коробки с одним и несколькими группами доступны в большом количестве конфигураций с прямоугольными или круглыми крышками.

Подпольные системы воздуховодов обеспечивают поддержку и безопасность силовой и коммуникационной проводки в железобетонных и стальных конструкциях. Доступные в различных размерах и конфигурациях, системы воздуховодов под полом предоставляют отдельные каналы для систем питания, данных и аудио / видео. Низкопрофильные или промывочные устройства активации могут располагаться в любом месте на участке воздуховода.

Сотовая кабельная канавка объединяет отдельные кабельные и кабельные каналы в единую внутрипольную кабельную дорожку, заключенную в бетонную заливку. Система отвечает текущим и будущим потребностям за счет встроенной гибкости. Эти системы имеют утопленные активации в виде сетки, которую можно спроектировать так, чтобы активация располагалась под рабочей станцией. Перемещения, добавления (добавления) и изменения выполняются быстро и эффективно.

Фото 3. Предварительная установка выступает над заливкой бетона. Он обеспечивает доступ к проводам и кабелям внутри напольной системы.Над этой точкой доступа будет размещена сервисная арматура, обеспечивающая место для розеток и домкратов.

Модернизация / ремонт

Устройства Poke-thru

обеспечивают высокую степень гибкости дизайна для открытых офисных помещений, поскольку их размещение не ограничивается перегородками или сеткой. Эти устройства устанавливаются в просверленные отверстия, которые позволяют проводам и кабелям проходить из пространства под бетонной плитой. Для увеличения пропускной способности новые сквозные устройства предназначены для установки в просверленные отверстия диаметром 6 или 8 дюймов.Эта высокая емкость создает больше «пространства» для размещения розеток и устройств передачи данных, связи и аудио / видео устройств.

Использование пропилов для установки воздуховодов в существующие перекрытия является привлекательной альтернативой, в том числе при строительстве плит на грунте. Траншеи прорезаются в существующем бетоне и устанавливаются новые каналы под полом, распределительные коробки, активации и другие компоненты. Затем траншея заполняется свежим бетоном для завершения установки.

Фото 4. Проходное устройство с открытой крышкой.Внутри достаточно места для силовых и низковольтных систем, включая данные и аудио / видео.

Наконец, использование существующих воздуховодов – это часто упускаемый из виду способ обеспечить прокладку проводов и кабелей под полом с некоторыми экономичными модификациями. Хотя внутрипольные воздуховоды очень прочные, многие старые системы могут быть ограничены объемом проводов и кабелей внутри них. Например, нет ничего необычного в том, чтобы найти снятую с производства телефонную проводку, которая никогда не удалялась при установке новой кабельной разводки. Удаление ненужной проводки путем вытягивания ее из воздуховода освобождает место для новой проводки. Если проект модернизации включает полное обновление электричества и данных, все старые провода и кабели могут быть легко удалены. Обновление системы должно включать замену устаревших «надгробий» и «конур» новыми активациями промывки.

Фото 5. Мебельная фурнитура позволяет проводам и кабелям проходить прямо от напольной кабельной системы к стенам кабин или другой офисной мебели.

Долговечность, экологичность, эстетика и стоимость

Системы

Infloor обеспечивают легкий доступ для замены кабелей и гибкость для неинвазивных и менее дорогостоящих перемещений, добавлений и изменений.Они предназначены для длительного использования даже в приложениях с высокой посещаемостью. Эти системы также разработаны как эстетически привлекательные, так и функциональные. Активации заподлицо и утопленные практически незаметны. Активация услуг с высокой пропускной способностью позволяет разместить больше розеток, что делает их менее навязчивыми, чем более старые приспособления с малой пропускной способностью. Первоначальная стоимость напольной системы проводов и кабелей зависит от типа системы, размера и типа здания. Перемещения, добавления и изменения также влияют на стоимость жизненного цикла.

Бетонный кабельный желоб | Кабельный желоб

Бетонный кабельный желоб

Бетонный желоб для кабелей

Бетонные кабельные желоба производства Anderton предназначены для обеспечения постоянной защиты кабеля с легким доступом для соединения кабелей , ремонта и добавления кабелей в систему рельсовой сети.

Бетонные крышки кабельных желобов обеспечивают дополнительную защиту, антивандальную защиту и способны выдерживать 11.5-тонная нагрузка на колеса, что позволяет автомобилю перебегать, гальванизирована для предотвращения коррозии, а более крупные крышки желобов обеспечивают существенную подкрепление для достижения необходимой прочности.

Кабельные желоба и каналы обеспечивают легкодоступное и доступное, но надежное решение для железных дорог, автомобильных дорог и энергетики для защиты и прокладки силовых, сигнальных и телекоммуникационных кабелей.

Бетонный кабельный желоб Anderton – защита рельсовых кабелей низкого напряжения, 11 кВ, 25 кВ и 33 кВ в инфраструктуре Network Rail.

Бетонный кабельный желоб Преимущества

• Кабельные желоба обладают антистатическими свойствами (не проводят электричество)
• Кабели, проложенные на глубине, защищены от вредных факторов окружающей среды
• Высокопрочный кабельный желоб для долговременной защиты кабеля
• Кабельный желоб обеспечивает легкий доступ для ремонта, соединения и добавления кабелей

Кабельные желоба, каналы и каналы доступны для пешеходных (LD), случайных (LD) и автомобильных (HD) нагрузок.

БЕТОННЫЙ КАБЕЛЬ ДЛЯ ЖЕЛЕЗНОДОРОЖНОЙ ПРОМЫШЛЕННОСТИ

В дополнение к стандартной системе герметизации прямого желоба и крышек, T&D также поставляет дополнительную продукцию железнодорожной отрасли, включая бетонные тройники, изгибы и переходы, одобренные Network Rail. Бетонный кабельный желоб Anderton имеет полный статус одобрения Network Rail, сертификат № PA05 / 00318 и PA05 / 05810 и аккредитацию Link Up.

Бетонный кабельный желоб используется на всей железнодорожной инфраструктуре Великобритании, в том числе в проектах модернизации магистральной линии Западного побережья, железнодорожного туннеля под Ла-Маншем и модернизации Southern Power, установленных для систем легкорельсового транспорта и метро в Глазго, Ньюкасле, Шеффилде, Бирмингеме, Манчестере и Ноттингеме. .

Anderton также предлагает бетонные кабельные желоба со сниженным весом до 30% – линейка Anderlite – это легкое, удобное и экономичное решение, сохраняющее сильные стороны и преимущества использования бетонных желобов.

Бетонный кабельный желоб

LV MV HV Соединение, заземление, подстанция и электрическое оборудование

Читать | РИС-3279-ТОМ Стандарт | Защитная одежда Hi Vis от вспышки дуги для железнодорожной сети Великобритании

Thorne & Derrick – утвержденные специализированные дистрибьюторы в железнодорожной отрасли | НН МВ ВН

Спецификации

канал | Кабельный лоток Cope

Система каркаса из стекловолокна Aickinstrut является наиболее широко используемой и принятой системой каркаса из стекловолокна из неметаллических стоек и фитингов. Семейство продуктов Aickinstrut укомплектовано неметаллическими аксессуарами, крепежными деталями, подвесками и трубными зажимами, которые могут использоваться с профилями распорок. Aickinstrut – это универсальный высокопрочный продукт, который успешно используется в тысячах приложений по всему миру. Некоторые из этих приложений включают центры очистки сточных вод, химические заводы, пристани для яхт, предприятия по опреснению целлюлозы и бумаги, тематические парки, аквариумы и подземные хранилища.

Изготовленный из полностью неметаллических, устойчивых к коррозии смол, Aickinstrut может использоваться в сложных условиях, где системы стальных стоек традиционно выходили из строя.Его легкие компоненты можно быстро и легко установить с помощью стандартных инструментов для металлообработки. Все детали Aickinstrut изготовлены из материалов высочайшего качества, обеспечивающих превосходную химическую стойкость, прочность, огнестойкость и защиту от ультрафиолета. Aickinstrut предлагает полную коррозионно-стойкую систему опор стойки, заказчик может приобрести все эти элементы из одних рук, тем самым сводя к минимуму задержки при вводе в эксплуатацию.

Aickinstrut предлагает версию из нержавеющей стали, которая включает в себя стандартный профиль канала, который подходит для стандартных хомутов и хомутов из нержавеющей стали.Эта линейка продуктов также предлагает бетонную вставку, полностью изготовленную из коррозионно-стойкого стекловолокна. Это используется, когда приложения требуют заделки канала в новую заливку бетона. Канал заделки использует два непрерывных выступающих фланца в основании профиля, чтобы удерживать канал в бетоне. Монтаж встроенного канала заподлицо с бетонной поверхностью – удобный способ крепления трубопроводов, кабелепроводов или электрических шкафов к стене или потолку.

Доступная из полиэстера, ПВХ и винилэфира, система Aickinstrut поставляется в большом количестве вариантов для удовлетворения потребностей проекта.Благодаря широкому ассортименту фурнитуры система может быть адаптирована к различным конфигурациям. Специалисты Cope по обслуживанию клиентов могут помочь клиентам выбрать правильную арматуру для конкретных применений.

Теперь доступны на Atkore:
Бесплатная панель инструментов Revit и модели BIM для загрузки для многих семейств продуктов.

Защита проводов и кабелей от огня

Кабели и провода являются основной частью электрической инфраструктуры, и часто их приходится настраивать определенным образом и прокладывать через кабельные лотки в соответствии с электротехническими нормами.Подобные кабельные лотки обычно используются в основных промышленных и транспортных приложениях, таких как туннели поездов и коммерческие здания. Хранение этих кабелей открытыми и свисающими на открытом воздухе в лотках подвергает их риску возникновения опасностей, таких как пожары и взрывы, и может привести к катастрофическому отключению электроэнергии в случае их повреждения. Эти кабели раньше закапывали в бетон, чтобы защитить их, но по мере появления новых технологий последней инновацией стало использование противопожарных барьеров для кабельных лотков . Эти простые и модульные противопожарные барьеры с болтовым креплением окружают кабельные лотки для защиты от огня и взрыва, чтобы не повредить сами кабели, при этом обеспечивая легкий доступ к самим кабелям при необходимости технического обслуживания. Эти барьеры настолько эффективны, что могут выдержать даже взрыв с давлением 2 бар C4.

Установка противопожарного барьера кабельного лотка

Важно проконсультироваться с квалифицированным инженером, который может посетить место установки, оценить ваши конкретные потребности и порекомендовать осознанный выбор.Наиболее важные факторы, которые следует учитывать, – это среда установки и использования, поскольку они определяют остальные спецификации.

Эти барьеры можно легко закрепить болтами вокруг вашего кабельного лотка, и они являются современной альтернативой заливке кабелей в бетон. Модульный характер этих барьеров позволяет предварительно настроить их так, чтобы они соответствовали вашему объекту именно так, как вам нужно. Двери могут быть легко установлены, особенно если вам нужно будет добраться до кабельной сборки позже.

Противопожарный барьер для кабельного лотка в других целях

Противопожарные барьеры для кабельных лотков универсальны и адаптируются к различным потребностям. Поскольку конфигурация полностью модульная, они могут использоваться во многих областях, например в туннелях поездов, где пожар и взрывы являются серьезной проблемой, и в промышленных зданиях. Эти барьеры обеспечивают защиту от избыточного давления 29 фунтов на квадратный дюйм, эквивалентную ветру мощностью 700 миль в час, и стали современным выбором для заливки кабелей в бетон, что в дальнейшем может стать проблематичным.

Всегда обращайтесь за профессиональной помощью

Противопожарные заграждения для кабельных лотков требуют надлежащего проектирования и установки квалифицированным инженером. Узнайте больше о том, как Sinisi Solutions может защитить вашу электрическую инфраструктуру от пожара и взрывов, по адресу: https://firebarrierexperts. com/cable-tray-fire-barriers/

Решения Sinisi

20 Abe Voorhees Drive

Манаскуан Нью-Джерси 08736

732-232-2100

Сравнение методов организации кабелей

В строительной отрасли существует несколько способов прокладки кабелей, у каждого из них есть свои плюсы и минусы, но один метод выделяется как отличный выбор для многих приложений.Давайте немного обсудим эти варианты!

Зачем нам нужен кабельный менеджмент?

Несмотря на тенденцию последнего десятилетия перехода к беспроводной связи, отрасль проводной связи действительно выросла. Многие организации (особенно правительственные, военные, финансовые и высокотехнологичные) запрещают беспроводную передачу критически важных данных внутри своих соединений. Малые и средние предприятия также понимают, что проводная связь, хотя и менее «гибкая», чем беспроводная, обеспечивает большую безопасность, особенно на физическом уровне.

В дополнение к передаче данных, передача энергии остается постоянно проводной . Со всем оборудованием и гаджетами, которые мы используем в офисе каждый день, предоставление этой мощности пользователю критически важно.

Методы организации кабелей

Существует несколько методов построения кабельной разводки. у каждого есть свои плюсы и минусы. Не существует единого метода, который бы всегда побеждал. Мы можем быть немного предвзятыми, потому что мы считаем, что полы с низким профилем доступа почти всегда лучший выбор, но мы надеемся, что сможем помочь вам, нашему клиенту, узнать о различных методах прокладки кабелей, чтобы вы могли принять наилучшее решение. ты и твое здание.

Видео, сравнивающее различные способы скрытия проводов и кабелей и управления ими

Бетонные траншеи

Бетонные траншеи, которые часто используются в одноэтажных зданиях, включают создание траншей в бетонном черновом полу и прокладку кабелей и каналов через траншеи. В новостройках траншеи иногда образуются во время заливки бетона, но в большинстве случаев это не так. Если траншеи не входят в состав бетонного пола, их необходимо прорезать.Да, резать громкой, грязной и потенциально опасной пилой по бетону.

После того, как траншеи уложены и проложен кабель, напольные коробки могут быть установлены в желаемом месте. И чтобы завершить это, часто заливают бетон, чтобы засыпать траншею после того, как электрическая система находится на месте.

Плюсы:

• Традиционный метод; понятно хорошо.
• Не требует дополнительного пространства / высоты в здании

Минусы:

• Фиксированный макет.Сделать новые траншеи без остановки строительства практически невозможно.
• Относительно дорого.
• Траншеи должны быть закрыты после прокладки кабеля (бетоном или …?)
• Громко
• Грязный
• Высокие вибрации
• Возможная необходимость проконсультироваться с инженером-строителем, особенно в многоэтажных зданиях, где необходимо учитывать влияние на структурную целостность при бурении бетона и рытье траншей
• Если здание не принадлежит «напрямую», компания по управлению имуществом также должна подписать этот тип структурных изменений, так как они влияют на активы здания и могут повлиять на других арендаторов

При прокладке бетонных траншей учитывается не только стоимость самой траншеи, но и необходимо выполнить дополнительные строительные работы, чтобы обеспечить надлежащую прочность пола после удаления огромных участков бетона (траншей). Особенно это важно для многоэтажных домов. Прокладка кабельных траншей – это проверенный и надежный метод прокладки кабелей. Мы не полностью обесцениваем это, поскольку оно имеет свое место; мы просто чувствуем, что для многих приложений существует лучший способ.

Еще один момент, который следует учитывать при бурении бетона и рытье траншей, особенно для существующих зданий, заключается в том, что существующие отверстия необходимо предварительно заделать. Представьте себе многоэтажное здание, которому 10 лет. Клиенту на 9 этаже необходимо изменить конфигурацию своего пространства.Если они выберут бетонную траншею, им сначала придется залатать существующие отверстия в бетоне, прежде чем сверлить новые отверстия и вырезать новые траншеи. Это добавляет время для завершения проекта, и большинство подобных проектов необходимо завершить в очень сжатые сроки.

Настил пола

Обычно используется в многоэтажных зданиях, кабелепровод проходит в потолке под полом, который он обслуживает выше. Например, электропроводка для этажа 8 фактически проходит в потолке этажа 7. В бетоне вырезаются отверстия для проходов кабелепровода и выделяется место для электрических коробок и розеток.

По-прежнему необходимы пила по бетону и / или корончатое сверло.

Плюсы:

• Традиционный метод для многоэтажных домов.
• Не требует дополнительного пространства / высоты в здании
• Меньше резки бетона, чем при традиционном методе рытья траншей

Минусы:

• Очень негибкий / изменчивый
• Прерывания крупного бизнеса для замены / перенастройки
• Трудоемкость строительства здания

Настил пола – младший брат бетонных траншей.Резка и распиловка бетона значительно сокращается, при этом разрезы ограничиваются отверстиями, через которые кабели будут проходить от пола внизу к этажу выше. Самым большим недостатком использования настилов пола в качестве метода прокладки кабелей является то, что каждый раз, когда вам нужно добавить, удалить или перенаправить кабели, вы создадите огромные помехи. В связи с особенностями проекта, в любой замене кабеля будет задействовано 2 этажа здания. На нижнем этаже потребуются секции, закрытые с переселением рабочих.Оба этажа будут подвержены шуму, пыли и вибрации. Опять же, этот метод очень часто «просто так». Мы считаем, что есть лучший способ прокладки кабелей в здании.

Воздушные кабели / кабельные отводы

Используемая как в одноэтажных, так и в многоэтажных зданиях, воздушные кабели представляют собой гибкий метод прокладки кабелей. Используя верхнее пространство, будь то открытый потолок или подвесной потолок, кабелепровод и кабели проложены подвешенными к потолку, при этом кабели опускаются в рабочую зону.Кабельные отводы обычно используют столбы или желоба, чтобы скрыть и прокладывать кабель.

Плюсы:

• Без резки бетона или рытья траншей
• Использует неиспользуемое пространство

Минусы:

• Трудно изменить прокладку кабеля
• Некрасивый кабель проваливается
• НЕ рекомендуется для розничной торговли
• НЕ рекомендуется для приложений, где важен опыт клиентов или сотрудников. (Клиенты и сотрудники хотят видеть красивые, современные и чистые офисы.)

Верхний кабельный органайзер – хороший выбор, потому что он обычно исключает необходимость прорезания бетона. Однако недостатком является то, что помимо задействованной дополнительной опорной конструкции, добавлять, удалять или перенаправлять кабели несколько неудобно. Техникам понадобится лестница. Эту лестницу нужно будет перемещать каждые несколько футов по мере того, как они перемещаются по линии, меняя тросы. Другой недостаток заключается в том, что, хотя основные кабельные каналы находятся над потолком и не мешают, вам все равно нужен способ проложить эти кабели в рабочее пространство.Это означает, что вам понадобятся кабельные отводы, которые, помимо дополнительных затрат, выглядят некрасиво и просто не вписываются в современное офисное пространство.

Прокладка кабелей под полом

Underfloor Cable Management использует перекрытие доступа как метод прокладки и скрытия кабелей. Подъездной этаж бывает разной высоты и разновидностей. Кабели могут быть проложены под полом или, в случае пола с низким профилем доступа, кабели проложены внутри самого пола.

Плюсы:

• Без резки бетона или рытья траншей
• Нет необходимости работать в потолочном пространстве
• Гибкая прокладка и простая прокладка кабелей
• Низкопрофильные перекрытия занимают минимальную высоту (1 “-3”)
• Практически бесконечное количество вариантов разводки кабелей
• Быстрое развертывание при строительстве

Минусы:

• Может занимать некоторую высоту (1–3 дюйма)
• Дополнительная ступенька (компенсация за счет снятия траншеи и т. Д.)

Мы не думаем, что прокладка кабелей под полом является лучшим методом, потому что мы сами их производим: мы выбрали производство, потому что считаем, что это лучший метод прокладки кабелей. Благодаря низкопрофильному полу с возможностью прокладки кабелей не требуется резка или пиление бетона. В бетоне нет отверстий, которые нужно вырезать. Вам не нужно спускаться на этаж ниже, чтобы сменить кабели на этаж выше. Минимальное время простоя и прерывание работы, если вам когда-либо придется перенастроить схему прокладки кабелей.

В отличие от управления воздушным кабелем, здесь не нужно бороться с отходами кабеля. Провода и кабели безопасно проложены под полом, и их можно незаметно проложить в вашу мебель, приспособления и рабочие места. Время укладки низкопрофильного пола быстрее, чем при использовании любого из упомянутых выше методов. Низкопрофильный пол с прокладкой кабелей – превосходный выбор для большинства применений.

Как видите, существует множество способов управления кабелями, но у каждого из них есть свои плюсы и минусы.Конечно, поскольку мы производим, продаем и устанавливаем пол доступа, мы считаем, что пол доступа, особенно пол с низким профилем, является лучшим выбором почти для любого применения. Но это еще не все: мы искренне верим в наши продукты и огромные преимущества, которые они приносят нашим клиентам. Мы будем рады услышать от вас и поговорить о том, чем мы можем помочь.

Пол доступа, кабельная разводка

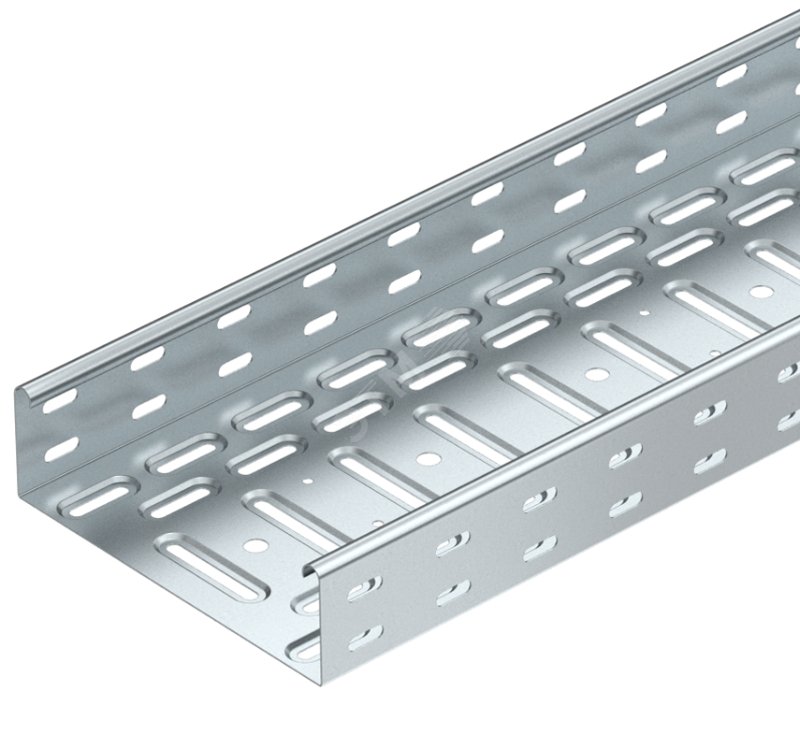

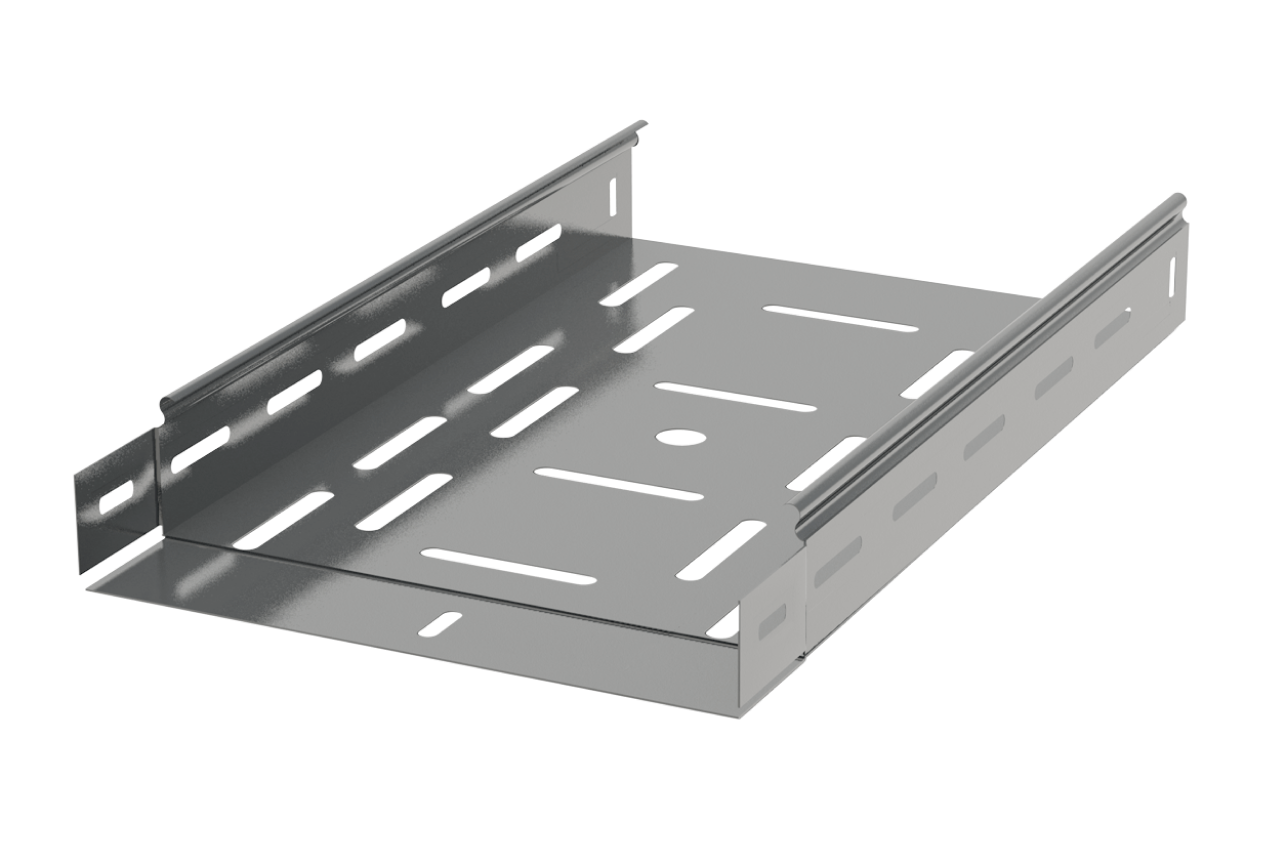

Многоуровневый кабельный лоток

, разработанный по индивидуальному проекту

Многоуровневый кабельный лоток для доступа в полу по индивидуальному проекту

МНОГОУРОВНЕВЫЙ ПРОЕКТНЫЙ КАБЕЛЬНЫЙ ЛОТК ДОСТУПА ПОЛЬЗОВАТЕЛЬСКИЙ

КАБЕЛЬНЫЙ ЛОТК ДОСТУПА

Продукты ARI и Tate Access Floors обеспечивают высокий уровень монтажа фальшполов на протяжении более 40 лет и стремятся предоставить аксессуары для управления такими услугами под полом, как кабельные лотки, воздушные магистрали, напольные решетки и диффузоры для обслуживания полов.

Модульный фальшпол стал средством создания архитектурного законченного пола и системы бетонного пола, которая позволяет модифицировать открытое пространство, обеспечивая легкое добавление, перемещение и изменение.

Конструкция пола создает пространство статического давления, которое позволяет разместить под полом механическую систему отопления, вентиляции и кондиционирования воздуха, водопроводную систему, а также электрические кабели и цепи.

Одним из примеров услуг под полом является центр обработки данных Renaissance Technology, где мы предоставили систему кабельных лотков

под полом, чтобы помочь в управлении тысячами футов кабелей, необходимых для питания стоек и офисных помещений, предусмотренных в здании.Кабельный лоток состоял из многоуровневой системы кабельных лотков, которая отделяла проводку данных от электрической проводки, при этом каждый кабельный лоток имел высоту от 2 до 4 дюймов и пандусы для отвода данных и электропроводки на требуемый уровень.

Установка координировалась через ARI Products, подрядчика по электротехнике и проектную группу, чтобы убедиться, что все уровни установлены правильно и все пандусы, ведущие от уровня к уровню, имеют достаточное расстояние для прокладки кабелепровода. Результатом стала сложная система проводки, которую можно было отслеживать с помощью чертежей BIM и CAD.

Свяжитесь с любым из членов нашей команды, чтобы ознакомиться с требованиями вашего проекта!

www.
