Ремонт лампы дневного света | Сделай сам

Во многих организациях да и в частных домах тоже можно встретить люминесцентные светильники. В быту называемые лампами дневного света. Если лампа вдруг перестала светить, то можно попробовать ее отремонтировать. Прежде, чем приступить к ремонту, ознакомимся немного с устройством люминисцентных ламп.

Они работают по принципу газоразрядной трубки. Внутри герметично запаянной колбы закачан инертный газ (аргон или неон) насыщенный парами жидкого металла – ртути. Как известно, металлы проводят электричество и пары ртути не исключение. При подаче электричества на электроды, находящиеся на противоположных концах лампы возникает электрическая дуга, которая светится в жестком ультрафиолетовом спектре световых волн. Для того, чтобы преобразовать свет в безопасный спектр, на стенках колбы нанесен слой люминофора. Но это еще не все. Для того, чтобы внутри колбы возникла дуга и появилась светящаяся плазма, ее нужно на короткое время разогреть.

В лампах старого образца, для этой цели стоял стартер, который замыкал цепь на несколько секунд и электроды в лампе разогревались.

Сейчас, в основном выпускают лампы с электронным балластом. В схеме этого балласта уже предусмотрен тот же алгоритм без отдельного стартового устройства. В данном случае, ремонтировать придется светильник именно с электронным балластом. Если лампа перестала светиться, в первую очередь проверяем целостность электродов. Как видно из схемы, они соединены попарно с каждой из сторон обычной нихромовой спиралью, как в обычной лампе накаливания. Если одна из спиралей сгорит, то вся цепь разомкнется, при стартовом замыкании цепь не собирается, спирали не накаляются и процесс плазмообразования не начнется. Поэтому проверяем обычным мультиметром целостность спиралей электродов с одной и с другой стороны. Если цепи нет, хотя бы на одной стороне, смело меняем лампу.

Если же цепь есть, значит проблема в балластнике. Обычно его тоже меняют. Из чистого любопытства, попробуем взглянуть, что там внутри и при возможности отремонтировать.

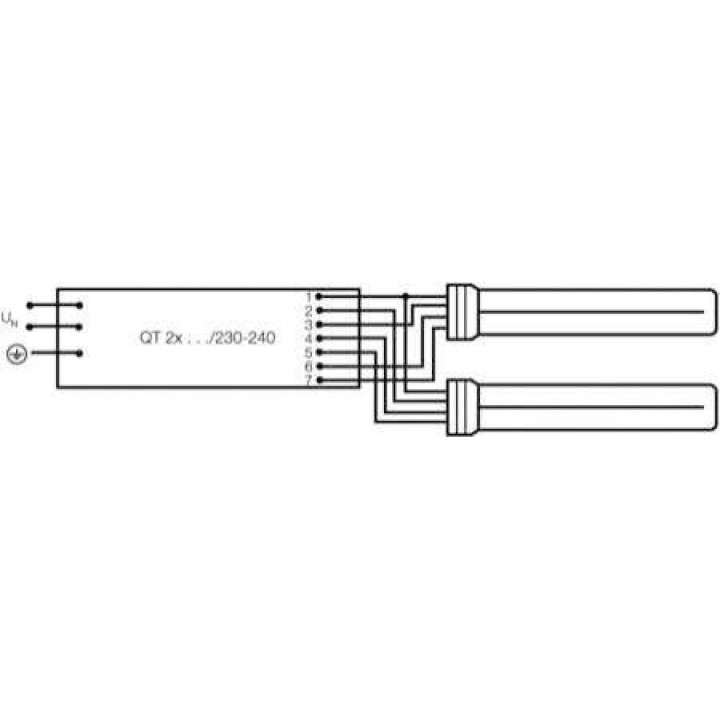

Это балласт на две лампы и там все собрано компактно: трансформаторы, пару транзисторов, диоды и другие элементы.

В схеме удалось выявить пробитый диод и транзистор, который просто свободно шатался в плате, т.е. у него все контакты пайки отвалились.

После замены диода и пропайки транзистора на выводах появилось напряжение 138 в. Не имея принципиальной схемы блока, выяснить точные выходные параметры напряжения не представлялось возможным. Можно было проверить только собрав схему полностью и протестировав в рабочем режиме. Но как оказалось, ни одна из ламп не загорелась. Дальнейшие попытки отремонтировать данное устройство оказалось экономически нецелесообразным. Проще и дешевле этот балласт выбросить и заменить на новый.

Но оказалось, что и новый подобрать не так то просто. Проехав по всем магазинам электрики, удалось найти только балласт на одну лампу с подходящими под светильник габаритами. Те балласты, что продаются сейчас в магазинах, рассчитанные на две лампы не влазят по ширине в светильник.

Поэтому пришлось брать два балласта и устанавливать их вдоль светильника и подключать каждую лампу по отдельности.

В итоге, светильник получилось отремонтировать, но цена двух балластов оказалась равна половине стоимости всего светильника.

Уважаемые читатели, не забываем комментировать, подписываться и ставить “лайки”! Ваша активность стимулирует развитие канала.

Похожие темы:

Установка блока дополнительных розеток

Ремонт светодиодных ламп

Устройство для борьбы с короновирусом. Бактерицидная лампа своими руками.

Ремонт зарядного устройства

Ремонт стиральной машины Electrolux

Ремонт люстры с дистанционным управлением

Ремонт удлинителя

Ремонт промышленной мясорубки

Переделка неисправного светильника аварийного освещения

Ремонт пылесоса Samsung

Ремонт зернодробилки Саяны

Ремонт мясорубки Кенвуд

Ремонт фена

РЕМОНТ И ПЕРЕДЕЛКА ЭНЕРГОСБЕРЕГАЮЩИХ ЛАМП

РЕМОНТ И ПЕРЕДЕЛКА ЭНЕРГОСБЕРЕГАЮЩИХ ЛАМП ЭНЕРГОСБЕРЕГАЮЩАЯ ЛАМПА ОТ 12В     Мотал на глаз и на память интерпритируя размер сердечников, по схеме непрерывной обмотки. Первой намотал коллекторную обмотку 10 витков проводом 0.4мм, второй базовою 6 витков проводом 0.2мм, проложил слой изоляции намотал внахлест нагрузочную обмотку проводом 0.1 получилось около 330-340 витков. В нагрузку подключил лампу от сканера 7w, устройство сразу заработало, чему свидетельствовал исходящий от лампы свет. Рядом лежала 13-ваттная энергосберегающая лампа со сгоревшей спиралью, решил попробовать осилит это детище подобную нагрузку, был приятно удивлен, при токе в пол ампера при напряжении 12 вольт лампа светит достаточно ярко.     Так же работает от двух литий-ионных аккумуляторов, правда потребляя на 150 ма больше. Во едино спаял навесным монтажом (4 деталюги) и все это чудесным образом разместилось в оригинальном корпусе из под балласта на 220.     Транзистор не особо греется, через пять минут работы на нем можно держать палец. Теперь эта конструкция поедет прямиком на дачу, где как обычно постоянно перебои с электричеством, можно будет чай попить или постель разложить при дневном свете.   Что можно сделать, если у Вас сгорела компактная люминесцентная лампа     Хотя на эконом лампы, в зависимости от производителя, существует гарантия и даже до 3-х лет. Но потребители могут столкнуться с тем что лампочка перегорела, а у вас не сохранилась упаковка, чек покупки, магазин переехал в другое место т.е по каким-то независящим от вас причинам вы не можете обменять поломанную вещь. Мы решили предложить Вам воспользоваться оригинальным решением по использованию, перегоревших эконом ламп которое мы нашли на просторах огромного Интернет-ресурса и предлагаем его Вам.     Помните, вы подвергаете жизнь опасности, попав под напряжение 220В!     Проще всего её выбросить в мусор, ну а можно из неё сделать … другую, а если ламп сгоревших накопилось несколько, то можно заняться и …. ремонтом.     Если вы хотя бы раз держали паяльник в руках, то эта статья для Вас.     Вы сделать самостоятельно электронный баласт для ламп дневного света и включить лампу до 30 Ватт, без стартёра и дросселя, с помощью маленькой платки снятой с нашей эконом лампы. При этом она будет зажигаться мгновенно, при понижении напряжения не будет ‘Моргать’.     Данная лампа перегорает двумя способами:     1) горит электронная схема     2) перегорает спираль накала     Для начала выясняем, что же произошло. Разбираем лампу (очень часто собраны на защелках, более дешовые варианты склены).     Отключаем колбу, откусываем провода питания:     Прозваниваем накалы колбы (для принятия решения выбросить колбу или нет)     Мне не повезло, перегорели обе спирали накала (первый раз в моей немалой практике, обычно одна, а когда сгорает схема то и ни одной). В общем если хотя бы одна сгорела колбу выбрасываем, если нет, то она рабочая, а сгорела схема.     Рабочую колбу отлаживаем на хранение (до следующей сгоревшей экономки) и потом к рабочей схеме цепляем колбу. Так из нескольких делаем 1, а может и больше (как повезёт).     А вот вариант изготовления лампы дневного света. Можно подключить, как и 6 Ваттную лампу с «китайского» фонаря (например, я обмотал её пластиком с зелёной бутылки, а схему спрятал в сгоревшее зарядное устройство, от мобильного телефона и получилась классная подсветка для аквариума) так и 30 Ваттную лампу дневного света:   Можно ли отремонтировать электронный балласт?     Люминесцентные лампы с электронным балластом сегодня можно встретить повсеместно. Очень популярны настольные лампы с прямоугольными плафонами и двухколенным держателем. Во всех магазинах электротоваров уже продаются лампы, вворачиваемые в обычные патроны с круглой резьбой вместо классических ламп накаливания. В частности, петербургский метрополитен в последнее время напрочь избавился от ламп накаливания, заменив их люминесцентными. Преимущество таких ламп очевидно – продолжительный срок службы, низкое потребление электроэнергии при высокой светоотдаче (достаточно сказать, что 11-Ваттная люминесцентная лампа заменяет 75-Вт лампу накаливания), мягкий свет со спектром, близким к естественному солнечному свету.     Ведущими производителями люминесцентных ламп являются фирмы Philips, Osram и некоторые другие. К сожалению, на отечественном рынке имеется достаточно китайских ламп низкого качества, которые выходят из стоя гораздо чаще, чем их фирменные собратья. Подробный рассказ об электронных балластах, о принципах работы, преимуществах, схемотехнических решениях есть в книге “Силовая электроника для профессионалов и любителей”. Раздел книги называется “Балласт, с которым не утонешь. Новые методы управления люминесцентными осветительными лампами”. Поэтому читатели, которым необходимо получить первоначальные сведения об электронных балластах, могут обратиться к книге, ну а здесь рассматривается достаточно частный вопрос ремонта вышедших из стоя ламп.     История появления этой статьи связана с приобретением автором лампы неизвестной фирмы (фото 1). Данная лампа безотказно работала в люстре несколько месяцев, однако по истечении этого времени она просто перестала зажигаться. Ничего не оставалось сделать, как разобрать лампу, аккуратно (с боков) поддев тонкой отверткой корпус (он состоит из двух половинок, скрепляющихся между собой тремя выступами-защелками).     Разобранная лампа показана на фото 2. Она состоит из круглого цоколя, схемы управления (собственно электронного балласта) и пластмассового кружка, в который вклеена трубка, которая дает свет. При разборке лампы следует соблюдать осторожность, чтобы, во-первых, не разбить баллон и не повредить себе руки, глаза и прочие части тела, а во-вторых, чтобы не повредить электронную схему (не оторвать “дорожки”) и корпус (пластмассовый).     Исследования, проведенные с помощью мультиметра, показали, что в баллоне лампы перегорела одна спираль. На фото 3, которое получено уже после вскрытия баллона, видно, что спираль перегорела, затемнив люминофор в окрестностях. Было сделано предположение, что с электронным балластом ничего не случилось (это позже подтвердилось). С большой долей уверенности можно утверждать, что нить лампы – самое слабое место, и в подавляющем большинстве вышедших из стоя ламп будет наблюдаться скорее перегорание нити, нежели выгорание электронной части схемы.     Кстати, об электронной схеме электронного баласта. Она показана на фото 4. Схема перерисована с печатной платы. Кроме того, на ней не показаны некоторые элементы, не затрагивающие основ работы балласта, а также не приведены номиналы. Балласт лампы представляет собой двухтактный автогенератор полумостового типа с насыщающимся трансформатором. Такой автогенератор хорошо описан в книгах и дополнительных пояснений не требует. На входе установлен диодный мост VD1-VD4 с фильтром С1, С2, L1. Конденсатор C1 препятствует проникновению высокочастотных помех в питающую сеть, конденсатор C2 служит фильтром сетевых пульсаций, дроссель L1 ограничивает пусковой ток и фильтрует ВЧ помехи. Дроссель L2 и конденсатор C3 являются элементами резонансного контура, напряжение в котором “зажигает” лампу. Конденсатор C4 – пусковой. Понятно, что при обрыве одной из нитей лампа уже не загорится.     Очень важный элемент схемы – предохранитель F1. Если в схеме электронного балласта что-то случится (например, “выгорят” транзисторы полумоста, создав “сквозной” ток, или пробьется конденсатор C1, С2, или пробьется диодный мост), предохранитель защитит сеть от короткого замыкания и возможного пожара. На фото 5 этот предохранитель показан.     Он представляет собой колбочку без классического держателя с длинными выводами, один из которых припаян к цоколю, а другой, к печатной плате балласта. Так что если предохранитель перегорел, скорее всего, что-то случилось в схеме балласта, и нужно проверять его элементы. А если нет, балласт наверняка цел.     Самое интересное, что такую энергосберегающую лампу можно отремонтировать, и обойдется это дешевле, чем приобрести новую лампу. Она будет выглядеть, конечно, не так красиво, как промышленная, но вполне прилично (если все делать аккуратно). Итак, нужно приобрести сменный элемент для настольной лампы, например, такой, как показан на фото 6. Производителем этой лампы является итальянская фирма Osram, мощность лампы – 11 Вт, что соответствует 75 Вт лампы накаливания.     На коробочке лампы есть интересная информация о потребляемой мощности других ламп, а также по надежности. Данная лампа мощностью 9 Вт заменит 60-Ваттную лампу накаливания, 9 Вт – 40- Ваттную, а 5 Вт – 25-Ваттную. Гарантированное время наработки на отказ – 10000 часов, что соответствует 10 лампам накаливания. Это – примерно 13 месяцев непрерывной работы. Цоколь дампы должен содержать четыре вывода, то есть две спирали (фото 7). У данной лампы правые два вывода относятся к одной спирали, левые два – к другой спирали. Если расположение спиралей неочевидно, всегда можно разыскать нужные выводы с помощью мультиметра – спирали имеют низкое сопротивление порядка нескольким Ом.     Выводы лампы необходимо осторожно, не допуская перегрева, облудить припоем.     Теперь займемся подготовкой основания, к которому будем крепить лампу. Кружок, похожий на имеющийся, залитый белой массой (фото 8), нужно изготовить новый и напильником подготовить площадку, к которой будет приклеена лампа (фото 9). Колбу лампы разбивать категорически не рекомендуется.     Дальше лучше проверить, как зажигается лампа. Подпаиваем выводы лампы к балласту (фото 11) и включаем балласт в сеть. Для приработки стоит его потренировать, включая-отключая несколько раз и выдержав во включенном состоянии несколько часов. Лампа светится достаточно ярким светом, и при этом греется, поэтому ее лучше положить на дощечку и накрыть несгораемым листом. Когда тренировка проведена, разбираем эту конструкцию и начинаем монтаж лампы.     Берем тюбик суперклея “Момент” и наносим на сопрягаемые поверхности несколько капель. Потом вставляем выводы в отверстия и плотно прижимаем детали друг другу, выдерживая полчаса в таком виде. Клей надежно “схватит” детали (фото 10). Лучше использовать этот клей, или дихлорэтан, поскольку для надежного крепления пластмасса в сопрягаемом месте должна немного расплавиться.     Осталось собрать лампу. Впаиваем балласт в цоколь, не забыв о предохранителе. Заранее (до впайки) нужно припаять четыре провода, которыми лампа будет связана с балластом. Подойдет любой провод, ну лучше, чтобы это был провод типа МГТФ во фторопластовой термостойкой изоляции (фото 12). Собирается лампа тоже просто – достаточно уложить провода внутри цоколя, или скрутить их жгутиком, и затем защелкнуть фиксаторы. Отверстия от прошлого баллона в целях электробезопасности лучше заклеить кружочками, ввырезанными из упаковки от молочных продуктов.     Отремонтированная лампа готова (фото 13). Ее можно ввернуть в патрон.     В заключение отмечу, что можно достаточно просторно фантазировать на тему электронных балластов. К примеру, вставить лампу в красивый светильник и подвесить его к потолку, используя части от сгоревшей лампы. ИЗГОТОВЛЕНИЕ БЛОКОВ ПИТАНИЯ ИЗ ЭНЕРГОСБЕРЕГАЮЩИХ ЛАМП ПРИНЦИПИАЛЬНЫЕ СХЕМЫ ЭНЕРГОСБЕРЕГАЮЩИХ ЛАМП   Адрес администрации сайта: admin@soundbarrel.ru

Профилактика и ремонт китайских настольных энергосберегалок

РадиоКот >Лаборатория >Аналоговые устройства >

Профилактика и ремонт китайских настольных энергосберегалок

Мяу, товарищи!) Всем доброго времени суток!) Это – первая моя статья, поэтому прошу больно не бить.) Сегодня я расскажу Вам, какие неприятности может принести китайская экономия Вашей настольной лампе, как их ликвидировать и предотвратить.



В общем, история такова. Подарили мне как-то на день рождения настольную лампу. С люминесцентной лампочкой!) Счастья было полный лоток!) Радовался я ей, радовался, да не долго… Проработала она у меня с пол-года, а потом я выдернул из той же розетки, куда была включена эта лампа, советскую лампу дневного света с дроссельно-стартерным пуском… Из настольной лампы раздался звук выстрелившего пистона, лампочка погасла, и по комнате пополз запах радио. ((( Я так понял, что причиной стал выброс напряжения из-за резкого отключения индуктивной нагрузки (советской лампы). Вскрытие пациента показало стандартную китайскую халтуру: тёмный припой, остатки активного флюса на плате, и… Полное отсутствие каких-либо фильтров и защит на входе 220 платы. Мало того, что такая кончина этой лампы была неизбежна, так ещё она неплохо какала в сеть помеху во время работы (да, забыл сказать, что в лампе используется импульсный ЭПРА по стандартной схеме двухтактного автогенератора). После обследования пациента с помощью мультиметра, выяснилось, что сгорели оба транзистора автогенератора (их разорвало на части) и четыре резистора (стояли в базовой и коллекторной цепях сгоревших транзисторов). К сожалению, я не сфотографировал платы со взорванными транзисторами, все фотки сделаны уже после ремонта.





Вот, собственно, пациент)



А вот и коробка, в которой он продавался. Если у Вас такой – настоятельно рекомендую взглянуть на плату ЭПРА. Возможно, там тоже нет никаких защит.





Плата. Вид сверху.





Китайская пайка



Покупать новую лампу я не собирался, благо у меня лежит куча рабочих пускателей от дохлых энергосберегалок, а схемы ЭПРА у них и пациента практически совпадают. Поэтому можно просто заменить горелые компоненты с одной платы на такие же с другой. Главное – проверить мультиметром исправность компонентов-доноров, иначе бабах может повториться). Замена компонентов занимает от силы 10 минут. В моём случае немного различаются номиналы резисторов (так я поставил 1 Ом вместо 1,2 Ом в эмиттерные цепи транзисторов и 10 Ом вместо 12 Ом – в базовые), но это вполне терпимо. А вот с транзисторами может получиться небольшая пакость. Дело в том, что у разных транзисторов может различаться цоколёвка. Так, у родных транзисторов 13001 цоколёвка была БКЭ, а у доноров 13002 цоколёвка уже ЭКБ, хотя оба выпускаются в одинаковых корпусах ТО-92. Называется, повернись избушка… Этот момент нужно учесть при замене транзисторов, иначе, в лучшем случае, генератор может не запуститься.



Схема преобразователя

При замене транзисторов я бы рекомендовал не изобретать велосипед и ставить транзисторы серий 13001-13007, т.к. они специально разработаны для таких преобразователей, и их легко достать. Если таковых транзисторов у Вас нет – открываем даташит на родные транзисторы и смотрим максимальные напряжение коллектор-эмиттер, напряжение база-эмиттер, ток коллектора и коэффициент передачи тока h31.  В моём случае Uke = 400V, Ube = 9V, Ik = 300mA, h31 = 8. Подбираем транзисторы-доноры по параметрам так, чтобы они были не хуже родных. Да, с составными транзисторами эта схема скорее всего не запустится, т.к. не хватит напряжения, даваемого коммутирущим трансформатором, для их открывания. И ещё, при замене транзисторов всегда меняем пару, а не один транзистор, даже если второй подаёт признаки жизни, причём транзисторы-доноры тоже должны быть из одного полумоста. В противном случае можно получить перекос напряжения на выходе преобразователя и нестабильную работу лампы.

Итак, горелые детали заменили на исправные, включаем первый раз лампу в сеть последовательно с лампочкой накаливания на 60 Вт. Лампочка в пациенте должна зажечься, а 60-ваттная лампа – максимум моргнуть при старте. Если лампа так и не заработала – продолжаем искать неисправные компоненты и ещё раз проверяем цоколёвку транзисторов. В первую очередь проверяем все полупроводниковые компоненты (диоды и транзисторы). Также часто пробиваются высоковольтные конденсаторы, подключаемые к лампочке. Для прозвонки нужно выпаивать компонент, т.к. низкоомные резисторы и обмотки трансформатора могут шунтировать цепи.Причём проверка мультиметром при низком напряжении показывает, что конденсатор исправен. В этом случае помогает проверка заменой. Также не забываем проверить целостность лампочки пациента и её нитей накала.





Ну вот, лампу мы-то отремонтировали, но надолго ли? Если у Вас нет на входе защит и фильтров (как у меня), то ближайший всплеск напряжения в сети снова поджарит транзисторы в преобразователе. Причём, не обязательно выдёргивать советскую лампу из соседнего гнезда одной розетки – такой импульс даст отключение от сети любого более-менее мощного трансформатора. Поэтому я настоятельно рекомендую всем владельцам ламп без защит поставить таковую в лампу, тем более что собрать её можно из платы любой более-менее нормальной платы ЭПРА от энергосберегалки, а места в лампе-пациенте для фильтра достаточно. Итак, смотрим схему:



Конденсаторы C1, C2 (47 нФ * 400В) и дроссель L1 берутся из платы ЭПРА энергосберегалки  (находятся возле входа 220В). Они образуют двусторонний П-образный ФНЧ, задача которого – не пропускать высокочастотные помехи от автогенератора в сеть и обратно. 1)) = 430В.

Предохранитель F1 – выводной, от сгоревшей энергосберегалки. Обозначения на нём не было, но точно больше 0,5А, т.к. полуамперный предохранитель сгорел на втором пуске, хотя суммарная ёмкость фильтрующих конденсаторов 1,65 мкФ.

Всё это хозяйство можно смонтировать на небольшую плату, но, т.к. деталей в фильтре мало, я собрал его навесным монтажом и закрутил изолентой. В любом случае, нужно надёжно заизолировать все токоведущие части друг от друга и от окружающей среды, что избежать замыканий между компонентами фильтра и платой преобразователя. Полученный “кокон” укладываем в корпус преобразователя, находящийся в основании лампы, благо места там предостаточно. Я пытался приклеить его к стенке корпуса “моментом”, но пластик пациента это клей не взял.(



Фильтр в изоленте



Вот на этом всё.) Разрешите откланяться. Да, не забывайте, что в данной схеме мы имеем дело с сетевым напряжением, что вполне себе смертельно опасно. Поэтому не забываем ВЫКЛЮЧАТЬ ЛАМПУ ИЗ РОЗЕТКИ, прежде чем что-то делать.

Удачи и всего самого наилучшего!) 73!)

Все вопросы в Форум.

---

Как вам эта статья?	Заработало ли это устройство у вас?

Электронный балласт лампы дневного света: схема и ремонт

Электронный балласт лампы дневного света: схема и ремонт

В наличии имелся неисправный драйвер от лампы дневного света 220 вольт 36Вт. Собрано неизвестной китайской конторой :). На плате наблюдались

• Горелый предохранитель (хорошо, что был).
• Ряд перемычек вместо деталей и нераспаянные детали.
• Генератор на 2х высоковольтных MJE13005 и рассыпухе других элементов. Транзисторы сгорели практически в прямом смысле слова – до трещин в корпусе.
• Феритовое колечко (TV1).
• Относительно крупный дроссель (L2), этак 8х8, мотаный проводом 0.3 – 0.4. Зазор в сердечнике около 1мм. Индуктивность неизвестна – положимся на китайских товарищей :).
• Выводы для лампы и никакого позистора для плавного пуска – обычное дело.
• Другие частые неисправности таких конструкций: обрыв накала лампы, плохая пайка или контакты, пробой конденсаторов.

Донором выступила плата от другого “энергосберегающего” китайца цокольного типа. На ней имелось 2 транзистора MJE13002 – на вид менее мощные, чем MJE13005, но впринципе, ведь и радиатор можно поставить :). Кроме того, у них меньшие допустимые напряжения но… на практике их часто используют. Впринципе, от мощной энергосберегайки можно и дроссель позаимствовать – схема и суть вся та же. Кроме того, решил таки защитить родную сеть от помех и сделать включение чуть плавнее – поставил на вход фильтрующую цепь L1-C1 (из того, что было под рукой).

Схема по итогам обследования и ремонта:

Некоторые пояснения по схеме.

• Горелый предохранитель заменил просто на тонкий волосок из многожитьного провода (вообще-то так делать на следует).
• Трансформатор TV1, в отличии от виденных мной рекомендаций, изначально намотан немного по-другому. По обмоткам: 1,3 – 4 витка; 2 – 9 витков. Так и оставил.
• Вместо R2, R3 у меня стояли перемычки – оставил.
• Как я понимаю, цепь R1-C3-VD8 – нужна для запуска генератора. R4-C4 – демпферная цепь – в простых модификациях этой схемы ее иногда не ставят.
• Диоды VD6, VD7 – защитные. Иногда попадаются схемы, где они в цепи баз. Вообще, защитный диод должен сажаться непосредственно на переход КЭ без всяких резисторов (но у меня их и нет :))
• Конденсаторы C9-C10 образуют “среднюю точку” – в данном случае их емконсть достачто низка (обычно в таких схемах ставят порядка 100nF).
• Кондесатор C5 задает ток через электроды. В большинстве цокольных “энергосберегаек” его емкость не превышает 4700Пф – здесь выше. По делу, параллельно ему должен стоять позистор (PTC), обеспечивающий прогрев электодов перед стартом, чтобы лампа дольше служила. Но позистора у меня не было, поэтому оставил как есть.
• Случается вопрос о возможности протекания сквозного тока в этой схеме. Одно из объяснений, которое я слышал – в нормальном режиме транзисторы не успевают сгореть :)

Подключалась лампа OSRAM 36Вт. Без мер предосторожности(!), тк этот балласт уже был когда-то 🙂 рабочий. На практике, при отладке рекомендуется включение ламп накаливания на 40-100 Вт в разрыв провода питания устройства, что-бы видно было где и что горит и сгореть не успело :). Я же включил амперметр переменного тока :).

Зажигиние лампы практически мгновенное. Светит ровно, ярко. Амперметр показывает ~0.2А (от сети), что, вобщем, ожидаемо. Транзисторы после 10 мин работы можно вполне потрогать пальцами, т. е. температура в пределах 50С, такой же примерно и дроссель. Радиаторов ставить не стал.

(!) Описанная схема использует опасные для жизни напряжения. Не проводите самостоятельно ремонт не имея должной квалификации.

Так же для черчения схемы использовалась программа sPlan 4.0 – ничего себе такая программа. Вот схема.

UPD: За несколько лет использования пробился и был заменен конденсатор C5, все остальное живет и здравствует.

3.01.2010 -2015

Как отремонтировать лампу дневного света? » Подсобка.com

Светильник, который оборудован лампой дневного света, представляет собой устройство, состоящее из нескольких взаимосвязанных элементов.

Светильник, который оборудован лампой дневного света, представляет собой устройство, состоящее из нескольких взаимосвязанных элементов. Причиной неисправности светильника может стать неисправность любого из этих элементов.

Чтобы устранить неисправность, необходимо выявить тот элемент светильника, который вышел из строя.



Инструкция

1. Светильник перед ремонтом обязательно надо обесточить. Если он был подвешен к потолку, то его надо снять и положить на стол. Чтобы иметь возможность проверять его, подключите обычный сетевой шнур к клеммнику. Если устройство включено в сеть, то не следует прикасаться ни к каким его компонентам.
2. После обесточивания светильника проверьте, есть ли конденсаторы в нем. К каждому из них параллельно должно быть подключено по одному резистору. Они должны разряжать конденсаторы сразу после отключения питающего напряжения. При помощи вольтметра постоянного тока следует убедиться, что они все разряжены и только после этого начинайте решать вопрос, как отремонтировать лампу дневного света. Если вы обнаружите, что на каком-то конденсаторе нет резистора, то его надо разрядить отверткой, имеющей изолированную ручку, а потом подключить параллельно ему резистор мощностью не меньше 0,5 Ватт и сопротивлением 1 мега Ом.
3. Если неисправность заключается в том, что во время включения светильника срабатывает автомат и обесточивается вся проводка, то причиной является пробой конденсатора, подключенного параллельно сети. Его надо заменить на такой же. При этом должны совпадать и тип, и рабочее напряжение, и емкость. На всякий случай надо проверить на отсутствие пробоя все остальные конденсаторы. Чтобы это проверить, надо отсоединить от светильника один из проводов и разряжающий резистор, а потом подключить омметр. Стрелка прибора должна отклониться, а затем снова вернуться в свое исходное положение. После проверки следует восстановить все имеющиеся соединения.
4. Если не включается лампа, то причиной неисправности может являться обрыв дросселя (встречается достаточно редко), а еще износ самой лампы или стартера. Сначала надо проверить дроссель – прозвонить его омметром, не прикасаясь к щупам, чтобы не образовался удар напряжения самоиндукции. Если вы не нашли обрыва, то попробуйте заменить стартер, а затем включите светильник. Потом его выключите и дождитесь разрядки конденсаторов.
5. Если замена стартера не поможет, то извлеките лампу, а затем прозвоните ее нити накала. Если вы обнаружите, что какая-то из них перегорела, то закоротите ее (в тех светильниках, которые имеют постоянный подогрев от отдельных обмоток, это делать нельзя). В том случае, когда перегорели обе нити накаливания, лампу следует заменить. Не допускается закорачивать сразу обе нити – перегорит дроссель.
6. Есть светильники, в которых две лампы, соединенные последовательно, обслуживаются одним дросселем. Каждая из ламп имеет свой стартер. Такой светильник будет работать только в том случае, когда исправны оба стартера и обе лампы.
7. Если лампа мигает, то причина может заключаться в ее износе или в износе стартера. Чтобы определить, какой именно элемент вышел из строя, светильник надо сначала проверить с заведомо хорошей лампой, а потом с исправным стартером. Прибор после каждого включения надо обесточить и дать конденсаторам разрядиться.
8. В новых светильниках применяется вместо дросселя электронный преобразователь. Замените его целиком, а старый отремонтируйте, чтобы пополнить фонд своих запчастей, которые могут понадобиться при восстановлении других приборов. Стартер в новых светильниках также отсутствует. Ремонт преобразователя следует доверить только тем лицам, которые обладают соответствующей квалификацией.

РЕМОНТ ЭЛЕКТРИЧЕСКИХ ПРИБОРОВ. Лампа 1

РЕМОНТ ЭЛЕКТРИЧЕСКИХ ПРИБОРОВ. Лампа 1

Ремонт лампы дневного света “Heaven” LLA-120D 20 W (с электронным балластом)

У меня дома стоит несколько таких светильников.
Иногда (довольно редко) перегорали в них сами лампы. Несколько раз их менял.
Но однажды у одного светильника стали светиться только нити накала лампы, а сама она не зажигалась.
Замена лампы не помогала.
Когда у второго светильника появился такой же признак, пришлось взяться за тестер и паяльник.

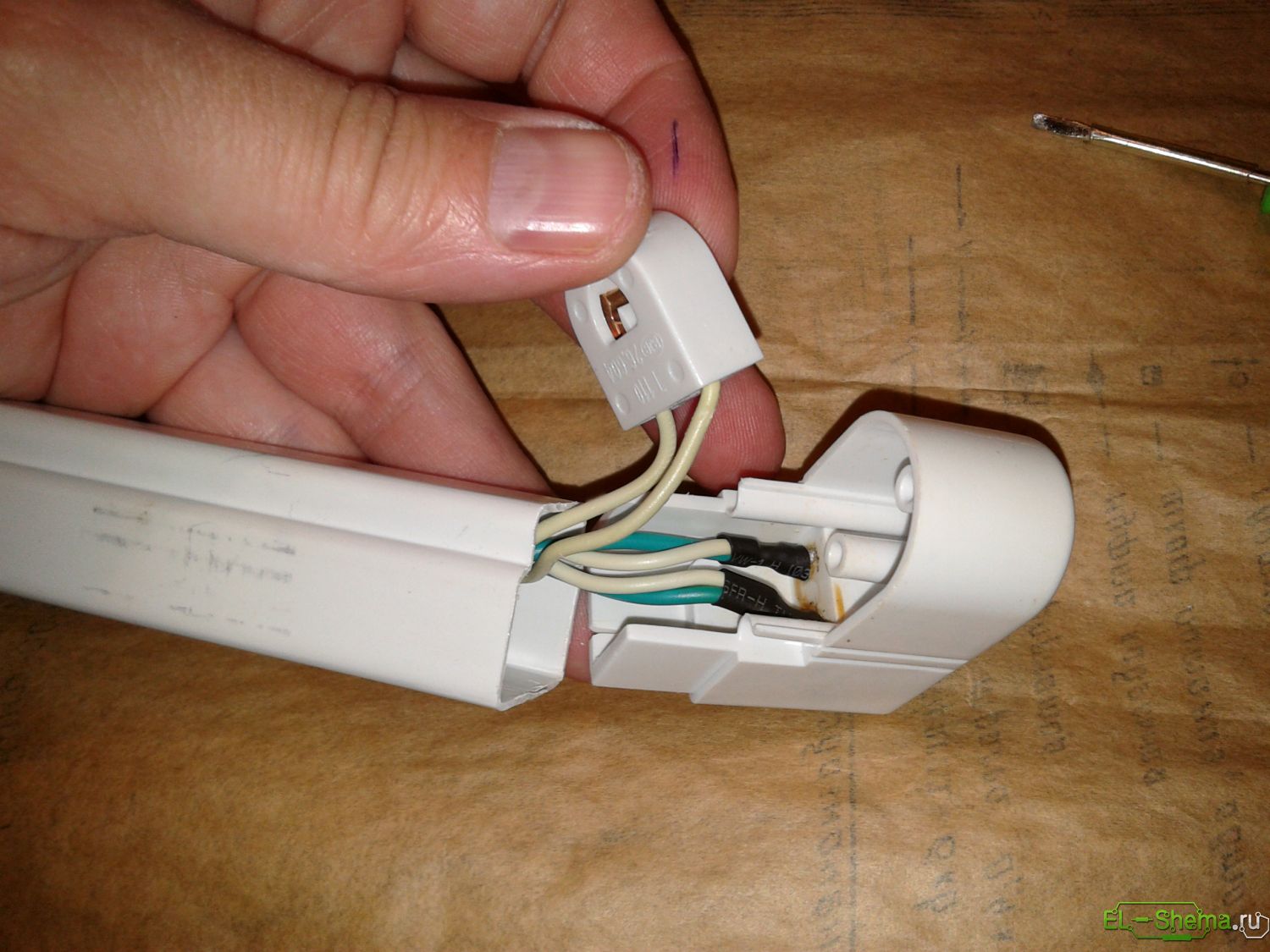

Вынул внутренности из светильника.
Если Вы будете ремонтировать:
БУДЬТЕ ОЧЕНЬ ОСТОРОЖНЫ!!!
НА ПЛАТЕ И НА ЛАМПЕ ОЧЕНЬ-ОЧЕНЬ ВЫСОКОЕ НАПРЯЖЕНИЕ!!!

Разобрался со схемой.

Затем замерил напряжения на элементах и выяснил, что на лампе отсутствует напряжение между катодом и анодом. А точнее на конденсаторе С5.

Проверил конденсатор, а он оказался пробитым, т.е. короткое замыкание между выводами.

Зименил его на аналогичный, но на напряжение 2 кВ.

И лампа засветилась с прежней яркостью!!!

В марте 2008 года опять сгорела одна из ламп.
Кстати, горят только те, которые пока не чинил.

Проверил сначала проводимость конденсатора С5 на плате. Что-то маловато. Выпаял и проверил поточнее. Как видите на следующем фото, он неисправен!!!

Слава Богу, у меня еще есть запасные конденсаторы С5!!!! Они немного больше тех, которые горят, но в лампу влезут.

Впаял конденсатор.

Включил лампу! ГОРИТ!!!!!

Желаю и Вам света и тепла!!!!!

БУДЬТЕ ОЧЕНЬ ОСТОРОЖНЫ!!!

НА ПЛАТЕ И НА ЛАМПЕ ОЧЕНЬ-ОЧЕНЬ ВЫСОКОЕ НАПРЯЖЕНИЕ!!!

Возможен ли ремонт энергосберегающих ламп в домашних условиях. Ремонт энергосберегающей лампы своими руками

Выбор между лампами накаливания и энергосберегающими лампами (ЭСЛ) очевиден: последние потребляют гораздо меньше электроэнергии, дольше служат, их свет более яркий. Сейчас трудно найти квартиру, а тем более офисное или производственное помещение, где не установлены ЭСЛ. И этот выбор вполне понятен, так как заменив лампы накаливания на энергосберегающие годовая экономия расходов на электроэнергию может составить до 90 %.

К сожалению, ЭСЛ часто преподносят не очень приятные сюрпризы. Так, производитель указывает, что ресурс лампы составляет 8 тыс. часов работы, но лампа, не отработав положенного срока, выходит из строя. Это досадно, учитывая стоимость каждой энергосберегающей лампы.

Но не стоит отчаиваться — одним из достоинств энергосберегающих ламп является их ремонтопригодность. Не следует сразу выбрасывать перегоревшую лампу — из двух и более перегоревших можно собрать одну исправную.

Есть ли смысл браться за ремонт энергосберегающей лампы

Прежде чем приниматься за ремонт энергосберегающей лампы своими руками, следует разобраться, в каких случаях он будет целесообразным?

Мое мнение на этот вопрос – все зависит от объемов. Ремонтировать одну лампу я считаю, нет смысла. Выгодно это делать в том случае если неисправных ламп большое количество, тогда можно, например из нескольких собрать одну.

Также нужно понимать, что любая лампа имеет свой определенный коммутационный ресурс и срок службы. К примеру, лампа проработала полтора года и вышла из строя. На коробке написано срок службы 10 тыс. часов. На замену деталей придется потратится, плюс проезд на рынок, плюс затраченное время.

В отработавших продолжительное время ЭСЛ изнашивается люминесцентная колба, она темнеет по краям, и из-за этого яркость лампы снижается. В старых энергосберегающих лампах снижена светоотдача, то есть со временем она начинает производить больше тепла, чем света. Часто после ремонта ЭСЛ возникает заторможенность при их включении, лампа зажигается спустя несколько секунд, после того как щелкнул выключатель.

Таким образом, к ремонту следует приступать только тогда, когда у вас скопилось большое количество перегоревших энергосберегающих ламп. Как показывает статистика, в среднем из 20 не работающих, можно собрать около 5 исправных ЭСЛ. Для того чтобы собрать достаточное количество запчастей можно обратиться к родственникам, соседям или знакомым — они смогут снабдить вас перегоревшими лампами.

Исходные данные собираем из двух одну

В данной статье в качестве примера будет выполнен ремонт компактной люминесцентной лампы фирмы Филипс, мощность данной лампы 20 Вт.

Таких нерабочих ламп у меня оказалось две и по правде сказать, за ремонт одной из них я бы, наверное, не взялся. Скажу честно я не радиомеханик и в электронных платах особо не разбираюсь. Как раз под рукой оказалась вторая нерабочая лампа такой же марки.

Все началось года полтора назад, когда я все таки решился экономить на электроэнергии и купил в магазине две одинаковых лампы Филипс по 20 Вт каждая. Причем решил не экономить на покупке и взял надежной (как мне казалось) марки Филипс. Хотя с такими же техническими характеристиками были варианты и подешевле. Их установил у себя в квартире вместо «лампочек Ильича», одну вкрутил на кухне другую в комнате.

На коробке каждой лампы написано, что срок службы составляет 10 тыс. часов. Та что была на кухне проработала примерно 8 месяцев. После этого сгорела. По внешним признакам было видно, что проблема была с колбой (возле корпуса видны потемнения).

Я решил ее не выбрасывать, но и пытаться отремонтировать эту лампу тоже особого желания не возникало, так как говорил выше, был уверен, что проблема заключается в повреждении колбы, а ее как вы понимаете, в радиомагазине не купишь.

Вторая энергосберегающая лампа проработала чуть больше года (примерно 14 месяцев) после этого вышла из строя. Причем этот экземпляр с виду был без внешних признаков повреждений. Колба чистая, пластик белый не оплавленный. Вот тут и возникла у меня идея, а не попытать ли счастья и не собрать из двух ламп хотя бы одну. С этого в принципе и начался мой опыт по ремонту энергосберегающих ламп.

Ремонт энергосберегающей лампы с чего начать

Перед тем как приступить к ремонту, разберемся, как устроена энергосберегающая лампа. Любая газоразрядная люминесцентная лампа состоит из трех частей: колбы, электронной платы (балласта) и цоколя. Если на поверхности колбы видны механические повреждения (трещины, сколы, затемненные участки), то ремонту такая ЭСЛ скорее всего уже не подлежит, во всех остальных случаях, приложив некоторые усилия, ее можно починить.

Самыми распространенными причинами поломки энергосберегающих ламп являются выход из строя электронного балласта и перегорание одной из нитей накаливания. Перед началом работ имеющиеся в наличии лампы нужно разобрать, и определить, чем именно вызвана неисправность лампы. Это делают следующим образом.

Первый шаг — отсоединяем колбу от цоколя. Эту работу необходимо делать очень аккуратно, стараясь не повредить цоколь. Части лампы соединены между собой с помощью защелок, так же как, например, мобильный телефон или пульт ДУ. Лучше для работы использовать отвертку с тонким и широким жалом.

Чаще всего одна из защелок находится в том районе, где расположена надпись с параметрами лампы. Отвертку вставляем в щель и, медленно поворачивая, немного раздвигаем половинки. После этого продвигаем отвертку дальше по кругу, пока лампа не разделится на две половинки. Колбу и цоколь отделяем осторожно: провода, идущие от цоколя, очень короткие, и при слишком резком движении их можно нечаянно оборвать.

Второй шаг — отсоединяет провода, идущие к нитям накаливания. Из колбы выходят 2 пары проводников — это и есть спирали накаливания. Для того чтобы проверить работоспособность, их нужно отсоединить. Чаще всего они не припаяны, а просто намотаны в несколько витков на проволочные штыри, поэтому проблем с их отсоединением быть не должно.

Третий шаг — проверка работоспособности нитей накаливания. Обычно в колбе находятся две спирали с электрическим сопротивлением в 10—15 Ом. Прозваниваем обе нити и выявляем, есть ли перегоревшая. По результатам этой проверки можно сделать первоначальные выводы: если нити целые — это значит, что проблему нужно искать в балласте; если одна из нитей перегорела — электроника, скорее всего, в порядке.

Ремонт энергосберегающих ламп в первом и втором случаях будет иметь существенные отличия, поэтому нужно ознакомиться с особенностями его проведения.

Неисправность компонентов электронной схемы

Если причиной поломки лампы является электронный балласт, то необходимо выявить все перегоревшие элементы, а также определить, какие детали можно использовать дальше. Для поиска неисправностей электронную плату первым делом тщательно осматривают с обеих сторон и визуально оценивают ее состояние: есть ли какие-либо механические повреждения, сколы, трещины.

Также обращаем внимание на внешний вид ее компонентов, ищем перегоревшие полупроводники, вздувшиеся конденсаторы, следы перегорания обмотки трансформаторов. Если внешний осмотр платы не принес результатов, можно приступать к проверке работоспособности ее основных элементов.

Ограничительный резистор (предохранитель). Этот элемент одним концом припаян к плате, другим — к центральному контакту цоколя. Обычно он находится в термоусаживающей трубке. Его выход из строя обычно короткого замыкания — он сгорает и разрывает электрическую цепь. Прозванивают резистор с помощью мультиметра: сопротивление исправного элемента составляет 10 Ом, неисправного — бесконечность (обрыв).

Совет: если резистор перегорел, то при снятии провода лучше перекусывать возле его корпуса, чтобы было к чему припаивать новый.

Диодный мост. Этот элемент энергосберегающей лампы состоит из четырех диодов, и его функцией является выпрямление напряжения сети 220 В. Для проверки диоды не нужно выпаивать, их можно прозвонить прямо на плате. Если элементы целые, то прямое сопротивление p-n перехода будет в пределах 750 Ом, а обратное равно бесконечности. Если диод неисправен, то его сопротивление в обоих направлениях будет в обрыве (мультиметр ни чего не покажет).

Конденсатор фильтра. Его функция состоит в сглаживании пульсации выпрямленного напряжения. Этот компонент чаще всего перегорает в энергосберегающих лампах китайского производства. Обычно, его перегоранию предшествуют разные отклонения в работе лампы: она плохо включается, гудит, иногда наблюдается слабое мигание выключенной лампы. Если этот элемент схемы неисправен, то визуально это сразу заметно: вздутие, потемнение, видны потеки.

Высоковольтный конденсатор. Этот элемент создает импульс, который инициирует появление разряда в колбе. Его пробой — одна из распространенных причин поломок энергосберегающих ламп. Выявить его неисправность можно даже без прозвона: при такой поломке лампа не загорается, а в районе электродов наблюдается свечение, вызванное разогревом нитей накаливания.

Далее проверяем исправность всех оставшихся элементов: транзисторов, резисторов и диодов. Транзисторы перед проверкой нужно выпаять, так как между их p-n переходами есть подключения диодов, резисторов и т. д., что делает показания мультиметра некорректными.

Кстати, если была обнаружена одна неисправность, это не исключает наличие другой. Чаще всего перегорает не один элемент, а вся цепь. Поэтому чтобы точно убедиться, что все неисправности были выявлены, можно воспользоваться следующим методом.

На рабочей плате замеряют сопротивление структурных элементов и сравнивают с показателями компонентов нерабочей. Этот способ позволяет также обойтись без трудоемкого выпаивания.

Итак имеем две лампы у одной повреждена спираль, при этом электронная схема без видимых повреждений и с уверенностью можно сказать что она исправна. У другой лампы поврежден дросель. Решением в данной ситуации может быть соединение рабочего баласта и исправной колбой.

В виду того что лампы абсолютно одинаковые эти два компонента подходят друг к другу. Смотрим что получилось.

Запускаем лампу с неисправной спиралью

Одна из распространенных причин поломки энергосберегающей лампы — перегорание нитей накаливания. Выявить сгоревшую спираль можно визуально по внешнему виду колбы (стекло в этом месте будет затемненным), но лучше измерить сопротивление нитей накаливания. Если одна из нитей сгорела, то всю колбу лучше выбросить, а электронный балласт использовать для ремонта других ламп. Но у нас научились и эту неисправность устранять.

Бороздя по просторам интернета, я увидел как народные умельцы справлялись с этой проблемой. И решение заключалось в закорачивании выводов сгоревшей спирали.

Конечно, не нужно питать себя иллюзиями и надеяться, что такая лампа проживет еще столько же, как до поломки. Увы, но за счет того что в работе остается одна спираль лампа будет работать на износ и долго не протянет.

Но все же такой ремонт энергосберегающих ламп имеет право на жизнь. Как это сделать?У меня как раз оказалась одна из таких ламп с поврежденной спиралью, по крайней мере, я так считаю, так как на одной стороне у основания видны следы подгорания.

Для начала нужно отсоединить и проверить целостность каждой спирали (проделать все то что описано выше). Берем мультиметр, проверяем. Как я и говорил та нить, у которой видны следы почернения, неисправна (в обрыве). Проверяем вторую нить – рабочая, сопротивление составляет 5 Ом.

Чтобы запустить лампу с неисправной спиралью нужно сгоревшую нить зашунтировать резистором, с таким же номиналом, как и сопротивление исправной нити. Шунтирование обязательно, так как цепь в обрыве и без этого лампа не запустится. Мои измерения мультиметром показали что сопротивление целой нити составляет 4—5 Ом, для замены перегоревшей спирали подойдет 1-ваттный резистор номиналом 5 Ом.

Похожие материалы на сайте:

Понравилась статья – поделись с друзьями!



Ремонт освещения Tarzana, установка люминесцентных ламп и замена светодиодов

Общественный центр Тарзаны

Общественный и культурный центр Тарзаны
19130 Ventura Blvd
Тарзана, Калифорния 91356
(818) 705-1286

Для получения дополнительной информации о местном общественном онлайн-центре Тарзаны посетите сайт.

Местный фермерский рынок Тарзана

Фермерский рынок Энсино
17400 Victory Blvd
Van Nuys, CA 91406
(818) 708-6611

Для получения дополнительной информации о ближайшем фермерском рынке Tarzana Farmers Online.

Местная служба мусора Tarzana

WM GI Industries
195 W Los Angeles Ave
Simi Valley, CA 93065
(805) 522-9400

Для получения дополнительной информации о городской онлайн-службе мусора см. Tarzana Trash Service

Tarzana Electronic Recycling

Martin’s Recycling
7101 Canby Avenue
Reseda, CA 91335
(818) 252-5885

Для получения дополнительной информации о местной утилизации электроники посетите сайт Tarzana Electronic Online.

Local Tarzana Paint Recycling

Vista Paint
22504 Ventura Blvd
Woodland Hills, CA 91367
(818) 876-0290

Для получения дополнительной информации о переработке краски по соседству см. Tarzana Paint Recycling

Должен ли я использовать металлические или пластиковые электрические коробки?

Это зависит от местных и государственных электротехнических и строительных норм. Обязательно проверьте перед выполнением данного вида работ. Если вам нужны пластиковые коробки, они будут дешевле, относительно меньше и требуют менее сложной проводки, хотя они уязвимы для ударов.Что касается металлических коробок, вам понадобится заземление, они дороже, но долговечны и подходят для открытой или заводской проводки.

FAQ Источник


К кому обратиться для установки светильников?

Для установки светильников потребуется профессионал. Наймите квалифицированного электрика, имеющего лицензию на установку, замену или ремонт вашего светильника.

Источник часто задаваемых вопросов

Интересная информация о Тарзане Тарзана имеет 89% выпускников средней школы (на 39% выше, чем в остальной части Лос-Анджелеса).Средний доход семьи Тарзаны составляет 106 934 доллара, что на 117% выше, чем в других районах Лос-Анджелеса.

Забавный факт о Тарзане Уровень преступности в Тарзане на 60% ниже, чем в других частях Лос-Анджелеса. Средняя стоимость домохозяйства Тарзаны составляет 908 492 доллара (на 64% выше, чем в других регионах Лос-Анджелеса).

Тарзана предлагает своим жителям стабильный рынок жилья, низкий уровень преступности, высокий доход на душу населения и солнечную погоду. Для получения дополнительной информации о Тарзане посетите сайт AreaVibes.

Как установить люминесцентную лампу: советы и рекомендации

Вы можете подумать о замене некоторых ваших старых ламп накаливания люминесцентными лампами.Люминесцентный свет обеспечивает равномерное и бестеневое освещение, но, что самое главное, люминесцентные лампы более эффективны, чем лампы накаливания. В лампе накаливания большая часть электроэнергии выделяется в виде тепла, а не света. Люминесцентная лампа, напротив, остается холодной.

Как работает люминесцентная лампа? В люминесцентной цепи, начиная с левого штыря вилки, ток проходит через пускорегулирующий аппарат, через одну из нитей накала лампы, через замкнутый выключатель в стартере, через другую нить в лампе и выходит из правого- ручной штекер вилки. Ток нагревает два маленьких элемента на концах люминесцентной лампы; затем стартер размыкается и через лампу протекает ток.

Балласт представляет собой магнитную катушку, которая регулирует ток в трубке. Он вызывает всплеск тока дуги через трубку, когда стартер открывается, а затем поддерживает ток с нужной скоростью, когда трубка накаляется. В большинстве люминесцентных светильников стартер представляет собой автоматический выключатель. Как только он чувствует, что лампа светится, он остается открытым.Стартер замыкается всякий раз, когда вы обесточиваете прибор.

Многие люминесцентные светильники имеют более одной лампы для обеспечения большего количества света. Эти лампы должны иметь индивидуальные стартеры и балласты для каждой лампы. Может показаться, что прибор имеет две трубки, работающие от одного балласта, но на самом деле в одном корпусе встроено два балласта. Точно так же светильники с четырьмя трубками имеют четыре пускателя и четыре балласта. В некоторых типах светильников пускатели встроены и не могут быть заменены по отдельности. Поскольку в люминесцентной лампе всего три первичных части, вы обычно можете позаботиться о любом ремонте самостоятельно. Все люминесцентные лампы со временем тускнеют и могут даже начать мерцать или мигать. Это предупредительные сигналы, и вы должны произвести необходимый ремонт, как только заметите какое-либо изменение в нормальной работе лампы. Тусклая трубка обычно требует замены, и невыполнение ее замены может вызвать нагрузку на другие части прибора. Точно так же повторяющееся мерцание или мигание изнашивают стартер, что приводит к ухудшению изоляции стартера.

Люминесцентные светильники можно обслуживать довольно просто методом замены. Если вы подозреваете, что деталь может быть неисправна, замените ее новой. Начните с люминесцентной лампы или лампы. Вы можете либо установить новую лампу, либо, если вы не уверены, что лампа перегорела, протестировать старую лампу в другом люминесцентном светильнике. Удалите старую трубку, выкрутив ее из гнезд в приспособлении. Установите новую трубку таким же образом — вставьте штыри трубки в гнездо и поверните трубку, чтобы зафиксировать ее на месте.

Если проблема не в трубке, попробуй поменять стартер. Стартеры люминесцентных ламп оцениваются по мощности, и важно, чтобы вы использовали правильный стартер для лампы в вашем светильнике. Снимите старый стартер так же, как вы сняли старую трубку, выкрутив ее из гнезда в приспособлении. Установите новый, вставив его в гнездо и повернув, чтобы зафиксировать на месте.

Балласт также оценивается по мощности, и сменный балласт, как и сменный стартер, должен соответствовать мощности лампы и типу крепления.Балласт — это деталь, которая выходит из строя с наименьшей вероятностью и ее труднее всего заменить, поэтому оставьте балласт напоследок, когда начнете заменять детали. Если ни трубка, ни стартер не неисправны, проблема должна быть в балласте. Чтобы заменить неисправный балласт, обесточьте цепь, разберите светильник, переставьте провода со старого балласта на новый — по одному, чтобы избежать неправильного подключения — и, наконец, соберите светильник

.

Если лампа, стартер и балласт работают нормально, но лампа по-прежнему не загорается, проверьте, не поврежден ли выключатель. Если лампа управляется настенным выключателем, замените выключатель, как описано в следующем разделе. Если в светильнике есть кнопочный выключатель, старый выключатель можно заменить новым того же типа. Чтобы обесточить цепь перед работой с выключателем, удалите предохранитель цепи или отключите автоматический выключатель.

В большинстве случаев переключатель ввинчивается в резьбовую монтажную гайку на внутренней стороне лампы. Два провода от выключателя соединяются, обычно с помощью проволочных гаек, с четырьмя проводами от люминесцентной лампы.Разберите приспособление настолько, насколько это необходимо, чтобы получить доступ к задней части переключателя, затем вкрутите новый переключатель и переместите провода от старого переключателя к новому по одному, чтобы избежать неправильного подключения. Соберите прибор и снова включите цепь.

На следующей странице мы обсудим шаги, которые необходимо предпринять для установки нового люминесцентного светильника.

Советы по решению проблем с флуоресцентным освещением

Люминесцентные лампы Светильники создают огромные проблемы.Имея под рукой несколько общих инструментов, в том числе основные ручные инструменты, тестер напряжения и безопасную лестницу, и, конечно же, соблюдая основные меры предосторожности, вы можете отремонтировать их в одиночку. Возможно, вы не имеете представления о различных типах проблем с люминесцентными лампами и о том, как их исправить. Например, если новая люминесцентная лампа мерцает, это нормально, и через некоторое время она автоматически исчезнет.   В таких ситуациях вам не нужно полагаться на электрика.   Здесь мы упустим те распространенные проблемы с флуоресцентными лампами  , с которыми приходится сталкиваться домовладельцам.Давайте посмотрим на них-

Дешевый качественный балласт или стартер

Иногда вам нужно модернизировать балласт, особенно если на вашем электрическом приборе установлен старый образец магнитного балласта. В этом случае вам потребуется установить твердотельный балласт, и проблема с флуоресцентной лампой   исчезнет.

кредитное изображение
http://www.homerepairtutor.com

Розетки остаются рабочими в большинстве случаев и не нуждаются в замене, однако в то же время вы должны убедиться, что люминесцентная лампа должна соответствовать балласту.Причина выбора твердотельных балластов заключается в том, что они требуют меньше энергии и производят меньше тепла, а также не очень чувствительны к низкой температуре.

Дефектная люминесцентная лампа

Вы можете быстро определить неисправную флуоресцентную лампу по темным кругам на ее конце.

кредитное изображение
https://upload.wikimedia.org

Это указывает на низкое качество света. Чтобы это исправить, необходимо заменить люминесцентную лампу с интервалом в два года.Все зависит от того, сколько света используется. Если его не заменять через равные промежутки времени, то он сгорит в розетках и от этого в итоге выгорит балласт. Если вы собираетесь заменить люминесцентную лампу   , вам необходимо заменить все лампы. Это можно сделать, чтобы избежать ненужных затрат, поскольку лампы стоят недорого по сравнению с балластом.

Провод заземления отсутствует

Люминесцентная лампа  подключена через провод, прикрепленный к электрической цепи, к металлическому каркасу светильника.Он должен быть установлен в пределах 1/2 дюйма от ламп. Когда эти провода отсутствуют или подключены неправильно, люминесцентная лампа не загорится или будет гореть тускло, и в конце концов, в крайних случаях, люминесцентная лампа перегорит.

Лампы с одним цоколем

Эта проблема возникает, когда один из контактов люминесцентной лампы отсутствует в гнезде или плохо подключен к гнезду. Это легко исправить и не требует вызова специалиста. Вам просто нужно вынуть лампу из розетки и установить ее на место. Будьте осторожны при его установке. Вы должны убедиться, что штыри совмещены с патроном лампы правильно. После этого слегка поверните люминесцентную лампу , чтобы штифты встали на свои места. При необходимости, слегка нажимая на штыри лампы, вы можете сразу поставить их на место.

Низкие температуры влияют на люминесцентную лампу

Если вы используете магнитные балласты старого типа, то они, естественно, будут медленно запускаться при низких температурах.Поэтому некоторые холодные люминесцентные лампы также мерцают. Они будут мерцать, пока через некоторое время не нагреются. Поэтому лучше всего заменить свой светильник электронным балластом и установить новые лампы.

После длительного использования люминесцентной лампы , например, ламповая лампа начинает мигать и гаснуть, а в один прекрасный день полностью перестанет работать. Здесь нужна простая замена. Однако иногда проблема может заключаться в плохом соединении штифтов с трубодержателями.Когда вы увидите, что штифты согнуты, используйте плоскогубцы, чтобы исправить их. Черные полосы на концах люминесцентных ламп указывают на то, что их срок службы закончился. Когда вы увидите, что только один конец темный, поверните люминесцентную лампу из стороны в сторону. Если это новая люминесцентная лампа и эти хитрости не работают, возможно, потребуется замена стартера.

Соблюдайте меры предосторожности при выполнении всех электромонтажных работ

Выполняя все эти ремонты флуоресцентной лампы , если вы почувствуете запах электрического горения, немедленно выключите питание.

кредитное изображение http://raynorelectricnj.com

В большинстве таких случаев стартер либо неправильно установлен, либо стартер не того типа. В этом случае нужно вызвать электрика.

Заключение

Как вы видели, ремонт люминесцентной лампы  не представляет большого труда. Сначала вы определяете местонахождение цепи прибора и выключите ее должным образом. Если вы работаете над заменой, убедитесь, что детали светильника совместимы с вашим типом ламп.Предварительные знания о проблемах люминесцентных ламп и способах их устранения определенно помогут вам в определенный момент вашей жизни, когда вы не сможете вовремя обратиться к профессионалу.

Рекомендации по загрузке…

Компактная люминесцентная лампа

Компактная люминесцентная лампа (КЛЛ)

Меню

Введение

Компактные люминесцентные лампы имеют некоторые преимущества по сравнению с классическими лампочками. Это меньшее энергопотребление (до 80%) и гораздо больший срок службы (от 5 до 15 раз).Недостатки – более длительный запуск в основном у более дорогих типов, невозможность использования темнее и цена.

Люминесцентные лампы обычно доступны в следующих цветовых температурах:

• Теплый белый (2700K)
• Холодный белый (4000K)
• Дневной свет (6000K)

Чаще всего мы встречаем «теплый белый», который близок к классической лампочке и который больше всего нравится людям. В компактной люминесцентной лампе используется вакуумная трубка, аналогичная классической ленточной лампе, и принцип преобразования энергии в свет тот же.Трубка имеет на обоих концах два электрода, покрытых барием. Катод имеет высокую температуру около 900 градусов Цельсия и генерирует много электронов, которые ускоряются напряжение между электродами и ударами атомов аргона и ртути. Возникают низкотемпературные плазмы. Переполняющая энергия ртути излучается в форме ультрафиолетового света. Внутренняя сторона трубы облицован люминофором, преобразующим УФ-свет в видимый свет. Трубка питается переменным током, поэтому функция электродов (катод и анод) все еще меняется.Потому что там используется импульсный преобразователь, работающий на десятках килогерц, что лампа CFL не «мигает» по сравнению с классической лампой с полосовой трубкой. Преобразователь, присутствующий в завинчивающейся крышке, заменяет классический балласт. со стартером.

Электротехнические конструкции

Принцип работы объясняем на примере лампы LUXAR 11W. Схема содержит секцию питания, в состав которой входит помехоподавитель L2, предохранитель F1, мостовой выпрямитель из диодов 1N4007 и фильтрующий конденсатор С4. Стартовая секция включает D1, C2, R6 и диак.D2, D3, R1, R3 имеют функцию защиты. Другие части имеют нормальную работу.

Запуск лампы

R6, C2 и DIAC подают первый импульс на базу транзистора Q2 и вызывают его открытие. После пуска этот участок блокируется диодом D1. После каждого открытие Q2 разряжается C2. Невозможно собрать достаточно энергии для повторного открытия диака. Далее идут транзисторы, возбуждаемые очень маленьким трансформатором TR1. Он состоит из ферритового кольца с тремя обмотками (от 5 до 10 витков).Теперь нити накала питаются от конденсатора С3 от повышения напряжения от резонансный контур из L1, TR1, C3 и C6. Загорается трубка – это резонансная частота, определяемая емкостью С3, потому что у него гораздо меньшая мощность, чем у С6. В этот момент напряжение на C3 превышает 600В по отношению к используемой лампе. Во время пуска пиковый ток коллектора примерно в 3-5 раз больше, чем во время нормальной работы. При повреждении трубки существует опасность разрушения транзистора.

Нормальная работа

При ионизации газа в трубе С3 будет практически закорочен и благодаря до этой частоты снижается и чейнджер теперь управляется только C6 и чейнджером генерирует гораздо более низкое напряжение, но достаточное, чтобы держать свет включенным.В нормальной ситуации, когда транзистор открывается, этот ток на TR1 увеличивается. пока его ядро ​​не насытится, а затем его обратная связь с базой исчезнет и транзистор закрывается. Теперь открывается второй транзистор, который возбуждается обратно подключается обмотка TR1 и весь процесс повторяется.

Отказы

Распространенной неисправностью является пробитый конденсатор С3. можно в основном на дешевых лампах, где используются более дешевые компоненты для более низкого напряжения. Точить трубу не загорается вовремя, есть риск выхода из строя транзисторов Q1 и Q2 и далее резисторы R1, R2, R3 и R5. Когда лампа загорается, чейнджер сильно перегружен а транзисторы обычно не выдерживают более длительных температурных перегрузок. Когда труба изнашивается, обычно выходит из строя и электроника. Когда трубка старая, может перегореть одна из нитей накала и лампа не загорится. больше не горит. Электроника обычно выживает. Иногда может быть разрыв трубы из-за внутреннего напряжения и разницы температур. Чаще всего лампа выходит из строя при включении питания.

Ремонт электроники

Под ремонтом электроники обычно подразумевается замена конденсатора С3, если он пробит.При сгорании предохранителя, вероятно, будут повреждены транзисторы Q1, Q2 и резисторы R1, R2, R3, R5. Предохранитель можно заменить резистором 0R5. Неудачи можно множить. Например, при закороченном конденсаторе может будут термически перегружены транзисторы и будут разрушены. Лучшими транзисторами для замены оригинальных являются MJE13003, но это не так. легко найти их. Я заменил их на BD129, но их сейчас нет в наличии. Существуют и другие варианты, такие как 2SC2611, 2SC2482, BD128, BD127, но я не уверен, что они будут долговечными.Оригинальные транзисторы на нашем рынке отсутствуют. Если не имеет значения размер корпуса ТО220 можно использовать транзисторы MJE13007.

Машиностроение

Лампа обычно состоит из двух частей. Одна пластиковая крышка с отверстиями для труб и купюр. Трубка агглютинируется с ним. Вторая, более крупная деталь имеет прорези для купюр с внутренней стороны. Внутри находится печатная плата с компонентами и проводами от трубки. С верхней стороны печатной платы идут провода к верху лампы, где припаяны или проштампован к контакту.Обе пластиковые детали прищелкиваются к себе и местами приклеиваются. Обычно вы можете осторожно использовать маленькую отвертку, чтобы последовательно скруглить в зазор между обеими пластиковыми деталями для выпуска клея. Затем вы должны использовать больше, чтобы открыть лампу. Для закрытия лампы можно только защелкнуть обе пластмасски на себя. Посмотрите на фото открытой лампы.

Просмотр

В большинстве этих компактных люминесцентных ламп используется одинаковая или очень похожая проводка. более дорогие лампы используют немного сложную проводку с предварительным подогревом электродов и благодаря этому они имеют более длительный срок службы.Ремонт этих ламп не окупается, т.к. цена более дешевых типов выше. сейчас очень низка, а цена человеческого труда гораздо выше. Схемы подключения возникают при ремонте ламп и являются только для учебы или ремонта. Информация взята из поиска ламп и из источников в разделе ссылок.

Ссылки

Схемы и фото

Биглуз 20W

Компактная люминесцентная лампа Биглуз 20Вт использует классическую схему подключения с небольшими изменениями. Значения деталей изменены для большей мощности.

Фото открытой лампы Биглуз 20Вт.

Изотроник 11 Вт

В лампе Isotronic 11W используется немного измененная проводка, в которой отсутствует пуск. схема с диак. Лампа заводится, вероятно, благодаря конденсатору С1.

Люкстек 8 Вт

В светильнике Luxtek 8W используется классическая проводка с небольшими изменениями. Интересен только термистор, который, вероятно, и зажигает свет, и нить накала. подогрев.

Фото платы с электроникой и верхней стороны крышки.

Maway 11W

Лампа Maway 11W использует другую проводку, как и лампа Isotronic.

Максилюкс 15 Вт

В светильнике Maxilux 15W используется классическая разводка.

Поларис 11W

Лампа Polaris 11W имеет небольшую резьбу и меняет некоторые номиналы компонентов. Проводка классическая.

BrownieX 20 Вт

Лампа BrownieX 20W имеет упрощенную схему подключения, как и лампа Isotronic.

PHILIPS ЭКОТОН 11 Вт

В светильнике PHILIPS ECOTONE 11W снова используется упрощенная схема подключения, как в светильнике Isotronic. Эта лампа по сравнению с другими имеет правильно подобранные компоненты, что электроника наверное можно жить дольше. Проводка менее обманута, чем другие. Есть катушка L2. для блокировки ВЧ помех и конденсатор С1 на напряжение 1200В, который очень сильно напрягался. Tube превосходит безымянные типы. Цвет света “теплый белый” несет свет классической лампочки и не имеет розовый тон, как и другие. Трубка немного длиннее и имеет больше света по сравнению к другим типам 11 Вт. Все эти лампы, которые у меня есть из нескольких серий, имеют идентичный цветовой тон и яркость.По сравнению с лампами MAWAY, где каждый предмет имеет свой цветовой оттенок, некоторые сломали электронику, у некоторых труба с потерянным вакуумом и т.д… Видно, что лампы от маркированных производителей имеют гарантированный параметров и лучшего качества, чем no-name.

Фотография открытой лампы Philips.

ИКЕА 7W

Светильник ИКЕА 7Вт имеет классическую разводку как у Луксар 11Вт. Значения компонентов изменены на более низкую мощность. Детали достаточно рассчитаны по напряжению.Провалом был перегоревший один из проводов. Лампа работала непрерывно в течение одного года, что составляет более 8500 часов. Срок службы соответствует заявленным на этикетке.

Фотография открытой лампы ИКЕА 7Вт

OSRAM DULUX EL 11W

Лампа OSRAM DULUX EL 11W снова имеет классическую проводку с небольшими изменениями. Она имеет небольшую резьбу и полностью функциональна.

OSRAM DULUX EL 21W

Светильник OSRAM DULUX EL 21W имеет классическую схему подключения.В отличие от предыдущего Лампа OSRAM не имеет термистора для медленного пуска. Она перегорела один нить.

ЕВРОЛИТ 23W

Светильник EUROLITE 23W имеет классическую схему подключения. За схемы спасибо Mard.

SINECAN 5 2x 26-30 Вт

Электронный балласт SINECAN 5 для двух люминесцентных ламп имеет одинаковую схему. как и большинство компактных люминесцентных ламп. Небольшая разница в питании трубки перед диодом Д6 и разводка пусковых конденсаторов С10 и С11 около трубок.Я не совсем понимаю, почему это подключено таким образом. Балласт не имеет предохранитель, но только тонкий провод. Балласты были сломаны из-за перегоревшего электролита. конденсаторы. Разбивает транзисторы и резисторы R3, R4, R5 и R6.

Фотография открытого балласта.

НЕМЕДЛЕННО 25 Вт

Эта лампочка интересна только мощностью 25 Вт. Схема классическая.

PHILIPS GENIE 11W

Лампы Philips Genie я использую уже много лет.Я доволен ими. Их преимуществом является очень компактный размер трубы, что позволяет устанавливать внутри к лампе с небольшим пространством для лампы. Загорается сразу после включения. Я не видел никакого отрицательного влияния на их жизнь.

Разобранная лампочка.

PHILIPS GENIE 14W

Эта лампа имеет почти идентичную схему с их вариантом на 11 Вт. Он имеет два дополнительная защита диодами D6 и D7. Значения нескольких компонентов немного измененный.Транзисторы более мощные типа 13003.

ПРА Landlite EBCF-127-120V-LPF 27W

Нуно Сусена Алмейда успешно починил электронный балласт и прислал мне свой схемы, которые я вам сейчас покажу. Схема очень похожа на многие другие балласты ламп. Для меня интересным является использование удвоителя напряжения, потому что лампа рассчитан на 120В, а электроника рассчитана на 230В. Вот оригинальная статья авторов: http://slug.blog.aeminium.org/2012/03/01/electronic-ballast-repair/

OSRAM DULUX STAR MINI TWIST 11 Вт

Следующая лампа с классическим дизайном.Интересна только его миниатюрная конструкция. У него сломана одна тепловая нить.

Разобранная лампа OSRAM.

Список проблем с люминесцентными лампами и контрольный список для ремонта

Как идентифицировать и отремонтировать люминесцентный светильник: контрольный список для поиска и устранения неисправностей при ремонте люминесцентного светильника

Как определить и устранить проблемы с люминесцентными светильниками
Электрика Вопрос: У меня на кухне есть люминесцентное освещение, и у меня возникли проблемы с включением света, когда на улице влажно.

Этот люминесцентный светильник очень раздражает!

• Лампы в порядке, на самом деле, я почти уверен, что они совершенно новые.
• Есть ли у вас какие-либо предложения о том, что это может быть и как я могу это исправить?
• Все, что вы мне расскажете, очень поможет!

Жду вашего ответа. Хорошей ночи!

Дополнительные комментарии: Тонны информации доступны для разных вещей.
История: Николь из Лехайтона, Пенсильвания.

Ответ Дэйва:
Николь, спасибо за вопрос по электропроводке.

Поиск и устранение неисправностей Контрольный список для ремонта Люминесцентный светильник

1. Штыри и гнезда ламп
   Убедитесь, что оба штырька ламп полностью вставлены в гнезда, а лампы повернуты таким образом, чтобы штырьки соединились с контактами гнезда. В основании каждого конца лампы есть метки, отстоящие друг от друга на 180 градусов, которые представляют собой индикаторы, один из которых будет указывать вниз, когда лампа повернута в правильное положение для соединения с контактами в гнездах.
2. Кольцо вокруг основания лампы
   Убедитесь, что обе лампы находятся в хорошем состоянии и не имеют темных колец на одном конце. Одна неисправная лампа может помешать запуску другой лампы.
3. Поврежденные патроны
   Проверьте патроны ламп. Патроны ламп могут быть повреждены, когда лампа принудительно устанавливается на место. Если патрон лампы треснул или сломался, его необходимо заменить.
4. Провод заземления
   Корпус люминесцентного светильника должен быть заземлен.Если заземляющий провод не прикреплен к корпусу светильника, это может привести к тому, что лампы будут светиться очень тускло.
5. ПРА для люминесцентных ламп
   Никогда не допускайте перегорания люминесцентных ламп в патроне. Это верный способ повредить внутренний балласт, для чего потребуются новый балласт и лампы, а балласт светильника — самая дорогая деталь, которая может стоить около 20 долларов США.
6. Стартер лампы
   Для некоторых старых люминесцентных светильников требуются стартеры, которые могут выйти из строя.Стартер имеет вид небольшой круглой серебряной банки, которая обычно находится на одном конце приспособления. Стартеры могут сгореть и потребовать замены. Для их снятия или установки требуется небольшой поворот.
7. Выключатель освещения
   Время от времени настенный выключатель может перестать работать и его необходимо заменить. Обязательно замените настенный выключатель на то же напряжение и силу тока, что и на оригинальном выключателе.

Подробнее о проводке Светильники

Статьи по домашнему освещению
Статьи по домашнему освещению Статьи, посвященные встраиваемому освещению, освещению под шкафами, терминологии освещения и т. д.

Кухонная электропроводка

Требования к электропроводке кухни
На этой схеме электропроводки и рисунках поясняются основные требования к электропроводке кухни, предъявляемые к электропроводке, необходимые для большинства новых или реконструируемых проектов.

Вам также может быть полезно следующее:

Руководство Дэйва по домашней электропроводке: » Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Правильно подключите с помощью моей иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней электропроводки. Идеально подходит для домовладельцев, студентов, Разнорабочий включает в себя: Проводки GFCI Комплекты Проводки GFCI Комплект электропроводки Электрические цепи 120 Вольт и 240 Вольт выпускных цепей Электропроводка Выключатели освещения Электропроводка 3-проводной и 4-проводной электрической плиты Проводка 3-проводной и 4-проводной сушилки Шнур и розетка сушилки Как устранять неисправности и ремонтировать электропроводку Модернизация электропроводки Коды NEC для домашней электропроводки . …и многое другое.

Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.

Быстрый ответ: Как отремонтировать лампу

Почему моя трубка не работает?

Люминесцентная лампа не включается Отсутствует электропитание из-за срабатывания выключателя или перегоревшего предохранителя.Мертвый или умирающий балласт. Мертвый стартер. Мертвая лампочка.

Из каких частей состоит ламповая лампа?

Материалы, использованные для изготовления ламп, приведены ниже. Катушки накаливания в качестве электродов. Стеклянная колба с люминесцентным покрытием. Капля ртути. Инертные газы (аргон) Электродный экран. Торцевая крышка. Стеклянный стержень.

Как работает дроссель в ламповом фонаре?

Дроссель – индуктор; следовательно, он действует как чистый индуктор. Катушка индуктивности обладает свойствами создания высокого напряжения при установлении.Этого высокого напряжения достаточно, чтобы запустить стартер ламповых ламп.

Как проверить лампу?

Проверьте электроды с помощью мультиметра. Если электроды повреждены, через лампу не будет проходить ток. Поместите щупы на оба штыря трубки, чтобы получить точные показания. Если на мультиметре нет показаний, лампочки следует заменить.

Как узнать, что люминесцентная лампа перегорела?

Если он загорится, вы исключили сбой питания в вашем районе.Поверните люминесцентную лампу по часовой стрелке, чтобы убедиться, что она плотно сидит в патроне. Если он не поворачивается, вы исключили незакрепленную лампочку.

Почему мои люминесцентные лампы не работают?

Перегоревший люминесцентный светильник может быть вызван недостатком электроэнергии (сработал автоматический выключатель или перегорел предохранитель), неисправным или умирающим балластом, неисправным стартером или перегоревшей лампочкой(ами). дефектные стартеры, дефектные лампы или дефектный балласт. ВАЖНО: мерцание люминесцентных ламп может привести к перегреву балласта и преждевременному выходу из строя!

Почему мигает лампа трубки?

Когда флуоресцентная лампа мерцает, причиной обычно является неисправный стартер или балласт, но не всегда. Иногда лампочка просто износилась, а иногда, как советует John Nugent & Sons, слишком низкая температура окружающей среды.

Как работает ламповый свет?

Люминесцентные лампы работают за счет ионизации паров ртути в стеклянной трубке. Это заставляет электроны в газе излучать фотоны на УФ-частотах. Ультрафиолетовый свет преобразуется в стандартный видимый свет с помощью люминофорного покрытия внутри трубки.

Что такое ламповый стартер?

Стартеры люминесцентных ламп или стартеры накаливания используются для облегчения зажигания люминесцентных трубок и ламп на начальном этапе их работы. Проще говоря, люминесцентные стартеры представляют собой таймер. Переключатель открывается и закрывается до тех пор, пока люминесцентная лампа не «ударит» и не загорится.

Можно ли запустить лампу без стартера?

При включении люминесцентной лампы стартер представляет собой замкнутый выключатель. Нити на концах трубки нагреваются электричеством и создают внутри трубки облако электронов.Без стартера постоянный поток электронов никогда не создается между двумя нитями накала, и лампа мерцает.

В чем разница между дросселем и трансформатором?

Разница в основном в использовании. Дроссель использует индуктивность в качестве основной характеристики, влияющей на сигнал. В трансформаторе индуктивность является вторичной и предназначена только для установления тока намагничивания, а основной целью трансформатора является преобразование одного уровня сигнала (или импеданса) в другой.

Почему в ламповых лампах используется индуктор?

Дроссельная катушка используется для создания высокого напряжения на трубке. Катушка индуктивности используется потому, что, в отличие от резистора, дроссельная катушка не рассеивает энергию в виде тепла при прохождении через нее тока. Дроссельная катушка имеет индуктивное сопротивление, которое не вызывает рассеяния энергии.

Может ли ламповый фонарь работать без дросселя?

Можно ли завести ламповый фонарь без дросселя и стартера? – Квора. Да, пока газ ионизируется и вы можете контролировать напряжение. Дроссель и стартер — это всего лишь «инструменты» для достижения ионизации. Если у вас есть другие инструменты для достижения того же результата, значит, вы все делаете правильно.

Почему мой флуоресцентный свет тусклый?

Тусклый свет или низкий световой поток почти всегда являются причиной одной из двух причин: старая люминесцентная лампа или стареющий, плохой балласт.

Из-за чего быстро перегорают люминесцентные лампы?

Обычно ненадежные соединения, как в патроне, так и в проводных соединениях, могут быстро сжечь лампочку, а также стать причиной мерцания.Эти неплотные соединения увеличивают электрическое сопротивление и тепло, проходящее через нить накаливания лампы, что может сократить срок ее службы.

Как узнать, неисправен ли балласт?

2. Ищите признаки неисправности балласта. Жужжание. Если вы слышите странный звук, исходящий от ваших лампочек или светильника, например, жужжание или гудение, это часто является признаком того, что ваш балласт выходит из строя. Затемнение или мерцание. Нет света вообще. Изменение цветов. Вздутый корпус. Следы ожогов.Повреждение водой. Утечка масла.

Как проверить ламповый стартер?

Как проверить стартеры люминесцентных ламп Выключите питание. Стартеры соответствуют мощности люминесцентных ламп, которые они используют. Снимите старый стартер, вдавив его и повернув против часовой стрелки. Установите новый стартер в гнездо, нажав внутрь и повернув его по часовой стрелке.

Почему люминесцентные лампы чернеют на концах?

Часто неисправная люминесцентная лампа начинает темнеть или даже выглядеть черной с одного или обоих концов.В итоге лампочка просто не горит. Замени это. Найти подходящую лампочку легко, если у вас есть старая, поскольку это позволяет легко подобрать оригинал по типу, размеру и мощности.

Как долго служит люминесцентная лампа?

Типовой срок службы люминесцентной лампы составляет около 20 000 часов, но он может сократиться вследствие частых переключений (включение и выключение). Срок службы продлевается, если лампы остаются включенными непрерывно в течение длительного периода времени.

Где находится балласт люминесцентной лампы?

Найдите крышку проводки, обычно в центре прибора.По обеим сторонам крышки будут выступы, которые входят в прорези в приспособлении. Сожмите боковые стороны крышки внутрь, чтобы язычки вышли из пазов, и потяните крышку вниз. Это обнажит балласт и его проводку.

Почему перестают работать светильники?

Если фонарь не работает с новой лампой, проверьте, не сработал ли или не перегорел ли автоматический выключатель или предохранитель, управляющий светильником. Это часто случается, когда лампочка перегорает в момент включения.Если неисправен предохранитель прерывателя или если лампочка работает, но мерцает или потрескивает, попробуйте почистить гнездо светильника.

Услуги по техническому обслуживанию коммерческого освещения — Замена ламп и балласта

Замена ламп и балласта — Услуги по техническому обслуживанию коммерческого освещения

Большинство установленных в настоящее время коммерческих осветительных приборов подразделяются на три категории: газоразрядные, люминесцентные и светодиодные. Помещения, которые по-прежнему преимущественно освещаются газоразрядными или люминесцентными светильниками, требуют большего объема обслуживания, чем помещения, освещаемые светодиодами.Наиболее часто заменяемые компоненты освещения:

​ Лампы:

Люминесцентные лампы T12 HO, люминесцентные лампы T8 и люминесцентные лампы T5 HO регулярно перегорают и требуют замены. Люминесцентное освещение чаще всего устанавливается для внутренних помещений или крытых помещений, которые не подвергаются воздействию погодных условий. Настенные светильники и столбовые светильники чаще всего устанавливаются на открытом воздухе, например, сбоку от зданий, на улицах или на парковках. В настенных панелях и световых столбах обычно используются металлогалогенные лампы HID.Они перегорают и требуют замены, как и люминесцентные лампы или лампы накаливания.

Балласты:

Люминесцентные и газоразрядные лампы работают при напряжении, отличном от того, которое поставляет энергетическая компания. Балласт, который является типом трансформатора, используется для повышения или понижения напряжения до уровня, который может использоваться для определенного типа лампы. Если все лампочки заменены в люминесцентном светильнике, а лампочки по-прежнему не горят, причиной обычно является балласт.

Фотоэлементы:

Фотоэлемент — это устройство, воспринимающее свет. В зависимости от уровня освещенности фотоэлемент включает или выключает питание управляемых им источников света. Как правило, ночью к светильникам подается питание, «включая» их, а днем ​​отключается от светильников, «выключая» их для экономии энергии. Иногда фотоэлемент может дать сбой, в результате чего свет остается включенным днем ​​и ночью, расходуя энергию, или выключается днем ​​и ночью, создавая угрозу безопасности.

Root Electric держит под рукой запас лестниц и строительных лесов для безопасного завершения ремонта освещения. Мы также можем использовать ваш ножничный подъемник, если он доступен. Компания Root Electric занимается обслуживанием коммерческого освещения с 1986 года.
