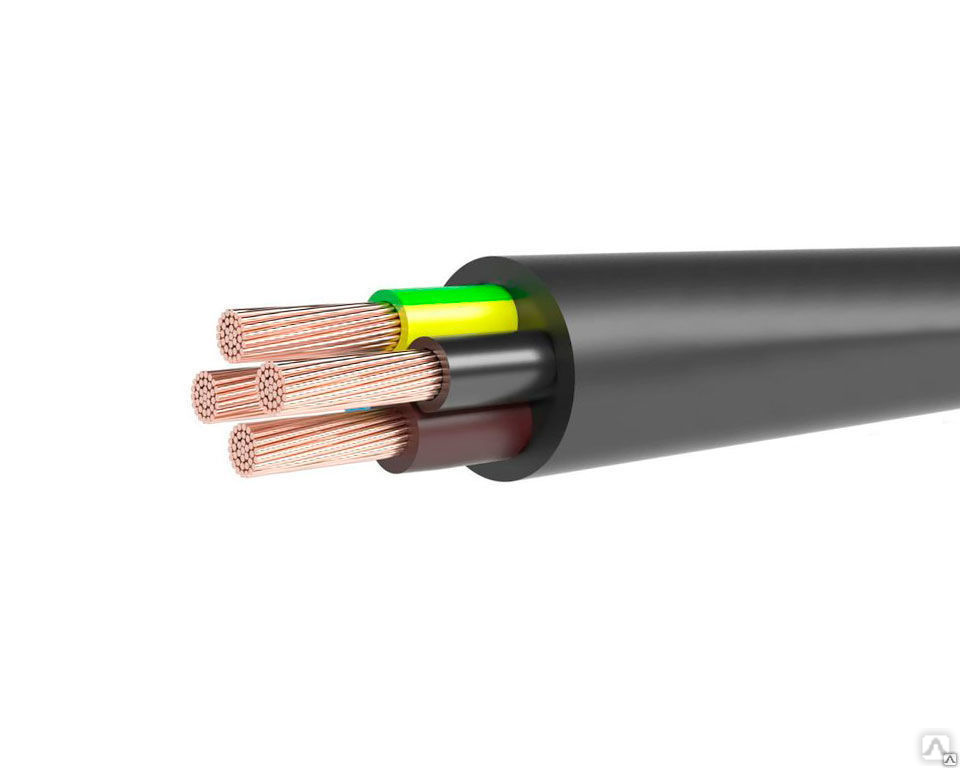

Области применения кабеля КВВГ

Самая главная информация о кабелях заключается в их маркировках. Что можно сказать о кабеле с маркировкой: КВВГ – это кабель контрольный, который изготовлен из меди, не имеет защитного покрытия, а изоляция и оболочка изготовлены из ПВХ пластиката. Эта информация следует из маркировки данного вида кабеля: К – значит кабель является контрольным. В – изоляцию изготавливали из пластиката – ПВХ. В – оболочки – пластикат ПВХ. Г – голый, то есть отсутствие защитного покрова. Умея расшифровывать маркировку на продукте, можно много узнать о нем. Кабель КВВГ находится в составе кабелей, с токопроводящими жилами из меди или алюминия, имеющих пластиковые оболочки и изоляцию, с защитными слоями и без таковых. Эта группа соответствует требованиям ГОСТа 1508-78. Устроен кабель КВВГ довольно несложно. Вокруг медных жил, составляющих его токопроводящую основу, идет сначала пластикат изолирующий, а затем пластикат оболочки. Токопроводящей жилой выступает тонкая проволока. Пластикат ПВХ обладает изолирующими свойствами. Сами сердечники скручиваются из нескольких жил, которые покрыты изоляцией. Пластикат ПВХ обладает термостойкостью и светостойкостью. Число жил в кабеле КВВГ бывает различным: 4 – 37. Весь кабель этой группы можно прокладывать на открытых местах, но должна обеспечиваться защита от солнечных лучей и любых возможных повреждений механического характера. Очень часто укладка производится в помещениях, каналах и тоннелях, при этом должны соблюдаться четко определенные требования. Первое, проводник не может подвергаться сильному растяжению. Второе, в точках вывода на поверхность, он должен обязательно обеспечиваться надежным защитным механизмом. Данный кабель имеет разрешение допускаться к укладыванию в пожароопасных и взрывоопасных помещениях класса В-1а, при гарантированной защите от любого вида повреждений. Если будут соблюдаться требования по укладке и эксплуатации, кабель рассчитан на службу в 25 лет – на поверхности, либо на 15 лет – в случае использования под землей. Оптимальной температурой прокладки считается – 15 градусов С. Допустимый диапазон использования кабеля: -50 : +50 градусов С. Допустимость радиуса изгиба кабеля КВВГ – 6D. Предназначается КВВГ для неподвижных соединений с различными аппаратами, разнообразными электрическими приборами, устройствами сигнализации, системами управлений и релейной защиты, а также с зажимами распределительных устройств. Значения переменных напряжений допускается до 660 В, с частотами до 100 Гц; также может использоваться постоянное напряжение, но не выше 1000 В. Несомненным достоинством данного вида является то, что он не горит. Это качество делает сферу его применения широчайшей и актуальной. Кабели этого вида используются довольно продуктивно в быту и в промышленности, в строительстве и в хозяйственных видах деятельности, в лесной и лесозаготовительной сфере, в перерабатывающих отраслях и так далее. Практически, любой вид деятельности человека делает востребованными и подземные, и наземные подключения кабельных проводников. А прекрасные качественные характеристики кабеля КВВГ обеспечивают его долгую и бесперебойную работу, что не может не сказаться на его востребованности. Особенно важным качеством КВВГ для использования в достаточно специализированных сферах, является его устойчивость к агрессивным средам. Благодаря этому, кабель можно эффективно применять и в химическом производстве, и в производствах связанных с повышенной влажностью, и в добывающей промышленности. Сферы человеческой деятельности с развитием прогресса постоянно расширяются, и соответственно растет и расширяется сфера применения кабеля КВВГ. Это налагает на производителей серьезную ответственность – данная продукция для эффективного и безопасного использования, должна полностью соответствовать ГОСТу. А вот соответствие ГОСТу должно подтверждаться госрегистрацией продукции, то есть должно быть свидетельство о государственной регистрации продукции. Ещё раз обращаем внимание на то, что сертификат госрегистрации продукции должен быть на каждый кабель. .

КВВГ кабель: назначение и применение

Проводка во многих «старых» квартирах и домах, предприятиях в большинстве случаев давно выработала свой ресурс. По этой причине ее необходимо срочно заменить. Кроме того, используемые провода часто не рассчитаны на высокую потребляемую мощность, которой обладает крупно-бытовая техника и прочее оборудование. Поэтому к выбору и покупке нового кабеля для проводки нужно подойти со знанием дела. То же самое касается приобретения подходящего провода для промышленных целей, но с некоторыми оговорками.

Назначение контрольного кабеля КВВГ

Кабель данной маркировки используется в тех случаях, когда необходимо подключить различные электроприборов, типа: реле или сигнализаций. К наиболее распространенному виду такого изделия можно отнести контрольный медный кабель.

Если возникла необходимость приобрести провод серии КВВГ и другую кабельную продукцию, то в широком ассортименте она представлена на странице http://elektrokable. ru/products/kabel-kvvg/.

Стоит отметить то, что контрольные кабели, имеющие медные жилы, используются намного чаще своих аналогов, изготовленных из алюминиевых сплавов. Все благодаря следующим преимуществам.

Во-первых, стоит отметить гибкость медного кабеля, что позволяет использовать практически любую конфигурацию кабельной трассы. Если говорить про алюминий, то здесь могут быть некоторые ограничения. К примеру, при сильном перегибе его жилы могут запросто переломиться.

Во-вторых, важным достоинством медного провода является то, что процесс окисления оказывает на него «медленное» влияние, в отличие от алюминиевого изделия.

К недостаткам использования медного контрольного кабеля стоит отнести его более высокую стоимость.

Где сегодня применяют КВВГ кабель?

Данная продукция обладает действительно широкой сферой применения. Эти провода можно использовать не только внутри помещений, но в грунте. Кроме того, изделие легко противостоит агрессивной среде и даже механическим воздействиям почвы. Однако такой вариант подразумевает использование особого кабеля, например, серии КВБбШв.

На правах рекламы

Контрольный кабель — назначение и применение

Контрольный кабель – это электрический многожильный кабель, который применяется в местах с затруднённым доступом. Основная задача этого вида вида кабельной продукции – не питать агрегаты, а передавать достоверные данные о структуре, размещении и режиме функционирования оборудования, т.е. контролировать их работу. Особенность контрольных кабелей – они обеспечивают недвижимое подключение распределительных электроустройств к электрическим агрегатам и аппаратным комплексам стационарного типа. Контрольный кабель предназначен для неподвижного присоединения к электрическим аппаратам, приборам, сборкам зажимов распределительных устройств с номинальным переменным напряжением до 0,66 кВ частотой до 100 Гц или постоянным напряжением до 1 кВ, а также для передачи низковольтных сигналов управления в цепях вторичной коммутации.

Контрольный кабель — назначение и применение

Контрольные кабели используются для осуществления контроля за состоянием объектов, управления оборудованием и устройств релейной защиты и автоматики, устройств сигнализации. Основными элементами являются: токопроводящая жила, изоляция по жиле и оболочка. Кроме этого дополнительно может использоваться экран, разделительный слой, броня, термический барьер. Изоляция контрольного кабеля может быть выполнена из поливинилхлоридного пластиката, поливинилхлоридной композиции пониженной пожароопасности. В настоящее время в качестве материала токопроводящих жил используется медь и алюминий. Жилы выполняются однопроволочными (монолитные). Большинство марок контрольного кабеля, купить который можно в специализированном магазине, оборудованы не поддерживающей горение изоляцией.

Также встречаются провода, «внутренность» которых заполнена гидрофобным веществом. В контрольном кабеле кввгэ сверху на обмотке размещается экран толщиной 0,06 или 0,15 мм, изготовленный из медной (или фольгированной) ленты.

Контрольный кабель для прокладки в земле оснащён бронёй из двух стальных полос и защитного внешнего покрова. В качестве дополнительной защиты может выступать шланг, изготовленный из поливинилхлоридного пластиката. В качестве экрана для контрольного бронированного экранированного кабеля используется медная фольга или медная лента. Возможны алюминиевые вариации. Буква «Э» в маркировке контрольного кабеля подтверждает наличие экранирования.

Типы кабелей для стационарного монтажа

В зависимости от используемого для токопроводящих жил материала, провода бывают: медными, алюмомедными и алюминиевыми.
По материалу оболочки проводниковую продукцию разделяют на: выполненную из резины, из негорючей резины и ПВХ пластиката.

По характеру защищённости от помех различают экранированные и неэкранированные кабели.
По форме кабели контрольные медные могут быть круглыми.

Исходя из условий, в которых возможна эксплуатация проводниковых изделий, выделяют кабели:

• для монтажа внутри сооружений, а также в каналах и туннелях (растягивание и скручивание не допускаются)
• для установки в туннелях и каналах, внутри сооружений (при исключении возможности механического влияния)
• кабель контрольный бронированный для прокладки в траншеях. Бронёй служат 2 оцинкованные ленты

Различают кабели и по сфере использования. Для телекоммуникационных систем и сигнализации используют следующие версии: КСПВ, КСПЭВГ, КСПВГ, КСВЭВ. Для видеонаблюдения оптимальный вариант – провода ККСП, ККСВГ, КВК, КВК-П, КВК-т, КВК-В.

Виды контрольного кабеля

Чтобы купить кабель контрольный, сперва нужно разбираться в многочисленных разновидностях последнего. Кабель контрольный кввг создан специально для использования в особо сложных условиях (98 % влажность). Основное ограничение при монтаже – механическое влияние на изделие. Кабель контрольный кввгнг – подвид модели кввг, основное преимущество которого – пожаробезопасность. Кабель кввгЭ – экранированный собрат кввг. Устанавливается внутри сооружений и в туннелях. кввгз – кабель контрольный с заполнением. КВБбШв – кабель контрольный экранированный для монтажа в пожароопасных районах, метрополитенах, на открытом воздухе, в земле. АКВБбШв – при отсутствии растягивания возможно использование провода в районах, подверженных влиянию блуждающих токов.

Кабели АКВВГз – провод, оснащенный жилой из алюминия, использующийся для электрического оборудования, нуждающегося в уплотнённых проводах при вводе. АКВВГ отличается от кввг алюминиевой жилой. Применяется для монтажа внутри зданий, а также в туннелях. Номинальное переменное напряжение – max 660 В, постоянное – max 1000 В.

Купить контрольный кабель можно в компании Энергорегион:

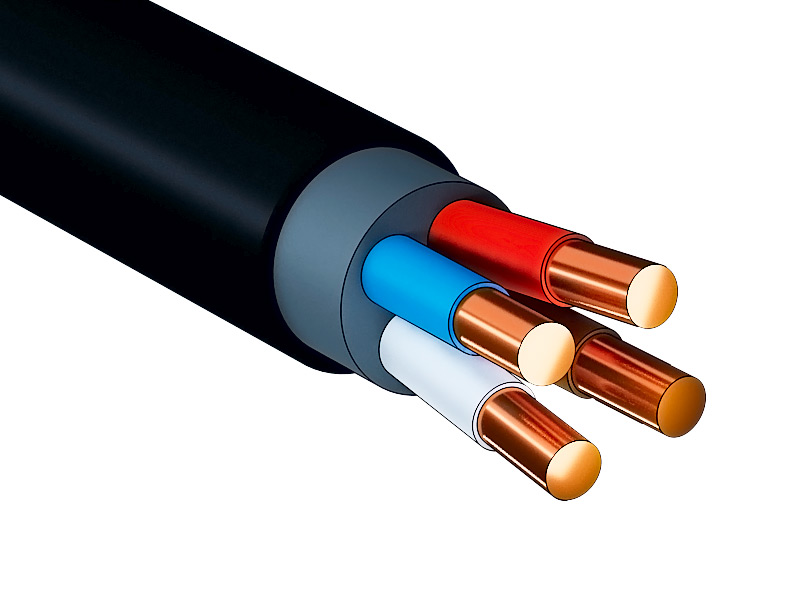

кввг, кввгнг, кввгнг а ls, кввгнг а lsltx, кввгнг а frls, кввгнг а frlsltx,  кввгэ, кввгэнг, кввгэнг хл,

кввгэнг а ls, кввгэнг а ls хл, кввгэнг а lsltx, кввгэнг а frls, кввгэнг а frlsltx

Контрольный кабель КВВГ: технические характеристики

Контрольные кабели КВВГ применяются, как правило, для передачи различных маломощных сигналов между разнообразными электротехническими устройствами. Какие это могут быть устройства? Рассмотрим конкретный пример.

 На высоковольтной подстанции есть множество измерительных приборов. Каким образом прибор получает информацию относительно текущего состояния того или иного элемента оборудования или сети? Для этой цели используется контрольный кабель. Он связывает несколько элементов оборудования подстанции. Например, амперметр связан контрольным кабелем непосредственно с трансформатором тока. В данном случае контрольный кабель осуществляет передачу маломощного сигнала от вторичной обмотки ТТ к измерительному прибору (амперметру). Аналогично производится передача различных сигналов и других параметров оборудования электроустановки.

Кабель КВВГ может прокладываться в кабельных каналах, туннелях, лотках или открыто. Изоляционное покрытие жил и оболочка кабеля КВВГ выполнена из поливинилхлорида. Буква «Г» означает голый. Отсутствие дополнительной защитной оболочки (брони) свидетельствует о том, что применение кабеля в условиях возможного механического воздействия на кабель не допустимо. Если планируется прокладка кабеля данного типа в местах, где есть возможность механического воздействия (например, переход кабеля из лотка в помещение), то кабель должен быть дополнительно защищен от возможных повреждений. Кабель типа КВВГ производится сечением от 0,75 до 10 мм². Количество жил в одном кабеле данного типа может быть в пределе от 4 до 61 шт. Буква «э» в маркировке кабеля свидетельствует о наличии экрана. Данный тип кабеля применяется, как правило, при необходимости прокладки большого количества кабелей в непосредственной близости друг к другу (пучками). Защитный экран значительно снижает межкабельную наводку. При прокладке кабелей в пучках стает вопрос о пожаробезопасности. В данном случае целесообразно применять контрольный кабель с маркировкой «нг» (например, КВВГнг-7×1,5). Кабель данного типа не распространяет горение.

Кабель контрольный (КВББШВ, КВВГЭнг, КВВГ, КВВГнг, КВББШВ-LS, КВВГЭнг-LS, КВВГ-LS, КВВГнг-LS)

Расшифровка кабеля марки КВВГ, КВВГнг, КВВГэнг

• К – кабель контрольный
• В – ПВХ изоляция
• В – ПВХ оболочка
• Г – отсутствие защитных покровов
• нг – оболочка из поливинилхлоридного пластиката пониженной горючести
• Э – экран

Область применения контрольных кабелей

Кабель контрольный используется с целью неподвижного соединения с электрическими аппаратами с переменным номинальным напряжением не более 660В при частоте, не превышающей 100 Гц и постоянном напряжении порядка 1000 В.

Классификация кабеля осуществляется исходя из маркировки изделий, в зависимости от этого определяются условия эксплуатации. Изделия, маркируемые индексом нг-LS, могут использоваться с целью передачи электрического сигнала в условиях стационарных установок при постоянном и переменном напряжении 1000 В.

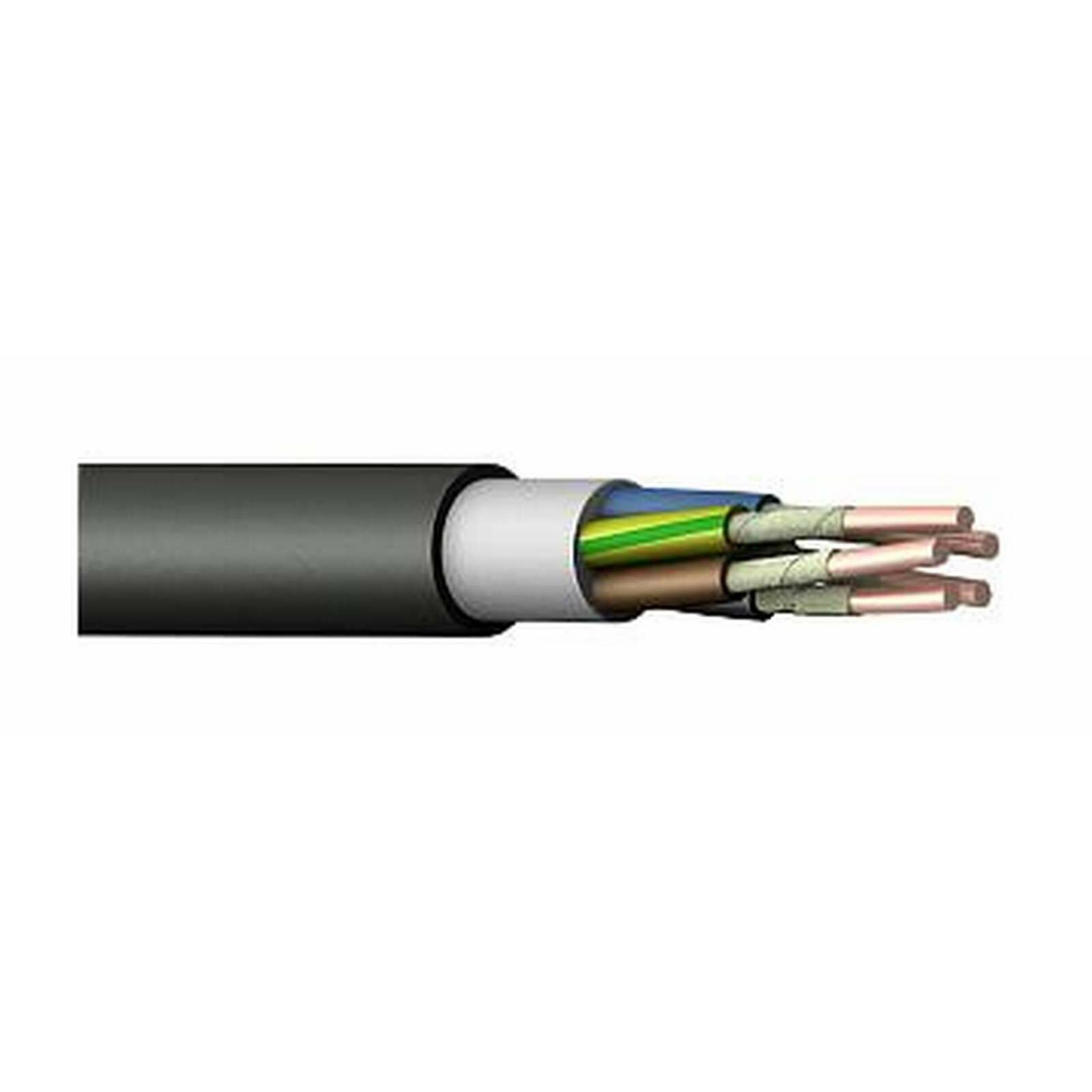

Кабель контрольный огнестойкий служит для применения на атомных станциях вне герметичной зоны. Он может прокладываться в помещениях и кабельных сооружениях, в том числе в условиях взрывоопасных зон, за исключением зоны В. Изделия, в составе которых не содержаться галогены могут прокладываться в помещениях жилого и производственного назначения.

Индексация контрольного кабеля:

• HF – отсутствие галогенов
• LS – пониженное выделение дыма и газа при возгорании
• FR – огнестойкость.

Огнестойкий контрольный кабель, в составе которого нет галогенов, может использоваться на атомных станциях системы АС второго класса, а также электрических цепях, способных сохранять работоспособность в случае пожара.

Контрольные кабели и их технические характеристики

Эти изделия бывают двух типов КВВГ и АКВВГ. Кабели КВВГ с медной токопроводящей жилой, изоляцией и оболочкой из пластмассы, могут оснащаться защитным слоем и используются с целью неподвижного соединения с электрическими приборами. Медные жилы обладают одинарной проволочной структурой, если есть изоляция, то у них предусмотрена скрученная конструкция. Допустимо наличие сердечника, в центральной части дополненного четырьмя изолирующими не скрученными жилами.

Контрольный кабель АКВВГ обладает алюминиевой одинарной проволочной токопроводящей жилой округлой формы. В данном случае изоляция изготавливается с применением поливинилхлоридного пластиката, изолированные жилы не скручиваются. В каждом из повивов присутствует счётная пара, в которой изолированные жилы различаются по окрасу от металлических жил. Материалом оболочки является поливинилхлоридный пластикат

 Технические характеристики:

• влажность воздуха при + 35°C и – 98%;
• гарантийный срок эксплуатации 3 года;
• максимальная рабочая температура жилы 70°С;
• монтаж при температуре, не ниже 0°C
• номинальное переменное напряжение 0,66 кВ с частотой 50 Гц;
• строительная длина, не менее 150 м. ;
• температура окружающей среды, верхний предел +50°C;
• температура окружающей среды, нижний предел -50°C

Разновидности контрольных кабелей и область их применения

КВВГ – кабель используется для прокладки в различных помещениях, разных каналах, тоннелях (при условии исключения возможности механического повреждения), в условиях агрессивной среды.

КВВГз – кабель используется в тех же случаях, что и (А)КВВГ, а также для электрических установок, в которых требуются уплотнение кабеля во время ввода.

КВВГнг – кабель используется в тех же случаях, что и (А)КВВГ, но для объектов с   повышенной пожарной безопасностью.

КВВГЭ –  кабель используется для прокладки в помещениях, различных каналах, тоннелях, но только при отсутствии механического воздействия в условиях агрессивной среды и влияния внешних электрических полей.

КВВБ – кабель используется для прокладки под землей (траншеи) в условиях агрессивной среды, а также в тех местах, которые подвержены воздействию блуждающих токов, при наличии незначительных растягивающих усилий.

КВВБГ – кабель используют для прокладки в помещениях, разнообразных каналах, тоннелях, но при условии, что будут отсутствовать значительные растягивающие усилия кабеля.

КВБбШв – кабель используют для прокладки в помещениях, в разных каналах, в тоннелях, под землей (траншеи), а также в условиях агрессивной среды, в местах, которые подвержены воздействию блуждающих токов, в том случае, когда кабель не подвержен значительным растягивающим усилиям.

В «СтройТрэйд» добросовестные поставщики, проверенные временем, поэтому заказывая качественную продукцию позвоните менеджерам нашей компании по тел. +7 (343) 236-63-25

                                                                                            +7 (343) 253-24-72

                                                                                            +7 (343) 200-73-13

Онлайн заявка

• Кабель контрольный КВВГ



• Кабель контрольный КВВГнг



• Кабель контрольный КВВГэнг



Число жил и  сечение, мм2	Номинальная толщина изоляции жил, мм	Номинальная толщина оболочки, мм	Номинальный наружный диаметр, мм	Расчетная масса кабеля, кг/км
				АКВВГЭнг-LS	КВВГЭнг-LS
4*1,0	0,6	1,2	9,5	–	132
5*1,0	0,6	1,5	10,1	–	152
7*1,0	0,6	1,5	10,8	–	184
10*1,0	0,6	1,5	13,0	–	246
14*1,0	0,6	1,5	13,9	–	307
19*1,0	0,6	1,5	15,2	–	385
27*1,0	0,6	1,5	17,7	–	514
37*1,0	0,6	1,7	20,0	–	681
4*1,5	0,6	1,5	10,1	–	159
5*1,5	0,6	1,5	10,8	–	184
7*1,5	0,6	1,5	11,6	–	228
10*1,5	0,6	1,5	14,0	–	307
14*1,5	0,6	1,5	15,0	–	389
19*1,5	0,6	1,5	16,5	–	494
27*1,5	0,6	1,7	19,7	–	685
37*1,5	0,6	1,7	21,8	–	887
4*2,5	0,6	1,5	11,0	146	206
5*2,5	0,6	1,5	11,8	167	242
7*2,5	0,6	1,5	12,7	200	305
10*2,5	0,6	1,5	15,5	267	418
14*2,5	0,6	1,5	16,7	328	538
19*2,5	0,6	1,5	18,8	425	710
27*2,5	0,6	1,7	22,0	560	966
37*2,5	0,6	1,9	24,8	733	1289
4*4	0,7	1,5	12,6	190	287
7*4	0,7	1,5	14,7	269	439
10*4	0,7	1,5	18,6	381	624
4*6	0,7	1,5	13,8	230	377
7*6	0,7	1,5	16,2	333	589
10*6	0,7	1,7	20,6	473	839
4*10	0,9	1,5	16,0	328	–
7*10	0,9	1,7	19,2	508	–
10*10	0,9	1,9	24,8	721	–

Число жил и сечение, мм	Диаметр кабеля, мм	Масса кабеля, кг/км
4х0,75	7,7	81
5х0,75	8,3	98
7х0,75	9,5	134
10х0,75	11,7	183
14х0,75	12,6	232
19х0,75	13,9	296
27х0,75	16,4	400
37х0,75	18,7	540
4х1	8,1	95
5х1	9,4	128
7х1	10,1	158
10х1	12,4	218
14х1	13,4	280
19х1	14,8	359
27х1	17,5	489
37х1	19,9	660
4х1,5	9,3	132
5х1,5	10,0	161
7х1,5	10,8	200
10х1,5	13,4	276
14х1,5	14,5	360
19х1,5	16,0	466
27х1,5	19,4	657
37х1,5	21,6	865
4х2,5	10,2	175
5х2,5	11,0	214
7х2,5	11,9	272
10х2,5	14,9	379
14х2,5	16,1	501
19х2,5	17,9	654
27х2,5	21,7	925
37х2,5	24,6	1251
4х4	11,8	251
5х4	12,8	310
7х4	13,9	398
10х4	17,6	559
14х4	19,5	765
19х4	21,6	1004
27х4	26,2	1417
37х4	29,3	1887
4х6	13,0	333
5х6	14,2	416
7х6	15,4	538
10х6	19,9	779
14х6	21,6	1045
19х6	24,5	1402
7х10	19,5	883

Число жил и  сечение, мм2	Номинальная толщина изоляции жил, мм	Номинальная толщина оболочки, мм	Номинальный наружный диаметр, мм	Расчетная масса кабеля, кг/км
				АКВВГЭнг-LS	КВВГЭнг-LS
4*1,0	0,6	1,2	9,5	–	132
5*1,0	0,6	1,5	10,1	–	152
7*1,0	0,6	1,5	10,8	–	184
10*1,0	0,6	1,5	13,0	–	246
14*1,0	0,6	1,5	13,9	–	307
19*1,0	0,6	1,5	15,2	–	385
27*1,0	0,6	1,5	17,7	–	514
37*1,0	0,6	1,7	20,0	–	681
4*1,5	0,6	1,5	10,1	–	159
5*1,5	0,6	1,5	10,8	–	184
7*1,5	0,6	1,5	11,6	–	228
10*1,5	0,6	1,5	14,0	–	307
14*1,5	0,6	1,5	15,0	–	389
19*1,5	0,6	1,5	16,5	–	494
27*1,5	0,6	1,7	19,7	–	685
37*1,5	0,6	1,7	21,8	–	887
4*2,5	0,6	1,5	11,0	146	206
5*2,5	0,6	1,5	11,8	167	242
7*2,5	0,6	1,5	12,7	200	305
10*2,5	0,6	1,5	15,5	267	418
14*2,5	0,6	1,5	16,7	328	538
19*2,5	0,6	1,5	18,8	425	710
27*2,5	0,6	1,7	22,0	560	966
37*2,5	0,6	1,9	24,8	733	1289
4*4	0,7	1,5	12,6	190	287
7*4	0,7	1,5	14,7	269	439
10*4	0,7	1,5	18,6	381	624
4*6	0,7	1,5	13,8	230	377
7*6	0,7	1,5	16,2	333	589
10*6	0,7	1,7	20,6	473	839
4*10	0,9	1,5	16,0	328	–
7*10	0,9	1,7	19,2	508	–
10*10	0,9	1,9	24,8	721	–

Конструкция и применение кабеля КВВГ

Особое место в кабельно-проводниковой продукции занимает использование контрольных кабелей. Их использование позволяет обеспечить сигналом датчики пунктов диспетчеров электрических сетей, управлять производственными процессами, обеспечить подводку электропитания к установкам, расположенных на территории заводов и цехов. Конструктивно, отличие силового и контрольного кабеля заключается в количестве жил, общее число которых в последнем может достигать 61 штук. Это связано с необходимостью передачи закодированных сигналов, то есть жилы контрольного кабеля содержат в себе разные единицы информации, которые передаются датчикам.

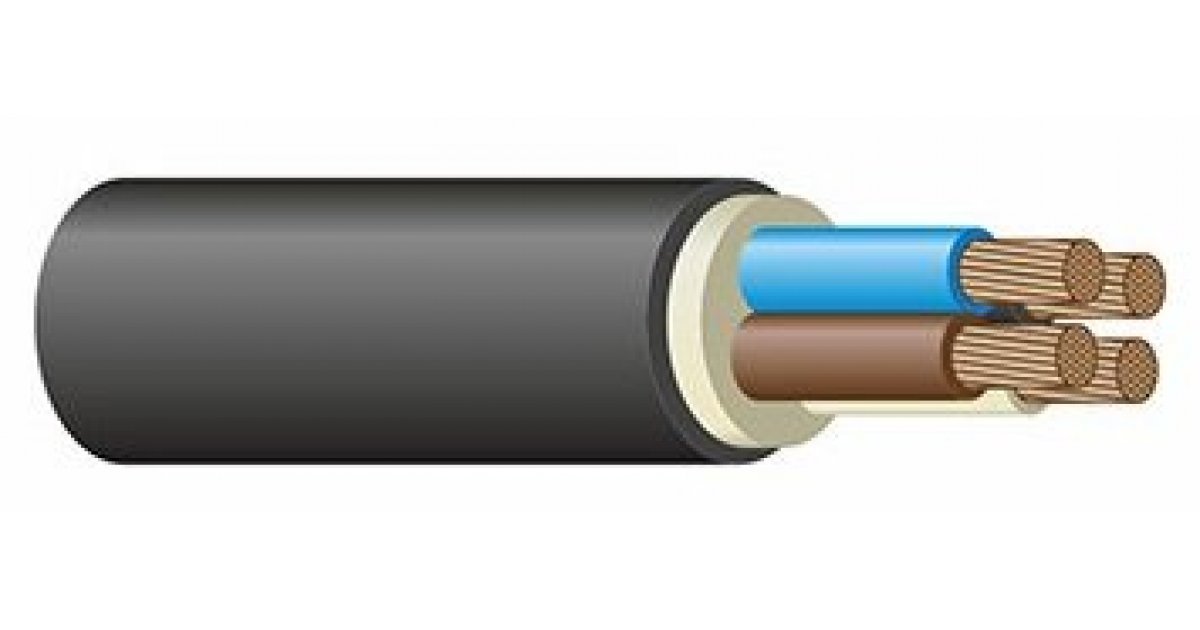

Конструкция КВВГ

Потенциал контрольного кабеля обширен. На практике электромонтёры применяют их в том числе для временного подключения электрических приборов малой мощности. Одним из наиболее распространенных видов является КВВГ:

• К — кабель контрольный с медными токопроводящими жилами, скрученных при наложении друг на друга и имеющих круглую форму, сечение может быть от 0.75-16 мм²;
• В — изоляция из поливинилхлорида, покрывает каждую жилу для продления эксплуатационного срока, за счёт защиты от воздействия коррозии, высоких температур и растрескивания;
• В — оболочка из поливинилхлорида, выполняет роль кожуха и стягивает, находящиеся внутри жилы;
• Г — не предусматривает наличия дополнительного защитного покрова.

Кабель контрольный КВВГнг дополнительно предполагает нераспространение горения в условии групповой прокладки.

Применение и условия размещения

КВВГ может применяться в установках переменного тока, предполагающих напряжение, не превышающее 0.66 кВ и частоту в 100 Гц. При подаче постоянного тока, может функционировать и при напряжении до 1 кВ. Использование разрешено внутри помещений, на открытом воздухе (при условии защиты от УФ-лучей и использовании несущих тросов), в кабель-каналах, а также затопляемых коллекторах. При обеспечении защиты от давления и растягивания допускается прокладка в траншеях.
Короткие линии (до 50 м) разрешено размещать в гофрированной трубе, а вот для связи на более больших расстояниях, необходимо использовать кабельные пеналы или ж/б лотки. Технические характеристики позволяют осуществлять прокладку КВВГ без предварительного прогрева в зимний период, если температура опускается не ниже -15°C и при условии радиуса изгиба до 6 диаметров кабеля. Безопасная работа же гарантирована в диапазоне от -50 до +70°C. При повышении свыше +75°C кабель выходит из строя.
КВВГ широко распространен для управления производственных станков с ЧПУ, передачи сигналов от ЛЭП к диспетчерским пунктам, для обеспечения электропитание маломощных токоприемников. Их основная задача заключается в оперативном включении/выключении производственных приборов, возможности управления ими, а также в качестве защиты от короткого замыкания.

Дата публикации: 03.03.2021

Похожие записи:

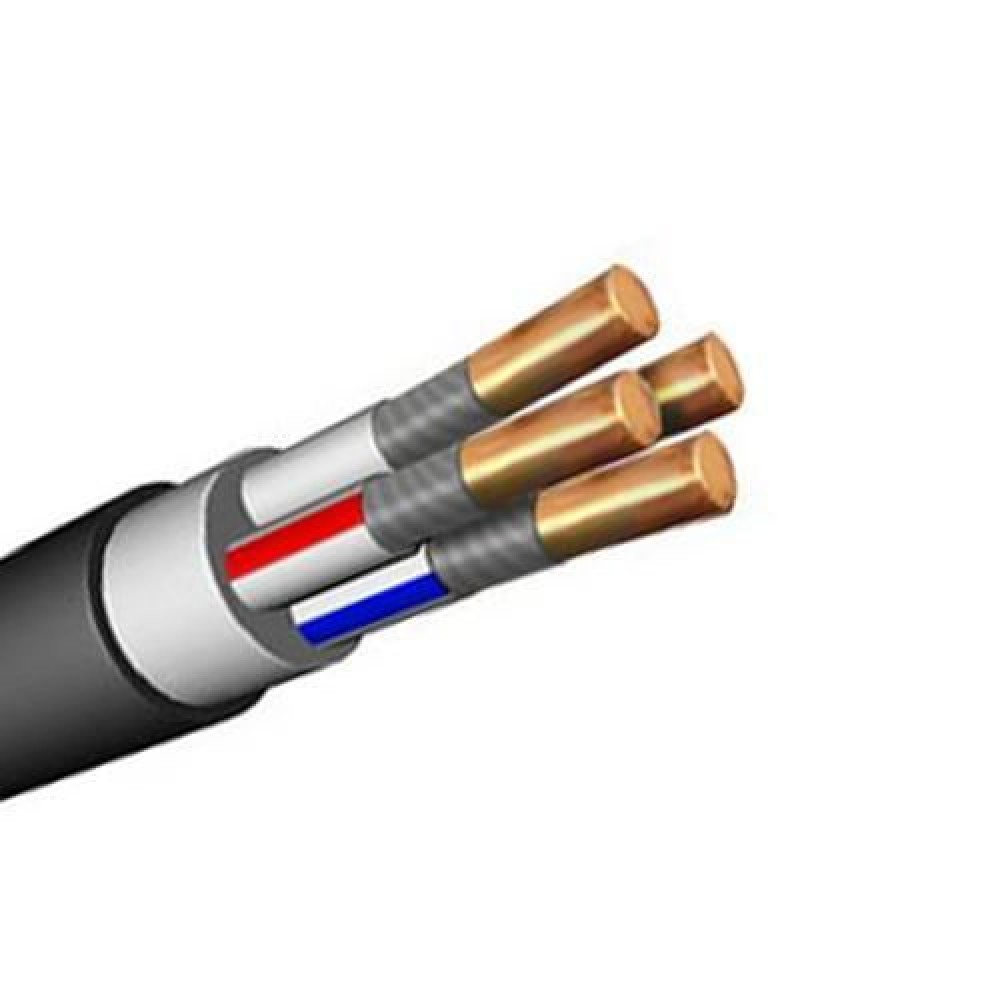

Кабель контрольный КВВГнг

Кабели КВВГнг – кабели с медными токопроводящими жилами с пластмассовой изоляцией в пластмассовой оболочке (пониженной горючести), с защитными покровами или без них, предназначенные для неподвижного присоединения к электрическим приборам, аппаратам и распределительным устройствам с номинальным переменным напряжением до 660 В частотой до 100 Гц или постоянным напряжением до 1000 В при температуре окружающей среды от -50°С до +50°С. Кабели марки КВВГнг применяются для обеспечения пожарной безопасности кабельных цепей при прокладке в пучках.

Медные токопроводящие жилы кабелей КВВГнг выполняются однопроволочными. Изолированные жилы должны быть скручены. Допускается изготовление сердечника, имеющего в центре до четырех изолированных жил без скрутки, при наличии последующих повивов.

Длительно допустимая температура на жиле должна быть не более 70°С. Средний срок службы кабелей сооставляет 15 лет при прокладке в земле и на эстакадах и 20 лет при прокладке в помещениях, каналах и туннелях.

токопроводящая жила — медная, однопроволочная.
изоляция — поливинилхлоридный пластикат.
скрутка — изолированные жилы кабелей скручены. В каждом повиве имеется счетная пара, изолированные жилы которой по цвету отличаются друг от друга и от остальных жил.
оболочка — поливинилхлоридный пластикат пониженной горючести.
количество жил — 4,5,7,10,14,19,27,37.
сечение жил, мм² — 0,75; 1,0; 1,5; 2,5; 4; 6.
срок службы — при прокладке в земле (траншеях) и на эстакадах, не менее: 15 лет;
при прокладке в помещениях, каналах, туннелях, не менее: 25 лет.

Номенклатура кабеля марки КВВГнг:

КВВГнг 4х0.75

КВВГнг 4х1

КВВГнг 4х1.5

КВВГнг 4х2.5

КВВГнг 4х4

КВВГнг 4х6

КВВГнг 5х0.75

КВВГнг 5х1

КВВГнг 5х1.5

КВВГнг 5х2.5

КВВГнг 5х4

КВВГнг 5х6

КВВГнг 7х0.75

КВВГнг 7х1

5″>КВВГнг 7х1.5

КВВГнг 7х10

КВВГнг 7х2.5

КВВГнг 7х4

КВВГнг 7х6

КВВГнг 10х0.75

КВВГнг 10х1

КВВГнг 10х1.5

КВВГнг 10х2.5

КВВГнг 10х4

КВВГнг 10х6

КВВГнг 14х0.75

КВВГнг 14х1

КВВГнг 14х1.5

КВВГнг 14х2.5

КВВГнг 14х4

КВВГнг 14х6

КВВГнг 19х0.75

КВВГнг 19х1

КВВГнг 19х1.5

КВВГнг 19х2.

5

КВВГнг 19х4

КВВГнг 19х6

КВВГнг 27х0.75

КВВГнг 27х1

КВВГнг 27х1.5

КВВГнг 27х2.5

КВВГнг 27х4

КВВГнг 27х6

КВВГнг 37х0.75

КВВГнг 37х1

КВВГнг 37х1.5

КВВГнг 37х2.5

КВВГнг 37х4

КВВГнг 37х6

Основные конструктивные параметры кабеля – КВВГнг:

Число жил и сечение, мм	Диаметр кабеля, мм	Масса кабеля, кг/км
4х0,75	7,7	81
5х0,75	8,3	98
7х0,75	9,5	134
10х0,75	11,7	183
14х0,75	12,6	232
19х0,75	13,9	296
27х0,75	16,4	400
37х0,75	18,7	540
4х1	8,1	95
5х1	9,4	128
7х1	10,1	158
10х1	12,4	218
14х1	13,4	280
19х1	14,8	359
27х1	17,5	489
37х1	19,9	660
4х1,5	9,3	132
5х1,5	10,0	161
7х1,5	10,8	200
10х1,5	13,4	276
14х1,5	14,5	360
19х1,5	16,0	466
27х1,5	19,4	657
37х1,5	21,6	865
4х2,5	10,2	175
5х2,5	11,0	214
7х2,5	11,9	272
10х2,5	14,9	379
14х2,5	16,1	501
19х2,5	17,9	654
27х2,5	21,7	925
37х2,5	24,6	1251
4х4	11,8	251
5х4	12,8	310
7х4	13,9	398
10х4	17,6	559
14х4	19,5	765
19х4	21,6	1004
27х4	26,2	1417
37х4	29,3	1887
4х6	13,0	333
5х6	14,2	416
7х6	15,4	538
10х6	19,9	779
14х6	21,6	1045
19х6	24,5	1402
7х10	19,5	883

КВВГ, КВВГЗ, КВВГЭ, КВББШВ

Область применения и назначение

Кабели предназначены для стационарного подключения к электрическим приборам, аппаратам, клеммным узлам электрических распределительных устройств номинальным переменным напряжением до 660 в частотах до 100 Гц или постоянным напряжением до 1000 В.

Кабель КВВГ

применяется для прокладки в помещениях, каналах, туннелях, в агрессивных средах, при отсутствии механических нагрузок на кабель.

Кабель Кввге

применяется для прокладки в помещениях, каналах, туннелях при отсутствии механических воздействий на кабель, в агрессивной среде и необходимости защиты электрических цепей от воздействия внешних электрических полей.

Кабель марки квбшв применяется для прокладки в помещениях, каналах, туннелях в агрессивных средах и в местах, подверженных блуждающим токам, если кабель не подвергался значительным растягивающим усилиям.

Кабель КВВГЗ используется для электроустановок, требующих кабельных вводов при вводе.

Класс пожарной опасности по НАЦИОНАЛЬНОМУ СТАНДАРТУ КАЧЕСТВА 31565 п.1.8.2.5.4.

Технические характеристики

Армированные кабели

Номинальное напряжение, кВ		0,66
Температура окружающей среды при эксплуатации кабеля, ° С		из – 50 до + 50
Минимальный радиус изгиба, диаметры кабеля	при монтаже без предварительного нагрева при температуре окружающей среды не менее -7 °	не менее 10
	небронированная, при -15 ° С	не менее 6
	наружный диаметр до 10 мм включительно	не менее 3
	наружный диаметр до 10 мм до 25 мм включительно при прокладке не менее 0 ° С	не менее 4
Долговременно допустимая температура нагрева активной зоны при эксплуатации, ° С		+ 70

КВВГ, КВВГз, КВВГЭ, КВБбШв, по ГОСТ 1508-78

Проводник

Медь однопроволочная 1-го класса по ГОСТ 22483 сечением от 0. От 75 до 6 мм ² .

Изоляция

ПВХ-пластикат.

Расположение жил

От 4 до 61 изолированных жил.

Изолированные жилы скручены, в каждом слое есть маркерная пара.

Разделительный слой

ПВХ-пластикат или прослойка с ПЭТ-лентой.

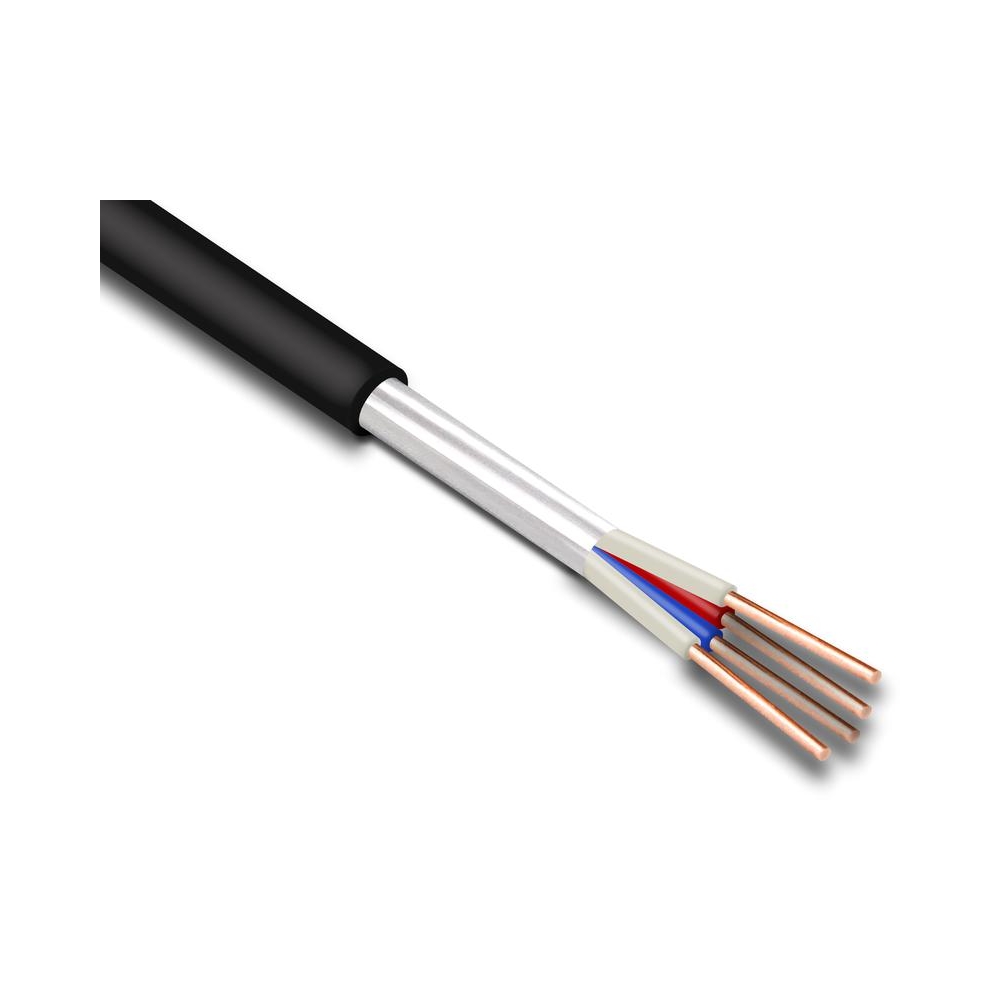

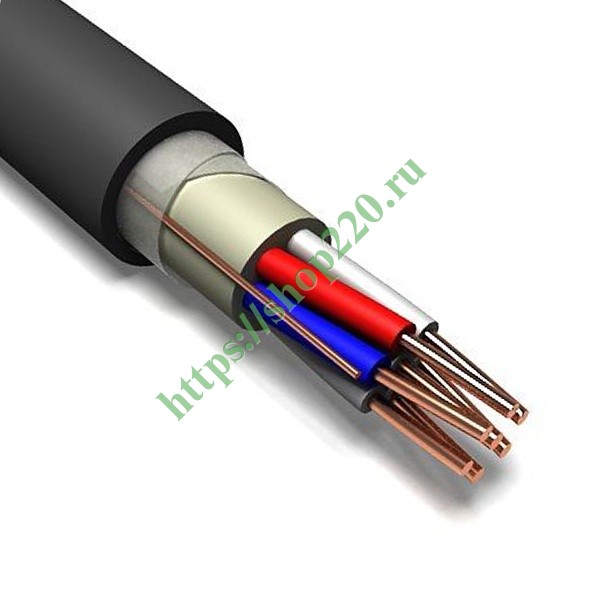

Экран для кабелей типа КВВГЭ

Фольгированный алюмофлекс с контактным проводом с медной оцинкованной проволокой.

Армирование кабеля

Для кабелей типа КВБбШв укладывается по спирали двумя стальными оцинкованными лентами.

Поверх оболочки или куртки

ПВХ-пластикат.

Кабели предназначены для стационарного подключения к электрическим устройствам и оборудованию к узлам зажимов электрораспределительного устройства с номинальным переменным напряжением до 660В частотой до 100 Гц или постоянным напряжением до 1000В.

Кабели типа КВВГ предназначены для прокладки в помещениях, водоводах, туннелях, в условиях агрессивной среды, при отсутствии механических воздействий на кабель.

Кабели типа КВВГЭ применяются для прокладки в помещениях, трубопроводах, туннелях, при отсутствии механических воздействий на кабель, в условиях агрессивной среды и при необходимости защиты электрических цепей от воздействия внешних электрических полей. .

Кабели типа КВБбШв используются для прокладки в помещениях, водоводах, туннелях, в условиях агрессивной среды и в местах, подверженных блуждающим токам, если кабель не подвергался значительным растягивающим усилиям.

Кабели типа КВВГз используются для установок, требующих уплотнения кабелей при вводе.

Класс пожарной опасности кабелей по ГОСТ 31565 01.8.2.5.4.

Кабели управления КВВГ, КВВГнг, КВВГЭ, Квббшв – 在 Qoovee 市场 批发 购买

Продукт

КАБЕЛИ УПРАВЛЯЮЩИЕ (с медными жилами в ПВХ изоляции, в ПВХ оболочке) КВВГ 4х0,75КВВГ 10х1. 0КВВГ 27х1.5КВВГ 7х4,0КВВГ 5х0,75КВВГ 14х1,0КВВГ 37х1.5КВВГ 10х4,0КВВГ 7х0,75х1.5КВВГ 10х4,0КВВГ 7х0,75х10×1.0Kvvgng 19×1.5Kvvgng 37×2.5KVVG нг7х0,75Kvvgng 14×1,0KVVG No. 27×1.5Kvvgng 4×4,0Kvvgng 10×0,75Kvvgng 19×1,0Kvvgng 37×1.5Kvvgvng 27,0Kvvg4g 4,0Kvvg4g 4,0Kvvgx4,0 37 x 1,0 19х2,5 (с медными жилами, изоляция ПВХ, оболочка ПВХ, экранированная) КВВГЭ 4х1. 5КВВГЭ 7х6.0КВВГЭ 27х1.5кууга 2х6кууга 4х2.5кууга 10х1.5кууга 27х2.5кууга 4х1. 0кууга 4х4,0кууга 10х2.5кууга 37х1.5кууга 7х1,0кууга 4х6,0кууга 10х4,0кууга 37х2.5кууга 10х1,0кууга 5х1.5кууга 10х6,0кууга 2х1,5кууга1,5кууга 14х1,5кууга 14х1,5кууга 14×1 5кууга 14×1 0кууга 7х2.5кууга 14х2.5кууга 24х1,5кууга 27х1,0кууга 7х2.5КВВГЭ 19х1.5КВВГЭ 8х2,5 КВВГЭ 7х4. 0КВВГЭ 19х2. 5КВВГЭ 24х2. 5 (с медными жилами в ПВХ-изоляции, в негорючей оболочке из ПВХ, экранированный) Kvvgeng 4×0,75Kvvgeng 14×1,5Kvvgeng 19×2,5Kvvgeng 10x6Kvvgeng 7×0,75Kvvgeng 19×1,5Kvvgeng 27×2,5Kvvgeng 10×1,5Kvvgeng 27×2,5Kvvgeng 6×1,5 5Kvvgeng 37×2,5Kvvgeng 16x2x1,5Kvvgeng 14×0,75Kvvgeng 37×1,5Kvvgeng 4x6Kvvgeng 10×1,00,66Kvvgeng 19х0,75Kvvgeng 4×2,5Kvvgeng 4x4Kvvgeng 27×1,00,66. 5КВВГенг 5х2. 5КВВГенг 5×4КВВГенг 7×1. 0 0,66КВВГенг 5×1. 5КВВГенг 7х2. 5KVVGeng 7x4KVVGeng 5×1,0 0.66KVVGeng 7×1,5KVVGeng 10×2,5KVVGeng 7×6 KVVGeng 10×1,5KVVGeng 14×2. 5КВВГенг 10х4 (с медными жилами в ПВХ изоляции, в ПВХ оболочке, бронированная на напряжение 1 кВ) Квббшв 4х1. 0Kvbbshv 5×2,5Kvbbshv 14×1,5Kvbbshv 30×1,5Kvbbshv 5×1,0Kvbbshv 7×1,5Kvbbshv 14×2,5VBbShvng 8×1,5Kvbbshv 7×1,0Kvbbshv 7×2,5Kvbbshv 19×1,5VBbShvng 18×1,5Kvbbshv 10×1,0Kvbbshv 7×4,0Kvbbshv 19×2,5VBbShvng 24×1,5КВБбШвШ1,0Kvbbshv 7×6, 0Kvbbshv 27×1,5VBbShvng 30×1,5Kvbbshv 19×1,0Kvbbshv 27×1,0KVBBSHV 27×2,5KVBBSHVNG 19×2,5KVBBSHV 4×1,5KVBBSHV 37×1,0KVBBSHV 37×1,5KVBNG 14.5CVBshw 4×2. 5CVBsHw 10×1. 5CVBsHw 37×2. 5CVBsHwng 4×1. 5CVBsHw 4x4CBBW 10×2. 5CBBW 8×1. 5CBBW 10×1. 5CBBW 4x6CBBW 10×4. 0CBBW 18×1. 5КВББШВНГ 7×1. 5КВББШВ 5х1. 5 КВББШВ 24х1. 5КВББШВНГ 14х1. 0У нас очень широкий ассортимент

详情

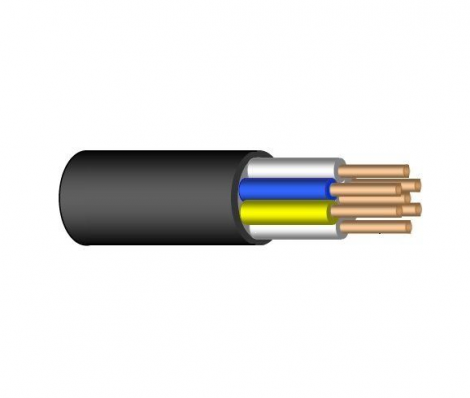

КВВГ

Кабели управления с пластиковой изоляцией

Применимо к:

Кабели

КВВГ , АКВВГГ , КВВГнг , АКВВГнг-LS , КВВГнг-LS , Кабели АКВВГнг-LS предназначены для стационарного подключения к электрическим устройствам с номинальным переменным напряжением до 660 В с частотой до 100 Гц или при постоянном напряжении до 1000 В, для прокладки в помещениях, каналах, туннелях, в условиях агрессивной среды, при отсутствии механических воздействий на кабель.

-1. Токоведущий
-2. Утеплитель
-3. Ракушка

Технические характеристики:
1. Минимальный радиус изгиба кабеля при установке должен соответствовать минимум 6 диаметрам кабеля. 2. Номинальное напряжение – 0,66 кВ при частоте до 100 Гц или постоянное напряжение до 1000 В.
2. Сопротивление изоляции изоляции кабеля должно быть: не менее 10 мОм, сечение жил от 0.От 75 до 1,5 мм ² не менее 9 МОм, сечение жилы от 2,5 до 4,0 мм2; не менее 6 мОм, сечение жилы от 6 до 10,0мм ² .
3. Кабели должны быть устойчивы к внешним воздействиям: повышенная рабочая температура + 50 ° С; низкая температура -50 ° С.
4. Относительная влажность воздуха до 98% при температуре 35 ° С.
5. Кабель может использоваться в высокогорных районах с высотой не более 4300 метров над уровнем моря. При этом допустимую температуру нагрева кабеля следует снизить в размере 0.6 C на 100 метров выше 1000 метров над уровнем моря.
6. Номинальное сечение от 2,5 до 6,0 мм2.
7. Кабели выпускаются в 4, 5, 7, 10, 14, 19, 27, 37 жилах.

Структура кабеля:
1. Жила – медная или алюминиевая, однопроволочная.
2. Изоляция – из поливинилхлорида.
3. Корпус – из поливинилхлоридного пластика.

Силовые кабели и проводники

СИЛОВЫЕ КАБЕЛИ И

ПРОВОДНИКИ

СОДЕРЖАНИЕ

1.СИЛОВЫЕ КАБЕЛИ С ТЕРМОПЛАСТИЧНОЙ ИЗОЛЯЦИЕЙ

2. СИЛОВЫЕ КАБЕЛИ С ПЕРЕКРЕСТНОЙ СВЯЗЬЮ ИЗ ПОЛИЭТИЛЕНА (СПЭ)

3. СИЛОВЫЕ КАБЕЛИ С РЕЗИНОВОЙ ИЗОЛЯЦИЕЙ

4. СИЛОВЫЕ КАБЕЛИ С ИЗОЛИРОВАННОЙ ЭЛЕКТРИЧЕСКОЙ ИЗОЛЯЦИЕЙ И ЭЛЕКТРИЧЕСКИМ КАБЕЛЕМ 9000 ИСТОЧНИК ЭЛЕКТРИЧЕСКОГО НАПРЯЖЕНИЯ 9000 И БЕСПЛАТНЫЙ КАБЕЛЬ ДЛЯ ПИТАНИЯ 9000 НАПРЯЖЕННЫЙ КАБЕЛЬ HAI 9000 ПРОВОДНИКИ

6. СИЛОВЫЕ КАБЕЛИ С БУМАЖНОЙ МЕТАЛЛИЧЕСКОЙ ОБОЛОЧКОЙ

1. СИЛОВЫЕ КАБЕЛИ С ТЕРМОПЛАСТИКОВОЙ ИЗОЛЯЦИЕЙ

1.1. НИЗКОГО НАПРЯЖЕНИЯ С ИЗОЛЯЦИЕЙ И ОБОЛОЧКОЙ ИЗ ПВХ

КАБЕЛИ СИЛОВЫЕ, 1 кВ

1. 2. СИЛОВЫЕ КАБЕЛИ НИЗКОГО И СРЕДНЕГО НАПРЯЖЕНИЯ С ИЗОЛИРОВАННОЙ И ОБОЛОЧКОЙ И СТАЛЬНОЙ БРОНИРОВАНИЕМ 1 И 6 кВ

1.3. СРЕДНЕГО НАПРЯЖЕНИЯ С ИЗОЛЯЦИЕЙ И ОБОЛОЧКОЙ ИЗ ПВХ

КАБЕЛИ СИЛОВЫЕ, 10 кВ

1.4. КАБЕЛИ ДЛЯ СПЕЦИАЛЬНОГО ПРИМЕНЕНИЯ

1.1 СИЛОВЫЕ КАБЕЛИ НИЗКОГО НАПРЯЖЕНИЯ с ПВХ-изоляцией и оболочкой, 1 кВ 1.1.1 Силовой кабель с ПВХ-изоляцией и оболочкой, 1 кВ

КОНСТРУКЦИЯ:

Проводник: медный или многожильный из мягкого отожженного алюминия.

Жила: Жила изолирована бесшовным слоем ПВХ.

Жила кабеля: Жилы наложены. Промежутки заполнены ПВХ-нитками и перекрыты ПВХ-лентами. Заполнение невулканизированной резиной для проводников круглого сечения.

Оболочка: Бесшовная трубка из ПВХ пластиката черного цвета.

Применение: Для распределения электроэнергии в городских сетях, промышленных предприятиях, тепловых и гидроэлектростанциях.

Номинальное напряжение 1 кВ

Количество жил Поперечное сечение * Примечание **

– одножильный 1,5 – 500 мм2 круглый

– двухжильный 1,5 – 50 мм2 круглый

– трехжильный 1,5 – 400 мм2 круглый, сектор

– 3 1/2 – жила 25-400 мм2 круглый, сектор

– четырехжильный 1,5 – 400 мм2 круглый, сектор

– 5-61 жила 1,5 и 2,5 мм2 круглый

* 1,5 мм2 только для медного провода. ** Секторный провод сечением 35 мм2 и более.

ТИП ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ПВХ / ПВХ, AL / PVC / PVC

IEC 60502

PP00, PP00-A JUS N.C5.220

PVC / PVC, AL / PVC / PVC

BS 6346

NYY , НАЙ ВДЭ 0276

ВВГ, АВВГ, КВВГ, АКВВГ

ГОСТ 16442 ГОСТ 1508

1.1.2 Кабель силовой с ПВХ изоляцией и оболочкой с концентрическим проводником, 1 кВ

КОНСТРУКЦИЯ:

с мягким проводом или с мягким проводом. многожильный медный или алюминиевый.

Жила: Жила изолирована бесшовным слоем ПВХ.

Жила кабеля: Жилы наложены. Промежутки заполнены ПВХ-нитками и перекрыты ПВХ-лентами. Заполнение невулканизированной резиной для проводников круглого сечения.

Концентрический проводник: бандаж из медной проволоки с контрспиралью из медной ленты.

Оболочка: Бесшовная трубка из ПВХ пластиката черного цвета.

Применение: Для распределения электроэнергии низкого напряжения в городских сетях и местах, где требуется электрическая защита.

Номинальное напряжение 1 кВ

Количество жил Сечение Примечание

– одножильный 1,5 – 300 мм2 круглый

– двухжильный 1,5 – 50 мм2 круглый

– трехжильный 1,5 – 300 мм2 круглый, сектор

– четырехжильный 1,5 – 300 мм2 круглый, сектор

ТИП ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

PVC / PVC – S, AL / PVC / PVC – S

IEC 60502

PP40, PP40- A JUS N.C5.220

ПВХ / ПВХ – S, AL / ПВХ / ПВХ – S

BS 6346

NYCY, NAYCY, NYCWY, NAYCWY

VDE 0276

KVVG, AKVVG ГОСТ 1508 902

1 9022 1.2 СИЛОВЫЕ КАБЕЛИ НИЗКОГО И СРЕДНЕГО НАПРЯЖЕНИЯ С ИЗОЛЯЦИЕЙ И ОБОЛОЧКОЙ ИЗ ПВХ

И СТАЛЬНОЙ БРОНИРОВАНИЕМ, 1 И 6 кВ 1.2.1 Силовой кабель с изоляцией и оболочкой из ПВХ, армированный стальной лентой 1 и 6 кВ

ТИП ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

PVC / PVC , AL / PVC / DTA / PVC

IEC 60502

PP41, PP41-A JUS N.C5.220

PVC / DTA / PVC, AL / PVC / DTA / PVC

BS 6346

NYBY, NAYBY, VDE 0271

VBbv, VVBG, AVBbv ГОСТ 16442

KVBbv, AKVBbv ГОСТ 1508

КОНСТРУКЦИЯ:

Проводник: Проволока или мягко отожженная многопроволочная медь или алюминий.

Жила: Жила изолирована бесшовным слоем ПВХ.

Жила кабеля: Жилы наложены. Промежутки заполнены ПВХ-нитками и перекрыты ПВХ-лентами. Заполнение невулканизированной резиной для проводников круглого сечения.

Механическая защита: Броня из двух стальных лент с двумя слоями пропитанной бумаги под ними.

Оболочка: Бесшовная трубка из ПВХ пластиката черного цвета.

Применение: Для распределения электроэнергии в городских сетях и промышленных предприятиях, а также в местах, где можно ожидать механических повреждений.

Количество жил Поперечное сечение Примечание

Номинальное напряжение 1 кВ

– одножильный 25 – 500 мм2 круглый, постоянное напряжение

– двухжильный 1,5 – 50 мм2 круглый

– трехжильный 1, 5 – 400 мм2 круглая, сектор

– 3 1/2 – жила 25 – 400 мм2 круглая, сектор

– четырехжильный 1,5 – 400 мм2 круговой, сектор

– 5 – 61 жила 1,5; 2,5 мм2 круглый

Номинальное напряжение 6 кВ

– трехжильный 16-300 мм2 круглый

1. 2.2 Силовой кабель с изоляцией и оболочкой из ПВХ, армированный стальной проволокой круглого сечения, 1

и 6 кВ

ТИП

PVC / SWA / PVC, AL / PVC / SWA / PVC

IEC 60502

PP44, PP44-A JUS N.C5.220

PVC / SWA / PVC, AL / PVC / SWA / PVC

BS 6346

NYRGBY, NAYRGBY, VDE 0271

VPb [v, AVPb [v ГОСТ 16442

КОНСТРУКЦИЯ:

: Проволока или мягко отожженная многопроволочная медь или алюминий.

Жила: Жила изолирована бесшовным слоем ПВХ.

Жила кабеля: Жилы наложены. Промежутки заполнены ПВХ-нитками и перекрыты ПВХ-лентами. Заполнение невулканизированной резиной для проводников круглого сечения.

Механическая защита: Броня из круглой стальной оцинкованной проволоки.

Оболочка: Бесшовная трубка из ПВХ пластиката черного цвета.

Применение: Для распределения электроэнергии в городских сетях и в местах, где возможны механические нагрузки.Укладка непосредственно в грунт, вертикальные шахты и гидроэлектростанции.

Количество жил Поперечное сечение Примечание

Номинальное напряжение 1 кВ

– одножильный 25 – 500 мм2 круглый, постоянное напряжение

– двухжильный 1,5 – 50 мм2 круглый

– трехжильный 1, 5 – 400 мм2 круглая, секторная

– 3 1/2 – жила 25 – 400 мм2 круглая, секторная

– четырехжильная 1,5 – 400 мм2 круглая, сектор

– 5 – 61жильная 1,5; 2,5 мм2 круглый

Номинальное напряжение 6 кВ

– трехжильный 16-300 мм2 круглый

1.2.3 Силовой кабель с изоляцией и оболочкой из ПВХ, армированный плоской стальной проволокой, 1 и

6 кВ

ТИП СПЕЦИФИКАЦИИ

PVC / SWA / PVC, AL / PVC / SWA / PVC

IEC 60502

PP45, PP45-A JUS N.C5.220

PVC / SWA / PVC, AL / PVC / SWA / PVC

BS 6346

NYFGBY, NAYFGBY, VDE 0271

VPb [v, AVPb [v ГОСТ 16442

КОНСТРУКЦИЯ:

Конструкция:

: Проволока или мягко отожженная многопроволочная медь или алюминий.

Жила: Жила изолирована бесшовным слоем ПВХ.

Жила кабеля: Жилы наложены. Промежутки заполнены ПВХ-нитками и перекрыты ПВХ-лентами. Заполнение невулканизированной резиной для проводников круглого сечения.

Механическая защита: Броня из плоской оцинкованной стальной проволоки.

Оболочка: Бесшовная трубка из ПВХ пластиката черного цвета.

Применение: Для распределения электроэнергии в городских сетях и шахтах, где ожидаются механические нагрузки.Укладка прямо в землю. Подходит для вертикальной укладки.

Количество жил Поперечное сечение Примечание

Номинальное напряжение 1 кВ

– одножильный 50-500 мм2 круглый, постоянное напряжение

– двухжильный 6-50 мм2 круглый

– трехжильный 4-400 мм2 круглая, секторная

– 3 1/2 – жила 25 – 400 мм2 круглая, секторная

– четырехжильная 4 – 400 мм2 круглая, секторная

Номинальное напряжение 6 кВ

– трехжильная 16-300 мм2 круглая

1. 3 СИЛОВЫЕ КАБЕЛИ С СРЕДНИМ НАПРЯЖЕНИЕМ С ИЗОЛЯЦИЕЙ И ОБОЛОЧКОЙ ИЗ ПВХ, 10 кВ 1.3.1 Силовой кабель с изоляцией и оболочкой из ПВХ с электрической защитой на каждой жиле

, 10 кВ

ТИП ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ПВХ / ПВХ – S, AL / PVC / PVC – S

IEC 60502

PHP48, PHP48-A JUS N.C5.220

NYSEY, NAYSEY, VDE 0271

Номинальное напряжение 10 кВ

Количество жил Примечание сечения

– одножильный 16-300 мм2 круглый

– трехжильный 16–300 мм2 круглый

КОНСТРУКЦИЯ:

Проводник: Проволока или мягко отожженная многопроволочная медь или алюминий.

Жила: Проводник изолирован бесшовным слоем из высококачественного ПВХ-компаунда с полупроводниковым слоем под изоляцией и над изоляцией.

Электрозащита: медные ленты или провода, адски намотанные на изоляцию.

Жила кабеля: Жилы наложены. Промежутки заполнены подходящей начинкой.

Оболочка: Бесшовная трубка из ПВХ красного цвета.

Применение: для подключения генераторов на электростанциях, для вторичных цепей от трансформаторов до распределения из стали

1. 3.2 Силовой кабель с изоляцией и оболочкой из ПВХ с электрической защитой на каждой жилке

, армированной стальной лентой, 10 кВ

ТИП ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

PVC / DTA / PVC – S, AL / PVC / DTA / PVC – S

IEC 60502

PHP81, PHP81-A JUS N.C5.220

NYSEYBY, NAYSEYBY VDE 0271

Номинальное напряжение 10 кВ

Количество жил Поперечное сечение Примечание

– одножильный 16-300 мм2 круглый

– трех- жила 16 – 300 мм2, круглая

КОНСТРУКЦИЯ:

Проводник: Проволока или мягко отожженная многопроволочная медь или алюминий.

Жила: Проводник изолирован бесшовным слоем из высококачественного ПВХ-компаунда с полупроводниковым слоем под изоляцией и над изоляцией.

Электрозащита: медные ленты или провода, адски намотанные на изоляцию.

Жила кабеля: Жилы наложены. Промежутки заполнены подходящей начинкой.

Механическая защита: Броня из двух стальных лент.

Оболочка: Бесшовная трубка из ПВХ красного цвета.

Применение: для распределения высокого напряжения в городских сетях, на промышленных предприятиях с повышенным электрическим током и

надземный витой кабель с изоляцией из сшитого полиэтилена, алюминиевый проводник – Huadong Cable

Источник информации: Huadong Cable Group-Zhengzhou Hongliang Cable Co., Ltd24 fiber Дата выпуска: 30.10.2017

НАИМЕНОВАНИЕ ПУНКТА: подвесной витой кабель с изоляцией из сшитого полиэтилена, алюминиевый провод 2×25 мм2, кабель abc.

Приложения

В сетях с низким напряжением вместо неизолированных проводов
предпочтительно использовать отводы (кабели ABC). Отводные кабели (кабели ABC) особенно используются в областях
, где стоимость подземных сетей высока, а также
для электрификации сельских районов, таких как деревни.

Напряжение

Номинальное напряжение U0 / U = 0,6 / 1 кВ
В перем. Тока испытательное напряжение 5 кВ

Технические характеристики
Максимальная рабочая температура 90 градусов
Максимальная температура короткого замыкания 250 градусов. Отводные кабели (кабели ABC) особенно используются в районах, где стоимость подземных сетей высока, а также для электрификации сельских районов, таких как деревни.

Для обеспечения воздушной связи напряжением 120 В для временного обслуживания на строительных площадках, в качестве точки подключения (от полюса к служебному входу), в качестве вторичного кабеля (от полюса к столбу) или уличного освещения.Для обслуживания по телефону 600
вольт или ниже при максимальной температуре проводника 75 ° C для кабелей с полиэтиленовой изоляцией или 90 ° C для сшитой изоляции (XLPE).

Стандарты / спецификации испытаний:
• Алюминиевый провод B-230, 1350-h29 для электрических целей.
• B-231 Алюминиевые проводники, концентрически скрученные.
• B-232 Алюминиевые проводники, концентрически скрученные, армированные сталью с покрытием (ACSR).
• B-399 Проводники из алюминиевого сплава 6201-T81 с концентрическими скрученными скрученными кольцами.
• Проволока со стальным сердечником B-498 с цинковым покрытием для алюминиевых проводников, армированная сталью (ACSR).
• Кабель Duplex Service Drop соответствует или превосходит все применимые требования ANSI / ICEA S-76-474.

Кодовое название и технические данные:

Воздушный витой кабель с изоляцией из сшитого полиэтилена, алюминиевый провод 2×25 мм2, кабель abc.

Предыдущий | подвесной кабель AAC ABC, 3 + 1 жила, четырехъядерный 1 / 0awg, алюминий … Далее | КВВГ КВВГЕ НЫЙ НЙБЫ 0.Производители бронированных кабелей 6/1 кВ …

Дополнительная информация ：

КВВГ, КВВГнг, КВВГнгд – Европан

Подробное описание

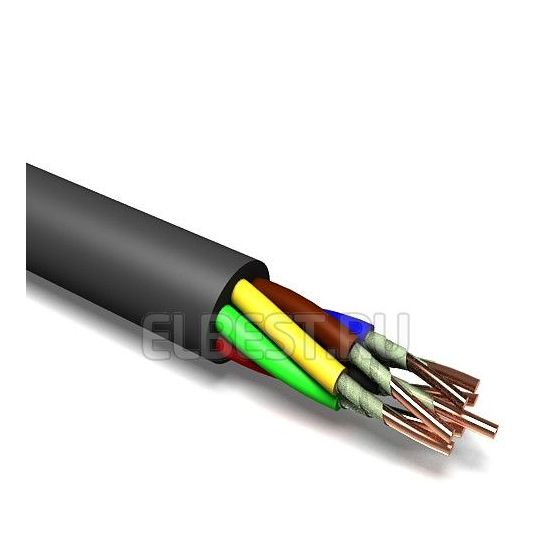

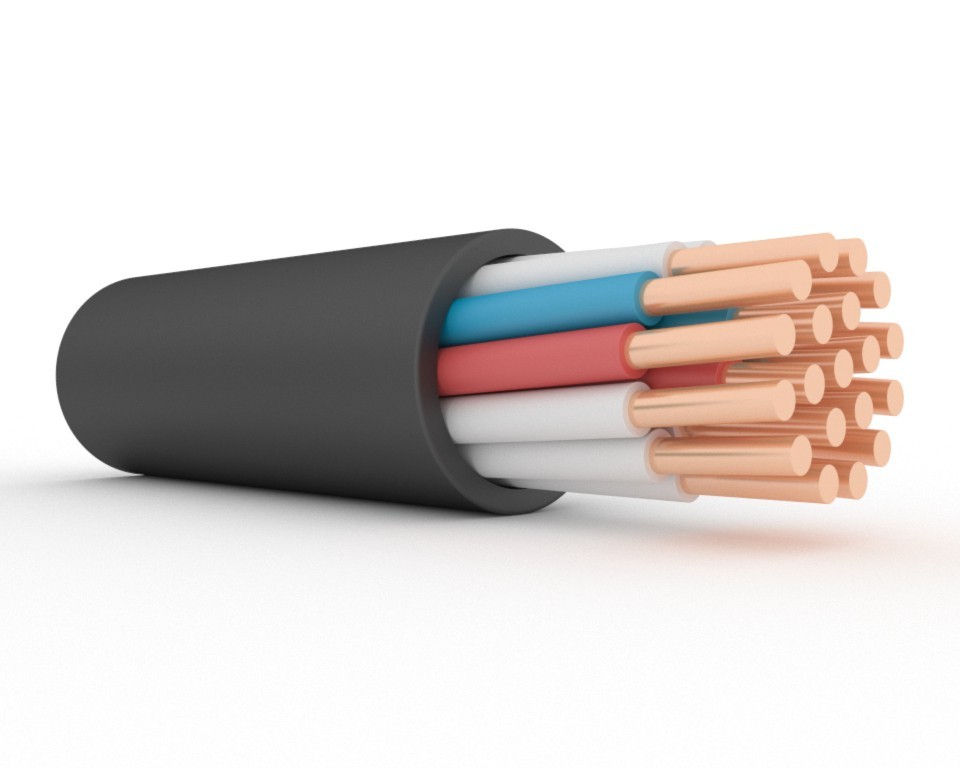

КВВГ, КВВГнг, КВВГнгд – контрольные кабели с медными жилами, изоляцией и оболочкой из ПВХ. Эти кабели используются для стационарного подключения к электрическим устройствам, аппаратам, перемычкам клеммных колодок электрических распределительных устройств, схемам контроля и управления, силовым контакторам и средствам автоматизации с номинальным переменным напряжением до 660 В, частотой до 100 Гц или постоянное напряжение до 1000 В.

Область применения Кабели КВВГ

предназначены для прокладки в помещениях, каналах, туннелях, в агрессивных средах при отсутствии механических напряжений прогиба кабеля стрелы на кабеле. Также кабель можно прокладывать на открытом воздухе при условии защиты от механических повреждений и воздействия прямых солнечных лучей. Кабельные системы, такие как электрические трубы, гофрированные трубы, металлические шланги, дополнительно обеспечивают надежность и длительный срок службы кабелей.Прокладка в траншеях допускается при условии защиты кабеля в точках выхода на поверхность.

Допускается временно использовать данную марку в аварийных ситуациях для подключения силового оборудования с учетом допустимых токов.

Есть типы КВВГ, которые используются в местах с высокой вероятностью возгорания и необходимостью обеспечения безопасности людей и материальных ценностей. Они помечены буквенными индексами «ng» и «ngd». Буквы «ng» указывают на то, что кабель не поддерживает распространение пламени.А символ «ngd» указывает на то, что этот кабель негорючий и имеет низкий уровень дымовыделения при воздействии высоких температур. КВВГнг и КВВГнгд можно использовать для групповой укладки.

Дизайн

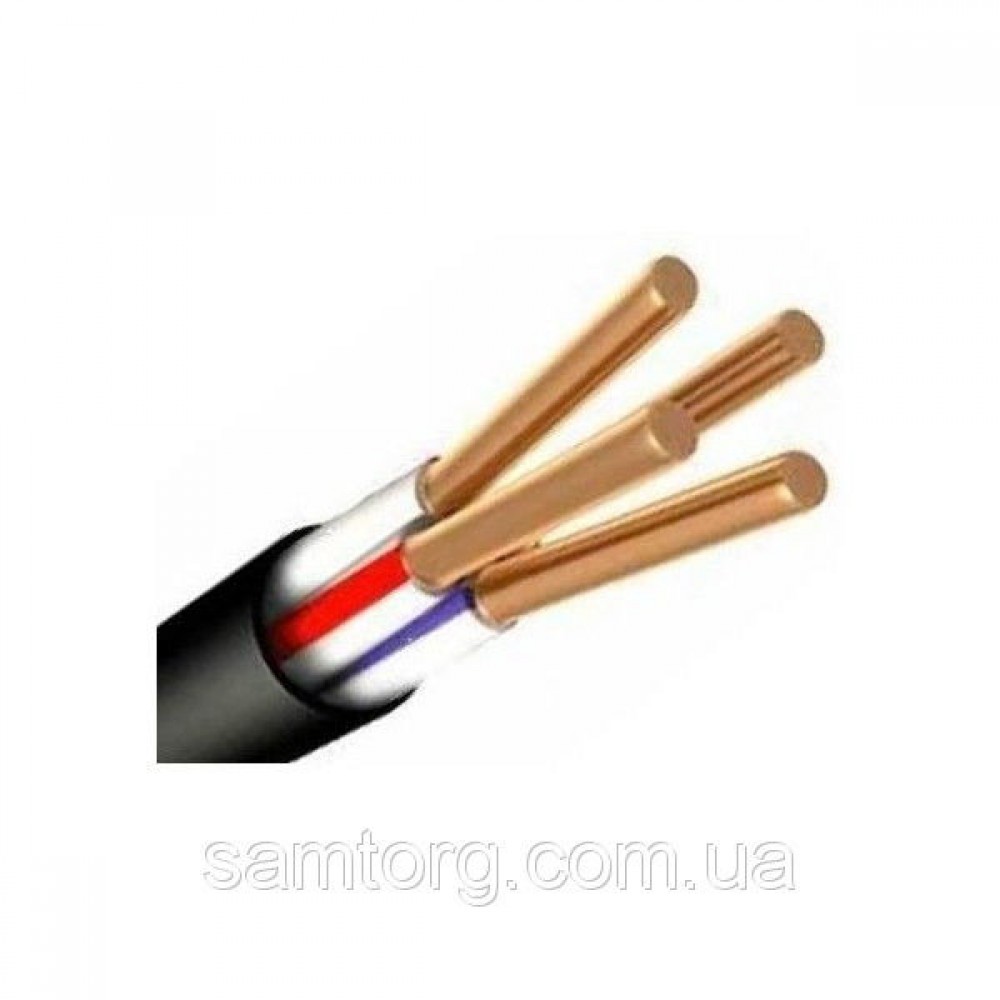

Конструкция кабеля основана на токопроводящих медных однопроволочных жилах 1-го класса гибкости (1-й класс ДСТУ EN 60228). Жилы изолированы ПВХ-компаундом и помещены во взаимную ПВХ-оболочку. Изоляция жил имеет цветовую маркировку. Маркерная пара проводников в каждом слое отличается по цвету друг от друга и от остальных проводников.Для отделения жил от внешней оболочки их можно дополнительно обернуть полиэтиленовой или полиамидной пленкой, кабельной или телефонной кабельной бумагой.

Эксплуатация Кабели

КВВГ предназначены для стационарной эксплуатации при температуре окружающей среды от -50 ° С до + 50 ° С и относительной влажности воздуха до 98% при температуре до + 35 ° С. Укладка без предварительного нагрева допускается при температуре не ниже -15 ° С.

Радиус изгиба кабелей при прокладке при температуре окружающей среды не ниже 0 ° С, должен составлять не менее:

– 3 диаметра кабеля – для кабелей наружным диаметром до 10 мм включительно;

– 4 диаметра кабеля – для кабелей с наружным диаметром от 10 до 25 мм включительно.

– 6 диаметров кабеля – для кабелей с наружным диаметром более 25 мм.

Длительно допустимая температура нагрева жил при эксплуатации + 70 ° С.

Срок службы КВВГ, КВВГнг, КВВГнгд

• не менее 20 лет при прокладке в земляных траншеях и эстакадах при условии защиты кабелей от попадания прямых солнечных лучей;
• 25 лет при установке в помещениях, каналах и туннелях.
