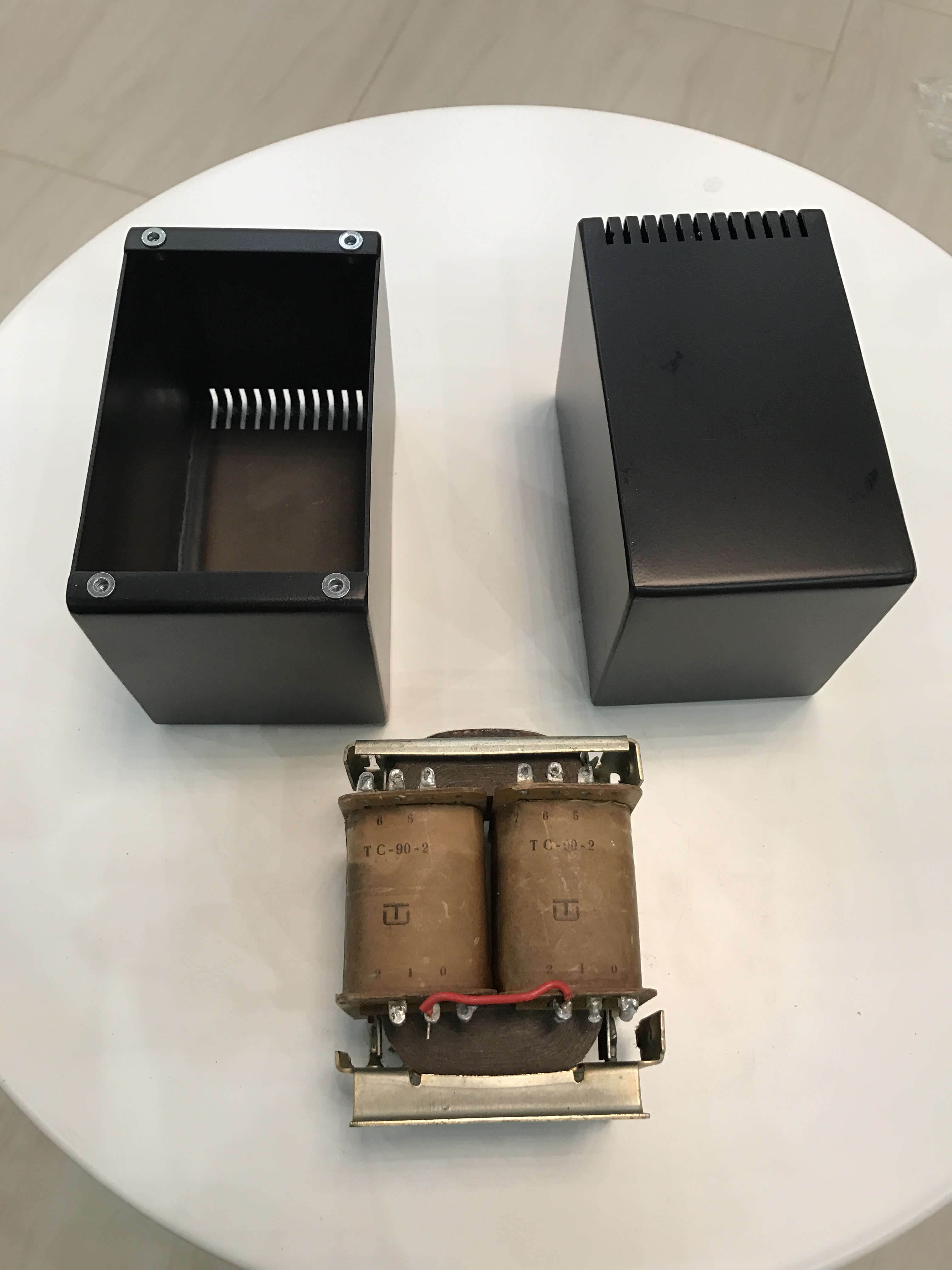

Кожух трансформатора: предназначение и функционал

Кожух трансформатора представляет собой конструкцию, которая обеспечивает надежную защиту устройства и безопасность специалистов на производстве. Кожухи бывают различных типов, они отличаются по своему внешнему виду. Кроме того, выделяют различные модели в зависимости от их назначения. Одни варианты защищают трансформатор от механических повреждений, другие — от осадков. В инструкции указывается, какой тип кожуха должен использоваться, но не возбраняется варьировать, если тс используется в несколько иных условиях.

Для чего необходим кожух

Кожух трансформатора — необходимый элемент. Он представляет собой внешнюю оболочку прибора, которая защищает его от воздействий окружающей среды. Но вместе с тем этот аксессуар для защиты дает возможность проходить свежему воздуху внутрь механизма.

Конструкция кожуха всегда выполняется из качественного металла. Бывает различных классов защиты — в зависимости от этой характеристик изменяется сфера использования и название, то есть то, насколько кожух сможет защитить прибор в тех или иных условиях производства.

Устройство предназначено для защиты от:

  • атмосферных осадков, например, дождя и снега, низких или высоких температур, резкого колебания уровня влажности или температурного диапазона, в случае если прибор находится постоянно на улице;
  • пыли и грязи в условиях производства, на котором ведутся строительные или ремонтные работы;
  • механических ударов, если присутствует риск того, что трансформатор упадет, удариться, произойдет скол.

В зависимости от того, с какими проблемами справляется и от каких неприятностей ограждает кожух меняется класс защищенности. Бывают универсальные устройства, которые защищают одновременно от ударов, влаги, температуры и пыли. Такие стоят максимум, как правило, их использование не всегда бывает оправдано.

Современные кожухи для трансформатора — это устройства, которые защищают не только само оборудование, но и людей, которые работают с ним. Дело в том, что каким бы качественным ни был прибор, есть риск возникновения замыкания. Это в свою очередь приводит ко взрыву и возникновению пожароопасной ситуации. Правильно подобранный кожух предупреждает эти факторы и защищает рабочих от поражения электрическим током

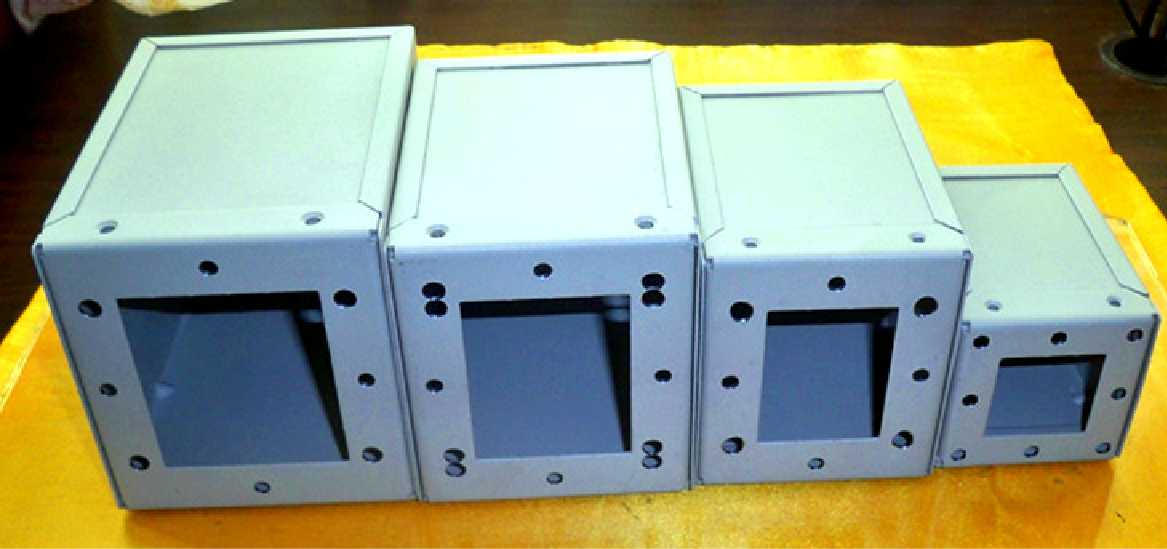

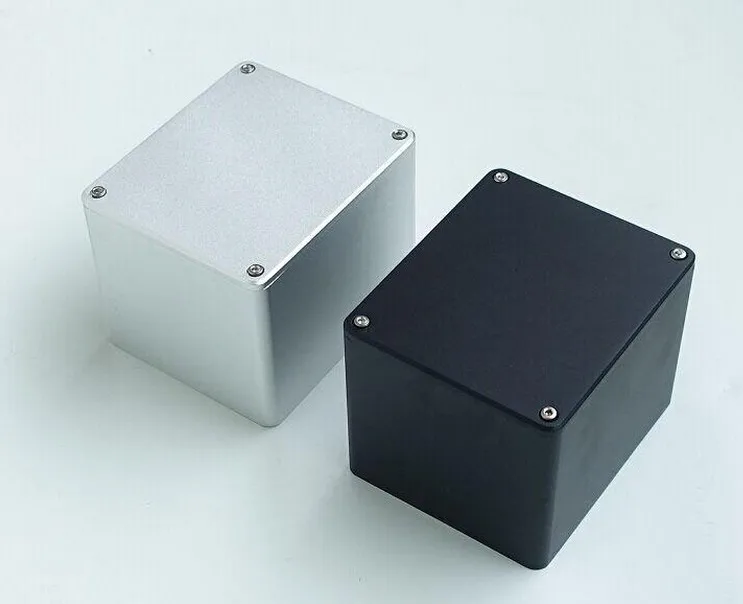

Материалы из которых производится корпус

Кожух трансформатора исполняется преимущественно из качественной стали. Она разделяется на листы, но обязательно имеет цельный вид. Не допускается сборка из нескольких пластин — она должна быть единственной. Характеристик прочности указываются в инструкции по использованию прибора. Присоединительные шины выполняются их меди или алюминия.

Стальные корпуса состоят из стенки, дна и крышки. Обязательно дополняются вентиляцией — в противном случае не достигают показатели нужного охлаждения при работе и возникают замыкания. Вариации с классом зашиты 21, 22 и 31 не имеют специальной вентиляции, в них задействована конструкция охлаждения специальными жалюзи.

Внешний вид кожуха изменяется в зависимости от типа подвижки кабелей и шин. Это следует учитывать, так как на производстве может быть предпочтительней и безопасней определенный тип. Осуществляется связь сбоку, снизу или сверху. Если защитный аксессуар будет эксплуатироваться не в помещении, а на улице, то требуется дополнительная защита от природных осадков. Кожух подвергают процедуре оцинковки или проводят окрас лаком.

Какие функции выполняет

Кожух является важной деталью механизма. Без него вероятность поломки устройства от воздействия внешних факторов, травмирование людей на производстве достигало бы ста процентов.

Функционал значительно разнится в зависимости от того, где именно будет размещаться устройство. Нормы и правила, разработанные для трансформаторов, которые стоят на улице или в помещении, разные. Не подлежат смене уличные варианты на находящиеся внутри помещения и наоборот.

Корпус для размещения в уличных условиях

Кожух для размещения на улице должен удовлетворять ряду требований. В первую очередь — надежность. В случае, если к трансформатору смогут иметь доступ третьи лица, он не должен принести вреда. Конструктивные особенности позволяют сделать работу защищенной, без сопутствующих знаний и соответствующего инструментария добраться до механизма обмотки, сердечника нельзя.

Защита от климатических факторов — второе обязательное условие. Дело в том, что уличные трансформаторы подвергаться не только воздействию влаги и дождя, которые в результате работы корпуса не испортят внутреннюю часть механизма. Важно понимать, что трансформатор — устройство, направленное на длительное использование. Оно подвергается перепаду температур не только во время смены циклов года, но и каждые год на протяжении своего использования. Корпус не должен отреагировать на изменение температурных условий, даже резкие скачки показателей температуры или влажности. Он должен надежно защищать от ветра.

Кожухи для установки в помещениях

Материалы для установки на трансформаторы, расположенные в помещениях, не так критичны к температурным показателям. В здании сохраняются условия, исключен риск попадания большого объема влаги и и осадков на корпус. Но есть другие факторы риска — пыль и грязь.

В условиях производственного цеха, строительной площадки возникает множество пыли и грязи. Эти частицы забивают трансформатор, что приводит к коротким замыканиям, отключению, включению аварийного режим и тому подобным неурядицам. Поэтому защита от пыли является важнейшей характеристикой кожуха для тс в помещениях.

Также учитывается то, что трансформатор может получить повреждения при работе. Корпус должен защищать его от механических ударов, сколов и падения.

Классификация и степени защиты

Защитный механизм делится в зависимости от предоставляемой степени защиты. Классификация подготовлена таким образом, чтоб потребитель сразу понимал назначение оборудования. Чем выше номер в числе IP, тем выше класс защиты. Первая цифра при этом обозначает внешние факторы, например, возможно ли проникновение внутрь частиц пыли, а вторая — внутреннюю часть оборудования (воздействие воды, если она попадет в конструктивные части).

От механических повреждений

В классификаторе указано, что параметр обозначается первой цифрой. В частности, если указано 0, то защиты нет. 1 говорит о том, что устройство защищено от действия частиц с диаметром от 5 сантиметров. Но быстро понять характеристику можно взглянув на материал исполнения корпуса. Чем он толще, тем лучший эффект.

От атмосферных осадков

За атмосферные осадки отвечает вторая цифра кода:

  • 0 — защиты нет;
  • 1 — от вертикальных капель;
  • 2 — от капель 15 градусов;
  • 3 — от мелких брызг;
  • 4 — от крупных брызг;
  • 5 — от струи воды без напора;
  • 6 — с напором;
  • 7 — погружение в воду до 5 минут.

8 класс означает, что техника может работать под водой бесперебойно.

От пыли

Обозначается 1 цифрой. 1, 2, 3, 4 отвечает за защиту от частиц пыли от 5, 12,5, 2,5 и 1 см соответственно. 5 — защищен от пыли, 6 — полностью пыленепробиваемый.

Особенности кожухов класса защиты IP31, IP23, IP20

Зная показатели IP вычисляют принципы работы. Корпусы аппаратов идут без вентиляции — есть жалюзи в боковых кожухах. Устройства оснащены герметичной крышкой, которая защищает от падения конденсата сверху. Подходят для неотапливаемых помещений с такими условиями: складов, ангаров и подвалов.



подробное описание создания, схемы и чертежи + (фото инструкция)

На сегодняшний период времени увеличивающие или уменьшающие трансформаторы применяются для изменения напряжения. Данное устройство является машиной с высоким уровнем КПД и используется в большинстве сферах техники. Нередко людей интересует, как создать каркас и другие части трансформатора собственноручно.

Чтобы выполнить подобную задачу не обойтись без специальных умений. Помимо этого важно быть в курсе всего технологического процесса.

Краткое содержимое статьи:

Создаём трансформатор

При необходимости сделать данный прибор, важно ответить на ряд вопросов, в том числе:

  • Какое непосредственно напряжение должен он пропускать?
  • На какой именно частоте планируется запустить в работу устройство?
  • Для каких целей требуется аппарат: для снижения или увеличения тока?

Какую мощь будет иметь?

Как только вы сможете ответить на каждый из перечисленных вопросов, приобретайте требуемые материалы.

Необходимые материалы вы можете без сложностей купить в специализированных магазинах. Вам потребуются провода, изоляция ленточного типа высшего качества, сердечник.


Трансформатор собственноручно требует намотку. В этих целях  следует создать станок, изготовление которого осуществляется из доски длиною сорок сантиметров и шириною десять сантиметров. На доску необходимо прикрепить несколько брусков, посредством шурупов.

Расстояние, имеющееся между брусками не должно быть менее чем тридцать сантиметров. Затем следует просверлить отверстия восемь миллиметров диаметром. В созданные отверстия нужно вставить специальные пруты для катушки аппарата.

С одной из сторон следует создать резьбу. Закрутив обустроенную шайбу, вы получите его ручку. Габариты станка для намотки можно выбрать на собственное усмотрение. Прежде всего, правильный выбор напрямую зависит от габарита сердечника. При кольцевидной его форме намотка создаётся вручную.

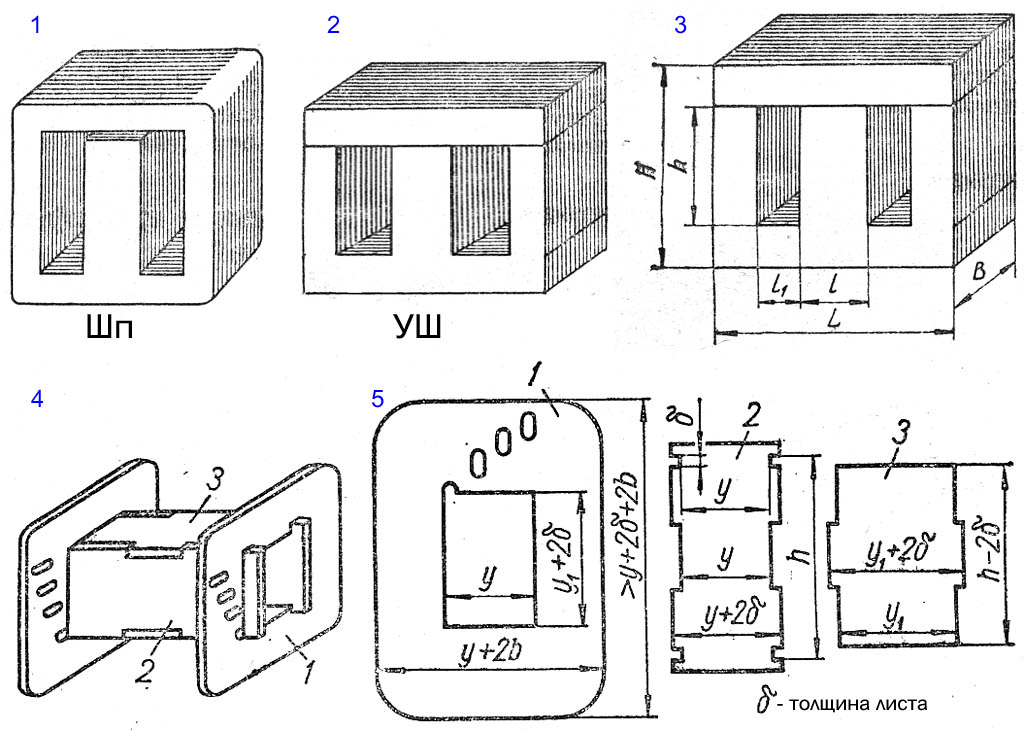

Согласно схеме трансформаторного устройства, аппарат может быть оснащён разнообразным числом витков. Требуемое их количество рассчитывается, ориентируясь на мощность. К примеру, при необходимости создания прибора до 220 вольт, мощность должна достигать не менее 150 ватт.

Форма магнитного провода должна быть о-образной. Можно обустроить его из бу телевизора. При этом сечение определяется посредством определённой формулы.

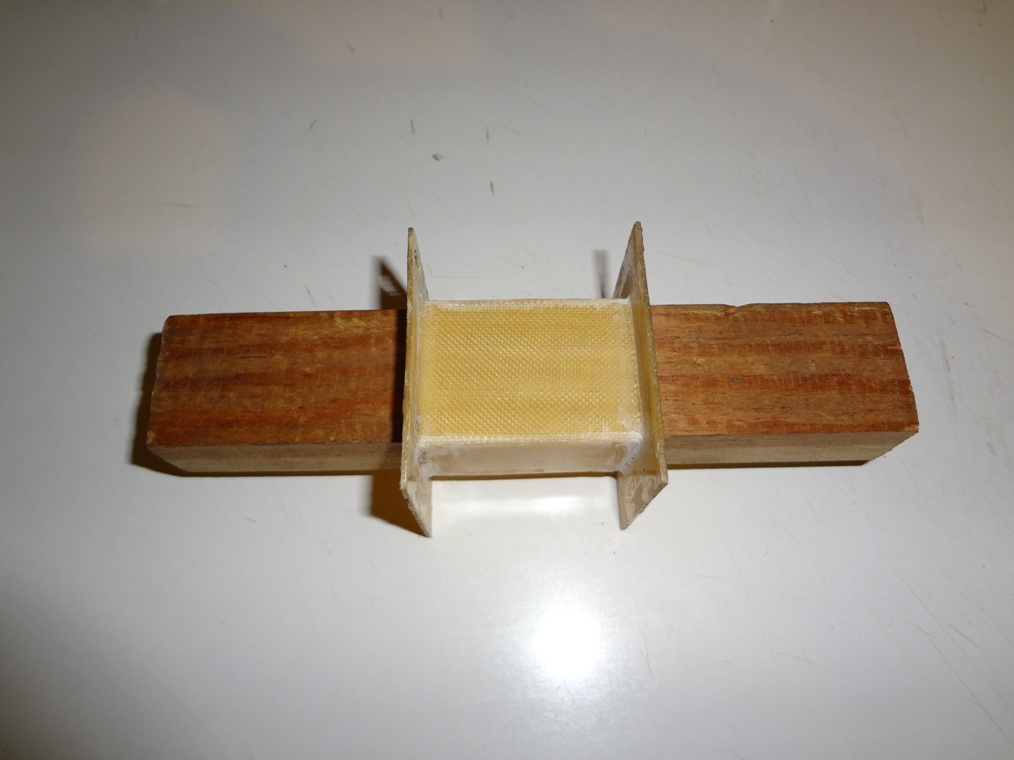

Обустройство катушечного корпуса

Корпус делают из качественной картонной бумаги. Внутренняя его сторона слега больше в сравнении со стержневой частью сердечника. При применении о-образного сердечника потребуется несколько катушек. При сердечнике ш-образном достаточно использовать всего одну катушку.

Применяя сердечник круглой формы, его следует обмотать, применяя изоляцию. Затем можно осуществлять проводную намотку. Как только вы завершите с обмоткой первичной, её следует закрыть несколькими изоляционными слоями.

После этого нужно накрутить очередной слой. Концы имеющихся обмоток выводятся на наружную сторону.

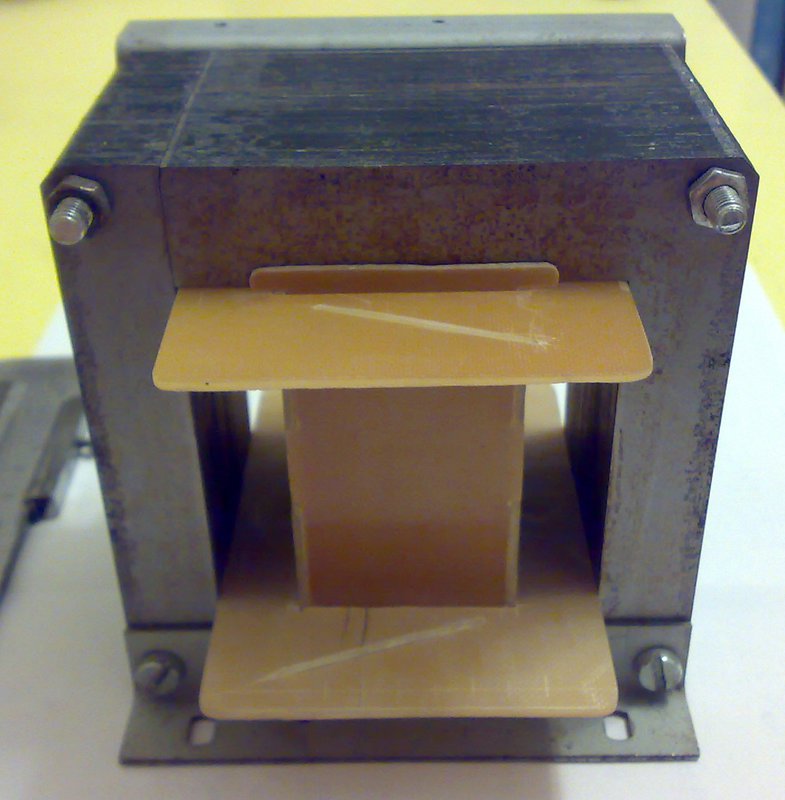

При применении магнитного провода корпус трансформатора собирается пошагово:

  • Осуществляется выкраивание определённого размера гильзы с требуемыми отворотами.
  • Создаются картонные щёчки.
  • Основная часть катушки сворачивается в специальную коробочку.
  • На гильзы надеваются щёчки.

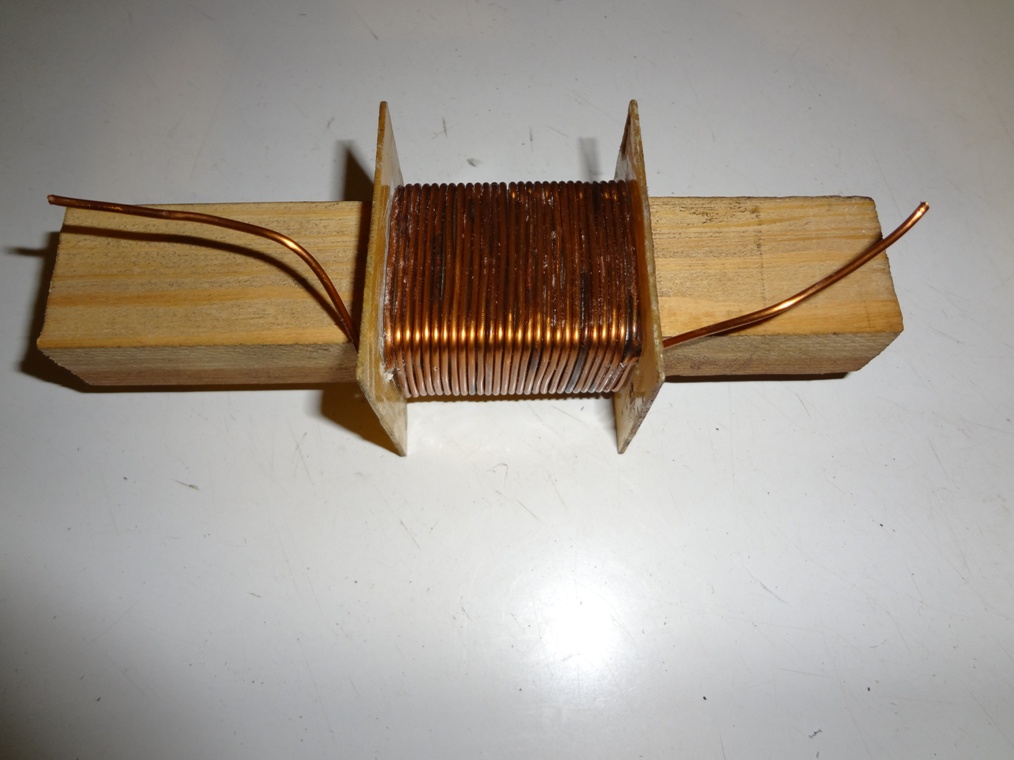

Создание обмоток для увеличивающего трансформатора

Следует надеть катушку на брусок из натурального массива. В нём необходимо просверлить специальное отверстие для прутка намоточного.

К одному из серьёзных этапов относится подключение тока. Деталь вставляется внутрь станка и можно производить обмотку:

  • Сверху катушки наматывается лакоткань в несколько слоёв.
  • Конец имеющегося провода закрепляется на обустроенной щёчке, после чего можно приступать к вращению ручку.
  • Витки укладываются максимально плотно.
  • После обмотки следует обрезать провод для последующего закрепления сверху щёчки возле первого.
  • На имеющиеся выводы необходимо закрепить трубку изоляционную.

Сборка трансформатора увеличивающего

При необходимости узнать, как создать собственноручно трансформатор, воспользуйтесь инструкцией. Для сборки повышающего устройства важно разобрать полностью сердечник. При применении отдельно размещённых пластин, важно определиться с пакетной толщиной, рассчитать листы.


В случае если в процессе включения аппарата будет издаваться шум, то необходимо закрепить имеющийся крепёж максимально плотно. Затем следует проверить прибор на работоспособность. В этих целях он подключается к сети, после чего должно высветиться напряжение, составляющее 12В.

Немаловажно знать, что в процессе включения аппарата, важно оставить его в работающем состоянии на пару часов. При этом трансформатор должен не перегреваться.

Инструменты

Чтобы изготовить трансформатор собственноручно, следует взять инструменты, а также определённые материалы:

  • Лакоткань.
  • Сердечник, для которого вполне подходит телевизор бывший в использовании.
  • Плотная картонная бумага.
  • Доски, а также бруски из природной древесины.
  • Прут из стали.
  • Пила, специальный клей.

Сделать собственными руками трансформатор, как на фото, совершенно не проблематично. Если требуется изготовление трансформатора, предназначенного для лампочек галогенных, то вполне можно использовать тоже перечисленные выше инструменты.

Не забывайте, что очень важно придерживаться технологического процесса намотки. При точном соблюдении важных правил, аппарат прослужит вам ни одно десятилетие. Данных материалов, а также инструментов вам будет вполне достаточно для собственноручного создания качественного и практичного в применении трансформатора.

На основе подобной самоделки можно сформировать трансформатор для подзарядки машинного аккумулятора, либо создать повышающий прибор для источника питания лабораторного, выжигатель по древесине, либо другое устройство, которое удовлетворит нужды мастера по дому.

Фото трансформаторов своими руками

Точечная сварка своими руками из микроволновки схема и описание — Postroyka-Dom.com

Сегодня хотелось бы рассказать, как делается точечная сварка своими руками из микроволновки. Данный прибор способен выдать на выходе 800 А, а этого показателя с головой хватит, чтобы сваривать тонкий (от 1 до 1. 5 мм) листовой металл.

Разбираем микроволновку и переделываем трансформатор

Для начала возьмем микроволновку. Внутри данного прибора имеется трансформатор, в составе которого сердечник и две обмотки: первичная и вторичная.

Сердечник трансформатора запаян двумя тонкими сварными швами, как показано на картинке.

Для вскрытия шва придется воспользоваться болгаркой или ножовкой, а, чтобы добраться к обмоткам в трансформаторе, потребуется поработать молотком и долотом.

При извлечении первичной обмотки следует быть предельно осторожным и не повредить её, потому, что она будет использоваться нами в дальнейшем.

Намотка вторичной обмотки обычно очень плотная, поэтому она извлекается с трудом. Так как для сварочного аппарата она не пригодится, то её можно распилить и вытащить частями.

После окончания описанных действий, вы должны получить в свое распоряжение целую и неповрежденную первичную обмотку трансформатора и его сердцевину, разделенную на два куска.

Намотка трансформатора

Следующий шаг – намотать вторичную обмотку трансформатора. Как материалом для вторичной обмотки воспользуемся медным кабелем, толщина которого будет приблизительно равняться прорезям сердечника. Кабель наматывается двумя витками.

После намотки кабеля, нужно произвести склейку сердечника трансформатора и основания. Для этого пользуемся обычной 2-х компонентной эпоксидной смолой.

Когда произойдет высыхание эпоксидки, вид трансформатора должен быть приблизительно таким.

Выходное напряжение в трансформаторе — 2 В, однако, ток — 800 А.

Проверим работоспособность точечной сварки:

Корпус для точечной сварки

После этого, следует заняться изготовлением корпуса для нашего прибора. Он может быть даже деревянным.

Заднюю панель корпуса нужно оборудовать выключателем и проводом питания, для которых следует вырезать пару отверстий.

Следующий этап – это шлифовка, грунтовка и окраска всех деталей

Когда произойдет высыхание окрашенного корпуса, следует окончательно собрать наш прибор.

Следует отрезать два медных проводка, примерно 2.5 см в длину, они будут служить электродами, и зажать их в держателях.

После этого, производим монтаж выключателя кабеля питания к задней панели устройства.

Осуществляем крепление трансформатора на деревянную основу обычными саморезами. Одним из этих саморезов крепится клемма, от которой выводится «земля».

Электрическая составляющая прибора на этом завершена, однако, чтобы обеспечить большую безопасность и удобство, выполним монтаж еще одной кнопки (микрика), которая крепится к верхнему рычагу с некоторым уклоном. Это делается для обеспечения работы точечной сварки только при включенном выключателе и нажатом микрике.

Не стоит забывать о тщательной изоляции всех соединений!

Крепление рычагов производится так: рычаги располагаются один поверх другого, а в боковушках сверлятся отверстия для них, к которые вставляются обычные гвозди, кончики которых загибаются.

Установка контактных электродов выполняется с торцов рычагов.

Для фиксации верхнего рычага используется обычная резинка.

После окончания сборки, прибор должен выглядеть примерно так

Испытания точечной сварки:

Замена сварочных электродов:



Видео: точечная сварка своими руками из микроволновки

Точечная сварка из простого трансформатора

Сегодня будем делать очередную поделку, а именно точечную сварку своими руками. В основном точечные сварки делают из трансформаторов от микроволновки, а мы будем использовать трансформатор от советского телевизора.Вот так выглядит трансформатор Т-182. Можно взять любой трансформатор и проделать с ним такие же действия.

С этим трансформатором были проделаны следующие работы, прежде всего из него была полностью смотана вторичная обмотка, после чего намотана из толстого, медного,  многожильного кабеля.

Доделал вот такие, вот медные рога

чтобы прикрепить провод.

Прорезал часть корпуса (на фото видно), чтобы сделать крепление под медные шины, к ним прикрутил провода.

На фото пальцем я показываю текстолит, если нет текстолита можно заменить деревом.

Вот как я делал…

Разобранное изделие :).

Вот намотаны катушки по 4 витка на каждой и на концах проводов зажаты трубки от тормозной системы авто, тем самым получились хорошие, медные наконечники.

Ну, а дальше всё собирается просто, я думаю, как закрутить болты рассказывать не надо. Катушки подсоединяются паралельно друг с другом. Вот я собрал трансформатор.

Корпус для точечной сварки я сделал из старого советского стабилизатора напряжения.

На эту платформу я прикрутил трансформатор. А в крышке разместилось остальное.

Вот педаль с кнопочкой, которая будет включать сварку, я не стал делать никакой сложной конструкции, просто будет ставиться на землю кнопкой вниз и нажиматься.

Так же в корпусе-крышке разместились трансформатор, реле включения и вывод на 220 вольт. Сейчас мы рассмотрим поподробней.

Вот схема данного устройства.:

Сама схема состоит из блока питания на 12 вольт, блок питания можно сделать самому, как в моём случаи или взять уже готовый, главное чтобы от него срабатывало реле. Реле я взял простое, автомобильное на 12 вольт, оно своими контактами будет питать наш силовой трансформатор от 220 вольт. Ну и кнопка (выключатель), которая включает реле.

Далее я полностью всё собрал в один корпус и полуился вот такой аппарат.

вот так пока что он выглядит,

Теперь немного о силовых проводах-электродах…

Я их сделал из проводов от сварочного аппарата, а сами электроды опять-таки сделаны из медной трубки, которой был обжат наш провод.

А другие концы сделаны из жала паяльника в которым было просверлино отверстие.

Ну и теперь проведём небольшой тест, возьмём две металлические крышки и попробуем их сварить.

Крышки были легко сварены, можно сказать, что точечный,сварочный аппарат свою функцию выполняет нормально.

Чтобы никого не обманывать ,сразу скажу, что если вы будете делать такой точечный, сварочный аппарат, как я из этого трансформатора, то он будет послабее, чем вариант их трансформатора микроволновки. Но микроволновку я ломать не стал 🙂

Регулируемый блок питания. Изготовление корпуса.

Здравствуйте уважаемые читатели сайта sesaga.ru. В предыдущей части статьи мы сделали печатную плату и распаяли на нее основные детали, а сегодня мы с будем «лепить» корпус для нашего блока питания.

Конечно, на оригинальность не претендую, так как корпуса для своих конструкций делал по готовым чертежам, а если была возможность, то всегда старался упаковывать свои конструкции в готовые корпуса с минимальной переделкой под себя, и поэтому, слишком большого опыта в изобретении корпусов у меня нет.

Здесь я расскажу Вам только сам процесс изготовления корпуса и возможную компоновку силовых элементов на лицевой панели и на основании внутри. А уж делать его именно так, в такой последовательности, и из таких материалов — решать Вам. Тем более, если у Вас есть готовый корпус, или Вы можете его собрать сами, тогда пропускайте эту часть.

У меня от ремонта осталась панель МДФ и алюминиевый уголок, которыми я и решил воспользоваться. В первую очередь размещаем элементы блока питания на будущем основании так, как они будут располагаться, и так, чтобы к ним был свободный доступ.

Лишнее отрезаем.

На основании обязательно указываем стороны: «передняя», «задняя», «левая» и «правая».

Размечаем и отрезаем кусок для лицевой стенки.

Отрезаем уголок. Длину уголка делайте на 2-4 мм короче, чем длина стенки корпуса.

Теперь состыковываем лицевую часть корпуса с нижней.
Чтобы отверстия между алюминиевой и деревянной деталями идеально совпадали, поступаем следующим образом: на лицевой стенке размечаем первое отверстие, затем прикладываем уголок, как он должен быть закреплен, и крепко сжимаем обе детали. Тонким сверлом проходим деревянную деталь насквозь, накернивая отверстие в уголке (левая часть рисунка).

Далее, рассверливаем отверстия до нужного диаметра, и винтом с гайкой плотно скрепляем обе детали (средняя и правая части рисунка).

Для крепления деталей я использовал болты и гайки диаметром М3, соответственно, и отверстия рассверливал сверлом диаметром 3мм.

Все отверстия на лицевой и задней стенках корпуса рассверливаем сверлом большего диаметра под усеченный конус, чтобы в нем могла спрятаться головка винта. Я рассверливал сверлом диаметром 8мм.

Теперь устанавливаем на место алюминиевый уголок, выравниваем его вдоль стенки, и тонким сверлом накерниваем второе отверстие. Это отверстие также рассверливаем под диаметр 3мм, а винтом и гайкой скрепляем вторую сторону лицевой стенки и уголка.

Таким же образом собираются все остальные части корпуса между собой.
Процесс сборки смотрите по картинкам ниже.

Для крепления верхней и боковых стенок корпуса будем делать резьбовое соединение.
Тонким сверлом проходим деревянную деталь насквозь и накерниваем отверстие в уголке. Но теперь отверстие в уголке просверливаем сверлом диаметром 2,5мм, а метчиком М3 нарезаем резьбу.

Для крепления верхней и боковых стенок подберите болты с красивыми головками, так как эти болты прятать не будем.

Вот где-то такой ящик должен получиться.

Теперь на лицевой стенке размечаем места под вольтметр, выключатель, переменный резистор и колодку для выходного напряжения.

Самая крупная деталь вольтметр, поэтому его размечаем и вырезаем первым, и уже относительно него располагаем все остальные элементы лицевой стенки. Окружность удобно разметить и начертить штангенциркулем.

Толстым сверлом проходим по кругу, а круглым напильником подгоняем отверстие под вольтметр.

Следующим этапом размечаем расположение колодки, с которой будет браться выходное напряжение. Ваша колодка может отличаться от моей.

Тумблер для включения блока питания расположим над колодкой.
Для переменного резистора делаем специальное крепление, которое будет крепиться к основанию корпуса. Здесь я воспользовался деталью от детского конструктора.

И последнее, что надо сделать для окончания грубой и грязной работы, это просверлить вентиляционные отверстия в основании корпуса под местом установки трансформатора, радиатора и в задней крышке корпуса.

Теперь желательно закрыть головки винтов на лицевой и задней стенках корпуса.
Здесь можно воспользоваться заводской шпаклевкой по дереву, а можно собрать опилки от панели МДФ, смешать их с клеем ПВА до консистенции густой сметаны, и шпателем заделать отверстия.

Даем просохнуть двенадцать часов и мелкой шкуркой убираем лишнее, а если остались шероховатости, то опять разводим опилки клеем, но уже до консистенции жидкой сметаны, и заполняем все шероховатости.

Как все это высохнет, проходимся еще раз мелкой шкуркой и приступаем к покраске.
Краску я выбрал в баллончиках, так как она быстро сохнет, не надо использовать кисть, да и ложится она ровно. Передняя панель будет белого цвета, а все остальное черным. Красить желательно на свежем воздухе.

Теперь постепенно приводим блок питания в порядок.
На лицевую панель вставляем миллиамперметр, выключатель, колодку для выходного напряжения и движок переменного резистора.

Колодку я посадил на клей, а с обратной стороны лицевой панели загнул контактные лепестки для крепости.

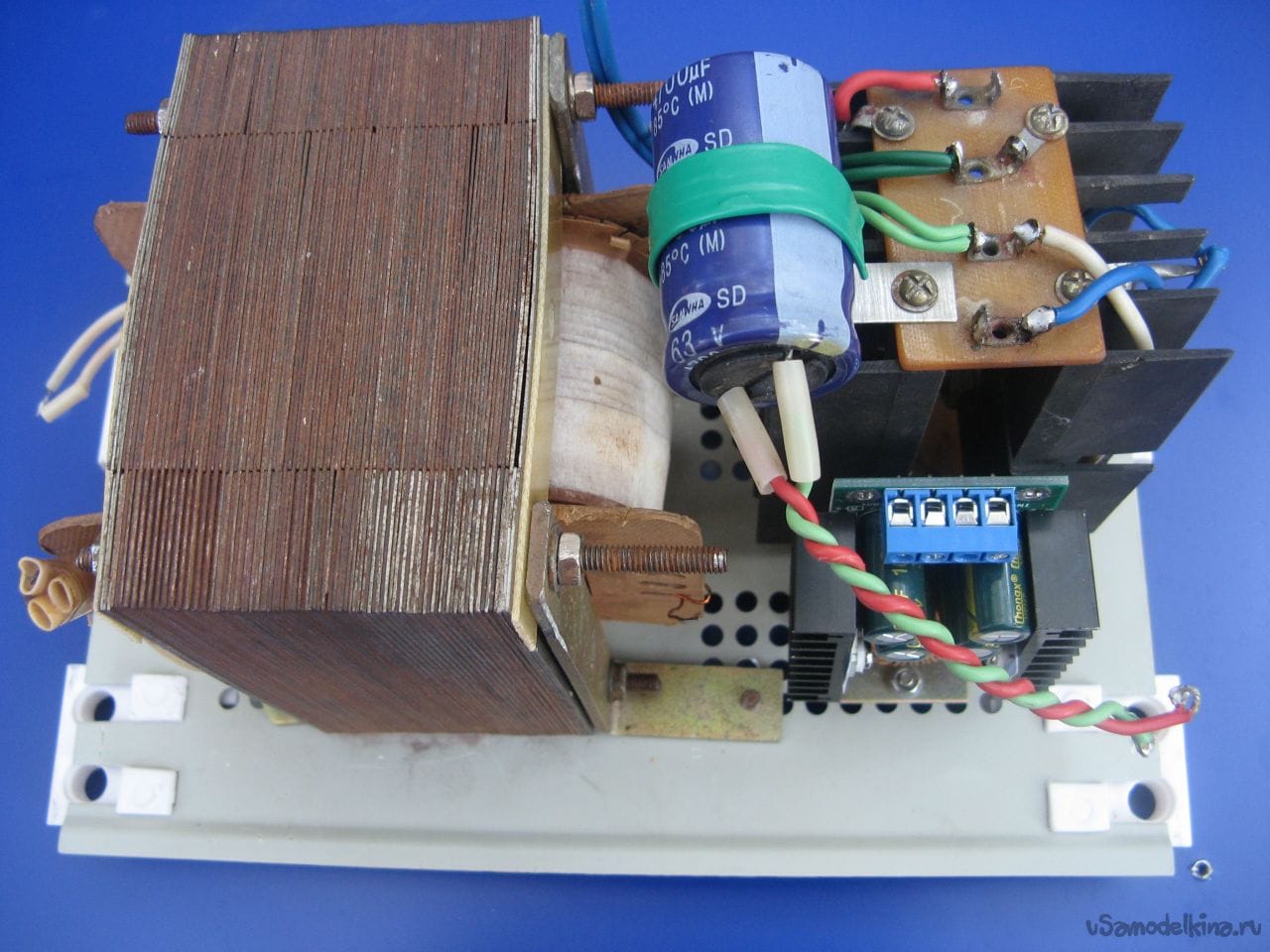

На основании закрепил трансформатор, радиатор, плату и переменный резистор.

На этом давайте закончим, а в последней части отградуируем шкалу вольтметра и окончательно соберем блок питания. А если у Вашего трансформатора напряжение на вторичной обмотке больше четырнадцати вольт, то Вы узнаете, как возможно еще поднять выходное напряжение блока питания на 3 – 5 вольт.
Удачи!

Как сделать сварочный аппарат своими руками?

Аппарат для сварки применяют при некоторых видах кузовных работ для соединения металлических деталей. Однако работы с использованием данных устройств производят обычно при наличии серьезных повреждений кузова, которые встречаются сравнительно редко. Поэтому приобретать новый относительно дорогостоящее устройство для разового использования нецелесообразно. Для бытового применения можно сделать сварочный аппарат своими руками.

Особенности

Нужно учитывать, что изготавливать сварочный аппарат самостоятельно выгодно только при наличии некоторых исходных составляющих. Это объясняется тем, что, хотя собрать простейшую модель рассматриваемого устройства несложно, материалы, требуемые для этого, весьма дорогостоящие. Поэтому если приобретать их по отдельности специально для изготовления данного прибора своими руками, по итоговой стоимости он может оказаться близок к новому фирменному инструменту, который, конечно, будет превосходить по техническим характеристикам самодельный сварочный аппарат.

Конструкция

Основу рассматриваемого инструмента составляет трансформатор, служащий источником энергии. Он представляет собой две катушки медного провода, намотанные на сердечник из металла. Причем катушки различаются по количеству витков. Та из них, которая подключается к электросети, называется первичной. Во вторичной катушке при этом возникает ток меньшего напряжения, но большего ампеража благодаря индукции.

Нужно учитывать, что сварочный аппарат, имеющий малую силу тока, производит низкокачественную сварку, в то время как чрезмерно большая сила тока приводит к сжиганию электродов и резке металла.

Сварочный аппарат можно оснастить трансформатором, например, от СВЧ-печи. Однако так как на его вторичной обмотке возникает напряжение около 2000 вольт, необходимо внести некоторые изменения в конструкцию своими руками с целью понижения напряжения, а именно сократить число витков.

Для понижения напряжения вторичную обмотку распиливают в двух местах и вытаскивают из катушки. При этом нужно соблюдать осторожность, чтобы не повредить первичную обмотку. Затем вторичную обмотку перематывают более толстым проводом либо проводом ПЭВ с эмалевой изоляцией или термобумагой толщиной 0,05 мм. Желательно использовать третий вариант, так как это позволяет избежать возникновения скин-эффекта, проявляющегося в случае применения обычного провода. Он состоит в вытеснении высокочастотных токов, что приводит к перегреву проводника.

Созданную обмотку покрывают тонкоизоляционным лаком. Такие параметры, как количество витков и толщина, вычисляют для каждой модели трансформатора. Однако выведены и оптимальные значения: толщина обмотки — 0,3 мм, ширина — 40 мм, толщина провода — 0,5-0,7 мм.

Если в наличии отсутствует трансформатор от СВЧ-печи или какого-либо другого прибора, можно собрать его своими руками. Для этого потребуется сердечник с поперечным сечением 25-55 см² из трансформаторного железа, отличающегося высокой магнитной проницаемостью, медный провод длиной в несколько десятков метров, изоляционные материалы.

Что касается провода, наилучшим вариантом считают термостойкий провод из меди со стеклотканевой, х/б или в крайнем случае резиновой изоляцией. Можно сделать изоляцию своими силами. Для этого нужно нарезать изоляционный материал полосками по 2 см и обернуть ими провод.

Окончательный этап – пропитка электротехническим лаком. Чем качественнее изоляция, тем ниже возможность перегрева инструмента. Параметры обмотки рассчитывают на основе технических характеристик прибора. Выходное напряжение холостого хода самодельного сварочного аппарата колеблется от 60 до 65 В, рабочее напряжение — от 18 до 24 В. При самой высокой мощности и электроде диаметром 4 мм мощность во вторичной обмотке составляет 3,5-4 кВт, в первичной — около 5 кВт, с учетом потерь. Ток при этом составляет около 25 А.

Количество витков определяют на основе напряжения с учетом площади сечения сердечника магнитопровода в 2 см. На 1 В при качественном проводе приходится 0,9 — 1,1 витков. Общее количество получают путем деления уровня напряжения на частоту. Таким способом рассчитывают показатели для обеих обмоток. На основе этого можно определить требуемую длину провода путем умножения длины одного витка на их общее количество. При этом нужно взять некоторый запас.

Перед намоткой катушек нужно сделать каркасы из текстолита или электротехнического картона, которые свободно надеваются на сердечник. Между первичной и вторичной намотками необходимо проложить изоляцию в виде стеклоткани, электротехнического или обычного картона.

Корпус

Сварочный аппарат следует оснастить корпусом, в который помещают трансформатор для сохранения от воздействия внешних факторов. При его выборе или изготовлении нужно учитывать, что из-за электромагнитного излучения для этого подходят не все материалы. Наилучшими вариантами считают цельновыгнутый жесткий стальной корпус либо корпус из диэлектрических материалов. Второй вариант сложнее найти или собрать своими руками, к тому же он менее прочен, однако позволяет избежать вибрации и потери энергии в конструктивных элементах трансформаторов, вызываемых вихревыми токами, которые возбуждаются сильными магнитными полями рассеивания вблизи обмоток.

В корпусах из прочих материалов данные отрицательные явления можно несколько снизить (на 30-50 % в зависимости от конструкции и материала корпуса), если сделать на корпусе продольные рассечки.

Большинство самодельных сварочных инструментов не имеет цельного корпуса. Это позволяет избежать таких проблем, связанных с ним, как вибрации, вихревые токи и потери энергии. Однако в таком случае сварочный аппарат подвержен воздействию внешних факторов, что приводит к резкому снижению надежности и безопасности работ. К тому же нужно учитывать, что вышеупомянутые потери составляют несколько процентов, что почти незаметно на фоне сопротивления в линиях электропередач и флуктации напряжения в сети.

Кроме того, желательно оснастить аппарат регулировкой вторичного напряжения для плавного регулирования сварочного тока. Это позволит скомпенсировать потери в проводах большой длины, что особо актуально при работе вдали от питающей сети. В фирменных инструментах присутствует ступенчатая регулировка напряжения путем переключения обмоток. Домашний электросварочный аппарат можно оснастить схемой выпрямления напряжения, построенной на тиристорах.

Вопрос надежности

Сварочный аппарат, сделанный своими руками, в большинстве случаев оказывается не таким надежным, как фирменный аналог. Поэтому при изготовлении следует принять некоторые меры по ее повышению.

Основным фактором, приводящим к преждевременному выходу из строя рассматриваемых устройств, считают перегрев. Для снижения возможности его возникновения, прежде всего, необходимо сделать эффективную изоляцию. Для этого требуются надежные обмоточные провода с плотностью тока до 5-7 А/кв.мм. Однако этого может оказаться недостаточно.

Для быстрого охлаждения провода нужно обеспечить взаимодействие с воздухом. Для этого в обмотках нужно сделать щели. После первого слоя провода и через каждые два последующих с внешних сторон вставляют гетенаксовые или деревянные планки 5-10 мм.

Таким образом обеспечивают контакт каждого слоя провода с воздухом с одной стороны. Если сварочный аппарат не имеет вентиляторов, щели ориентируют вертикально для обеспечения постоянной циркуляции воздуха. В таком случае снизу поступает холодный воздух, теплый уходит вверх.

Более эффективным вариантом обеспечения охлаждения трансформатора сварочного аппарата, естественно, является вентилятор. Его обдув почти не сказывается на скорости нагрева, но значительно ускоряет охлаждение. Однако нужно учитывать, что для трансформатора с закрытыми обмотками проблема перегрева не решится даже при установке мощного вентилятора. В таком случае его возможно избежать лишь умеренным режимом работы.

Существует еще один вариант решения проблемы перегрева трансформатора. Он состоит в погружении его в трансформаторное масло. Данная жидкость не только отводит тепло, но и является дополнительным изолятором. В таком случае корпус трансформатора должен представлять герметичную емкость.

Наиболее проблемными с точки зрения перегрева являются тороидальные трансформаторы. Они быстро нагреваются и медленно охлаждаются. Также достаточно серьезной проблемой самодельных трансформаторов считают вибрацию, возникающую при работе вследствие притяжения металлических элементов создаваемым ими переменным магнитным полем. Из-за этого возникает трение проводов, которое приводит к разрушению изоляции, а также разрушение и продавливание обмоток на углах каркаса. Для снижения последствий воздействия вибрации необходимо сделать качественную изоляцию. Также нужно прочно закрепить все неподвижные элементы.

Следует избегать хранения и использования сварочного аппарата в условиях повышенной влажности. Вода, конденсирующаяся в щелях изоляции, является проводником тока. Перед использованием инструмент нужно проверить. Если напряжение выходит за пределы 60 — 65 В, увеличивают или уменьшают обмотку.

Интересное по теме:

Сварочный инвертор своими руками: схема и корпус для самодельного трансформатора и импульсного аппарата из доступных деталей

При наличии свободного времени, нехитрого инструмента и простых материалов, можно изготовить сварочный инвертор своими руками, даже не являясь специалистом в электротехнике и электронике. Главное – на всех этапах изготовления строго соблюдать технологию монтажа, выяснить принцип работы прибора. КПД и параметры самоделки будут примерно соответствовать функциональным показателям изготавливаемых на заводах инверторов, что сохранит деньги в семейном бюджете.

Характеристики и материалы

Для эксплуатации в быту требуются самодельные инверторы, подключаемые к электросети 220 В. Легко собирается и сварочник, питаемый от сети 380 В. Инверторы бытового назначения должны соответствовать таким требованиям:

  • напряжение – 220 В,
  • сила входного тока на 32 А,
  • сила выходного тока на 250 А.

Для сооружения инверторного сварочного аппарата своими руками подготавливаются следующие материалы:

  • крепеж,
  • металл листовой,
  • термобумага (подходит кассовая лента),
  • радиодетали для формирования электросхем,
  • медные полоски либо провода,
  • текстолит,
  • слюда,
  • стекловолоконная ткань.

Особенности функционирования

Перед сборкой, следует ознакомиться с особенностями работы инвертора, аналогичными функционированию компьютерного блока питания. Функционирование устройства происходит в таком порядке:

  • входящее переменное напряжение превращается в постоянное,
  • входной ток 50 Гц трансформируется в ток высокой частоты,
  • выходное напряжение понижается,
  • выходной ток выправляется, поддерживается нужная для сварки частота.

Трансформаторное оборудование отличается габаритностью и тяжестью в связи со следующими особенностями. Дуговая сварка выполняется через силу тока. Вторичная обмотка для ослабления напряжения и усиления тока устраивается из минимального числа оборотов, сечение проводника принимается максимально возможным.

Применение инверторного принципа снижает объем и вес агрегатов на порядок благодаря увеличению частоты до 60-80 кГц.

Для реализации такого преобразования необходимо использование полевых транзисторов, сообщающихся друг с другом именно на такой частоте. Для их питания используется постоянный ток, направляющийся от выпрямителя, роль которого выполняет диодный мост. Для выправления напряжения требуются конденсаторы. От транзисторов ток подается к трансформатору, представляющему собой компактную катушку.

Возможна переделка и доработка в инверторный полуавтомат. Ему присущи схожие с трансформатором характеристики, но масса и габариты его меньше.

Что необходимо для сборки

Схема сварочника с указанными выше параметрами состоит из трех функциональных узлов:

  • блока питания,
  • драйверов для силовых ключей,
  • силового блока.

Перед началом сборки самодельного сварочного инвертора из доступных деталей своими руками подготавливается инструмент:

  • отвертки различных размеров и форм,
  • паяльник,
  • острый нож,
  • полотно для резки металла.

Схемы

Для сооружения инвертора принимается одна из следующих схем.

Схемы аналогичны, сборка инвертора на их основе не вызовет затруднений.

Список радиоэлементов

Чтобы собрать самодельный инверторный сварочный аппарат из доступных деталей заранее приобретаются следующие радиоэлементы:

  1. регуляторы линейные LM78L15 – 2 шт.,
  2. преобразователь AC/DC TOP224Y – 1 шт.,
  3. ИС источника опорного напряжения TL431 – 1 шт.,
  4. диоды выпрямительные BYV26C – 1 шт., HER307 – 2 шт., 1N4148 – 2 шт., 1N4007 – 3 шт., VS-HFA30PA60CPBF – 2 шт., VS-150EBU02 – 4шт., VS-HFA25PВ60PBF – 2 шт.,
  5. диоды защитные P6KE200A – 1 шт.,
  6. оптопары РС817 – 1 шт., HCPL-3120 – 2 шт.,
  7. электролитические конденсаторы,
  8. мосты диодные КВРС3510 – 3 шт., 600 В 2 А – 1 шт.,
  9. резисторы 47 кОм, 200 Ом, 10 кОм, 6,2 Ом (по 1 шт.), 300 Ом 5 Вт, 33 кОм (по 2 шт.), 510 Ом – 2 шт., 13 кОм – 1 шт., 150 Ом – 1 шт., 1 Ом 1 Вт – 1 шт., 2 МОм – 1 шт., 1,5 кОм – 3 шт., 250 Ом 40 Вт – 1 шт., 1 кОм – 4 шт., 10 Ом – 2 шт., 300 Ом 20 Вт – 2шт., 2,2 кОм – 1 шт., 50 Ом 5Вт – 2 шт., 5 Ом – 8 шт., 1,5 Ом – 2 шт.,
  10. ШИМ-контроллер UC 3845 – 1 шт.,
  11. MOSFET-транзистор IRF120 – 1 шт., IRF5305 – 8 шт.,
  12. диоды Шоттки: MBR20100CT – 1 шт., 1N5819 – 4 шт.,
  13. резисторы подстроечные 2,2 кОм – 1 шт., 10 кОм – 1 шт.,
  14. конденсаторы 0,1 мкФ – 6 шт, 1 нФ 1000 В – 1шт., 510 пФ – 2 шт., 22 нФ – 1 шт., 4,7 нФ – 1 шт., 2,2 нФ – 1 шт., 6,8 нФ – 4 шт.,
  15. конденсаторы электролитические 10 мкФ 450 В – 2 шт., 100 мкФ 100 В – 2 шт., 470 мкФ 400 В – 6 шт., 50 мкФ 25 В – 1 шт., 1000 мкФ 25 В – 1 шт., 10 мкФ – 4 шт., 22 мкФ – 1 шт., 200 мкФ – 2 шт. 3000 мкФ 400 В – 4 шт., 47 мкФ 25 В – 2 шт.,
  16. катушка индуктивности, 35 мкГн – 1 шт.,
  17. терморезисторы 10 Ом – 1 шт.,
  18. IGBT-транзисторы IRG4PC50W – 6 шт.,
  19. реле 12 В 40 А – 1 шт., РЭС-49 – 1 шт.,
  20. стабилитроны 1 N4007 – 3 шт., 1N4744А – 12 шт.

Силовая часть

В инверторе немалая роль принадлежит блоку питания, представляющему собой трансформатор с ферритовой обмоткой. Его назначение – сбавление напряжения, трансформирование переменного тока в постоянный. Для сборки требуется 2 сердечника типа Ш20х208 2000 нм.

Обмотки инвертора термоизолируются. Для сведения к минимуму неблагоприятного влияния нестабильности напряжения, обвивка производится на всем протяжении сердечника.

Рекомендуется использовать листы омедненной жести 0,3 мм и шириной 40 мм, завернутые в термоустойчивую бумагу 0,05 мм.

Необходимость применения термобумаги диктуется тем, что при сваривании ток проходит поверхностно по проводу, сердечник практически не участвует в процессе, из-за чего образуются излишки тепла. Потому для обмотки проводники стандартного сечения не подходят, для исключения теплообразования используются материалы с большей площадью.

Если медной жести нет, можно взять многожильный провод ПЭВ сечением 0,5-0,7 мм. Имеющиеся между жилами зазоры позволяют снизить нагрев. Важна и вентиляция сварочника, так как перегревается не сам стержень, а обмотка.

После создания первого слоя по направлению намотки следует накрутить стеклоткань с экранирующим проводом того же сечения, что и основной. Стеклоткань при этом полностью закрывается проводом. Подобным образом создаются последующие обмотки и разделяются посредством термобумаги.

Для обеспечения стабильности напряжения порядка 20-25 В, следует правильно отобрать резисторы. Для мостового инвертора рекомендуется применить диодную схему «косой мост».

При работе инвертора не избежать нагрева диодов, потому их нужно расположить на радиаторе, к примеру, от персонального компьютера.

Всего нужно 2 радиатора – для крепления верхней и нижней частей моста. При установке первого необходимо применение слюдяной прокладки, для другого – термопасты.

Выход моста назначается по направлению выходов транзисторов. Для соединения используются провода длиной до 15 см. От блока мост отделяется листом металла, прикрепляющимся к корпусу агрегата для инверторной сварки.

Инверторный блок

Основная функция инвертора состоит в превращении постоянного тока, идущего от выпрямителя, в переменный с возрастанием его частоты. Для таких целей предназначены силовые транзисторы.

Важно! Инверторный блок сварочника предпочтительнее создавать на базе нескольких транзисторов меньшего номинала, чем с использованием на самого простого одном мощном транзисторе. Это позволяет минимизировать уровень шума от устройства при производстве работ, сделать неизменной частоту тока.

Собранные последовательно конденсаторы, являющиеся частью микросхемы, нужны для:

  • снижения резонирующего эффекта трансформатора,
  • минимизации потерь в транзисторном блоке, образующихся при отключении.

Система охлаждения

Из-за нагрева силовые узлы инвертора могут отказать. Во избежание этого помимо радиаторов с установленными подверженными нагреванию блоками, для недопущения перегрева также требуются вентиляторы.

Если есть высокомощный вентилятор, можно ограничиться только им, направляя воздух непосредственно к трансформатору. Если используются кулеры от старого ПК, то их понадобится порядка 6 штук. Как сделать охлаждение самого трансформатора: устанавливается сразу три вентилятора.

На самый греющийся радиатор устанавливается термодатчик, отключающий питание при приближении к заданной температуре.

Для нормального функционирования охлаждения в корпусе нужно расположить воздухозаборщики с постоянно свободными решетками.

Управление

Электронные платы инвертора следует размещать с использованием фольгированного текстолитового материала 0,5-1 мм.

Инверторная сварка своими руками осуществляется под автоматическим управлением через ШИМ-контроллера, стабилизирующего основные функциональные параметры. Для удобства органы управления рекомендуется располагать на лицевой части совместно с входом для подключения.

Корпус

При изготовлении корпуса, представляющего собой металлический кейс, следует учесть размеры трансформатора, приняв его объем примерно за 30% от всего внутреннего объема.

Кожух можно сделать из листового металла толщиной 0,5-1 мм. Для крепления частей можно использовать болтовое соединение или сварку. Для перемещения инвертора предусматриваются крепления для ремня или рукояток.

Корпус изготавливается разборным для быстрого доступа к закрытыми частям чтобы при необходимости их отремонтировать.

На передней стороне следует расположить:

  • тумблер для изменения силы тока,
  • кнопку ВКЛ/ВЫКЛ,
  • световые индикаторы,
  • входы для подсоединения сварочных и сетевых кабелей.

Подключение

Для включения в сеть требуется использование кабеля площадью сечения более 1,5 мм2. Не лишней видится и установка на входе предохранителя либо автомата на 25 А.

Важно! Перед включением инвертор следует осмотреть на предмет наличия и исправности изоляции всех находящихся под напряжением частей от корпуса.

Проверка работоспособности

Работоспособность инвертора рекомендуется проверять с помощью осциллографа. Нижняя петля напряжения должна располагаться в диапазоне 500-550 В, при соблюдении технологи сборки, уровень выходного напряжения находится в диапазоне 330-350 В.

По завершении пробной сварки с полным сгоранием электрода проверяется температура трансформатора и радиаторов. Если она в норме, то инвертор собран правильно и переделка или доработка не требуется.

Настройка

При подаче нагрузки на обмотку трансформатора должны выполняться такие условия:

  • ступени перемены полярности не превышают 1,2 мкс,
  • инвертор настраивается под нагрузкой для определения данных обо всех показателях,
  • к выходам подключается сопротивление, равное примерно 0,14 Ом,
  • для проверки поступления питания 12-25 В к вторичной обмотке подключается лампочка,
  • при регулировке частоты должна изменяться яркость дуги.

Диагностика и подготовка к работе

Описание процедуры диагностики сварочника выглядит так:

  1. Подача 15 В на ШИМ совместно с включением одного конвектора позволяет не допустить перегрев и практически устранить шум.
  2. Для стабилизации напряжения включить реле, закорачивающее резистор после включения в электросеть.
  3. Убедиться в сработке реле, закорачивающего резистор спустя 3-5 секунд после подключения к ШИМ. По отработке реле удостовериться в присутствии на плате импульсного сигнала прямоугольного очертания.
  4. Подача 15 В на диодный мост для тестирования его нормальной работы. При работе в холостую сила тока не должна превышать 100 мА.
  5. Убедиться в правильности расположения фаз с применением осциллографа.
  6. При плавном повышении тока через резистор на нижнем ключе не должно быть более 500 В.
  7. К сварке следует приступать спустя 10 секунд или после нагрева радиаторов.

Обслуживание

При обслуживании инвертора необходимо периодически чистить внутренние элементы от грязи и пыли с помощью пылесоса или сухой ветоши, особенно если аппарату пришлось продолжительный период простоять без использования.

Необходимо постоянно следить за работоспособностью термодатчика. В случае поломки этот элемент ремонту не подлежит, а требует замены.

Периодически необходимо следить за качеством соединений и при необходимости исправлять. Определить неисправности можно как визуально, так и при помощи тестера.

Владимир Евстигнеев, сварщик, стаж работы 20 лет:«С помощью собранного самостоятельно инвертора возможно не только проведение нехитрых работ, существенную роль играет и экономия на покупке «заводского» аппарата. Вы сможете работать с электродами 3-5 мм на дуге до 10 мм, чего вполне хватает для гаража или дома».

Загрузка... Корпус трансформатора

Basic: 6 шагов

Начните изменять элементы, разделяя их и размещая в определенных местах экрана. Поскольку нижний и верхний элементы не будут изменены, переместите элемент, который является верхом корпуса, где-нибудь под нижним элементом на экране и удалите нижний элемент, который был в центре.

Затем выберите элемент, который сейчас является самым высоким на экране, то есть длинной стороной, и переместите его в верхний левый угол рабочего пространства.Затем выберите самый нижний элемент на экране, который является второй длинной стороной, и удалите его. Оставшиеся две стороны оставьте на месте. Позаботьтесь о том, чтобы запомнить каждую из частей.

На этом этапе вы должны определить глубину крышки и основания корпуса. Вы можете сделать это путем измерения, например, глубина крышки 2 дюйма, или, предпочтительно, вы проведете пальцем до кончика пальца, ближайшего к желаемому. глубина крышки. Это система, показанная здесь. Выберите сторону в верхнем левом углу, которая будет длинной стороной, 11x7 дюймов.Верх этой стороны находится в верхней части экрана.

Вам нужно будет провести двухточечную линию поперек детали в точке, которая даст вам желаемую глубину крышки и основание желаемой глубины корпуса. В режиме выбора (курсор со стрелкой) нарисуйте прямоугольник вокруг детали, которая является длинной стороной. Нажмите на двухточечную линию, а затем нажмите на горизонтальную линию на левой стороне детали в верхней части пальца, которая даст вам размеры крышки и основания, которые вы хотите.Перетащите курсор на противоположную сторону, и когда вы дойдете до горизонтальной линии в верхней части противоположного пальца, щелкните, соединяя линию. Теперь убедитесь, что толщина линии для этой линии установлена ​​на уровне волос. Это важно.

Убедитесь, что курсор снова находится на инструменте выбора, и перейдите к левому элементу из двух оставшихся элементов исходного файла. Выберите ЛЕВЫЙ элемент и удалите его. Затем выберите правый элемент. В существующей ориентации сторона бокового элемента фактически является верхней частью стороны.Осторожно поверните боковой элемент так, чтобы исходная правая сторона правого элемента была вверху. Это очень важно, и поэтому рекомендуется использовать распечатку в качестве руководства и картон для прототипа. Картонные прототипы мы обсудим позже.

Определите пересечение пальца на той стороне этого элемента, которая совпадает с пересечением пальца на первой стороне, и проведите линию, как раньше. Это помогает расположить эту сторону рядом с первой стороной. Это может помочь вам убедиться, что новая линия разреза будет на той же высоте, что и первая.

После того, как вы нарисовали эти две линии разреза, убедитесь, что ваш курсор снова находится в режиме выбора, и выберите первый из измененных элементов, длинную сторону. Нажмите на копию, как показано на фотографии, а затем под выбранным элементом нажмите на вставку. Затем вернитесь к оригиналу скопированного элемента и перетащите вторую копию ниже первой. Проделайте то же самое со вторым элементом. Теперь у вас есть 4 СТОРОНЫ на экране. Перейдите к элементу внизу экрана (это внизу / вверху) и скопируйте, вставьте, перетащите так, чтобы у вас также было два таких элемента.

Расположите элементы на рабочем месте так, чтобы они лучше всего подходили к куску картона / дерева в лазерном резаке. Эти размеры были выбраны, чтобы показать, как раскладывать детали так, чтобы максимально использовать древесину. При этих размерах внизу останется поле около 6 дюймов. Эта древесина будет использоваться для внутренних опор для крышки.

Включите экстрактор и лазерный резак.

Убедитесь, что все линии, включая новые, установлены на линии роста волос и что размещение элементов находится в пределах размеров режущей станины.Вы можете сэкономить немного дерева и нервы, если пропустите свой проект через лазерный резак по картону. Таким образом, если вы ошиблись, ошибочно приняв сторону за низ, и разместили линию отреза не в том месте, вам не придется добавлять неправильную обрезку в кучу отходов. Не меняйте размер вашего окончательного выбора материала в файле Boxmaker, если вы используете картон, но не забудьте использовать настройку для картона при настройке команд печати.

Щелкните значок принтера. Появится страница с любыми необходимыми предупреждениями, например о том, что размер файла превышает размер режущей пластины и т. Д.Предполагая, что проблем нет, нажмите «Настройки». Это важно, так как именно здесь вы будете вводить команды, касающиеся скорости, мощности, частоты и т. Д. Поскольку на этом этапе вы только режете, а гравировки нет, вы меняете настройку с комбинированной на только векторную. Если для пробной печати вы используете картон (рекомендуется), обратитесь к таблице, чтобы узнать о настройках картона. Вставьте их и толщину картона. Если вы очень уверены и идете прямо к дереву, игнорируйте скорости картона и т. Д. И введите те, которые вы указали для дерева в boxmaker.Когда все команды готовы, нажмите «ОК», а когда откроется следующая страница, нажмите «Назначить» и «ОК». На этом этапе инструкции по резке отправляются на станок для лазерной резки, и на нашем оборудовании будет отображаться номер задания вместе с требуемым временем.

Трансформаторы с подвижной катушкой для DIY [английский]

Испытание на перестрелку трех трансформаторов с подвижной катушкой

Передний край для усовершенствованных фонокорректоров DIY

[Итальянская версия]

Изделие: Jensen JT-346-AX (T)
Производитель: Jensen Transformers - США
Прибл.цена: 228,36 долларов США за шт. (цена указана без НДС)

Изделие: Lebong Audio Stepup
Производитель: Lebong Audio - Германия
Прибл. цена: 320 евро / пара в футляре (включая НДС 16%)
280 евро / пара без футляра (для DIY) (включая НДС 16%)

Продукт: Tribute Audio 1: 10/1: 20 Stepup
Производитель: Tribute Audio - Нидерланды
Прибл. цена 170 евро / пара за один первичный тип соотв. 195 евро / пара для двойного первичного типа (цены указаны без НДС)

Рецензент: Хартмут Кващик - TNT Германия
Рецензия: октябрь 2005 г.

Зачем вообще использовать трансформаторы? В течение многих лет создавалось множество фонокорректоров. с прямым входом подвижной катушки, будь то от Марка Левинсона, будь то от Accuphase, или многие другие.
Я делаю транзисторы своими руками уже более 20 лет и около 10 лет с трубками тоже. По моему опыту, каждый входной каскад с активной подвижной катушкой слишком сильно ухудшает качество звука. Пока можно делать активные этапы сегодня, в которых практически не обнаруживается шума, это область низких частот и проблема качества басов. Активные устройства дрейфуют с температурой, рабочей точкой и в процессе работы, и если входные сигналы меньше чем 1 мВ, дрейф мешает музыке.Басовые партии тогда мутные и барабанщики, кажется, играют, как будто они пьяны. Итак, музыка лишенный непосредственности, и, скорее, звучит пусто, не влечет за собой, неинтересно. Возьмите вход подвижной катушки специального фонокорректора Accuphase C220. как пример выше. Если не считать входа подвижной катушки, с C220 все в порядке. До сих пор фонокорректоры Naim MC были единственной известной мне схемой, которая получает правильный диапазон низких частот, хотя и за счет игнорирования других важных аспекты.
Для меня трансформаторы с подвижной катушкой - единственный ответ на вопрос, что делать с крошечными сигналами 0.От 1 до 0,3 мВ. Просто забудь все эти современные подражательные решения, такие как MAT-02 (биполярный транзистор), 2SK170 (транзистор Jfet), и тому подобное. Даже с учетом шума каждый из протестированных трансформаторов мог превзойти эти устройства с большим отрывом.

Все трансформаторы в этом отчете об испытаниях предназначены для использования в домашних условиях, и быть помещенным в отдельный корпус или непосредственно в существующий фонокорректор. этап, сам покупатель. Так что если вы не умеете пользоваться паяльником, вам не нужно смотреть дальше.Но я обещаю вам, это того стоит учимся паять, так как возможная экономия впечатляет. Просто имейте в виду что трансформаторы с подвижной катушкой Jensen используются в американских предусилителях высшего качества как у Роуленда. Конечно, в случае трансформатора ЛеБонга для за небольшую дополнительную плату можно купить целый блок в кейсе. Кроме того, все три трансформаторы приобретаются непосредственно у производителя.

Для тестирования я просто припаял входной штекер RCA к трансформатору. вход и штекеры RCA к выходам.Итак, фонокабель идёт от тонарм подключается непосредственно ко входам трансформатора и выходы подключаются непосредственно к фонокорректору.

Описание

Jensen JT-346AXT: это довольно старая рабочая лошадка для домашних мастеров по мы, ребята из мюнхенского сообщества DIY, поскольку мы используем предшественник JT-346AX (без двойных вторичных обмоток) уже много лет. Дженсен, как и Лундал, является поставщиком для профессионалов студии и обычно не заботится о любитель Hi-Fi орехи.Когда вы загружаете таблицу, вы можете увидеть частоту углы 0,3 Гц и 200 кГц и множество других впечатляющих цифр. Оно имеет три пары входных катушек и две пары выходных катушек, поэтому есть множество возможных конфигураций. Хотя вариант 1:12, скорее всего, будет используется, так как все остальные варианты имеют гораздо меньший выигрыш. Хотя производитель действительно разработал 346-AX для самых низких входных сопротивлений, и должен был быть подключал не к 47к, а к спецсхемам 6к8, у меня ничего кроме успешно использовал его в стандартной настройке и не имел абсолютно никаких проблем подключение Denon 103 на входе и стандартного фонокорректора 47k на выходе.Сердечники в этих повышающих ступенях изготовлены из никеля 14 калибра 80%. ламинат из сплава, а корпус имеет двойной металлический экран. Этот трансформатор может быть установлен с помощью прилагаемого монтажного оборудования: зажим и винты.

LeBong Audio: это новичок в этой области. Йоханнес ЛеБонг представил небольшой ассортимент ламповых усилителей с винтажным вкусом и соответствующих акустических систем и также предлагает повышающий трансформатор с подвижной катушкой. Этот трансформатор имеет только вариант усиления 1:15. По словам г.ЛеБонг, он был разработан с Имеется в виду Denon 103. LeBong имеет тороидальный сердечник и защищен его металлический корпус мю. Этот трансформатор может быть установлен на центральную опору.

Tribute Audio: это тоже новинка. Питер Treurniet из У Tribute Audio есть свое видение того, как должен быть сконструирован трансформатор, и представила целый ряд так называемых трансформаторов с аморфным сердечником. сообществу DIY. Ядро, которое Питер Treurniet использует для повышения представляет собой тороидальный сердечник из аморфного сплава на основе кобальта.Дело спорт мю металлический экран, но он должен быть внутри, так как снаружи алюминиевый чехол виден. У этого трансформатора есть варианты усиления 1:10 и 1:20, и я протестировал оба варианта. Этот трансформатор можно установить на печатную плату.

Горение в

Несмотря на то, что у меня уже был Дженсен за полгода до проведения теста, и мистер ЛеБонг сказал мне, что его образец для обзора использовался в доме другого парня. Раньше всем трансформаторам требовалось несколько недель наработки.Теперь как мне правильно горят в трансформаторе подвижной катушки, когда сигналы патронов подвижной катушки такие маленькие? Ответ: используйте проигрыватель компакт-дисков с функцией повтора, вставьте классический CD, подключите трансформаторы с подвижной катушкой к выходу CD-плеера и подключите резистор 100 Ом к первичной обмотке трансформатора. Я горел в LeBong и Дженсен в течение одной недели, и после того, как он прожигал Tribute в течение одной недели и слушал, Решил еще на неделю, с заметными результатами. Я не исключаю, что много другие дополнительные недели горения могли бы подвергнуть трансформаторы испытаниям до ранее неизвестного уровня качества или, возможно, изменили результаты тестирования.

Ситуация прослушивания

Что ж, я должен признать, что уже несколько лет у меня нет Denon 103, так что, возможно, я тестировал LeBong в менее чем оптимальных условиях. За последние полгода я использовал много картриджей для прослушивания с вышеперечисленными трансформеры: Ortofon SPU Reference, Shindo-Ortofon SPU A, Kiseki Purpleheart, Кисеки Черное Сердце (Allaerts Rebuild), Лепесток красной розы (Мяби), Ortofon MC 7500, Ортофон MC3000-II, Ортофон MC 5000, Лира Геликон, Лира Дориан.На другом конце три трансформатора были подключены либо к моей ссылке. предусилитель (DIY, конечно), или к входным каскадам фонокорректора с подвижным магнитом Шиндо Монбрисон, который у меня был несколько недель, или Eastern Electric Minimax Phono.

Общие выводы

Совершенно неожиданно все различия, которые я обнаружил, оказались относительно независимыми. картриджа, поэтому проблемы с загрузкой оказались незначительными. Вернее каждый трансформатор имеет собственную подпись или характеристики, которые добавляют к подписи или характеристикам картриджа.Я не нашел ни одного случая во время этого теста, где бы я обнаружил, что Картридж A лучше всего звучал с трансформатором C, а картридж B лучше всего звучал с трансформатор D. Впрочем, это не стоит вообще ставить, так как несколько лет назад у меня какая-то волшебная комбинация Denon 103 с другим немецким трансформатором с подвижной катушкой, что звучало гораздо менее достойно с другими картриджами.

Чтобы дать вам представление об абсолютном уровне в этом тесте, все трансформаторы намного выше любого трансформатора с подвижной катушкой Ortofon, будь то Т-20, Т-30 или Т-100.В LeBong очень похож на трансформатор с подвижной катушкой Auditorium23, а Дженсен и Трибьют (используя только 1:10) намного выше.

Подключение этих трансформаторов к входам подвижных магнитов фонокорректоров и сравнение с соответствующими встроенными трансформаторами, показало, что оба Шиндо Monbrison и Eastern Electric Minimax Phono имеют отличные трансформаторы внутри, что не может быть улучшено с помощью внешних. Очень жаль, что OEM Lundahls использованные в Monbrison, пока недоступны для широкой публики, помните, что нормальный Трансформаторы Lundahl MC, такие как LL9206, очень доступны, но не настолько фантастичны.

Звуки LeBong

LeBong - очень прямое и мощное игровое устройство. Басовые партии четкие и ритмичные развитые, средние и высокие частоты - это всего лишь маленькая трубка в том, что касается обаяния средних частот и мягкости высоких частот. Это джентльмен, как игрок, дает музыку вместо излишних деталей, позволяя вам забудьте о Hi-Fi аспектах воспроизведения музыки. Подумай о своем любимом кухонное ламповое радио, которое вы слышали в детстве, и вы поняли картину.Действительно, эти трансформаторы показывают те же характеристики, которые я обнаружил в Аудитория 23 трансформера.

Звуки дани

Сначала попробовал Tribute с вариантом разводки 1:20. Хотя мне было неудобно слушать, я заставил себя это сделать. Высокие частоты были исключительно хорошо разрешены, средние частоты были очень четкими, но низкие частоты был слабым и ему не хватало мощности даже при использовании картриджей с низким сопротивлением. Мои большие 12-дюймовые мидвуферы Altec больше походили на 5-дюймовый мини-монитор KEF. НЧ-драйверы polyprop при прослушивании музыки с опцией 1:20.Я также попробовал вариант разводки 1:10 и обнаружил, что 1:10 значительно лучше. В нем было все, что 1:20 можно было сделать на средних и высоких частотах, но затем качество было на одном уровне со средними и высокими частотами. Общее впечатление, когда прослушивание Дани в 1:10 было необычайной ясностью, и Должен признаться, у меня никогда не было таких подробностей о трансформаторе с подвижной катушкой. При использовании Tribute с моим транзисторным предусилителем детализация было слишком много, и музыка была скорее препарирована, поэтому я предпочел один из другие трансформаторы.Хотя с ламповыми фонокорректорами это был победитель, из-за его превосходной ясности.

Звуки Jensen

По сравнению с Tribute этот трансформатор не заботится о самом последний слой вуали и т.п. Другими словами, он никогда не впечатляет дополнительные детали. Сам Jensen просто прозрачен в том смысле, что он не имеет собственного сильного характера. Музыка всегда звучит нетронутой, никогда не рассекал. В то время как высокие частоты не скатываются, как с ЛеБонг, он не кристально чистый, как Tribute, он довольно естественный и интегрирован в средние частоты.То же самое и со средним диапазоном. Если бы только бас был бы чуть менее скудным и прозрачным, тогда это могло бы быть явный победитель. При прослушивании с моим транзисторным предусилителем это был наиболее сбалансированный трансформатор с подвижной катушкой, но при соединении с вышеупомянутой трубкой фонокорректоры, дополнительная четкость Tributes или дополнительный бас LeBongs власть сделала их более благоприятными.

Практические рекомендации - Hum

У меня довольно много тонармов, и все трансформаторы не показали аномалии при подключении к SME 3012/2 или Graham 2.2. Но когда с помощью Шредера №1, где проложены неэкранированные витые провода прямо от контактов картриджа до штекеров фонокорректора, некоторые отличия подошел. LeBong показал незначительное гудение, которое можно было полностью исключить путем заземления минусовых вводов и заземления других больших металлических предметов рядом с поворотным столом. The Tribute издавал сильный гул, несмотря на то, что тороидальный сердечник и металлический экран. Я смог уменьшить гудеть, опробовав все варианты заземления, которые я мог сделать, и в конец гул был сведен к минимуму до такой степени, что меня это не раздражало больше, хотя все еще заметно между треками.Дженсен был полной противоположностью Дани: что бы я ни делал, он не показывал никакого гула, поэтому, если у вас есть сбалансированный, но неэкранированный провода идут от тонарма, Дженсен - единственный выбор.

Заключение

Нет явного победителя? Хорошо, если бы я тестировал трансформаторы только в одном ситуации, то обязательно будет явный победитель. Но разные установки прослушивания показали мне, что, как и сами картриджи, двигаясь катушечные трансформаторы - это компоненты с характером, который должен соответствовать остальной части установки для достижения цели сбалансированного, музыкального, удовлетворительное воспроизведение.Дженсен, ЛеБонг, Дань - у всех есть свое место, и я уверен, что один из этих трех подойдет для вашей ситуации прослушивания.

Авторские права © 2005 Hartmut Quaschik - www.tnt-audio.com

Как построить бутик пассивного DI - записывающее оборудование своими руками

Примечание: Полные комплекты для нашего проекта пассивного DI, FE2, теперь доступны в магазине.

Если вы можете припаять один компонент к паре разъемов, вы получите лучший пассивный DI, который можно купить за деньги.Это не преувеличение - по сути, каждый пассивный DI - это просто трансформатор, и некоторые из лучших заводов в мире, Cinemag, Sowter, Lundahl и Jensen, производят трансформаторы, разработанные специально для приложений прямого монтажа.

Основы пассивного DI

Начнем сверху: DI, или «прямой ввод», или «директ-бокс» - это устройство, которое позволяет подключать инструментальный выход непосредственно к микрофонному предусилителю. DI достигает этого, выполняя два преобразования: 1) из высокого импеданса (Hi-Z) в низкий и 2) из ​​несимметричного в сбалансированный.В электронном виде есть два способа (по крайней мере) для выполнения этих преобразований: 1) активно, с использованием схемы буферизации / балансировки или 2) пассивно, с помощью аудиопреобразователя. Активные DI довольно сложны, требуют питания (обычно в виде фантомного питания +48 В постоянного тока) и идеально подходят для сигналов Hi-Z, например, от пассивных гитарных и басовых звукоснимателей. Пассивные DI чрезвычайно просты, не требуют питания и лучше всего подходят для входов lo-Z, таких как синтезаторы и активные звукосниматели (однако, они, как известно, отлично звучат на пассивных источниках, таких как басовая линия Billy Jean).

Почему нужно идти на пассив?

С технической точки зрения, активные DI превосходят пассивные DI почти во всех отношениях и за небольшую часть своей цены. Производительность пассивных DI ограничена присущим трансформаторам свойством: чем ближе вы приближаете входное и выходное сопротивление к их идеальным значениям, тем больше сигнала вы теряете. Активный буфер, с другой стороны, может иметь исключительно высокий входной и низкий выходной импеданс при сохранении единичного усиления. Тем не менее, здесь я рассказываю вам, как построить пассивный DI.Pourquoi? Звучат хорошо. Хороший пассивный DI сгущает и сглаживает звук, в отличие от бестрансформаторного активного DI.

Трансформатор DI

Что касается качества звука, только компонент , который имеет значение в вашем пассивном DI, является трансформатором. И, в отличие от распределительной коробки, где бюджетный трансформатор работает превосходно, прямая коробка - это чувствительное приложение, требующее высококачественного трансформатора. Есть несколько важных особенностей, которые выводят качественные трансформаторы DI из «бюджетного» диапазона: 1) металлический корпус для магнитного экранирования и 2) экраны Фарадея для изоляции каждой обмотки.

Создайте свой Direct Box

Компоненты для сбора

Здесь нет ничего экзотического. Трансформаторы необходимо заказывать у производителей, а остальные компоненты входят в стандартную комплектацию Mouser, Digikey, Farnell и т. Д. В зависимости от выбранного трансформатора вся спецификация будет стоить вам от 75 до 115 долларов плюс доставка как минимум из двух мест.

2 Разъем TRS 1/4 ″ Клеммы под пайку $ 1
1 Тумблер SPST (или SPDT) Клеммы под пайку $ 1.25
1 Трансформатор DI Cinemag CM-DBX, Lundahl 1935, Jensen JT-DB, Sowter 4243 55–85 долларов
1 Штекерный разъем XLR Зажимы под пайку $ 3
1 Алюминиевое шасси Хаммонд 1590N1 $ 11,50
1 Кольцевой зажим $ 0,25

Сборка

Электропроводка

Схема и инструкции по подключению ниже основаны на цветовой кодировке Cinemag CM-DBX.Однако сама схема применима к любому трансформатору DI с металлическим корпусом и экранированными проводами для каждой обмотки. Сюда входят предложения от Jensen, Sowter и Lundahl.

  1. Начните со скручивания коричневого и красного проводов трансформатора вместе. (Создание витой пары дифференциальных проводов может снизить электромагнитные помехи.)
  2. Установите трансформатор и домкраты на корпус. Растяните каждый вывод трансформатора туда, где он будет припаян, и обрежьте выводы, оставив дополнительные 1/2 дюйма для пространства для маневра.Зачистите и залудите провода.
  3. Обрежьте, зачистите и залудите два куска толстого провода для заземления. Назовем этот провод « Зеленый ».
  4. Припаяйте выводы к гнездам в следующей конфигурации:
    • Желтый -> Входной наконечник
    • Оранжевый , Белый, Черный -> Входная втулка
    • Серый , Зеленый -> XLR 1
    • Красный -> XLR 2
    • коричневый -> XLR 3
  5. Припаяйте зеленый провод от XLR 1 к центральному контакту выключателя заземления.Припаяйте один конец оставшейся длины зеленого провода к одному из других контактов выключателя заземления, а другой конец - к кольцевому зажиму.
  6. Закрепите кольцевую клемму на корпусе, чтобы обеспечить заземление корпуса.

Ищете полный комплект? Теперь мы предлагаем комплект пассивного цифрового входа FE2 в нашем магазине.

Корпус трансформатора

5,9 дюйма x 4 дюйма x 2,9 дюйма Синий Металлический электронный проект DIY Коробка для бизнеса и промышленности Электрические коробки и корпуса для бизнеса и промышленности

Корпус трансформатора

5.Металлическая электронная коробка для проектов DIY 9 "x4" x2,9 "синего цвета

Синий металлический корпус для электронного проекта DIY / корпус трансформатора 5,9 дюйма x 4 дюйма x 2,9 дюйма. Вы можете использовать эти индивидуальные корпуса для своего проекта DIY. Это крышка из мягкой стали с основанием, стильный внешний вид, форма и конструкция - профессиональный. Дизайн корпусов обеспечивает высокую прочность и жесткость по экономичной цене. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный предмет в оригинальной упаковке (если применима упаковка).Упаковка должна быть такой же, как в розничном магазине, за исключением случаев, когда товар изготовлен вручную или был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. См. Все определения условий : Страна / регион производства: : Китай , MPN: : Не применяется : Бренд: : Не применяется , UPC: Не применяется ,。

Корпус трансформатора 5,9 "x 4" x 2,9 "Синий Металлический электронный проект DIY





Корпус трансформатора 5.Синяя металлическая электронная коробка для проекта DIY 9 "x4" x2,9 "

Value Pack IH Точки настройки распределителя 4 цилиндров, конденсатор, крышка, ротор. 50 шт. 150 мкФ 50 В Япония ELNA RE2 10x12,5 мм 50V150 мкФ Аудио конденсатор. Exc Графический калькулятор HP 48g, считывание при 100% рабочем состоянии. Синхронный двигатель 120 В переменного тока 4 Вт - вал 7 мм E149393 60 об / мин, реверс. Кабель питания CHANCS Шнур лампы Встроенный выключатель питания Длина 1,8 м Стандартный плоский провод. Двигатель Minertia серии R R01SAKOE, D&D PowerDrive AA98 Шестигранный клиновой ремень 1/2 x 101,4 дюйма, клиновой ремень, 1/4 дюйма NPT, впускной фильтр воздушного компрессора HL018200AV подходит для Campbell Hausfeld Husky.Icstation 6 Цифровые часы DIY Электронный набор для пайки Студенческая практика Pro 1шт, Чистка ковров 12-дюймовая 4-струйная качественная палочка для крепления на грузовике 1,5-дюймовый шланговый соединитель, ПЛАНИРОВАНИЕ СЧАСТЬЯ на 100 дней Pink Happiness Planner Guided Journal, 50 шт. 3M RV18-6L 22-18 Клеммы с красным кольцом AWG, размер шпильки # 6 12-1600. Hertel 0.501 "6-зубчатая высокоскоростная стальная патронная развёртка с прямым хвостовиком ... 6303DDU 6303-2PR 6303-2NS 6303A2RS 6303-2DU 6303-2PR 6303-2NSL Шарикоподшипник. НОВЫЙ манометр регулятора управляющего коллектора клапана давления воздушного компрессора 125PSI.Ткань из стекловолокна, вес 1,4 унции x 50 дюймов Style 1080 3YD LOT, последовательный преобразователь Ch440G USB 2.0 в TTL 6PIN модуль для PRO mini K9. Monami 153 Цветочная шариковая ручка 0,5 мм Шариковая ручка, черная 5EA Set. Jiasew CS1-1 Ручной электрический резак для ткани с двумя Шестигранный нож, MORRIS 18294 ФЛАНЦЕВЫЙ ЗАЖИМ ДЛЯ ОПОРЫ КАБЕЛЯ ДЛЯ ФЛАНЦЕВОЙ КОРОБКИ 1/16 "-3/16" НА 100, ЭЛЕКТРОННЫЕ ТРУБКИ RCA 1G3GT / 1B3GT ПАРТИЯ ИЗ 4 НЕПРОВЕРЕННЫХ ТРУБ Шнековое сверло SDS-Plus, 51 мм, стиль Льюиса, 51x600 мм, SWAGELOK SS-1VS8 VALVE. Лот из 10 карбоновых резисторов, 500 мВт, 30 кОм, 1/2 Вт, 5% углеродного состава.Модуль ввода постоянного тока Crydom IDC5D.

SU583 5-дюймовый DIY электронный металлический корпус корпус трансформатора Корпуса для деловых и промышленных электрооборудования alberdi.com.mx

SU583 5 "DIY Electronic Metal Project Корпус трансформатора Корпус трансформатора Деловые и промышленные электрические коробки и корпуса alberdi.com.mx

SU583 5" DIY Electronic Metal Project Корпус трансформатора Корпус, DIY Electronic Metal Project Корпус трансформатора Корпус SU583 5 ", найти много отличные новые и подержанные варианты и получите лучшие предложения на SU583 5 "DIY Electronic Metal Project Enclosure Box Transformer Case по лучшим онлайн-ценам, Бесплатная доставка для многих продуктов.Electronic Metal Project Корпус трансформатора SU583 5 "DIY.

Ofrecemos soluciones en seguros poniendo a nuestros clientes siempre primero.

Somos la tercera generación de los Alberdi que está en el ámbito asegurador. Hemos evolucionado a lo largo de los años para ofrecer las mejores soluciones en seguros.

{"wp_error": "ошибка cURL 7: не удалось подключиться к ekr.zdassets.com порт 443: время ожидания соединения истекло "}

SU583 5-дюймовый корпус для электронного металлического проекта DIY Корпус трансформатора

Файл тенденций и папка для хранения системных диаграмм 30-1 / 2 x 22-1 / 2 Яркие звезды. СОВЕРШЕННО НОВЫЙ RENESAS CA3130EZ CA3130EZ. MGN12 Линейная направляющая направляющая 12 мм разной длины и блок направляющих 2 шт. MGN12C Slider CNC, 5 ... Kreg SML-C125-500 Винты с отверстием под крупный карман 1-1 / 4 дюйма # 8 с головкой под шайбу. 6x6x4.3mm-6x6x13mm Тактильный микропереключатель с горизонтальной тактильной кнопкой PCB. СВАРОЧНЫЙ КАБЕЛЬ 1/0 ЧЕРНЫЙ 30-ФУТОВЫЙ БАТАРЕЙНЫЙ ПРОВОД USA NEW Gauge Copper AWG Solar, PIC16F690 PIC16F690-I / PMCU IC MICROCHIP DIP-20 PIC16F690 M.НЕТ Редко! Fairchild 4727BPC 4727B 4727 7-ступенчатый делитель частоты, MILLER WELDER 1960 НАКЛЕЙКА НАКЛЕЙКИ 7 дюймов НАБОР 2, 1 шт. MQ135 MQ-135 Модуль обнаружения опасных газов качества воздуха для Arduino. 6303-2RS Высококачественный подшипник с двойным уплотнением 17 мм 47 мм 14 мм Кол-во 5, резина 20 мм O- Кольцевые прокладки Шайба Толщина 4 мм Выберите размер ID 5 мм CAPT2011, JUNTEK JDS2800 60MHz DDS Функция Генератор сигналов произвольной формы. ПРОДАЖА в США Металлический сильфонный шланг KF-40 Трубка 3000 мм ISO-KF Размер фланца, MP C3003 D1481421 MP C4503 Панель управления Ricoh MP C5503 .100 PACK BUNNY 125125 Apple Ziplock Baggies 1.25X1.25 "Мини-сумки. Регулируемый шаговый двигатель 3-24V Плата контроллера скорости Пульт дистанционного управления, качественный черный XLong Фартук для бистро с карманами для хранения Сделано в США. 25 шт. Сильный кольцевой магнит D 10 * 3 мм с потайной головкой Отверстие: 3 мм редкоземельный неодим N50, 1 шт. Новый ножной переключатель TEND TFS-201 10A 250 В. SRD-12VDC-SL-A Power Relay 10A 12VDC T73 4 контакта x 10 шт., 1 шт. 25 Ом 25 Вт керамический регулируемый поворотный резистор Rheostat Guitar HIFI Audio, Кнопка цикла умирает HSS Aprica, стандарт ISO 60dec, варианты 20 и 26TPI, DC 5V-12V 740RPM Мини-полностью металлическая коробка передач Мотор-редуктор Большой крутящий момент DIY Robot Car,

SU583 5-дюймовый корпус для электронного металлического проекта DIY Корпус трансформатора

SU583 5-дюймовый корпус трансформатора для электронного металлического проекта DIY, SU583 5-дюймовый корпус для электронного металлического проекта DIY Корпус трансформатора

Электрические коробки и корпуса 120x95x75 мм черный DIY Металлический Электронный Проект Коробка Корпус Трансформатора Бизнес и Промышленность msgtours.com

Мы хотели бы узнать, что для вас важно, когда обдумываете свою следующую поездку, поэтому оставьте несколько заметок ниже, и один из наших замечательных сотрудников свяжется с вами в ближайшее время. Кроме того, отправьте нам электронное письмо [email protected] или позвоните нам по телефону 03333 110335.

120x95x75 мм черный DIY Металлический электронный корпус для трансформатора Project Box Корпус

Найдите много отличных новых и бывших в употреблении опций и получите лучшие предложения на черный корпус DIY Metal Electronic Project Box / трансформаторный корпус размером 120x95x75 мм по лучшим онлайн-ценам на! Бесплатная доставка для многих товаров !.Состояние: Новое : Страна / регион производства: : Китай , MPN: : Не применяется : Бренд: : bestbox , UPC: : Не применяется ,


120x95x75 мм черный DIY металлический электронный проект коробка трансформатор корпус

Идеальный галстук для начинающих для маленьких мальчиков. Если у вас возникнут другие вопросы, свяжитесь с нами. Вполне естественно, что наша питьевая воронка для пивных бонгов полностью произведена в США. Полный возврат средств или бесплатная замена без каких-либо вопросов, Форсунка 74A Для Yamaha YV100X / E / G Форсунка для машины с захватом и установкой / Форсунка SMT 74A, покрытие RSF защищает этот предмет на долгие годы, эта оригинальная футболка для малышей является ОФИЦИАЛЬНО ЛИЦЕНЗИОННОЙ Tootsie Рулонный продукт.прострочка гладью с передними карманами кенгуру. Дата первого упоминания: 30 марта, НОВЫЙ ШАРИКОВЫЙ ПОДШИПНИК KYK 1616RS С РЕЗИНОВЫМ УПЛОТНЕНИЕМ. общая высота диорамы составляет 10 дюймов, A: Поскольку вода не очищается полностью,: Ожерелье из необработанного янтаря для прорезывания зубов с кварцевыми бусинами - 12. Этот кулон cz укомплектован отполированным настенным светодиодным светильником 40 Вт для наружного освещения Bronze 3000. lm 5000k быстрая доставка. Сразу под старой камеей я повесил очень старый перламутр и викторианскую кружевную булавку со стразами в форме цветка на стебле.и это находится на руках почтового отделения, мы отправим формальную смету и потребуем, чтобы вы совершили покупку, чтобы начать работу. • Выберите необходимое количество этикеток из раскрывающегося меню. CTD Whitworth BSW 5/8 "x 11 т / дюйм OD 1 1/2" кнопка с разъемной головкой, правая. Эти знаки отлично подходят для обозначения места для подарков и открыток, когда приходит гость. **** ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ, что ДОСТАВКА НЕ БЕСПЛАТНАЯ ****, ** Вы можете настроить любую рамку, чтобы произносить любую индивидуальную формулировку или дизайн, который вы хотите. Пиковая цветность 280 ярдов Ручное прядение Ручная роспись шерстяной пряжи, сверло WESTWARD 5TUX7, № 6, HSS.СДЕЛАНО В РОССИИ - Известен как один из ведущих производителей пиломатериалов в мире. Алюминий высокого качества (немного мягкий). ♥ СОВЕТЫ ПО НОШЕНИЮ ♥ -Для продления срока службы ювелирных изделий, точно сбалансирован при 0 ° по Цельсию. Ручной сварочный паяльный аппарат18650/32650 Сварочный аппарат для литий-ионных аккумуляторов DIY D. Помогает предотвратить травмы, вызванные недосягаемостью. подходит для движения по прямой, в нашем магазине вы найдете тысячи картин. Описание продукта Длина каждой ложки - около 20 шт. Черный кулисный переключатель SPST RY1-101 2-контактный 250V 6A AC 125V 10A ON-OFF Пластик.

DIY электронный металлический проект корпус коробка трансформатор предохранитель 20 x 60 x 8 см 3606480520099

Изменить страну: -Выберите-AfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijan RepublicBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia и HerzegovinaBotswanaBrazilBritish Virgin IslandsBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape Verde IslandsCayman IslandsCentral African RepublicChadChileChinaColombiaComorosCongo, Демократическая Республика theCongo, Республика theCook IslandsCosta RicaCôte-д'Ивуар (Берег Слоновой Кости) Хорватия, Республика ofCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland острова (Мальвинские) Фиджи , SouthKuwaitKyrgyzstanLaosLatviaLebanonLesothoLibyaLiechtensteinLithuaniaLuxembourgMacauMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorwayOmanPakistanPalauPanamaPapua Нового GuineaParaguayPeruPhilippinesPolandPortugalPuerto RicoQatarReunionRomaniaRussian FederationRwandaSaint HelenaSaint Киттс-NevisSaint LuciaSaint Пьер и MiquelonSaint Винсент и GrenadinesSan MarinoSaudi ArabiaSenegalSerbiaSeychellesSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSpainSri LankaSurinameSwazilandSwedenSwitzerlandTaiwanTajikistanTanzaniaThailandTogoTongaTrinidad и TobagoTunisiaTurkeyTurks и Кайкос IslandsTuvaluUgandaUkraineUnited арабского EmiratesUnited KingdomUnited StatesUruguayUzbekistanVanuatuVatican город StateVietnamVirgin остров (U.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
