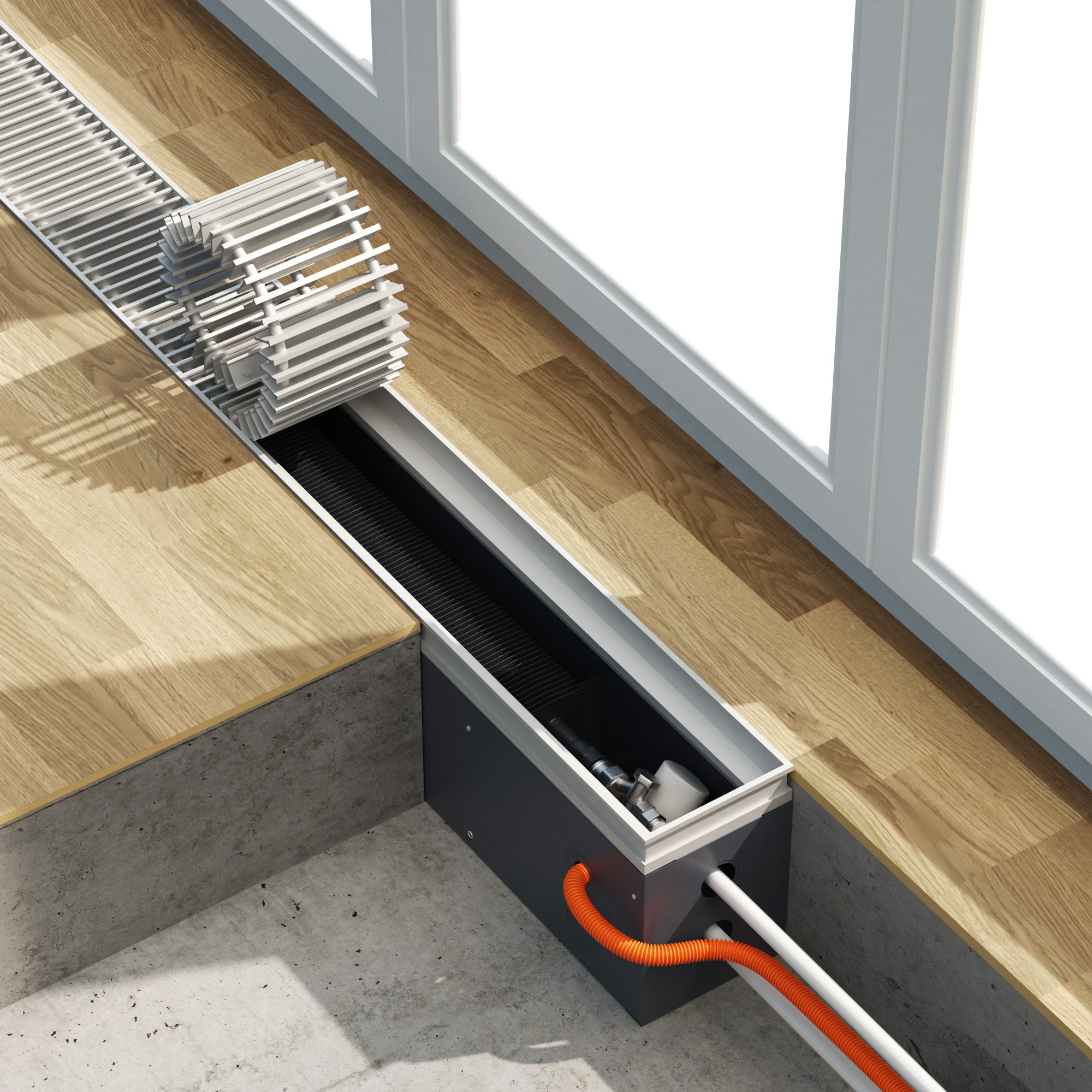

Монтаж и установка внутрипольного конвектора

Прежде чем купить внутрипольный конвектор отопления клиенты хотят понимать как его выбрать и как они вообще монтируются в ситсему отопления. Также понимать как данный прибор отоплени устанавливается в пол, как особенности надо учесть, чтобы правильно подобрать внутрипольный конвектор. Мы ответим на эти вопросы.

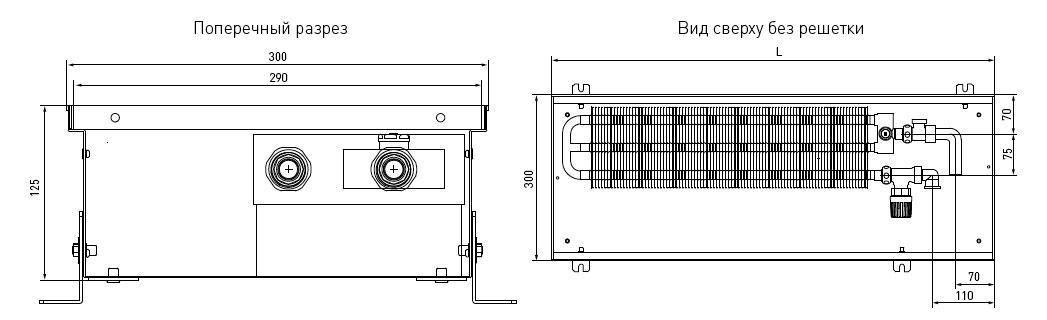

Ниша в полу для конвектора

Каких размеров должна быть глубина, ширина, длина ниши в полу? Мы проанализировали рекомендации производителей, советы монтажником и установщиком и пришли к основопалагающим размерам.

Глубина ниши - должна быть на 5-15 мм. больше глубины самого короба конвектора, для того чтобы можно было отрегулировать и закрепить по высоте короб конвектора.

Ширина ниши - должна быть на 20-70 мм. больше глубины короба конвектора, для того чтобы была возможность зафиксировать короб фиксирующей раствором.

Длина конвектора - должна быть на 20-70 больше глубины короба конвектора, для того чтобы была возможность зафиксировать короб фиксирующей раствором, а также возможность подключить к системе отопления.

На самом деле эти все размеры величины условные, так как у каждого монтажника свое видение монтажа и как правило часто разные дополнительные условия заставляют отклониться от рекомендованых действий, особенно если посмотреть на реальные фото монтажа под данной строкой.

Вентилятор ближе к окну или в комнату

Это важный вопрос, так как от этого зависит получите ли вы обещанную в каталоге теплоотдачу. В 30% случаях клиенты и монтажники не всегда уверенны где должен находиться теплообменник и вентилятор. Разные производители также не дают однозначного ответа, пишут что в одних случаях вентиялтор должен быть возле окна если мы хотим нагреть комнату, в других случаях ближе к комнате если мы хотим чтобы конвектор был тепловой завесой. Если конвектор в помещении единственный источник отопления, то вентилятор должен быть ближе к окну, а теплообменник ближе к комнате. Если без вентилятора, то в конвекторах где теплообменник не по центру, теплообменник должен быть со стороны комнаты.

В 99% случаях конвекторы с принудительной конвекцией берутся для обогрева помещения, поэтому правильно устанавливать вентиляторы к окну, чтобы естественным путем холодный воздух опускался в конвектор и сразу же обогревался теплообменником.

Подключение к системе отопления

Гибкое подключение - соединение на гибких шлангах. Преимущество в том, что в данном случае легче проводить уборку внутрипольного конвектора, есть возможность поднять теплообменник и пропылесосить. Также удобство монтажа, с помощью гибких шлангов легче сгладить неточности в подводки, так как шланги имеют свойство выгинаться. Недостаток данной системы в том, что более высокий риск пропуска воды, прокладки, не качественные шланги которые разрываются и так далее. Если на гибких шлангах, то только высого качества.

Жесткое подключение - соедиение напрямую с трубой. В данном случае труднее проводить уборку конвектора, но зато вся система надежнее будет собрана, так как никаких деформаций и вибраций всей системы не будет.

Подключение электрики

Внутрипольные конвектора водяного отопления с принудительной конвекцией необходимо подключать к системе 220 В. Как правило 220В подводится к трансформатору (модулю, преобразователю), от трансформатора выводится 12В, 24В (в зависимости от производителя и моделей) на вентиляторы которые находятся в конвекторе. А также от трансформатора выводится на комнатный термостат. От термостата на конвектор. Таким образом происходит регулировка и управление внутрипольными конвекторами с вентиляторами.

Правильная установка электроконвектора

Установка электроконвектора – это прекрасный способ обеспечить тепло и уют в помещении, без лишних хлопот и затрат. Современные электрические конвекторы бесшумны, красивы, стоят не так уж дорого, при этом просты в монтаже и очень эффективны. У покупателей есть возможность выбора конвекторов разных типов, благодаря чему можно легко подобрать устройство, оптимально соответствующее интерьеру комнаты.

Выбор и установка электроконвектора

Современный электрический конвектор представляет собой устройство во многом схожее с электрообогревателем. Его основным элементом также является тепло нагревательный элемент, который работает от электрической сети. Расположен он в нижней части конвектора, обеспечивая, таким образом, циркуляцию воздушных потоков. Для того чтобы этому способствовать в нижней части корпуса конвектора сделаны отверстия для забора холодного воздуха, а в верхней – для выхода тёплого. Удобство эксплуатации и безопасность конвектора обеспечиваются терморегулятором, датчиком температуры и механизмом автоматического отключения.

Конвекторы могут различаться по:

1. Типу и способу монтажа:

  • Настенные;
  • Напольные;
  • Потолочные;

2. Особенностям работы:

  • Классические
  • С принудительной подачей воздуха (тепловентиляторы)
  • Тепловые пушки

Каждый из указанных типов конвекторов имеет свои особенности конструкции, эксплуатации и установки.

Ниже предлагается рассмотреть, как правильно установить настенный электрический конвектор.

Установка электроконвектора представляет собой достаточно простую задачу. Для этого всего лишь необходимо правильно подобрать место для размещения конвектора, после чего разметить точки установки креплений и закрепить устройство в максимально горизонтальном положении.

Оптимальным для установки настенного конвектора местом является пространство под окном. При этом нужно заранее предусмотреть, чтобы расстояние от пола до нижней части устройства было не меньше 10 сантиметров, а от верхней части до подоконника – не меньше 12 см. Нужно также выдержать расстояние до ближайших к конвектору предметов, которое не должно превышать 5 см.

После того, как место подобрано, в стене сверлятся отверстия, в которых закрепляются кронштейны. На них и осуществляется установка конвектора, который, обычно, фиксируется специальными болтами. Когда это сделано, можно включать конвектор в сеть и проверять его работоспособность. При этом особенно важно убедиться в том, что он автоматически отключается по достижении необходимой температуры.

Купить настенные и другие модели конвекторов лучше всего в интернет-магазине доступной сантехники «СанКомф», который даёт возможность значительно лучше обустроить свой дом или квартиру.

Особенности монтажа напольных и внутрипольных конвекторов отопления

Установка напольного или внутрипольного конвектора отопления представляет собой выгодную альтернативу использованию радиаторов. Приборы, в которых использован принцип перемешивания воздуха (конвекции), характеризуются рядом преимуществ в сравнении с более консервативными решениями. Их применение дает возможность компенсировать потери тепла и создать комфортные климатические условия в помещениях, где классическая радиаторная схема не дает полного эффекта прогрева и качественного поддержания заданной температуры.







В каких помещениях используются водяные конвекторы

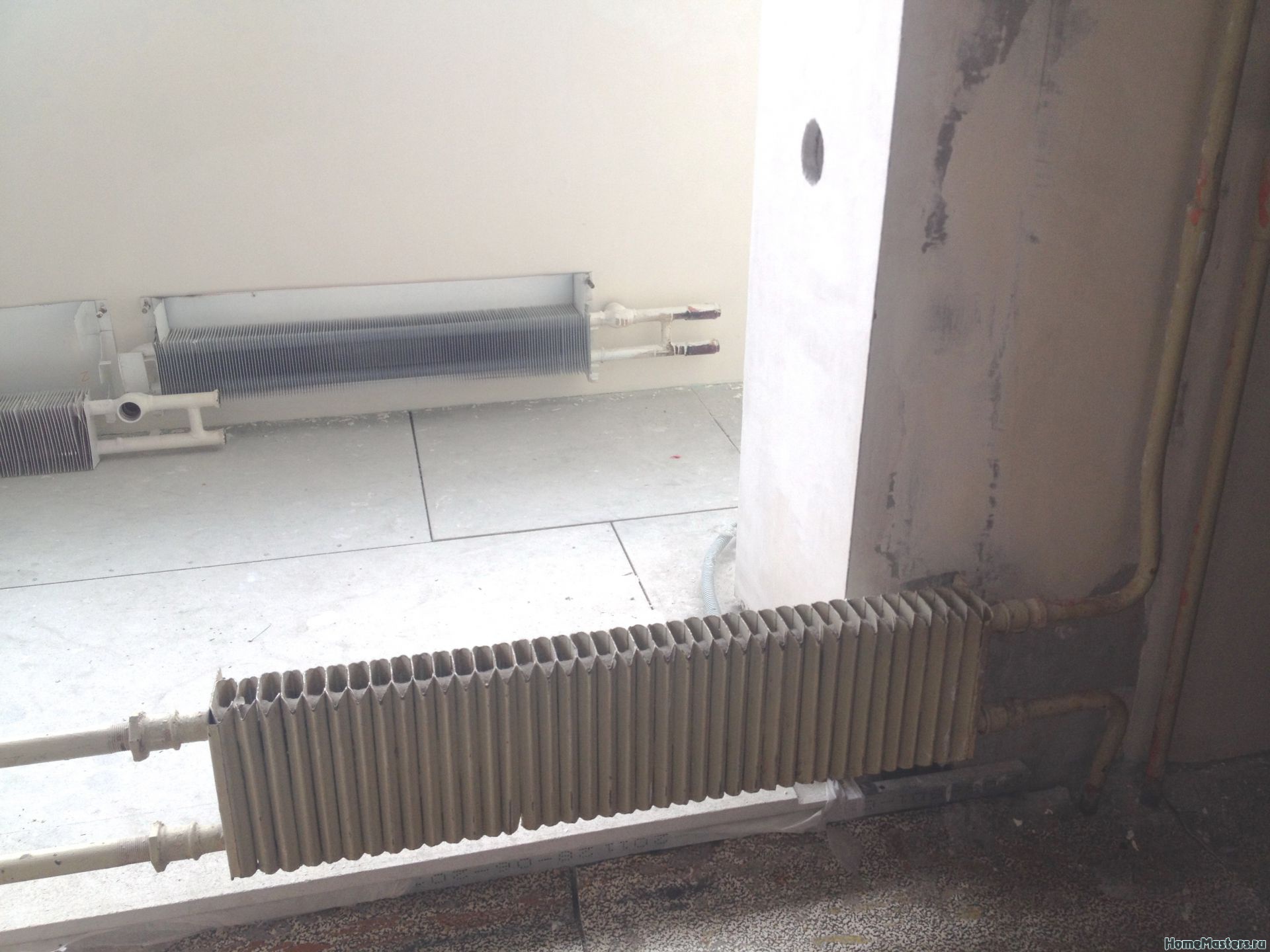

Монтаж напольных конвекторов или приборов внутрипольного расположения имеет существенные различия. Эти операции должны выполнять профессионально, с учетом особенностей системы отопления, технических требований приборов и дизайна помещения. Наиболее эффективным признано использование этого типа обогрева в помещениях с характерными особенностями:

  • французское остекление — высокие, от пола до потолка окна, быстро охлаждаются зимой, от них веет холодом, и компенсировать этот эффект можно за счет поднимающегося вверх потока теплого воздуха;
  • панорамные и витражные оконные конструкции большой площади — как и французские окна, они служат источником потока холода, который можно перехватить теплым воздухом, чтобы равномерно распределить тепло по комнате;
  • выходы на лоджии с однокамерными стеклопакетами, террасы, в зимние сады — конвекторный прибор создает эффект тепловой завесы в зоне проникновения холода;
  • помещения нестандартной конфигурации, с высокими потолками, где возникает явление тепловой пробки у потолка, что становится причиной значительной разницы в температуре по вертикали.

Тепловая производительность конвекторов соответствует показателям радиаторов, но за счет перемешивания воздуха тепло распространяется быстро и равномерно. Это способствует ускоренному прогреву помещения и уменьшению затрат на отопление больших пространств с просторными окнами.

Разница между напольной и внутрипольной установкой

Тип установки конвектора зависит от конструкции прибора — напольное исполнение предполагает, что устройство будет расположено выше уровня пола. Монтаж в пол осложняется необходимостью подготовить углубление, в которое помещается прибор. Прокладка труб производится в зависимости от того, на каком уровне расположены входные соединения конвекторов.

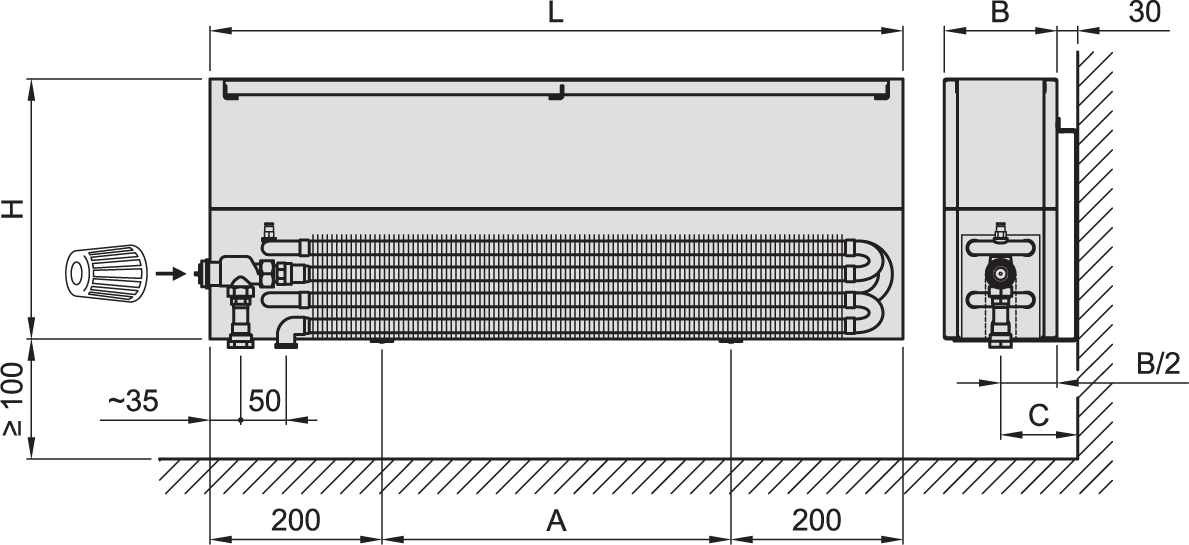

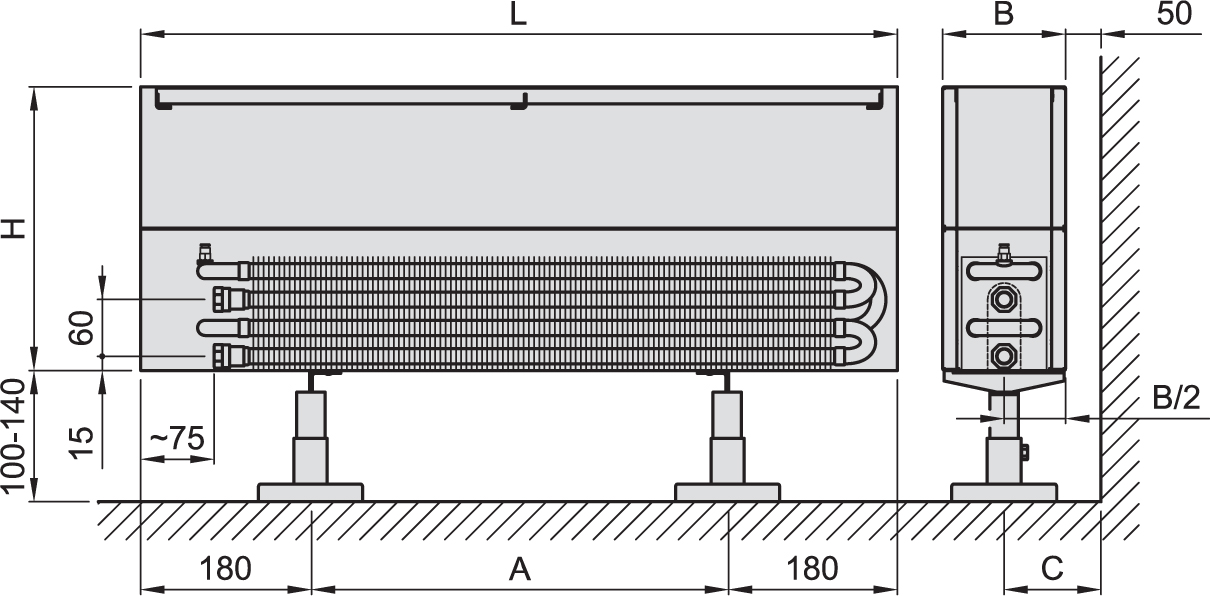

Монтаж конвектора напольного типа

Для монтажа устройства напольного типа следует подготовить поверхности — конвектор должен быть установлен прочно, надежно, чтобы исключить его смещение относительно труб подачи теплоносителя. В моделях КЗТО Элегант предусмотрены специальные подставки с креплением к полу. Приборы должны быть выведены в одну горизонтальную плоскость, расстояние от стены — примерно 5 см.

Монтаж конвектора внутрипольного типа

Установка конвектора в пол производится в заранее подготовленные углубления, размеры которых зависят от выбранной модели. Например, прибор КЗТО модели Бриз В (с принудительной конвекцией) устанавливается в углубление не менее 125 мм по высоте корпуса и 265 мм по ширине с учетом небольшого монтажного зазора. На корпусе имеется место для монтажа защитно-декоративной решетки. Внутрипольные устройства располагаются вдоль стен на расстоянии от 5 см, вдоль остекленных поверхностей рекомендуется выдерживать расстояние от 10 до 25 см, чтобы создать пространство для тока воздуха вверх и эффективного перемешивания масс.

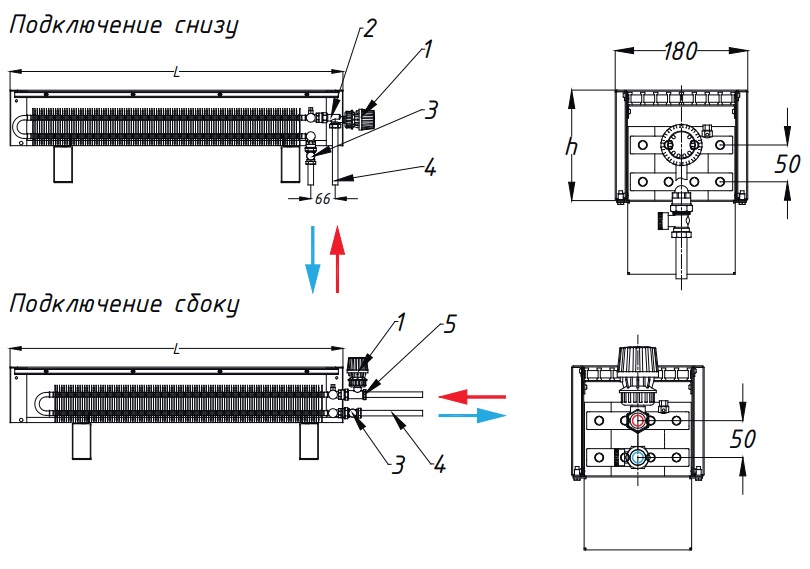

Стандартное подключение к трубам отопления

Подключение внутрипольного конвектора производится к стандартным трубам отопления с помощью входящих в комплект поставки деталей. Трубы могут располагаться в специально подготовленных углублениях, позволяющих скрыть коммуникации. Технически возможно присоединение нескольких приборов последовательно, но при большой длине секций рекомендуется разделить их для параллельной подачи теплоносителя. Конвекторы с индексом В (встроенный вентилятор) потребуют прокладки электрических проводов.

Выполнять монтажные работы и присоединение следует строго по инструкции к прибору, соблюдая требования стандартов. Технические характеристики и устройство конвекционных водяных обогревателей КЗТО соответствуют нормам для систем отопления частных и многоквартирных домов.

Типичные ошибки при выборе, установке конвектора отопления и как их избежать

Как установить конвектор в частном доме правильно, без ошибок, чтобы потом не пожалеть о принятом решении? В первую очередь следует разобраться в том, что такое конвектор, в каких случаях его использование оправдано. Существует как минимум четыре варианта конструкции этих приборов, и каждой из них имеет специфические особенности. Избежать ошибок при выборе и установке конвекторов можно, если заранее учесть некоторые тонкости.

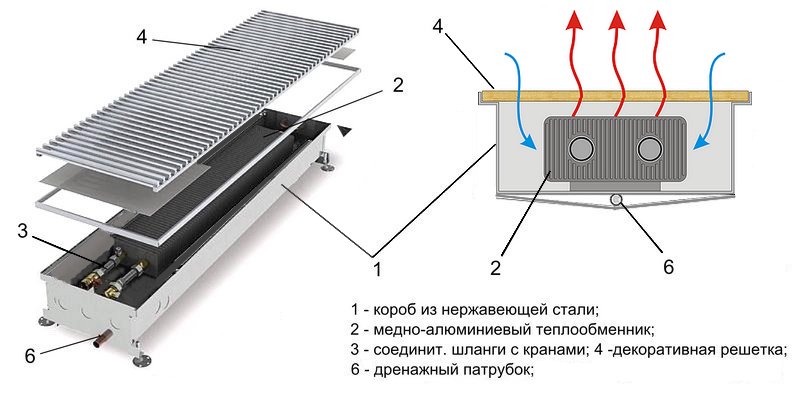

Конвектор отопления - что это такое?

Конвектором называют отопительный прибор, в котором реализован принцип перемешивания воздуха, нагретого от теплоносителя, с окружающим его воздухом. Любой обогреватель окружен воздухом, поэтому работа радиаторов тоже связана с конвекцией, но не в таком масштабе. Для организации конвективной схемы потребуется внести изменения в профиль системы отопления, перенести акцент на движение воздушных потоков с прямого излучения тепла батареями.

Реализовать это можно несколькими способами:

  • использовать конвекторы в качестве вспомогательных приборов для повышения эффективности обогрева;
  • применять только конвективные решения, если это обосновано расчетами;
  • рассчитывать на приборы с принудительным перемешиванием;
  • установить конвекторы с естественным действием.

Какой из вариантов будет лучшим? Для этого необходимы расчеты, но можно составить примерное представление о самом принципе.

Распространенные типы конвекторов

Типичные ошибки при установке конвекторов - результат непонимания принципа их работы. Прибор, обогревающий помещения с помощью потоков теплого воздуха, может иметь разную конструкцию:

  • настенное исполнение - конвектор в виде панельного радиатора с оребрением и как минимум двумя панелями (тип 21 или 22) имеет пассивную схему и не менее половины тепла выдает в виде излучения поверхности;
  • напольный конвектор - в подавляющем большинстве случаев обеспечивает обогрев за счет вертикально направленных потоков воздуха и некоторое количество энергии излучает через верхнюю часть и боковые поверхности;
  • внутрипольный прибор работает за счет конвекции, большая часть его внешних поверхностей скрыта, он не предназначен для излучения тепла боковыми частями корпуса;
  • прибор может иметь схему с естественной конвекцией за счет стремления теплого воздуха вверх или систему принудительного нагнетания воздуха вентилятором.

Встречаются решения в виде настенных приборов со встроенными вентиляторами, но их небольшие размеры не позволяют добиться высокой эффективности.

Типичные вопросы про отопление с конвекторами

Нас интересуют типичные ошибки, связанные с использованием конвекторного отопления в доме. Наиболее распространенные вопросы, которые задают владельцы домов по этому поводу, хорошо отражают круг проблем:

  • как добиться максимальной производительности прибора?
  • не будет ли внутрипольный конвектор (фанкойл) издавать много шума?
  • на каком расстоянии от французского остекления устанавливать приборы?
  • можно ли полностью отказаться от радиаторов при использовании конвектора?
  • можно ли использовать конвекторы совместно с "теплым полом"?
  • как правильно установить внутрипольный и напольный конвектор?

Как правильно установить конвекторы в системе отопления?

Постараемся дать ответы по пунктам.

  1. Максимальная теплоотдача прибора отопления - это расчетный параметр, который зависит от характеристик самого прибора и условий его использования. Ошибка при выборе конвектора может быть связана с тем, что вы установили прибор, рассчитанный на температуру теплоносителя 85 С, но ваша система отопления работает на 65 С. С учетом теплопотери при переносе, прибор не будет эффективен.
  2. Издаваемый конвектором шум незначителен. Если речь идет о звуке, издаваемом вентиляторами, то стоит выбрать устройство с регулированием оборотов. Есть конвекторы с двумя блоками вентиляторов и раздельным стартом, это позволяет использовать разный уровень мощности. Качественные модели конвекторов можно использовать в спальне и детской комнате без опасений.
  3. Распространенная ошибка - установка внутрипольного конвектора вплотную к французскому остеклению. Следует создать зазор примерно в 25 см, чтобы поток воздуха распространялся вверх вдоль конструкции, не отражаясь от нее. Не стоит долгое время держать открытым проем над конвектором, используя его в качестве тепловой завесы, если на улице сильный мороз.
  4. Наибольший эффект от конвекторной схемы достигается при совместном использовании с излучателями - радиаторами и системой теплого пола. Особенно это касается внутрипольного отопления в местностях, где зимой бывают сильные морозы.
  5. Две самые распространенные ошибки при установке конвекторов - это монтаж напольного прибора на неподготовленную поверхность и неправильный расчет размеров углубления под внутрипольный конвектор. В первом случае вы рискуете получить неустойчивую конструкцию, свалить прибор и поломать трубы. Во втором случае часть корпуса будет торчать над полом, или конвектор "провалится" в пол, а это создаст трудности с его присоединением.

Очень рискованно браться за монтаж системы конвекторов самостоятельно, без навыков. Не стоит покупать приборы без предварительного расчета и проекта системы отопления. При наличии российских конвекторов нужно ориентироваться именно на них, поскольку они адаптированы к местным условиям и соответствуют стандартам распространенных систем отопления по давлению, температуре и способу подключения.

Установка конвекторов отопления - расчет потребляемой мощности, схема подключения, детали на фото и видео

Содержание:

1. Устройство водяного бытового конвектора
2. Монтаж электрических конвекторов
3. Как подключить газовый отопительный конвектор

Основное назначение бытовых конвекторов – отопление жилого помещения. Существует разделение этого типа оборудования в соответствии с особенностями установки, а также исходя из применяемого в конструкции теплоносителя.

Говоря о способах монтажа, можно встретить напольные и настенные модели, а использование того или иного теплоносителя делит эти приборы на механизмы, работающие с применением воды, электричества и газа. При этом важно помнить, что монтаж конвекторов отопления газового типа можно осуществлять только на стены в вертикальном положении, в то время как водяные и электрические системы можно устанавливать и на стене, и на полу (прочитайте: "Бытовой конвектор: принцип работы и монтаж").

Устройство водяного бытового конвектора


Установка конвекторов отопления, функционирующих с помощью воды, применяемой в качестве источника энергии, отличается тем, что основу конструкции представляет отопительная батарея. При этом особое внимание следует уделить такой процедуре, как расчет конвекторов отопления этого типа, а в частности, правильно рассчитать количество секций батареи, требуемое для качественного нагрева воздуха в помещении.

Еще одним фактором, который следует учитывать при выборе этого оборудования, является материал, из которого изготавливается конвектор.

Так, основными материалами, из которых изготавливаются секции водяных радиаторов, являются следующие:

  • сплав меди с алюминием;
  • панели из биметалла;
  • алюминий;
  • стальные элементы.

Медно-алюминиевые модели являются самыми дорогостоящими. Схема подключения конвекторов отопления из этого материала предусматривает монтаж медных соединительных частей, которые имеют весьма большую цену.

Применение таких приборов будет актуальным в том случае, если есть необходимость сделать конструкцию отопительной системы более легкой. Чаще всего потребители отдают предпочтение образцам из алюминия или биметалла, однако их установка требует приобретения особых фиксаторов и комплектов систем установки.

Гораздо более выгодной станет установка батарей из стали.

Эти устройства могут подключаться одним из двух способов:

  • посредством бокового крепежа;
  • с помощью нижней фиксации к системе.

Для устройства конвектора водяного типа для начала нужно закрепить радиатор на стене, для чего в ней просверливаются специальные отверстия и закрепляются особые крюки, выполняющие функцию кронштейнов. Состыковать водяной механизм с общей системой отопления можно посредством труб из пластика или стали (прочитайте также: "Какие бывают конвекторы отопления водяные – виды, преимущества"). Такую работу лучше всего доверить профессиональным мастерам, поскольку неправильно установленное оборудование может стать причиной серьезных неполадок во всей системе отопления. Кроме того, специалисты могут предоставить фото вариантов конвекторов и помогут правильно выполнить расчет мощности конвектора отопления для конкретного помещения.

Монтаж электрических конвекторов


Еще один вариант такого оборудования – электрические конвекторы. Эти модели вполне можно установить и подключить собственноручно, однако очень важно правильно выполнить расчет мощности конвектора этого типа.

Алгоритм действий при монтаже этого устройства должен быть следующим:

  • прибор нужно освободить от упаковки;
  • затем с конвектора необходимо снять защитную пленку;
  • далее следует определиться с тем, где будет установлен механизм.

Рассчитывая мощность конвектора отопления, функционирующего при помощи электричества, а также выполняя его подключение, крайне важно соблюдать большое количество рекомендаций, которые, тем не менее, позволят качественно установить оборудование.

Вот некоторые из них:

  • минимальное расстояние от пола до конвектора – 20 – 25 см;
  • прибор должен располагаться не менее чем на 25 см от близлежащих предметов, сверху и спереди – не менее 24 – 55 см;
  • устраивать конвектор от стены следует на расстоянии в 25 см, а от потолка он должен располагаться минимум в 35 см;
  • монтировать устройство категорически не рекомендуется за шторами и дверями, а также под отверстиями, предназначенными для вентиляции.

Непосредственно процесс установки электрического конвектора является следующим:
  • выкрутив крепежные болты, требуется выдвинуть кронштейн;
  • с помощью дрели нужно проделать заранее отмеченные отверстия, предназначенные для крепежа механизма;
  • далее нужно зафиксировать кронштейн;
  • затем требуется вставить электрический конвектор в фиксатор его нижней частью;
  • на оборудовании следует поместить растяжки;
  • в смонтированные растяжки необходимо поместить верхнюю часть прибора;
  • после этого все зажимы нужно плотно закрепить, а болты фиксации – завинтить;
  • регулятор работы конвектора следует установить в режиме выключения и провести к аппарату питание;
  • после того, как на устройстве загорится светодиод, оборудование можно переводить в рабочий режим.

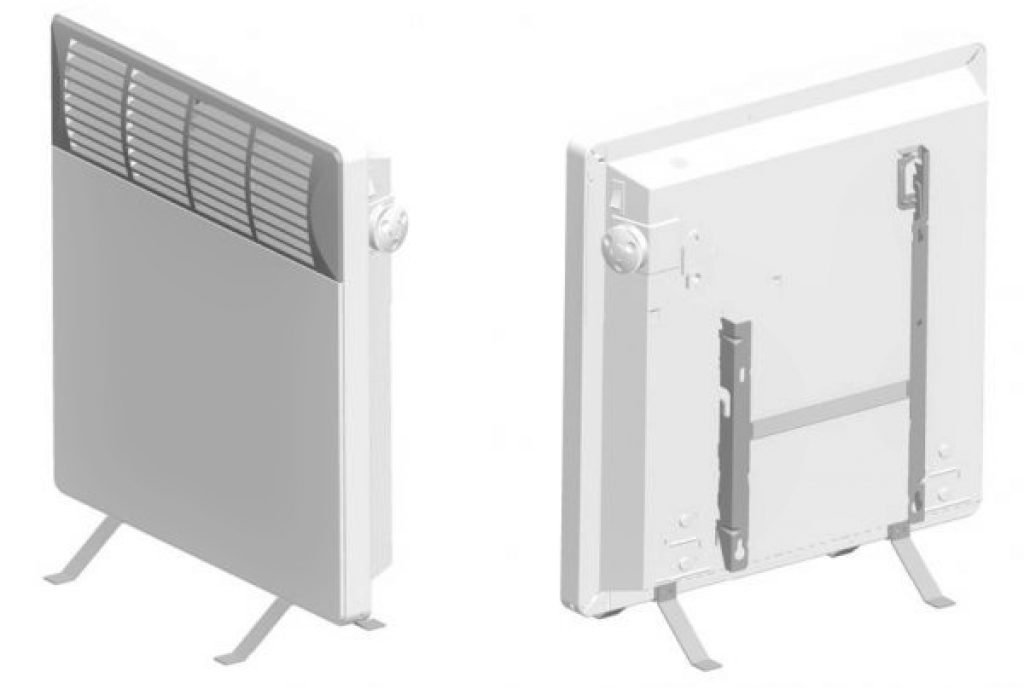

В том случае, если используемый электрический конвектор является напольным, то его подключение проходит следующим образом:
  • агрегат требуется перевернуть и зафиксировать на нем крепежные ножки, оборудованные колесами. В качестве крепежных элементов могут выступить штатные болты;
  • после этого конвектор можно включить и установить на нем желаемый режим работы.

Важно помнить, что потребляемая мощность конвектора – это один факторов, который крайне необходимо учитывать при выборе и монтаже оборудования.

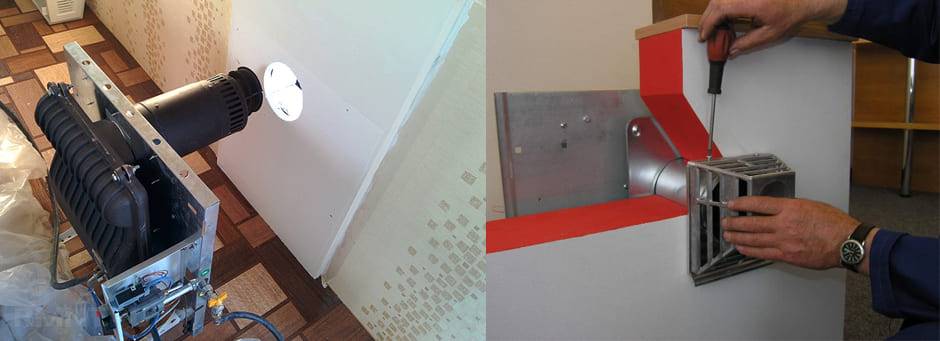

Как подключить газовый отопительный конвектор


Особое внимание следует уделить тому, что, решая, как рассчитать мощность конвектора отопления газового типа и как подключить это оборудование, крайне важно вызвать специалистов, так как работа с газом требует осторожности и квалифицированного подхода. В противном случае собственноручный монтаж может обернуться крайне неприятными последствиями.

Правильная установка газового конвектора должна проходить по следующему принципу:
  • с помощью обрезков, оставшихся от труб из алюминия или стали, необходимо сконструировать ножки опоры;
  • затем посредством дрели или зубила в стене нужно проделать отверстие диаметров 220 – 230 мм, при этом размер воздуховода будет составлять 145 – 150 мм;
  • после этого стена оборудуется специальным защитным экраном из нержавеющей стали, оснащенным двумя слоями базальтовой теплоизоляции;
  • аналогичным утеплением следует оснастить и выходную конвекторную трубу;
  • далее корпус прибора закрепляется на стене строго в вертикальном положении;
  • завершается процесс выводом трубы в проделанное отверстие и фиксацией ее на конвекторе. После того как оборудование подключается к центру подачи газа, оно полностью готово к работе.

На видео показан один из вариантов установки конвекторов отопления:



Одним из наиболее часто задаваемых потребителями вопросов касается того, как рассчитать мощность конвектора газового типа. Как уже было сказано, подобную процедуру правильнее всего будет доверить профессиональным мастерам, способным к тому же предоставить подробные фото- и видеоматериалы, помогающие разобраться в тонкостях установки такого оборудования.

Установка электрического конвектора на стену нормы и правила

Установка конвектора этапы монтажа фото

На сегодняшний день электроконвектор является одним из наиболее популярных видов обогревателей. Обусловлено это рядом причин. С его помощью вы сможете обогревать не только отдельные комнаты своего дома, но и полностью квартиру. Установка конвектора – это нежный процесс. Именно поэтому вам следует самостоятельно научиться выполнять этот процесс.

В этой статье мы детально описали каждый этап его установки. Благодаря этому вы узнаете, как установить конвектор самостоятельно. Мы постарались облегчить этот процесс с помощью видеоинструкций.

Установка конвектора

Установка конвектора на стену состоит из следующих этапов:

  • Сначала устройство следует распаковать и перевернуть его на тыльную сторону.
  • Теперь нужно провести демонтаж креплений.
  • Кронштейн, который вы сняли с устройство, следует прислонить к стене и маркером отменить места будущих креплений.
  • Если в вашем доме деревянная стена, тогда установка настенного конвектора проходит с помощью саморезов. Если в доме бетонная стена, то может потребоваться бурение отверстий с помощью перфоратора. Затем в эти отверстия необходимо вбить дюбеля и выполнить монтаж рамки. Вот фото, на котором вы можете ознакомиться, как выполнить монтаж рамки конвектора. Если вам интересно, тогда можете прочесть, как выполнить подключение электродного котла.
  • Теперь конвектор следует одеть на установленный кронштейн.
  • Подключите его вилку питания в розетку.
  • Установите подходящую температуру. Сделать это можно с помощью терморегулятора.

Как видите, технология установки электрического конвектора является достаточно простой. Выполнить этот процесс может даже новичок. Ниже мы предоставим вашему вниманию полезные советы, которые позволяют облегчить процесс монтажа.

Полезные советы по установке конвектора

Иногда у многих потребителей может возникнуть необходимость установить электрический конвектор на балконе. Обычно на балконе отделка представлена в виде ПВХ панелей. Конвектор имеет небольшой вес, но пластиковые панели его не выдержат. В этом случае вам следует постараться выбрать конвектор, который имеет небольшой вес. На фото ниже вы сможете увидеть варианты этих устройств.

Установка конвектора отопления содержит в себе еще один нюанс, с которым следует ознакомиться перед выполнением монтажа. Обычно в комплект с устройством входит инструкция, в которой производитель указывает оптимальное расстояние от пола. Отопление в деревянном доме тоже можно выполнить с помощью конвектора. Если вы не нашли или потеряли эту инструкцию, тогда вам необходимо руководствоваться следующими советами:

  1. Высота от пола должна составлять 20 см.
  2. Оставить зазор от стены 20 см.
  3. Расстояние до ближайших предметов, которые его окружают должно составлять не менее 20 см.
  4. Сверху и спереди зазор должен составлять полметра.
  5. Розетка должна находиться на расстоянии не ближе чем 30 см.

Отдельное внимание стоит уделить подключению конвектора к сети. Обычно мощность этого устройства не превышает 3 кВт

Если в вашем доме установлена современная проводка, тогда она сможет выдержать это напряжение. Если вы желаете обойтись без шнуров, тогда подключить электроконвектор можно напрямую. Для этого вам потребуется проложить отдельный кабель от щитка к вашему устройству. Вот видео, которое поможет узнать, как правильно выполнить все процессы по установке.

Это вся инструкция, которая поможет выполнить качественный монтаж устройства. Как видите, установка конвектора не представляет ничего сложного.

Электрический конвектор на стене быстро прогреет комнату

Все конвекторы принципиально работают так

Конвектор – устройство, работающее по принципу теплового движения воздуха – конвекции. Суть такого обогревающего устройства сводится к тому, что холодный воздух подходит к нагревающему элементу снизу, нагревается и поднимается вверх, где выходит в специальные отверстия. Настенный электрический конвектор – идеальный вариант отопления отдельных помещений (ванная комната, гараж, кабинет), так и временных жилищ (дача, загородный дом).

Виды

Современные конвекторы оснащаются термостатами, встроенными керамическими нагревателями и прочими необходимыми и не очень вещами. Принцип действия в любом случае остается одним и тем же.

Принудительная и естественная циркуляцияВ случае, если вам необходимо быстро обогреть значительную площадь – вариант с принудительной циркуляцией вам идеально подойдет, хотя и потребляет больше электроэнергии.

С таймером и без

Продвинутый настенный конвектор с табло и таймером

Также стоит обратить внимание, что некоторые современные конвекторы поставляются со встроенными таймерами отключения и табло. Такие приборы являются высокотехнологичными представителями своего класса и позволяют в значительной степени сэкономить средства

Например конвектор Siemens 2NC8 042 4L можно запрограммировать на неделю таким образом, чтобы он включался за 30 минут до вашего прихода с работы и самостоятельно отключался после вашего ухода. То есть вы всегда будете находиться в комфортной температуре и не тратить излишне электроэнергии.

Мобильный и полностью стационарный

Конвектор с колесиками для удобного перемещения

Многие производители делают конвекторы, которые продаются сразу с колесиками для напольного размещения. Т.е. их можно использовать стационарно на стене с кронштейнами или обогреть отдельный нужный участок помещения, переместив обогреватель.

Также есть конвекторы с пультом дистанционного управления, позволяющим включать и отключать его не вставая с дивана/рабочего кресла. И отдельно есть варианты с керамическим нагревательным элементом, с более долгим сроком службы, нежели стальным.

Монтаж

Все конвекторы боятся воды. Многие защищены от короткого замыкания в случае попадания воды на нагревательные элементы, но все без исключения не предназначены для установки в местах, где возможно прямое воздействие большого количества воды. Например прямо возле раковины или ванной, если вы в ней будете купать ребенка, в бассейне и т.д.

Порядок монтажа настенного электрического конвектора

Т.к. холодный воздух эти элементы отопления берут снизу, то при монтаже обеспечьте минимум 10 см от пола для свободного притока холодного воздуха. Кстати, это оптимальная высота для его установки, т. к. чем ниже будет расположена выходная решетка настенного электроконвектора – тем  больший КПД он обеспечивает

Преимущества и недостатки

Неоспоримыми плюсами настенных конвекторов являются:

  1. Цена – среди электрических обогревателей – самая низкая
  2. Скорость прогрева помещения – благодаря тому, что прогревается воздух, а не предметы и сам конвектор, тепло ощущается уже через несколько минут после включения
  3. Гибкая настройка температуры в помещении. Наличие терморегуляторов позволяет добиваться комфортной температуры простым вращением колесика или нажатием кнопки.

К недостаткам можно отнести:

  1. Большое энергопотребление. Настенный конвектор сам практически не нагревается, а нагревает лишь воздух, проходящий через него, поэтому цикл включения/выключения зависит только от прогревания всех предметов в комнате от воздуха, а это очень долго.
  2. Боится воды. Но только воды, не влаги. И только во время работы
  3. Сушит воздух. Очень сильно. Чтобы избегать обострения респираторных заболеваний следует увлажнять воздух, для чего лучше всего приобрести специальный увлажнитель, но это, согласитесь, уже лишние расходы
Сфера применения

Электрический конвектор обеспечивает зону комфорта

Использовать настенные электрические конвекторы в качестве основного отопления нецелесообразно ввиду низкого КПД и плохого влияния на воздух в квартире. Если рассматривать только вариант электроотопления по такой же цене, то на роль постоянного источника тепла в жилье лучше взять масляный обогреватель, который хоть и не так быстро прогревает помещение, но зато не выжигает кислород и имеет больший коэффициент полезного действия.

Настенный конвектор используют в подсобных помещениях, в ванных комнатах, на даче, в загородном доме, где можно мириться с их явными недостатками ввиду того, что находитесь вы в этом помещении недолго и включаются они от случая к случаю

Как установить конвектор как пользоваться конвектором Ремонт квартиры

26 сентября 2018

Автор КакПросто!

Современные конвекторы предлагаются на рынке в широком ассортименте. Они могут быть самостоятельно смонтированы и установлены покупателем. Кроме того, такой конвектор можно перевозить и по мере необходимости использовать и в квартире, и на даче. Его можно повесить на стену либо установить на специальные ножки. В любом случае, перед установкой внимательно прочитайте инструкцию. Соблюдайте рекомендации производителя.

Вам понадобится

конвектор, специальные ножки, кронштейны, заводской комплект для монтажа

Инструкция

Предложение от нашего партнера

Видео по теме

Обратите внимание

Между конвектором и полом обязательно должно быть расстояние. Ставить конвектор прямо на пол нельзя, иначе сработают предохранители. Также конвектор может просто сломаться, если его установить на пол.

Совет полезен?

Распечатать

Как установить конвектор

Похожие советы

Электроконвектор: актуальные вопросы

Какой электроконвектор выбрать, куда установить и как его правильно эксплуатировать? Насколько эти приборы надежны и безопасны? Ищем ответы на важные вопросы.

На фото:

1. Каков принцип действия электроконвектора?

Холодный воздух поступает в электроконвектор через нижние решетки, нагревается и выходит через верхние решетки. Электроконвектор нагревает воздух в помещении, а теплый воздух постепенно нагревает стены, потолки, полы и предметы, находящиеся в комнате. Когда конвектор нагреется до установленного значения, он выключается. Быстрый и плавный нагрев — большой плюс электроконвектора.

2. Как правильно подобрать конвектор для обогрева определенной площади?

В наших климатических условиях (при морозах до −40 градусов) для обогрева помещения малой площади (10 кв.  м) с потолками не более 3 м потребуется 1 кВт тепла. Для создания более комфортных условий к рассчитанной мощности можно прибавить еще 15-20%. Если в помещении более высокие потолки, то следует высчитывать объем помещения в кубометрах. Иногда производители указывают в паспорте конвектора размер помещения, которое способен обогреть агрегат.

3. Какие типы конвекторов бывают?

Самые популярные — настенные. Но у них есть один недостаток — их стационарное расположение. Напольные более мобильны, их можно перекатить в любое нужное место. Более современные модели оснащены двумя комплектами для разной установки — для креплением на стену, и с ножками-колесиками.

4. Где следует устанавливать?

Известно, что температура воздуха у потолка всегда выше, чем у пола. Поэтому чтобы согреть помещение, конвектор рекомендуется устанавливать на уровне 12 см от пола. Обязательное условие — рядом с нагревательным прибором не должны располагаться розетки и легковоспламеняющиеся предметы. Работающий электроконвектор категорически запрещается накрывать или ставить на него посторонние предметы.

5. Можно ли электроконвектор установить в ванной?

На фото: электрический конвектор из серии TEC.PS1 RСE IN компании Timberk.

Да, но не ближе чем в 60 см от ванны и с определенным классом защиты от пыли и влаги — IP24. Первая цифра говорит о том, что прибор защищен от пыли и попадания в него предметов диаметром более 12,5 мм, вторая — о том, что прибор имеет высокую влагостойкость, ему не страшны даже брызги со всех сторон.

6. Есть ли конвекторы с дополнительными функциями?

Электроконвекторы не приспособлены для сушки белья, но в продаже можно встретить модели со специальной скобой для полотенцесущителя. Недавно на рынке появились конвекторные нагреватели с дополнительной функцией комплексной очистки воздуха — в них установлено несколько фильтров. Есть и конвекторы со встроенным ионизатором — он повышает концентрацию озона, тем самым убивая вирусы, бактерии и грибок.

7. Как использовать программатор?

Его можно использовать как для избежания перегрузки сети, так и для автоматического управления. Два режима работы агрегата рассчитаны на две возможные ситуации: если вы дома, то следует задействовать комфортный режим, в свое отсутствие или во время сна — экономный. Прибор будет включаться и выключаться, поддерживая минимальную температуру.

8. Страшны ли для конвекторов скачки напряжения?

Электроконвекторы неплохо защищены от таких ситуаций — как от падения, так и от роста напряжения. При высоком — срабатывает система защиты от перегрева, при низком — резко падает тепловыделение.

9. Какой термостат более удобен?

Механические быстрее приходят в негодность. Электронные более надежны, их отличает большой срок службы, бесшумная работа и более точные измерения температуры. Но при этом они плохо реагируют на скачки напряжения. При сильных скачках электронная плата может даже сгореть, механическим же термостатам это не грозит.

10. Сушат ли конвекторы воздух?

Такое утверждение — распространенная ошибка. Конвектор нагревает воздух, но при этом количество влаги в нем остается таким же, и она не испаряется.


В статье использованы изображения: stiebel-eltron.ru, timberk.ru


Как установить конвекционные обогреватели?

Шаг 1

Выключите источник питания. Не пытайтесь выполнить установку, пока не убедитесь, что питание отключено. Ознакомьтесь с инструкциями производителя по установке и правилами техники безопасности.

Шаг 2

Найдите стойки в стене с помощью детектора стойки. Если в том месте, где вы хотите установить обогреватель, нет шпильки, используйте анкерную розетку.

Шаг 3

Установите настенный кронштейн.Установите кронштейн так, чтобы обогреватель прикрывал выходящие из стены провода. Обогреватель должен располагаться на высоте не менее семи дюймов от пола. Вам понадобится спиртовой уровень, чтобы провести карандашом или мелом прямую горизонтальную линию. Прижмите кронштейн к стене и убедитесь, что он находится на одной линии с нарисованной линией. Отметьте, где находятся отверстия для винтов.

В недавно построенных домах провода часто выходят из стен для таких установок. Если провода не видны, вам нужно будет использовать искатель шпилек с режимом провода, чтобы помочь вам найти провода.Определив положение проводов, аккуратно прорвите гипсокартон, пока не увидите провода. В идеале вам понадобится отверстие достаточно большого размера, чтобы вы могли легко помещать пальцы для работы с проводами. Вы должны быть очень осторожны, чтобы не повредить провода, когда вы прорветесь, и лучше работать медленно и осторожно.

Step 4

Вытяните провода из стены не менее чем на четыре дюйма. Откройте пластину на задней панели нагревателя и вытащите провода. Подключите провода с цветовой кодировкой в ​​соответствии с инструкциями производителя.Используйте гайки для проводов на ваших соединениях, это предпочтительнее использовать изоляционную ленту. Проволочные гайки, вероятно, будут прилагаться к обогревателю, но в противном случае их можно недорого купить в магазине товаров для дома. Провода на обогревателе должны быть четко обозначены, а в инструкциях должно быть четко указано, какой провод к какому должен быть подключен, но, если у вас есть какие-либо сомнения, не продолжайте установку и обратитесь к электрику.

Шаг 5

Повесьте обогреватель на кронштейн.

Шаг 6

Установите термостат на стену, если он отделен от нагревателя.Термостат должен быть расположен вдали от обогревателя, но подвергаться воздействию общего воздушного потока в помещении. Маленький термостат обычно поставляется с монтажным кронштейном. По сути, это значительно уменьшенная версия кронштейна обогревателя. Используйте спиртовой уровень, чтобы убедиться, что вы устанавливаете кронштейн прямо, а затем прикрепите к нему термостат.

Шаг 7

Проверить нагреватель.

Конвекторные обогреватели - Полное руководство

Офисы, гостиницы, школы, магазины, спортивные сооружения и другие типы зданий обычно имеют комнаты, которые можно эффективно обогревать с помощью обогревателей, таких как конвекторы, излучающие потолочные панели или инфракрасные лучистые обогреватели .

Для этих применений «внешний вид» нагревательного элемента так же важен, как и его производительность. При правильном сочетании индивидуальной настройки и производительности конвекторы могут быть идеальным решением для зданий со сложными потребностями в отоплении.

Что такое конвекторный обогреватель?

Конвекторные обогреватели

- также называемые конвекционными обогревателями или просто конвекторами - это обогреватели без вентилятора, которые используют естественную конвекцию для перемещения нагретого воздуха обратно в кондиционируемое пространство, что делает их намного тише, чем тепловентиляторы.Без использования вентилятора для продувки воздухом конвектор является отличным выбором для минимизации циркуляции пыли и пыльцы, что улучшает рабочую среду.

Архитекторы тратят бесчисленные часы на дизайн интерьера, создавая в этих помещениях желаемую атмосферу. Подумайте о том, как использование света и выбор цвета, мебели и материалов влияют на атмосферу в холле отеля или в зале заседаний офиса. Следовательно, нагревательные элементы должны «сливаться» или «дополнять» окружающую среду.

В то же время, эти блоки должны помочь архитекторам и инженерам решить проблемы отопления, такие как противодействие сквознякам возле окон, уменьшение конденсации на стекле и помощь в дестратификации воздуха в пространстве.

С учетом всех этих факторов не существует универсального решения по отоплению для каждого здания. Скорее, указанные архитекторы и инженеры должны решать свои отдельные проблемы с отоплением с помощью настраиваемых решений для обеспечения оптимальной рентабельности и общей функциональности.

Конвекторы

идеально подходят для использования в помещениях с большими окнами, таких как офисы, школы и вестибюли гостиниц. Обычно устанавливаемые на уровне пола на внешних стенах и под окнами конвекторы обеспечивают движение воздуха вверх, чтобы противодействовать нисходящим холодным потокам и минимизировать конденсацию.

Конвекторы доступны в различных размерах, конфигурациях и цветах, а также обладают универсальностью в дизайне и установке. Архитекторы и инженеры могут использовать настраиваемые функции для разработки конвекторов, которые соответствуют индивидуальным проектным спецификациям проекта, а также для решения проблем с отоплением, не тратя впустую энергию или пространство.Доступны модели, которые могут быть размещены в траншее, помещены в специальные корпуса или установлены другими способами.

Конвекторы

имеют широкий спектр вариантов управления от встроенных термостатов для управления отдельными блоками до элементов управления кремниевым выпрямителем (SCR), которые можно интегрировать в системы управления зданием (BMS).

Как работает конвекционный нагреватель?

В результате естественного явления, известного как «конвекция», воздух внутри конвектора нагревается, становясь менее плотным, чем окружающий холодный воздух, что позволяет ему подниматься из-за плавучести.По мере того, как нагретый воздух поднимается вверх, более холодный воздух с пола втягивается в конвектор, создавая постоянный поток. При размещении конвекторов под окном нагретый воздух поднимается вверх и блокирует поступление холодного воздуха вниз, создавая нагретую воздушную завесу.

Все конвекторы содержат два компонента, которые работают вместе, чтобы безопасно подавать нагретый воздух в помещение: элемент и предел превышения температуры.

Элемент преобразует электрическую энергию в тепло, пропуская электрический ток через специально разработанный резистивный провод.Элементы, используемые в конвекторах, имеют металлическую оболочку и состоят из спирально намотанного провода сопротивления, заключенного в изолирующий порошок (оксид магния, MgO), заключенный в металлическую оболочку.

Ребра добавлены к стержню элемента для улучшения теплопередачи за счет создания эффекта дымохода, направляя воздух, чтобы течь над элементом, и большую поверхность ребер для нагрева воздуха, проходящего через агрегат. Большинство конвекционных обогревателей имеют алюминиевые ребра, прикрепленные к стержню под давлением. Тем не менее, для тяжелых и взрывобезопасных конвекторов предусмотрены специальные стальные ребра, припаянные к стержню, чтобы они лучше справлялись с повышенными требованиями.

Пределы превышения температуры - это устройства измерения температуры, расположенные на элементе или рядом с ним, которые прерывают подачу электричества к элементу при возникновении аномально высоких температур. В конвекторах устройство ограничения превышения температуры чаще всего активируется, когда входное или выходное отверстие для воздуха блокируется драпировкой или мебелью, вызывая накопление тепла.

Использование конвектора: когда, где и как

Конвекторы

обычно устанавливаются по периметру комнат, чтобы блокировать нисходящие потоки, вызванные холодной внешней стеной, охлаждающей воздух рядом с ней, и противодействовать потерям при передаче.В большинстве случаев конвекторы монтируются на уровне пола вдоль наружной стены и под окнами, позволяя нагретому воздуху подниматься из верхней части агрегата и блокировать поток холодного «нисходящего» воздуха.

Конвекторы

втягивают более холодный воздух из зоны пола, нагревают его, а затем выпускают к потолку, где он охлаждается, падая обратно на пол для завершения цикла. Этот эффект цикличности или вращения лучше всего работает с низкими и средними потолками высотой от 8 до 10 футов.

Для эффективного обогрева зданий с большими многоэтажными окнами на каждом этаже можно установить вторую серию конвекторов, чтобы предотвратить каскадный эффект нисходящего потока.В то время как поднимающийся нагретый воздух блокирует нисходящий поток, он также создает завесу из теплого воздуха, которая действует как буфер, предотвращая потерю тепла из помещения в холодную стену.

Для зданий с хорошей теплоизоляцией и небольшим количеством остекления может быть достаточно использования более компактных конвекторов. Эти обогреватели будут устанавливаться только под окном, что позволит установить меньше обогревателей и снизить начальную стоимость. Эти блоки, однако, по-прежнему будут обеспечивать двойную функцию противодействия нисходящему потоку и эффекту передачи.

Теплое место работы

Коммерческие здания охватывают весь спектр - от больниц и домов престарелых до школ, гостиниц и магазинов. Чтобы приспособиться к самым разным условиям в этих помещениях, многие производители конвекторов предлагают различные стили и конфигурации, в том числе:

  • Конвекторы с подачей спереди и снизу
  • Встраиваемые шкафные конвекторы
  • Конвекторы на пороге
  • Архитектурные конвекторы с элементами дизайна, которые помогают им гармонировать с большинством внутренних помещений или дополнять их.

Как и в жилых помещениях, в коммерческих целях конвекторы следует устанавливать на внешней стене.В отдельных офисных помещениях или конференц-залах лучшим выбором будут прочные плинтусы, конвекторы с защитой от сквозняков или коммерческие конвекторы, расположенные на подоконнике. Декор комнаты, а также ее теплопотери определят, какой стиль лучше всего подходит для применения.

Большие открытые офисы по периметру, рассчитанные на несколько человек, идеально подходят для установки мощных плинтусов, ветрозащитных барьеров или коммерческих конвекторов на подоконнике, а также архитектурных конвекторов, если площадь окна не достигает пола. Размещение конвектора по всей длине наружной стены исключает дискомфорт от эффекта холодной стены для людей, находящихся поблизости.

Использование конвекторов в вестибюлях аналогично использованию в больших открытых офисах, за исключением того, что необходимо уделять особое внимание тому факту, что люди больше перемещаются в вестибюлях. Аналогичным образом, в вестибюлях с многоэтажными окнами и атриумами количество нагретого воздуха, необходимое для блокирования нисходящего потока через это большое пространство окна и предотвращения образования влаги в верхней части окна, не может быть произведено конвекцией на уровне пола. только оборудование. В этих случаях конвекторы на подоконнике или пьедестале, установленные на уровне пола и работающие вместе с конвекторами, установленными примерно через каждые 10-15 футов над окном, будут обеспечивать достаточное количество нагретого воздуха.

Независимо от размера офиса или вестибюля, при наличии стекла от пола до потолка следует рассмотреть возможность использования конвекторов на пьедестале.

Уютный дом

Поскольку конвекторы не имеют движущихся частей и используют естественный поток воздуха, а не принудительный, они идеально подходят для тихих жилых помещений. Сюда входят спальни и домашние офисы, где конвекторы можно установить вдоль внешних стен под окнами, чтобы обеспечить тихое и мягкое тепло.

Однако при установке конвектора разработчики и инженеры должны обеспечить достаточное пространство на стене для размещения мебели и драпировки, а также принять во внимание расположение электрических розеток, чтобы избежать опасностей.Конвекторы с электронными жидкостными элементами имеют более низкую температуру поверхности, чем стандартные конвекторы, что делает их безопасным выбором для детской или детской спальни.

В подвальных помещениях стандартные конвекторы следует устанавливать вдоль надземных стен, чтобы исключить холодный нисходящий поток, а также под окнами вдоль других стен. Подвалы с внутренними перегородками должны иметь обогреватель и термостат в каждой зоне. В больших открытых подвалах несколько небольших обогревателей обеспечат лучшее распределение нагретого воздуха, чем один большой обогреватель.Если помещение используется лишь изредка, лучшим выбором могут стать переносные плинтусы. Дополнительным преимуществом обогрева подвала является обогрев пола в помещениях выше, повышая уровень комфорта основного этажа.

In du strial, беспроблемное нагревание

Заводы, склады, спортивные комплексы и аналогичные объекты нуждаются в обогревателях, которые могут выдерживать большие нагрузки, но при этом функционируют должным образом при минимальном техническом обслуживании.

Для уборных, столовых, малых и средних мастерских и сборочных площадок с низкими и средними потолками, наклонными верхами или сверхмощными конвекторами корпусного типа обеспечивают равномерный обогрев, но при этом они сконструированы так, чтобы выдерживать нормальные ежедневные промышленные злоупотребления.

Наклонные конвекторы, устанавливаемые на наружных стенах, не позволяют использовать их в качестве полок или ступенек. Кабинетные конвекторы можно встраивать, когда пространство ограничено и стена, в которую встроен обогреватель, не является внешней стеной. В некоторых промышленных применениях существует вероятность присутствия опасных газов, и взрывозащищенные конвекторы могут лучше подходить для этих помещений.

Конвекционные обогреватели

могут удовлетворить потребности в отоплении практически любого здания без ущерба для эстетики или эффективности.Решения для конвекции, легко настраиваемые и изготавливаемые на заказ, позволяют разработчикам и инженерам интегрировать обогреватели в свои конструкции без потери энергии или бюджета.

Рекомендации для жилых помещений

Поскольку конвекторы не имеют движущихся частей и используют естественный воздушный поток, а не принудительный, они идеально подходят для помещений, где шум движения воздуха, связанный с принудительным нагревом вентилятора, нежелателен. Сюда входят спальни и домашние офисы, где конвекторы можно установить вдоль внешних стен под окнами, чтобы обеспечить тихое и мягкое тепло.

Однако необходимо следить за тем, чтобы на стене оставалось достаточно места для размещения мебели и драпировки после установки конвектора. Кроме того, необходимо учитывать расположение электрических розеток.

Конвекторы

с электронными жидкостными элементами имеют более низкую температуру поверхности, чем стандартные конвекторы, что делает их хорошим выбором для детской или детской спальни.

В подвальных помещениях стандартные конвекторы следует устанавливать вдоль надземных стен, чтобы исключить холодный нисходящий поток, а также под окнами других стен.

Подвалы с внутренними перегородками должны иметь обогреватель и термостат в каждой зоне. В больших открытых подвалах несколько небольших обогревателей обеспечат лучшее распределение нагретого воздуха, чем один большой обогреватель. Если помещение используется лишь изредка, лучшим выбором могут стать переносные плинтусы. Дополнительным преимуществом обогрева подвала является обогрев пола в помещениях выше, повышая уровень комфорта основного этажа.

Рекомендации для коммерческих приложений

Коммерческие здания охватывают весь спектр - от больниц и домов престарелых до школ, гостиниц и магазинов.Чтобы приспособить эти помещения к самым разным условиям, многие производители конвекторов предлагают различные стили и конфигурации.

Среди них - конвекторы с передним и нижним входом, встраиваемые конвекторы для шкафов, конвекторы на подоконнике и архитектурные конвекторы, элементы дизайна которых помогают им гармонировать с большинством внутренних пространств или дополнять их.

Как и в жилых помещениях, в коммерческих помещениях конвективный обогреватель следует устанавливать на внешней стене.Внешний вид передних приточных конвекторов, установленных на уровне пола, необходимо сопоставить со способностью чистящего оборудования проникать под нижние приточные конвекторы, установленные на несколько дюймов над полом, с меньшим повреждением обогревателя. Решением могут служить встраиваемые шкафы или коммерческие конвекторы, устанавливаемые на пороге.

В отдельных офисных помещениях или конференц-залах лучшим выбором будут прочные плинтусы, конвекторы с защитой от сквозняков или коммерческие конвекторы, расположенные на подоконнике. Чтобы определить, какой стиль лучше всего подходит для данной области применения, следует использовать декор комнаты, а также ее потери тепла.Если присутствует остекление от пола до потолка, следует рассмотреть возможность использования постаментных конвекторов.

Большие открытые офисы по периметру для нескольких человек идеально подходят для установки мощных плинтусов, ветрозащитных барьеров или коммерческих конвекторов на подоконнике, а также архитектурных конвекторов, если площадь окна не достигает пола. Размещение конвектора по всей длине наружной стены исключает дискомфорт от эффекта холодной стены для людей, находящихся поблизости. Как и в случае с отдельными офисами, при наличии остекления от пола до потолка следует рассмотреть возможность использования напольных конвекторов.

Использование конвекторов в вестибюлях будет таким же, как и в больших открытых офисах, описанных выше, за исключением того, что необходимо уделить особое внимание тому факту, что люди, как правило, больше перемещаются в вестибюлях. Знание ожидаемых схем движения важно при размещении обогревателя, особенно в конце проходов на пьедестале, если присутствует стекло от пола до потолка и рассматриваются конвекторы на пьедестале. Вестибюли с многоэтажными окнами и атриумы представляют собой уникальное применение конвективных обогревателей.

Количество нагретого воздуха, необходимое для блокирования нисходящего потока через это большое пространство окна и предотвращения образования влаги в верхней части окна, не может быть произведено одним только конвекционным оборудованием на уровне пола.В этих случаях конвекторы на подоконнике или пьедестале, установленные на уровне пола и работающие вместе с конвекторами, установленными примерно через каждые 10-15 футов (3–4,5 м) над окном, будут обеспечивать достаточное количество нагретого воздуха.

Архитектурные конвекторы имеют в нижней части корпуса прорези для забора воздуха, а не большие отверстия в большинстве коммерческих конвекционных устройств. Эти прорези выглядят законченными, если смотреть с уровня пола. Встраиваемые или устанавливаемые на поверхность шкафные конвекторы и наклонные конвекторы хорошо подходят для использования в коридорах, кафетериях и туалетах из-за их прочной конструкции.Монтаж в нишу также важен в тех областях, где пространство ограничено.

Рекомендации для промышленного применения

Заводы, склады, спортивные комплексы и аналогичные объекты нуждаются в обогревателях, которые могут выдерживать большие нагрузки, но при этом функционируют должным образом, не требуя особого обслуживания.

Для уборных, столовых, малых и средних мастерских и сборочных площадок с низкими и средними потолками, наклонными верхами или сверхмощными конвекторами корпусного типа обеспечивают равномерный обогрев, но при этом они сконструированы так, чтобы выдерживать нормальные ежедневные промышленные злоупотребления.

Наклонные конвекторы, устанавливаемые на наружных стенах, не позволяют использовать их в качестве полок или ступенек. Шкафные конвекторы можно встраивать в тех случаях, когда пространство ограничено и стена, в которую встроен обогреватель, не является внешней стеной.

В некоторых промышленных применениях существует вероятность присутствия опасных газов. Для этих целей лучше подходят взрывозащищенные конвекторы.

Рекомендации по термостату и управлению

В дополнение к определению соответствующего типа конвектора для использования в приложениях, инженеры и подрядчики также должны учитывать тип используемого термостата.Термостаты бывают встроенными или выносными.

Встроенные термостаты устанавливаются на нагреватель на заводе или на месте и не требуют внешней проводки управления, что снижает затраты на установку. Однако, поскольку встроенные термостаты установлены на обогревателях, установленных на уровне пола или около него, их лучше всего использовать в помещениях, которые обычно не заняты или не требуют тщательного контроля температуры.

Выносные термостаты могут быть расположены в обогреваемой зоне, что потребует дополнительных затрат на прокладку проводов между нагревателем и термостатом.

Их расположение в предусмотренном для обогрева пространстве делает их наиболее подходящими для областей, где требуется более высокая точность управления или которые обычно заняты.

Не размещайте термостаты на внешних стенах, в прямом выпуске обогревателя, над любыми устройствами, производящими тепло (кофейные станции, копировальные машины или оборудование, или слишком далеко от обогревателя.

Руководство по контролю

Конвекторы

могут управляться индивидуально с помощью встроенного термостата, группами с помощью системы автоматизации здания или любым количеством опций между ними.При определении системы управления учитывайте требуемую степень точности, а также параметры проектируемого пространства. Цепи управления конвектором имеют низкое напряжение (24 В переменного тока) или напряжение сети (обычно напряжение питания нагревателя).

Общее практическое правило заключается в том, что электронные термостаты или термостаты с ртутной лампой на 24 В переменного тока более точны, чем стандартные биметаллические регуляторы напряжения в линии. Лучше всего расположить в центре отапливаемого помещения, но помните о расстоянии между нагревателями и термостатом.Если термостат расположен слишком далеко от обогревателей или в одном конце длинной узкой комнаты, это приведет к появлению чрезмерно нагретых карманов в пределах проектного пространства.

Выключатель

Основное назначение выключателя - полностью отключить нагреватель и обеспечить дополнительный уровень безопасности от поражения электрическим током и опасности травм для персонала, работающего с нагревателем.

Выключатель размыкает (отключает) источники электропитания агрегата.Выключатель (и) может быть расположен на обогревателе или в удаленном месте.

Примечание. На нагреватель может подаваться более одного источника электроэнергии (т. Е. Отдельная цепь управления), поэтому может потребоваться установить более одного переключателя, чтобы полностью отключить нагреватель от всей электроэнергии.

Реле мощности

Реле мощности

используются для управления электрическими нагрузками, мощность которых может превышать номинал термостата. Нагреватели с напряжением питания более 277 В переменного тока, нагреватели с номинальной силой тока, превышающей номинальную мощность термостата, или нагреватели, где требуется контроль низкого напряжения, используют силовые реле для управления питающей мощностью нагревателя.

В большинстве случаев силовые реле, используемые в конвективных нагревателях, представляют собой однополюсные одноходовые устройства с контактами, рассчитанными на 600 В переменного тока, и удерживающей катушкой, рассчитанной на напряжение от 24 до 277 В переменного тока.

Поддерживающий змеевик обычно управляется термостатом, системой автоматизации здания или другим устройством управления.

Трансформаторное реле

выше номинала термостата. Но обычно они используются, когда требуется бесшумная работа и низковольтное управление.

Эти реле представляют собой комбинацию реле тока и питающего напряжения 24-вольтового трансформатора.Между замыканием термостата и замыканием контакта реле есть временная задержка примерно от 45 до 60 секунд.

Преимущество трансформаторных реле в их бесшумной работе и в том, что требуется только одно устройство. Однако есть два заметных недостатка.

Во-первых, один термостат может управлять более чем одним реле, но поскольку каждое из них приводится в действие предыдущим реле, временные задержки складываются от реле к реле. Во-вторых, из-за малой мощности трансформатора в ВА расстояние между номиналом трансформатора и термостатом ограничено (максимальное рекомендуемое расстояние = 25 футов., 7,6 м).

Трансформаторные реле нельзя использовать с трехфазными нагревателями.

Бесконечное управление (SCR)

Когда термостаты или комбинации термостатов (силовых или трансформаторных) используются для управления конвекторами, температура в помещении поддерживается за счет циклического включения нагревательного элемента до тех пор, пока термостат не будет удовлетворен, а затем полного выключения, пока термостат снова не потребует тепла. Это приводит к некоторому перегреву.

Для более точного управления конвекторы могут использовать тиристоры (в основном электронные переключатели) для поддержания температуры в помещении путем регулирования элемента от нуля до ста процентов.Этот метод позволяет обогревателю подавать только количество тепла, необходимое для поддержания температуры в помещении, выбранной на термостате. SCR выделяют изрядное количество тепла и поэтому устанавливаются на радиаторах. Из-за размеров радиаторов они поставляются только в управляющих секциях подоконника, пьедестала и архитектурных конвекторов.

Специальный электронный термостат (выносной / встроенный) обычно используется для управления тиристорами, поставляемыми с этими нагревателями. Если для управления температурой помещения используется стандартный модулирующий контроллер, доступен интерфейс.

Системы управления

Система управления в самой простой форме может содержать только одно устройство, такое как термостат, выключатель, силовое реле или реле трансформатора.

Однако большинство систем управления более сложны, потому что часто необходимо объединить несколько элементов управления в систему для поддержания уровня комфорта области проектирования.

Многоуровневые системы управления могут применяться к любому конвективному обогревателю, но обычно используются только с подоконником, пьедесталом и архитектурными конвекторами.

Разработка системы управления начинается с желаемых результатов и работает в обратном направлении к необходимым компонентам, и в большинстве случаев будет несколько комбинаций элементов управления, которые дадут одинаковые результаты.

Dimplex 40 дюймов. Линейный пропорциональный конвектор мощностью 1500 Вт. Нагреватель плинтуса: Инструкции / Сборка: Страница 2

Этот линейный конвектор необходимо правильно установить перед использованием.1.

Перед подачей напряжения удалить всю строительную грязь (штукатурка, 2.

опилки и т. Д.) Внутри и снаружи линейного конвектора.

Линейные конвекторы Dimplex спроектированы и протестированы для безопасной и безотказной работы. Все линейные конвекторы Dimplex

защищены от перегрева встроенным термовыключателем. Свободный воздушный поток

во всем линейном конвекторе чрезвычайно важен для наиболее эффективной работы линейного конвектора

. Ограниченный воздушный поток

может привести к тому, что устройство защиты от тепловой перегрузки включит и выключит линейный конвектор

.Циклический линейный конвектор

не будет обеспечивать достаточно тепла в помещение.

Эксплуатация

Рисунок 3

B

E

F

G

H

I

A - Отображение настроек / температуры

B - Значок настройки экономичного режима

C - Настройка возврата температуры

D - Значок настройки комфорта

E - Значок синхронизации

F - Значок замка

G - Кнопка уменьшения

H - Кнопка увеличения

I - Кнопка меню

A

C

D

ВНИМАНИЕ: отключите питание поставьте перед установкой на номер

, чтобы предотвратить поражение электрическим током.

Распакуйте и поместите линейно-пропорциональный конвектор на поверхность пола 1.

вверх, при необходимости используйте упаковку для защиты пола. Снимите переднюю крышку

ers.

!

ПРИМЕЧАНИЕ: Снимите центральную крышку, сначала освободив верхнюю.

!

ПРИМЕЧАНИЕ: Манжеты нагревателя легко сгибаются. Для оптимальной производительности убедитесь, что они остаются в вертикальном положении.

Сориентируйте блок в желаемом месте и отметьте пилотные отверстия - верхнее и нижнее-2.

том на обоих концах и по крайней мере один набор посередине.

Блок проводов в соответствии со схемами (ниже) и National и Local Electri-3.

кодов кал.

ВНИМАНИЕ: Подключайте нагреватели к ответвленной цепи, используемой только для

стационарно установленного нагревателя и защищенного от перегрузки по току

устройств, рассчитанных или настроенных на ток не более 30 ампер. Общая подключенная нагрузка

не должна превышать 80% номинала устройств перегрузки по току

. Это может вызвать опасность возгорания, если

не установлено и не обслуживается в соответствии с данными инструкциями.

Разместите LPC, протолкнув кабель обратно в стену (или кабелепровод), пропустите 4.

винтов через предварительно выбранные монтажные отверстия и распорки (если применимо

накладные), при необходимости используя соответствующие анкеры.

!

ПРИМЕЧАНИЕ. Винт должен быть отвернут на 1/2 оборота от плотного положения

, чтобы обеспечить свободное расширение и сжатие корпуса, а до

- для обеспечения бесшумной работы.

Заменить крышки на блоке 5.

!

ПРИМЕЧАНИЕ: Сначала установите центральную крышку, сначала установив верхнюю,

, а затем нижнюю.

Использование нескольких линейно-пропорциональных конвекторов

Несколько линейно-пропорциональных конвекторов можно подключать параллельно

в одной цепи. Для использования / управления несколькими линейно-пропорциональными конвекторами

из одного источника можно использовать настенный пульт дистанционного управления

(DPCRWS). Синхронизируя один настенный пульт с

несколькими LPC, настенный пульт может управлять всеми нагревателями с одного места

. Каждый компонент должен находиться в пределах 15 м (45 футов) от любого другого компонента системы

, чтобы вся система могла работать.

ВНИМАНИЕ: Избегайте прямого контакта бумаги, ткани или мебели с линейным конвектором

во избежание возгорания.

При первом подаче питания на LPC, заданная температура

будет мигать в области отображения температуры. В любой момент можно нажать кнопку + или

-, чтобы снова отобразить заданное значение температуры

.

A. Настройка / отображение температуры

Нажатие + или - увеличивает или уменьшает желаемую температуру

для обогрева помещения на 0.5 ° (в ° C или ° F).

Через 5 секунд уставка температуры переключится на отображение

температуры на входе в комнату.

!

ПРИМЕЧАНИЕ. При одновременном нажатии кнопок + и - выполняется переключение между

° C и ° F.

B. Настройка экономии

Настройка экономии может использоваться для изменения уставки

температуры на переменный период времени. При нажатии кнопки V активируется

Economy Setting, что обозначается мигающим значком.

После того, как задана заданная температура, через три секунды значок станет постоянным:

, а заданная температура станет

.

Чтобы вернуться к настройкам комфорта, нажмите кнопку V, и значок

исчезнет, ​​а на экране появится значок

.

C. Настройка пониженной температуры

Установка пониженной температуры используется в периоды, когда активна функция настройки экономичного режима

.Эту регулировку температуры можно установить

, нажав клавишу V, а затем + или -.

D. Настройка комфорта

Значок настройки комфорта будет отображаться, когда обогреватель работает в нормальном режиме

в зависимости от заданной температуры для помещения.

!

ПРИМЕЧАНИЕ. Значок или всегда будет виден в зависимости от

используемой настройки.

E. Synchronized Icon

Настенный контроллер доступен для управления одним или несколькими линейно-пропорциональными конвекторными нагревателями

в радиусе 15 м (50 футов).В заказе

, чтобы настенный прибор имел эту функцию, необходимо синхронизировать линейно-пропорциональный конвектор

и настенный прибор.

На нагревателе LPC нажмите и удерживайте кнопку 1. V в течение 3 секунд,

и значки начнут мигать.

Нажмите 2. -, +, а затем V на нагревателе LPC.

В течение 10 секунд нажмите один раз любую кнопку на настенном устройстве 3.

!

ПРИМЕЧАНИЕ. Между нажатием последней кнопки

настенного устройства и нагревателя LPC существует задержка в 3 секунды.

!

ПРИМЕЧАНИЕ: Для десинхронизации нагревателя LPC от синхронизированного настенного устройства

на нагревателе LPC:

Нажмите и удерживайте кнопку 1. V в течение 3 секунд.

Нажмите 2. V, +, а затем -.

Ничего не нужно делать с настенным сеттером.

F. Значок замка

Линейно-пропорциональный конвекторный нагреватель имеет блокировку кнопок

2 www.dimplex.com

Схема подключения

Черный - провод возврата элемента

Черный - провод элемента

Черный - провод управления

Синий - провод управления

Синий провод управления и обратный провод черного элемента соединены.

Подключите к ним L2 / нейтраль во время установки.

Черный провод от управления.

Подключите к нему L1 во время установки.

Желтый провод управления и черный провод элемента соединены.

Не изменять при установке.

Control Board

LPC

Thermal Cutoff

Ground

L2 / Neutral

L1

Желтый - Провод управления

Dimplex 50 дюймов. 2000-ваттный линейный конвектор, нагреватель основной платы

Линейный конвектор

Серия LC

РАЗМЕЩЕНИЕ ЛИНЕЙНОГО КОНВЕКТОРА

Линейные конвекторы - это высокопроизводительные обогреватели, рассчитанные на работу при более высоких температурах на выходе, чем обычные обогреватели

для плинтусов.Их можно монтировать непосредственно на стены из гипса, дерева или бетона

. Из-за более высокой температуры на выходе поверхность стены

может достигать температуры 167º F (75º C) или выше, а

некоторые материалы могут обесцвечиваться или деформироваться при этих температурах, например

винил. В этих случаях нагреватель может быть установлен со смещением от

стены и пола, чтобы снизить температуру, применяемую к этим материалам

. Установив нагреватель 5/8 ”(1.6 см) от стены и 1/4 дюйма

(0,6 см) от пола, температуру стены над обогревателем

можно снизить до 149º F (65º C).

!

ПРИМЕЧАНИЕ: Если устройство устанавливается на недавно построенную стену,

убедитесь, что все нанесенные продукты полностью затвердели в соответствии с инструкциями производителя, прежде чем приступить к работе с устройством.

РЕКОМЕНДАЦИИ ПО РАЗМЕЩЕНИЮ ПРАЙБОВ И

МЕБЕЛИ ВБЛИЗИ ОТОПИТЕЛЯ (РИСУНОК 1)

!

ПРИМЕЧАНИЕ: Для объектов, расположенных на определенных расстояниях (см. Ниже)

от нагревателя, их материалы не должны обесцвечиваться или деформироваться (растягиваться или сжиматься) при длительном экспонировании (1000 часов.)

до температуры 200º F (93º C).

Для наиболее удовлетворительной работы обогревателей и минимального воздействия

на шторы, мебель и предметы в непосредственной близости следует соблюдать следующие рекомендации

:

Шторы по всей длине: 1. Повесьте шторы так, чтобы было не менее 1,5 дюймов. (3,8

см) между верхней частью штор и потолком, не менее 1,5 дюймов

(3,8 см) между нижней частью штор и законченным покрытием пола

(например, ковролином, если используется) И не менее 3 дюймов (7.6 см) между передней вертикальной поверхностью обогревателя и ближайшим сгибом

Инструкции по установке

ВАЖНЫЕ ИНСТРУКЦИИ

При использовании электрических приборов всегда следует соблюдать основные меры предосторожности

, чтобы снизить риск возгорания. поражение электрическим током и травмы

человек, в том числе:

Прочтите все инструкции перед использованием этого линейного конвектора.

Нагреватель и органы управления должны устанавливаться квалифицированным 2.

подрядчик. Процедуры электромонтажа и подключения должны соответствовать требованиям

в соответствии с национальными электротехническими нормами (CEC и NEC) и местными правилами

.

Линейный конвектор имеет внутри горячие, искрящие или искрящие детали. 3.

Не используйте его в местах, где используются или хранятся бензин, краска или легковоспламеняющиеся жидкости.

Этот линейный конвектор во время работы сильно нагревается. Во избежание ожогов не 4.

позволять голой коже касаться горячих поверхностей. Если предусмотрены, используйте ручки при перемещении этого линейного конвектора

.Держите горючие материалы, такие как

: мебель, подушки, постельное белье, бумагу, одежду и занавески

, вдали от линейного конвектора.

Чтобы предотвратить возможное возгорание, не закрывайте воздухозаборники или выпускные 5.

каким-либо образом. Не используйте на мягких поверхностях, таких как кровать, где отверстия

могут быть заблокированы.

Не вставляйте и не допускайте попадания посторонних предметов в вентиляционные или вытяжные 6.

, так как это может вызвать поражение электрическим током или возгорание, или

повредить линейный конвектор.

Не устанавливайте эти линейные конвекторы против горючих материалов с низкой плотностью 7.

целлюлозные чистые поверхности.

Не размещайте эти линейные конвекторы под электрическим con-8.

вместилищ.

Проверьте характеристики линейного конвектора на паспортной табличке, чтобы убедиться, что linear con-9.

Напряжение вектора

такое же, как у служебного питания. (Табличка с названием

расположена под правой стороной нагревательного элемента.)

ВЫСОКИЕ ТЕМПЕРАТУРЫ 10.: Держите электрические шнуры, мебель, драпировки

или любой другой блокирующий материал подальше от линейного конвектора

.

СОХРАНИТЕ ЭТИ ИНСТРУКЦИИ

Рисунок 1

A B C D

штор (открытая драпировка). (Рисунок 1A)

Простыни укороченной длины: 2. Повесьте шторы так, чтобы между верхом шторы и потолком оставалось не менее 1,5 дюймов

(3,8 см), а между нижней частью шторы

и потолком

- не менее 6 дюймов (15,3 см), желательно больше. верхняя горизонтальная поверхность каменки.(Рисунок 1B)

Мебель: 3. Размещайте мебель на расстоянии не ближе 3 дюймов (7,62 см) от передней части линейного конвектора

. (Рис. 1D)

, нависающие над твердыми объектами (кроме пластика): 4. Расположите линейный конвектор

так, чтобы между верхом нагревателя

и любым твердым предметом, препятствующим или перенаправляющим

, оставалось не менее 14 дюймов (35,6 см).

вертикальный воздушный поток из верхней части агрегата. (Рисунок 1C)

Свисающие пластиковые предметы: 5. Все пластиковые предметы, которые не могут выдерживать длительное воздействие температур 60º C или выше, должны иметь

как минимум 20 дюймов (50.8 см) над устройством. (Рисунок 1C)

!

ПРИМЕЧАНИЕ. Убедитесь, что, когда 2 линейных конвектора установлены около

в одном и том же углу, они оба находятся на расстоянии не менее 6 дюймов (15,3 см) от угла

.

ЗАВОДСКАЯ ПОДКЛЮЧЕНИЕ ЛИНЕЙНОГО КОНВЕКТОРА

Все линейные конвекторы имеют возможность подключения к любому концу линейного конвектора

. Подводящие провода на обоих концах соединены на заводе

с помощью гаек для замкнутой цепи. Цепь может быть разомкнута на

либо гайкой для подключения к источнику питания

и / или к желаемым элементам управления.(См. Электрические схемы)

ОРГАНЫ УПРАВЛЕНИЯ (не входят в комплект)

Для работы

этого устройства требуется термостат (настенный или встроенный). Типовые элементы управления Dimplex:

Комплекты встроенных термостатов: DTK-SP, DTK-DP, DTKT-SP или DTKT-DP •

Внешние термостаты сетевого напряжения: TSxx или TDxx •

Встроенное реле низкого напряжения: BLLVCxx или BLLVD •

УСТАНОВКА

ПРЕДУПРЕЖДЕНИЕ: Отключите питание перед установкой на

, чтобы предотвратить поражение электрическим током.

Распакуйте и поместите линейный конвектор на пол лицевой стороной вверх, используйте pack-1.

старение для защиты пола при необходимости. Снимите передние крышки.

!

ПРИМЕЧАНИЕ: Снимите центральную крышку, сначала освободив верхнюю.

!

ПРИМЕЧАНИЕ: Манжеты нагревателя легко сгибаются. Для оптимальной производительности убедитесь, что они остаются в вертикальном положении.

Сориентируйте блок в желаемом месте и отметьте пилотные отверстия - верхнее и нижнее-2.

том на обоих концах и по крайней мере один набор посередине.

Блок проводов согласно схемам на стр. 6, а также национальным и местным 3.

Электрические нормы.

ВНИМАНИЕ: Подключайте нагреватели к ответвленной цепи, используемой только

для стационарно установленного нагревателя и защищенного от перегрузки по току

устройств, рассчитанных или настроенных на ток не более 30 ампер. Общая подключенная нагрузка

не должна превышать 80% номинала устройств перегрузки по току

. Это может вызвать опасность возгорания, если

не установлено и не обслуживается в соответствии с данными инструкциями.

Установите линейный конвектор, проталкивая кабель обратно в стену (или кабельный канал

), пропустите винты через предварительно выбранные монтажные отверстия и зазоры (если применимо), при необходимости используя соответствующие анкеры.

!

ПРИМЕЧАНИЕ. Винт следует отвернуть на 1/2 оборота от плотного положения.

Мин.

1,5 дюйма (3,8 см)

Мин.

1,5 дюйма (3,8 см)

Мин.

1,5 дюйма (3,8 см)

Мин.

3 дюйма (7,6 см)

Мин.

3 дюйма (7,6 см)

Мин.

3 дюйма (7,6 см)

Мин.

6 дюймов (15,3 см)

Мин.

Размеры

Sterlingheat

см. В позициях 4 и 5

Конвектор излучения

Sterling Конвекторы разработаны как для систем принудительного горячего водоснабжения, так и для установки двухтрубных паровых систем отопления с нагревательными элементами из легких цветных металлов. Они доступны в (7) основных типах, чтобы удовлетворить широкий спектр применений в системах отопления в институциональных зданиях, больницах, гостиницах, офисных зданиях, школах, квартирах и других сооружениях.Разнообразие стилей корпусов шкафов позволяет выбрать привлекательную и функциональную установку, которая впишется в любой интерьер здания - современный или традиционный. Конвекторы Sterling, разработанные для максимальной гибкости при установке, доступны в отдельно стоящих, полуутопленных, настенных и полностью встраиваемых моделях. Корпуса изготавливаются из толстолистовой стали и покрываются грунтовкой, подходящей для окраски в полевых условиях, или в любой из цветов декоратора, указанных в таблице цветов Sterling.

Тип FS-A / FSG-A:

Напольный шкаф типа FS-A предназначен для использования на открытом воздухе и монтируется заподлицо со стеной.Корпус FS-A, легко устанавливаемый без изменения внутренней части стены, часто используется для модернизации системы, когда желательно избежать затрат на встраивание устройства в стену. Показанный арочный патрубок является стандартным. Агрегат может быть снабжен встроенной решеткой на входе (FSG-A).

Тип W-A:

Конвектор W-A - это полностью открытая подвесная установка с плоским верхом. Выпускная решетка находится на лицевой стороне корпуса. Лицевая сторона корпуса оборачивается вокруг устройства и крепится к бокам шкафа с помощью зажимов.Вход воздуха через открытое дно корпуса агрегата.

Тип SR-A / SRG-A Полувстроенный:

Корпус аналогичен модели FS-A. Корпус выступает от стены всего на 2 1/4 дюйма. Блок в сборе включает корпус, переднюю панель с выходной решеткой и арочным входным отверстием, нагревательный элемент. Передняя панель легко снимается для очистки или доступа к нагревательному элементу. Блок может быть снабжен встроенной решеткой на входе. , (SRG-A).

Тип PW-A / PWG-A

Это частично встраиваемый блок с закругленным передним фланцем и решеткой воздуховыпускного отверстия венецианского типа, стандартный для настенного монтажа, как показано на рисунке.Шкаф выступает от стены всего на 2 1/4 дюйма. Передняя часть корпуса крепится и крепится винтами к кронштейнам на облицовке блока, установленной в углублении в стене. Вход воздуха осуществляется через открытое дно блока (PW-A). Блок может быть снабжен встроенной решеткой на входе, ( PWG-A).

Тип SF-A / SFG-A:

Напольный шкаф типа SFA предназначен для использования на открытом воздухе и монтируется заподлицо со стеной. Корпус SF A, легко устанавливаемый без изменения внутренней части стены, часто используется для модернизации системы, когда желательно избежать затрат на встраивание устройства в стену.Показанный арочный патрубок является стандартным. Агрегат может быть снабжен встроенной решеткой на входе (SFG-A).

Тип SW-A:

Эта модель представляет собой полностью открытую подвесную конструкцию с выпускной решеткой, расположенной в наклонной верхней части. Корпус оборачивается вокруг устройства и крепится к бокам с помощью зажимов. Вход воздуха через открытое дно агрегата. Уклон вершины 30 °. Проконсультируйтесь с заводом по поводу наличия нержавеющей стали.


Тип RF-A / FRG-A и FWG-A:

Полностью встраивается в стену.Металлическая передняя часть с фланцевым краем содержит выходную решетку и входное отверстие и крепится винтами. Он легко снимается для доступа к нагревательному элементу. Стандартный агрегат предназначен для напольного монтажа с арочным входным отверстием (RF-A). Агрегат может быть снабжен встроенной решеткой на входе (показан RFG-A). Блок ТИПА FWG-A аналогичен, но для настенного монтажа со встроенной воздухозаборной решеткой. Все блоки выступают на 13/16 "от стены. Проконсультируйтесь с заводом-изготовителем о наличии моделей FWG-A из нержавеющей стали.

j203c

% PDF-1.5 % 1 0 объект > / OCGs [7 0 R 48 0 R] >> / Страницы 3 0 R / Тип / Каталог >> эндобдж 2 0 obj > поток Adobe Illustrator CS52011-05-09T15: 55: 24 + 01: 002011-10-11T16: 48: 44 + 01: 002011-10-11T16: 48: 44 + 01: 00

  • 256180JPEG / 9j / 4AAQSkZJRgABAgEASABIAAD / 7QAsUGhvdG9zaG9wIDAAAAlab + AQBIAAAAAQAB / + 4ADkFkb2JlAGTAAAAAAf / bAIQABgQEBAUEBgUFBgkGBQYJCwgGBggLDAoKCwoK DBAMDAwMDAwQDA4PEA8ODBMTFBQTExwbGxscHx8fHx8fHx8fHwEHBwcNDA0YEBAYGhURFRofHx8f Hx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8f / 8AAEQgAtAEAAwER AAIRAQMRAf / EAaIAAAHAQEBAQEAAAAAAAAAAAQFAwIGAQAHCAkKCwEAAgIDAQEBAQEAAAAAAAAA AQACAwQFBgcICQoLEAACAQMDAgQCBgcDBAIGAnMBAgMRBAAFIRIxQVEGE2EicYEUMpGhBxWxQiPB UtHhMxZi8CRygvElQzRTkqKyY3PCNUQnk6OzNhdUZHTD0uIIJoMJChgZhJRFRqS0VtNVKBry4 / PE 1OT0ZXWFlaW1xdXl9WZ2hpamtsbW5vY3R1dnd4eXp7fh2 + f3OEhYaHiImKi4yNjo + Ck5SVlpeYmZ qbnJ2en5KjpKWmp6ipqqusra6voRAAICAQIDBQUEBQYECAMDbQEAAhEDBCESMUEFURNhIgZxgZEy obHwFMHR4SNCFVJicvEzJDRDghaSUyWiY7LCB3PSNeJEgxdUkwgJChgZJjZFGidkdFU38qOzwygp 0 + PzhJSktMTU5PRldYWVpbXF1eX1RlZmdoaWprbG1ub2R1dnd4eXp7fh2 + f3OEhYaHiImKi4yNjo + DlJWWl5iZmpucnZ6fkqOkpaanqKmqq6ytrq + v / aAAwDAQACEQMRAD8A6r + YureZdK823Ooafrhs NLttMtJryD0pp4oxBdTyTyTBbe4ji9W1LiM1DO6KOgGKsT0DVfzJvNRitLnzOkiOJr / U4zHcxt9X S0hjiVWNuoiYSQPIURhyqTvvVVZoOqefbl4bq7852dvbR2s66ZHdTPbMXIiMTyLLCnqhFgYlnDU5 f5W6rK / LWo + Z72yvorvzXa6o2oXCWumi1mSX6vJ / fxRSS20EJ9T6vG4kYjdh0FcVSDVNS89PZSvb / mJpY / R0Bimma8tUCaiGdgJituRxVUc8CPiCdOtVURqmrefby1kSw80C5027bUrfTrq05Cdlt7yS FbiaSGxmCRQgiB3FATxkVwMVRelal5wmuLaCDzxprQolu / FbmCcyIjLDIRygDBeQcNVmLNxoyUIZ Vknk / wDMHRLPyrpv + JPNemalqs9wbT63azxSLNM8wWNFEQX4lWVOdFoo3O2 + KskHnnyg1s9zFq1t PDGsbyPBIsvFJZvq6OeHKimX4a / PFVGL8xPIshK / p2ySQNwMUk6RuCZGiX4HIajMhoabjfpiqrpX nvybqzW6afrFrPNcrC8VuJVE1LmL1oeURo6l4xyAYA0xVrUdMgvtU1FTBBNdLYQC0eeNJAkjPc0P xq3cCu2KsEbyr + aGnn1pn8t3VjaesZpp7HjJLFTmsjiFFCshWlEFOPXk24VSaPzDrraaYwfLP6Ve X04nk0y9ggCj1Sxf1EBB4xHbkKHjU / Fir1nSbOytdZvBaQwwpJaWjN6CKiMS9x8VFxVOcVdiqW63 e39lbm6hezitIUZ7qe9laFI1XfkWCsoAHUk4qx4 + fIQzqdZ8uhoiRKDqIqpABIb4dtiDiqr / AIyf nKn6U0DnAzJOv1 / dGVGkYOOPwkRxsxr2BPbFVNvPUayGJtY8uiQCRih2EBgIK + qacf8AddDy8O + K qqecJXhaZNS0FoV + 1KL8lRuV3bjT7SkfRiqKt9a1q5nFvbTaRPOUMghjupHfgDxLcQhPEE0riqL9 Tzf / AL40 / wD5Gz / 9U8Vd6nm // fGn / wDI2f8A6p4q71PN / wDvjT / + Rs // AFTxV3qeb / 8AfGn / API2 f / qnirvU83 / 740 // AJGz / wDVPFXep5v / AN8af / yNn / 6p4q71PN / ++ NP / AORs / wD1TxV3qeb / APfG n / 8AI2f / AKp4q71PN / 8AvjT / APkbP / 1TxVIddg8la687ajZ6s4urdrO7jistXhSaFldQsqRRIr8P VfiW + zXbFWntvIjao2p / o3UluGieDimn6qsQWRPScrEsIjVjH8PILWmKoO / 0D8tb5Ejn0nUvRWMR ejHY6tFGyLwKhkjiUHi8SOP8pQ3XFVWDTPItvp / 1G3tdZhj + utqZmS11gTm8dSskxm9L1OT8jy33 qcVQZ8o / lSbaa2 / QV / 6U0kkzKdP1Y0klMbclrFsVMK8P5d6dTVVGW + k / l / bWFnp9pp + rW1rYGf0E htNZjPC6mM80TusYZ43l + IoxI + jFUMvlj8sRBLDJpGpzpOpSczWOryM9TGQXdoizMvoRhWJqAoA6 Yqpjyj + VqrwTSdVjjNz9caJLTWVRpeaSKWQRhWVGiQqpFBTbFUdY6X + X1laXdrDpmptFfGBr0y2G rSvMbV + cPqO8LM3DZdz9kBegxVK7vyL + UV1M80uhaiJJJPWcpY6ulXqTWixD2HsAKdMVTHy7o35d eXbsXekaXqdvOqRxBjY6s4CQxeig4vEw2TbFU3uNZ02W9e7hm1m1kkjSJ1i0q7KkRs7Kf3tnIa / v D3xVD3l9pl9ayWt5c6zcW0opLDJo8zIwrXcGwxVLhpPk0VpDqQ5VqRoklTy5k7 / o / wD4tb78VZN5 ee0lurmaGa / lcxQxEXtm9oqpEZCoj5W9sG / vDXr26YqnmKuxVK / NWoQad5a1S + niguIbe1leS3up VggkAQ / u5JXV1RX + ySVIxV4c / wCaH5Rih2h5N0p2cyyTQJcaUZlcRRhXpzCEMjujEPyUr9kg8gqi IPzk / LGW6khj8p2MLTq63E8lzpKoXljYsjPHLJyD82Wo / mNab4qtj / Nj8tJbsyXfkuwTUxLcRzj1 9Kdoo0ICvJIzoq + p6gBUEnlVRy2qqr2v5gflVqFok115Q02KP0Z5Lb1JdOeJrlBIBasysVq4ldv2 gA1SKnFVvlj80vIul + pc6L5KtdP1ZVjivLPT7zTBIWc8aDhInMJJRKsoarUA + I4qnqf85FaX + hl1 SXRZoYpUWWCOS8sULJI3FGblKvDnxfhXc8G6bVVVB / zkLozX72a6WweK2 + szM19YLxb6sLj06etX qRHy + zy70xVT0 / 8A5yL0a9i9T9EyW3L0xBFcXllHLI01u9zCAhl + h2FQBedKlgB3oqpS / wDOSWjo omTRZ57Llwa8ivLExCixGT4mmUfA06qakblf5hirU / 8AzknpFrdPBc6JOEiERluI7yxMYM6O8ahp JYhUiNtjQ7dOlVW7f / nJLRbj6z6el8Vt4mmDvqFhRkRgpoEldgSOm1K9SBuFVV / + ciNNF3bWa6I7 XdykZjtxqOl8zJNQxIB9Y35o6sD7 + OKpt5O / Oiz80eYrfRLXSZIJZYhNNK93ZSemhjMivwhmkdlI 4gED9oHpvir0fFXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYqkXnqKWbydrEUVq19JJa yKtkjzRtNVaemHtwZQW6fDirwm3t7qBknHlLUGn + r3snpC + 8yOeKW0hi4vJEq83 + JBspBHJa8lxV Qdb7TbtUk8lXkMk0cay3BvfMl1G8V5FxUgJCxRlWd14OA6vWgBocVZlouoeRm0iKa88veYXvTMl9 cxx22szotxEWVgk06x81Qcqp03IC12xVRS1 / KqOLgNC82qqPG0behrwZTGrIqxyV5oPiIIBFTSvQ UVVRH + WEVzB / uI81s95FI6Bhrcg4uvokNWRuLEP16jYkj4cVVks / y1EFzBHo / muk3xXK8dcDV58A wkZ / i5F6ngxqKk7VxVTm038roUgjfRvNLpbu7oiJrchiMqxNIjNGzErsr0LEVrTFVH9C / lLZyPZ / oTzOxtl + rNZldadRCUNsHRC5Vo1WoVo / s9qbYqrzaF + V0WqE / ozzYXs1lpIn6faPkHVOUcgfmxPM 04GnHkW7Yqn3lryP5A1yyu5LWz1u1hNLOWO + uNVsmZY / TZXSOWSM9Yx8YFSeVe + KpjL + TPkKWCOF 4L0rG0jh / wBI3 / qh2lRXVn9fkVPpKeJNAenU4qiB + VPkwTRzrDdrPHbNZ + sL + 95tCzSPxkJmPPi0 78S1StaDYCiqEh / JXyLDG8caagqPI822p34IkkYuzAiYGrFjy / m6mpxVlmh6JYaJpkWm2AkFrAXM YmlluJPjcuayzM8jbttVum2KpP5ml / MlNVtR5Zt9Im0or / pp1GS5jn5 / HtH6SunH7G5r327hVCRy / m6sE3qQ6G81aW / FrpFoHm + JwS / WMQ7A / aLdqYqpNL + dBgZlt / LwnqgSMyXhSg5c2ZwoO / w0ULtv ucVZlb / WPq8X1jj9Y4L63p14c6fFxrvSvTFVTFXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FUs8z / U / 8 O6kL2 + m0y0 + rSevqFs5jnhTiayROAxDr + zQVr0xV5hFefl7dXF3FD + aWoTTXoljiih2NSYTK1Q0Q Raj0 / TNCa7Hf4SMVUtU1j8s9VlQx / mtqFgjhqR2uppCKhyxaroxWh368eO1KYqrC + / L06W7v + Zuq SQzFYxdjUOLqbeMNIaogC81kXk1O4pvTFWXaf + cP5XXbwW9r5ktHkmk9CBHdld3DmIU9QAtVl2bo etaYqqx / m7 + Wckixx + ZLJ3c0QLJXlWv2adR8J3xVofm9 + WTRTSr5jsmS3obji / IxhpUhDOAKqvqT KvI7b / PFV8 / 5r / lzbib6xr9rAbeVredZWaMpKrMvBgwBBb02KV + 0vxLVd8VXJ + afkCXT31C21iO6 s43Mby2qS3FHVeZWkKO1eO9KdMVQmqfnR + WWlSW8d / rkcL3SGSAelO1VWRomrwjbiQ6EFW3xVMp / zF8lQa62gy6rENWUKxtQHZuLKXDVVSvHiNzWg74qh5fzX / LeYIYvMVkwkMoQ + qACbdUaUb91WRTT w + RxVTk / OD8roy4bzRp37unKlwjdTSgoTU / LFXf8rd / LOpr5jsgodYy5kogZ1Z0Benh51jYoa / F2 rirL8VeVfmT5Ot9Y82pev5m07RJ1sUiW3mMqXMsSNNKfUMd3a8oOQJKlSDxbfbZVilp + WluZJ3m / MSwu5L0GKzc3V6eMxPBeK / pM + oWVJOpqGG3TFVe9 / LexvpZb2x8 / 2MbPez3ZdLq9KBLissafu9TR Qw4u5ZQOXsBiqjN5E0u00p4bj8yNLgmb1K30lxcIQk0yzI / xal / ecjJ8ZPIggVpWqqYT + Q0lF1N / j3TgLaRIqmW6KQKEeApIP0kF9YrGgDmhDKzU5EnFV8f5RXGtf6RpfnO2uLu1jWyvbi1N / JxlhqI6 mLUwUdUKk8yzcqnoaYqyDQvyVtobYw69qt3qP7uNa215qdopkj5LzKfXJVNU4D5rXvirOPLvlyw8 v2LWNjJcSW7SNKPrU8ty68gBwEkzO / FQoABOKoy / BNuAGZeUkQJVipoZVB3Ug9MVb + ow / wA0v / I6 X / mrFWJeQ1luPrP1i6up6QWzD1bmd6FvU5EcnNK0FcVZDrNqkekX0kckyOlvKyOs8wIIQkEENiqV + TYTNZXZnnuZilyVVpLidyF9GM0BZztUnFWQWBY2NsWJZjEhLMSSTxG5J64qr4q7FXYqx / 8AMFIn 8k6yskt3AhtXrNp6l7pCBUNEoKksDvQEh4xV8 / waZp1zCkNt5h2FmEKWxlfTdbX12aXmsqc79OLB k + I8gO2w + HFUb5TvJ / LE1wbHX7u5FxbFz6ui6jcKZDD66kG4u5Y / UVD8UalWPDj1xVkD + f8AzHby yrLrzyB4lMDR + V7kRJNWOdmdfWaR29LmjqKcGG5BpVVfcfmF5imvOFpry2sLTNDFJc + WrqLgXLGM M01wleHp8eQUDlx5AVxVNNK87a1qKvPb3lwbeL69O3Ly7dRskYRWt4VdmKPKjBqhKlyQKA4qhoPN nmibU3mW6u4Ldo3jghl8p3qGM8Gb + / L0A9VVYq3gvucVbv8AzT52F3LaR6jMj2pZJ5D5UvZIrhrU yPK8cgm4FJOHwgGpr8JqcVQ1r5z83PqtratfXSLJIQC / lS7hIgZl5ESPKqqAaVfjSpBI7Yq3H5y8 4RiO + uNQv5o5IWgeL / Cd0CJlDsrpR / UVf30dQ9Q3E8afFRVFDzJ559D61danPcW7R8go8qXiS + oT JHASjTM54TKshVVrxHaoJVUtR82ebTfyrY6jei1uOMtlHH5UuZQiTxq6KJjIqEV + JuYB6g07KrW8 4edz68 / 6TnMEbJEY / wDCV + WNRyb4fV5hdqElaCuKooeaPOzwyakl5dPpn1wxzWh8sXEd1FC3HivF 5w7rRq81jb4q1HHoq9L8tQ65FpMS61fx6leGjfWorZrPkhUU5Qs8vF + vLf6BirAvzM13QdP8yrFq I8sPNLYBYBrbslyGPrrxJ9ORDA / MJuVpydt9gVWJ6l518uwafbiaw8kiW2kF5FaNdysIgyRzQXCc bPlyf1mYfCOq0J3oqqQebbOLRZLmDT / JlzZ2VpCuuCCS64KZSUiYJHaTsIGLlvjXYNuerFVQ1Hzj 5Ssr2eGzsvIvoRN6ds8t06s1vRGgqq2jKP3bA / CSvYdDiqLvPM + huY7O20vyY82qmJrlJbiUxzNI fWgo62fF2Kys4Umqk + 4qqmOl / mTNp9u / 6LPlKK0uEbUQLe9uYQ / JCZmYC1NWVoZW59SqbqtCQqr6 d + dF5ItvPf6j5XhtJp1jLw39zITGCPXKVt1Bkj5pRP2q7lRvir07R9f0XWoJp9Ivob + G3la3nkt3 EipMgDNGxXowDCoxVEX39yv / ABlh / wCTq4qr4q84tfLmkpIw8yxTwra / U4raZWuI42maUqqq8VFf k / AfTTucVRd5 + Vvkqz0prm0trmJrCKW4tB9cvOKvwVvijaWjCsSkq4IrXapOKp15I / 3hvf8AmKP / ACYixVO9P / 3gtv8AjEn / ABEYqr4q7FXYqgNe0Wy1zRb3R74E2l / C8E3E0YK4pVT2I6jFXlsP / OPP lCIRC0mvR9WDRrcJb6RzYq9eRMlt9tWWgbiD + vFV8f5AeXwpimnvri3KcBDJbaNxUqrLG4AtwOUf qPxqCBXFV9h + QmgWLvJb3GorIUdIGEOkJ6JlZPUkiVLdFDyRp6bmm6GnYUVUf + hd / J / B1WO6Qt6X Fxa6MxBjQo327dx + 8J5Nt1 + zQbYqmvl78pT5et57fSNb1mygnoxitl0qFVk + GsgWOBVLFV4 / EDsf GhxVN5vJ + vSQSxL5n1 + NpZfV9RW02qj / Ah3tYjRfl + rbFVCbyJrk2mvYv5q8xgyGrXMc1hHMFK8W VXSMFdtwRuDvXFWZRzzpGqG2mcqACzGKpoOp + PFV / wBZm / 5ZJfvi / wCa8Vd9Zm / 5ZJfvi / 5rxVTF + 37z / RpQIjSQkxAD4Q3Uv4HFWHv + d / 5ZIZA2t2w9JzG / 72LZl / 2f3Hviqb + XfzC8r + ZJ7iDQrpdQ mtADcRwvEWQMSASC47jFWQwyrLCkq1CyKGUHrRhXFXjv5peTfN2sec5rzTbKaaxXTFijKM5jlleR oWUqt9aKrxrN6tTH0TZuVMVYfafl9 + ZkMGly3GkahctZzSyS2huAaqvpCjGTVmBEi1oKkLxpw + Ik qqdv + Wv5rW0h2yCxvjdSvJHPZvMeAjZAokUDWSvNvWYbtsFqOJHxBUSv5c / mBHe20cOmalHbTC2h umNxzQwlA8wkP6V9QOs0snxLuoFF9yrKh + RvmGZpy3mD0ILiARJGW1KWaHkAxVXN / wAFVZETZVFV + GoG5VV9U / JLzDcmW5h2 + D668TW68o79IjDOHFwjql9xq3qHiyqKeFaMFV + j / k35y0e + S + sfNUBu QzmQXNpeXMbBgqhik9 / JV1VKAk / tGlNyVXonluw8y2cU6a5qcGpsz8raSC1 + qFFJJ4uBJKrkVADA L06YqjNVuIrezEspIRZoASAWO8yAbKCepxVKfNHmC8g0G7l0OGa51UKotIVtyxLFgCeM720ZCqST WRfbfbFUm0i + 84TaPG2uSLqF20unSmytdPe1mgAuVaZpna5uIZOKrU + m37J48tsVZbrTBtCv2FaG 2mIqCD / dnsd8VSvyR / vDe / 8AMUf + TEWKp3p / + 8Ft / wAYk ​​/ 4iMVV8VdirsVdiqhY / 3Lf8ZZv + TrYq r4q7FXYq7FXYq7FXYq7FXYqxzWfMPl6yTWLPUdQgtZBF6syyuE9OGWIRrI5IIRGZGAY7VBxV8z2 / 5MXN3C97Y6p9a0u0LXVpqtvDBNayBXYy8ZFkPP0mb4 / UAUdN6HAr0f8AIDyroXl7WNYurLzDa61L dQRrNbWZEskH7xn / AHgiMlPiYr9GFXtmmkNp1qRWhhjIqCD9kdjirB / PPlTz7qvmBbzQtXksbAW1 vbiCO6lgHMyzi6lMao6lhBKvpH + cCuy4qx + z8i / nTAlrC / mGOWNXjkupTd3fquFuXmMYLiRVXhwS o3O4Pw4qqp5C / NiG8t7mLXnlVLUwyW1zqF00ZkpDKpPpqlSJxKnP7XpUBqeqqAP5b / nWNJgEfmt0 1OGe7kFb6d4ykoUQpK7Qn1QvOToiUAXjQ9FUfpX5ZfmNNeXMWs + bL + 302WFYo3sb6c3CvCAsciGU MB6i1MgNTypvirLh5Aufrj3R80a16jsD6YuV9IKoUKojKFNghqaVbkSamhxVkGi6Y2l6XBYPeXGo NACDeXjiSeSrFqu4CgkVp06YqjcVSzzF / wAcwf8AMRaf9RMeKqOKq + l / 72XP / GOL / iUmKquuf8cX UP8AmGm / 5NnFUq8kf7w3v / MUf + TEWKp3p / 8AvBbf8Yk / 4iMVV8VdirsVdiqhY / 3Lf8ZZv + TrYqr4 q7FXYq7FXYq7FWNeY7e31S3trs6ddXUukXf1myEEwSs8Ehh4EU6cxux4vtt8VOmKpV5V8vm3ufrk trrcdxbvySK51S8niaokFTHcXckbqQRsR1I225Yqza1uEubaG4QUSZFkUEqdmFRupZT17EjFXl35 gearrS / Ml3bQrYkxpZzJ9aS2d / 37NbsD6t1bMVOwUFQvLo5PwYqqedvMs2j + XdF1exGnRvfFFaSe O0a3dJo1kbj693p0W5FRxuG9q / aCqA8vfmfpkkcOnT6RBd + ZpRMJbTT5NHiaR0AeMRwfXrp / iRqD 42rxLUApir1fTABptoAvECGOi7bfANttsVebfm3 + XWneddTtre68y2 + mS20EbRWEgVpFjd5EnlCi aFiJwVjqwIXiabnFWM3X5JyXVrCjeebQXRDW6Ti1jCNEu0UaxLcqhaMsfibkWrviqKu / yitZleGL zdp9vqNxIZLyRYADJNyDkiNLqML8FsgoP5CTWrVVb1v8n9I1rWJ9XHnGB5nj + rT8xHIBcOAsspKy qPUaAvHxI2BqNxiq6f8AKSCYadDN5ytpNLs7FLJbN41pWC0dEZZFnViiXExn4NU0opagGKoGy / JG 2so7VX87Ww1S3jmtIrlY1j / 0e4jlESCH6wQGWW5MikePEbUxVntv5B / LG2WJJWheUhWPqXsrc2Am XlSSVi1TdS9SevtiqceV / JPlDRrqTV9ChpLfQRRG6E8k6yQRqPT4l3dSKCvIdfHFUx8xf8cwf8xF p / 1Ex4qo4qk + tavqOjRajqsMttHaWltC0y3Ipycyuq0kaWGNBvvy9sVQtj5g8y + YvKN9qMS29rbt E / oyPHHPFcRcP3jwy215MKfaVSwG / bFU58kf7w3v / MUf + TEWKp3p / wDvBbf8Yk / 4iMVV8VdirsVd iqhY / wBy3 / GWb / k62KtTyXh2iKKFkQMjuxdS32SoFKMv82KqEl4YruKzkv7VLycM0Fsy0kcKKsUQ y8moOtMVRHC // wB / Rf8AIpv + qmKu4X / + / ov + RTf9VMVUbaeW6j9W2vLaeOtOcaF1qO1VlOKq3C // AN / Rf8im / wCqmKoeys9Ut4WjkvIpmaWaQOYCtFllaRUoJP2A3Gvem + Kqzx6iVIWeJWING9FjQ + NP UxVbo6Sx6RYpNJ60qW8SyTUC82CAFuI2FTvQYqxjzB5d0fVNTuvrs88ZnkiglWG7lt6RpbSSCgjl j4sxrVgAxApWnRVqLyX5fNtb6ULm8e1jLzpJ + kLr1xITEu1wJzNT4tl50327YqjdN8t6LpCzm3uJ 3MqVZru7kuioVQtUNxM / Hb7VOvVsVT / T / wDeC2 / 4xJ / xEYq8q / NL8pfM3nDzfFqFtc2MWkR2Mduy zwwTT + qk7SMq + tbTUUhgft9RSm9cVVp / + cdfKsrTKuoXMVrLK8q2cdrpYij50 + FFNmaD4Fr4lQTv iqWXf / OKvki6oJdRvYxVi31eOyh58iTVglvx5DkQOKgAUoK1JVTO1 / 5x28rWwYRX8 / xJJGGNrpgZ RKvB + PC0VPiX7RKkmg3A5BlVJP8AnG / yrxiE2oTzCNQpVrLSQpA7bWYYDr + 14eGKoi + / 5x + 0C61B dQOq3K3q + mzXLWulySs8aKnqGR7QtzJTlWux6dqKrIf + cePLSPberql1cW9rIJI7WW20sxUDlytB ZileR3FOpPfFXoXljy / beXtCtNGtpZJoLNSkckojViCxanGJY41ArQBVAAxVb5pkMWjPIEMhSe1b gv2jS5jNBXv4Yql1rqkcrMkwWGRQp + 1yU8ugD0VSe + 2Kpppqq13chgCDHFUH / WkxVV1ziuh6h0AF tN7D + 7OKpX5I / wB4b3 / mKP8AyYixVO9P / wB4Lb / jEn / ERiqvirsVdirsVULH + 5b / AIyzf8nWxVTu IL9r + CaCSJLdIpUlV0Z3Lu0ZQrRkAACNyr7Yqld / od9P5h03VVjsHls1lT63JbE3EayChWJ / Uqob viqYrHrfqz8ri2ERA + rUhkLA0 + Ln + 9APxdKYqlN8PzFCVs30nkTw4OlwaB9vV5cx / dfa9Onx9OS4 qlmhad5 + 0q2Fta6XoNlaNK0htrVp4lX1mLO / wpQvHTf4f3nLqnh5lWT2K + YDGxvpbRZOXwLBHIy8 aDqWdd617YqieF // AL + i / wCRTf8AVTFVkj3kIV3kjdS6IVEbKfjYL1Lt0r4Yqv0 // eC2 / wCMSf8A ERiqWXDzjUXCISPrS0I5 / wDLG9eh + WKohGnN9DyQj92 / Xn / PDXqcVVZXuArcY2J4tSnPr26HFVbT / wDeC2 / 4xJ / xEYq8n / Njy1511DzRLdaFptzPBJpSW / 120dEYSrPI3puG1Cx5r6cj / sVUsGU8gKKs Esvyz / NmC2mlWzu / rlsySWySzyn1Sq1 / vF1j4WUsarx4EgbkdFVt3 + Xn5pSabdLBp + rvfq0D2X1i 8ZSGKl5k5DVZI / RdoytPtqGHU74qjYfIn5sXDpb3FhdpFAwljuXZvWJCrbhRImt86BGYsvqAfaPx EgFVmVr + SGrpf2WoyeYnaa3mDvB / pyQmFfS9KMRi + IDx + mwruh5boeyqXJ + QXmswCCXzREUjZmic JqfM8wK8mGoqaVWgBJA6jcnFVWT8hvMqy30Vt5mVLC8EsfpyjU5HWF5VkSE11ChAVaFhQ / OpxV6X 5M8oWHlbRotPtXkkfhELmV5biVWkjjWMmNbiW4aJPh + GMPRRiqP1y3nuNOKQIZJVlgkEYIBIimSR gCxUV4qepxVL6ahQr + i56GtRytqb9f8Ad2Kpff8Al / Vb + BorWfUNAPOJ / WsWtPUYRiTkhWQzRhT6 gP2eoxVDXPlHXWls5pNU1HVRbzwPJbX36OSJo0nWR2Jt4Y35hB8IDBT3xVlluEtkKW2nNChPIrGI UBPStA48MVV7ON4rSCNxR0jVWHuFAOKquKuxV2KuxVQsf7lv + Ms3 / J1sVV8VdirsVdirsVdirsVS nzPqF7Y6dHNZ6dNqcpnhBt7cqHChwzOeRA4qF37 + FTtiqSXdtonmOfTPLms2c63FlDBrMaCcQ8ZI HMKB0jlSZqMSd04e9cVTW5QnUZCOdBcKx4x8gALUr19J + 7jv / GqqsrcbuNyJSqowJ9FuvKM9ol68 D / ZiqpJIjAgeqCVKj9y3U / OE4qitNIbTrUitDDGRUEH7I7HFUj8wa / 5wsdV + q6T5YOrWJtvVGofX YbdRPWQeg0bhn / ZQ8xUfF7bqoOXzZ54CIIfJczzmFJJA19apGsjOA8XP4iSqEtULQkUqOuKp15c1 PW9QtXl1bSG0eZSgSFp47jkGjV2IaMCnF2KbjtXpiqbYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7 FXYqoWP9y3 / GWb / k62Kq + KsM / NLzJqmgaEt7ppj9cNSktOh30BrW4sR9knrKPpxVjrfmDfv5a1G5 jaIalo7 + ndXQmY2zP6bPvF9bHpADqJrhPGvHFULq / wCYurWFjoVwtxbM + pK7zFpCI5RFDDI5t / Uv oNjzanB5acgWNB8SqCs / zO8wS + ZZdHLwPAlw1uzBwJkPpO6q1NRMpd + BIP1Wvwn4O4VTDRPOXm / U fNWq6PHdWYTR25XJ9OWSQohKyKFjv5ZI2LU4maBQB1BxV65irsVW + lH6nq8B6tOPOg5ca1pXwxVi eteXPL + o6zLPf6bDdTvNDE8sgQs0cUDTxqayLsko5LUbHcd6KplZaDosMIhhsxFEpHFFagHIgnpK 382KoLXPLfl ++ igtb7To7u2aQu8E3F0JjRnWqvLTZgDiqf6TFHDpVnFGvGOOCNEUdAqoABiryH86 / Meuafqeo21rqNzYWo0qykVraZ4G5S6kIJXRkLMrBHA5JGx6ddkdVh8fnHz7cWjPJreqRXEqXDiU G4WgtYmkUBG0eKP95zUNQV2XjuSuKpXb / mJ + YZ0q19TWdV9YyyXDtxuVdofhVVEn6JlQhSrBvhpX ua0UKjL7zt + YkZtph2PVuEsUcYSM3UfqSqpgqEGkytFK80fIozn4j04nCqMufOH5jv6tumr6gblp rSziRDJGGUpLWdXbS / 22hQMyh0q / UfCcVde + fvO + pjlYa1qVm7CRLaJkMXqBreSaGQLLplX5rG3K j / D8JXkTiqNgvfzN8ySXd9ofmmTTraGQx + hqV59ReP1l9QfuJtM5cA0yKrc2O1K71xVN7ux / NiSC ZY / MVuk1 + xqv6ahQ2 / K4cD6sRYNyiMPE1b4x236qp95Yj / MnStUZG1mx8wWVw6q0d9qS + tCFkEcn prBZLzYMGXdxvQUBBqq9Ch8w6BNAJ4dTtJIGVXWVJ42Qq9eDBg1KNQ0PfFV / 6c0Tkq / pC25Py4D1 o6ngpZqb / sqpJ9hirm1vRkAL39soIBBMyDZhUHr3xVb / AIh0D1RD + k7T1iiyCP14 + XB2ZFanKtGa NgD4g + GKo2OSORA8bB0NQGUgjY0O498VXYq7FXYq7FVCx / uW / wCMs3 / J1sVV8VeffnPDJN5eiWOS eN + RKtbPJHJ9pOjRRzP / AMIcVeeafpzL5f8ANSJc6i8j3zG3llmuluEYxuWFqTAJFAeoUxRTV2PX bFUHrdpdNY + XIkudRRktmMvoy3YZ2NqoJuJEtJXLbCgk9P8A1cVQthps / wDjuadrvVPQ + tPwtfXv DYGP0pC3JfqogCg8eI + s8Tv8e1CFZd5PtJE87 + bnlkupLerm3juJp3t0Jkb / AHnSWOCJen + 65pcK vbMVdirsVY5d38C6 + bEXQF48n1hLVeZkMKW3pvIEUE8Q8iAnxp7YqmcU7KPiMp3X / dUx6EV / Y9ji qGvHmd4OBm + FmqfTn2rGwB + x4nFUx00htOtSK0MMZFQQfsjscVeQfnh520PSr9tIaytv0rcW0TS3 tyNOnjkt + cjC3ltrueBnUtHs37PLY7kFV5ovmDQrnR4bU6Zosc1kJrqdIbLROM1XhV09NrqX0Ska VYkivHruuBVA + Y / Lw4vcRaLdvBG9tZW9xZaJ9Vt0M3risUV2kjPu67HjydjXviqofMVzETJdR + Xb E2Fol1pK3enaYonFRJbrCYr2V12kco6EhTUbNiqvY65LqYFrZWHlJoL64t3aQ2dgY4Iw0sSxSQCf nIyxjmp47AU27FVH / FE1rqn1a / 0vQIZ0hMHC407TIWhM1txiFBfSt9kKvEgVQUqBgVdZ + ZtMRo57 vRvLzqJGt2sksNHt3QSws6oZ5b11RXBJU8Cp3XqeOKoS613TY9Jnvjomg3NrLwtoLiDSdMBgnlkc RLK0d + / EskLDkvwqGDFqgDFUbD5tWyltdSNrolrf / Vxcx6g2naSsl3ObkxPLBOt8ih + LOrElh8DN + 0MVROo6zosyR2smk6THevPLLaQpY6IsKxVMQjkja5mmcidGMvAqKj7QVScKo / RE1HVn1PTtE0LR ru80pGiN5Z6ZpUhijmkEJ9NEvGZeS + u5RxVhtsftKolfI3muCERyfl / Yzw2Uk5M0Gl6ZW4iEYSIi Oa9aUESK7U3LBhQKQMVZL5U / LfVb / WJbPzH5d0m20SyYqifoeziWaKsnEW8sd1cyR1dzJuAVqe7V Cr2LT9PsdOsobGwt47Wzt1CQW8KhI0UdlVaADFURirsVdirsVULH + 5b / AIyzf8nWxVXxVA6voeka zbfVdUtY7u3rX0pRVa4qgE8i + UEt7u2XS4RbX7c76Gh5TtTjWVa0f4dvi7YqpT / l15HnFqJ9FtpR ZIYrMOvIRRleJSOp + EFdqDFW4 / y + 8lx3j3sekW63jy + u9wARIZQrJ6hateXF2FetDiqKsvKPluxv ru / s9Pit72 / PK + uY6rJOak / vWBq / U / axVN8VdirsVeTfmHp8snmye5hmnhZoI7eQx2mq3KenLFKr MHsp4IUfenNlLR7En4lBVV7XSvO / lbTH9LUbeYySwpLJPZ32psJAeC8YzqM0sa8AhO5AIZ22NVVT uCD8wLhopGm0uS1kRC6fo9kcq0Y9QfHeNx5PuOS7DYgnfFWX6aSdOtSQVJhjqDSo + EeGKpLrnkHy zreoS39 / BI11PBHbSyRyyRExwSmaKhjZSpRySCph5CiqWr + UPk1JPVjOpK4QxgnVNQeispQ09Sd6 fCxAPbqKHfFV0X5SeTYrWe2iW + VLhCjudQvZHWoIJRpJXKHft4DFVH / lTXkgwyQst + 0cr + pJ / uRv QzPRhyZllDE8X47noqjtiqN078sPKGn62Nbt4bn9ICRpg0l7dyRhmDLT0nlaPiBI1F40GKskTT7C MlktokJRYyVRQeCfZXYfZWuwxVU9CClPTWlKUoOhxVywQKpVY1CnqAAAcVbMURNSikjYGg + eKtC3 t1NViQGlKhR0rXFW1ijQkqiqT1IAHev8cVXYq7FXYq7FXYq7FVO4uLe2gkuLmVIbeFS8s0jBERVF SzMaAADucVSJvNmg2KzLLq2mIsc3F2lvY4yr3B9WJGBB4s6uCoruNxiqY2GqfpC3FzYPaXdsxKrP BceqhKmjAMiEVB2OKonnf / 75i / 5Gt / 1TxV3O / wD98xf8jW / 6p4q7nf8A ++ Yv + Rrf9U8Vdzv / APfM X / I1v + qeKu53 / wDvmL / ka3 / VPFXc7 / 8A3zF / yNb / AKp4q7nf / wC + Yv8Aka3 / AFTxV3O // wB8xf8A I1v + qeKsT1nRfPV35ljlsrsWWjOYnufRvAr8owwZfSezkqH + GpEw6CgHxclWPeX / ACZ588uXd / LZ afp9 + LuQyvLNqh2SWSQSS0mkFnpsQaR45AGqabbb1JVTv / Aq6Vpsc / lzR7PStTi5SvDY3DRq7On7 2JJGgpRmC / EUFaCtMVZjp0cken2scqGOVIY1dC3IqwUAjlvWnjirHfMcmr / ptILLzTaaT60Nu8em zxQySlYLgtdSpzZXYSxskXSidRucVSmPTvO0U1v6n5hW8gBQSRSWVlWQl3elVKh5kZUFKdK9Tiqr ew + bpABD56sbSVoBT / RLaReSCJJJQrSAkF45f2qAvT9nFUHaWPnZYYpp / wAyLSf0ZeNyyWVikThp PUVOrMjel8P2jtv13xVk / lq6uLXTzFrHmG11i6B5 / XI0ithwYkAcEdlpVTQ / PFUyk17Q4pVik1G1 SVmCLG00YYueigE1r7Yq2dc0QTCA6hbeua0i9aPmaEKfhrXZiBirX6e0Pgj / AKRteEih529aOjKw qGBruCDiqo2raUjcXvYFapWhlQHkpow69QeuKtJrOkSP6cd9bu9QvBZUJ5HYCgPXFVq65ojSJEuo WzSSEqiCaMsxALEAV3IAJxVqHXdDmCGHUbaUSf3ZSaNuW1fhod + uKtQ + YNBns / r0OpWstlw9X60k 8bRenQHnzDceNGG9e + KqN55t8q2RtheazY2xvHMdoJrmGP1XXjyWPkw5keotQPEeOKprirsVdiqU + bNQstO8s6ne30CXNpBbyPNbysiRyKF + y7yfCqnuT0xV4ofzK / J + aW4W78naXI1xIZpC02kzGYrC 5VqM9TJ6o9LiwFOXKtK4qmvl389vKVjpkMek + WV07RxJGsi2l3pSpC1wzfE0EU / NfhRmb4dgDXbf FU0i / wCcgtJl + qGPSmeK45tJOL6xMcccZ5SNUS1cxRfvJAoPHxxVDx / 85IaKtxZx3mjyWcN2kEou pL7TzGIppzbmVSJ6uiOjcuO4pUgDfFWx / wA5HaKk1qt3pEtpDdCN1uJb7TvT9OQgc1K3B5BV + Igb 9NtxiqrP / wA5D6HBZ2t2 + nq0V0SF4alpuxCIxrznStC5VuNaMu / bFUM3 / OSWkiLn + hmrJGZLVTqe lD1ACyA / 707DmhBpWnhiqtcf85C2UEcUr6FKIpQhMn12yYR + qVEfqcJHNGEsTcl5KFdSTvirrD / ​​n IrSb7UIbWDRpfTnk9NLl77TgnwiNpDVZ25GNZlZlSp6 + BxVZH / zkjoUtvC0OltLdSuU + prqGmmWp 4iLiPrHx + oX6LuKfLFUdp35621 / JZx2 + hyvLqBlWygW + 095ZGiTktEWc1WQniGBNOpoKEqoS0 / 5y I06ZIJZ9DntIbgNIjzXlgGESKzSOYvW9UBQv8lO5IGKp35S / Ozyt5hmvI2K2KWjKqytPBOsvMvw4 fV3kYVERNHAPTFWVeXfOHljzIs7aDqUGora8PrDW7cgnqAlKn3CnFXn35raf + WU3mSOTzJrsmk6t cWcFoE9COeI2ouHnBPq288a8mjbkxNAFqdhirCU8lfkIwgK + amKXNql7Cx0 / TqfV2lMQdm / RwCN6 p4kNRh4GKppqnkH8jopzol55nii1C3khEVqy2BkiZYGjaOOEW9KTvIJmj4kGQAgDeqqw + SPyROoG xuvNv1q5k / dPaNFpxrIIDBAzBLMD90sv7qu3Igb7Lirk8i / lALdL2LzxJHaxBWEscemJCPWaVFYA WfBQ7LKNhQ0 + nFW5fJn5DSancXGpeaIL2fSYwNQ9UWStRbuOMvOYoEBaqpBVQDRuvxVxVDP5C / IG 4tZ9FTzY6Xstyz3kzSQNeSF5KtC7SwEsFkjDNUEgrybpXFV83lD / AJx8t45bafzZZmaCMW7zyfo + acBTGq1aaCYc0ETIAqgBTSmwOKpvpGn / AJA6Sim / 1qw1tZEmuoFvorWduK / DNMPSgV3b / Rm5yNV2 4 / EWpXFU806f / nHQXyy6fD5eW + t2S4jaGCASoV + NJE4pUAbNyHt7Yq5rj / nHOyvBaej5dju + aMsK QW5cSU / dmioaN / L3 + / FVB9Q / 5xnteY / 51tBICsipFbEEcgSrqqkfaC7h3xVGQ3f / ADj3BbC6gi0A QzKsfqxW8DEqkiBQ3FC3FZFQb7cuI60xVFeX7D8jtdlTT9CsdFvJrB2ultbe3i5wSfu0eQqFBRjw QGvUr4rsq9BxV2KuxVKPN0Qm8s6lETEBJA6 / v7mSziqRQc7iL95GPdcVeOwaLYTS2 + nag + hLayyw zXAj816jLP6MIa3LRK4jO / NujAMact1xVm + l / l5 + Weq2ksOlajcX9tbyuT9V1m7m9FpI0ieMvHOW oVi + y5NN6YqmNt + U / k + 3tL2ziW9 + rX6xLMj395IVMLs6tHI8rSRsS3xcWFcVb / 5VR5O5yPxvucqR xu36RvqlYmDpU + tUkEfaO574qsi / KHyXFDLEi6gBMoR2Op6gzAKyv8JM54nlGN1p4dMVWwfk95Hg ikiiivkWRxI5GpX4bmDWoYT1U + JG5xVVT8p / JSXUN0kF0s9uYzHJ9fvS37peKBiZiWWldm2NTXri qjL + TvkmUcZP0ky1YlTq2pEEtudvrGKtz / k / 5KnuJZ5BqJed2kkA1TUFUs7cm2WcYqvvfyj8lXjI 00d9 + 75cFTUb + MAOxZlAWYALU7AdBsKDFVaP8r / Kcd + b5PrwuCyPUajfBQ0ZVgeHrceqCu2 + 9epx VCf8qa8i / F + 6v / jQRt / uT1CvAEtwr6 + ykufhG3elcVR + l / lt5W0u / tL + 0W8FxZKVh9W / vJkIbnX1 I5JXSQ / vTQuDTanTFWTrHGhJVQpPWgpXFXnf5h / lPd + a9cTVbXVhpzrax2pQrdkn05XfnW2u7PtJ SjBsVYJ5p8reatJ1VtJSS31ifU7W5mcWrrDOnKqRPHb3upCTjFK7MzKxFCFFOOKsf0nyh5j03VYZ Z4LrUbKN47u7jtr2G04TBA8cID6s0L + mECcvTOyD7W + KszHlvyva6pMkXl / U / RikjmW7XX4ya285 jUgSXYdVkVhIyk0K8f2wFxVka / mdfo7R / wCEJX4I7BhqOklmWIGr0a5Vqb7kjYGuKqjfmNqSc1t / Jrzwq7gyRX + l8HVXYPIlZxUBo / i5cSO4xVWuvzFvbe0lmHltJroXBhigTUdPRXQoHik9WaSIfGQ3 wipHGuKomLzzrVxqNxBZ + Trq5gt1kb62l1pxDARu8NFE5YesVAWtOte2KusvN / myeQh / IF / bw + nz jke506poruFKevVWLBQB4tvSm6q / UPMPmOGaL0vIV1emNPgljuNOARnNGVfUmRgKAb0 / sVUpfOXm klAPy / 1GWTiWI9fTxwJldEUs0wUkogduJIXlTFV155m123mdYfIN9cFpJVLJJp45RRemscpLTAfv P2VJ5AL0xVVu / M3m5GgSHyHd3MTxo8xF5pi + m5XkY + LzjkUegr07jFWWW0acFmNuIJnUGRaLyBO5 UstQd / fFVbFXYq7FUp82X1pYeWdUvLuCC5toLaRpba7dYoJV4n93JI6uqq / Qllp44q8MT81fyiNt Ax8i6X9ct6pFbCXR6RrXkvpymRVKtKzbJuN2IFRVVki / nf5S8s2N5Enlz9FLp5C3GnQyWccgfnwo qRtwcbSMvBjsp6EgYqqR / wDORunPdLZroE7XhLK1sL7TfUVkLBlZTcAgrw + Lw79MVRc // OQ3lu2e CO6tRHLP6BWNb2yYqs6NJVqyqKIvA1BKsGHAtiqyb / nIKxtrpFvNCltrGSOKZbx9Q0ynCblwYgXF KHgaUYk0NBtiqy // AOcjPL9lqF3ZzaeQbRd631gjtKHVTF6bTKVKgsW5U + zTviqIk / Pi0C2r2 + jG 7S + H + hvBqGnkM8cKy3MZ5zJR4Gfi9Kr3rTFVOw / 5yH8u3QZntEtoUnSBrqW / sfQBkjkkRmeOVytR A1Ayg1pt1oqoWP8AzkVpk2mz3d1o5tZYkimjh + v2LrLDI / pPIkvqKgCSjh8dAfGvw4qq3P8AzkPo 0Wpfo + HSZbmdZ5LZ1S8sFPqRTNCUQSTpzYgK9F7MMVRL / nrYRpCs2mCC8mtDex2ct7bKzois0vpy AtEeBjdfjdTVTUAb4ql0H / OSWjTyBI9J + 1BLKpOp6YfjiQvwYLOxUEK3xHp8twqj9C / PQeYLz6jo nl6W / vV4vLBDf6dIVgIo837uaT4Ucqp / 1tq9MVehaRqWo3rT / W9Lm01I + IiM8kLtLUEsQIXk4hdh 8RrXt3KqY4qwjzt + U + iebtattYvLy4tru0g + rw + jHZyqBzL8qXUFxRgzbFaYqlEf / OP / AJSjuElS 6mCKqBrf6tpqxvJHC0STNwtEb1BzL8g3UmlAcVQ3 / QuXlBb8Xtve3FrIkiywiC00pRGyEMpXlZOd mFeuKrG / 5xt8n + qkkd7cRNGqenwtdM + GROJ9RSbQ05EEkdKk0AxVMpfyM8uzR + nPfTzKfWaT1LbT n9R5lYc3D2rL + 7eR5ECgKGYmm + KpfB / zjj5PhnSU3k0irXnG1ppQDq321Zks0ejDb7VaVxVl3kL8 udF8lwXkenu1xLeyCSa4litopCFUKqH6tFArAbmpFak4qyrFXYq7FXYqwDzPrU1t + ZmhabrlzPp3 li7gX9DTwtLbw3WuicsLa6uoZkIpboPRt5E9Ocu9eTIi4qlX5KSaw2peZ08z2 / p + cUn / ANytx6 + p yLLbm / vzafVob + KOKKzUeoLf6vI4Zd34ttir1TFXYq7FUj89aeNQ8nazZkXBMtpLx + pANc8lUsph UtHycMBxHIV8cVfPzeVVm06L63ea8GuW4TtJpGvighRfVEsEd63976kfxCoqr + wCqs / lrUbG2X / T 9cZ7K9gYC20XWJJZPTZnKx + vdsrKfTbm1XUqU7hcVX2 / lWVbeG0XVNYe8unVrSWPSddjMKNMYW9Z vrokAdouSCR147n9rFUFp / lAzOYxqvmKQvGnMT6VriryjAFI + N3ESHfiWVidhsUAJxVQt / IMV7qi WEd / qIa5kjmPLR9cW2JlYPFJI7X68aEBww7r7YFe12Pk38w7Gwis4PMunukJUIZ9KeUtHV2YSs13 zdizKeQZenTfCrV75U / NW5jZV81aVCzqV9RNF5NHWlOHqXUgPEio5Dr1xVF2flz8w4Io0bzBpjL8 AljXSeCcV5AqoW5FAVKgV6EV6HjiqnF5b / M8Xwll8zaW9oQA9sNHIFAdwp + tlhWvdjTw61VXS + Wv zKe5klTzNp0aE84kGkcqN6isQ5NzVgUUqaFTvXtiqw + XPzVYvXzRpahieKjR2IWpr3u99qjFVW28 vfmUk0JuPMemTQI8RmhGkspZFI9RUf618PMf5JpirL0treORpI4kSRgFZ1UBiB0BI8K4qqYq8880 aB + W / mjUY9R1vS9WuLuKL0EdLXWoF9P4qqyQpGjVEjA1G4NOmKtaX5e / LbS7 + C + sdL1WO4t0aOOt prLpxdmdgUeNkYVc9R + oYql0f5f / AJQxRXcUWi6qkd7GIZ0FrrRHARyRhVBjPEcZ32G3frirUf5e fk / HPFOmi6ss8ML28Uwt9cEgSSV53PqceZZpJWPInl74qq / 4G / KX9DvpA0XVBYuApX6prPMKAgCi T0 + YFIl2r2xVa3kH8oHJaTQ9TkctI3N7PWSQZZPVYg + nsee9RuPliqaeTdI / L7yab3 / D + narbfpB xJdB7LV5 + bLWh / exPv8AEd8VZL / i7Sv98aj / ANwvUf8AsnxV3 + LtK / 3xqP8A3C9R / wCyfFXf4u0r / fGo / wDcL1H / ALJ8Vd / i7Sv98aj / ANwvUf8AsnxV3 + LtK / 3xqP8A3C9R / wCyfFXf4u0r / fGo / wDc L1H / ALJ8Vd / i7Sv98aj / ANwvUf8AsnxVHadqtrqCu1ulwgjIDfWba4tSa / yi4jiLfRiqMxV2KpR5 murMafLYXEl / B9dieMXOmwXUs0YIoWWS2jl9NhX4TsfDFWEwaZJFC0J84ebnX4ODtpshkX0ypHxt pxr9j4q7NU1BxVa + m3DRuf8AF / m31zz4yDTZVBVwnwsv6OKfC0ZKsqgjke2KpDqMn5hq8Ysb7W5V CRhpZDdQkPEAjMqDQZgfVCBjzLCrHYYqoWz / AJlrBNHNday3NAI3M94XR43EispXy8g + Ijg3Ko4k + 2Kr2l / MeG6W7huNZdarIbAy3rRBxLxMfOTQTI0Zj + OvIH9mmwOKqMy / mXBcu1rqOvzxO1OTyTqQ Сейчас3BvL8ij4EDkA9a99yqy2x87 + d7LTLK0bQZNQu4YuN1eXLamhdlJAPKLR15MygEn016998VRkX 5g + ajbc5vLJW45U9JP0qylKr8XM6Wu9C23HsN99lWv8AlYHnD6uWPllDcAkekG1jiR8PEhzpHerV + Hag612VWN + YXnOj8fK6EhqR1fWByQcviNNIPEmgoN + vXbFUVpPnvzDLqbR6rob2um / HxuLeDVZ5 qg / BWNtPhXcdfi298VT7 / F2lf741H / uF6j / 2T4q7 / F2lf741H / uF6j / 2T4qhNQ160vXtRb3OsaeY Z0kk9DS7qkyjrFKZ7OWiN3K8W / yhirzP / nID8z / O / lrV9D0fyvdx2D6lI0clwYY5n5gxUFJVkXj + + H7NeuKvOvMn5w / nx5bsrH9LavbRy3EjrzjgspiyDjR29JWUEb7UGBVHVPzq / PLSdP0a / v8AWoUt daLvbOlraufRQRHnxEdQT6vTrir13 / nHD8wPN3nXRNYvfMd4t3Ja3McNtxijh5gx8m / u1WtajrhV 6 / irsVdirsVdirsVdirsVdirsVdirsVdiqX + YdTk0zRLy / jUPJbxl0Vq8eXQVpSo9q4q + YvJv5qf n55jlh2O21a2bSpL02lxDJDZxiIfuiStUWR6LNtQsfEdMCpd5T / O788vMV3LHZavDItjEbzUENta oUtY5I43cEx / FvKBQb4qt8of85A / mzq / mfQdLm1qPhqWpW9nOv1O3AEc0saVqIx / OehxV9gYVdir sVdirsVdiqndW0V1bS20wJinRo5ApKni44mjKQRseoxVhF7 + T / ls2dymnT31pdTKwSRtQ1CSJS3X 9z9YVOnSlKYqxm + / I7VGe3lHmJYoILaKG8HDUEMogZnLFor + M78urcnHdjirzPXbrTrK0W90vzra 62J0Mc8UE01v6Urpyjk43mohBV4l5KF5EBulTgV6H / zj7K51TX4zerqAEdvzlW6kuPScNIGRllur s1f7VQF6dz0Kpz + b / wCTEvny6sLy01Mabd2LF4pGQuA5pVtiDvwTuKcffFXny / 8AOI16lrBbp5mH 7l / X5CAgeqyqCQvI0pw23 + 7FV3 / Qp2s8oSfNAc20pnty0TGjtw5Nuf8AisYq9M / Jr8qJfy603UbN 9S / SAv5kmFI / TCFF4nua8v4Yq9ExV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxVCavpyalptxYu3AToV 5EcgD1FVqKivUVxV8 + 2P / OJ + pWl / DcR + ZuFtY3h2vT7QRMeExZCSZOQptEtSEqaDp1xVTtP + cStT tHhaHzOAsMolEfosFJqpNaN3CDFUToH / ADipf6Vq + mX6 + ZFppd5HewBYKnnG0b92HeIYq + iMVdir sVdirsVdiqS + ZfOnlbyxHFJr + oxadHMrtC83IB / T4hgpANW + MfD1PbviqVv + bX5dLO9udchM8cnp PEqyMyvvsQqGn2Tv7HFW4vzZ / LqSYwrrkIlFw1nxZZF / 0hCgaIclFWBlUU8TirHvMHmr8kfN1smn 3 + oRXfARXEYtRcpNGJZY443DwKrpyeRB1777Yqm35eP + WyajrVv5QujLdrKJNWtzLcyCN3ZuNFnJ Cbhtl2xVnGKuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV5b 5w / 5Vd / iLU / 0z + mfr / rW31 / 6n + mPQ9T6t + 54 / VP3X91Tlx7 / AGsVSHUv + VN / pmx9X / EnqegfT9D9 Nehw4p14b1 / m9Pbly5 / FiqYS / wDKnfqeo + t + m / q / NfrlP05StBTh6e3hy4 / 7LFVSf / lTPq3lf0rx 5v8AWPR / TXp + p + / 5cfT / AGvt0p240 / ZxVD3n / KnP9G9b9P0rbfV + H6e6 + mnpceO / Tjzpvy + 18WKs 28j / AODv0hrH + H / rn1utv + k / rn17rxf0uh2zalOVfT28d8Vf / 9k =
  • 1 Ложь Ложь 210.001652297.000304Миллиметры
  • Arial-BoldMTArialBold Открытый тип Версия 5.08Falsearialbd.ttf
  • ArialMTArialRegularОткрытый тип, версия 5.10Falsearial.ttf
  • Голубой
  • пурпурный
  • Желтый
  • Черный
  • Группа образцов по умолчанию 0
  • application / pdf
  • j203c
  • доказательство: pdfxmp.did: 1E30B1F84B7AE011B785E7CF5FF58206uuid: 4633ebfc-3feb-43c4-b95d-a89f51b9bee6xmp.сделал: 1E30B1F84B7AE011B785E7CF5FF58206 Защита: pdf
  • savedxmp.iid: 1E30B1F84B7AE011B785E7CF5FF582062011-05-09T15: 55: 22 + 01: 00Adobe Illustrator CS5 /
  • Библиотека Adobe PDF 9.90 конечный поток эндобдж 3 0 obj > эндобдж 9 0 объект > / Resources> / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC / ImageI] / Properties> / XObject >>> / Thumb 55 0 R / TrimBox [0.{߼ f> a% vg yyq U? Qp5Mžz

    Как заменить радиатор конвекторным нагревателем

    Если вы хотите, чтобы заменил радиатор в вашем доме на более эффективный конвекторный обогреватель, вы можете подумать, что это не та работа, которую вы можете выполнить самостоятельно. Однако заменить старый радиатор намного проще, чем вы думаете, и это отличный проект, сделанный своими руками. На выполнение работы у вас уйдет несколько часов; однако вы сэкономите кучу денег на монтажных работах, а гордость, которую вы почувствуете, выполнив работу самостоятельно, бесценна.Эта статья проведет вас через весь процесс.

    Шаг 1. Слейте воду из системы

    Перед тем, как начать, вам нужно слить воду из радиатора. Итак, сначала отключаем напор воды из бойлера, а затем откручиваем накидные гайки от основного водопровода (-ов) к радиатору. Слейте воду, протекающую из труб радиатора, с помощью большого пластикового ведра.

    Шаг 2 - Снимите старый паровой радиатор

    Чтобы снять старый паровой радиатор, вам может потребоваться снять болты с монтажных кронштейнов, которые прикреплены к полу для некоторых агрегатов.С другими они могут просто стоять на месте. Отодвиньте старый паровой радиатор в сторону, чтобы можно было установить новый конвекторный обогреватель.

    Шаг 3 - Установите заднюю панель конвектора

    Если стена, на которой вы будете устанавливать конвекторный обогреватель, имеет плинтус, вы можете использовать пилу, чтобы удалить часть молдинга, чтобы вы могли установить новый конвекторный обогреватель. После того, как стена очистится, используйте шурупы для дерева, которые идут в комплекте с конвектором, чтобы установить кронштейн в стойки в стене.

    Шаг 4 - Отметьте и просверлите отверстия для трубы

    Затем отметьте места для водопроводных труб. Для этого нужно временно закрепить конвектор на кронштейне. Затем с помощью карандаша нарисуйте круг на полу вокруг нижней части впускной трубы на нагревательном элементе. Снимите нагревательный элемент и просверлите отверстие в полу сверлом подходящего размера. Убедитесь, что отверстие находится не менее чем на полдюйма от стены.

    Шаг 5 - Установка нового водопровода

    Установите диэлектрическую муфту на основной водозаборной трубе, которая использовалась на старом паровом радиаторе.Затем вставьте короткий кусок медной трубы в диэлектрический штуцер, который будет использоваться для подключения нового нагревателя конвектора. Используйте смазку для труб на диэлектрической муфте со старой водопроводной трубой.

    (Примечание. Если в вашем радиаторе используется двухтрубная система, повторите процесс для другой трубы).
    Шаг 6 - Установка нагревательного элемента конвектора

    Следуйте инструкциям, прилагаемым к нагревателю конвектора, для монтажа нагревательного элемента на кронштейне. Затем вам нужно будет протереть медь к муфте и трубе, идущей от диэлектрического муфты.Обработка меди в основном заключается в нагреве трубы горелкой и использовании флюса припоя для заполнения стыков.

    Шаг 7 - Установите крышку

    После того, как вы подсоединили медную трубу, вам нужно только установить крышку на новый нагреватель конвектора.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
