Содержание

В чем отличие кабелей ВВГ и КВВГ

Довольно частой темой обсуждения на отечественных форумах, посвященных кабельно-проводниковой продукции, является взаимозаменяемость таких востребованных видов кабелей, как ВВГ и КВВГ. Мнений по этому поводу достаточно много – кто-то утверждает, что кабели идентичны и легко заменяют друг друга, некоторые утверждают обратное, также находятся и такие, кто настаивает на том, что кабель КВВГ – это просто неудавшийся вариант первого кабеля. Существуют ли в действительности отличия между этими кабелями или же это просто курьезная ошибка кабельного производства?

На самом деле, дискутировать есть о чем.  Кабели, действительно, на первый взгляд, очень схожи – изготавливаются по одной технологии, имеют медное исполнение токопроводящих жил, изоляционную и внешнюю оболочки из одного и того же поливинилхлорида пластиката, и одинаковые электрические характеристики. При всем при этом кабели имеют разное определение, различную стоимость и совершенно отличные сферы применения.

А именно, ВВГ имеет определение силового кабеля, предназначенного для передачи и распределения электрической энергии. Что же касается КВВГ, то он нормируется как контрольный проводник для передачи низковольтных маломощных сигналов управления в оборудовании и  электроустановках. Кроме этого, данный вид контрольных кабелей может эксплуатироваться в условиях агрессивной среды, а силовой его «аналог» не рекомендуется даже для подземной прокладки.

Понятно, что столь большое различие в использовании  предполагает определенные конструктивные особенности данных кабелей. Возьмем для рассмотрения два кабеля с одним и тем же сечением и количеством токопроводящих жил, например, 3х2,5.

Первое конструкционное различие двух кабелей заключается в цветовой маркировке изоляционной оболочки. Токопроводящие жилы в контрольном кабеле скручены, в каждом повиве обязательно одна из них с изоляцией синего цвета – счетная жила, красного цвета – жила направления.

Цвет третьей жилы в кабелях 3х2,5 может быть различной цветовой окраски, но отличной расцветки от счетной пары. Кабель ВВГ имеет одинаковую расцветку изоляционной оболочки. Также, в некоторых случаях, в силовом кабеле жила заземления может быть выполнена сечением немного меньшего диаметра, чем все остальные токопроводящие жилы.

Следующее различие – максимальная температура нагревания жилы. Для силового кабеля – 80 градусов, для контрольного кабеля – 70 градусов. Данные кабели будут отличаться также и по эластичности, поскольку силовой кабель может изгибаться с радиусом до 10 внешних диаметров, а контрольный до 4.

Впрочем, самым существенным отличием для данных кабелей является толщина изоляционных слоев, как жил, так и внешней оболочки. У контрольного кабеля номинальная толщина изоляции в соответствии с государственными стандартами производства составляет для сечения 2,5 мм2 – 0,7 мм, для силового кабеля – 0,8 мм. Соответственно, номинальная толщина внешней оболочки для ВВГ –  1,5 мм, для контрольного проводника – 1,2 мм. Собственно, именно разная толщина защитных слоев проводников и является самым главным отличием данных кабелей, поскольку влияет и на сферу применения кабеля, и на номинальное рабочее напряжение.

Таким образом, более тонкая, а, следовательно, менее стойкая к высокому пробивному напряжению изоляции контрольного кабеля исключает возможность полной идентичности силовому кабелю.  Об этом свидетельствует и определенные госстандартами тестовые испытания: силовой кабель должен выдержать напряжение до 3 тысяч вольт в течение 10 минут, контрольный кабель – 2,5 тысячи вольт на протяжении всего лишь 5 минут.

Таким образом, из рассмотренного выше примера можно сделать следующий вывод – взаимозаменяемость данных видов кабелей односторонняя. То есть, возможна лишь в том случае, если контрольный кабель заменяется более стойким к пробивному напряжению силовым кабелем. Но силовой кабель ВВГ немного дороже КВВГ, но оно и логично, поскольку материала на изоляцию для контрольного кабеля расходуется меньше, чем для силового. И надо отметить, что подобная замена возможна только в нежестких эксплуатационных условиях.

А вот с взаимозаменяемостью фланцев дела обстоят немного проще. Фланцы – это металлические изделия предназначенные для скрепления концов труб или запорной арматуры друг с другом, в результате чего получается трубопровод. На сегодняшний день есть немного компаний, поставляющих качественные фланцы. Одной из таких компаний – лидером своего сектора  является компания Оникс. Компания поставляет большой ассортимент изделий для трубопроводной арматуры (фланцы стальные, детали трубопроводов и др.) и самой трубопроводной арматуры. Сейчас купить фланцы в компании Оникс можно по очень выгодным ценам.

.

Контрольный кабель – цены, прайс лист 2022



Особенности конструкции и условное обозначение

При прокладке кабельных линий совместно с изделиями основной номенклатуры в канал может дополнительно укладываться специальный контрольный кабель, который предназначен для подключения контрольно-измерительной аппаратуры, дистанционного управления оборудованием и реализации других ответственных инженерных задач. Конструкция контрольного кабеля отличается особой надежностью, обеспечивает защиту от электромагнитных помех и наводок, препятствует возгоранию в аварийных режимах.

Представленный в данном каталоге «базовый» кабель КВВГ, а также его различные модификации – с пониженной горючестью изоляции – КВВГнг, низким газо и дымообразованием при пожаре – КВВГнг-LS, помещенные в экран из алюминиевой ленты – КВВГЭ, КВВГЭнг и КВВГЭнг-LS, выпускаются с различным количеством и диаметром токопроводящих жил. Для работы в особо сложных условиях, включая безканальную прокладку в земле, рекомендуется использовать бронированный кабель в дополнительной стальной броне и защитном поливинилхлоридном шланге – КВБбШв.

Чтобы обеспечить требуемые характеристики контрольного кабеля, предназначенного для подключения различных оконечных устройств, в процессе производства используются различные металлические проводники и изоляционные материалы.

Согласно ГОСТ 26411-85 и другим нормативным документам принята система обозначений марки кабеля, в которой последовательно расположенные литеры характеризуют основные элементы конструкции и технические характеристики изделия:



  • Первая буква «К» – принадлежность к группе контрольных кабелей.
  • Материал проводника – медь (без обозначения), алюминий (А), алюмомедная проволока (АМ).
  • Изоляция отдельных проводников – поливинилхлорид (В), полиэтилен (П), резина (Р).
  • Оболочка кабеля – пластикат из поливинилхлорида (В), специальная резина (Н), самозатухающий полиэтилен (ПС).
  • Защитный покров – без такового (Г), бронирование стальной лентой (Б), ПВХ-шланг (Шв).
  • Дополнительные характеристики – наличие экрана (Э), плоское исполнение (П), нераспространение горения (нг), пониженное образование дыма и газов при пожаре (LS).
  • Номинальное сечение проводников (указанное в мм2).
  • Количество жил в кабеле (стандарт предполагает значение 4, 5, 7,10,14 и далее до 61).



В конструкции наиболее распространенных марок контрольного кабеля для изготовления внутренней изоляции и наружной оболочки используют ПВХ пластикат. Этой недорогой материал имеет отличные изоляционные характеристики, не теряет диэлектрические свойства при высоких температурах и надежно защищает проводники от влаги.

Где применяется контрольный кабель

Надежная защита от наводок, помех и блуждающих токов, стойкость при пожаре, наводнении и проливах химически активных жидкостей, а также механическая прочность, позволяют подключать контрольным кабелем наиболее важное технологическое оборудование, системы жизнеобеспечения предприятий, общественных и жилых зданий, удаленные измерительные приборы и исполнительные механизмы.

Все марки контрольного кабеля рассчитаны на работу в сетях переменного тока с частотой до 100 Гц и напряжением до 660В, а также в цепях постоянного тока напряжением не более 1000В.



Кабель контрольный КВВГ

КВВГ – кабели с медными токопроводящими жилами с пластмассовой изоляцией в пластмассовой оболочке, с защитными покровами или без них, предназначенные для неподвижного присоединения к электрическим приборам, аппаратам и распределительным устройствам номинальным переменным напряжением до 660 В частотой до 100 Гц или постоянным напряжением до 1000 В при температуре окружающей среды от -50°С до +50°С.

Медные токопроводящие жилы кабелей КВВГ выполняются однопроволочными. Изолированные жилы должны быть скручены. Допускается изготовление сердечника, имеющего в центре до четырех изолированных жил без скрутки, при наличии последующих повивов.

Кабели КВВГ предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств. Кабели КВВГ прокладываются в помещениях, каналах, туннелях, в условиях агрессивной среды при отсутствии механических воздействий на них.


токопроводящая жила — медная, однопроволочная.
изоляция — поливинилхлоридный пластикат.
скрутка — изолированные жилы кабелей скручены. В каждом повиве имеется счетная пара, изолированные жилы которой по цвету отличаются друг от друга и от остальных жил.
оболочка — поливинилхлоридный пластикат.
количество жил — 4,5,7,10,14,19,27,37.
сечение жил, мм² — 0,75; 1,0; 1,5; 2,5; 4; 6.
срок службы — при прокладке в земле (траншеях) и на эстакадах, не менее: 15 лет;
при прокладке в помещениях, каналах, туннелях, не менее: 25 лет.


Номенклатура кабеля марки КВВГ:

КВВГ 4х0.75

КВВГ 4х1

КВВГ 4х1.5

КВВГ 4х2.5

КВВГ 4х4

КВВГ 4х6

КВВГ 5х0.75

КВВГ 5х1

КВВГ 5х1.5

КВВГ 5х2.5

КВВГ 7х0.75

КВВГ 7х1

КВВГ 7х1.5

КВВГ 7х2.5

КВВГ 7х4

КВВГ 7х6

75″>КВВГ 10х0.75

КВВГ 10х1

КВВГ 10х1.5

КВВГ 10х2.5

КВВГ 10х4

КВВГ 10х6

КВВГ 14х0.75

КВВГ 14х1

КВВГ 14х1.5

КВВГ 14х2.5

КВВГ 14х4

КВВГ 14х6

КВВГ 19х0.75

КВВГ 19х1

КВВГ 19х1.5

КВВГ 19х2.5

КВВГ 19х4

КВВГ 19х6

КВВГ 27х0.75

КВВГ 27х1

КВВГ 27х1.5

КВВГ 27х2.5

КВВГ 27х4

КВВГ 27х6

75″>КВВГ 37х0.75

КВВГ 37х1

КВВГ 37х1.5

КВВГ 37х2.5

КВВГ 37х4

КВВГ 37х6

Основные конструктивные параметры кабеля – КВВГ:

Число жил и сечение, ммДиаметр кабеля, ммМасса кабеля, кг/км
4х1,08,090,2
5х1,09,3119
7х1,010,0151
10х1,012,3207
14х1,013,3267
19х1,014,6344
27х1,017,3470
37х1,019,7636
4х1,59,2126
5х1,510,0149
7х1,510,6192
10х1,513,3265
14х1,514,4347
19х1,515,9450
27х1,519,2636
37х1,521,4839
4х2,510,2171
5х2,511,0205
7х2,511,9268
10х2,514,9373
14х2,516,1496
19х2,517,8650
27х2,521,6919
37х2,524,61244
4х411,8249
7х414,0398
10х417,6558
4х613,0333
7х615,5541
10х620,0779

Кабель контрольный

Контрольный кабель предназначен для присоединения к разным электрическим приборам, аппаратам и устройств с постоянным напряжением до1000В или же с переменным напряжением до 600В. Контрольный кабель применяется в случае необходимости неподвижного соединения. Также его используют для передачи сигналов в системах дистанционного управления и с успехом прокладывают в помещениях, туннелях и каналах. Контрольный кабель состоит из нескольких частей: проволока, изоляция проволоки, поясная изоляция и оболочка. Материал для изготовления проволоки это медь или алюминий. Срок эксплуатации контрольного кабеля 15-25 лет при правильном использовании.

По назначению контрольный кабель может быть экранированный и неэкранированный. В качестве экрана выступает алюминиевая фольга. Экранированный кабель используется в компьютерных системах, электронике и для офисного электронного оборудования. Этот кабель качественно передает импульсы, обеспечивает полное экранирование и с успехом используется там, где необходимо экранировать кабеля небольших размеров.

Существуют контрольные кабели огнестойкие и кабели, которые не содержат галогенов. Огнестойкие контрольные кабели используются на атомных станциях и в других помещениях, где возможны взрывы и пожары, кроме взрывоопасной зоны класса В, где пар или газы сами в процессе работы создают возможность взрыва. Контрольные кабели без галогенов используются в офисах и производственных помещениях, где есть необходимость присоединить компьютеры или микропроцессорную технику, а также жилых домов, больницах, поликлиниках, магазинах и т.д. Соответственно назначению и применения контрольные кабели бывают самыми разными: АКВБбШв, КВББбШв; АКВВБ, КВВБ; КВБбШнг-LS, АКВБбШнг-LS; КВВГ, АКВВГ; АКВВБГ, КВВБГ; АКВВГЭ, КВВГЭ; АКВВГнг –LS, КВВГнг-LS, АКВВГЭнг-LS, КВВГЭнг-LS; КППГнг-HF, КПБбПнг- HF, КППГЭнг- HF.

Кабель КВББбШв и АКВБбШв, АКВВБГ, КВВБГ и АКВВБ, КВВБ это кабель, который применяется для присоединения электрических аппаратов и приборов, а также для распределительных устройств. Данный кабель прокладывается в зонах с агрессивной средой и в земле, только так, чтобы он не сильно растягивался. Состоит этот кабель из алюминиевой или медной проволоки, которая изолируется ПВХ пластикатом. Для поясной изоляции используется ленты из синтетической бумаги или ПЭТФ пленки, а как защитные покровы стальные ленты и шланг из ПВХ. Рабочее напряжение 660В, длина 150 м для всего кабеля и 20 метров для маленьких отрезов, наружный диаметр кабеля от 15 до 27,8 мм для АКВБбШв и от 13,4 до 25,4 мм для КВББбШв.

Кабель КППГнг-HF, КПБбПнг-HF, КППГЭнг-HF это кабель, который используется для распределения и передачи электроэнергии при переменном напряжении до 100 Гц и мощностью до 0,66кВ. Используется в метрополитене, в жилых комплексах, в производственных и офисных помещениях. Кабель используется даже там, где очень возможны его механические повреждения. Кабель состоит из одной медной проволоки, изолированной полимерной композицией без галогенов. Остальные части кабеля это: внутренняя оболочка, экран, защитный покров и наружная оболочка. Внутренняя и наружная оболочка состоят из полимеров и не содержат галогенов. Экран состоит из медной или алюминиевой фольги, а защитный покров из стальных оцинкованных лент. Данный кабель выдерживает напряжение 0,66 кВ, температуру нагрева жил не больше 70 градусов и температуру окружающей среды в пределах -30 – +50 градусов. Длина кабеля не меньше 150 м, а срок службы около 30 лет.

Кабель КВВГЭнг-LS, АКВВГЭнг-LS, АКВВГнг –LS, КВВГнг-LS и АКВБбШнг-LS, КВБбШнг-LS используется для передачи сигналов управления, для сигнализаций, для дистанционного управления и т.д. Состоит из алюминиевой проволоки или же из медной мягкой проволоки изолированной с помощью ПВХ пластиката. Другие элементы данного кабеля это: поясная изоляция, экран, оболочка и заполнитель. Оболочка и заполнитель кабеля, изготовлены из ПВХ пластиката разных марок. Экран сделан из алюминиевой фольги, а поясная изоляция из пленки ПЭТФ. Технически параметры кабеля КВВГЭнг-LS, АКВВГЭнг-LS, полностью совпадают с параметрами кабеля КППГЭнг-HF, КППГнг-HF, КПБбПнг-HF.

Кабель АКВВГЭ, КВВГЭ и АКВВГ, КВВГ используется для разных электроприборов в помещениях, каналах и в условиях любой агрессивной среды с учетом того, что он не будет подвергаться механическому воздействию. Состоит из алюминиевый или любой другой мягкой проволоки изолирована ПВХ, с экраном из алюминиевой фольги, поясной изоляцией их ПЭТФ пленки и оболочки из ПВХ. Технические параметры соответствуют предыдущему виду кабеля.

Последние компании


Последние объявления

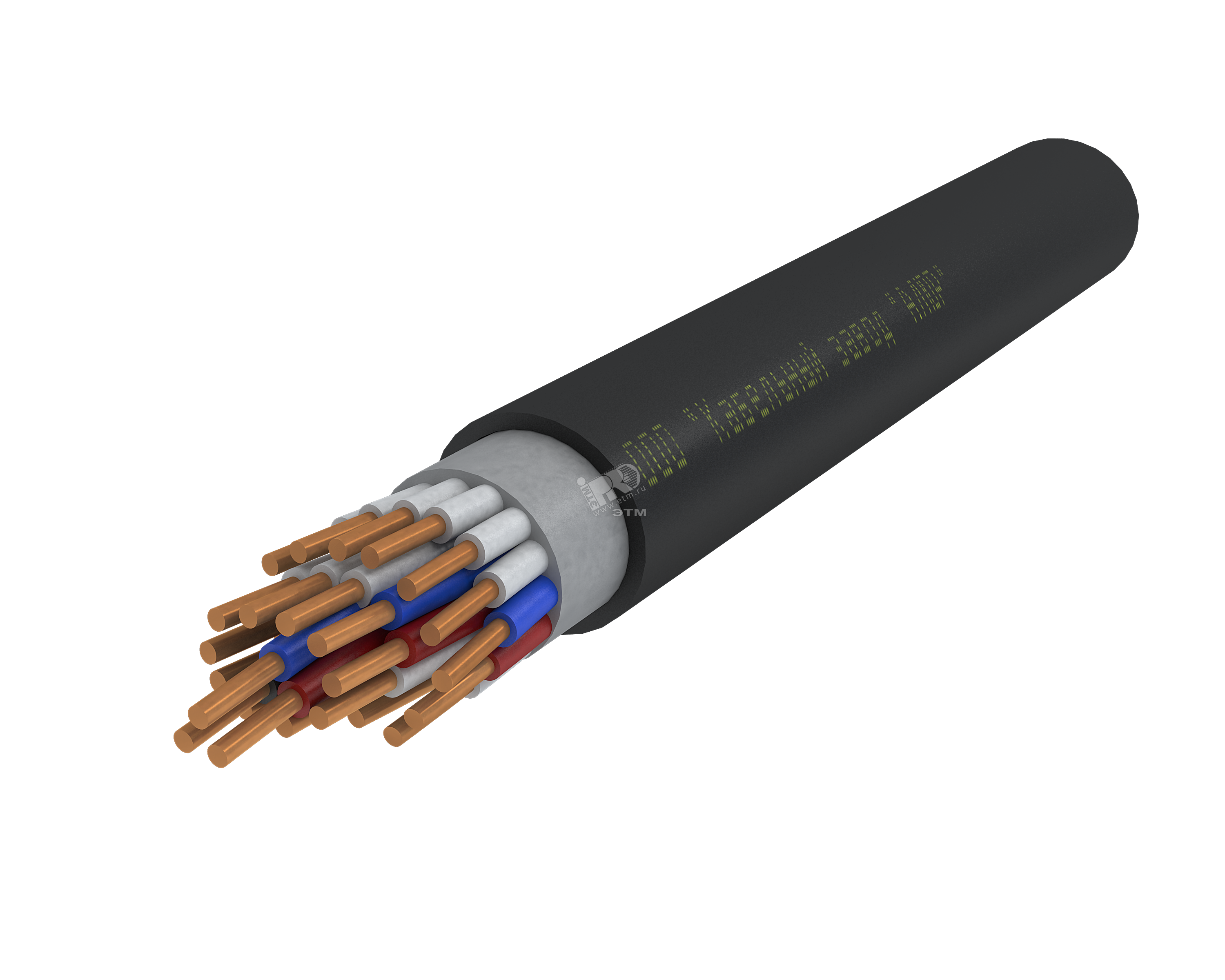

Кабель контрольный КВВГ

КВВГ, КВВГЭнг-LS , КВВГнг(А), КВВГнг(А)-FRLS , КВВГнг(А)-LS, КВВГЭнг-FRLS, КВВГнг-ХЛ, КВВГЭ, КВВГЭзнг, КВВГЭнг, КВВГЭнг , КВБбШв ,КВБбШвз ,КВВГЭнг-ХЛ ,КВБбШвнг ,КВБбШвнг-LS

Расшифровка кабеля

   К – Кабель контрольный

  В – Изоляция жил из поливинилхлоридного пластиката

  В – Оболочка из поливинилхлоридного пластиката
  Г – Отсутствие защитных покровов
  Э – Экранированный
  нг – Оболочка из поливинилхлоридного пластиката пониженной горючести
  ХЛ – Климатическое исполнение – хладостойкий (от -60 ? до +50?)

  нг-LS – Изоляция жил и оболочка из поливинилхлоридного пластиката пониженной горючести с пониженным      газо- дымовыделением

  Б – Броня из двух стальных лент
  б – Без подушки, которая является вутренней частью защитного покрова, наложенная под броней с целью  предохранения находящегося под ней элемента от коррозии и механических повреждений лентами или  проволоками брони
  Шв – Защитный покров в виде выпрессованного шланга из поливинилхлоридного пластиката

  Контрольный кабель изготавливается с токоведущими жилами из медных или алюминиевых проволок, с    изоляцией и оболочкой из резины, кремнийорганической резины, ПВХ пластиката или полиэтилена. В  зависимости от сферы применения контрольные кабели могут иметь экран, например в виде алюминиевой  фольги, который обеспечивает защиту от наведения электромагнитных полей от проложенных рядом силовых кабелей. Так же контрольный кабель может применяться для прямой прокладки в земле, в таком случае используется кабель с броней, например, в виде обмотки стальными оцинкованными лентами, и защитным шлангом из ПВХ пластиката. Кроме того, для особо гибкого применения, например, робототехнике применяются особо гибкие контрольные кабели с маслостойкой оболочкой.

Основным преимуществом контрольных кабелей является то, что они производятся с количеством жил от 2 до 61. Таким образом, можно обеспечить управление любым устройством при помощи одного единственного кабеля.

область применения, конструкция и главные особенности – Кабельная продукция от торгового дома «Энергокабель» – Кабель оптом по низким ценам

Главная задача контрольного кабеля – обеспечить контроль над текущим состоянием оборудования. Использование этого элемента помогает поддерживать дистанционное управление при работе с автоматикой, системами сигнализации, а также релейной защитой.

Среди представленных на рынке позиций такой провод выделяется конструкцией и набором возможностей.

Главные особенности устройства кабеля

Такой продукт имеет многожильную структуру и изоляцию. Это открывает возможность безопасно прокладывать продукт в разных средах и не бояться появления замыкания.

В основе здесь лежит однопроволочный проводник тока. Эти небольшие жилы скручиваются между собой и изолируются. Один кабель может включать в себя около двух десятков таких изолированных токопроводников. В их производстве используется три типа материала – медь, алюминий и их сочетание.

Дополнительная защита обеспечивается поясной изоляцией и нанесенной на неё сверху броней. В изготовлении изоляции может использоваться:

  • резина;
  • поливинилхлоридный пластикат;
  • полиэтилен (с пониженным значением плотности, вулканизированный или самогасящийся).

Еще одним уровнем защиты становится прослойка разделительного слоя. Она отделяет броню от внешнего покрова.

Маркировка и область применения

Продукция такого типа применятся в разных областях и средах, а чтобы кабель было проще выбрать – маркируется. Это помогает сразу определить, какой перед вами тип товара.

В таблице ниже приведены типы маркировки и их расшифровка:

МаркировкаОсобенности устройства
АШнур с жилой из алюминия
ОДля каждой жилы предусмотрена отдельная оболочка
ГОтсутствует защитное покрытие
ВТокопроводники покрыты внешним слоем бронирования
БнБронирование покрыто слоем негорючего материала
КДля бронирования использован материал, прошедший оцинковку

Область применения

Сфера использования контрольного шнура отличается в зависимости от его конструкции и формы. В соответствии с техническими условиями, кабель может прокладываться как в тоннелях, так и в специальных каналах.

На сферу использования влияет:

  • Потенциальная опасность возгорания. В продаже вы найдете продукцию со специальным пожаробезопасным покрытием. Оно выдерживает серьезный нагрев без оплавки и повреждения токопроводника.
  • Опасность воздействия помех. В некоторых средах на провод могут влиять помехи. Это приводит к нарушению сигнала и проблемам с дистанционным управлением оборудованием. Если защита требуется, выбирается экранированный шнур. Если нет – неэкранированный.

Допускается прокладка и вместе с силовым кабелем.

Сходства и отличия между силовыми и контрольными шнурами

У продукции есть ряд сходств, начинающихся еще на стадии производства. В обоих кабелях используется проводник из алюминия и меди, присутствует защитная оболочка и изоляция. Еще одна интересная особенность заключается в схожей электропроводимости обоих видов.

Изолируемые проводники отличаются по цвету. Отличается и способ прокладки и особенности использования в различных агрессивных средах.



Кабель контрольный КВВГ, КВВГЭ ГОСТ 15150, ГОСТ 1508-78

Кабель контрольный КВВГ, КВВГЭ, КВВГз.

Кабели контрольные медные марок КВВГ, КВВГЭ, КВВГз имеют медные жилы в двойной изоляции. Внутренняя изоляция выполнена из пластмассы, внешняя оболочка – из поливинилхлорида (ПВХ).

Контрольные кабели КВВГ, КВВГЭ, КВВГз предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660В частоты до 100Гц или постоянным напряжением до 1000В.

Климатическое исполнение УХЛ категорий размещения 1-5 , для кабелей в тропическом исполнении (Т) категорий размещения 2-5 по ГОСТ 15150.

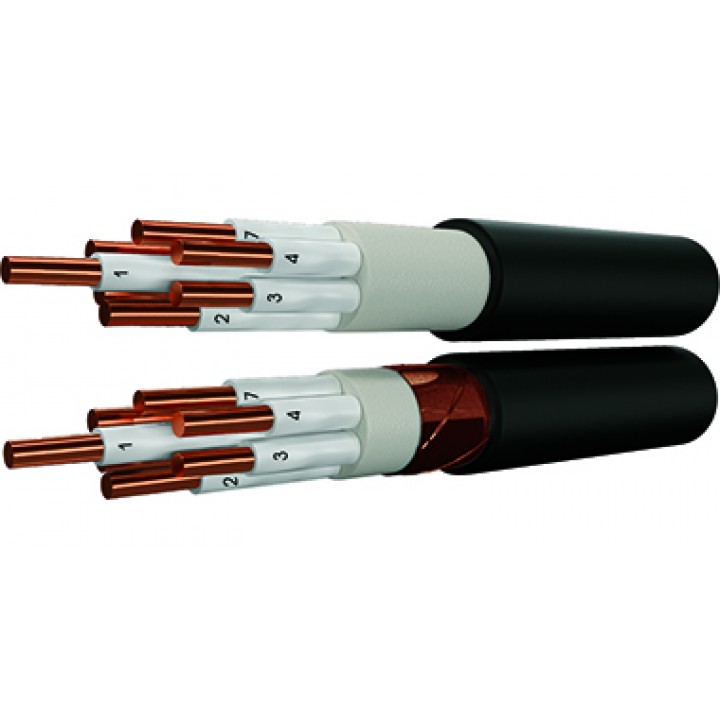

 Кабель контрольный КВВГ
 Контрольный кабель КВВГЭ

Конструкция:

  1. Токопроводящая жила – медная проволока
  2. Изоляция – ПВХ пластикат
  3. Экран – обмотка из алюминиевой фольги или ленты
  4. Оболочка – ПВХ пластикат

Кабель контрольный КВВГ применяется для прокладки в помещениях, каналах, туннелях в условиях агрессивной среды, при отсутствии механических воздействий на кабель.

Контрольный медный кабель КВВГЭ применяется для прокладки в помещениях, каналах, туннелях при отсутствии механических воздействий на кабель в условиях агрессивной среды и необходимости защиты электрических цепей от влияния внешних электрических полей.

Кабель контрольный с заполнением КВВГз применяется для прокладки в помещениях, каналах, туннелях в условиях агрессивной среды, при отсутствии механических воздействий на кабель, а так же для электроустановок, требующих уплотнения кабелей при вводе.

Технические и эксплуатационные характеристики

Температура окружающей среды при эксплуатации

  от +50°С до -50 °С

Относительная влажность воздуха (при t° +35°С)

98%

Предельно допустимая t° нагрева жил при эксплуатации

+70°С

Минимальная t° прокладки кабеля без предварительного подогрева

– 15°С

Минимально допустимый радиус изгиба при прокладке (при t° не ниже 0°С):

  • с наружным диаметром до 10 мм включительно
  • с наружным диаметром свыше 10 мм до 25 мм включительно



3  диам. кабеля

4  диам. кабеля

Срок службы

  • при прокладке в земле (траншеях) и на эстакадах
  • при прокладке в помещениях, каналах, туннелях

15 лет

25 лет

Гарантийный срок эксплуатации

3 года

При маркировке каждой жилы кабеля (цифровая или цветовая), в обозначение марки добавляется буква «ц» (КВВГц).

Кабели соответствуют требованиям ГОСТ 1508-78.

Число жил, сечение, мм2

Номинальный наружный диаметр,мм

Расчетная масса, кг/км

Кабель контрольный КВВГ

КВВГЭ

Кабель контрольный КВВГ

КВВГЭ

4х 0,75

7,6

7,9

91

93

5х0,75

8,3

9,1

108

120

7х0,75

9,5

9,8

147

146

10х0,75

11,7

13,9

203

258

14х0,75

12,6

14,8

247

313

19х0,75

13,9

16,1

311

384

27х0,75

16,3

18,9

425

521

37х0,75

18,6

20,8

546

655

52х0,75

21,6

24,2

725

883

61х0,75

22,9

834

4х 1,0

8,0

8,9

100

116

5х1,0

9,3

9,6

129

136

7х1,0

10,0

10,3

162

169

10х1,0

12,3

14,5

225

295

14х1,0

13,3

15,5

280

362

19х1,0

14,7

16,9

356

448

27х1,0

17,3

19,9

492

612

37х1,0

19,7

21,9

654

776

52х1,0

23,0

25,6

892

1052

61х1,0

24,8

1044

4х 1,5

9,2

9,5

138

142

5х1,5

10,0

10,3

162

168

7х1,5

10,7

11,0

205

217

10х1,5

13,3

15,5

287

360

14х1,5

14,4

16,6

363

450

19х1,5

15,9

18,5

466

580

27х1,5

19,3

20,5

663

773

37х1,5

21,5

24,3

863

1015

52х1,5

25,5

27,1

1203

1366

61х1,5

27,0

1383

4х 2,5

10,2

10,5

188

191

5х2,5

11,1

11,3

223

232

7х2,5

11,9

12,2

287

292

10х2,5

14,9

17,1

406

482

14х2,5

16,1

18,7

521

631

19х2,5

17,9

20,5

676

801

27х2,5

21,7

24,3

964

1104

37х2,5

24,7

27,1

1286

1445

52х2,5

4х4,0

11,8

14,0

272

333

7х4,0

14,0

16,2

424

498

10х4,0

17,6

20,2

604

701

4х6,0

13,0

15,2

366

429

7х6,0

15,5

17,7

580

657

10х6,0

20,0

22,2

847

929

  • Провода и шнуры осветительные ПВС, ШВВП
  • Кабели силовые ВВГ, ВВГз, ВВГ-П
  • Кабели силовые ВВГнг, ВВГзнг, ВВГ-Пнг
  • Кабель силовой NUM (NYM)
  • Кабель силовой АВВГ
  • Кабели установочные ПВ 1, ПВ 3, ПВ 4, ППВ
  • Кабели монтажные КММ
  • Радиочастотный кабель РК 75
  • Кабель КСПВ
  • Провод телефонный ТРП, ТРВ
  • Кабели контрольные КВВГ, КВВГЭ, КВВГз
  • Кабель КВТ

McIntosh – Кабель управления питанием

Разместите соответствующий требованиям заказ на сумму более 49 долларов США * и получите БЕСПЛАТНУЮ НАЗЕМНУЮ ДОСТАВКУ ПО ВНУТРЕННЕЙ СТОРОНЕ .
Когда промежуточная сумма вашего заказа достигает 49 долларов США в корзине , стоимость доставки соответствующих товаров будет автоматически скорректирована в вашем заказе. Если вы по-прежнему видите стоимость доставки в вашем заказе, проверьте исключения, перечисленные ниже.

*Наземная доставка только в 48 смежных штатов (за исключением FPO/APO).
** Заказы должны быть не менее 49 долларов США до уплаты налогов.
Это предложение также не распространяется на Oppo, демо-версии, распродажи/распродажи и товары с доставкой.
Это предложение не может быть применено к ранее размещенным заказам.
Music Direct оставляет за собой право выбирать перевозчика и способ доставки в соответствии с условиями этого предложения.
Music Direct оставляет за собой право изменить условия этой акции или прекратить ее действие в любое время.
Это предложение не распространяется ни на какие поставки на адреса FPO/APO. Music Direct свяжется с вами и сообщит стоимость доставки для этих адресов.
Клиенты могут выбрать альтернативный способ ускоренной доставки, но он не будет соответствовать условиям предложения о бесплатной доставке.
Music Direct не будет взимать дополнительную плату за доставку любых товаров, заказанных ранее.Заказы будут храниться для отправки всех обратно заказанных товаров вместе, когда они все поступят на склад.

Обратите внимание: доставка заказов на сумму менее 125 долларов США через FedEx не гарантируется. Используемый метод наземной доставки будет определяться по усмотрению Music Direct. Среднее время наземной доставки составляет от 7 до 14 рабочих дней. Music Direct не гарантирует доставку в указанный период времени.

Кабель марки Bronco™

Кабельная линия BRONCO-66 была первоначально разработана в 1940-х годах, и торговая марка BRONCO стала синонимом исключительного качества.

Компания PHILATRON является потомком тех, кто изначально разработал кабели BRONCO. С участием компания PHILATRON, обладающая более чем 80-летним опытом производства гибких силовых кабелей, приняла концепцию передовых достижений в области проводов, кабелей и целого ряда инновационных новых продуктов, отвечающих современным требованиям. и прогнозируемый рыночный спрос в широком спектре отраслей.

Поскольку технология производства проводов и кабелей совершенствовалась на протяжении многих лет, PHILATRON с гордостью представляет совершенно новую серию кабелей, превосходящих предыдущие. Кабели BRONCO 66.

В современном мире глобальной деятельности использование кабелей в любом климате имеет решающее значение для целостности вашей электрической системы. Если кабель выходит из строя ваша система выходит из строя. Кабели, которые вы прокладываете для питания ваших систем, должны быть способны выдерживать воздействие окружающей среды на истирание, жара, холод, нефть, химикаты и жесткое обращение.

Кабели PHILATRON предназначены для решения задач вашей системы в любой точке мира. Эти кабели необычайно прочны и превосходны. изоляция проводника и внешняя защитная оболочка, обладающая лучшими в отрасли физическими свойствами.Наши кабели для майнинга и портативные источники питания Кабели изготовлены из PHILAFIN™, эксклюзивной запатентованной синтетической резины PHILATRON из сшитого полиолифина, обеспечивающей максимальную защиту. от нефти и других нефтепродуктов, агрессивных химикатов, озона, пламени, ультрафиолетовых лучей, истирания, резки и дробления.

Наши кабели обеспечивают превосходную гибкость и превосходный диапазон рабочих температур от +125°C до -65°C.

У PHILATRON очень высокое соотношение цены и качества.Наши кабели предназначены для пользователей, которым требуется максимальная надежность при минимальном количестве замен и расходы на время простоя.

Кабели PHILATRON спроектированы и изготовлены в соответствии с применимыми спецификациями ASTM (Американское общество по испытанию материалов), CSA (Канадская ассоциация стандартов), ICEA (Ассоциация инженеров по изолированным кабелям), MIL SPECS (Военные силы США), MSHA (Управление по безопасности и охране труда в шахтах), NEC (Национальный электротехнический кодекс), NEMA (Национальная ассоциация производителей электрооборудования), OSHA (Управление по охране труда) и UL (Лаборатории андеррайтеров).

Мировой рынок силовых кабелей и кабелей управления (с 2021 по 2026 год): Север

Дублин, 26 января 2022 г. (GLOBE NEWSWIRE) — Отчет «Рынок силовых и контрольных кабелей — прогнозы с 2021 по 2026 год» был добавлен к предложению ResearchAndMarkets.com .

Силовые кабели имеют множество промышленных применений, что делает эти провода популярным выбором для использования на кораблях, в аэропортах, промышленных зонах, под землей, в больницах, коммерческих центрах и во многих других местах.

Существует множество типов кабелей управления, каждый из которых уникален в своем роде.Места, где используются эти эксклюзивные кабели, включают строительство, строительство и железнодорожную промышленность. Эти обширные наборы приложений помогают стимулировать рынок.

Кроме того, растущий спрос на электроэнергию, рост доходов на душу населения, повышение покупательной способности, инвестиции и инновации, альтернативные источники энергии также подталкивают рынок вперед.

Ожидается, что регион Азиатско-Тихоокеанский регион станет лидером в ближайшие годы из-за увеличения спроса на электроэнергию по мере роста промышленного производства.

Североамериканский регион в настоящее время занимает наибольшую долю благодаря промышленному развитию. По применению коммунальные услуги имеют самую высокую долю рынка, поскольку потребительские товары, продукты питания, одежда и вспомогательные товары развиваются в больших масштабах.

Обзор рынка

Прогнозируется, что рынок силовых кабелей и кабелей управления будет расти в среднем на 8,15% в течение прогнозируемого периода и достигнет размера рынка в 187,250 млрд долларов к 2026 году, увеличившись со 108 долларов США.202 миллиарда в 2019 году.

Силовые кабели передают энергию от источника к оборудованию, а контрольные кабели посылают сигналы для управления работой оборудования. Они используются для передачи и распределения электроэнергии при нормальных условиях установки и эксплуатации внутри помещений, на открытом воздухе, в воздухе, под землей или на подводных лодках.

Кабели питания состоят из меди и алюминия, а кабели управления представляют собой гибкие провода, которые используются для измерения и контроля в области автоматизации процессов.

Увеличение производства и снабжения электроэнергией

Силовые и контрольные кабели в основном используются для электроснабжения, контрольно-измерительных приборов и автоматизации в различных приложениях. Постоянные инвестиции в совершенствование и расширение сетевой инфраструктуры для удовлетворения растущего спроса на электроэнергию во всем мире будут способствовать росту рынка в течение прогнозируемого периода.

Рост возобновляемых источников энергии

Возобновляемые источники энергии расширены на 7.6 процентов в 2019 году, что означает добавление 176 гигаватт (ГВт) генерирующих мощностей во всем мире, что незначительно меньше, чем (пересмотренные) 179 ГВт, добавленные в 2018 году, по данным ЮНЕП. Однако на его долю приходится лишь 20% потребности в электроэнергии, а остальное покрывается за счет традиционных источников. Переход к более чистым источникам энергии требует инноваций и более эффективных методов передачи. Благодаря разработке продуктов и запуску новых продуктов кабельный рынок может воспользоваться этими преимуществами, что в конечном итоге приведет к расширению рынка.

Влияние COVID-19 на рынок силовых и контрольных кабелей

Пандемия привела к вялому глобальному экономическому росту энергетического сектора, что привело к снижению спроса, особенно в коммерческом и промышленном секторах, и нарушению цепочки поставок.Пандемия COVID-19 вызвала множество потрясений в энергетическом секторе. По мере сокращения энергетического сектора рынок кабелей также столкнулся с подобным гневом. Однако по мере ослабления пандемии и увеличения мобильности экономическая активность, вероятно, возрастет. Это увеличит коммерческий и промышленный спрос на электроэнергию в ближайшие годы

сегментация:

на напряжение

  • Высокое напряжение
  • Средние напряжение
  • Низкое напряжение

по приложениям

по географии

  • North America
    • США
    • Canada
    • Мексика
    • Южная Америка
    • Другие
    • Europe
    • UK
    • Германия
    • Франция
    • Испания
    • Другие
    • Средний Восток И Африка
    • Саудовская Аравия
    • Израиль
    • Другие
    • Asia Pacific
    • Япония
    • China
    • Индия
    • Taiwan
    • Thailand
    • Другие

    Компании упоминаются

      90 109 Белден Инк.
    • Multi/Cable Corporation
    • Nexans
    • Prysmian S.P.A.
    • Orient Cables Pvt. Ltd.
    • Teldor Cables & Systems Ltd.,
    • Techno Flex Cables
    • CMI Ltd.
    • Havells
    • LS Cable India Pvt. Ltd.
    • Furukawa ElectricCo, Ltd.
    • Southwire Company, LLC
    • Sumitomo Electric Industries.
    • Thermo Cables Pvt. Ltd.

    Для получения дополнительной информации об этом отчете посетите https://www.researchandmarkets.com/r/i87u30



    Служебные приложения | Сервисный провод

    НАДЕЖНЫЕ ПРОВОДА И КАБЕЛЬ

    Будь то кабель управления, прямой прокладки в грунте, заземления или стояка, у нас есть правильный кабель, подходящий для ваших подстанций и приложений распределения энергии. Позвольте показать вам силу надежного и качественного кабеля.

    НЕПРЕРЫВНАЯ РАБОТА

    Имея три офиса по всей стране, мы имеем встроенные возможности резервного копирования для обеспечения бесперебойного обслуживания во время непредвиденных чрезвычайных ситуаций или стихийных бедствий, что делает нас вашим самым надежным партнером по инженерным сетям и кабелям.

    Доставка всегда быстрее, чем у конкурентов, большинство заказов выполняется за неделю.

    Во время штормового сезона Service Wire делала все возможное, чтобы доставить нам материал как можно скорее.

    КОММУНАЛЬНЫЕ УСЛУГИ   Провода и кабели

    КАБЕЛЬ УПРАВЛЕНИЯ

    ER и FR Rated

    • Внутренние проводники XHHW-2
      K1, K2 или специальные цветовые коды

    В НАЛИЧИИ:
    Двойной номинал 600 В/1 кВ или 2 кВ
    № 14 по стандарту AWG — 750 тыс. смил
    Размеры цепи До 37 проводников
    Экранированный или неэкранированный
    Консервированный или неконсервированный
    ПВХ, ServiceCPE ® или EnviroPlus ® Оболочка

    ПРОВОД ПОЛИ ЛИНИЯ

    HMW-ПЭ

    В НАЛИЧИИ:
    # 6 AWG – 1000 тысяч смил
    Твердая или многожильная медь
    Мягкая, среднетвердая или жесткая

    ОБСЛУЖИВАНИЕ

    Предназначен для подвесных систем

    В НАЛИЧИИ:
    #8 AWG – 500 тыс. смил

    ServicePRO-X ®

    Проводники из сшитого полиэтилена | КТ с рейтингом

    • XHHW-2 600 В/1 кВ Медь
    • USE-2 или RHW-2  600 В/1 кВ Медь

    В НАЛИЧИИ:
    # 14 AWG – 1000 тысяч смил
    Консервированный или неконсервированный
    Широкий диапазон цветов
    VW-1 с рейтингом
    Газо- и маслостойкий

    ГОЛАЯ МЕДЬ

    Одножильный или многожильный

    В НАЛИЧИИ:
    #16 AWG – 1000 Kcmil
    Мягкая, среднетвердая или жесткая
    Луженый или нелуженый

    Электропроводка и кабель
    РУКОВОДСТВО ПО ВЫБОРУ


    Наше руководство по выбору инженерных проводов и кабелей поможет вам решить, какой продукт Service Wire лучше всего подходит для вашего приложения. Остались вопросы? Обратитесь за консультацией к нашим специалистам.

    ЗАПРОС ЛИТЕРАТУРЫ

    Добавленная стоимость   УСЛУГИ

    Управление запасами

    Зафиксируйте цены и обеспечьте доступность продукции в течение всего срока работы с помощью управления запасами.

    Аварийная служба

    Если вам срочно нужны провода и кабели, позвоните в Service Wire.Мы предлагаем настоящую аварийную службу 24/7, 365 дней в году.

    Системы качества

    Совершенство лежит в основе всего, что мы делаем — от сырья, произведенного в Северной Америке, до наших строгих внутренних испытаний.

    Спецификация   ОБЗОР

    Наши эксперты помогут обеспечить соответствие вашей спецификации последним отраслевым стандартам.

    ЗАПРОС АУДИТ

    Клиент Отзывы
    • Всегда профессионально, полезно, и я люблю дополнительные усилия. Спасибо за ежедневное ценообразование COMEX!
    • Отличное обслуживание клиентов, доставка всегда вовремя, хорошие люди работают в компании Service Wire!
    • Предложения всегда своевременно отправляются обратно. Заказы выполняются вовремя, и информация для отслеживания всегда отправляется своевременно.
    • Service Wire всегда доставляется быстрее, чем их конкуренты, выполняя большинство заказов в течение недели. С этой компанией приятно иметь дело.
    • Service Wire — это компания, которая, как мне кажется, хочет заработать на бизнесе, стараясь быть исключительным благодаря широкому спектру предлагаемых продуктов.Сервис работает очень хорошо.
    • Мы выиграли тендеры, которые не были основаны на отношениях, и приобретенный продукт не был поврежден. Своевременная доставка.
    • Простота ведения бизнеса, быстрое время отклика, быстрая доставка. Во время штормового сезона Service Wire делала все возможное, чтобы доставить нам материал как можно скорее.

    УПАКОВКА   Растворы

    Возврат катушки

    Наша бесплатная услуга по возврату рулонов поможет вам сократить расходы на утилизацию и снизить воздействие на окружающую среду.

    УЗНАТЬ БОЛЬШЕ

    Катушки

    Для более короткой длины, которая экономит место, попробуйте катушки.

    УЗНАТЬ БОЛЬШЕ

    Фланцы

    Фланцы позволяют безопасно поворачивать большие деревянные барабаны.

    УЗНАТЬ БОЛЬШЕ

    Сервисный провод
    ПРЕИМУЩЕСТВО

    Мы знаем, что важно для вас в долгосрочном партнерстве — непревзойденные минимумы, короткие сроки поставки и стратегически расположенные запасы для быстрой доставки по всей стране. Хотите узнать больше о нашем опыте? Запросите копию наших ссылок на утилиты.



    Популярные   СТАТЬИ

    Программа сертификации силового кабеля ИКТ

    Обзор

    Мощность силовых кабелей информационных и коммуникационных технологий (ИКТ) растет, чтобы удовлетворить спрос на более быструю зарядку и питание устройств большей мощности.Однако пользователи могут не знать о потенциальных рисках перегрева и возгорания из-за использования плохо сконструированных кабелей. Эти кабели могут быть изготовлены из некачественных материалов с низкими тепловыми и огнестойкими свойствами, или конструкция разъема может не соответствовать спецификациям. Кроме того, проводка может быть неправильно подключена к разъему или сборка не подходит для прохождения требуемого тока.

    Чтобы устранить потенциальные угрозы безопасности, связанные с этими кабелями, мы разработали программу сертификации силовых кабелей информационных и коммуникационных технологий (ICT) специально для кабельных сборок, которые обеспечивают передачу данных и питание или зарядку подключенного оборудования в цепи, напряжение которой не превышает 60 В постоянного тока. , 8.0 А и 100 Вт.

    Преимущества

    Программа направлена ​​на решение проблем безопасности силовых кабелей ИКТ путем контроля электрической конструкции материалов разъемов/кабелей путем проведения испытаний в соответствии с недавно опубликованным планом UL 9990.

    Программа состоит из комплексной заводской инспекции и наблюдения за рынком, чтобы обеспечить постоянное соответствие кабельных сборок требованиям. Это особенно полезно, когда кабели передачи данных уже прошли оценку в соответствии с соответствующими отраслевыми спецификациями производительности для конкретной конфигурации разъемов, которые определяют их конструкцию и критерии производительности.

    Почему UL

    • Наша система соответствия помогает обеспечить соответствие и снизить ответственность и риски по всей цепочке поставок.
    • Последующие услуги UL помогают производителям получить конкурентное преимущество, основанное на качестве, репутации и обслуживании, что затрудняет выживание производителей, производящих контрафактную или низкокачественную продукцию.
    • Благодаря нашему многолетнему опыту в области сертификации и разработки стандартов мы являемся надежным идейным лидером в области обеспечения соответствия нормативным требованиям.Заинтересованные стороны полагаются на нас в плане исследований, знаний и технических решений для решения вопросов безопасности и консультирования по новым технологиям.
    • Комплексные программы наблюдения за производством и рынком помогают обеспечить соответствие цепочки поставок и снизить риски и затраты, связанные с некачественной и небезопасной продукцией. Эта работа помогает защитить репутацию бренда и целостность знака UL.
    • Наша полностью преданная своему делу команда по глобальной безопасности и защите бренда работает с властями и глобальными таможенными службами над мерами по борьбе с контрафактной продукцией.
    • Использование системы голографических этикеток отличает нас от других, создавая уникальный идентификатор для таможни, регулирующих органов, покупателей, розничных продавцов и потребителей.

Добавить комментарий

Ваш адрес email не будет опубликован.
