Отличная дециметровая антенна для DVB-T2 своими руками за 10 гривен — schip.com.ua

На просторах интернета

На просторах интернета большое количество сайтов предлагающих различные самодельные ТВ антенны. Каких только конструкций там не увидишь. Начиная от простых и примитивных и заканчивая сложными конструкциями сделать которые смогут только опытные специалисты. Чего только стоит антенна из пивных банок. И всё-таки она работает. Но сегодня пойдёт речь не о ней. Но тоже очень популярной дециметровой антенне сделанная из куска телевизионного кабеля.

Такую магнитную антенну можно выполнить из коаксиального кабеля любой марки.
Такая магнитная антенна проигрывает по усилению традиционным телевизионным антеннам, но за счет того, что она реагирует только на магнитную составляющую, обеспечивает гораздо лучшее качество приема в городских условиях и работает в диапазоне частот начиная от нижнего канала до верхнего.

Кроме бесспорного преимущества – простоты – такая антенна имеет еще одно очень важное достоинство.

На длинах волны ниже 0,1 длины ее периметра коэффициент усиления стремительно падает. Это позволяет при использовании приемной магнитной антенны избежать перегрузки телевизора от
расположенной рядом или ведомственной, или любительской радиостанции.

Маленькая да удаленькая

Антенна получается очень дешёвая по затратам и очень простая в изготовлении. Да и времени на ее изготовление вы потратите 10 — 15 минут, не больше. А работать будет она за свои деньги можно сказать отлично.

На изготовление самой антенны нужно всего лишь не больше 1 метр кабеля. Иногда его даже покупать не нужно. Так как у многих если порыться старых запасах можно как правило найти ни один метр кабеля.

Маленькие расчеты

Если вы не хотите заморачивать себя расчётами. Можно взять среднее параметры размера антенны и всё у вас будет работать.

Ну а кто хочет все таки посчитать. Давайте приступим.

Для начала нужно узнать частоты на которых работает у вас мультиплексы. Найти эту информацию можно Google. Вбив в строку поиска частота вещания Т2 и ищем свой населенный пункт. Их как правило 4. Берём самую большую и самую маленькую. Слаживаем и делим на 2. Так мы находим середину нашего диапазона.

Приведу расчёты на примере Харькова:
4 мультиплекса.
MX 1 — 31 канал — 554 Мгц
MX 2 — 35 канал — 586 Мгц
MX 3 — 48 канал — 690 Мгц
MX 5 — 54 канал — 770 Мгц

Средня равна (554+770)/2=662 Мгц

Теперь по формуле λ=300 000/F находим длину волны. Где F — частота сигнала в МГц.
300000/662=453 мм.

И делим длину волны на 2 453/2=226,5 мм. Или это 22,6 см. Это и есть нужный нам размер.

Сборка

1. С любого конца кабеля отмеряем 50-60 мм и снимаем наружную изоляцию, отгибаем оплетку и фольгу также снимает изоляцию вокруг центральной жилы. Скручиваем оплетку вокруг центральной жилы.

2.Отмеряем отрезок который мы получили в наших расчетах выше, это 22,6 см.

3. Отмеряем отрезок 20 мм и снимаем с него наружную изоляцию оплетку и фольгу (центральная жила должна остаться в изоляции).

4. Дальше еще раз отмеряем 22,6 см.

5. Отмеряем 10 мм снимаем наружную изоляцию. Оплетка и фольга должна остаться целой.

Сгибаем конец кабеля в виде кольца. Накручиваем оголенный в начале кабеля кусок 50 мм вокруг участка, где снята изоляция 10 мм.

Остается на втором конце кабеля (возле телевизора или тюнера) накрутить телевизионный штекер.

Антенна готова.

[Download 35+] антенна для т2 своими руками для украины

View Images Library Photos and Pictures. ШОК! СЕНСАЦИЯ!!! МЕДНАЯ АНТЕННА DVB Т2 ЛОВИТ 30 БЕСПЛАТНЫХ КАНАЛОВ. – YouTube Зигзагообразные антенны дмв своими руками – Морской флот Простая антенна для цифрового телевидения DVB-T2 своими руками | Электроника — это просто Как сделать антенну Т2 своими руками или из старой антены дома самому

. Самодельная антенна для цифрового телевидения Аналоговые антенны для тв своими руками. Самодельная антенна для Т2. Обзор телевизионных антенн для приёма каналов цифрового эфирного телевидения Т2 – Мир телевизоров – Статьи

ШОК! СЕНСАЦИЯ!!! МЕДНАЯ АНТЕННА DVB Т2 ЛОВИТ 30 БЕСПЛАТНЫХ КАНАЛОВ. – YouTube

ШОК! СЕНСАЦИЯ!!! МЕДНАЯ АНТЕННА DVB Т2 ЛОВИТ 30 БЕСПЛАТНЫХ КАНАЛОВ.

– YouTube

Антенна харченко для Т2: расчет и изготовление

Чертеж логопериодической антенны для приема цифрового телевиденья Т2 ( Украина)

Логопериодическая антенна для цифрового ТВ: расчет, калькулятор, инструкция по сборке

как сделать антенну т2 своими руками в украине – Prakard

Простая антенна для цифрового телевидения DVB-T2 своими руками | Электроника — это просто

Отличная дециметровая антенна для DVB-T2 своими руками за 10 гривен — schip.com.ua

Антенна Т2 для дальнего приёма – 17 dB: продажа, цена в Харькове. телевизионные антенны от “Магазин ANTENNA-MARKET” – 553733213

СУПЕР КОМНАТНАЯ АНТЕННА ДЛЯ Т2 НА ДАЛЬНИЙ ПРИЕМ.СВОИМИ РУКАМИ – YouTube

Антенна Харченко для цифрового тв своими руками расчет

Обзор телевизионных антенн для приёма каналов цифрового эфирного телевидения Т2 – Мир телевизоров – Статьи

Цифровые антенны своими руками: из телевизионного кабеля, банок, медного прутика и простая дециметровая антенна

Yagi-Uda или волновой канал для цифрового телевидения своими руками – 3G-aerial

Дед клуб: Простая самодельная антенна для приёма эфирного цифрового телевидения.

Как сделать антенну для цифрового телевидения своими руками

СЕНСАЦИЯ!!! АНТЕННА Т2 СВОИМИ РУКАМИ. НА ДВА КВАДРАТА из АПВ16 – YouTube

Антенны для цифрового ТВ своими руками

Антенна для цифрового телевидения: вопросы и ответы | Цифровое телевидение

Антенны для цифрового телевидения | Romsat.ua

Простая антенна для цифрового телевидения DVB-T2 своими руками | Электроника — это просто

Антенна для цифрового ТВ формата DVB-T2: делаем своими руками, схемы и чертежи для дальнего приема, сравнение вариантов

Как сделать антенну Т2 своими руками или из старой антены дома самому

Логопериодическая антенна и ее виды – Форум Т2 – Цифровое ТВ – Эфир Т2, efirt2.tv

Антенны для цифрового ТВ DVB T2: 4 схемы с фото | Блог домашнего электрика

Антенны для цифрового телевидения | Romsat. ua

Чертеж логопериодической антенны для приема цифрового телевиденья Т2 ( Украина)

Антенна для Т2 своими руками

ROZETKA | ТВ-антенна для Т2 Комнатная с TV-кабелем Формагиб. Цена, купить ТВ-антенна для Т2 Комнатная с TV-кабелем Формагиб в Киеве, Харькове, Днепропетровске, Одессе, Запорожье, Львове. ТВ-антенна для Т2 Комнатная с TV-кабелем Формагиб:

Размеры антенны харченко для приема т2

Самая МОЩНАЯ И ПРОСТЕЙШАЯ Т2 антенна для телевизора своими руками за 5 минут!! – YouTube

ТВ-антенна биквадрат для приёма DVB-T2 телевидения | Лучшие самоделки

С переходом на цифровое телевидение формата DVB-T2 часто встаёт вопрос, какую антенну выбрать? Предлагаем Вам собрать самую простую ДМВ ТВ антенну «биквадрат» своими руками, также она ещё называется антенна Харченко. Она собирается очень быстро с доступных материалов обладая при этом достойными характеристиками, сравнимыми с заводскими комнатными антеннами которые идут с усилителем.

ТВ-антенна биквадрат для приёма DVB-T2 телевидения

Чтобы собрать ТВ-антенну биквадрат нам понадобится:

  • Медная или алюминиевая проволока, диаметром 3-5 мм;
  • Телевизионный коаксиальный кабель 75 Ом;
  • Паяльник, олово, припой или флюс;
  • Плоскогубцы;
  • Изолента или пластиковые стяжки;
  • Термопистолет с клеевым стержнем;
  • Крышка от пластиковой бутылки (не обязательно).

Как сделать ТВ-антенну биквадрат для телевидения T2, пошаговая инструкция:

Шаг 1

Итак, берём медную или алюминиевую проволоку, лучше медную, так как она лучше паяется, для спаивания алюминия понадобится паяльная кислота или же флюс для пайки алюминия. На качестве приёма тип выбранного металла никак не скажется. Сгибаем его зигзагообразно как это показано на рисунке. Чтобы правильно выбрать длину каждой из сторон, существует формула в которую нужно вставить среднюю частоту вещания ваших станций, частоты приёма цифрового телевидения Вашего региона указаны на сайте цифрового ТВ в Вашей стране.

Например, у нас в Киеве средняя частота вещания — 576 МГц, в Москве это 522 МГц.

Теперь вставляем эту частоту в формулу: 300000/ваша средняя частота/4 = сторона биквадрата в мм. Суть формулы: скорость света делим на среднюю частоту вещания = получаем длину волны. Для нормального приёма делим длину волны на 4 и получаем сторону биквадрата. В моём случае вышло 135 мм, значит внешние стороны биквадрата буду делать по 135 мм, а внутренние по 130 мм, так как по середине антенны должен быть зазор около 10 мм. То есть два квадрата в центре не должны перекрещиваться. Если Ваш провод в изоляции, то всю изоляцию снимать не обязательно, а только в центре, где будут припаиваться контакты от кабеля.

ТВ-антенна биквадрат для приёма DVB-T2 телевидения

ТВ-антенна биквадрат для приёма DVB-T2 телевидения

Шаг 2

Берём паяльник, желательно помощнее, например, на 100 Вт, флюс (лучше активный), и концы проволоки, в том месте где они сошлись спаиваем их (я начинал выгибать со средины антенны биквадрат и поэтому спайка будет в этом же месте), чтобы получился замкнутый контур.

Шаг 3

Теперь берём нужной длины коаксиальный антенный ТВ кабель, зачищаем конец кабеля, чтобы центральная жила выглядывала из изоляции на 1 см и столько же оплётки, главное при этом чтобы центральная жила не касалась оплётки, не было замыкания. Оплётку можно скрутить и залудить флюсом и припоем.

Припаиваем центральную жилу кабеля к средине антенны к одной из её сторон, а оплётку к другой стороне, как это показано на фото. Перед этим можно эти концы кабеля немного закрутить на проволоку, для более надёжного крепления.

ТВ-антенна биквадрат для приёма DVB-T2 телевидения

ТВ-антенна биквадрат для приёма DVB-T2 телевидения

Шаг 4

Можно в центр антенны, для большей надёжности вставить пластиковую крышку от бутылки, уложив в неё кабель и 4 исходящих луча антенны, прорезав в ней все необходимые углубления и отверстия и залить всё внутри крышки термоклеем. Кабель можно пустить вдоль одной из стенок антенны биквадрат притянув стяжками или изолентой.

ТВ-антенна биквадрат для приёма DVB-T2 телевидения

ТВ-антенна биквадрат для приёма DVB-T2 телевидения

ТВ-антенна биквадрат для приёма DVB-T2 телевидения

ТВ-антенна биквадрат для приёма DVB-T2 телевидения

Осталось приделать к другому концу кабеля штекер, воткнуть антенну биквадрат в приставку Т2 и пробовать принимать сигнал, при этом нужно подобрать место в квартире, где сигнал будет наилучшим и там повесить или поставить антенну.

ТВ-антенна биквадрат для приёма DVB-T2 телевидения

ТВ-антенна биквадрат для приёма DVB-T2 телевидения

Отметим, что антенна биквадрат должна быть расположена вертикально, то есть два квадрата должны находится друг над другом, а не рядом.

[View 41+] антенна для телевизора комнатная

Download Images Library Photos and Pictures. jmVRNXNPYlzPQM Комнатная антенна для приема DVB Т2 типа УСЫ от старого телевизора. – YouTube Комнатная антенна: для телевизора с усилителем, как выбрать телевизионную, рейтинг и виды, как настроить активную Комнатная антенна для цифрового ТВ: рейтинг лучших

. ТВ Антенны в г. Алматы. Цена, Купить ТВ антенны на MyShop.kz ТВ антенна. Виды и конструкция. Работа и применение. Особенности Антенна домашняя для телевизора

ᐉ Цифровая комнатная ТВ антенна Clear TV HDTV – Жми КУПИТЬ! • Купить в Киеве, Украине • Лучшая цена в Эпицентре

ᐉ Цифровая комнатная ТВ антенна Clear TV HDTV – Жми КУПИТЬ! • Купить в Киеве, Украине • Лучшая цена в Эпицентре

ROZETKA | ТВ-антенна для Т2 Комнатная с TV-кабелем Формагиб. Цена, купить ТВ -антенна для Т2 Комнатная с TV-кабелем Формагиб в Киеве, Харькове, Днепропетровске, Одессе, Запорожье, Львове. ТВ-антенна для Т2 Комнатная с TV-кабелем Формагиб:

Архив Гибкая комнатная ТВ антенна с усилителем для телевизоров и Т2 тюнеров: 180 грн. – Запчасти и аксессуары для ТВ, видео, аудиотехники Черкассы на BESPLATKA.ua 67798426

Теле антенны для неуверенного приема сигнала

Простая, но эффективная комнатная антенна для приема цифрового телевидения

ТВ Антенны в г. Алматы. Цена, Купить ТВ антенны на MyShop.kz

Активная комнатная ТВ антенна SUPRA IADA-110A купить по лучшей цене от производителя, фото, характеристики, отзывы.

Цифровые антенны Т2. Эфирные комнатные антенны для цифрового тюнера DVB-T2: цена, купить в Днепропетровске, Украина

Комнатная антенна для цифрового ТВ Clear TV Key – n/a

Комнатные и встроенные антенны / Железо / 123200

Китай UHF и VHF цифровых антенна для телевизора (TV-014) – Купить Комнатная антенна в ru.made-in-china.com

Простая комнатная антенна для телевизора своими руками – Морской флот

Комнатная антенна «BAS-5110 Anteco S» купить в Самаре

Комнатные тв антенны для DVB-T2 купить в Томске | Бытовая электроника | Авито

Берем «цифру» за рога: лучшие комнатные антенны для цифрового ТВ

Комнатная TV антенна для телевизора в Оренбурге. Цены.

Антенна комнатная HD 50 DVB-T2 OTAU – TV – YouTube

ᐈ Цифровая комнатная ТВ антенна Clear TV HDTV, антенна для телевизора ᐈ Харьков 176 ГРН – OBYAVA.ua™ №4625405

Топ-8 комнатных антенн для цифрового ТВ в 2020 году: как выбрать, рейтинг лучших для DVB-T2

Антенна домашняя для телевизора

Комнатная антенна для телевизора. Купить в Пинске — Антенны Ay.by. Лот 5021014191

Комнатные и встроенные антенны / Железо / 123200

Цифровая Комнатная ТВ Антенна Clear TV Premium HD: продажа, цена в Одессе. телевизионные антенны от “Оптовый интернет-магазин bestmarket” – 1050976032

Комнатная ТВ антенна L 942.10 КАЙМАН для цифрового ТВ питание от USB купить в интернет-магазине Мастер Связи

Антенна Дельтоплан “Zig-Zag + 5V” с усилителем комнатная ДМВ для цифрового ТВ купить в Екатеринбурге

Купить ТВ-антенны комнатные с доставкой: цены ТВ-антенн комнатных в интернет-магазине ЭЛЬДОРАДО

Комнатная ТВ антенна своими руками: помощь в выборе и сборке

Комнатные антенны для цифрового ТВ DVB-T2

Антенна для цифрового ТВ DVB T2: как выбрать, где купить? | DVBT2info. ru

Выбор антенны для приема DVB-T2

Цифровое эфирное телевидение формата DVB-T2 активно входит в нашу жизнь, но у многих появляются вопросы. Как и чем принимать сигнал DVB-T2? Какую антенну лучше всего использовать для приема DVB-T2? Или оставить “польскую”? На каком расстоянии от передатчика возможен прием сигнала и как его улучшить? Что лучше – встроенный в телевизор тюнер или отдельная приставка?

В статье ответы на эти и другие вопросы по антеннам для приема цифрового сигнала DVB-T2

Комнатная антенна


На расстоянии до 10 км от самого слабого передатчика прием сигнала DVB-T2 возможен практически на любую антенну, вставленную в антенный вход тюнера или телевизора, даже сделанную своими руками (пример – в конце статьи), но для стабильности все же лучше приобрести недорогую комнатную антенну. На таком расстоянии ее достаточно лишь приблизительно направить в сторону ретранслятора, чтобы получить надежный устойчивый сигнал. В случае, если мощность передатчика высока (во всех крупных городах), даже такой простой антенны, установленной на окне, будет достаточно для устойчивого приема на расстоянии до 20-40 км в зависимости от этажа и наличия помех на пути.

Антенна типа “Ворона”


На расстоянии до 30 км от мощного передатчика внешние антенны такого типа отлично справляются с приемом сигнала DVB-T2. Антенна недорогая (около 10 у.е.) и не требует точного направления в сторону ретранслятора, но если его мощность невысока или расстояние более 30 км, то лучше все же использовать более качественную антенну.

Антенна типа DIPOL (DIP) 19/21-69


На расстоянии до 50 км при высоте установки на уровне 8-9 метров (средняя высота частного дома) антенна такого типа уверенно обеспечивает устойчивый прием, но ее необходимо точно направить на передающую станцию. Относительно невысокая стоимость (до 20 у.е.), надежность, долговечность и отличные характеристики этой антенны делают ее лучшим выбором при удалении от передающей станции до 80-100 км (как есть или в связке с усилителем)

Усиление слабого сигнала DVB-T2


В случае, если расстояние до ретранслятора 50-100 км или по причине рельефа тюнеру все равно недостаточно уровня сигнала, в антенну DIPOL (DIP) 19/21-69 можно легко установить обычную плату усилителя (как для “польской” антенны). Для надежного приема сигнала DVB-T2 достаточно любой двухтранзисторной платы с низким или средним коэффициентом усиления, так как они хорошо поднимают уровень сигнала и при этом мало шумят, а вот мощные усилители не рекомендуется использовать, так как они сильно искажают сигнал. Например, после подключения платы усилителя по внутреннему измерителю тюнера сигнал поднялся с нестабильных 10-30% до стабильных 95-98%. Питание усилителя антенны необходимо включить в настройках тюнера или телевизора (если есть такая возможность), так как на заводских настройках оно отключено. И хотя обычные усилители для польских антенн рассчитаны на 12В, а тюнера подают на антенный вход 5В, это не мешает усилителям нормально работать на пониженном напряжении.

У большинства телевизоров с внутренним тюнером DVB-T2 отсутствует возможность подавать напряжение на антенный вход для питания усилителя, поэтому при расстоянии до ретранслятора более 50 км необходимо будет приобрести отдельно блок питания для усилителя или использовать отдельный тюнер со встроенным блоком питания для антенны, например, Strong 8500, 8502 или аналогичный.

Прием DVB-T2 на “польскую” антенну


Можно ли принимать сигнал DVB-T2 на обычную “польскую” антенну? Да, но очень часто прием бывает некачественным и нестабильным, особенно, если расстояние до ретранслятора более 30 км. В случае, если “польская” антенна досталась в наследство от аналогового телевизора, можно попробовать принимать на ней и DVB-T2 – если каналы все найдены и уровень сигнала стабилен и более 50%, то покупать другую антенну нет смысла. Если же уровень сигнала нестабилен и находится на уровне 10-40%, то лучше приобрести антенну типа DIPOL (DIP) 19/21-69, так как при некоторых погодных условиях каналы будут пропадать.

Самостоятельное изготовление простейшей антенны для DVB-T2


Изготовить самую простую антенну “своими руками” очень легко – необходимо всего лишь отмерить от коннектора 15 см антенного кабеля и обрезать его, а потом с обрезанного края снять 13 см внешней защитной изоляции и оплетки, оставив только центральную медную жилу. Далее по уровню сигнала тюнера или телевизора определяем экспериментально оптимальное положение штыря антенны, изгибая его у антенного входа влево, вправо, вверх или вниз (в зависимости от направления на передающую станцию и поляризации сигнала). Как видите, изготовить такую антенну сможет даже школьник младших классов, но стабильная работа возможна лишь на расстоянии максимум 30 км от мощной передающей станции, а в большинстве случаев намного меньше – 5-10 км. Так как цены на фабричные антенны невысокие, а только редкие самые качественные экземпляры самодельных антенн других типов могут похвастать характеристиками, близкими к DIPOL (DIP) 19/21-69, то самостоятельно изготавливать антенну для приема DVB-T2 на больших расстояниях есть смысл разве что из спортивно-познавательного интереса
Если понравилась статья, то поделитесь с теми, кому она нужна. Спасибо

[Get 45+] комнатная антенна т2 своими руками

Download Images Library Photos and Pictures. Как усилить сигнал антенны телевизора своими руками Как сделать антенну Т2 своими руками или из старой антены дома самому Простая антенна для цифрового телевидения DVB-T2 своими руками | Электроника — это просто Дециметровая антенна для ТВ своими руками: схемы и чертежи с размерами

. Антенна для цифрового ТВ формата DVB-T2: делаем своими руками, схемы и чертежи для дальнего приема, сравнение вариантов Как сделать антенну для телевизора своими руками комнатная дмв антенна, антенна для Т2 своими руками – YouTube

Телевізійна антена своїми руками – як зробити правильно? | Best outdoor tv antenna, Outdoor tv antenna, Ham radio

Телевізійна антена своїми руками – як зробити правильно? | Best outdoor tv antenna, Outdoor tv antenna, Ham radio

Комнатная антенна для dvb t2 своими руками

Как сделать антенну Т2 своими руками или из старой антены дома самому

Как сделать антенну для цифрового телевидения своими руками

Обзор телевизионных антенн для приёма каналов цифрового эфирного телевидения Т2 – Мир телевизоров – Статьи

Как сделать антенну Т2 своими руками или из старой антены дома самому

Самодельная антенна для цифрового телевидения

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками | Лучшие самоделки | Best DIY

Цифровые антенны своими руками: из телевизионного кабеля, банок, медного прутика и простая дециметровая антенна

Радио схемы журналы ремонт модинг

Антенна для цифрового ТВ из кабеля: простой комнатный вариант своими руками за 5 минут

Как сделать антенну Т2 своими руками или из старой антены дома самому

Как сделать антенну для цифрового ТВ DVB T2 своими руками – YouTube

Цифровые антенны своими руками: из телевизионного кабеля, банок, медного прутика и простая дециметровая антенна

Антенна для Т2 своими руками – Страница 3 – Форум Т2 – Цифровое ТВ – Эфир Т2, efirt2.tv

Как сделать антенну Т2 своими руками или из старой антены дома самому

Простая комнатная антенна для телевизора своими руками – Морской флот

Как сделать антенну Т2 своими руками или из старой антены дома самому

Антенна для dvb t2 своими руками Харченко и Туркина, из кабеля, дальнобойная

ЗАПРЕЩЕННАЯ АНТЕННА ДЛЯ ТЕЛЕВИЗОРА ПОЙМАЛА…. – YouTube | Diy and crafts, Diy, Crafts

Антенна для телевизора своими руками – Chip Stock

Обзор телевизионных антенн для приёма каналов цифрового эфирного телевидения Т2 – Мир телевизоров – Статьи

Дециметровая антенна для ТВ своими руками: схемы и чертежи с размерами

Цифровые антенны своими руками: из телевизионного кабеля, банок, медного прутика и простая дециметровая антенна

Простая антенна для DVB-T2 своими руками

Антенна для Цифрового ТВ своими руками: 6 вариантов изготовления

Как сделать антенну для телевизора своими руками

Очень простая самодельная антенна DVB-T2 с усилителем

Комнатная антенна для dvb t2 своими руками

ДМВ антенна и антенные усилители своими руками: виды и особенности конструкции

[Get 39+] комнатная антенна для т2 своими руками

Get Images Library Photos and Pictures. Аналоговые антенны для тв своими руками. Самодельная антенна для Т2. Цифровая антенна своими руками – Chip Stock Самодельная антенна для Т2 | Мастер Антенны для цифрового ТВ своими руками

. Тв антенна для мультиплекса своими руками. Как сделать антенну Т2 своими руками или из старой антены дома самому. ТВ-антенна биквадрат для приёма DVB-T2 телевидения | Лучшие самоделки | Best DIY Простая ДМВ антенна

Самая МОЩНАЯ И ПРОСТЕЙШАЯ Т2 антенна для телевизора своими руками за 5 минут!! – YouTube

Самая МОЩНАЯ И ПРОСТЕЙШАЯ Т2 антенна для телевизора своими руками за 5 минут!! – YouTube

ТВ-антенна из пивных банок | Лучшие самоделки | Best DIY

Цифровая антенна своими руками – Chip Stock

Антенны для цифрового ТВ своими руками

Как сделать антенну Т2 своими руками или из старой антены дома самому

Как сделать антенну Т2 своими руками или из старой антены дома самому

Обзор телевизионных антенн для приёма каналов цифрового эфирного телевидения Т2 – Мир телевизоров – Статьи

Как сделать антенну Т2 своими руками или из старой антены дома самому

Пассивная антенна для цифрового тв своими руками

САМАЯ МОЩНАЯ АНТЕННА DVB Т2 из АПВ 16 На дальний приём – YouTube | Разное, Телевизионная антенна, Для дома

Самодельная антенна для телевизора своими руками – Яхт клуб Ост-Вест

Антенна для цифрового ТВ формата DVB-T2: делаем своими руками, схемы и чертежи для дальнего приема, сравнение вариантов

Антенна из кабеля для цифрового ТВ за 5 минут | Мастер-класс своими руками

Простая антенна для DVB-T2 своими руками

Уличная антенна для цифрового тв своими руками – Морской флот

Антенна для Цифрового ТВ своими руками: 6 вариантов изготовления

Антенна для ? цифрового ТВ своими руками. Цифровая ? самодельная антенна для цифрового телевидения

ТВ-антенна биквадрат для приёма DVB-T2 телевидения | Лучшие самоделки | Best DIY

Самодельная антенна для Т2 | Мастер

Уличная антенна для цифрового тв своими руками – Морской флот

Обзор телевизионных антенн для приёма каналов цифрового эфирного телевидения Т2 – Мир телевизоров – Статьи

Антенна для цифрового ТВ формата DVB-T2: делаем своими руками, схемы и чертежи для дальнего приема, сравнение вариантов

Комнатная антенна для dvb t2 своими руками

Как сделать DVB-T2 антенну для цифрового ТВ своими руками: расчеты, сборка, установка

Антенна из кабеля для цифрового ТВ за 5 минут | Мастер-класс своими руками

КАК ДЕЛАТЬ АНТЕННУ Т2 СВОИМИ РУКАМИ ПРОСТО. – YouTube

[Get 35+] Самодельная цифровая телевизионная антенна своими руками

Загрузить изображений из библиотеки изображений и изображений. WallTenna Обзор самой мощной плоской антенны HDTV / DTV – YouTube Как построить антенну HDTV Антенна HDTV в помещении 2000 миль ТВ-приемник цифрового сигнала с усилителем DVB T / T2 Спутниковая антенна Приемник Антенна | ТВ-антенна | – Алиэкспресс DIY HD антенна | Хакадей

. Blue View – Сделайте свою собственную телевизионную антенну – Еще немного Как сделать цифровую телевизионную антенну – Leatherman Tools Australia Сделай сам Создайте свою собственную антенну HDTV | Хорошая жизнь с ограниченным бюджетом

Результат изображения самодельной телевизионной антенны | ТВ антенна своими руками, ТВ антенна, цифровая антенна

Результат изображения самодельной ТВ антенны | Телевизионная антенна своими руками, телевизионная антенна, цифровая антенна

10 вещей, которые нужно знать о цифровых телевизионных антеннах

Вопрос о точке питания телевизионной антенны с галстуком-бабочкой | QRZ Forums

PIFCO AVS1045 Комнатная ТВ-антенна, черный: Amazon.co.uk: DIY & Tools

Как сделать антенну цифрового телевидения – Leatherman Tools Australia

1024d1355083919-hdtv-antenna-8bayhdantenna.jpg (700 × 565) | ТВ антенна своими руками, цифровая антенна, антенна HDTV

DIY HDTV антенна | ТВ-антенна своими руками, HDTV-антенна, цифровая антенна

Как исправить плохой прием ТВ с помощью самодельной HDTV-антенны – iFixit

ТВ-антенны DIY 4 отсека, 2 отсека, комплекты и многое другое

Международный центр новостей: Как построить свой DIY db4 HDTV Антенна

Схема антенны для цифрового телевидения своими руками.Антенна дециметровая для Т2 своими руками. Типы телевизионных приемных антенн

Blue View – Сделайте свою ТВ-антенну – Еще немного

Бесплатный 12-метровый кабель и внешний усилитель TD-5E DIY Цифровая антенна УВЧ | Shopee Malaysia

Антенна HDTV за 5 долларов! Получите БЕСПЛАТНОЕ ТВ! – YouTube

HD TV антенна, комнатная антенна для цифрового телевидения clearview hdtv антенна с усилителем сигнала (черно-серая): Amazon.co.uk: DIY & Tools

3 способа сборки антенн – wikiHow

ТВ антенна uhf Matchmaster Австралийское цифровое HDTV RG6 4 / 5G ФИЛЬТРАЦИЯ diy 02MM DG91 – The Antenna Company

Как исправить плохой прием ТВ с помощью самодельного Антенна HDTV – iFixit

Антенна цифрового телевидения, сделанная из старого лома и инструкции производителя Mag. Чертова штука работает отлично! : DIY

DIY Fractal Antenna – Mayhem Creations

Как сделать самодельную фрактальную антенну для приема HD и цифрового телевидения «Хаки, модификации и схемы :: Gadget Hacks

Как построить антенну DB4 – MoneyRhythm – Permaculture, DIY, Козы, куры и многое другое!

Как исправить плохой прием ТВ с помощью самодельной антенны HDTV – iFixit

Смотрите телевизор бесплатно – Цифровая ТВ антенна своими руками

Полная схема, максимально приближенная к масштабу с помощью Paint | ТВ антенна своими руками, ТВ антенна, HD антенна diy

DIY ТВ антенна HDTV (Bowtie) | Azega

Cheap Diy Digital TV Antenna, найдите Diy Digital TV Antenna специальные предложения на сайте Alibaba.com

Стоит ли того ТВ-антенна Dollarama за 3 доллара? – Squawkfox

Как сделать цифровую телевизионную антенну – Leatherman Tools Australia

Не тратьте деньги зря: сделайте свою собственную телевизионную антенну – YouTube

Я сделал свою собственную HD-антенну: DIY

Это действительно дерьмовый периодический журнал, который указал в неправильном направлении. «Отражатель» также расположен так близко, что полностью испортит работу антенны.Просто используйте кусок провода, хлопот будет намного меньше и прием будет не хуже. Проблема с цифровыми технологиями в том, что они либо идеальны, либо не получаются совсем. Невозможно получить статическое изображение в HD-потоке.

Edit: еще раз посмотрев на свою “антенну”, балун даже не подключен к элементам антенны. Я предполагаю, что экран на коаксиальном кабеле на самом деле принимает сигнал в этом случае.

Редактировать 2: Для тех из вас, кто считает «цифровой обрыв» мифом, вам необходимо изучить некоторую теорию кодирования.Да, есть небольшой диапазон отношения сигнал / шум, при котором вы можете получить заикание. Однако этот диапазон невелик, и границы между «идеальным изображением», «заиканием» и «отсутствием изображения» довольно четкие. Это происходит не из-за цифровой модуляции (QAM, QPSK и т. Д.), Это из-за кодирования. Существует как минимум два уровня кодирования для цифрового телевещания (ну, практически для любой цифровой передачи). Каждый служит определенной цели. И они оба несут ответственность за этот эффект «обрыва».Уровни кодирования – это исправление ошибок и сжатие. Уровень коррекции ошибок пытается исправить битовые ошибки, возникающие при передаче. Отношение сигнал / шум и формат модуляции определяют частоту ошибок по битам. Кодирование с исправлением ошибок может исправить ВСЕ ошибки ниже определенного порога битовых ошибок на блок. Выше этого порога код исправления ошибок не может исправить ошибки. Это снижает требуемое SNR приема. Однако ниже этого уровня сигнал не ухудшается должным образом. Если вы прямо на линии, то иногда FEC будет работать, а иногда нет.Поскольку цифровые данные сжаты, невозможно надежно распаковать их с ошибками в битах, поэтому кадры транспортного потока с ошибками отбрасываются. В результате некоторые данные будут отсутствовать, что приведет к появлению артефактов и прерывания видео и звука. Вы получаете тот же эффект, когда пытаетесь транслировать онлайн-видео через соединение, которое отбрасывает пакеты. TL; DR: цифровой обрыв вызван кодированием с исправлением ошибок, и это, безусловно, реальное явление.

ТВ-антенны и аксессуары | Newegg

Правильные телевизионные антенны и аксессуары облегчают доступ от 50 до 100 бесплатных телевизионных станций и каналов вещания для определенных типов телевидения и мест.Если вы хотите смотреть спорт, популярные шоу, новости или прямые трансляции, все, что вам нужно, – это телевизор и подходящая антенна для доступа как к основным сетям, так и к другим эфирным (OTA) трансляциям. Существенные факторы, которые следует учитывать при покупке телевизионных антенн и аксессуаров, включают тип антенны – спутниковую или наземную, местоположение – внутреннюю или внешнюю, а также коэффициент усиления и частотное покрытие.

Внешние антенны принимают сигналы с наименьшими помехами

Внешняя антенна принимает сигналы, которые не прерываются зданиями, стенами и отражениями от предметов, обеспечивая более яркое изображение и звук.Высокопроизводительные погодозащищенные антенны имеют более длинные кабели для удобной установки вне помещений, а некоторые из них включают подавление помех в чистых и доступных для просмотра каналах.

Комнатные антенны просты и легки в установке и подключении

Комнатные антенны – это телевизионные аксессуары, которые обычно небольшие, легкие и, как правило, плоские, поэтому вы можете легко установить их в удобном положении перед передатчиком. Они больше всего подходят для защищенных местных каналов. Тем не менее, вы можете выбрать установку на чердаке с усилителями сигнала и креплениями для антенн для телевизора, чтобы усилить прием.

Антенны цифрового телевидения, передающие в диапазонах частот VHF и UHF

Антенны цифрового телевидения – это модели высокого диапазона, которые обеспечивают четкое вещание 1080p и 4K в диапазонах VHF (очень высокая частота) и UHF (сверхвысокая частота), гарантируя качественный прием в области со множеством препятствий для сигнала. Найдите модель с устойчивой к атмосферным воздействиям монтажной базой для безопасного и надежного крепления на открытом воздухе и моторизованным ротором, который позволяет выполнять регулировку, не слишком сильно загрязняясь. Большинство антенн цифрового телевидения соответствуют стандарту ATSC 3.0, что означает, что вы можете масштабировать трансляции, спутниковые и кабельные каналы до качества пикселей экрана телевизора 4K Ultra HD. Некоторые телевизоры высокой четкости имеют многофункциональные блоки цифрового преобразователя или отдельные телевизионные приставки для настройки и преобразования сигналов вещания из аналогового в цифровой. Выберите антенну HDTV с большой площадью поверхности для более надежного сигнала и большего усиления.

Многонаправленные антенны могут принимать сигналы с разных направлений

Многонаправленные цифровые телевизионные антенны принимают и передают лучший сигнал от антенн, собранных с разных направлений.Вы также можете использовать направленные антенны высокой четкости с ротором, чтобы вы могли принимать сигналы с разных направлений, без искажений из-за многолучевого распространения и шума. Направленные антенны цифрового телевидения эффективно передают сигналы на большие расстояния благодаря своей однонаправленной фокусировке.

Телевизионный антенный усилитель помогает усилить принимаемый сигнал

Телевизионный антенный усилитель усиливает телевизионный сигнал, получаемый вашей антенной, для более четкого изображения, преодолевая недостатки высоты и размера. Эксперты рекомендуют использовать бустерный разветвитель, чтобы усилить сигнал выше исходного сигнала, чтобы качество вещания не ухудшалось.Усилитель антенны имеет обычный кабельный порт и провода питания, но внешние блоки усилителя имеют водонепроницаемый корпус, выдерживающий суровые погодные условия и окружающую среду.

Как подключить несколько телевизоров к одной антенне? – Домашние хаки, сделай сам

В наши дни очень часто люди имеют в доме более одного телевизора. Некоторые исследования показали, что в США в среднем на семью приходится 2,5 телевизора. Поэтому это очень распространенный вопрос, и большинство из нас хотят знать, как подключить несколько телевизоров к одной антенне.Здесь мы объясним все, что связано с этой темой, и как это сделать наилучшим образом.

Как подключить несколько телевизоров к одной антенне?

Итак, как подключить несколько телевизоров к одной антенне? Используя коаксиальный разветвитель , вы можете легко подключить несколько телевизоров к одной антенне. Это устройство предназначено для разделения сигнала антенны на несколько телевизоров, чтобы вы могли смотреть свои любимые каналы на каждом телевизоре в доме.Чем больше телевизоров, тем слабее будет сигнал, и вам понадобится усилитель.

Проблемы с плохим сигналом часто возникают при использовании нескольких телевизоров на одной антенне. Каждый раз, когда вы используете длинный коаксиальный кабель , вы получаете потерю сигнала. Кроме того, потеря сигнала значительно возрастет при использовании разветвителя кабеля. Чтобы решить эту проблему, выполните следующие ключевые шаги, которые я описал ниже, и у вас будет отличное яркое изображение на всех телевизорах в вашем доме.

5 шагов для подключения нескольких телевизоров к одной антенне:
1.Приобретите правильный коаксиальный кабель
2. Попробуйте использовать внешнюю антенну (если это возможно)
3. Убедитесь, что антенна оптимизирована для основного телевизора
4. Выберите антенный разветвитель, который вам нужен. будет использовать
5. Выберите альтернативу для подключения нескольких телевизоров к одной антенне

Хотя эти шаги просты, есть некоторые вещи, которые следует учитывать при подключении нескольких телевизоров к одной антенне в вашем доме.Чтобы узнать больше о том, что вам нужно сделать, продолжайте читать статью.

Зачем подключать несколько телевизоров к одному источнику сигнала?

Аналоговое телевидение полностью отключено, хотя вы все еще можете поймать его сигнал через обычную антенну и правильно настроить телевизор. Цифровые каналы транслируются бесплатно (основные каналы) и платные. Во втором – клиент оплачивает выбранный тариф оператору, чтобы смотреть большое количество цифровых каналов.

При подключении цифрового телевидения от оператора или установке спутниковой антенны требуется приставка для декодирования. Тюнер преобразует сигнал и передает его на телевизор. Приставка подключается к одному телевизору. Но сигнал можно разделить на несколько ветвей с помощью переходников.

Цели подключения 2 и более телевизоров к одной антенне следующие:

  1. Нет необходимости в дополнительных проводах в квартиру или частный дом.
  2. Нет необходимости устанавливать вторую тарелку или антенну для другого телевизора.
  3. Абонентская плата по тарифу едина независимо от количества подключенного оборудования.
  4. Проще просто спрятать провода при подключении 2 и более ТВ.

Важно! При очень слабой мощности сигнала, которую не могут уловить даже антенные усилители, разделить его на две ветви не получится. В этой версии телевизор со средним качеством будет транслироваться с антенны только на один телевизор.

Если вас интересует, как подключить iPhone к телевизору Sony, прочтите эту статью.

Сколько телевизоров можно подключить к одной антенне? Подключение нескольких телевизоров к одной антенне

Теоретически вы можете подключить неограниченное количество телевизоров для работы на одной антенне, если антенна настроена правильно и дает качественный сигнал. Вы можете сделать это, используя расширенный коаксиальный разветвитель и подключив столько телевизоров, сколько захотите.

Но подключение большого количества телевизоров может вызвать проблемы с плохим сигналом и плохим качеством. В квартирах и домах чаще всего бывает 2 или 3 телевизора, чтобы все члены семьи могли смотреть свои программы одновременно. При этом подключать оборудование к одному источнику вещания выгоднее, чем к отдельным. Но все зависит от силы и качества сигнала.

С технической точки зрения, двойное подключение несложно. Для подключения 2 телевизоров к одной антенне достаточно приобрести делители (двойники, тройники) .Они получают один сигнал от антенного кабеля. Они разбивают его и отправляют на нужное количество каналов.

При достаточной мощности или с качественным усилителем этот способ подойдет для 3, 4 телевизоров. Но при таком делении нужно учитывать:

  • Потеря мощности сигнала. Сигнал передается с помощью электромагнитных волн. Из-за них в телевизионной антенне появляется ток, идущий по коаксиальному кабелю к приемнику. Мощность электрического тока слабая.А любое дополнительное сопротивление от подключенного оборудования приводит к его уменьшению и последующему ослаблению. Поэтому нужно подключить усилитель сигнала, чтобы мощности потока хватило на два телевизора.
  • Делители или разветвители имеют разную конструкцию. Для спутникового сигнала необходимо соответствующее оборудование, поддерживающее этот сигнал. Для цифр – цифровой делитель. Есть модели с согласованием и без. Более того, в большинстве вариантов делителя внутри присутствует обычная трансформаторная развязка.Это значит, что перед ним нужно установить усиление сигнала.
  • Несмотря на разделение сигнала, требуется второй тюнер. Если подключить телевизоры через одну приставку, вы получите дублирование экранов. То есть у всего оборудования через приставку будет включен один канал. Сам тюнер стоит недорого, поэтому с его покупкой проблем не возникнет.

Как вы можете видеть на рисунке ниже, чем больше раз вы будете пытаться разделить сигнал, тем хуже будет ситуация и будут происходить все большие потери сигнала.

При добавлении разветвителя ожидаются эти потери

Эти рекомендации необходимо принять во внимание перед разделением сигнала от одной антенны на несколько телевизоров . То есть заранее купите дополнительное оборудование, кабель необходимой длины, приставку на второй телевизор.

Важность усилителя в цепи

С помощью коаксиального разветвителя легко разделить сигнал от антенны на два или несколько телевизоров. Но это сразу снизит мощность сигнала в 2 раза.По три телевизора трижды. Следовательно, усилитель необходимо приобретать! Исключение состоит в том, что вам нужно перейти от очень надежного источника только к двум устройствам.

Усилитель

Когда требуется усилитель:

  • Сигнал имеет хорошее качество изображения, но низкую мощность.
  • На одну антенну установлено более двух разветвителей.
  • Длина кабелей, проходящих через дом или квартиру, велика.

Но не стоит ставить усилитель , если сигнал уже сильный, а телевизоры расположены близко ко входу антенны.Исключение – есть современные усилители с регулировкой мощности. Они пригодятся в любом виде связи.

Важно! Усилители для спутникового или кабельного цифрового телевидения не требуются. Они будут только мешать входящему сигналу.

Если сигнал очень слабый, то никакой усилитель не поможет. Это происходит в отдаленных деревнях, которые расположены далеко от башни , служащей источником трансляции . В этой ситуации придется покупать очень мощную антенну или подключаться к спутнику.

Как проверить качество сигнала

Перед тем, как подключить к одной антенне два и более телевизора, перед покупкой усилителей, кабелей и разветвителей необходимо проверить качество и мощность входящего сигнала. Это можно проверить на обычным мультиметром. На высоком уровне можно приступать к подключению оборудования.

Второй более точный способ проверки уровня сигнала – определение его силы через один подключенный телевизор и тюнер. Для этого требуется:

  1. Подключите антенну к приставке.Подключите приставку и телевизор через кабель HDMI или VGA. Включите тюнер и телевизор. Настройте каналы через поиск.
  2. Выньте пульт дистанционного управления тюнера и дважды нажмите кнопку INFO. Уровень сигнала от антенны отображается на экране.
  3. Перейдите в Меню на пульте дистанционного управления и переключитесь в режим ручного поиска каналов. Введите номер самого чистого канала изображения. Обычно это «Россия» или «1 канал», но в зависимости от региона.
  4. Просмотр уровня ТВ-сигнала на выбранном канале.

Показатель выше 70% , значит к одной антенне можно подключить два телевизора без усилителя. Меньше – вам нужен усилитель для пассивной или активной тарелки. Довольно маленький – никакой усилитель не поможет (ниже 20%).

Какое оборудование пригодится при подключении

Перед тем, как начать работу по подключению 2-х и более телевизоров к одной антенне, стоит заранее приобрести все комплектующие. Даже если не все элементы будут использоваться в цепочке, лучше оставить их « в резерве », чем их прерывать во время процесса подключения и запускать в ближайший магазин.

Чаще всего для подключения схемы из одной антенны и 2 и более телевизоров нужно:

  1. Разветвитель коаксиального кабеля с двумя выходами. Если имеется 3 или более выходов, для каждого избыточного выхода требуется заглушка. Для этого подойдет резистор на 75 Ом.
  2. 5 соединителей F. Они нужны для подключения коаксиального кабеля к антенне. Вам понадобится 2 шт. для каждого телевизора.
  3. 2 переходных штекера для подключения кабелей непосредственно к телевизору.
  4. 2 ТВ кабеля необходимой длины.

Для декодирования цифрового сигнала вам также понадобятся два приемника. И шнуры, с помощью которых оборудование будет подключаться к телевизору (обычно они входят в комплект). Также стоит заранее приобрести батарейки для пульта ДУ. Тогда вы можете сразу же настраивать телеканалы.

Схема подключения оборудования к пассивной антенне

Пассивные антенны – в конструкции нет усилителя.Обычно при покупке пользователи заранее выбирают тип сигнала и знают, какое оборудование они подключили. Такие тарелки получают сигнал только благодаря своей форме. И усилитель требуется чаще всего.

Схема подключения Как подключить пассивную антенну к нескольким телевизорам

Перед подключением потребуется купить усилитель, разветвитель на два выхода, антенные кабели для подключения телевизоров. Сама схема, как подключить 2 телевизора к пассивной антенне, такая:

  • Подключите усилитель к антенне. Часто устанавливается на самом кабеле по определенной схеме. Это зависит от типа оборудования. Вы можете найти инструкции по подключению усилителя к пассивному оборудованию.
  • Подключите кабель от антенны к распределителю. Количество выходов должно соответствовать количеству подключенного оборудования. Не нужно покупать «про запас». Этот раздел всегда можно заменить при необходимости.
  • Вставьте два кабеля в выходы сепаратора. Подключите их к цифровым приставкам.
  • Подключайте телеприставки к телевизорам. И провести настройку на каждой единице оборудования путем поиска и сохранения каналов.

Важно! Пассивные антенны находятся в диапазоне цифрового вещания, где отвод составляет всего от 3,8 дБ до 4 дБ и более. Следовательно, сигнал можно разделить только при индикаторе мощности 70%. Просто усилено усилителями.

Вариант подключения дуги – с использованием активного разветвителя . Никакого дополнительного оборудования не требуется.В нем уже есть каскад усиления, который передает сигнал на другой сплиттер пассивного типа.

Активный разветвитель может иметь отдельный источник питания для усиления качества источника сигнала с помощью электрического тока. Это следует учитывать при составлении схемы подключения и проводки по дому.

Цепь разделения сигнала от активной антенны

В активной антенне блок усиления цифрового сигнала расположен в самой конструкции.Он питается от сети через коаксиальный кабель . К такой пластине можно подключить не только 2, но и больше телевизоров без потери качества изображения и звука.

Усиливающая область требует питания. Следовательно, обычный разделитель работать не будет. Он состоит из трансформаторной части и емкостной развязки. Для подачи тока придется сделать отдельное устройство с питанием (Power Pass).

В этом случае два цифровых тюнера будут разделены на активные и пассивные.Первый будет подавать ток через активное гнездо на антенну. Второй – только для приема и обработки сигнала

Для подключения 3 и более телевизоров в такую ​​цепочку пригодится активный разветвитель с дополнительным внешним источником питания . Тогда никакой активный тюнер в цепочке не требуется. Только разделитель и прием префиксов.

Как подключиться через обычный сплиттер r

Если невозможно подключить дополнительный источник питания, можно подать ток на участок между антенной и разветвителем.Но вам нужно будет создать крепеж для вставки и разделителя блока питания.

В такой цепочке на усилитель будет подаваться ток до разветвителя. А телесигнал уже пойдет на приставки. Они будут действовать как пассивное принимающее оборудование.

Важно! Когда подключено 3 телевизора, а у разветвителя 3 выхода, свободный конец нужно заглушить резистором. Его сопротивление должно быть 75 Ом. Только тогда не будет ненужной потери качества и мощности.

Можно ли в одну антенну включить 2 телевизора без переходников ?

Есть альтернативная схема без держателя. Под вопросом его производительность. Но как вариант подключения двух телевизоров к одной антенне можно попробовать. Он состоит в следующем:

  1. Требуются антенна и 2 коаксиальных кабеля.
  2. Концы проводов зачищены. Расстояние от наконечника до зачистки определяется экспериментальным путем.
  3. Тесьма и фольга расплетены.И они скручены вместе. В этом случае центральные провода остаются отдельными.
  4. Две полученные жилы фиксируются винтами на их штатном месте в антенне. Плетеная конструкция прикрепляется туда, где должен быть экран одного кабеля. В процессе этой уловки важно следить за тем, чтобы провода не соприкасались с экраном.
  5. Получившиеся жилы подключаются к кабелям на два телевизора.

Теоретически такое соединение повысит уровень сигнала .Но на практике это занимает много времени. Требуется знание особенностей подключения антенны. И не гарантирует долгую работу.

Общая схема выбора способа подключения Схема способа подключения для подключения нескольких телевизоров

Перед подключением 2 и более телевизоров к одной антенне необходимо выяснить, к какому источнику сигнала подключен . Разделитель выбирается им. Он предназначен для аналоговых, цифровых, кабельных и спутниковых источников.

Следующим шагом является определение уровня мощности широковещательной передачи. Если показатель выше 70% , подключать усилитель нельзя. В остальных случаях требуется покупка соответствующего устройства.

Далее остается соединить все элементы по выбранной схеме. Включите телевизоры и настройте каналы.

Заключение

В этой статье вы могли увидеть полный процесс подключения нескольких телевизоров к одной антенне.Хотя этот процесс несложен, вам нужно быть осторожным и понимать, что вы делаете, чтобы не получить плохое качество изображения и слабый сигнал в вашем доме. Вы хотите, чтобы все члены семьи имели одинаковое качество на своих телевизорах, и вам нужно делать это правильно. Надеюсь, эта статья вам помогла.

(PDF) Портативный цифровой телевизор DVB-T с автоматическим выбором антенны для мобильного приема

1.2-1

Портативный цифровой телевизор DVB-T с автоматической антенной

Метод выбора для мобильного приема

Chua-Chin Wang1, 2, старший член IEEE, Ганг-Ненг Сун1, Цзе-Ю Ляо1, Джейсон Чанг2 и Рон Ху2

Аннотация – Портативный телевизор DVB-T с 3.5 ”LCD панель

для мобильных развлечений представлена ​​в данной работе. В таком ТВ-приемнике используется сдвоенная конструкция платы

. Аппаратный декодер MPEGII

включен для декодирования принятых сигналов

и создания кристально чистых программ наземного вещания DVB-T DTV

. Кроме того, предлагается метод автоматического обнаружения сигнала антенны

, чтобы определить, какая из встроенной телескопической антенны

или внешней антенны выбрана для передачи принятого сигнала

в зависимости от качества принятых сигналов

по отдельности.Полевые испытания подтвердили, что приемник TV

отлично работает при уровне сигнала -80 дБмВт при умеренной скорости мобильной связи

.

Ключевые слова: DVB-T, мобильное телевидение, портативное устройство, чувствительность, беспроводная сеть

I. ВВЕДЕНИЕ

Цифровые телевизионные приемники DVB-T, соответствующие стандарту ETS 300 744

DVB-T, специально разработаны для сопротивления

Доплеровскому режиму эффекты, когда приемники находятся в мобильном сценарии,

например, при движении в транспортном средстве или прогулке по парку.В частности,

с момента бума сотовых телефонов и iPOD,

персональная развлекательная аудио / видео электроника привлекла внимание многих

. Таким образом, когда инженеры

пытаются спроектировать портативные цифровые телевизоры (DTV) DVB-T, возникают две основные проблемы: потребляемая мощность

и качество приема антенны. Прежняя проблема

неизбежно ведет к другой трудности: как

эффективно рассеивать выделяемое тепло в ожидаемо маленьком телевизоре

? Вторая проблема заключается в нестабильности приема сигналов DVB-T

портативными телевизорами.Для примера

, когда человек наслаждается своими телевизионными программами, в то время как

идет из парка в здание, прием становится плохим

, в основном из-за эффекта многолучевости [1], [2], [3].

Хотя качество принимаемых сигналов может быть улучшено

за счет использования так называемого «метода разнесения» с двумя внешними интерфейсами антенн / демодуляторов

[4], потребление энергии равно

, а также проблемы рассеивания тепла становятся равными худший.

Причина в том, что потребляемая мощность дополнительного NIM

(модуль сетевого интерфейса), состоящего из демодулятора COFDM

, внешнего интерфейса RF и других дискретных элементов, является большим. В этой работе

мы предлагаем метод автоматического выбора антенны

путем непрерывного мониторинга качества приема двух антенн

, то есть одной встроенной телескопической антенны и одной присоединяемой антенны

. Предложенный метод был доказан на портативном телевизоре DVB-T

с чувствительностью -80 дБм при скорости движения 50

км / ч.

II. КОНСТРУКЦИЯ портативного DVB-T TV

Обзор предлагаемого портативного DVB-T TV приемника

показан на рис. 1.

Рис. 1. Обзор предлагаемого портативного DVB-T TV

A. Автоматический выбор антенны in FrontEnd Circuitry

Встроенная телескопическая антенна (ANT0) подключена к порту 0,

, который считается антенной по умолчанию (ANTF). Порт 1

зарезервирован для подключаемой внешней антенны (ANT1), который составляет

в основном для внутреннего или стационарного приема.Ссылаясь на

Рис. 1, если ANT1 отсутствует, ENG низкий, контроллер основной полосы частот

устанавливает SW = 0, чтобы выбрать ANT0 в качестве входа для демодулятора

COFDM. Примечательно, что демодулятор

COFDM преобразует принятый сигнал в транспортный поток

(TS) MPEG2. Напротив, как только ANT1 задействован на порте 1,

ENG поднимается до высокого уровня, чтобы запустить механизм автоматического выбора антенны

в процессоре основной полосы частот.

Метод автоматического выбора антенны, показанный на рис.2,

резюмируется следующим образом.

1. Q0 и Q1 обозначают качество BER (или PER)

принятых сигналов от ANT0 и ANT1 соответственно.

Между тем, E0 и E1 представляют мощность

принятых сигналов от ANT0 и ANT1 соответственно. QF и EF

– это, соответственно, качество сигнала и мощность ANTF.

2. th2, th3, th4 и th5 – разные пороговые значения, определяемые пользователем или разработчиком.

. Они могут быть запрограммированы в прошивке системы

в зависимости от использования или области.

3. Двумя основными показателями производительности являются качество сигнала (Q, BER)

и мощность сигнала (E, мощность). Приоритет в нашем методе – прежний

. Вот почему сравнение качества

раньше, чем сравнение силы на рис. 2. (S05 ~ S12)

4. Требуется периодический контроль качества сигнала и мощности выбранной антенны

, чтобы избежать что телевизор

1: C.-C. Ван, Г.-Н. Сун, Дж.-Y. Ляо работает в отделе электротехники

Инженерного дела, Национальный университет Сунь Ятсена, Гаосюн, Тайвань.

2: C.-C. Ван, Дж. Чанг и Р. Ху работают в Asuka Semiconductor Inc.,

Hsinchu, Тайвань.

§: Эта работа частично поддержана Национальным научным советом в рамках гранта

NSC 94-2213-E-110-022 и NSC 94-2213-E-110-024.

1-4244-0763-X / 07 / $ 20.00 © 2007 IEEE

Как собрать DIY db4 HDTV-антенну

Чтобы смотреть HDTV на вашем телевизоре, вам нужен HDTV, который может декодировать сигнал HDTV.Имеется в виду HDTV со встроенным тюнером DVB-T2. DVB-T2 – это аббревиатура от «Digital Video Broadcasting – Second Generation Terrestrial».

Для приема цифровых сигналов HDTV вам также понадобится UHF (сверхвысокочастотная) антенна HDTV.
Антенны старины – это обычно УКВ (очень высокочастотные) антенны для приема аналоговых телевизионных сигналов.

Если вы еще помните, наши старые антенны обычно устанавливаются вне дома и очень большие с длинными металлическими стержнями. Это связано с тем, что длина антенны составляет часть длины волны.А длина волны обратно пропорциональна частоте.
Таким образом, чем выше частота, тем меньше длина волны и тем меньше длина стержней антенны.

Следовательно, антенна UHF HDTV намного меньше по размеру, чем антенна VHF, и чаще всего может быть установлена ​​внутри помещения.

Одной из лучших цифровых антенн HDTV, которые можно использовать для приема сигналов HD, является антенна db4 HDTV.

db4 Антенна HDTV использует 4 пары антенных петель для приема сигнала HDTV.

Аналогично антенна db2 использует 2 пары петель антенны, а антенна db8 использует 8 пар петель антенны.
Чем больше петель антенны, тем лучше прием сигнала, но также и больше размер антенны.
Антенна db4 больше похожа на сладкую остановку, она не слишком велика по размеру и обеспечивает отличный прием HDTV.

Вы можете купить антенну db4 HDTV в магазине или сделать ее самостоятельно дома, используя довольно дешевые детали.

Антенна db2

Антенна db4

Антенна db8

Для сборки своей собственной антенны db4 HDTV

Вам потребуется:

1.недорогой балун (300 Ом сбалансированный – 75 Ом несимметричный). Слово «балун» происходит от «сбалансированного к неуравновешенному».

Согласующий трансформатор UHF / VHF от 75 до 300 Ом
Согласующий трансформатор RCA -VH54R

2. Медные, алюминиевые или стальные провода. Предпочтительны медные провода, так как они лучше, чем алюминий или сталь. Вы можете легко снять стальную проволоку с вешалки для одежды, сняв резиновое покрытие.

OOK 50160 16 калибр, 25-футовый медный провод Hobby

3.тонкая деревянная доска (около 3×24 дюйма) для крепления антенной петли / проводов

Midwest Basswood Sheets 3 / 32x3x24

4. несколько болтов и гаек для крепления антенного провода к деревянной доске

Маленькие винты с набором гаек, 195-Pack

Следуйте плану размеров антенны DB4, чтобы отрезать и согнуть медные провода.
Обратите внимание, что правый медный провод (красный) не должен касаться левого медного провода (синий).
Разделите поперечное сечение пластиковой лентой или клейкой лентой Blu-Tack.

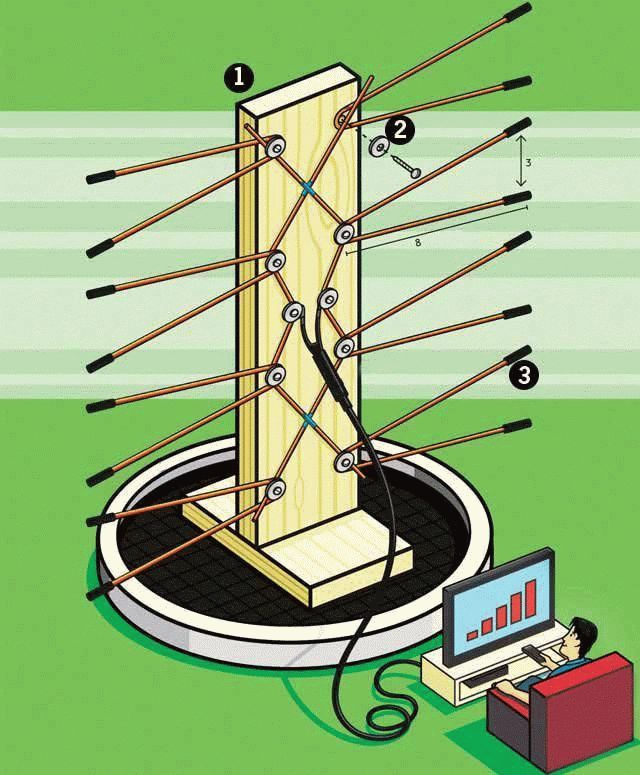

db4 Размеры цифровой антенны HDTV
Балун

Деревянная доска

901 901 901 901 901 901 901 901
901 9012
Болты и гайки



DIY DB4 Антенна HDTV


Как только антенна DIY DB4 будет готова, подключите ее к телевизору высокой четкости и выполните автонастройку.
Вы должны иметь возможность видеть каналы HDTV в вашем районе.

[Get 29+] Супер ТВ антенна

своими руками

Эксперименты с цифровой телевизионной антенной 02 Diy Сверхдальнейшая осевая спиральная сельская антенна Tv Dxing Youtube

Эксперименты с цифровой ТВ-антенной 02 Diy Сверхдальнейшая осевая спиральная сельская антенна Tv Dxing Youtube

Создайте свою собственную фрактальную ТВ-антенну с большим радиусом действия Поиск в Google Diy ТВ-антенна Телевизионная антенна большого радиуса действия Антенна HDTV

Лучшая домашняя или наружная телевизионная антенна, когда-либо созданная Youtube

Полная схема, максимально приближенная к масштабу с покраской телевизионной антенны Diy Телевизионная антенна HD-антенна Diy

Как построить 20 супер антенну для Лучшая сила сигнала Больше бесплатных телеканалов Макгиверизмы Wonderhowto

Как построить 20 супер антенн для лучшего сигнала Больше бесплатных телеканалов Макгиверизмы Wonderhowto

Создайте свою собственную антенну Super Ota Tv Канадские телекомпании и форумы по домашнему кинотеатру

Самодельные Hdtv-антенны Watch Free TV Youtube

Pin On самодельные ТВ-антенны

Самодельные HDTV-антенны Diy Watch Free TV Youtube

6 способов построить свою собственную HDTV-антенну своими руками для дешевых

10 простых самодельных планов, чтобы сохранить ТВ-антенну Деньги

20 120 км Diy 7e 9e Mytv Dvbt2 Dtv Dtmb T2 Антенна Наружная антенна Наземная волна Цифровая УВЧ-антенна 15-метровый коаксиальный кабель Shopee Малайзия

Создайте свою собственную тонкую сверхмощную HD-антенну из бумаги Антенна HD 3000 Антенна для телевизора Diy Diy 9000 Антенна Tv2 9000 0 Super Stealth Hawk ТВ-антенна Keepingitrealfornow

Ультра прозрачная цифровая наружная телевизионная антенна Digiwave 8 Bay других производителей Ant7285 The Home Depot

Самодельная HDTV-антенна Awesome Stealth Hawk-антенна Youtube

How To M Ake A Hdtv Antenna 8 шагов с изображениями Wikihow

Pin by Mark Stevens On Geek Antennas Diy TV Antenna TV Antenna

Как построить 20 супер антенн для лучшего сигнала Больше бесплатных телеканалов Macgyverisms Wonderhowto

Diyverisms Телевизионная антенна Nu Life

Сверхмощная внешняя телевизионная антенна с безумным усилением Диапазон телевизионных антенн Xperts

Смотреть телевидение бесплатно Цифровая телевизионная антенна своими руками

Как исправить плохой прием телевизора с помощью самодельной HDTV-антенны Ifixit

Supertenna Build 3 0 Supertenna Build 3 Антенна Hawk TV Keepingitrealfornow

6 способов создать свою собственную HDTV-антенну по дешевке

Мощная современная самодельная HDTV-антенна 7 шагов с изображениями Instructables

Heavy Duty Insane Gain Outdoor TV Antenna R ange Xperts Tv Antennas

Лучшие домашние телевизионные антенны 2020 6 отличных цифровых телевизионных антенн для вашего дома Techradar

Stop The Cap вводящие в заблуждение антенные мошенничества вернулись

Самодельные Diy Vhf Uhf TV Antenna Super Cheap Антенна

Diy Fractal

Diy Fractal

Мои интересные проекты Первая телевизионная суперантенна Grey Hoverman в Индонезии

Перерезка шнура Я купил домашнюю телевизионную антенну, и мне не повезло. Антенна для лучшего сигнала Больше бесплатных телеканалов Макгиверизмы Wonderhowto

1080p Hd Наружная цифровая телевизионная антенна Uhf T2 Dtv Dvb Free 3 м 15 м Кабель Dvb T Free TV Show Mytv Shopee Филиппины

30 самодельных ТВ-антенн Идеи ТВ-антенны Антенны ТВ-антенна своими руками

Фрактальная антенна своими руками Mayhem Creations

Зенит 120-мильная наружная вращающаяся пассивная HDTV-антенна Vn1anora120 The Home Depot

Кабель How to Make Out of Tvial 9000 Чтобы транслировать Суперкубок 2019 года без кабеля Popular Science

Hoverman TV Antenna

Diy Stealth Hawk TV Antenna Build Keepingitrealfornow

Zn10c8rs Гигантский усиленный кронштейн для перил Super Heavy Duty для телевизионных антенн Полюс для столбов диаметром от 25 до 70 мм Поддержка цифровых Телевизионная антенна и или притча Amazon Co Uk Diy

Дешевая цифровая телевизионная антенна своими руками Найдите предложения цифровой телевизионной антенны своими руками на сайте Alibaba Com

Really Rocket Science Blog Archive Diy Friday Создайте свой собственный HD Телевизионная антенна

10 лучших телевизионных антенн дальнего действия Блог Snews

Как исправить плохой прием телевизионных сигналов с помощью самодельной HDTV-антенны Ifixit

Антенна

Как установить наружную телевизионную антенну в 7 шагов Сигнал дальнего действия

Цифровая телевизионная антенна Kit J Pole Cable Plugs Непревзойденные 99 телевизионных аксессуаров Gumtree Australia Tea Tree Gully Area Golden Grove 1104961858

Дешевая цифровая телевизионная антенна Diy Найдите цифровые телевизионные антенны Diy на сайте Alibaba Com

Моя самодельная телевизионная антенна с высоким коэффициентом усиления Youtube

Внутренняя телевизионная антенна Цифровая HDTV-антенна с усилением 150 Amazon Co Uk Electronics

Новейшая наружная телевизионная антенна Fivestar 2020 года 200-мильная дальнобойная 360-градусная направленная антенна HDTV с усилением Водонепроницаемость Устойчивость к ультрафиолетовому излучению Поставляется с установочным комплектом и монтажной стойкой Newegg Com 9000 4

Самодельная телевизионная антенна Телевизионная антенна Diy Телевизионная антенна Hd-антенна Diy

Ge Внутренняя Hd Uhf Vhf ТВ-антенна в отделе телевизионных антенн в Lowes Com

Мощная современная домашняя HDTV-антенна 7 шагов с изображениями Антенна Uhf4

Как выбрать лучшую наружную телевизионную антенну Gettvantenna Com

10 простых планов самодельных телевизионных антенн, чтобы сэкономить ваши деньги

Беспроводная телевизионная антенна Обзоры U4ea

Magic Stick Super Tv Многонаправленная цифровая HD-антенна Black Walmart Com Walmart Com

Лучшая цифровая телевизионная антенна

10 лучших телевизионных антенн дальнего радиуса действия Руководство по покупке 2020

Ge Pro Yagi Outdoor Hd Uhf Vhf TV антенна в отделе телевизионных антенн в Lowes Com

Остановите заглушку, вводящую в заблуждение антенны снова 15 лучших наружных антенн 2020 года Snap Goods

Mancorthin Внутренняя HDTV-антенна Нет необходимости в кабеле или телевизоре Ежемесячный счет

Модернизированная домашняя HDTV-антенна 2019 г. Усилитель сигнала усилителя и 18 футов

Rosewill Цифровая телевизионная антенна HDTV-антенна Сверхтонкая УКВ-внутренняя антенна Многонаправленная дальность действия до 35 миль с высокопроизводительным коаксиальным кабелем 15 футов Реверсивный, окрашиваемый Rhta 15004 Newegg Com

15 Лучшая наружная антенна по состоянию на 2020 Snap Goods

Clear Tv Универсальная телевизионная антенна Ctv The Home Depot

Телевизионные антенны своими руками 4 отсека, 2 отсека, комплекты и многое другое

Diy Mytv Dvb T2 Цифровая антенна ТВ Uhf для ТВ HDTV для просмотра наружной антенны 天线 Myfreeview Shope

Как построить 20 супер антенн для повышения силы сигнала Больше бесплатных телеканалов Макгиверизмы Wonderhowto

2019 Новейшая телевизионная антенна Крытая усиленная цифровая HDTV-антенна Диапазон 65 100 миль с 4k 1080p

Diy Как создать пассивную петлевую антенну с шумоподавлением Ncpl The Swling Post

Как выбрать лучшую беспроводную антенну бесплатно HDTV

Самодельная телевизионная антенна Diy TV антенна Цифровая антенна Наружная телевизионная антенна

Создайте большую HDTV-антенну Db8 Big Bertha 11 шагов с изображениями Instructables

90 002 5 хитростей для получения наилучшего возможного приема с вашей внутренней антенной

Uwb Ultra Wideband Antenna 2 4ghz 10 5ghz 10w 40dbm Pulse Pcb Antenna Module For Diy Self Made Expreiment TV Antenna Aliexpress

Super Cheap Log Periodic Antenna Dipole Array

For Jupiter2 Коаксиальная кабельная телевизионная антенна Вы можете сделать себя кремниевой подземной

Лучшая HDTV-антенна 2020 Бесплатное телевещание с внутренними наружными антеннами Rolling Stone

Блог Установить мою антенну Советы по статьям

6 способов построить свою собственную HDTV-антенну своими руками по дешевке

Rca Наружная телевизионная антенна Yagi в отделе телевизионных антенн в Lowes Com

Arthur Hsu S Blogs Архив блога Diy Uhf-антенна

Как установить наружную телевизионную антенну за 7 шагов Сигнал дальнего действия

Дешевая цифровая телевизионная антенна Diy Найти Diy цифровая телевизионная антенна предлагает на линии на Alibaba Com

каналов Антенна ПВХ Внутренняя Наружная Hd Magic Stick 054211136782 Для продажи в Интернете Ebay

Цепь усилителя антенны FM

Лучшая наружная телевизионная антенна для слабых 9000 сигналов в сельской местности Лучшая HDTV-антенна 2020 года для бесплатного телевещания с внутренней наружной антенной Rolling Stone

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
