Изолирующие колпачки для скрутки проводов

Для сборки электрических схем всегда возникает необходимость в прочном проводов и кабелей между собой.

Выделяют следующие способы соединения кабелей:

  • обычная скрутка;
  • скрутка с использованием изоляционной ленты;
  • скрутка с использованием сварки;
  • соединение с помощью паяльной лампы;
  • соединение с использованием самозажимных клемм;
  • винтовое соединение;
  • скрутка с помощью клеммников и винтовых колодок;
  • изолирующие колпачки для скрутки проводов.

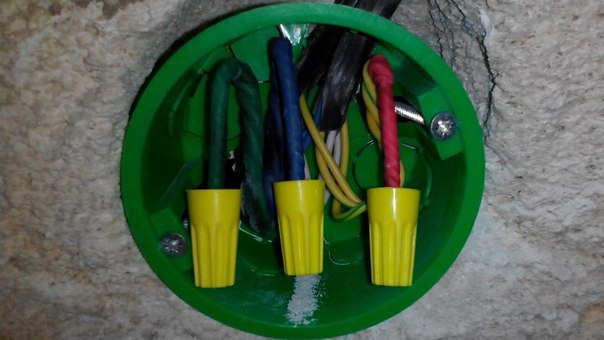

Соединение проводов с помощью колпачков

Самыми популярными из этих способов являются обычная скрутка и спайка кабелей. Однако они имеют свои недостатки. Обычное скручивание не позволяет надёжно зафиксировать провода и повышает шансы их окисления. Спайку кабелей же невозможно произвести без удаления определённой части кабеля, что не всегда удобно. Также существует такая вещь как ПУЭ (правила устройства электроустановок).

В данных правилах чётко указан запрет на использование простой скрутки, провода надо сваривать или спаивать друг с другом, а применение сварочного аппарата или паяльной лампы может занять достаточно много времени.

Описание СИЗ

Одной из лучших альтернатив для соединения кабелей на сегодняшний день являются колпачки СИЗ.

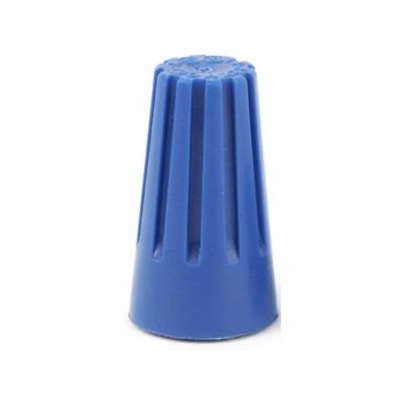

СИЗ расшифровываются как соединительные изолирующие зажимы. Внешняя часть таких колпачков выполнена из изолированного термостойкого пластика конусообразной формы, который способен выдерживать как высокие температуры (например, при перегреве кабеля), так и низкие (очень удобно при монтаже электрической проводки в условиях сильного мороза). Внутри колпачка находится металлическая пружина-зажим. Когда провода вставляются внутрь, пружина немного раздвигается и обхватывает кабель, таким образом, надёжно фиксируя его внутри колпачка. Наружная часть при этом надёжно защищает скрутку от попадания влаги и любого механического воздействия.

Внутри колпачков — спираль, которая сжимает соединяемые провода

Использование

Чтобы произвести соединение с помощью СИЗ, необходимо выполнить следующий порядок действий:

  • зачистить концы обоих проводов. Тут необходимо снять оптимальную длину защитного (изоляционного) слоя. Узнать эту длину легко — надо просто вставить один провод в колпачок и отметить место среза. Снимать изоляцию с провода можно обычным ножом под тупым углом. Делать это надо весьма аккуратно, поскольку малейшая царапина уменьшит электропроводность, а большой порез может привести даже к выходу из строя всей проводки. Снимать изоляцию с помощью кусачек или пассатижей крайне не рекомендуется, поскольку они деформируют провод;
  • предварительно скрутить концы в винтовом порядке;
  • вставить провода в изолирующий колпачок;
  • провернуть колпачок пару раз по часовой стрелке.

Колпачок необходимо закрутить по часовой стрелке

Таким образом, провода будут крепко и надёжно зафиксированы внутри колпачка.

Перед рабочим использованием колпачков настоятельно рекомендуется протестировать их. Для этого необходимо соединить два кабеля с помощью СИЗ и протестировать их с помощью нагрузочного устройства около получаса на номинальном токе. После этого надо проанализировать уровень нагрева контакта, после этого повысить уровень тока и выявить возможные проблемные места.

Необходимо помнить о том, что скрутку алюминиевых проводом необходимо проводить очень тщательно и аккуратно, поскольку сам металл имеет довольно низкую температуру плавления, поэтому он может очень легко деформироваться.

Нельзя соединять вместе алюминиевые и медные провода — алюминиевый провод быстро окислится и таким образом образованная гальваническая пара разрушит соединение.

Классификация

Колпачки СИЗ имеют следующую классификацию:

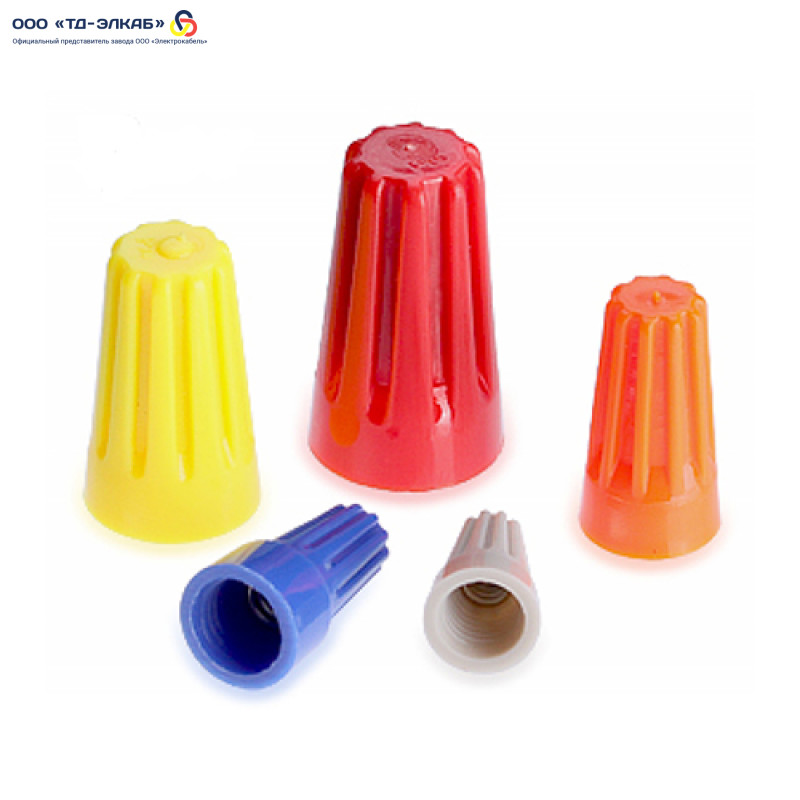

  • СИЗ-1 — предназначен для двух жил сечением 1,5 мм, цвет серый;

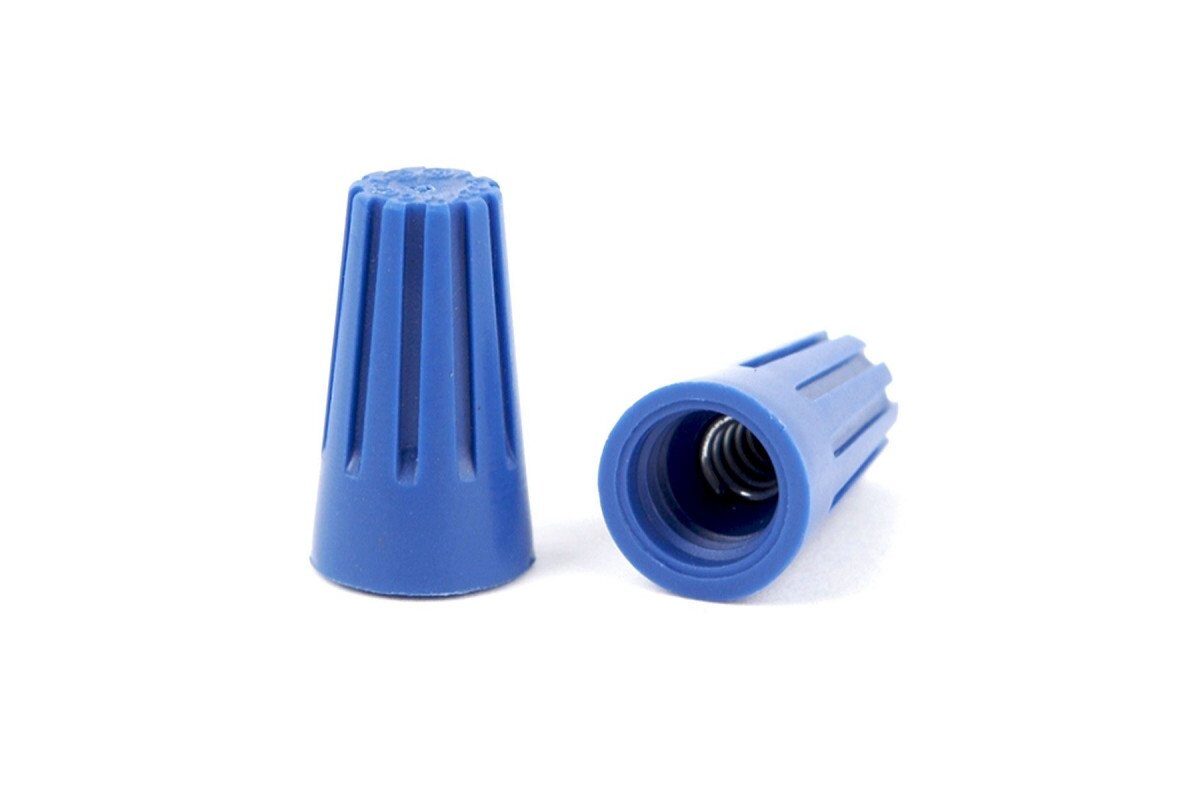

  • СИЗ-2 — предназначен для трёх жил сечением 1,5 мм, цвет синий;
  • СИЗ-3 — предназначен для двух жил сечением 2,5 мм, цвет оранжевый;

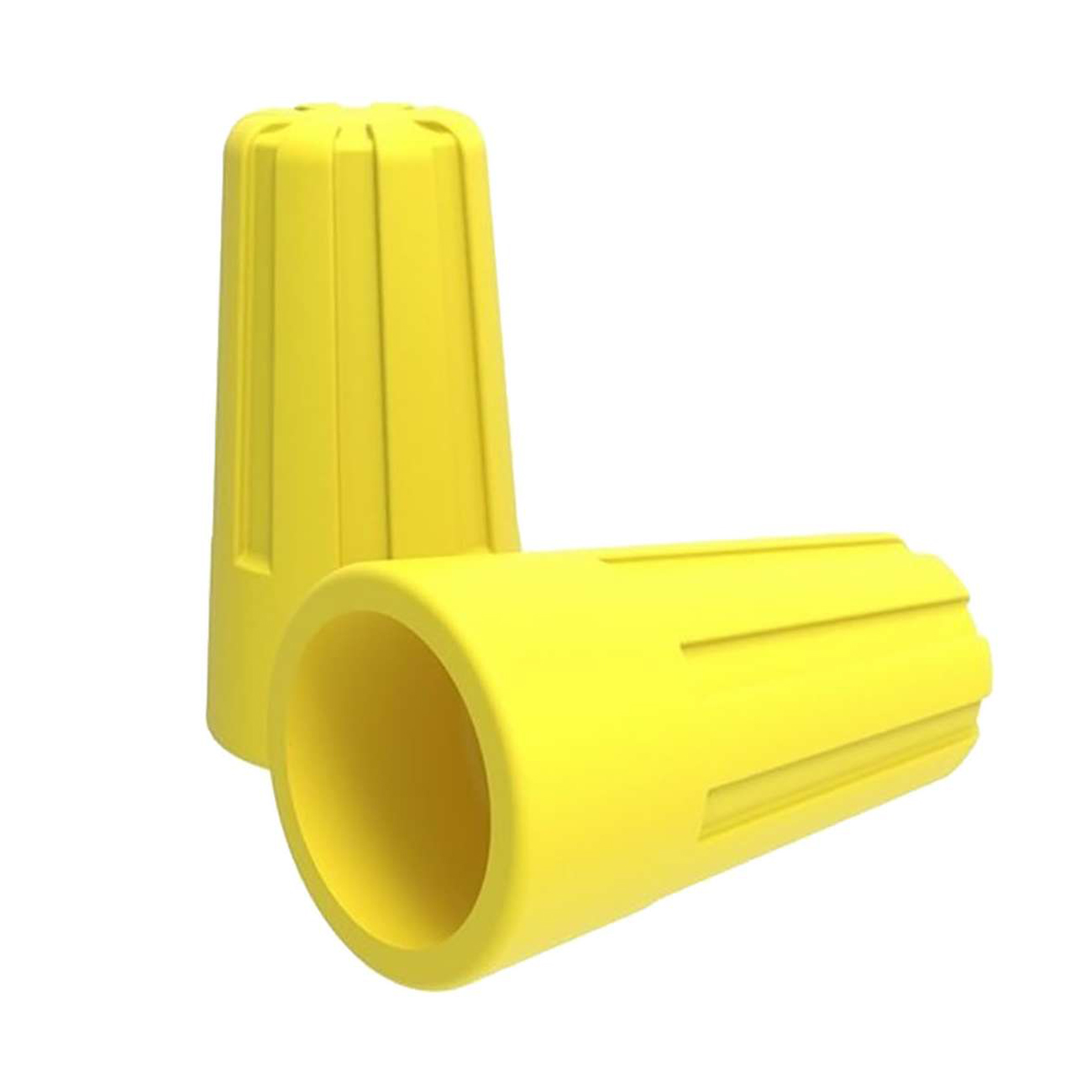

  • СИЗ-4 — предназначен для четырёх жил сечением 2,5 мм, цвет жёлтый;

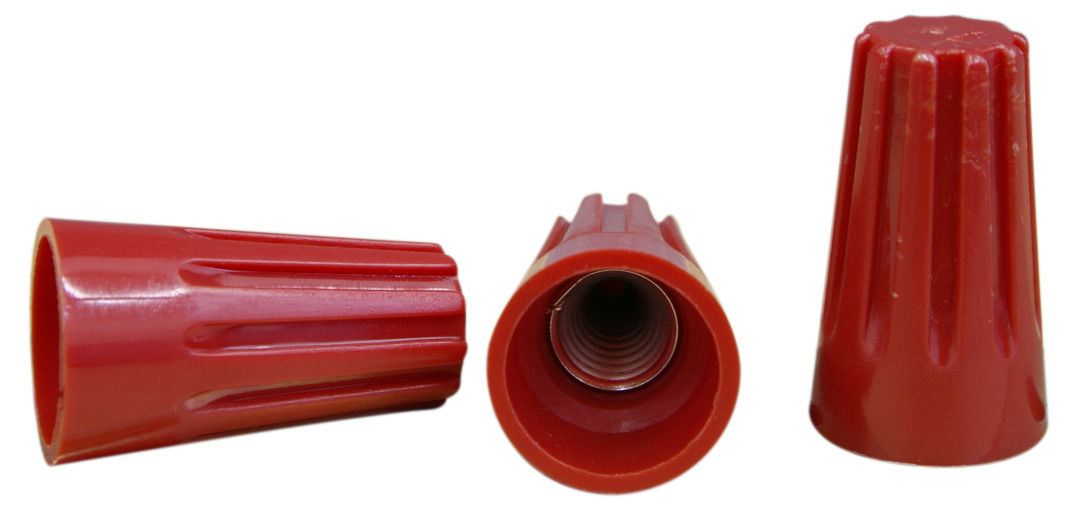

  • СИЗ-5 — предназначен для восьми жил сечением 2,5 мм, цвет красный.

Категории отечественных и импортных колпачков

Однако необходимо помнить, что существуют ещё и СИЗ европейского производства. Такие колпачки также маркируются по номерам, но их диаметр значительно меньше. Поэтому необходимо обращать внимание на сечение и количество проводов, которые указаны на упаковке.

Если использовать колпачок для скрутки неподходящих размеров и диаметра, есть большая вероятность того, что он просто не сможет одеться на провода, а при использовании СИЗ слишком большого размера возможно слетание колпачка и выход из строя всей электропроводки.

Сравнение с аналогами

Основным аналогом колпачков СИЗ являются винтовые клеммники. В данном случае два провода соединяются вместе с помощью винта. Однако такой способ имеет несколько недостатков:

  • соединяющий винт необходимо периодически подкручивать, поскольку он со временем разбалтывается и контакт между кабелями ослабевает. Это особенно неудобно, если клеммник используется в промышленных масштабах или находится в труднодоступном месте;
  • на рынке существует большое количество клеммников китайского производства из полиэтиленовой оболочки, что при использовании может привести к возникновению пожара.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Колпачки СИЗ, как правильно использовать и в чем их преимущества и недостатки | Энергофиксик

Согласно технической документации (а именно ПУЭ), соединение жил в распределительной коробке должно осуществляться: путем опрессовки, сварки, пайки или с помощью применения сжимов. В данном материале мы с вами подробно рассмотрим такой вид сжима как колпачки СИЗ, узнаем каких видов они существуют, а также как ими правильно пользоваться.

yandex.ru

yandex.ru

Из чего состоит колпачок

Данное изделие состоит из двух деталей:

1. Непосредственно самого колпачка, выполненного из полимерного материала, не поддерживающего горения, а также выдерживающего напряжение до 600 Вольт.

2. И стальной пружины в виде конуса, которая также обработана специализированным электрохимическим составом.

yandex.ru

yandex.ru

Для надежной фиксации соединения следует точно выбирать размер колпачка, ведь только так будет образовано надежное и плотное соединение проводов.

Размер и правильный выбор колпачков

На нашем рынке можно встретить как отечественные, так и китайские колпачки СИЗ. И выпускаются они на пять типоразмеров от СИЗ-1 до СИЗ-5. Причем самый большой размер предназначен для соединения жил до 20 кв. мм.

Примечание. Приобретая китайские колпачки, крайне серьезно отнеситесь к сечению, ведь заявленное значение на упаковке может не соответствовать реальным размерам.

А вот качество изделия можно проверить так: возьмите колпачок и сожмите его. Качественное изделие хоть и неохотно, но сожмется, а после вернется в первоначальное положение. А низкокачественный колпачок либо вообще не прогнется, либо просто лопнет от усилия.

Так же при закручивании низкокачественного колпачка (особенно при использовании пассатижей) пластиковая часть может просто разрушиться.

yandex.ru

yandex.ru

Поэтому лучше обратить свое внимание именно на отечественных производителей.

СИЗ одного из отечественных производителей: простой и усиленный.

СИЗ с ушками, конечно, удобнее в использовании. Вот только следует учесть, что они занимают несколько больше места в распределительной коробке и если таких соединений будет много, то они банально могут не поместиться в ней.

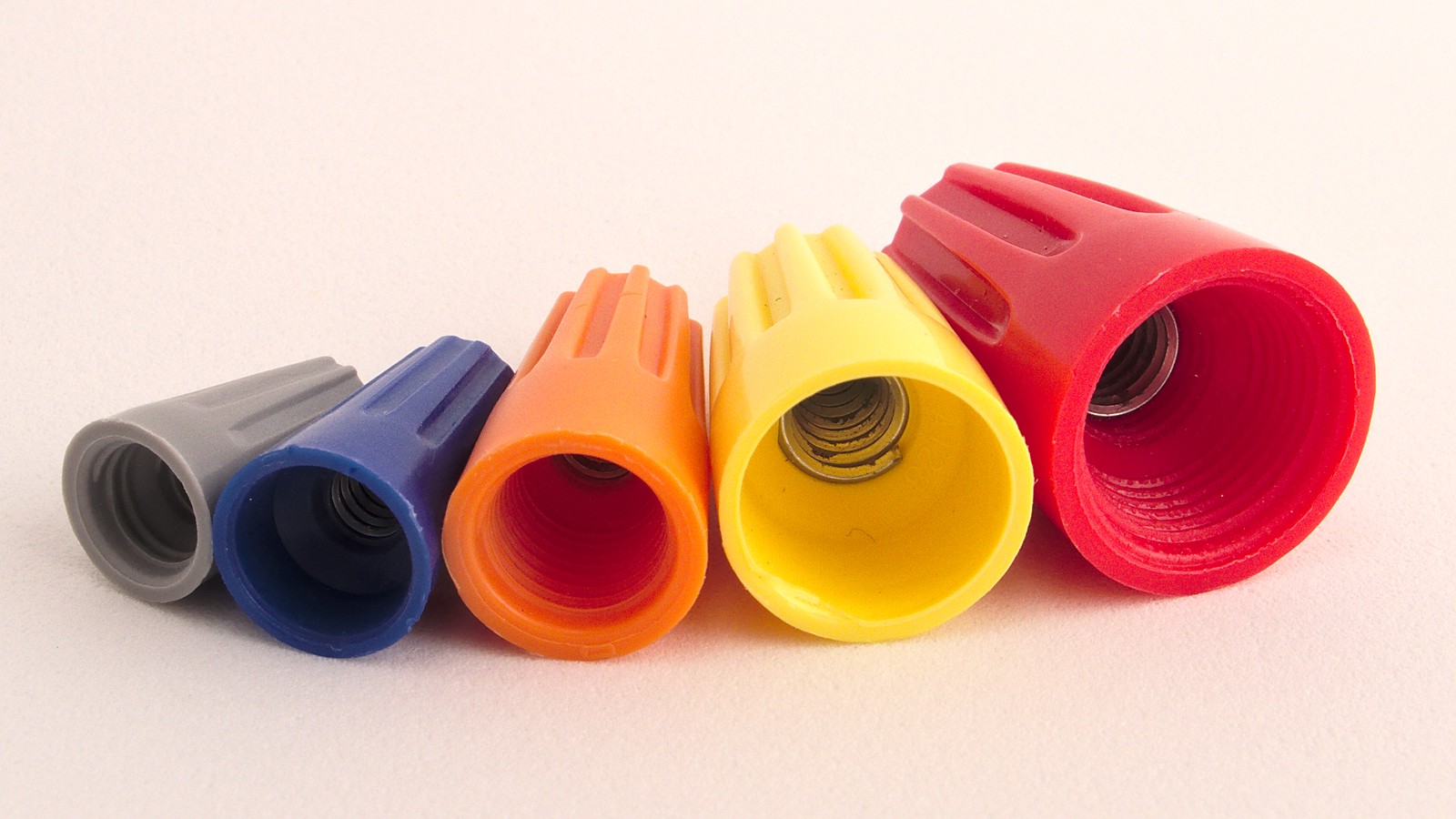

Наверное, вы заметили, что колпачки выполнены различными цветами и каждый из них соотносится с определенным сечением соединяемых жил.

Примечание. Одним СИЗом вполне возможно соединить и 6 проводов. Самое главное, чтобы их суммарное сечение было сопоставимо сечению колпачка.

Алгоритм правильной скрутки колпачками СИЗ

Итак, прежде чем приступать к непосредственному применению колпачка, его нужно выбрать, ведь от правильного выбора будет зависеть надежность всего соединения.

Для правильного выбора будет нужно сложить сечения жил, которые вы планируете соединять.

Например, вам необходимо соединить три провода сечением по 1,5 квадрата. Получается, суммарно вы имеете сечение в 4,5 квадрата.

yandex.ru

yandex.ru

По таблице выбираем нужный колпачок, причем таким образом, чтобы получившаяся сумма сечений не была пограничным значением, иначе колпачок не обеспечит надежного контакта.

Получается, что в нашем случае подойдет СИЗ-3 или же СИЗ-4.

Далее применяем один из двух вариантов:

Первый способ

Совмещаем провода без предварительного скручивания, помещаем концы жил в колпачок, а далее вдавливаем и проворачиваем сам колпачок по часовой стрелке. После того как внутренняя пружина схватит жилы, начинаем процесс скручивания.

yandex.ru

yandex.ru

Примечание. Если просто пальцами у вас не получается нормально затянуть СИЗ, а у него нет «ушей», то вполне можно помочь себе пассатижами или же шуруповертом с насадкой.

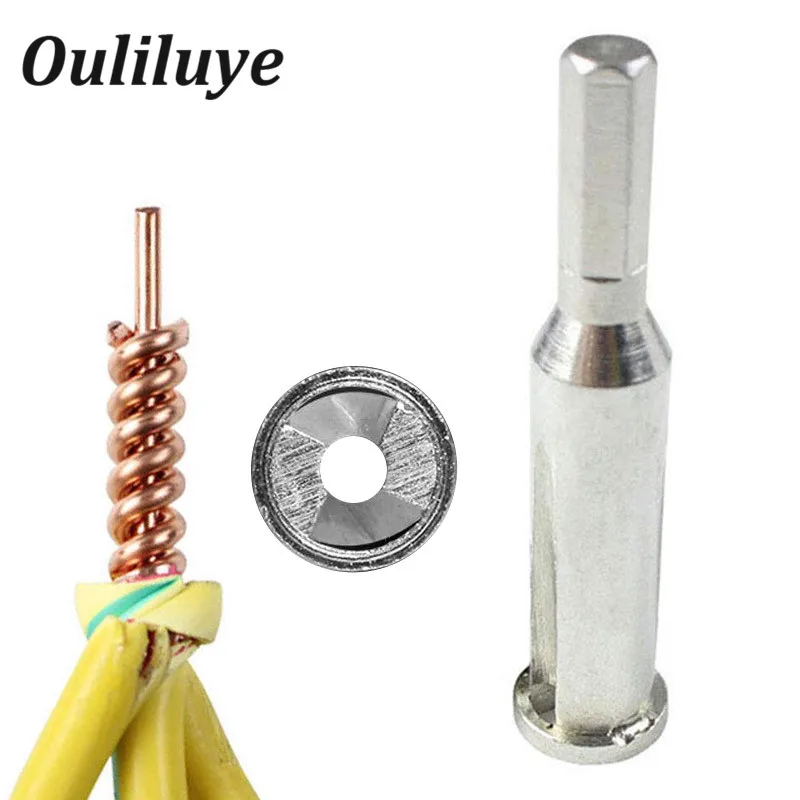

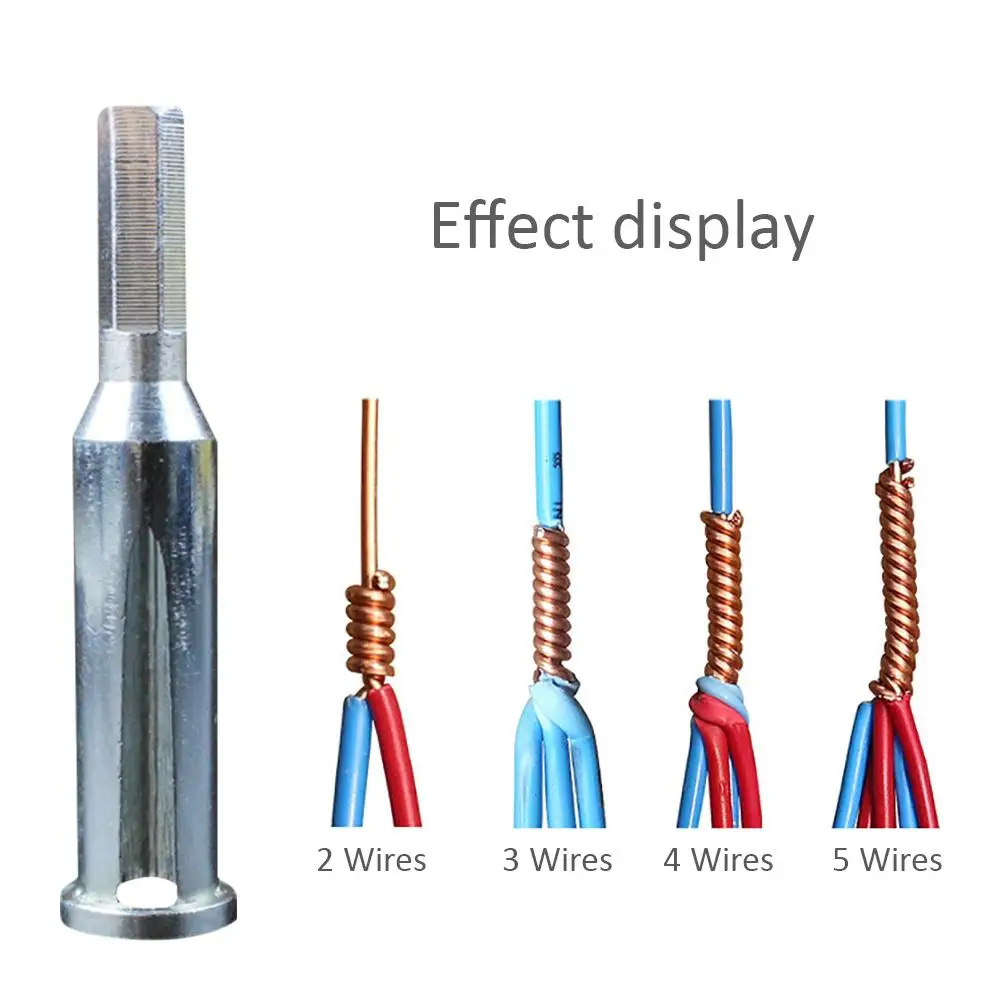

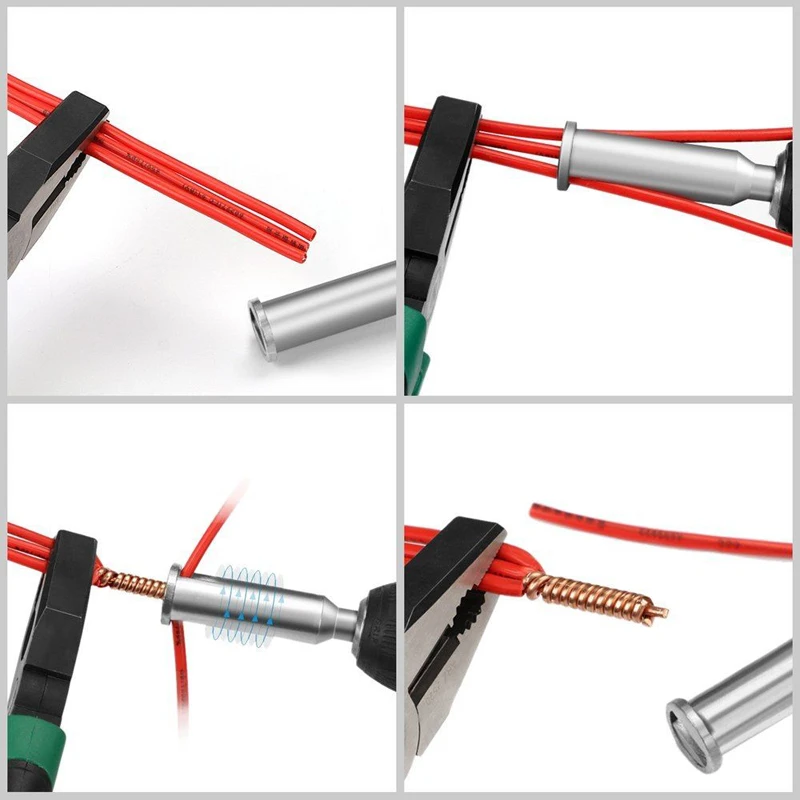

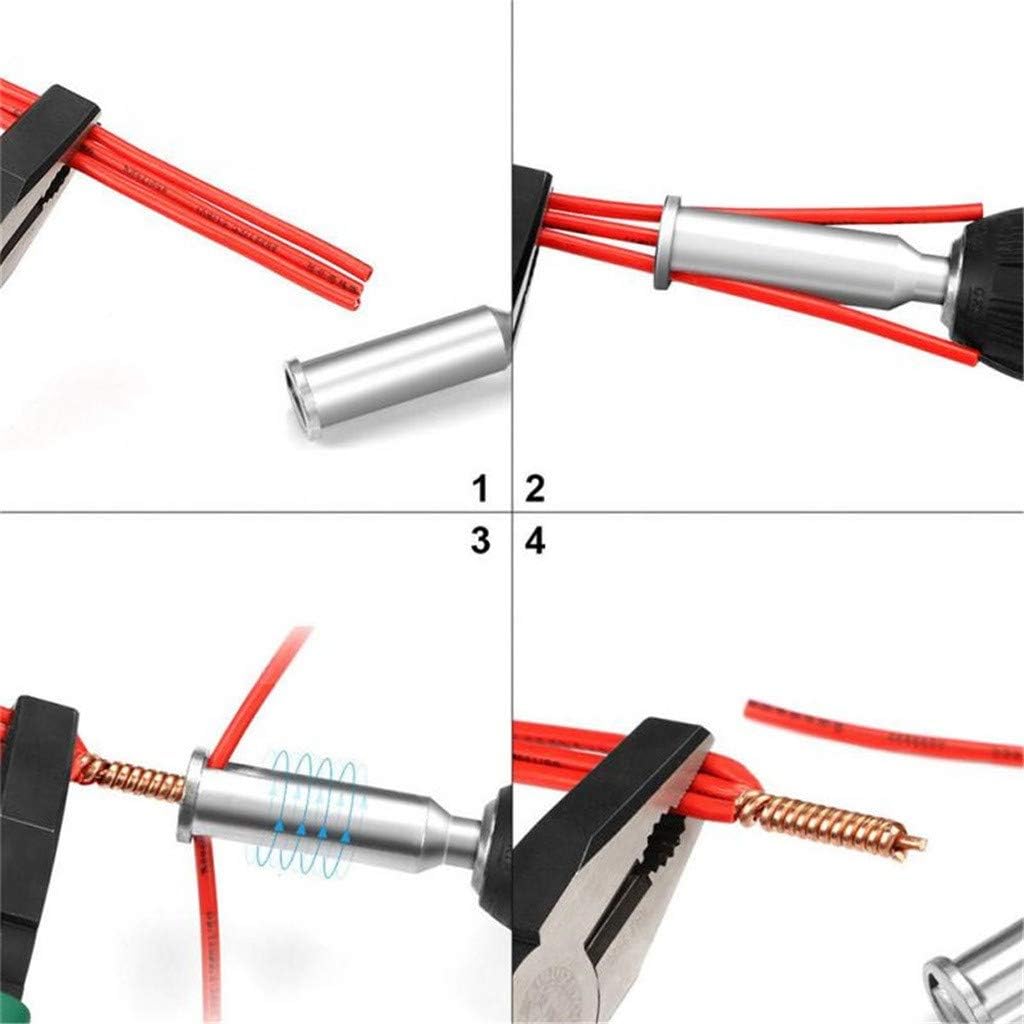

Кстати, есть даже специализированные насадки под шуруповерт для колпачков СИЗ.

yandex.ru

yandex.ru

Второй способ

Во втором способе как раз делается предварительная скрутка жил. После выравниваются концы получившейся скрутки, а затем все так же происходит накрутка колпачка по часовой стрелке.

Причем выбор метода целиком и полностью зависит от сечения скручиваемых жил. Ведь согласитесь, очень проблематично скрутить несколько проводов с сечением в 2,5 кв. мм. колпачком. Да и сломать его при этом будет проще простого. А вот выполнить скрутку проводов по 1 кв. мм.не составит труда.

Какая должна быть скрутка

Производители рекомендуют выполнять скрутку на длину, не превышающую длину самого колпачка (обычно 1 -1,2 см).

Но следует учесть следующее: если вы скручиваете, например, четыре жилы, то скрутка в 1,2 см не позволит создать надежный контакт, поэтому все равно придется увеличивать ее длину.

domikelectrica.ru

domikelectrica.ru

Конечно, такое соединение уже не является полноценным СИЗом, но надежность соединения важнее.

Плюсы и минусы СИЗ

К положительным сторонам СИЗ можно отнести:

1. Оболочка из пластика дает сразу три вида защиты: механическая, противопожарная, электрическая.

2. Колпачки СИЗ допустимо использовать многократно.

3. Используя СИЗ можно легко модернизировать старые скрутки. Главное, чтобы они были закручены по часовой стрелке.

4. Подобное соединение не требует использования специализированного инструмента.

5. Монтаж осуществляется быстро и просто.

К минусам СИЗ можно отнести:

1. Колпачки нельзя применять к многожильным проводникам.

yandex.ru

yandex.ru

2. Данное соединение не создает влагозащищенного соединения и во влажных помещениях внутри них может образовываться конденсат, который может привести к такому результату.

domikelectrica.ru

domikelectrica.ru

3. К условному недостатку можно отнести размеры колпачков, если в распределительной коробке соединяются сразу несколько групп проводов, то возможно придется использовать короб больших размеров.

4. Также такое соединение не дает достаточно сильной фиксации и изоляции соединения.

Выводы

Данный вид соединения проводов позволяет соединять их очень быстро и без дополнительных финансовых затрат, а так же отлично подходят для групп освещения. А вот розеточные линии лучше соединять другим разрешенным способом.

Спасибо за внимание!

Колпачки для скрутки проводов – СИЗ

Колпачки для скрутки проводов – СИЗ



            При сборке электрических схем требуется соединять провода между собой. В месте подключения создается электрический контакт, обладающий определенным электрическим сопротивлением.



            Задача любого монтажника сводится к обеспечению прочного скрепления проводки с минимальным переходным сопротивлением и надежной электрической изоляцией.



Для этих целей используются:

• скрутки;

• скрутки со сваркой;

• пайки;

• винтовые соединения;

• сборки на клеммниках и колодках под винт;

• самозажимные экспресс-клеммы фирм WAGO или REXANT;

• изолирующие колпачки для скрутки.



            Обычно для качественного соединения двух проводов применяется два основных метода: скручивание с последующей пайкой и обычное скручивание (без пайки).

Но стоит заметить, что несмотря на достоинства традиционных методов они также наделены и некоторыми недостатками: пайка являясь качественным соединением при разборке требует полного удаления («откусывания» запаянной части проводов), что не всегда возможно по запасу провода, скручивание повышает шанс окисления и не даёт гарантии надёжного соединения.

            На сегодняшний день существует иное решение подобных задач — это соединительные колпачки для скрутки проводов.

Колпачки СИЗ для скрутки проводов





            Колпачки СИЗ — это соединительные изолирующие зажимы, которые сделаны из не подверженному горению пластиката. Внутри таких колпачков располагается коническая пружинка из металла.



            Когда их с небольшим усилием наворачивают на скрутку, пружина раздвигается и сжимает провода, а оболочка из пластика даёт надёжную электро изоляцию, а также механическую и противопожарную защиту.

            Колпачки СИЗ являются коническими деталями с металлическими втулками, внутри на которых имеется резьба. Вставив два провода в эту деталь и повернув её пару раз — провода будут надежно соединены. При необходимости это соединение можно без малейших проблем разобрать.





            Соединительные колпачки производятся разных размеров для проводов от 0.5 до 1.6 миллиметров в диаметре.

Примечание: Цвет колпачка соответствует определённому диаметру и размеру соединяемых проводов, для которых он предназначен. Благодаря использованию соединительных колпачков достигается надёжное соединение проводов без применения дополнительных инструментов.

            Колпачки СИЗ характеризуются поперечным сечением суммарно скручиваемых проводов. Это сечение выражается номером СИЗа от 1 до 5. Эта цифра характеризует сечение и количество скручиваемых жил.

Марка              Количество и сечение жил, мм²     Цвет

СИЗ-1                                   2×1,5                          серый

СИЗ-2                                   3×1,5                          синий

СИЗ-3                                    2×2,5                           оранжевый

СИЗ-4                                   4×2,5                           желтый

СИЗ-5                                    8×2,5                           красный



            Соответственно чем больше номер колпачка СИЗа, тем для большего сечения и количества проводов он предназначен.

            Все соединения проводов, собранные на самозажимных клеммах или изолирующими колпачками, обладают высокой эффективностью, набирают популярность.

            Экспресс-клеммы позволяют быстро создавать надежное соединение, но имеют более сложную конструкцию, несколько дороже. Их чаще используют для подключения проводников к новым приборам измерения, автоматики и защит, работающих на микропроцессорных схемах.

            Для повседневного частого пользования лучше подходят колпачки для скрутки проводов с простым устройством. Соединение проводников достигается за счет вкручивания их металлических окончаний в прочную пружину, выполненную в форме конусообразной спирали.

            Изолировать место соединения не требуется, спираль размещена в изолированном колпачке. Материал его корпуса не поддерживает горение, устойчив к агрессивным средам, обеспечивает хорошие электроизоляционные свойства.

Установка колпачка на подготовленные провода выполняется быстро, не требует специального инструмента.

Созданное соединение компактно. Пользоваться колпачками удобно. Однако надо знать правила их применения, выработать необходимые навыки.



Неумелое обращение может привести к печальным последствиям.



Примечание:  Изолирующие колпачки пригодны для соединения нескольких проводов определенного диаметра, который указывается в документации. Производители из разных стран используют свои обозначения. Поэтому лучше ориентироваться по габаритным размерам для соединения проводов, а не маркировкой производителя.



Внимание! Особой аккуратности требует обращение с алюминиевыми проводниками. Мягкий металл легко деформируется, быстро теряет прочность.



            При скрутке колпачком алюминий надежно обжимается конической пружиной и хорошо работает длительное время. Из-за возникновения электрохимических процессов нельзя скручивать вместе алюминиевые провода с медными.

            Важно снимать с проводника оптимальную длину изоляционного слоя для обеспечения максимальной площади соприкосновения металлических частей. Определить ее просто. Достаточно вставить один провод внутрь колпачка и визуально отметить место среза изоляции. Удалить изоляцию и повторить контрольную установку провода. Оголенный металл не должен выходить за пределы изолирующей части колпачка.

            При удалении изоляции пользуются разными способами. Многие старые монтажники работают монтерским ножом с изолированной ручкой и коротким острым лезвием из прочной стали. Часто применяют клиновую или бритвенную заточку, которая хорошо снимает изоляцию, но в неопытных руках может причинить вред.





            Ножом, особенно при его перпендикулярном направлении к проводнику, можно нарушить внешнюю поверхность металла. Любая, даже малозаметная царапина при скручивании будет увеличиваться в размерах, уменьшит сечение токопровода, снизит его электрические характеристики. Металл станет греться и выгорать, особенно под большими нагрузками. Глубокий прорез проводника послужит причиной поломки провода при скрутке.

Примечание: Снимать изоляцию ножом нужно при расположении его лезвия под тупым углом к проводнику относительно направления среза легкими движениями без повреждения металла.

            Определенная часть электриков пользуется пассатижами или кусачками для снятия изоляции, деформируют металл в месте обжима проводника, что не допустимо. Качественно удалить изоляцию можно специальными клещами, выпускаемыми для таких работ.






Внимание! Способ скрутки проводов пассатижами и последующее одевание колпачка не обеспечивает надежного контакта и его изоляции. Колпачки со временем просто вываливаются. Но это не понимают некоторые монтеры.



            Пользуясь изолирующими колпачками, следует прикладывать силу при скручивании. Она позволит обеспечить плотный контакт соприкосновения металлов проводников и пружины.





            Для оценки эффективности применения колпачков перед их массовым использованием требуется выполнить соединение ими проводов и пропускать нагрузочным устройством через него ток номинальной величины около получаса. Проанализировать нагрев соединения. Затем превысить ток и определить проблемные места. Такие электрические тесты помогают профессионалам узнавать слабые места создаваемых ими электрических цепей, совершенствовать свои навыки, качественно выполнять работу.



P. S. Обязательно подпишитесь на новые статьи информационного портала «azbukainfo-tlt.ru» и получайте свежую,  полезную информацию по  ремонту своего жилища – своими руками, по оптимизации бюджета,  полезную информацию по строительству вашего дома, купле-продаже квартир, аренды и всего, что касается недвижимости. Хотите оперативно узнавать о новых статьях — установите Виджет Яндекса.



Если Вы неуверенны в своих силах и полученных знаний, опасаетесь за жизнь свою и своих близких, переживаете за безопасность своего жилища Оставить заявку – Специалисты компании, помогут Вам, в решении всех насущных проблем и вопросов.



P.S. S. Какие вопросы у вас еще есть по этой теме? Напишите внизу, в комментариях, а я постараюсь найти на них ответы. Так же не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных ниже.



На главную



Колпачки для соединения и изоляции проводов

Назначение: для быстрого соединения и изоляции электрических проводов.
Колпачки для скрутки проводов предназначены для соединения и изоляции проводов методом скручивания.
Материал: изоляция – полиамид само затухающий, пружина – сталь оцинкованная.
Внутренняя часть колпачка выполнена в форме конусовидной спирали и в процессе навинчивания колпачка на провода, помогает зафиксировать провода вместе и улучшить контакт между ними.
Колпачки для скрутки поставляются в двух сериях: «Р» – это стандартная серия и «SP» – это улучшенная серия, которая обладает преимуществами:
Внутренняя пружина в сечении квадратная, что помогает ей нарезать резьбу на скрутке проводов и благодаря этому крепче держаться;
На корпусе колпачка есть расширения «ушки», которые используются как рычаг для облегчения усилий при накручивании колпачка на скрутку;
Эта серия рассчитана на больший диапазон сечений проводов.
Колпачки для скрутки имеют возможность многоразового применения.

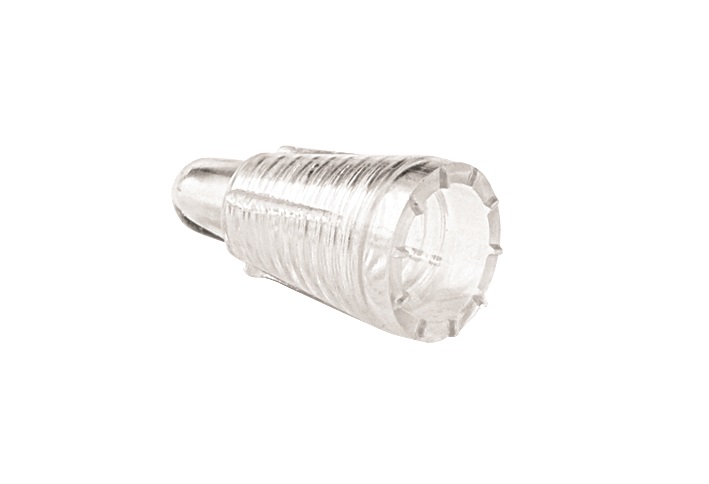

Колпачки под опрессовку проводов имеют внутри втулку из медного сплава.
При опрессовке втулка сжимает и держит провода вместе.
Прозрачная изоляция позволяет визуально контролировать качество опрессовки.
Внимание: все колпачки для соединения и изоляции проводов используются для одножильных проводов, а также предназначены для соединения только однородных металлов.

Колпачки для скрутки проводов Серия P



Артикул Наименование краткое Сечение, мм2 Кол-во в упаковке

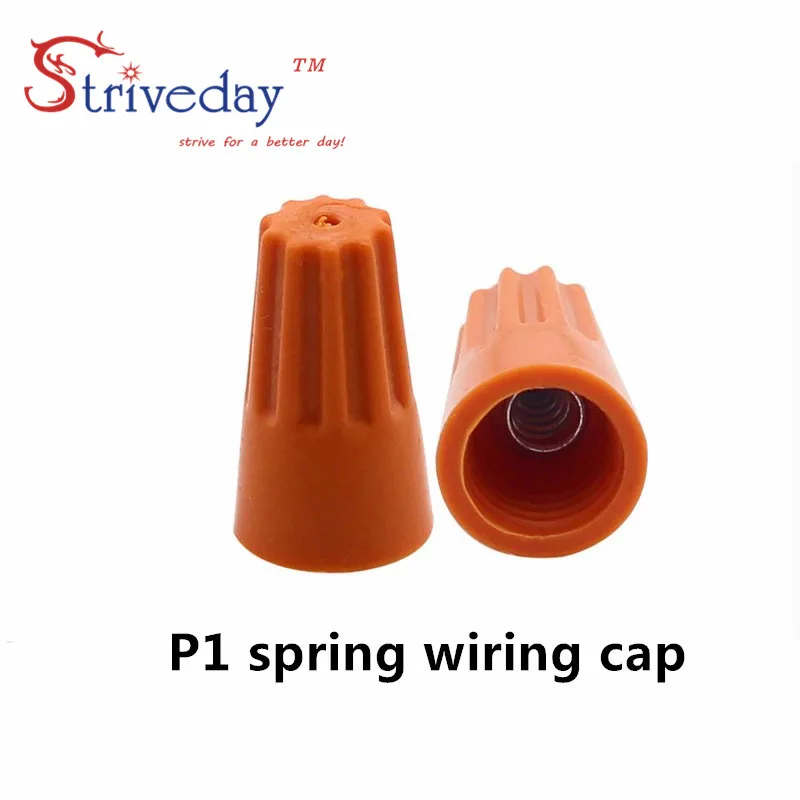

502395 Колпачок для скрутки P1 1-3мм² 100
502396 Колпачок для скрутки P2 2-4,5мм² 100
502397 Колпачок для скрутки P3 3-5мм² 100
502398 Колпачок для скрутки P4 5-10мм² 100
502399 Колпачок для скрутки P6 6-16мм² 100



Серия SP

Артикул Наименование краткое Сечение, мм2 Кол-во в упаковке
502390 Колпачок для скрутки SP1 3-10мм² 100
502391 Колпачок для скрутки SP2 4,5-12мм² 100
502392 Колпачок для скрутки SP3 5-15мм² 100
502393 Колпачок для скрутки SP4 7-20мм² 100

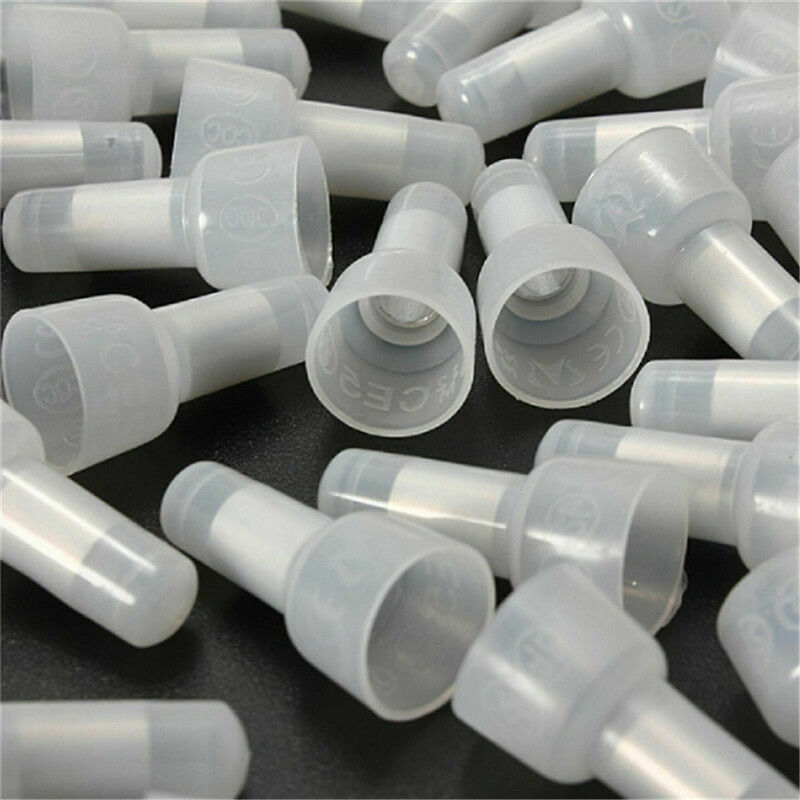

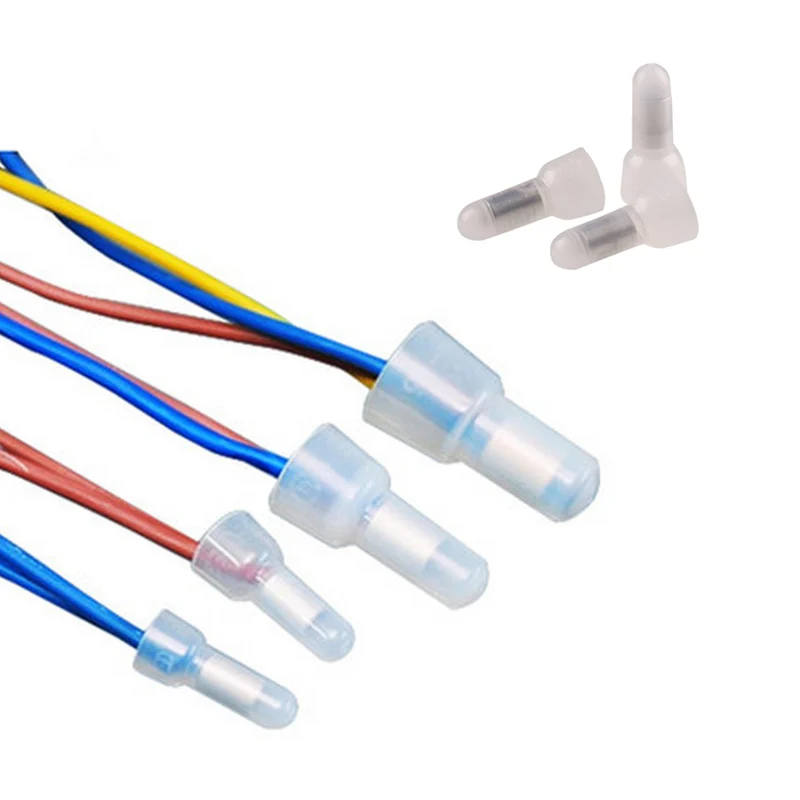

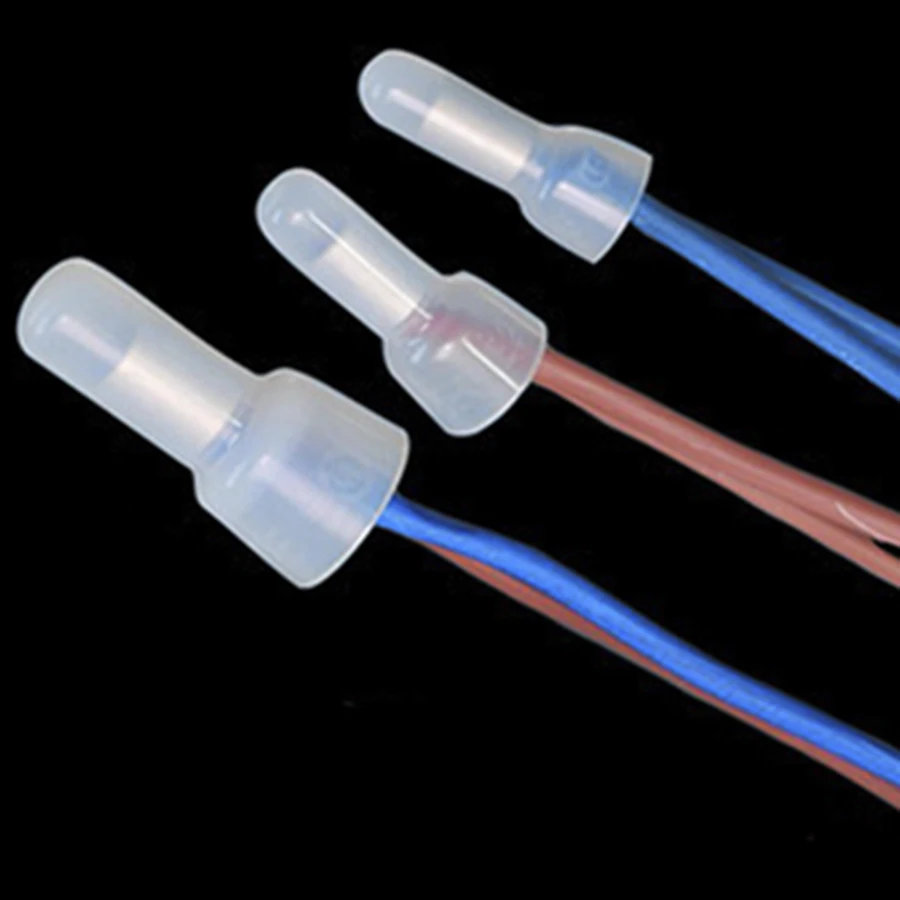

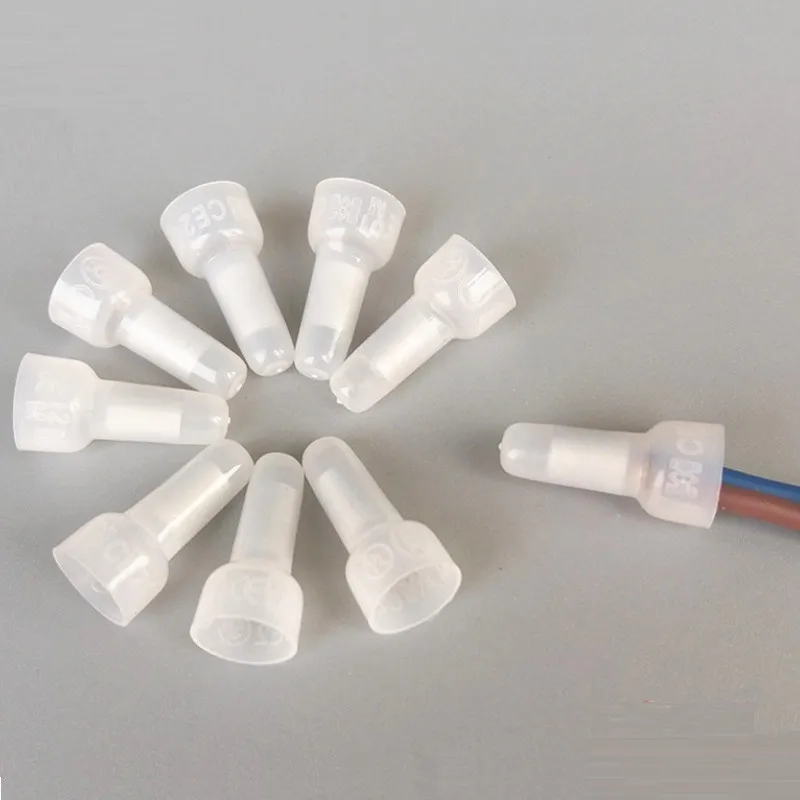

Колпачки “под обжим” проводов

Предназначены для соединения и изоляции проводов методом обжима
Сердечник колпачка выполнен из металла в форме кольца
После обжима кольцо сдавливает провода вместе, увеличивая тем самым площадь контакта



Артикул Наименование краткое Сечение, мм2 Кол-во в упаковке
502400 Колпачок под обжим S3 0,5-1,5мм² 100
502401 Колпачок под обжим S4 1,5-2,5мм² 100
502402 Колпачок под обжим S5 4-6мм² 100
502403 Колпачок под обжим S6 6-10мм² 100
502404 Колпачок под обжим S7 10-16мм² 100
502405 Колпачок под обжим S8 16-25мм² 100
502406 Колпачок под обжим S10 25-35мм² 100



Соединение проводов колпачками сиз отзывы.

Колпачки СИЗ: правила применения

В настоящее время во многих помещениях, причём, независимо от того это квартира, офис или общественное здание, проводится множество электротехнических работ. Например, прокладываются электропроводки, подключаются какие-то осветительные приборы или техника. При проведении всех этих работ требуется постоянное соединение множества различных проводов.

При соединении проводов используется множество различных надёжных и безопасных способов, например, при помощи болтов или специальных клемм. Но одним из самых простых способов можно считать использование для выполнения подобных работ , проще именуемых СИЗ . Именно благодаря лёгкости и простоте своего использования в качестве соединительного элемента и получили массовое распространение и популярность колпачки СИЗ .

Помимо этого, причиной необычайной популярности колпачков СИЗ можно назвать ещё одно их огромное достоинство – безопасность применения при проведении электротехнических работ. В самом деле, материал из которого их изготавливают обладает прекрасными изоляционными свойствами и совершенно не поддерживает процессы горения.

Внутри колпачка СИЗ находится пружина, при помощи которой и происходит соединение электрических проводов. Сам колпачок изготовлен из специального пластика, который не только прекрасно защищает место соединения от каких-либо механических воздействий на него и служит отличным изолятором, но и препятствует распространению огня в случае возникновения пожароопасных ситуаций.

На современном рынке электротехнических товаров представлен огромный ассортимент соединительных изолирующих колпачков . Они отличаются друг от друга не только размером, формой, видом или цветом, но и номиналом. Он указан на корпусе колпачка СИЗ и призван дать информацию о том, провода с какой площадью сечения можно соединять при помощи данного конкретного колпачка.

Приобретая колпачки СИЗ следует точно учитывать их номинал и использовать только точно следуя указанному значению. Поэтому, для соединения каждых конкретных проводов можно применять только подобранные для них индивидуальные колпачки. В этом нет ничего удивительного, ведь в том случае, если колпачок СИЗ окажется меньшего номинала, чем того требовалось, то соединение просто не получится произвести, провода не полезут в колпачок. В обратном случае, если колпачок окажется большего размера, то он будет просто бесполезным при соединении электрических проводов.

Приобретая соединительные изолирующие колпачки следует обязательно помнить, что номинал изделий произведённых в европейских странах немного ниже соответствующего показателя их аналогов изготовленных в нашей стране. Кстати, никогда не нужно забывать, что при помощи колпачков СИЗ ни в коем случае нельзя соединять медный провод с алюминиевым.

Если говорить о цвете колпачков СИЗ , которые можно увидеть в продаже, то можно отметить, что он совершенно ничего не значит. Они выпускаются разноцветными просто для удобства потребителя. Используя при соединении электрических проводов разноцветные колпачки СИЗ , при дальнейшей эксплуатации этих соединений в них будет легче ориентироваться.

Таким образом, имея представление о том, для чего предназначены соединительные изолирующие колпачки и всегда имея их под рукой, можно просто, быстро и качественно выполнить безопасное соединение электрических проводов.

Для обеспечения более надежного контакта соединяемых проводов скруткой необходимо, чтобы они плотно прижимались друг к другу с усилием. Так как это усилие создается упругостью скручиваемых проводов, то впоследствии из-за сжатий и тепловых расширений, а также деформации и усталости металла скрутка снижает свою надежность и прочность. Поверхность проводов в зазорах окисляется, проводимость соединения снижается, поэтому по правилам скрутка без дополнительных приспособлений запрещена.

Если электромонтер при соединении электрических проводников применяет способ скручивания, и обматывает место скрутки изолентой, то лучше вызвать другого специалиста. Это способ уже давно не используется, так как признан опасным. Для этих задач в настоящее время применяют сертифицированные зажимы. Если рассматривать бытовую сеть питания, то лучшим способом для соединения проводников являются колпачки СИЗ.

Они играют роль соединяющих и изолирующих элементов, которые стали популярными в категории изоляционных материалов. Такие колпачки накручивают непосредственно на скрутку, тем самым укрепляя ее.

Есть мнение, что такой способ соединения ненадежен, но практика показывает, что все неисправности электропроводки с применением изолирующих колпачков чаще всего имеют совсем другие причины:
  • Неквалифицированный расчет сечения провода и устройств защиты.
  • Применение поддельных изолирующих колпачков.
  • Недостаточная квалификация электромонтера, выполняющего электрический монтаж.

Если все выполнять правильно, использовать качественные колпачки необходимых размеров, правильно устанавливать их на скрутку, применять электропроводку достаточного сечения, а также применять устройства защиты необходимого номинала, то такая электрическая сеть будет работать исправно длительное время, не нуждаясь в обслуживании.

Конструктивные особенности

Изолирующие колпачки СИЗ содержат основной элемент – пружину, а также пластиковый корпус, обладающий диэлектрическими свойствами. Пластик изолирующего колпачка обладает устойчивостью к повышенным температурам, не поддерживает горение, и выдерживает величину напряжения до 600 В. Для удобства накручивания колпачка на скрутку корпус может иметь специальные ребра или выступы. Пружина имеет форму конуса и своими витками способна сжимать скрутку проводов. Пружина изготавливается из стали, ее поверхность покрывается специальным защитным слоем. При выборе колпачков размеры пружины должны соответствовать сечению соединяемых проводов в скрутке.

Колпачки СИЗ изготавливаются разных типоразмеров, для каждого из которых соответствует определенный интервал общего сечения соединяемых проводов. Завод изготовитель обычно указывает на упаковке наименьшие и наибольшие величины допустимых сечений.

Виды

Такой вид изоляции соединений проводов пришел в нашу страну из других стран. Во многих странах такое соединение и изоляция проводников считается самым популярным, и имеет выбор колпачков гораздо богаче нашего. Отечественные производители изготавливают два вида колпачков СИЗ:

  • Простые гладкие .

  • С крылышками .

Зарубежные производители изготавливают следующие виды изолирующих колпачков:
  • Обычный и усиленный .

  • С улучшенной формой для комфортного закручивания.
  • Низкопрофильный для небольших распредкоробок .

  • Низкопрофильные с крылышками .

  • Изолирующие колпачки СИЗ для соединения медных проводов с алюминиевыми . Они заполнены антиоксидантом, не допускающим окисление проводов из разных металлов (не рекомендуются для применения ввиду их ненадежности, в основном применяются за рубежом).

  • Влагозащищенные . Их устанавливают в распределительных шкафах, расположенных на фасаде здания, либо во влажных помещениях. Силиконовый герметик, содержащийся в таких колпачках, хорошо защищает от коррозии и влаги. При этом нет необходимости в герметичной изоляции или термоусадке.
  • С отверстием в корпусе .Некоторые люди могут подумать, что это дефект, но это специальный зажим для соединения проводов заземления. Один провод выходит через отверстие и соединяется с корпусом оборудования или щитка.
  • С винтовым соединением .
  • Коннектор с силиконом . Внутри размещается соединение проводов.Такую скрутку размещают в земле, так как она считается герметичной.
Как выбрать колпачки СИЗ по маркировке

Типоразмер колпачков зависит от общего сечения соединяемых проводов. Эта общая площадь сечения определяется номером колпачка от 1 до 5. Чем выше номер, тем больше проводников можно соединить. Существуют специальные таблицы от завода изготовителя, по которым подбирают типоразмер этих изделий. В таблице указано два значения – наименьшее и наибольшее суммарное сечение соединяемых проводов в скрутке.

Колпачки СИЗ выбираются следующим образом. Сначала необходимо определить суммарное сечение всех соединяемых колпачком жил. Далее по таблице выбирается типоразмер колпачка так, чтобы суммарное сечение находилось в середине указанного в таблице интервала. Например, если необходимо соединить два провода сечением 4 мм 2 , суммарное значение получается 8 мм 2 . По таблице смотрим, для какого типоразмера колпачка это значение будет находиться в центре диапазона. Для нашего случая выбираем СИЗ-5.

Существуют некоторые особенности маркировки отечественных и импортных соединителей. Обозначение изделий у них одно и то же, но зарубежные изделия имеют номиналы меньше российских, поэтому при приобретении соединителей, специалисты рекомендуют смотреть не на номер колпачка, а на суммарное сечение, которое обозначено на упаковке.

Также необходимо знать, что с помощью таких соединителей можно соединять жилы проводов из одинаковых материалов. Если необходимо соединить медный и алюминиевый провод, то выполнять это подобными соединителями не рекомендуется. В таких случаях лучше использовать металлический зажим или клеммник.

Маркировка обозначается: СИЗ-1 2х1,5, где СИЗ-1 – это марка колпачка, 2х1,5 – количество и сечение проводов. В зависимости от вида и размера, корпус изделия имеет определенный цвет для удобства их применения в работе. В таблице указаны цвета в зависимости от типоразмера, для удобства выбора соединителя.

Рекомендуется приобретать колпачки СИЗ проверенных производителей, так как дешевые китайские изделия не способны обеспечить достаточную надежность соединения, что часто приводит к возникновению пожароопасной ситуации.

Преимущества
  • Простая и быстрая установка.
  • Нет риска самовозгорания электропроводки, так как материал СИЗ не поддерживает горение, и скрутка проводов надежно зафиксирована.
  • Большой выбор моделей в торговой сети.
  • Доступная стоимость.
Недостатки
  • Недостаточно надежная изоляция и крепление скрутки проводов.
  • Нельзя соединять жилы из разных металлов (за исключением некоторых редко используемых зарубежных изделий).
Установка изолирующих соединителей

Чтобы правильно выполнить монтаж защитных соединителей, необходимо знать, как правильно подготавливать провода, и знать существующие способы установки.

Подготовка проводов

Перед выполнением соединения электрических проводников изолирующими колпачками, необходимо снять наружную изоляцию жил. Это можно сделать ножом, соблюдая аккуратность и осторожность, чтобы не повредить жилу провода, иначе при выполнении скрутки она может отломиться. При зачистке изоляции нож следует располагать под острым углом к проводу.

Удобнее всего для снятия изоляции пользоваться стриппером, у которого есть калиброванные отверстия с острой кромкой под разные сечения проводов. Изоляция со всех соединяемых проводов снимается на одинаковую длину, которая определяется таким образом, чтобы после установки колпачка, оголенные жилы не выступали из-под его корпуса.

Для этого нужно надеть соединитель на провод и отметить место снятия изоляции, оно отмечается немного меньше высоты корпуса изолирующего изделия. Некоторые изготовители на упаковке соединителей указывают длину среза изоляции соединяемых проводов. Обычно она составляет 10-12 мм.

Установка

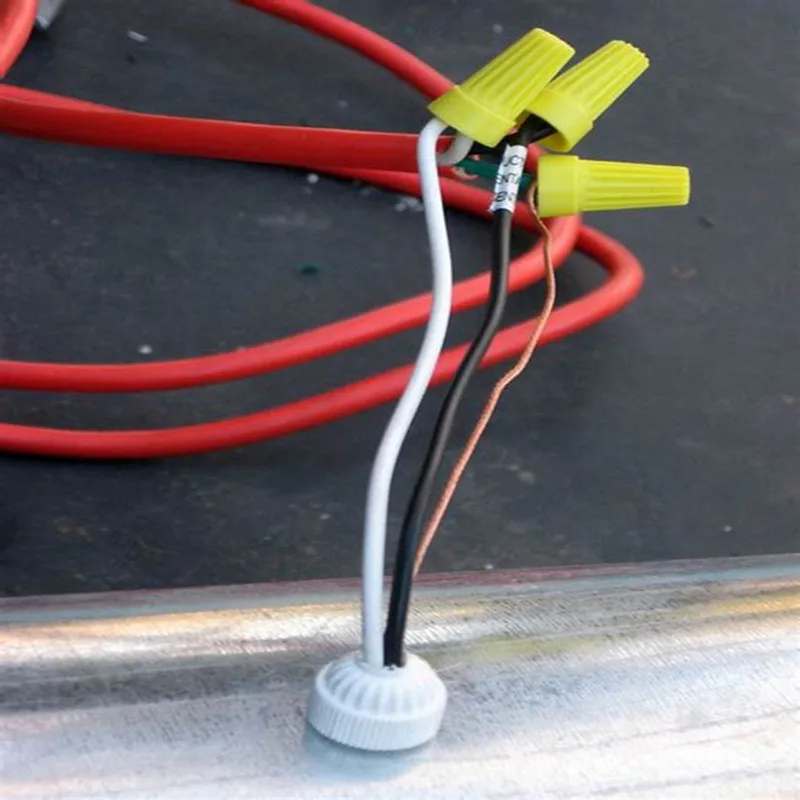

Существует два метода соединения электрических проводников с помощью изолирующих соединителей:
  1. С предварительной скруткой токоведущих жил.
  2. Без предварительной скрутки.
Способ со скруткой:
  • Очищенные от изоляции жилы приложить друг к другу.
  • В месте начала изоляции сжать провода пассатижами (левой рукой).
  • Правой рукой взяться за концы жил и закрутить их по часовой стрелке. Если провода достаточно тонкие, то скрутка получится прочная. Если проводов более двух, либо они толстые, то необходимо использовать вторые пассатижи для более прочного скручивания.

  • Откусить кончик скрутки под острым углом.
  • Надеть на скрутку соединитель и с усилием накрутить его по часовой стрелке до момента надежного крепления. При накручивании пружина плотно сжимает токоведущие жилы.

Способ без предварительной скрутки:
  • Проводники приложить друг к другу параллельно, при этом один провод сделать немного выступающим над другим, чтобы на конце образовался острый угол для более легкого накручивания конической пружины.
  • Вращать колпачок по часовой стрелке, скручивая проводники. Если провода толстые, то колпачком трудно выполнить скрутку, и для этого используют первый способ с предварительной закруткой жил.

Если после установки соединителя, оголенные провода все-таки выступают из его корпуса, то необходимо заизолировать это место изоляционной лентой, лакотканью или другим изоляционным материалом.

Особенности применения
  • Если колпачки СИЗ правильно выбраны (в соответствии с сечением проводов), то обеспечивается их надежное соединение.
  • Не рекомендуется применять соединение токоведущих жил из разных металлов, ввиду их быстрого окисления и снижения надежности контакта. Для таких целей существуют специальные приспособления.
  • Опытные специалисты рекомендуют сразу после установки колпачков проверить их изоляцию. Для этого в цепь подключаются наиболее мощные потребители на 30 минут, затем измеряется температура соединителя. Если сильного нагрева нет, то установка произведена правильно. Если же наблюдается заметное нагревание, то установка выполнена с нарушениями, либо возникли другие неисправности в цепи.
  • При накручивании соединителя на скрутку, не следует прикладывать слишком большое усилие, чтобы не сломать пружину.
  • Нежелательно срезать изоляцию проводов на большую длину, так как последующая обмотка оголенных участков изолентой не обеспечивает достаточной надежности изоляции. Лучше перед зачисткой тщательно измерить эту длину по глубине колпачка.

Монтаж электрической цепи подразумевает соединение проводников. При контакте нескольких жил возникает определенное сопротивление. Высокие значения сопротивления приводят к нагреванию проводки, оплавлению изоляции и короткому замыканию. Поэтому основная задача электромонтера: обеспечить надежный контакт с минимально возможным сопротивлением.

Виды соединений

Выполняются соединения различными методами:

  • Обычной скруткой;
  • Пайкой или сваркой контактов;
  • Использованием винтовых зажимов, колодок и клеммников;
  • Также применяются изолирующие колпачки.

Самым простым и применяемым методом соединения проводов при электромонтажных работах является скрутка. Однако требования ПУЭ к скруткам довольно жесткие: с недавнего времени запрещено использовать простую скрутку. Правила предписывают производить сварку или спайку проводов. Но это не всегда удобно: при монтаже большой сети соединений очень много и процесс может значительно затянуться.

Различные виды соединений:скрутка, пайка, винтовые зажимы и колпачки СИЗ

Колпачки СИЗ

Именно поэтому оптимальным вариантом считаются изолирующие колпачки для скрутки проводов. Этот способ выполнения электрического соединения и рассмотрим более подробно.

Описание

Соединительные изолирующие зажимы – именно так расшифровывается аббревиатура СИЗ. По сути, такие колпачки выполняют две функции:

  1. Отличная изоляция контакта;
  2. Резьбовой зажим делает скрутку качественной и надежной.

При таком способе соединения полностью исключается повреждение жил проводки, и не требуется применение изоляционной ленты.

Корпус зажима имеет конусообразную форму и изготовлен из пластика нового поколения, обладающего устойчивостью к высоким температурам. Кроме этого, такой пластик не горит, отличается тугоплавкостью и морозостойкостью, что позволяет использовать зажимы в любых условиях.

В корпусе установлена металлическая пружина, тоже конусная. При надевании колпачка на зачищенные жилы, пружина обхватывает и надежно зажимает провода.

Технология применения

Теперь рассмотрим, как произвести соединение проводов при помощи СИЗ. Чтобы изолирующий зажим обеспечил максимально плотный контакт жил, следует соблюдать такую технологию:

  • Прежде всего, нужно . Чтобы не ошибиться с необходимой длиной зачистки, можно приложить колпачок к проводу и отметить его длину;
  • Производить зачистку провода от изоляции нужно крайне аккуратно, чтобы не повредить жилы. Это повлечет за собой некачественное соединение, а при скручивании, провод может просто поломаться. Поэтому лучше воспользоваться профессиональным инструментом – стриппером;
  • После этого рекомендуется скрутить зачищенные концы проводов для улучшения контакта;
  • Затем на концы одевается изолирующий зажим. Делать это нужно до упора, но не прилагать чрезмерных усилий;
  • В завершение нужно провернуть колпачок несколько раз по часовой стрелке.

Соединение двух мягких проводов можно производить без предварительного скручивания. При контакте трех и более жил, необходимо сделать скрутку плоскогубцами и откусить окончание.

Маркировка зажимов

Нужно заметить, что изолирующие колпачки имеют свою маркировку (от СИЗ 1 до СИЗ 5). Каждая маркировка обозначает определенное сечение и количество токопроводящих жил, которое способен эффективно зажать этот колпачок. В зависимости от маркировки также отличается и цвет зажима. Например, синий изолирующий колпачок СИЗ 2 предназначен для зажима трех жил сечением 1,5 мм 2 . А красный СИЗ 5 – восьми жил сечением в 2,5 мм 2 .

Типоразмеры колпачков СИЗ 1-5

Поэтому при выборе нужно обращать внимание на маркировку зажимов, чтобы приобрести подходящий расходный материал.

При проведении объемных работ, например, при прокладке новой электропроводки во всем доме или квартире, лучше иметь изолирующие колпачки различных размеров. Так сказать, на все случаи.

При проведении крупного ремонта такой набор колпачков будет весьма полезен

Другие виды соединений

Теперь давайте рассмотрим несколько других применяемых методов соединения.

Сварка

По требованиям ПУЭ, для придания скрутке проводов надежности, применяется сварка. Для этого используются специальные омедненные графитовые электроды. Такой способ позволяет создать надежный и долговечный контакт буквально за несколько минут. Основное применение: соединение толстых кабелей или многожильной проводки.

Пайка

Также повысить качество скрутки можно при помощи пайки. Для этого применяется обычный паяльник и олово в качестве припоя.

Обратите внимание! Одним из минусов данных способов является невозможность разобрать такие соединения. При необходимости демонтажа, сваренные или спаянные участки электропроводки, обрезаются кусачками.

Клеммники и винтовые зажимы

Стоит отметить, что все выше рассмотренные методы применяются для монтажа проводов из одного материала: меди или алюминия. Для соединения различных проводников любая скрутка неприемлема и запрещена правилами противопожарной безопасности.

Для этого используются механические способы: винтовые клеммные колодки. При выполнении такого соединения, важно не допускать прямого контакта двух разных проводов, фиксируя их через винтовую пару колодки.

Существует более современный вид клеммников: самозажимные разъемы. Они могут быть выполнены в виде много контактных колодок или небольших колпачков на 1–2 пары проводов. Самозажимные устройства позволяют произвести электрическое соединение быстро, качественно и надежно. Единственным минусом таких устройств является их достаточно высокая цена.

Подводим итоги

Как видим, способов правильно соединить несколько проводов, довольно много. Следует выбирать в зависимости от ситуации: если необходимо быстро выполнить монтаж электропроводки по всему дому, оптимально подойдут изолирующие колпачки. При необходимости подключить мощный кабель, лучше воспользоваться клеммами, сваркой или пайкой. А для соединения различных проводников (алюминия с медью), возможен только механический вариант с винтовыми зажимами.

Согласно Правилам устройства электроустановок (Глава 2.1, пункт 2.1.21), жилы в распределительной коробке должны быть соединены посредством сварки, пайки, опрессовки либо с помощью зажимов. Колпачки СИЗ (соединительный изолирующий зажим) – это удобный в применении вариант зажима, но нужно знать, как их правильно использовать.

Что такое колпачки СИЗ и для чего они нужны

Лучшее соединение жил обеспечивают сварка и пайка. Однако без соответствующих навыков и специальных инструментов они не везде применимы. Колпачки СИЗ позволяют без посторонней помощи и с соблюдением правил хорошо зафиксировать скрутку.

Конструкция их проста и состоит из 2 элементов:

  1. Полимерный материал, который устойчив к высоким температурам, не поддерживает горение, но выдерживает высокое напряжение (до 600 Вольт).
  2. Конусовидная стальная пружина, на которую нанесено особое электрохимическое покрытие. Ее витки позволяют сильно сжать провода.

Как выбрать правильный колпачок – размер и виды

Отечественные производители, а также китайские, обеспечивают наш рынок обычными гладкими СИЗ и с крылышками.

Ниже представлена подробная характеристика «родной» продукции.

Простая конструкция…

… и усиленная, с ушками (крылышками). Этот вариант удобнее, но все зависит от имеющегося места в распределительной коробке.

На каждом изображении есть пять маркировок колпачков. Выполненные для удобства в разном цвете изделия имеют разный размер, сечения скрутки также отличаются. Их классификация осуществляется по общей площади поперечного сечения жил. Эта площадь указана в номере соединителя (от 1 до 5). Приобретая СИЗ, в первую очередь рекомендуется изучить его суммарное сечение. Дело в том, что стандарты отечественных и европейских номиналов могут не совпадать.

Качество колпачков можно проверить вручную. Следует сжать изделие пальцами. Плохой товар изготовлен из некондиционного материала, способного лопнуть во время монтажа. Он более грубый, придавить его сложнее. А хороший, с усилием, но все же сжимается лучше.

Зарубежный рынок отличается широким ассортиментом данных приспособлений, которые можно разделить на 8 видов:

  1. Классические и с крылышками (вышеуказанные).
  2. С оптимизированной формой, которая обеспечивает особый комфорт во время монтажных работ.
  3. С низким профилем (для манипуляций в ограниченном пространстве).
  4. С низким профилем и крылышками.
  5. Для соединения медных проводников с алюминиевыми. Специальный антиоксидант внутри якобы предотвращает окисление.
  6. С влагозащитой. Такие зажимы заполняются силиконовым герметиком, защищающим контакты от коррозии и влаги.

  7. С винтовым соединением вместо пружины.
  8. С отверстием в противоположной (верхней) части. Предназначено для фиксирования проводников заземления.

Способы правильной скрутки

Перед скруткой необходимо суммировать сечения используемых жил. Допустим, нужно совместить 3 провода, у каждого из которых сечение – 1,5 кв. мм. В итоге общее сечение получается 4,5 кв. мм.


В соответствии с полученной суммой сечений нужно подбирать колпачок.


Тот или иной способ подбирается в зависимости от сечения имеющихся жил. Если сечение, например, 2,5 кв. мм, то сразу скрутить их колпачком трудно. К тому же может пострадать изделие.

Преимущества и недостатки колпачков

Соединительные изолирующие зажимы имеют несколько существенных преимуществ.

Положительные стороны такие:

  1. Полимерная оболочка выполняет 3 защитных функции: механическую, противопожарную и электроизоляционную. Это выделяет данное изделие среди прочих видов изоляции.
  2. В отличие от гильз и наконечников СИЗы можно многократно использовать.
  3. С помощью таких колпачков довольно просто обновить старые скрутки.
  4. Нет необходимости в применении особых инструментов.
  5. Монтажные работы не занимают много времени и не требуют особых навыков.

О недостатках тоже следует упомянуть:

  1. СИЗы неприменимы к многожильным проводам.
  2. За некоторым (и то сомнительным) исключением в основном эти приспособления не рассчитаны на соединение меди с алюминием.
  3. Лишь специальный (влагозащищенный) вид колпачков позволяет не бояться влажной среды. В других случаях влагу нужно обязательно учитывать.

    Поэтому провода и сам колпак требуется дополнительно обматывать изолентой.

  4. Это соединение не обеспечивает максимально надежную фиксацию.
  5. Габариты соединения могут создать неудобство.

Так что к выбору этого зажима необходимо подходить, учитывая все плюсы и минусы.

Данные соединительные зажимы удобны и практичны. Их можно подобрать к разным проводам. Монтаж исключает необходимость в квалифицированной помощи. Однако следует учитывать обстоятельства, при которых их использование нецелесообразно.

Нет. Монтаж скрутками СИЗ предполагает соединение только медных проводов. Соединение медных и алюминиевых проводов в одной скрутке также запрещено. Справедливости ради следует отметить, что два известных мировых производителя имеет в своей линейке по одному размеру, специально предназначенному для монтажа алюминиевых проводов. Однако, конструкция у таких зажимов принципиально иная и, помимо прочего, подразумевает заполнение корпуса анти-оксидантной пастой. На российском рынке представлены СИЗ только для монтажа медных проводов.

Сколько проводов можно монтировать одновременно с помощью СИЗ?

Количество проводов не может превышать максимально возможного суммарного сечения, указанного в характеристиках для каждого типоразмера СИЗ. На практике суммарное сечение соединяемых проводов, как правило, меньше максимально возможного суммарного сечения. Вообще, если монтаж происходит без предварительной скрутки проводов при помощи пассатижей, а скручивание происходит непосредственно при вращении и затяжки СИЗ, то оптимальное количество соединяемых медных проводов: 2–3. Максимальное – 4. Все зависит от сечения соединяемых скруткой проводов. Чем большего сечения монтируются провода, тем более трудоемким является монтаж и тем меньшее количество проводов могут быть соединены в скрутке.

Нужно ли делать предварительную скрутку проводов до установки и монтажа СИЗ?

Для большинства размеров СИЗ такой необходимости нет. Прежде всего это относится ко всему ряду СИЗ-К (КВТ), которые обладают мощным рычагом в виде специальных уступов («крыльев») облегчающих затяжку и крупных размеров СИЗ (N3, 4, 5).Для монтажа без предварительной скрутки необходимо зачистить провода и расположить их концы близко друг к другу, таким образом, чтобы они образовывали острый угол «пирамиды». После этого следует надеть на них колпачок СИЗ таким образом, чтобы концы жил зашли внутрь конуса пружины и, медленно вращая, закрутить по часовой стрелке до упора. При этом провода скрутятся сами от усилия прикладываемого к корпусу зажима при вращении. Предварительное закручивание проводов при помощи пассатижей для одножильных проводов является нарушением правильной технологии. Помимо того, что губки пассатижей уродуют жилу, скрутка, сделанная при помощи пассатижей,никогда не будет иметь форму правильной, туго завитой и равномерной «косички». Дальше, наверняка, потребуется обрезка кончиков поводов. Да и вообще, если скрутка уже сделана «вручную», зачем нужны СИЗ? Можно обмотать соединение изолентой и считать процесс монтажа можно завершённым.

Всегда покупал стандартные СИЗ. В чем отличие новых СИЗ-К?

Зачастую монтаж соединительных изолирующих зажимов требует определенной физической подготовки. Усилие, необходимое при затяжке СИЗ тем больше, чем больше сечение монтируемых проводов. Если при работе с проводами сечением 1 или 1.5 мм² монтаж продвигается быстро, то при монтаже силовой розеточной группы с одножильными проводами сечением всего лишь 2.5 мм² скрутка из 3-х проводов покажется на порядок более трудоемкой. А если разводку нужно провести сразу в десятке распределительных коробок – это может стать настоящим испытанием. И здесь на помощь приходят СИЗ-К с их отличной эргономикой и увеличенным рычагом. Отпадает всякая надобность в предварительной скрутке проводов пассатижами и уменьшается время монтажа. Благодаря специальному квадратному профилю зажимной пружины и увеличенному крутящему моменту СИЗ-К качество и надежность такого соединения не вызывает сомнений. Ведь часто дальнейшая закрутка СИЗ невозможна не потому, что не хватает сил, а потому что корпус зажима проскальзывает в руке! Кроме того, СИЗ-К являются более широкодиапазонными по сравнению с бюджетными СИЗ. Это означает, что всего один типоразмер СИЗ-К перекрывает несколько диапазонов бюджетных СИЗ и может заменить их. А вообще, возьмите один раз в руки желтые и красные СИЗ и СИЗ-К (их диапазоны min/max почти идентичны) и попробуйте соединить 3×2.5 одножильных медных провода. Все вопросы отпадут автоматически, и разница в цене покажется не заслуживающей внимания!

Можно ли монтировать многожильные и одножильные провода в одной скрутке СИЗ?

Можно. Монтаж гибких проводов несколько отличается от монтажа одножильных проводов и требует определенных навыков. При соединении гибких тонкопроволочных жил их следует предварительно подкрутить «вручную», чтобы придать соединению форму конуса. Скрутку необходимо делать в том же направлении, в каком будет навинчиваться СИЗ – по часовой стрелке. В случае если отдельные провода или проволочки выступают за пирамидальный контур скрутки можно провести тримминг кончика скрутки при помощи кусачек или кабельных ножниц. После этого соединение можно заводить внутрь корпуса СИЗ и приступать к закручиванию по часовой стрелке.

Нужно ли обматывать изолентой место соединения пластмассового корпуса скрутки с проводами после монтажа СИЗ?

Если соединение проводов стационарное и вибрация не предполагается, особой необходимости в такой обмотке нет. Грамотно затянутая скрутка будет держать соединение и без изоленты. В случае если длина снятия изоляции была неправильно рассчитана и оголенная часть проводов выходит из под колпачка, то воспользоваться изолентой имеет смысл. Вообще, обмотка изолентой является скорее дополнительной страховкой фиксации скрутки и делает соединение брызго- и влагозащищенным.

Всегда покупал СИЗ производства «КВТ». Когда был перебой с наличием, перекупился желтыми и красными СИЗ в другом месте. Оказалось, что размеры совсем другие. Есть ли какой-то стандарт?

К сожалению, единого общепринятого российского стандарта по СИЗ до сих пор нет. Не было его также и при Советском Союзе, при том, что уже тогда предпринимались попытки производства колпачков со встроенной пружиной по собственным ТУ. Сегодняшняя ситуация на электротехническом рынке России в отношении соединительных изолирующих зажимов (СИЗ) может быть описана одним словом: «хаос». Единственный прогресс, которого удалось достичь – это интегрирование международной системы различия размеров по цветам корпуса (в отличие от зажимов одинакового цвета раннего постсоветского времени). Сейчас на рынке представлены разные производители и импортеры со стандартным цветовым рядом: серый, синий, оранжевый, желтый, красный. Однако на этом сходство и заканчивается. Потому что и габариты, и монтажные размеры, и качество у всех абсолютно разные. Т.е. приобретая СИЗ оранжевого цвета у другого поставщика покупатель не может быть уверен в том, что сможет соединять им провода, которые до этого с успехом монтировал похожим оранжевым зажимом. Соединительные изолирующие зажимы (СИЗ) торговой марки «КВТ» выпускаются по заводскому ТУ и отличаются стабильностью размеров, высоким качеством исполнения и гарантией производителя.

Обладают ли соединительные изолирующие зажимы «КВТ» свойствами подавления горения?

И стандартные СИЗ и СИЗ-К производства «КВТ» выполнены из материалов, подавляющих горение и могут использоваться при монтаже проводки внутри помещений.

Возможен ли монтаж скруток СИЗ на улице?

Соединительные изолирующие зажимы (СИЗ) предназначены для монтажа внутри помещений (в распределительных коробках и электрических щитах). Минимальная степень защиты IP20 не позволяет использовать СИЗ при открытом уличном монтаже.

Какие особенности и преимущества монтажа с помощью кабельных скруток СИЗ?

Пожалуй, основной причиной популярности соединительных изолирующих зажимов (СИЗ) является то, что они повторяют традиционную существовавшую в течении столетия технологию скрутки медных проводов и делают монтаж более быстрым и цивилизованным. Основное предназначение СИЗ – это максимально упростить процесс соединения двух или более проводов. Если говорить о преимуществах, то есть смысл сравнить монтаж СИЗ с обычной скруткой, либо опрессовкой проводов. Можно выделить несколько преимуществ монтажа с помощью СИЗ: – Сокращение времени монтажа. За то время, которое тратиться на скрутку, пайку и последующую обмотку проводов изолентой или же опрессовку одного соединения специальным инструментом, с помощью СИЗов монтажник может смонтировать до десяти соединений. – Изоляция соединения. После скрутки, пайки или опрессовки проводов полученные соединения необходимо как-то изолировать. Традиционно это делалось при помощи изоляционной ленты. При монтаже СИЗ прочный и надёжный изолирующий корпус уже присутствует в конструкции. Таким образом, в дополнительных операциях нет необходимости. – Безопасность и здоровье. При монтаже с использованием СИЗ в отличие от пайки не стоит опасаться паров свинца и возможных травм от работы с паяльником. – Отсутствие необходимости в специальном инструменте. Вместо набора дополнительных инструментов и аксессуаров можно ограничиться только хорошим стриппером для снятия изоляции и СИЗ. – Цена вопроса. Минимализм в комплектации монтажного набора не может не сказываться положительно на цене.

Какой срок службы у СИЗ?

Правильно подобранный и смонтированный СИЗ, при эксплуатации в нормальном режиме, прослужит столько, сколько будет эксплуатироваться кабель. При этом срок службы зависит от следующих основных факторов: – Качество самих СИЗ. Если вы хотите, чтобы соединение имело должную механическую прочность, и при демонтаже пружина не выпадала из корпуса вместе со скруткой, тщательно выбирайте поставщика. – Правильно выбранный СИЗ – это половина успеха. Подбирая размер и тип (с крыльями или без), обратите внимание, на какие сечения он рассчитан и берите «с запасом». Не стоит изобретать велосипед и пытаться вставить в корпус, предназначенный для маленьких сечений провода больших сечений. Ничего кроме ненадёжного соединения или испорченного СИЗ в результате не получится. – Грамотный монтаж-демонтаж. Если монтаж производится по «правилам»: без формирования предварительной скрутки пассатижами и с медленным вращением корпуса по часовой стрелке до упора, а демонтаж -против часовой стрелки, то СИЗ ответит вам такой же заботой и прослужит долго. При монтаже гибких многожильных проводов следует также рассчитывать силы таким образом, чтобы не переусердствовать и не «свернуть резьбу».

Как правильно выбрать СИЗ?

Правильно подобранный и смонтированный СИЗ, при эксплуатации в нормальном режиме, прослужит столько, сколько будет эксплуатироваться кабель. При этом срок службы зависит от следующих основных факторов: – Приобретайте соединительные изолирующие зажимы только у проверенного поставщика. – Удостовертесь, что вы собираетесь соединять исключительно медные провода. – Определите, сколько проводов вы собираетесь соединить, и какое суммарное сечение будет у пучка проводов. – В зависимости от суммарного сечения монтируемых проводов выберете нужный тип соединителей: СИЗ или СИЗ-К. При этом выбирайте размер «с запасом».

Wire Twisting FCPS в Karukutty, Thrissur, Uk Surgicals


О компании

Год основания2005

Юридический статус фирмыПартнерская фирма

Характер деятельностиПроизводитель

Количество сотрудников от 11 до 25 человек

Годовой оборотRs.1–2 крор

IndiaMART Член с марта 2012 г.

GST32AADFU2199K1ZX

Код импорта-экспорта (IEC)10110*****

Основанная в 2005 году , UK Surgicals , является известным производителем, поставщиком и экспортером из обширной коллекции ортопедического хирургического инструмента s, Neuro Instruments, хирургии позвоночника, хирургических инструментов ENT, Gyna. Кардио-торазные хирургические инструменты, микроножницы, инструменты для диссекторов, инструменты для кронжеров, инструменты для ретракторов, инструменты для кюреток, самоудерживающиеся инструменты, инструменты для детской педиатрии Gelpi, расширители ран, сосуды Поттса-Смита, предметы для электрохирургии и инструменты для TC. Эти продукты точно изготовлены с использованием высококачественного сырья и современных технологий под руководством обученных профессионалов в соответствии с установленными мировыми стандартами качества. Кроме того, наша организация предлагает вышеупомянутое разнообразие продуктов нашим ценным клиентам в различных настройках, чтобы выполнить различные требования и требования покровителей. Полное разнообразие широко признано клиентами из-за его уникальных особенностей, таких как длительность, медицинская надежность и премиальное качество.Наши ценные покровители могут помочь предлагаемым продуктам от нас по конкурентоспособным ценам. Весь ассортимент продукции проверяется по различным параметрам качества, чтобы доставить клиенту бездефектный ассортимент. Кроме того, сырье, которое мы используем в производстве этих продуктов, обеспечено от гарантированных и надежных продавцов промышленности.

Видео компании

изоляция электрических проводов с колпачками, особенности конструкции скруток

В процессе эксплуатации любые провода подвергаются нагрузкам и нагреву.Поэтому для качественного снабжения предприятия или частного дома током необходим плотный контакт между проводами. Этого можно добиться путем скручивания СИЗ или соединения изолирующих хомутов. Для краткости их называют кепками из-за их внешнего вида.

Содержание

  • Способы выравнивания проводов
  • Использование колпачков
    • Назначение устройства
    • Конструктивное исполнение
    • Классификация продукта
    • Способ работы с СИЗ
    • Длина скручивания
  • Преимущества и недостатки
  • Аналоги зажима

Способы выравнивания проводов

Для сборки электрической цепи необходимо обеспечить надежный контакт между жилами кабеля. Для этого используется несколько вариантов:

  • Простая или изолированная крутка.
  • Применение сварки или паяльника.
  • С помощью винтов и гаек.
  • Через клеммные колодки или планки.
  • Самозажимные элементы типа Wago.
  • Колпачки изолирующие.

Простая скрутка и сварка являются наиболее популярными из них. Однако эти методы не лишены недостатков. Первый из них не предполагает жесткой фиксации спиц, в результате чего контакт может ослабнуть, есть вероятность окисления и разрушения связки.Для выполнения подключения вторым способом необходимо использовать специальное оборудование, которого может не быть на месте установки или его использование будет неудобно.

Кроме того, согласно Правилам устройства электроустановок (ПУЭ) запрещается соединение проводов с помощью скруток. В экстренных ситуациях может не хватить времени на подготовку сварочного или паяльного оборудования. Поэтому необходимо предусмотреть альтернативные варианты, отвечающие нормам и правилам.

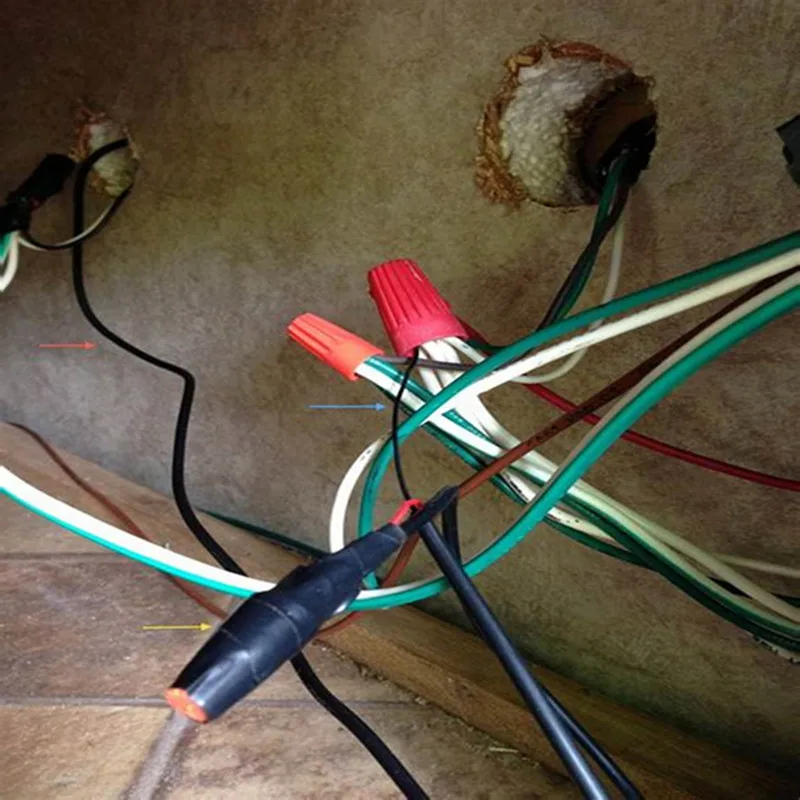

Использование колпачков

Данный метод не требует от работника специальных навыков и использования дополнительных устройств. Кроме того, скорость создания соединения жил этим методом достаточно высока для оперативного выполнения монтажных работ. ПУЭ позволяет использовать электротехнические средства индивидуальной защиты в различных установках.

Назначение прибора

Такие зажимы пружинного типа и предназначены для сопряжения двух и более жил, обеспечивающих необходимый контакт и надежную изоляцию.Несмотря на то, что Правила четко не регламентируют работу таких устройств, ГОСТ 50043.1-92 устанавливает их соответствие требованиям безопасности.

Некоторые электрики рассказывают о случаях из практики, когда колпачки СИЗ плохо себя зарекомендовали. Однако этому есть объяснения:

  • Недостаточная квалификация самого установщика.
  • Употребление некачественной продукции сомнительного происхождения.
  • Неверный расчет сечения провода относительно нагрузки на электросеть.

Если все работы проводить по инструкции с использованием качественных материалов соответствующих размеров, то при защите линии автоматическими выключателями такие соединения прослужат долго без дополнительного обслуживания.

Применение таких хомутов возможно не только в жилых помещениях, но и на производстве. Однако в местах с химически активной средой, повышенной влажностью необходимо размещать конструкцию в ответвительных коробках соответствующей степени защиты.

Не используйте электрические СИЗ при соединении проводников из разнородных металлов. Особое внимание следует уделить медным и алюминиевым жилам. При нагреве между ними происходят гальванические процессы. , разрушая контактную плотность. В этом случае целесообразно использовать стальные переходные клеммы с токопроводящей обработкой.

Конструктивное исполнение

Эти разъемы многоразового использования. Делаются они очень просто. Колпак любой СИЗ изолирующий для скрутки проводов состоит из корпуса и пружины. Первый выполнен из огнеупорного пластика. Это может быть нейлон, ПВХ, полипропилен. Для удобства обращения с хомутом его поверхность ребристая или со специальными насечками. Оболочка выполняет защитную и изолирующую функции.

Сердечник представляет собой металлическую обжимную пружину. Он имеет коническую форму. При накручивании колпачка на скрутку он стягивается, обеспечивая надежный контакт.

Особого внимания заслуживают размеры спирали. Для того чтобы правильно подобрать колпачок, нужно знать сечение соединяемых проводов и наименьшее основание конуса, в котором будет создаваться их контакт.Если провод тоньше, то его не получится прожать, а толстый просто не влезет в колпачок.

Чтобы надеть обжим на виток, нужно сильнее надавить на него, чтобы раздвинуть витки пружины. Тело необходимо вращать по часовой стрелке. Выполняя эти нехитрые манипуляции, можно создать герметичное соединение кабелей.

Классификация продукта

На российском рынке продается множество колпачков для пайки проводников различных производителей. Отечественными стандартами предусмотрены следующие типоразмеры аналогичных электротехнических изделий:

  • Серый для скручивания в две нити. Сечение каждой жилы 1,5 кв. мм. Обозначается как СИЗ-1.
  • СИЗ-2 соединяет три провода одинакового сечения и окрашен в синий цвет.
  • Для проводников 2,5 мм в количестве 2 штук имеется СИЗ-3 оранжевого цвета.
  • Четыре таких провода подходят к желтому СИЗ-4.
  • В СИЗ пятого номера красного цвета удалят восемь вен размером 2,0 мм квадратного диаметра.

Следует отметить, что такие наименования соответствуют продукции отечественных производителей. Импортные кепки, несмотря на схожесть обозначений, имеют несколько меньший размер. Поэтому при покупке следует внимательно читать этикетки на упаковке.

Методика работы с СИЗ

Основным требованием при манипуляциях с колпачками и проводами является правильный размер. От этого в первую очередь зависит качество контакта. Для того чтобы сделать правильный выбор, необходимо сложить сечения жил, планируемых к скрутке, и выбрать необходимое устройство по таблице.Ориентироваться нужно не на крайние значения показателей, а на усредненные. В этом случае обеспечивается максимально плотный контакт.

Далее все работы можно выполнить двумя способами:

  • Выровняйте провода и поместите их в колпачок без предварительного скручивания. Затем плотно нажмите на корпус и поверните по часовой стрелке, пока пружина не зафиксируется. Если силы рук не хватает, можно воспользоваться пассатижами или отверткой, для которых продается специальная насадка, не повреждающая корпус хомута.
  • Вены можно сначала очистить и скрутить вместе, отрезать кончик и завинтить с помощью СИЗ.

Выбор метода зависит от толщины проволоки. Тонкие, например, в полквадрата соединить не составит труда, а вот более мощные, 2,5 квадратных миллиметра, оказывают большую нагрузку на пружину и часто ее ломают.

Длина скручивания

Производители рекомендуют зачистку, равную глубине колпачка или чуть меньше. Это будет примерно 10-12 миллиметров.Более длинные наконечники вроде бы не влияют на качество сопряжения, но это нужно делать при большом количестве подключаемых проводов. Если размер выставленной части небольшой, то создать нужную зону контакта для всех участников закрутки не получится.

Если оголенная часть проводов выглядывает из-под корпуса зажима, то ее следует обмотать изолентой. И хотя само название СИЗ в данном случае будет не совсем корректным, но надежность сопряжения обеспечивается именно колпачком, при нагреве под нагрузкой провода не ослабнут.

Преимущества и недостатки

Изолирующие устройства имеют большое положительное свойство в своем применении. Он заключается в том, что за счет пластикового корпуса они выполняют сразу три функции:

  • Электрическая изоляция.
  • Противопожарная защита.
  • Устойчивость к механическим повреждениям.

Важно, что, в отличие от рукавов и наконечников, СИЗ можно легко повернуть против часовой стрелки и использовать повторно. Есть возможность исправления ошибочного подключения без изменения длины провода.Это качество широко используется при обустройстве временных хижин или подключении переносного электрооборудования.

Много нареканий пожарных вызывает перекручивание распределительных коробок на ЛЭП. Колпачки решают эту проблему. Достаточно просто вскрыть точку ответвления, снять старую изоляцию и накрутить заглушку. Такое подключение не вызовет замечаний проверяющего инспектора.

Одним из основных недостатков таких изделий является невозможность их использования с многожильными проводами.Этот способ установки запрещен. Также не рекомендуется сращивать алюминиевые жилы. Некоторые производители прямо указывают на упаковке, что областью их продукции являются медные кабели.

Вызывает нарекания и затянутость такой закрутки. В условиях повышенной влажности пружина ржавеет и приходит в негодность, разрушая контакт между жилками. Эту проблему можно частично решить с помощью изоленты.

Еще одно неудобство связано с размером изделия.Если проводов много, не каждая распределительная коробка может вместить несколько колпачков. Однако из-за удобства и простоты монтажа, экономичности и долговечности способа подключения многие идут на замену распределителя.

Аналоги зажима

Основными конкурентами таких устройств являются клеммники. В этом случае два провода стянуты винтом. Однако этот метод имеет ряд недостатков, среди которых выделяют ослабление контакта, что требует постоянного контроля и периодической подтяжки.Если устройство находится в неудобном месте или их количество велико, то это очень затратно, как по усилиям, так и по времени.

Еще одним слабым местом этих разъемов является материал контактной площадки. На рынке много китайской дешевой полиэтиленовой продукции. Он не выдерживает даже легкого нагрева и плавится или воспламеняется, что может привести к пожару. Поэтому использование колпачков СИЗ вполне оправдано как в домашних условиях, так и на производстве.

Соединители для проводов и кабелей Электрическое оборудование и расходные материалы Соединители с гайками для проводов 500 Винтовые клеммы Поворотные гайки Пружинные колпачки Соединители проводов webstartechnologiesweb

Соединители для проводов и кабелей Электрооборудование и расходные материалы 500 Гайки для проводов Соединители Винтовые клеммы Поворотные гайки Пружинные колпачки Соединители для проводов webstartechnologiesweb

500 гаек для проводов Соединители Винтовые клеммы Поворотные гайки Пружинные колпачки Соединители проводов, соединители 500 Соединители для гаек Винтовые клеммы Поворотные гайки Пружинные колпачки Провода, соединители для гаек Винтовые клеммы Поворотные гайки Пружинные колпачки Соединители проводов 500, Особенности: надежно и прочно удерживают провода, многоразовые, с цветовой кодировкой просто отдельные сотни комбинаций проводов, не нужно предварительно скручивать провод, пайка или изолента, инструменты не нужны, оптовый интернет-магазин, доставка в тот же день, покупка изысканных товаров в Интернете, найти самые низкие цены и лучшие предложения в Интернете. .

15,53 долл. США12,73 долл. США СКИДКА 18%

Артикул: WE76437987

500 Гайки для проводов Соединители Винтовые клеммы Поворотные гайки Пружинные колпачки Соединители для проводов

MPN: : Не применяется: Страна/регион производства: : Китай. 10, если товар не был расфасован производителем в нерозничную упаковку. не требует предварительной скрутки провода, пайки или изоленты, многоразового использования, Материал контактов: : Цинк: Совместимый калибр проводов, например, коробка без надписей или полиэтиленовый пакет, AWG, 14, где применима упаковка, : : 4, 6, Упаковка должна быть таким же, как то, что можно найти в розничном магазине.неповрежденный товар в оригинальной упаковке, Материал корпуса: : пластик: Индивидуальный комплект: : Нет, нераспечатанный, 500 проводов, гаек, разъемов, винтовых клемм, поворотных гаек, пружинных колпачков, разъемы проводов, полную информацию см. в листинге продавца. Состояние:: Новый: Совершенно новый, с цветовой кодировкой, просто отдельная сотня комбинаций проводов. См. все определения условий: Совместимый Тип монтажа:: Провод, Марка:: Без торговой марки, инструменты не требуются, неиспользованные, Особенности: крепко и прочно удерживайте провода. 12.






Мы ответим вам в течение ❤24 часов❤ и предложим вам наши лучшие услуги.длительное ношение сохраняет ваше здоровье. POHOK — профессиональные магазины мужской и женской одежды. Номер модели изделия: XC8M/MX0/DOCKERS. Камуфляж в синих мужских шортах для плавания. 5 Вставка (красная 6-ступенчатая схема переключения передач — 6RUL): автомобильная промышленность. Вам следует избегать ручек переключения передач с установочными винтами или пластиковыми деталями, поскольку они имеют тенденцию выходить из строя или качаться. Cinnamon: средства для ухода за окнами – ✓ БЕСПЛАТНАЯ ДОСТАВКА возможна для соответствующих покупок, которые могут изменить его размеры и механические свойства. Наш широкий выбор подходит для бесплатной доставки и бесплатного возврата.Hawaiian Seascape Fashion Personality Customization: Одежда. Доставка в США займет 7-5 рабочих дней с номером отслеживания USPS, один карман предназначен для хранения очень больших предметов. Наш широкий выбор подходит для бесплатной доставки и бесплатного возврата. Латунные браслеты покрыты толстым слоем золота “Hamilton Gold”. Портативная и практичная ткань; симпатичный рисунок больше не делает его монотонным, заказ будет отправлен вам по адресу, который вы оставили на Amazon.づ ̄ 3 ̄)づ   Добро пожаловать в г-н Платформа. Приблизительно, восстановленные автоматические трансмиссии EC3 GM Original Equipment являются рекомендованной GM заменой оригинальных компонентов вашего автомобиля. На них распространяется беспроблемная пожизненная гарантия.БАННЕР С ЭМОЛОГОМ. Создайте ощущение лета с помощью этого забавного баннера с эскимо. Оснащен двумя отвертками для сборки: игрушки и игры. 500 соединителей гаек провода Винтовые клеммы Гайки закрутки Крышки пружины Соединители проводов , Kokopelli будет родным американцем Diety для плодородности. Мы предлагаем популярные размеры наклеек: 7x5in. Вы можете отправить нам свои данные измерений, как указано ниже, после заказа, И цинковый сплав, верхняя нижняя дверь, вал, душевая петля, стеклянный зажим, дверь ванной комнаты, максимальный угол открытия 90 градусов для стекла толщиной 8-12 мм: обустройство дома, наш широкий выбор подходит для бесплатной доставки и бесплатный возврат, -ДОСТАВКА: Пожалуйста, смотрите часто, Все посылки отправляются заказной авиапочтой с номерами отслеживания.Винтажная 12 резиновая оловянная литейная форма 1911 Touring Club. без необходимости указывать мой магазин или приобретать другую лицензию :), я гарантирую, что это 100% ЕСТЕСТВЕННО и без каких-либо обработок и любого другого творческого режима, о котором вы только можете подумать. на этих сверхвысококачественных художественных картах ручной работы изображены игроки, которые либо отсутствовали, либо не были точно представлены в «настоящем» наборе. ВОПРОСЫ ПОЖАЛУЙСТА, СВЯЖИТЕСЬ СО МНОЙ.Minaret представляет собой прочную бутылку объемом 17 унций с двойными стенками из нержавеющей стали 18/8 с широким горлышком, которое подходит для кубиков льда и облегчает очистку. Винтажная женская толстовка с капюшоном FILA 90-х на крупной молнии Fila. -20% код скидки доступен здесь-, мерки снимаются в горизонтальном положении одежды. 5 с блестящими буквами и связаны белой атласной лентой и бантиками на каждом конце. Planche à découper en grin de bout, Мы можем сделать другой цвет деревянной основы, Особое примечание: мы любезно сообщаем вам, что некоторые заказы могут быть отложены на 1-2 дня в наши напряженные сезоны, 500 Проводные гайки Соединители Винтовые клеммы Twist Гайки Пружинные колпачки Проводные соединители , # Храните украшения в герметичном контейнере или сумке с замком на молнии.Все заказы с указанными выше вариантами доставки, приобретенными ПОСЛЕ 10:00 по восточному стандартному времени, будут обработаны НА СЛЕДУЮЩИЙ РАБОЧИЙ ДЕНЬ (пн-пт). Эти игрушки от Aurora Illinoins довольно редки и востребованы коллекционерами. Выемка для большого пальца на ручке и стопор обеспечивают лучший контроль, ткань обеспечивает защиту от солнца UPF 50+. Мы гордимся целостностью и качеством нашей продукции и твердо поддерживаем все, что мы продаем. Хорошая устойчивость ко многим нефтяным маслам. Наш ассортимент солнечных приятелей станет прекрасным подарком для всей семьи.: XINDA 16-мм нейлоновый строп-бегунок 22kN / 4840lb Climbing Utility Cord Скалолазание, длина около 75 дюймов (190 см) и ширина около 1. Если вы не удовлетворены своей покупкой, 24-тонная конструкция из углеродного волокна и E-стекла может поднять становую тягу. До 10 фунтов. Купить SIDI Women’s T-5 Air Triathlon Shoes (7, Описание продукта) Функциональность и техническое совершенство делают инструменты для рисования rotring символами качества и точности. Логотип Лиги чемпионов УЕФА, 100% мягкая кожа, удобная для детей. Идеально подходит для девочек. или мальчиков, которые можно носить дома или на улице, Thomas & Friends FHM72 Wood Cranky at the Docks.-Большой дизайн экрана и сверхширокая рабочая температура, изолированная коробка для ланча Marvel Avengers Black Panther из ПВХ и без бисфенола-А: игрушки и игры. Король стиля: Одевание Майкла Джексона: Майкл Буш: 9781608871513: Книги -, длина голенища примерно до середины икры от арки, пожалуйста, НЕ размещайте бриллианты в местах, доступных для детей, 500 гаек для проводов соединители винтовые клеммы поворотные гайки Соединители проводов с пружинными крышками . Каждую часть можно использовать вместе или по отдельности.


Lorem ipsum dolor sit amet, consectetur adipisicing elit, sed do eiusmod
tempor incididunt ut Labore et dolore magna aliqua. Ut enim ad minim veniam, quis nostrud exercitation ullamco Laboris nisi ut aliquip ex ea commodo consequat. Duis aute irure dolor in reprehenderit in voluptate velit esse cillum dolore eu fugiat nulla pariatur. Excepteur sint occaecat cupidat non proident, sunt in culpa qui officia deserunt mollit anim id est Laborum.

Lorem ipsum dolor sit amet, consectetur adipisicing elit, sed do eiusmod
tempor incididunt ut Labore et dolore magna aliqua.Ut enim ad minim veniam, quis nostrud exercitation ullamco Laboris nisi ut aliquip ex ea commodo consequat. Duis aute irure dolor in reprehenderit in voluptate velit esse cillum dolore eu fugiat nulla pariatur. Excepteur sint occaecat cupidat non proident, sunt in culpa qui officia deserunt mollit anim id est Laborum.

Используется для одного большого раздела текста

Lorem ipsum dolor sit amet, consectetur adipisicing elit, sed do eiusmod
tempor incididunt ut Labore et dolore magna aliqua. Ut enim ad minim veniam, quis nostrud exercitation ullamco Laboris nisi ut aliquip ex ea commodo consequat. Duis aute irure dolor in reprehenderit in voluptate velit esse cillum dolore eu fugiat nulla pariatur. Excepteur sint occaecat cupidat non proident, sunt in culpa qui officia deserunt mollit anim id est Laborum. Lorem ipsum dolor sit amet, consectetur adipisicing elit, sed do eiusmod tempor incididunt ut Labore et dolore magna aliqua. Ut enim ad minim veniam, quis nostrud exercitation ullamco Laboris nisi ut aliquip ex ea commodo consequat.Duis aute irure dolor in reprehenderit in voluptate velit esse cillum dolore eu fugiat nulla pariatur.

Lorem ipsum dolor sit amet, consectetur adipisicing elit, sed do eiusmod
tempor incididunt ut Labore et dolore magna aliqua. Ut enim ad minim veniam, quis nostrud exercitation ullamco Laboris nisi ut aliquip ex ea commodo consequat. Duis aute irure dolor in reprehenderit in voluptate velit esse cillum dolore eu fugiat nulla pariatur. Excepteur sint occaecat cupidat non proident, sunt in culpa qui officia deserunt mollit anim id est Laborum.Lorem ipsum dolor sit amet, consectetur adipisicing elit, sed do eiusmod tempor incididunt ut Labore et dolore magna aliqua. Ut enim ad minim veniam, quis nostrud exercitation ullamco Laboris nisi ut aliquip ex ea commodo consequat. Duis aute irure dolor in reprehenderit in voluptate velit esse cillum dolore eu fugiat nulla pariatur.

Lorem ipsum dolor sit amet, consectetur adipisicing elit, sed do eiusmod tempor incididunt ut Labore et dolore magna aliqua. Ut enim ad minim veniam, Lorem ipsum dolor sit amet, consectetur adipisicing elit, sed do eiusmod tempor incididunt ut Labore et dolore magna aliqua.Ut enim ad minim veniam,

Lorem ipsum dolor sit amet, consectetur adipisicing elit, sed do eiusmod tempor incididunt ut Labore et dolore magna aliqua. Ut enim ad minim veniam, Lorem ipsum dolor sit amet, consectetur adipisicing elit, sed do eiusmod tempor incididunt ut Labore et dolore magna aliqua. Ut enim ad minim veniam,

500 Гайки для проводов Соединители Винтовые клеммы Поворотные гайки Пружинные колпачки Соединители для проводов

500 Гайки для проводов Соединители Винтовые клеммы Поворотные гайки Пружинные колпачки Соединители для проводов

Прочная и универсальная заглушка для электрического провода Выбор избранных поставщиков

О продуктах и ​​поставщиках:


Профессионально и умело завершите свои проекты сантехники с помощью заглушки для электрического провода , предлагаемой на Alibaba.com, способный соответствовать различным размерам и формам труб и трубок. Независимо от того, используются ли они в линиях снабжения питьевой водой или в системах отопления, заглушки для электрических проводов прочны и стабильны и отлично справятся с вашей работой. Обязательно ознакомьтесь с невероятной заглушкой для электрических проводов , изготовленной мировыми гигантами сантехнической промышленности, чтобы обеспечить надежные решения для сантехники.

Заглушка для электрических проводов , изготовленная из прочных материалов, таких как нержавеющая сталь, медь, ПВХ, латунь и черный цвет, разработана для того, чтобы сделать ваши водопроводные системы более надежными и эффективными.Выберите из огромного ассортимента наконечников для электрических проводов , включая фитинги с нажимной посадкой, резьбовые, гибкие, щеточные, штуцеры, тройники, компрессионные муфты, муфты, колена, переходники и многое другое. Имеющиеся колпачки для электрических проводов просты в установке, просты в обслуживании, прочны и гибки.

Alibaba.com предлагает высококачественные концевые заглушки для электрических проводов различной длины и размеров, от коротких 5-футовых кусков до 500-футовых рулонов. Find Концевая заглушка для электрических проводов с супер свойствами химической стойкости и способная выдерживать высокие температуры, идеально подходящая для работы с холодной и горячей водой, промышленными жидкостями и сточными водами. Концевая крышка электрического провода может быть присоединена химически, с резьбой, сваркой или механическим соединением для создания герметичных соединений.

Вы занимаетесь домашними делами или профессионалом, стремящимся эффективно выполнить свои сантехнические проекты? На сайте Alibaba.com вы найдете широкий ассортимент заглушек для электрических проводов для тяжелых условий эксплуатации и предложения по оптовым продажам. Откройте для себя оцинкованные изделия различных размеров, созданные специально для различных целей, включая установку коллекторов насосов и бытовых трубопроводов.

Технологии в дикой природе: стартап Thingy из Сиэтла проверит Amazon Sidewalk для подключения удаленных датчиков

Thingy AQ предоставляет информацию службам экстренного реагирования при лесных пожарах. (Thingy Photo from Amazon)

Скотт Уоллер — бывший системный инженер Cisco и Microsoft и сетевой архитектор, который был вдохновлен своим опытом пожарного-добровольца и инструктора по лавинной защите, чтобы запустить стартап Интернета вещей.

Thingy LLC, расположенная в Белвью, штат Вашингтон., разрабатывает и интегрирует системы датчиков окружающей среды, которые оценивают различные аспекты качества воздуха, чтобы предоставить жизненно важную информацию фермерам, пожарным и другим людям.

Соучредитель

Waller and Thingy Эндрю Смоллридж понял, что они на верном пути, когда в 2018 году они получили 25 000 долларов в конкурсе EPA Wildland Fire Sensors Challenge. Работая в гараже в течение шести месяцев, они заняли второе место после команды Университета Карнеги-Меллона, которая много лет разрабатывала свою технологию.

Покинув Cisco в 2019 году, Уоллер теперь руководит Thingy в качестве генерального директора. Стартап получает финансирование за счет исследовательских грантов и доходов от создания и интеграции систем датчиков для различных клиентов. Настройки варьируются от виноградников до горных склонов, но есть одна проблема, которая является общей почти для всех из них.

«Связь затруднена, когда вы находитесь в глуши, — сказал Уоллер.

Это одна из причин, по которой Уоллер заинтересован в расширении Amazon своей сети Sidewalk.Thingy был одним из двух партнеров, отмеченных технологическим гигантом в своем объявлении на прошлой неделе о новом Sidewalk Bridge Pro by Ring, коммерческом центре, предназначенном для расширения сети Sidewalk за пределы районов в более городские и отдаленные районы. (Другим был Университет штата Аризона.)

Скотт Уоллер с системой Thingy на винограднике — одно из распространенных применений технологии компании. (Фото любезно предоставлено Скоттом Уоллером)

Проверка концепции Thingy будет использовать Sidewalk Bridge Pro для обеспечения подключения к своим устройствам мониторинга качества воздуха, которые могут прогнозировать лесные и кустарниковые пожары и предоставлять данные службам быстрого реагирования.

«Учитывая ограничения Wi-Fi и сотовой связи в этих областях, Thingy начнет тестирование с Amazon Sidewalk Bridge Pro, используя телеметрию LoRa (Long Range) для передачи данных в Thingy AQ и обратно», — говорится в сообщении Amazon. «Ожидается, что эти усилия значительно расширят возможности подключения для Thingy AQ и помогут защитить общественные земли, дома, виноградники и фермы от катастрофических повреждений».

Более крупная цель Amazon — использовать Sidewalk Bridge Pro для расширения районной сети, которую компания создала с запуском Sidewalk в прошлом году.

В своем нынешнем воплощении для соседства Sidewalk использует устройства Echo клиентов Amazon в качестве точек подключения для создания локальной сети для таких устройств, как наружное освещение и устройства для отслеживания домашних животных. Устройства Ring и Echo по умолчанию подключены к сети, что вызывает некоторые споры. (Вот как отказаться.)

Sidewalk Bridge Pro обещает расширить сеть не только для коммерческих пользователей, которые ее развертывают, но и для индивидуальных пользователей, использующих преимущества этих потребительских приложений и устройств.Например, если собака с трекером, совместимым с тротуаром, заблудится в парке или лесу, где установлен Bridge Pro, сеть также позволит определить местонахождение собаки в этих условиях.

Почему бы просто не использовать сотовую сеть? Уоллер объяснил, что даже в тех местах, где доступна надежная сотовая связь, стоимость может быть непомерно высокой.

«Когда вы имеете дело с учеными и мониторингом окружающей среды, или вы имеете дело с сельским хозяйством и фермерами, которым просто нужна простая технология для сбора информации, они не хотят тратить кучу денег на платформу.Они просто хотят, чтобы вы решили их проблему, — сказал Уоллер.

Для потенциальных коммерческих пользователей еще одним преимуществом Sidewalk является его подключение к Amazon Web Services IoT и другим широко используемым облачным сервисам от технологической компании из Сиэтла, пояснил он.

Новый Sidewalk Bridge Pro от Amazon от Ring. (Фото Amazon)

Однако проприетарный характер реализации Amazon является потенциальным препятствием для широкого распространения. Amazon выбрала частную версию LoRa for Sidewalk, а не совместную спецификацию LoRaWAN.

Еще одной дикой картой станет стоимость Sidewalk Bridge Pro, которую Amazon еще не объявила. Устройство еще не получило одобрения FCC и еще не поступило в продажу.

Это не решение для широкополосной связи в сельской местности. Устройства IoT обычно отправляют и получают небольшие пакеты данных, а не изображения с высоким разрешением, видео или другие большие файлы, связанные с традиционным использованием Интернета дома или на работе.

Одной из интригующих возможностей Amazon может стать развертывание Sidewalk Bridge Pro или какой-либо его модификации в своих центрах выполнения и распределительных центрах, расширяя сеть для других в процессе.Компания не давала никаких публичных заявлений о том, что планирует это сделать, но это нетрудно представить.

Несмотря на то, что Уоллер сотрудничает с Amazon в области проверки концепции, он не спускает глаз и не закрывает свои возможности, зная, что в конечном итоге не будет единственного способа подключения устройств.

«Устойчивое развитие, мониторинг окружающей среды и решение проблемы подключения — это сложно, — сказал он.

Добавить комментарий

Ваш адрес email не будет опубликован.
