Молниезащита и Заземление – Обслуживание молниезащиты и эксплуатация

Обслуживание молниезащиты и эксплуатация

Киев
+38 044 3896371
+38 044 5018146

9.3.1 Устройства молниезащиты зданий, сооружений и наружных установок объектов эксплуатируются в соответствии с Правилами технической эксплуатации электроустановок потребителей и указаниями 9.3.2, 9.3.11. Задачей эксплуатации устройств молниезащиты объектов является поддержание их в состоянии необходимой исправности и надежности.

9.3.2 Для обеспечения постоянной надежности работы устройств молниезащиты ежегодно перед началом грозового сезона производится проверка и осмотр всех устройств молниезащиты.

9.3.3 Проверки проводятся также после установки системы молниезащиты, после внесения любых изменений в систему молниезащиты, после любых повреждений защищаемого объекта. Каждая проверка проводится в соответствии с рабочей программой.

9.3.4 Для проведения проверки состояния устройств молниезащиты указывается причина проверки и организуются:

комиссия по проведению проверки молниезащиты с указанием функциональных обязанностей членов комиссии по обследованию молниезащиты;

рабочая группа по проведению необходимых измерений;

сроки проведения проверки.

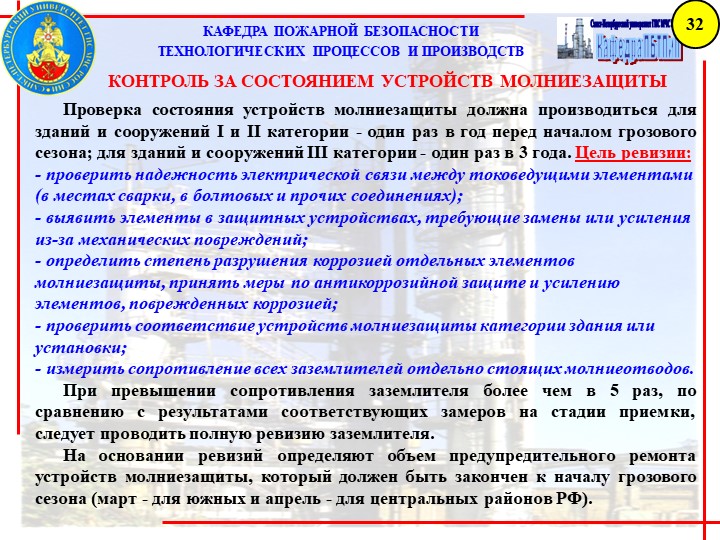

9.3.5 Во время осмотра и проверки устройств молниезащиты рекомендуется:

проверить визуальным осмотром (с помощью бинокля) целостность молниеприемников и токоотводов, надежность их соединения и крепления к мачтам;

выявить элементы устройств молниезащиты, требующие замены или ремонта вследствие нарушения их механической прочности;

определить степень разрушения коррозией отдельных элементов устройств молниезащиты, принять меры по антикоррозионной защите и усилению элементов, поврежденных коррозией;

проверить надежность электрических соединений между токоведущими частями всех элементов устройств молниезащиты;

проверить соответствие устройств молниезащиты назначению объектов и в случае наличия строительных или технологических изменений за предыдущий период, наметить мероприятия по модернизации и реконструкции молниезащиты;

уточнить исполнительную схему устройств молниезащиты и определить пути растекания тока молнии по ее элементам при разряде молнии;

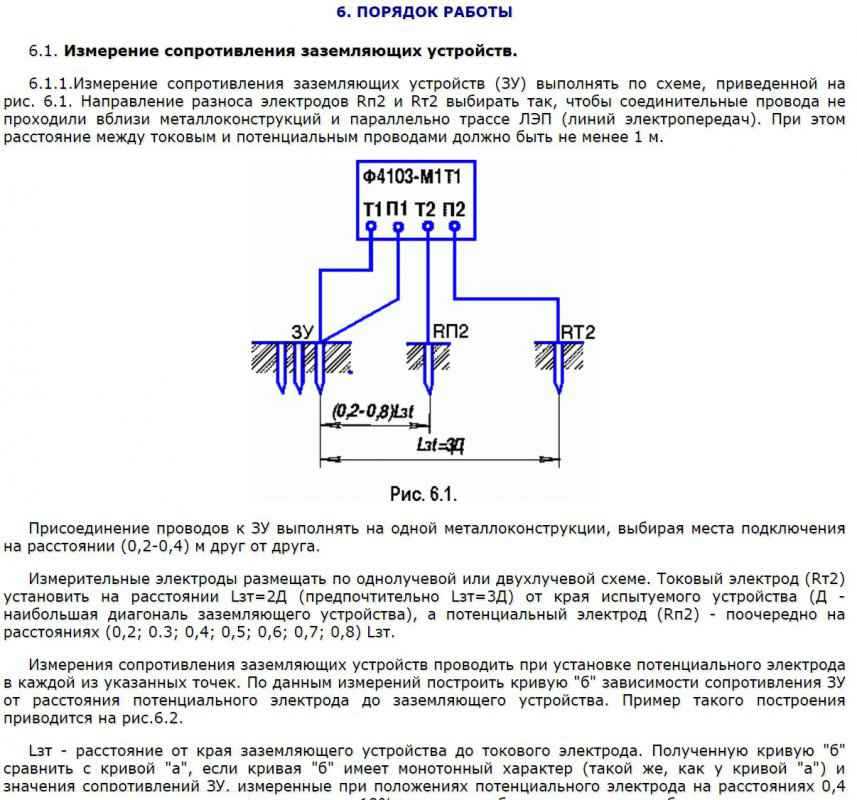

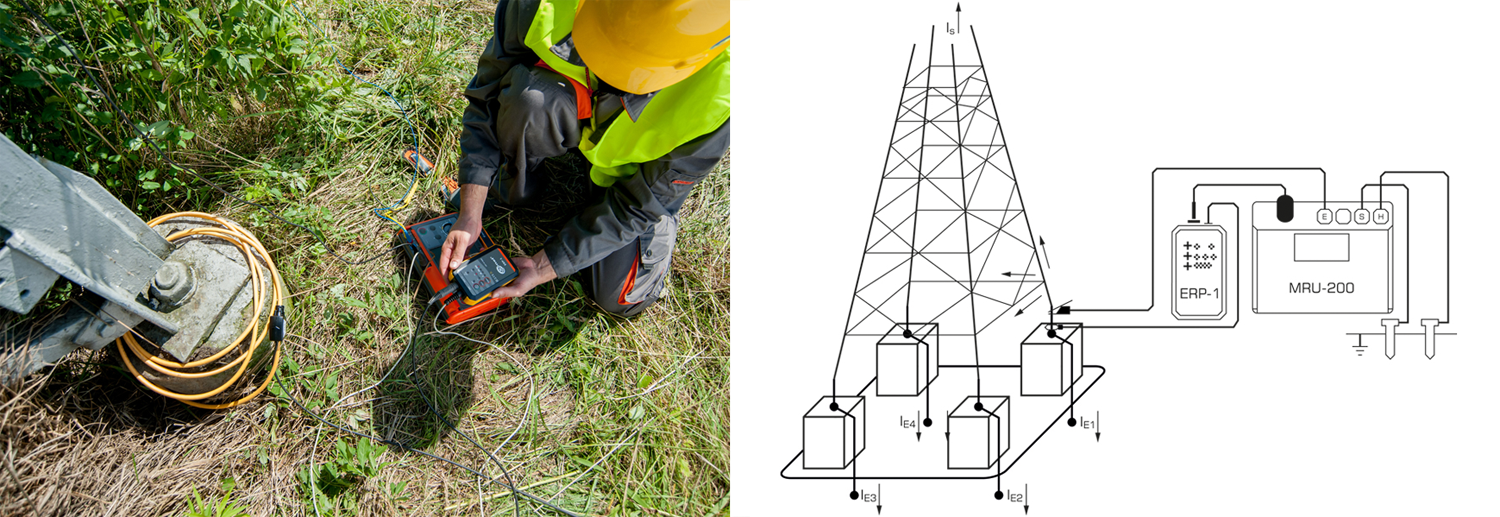

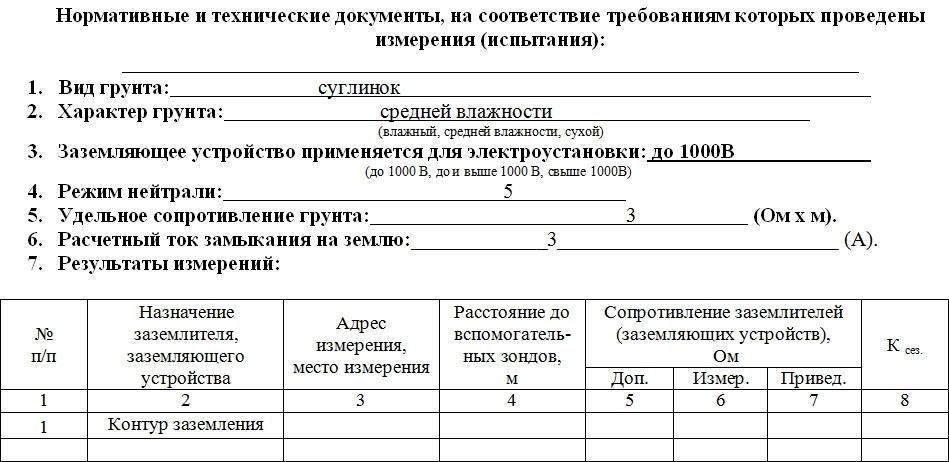

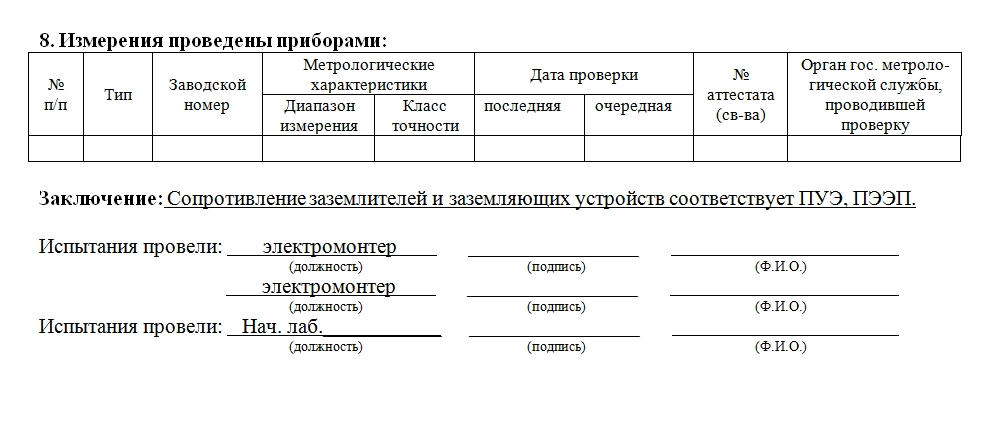

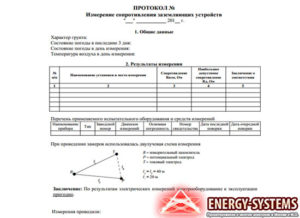

измерить сопротивление заземлителей молниезащиты. Полученные результаты не должны превышать результаты соответствующих измерений при приемке молниезащиты в эксплуатацию более чем в 5 раз;

проверить наличие необходимой документации на устройства молниезащиты.


9.3.6 Периодическом контроля со вскрытием в течение шести лет (для объектов I категории) подвергаются все искусственные заземлители, токоотводы и места их присоединений, при этом ежегодно производится проверка до 20% их общего количества. Пораженные коррозией заземлители  и токоотводы при уменьшении их площади поперечного сечения более чем на 25% должны быть заменены новыми.

9.3.7 Внеочередные осмотры устройств молниезащиты следует производить после стихийных бедствий (ураганный ветер, наводнение, землетрясение, пожар) и гроз чрезвычайной интенсивности.

9.3.8 Внеочередные замеры сопротивления заземления устройств молниезащиты следует производить после выполнения ремонтных работ как на устройствах молниезащиты, так и на самих защищаемых объектах и вблизи них.

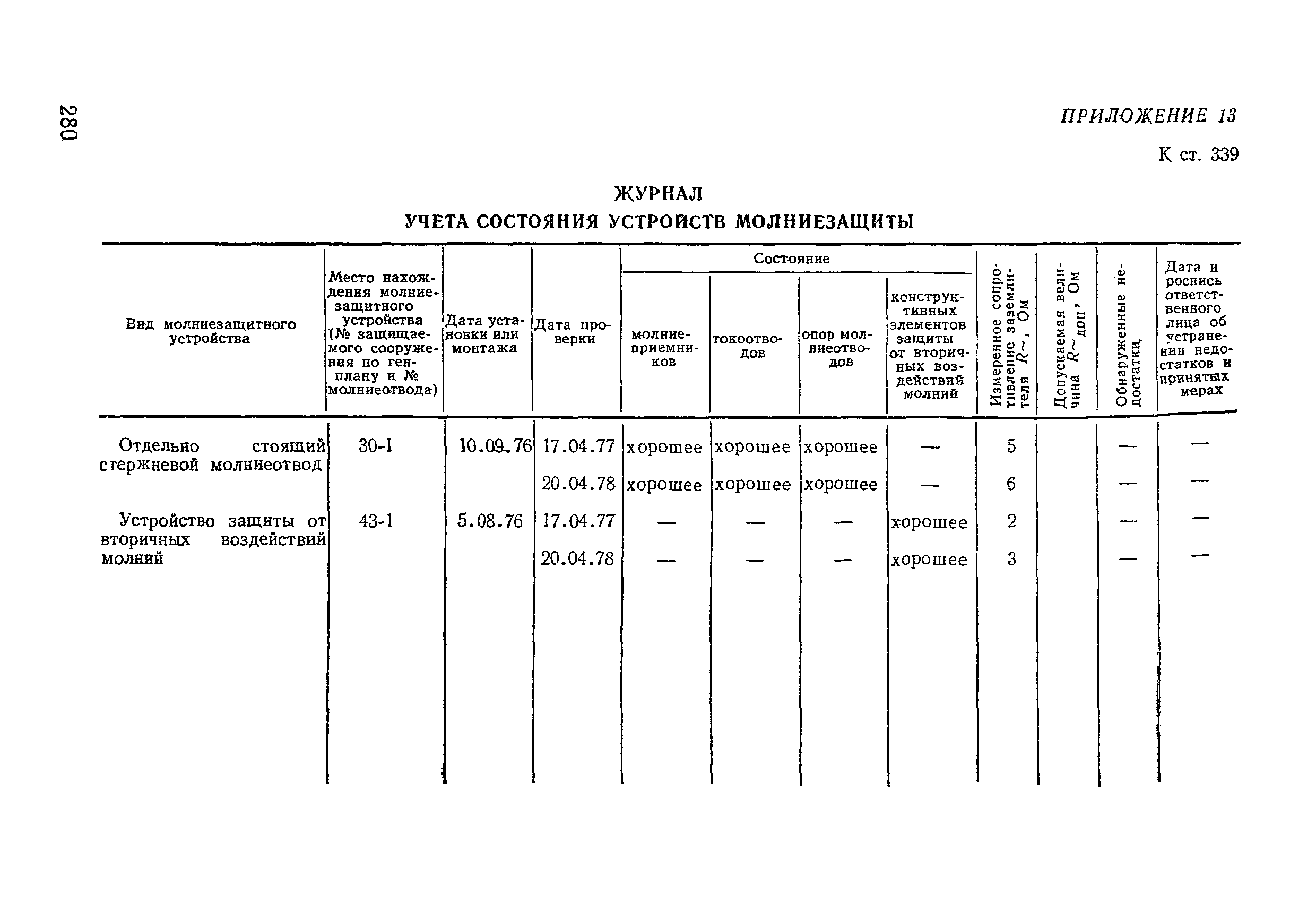

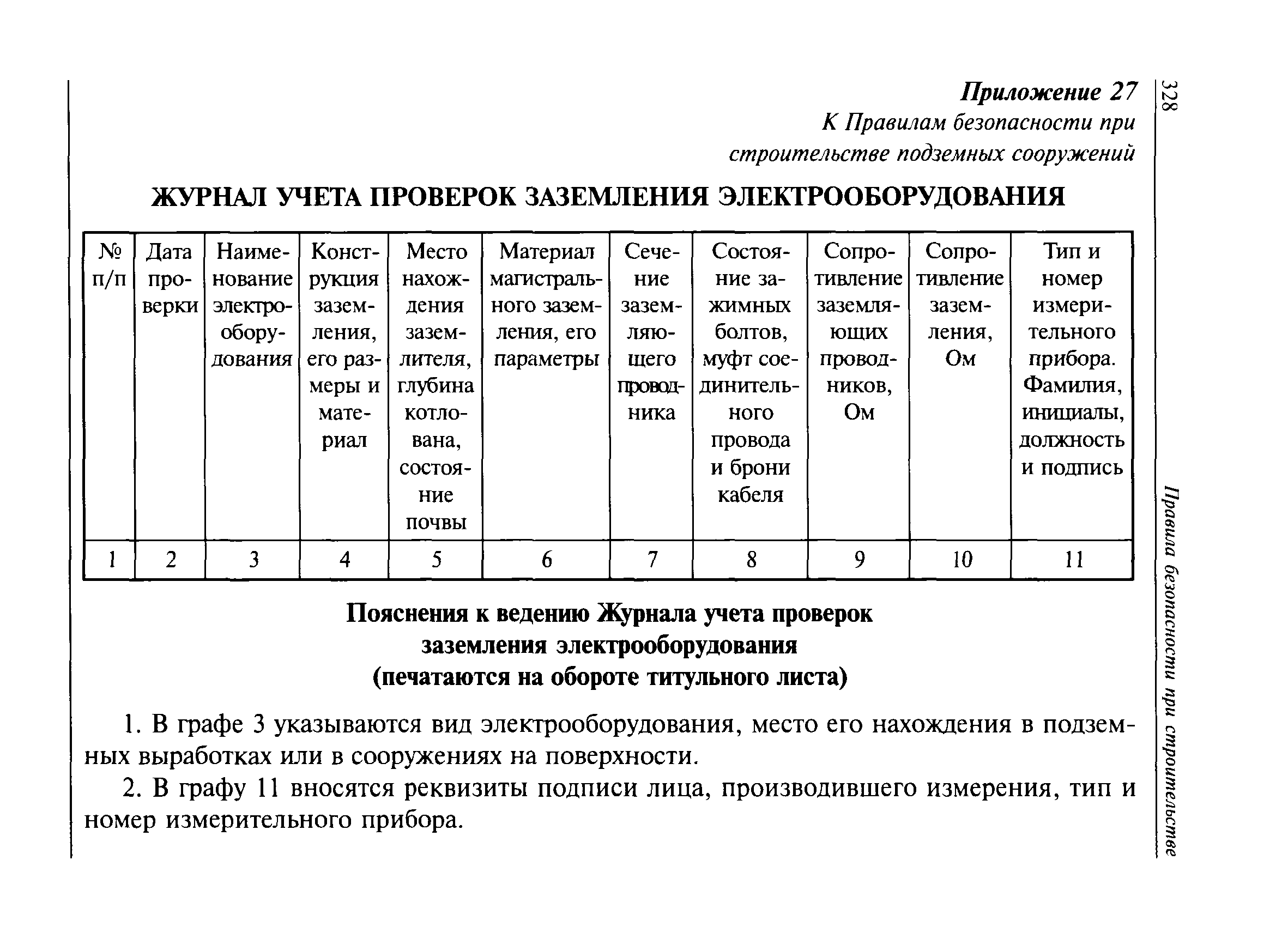

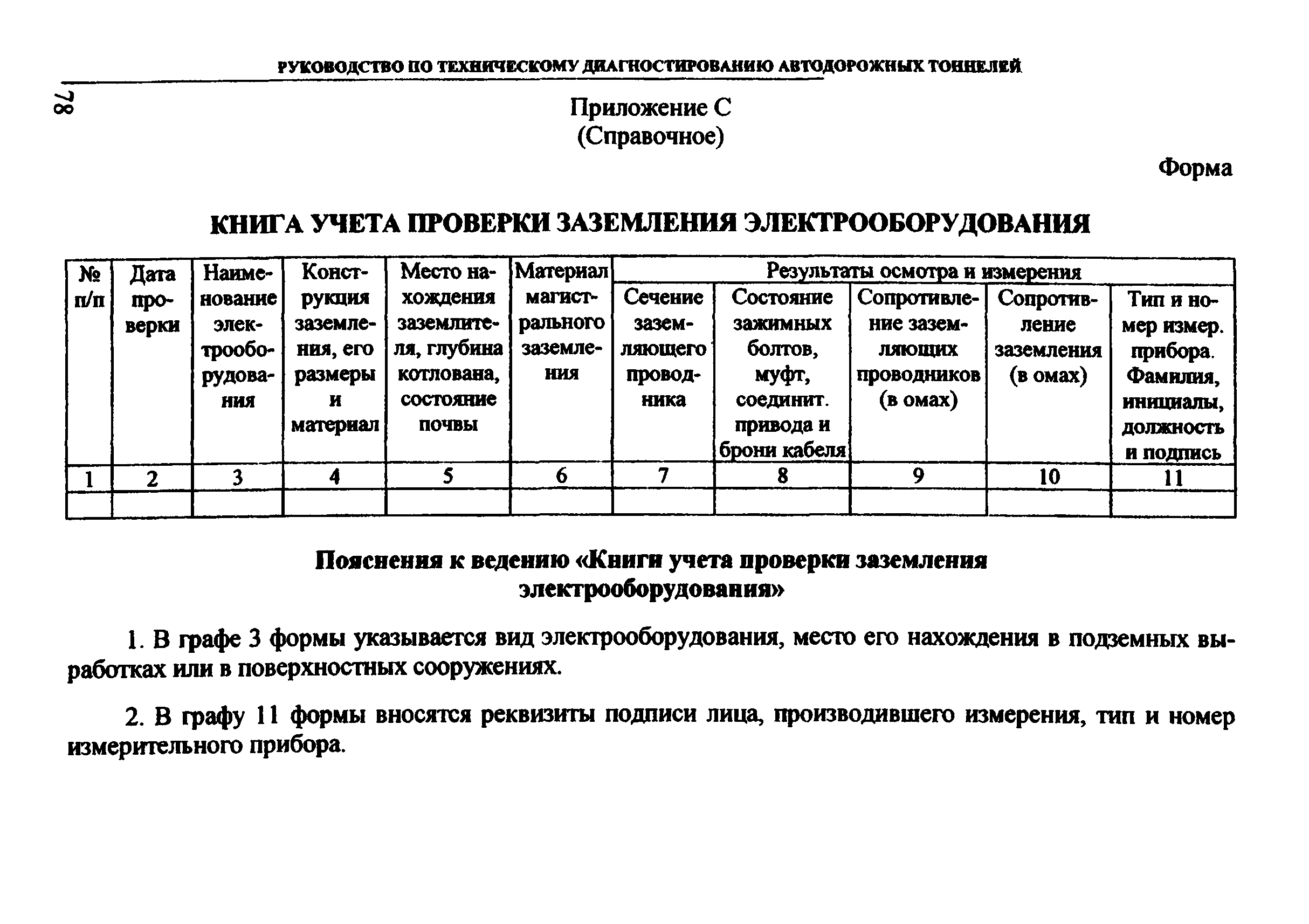

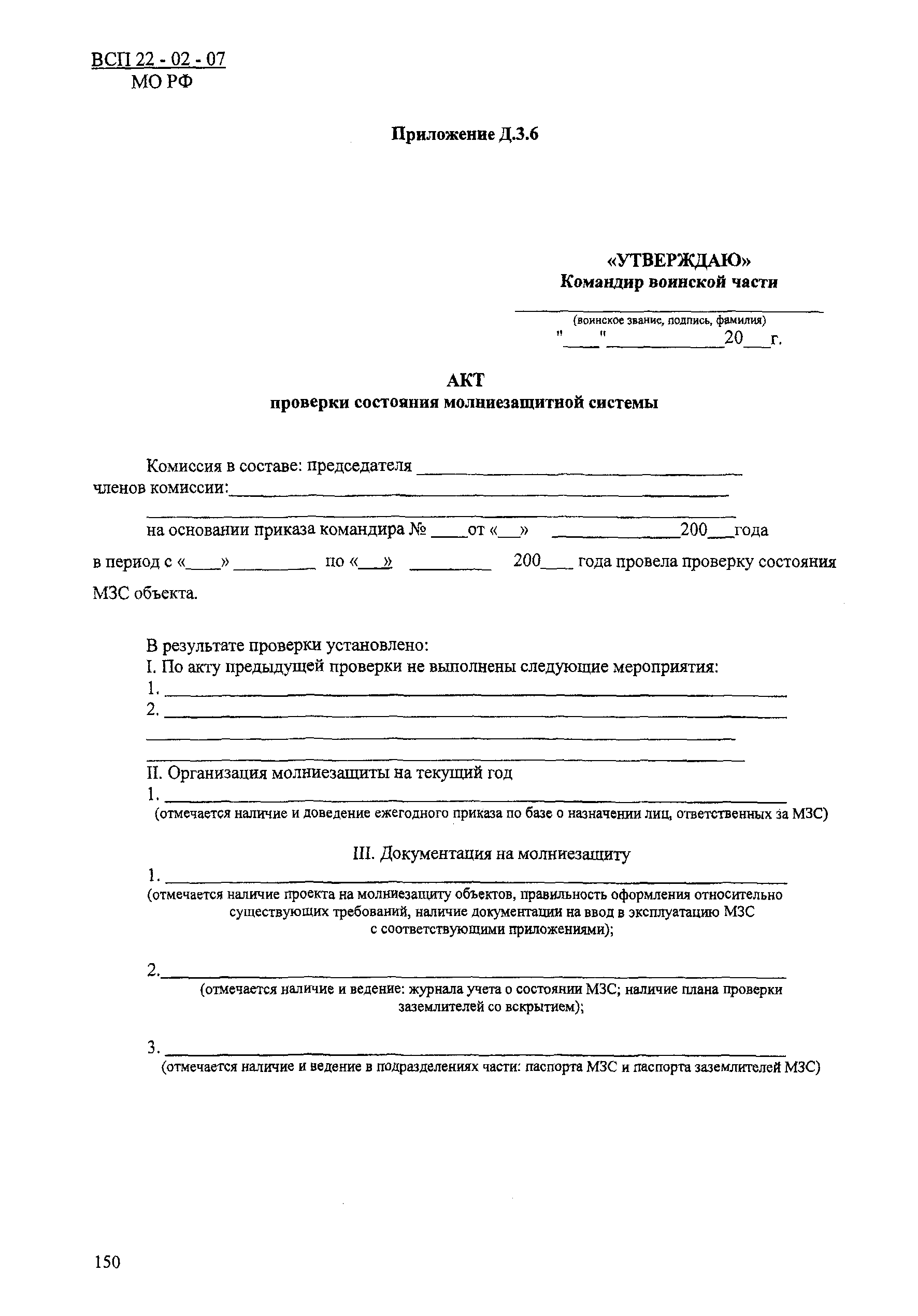

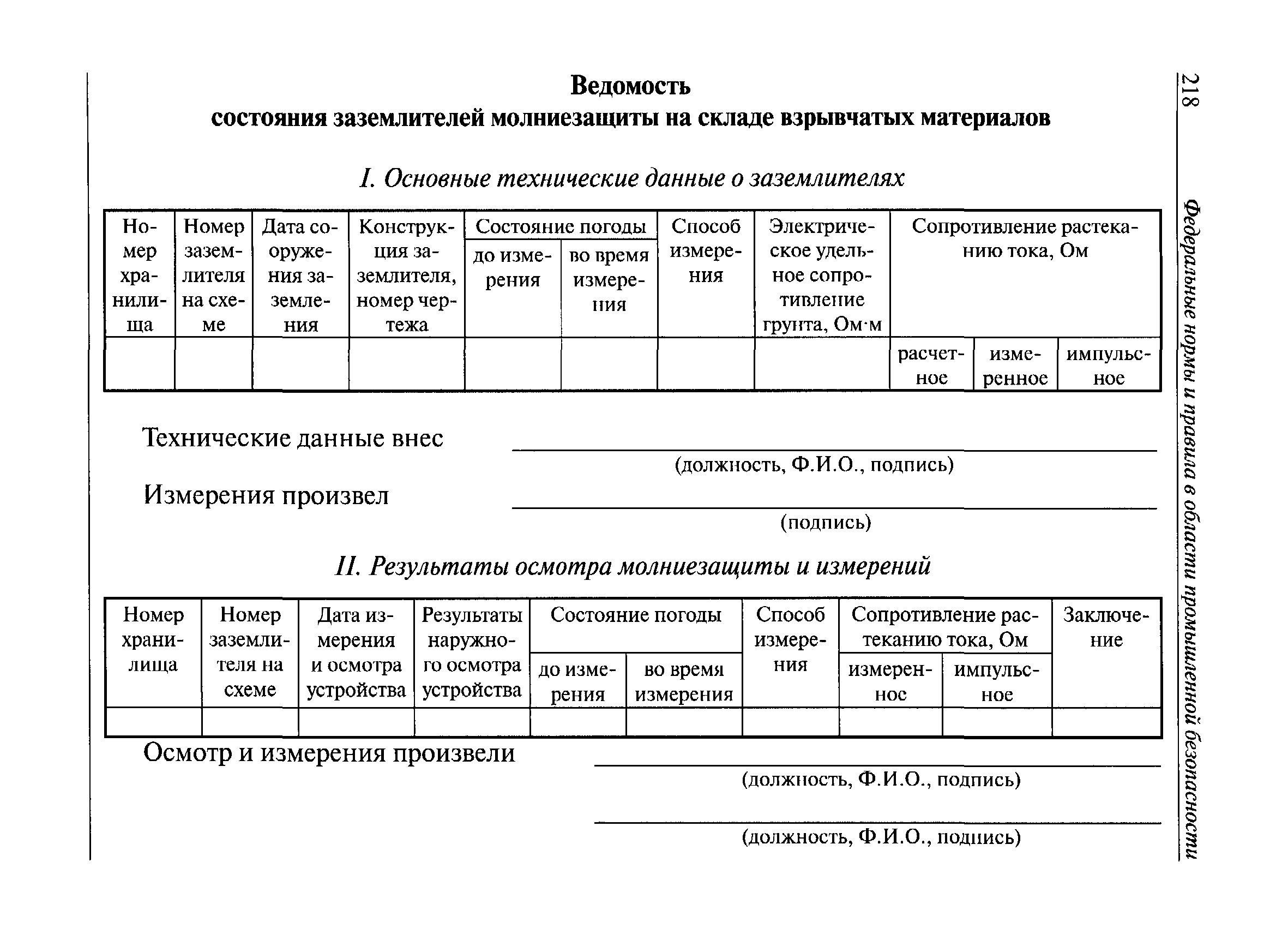

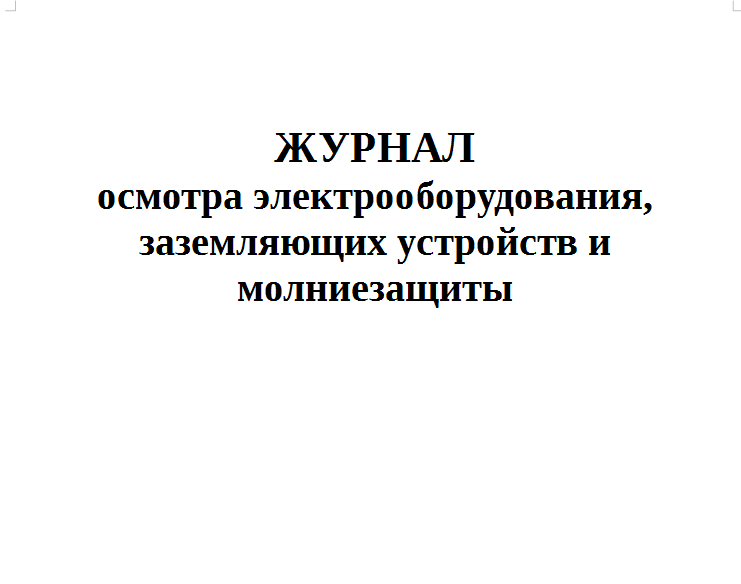

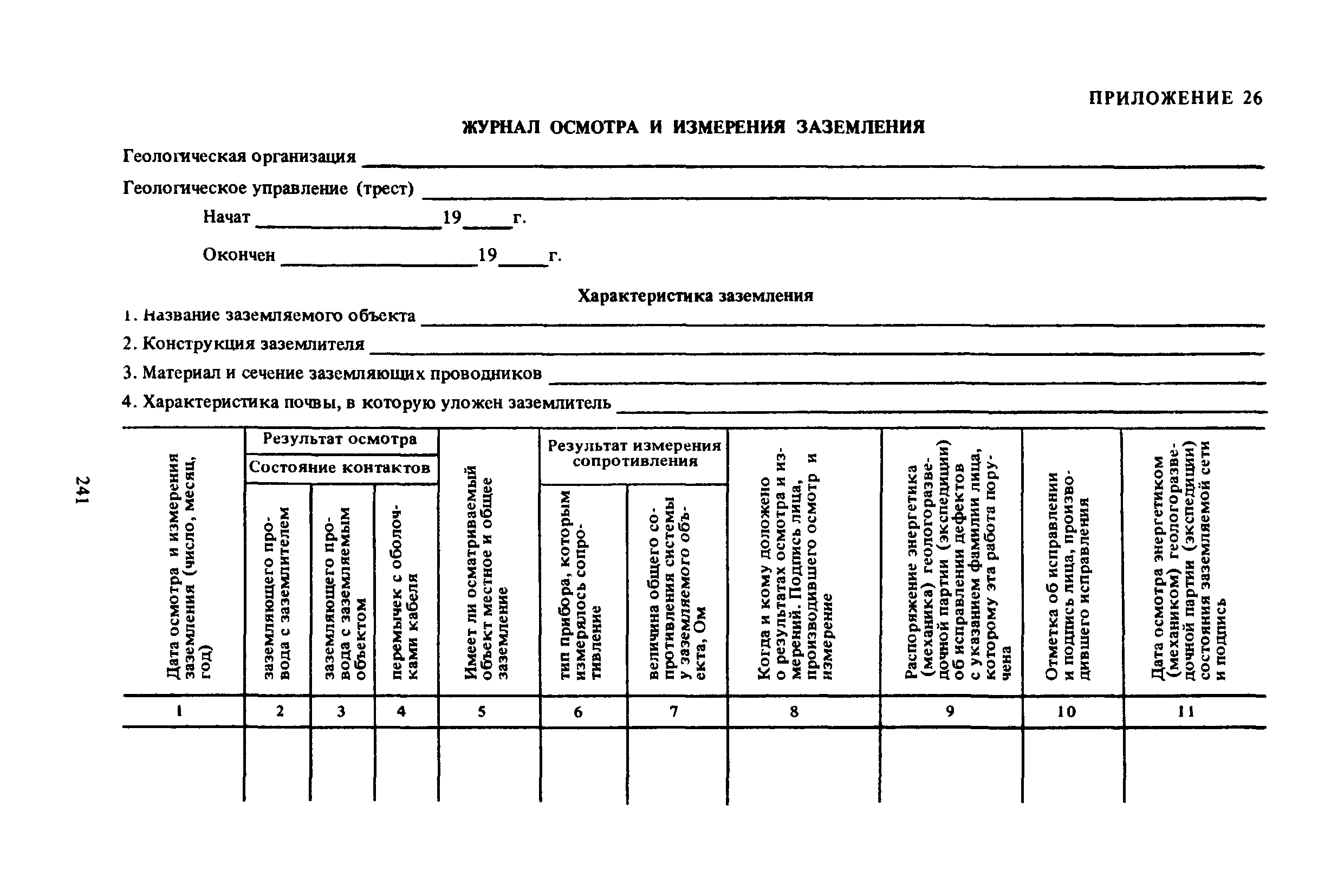

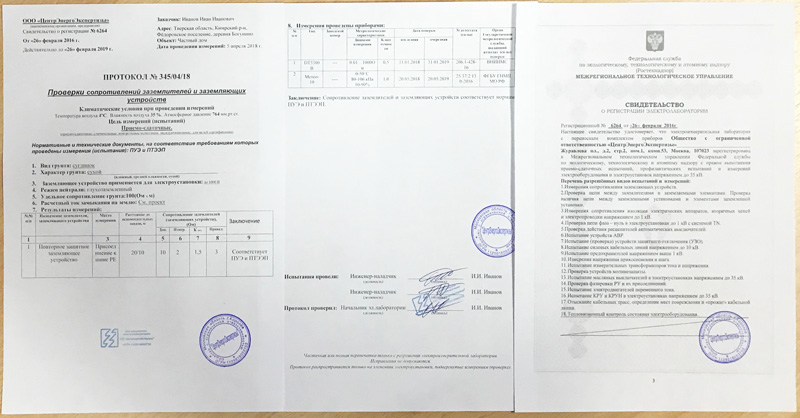

Результаты проверок оформляются актами, заносятся в паспорта и журнал учета состояния устройств молниезащиты.

9.3.9 На основании полученных данных составляется план ремонта и устранения дефектов устройств молниезащиты, обнаруженных во время осмотров и проверок.

9.3.10 Земляные работы у зданий и сооружений объектов, устройств молниезащиты, а также вблизи них проводятся, как правило, с разрешения эксплуатирующей организации, которая назначает ответственных лиц, наблюдающих за сохранностью устройств молниезащиты.

9.3.11 Во время грозы работы на системе молниезащиты и вблизи них не проводятся.

Вопросы на группу допуска 2 по электробезопасности

Главная » Блог » Вопросы на группу допуска 2 по электробезопасности

II группа допуска по электробезопасности

Опубликовано пн, 04/11/2016 – 10:04 пользователем admin

Обучение и проверка знаний электротехнического и электротехнологического персонала на II группу допуска по электробезопасности для аттестации в РосТехнадзоре



Вопросы и ответы по электробезопасности

fas28. ru

Вопросы и ответы по электробезопасности 2 группа

Вопросы и ответы по правилам безопасной эксплуатации электроустановок

1.  Что называется рабочим заземлением?

—  Заземление в точке или точек токоведущих частей токоустановки, выполняемые для обеспечения работы электроустановки \не в целях электробезопасности\.

2.  Что называется защитным заземлением?

—  Заземление, выполняемое в целях безопасности.

3.  Какие меры защиты от прямого прикосновения должны быть применены для защиты от поражения электрическим током в нормальном режиме?

—  Все перечисленные меры по отдельности или в сочетании.  Основная изоляция токоведущих частей, ограждения, установка барьеров, размещение вне зоны досягаемости, применение сверхнизкого малого напряжения.

4.  Какие защитные меры применяются для защиты людей от поражения электрическим током при косвенном прикосновении в случае повреждения изоляции?

—  Защитное заземление.

5.  В каких случаях не требуется защита от прямого прикосновения?

—  Если оборудование находится в зоне системы уравнивания потенциалов, а наибольшее рабочее напряжение не превышает 25 В. переменного или 60 В. постоянного тока в помещениях без повышенной опасности и 6 В. переменного или 15 В. постоянного тока во всех случаях.

6.  Когда следует выполнять защиту при косвенном прикосновении?

—  Во всех случаях, если напряжение в электроустановке превышает 50 В. переменного и 120 В. постоянного тока.

7.  В каком случае может быть применено сверхнизкое \малое\ напряжение в электроустановках до 1 киловольта для защиты от поражения электрическим током?

—  Для защиты от поражения электрическим током при прямом или косвенном прикосновении в сочетании защитных электрических цепей или с сочетанием автоматического отключения питания.

8.  Что из перечисленного можно использовать в качестве естественных заземлителей?

—  Металлические трубопроводы, проложенные в земле.

9.  Что из перечисленного нельзя использовать в качестве естественных заземлителей?

—  металлические канализационные трубопроводы.

10.  Что может быть применено для защиты при косвенном прикосновении в цепях, питающих переносные электроприемники?

—  Любая из перечисленных мер защиты в зависимости от категории помещения по уровню опасности поражения электрическим током \автоматическое отключение питания, защитное электрическое разделение цепей, сверхнизкое напряжение, двойная изоляция\.

11.  Каким образом производится присоединение заземляющих проводников к заземлителю и заземляющим конструкциям?

—  Сваркой.

12.  Как определяется величина участка заземляющего устройства, подвергающегося выборочному вскрытию грунта?

—  Решением технического руководителя потребителя.

13.  В каком случае элемент заземлителя должен быть заземлен?

—  Если разрушено более 50 процентов его сечения.

14.  Можно ли использовать землю в качестве фазного или нулевого провода в электроустановках до 1000В.?

—  Не допускается.

15.  Какие объекты относятся к специальным объектам по степени опасности поражения молнией?

—  Объекты представляющие опасность для непосредственного окружения, социальной и физической окружающей среды.

16.  Какие объекты относятся к обычным объектам по степени опасности поражения молнией?

—  Здания и сооружения высотой не более 60 метров, предназначенные для торговли промышленного производства, а также жилые и административные строения.

17.  Какие конструктивные элементы зданий и сооружений могут рассматриваться как естественные молниеприемники?

—  Любые элементы из перечисленных высотой 60 метров \металлические кровли, металлические конструкции, крыши, трубы и резервуары\.

18.  Когда проводится проверка и осмотр устройств молниезащиты зданий, сооружений и наружных установок?

—  Один раз в год перед началом грозового сезона.

19.  Когда проводится проверка состояния устройств молниезащиты зданий и сооружений третьей категории?

—  Не реже одного раза в три года.

20.  Какие средства защиты относятся к основным изолирующим электрозащитным средствам для электроустановок напряжением до 1000 В.?

—  Изолирующие штанги всех видов, изолирующие клещи, указатели напряжения, электроизмерительные клещи, диэлектрические перчатки, ручной изоляционный инструмент.

21.  Какие средства защиты относятся к дополнительным изолирующим электрозащитным средствам для электроустановок напряжением до 1000 В. ?

—  Диэлектрические галоши, диэлектрические ковры изолирующей подставки, изолирующие колпаки, покрытия и накладки, лестницы приставные, стремянки изолирующие стеклопластиковые.

22.  Какие средства защиты относятся к основным изолирующим электрозащитным средствам для электроустановок напряжением выше 1000В.?

—  Изолирующие штанги всех видов, изолирующие клещи, указатели напряжения, устройства и приспособления для обеспечения безопасности работ при измерениях при испытании электроустановок, указатели напряжения для проверки совпадения фаз, клещевое электроизмерение, устройство для прокола кабеля.  Специальные средства защиты, устройства и приспособления изолирующие для работ под напряжением  в электроустановках  напряжением 110 киловольт и выше \кроме штанг для переноса и выравнивания потенциала\.

23.  Какие средства защиты относятся к дополнительным изолирующим электрозащитным средствам для электроустановок напряжением выше 1000 В.?

—  Диэлектрические перчатки и боты, диэлектрические ковры изолирующей подставки, изолирующие колпаки и накладки, штанги для переноса и выравнивания потенциала, лестницы приставные, стремянки изолированные стеклопластиковые.

24.  При каких погодных условиях можно пользоваться изолирующими электрозащитными устройствами в открытых электроустановках?

—  Только в сухую погоду.

25.  Каким образом должны храниться средства защиты органов дыхания?

—  В сухих помещениях в специальных сумках.

26.  От какого воздействия должны быть защищены средства защиты из резины и полимерных материалов?

—  От воздействия кислот, щелочей, масел, бензина и других горючих веществ, а также от прямого воздействия солнечных лучей  и теплоизлучения теплонагревательных приборов не ближе одного метра.

27.  Можно ли использовать средства защиты с истекшим сроком годности?

—  Не допускается.

28.  Как часто должны проводиться периодические осмотры наличия и состояния средств защиты?

—  Не реже одного раза в 6 месяцев.

29.  Каким образом работник при непосредственном использовании может определить, что электрозащитные средства прошли эксплуатационные испытания и пригодны для применения?

—  По штампу или маркировки на средствах защиты.

30.  В каких электроустановках можно использовать контрольные лампы в качестве указателей напряжения?

—  Применение контрольных ламп запрещается.

31.  В каких электроустановках при пользовании указателем напряжения необходимо надевать диэлектрические перчатки?

—  В электроустановках выше 1000В.

32.  В течении какого времени должен обеспечиваться непосредственный контакт указателя напряжения с контролируемыми токоведущими частями при проверке отсутствия напряжения в электроустановках напряжением до 1000В.?

—  Не менее пяти секунд.

33.  Для чего предназначены стационарные сигнализаторы наличия напряжения?

—  Для предупреждения персонала о наличии напряжения на токоведущих частях электроустановок.

34.  В каких электроустановках применяются указатели напряжения для проверки совпадения фаз напряжения \фазировки\?

 —  В электроустановках напряжения от 6 до 110 киловольт.

35.  Для чего предназначены электроизмерительные клещи?

—  Для проведения любого из перечисленных измерений:

  • измерение тока в цепях до 10 киловольт;
  • измерение напряжения, тока и мощности в электроустановках до 1000В.

36.  В каких электроустановках диэлектрические перчатки применяются в качестве основного изолирующего электрозащитного средства?

—  В электроустановках до 1000В.

37.  Каким образом диэлектрические перчатки проверяются на наличие проколов?

—  Путем скручивания их в сторону пальцев.

38.  В каких электроустановках применяют диэлектрические галоши?

—  В электроустановках напряжением до 1000В.

39.  Для чего предназначены защитные каски?

—  Для защиты от всего перечисленного:

  • защиты головы от механических повреждений;
  • от воды и агрессивных жидкостей;
  • от поражения электрическим током при случайном касании до 1000В.

40.  Какие плакаты из перечисленных относятся к запрещающим?

—  Не включать, работают люди.

41.  Какие плакаты из перечисленных относятся к предупреждающим?

—  Осторожно, электрическое напряжение.

42.  Какие плакаты из перечисленных относятся к указательным?

—  Заземлено.

43.  Какие требования предъявляются к внешнему виду диэлектрических ковров?

—  Они должны быть с рифленной лицевой поверхностью \одноцветные\.

44.  Какие требования предъявляются к изоляции стержней отверток?

—  Изоляция стержней отверток должна оканчиваться на расстоянии не более 10 миллиметров от конца жала отвертки.

45.  Что необходимо сделать в первую очередь при поражении человека электрическим током?

—  Как можно скорее освободить пострадавшего от действия электрического тока, отключив ближайший рубильник либо подручными средствами.

46.  Каким образом следует передвигаться в зоне «шагового» напряжения?

—  Гусиным шагом.

47.  В каком максимальном радиусе от места касания земли электрическим проводом можно попасть под «шаговое» напряжение?

—  В радиусе 8 метров.

48.  В какой последовательности необходимо начать оказывать первую доврачебную помощь пострадавшим от действия электрического тока в случае, если он находится в состоянии комы?

—  Кома это нет сознания, но есть пульс на сонной артерии.  Необходимо:

  • убедиться в наличии пульса;
  • повернуть на живот с подстраховкой шейного отдела позвоночника;
  • очистить полость рта;
  • приложить холод к голове;
  • наложить на раны повязки и шины если нужно;
  • вызвать «Скорую помощь».

49.  Если поражение электрическим током произошло на высоте, где необходимо оказывать первую помощь, на земле или на высоте?

—  Как можно скорее спустить пострадавшего с высоты для оказания помощи в более удобных и безопасных условиях на земле.

50.  В какой обуви нужно передвигаться в зоне «шагового напряжения»?

—  В диэлектрических ботах или галошах.

51.  В каком положении пострадавший должен ожидать прибытия врачей «Скорой помощи», если он находится в состоянии комы?

—  Лежа на животе, голова повернута на бок.

52.  Правила оказания первой помощи при попадании в глаза инородного предмета?

—  Прикрыть оба глаза салфеткой и доставить в медпункт.

53.  Какое действие является неприменимым при оказании первой помощи в случаях термических ожогов с повреждением целостности кожи и ожоговых пузырей?

—  Нельзя промывать водой и прикладывать лед.

54.  Какое минимальное количество диэлектрических перчаток должно быть в распределительных устройствах напряжением до 1000 В.?

—  Две пары.

55.  Какое количество указателей напряжения до 1000В  должна иметь при себе бригада, обслуживающая воздушные линии электропередачи?

—  Минимум два.

56.  Какое количество указателей напряжения для проверки совпадения фаз должна иметь при себе бригада, обслуживающая кабельные линии?

—  Зависит от местных условий.

57.  Какое количество изолирующих клещей на напряжение до 1000 В. должно быть на рабочем месте оперативно-ремонтного персонала?

—  Достаточно одних.

58.  Какой фон должен быть у предупреждающего знака «Осторожно! Электрическое напряжение», который наносится посредством трафарета на железобетонную опору ВЛ?

—  Фоном служит цвет поверхности бетонной опоры.

59.  Какой фон должен быть у предупреждающего знака «Осторожно! Электрическое напряжение», который укрепляется на наружной двери трансформаторов?

—  Желтый.

zapiski-elektrika.ru

Тест по электробезопасности (2 группа допуска)

2 группа по электробезопасности присваивается персоналу, который косвенно связан с электроустановками и, собственно, с электрическим током. Как правило, на предприятии вторую группу допуска присваивают работникам, которые используют электроинструмент, а также электросварщикам, машинистам, вентиляционщикам и т.д. Если вы хотите получить II гр. по электробезопасности, для начала придется сдать экзамен, на котором будет выполнена проверка знаний по следующим темам:

  • разбираетесь ли вы в электроустановках, знаете принцип их действия и вспомогательное оборудование;
  • понимаете ли вы, насколько опасен электрический ток и какие меры предосторожности должны соблюдаться при работе;
  • умеете ли вы оказывать первую помощь пострадавшему (должны быть практические умения).

Чтобы вы проверили уровень собственных знаний, рекомендуем пройти онлайн тест по электробезопасности 2 группа допуска. Обращаем ваше внимание на то, что если вы ответите неправильно, всегда можно посмотреть, каким был правильный ответ. Для успешной сдачи онлайн теста необходимо правильно ответить на 9 из 10 вопросов.

Отдельная просьба оставить свой отзыв о подготовленном тесте по электробезопасности, а также указать результаты в комментариях!

samelectrik.ru

Тесты по электробезопасности 2 группа с ответами (Ростехнадзор)

Вторую группу по электробезопасности положено присваивать сотрудникам неэлектротехнического персонала, чья деятельность непосредственно связана с электрооборудованием. Помимо этого 2-ю квалификационную группу могут присвоить лицам электротехнического персонала по завершению профессионального курса обучения, но не достигшим 18-и летнего возраста.

Для получения 2-й группы необходимо предварительно пройти 72-х часовые подготовительные курсы в специализированном центре обучения, после чего сдать экзамен квалификационной комиссии. Ее задача проверить уровень знаний в следующих темах:

  • Устройство и принцип действия электроустановок, а также различных видов вспомогательного оборудования.
  • Перечень поражающих факторов воздействия электротока.
  • Основные меры электробезопасности.
  • Оказание первой доврачебной помощи (наличие соответствующих навыков может проверяться на специальном манекене).

При помощи онлайн-теста Вы сможете подготовиться к сдаче квалификационного экзамена или проверить уровень своих знаний.

И еще один тест по теме:

www.asutpp.ru

Основы молниезащиты – Национальный институт молниезащиты

Раздел 5.4.1

Ричард Китил, президент и главный исполнительный директор NLSI


Введение

Молния — это капризное, случайное и непредсказуемое событие. Это физическое характеристики включают уровни тока, иногда превышающие 400 кА, температурах до 50 000 градусов по Фаренгейту и скоростях, приближающихся к одной трети скорость света. Во всем мире около 2000 непрекращающихся гроз вызывают около 100 ударов молнии в землю каждую секунду. Информация о страховой компании США показывает один иск домовладельца о возмещении ущерба на каждые 57 ударов молнии. Данные о коммерческих, государственных и промышленных потерях, вызванных молнией, недоступно. Ежегодно в США молнии вызывают более 26 000 пожаров с ущербом имуществу (оценки NLSI) свыше 5-6 миллиардов долларов.

Феноменология ударов молнии в землю, как она понимается в настоящее время, следует приблизительному поведению:

1. Нисходящие Лидеры из импульса грозовой тучи к земле в поисках активных электрических наземных целей.

2. Наземные объекты (заборы, деревья, трава, углы зданий, люди, громоотводы и т.д. и т.п.) излучают различной степени электрической активности во время этого события. Восходящие косы запускаются с некоторых из этих объектов. В нескольких десятках метров от земле, «зона сбора» устанавливается в соответствии с усиленное локальное электрическое поле.

3. Некоторые Лидеры, вероятно, соединится с некоторыми Стримерами. Затем «переключатель» замыкается и течет ток. Мы видим молния.

Эффекты молнии могут быть прямыми и/или косвенными. Прямое воздействие происходит от резистивный (омический) нагрев, искрение и горение. Косвенные эффекты больше вероятно. Они включают емкостное, индуктивное и магнитное поведение. Молния «предотвращение» или «защита» (в абсолютном смысле) невозможно.Уменьшение его последствий вместе с возрастающим повышения безопасности, могут быть получены за счет использования целостного или систематического подход к снижению опасности, описанный ниже в общих чертах.

Громоотводы

Во времена Франклина громоотводы отводили ток от зданий. на Землю. Считается, что громоотводы, ныне известные как воздушные терминалы, отправлять стримеры вверх на разное расстояние и время в зависимости от формы, высота и другие факторы.Могут использоваться различные конструкции воздухораспределителей. в соответствии с различными требованиями защиты. Например, утилита промышленность предпочитает воздушные экранирующие провода для электрических подстанций. В некоторых случаях использование воздухораспределителей нецелесообразно (например: бункеры для боеприпасов). Аэровокзалы не обеспечивают безопасность современным Электроника внутри конструкций.

Конструкция воздухоприемника может изменить поведение стримера. В эквивалентных e-полях видно, что тупой стержень ведет себя иначе, чем острый. стержень.Конструкция клетки Фарадея и потолочного экрана дает и другие эффекты. Конструкция и производительность аэровокзала являются спорными и нерешенными. проблема. Коммерческие заявления об «устранении» молнии заслуживают скептический прием. Дальнейшие исследования и испытания продолжаются для более полного понимания поведения различных аэровокзалов.

Токоотводы, соединение и экранирование

Токоотводы должны быть установлены безопасным образом по известному маршруту, вне структуры.Их не следует красить, так как это увеличить импеданс. Должны быть приняты постепенные изгибы (мин. радиус восемь дюймов). чтобы избежать проблем с прошивкой. Вместо токоотводов можно использовать строительную сталь. там, где это целесообразно, в качестве полезной части подсистемы заземляющего электрода.

Склеивание гарантирует, что все металлические массы имеют одинаковый электрический потенциал. Все металлические проводники, входящие в конструкции (сети переменного тока, газовые и водопроводные трубы, сигнальные линии, воздуховоды HVAC, кабелепроводы, железнодорожные пути, подвесной мост краны и др. ) должен быть электрически интегрирован с заземляющим электродом подсистема. Соединение разъемов должно быть термическим, а не механическим. механический соединения подвержены коррозии и физическим повреждениям. Частый осмотр и измерение омического сопротивления компрессионных и механических разъемов Рекомендовано.

Экранирование — дополнительная линия защиты от наведенных эффектов. Это предотвращает воздействие высокочастотного электромагнитного шума на желаемый сигнал.Это достигается изоляцией сигнальных проводов. от источника шума.

Заземление

Система заземления должна обеспечивать низкий импеданс земли, а также низкую сопротивление. Спектральное исследование типичного импульса молнии выявляет как высокочастотный и низкочастотный контент. Высокая частота связана с чрезвычайно быстро нарастающий «фронт» порядка 10 микросекунд к пиковому току. Низкочастотный компонент находится в длинной, высокой энергетический «хвост» или последующий ток в импульсе. Заземление система представляется импульсу молнии как линия передачи, где волна применяется теория распространения.

Единая система заземления достигается, когда все оборудование внутри конструкция(и) подключена к главной шине, которая, в свою очередь, связана к внешней системе заземления только в одной точке. Контуры заземления и дифференциал следует избегать времени подъема. Система заземления должна быть рассчитана на уменьшить сопротивление переменному току и постоянному току.Форма и габариты система заземления более важна, чем конкретное значение земли электрод. Использование противовеса или радиальной техники «гусиной лапки» могут снизить импеданс, поскольку они позволяют энергии молнии расходиться при каждом подземный проводник разделяет градиенты напряжения. Заземляющие кольца вокруг конструкций полезны. Они должны быть подключены к заземлению объекта. экзотермический (сварные) соединители рекомендуются во всех случаях.

Катодное реактивное сопротивление следует учитывать на этапе анализа площадки. Техногенные грунтовые добавки и обратные засыпки полезны в сложных почвенных условиях: их следует рассматривать в каждом конкретном случае при снижении заземления. импедансы сложны и / или дороги традиционными средствами. Обычный физические осмотры и испытания должны быть частью установленных профилактических программа технического обслуживания.

Переходные процессы и скачки напряжения

Обычные плавкие предохранители и автоматические выключатели не способны справиться с ударами молнии. переходные процессы.Оборудование молниезащиты может шунтировать ток, блокировать энергию от прохождения по проводу, фильтрации определенных частот, фиксации напряжения уровней или выполнить комбинацию этих задач. Зажимные устройства напряжения способный выдерживать чрезвычайно высокие токи импульса, а также уменьшая чрезвычайно быстрый нарастающий фронт (dv/dt и di/dt) переходного процесса рекомендуются. Разумно использовать защиту крепости от перенапряжений: Защитите вход на главную панель (питание переменного тока); защищать все соответствующие вторичные распределительные щиты; защитить все ценные подключаемые устройства, такие как технологические контрольно-измерительные приборы, компьютеры, принтеры, пожарная сигнализация, регистрация данных оборудование SCADA и т. д.Кроме того, защитите входящие и исходящие данные и сигнальные линии. Защитите электрические устройства, которые служат основным активам такие как оголовки скважин, удаленные охранные сигнализации, камеры видеонаблюдения, высокое освещение мачты, и т. д. Вентиляционные отверстия HVAC, которые проходят через одно сооружение из другого, не должны следует игнорировать как возможные неприятные электрические пути.

Ограничители перенапряжения должны быть установлены с минимальной длиной проводов до их соответствующие панели. В условиях быстрого нарастания индуктивность кабеля становится важные и высокие переходные напряжения могут возникать на длинных проводах.

Во всех случаях используйте высококачественные, высокоскоростные защитные устройства с самодиагностикой. компоненты. Устройства ограничения переходных процессов могут использовать комбинацию дугового разрядника диверторы – металлооксидные варисторы – кремниевые лавинные диоды. Гибридный предпочтительны устройства, использующие комбинацию этих технологий. Знать Ваши требования к зажимному напряжению. Подтвердите, что продукты вашего поставщика были протестированы в соответствии с жесткими стандартами испытаний ANSI/IEEE/ISO9000. Избегайте дешевых, товары со скидкой, которые расширяют рынок ( предупреждение о покупателях ).

Обнаружение

Детекторы молний, ​​доступные по разным ценам и с разной технологией, иногда полезны для раннего предупреждения. Интересное приложение, когда они используются для отключения от сети переменного тока и включения резервного питания, до прихода молнии. Пользователи должны остерегаться чрезмерной уверенности в таком оборудовании, которое несовершенно и не всегда усваивает все данные молнии.

Образование

Все люди во время грозы должны соблюдать меры безопасности.Подготовленность включает: попасть в помещение или в машину; избегать воды и всех металлов объекты; спуститься с высоты; избегайте одиночных деревьев; держись подальше от телефона. Если вас застанут на улице во время грозы, примите меры по защите от молнии. Должность (ЛСП). ЛСП означает держаться подальше от других людей, снимая все металлические предметы, присесть, ноги вместе, голова опущена, руки сложены. на уши, чтобы уменьшить акустический шок.

Легко измерить расстояние до молнии.Используйте “Вспышка/Взрыв” (Ф/Б) техника. За каждый счет до пяти с момента появления молнии инсульт, чтобы услышать связанный гром, молния в одной миле. F/B из 10 = 2 мили; F/B 20 = 4 мили и т. д. Поскольку расстояние от забастовки А до забастовки В и до забастовки С может быть целых 5-8 миль. Быть будьте консервативны и приостановите деятельность, когда впервые услышите гром, если это возможно. Не возобновляйте занятия на свежем воздухе, пока не пройдет 20 минут с момента последнего заметный гром или молния.

Организации должны принять Политику молниезащиты и интегрировать ее в свой общий план обеспечения безопасности.

Тестирование

Доступны современные диагностические тесты для имитации производительности молнии токопроводящих устройств, а также для указания общего пути прохождения молнии через структуры. Это тестирование обычно маломощное, 50 Вт или меньше. Его можно отследить, но он не приведет к срабатыванию MOV, разрядников газовых трубок или других устройств. переходные защитные устройства.Зная поведение события до событие является серьезной надеждой каждого бизнесмена. С помощью таких приемов Пути молнии могут быть надежно спрогнозированы.

Нормы и стандарты

Рынок изобилует преувеличенными заявлениями о совершенстве продукта. Коды и стандарты установки, на которые часто ссылаются, неполны, устарели и обнародованы коммерческими интересами. С другой стороны, МЭК, IEEE, MIL-STD, FAA, NASA и аналогичные документы поддерживаются фоном проектирование, процесс рецензирования и носят технический характер.

Резюме

Важно, чтобы все вышеперечисленные предметы рассматривались в молниеносном анализ безопасности. В молниезащите нет утопии. Молния может игнорировать любой защитник, который только может вообразить. Систематическое снижение опасности подход к молниезащите является разумным планом действий.

Ссылки

  1. API 2003, Защита от воспламенения от статического электричества, Молнии и блуждающие токи , Американский институт нефти, Вашингтон округ Колумбия, декабрь 1991 г.
  2. Golde, GH, Lightning , Academic Press, NY, 1977.
  3. Hasse, P ., Защита от перенапряжения низковольтных систем , Питер Перегринус Пресс, Лондон, 1992.
  4. Ховат, Тибор, Расчет молниезащиты , Джон Уайли, Нью-Йорк, 1991.
  5. IEEE Std 1100, Питание и заземление чувствительной электроники Оборудование , IEEE, Нью-Йорк, Нью-Йорк.1992.
  6. KSC-STD-E-0012B, Стандарт для соединения и заземления , инженерное дело Управление развития, Космический центр Джона Ф. Кеннеди, НАСА, 1991 г.
  7. Morris, M.E., et.al., Ракетные исследования молний для the Protection of Critical Assets , IEEE Transactions on Industry Приложения, Том. 30, № 3, май/июнь 1994 г.
  8. Сунде, Э.Д. Влияние проводимости земли в системах передачи , Д.Van Nostrand Co., Нью-Йорк, 1949 г.
  9. Towne, D., Wave Phenomena , Dover Publications, NY.
  10. Умань, Мартин, Lightning , Dover Publications, NY, 1984.
  11. Вимейстер, Питер, The Lightning Book , MIT Press, Кембридж Массачусетс, 1972.

5 наиболее важных аспектов внешней защиты от воздействия молнии

Анализ риска молнии

Анализ риска молнии учитывает множество факторов.В данной статье будет освещен один из факторов – защита сооружений и пять ее важнейших аспектов: молниеотводы, электрогеометрическая модель, площади захвата, токоотводы и, конечно же, система заземления.

5 наиболее важных аспектов внешней защиты от воздействия молнии

Защита установок и электрического или электронного оборудования здесь не рассматривается, только наиболее важные аспекты внешней защиты конструкций:

Содержание:

  1. Защита Системы (молниеносные проводники)
    1. Однорудные молниеносные проводники (Франклинские стержни)
    2. молниеносных проводников с опорожкой
    3. молниеносных проводников с сетчатой ​​клеткой
    4. молниеносных проводников с заземляющими проводами
    5. Электрогеометрическая модель
    6. Захват площадью
    7. Токоотводы
    8. Система заземления

    1.

    Системы защиты (молниеотводы)

    Предназначены для защиты конструкций от прямых ударов молнии. Улавливая молнию и направляя разрядный ток на землю, они избегают повреждений, связанных с самим ударом молнии и циркуляцией связанного с ней тока.

    Молниеотводы делятся на четыре категории:

    Одностержневые молниеотводы (стержни Франклина)

    Вернуться к содержанию ↑


    1.1. Одностержневые молниеотводы (стержни Франклина)

    Состоят из одного или нескольких наконечников, в зависимости от размера конструкции и токоотводов.

    Подключаются либо непосредственно к заземляющему электроду установки (фундамента), либо, в зависимости от вида защиты и национальных практик, к специальному заземляющему электроду (заземляющему электроду молниеотвода), который сам соединен с землей установка.

    Рисунок 2 – Стержень Франклина

    Вернуться к содержанию ↑


    1.2. Молниеотводы с искровым разрядником

    Являются развитием одиночного стержня. Они оснащены искровым разрядником, который создает электрическое поле на конце, помогая улавливать молнии и повышая их эффективность.

    На одну конструкцию можно установить несколько молниеотводов. Они должны быть соединены между собой так же, как и их заземляющие электроды.

    Рисунок 3 – Молниеотводы с искровым разрядником

    Для зданий высотой более 60 м, защищаемых одностержневыми молниеотводами или молниеотводами с искровым разрядником, система защиты дополняется металлическим кольцом вверху, чтобы избежать риска боковые удары молнии .

    Рисунок 4 – Еще один молниеотвод с искровым разрядником сверху

    Вернуться к содержанию ↑


    1.3. Молниеотводы с сетчатой ​​клеткой

    Сетчатая сетка состоит из сети проводников, расположенных вокруг здания снаружи так, что весь ее объем ограничен . Улавливающие стержни (высотой 0,3-0,5 м) добавляются к этой сети через равные промежутки на выступающих точках (кровли, водосточные желоба и т. д.).

    Все жилы соединены между собой с системой заземления (фундаментом) токоотводами .

    Рисунок 5 – Молниеотводы с сетчатой ​​клеткой дополняют сетчатые системы для защиты зданий от излучаемых электромагнитных полей, к которым они должны быть подключены

    Вернуться к содержанию ↑


    1.

    4. Молниеотводы с заземляющими проводами

    Эта система используется над некоторыми зданиями, открытыми складскими помещениями, линиями электропередач (воздушный заземляющий провод) и т. д. К ним применима электрогеометрическая модель сферы.

    Рисунок 6 – ЛЭП с заземляющим проводом

    Поскольку установка молниеотводов значительно увеличивает риск перенапряжения, необходимо также использовать устройства защиты от перенапряжения. Согласно стандарту IEC 60364 устройство защиты от перенапряжения класса I (мин.Имп 12,5 кА – форма волны 10/350) требуется в начале установки.

    Это значение может быть определено анализом рисков, если это необходимо (IEC 62305 или аналогичный).

    Вернуться к оглавлению ↑


    2. Электрогеометрическая модель

    Выбор и расположение устройств улавливания молний требует специального изучения каждой площадки с целью убедиться, что освещение будет предпочтительно «падать» на одну из заданные точки (громоотводы), а не какая-то другая часть здания.

    Для этого существуют различные методы, в зависимости от типа устройства захвата (молниеотвод) и национальных правил работы (см. IEC 62305).

    Один из них, называемый методом «электрогеометрической модели» (или модели воображаемой сферы) , определяет сферический объем, теоретически защищаемый молниеотводом, в соответствии с интенсивностью разрядного тока первой дуги.

    Рисунок 7 – Общий принцип электрогеометрической модели

    Чем выше этот ток, тем выше вероятность захвата и шире защищаемая зона.

    Вершина штриха выноски (или предшественника) считается центром воображаемой сферы с радиусом D . Эта сфера движется по случайной траектории движения лидера.

    Первый элемент, который соприкоснется с этой сферой, определит точку, в которую ударит молния : дерево, крышу, землю или молниеотвод, если он есть. За пределами точек касания этой сферы молниеотвод уже не обеспечивает защиту.

    Теоретический радиус (D) сферы определяется соотношением: D = 10 × I 2/3 , где D в метрах, а I в кА.

    Таблица 1

    Таблица 1 – Теоретический радиус (D) сферы и молния тока Значения

    D (M) 15 29 46 96 135 215
    I (ka) 2 5 10 10 30 50 50 100 100

    Для оптимальной защиты, включающие вероятные низкие значения молнии (уровень защиты I), A 20 м (I = 2 .8 кА) необходимо учитывать сферу.


    Уровни защиты (IEC 62305)

    Модель должна быть адаптирована в соответствии с типом защитного устройства (одностержневой молниеотвод, сетчатая клетка, заземляющие провода) и защищаемой конструкцией.

    Standard IEC 62305 Определяет объемы защиты в соответствии с четырьмя уровнями защиты на основе вероятности захвата:

    Таблица 2 – Защита объемов в соответствии с четырьмя уровнями защиты

    Уровень I II II II II II II II II II II IV
    Вероятность поимки (%) 99 97 91 84
    Мин. ток захвата (кА) 3 5 10 16
    Макс. Обратное расстояние (м) 20 30 30 45 45 60298

    Вернуться к содержимому ↑


    3. Открытые площадки 60185

    Когда сайт будет защищен от нескольких зданий или простирается за пределы радиус действия одного устройства улавливания (громоотвода), план защиты должен быть составлен для этой зоны, сопоставляя различные теоретические площади поверхности улавливания.

    Всегда трудно добиться полного охвата участка , когда он состоит из конструкций разной высоты.

    Наложение плана защиты на план местности позволяет увидеть области, которые не защищены, , но, прежде всего, это должно способствовать углубленному рассмотрению с учетом :

    1. Вероятность ударов молнии путем определения основные ударные точки (башни, дымовые трубы, антенны, фонарные столбы, мачты и т. )
    2. Чувствительность оборудования, размещенного в зданиях (коммуникационное и компьютерное оборудование, ПЛК и т. д.)
    3. Потенциальный риск, связанный с бизнесом или типами хранимых материалов (пожар, взрыв и т. д.)

    Это необходимо также помнить, что многочисленные связи между зданиями (компьютерные сети, удаленный мониторинг, связь, сигнализация и питание) могут создавать помехи в результате воздействия электромагнитного поля молнии или градиента напряжения, создаваемого в земле .

    Существует два способа защиты этих соединений:

    СПОСОБ № 1 – Экранирование или использование клеток Фарадея, которые, помимо защиты от этих полей, в первую очередь сохраняют эквипотенциальность соединения (примыкающий заземляющий проводник). , скрутка, экран проводника и т. д.)

    ПУТЬ № 2 – Гальваническая развязка, которая будет электрически разделять здания (оптопары, оптоволокно, разделительные трансформаторы и т. д. ).

    План защиты должен учитывать здания и сооружения , подлежащие защите от прямых ударов молнии , а также элементы или незастроенные территории, для которых удары молнии могут вызвать разрушительные последствия.

    Рисунок 8 – Пример плана защиты

    На этом (воображаемом) участке мы видим, что чувствительные зоны: производство, хранение, переработка и т. д. были эффективно защищены молниеотводами или сетчатой ​​клеткой, но эти два зоны не охраняются, так как считаются малоопасными: приемная и автостоянка.

    Дальнейшее рассмотрение показывает, что фонарные столбы, освещающие автостоянку, могут быть поражены молнией и передать удар молнии на установку, и что зона приема, в которой находится телефонный коммутатор и пейджинговая антенна (звуковой сигнал), представляет собой зону, которая одновременно ранимый и чувствительный.

    Насосная станция теоретически защищена шахтными молниеотводами, которые расположены намного выше. Ситуация, которая, однако, не должна позволить нам забыть, что в этом случае возможен боковой удар молнии.

    Вернуться к содержанию ↑


    4. Токоотводы

    Обеспечивают связь между самим молниеотводом (стержнем, клеткой, проволокой) и заземляющим электродом. Они подвергаются воздействию интенсивных токов и поэтому должны иметь соответствующее поперечное сечение (мин.50 мм 2 медь), плоские (ВЧ-токи), прочно закрепленные и следуйте по кратчайшему маршруту.

    Они не должны иметь выступов и острых углов. Проводники могут быть оснащены счетчиками ударов молнии.

    Целесообразно увеличить количество токоотводов , чтобы уменьшить токи в каждом и связанные с ними тепловые, электродинамические и индуктивные эффекты. Токоотводы должны заканчиваться сетчатой ​​эквипотенциальной цепью заземления.

    Последствия в установке эффектов, вызванных циркуляцией тока молнии в токоотводах, могут быть сведены к минимуму путем:

    • Увеличения количества токоотводов для разделения тока и ограничения вызываемых эффектов.
    • Обеспечение соединения токоотводов с системами заземления на всех этажах здания.
    • Создание систем уравнивания потенциалов, включающих все проводящие элементы, в том числе недоступные:
      • трубопроводы для жидкости,
      • защитные контуры,
      • арматура в бетоне,
      • металлические каркасы и т. д. или оборудование (вычислительное, телекоммуникационное и т.).
      Рисунок 9 – Соединение токоотводов с системами заземления в зданиях

      В многоэтажных зданиях рекомендуется, чтобы токоотвод(ы) молниеотвода подключался к системам заземления на каждом этаже.

      Если этого не сделать, разница напряжений, возникающая между токоотводами и внутренними открытыми токопроводящими частями, может вызвать искрение через стены здания.

      Циркуляция ВЧ-тока молнии может фактически вызвать значительное повышение напряжения в токоотводе (несколько сотен кВ) из-за увеличения его высокочастотного импеданса .

      Вернуться к содержанию ↑

      5. Система заземления

      Это важный элемент защиты от молнии: все открытые токопроводящие части, которые сами по себе являются взаимосвязанными, должны быть соединены, и система должны быть способны отводить ток молнии, избегая повышения напряжения в самой системе заземления и окружающей земле.

      Несмотря на то, что оно должно быть достаточно низким (< 10 Ом), значение низкочастотного сопротивления заземляющего электрода менее важно, чем его форма и размер, поскольку речь идет о разряде высокочастотного тока молнии.

      Как правило, каждый токоотвод должен заканчиваться заземляющим электродом, который может состоять из проводников (не менее трех) в виде «гусиной лапки», заглубленных на глубину не менее 0,5 м , или заземляющих стержней, предпочтительно треугольной формы.

      Кроме того, IEC 62305 подразумевает, что токоотводы молниеотводов должны быть соединены системой заземления с главной эквипотенциальной линией.

      По возможности всегда рекомендуется увеличивать количество токоотводов и точек соединения (на каждом этаже) и, таким образом, увеличивать общий масштаб системы уравнивания потенциалов.В то же время система заземления, конечно же, должна быть способна отводить токи молнии, чтобы максимально ограничить рост напряжения в системе заземления.

      Должна быть только одна система заземления .

      Должны быть запрещены отдельные независимые цепи (силовые, компьютерные, электронные, связи), но это не исключает множественные заземляющие электроды (электроды), если все они соединены между собой.

      Вернуться к содержанию ↑

      Источник: Защита от молнии от Legrand

      У вас недостаточно привилегии для чтения настоящего Закона в это время

      У вас недостаточно привилегии, чтобы прочитать этот закон в этом Время Логотип паблика.Логотип Resource.Org представляет собой черно-белый рисунок улыбающегося тюленя с усами. Вокруг печати красная круглая полоса с белым шрифтом, на которой в верхней половине написано «The Creat Seal of the Seal of Approval», а в нижней половине «Public. Resource.Org». На внешней стороне красной круглой марки находится круглая серебряная круглая полоса с зубчатыми краями, напоминающая печать из серебряной фольги.

      Public.Resource.Org

      Хилдсбург, Калифорния, 95448
      США

      Этот документ в настоящее время недоступен для вас!

      Уважаемый земляк:

      В настоящее время вам временно отказано в доступе к этому документу.

      Public Resource судится за ваше право читать и высказываться в соответствии с законом. Для получения более подробной информации см. досье этого незавершенного судебного дела:

      Американское общество испытаний и материалов (ASTM), Национальная ассоциация противопожарной защиты (NFPA), и Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) против Public.Resource.Org (Общественный ресурс), DCD 1:13-cv-01215, Объединенный окружной суд округа Колумбия [1]

      Ваш доступ к этому документу, который является законом Соединенных Штатов Америки, был временно отключен, пока мы боремся за ваше право читать и говорить о законах, по которым мы хотим управлять собой как демократическим обществом.

      Чтобы подать заявку на получение лицензии на чтение этого закона, ознакомьтесь со Сводом федеральных правил или применимыми законами и правилами штата. для имени и адреса поставщика. Для получения дополнительной информации о указах правительства и ваших правах как гражданина в соответствии с законом , пожалуйста, прочтите мое свидетельство перед Конгрессом Соединенных Штатов. Более подробную информацию о нашей деятельности вы можете найти на сайте Public Resource. в нашем реестре деятельности 2015 года. [2][3]

      Благодарим вас за интерес к чтению закона.Информированные граждане являются фундаментальным требованием для того, чтобы наша демократия работала. Я ценю ваши усилия и приношу извинения за неудобства.

      С уважением,

      Карл Маламуд
      Public.Resource.Org
      7 ноября 2015 г.

      Примечания

      [1]   http://www.archive.org/download/gov.uscourts.dcd.161410/gov.uscourts.dcd.161410.docket.html

      [2]   https://public. resource.org/edicts/

      [3]   https://public.resource.org/pro.docket.2015.HTML

      Испытания и стандарты технического обслуживания молниезащиты Мельбурн

      Молниезащита действует как защита, она предназначена для защиты конструкции путем перехвата чрезвычайно высоких токов ударов и безопасной передачи их от конструкции к земле через сеть молниеприемников, проводников и заземляющих электродов.

      Без молниезащиты вы, как владелец недвижимости или управляющий объектами, можете подвергнуть жильцов риску. Приоритетом должна быть не только защита конструкции здания, его содержимого и окружающей среды, но и арендаторов внутри здания.

      Каковы австралийские стандарты защиты от молнии?

      Чтобы определить уровень защиты, необходимый для любого здания, вы должны сначала определить тип здания и его содержимое. Во всех случаях молниезащита необходима для обеспечения защиты персонала в любом здании. Дополнительная защита может потребоваться, если то, что находится внутри здания, классифицируется как «чувствительное оборудование».

      Каковы требования к типу здания?

      Здание типа I определяется как здание с металлической облицовкой крыши и всех стен.Молния может ударить в здание, и она упадет на землю через облицовку. Железобетонные здания со стальным каркасом и металлической облицовкой обеспечивают почти полную защиту. Обшивка действует как молниеприемник и токоотвод (обшивка должна быть подключена к системе заземления). Здание без электронного оборудования и элементарной защиты от перенапряжения, например. необходимы стабилизаторы напряжения ГРЩ и телефонная защита на МДФ.

      Здание типа Ia аналогично типу I, за исключением того, что оно содержит электронное оборудование и сопутствующее оборудование: наружную антенну, датчики и т. д.В этом случае необходима полная защита и должны быть установлены границы защиты.

      Здание типа II построено из железобетона или стального каркаса без металлической облицовки. Все стальные рамы должны быть соединены вместе и приклеены к кровле, если она металлическая. Стальные рамы могут выступать в качестве токоотводов.

      Здание типа IIa похоже на здание типа II, за исключением того, что оно содержит электронное оборудование и сопутствующее оборудование: наружную антенну, датчики и т. д.В этом случае необходима полная защита и должны быть установлены границы защиты.

      Здание типа III построено из материалов, практически не содержащих металла. Токоотводы должны быть установлены снаружи здания и заземлены на землю здания. Счетчик ударов молнии должен быть установлен по крайней мере в одном токоотводе для измерения активности удара молнии. Счетчик ударов должен быть водонепроницаемым, с кнопкой сброса, недоступной без использования инструментов, и устройством, работающим от батареи с длительным сроком службы не менее 10 лет.

      Здание типа IIIa аналогично типу II, за исключением того, что оно содержит электронное оборудование и сопутствующее оборудование: наружную антенну, датчики и т. д. В этом случае необходима полная защита и должны быть установлены границы защиты.

      Для неметаллических крыш примените метод анализа катящейся сферы, описанный ниже. Анализ катящейся сферы также можно использовать для проектирования размещения концов больших плоских крыш.

      (Типы зданий предоставлены Novaris Pty Ltd)

      Как система молниезащиты защищает здание?

      Стандартная конструкция молниезащиты, утвержденная в стандарте AS1768, основана на методологии катящейся сферы.Говорят, что эта методология переворачивает всю структуру для защиты. Все области конструкции, которых касается сфера, считаются подверженными прямым ударам молнии, и их необходимо защитить путем размещения молниеотводов или молниеприемников.

      На приведенной ниже диаграмме показан метод катящегося шара (RSM).

      Как правило, молниеприемники необходимо устанавливать таким образом, чтобы катящаяся сфера касалась только верхних поверхностей. Если сфера должна касаться внешней части конструкции, то в этих точках следует установить дополнительные молниеприемники.Значения радиуса катящейся сферы основаны на четырех уровнях защиты:

      Уровень защиты 1      20-метровая катящаяся сфера
      Уровень защиты 2      30-метровая катящаяся сфера
      Уровень защиты 3      45-метровая катящаяся сфера
      Уровень защиты 4      60-метровая катящаяся сфера

      Некоторые строения более подвержены риску поражения молнией.Риск для сооружения определяется размером площади, высотой и количеством ударов молнии в год на 1 кв. м площади.

      Грозозащитные устройства должны быть размещены там, где они предотвратят соприкосновение сферы со структурой. Слабым местом большинства систем молниезащиты является транспортировка захваченного разряда от молниеотвода к земле.

      Системы молниезащиты

      используются для уменьшения или предотвращения ударов молнии от повреждения конструкций. Эти системы снижают пожарную опасность, которую удары молнии могут представлять для конструкций.Система молниезащиты обеспечивает путь тока молнии с низким импедансом, чтобы уменьшить нагревательный эффект тока, протекающего через легковоспламеняющиеся конструкционные материалы. Если молния проходит через пористые или покрытые водой материалы, эти материалы могут взорваться, если содержащаяся в них вода превратится в пар за счет тепла, выделяемого сильным током. Это пример того, почему деревья часто разрушаются ударами молнии.

      Каковы основные компоненты системы молниезащиты?

      Части системы молниезащиты состоят из:

      • Молниеприемники (громоотводы или устройства прекращения удара)
      • Соединительные проводники
      • Клеммы заземления (заземляющие стержни, пластины или сетки)
      • Соединители

      Молниеприемники размещаются в верхних точках кровельной конструкции или вдоль них и электрически соединяются с помощью соединительных проводников (токоотводов или токоотводов). Они соединены прямым путем с одной или несколькими заземляющими клеммами. Соединения с заземляющими электродами должны иметь не только низкое сопротивление, но и низкую собственную индуктивность.

      Как работает система молниезащиты?

      Система молниезащиты обеспечивает токопроводящий путь между молниеприемником и землей, поэтому, когда в здание попадает молния, большая часть тока молнии проходит по пути системы молниезащиты, при этом значительно меньший ток проходит через легковоспламеняющиеся материалы.

      Повреждение здания происходит, когда высокое напряжение распространяется слишком быстро и обходит оборудование защиты от перенапряжения. Поскольку молния может подавать в электроустановку чрезвычайно высокое напряжение, дуги могут возникать в нескольких местах, что может привести к механическому повреждению и возгоранию здания.

      Молния может попасть в здание четырьмя способами:

      1. Удар металлическим предметом о крышу, напр. антенна, купол, блок кондиционирования воздуха, выступающий вверх, и т.п.
      2. Прямой удар по зданию
      3. Удар по дереву или бункеру возле здания и переход к нему
      4. Удар по линии электропередач или проволочному забору с последующим проникновением в здание

      Можно ли установить молниезащиту после завершения строительства здания?

      Установка системы молниезащиты в идеале должна выполняться во время строительства, поскольку в стандарте молниезащиты AS1768 указано, что традиционная конструкция должна быть спроектирована и установлена ​​во время строительства, поскольку этот тип системы молниезащиты может быть трудно модернизировать для существующих зданий и будет требуют вертикальной прокладки токоотводов на наружных стенах через каждые 20 метров.Эти проводники также необходимо обрезать через каждый метр или около того, так как система может выглядеть неприглядно и портить эстетику здания.

      Во время строительства структурная арматура в бетоне может использоваться для отвода тока молнии на землю, если существует непрерывность арматуры от крыши до земли. Там, где эта непрерывность не обеспечена, рекомендуется использовать специальные токоотводы.

      Эти системы очень трудоемки и требуют большого количества компонентов, поэтому затраты на установку могут составлять значительную долю от общей стоимости системы.

      В качестве альтернативы существует другая широко используемая система молниезащиты, нетрадиционная конструкция, хотя она не входит в сферу применения стандарта молниезащиты AS1768.

      Является ли защита от молнии обязательным требованием закона?

      Австралийский стандарт AS/NZS 1768-2007 «Молниезащита» содержит полезные рекомендации в этом отношении, и рекомендуется, чтобы, хотя это и не является «обязательным» стандартом, при условии полного выполнения рекомендаций и соображений по проектированию, наибольшая допустимый уровень защиты может быть обеспечен как для оборудования, так и для персонала.

      Австралийские стандарты защиты от молнии AS/NZS 1768:2007 содержат рекомендации по защите людей и имущества от опасности молнии. Он применяется к обычным системам молниезащиты, состоящим из молниеприемников, токоотводов, систем заземления и устройств защиты от перенапряжения. Он также обеспечивает комплексный процесс управления рисками для определения риска повреждения из-за молнии для ряда конструкций.

      Настоящий стандарт устанавливает рекомендации по защите людей и имущества от опасностей, возникающих в результате воздействия молнии.Рекомендации конкретно относятся к следующим приложениям:

      • Защита людей как на открытом воздухе, где они могут подвергаться риску прямого воздействия удара молнии, так и внутри помещений, где они могут подвергаться косвенной опасности в результате проникновения тока молнии в здание.
      • Защита различных зданий и сооружений, в том числе со взрывоопасным или легковоспламеняющимся содержимым, и мин.
      • Защита чувствительного электронного оборудования (например,грамм. факсимильные аппараты, модемы, компьютеры) от перенапряжения в результате удара молнии в здание или связанные с ним службы.

      Обсуждается природа молнии и принципы молниезащиты, а также даются рекомендации, помогающие определить, следует ли принимать защитные меры.

      Какие стандарты должны соблюдаться при техническом обслуживании молниезащиты? Системы молниезащиты

      — это сложные сети.Не только погодные условия, такие как экстремальные температуры и сильный ветер, влияют на оборудование для защиты от освещения, но и модернизация здания, включая новое строительство, пристройки к зданию, замена кровли или реконструкция, а также изменения в электрических, механических или коммуникационных системах, также могут повлиять на производительность системы.

      Поскольку изменения вероятны, если не неизбежны, все графики технического обслуживания зданий с электрооборудованием должны включать ежегодное обслуживание оборудования для защиты от молнии.

      Испытание на молниезащиту и испытание на заземляющую сеть должны быть выполнены после завершения установки и должны выполняться лицензированным электриком. По закону сертифицированное тестирование должно проводиться в течение двух лет. Чтобы обеспечить тщательное и правильное техническое обслуживание, необходимо следовать контрольному списку испытаний на молниезащиту.

      1. Правильно спроектированная система молниезащиты защищает уязвимые конструкции, оборудование и деревья, обеспечивая легкий путь к земле, которая безвредно рассеивает электрические заряды. Должна быть обеспечена защита и для объектов, расположенных в местах возможного бокового удара тока молнии, таких как электрические провода или металлические устройства на крышах зданий.

      Установка системы молниезащиты должна быть спроектирована и установлена ​​профессионалом. Необходимо соблюдать нормы и стандарты.

      Планирование технического обслуживания вашей системы защиты от молнии, защиты от перенапряжения и заземления имеет первостепенное значение. При проведении регламентных работ мы получим:

      • Осмотр молниеотводов и другого оборудования на наличие повреждений
      • Проверить наличие ослабленных соединений
      • Мониторинг новых кровельных установок и оборудования
      • Подтвердить, что токоотводы имеют непрерывный путь от системы заземляющих электродов до молниеотводов
      • Осмотр устройств защиты от грозовых перенапряжений
      • Отчет по системе на соответствие действующим кодам



      Чтобы получить дополнительную информацию или записаться на проверку молниезащиты или техническое обслуживание электрооборудования, позвоните в Prolux Electrical Contractors сегодня по телефону 1800 800 880.

      Защита от молнии – Aztech Contracting

      Услуги по защите от молнии

      Удары молнии в конструкции могут быть опасны для людей, а также для самих конструкций, их содержимого и установок. Возможные виды повреждений: травмы живых существ шаговым и контактным напряжением; физические повреждения (пожар, взрыв и механическое разрушение) вследствие воздействия тока молнии; и выход из строя внутренних систем из-за электромагнитного импульса молнии (LEMP).Вот почему применение мер молниезащиты имеет важное значение. Необходимость защиты, экономическая выгода от установки защитных мер и выбор адекватных защитных мер должны определяться с точки зрения управления рисками.
      Система молниезащиты, разработанная и установленная в соответствии с последним британским стандартом (BS EN 62305), снижает риск повреждения конструкции, систем и людей внутри нее.

      Услуги по защите от молнии, предлагаемые Aztech, включают

      • Обследование объекта
      • Проектирование, включая рекомендации по защите от грозовых перенапряжений
      • Поставка материалов, включая устройства защиты от перенапряжения
      • Монтаж
      • Испытания
      • Техническое обслуживание
      • Системы защиты от падения
      Комплексные системы молниезащиты для зданий и других сооружений вместе с защита их содержимого от перенапряжения может быть спроектирована и установлена ​​нашими специалистами для отвода высокого уровня электрического тока, возникающего при ударе молнии. Их назначение – безопасный отвод тока на землю и обеспечение непрерывного функционирования оборудования, защита здания или сооружения, безопасность находящихся внутри людей. Системы молниезащиты
      предназначены для высокочастотных применений с пиковыми значениями тока молнии в течение очень короткого периода времени. Наши сложные системы защиты соответствуют всем применимым стандартам и устанавливаются нашими полностью обученными и аккредитованными инженерами.

      Проверка молниезащиты

      Чтобы максимизировать окупаемость инвестиций в заземление и молниезащиту, необходимо регулярное техническое обслуживание для обеспечения оптимальной работы системы, а регулярное проведение испытаний молниезащиты является юридическим требованием.
      Мы рекомендуем проверять вашу систему с интервалом в одиннадцать месяцев, чтобы с течением времени учитывать все сезонные изменения сопротивления или других характеристик системы.
      Наша общенациональная команда опытных инженеров проводит детальную проверку и тестирование существующих систем заземления и молниезащиты, независимо от того, были ли они изначально установлены компанией Aztech. После тестирования, в дополнение к вашему сертификату тестирования, вы также получите подробный отчет о состоянии системы с нашими рекомендациями по ремонту или модернизации, если это необходимо, чтобы восстановить ее до соответствующего состояния.
      Все наши сотрудники, отвечающие за молниезащиту, обладают доказанной компетентностью в проверке и тестировании систем. Регулярное техническое обслуживание гарантирует, что, когда ваша система молниезащиты призвана защитить ваших людей, здания и важные деловые активы, она находится в состоянии, способном делать это.
      Для получения дополнительной информации о наших комплексных услугах по тестированию и техническому обслуживанию заземления и молниезащиты, чтобы получить предложение или запросить посещение назначенного менеджера по работе с клиентами, свяжитесь с нами.

      .

Добавить комментарий

Ваш адрес email не будет опубликован.
