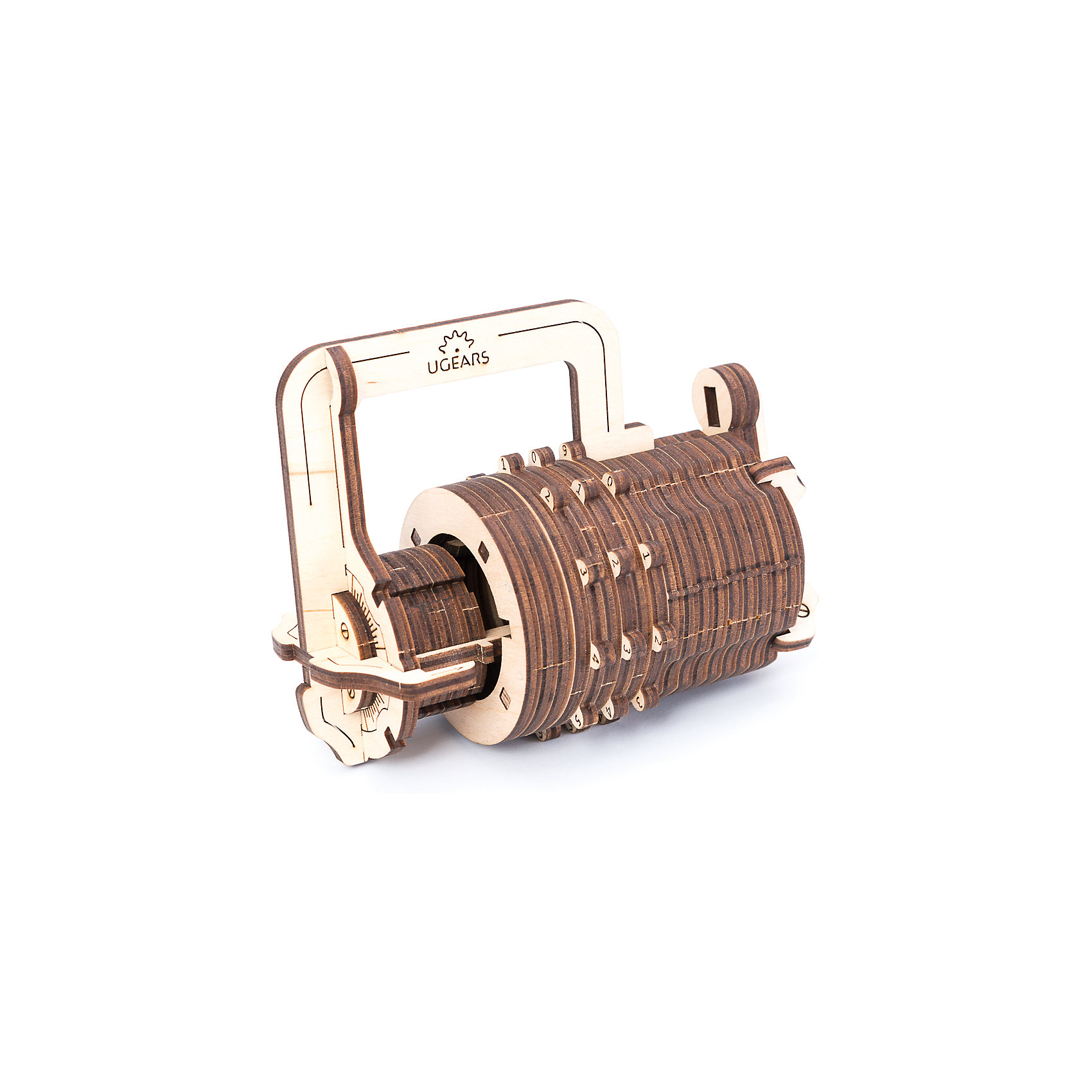

Оказывается, кодовые замки можно делать не только из железа, но и из дерева. Вряд ли его можно использовать на практике, но простая конструкция выглядит довольно изящно. Неплохой проект, чтобы помастерить на выходных. К тому же модель хорошо показывает, как на самом деле работают кодовые замки (ведь ими интересовался даже сам Ричард Фейнман).

Кстати, никто не мешает изготовить всё из железных деталей по тому же принципу — получится настоящий кодовый замок, который можно использовать в деле!

Автор поставил цель сделать кодовый замок максимально простой конструкции и, кажется, добился успеха: в нём всего 11 деталей.

При этом замок вовсе не выглядит уродливым, совсем наоборот.

В отличие от настоящих замков, главной целью была не эффективная работа, а наглядность, чтобы показать работу механизма в действии.

Поэтому корпус сделан открытым, все внутренности видны как на ладони.

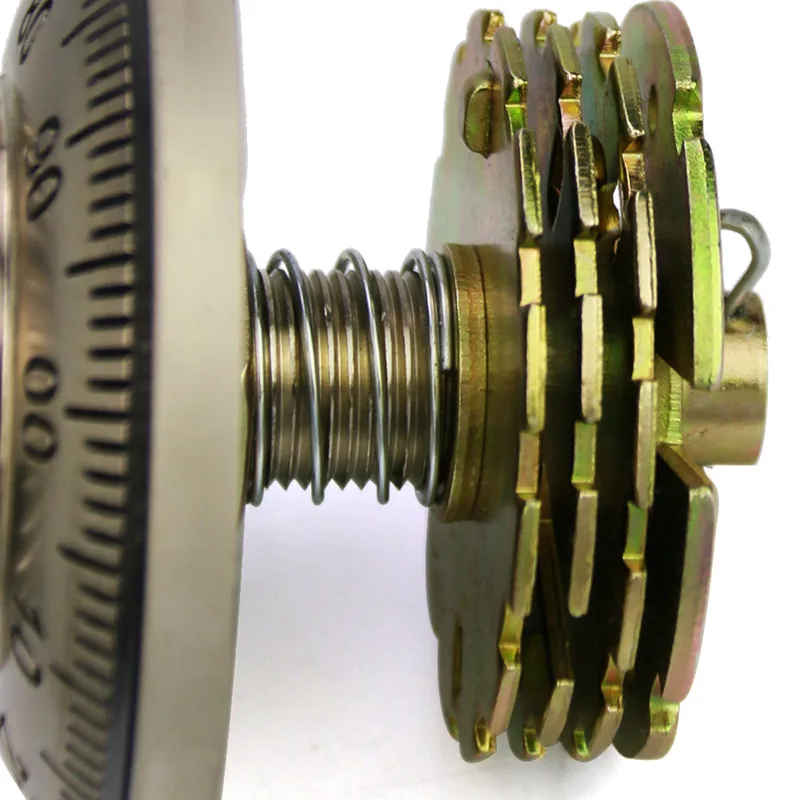

Как и в настоящих замках, механизм состоит из трёх роторов или колёсиков. В каждом есть выемка. Когда три выемки выстраиваются в ряд, засов опускается в поучившуюся тройную бороздку — и замок открывается.

Передний ротор напрямую соединяется с диском набора цифр, а остальным движение передаётся через шипы. За первую цифру отвечает дальнее колёсико.

Потом вращение происходит в обратную сторону, пока среднее колесо не становится на своём место. В конце концов, вращается только передний ротор.

Вращать можно как вправо-влево-вправо, так и влево-вправо-влево. Кстати, это правило распространяется и на обычные механические кодовые замки.

К сожалению, детальные чертежи деревянной модели находятся в платном доступе. Но по фотографиям и видеоролику можно довольно точно восстановить размеры. Конструкция действительно очень простая. Если слегка поиграться с деревянными заготовками, то получим нечто, очень близкое к оригиналу. Как вариант, можно заранее прикинуть в САПР типа AutoCAD, как это делал сам автор.

Естественно, замок масштабируется: делайте модель любого размера, какой нравится.

Самодельные кодовые замки (три схемы на тиристоре, микросхемах и МК)

Бывают ситуации, когда нужно ограничить доступ к включению какой-либо нагрузки или аппаратуры. В этом случае может помочь кодовый выключатель, требующий ввода определенного кода для выполнения включения.

Схема кодового замка на тиристоре

На рисунке 1 показана схема наиболее простого варианта. «Триггером» является тиристор типа MCR100 (на любое напряжение). В его анодной цепи включено электромагнитное реле К1, которое, собственно, и служит выключателем. Питается схема от источника постоянного тока напряжением 12V.

Для включения используется клавиатура, состоящая из десяти кнопок S0-S9 (кнопки для удобства пронумерованы теми же цифрами, как и подписаны). Код задается соответствующим соединением кнопок. Кнопки все переключающие.

Кнопки, номера которых входят в кодовое число (в данном случае код:0478, соответственно, кнопки SO, S4, S7, S8) включены последовательно, используя замыкающие контакты. Кнопки, не входящие в кодовое число (в данном случае, S1, S2, S3, S5, S6, S9) включены последовательно размыкающими контактами.

Цепь из кнопок кодового числа включена через резистор R1 между управляющим электродом тиристора и плюсом питания 12V (до кнопки S10). Поэтому, при одновременном нажатии этих кнопок происходит подача открывающего тока на управляющий электрод тиристора, и он открывается, включая ток на обмотку реле К1, а то замыкает свои контакты и ими включает нагрузку или аппаратуру, для включения которой данная схема используется.

Рис. 1. Схема простого кодового замка на тиристоре MCR100.

Цепь кнопок, не входящих в кодовое число включена последовательно питанию обмотки реле К1 и тиристора VS1. Если будет нажата хотя бы одна из кнопок, не входящих в кодовое число, происходит разрыв цепи и на анод тиристора не поступает напряжение. Поэтому ток на реле тоже не поступает, даже если и были при этом нажаты все кнопки кодового числа.

После правильного набора кода, то есть, одновременного нажатия только кнопок, составляющих кодовое число, контакты реле К1 остаются включенными неограниченное время. Чтобы выключить, нужно нажать кнопку S10, которая служит для выключения. При этом размыкается цепь питания, и тиристор закрывается, после отпускания S10 он остается закрытым до очередного правильного набора кода.

Кодовый замок на микросхемах

Недостаток схемы на рисунке 1 в том, что кнопки кода нужно нажимать одновременно. Более удобен вариант, в котором кнопки нажимают последовательно согласно последовательности цифр в кодовом числе.

Такая схема показана на рисунке 2. Схема построена на двух микросхемах К561ТР2 и К561ЛА7. Кроме последовательного набора кода, здесь еще звуковая индикация нажима каждой кнопки.

Клавиатура для включения состоит из десяти кнопок S0-S9 (кнопки для удобства пронумерованы теми же цифрами, как и подписаны). Код состоит из четырех цифр, кнопки которых нужно нажимать последовательно.

В данном случае, код: 0478, соответственно, нужно сначала нажать кнопку S0, затем S4, затем S7 и закончить нажатием S8. Только в таком порядке. Естественно, код может быть и другим, все зависит от распайки кнопок.

Рис. 2. Принципиальная схема кодового замка на микросхемах К561ТР2 и К561ЛА7.

Микросхема К561ТР2 имеет такую особенность, что её RS-триггеры имеют приоритет по входам «S». То есть, пока на входе «S» есть единица состояние триггера «1», и оно не меняется при подаче единицы на его вход «R». Все четыре триггера микросхемы соединены так, что выход одного триггера соединен с входом «S» другого.

В результате, всю эту систему из четырех RS-триггеров можно установить в состояние нуля на выходе D1.4 только последовательной установкой в нулевые состояния, сначала D1.1, затем D1.2, затем D1.3 и только после этого, D1.4. И никак иначе.

Для установки триггеров в нулевые состояния нужно подать логическую единицу на вход «R». Здесь это делается четырьмя кнопками, выбранными по номерам соответственно коду. В данном случае код: 0478,соответственно, это кнопки SO, S4, S7, S8.

Эти кнопки включены так, что при их нажатии поступает логическая единица на «R» вход соответствующего триггера. После последовательного нажатия кнопок кода на выходе D1.4 появляется логический ноль. Он инвертируется элементом D1.4 и на управляющий электрод тиристора VS1 поступает через резистор R9 открывающий ток. Тиристор открывается и реле К1 включает своими контактами нагрузку или оборудование.

Для того чтобы установить единицу на выходе D1.4 нужно подать единицу на вход «S» D1.1. При этом все четыре триггера микросхемы D1 последовательно установятся в единичное состояние.

Все кнопки, номера которых не соответствуют коду, соединяют параллельно, и подключают к выводу 14 D1.1. При нажатии любой из них все триггеры возвращаются в исходное единичное состояние.

Для звуковой сигнализации нажатий кнопок используется мультивибратор на логических элементах D1. 1 и D1.2. При нажатии любой из кнопок открывается один из диодов VD1-VD5 и подает напряжение логической единицы на вывод 2 D1.1. При этом мультивибратор запускается и звучит пьезоэлектрический звукоизлучатель BF1.

Звук длится столько времени, сколько нажата кнопка.

Для автоматического сброса схемы триггеров после включения реле К1 служит схема на конденсаторе С1, резисторе R7 и логическом элементе D1.3.

Выключение нагрузки или оборудование производится кнопкой S10. При этом размыкается цепь питания, и тиристор закрывается, после отпускания S10 он остается закрытым до очередного правильного набора кода.

Кодовый замок на микроконтроллере

Недостаток схемы на рисунке 2, как и на рисунке 1, в том, что код приходится задавать распайкой кнопок, и его невозможно оперативно изменить. На рисунке 3 приводится схема, позволяющая оперативно менять код. Код, как и в схеме на рис.2, набирается последовательным нажатием кнопок кодового числа.

Схема выполнена на микроконтроллере P1C16F84A. Это позволяет оперативно изменять код, потому что он хранится в памяти микроконтроллера. Клавиатура для набора кода состоит из 16-ти кнопок.

Рис. 3. Принципиальная схема кодового замка на микроконтроллере P1C16F84A.

Это готовая клавиатура от стационарного сотового телефона с кнопочным набором номера. На схеме кнопки пронумерованы соответственно их обозначению на этой клавиатуре. Код четырехзначный, но может состоять не только их цифр от 0 до 9, но и букв от А до D. К тому же, цифры (и буквы) могут повторяться.

Это существенно увеличивает количество возможных кодовых комбинаций.

При наборе правильного кода на выводе порта RB2 микроконтроллера появляется импульс, который поступает на управляющий электрод тиристора VS1 через резистор R2. Тиристор открывается и реле К1 включает своими контактами нагрузку или оборудование.

Чтобы набрать код, нужно набрать четырехзначный код на клавиатуре последовательным нажатием соответствующих кнопок, затем подтвердить код нажатием кнопки #.

Выключение нагрузки или оборудования производится размыкающей кнопкой S10. При этом размыкается цепь питания, и тиристор закрывается, после отпускания S10 он остается закрытым до очередного правильного набора кода.

По умолчанию, после программирования микроконтроллера, в нем задан код «1234». Чтобы изменить код, нужно набрать действующий код, затем, нажать кнопку * и два раза набрать новый код через кнопку #. Например, чтобы установить новый код 0478, нужно набрать следующее: 1234*0478#0478#. После этого схема будет включать нагрузку или оборудование после последовательного набора 0478#.

Исходный файл на ассемблере - Скачать (2 КБ).

Тимуров А. РК-2016-05.

Литература:

  1. Котов В. Кодовый замок. РК-2006-04.
  2. Сайт jap.ru/electronics/.

Как превратить болт в кодовый замок

Некоторые поделки интересны не только своим назначением, но и оригинальным техническим устройством. К таким, несомненно, можно отнести кодовый замок.

Понадобится


Для его изготовления нужно время, немалые усилия, предельная аккуратность и следующие материалы:

  • болт из нержавеющей стали М20 × 70;
  • накатное колесо;
  • средства для нанесения номеров на колеса;
  • стальные шарики;
  • пружинная стальная проволока (0,3 и 0,8 мм).

Из оборудования нам не обойтись без:
  • токарного, сверлильного и фрезерного станка;
  • тисков слесарных;
  • пассатижей;
  • ножовки по металлу;
  • гриндера;
  • ножниц по металлу и для резки бумаги;
  • оправок для навивки пружин и стопорного кольца.

Технология изготовления


Работа состоит из трех этапов: изготовление деталей и узлов, сборка и установка кодовой комбинации цифр.

Изготовление деталей и узлов


Боковые накладки замка
На токарном станке делим головку болта на две половины, а стержень протачиваем на глубину профиля резьбы.


Зажимаем по одному части стержня в тиски и распиливаем пилой по металлу на две продольные половины.


На одну из шестигранных пластин с помощью шаблона и маркера наносим контур боковой накладки замка.

Склеенные шестигранники обтачиваем на гриндере по нанесенному контуру боковой накладки замка и по концам сверлим отверстия.


Вставляем в отверстия «ножки» круглых шаблонов, используемых только для вывода контура боковых накладок замка на гриндере.

На сверлильном станке сверлом и концевой фрезой в боковых накладках формируем финишный профиль отверстий. Вокруг большого отверстия равномерно по кругу выполняем концевой фрезой 9 углублений.

Мягким кругом полируем все поверхности боковых накладок замка.


Штифты
Из 4-х полуцилиндров, используя особый зажим, точим на токарном станке круглый стержень до середины заготовки.





Первый штифт предназначен для колес со стороны крепления. Он имеет с одной стороны посадочное место под отверстие, с другой – кольцевой паз под стопорное кольцо и глухое отверстие.


Фрезой выполняем в нем продольный паз на всю длину глухого отверстия.




Второй штифт со стороны крепления выглядит как сплошной круглый стержень с посадочным местом под отверстие в боковой накладке замка и глухим продольным сверлением.






Третий штифт-ключ с подвижной стороны также протачивается под сплошной цилиндр. Затем одной стороной зажимается в патрон с прокладкой для смещения оси валика в сторону от оси вращения патрона. В итоге при обработке резцом образуется круглый шип меньшего диаметра, центр которого не совпадает с центром штифта.



Затем фрезерованием формируем по обеим сторонам смещенного шипа две полки. В итоге выходит стержень с двумя гранями, соединенными дугами окружности.

Той же фрезой уменьшаем сечение стержня с большей стороны симметричной обработкой.


Концевой фрезой выполняем 5 прямоугольных и равных проточки. В результате также образуется 5 равных выступов.
Напильниками, надфилями и наждачной бумагой стержню со всеми выступами придается нужная форма и скругляются кромки и ребра. В конце этот и все остальные стержни полируем мягким кругом.



Вставляем стержень на свое место в боковую накладку замка.
Четвертый штифт, выполняющий функцию верхнего вала с подвижной стороны, протачивается под размер отверстия в боковой накладке замка и с одной стороны напильником и мягким кругом оформляется в полусферу. Его также вставляем на свое место.



Сварка, шлифовка, полировка
Привариваем все штифты с обратной стороны к боковым пластинам замка.

Шлифуем и полируем сварные швы на гриндере, кромки скругляем напильником, доводим наждачной бумагой и полируем мягким кругом.

Набором напильников формируем паз на торце штифта с продольной прорезью. Примеряем вхождение подвижных штифтов в отверстия неподвижных.



Латунные колеса с номерами
Изготавливаем 4 латунных колеса с цифрами. Их заготовки после проточки под размер отрезаем на токарном станке, вначале просверлив в центре сквозное отверстие, и расширив, его, с одной стороны, на некоторую глубину.





Пятое колесо отличается от других наличием центральной проточки с обеих сторон, одно из которых глубже другого.
Колонки цифр для нанесения на образующие колес, напечатаны на бумаге, покрытой силиконом, в зеркальном отображении.

Вырезаем ножницами вертикальные полоски цифр и наклеиваем их на образующие колес.

Переводим цифры на поверхность образующих колес, обкатывая их по подошве горячего утюга. В результате бумага отделяется, а слой силикона с цифрами прикипает к кольцу.


Для защиты все поверхности колес, кроме образующих с цифрами, покрываем ногтевым лаком.

Нанизываем колеса на проволоку, укладываем внизу наклонной кюветы и заливаем на 45 минут раствором хлорида железа для травления, что делает колеса привлекательными, а цифры контрастными.


Далее нанизываем колеса на особую оправку, затягиваем гайкой и зажимаем в патроне токарного станка. Далее обрабатываем блок колес наждачной бумагой и полируем ворсовой тканью.
Зажимаем колеса в специальный держатель и на фрезерном станке выполняем фрезой полукруглый паз до выхода в большое отверстие.
На торцах колес выполняем 9 углублений равномерно по кругу.


Колеса по одному закрепляем на оправке и зажимаем в патроне токарного станка. Подводим к колесу настроенную накатку, смазываем их маслом и включаем станок. На колесе у торца узкой полоской накатывается круговая насечка.


Резцом удаляем заусенцы с торца насечки.
Сверлим дрелью глухие отверстия на 0,8 мм в торцах колес с насечкой напротив полукруглого паза.

Снова колеса по очереди надеваем на оправку и наносим на цифровые углубления черную краску, удаляя излишки плоской поверхностью, прижимая ее к вращающемуся колесу, а затем мягкой тканью.



Дополнительные детали, сборка и кодирование


С помощью специальной оправки для навивки пружин, закрепленной на токарном станке, изготавливаем 5 подобных пружин из пружинной стальной проволоки на 0,3 мм.


Для удержания проволоки на оправке при навивке пружин используем пассатижи, а для отрезки концов – ножницы по металлу.
Для сборки колес с номерами нам, помимо пружин, понадобятся 5 стальных шариков на 2 мм.

В глухие отверстия в колесах вставляем по пружине и сверху прикрываем шариком.


Затем все 5 колес с пружинами и шариками нанизываем на верхний вал.
Из пружинной стальной проволоки на 0,8 мм на простой оправке, зажатой в тисках, пассатижами и кусачками делаем стопор-замок для сдавливания и удержания колес с номерами на стержне.

Заводим пинцетом один конец стопора в паз на торце стержня, придавливаем стопор в середине, тогда второй край надежно охватывает и удерживает все, что находится под ним.



Остается вставить вторую боковину кодового замка со стержнями на свое место и устройство готово к работе. Но пока замок заблокирован, т. к. установлена случайная комбинация цифр. Кодовый набор номеров определяется расположением фиксирующих элементов на колесах и для каждого замка является эксклюзивным.


Смотрите видео


Как сделать кодовый замок своими руками — MOREREMONTA


Начну с того, что на работе у меня стоял какой-то древний самодельный кодовый замок, который уже не работал. Дверь можно было открыть одновременным нажатием всех кнопок.
И тут мне начальство не то чтобы приказало, но предложило мне из имеющихся в наличии ресурсов разобраться с этим замком, т.к. оно (начальство) знало, что я радиолюбитель.

Я решил сделать новый замок. Обычно легче собрать нечто с нуля, чем чинить, не имея ни схемы, ни малейшего понятия об устройстве.
Начал с простейших транзисторных ключей с временной задержкой. Собрал схему. В теории все работало, на практике нет.

Перерыл в Гугле много разной информации, но ничего простого так и не нашел. А требовалось собрать бесплатно, из подножных материалов.

Содержание / Contents

Отошел от транзисторных ключей. Задумался над созданием замка на триггерах, но подходящих микросхем в наличии не было. И тут я наткнулся на схему триггера на 4-х электромагнитных реле. Уже что-то, но для замка на 4 цифры требовалось аж 16 реле.

Что мне нужно было: код из четырех цифр, которые нажимаются последовательно, а при одновременном нажатии всех кнопок панели замок, естественно, не должен открываться. На основе найденной схемы, была разработана очень простая рабочая схема кодового замка на электромагнитных реле.

↑ Для сборки замка потребуется

Для сборки замка потребуется всего ничего, а именно:

1. 5 электромагнитных реле, любых. Можно больше. Главное что-бы подходили вам по рабочему напряжению. Ну и еще одно условие, у четырех реле должно быть хотя-бы по одной группе нормально разомкнутых контактов, а в пятом реле — нормально замкнутых. Я использовал РЭС-32.

2. Сам механизм замка (электромагнитный, электромеханический, электромагнитная защелка). Короче то, что у вас есть или вы сможете приобрести или сами сделать.

3. Наборная панель кодовых кнопок. Тут уж придется самому делать, но ничего сложного в этом нет.

4. Кнопка для открывания двери изнутри помещения.

5. Геркон с нормально разомкутыми контактами и небольшой магнит. Например, такое используют в сигнализации.

Ну или можно геркон выковырить из старого домашнего телефона (такой геркон можно вытащить из телефона, у которого трубка ложится на корпус и при этом не нажимает никаких видимых рычагов. Там в трубке собственно спрятан магнит, а в корпусе телефона — геркон), а магнит например из старого шкафа. Там на дверках стоят такие маленькие магнитики.

6. Паяльник, провода, припой, канифоль и прямые руки.

↑ Схема простейшего кодового замка на реле

Принцип работы замка очень прост. На рисунке представлена схема замка в исходном положении при открытой двери.
При закрытии двери геркон замыкается и питание подается через нормально замкнутые контакты Р1 на нормально разомкнутые контакты Р2 (второе реле). Реле Р2 — Р5 включены по схеме самоподхвата.

В наборе кода участвуют кнопки КЛ2 — КЛ5. При нажатии кнопки КЛ2 запитывается реле Р2, и соответственно реле получает питание, и ее контакты замыкаются. При отпускании КЛ2 реле продолжает питаться через собственные контакты. Дальше питание поступает на контакты реле Р3 и таким-же образом до реле Р5. При замыкании контактов реле Р5, питание поступает, но исполняющее устройство (в моем случае это электромагнитная защелка, но может быть и высоковольтное реле, при питании механизма замка от 220В.)

Есть еще кнопки КЛ1 и КЛ6. При нажатии кнопки КЛ1 обесточивается вся дальнейшая схема, все реле сбрасываются в начальное положение. Паралельно КЛ1 включаются все свободные кнопки наборной панели.
Кнопка КЛ6 — это открытие замка изнутри помещения. При нажатии КЛ6 поочередно срабатывают реле р5-р4-р3-р2 и продолжают держать свои контакты, пока не откроется дверь (не разомкнется геркон и вся цепь не обесточится. Тоже происходит и при правильном наборе кода, только реле срабатывают в обратном порядке 2-3-4-5).

К относительным недостаткам этого замка можно отнести следующее:
1. Открытие двери и при одновременном нажатии всех «правильных кнопок».
2. Отсутствие резервного источника питания. При пропадании питания — замок не открыть. Хотя зарезервировать можно с помощью акума и еще одной релюшки.
3. Нельзя выбрать код с повторяющимися цифрами, например такой: 2325.

Вот фото моих двух замков. Работают уже больше года без проблем. Главное — придумать кодовую панель, но это уже дело вкуса.

↑ Первый замок:

Так сказать внешний вид (изнутри). На обычный накладной замок не обращаем внимания, он хоть и рабочий, но ключи от него потеряны еще до начала времен.

Расположение реле, проводов и кнопки внутри корпуса.

Электромагнитная защелка (врезана в дверь)

Вот такой вот корпус у меня получился.

А это кодовая панель, сделана из старого китайского мультиметра и кнопок от телефона (модель телефона — Элетап микро). Дисплей остался просто так, не задействован.

↑ А вот второй замок:

Все реле вот в такой вот коробочке и блок питания

А это кодовая панель, здесь уже посложнее изготовление.

↑ Вот видео работы моих замков по этой схеме.

Прошу прощения за темные секунды, но там не хватало света.

Устройство, которое я описываю в данной статье, называется кодовый замок. Однако вряд ли оно может применяться для защиты от несанкционированного доступа куда-либо в реальной жизни. Статья призвана помочь начинающим разобраться с микросхемами стандартной логики, одна из которых применена в данной схеме. Схема предельно проста в понимании и изготовлении, основной блок состоит из всего одной микросхемы и пяти одинаковых резисторов. Также, для изготовления устройства потребуются десять кнопок без фиксации, источник питания и исполнительное устройство (например, реле или светодиод).

Итак, полный список:

  1. Микросхема К155ЛА3
  2. Резистор 100 Ом – 5 шт
  3. Кнопки без фиксации – не менее 5 штук
  4. Напряжение питания – 6 В
  5. Управляемое устройство – светодиод, реле и т. п.

Принципиальная схема устройства изображена ниже, параллельно S5 можно ставить бесконечно много ключей.

Схема кажется сложной, но это не так. Если объяснить в двух словах, то на 11 выходе будет логический ноль тогда и только тогда, когда кнопки S1-S4 замкнуты, а S5 и ей параллельные разомкнуты. Почему так? Микросхема включает 4 элемента 2И-НЕ. Когда S1-S4 замкнуты, на выходах 3 и 6 первых двух логических элементов появятся логические нули, которые устанавливаются на входах 9 и 10 третьего логического элемента. Это создаёт логическую единицу на выходе 8. Она передается на 12 вход четвёртого элемента. Если S5 не замкнут, на выходе будет логическая единица, а на если замкнут, то ноль. Для тех, кто хоть немного знаком с алгеброй логики, думаю, всё ясно.

Оказывается, кодовые замки можно делать не только из железа, но и из дерева. Вряд ли его можно использовать на практике, но простая конструкция выглядит довольно изящно. Неплохой проект, чтобы помастерить на выходных. К тому же модель хорошо показывает, как на самом деле работают кодовые замки (ведь ими интересовался даже сам Ричард Фейнман).

Кстати, никто не мешает изготовить всё из железных деталей по тому же принципу — получится настоящий кодовый замок, который можно использовать в деле!

Автор поставил цель сделать кодовый замок максимально простой конструкции и, кажется, добился успеха: в нём всего 11 деталей.

При этом замок вовсе не выглядит уродливым, совсем наоборот.

В отличие от настоящих замков, главной целью была не эффективная работа, а наглядность, чтобы показать работу механизма в действии. Поэтому корпус сделан открытым, все внутренности видны как на ладони.

Как и в настоящих замках, механизм состоит из трёх роторов или колёсиков. В каждом есть выемка. Когда три выемки выстраиваются в ряд, засов опускается в поучившуюся тройную бороздку — и замок открывается.

Передний ротор напрямую соединяется с диском набора цифр, а остальным движение передаётся через шипы. За первую цифру отвечает дальнее колёсико.

Потом вращение происходит в обратную сторону, пока среднее колесо не становится на своём место. В конце концов, вращается только передний ротор.

Вращать можно как вправо-влево-вправо, так и влево-вправо-влево. Кстати, это правило распространяется и на обычные механические кодовые замки.

К сожалению, детальные чертежи деревянной модели находятся в платном доступе. Но по фотографиям и видеоролику можно довольно точно восстановить размеры. Конструкция действительно очень простая. Если слегка поиграться с деревянными заготовками, то получим нечто, очень близкое к оригиналу. Как вариант, можно заранее прикинуть в САПР типа AutoCAD, как это делал сам автор.

Естественно, замок масштабируется: делайте модель любого размера, какой нравится.

Самодельный кодовый замок


КАК СДЕЛАТЬ ЭЛЕКТРОННЫЙ КОДОВЫЙ ЗАМОК

   Бывает так, что случайные события принуждают и мобилизуют к новым идеям, к творчеству. А какой же из вас радиолюбитель если все повторять и покупать наготове. Вот и у меня случилось так, что долго думать не пришлось. Да и карманы теперь, не загружены лишнем грузом. Дело было зимой, сломался ключ от бельевой, прямо в замке. Попытки вытащить "огрызок” ключа, не увенчались успехом. Решил не покупать новый замок, а переделать старый. К тому же пользуются помещением три соседа. В поисках по интернету простого кодового замка, то и дело, наталкивался на схемы основанные на микроконтроллерах или на нескольких микросхемах. Мне надо было решить проблему просто и быстро. Решил испытать схему на основе счетчика Джонсона. То, что находил в сети, не было пригодно для повторения. Схемы были "сырыми”, нерабочими и не имели временной задержки на удержание привода замка.


Электронный кодовый замок - принципиальная схема

   Эта схема существует в разных вариациях, и на разных счетчиках (К561ИЕ8, К561ИЕ9, К176ИЕ8, CD4022 и тому подобные). Я доработал схему на основе CD4017 (десятичном счетчике делителе с 10 дешифрированными выходами QO...Q9). Аналогом микросхемы CD4017 (счетчик Джонсона) является К561ИЕ8, К176ИЕ8. У себя нашел микросхему с обозначением EL4017AE, которую и применил в данном устройстве. При повторении девайса, не поленитесь, определите маркировку – они отличаются по характеристикам (рабочее напряжение). Все необходимые файлы проекта - скачайте тут.

   Итак, работа схемы электронного кодового замка очень проста. При вводе правильного четырёхзначного последовательного кода на выходе микросхемы (Q4) появляется логическая единица, которая приводит к открыванию замка. При наборе неверной цифры (кнопки S5-S10), не являющаяся частью кода, схема переходит в исходное состояние, то есть обнуляется через 15 вывод микросхемы (RESET). При нажатии S1 единичное состояние на третьем выводе Q0 микросхемы поступает на вход полевого транзистора VT1 открываясь он поддает напряжение на вывод 14 (CLOCK) который переключает единичное состояние на второй вывод Q1, потом при последовательном нажатии кнопок S2, S3, S4, сигнал переходит на Q2, Q3, и в конечном итоге при вводе правильного кода с выхода Q4 сигнал открывает транзистор VT2 на короткое время, определяемое емкостью конденсатора С1, включая реле К1 который своими контактами подает напряжение на исполнительное устройство (электрозамок, защелка, или автомобильный "активатор” (актуатор)).

   Есть одно но, код не может состоять из одной и той же цифры. Например: 2244, значения должны быть разными, как: 0294 и т. д. Так или иначе, возможных вариантов кода очень много, примерно один десяток тысяч, что вполне хватит для применения данного кодового замка в быту.

О деталях кодового замка


   Все радиодетали дешевы и могут быть заменены на другие аналоги. Например: VT2 можно заменить на такой же npn транзистор: 2N2222, BD679, КТ815, КТ603. Для шунтирования реле лучше применить диод Шоттки. VD7 можно и не ставить, хотя лучше чтобы он был во избежание переполюсовки (падение напряжения на нем не критична, так как схема работает и при 9В). Реле любое, с меньшим током срабатывания, на 12В, с контактами рассчитанные на ток привода замка.

Теперь о конструкции замка


   Схема простейшая, испытанная, работает она уже полтора года без проблем, в условиях жары и холода. И самое главное, проста в повторении! Покупаешь радиодетали, плату можно использовать монтажную.

   В качестве привода для замка, применил простой автомобильный электропривод (актуатор). В комплект идут и крепления – металлические полоски, которые нужно переделать, так как видно на фотографиях. Все зависит от того, какой замок применяется для переделки. Можно ставить готовую электрозащелку фирмы FASS LOCK Itemno:2369 (8-12V,12W). В таком случае меняется емкость конденсатора С1, так чтобы получить временную задержку таймера в 0,5-1с.

   В своем случае, закрепил металлическую полоску на пластмассовую ручку замка, прикрепив ее напрямую саморезами. От нее к приводу, одевается спица (идет в комплекте с активатором), и далее сам электропривод крепится также саморезами к основанию двери. Плата с реле устанавливается на дверь и подводится проводка от кнопочной панели и питания. В качестве корпуса, я применил пластиковую крышку из под кофе, просверлив два отверстия для крепления.   Кнопочная панель для набора кода изготовлена из остатка алюминиевого профиля П-образной формы, для мебельных фасадов, покупается в любом магазине мебельной фурнитуры. Режется профиль исходя из количества кнопок (10шт.). После этого, нужно просверлить отверстия для кнопок, по диаметру немного больше чем диаметр кнопки, так чтобы кнопка с одетым на ней кембриком (трубкой) проходила в отверстие. Таким образом она будет центрирована, и как следствие свободно двигаться при нажатии, без заеданий. Это делается для того, чтобы при заливке кнопок клеем не было смешения, но об этом чуть по позже.


Заливка кнопок

   Настало время закрепить кнопки на свое место в заранее просверленных отверстиях. Вставляем кембрик в кнопки и ставим их на свое место, как это видно на фото. После, нужно скрепить их каплями клея или термоклея. Но делать это надо аккуратно, так чтобы не осталось щелей, в том случае если заливать кнопки эпоксидной смолой! Потому что у меня, первая панелька, залитая эпоксидкой, осталась в качестве музейного экспоната. Эпоксидка, очень текучая, и она просочилась в кнопки и склеила их. Вот так. Пришлось делать все по новому и на этот раз, заливал панель термоклеем. Кнопки можно предварительно клеить, так чтобы закрепить их на свои места, двухкомпонентным, мгновенным клеем применяемым мебельщиками для склеивания МДФ, продается там же где и алюминиевые профиля – в магазинах мебельной фурнитуры.

   Конечно же перед заливкой надо припаять все провода к кнопкам и светодиодам так как это видно на фотографиях. Все это обеспечивает надежную, водонепроницаемую и неразборную клавиатуру, а также красивый дизайн, который применим к любым входным дверям, сейфам или гаражным воротам. Также, устройство можно применить для охранных систем.

   Теперь сверлим два отверстия под шурупы для крепления панели. Также, одно или два отверстия под светодиоды (d=3mm). Один из них (зеленого свечения) справа для индикации открытия замка. Другой не задействовал, его можно подключить к питанию на постоянное свечение или через дополнительную кнопку в целях подсветки клавиатуры при ее нажатии. Соответственно светодиод должен быть белого свечения (ультра яркий), закрепив его так чтобы световой поток был направлен на кнопки. Можно разрезать еще один кусочек профиля, и закрепить его на кнопочную панель сверху, или вообще применить готовую клавиатуру от калькулятора или от других устройств. А если изготовить лицевую панель из плексигласа, тогда будет вам решение для подсветки всей клавиатуры!

   И последние, цифры можно нанести готовые, или нарисовать их самому при помощи фломастера, а после покрыть алюминиевый профиль простым скотчем. Это делается сразу же после сверления отверстий под кнопки. Проводов конечно много, относительно устройств на микроконтроллерах, но не все же имеют возможность изготовить подобные девайсы. Суть этого замка в том, что его может собрать даже человек не имеющий особых навыков в радиоэлектронике. Купил детали, собрал на выходных, навесил и подключил. Все. В никаких наладках, это схема не нуждается. И еще, код можно менять в любой момент. Все провода от клавиатуры, подключаются внутри корпуса кодового замка. Не забываем каждый провод промаркировать. Я использовал самоклейки для ценников.   Хочу заметить, что за прошедшее время, на кнопках нет явных следов истирания! Скорее всего, за счет пластмассы черного цвета. Используются они ежедневно. Но, протирать и менять код, время от время, не мешает.

Блок питания устройства

   Питание устройства осуществляется, за счет бесперебойного блока, фирмы Dantom. Он имеет встроенный гелиевый аккумулятор на 12В/7А. Вы можете собрать такой же, схема очень проста, она выдает постоянный небольшой ток зарядки (несколько миллиампер – при полностью заряженном аккумуляторе, и 70 – 100 при разряженном). Этого хватит на питание нескольких электрозамков и электрозащелок. Или изготовьте блок по меньше, если у вас всего одна дверь с кодовым замком. Скажем на: L7812CV, LM317, КР142ЕН8Б. Так же, систему можно запитать от импульсных блоков питания.

Схема принципиальная БП РИП


Печатная плата БП РИП

   В предложенной схеме резервного источника питания (РИП), применен влагозащитный трансформатор, но можно использовать и любой другой на 20-40 Ватт, с выходным напряжением в 15-18 Вольт. Если под нагрузкой один лишь автомобильный актуатор, то трансформатор подойдет и менее мощный. Для нескольких электрозамков, электролитический конденсатор С1 должен быть с большей емкостью, чем та что указана на схеме – для большего запаса энергии при срабатывании и соответственно, меньшего падения напряжения на нагрузке. Конденсатор С2 – 0,1-0,33mF, С3 – 0,1-0,15mF. Радиатор для IC1 – побольше, примерно на 100-150см2, так как в корпусе с аккумулятором, лишний нагрев не нужен! Выходной ток нагрузки для L7815CV составляет 1,5А. Тем более если используется пластмассовый бокс в качестве корпуса, незабываем про вентиляционные отверстия. Диод D8 и предохранитель FS2, служат защитой от короткого замыкания.    В охранных РИП-ах стоит кнопка (tamper) против несанкционированного взлома прибора – нам она не понадобится. На плате, для подключения проводов лучше воспользоваться пайкой вместо клемм, как наиболее надежном способом крепления. Также, уместно подстраховаться и вывести запасную проводку питания вне помещения, на непредвиденный случай (в жизни разное бывает).

Видео работы самодельного замка


   Это все, надеюсь, что оказался вам полезным. Автор: Флорин Матиенку (flomaster).

   Форум по охранным устройствам

   Обсудить статью КАК СДЕЛАТЬ ЭЛЕКТРОННЫЙ КОДОВЫЙ ЗАМОК


16 Удивительные кодовые замки от механических до интеллектуальных

История замка действительно имеет долгую историю. Самый старый из когда-либо найденных замков происходит из руин дворца Хорсабад недалеко от Ниневии и датируется примерно 2000 годом до нашей эры.

Он широко известен как предшественник более «обычных» штифтовых тумблерных замков, широко используемых в Древнем Египте.

Замки стали обычным явлением в Древнем Риме, когда богатые римляне запирали свои ценности в сейфы - привычку, скопированную многими культурами по всему миру.Дизайн и конструкция замков быстро развивались во время промышленной революции, когда современные замки, подобные Йельскому, появились примерно в 1805 году.

Кодовые замки, похоже, были изобретены в Китае, но стали очень популярными в середине 1800-х годов. Соединенные Штаты. Известными приложениями являются их использование для защиты банковских хранилищ и других обычных сейфов.

Комбинированные замки отличаются от большинства других распространенных замков тем, что они требуют, чтобы их внутренние компоненты были выровнены определенным образом с использованием внешних циферблатов для открытия, а не использования ключа для этого.

Обычно в этих замках используется набор из трех, иногда четырех, соединенных между собой колец или дисков, все из которых соединены и вращаются с помощью центрального вала. Механизм управляется с помощью внешней ручки, которая перемещает диски / шкалы, каждый из которых останавливается на прорези или заслонке.

Сегодня кодовые замки практически не изменились по сравнению с историческими примерами, но они также стали интегрированы с цифровым шифрованием для значительного улучшения «комбинации».

Эти 16 являются яркими примерами современного применения кодовых замков.Они варьируются от более традиционных кодовых замков до ультрасовременных современных образцов.

1. Кодовый замок KeeKit идеально подходит для наружных решений.

Цена: $ 12

Кодовый замок KeeKit может быть защищен 5 цифрами, что дает вам огромное количество возможных комбинаций из 100 000 на выбор. Это делает его значительно более безопасным, чем его трех- или четырехзначные альтернативы.

KeeKit также выглядит бизнес и поставляется со стильной выпечкой лаком поверхности, а также большим стопорным кольцом (примерно 5 см в длине и ширине), что значительно увеличивает его потенциальное применение стопорных от ворота до заборов велосипедных замков.

Кодовый замок отлит из высокопрочного сплава цинка и стали, что делает его устойчивым к коррозии, порезам и погодным условиям. Это делает его идеальным для наружного применения.

Отзывы о нем в целом положительные, многие пользователи довольны четким и крупным шрифтом чисел.

Источник: Amazon

2. Этот старинный китайский металлический кодовый замок сочетает в себе Восток с безопасностью

Цена: $ 7

Этот металлический кодовый замок в старинном китайском стиле предназначен для тех, кто ищет более уникальный взгляд на кодовый замок. может просто помочь.

Комбинация замка настроена так, что любому пользователю нужно будет ознакомиться с ней, прежде чем использовать ее уверенно. Но не волнуйтесь, вам не понадобится главный взломщик кода, чтобы понять это - вы получите комбинацию, отправленную вместе с замком.

Небольшое предупреждение, однако, обзоры, как правило, приемлемы, но некоторые действительно сообщают, что символы комбинации иногда не совсем совпадают с символами на кодовом замке.

Он сделан из металла, весит около 31 грамм и имеет размеры 5 на 2.7 х 1,2 см . Верхняя планка длиной 3,3 см и толщиной 0,25 см .

Источник: Amazon

3. Комбинированный замок в стиле карабина сочетает в себе безопасность на открытом воздухе

Цена: $ 9

Эти кодовые замки в стиле карабин сделаны из превосходного, очень прочного и легкого авиационного алюминия. Это означает, что они очень прочные и невероятно легкие.

Каждый замок имеет 3-значную комбинацию, позволяющую установить любой код от 000 до 999.Код можно сбросить в любой момент.

Эти замки идеально подходят для крепления багажа, шкафов, ворот, но в первую очередь предназначены для рынка активного отдыха.

Его также можно использовать как связку ключей с высокой степенью защиты.

Механизм хорошо изготовлен и может выдерживать общую нагрузку 45 кг . Размер каждого замка 10 на 6 на 1,1 см , удобный и удобный компактный дизайн в различных цветах.

Отзывы широко разнятся, но в целом многие свидетельствуют о превосходной прочности и долговечности замков.

Источник: Amazon

4. Сейф для комбинированных ключей Masterlocks № 5422D построен надежно

Цена: $ 25

Сейф для комбинированных ключей Masterlocks № 5422D можно использовать по назначению или как надежный навесной замок для многих наружных применений. Его главная особенность - удобный механизм блокировки кнопок, который представляет собой буквенно-цифровую клавиатуру телефона.

С помощью клавиатуры вы можете установить свой собственный высокозащищенный буквенно-цифровой 12-значный код с помощью простых в использовании больших кнопок.

При использовании по назначению в качестве сейфа для ключей он имеет большую внутреннюю полость для безопасного и надежного хранения ключей. Разработанный для использования на открытом воздухе, он устойчив к атмосферным воздействиям и водонепроницаем, что предотвращает замерзание или заклинивание зимой.

Он также имеет формованный бампер и скобу с виниловым покрытием для предотвращения царапин. Masterlocks настолько гордится этим замком, что даже предлагает пожизненную гарантию.

Источник: Masterlocks

5. В кодовом замке Wordlock PL-003-SL используются буквы вместо цифр

Цена: $ 10

Wordlock PL-003-SL - еще один кодовый замок с 5 цифрами, но с скрутить.Как и другие замки с 5 цифрами, вы можете выбрать одну из 100 000 возможных комбинаций, но у вас могут закончиться 5-буквенные слова раньше, чем будет достигнут этот предел.

Замок очень легко переустановить и очень просто использовать. Этот кодовый замок идеально подходит для тех, кому сложно запомнить последовательность цифр.

Комбинацию можно изменить поворотом шкалы на замке. Этот кодовый замок идеально подходит для школьных шкафчиков, шкафчиков спортзалов, а также для некоторых наружных применений.

WordLock Навесные замки обеспечивают максимальную защиту от кражи благодаря дужке из закаленной стали 6,6 см и корпусу с габаритными размерами 5,9 на 3,8 на 1 см .

Отзывы неоднозначны, однако основная критика заключается в недостаточной прочности буквенных обозначений на циферблатах.

Источник: Amazon

6. Главный замок № 5441D переносит кодовые замки в эпоху умных людей

Цена: 162,50 долларов США

Мастерлоки действительно потрясают рынок комбинаций, и ничто не доказывает это лучше, чем их настенный кодовый замок No 5441D BlueTooth коробка.

Благодаря Bluetooth, кодовым замком можно управлять прямо со смартфона с помощью бесплатного приложения eLocks для Android и iOS. Коды также можно установить, используя более традиционный метод нажатия кнопок.

С помощью приложения вы можете запланировать время доступа и предоставить постоянный или временный доступ для определенных учетных данных. Приложение позволяет отслеживать использование устройства и мгновенно выводить предупреждения о взломе и низком заряде батареи.

Устройство, как и другие сейфы для ключей, имеет большую емкость для хранения связок ключей или наборов карт доступа.

Он имеет прочную и прочную оболочку с покрытием, защищающим его от непогоды. Он работает от батареи, но батареи просты и легко заменяются.

Источник: Masterlocks

7. USB-накопитель Cryptex физически защищает ваши данные

Цена: 50 долларов - хотя цены зависят от объема памяти.

Разработанный Станиславом Татариновым, USB-накопитель Cryptex существует уже несколько лет, но по-прежнему остается одним из самых уникальных кодовых замков и USB-накопителей на рынке.Это, как и другие в списке, механическая форма кодового замка с самой USB-флешкой, имеющей общую емкость 8 ГБ, 16 ГБ или 64 ГБ.

Размер USB-накопителя 6,5 на 2 на 2 см с размером корпуса или кармана 10 на 6,7 на 6,7 см .

В целом, он имеет очень прочную высококачественную металлическую конструкцию из цинкового сплава, а также поставляется с аксессуаром из бархатного чехла для защиты при транспортировке. Комбинация вводится с помощью серии вращающихся колец устройства с возможностью выбора букв или цифр для ввода заранее определенного 5-значного кода.

Производитель заявляет, что он был разработан в соответствии с первоначальными планами Леонардо да Винчи с некоторыми изменениями для размещения USB-накопителя.

В целом кодовый замок Cryptex USB получил хорошие отзывы с некоторыми сообщениями о том, что сама USB-флешка была несколько хуже. Кроме того, некоторые другие отчеты указывают на то, что сами циферблаты могут быть довольно жесткими.

Источник: Amazon

8. Masterlocks 1500eXD перенесите кодовые замки в цифровую эпоху

Цена: $ 35

Цифровой кодовый замок 1500eXD Wide dialSpeed ​​от Masterlocks отличается от других своим инновационным направленным интерфейсом.Эта установка обеспечивает простой в использовании и быстрый метод ввода ваших личных кодов.

Каждый может содержать от 4 до 12 кодов позиций, а также имеет мастер-код. Этот мастер-код можно изменить, открыв замок и нажав центральную кнопку до тех пор, пока ее индикатор не станет белым, а затем введите свой новый.

В отличие от других кодовых замков, dialSpeed ​​легко использовать одной рукой, и это тоже выглядит бизнесом. Также предоставляется гарантия сроком на 1 год.

Его дужка изготовлена ​​из карбида бора для максимального сопротивления порезам, а также имеет технологию защиты от прокладки.Однако он предназначен только для использования в помещении и может быть черного или белого цвета.

Этот замок также работает от аккумулятора, но его срок службы составляет 5 лет.

Отзывы немного смешанные, от высоких похвал до других жалоб на проблемы с преждевременным выходом из строя. Как всегда, покупатель будьте осторожны.

9. Master Lock Модель № 1585 Комбинированный замок, устойчивый к прокладкам

Цена: $ 9,13

Модель Master Lock Combination Model No.Замок 1585 - это гибрид более традиционных замков с ключом и кодовых замков. Сам циферблат также напоминает комбинацию циферблатов среднего сейфа, но с буквами вместо цифр.

Этот замок позволяет запрограммировать 3-буквенные комбинации с любой легко запоминающейся фразой, которая приходит на ум. Замок также оснащен функцией автоматического шифрования для дополнительной безопасности.

"Он также имеет функцию разблокировки резервного ключа. Эти замки также включают в себя множество улучшенных функций безопасности, таких как эксклюзивная технология BlockGuard® Anti-Shim и закаленные стальные скобы."- Masterlock.

Замок шириной 48 мм и изготовлен из нержавеющей стали с двойным усилением, что делает его очень прочным. Он также имеет высоту 19 мм , с дужкой из закаленной стали, обеспечивающей дополнительную устойчивость к порезам.

Источник : Masterlock

10. Навесной замок из комбинации желаемых инструментов регулярно признается лучшим в своем классе

Цена: $ 12

Навесной замок из комбинации требуемых инструментов регулярно признается одним из лучших, если не лучшим, замком на сайтах с обзорами.Он построен из сплава цинка и стали с покрытием.

Эта комбинация делает навесной замок очень устойчивым к ножам для шлифовальных машин и другим прочным ножам для замков. Комбинированный замок запирается четырехзначным кодом, который предлагает вам на выбор 10 000 возможных комбинаций.

Как и у большинства хороших кодовых замков, код сбрасывается. Навесной замок прочный и очень легкий, что делает его идеальным для многих решений и бывает разных цветов.

На любые покупки также распространяется 60-дневная гарантия возврата денег и 3-летняя гарантия.

Отзывы в целом очень положительные, многие пользователи хвалят надежность кодового замка. Многие сообщают, что он отлично подходит и для решений безопасности на открытом воздухе.

Источник: Amazon

11. Кодовый замок UGears учит вас работать с замками

Цена: $ 20

Не все кодовые замки предназначены только для обеспечения безопасности. Некоторые из них, такие как этот, представленный UGears, на самом деле учит вас, как работает кодовый замок Da Vinci Cryptex.

С помощью этого набора, рассчитанного на 14 лет и более, вы можете собрать свой собственный Cryptex с 3-значным кодом, который допускает любую из 1000 возможных комбинаций.Его можно использовать для хранения мелких предметов, таких как ключи, и в нем есть петля для подвешивания.

Модель сделана из дерева (не самое безопасное устройство), ее размеры 9,7 на 6,6 на 9,9 см . Согласно их веб-сайту, собрать все 34 части должно быть просто, и это займет не более 1,5 часа .

Отзывы в целом очень положительные, многие считают его идеальным подарком для тех, кто склонен к механике.

12.Этот 3-значный кодовый замок защищает вашу выпивку

Цена: $ 13

Этот интересный вариант кодового замка поможет вам защитить свой ценный алкоголь от посторонних. Он предназначен для большинства бутылок с вином и ликером и защищает ваши жидкости с помощью трехзначного кода, позволяющего выбрать одну из 1000 возможных комбинаций.

Этот кодовый замок идеально подходит для любого любителя вина или ликеров и может быть установлен без необходимости снимать пробку с бутылки или винт.Его внутренний диаметр подходит для многих размеров бутылок от 26 до 28 мм .

Замок изготовлен из высококачественного АБС-пластика и поставляется с 30-дневной гарантией и политикой возврата денег.

Отзывы, как правило, неоднозначны: некоторые клиенты жалуются, что он либо не работает, либо не подходит их бутылкам. Третьи сообщают, что он работает отлично.

Источник: Amazon

13. Кодовый замок с выдвижной задвижкой увеличивает безопасность флигеля

Цена: $ 23

Этот кодовый замок специально разработан для обеспечения максимальной безопасности внешних частей вашей собственности.Будь то садовый сарай или калитка, но его также можно использовать на внутренних дверях или шкафах.

Идеально для того, чтобы держать детей и воров подальше от ваших самых ценных вещей.

При длине 9,5 см механизм стального ригеля защищен четырехзначной комбинацией для его открытия. Это означает, что только те, кто знает код или с кем вы поделились кодом, смогут разблокировать механизм затвора и получить доступ к рассматриваемой области.

Как и все хорошие кодовые замки, вы можете установить свою комбинацию и при необходимости изменить ее.Это устройство избавляет вас от необходимости носить ключи, чтобы открывать хозяйственные постройки и ворота.

Отзывы варьируются от отличных до тех, в которых есть обоснованные опасения по поводу отсутствия предохранительных винтов. В конце концов, вы могли бы просто обойти кодовый замок с помощью отвертки менее 20 долларов.

Источник: Amazon

14. Комбинированный навесной замок Sargent & Greenleaf 8077AD выводит комбинированные замки на совершенно новый уровень

Цена: Зависит от дилера

Sargent и Greenleaf поставляют устройства безопасности более 150 лет.Если они еще не довели свое искусство до совершенства, то никто никогда не сделает этого.

Итак, рассматривая их комбинированный навесной замок 8077AD, вы знаете, что находитесь в надежных руках. Согласно их веб-сайту, замок соответствует Федеральной спецификации США FF-P-110J.

Они также утверждают, что он «в больших количествах используется государственными учреждениями для защиты запорных планок картотеки. Он разработан, чтобы противостоять скрытным методам входа и показывать любые признаки взлома. Он может быть установлен на новые комбинации с помощью прилагаемого ключа изменения ."

Каждый кодовый замок имеет уникальные серийные номера на каждой из важнейших частей, чтобы гарантировать, что никто не получил доступа и не заменил эти части. Комбинированный циферблат также допускает 125 000 комбинаций.

Каждую комбинацию можно сбросить с помощью главного ключа замены уникальный для навесного замка.Замок имеет серьгу из закаленной стали и поставляется с гарантией на один год.

Источник: SargentAndGreenleaf

15. Запонки с кодовым замком могут стать лучшими запонками в истории

Цена: 295 долларов США

Эти запонки сочетаются изобретательность кодового замка с красотой родия и углеродного волокна.Это, конечно, не самые практичные из кодовых замков, но они определенно станут интересным, хотя и дорогим подарком для вашего любящего замки друга.

Эти запонки, разработанные лондонским дизайнером Татеосиан, выпускаются из родия или бронзы и имеют набор из трех рабочих циферблатов. Эти вращающиеся диски имеют эмалированную нумерацию от 1 до 7, где цифра 7 выделена красным цветом, чтобы подчеркнуть удачу, связанную с этим номером в определенных культурах.

Каждый из концов запонки выполнен из углеродного волокна, красиво завершая весь дизайн.Эти запонки предназначены только для украшения и не работают как настоящий кодовый замок.

Источник: Tateossian

16. Умный кодовый замок Ellipse защищает вас и ваш велосипед

Цена: $ 200

И последний, но не менее важный - кодовый замок Ellipse «Smart». Этот замок выводит традиционный велосипедный замок на новый, более сложный уровень. Этот велосипедный замок подключается к вашему телефону, чтобы обеспечить доступ без ключа и доступ к вашему велосипеду.

Замок также имеет функцию обнаружения кражи, предупреждения о сбоях и другие функции.Это также позволяет делить велосипеды. Обнаружение кражи может быть обеспечено через Bluetooth на большом расстоянии, а его чувствительность может быть отрегулирована или отключена при желании.

Поставляется со стальной дужкой толщиной 17 мм для дальнейшего повышения безопасности вашего припаркованного велосипеда. Его механизм двойной блокировки означает, что его придется дважды разрезать, чтобы сломать. Шифрование на уровне банка не позволяет самым решительным хакерам найти виртуальный путь внутрь.

Он также физически прочен, устойчив к ударам и прочности, а также устойчив к ударам благодаря своей резиновой оболочке.

Вы блокируете и разблокируете Ellipse одним касанием телефона или настраиваете его на автоматическую настройку. Если аккумулятор вашего телефона разрядился, вы также можете разблокировать его с помощью персонализированного восьмизначного кода.

Устройство также имеет встроенную солнечную батарею, которая поддерживает заряд батареи в течение всего дня. Его также можно заряжать с помощью зарядного устройства micro-USB.

Еще одна интересная особенность - функция обнаружения сбоев. Если он обнаруживает быстрое замедление, способствующее сбою, он может отправлять предупреждения вашим близким через бесплатное приложение.

Вы также можете использовать замок, чтобы отслеживать велосипед, который вы одолжили другу.

Источник: Lattis .

Деревянный кодовый замок

Эта статья также доступна на французском языке.

Что касается изящных механических вещей, которые можно построить из дерева, я придумал один циферблат. последовательный кодовый замок был бы изящной вещью. Было бы относительно простые, предполагающие движение, а также показать людям, как на самом деле работает кодовый замок.

Я немного подумал, и дизайн, который я придумал, был простейшим. это также было бы визуально привлекательно, что я мог бы придумать.В отличие от настоящего замка, Моей задачей было показать, как это работает.

Как и большинство настоящих кодовых замков, таких как кодовые замки Дадли или мастер-кодовые замки, основной Замок состоит из трех роторов. На каждом роторе есть выемка, и когда три выемки совпадают, в них может упасть какая-то планка, позволяющая открыть замок.

Самый передний ротор непосредственно соединен с циферблатом на передней части замка. У всех роторов есть выступы, торчащие спереди и сзади, так что когда-то передний ротор поворачивается на один оборот, его выступ ударяется о выступ на среднем роторе.Вкладка среднего ротора в свою очередь торчит задняя часть, а при еще одном повороте по часовой стрелке циферблат заедает вкладка в последнем роторе. Итак, с двумя поворотами в одном направлении, задний ротор также задействован.

Чтобы открыть замок, нужно повернуть ручку вправо до тех пор, пока не появится выемка на самом заднем роторе. выровнен с полосой. Первое число комбинации соответствует позиции что для этого нужно повернуть циферблат.

После того, как задний ротор выровнен, вращение меняется на противоположное.Поворачивая против часовой стрелки один оборот, средний ротор зацепится язычком, толкнув его в противоположном направлении направление. Пока не поворачиваешь слишком далеко, только передний и средний роторы теперь поверните циферблат. Циферблат повернут достаточно далеко, чтобы выровнять средний ротор.

После этого вращение снова меняется на противоположное, теперь снова поворачивая по часовой стрелке, пока выемка в передней части ротора совмещена со стержнем. Картинка слева показывает все три выемки совпали. Замок готов к открытию.

Этот вид показывает планку в слотах. Замок сконструирован таким образом, что Попадание планки в пазы на самом деле немного поворачивает роторы.

Этот вид со снятой задней панелью лучше показывает, как открывается замок. L-образная деталь слева поворачивается по часовой стрелке, чтобы открыть замок. Это тянет болт (внизу) обратно влево одновременно.

На этом снимке выемки не совсем выровнены. Вы едва можете увидеть конец планка, которая должна попасть в прорези, выступающие через L-образный кронштейн.

Замок практически не работает без задней панели. Вал ротора сидеть - это часть задней панели, поэтому на этом снимке только роторы сложены в том месте, куда они шли бы без стержня, просто для иллюстрации.

А вот и замок в разобранном виде, показаны все его части. Действительно, не очень много к этому. Обратите внимание, что вал, который включает роторы, приклеен к задней части. кусок фанеры. Сам этот вал не вращается. Роторы на этом валу полусвободны.В идеале они должны поворачиваться с небольшим трением, чтобы не перескакивать с инерцией. при быстром наборе комбинации.

Самая сложная часть - это часть со штангой, которая опускается в выемки, и эта часть действительно настолько сложна, насколько это сделать внутреннюю работу легче увидеть .. На реальном замке соответствующая часть было бы намного проще и надежнее.

Обратите внимание, пока я продаю планы на кодовый замок, я не продаю готовые Кодовый замок, и комплектов к нему тоже не продаю.

Увеличенное изображение


Уловка лево-правого-левого кодового замка
Нет причин, по которым кодовый замок нужно открывать при повороте направо, налево, направо. В самом деле. Подойдет любой набор поворотов, совпадающий с роторами. Это видео демонстрирует открытие замка поворотом влево-вправо-влево. Это включает в себя набор замка к другому набору чисел, чем обычная комбинация "право-лево-право".

Как составить комбинацию лево-право-лево

Сборка кодового замка (Построить статью)

См. Также:

Подробнее Деревянные станки

Вернуться на мой сайт Woodworking

.

java - Код кодового замка

Переполнение стека
  1. Около
  2. Товары
  3. Для команд
  1. Переполнение стека Общественные вопросы и ответы
  2. Переполнение стека для команд Где разработчики и технологи делятся частными знаниями с коллегами
  3. Вакансии Программирование и связанные с ним технические возможности карьерного роста
  4. Талант Нанимайте технических специалистов и создавайте свой бренд работодателя
  5. Реклама Обратитесь к разработчикам и технологам со всего мира
  6. О компании

Загрузка…

.

Кодовый замок своими руками: схема и устройство

Если вы хотите установить на дверь кодовый замок непосредственно своими руками, важно понимать его устройство. В зависимости от того какая именно модель используется может отличаться схема его подключения и принцип функционирования. Важно различать эти особенности, поэтому следует рассмотреть этот вопрос более подробно.

Кодовые замки бывают электронные и механические

Виды замков

Каждая входная дверь должна быть оснащена замком. При правильно подобранном запорном механизме будут выполняться требования по безопасности жилища. Важными критериями при выборе устройства являются:

  • степень взломоустойчивости;
  • тип механизма и схемы замка;
  • надежность;
  • уровень секретности.

На сегодня ассортимент товаров настолько огромен, что можно отыскать хороший замок в любой ценовой категории. Особого внимания заслуживают сложные механизмы. Некоторые люди не находят лучшего решения для своего дома, кроме как сделать на входе кодовый замок.

Эта категория дверной фурнитуры также имеет множество подвидов. Различают следующие вариации:

  • Механические. Стандартный механизм, основанный на применении физической силы для активации запорных ригелей.
  • Электронные и магнитные. Питаются от электросети или аккумулятора. Для приведения в действие требуется подача радиосигнала или наличие магнитного ключа.
  • Комбинированные. Могут работать как электромагнитные модели, а в случае отсутствия питания переходят в режим обычного замка с ключом.
  • Врезные. Устанавливаются на дверное полотно с наружной стороны двери и имеют видимую торцевую пластину.
  • Вложенные. Монтируются на этапе изготовления двери непосредственно внутрь полотна.

Разновидности дверных кодовых замков в зависимости от принципа работы

По типу запирающих устройств кодовые замки классифицируются так же, как и обычные.

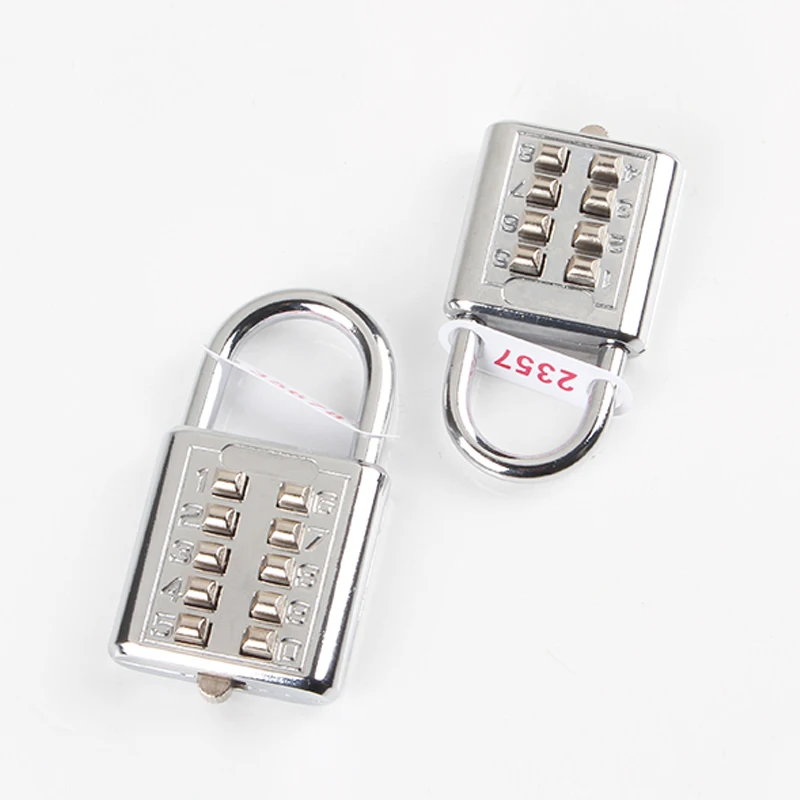

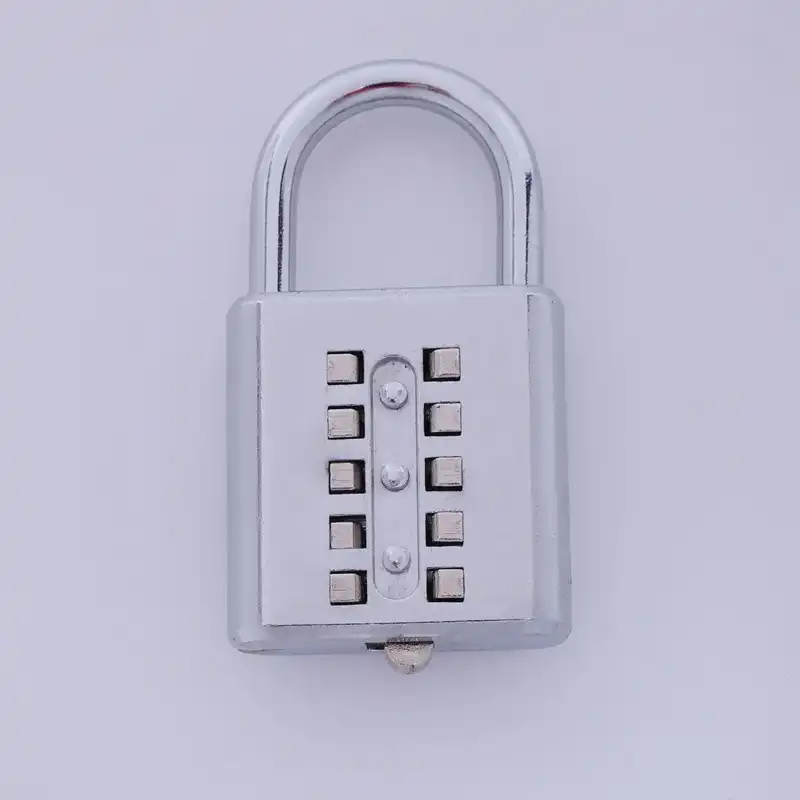

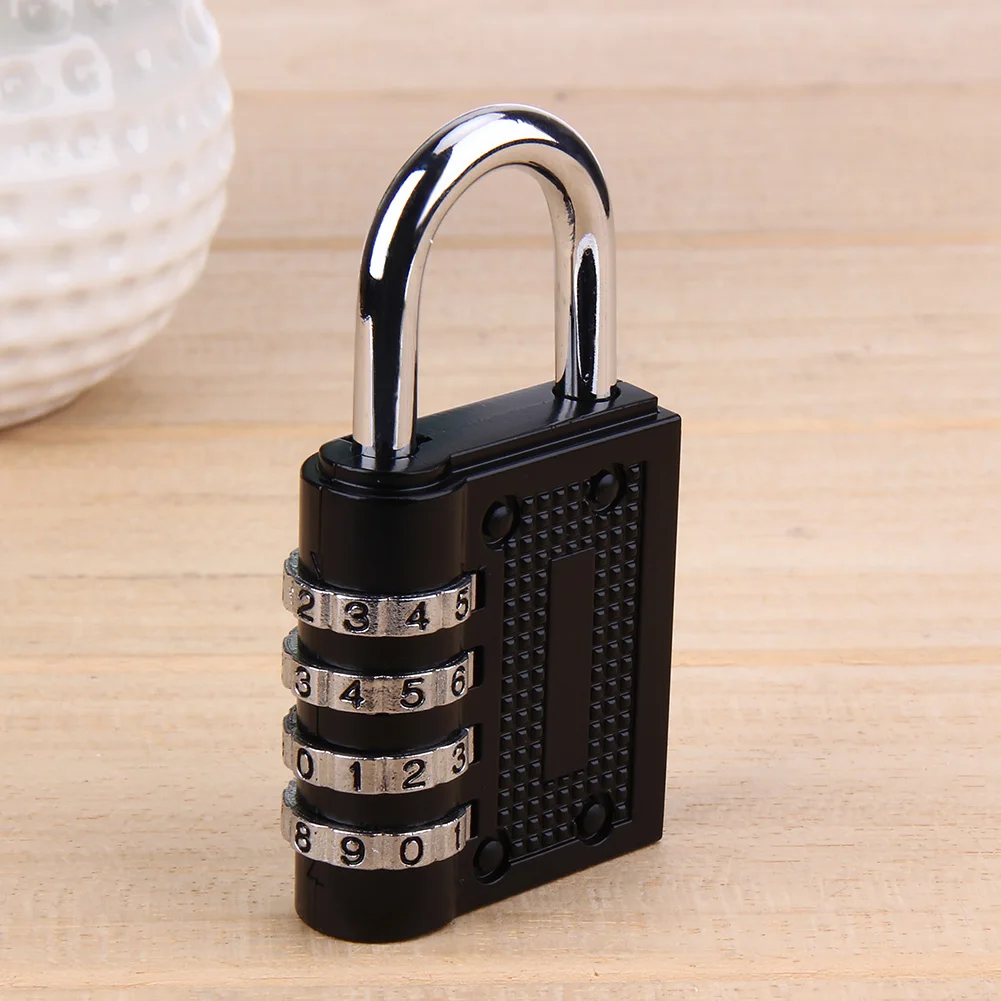

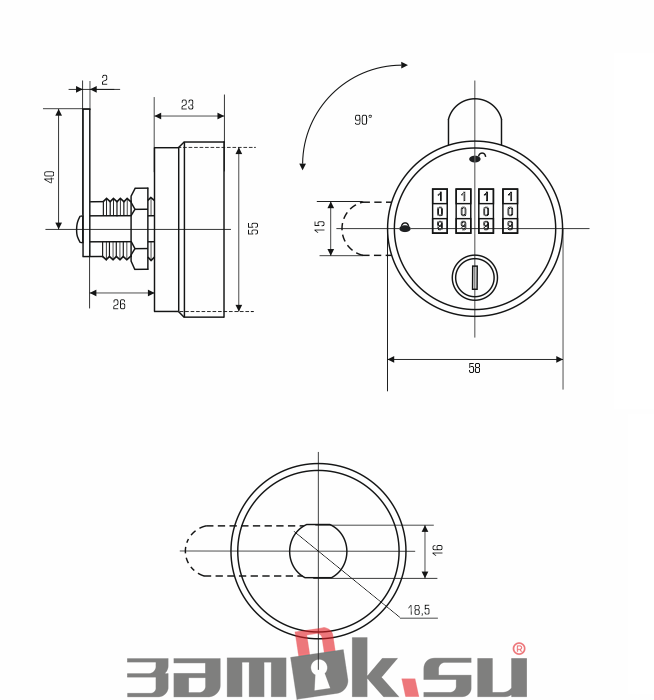

Особенности механических устройств

Ранее механические кодовые замки использовались практически повсеместно. Их активно устанавливали на входную дверь подъезда в многоквартирных домах. Также сфера их применения распространялась на входную зону в хозяйственные и производственные помещения. Принцип действия механики основан на введении кодовой комбинации из нескольких цифр, которые приводили в движение ригели и отпирали дверь при удержании нужных кнопок.

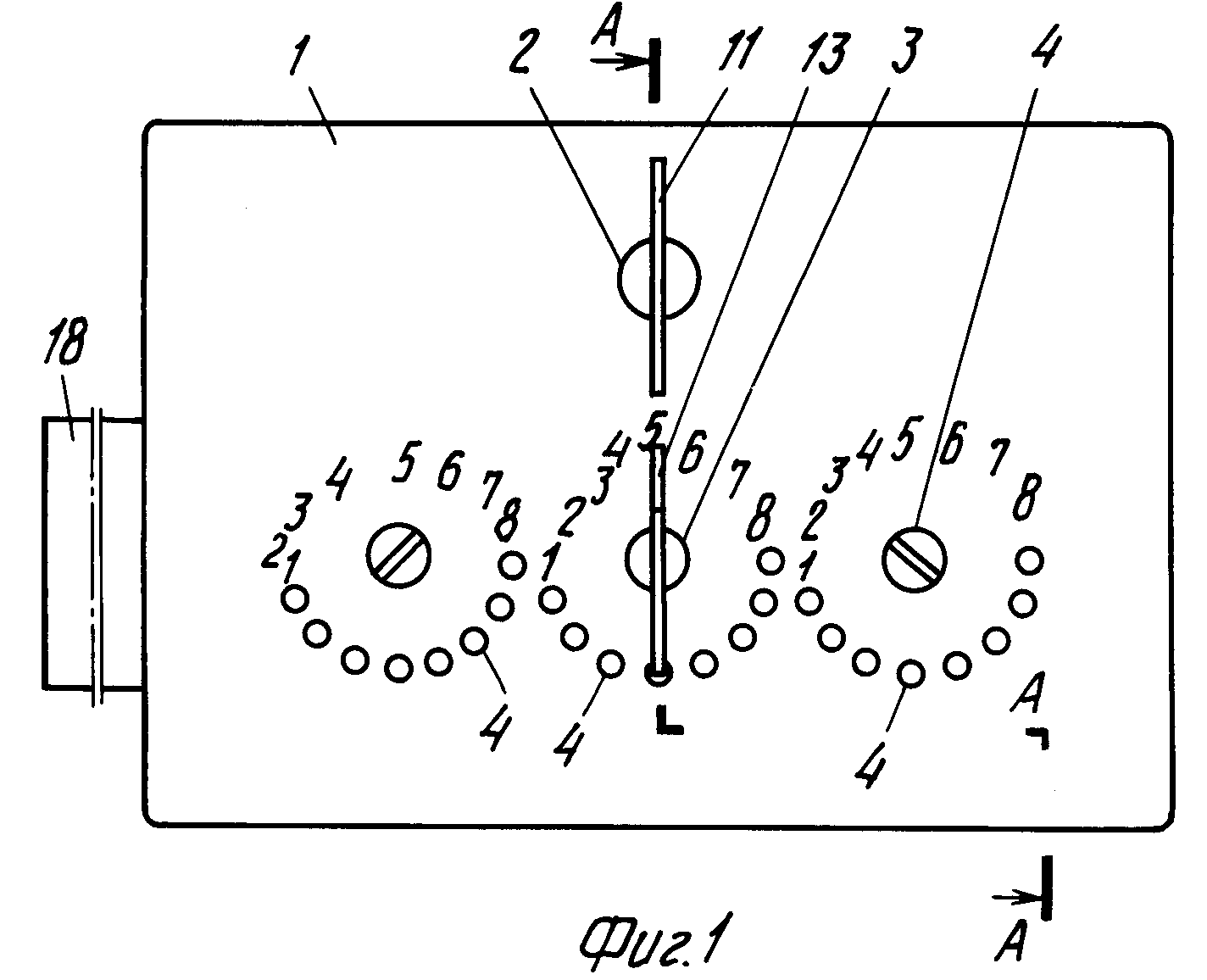

Устройство современного кодового механического замка несколько усложнено, так как старые модели оказались не слишком надежными ввиду легкости подбора комбинации, ориентируясь на вдавленные рабочие кнопки. Сегодня их схема основывается чаще на последовательном введении цифр, но сам механизм остался примерно тем же.

Преимуществами механических моделей состоит в том, что схема их подключения предельно проста. Они не требуют соединения с элементами питания, а потому достаточно лишь врезать изделие в полотно и закрепить на коробе ответную часть.

С перепрограммированием механического замка своими руками тоже не возникает особых трудностей. Для этого нужно сделать следующее: разобрать корпус и переставить код доступа на новую комбинацию, соединив кнопки с ригелями.

Преимуществом механического кодового замка считают простоту его подключения

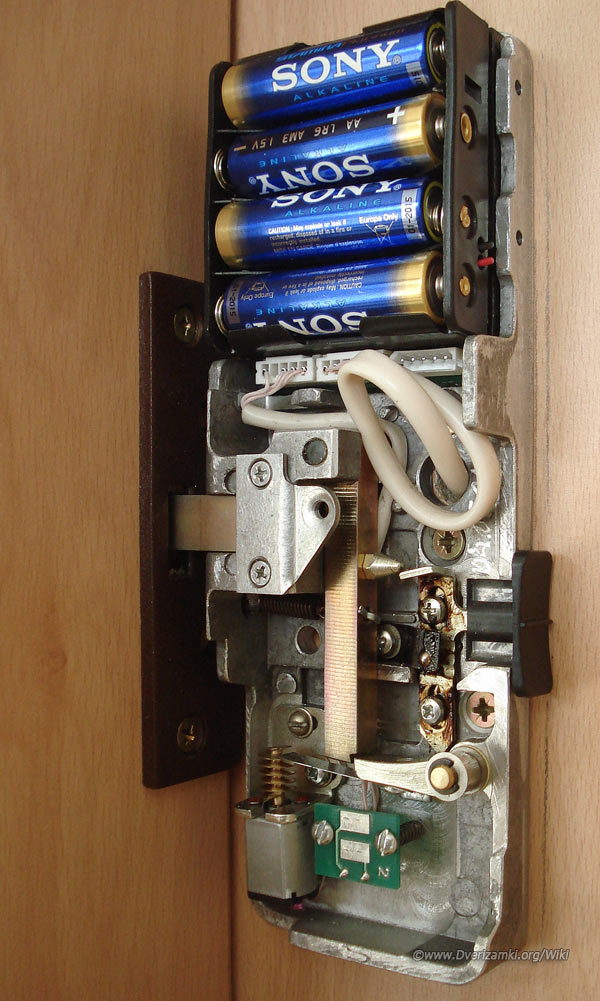

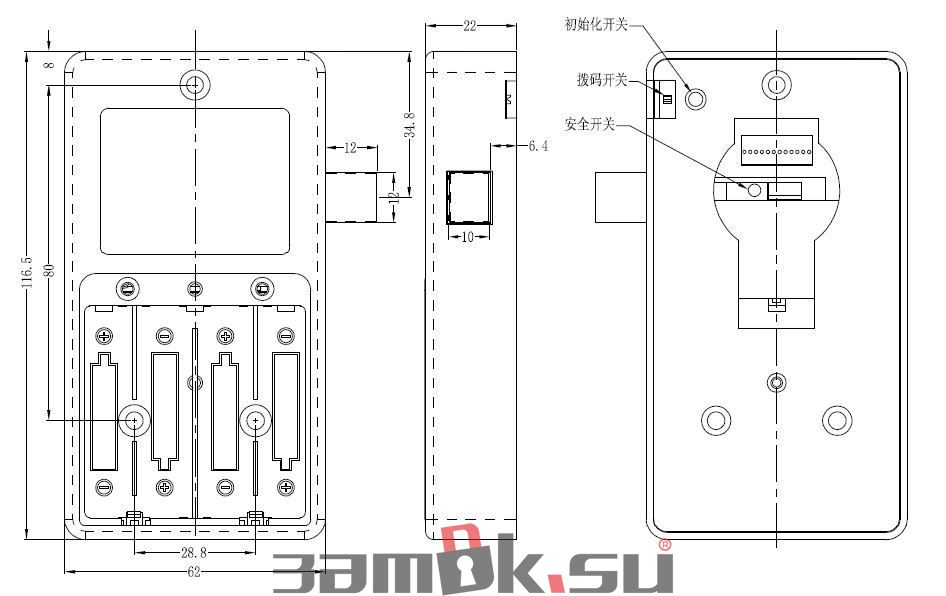

Электромагнитные модели

Конечно же, приобретение механического замка – это неплохой бюджетный вариант, однако, более надежными и эффективными являются электромагнитные модели, их устанавливают на входную дверь в квартирах, частных домах, офисах и т. д. Такие замки имеют главное отличие – они работают от электричества. Расход энергии небольшой, а потому не стоит переживать за лишние киловатты на счетчике. К тому же можно использовать аккумуляторные батарейки, чтобы не прокладывать кабель до ближайшей сети.

Стоит разделить эту категорию изделий на две группы:

  • Электронный. Базовая модель – это электронный замок, который можно программировать своими руками. Он может работать по разному принципу. В одних изделиях схема приема комбинации основана на её ручном вводе на клавиатуре. Другие же замки работают на базе приема радиосигнала, который подает специальный ключ, запрограммированный под хранения нужного кода. Для того чтобы система работала необходимо обеспечить замок электропитанием. Для удобства некоторые модели оснащены дисплеем. Кнопки могут быть как обычными нажимными, так и сенсорными, как в более дорогих и современных товарах.
  • Магнитный. Они также требуют питания от батареек или сети, но при этом принцип действия магнитного замка основан на несколько другом подходе. Главным элементом является магнитный ключ, который и является носителем кода. Он может иметь вид таблетки, брелока или карточки. Для того чтобы открыть дверь с помощью магнитного замка нужно приложить ключ к приемной пластине. После обработки сигнала срабатывает механизм и дверь открывается. Устройство магнитного дверного замка ярко демонстрирует домофон.

Электромагнитные дверные замки считаются самыми надежными для обеспечения безопасности

Магнитный и электромагнитный замок – это по сути одно и то же устройство. Главное условие – использование намагниченного ключа для введения кода и отпирания механизма. В исключительно электронных моделях схема основана на подаче электрического импульса.

Правила установки

Схема установки кодового замка в дверь своими руками для механических моделей довольно проста. Суть состоит в том, чтобы закрепить на полотне цифровую панель с секретным механизмом, а в лутку врезать ответную пластину. Простейшие модели содержат ригели, которые с внутренней стороны можно сдвинуть вручную благодаря специальному рычагу или кнопке.

Установка механического кодового замка выполняется достаточно просто и не требует специальных навыков

А вот как установить электромагнитный замок на дверь своими руками? Здесь нужно обладать базовыми навыками работы с устройствами на электропитании. Также для конкретной модели магнитного или электронного изделия должна прилагаться инструкция с пошаговым описанием технологии подключения элементов блока. Идеальный вариант – когда схема подключения отображается не только в текстовом варианте, но и схематически.

Сама технология установки электрозамка своими руками состоит в следующем:

  1. Определите положение панели замка на двери.
  2. Наметьте точное место врезки панели.
  3. Просверлите отверстия в полотне согласно меткам.
  4. Вырежьте подходящее по размерам отверстие для вложения блока замка и запирающего механизма.
  5. Далее нужно подсоединить кодовую панель к приводу замка.
  6. Для электрозамка нужно сделать доступ к питанию.
  7. Затем нужно запрограммировать замок, установив на устройство код доступа, и проверить правильность работы механизма.

Установка кодового электрозамка на входную дверь позволит вам увеличить показатели надежности и безопасности. Если выполнить все правильно, вы не пожалеете о сделанном решении и предотвратите поломку устройства при длительной эксплуатации.

Рекомендуем посмотреть видео

Самодельный кодовый замок с электронным ключом схема. Электронный кодовый замок. Схема. Пример изготовления механического кодового замка

В этой статье разговор пойдет о том, как собрать несложный электронный кодовый замок . Сфера применения кодового замка довольно широка, это могут быть и ворота гаража и дверь в складское помещение или дом. Простота устройства позволяет собрать кодовый замок, схема которого будет приведена ниже даже начинающим радиолюбителям. Детали применяются довольно-таки распространенные и недорогие. Времени на сборку замка понадобится немного.

Каждый из нас хранит какие-нибудь тайны от окружающих. А о том, чтобы надежно спрятать ценную вещь от посторонних и говорить не приходиться. Помню в мальчишеском возрасте, наверное, как и любой другой мальчуган, бредил кладами и сокровищами. Брал различные безделушки, прятал их или закапывал, потом нарисовав карту, торжественно вручал ее друзьям и они отправлялись на поиски. Искать, конечно же, всегда интересней.

Но те времена прошли, а необходимость надежно запирать двери осталась. Например, для гаражных ворот я изготовил по простой схеме электронный кодовый замок . Питание устройства осуществляется от аккумуляторной батареи напряжением 12 В, подключенной к зарядному устройству, что обеспечивает постоянную работу кодового замка. Теперь чтобы открыть гараж, набираю нужную кодовую комбинацию и… бац – срабатывает электронный привод и замок открыт.

Ну что же, давайте взглянем на схему кодового замка , как видите, она не представляет особой сложности, справится даже начинающий радиолюбитель.

Кодовый замок схема , а точнее описание работы. При подаче напряжения питания через резистор R1 заряжается конденсатор C1, благодаря этому на входы R элементов DD1 и DD2 краткосрочно поступает сигнал высокого уровня и устанавливает их в исходное нулевое состояние. При воздействии на кнопку SB1 кодового замка на C вход триггера DD1.1 приходит единичный сигнал, а так как вход D триггера подключен к положительному полюсу питания, то он (триггер) переходит в состояние высокого уровня. Если теперь нажать на кнопку SB2, то триггер DD1.2 также примет состояние высокого уровня в силу того, что его D вход подключен к выходу 1 триггера DD1.1, а он как сказано выше находится в единичном состоянии.

Далее по той же схеме, если теперь нажать подряд кнопки SB3, SB4, то триггер DD2.2 переключится в состояние высокого уровня и передаст его через выход 13 на базу транзистора VT1, пройдя резистор R6. Транзистор VT1 откроется и сам откроет транзистор VT2, который в свою очередь подаст ток на реле K1. Реле сработает и включит электронный исполнительный механизм кодового замка.

Чтобы отключить механизм и привести кодовый замок в исходное состояние потребуется кратковременное воздействие на одну кнопку из группы SB5 – SB9. Произойдет следующее, на R входы всех триггеров, смотрите схему, поступит напряжение, оно высокого уровня, и триггеры переключаться в нулевое состояние. Естественно транзисторы вследствие этого закроются, реле обесточится и отключит исполнительный механизм.

Обратите внимание, если во время набора кодовой комбинации случайно или намеренно нажать на любую из кнопок SB5 – SB9, то триггеры обнулятся, и замок не откроется. При не последовательном наборе SB1 – SB4, порядок срабатывания триггеров нарушится, и электронный кодовый замок также не сработает.

Детали в схеме кодового замка применяются указанные на рисунке, возможны следующие замены в электронной части. Микросхемы DD1 и DD2 допустимо использовать аналогичные из серии К176, но при этом напряжение питания должно быть не более 9 В. В качестве транзистора VT1 подойдет любой КТ315 независимо от его буквенного индекса. VT2 полностью зависит от реле K1, его коллекторный ток должен обеспечивать срабатывание реле. Тип реле зависит от тока срабатывания исполнительного механизма электронного замка. Клавиатуру с кнопками от старого электронного калькулятора можно приспособить на роль наборника кодовой комбинации. Диод VD1 можно заменить любым маломощным из серии КД521 или импортным аналогом.4.25 (8 Голосов)


Начну с того, что на работе у меня стоял какой-то древний самодельный кодовый замок, который уже не работал. Дверь можно было открыть одновременным нажатием всех кнопок.
И тут мне начальство не то чтобы приказало, но предложило мне из имеющихся в наличии ресурсов разобраться с этим замком, т.к. оно (начальство) знало, что я радиолюбитель.

Я решил сделать новый замок. Обычно легче собрать нечто с нуля, чем чинить, не имея ни схемы, ни малейшего понятия об устройстве.
Начал с простейших транзисторных ключей с временной задержкой. Собрал схему. В теории все работало, на практике нет.

Перерыл в Гугле много разной информации, но ничего простого так и не нашел. А требовалось собрать бесплатно, из подножных материалов...

Отошел от транзисторных ключей. Задумался над созданием замка на триггерах, но подходящих микросхем в наличии не было. И тут я наткнулся на схему триггера на 4-х электромагнитных реле. Уже что-то, но для замка на 4 цифры требовалось аж 16 реле.

Что мне нужно было: код из четырех цифр, которые нажимаются последовательно, а при одновременном нажатии всех кнопок панели замок, естественно, не должен открываться. На основе найденной схемы, была разработана очень простая рабочая схема кодового замка на электромагнитных реле.

Для сборки замка потребуется

Для сборки замка потребуется всего ничего, а именно:

1. 5 электромагнитных реле, любых. Можно больше. Главное что-бы подходили вам по рабочему напряжению. Ну и еще одно условие, у четырех реле должно быть хотя-бы по одной группе нормально разомкнутых контактов, а в пятом реле - нормально замкнутых. Я использовал РЭС-32.

2. Сам механизм замка (электромагнитный, электромеханический, электромагнитная защелка). Короче то, что у вас есть или вы сможете приобрести или сами сделать.

3. Наборная панель кодовых кнопок. Тут уж придется самому делать, но ничего сложного в этом нет.

4. Кнопка для открывания двери изнутри помещения.

5. Геркон с нормально разомкутыми контактами и небольшой магнит. Например, такое используют в сигнализации.


Ну или можно геркон выковырить из старого домашнего телефона (такой геркон можно вытащить из телефона, у которого трубка ложится на корпус и при этом не нажимает никаких видимых рычагов. Там в трубке собственно спрятан магнит, а в корпусе телефона - геркон), а магнит например из старого шкафа. Там на дверках стоят такие маленькие магнитики.

6. Паяльник, провода, припой, канифоль и прямые руки.

Схема простейшего кодового замка на реле

Вот моя схема на четыре цифры.


Принцип работы замка очень прост. На рисунке представлена схема замка в исходном положении при открытой двери.
При закрытии двери геркон замыкается и питание подается через нормально замкнутые контакты Р1 на нормально разомкнутые контакты Р2 (второе реле). Реле Р2 - Р5 включены по схеме самоподхвата.

В наборе кода участвуют кнопки КЛ2 - КЛ5. При нажатии кнопки КЛ2 запитывается реле Р2, и соответственно реле получает питание, и ее контакты замыкаются. При отпускании КЛ2 реле продолжает питаться через собственные контакты. Дальше питание поступает на контакты реле Р3 и таким-же образом до реле Р5. При замыкании контактов реле Р5, питание поступает, но исполняющее устройство (в моем случае это электромагнитная защелка, но может быть и высоковольтное реле, при питании механизма замка от 220В.)

Есть еще кнопки КЛ1 и КЛ6. При нажатии кнопки КЛ1 обесточивается вся дальнейшая схема, все реле сбрасываются в начальное положение. Паралельно КЛ1 включаются все свободные кнопки наборной панели.
Кнопка КЛ6 - это открытие замка изнутри помещения. При нажатии КЛ6 поочередно срабатывают реле р5-р4-р3-р2 и продолжают держать свои контакты, пока не откроется дверь (не разомкнется геркон и вся цепь не обесточится. Тоже происходит и при правильном наборе кода, только реле срабатывают в обратном порядке 2-3-4-5).

К относительным недостаткам этого замка можно отнести следующее:
1. Открытие двери и при одновременном нажатии всех «правильных кнопок».
2. Отсутствие резервного источника питания. При пропадании питания - замок не открыть. Хотя зарезервировать можно с помощью акума и еще одной релюшки.
3. Нельзя выбрать код с повторяющимися цифрами, например такой: 2325.

Вот фото моих двух замков. Работают уже больше года без проблем. Главное - придумать кодовую панель, но это уже дело вкуса.

Первый замок:

Так сказать внешний вид (изнутри). На обычный накладной замок не обращаем внимания, он хоть и рабочий, но ключи от него потеряны еще до начала времен.

Расположение реле, проводов и кнопки внутри корпуса.

Электромагнитная защелка (врезана в дверь)

Вот такой вот корпус у меня получился.

А это кодовая панель, сделана из старого китайского мультиметра и кнопок от телефона (модель телефона - Элетап микро). Дисплей остался просто так, не задействован.

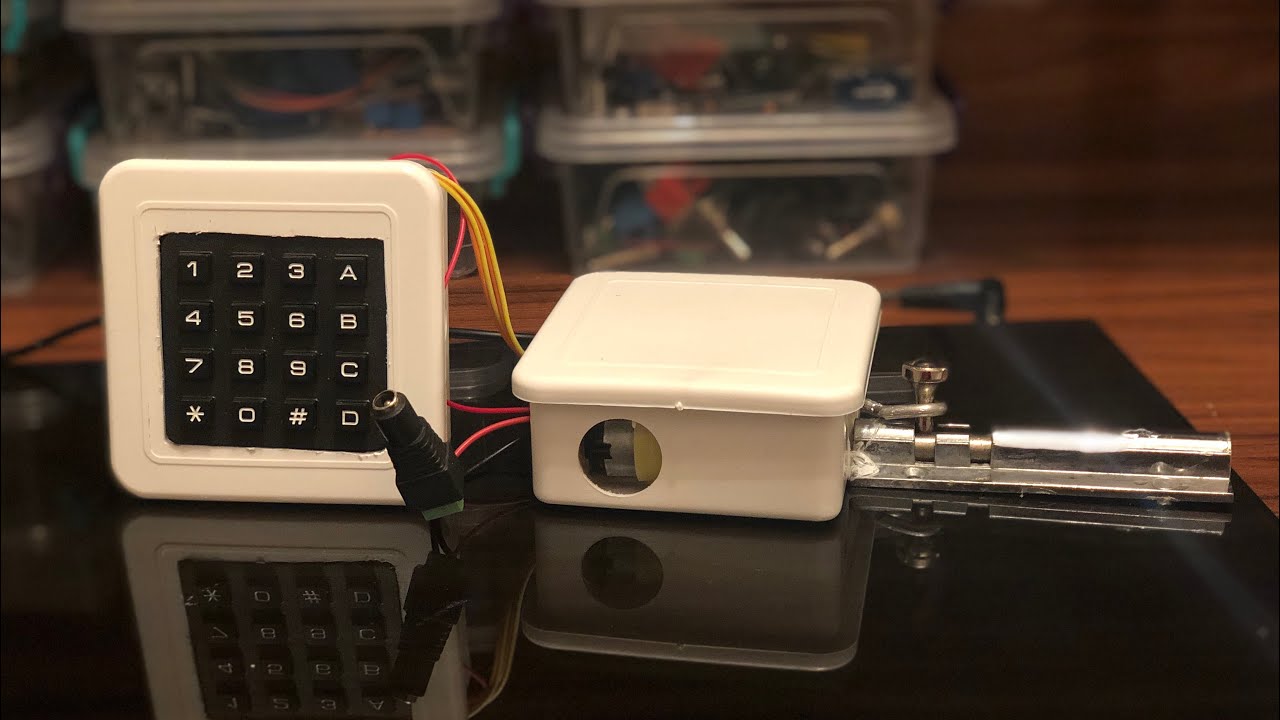

Схема простого электронного кодового замка.Схема не сложная,требуется только прошить микроконтроллер PIC. Для этой схемы нужен именно PIC 12F675 (629)-не подойдет.

Сама схема очень простая и содержит минимум деталей.
Схема замка:


разместить рекламу бесплатно
Схема клавиатуры:


Принцип работы очень прост: все кнопки соединенны через цепь последовательно подключенных резисторов.И каждой кнопке приходится свое сопротивление (если кнопке №1-1к, то кнопке №2-2к и так далее). Все эти значения записываются при програмировании в микроконтроллер, после чего он реагирует только на них.

Програмируется код очень просто: нажимаем кнопку CODE и удерживаем пока не загорится светодиод, после чего вводим код на клавиатуре.Все новый код запрограмирован (кому не понятно,смотрите Видео работы внизу статьи)

Исполнительным устройством (М), может служить все что угодно, в моем случае служит маломощный электро двигатель,который будет вращать редуктор: поэтому я его подключил к тому же источнику питания что и саму схему.Если у вас будет мощное исполнительное устройство: то его следует подключать от дополнительного источника питания.

Клавиатуру я нашел только матричную,вот она на фото

Проблема заключалась в том что. подключение ее выглядит вот так:

Пришлось ее переделать, дорожки перерезал и как на схеме впаял резисторы, вот что получилось:

Один ряд кнопок я не подключал (это буквы A,B,C,D)
Только букву (D) подключил как кнопку включения питания (то есть, схема работает только если удерживать нажатой кнопку (D)) Это сводит вероятность подбора кода к нулю.
А сам кодовый замок в режиме ожидания совсем не потребляет ток.

Хочу поставить этот замок в шкафчик на работе, в который я часто лажу,а каждый раз не охота доставать связку ключей. Так как стандартный замок останется на месте,я и сделал источник питания от батареек(что бы никаких проводов к ящику не было),ну раз в несколько месяцев можно ключами открыть дверь и поменять батарейки.

Первая сборка схемы на монтажной плате (для проверки ее работоспособности)


Все прекрасно заработало. Далее подобрал подходящий корпус, вытравил плату и подключил все. Плата из за малого количества деталей.получилась довольно компактной и уместилась в маленький корпус.

После того как была придумана первая дверь из стали, устанавливающаяся на входную часть дома, многие стали думать о том, как уберечь свой дом от непрошеных гостей. Замки – это конструкции для защиты помещений, которые изготавливаются уже очень много времени. Существуют различные виды, конфигурации, особенности работы и тому подобные отличия, однако суть работы механизма остается совершенно неизменной, так как конструкция предназначена для блокирования доступа в помещение. Несмотря на то, что существует немало современных технологий, популярностью продолжают пользоваться такие установки, как кодовый механический замок, выпуск которых начался еще в прошлом столетии. Изначально их устанавливали на сейфы, а с течением времени применение им нашлось и в монтаже двери в обычных квартирах, гаражах, подъездах и частных домах.

Устройство кодовых замков состоит в том, что они не имеют замочную скважину, за счет чего становятся более надежными, износоустойчивыми и долговечными. Вероятность взлома существенно снижается. При помощи установки определенной кодировки цилиндров и роликов, из которых состоит замок, можно сделать настройку замка под себя самостоятельно, а монтаж можно проводить на двери из различных полотен, например: металлических, пластиковых и деревянных. Желательно, чтобы толщина двери была не меньше 3 см, что также усложнит процесс взлома для злоумышленников.

Схема установки замка на входную дверь своими руками очень проста, так как для этого нужно :

  • Подобрать механизм для запора двери относительно ширины и толщины конструкции;
  • Сделать разметку места будущего расположения изделия;
  • Дрелью просверлить отверстия в двери, чтобы установить корпус замка;
  • Установить кодовую панель;
  • Собрать замочный механизм;
  • Провести монтаж и фиксацию сборных частей механизма;

В заключение нужно настроить кодовую комбинацию и проверить работоспособность изделия.

Как сделать кодовый замок: выбор разновидности

Чтобы установить кнопочный дверной замок потребуется сначала выбрать его вид. Они бывают: накладные и врезные. Для монтажа замка накладного типа достаточно просто установить его на поверхность двери, а планку с расположенным в ней ригелем на косяк дверной коробки. Для монтажа не потребуется более 15 минут. Установка врезного кодового замка может доставить немало хлопот и именно здесь требуется особое внимание и грамотный подход.

Как правило, каждый магнитный замок на дверь имеет инструкцию от производителя, которой нужно следовать максимально четко :

  1. Создается шаблон замка, что делается своими руками. Некоторые производители вкладывают его в комплект, и это существенно упрощает процесс монтажа. При помощи мела или карандаша нужно нанести разметку на дверное полотно. Таким образом, на двери с двух сторон будут сделаны пометки расположения конструкции.
  2. Чтобы сделать нишу на дверном полотне для установки замка, можно использовать стамеску или специальную насадку на дрель.
  3. Далее сверлятся отверстия для установки болтов.
  4. Там, где располагается ригель замочной конструкции, нужно сделать углубление, причем размеры должны полностью соответствовать с лицевой планкой.
  5. После завершения таких работ, кодовый замок ставится на его законное место и надежно крепится болтами.
  6. Проводится монтаж лицевой планки.
  7. Нужно на дверном косяке сделать разметку для монтажа планки запора, в которую и будет помещаться ригель. Чтобы осуществить данный процесс достаточно один из ригелей смазать мелом, за счет чего на косяке будет сделана отметка.
  8. В косяке проделывается выемка под планку, а также нужно сделать разметку для отверстий, чтобы ее установить. Процесс монтажа полностью соответствует установке лицевой планке.
  9. В завершении нужно закрепить ответную или запорную часть замка.

Судя по выше описанным действиям, можно сделать вывод о том, что монтаж врезного кодового замка схож с установкой замков других видов таким же образом.

Ремонт кодовых замков

Чтобы сделать ремонт на такой конструкции, как цифровой кодовый замок, не потребуется слишком много усилий, так как в основном ремонтные работы заключается в перекодировке конструкции. К тому же периодически требуется проводить профилактическую перекодировку, чтобы увеличить безопасность изделия.

Для смены кода на замке требуется частичный разбор конструкции, чтобы получить доступ к кнопкам изнутри, для чего нужно сделать откручивание накладки с кнопками.

Далее нужно обратить внимание на расположенные внутри пластины, при нажатии на которые, замочный механизм приводится в действие, а каждая из них обладает специально сделанным срезом. Отделить визуально рабочие и незадействованные пластины. Для замены кода выполнить поворот нужных пластин в обратном направлении или другими словами сделать действующими другие кнопки.

Замок-невидимка своими руками

Электронный замок-невидимка – это дополнительное приспособление, посредством которого можно увеличить безопасность квартиры, дома или любого другого помещения. Снаружи электрозамок совершенно невидимый, а внутри является надежной установкой, способной предотвратить от проникновения внутрь злоумышленников. Чтобы сделать такой электромагнитный замок своими руками, можно применить самый обычный автомобильный дверной актуатор от центрального замка, а управление им или другими словами блокирование осуществляется за счет самой обычной сигнализации.

Суть такой невидимки состоит в блокировании одного ригеля замочной скважины в положении, когда он выдвинут вперед :

  1. За счет того, что у автомобильного противоугонного устройства сигнализации достаточно проводов, причем длинного вида, можно провести грамотный и легкий монтаж.
  2. Требуется выбрать место для последующего монтажа актуатора, так как штырь, который будет выдвигаться, должен попадать точно в ригель, при его выдвинутом положении.
  3. Далее нужно сделать точную разметку на верхней планке дверной коробки, и она просверливается. Затем на ригеле будет сделана метка, по которой будет просверлено дополнительное сквозное отверстие.
  4. Когда ригель будет просверлен в отверстии, делается зенковка, чтобы штырь актуатора попадал туда максимально точно.
  5. За счет планки, которая идет в комплекте, нужно провести закрепление актуатора на дверной коробке.
  6. Далее на дверную коробку устанавливается направляющая от 1 штыря, и выключатель концевого типа, чтобы он срабатывал на открывание двери.
  7. Обязателен монтаж блока сигнализации, а также всех сопутствующих элементов, расположенных в декоративной коробке из металла. Монтаж короба проводится на поверхность стены рядом с дверью с внутренней стороны помещения.
  8. Короб плотно закрывается.
  9. К кнопке дверного звонка подключается светодиодный индикатор или другими словами сигнализация.
  10. Конструкция готова к эксплуатации.

Если требуется подключение питания можно сделать это за счет стабилизированного блока, у которого выходное напряжение составляет 12 В, а ток не меньше 1 А. Для увеличения автономности устройства относительно напряжения в сети, можно использовать для питания такого замка аккумулятор от автомобиля, который будет расположен в кладовке или на балконе.

Обычные механические замки имеют невысокую степень защиты в силу ограниченного числа комбинаций. Также возможна потеря ключа или снятие с него слепка. Электронные кодовые замки позволяют обеспечить индивидуальный или коллективный доступ в помещения, к оборудованию, сейфам и другим объектам без применения традиционных механических замков и ключей.

В электронных кодовых замках, как и в механических, часто используют принцип совпадения признаков. Очевидно, что наиболее простой и, соответственно, предельно надежной схемой совпадений является заданная пользователем последовательность включения элементов коммутации.

На рис. 22.1 показана одна из простейших схем кодового замка с использованием электромагнитного запорного устройства [Рл 9/99-24]. Схема питания электромагнитного замка и его конструкция не приводятся. Для включения исполняющего устройства (электромагнитного замка) предназначено реле К1, а реле К2 включает звонок, конкретная схема которого также не приводится. Кнопки наборного поля SB1 — SBn, а также кнопку SB0 «Звонок» устанавливают на входной двери.

Кнопки SBm устанавливают внутри помещения в разных местах, что позволяет хозяину открывать дверь, не подходя к ней. Активными для набора кодовой комбинации являются кнопки SB1 — SB4. Их число может быть увеличено или уменьшено по усмотрению пользователя.

Устройство работает следующим образом: при подаче питания конденсаторы С1 и С2 заряжаются за 10 сек, и электронный замок готов к работе. Реле К1 срабатывает на время разряда конденсатора С1 через обмотку (на 2...3 сек) только при одновременном нажатии кнопок SB1 — SB4, и, соответственно, не реагирует на их последовательное поочередное нажатие. Если будет ошибочно нажата любая из кнопок SB5 — SBn, произойдет мгновенный разряд конденсатора С1 через резистор R2, и устройство придет в рабочее состояние только через 10 сек (после заряда конденсатора С1). В это время даже правильный набор кода не сможет открыть замок.

Схема питания реле К2 звонковой цепи также использует времязадающую цепь — R3, С2. Это исключает частую подачу сигналов (чаще чем через 10 сек и длительностью свыше 2...3 сек), что не создает лишнего шума и не позволяет пережечь обмотку звонка.

Кнопка звонка SB0 соединена через диод VD1 и резистор R2 с конденсатором С1 кодового замка. При попытке проникновения в помещение злоумышленники зачастую проверяют наличие в нем хозяев — нажимают на кнопку звонка, а затем пытаются открыть дверь. Нажатие на звонковую кнопку SB0 приводит к разряду конденсатора С1, что делает невозможным открытие замка на время задержки даже при наборе правильной комбинации.

На рис. 22.2 показана схема кодового замка с использованием иного способа защиты: замок срабатывает только при одновременном нажатии кнопок SB1 — SB4 и кнопки SB0 «Звонок» [Рл 9/99-24]. Если кнопка SB0 будет нажата до одновременного нажатия кнопок SB1 — SB4, включается звонок, что позволяет привлечь внимание хозяев (если они дома) или сторонних лиц.

Как и в предыдущем случае, нажатие на любую из кнопок SB5 — SBm вызовет разряд времязадающего конденсатора С1. Повторный набор будет возможен только через 10 сек, когда напряжение на обкладках конденсатора превысит напряжение пробоя стабилитрона VD3, включенного в базовую цепь составного транзистора VT1, VT2. Реле К1 (управление электромагнитным замком) является нагрузкой составного транзистора, а реле К2 («Звонок») — нагрузкой транзистора VT3.

Если набран правильный код и активизировано реле К1, транзистор VT3 закрыт, и реле К2 (управление звонковой цепью) будет обесточено, нажатие кнопки SBO «Звонок» вызовет срабатывание реле К1 (управление электромагнитом замка). Как вариант может быть использовано иное подключение реле К1, К2 (рис. 22.3). Кнопки SBm предназначены для дистанционного открытия замка изнутри помещения. При нажатии на кнопку SB0 («Звонок») произойдет разряд конденсатора С1.

Сочетанием схем, приведенных на рис. 22.1 — 22.3, может быть получен другой вариант схемы (рис. 22.4).

По схеме на рис. 22.5 может быть реализован электронный кодовый замок иного принципа действия [Рл 9/99-24]. Особенностью замка является строго обусловленная последовательность нажатия кнопок. В результате этого, сначала происходит заряд конденсатора СЗ, а потом его подключение последовательно с заряженным конденсатором С2. Удвоенное напряжение этого «источника напряжения» через стабилитрон VD3 поступает на базу составного транзистора VT1, VT2, который управляет реле К2 (электромагнит).

Для срабатывания этого устройства необходимо: одновременно нажать на кнопки SB2 и SB4, затем, отпустив эти кнопки, одновременно нажать на кнопки SB1 и SB3. При нажатии на любую из кнопок SB5 — SBm или SB0 «Звонок» произойдет разряд конденсатора С2 и отсрочка на 10 сек времени повторной попытки набора. Для усложнения условий набора кода может быть использована цепочка элементов (рис. 22.6) вместо конденсатора СЗ. Эта цепочка задает время (продолжительность) нажатия на кнопки при заряде и определяет время саморазряда конденсатора СЗ.

Приведенные выше схемы работают при одновременном нажатии нескольких кнопок. Число возможных комбинаций при четырехкнопочном наборе кода и кодовом поле 3x3 (9 кнопок) составляет 3024, при кодовом поле 4x4 — 43680, при 5x5 — 303600.

Местоположение кнопок в наборном поле определяет пользователь. Периодически рекомендуется менять код набора. Тем самым снижается вероятность подбора кода посторонними лицами путем последовательного перебора комбинаций. При неизменном коде наиболее часто используемые кнопки загрязняются и демаскируют себя. Кнопки должны включаться без щелчка, чтобы нельзя было на слух определить число нажатий. При наборе кода замков, выполненных по схемам рис. 22.1 — 22.4, рекомендуется имитировать последовательное нажатие кнопок. В любом случае нажимаемые кнопки не должны быть видны посторонним.

Электронный замок следует разместить в металлическом закрытом корпусе как для снижения влияния на работу замка сетевых наводок, так и для ограничения или исключения возможности визуального установления кода замка (при снятии крышки устройства). Для повышения надежности работы устройства желательно предусмотреть резервированное аккумуляторное питание.

Предельно простые кодовые замки и их элементы показаны на рис. 22.7 и 22.8. Работа замка основана на последовательном и единственно правильном соединении переключателей. На рис. 22.7 изображен один из элементов кодового замка, представляющий собой двойной многопозиционный переключатель. Подобные устройства используют в камерах хранения вокзалов. В кодовом замке другого типа использована последовательность таких элементов (рис. 22.8), Чем больше число элементов, тем выше степень секретности замка: она возрастает пропорционально числу позиций переключателя SA2 (SA1) в степени п, где п — число типовых элементов кодового замка.

Внутренними (скрытыми от постороннего взора) переключателями SA2 (цепочкой типовых элементов) устанавливают требуемый цифровой и/или буквенный код. После этого дверь камеры захлопывают, и устройство переходит в режим охраны. Для того чтобы дверцу можно было открыть, на внешних переключателях SA1 необходимо установить «правильный» код и нажать кнопку подачи питания на исполнительный механизм. Если был набран неверный код, включится сигнал тревоги. Подробности выполнения такого варианта схемы мы специально не приводим, полагаясь на то, что читатель сумеет самостоятельно или с помощью наставника решить эту задачу.

Для настройки и экспериментов со схемами в качестве нагрузок устройств вместо обмоток реле могут быть использованы генераторы звуковых частот либо светоизлучающие диоды (с токоограничивающим резистором величиной 330...560 Ом). Так, вместо реле («Звонок») во всех схемах можно включить генератор звуковых сигналов, см., например, схемы в главе 11. В качестве нагрузки можно использовать и высокочастотные генераторы малой мощности, что позволит осуществлять дистанционное управление различными приборами или сигнализировать о попытках проникновения в помещение.

При использовании в схемах реле, их следует отбирать по напряжению срабатывания ниже напряжения питания, причем рабочий ток реле должен быть таков, чтобы времяограничивающие конденсаторы, включенные параллельно обмотке реле, успевали полностью разряжаться за 2...3 сек.

Для дальнейшего повышения надежности кодовых замков перспективно использование магнитоуправляемых контактов (герконов) — герметичных контактов, заключенных в запаянную стеклянную ампулу. Контакт срабатывает при поднесении к нему постоянного магнита даже через разделяющую их пластинку из немагнитного материала. Это значительно повысит долговечность и скрытность замка.

Конструирование кодовых замков полезно не только в связи с их практической значимостью, но, главным образом, в плане развития творческой инициативы, безграничного совершенствования устройств различного, порой неповторимого принципа действия.

На приводимых ниже схемах показаны варианты схем кодовых замков с использованием тиристоров и /ШО/7-коммутаторов [Рк 5/00-21, Рл 9/99-24].

На рис. 22.9 показан типовой наборный элемент кодового замка, применяемый для этих схем (рис. 22,10 — 22.13). Такие элементы могут быть установлены в атташе-кейсах, индивидуальных сейфах, камерах хранения, системах управления сложным техническим оборудованием, предназначенным для выполнения ответственных работ.

После набора внутреннего кода (установки переключателей SA2 в положение, определяемое пользователем) дверцу захлопывают. Замок автоматически защелкивается. Число возможных вариантов кодовых сочетаний равно числу позиций переключателей SA1 и SA2, возведенных в степень, равную числу типовых наборных элементов.

Для того чтобы открыть замок, необходимо на типовых наборных элементах кодового замка набрать требуемый код. Последовательность типовых элементов замка представляет собой простейшую схему совпадения.

В случае, если набран правильный код, управляющий переход транзистора VT1 (рис. 22.10) оказывается замкнутым. Вследствие этого, при нажатии на кнопку SB1 «Откр», сопряженную с ручкой дверцы, электромагнитное реле К1 (элемент управления замком) подключается к источнику питания. Реле сработает, его контакты К1.1 включат электромагнит замка, и замок откроется.

При неправильном наборе кода и подергивании ручки дверцы (нажатии на кнопку SB1 «Откр.»), напряжение через обмотку реле К1 поступит на базу транзистора VT1, и он откроется. Одновременно с резистора R4 на управляющий электрод тиристора VS1 поступит отпирающий сигнал, который включит его, что приведет к срабатыванию реле К2. Контакты реле разомкнут цепь набора кода и включат цепь сигнализации попытки несанкционированного проникновения на охраняемый объект (звонок Cs, сигнальную лампу, электронную сирену или их сочетание; включат иной исполнительный механизм).

Повторный набор кода будет возможен только после нажатия на кнопку SB2 «Сброс». Поскольку ток через обмотку реле К1 в случае неправильного набора кода невелик (ограничен резистором R1 и другими элементами схемы), срабатывания реле К1 не происходит. Таким образом, пользователю для открытия замка предоставляется всего одна попытка, что резко ограничивает возможность подбора кода посторонними лицами.

Включенные параллельно обмоткам реле диоды VD1, VD2, препятствуют развитию колебательных процессов при коммутации индуктивной нагрузки (обмоток реле). Конденсатор С1 исключает вероятность ложного срабатывания устройства за счет наводок и переходных процессов.

Как и для иных ответственных устройств, к которым предъявляются повышенные требования по надежности, в случае практического использования электронных кодовых замков целесообразно предусмотреть резервное питание устройства от аккумулятора на случай планового или аварийного отключения источника питания.

Модифицированные варианты описанной выше схемы, демонстрирующие возможность питания устройства от источника напряжения другой полярности, представлены на рис. 22.11, 22.12. Принцип их работы остался прежним: в схемах содержится последовательность наборных элементов, своеобразной схемы совпадения, а также тиристорный ключ, реле и элементы сигнализации.

По сравнению с предыдущей схемой устройство (рис. 22.11) имеет пониженную чувствительность и поэтому требует индивидуального подбора величины резистора R1, включенного в цепь управления тиристором. При выборе типа реле К1 необходимо учесть, что ток его срабатывания должен значительно превосходить управляющий ток тиристора. Это исключит ложное срабатывание устройства.

Вариант кодового замка, выполненный на транзисторном аналоге тиристора, показан на рис. 22.12. В схему введен элемент задержки срабатывания — конденсатор С1 большой емкости. При этом срабатывание блокирующего устройства осуществляется на несколько мгновений позже. Это и позволяет пользователю убедиться в том, что дверца захлопнута, и замок закрыт.

Несколько иной принцип действия использован в схеме кодового замка, изображенной на рис. 22.13.

Как и в предыдущих случаях, при правильном наборе кода последовательно включенные типовые элементы кодового замка обеспечат подачу напряжения питания на обмотку реле К1 при нажатии на кнопку SB1 «Откр.». Одновременно кратковременно включается звонок Cs, звучит звуковой сигнал, предупреждающий об открытии замка. Блокировки действия звукового сигнализатора в этом случае не происходит.

В исходном состоянии сопротивление канала исток — сток полевого транзистора невелико, управляющий электрод тиристора «закорочен» на общий провод, тиристор закрыт.

При неправильном наборе кода и нажатии на кнопку SB1 «Откр.» также звучит звуковой сигнал. Поскольку обмотка реле К1 соединена последовательно с резистором R1 (100 кОм), ток через его обмотку мал, и реле не срабатывает. В то же время напряжение питания поступает через обмотку реле К1 и резистор R2 на конденсатор С2 и заряжает его примерно за 5 сек.

Если кнопка SB1 «Откр.» нажата свыше 5 сек, или производятся попытки подбора кода с периодическим подергиванием дверцы (замыканием кнопки SB1), конденсатор С1 зарядится. Сопротивление исток — сток полевого транзистора VT1 резко возрастет, тиристор VS1 включится. Реле К2 — нагрузка тиристора — своими контактами К2.1 разомкнет цепь набора кода и включит звуковую или иную сигнализацию.

Следующее обращение к замку будет возможно лишь после деблокировки схемы — нажатии кнопки SB2 «Сброс». Время задержки срабатывания (в секундах) определяется параметрами элементов RC-цепочки (C2R2), где емкость выражена в микрофарадах, а сопротивление — в МОм. Для варьирования этого времени можно предусмотреть использование в качестве резистора R2 потенциометра, позволяющего устанавливать любое, на усмотрение пользователя, время задержки срабатывания от 0 до нескольких секунд. Диод VD2 предназначен для мгновенного разряда конденсатора С2 при «правильном» наборе кода и не является обязательным элементом.

Электронный кодовый замок с кнопочным управлением (рис. 22.14) использует /ШОГ7-коммутаторы (микросхема DA1 К561КТЗ) и выходной каскад на транзисторе VT1 с исполнительным реле К1 [Рл 9/99-24].

Приведенные ранее схемы работают при одновременном нажатии нескольких кнопок. Электронный замок (рис. 22.14) срабатывает при последовательном или одновременном нажатии «правильных» кнопок SB1 — SB4. Нажатие кнопки SB1 вызывает подачу высокого уровня на управляющий вход ключа DA1.1 (вывод 13 микросхемы) и запоминание этого уровня на конденсаторе С1. Включается ключ DA1.1. Замыкание ключа DA1.1 позволяет при нажатии кнопки SB2 подать напряжение высокого уровня на управляющий вход следующего ключа и т.д. — по цепочке.

Конденсаторы С1 — С4 запоминают состояние «высокого уровня» на время в несколько секунд, определяемое величинами

резисторов R2, R4, R6, R8, включенных параллельно этим конденсаторам. Если в процессе набора кода будет ошибочно нажата кнопка SB5 — SBm или время набора кода будет велико, конденсаторы С1 — С4 разрядятся. Ключи коммутатора (коммутаторов) разомкнутся, что не позволит открыть замок.

Как и в предыдущих схемах, неправильный набор кода или нажатие кнопки звонка вызовет разряд конденсатора С5 и воспрепятствует дальнейшему набору кода. Вместо кнопок SB1 — SB4 в схеме (рис. 22.14) могут быть установлены типовые наборные элементы (рис. 22.1). В этом случае замок утрачивает свойство защиты от подбора кода. Как вернуть ему это свойство, рекомендуется решить самостоятельно.

Литература: Шустов М.А. Практическая схемотехника (Книга 1), 2003 год

Деревянный кодовый замок

Деревянный кодовый замок Эта статья также доступна на французском языке.

Что касается изящных механических вещей, которые можно построить из дерева, я придумал один циферблат. последовательный кодовый замок был бы изящной вещью. Было бы относительно простые, предполагающие движение, а также показать людям, как на самом деле работает кодовый замок.

Я немного подумал, и дизайн, который я придумал, был простейшим. это также было бы визуально привлекательно, что я мог бы придумать.В отличие от настоящего замка, Моей задачей было показать, как это работает.

Как и в большинстве настоящих кодовых замков, таких как кодовые замки Дадли или мастер-кодовые замки, ядро Замок состоит из трех роторов. На каждом роторе есть выемка, и когда три выемки совпадают, в них может упасть какая-то планка и открыть замок.

Самый передний ротор непосредственно соединен с циферблатом на передней части замка. У всех роторов есть выступы, торчащие спереди и сзади, так что когда-то передний ротор поворачивается на один оборот, его язычок ударяется о язычок на среднем роторе.Выступ среднего ротора в свою очередь торчит задняя часть, а при еще одном повороте по часовой стрелке циферблат заедает вкладка в последнем роторе. Итак, с двумя поворотами в одном направлении, задний ротор также задействован.

Чтобы открыть замок, поверните ручку вправо до тех пор, пока не появится выемка на самом заднем роторе. выровнен с полосой. Первое число комбинации соответствует позиции что для этого нужно повернуть циферблат.

После выравнивания заднего ротора вращение меняется на противоположное.Поворачивая против часовой стрелки один оборот, средний ротор зацепится язычком, толкнув его в противоположном направлении. направление. Пока не поворачиваешься слишком далеко, только передний и средний роторы теперь поверните циферблат. Циферблат повернут достаточно далеко, чтобы выровнять средний ротор.

После этого вращение снова меняется на противоположное, теперь снова поворачивая по часовой стрелке, пока выемка в передней части ротора совмещена со штангой. Картинка слева показывает все три выемки совпали. Замок готов к открытию.

Этот вид показывает полосу в слотах. Замок сконструирован таким образом, что Попадание планки в пазы на самом деле немного поворачивает роторы.

Этот вид со снятой задней панелью лучше показывает, как открывается замок. L-образная деталь слева поворачивается по часовой стрелке, чтобы открыть замок. Это тянет болт (внизу) обратно влево одновременно.

На этом снимке выемки не совсем выровнены. Вы едва можете увидеть конец планка, которая должна попасть в прорези, выступающие через L-образный кронштейн.

Замок практически не работает без задней панели. Вал ротора сидеть - это часть задней панели, так что на этом снимке просто аккуратно роторы сложены в том месте, куда они шли бы без стержня, просто для иллюстрации.

А вот и замок в разобранном виде, показаны все его части. Действительно, не очень много к этому. Обратите внимание, что вал, который включает роторы, приклеен к задней части. кусок фанеры. Сам этот вал не вращается. Роторы на этом валу полусвободны.В идеале они должны поворачиваться с небольшим трением, чтобы не перескакивать с инерцией. при быстром наборе комбинации.

Самая сложная часть - это часть со штангой, которая опускается в выемки, и эта часть действительно настолько сложна, насколько это сделать внутреннюю работу легче увидеть .. На реальном замке соответствующая часть было бы намного проще и надежнее.

Обращаем ваше внимание, что пока я продаю планы на кодовый замок, я не продаю готовые Кодовый замок, и комплектов к нему тоже не продаю.

Изображение большего размера

Уловка с кодовым замком слева-справа-слева

Нет причин, по которым кодовый замок нужно открывать при повороте направо, налево, направо. Действительно. Подойдет любой набор поворотов, совпадающий с роторами. Это видео демонстрирует открытие замка поворотом влево-вправо-влево. Это включает в себя набор замка к другому набору чисел, чем обычная комбинация "право-лево-право".

Как выработать комбинацию лево-право-лево

Сборка кодового замка (Построить статью)

Как сделать комбинированный навесной замок из картона: 9 шагов (с изображениями)

Поздравляем! Ты сделал это! Ой, подожди, забудь.Еще один шаг. Удачи!

1) Соберите циферблат и ротор, приклеив циферблат к стержню карандаша (он у вас еще есть, верно?) И вставив его в нижнее отверстие в основании. Наденьте шайбу, а затем приклейте ее и ротор к карандашу, убедившись, что шкала вращается.
2) Приклейте независимые роторы к основанию так, чтобы карандаши выровнялись, а выступы роторов были на правильном расстоянии друг от друга, как на другой паре выступов.
3) Возьмите индикаторный карандаш и вставьте его в верхнее отверстие в основании так, чтобы карандаш выступал примерно на 1/2 дюйма спереди.
4) Наденьте фиксатор и опору на карандаш, как раньше, и приклейте скрепку к держателям. Приклейте опору вниз и убедитесь, что она дальше от роторов.
5) Вырежьте небольшой кусок размером примерно 1 на 1/2 дюйма.
6) Переместите индикатор в то место, где вы хотите, чтобы положение «блокировки» было. Я считаю, что угол в 45 градусов вправо от вертикали вполне подходит. Отметьте эту позицию.
7) Переместите фиксирующую планку примерно в положение, показанное на девятом рисунке, удерживая индикатор в «заблокированном» положении.Отметьте край держателя скрепки.
8) Приклейте вырезанный кусок к только что сделанной отметке. Это предотвращает слишком сильный поворот стопорной планки. Сама опора стопорной планки не позволяет штанге слишком сильно опускаться.
9) Как только фиксирующая планка будет установлена ​​правильно, приклейте держатели для скрепок к карандашу. Убедитесь, что ближайший к индикатору держатель находится заподлицо с боковой стороной.
10) Поверните роторы так, чтобы все выемки были обращены к стопорной планке. Вставьте стопорную планку в пазы.когда полоса остановится, отметьте положение индикатора на лицевой стороне. Это отметка «разблокирована».
11) Сделайте числовой индикатор. Это может быть стрелка или другой символ, обозначающий текущий номер.
12) Трижды поверните циферблат по часовой стрелке. Все роторы должны повернуться после третьего оборота, если не раньше. поверните циферблат так, чтобы выемка на самой дальней задней части ротора располагалась прямо перед стопорной планкой при ее спуске. Сделайте отметку на циферблате, куда вы ставите числовой индикатор.
13) Поверните циферблат один раз влево. Затем продолжайте поворачивать его так, чтобы выемка среднего ротора совпала с фиксирующей планкой. Сделайте отметку на циферблате в том месте, где вы ставите числовой маркер.
14) Поверните циферблат вправо, пока выемка на ближайшем роторе не совместится с фиксирующим стержнем. Сделайте отметку на циферблате, куда вы ставите числовой индикатор.
15) Используя эти метки, равномерно разложите числа на циферблате. Обычно я использую от 10 до 12 чисел.
16) Добавьте метки «заблокирован» и «разблокирован» к меткам рядом с индикатором, который вы сделали ранее.

DIY УЛЬТРАДЕШЕВЫЙ КОМБИНАЦИОННЫЙ БЛОКИРОВКА: 6 ступеней (с изображениями)

В этой схеме используется декада

счетчик IC CD4017. CD4017 - это 16-контактный КМОП-декадный счетчик / делитель. Он принимает тактовый сигнал со входа тактового сигнала и последовательно включает выход 10 каждый раз, когда он получает входные тактовые импульсы. Он может считать от нуля до десяти, а его выходы декодируются. Микросхема начинает отсчет от Q0, Q1 до Q9, также эта микросхема позволяет пользователю подсчитывать перенос с помощью 12-го вывода Carry Out CO.Высокий сигнал на контакте 15 сбрасывает счет и снова начинает счет с Q0. Он имеет 16 контактов, и функциональность каждого контакта объясняется следующим образом:

· Контакт-1: это выход 5. Он становится высоким, когда счетчик показывает 5 отсчетов.

· Контакт 2: это выход 1. Он становится высоким, когда счетчик показывает 1 отсчет.

· Контакт 3: это выход 0. Он становится высоким, когда счетчик показывает 0 отсчетов.

· Контакт 4: это выход 2. Он становится высоким, когда счетчик показывает 2 отсчета.

· Контакт 5: это выход 6. Он становится высоким, когда счетчик показывает 6 отсчетов.

· Контакт 6: это выход 7. Он становится высоким, когда счетчик показывает 7 отсчетов.

· Контакт-7: это выход 3. Он становится высоким, когда счетчик показывает 3 отсчета.

· Контакт 8: Это контакт заземления

· Контакт 9: Это выход 8. Он становится высоким, когда счетчик показывает 8 отсчетов.

· Контакт 10: это выход 4. Он становится высоким, когда счетчик показывает 4 отсчета.

· Контакт-11: это выход 9. Он становится высоким, когда счетчик показывает 9 отсчетов.

· Контакт-12: Выполнить

(Он делится на 10 выходов, которые используются для каскадирования ИС с другим счетчиком, чтобы обеспечить возможность подсчета, превышающего диапазон, поддерживаемый одной ИС 4017. Посредством каскадирования с другой ИС 4017 , мы можем сосчитать до 20. Мы можем увеличивать и увеличивать диапазон счета, каскадируя его с все большим количеством микросхем IC 4017. Каждая дополнительная каскадная микросхема увеличивает диапазон счета на 10)

· Вывод 13: Этот вывод является вывод отключения.

(В нормальном режиме работы это связано с землей или логическим НИЗКИМ напряжением. Если этот вывод подключен к логическому ВЫСОКОМУ напряжению, тогда схема перестанет принимать импульсы и поэтому не будет увеличивать счет независимо от количества полученных импульсов. от часов.)

· Контакт 14: Этот контакт является входом часов.

(Это вывод, с которого нам нужно подавать входные тактовые импульсы на ИС, чтобы ускорить счет. Счетчик увеличивается по нарастающему фронту тактового сигнала.)

· Контакт 15: Это контакт сброса

(Для нормальной работы на контакте сброса должно поддерживаться НИЗКОЕ напряжение (земля). Если вам нужно сбросить IC, вы можете подключить этот контакт к ВЫСОКОМУ напряжению.)

· Контакт 16: Это вывод источника питания (Vcc).

(Для работы ИС должно быть задано напряжение от 3 до 15 В.)

Этим схемам требуется 4-значный код для разблокировки. Это означает, что существует 210 способов, которыми эта комбинация может быть установлена, что означает, что вероятность взлома злоумышленником кода составляет 1 из 210 способов.На рис. Показано, как я его вычисляю.

В моем случае контакты 3,2,4,7 - это переключатели с A на d на рис. 5 соответственно

В нормальных условиях, когда мы подаем питание на эту схему через контакт 16, на выводе 3 микросхемы IC появляется положительное напряжение. Когда вы нажимаете переключатель A, положительное напряжение с контакта 3 передается на контакт 14 IC, который является входным контактом часов.

Затем положительное напряжение переместится на контакт 2. Итак, следующий переключатель - B. То же самое происходит и там, положительное напряжение с контакта 2 переходит на контакт 14.Как вы можете видеть, если мы не нажмем переключатель B, он остановит цикл, а если вы нажмете неправильный переключатель, отрицательное напряжение поступит на базу транзистора BC556 через резистор 3,2 кОм, и он станет проводящим. Таким образом, на вывод 15 поступает положительное напряжение, и счетчик сбрасывается. Если вы нажмете код в правильном порядке (контакты 3,2,4,7), положительное напряжение пройдет через базу транзистора 2N3904 через резистор 10 кОм, это сделает 2N3904 проводящим и реле включится. Если реле подключено к замку, оно откроет шкафчик.

Если вам нужен более сложный замок, вы можете использовать контакты с 1 по 10 в качестве входа и контакты 11 в качестве выхода.Чтобы открыть эту схему, вам понадобится пароль из 9 цифр. Это булавка заказа 3,2,4,7,10,1,5,6,9. Если вы используете 9-значный пароль, вы должны использовать больше переключателей, например 20 или более

Как работают комбинированные замки | HowStuffWorks

В большинстве кодовых замков используется колесный блок ; набор колес, которые работают вместе, чтобы «узнать» комбинацию. Все комплекты колес созданы по одному и тому же принципу.

Типичный кодовый замок имеет кодовый циферблат , который прикреплен к шпинделю .Внутри замка шпиндель проходит через несколько колес и ведущий кулачок .

Количество колес в пакете колес определяется количеством чисел в комбинации - по одному колесу на каждое число. Когда вы поворачиваете циферблат, шпиндель поворачивает кулачок привода. К приводному кулачку прикреплен ведущий штифт . Когда кулачок поворачивается, ведущий штифт в конечном итоге соприкасается с небольшим выступом на соседнем колесе, который называется мухой колеса .

У каждого колеса есть муха на каждой стороне.Ведущий штифт вращает первое колесо до тех пор, пока он не коснется соседнего с ним колеса. Это продолжается до тех пор, пока все колеса не начнут вращаться. Это известно как подбирая колеса . На каждом колесе шпинделя есть выемка. Когда выбрана правильная комбинация, все колеса и их выемки идеально совпадают.

Забор представляет собой небольшой металлический стержень, прикрепленный к рычагу. Забор предотвращает открытие двери сейфа без набора комбинации. Он делает это, опираясь на колеса и блокируя путь засова, закрывающего дверь сейфа.

Когда все колеса выровнены, их выемки совпадают, образуя зазор. В замке этот зазор позволяет освободить фиксатор замка. В сейфе есть деталь, называемая ограждением , которая находится прямо над колесами. Забор проваливается в эту щель под действием собственного веса. Когда ограждение снято, засов может свободно скользить, и сейф можно открывать.

Этот контент несовместим с этим устройством.

Когда все колеса в пакете колес находятся в правильном положении

, их выемки совмещаются, образуя зазор.Под действием силы

собственного веса ограждение проваливается в щель, позволяя открыть сейф

.

Конструкция колесных пар используется уже почти 100 лет.

Как открыть заблокированный кодовый замок с помощью прокладки «Wonder How To

Как к

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
