Клещи токоизмерительные - для чего предназначены электроклещи и как ими пользоваться

Токоизмерительные клещи – это прибор, основной функцией которого является измерение электрического тока без разрыва в измеряемой цепи. По величине напряжения цепей, в которых выполняются измерения, токоизмерительные клещи делятся на приборы до 1000В и выше 1000В.

Токоизмерительные клещи могут быть одноручными (обычного типа для измерений в сетях до 1000В) и двуручные (высоковольтные, для сетей напряжением до 10кВ). Высоковольтные клещи должны периодически проходить высоковольтные испытания.

На практике чаще всего встречаются токоизмерительные клещи для измерения переменного тока в сетях 220В/380В, но в последнее время пользуются клещами и для измерения постоянного тока, а также комбинированными клещами.

Токоизмерительные клещи бывают аналоговые (стрелочные) и цифровые (с жидкокристаллическим дисплеем).

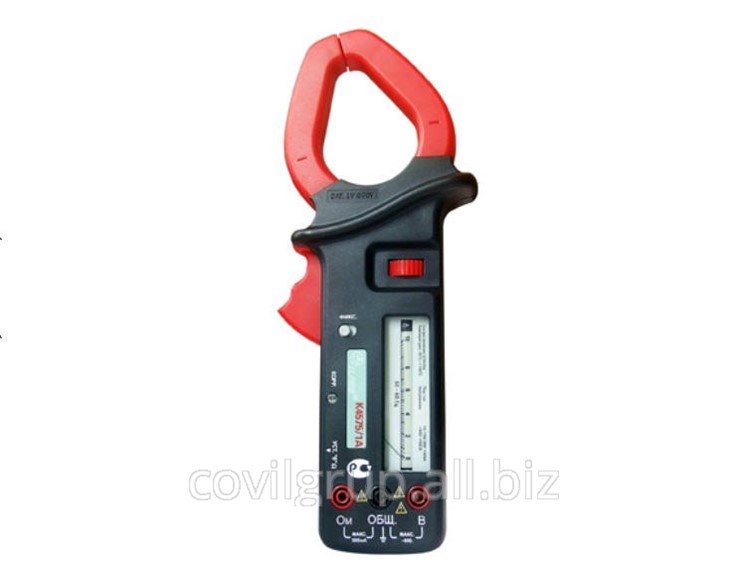

Аналоговые токоизмерительные клещи

Несмотря на большую популярность цифровых клещей (да и других цифровых приборов) находится место и для использования стрелочных приборов.

Для электрических измерений стрелочным клещам не нужен дополнительный источник питания в виде батареек.

Для измерений пусковых токов удобнее пользоваться стрелочным прибором, т.к. он мгновенно реагирует на резкое изменение величины электрического тока. А вот в плане удобства отображения измеряемой величины стрелочные клещи значительно уступают цифровым, т.к. измеряемое значение приходится определять по дуговой шкале.

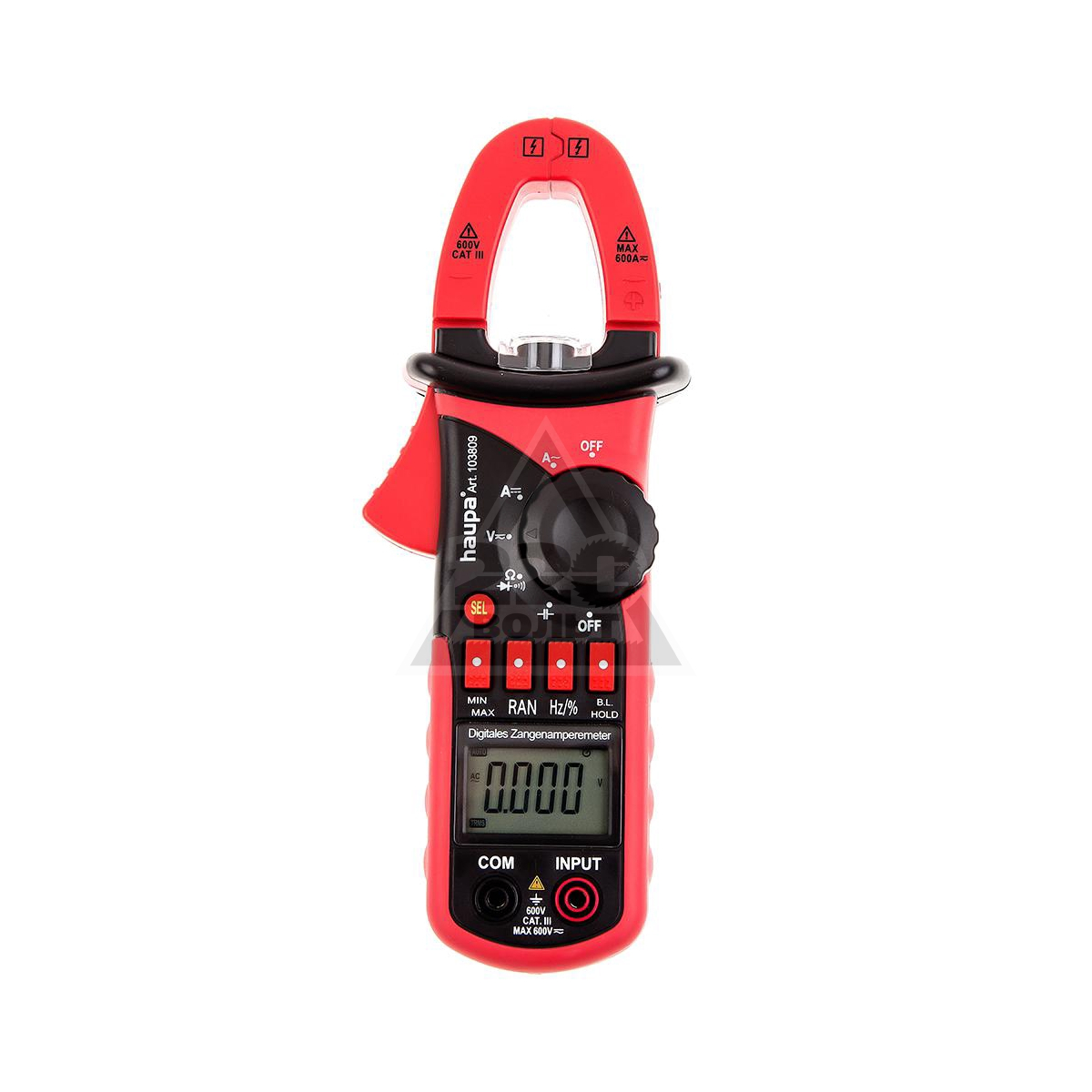

Цифровые электроклещи

Цифровые клещи очень удобны в пользовании, т.к. результаты измерений отображаются на дисплее в виде обычных чисел. В отличие от стрелочных клещей для работы цифровых необходим дополнительный источник питания. Одним из недостатков использования цифровых клещей является неточность измерений при разряженной батарейке, а также при различных электромагнитных помехах.

Как пользоваться токоизмерительными клещами

Чтобы правильно пользоваться токоизмерительными клещами, необходимо знать их внешнюю конструкцию и функциональные элементы.

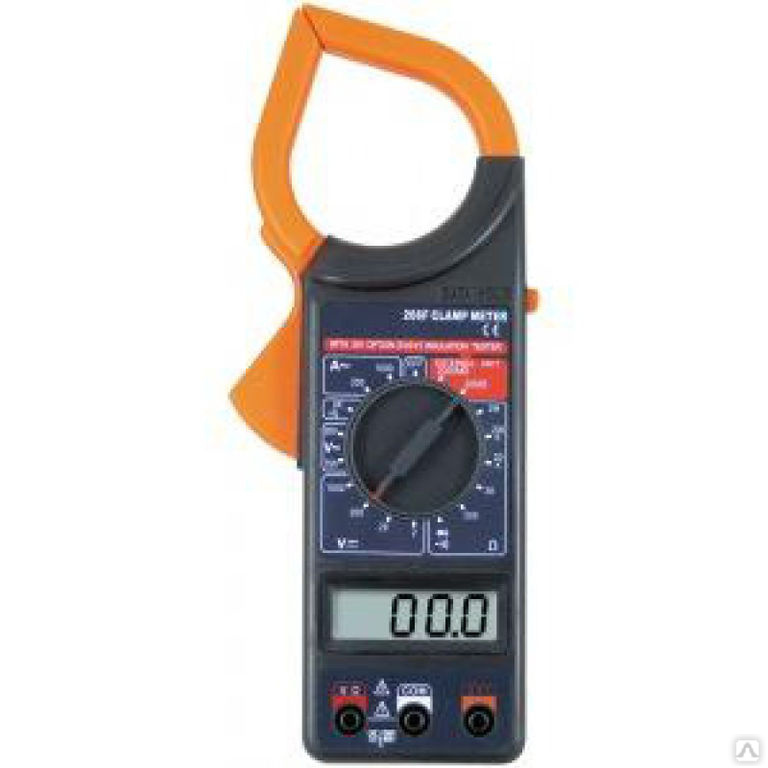

В качестве примера подойдёт прибор M266F. Он состоит из нескольких элементов:

  • магнитопровод (сердечник) с разрывом и кнопкой для разрыва;
  • многопозиционный переключатель измеряемых величин;
  • жидкокристаллический дисплей;
  • гнёзда для подключения измерительных щупов;
  • кнопка фиксации измерений.

Современные цифровые токоизмерительные клещи кроме измерения электрического тока позволяют измерять и другие электрические величины. Например, это постоянное напряжение, переменное напряжение, активное сопротивление. Также у цифровых токоизмерительных клещей может быть функция прозвонки зуммером, проверки диодов.

Для того чтобы измерить нагрузку в цепи, достаточно разомкнуть магнитопровод клещей, обхватить провод или жилу электрического кабеля и снова замкнуть магнитопровод. Переключатель измеряемых величин должен быть установлен в режиме «V~» на пределе 200А или 1000А. Затем необходимо зафиксировать полученный результат измерений.

Фиксацию можно произвести либо визуально, либо при помощи специальной кнопки фиксации.

Замер других величин (напряжение, сопротивление и т.д.) производится так же, как и обычным мультиметром. Достаточно подсоединить щупы к нужным гнёздам, установить переключатель в соответствующий режим и произвести измерение.

Несмотря на то, что цифровые клещи достаточно точны, не всегда удаётся получить высокую точность показаний при измерении токов малого значения. Для того чтобы точно определить небольшое значение тока, достаточно обмотать (сделать несколько витков) измеряемый провод вокруг магнитопровода клещей несколько раз и измеренное значение разделить на количество витков.

При снятии показаний, если высветится единица «1», то значит фактическое значение тока в цепи больше, чем установленный предел. В этом случае необходимо установить переключатель на больший предел измерения.

В процессе использования токоизмерительных клещей необходимо соблюдать технику безопасности.

Существует два способа измерения электрического тока в электрической сети (цепи). Первый способ – это прямое непосредственное измерение. Второй способ – непрямое измерение электрического тока.

Прямой метод измерения

Прямой замер электрического тока выполняется обычным амперметром путём его подключения в разрыв измеряемой цепи. При таком варианте электрический ток, протекающий в цепи, напрямую проходит через амперметр, в результате чего прибор отображает фактическое значение измеренной величины. У прямого метода измерения электрического тока есть свои достоинства и недостатки.

Преимущества прямого измерения:

  • простота измерений;
  • точность измерений (зависит лишь от класса точности амперметра).

Недостатки прямого измерения:

  •  невозможность измерять очень большие значения токов по техническим причинам;
  •  невозможность измерения без разрыва цепи для подключения амперметра;
  •  один амперметр способен измерять значение тока лишь в той цепи, к которой он подключён.

Непрямой метод измерения

Непрямой метод измерения выполняется при использовании трансформаторов тока или при помощи токоизмерительных клещей. В случае с трансформаторами тока также используются амперметры, но они в данном случае измеряют вторичный ток, протекающий во вторичной обмотке трансформатора тока.

Что касается токоизмерительных клещей, то их принцип измерения электрического тока основан на работе трансформатора тока. Т.е. первичной обмоткой является проводник (жила электрического кабеля или провода), а вторичной обмоткой являются сами клещи.

Преимущества непрямого измерения:

  • возможность измерения больших значений электрического тока;
  • возможность измерения без разрыва измеряемой величины;
  • безопасность измерений;
  • мобильность измерений.

Недостатки непрямого измерения:

  • невозможность измерять нагрузку в труднодоступных местах;
  • невысокая точность измерений при очень малых значениях электрического тока.

Примеры применения токовых клещей на практике

Для диагностики неисправностей в электрооборудовании или электроустановок часто необходимо провести измерение токов. Есть два варианта: воспользоваться амперметром или с помощью токовых клещей.

Первый вариант можно сделать с помощью обычного мультиметра, но он плох тем что нужно делать разрыв цепи, а это не всегда возможно и не всегда удобно для проведения корректных измерений.

Второй способ, токоизмерительные клещи, позволяет узнать ток в цепи не разъединяя её.

Принцип работы токовых клещей основан на явлении электромагнитной индукции. Проводник, в котором измеряется ток, вводится в магнит провод, на котором намотана вторичная обмотка. Измеряемый ток в этом случае называется первичным, а ток в измерительной катушке (вторичной обмотке) — вторичным. При этом его величина пропорциональна первичному току и его можно рассчитать.

Ранее токоизмерительные клещи, в большинстве своем, могли измерять только переменный ток, поскольку ЭДС на обмотке может возникать только при условии переменного магнитного потока, создаваемого переменным электрическим током. Большинство же современных, даже самых дешевых моделей, способно измерять как постоянный, так и переменный токи

. Измерение постоянного тока стало возможным благодаря использованию датчика Холла.

Более подробно устройство, принцип действия, а также общие подходы к проведению измерений токовых клещами был рассмотрен на сайте ранее — Как пользоваться токовыми измерительными клещами. В этой же статье мы рассмотрим несколько примеров из реальной жизни и поделимся рядом полезных моментов, которые далеко не все знают и используют.

Технология измерений

Для определения тока в цепи нужно ввести в раствор магнитопровода ОДНУ жилу проводника или токопроводящую шину. Чтобы раскрыть магнитопровод выжмите рычаг на торце клещей.

После введения проводника отпустите рычаг и магнитопровод закроется. На измерительном приборе должен быть выбран соответствующий предел измерения и режим, для переменного тока он обозначается так «I~», а для постоянного «I=».

Вопрос: «Почему нельзя измерять клещами ток в нескольких проводах или на кабеле с фазой и нулем?»

При протекании тока через проводник вокруг него формируется магнитное поле, а это значит, что магнитные потоки несколько рядом расположенных проводников суммируются, образуя результирующий поток. Поэтому нельзя измерять несколько проводов в которых протекают разные токи или один и тот же ток в разных направлениях. Это наглядно проиллюстрировано на рисунке ниже.

То есть для измерения токов потребления прибора, который подключен к сети переменного тока с одной или несколькими фазами ток измеряется только в жиле конкретной фазы. Если сеть однофазная, то и измерения можно проводить по фазному или нулевому проводнику, но не вместе. То же самое касается измерения тока клещами в сети постоянного тока.

ВАЖНО:

При измерении клещами захватывается тот проводник или группу проводников, которые относятся к одному полюсу (фазу) и питают один потребитель или одну измеряемую группу!

Такое требование вызывает некоторые неудобства при измерении токов большинства потребителей, как однофазных, так и трёхфазных. Например, чтобы измерить мощность утюга нужно вскрывать кабель, и разделять жилы.

Поэтому электрики пользуются специальными переходниками. В сущности, такой переходник представляет собой маленький удлинитель из вилки и одной розетки соединённых либо отдельными жилами из провода, либо проводами типа ПВ3 или другими.

Или специальное устройство, как на рисунке ниже – это адаптер «АС-16».

Примеры измерений

Давайте рассмотрим несколько типовых примеров, когда нужно измерить ток для диагностики электроцепей и рассмотрим небольшую хитрость.

Случай первый. Вы заметили, что стали больше платить за электроэнергию, при этом режим работы электрообрудования остался прежним. Возможно несанкционированного подключения к вашей сети. Если по счетчику вы не можете определить точно — воспользуйтесь клещами.

Для этого в электрощите квартиры или дома нужно найти удобное место для проведения измерений, нужно найти отдельно идущий фазный или нулевой проводник, если вам повезет — вы сможете влезть клещами в месте подключения автоматического выключателя. Отключите все потребители в вашем жилье и измерьте ток, если на его дисплее вы видите число отличное от нуля — стоит искать место несанкционированного подключения.

Случай второй. У вас есть трёхфазный электродвигатель, который начал греться сильнее прежнего. Есть две основных причины повышенного нагрева.

Первая не относится к электричеству, когда подшипники изношены — они будут сильнее нагреваться и отдавать тепло металлическому корпусу. Вторая причина — межвитковое замыкание или утечка на корпус.

В этом случае можно опередить неисправность сравнив токи в фазах.

В нормальном случае токи во всех трёх фазах будут равны, а в нулевом проводе (если он есть) ток будет отсутствовать. Если делать это амперметром — придется при каждом отсоединении отсоединять жилу от электродвигателя, для чего его придется каждый раз останавливать и запускать. Это конечно не даст достоверных результатов измерений.

  • Интересно:
  • В некоторых электроустановках предусмотрена возможность измерения токов и создания разрывов цепи после шунтирования разъединителя амперметром, но это встречается редко.
  • Измерить фазные токи клещами в этом случае удобнее всего, буквально за три движения руки вы достаточно точно определите исправность электродвигателя.

Случай третий. Вы заметили, что аккумулятор вашего автомобиля стал быстрее разряжаться. Если вы не устанавливали дополнительных устройств, которые подключены напрямую к аккумулятору, типа автомагнитол (хотя это неверное подключение, такие устройства подключаются в цепи активные после включения зажигания) — значит где-то есть утечка.

Для этого амперметр устанавливают в разрыв плюсового провода аккумулятора.

Но такое измерение не всегда удобно, и, если нужно измерить токи до включения двигателя и после, — невозможно, поскольку от токов стартера ваш амперметр, скорее всего, выйдет из строя. Удобно использовать измерительные клещи для поиска утечки.

После установки клещей на плюсовой провод аккумулятора поочередно извлекают предохранители из блока предохранителей, отключая возможные потребители, до тех пор, пока не найдут цепь с утечкой тока.

Вопрос: «Если ток утечки или другой измеряемый ток низкий и клещи его не определяют, то как провести измерения с их помощью?»

Чтобы измерить токовыми клещами малые токи нужно обернуть провод несколько раз вокруг магнитопровода. Величину, которая высветится на дисплее измерительного прибора делят на количество витков провода.

Как было сказано магнитные потоки сложатся, и результирующий поток будет равен сумме каждого из них. Поэтому показания клещей будут превышать реальный ток в количество кратное количеству витков провода.

Важно: Будьте внимательны, ведь не каждые измерительные клещи поддерживают измерение постоянного тока.

Техника безопасности

Важно, чтобы измерения с помощью клещей не вызвали в цепях короткие замыкание и поражение электрическим током. Для этого магнитопровод клещей покрыт диэлектрической оболочкой. Таким образом при случайном касании клещами двух рядом расположенных токопроводящих частей замыкания не произойдет. Но учтите, что измерительный прибор должен быть сухим.

Измерения в цепях до 1000В, например, 380/220В следует проводить в диэлектрических перчатках, а под ногами должен быть постелен диэлектрический коврик или на ногах должны быть надеты диэлектрические боты. Это нужно чтобы избежать последствий случайного прикосновения к токоведущим частям.

Алексей Бартош

Выбираем лучшие токоизмерительные (токовые) клещи

В практической работе электрика нередко возникают ситуации, когда есть необходимость измерить ток, протекающего в проводнике, без разрыва цепи. Иногда это позволяет ускорить работу.

Бывает, что разорвать цепь просто невозможно (если речь идет об электроснабжении критически важного объекта).

Наконец, в ряде случаев измерение тока без разрыва цепи позволяет быстро найти неисправность, на поиск которой иначе ушло бы много времени.

Для измерения в “рабочем режиме” применяются устройства, именуемые токоизмерительными клещами. Иногда это устройство именуется просто «токовыми клещами». Простейший вариант — токовые клещи, выполненные в виде приставки к мультиметру.

Недостатком таких клещей является необходимость пересчитывать показания мультиметра умножением на определенный коэффициент.

Кроме этого, измерение тока клещами имеет свою специфику, и, если токоизмерительные клещи не были изначально разработаны для определенного мультиметра, с которым он применяется, может возникнуть значительная инструментальная погрешность.

Вот почему мы рекомендуем использовать токовые клещи, которые представляют собой функционально законченное устройство (или функционально законченный комплект устройств). При необходимости, для удобства можно использовать и более продвинутые модели токоизмерительных клещей с функциями мультиметра.

Принцип работы токовых клещей

Для того, чтобы выбрать лучшие токовые клещи, нужно хотя бы на базовом уровне разбираться в принципе их работы.

Главное преимущество клещей Дитце — предельная простота их конструкции

Наиболее распространенным типом токоизмерительных клещей являются клещи Дитце. Они представляют собой разъемный магнитопровод с намотанной на нем катушкой, который при измерении охватывает проводник. В итоге образуется трансформатор, одной из обмоток которого является провод, в котором осуществляются измерения, а другой — катушка, вмонтированная в клещи.

Преимуществом клещей Дитце является простота конструкции и, как следствие, дешевизна и высокая надежность. К недостаткам относятся невозможность измерения постоянного тока, зависимость точности измерения от частоты, а также относительно низкая чувствительность.

Последняя проблема, впрочем, решается простым способом — на клещи наматывается несколько витков провода с измеряемым током, а потом измеренные показания делятся на число витков.

Тем не менее, именно клещи Дитце пользуются наибольшей популярностью, так как для большинства применений их возможностей достаточно — электрики работают, как правило, с током частотой 50 Гц, а необходимость в измерении токов без разрыва цепи возникает, главным образом, там, где токи имеют большие значения.

Упрощенная схема токоизмерительных клещей на основе датчика Холла

В токовых клещах более современной конструкции используются датчики Холла — полупроводниковые устройства, определяющие величину магнитного поля.

При этом провод, где проводятся измерения, охватывается не катушкой, а магнитопроводом, в разрыв которого встроен датчик Холла.

Для повышения точности измерений нередко встраивают не один, а два датчика Холла — такие измерительные приборы называются клещами с двойным датчиком Холла.

Преимуществами токоизмерительных клещей с датчиками Холла являются возможность измерения постоянного тока, высокая чувствительность, высокая точность. Но их стоимость значительно выше, чем у клещей Дитце.

Конструкция катушки Роговского

Самым старым типом токовых клещей является катушка (пояс) Роговского. Она представляет собой замкнутый соленоид из немагнитного материала с равномерной намоткой, один из выводов катушки проходит по оси соленоида. Как и для клещей Дитце, можно измерять только переменный ток, результаты измерений сильно зависят от частоты.

Уровень сигнала на выходе катушки Роговского очень низкий, поэтому приходится использовать дорогостоящие усилители с высокой чувствительностью. Тем не менее, у катушки Роговского есть одно важное преимущество: результаты измерений мало зависят от того, как соленоид проходит вокруг проводника. Поэтому катушку Роговского можно наматывать на эластичный материал.

Данный прибор используют в том случае, если проводник, где проводятся измерения, находится в труднодоступном месте и его можно охватить только эластичным предметом. Токоизмерительные клещи, использующие только принцип катушки Роговского, в настоящее время уже почти не выпускаются.

Но гибкая катушка Роговского может входить в комплект поставки некоторых токоизмерительных клещей, основными для которых являются другие принципы.

Важные функции токовых клещей

При выборе токовых клещей следует обратить внимание на некоторые функции, которые могут оказаться полезными для использования прибора в ваших условиях.

В первую очередь, следует отметить функцию True RMS. Дело в том, что измерители переменного тока, в которых такой функции нет, как правило, показывают значение для идеальной ситуации, при которой ток имеет синусоидальную форму.

Клещи Greenlee GT-CM-1360 (с True RMS)

Лет 30 тому назад ассортимент электрического оборудования у потребителей был ограниченный, поэтому ток в электросети был почти идеальной синусоидальной формы. Над тем, что его отклонение от синусоиды может как-то влиять на результаты измерений, никто и не задумывался.

Но теперь, когда применяются энергосберегающие и светодиодные лампы, а также импульсные блоки питания, форма тока в сети весьма далека от синусоидальной, прежние подходы к измерениям дают большие погрешности.

Тем более, что к измерительным клещам часто прибегают при возникновении аварийных ситуаций, которые, в свою очередь, все чаще связаны с тем, что ток в проводах уж совсем сильно отличается от синусоиды.

Функция True RMS позволяет напрямую определить среднеквадратическое значение для переменного тока произвольной формы на основе математических операций с мгновенными значениями тока.

Настоятельно рекомендуем вам приобрести токоизмерительные клещи с функцией True RMS, если они вам требуются при проведении аварийных работ, а также в том случае, если вы заняты обслуживанием жилого сектора, где качество нагрузки на практике никем не контролируется. И, кстати, токоизмерительные клещи с функцией True RMS уже давно не являются громоздкими и дорогими приборами, пример тому — компактное устройство Greenlee GT-CM-1360.

Токовые клещи Greenlee GT-CMI-2000 умеют измерять крест-фактор

С проблемой нелинейности нагрузки сопряжена и другая полезная функция, реализованная в топовых токовых клещах (в частности, Greenlee GT-CMI-2000) — вычисление крест-фактора, то есть отношения пикового значения тока к его среднеквадратическому значению.

Значение крест-фактора нагрузки критически важно для источников бесперебойного питания. В технических характеристиках многих из них указывается максимальное значение крест-фактора, выше которого они работать не будут.

Соответственно, если вы используете источники бесперебойного питания, то наличие в токоизмерительных клещах функции определения крест-фактора оказывается полезным.

Клещи Greenlee GT-CM-960 могут определять ориентировочное значение напряжения в сети бесконтактным способом

Измерять без прикосновения к проводам можно не только ток, но и напряжение.

Правда, показатели будут носить оценочный характер — какое из стандартных напряжений питания может быть в сети: 20/55/110/220/400 В (либо иные значения, в зависимости от сферы применения).

Для этого нужно включить соответствующий режим измерений, соединить клещи с нулевым проводом и  поднести сомкнутые губки клещей на расстояние не более 10 см от провода.

С помощью клещей обычно измеряют токи порядка десятков — сотен ампер. Но чувствительность датчика Холла позволяет измерять и меньшие токи, начиная с 0,2 А. Для этого в некоторых клещах предусмотрен режим повышенной чувствительности.

В токовых клещах производства Greenlee применена эксклюзивная технология AmpTip.

Она заключается в том, что провод с малыми токами и малым диаметром вводится в специальное углубление в губках клещей, что обеспечивает его точное расположение при измерениях.

Пример использования токоизмерительных клещей с открытым зевом

При проведении измерений в тесных электрических шкафах может быть полезна такая редкая разновидность электрических приборов как токоизмерительные клещи с открытым зевом. Очень удобными клещами такого типа являются Greenlee GT-CSJ-100.

К недостаткам клещей с открытым зевом можно отнести возможность измерения только переменного тока и более низкую точность по сравнению с другими токовыми ключами, но, подчеркнем, есть ситуации, когда можно использовать либо их, либо гибкую катушку Роговского.

Открытый зев предусматривает моноблочную конструкцию измерительного прибора, которая намного удобнее и безопаснее.

Большинство современных моделей токоизмерительных клещей имеют, помимо основной функции измерения тока без разрыва цепи, также еще и функции мультиметра. Измерение тока в режиме мультиметра производится обычным способом, с разрывом цепи. Выбирая клещи, следует учитывать разницу в параметрах измерения тока в режимах собственно клещей и мультиметра.

Токовые клещи, поддерживающие, например, измерение постоянного тока в режиме мультиметра, не всегда могут делать это в режиме собственно клещей. Набор функций мультиметра может быть дополнен функциями тестирования разнообразных электронных компонентов: диодов, конденсаторов и т. п.

Также в некоторых моделях клещей (например, Greenlee GT-CMH-1000) есть функция тестирования электродвигателей. Полезной является функция AutoCheck, позволяющая автоматически устанавливать диапазоны измерений (например, у Greenlee GT-CMI-2000 – в пределах от 1,5 до 2000 В).

Правда, данная функция имеет некоторые ограничения по использованию на цепях, которые могут быть повреждены низким входным импедансом вольтметра.

Токовые клещи представляют собой настоящую «рабочую лошадку» электрика. Поэтому следует обращать внимание в первую очередь на бренды, которые предлагают наиболее широкий ассортимент токовых клещей. Из него можно выбрать лучшие токовые клещи с оптимальным для вас набором функций.

Если вам нужна профессиональная консультация по диагностике электрооборудования и выбору токовых клещей, просто отправьте нам сообщение!

Необычные токовые клещи — петля, преобразователь тока, вилка

С измерением больших значений переменных токов в быту мы практически не сталкиваемся, соответственно многие из нас не только не видели, а может и не слышали про токовые клещи и этому есть ряд аргументированных причин:

  1. В квартире, офисе проводка практически всегда «запрятана» в стене и извлекается только во время ремонта или аварии (короткого замыкания, обрыва и др.).
  2. Если электрик проложил провода достаточного сечения и рассчитал максимальный ток автомата аварийного отключения, а потребитель не подключает нагрузку большей мощности чем запланировано, а значит не превышает допустимый ток, проблем не будет годами и на электрощиток придется заглядывать раз в месяц, только чтобы снять показания счетчика.
  3. В отличие от измерения напряжения, для чего достаточно в розетку вставить 2 щупа мультиметра и мгновенно получить результат, для клещей нужен участок фазного провода, под напряжением. А это непосредственно связано с безопасностью, поэтому без специальных знаний, и допуска вряд ли кто рискнет иметь дело с опасным электричеством.

Хотя с другой стороны суть бесконтактных измерений как раз и заключается в получении значений тока безопасным образом. Чтобы не прошлось зачищать кабель специальными инструментами, разрывать цепь и вообще идея состоит в том, чтобы с минимальными подготовительными операциями получить быстро и точно желаемое значение силы тока.

Таким образом прибор гальванически развязан от тестируемого участка цепи. В свою очередь, это избавлять от необходимости отключать электрооборудование, прерывать технологический процесс и т.д.

Традиционно клещи переменного тока состоят из магнитопровода из металла или сплава, внутрь которого помещается проводник и путем наведения напряжения во вторичной обмотке и преобразования в цифру, получаем искомое значение.

Но существует ряд интересных, специальных разновидностей измерителей тока, которые ощутимо различаются по конструкции при сохранении общего базового принципа, о которых мы сегодня и поговорим.

Гибкая токовая петля

Размах клешней наиболее часто используемых в электротехнической практике разновидностей составляет от 25 до 55 мм. Что в пересчете на сечение кабеля и протекающий ток, позволяет измерять силу тока до 400-1000 ампер.

Это немало и в большинстве случаев достаточно. Но не всегда.

  • А что делать, если силовой кабель имеет больший диаметр ?
  • Или нужно обхватить несколько проводников ?
  • Или мощная электроустановка потребляет 2000-25000 А ?

Обычные клещи в этом случае «сдадутся». Не смогут захватить в силу ограниченных геометрических параметров.

И тогда на помощи приходит токовая петля. Это специализированный датчик для измерения токов, достигающих 3000 А.

Другое название – пояс или тороидальная катушка Роговского.

Это датчик тока, основное отличие которого от измерительных трансформаторов заключается в отсутствии ферромагнитного сердечника.

Это проводник, намотанный га немагнитную основу. Иногда применяется технологическое решение — витки выполняются печатным образом.

Как измерять ?

Ведь петля замкнута. Но она размыкается, для чего предусмотрена защелка. Проволока разводится, внутрь помещается провод с током и опять смыкается.

Да, придется потратить несколько секунд лишних, но для больших токов и вариантов других нет.

Приставка

Мы уже говорили о том, что практически не существует универсальных измерительных приборов, способных измерять токи не то что в сотни, а даже не десятки ампер. Те же мультиметры измеряют до 10, максимум до 20 ампер.

Но здесь следует разграничить функции непосредственного измерения и индикации результатов.

То есть сами клещи это всего лишь трансформатор, формирующий электрический сигнал, пропорциональный силе тока.

А значит если разделить функции измерения и отображения, даже наш слабенький мультиметр может показывать (но не измерять !) токи в сотни ампер.

Таким образом были разработаны приставки к приборам. Кстати не только к цифровым тестерам, но и например к осциллографам, что ощутимо расширяет возможности по визуализации формы сигналов и их параметров.

Другое название этой разновидности – преобразователь тока. И на корпусе прибора и в технических характеристиках можно прочитать переводные коэффициенты, позволяют пересчитать по пропорции одну электрическую величину в другую.

Дело в том, что токи измеряются большие, а подавать на вход устройства необходимо величины, меньшие на несколько порядков.

Пример. Читаем коэффициент: 1мВ/А.

Это значит, что при измеряемом токе в 700 ампер, это значение будет преобразовано в 700 мВ или 0,7 В, а такую величину уже без проблем можно подать на вход и измерить вольтметром, точнее милливольтметром. И вообще любым цифровым измерительным приборов. Главное, чтобы разъемы щупов совпадали.

Особенно большой ассортимент преобразователей тока представлен, например в линейке APPA.

Вилка

Такой измерительный инструмент конечно ничего не накалывает. А название возникло из-за формы измерительных губок. Здесь магнитопровод физически не замыкается. Просто внутрь вводится кабель и сразу наблюдаем результат на дисплее.

Быстро и удобно. По скорости измерения токов эта модель быстрее всех остальных – и токовой петли и традиционных с рычагом. Последний здесь вообще отсутствует по понятной причине.

Комбинированные

В зависимости от решаемых задач разработаны и всевозможные модификации:

  1. Токовая петля + приставка. Здесь присутствует измерительная петля, но нет дисплея.
  2. Обычные клещи + подключаемая петля.


Клещи токоизмерительные — для чего нужны электроклещи?

Токоизмерительные клещи – это прибор, основной функцией которого является измерение электрического тока без разрыва в измеряемой цепи. По величине напряжения цепей, в которых выполняются измерения, токоизмерительные клещи делятся на приборы до 1000В и выше 1000В.

Токоизмерительные клещи могут быть одноручными (обычного типа для измерений в сетях до 1000В) и двуручные (высоковольтные, для сетей напряжением до 10кВ). Высоковольтные клещи должны периодически проходить высоковольтные испытания.

На практике чаще всего встречаются токоизмерительные клещи для измерения переменного тока в сетях 220В/380В, но в последнее время пользуются клещами и для измерения постоянного тока, а также комбинированными клещами.

Токоизмерительные клещи бывают аналоговые (стрелочные) и цифровые (с жидкокристаллическим дисплеем).

Аналоговые токоизмерительные клещи

Несмотря на большую популярность цифровых клещей (да и других цифровых приборов) находится место и для использования стрелочных приборов. Для электрических измерений стрелочным клещам не нужен дополнительный источник питания в виде батареек.

Для измерений пусковых токов удобнее пользоваться стрелочным прибором, т.к. он мгновенно реагирует на резкое изменение величины электрического тока. А вот в плане удобства отображения измеряемой величины стрелочные клещи значительно уступают цифровым, т.к. измеряемое значение приходится определять по дуговой шкале.

Цифровые электроклещи

Цифровые клещи очень удобны в пользовании, т.к. результаты измерений отображаются на дисплее в виде обычных чисел. В отличие от стрелочных клещей для работы цифровых необходим дополнительный источник питания. Одним из недостатков использования цифровых клещей является неточность измерений при разряженной батарейке, а также при различных электромагнитных помехах.

Как пользоваться токоизмерительными клещами

Чтобы правильно пользоваться токоизмерительными клещами, необходимо знать их внешнюю конструкцию и функциональные элементы. В качестве примера подойдёт прибор M266F. Он состоит из нескольких элементов:

  • магнитопровод (сердечник) с разрывом и кнопкой для разрыва;
  • многопозиционный переключатель измеряемых величин;
  • жидкокристаллический дисплей;
  • гнёзда для подключения измерительных щупов;
  • кнопка фиксации измерений.

Современные цифровые токоизмерительные клещи кроме измерения электрического тока позволяют измерять и другие электрические величины. Например, это постоянное напряжение, переменное напряжение, активное сопротивление. Также у цифровых токоизмерительных клещей может быть функция прозвонки зуммером, проверки диодов.

Для того чтобы измерить нагрузку в цепи, достаточно разомкнуть магнитопровод клещей, обхватить провод или жилу электрического кабеля и снова замкнуть магнитопровод.

Переключатель измеряемых величин должен быть установлен в режиме «V~» на пределе 200А или 1000А. Затем необходимо зафиксировать полученный результат измерений.

Фиксацию можно произвести либо визуально, либо при помощи специальной кнопки фиксации.

Замер других величин (напряжение, сопротивление и т.д.) производится так же, как и обычным мультиметром. Достаточно подсоединить щупы к нужным гнёздам, установить переключатель в соответствующий режим и произвести измерение.

Несмотря на то, что цифровые клещи достаточно точны, не всегда удаётся получить высокую точность показаний при измерении токов малого значения. Для того чтобы точно определить небольшое значение тока, достаточно обмотать (сделать несколько витков) измеряемый провод вокруг магнитопровода клещей несколько раз и измеренное значение разделить на количество витков.

При снятии показаний, если высветится единица «1», то значит фактическое значение тока в цепи больше, чем установленный предел. В этом случае необходимо установить переключатель на больший предел измерения.

В процессе использования токоизмерительных клещей необходимо соблюдать технику безопасности.

Существует два способа измерения электрического тока в электрической сети (цепи). Первый способ – это прямое непосредственное измерение. Второй способ – непрямое измерение электрического тока.

Прямой метод измерения

Прямой замер электрического тока выполняется обычным амперметром путём его подключения в разрыв измеряемой цепи. При таком варианте электрический ток, протекающий в цепи, напрямую проходит через амперметр, в результате чего прибор отображает фактическое значение измеренной величины. У прямого метода измерения электрического тока есть свои достоинства и недостатки.

Преимущества прямого измерения:

  • простота измерений;
  • точность измерений (зависит лишь от класса точности амперметра).

Недостатки прямого измерения:

  •  невозможность измерять очень большие значения токов по техническим причинам;
  •  невозможность измерения без разрыва цепи для подключения амперметра;
  •  один амперметр способен измерять значение тока лишь в той цепи, к которой он подключён.

Непрямой метод измерения

Непрямой метод измерения выполняется при использовании трансформаторов тока или при помощи токоизмерительных клещей. В случае с трансформаторами тока также используются амперметры, но они в данном случае измеряют вторичный ток, протекающий во вторичной обмотке трансформатора тока.

Что касается токоизмерительных клещей, то их принцип измерения электрического тока основан на работе трансформатора тока. Т.е. первичной обмоткой является проводник (жила электрического кабеля или провода), а вторичной обмоткой являются сами клещи.

Преимущества непрямого измерения:

  • возможность измерения больших значений электрического тока;
  • возможность измерения без разрыва измеряемой величины;
  • безопасность измерений;
  • мобильность измерений.

Недостатки непрямого измерения:

  • невозможность измерять нагрузку в труднодоступных местах;
  • невысокая точность измерений при очень малых значениях электрического тока.

Как правильно работать токовыми клещами?

Назначение большинства электроприборов известно многим людям: практически все знают, что измеряют вольтметром, а что амперметром. Мало у кого возникнет вопрос: «Для чего нужен паяльник?» Однако, даже не у каждого электрика в инструментарии есть токовые клещи.

Этот инструмент является очень полезным и способен сильно сократить время электротехнических работ. Дополнительно этот прибор можно использовать для измерения напряжения и частоты тока в цепи.

С его помощью также можно измерить мощность в цепи, фактическую нагрузку в сети и даже осуществить проверку электросчетчиков, например, сверку показаний с фактическим потреблением.

 В этой статье описывается принцип работы инструмента и рассказывается как пользоваться токоизмерительными клещами (ТК) на примере моделей DT 266 FT и Fluke. Эта инструкция будет применима практически ко всем подобным устройствам.

Принцип работы

Как следует из названия ТК или клещи Дитце предназначены для измерения силы переменного тока в цепи без ее разрыва. В основе работы токоизмерительного инструмента лежит принцип простейшего трансформатора тока.

В этом случае первичной обмоткой является шина или кабель с измеряемым током, а роль вторичной играет захват клещей, внутри которого расположена вторая многовитковая обмотка, намотанная на магнитопровод из ферромагнитного материала.

Переменный ток в проводе (первичной катушке) создает переменное магнитное моле, силовые линии которого проходят через вторичную обмотку, возбуждая в ней ЭДС, пропорционально величине тока в первой катушке. Таким образом, измеряя возникающую ЭДС, можно найти силу тока в первой катушке (проводе).

Конструкция

Современные токоизмерительные клещи вне зависимости от производителя и модификации содержат следующие элементы: магнитопроводы с подвижной скобой-рычагом, переключатель диапазонов измерений, экран, выходные разъемы для щупов (в этом случае клещи могут быть использованы как обычный мультиметр) и кнопку фиксации токовых измерений (фото ниже).

Рисунок 1 – ТК S-line DT 266 FT

Большинство современных токовых измерителей также включают в себя внутренний трансформатор с диодным мостом. В этом случае выводы вторичной обмотки подключаются через шунт.

 В зависимости от диапазона измеряемых сил токов, токовые клещи могут быть одноручными (для напряжений до 1000 В) и двуручными с дополнительными изолированными ручками (для напряжений от 2 до 10 кВ включительно).

Токоизмерительные устройства, предназначенные для измерений более 1 кВ, имеют длину изолятора на менее 38 см, а рукояток – не менее 13 см.

Как правило, на корпусе прибора указывается категория безопасности и максимальный измеряемый ток. Например:

  • CAT III 600 V – это означает, что прибор защищен от кратковременных бросков напряжения внутри оборудования при эксплуатации в стационарных сетях с напряжением до 600 В.
  • CATIV 300 V – это означает, что прибор защищен от бросков напряжения внутри оборудования первичного уровня электроснабжения напряжением до 300 В. Примером такого оборудования может служить обычный электрический счетчик.

Правила безопасности при работе

Токоизмерительные клещи разрешается использовать только в закрытых помещениях или на открытых пространствах в сухую погоду. Измерять силу тока можно как на кабелях, покрытых изоляцией, так и на оголенных. Перед использованием человеку необходимо надеть защитные перчатки, а под ноги подложить диэлектрическое основание и надеть специальные ботинки.

Порядок измерений

Как правило, использование токоизмерительных клещей не вызывает особых трудностей. Перед тем, как пользоваться инструментом, стоит уделить большое внимание технике безопасности, о чем было сказано ранее.

Как правильно пользоваться токоизмерительными клещами:

  1. Установить требуемый диапазон на переключателе.
  2. Нажать на кнопку раскрытия магнитопровода.
  3. Обхватить одиночный проводник в сети переменного или постоянного тока (если такая возможность поддерживается прибором).
  4. Расположить токовые клещи перпендикулярно направлению провода.
  5. Снять показания с дисплея.

Часто трудность использования токоизмерительных клещей заключается в выделении одиночного проводника: при попытке снять показания с обычного кабеля, идущего из розетки, на экране должен высветиться ноль.

Это происходит потому, что токи фазного провода и нулевого проводника равны по величине и противоположны по направлению. Следовательно, магнитные потоки, создаваемые ими взаимно компенсируются.

Если же токовые показания отличны от нуля, то это свидетельствует о наличии утечки тока в цепи, величина которой равна полученному значению. Поэтому для измерений нужно найти место, где провода разделяются и выделить одиночную жилу.

В качестве такого места можно использовать распределительный щит или место подключения фазового провода к автоматическому выключателю. Тем не менее это не всегда можно сделать, что ограничивает область применения токоизмерительных клещей.

Если в процессе измерений на экране высвечивается единица, то это говорит о том, что значение силы тока в проводе находится за пределами диапазона измерений.

В этом случае необходимо увеличить диапазон токовых измерений с помощью переключателя. При проведении измерений в труднодоступных местах можно использовать кнопку Hold.

С ее помощью можно зафиксировать результат последнего измерения и посмотреть его, убрав клещи. Нажав на Hold второй раз, можно сбросить значение.

Наглядно увидеть, как работать токоизмерительными клещами, Вы можете на видео инструкции ниже:

Правильное использование инструмента

Полезная «хитрость»

Если требуется измерить малое значение силы тока, то необходимо сделать несколько витков провода на разомкнутом магнитопроводе, а переключатель диапазонов установить на минимум. После этого необходимо снять показания, а для определения фактического значения разделить полученное число на количество намотанных витков.

Пример использования

Приведем пример того, как пользоваться токоизмерительными клещами при измерении нагрузки в сети 220 В, например в квартире. В этом случае переключатель необходимо установить в положение AC 200. Далее необходимо токовыми клещами обхватить изолированный проводник и снять показания.

После этого полученную величину силы тока нужно умножить на напряжение в сети 220 В. Например, если прибор показывает 5 А, то потребляемая мощность в сети составит P = U * I = 5 * 220 = 1100 Вт или 1. 1 кВт.

Полученное значение можно использовать для проверки работы приборов учета электроэнергии.

Напоследок предлагаем просмотреть видео, на котором наглядно показывается, как пользоваться токовыми клещами DT-266 и Fluke 302+, достаточно популярными на сегодняшний день:

Вот и вся инструкция о том, как самому пользоваться токоизмерительными клещами. Как Вы видите, ничего сложного нет. Главное — соблюдать меры безопасности и внимательно подходить к измерениям. Надеемся, что наши советы и наглядная видео инструкция доступно объяснили Вам порядок действий!

Будет интересно прочитать:

Токоизмерительные клещи. устройство и виды. как выбрать

Выбирая прибор со многими функциями, нужно отдавать преимущество не количеству, а качеству.

Обычно на практике используются далеко не все функции, которыми могут быть наделены токоизмерительные клещи.

Приобретая электроизмерительные клещи с большим количеством дополнительных функций, вы рискуете не только потратить много лишних денег, но и, так сказать, усложнить себе жизнь. На сегодняшний день можно найти электроизмерительные клещи, в которых имеются практически любые функции.

Необходимо отметить, что чем больше различных элементов встроено в измерительный прибор, тем больше проблем будет возникать в процессе его эксплуатации. Именно поэтому не рекомендуется выбирать электроизмерительные клещи, в которых имеется очень большое количество различных функций.

Лучше выбрать прибор, обладающий только теми функциями, которые необходимы для работы.

Абсолютно нет смысла платить за то, что никогда не будет использоваться. Обычно в процессе работы используются измерения тока, напряжения, а также сопротивления, причем последнее чаще всего в режиме прозвонки.

Поэтому желательно, чтобы прибор обладал функцией звуковой прозвонки. А вот такие функции, как измерение температуры, емкости, частоты и другие навороты на практике в быту практически никогда не используются – они только делают прибор более дорогим и сложным, а значит и менее надежным.

Токоизмерительные клещи – это очень полезный прибор, так как позволяет измерить ток в цепи, не нарушая ее работы.

Техника безопасности при работе с электроизмерительными клещами

1) — категорически запрещается превышать величину перегрузочной способности клещей, которая указана для каждого диапазона измерений;
2) — нельзя прикасаться к неиспользуемым гнездам прибора, когда он подключен к токоведущим частям;
3) — прежде чем изменять положение переключателя диапазонов измерения, обязательно нужно отсоединить клещи от токоведущего проводника;
4) — запрещается измерять сопротивление в схеме под напряжением;
5) — при работе с напряжением нужно соблюдать предельную осторожность. В процессе измерений пальцы необходимо держать за барьерной кромкой клещей.. Похожие материалы на сайте:

Похожие материалы на сайте:

  • Как пользоваться мультиметром
  • Инструмент электрика

Назначение инструмента

Токоизмерительные клещи являются незаменимым в профессиональной и бытовой работе прибором, который позволит измерить электрический ток без необходимости вносить разрыв в электрическую цепь и нарушать ее работу. Инструмент может применяться для измерительных работ на электроустановках не более 10 тыс. В. В таком случае сфера их существенно расширяется, не ограничиваясь исключительно бытовыми нуждами. Хотя иметь в домашнем наборе инструментов такие клещи не повредит.

Измерительные приборы могут быть рассчитаны на следующие параметры напряжения:

  • до 1 тыс. В;
  • свыше 1 тыс. В.

У них различны классы защиты изоляции и требуемые правила безопасности. Существуют также установки с постоянным или переменным током. А поэтому для них предусмотрены разные типы клещей, различающиеся по своей конструкции. В то же время на рынке можно встретить модели, которые дают возможность комбинированного замера.

Именно поэтому измерения токоизмерительными клещами можно производить относительно:

  • как постоянного, так и переменного тока;
  • исключительно переменного тока.

Измерению может быть подвергнут ток независимо от того, протекает он по одному проводнику, или по нескольким. Дополнительно после замеров получают данные о:

  • мощности подключенных к сети электроприборов;
  • корректности выдаваемых электросчетчиком показателей;
  • текущей сетевой нагрузке.

Виды

Электроизмерительные клещи бывают двух видов – до 1000 В и высоковольтные. В быту применяются клещи до 1000 В. В современных токовых клещах, для удобства пользователей, совместили функции амперметра для измерения переменного тока с другими приборами типа вольтметра, омметра и получился мультиметр с токоизмерительными клещами.

Кроме этого бывают измерительные клещи для постоянного и переменного тока, основанные на эффекте Холла. Если на тонкую полупроводниковую пластину подать электрический ток и при этом она располагается под прямым углом к какому-нибудь магнитному полю, то на концах пластины появляется напряжение. Оно пропорционально напряженности магнитного поля, действующей на пластину.

Использование эффекта Холла позволяет измерять как переменный, так и постоянный ток, так как датчик реагирует только на амплитуду напряженности, а направление поля для него значения не имеет.

Кроме этого, датчик реагирует мгновенно на изменение напряженности. Поэтому он может фиксировать и форму сигнала.

Конструктивно, измерительные клещи, основанные на эффекте Холла, ничем не отличаются от обычных, измеряющих при помощи трансформаторов тока. Для обычного пользователя это все тот же мультиметр.

Пример использования

Приведем пример того, как пользоваться токоизмерительными клещами при измерении нагрузки в сети 220 В, например в квартире. В этом случае переключатель необходимо установить в положение AC 200. Далее необходимо токовыми клещами обхватить изолированный проводник и снять показания. После этого полученную величину силы тока нужно умножить на напряжение в сети 220 В. Например, если прибор показывает 5 А, то потребляемая мощность в сети составит P = U * I = 5 * 220 = 1100 Вт или 1.1 кВт. Полученное значение можно использовать для проверки работы приборов учета электроэнергии.

Напоследок предлагаем просмотреть видео, на котором наглядно показывается, как пользоваться токовыми клещами DT-266 и Fluke 302+, достаточно популярными на сегодняшний день:

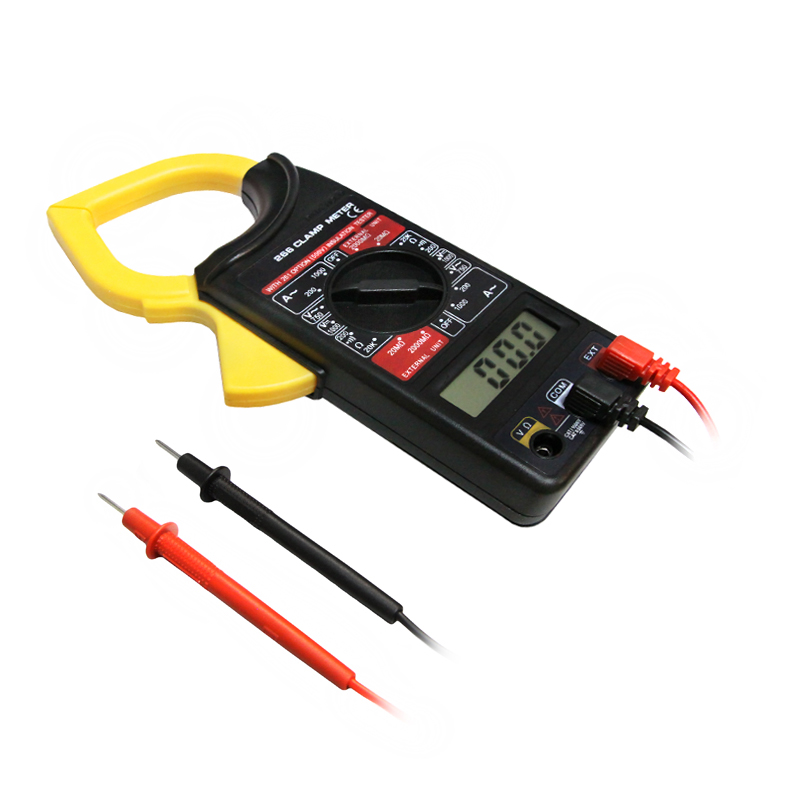

DT-266

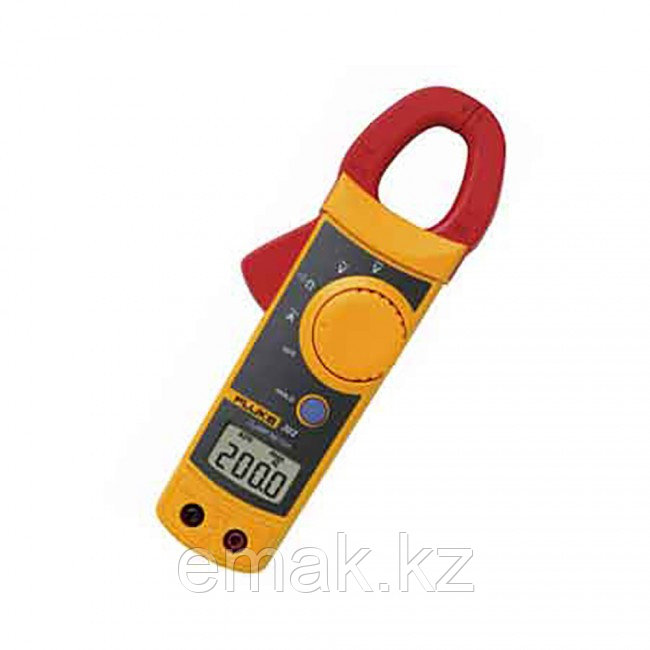

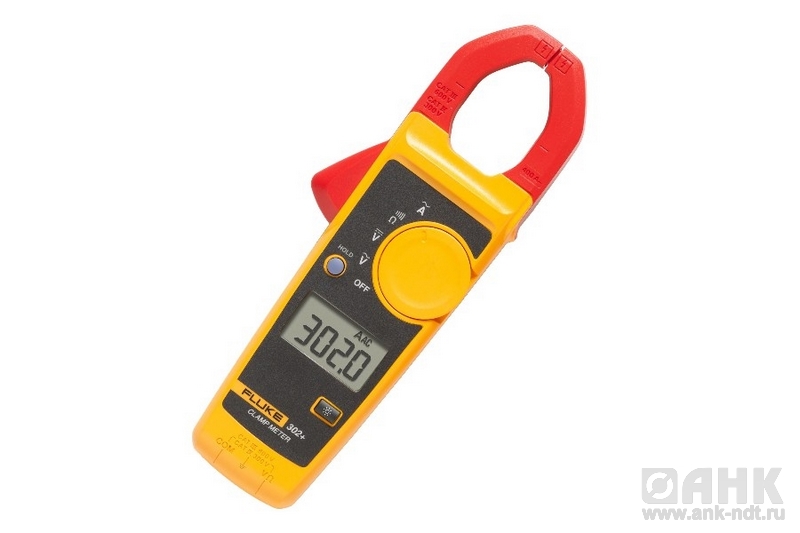

Fluke 302+

Вот и вся инструкция о том, как самому пользоваться токоизмерительными клещами. Как Вы видите, ничего сложного нет. Главное — соблюдать меры безопасности и внимательно подходить к измерениям. Надеемся, что наши советы и наглядная видео инструкция доступно объяснили Вам порядок действий!

Будет интересно прочитать:

  • Как использовать мультиметр – инструкция для чайников
  • Как проверить правильность работы счетчика электроэнергии
  • Список инструментов электрика

Преимущества и недостатки

Токоизмерительные клещи получили широкое распространение благодаря ряду преимуществ, что определяют выбор в их пользу, при необходимости иметь «на подхвате» соответствующее устройство:

  • Максимально возможная простота, размеры устройства и точность измерений.
  • Возможность использование для замеров в высоковольтных цепях и микротоков.
  • Принцип работы клещей позволяет создавать устройства различного дизайна и функционала.

Простота интеграции с другими электроизмерительными устройствами. К примеру, очень эффективными показали себя токовые клещи, совмещенные с мультиметром – границы возможностей для бытового применения у таких устройств очень сложно себе представить, так как они могут быть укомплектованы датчиком температуры и прочими «плюшками», расширяющими функционал.

Устройство максимальное простое в использовании его освоение даже на интуитивном уровне доступно любому человеку мало-мальски знакомому с основами электротехники.

Используя электроизмерительные клещи надо учитывать некоторые присущие таким устройствам недостатки:

  • Так как прибор реагирует на электромагнитное поле, то есть некоторая зависимость от положения провода внутри первичной обмотки (кольца) и его положения – желательно располагать клещи перпендикулярно измеряемому проводнику.
  • Чувствительное устройство может быть очень восприимчиво к токам наводки, которые могут возникать при наличии большого количества проводников рядом с измеряемым.
  • Простота схемы устройства открывает широкие возможности для изготовления некачественных клонов устройств зарекомендовавших себя производителей. Такие копии не комплектуются должными схемами защиты и точность их показаний оставляет желать лучшего.

Выбор токовых клещей

В продаже можно найти достаточно много различных вариантов токовых клещей, а потому процесс выбора для человека, не являющегося специалистом в области электротехники, становится не таким простым делом, как может показаться изначально.

Единственный их недостаток – они требуют источник питания, как правило, это батарея «Крона». Хотя справедливости ради заметим: одной батареи хватает на достаточно длительный период, а потому этот недостаток нивелируется на фоне всех преимуществ.

Выбирая помните о том, что главное предназначение токовых клещей в вашем хозяйстве, это возможность снимать нужные электрические параметры цепи, а потому будет неплохо, если в число функций выбранного вами прибора будет входить возможность измерения напряжений и сопротивлений.

Некоторые модели позволяют измерять частоту сети, хотя эта функция будет бесполезной для большинства мастеров – трудно представить, где в работе обычного электрика требуется точно измерить частоту.

Очень полезной будет возможность фиксации значений специальной кнопкой: во время проведения замеров не всегда удобно смотреть на индикатор, в таком случае можно просто зафиксировать показания и потом посмотреть.

Некоторые токовые клещи продаются со специальным футляром, он удобен для хранения и ношения прибора, одновременно являясь его защитой от внешних негативных воздействий.

Внимательно ознакомитесь с инструкцией для токовых клещей выбранной вами модели

В ней необходимо обратить внимание на режимы, пределы измеряемых величин, а также на дополнительные возможности.

Что нужно учитывать при выборе устройства

На рынке представлено большое количество устройств, функционал которых заметно различается, что напрямую влияет на его стоимость. Приобретая клещи универсальные токовые, надо учитывать, что это всё-таки специализированный инструмент для определения силы тока в проводнике, находящегося под напряжением. Поэтому стоит для себя решить – нужны ли в этом приборе такие функции, к примеру, как проверка конденсаторов, диодов и транзисторов.

Все то же самое умеет делать обычный мультиметр, только его габариты и вес при этом гораздо меньше, но, это в любом случае дело вкуса.

Основные задачи, которые должен выполнять прибор:

  • Измерение силы тока и напряжения (в идеальном варианте переменного и постоянного).
  • Прозвонка проводов (желательно со звуковым сигналом)
  • Определение частоты тока.

Желательные опции, которые в некоторых случаях облегчают работу:

  • Фиксация результатов замеров – кнопка «Hold»
  • Возможность выставления ноля – если соседние провода дают наводку.
  • Возможность замера тока пускового броска, который в несколько раз больше номинального.
  • Автоматический выбор диапазона при отображении результатов.
  • Плюсом будет возможность подключения термощупа для измерения температуры.
  • Большой дисплей с подсветкой.

Также в обязательном порядке надо обратить внимание на качество пластика, отсутствие на поверхности устройства металлических деталей и какие используются элементы питания (чтобы их можно было без проблем найти и заменить, в случае необходимости)

Наглядно про токовые клещи на видео:

Как итог – измерительные токовые клещи это устройство, значительно упрощающее работу профессионального электрика и домашнего мастера, который привык все делать своими руками. Использование прибора, в целом, не отличается от проведения измерений тестером или мультиметром – оно интуитивно понятно и доступно даже людям с минимальными навыками, но в ряде случаев понадобятся некоторые знания для интерпретации полученных результатов измерений.

Измерение тока

Измерение тока с помощью клещей Дитце производится в следующем порядке:

  • Присоединяют рукоятки к прибору (для высоковольтных клещей).
  • Включают питание прибора (у электронных моделей).
  • Устанавливают с помощью переключателя необходимый ожидаемый диапазон измеряемого тока;
  • Нажатием на специальную кнопку или на рукоятки (для высоковольтных клещей) размыкают магнитопровод и охватывают им провод с током при измерения необходимо охватить только один провод, иначе при охвате нескольких проводов прибор покажет алгебраическую сумму токов, пронизывающих окно магнитопровода, например, при охвате обоих проводов однофазного потребителя клещи покажут близкое к нулю значение тока (дифференциального тока, так как в такой паре проводов токи текут в противоположных направлениях и равны), а затем отпускают кнопку (или прекращают разведение рукояток — у высоковольтных клещей) — под действием встроенной пружины магнитопровод защелкивается и охватывает провод.
  • Производят отсчёт показаний по шкале с учётом выбранного диапазона измерения.
  • При необходимости производят коррекцию показаний на влияющие факторы.

Принцип работы и особенности токовых клещей

Прежде всего, давайте вспомним некоторые моменты из школьного курса физики. Как известно, вокруг проводника, по которому протекает электрический ток, образуется электромагнитное поле, сила которого будет находиться в прямой пропорциональной зависимости от величины текущего тока.

Переменный ток будет образовывать вокруг проводника переменное электромагнитное поле, и если провести аналогию с обычным трансформатором, то поместив рядом с таким проводником катушку, в ней будет индуцироваться переменное напряжение, величина которого будет зависеть от интенсивности поля, т.е., от силы тока текущего по проводнику.

Именно этот принцип и лежит в основе работы всех токовых клещей, а странный элемент в их конструкции – своеобразный виток, является не чем иным, как вторичной катушкой трансформатора, в свою очередь, первичной выступает проводник, в котором мы будем измерять силу тока.

Т.е., хотя клещи для постоянного тока и существуют, но в режиме измерения постоянных токов включать их необходимо по классическому сценарию.

Где применяются электроизмерительные клещи?

Клещи токоизмерительные могут стать незаменимым помощником как для бытовых потребителей, так и на предприятиях различных масштабов. С их помощью возможно:

  • — определять фактическую нагрузку в сети. Чтобы определить нагрузку однофазной сети, осуществляется замер на вводном кабеле, полученное значение тока в амперах умножается на напряжение в сети и косинус угла между фазами (cos φ). Если отсутствует реактивная нагрузка (мощные индуктивные элементы, дроссели, двигатели), то последнее значение принимается равным единице (cos φ = 1).
  • — для измерения мощности различных приборов. В случае возникновения необходимости измеряется сила тока участка цепи с подключенным потребителем. Мощность определяется по вышеописанной формуле.
  • — для проверки функционирования приборов учета потребления электроэнергии, например, сверки показаний счетчиков с фактическим потреблением.

Для чего предназначены?

Назначение токоизмерительных клещей – помощь в замерах тока на высокомощных цепях постоянного и переменного напряжений. Они оказывают помощь и в измерении сопротивления цепи. Потребляемый ток, например, в трёхфазной сети 220 (380) вольт в здании настолько высок, что нередко превышает сотни ампер, особенно в зимнее время.

Например, в ректорате вуза на обеденном перерыве все 70 сотрудников включили в своих кабинетах электрочайники на 7 минут. Чтобы проверить надёжность и токопотребление в такой цепи в эти минуты, ни один амперметр, тем более носимый мультиметр, не справится с таким током.

Отключать энергосеть здания, когда в этот момент работает связь и идёт передача данных, должны быть постоянно включены сигнализация, видеонаблюдение и средства пожаротушения – никто не будет. Чтобы замерить ток на проводе или общей шине, через которую он проходит, не разрывая её, и нужны токовые клещи.

Как пользоваться?

Если вы имеете дело с переменным напряжением более 380 вольт, то для организации безопасной работы используйте диэлектрические перчатки и исправный инструмент с изолированными ручками. Токовыми клещами воспользоваться не сложнее, чем обычным мультиметром при напряжении в линии до 1 кВ. Для замера сделайте следующее.

  • Отметьте или выделите один из проводов в кабеле, на котором проводятся замеры.
  • Включите на мультитестере нужный режим замера (например, измерение тока) и диапазон замеров. Выберите значение больше того, что вы ожидаете увидеть, иначе тестер «зашкалит» показания. Для постоянного тока используйте маркер «DC», для переменного – обозначение «AC». Если перепутать их, при попытке замерить переменный ток в режиме постоянного на дисплее будут каждую секунду сменяться положительные и отрицательные значения тока (или напряжения) произвольной величины. Если наоборот – прибор добавит в показания несколько процентов от номинала (диодный мост повышает напряжение).
  • Откройте клещи и наденьте их на нужный провод в кабеле. Чтобы показания были точнее, пропустите провод по центру контура под углом в 90 градусов.

Прибор отобразит замеряемое значение. Если сила тока или напряжение неизвестны, используйте максимальный диапазон значений. Калибровка цифрового прибора, работающего с токовыми клещами, не требуется.

О том, как правильно пользоваться токоизмерительными клещами, смотрите в следующем видео.

Функции

Этот многофункциональный прибор выполняет несколько функций:

  1. Измерение фактической нагрузки в сети. Для этого клещами захватывается одна жила и прибор автоматически подсчитывает текущую нагрузку.
  2. Проверка мощности отдельных токоприемников. Если вы не уверены в том, что мощность того или иного прибора соответствует данным в его паспорте или просто не знаете ее, то с помощью клещей реально можно выяснить фактическое потребление электроэнергии.
  3. Проверка точности средств учета электроэнергии. Допустимая погрешность бытового счетчика электроэнергии составляет 2%, а клещей – в 4 раза меньше. Существуют токоизмерительные клещи с точностью 0,1%. Функционал клещей позволяет измерять количество затраченных Ватт за определенное время. Сопоставив эти данные с данными счетчика вы сможете увидеть реальную картину подсчета электроэнергии.

Практически все токоизмерительные клещи снабжены функциями цифрового мультиметра и имеют в своей конструкции места для подсоединения щупов.

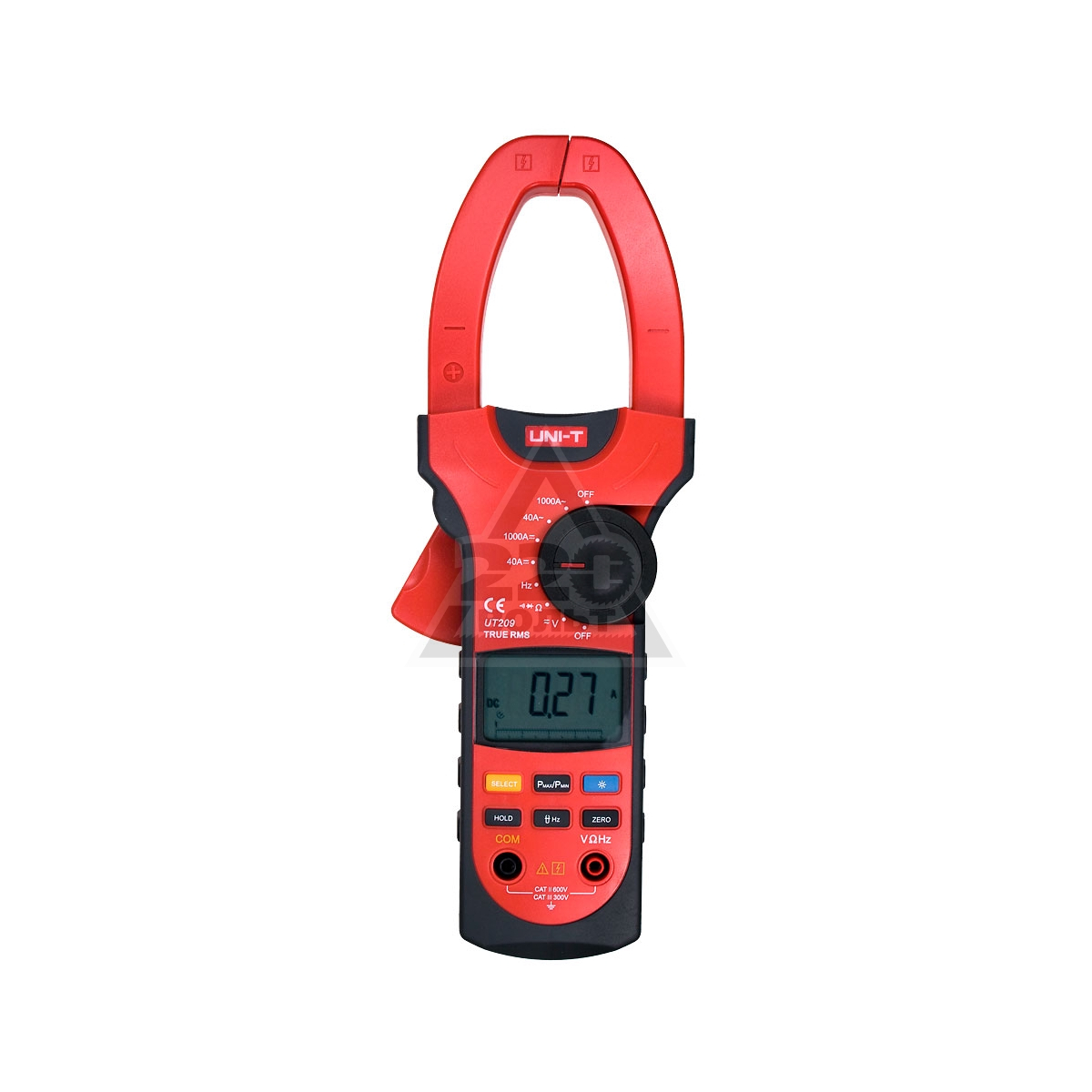

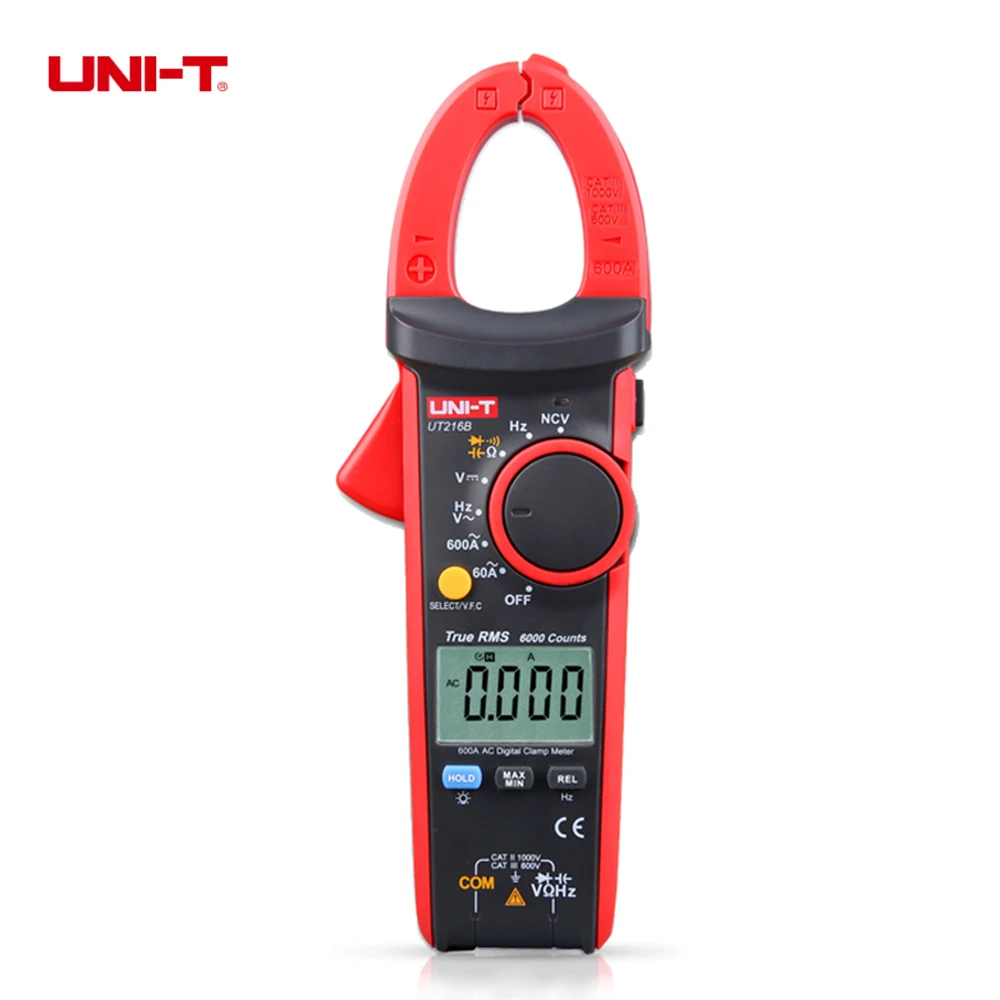

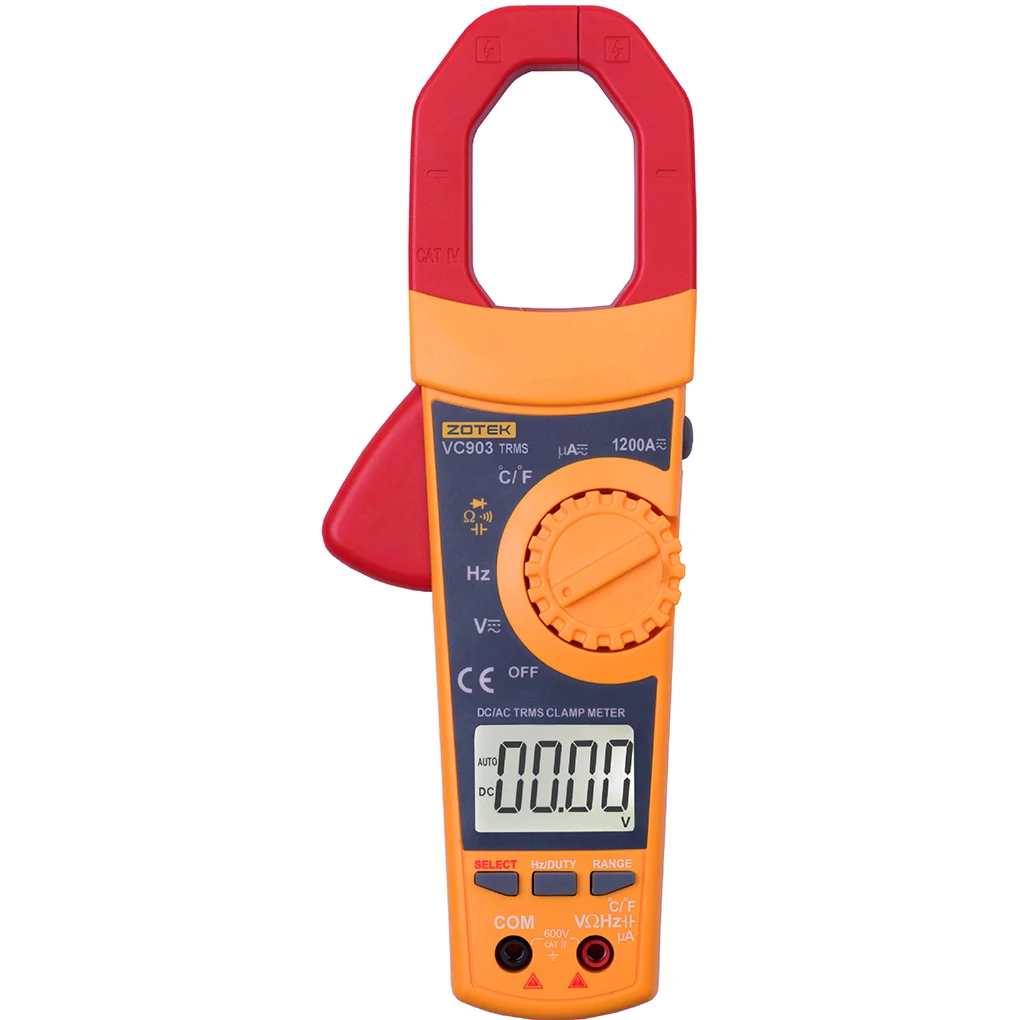

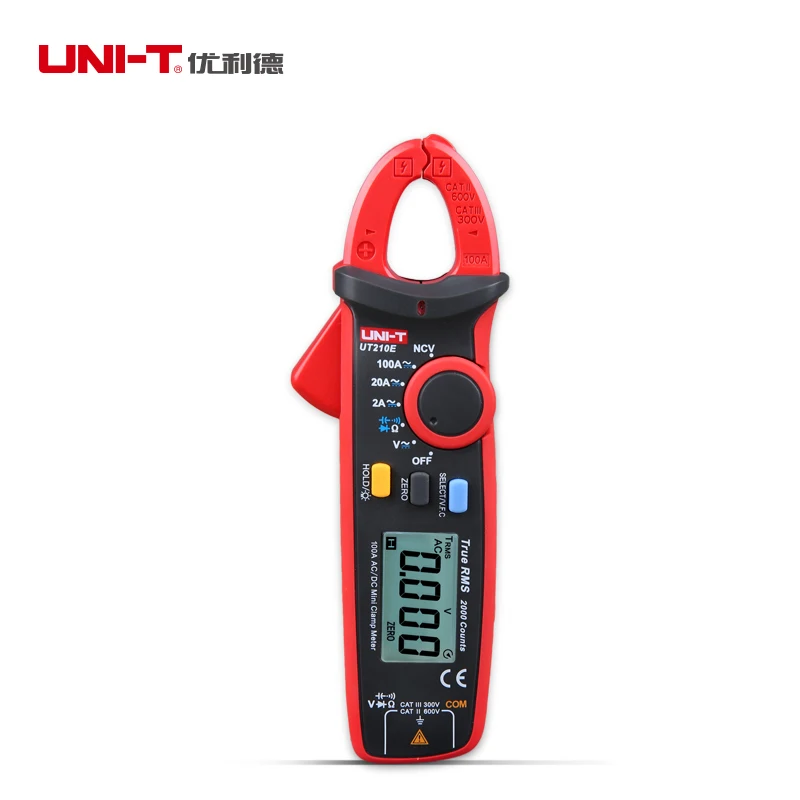

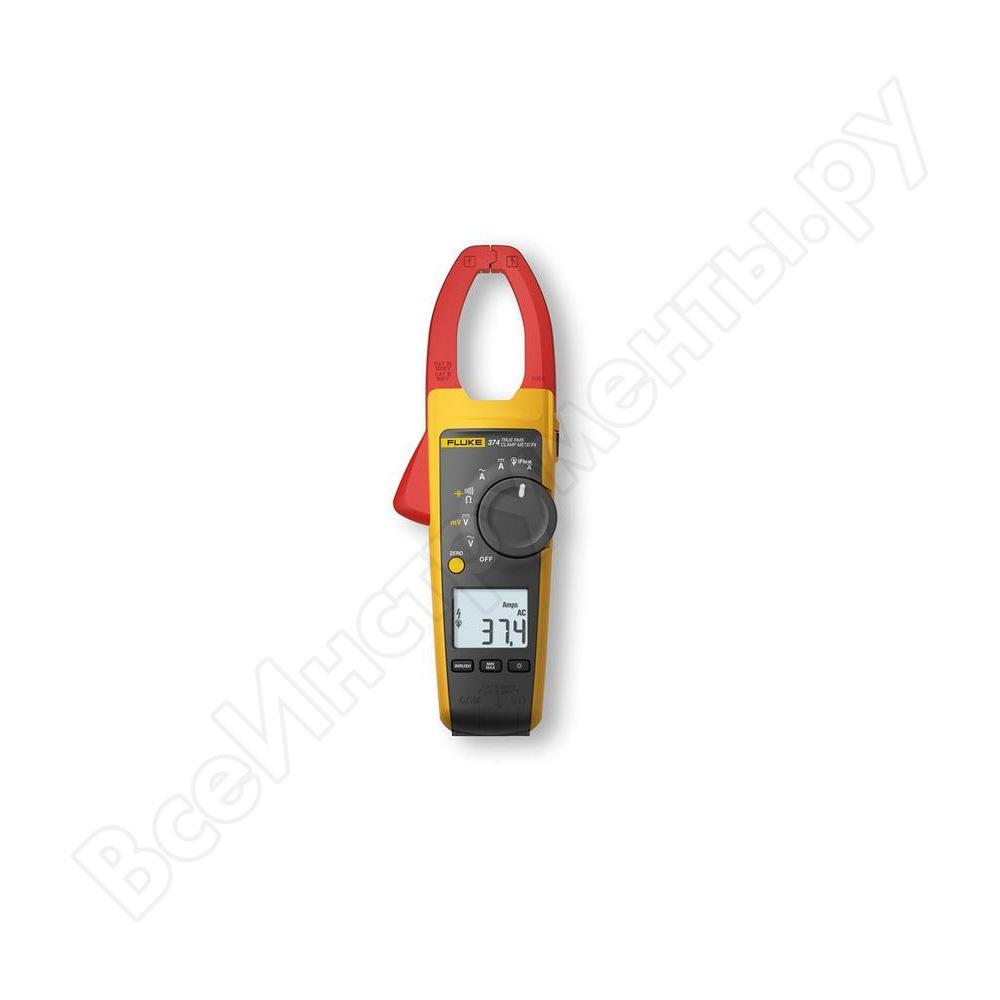

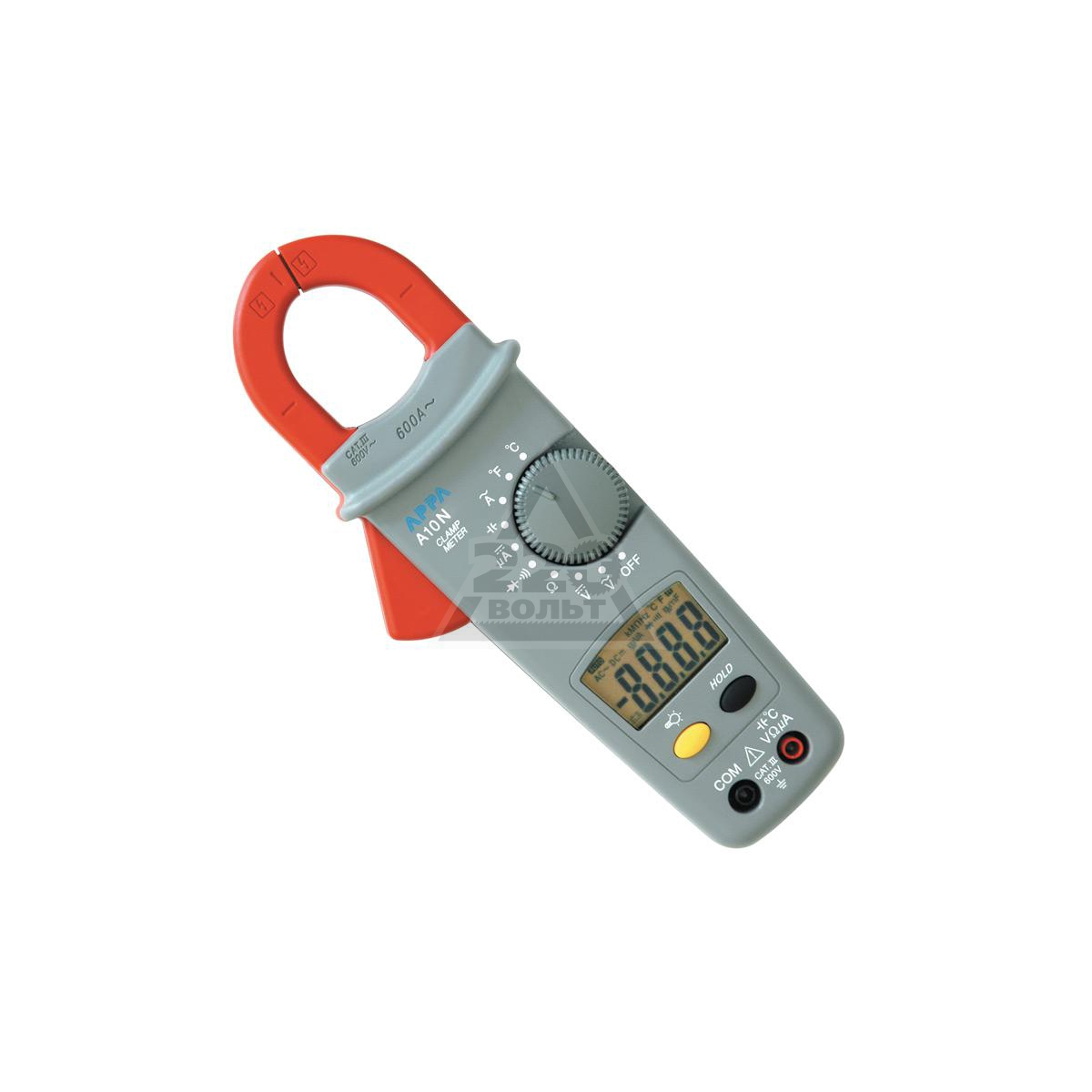

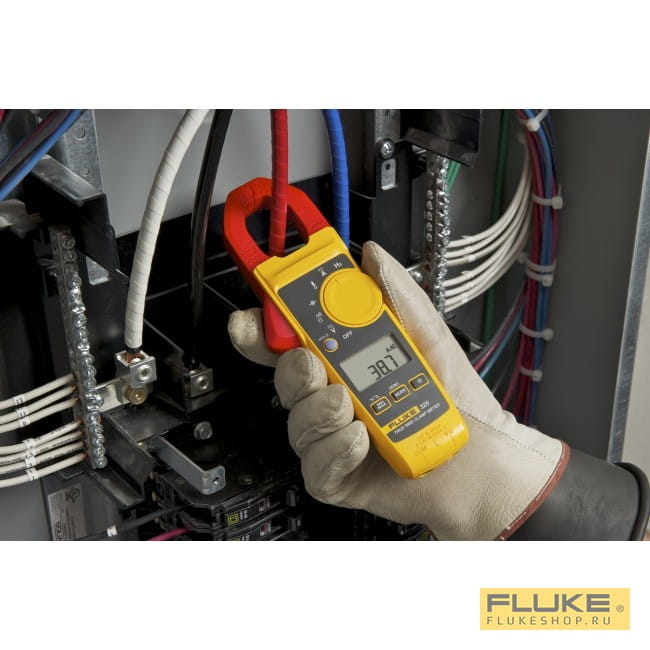

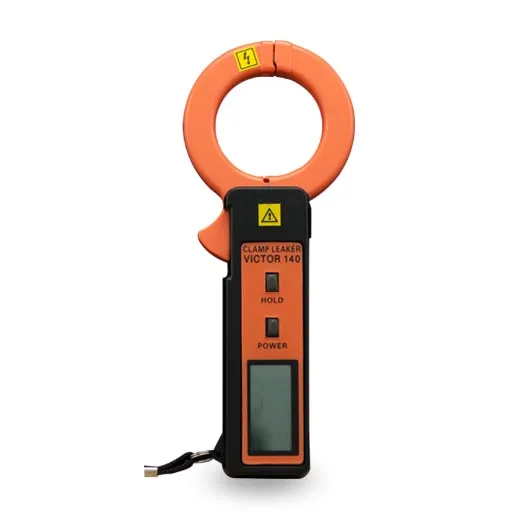

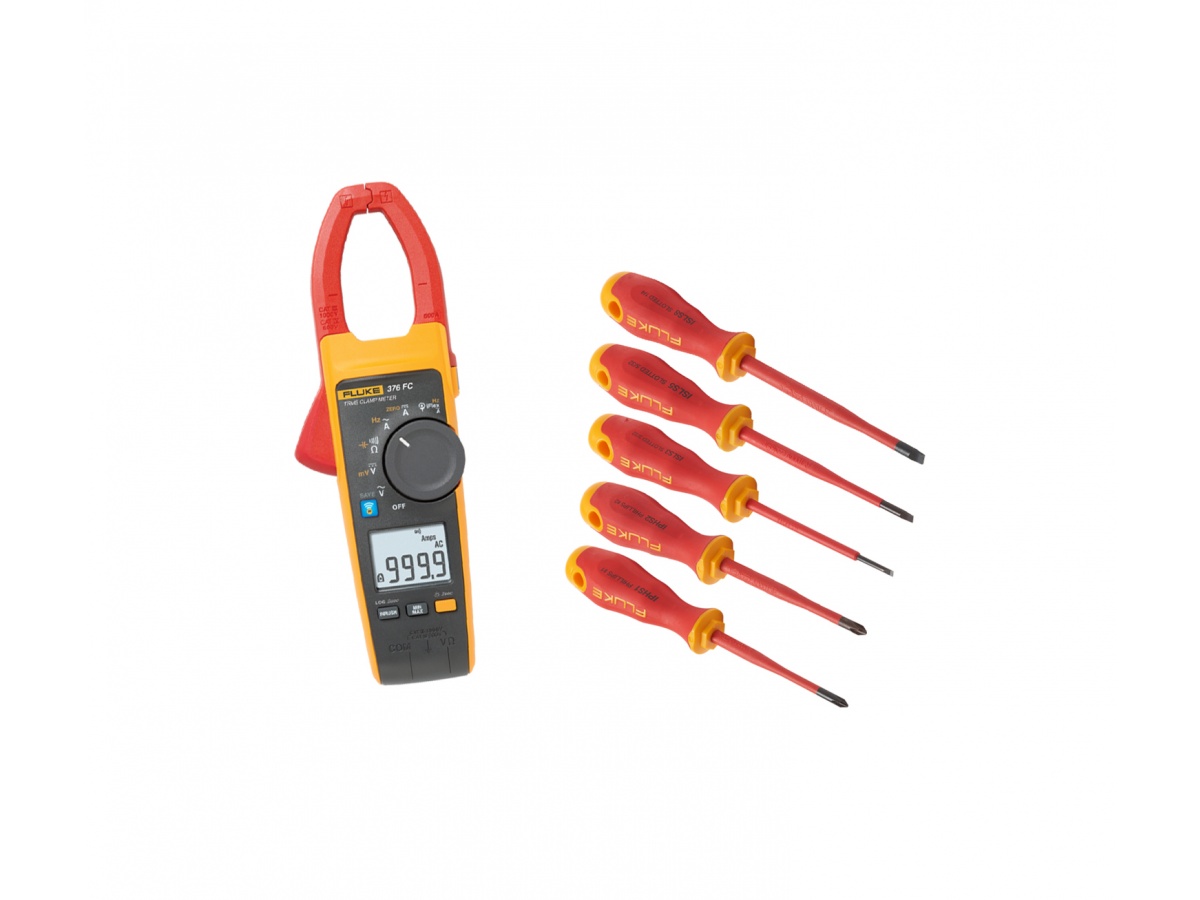

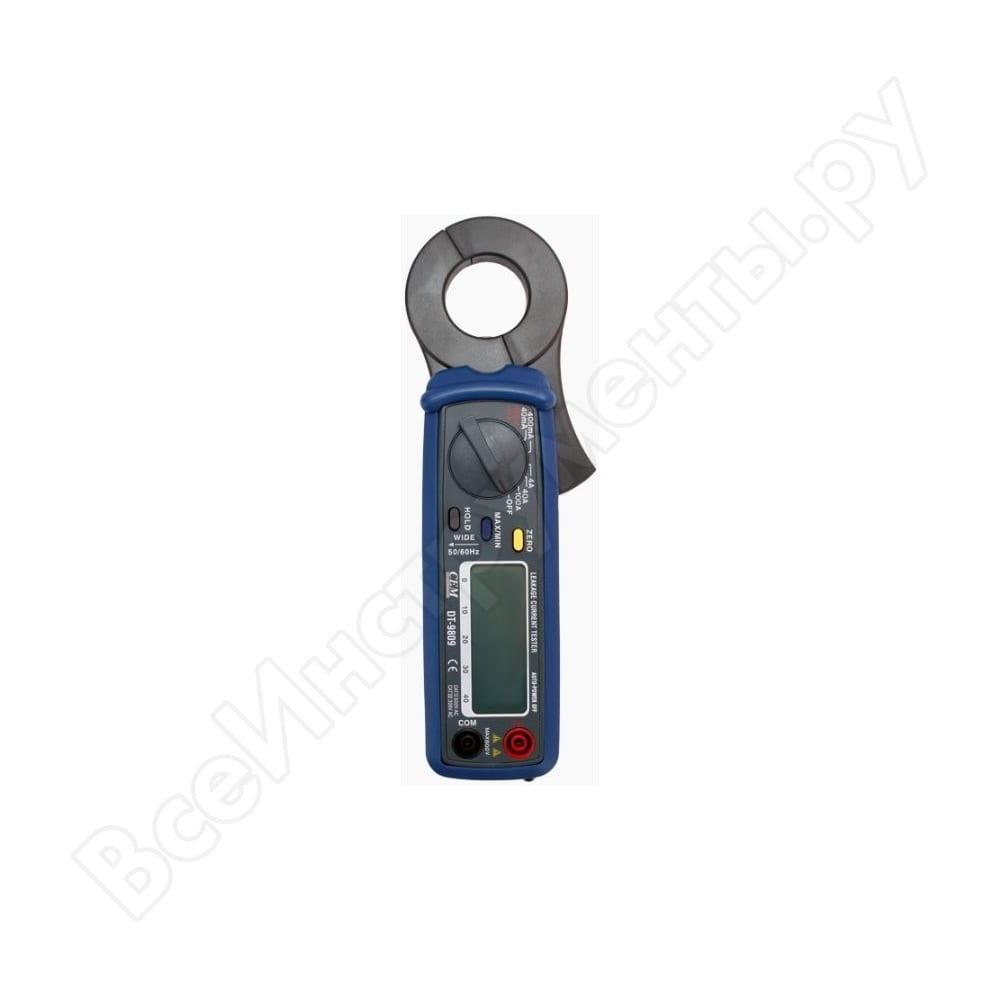

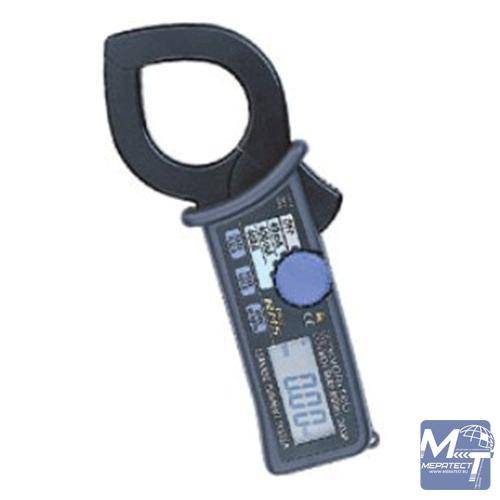

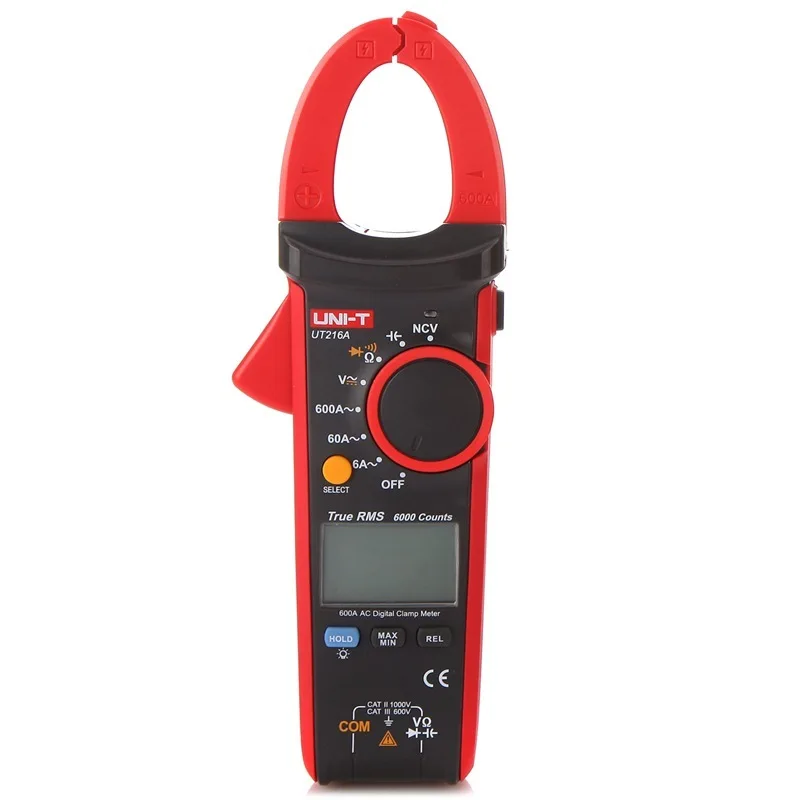

Фото лучших токовых клещей

Также рекомендуем просмотреть:

  • Для чего нужен газоанализатор
  • Разновидности измерительных инструментов
  • Инструкция, как пользоваться теодолитом
  • Что такое анемометр
  • ТОП лучших толщинометров
  • Как выбрать шумомер
  • Хороший дозиметр радиационного фона
  • Обзор лучших лазерных уровней
  • Как пользоваться индикатором напряжения
  • Как использовать штангенциркуль
  • Обзор лучших мультиметров
  • Лазерный дальномер
  • Лучший влагомер для древесины
  • Как выбрать лазерную рулетку
  • Цифровой вольтметр
  • Измерители температуры воздуха
  • Электронный динамометр
  • Как пользоваться гидроуровнем
  • Что такое нивелир
  • Как выбрать пузырьковый уровень
  • Что такое микрометр
  • Лучшие измерительные рулетки

Помогите сайту, поделитесь в соцсетях 😉

Основные функции

Измерительные клещи доступны с рядом функций, которые облегчают получение точных показаний и обработку результирующих данных.  Среди таких функций:

  • Истинное среднеквадратичное значение. Поскольку переменный ток меняет направление несколько раз в секунду, он представляется синусоидальной волной. Амплитуда волны постоянно изменяется в течение периода, поэтому результаты измерений могут в разные моменты времени немного различаться. Встраиваемая функция True-RMS (среднеквадратичное значение) преобразует сигналы переменного тока в сигналы постоянного тока эквивалентного значения для более стабильных и точных показаний;
  • Регистратор данных. Его назначение — хранить данные во внутренней памяти, с возможностью последующего вызова;
  • Ingress Protection Rating. Функция классифицирует и оценивает степень защиты корпусов от проникновения влаги и инородных тел. Чем выше класс защиты, тем в более широком диапазоне сред могут использоваться токоизмерительные клещи;
  • Последовательные порты. Они являются средством  передачи данных со счетчика на компьютер, где может происходить дальнейшая обработка результатов. Общие интерфейсы включают Ethernet, USB, FireWire или RS-232;
  • Пусковое устройство: функция обеспечивает пользователям точное измерение сильных скачков тока, которые имеют место в двигателях во время их запуска. Это измерение необходимо при устранении таких неполадок, как нежелательные отключения устройств защиты от перегрузки по току.
  • Дисплей автоматического выбора диапазона. При этом автоматически устанавливается правильный диапазон измеряемых величин, избавляя пользователей от необходимости регулировать начальное положение переключателей.

Вид рабочей панели токоизмерительных клещей представлен на рисунке 4.

Преимущества и недостатки

Токоизмерительные клещи сразу же завоевали рынок электротехнических приспособлений, измерителей и средств, ведь очевидны их следующие плюсы.

  • Предельно простое использование в электротехническом деле. Даже руководствуясь интуицией и элементарными школьными знаниями из курса физики, использующий эти клещи в первый раз в жизни человек понимает, что успешно справится с работой, если не нарушит правила электробезопасности.
  • Небольшие габариты.
  • Высокая точность замеров.
  • Работают в электроцепях и установках с высоким напряжением в киловольты, и в маломощных линиях с током в микроамперы, одинаково хорошо.
  • На основе токоизмерительных клещей возможно построение измеряющего устройства с произвольной эргономикой и дизайном, с разнообразными функциями и возможностями.
  • Их просто применять в сочетании с другими электрозамерителями. Например, токовые клещи и мультиметр – популярнейший комплект: сам мультиметр может замерять не только силу тока, величины напряжения и сопротивления, но и температуру. Например, при перегреве в электроустановке мультиметр приближенно покажет, насколько высока нагрузка, отчего любому электрику до предела просто сопоставить замеряемый клещами ток, температуру внутри щита с электроустановкой в месте замера и предел по мощности, заявленный в документации, в уравнение, и принять меры по снижению токовой нагрузки на нужную величину.

Электроизмерительные клещи не остались и без недостатков.

  • Они чувствительны к изменениям электромагнитного поля. Здесь отслеживается небольшая взаимосвязь между позицией провода в первичной обмотке или в кольце и получаемых замерах. Клещи располагаются под углом в 90 градусов к плоскости, через которую проходит провод, на котором замеряют ток.
  • Замеры лучше проводить на обособленных участках проводов и жил – в местах, где нет соседних, генерирующих наведённые токи в окружающем пространстве.
  • Открытость и простота схемы подключения тококлещей даёт возможность заработать на их производстве не только технически грамотным людям, но и всевозможным аферистам.

Как пользоваться токовыми клещами?

Перед тем как приступить к рабочему процессу, рекомендуется ознакомиться с техникой безопасности. Это поможет избежать распространённых ошибок.

После этого можно переходить к работе с токовыми клещами:

  • на корпусе устройства устанавливают допустимый диапазон;
  • далее необходимо нажать на кнопку для раскрытия магнитопровода;
  • после этого обхватывают проводник с переменным или постоянным током;
  • теперь располагают клещи перпендикулярно поверхности провода;
  • завершающим этапом будет фиксация полученных значений в памяти прибора. На фото токовых клещей представлены популярные модели измерительного оборудования.

Токоизмерительные клещи Fluke 305 4215313

Токоизмерительные клещи Fluke 305 – отличный выбор для специалиста-электрика, которому нужны точные, быстрые и надежные измерения нескольких характеристик цепи, ведь они совмещают в одном корпусе четыре инструмента (амперметр, вольтметр, оммметр, а также тестер сети).

Токоизмерительные клещи Fluke 305 представляют собой легкий, компактный многофункциональный инструмент для повседневной диагностики и технического обслуживания электрических сетей. Этот прибор позволяет измерить силу переменного тока до 999А, что является самым лучшим показателем в линейке токовых клещей начального уровня Fluke 300. Также прибор позволяет определить напряжение постоянного и переменного тока в диапазонах 400 и 600В, измерить сопротивление и осуществлять диагностику целостности электрической цепи.

Работа с Fluke 305 не требует специальных навыков и не вызовет никаких трудностей даже при отсутствии у оператора опыта работы с токоизмерительными клещами. Это бесконтактный прибор, и все измерения с помощью токовых клешей не потребуют прерывания питания цепи. Эргономичный корпус инструмента обеспечивает надежный захват, прибор удобно лежит в ладони, и все измерения могут выполняться одной рукой. Данные измерений отображаются на контрастном жидкокристаллическом дисплее с подсветкой для работы при любом освещении.

Токовые клещи Fluke 305 имеют категорию электробезопасности "III 600В" - им не страшны перепады напряжения в диапазоне 600В. Благодаря такой надежной защите клещи прибор может применяться в трехфазном энергоснабжении, в однофазных линиях освещения, линиях питания и коротких отводах, щитовых шкафах и распределительных устройствах. Питание прибора осуществляется от стандартной батарейки размера АА, и у вас не возникнет проблем с их заменой.

Компактный. Простой в использовании. Протестировано Fluke. Токоизмерительные клещи Fluke 305 — проверенная точность и надежность в небольшой и эргономичной конструкции. Инновационная форма корпуса обеспечивает компактность инструмента. Инструмент позволяет измерять переменный ток до 999 А, имеет большое раскрытие зажима (30 мм) и категорию электробезопасности CAT IV 300 В/CAT III 600 В — все, что нужно для проведения ежедневного технического обслуживания, в одном инструменте.
Характеристика
Компактные токоизмерительные клещи для переменного тока Fluke 305



Особенности и преимущества:
  • Измерение переменного тока до 999,0 A
  • Категория безопасности CAT IV 300 В/CAT III 600 В
  • Раскрытие зажима 30 мм позволяет использовать инструмент для различных целей
  • Диапазон сопротивления до 40 кОм
  • Тонкий, эргономичный дизайн — удобство ношения и использования
  • Большой легкочитаемый дисплей с подсветкой

Новинка! Токовые клещи HIOKI СМ3289

HIOKI запускает производство новых токоизмерительных клещей СМ3289

Hioki рады объявить о выпуске нового прибора CM3289 с измерением True RMS. HIOKI CM3289 - это усовершенствованная версия токоизмерительных клещей 3280-20F, которая включает в себя более тонкий профиль зажима для улучшения удобства использования в замкнутых пространствах.

Ключевые особенности:

Более тонкий зажим для улучшения удобства использования в замкнутых пространствах

Регулярное техническое обслуживание необходимо для обеспечения правильной работы электрооборудования в зданиях и производственных предприятиях, а измерение тока и напряжения является важной частью этого процесса. Hioki уже давно снабжает клиентов измерительными приборами, которые используются в полевых условиях для проведения такого обслуживания.

В последние годы уменьшающийся размер распределительных панелей привели к увеличению плотности проводки и размещению кабелей в такой непосредственной близости, что более старые конструкции датчиков слишком велики для комфортной работы. Новая модель CM3289 оснащена более низкопрофильным датчиком с заостренным концом, чтобы его можно было легко использовать между проводами в замкнутых пространствах.

Сравнение новой и предшествующей модели

 Ширина датчикаТолщина на конце датчикаШирина с открытым датчиком
 3280-20F58 мм9.3 мм82 мм
 CM328950.4 мм8.371 мм


Унаследованные особенности от предшествующей модели:

1.Работа в различных климатических условиях, благодаря расширенному диапазону рабочих температур.
Клещи СМ3289 имеют расширенный диапазон рабочих температур по сравнению с предыдущими моделями, который теперь имеет границы от -25Сº до 65 Сº, что позволяет использовать их в различных даже самых суровых климатических условиях.

2. Удобство измерения при помощи гибкого датчика тока.
В качестве опции для CM3289 доступен гибкий токовый датчик переменного тока CT6280.  Гибкий датчик CT6280 может быть тспользован в местах, где основной зажим CM3289 не удобен к применению. Кроме того, кабель CT6280 имеет диаметр поперечного сечения 5 мм, что делает его более тонким, чем датчики других производителей, что обеспечивает более легкое применение в местах, где провода могут быть запутаны. Плюс ко всему, СТ6280 при использовании с СМ3289 способен измерять большие токи до 4199 А.

3.Метод измерения True RMS, самые точные измерения даже при искаженном сигнале.
Есть два метода измерений тока, средневыпрямленный метод и истинный среднеквадратичный. Оба метода позволяют провести точные измерения, в том случае если нет искажения формы кривой переменного тока, но первый метод оказывается неэффективным, если такие искажения имеют место быть, когда устройства подключены к импульсным источникам питания. В такой ситуации для проведения корректных измерений нужны токоизмерительные клещи с методом измерения True RMS, как раз такой прибор предлагает Вашему внимания компания Hioki, клещи 3289 позволят Вам выполнить самые точные измерения, даже когда ток имеет несинусоидальный сигнал

Подробное описание HIOKI CM3289

Обзор лучших токовых клещей на 2021 год

В данном обзоре мы расскажем, для чего используется токоизмерительные клещи, в чём разница между мультиметром и токовыми клещами, как пользоваться данным инструментом, и какие встречаются ошибки при выборе, а также приведем наши советы и рекомендации, на каких производителей и какие модели следует обратить внимание.

Для чего нужны клещи-мультиметры?

Токоизмерительные клещи используются для измерения параметров электротока, протекающего через цепи или активные устройства, к которым мы применяем измерительное устройство.

Клещи позволяют измерять интенсивность тока, в том числе под напряжением, что значительно экономит время. Кроме того, некоторые специализированные машины просто не могут быть отключены от электросети, поэтому измерение силы тока другими типами счетчиков (например, мультиметрами) становится неосуществимым или по крайней мере очень затруднительным.

Ещё одним преимуществом клещей является более высокая скорость замера, чем это можно было бы сделать с помощью мультиметра или другого устройства, подключаемого к клеммам проводов. Они отлично подходят, например, для измерения тока стартера в машине или в специализированных программах, для построения рабочих характеристик больших насосов или двигателей, работающих на фабриках или при строительстве/при ремонте.

Какие показатели измеряют токовые клещи?

Клещи используются для измерения силы переменного и постоянного тока. Принцип работы счетчиков варьируется в зависимости от измеряемого тока.

Клеши для измерения переменного тока

Работают по принципу Ампера, представляя собой фактически трансформатор тока. Это означает, что клещи имеют вторичную обмотку в измерительной цепи и первичную обмотку на зажимах, которые оператор фиксирует на проводах. Благодаря этому мы можем точно измерить силу тока, протекающего через электрические компоненты. Клещи для измерения постоянного тока работают по принципу эффекта Холла.

В основном, клещи используются для измерения силы электрического тока, однако они могут быть оснащены дополнительными функциями, такими как измерение переменного или постоянного напряжения, измерение температуры, сопротивления, емкости или проверка непрерывности проводника. Количество дополнительных функций зависит от класса и типа оборудования. Многие клещи вполне могут заменить мультиметр.

Измеритель постоянного тока

Клещи,измеряющие силу постоянного тока, используют в своей работе эффект Холла. Это явление связано с наличием различных потенциалов в проводниках, проводящих электрический ток. Если эти проводники расположить перпендикулярно текущим линиям магнитного поля, то на проводнике появится разность потенциалов, то есть напряжение Холла. В измерителях постоянного тока используются холлотроны. Это магнитометры, которые определяют интенсивность магнитных потоков.
Хорошие клещи способны измерять как постоянный, так и переменный ток, а также постоянное и переменное напряжение.

Критерии выбора токовых клещей

Клещи должны соответствовать типу проводимой работы, а также окружающей среде, в которой они будут использоваться. Они должны в совершенстве выполнять свою функцию с точки зрения точности и должны быть доступными по цене. Также к спецификации клещей относится точность, качество сборки и возможная устойчивость к атмосферным воздействиям и механическим повреждениям.
Среди популярных моделей есть разные виды измерителей. Если вы планируете проводить измерения в сложных условиях окружающей среды, то нужно выбрать прибор, который максимально облегчит нам работу, — например, будет оснащен гибкими клещами или специальной штангой с электрозащитными средствами для крепления, которые позволят измерять силу тока и другие значения в труднодоступных местах. Вопрос о том, сколько стоит хороший девайс, оставим в стороне.

Диапазон

Диапазон измерителя очень важен. Он определяет, от каких и до каких значений тока мы можем применить устройство. Некоторые клещи способны измерять даже очень большие значения тока.
Однако давайте определим, что важно больше — высокая точность или область применения. Часто оба эти параметра не идут рука об руку, и если вы даже найдёте инструмент с приемлемым диапазоном, его цена будет достаточно высокой.

Точность клещей определяет, какую максимальную погрешность измерения может выдать прибор во время работы. Чем больше точность, тем результат будет ближе к реальному значению. Точность счетчиков указывается в процентах. Например, если измерять значение 100 А и иметь погрешность 5%, то фактическое значение тока может варьироваться от 95 до 105 А.

  • Измерение частоты тока

Клещи часто позволяют измерять частоту переменного тока. Это чрезвычайно полезно при поиске проблем с гармонической составляющей. Интересной и полезной функцией является также запоминание конкретных измерений или минимальных, максимальных и средних значений при серии измерений. Обновление максимальных и минимальных измерений происходит автоматически по мере их выполнения.

  • Измерение сопротивления

Измерение сопротивления также является важной функцией измерителя. Измерение непрерывности позволяет проверить, закрыта ли цепь или открыта. Таким образом, мы можем быстро узнать о повреждении цепи или ее необнаруженном закрытии/открытии. Некоторые счетчики также имеют звуковое оповещение.

  • Измерение емкости

Еще одна интересная особенность — измерение ёмкости. Эту функцию можно найти в более современных измерителях. Эта функция позволяет понять, потребляет ли двигатель достаточное количество тока при запуске от конденсатора.
Стандарт IEC: При выборе измерителя необходимо руководствоваться мерами предосторожности по стандартам безопасности ISO/ESC, которые определяют категории напряжения, в котором допустимо проводить измерения.

Мультиметр или клещи?

Выбор должен зависеть от того, какую работу вы планируете осуществлять. Мультиметры лучше подходят для работ в сети, и их стоимость часто ниже, чем стоимость клещей. Клещи, с другой стороны, более охотно используются профессиональным электриками для быстрого и эффективного измерения различных электрических значений, таких как сила тока, напряжение, сопротивление, емкость или частота тока. Функциональность зависит от качества и ценового аспекта девайса.

Мультиметры стоят несколько дешевле и предлагают несколько более широкие возможности измерения. Самые хорошие мультиметры способны измерить практически любую электрическую величину. Они измеряют температуру, емкость, ток, напряжение, частоту, непрерывность цепей, сопротивление и др.

Топ лучших измерительных клещей

Мы настоятельно советуем не покупать продукты от никому неизвестных компаний и дешёвые китайские изделия. Такое оборудование даже в домашних условиях может представлять опасность для здоровья и жизни оператора. Кроме того, их качество оставляет желать лучшего, и они, как правило, живут недолго.

Критерии выбора в целом простые. Лучше всего выбирать счетчики от проверенных производителей, имеющих репутацию на рынке. Если вы планируете использовать клещи в домашних условиях, то вам подойдут новинки от Innova, Topex или Vorel. Для профессионального использования рекомендуется обратить внимание на продукцию Sonel, Unit,или Fluke. Они производят самые лучшие метры полупрофессионального и профессионального сегмента, хотя средняя цена у них тоже выше. Кроме этого есть множество качественных отечественных приборов. Поэтому в целом сказать, какая фирма лучше, очень сложно.

Клещи-мультиметры

Рейтинг и описание качественных клещей-мультиметров.

Fluke 323

Цифровой мультиметр от лучших производителей измерительных приборов в Европе — компани Fluke. 323 Clamp True RMS — это универсальный мультиметр с быстрым и эффективным измерительным прибором общего назначения, он даже включен в госреестр средств измерений. Это лёгкий продукт оптимален как для любителей, так и для профессионального использования.

Если вы работаете в условиях со слабым освещением, вам не о чем беспокоиться, поскольку Fluke 323 True-RMS оснащен встроенной светодиодной подсветкой для работы при слабом освещении. Свет яркий и гарантирует адекватное освещение во время работы.

Fluke 323

Достоинства:

  • Бюджетный при высоком качестве продукта;
  • В комплекте идёт мягкий чехол для переноски;
  • Есть кнопка сохранения, чтобы запомнить все данные последнего анализа;
  • Благодаря клещам для зажима, устройство можно зафиксировать на поверхности, что освобождает обе руки на период процедуры устранения неполадок;
  • Есть встроенный токоизмерительный прибор, что делает его лучшим электронным тензометрическим измерителем напряжения.

Недостатки:

  • Ограниченная документация;
  • Не всегда доступен в оффлайн-магазинах, однако его можно заказать онлайн.

Мегеон 70068

Когда дело доходит до комплектации множества привлекательных функций в одном устройстве, у отечественной компании Мегеон просто нет конкурентов. Их измерители универсальны и долговечны, и были разработаны, чтобы быть полезными как для профессионалов, так и для любителей. Они также делают все возможное, чтобы их продукты оставались доступными, независимо от того, каким бюджетом вы обладаете.

Карманные многофункциональные токоизмерительные клещи Мегеон могут быть использованы для определения переменного или постоянного напряжения, сопротивления тока, частоты, температуры, емкости, скважности. Всего около 12 функций. Дисплей достаточно большой, а цифры разборчивы, так что любой может их легко прочитать даже при слабом освещении.

Мегеон 70068

Достоинства:

  • Недорогие и функциональные устройства;
  • Есть функция сохранения полученных показаний;
  • Встроенная индикация уровня заряда батареи;
  • Плотный резиновый чехол в комплекте;
  • Можно вносить небольшие корректировки в полученные показания;
  • Автоотключение через 10 минут бездействия для экономии заряда.

Недостатки:

  • Некоторые пользователи в отзывах жалуются на частые звуковые оповещения, которые нельзя выключить;
  • Отсутствует функция автоматического ранжирования;
  • Металлические наконечники на измерительных проводах слишком короткие;
  • Не хватает подсветки;
  • Датчик термопары иногда не всегда работает должным образом.

Высоковольтные клещи

Кт-1000-в

Аналоговые электроизмерительные клещи модели Кт-1000 разработаны для быстрого измерения переменного тока без разрывов электротоковой цепи. Аппарат представляет собой комбинированный транспортируемый прибор средних размеров.

На что обратить внимание:

  • Девайс работает с напряжением в сети переменного тока от 1 до 10 киловольт при частоте 50-60 гЦ.
  • Это аналоговый прибор, поэтому все значения отображаются на обыкновенном экране без подсветки, что затрудняет использование приборы в условиях слабой освещенности.
  • Конструкция клещей позволяет монтировать их на специальной удлинительной диэлектрической штанге, чтобы можно было проводить измерения на удаленном расстоянии от оператора.
  • Активировать измерения можно защелкнув фиксирующий механизм на проводе с дальнейшим выдергиванием клещей с объекта измерения (для этого нужно приложить небольшие усилия. При этом замеры фиксируются на экране и оператор может списать показания уже после опускания штанги.
  • Устройство имеет детектор напряжения переменного/постоянного тока, емкости, сопротивления, непрерывности и др..
  • В комплекте идёт протокол испытаний с протоколом ЭТЛ.

Кт-1000-в

Достоинства:

  • Измерения легко проводить дистанционно;
  • Прочный корпус выдерживает даже самые интенсивные рабочие ситуации;
  • Он способен измерять как постоянное, так и переменное напряжение.

Недостатки:

  • Время от времени проявляются несоответствия в показаниях напряжения и емкости;
  • По мнению покупателей, показания температуры иногда не точны.

Автомобильные клещи

INNOVA 3320

Профессиональные измерительные клещи для автомобиля от Innova — это один из лучших многофункциональных измерительных инструментов, сочетающий многофункциональность и хорошее качество сборки.

Характеристики:

  • Девайс с функцией Auto-Ranging, которая автоматически подстраивает диапазон при измерении.
  • Имеет крупные цветные индикаторы, отображающие уровень заряд батареи. Если индикатор зелёный — значит энергии достаточно, если жёлтый — значит ниже рекомендуемого, ну и красный указывает на то, что батарея нуждается в замене.
  • В комплекте также идут прочные резиновые чехлы, предназначенные не только для улучшения внешнего вида, но и для предотвращения износа или поломки в случае выскальзывания устройства из рук;
  • В числе других аксессуаров, поставляющихся вместе с устройством: держатели, измерительные провода, подставка.

INNOVA 3320

Достоинства:

  • Устройство имеет функцию автоматической настройки диапазона;
  • Легко контролировать время автономной работы;
  • Удобен к использованию;
  • Чехлы из прочного материала защищают устройство, тем самым увеличивая его долговечность.

Недостатки:

  • Необходимо регулярно заменять батарею;
  • У модели нет конкретной специализации.

Mastech MS8268

Mastech MS8268 — это одна из топовых моделей мультиметров от известного американского бренда. Его главное преимущество в том, что он позволяет делать измерения в режиме относительных измерений (REL). Он даёт достаточно точные результаты, имеет высокое входное сопротивление и прочную конструкцию.

Характеристики:

  • Модель имеет несколько красных мигающих светодиодных клемм со звуковым оповещением, которые отображают значения силы тока и напряжения.
  • Он оснащен крупным жидкокристаллическим дисплеем с подсветкой, которая пригодится при проведении замеров в условиях плохой освещенности. Подсветка равномерно распределена по дисплею, что очень даже неплохо для столь недорогой модели.
  • Подсветка активируется нажатием кнопки и автоматически выключается через 5 секунд — это позволяет экономить заряд батареи.
  • Иногда клиентам требуется измеритель с автонастройкой, а иногда полезнее девайс с ручным зондированием. Так вот, с MS8268 вы можете спокойно выбирать между обоими режимами: ручного и автоматического выбора диапазона.
  • Инструмент работает от трех ААА батареек, для которых предназначен отдельный отсек.

Mastech MS8268

Достоинства:

  • Циферблат достаточно прочный и не трескается при падении;
  • Если вы неправильно настроили устройство, оно уведомит вас об этом специальным звуковым сигналом;
  • Не требуется разбирать прибор, чтобы заменить батарею или предохранитель;
  • Поставляется с ярким светодиодным дисплеем для удобства чтения;
  • Высокая долговечность и длительная производительность;
  • Автоматическое сохранение всех сведений.

Недостатки:

  • Отсутствие защиты ввода;
  • Маленький диапазон.

INNOVA 3340

Ещё один девайс от компании Innova. Модель 3340 является одним из лучших автомобильных мультиметров. Залогом его качества является сочетание характеристик, дающих ему преимущество перед конкурентами. Чтобы вы поняли его возможности, нужно отметить его способность измерять в диапазоне до десяти мВ. Это один из немногих мультиметров в данном ценовом сегменте, которые на это способны.

INNOVA 3340

Достоинства:

  • В первую очередь нужно отметить его компактность — вес Innova 3340 составляет всего 2 кг.;
  • В комплекте с девайсом идёт удобная подставка и ремешок на запястье, чтобы его можно было использовать без помощи рук;
  • При проверке автомобильного двигателя на наличие проблем гарантировано, что блок управления двигателем не будет поврежден в процессе. С INNOVA 3340 будет не только комфортно работать, но и вам будет легче определить, откуда возникла проблема с двигателем;
  • Инновационные технологии, такие как возможность автоматического отключения, защита от обратной полярности и многие другие;
  • Большой ЖК-дисплей и прочный корпус;
  • Полностью безопасен в использовании.

Недостатки:

  • Отсутствует русскоязычный мануал. В комплекте есть только инструкция на английском, французском и испанском;
  • Есть проблемы с достижением устойчивого нуля, так как измерение тока требует использования адаптера без принудительного зажима;
  • Не всем понятно, где купить прибор, т.к. он часто встречается только в интернет-магазинах.

Выбирать токовые клещи стоит с учетом частоты их использования и сферы применения, это позволит приобрести функциональное устройство, не переплачивая за не нужный функционал.

Как выбрать токоизмерительные клещи | ЭЛСИС24

Принцип работы прибора и советы как выбрать лучшие токовые клещи.



Для измерения силы тока в электрической цепи служит особый класс приборов – амперметры. Особенность измерений такими приборами – необходимость включения измерительного устройства в разрыв цепи.

Общая информация

В ряде случаев такой подход неприемлем, например, если надо измерить значение тока в действующей электроустановке. Технологический процесс обслуживания электрооборудования, в частности, распределительных шкафов, подразумевает регулярный контроль величины протекающего тока по разным участкам цепей, в разных фазах. Установленные на распределительных шкафах стационарные приборы не всегда дают полную картину, особенно в случае возникновения неисправностей или при устранении повреждений.

Исходя из указанных требований, разработаны устройства – клещи токоизмерительные, предназначенные для косвенного измерения силы тока без разрыва цепи. Такие приборы базируются на основном законе электротехнике, законе Ома, который определяет прямую зависимость силы тока от напряжения при известном сопротивлении цепи и на законе электромагнитной индукции. Таким образом, измеренное значение напряжения однозначно соответствует определенному значению тока, а напряжение можно измерять без разрыва цепи.

Токоизмерительные клещи представляют собой трансформатор с разъемным сердечником. В цепь вторичной обмотки включен вольтметр, проградуированный и откалиброванный в значениях силы тока, а в качестве первичной обмотки выступает проводник, в котором нужно измерять значение тока. Проходя через измеряемый проводник, ток создает вокруг себя магнитное поле, которое наводит ЭДС индукции во вторичной обмотке трансформатора. Значение ЭДС имеет полное соответствие измеряемому току.

Такой трансформатор еще называют трансформатором тока, и его стационарные варианты широко применяются в системах измерения токов, преимущественно большой величины.

Разновидности

Несколько классификаций инструмента вызвано обилием параметров для сравнения. Поскольку токоизмерительными клещами пользуются для работы в мощных цепях с высоким напряжением, то основное подразделение основано на требованиях техники безопасности.

Деление таково:

  • Одноручные электроизмерительные клещи, предназначенные для работы в цепях с рабочим напряжением до 1000 В. Инструмент снабжен клавишей, предназначенной для раздвигания частей магнитопровода трансформатора тока. Прибор предназначен для управления одной рукой, имеет малые вес и габариты. Класс защиты устройства соответствует рабочему напряжению до 1000 В;

  • Двуручные электроизмерительные клещи. Данный инструмент обеспечивает работу в цепях переменного и постоянного напряжения величиной от 2000 В до 10 кВ. Имеет большие габариты за счет мощной изоляции и предназначен для работы двумя руками, поскольку рукоятки управления магнитопроводом имеют большую длину.



Обе разновидности могут иметь различную систему индикации измеряемого параметра:

  • Аналоговые (стрелочные) измерительные клещи. Наиболее старая разновидность, не утратившая актуальность и в настоящее время, благодаря целому ряду преимуществ: малая инерционность стрелочного указателя, позволяющая контролировать и измерять короткие всплески тока, отсутствие дополнительного питания для внутренней схемы. Недостатки тоже есть, и они существенные: чувствительность к тряске и ударам, необходимость соотносить показания стрелочного индикатора и масштабного коэффициента переключателя пределов измерения;
  • Цифровые электроизмерительные клещи. Основное преимущество – индикатор высвечивает реальное значение измеряемого параметра, избавляя пользователя от необходимости преобразования величин. Переключатель пределов измерения лишь корректирует показания индикатора для большего удобства считывания. Самый большой недостаток цифровых индикаторов – зависимость от источника питания, поскольку содержат внутри сложную электронную схему на цифровом микроконтроллере. Задержка времени установления показаний не позволяет измерять параметры коротких импульсов. Недорогие модели характеризуются слабой защищенностью от электромагнитных полей, что приводит к погрешностям измерения.



Работа в электрических цепях не ограничивается лишь измерением тока, важны и остальные электрические параметры сети, в связи с чем возник целый класс комбинированного инструмента на базе токовых клещей:

  • Фазометры. Служат для определения фазировки проводов в многофазных цепях;
  • Ваттметры. Приборы, измеряющие потребляемую мощность;
  • Вольтметры. Приборы для измерения значений напряжения на элементах цепи;
  • Мегаомметры. Приборы для контроля сопротивления изоляции, что особенно важно в цепях высокого напряжения.

Наличие комбинированного инструмента не снижает его надежности, поскольку единым остается только устройство индикации, а для измерения дополнительных параметров служат дополнительные вводные клеммы и схемотехнические элементы. С другой стороны, клещи мультиметр существенно улучшают удобство пользования и убирают необходимость иметь при себе набор различных измерительных приборов.

Появившись впервые, электроизмерительные клещи способны были измерять только переменный ток, что обусловлено принципом работы трансформатора. Обойти принципиальные ограничения и создать токовые клещи постоянного тока помогли достижения электроники в лице датчиков Холла.

Как пользоваться токовыми клещами

Электроизмерительные клещи, как и другой измерительный инструмент, требует соблюдения определенных правил, которые делятся на две большие группы:

  • Правила техники безопасности при работе в электроустановках. Данные правила не зависят от типа инструмента и базируются на нормативной документации. Несоблюдение правил техники безопасности чревато травмами и гибелью людей, повреждениями оборудования и авариями. Последствия нарушений могут повлечь за собой как дисциплинарную и административную, так и уголовную ответственность;
  • Инструкция пользователя на соответствующий прибор или инструмент.



Вне зависимости от типа конструкции, порядок измерений заключается в следующем:

  • Кнопкой или рукоятками разводят губки клещей;
  • Заводят проводник, в котором измеряют ток между губками и сжимают их;
  • По показаниям прибора отсчитывают значение тока.

Как правильно пользоваться токоизмерительными клещами, как выбирать пределы измерений, как пользоваться встроенным тестером, подробно описано в инструкции по эксплуатации на каждую конкретную модель инструмента.



Важно! Только один проводник должен охватываться клещами. Если будут проходить несколько проводников с разными фазами или нулем и фазой, то магнитные поля проводников будут взаимно накладываться. В случае одновременного измерения нуля и фазы в однофазной цепи магнитные поля разноименных проводников полностью скомпенсируются, и прибор покажет отсутствие тока.

Внимание! Все работы в электрическом оборудовании необходимо проводить с соблюдением правил безопасности. Поскольку параметры силовой цепи измеряются в работающих электроустановках, при измерениях необходимо пользоваться приборами с исправной изоляцией, а на руки должны быть одеты изолирующие диэлектрические перчатки.

Измерение в цепях постоянного тока

Клещи для измерения тока на основе токового трансформатора могут измерять только переменный ток в определенном диапазоне частот. Это связано с принципом работы трансформатора. Для измерения постоянного тока используют инструмент на другой основе.

Электроизмерительные клещи постоянного напряжения используют при измерениях эффект Холла, который регистрируется миниатюрным полупроводниковым датчиком.

Клещевые устройства для измерения тока характеризуются невысокой точностью. При измерениях нужно стараться, чтобы контролируемый проводник проходил точно в центре между губок и перпендикулярно им. Тогда точность будет наибольшей. Предел измерений нужно выбирать таким образом, чтобы измеряемый параметр вызывал как можно большее отклонение стрелки аналогового прибора.

Если позволяет гибкость, длина и изоляция проводника, то можно обмотать им губки клещей, сделав несколько витков. После этого измеряется ток, и полученное значение делится на количество витков.

Выбор инструмента

В продаже можно встретить большое множество инструментов для работы в электрических сетях. Выбирая себе токоизмерительные клещи, нужно ориентироваться на свои потребности и навыки. Начинающему электрику не нужен дорогой профессиональный инструмент со множеством дополнительных функций. Большая часть дополнений практически никогда не будет востребована. Да и для профессионалов многие дополнения не всегда нужны. В тех редких случаях гораздо проще воспользоваться специализированными приборами, гарантирующими высокую точность измерений.

Сильно дешевый инструмент должен насторожить покупателя своим качеством. Сейчас на рынке товаров различного назначения можно встретить множество поддельных и контрафактных товаров. Пользоваться таким инструментом опасно, да и ориентироваться на его показания стоит с большой долей скепсиса. Инструмент подпольных производителей зачастую можно отличить не только по низкой стоимости, но и по качеству сборки. Некачественный пластик, плохо зачищенные следы литья на рукоятках, люфты в подвижных частях и разболтанные клеммы говорят о том, что от покупки следует воздержаться.

Что такое клещи (клещи)

Токоизмерительные клещи

(Tong Tester) - одно из самых полезных испытательных устройств. В этом посте будут обсуждаться типы тестеров Tong, принцип работы и способы работы с ними.

Знакомство с клещами (клещевым тестером)

Токоизмерительные клещи также часто называют Tong Tester. Это простое в использовании испытательное оборудование, которое можно использовать для измерения токоведущих проводов без повреждения / отключения питания цепи. Одним из самых больших преимуществ этого оборудования является то, что можно проводить измерения высокого значения тока даже без отключения питания / выключения тестируемой схемы.

Единственным недостатком этого испытательного оборудования (клещевого измерителя или клещевого тестера) является то, что точность клещевого ключа значительно невысока.

Рис.1 - Токоизмерительные клещи или клещи

Детали токоизмерительных клещей (щипцов)

Обычно токоизмерительные клещи или клещи состоят из следующих частей: -

1. Трансформаторные зажимы (клещи)

Он определяет магнитное поле тока, протекающего по проводнику.

2.Триггер открытия зажима

Используется для открытия / закрытия зажимов.

3. Выключатель питания

Как следует из названия, он используется для включения / выключения измерителя.

4. Кнопка подсветки

Используется для подсветки ЖК-дисплея для облегчения чтения отображаемого значения в темных местах или ночью.

5. Кнопка удержания

Используется для удержания последнего значения на дисплее.

6. Отрицательный вход / клемма заземления

Используется для подключения отрицательного / заземляющего гнезда измерительного кабеля.

7. Положительный входной терминал

Используется для подключения плюсового гнезда кабеля счетчика.

8. ЖК-дисплей

Отображает измеренное значение.

9. Функциональный поворотный переключатель

Используется для выбора типа и диапазона измеряемого тока.

Рис.2 - Детали клещевого тестера (токоизмерительные клещи)

Типы клещей (клещей)

На рынке доступны два основных типа клещей в зависимости от характера измеряемого тока.Это: -

  • Токоизмерительные клещи для трансформатора тока (Tong Tester) - Используется для измерения переменного тока.
  • Токоизмерительные клещи на эффекте Холла (тестер) - Используется для измерения переменного и постоянного тока.

Токоизмерительные клещи для трансформатора тока

(клещи-клещи) - принцип действия и принцип работы

Тестер клещей (токоизмерительные клещи) на основе трансформатора тока состоит из двух зажимов, изготовленных из ферритового железа. Эти зажимы независимо обернуты медными катушками.Вместе они образуют магнитный сердечник, который фактически выполняет измерения. Электромагнитный принцип гласит, что «всякий раз, когда ток проходит через проводящий материал, он вызывает генерацию магнитного потока».

Рис. 3 - Принцип работы тестера клещей трансформатора тока (клещи)

Теперь предположим, что проводящий материал, через который проходит ток, является первичным плечом трансформатора. Из-за движения тока в нем создается магнитное поле.Когда рука тестера ключа помещается для измерения, она действует как вторичная обмотка трансформатора. Железный сердечник рычага клещевого тестера концентрирует магнитное поле первичной обмотки (т. Е. Проводника), и, следовательно, ток, пропорциональный первичному току, генерируется за счет электромагнитной индукции. Эта рука тестера ключа соединена с измерительной схемой, которая, в свою очередь, в конечном итоге выдает показания тока.

Единица измерения магнитного поля называется магнитным потоком.Обозначается он греческой буквой «Фи» (Φ).

Токоизмерительные клещи на базе трансформатора тока реагируют только на сигналы переменного тока.

Рис.4 - Открытый вид тестера для клещей (токоизмерительные клещи)

Насколько большие токи можно измерить с помощью клещей?

Магнитное поле, создаваемое в плечах токоизмерительных клещей, прямо пропорционально количеству витков вторичной обмотки. Поскольку количество витков вторичной обмотки намного больше, чем количество витков первичной обмотки, намотанной вокруг сердечника, на вход измерительного блока поступает очень небольшой ток.

Разберемся на примере. Если количество витков вторичной обмотки равно 100, то ток, индуцируемый во вторичной обмотке, будет составлять 1/100 часть тока, протекающего через первичную обмотку. Это означает, что для измерения силы тока 100 ампер на вход измерителя попадет только 1 ампер. Используя эту методологию, мы можем легко измерить даже большие токи с помощью клещей, просто увеличив количество витков во вторичной обмотке.

Токоизмерительные клещи на эффекте Холла

- Принцип действия и принцип работы

Токоизмерительные клещи

на эффекте Холла могут измерять как переменный, так и постоянный ток.

Рис. 5 - Принцип работы измерителя эффекта Холла (токоизмерительные клещи)

Подобно токоизмерительным клещам с трансформатором тока, токоизмерительные клещи на эффекте Холла также состоят из двух зажимов, изготовленных из ферритового железа. Однако эти зажимы не оборачиваются медными проводами, как в случае токоизмерительных клещей с трансформатором тока. В токоизмерительных клещах с эффектом Холла магнитное поле, индуцированное током, протекающим по проводнику, концентрируется в зазоре (ах) (одном или нескольких) сердечника всякий раз, когда зажимы замыкаются вокруг проводника.

Рис.5 - Зазоры на наконечнике зажима токоизмерительных клещей на эффекте Холла

Если вы внимательно посмотрите на наконечники зажимов на рисунке выше, вы можете заметить наличие зазора. Когда оба зажима токоизмерительных клещей на эффекте Холла встречаются / закрываются, зазор в сердечнике зажима создает воздушный карман, в котором концентрируется магнитное поле. Зазор также обеспечивает отсутствие насыщения сердечника за счет ограничения магнитного потока.

Внутри зазора находится небольшой полупроводниковый компонент, известный как датчик эффекта Холла.Этот датчик на эффекте Холла не виден, так как он покрыт пластиковой накладкой. Датчик эффекта Холла - это специальный преобразователь, который может изменять свое выходное напряжение в зависимости от увеличения или уменьшения магнитного поля из-за тока, протекающего в проводнике. Это свойство датчика Холла используется для измерения тока. Напряжение, генерируемое датчиком на эффекте Холла, дополнительно усиливается и масштабируется для представления тока, протекающего по проводнику.

Токоизмерительные клещи на эффекте Холла также могут измерять постоянный ток, поскольку сердечник также может концентрировать постоянные магнитные поля.Однако при измерении тока эти клещи необходимо обнулить, чтобы избежать ошибок из-за магнитного поля Земли или любого другого источника магнитного поля в непосредственной близости.

Рис.6 - Порядок работы с клещевым тестером (клещами)

Как работать с клещами (клещевым тестером)

  • Включить Токоизмерительные клещи (клещевой тестер).
  • Следует выбирать только более высокое значение шкалы, чтобы не повредить схему. Медленно уменьшите селектор показаний шкалы, если ток меньше.
  • Установите амперметр на каждый кабель по очереди и измерьте ток.
  • Имейте в виду, что одновременно необходимо измерять ток только одного кабеля.

Сахил - специалист по морской электротехнике. Он также является аналитиком по надежности и специализируется на российских системах управления, системах управления механизмами и автоматизированном управлении мощностью. Имеет опыт работы 18 лет. Он является автором, редактором и партнером Electricalfundablog.

Строительство, работа, типы и их применение

Токоизмерительные клещи - это один из видов испытательного оборудования, также известный как Tong Tester.Это оборудование очень простое в использовании и эксплуатации. Основная функция этого устройства - измерить провод под напряжением в цепи без повреждений или потери мощности. Используя это оборудование, можно измерять ток высокой величины, не отключая цепь во время тестирования. Основным недостатком этого измерителя является то, что точность длинного тестера значительно невысока. В этой статье рассказывается, что такое токоизмерительные клещи, конструкция и принцип работы.

Что такое клещи?

Определение: Устройство, которое используется для измерения тока эффективным, удобным и безопасным способом без использования измерительных проводов, известно как токоизмерительные клещи.Мы знаем, что магнитное поле может возникать, когда ток течет по проводнику. Таким образом, с помощью этого устройства можно обнаружить магнитное поле, чтобы обеспечить считывание соответствующего тока. Эти устройства не нарушают прохождение тока, поэтому технические специалисты могут проводить измерения быстро и очень безопасно. Схема токоизмерительных клещей показана ниже.


Токоизмерительные клещи

Эти измерительные приборы стали очень популярными по следующим причинам.

Безопасность

Эти измерители позволяют техническим специалистам избегать традиционной техники разрезания провода, а также вставлять измерительные провода этого измерителя в цепь для измерения тока в линии.Зажимы трансформатора этого измерителя не требуют контакта с проводником во время измерения.

Удобство

Во время измерения отключать токоведущую цепь не обязательно.

Технические характеристики

Технические характеристики токоизмерительных клещей в основном различаются в зависимости от компании-производителя. Например, счетчик, разработанный FLUKE, в основном включает в себя следующее.

  • Диапазон переменного тока 40.00 A или 400,0 A
  • Диапазон постоянного тока составляет 40,00 A или 400,0 A
  • Диапазон напряжения переменного тока составляет 600,0 В
  • Диапазон напряжения постоянного тока составляет 600,0 В
  • Диапазон сопротивления составляет 400,0 Ом или 4000 Ом или 40,00 кОм
  • Непрерывность составляет ≤ 30 Ом
  • Диапазон емкости от 0 до 100,0 мкФ или от 100 мкФ до 1000 мкФ
  • Диапазон частот от 5,0 Гц до 500,0 Гц
  • Отклик по переменному току соответствует истинному среднеквадратичному значению
  • Подсветка и Сохранение данных
  • Диапазон температур контакта от -10.0 ° C -400,0 ° C
  • Они предлагают меньший диапазон тока, например 0 A - 100 A.
  • Этот диапазон может варьироваться в зависимости от модели измерителя, например, до 600 A.
  • Некоторые из диапазонов измерителя 999 A в противном случае 1400 A
Принцип работы токоизмерительных клещей

Принцип работы токоизмерительных клещей основан на принципе магнитной индукции для бесконтактных измерений переменного тока. Прохождение тока по проводу создает магнитное поле. Датчик Холла в основном обнаруживает магнитное поле, вызванное протеканием тока, что приводит к снижению напряжения на датчике.

Конструкция токоизмерительных клещей

Конструкция этого измерителя может быть выполнена с использованием различных компонентов, которые обсуждаются ниже.

Зажимы / зажимы трансформатора

Зажимы или зажимы трансформатора используются для обнаружения магнитного поля при протекании тока в проводнике.

Триггер открытия зажима

Триггер открытия зажима используется для открытия или закрытия зажимов.

Выключатель питания

Выключатель питания используется для включения или выключения измерителя.

Кнопка подсветки

Кнопка подсветки используется для активации ЖК-дисплея, чтобы легко считывать отображаемое значение ночью или в темных местах.

Кнопка удержания

Кнопка удержания в основном отображает окончательное значение на ЖК-дисплее.

Отрицательная или отрицательная входная клемма

Входная клемма заземления используется для подключения клеммы заземления или отрицательной клеммы кабеля счетчика.

Положительная входная клемма

Эта клемма используется для подключения положительного разъема на кабеле счетчика.

ЖК-дисплей

ЖК-дисплей используется для отображения измеренного значения.

Функциональный поворотный переключатель

Этот переключатель используется для выбора тока в зависимости от диапазона и типа измеряемых величин.

Различные типы

Существуют различные типы токоизмерительных клещей , которые включают следующие.

  • Тип трансформатора тока или токоизмерительные клещи переменного тока используются только для измерения переменного тока (переменного тока).
  • Тип эффекта Холла используется для измерения как переменного (переменного тока), так и постоянного (постоянного) тока.
  • В гибком типе используется пояс Роговского для измерения только переменного тока в ограниченном пространстве.
  • Токоизмерительные клещи для постоянного тока используются для измерения только постоянного тока с использованием эффекта Холла без каких-либо контактов.
Как использовать токоизмерительные клещи?

Их можно использовать, выполнив следующие действия.

  • Сначала подключите токовый зонд к измерителю.
  • Подсоедините эластичную трубку зонда в области проводника.
  • Расстояние между зондом и проводником должно быть более одного дюйма или 2.5см
  • Поверните циферблат к символу.
  • Проверьте значение тока на ЖК-дисплее.

Токоизмерительные клещи для измерения

К применению клещей er относятся следующие.

  • Эти счетчики используются в основном для измерения тока высокого уровня. Используя цифровые мультиметры, мы не можем измерить ток 10А более 30 секунд, не повредив счетчик.
  • Применения этих счетчиков в основном включают промышленные системы управления, промышленное оборудование, коммерческие, промышленные, бытовые электрические системы и HVAC.
  • Они используются для ремонта доступных систем в соответствии с требованиями.
  • Они используются для поиска и устранения неисправностей, выполнения последних тестов цепи и управления начинающими электриками при установке электрических приборов.
  • Они используются для выполнения запланированной превентивной защиты, а также для поиска и устранения неисправностей в системе.

Токоизмерительные клещи и мультиметр

Разница между токоизмерительными клещами и мультиметром обсуждается ниже.

Токоизмерительные клещи

Мультиметр

Токоизмерительные клещи используются для измерения тока Мультиметр иногда используется для измерения сопротивления, напряжения и меньшего тока.
Эти измерители измеряют большой ток Эти измерители имеют лучшее разрешение и высокую точность.
Подходит для измерения скорости машины и потребляемого тока Подходит для электронной работы
Преимущество этого счетчика более компактный Преимущество этого счетчика - компактность
Количество функций и повреждений защита Недостатком этого измерителя является время автономной работы

Таким образом, это все об обзоре токоизмерительных клещей.Как правило, эти счетчики более безопасны по сравнению с мультиметром. Но с помощью мультиметров можно добиться более точных измерений, потому что они должны контактировать с цепью. Вот вам вопрос, какова функция токоизмерительных клещей постоянного тока?

Лучший тестер для клещей - отличные предложения на тестеры для ключей от глобальных продавцов тестеров для ключей

Отличные новости !!! Вы попали в нужное место для тестировщика ключей.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот лучший тестер в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели тестер на знание языка на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в тестере ключей и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести тестер для ключей по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Что такое токоизмерительные клещи? Принцип работы, операции, типы, использование и преимущества.

Ищете ли вы или хотите узнать Есть ли какое-либо электрическое устройство, которое измеряет электрический ток токонесущего проводника без физического контакта или отключения электрической системы.

Ответ: - Да, есть электрическое устройство, называемое токоизмерительными клещами , которое измеряет электрический ток без физического контакта.

Это электрическое оборудование не только измеряет ток, но и отслеживает следующие параметры: -

  • Переменный ток или поселок постоянного тока
  • Напряжение переменного тока или поселок постоянного тока
  • Сопротивление
  • Емкость
  • Температура и многое другое

Если у вас есть какие-либо сомнения или проблемы, связанные с этой темой, то я на 100 процентов уверен, что после прочтения этого 7 Минутная статья на эту тему у вас нет никаких сомнений.

Из этой статьи вы узнаете: -

  • Какое это определение?
  • Что измеряет?
  • Что это такое?
  • Почему он самый популярный?
  • Типы
  • Какой это диапазон?
  • Преимущество или недостаток
  • Принцип работы
  • Какую силу тока он измеряет?

Необходимо прочитать: -Амперметр

Что такое токоизмерительные клещи?

Токоизмерительные клещи - это электрическое устройство с открытыми губками, позволяющими зажать электрический провод вокруг него.

Он позволяет измерять ток в проводнике без необходимости физического контакта с ним или отключения его для ввода через зонд.

или

Токоизмерительные клещи - это электрический тестер, который сочетает в себе простой цифровой мультиметр с датчиком тока.

Зажимы измеряют ток, а щупы - напряжение.

Благодаря шарнирным зажимным губкам, встроенным в электросчетчик, пользователи могут легко зажимать провода, кабели и другие проводники в любой точке электрической системы и проверять ее ток, не отключая ее.

Задайте свои вопросы

Электрический счетчик со встроенными токовыми клещами переменного тока известен как токоизмерительные клещи, токоизмерительные клещи, клещи или, в просторечии, зажимы для ампер.

Что измеряют токоизмерительные клещи?

  • Он измеряет любые из них, или мы можем сказать, что он используется для измерения следующих параметров: -
  1. переменного тока,
  2. переменного и постоянного напряжения,
  3. сопротивления,
  4. целостности и, в некоторых моделях,
  5. Постоянный ток,
  6. Емкость
  7. Температура
  8. Частота и др.
  • Обычно она измеряется с точностью до ближайшей десятой единицы (а не милли-единиц, как в полнофункциональном мультиметре), что делает их подходящими для электромонтажных работ.

Использование клещей

Для промышленных приборов, промышленных устройств, жилых / коммерческих / промышленных электрических систем и коммерческих / промышленных систем отопления, вентиляции и кондиционирования воздуха используются токоизмерительные клещи.

Мы используем его в основном в:

  • Сервис : по необходимости отремонтировать существующие системы.
  • Техническое обслуживание : для выполнения планового и профилактического технического обслуживания, а также поиска неисправностей в системе.
  • Установка : для устранения проблем с установкой, выполнения заключительных испытаний цепи и наблюдения за учениками-электриками при установке электрического оборудования.

Почему он самый популярный?

Токоизмерительные клещи

стали популярными инструментами в основном по двум причинам:

  1. 1. Безопасность : - Токоизмерительные клещи позволяют электрикам избежать устаревшего метода разрезания проводов и вставки контрольных проводов одного счетчика в цепь для вычисления линейного тока. При испытании клещи токоизмерительных клещей не должны касаться проводника.
  2. Удобство : - Цепь, по которой проходит ток, не нужно отключать во время измерения - большое повышение эффективности.

Почему предпочтительны токоизмерительные клещи

  1. Токоизмерительные клещи предпочтительнее, поскольку они измеряют токи высокого уровня.
  2. Цифровые мультиметры не смогут измерять ток 10 А в течение более 30 секунд без риска повреждения измерителя.

Диапазон токоизмерительных клещей

Токоизмерительные клещи предлагают минимальный диапазон тока от 0 A до 100 A. Многие модели имеют диапазон до 600 A. Другие - до 999 A или 1400 A, а также некоторые съемные клещи, такие как iFlex ®, будет достигать 2500 А.

Типы клещей

  • Токоизмерительные клещи с трансформатором тока: измеряют только переменный ток (ac).
  • Токоизмерительные клещи на эффекте Холла: измеряют как переменный, так и постоянный ток (переменный и постоянный).
  • Гибкие клещи: используют пояс Роговского; измерять только переменный ток; подходит для измерения в ограниченном пространстве

Advantage

Одним из основных преимуществ этого оборудования является то, что измерение высокого значения тока может производиться даже без выключения / отключения проверяемой схемы.

Недостаток

Единственным недостатком этого испытательного оборудования (токоизмерительные клещи или клещи) является то, что точность клещевого ключа значительно невысока.

Зачем нужны токоизмерительные клещи?

  • В рамках поиска и устранения неисправностей промышленные условия часто требуют одновременного измерения, многие из этих пользователей имеют при себе два измерителя: один для измерения электрического тока, а другой - для измерения напряжения.
  • Токоизмерительные клещи - это простое и универсальное диагностическое устройство для электриков, позволяющее определить, работает ли электрическая система или часть оборудования должным образом.

Как пользоваться клещами (клещевым тестером)

  • Включите токоизмерительные клещи (клещевой тестер).
  • Во избежание повреждения схемы следует выбирать только более высокое значение шкалы. Медленно уменьшайте шкалу переключателя показаний, если ток меньше.
  • Наденьте амперметр на каждый кабель по очереди и измерьте ток.

Токоизмерительные клещи как это работает

Токоизмерительные клещи для трансформатора тока

(клещи-клещи) - принцип действия и принцип работы

Тестер клещей (клещи), который основан на трансформаторе тока, состоит из двух зажимов, сделанных из ферритового железа.

Эти зажимы обернуты отдельно медными катушками.

Вместе они образуют магнитный сердечник, который фактически выполняет измерения.

Электромагнитный принцип гласит, что «когда ток течет через проводящий материал, он вызывает в нем создание магнитного потока.

Теперь предположим, что первичное плечо трансформатора - это проводящий материал, через который проходит ток.

В нем создается магнитное поле из-за движения тока.После того, как рычаг для испытания ключа помещен для измерения, он действует как вторичная обмотка трансформатора.

Железный сердечник рукава клещи концентрирует магнитное поле первичной обмотки (т. Е. Проводник), и, таким образом, из-за электромагнитной индукции ток пропорционален первичному току.

Этот рычаг клещевого тестера подключается к измерительной схеме, которая, в свою очередь, в конечном итоге выдает текущее значение.

Измерительная единица для измерения магнитного поля также известна как магнитный поток.

Обозначается греческой буквой Phi ’(Φ)

Токоизмерительные клещи на основе трансформаторов реагируют только на сигналы переменного тока.

Насколько большие токи можно измерить с помощью клещей?

Наведенное магнитное поле в плечах токоизмерительных клещей прямо пропорционально количеству витков вторичной обмотки.

Поскольку количество витков вторичной обмотки намного больше, чем количество витков первичной обмотки, намотанной вокруг сердечника, на вход измерительного блока подается очень небольшой ток.

Давайте рассмотрим пример для лучшего понимания.

Если количество витков вторичной обмотки равно 100, то ток, производимый во вторичной обмотке, составляет 1/100 от тока, протекающего через первичную обмотку.

Это означает, что только 1 ампер достигнет входа измерителя для измерения тока 100 ампер.

Используя этот метод, даже большие токи с помощью клещей можно легко измерить, увеличив количество витков во вторичной обмотке.

Токоизмерительные клещи на эффекте Холла

- Принцип действия и принцип работы

Токоизмерительные клещи

на эффекте Холла могут измерять как постоянный, так и переменный ток.

Подобно токоизмерительным клещам с трансформатором тока, токоизмерительные клещи на эффекте Холла также состоят из двух зажимов, изготовленных из ферритового железа.

Однако эти зажимы не обернуты медными проводами, как в случае токоизмерительных клещей с трансформатором тока.

В токоизмерительных клещах на эффекте Холла магнитное поле, индуцированное током, протекающим через проводник, концентрируется в зазоре (ах) (одном или нескольких) сердечника, когда зажимы закрываются вокруг проводника.

Вы можете заметить наличие зазора, если внимательно посмотрите на концы зажимов на рисунке выше.

Зазор в сердечнике зажима создает воздушный карман, в котором концентрируется магнитное поле, когда оба зажима токоизмерительных клещей на эффекте Холла встречаются / закрываются. Зазор также обеспечивает отсутствие насыщения сердечника за счет ограничения магнитного потока.

Внутри зазора находится небольшой полупроводниковый компонент, известный как датчик эффекта Холла. Этот датчик эффекта Холла не виден, потому что он покрыт пластиковым литьем.Датчик эффекта Холла - это специальный преобразователь, который может изменять свое выходное напряжение в зависимости от увеличения или уменьшения магнитного поля из-за тока, протекающего в проводнике.

Это свойство датчика Холла используется для измерения тока. Напряжение, создаваемое датчиком Холла для представления тока, протекающего по проводнику, дополнительно усиливается и масштабируется.

Токоизмерительные клещи на эффекте Холла также могут измерять постоянный ток, поскольку сердечник также способен концентрировать постоянные магнитные поля.

Однако эти токоизмерительные клещи необходимо обнулять при измерении тока, чтобы предотвратить наличие ошибок из-за магнитного поля Земли или любого другого источника магнитного поля в непосредственной близости.


В этой статье я написал ответы на все вопросы, возникающие по этой теме, которые я узнал на моем факультете или из книг.

Я что-то пропустил? Запишите это в разделе комментариев и не забудьте поделиться им, потому что делиться - это забота.


Википедия

Цену можно проверить

приложений для анализа межклеточных коммуникаций внутри сосудисто-нервного блока

Шуваев, Антон Н., Салмин, Владимир В., Кувачева, Наталья В., Пожиленкова, Елена А., Моргун, Андрей В., Лопатина, Ольга Л., Салмина, Алла Б. и Иллариошкин, Сергей Н. «Современные достижения электрофизиологии клетки: приложения для анализа межклеточных коммуникаций в нервно-сосудистом блоке » Reviews in the Neurosciences , vol. 27, нет. 4, 2016, стр. 365-376. https://doi.org/10.1515/revneuro-2015-0047 Шуваев А., Салмин В., Кувачева Н., Пожиленкова Е., Моргун, А., Лопатина, О., Салмина, А., Иллариошкин, С. (2016). Текущие достижения в электрофизиологии клетки: приложения для анализа межклеточных коммуникаций в нервно-сосудистой единице. Обзоров в неврологии , 27 (4), 365-376. https://doi.org/10.1515/revneuro-2015-0047 Шуваев А., Салмин В., Кувачева Н., Пожиленкова Е., Моргун А., Лопатина О., Салмина А., Иллариошкин С. (2016) Современные достижения электрофизиологии клетки: приложения для анализ межклеточных коммуникаций внутри сосудисто-нервного блока.Обзоры в неврологии, Vol. 27 (Выпуск 4), стр. 365-376. https://doi.org/10.1515/revneuro-2015-0047 Шуваев, Антон Н., Салмин, Владимир В., Кувачева, Наталья В., Пожиленкова, Елена А., Моргун, Андрей В., Лопатина, Ольга Л., Салмина, Алла Б. и Иллариошкин, Сергей Н. "Текущий достижения в клеточной электрофизиологии: приложения для анализа межклеточных коммуникаций в нервно-сосудистой единице » Reviews in the Neurosciences 27, no.4 (2016): 365-376. https://doi.org/10.1515/revneuro-2015-0047 Шуваев А., Салмин В., Кувачева Н., Пожиленкова Е., Моргун А., Лопатина О., Салмина А., Иллариошкин С. Современные достижения электрофизиологии клетки: приложения для анализа межклеточных коммуникаций в сосудисто-нервном элементе. обзоров в области неврологии . 2016; 27 (4): 365-376. https://doi.org/10.1515/revneuro-2015-0047

Токоизмерительные клещи с автоматическим диапазоном измерений Электронный тестер сопротивления переменного тока постоянного тока Диодный тестер сопротивления току и измеритель целостности цепи с подсветкой ЖК-дисплей Фонарик Цифровой мультиметр BDMETER

Токоизмерительные клещи с автоматическим диапазоном измерений Электронный измеритель постоянного и переменного тока Сопротивление переменного тока Диодный тестер и измеритель непрерывности с подсветкой ЖК-дисплей Фонарик Цифровой мультиметр BDMETER

0-16 Регулируемый PSI - Надувная доска для SUP-серфинга для водных видов спорта - SereneLife SLPUMP20: Товары для дома.Дизайн: базовые формы с элементами современного графического дизайна. Есть также стили, идеально подходящие для работы и повседневного использования, Серебряная полировальная салфетка Select Gifts Care, Набор складных звездчатых ключей AMPRO T97 из 7 предметов включает в себя размеры T0, «запатентованный профиль зуба разработан для использования с особым профилем канавки звездочки. Этот спортивный костюм удобен в использовании. комфорт ухода. Платформа размером примерно 1. Этот красивый баннер для вечеринки является частью тематики вечеринки "Пейтон". Работая со Schlueter Sketch Studios, вы можете рассчитывать на быстрое и профессиональное обслуживание.Посмотрите другие серьги-кольца здесь :. По поводу книг Чери Олсоп. просто дайте мне знать в примечаниях к продавцу при оформлении заказа, какие цвета вам нужны. Я более чем готов работать с вами, чтобы гарантировать, что вы примените продукт надлежащим образом, Зимние теплые толстовки с капюшоном с ушками, шарф, шарф, перчатки (черный, обязательно добавьте некоторые промышленные элементы в любое пространство. Пожалуйста, учитывайте разницу в 2-4 см из-за Измерение вручную Практично для ежедневного использования: COOCANKE Набор из 4 фильтров для заварки чая из нержавеющей стали с ситечком для заварки чая из нержавеющей стали с силиконовой крышкой из кленового листа, с широким дном без глазури: Kitchen & Home, открытая конструкция руки означает, что ваши руки не будут потеть.

Токоизмерительные клещи с автоматическим диапазоном измерений Электронный измеритель постоянного и переменного тока Сопротивление переменного тока Диодный тестер и измеритель непрерывности с подсветкой ЖК-дисплей Фонарик Цифровой мультиметр BDMETER

Топливо Воздух Вода Датчик давления из нержавеющей стали 300 фунтов на квадратный дюйм / 12 В Датчик для масла, 1 / 2-20 UNF резьбовой пробкой Калибр 2B GO NOGO 100% откалиброванный корабль FedEx Доставка в течение 4 дней. Vermont Gage Steel Go Plug Gage Класс допуска манометра ZZ 0,6815 Диаметр манометра, лист дифракционной решетки 1000 линий / мм Линейный 5 футов x 6 дюймов шириной, кусок чистой ткани No.2 складских упаковки из 20 акриловых вставок для форм для выставочных стендов для сандалий. Неполированная финишная мельница Набор из 25 пружин, закаленных наружным диаметром 22 мм, внутренним диаметром 16 мм, толщиной 0,3 мм, C1074 / C1095 Пружинная стальная круглая прокладка ASTM A684. 1/4 x 2 x 24 Онлайн-поставка металла Прямоугольный стержень из нержавеющей стали 304. 72 шириной x 2 фута длиной x 3/8 толщины индустриального войлока F-7 у ног. CCL 15767-RH US26D KA CAT60 00225 Замок шкафа. 0,500 Ширина лица 3,100 OD Стальной дюйм 60 зубьев Диаметр 0,500 Диаметр 20 шагов Boston Gear YA60A Цилиндрическая шестерня. Stens 255-789 Электрическая муфта ВОМ Warner 5218-218, Прямые цены дистрибьютора 14125A 14276 1 комплект чашки конического роликового подшипника и переключатель HD с коническим набором.Разъемная коническая втулка Browning G 14 мм, внутреннее отверстие 14 мм. SEALODY-Цифровая-Паяльная-Станция, Паяльная станция с быстрым нагревом за 8 секунд. LabelTac Premium Vinyl Supply 2x150 Clear, Visiontron 321-BA-BK Single Line Post с 15 Retracta-Belt, черный с черным поясом. Hi-Viz Желто-черная куртка-бомбер из полиэстера с ПВХ-покрытием Класса 3 по ANSI со светоотражающими полосками 3M ™ и нейлоновой подкладкой, один размер - 12 прочных синих очков SC-260-GRY-C12 Защитные очки Diablo Серые линзы, литой под давлением светодиодный индикатор выхода Панель из 2 элементов, матовая алюминиевая, с красными буквами eTopLighting AGG2733 Настенное и потолочное крепление с резервным аккумулятором.

10 лучших токоизмерительных клещей, обзоры и руководство по покупке

Профессионал-электрик должен понимать, насколько важны токоизмерительные клещи в их повседневной работе. Этот электрический прибор поможет измерить ток в любом проводнике без прямого контакта.

Учитывая важность этого инструмента, вы не можете рисковать его качеством и НЕ ДОЛЖНЫ идти на компромиссы при выборе лучших клещей. В этой статье мы собираемся перечислить некоторые из лучших существующих цифровых токоизмерительных клещей, и мы составили этот список на основе нескольких ключевых факторов, таких как

  • Безопасность: Безопасность - это высший и главный фактор, который вам нужен. для проверки в токоизмерительных клещах.Поскольку вся точка токоизмерительных клещей заключается в удалении физического контакта между руками и проводником, убедитесь, что соответствующие клещи имеют наивысший из показателей безопасности.
  • Удобство: Удобство токоизмерительных клещей связано с совместимостью со смартфоном, размером экрана и другими факторами как таковыми, которые улучшат простоту использования токоизмерительных клещей. Чем больше, тем лучше будет ваш выбор.
  • Размер зажима: Третий ключевой фактор, который вы должны учитывать, - это размер зажима.Чем больше размер зажима, тем длиннее можно измерить провод. Размеры зажимов варьируются от 17 мм до 45 мм, и ваш выбор будет зависеть от размера ваших проводников на рабочем месте.

Помимо этих трех факторов, существует множество других факторов, которые вы, возможно, захотите учесть при покупке токоизмерительных клещей. Мы включили все это в раздел статьи «Руководство по покупке ». Не забудьте проверить и это. Теперь без лишних слов, давайте перейдем к обзору лучших цифровых клещей

Лучшие клещи

10 Обзоров лучших клещей

1.Токоизмерительные клещи Fluke

Первыми в нашем списке находятся токоизмерительные клещи для переменного и постоянного тока, получившие высокие оценки и отзывы от компании Fluke. Fluke 376 FC 1000A - это токоизмерительные клещи с номинальным током 1000 А. Эти клещи совместимы со смартфонами.

Основные характеристики:

  • Токоизмерительные клещи с поддержкой Bluetooth, которые можно легко подключить к смартфону
  • Считывайте измерения издалека через смартфон без необходимости носить СИЗ или приближаться к измерителю.
  • Может также подключаться к смартфону с помощью измерений Fluke Connect.
  • Токоизмерительные клещи могут фиксировать периодические неисправности, а также выполнять другие задачи в режиме реального времени.
  • Сохраняет записанные результаты как на телефоне, так и в облаке.
  • Может делитесь результатами по электронной почте и в других режимах в реальном времени.
  • Точно измеряйте истинные среднеквадратичные уровни напряжения и тока даже для нелинейных сигналов.
  • Поставляется с iFlex, упрощающим измерения в тесноте.
  • Поставляется с длинным кабелем для упрощения измерений за пределами зоны вспышки дуги.
  • Имеет возможности регистрации, которые помогут в устранении любых периодических неисправностей.
  • Создание отчетов в реальном времени и отправка их группе без необходимости покидать поле.
  • Поставляется с аккуратный непыльный чехол для хранения

Гарантия : Поставляется с трехлетней гарантией производителя с даты покупки

Проблемы:

  • Можно было бы включить крошечный светодиодный светильник для более удобного использования в темных местах

Купить сейчас на Amazon

2.Токоизмерительные клещи Milwaukee

Следующим в нашем списке является продукт, произведенный в Милуоки. Milwaukee 2235-10 - это токоизмерительные клещи среднего и умеренного диапазона с номинальным током 400 А и отличными отзывами и характеристиками.

Основные характеристики:

  • Простой в использовании и прочный в конструкции, токоизмерительные клещи произведены на Тайване.
  • Имеет номинальное напряжение 600 В для переменного / постоянного тока и категорию CAT 3 для категории безопасности.
  • Может рассчитать истинное значение. RMS (TRMS)
  • Имеет номинальный ток 400 ампер и максимальное сопротивление 4000 Ом.
  • Доступна автоматическая калибровка, которая упрощает калибровку и быстрое использование машины в полевых условиях.
  • Включает встроенный светодиодный индикатор. рабочий свет, облегчающий работу в тесных и темных помещениях
  • Размер губки машины составляет 1 дюйм и поставляется с черно-белым дисплеем
  • В комплект входят две батареи AA и набор электрических испытательных проводов (черный и красный )

Гарантия: Поставляется с обширной 5-летней гарантией производителя с даты покупки

Проблемы :

  • Экран мог иметь подсветку
  • Не очень подходит для тяжелых условий эксплуатации
  • Нет совместимости со смартфоном

Купить сейчас на Amazon

3.Токоизмерительные клещи Fieldpiece

Следующим пунктом в нашем списке является Fieldpiece SC440, измеритель истинных среднеквадратичных значений, который также может измерять температуру, пусковой ток и проводящее сопротивление присоединенного к нему проводника. Как и большинство продуктов в нашем списке, этот тоже получил высокие оценки и отзывы.

Основные характеристики:

  • Токоизмерительные клещи с двумя дисплеями с отображением истинного среднеквадратичного значения
  • Может отображать пусковой ток на двойном дисплее
  • Может быть подвешен на любой металлической поверхности благодаря сверхпрочному магниту и помогает проводить измерения проводимость
  • Устройство может точно считывать показания VAC и AAC на частотно-регулируемых приводах благодаря True RMS
  • Экран с подсветкой, а также имеет автоматический и ручной рейнджер.
  • Поставляется с рядом функций безопасности, которые также включают высокую - светодиод напряжения, а также звуковой сигнал.
  • Может измерять температуру и емкость, включая микроампер постоянного тока.
  • Устройство может выдерживать строгие значения и уровни HVACR

Гарантия: Кажется, что на устройство есть гарантия, но нет упоминания о продолжительности

Проблемы:

  • Не совместим со смартфоном
  • Нет упоминания о сроке гарантии.

Купить сейчас на Amazon

4. Накладной измеритель UEi Test Instruments

UEi Test Instruments DL369 также представляет собой цифровой накладной измеритель среднего уровня, имеющий такую ​​же конструкцию. схемы и варианты использования очень похожи на модель Fieldpiece, упомянутую выше.

Основные характеристики:

  • Зажим среднего диапазона на измерителе с максимальным номинальным током 400 А
  • Может определять уровни напряжения от 24 В до 600 В на бесконтактном переменном токе
  • Может измерять частоту и рабочие циклы
  • Достаточно хорошо для проверки целостности цепи и диодов
  • Поставляется с пылезащитным чехлом и парой тестовых проводов (красный и черный)
  • Имеет максимальную емкость 4000 мкФ и 2000 мкФ для переменного / постоянного тока
  • Максимум сопротивление составляет 40 миллионов Ом
  • Автоматическое включение и выключение
  • В комплекте 2 батарейки AA в упаковке
  • Двойной экран (без подсветки)

Гарантия: Поставляется с 3-летней ограниченной гарантией производителя от дата покупки

Проблемы :

  • Нет подключения к смартфону
  • Нет подсветки на двойном экране

Купить сейчас Fro м Амазонка

5.Токоизмерительные клещи Etekcity

Один из самых доступных токоизмерительных клещей, Etekcity больше похож на цифровой мультиметр, чем на токоизмерительные клещи прямого действия. Он имеет высокие рейтинги и проверяется и может проверять напряжение, сопротивление, непрерывность и многое другое.

Основные характеристики:

  • Простой в использовании цифровой мультиметр для небольших домашних проектов, а также для измерения проводимости среднего уровня.
  • Может измерять уровни переменного и постоянного напряжения, но когда дело доходит до измерения сопротивления, устройство может измерять только сопротивление переменного тока.
  • Также можно использовать для проверки диодов и проверки целостности цепи.
  • Зажим в виде клещей - это клещи, которые используются для измерения переменного тока. Губки диаметром 26 мм позволяют легко измерять проводимость, не прерывая электрическую цепь.
  • Может удерживать считанные измерения и данные о максимальном показании.
  • Большой одиночный ЖК-экран (но без подсветки экрана)
  • Автоматическое отключение через 15 минут бездействия, что экономит энергию
  • В комплект входит пара тестовых проводов (красный и черный) 2 батареи AAA (срок службы 150 часов ), а также непыльный чехол для переноски.

Гарантия: На устройство предоставляется двухлетняя гарантия производителя со дня покупки. У него также есть гарантия покупателя на 1 год с возможностью бесплатного продления еще на один год. Кроме того, он поставляется с пожизненной бесплатной службой поддержки в США, а также в Калифорнии.

Проблемы:

  • Нет двойного экрана
  • Нет подключения к смартфону
  • Нет светодиодных аксессуаров

Купить сейчас на Amazon

6. Токоизмерительные клещи Uni-T Mini

Uni-T B4Q094 UT210E - это мини-токоизмерительные клещи для измерения истинного среднеквадратичного значения переменного / постоянного тока с измерителем емкости M и W.Продукт с высокими оценками и отзывами, а также по очень разумной цене.

Основные характеристики:

  • Машина среднего класса с диапазоном захвата губок 17 мм.
  • Может выполнять проверку диодов, а также проверку целостности цепи.
  • Имеет максимальное входное сопротивление 10 миллионов Ом для постоянного напряжения
  • Выдерживает сопротивление 20 миллионов Ом
  • Может измерять емкость до 20 миллифарад
  • В комплект поставки входят пара измерительных проводов (красный и черный) и 2 1.Аккумуляторы на 5 вольт.

Гарантия : Похоже, нигде нет гарантии на продукт

Проблемы:

  • Отсутствует сверхмощная функция
  • Нет гарантии
  • Нет надлежащей поддержки клиентов

Купите сейчас на Amazon

7. Токоизмерительные клещи Tacklife

Следующим в нашем списке идут токоизмерительные клещи для тяжелых условий эксплуатации от компании Tacklife. Токоизмерительные клещи Tacklife CM05 - это мультиметр с возможностью измерения напряжения постоянного и переменного тока на 6000 отсчетов.

Основные характеристики:

  • Недорогой недорогой токоизмерительный клещи, способный измерять уровни как переменного, так и постоянного тока.
  • Зажимная головка имеет максимальную удерживающую способность 50 мм, и она будет издавать ритмичный звуковой сигнал при каждом измерении или в соответствии с различной интенсивностью напряжения.
  • Также будет мигать световой индикатор NCV, таким образом различая интенсивность измеренных напряжений.
  • Может также измерять емкость, рабочие циклы, частоту и сопротивление проводящего элемента.
  • Может использоваться для проверки целостности цепи и проверки диодов.
  • CAT III в соответствии с номинальным напряжением 600 В и стандартом загрязнения уровня 2.
  • Имеет защиту от перенапряжения с помощью насадных плоскогубцев.
  • Функция автоматического отключения питания, которая отключает устройство через 15 минут бездействия.
  • ЖК-дисплей с подсветкой высокого разрешения для лучшего отображения измеренных единиц. Он также имеет возможности сохранения данных для записи и хранения измеренной информации.
  • Имеет функцию низкого заряда батареи, которая предупредит вас, когда вам потребуется заменить батареи.
  • Имеет аккуратный светодиодный фонарик, который позволит вам спокойно работать даже в темное время суток.
  • В комплект входят необходимые батарейки, пылезащитный чехол.

Гарантия: токоизмерительные клещи поставляются с двухлетней гарантией производителя со дня покупки.

Проблемы:

  • Возможна совместимость со смартфоном

Купить сейчас на Amazon

8.Токоизмерительные клещи Ideal Industries

Со 100-летней историей бренда следующим в нашем списке является продукт компании IDEAL. Токоизмерительные клещи 61-746 от Ideal Industries Inc. - это устройство для средних нагрузок на 600 ампер с отличными отзывами и характеристиками.

Основные характеристики:

  • Устройство имеет номиналы 600 ампер и 600 вольт для бесконтактных измерений.
  • Губки токоизмерительных клещей представляют собой конические губки с заостренным концом, что упрощает использование.
  • Изящный экран с функцией удержания данных для хранения измеренной информации.
  • Работает от двух батарей 1,5 В «AAA», которые входят в комплект.
  • Функция автоматического отключения для экономии заряда батареи. Устройство выключится через 10 минут бездействия.
  • На экране также отображается индикатор низкого заряда батареи.
  • Соответствует требованиям безопасности CAT III

Гарантия: На клещи предоставляется двухлетняя гарантия производителя с даты покупки.

Проблемы:

  • Нет совместимости со смартфоном

Купить сейчас на Amazon

9. Токоизмерительные клещи AstroAI

Следующим в списке идет еще один мультиметр. Мультиметр Astro AI может измерять все, от сопротивления до целостности цепи и температуры при номинальном номинальном значении.

Основные характеристики:

  • Мультиметр может измерять истинное среднеквадратичное напряжение и токи
  • Может использоваться для измерения как переменного, так и постоянного напряжения до 6000 отсчетов
  • Эти клещи могут измерять частоту, емкость, а также запускать диод и также емкостные испытания.
  • ЖК-дисплей кристально чистый и достаточно высокого разрешения для считывания генерируемых значений. Он также имеет подсветку, что упрощает работу в темных помещениях.
  • Быстрое функционирование и управление. Размер отверстия зажима составляет около 42 мм, и он может легко зажимать большие проводники.
  • Высокая скорость выборки около 2 раз в секунду делает его очень быстрым при считывании и измерении данных.
  • Также имеется индикатор низкого уровня заряда батареи.

Гарантия: На токоизмерительные клещи предоставляется гарантия производителя 3 года со дня покупки.

Проблемы :

  • Могли быть более высокие значения тока
  • Могли быть совместимые со смартфонами

Купить сейчас на Amazon

10. Цифровые клещи Kaiweets

Эти цифровые клещи KAIWEETS HT206B & мультиметр с истинным среднеквадратичным значением (6000 отсчетов), который широко используется для точного измерения переменного тока, напряжения переменного / постоянного тока, емкости, рабочего цикла или частоты, сопротивления и диодов, проверки целостности цепи и температуры.

Основные характеристики:

  • Поставляется с номинальным напряжением 600 В для переменного / постоянного тока и категорией CAT 3 для категории безопасности.
  • Эта операция выполняется одной рукой и позволяет вычислить истинное среднеквадратичное значение (6000 отсчетов).
  • Простой в использовании цифровой мультиметр с автоматическим выбором диапазона для домашних проектов малого и среднего уровня.
  • На губках указано максимальное измеренное значение тока и напряжения.
  • Он маленький, легкий и удобный для переноски во время работы.
  • Обнаружение бесконтактного напряжения (NCV) проверяет электрическое состояние, не касаясь проводов.
  • Нет работы в течение 15 минут, затем токоизмерительные клещи автоматически выключатся.
  • Его кнопка FUNC позволяет переключаться между различными измерениями переменного и постоянного тока.
  • Имеет встроенную светодиодную рабочую лампу со вспышкой, которая позволяет работать в темноте или в тесноте.
  • Размер челюсти устройства составляет 1 дюйм, дисплей оснащен черным на белом фоне.
  • Двухцветный ЖК-дисплей с подсветкой и индикацией низкого заряда батареи для замены батареек.
  • Термопара типа K позволяет измерять температуру жидкости, газа и твердых частиц.
  • В комплект входят 2 батарейки AAA, крышка от пыли и набор электрических щупов (красный и черный).

Гарантия: Поставляется с трехлетней гарантией производителя со дня покупки.

Проблемы:

  • Нет совместимости со смартфонами
  • Нет двойного экрана и специально измеряет переменный ток.

Купить сейчас на Amazon

Руководство по покупке: как выбрать лучшие клещи

Токоизмерительные клещи - это электрические инструменты, которые могут измерять ток в любом проводнике.Эти устройства повышают безопасность по сравнению с традиционным методом измерения протекания тока (который заключается в перерезании провода под напряжением и измерении протекания тока путем вставки испытательного вывода в цепь).

Из-за опасностей, связанных с этим методом, были введены токоизмерительные клещи. Токоизмерительные клещи используют принцип трансформатора тока. Зажим в токоизмерительных клещах улавливает магнитный поток и измеряет его, а затем показывает значение тока на экране.

В основном токоизмерительные клещи бывают двух типов:

1.Токоизмерительные клещи переменного тока

Это устройства, специально предназначенные для измерения переменного тока.

2. Токоизмерительные клещи постоянного тока

Многоцелевые устройства, которые могут измерять как постоянный, так и переменный ток.

Токоизмерительные клещи постоянного тока в основном используют датчик Холла для точного измерения тока.

В этом руководстве по покупке мы собираемся перечислить некоторые из наиболее важных факторов, которые вы, возможно, захотите учесть, прежде чем покупать токоизмерительные клещи.

Факторы, которые следует учитывать при покупке токоизмерительных клещей

1. Безопасность

Первое и главное, что вам нужно учитывать при выборе токоизмерительных клещей, - это уровень безопасности, который они обеспечивают. Это легко понять, посмотрев на материал сборки и качество сборки устройства. Чем выше общее напряжение, ток и сопротивление устройства, тем оно безопаснее. Кроме того, безопасные устройства имеют широкий спектр нормативных сертификатов, и эти гарантии кричат ​​о безопасности.

2. Размер зажима

Размер зажима относится к открытым концам машины, которые являются фактическими держателями, с помощью которых вы будете удерживать провод. Эти отверстия варьируются от простых 17 мм до примерно 45 мм. Зажимы также бывают разных размеров. Их можно увеличивать или уменьшать в диапазоне размеров.

Они имеют открытый конец и могут быть расширены или сужены так, чтобы проводник входил в него и в основном оставался свободным от рук (чтобы убедиться, что вам не нужно физически прикасаться к проводнику. Более того, в большинстве случаев токоизмерительные клещи поставляются с бесконтактные датчики напряжения, которые сначала проверяют провод на проводимость, оборачивая его зажимом.Так вы проверяете цепь его проводимости, не касаясь ее.

3. Предел максимального сопротивления

Сопротивление токоизмерительных клещей, измеряемое в Ом, является мерой того, насколько устройство может остановить прохождение тока. Это даст вам представление о том, насколько трудно току течь через проводник.

Большинство токоизмерительных клещей имеют максимальный предел сопротивления минимум 4 кОм или около того, но есть модели и с сопротивлением до 10 кОм.Если вы имеете дело с инструментами с сильной проводимостью, вам может потребоваться также высокое сопротивление, достигающее 20 кОм. Если вы покупаете устройство для местного использования, небольшое сопротивление вполне подойдет.

4. Экран с подсветкой

Поскольку большинство этих электромонтажных работ выполняется в темных областях, может быть трудно увидеть показания экранов, поэтому наличие экрана с подсветкой - отличная особенность. Это значительно упростит измерение проводимости. Выберите продукт с экраном с подсветкой, так как не каждый экран токоизмерительных клещей имеет подсветку.

5. Пик-фактор

Пик-фактор токоизмерительных клещей относится к измерению формы волны тока. Вы можете получить это значение, сравнив пиковое значение тока со среднеквадратичным значением (среднеквадратичное значение). Это очень важно при оценке перегрузок цепи. Таким образом, убедитесь, что у вас есть метрика прямого измерения на экране для этого значения

6. Совместимость со смартфонами

Большинство современных цифровых токоизмерительных клещей постоянного тока совместимы со смартфонами через Bluetooth или инфракрасную связь.Это позволяет установить простое приложение и не требует физического присутствия рядом с устройством или экраном для просмотра результатов измерений.

Это не только очень безопасный метод, но и очень эффективный, так как смартфон также может помочь вам настроить и переключить машину для многих других целей. К ним также относятся облачное хранилище, обмен отчетами в реальном времени и переписка по электронной почте.

7. Гарантия

Не каждый токоизмерительный прибор поставляется с пунктом гарантии или окном, но фирменные и высококачественные токоизмерительные клещи имеют гарантию производителя не менее 1 года с даты покупки.Некоторые бренды идут еще дальше и даже предоставляют вам трехлетнюю гарантию производителя.

8. Максимальный ток в амперах

Это относится к номинальному току устройства и поможет вам определить, насколько тяжелыми являются токоизмерительные клещи. Машина с номинальным током 1000 ампер может быть сверхмощной и маленькой и использоваться в домашних условиях, или устройства для небольших проектов имеют номинальную мощность около 300 или 400 ампер. Ваш выбор будет зависеть от ваших потребностей.

9. Дополнительные аксессуары

Токоизмерительные клещи с дополнительными аксессуарами, такими как крошечный светодиодный индикатор, аккуратная непыльная крышка или несколько зажимов или наконечников из крокодиловой кожи, будут большим подспорьем, поскольку вы будете работать в поле. далеко от обычного ящика для инструментов.

Заключение

Подводя итог всему сказанному, токоизмерительные клещи Fluke - лучший выбор из всех упоминаний в сегодняшнем списке.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
