Правила соединения проводов
Для соединения нужного проводника с магистральным электрическим кабелем сначала следует разобрать зажим. Чтобы это осуществить, необходимо снять стопорные кольца, находящиеся по бокам «ореха». После этого выкручиваются болты, соединяющие плашки и пластину между ними.
Затем требуется снять изоляцию с кабеля в соответствии с длиной промежуточной пластины внутри сжима. Счищать изоляцию больше не целесообразно.
Как соединить провода дальше? Очень просто! Оголенные участки проводников вставляются в пазы плашек, после чего закручиваются винтами. Теперь получившаяся конструкция укладывается обратно в изолированный поликарбонатный корпус «орешка». Можно заметить, что в корпусе есть четыре отверстия. Первое отверстие наглухо запаяно, второе предназначается для ответвительного кабеля, через оставшиеся два отверстия протягивают магистральный электрический проводник. Таким вот образом и производится соединение электрических кабелей орехом.
Не стоит забывать, что соединение типа «орех» не способно гарантировать герметичность всех стыков, поэтому в процессе эксплуатации при разных климатических и погодных условиях внутрь корпуса может попадать пыль, грязь и влага. Чтобы обеспечить некоторую степень защиты, корпус сжима нужно заизолировать или, иными словами, просто обмотать изолентой.
Напоследок рекомендуем просмотреть видео, на котором наглядно показывается, как соединить провода с помощью зажима типа орешек:
Теперь вы знаете, что такое электрический орех для соединения проводов, какая у него конструкция и назначение. Надеемся, предоставленная информация была для вас полезной и интересной!
Будет интересно прочитать:
Сжим орех, как вариант ответвление провода
И так, если говорить за этот вариант соединение и ответвление жил проводов и кабелей – он считается оптимальным.
Его я решил поставить на первое место. Сжим орех представляет собой простую конструкцию, смотрите фото:
У него небольшие размеры и простой принцип работы. Даже не вижу смысла делать инструкцию по этом поводу. Вот так он выглядит в разрезе:
Чтобы сделать ответвление медных или алюминиевых проводов таким способом, нужно только уложить все провода по своим местам. Далее зажимаем все и закручиваем корпус. Этот способ можно назвать самым простым и действенным. Плюс ко всему, стоимость сжима ореха довольно низкая
Обратите внимание на статью: как соединить провода
Это интересно: Измерение сопротивления изоляции мегаомметром: методика
Сжим ответвительный типа «орех»
При производстве электромонтажных работ, которые связанны с вводом в работу нового электрооборудования или прокладкой электропроводки, возникает необходимость в подключении кабельной линии, отходящей от магистрального кабеля. Для выполнения ответвления от основного кабеля используются специальные устройства ― сжимы ответвительные, которые также известны под названием «кабельные орехи».
Они получили широкое распространение при монтаже электросетей бытового и производственного назначения, подключения осветительного оборудования и т. п.
Мне как электрику часто приходится сталкиваться с проблемой отсутствия напряжения. И нужно сказать, что 60 % проблем отсутствия напряжения у потребителя связанно именно по причине плохого контакта в щитках, распределительных коробках и прочих силовых пунктах.
Безусловно, немаловажным фактом во всех этих проблемах является то, что за последние пол столетия электрическая нагрузка у бытовых потребителей резко возросла. У каждого дома имеется водонагреватели, электрочайники, варочные панели, стиральные машинки и другая мощная техника. Мы стараемся сделать свое окружение как можно комфортней и уютнее.
По сравнению с прошлым веком, когда практически везде использовалась скрутка, на сегодняшний день известно очень много способов качественного соединения электрических проводов это различные самозажимные и винтовые клеммники, опрессовка проводов гильзами.
пайка, сварка.
Если рассматривать тему соединения проводов то нельзя не оставить без внимания один очень практичный способ соединение проводов с помощью зажимов типа «орех» .
Клеммная колодка ДКС
Более устаревший способ ответвления провода – использование клеммных колодок ДКС. Компактные клеммники использовать не рекомендуется, т.к. в этом случае без разрезания и разрыва магистральной жилы не обойтись. Помимо этого клеммная колодка имеет еще такие недостатки, как плохая герметичность и необходимость периодически подтягивать зажимной винт, особенно если проводник алюминиевый. В итоге Вы не получаете никаких важных плюсов при сращивании и в то же время получаете несколько серьезных недостатков.
Обзор клеммных колодок
Орехи электрические соединительные
Приветствую Вас друзья на моем сайте «Электрик в доме».
Очередная статья, которую мне бы хотелось опубликовать будет посвящена электрическому контакту в плане ответвления и соединения проводов. Я очень много внимания уделял темам соединения проводов, но в этот раз рассмотрим соединительные зажимы типа «орех». На первый взгляд из выражения «орех» может сложиться негативное впечатление, но это очень простое и надежное устройство. Немого позже станет ясно, почему его так называют.
В моей практике довольно часто встречаются варианты соединения проводов с помощью ответвительных зажимов типа «орех» .
Их часто применяют, если необходимо сделать ответвление от магистрального провода не разрываю основную линию. Примером тому послужит схема этажного распределительного щитка. Дело в том, что в многоквартирных домах электроэнергия поступает в квартиры ответвлением от основной магистральной линии.
Попробую объяснить. Например, есть девятиэтажный дом. На каждом этаже расположен свой распределительный щиток. С первого этажа на последний через каждый щиток проходит кабельная линия — три фазы и ноль (система TN-C).
В щитке от этого кабеля идет отвод питания в каждую квартиру. Но чтобы обеспечить надежность питания для всех потребителей дома, магистральная линия не разрывается на каждом этаже, а идет цельным проводом. А питание в квартиры поступает методом ответвления как раз вот с помощью таких ответвительных сжимов типа «орех».
Если же сделать наоборот, например, разрывать все четыре провода в щите на каждом этаже и подключать их на какую-нибудь клеммную колодку то в таком случая надежность питания у всех потребителей дома резко ухудшается. Скажем, если пропадет контакт по одной фазе на втором этаже без напряжения останутся квартиры семи верхних этажей в доме, которые подключены к этой фазе. А это никому не нужно.
Способы соединения алюминиевых и медных проводов
Существует множество ситуаций, при которых возникает острая необходимость в организации подобных соединений.
И далеко не всегда можно быстро и беспроблемно заменить старую алюминиевую проводку в доме на новую медную. Если при попытке подключить новое электрическое оборудование выяснилось, что проводка в доме алюминиевая, то обязательно воспользуйтесь одним из доступных соединителей.
Перечислим основные разновидности электромонтажных соединителей для разных проводников:
Клеммная колодка (клеммник)
Данные устройства заслуживают отдельную статью для рассмотрения, а пока обратим ваше внимание на основные нюансы их эксплуатации. Для надежного контакта алюминиевого и медного проводников в устройстве винтового или самозажимного типа нужно изготавливать пластины из нейтральных материалов
В качестве альтернативы их поверхность следует покрыть специальной пастой, изготовленной исключительно для подобных действий. Эта информация должна указываться на маркировке или в инструкции к изделию.
Вы без проблем задействуете ответвительные сжимы. Для начала магистраль из алюминиевой жилы зачищается в месте коммутации, после чего помещается в канал одной из зажимных пластин. Медная жила нового оборудования устанавливается в другой пластине без контакта с внешним каналом. Изделия с сечением 120-150 кв. мм используются преимущественно профессиональными электриками, 1,5-4 кв. мм – в домашних условиях.Прокалывающий зажим коммутируется напрямую к самонесущему изолированному проводу (СИП) на магистрали. Выполнение подобных ответвлений лучше всего доверить квалифицированным специалистам. Если решите делать это самостоятельно, то прибор следует подключить к проводникам без нарушения изоляции (не зачищая кабель). Крепко затяните гайку, что приведет к прокалыванию и обеспечит контакт.
Самодельный соединитель можно изготовить из одного болта, трех латунных шайб, гайки и изоленты. Для коммутации алюминиевого и медного проводников зона их прямого контакта разделяется тремя шайбами. Такой метод считается временным соединением, но по факту узел прослужит в течение нескольких десятилетий.
Это интересно: Расчет заземления для частного дома — формулы, схемы, видео
Пример применения
Сжимы считаются низковольтными компонентами и работают в диапазоне напряжения от 60 до 660 В. Допустим монтаж внутри электрических щитков, при прокладке открытой электропроводки и подключения приборов малой мощности.
Процесс установки максимально простой. После того как подберете нужную модель в соответствии с сечением скрепляемых проводников, удалите зажимные пластины из оборудования. Чтобы это сделать, снимите крепление, сдерживающее две части корпуса. Конструкция крепления бывает разной: с применением стопорного кольца, резьбового элемента с саморезами или шайбой, сдерживающей половинки «скорлупы».
После извлечения зажимных пластин в зависимости от их размеров высчитывается протяженность участка, на котором будет удалена изоляция на коммутируемом кабеле. Соответствующие отметки можете оставить маркером или ручкой. При помощи заточенного ножа максимально аккуратно надрежьте изоляцию, не задевая жил, после чего снимите ее с провода.
Зажимные поверхности и зачищенные жилы лучше всего протереть ватным тампоном с любым обезжиривателем. Установите проводники в выемки плашки. Отличной идеей станет добавление токопроводящей смазки. Соедините и скрепите детали, тесно затянув винтики. Спрячьте зажимные пластины внутри корпуса, надежно скрепив обе половинки. Чтобы обеспечить стабильное соединение, под винты на плашке подложите шайбы Гровера.
Пример применения
Рассмотрим многоэтажный дом, состоящий из семи этажей. Как известно, в подъезде на каждом этаже принято располагать распределительные щитки. Начиная с нижнего этажа до верхнего проводится четырехжильный, либо пятижильный кабель (в новых домах с современной проводкой, где отдельно идет заземляющий проводник). Он проходит через все щитки на этажах. От каждого щитка осуществляется уже питание квартир. При таком раскладе применение соединителя типа «орех» просто крайне необходимо для того, чтобы обеспечить соединение электрических проводов на каждом этаже с общим магистральным кабелем без его разрыва на каждом отдельном этаже.
Если в данной ситуации производить разрыв «магистралки» на всех этажах, подсоединяя ее на клеммные колодки. то это значительно снизит уровень надежности электроснабжения потребителей. То есть, при отсутствии контакта на одной из фаз у потребителей нижних этажей, потребители всех верхних этажей, которые, в свою очередь, подсоединены к данной фазе, в таком случае рискуют остаться без напряжения.

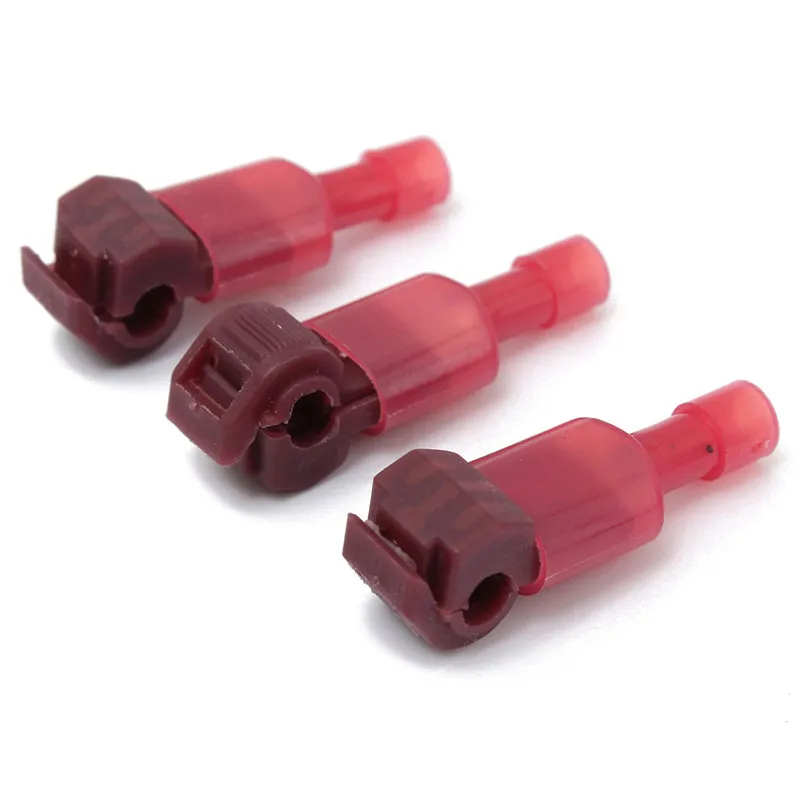

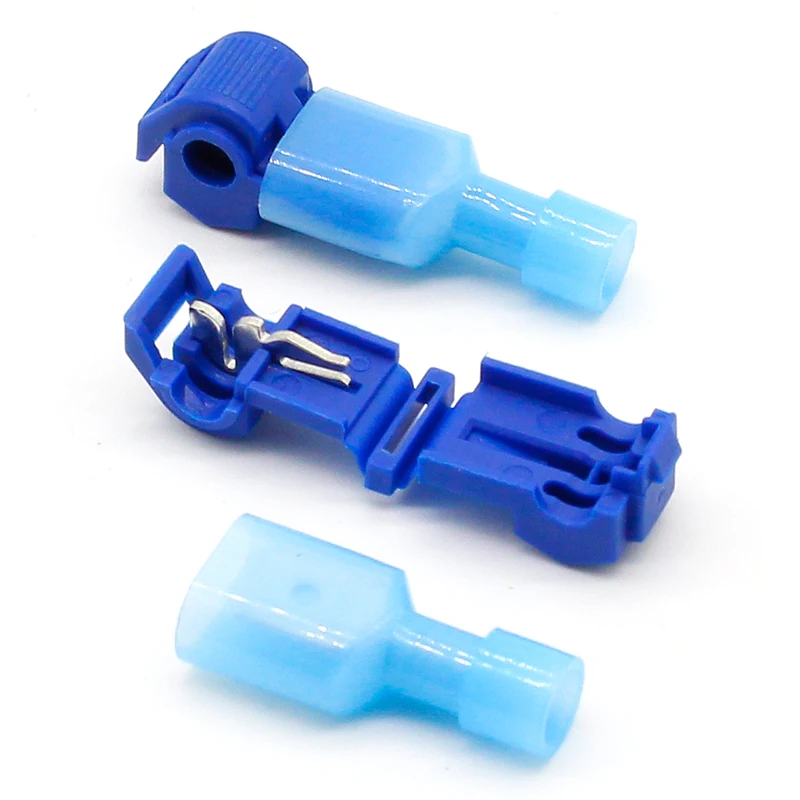

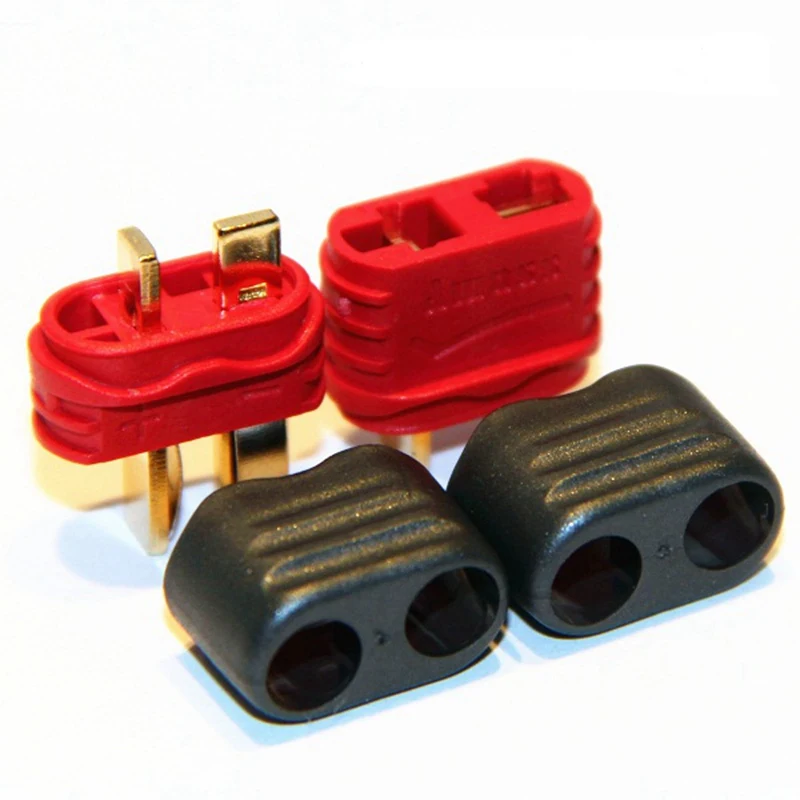

Подключение проводов (кабелей) к проводке в автомобиле на разъемы, скрутки, зажимы
При установке дополнительного электрооборудование перед автолюбителем всегда встает вопрос о способах подключения, соединения проводов, а вернее кабелей между собой в автомобиле. Обычные скрутки имеют свои недостатки, так они не гарантируют надежного контакта с постоянным прижимным усилием проводников, если вы не обожмете их должным образом. Как ни странно, но скручивать тоже надо правильно и уметь. Кроме того скрутки в электропроводке автомобиля могут показаться не эстетичными, не всегда удобными к монтажу, особенно в зимнее время, когда для изоляции соединения используется изолента.
Все знают, что клеящий слой в этом случае не обеспечивает достаточной адгезии между материалами. Однако скрутку нельзя списывать со счетов! Кроме того соединения бывают на зажимах, когда легким движением руки один провод соединяется с другим, и на контактных колодках, когнда провода соединяются между собой с помощью крепежа. Каждый из этих вариантов имеет свои достоинства и недостатки, каждый из них можно встретить на машинах автолюбителей. Но на каком остановиться и как самому реализовать соединение проводов в машине, именно об этом в нашей статье.

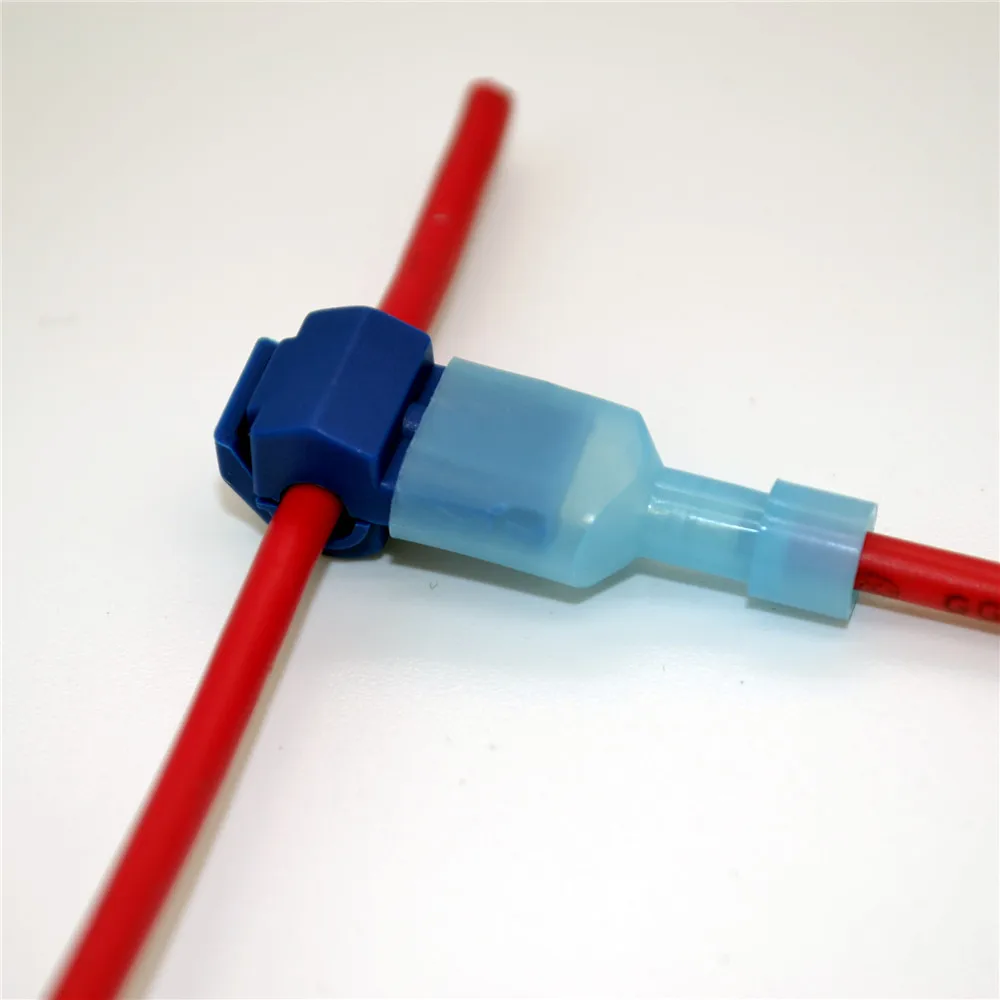

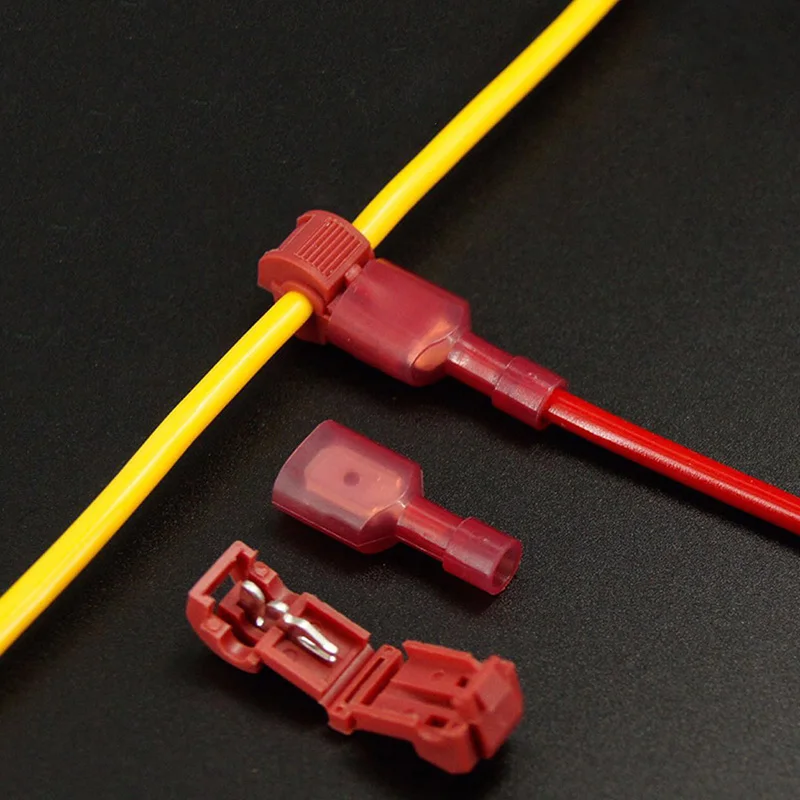

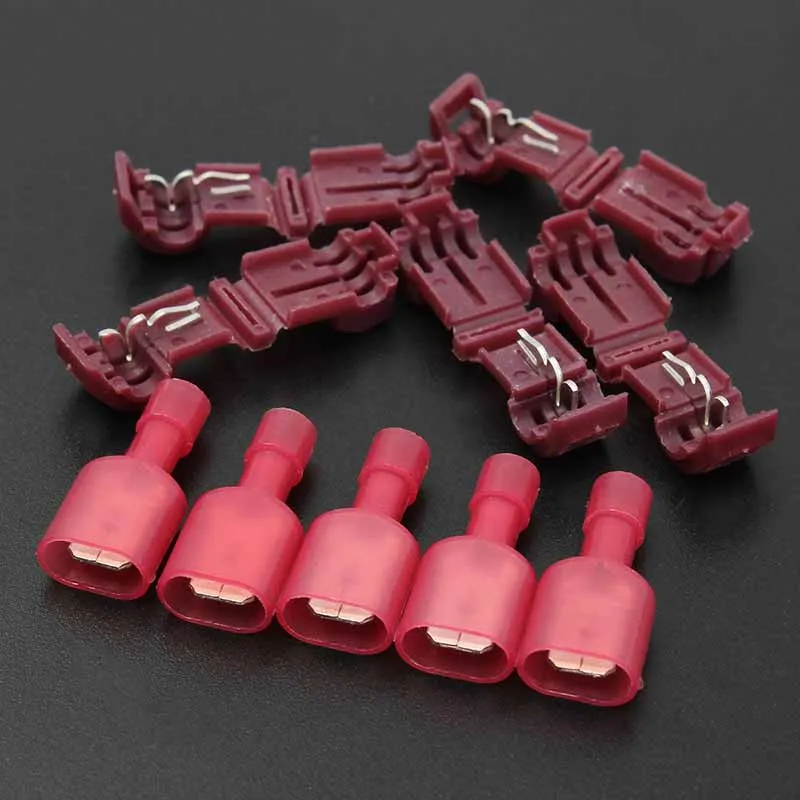

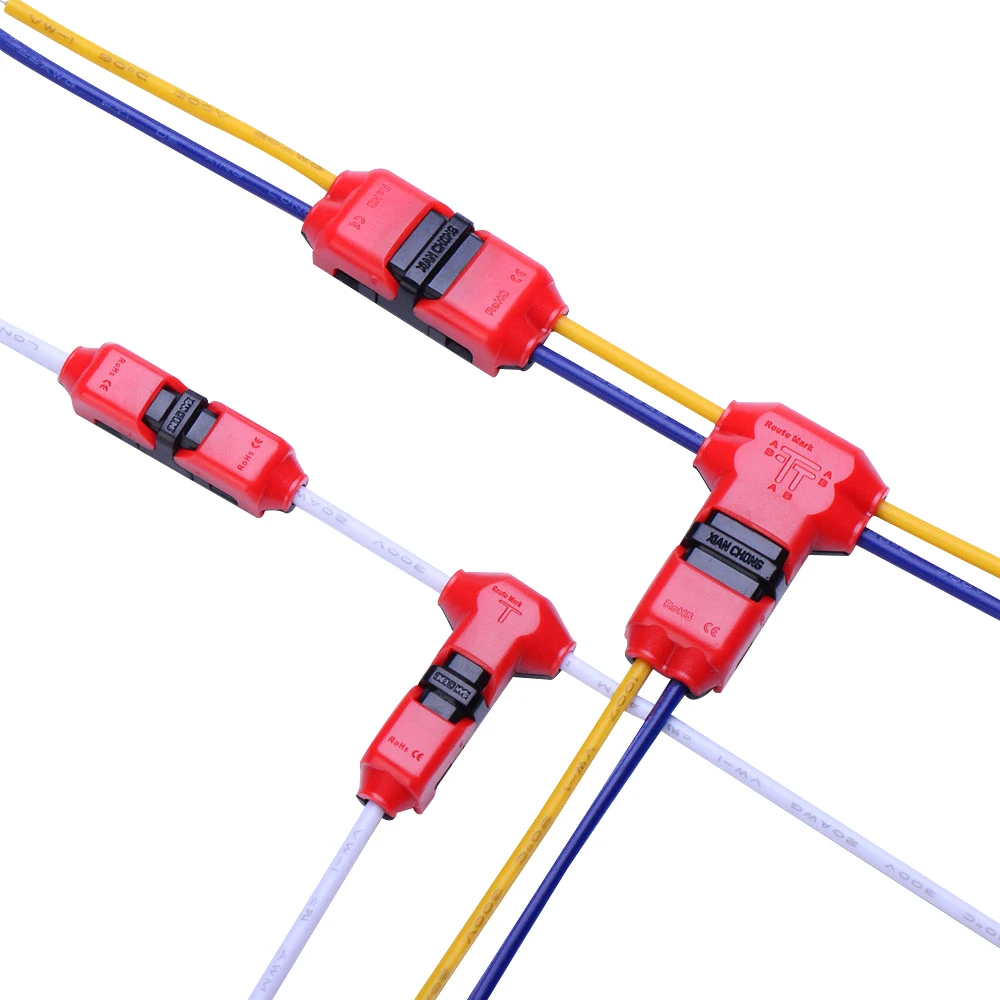

Один из вариантов соединения проводки в автомобиле это применение специализированного разъема. Кроме него Вам также потребуются обычные пассатижи.
Назначение, преимущества и недостатки соединителей
Основное предназначение ответвительного сжима – организация ответвления на магистральном электрическом кабеле без выполнения разрыва на основной трассе. Соединитель «орешек» может быть установлен в месте монтажа магистрали с проводкой нового оборудования, и нет необходимости перерезать кабель.
Это один из лучших вариантов при коммутации проводников разного сечения, изготовленных из алюминия и меди. Контактную пластину желательно делать латунной, поскольку данный материал не вступает в электрохимическую реакцию ни с медью, ни с алюминием.
Из недостатков сразу стоит отметить необходимость оголения соединяемых проводов. Этого не нужно делать при эксплуатации ответвительных сжимов прокалывающего типа. Другой нюанс – слабая степень защиты от пыли и влаги (не выше IP20).

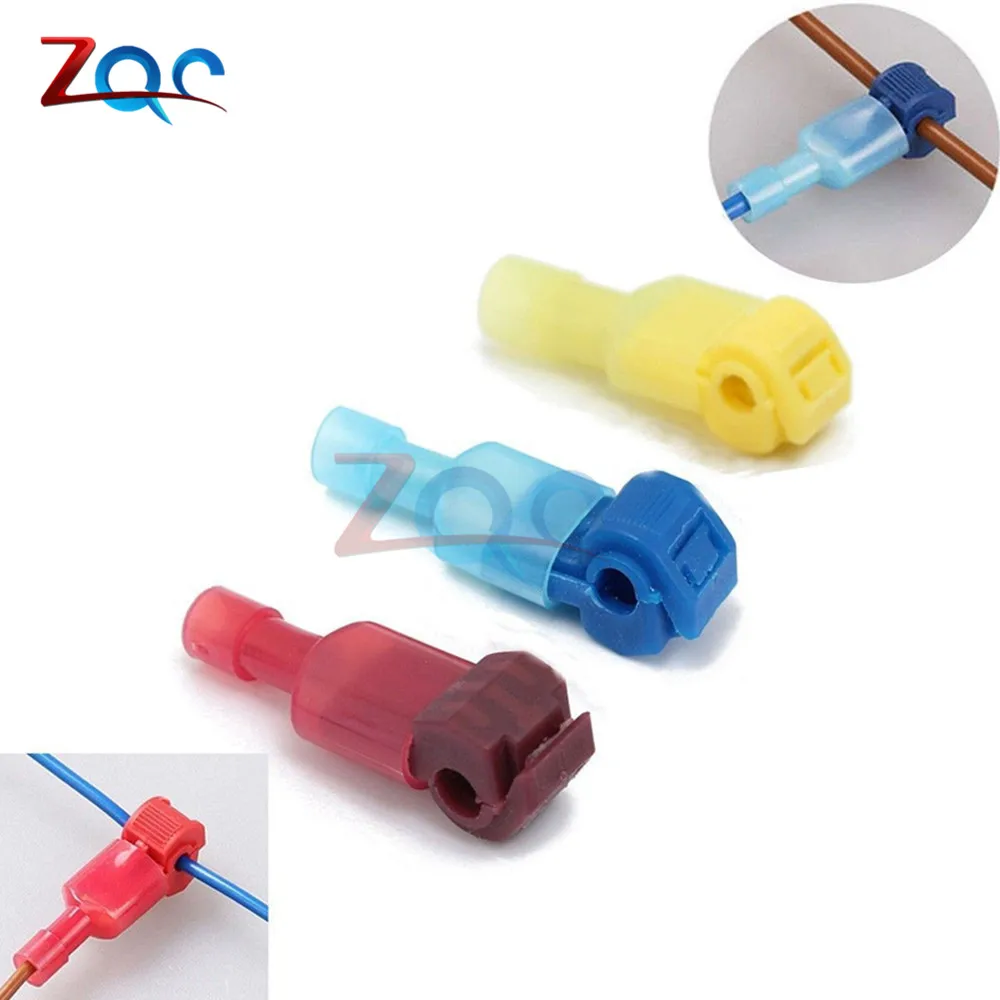

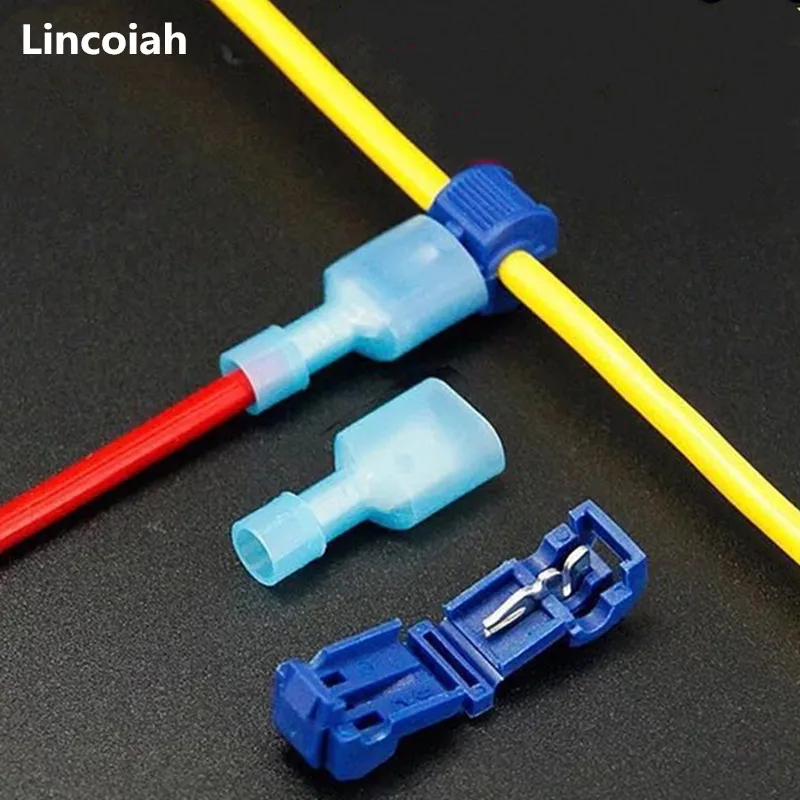

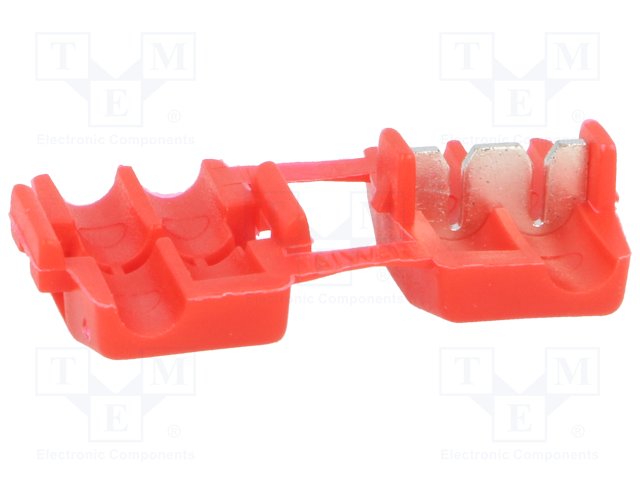

Зажим типа ОВ
При ремонте либо замене электропроводки в квартире можно использовать еще один довольно неплохой вариант сращивания проводов – с помощью зажимов типа ОВ. Изделия имеют простейшую конструкцию и не менее простой принцип работы – кабель укладывается в специальную защелку, которая латунным коннектором пробивает слой изоляции проводника. В итоге за считанные секунды Вы можете сделать хорошее ответвление от кабеля главной магистрали электросети (к примеру, на розетку).
Что касается недостатков защелок, основным является ограниченные условий применения – поперечное сечение жил не должно превышать 6 мм 2 .
В свою очередь для домашней электропроводки такого сечения будет вполне достаточно даже для подключения мощной электрической плиты.

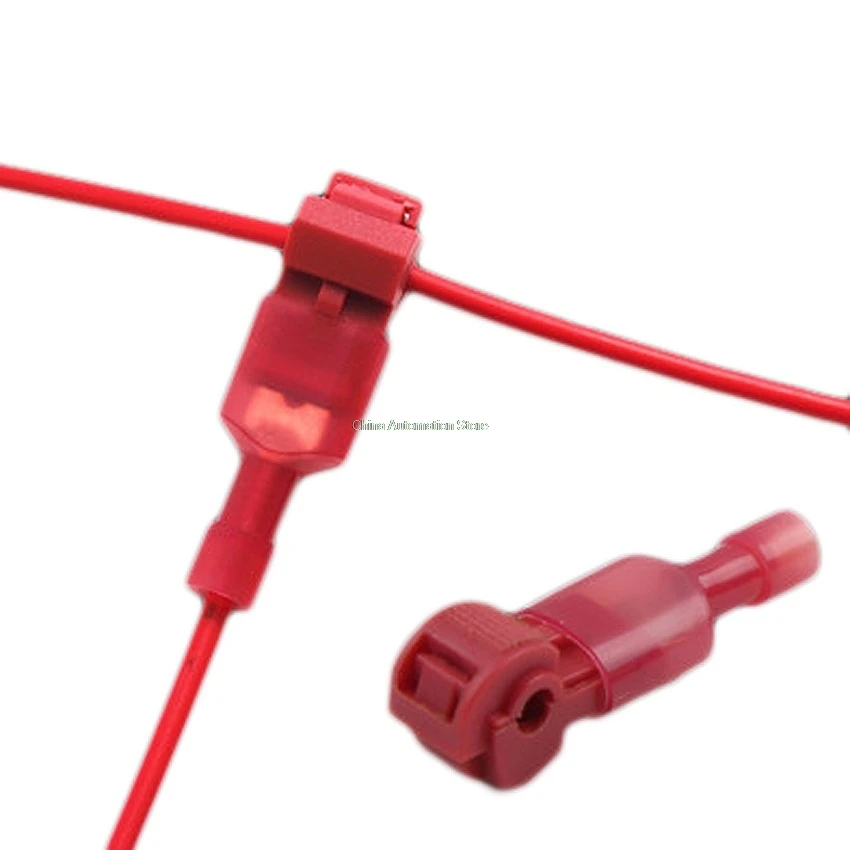

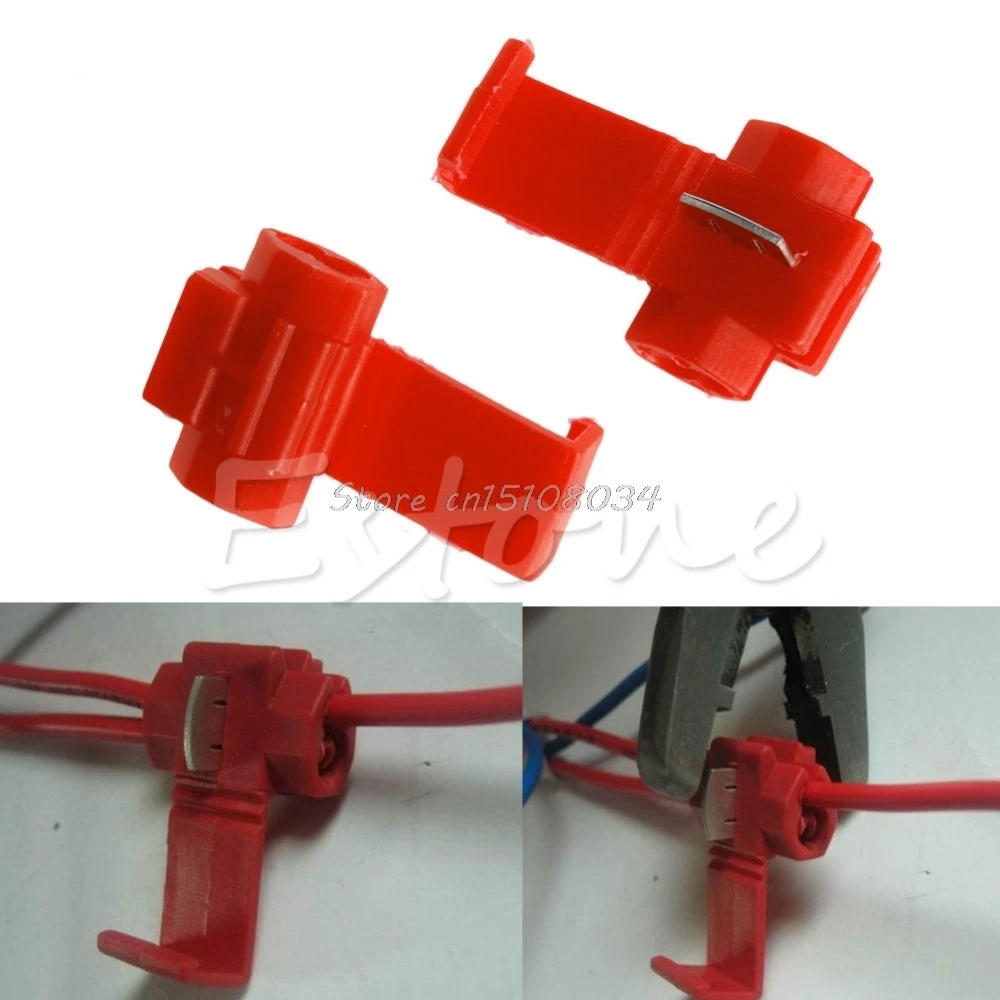

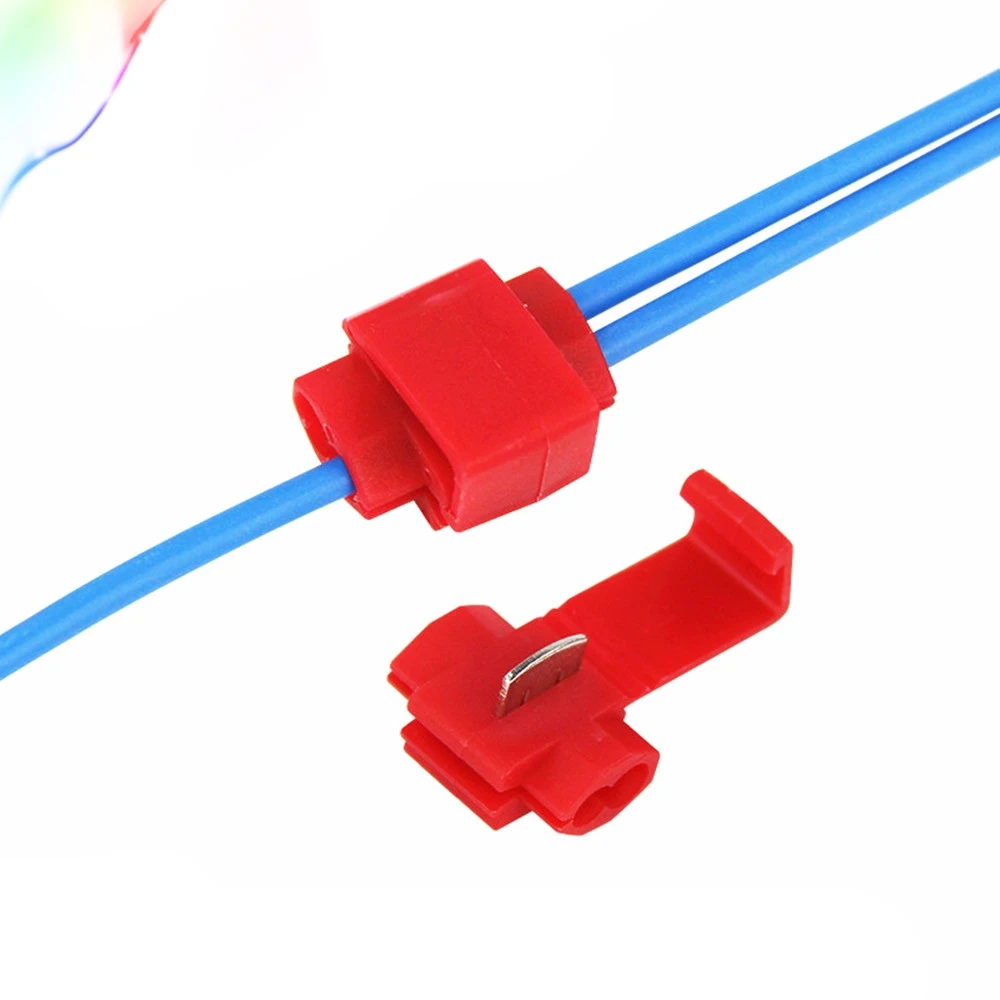

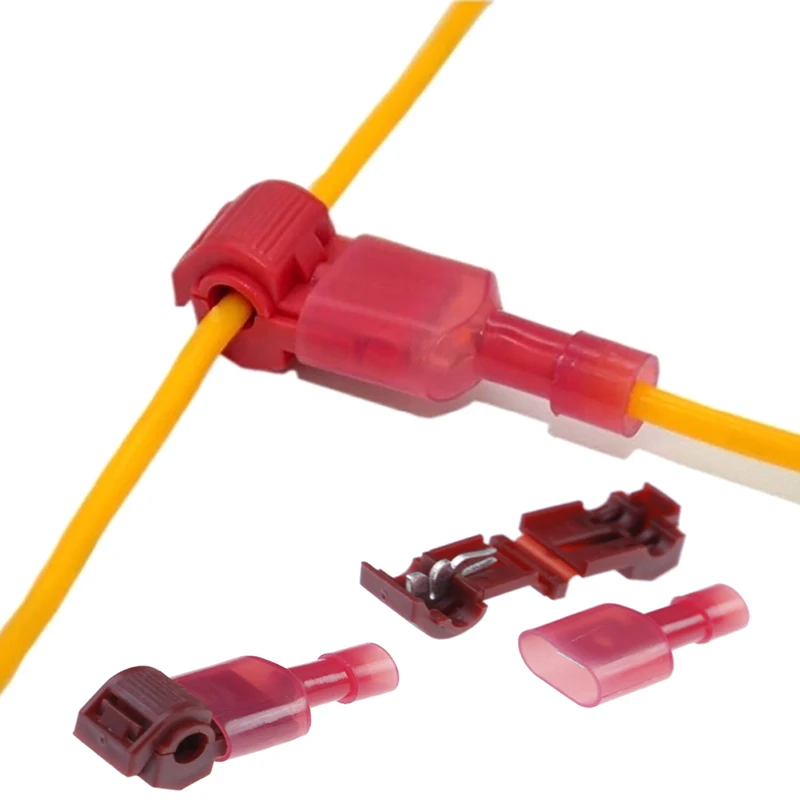

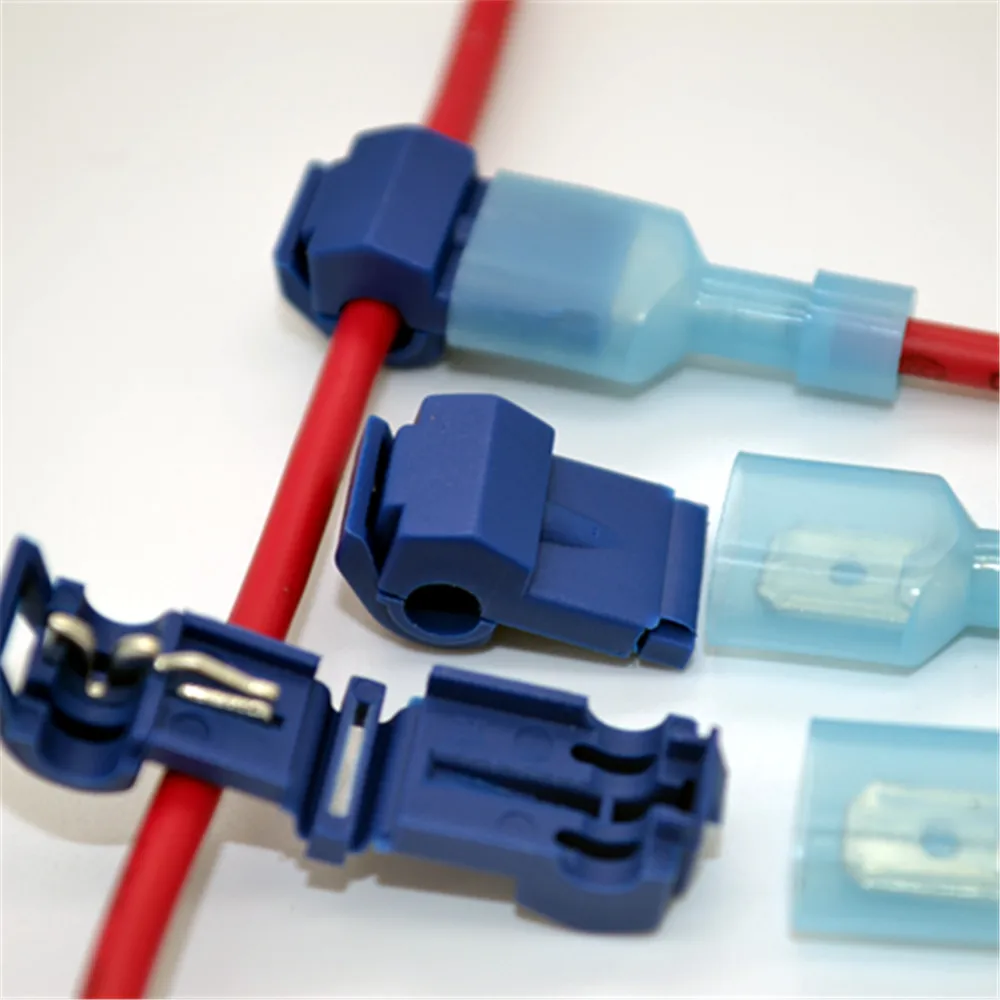

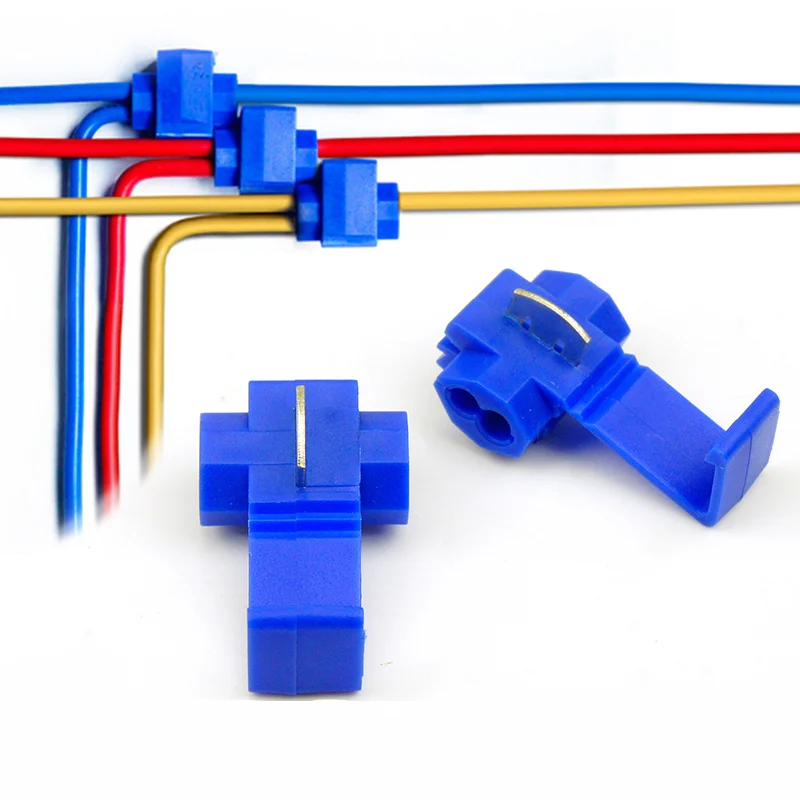

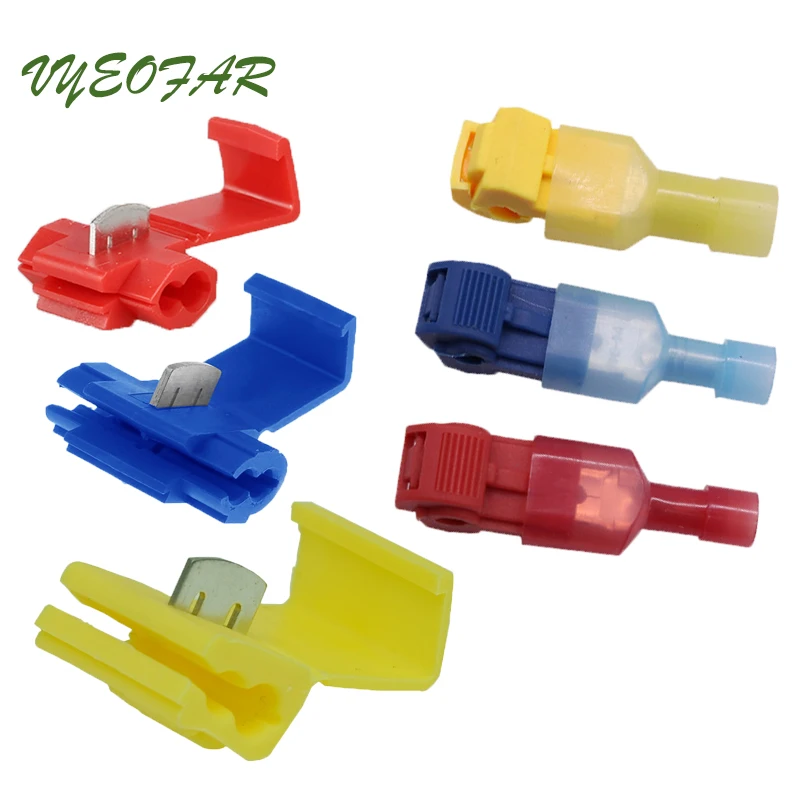

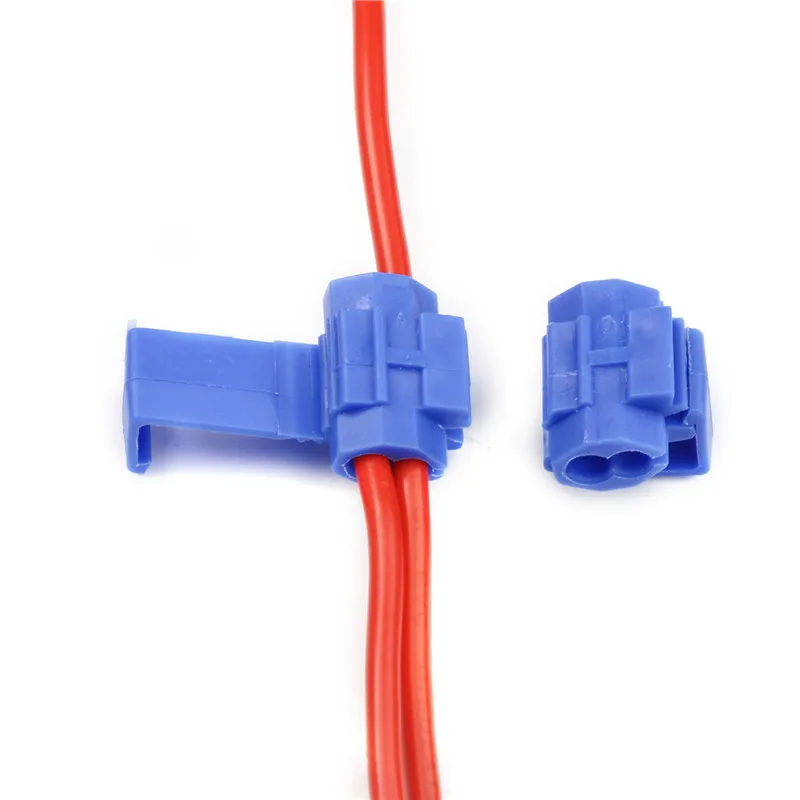

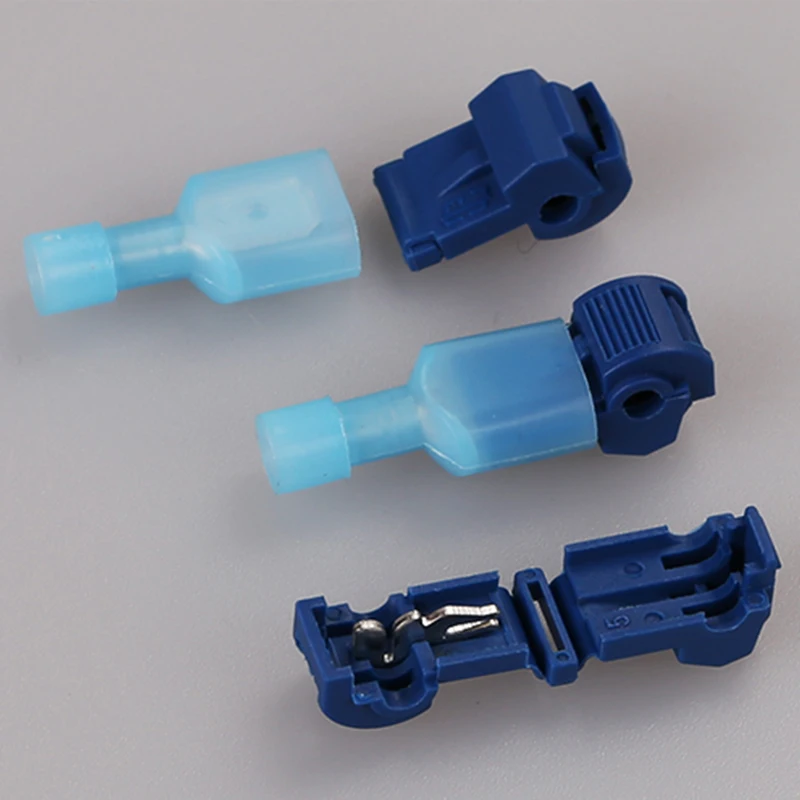

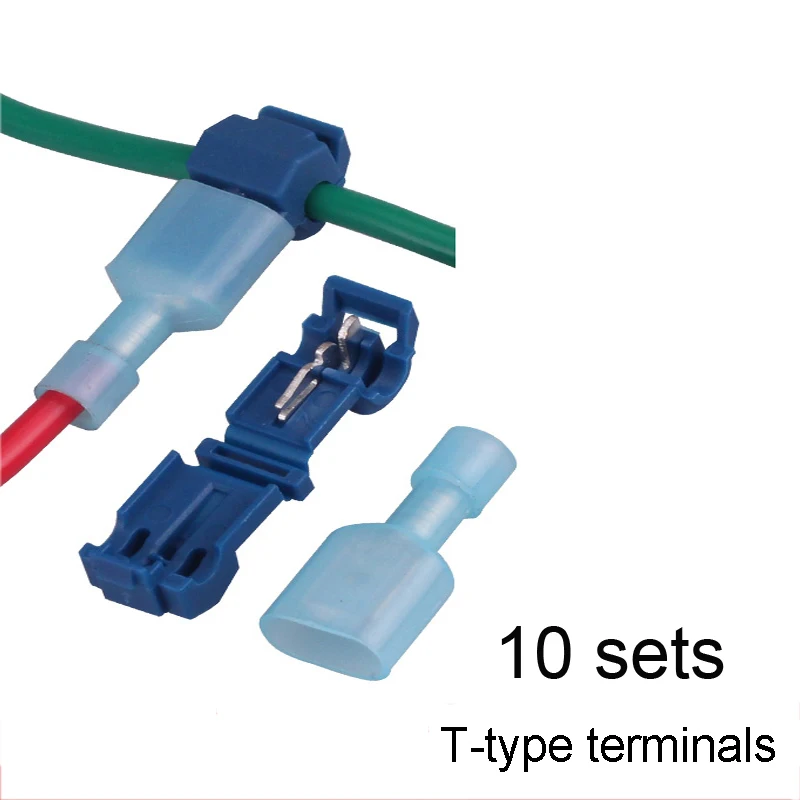

Такие соединители также называют «Скотчлоками». Подробнее узнать о том, что такое скотчлоки и как ими пользоваться, вы можете из нашей отдельной статьи: https://samelectrik.ru/skotchloki-dlya-soedineniya-provodov.html.

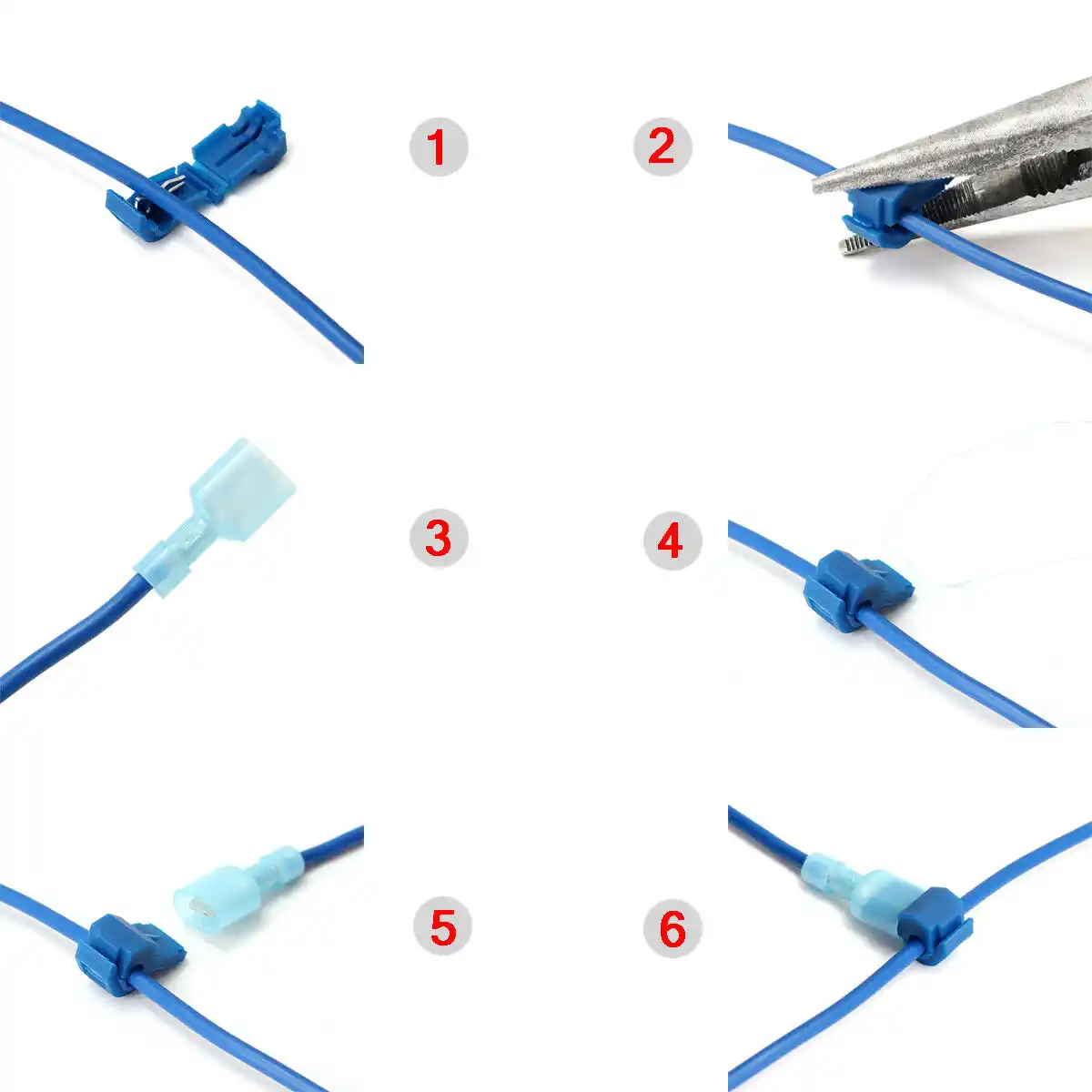

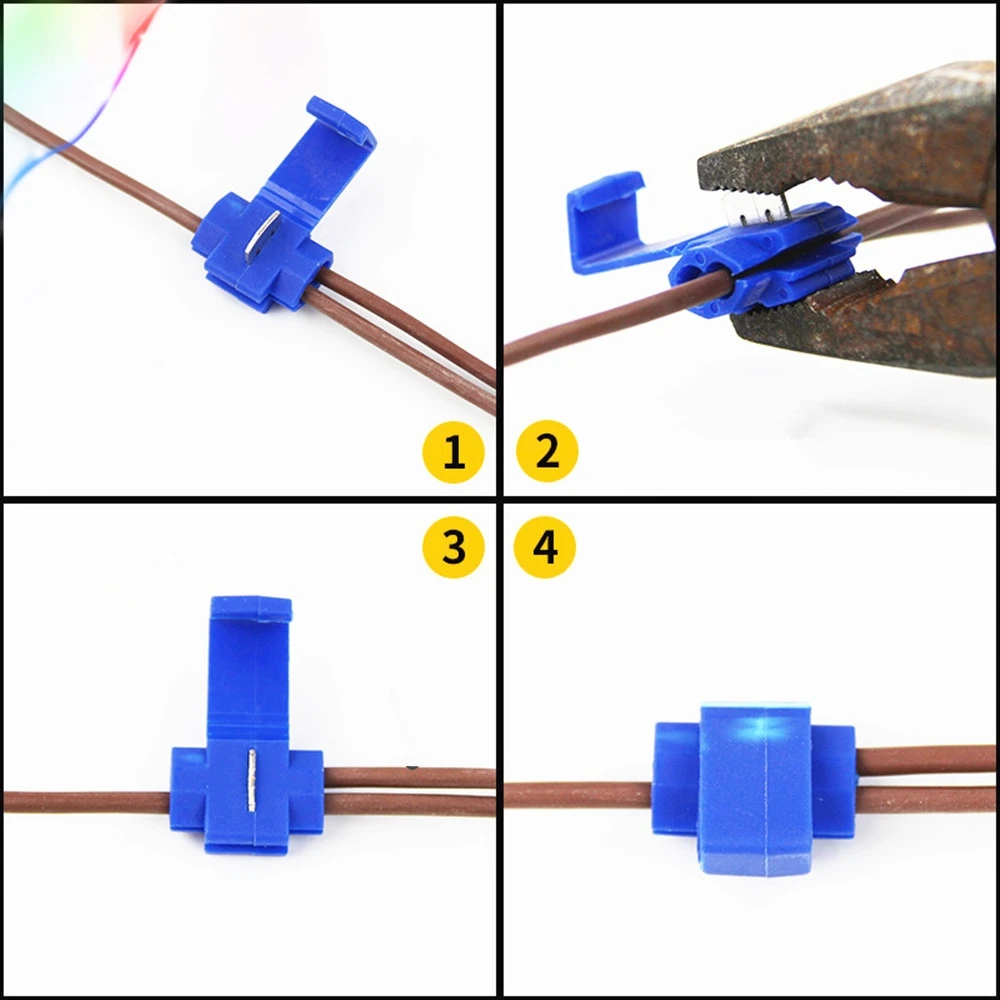

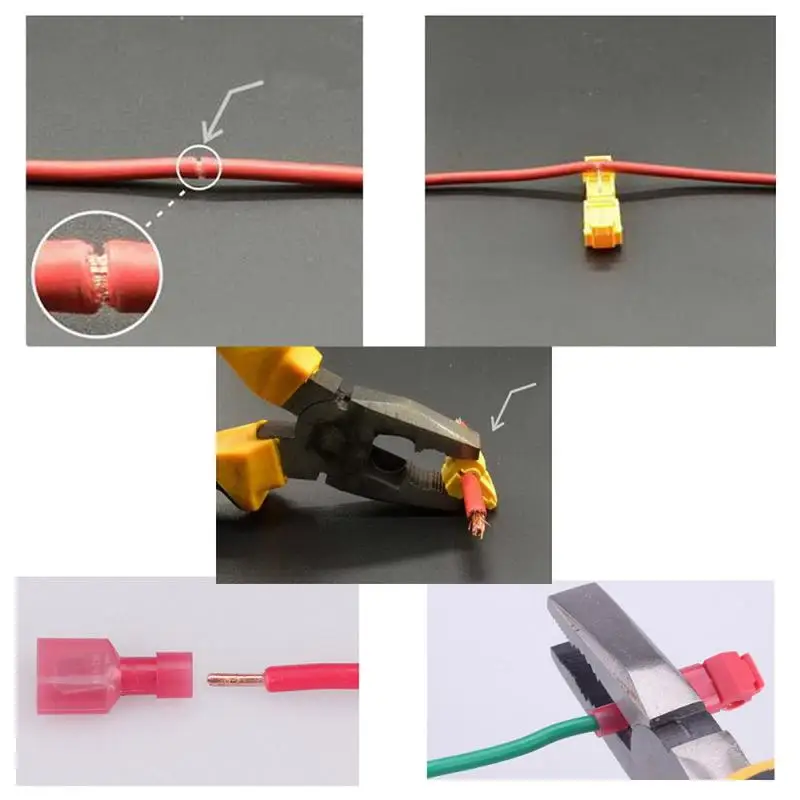

Видео инструкция по использованию защелки для ответвления провода без разрезания:
Прокалывающие зажимы
Усовершенствованной моделью кабельного сжима орех являются прокалывающие зажимы. Изделия одноразовые, однако, позволяют делать ответвление провода без разрезания и даже, не счищая изолирующий слой при сращивании. Конструкция зажима представлена шестигранной головкой, которая стягивает жилы, а также контактными пластинами с зубцами, которые собственно и прокалывают изоляционный материал.
Преимущество данных изделий заключается в следующем:
- Ответвлять провода от воздушной линии (ВЛ) можно даже под напряжением, не боясь за свою безопасность. Это связано с тем, что контактная пластина надежно заизолирована от зажимающих болтов.
- Корпус изделий герметичный и надежно защищает место соединения от плохих погодных условий.
- Зажимы простые в эксплуатации и имеют длительный срок службы.
- Низкая стоимость продукции.
- Возможность скрепления медных и алюминиевых проводников.
Что касается недостатков, главным является только «одноразовость» продукции, однако это момент весьма спорный, если учитывать долговечность такого способа ответвления проводов без разрыва.
Монтаж осуществляется следующим образом:
Видео инструкция по установке прокалывающего зажима
Советы от бывалых монтажников
Существует множество спорных вопросов как в способах соединений, так и в применении отдельных монтажных изделий.
Но ряд правил касается абсолютно всех мастеров, которые занимаются электромонтажом.
Например, строго запрещено соединение скруткой алюминиевых проводников с медными. Процесс быстрого окисления приводит к разрушению коммутации и возникновению опасной точки, которая в любое время может заискрить или вспыхнуть.
Еще несколько важных правил:
Галерея изображений
Фото из
Правильно выполненная скрутка
Максимальная изоляция соединений
Важность маркировки проводников
Если проводник покрылся оксидной пленкой, ее необходимо аккуратно удалить или контактной пастой, или мелкой шкуркой. Диаметры гильз, наконечников, колпачков лучше подбирать по размеру.
При использовании изоленты накладывайте витки внахлест. Одного слоя недостаточно, лучше пройтись вдоль соединения 2-3 раза, обязательно сделав последний виток на изоляции
Одиночные проводники в винтовых зажимах держатся слабо. Поэтому рекомендуется зачищенный конец сгибать вдвое или делать из него произвольную петельку.
По окончании работ обязательно проверьте надежность соединений – слегка подергайте за провода. Бывает так, что коммутация произведена неудачно, и жила просто выскальзывает из клеммника.
Если позволяет объем распредкоробки, к примеру, щиты вмещают много проводов и устройств, то оставляйте кабель с запасом. Иногда требуется переключение и лишняя длина пригодится, если соединения неразъемные или подгоревшие.
Как правильно соединять между собой перебитые провода в стене
Что же делать, если перебил электропроводку в стене? Обычно в такой ситуации человек теряется, но ничего страшного не произошло, электропроводку можно успешно починить своими руками одним из приведенных ниже способом.
При сверлении стен для крепления предметов редко кто задумывается о том, что в стенах проложена электропроводка. Но даже если вспомнить, и мысленно провести взглядом возможный путь проводов от соединительной коробки к розеткам и выключателям, то все равно нет гарантий от попадания сверла в провод.
Особенно часто повреждается электропроводка при установке натяжных и подвесных потолков. Удерживающие потолок уголки или багет крепятся на стене саморезами и линия крепления их проходит как раз на уровне прокладки проводов.
Согласно требованиям правил устройства электроустановок (ПУЭ) соединение проводов скруткой при монтаже электропроводки запрещено. При соединении проводников скрытой проводки в стене это правило категорически нельзя нарушать!
Лучше всего заменить весь отрезок перебитого провода от распределительной коробки до места его присоединения, но не всегда это приемлемо.
Так как перебитые проводники короткие, то соединение можно выполнить с помощью клеммных колодок. Но в таком случае для клеммной колодки придется устанавливать распределительную коробку, что трудоемко и не всегда устраивает.
Предлагаемая технология соединения перебитых проводов в стене под штукатуркой проверена мною на практике и показала высокую надежность. В моей квартире более 16 лет работает скрытая электропроводка с несколькими подобными соединениями, две пары проводников пришлось соединять при переносе счетчика, одну пару соединял в двух местах при переносе стены и две пары при переносе электрических розеток.
При ремонте электропроводки в обязательном порядке необходимо ее обесточить!
Ремонт следует начинать с очень аккуратного удаления штукатурки в зоне повреждения проводов. Такую работу выполняют зубилом и молотком. В качестве зубила при прокладке электропроводки в стене я обычно использую стержень от сломанной отвертки с остро заточенным концом лопатки.
Таким зубилом хорошо делать небольшие штробы в стене при прокладке проводов скрытой проводки, например при переносе розетки, или установки дополнительной.
Когда обнажатся провода скрытой проводки, станет ясно, перебит один провод, два или три. Из какого металла сделаны проводники электропроводки, меди или алюминия.
Соединение перебитых медных проводов электропроводки
Соединение перебитого медного провода в стене пайкой обеспечивает надежность контакта проводов не хуже, чем не поврежденного и позволяет закрыть соединение штукатуркой без установки распределительной коробки.
Перебит один из двух медных проводов
Вскрытие показало, что перебит один медный проводник, второй провод не задет и изоляция вокруг него не повреждена.
Для ремонта сначала необходимо выбрать штукатурку в стороны от места повреждения на 3-5 сантиметров на глубину сантиметра под поврежденным местом провода. Это необходимо для создания условий для соединения проводов. Далее необходимо разъединить провода и разрезать изоляцию вдоль по центру.
Снимается изоляция 10-15 мм с поврежденных концов проводников. Если электропроводка сделана давно, то ее изоляция делается очень твердой и ножом ее снять в стесненных условиях, не повредив провод сложно. В таком случае лучше снять изоляцию оплавлением.
Концы медных проводников покрываются паяльником слоем припоя. Залудить проводники нужно тщательно и обязательно со всех сторон. На одни из проводников одевается изолирующая трубка длиной чуть больше, чем оголены провода.
Берется отрезок медной проволоки, сечением не менее чем сечение перебитого провода. Этот кусочек провода тоже покрывают слоем припоя. Длина этой вставки должна обеспечить нахлест на соединяемые концы проводов не менее чем на 10 мм.
Вставка спаивается с соединяемыми концами. Припой экономить не следует. Далее изолирующая трубка сдвигается таким образом, чтобы полностью закрыть место соединения. Если требуется герметичное влагостойкое соединение, то перед одеванием трубки, нужно спаянное соединение обильно покрыть силиконом.
Если силикон не использовали, то для исключения возможности смещения изоляционной трубки и большей герметичности места соединения следует намотать один слой изоляционной ленты. Так как большой рулон ленты не продеть за проводами, а полоска изоленты от рулона при изоляции будет слипаться, то лучше отмотать необходимую длину с рулона и намотать на любой стержень, например спичку.
В результате проделанной работы получено соединение перебитого провода скрытой электропроводки, по техническим характеристикам практически не уступающее соседнему уцелевшему проводнику.
Такое соединение можно смело покрывать штукатуркой и навсегда забыть о случившейся неприятности.
Перебиты оба из двух медных проводов
Если перебиты сразу оба провода скрытой электропроводки, то можно каждый из проводников соединить по вышеописанной технологии.
Но для достижения максимального качества лучше срастить их несколько иным способом. Один из перебитых проводников сращивается, как описано выше, а для второго вставка делается из провода, на котором частично оставлена изоляция.
При таком способе соединения полностью исключается непосредственное соприкосновение соседних проводов при самых неблагоприятных обстоятельствах.
Сначала сращивается пайкой один конец проводника, затем другой. Осталось надеть изолирующие трубки. Обратите внимание, для того, чтобы меньше вскрывать провод в стене, нижняя изолирующая трубка сделана из двух отрезков, которые перед пайкой надеваются на правый и левый провод.
Перед надеванием трубок, для получения герметичного, защищенного от влаги соединения скрытой электропроводки, место пайки нужно обильно смазать силиконом.
Осталось навернуть на восстановленное соединение слой изолирующей ленты.
Перебиты три из трех медных проводов
Перебитые три провода электропроводки соединяются по такой же технологии, как и два.
Можно длинную перемычку с изоляцией поставить одну в середине, а крайние проводники соединить короткой. Но тогда монтаж будет делать сложнее.
После пайки на незащищенные участки проводов наносится силикон и надеваются изоляционные трубки. Затем полученное соединение обвивается изолирующей лентой.
Вы можете посмотреть, как я наращивал в стене электропроводку из двойного медного провода, при переносе розетки с одного места стены на другое.
Возникает законный вопрос, а как нагреть паяльник для выполнения пайки, если в электропроводке нет напряжения? В случае если разводка электропроводки в квартире двухконтурная, то можно подключить паяльник к розетке в другой комнате через удлинитель. Можно запитать паяльник, от распределительного щитка в подъезде, подключить переноску у соседа. В крайнем случае, можно воспользоваться мобильным паяльником, о котором рассказано в одноименной статье сайта.
Соединение перебитых алюминиевых проводов скрытой электропроводки
Надежно соединить перебитые алюминиевые провода методом пайки паяльником низкотемпературным припоем получить практически невозможно.
Остается только механический способ.
Перебит один из двух алюминиевых проводов
После вскрытия провода скрытой электропроводки обнаружен один перебитый алюминиевый провод.
Сначала нужно снять с концов проводов изоляцию, на длину около 15 мм. Такая длина оголенных концов провода нужна для того, чтобы свить колечки с внутренним диаметром 4 мм.
Подготавливается алюминиевая вставка из провода с сечением равным или большим, чем сечение электропроводки. Вставку можно выполнить и из медного провода, но тогда необходимо в обязательном порядке соблюдать правила соединения алюминиевых и медных проводников.
Далее концы проводов с помощью круглогубцев свиваются в колечки.
Обязательным условием для получения надежного механического соединения алюминиевых проводов является применение шайбы типа гровер. Сборка соединения выполняется следующим образом. На винт М4 надевается гровер, затем обыкновенная плоская шайба, колечки соединяемых проводов, далее простая шайба и гайка.
Винт ввинчивается в гайку с максимально возможным усилием руки. Осталось покрыть соединение изолентой.
Для защиты от механических повреждений следует полученное соединение закрыть изолирующей трубкой. Сверху можно еще раз обвернуть одним слоем изоленты.
По выше описанной технологии соединяются и несколько перебитых алюминиевых проводов. Только понадобится больше винтов и перемычек.
На основании личного опыта осмелюсь утверждать, что соединение алюминиевых проводников скрытой электропроводки по выше описанной технологии, обеспечит безотказную ее работу до конца срока службы при условии, что ток нагрузки не будет превышать допустимый.
Соединение проводов
При монтаже или ремонте электропроводки возникает необходимость подключения линии электропроводки к существующей линии путем соединения проводников. Ниже рассмотрим основные способы ответвления проводов, а также приведем их достоинства и недостатки.В каталоге компании Атлас представлены из данной статьи:
Клеммники WAGOСпособы соединения кабелей и проводов
Один из наиболее распространенных способов ответвления проводов – скрутка.
Наверняка многие знают о том, что этот способ соединения недостаточно надежен. Для обеспечения надежности скрутки можно использовать гильзы или самоизолирующие зажимы. Данные элементы дополнительно прижимают скрутку, чем обеспечивается надежное контактное соединение.Самоизолирующие зажимы – СИЗ
Самоизолирующие зажимы – СИЗ Существенный недостаток данного способа соединения – необходимость разрыва магистрального провода (провода, от которого производится ответвление). Еще один недостаток – невозможность ответвления проводников из разного металла (алюминиевого и медного). Если магистральный и ответвляемый проводники выполнены из меди, то ответвление можно произвести пайкой. Этот способ характеризуется высокой надежностью контактного соединения. При этом нет необходимости разрывать магистральный провод. Достаточно снять изоляцию на небольшом участке проводников и выполнить ответвление проводников, пропаяв места их соединения.Соединение проводов пайкой
Соединение проводов пайкой Сварка – это еще одни способ ответвления проводников.
Данный способ подходит, как для медных, так и для алюминиевых проводников. Присоединение медного проводника к алюминиевому в данном случае не допускается. При этом возникает необходимость разрыва магистрального проводника, но данный факт является несущественным, так как полученное в результате сварки контактное соединение магистрального и ответвляемого проводников является монолитным. Следует упомянуть так называемые «орешки», которые предназначены для ответвления проводов. Конструктивно данные соединительные элементы состоят из трех контактных пластин, между которых зажимаются винтами проводники. Наличие пластины между соединяемыми проводниками позволяет выполнить ответвление проводников из разного металла, то есть из меди и алюминия. Пластины «орешков» помещены в специальный корпус, изготовленный из пластика. Данный корпус осуществляет изоляцию выполненного ответвления проводников. При ответвлении проводников данным способом отсутствует необходимость разрыва магистрального провода. так называемые «орешки», которые предназначены для ответвления проводов Еще одно существенное преимущество вышеприведенных «орехов» – возможность соединения (ответвления) проводников широкого диапазона сечений – от полутора до 150 кв.
мм. Рассмотрим такой тип ответвительных устройств, как прокалывающие зажимы. Если для соединения магистрального и ответвляемого проводников необходимо было удалить часть изоляции с их поверхности, то в случае использования прокалывающих зажимов этого делать не требуется. Основной конструктивный элемент данных соединительных устройств – зажимные контактные пластины с зубцами, которые осуществляют прокол изоляции, чем обеспечивается непосредственный контакт с подключаемым проводником. Прокалывающие зажимы для соединения проводов маленького сечения с герметичным корпусом Прокалывающие зажимы имеют герметичный корпус, который позволяет их использовать в условиях повышенной влажности. Процесс ответвления проводников в данном случае может осуществляться без снятия напряжения с магистрального проводника. Прокалывающие изоляцию зажимы типа ЗПО В зависимости от типа прокалывающего зажима, различают несколько способов «прокола» проводников. Ответвление жил проводов и кабелей небольшого сечения осуществляется без использования специального инструмента, так как соединение проводников, то есть «прокол» осуществляется вручную путем защелкивания корпуса.
Прокалывающие зажимы, которые предназначены для соединения и ответвления проводников большого сечения имеют несколько иной принцип «прокола» проводников. Прокалывающий зажим SE21 для ответвления проводов с большим сечением Контактная пластина осуществляем прокол изоляции проводника, и врезается в металл для обеспечения контактного соединения при завинчивании болтов зажима. При этом усилие, необходимое для обеспечения оптимального контакта с проводником, контролируется срывной головкой болтов. То есть при достижении оптимального усилия давления контактной пластины на подключаемый проводник, головка болта срывается. Недостаток прокалывающих зажимов, рассмотренных выше, заключается в их одноразовом использовании. Но данным недостатком можно пренебречь, учитывая качество выполненного соединения (ответвления) проводников данным способом. Кроме вышеприведенных способов ответвления проводников, следует упомянуть о клеммниках. Современный ассортимент предлагает широкий выбор клеммников различных типов и конструкций.
Одни из наиболее популярных соединительных устройств, используемых при выполнении электромонтажных работ – это клеммы Wago.Использование клемм WAGO для соединения проводов

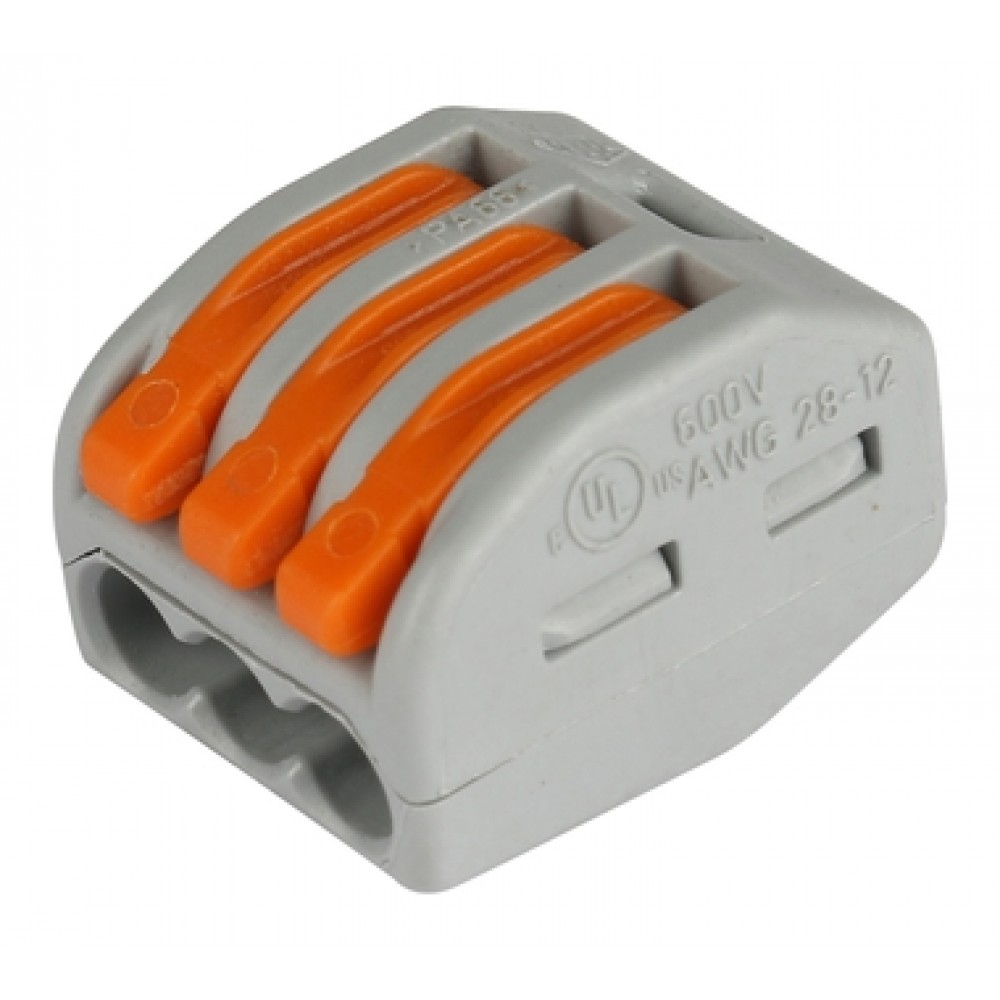

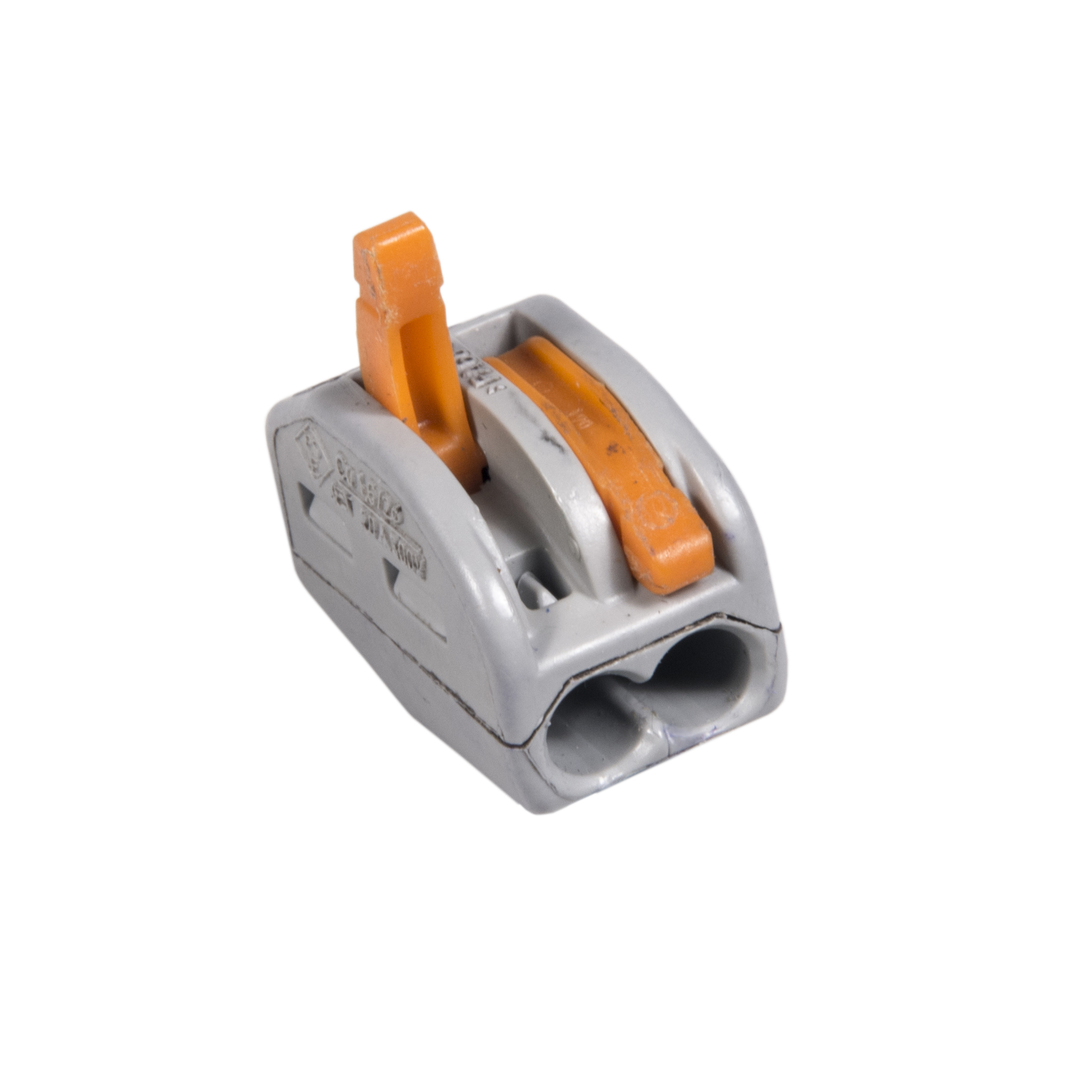

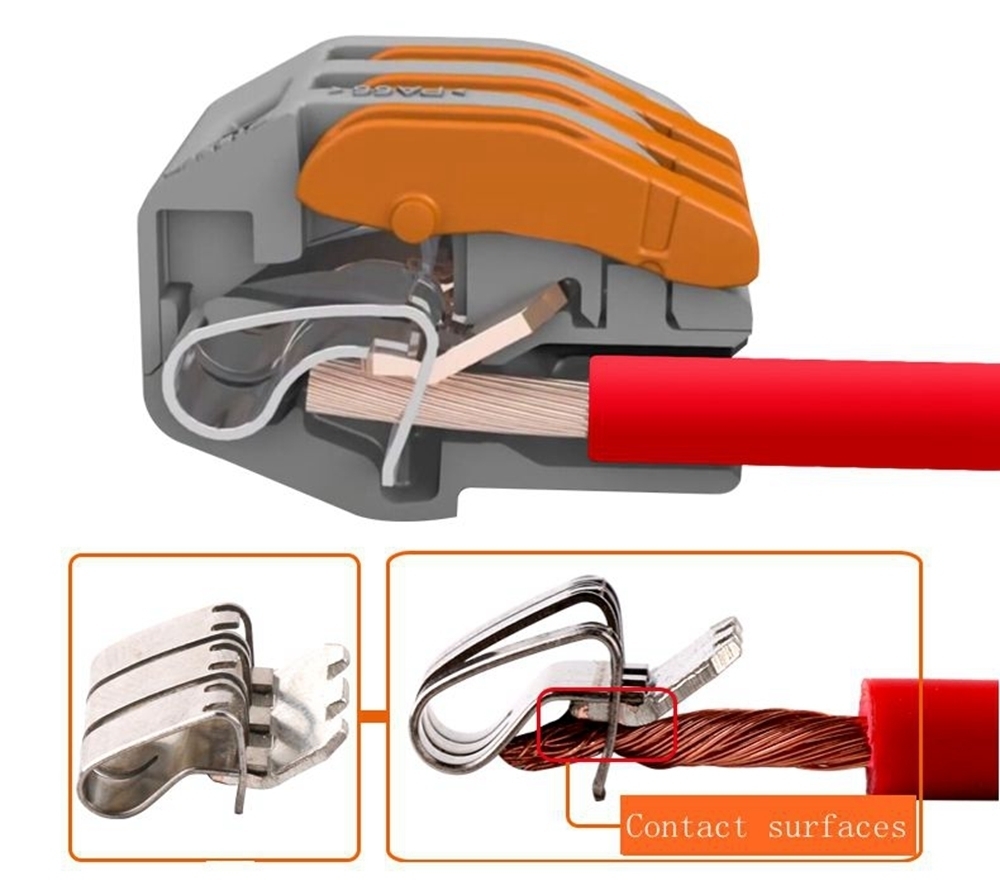

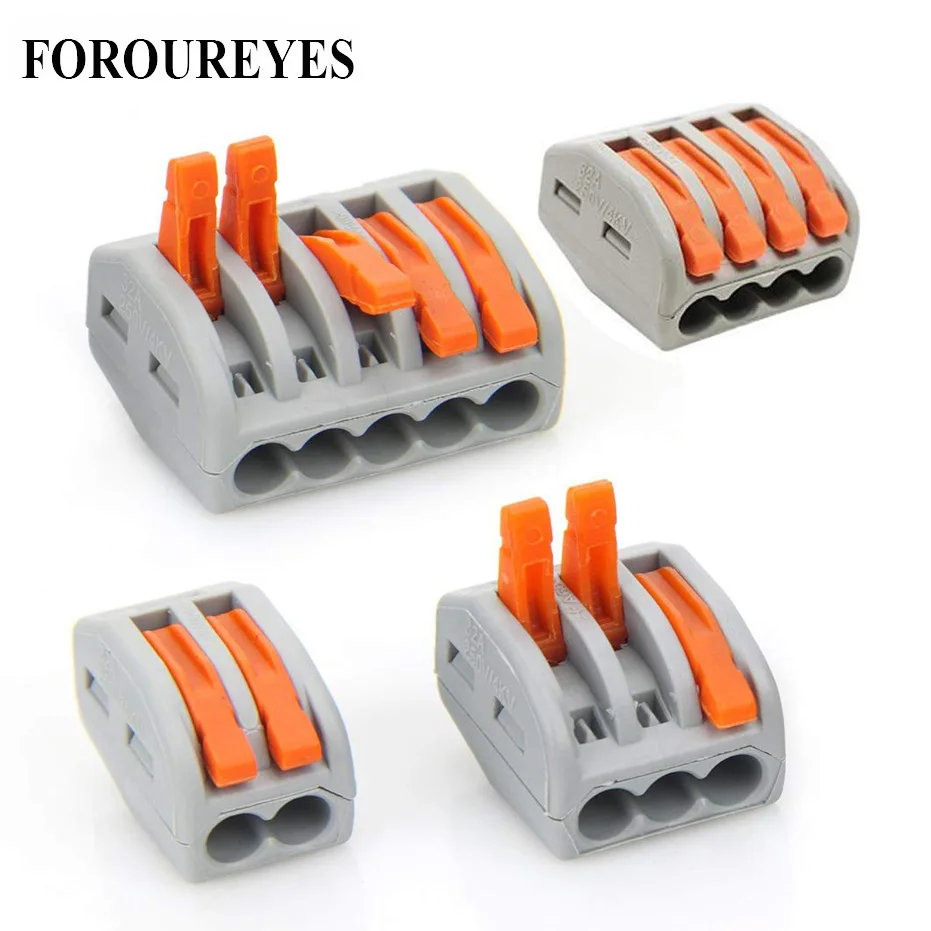

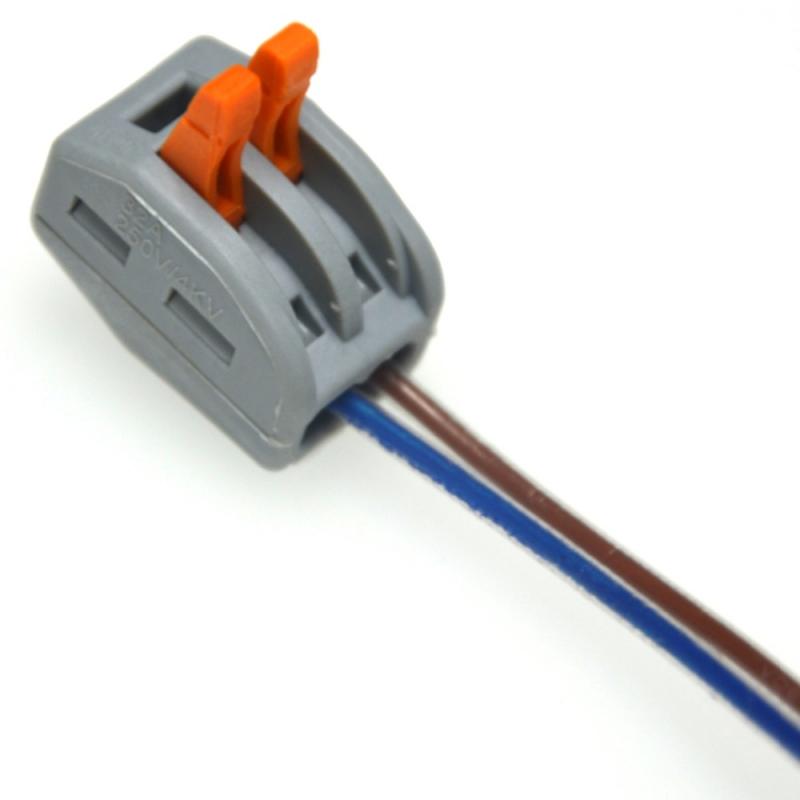

Использование клемм WAGO для соединения проводов Для ответвления проводников можно также использовать и другие типы клеммников, в том числе и болтовых, при помощи которых можно произвести ответвление проводников без необходимости разрыва магистрального провода. Контактное соединение проводников, выполненное болтовыми клеммниками, достаточно надежное, а наличие на клеммнике специального защитного корпуса, позволяет использовать их в различных условиях, в том числе и во влажных и загрязненных помещениях.Клеммник: описание, применение и производство

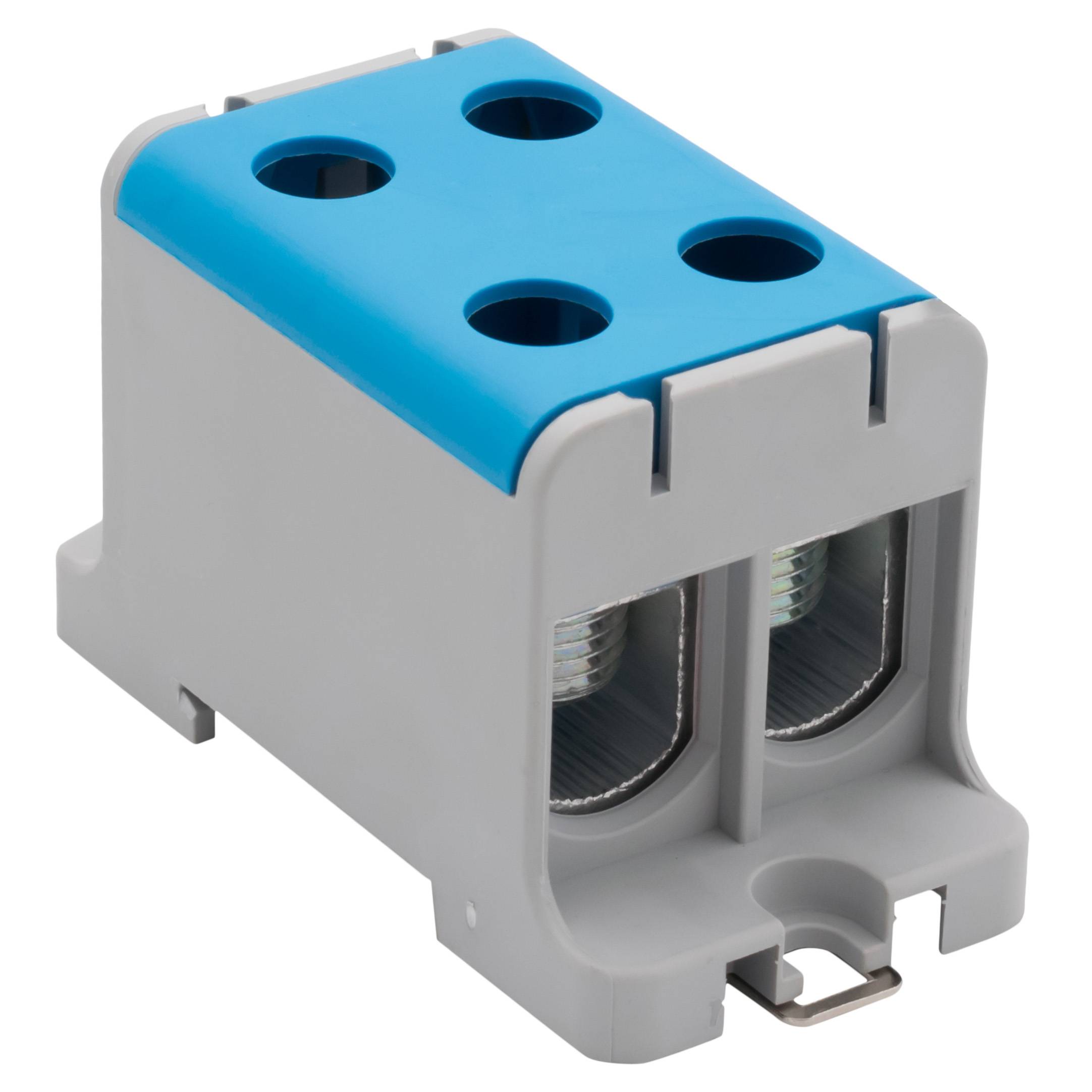

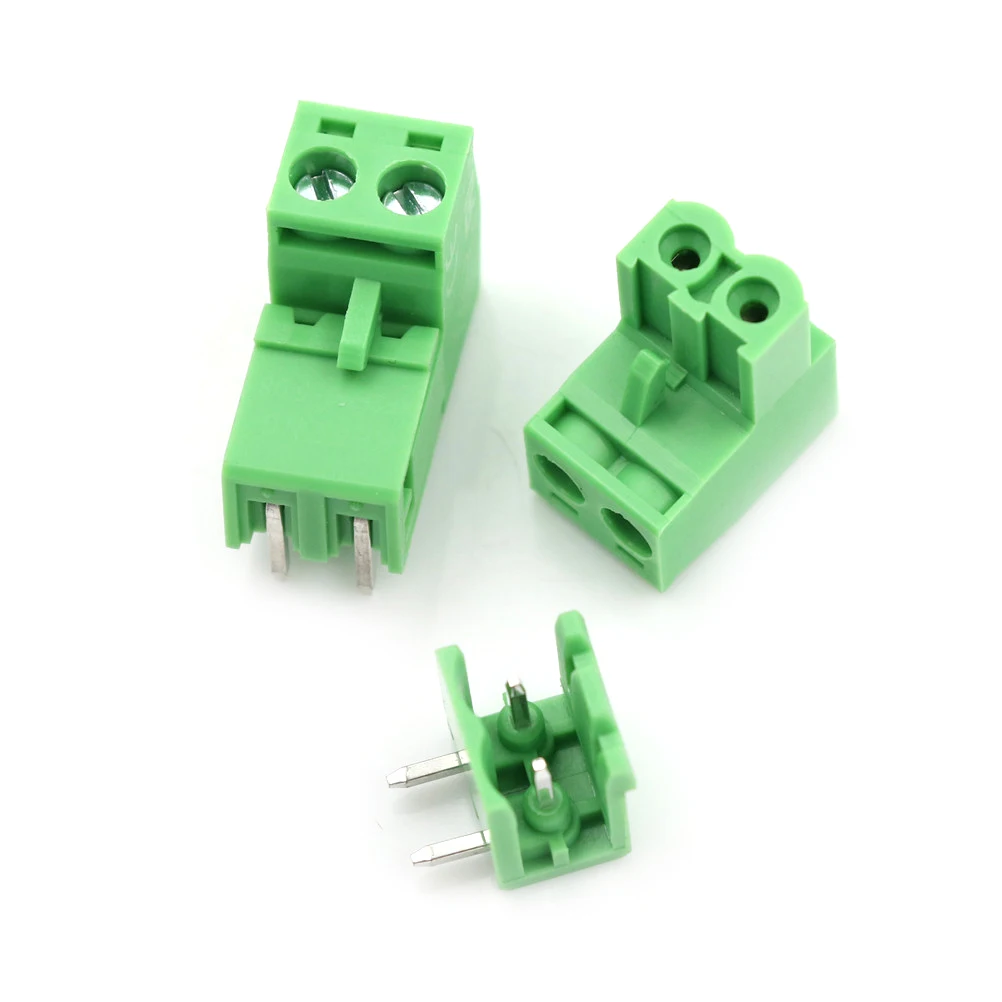

Клеммная колодка, или клеммник, представляет собой электроустановочное изделие, которое используется для соединения проводов. Конструктивно изделие выполнено в виде нескольких металлических контактов с соответствующими узлами крепления проводов в корпусе диэлектрического типа.
Клеммник КРЛ применяется с целью индивидуального монтажа реле перегрузки. Качественные электромонтажные операции невозможны без прочного, надежного соединения проводов.
Соединение при помощи клеммника является прогрессивным способом монтажа кабельно-проводниковых изделий. Данный способ основан на применении изолированных пружинных зажимов. В отличие от распространенных скруток, спаек, которые являются неразъемными соединениями, клеммники позволяют оперативно и легко отсоединять провода, подключать дополнительные устройства, цепи.
Работа с современными практичными клеммными колодками не предполагает применения дополнительного инструмента. Единственное, что нужно, — приспособление для зачистки изоляции. После этого провод вставляется в колодку, фиксируется в ней. Хорошие клеммники позволяют не только образовать надежное соединение, но и нарастить провода разного сечения, сделанные из различных материалов. Качественно соединить, к примеру, алюминиевые и медные провода посредством обычной скрутки невозможно.
Применение клеммников помогает сэкономить место в щитке, распределительной коробке, при этом соединение получается достаточно аккуратным. Чаще всего специальные колодки используются при подключении осветительного и прочего оборудования, монтажа одножильных, многожильных токоведущих изделий. В зависимости от области установки, требований по эксплуатации выпускаются клеммники разных серий. Производство продукции осуществляется с соблюдением технологических нормативов, при этом используются только качественные материалы.
В продаже представлены изделия, не допускающие изъятия провода обратно (одноразовые), и многоразовые. В последних провод фиксируется благодаря отведению специального зажима. Для каждого проводника предусмотрено отдельное разъемное гнездо. В основе изделия используется зажим, который фиксирует проводники разного сечения. За счет компактного размера клеммы возможна ее установка в любом месте, в том числе в небольших коробках под розетки, выключатели.
Преимущества качественных клеммников:
- высокая скорость монтажа;
- прочность конструкции;
- отсутствие потребности в дополнительной изоляции;
- возможность выполнить соединение в сложных стесненных условиях;
- возможность диагностировать электроцепь без ее разрыва.

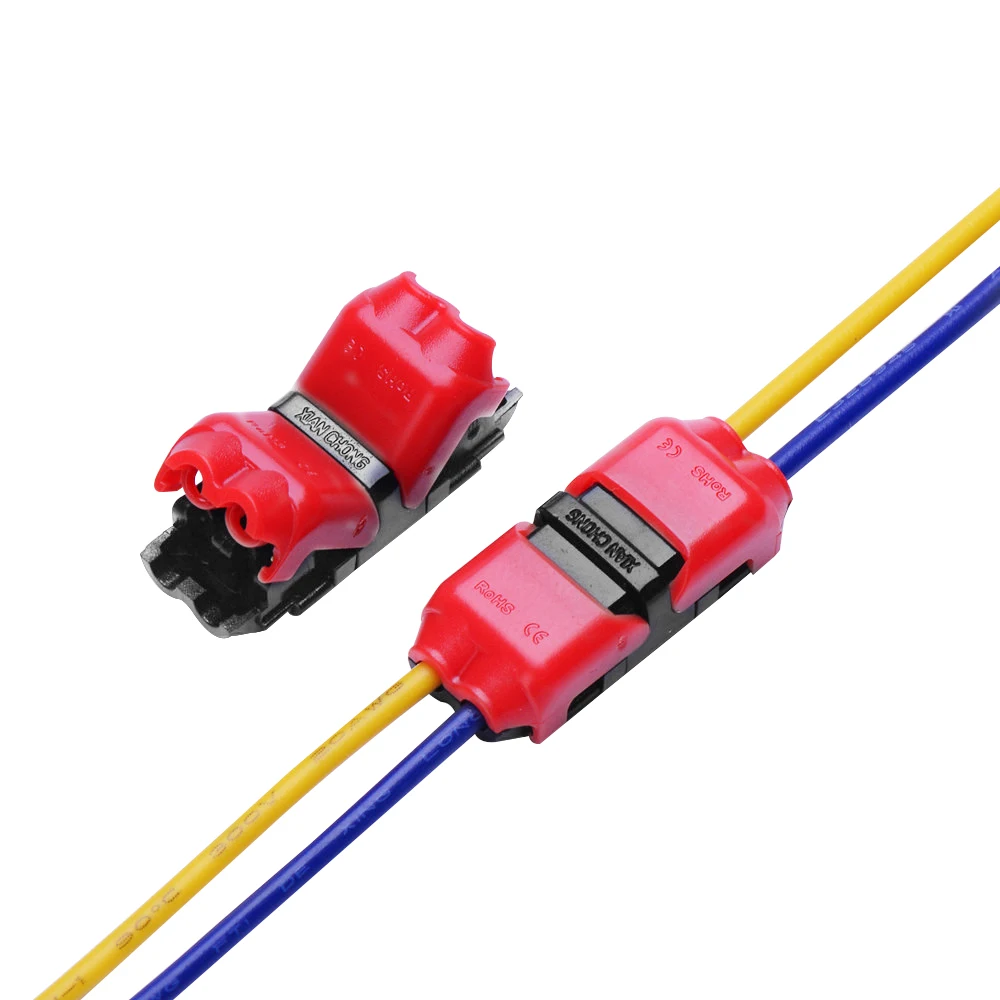

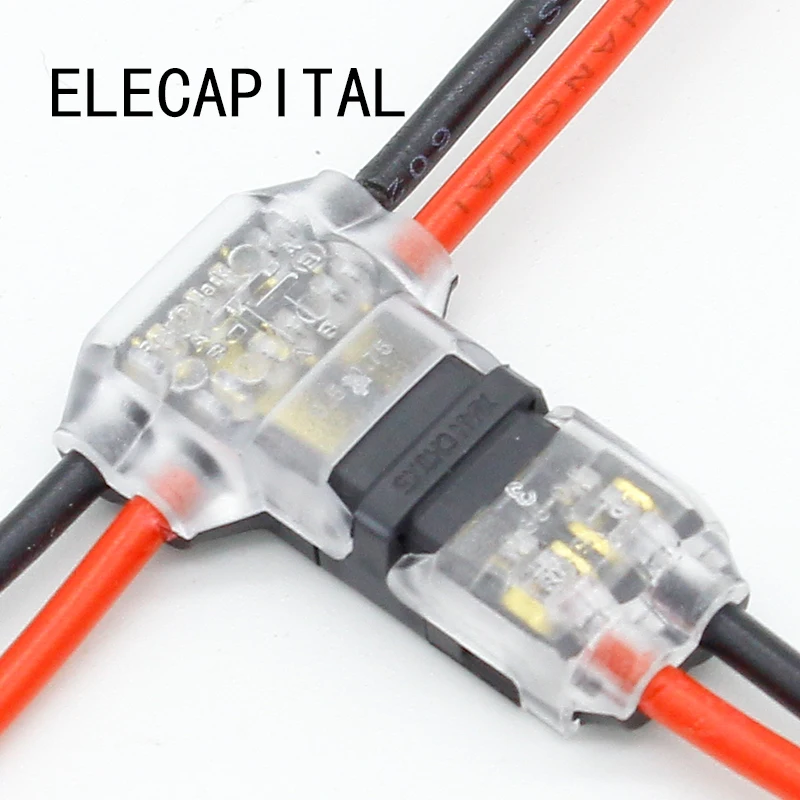

Разветвитель для проводов 220
Современные способы соединения проводов
Провода – это магистраль, по которой течет ток к энергопотребителям. Но на пути движения могут встречаться множество узлов разветвления, и эти узлы находятся в распределительных коробках. Места соединений проводов должны быть надежными, соответствовать расцветке электропроводки и не должны препятствовать движению тока. Почему эта тема заслуживает серьезного внимания? Как правило, 90% всех неполадок приходится на контактные соединения и скрутки.
Не будет преувеличением сказать, что большинство соединений проводов по сей день остается в виде скруток. Но согласно новым правилам электромонтажа, скрутка запрещена к применению, так как не обеспечивает надежного соединения ввиду увеличения больших нагрузок электропотребителей. Такая тенденция приводит к нагреву скруток, затем изоляция рассыхается, осыпается, и в итоге приводит к короткому замыканию. На смену скруткам пришли новые технологии — соединительные клеммы, которые обеспечивают надежное соединение проводов.
Способов соединения проводов существует множество, и приобрести такие соединения не составляет труда. В любом магазине электротоваров они есть в продаже.
Обязательно прочитайте подробные статьи про соединение проводов:
Современные способы соединения проводов: ответвительные сжимы «орехи»
Сжимы ответвительные «орехи» предназначены для выполнения ответвлений медных и алюминиевых проводов от магистральных проводников напряжением до 660В (без их разрезания) проводниками из тех же материалов.
- корпус ответвителя — карболит,
- металлическая плашка произведена из анодированной стали,
- адаптированы под различные сечения проводов,
- сжимы состоят из термостойкого материала, которые выдерживают температуру свыше 200°С,
- монтаж ответвительных сжимов производится крестовой или плоской отверткой,
- четыре универсальных прижимных винта.

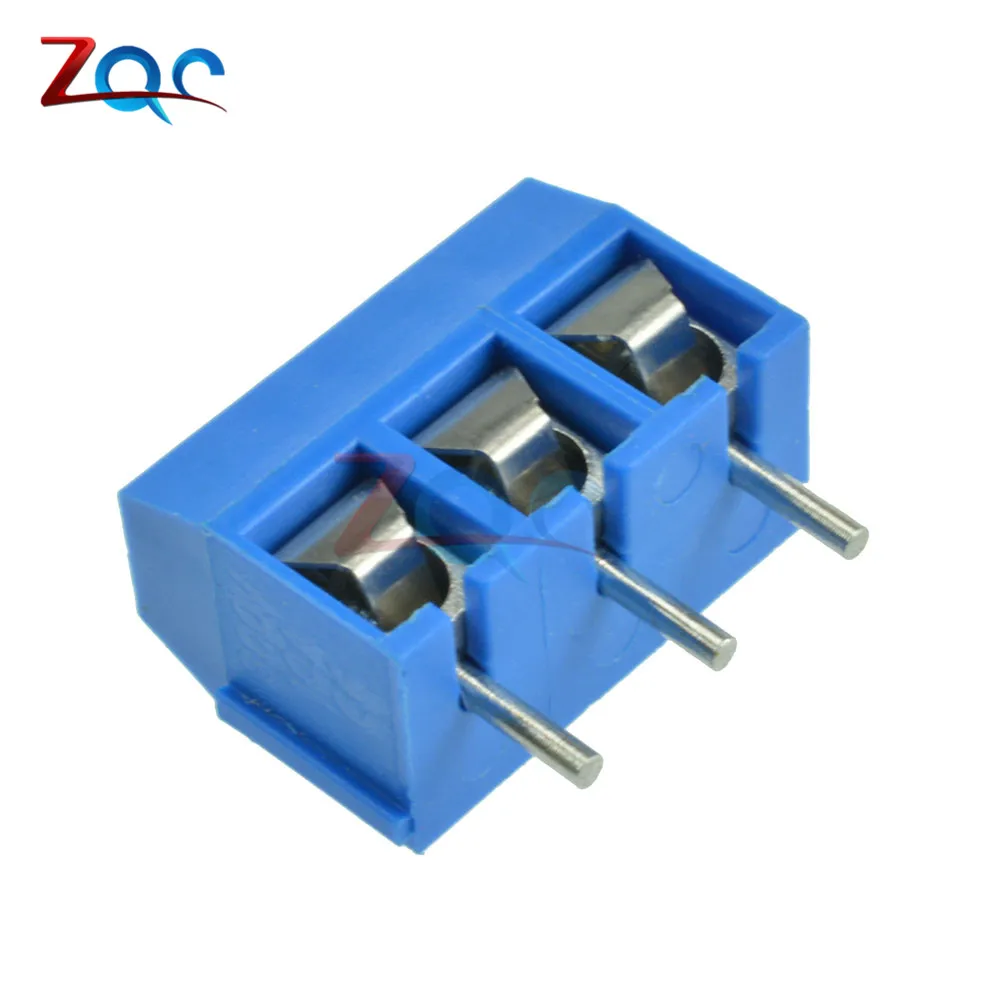

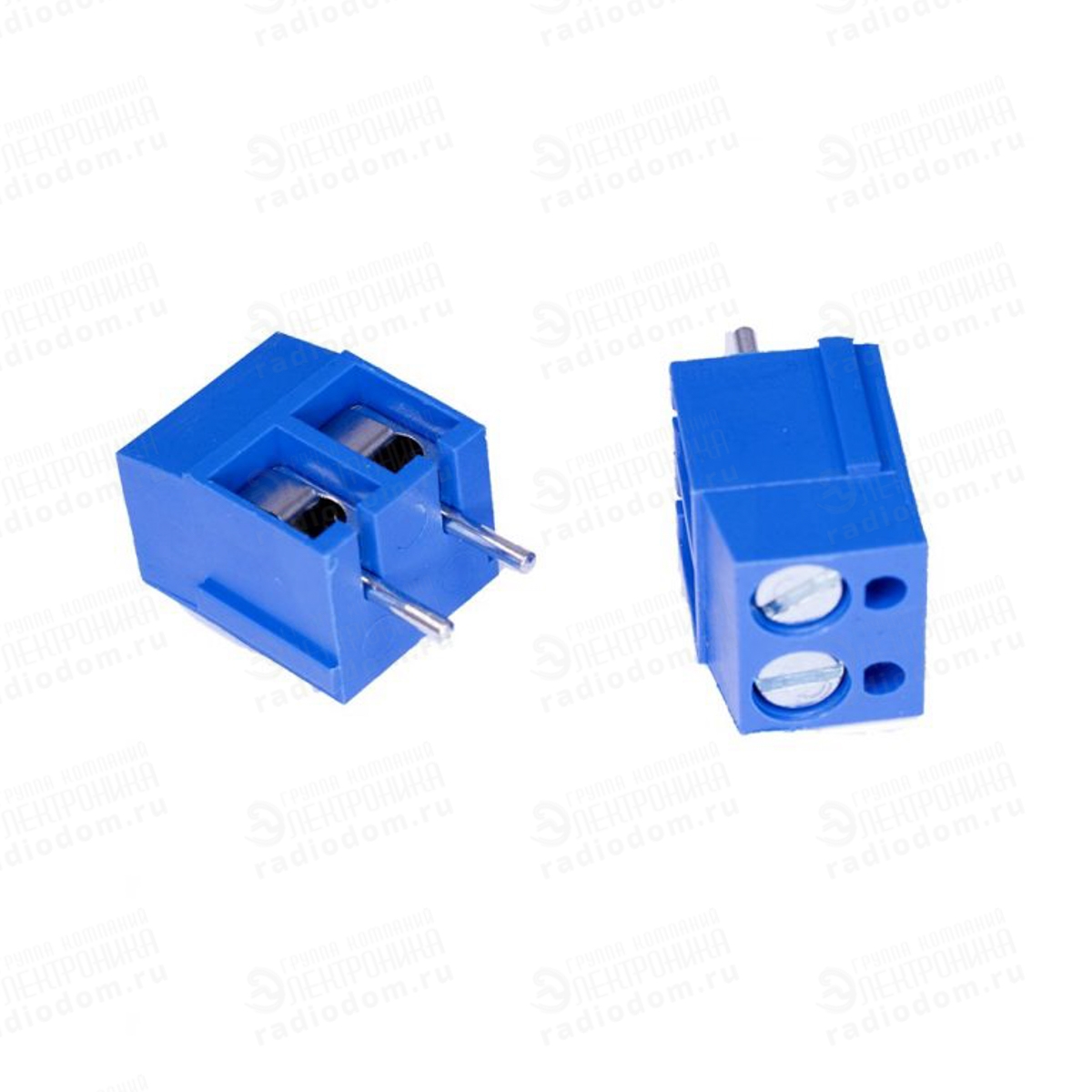

Современные способы соединения проводов: Клеммные колодки
Состоят из медных винтовых контактов, которые встроены в пластиковый корпус.
Пользоваться такими соединениями нужно осторожно, в продаже часто встречаются «полуфабрикаты»: при закручивании винтов, если слегка перетянуть, медный контакт разрушается. Качественные клеммные колодки встречаются не так часто.
Есть еще один недостаток клеммной колодки: из-за тепловых расширений контакты ослабевают, через определенное время работы нуждаются в поджимке винтов – вобщем, хлопотные клеммы.

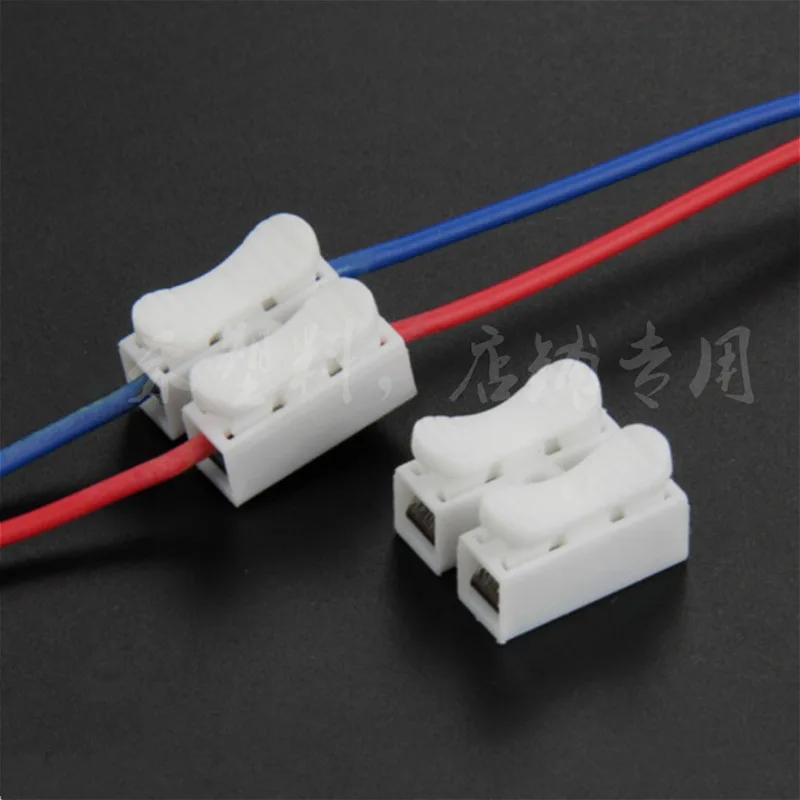

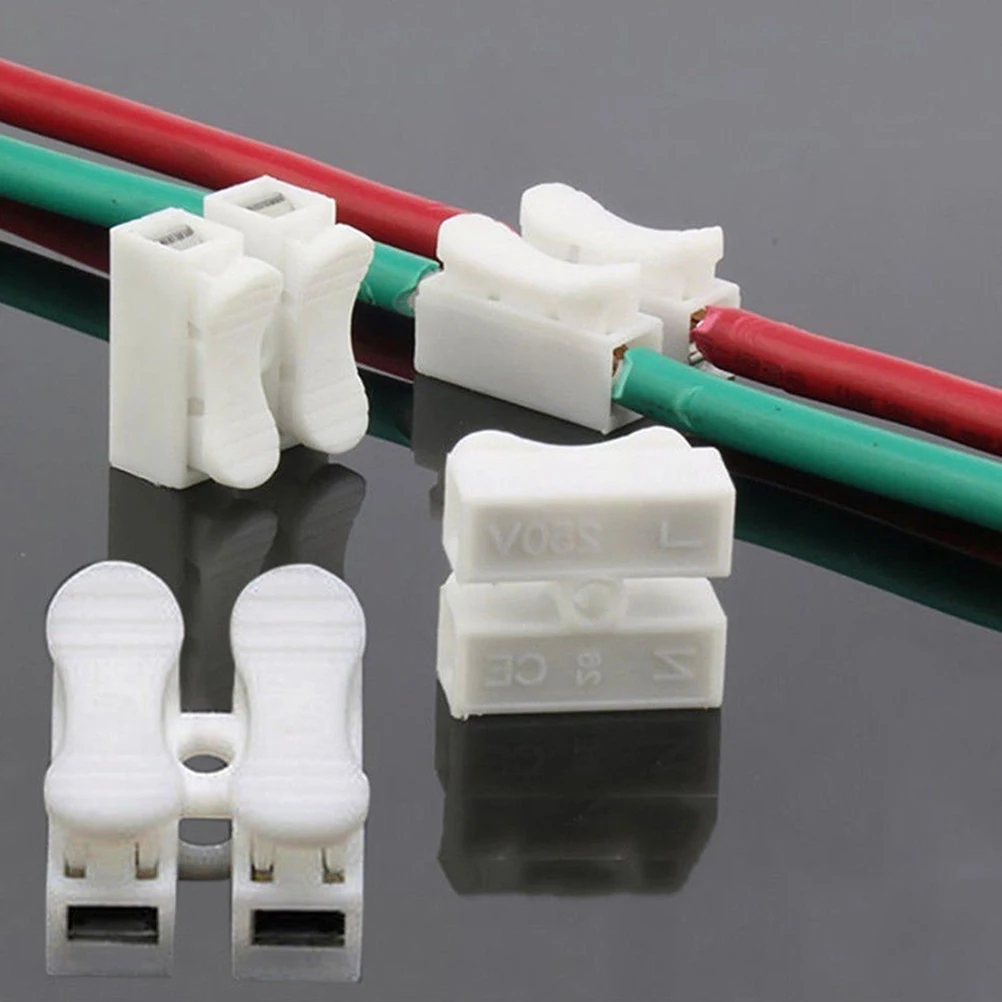

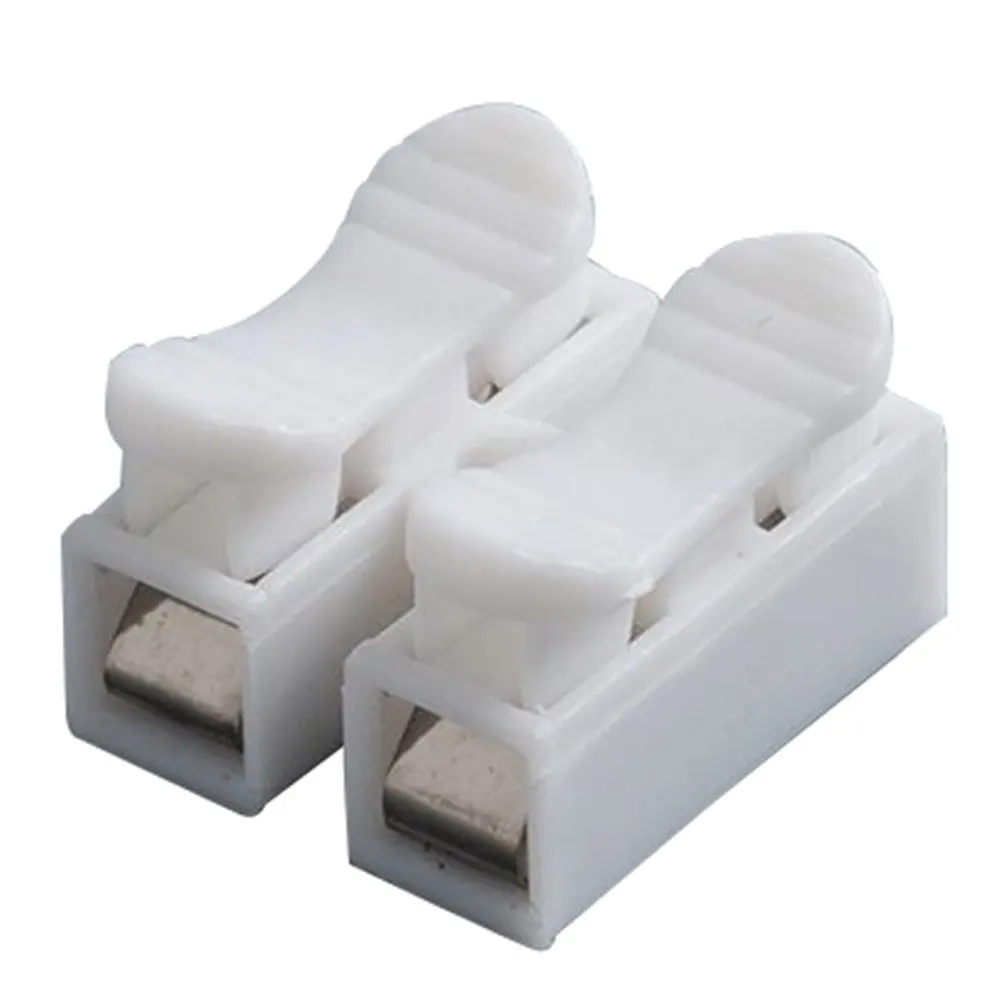

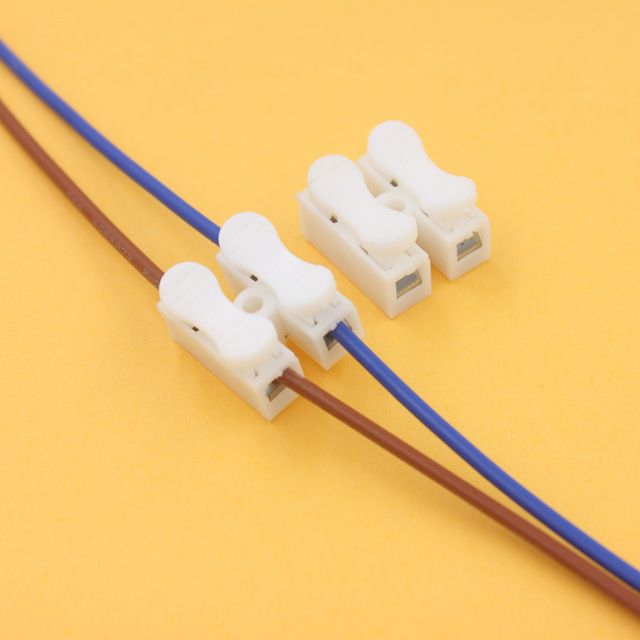

Современные способы соединения проводов: Пружинные клеммы
Мировой лидер по производству клемм остается фирма WAGO. Фирма разработала простой и удобный вариант для соединения проводов пружинного исполнения. Клеммы и разъемы широко используются как в быту, так и в промышленном монтаже — там, где требуется гарантия повышенной надежности.
Такие клеммы еще называют экспресс-клеммами. Почему? От электромонтажника требуется всего лишь зачистка изоляции, остальные действия очень просты: нужно всего лишь вставить проводник в клемму и встроенные пружины ни за что не выпустят проводник обратно.
Другая серия WAGO имеет отжимные рычажки — очень удобны для соединения мягкого проводника.
Достоинства экспресс-клемм WAGO
- Каждый проводник имеет свое гнездо.
- Всегда качественное подключение независимо от профессиональной подготовки мастера.
- Возможность соединять медные и алюминиевые провода.
- Надежная защита от случайного попадания проводника на токоведущие части.
- Контакты не греются, потому что соединены надежно.
- В клеммах предусмотрена возможность для замера электрических параметров.
Какой кабель или провод выбрать для электромонтажных работ?
Оцените качество статьи. Нам важно ваше мнение:Как соединить провода
Как соединить провода? Пайка или сварка? Долго и неудобно. Надо искать паяльник или сварочный аппарат. Но скажу по секрету, что самое лучшее соединение — это сварка, потом идет пайка. Скрутка проводов? Дело хорошее, но не эстетично.
Да и по новым правилам запрещено ее применять, разве что втихаря на даче. В настоящее время изобретены специальные соединители для проводов, которые очень облегчают жизнь электрикам и электромонтажникам. О них мы как раз и поговорим в этой статье.
Как правильно и быстро соединить провода
Соединительный винтовой клеммник
Применяется очень широко на производстве, а также в домашнем хозяйстве для соединения двух проводов между собой. Продается в виде кассеты по 10 штук и более. Сколько требуется, мы отрезаем и используем по надобности. Применяется в основном для соединения медных проводов. Для алюминиевых нежелательно. Алюминиевые провода обладают свойством текучести. Это значит, что через какое-то время зажатый алюминиевый провод будет «растекаться» из под зажимного болта и соединение ослабнет.
Преимуществом соединительных клеммников является то, что они очень дешево стоят и позволяют за считанные секунды соединить без проблем два провода между собой. Главное, найти подходящую плоскую отвертку.
Колпачки СИЗ
СИЗ — это соединительный изолирующий зажим. Применяется для соединения однопроволочных жил проводов с последующим их завинчиванием по часовой стрелке. Колпачки СИЗ очень удобны, но все-таки не очень надежны. Поэтому, если у вас имеется ответственная часть электропроводки, то лучше отдать предпочтение более крутым конкурентам колпачков СИЗ.
Как вы могли заметить, внутри колпачка стоит спираль, которая при завинчивании колпачка сжимает соединяемые провода.
На практике все это происходит примерно так: зачищаем два провода, а потом завинчиваем на них колпачок СИЗ
Клеммники ВАГО (WAGO)
Клеммники Ваго в настоящее время являются самыми топовыми соединителями для проводов. Хотя и у них есть свои минусы — это дороговизна и слабый коммутируемый ток. Ниже на фото показан принцип работы клеммников Ваго.
Заключение
В настоящее время синюю изоленту уже можно отложить в долгий ящик.
Если раньше с помощью нее построили Советский Союз, то сейчас в ней уже нет надобности. Гораздо проще все-таки сходить в ближайший магазин и купить соединители для проводов. Это не сильно ударит по вашему карману. В результате ваш электромонтаж будет намного крепче и безопаснее.
Также не забывайте и про силу тока, на которую рассчитаны данные соединители. Не стоит, например, использовать клеммники ВАГО на различные электрокотлы и мощные потребители энергии. В этом случае они могут не выдержать большой нагрузки, что приведет еще к более худшим последствиям.
Как соединить провода правильно: Медные и алюминиевые. Видео пособие. Подробная инструкция в фотографиях.
Проблема соединения проводов хотя бы раз в жизни возникала у каждого человека. При этом данная продукция представлена в достаточно широком ассортименте: алюминиевые и медные, одножильные и многожильные, компьютерные и телефонные, силовые и нагревательные. Они рассчитаны на разную нагрузку и требуют особых подходов при работе.
Возникает вопрос: как правильно соединять провода?
Главное требование, чтобы была обеспечена надежная изоляция и длительный срок службы.
Особенности соединения алюминиевого и медного проводов
Традиционные скрутки далеко не всегда способны обеспечить нужный результат. Особенно в случае соединения медного и алюминиевого провода.
Перед тем как соединить провода, следует познать то, что алюминий со временем окисляется. В результате поверхностный слой имеет большее сопротивление и начинает греться. Температурный коэффициент расширения у алюминия выше, чем у меди. При одной и той же температуре нагрева ему требуется больше места.
В результате через некоторое количество циклов нагревания и охлаждения контакт ослабнет настолько, что может произойти перегрев и обрыв соединения. Такая ситуация недопустима с точки зрения безопасности.
Насчитывается несколько основных разновидностей приспособлений для соединения проводов:
- Соединительные изолирующие зажимы;
- Винтовые клеммники и распределительные коробки или колодки;
- Самозажимные клеммники и разветвители;
- Зажимные разветвители;
- Электрические соединители с врезным контактом;
- Соединительные гильзы и наконечники.
Их практическое применение требует разных подходов и инструмента.
Соединительные изолирующие зажимы
Соединительно изолирующие зажимы для соединения проводов — Фото
Соединительные изолирующие зажимы или попросту колпачки СИЗ обеспечивают одновременную изоляцию и фиксацию контакта. Применяется исключительно для одножильных проводов.
Перед тем как соединить провода, их концы скручиваются по часовой стрелке. Внутри колпачка имеется винтовая пружина, сжимающая провода по мере надевания. Зажим накручивается на место контакта также по часовой стрелке.
Соединение проводов с помощью СИЗ — Фото
Винтовые клеммники и распределительные коробки
Как правильно соединить провода через клеммник — Фото
Винтовые клеммники используются для соединения медных проводов. Алюминий достаточно мягкий и пластичный материал. При постоянном давлении он деформируется. В результате со временем контакт ослабнет и начнет греться.
Кроме того, винтовые клеммники не применяются для многожильных проводов. Тонкие жилы рвутся от неравномерной нагрузки и трения. Это необходимо знать, чтобы понимать, как правильно соединять провода.
На практике провод вставляется в латунную гильзу клеммника и зажимается винтом. Для качественного соединения под каждое сечение провода необходимо подбирать размер отверстий приспособления.
Следует учитывать, что при слишком большом усилии латунная гильза может лопнуть.
Винтовые зажимные коробки для соединения многожильных проводов — Фото
В винтовой распределительной коробке место контакта также зажимается при помощи винтов. Она подходит для соединения алюминиевых и многожильных проводов. Это возможно благодаря некоторым конструктивным отличиям колодок от клеммников. Конец провода зажимается между двумя пластинами. При этом верхняя имеет поверхность, позволяющую увеличить поверхность контакта.
Как соединить провода — Видео
Самозажимные клеммники и разветвители
Самозажимные клемники wago для соединения проводов — Фото
Самозажимные клеммники и разветвители предназначены для соединения только одножильных проводов из меди или алюминия.
Ими можно надежно соединять два этих материала между собой. Это одноразовые изделия. В их конструкции предусмотрена прижимная пластина, которая обеспечивает плотный контакт конца провода с шиной из луженой меди и не дает соединению ослабнуть со временем.
Клемники wago для соединения алюминиевых проводов — Фото
Возникает вопрос: как соединить алюминиевые провода с помощью этого приспособления? На поверхность прижимной пластины нанесена смесь кварцевого песка с техническим вазелином.
Первый служит абразивом для удаления оксидной пленки с алюминиевого провода, а второй – для предотвращения ее повторного образования. Для надежной и длительной службы изделий необходимо соблюдать требование по максимальному расчетному значению силы тока, пропускаемого через него.
Зажимные разветвители для правильного соединения проводов
Многоразовый зажим для проводов с рычажком — Фото
Зажимные разветвители подходят для любого вида проводов в произвольной комбинации.
В конструкции изделия предусмотрена пластина, которая прижимает конец провода к шине из луженой меди.
В отличие от самозажимных клеммников данное соединение многоразовое. Надежный контакт обеспечивается с помощью специального подвижного рычажка. Он позволяет менять провода и их комбинации неограниченное количество раз. Изделие рассчитано на максимальную силу тока 35А.

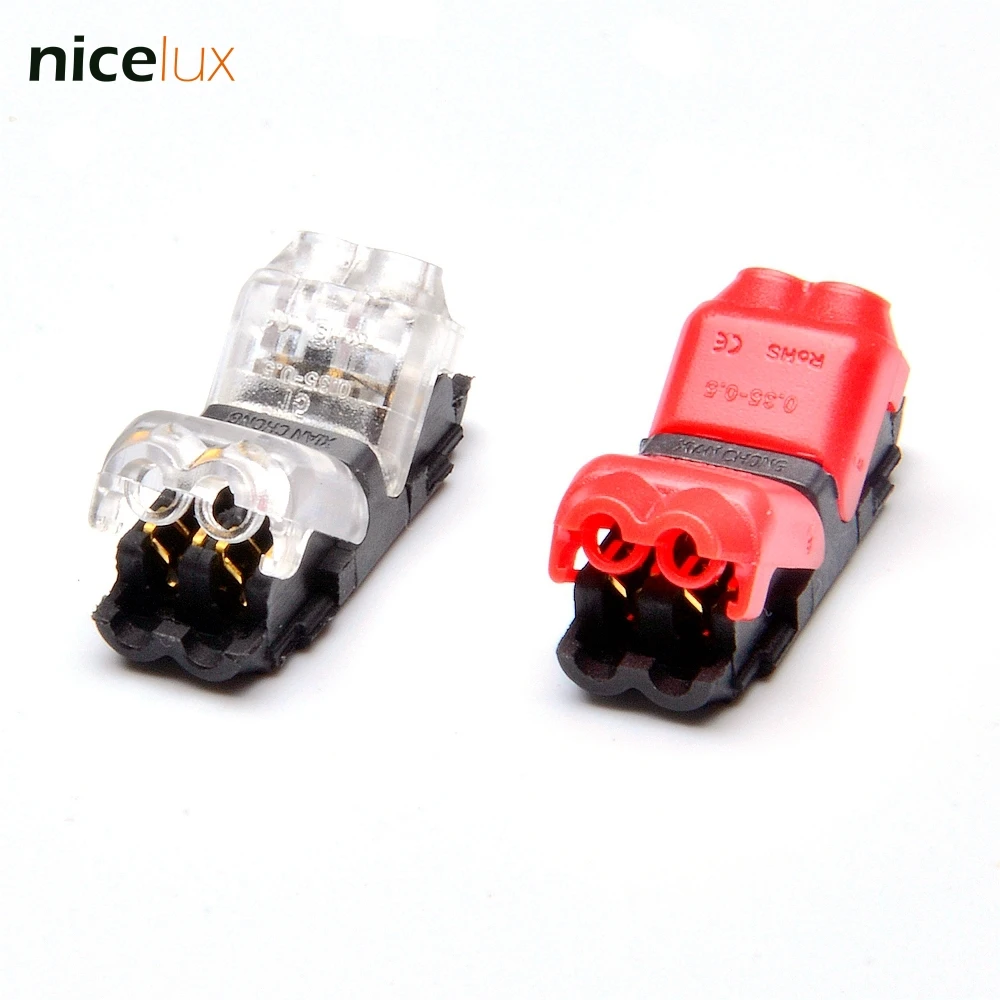

Электрические соединители с врезным контактом
Электрические соединители с врезным контактом для соединения проводов — Фото
Электрические соединители с врезным контактом или скотч-локи можно использовать только в сетях со слабой нагрузкой. Например, для телефонов или светодиодных светильников. Это одноразовое изделие.
В конструкции предусмотрена одна или две пластины, одна из поверхностей которых является режуще-зажимной. Внутреннее пространство соединителя заполнено гидрофобным гелем. Его назначение – защитить место контакта от окисления, влаги и коррозии.
Соединение тонких проводов специальным зажимом — Фото
При использовании провода вставляются в отверстия и скотч-лок защелкивается сжимающим усилием.
Пластина прорезает изоляцию провода и обеспечивает плотное соединение.
Соединительные гильзы для проводов большого тока
Соединительные гильзы для проводов высокого тока — Фото
Соединительные гильзы используются для больших токов. Подходят для алюминиевых и медных проводов или их комбинации. Использование достаточно простое.
Обжатые провода высокого тока — Фото
Один или несколько проводов помещаются внутрь гильзы и она зажимается специальными клещами. Применение инструмента обеспечивает качественное соединение, которое не нуждается в дополнительном обслуживании. Существует несколько разновидностей изделия:
- Для соединения провода с корпусом при выполнении заземления используют гильзы с плоским концом и отверстием в нем;
- Для одножильных проводов применяют гильзы с винтовым зажимом;
- Для любых комбинаций проводов используют универсальные гильзы из луженой меди.
Наконечник для опрессовки многожильных проводов — Фото
Наконечник предназначен для безопасного соединения многожильных медных проводов.
С одной стороны он имеет расширение. Перед тем как соединить медные провода, их концы надо скрутить и вставить в расширение. Затем наконечник опрессовывается зажимными клещами. В дальнейшем таким образом обработанный конец провода можно использовать в любом типе соединения.
Основная цель, преследуемая при использовании различных средств для соединения проводов – обеспечение их надежного и длительного контакта. Знания о назначении и особенностях конструкции изделий поможет максимально эффективно использовать их на практике.
Как и чем сделать ответвление от провода?
Ответвление проводов используется для того, чтобы добавить в готовую электросеть новую линию. К примеру, по стене у Вас проходит кабель, к которому нужно подсоединиться для подключения новой розетки. В этом случае не обязательно разрезать жилу и скручивать между собой три конца. Более безопасным и долговечным способом является использование специальных ответвителей, о которых мы и поговорим далее!Сжим орех
Когда мы рассматривали основные способы соединения проводов в распределительной коробке, особое внимание было уделено специальному зажиму типа орех.
Изделие имеет довольно простую конструкцию, но, несмотря на это позволяет сделать ответвление надежным и долговечным. Состоит сжимной орех из карболитового корпуса, стальной плашки и пластины, которая собственно и прижимает жилы четырьмя винтами.
Компактные размеры ореха, а также невысокая стоимость делает его одним из наиболее популярных ответвителей для линии электросети. В свою очередь недостатками изделия является низкая герметичность (степень защиты IP 20), а также отсутствие возможности ответвления жил проводов под напряжением. Также следует отметить, что очень важным достоинством «орешка» является возможность качественно соединять медные и алюминиевые жилы сечением от 1,5 до 150 мм2.
Все что Вам нужно — уложить зачищенные контакты в специальную плашку и тщательно затянуть винтики отверткой, после чего защелкнуть корпус. Более подробно о сжиме типа орех вы можете узнать из нашей статьи.
Прокалывающие зажимы
Усовершенствованной моделью кабельного сжима орех являются прокалывающие зажимы.
Изделия одноразовые, однако, позволяют делать ответвление провода без разрезания и даже, не счищая изолирующий слой при сращивании. Конструкция зажима представлена шестигранной головкой, которая стягивает жилы, а также контактными пластинами с зубцами, которые собственно и прокалывают изоляционный материал.
Их чаще всего используют для ответвления от воздушной линии проложенной проводом СИП без снятия напряжения.
Преимущество данных изделий заключается в следующем:
- Ответвлять провода от воздушной линии (ВЛ) можно даже под напряжением, не боясь за свою безопасность. Это связано с тем, что контактная пластина надежно заизолирована от зажимающих болтов.
- Корпус изделий герметичный и надежно защищает место соединения от плохих погодных условий.
- Зажимы простые в эксплуатации и имеют длительный срок службы.
- Низкая стоимость продукции.
- Возможность скрепления медных и алюминиевых проводников.
Что касается недостатков, главным является только «одноразовость» продукции, однако это момент весьма спорный, если учитывать долговечность такого способа ответвления проводов без разрыва.
Монтаж осуществляется следующим образом:
Видео инструкция по установке прокалывающего зажимаЗажим типа ОВ
При ремонте либо замене электропроводки в квартире можно использовать еще один довольно неплохой вариант сращивания проводов – с помощью зажимов типа ОВ. Изделия имеют простейшую конструкцию и не менее простой принцип работы – кабель укладывается в специальную защелку, которая латунным коннектором пробивает слой изоляции проводника. В итоге за считанные секунды Вы можете сделать хорошее ответвление от кабеля главной магистрали электросети (к примеру, на розетку).
Что касается недостатков защелок, основным является ограниченные условий применения – поперечное сечение жил не должно превышать 6 мм2. В свою очередь для домашней электропроводки такого сечения будет вполне достаточно даже для подключения мощной электрической плиты.
Такие соединители также называют «Скотчлоками».
Подробнее узнать о том, что такое скотчлоки и как ими пользоваться, вы можете из нашей отдельной статьи: https://samelectrik.ru/skotchloki-dlya-soedineniya-provodov.html.
Видео инструкция по использованию защелки для ответвления провода без разрезания:
Простейший вариант ответвителяПолиэтиленовые клеммники
Более устаревший способ ответвления провода – использование клеммных колодок (их еще называют полиэтиленовыми клеммниками). Компактные клеммники использовать не рекомендуется, т.к. в этом случае без разрезания и разрыва магистральной жилы не обойтись. Помимо этого клеммная колодка имеет еще такие недостатки, как плохая герметичность и необходимость периодически подтягивать зажимной винт, особенно если проводник алюминиевый. В итоге Вы не получаете никаких важных плюсов при сращивании и в то же время получаете несколько серьезных недостатков.
Дедовская скрутка
Ну и последний метод ответвления проводов, который можно использовать – скрутить новую линию с проходящей магистральной без дополнительной пайки либо сварки.
В этом случае необходимо сначала зачистить изоляцию проводников, после чего ответвляющую линию хорошенько накрутить на магистральную (как показано на картинке).
Обращаем Ваше внимание на то, что при создании скрутки запрещается соединять алюминиевые и медные жилы. Проводники должны быть изготовлены из одного металла. Согласно пункта ПУЭ 2.1.21. (Глава 2.1 ПУЭ) скрутки делать вообще нельзя – все соединения должны быть спаяны, сварены, обжаты или зафиксированы зажимами или клеммниками. Поэтому для ответвления от провода используйте приведённые выше способы или пропивайте такие скрутки. Подробнее о том, как делать скрутки мы рассказывали в статье: https://samelectrik.ru/kak-pravilno-sdelat-skrutku-provodov.html.
Вот, собственно, мы и рассмотрели наиболее популярные способы ответвления проводов без разрыва и разрезания. Теперь Вы знаете, чем можно сделать качественное сращивание двух линий электросети. Наш совет – используйте прокалывающие зажимы, которые среди всех вариантов вызывают наибольшее доверие!
Похожие материалы:
Как соединить провода под напряжением?
Подчас возникают такие ситуации, когда требуется соединить провода, находящиеся под напряжением.
Делается это достаточно просто, однако всегда нужно соблюдать технику безопасности при работе в таких неблагоприятных условиях.
Как соединить провода в стене
Достаточно часто возникает ситуация, когда человеку приходится сверлить или резать стену с помощью специального инструмента. Под слоем штукатурки может оказаться скрытая электропроводка.
Ее легко можно повредить. В этом случае просто необходимо в кротчайший срок провести ремонтные работы. Делается это достаточно просто, хотя в ряде случаев придется работать под напряжением.
Если речь идет о работе под напряжением, то можно воспользоваться резиновыми перчатками, а так же отверткой, которая имеет хорошую изоляцию.
После этого необходимо взять клеммники, желательно пластмассовые. Аккуратно необходимо кабель вставить в один из разъемов, а затем затянуть болт как можно плотнее. После этого тоже самое можно проделать и со вторым проводом.
Есть еще один хороший метод, который позволяет соединять поврежденные провода в стене.
Можно воспользоваться паяльником в том случае, если один из проводов перебит.
При этом отключить электричество просто необходимо. С помощью паяльника облуживаются оба конца провода, а затем соединяются между собой с помощью все того же инструмента. Соединение получается достаточно надежное. После этого провод просто необходимо заизолировать.
Как соединить провода в щитке
В щитке так же достаточно часто необходимо соединять провода между собой. Делать это зачастую так же необходимо без отключения электропитания. На самом деле и в этом процессе нет ничего сложного. Для начала стоит обзавестись следующими инструментами и материала:
- – резиновые перчатки;
- – отвертка с заизолированной ручкой;
- – клеммник.
Все это должно быть под рукой.
Теперь можно приступать непосредственно к соединению. Один конец провода нужно вставить с одной стороны клеммника. Его нужно прикрутить посредством ботового соединения.
С другой стороны к нему присоединяется другой провод, который так же затягивается посредством болта, расположенного на клеммнике.
Вся работа занимает считанные минуты.
После этого клеммник можно дополнительно заизолировать, чтобы никто не коснулся оголенных проводов руками. На этом работу можно считать законченной. Теперь каждый может произвести соединение проводов в щитке без дополнительной помощи.
Как соединить провода электропроводки
Соединять провода электропроводки можно несколькими способами.
Первый метод является наиболее простым. Он заключается в создании скруток из проводов. При этом речь идет о скрутках, которые делаются для проводов, сделанными из одного и того же материала. Скрутки делаются достаточно легко. Самое главное, провода заизолировать после того, как процедура была проведена.
Второй метод соединения проводов заключается в их пайке. При этом так же речь идет о соединении одинаковых материалов. Провода предварительно зачищаются и облуживаются с двух сторон.
После этого их необходимо соединить между собой. Для этих целей так же применяются паяльники.
Вся процедура занимает около 20 минут. При этом соединение получается надежным. изолировать провод и в этом случае так же необходимо.
Можно использовать для этих целей обыкновенную изоленту или обзавестись кембриками. Благо, таковые можно сейчас приобрести практически в любом магазине электрики.
Третий способ соединения заключается в использовании специальных клеммников, которые зачастую делаются из пластика. Здесь имеет место быть болтовое соединение.
Смотрите также:
Как соединить провода на люстре? http://euroelectrica.ru/kak-soedinit-provoda-na-lyustre/.
Интересное по теме: Как правильно соединять электрические провода?
Советы в статье “Как соединить провода?” здесь.
Каждый болт должен затягиваться до упора, чтобы площадь контакта была максимальной. Так намного надежнее. Здесь можно говорить о соединении двух проводников, сделанных из разных материалов.
К примеру, клеммники используются в тех местах, где нужно соединить медный и алюминиевый провода.
Виды электромонтажных соединений многожильных проводов
В статье рассматривается вопрос выполнения надежного соединения двух и более проводников с помощью скрутки, спайки и клеммных соединений. Предлагаются варианты использования данных методик для надежного подключения двух и более проводов к различным электроприборам.
Скрутка проводов
Наиболее простым способом соединения двух и более проводников является так называемая скрутка. Данное соединение выполняется с помощью различных методик, из которых интуитивно понятной является простая скрутка.
Соединение двух гибких многожильных проводов в виде простой параллельной скрутки обеспечивает надежный контакт между двумя проводами, но при этом скрутка плохо переносит вибрацию и приложенное на разрыв усилие.
С помощью параллельной скрутки можно соединять медный монолитный и многожильный провод, благодаря дополнительному изгибу монолитного провода данное соединение более надежно, чем при соединении двух многожильных проводов.
Аналогичным методом соединяют алюминиевые провода различного сечения.
Применение параллельной скрутки дает возможность обеспечить электрический контакт одновременно между двумя и более проводами.
С помощью простой скрутки может выполняться электрическое соединение дополнительного провода с основной линией электропроводки без его разрыва. Для этого в нужном месте с него снимается изоляция, после чего с помощью простой скрутки выполняется подключение дополнительного проводника.
Этот же метод соединения может использоваться для соединения вместе отвода из монолитного провода с гибким или монолитным основным проводом.
Для соединения вместе двух проводов может использоваться их последовательная скрутка, для чего каждый соединяемый провод «навивается» на другой.
Данная методика соединения проводов позволяет обеспечить оптимальный контакт и надежность соединения, но только для двух проводов.
Соединение жестких проводов между собой может выполняться с помощью бандажной скрутки. Для этого соединяемые провода прикладываются параллельно друг к другу, после чего фиксируются в этом положении с помощью более мягкого провода, который плотно укладывается на оголенную поверхность проводов.
Чем плотнее будет выполнена скрутка или навивка, тем лучше будет электрический контакт между проводниками.
С помощью бандажа можно выполнять соединение из двух и более проводников или организацию отводов.
Для улучшения фиксации можно выполнять дополнительный изгиб монолитного провода, тем самым фиксирую бандаж.
Во время выполнения монтажа необходимо следить, чтобы скручиваемые части проводников были полностью очищены от изоляции, медная или алюминиевая поверхность проводников должна быть чистой и не содержать следов окисления. Если есть необходимость, перед выполнением скрутки поверхность соединяемых проводов нужно очистить с помощью ножа или наждачной бумаги.
Для повышения плотности скрутки, и, как следствие, электрического контакта между проводниками, допускается выполнение скрутки с помощью плоскогубцев. Важно помнить главное правило монтажа — нельзя выполнять непосредственное соединение медной и алюминиевой электропроводки.
Спайка проводов
С помощью специального припоя и электрического паяльника можно обеспечить более надежное соединение между собой всех видов медной электропроводки. Покрытие медного провода тонким слоем свинцово-оловянного припоя (лужение) позволяет защитить его от окисления под воздействием высокой влажности.
В зависимости от состава и температуры плавления, различают следующие основные типы припоя:
1. ПОС 15 — 280 °C.
2. ПОС 25 — 260 °C.
3. ПОС 33 — 247 °C.
4. ПОС 40 — 235 °C.
5. ПОС 60 — 191 °C.
6. ПОС 61 — 183 °C
7. ПОС 90 — 220 °C.
Для соединения каждый проводник проходит лужение с помощью канифоли (флюса) и припоя:
1.
Проводник зачищается от изоляции и возможного окисления.
2. Разогретым паяльником провод нагревается до температуры плавления канифоли и окунается в нее.
3. На жало паяльника набирается расплав припоя.
4. Плавными движениями вдоль проводника припой переносится на медный проводник.
После лужения проводники соединяются между собой посредством одной из описанных ранее разновидностей скруток. Перед стягиванием проводников в скрутку с их поверхности с помощью ножа удаляются не испарившиеся остатки флюса. Так как жесткость луженого провода значительно выше, в сравнении с не прошедшим обработку, скрутку «подтягивают» с помощью плоскогубцев. Для надежного электрического и механического соединения проводов выполняется последующий прогрев скрутки паяльником до температуры сплавления луженой поверхности проводников. Для надежного соединения может потребоваться дополнительное нанесение припоя в месте скрутки луженых проводов.
Поскольку медь хорошо проводит тепло от паяльника, сильный перегрев проводника может вызвать оплавление изоляции провода, для минимизации данного негативного фактора производится выбор наиболее оптимального по температуре плавления припоя и сокращается время прогрева проводника.
Клеммные соединения, варианты подключения электропроводки
Сегодня разработано большое количество разнообразных клеммных соединений, позволяющих надежно зафиксировать провода и гарантировать качественный электрический контакт. Токопроводящая поверхность клеммников делается из латуни или других материалов, которые не взаимодействуют ни с медью, ни с алюминием, поэтому их можно использовать для организации перехода медь-алюминий.
Большинство клеммников можно разделить на два типа.
1. Прижимной. В данном клеммнике фиксация провода выполняется с помощью встроенной пружины.
2. Винтовой. Здесь фиксация провода выполняется с помощью винта.
В нашем случае для увеличения площади контакта проводов с токопроводящей поверхностью из латуни медный и алюминиевый провод дополнительно загнуты.
При использовании винтовых клеммников важно помнить, что медь и алюминий — очень мягкие материалы, и излишнее усилие при затяжке клеммного соединения могут привести как к «срыву» резьбы, так и к передавливанию провода.
Для тонких гибких проводов рекомендуется использовать специальные наконечники.
При острой необходимости клеммник можно заменить металлическим болтом с небольшим количеством шайб и гайкой.
Для надежного соединения многожильного или монолитного медного провода с алюминиевыми проводами между каждым проводником прокладывается стальная или латунная шайба.
Провода предварительно зачищаются и загибаются «колечком». Укладка проводов на болт производится так, чтобы при затягивании гайки не происходило разгибания «колечка». Используемый для электромонтажа болт должен быть чистым, не ржавым, для работы лучше всего подходят оцинкованные болты и изготовленные из нержавеющей стали.
Для одновременного подключения к клемме более одного провода их рекомендуют предварительно соединить при помощи рассмотренных ранее видов параллельной скрутки.
Такой монтаж позволит оптимизировать электрический контакт и исключить вероятность плохого прижатия проводов.
Изоляция электрических соединений
Все части электропроводки должны быть изолированными, чтобы исключить случайное соприкосновение частей токопроводящих элементов между собой и с человеческим телом. Выбор изоляционных материалов зависит от условий эксплуатации электрической цепи. Для большинства случаев достаточно изоляции из термоусадочной или виниловой трубки, а также специальной изоляционной ленты.
Если место соединения может подвергаться воздействию высоких температур, то для изоляции используется лакоткань и тканевая изолирующая лента, выдерживающая длительное воздействие температуры до 100 °C.
Эксплуатация электропроводки зависит от многих факторов, среди которых не последнее место занимает правильно выполненный электрический монтаж. Надежное соединение проводов и правильное подключение элементов электрической сети позволяют избежать возникновения мест с плохим контактом и, как следствие, локальных перегревов и обрывов электропроводки.
Использованный метод соединения проводов в значительной степени зависит от максимальной нагрузки и условий эксплуатации электропроводки. Во влажных помещениях и на улице стоит отдавать предпочтение медной проводке с пропаянными соединениями, так как она менее чувствительна к окислению.
http://www.rmnt.ru/ — сайт RMNT.ru
Как выбрать клеммную колодку Технический документ
% PDF-1.
7
%
115 0 объект
>>> / Lang (en-US) / Metadata 163 0 R / Outlines 104 0 R / Pages 111 0 R / Type / Catalog / Viewer Preferences >>>
эндобдж
163 0 объект
> поток
False11.08.562018-11-07T13: 42: 11.131-05: 00 Библиотека Adobe PDF 15.0Eatonf9288d1c1088cf6ab560a7615f08f29575bf1c84809161Как выбрать технический документ для клеммной колодки | 10786 | Библиотека PDF EatonAdobe 15.0falseAdobe InDesign CC 2017 (Windows) 2018-10-30T09: 32: 59.000-07: 002018-10-30T12: 32: 59.000-04: 002018-03-22T11: 08: 09.000-04: 00application / pdf
ITęi4 @_ {g $} ^ $ ޜ KX {1ꝝca “j ܰ b ٳ $ E7Ѽ Y` {O ! 1TBFXrLbz7] M4kUI 뎼 RRI / f] D] s | gU3 + dҚeF? 麞 պ Z
% PDF-1.
6
%
288 0 obj>
эндобдж
xref
288 81
0000000016 00000 н.
0000002676 00000 н.
0000002814 00000 н.
0000003203 00000 н.
0000003246 00000 н.
0000003405 00000 н.
0000003864 00000 н.
0000003890 00000 н.
0000004040 00000 н.
0000004665 00000 н.
0000005173 00000 п.
0000005610 00000 н.
0000006094 00000 н.
0000006540 00000 н.
0000006673 00000 н.
0000006709 00000 н.
0000006931 00000 н.
0000007159 00000 н.
0000007404 00000 н.
0000007665 00000 н.
0000007915 00000 н.
0000008213 00000 н.
0000008257 00000 н.
0000008334 00000 н.
0000033378 00000 п.
0000056676 00000 п.
0000079484 00000 п.
0000102228 00000 н.
0000124991 00000 н.
0000147637 00000 п.
0000173975 00000 н.
0000199169 00000 н.
0000201839 00000 н.
0000209056 00000 н.
0000209287 00000 н.
0000209481 00000 н.
0000209547 00000 н.
0000211608 00000 н.
0000211890 00000 н.
0000213045 00000 н.
0000213190 00000 н.
0000213261 00000 н.
0000213366 00000 н.
0000213532 00000 н.
0000213675 00000 н.
0000213728 00000 н.
bm) ZQE> ݬ E`γ8BudwX0DY69I1dEUb ڼ> xJ “5 = Im`Z%
RRmJ, d3% ҥ # 3 $ aj] + _ oz + g [% “$ ] JJ0% x; 8 # ќy04Trq ~ {Nt-7 (8_EGʙ f}) q˹3) Ո ݔ ~ r / H_hʎ) Dʣ ~ zP .4 ؈
конечный поток
эндобдж
367 0 obj> / Размер 288 / Тип / XRef >> поток
xbbd`b“Ń3
Жонглирование пространством и временем с клеммными колодками
Клеммные колодкимогут сделать или сломать вашу следующую сборку панели
Если вы когда-либо исследовали внутренности панели управления, скорее всего, вы видели массивы клеммных колодок. Они являются очень распространенным компонентом в мире промышленного управления и автоматизации. В этом блоге будут обсуждаться способы экономии времени и места при создании или изменении панелей управления:
- Двухуровневые клеммные колодки – экономия места
- Вставные клеммные колодки – экономия времени
Клеммная колодка 1492-PD3 © Rockwell Automation®
Обломок старой клеммной колодки
Если вы когда-нибудь просматривали чертеж или спецификацию материалов и видели пометку «TB», вы, вероятно, работаете с клеммными колодками.
Обычно я вижу модульные клеммные колодки, установленные на DIN-рейку. Типичный пример изображен ниже.
Модульная клеммная колодка
Модульный аспект интересен тем, что дает разработчикам панелей большую гибкость при подборе и размещении массивов. Вы можете расположить ряд клеммных колодок длиной десять с G (торцевыми крышками) на каждом конце. Или вы могли бы сделать это длиннее 20. Или вы можете создать два банка по 10 штук в каждом, каждый из которых будет иметь свои собственные заглушки. Дизайн вашей панели должен быть сосредоточен в первую очередь на критических компонентах, то есть на том, что требует охлаждения, или специальных соединений / кабелей, или приоритетного размещения в механической компоновке.Как только вы это определите, модульность клеммных колодок значительно упростит вам размещение.
Экономия места с двухуровневыми клеммными колодками
Модульность и конфигурируемость клеммных колодок великолепны при создании совершенно новой панели управления.
Но предположим, что вы инженер-электрик или инженер по системам управления, которому поручено либо переоборудовать новые элементы управления в существующую панель, либо заставить все ваши компоненты автоматизации поместиться в корпус указанного стандартного размера.Оба могут быть сложными.
Подобные задачи довольно распространены. Что-то я слышу от людей, которые целый день строят панели: «Мне нужно больше места». Один из способов сэкономить место – это использовать двухэтажный автобус, более известный как двухуровневый, также известный как многоуровневый сквозной и двухуровневый. На изображении ниже изображена двухуровневая вставная клеммная колодка Rockwell Automation 1492-P.
Двухуровневый подключаемый модуль 1492-P © Rockwell Automation
Бюллетень 1492-P Двухуровневые вставные клеммные колодки обеспечивают возможность подключения дискретных электронных компонентов, предохранителей для защиты цепей или разъединителей для изоляции цепей, что помогает сэкономить ценное пространство на панели.
По сути, такие группы клеммных колодок, как эта, удваивают количество доступных дискретных точек проводки без необходимости изменять фактическую физическую площадь в квадратных дюймах, используемую на задней панели. Они легко вставляются и снимаются в системы крепления на DIN-рейку. Они модульные и настраиваемые.
Деталь 1492-PD3 подходит для использования с проводами сечением 28–12 AWG. И вы даже можете пойти дальше и перейти на трехэтажный автобус. Нет, правда. Обратите внимание на 1492-WTF3 или 1492-PT3.Эта ссылка приведет вас к списку гиперссылок. Одна из этих ссылок предназначена для чертежей продуктов. Вы можете щелкнуть по нему и просмотреть файл типа AutoCAD® DWG, DXF или даже PDF. Представление в формате 3D очень полезно для понимания того, как выглядит этот «трехуровневый» эффект на уровне компонентов.
Экономия времени с помощью вставных клеммных колодок
Если вы или ваша команда каждую неделю тратите несколько часов на подключение проводов к клеммным колодкам, вы можете подумать, что это задача, которую вы хотели бы выполнить быстрее.
По-прежнему требуется очень высокий уровень точности и надежности электромонтажа; вы просто хотите, чтобы все было сделано хорошо или побыстрее. Решения действительно существуют. Помните тот клеммный блок 1492-PD3, о котором мы говорили ранее? Буква P в номере детали означает «Push-in».
Ваши числа могут отличаться, но данные, которые у нас есть от Rockwell Automation, показывают, что установка может быть на 65% быстрее и может сэкономить вам много рабочих часов при выполнении средней работы. Если вы работаете в магазине, в котором используется автоматизированная система для изготовления обжимных кольцевых наконечников, вы можете еще больше сэкономить время.
Мой главный вывод для сборщика панелей заключается в том, что эти вставные устройства позволяют вам и вашей команде более быстрое соединение, которое не требует двойной проверки. Вставные соединения значительно превышают стандарты UL для выдвижных элементов.
Технология Push-In: цельный, с наконечником и многожильный
Большинство магазинов предпочитают определенный тип провода, который им нравится использовать для проектов управления.
Может, это МТЗ №16. Может быть, вам нравится синий, или белый, или белый с синими полосами, или синий с белыми полосами, и так далее.Иногда не имеет значения, что мы предпочитаем или что предпочитаете вы. Если для конкретного конечного пользователя есть панель управления, его предпочтения (стандартные) обычно преобладают над всем этим, верно?
Ключевым моментом здесь является то, что технология вставки работает для сплошного провода, многожильного провода и наконечников. Эта диаграмма очень хорошо показывает это.
Технология Push-In – цельная, с наконечником и многожильная © Rockwell Automation
Примером вставной конструкции является модель 1492-P. Простота использования и повышенная надежность.Его преимущества включают в себя:
- Нет обрывов прядей или перевернутых прядей
- Низкое усилие вставки
- Без затяжки
- Устранение корректировок подключения
- Исключить проверку крутящего момента винтов
Следующий шаг
Хотите узнать больше? Вот четыре общих номера деталей клеммных колодок, которые вы можете изучить.
- A-B1492PD3C
- A-B1492PD3
- A-B1492PDG3
- A-B1492PDG3C
Мы можем помочь вам создать вашу следующую панель управления
От рекомендаций экспертов до нестандартных сборок – у нас есть панели управления в коробке (то есть корпус, и они у нас тоже есть).Наши специалисты по автоматизации и координатор проектов по производственным услугам всегда готовы помочь. Свяжитесь с нами сегодня!
STATES®
STATES ® Клеммные колодки и испытательные переключатели разработаны и изготовлены Megger для облегчения калибровки, отключение, устранение неисправностей, проверка и проверка счетчиков, реле, приборы, преобразователи и системы управления. Техники и инженеры-испытатели долгое время полагались на эти высококачественные продукты STATES ® для обеспечения легкого доступа к проводке на щитах и распределительных щитах.Для повышенная безопасность, долговечность, жесткость и надежность, они включают многие особенности в составе материала и конструкции конструкции. STATES ® Терминал Блоки и тестовые переключатели устраняют ошибки переподключения проводки и экономят время оператора. Потому что они легко устанавливают, разрывают или переупорядочивают соединения. электрической цепи без нарушения постоянной проводки, работа может выполняться на панелях под напряжением.
Клеммные колодки
Клеммные колодки STATES ® типов NT и ZWM получили широкое признание.
за их уникальную функцию разъединения скользящей перемычки, которая позволяет вставлять
показывающего прибора или искусственной нагрузки в цепь без
мешает постоянная проводка.Клеммные колодки STATES ® являются
признано Underwriters Laboratories Inc.
Контрольные переключатели
Полная линейка испытательных переключателей STATES ® включает в себя:
версии с обратным подключением, полузапускным и скрытым монтажом. Переключатели
предоставить все функции, необходимые для приложений, в которых задействованы потенциальные
элементы, токовые элементы и замыкающие короткозамыкающие элементы
для цепей ТТ.
Сертифицировано по ISO 9001
Все наши объекты сертифицированы в соответствии с полными эксплуатационными требованиями.
стандарта качества ISO 9001.
Заявление об ограничении ответственности за конфиденциальную информацию
Изображенные и описанные здесь устройства имеют запатентованный дизайн.
принадлежит Megger. Весь дизайн, производство, воспроизведение, продажа и
патентные права на эти устройства или чертежи защищены, за исключением
где явное право предоставлено Megger в письменной форме.
Ремонт электропроводки
Начинается с запаха. Безошибочный запах горящей изоляции.Вскоре после этого из-под приборной панели вырывается струйка дыма. Затем следует точно так же безошибочный треск перегорающего предохранителя. В этот момент ваше радио отключается.Или, может быть, останавливаются дворники или сам двигатель. Несомненно, у вас короткое замыкание.
ЧТО ТЕПЕРЬ?
Вполне может быть, что источник короткого замыкания очевиден, например, та проводка, которая болтается под приборной панелью. С другой стороны, вам может потребоваться серьезное устранение неполадок, чтобы найти источник проблемы.Короткое замыкание возникает, когда провод под напряжением касается рамы, кузова автомобиля или другого провода. Короткое замыкание на землю обычно имеет достаточно низкое сопротивление, чтобы потреблять ток, достаточный для перегорания предохранителя. Если короткое замыкание на другую цепь, вы можете увидеть, как загорается плафон, когда вы нажимаете на поворотники. Вы можете обнаружить расплавление жгута проводов или многоконтактного разъема из-за тепла, выделяемого при коротком замыкании или соединении с высоким сопротивлением. Более того, не все проблемы с проводкой связаны с коротким замыканием: открытые и прерывистые соединения также могут усложнить вашу жизнь.
ОСНОВНЫЕ НЕ ДОПУСКАЮТСЯ
Никогда не используйте одножильный провод. Сплошной провод – для стационарного бытового использования; вибрация в вашем автомобиле или грузовике в конечном итоге сломает его. Используйте многожильный провод автомобильного класса, а не куски старого удлинителя. Вам нужно будет найти автомобильный провод того же диаметра, что и провод, который вы заменяете. Если возможно, старайтесь следовать цветовой кодировке заводского жгута проводов, потому что через два или пять лет вы вполне можете снова заняться ремонтом – и нет ничего более пугающего, чем поиск неисправностей в связке из полдюжины или более проводов, которые все одного цвета.По крайней мере, используйте бирки, которые идентифицируют схему и исходный цвет провода.
Никогда не используйте проволочные гайки. Они тоже предназначены для стационарной проводки и откручиваются сами – обычно поздно ночью на плохом участке дороги вдали от зоны действия сотовой связи.
Никогда не используйте изоленту для сращивания автомобильной проводки. Из-за высокой температуры и влажности клей разрушается, и лента раскручивается.
(1) Зачистите провода примерно на 1/2 дюйма.изоляции. Наденьте термоусадочную трубку из ПВХ на один провод. Скрутите две части оголенного провода друг вокруг друга. (2) Нагрейте стык снизу паяльником или карандашом. Наносите припой на верх, пока расплавленный припой не попадет в стык. Дайте ему остыть, чтобы избежать «холодного» паяного соединения. (3) Нагрейте термоусадочную трубку , чтобы она сжалась вокруг провода. (4) Используйте дополнительную термоусадочную трубку для связывания нескольких соединений.
ПАЙКА НА
Самый надежный и надежный способ соединить два провода вместе – это припаять их.Период. Используйте только канифольный припой 60-40, предназначенный для электропроводки. Вам также понадобится термоусадочная трубка из ПВХ. Если вы плохо паяете, потренируйтесь на дюжине или около того стыков, прежде чем пытаться делать это под приборной панелью, когда горячий припой капает вам на щеку.
(1) Новый разъем с плоскими выступами следует надеть на зачищенный провод ровно настолько, чтобы он мог прикрыть оголенный провод. Не пережимайте изоляцию. (2) Затем с помощью обжимного инструмента прижимается соединитель к оголенному проводу.Этот профессиональный обжимной пресс оснащен центральным механизмом, который не допускает перегиба или перегиба. (3) Готовый продукт механически и электрически твердый.
У вас нет теплового пистолета, а фен для вашей жены запрещен? Я обошелся зажигалкой. Будьте осторожны, чтобы не оставить пятна проводящего углерода на трубке, и постарайтесь не поджечь приборную панель или моторный отсек.
ПОДКЛЮЧЕНИЕ
Большая часть жгутов проводов вашего автомобиля или грузовика оканчивается стандартным разъемом с лопаточным наконечником.Вы можете подобрать обжимной инструмент практически из любого места в комплекте с набором коннекторов с лопатками, круглыми и пулевыми наконечниками по цене менее 10 долларов. Подберите разъем к размеру провода, но в большинстве автомобильных проводов используется 12- или 14-ga. провод и обычно соответствующий разъем имеет синий изолятор. Для более крупных проводов будет использоваться разъем с желтым изолятором, который можно определить по большей ширине выступа лопаты. Просто руководствуйтесь здравым смыслом. Если вам нужно отрезать несколько жилок от провода, чтобы он вошел в наконечник соединителя, в вашей голове должен загореться свет, сообщающий, что что-то не так.Просто зачистите провод, вставьте его в корпус разъема и обожмите. Убедитесь, что ручка обжимного устройства выходит наружу, когда вы сжимаете, что должно гарантировать твердость обжима. Если вы делаете такие вещи чаще, чем от случая к случаю, вы захотите воспользоваться профессиональным инструментом, который мы показываем на фотографии на странице 120. У него есть центральный механизм со сложным рычагом, который обеспечивает правильное сжатие. Стоит около 50 долларов.
(1) Вставьте клеммный инструмент в соединительный блок настолько глубоко, чтобы вдавить фиксирующий выступ.Слегка покачивая инструментом по кругу, вы (2) осторожно потяните за провод , чтобы вынуть штырь разъема из блока. Помогает наличие трех рук. (3) Обжимной инструмент имеет одну маленькую наковальню для обжима провода непосредственно на металлическом штыре разъема. Как только это будет выполнено, используйте большую наковальню, чтобы обжать ограничитель натяжения на изолированной части провода. (4, 5) Окончательная обжимка оставляет штырь разъема готовым к установке в пластиковый блок. Просто вставьте его обратно в блок до щелчка.
Соединять и обжимать провода очень просто. Но что насчет того многожильного разъема, который расплавился, или разъема Weatherpak под капотом, который передает данные с какого-то датчика впрыска топлива? В отличие от проводки, по которой проходят фары, эти соединения несут информацию на уровне милливольт при слабом токе. Любое сопротивление сделает ваш компьютер управления двигателем недовольным. Эти разъемы запломбированы до определенной степени. Неблагоприятное использование мойки высокого давления может привести к попаданию воды через уплотнения, что приведет к коррозии.Вам нужно будет нажать на вкладку, чтобы отключить этот тип соединителя. Если пластиковый блок поврежден, но штифты в порядке, вы можете заменить блок. Если с блоком все в порядке, но разъемы корродированы или провода отсоединились от контактов разъема, вы можете заменить только контакты.
Чтобы вынуть штифты из блока, вам нужно нажать на небольшой фиксатор. Для этого доступны недорогие инструменты. Для квадратных штифтов используется маленький плоский зонд, а для круглых штифтов – полый круглый.Вставьте зонд и немного покачивайте им, чтобы штифт легко выскочил из блока. Этот маневр может потребовать трех рук – одновременно тянуть за провод, покачивать зонд и удерживать блок. Не тяните слишком сильно – если штифт не вытаскивается достаточно легко, снова пошевелите зондом. Нет специального инструмента? Вы можете использовать небольшую отвертку или даже скрепку, но вы рискуете повредить хвостовик. Обжим нового штифта производится специальным инструментом, а это недешево. Мы заплатили около ста долларов за показанный выше, включая довольно полный набор сменных штифтов.(Нет, набор инструментов для обжима проводов за 2,95 доллара, который вы купили в Wal-Mart, не подойдет.) Нужно сделать два обжима: один на самом многожильном проводе, а второй – на изоляции. Эту обжимку сложно выполнить даже с помощью правильного инструмента. Рекомендую потренироваться на ломе. Не забудьте установить резиновое уплотнение на разъемы Weatherpak перед обжимом.
(1) Мы носим с собой некоторые из этих электрических разъемов Posi-Lock для быстрого ремонта и временного подключения прицепа.Зачистите проволоку, затем проденьте ее через воротник и затяните. posi-lock.com
Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.
5 Общие проблемы с проводкой | APG
Как часто вы сталкиваетесь с проблемами, которые ломают голову при работе с оборудованием, звонили в службу поддержки и просили проверить проводку.Есть причина, по которой представители службы технической поддержки немедленно хотят знать, проверили ли вы проводку, потому что часто это основная причина ваших проблем.
Есть несколько проблем, которые могут возникнуть из-за вашей проводки и соединений, которые будут препятствовать правильному считыванию датчика или останавливать весь процесс на его пути. На протяжении многих лет мы наблюдали нашу справедливую долю, и у нашей службы поддержки есть библиотека историй, которые вы можете вспомнить, если у вас будет время.
Итак, без лишних слов, вот пять наиболее распространенных, выявленных в ходе опроса Control Design.
1 – Вибрация и ослабление проводки
Вибрация широко распространена в промышленности. Это может ослабить заделанные провода и оборвать соединения. Например, у нас был заказчик из Центральной Америки, который установил наши сверхмощные цифровые манометры на свои насосы. Однако их насос так сильно вибрировал, что вытряхивал батарейки из гнезд.
Теперь ремешок на липучке является стандартным для всех приборов для тяжелых условий эксплуатации, в которых используются батареи. Он удерживает батареи на месте даже в случаях сильной вибрации.
Аналогичным образом винтовые клеммные колодки и клеммные колодки с пружинным зажимом предотвращают вибрацию от раскачивания проводов в контрольно-измерительных приборах и панельных коробках.
Поскольку у нас есть несколько клиентов, которые используют наши датчики в приложениях с высокой вибрацией, мы регулярно связываем все внутренние провода. Мы даже заполняем внутреннюю часть многих наших датчиков промышленной заливкой, чтобы все герметично закрывать.
Если вы испытываете необъяснимые проблемы с оборудованием внутри и вокруг вибрирующего оборудования – ищите незакрепленные провода и батареи.Это может показаться глупым, но такое случается с лучшими из нас.
2 – электрические помехи
Мы уже говорили об этом раньше, так что извините за побитый рекорд. Однако электрические помехи (EMI) – это постоянная проблема, с которой технические специалисты и инженеры постоянно борются.
Это вызвано электромагнитными полями, создаваемыми источниками питания и мощным электрооборудованием. Электродвигатели, частотно-регулируемые приводы и источники питания являются обычным источником шума.
Решение довольно простое, но требует усердия: прокладывайте сигнальные кабели вдали от источников электромагнитных помех и используйте для сигналов экранированный кабель.При необходимости вы можете проложить кабели в металлическом кабелепроводе. Однако главное – убедиться, что ваш кабель и кабелепровод правильно заземлены.
Как правило, ограничьте количество точек заземления экрана одной. Если у вас есть две или более точек заземления, убедитесь, что электрический потенциал каждой из них одинаков. Если вы этого не сделаете, вы можете получить контуры заземления, которые только увеличат электромагнитные помехи.
3 – Коррозия и влага
Открытые соединения уязвимы для ближайших коррозионных элементов, особенно в присутствии влаги.В зависимости от области применения на вашу проводку могут попасть химические вещества, чистящие средства или солевой туман, которые могут повредить разъемы и провода.
Использование правильных корпусов или оборудования с надлежащими характеристиками имеет решающее значение в любом приложении, где могут присутствовать газы, влага или химические вещества. Рич ДиКристина из Se-Mar Electric объяснил Control Design:
«У нас была водоочистная установка, на которой периодически возникали проблемы со шкафом ввода-вывода и шасси компьютерных плат ввода-вывода.Это было пять этажей под землей. Как только я добрался туда, я почувствовал запах хлора в воздухе. Когда я открыл шкаф, вся медь в нем была зеленой. В шкафу была вентиляция, пропускающая большое количество газообразного хлора ».У
Se-Mar было несколько вариантов, но они остановились на перемещении панели в диспетчерскую с кондиционером и ремонте поврежденных компонентов.
Если влага, химические вещества или газы вызывают беспокойство, вы можете использовать герметичные контейнеры, приборы с соответствующим классом защиты IP или NEMA и подходящие материалы для предотвращения коррозии.
4 – Маркировка и идентификация
Возможно, это не прямая причина исходной проблемы, но определенно большой фактор простоя, отсутствие надлежащей маркировки может усугубить проблему с проводкой. Если вы не знаете, к чему подключен провод, вы потратите много времени на выяснение этого.
Проблема усугубляется, если установка выполняется без оформления документов. Срезание углов в вашей проводке вернется, чтобы укусить вас, когда возникнет необходимость что-то починить или заменить.
В крайних случаях программное обеспечение используется для сортировки деталей каждого кабеля, например, где он подключен, какой сигнал передает (если есть) и т. Д. Независимо от того, какой у вас метод, убедитесь, что вы соблюдаете правила и оставайтесь дисциплинированными.
5 – Напряжение
Не все кабели созданы одинаковыми. Если ваш кабель должен выдерживать повторяющиеся движения, утяжеленную подвеску или даже случайные удары кувалдой, вам необходимо принять особые меры предосторожности, чтобы защитить целостность вашей проводки.
Например, проводка на машине для захвата и укладки должна будет обрабатывать повторяющиеся движения. Лучше всего использовать многожильный кабель.
Кабель, который мы присоединяем к нашему погружному датчику давления PT-500, включает нити из кевлара®, чтобы кабель не растягивался, если кто-то повесит датчик за кабель.
Наши датчики давления с муфтой молота часто имеют защитную клетку вокруг верхней части датчика, чтобы рабочие нефтяной вышки не могли разбить кабель и разъем кувалдами при затягивании барашковой гайки.
Проводка не существует в вакууме. Он живет в суровых условиях, и необходимо выбрать правильный кабель для работы, иначе может произойти обрыв.
Сообщите нам, если у вас есть какие-либо вопросы, связанные с подключением датчиков уровня или датчиков давления. Наши специалисты по приложениям готовы помочь!
Как удалить соединители с обжимными проводами
Как удалить соединители с обжатыми проводами. Оголенный медный провод, сплошной провод, луженый провод, экранированный провод и т. Д. Выходят за пределы допустимого диапазона.Waytek предлагает сростки практически для любого типа проводки, включая простые сращивания проводов, предназначенные для работы в условиях сильной вибрации и в суровых условиях, где требуются герметичные разъемы. (Убедитесь, что все жилы провода попадают внутрь штыря!) У вас есть соединитель Molex. Зачистите провод до указанной длины. Бесплатная доставка в США при заказе от 25 долларов! Каждый провод зачищается по отдельности, к нему обжимается соединитель, а затем соединители вставляются в пластиковую рамку. Поместите термоусадочную пленку на отремонтированный провод.Если какой-либо провод ослаблен или вырывается из соединения, снимите разъем и начните заново. Этот продукт можно найти в разделе «Ручной инструмент. Рейтинг: 4. Те же инструкции применимы к 18-позиционному соединителю ремня безопасности». Наши обзоры соединителей проводов. Не пропустите подготовку! Подготовка делает ваш обжим успешным. Отключите электричество от проводов, которые вы хотите удалить. Вот вам и подходят для этого терминалы. Устройства для зачистки проводов снимут изоляцию, не повредив жилы и не повредив их. 01.09.2018 · У меня много перемычек с предварительно обжатыми клеммами-розетками 0.Разъемы смещения изоляции (IDC) 2×5 на ленточном кабеле. После обжима паяные швы обеспечивают более надежное соединение, чем стыковые соединители. Даже с плюсами. Обжимной инструмент вдавливает позолоченный электрический контакт вниз, так что они проходят через изоляцию всех восьми проводов и входят в контакт с медным проводником. Демо. Просто вставьте узел зажима с наконечником внутрь зажима обжимного инструмента и сильно сожмите ручки, чтобы обжать. 30 августа 2021 г. · Обжимной разъем F: установите обжимное кольцо разъема F на конец кабеля и наденьте его на внешнюю оболочку и экранирующие провода.Два L-образных провода внизу – это самодельные щупы для снятия изоляции, которые можно сделать путем вставки куска провода в корпус разъема и его сгибания до упора. Снимите клемму с обжимного устройства и проверьте правильность обжима. ПОЗИЦИОНЕР ОБЖИМНОГО ИНСТРУМЕНТА ДЛЯ КОНТАКТОВ ПРОВОДА (не в масштабе) Размещение обжимного контакта во вставке разъема 30 июля 2020 г. · КАК ЗАМКНУТЬ, УСТАНОВИТЬ И УДАЛИТЬ КОНТАКТЫ ДЛЯ ОБЖИМА 2-полосный провод. перекрытие на каждом конце. ювелирную отвертку), чтобы аккуратно разъединить два разъема. Обожмите и припаяйте их, используя канифольный, а не кислотный припой.Вы должны увидеть около 1/4 дюйма медного провода внутри конца F-коннектора. 90 15 сен 2015 · В результате получается провод, который рвется после нескольких изгибов. Контакт изогнут так, что провод больше не находится на той же линии, что и коробка контакта. ru / electroniczaphttps: // www. Вот как я это делаю. размер провода [См. настройки переключателя в Таблице 1]. Урок первый: не все разъемы RJ-45 созданы одинаково. Я бы не сказал, что мой процесс канонический, но он работает. (1) Начните с зачистки конца провода, а затем немного скрутите его.com в линейке продуктов «Транспорт». Мягкий, но прочный обжим легко протолкнет металл штифта через изоляцию. Чтобы установить обжимной разъем, снимите покрытие с провода, чтобы обнажить около 1/4 дюйма провода (если вы используете большой разъем, может потребоваться более 1/4 дюйма). Несколько способов удалить один, в основном вы хотите, чтобы не повредить провод и не потерять длину. Они снижают затраты, не подвержены коррозии и коррозии d 18 августа 2021 г. · Шаг 5: Обожмите узел наконечника с помощью обжимного инструмента.2. com / shop / electroniczapdotcom Как партнер Amazon I Шаг 2. youtube. ** Доступен обжимной адаптер для провода малого сечения, номер детали 10-074696-XXX. Поместите провод в зажимные проушины на клемме. Затем сделайте одну 5/16 дюйма. амазонка. Если в обжимном инструменте нет съемника, используйте отдельный съемник. Инструмент для снятия вставляется в переднюю часть полости, напротив проводов. Теперь вам нужно сделать несколько предварительных надрезов. Осторожно прижмите защитный экран из фольги прямо на конце куртки и снимите его.Нет необходимости тратить или ждать специального заказа запчастей. 7 апреля 2015 г. · Затем вставьте разъем в отверстие подходящего размера в зажимах, вставьте провод и обожмите его. В этом случае мы будем использовать многожильный соединительный провод 22 AWG для подключения к разъему JST RCY, как рекомендовано в таблице данных обжимного штыря. Полоса должна быть примерно 2-3 мм. Одна из причин, по которой кабель CAT-6 намного сложнее работать, чем кабель CAT-5, заключается в том, что CAT-6 немного толще. Изоляция должна касаться задней стороны цилиндрической клеммы (внутри изоляции, если используется изолированная клемма), не должно быть оголенных проводов на обоих концах гильзы обжима.Стыковые соединения имеют обжимные клеммы на обоих концах. Изображение показанных секций обжима делает это очевидным, но чтобы определить это, когда они не разрезаны, посмотрите вниз на цилиндр обжима со стороны входа провода. (2) Затем отломите обжимной соединитель от жилы. com Magicshell 8PCS Инструмент для снятия клемм автомобильного провода Обжимной разъем. Вставьте зажимное кольцо разъема F в. Неизолированный быстроразъемный обжимной наконечник с лопаткой стоит около 5 центов за штуку, штекер или гнездо. Первый слой медной проволоки немного тверже и прочнее, поэтому разрезать кабель будет довольно сложно.Wirefy термоусадочная. 15 сентября 2015 г. · В результате получается провод, который рвется после нескольких изгибов. Удерживая проволоку на месте, крепко надавите на инструмент. Это потребует небольшого давления и некоторого скручивания. Соединители с пайкой и уплотнением не так популярны, как сращивание проводов методом «обжима и нагрева», но они быстро завоевывают популярность. Сдвиньте его, пока белый пластиковый слой не коснется отверстия внутри разъема. Примечание. Номинальный ток зависит от размера провода, используемого в каждом разъеме.Щелкните, чтобы увидеть полный ответ. Подключите отводной провод к основному проводу, не снимая зачистки – эти отводы проникают через изоляцию. 324 обжима инструмента для обжима коаксиального кабеля TL-70. Потяните за обжим и провод, чтобы убедиться, что они надежно закреплены. Это не очень весело, особенно когда вы тратите деньги, однако я бы посоветовал проверить всю проводку на предмет коррозии и разрывов в наружном изоляторе. Удерживая разъем другой рукой, попытайтесь вытащить провод из разъема. Круглая матрица 5 мм предназначена для опрессовки манжеты пломбы на изоляцию провода.Снимите все покрытия, например крышку розетки или распределительной коробки, чтобы получить доступ к проводам. Для удаления водонепроницаемой ленты потребуются кусачки. Теперь перейдем к процессу снятия обжимных колец из PEX. Следующие шаги проведут вас через основные этапы обжима контактов. Видный конец провода Изоляция обжата. Проволока обжата. Для автоматизации зачистки проводов мы разработали специальные щетки, которые легким прикосновением к кабелю удаляют пластиковое покрытие, не повреждая внутреннюю медь.Закройте и сожмите обжимной инструмент. Еще люди спрашивают, а как снять обжатый разъем провода? В большинстве случаев соединители либо удерживают провод с помощью небольшого металлического штыря, либо прижимаются к нему. Потяните за провод. 2. Обжимаем стыковые разъемы с каждой стороны. Для этого вам понадобятся плоскогубцы, чтобы скрутить кабель. 5 октября 2010 г. · Зачистите провод, чтобы обнажить медный провод внутри. Сожмите их до упора, чтобы надежно закрепить провод в соединительной муфте. Повторите описанные выше шаги, чтобы соединить провода вместе, прикрепив новый провод к стыковому стыку.22 апреля 2015 г. · В зависимости от типа, обжимные разъемы, иногда называемые обжимными клеммами, могут быть оснащены различными конфигурациями разъемов с плоскими ножками, сращиваний проводов и винтовых клемм. 24 октября 2021 г. · Инструмент для снятия клемм проводов, 18 шт. Комплект штырей для обжима автомобильной электропроводки (подходит: для согласования органов электроинспекции может потребоваться набор электрических схем. Или отрежьте, зачистите и снова установите новый разъем. Это может требуют значительных усилий в зависимости от типа. Если вы потянете за кабели, вы либо повредите металлические контакты (зажимы) в разъеме, либо отсоедините кабели.Однако он совместим как с прямым, так и с 90-градусным штекером. Один провод уходит в одну сторону; другой провод идет в другую сторону. Обожмите соединитель заземления двутавровой балки на проводе заземления (1 обжим по центру). Разрежьте провода, и как только одна сторона кольца будет снята, вы сможете согнуть ее. 5 апреля 2010 г. · Шаг 2 – Удалите старый соединитель. 34 сообщения. Если плохо обжимаете, а просто все сжимаете, не ждите хороших результатов. Прибывает в пятницу, 12 ноября. Купите 8PC, инструмент для снятия клемм, автомобильный комплект штифтов для обжима электрических проводов в Walmart.Лак удаляется щеткой, и медь остается чистой для дальнейшей сварки. схем Размер провода (AWG) # 22 # 24 # 26 # 28 2 3 2 1 0. Некоторыми из наиболее распространенных типов являются круглые, прямоугольные и модульные блоки. Фото 3: Закройте стык. Хотя они не очень известны во всем мире, это один из самых популярных типов разъемов в Северной Америке. Будьте осторожны, не сжимайте так сильно, чтобы не повредить контакт разъема. Проверьте качество обжима жил и изоляции.Межпроводной соединитель с шагом 5 мм, который может соединяться с гнездом разъема XA (межпроводного типа). Если вы потянете за кабели, вы либо повредите металлические контакты (обжимки) в разъеме, либо отсоедините кабели. Если разъем предназначен для использования на шине, площадке или оборудовании, установите разъем и затяните монтажное оборудование в соответствии с инструкциями производителя от 17 января 2016 г. · Когда провод защемлен или сломан, вы обычно не можете просто запустить совершенно новый провод, вы должны его сращивать. 12 февраля 2021 г. · Потяните за провод, чтобы убедиться, что стыковой соединитель затянут.Я всегда просто заменял весь провод, когда имел дело с подключением, которое вы описали. Если ремонт выполняется на сборке из оребренных проводов со связанным жгутом проводов: необходимо удерживать инструмент на месте при вытягивании. Шаг 8: Обожмите разъем. При использовании термоусадки: наденьте гильзу на обжим и проволоку. Сначала я покажу вам, как обжать гнездовой разъем MC4. Соединители для сращивания обжимных проводов со смещением изоляции. Если клемма изолирована, обязательно наденьте силиконовую заглушку на провод ПЕРЕД обжимом клеммы.Любые неиспользуемые и пустые полости разъема можно заполнить заглушками. Как установить обжимной соединитель. Minitek MicroSpace 2. Это сжатое кольцо. Отводы для прокалывания изоляции от ответвлений к проводам. com / c / electroniczap / videosPatreon https: // www. тюльпан. Важно убедиться, что длина кабеля соответствует диапазону, указанному на разъеме. 8 января 2016 г. · Конец провода должен быть заподлицо или слегка расширен через конец обжима. В конце концов вам придется сократить количество оголенных кабелей, но процесс установки разъема RJ-45 будет проще, если у вас будет много оголенных кабелей для работы (но не слишком много).18.01.2018 · Процедура обжима разъема JST. Инструменты, которые вам понадобятся для этой работы, включают отвертку с плоской головкой, какой-то режущий инструмент и предмет для проверки, чтобы убедиться, что концы проводов, выходящие со стороны контактов разъема, находятся в правильном порядке; в противном случае извлеките их из разъема, переставьте в надлежащую форму и снова вставьте. Паяный терминал При пайке очень высока вероятность того, что припой затянет провод за пределы обжима изоляции, что сделает его очень уязвимым для механических повреждений.Вставьте провода между концами обжима, пока концы не коснутся стопорной планки. В большинстве случаев соединители либо удерживают провод с помощью небольшого металлического штыря, либо прижимаются к нему. Комплект соединителей для термоусадочной проволоки Weilder. Чертежи продуктов, информацию об обжиме и инструментах можно найти на веб-сайте Cinch www. Чтобы вытащить провода по одному, удерживайте провод на месте, ровным светом потяните за разъем и поверните его вперед и назад. Как получить shure 4-контактная мини-xlr электрическая схема.Существует множество типов разъемов. Этот тип кабеля можно быстро собрать, поскольку он не требует зачистки отдельных разъемов. Шаг 3: Поместите новый разъем на конец кабеля. Вытащите провод. Это называется смещением изоляции, поэтому нет необходимости снимать изоляцию с отдельных проводов. Перед тем, как начать процесс обжима, убедитесь, что используемый провод находится в пределах диапазона выбранной обжимной клеммы. В отличие от компрессионных соединителей, механические соединители обычно включают ряд проводников.В зависимости от конструкции инструмента съемник можно найти либо на головке, либо за петлей. Зачистите кабель назад на 1 дюйм (25 мм) от конца.
