Клемма WAGO 222-413 (3 контакта) (упак 50шт)

Соединительные клеммы Wago 222 413 с CAGE CLAMP® COMPACT-зажимом захватывают 3 зачищенных тонкопроволочных проводника 3 х 0.08-2.5 мм² без инструментов. Благодаря утопленному рычажку клеммы Wago 222 413 исключено случайное неправильное нажатие на него при вкладывании в тесное пространство для встраивания. Дополнительная безопасность использования клеммы Wago 222 413 для всех видов проводников удостоверяется сертификатами (ENEC, UL). Знак ENEC имеет значение символа безопасности для всей Европы, в целом с 20 странами-участницами договора о стандартизации.

Применение клеммы Wago 222 413 ( 3 х 0.08-2.5 мм² )

Соединительная клемма Wago серии 222 применяется для подключения проводников в распределительной коробке, подключения светильников, индивидуального подключения низковольтных осветительных систем, соединения предустановленных элементов, например, в мобильных домиках, для подключения жалюзи, ставней, дверных приводов, переговорных устройств, насосов, громкоговорителей и многого другого.

Дополнительные возможности применения клеммы Wago 222 413 ( 3 х 0.08-2.5 мм² )

– подключение индуктивного детального переключателя
– Местный привод для пола с подогревом
– монтаж переговорных устройств
– предварительные подключения
– клеммы для подключения мотора
– балдахинные светильники
– подключение светильника
– счетчик низких напряжений
– отопительные приборы
– насосы для отопительной системы
– механизм управления воротами
– в осветительных полосах
– машинные подключения
– соединения потенциалов
– присоединение люстры
– присоединение фонтанного насоса
– перекидные присоединения ламп
– мобильные подключения (электролинии на стройке)
– соединения приборов и машин
– подведение рождественской иллюминации
– монтаж с заземлением на фонарь
– соединение комбинаций лапм, рулад
– жалюзи, линии громкой связи в жилых помещениях
– галогенные светильники, телефонные кабели, электроплиты, гирлянды
– присоединение вентилей моторов
– соединение пожарных и газовых сигнализаций
– соединение зональных вентилей в отопительных приборах
– в обзорных коробках с цифровыми и PIN станциями
– соединительные клеммы в сенсорике
– присоединение счетчиков
– в коробках передач для машин
– звездное небо

Технические характеристики клеммы Wago 222 413 ( 3 х 0. 08-2.5 мм² )

Наименование – Клемма Wago 222 413 ( 3 х 0.08-2.5 мм² )
Группа изделий – Клеммы с плоско-пружинным зажимом
Напряжение, V – 400
Сила тока, A – 32
Поперечное сечение, мм.кв – 3 х 0.08-2.5
Количество жил – 3
Количество подключаемых проводов – 3
Количество независимых цепей – 1
Способ монтажа клеммы Wago 222 413 – однопроводной + гибкий
Способ подключения – Соединение CAGE CLAMP®
Способ подключения проводов – С боковым подключением
Вес клеммы Wago 222 413, г. – 4,153
Цвет клеммы Wago 222 413 – серый
Размер клеммы Wago 222 413, мм – 14,5 х 17 х 20,5
Максимальная эксплуатационая температура клеммы Wago 222 413 – 85ºС
Размеры упаковки 50 шт, мм – 110х82х57

Страна изготовитель Германия

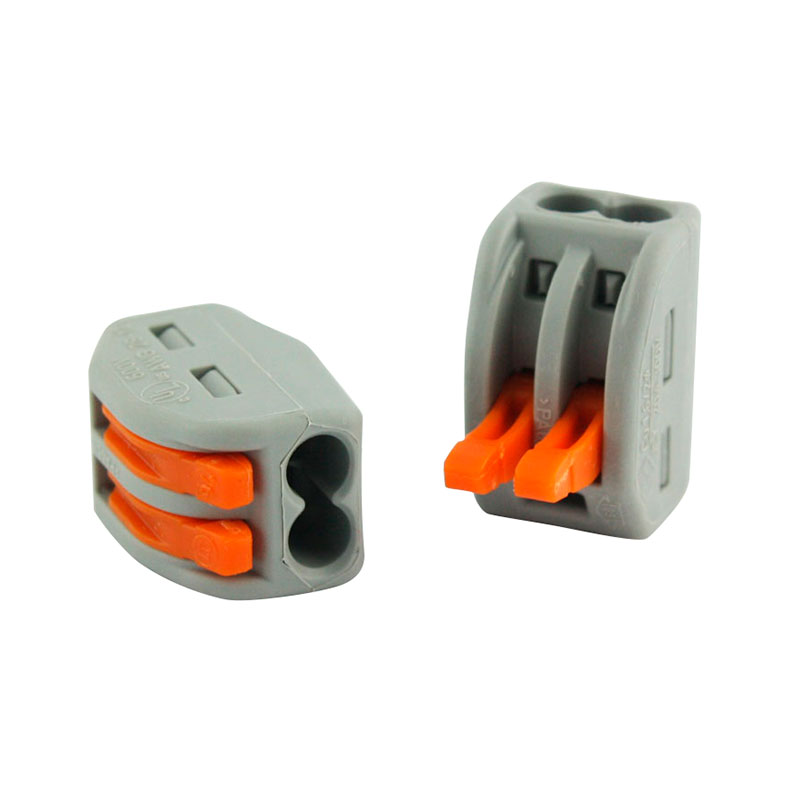

Клемма соединительная Wago 2-х проводная 221-412 20шт

Описание

Клеммы в прозрачном корпусе, без контактной пасты, предназначены для подключения одножильных/ многожильных медных проводников (до 3-го класса гибкости) При монтаже многожильных гибких проводов конец провода необходимо предварительно обжать при помощи втулочных наконечников Конструкция клемм предусматривает возможность монтажа медных проводников различного сечения(0. 5 до 2.5) в одной клемме Линейное расположение контактной группы экономит место в распределительной коробке, а также делает монтаж более удобным и быстрым Каждый проводник имеет отдельное клеммное место и не повреждается в результате монтажа Смотровые окна на корпусе клеммы дают возможность контролировать правильность зачистки проводников и защиту от касаний Конструкция корпуса клемм предусматривает тестовые гнёзда под все стандарты измерительных щупов Уникальная цветовая маркировка каждого типоразмера клемм позволяет быстро и правильно идентифицировать их при монтаже Возможность визуально определить сечение проводника и необходимую длину зачистки с помощью информации нанесенной на корпус клеммы Монтаж не требует использования инструментов Прозрачный корпус позволяет контролировать глубину захода жилы Надежная защита от случайного прикосновения к токоведущим частям соединения Гарантированная надежность контактов, исключающая короткое замыкание и разогрев в точке соединения Максимальное напряжение: 450 В”

Характеристики

• Размеры

• Длина:

  125 мм

• Высота:

  35 мм

• Ширина:

  100 мм

• Вес, Объем

• Вес:

  0.

  053 кг

• Другие параметры

• Производитель:

• Срок хранения(мес):

  300

• Страна происхож.:

  Германия

• Торговая марка:

Характеристики

Торговый дом “ВИМОС” осуществляет доставку строительных, отделочных материалов и хозяйственных товаров. Наш автопарк — это более 100 единиц транспортных стредств. На каждой базе разработана грамотная система логистики, которая позволяет доставить Ваш товар в оговоренные сроки. Наши специалисты смогут быстро и точно рассчитать стоимость доставки с учетом веса и габаритов груза, а также километража до места доставки.

Заказ доставки осуществляется через наш колл-центр по телефону: +7 (812) 666-66-55 или при заказе товара с доставкой через интернет-магазин. Расчет стоимости доставки производится согласно тарифной сетке, представленной ниже. Точная стоимость доставки определяется после согласования заказа с вашим менеджером.

Уважаемые покупатели! Правила возврата и обмена товаров, купленных через наш интернет-магазин регулируются Пользовательским соглашением и законодательством РФ.

ВНИМАНИЕ! Обмен и возврат товара надлежащего качества возможен только в случае, если указанный товар не был в употреблении, сохранены его товарный вид, потребительские свойства, пломбы, фабричные ярлыки, упаковка.

Доп. информация

Цена, описание, изображение (включая цвет) и инструкции к товару Клемма соединительная Wago 2-х проводная 221-412 20шт на сайте носят информационный характер и не являются публичной офертой, определенной п. 2 ст. 437 Гражданского кодекса Российской федерации. Они могут быть изменены производителем без предварительного уведомления и могут отличаться от описаний на сайте производителя и реальных характеристик товара. Для получения подробной информации о характеристиках данного товара обращайтесь к сотрудникам нашего отдела продаж или в Российское представительство данного товара, а также, пожалуйста, внимательно проверяйте товар при покупке.

Купить Клемма соединительная Wago 2-х проводная 221-412 20шт в магазине Санкт-Петербург вы можете в интернет-магазине “ВИМОС”.

Статьи по теме

Wago клеммники как пользоваться.

Клеммники для соединения проводов wago

Невозможно себе представить электромонтажные работы без необходимости соединения проводов. Раньше для этого использовалась скрутка в лучшем случае дополненная пайкой полученного контакта. Этот способ, который зачастую применяется и сегодня, требует затрат времени и определенного навыка.

Да и само соединение получается неаккуратным и громоздким. Соединение на основе винтовых зажимов избавляет от подобных проблем, но и оно не лишено недостатков. Если винт «недотянуть» или «перетянуть», контакт получается менее надежным.

В первом случае место соединения может нагреваться и даже стать причиной возгорания проводки, а во втором – возникает риск повреждения провода и самой клеммы. Клеммники Wago избавляют от этих и других подобных проблем.

В данной статье предлагаю рассмотреть основные марки клеммников их конструкцию, преимущество перед альтернативными способами соединения, ну и конечно же как их использовать на практике. Ибо молодые специалисты часто задаются вопросом купил Wago клеммники как пользоваться ими?

За рубежом наиболее распространены клеммники для соединения проводов фирмы Wago и являются самым применяемым способом соединения проводов. У нас профессиональные электромонтажники о них знают, но применяют с осторожностью.

Многие ошибочно считают, что подобные соединители не создают необходимого контакта, особенно при монтаже проводки большого сечения. Между тем, этот прогрессивный способ соединения, основанный на изолированных пружинных зажимах, обеспечивает соблюдение всех требований по надежности и качеству при электромонтажных работах.

Для чего нужны клеммники WAGO

Всем известно, что при электромонтаже часто возникает необходимость соединить вместе сразу несколько проводов. В этом случае использовать клеммники для соединения проводов является наилучшим решением.

В отличие от скруток или спаек, являющихся, по сути, неразъемными соединениями, клеммники Wago позволяют легко и быстро отсоединить провода, изменить схему, подключить дополнительную цепь или устройство. Конечно, в особо ответственных случаях можно использовать и пайку, но в большинстве соединений, которые будут работать в нормальных условиях, применения клеммников Wago вполне достаточно.

Как уже упоминалось, работа с клеммами Wago не требует использования дополнительного инструмента. Единственное, что может потребоваться, это специальный инструмент для зачистки от изоляции.

После этого провод просто вставляется в клеммник и фиксируется в нем. Другим важным преимуществом клемм Wago является то, что они позволяют надежно соединять или наращивать провода, сделанные из разных материалов и разного сечения.

Как известно, соединять, например, медные и алюминиевые проводники с помощью обычной скрутки недопустимо. Кроме прочего, применение клеммников Wago позволяет экономить место в распределительной коробке или щитке, а само соединение получается аккуратным и надежным.

Wago клеммники как пользоваться

Чаще всего клеммники Wago используются в распределительных щитах и коробках, а также для подключения осветительного или иного оборудования.

С их помощью можно соединять одножильные и многожильные провода. В зависимости от места установки и требований к соединению, выпускаются клеммники различных серий.

Клеммы Wago доступны в двух исполнениях: одноразовые, то есть не допускающие обратного изъятия провода, и многоразовые, в которых он фиксируется путем отведения специального зажима. Как пользоваться клеммниками wago рассмотрим оба варианта на примере двух наиболее популярных серий.

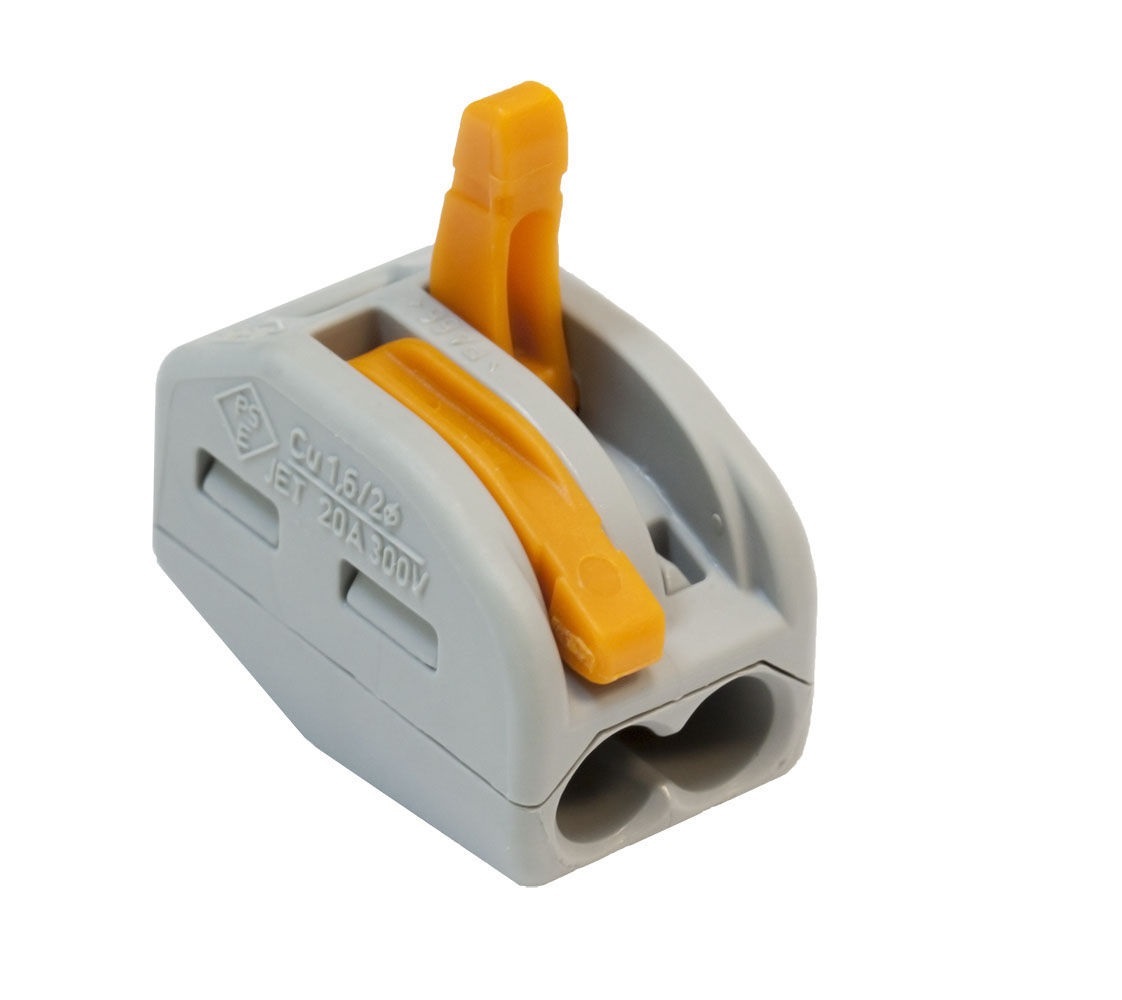

Клеммники Wago 222 серии предполагают многоразовое использование. Для фиксации провода используется специальный рычажок оранжевого цвета. Он позволяет с легкостью разъединить контакт при переналадке схемы или проведении тестирования цепи.

Каждый проводник вставляется в отдельное разъемное гнездо. В основе клеммника применяется плоско-пружинный зажим, позволяющий фиксировать проводники сечением до 4,0 мм2.

Чтобы осуществить монтаж с помощью такой клеммы, следует зачистить изоляцию провода примерно на 1 см, приподнять флажок-зажим, вставить провод и отпустить зажим.

Соединение готово! Благодаря компактному размеру клеммы ее размещение возможно в любом месте, включая компактные коробки под выключатели и розетки. При этом такой вид клеммника не требует опрессовки многожильного проводника.

Клеммы Wago 773 серии предназначены для однократного соединения и только одножильных проводников. Можно соединять и многожильные, но перед этим их наконечники следует опрессовать.

Эти клеммники могут выпускаться с заполнением специальной токопроводящей пастой или без нее. Паста служит для предотвращения окисления алюминиевых проводов. Клеммы с пастой легко отличить, они выпускаются в черном или темно-сером исполнении.

Соединение происходит аналогично: зачищается провод и вставляется до упора. Но, в отличие от разъемного, здесь отсутствует рычажок, а фиксация осуществляется с помощью внутреннего зажима, закусывающего провод и не позволяющего ему выйти обратно.

В случае крайней необходимости можно, прокручивая и применяя достаточное усилие, вынуть провод из клеммника. Но делать это настоятельно не рекомендуется, так как при этом происходит деформация фиксирующего контакта и надежность последующего соединения не гарантирована.

Преимущества продукции WAGO

На основе вышесказанного перечислим основные преимущества клемм Wago:

1. 1. Скорость монтажа. Зачистка изоляции и фиксация провода в зажиме занимает буквально несколько секунд;
2. 2. Соединение с использованием клеммников Wago, в отличие от скрутки или опрессовки, не требует дополнительной изоляции;
3. 3. Возможность производить соединение проводников, имеющих различное сечение и сделанных из разных материалов;
4. 4. При необходимости соединение может быть легко переделано. Скрутка проводов, особенно ломких алюминиевых, этого не допускает;
5. 5. Возможность производить диагностику цепи не разрывая ее, так как клеммники для соединения проводов снабжены отверстиями для подсоединения индикаторов или других приборов;
6. 6. Аккуратность монтажа, способность выполнить соединение в стесненных условиях или если доступная часть провода слишком коротка.

Многие электрики не используют в своей работе клеммы Wago не желая нести дополнительные расходы, связанные с их приобретением. Особенно это касается многоразовых клемм, которые в почти в 2 раза дороже неразъемных.

При этом большинство забывает о том времени, которое будет сэкономлено при использовании подобных изделий. А известное утверждение «время – деньги» к работе электромонтажника имеет самое прямое отношение.

Похожие материалы на сайте:

Понравилась статья – поделись с друзьями!



Клеммы wago, соединительные монтажные клеммники ваго, пружинные и проходные

Опубликовано: 2013-07-14 21:09:5114.07.2013

Всем привет. Соединительные клеммники wago это устройства с помощью которых соединяют провода, чтобы выполнить разветвление в распаечной коробке, электрощите и других устройствах. Обычно люди ищут пружинные или проходные клеммы wago, о них и поговорим. В статье вы сможете узнать, как пользоваться клеммниками ваго, монтировать их, где посмотреть технические характеристики, чтобы подобрать подходящие по нагрузке монтажные клеммы ваго. Узнаете мнение специалиста, можете оставить свои отзывы. Также фото, видео.

Клеммники WAGO, производитель

WAGO Kontakttechnik GmbH — компания разработчик — крупнейший производитель безвинтовых клеммных соединителей для различного вида проводников в Германии. Эта фирма была основана в 1951 году, с тех пор получила огромную популярность и спрос на свою продукцию. Идеей создания была мысль — найти хорошую альтернативу привычному винтовому соединению проводов и кабелей. Так была разработана пружинная соединительная система, откуда пошло выражение «пружинные клеммники wago». Сегодня, конечно, это не единственное направление фирмы WAGO Kontakttechnik GmbH, есть другие.



Клеммники ваго, применение:

как пользоваться и монтировать

Их использование позволяет быстро и удобно осуществлять соединение жил проводов и кабелей при монтаже. Соединительные клеммники ваго, с момента появления на рынке, получили большую популярность. Сегодня ими пользуются в строительстве, на производстве, также в быту. Их монтаж не вызывает проблем, а наоборот, упрощает процесс монтажа. Но не все так просто, конечно.

Читайте также => виды и типы автоматических выключателей

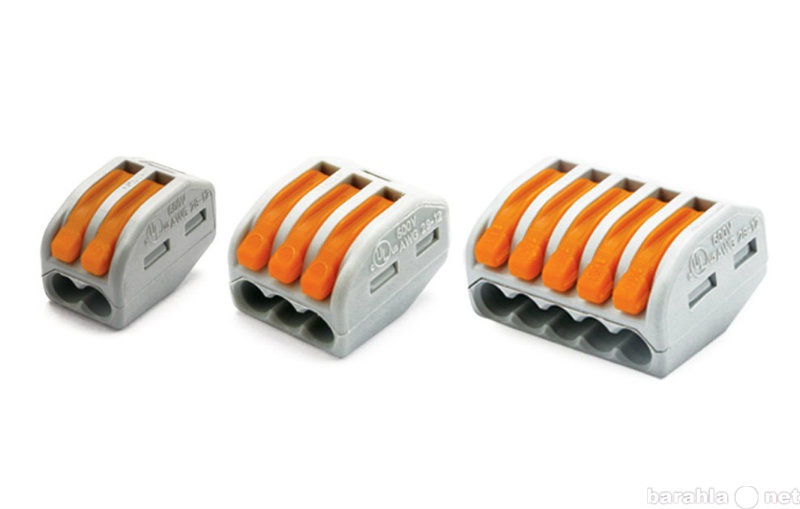

В быту применение клемм ваго акцентировалось на серии 222, на 3 или 5 присоединений. Их используют для соединения проводов в распределительных коробках освещения, сигнализации итп. Как пользоваться клеммами wago, нарисовано на их корпусе, вставляем зачищенную жилу в гнездо клеммника, зажимаем, если серия 222, готово.



Проходные клеммы WAGO

В промышленности и на предприятиях чаще всего используют проходные клеммы wago, монтируемые на DIN-рейку.



Преимущества клеммников ваго

Тут я не буду углубляться в подробности, поскольку во всем можно найти хоть какие-то, да преимущества. Это я как продажник говорю вам. Скажу лишь то, что выделил сам — это простота и быстрота монтажа и демонтажа при необходимости, также эстетика и красота. Если кому-то есть, что добавить, оставьте отзыв в комментариях. Только не надо писать про надежность соединения, виброустойчивость и подобное, так как надежнее винтового зажима пружинные клеммники быть не могут.



Монтажные клеммы WAGO:

технические характеристики, виды, типы, фотографии

Если вам интересно какие бывают монтажные клеммы wago, то лучше всего об этом узнать на сайте производителя — www.wago.com там все очень хорошо написано, удобный сайт. Их 700 страничный каталог содержит больше 10000 наименований, со всеми техническими характеристиками, областями применения, видами и фотографиями, будь то пружинные или проходные клеммники ваго.



Клеммники WAGO, отзывы

Все чаще соединительные клеммы ваго применяются в быту, но, в быту мы обычно забываем про слово «обслуживание», а потребляемая мощность скорее увеличивается чем уменьшается, так как без электроэнергии никуда, электроприборы создают комфорт и удобство к которым мы уже очень привыкли. Я изучил много сайтов в интернете, прежде чем написать это пост и сделал свои выводы. Что говорят электромонтажники?

• Монтажные клеммники wago это классно! Быстро, удобно, надежно!

Конечно! Кто бы сомневался, ведь это упрощает вам работу, соглашусь. Пружинные клеммы ваго имеют все необходимые сертификаты соответствия, безопасности итд. Но, что говорят те люди, кто обслуживает дома, квартиры и другие подобные помещения?

Похожая запись => указатели напряжения для работы, видеорепортаж

Давайте посмотрим и послушаем того, кто действительно с этим работает, кому слово быстрее вообще не применимо. На связи Сергей Панагушин, читатель и единомышленник блога, работник ЖЭКа в городе Ижевск, специалист с опытом работы:





Ну что, мое мнение – соединительные клеммы wago это действительно, полезные устройства, но только в строительстве и производстве, где есть обслуживающий персонал и применимо слово «обслуживание электрической цепи». Также незаменимы при временном электроснабжении, при ремонте и строительстве. В быту монтажные клеммники ваго не есть хорошо, надежнее винтовые соединения, или скрутки, в идеале со сваркой. К тому же это обойдется дешевле. Но если вы все же решили пользоваться именно пружинными клеммами ваго, то рекомендую предусматривать запас по току.

Узнать то, как рассчитать мощность электроприборов вы можете в статье => как подобрать сечение кабеля по току.

Если у вас есть собственное мнение по поводу клеммников wago, оставляйте отзывы в комментариях.



Читайте также:



P.S. Понравилась статья? Подпишись на рассылку по e-mail и будь в курсе всех новых обсуждений. Не забудьте  поделиться с друзьями ссылкой.

Клеммы WAGO 773-324, WAGO 773-326, WAGO 723-328

Самые выгодные цены, ассортимент и качество. Доставка, отправка в любые регионы. (499) 290-30-16, (495) 973-16-54, 740-42-64, 973-65-17 E-mail для заказа продукции: tehnolog_zakaz@list.ru      Строительные клеммы WAGO 773, 273, 222, 224 (зажим WAGO) – предназначены для присоединения и ответвления одножильных проводников из меди и алюминия или многожильного медного провода.   Клеммники WAGO: (типы 773; 273). Клеммы 773 и 273 предназначены для присоединения и ответвления одножильных медных проводников и алюминия или многожильного медного провода с наконечником в электрических цепях переменного тока с частотой 50 Гц напряжением до 380 В. Клемы применяются в распределительных коробках и ящиках.   Технические характеристики: Наименование Ток, А Число соединяемых проводов Диапазон сечений, мм² Наличие контактной пасты 773-322 (фото 1) 25 2 1,0-2,5 без пасты 773-324 (фото 2) 25 4 1,0-2,5 без пасты 773-326 (фото 3) 25 6 1,0-2,5 без пасты 773-328 (фото 4) 25 8 1,0-2,5 без пасты 773-302 (фото 5) 25 2 1,0-2,5 с пастой 773-304 (фото 6) 25 4 1,0-2,5 с пастой 773-306 (фото 7) 25 6 1,0-2,5 с пастой 773-308 (фото 8) 25 8 1,0-2,5 с пастой 273-503 (фото 9) 25 3 1,5-4,0 с пастой   Клеммники wago: (тип 224) Клеммы 224 предназначены для присоединения и ответвления одножильных и многожильных проводников из меди и алюминия в электрических цепях переменного тока с частотой 50 Гц напряжением до 380 В. Клеммы применяются для подключения осветительного оборудования.     Технические характеристики:   Наименование Ток, А Число подкл. проводн. Сечение проводников, мм² Наличие контактной пасты 224-111 25 2 0,5-2,5 с пастой 224-122 25 3 0,5-2,5 с пастой 224-201 25 2 0,5-2,5 без пасты     Клеммники wago: (тип 222) Клеммы 222 предназначены для присоединения и ответвления одножильных и многожильных проводников из меди в электрических цепях переменного тока с частотой 50 Гц напряжением до 380 В. Для проводников из алюминия данные клеммы заполняются токопроводящей пастой. Клеммы универсальные применяются как для подключения осветительного оборудования, так и для установки в распределительных коробках.     Технические характеристики:   Наименование Ток, А Число подкл. проводн. Сечение проводников, мм² Наличие контактной пасты 222-413 32 3 0,08-4,0 без пасты 222-415 32 5 0,08-4,0 без пасты     Клеммники wago: серия Микро (тип 243) Клеммы серии микро WAGO 243 предназначены для соединения медных одножильных проводников. Они широко используются в распределительных коробках слаботочных цепей систем видеонаблюдения, охранной сигнализации, пожаротушения, телефонии, телекоммуникаций и других. За счет пазов могут собираться в блоки из нескольких клемм.       Технические характеристики:   Наименование Ток, А Кол-во подключений Сечение проводников, мм² Цвет 243-204 6 4 0,6-0,8 темно-серый 243-304 6 4 0,6-0,8 светло-серый 243-504 6 4 0,6-0,8 желтый 243-804 6 4 0,6-0,8 красный 243-208 6 8 0,6-0,8 темно-серый 243-308 6 8 0,6-0,8 светло-серый 243-508 6 8 0,6-0,8 желтый 243-808 6 8 0,6-0,8 красный Адаптер   количество клемм     243-112   4     243-113   6         Клеммники wago: четырехпроводные клеммы (тип 862) Клеммы WAGO серии 862 предназначены для соединения медных одножильных и многожильных проводников. Используются при подключении приборов и устройств. Крепятся саморезами на ровную поверхность.   Технические характеристики:   Наименование Ток, А Кол-во подключений Сечение проводников, мм² Цвет 862-0552 25 2 0,5-4,0 черный 862-0503 25 3 0,5-4,0 черный 862-0504 25 4 0,5-4,0 черный 862-0505 25 5 0,5-4,0 черный

Какой разъем Wago мне использовать?

Wago предлагает бесчисленное количество разъемов для сращивания проводов. Разъемы Wago не требуют обслуживания и упрощают замену клеммных колодок и распределительных коробок, сохраняя их скрытыми. Wago также предлагает свои разъемы различных размеров для различных применений. Независимо от того, используете ли вы тонкую прядь, сплошную прядь или микроразмер, для вас найдется соединитель Wago.

Другие разъемы, требующие обслуживания или неправильно собранные, могут вызвать сотрясение, короткое замыкание и другие риски.Это еще одна причина, по которой разъемы Wago – отличный выбор. Они соответствуют всем требованиям кодекса NEC в отношении сращивания и заделки проводов. Например, при сращивании проводов необходимо использовать сращивающее устройство, предназначенное для пайки, сварки или пайки сплавом.

Вставной соединитель для проводов

соединитель для сращивания проводов

компактный соединитель для сращивания проводов

При использовании соединителей для проводов нельзя оставлять оголенный провод из жилы.Также обязательно, чтобы при подключении проводника к клеммам у вас было хорошее прочное соединение, не повреждая проводники в процессе.

Разъемы

Wago также могут гарантировать соответствие всей вашей проводки и освещения нормам. Кодекс NEC требует, чтобы любое внутреннее люминесцентное освещение, в котором используются двухцокольные лампы (типичные люминесцентные лампы), содержит балласт и которое может обслуживаться на месте, должно быть предусмотрено средство отключения [410.130 (G)].

Для получения дополнительной информации о требованиях к сварочному устройству.

Оставайтесь на связи!

Если вам понравился этот блог и вы хотите быть в курсе всех наших текущих блогов, подпишитесь на нас в Twitter и поставьте нам лайк на Facebook!

Предлагаемые блоги и другие ресурсы

WAGO Innovative Connections

Успешные инновации требуют вдохновения, приверженности и настойчивости.

Все началось с идеи… найти лучшую альтернативу традиционной технологии винтовых соединений.Исходя из этой идеи, WAGO изобрела технологию пружинных соединений.

Убежденный, что эта технология является будущим методом электромонтажа, компания WAGO была основана в 1951 году. С тех пор WAGO продолжала вводить новшества и находить новые применения для технологии пружинных соединений. Сегодня, когда в эксплуатации находятся миллиарды и миллиарды единиц оборудования, трудно найти современные электрические системы или системы автоматизации, в которых не использовались бы инновации WAGO.

На протяжении многих лет многие люди внесли свой вклад в успех WAGO благодаря своей приверженности делу улучшения отрасли.Они верили в нашу компанию, были открыты для наших технологий, меняющих отрасль, и искренне и страстно продвигали эти идеи. Мы благодарим их за их настойчивость и веру в поиск лучших путей.

Клеммные колодки

• Клеммные колодки для DIN-рейки
• Съемные клеммные колодки на рейке

Компоненты автоматизации

• Модульный ввод / вывод
• Модульный ввод / вывод XTR
• WAGO Speedway
• Коммутаторы Ethernet

Интерфейсная электроника

• Реле
• Блоки питания Epsitron

Системы маркировки

Вставные соединители

WAGO предлагает широкий выбор вставных установочных разъемов (в соотв.с IEC 61535 / EN 61984), промышленные разъемы (согласно IEC / EN 61984) и специальные разъемы (например, шахтная установка для лифтов).

WINSTA ^® , MULTI CONNECTION SYSTEM (MCS) и picoMAX ^® , предоставляют вам три серии продуктов, которые позволяют быстро и легко реализовать самые разнообразные требования к подключению.

Подходящее решение для любого приложения: WINSTA ^® для безопасного и экономящего время монтажа в здании, разъемы для печатных плат для подключения устройств и гибкие выводы для различных типов монтажа.

Нужна цитата по продуктам Wago?

226-101 Клеммная колодка Wago 1, позиция

226-101 Проходная клеммная колодка разъема Wago F 1 POS Под пайку через отверстие 20A Коробка Quick Disc. Клемма, серый
Технические характеристики
Цвет: серый
Материал контакта: медь, олово
Количество контактов: 1
Номинальный ток: 20 A
Количество рядов: 1
Высота: 26 мм
Длина: 6 мм
Ширина: 38,5 мм
Рейтинг воспламеняемости: UL94 V-0
Бессвинцовый: Бессвинцовый
RoHS: Соответствует
Номинальные значения согласно IEC / EN 60664-1
Номинальные значения согласно: IEC / EN 60664-1
Номинальные характеристики (примечание): Соединение под пайку
Номинальное напряжение (III / 3): 320 В
Номинальное импульсное напряжение (III / 3): 4 кВ
Номинальное напряжение (III / 2): 320 В

Подробная информация
Электрические характеристики
Номинальные характеристики согласно IEC / EN 60664-1
Номинальные значения согласно IEC / EN 60664 -1
Номинальные характеристики (примечание) Соединение под пайку
Номинальное напряжение (III / 3) 320 В
Номинальное импульсное напряжение (III / 3) 4 кВ
Номинальное напряжение (III / 2) 320 В
Номинальное импульсное напряжение (III / 2) 4 кВНоминальное напряжение (II / 2) 630 В Номинальное импульсное напряжение (II / 2) 4 кВ Номинальный ток 20 А Номиналы по IEC / EN 60664-1 Номинальные характеристики (примечание) 2 Быстроразъемный контакт Номинальное напряжение (III / 3) 2320 В Расчетное импульсное напряжение (III / 3) 2 4 кВ Номинальное напряжение (III / 2) 2320 В Расчетное импульсное напряжение (III / 2) 2 4 кВ Номинальное напряжение (II / 2) 2630 В Расчетное импульсное напряжение (II / 2) 2 4 кВ Номинальный ток 2 6 A Легенда (номинальные значения) (III / 2) ≙ Категория перенапряжения III / степень загрязнения 2
Более
Сертификаты согласно UL 1059
Допуски согласно UL 1059
Номинальное напряжение UL (Группа использования B) 300 В
Номинальный ток UL (Группа использования B) 6 A
Номинальное напряжение UL (Группа использования C) 300 В
Номинальный ток UL (Группа использования C) 6 A
Номинальное напряжение UL (Группа использования D) 600 В Номинальный ток UL (Группа использования D) 5 A
Другие сертификаты
согласно CSA
Сертификаты согласно CSA
Номинальное напряжение CSA (группа использования B) 300 В
Номинальный ток CSA (группа использования B) 6 A
Номинальный ток CSA (группа использования C) 6 A
Номинальное напряжение CSA (группа использования D) 600 В
Номинальный ток CSA (Используйте группу D) 5 A
Больше
Параметры подключения
Технология подключения CAGE CLAMP®
Количество точек подключения (тип подключения) 1
Тип срабатывания Рабочий инструмент
Твердопровод или 0.08… 4 мм² / 28… 12 AWG
Тонкопроволочный провод 0,08… 4 мм² / 28… 12 AWG
Тонкопроволочный провод; с изолированным наконечником 0,25… 2,5 мм², многопроволочный; с неизолированным наконечником 0,25… 2,5 мм² Длина полосы 9… 10 мм / 0,35… 0,39 дюйма № полюса 1 Технология подключения 2 Соединение под пайку Количество точек подключения 1 Технология подключения 3 Контакт быстрого подключения Общее количество точек подключения 1 Общее количество потенциалов 1 Количество типов подключения 2 Количество уровней 1
Подробнее
Геометрические данные
Расстояние между пальцами 6 мм / 0.236 дюймов
Ширина 6 мм / 0,236 дюйма
Высота 38,5 мм / 1,516 дюйма
Высота от поверхности 22 мм / 0,866 дюйма
Глубина 26 мм / 1,024 дюйма
Размеры паяльного штифта 2,8 x 0,8 мм
Подробнее
Механические характеристики
Толщина листа корпуса 1,5… 1,5 мм / 0,059… 0,059 дюйма
Тип монтажа Монтажная лапка с защелкой
Тип монтажа Проходной монтаж
Данные по материалам
Цвет серый
Группа материалов I
Изоляционный материал Полиамид 66 (PA66)
Класс воспламеняемости по UL94 V0
Зажим Материал пружины Хромоникелевая пружинная сталь (CrNi)
Материал контактов Электролитическая медь (ECu) Покрытие контактов луженые Пожарная нагрузка 0.054 MJ Вес 3,4 г
Подробнее
Требования к окружающей среде
Предельный диапазон температур -60… +105 ° C
Коммерческие данные
Группа продуктов 4 (Печатная схема)
Тип упаковки BOX
Страна происхождения DE
GTIN 4044918794350
Номер таможенного тарифа 8536

00

Wago Клеммные блоки 2060 не перекрывают светодиоды | WAGO

Новые клеммные блоки высотой всего 4,5 мм позволяют эстетично и с максимальной надежностью соединять светодиодные модули и светодиодные панели.

Это архивная статья, опубликованная 07.07.2014. Некоторая информация может быть устаревшей и соответствовать текущему состоянию. Пожалуйста, свяжитесь с нами в случае заинтересованности.

На рынке имеется множество разъемов SMT, которые подходят для использования на светодиодных панелях, но даже в других приложениях. Поэтому возникает логичный вопрос – , а почему именно Wago 2060 ?

Во-первых, из-за сложной конструкции клеммной колодки с всемирно известным и миллион раз зарекомендовавшим себя безвинтовым пружинным зажимом CageClampS.Этот зажим оказывает оптимальное давление на проволоку, идеально соответствующее ее диаметру, т.е. чем толще проволока, тем больше давление. Также благодаря этому макс. допустимый ток до 9А (!). Кроме того, можно установить сплошные провода и провода с муфтами даже без инструментов. Простым нажатием на клеммную колодку (например, отверткой) можно вставить даже тонкопроволочные гибкие провода и аналогичным образом отсоединить. Характеристики зажима не ухудшаются ни при многократном отключении соединения, ни при длительной эксплуатации.

Из других плюсов следует отметить «балконную» конструкцию вводной части, что позволяет упростить и ускорить прокладку проводов. Достаточно большая плоская поверхность обеспечивает надежное применение на сборочных машинах (pick-n-place). И, наконец, эстетическая изогнутая форма и бело-кремовый цвет являются причиной того, что разъемы незаметны и не мешают работе на печатной плате.

Клеммные колодки доступны в 1,2 и 3-полюсном исполнении. Не сомневайтесь, что вы упустили разработку и до сих пор не знаете схему, работающую на 1 полюсе 🙂 – естественно, однополюсная версия предназначена для соединения нескольких модулей в серию.Большим плюсом также является наличие соединяющихся между собой двухсторонних выводов, позволяющих легко и эстетично создавать ряд (цепочку) из нескольких модулей.

Расстояние между выводами составляет 4 мм, также доступна версия с расстоянием между выводами 8 мм и рабочим напряжением до 600 В. Корпус разъема изготовлен из современного материала (армированный стекловолокном PPA) с очень широким диапазоном рабочих температур.

Новинка тоже более новая версия – Wago 2061 до 12А макс.Текущий. Подробную информацию вам предоставит буклет Wago 2060.

В случае заинтересованности, пожалуйста, свяжитесь с нами по адресу info@soselectronic.com.

Видео
Преимущества / особенности:
• универсальные клеммные колодки SMT, подходящие в основном для светодиодных приложений
• малая высота всего 4,5 мм
• хорошо зарекомендовавшая себя система безвинтовой клетки – «CageClampS»
• для 0.Провода 20-0,75 мм2, соотв. 0,75-1,5 мм2 (Wago 2061)
• макс. ток до 9 / 12A
• Расстояние между выводами 4 или 8 мм
• очень простая установка провода и, в случае необходимости, также легкое отключение
• отличная долговременная стабильность контакта даже в среде с вибрациями
• эстетическая изогнутая форма
• широкая рабочая диапазон температур
Не пропустите эти статьи

Вам нравятся наши статьи? Не пропустите ни одного из них! Вам не о чем беспокоиться, мы организуем вам доставку.

Меня интересует

Дата публикации 07.07.2014.
При размещении статьи на своем веб-сайте укажите ее источник: https://www.soselectronic.com/articles/wago/wago-wago-2060-terminal-blocks-don-t-overtop-leds-1384

Wago Обзор соединителей с рычажными гайками

Если вы покупаете что-то по нашим ссылкам, ToolGuyd может получать партнерскую комиссию.

В ответ на вчерашний обзор вставных соединителей Wago Wall-Nuts несколько комментаторов отметили их близость к рычажным соединителям Wago.Я тоже очень люблю использовать эти разъемы!

Вообще-то, Wago Lever-Nuts мне нравится даже больше, чем Wall-Nuts. Я использую их в основном для проводки постоянного тока с низким напряжением, и они намного быстрее и проще, чем использование обжимных клемм, винтовых клемм или любого другого разъема.

Wago производит рычажные гайки серии 222 трех размеров: 2-проводные, 3-проводные и 5-проводные. Они могут работать с проводом 28–12 AWG, как многожильным, так и одножильным, и рассчитаны на напряжение до 600 В (1000 В для вывесок и светильников) и 20 А.

Чтобы использовать их, снимите с проводов 9–10 мм (~ 0,37 ″) изоляции. В нижней части разъемов есть встроенные измерители длины зачистки.

Зачистите провод, поднимите рычаг, вставьте провода, закройте рычаги. Это действительно так просто.

Вот небольшая демонстрация видео:

В отличие от вставных соединителей серии 773, зажимные соединители для проводов серии 222 могут многократно использоваться со всеми типами проводов, а не только со сплошным сердечником.

Встроенный тестовый порт позволяет проводить тестирование напряжения и целостности цепи.

В целом, эти разъемы великолепны. Я не видел в них никаких недостатков. Мне действительно, ДЕЙСТВИТЕЛЬНО нравится их использовать. Единственная причина, по которой я использую вставные соединители, заключается в том, что они немного компактнее. Разъемы серии 773 также более экономичны из-за их более простой конструкции.

По цене коробка (50) 2-проводных соединителей серии 222 стоит около 20 долларов. 3-проводные и 5-проводные соединители немного дороже. Для сравнения, я недавно купил (250) 2-проводных соединителей серии 773 менее чем за 10 долларов.

Номера моделей: 222-412 (2-проводные), 222-413 (3-проводные), 222-415 (5-проводные), 222-500 (дополнительный монтажный держатель).

Купить сейчас (через Amazon)
Дополнительная информация (через Wago)

Коробки этих разъемов я купил через Amazon. Если вы просто хотите попробовать несколько из них, разъемы Wago 222 также продаются индивидуально через поставщиков электроники.
