что это такое, в чем разница и где он указан

Счетчики электроэнергии — это надежные устройства, способные работать длительное время без замены и ремонта. Однако есть требования к его погрешностям при измерении. И часто случается так, что прибор учета, при замене или первой его установке, приходится покупать потребителю самостоятельно, поэтому вы должны знать, где посмотреть класс точности электросчетчика и что это такое.

Что это такое и где указан

Определение понятие «класс точности» содержится в ГОСТ 52320-2005 часть 11:

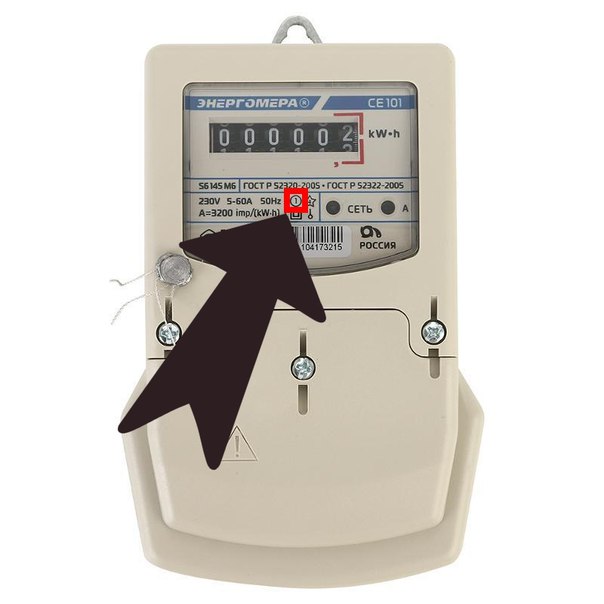

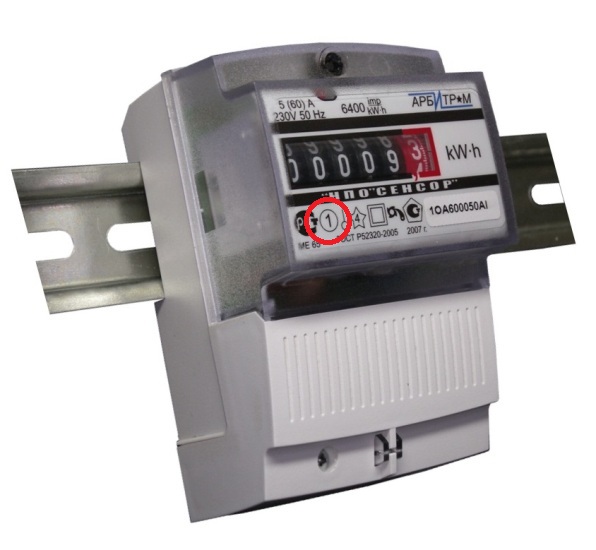

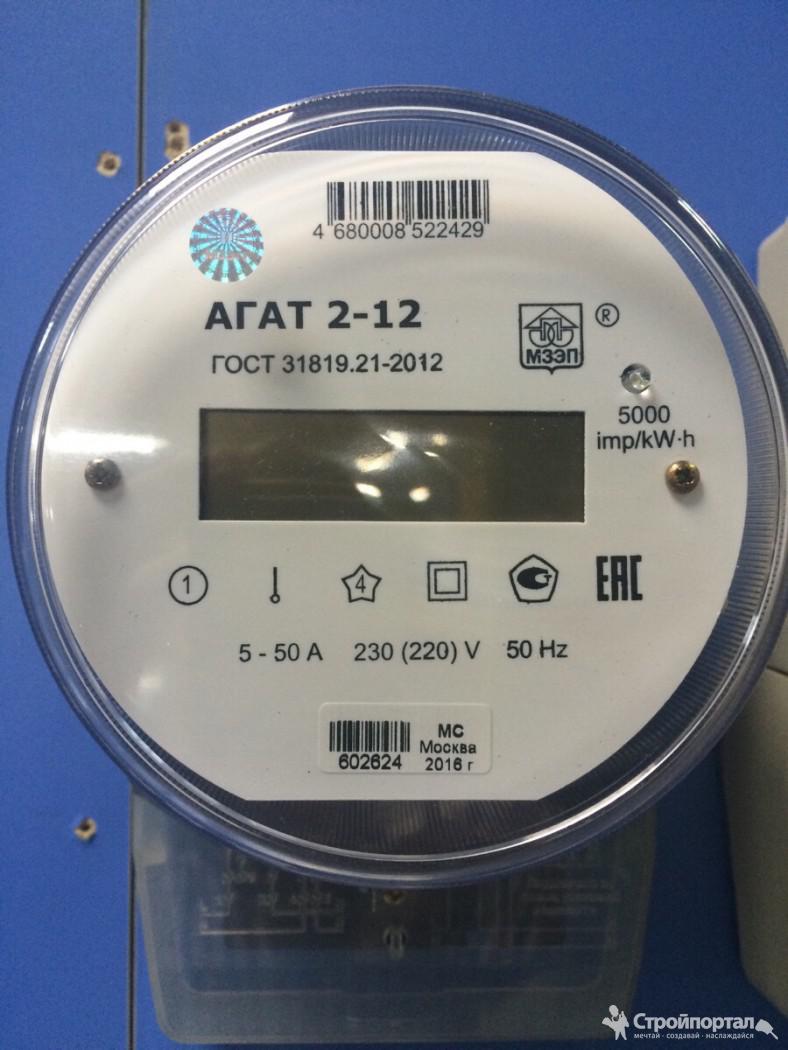

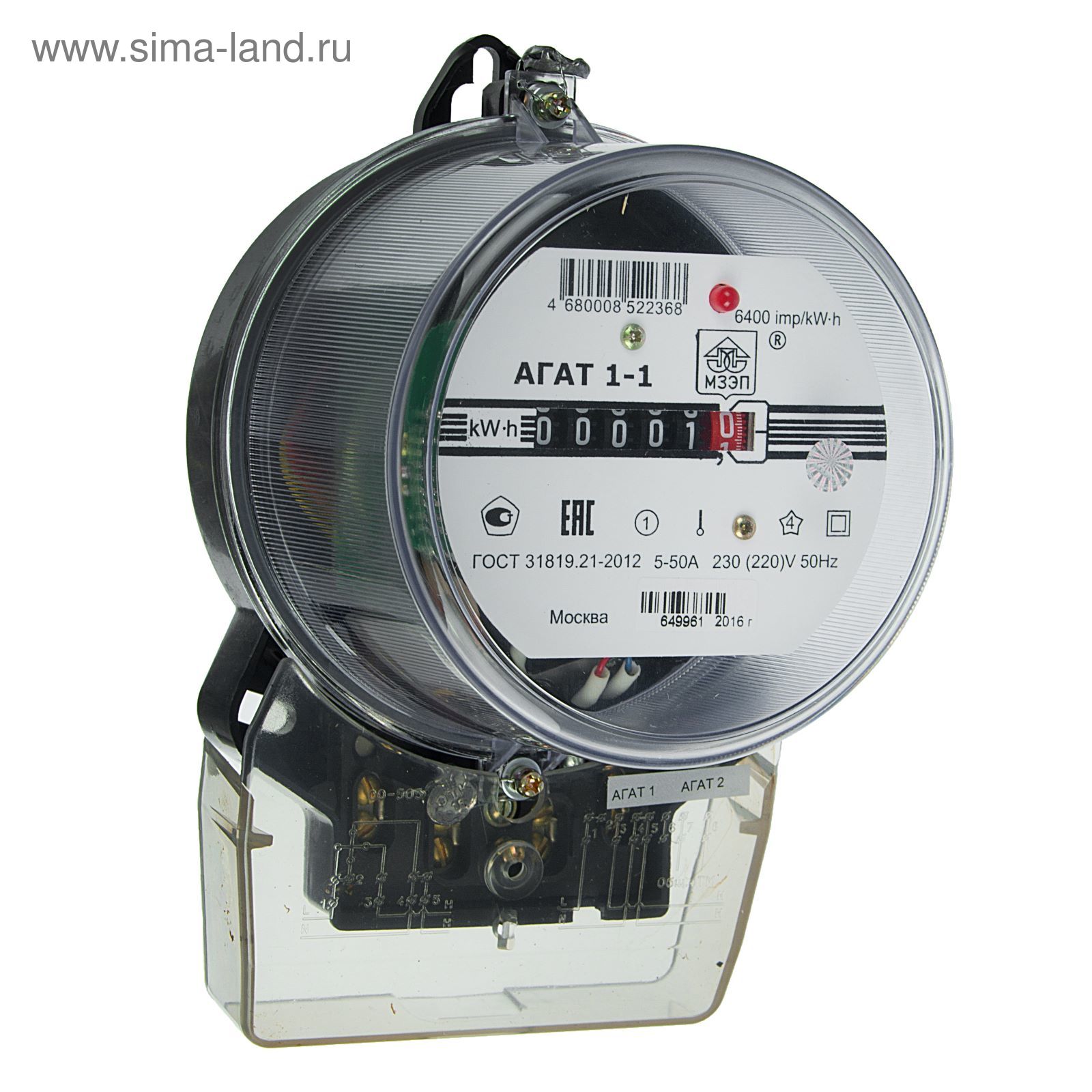

Класс точности указывается на табло электросчетчика в виде цифр и выделяется окружностью.

Краткое определение: Цифра обозначает максимальное значение погрешности (отклонения), допустимое при измерении потребляемой электроэнергии конкретным прибором, измеряется в процентах.

Электросчетчики имеют различный класс точности. Старые индукционные модели, уже снятые с производства, имели большие погрешности (более 2.

5%). В период покоя они потребляли значительное количество электроэнергии, что приводило к повышенному расходу электричества в стране. На рисунке выше представлен старый тип индукционного счетчика. В окружности слева на панели индикации указано значение погрешности 2,5%.

До недавнего времени такими устройствами были оборудованы абсолютно все дома в бытовом секторе и квартиры. Их и сегодня можно встретить в частном доме в деревне, в гаражах и на дачах. Но в последние 10 лет устаревшее оборудование заменяют.

На законодательном уровне (а именно, согласно ПУЭ, глава 1.5. п. 1.5.15) запрещено эксплуатировать электросчетчик с погрешностью 2,5% и выше. К применению физическими лицами разрешены устройства, у которых класс точности 1 или 2. То есть приборы учета должны устанавливаться в квартире взамен старого, после его выхода из строя или окончания срока эксплуатации.

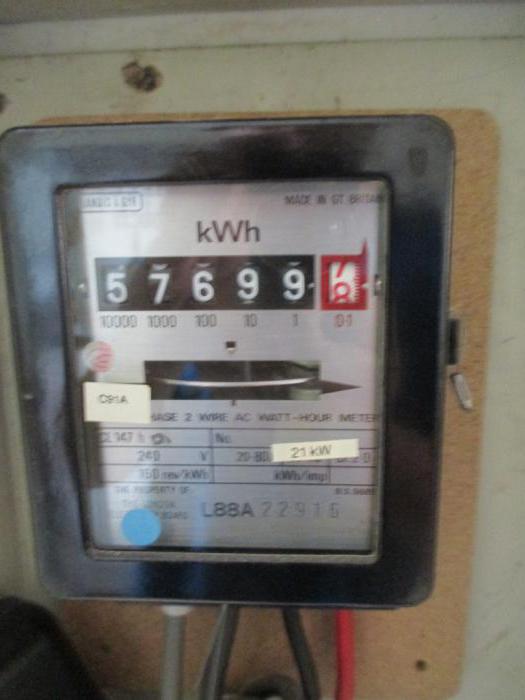

На рисунке вверху, для сравнения, показаны два типа счетчиков — нового и старого образца, где указана их погрешность.

Какие бывают классы точности

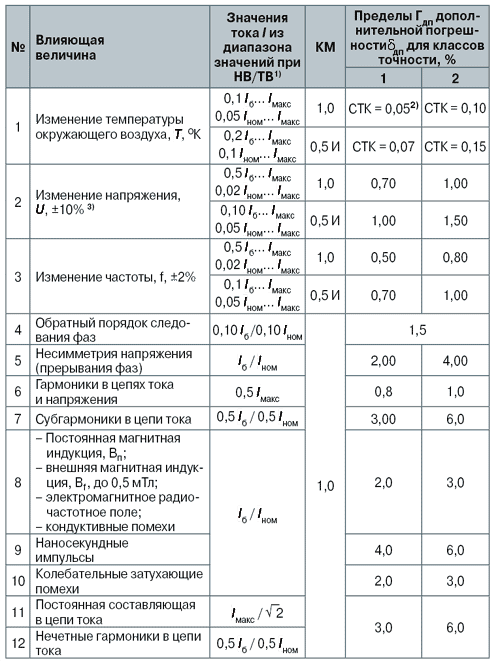

Погрешность электросчетчика определяется его конструктивной особенностью и регламентируется заводом-изготовителем. На заводе производится тарировка, после чего показания заносятся в паспорт изделия. Законодательно установлены сроки эксплуатации и поверки счетчиков в зависимости от конструктивной особенности.

В таблице снизу приведены среднестатистические данные о сроках эксплуатации.

Электрический счетчик9-15 лет
Механический однофазный16 лет
Электрический счетчик класса точности 0,5%5 лет
Трехфазные приборы5-9 лет
Электронные устройстваОт 15 лет и более

По истечении этого срока эксплуатация запрещена, следует заменить прибор или отправить его на поверку. Сейчас за сроками должны следить собственники. Если не соблюдать указанный норматив, то на владельца могут наложить штраф.

Ответственность за пользование просроченным электросчетчиком лежит на владельце. Для проведения поверки устройство демонтируется и передается в специализированную лабораторию, где производят комплексную экспертизу и проверяют погрешность измерения.

Если прибор учета отвечает заводским показателям, то работники лаборатории дают заключение о пригодности устройство к дальнейшей эксплуатации, о чем делается запись в паспорте изделия. Неисправный электросчетчик ремонтируют или списывают.

Итак, по ПУЭ максимально допустимая погрешность индукционных приборов учета электроэнергии равна 2. Однако, по закону на 2020 год с 1 июля должны будут устанавливаться «умные счетчики» за счет государства. Исходя из этого следует, что владельцу не нужно будет заниматься приобретением электросчетчика, и знать какая у него погрешность 1 или 2, что лучше. Этим будут заниматься организации, производящие замену устройств учета.

Учет электроэнергии обязателен для всех потребителей. Так, для юридических лиц, физических лиц с трёхфазным вводом и прочих крупных потребителей электросчетчики трехфазного тока. Если у него имеются такие электроустановки.

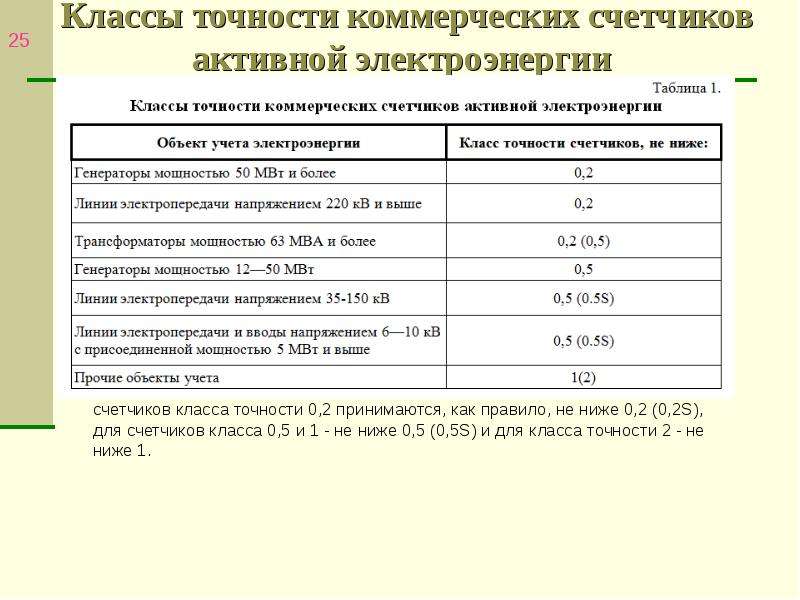

В зависимости от мощности потребления используют электросчетчики с классом точности:

  1. Для хозяйствующих субъектов с присоединением к сети 35 кВ и мощностью до 670 кВт устанавливаются счетчик электроэнергии с погрешностью не менее 1,0.
  2. Для подсоединения нагрузки с напряжением 110 кВ и более, класс точности счетчика электроэнергии должен быть 0,5S.

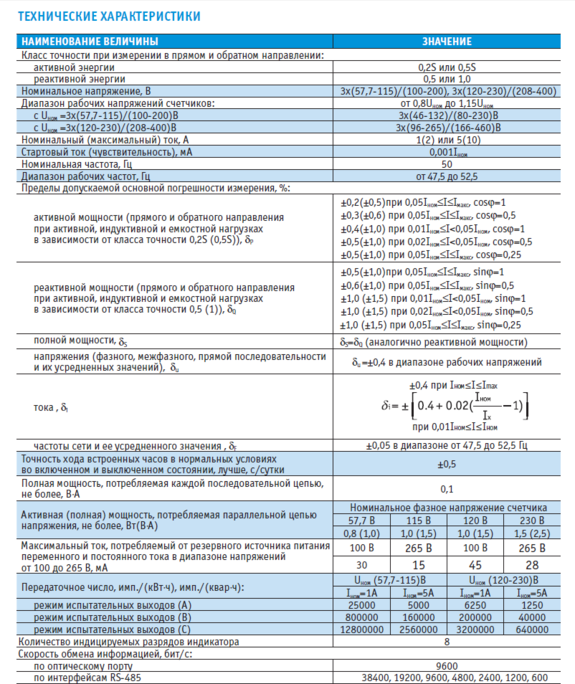

  3. Учет потребляемой электроэнергии при нагрузке выше 670 кВт, применяются устройства с точностью 0,5S и позволяющие фиксировать почасовые нагрузки, а также иметь возможность интегрироваться в систему учета и памяти, способную хранить данные до 90 суток.

Все электросчетчики, применяемые для коммерческого учета на высоковольтных линиях, не могут быть прямого включения. Для измерения потребляемой электроэнергии в этом случае, а также при потреблении токов свыше 100А применяются счетчики трансформаторного включения.

При напряжении подключения 110 кВ и более, а также при мощности свыше 670 кВт применяются приборы учета с классом точности 0,5 и 0,5S. Потребителю необходимо знать, какой класс точности должен быть у счетчика и 0,5 и 0,5S в чем разница между этими показателями.

Основные отличия заключаются в следующем:

  • Погрешность 0,5 не позволяет учитывать всю электроэнергию, что приводит к большему объему недоучтенной электроэнергии, по сравнению с 0,5S.
  • Разница в показаниях составляет 0,75%.
  • Счетчики с погрешностью 0,5 не проходят поверку и бракуются.
  • При выходе устройства из строя или окончании срока эксплуатации обязательна замена таких счетчиков на приборы с погрешностью 0,5S.

ВАЖНО! Показания на приборе зависят от класса точности электросчетчика и трансформатора тока.

Советы по выбору счетчика

Счетчик предназначен для подсчета потребляемой электроэнергии. При этом не все понимают, на что влияет класс точности.

Чем он выше, тем точнее показания, а это значит, что потребитель не переплачивает за электричество.

Для применения в бытовых условиях устанавливают однофазные приборы типа:

  • СОЭ-52, устройство предназначено для замены устаревшего оборудования. Он имеет корпус аналогичный старому прибору. При монтаже не требуется дополнительных затрат на установку.

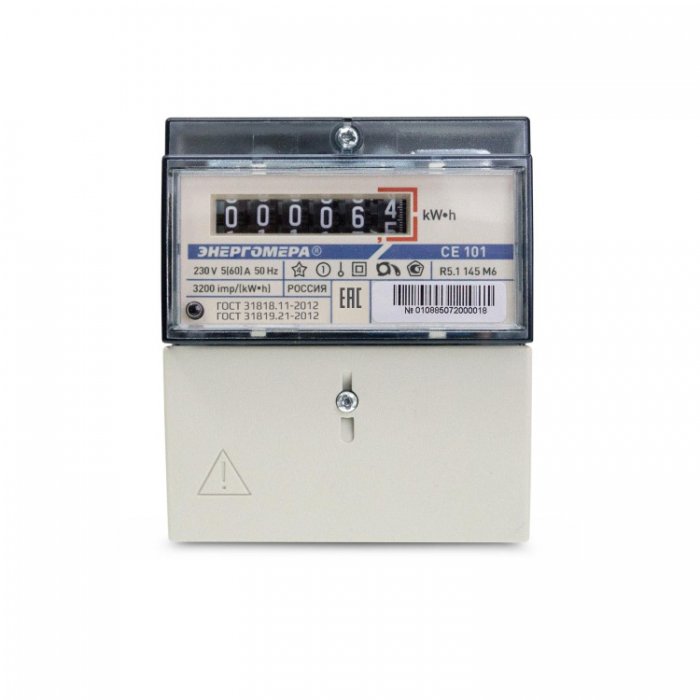

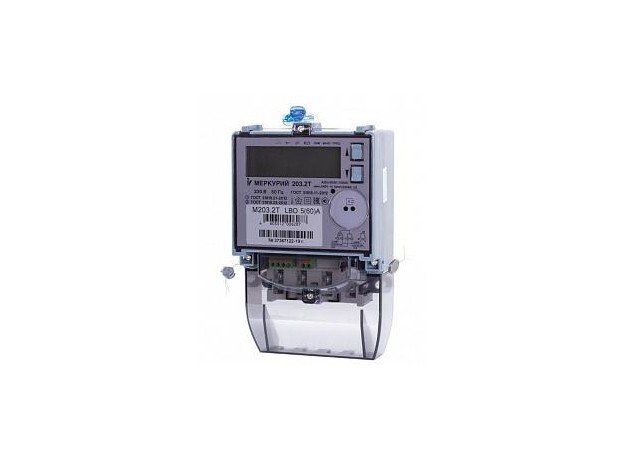

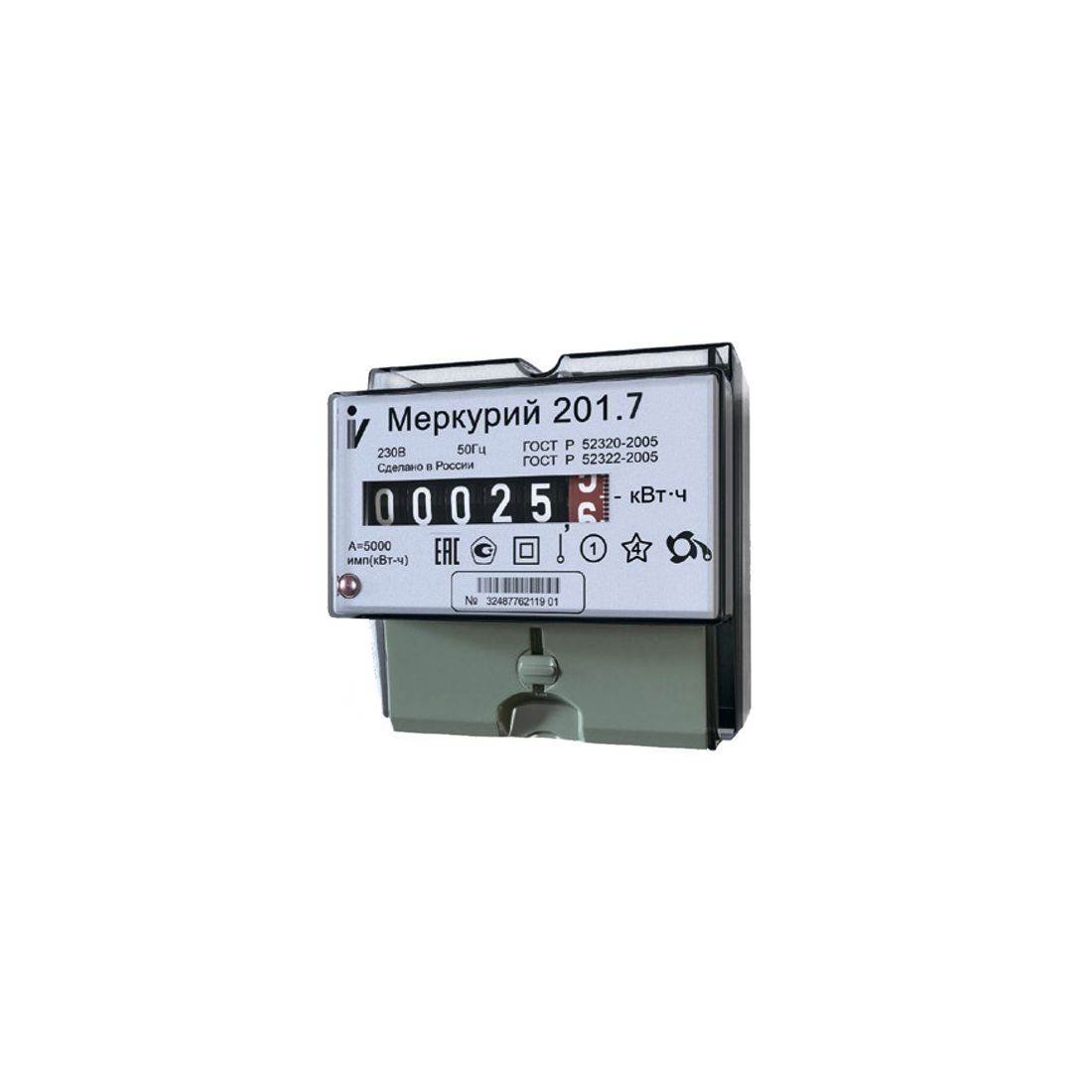

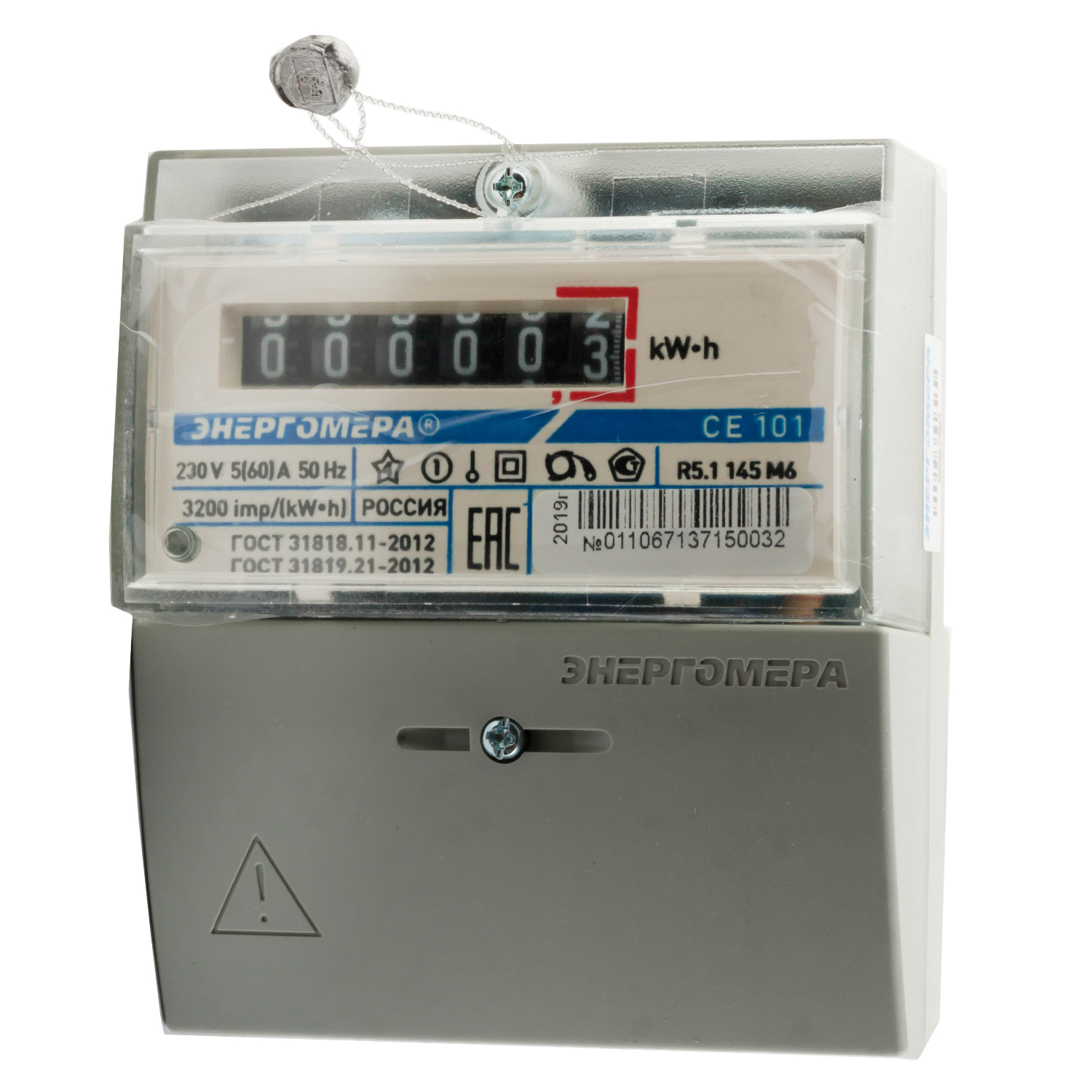

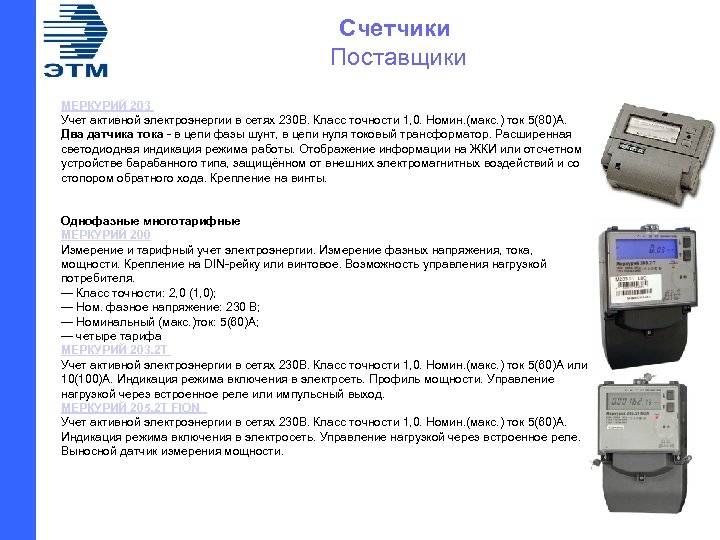

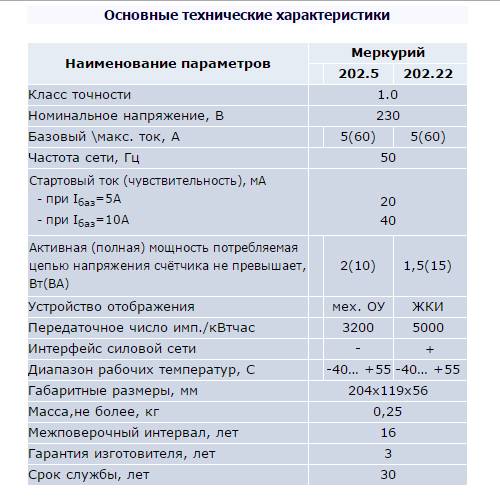

  • Меркурий 201.5, СЭ 101 и Нева 101-1SO. Применяются для подсчета мощности в однофазной электросети с максимальным током до 60 А. Предназначены для монтажа на DIN рейку.
  • Многотарифные счетчики позволяют производить оплату за электричество по различным расценкам в зависимости от тарифа. К таким приборам относятся Нева МТ 124, СЕ 102М, Энергомера.

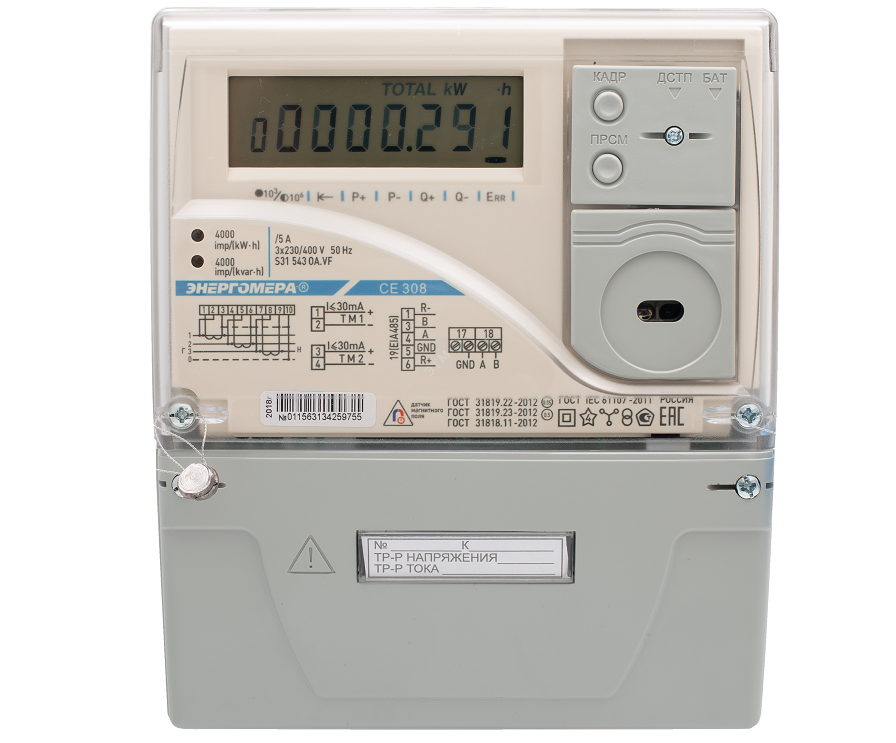

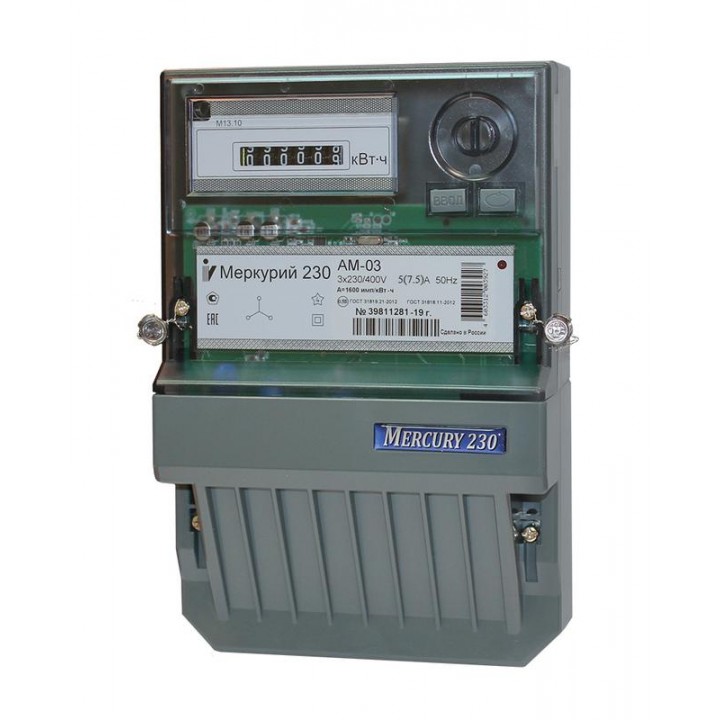

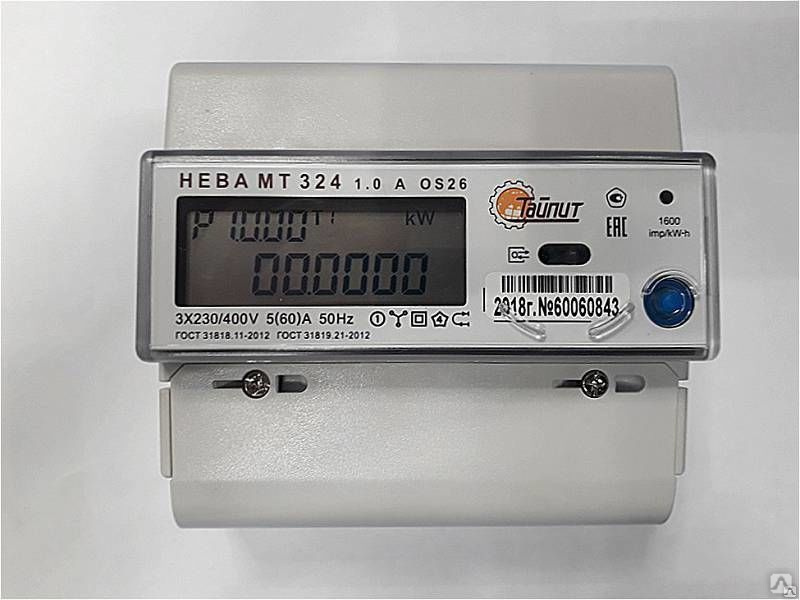

  • Для учета в трехфазной сети применяют многотарифные устройства моделей СЭ 303 и Агат 3-3.60.2.

Приведенные выше электросчетчики отвечают актуальным требованиям энергосбытовых компаний. Некоторые из них имеют возможность передачи показаний по линиям связи в автоматическом режиме, а к каждому устройству прилагается паспорт, где прописываются все характеристики.



Классы точности электросчетчиков

Электросчетчики, называемые также приборами учёта электроэнергии, являются высокоточными системами, обладающими способностью к бесперебойному длительному функционированию.

Их базовым показателем является не только предельно возможная суммарная нагрузка, но и класс точности. Он показывает погрешность, образуемую при проведении учёта в течение определенного периода времени или полного цикла до сброса на новый круг. Чем точнее такой прибор, тем лучше. Но так думают только люди, не знакомые с электрификацией зданий и сооружений. Каждому типу объекта должен соответствовать определенный прибор. Высокоточные измерения на дорогостоящих моделях в обычных домах часто невозможны, так как обычные перепады напряжения будут сильно сбивать показания.

Эксперты компании «ПрофЭлектро» подробно пояснят всё, что касается этой характеристики.

Какими бывают классы точности

Сейчас доступны приборы, дающие 0.2, 0.5, 1.0 и 2.0 % погрешности. 5.0 использовать строго не рекомендуется, а большинство ведущих производителей уже сняли их с производства, остались только бывшие в употреблении и сделанные малоизвестными торговыми марками образцы.

Устанавливать их не стоит, ведь даже обслуживание и поверка делаются сотрудниками энергетических контролирующих служб крайне неохотно.

Электросчетчики с 0.2% крайне редко используются в быту из-за высокой стоимости изготовления. Обычно их применяют только для осуществления лабораторных расчётов и измерений. Нулевой погрешности практически не бывает. Даже эталонные изделия имеют определенные отклонения от нормы. Определить класс точности на бытовом приборе очень просто. Он написан на передней панели в виде цифры, обведенной в кружок.


Какой счетчик выбрать для квартиры или частного дома

Оптимальным классом точности будет 2.5%, ведь добиться точных измерений в условиях постоянной дестабилизации работы электрической сети практически невозможно. Это же правило касается частных домов. А от устаревших моделей 5% стоит избавляться, особенно от механики. С течением времени их показатели существенно снижаются из-за попадания внутрь мелкой пыли и общего износа осей.

Приборы учёта 1.0 относятся к общим домовым моделям. Их могут устанавливать в общежитиях или при особой форме съёма показаний. Такая небольшая погрешность может перерастать в достаточно большие цифры из-за огромных измеряемых объёмов.

Что касается частных домов, то в некоторых удаленных посёлках класс точности не позволит избежать переплаты. Поэтому необходимо предварительно стабилизировать напряжение. Также потребуется хорошая защита от грозовых разрядов, иначе после первой непогоды данные начнут сильно меняться, пока намагниченная чувствительная часть прибора не стабилизируется. Но после этого всё равно все точные настройки будут сбиты. Если есть подозрения на неправильные показания, то необходимо звонить в местный филиал предоставляющей услуги электрического обеспечения фирмы, а затем делать запрос на поверку.

Что такое поверка

Поверкой называется сравнение показаний прибора учёта в течение определенного эталонного отрезка времени, в сравнении с так называемым идеальным образцом. Если полученные цифры имеют отклонение, то мастера в лаборатории просто настраивают счётчик. Под действием износа и внешних электрических и магнитных воздействий, он может отклоняться иногда более 10% в меньшую или большую сторону. Для каждого типа счетчиков имеется свой собственный срок поверки. Это делается через специальный электронный реестр. На момент отключения прибора потребитель оплатит некий усредненный показатель, устанавливаемый контролёрами.


Поверка — это возвращение электросчетчика в поле класса точности. На большинстве электронных моделей на специальной плате имеются регулировочные элементы, но добраться к ним без срыва пломбы нельзя.

Где приобрести качественный счетчик

Официально проверенные приборы без брака и накруток можно приобрести в нашем интернет-магазине «ПрофЭлектро». В наличии имеются трехфазные и однофазные модели, предназначенные для домов, квартир, офисов, небольших производств. Доставка возможна в любой город и регион России.

Какой класс точности должен быть у электросчетчика

У современных электросчетчиков есть множество параметров, зная которые, можно приобрести прибор, оптимально подходящий для тех или иных условий эксплуатации. Одним из этих параметров является класс точности (КТ), то есть величина погрешности устройства при фиксации расхода электроэнергии. Каким бывает КТ, и как сделать выбор счетчика относительно данной характеристики?

Электрические счетчики прошлых лет

Сейчас можно купить многотарифный счетчик с усовершенствованными функциями. В советские же времена у всех в квартирах стояли одинаковые индукционные счетчики с КТ 2,5%. Но с появлением мощных бытовых приборов и увеличением нагрузки на сети встала необходимость более точного учета. Поэтому на сегодняшний день все граждане, проживающие в квартирах и частных домах, где не ведется производственная деятельность, должны пользоваться счетчиками с КТ не более 2%.

То есть, если учет электроэнергии в вашем доме ведется прибором старого образца, рекомендуется купить электрический счетчик однофазный либо трехфазный с улучшенным показателем КТ. В каких случаях с приобретением можно повременить? Согласно законодательству, использовать старые счетчики можно до очередной проверки (осуществляется снабжающей организацией) в течение срока эксплуатации, указанного в паспорте. Таким образом, выпущенный в 1992 году прибор учета может работать до 2017 года.

Какими бывают классы точности?

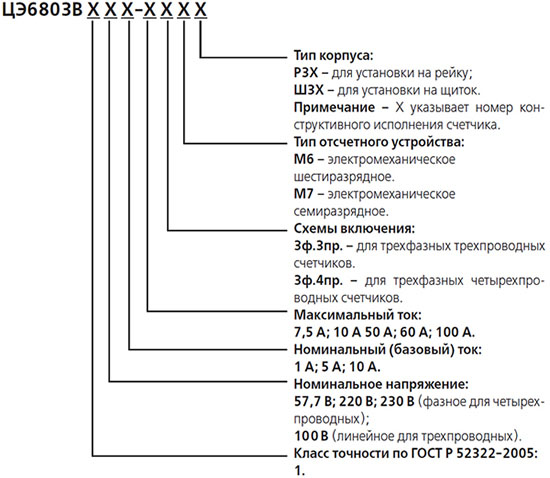

Узнать КТ прибора можно в сопутствующей документации или на передней панели, обычно он указан в верхней части и обведен в кружок. Помимо описанных выше значений 2,5 и 2%, существуют следующие виды:

  • 1% – прибор такого класса точности, согласно требованиям законодательства, необходимо устанавливать на вводах в многоквартирные дома, а также предприятиях с мощностью до 670 кВт. Но сегодня в Санкт-Петербурге покупать счетчики электроэнергии с КТ 1% предпочитают и многие жители обычных квартир, желающие получать более точные показания расхода электроэнергии.
  • 0,5 и 0,2% – класс точности счетчиков для предприятий с мощностью выше 670 кВт.

Сегодня у человека есть освещение, отопление, мощная бытовая техника. Неудивительно, что счета за электроэнергию неуклонно растут. В попытках снизить финансовые затраты потребители устанавливают более современные счетчики с классом точности 1%. В последующем времени экономия действительно имеет место, но чтобы сделать ее более заметной, лучше купить двухтарифный счетчик, переключающийся на выгодные расчеты в ночное время суток.

Ленинградский Электромеханический Завод производит одно- и трехфазные счетчики, работающие по одному и нескольким тарифам, обладающие различными классами точности.

Классы точности для водомеров и теплосчетчиков

Выбирая приборы учета, потребитель должен обращать внимание не только на внешний вид устройства, его цену, размеры, но в первую очередь и на технические параметры счетчика, а также его совместимость с системой, с которой планируется его эксплуатация. Из многих технических параметров класс точности привлекает внимание покупателя, наверное, в последнюю очередь, что и логично, так как приборы с более высокой точностью имеют и более высокую цену. А в этом случае фактор цены играет существенную роль, так как от него зависит и период окупаемости счетчика. Но между тем, выбрав неправильно прибор учета по классу точности, потребитель может «наказать» как поставщика, так и самого себя, что малоприятно.

Что такое класс точности прибора учета

Любые счетчики, в том числе предназначенные для учета расхода теплоносителя, горячей и холодной воды относятся к сложным техническим устройствам. Их основная функция – это учет количества потребления ресурса за счет фиксирования и отображения его расхода. Также, в зависимости от модели, приборы учета позволяют архивировать и сохранять данные за определенный период времени.

Однако не все счетчики, предназначенные как для бытового (квартирного) учета, так и для коммунального, показывают одинаковую точность во время измерений, что позволяет легко классифицировать приборы по этому параметру и в соответствие с ним определять требования к устройствам, в зависимости от места их установки и способа эксплуатации. Как правило, для индивидуального учета допускается использовать приборы более низкого класса, а на промышленных или коммунальных объектах к этому критерию прибора требования строже.

Связано это с тем, что точность прибора учета определяется как максимально допустимая погрешность при измерениях и, соответственно, чем больше потребление, тем больше и будет искажение, если, например, устанавливается счетчик низшего класса. А в квартирном учете такая точность не столь принципиальна, так как водопотребление и расход теплоносителя можно считать незначительными.

Классы точности счетчиков воды

Разделение водомеров на классы точности определяется в соответствии с ГОСТ 50193.1-98. И в соответствии с ним существует 4 класса точности для водомеров: «A», «B», «C», «D», при этом повышение по классу идет от класса «A» вверх. Однако для бытовых приборов последний класс не используется (к приборам с наивысшей точностью относятся только промышленные устройства), так как для учета потребления, измеряемого в кубических метрах (м3) высокая точность не требуется.

У приборов, предназначенных для квартирного учета, имеющаяся погрешность вполне вписывается в допустимый диапазон. Поэтому у индивидуальных потребителей наибольшим спросом пользуются счетчики воды двух первых классов: «A» и «B». Приборы класса «C» также могут устанавливаться в квартирах для организации индивидуального учета, но в силу их более высокой цены, малопривлекательны для потребителя.

Но следует отметить, что перед установкой водомера требуется консультация с водопоставляющей организацией по вопросу требований к классу точности монтируемого прибора. Также следует учитывать, что некоторые из наиболее популярных моделей водосчетчиков класса точности «B» могут устанавливаться двумя способами: горизонтально и вертикально. Но в этом случае, при вертикальном монтаже прибор в один момент понижается в классе, то есть вместо точности класса «В» счетчик воды получает класс «А». О такой особенности и правилах монтажа производитель уведомляет потребителя и об этом всегда есть информация в инструкции к изделию. Такие метаморфозы происходят из-за того, что счетчики воды, как правило, рассчитаны на установку считывающим устройством вверх. А если меняется положение прибора с горизонтального на вертикальное (или угловое), то для работы устройства создаются определенные препятствия и сложности, что автоматически приводит к снижению (впрочем, незначительному) точности получаемых данных.

ЗАКАЗАТЬ УСЛУГУ У АККРЕДИТОВАННЫХ КОМПАНИЙ

Преимущества и недостатки счетчиков разных классов

Счетчики воды класса «С» являются наиболее точными приборами, однако, несмотря на это, не нашли широкого применения и практически не представлены бытовыми устройствами. Многие производители просто не занимаются изготовлением данной продукции. Причина банальна – более высокая стоимость изделий, что сказывается на окупаемости приборов и целесообразности их эксплуатации. Поэтому потребители и отдают предпочтение менее точным, но отлично справляющимся с квартирным учетом устройствам классов «A» и «B» с помощью которых можно легко определить расход в кубических метрах, а именно в них и определяется потребление воды в коммунальной сфере. Кроме того, следует обращать внимание и на другой фактор, а именно, на межповерочный период. Часто он совпадает у приборов разных классов. Поэтому нет смысла покупать и устанавливать более дорогой прибор, стоимость которого будет окупаться в течение значительно более продолжительного периода, для того чтобы через 4 года (максимум 6 лет) прийти к начальной точке. Справедливости следует отметить, что и между классами водомеров «A» и «B» тоже имеется своеобразная конкуренция и вторые выигрывают с заметным перевесом.

Более высокая цена на счетчики воды класса «C», в принципе, обоснованна, так как:

  • при их производстве используются различные инновационные решения как при конструировании самого прибора, так и при разработках принципа их работы;
  • использование новейших, более качественных материалов, что позволяет заложить больший запас прочности и надежности;
  • применение более эффективных мер для защиты прибора от магнитного воздействия, которое, как известно, способно искажать получаемые данные и т. д.

Для водопоставляющих компаний выгодно, если потребитель выбирает счетчик класса «C», так как такие приборы позволяют регистрировать даже незначительные расходы, что, естественно, сказывается на общем потреблении. Порог чувствительности у счетчиков класса «C» превышает аналогичный параметр приборов класса «B» в 10-15 раз (в зависимости от модели).

Как определяются классы точности счетчиков воды

Класс точности водомера измеряется пределом погрешности измерений, для определения которых важны следующие параметры устройства:

  • стартовый расход, обозначающий минимальное потребление воды, при котором происходит срабатывание счетчика или по-другому – это порог чувствительности прибора;
  • величина Q1, составляющая минимальный расход, при котором погрешность измерений колеблется в диапазоне от +/- 5%;
  • переходной расход, обозначаемый как Q2 и представляющий потребление воды, при котором погрешность находится в пределах от +/- 2%;
  • номинальный расход (Q3) с допускаемой погрешностью +/- 2%;
  • максимальный расход (Q4) – в этом случае погрешность не может превышать +/- 2%.

Также важен и параметр динамического диапазона, обозначаемого как «R», и представляющего собой соотношение между номинальным и минимальным расходом. Важно обратить внимание на то, что для каждого класса существуют свои предельные нормативы.

Имеет значение и Ду (диаметр условного прохода), особенно для объектов с повышенным водопотреблением. Если, например, в городской квартире расход небольшой, то в загородном доме с садом и газоном, которые требуют регулярного полива, а также с бассейном, баней и другими объектами, отличающимися высоким водопотреблением, расход будет иной. В этом случае устанавливается прибор учета с Ду от 25 мм и выше. При этом следует помнить, что порог чувствительности счетчика класса «C» с Ду 50 мм соответствует аналогичному параметру прибора класса «B», но с Ду 25 мм.

Классы точности счетчиков тепла

Теплосчетчики, как и другие приборы учета, также разделены на классы по критерию точности, но в отличие от водомеров, для них используется иная шкала. Классы счетчиков тепла обозначаются цифрами от 1 до 3, при этом высший класс точности – это первый. Критерием деления на классы для этих приборов выступает дифференцирование по наименьшей разности температур в трубах: подающей и обратной. Соответственно, самые высокие требования к счетчикам тепла, относящимся к классу «1» и минимальные – к приборам класса «3». Однако, при выборе счетчика для индивидуального учета требования весьма лояльны: устанавливать приборы первого класса нужно, если потребление теплоносителя от 100 м3/час.

Важно отметить, что деление теплосчетчиков на классы происходит в соответствии с нормами ГОСТ Р 51649-2014. В нем четко указываются максимально допустимые значения относительной погрешности для каждого из классов точности:

  • для класса «1» это показатель составляет ±1%, но не более, чем ±3,5%;
  • для класса «2» – ±2%, но не более, чем ±5%;
  • для класса «3» – ±3%, но не более, чем ±5%.

Требования к точности счетчиков тепла, устанавливаемых для квартирного и домового учета

Довольно высокие тарифы на теплоснабжение, а также тенденция к их постоянному росту заставляет как предприятия, генерирующие энергию, так и конечного потребителя обратить внимание на вопрос, связанный с организацией точного учета потребления этого ресурса. А справиться с такой задачей можно только с помощью приборов учета. Но и в этом случае имеются проблемы, связанные с выбором устройства. И вопрос здесь не только в цене или конкретной модели, существует также много технических требований, начиная от особенностей систем отопления и заканчивая классом точности прибора. Именно последний фактор важен во время введения счетчика в эксплуатацию, так как, установив прибор несоответствующего класса, поставщик ресурса имеет право не признавать его данные, определяя их как недостоверные.

Нормы ГОСТ «Теплосчетчики для водяных систем отопления» Р 51649-2014 были введены в 2015 году, в сентябре. В этом документе были учтены все правила и требования для учета тепловой энергии в коммерческих целях. Также приняты во внимание и международные нормы и рекомендации, в частности, MP 75:2002. В 2017 году начинают действовать и новые технические требования, предъявляемые к точности расходомеров.

В соответствии с этими нормами класс теплосчетчика определяется классом расходомера, но это правило актуально только для классов «1» и «2». При этом для жильцов, желающих установить в своей квартире прибор учета тепловой энергии, этот критерий классификации важен, так как именно устройства двух первых классов и рекомендованы для эксплуатации в квартирных условиях. Приборы третьего класса практически не устанавливаются, поэтому и фактически нет предложений от производителей.

При этом, выбирая прибор учета тепла, следует знать, что счетчики класса «1» устанавливаются на объектах с расходом теплоносителя от 100 м3/ч, а если этот показатель ниже, то вполне оптимальным решением станет монтаж устройства класса «2». Но нужно отметить, что потребление от 100 м3/ч в городской квартире является скорее исключением, чем нормой, поэтому для квартирного учета вполне подойдет прибор с точностью класса «2». А счетчики класса «1» могут использоваться в больших офисных центрах, небольших гостиницах и на других объектах социальной и общественной сфер, хотя, в основном, они предназначены для коммерческого учета на предприятиях, генерирующих тепловую энергию.

Разница между метрологическими классами А, В, С счетчиков воды

Один из главных вопросов клиентов – это в чем разница между метрологическими классами “А. В, С” счетчиков воды. Существует 3 основных класса точности для водомеров: «A», «B», «C». Повышение по классу идет от класса «A».

Перед установкой водомера требуется консультация с водоснабжающей организацией по вопросу требований к классу точности монтируемого прибора. Водосчетчики класса точности «B» могут устанавливаться двумя способами:

  • горизонтально
  • и вертикально.
Но в этом случае, при вертикальном монтаже прибор в один момент понижается в классе, то есть вместо точности класса «В» счетчик воды получает класс «А». О такой особенности и правилах монтажа производитель уведомляет потребителя и об этом всегда есть информация в инструкции к изделию.

Счетчики воды, как правило, рассчитаны на установку считывающим устройством вверх. А если меняется положение прибора с горизонтального на вертикальное, то для работы устройства создаются определенные сложности, что автоматически приводит к незначительному снижению точности получаемых данных. Фактически, разница состоит в пороге чувствительности и погрешности учета воды, что для учета потребления, измеряемого в кубических метрах (м3) высокая точность не требуется.


Метрологический класс «А» – счетчики с самой низкой чувствительностью и самой большой погрешностью при учете малых расходов воды.

Как показывают эксперименты, счетчик класса «А» может не вести учет воды при поломке домашнего крана. С крана может капать вода или течь тонкой струйкой, при этом счетчик будет оставаться недвижным. И наоборот, при большем расходе воды, он может прибавить больше, чем есть на самом деле.


Метрологический класс «В» – счетчик с более улучшенной чувствительностью и меньшей погрешностью, а самой хорошей чувствительностью и наименьшей погрешностью обладает класс «С».

Таким образом счетчики воды класса «С» в более полном объеме учитывают расход воды, что должно порадовать Управляющие компании и пробудить желание установки подобных счетчиков в каждую квартиру. С установкой подобных счетчиков, появляется и дополнительная возможность собирать данные дистанционно, если установить на них дополнительные датчики и подключить это все к центральному компьютеру. Обман в сборе данных, в этом случае исключается.

У приборов, предназначенных для квартирного учета, имеющаяся погрешность вполне вписывается в допустимый диапазон. Поэтому у индивидуальных потребителей наибольшим спросом пользуются счетчики воды двух первых классов: «A» и «B». Приборы класса «C» также могут устанавливаться в квартирах для организации индивидуального учета, но в силу их более высокой цены, малопривлекательны для потребителя.

Россети Центр – Требования к организации учета

Приборы учета – совокупность устройств, обеспечивающих измерение и учет электроэнергии (измерительные трансформаторы тока и напряжения, счетчики электрической энергии, телеметрические датчики, информационно – измерительные системы и их линии связи) и соединенных между собой по установленной схеме.

Счетчик электрической энергии – электроизмерительный прибор, предназначенный для учета потребленной электроэнергии, переменного или постоянного тока. Единицей измерения является кВт*ч или А*ч.

Расчетный счетчик электрической энергии – счетчик электрической энергии, предназначенный для коммерческих расчетов между субъектами рынка.

Для учета электрической энергии используются приборы учета, типы которых утверждены федеральным органом исполнительной власти по техническому регулированию и метрологии и внесены в государственный реестр средств измерений. Классы точности приборов учета определяются в соответствии с техническими регламентами и иными обязательными требованиями, установленными для классификации средств измерений.

Счетчики для расчета электроснабжающей организации с потребителями электроэнергии рекомендуется устанавливать на границе раздела сети (по балансовой принадлежности) сетевой организации и потребителя. В случае если расчетный прибор учета расположен не на границе балансовой принадлежности электрических сетей, объем принятой в электрические сети (отпущенной из электрических сетей) электрической энергии корректируется с учетом величины нормативных потерь электрической энергии, возникающих на участке сети от границы балансовой принадлежности электрических сетей до места установки прибора учета, если соглашением сторон не установлен иной порядок корректировки.

Не разрешается устанавливать счетчики в помещениях, где по производственным условиям температура может часто превышать +40 °С, а также в помещениях с агрессивными средами.

Допускается размещение счетчиков в неотапливаемых помещениях и коридорах распределительных устройств электростанций и подстанций, а также в шкафах наружной установки. При этом должно быть предусмотрено стационарное их утепление на зимнее время посредством утепляющих шкафов, колпаков с подогревом воздуха внутри них электрической лампой или нагревательным элементом для обеспечения внутри колпака положительной температуры, но не выше +20 °С.

Счетчики должны устанавливаться в шкафах, камерах комплектных распределительных устройств (КРУ, КРУН), на панелях, щитах, в нишах, на стенах, имеющих жесткую конструкцию.

Допускается крепление счетчиков на деревянных, пластмассовых или металлических щитках. Высота от пола до коробки зажимов счетчиков должна быть в пределах 0,8 – 1,7 м. Допускается высота менее 0,8 м, но не менее 0,4 м.

В местах, где имеется опасность механических повреждений счетчиков или их загрязнения, или в местах, доступных для посторонних лиц (проходы, лестничные клетки и т.п.), для счетчиков должен предусматриваться запирающийся шкаф с окошком на уровне циферблата. Аналогичные шкафы должны устанавливаться также для совместного размещения счетчиков и трансформаторов тока при выполнении учета на стороне низшего напряжения (на вводе у потребителей).

Конструкции и размеры шкафов, ниш, щитков и т.п. должны обеспечивать удобный доступ к зажимам счетчиков и трансформаторов тока. Кроме того, должна быть обеспечена возможность удобной замены счетчика и установки его с уклоном не более 1°. Конструкция его крепления должна обеспечивать возможность установки и съема счетчика с лицевой стороны.

Для безопасной установки и замены счетчиков в сетях напряжением до 380 В должна предусматриваться возможность отключения счетчика установленными до него на расстоянии не более 10 м коммутационным аппаратом или предохранителями. Снятие напряжения должно предусматриваться со всех фаз, присоединяемых к счетчику.

Трансформаторы тока, используемые для присоединения счетчиков на напряжении до 380 В, должны устанавливаться после коммутационных аппаратов по направлению потока мощности.

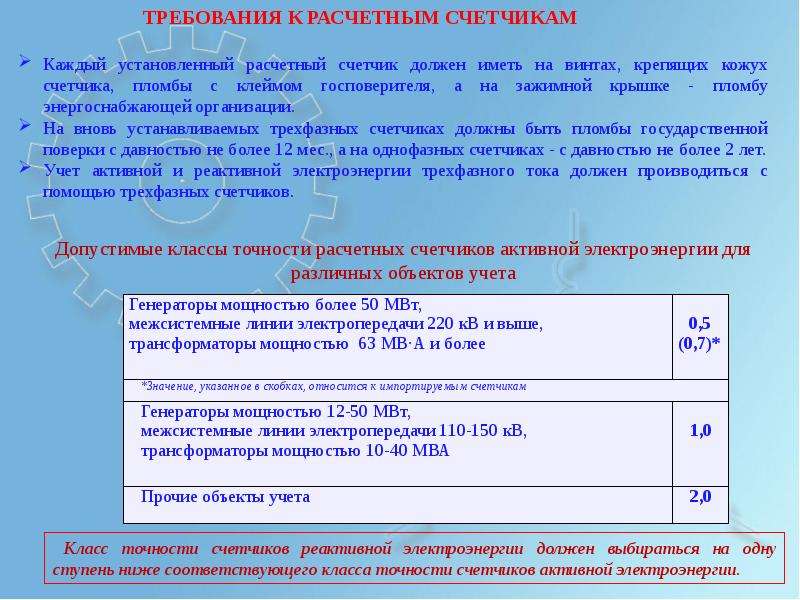

Каждый установленный расчетный счетчик должен иметь на винтах, крепящих кожух счетчика, пломбы с клеймом госповерителя, а на зажимной крышке – пломбу сетевой организации.

На вновь устанавливаемых трехфазных счетчиках должны быть пломбы государственной поверки с давностью не более 12 месяцев, а на однофазных счетчиках – с давностью не более 2 лет.

Основным техническим параметром электросчетчика является «класс точности», который указывает на уровень погрешности измерений прибора. В соответствии с разделом «Правила организации учета электрической энергии на розничных рынках» «Основных положений функционирования розничных рынков электрической энергии», утвержденных Постановлением Правительства РФ от 04. 05.2012 № 442, требования к контрольным и расчетным приборам учета электроэнергии, в зависимости от групп потребителей, должны быть следующими:

Категория потребителейУровень напряженияПодключениеАльтернативное условиеКласс точностиГлубина хранения данных
Потребители-гражданеНе имеет значенияНе имеет значения
2,0 и вышеНе регламентируется
Юридические и приравненные к ним лица (на границе раздела объектов электросетевого хозяйства и внутридомовых инженерных систем МКЖД)0,4 кВНовоеПри замене вышедшего из эксплуатации, вышедшего из строя прибора учета или после истечения установленного межповерочного интервала существующего прибора учета1,0 и вышеНе регламентируется
Юридические и приравненные к ним лица (на границе раздела объектов электросетевого хозяйства и внутридомовых инженерных систем МКЖД)0,4 кВСуществующееДо момента выхода из эксплуатации, выхода из строя, истечения межповерочного интервала прибора учета2,0 и вышеНе регламентируется
Юридические и приравненные к ним лица с максимальной мощностью менее 670 кВт35 кВ и нижеНовоеПри замене выбывших из эксплуатации, вышедших из строя приборов учета или после истечения установленного межповерочного интервала существующего прибора учета1,0 и вышеНе регламентируется
Юридические и приравненные к ним лица с максимальной мощностью менее 670 кВт35 кВ и нижеСуществующееДо момента выхода из эксплуатации, выхода из строя, истечения межповерочного интервала прибора учета2,0 и вышеНе регламентируется
Юридические и приравненные к ним лица с максимальной мощностью менее 670 кВт110 кВ и вышеНовоеПри замене выбывших из эксплуатации, вышедших из строя приборов учета или после истечения установленного межповерочного интервала существующего прибора учета0,5S и вышеНе регламентируется
Юридические и приравненные к ним лица с максимальной мощностью менее 670 кВт110 кВ и вышеСуществующееДо момента выхода из эксплуатации, выхода из строя, истечения межповерочного интервала прибора учета1,0 и вышеНе регламентируется
Юридические и приравненные к ним лица с максимальной мощностью не менее 670 кВтНе имеет значенияНовоеПри замене выбывших из эксплуатации, вышедших из строя приборов учета или после истечения установленного межповерочного интервала существующего прибора учета0,5S и выше120 дней и более или включенных в автоматизированную систему учета электроэнергии
Юридические и приравненные к ним лица с максимальной мощностью не менее 670 кВтНе имеет значенияСуществующееДо момента выхода из эксплуатации, выхода из строя, истечения межповерочного интервала прибора учета1,0 и выше
Юридические и приравненные к ним лица присоединенные к объектам ЕНЭСНе имеет значенияНе имеет значения
0,5S и выше120 дней и более или включенных в автоматизированную систему учета электроэнергии

Функциональные возможности современных электронных счетчиков позволяют вести учет электроэнергии дифференцированно по времени суток. Потребители могут обращаться в Энергосбытовые компании с просьбой о заключении договора на электроснабжение с учетом расчета по тарифам, дифференцированным по зонам суток. Cистема двухтарифной оплаты за электроэнергию, то есть раздельной оплаты ночного (с 23.00 до 7.00) и дневного тарифов (с 7.00 до 23.00) действует уже не первый год.

Класс точности трансформаторов тока и напряжение для присоединения расчетных счетчиков электроэнергии должен быть не более 0,5.

Допускается применение трансформаторов тока с завышенным коэффициентом трансформации (по условиям электродинамической и термической стойкости или защиты шин), если при максимальной нагрузке присоединения ток во вторичной обмотке трансформатора тока будет составлять не менее 40 % номинального тока счетчика, а при минимальной рабочей нагрузке – не менее 5 %.

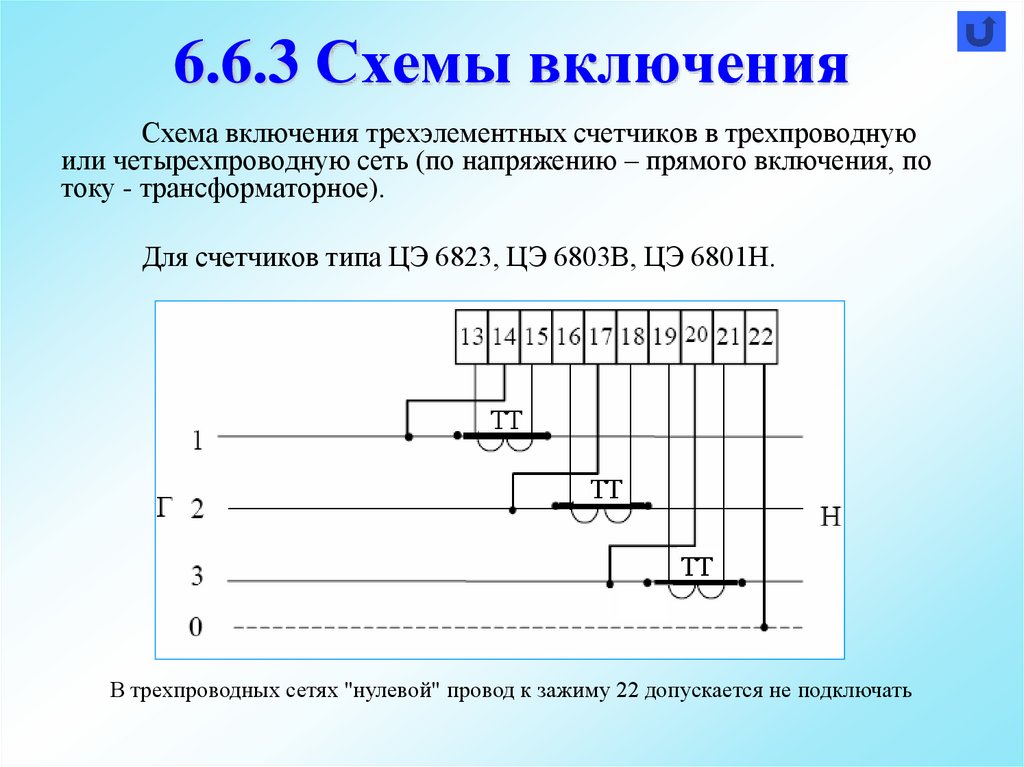

Присоединение токовых обмоток счетчиков к вторичным обмоткам трансформаторов тока следует проводить, отдельно от цепей защиты и совместно с электроизмерительными приборами.

Использование промежуточных трансформаторов тока для включения расчетных счетчиков запрещается.

Нагрузка вторичных обмоток измерительных трансформаторов, к которым присоединяются счетчики, не должна превышать номинальных значений.

Сечение и длина проводов и кабелей в цепях напряжения расчетных счетчиков должны выбираться такими, чтобы потери напряжения в этих цепях составляли не более 0,25 % номинального напряжения при питании от трансформаторов напряжения класса точности 0,5. Для обеспечения этого требования допускается применение отдельных кабелей от трансформаторов напряжения до счетчиков.

Согласно раздела «Правила организации учета электрической энергии на розничных рынках» «Основных положений функционирования розничных рынков электрической энергии», утвержденных Постановлением Правительства РФ от 04.05.2012 № 442 собственник энергопринимающих устройств несет ответственность по оснащению объектов электросетевого хозяйства приборами учета электрической энергии, а также по возобновлению учета электроэнергии, в случае выхода его из строя, путем установки нового прибора учета.

Компания «Россети Центр» оказывает услуги по установке, замене приборов учета электрической энергии физическим лицам, юридическим и приравненным к ним лицам по договору оказания услуг.

«Россети Центр» осуществляет перепрограммирование многотарифных приборов учета электроэнергии потребителей

В «Россети Центр» организована кампания по перепрограммированию многотарифных приборов учета, находящихся в собственности потребителей физических лиц, присоединенных непосредственно или опосредованно к электроустановкам «Россети Центр».

Необходимость перепрограммирования многотарифных приборов учета электроэнергии возникла после подписания 30 июня 2011 года Президентом РФ Федерального Закона «Об исчислении времени», отменившего практику перехода на «зимнее время».

Для того чтобы перепрограммировать свой прибор учета электроэнергии, Вам необходимо:

1) Подать заявку на перепрограммирование прибора учета одним из удобных для Вас способов:

  • позвонив на круглосуточную прямую линию энергетиков 8-800-50-50-115 (звонок бесплатный),
  • через Интернет-приемную на нашем сайте www. mrsk-1.ru,
  • посетив Центры обслуживания клиентов, адреса которых указаны на нашем сайте в разделе «Клиентам» http://www.mrsk-1.ru/customers/customer-service/centers/

2) Обеспечить доступ к прибору учета в согласованное с электросетевой компанией время. Присутствие собственника прибора учета при работе электромонтера обязательно, так как в итоге перепрограммирования прибора учета будет составлен Акт проверки прибора учета в 2 экземплярах.

Работник «Россети Центр» при проведении работ должен иметь при себе удостоверение сотрудника установленного образца с подписью и печатью.

Перепрограммирование прибора учета займет от 30 минут до часа.

Для того, что бы определить проведено ли перепрограммирование Вашего прибора учета, необходимо сверить реальное и отображаемое время суток на дисплее прибора учета — оно должно совпадать.

Как определяют класс точности водяного счетчика?

В современном мире счётчики воды уже прочно вошли в обиход. Это предусмотрено не только на уровне законодательства, но и сами жильцы зачастую заинтересованы в снижении расходов на коммунальные платежи. А это чаще всего достигается путем установки водосчетчиков. Но все ли знают, как правильно выбирать водомеры и обращают ли внимание на класс точности приборов? Прежде всего давайте разберемся, что это такое – класс точности приборов учета.

Обычно при выборе водомеров граждане обращают внимание на ряд параметров. Чаще всего людей интересует популярность бренда, цена, сроки гарантии и поверки, внешний дизайн и даже отзывы других покупателей. Обращают внимание также на монтажную длину и длину условного прохода, на удобство циферблата, особенно если в доме пожилые люди со слабым зрением, на способ монтажа. Но многие ли обращают внимание на класс точности водосчетчиков? Скорее всего – нет. А ведь это тоже важнейший параметр характеристики прибора учета.

Класс точности водяных счетчиков варьируется в зависимости от таких показателей, как порог чувствительности и погрешность учета воды. И разделение водомеров по этим классам происходит на основании ГОСТ 50193.1-98. В полном соответствии с этими нормативами приборы учета воды делятся на 4 метрологических класса точности: «А», «В», «С» и « D ». При этом повышение класса идет по направлению от «А» к «D».

Сразу стоит отметить, что для квартирных приборов учета класс «D» не используется, так как настолько высокая степень точности в бытовых условиях по большому счету не требуется, и в то же время она себя не оправдывает. Ведь чем точнее производится прибор, тем он дороже обходится.

Среди потребителей квартирных водомеров в ходу счетчики с классами точности «А», «В» и «С». Цена наиболее точных приборов учета может отличаться от цены приборов с более низкой чувствительностью, и разница эта может быть довольно существенной в зависимости от бренда производителя. То есть, чем точнее прибор, тем выше его цена. Поэтому важно понимать как происходит процесс замера воды в том или ином случае, чтобы сделать наиболее оптимальный выбор.

Как определяют классы точности водяных счетчиков?

Класс точности счетчиков воды напрямую взаимосвязан с пределом погрешности измерений, для определения которого важны следующие параметры устройства:

  • Стартовый расход
    Обычно стартовый расход означает минимальное потребление водного ресурса, при котором происходит срабатывание счетчика. Иначе это еще называют порогом чувствительности прибора.
  • Величина Qmin
    Эта величина минимального расхода воды, при котором погрешность измерений будет колебаться в диапазоне плюс-минус 5%.
  • Величина Qt
    Эта величина означает так называемый переходный расход, показывающий потребление воды, при котором погрешность находится в пределах плюс- минус 2%.
  • Величина Qn
    Это величина номинального расхода с допускаемой погрешностью плюс-минус 2%.
  • Величина QmaxИ, наконец, максимальный расход, с погрешностью, не превышающей плюс-минус 2%.
  • Динамический диапазон «R»
    Этот параметр представляет собой соотношение между номинальным и минимальным расходом.
  • Значение имеет также ДУ (диаметр условного прохода счетчика)

В зависимости от этого параметра может меняться чувствительность прибора. Разберем это на примере:

Допустим, в квартире расход воды меньше по сравнению с загородным садовым домом с баней и бассейном, где ведется регулярный полив сада, наполняется бассейн, используется вода в бане. В таком случае в загородном доме стоит установить счетчик с ДУ выше 25. И надо понимать, что при этом порог чувствительности прибора класса «С» с ДУ 50 будет соответствовать аналогичному прибору класса «В» с ДУ 25.

Все перечисленные выше параметры указываются в паспорте прибора.

Класс точности и способы монтажа.

Следует отметить, что способ монтажа тоже влияет на точность прибора. И перед тем, как устанавливать прибор учета, рекомендуется проконсультироваться с организацией – поставщиком воды на тему требований к классам точности водомеров. Ведь в случае с вертикальной установкой приборов класс точности понижается. Например, если вы приобрели водомер класса точности «В», то многие из этих моделей могут устанавливаться двумя способами. И при вертикальном или угловом монтаже, класс точности прибора с «В» автоматически снижается до класса «А». Вот такая особенность установки. Все это потребителям надо знать и предусматривать заранее. Класс точности в зависимости от монтажа указывается на голове прибора.

Плюсы и минусы

Подводя итоги, еще раз подчеркнем, что разница между приборами с разными классами точности заключается в пороге чувствительности и погрешности учета воды. Самая низкая чувствительность и самая большая погрешность у приборов класса «А».

Некоторые пользователи даже считают, что такие счётчики наиболее выгодны для личного пользования в квартирах. Все это из-за того, что эти счетчики, могут, допустим, не заметить капающий кран или подтекающий смеситель, оставаясь при этом неподвижными. Но не спешите радоваться. Ведь низкая чувствительность, это, как говорится «палка о двух концах». Тот же самый счетчик, который не заметил капающий кран, может прибавить лишних 4 куба, если расход воды будет большой, например, если вы любите принимать ежедневный душ и подолгу стоять под струями воды.

Счетчики метрологического класса «В» наиболее распространены, так как у них чувствительность выше и погрешность меньше, многих пользователей вполне устраивают такие модели водомеров. А самые точные приборы для использования в быту – это водомеры класса «С». Они обладают великолепной чувствительностью и погрешность у них сводится к минимуму. Если вы во всем любите порядок и точность, то этот прибор для вас! С этим водомером вы можете быть уверены, что платите исключительно за тот объем воды, который сами и потратили.

Достижения в полевой диагностике интеллектуальных счетчиков электроэнергии

Введение

После более чем ста лет транспортировки энергии с минимальными технологическими изменениями в распределительных сетях недавно произошли радикальные изменения. В мире, где доминирует технологическая эволюция, энергетический сектор эволюционировал, чтобы включить возобновляемые источники энергии, такие как ветер и солнце. У нас есть новые проблемы, такие как двунаправленный поток энергии, перебои в генерации из возобновляемых источников, распределение электроэнергии и шумовое излучение на линиях электропередач, что может привести к проблемам со стабильностью сети.Чтобы гарантировать непрерывное и качественное обслуживание конечных потребителей, энергораспределительные компании внедряют интеллектуальные счетчики, позволяющие проводить диагностику сети в режиме реального времени и немедленно обнаруживать неисправности. Эта технология предоставляет коммунальным предприятиям и конечным пользователям множество преимуществ. Эта статья иллюстрирует основы интеллектуальных счетчиков и достижения в полевой диагностике.

Умный счетчик электроэнергии

Интеллектуальный счетчик электроэнергии является основным компонентом распределительной сети. Помимо контроля энергопотребления, умный счетчик может собирать данные о качестве подаваемой электроэнергии. Например, он может измерять реактивную энергию, общее гармоническое искажение, содержание гармоник, наличие скачков напряжения и переходных процессов, а также изменения частоты, которые являются индикаторами состояния сети. Но как работает счетчик электроэнергии?

На рис. 1 показана блок-схема с основными компонентами как для однофазной системы, так и для счетчика электроэнергии для трехфазной системы.

Рисунок 1. Блок-схемы одно- и трехфазных интеллектуальных счетчиков электроэнергии.

В интеллектуальном счетчике основные электрические характеристики определяются на основе измерений напряжения и силы тока. Эти измерения обрабатываются специальным аналоговым интерфейсом (AFE) и передаются на микроконтроллер, который отображает их или делает доступными для коммуникационного узла для удаленной передачи. Блок управления питанием завершает структуру.

Датчики для измерения напряжения и тока

Одним из важнейших аспектов счетчика электроэнергии является измерение силы тока.В отличие от измерения напряжения, которое может иметь лишь небольшие отклонения от номинального значения, ток имеет очень широкий динамический диапазон, от нескольких миллиампер до сотен ампер, и во всем диапазоне его необходимо измерять с предельной точностью. Хотя для измерения напряжения используется простой резистивный делитель и реже трансформатор, датчики, используемые для считывания тока, могут различаться. Как правило, используются следующие четыре типа датчиков: шунт, трансформатор тока (ТТ), пояс Роговского и датчик на эффекте Холла.Каждый из этих датчиков имеет свои преимущества и недостатки. Например, шунт, широко применяемый в бытовых счетчиках, экономически выгоден и практичен. Самым большим недостатком шунта является нагрев на основе эффекта Джоуля, что ограничивает его использование при больших токах.

Для сравнения, трансформатор тока превосходит ограничения шунта с точки зрения максимального тока и имеет внутреннюю изоляцию, что является большим преимуществом. ТТ имеет форму тороида, а его первичная обмотка представлена ​​проводником, в котором по кольцу протекает ток, который вы хотите измерить.Вторичная обмотка намотана на ферромагнитный материал, а число витков определяет коэффициент трансформации трансформатора. По сравнению с шунтом КТ имеет более высокую стоимость и большую занимаемую площадь. Существенным ограничением трансформатора тока является его ферромагнитный сердечник, насыщение которого серьезно ухудшает работу интеллектуального счетчика. Насыщение может быть вызвано смещением постоянного тока в переменном токе, высоким пиковым током или внешним магнитным полем, например, создаваемым постоянным магнитом. Из-за этого ограничения системы, в которых используется трансформатор тока, должны обеспечивать экранирование или другие механизмы защиты, чтобы избежать несанкционированного доступа.

Датчики на эффекте Холла

имеют превосходную частотную характеристику и могут измерять токи высокой силы. Однако эти преимущества нивелируются высоким температурным дрейфом, который требует калибровки системы в нескольких точках для получения требуемой точности.

Подобно трансформатору тока и датчику Холла, пояс Роговского имеет внутреннюю изоляцию. Катушка Роговского представляет собой индуктор, взаимно соединенный с проводником, по которому течет измеряемый ток.Магнитная связь осуществляется через воздушный сердечник и поэтому не создает типичных проблем насыщения ферромагнитных материалов. Особенность пояса Роговского заключается в том, что сигнал, генерируемый датчиком, пропорционален производной тока, и поэтому для восстановления исходного сигнала требуется интегратор.

Для достижения широкого динамического диапазона и высокой линейности, а также для возможности измерения очень больших токов измерение тока с помощью пояса Роговского требует использования стабильного интегратора.Кроме того, катушка Роговси особенно чувствительна к внешним полям, которые позволяют манипулировать измерением мощности через конечного пользователя.

Представляем

m Технология Sure для следующего поколения интеллектуальных счетчиков

Интеллектуальный счетчик должен точно выполнять свою функцию в течение относительно длительного периода времени, который может превышать 10 лет. Хорошая конструкция и стабильность кремниевых электронных компонентов позволяют поддерживать высокий уровень точности в течение многих лет.Однако внешние события, такие как молния, всплеск тока или скачок напряжения, могут необратимо изменить работу датчиков. Без передовой диагностической системы такие эффекты трудно обнаружить, если вообще обнаружить. m Sure ® , новая технология диагностики счетчиков, разработанная Analog Devices, позволяет проверять состояние цепи измерения в режиме реального времени и защищать датчик от воздействия окружающей среды. m Технология Sure невосприимчива к воздействию окружающей среды и может обнаруживать манипуляции с помощью диагностики.

Принцип действия технологии m Sure показан на рис. 2. Стандартный счетчик работает в разомкнутом контуре без цепи обратной связи. Токи и напряжения преобразуются датчиками, есть цепочка обработки, добавляющая коэффициент усиления, и, наконец, есть аналого-цифровое преобразование с извлечением данных непосредственно в цифровой области. Каждый компонент вносит свой вклад в общую ошибку; калибровка в конце линии используется для компенсации начальной ошибки и обеспечения того, чтобы расходомер оставался в пределах спецификаций для определенного класса точности.

Рис. 2. Сравнение разомкнутой и замкнутой систем с технологией м Sure.

Для стандартного расходомера, установленного в полевых условиях, единственный способ проверить его точность — физически снять его для лабораторных испытаний. Менее навязчивой альтернативой является проверка производительности производственной партии, но это дорого. В отличие от стандартного расходомера, расходомер, оснащенный технологией м Sure, позволяет проверять точность в реальном времени в полевых условиях с помощью более сложной замкнутой системы, как показано на рис. 2.Система с обратной связью включает в себя добавление эталонного блока, который генерирует стабильный и очень точный сигнал, подаваемый на датчик. Этот сигнал проходит всю измерительную цепочку и снимается с блока детектирования. Вся цепочка сигналов отслеживается в режиме реального времени, фиксируя любые ошибки (такие как усиление, дрейф и т. д.) и обеспечивая непрерывную калибровку для корректировки этих ошибок. Кроме того, одним из самых больших преимуществ технологии m Sure является обнаружение мошенничества.Поскольку в большинстве случаев вмешательство заключается в изменении коэффициента усиления цепи измерения, m Sure может мгновенно обнаружить это изменение, в отличие от системы без обратной связи.

m Sure не требует вмешательства и может быть активирован во время работы счетчика. Для обеспечения точных показаний соответствующий блок определяет и вычитает вклад устройства Sure длиной м в конечное измерение энергии. Таким образом, точность измерителя зависит от точности эталонного блока. Эталон по определению имеет лучшую точность по сравнению с датчиком, используемым в системе.

В любой момент можно активировать функцию автокалибровки. Данные калибровки состоят из усиления цепей измерения тока и напряжения. м Технология Sure позволяет извлекать эти данные с высокой точностью, не прибегая к дорогостоящим калибровочным стендам. Самокалибровка начинается с подключения измерителя к источнику напряжения. Наличие нагрузки необязательно.

После того, как интеллектуальный счетчик оснащен технологией m Sure и установлен в полевых условиях, вы можете проверять точность счетчика непрерывно или через заданные промежутки времени.Если расходомер имеет дрейф точности, можно скорректировать данные калибровки, чтобы подсчет энергии был точным. Пока что правительственные постановления не позволяют изменять данные калибровки в полевых условиях для стандартных счетчиков. С технологией m Sure коммунальные службы смогут оперативно вмешиваться там, где это необходимо, и, в случае продолжительного вмешательства, будут иметь точную оценку разницы в энергии.

ADE9153B и ADE9322B – это  м Sure ® -совместимые ИС для измерения энергии с контролем датчиков и самокалибровкой для следующего поколения интеллектуальных счетчиков от Analog Devices.

Студия энергетической аналитики

Ассортимент м Sure поставляется с Energy Analytics Studio (EAS). EAS — это служба облачной аналитики, которая поддерживает технологию m Sure, проверяя работоспособность каждого счетчика (мониторинг работоспособности) и, в конечном счете, защищая доходы. Программное обеспечение m Sure Manager, работающее на системном микроконтроллере, сообщает данные, относящиеся к параметрам счетчика. Периодичность отчетов может быть установлена ​​оператором. m Sure Manager позволяет проверить состояние отдельного счетчика, всех счетчиков, принадлежащих к определенному географическому району (например, тех, на которые повлияло какое-либо чрезвычайное погодное явление), или всех счетчиков, принадлежащих к определенной производственной партии .

Рис. 3. Решение «от края до облака» для электроэнергетических компаний.

Заключение

Innovative m Технология Sure позволяет проводить диагностику счетчиков электроэнергии в полевых условиях в режиме реального времени. В сочетании с Energy Analytics Studio он может отслеживать состояние счетчиков, устраняя необходимость вмешательства в случае фактического отказа и предотвращая мошенничество. Результатом является экономия средств коммунальных служб за счет ограничения потерь за счет оптимального управления счетчиками и, в конечном счете, увеличения среднего срока службы счетчиков.

Анализаторы и измерители мощности

Непрерывный Допустимый Макс. Входной ток

Прямой вход (элемент 5 А): пиковый ток 10 А или среднеквадратичное значение 7 А (в зависимости от того, что меньше). Прямой вход (элемент 30 А): пиковый ток 90 А или среднеквадратичное значение 33 А (в зависимости от того, что меньше). Вход внешнего датчика тока — пиковое значение не должно превышать 5-кратное значение диапазона или 25 В (в зависимости от того, что меньше)

Прямой вход (элемент 5 А): Пиковый ток 10 А или среднеквадратичное значение 7 А (в зависимости от того, что меньше. ), Прямой вход (элемент 50 А): пиковый ток 150 А или среднеквадратичное значение 55 А (в зависимости от того, что меньше). Вход внешнего датчика тока — пиковое значение не должно превышать 5-кратное значение диапазона

Прямой вход: Пиковое значение равно 100 А или среднеквадратичное значение 45 А, в зависимости от того, что меньше. Внешний ввод: Пиковое значение в 5 раз превышает диапазон или меньше.

Прямой вход: 5–200 мА Пиковый ток 30 А или среднеквадратичное значение 20 А (в зависимости от того, что меньше), 0,5–20 А Пиковый ток 100 А или среднеквадратичное значение 30 А (в зависимости от того, что меньше.) Внешний вход: Пиковое значение в 5 раз больше диапазона или меньше.

Прямой вход: 1-20 А Пиковый ток 100 А или среднеквадратичное значение 44 А (в зависимости от того, что меньше). Внешний вход: Пиковое значение в 5 раз больше диапазона или меньше.

Прямой вход: 0,5–20 А Пиковый ток 100 А или среднеквадратичное значение 30 А (в зависимости от того, что меньше). Внешний вход: Пиковое значение в 5 раз больше диапазона или меньше.

Прямой вход: пиковое значение 8,5 А или среднеквадратичное значение 6 А (в зависимости от того, что меньше). Внешний вход: пиковое значение в 4 раза больше диапазона или меньше.

96060 (2A) 60А 96061 (50А) 130А 96062 (100А) 100А 96063 (200А) 250А 96064 (500А) 500А 96065 (1000А) 1300А 96066 (3000А) 3000А

Элементы измерения

U, I, P, S, Q, коэффициент мощности, частота, КПД, фазовый угол, Upk, Ipk, f, Wp, q, CF, FF, импеданс, Rs, Rp, Xs, Xp, Pc, гармоники, фундаментальные значения

U, I, P, S, Q, коэффициент мощности, эффективность, фазовый угол, Upk, Ipk, f, Wp, q, CF, FF, импеданс, Rs, Rp, Xs, Xp, Pc, гармоника

U, I, P, S, Q, PF, КПД, фазовый угол, Upk, Ipk, f, CF, Harmonic

U, I, P, S, Q, PF, фазовый угол, Upk, Ipk, UHz, IHz, Wh, q, CF, Harmonic

U, I, P, S, Q, PF, фазовый угол, Upk, Ipk, UHz, IHz, Wh, q, CF, Harmonic

U, I, P, S, Q, PF, фазовый угол, эффективность, Upk, Ipk, UHz, IHz, Wh, q, CF, Harmonic

U, I, P, S, Q, коэффициент мощности, КПД, фазовый угол, Upk, Ipk, f, CF, FF, импеданс, Rs, Rp, Xs, Xp, Pc, гармоники, THD и 24 параметра формы волны

U, I, f, P, S, Q, Активная энергия, Реактивная энергия, Полная энергия, Pf, Конденсатор фазового опережения, Ток нейтрали, Потребление, Гармоники, Качество электроэнергии (скачки/ провалы/ прерывания/ переходные перенапряжения, пусковой ток, Скорость дисбаланса. Мерцание IEC)

Дополнительные функции

32 ГБ внутренней памяти, 20-канальный цифро-аналоговый выход, функция оценки двигателя 1, функция оценки двигателя 2 (требуется выбор функции оценки двигателя 1)

Вход внешнего датчика тока, встроенный принтер, измерение гармоник, измерение двойной гармоники, выход RGB, 20-канальный цифро-аналоговый выход, функция оценки двигателя, дополнительные входы, источник питания для внешних датчиков тока

измерение гармоник, выход VGA, внешний вход, вычисление дельты, GP-IB, Ethernet

Интерфейс Ethernet, цифро-аналоговый выход (4 канала), измерение гармоник, вход внешнего датчика тока *Интерфейс Ethernet поддерживает Modbus/TCP

Интерфейс Ethernet, цифро-аналоговый выход (4 канала), измерение гармоник, вход внешнего датчика тока *Интерфейс Ethernet поддерживает Modbus/TCP

Интерфейс Ethernet, цифро-аналоговый выход (12 каналов), измерение гармоник, вход внешнего датчика тока *Интерфейс Ethernet поддерживает Modbus/TCP

Встроенный принтер, IRIG, измерение гармоник, память 50M/канал, память 100M/канал и питание датчика (4 выхода), источник питания для внешних датчиков тока

Что для меня значит класс А?

Скачать PDF: Что для меня значит класс А? »

Измерение качества электроэнергии все еще является относительно новой и быстро развивающейся областью. В то время как основные электрические измерения, такие как среднеквадратичное значение напряжения и тока, были определены давно, многие параметры качества электроэнергии не были определены ранее, что вынуждает производителей разрабатывать свои собственные алгоритмы. Сейчас в мире сотни производителей с уникальными методологиями измерения. При таком большом разнообразии инструментов техническим специалистам часто приходится тратить время, пытаясь понять возможности прибора и алгоритмы измерения, вместо того, чтобы понять качество самой мощности.

Новый стандарт IEC 61000-4-30 КЛАССА A избавляет от догадок при выборе прибора для измерения качества электроэнергии.

Стандарт IEC 61000-4-30 CLASS A определяет методы измерения каждого параметра качества электроэнергии для получения надежных, воспроизводимых и сопоставимых результатов. Он также определяет точность, пропускную способность и минимальный набор параметров. В дальнейшем производители могут начать проектирование в соответствии со стандартами класса А, предоставляя техническим специалистам равные условия для выбора и повышая точность измерений, надежность и эффективность их работы.

IEC 6100-4-30, класс A, стандартизирует измерения:

  • Сигнализация сети
  • Быстрые изменения напряжения
  • Не стандартизирует измерения высокочастотных переходных процессов или явлений, связанных с током.

    Примеры требований класса A

    • Неопределенность измерения установлена ​​на 0.1 % заявленного входного напряжения. Недорогие системы измерения качества электроэнергии с погрешностью более 1 % могут ошибочно обнаруживать провалы на уровне -9 %, когда пороговое значение установлено на -10 %. С сертифицированным прибором класса А технический специалист может уверенно классифицировать события с международно признанной неопределенностью. Это важно при проверке соблюдения правил или сравнении результатов между инструментами или сторонами.
    • Провалы, выбросы и прерывания должны измеряться в течение полного цикла и обновляться каждые полпериода, что позволяет прибору сочетать высокое разрешение точек выборки за полупериод с точностью вычислений среднеквадратичного значения для полного цикла.
    • Окна агрегации – Прибор для измерения качества электроэнергии сжимает полученные данные в определенные периоды времени, которые называются окнами агрегации. Прибор класса A должен предоставлять данные в следующих окнах агрегирования:
      • 10/12 циклов (200 мс) при 50/60 Гц, время интервала зависит от фактической частоты
      •
      • 150/180 циклов (3 с) при 50/60 Гц, время интервала зависит от фактической частоты
      •
      • Гармоники должны измеряться с интервалом 200 мс в соответствии с новым стандартом IEC 61000-4-7/2002.Старый стандарт допускал интервалы в 320 мс, которые нельзя синхронизировать с окнами агрегирования в 200 мс других измерений класса А.
      •

      Использование интервалов в 200 мс позволяет синхронизировать расчеты гармоник со всеми другими значениями, такими как RMS, THD, и дисбаланс .

    • Алгоритм Harmonics FFT точно определен таким образом, чтобы все приборы класса A получали одинаковые амплитуды гармоник. Методология БПФ позволяет использовать бесконечные алгоритмы, которые могут привести к совершенно разным амплитудам гармоник.Стандартизируя бины по 5 Гц и суммируя гармоники и интергармоники в соответствии с определенными правилами, приборы класса А будут согласованными и сопоставимыми.
    • Внешняя синхронизация времени требуется для получения точных временных меток, что обеспечивает точную корреляцию данных между различными приборами. Точность указана с точностью ± 20 мс для приборов с частотой 50 Гц и ± 16,7 мс для приборов с частотой 60 Гц.
      • 10-минутный интервал синхронизации с часами
      • 2-часовой интервал синхронизации с часами

    Нажмите здесь, чтобы загрузить полный pdf-файл: Что для меня значит класс А? »

    4 основных преимущества успешных решений по учету коммунальных услуг?

    Большие данные вот уже несколько лет являются предметом обсуждения в деловом мире.В нем участвуют организации, генерирующие невообразимый объем данных, а затем анализирующие эту информацию, чтобы повысить удовлетворенность клиентов при создании более эффективных процессов.

    На самом деле, согласно этой инфографике из FinancesOnline , предприятия, использующие большие данные, могут повысить прибыльность на 8–10 процентов. Нет ничего удивительного в том, что 66% клиентов теперь ожидают, что компании поймут их уникальные потребности и ожидания.

    Теперь пришло время поставщикам коммунальных услуг использовать большие данные.

    Вот почему коммунальные предприятия тратят миллиарды долларов на замену аналоговых счетчиков инфраструктурой интеллектуального учета коммунальных услуг в ближайшие годы (если они еще этого не сделали).

    Планируете ли вы внедрить интеллектуальные измерения в деятельность вашей коммунальной службы или просто хотите улучшить их использование? В этом блоге мы собираемся подробно рассказать о том, что на самом деле представляет собой интеллектуальный учет коммунальных услуг, чем он полезен для коммунальных предприятий и их клиентов и почему использование клиентского портала для решения коммунальных услуг может помочь вам успешно использовать эти данные для построения мира. классный клиентский опыт.

    Что такое решения для интеллектуального учета электроэнергии?

    Интеллектуальное измерение — это способ более эффективно использовать данные о коммунальных услугах за счет отказа от обычных, ручных аналоговых показаний счетчиков. Благодаря технологии интеллектуального учета поставщики коммунальных услуг могут гораздо эффективнее извлекать, анализировать и передавать данные о потреблении коммунальных услуг.

    Интеллектуальные счетчики работают, обеспечивая быстрые и точные измерения использования коммунальных услуг клиентом в режиме реального времени. Этот автоматизированный подход к данным о потреблении затем может быть просмотрен как потребителями коммунальных услуг, так и поставщиками коммунальных услуг.

    Интеллектуальные счетчики, которые обычно используются в компаниях, занимающихся газо-, электро- и водоснабжением, позволяют получать более точные показания счетчиков, улучшать цены на коммунальные услуги, а также улучшать двусторонний диалог и обмен данными между поставщиками коммунальных услуг и их клиентами.

    Преимущества решения по учету коммунальных услуг

    Интеллектуальные измерения приносят пользу как вашей энергетической компании, так и вашим клиентам. Мы перечислили четыре основных преимущества, которые ваш бизнес и ваши клиенты получат в результате внедрения успешного решения для интеллектуального учета коммунальных услуг.

    1 – Повышение удовлетворенности клиентов

    Одним из самых больших преимуществ решения по учету коммунальных услуг является возможность позиционировать вашу коммунальную компанию как энергетического партнера, а не просто поставщика услуг. Предоставляя своим клиентам данные о потреблении коммунальных услуг в режиме реального времени в легко читаемых форматах, вы сможете помочь своим клиентам изменить свои привычки использования в соответствии с их целями по охране окружающей среды и экономии средств, что значительно повысит степень удовлетворенности клиентов вашими услугами. коммунальная служба.

    2 – Повысьте эффективность использования энергии и улучшите программу энергосбережения и спроса вашей коммунальной службы

    Программа энергосбережения и управления спросом вашей коммунальной службы является важным компонентом того, как вы будете управлять спросом на энергию в долгосрочной перспективе. Вы можете создать упреждающую стратегию, направленную на повышение энергоэффективности ваших клиентов с помощью интеллектуальных измерений, чтобы убедиться, что ваши клиенты находятся на пути к достижению своих целей в области энергопотребления, и отслеживать модели потребления в вашей сети

    .

    3 — Улучшите свои действия в случае отключения электроэнергии

    Интеллектуальное измерение предоставляет вам информацию об энергопотреблении в режиме реального времени для всего портфолио ваших клиентов.Это означает, что в случае перебоев в подаче электроэнергии у вас есть точные данные, которые точно показывают, где именно отключилось электричество. Вы можете использовать эти данные для своевременного обновления своих клиентов с информацией о том, что происходит — что вызывает перебои, место перебоя — и когда их ожидается, что утилита вернется в строй.

    4 – Бесшовное и точное отслеживание данных о потреблении коммунальных услуг

    Интеллектуальное измерение позволяет вашей коммунальной службе полностью исключить ручные процессы считывания показаний аналоговых счетчиков.Это означает, что больше не будет человеческих ошибок, ошибок или требующих много времени показаний счетчиков. Вместо этого у вас будут автоматические показания счетчиков в режиме реального времени, которые предоставят как коммунальному предприятию, так и вашему клиенту абсолютно точные данные о потреблении.

    Как использовать клиентский портал коммунальных услуг для использования данных интеллектуальных измерений и укрепления отношений с клиентами

    Как мы уже говорили, интеллектуальные измерения очень выгодны как для поставщиков коммунальных услуг, так и для их клиентов. Однако для достижения этого успеха крайне важно интегрировать его с правильными технологиями, ориентированными на клиента.

    Вот где SilverBlaze может помочь.

    На клиентском портале SilverBlaze для коммунальных предприятий имеется модуль Smart Meter, который помогает поставщикам коммунальных услуг повышать качество обслуживания клиентов, повышать эффективность и даже получать новые доходы.

    Модуль интеллектуальных счетчиков позволяет поставщикам коммунальных услуг предоставлять клиентам высокоточные показания счетчиков, предоставляя им полный контроль над своими счетами за коммунальные услуги. Они могут использовать эту информацию для принятия более обоснованных решений о своих привычках потребления коммунальных услуг и о том, как лучше всего использовать свои коммунальные услуги в целом.

    Поставщики коммунальных услуг могут даже отправлять push-уведомления и оповещения клиентам, когда наблюдается необычное или высокое использование коммунальных услуг, что позволяет клиентам получать информацию в режиме реального времени, необходимую им для корректировки энергопотребления и привычек.

    Интеллектуальные измерения, предоставляемые через простое в использовании решение для клиентского портала, создают двусторонний диалог между поставщиками коммунальных услуг и их клиентами, который в конечном итоге необходим для создания более удовлетворенной и заинтересованной клиентской базы.

    Хотите узнать больше о том, как интеллектуальные измерения и решение для клиентского портала могут помочь вашей коммунальной службе обеспечить превосходное качество обслуживания клиентов? Свяжитесь с SilverBlaze сегодня.Мы хотели бы обсудить преимущества нашей отмеченной наградами платформы.

    Класс точности измерения «S»: есть разница

    Точность учета электроэнергии является важным шагом в обеспечении целостности биллинговой системы. Аномалии в измерениях могут со временем стоить ошибок в сотни или тысячи долларов.

    Точность счетчика электроэнергии зависит от множества факторов, таких как нагрузка сети (условия полной нагрузки будут более точными, чем частичная нагрузка), а также коэффициент мощности системы, точность счетчика электроэнергии, и другие факторы.

    Точность

    Точность зависит от конструкции и качества изготовления входных каналов измерителя. Измеритель более высокого качества обеспечит лучшую точность, но повысит цену продукта.

    Ниже приведены некоторые основные параметры, влияющие на точность измерения счетчика электроэнергии:

    • Колебание значения показаний, представленное в процентах от фактического значения (показания)
    • Фиксированная ошибка (шумы), обычно представленная в процентах от полной шкалы (FS) как ее постоянное значение
    • При измерении мощности и энергии фазовый сдвиг между напряжением и током также влияет на точность, поскольку мощность равна напряжению, умноженному на ток, умноженному на косинус фазового угла
    • Точность фазового угла представлена ​​в градусах в трансформаторах тока, что создает дополнительные ошибки для счетчиков электроэнергии/мощности

    Стандарты точности измерения

    Поскольку точность зависит от нагрузки системы, IEC/AS разработала различные стандарты для определения точности при различных условиях нагрузки, известные как «класс точности».

    Стандарт

    IEC/AS 62053-11 охватывает классы точности 0,5, 1,0 и 2 для электромеханических счетчиков активной энергии (ватт-часы), что означает точность в процентах от показаний на основе условий полной нагрузки и единичного коэффициента мощности.

    Однако точность ухудшается при более низкой нагрузке, коэффициенте мощности меньше единицы, а также при наличии гармоник.

    Стандарт

    IEC/AS 62053-21 охватывает классы точности 1.0 и 2 для статических/электронных счетчиков активной энергии (ватт-часы), что означает точность в процентах от показаний на основе условий полной нагрузки и единичного коэффициента мощности.

    Однако точность ухудшается при более низкой нагрузке, коэффициенте мощности меньше единицы и наличии гармоник.

    Стандарт

    IEC/AS 62053-22 охватывает более высокие классы точности 0,2S и 0,5S для статических/электронных счетчиков активной энергии (ватт-часы), обеспечивая более высокий «стандарт точности» в условиях полной нагрузки и единичного коэффициента мощности. В дополнение к лучшим показаниям точности при гораздо более низких токах нагрузки условия коэффициента мощности меньше единицы наряду с наличием гармоник.

    Точность системы в зависимости от точности счетчика

    Точность любой системы измерения энергии определяется совокупностью ее компонентов, например счетчика энергии и трансформатора тока (ТТ), за исключением случаев, когда используется счетчик с прямым подключением.

    Стандарт IEC/AS 60044-1 определяет классы точности для трансформаторов тока. В зависимости от нагрузки ТТ будут возникать отклонения точности от указанного класса точности, такие как ошибки из-за фазовых ошибок, основанных на указанном импедансе нагрузки.

    Точность трансформаторов тока определяется согласно IEC 60044-1, классы 0.1, 0.2, 0.5, 1 и 3.

    Кроме того, стандарты класса точности 0,2S и 0,5S для трансформаторов тока обеспечивают более высокую точность работы. Обозначение класса является мерой точности ТТ. Погрешность отношения (первичного и вторичного тока) трансформатора тока класса 1 составляет один процент при номинальном токе; погрешность отношения ТТ класса 0,5 составляет 0,5 % при номинальном токе.

    Установка счетчика электроэнергии с классом точности 0.5S, как минимальное требование, может помочь в обеспечении высокой степени точности приложения для контроля энергопотребления с учетом точностных характеристик задействованных трансформаторов тока.

    Этот партнерский контент предоставлен вам компанией SATEC. Для получения дополнительной информации посетите сайт www.satec-global.com.au или позвоните по телефону 02 4774 2959.

    В чем разница между ТТ класса 0,2 и 0,2S?

    Трансформатор тока измерительного класса используется для учета энергии в коммерческих целях.Поэтому трансформатор тока измерительного класса должен быть максимально точным для корректного учета энергии. Трансформатор тока измерительного класса используется для тарифного учета.

    В соответствии со стандартом IEC/AS трансформатор тока измерительного класса доступен в различных классах точности. Точность ТТ зависит от нагрузки, поэтому IEC/AS разработали различные стандарты для определения точности при различных условиях нагрузки, , известные как класс точности.

    Стандарт МЭК/АС 62053-11

    Стандарт охватывает классы точности 0,5, 1,0 и 2 для электромеханических счетчиков активной энергии (ватт-часы). Точность измерения зависит от условий полной нагрузки и единичного коэффициента мощности. Однако точность снижается при более низких условиях нагрузки и коэффициента мощности меньше единицы, а также при наличии гармоник.

    Стандарт МЭК/АС 62053-21

    Стандарт распространяется на класс точности 1.0 и 2 для статических/электронных счетчиков активной энергии (ватт-часы). Точность зависит от процентной нагрузки при единичном коэффициенте мощности. Однако точность снижается при более низкой нагрузке и плохом коэффициенте мощности меньше единицы при наличии гармоник.

    Стандарт МЭК/АС 62053-22

    Стандарт охватывает более высокий стандарт точности 0,2S и 0,5S для статической/электронной активной энергии (ватт-часы), обеспечивая более высокий «Стандарт точности» в условиях полной нагрузки и единичный коэффициент мощности в дополнение к более высокой точности. показания при гораздо меньшем токе нагрузки, коэффициент мощности меньше единицы при наличии гармоник.

    Разница между 0,2 и 0,2S класса CT

    0,2 и 0,2S относятся к точности трансформатора тока. 0,2S CT имеет гораздо более высокую точность, чем 0,2 . Класс точности 0,2 означает погрешность +/- 0,2 %. Но заявленная точность гарантируется только между 100% и 120% рейтингом . И, при некоторой повышенной погрешности, работоспособность ГТ может быть гарантирована уже с 5% нагрузки. Ниже этой нагрузки ошибка не гарантируется.Это может быть что угодно. Специальные ТТ класса 0,2S гарантируют заявленную точность +/- 0,2%, даже при нагрузке 20%. ТТ класса 0,2S обеспечивает заявленную точность от 20 до 100 %. И с определенной погрешностью 0,2S класса ТТ можно определить даже при нагрузке всего лишь 1%. Таким образом, трансформаторы тока класса 0,2S и 0,5S используются для целей учета тарифов.

    Предел погрешности для классов 0,2 и 0,2S CT

    Читать далее :

    1. Класс точности трансформатора тока
    2. Напряжение точки перегиба трансформатора тока
    3. Трансформатор тока – конструкция, фаза и ошибки
    4. Почему вторичный трансформатор тока никогда не должен открываться?

    Пожалуйста, подпишитесь на нас и поставьте лайк:

    Высокоточный счетчик доходов JEMStar II

    Высокоточный счетчик доходов JEMStar II компании AMETEK Power Instruments — это ваш кассовый аппарат. Точность в долях процента может означать разницу в сотни тысяч долларов. Наша прецизионная конструкция обеспечивает высокую точность с долгосрочной стабильностью, что позволяет легко гарантировать точность 0,05% в течение 10 лет. По сравнению с другими расходомерами, JEMStar II может приносить более 13 000 долларов США в год в виде неучтенного дохода.

    Счетчик JEMStar II можно настроить различными способами, и его можно использовать как для простых приложений учета доходов и счетов, так и для более сложных приложений контроля качества электроэнергии.Мы можем оснастить JEMStar II до семи коммуникационных портов, включая внутренний сотовый модем 4G LTE. Конфигурационное программное обеспечение JEMWARE настолько простое в использовании, что большинство может изучить основы конфигурирования измерителя за один час обучения, а после целого дня вы сможете приобрести достаточный опыт для создания собственных конфигураций. JEMStar II может поставляться с розеткой, распределительным щитом, A-образной базой и несколькими пакетами модернизации для простой замены устаревших счетчиков по принципу «подключи и работай».

    Теперь одобрены CAISO и ERCOT

    ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА

    • Высокая точность – 0.05% на 10 лет
    • Соответствие
    • NERC CIP — безопасный доступ и журналы аудита для всех попыток доступа
    • 1 ГБ энергонезависимой памяти для хранения данных измерений и данных о качестве электроэнергии
    • До семи коммуникационных портов
    • Простота настройки, эксплуатации и обновления
    • Цветной графический дисплей и меню пользователя — просмотр и редактирование конфигураций
    • Шестиканальный цифровой ввод/вывод и четырехканальный аналоговый ввод/вывод
    • Гибкая конструкция — легко заменяет многие устаревшие расходомеры
    Коммуникации

    Благодаря возможности иметь до семи коммуникационных портов отслеживание состояния портов и выбор протоколов упрощается с помощью нашего графического «проекционного дисплея» на измерителе, который показывает; какие порты установлены и настроены, какие используются и какие требуют внимания. Два независимых порта Ethernet имеют отдельные IP-адреса, поэтому конечные пользователи могут разрешать доступ третьим лицам, не нарушая собственную безопасную сеть. Каждый порт Ethernet может быть адресован для нескольких пользователей и протоколов, работающих одновременно, с разрешениями, предоставленными для определенных функций. Внутренний сотовый модем 4G LTE может поддерживать до восьми одновременных подключений с использованием различных протоколов связи.

    Мониторинг узла в режиме реального времени

    Место установки счетчика можно отслеживать на предмет отключений, аномалий качества электроэнергии и любых изменений в вашей мощности.Уведомление о тревоге в режиме реального времени предоставляется с помощью веб-сообщений JSON. Данные сайта могут быть переданы в «облачные» приложения, перемещающие вас в мир Интернета вещей (IoT). Соединения измерительной проводки можно проверить на измерителе с помощью цветной векторной диаграммы и предупредить вас, когда проводка подключена неправильно или фазовые углы превышают заданные пределы. Экран фазора также можно просматривать удаленно с помощью нашего программного обеспечения JEMWARE.

    Качество электроэнергии

    JEMStar II оснащен функциями записи провалов/скачков/отключений, в которых сохраняются время, дата, продолжительность и условия объекта.Для расширенного анализа качества электроэнергии предусмотрена возможность записи высокоскоростных измерений среднеквадратичного значения и данных о форме сигнала от предварительно выбранных триггеров. Непрерывная запись гармоник, мерцания и других измерений мощности осуществляется в 400-канальном журнале с достаточным объемом памяти для хранения данных за несколько месяцев. Данные о качестве электроэнергии хранятся в измерителе в формате файла PQDIF. Его можно автоматически экспортировать для удобного анализа с помощью нашего программного обеспечения или сторонних приложений.

    Записи качества электроэнергии

    Провалы/скачки/отключения (стандарт)
    • Запись времени, даты и продолжительности события
    • Фаза записи, вызвавшая срабатывание
    • Запись мин. /макс./средн. V, A, Pf, THD
    Высокоскоростное среднеквадратичное значение (дополнительно)
    • Запись напряжения и тока по фазам
    • Частота записи 120 Гц
    • Настраиваемый триггер: запись до и после события, макс. 60 секунд записи на событие
     Захват формы сигнала (дополнительно)
    • Запись напряжения и тока фазы
    • Скорость записи 16 отсчетов/цикл: макс. 960 циклов записи на событие
    • Скорость записи 128 выборок/циклов: Макс. 240 циклов записи на событие
    • Скорость записи 512 выборок/циклов: Макс. 30 циклов записи на событие
    • Настраиваемый триггер: запись до и после события
    Запись гармоник (дополнительно)
    • Запись отдельных гармоник напряжения и тока на фазу до 64-й
    • Запись амплитуды и фазового угла
     Измерение мерцания (дополнительно)
    • Pst и Plt
    • Пинст (мгновенного действия)
     Журнал измерений (необязательно)
    • 8 журналов по 50 измерений в каждом
    • Интервал записи: 150/180 циклов до 120 минут
    • Мин/Макс/Средние измерения
    Выбор триггера (используется для регистрации тревог и записи PQ)
    • Прогиб/набухание
    • Переходный триггер
    • Быстрое изменение напряжения
    • Прерывания
    • THD, TDD, мерцание
    • Обрыв фазы, чередование фаз
    • Любое мгновенное измерение (больше/меньше)
    • Цифровые входы

    Модернизация JEMStar II

    Мы разработали наш JEMStar II таким образом, чтобы он помещался в существующий устаревший корпус измерителя (короткий или высокий) и подключался к существующей проводке для возможности замены по принципу «подключи и работай».

    Добавить комментарий

    Ваш адрес email не будет опубликован.
