NCTC

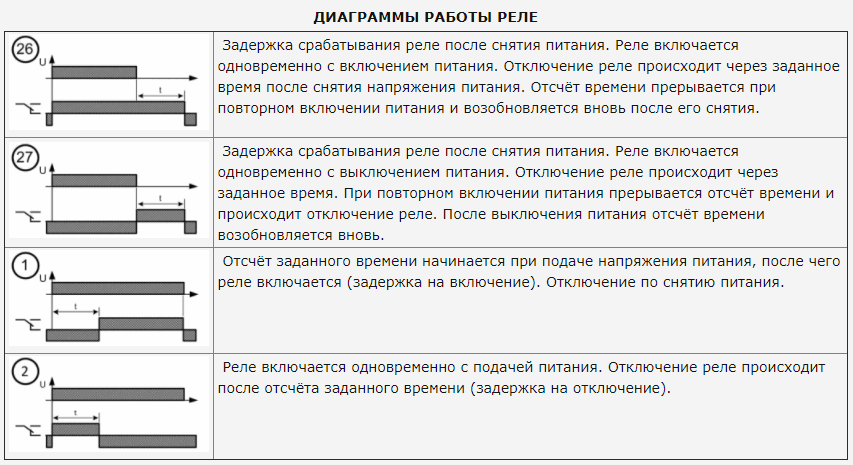

Ниже представлена ​​временная диаграмма работы этого контакта реле:

Реле с выдержкой времени, используемые в промышленных логических схемах управления

Реле с выдержкой времени очень важны для использования в промышленных логических схемах управления.Вот некоторые примеры их использования:

• Управление мигалкой (время включения, время выключения):
  • два реле с выдержкой времени используются вместе друг с другом для обеспечения включения / выключения с постоянной частотой импульсов контактов для подачи прерывистой энергии на лампу.
• Управление автозапуском двигателя:
  • Двигатели, которые используются для питания аварийных генераторов, часто оснащены средствами управления «автозапуском», которые позволяют автоматически запускать их в случае отказа основного источника электроэнергии.
  • Для правильного запуска большого двигателя необходимо сначала запустить некоторые вспомогательные устройства и дать им некоторое время для стабилизации (топливные насосы, насосы предварительной смазки) перед подачей питания на стартер двигателя.
  Реле с выдержкой времени
  • помогают упорядочить эти события для правильного запуска двигателя.
• Управление безопасной продувкой печи:
  • Прежде чем топку можно будет безопасно зажечь, необходимо запустить воздушный вентилятор на определенное время, чтобы «очистить» топочную камеру от потенциально легковоспламеняющихся или взрывоопасных паров.
  • Реле с выдержкой времени обеспечивает логику управления печью с этим необходимым элементом времени.
• Управление задержкой плавного пуска двигателя:
  • Вместо пуска больших электродвигателей путем переключения полной мощности из состояния полной остановки можно переключить пониженное напряжение для более «мягкого» пуска и меньшего пускового тока. После заданной задержки времени (обеспечиваемой реле задержки времени) подается полная мощность.
• Задержка последовательности конвейерной ленты:
  • , когда для транспортировки материала установлено несколько конвейерных лент, конвейерные ленты должны запускаться в обратной последовательности (последняя первая первая и первая последняя), чтобы материал не попал на остановившийся или медленно движущийся конвейер.Чтобы разогнать большие ремни до полной скорости, может потребоваться некоторое время (особенно, если используются средства управления двигателем с плавным пуском). По этой причине на каждом конвейере обычно имеется схема задержки по времени, чтобы дать ему достаточно времени для достижения полной скорости ленты перед запуском следующей подачи конвейерной ленты.

Расширенные функции таймера

В более старых механических реле с выдержкой времени использовались пневматические датчики или заполненные жидкостью поршневые / цилиндровые устройства для обеспечения «амортизации», необходимой для задержки движения якоря.

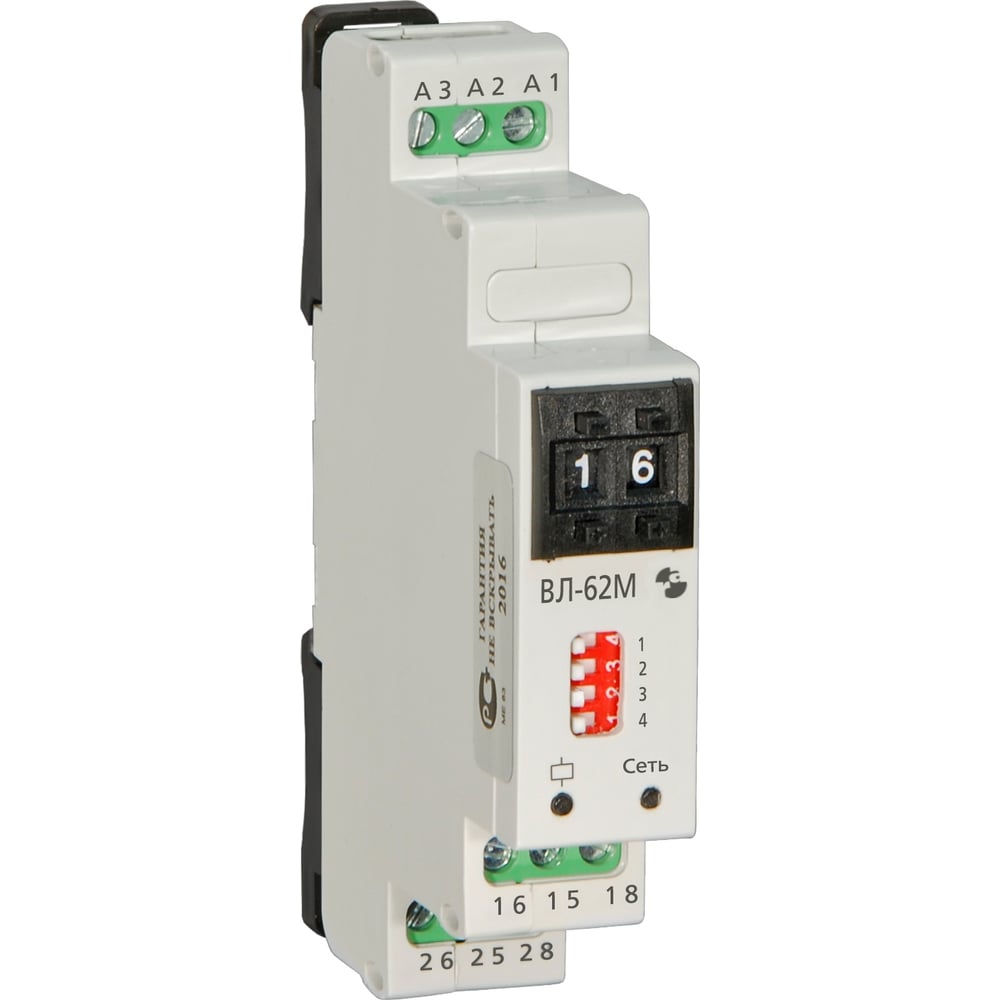

В более новых конструкциях реле с выдержкой времени используются электронные схемы с цепями резистор-конденсатор (RC) для создания временной задержки, а затем для подачи питания на нормальную (мгновенную) катушку электромеханического реле с выходом электронной схемы.

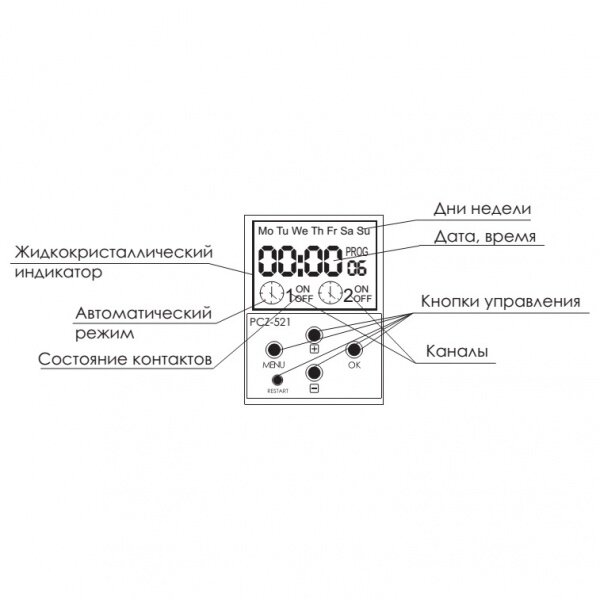

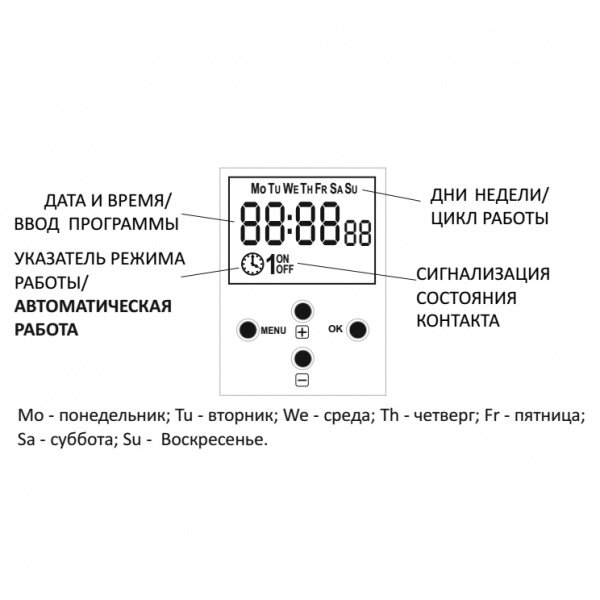

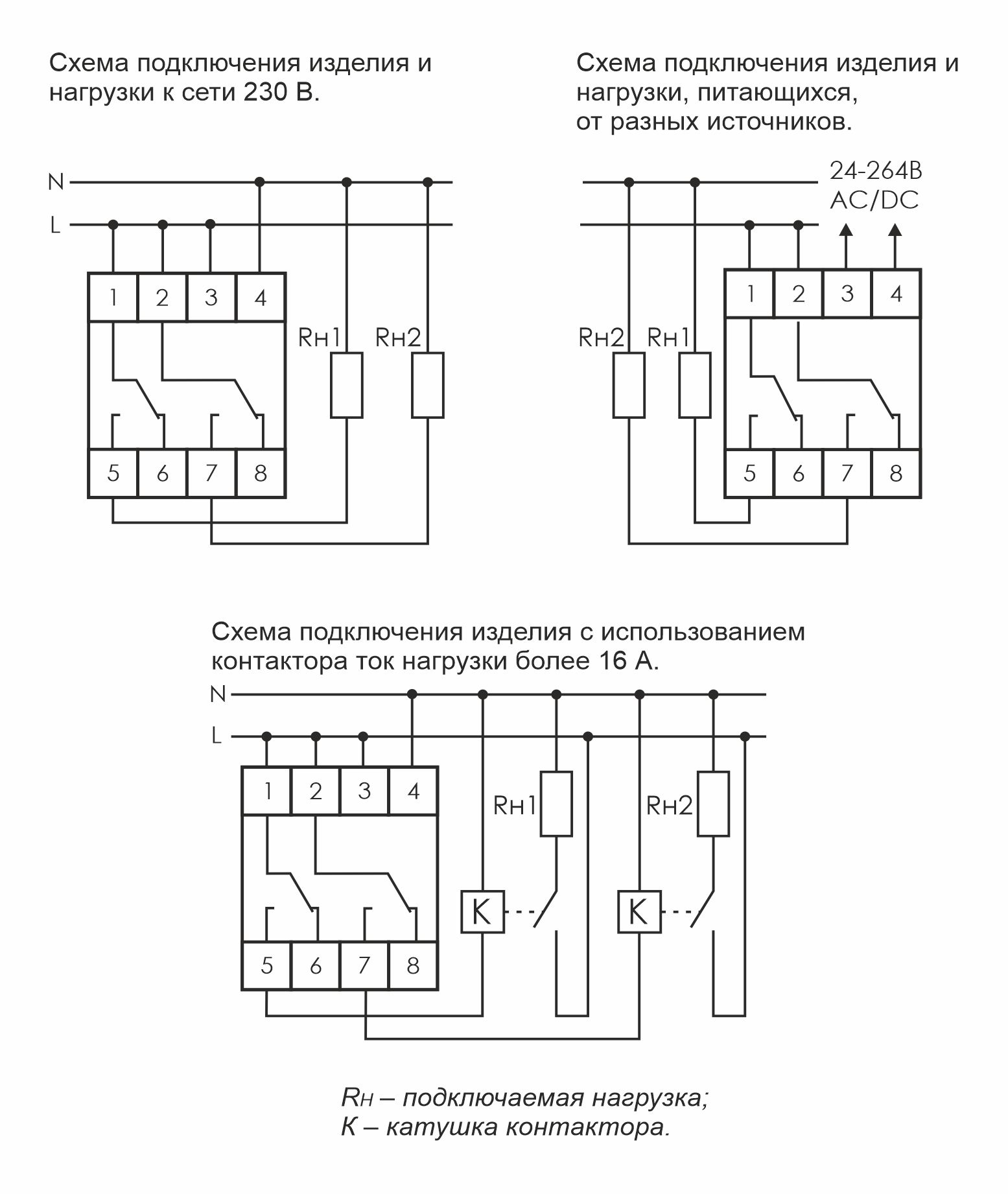

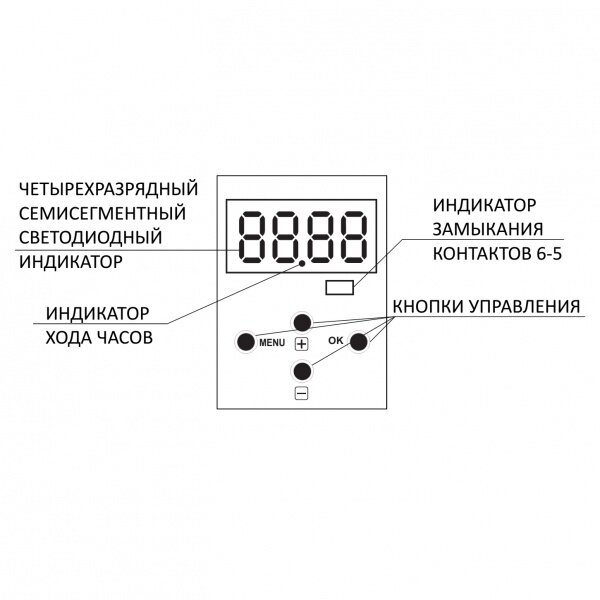

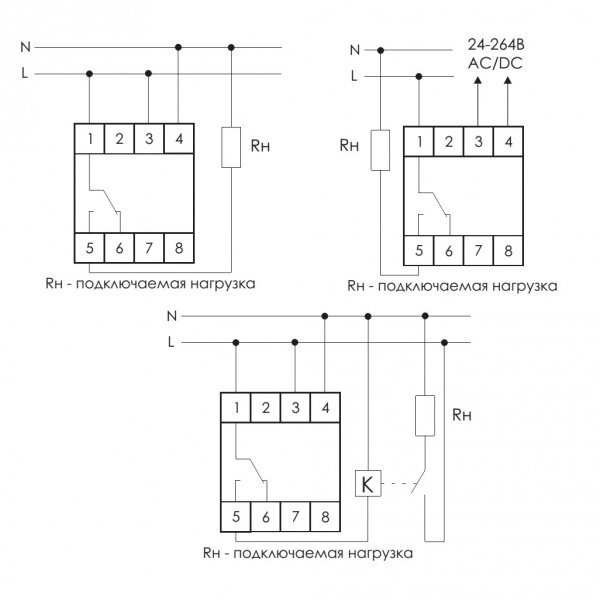

Реле электронного таймера более универсальны, чем более старые механические модели, и менее склонны к выходу из строя.

Многие модели имеют расширенные функции таймера, например:

• «одноразовый» (один измеренный выходной импульс для каждого перехода входа из обесточенного состояния в возбужденное)

• «рециркулировать» (повторяющиеся выходные циклы включения / выключения до тех пор, пока входное соединение находится под напряжением)

• «сторожевой таймер» (меняет состояние, если входной сигнал не циклически включается и выключается повторно).

“Сторожевые” реле таймера

Сторожевой таймер особенно полезен для мониторинга компьютерных систем. Если компьютер используется для управления критическим процессом, обычно рекомендуется иметь автоматический сигнал тревоги для обнаружения «зависания» компьютера (ненормальная остановка выполнения программы из-за любого количества причин).

Простой способ настроить такую ​​систему мониторинга – это заставить компьютер регулярно включать и выключать катушку реле сторожевого таймера (аналогично выходу таймера «рециркуляции»).Если выполнение компьютера останавливается по какой-либо причине, сигнал, который он выдает на катушку реле сторожевого таймера, перестанет циклически повторяться и зависнет в том или ином состоянии.

Через некоторое время реле сторожевого таймера «отключится» и сигнализирует о проблеме.

ОБЗОР:

• Реле с выдержкой времени построены в следующих четырех основных режимах работы контактов:
  • 1: Нормально открытый, закрытый по времени. Сокращенно «NOTC», эти реле открываются сразу после обесточивания катушки и замыкаются, только если катушка постоянно находится под напряжением в течение определенного периода времени.Также называется реле с нормально разомкнутыми контактами и задержкой включения .
  • 2: нормально открытый, открытый по времени. Сокращенно «NOTO», эти реле замыкаются сразу после подачи питания на катушку и размыкаются после того, как катушка была обесточена на определенный период времени. Также называется реле с нормально разомкнутыми контактами и задержкой выключения .
  • 3: нормально закрытый, открытый по времени. Сокращенно «NCTO», эти реле замыкаются сразу после обесточивания катушки и размыкаются, только если катушка постоянно находится под напряжением в течение определенного периода времени.Также называется реле с нормально замкнутыми контактами и задержкой включения .
  • 4: нормально закрытый, закрытый по времени. Эти реле, сокращенно NCTC, размыкаются сразу после подачи питания на катушку и замыкаются после того, как катушка была обесточена на определенный период времени. Также называется реле с нормально замкнутыми контактами и задержкой выключения .
• Одноразовые таймеры обеспечивают однократный контактный импульс заданной длительности для каждого включения катушки (переход от катушки от к катушке на ).
• Таймеры Recycle обеспечивают повторяющуюся последовательность импульсов включения-выключения до тех пор, пока катушка находится под напряжением.
• Сторожевые таймеры срабатывают своими контактами только в том случае, если катушка не может непрерывно включаться и выключаться (включаться и выключаться) с минимальной частотой.

СВЯЗАННЫЕ РАБОЧИЕ ЛИСТЫ:

Классификация реле максимального тока | Устройства

В зависимости от времени срабатывания реле максимального тока можно разделить на следующие категории: 1.Реле мгновенной максимальной токовой защиты 2. Реле максимальной токовой защиты с обратнозависимой выдержкой времени 3. Реле максимальной токовой защиты с независимой выдержкой времени 4. Реле с обратной минимальной выдержкой времени (IDMT) 5. Реле с очень обратной зависимостью 6. Реле с экстремальной обратной зависимостью.

Мгновенное реле максимального тока – это реле, в котором не предусмотрена преднамеренная выдержка времени для срабатывания. В таком реле контакты реле замыкаются сразу после того, как ток в катушке реле превышает тот, на который он установлен.Хотя между моментом срабатывания и замыканием контактов реле будет небольшой интервал времени, преднамеренная задержка времени не предусмотрена. Этой характеристики можно добиться с помощью навесных реле якоря. Такое реле имеет уникальное преимущество, заключающееся в сокращении времени срабатывания до минимума при повреждениях очень близко к источнику, где ток повреждения является наибольшим. Реле мгновенного действия эффективно только в том случае, если полное сопротивление между реле и источником мало по сравнению с сопротивлением защищаемой секции.

Одним из наиболее важных факторов защиты от перегрузки по току и перенапряжения является скорость срабатывания. С помощью навесных реле якоря можно получить время срабатывания 0,01 секунды при трехкратной настройке. Такие реле используются для ограниченного замыкания на землю и других типов защиты от циркулирующего тока. При такой быстрой работе реле может срабатывать при переходных процессах, выходящих за пределы нормального диапазона настройки.

Реле с обратнозависимой выдержкой времени – это реле, время срабатывания которого приблизительно обратно пропорционально величине управляющей величины.

На приведенном ниже рисунке показано, что время-токовые характеристики реле обратного тока. При значениях тока ниже значения срабатывания реле никогда не срабатывает:

При более высоких значениях время срабатывания реле постепенно уменьшается с увеличением тока. Говорят, что чем более выражен эффект, тем более обратным является характеристика. Фактически, все кривые время-ток в большей или меньшей степени обратны. Обычно они более обратны вблизи значения срабатывания управляющей величины и становятся менее обратными по мере его увеличения.

Время срабатывания всех реле максимального тока имеет тенденцию становиться асимптотическим до определенного минимального значения с увеличением значения управляющей величины. Это присуще электромагнитным реле из-за насыщения магнитопровода. Таким образом, варьируя точку насыщения, можно получить разные характеристики.

Это:

(i) Без ограничения времени

(ii) Обратно определенное минимальное время

(iii) Очень обратное и

(iv) Чрезвычайно инверсный

Эти характеристики могут быть получены с помощью индукционных дисковых реле и реле индукционной чашки.

Если насыщение сердечника выполняется на очень ранней стадии, время работы остается неизменным во всем рабочем диапазоне. Эта характеристика показана кривой I на рис. 3.24 и известна как независимая временная характеристика. Такое реле срабатывает по истечении заданного времени независимо от величины тока повреждения.

Реле с независимой выдержкой времени используются в:

(i) Радиальные или контурные цепи с несколькими секциями

(ii) В качестве резервной защиты для других типов защиты и

(iii) В системах с большими вариациями тока короткого замыкания из-за полного сопротивления источника.

Селективность среди таких реле достигается, если разница во времени двух последовательных реле составляет 0,5 с.

Такое реле – это реле, в котором время срабатывания приблизительно обратно пропорционально току короткого замыкания вблизи значения срабатывания реле и становится практически постоянным немного выше значения срабатывания реле, как показано кривой II на рис. 3. 24. Это достигается за счет использования сердечника электромагнита, который насыщается токами, немного превышающими ток срабатывания.

В таком реле насыщение сердечника происходит на более позднем этапе, как показано кривой III на рис. 3.24. Эта кривая известна как обратная характеристическая кривая. Время-токовая характеристика является обратной в большем диапазоне и после насыщения стремится к определенному времени. Реле с очень обратнозависимыми время-токовыми характеристиками используются на фидерах и длинных линиях передачи.

Кривая IV на рис.3.24 иллюстрирует крайне обратную характеристику, т.е. насыщение активной зоны происходит на очень поздней стадии. Уравнение, описывающее кривую IV на рисунке, приблизительно имеет вид 1 ² t = K, где I – рабочий ток, а I – время работы. Такие реле вполне подходят для защиты трансформаторов, кабелей и т. Д., Поскольку в их случае можно добиться точной селективности с помощью предохранителей и АПВ, что редко можно сделать селективным с помощью стандартных реле IDMT. Это связано с их способностью выдерживать пусковые токи и скачки напряжения, обеспечивая в то же время быструю работу в условиях неисправности. Таким образом, они больше подходят для установок с большими пусковыми токами после отключения электроэнергии.

Реле с обратнозависимой временем-токовой характеристикой широко используются в распределительных сетях и системах промышленных предприятий. Их относительно ровная время-токовая характеристика позволяет им достигать достаточно быстрой работы в широком диапазоне токов короткого замыкания.

Основы защиты от перегрузки по току

Реле максимального тока

Основным элементом защиты от перегрузки по току является реле максимального тока. Номер устройства ANSI – 50 для мгновенного максимального тока (IOC) или максимального тока с независимой выдержкой времени (DTOC) и 51 для обратного определенного минимального времени.

Существует три типа рабочих характеристик реле максимального тока:

1. Токовая защита с постоянной (мгновенной) защитой,
2. с постоянной выдержкой времени и
3. с обратной -Время защиты.

1. Защита по определенному (мгновенному) току

Это реле называется реле с заданной (мгновенной) максимальной токовой нагрузкой. Реле срабатывает, как только ток становится выше заданного значения . Умышленная задержка времени не задана. Всегда существует внутренняя задержка порядка нескольких миллисекунд.

Настройка реле регулируется в зависимости от его местоположения в сети. Реле, расположенное дальше всего от источника, срабатывает при низком значении тока.

Пример, когда реле максимального тока подключено к концу распределительного фидера , оно будет работать при более низком токе, чем ток, подключенный в начале фидера, особенно когда полное сопротивление фидера больше .

В фидере с малым импедансом различение токов короткого замыкания на обоих концах затруднено и приводит к плохой селективности и плохой селективности при высоких уровнях токов короткого замыкания.

В то время как при высоком импедансе фидера мгновенная защита имеет преимущества , сокращая время срабатывания реле при серьезных неисправностях и избегая потери селективности .

2. Защита с независимой выдержкой времени

В этом типе для работы (отключение) должны выполняться два условия: ток должен превышать установленное значение, а короткое замыкание должно быть непрерывным в течение как минимум времени, равного времени, установленному для реле.

Это реле создано путем применения преднамеренной задержки по времени после пересечения значения срабатывания срабатывания тока . Реле максимального тока с независимой выдержкой времени может быть настроено для выдачи выходного сигнала отключения через определенный промежуток времени после срабатывания.

Таким образом, есть настройка времени и подбора. Современные реле могут содержать более одной ступени защиты, каждая ступень включает свою уставку тока и времени.

Настройки этого типа реле в различных местах в сети могут быть отрегулированы таким образом, чтобы выключатель, ближайший к месту повреждения, срабатывал в кратчайшие сроки, а затем другие выключатели в направлении восходящего потока. сети отключаются последовательно с большей выдержкой времени.

Недостатком этого типа защиты является то, что его трудно координировать и требовать изменений с добавлением нагрузки, а также то, что короткое замыкание вблизи источника может быть устранено за относительно долгое время, несмотря на его максимальное значение тока.

МТЗ с независимой выдержкой времени используется в качестве резервной защиты дистанционных реле линии передачи с выдержкой времени , резервной защиты дифференциального реле силового трансформатора с выдержкой времени и основной защиты отходящих фидеров и шинных соединителей с регулируемой уставкой времени задержки

3.Защита с обратнозависимой выдержкой времени

В реле этого типа время срабатывания обратно пропорционально току. Значит, большой ток сработает быстрее реле максимального тока, чем более низкий.

Они доступны со стандартными обратными, очень обратными и крайне обратными характеристиками.

обратного времени также упоминаются как реле обратного определенного минимального времени (IDMT) .

Время срабатывания реле максимального тока с независимой выдержкой времени и реле максимального тока с обратнозависимой выдержкой времени должно быть отрегулировано таким образом, чтобы реле, находящееся ближе к месту повреждения, срабатывало до срабатывания любой другой защиты.Это известно как по времени .

Разница во времени срабатывания этих двух реле при одной и той же неисправности определяется как предел селективности . Регулировка реле с независимой выдержкой времени и реле с обратнозависимой выдержкой времени может быть выполнена путем определения двух настроек: настройки шкалы времени и настройки срабатывания .

Установка шкалы времени регулирует задержку времени перед срабатыванием реле всякий раз, когда ток повреждения достигает значения, равного или превышающего значение уставки тока реле.

Типы реле электрической защиты или защитных реле

Определение защитного реле

Реле – это автоматическое устройство, которое определяет ненормальное состояние электрической цепи и замыкает его контакты. Эти контакты поочередно замыкаются и замыкают цепь катушки отключения выключателя, следовательно, выключают автоматический выключатель для отключения неисправной части электрической цепи от остальной исправной цепи.

Теперь давайте обсудим некоторые термины, относящиеся к защитным реле.
Уровень срабатывания управляющего сигнала:

Значение срабатывающей величины (напряжение или ток), которое находится на пороге, выше которого реле инициирует срабатывание.

Если значение срабатывающей величины увеличивается, электромагнитное воздействие катушки реле увеличивается, и выше определенного уровня срабатывающей величины движущийся механизм реле просто начинает двигаться.

Уровень сброса:
Значение тока или напряжения, ниже которого реле размыкает свои контакты и возвращается в исходное положение.

Время срабатывания реле:
Сразу после превышения уровня срабатывания исполнительной величины движущийся механизм (например, вращающийся диск) реле начинает движение и в конечном итоге замыкает контакты реле в конце своего движения. Время, которое проходит между моментом, когда величина срабатывания превышает значение срабатывания, до момента, когда контакты реле замыкаются.

Время сброса реле:
Время, которое проходит между моментом, когда управляющая величина становится меньше значения сброса, до момента, когда контакты реле возвращаются в свое нормальное положение.

Дальность действия реле:
Дистанционное реле срабатывает, когда расстояние, видимое реле, меньше предварительно заданного импеданса. Активное сопротивление реле является функцией расстояния в реле дистанционной защиты. Этот импеданс или соответствующее расстояние называется радиусом действия реле.

Реле защиты энергосистемы можно разделить на различные типы реле.

Типы реле

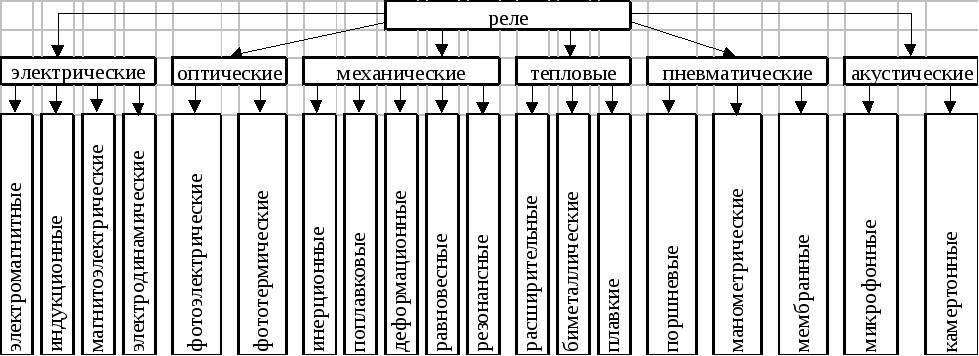

Типы реле защиты в основном основаны на их характеристиках, логике, параметрах срабатывания и механизме работы.

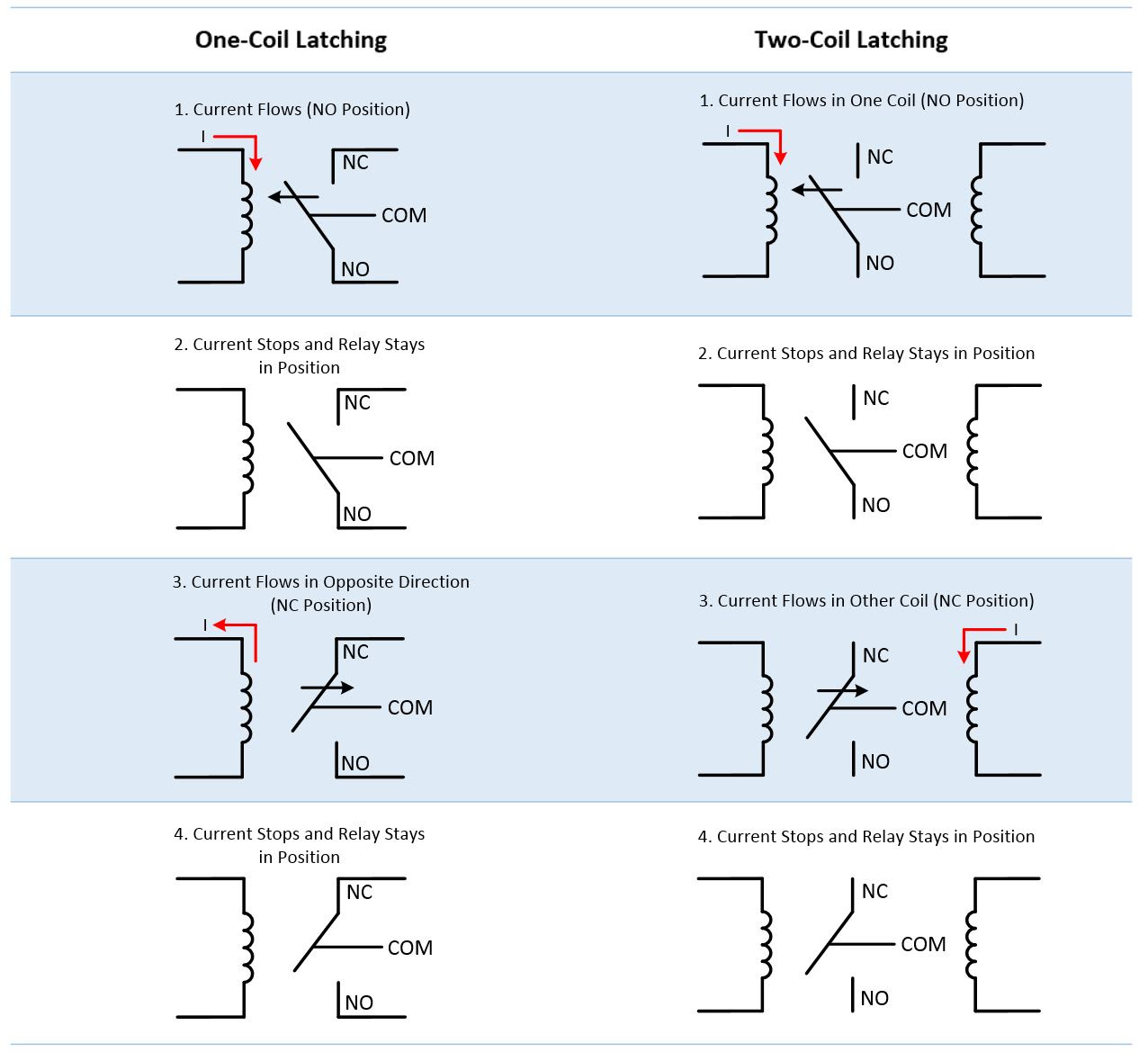

По механизму работы реле защиты можно разделить на электромагнитное реле, статическое реле и механическое реле. На самом деле реле – это не что иное, как комбинация одного или нескольких открытых или закрытых контактов. Эти все или некоторые конкретные контакты реле меняют свое состояние при подаче на реле управляющих параметров. Это означает, что разомкнутые контакты становятся замкнутыми, а замкнутые – разомкнутыми. В электромагнитном реле это замыкание и размыкание контактов реле осуществляется электромагнитным действием соленоида.

В механическом реле эти замыкание и размыкание контактов реле выполняются механическим смещением различных ступеней передачи.

В статических реле это в основном выполняется полупроводниковыми переключателями, такими как тиристоры. В цифровом реле состояние включения и выключения может обозначаться как состояние 1 и 0.

По характеристикам реле защиты можно разделить на:

1. Реле с независимой выдержкой времени
2. Реле с инверсной выдержкой времени с определенным минимальным временем (IDMT)
3. Реле мгновенного действия.
4. IDMT с инст.
5. Ступенчатая характеристика.
6. Переключатели программируемые.
7. Реле ограничения напряжения сверхтока.

В зависимости от логики реле защиты можно отнести к категории –

1. Дифференциальное.
2. Дисбаланс.
3. Смещение нейтрали.
4. Направленный.
5. Ограниченное замыкание на землю.
6. Избыточное флюсование.
7. Дистанционные схемы.
8. Защита шин.
9. Реле обратной мощности.
10. Потеря возбуждения.
11. Реле обратной последовательности фаз и т. Д.

В зависимости от параметра срабатывания реле защиты можно разделить на

1. Реле тока.
2. Реле напряжения.
3. Реле частоты.
4. Силовые реле и т. Д.

В зависимости от области применения реле защиты можно разделить на

1. Первичное реле.
2. Реле резервного питания.

Первичное реле или первичное реле защиты – это первая линия защиты энергосистемы, тогда как резервное реле срабатывает только тогда, когда первичное реле не срабатывает во время повреждения. Следовательно, резервное реле работает медленнее, чем основное реле. Любое реле может не работать по любой из следующих причин:

1. Само защитное реле неисправно.
2. DC Подача напряжения отключения на реле отсутствует.
3. Отсоединен вывод расцепителя от релейной панели к автоматическому выключателю.
4. Катушка отключения выключателя отключена или неисправна.
5. Сигналы тока или напряжения от трансформаторов тока (CT) или трансформаторов напряжения (PT) соответственно недоступны.

Поскольку резервное реле срабатывает только при выходе из строя основного реле, резервное реле защиты не должно иметь ничего общего с реле первичной защиты.
Примеры механического реле:

1. Тепловое
   • Отключение по температуре масла
   • Отключение по температуре обмотки
   • Отключение по температуре подшипника и т. Д.
2. Тип поплавка
   • Бухгольца
   • OSR
   • PRV
   • Регуляторы уровня воды и т. Д.
3. Реле давления.
4. Механические блокировки.
5. Реле несоответствия полюсов.

Список различных реле защиты, используемых для защиты оборудования различных энергосистем

Теперь давайте посмотрим, какие различные реле защиты используются в различных схемах защиты оборудования энергосистемы.

Реле для защиты линий передачи и распределения

SL	Линии, подлежащие защите	Используемые реле
1	400 кВ Линия передачи	Числовое расстояние без переключения или цифровое расстояние Схема Main-II: Схема без коммутации или числовая дистанция
2	220 кВ Линия передачи	Main-I: Схема без коммутации (питание от шинных СТ) Main-II: Схема коммутируемой дистанции (Fed от линейного вариатора) С возможностью переключения с шины PT на линейный вариатор и наоборот.
3	132 кВ Линия передачи	Основная защита: Схема коммутируемой дистанции (питание от шины PT). Резервная защита: 3 № направленных реле IDMT O / L и 1 № Направленное реле IDMT E / L.
4	33 линии кВ	Ненаправленное реле IDMT 3 выходных и 1 замыкающих.
5	Линии 11 кВ	Ненаправленное реле IDMT 2 выходных и 1 замыкающих.

Реле для защиты трансформатора

SL

Соотношение напряжений и емкость трансформатора

Реле на стороне ВН

Реле на стороне низкого напряжения

Общие реле

3 шт. Ненаправленное реле O / L 1 шт. Ненаправленное реле E / L и / или резервное реле E / F + REF

– –

Дифференциальное реле или Реле общего дифференциала Реле перегрузки Реле Бухгольца Реле Бухгольца РПН Реле PRV OT Реле отключения Реле отключения WT

2

13. 8/220 кВ 15,75 / 220 кВ 18/400 кВ 21/400 кВ Генераторный трансформатор

3 ненаправленных реле O / L 1 ненаправленное реле E / L и / или резервное E / Реле F + REF

– –

Дифференциальное реле или Реле общего дифференциала Реле перенапряжения Реле Бухгольца Реле Бухгольца РПН Реле PRV OT Реле отключения WT Реле отключения

22026

Подстанционный трансформатор

3 шт. Ненаправленное реле O / L 1 реле ненаправленного E / L и / или резервное реле E / F + REF

3 шт. Ненаправленное реле O / L

Дифференциальное реле Реле перенапряжения Реле Бухгольца Реле Бухгольца РПН Реле PRV Реле отключения OT Реле отключения WT

4

Генеральное напряжение / 6.6KV UAT

3 шт. Ненаправленное реле O / L

3 шт. Ненаправленное реле O / L

Дифференциальное реле Реле перенапряжения Реле Бухгольца OLTC Реле Бухгольца Реле отключения PRV 910 Реле отключения OT

5

132/33 / 11кВ до 8 МВА

3 шт. Реле O / L 1 реле E / L

2 шт.Реле O / L 1 реле E / L

Реле Бухгольца РПН Реле Бухгольца Реле PRV Реле отключения OT Реле отключения WT

6

132/33 / 11кВ выше 8 МВА и ниже 31.5 MVA

3 шт. Реле O / L 1 нет реле прямого / обратного хода

3 шт. Реле O / L 1 нет реле E / L

Дифференциальное реле Реле Бухгольца OLTC Реле Бухгольца Реле PRV Реле отключения Реле Реле отключения WT

7

132/33 кВ, 31,5 МВА и выше

3 шт. Реле O / L 1 шт. Реле E / L

3 шт. Реле O / L 1 шт. E / L Реле

Дифференциальное реле Реле перенапряжения Реле Бухгольца Реле Бухгольца РПН Реле PRV Реле отключения OT Реле отключения WT

8

220/33 KV, 31.5MVA и 50MVA 220/132KV, 100 MVA

3 реле O / L 1 реле E / L направленного действия

3 реле O / L 1 реле Relay E / L

Дифференциальное реле Overflux Relay Overflux Relay Overflux Relay Реле Бухгольца РПН Реле Бухгольца Реле PRV Реле отключения OT Реле отключения WT

9

400/220 кВ 315 МВА

3 н. у. Реле L. Реле ограниченного включения / выключения 3 шт. Реле прямого регулирования давления

3 шт. Реле прямого включения / выключения (с реж.highset) 1 нет Реле направления E / L. Реле ограниченного E / F

Дифференциальное реле Реле перенапряжения Реле Бухгольца Реле Бухгольца РПН Реле PRV Реле отключения OT Реле отключения WT Реле перегрузки (аварийной сигнализации)

1. Нет реле Бухгольца для трансформаторов мощностью менее 500 кВА.
2. Трансформаторы мощностью до 1500 кВА должны иметь только рупорную защиту.
3. Трансформаторы мощностью более 1500 кВА и до 8000 кВА с соотношением 33/11 кВ должны иметь один выключатель с групповым управлением на стороне ВН и индивидуальные выключатели НН, если имеется более одного трансформатора.
4. Трансформаторы мощностью более 8000 кВА должны иметь индивидуальные выключатели высокого и низкого напряжения.
5. Указанные выше реле должны быть предусмотрены на ВН и НН.
6. УЗИ на ВН и НН для трансформаторов всех мощностей и классов напряжения.
7. Защита РПН от рассогласования должна быть предусмотрена там, где работает схема ведущего ведомого.
8. Подключаемая сигнализация отказа вентиляторов и отказов насосов.
9. Аварийные сигналы для O.T., W.T., Buchholz (основной бак И РПН) должны быть подключены.

Классификация или типы реле защиты Реле | Electricalunits.com

По рабочим характеристикам реле можно классифицировать следующим образом: 1) Тип соленоида: В реле этого типа железный сердечник или плунжер вставлен в катушку соленоида.2) Притягиваемый тип якоря: Этот тип реле включен в цепь, и этот тип реле срабатывает, когда ток в цепи превышает нормальный. Железный якорь реле притягивается магнитной силой, создаваемой нежелательным током в реле. 3) Электромагнитный тип: В реле этого типа катушка реле движется в электромагнитном поле, то есть катушка как движущийся компонент. 4) Тип подвижной катушки: Эти реле имеют катушку, которая движется в магнитном поле, создаваемом постоянным магнитом.5) Индукционный тип: В реле этого типа металлический диск или цилиндр помещается в переменное магнитное поле. Следовательно, вращающий момент создается в диске или цилиндре за счет взаимодействия вихревого тока и переменного поля. 6) Тип направления или обратного тока: Реле срабатывает только тогда, когда направление тока меняется на противоположное или фазовый угол тока принимает фазовый сдвиг, превышающий желаемое значение. 7) Тип направленной или обратной мощности: Когда приложенное напряжение и ток достигают определенного заданного сдвига фаз, в это время срабатывает реле этого типа.8) Реле минимального напряжения минимального тока: Этот тип реле срабатывает, когда номинальное напряжение тока падает ниже указанного значения. 9) Реле максимального тока и перенапряжения: Реле этого типа срабатывает, когда номинальное напряжение тока превышает определенное заданное значение. 10) Тепловое реле: Этот тип реле срабатывает, когда тепло выделяется током в релейном элементе. 11) Другое реле: Реле этого типа срабатывает при разном магнитном или фазном токе от напряжения реле.12) Дистанционное реле: Принцип работы этого типа реле зависит от отношения напряжения к току или от силы тока релейного элемента.

Также можно контролировать время срабатывания реле, то есть время между моментом срабатывания реле и моментом срабатывания реле его отключающих контактов. С этой точки зрения реле можно классифицировать следующим образом: a) Реле мгновенного действия: В реле этого типа существует определенный промежуток времени между срабатыванием реле и срабатыванием отключающих контактов. b) Реле с независимой выдержкой времени: В реле этого типа существует определенное время между срабатыванием реле и срабатыванием срабатываний отключения. c) Реле с обратнозависимой выдержкой времени: В реле этого типа время, прошедшее между срабатыванием реле и срабатыванием отключающего контакта, обратно пропорционально величине тока повреждения. d) Inverse –define-minimum time lag: В этом случае срабатывание реле обратно пропорционально значению текущего времени реле, стремящегося к определенному минимальному времени.В этом реле с запаздыванием по времени постоянный магнит устроил положение, в котором двигатель реле отсекает магнитный поток между полюсами этого магнита, такой магнит называется «тяговым магнитом». Механическое устройство, такое как сильфон, масляные ванны и т. Д., Используется в качестве элемента задержки. В устройстве масляного бачка поршень в масляном бачке соединен с нижним концом плунжера соленоида, который вытягивается, поршень в катушке замедляет движение плунжера, таким образом обеспечивая необходимую задержку срабатывания реле.

Недавнее сообщение

Рабочее время отказов

Время дребезга для замыкающих контактов при подаче номинального напряжения на катушку при температуре катушки 23 ° C.

Release Bounce Time

Время дребезга для нормально замкнутых контактов при снятии номинального напряжения катушки при температуре катушки 23 ° C.

Частота переключения

Количество срабатываний реле в единицу времени.

Сопротивление изоляции

Сопротивление изолированных участков между контактами и катушками, токопроводящими клеммами и незаряженными металлическими частями (например,g., каркас сердечника и сердечник), или между контактами.
Это значение дано для реле и не включает заземления на печатные платы.

(1) Между катушками и контактами:
Между клеммами катушки и всеми контактными клеммами
(2) Между контактами с разной полярностью:
Между контактными клеммами разной полярности
(3) Между контактами с одинаковой полярностью:
Между контактными клеммами с одинаковой полярности
(4) Между установочными катушками и катушками сброса:
Между установленными клеммами катушки и клеммами сброса

Диэлектрическая прочность

Максимальное значение перед повреждением изоляции, когда напряжение подается в течение одной минуты на изолированную металлическую часть (особенно заряженную металлическую часть).
Напряжение подается в том же месте, что и сопротивление изоляции.
Ток утечки (ток, используемый для обнаружения повреждения изоляции) обычно составляет 1 мА.
Однако иногда используется ток утечки 3 мА или 10 мА.

Выдерживаемое импульсное напряжение

Максимальное аномальное напряжение, которое реле может выдержать при кратковременных скачках напряжения из-за молнии, переключения индуктивной нагрузки и т. Д.
Форма волны скачка напряжения, если не указано иное, является стандартной формой волны импульсного напряжения в соответствии с JIS C5442,
i.е., 1,2 × 50 мкс.

Часть 68 FCC определяет 10 × 160 мкс ± 1500 В.

Вибрация

: Разрушение, которое количественно определяет характерные изменения или повреждение реле из-за очень сильных вибраций, которые могут возникнуть во время транспортировки или монтажа реле, и долговечность при неисправности, которая количественно определяет неисправность реле из-за вибраций во время он в эксплуатации.
