Инфракрасный карбоновый теплый пол: устройство, виды, правила монтажа
Для повышения комфорта на даче или в городской квартире сейчас активно используются напольные обогревающие системы. Сформировать благоприятный микроклимат способен инфракрасный карбоновый теплый пол. При желании с укладкой запросто справиться хозяин дома, если знает, как его монтировать и подключать.
Мы расскажем, как обустроить инфракрасную систему отопления своими силами. В представленной нами статье детально описаны карбоновые варианты напольного обогрева, приведены технологические особенности. С учетом наших рекомендаций сборка ИК теплого пола не вызовет малейших затруднений, а сам он будет отлично работать.
Содержание статьи:
Что такое ИК теплый пол?
Инфракрасный теплый пол умеет сделать дом уютнее для его обитателей благодаря правильно подобранному температурному режиму.
Причем, он может стать основным видом отопления, если карбоновым материалом покрыть около 60% площади каждого помещения, где требуется обогрев.
Если систему планируется использовать как дополнительный источник комфорта, то достаточно ее укладки на 40% полезной площади
Принцип действия ИК обогрева
ИК теплый пол из карбоновых нагревательных элементов пропускает через себя ток. В результате этого процесса происходит инфракрасное излучение в диапазоне 5-20 мкм. Оно передает свою энергию предметам, находящимся в помещении, минуя воздух. Декоративное покрытие пола и вся мебель нагреется от излучающегося тепла, прогревая воздух.
В помещении с ИК теплым полом нагреваются, в первую очередь, предметы, находящиеся внизу. Поэтому, на уровне головы человека воздух будет немного прохладнее, что позволит предотвратить возникновение головной боли
Причем пол постоянно будет теплым благодаря пленке или системе стержней, уложенной под ним. Если это единственный источник обогрева, то можно не переживать о пересушенном воздухе. Да и выжигать кислород инфракрасные лучи не способны.
Галерея изображений
Фото из
Принцип карбонового нагрева
Устройство пленочных полов
Специфика карбоновых стержневых систем
Безопасность карбонового обогрева
Формирование оптимального микроклимата
Эксплуатация на открытых площадках
Неограниченная сфера использования
Терморегулятор для электрических теплых полов
Действительной пользе и мнимому посвящена статья, которую мы советуем почитать посетителям сайта.
Разновидности карбоновых систем
Растущая популярность ИК теплых полов способствует появлению конкуренции на рынке, что позитивно сказывается на цене товара. Качественные системы теплых полов из карбоновых материалов совершенствуются, компании производят улучшенные модели, позволяющие получить максимальную пользу при минимальных затратах энергии.
Хорошо себя зарекомендовали следующие карбоновые теплые полы: Excel, Rexva Xica, Caleo, HOTmat, EcoOndol, Green Life, Ecoheat, Unimat, MONOCRYSTAL, HandyHeat, Q-Term, ТЕПЛОНОГ, POWER PLUS.
Большая часть рынка принадлежит южно-корейским производителям, предлагающим доступные цены и большой выбор карбоновой пленки
По способу укладки ИК теплые полы монтируют:
- мокрым способом;
- сухим.
Мокрый способ – это когда поверх уложенной системы заливается стяжка или слой плиточного клея. Использовать готовый пол можно будет только после полнейшего высыхания. При сухом монтаже ничем не заливается.
Поэтому ждать ввода в эксплуатацию целый месяц в придется.
При сухом способе укладки достаточно будет подождать нескольких дней, если это предусмотрено производителем декоративного покрытия
По внешнему виду инфракрасные полы бывают:
- пленочные;
- стержневые.

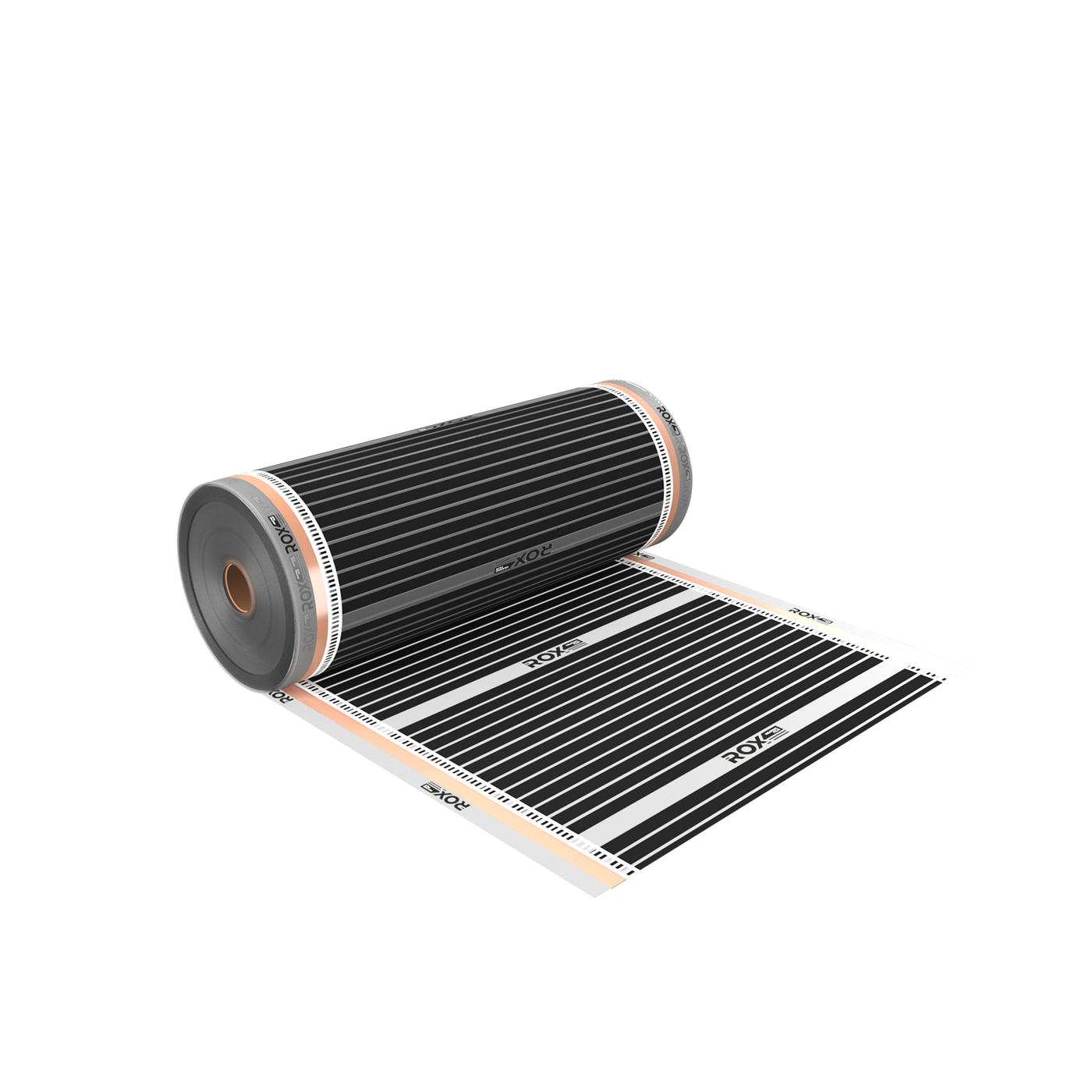

Пленочные очень тонкие – 0,3-0,4 мм. Они продаются в рулоне, ширина которого зависит от модели и фирмы изготовителя. Это может быть диапазон от 0,5 до 1, метра. Слой с карбоновым нагревателем наносится принтером на одну сторону пленки.
По обоим краям рулона проходят медные шины. Этот слой защищается с двух сторон слоями полимерной пленки
По способу нанесения нагревательного элементов на поверхность различают такие пленки:
- сплошные;
- полосатые;
- в виде пчелиных сот;
- с перфорацией.
Пленка со сплошным нанесением карбона наиболее совершенна – у нее самая быстрая скорость нагрева и наиболее эффективное расходование электроэнергии.
Случайное физическое повреждение участка сплошной карбоновой пленки никак не отражается на ее работоспособности
Перфорированная ИК пленка была разработана для обеспечения прочного сцепления с поверхностью при заливании стяжки.
В местах перфорации отсутствует нагревательный элемент.
Перфорированный вариант ИК пленки удобно использовать под укладку напольного покрытия из керамической плитки

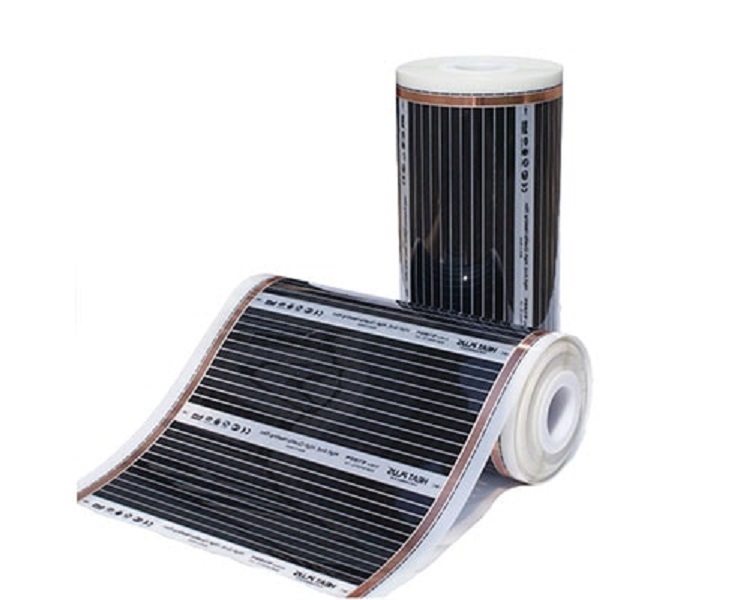

Полосатая – наиболее популярная среди покупателей. На рынке можно встретить огромное количество предложений, отличающихся по ширине и длине рулона, по составу нагревательного слоя, длительности эксплуатации и прочим характеристикам. Ее несомненное преимущество – удобно разрезать при монтаже, не задевая карбоновые полосы.
Стержневой ИК пол представляет собой ряд гибких стержней, параллельно соединенных между собой термостойким медным проводом. Внутри каждого находится нагревательный элемент, состоящий из аморфного углерода, графита и серебра.
Теплый пол свернут в рулон и упакован вместе с комплектующими, необходимыми при его укладке. Также, каждый производитель прилагает инструкцию с рекомендациями по монтажу и эксплуатации
ИК система обогрева в форме стержневого мата обладает способностью к саморегуляции.
Ей не страшен большой диван, который будет постоянно стоять на одном и том же месте. Стержни, расположенные под мебелью, никогда не перегреются.
Правила укладки карбонового теплого пола
Эффективность любой модели ИК теплого пола зависит от правильности . Даже самая качественная и дорогая система не будет работать, если проигнорировать рекомендации производителя, приведенные в инструкции.
Галерея изображений
Фото из
Саморегулирующийся ИК пол
Плюсы использования умных полов
Саморегулирующийся кабель теплого пола
Экономия при укладке карбонового пола
Как уложить стержневой мат?
Приятно, вернувшись домой и сняв уличную обувь, ощущать тепло под ногами. Для этого достаточно правильно . Наиболее дорогостоящий вариант – стержневой. Но он характеризуется длительным сроком службы – от 25 лет. Да и гарантия производителя радует – около 10 лет.
Наиболее покупаемым является стержневой мат от Unimat. Производитель сразу же предоставляет подробную инструкцию по установке системы и все комплектующие.
Это позволяет с легкостью выполнить укладку своими руками, не теряя время на поиски нужных материалов.
Стержни, расположенные параллельно в виде веревочной лестницы, обеспечивают работоспособность системы даже при выходе из строя одного или двух из них
Теплый ИК пол стержневого типа обладает способностью самостоятельно регулировать температуру внутри системы. Это исключает опасность ее перегрева и выхода из строя отдельных стрежней, расположившихся под тяжелой и объемной мебелью.
Для правильной укладки предстоит сначала выровнять основание пола. Затем определить место под установку терморегулятора и датчика температуры. Важно, чтобы эти 2 элемента находились в доступном месте и не перекрывались тяжелой мебелью.
Температурный датчик следует уложить в паз, прорезанный в полу. Предварительно его помещают в гофрированную трубу с металлическим зондом и заглушкой. Мелкий мусор, оставшийся после проделывания штробы, надо обязательно убрать.
Затем предстоит расстелить теплоотражающий материал фольгированной частью вверх.
Все стыки отдельных частей рулона нужно тщательно соединить друг с другом клейкой лентой. Также, используя скотч, строительный степлер или клей, предстоит прикрепить этот слой к первичному полу. Теперь можно приступать к раскладке мата из карбоновых стержней.
Правильно начинать разматывать рулон со стороны установки терморегулятора. Чтобы развернуть мат в обратном направлении, надо разрезать соединительный провод ровно посредине между 2-мя стержнями. Так можно проделывать до тех пор, пока не покроется вся площадь под укладку системы теплого пола, но не длиннее 25 погонных метров.
Нельзя допускать перекрещивания отдельных стержней ИК мата. Это важное правило укладки системы
Остается тщательно зафиксировать уложенную конструкцию скотчем и прорезать отверстия в теплоотражающем материале по всей площади. Это обеспечит надежное сцепление при заливании стяжки или нанесении плиточного клея.
Следующий этап – подключение и изоляция карбоновой системы обогрева. Здесь важно придерживаться рекомендаций, приведенных производителем в инструкции и использовать материалы, идущей в комплекте теплого пола.
Предстоит монтажными проводами соединить полосы углеродного мата, зачистив изоляцию на соединяемых концах. Для их надежной фиксации прилагаются гильзы в термоусаживающей пленке. Каждая гильза надевается на оголенный провод мата и соединительного провода и зажимается обжимными клещами.
Изолирующая пленка, находящаяся сверху гильзы, принимает свое рабочее состояние после применения технического фена. Сверху надевается еще одна изолирующая пленка, которая также усаживается феном. Такое соединение в двойной изоляции прочное и надежное. Оно не боится влаги.
Аналогично подключаются все оставшиеся стороны мата к соединительному проводу. Края изолируются концевой пленкой, усаживаются феном и обжимаются клещами
Следующий шаг – подключение концов соединительного провода в клеммник согласно схеме, прилагаемой к нему. Важно не перепутать питающие провода с нулевым и заземляющим. Нужно не забыть подсоединить датчик температуры.
Остался самый ответственный момент – протестировать работоспособность карбонового мата.
Для этого следует задать желаемый температурный режим и включить систему. Подождать минут 15-20 и оценить результат. Если все в порядке, то можно приступать к завершающей стадии – заливанию стяжки или покрытию плиточным клеем.
Наглядно процесс устройства стержневого напольного обогрева представит следующая фото-галерея:
Галерея изображений
Фото из
Шаг 1: Укладка карбоновой системы на подложку
Шаг 2: Разрезание стержневой системы
Шаг 3: Фиксация уложенной системы скотчем
Шаг 4: Удаление изоляции с токоведущего провода
Шаг 5: Установка соединительной гильзы
Шаг 6: Установка термоусадочных трубок
Шаг 7: Опрессовка гильзы в термоусадочной трубке
Шаг 8: Подключение силового кабеля к NYM проводу
Для сборки системы из карбоновых стержней нужно заранее составить план, например, вот такой:
При составлении схемы укладки стержневой системы следует помнить, что стержням нельзя пересекаться или прикасаться друг к другу.
Максимальная длина стержневой полосы 25 м (+)
После проведения раскладки карбонового обогрева приступаем к завершающим этапам устройства:
Галерея изображений
Фото из
Соединения, выполненные с использованием гильз, заведенных в термоусадочные трубки, обрабатываем строительным феном
Для установки термодатчиков, фиксирующих температуру пола, используем гофрированные полимерные трубки
Для обеспечения ровной поверхности пола во всех точках под термодатчики вырабатывают канавки в основании
Влагозащищенные датчики устанавливаются без гофрированной трубки, штробить черновой пол и разрезать изоляцию под них не надо. Устройство тогда укладывают между стержнями и фиксируют клейкой лентой
Перед укладкой покрытия проверяем работоспособность полностью устроенного пола
Для обеспечения адгезии связующего состава с основанием в фольгированной подложке вырезаем отверстия примерно 70×150 мм. Располагаем их в шахматном порядке примерно через 300 мм.
Всего вырезать нужно не больше 30 % фольгированной подложки
На карбоновую систему наносим плиточный клей или цементный связующий раствор так, чтобы он полностью покрывал систему
Если система фиксируется плиточным клеем, на который сразу кладут плитку, наносить его лучше сегментами приблизительно по 1 м². В случае устройства стяжки, ею заполняют всю площадь, а после отвердевания кладут покрытие
Шаг 9: Обработка термоусадочной трубки феном
Шаг 10: Термодатчик в гофрированной трубе
Шаг 11: Погружение термодатчиков в штробу
Шаг 12: Расположение датчика между стержнями
Шаг 13: Проверка работоспособности
Шаг 14: Вырезка отверстий для усиления адгезии
Шаг 15: Заполнение площади плиточным клеем
Шаг 16: Укладка плитки по стержневым полам
Основы монтажа нагревательной пленки
Пленочный ИК теплый пол укладывается по всем рекомендациям, указанным производителем в инструкции. технология монтажа аналогична правилам укладки стержневого мата.
Основная отличительная особенность – следует учитывать будущее расположение мебели. Под мебелью укладывать карбоновую пленку не надо.
Важно, чтобы ИК полотнища не накладывались друг на друга. Нужно выдержать расстояние 5-10 см между ними. Это же правило касается и укладки стержневого мата – нельзя допускать пересечения двух и более стержней между собой.
Когда выполнена раскладка теплоизолирующего слоя, раскладка и крепление к нему карбоновой пленки, нет надобности прорезать отверстия для лучшего сцепления стяжки. Следует лишь изолировать места разреза медной шины битумной изоляцией, закрывая полностью серебряные контакты по всему срезу.
Остается подключить полосы между собой и к терморегулятору, используя провода, идущие в комплекте
Здесь будут некоторые отличия – на медную шину устанавливаются контактные зажимы, в которые предстоит помещать концы соединительного провода, зачищенные от изоляции.
Они плотно обжимаются со стороны как вложенных проводов, так и медной шины.
Каждое такое соединение изолируется с двух сторон специальной изоляцией, идущей в комплекте теплого пола
Еще одно отличие от процесса установки стержневого варианта – датчик температуры не укладывается в паз, а крепится клейкой лентой прямо на одну из нагревательных полос, если это полосатая пленка. Датчик надо аккуратно погрузить в теплоизоляционный слой, прорезав соответствующую ячейку. Это в дальнейшем исключит неровности при укладывании декоративного покрытия.
Аналогично оформляются разрезы в местах расположения зажимов и все пути пролегания проводов. Уложенные провода заклеиваются скотчем. Остается подключить систему к терморегулятору, используя схему, приведенную в инструкции. Если мощность ИК пола более 2 кВт, то следует подключать его к электрической сети через отдельный автомат.
После подключения нужно внимательно проверить работоспособность системы, качество соединения отдельных элементов и нагревание всех полос, включив ее в сеть. Если все выполнено качественно, можно завершать установку, уложив поверх греющей пленки специальную подложку под ламинат или защитную полиэтиленовую пленку.
Остается уложить декоративное покрытие и пользоваться всеми преимуществами регулируемого обогрева. Пленочный теплый пол чаще всего покрывается ламинатом, линолеумом или ковролином.
Если покрытие твердое, то его можно сразу монтировать поверх защитного слоя, стараясь не повредить греющую пленку
В случае, когда декоративное покрытие легко поддается деформации, надо уложить плотный защитный слой – фанеру или листы другого материала толщиной 3-5 мм. Их нужно надежно зафиксировать, не повредив слой с нагревательной пленкой.
Только после дополнительного твердого защитного слоя из фанеры настанет черед стелить линолеум или ковролин
Выполнив все действия правильно, можно пользоваться пленочным ИК теплым полом около 10 лет. Срок службы каждый производитель указывает в инструкции. Он составляет от 10 до 50 лет.
Плюсы и минусы карбонового пола
Инфракрасный теплый пол имеет свои положительные отрицательные стороны. Прежде чем принять решение о целесообразности его покупки и монтажа, следует подробнее разобрать все особенности этой системы.
Что плохого в карбоновом обогреве?
Использование карбоновых стержней или пленок при обустройстве системы теплых полов в доме или квартире имеет такие недостатки:
- дороговизна;
- подделки;
- сложный ремонт;
- потребность в дополнительном утеплении.
Оригинальные системы, предлагаемые добросовестными производителями, стоят совсем недешево. Особенно, когда речь идет о стрежневых карбоновых матах. Крупную сумму способен выложить не каждый покупатель, желающий у себя в доме обустроить инфракрасный теплый пол.
Из первого недостатка плавно вытекает второй – появление на рынке большого количества подделок. Они отличаются низкой ценой и сомнительным качеством.
Приобретение некачественных поддельных, но дешевых систем оборачивается головной болью для покупателя – стержни быстро сгорают, уменьшая общую площадь нагрева
Сложность ремонта заключается в необходимости снимать все декоративное покрытие, чтобы добраться до системы теплого пола.
Иной возможности заменить сломанный участок не существует. Если же сверху уложена плитка, то это еще больше усложняет ремонт.
Потребность в дополнительном утеплении дома или квартиры будет в том случае, когда инфракрасное отопление является основным. Если работы по энергосбережению не были проведены, то теплый пол будет тратить много энергии на поддержание нужной температуры в помещении и может не справиться с этим заданием.
Утепление дома, коттеджа или квартиры позволяет существенно снизить расходы не только при инфракрасном, но и при других видах отопления. В таком помещении проще поддерживать комфортную температуру с помощью теплых полов, затрачивая минимум энергии на их работу.
Достоинства инфракрасного теплого пола
Теплый пол, устроенный из карбоновой пленки или стержней, обладает целым рядом преимуществ. Это:
- быстро;
- легко;
- доступно;
- экономно;
- красиво;
- безопасно;
- без ремонта.
Первый пункт подразумевает скорость монтажа карбонового теплого пола.
Если площадь под укладку небольшая, то со всеми работами можно справиться за 1 день. Если же приглашать мастеров, то все займет еще меньше времени.
Обустроить систему инфракрасного теплого пола легко – достаточно простого набора инструментов, а также материалов, идущих в комплекте с карбоновой пленкой или стержнями.
Вовсе не обязательно привлекать специалиста – монтаж будет под силу каждому старательному хозяину
Цена пленочного материала доступная. Если сравнивать стоимость всех деталей и комплектующих, необходимых при обустройстве водяного или парового отопления, то инфракрасное здесь существенно выигрывает – не понадобится покупать трубы, радиаторы, котел и другое дорогостоящее оборудование.
Пользоваться карбоновым теплым полом выгодно как в качестве дополнительного, так и основного источника тепла. Если система установлена правильно и дом/квартира/коттедж утеплен, то потребление электроэнергии будет минимальное. Расходы будут напрямую зависеть от площади, покрытой инфракрасной пленкой или матами.
Красота этого типа обогрева помещения заключается в том, что после укладки теплый пол не заметен в комнате. Он не занимает полезное пространство, как, например, радиаторы отопления. Толщина всей системы с учетом теплоизолирующего слоя менее 2 см.
Инфракрасный теплый пол совершенно безопасен. Он не боится воды и может быть уложен в ванной и на кухне. Если какая-то секция перестает работать, то со всей системой ничего не произойдет – она продолжит нагреваться в обычном режиме.
Карбоновые пленочные полы сооружают на кухнях, жилых комнатах, в спальнях, гостиных, детских. Их укладывают и , используют в устройстве теплых полов .
Если один стержень или полоска карбоновой пленки перестала работать, то можно обойтись без ремонта – вся система будет и дальше функционировать
Все нагревающие элементы расположены параллельно, что исключает возможность поломки сразу всей системы. Это удобно, ведь потеря одной рабочей полоски принципиально не скажется на работе всей системы.
Особенности эксплуатации и ремонта системы
Теплый пол из карбоновой пленки или стержней безусловно делает помещение более комфортным. Поэтому приверженцев этого типа обогрева становится все больше. Но вопросы о вероятности возникновения поломок и возможном ремонте беспокоят потенциальных пользователей оборудования.
Правила использования теплого пола
Чтобы теплый пол из карбонового материала прослужил весь срок, заявленный производителем, нужно придерживаться правил его эксплуатации. Все это описано производителем в инструкции к конкретному товару. Важно, чтобы система теплого пола имела все документы и сертификаты соответствия, подтверждающие ее качество.
В сопровождающей документации пленочного и стержневого карбонового пола будет прописано, как правильно им пользоваться
Ведь у каждого производителя свои технические характеристики материала. Но есть общие правила, соблюдением которых желательно не пренебрегать.
Во-первых, нужно выдержать время после укладки, рекомендуемое производителем.
Это значит, что пользоваться теплым полом можно только по истечении указанного срока. Например, у стержневых матов, уложенных под плитку, длительность ожидания составляет от 28 дней. Только после полного высыхания можно начинать пользоваться инфракрасным отоплением, установленным в пол.
Во-вторых, важно не игнорировать требования к монтажу, указанные в инструкции. Если система не укомплектована терморегулятором и датчиком температуры, то надо обязательно их докупить. В противном случае из затеи обустройства инфракрасных теплых полов ничего стоящего не выйдет.
Укладывать датчик температуры важно по всем правилам. Также, сверху над ним нельзя ставить мебель – это чревато сбоями в его работе и получением недостоверных сведений о температурном режиме во всем помещении.
В-третьих, при использовании пленочного материала лучше отказаться от размещения под объемной мебелью – шкафами, диванами, комодами. В случае со стержневым полом можно не беспокоиться о будущем расположении мебели – эта система более совершенна и способна к саморегулированию.
В-четвертых, убирать можно и нужно. Совершать уборку в помещении с теплыми полами следует так, как это происходило до их монтажа. Материал, уложенный под плиткой, ламинатом или паркетом, не боится влажной уборки и обработки специальными средствами, предназначенными для ухода за декоративным покрытием пола.
Устранение нарушений в работе
Вопрос о возможном выходе из строя карбонового теплого пола беспокоит не только реальных, но и потенциальных пользователей. Хотя производитель гарантирует от 10 и более лет беспроблемной работы системы, мысли о ремонте приходят заранее.
Благодаря особенностям устройства инфракрасного пола при выходе из строя определенной секции вся система не пострадает. Поломка скажется только на отсутствии нагрева пола под сломанным сегментом. Все остальное покрытие будет работать в обычном режиме.
Когда же перестали работать несколько участков системы, функционирование которых чрезвычайно важно для потребителя, то предстоит проводить ремонтные работы.
Сложность и стоимость ремонта будет зависеть от типа материала, использованного при обустройстве инфракрасного теплого пола
Если речь идет о стрежневом варианте, то, при покупке качественного оригинального оборудования, гарантия составляет около 10, а срок службы – от 25 лет. Но в случае приобретения дешевого аналога можно уже через 1-1,5 года наблюдать выход из строя отдельных стержней. В результате через 3-4 года после начала эксплуатации половина теплого пола может перестать быть таковой.
Чтобы все починить, придется полностью снимать декоративное покрытие и менять части мата или полностью демонтировать всю систему. Это довольно трудоемкий процесс, ведь укладка производилась «по мокрому». Поэтому, выбрав стержневой карбоновый теплый пол, следует тщательно проверить сопровождающую документацию, чтобы не купить подделку.
Ремонт инфракрасной пленочной системы отопления не потребует колоссальных затрат времени и средств. В этом случае предстоит снять ламинат или линолеум и заменить часть, вышедшую из строя. Сделать такие действия легко, если монтаж карбоновой пленки совершался сухим способом.
Если же была использована карбоновая пленка с перфорацией, поверх которой заливалась стяжка или наносился плиточный клей, то при выходе из строя большого количества участков предстоит проводить капитальный ремонт пола
Предлагаем ознакомиться с правилами и принципами устройства загородного дома. Они детально изложены в рекомендуемой нами статье.
Выводы и полезное видео по теме
Видео #1. Пошаговый ролик об укладке карбоновой пленки под ламинат:
Видео #2. Особенности монтажа карбонового стержневого теплого пола приведены в видео инструкции:
Видео #3. Тест о работоспособности инфракрасных сплошных и полосатых пленок с карбоновым слоем:
Видео #4. Технология монтажа сплошной пленки теплого пола:
Видео #5. Запрещенные и разрешенные приемы при укладке теплого инфракрасного пола:
Разобравшись с основными видами карбоновых теплых полов, можно выбрать наиболее подходящий вариант для своего дома. Особенности монтажа детально прописаны в инструкции, что делает возможным проведение работ своими руками. Довольно простые правила укладки такой отопительной системы позволяют обойтись без вызова специалистов по монтажу.
Хотите рассказать о собственноручно выполненной укладке ИК пола? Вам известны технологические нюансы монтажа, не описанные в статье? Пишите, пожалуйста комментарии в расположенном ниже блоке, делитесь впечатлениями и фото по теме статьи, задавайте вопросы.
Инфракрасный пленочный теплый пол HEAT PLUS 12 Khaki
Инфракрасный пленочный теплый пол HEAT PLUS 12 Khaki PremiumЭто греющая пленка Премиум класса, созданная по уникальной технологии многослойного нанесения материалов под воздействием высокой температуры и давления, что позволяет ей быть устойчивой к механическим и температурным воздействиям.
Производится в Южной Корее корпорацией “Seggi Century Co., Ltd”. Это первая компания разработавшая пленку сплошным карбоновым слоем.
Heat Plus предназначена для обогрева жилых, коммерческих и промышленных помещений, может быть использована в качестве основного или вспомогательного источника тепла. Разрешается установка на поверхность рельефной или округлой формы, в горизонтальном или вертикальном положении. Она не боится запирания крупной стационарной мебелью с плоским дном без ножек, подходит к большинству напольных покрытий с высокой теплопроводностью: ламинат, линолеум, паркет и паркетную доску, ковролин, гипсокартон, керамогранит, плитку, дерево.
Преимущества и сравнение HEAT PLUS с полосатой инфракрасной пленкой.Сплошным карбоновым слоем | Полосатая пленка |
|
| Возможно разрезать в произвольном месте “фигурный рез” |
Метод подгонки размеров | Режется по 20-25 см строго по линии реза |
| 50 см, 100 см. | Ширина пленки | 50 см, 80 см, 100 см. |
| 15 лет | Гарантия | 5 лет |
| 50 лет | Срок службы | 15 лет |
| 260 С | Температура деформации | 60-130 С |
| 9 | Кол-во слоев | 3 |
| Не боится повреждений и пробоев, может крепиться на скобы или гвозди |
Работа при повреждение карбонового слоя |
Выходит из строя полосой 20-25 см |
| Допускается, подходит под любое покрытие | Запирание мебелью | Не возможно, при локальном перегреве выходит из строя. |
Испытание инфракрасного пола HEAT PLUS при напряжении 1000 Вольт
Изоляционные и огнезащитные свойства пленки доказаны сертификатами.
Рекомендуемые способы фигурного резаПри монтаже не допускается наложение полос одной на другую и подключение без терморегулятора – так как это может испортить материал или поверхность соприкасающаяся с нагревательной пленкой.
уникальная конструкция сплошной ИК системы
Инновационные технологии, используемые при устройстве теплых полов всецело направлены на повышение их эффективности и экономичности. До недавнего времени наилучшим вариантом, удовлетворяющим этим условиям считались инфракрасные пленочные маты. Однако, техническая мысль не стоит на месте, и сегодня им на смену пришел карбоновый теплый пол, который отличают уникальные эксплуатационные характеристики.
Конструкция
Поиски новых решений пленочных полов в первую очередь были связаны с относительно небольшой энергоемкостью используемого ИК варианта. Сначала свою состоятельность доказали составы с высоким процентным содержанием карбона, после чего поиски пошли по пути совмещения стандартного теплого пола с кабельным нагревом и карбоновых смесей. Таким образом, была разработана новая конструкция – инфракрасный карбоновый теплый пол.
Это – система стержней из полимеров, которые изнутри заполнены карбоновой смесью. С торцевой части на них предусмотрены контактные участки, подключенные к токопроводящим шинам, которые расположены по краю стержня. Подключение нагревательных стержней выполнено последовательно, поэтому даже если выйдет из строя какой-нибудь элемент, устройство продолжит работать.
Карбоновый теплый пол работает на основе инфракрасного излучения. На конструкцию подается ток конкретной мощности, которые генерируют волны диапазоном 8–14 мкм. В результате поверхность покрытия нагревается и далее происходит отдача тепла воздуху в помещении.
Важнейшей особенностью системы считается ее надежность, гарантом которой считаются, во-первых, материал изготовления, во-вторых – уникальность конструкции стержня со смесью карбона. При своих достаточно малых размерах (3*883 см) они в состоянии обеспечивать мощность нагрева порядка 130 ватт на кв. м.
На заметку
Конструкция абсолютно безопасна, так как токопроводящие кабели оснащены защитными вставками из полимеров, соединенный друг с другом посредством шарнирных деталей.
Преимущества
Карбоновые стержни наделяют теплый пол уникальным качеством – саморегулировать благодаря полимерным гранулам, находящимся в стержне, потребление энергии в соответствии с температурой поверхности. Для беспрепятственного протекания тока по составу, содержащему карбон, необходима температура нагрева стержней в 20°. При дальнейшем повышении температуры гранулы из пластика увеличиваются в объеме. При этом с одной стороны повышается эффективность подогрева полов, а с другой – воздействие высоких температур на декоративный финишный материал уменьшается.
Поэтому, говоря о достоинствах данного пола, прежде всего отмечают два фактора.
- Надежность системы. Полы такого типа работают практически бесперебойно благодаря последовательному соединению стержневых элементов, устойчивы к механическим нагрузкам, способна эффективно работать в течение полувека.
- Саморегулирование мощности. Такое качество позволяет укладывать сплошной карбоновый теплый пол, в том числе и под мебелью. Когда определенный участок будет перекрыт, то температура на его поверхности снизится до минимума, сохраняя оптимальный режим нагрева на открытых площадках.
Кроме этого такой пол:
- экономичнее обычной кабельной системы нагрева;
- обеспечивает энергоэффективность нагрева;
- устраняет неприятный запах в помещении.
Подобная конструкция безопасна:
- взрыво- и пожаробезопасна;
- исключается электромагнитное излучение;
- допускает монтаж во влажных помещениях.
Внимание
К недостаткам можно отнести большую инерционность работы системы. Для нормального функционирования полимерные гранулы должны пройти несколько циклов увеличения (уменьшения) своего объема. После этого их работа нормализуется вместе с возрастанием скорости повышения температуры.
Толщина стяжки на поверхности пола не должна превышать 3 см, иначе основная доля тепла уйдет на обогрев стяжки. Наилучшим вариантом считается вариант укладки под плитку, где особый плиточный клей, выложенный тонким слоем, уменьшает теплопотери.
Монтаж
Для выполнения установки необходимо рассчитать оптимальную тепловую мощность теплого пола. Затем составляется план размещения карбоновых матов в помещении. Примечательно, что их длину можно уменьшать самостоятельно. Для этого достаточно обрезать один из кабелей и повернуть мат для прокладки в другой части помещения.
Рассмотрим самый распространенный тип монтажа – под плиточное покрытие. Установка материалов выполняется по следующей схеме.
- Подготовка поверхности пола
Подобные системы укладывают на выровненное основание. Как правило, для этой операции используют строительные смеси. Термостат должен быть расположен как можно ближе к электросети. По этому принципу и выбирают его место. Под ним делают шторбу для термодатчика, куда устанавливают гофрированную трубку.
- Укладка теплоотражающей подложки
В качестве теплоотражающего материала рекомендуется использовать пенофол, представляющий собой фольгированный вспененный полиэтилен. Материал располагают по всей поверхности с нахлестом на стены в 30–50 мм. Стыковочные швы проклеивают монтажным скотчем.
Устройство пола начинают с места расположения термостата, укладывая его вдоль помещения. Такое направление монтажа позволяет уменьшить поворотные участки конструкции. Силовой кабель подрезают по центру двух стержней. Завершают монтаж, соединив между собой контактные концы и подающие провода. Для этого используют особые термоусадочные муфты. После обработки их поверхности феном можно считать, что потеря герметичности им не грозит, полностью исключается риск попадания воды на стыки кабелей.
Внимание
Обязательно осуществляется проверка работоспособности системы нагрева пола. С помощью терморегулятора выставляется минимальный тепловой режим . Затем он постепенно увеличивается. Если все части пола нагреваются равномерно и до заданной температуры – значит, монтаж был выполнен правильно.
Сразу после монтажа напольного покрытия включать пол категорически нельзя – нужно дождаться понижения уровня влажности в поверхностном слое. На это потребуются примерно одна–две недели.
В каких случаях рекомендуется устанавливать карбоновый теплый пол? Прежде всего – в помещениях с большой площадью. Система саморегулирования температуры надежно защитит элементы от перегрева, даже если поверх их установлена мебель.
уникальная конструкция сплошной ИК системы
Инновационные технологии, используемые при устройстве теплых полов всецело направлены на повышение их эффективности и экономичности. До недавнего времени наилучшим вариантом, удовлетворяющим этим условиям считались инфракрасные пленочные маты. Однако, техническая мысль не стоит на месте, и сегодня им на смену пришел карбоновый теплый пол, который отличают уникальные эксплуатационные характеристики.
Конструкция
Поиски новых решений пленочных полов в первую очередь были связаны с относительно небольшой энергоемкостью используемого ИК варианта. Сначала свою состоятельность доказали составы с высоким процентным содержанием карбона, после чего поиски пошли по пути совмещения стандартного теплого пола с кабельным нагревом и карбоновых смесей. Таким образом, была разработана новая конструкция – инфракрасный карбоновый теплый пол.
Это – система стержней из полимеров, которые изнутри заполнены карбоновой смесью. С торцевой части на них предусмотрены контактные участки, подключенные к токопроводящим шинам, которые расположены по краю стержня. Подключение нагревательных стержней выполнено последовательно, поэтому даже если выйдет из строя какой-нибудь элемент, устройство продолжит работать.
Карбоновый теплый пол работает на основе инфракрасного излучения. На конструкцию подается ток конкретной мощности, которые генерируют волны диапазоном 8–14 мкм. В результате поверхность покрытия нагревается и далее происходит отдача тепла воздуху в помещении.
Важнейшей особенностью системы считается ее надежность, гарантом которой считаются, во-первых, материал изготовления, во-вторых – уникальность конструкции стержня со смесью карбона. При своих достаточно малых размерах (3*883 см) они в состоянии обеспечивать мощность нагрева порядка 130 ватт на кв. м.
На заметку
Конструкция абсолютно безопасна, так как токопроводящие кабели оснащены защитными вставками из полимеров, соединенный друг с другом посредством шарнирных деталей.
Преимущества
Карбоновые стержни наделяют теплый пол уникальным качеством – саморегулировать благодаря полимерным гранулам, находящимся в стержне, потребление энергии в соответствии с температурой поверхности. Для беспрепятственного протекания тока по составу, содержащему карбон, необходима температура нагрева стержней в 20°. При дальнейшем повышении температуры гранулы из пластика увеличиваются в объеме. При этом с одной стороны повышается эффективность подогрева полов, а с другой – воздействие высоких температур на декоративный финишный материал уменьшается.
Поэтому, говоря о достоинствах данного пола, прежде всего отмечают два фактора.
- Надежность системы. Полы такого типа работают практически бесперебойно благодаря последовательному соединению стержневых элементов, устойчивы к механическим нагрузкам, способна эффективно работать в течение полувека.
- Саморегулирование мощности. Такое качество позволяет укладывать сплошной карбоновый теплый пол, в том числе и под мебелью. Когда определенный участок будет перекрыт, то температура на его поверхности снизится до минимума, сохраняя оптимальный режим нагрева на открытых площадках.
Кроме этого такой пол:
- экономичнее обычной кабельной системы нагрева;
- обеспечивает энергоэффективность нагрева;
- устраняет неприятный запах в помещении.
Подобная конструкция безопасна:
- взрыво- и пожаробезопасна;
- исключается электромагнитное излучение;
- допускает монтаж во влажных помещениях.
Внимание
К недостаткам можно отнести большую инерционность работы системы. Для нормального функционирования полимерные гранулы должны пройти несколько циклов увеличения (уменьшения) своего объема. После этого их работа нормализуется вместе с возрастанием скорости повышения температуры.
Толщина стяжки на поверхности пола не должна превышать 3 см, иначе основная доля тепла уйдет на обогрев стяжки. Наилучшим вариантом считается вариант укладки под плитку, где особый плиточный клей, выложенный тонким слоем, уменьшает теплопотери.
Монтаж
Для выполнения установки необходимо рассчитать оптимальную тепловую мощность теплого пола. Затем составляется план размещения карбоновых матов в помещении. Примечательно, что их длину можно уменьшать самостоятельно. Для этого достаточно обрезать один из кабелей и повернуть мат для прокладки в другой части помещения.
Рассмотрим самый распространенный тип монтажа – под плиточное покрытие. Установка материалов выполняется по следующей схеме.
- Подготовка поверхности пола
Подобные системы укладывают на выровненное основание. Как правило, для этой операции используют строительные смеси. Термостат должен быть расположен как можно ближе к электросети. По этому принципу и выбирают его место. Под ним делают шторбу для термодатчика, куда устанавливают гофрированную трубку.
- Укладка теплоотражающей подложки
В качестве теплоотражающего материала рекомендуется использовать пенофол, представляющий собой фольгированный вспененный полиэтилен. Материал располагают по всей поверхности с нахлестом на стены в 30–50 мм. Стыковочные швы проклеивают монтажным скотчем.
Устройство пола начинают с места расположения термостата, укладывая его вдоль помещения. Такое направление монтажа позволяет уменьшить поворотные участки конструкции. Силовой кабель подрезают по центру двух стержней. Завершают монтаж, соединив между собой контактные концы и подающие провода. Для этого используют особые термоусадочные муфты. После обработки их поверхности феном можно считать, что потеря герметичности им не грозит, полностью исключается риск попадания воды на стыки кабелей.
Внимание
Обязательно осуществляется проверка работоспособности системы нагрева пола. С помощью терморегулятора выставляется минимальный тепловой режим . Затем он постепенно увеличивается. Если все части пола нагреваются равномерно и до заданной температуры – значит, монтаж был выполнен правильно.
Сразу после монтажа напольного покрытия включать пол категорически нельзя – нужно дождаться понижения уровня влажности в поверхностном слое. На это потребуются примерно одна–две недели.
В каких случаях рекомендуется устанавливать карбоновый теплый пол? Прежде всего – в помещениях с большой площадью. Система саморегулирования температуры надежно защитит элементы от перегрева, даже если поверх их установлена мебель.
© 2021 prestigpol.ru
Инфракрасный теплый пол под плитку
В свете южнокорейской экспансии наблюдается значительное увеличение числа новых дилеров, предлагающих инфракрасную пленку (отопительный материал) разных конструкций. Применение пленки предлагается всегда, везде и куда угодно. При этом продавцов не смущают ни строительные нормы, ни нормы электробезопасности, ни даже законы физики. В том числе предлагается применение ИК пленки под керамическую плитку.
Сразу отбросим все чудодейственные свойства ИК пленки. Это ионизация воздуха!!!, антиалергенный эффект???, нейтрализация запахов))), снижение уровня электромагнитных полей, повышенный КПД и пр. Ну и главная фишка – это конечно фантастически малое энергопотребление.
Пленка, уложенная под плитку, представляет собой не что иное как тонкий нагревательный элемент, который передает тепло плитке с помощью ТЕПЛОПЕРЕДАЧИ. Потому как инфракрасные (ИК) лучи не проникают сквозь цементно – песчаную стяжку, плиточный клей и саму плитку. Вообще очень мало существует непрозрачных материалов, которые пропускают ИК лучи. Например кристаллы кремния…
Теперь рассмотрим варианты укладки пленочного теплого пола под плитку.
1. Вариант KNAUF «Суперпол»
КНАУФ Суперпол представляет собой элемент пола заводского изготовления, склеенный из двух малоформатных влагостойких гипсоволокнистых листов размером 1500x500x10 мм со смещением относительно друг друга в двух перпендикулярных направлениях на 50 мм. Общая толщина – 20мм. Конструкции с использованием КНАУФ Суперпола применяются для устройства оснований под чистовые покрытия как по железобетонным, так и по деревянным перекрытиям. Они подходят для любого типа современных напольных покрытий (линолеума, паркета, керамической плитки и т.п.). Укладку покрытия можно начинать сразу после высыхания клея, используемого при соединении элементов пола между собой. Для склеивания элементов пола при монтаже используется клеи, поставляемые предприятиями группы КНАУФ. До отвердения клея надежную фиксацию выполняют винты для ГВЛ.
Тут есть опасность повреждения пленки излишне перекрученными саморезами и трудности при монтаже пленки на больших площадях. Кроме этого, вне доступа остаются недоступные рукодельные соединения кусков пленки. 2. Вариант когда поверх пленки укладывается лист СМЛ, ЦСП, ГВЛ.
Предлагается многими продавцами пленочных полов.
В этом варианте монтажа есть проблемы надежной фиксации листового защитного материала. При фиксации саморезами можно попасть в токоведущие дорожки пленки а также нарушить гидроизоляцию комнаты.
3. Вариант с заливкой пленки непосредственно стяжкой или клеем отметаем как проверенно неправильный.
ВыводЧто мы имеем в результате? Плюс у инфракрасной пленки под плитку один – цена самой пленки. Это преимущество имеет классическая полосатая пленка. Многослойные пленки со сплошным карбоновым слоем стоят в разы дороже.
Минусов немного но…
1. Меньшая надежность по сравнению с классическими кабельными системами, собранными в заводских условиях. Самое слабое место — соединение токоведущих шин с силовыми проводами делается на месте руками
2. Усложнение структуры пола
3. Электробезопасность. Пленка предназначена для использования в сухих помещениях. Пленка с заземлением существует, но стоит дороже классического тонкого экранированного нагревательного мата, предназначенного для монтажа под плитку. Кроме всего этого нагревательные пленки неэкранированы, зачем вам лишний электромагнитный фон под ногами.
4. Невлагостойкость. Места подсоединения пленки с питающим проводом не герметичны, а значит, при прорыве трубы, влага может просто навсего закоротить всю систему, или фазное напряжение окажется на поверхности плитки.
Мы рекомендуем для укладки под плитку тонкие маты в слой плиточного клея. Из Европы Ceilhit (Испания) или Азии Lavita (Ю. Корея), а также российский “Теплый пол №1”, а теперь и маты с пожизненной гарантией “Золотое Сечение GS”. Для бюджетного применения есть в наличии универсальный кабель Теплый пол №1, толщина и мощность его подобраны специально для монтажа в плиточный клей или тонкий наливной пол. Также его можно уложить и под толстую стяжку под любое половое покрытие.
Центр Теплых Полов предлагает все виды теплого пола под все виды напольных покрытий. Просьба решать вопросы по конструктивному исполнению отапливаемого пола с нашими квалифицированными специалистами.
Статья “Какой теплый пол под плитку лучше..?”
Переход к выбору теплого пола под плитку…
Сравнение пленочных теплых полов
Пленочный тёплый пол – это система в которой для подогрева напольного покрытия (ламинат, линолеум и т.п.) используется специальная инфракрасная нагревательная плёнка или еще её называют карбоновая термоплёнка.
На этой самой инфракрасной плёнке выполняющей роль нагревателя мы сегодня остановимся подробнее.

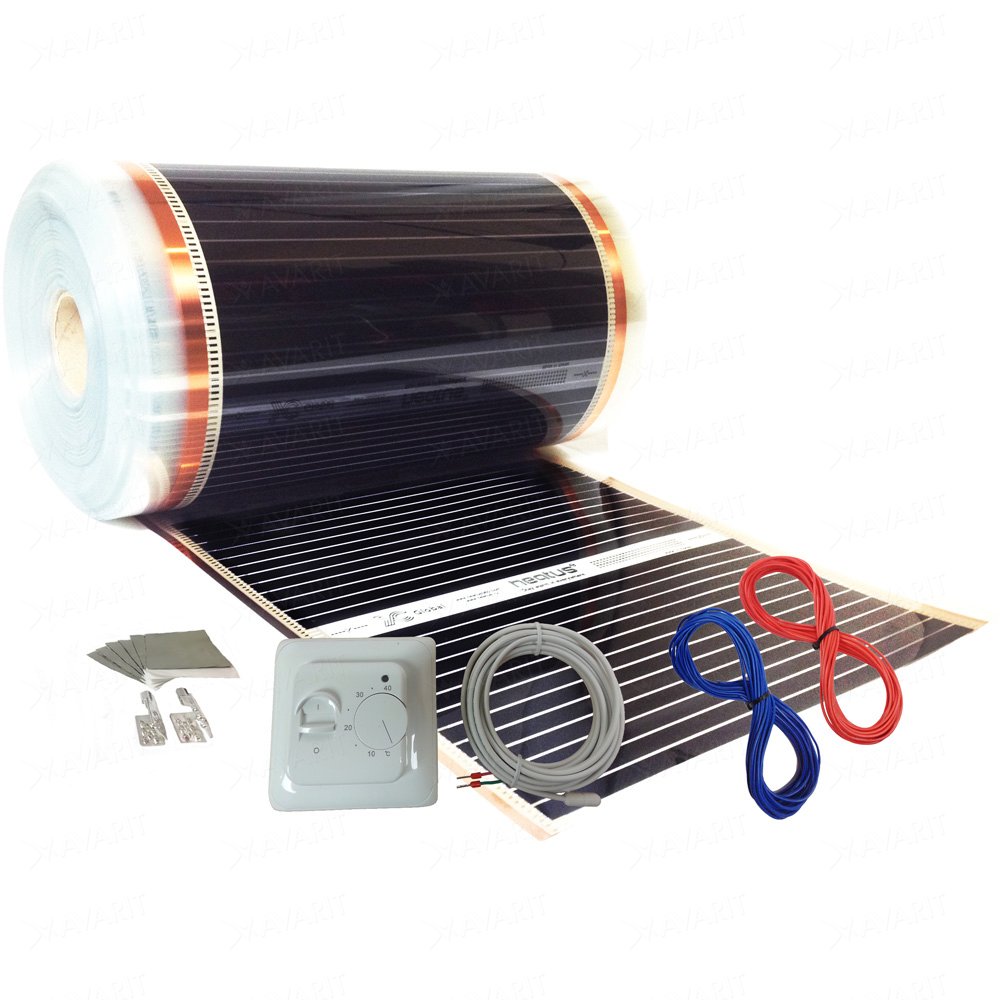

Инфракрасная (карбоновая) термоплёнка устройство
Пленочный теплый пол по конструкции состоит из нагревательного элемента (карбона – переплетённых нитей углеродного волокна), двух медных токоведущих шин и защитного изолирующего слоя с двух сторон (лавсан, полиэтилен, полиэстер…).
Именно так выглядел первый классический пленочный нагреватель.
На медные шины подается напряжение и карбоновый слой, преобразуя электрическую энергию в тепловую, греется сам и выделяет при этом еще и лучистую энергию, которая в свою очередь проходя через неметаллические предметы греет тело человека, а не воздух. Подобная система считается самой передовой и прогрессивной!
Изначально такую технологию разрабатывали для обогрева космических станций, но время идет и уже любой обычный человек может воспользоваться этим изобретением купив инфракрасную пленку.
С течением времени совершенствовалась технология изготовления инфракрасной пленки, повышалось качество и срок службы, например, в конструкцию для уменьшения сопротивления между медной шиной и карбоном ввели серебряную пасту, что позволило значительно уменьшить возможность образования электрической дуги. Вместо обычного лавсана стали применяться более дорогостоящие, но более качественные материалы, такие как полиэстер, добавляться дополнительные слои, повышающие адгезию термоплёнки и соответственно срок её службы.
Вот, к примеру, для сравнения представлены два образца инфракрасной пленки Heat Plus от компании «Seggi Century Co Ltd».
Сравнение инфракрасных пленочных теплых полов
Для сравнения возьмем две модели пленочных теплых полов: полосатый Heat Plus 220 (с карбоновым слоем нанесенный полосами) и сплошной Heat Plus NEW (карбоновый слой равномерно распределен по всей поверхности).
Структура полосатого пленочного теплого пола
- Защитный слой из высокотемпературного прозрачного полиэстера (Р.Е.Т).
- Нагревательный элемент – карбоновый слой (черные полоски).
- Серебряная подложка для уменьшения сопротивления.
- Защитный слой из высокотемпературного матового армированного полиэстера (Р.Е.Т).
Структура сплошного пленочного теплого пола
- Негорючий водонепроницаемый изоляционный слой РЕТ (полиэтилентерефталат).
- Прочный негорючий двухслойный нетканый материал (KNOW-HOW).
- Изоляционный слой РЕТ (полиэтилентерефталат).
- Армированные электродами медные шины.
- Серебряная подложка.
- Карбоновый слой.
- Изоляционный слой РЕТ (полиэтилентерефталат).
- Прочный негорючий нетканый материал (KNOW-HOW).
- Негорючий водонепроницаемый изоляционный слой РЕТ (полиэтилентерефталат).
Из представленных выше рисунков Вы можете наглядно убедиться в развитии технологий!
Слева – полосатая термопленка, а справа термопленка со сплошным карбоновым слоем и дополнительными слоями защиты, расширяющими спектр применения инфракрасной пленки (монтаж под плитку) и увеличивающими срок службы до 50 лет.
Как все было бы замечательно, наука проводила бы дополнительные исследования, производственники всевозможные испытания и в результате качество товаров только повышалось, как было бы чудно! НО!
НО, наступила эпоха ПОТРЕБЛЕНИЯ – дай больше и чтобы стоило подешевле! И вот тут-то на первое место вышел фактор цены. И пошли заказы на заводы.
Продавец: “А сделайте-ка нам подешевле!”
А заводы говорят: “Вы что? – это же ухудшение качества!”
Продавец: “Ну и что! Нам бы только продать, а там и трава не расти …”
Завод: “Ну раз так, то вот Вам изолирующий слой попроще (прозрачный), медная шина поуже, да термопленка потоньше, но работать это будет гораздо меньше.”
И появился на рынке огромный ассортимент инфракрасной пленки на любой кошелек, но соответственно и качество, а, следовательно, и срок службы, напрямую соответствующий цене.
Сравнение различных инфракрасных пленок
90 % инфракрасной термопленки продающейся на Российском рынке изготавливается в Южной Корее.
Это происходит из-за того, что оборудование для производства термопленки делает Южнокорейская Компания ДЭУ и практически весь процесс автоматизирован (обслуживающий персонал 2 – 3 человека), а то бы центром производства давно бы стал Китай со своей дешевой рабочей силой.
В России к сожалению, на современном этапе организовывать любое производство невыгодно по “не экономическим” причинам.
Российскому потребителю достаточно непросто разобраться в предложениях: «Heat Plus», «Caleo», «Hi Heat», «RexVa», «Power Film», «Unoci», «Calorique», «In-Terma», «Sky Sun», «Teploff», «TeploMir», «Ок Ондол», «Solarville», «Heat Up», «Q-Term» … достаточно или перечислять дальше?
На сегодняшний день в Южной Корее производством инфракрасной пленки занимаются более 20 компаний из них есть 5 – 6 достаточно крупные, например, компания «Green Industry Co» (торговая марка MARPE), кроме того есть ряд фирм в том числе и в России, продвигающих термопленку под своим брендом. Название при этом можно заказать любое, например, «Уноси», только напишут его на латинице, вот и получаются такие русские названия: «Unoci», «Teploff», «TeploMir», «Caleo».
Инфракрасные пленочные теплые полы – уже не новая отопительная система, но до сих пор никто в России не проводил её классификацию. Поэтому продавцы стараются представить свои бренды в наиболее выгодном свете, наделяя его какими-то уникальными качествами. Однако следует отметить, что принципиальные отличия у разных пленочных теплых полов одного класса незначительны, а именно материалы применяемые в производстве и система контроля качества.
В таблице приведены примеры отличия различных моделей пленочных теплых полов.
| Нагреватель (карбон) | SPN-205 | SPN-305 | SPN-305MK | APN (сплошное покрытие) | Технология РТС | |
| Класс (поколение) | II | III | IV (V) | VI | ||
| Модель | 205Т 208Т 210Т |
305Т 308Т 310Т |
305МК 308МК 310МК |
APN-410 (APN-510) |
Marpe samreg PTC (РТС+) |
Black Heat (Green Fim PTC) |
| Толщина | 0,275 мм | 0,330 мм | 0,388 мм | 0,4 мм | 0,4 мм | 0,5 мм |
| очень тонкая | тонкая | дополнительные слои защиты снизу | стандарт | дополнительные слои с двух сторон | ||
| Цвет | прозрачная | матовая | серебро | прозрачная | коричневая | |
| Работоспособность | 5 лет | 15 лет | 15 лет | 25 лет | 15 лет | 50 лет |
| Стоимость, м.кв. | 5,0 $ | 7,5 $ | 10 $ | 15 – 20 $ | 15 – 20 $ | 20 –30 $ |
У разных производителей буквы могут меняться, но главный признак качества термопленки – это толщина и цвет неизменны.
Пример обозначения термопленки
Heat Plus SPN 305-МК 110W – это пленочный теплый пол Heat Plus™ (производитель компания «Seggi Century Co Ltd»), третье поколение, толщина 0,388 мм, ширина 50 см, изоляция P.E.T., 110 Вт на погонный метр (220 Вт/м.кв.).
Marpe samreg PTC+ – это пленочный теплый пол Marpe™ (производитель южнокорейская компания «Green Industry Co»), шестое поколение, толщина 0,4 мм, ширина 50 см, изоляция P.E.T. (высокотемпературный прозрачный, матовый, армированный полиэстер Южнокорейского производства), 2200 Вт/м.кв.
При общей схожести по внешнему виду отличаются эти две модели популярных пленочных теплых полов в наличии у ИК пленки Marpe samreg PTC+ позитивного температурного коэффициента 50% (РТС), на практике это означает снижение мощности в 2 раза при запирании, что дает дополнительную защиту от возможного перегрева напольного покрытия.
Ниже на видео Вы можете посмотреть как ведут себя данные пленочные теплые полы в различных условиях, в том числе при “запирании”.
Использование эффекта саморегуляции позволяет уменьшить затраты электроэнергии на отопление до 60 % и обезопасить теплый пол от перегрева.
Цвет инфракрасной пленки:
- Т (transparent) – прозрачная
- МК (милк) – матовая
- Silver – серебро
- Green – коричневая
Ширина инфракрасной пленки:
- 305 (205) – ширина 0,5 м (50 см)
- 308 (208) – ширина 0,8 м (80 см)
- 310 (210) – ширина 1,0 м (100 см)
Мощность инфракрасной пленки:
- 100 Вт – для потолочных систем отопления, прогрева стен
- 150 Вт – для вспомогательных систем отопления (комфортного подогрева)
- 220 Вт – для систем основного отопления
- 400 Вт – для промышленных систем (сушилки, прогрев бетона)
- 600 Вт – для промышленных систем (прогрев бетона, прогрев грунта)
- 800 Вт – для промышленных систем (подогрев емкостей)
Особенности применения пленочных теплых полов
Обычная температура нагрева теплого пола лежит в пределах от 18 до 24 градусов (регулировка задается терморегулятором),а вот максимальная температура нагрева ИК пленок использующихся для монтажа пленочных теплых полов составляет 60 градусов, после чего начинается деформация технологических слоев и прекращение работоспособности, вплоть до возгорания.
Промышленные ИК пленки большой мощности (400 Вт и т.д.) могут нагреваться пока не расплавятся, поэтому при монтаже нагревательных систем обязательно применяются ограничители температуры (терморегуляторы) до 70 – 80 °С!!!
Для напольных покрытий (паркет, ламинат, линолеум и т.п.) рекомендовано устанавливать температуру не более 32 градусов, а по медицинским показателям желательно ограничивать 28 градусами.
Ширина одной секции полосатой термопленки обычно составляет 20 (25) см, что обеспечивает удобство при расчете монтажа теплого пола. Полосы карбона нанесены довольно плотно, это обеспечивает равномерный нагрев всей поверхности пленки. У сплошной пленки карбоновый слой равномерно распределен по всей поверхности, поэтому резать её можно на любую длину, кроме того она не боится порезов и проколов.
Важным достоинством пленочных теплых полов является их универсальность. Они применяются в качестве основного или дополнительного обогрева помещений. Монтаж осуществляется на поверхностях с любым углом наклона. Инфракрасная термопленка применяется, как в быту для обогрева полов, стен, потолочных систем, так и на промышленных объектах для подогрева почвы, сушки древесины, обогрева емкостей, прогрева бетона и грунта.
В заключении можно с уверенностью сказать, что сегодняшний рынок развитого капитализма, в который вошла наша страна (ну или скоро там будет) предоставляет широкий выбор пленочных теплых полов на любой кошелёк.
– можно купить дешевую прозрачную термопленку “Хиса Рексва” или “Hi Heat”, цена 400 – 500 руб/м.кв.,
– или купить пленку “Heat Plus”, цена 500 – 600 руб/м.кв.,
– но, лучше приобрести инфракрасную пленку Marpe PTC, цена около 700 руб/м.кв. или Marpe PTC+, цена 600 руб/м.пог.,
– а если позволяют средства, то относительно дорогой (1 600 руб/м.кв.) премиальный пленочный теплый пол нового поколения Marpe Black Heat- зато один раз и навсегда.
Уважаемые покупатели! Не стесняйтесь спрашивать у продавца сертификат на инфракрасную термопленку, в котором обязательно должен быть указан завод производитель, иначе Вы можете получить “кота в мешке” и самое главное рискуете остаться без гарантии.
Автор статьи (ред.2): Самойлов М.Н.
Если у Вас есть вопросы или собственное мнение по данному вопросу пишите на info@termomat.ru или звоните по телефону +7(915)047-0084.
При использовании материалов статьи активная ссылка на статью обязательна!
преимущества, принцип работы, монтаж пленочного теплого пола.
Системы «скрытого» отопления, такие как теплый пол, сегодня довольно популярны. Наряду с уже привычными и знакомыми системами как водяной теплый пол и кабельный теплый пол, все больший интерес у потребителей вызывают инфракрасные пленочные теплые полы.
Инфракрасный пленочный теплый пол на сегодняшний день можно назвать инновацией в технологиях систем обогрева. Он отличается простым монтажом, который можно проводить на любой стадии отделочных работ и в любое время года. Пленочный теплый пол от компании DAEWOO ENERTEC обладает высокой пожароустойчивостью.
Монтаж инфракрасного теплого пола не требует цементной стяжки. В качестве напольного покрытия для пленочного теплого пола чаще используют ламинат. Пленочный пол под линолеум подходит также хорошо.
Мы предлагаем комфорт по доступным ценам посредством устройства инфракрасных пленочных теплых полов DAEWOO ENERTEC.
В производстве пленочного теплого пола DAEWOO ENERTEC используется метод нано-напыления для нанесения карбонового слоя, с точностью до 1 микрона. Карбоновые полосы находятся между двумя слоями очень прочной полимерной пленки, имеющей высокие изолирующие свойства.
Обогрев пленочным теплым полом можно сравнить с солнечным теплом, так как составляющей частью солнечных лучей также является инфракрасное излучение. Нагреваясь до температуры 30-35 градусов, инфракрасный пол излучает инфракрасные волны, которые нагревают все предметы на своем пути, тем самым, наполняя помещение комфортным теплом и уютом.
Монтаж инфракрасного теплого пола Готовая к применению и обогреву термопленка DAEWOO EBERTEC имеет толщину 0.4 мм и ширину 0.5 м и 0.8 м. Ее укладка производится на ровную и чистую поверхность пола. По всей площади утепляемого пола вначале укладывается теплоотражающая подложка. Далее раскладывают и закрепляют термопленку, исключая места где будет стоять мебель. Далее систему подключают к терморегулятору.Перед укладкой напольного покрытия инфракрасный пленочный теплый пол накрывают обычной полиэтиленовой пленкой для пароизоляции.
Под ковролин или линолеум рекомендуется поверх пленки укладывать слой ДВП или фанеры. Работает инфракрасный пленочный пол от сети 220 вольт.
Необходимое количество полос пленочного теплого пола берется из расчета того, каким планируется обогрев. Если инфракрасный теплый пол будет служить основным источником локального обогрева, тогда в этом помещении пленка должна укрывать примерно 70% площади пола. В случае, когда инфракрасный теплый пол рассматривается как комфортная система обогрева, тогда достаточно 30-40 % площади пола в помещении, занимаемой пленочным теплым полом.
Преимущества инфракрасного теплого пола Как известно инфракрасное тепло благотворно влияет на здоровье человека. Инфракрасные теплые полы, обогревая помещение, дают приятное и безопасное тепло, при этом не сушат воздух и не сжигают кислород. Особенно рекомендуется использовать пленочные теплые полы людям, страдающими аллергией и заболеваниями легких.Инфракрасная термопленка отличается повышенной термостойкостью. Использование теплого пола позволяет экономить пространство помещений и эффективно использовать ниши под окнами, что актуально для помещений с небольшой площадью.
Инфракрасный теплый пол затрачивает меньше энергии для прогрева ламината, т.к. он находится непосредственно под напольным покрытием. При этом энергия не тратится на дополнительный прогрев стяжки. Срок службы инфракрасного теплого пола DAEWOO ENERTEC составляет не менее 15 лет.
ᐈ Как выбрать пленочный теплый пол
Как правильно выбрать пленочный теплый пол
Плёночное отопление становиться все популярней с конца 2016 года в Украине. Связанно это с тем, что инфракрасные полы действительно более функциональны и экономичны чем другие аналоги. Однако приняв решение купить инфракрасный теплый пол в 2021 году Вы можете столкнуться с непростой задачей выбора нужного именно Вам варианта.
В данной статье мы дадим ответ на то, как выбрать пленочный теплый пол, в чем различия между основными его видами.
Быстрый расчет стоимости за 30 секунд
Ответьте всего на 7 вопросов и получите полную спецификацию по материалам
Рассчитать цену
Виды пленочных теплых полов
1. Пленочный пол на основе полосатой ик-пленки. Плёнка такого типа также называется – стандарт. Основная ее особенность в том, что она выпускается в разных типоразмерах, а также имеет относительно не большую стоимость. Такие нагревательные пленки чаще всего применяются при укладке под ламинат, линолеум, ковролин.
2. Инфракрасный пол на основе сплошной ик-пленки. Данную пленку также принято назвать – премиум. Основная ее особенность в том, что греющая карбоновая паста нанесена сплошным слоем, а также данное изделие имеет дополнительные защитные уретановые слои, что в разы повышает её износостойкость и долговечность. Однако за счет этого стоимость такого изделия, значительно выше.
3. Пленочный ик-пол на основе “саморегулируемой” инфракрасной пленки. Это некая модификация стандартной полосатой пленки. При перегреве мощность такой пленки снижается примерно на 15-20%. Рекомендуем выбирать пленочный пол саморегулируемый только после консультации с специалистом, т.к. практических преимуществ перед простыми полосатыми пленками тут нету.
какой пленочный теплый пол лучше – ПЛЮСЫ И МИНУСЫ
Рассмотрим данные виды пленочных полов более детально и разберемся в их преимуществах и недостатках. Забегая наперед отметим, что не вся инфракрасная пленка одинакова по качеству и эксплуатационным параметрам несмотря на схожий внешний вид.
1. СТАНДАРТНАЯ ПОЛОСАТАЯ ИНФРАКРАСНАЯ ПЛЕНКА
Данный тип пленочного теплого пола наиболее популярен и связанно это в первую очередь с доступной ценой.
Если у вас стоит задача выбрать вариант пленочного пола в сегменте «цена-качество», рекомендуем выбирать нагревательную пленку полосатого типа изготовленную из качественного полиэтилентерефталата молочного оттенка. Цена таких изделий значительно ниже, чем у премиум полов, но качество и эксплуатационные свойства остаются на достаточном высоком уровне.
Внимание! Если вы решили выбрать для теплого пола самую дешевую нагревательную пленку – хотим Вас предостеречь от этого . Не применяйте в конструкциях теплых полов ик-пленки с низкой температурной устойчивостью, это не безопасно.
Помните, что не вся полосатая нагревательная пленка имеет одинаковое качество. Все дело в том, что качество, а соответственно и цена таких изделий зависит от нескольких факторов, которые не специалисту определить достаточно сложно:
- Качество полиэтилена
Качественная нагревательная пленка изготавливается из “полиэтилентерефталата” – полиэтилен с примесью, которая повышает его температурную устойчивость (температуру плавления). Наглядно такие пленки имеют молочный оттенок (мелованные). Температура плавления такого оборудования около 120°C, в то время как более дешевая, полностью прозрачная ИК-пленнка, деформируется (“сжимается в гармошку”) при 80°C. - Качество углеродной печати
Черные графитовые полосы (см. рис), которые выделяют тепло с виду одинаковы у всей инфракрасной пленки, однако это далеко не так. В дешевых нагревательных пленках – площадь нагревательного карбона и его толщина печати ниже. Наглядно это можно определить, просветив ИК-пленку лампой. В самой дешевой ик-пленке свет практически проникает полностью сквозь нагревательный карбон. Низкая толщина углеродной печати – снижает не только цену изделия но и его срок службы. - Антиискрящая серебряная сетка
Наличие серебряной антиискрящей сетки вдоль медной шины повышает пожарную безопасность изделия. - Гарантийный срок
Практика показала, что качественная нагревательная пленка способна без проблем проработать от 5 до 15 лет, в то время как дешевые аналоги с трудом отрабатывают 5 лет, при этом не редко возникают случаи тления и плавления от перегрева. Опираясь на этот опыт, сроки гарантии на такие продукты – соответствующие (от 1 до 5 лет). Нагревательная пленка которая себя хорошо зарекомендовала в деле, например Heat Plus, Hot-Film, Enerpia – имеет гарантию от 15 лет.Официальная гарантия 15 лет
в комплекте с пленкой поставляются печатная цветная инструкция по монтажу и официальный гарантийный талон
Остерегайтесь недобросовестных продавцов мало разбирающихся в продукции, которые под именем известных брендов присылают низкокачественную пленку китайского происхождения под предлогом, что “все пленки греют одинаково” .
Пример №1
Пример №2
Пример №3
Пример №4
Пример №5
Пример №6
Видео
Вывод
Цена за м2 с виду одинаковых полосатых нагревательных пленок может значительно отличатся в зависимости от производителя.
Выбирая инфракрасную пленку в хозяйственных целях, например: подогрев растений, объектов, животных и т.д. смело можно выбирать самые недорогие (менее качественные) модели, например Rexva (красная, зеленая), IN-THERM, Exafilm, Profitherm, Монокристал, Handachaina, Caleo и другие менее известные бренды.
Для конструкции теплого пола (отопления) категорически не рекомендуем выбирать низкокачественные (более дешёвые) нагревательные пленки, так как это не безопасно и не долговечно.
Наши специалисты занимаются монтажом отопительных пленок более 10 лет и мы с полной уверенностью можем рекомендовать следующие полосатые ИК-пленки: Heat Plus, Enerpia (поставки до 2021 года), Hot-Film (Korea Heating). На эти бренды наша компания предоставляет дополнительную гарантию.
ТОП ПРОДАЖ
-12%
160 грн
141 грн / м.п.-12%
320 грн
282 грн / м.п.2. СПЛОШНОЙ ИНФРАКРАСНЫЙ ПОЛ (ПРЕМИУМ)
Сплошную премиум пленку часто еще называют – «плёночный пол 4 поколения».
Не трудно предположить, что чем дороже продукт, тем он лучше. В случае пленочных полов, сплошная пленка является лидером по качеству, износостойкости и КПД нагрева. Кроме этого, такую пленку можно резать по диагонали. Более подробно о том, как это делается читайте тут.
Сплошные пленочные полы выбирать следует в тех случаях, когда требуется создать максимально долговечное? надежное и безопасное решение пленочного отопления.
ПРЕИМУЩЕСТВА СПЛОШНОЙ ИНФРКРАСНОЙ ПЛЕНКИ
- в сравнении с полосатыми инфракрасными пленками в т.ч. саморегулируемыми имеет более высокую температурную устойчивость (до 200°C), в следствии и пожарную безопасность.
- премиум ик-полы толще – 0.48 мм против 0.33 мм стандартной пленки, поэтому более износостойкие и долговечные;
- сплошной пленочный теплый пол имеет более высокий КПД и скорость нагрева, а также практически отсутствуют “мертвые зоны” нагрева между секциями ик-пленки.
С конца 2020 года на рынке Украины появились сплошные саморегулируемые инфракрасные пленки. Саморегулируемый пленочный пол – отдельный тип отопления, который будет рассмотрен в следующем пункте.
Внимание! Не рекомендуется укладывать пленочный теплый пол под плитку
В Кореи пленочный теплый пол был разработан специально для “сухого монтажа” – укладка без цемента и клея под декоративные напольные покрытия. В Украине изобрели технологию монтажа пленочного пола под плитку. В интернете присутствует много видеороликов в которых под плитку монтируют, как сплошную нагревательную пленку так и полосатую. Однако практика показала, что из-за отсутствия заземления в нагревательной пленке использования ее под плиткой во влажных помещениях – не безопасно. Укладывать нагревательную пленку под плитку означает преднамеренно использовать продукт не по назначению.
Обратите внимание, премиум пленка может иметь разный цвет в зависимости от производителя и модели. Цвет окраски на свойства сплошного пленочного пола никак не влияет.
Пример №1
Пример №2
Пример №3
Пример №4
Пример №5
Пример №6
Видео
Плёночные полы 4 поколения лучше выбирать также в тех случаях, когда вы не знаете точного расположения будущей мебели в комнате. Такие нагревательные пленки имеют повышенную температуру перегрева (выше 200°C) поэтому смогут безотказно работать даже если вдруг окажутся под мебелью. Чаще всего сплошная инфракрасная пленка устанавливается под ламинат, линолеум, ковролин и паркетную доску. Заявленный срок эксплуатации таких пленок составляет от 50 лет.Вывод
Сплошной инфракрасный теплый пол имеет на порядок выше эксплуатационные свойства чем стандартная пленка (температура плавления, толщина, КПД, износостойкость) однако и стоимость такого оборудования гораздо выше.
Пленочный пол сплошного типа пользуется большой популярностью в Украине. Не редко можно столкнутся с ситуацией, когда такой теплый пол месяцами невозможно купить в Украине (из-за задержки поставки) несмотря на сравнительно высокую цену.
Как и стандартная пленка, премиум монтируется под ламинат (в т.ч. SPC-ламинат), линолеум, ковролин, паркетную доску.
Из нашего 10 летнего опыта работы с такими пленками, рекомендуем производителей: Heat Plus (Silver и Gold), Sunny Warm (Самрег), Graphene (Самрег).
РЕКОМЕНДУЕМ
ТОП ПРОДАЖ
3. САМОРЕГУЛИРУЮЩАЯСЯ ИНФРАКРАСНАЯ ПЛЕНКА
Сравнительно новый тип оборудования, который принято выносить в отдельную группу.
Саморегулирующийся инфракрасный теплый пол (PTC) – это нагревательная пленка (сплошного или полосатого типа) способна снижать скорость нагрева на участках запирания тепла. Снижение мощности составляет максимум 15%.
Некомпетентные продавцы вводят покупателей в заблуждения рассказывая о том, что такая ик-пленка расходует меньше электроэнергии благодаря PTC-эффекту (Positive Temperature Coefficient – Положительный температурный коэффициент)
Саморегулирующаяся ИК-пленка – это продукт с идентичными свойствами, что и стандартная или премиум пленка. Бывает, как стандартного (полосатого) так и сплошного типа.
МИФЫ О САМОРЕГУЛИРУЕМЫХ ПЛЕНОЧНЫХ ПОЛАХ
❓
На саморегулируемый пленочный пол можно ставить мебель
Эффект саморегуляции (снижение) мощности происходит только при перегреве, т.е. при нагревании выше 50°С, при этом пленка снижает мощность максимум на 15%, а не отключается полностью. Таким образом, если не устранить источник перегрева пленка выйдет из строя.
❓
Саморегулирующаяся инфракрасная пленка экономит электроэнергию
Максимальная температура нагрева ламината составляет 35°С (нормальный режим). Эффект саморегуляции PTC-пленки проявляется при температуре выше 50°С. Вывод: в нормальных режимах работы, в которых должна использоваться ИК-пленка никакой саморегуляции, а следственно и экономии электроэнергии – нет., т.к. пол попросту не догревается до температуры саморегуляции.
❓
Саморегулиремую пленку можно подключить без терморегулятора
Нет. Делать этого ни в коем случае нельзя. Незначительное снижение мощности при перегреве лишь отсрочит на насколько часов неизбежное – перегрев пленки и ламината.
❓
Саморегулирующаяся пленка лучше чем стандартная
Безусловно PTC-эффект (саморегуляция) положительное свойство. Однако при эксплуатации саморегулируемого теплого пола в нормальных режимах (до +35°С) он абсолютно ничем не отличается от стандартного (полосатого) в то время, как стоимость оборудования будет выше. Более того, некоторые модели саморегулируемых пленок имеют низкое качество полиэтилена и углеродной печати (что это?). В итоге саморегулируемая пленка, например Rexva (красная) начинает деформироваться при температуре ~80°С в то время, как качественная стандартная мелованная пленка Hot-Film (не саморегулируемая) выдерживает до 120-140 °С.Фото №1
Фото №2
Фото №3
Фото №4
Вывод
Саморегулируемый инфракрасный пол по большому счету ничем не отличается от стандартной пленки.
Факты свидетельствуют о том, что это маркетинговая уловка производителей нежели реальная выгода в покупке, так как цена этих изделий выше, чем у простых стандартных пленок.
Некоторые производители, например Rexva (красная) пытаются закрыть приставкой “саморегулируемая” такой недостаток, как низкая температура плавления изделия. Исходя из этого, специалисты рекомендуют выбирать качественную стандартную полосатую ИК-пленку, нежели бюджетный самрег.
РЕКОМЕНДУЕМ
-14%
187 грн
161 грн / м.п.-14%
400 грн
344 грн / м.п. Эксперты не рекомендуют выбирать дешёвую инфракрасную пленку для теплого пола.
Все дело в том, что ИК-пленка находится в непосредственном контакте с ламинатом и в такой конструкции недопустимо, чтобы она (ик-пленка) начала тлеть или плавиться в любых нештатных ситуациях связанных с перегревом (теплозапиранием). Простые, самые дешевые ик-пленки можно с успехом использовать для монтажа на стену, потолок, для обогрева брудеров и т.д, но не для теплого пола.
Выбирая надежное, долговечное и безопасное решение среди недорогих вариантов обратите внимание на полосатую инфракрасную пленку таких производителей, как: Heat Plus, Hot-Film, Enerpia (поставки до 2021 года) . Все эти торговые марки производятся в Южной Кореи, в то время как дешевые аналоги – завозятся с Китая.
Сравнивая уже хотя бы по цвету полиэтилена с которого изготовлены данные продукты Вы поймете, что они имеют светло-молочный оттенок, а это свидетельствует о том, что в составе полиэтилена присутствует терефталат – материал повышающий температуру плавления и температуростойкость изделия в целом. Обычно температура плавления таких пленочных полов составляет 140-160 градусов.
Выбрав пленочный пол Hot-Film вы обеспечите себе “высокий коэффициент спокойного сна” за сравнительно небольшие деньги.
ЖИВЫЕ ИСТОРИИ
Вывод. Выбирая пленочный теплый пол учитывайте все плюсы и минусы:- Сплошной пленочный пол имеет самое высокое качество среди всех аналогов, однако стоит значительно дороже;
- В сегменте «цена-качество» рекомендуем выбирать высококачественную (не самую дешевую) полосатую пленку;
- Подбирая недорогой вариант пленочного пола, стоит обращать внимание на температуру плавления изделия. Если основным критерием выбора является цена – выбирайте пленку IN-THERM, если Вы ищете недорогой, но максимально качественный и надежный пленочный пол – рекомендуем полосатую пленку Hot-Film
Быстрый расчет стоимости за 30 секунд
Ответьте всего на 7 вопросов и получите полную спецификацию по материалам
Рассчитать цену
как выбрать пленочный инфракрасный теплый пол по типу напольного покрытия
В силу своей многофункциональности плёночные полы могут укладываться под большинство существующих типов напольных покрытий.
Полосатая и сплошная нагревательные пленки подходят под все типы напольных покрытий, которые укладываются «плавающим способом» (без клея и раствора). К таким полам относят:
- ламинат (в т.ч. SPC)
- линолеум
- паркетная доска
- ковролин
как выбрать пленочный теплый пол по мощности
Помимо разделения по типам, пленочные полы также делятся по мощности. Основные рекомендации при выборе инфракрасных теплых полов такие:
- Если выбираете плёночный пол, как источник дополнительного отопления – рекомендуемая мощность 120 – 150 Вт/м2
- Если выбираете инфракрасный теплый пол, как источник основного отопления – рекомендуемая мощность 150 – 220 Вт/м2
- Инфракрасная пленка мощностью 400 Вт/м2 и выше для теплого пола не используется. Ее используют для обогрева различных объектов, построения отопительных приборов, сушильных камер и т.п.
Более подробно о мощности пленочного теплого пола и его электропотреблении читайте тут
Заземление инфракрасного теплого пола
Иногда поднимается вопрос о том, что инфракрасный пол менее безопасен из-за отсутствия заземления. Однако многолетний опыт использования пленочных полов показал, что это оборудование абсолютно электрически безопасно даже без наличия заземления в конструкции. Главное требование – не использовать ик-полы во влажных помещениях.
Кроме того не всем известно, что существует специальный слой для заземления инфракрасного пола с подогревом. Называется – Heat Plus E-dero.
Данный слой укладывается сверху на пленочный теплый пол и образует заземлительный контур, хотя по большому счету он работает как антистатическая сетка.
Инфракрасный теплый пол – альтернативные варианты
Инфракрасный теплый пол относится к бюджетным видам отопления. Преимуществом является высокая экономичность, быстрый и легкий монтаж, минимальный подъем высоты пола и доступная цена.
Несущественные недостатки заключаются в отсутствии штатного заземления и чувствительность к перегреву (теплозапиранию).
Существуют другие технологии, которые лишены недостатков присущих пленочным полам. Это алюминиевые маты, кабельный пол в штробу или стяжку, одножильные немецкие маты сухого монтажа.
Посмотреть описание, фото и отзывы данных альтернатив пленочному полу можно в нашей статье: Теплый пол под ламинат – виды, фото, отзывы
РЕКОМЕНДУЕМ
ТОП ПРОДАЖ
Инфракрасная пленочная углеродная система обогрева пола.
Идеальное решение для обогрева полов из дерева или ламината! Инфракрасный теплый пол.
Система лучистого отопления экономит от 25 до 40% меньше, чем традиционные методы отопления, и является более здоровой для вас и вашей семьи. Наш инфракрасный черновой пол легко устанавливается под полом, не требует наличия воздуховодов и обслуживания. Эта технология инфракрасного обогрева не расходует энергию на обогрев воздуха в комнате, а напрямую нагревает предметы и людей.Углеродная термопленка – это экономичное и качественное решение для обогрева любого здания. Электрический ток пропускается через углеродные ленты, естественным образом создавая дальние инфракрасные лучи, которые безопасно и равномерно распределяют тепло. Инфракрасный пол создает более здоровую атмосферу, поскольку в нем не циркулирует пыль и загрязняющие вещества.
Устанавливаемый под полом и полностью скрытый, черный пол разработан для помещений, где невозможно установить инфракрасные панели, где требуется ценное пространство на стене, или в местах общего пользования, где стеновые панели могут быть повреждены.Черновой пол Ecosource чрезвычайно тонкий и прочный. В отличие от других продуктов электрического теплого пола, наши углеродные волокна нелегко ломаются во время установки и герметизированы собственным влагонепроницаемым барьером. В полупроводниковой технологии нет движущихся частей в машине – она не требует никакого обслуживания.
Наша углеродная нагревательная пленка идеально подходит для установки под деревянным или ламинатным полом. Это также популярный выбор под ковры и виниловые полы в сочетании с фанерным покрытием.
Что касается деревянных полов, у вас есть два рекомендуемых варианта: паркет из паркетной доски. Последние могут быть установлены «плавающими» или приклеенными. Если вы хотите использовать классический твердый пол толщиной 3/4 дюйма, рекомендуется укладывать промасленный паркетный пол полностью приклеенным.
Черный пол с подогревом имеет толщину всего 0,5 мм, поэтому он незначительно влияет на высоту пола. Пленка обычно укладывается на нашу 6-миллиметровую изоляцию пола (которая заменяет стандартную подкладку пола), чтобы минимизировать влияние на высоту вашего пола – менее 6.5 мм! Это делает его идеальным для использования в новых и реконструируемых зданиях, где обычно важна высота пола. Все системы теплого пола должны иметь регулируемые термостаты и датчики пола.
Производство тепла – пленка разработана как система обогрева (а не только для подогрева пола) и обеспечивает равномерное тепловое покрытие всего пола. Предлагается в двух вариантах 800 мм мощностью 220 Вт на м2 для любого обогрева.
Поставляется в виде комплекта, эта система теплого пола готова к установке, с полной углеродной пленкой, водонепроницаемым мешком и 2-метровыми кабелями.
Простота установки – установка этого теплого пола проста и может быть выполнена любым человеком, обладающим элементарными навыками самостоятельной работы, однако подключение должно быть выполнено электриком. С черновым полом легко работать, и при необходимости его даже можно разрезать на месте, следуя точкам до желаемой длины, просто поместите изоленту на медную планку воздуховода, ширина соответствует выбранному и не может быть отрезать.
Качество – Нагревательная пленка производится в соответствии с высочайшими стандартами и поставляется в виде набора.Его уже много лет используют во всем мире. Он чрезвычайно надежен и поставляется со стандартной гарантией производителя 15 лет, но должен прослужить всю жизнь!
Цифровое управление – управление системой отопления осуществляется с помощью простого в использовании быстродействующего цифрового термостата с 7-дневным / 24-часовым сроком службы батареи со встроенным таймером. Термостат незаметен и занимает то же место, что и стандартный выключатель света, и приобретается отдельно.
Примечание: для других напольных покрытий пленка может быть покрыта фанерой, а затем самим напольным покрытием (керамическим, ковровым или виниловым)
Нагревательная пленка Mi-Heat для каждого проекта
Настройки конфиденциальности данныхУказанные здесь настройки сохраняются в «локальном хранилище» вашего устройства.Настройки будут сохранены в памяти при следующем посещении нашего интернет-магазина. Вы можете изменить эти настройки в любое время (значок отпечатка пальца в нижнем левом углу).
Для получения дополнительной информации о времени жизни файлов cookie и необходимых основных файлах cookie см. Уведомление о конфиденциальности.
YouTube Дальнейшая информация
Чтобы просмотреть содержимое YouTube на этом веб-сайте, вам необходимо дать согласие на передачу данных и хранение сторонних файлов cookie с помощью YouTube (Google).Это позволяет нам улучшить ваш пользовательский опыт и сделать наши сайт лучше и интереснее. Без вашего согласия никакие данные не будут переданы на YouTube. Однако вы также не сможете пользоваться услугами YouTube на этом веб-сайте.
Описание:Встраивание видео
Процессинговая компания:Google Inc.
Условия эксплуатации: СсылкаReCaptcha Дальнейшая информация
Чтобы отправлять формы на этой странице, вам необходимо дать согласие на передачу данных и хранение сторонних файлов cookie компанией Google.С вашего согласия будет встроена reCAPTCHA, служба Google для предотвращения спама через контактные формы. Эта услуга позволяет нам предоставлять нашим клиентам безопасный способ связаться с нами через онлайн-формы. В то же время сервис не позволяет спам-ботам скомпрометировать наши сервисы. После того, как вы дадите свое разрешение, вас могут попросить ответить на запрос безопасности, чтобы отправить форму. Если вы не согласны, к сожалению, вы не сможете использовать эту форму. Пожалуйста, свяжитесь с нами другим способом.
Описание:Остановка спам-ботов
Процессинговая компания:Google Inc.
Условия эксплуатации: СсылкаОтслеживание конверсий Google Рекламы Дальнейшая информация
С помощью отслеживания конверсий Google Рекламы мы можем измерить успех нашей рекламы в рекламной сети Google.Мы размещаем рекламу в рекламной сети Google, чтобы было проще найти наши предложения. Мы стараемся сделать рекламу максимально оптимальной. Также, чтобы снизить расходы на рекламу. Это отражено в наших ценах;)
Собранные данные:; случайно сгенерированный USER ID
Описание:Funktionalität
Процессинговая компания:Google Ireland Ltd, Gordon House, Barrow Street, Dublin 4, IE
Условия эксплуатации: СсылкаУглеродная пленка Система подогрева полов, अंडरफ्लोर हीटिंग सिस्टम, अंडरफ्लोर हीटिंग प्रणाली – Hotway Thermal Technology, Газиабад
Ваша умная система теплого пола
Почему стоит выбрать обогрев на основе углеродной пленки? Он имеет наибольшее количество преимуществ из всех доступных в настоящее время технологий и подходит для большинства приложений.
Производство обогрева / инфракрасный обогреватель с графитовой сеткой
Простая установка Простая регулировка
Высокий комфорт Низкие затраты на приобретение
Высочайший КПД (99,4%) Отличное соотношение цена / качество
10 лет гарантии / имеет энергоэффективность 99% .
Для работы не требуется Обслуживание не требуется
Расходы, связанные с потреблением, значительно ниже , чем при использовании в настоящее время
Мы предлагаем вам только одну систему обогрева «Дальний инфракрасный графитовый сетчатый обогреватель, которая может быть полезна для здоровья, вносимого обогревателем Far Infra, а также для окружающей среды, безопасности и экономии.
1. Экономное отопление
2. Здоровое отопление
3. Чистое отопление
4. Безопасное отопление
Коврик для дальнего инфракрасного диапазона – Технические характеристики и особенности v Эффект нагрева (улучшение кровотока) Согревает человеческое тело до температуры. v Эффект старения (снимает стресс) Стимулирует обмен веществ в организме человека. v Автоочистка (ускорение метаболизма) Помогает сбалансировать питательные вещества человеческого тела.v Уравновешивает сухость и влажность (эффект ухода за кожей) Поддерживает умеренную влажность человека. v Нейтрализация (восстановление хронической усталости) Стимулирует выделение из организма и нейтрализует запах. v Резонансный эффект (помогает улучшить функции человеческого тела) Вибрирует человеческие молекулы и ускоряет обмен веществ.1. Экологически чистые – дальние инфракрасные лучи – Система обогрева листового (сетчатого) типа – это система обогрева, которая может генерировать тепло путем преобразования электрической энергии в экологически чистые лучи в дальней инфракрасной области
и тепловой энергии, поэтому это революционная система отопления, которая может решать проблемы, связанные с окружающей средой и безопасностью, а также вопросы, связанные со здоровьем и экономической осуществимостью.
Тест надежности
Представление компании
* Испытание на надежность (2100 часов) * Нагревательный элемент из листовой сетки из графита и углерода Отчет об испытаниях с
Институт машин и электрооборудования * Номер отчета: Надежность 2017
1. Испытание распределения сопротивления листа (сетки)
2. Проверка электрических характеристик
3. Измерение энергопотребления
4.Тест измерения распределения тепла
5. Испытание выдерживаемым напряжением
6. Испытание сопротивления изоляции
7. Испытание на влагостойкость
8. Испытание на тепловой удар
9. Испытание холодильного хранения
10. Испытание в солевом тумане
11. Испытание на срок службы
12. Испытание на ускорение напряжением
Инфракрасная пленка для обогрева полов
Q: Как долго гарантия на ваш продукт?
A: Более 10 лет.
Q: Каков срок службы электрической пленки Warmtact?
A: Они прошли испытания на непрерывную работу 200 000 часов, то есть срок службы более 80 лет.
Q: Что за предприятие Warmtact Electrical Heating Technology Co., Ltd?
A: Guangdong Warmtact Electrical Heating Technology Co., Ltd. – высокотехнологичное предприятие, специализирующееся на исследованиях, производстве, продажах и технических услугах.
Warmtact объединяет многих международных технических специалистов в области научных исследований.
Президент г-н Ю Цю Цзя в качестве эксперта занимает должность главного инженера, имеющего 30-летний опыт исследований в области электротермической пленки и применения технологий дальнего инфракрасного диапазона,
и сотрудничает с Харбинским технологическим институтом и Вэйфанским университетом науки и технологий в Китае.
Q: Как оценить Warmtact Electrical Heating Technology Co., Ltd?
A: 1. Warmtact – всемирно известный производитель систем поверхностного обогрева в дальнем инфракрасном диапазоне.
2.Warmtact – первое китайское предприятие, которое создает безопасную заземляющую электротермическую пленочную систему обогрева.
3. Национальный испытательный центр пригласил Warmtact создать рабочее место Центра контроля качества в области инфракрасных и промышленных электрических нагревательных приборов.
4. Компания Warmtact была награждена китайским подразделением HONGKONG GAR INFRARED RAYS ASSOCIATION.
5. Warmtact создала совместную лабораторию по системе электротермического пленочного нагрева с Харбинским технологическим институтом
6.Warmtact создала Совместную лабораторию по применению технологических установок с Институтом Вэйфан.
7. Warmtact имеет хорошую репутацию в стране и за рубежом.
8. Warmtact владеет собственной лабораторией и технологией обнаружения, чтобы гарантировать превосходное качество продукции.
9. Продукция Warmtavt пользуется авторитетом на международном рынке.
Q: Когда вы начали экспорт?
A: Мы экспортируем с 1996 года.
Q: В какие страны вы экспортируете?
A: Вся наша продукция экспортируется в Германию, США, Канаду, Францию, Россию, Австралию, Японию, Южную Корею, Индию и другие страны по всему миру.
в больших количествах каждый год и завоевывает признание среди зарубежных торговцев.
Q: Производите ли вы другие продукты, кроме серии нагрева?
A: У нас более 800 видов продукции.
Все продукты можно разделить на две категории: нагревательные и медицинские.
Товары для здоровья, такие как ковры, подушки, автомобильные подушки, приборы для здоровья в дальнем инфракрасном диапазоне и т. Д.
80 см 2M / 3M / 4M 220V Дальняя инфракрасная пленка для обогрева пола Кристаллическая пленка для обогрева пола из углеродного волокна
Описание продукта
Технические характеристики:
Цвет: черный
Материалы: кристаллическое углеродное волокно
Размер: 80 см * 2 м / 80 см * 3 м / 80 см * 4 м
Толщина: 0.4 мм
Напряжение: 240 В переменного тока 220 Вт /
Температура поверхности: 0-60 ℃
Характеристики:
-Без шума, дыма, запаха, электронного излучения.
-Без отравления газом, замерзания, взрыва.
-Изоляционный эффект хороший, хорошая функция обогрева изоляционных перегородок, экономия затрат на отопление.
-Скорость монтажа, день строительства, дневное отопление, без климата, круглый год можно строительство.
-Со специальной горячей линией и нагревательной пластиной, быстрая передача тепла, адекватное тепло, поддержание температуры в помещении.
-Из-за использования воды, сжиженного нефтяного газа, газа и т. Д., Чтобы избежать неудобств при добавлении угля или топлива.
В пакет включено:
1 x инфракрасная пленка для обогрева пола
Подробнее:
Более подробные фотографии:
Дополнительная информация
При заказе от Alexnld.com, вы получите электронное письмо с подтверждением. Как только ваш заказ будет отправлен, вам будет отправлено электронное письмо с информацией об отслеживании доставки вашего заказа. Вы можете выбрать предпочтительный способ доставки на странице информации о заказе во время оформления заказа. Alexnld.com предлагает 3 различных метода международной доставки, авиапочту, зарегистрированную авиапочту и услугу ускоренной доставки, следующие сроки доставки:
| Заказ авиапочтой и авиапочтой | Площадь | Время |
|---|---|---|
| США, Канада | 10-25 рабочих дней | |
| Австралия, Новая Зеландия, Сингапур | 10-25 рабочих дней | |
| Великобритания, Франция, Испания, Германия, Нидерланды, Япония, Бельгия, Дания, Финляндия, Ирландия, Норвегия, Португалия, Швеция, Швейцария | 10-25 рабочих дней | |
| Италия, Бразилия, Россия | 10-45 рабочих дней | |
| Другие страны | 10-35 рабочих дней | |
| Ускоренная доставка | 7-15 рабочих дней по всему миру | |
Мы принимаем оплату через PayPal ， и кредитную карту.
Оплата через PayPal / кредитную карту –
ПРИМЕЧАНИЕ. Ваш заказ будет отправлен на ваш адрес PayPal. Убедитесь, что вы выбрали или ввели правильный адрес доставки.
1) Войдите в свою учетную запись или воспользуйтесь кредитной картой Express.
2) Введите данные своей карты, и заказ будет отправлен на ваш адрес PayPal. и нажмите «Отправить».
3) Ваш платеж будет обработан, и квитанция будет отправлена на ваш почтовый ящик.
Отказ от ответственности: это отзывы пользователей.Результаты могут отличаться от человека к человеку. Углеродная нагревательная пленка– A&N Comfort Inc
Углеродная нагревательная пленка
Нагревательная пленка – это ультрасовременные пленочные инфракрасные обогреватели с повышенной огнестойкостью, влаго- и термостойким покрытием, излучающим дальний инфракрасный спектр. Он изготовлен из специального полимера, обладающего высокими электрическими характеристиками, и в нем использованы такие токопроводящие материалы, как серебро и медь.
Кроме общего обогревателя, вы можете почувствовать тепло, как солнечный свет, благодаря излучению дальнего инфракрасного излучения от углеродного нагревательного элемента, распределяющего все пленки.А пленочный обогреватель можно использовать почти на полупостоянном уровне благодаря специальному материалу из внешнего материала ПЭТ и специальной водонепроницаемой обработке, предотвращающей контакт с воздухом, и усовершенствованному обогревателю для обогрева стен, потолка и пола.
Способность к нагреванию пленки определяется технологией диспергирования наночастиц по вязкости и сопротивлению частицами углерода и серебра.
Нагревательная пленка, которая покрывается углеродом, элементом с высоким сопротивлением на ПЭТ-пленке и выделяет тепло углеродом, изготовлена с помощью точной технологии печати, которая может иметь характеристику менее 1 микрона в процессе обработки.Это высокотехнологичная нагревательная пленка, которая изготовлена из углеродного бруса кабины, обработанного нагревом до температуры более 302 ° F (150 ° C), и может использоваться для полупостоянной резки, если ее не разрезать ножницами.
Пленочные комплекты для электрического теплого пола предлагают вам роскошный теплый пол круглый год. Эти полы с подогревом, разработанные для подогрева полов из дерева и ламината, легко укладывать, а после установки обеспечивают низкую стоимость полов с подогревом. Теплопленочные теплые полы – единственная система, подходящая для использования в качестве основного источника тепла под деревянными и ламинатными полами, даже если они используются для теплого пола в зимнем саду, поэтому нет необходимости в радиаторах, которые занимают полезное пространство.Тепловая пленка с плотностью 14 Вт / кв. Футов (150 Вт / м2) представляет собой мощную систему подогрева пола, но поскольку она равномерно и бережно распределяет тепло по полу, это снова единственная система, подходящая для использования в качестве основного источника тепла непосредственно под деревянным полом. , ламинат, ковролин, кафель.
80 см 2 м / 3 м / 4 м 220 В дальний инфракрасный обогрев полов виниловая пленка кристалл углеродного волокна теплый пол пленка Распродажа
Способы доставки
Общее расчетное время, необходимое для получения вашего заказа, показано ниже:
- Вы оформили заказ
- (Время обработки)
- Отправляем Ваш заказ
- (время доставки)
- Доставка!
Общее расчетное время доставки
Общее время доставки рассчитывается с момента размещения вашего заказа до момента его доставки вам.Общее время доставки делится на время обработки и время доставки.
Время обработки: Время, необходимое для подготовки вашего товара (ов) к отправке с нашего склада. Это включает в себя подготовку ваших товаров, выполнение проверки качества и упаковку для отправки.
Время доставки: Время, в течение которого ваши товары должны добраться с нашего склада до места назначения.
Ниже приведены рекомендуемые способы доставки для вашей страны / региона:
Отправлено в: Корабль изЭтот склад не может быть доставлен к вам.
| Способ (ы) доставки | Время доставки | Информация для отслеживания |
|---|
Примечание:
(1) Вышеупомянутое время доставки относится к расчетному времени в рабочих днях, которое займет отгрузка после отправки заказа.
(2) Рабочие дни не включают субботу / воскресенье и праздничные дни.
(3) Эти оценки основаны на нормальных обстоятельствах и не являются гарантией сроков доставки.
(4) Мы не несем ответственности за сбои или задержки в доставке в результате любых форс-мажорных обстоятельств, таких как стихийное бедствие, плохая погода, война, таможенные проблемы и любые другие события, находящиеся вне нашего прямого контроля.
(5) Ускоренная доставка не может быть использована для почтовых ящиков
Расчетные налоги: Может взиматься налог на товары и услуги (GST).
Способы оплаты
Мы поддерживаем следующие способы оплаты.Нажмите, чтобы получить дополнительную информацию, если вы не знаете, как платить.* В настоящее время мы предлагаем оплату наложенным платежом для Саудовской Аравии, Объединенных Арабских Эмиратов, Кувейта, Омана, Бахрейна, Катара, Таиланда, Сингапура, Малайзии, Филиппин, Индонезии, Вьетнама, Индии.
