Калькулятор светодиодов

Я уже прочитал статью, сразу перейти к калькулятору.

Для устойчивой работы светодиоду необходим источник постоянного напряжения и стабилизированный ток, который не будет превышать величины, допустимые спецификой конкретного светодиода. Если необходимо подключить светодиоды индикаторные, рабочий ток которых не превышает 50-100мА, можно ограничить ток посредством резисторов. Если речь идет о питании мощных светодиодов с рабочими токами от сотен миллиампер до единиц ампер, то не обойтись без специальных устройств – драйверов (подробнее об этих устройствах читайте в статье “Драйвера для светодиодов”, готовые модели драйверов можно увидеть здесь.). Далее рассмотрим варианты, когда требуемый ток небольшой и обойтись резисторами все же можно.

Резисторы являются пассивными элементами – ток они просто ограничивают, но никак не стабилизируют. Сила тока будет меняться с изменением напряжения в соответствии с законом Ома. Ограничивается ток резистором банальным преобразованием «лишнего» электричества в тепло по формуле

P = I²R, где P – выделяемое тепло в ваттах, I – сила тока в цепи в амперах, R – сопротивление в омах.

Устройство при этом, естественно, греется. Способность резистора рассеивать тепло не безгранична и, при превышении допустимого тока, он сгорит. Допустимая рассеиваемая мощность определяется корпусом резистора. Это нужно учитывать при планировании подключения светодиодов и выбирать элементы с, как минимум, двойным запасом прочности.

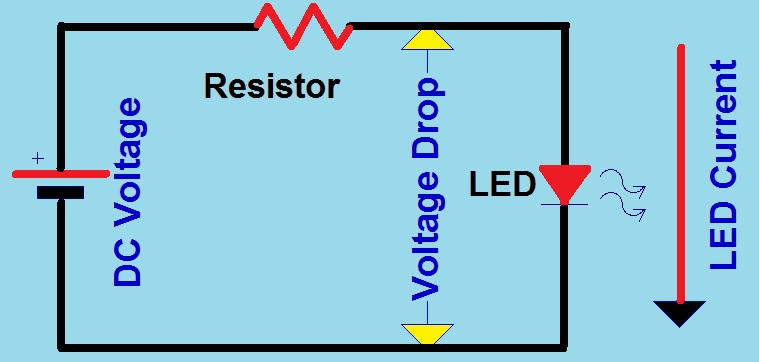

Схема подключения одного светодиода

Если необходимо подключить один светодиод, то сопротивление резистора можно рассчитать, в соответствии с законом Ома, по простой формуле:

R = (U – UL) / I, где R – требуемое сопротивление в омах, U – напряжение источника питания, UL – падение напряжения на светодиоде в вольтах, I – нужный ток светодиода в амперах.

Очень часто нужно подключить не один, а несколько светодиодов. В этом случае возможно их последовательное или параллельное подключение.

Схема последовательного подключения светодиодов

Падение напряжения на последовательно соединенных светодиодах суммируется, через каждый из них протекает одинаковый ток. Напряжение источника питание должно быть больше, чем суммарное падение напряжения.

Рассчитывается сопротивление резистора по такому же принципу, как и в случае одного светодиода, только учитывается падение напряжения не на одном светляке, а суммарно для всей цепочки.

Последовательное подключение удобно тем, что требует минимум дополнительных деталей, кроме того, от источника питания не требуется большой ток. Но при большом количестве светодиодов может потребоваться существенное напряжение. Кроме того, если один из последовательной цепочки сгорит, то цепь оборвется и светить перестанут все светодиоды. Также при таком варианте подключения важно использовать совершенно одинаковые светодиоды, иначе их разные параметры будут служить источником дисбаланса. В итоге они могут либо светить неравномерно, либо значительно быстрее выходить из строя.

Схема параллельного подключения светодиодов

Параллельное подключение равносильно одновременному подключению отдельных светодиодов, которым совсем «не обязательно знать» о наличии других светодиодов. При этом напряжение источника питания должно превышать падение напряжения на одном светодиоде. Сила тока каждого светодиода может регулироваться индивидуально, выбором сопротивления подсоединенного к нему резистора. Важно, чтобы источник питания «знал», сколько светодиодов к нему подключено, поскольку общая сила тока, которую потребуется от него предоставить, равна сумме токов, протекающих через все светодиоды. Если один из светодиодов выйдет из строя, со свечением остальных ничего не произойдет, поскольку работают они индивидуально. Учтите, что это не относится к параллельным светодиодам, которые питаются от токоограничивающего драйвера! Драйвер стабилизирует ток, выход из строя одной из веток приведет к общему снижению тока. Это снижение драйвер немедленно компенсирует, что приведет к повышению тока на оставшихся ветках. А они могут это и не пережить. По аналогичной причине следует избегать подключения нескольких параллельных светодиодов через один токоограничивающий резистор.

Схема правильного и неправильного параллельного подключения светодиодов

Сопротивление каждого резистора при параллельном подключении светодиодов рассчитывается, повторюсь, так же, как и при подключении одного светодиода.

Параллельное подключение светодиодов не требует высокого напряжения питания, но при его использовании необходимо обеспечить достаточную силу тока. Требуется большее количество деталей, но можно одновременно подключить светодиоды с разными параметрами. Также большее количество токоограничивающих резисторов, которые будут выделять тепло, даст более низкий общий КПД схемы по сравнению с последовательным подключением.

Быстро рассчитать сопротивление резистора при подключении одного или нескольких одинаковых светодиодов поможет предложенная ниже форма онлайн-калькулятора светодиодов.

Расчет резистора для светодиода

Тип подключения:

Выбрано: Один светодиод

Общая потребляемая мощность:

Общий ток источника питания:

На резисторах рассеивается:

На светодиодах рассеивается:

КПД схемы:

Требуемая мощность резисторов – очень большая!!

Выбирайте резисторы с номиналом не меньше рассчитанного!

Расчет токоограничивающего резистора для светодиода

В данной статье речь пойдет о расчете токоограничивающего резистора для светодиода.

Расчет резистора для одного светодиода

Для питания одного светодиода нам понадобится источник питания, например две пальчиковые батарейки по 1,5В каждая. Светодиод возьмем красного цвета, где прямое падение напряжения при рабочем токе 0,02 А (20мА) равно -2 В. Для обычных светодиодов максимально допустимый ток равен 0,02 А. Схема подключения светодиода представлена на рис.1.

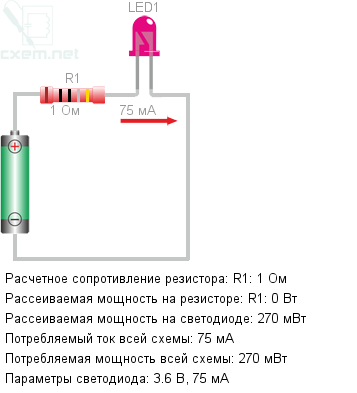

Рис.1 – Схема подключения одного светодиода

Почему я использую термин «прямое падение напряжение», а не напряжение питания. А дело в том, что параметра напряжения питания как такового у светодиодов нет. Вместо этого используется характеристика падения напряжения на светодиоде, что означает величину напряжения на выходе светодиода при прохождении через него номинального тока. Значение напряжения, указанное на упаковке, отражает как раз падение напряжения. Зная эту величину, можно определить оставшееся на светодиоде напряжение. Именно это значение нам нужно применять в расчетах.

Прямое падение напряжение для различных светодиодов в зависимости от длины волны представлено в таблице 1.

Таблица 1 — Характеристики светодиодов

Цветовая характеристика	Длина волны, нМ	Напряжение, В
Инфракрасные	от 760	до 1,9
Красные	610 — 760	от 1,6 до 2,03
Оранжевые	590 — 610	от 2,03 до 2,1
Желтые	570 — 590	от 2,1 до 2,2
Зеленые	500 — 570	от 2,2 до 3,5
Синие	450 — 500	от 2,5 до 3,7
Фиолетовые	400 — 450	2,8 до 4
Ультрафиолетовые	до 400	от 3,1 до 4,4
Белые	широкий спектр	от 3 до 3,7

Точное значение падения напряжения светодиода, можно узнать на упаковке к данному светодиоду или в справочной литературе.

Сопротивление резистора определяется по формуле:

R = (Uн.п – Uд)/Iд = (3В-2В)/0,02А = 50 Ом.

где:

• Uн.п – напряжение питания, В;
• Uд — прямое падение напряжения на светодиоде, В;
• Iд – рабочий ток светодиода, А.

Поскольку такого сопротивления в стандартном ряду нет, выбираем ближайшее сопротивление из номинального ряда Е24 в сторону увеличения — 51 Ом.

Чтобы гарантировать долгую работу светодиода и исключить ошибку в расчетах, рекомендую при расчетах использовать не максимально допустимый ток – 20 мА, а немного меньше – 15 мА.

Данное уменьшение тока никак не скажется на яркости свечения светодиода для человеческого глаза. Чтобы мы заметили изменение яркости свечения светодиода например в 2 раза, нужно уменьшить ток в 5 раза (согласно закона Вебера — Фехнера).

В результате мы получим, расчетное сопротивление токоограничивающего резистора: R = 50 Ом и мощность рассеивания Р = 0,02 Вт (20мВт).

Расчет резистора при последовательном соединении светодиодов

В случае расчета резистора при последовательном соединении, все светодиоды должны быть одного типа. Схема подключения светодиодов при последовательном соединении представлена на рис.2.

Рис.2 – Схема подключения светодиодов при последовательном соединении

Например мы хотим подключить к блоку питания 9 В, три зеленых светодиода, каждый по 2,4 В, рабочий ток – 20 мА.

Сопротивление резистора определяется по формуле:

R = (Uн.п – Uд1 + Uд2 + Uд3)/Iд = (9В — 2,4В +2,4В +2,4В)/0,02А = 90 Ом.

где:

• Uн.п – напряжение питания, В;
• Uд1…Uд3 — прямое падение напряжения на светодиодах, В;
• Iд – рабочий ток светодиода, А.

Выбираем ближайшее сопротивление из номинального ряда Е24 в сторону увеличения — 91 Ом.

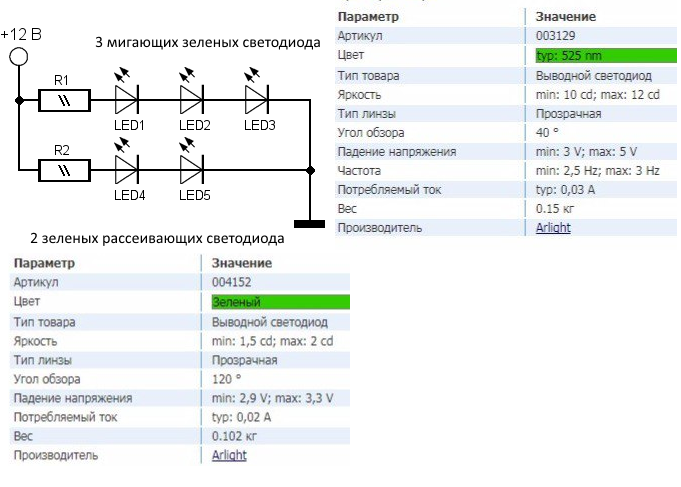

Расчет резисторов при параллельно – последовательном соединении светодиодов

Часто на практике нам нужно подключить к источнику питания большое количество светодиодов, несколько десятков. Если все светодиоды подключить последовательно через один резистор, то в таком случае напряжения на источнике питания нам не хватит. Решением данной проблемы является параллельно-последовательное соединение светодиодов, как это показано на рис.3.

Исходя из напряжения источника питания, определяется максимальное количество светодиодов, которые можно соединить последовательно.

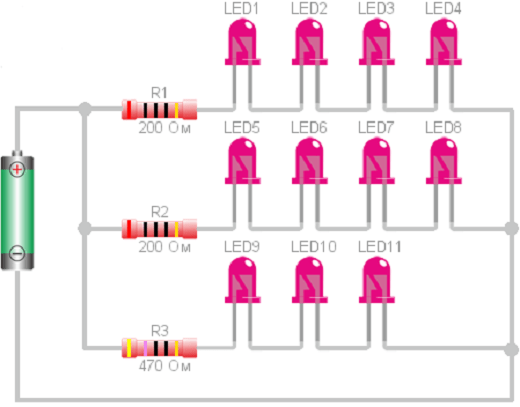

Рис.3 – Схема подключения светодиодов при параллельно — последовательном соединении

Например у нас имеется источник питания 12 В, исходя из напряжения источника питания максимальное количество светодиодов для одной цепи будет равно: 10В/2В = 5 шт, учитывая что на светодиоде (красного цвета) падение напряжения — 2 В.

Почему 10 В, а не 12 В мы взяли, связано это с тем, что на резисторе также будет падение напряжения и мы должны оставить, где то 2 В.

Сопротивление резистора для одной цепи, исходя из рабочего тока светодиодов определяется по формуле:

R = (Uн. п – Uд1 + Uд2 + Uд3+ Uд4+ Uд5)/Iд = (12В — 2В + 2В + 2В + 2В + 2В)/0,02А = 100 Ом.

Выбираем ближайшее сопротивление из номинального ряда Е24 в сторону увеличения — 110 Ом.

Количество таких цепочек из пяти светодиодов параллельно соединенных практически не ограничено!

Расчет резистора при параллельном соединении светодиодов

Данное подключение является не желательным и я его не рекомендую применять на практике. Связано это с тем что, у каждого светодиода присутствует технологическое падение напряжения и даже если все светодиоды из одной упаковке – это не является гарантией, что у них падение напряжение будет одинаково из-за технологии производства.

В результате у одного светодиода, ток будет больше чем у других и если он превысить максимально допустимый ток, он выйдет из строя. Следующий светодиод перегорит быстрее, так как через него уже будет проходить оставшийся ток, распределенный между другими светодиодами и так до тех пор, пока все светодиода не выйдут из строя.

Рис.4 – Схема подключения светодиодов при параллельном соединении

Решить данную проблему можно подключив к каждому светодиоду свой резистор, как это показано на рис.5.

Рис.5 – Схема подключения светодиодов и резисторов при параллельном соединении

Всего наилучшего! До новых встреч на сайте Raschet.info.

Расчет резистора для светодиода | Практическая электроника

Так как для светоизлучающего диода (СИД, LED, светодиода) весьма желательно питание стабильным током, то не стоит его подключать непосредственно к источнику напряжения. Нужно обязательно стабилизировать или хотя бы ограничить ток протекающий через светодиод. Сложные импульсные стабилизаторы тока, с высоким КПД оставим напоследок, для начала пойдем по самому простому пути: используем единственный токоограничивающий резистор и сделаем расчет сопротивления резистора для светодиода.

На рабочем участке вольт-амперной характеристики светодиода, при небольшом изменении напряжения ток может меняться в несколько раз, то есть светодиод ведет себя как стабилизатор напряжения. Будем пренебрегать небольшим изменением падения напряжения на светодиоде и считать его постоянным.

Калькулятор расчета сопротивления резистора для светодиода

Сразу приведу калькулятор для тех кто не хочет углубляться в теорию.
Для расчета сопротивления резистора для светодиода нам потребуются следующие данные:

Введите все данные и получите сопротивление резистора в Омах.(Если нужно ввести дробные величины, то нужно использовать десятичную точку, а не запятую.)

Для питания светодиодов обычно приспосабливают источники питания на 5В или 12В. В принципе это может быть любой источник питания, главное чтобы его выходное напряжение было больше чем напряжение которое должно быть на светодиоде минимум на 10-15%, чем больше разница между напряжением БП и светодиода, тем будет лучше стабильность тока, но будет хуже КПД схемы.
Максимальный ток блока питания тоже должен быть равен или больше чем ток необходимый для светодиода. Если ток окажется меньше то светодиод не будет гореть в полную силу.
Падение тока на светодиоде — справочная величина, чем короче длинная волны испускаемого света тем выше напряжение падения. Так для светодиодов красного и зеленого свечения, величина падения 1,5 — 2,5В, для синих, ультрафиолетовых и белых 3 — 3,5В.
Ток светодиода также справочный параметр, но вместо него может указываться мощность светодиода в Ваттах. И чтобы получить ток нужно будет поделить мощность на напряжение. Например светодиод на мощность 1Вт и напряжение 3,3В должен потреблять 0,3А или 300мА тока.

Когда все данные получены расчет резистора для светодиода не составит труда: сначала определяем падение напряжение на резисторе, для этого из напряжения питания вычитаем падение на светодиоде. А теперь по закону Ома делим это напряжение на ток, в результате и имеем сопротивление.
Если напряжения указаны в Вольтах, а токи в Амперах, то сопротивление получиться в Омах. Если использовать миллиАмперы, то сопротивление будет в килоОмах.

Пример расчета сопротивления резистора для светодиода.

Для примера возьмем уже рассматриваемый нами светодиод и подключим его к источнику питания 5В: (5В-3,3В)/0,3А=5,67Ом. Так как самый близкий из выпускаемых номиналов резисторов 5,6 Ом, то используем его.
Теперь, когда известно сопротивление резистора для светодиода, рассчитаем его мощность, для этого проще всего возвести в квадрат протекающий через резистор ток и умножить на сопротивление.

Пример расчета мощности резистора для светодиода.

Продолжаем пример: 0,3А*0,3А*5,6 Ом=0,5 Вт.
В принципе, резистор на такую мощность можно купить, также можно поставить резистор на большую мощность, но часто мощности получаются большими тогда нам поможет групповое соединение резисторов, но это тема для другой статьи.

Включение нескольких светодиодов

Часто в разных лампах или системах подсветки, требуется использовать несколько одинаковых светодиодов, так вот можно сильно сэкономить на резисторах включив последовательно несколько светодиодов и один резистор. Конечно стоимость резистора невелика, но вот то что места один резистор потребует меньше будет большим плюсом.
Для такой схемы включения сопротивление резистора рассчитывается аналогично, только вместо падения напряжения на одном светодиоде нужно подставить сумму падений напряжений на всех последовательно включенных светодиодах.

Например используя источник питания на 12В можно включить последовательно три светодиода по 3,3В ещё 2В нужно будет погасить на резисторе. Если используются светодиоды на 1Вт, то мы получим сопротивление 2В/0,3А=6,67 Ом. Самый близкий номинал 6,8 Ом.

Онлайн калькулятор расчета резистора светодиода » Радиоэлектроника

Современную технику уже не может быть представить для себя без светодиодов. Светодиоды заполоняют все сферы людской деятельности: сверхяркие светодиоды употребляют в освещении, голубые светодиоды в электронике, белоснежные светодиоды используют во всех других промышленных значениях. Если Вы уже сталкивались со светодиодами, то не стоит разъяснять, что такое резистор и зачем он в светодиодной индустрии употребляется. Но наш журнальчик сотворен не только лишь для инженеров и профессионалов, да и для обычных «смертных». Если Вы все понимаете про светодиоды, то пропустите этот текст и перебегайте к онлайн калькулятору для расчета резистора светодиодов. Если же ты новичок. то стоит малость предназначить времени на эту статью и выяснить, кто такие резисторы и для чего они необходимы светодиодам.

Резистор — элемент в электронной цепи, характеризующийся своим сопротивлением току. Главным предназначением резистора необходимо отметить активное сопротивление току. На сегодня эти элементы неподменны при организации искусственного света.

Зачем же нужен резистор светодиоду?

Обыденные лампы накаливания источают свет при подключении ее к источнику питания. Ее «конец» приходит при переизбытке напряжения, когда нить накаливания перегревается. Заметьте! В данном случае сама лампа накаливания будет резистором. Ток через нее проходит тяжело, ему легче будет проходить данное препятствие если напряжение будет повышаться. Отсюда понятно, что светодиоды нельзя приравнивать к обыденным лампам накаливания.

Учтите, светодиод — токовый прибор. И если поглядеть на него грубо, то во время эксплуатации он выбирает напряжение, а не ток, силу тока. Т. е. если светодиоды рассчитаны на напряжение 1,8 В, то при подаче на их 3B, он вероятнее всего «окончит» свое существование. И чтоб этого не происходило, и необходимо использовать резистор и верно рассчитывать резисторы для светодиодов. Они стабилизируют напряжение с источника питания. чтобы не повредился светодиод.

Разберемся какой резистор стоит получать для определенного светодиода. Хватит 1-го, либо их необходимо несколько для нескольких светодиодов. В этом случае мы никуда не денемся от физики. Мы должны осознавать схему соединения светодиодов.

Последовательное соединение светодиодов.

При таком соединении светодиодов электронный ток по цепи будет проходить однообразный. потому для такового соединения светоизлучающих диодов довольно 1-го резистора. Но он должен быть верно рассчитан. Можно провести это на бумаге, используя формулы, или используя наш онлайн калькулятор для расчета резистора светодиода в конце статьи.

Параллельное соединение светодиодов

При таком подключении светодиодов резисторов должно быть несколько. Каждый светодиод должен использовать собственный резистор. Если этого не произойдет, то все напряжение, как по науке, заберет «ограничивающий» светодиод. Т. е. тот, кому необходимо меньшее напряжение. Таковой подход даст резвую деградацию светодиоду. Он «умрет». Далее напряжение пойдет к последующему светодиоду и все повторится. Таковой подход естественно не устраивает нас. И тут нам означает также стоит верно высчитать резисторы для светодиодов. Также сможете пользоваться формулой, карандашом и бумагой либо использовать онлайн калькулятор для расчета резисторов светодиода. который мы сделали специально вам.

Наш «светодиодно-резисторный» онлайн калькулятор способен предоставить информацию ( рассчитать ) сопротивление и мощность резистора в цепи. Вам стоит только внести нужные начальные данные в надлежащие поля и наш онлайн калькулятор для расчета резистора светодиода выдаст Вам итог. Не забудьте указать соединение светодиодов.

И еще несколько ценных советов для новичков и не только лишь. Обычно на светодиодах маркируется не напряжение питания, а напряжение, которое светодиоды забирают в себя. Этот параметр ориентировочный и не стоит всецело полагаться на него. Эти данные можно использовать для расчета малого напряжения, расчета резистора питания.

Можно еще приводить текст и формулы, без которых Вам не под силу будет разобраться в подсчетах и расчетах, если Вы не физик либо электронщик. Потому проще будет использовать наш онлайн калькулятор для расчета резистора светодиода, который с легкостью произведет все расчеты за Вас.

Расчёт характеристик резистора светодиода Начальные данные: Тип соединения:

Один светодиод

Последовательное соединение

Параллельное соединение Напряжение питания: В Прямое напряжение светодиода: В Ток через светодиод: мА Количество светодиодов: шт. Результаты: Четкое значение резистора: Ом Стандартное значение резистора: Ом Малая мощность резистора: Ватт Общая потребляемая мощность: Ватт

Поделись ссылкой на наш ресурс

Извините, эта страница не существует. Пожалуйста, дайте нам знать, где была неправильная ссылка. Спасибо. Вот наша карта сайта: Контакты Как сделать заказ и другая полезная информация Время выполнения Гарантии на продукцию Как заказать Варианты оплаты Варианты доставки Тарифы на доставку UPS / DHL / TNT Зоны страны доставки Образцы политики Прейскуранты на нашу продукцию Прейскурант на светодиодные диоды Прейскурант на светодиодную продукцию Прейскурант на ЖК-модули Прейскурант на радиаторы Прейскурант болельщиков Прейскурант на модули Пельтье Онлайн-каталог нашей продукции ЖК-модули ЖК-модули Буквенно-цифровые Жёлтый ЗЕЛЕНЫЙ ЖК-модули буквенно-цифровые СИНИЙ ЖК-модули Графические Панельные счетчики Мультиметры Прейскурант LCM и счетчиков Упаковка LCM и счетчиков Охлаждение Термоэлектрические модули охлаждения Petlier Радиаторы Вентиляторы Подробная информация об упаковке Сверхяркие светодиоды 1. Светодиоды 8мм 3мм светодиоды Светодиоды 4,8 мм, угол XL 5 мм светодиодов InGan (белый, синий, чистый зеленый) 5 мм GaAlInP (красный, желтый) светодиоды 8мм светодиоды 10мм светодиоды Светодиоды 5 мм и 8 мм 100 мА 0,5 Вт Двухцветные светодиоды 3 мм и 5 мм Мигающие светодиоды Плоские светодиоды Овальные светодиоды ИК-светодиоды и модуль ИК-приемника X-type: дешевое светодиодное издание Комплекты для светодиодных меток 7-сегментный светодиодный дисплей светодиодов RGB Светодиоды SMD COB СВЕТОДИОДЫ Светодиоды мощности 1Вт, 3Вт, 5Вт, 10Вт, 20Вт Светодиодные лампы Piranha 0.2 Вт Подробная информация об упаковке светодиодов Таблица преобразования старых / новых светодиодных номеров Калькулятор светодиодного резистора Светодиодная продукция Светодиодные ленты Светодиодные ленты – Акционная распродажа Светодиодные ленты X-типа Светодиодные модули Светодиодные лампы – Распродажа Светодиодные трубки Аксессуары для светодиодов Держатели для светодиодов со сквозным отверстием 3 ~ 10 мм Подробная информация об упаковке светодиодной продукции Прейскурант на светодиодную продукцию Найдите наш сервер в Интернете Акции и акции Производство только для китайского рынка Наши старые страницы * 2001? 003

Easy LED Current Limiting Resistor Calculator в 3 этапа

LED Current Limiting Resistor Calculator

Каждый светодиод (LED) имеет оптимальный ток, с которым он может безопасно работать. Превышение этого максимального тока даже на короткое время может привести к повреждению светодиода внутри без каких-либо видимых признаков. Ущерб может включать снижение интенсивности, несоответствие требований к питанию, нагрев или сокращение срока полезного использования. Таким образом, ограничение тока через светодиод с помощью последовательного резистора – обычная и простая практика. При использовании сильноточных светодиодов (0,5 Вт, 1 Вт, 3 Вт, 5 Вт) доступны более эффективные решения, включая импульсные стабилизаторы постоянного тока.

Этот калькулятор поможет вам определить оптимальное значение последовательного понижающего резистора для ограничения тока через светодиод.Просто введите указанные значения и нажмите кнопку «Рассчитать». В качестве бонуса он также рассчитает мощность, потребляемую светодиодом.

Онлайн-калькулятор, представленный ниже, позволяет автоматически рассчитать необходимый токоограничивающий резистор, чтобы максимально продлить срок службы светодиода. Калькулятор отобразит значение падающего резистора вместе с номинальной мощностью для работы одного светодиода или нескольких светодиодов последовательно от источника питания.

Если вам требуется помощь в определении цветового кода для указанного номинала резистора, не забудьте посетить нашу информационную страницу Расчет цветового кода резистора .

Примечание: При использовании светодиодов в автомобилях напряжение аккумуляторной батареи в автомобиле не равно 12 вольт; вместо этого они работают от 13,8 до 14,5 вольт.

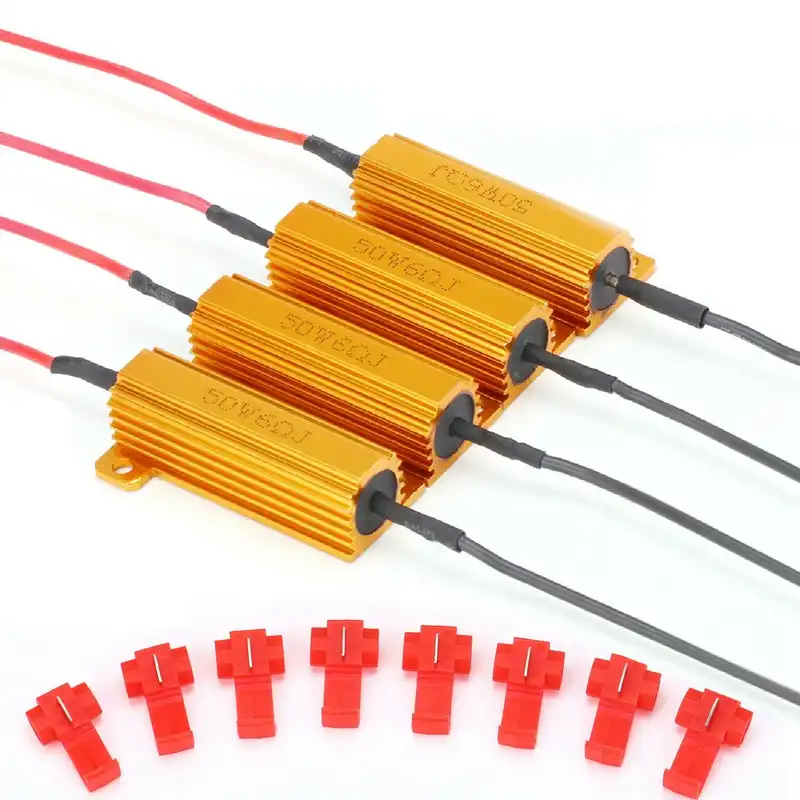

Где купить токоограничивающие резисторы для светодиодов

Токоограничивающие резисторы для светодиодов – это распространенный электронный компонент, доступный из многих источников. У нас есть широкий ассортимент резисторов в моделях 1/8 Вт , 1/4 Вт и 1/2 Вт .

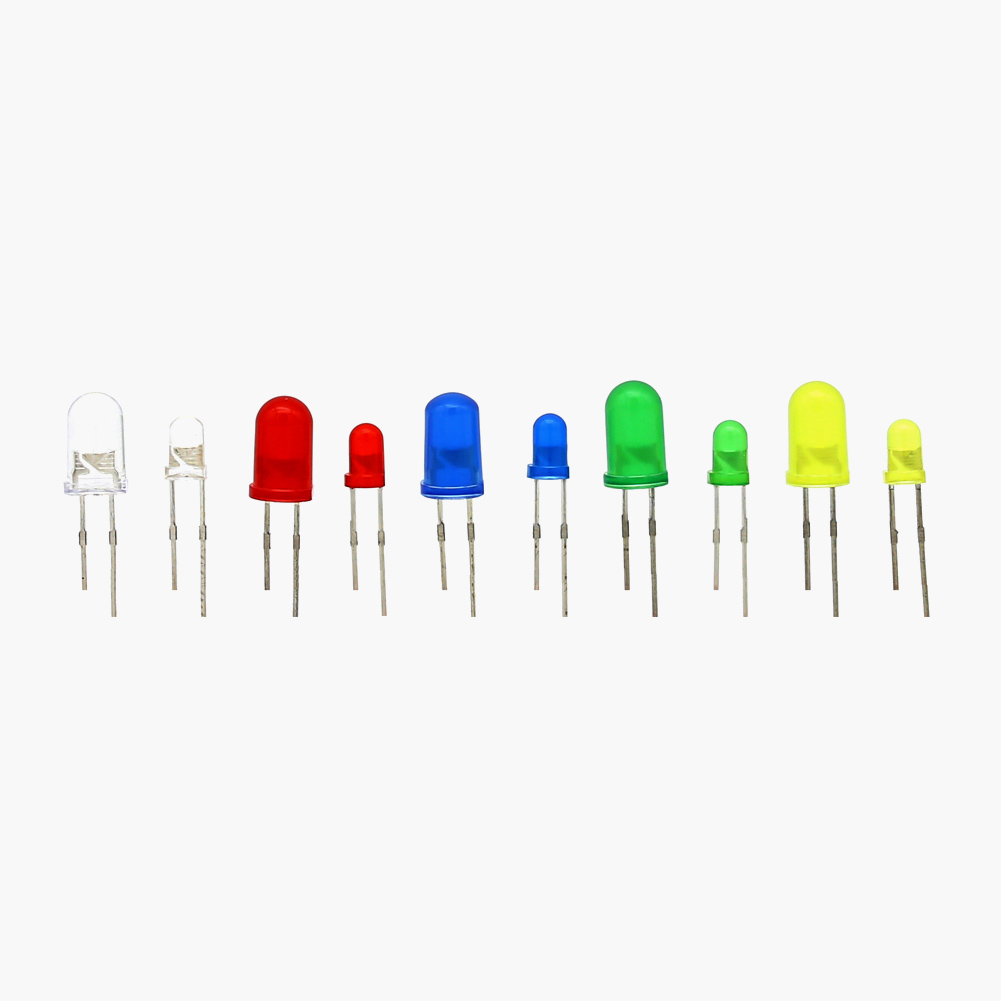

Как определить выводы светодиодов

Светодиод имеет положительный (анодный) вывод и отрицательный (катодный) вывод. Схематический символ светодиода аналогичен диоду, за исключением двух стрелок, направленных наружу. Анод (+) отмечен треугольником, а катод (-) отмечен линией.

Более длинный вывод светодиода обычно является положительным (анод), а более короткий вывод – отрицательным (катод).

Калькулятор светодиодного резистора – The Geek Pub

Чтобы подключить светодиод непосредственно к цепи, ему необходимо последовательно подключить к нему токоограничивающий резистор. В противном случае светодиод получит слишком большой ток и выйдет из строя.Используйте этот удобный калькулятор светодиодных резисторов, чтобы выбрать правильное сопротивление для вашей светодиодной цепи!

Калькулятор резисторов для светодиодов

Введите значения напряжения, прямого напряжения и тока для ваших светодиодов ниже:

Светодиоды предназначены для работы в идеальных условиях. Как правило, они имеют указанное входное напряжение, прямое напряжение и максимальный номинальный ток, которых необходимо придерживаться при проектировании схемы. Для ограничения тока в цепи светодиода требуется резистор, если светодиод не включен последовательно с каким-либо другим компонентом, ограничивающим ток.Этот резистор всегда будет помещен в серию со светодиодом.

Прямое напряжение (или падение напряжения) на светодиоде зависит от светодиода и производителя. Обычно это напрямую связано с цветом светодиода из-за различных материалов, используемых в процессе производства. Чаще всего падение напряжения составляет 2 вольта, но вы всегда должны проверять данные производителя, прежде чем строить свою схему или определять размер резистора!

Типичные значения прямого напряжения (Vf):

• Красный : 2
• Зеленый : 2.1
• Синий : 3,6
• Белый : 3,6
• Желтый : 2,1
• Оранжевый : 2,2
• Янтарный : 2,1
• Инфракрасный преобразователь : 902 9000 Формула : 1,7 9000 9000

  Формула расчета светодиодного резистора довольно проста. Для определения правильного сопротивления используется формула: R = (Vs – Vf) * N / If

  • Vs = Это ваш источник напряжения.
  • Vf = номинальное прямое напряжение светодиода
  • Если = максимальный номинальный ток светодиода.
  • N = количество светодиодов (последовательно) в цепи.

  Вас также может заинтересовать наш учебник по сопротивлению! У нас также есть калькулятор резисторов, который поможет вам определить цветовые полосы.

  AMZ Расчет резистора для светодиода

  AMZ Расчет резистора для светодиода

  Расчет номинала резистора для светодиода




  Этот калькулятор используется для определения значения падающего резистора, необходимого для ограничения тока светодиода до выбранных миллиампер. Vf по умолчанию составляет 1,95 В и типичен для большинства светодиодов, за исключением синего и белого, которые будут немного выше. Значение R1 указывается в омах. Мощность резистора, используемого для R1, должна быть больше, чем значение, указанное калькулятором. Пример: если в поле «Мощность» указано 0,07, то можно использовать резистор 0,125 Вт (1/8 Вт) или выше.




  Введите ток, при котором светодиод должен работать, и калькулятор найдет значение резистора.В качестве альтернативы вы можно оставить поле тока светодиода пустым, и калькулятор сообщит, сколько миллиампер использует светодиод. Значения напряжения питания и прямого напряжения светодиода необходимо всегда вводить в форму. Мощность для резистор R1 – это минимум, который следует использовать. Выберите резистор следующей более высокой мощности. Резистор 1/4 Вт составляет 0,250 Вт, резистор 1/2 Вт равен 0,500 Вт, резистор 1 Вт равен 1 000 Вт и так далее. 20 мА – типичный максимальный ток для большинства светодиодов. Выберите значение меньше 20, если не используется специальный светодиод.Ток в 5 миллиампер должен быть достаточно ярким для большинства светодиодов, а 2 или 3 мА достаточно для синего индикатора.

  Я тестировал светодиоды на 3мА. и записали прямое падение напряжения для использования в калькуляторе. По возможности я использовал светодиоды разных типов для каждого измерения. Пример: Для красной пары я использовал 5-миллиметровый патрон для первого теста и прямоугольную форму для второго теста. То же самое с зеленым и желтым.

  Светодиод прямого напряжения
  красный	1.98v	1,96 В
  Зеленый	1,94 В	1,92 В
  Желтый	1,90 В	1,92 В
  Синий	2,76 В	2,78 В
  белый	2,78 В	2,76 В
  Розовый	2,84 В	2,84 В
  Ультрафиолетовый	3,10 В	3. 16v

  Необходимо преобразовать коэффициент усиления напряжения в децибелы?

  ---

  AMZ-FX Домашняя страница Главная страница Lab Notebook Блог гитарных эффектов

  © 2003,2009,2015 Джек Орман
  Все права защищены.

  Политика конфиденциальности

  Светодиодный калькулятор. Расчет токоограничивающих резисторов для одного светодиода и светодиодной матрицы • Calculadoras de RF e Eletrónicas • Conversores de Unidades Online

  Определения и формулы, используемые для расчета

  Один светодиод

  Светоизлучающий диод (LED) является полупроводниковым светом источник с двумя или более отведениями.Монохромные светодиоды обычно имеют два вывода, двухцветные светодиоды могут иметь два или три вывода, а трехцветные светодиоды и RGB-светодиоды обычно имеют четыре вывода. Светодиод излучает свет, когда на его выводы подается подходящее напряжение.

  Обычный инфракрасный светодиод и его электронный символ. Квадратный полупроводниковый кристалл устанавливается на отрицательный (катодный) вывод. Тонкий провод соединяет квадратный полупроводниковый кристалл с положительным (анодным) выводом.

  Для питания одного светодиода используется простая схема светодиода с последовательным токоограничивающим резистором.Резистор необходим, потому что падение напряжения на светодиоде примерно постоянно в широком диапазоне рабочих токов.

  Цвета светодиодов, материалы, длина волны и падение напряжения
  Цвет	Материал полупроводника	Длина волны	Падение напряжения
  Инфракрасный	Арсенид галлия ( 73)
  Красный	Фосфид арсенида галлия (GaAsP)	620–700 нм	1.6–2,0 В
  Янтарь	Фосфид арсенида галлия (GaAsP)	590–610 нм	2,0–2,1 В
  Желтый	Фосфид арсенида галлия (GaAsP) От 2,1 до 2,2 В
  Зеленый	Фосфид алюминия-галлия (AlGaP)	500–570 нм	от 1,9 до 3,5 В
  Синий	Нитрид индия-галлия (InGaN)	4м . 48–3,6 В
  Белый	Светодиоды RGB или люминофор	Широкий спектр	2,8–4,0 В

  Светодиоды и резисторы в схемах ведут себя по-разному. Поведение резистора линейно в соответствии с законом Ома

  Вольт-амперные характеристики типичного светодиода разных цветов

  Если напряжение на резисторе увеличивается, пропорционально увеличивается и ток (мы предполагаем, что номинал резистора остается равным значению. тем же).С другой стороны, светодиоды ведут себя иначе. Они ведут себя как обычные диоды в соответствии с показанной на рисунке кривой вольт-амперной характеристики светодиодов разных цветов. Кривые показывают, что ток через светодиод не прямо пропорционален напряжению на нем. Ток через светодиод экспоненциально зависит от прямого напряжения. Это означает, что только небольшое изменение напряжения вызовет большое изменение тока.

  Когда прямое напряжение светодиода небольшое, его сопротивление очень велико. Если напряжение достигает характерного значения прямого напряжения, указанного в технических характеристиках, светодиод «включается», и его сопротивление быстро падает. Если приложенное напряжение немного больше, чем прямое напряжение светодиода, прямое напряжение превышает рекомендуемое значение, которое может составлять от 1,5 до 4 В для светодиодов разных цветов. В этом случае сила тока быстро возрастает и диод может выйти из строя. Чтобы ограничить этот ток, последовательно со светодиодом подключается резистор, чтобы поддерживать ток на определенном уровне, указанном в технических характеристиках светодиода.

  Расчеты

  Прямоугольный светодиод с плоской вершиной, используемый в таких приложениях, как отображение гистограмм

  Значение резистора ограничения последовательного тока R _s можно рассчитать с использованием формулы закона Ома, в которой напряжение питания V _s компенсируется прямым падением напряжения на диоде V _f :

  где V _s – напряжение источника питания (например, 5 В USB-питание) в вольтах, V _f – прямое падение напряжения светодиода в вольтах, а I – ток светодиода в амперах. И V, , _f и I, , _f можно найти в спецификациях производителя светодиодов. Типичные значения В, , _, , показаны в таблице выше. Типичный ток светодиодов, используемых для индикации, составляет 20 мА.

  После расчета номинала резистора из предпочтительных номеров резисторов выбирается ближайшее более высокое стандартное значение. Например, если наш расчет показывает, что нам нужен резистор R _s = 145 Ом, мы возьмем резистор R _sp = 150 Ом.

  Токоограничивающий резистор рассеивает некоторую мощность, которая рассчитывается как

  Оранжевые светодиоды, обычно используемые в маршрутизаторах для отображения скорости 10/100 Мбит / с; зеленые светодиоды показывают скорость 1000 Мбит / с

  Обычно мощность резистора выбирается близкой к удвоенной величине, рассчитанной здесь. Например, если значение мощности составляет 0,06 Вт, мы выберем резистор с номинальной мощностью 0,125 или 1/8 Вт.

  Теперь мы рассчитаем КПД, который покажет, какая часть общей мощности потребляется в схеме используется светодиод.Мощность, рассеиваемая светодиодом:

  Общая потребляемая мощность

  КПД цепи светодиода

  Для выбора источника питания мы рассчитаем ток, потребляемый от источника питания:

  Светодиодная лента с 5050 диодов; цифры 50 и 50 указывают длину и ширину чипа в миллиметрах; резисторы на 150 Ом предварительно установлены на ленте.

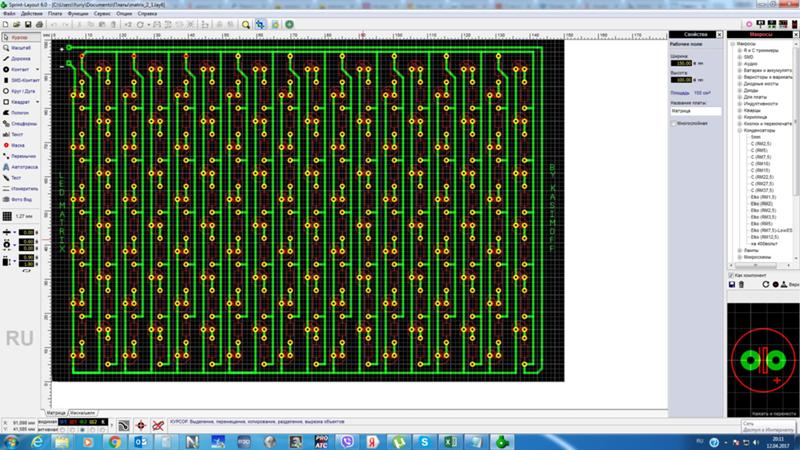

  Светодиодные матрицы

  Один светодиод можно управлять с помощью токоограничивающего резистора.Светодиодные матрицы, которые все чаще используются для освещения помещений, подсветки компьютерных мониторов и телевизоров, а также для других целей, требуют специализированных источников питания. Все мы привыкли к источникам питания со стабилизацией напряжения. Однако источники питания для управления светодиодами должны стабилизировать их ток, а не напряжение. В любом случае в светодиодных массивах всегда используются токоограничивающие резисторы.

  Если для приложения необходимо более одного светодиода, можно использовать цепочки из нескольких светодиодов, соединенных последовательно. Для цепочки светодиодов, соединенных последовательно, напряжение источника должно быть больше или равно сумме напряжений на отдельных светодиодах.Если он больше, то можно использовать один токоограничивающий резистор на цепочку. Ток через каждый диод идентичен, что обеспечивает равномерную яркость. Как правило, лучше, если все последовательно соединенные светодиоды будут одного типа.

  Однако в случае отказа одного светодиода в разомкнутом состоянии, который является наиболее распространенным режимом отказа, вся цепочка светодиодов гаснет. В некоторых конструкциях для предотвращения этого используется специальное устройство защиты от шунта. Для этого можно использовать стабилитроны, включенные параллельно каждому светодиоду.Этот подход хорош для маломощных светодиодов, но для мощных светодиодов, используемых, например, в уличном освещении, этот подход нерентабелен, и необходимо использовать более сложные шунтирующие устройства защиты. Конечно, это увеличивает затраты и требования к пространству. В настоящее время (2018 г.) можно наблюдать, что светодиодные уличные фонари с плановым сроком службы 10 лет служат не более года. То же касается и бытовых светодиодных ламп, в том числе ламп известных производителей.

  Эта светодиодная лента используется для подсветки ЖК-панели телевизора; две такие планки устанавливаются с двух сторон от панели экрана.Такая конструкция позволяет использовать самые тонкие дисплеи. Обратите внимание, что телевизоры с ЖК-панелями со светодиодной подсветкой обычно продаются как светодиодные телевизоры. Настоящие светодиодные телевизоры используют OLED-дисплеи.

  При расчете необходимого сопротивления токоограничивающего резистора R _с необходимо учитывать все падения напряжения на каждом светодиоде. Например, если падение напряжения на каждом светящемся светодиоде составляет 2 В и мы подключили пять светодиодов последовательно, то общее падение напряжения на всех пяти будет 5 × 2 = 10 В.

  Несколько одинаковых светодиодов также могут быть подключены параллельно. Параллельные светодиоды должны иметь согласованное прямое напряжение В, , _, , в противном случае через них не будет одинакового тока и, следовательно, их яркость будет разной. Для параллельного подключения светодиодов рекомендуется последовательно с каждым диодом подключить токоограничивающий резистор. При параллельном подключении отказ одного диода из-за обрыва цепи не приведет к потере света всего набора диодов – он будет работать в обычном режиме.Другой проблемой полностью параллельного соединения является выбор эффективного низковольтного и сильноточного источника питания, который при той же номинальной мощности может быть более дорогим, чем обычные источники питания для более высоких напряжений и более низких токов.

  В этом обычном светодиодном светильнике для уличного освещения 8 цепочек по 5 мощных светодиодов, всего 40 светодиодов, приводятся в действие эффективным источником постоянного тока; обратите внимание, что две гирлянды (верхняя левая и нижняя правая) темные в этом приспособлении, установленном всего пару месяцев назад, потому что в каждой из них вышел из строя один диод и устройства защиты не используются или не работают

  Расчет токоограничивающих резисторов

  Если количество светодиодов в последовательной строке N _{светодиодов в строке} (обозначено как N _s в поле ввода) не введено, то оно будет определено здесь. Максимальное количество светодиодов в последовательности N _{светодиодов в строке макс} для данного напряжения источника питания В _с и прямого напряжения светодиода В _f :

  Если число Светодиоды в последовательной строке N _{Светодиоды в строке} (обозначается как N _s в поле ввода), затем максимальное количество светодиодов в последовательной строке N _{светодиодов в строке max} определяется как

  А 3014 (3.0 × 1,4 мм) SMD-светодиод, используемый в ЖК-телевизоре со светодиодной подсветкой

  Количество строк с максимальным количеством светодиодов в строке N _строк :

  Количество светодиодов в оставшейся более короткой строке N _{светодиоды остатка} :

  Если N _{светодиода остатка} = 0, то дополнительной строки не будет.

  Сопротивление токоограничивающего резистора для цепочек с макс. количество светодиодов:

  Сопротивление токоограничивающего резистора для цепочек с меньшим количеством светодиодов, чем макс.количество светодиодов :

  Общая мощность P _{Светодиод} , рассеиваемый всеми светодиодами :

  Мощность , рассеиваемая резисторами :

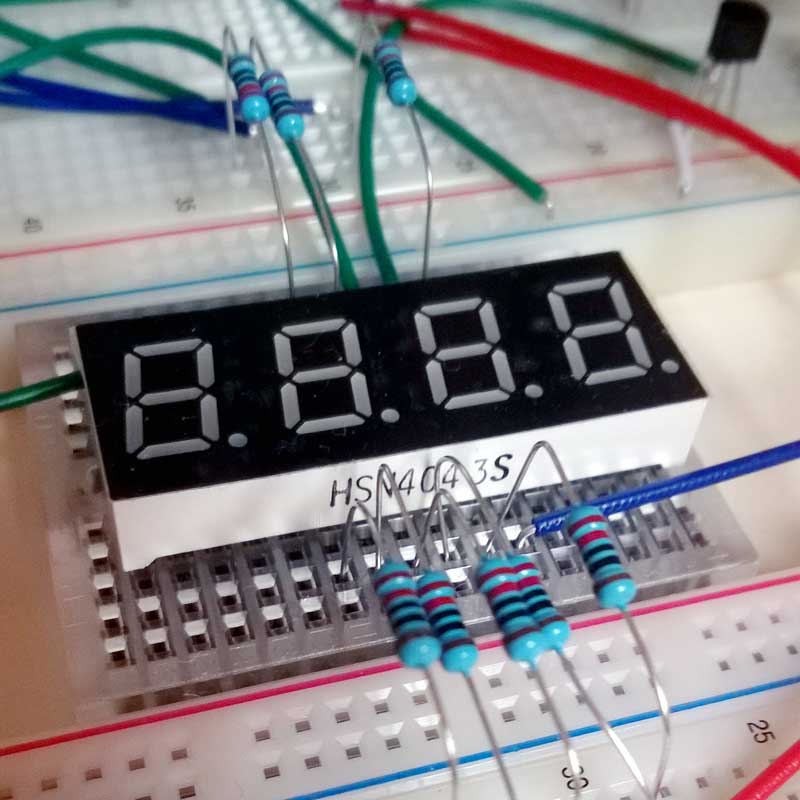

  Светодиодные индикаторы

  Гибкие светодиоды общественное место; светодиодный дисплей использует матрицу светодиодов в качестве пикселей; из-за очень высокой яркости светодиодов они обычно используются на открытом воздухе в качестве рекламных щитов или достопримечательностей на шоссе, которые видны при ярком солнечном свете.Светодиодные дисплеи также могут обеспечивать общее освещение и часто используются в качестве фото и видео освещения с переменной цветовой температурой

  Номинальная мощность определяется с коэффициентом безопасности k = 2, что обеспечивает надежную работу резистора. Выберите номинальную мощность резистора, которая в два раза превышает расчетную мощность из следующих значений: 0,125; 0,25; 0,5; 1, 2, 3, 4, 5, 8, 10, 16, 25, 50 Вт.

  Расчет общей мощности P _R , рассеиваемой всеми резисторами :

  Расчет общей мощности P _всего , рассеиваемое массивом :

  Расчет тока , потребляемого массивом от источника питания :

  Расчет эффективности массива :

  Вам также может быть интересно преобразователи яркости, силы света и освещенности.

  Este artigo foi escrito por Анатолий Золотков.

  LED_calculators

  Будучи твердо убеждены в том, что «никогда не бывает слишком много инструментов», мы добавил несколько калькуляторов ниже, чтобы помочь вам быстро вычислить соответствующие информация, необходимая для правильного использования наших светодиодов.

  Чтобы использовать эти калькуляторы, ваш веб-браузер должен поддерживать JavaScript. Большинство новых версий Internet Explorer и Netscape должны нет проблем.

  Вычислитель LED – РЕЗИСТОР вычисляет номинал резистора (Ом) и размер (Вт) для желаемого тока светодиода, напряжение устройства (Vd) и напряжение питания (Vs).

  Калькулятор LED – ТЕКУЩИЙ вычисляет ток и мощность резистора для данного сопротивления, а также напряжения устройства / питания. Это удобный инструмент для пересчета тока, если вам нужно оставаться в определенных пределах. спецификация мощности.

  Светодиод LED – калькулятор MCD вычисляет изменение тока светодиода, необходимого для изменения яркости светодиода (выход mcd). Светодиод – Затем можно использовать калькулятор РЕЗИСТОРА для определения необходимых значений резистора. для этого нового светодиодного тока.Подробности см. Ниже.

  ВАЖНО: Если несколько светодиодов должны быть подключены последовательно, сложите напряжения их устройств, чтобы получить значение Vd .

  Уровни яркости светового потока светодиодов измеряются в милликанделах. Наши светодиоды должны иметь заданную яркость при заданном номинальном значении. значение тока (мА или миллиампер), которое не приведет к перегрузке светодиода и сокращению это жизнь. Все наши светодиоды указаны с номинальным (рекомендуемым) током. значение 20 мА (двадцать тысячных усилителя).

  Если ток, потребляемый светодиодом, изменяется (вверх или вниз), его яркость (значение mcd) изменится. Производители наших светодиодов контролировать свои процессы так, чтобы светодиоды были разумно линейными по этому мкд / току. отношение. По большей части это верно примерно для 2 или 3 мА на всем пути. примерно до 30 мА. Чтобы лучше это понять, воспользуемся нашим 2×3 Супер-белый светодиод в качестве примера. Производитель указывает, что этот светодиод должен иметь выходная яркость 320 мкд при 20 мА. Если уменьшить ток, светодиод потребляет до 10 мА его яркость будет снижена примерно до 160 мкд (примерно наполовину).Если мы спустимся к 5 мА, она упадет примерно до 80 мкд (около 1/4 яркости). Наоборот, если бы мы позволили светодиоду потреблять 25 мА, его выходная мощность увеличилась бы примерно до 400мкд (на 25% ярче).

  Несколько слов о сроке службы светодиодов . ..

  При нормальных условиях эксплуатации (не перегреваться при пайке и ограничен током 20 мА), можно ожидать, что наши светодиоды прослужат в среднем, около 80 000 часов, прежде чем яркость начнет существенно уменьшаться.Некоторые производители указывают срок службы своих светодиодов 100000 часов, но если вы посмотрите на мелким шрифтом или поговорите с их инженерами, вот когда их светодиод полностью погаснет. темный (нет вывода). Кроме того, 80 000 часов – это немногим более 27 лет, если вы должны были использовать устройство по 8 часов каждый божий день! К тому времени, мы, вероятно, все равно захотим переделать наш проект.

  Одна вещь, которая напрямую влияет на ожидаемый срок службы светодиода, – это ток, который он рисует. Если мы будем использовать светодиод при пониженном токе, мы увеличим это жизнь еще дальше.На значительно пониженных уровнях он может длиться почти бесконечно!

  И наоборот, если мы позволим ему видеть ток выше номинального (20 мА), его жизнь будет намного короче. К сожалению, связь между LED жизнь и ток не линейны как отношения между током и яркость. Эксплуатация светодиода на 50% выше номинального уровня тока или 30 мА, может уменьшить жизнь на 80% . Будет очень ярко, но не на длинный … Если вы планируете использовать наши светодиоды с током выше 30 мА, они могут вести себя как лампы-вспышки.

  Однако (да, еще одно), вы, , можете подвергать светодиоды невероятно огромный уровень тока (175 мА) обеспечивает импульсный ток на 1/10 рабочий цикл, ширина импульса 0,1 мс (одна десятитысячная секунды). Пульсирующие светодиоды это обсуждение в другой раз. Кроме того, эти уровни яркости (подавляющая яркость) действительно не поддаются приложения в модельном железнодорожном транспорте.

  Хорошо, а зачем вообще возиться с яркостью светодиода? …

  Ну, потому что бывают ситуации, когда это может сильно повлиять на визуальный эффект, который вы хотите представить. Вот несколько примеров:

  1. Светофор . С нашими микро светодиодами мы можем создать трафик сигнал, который является полностью функциональным в масштабе N и размером прототипа. Мы может даже включать функцию “ходить / не ходить”, которую можно увидеть в большинстве случаев. Наш Микро светодиоды имеют выходную яркость: красный – 20 мкд, желтый – 15 мкд и Зеленый 2мкд.Означает ли это, что красный в 10 раз ярче зеленого? Ну да, но … Мы не видим его в 10 раз ярче, потому что наш глаза гораздо более чувствительны к зеленому спектру, чем к красному. Следовательно, нам нужно уменьшить выход красного светодиода примерно на 50-70% до сбалансированность внешнего вида для реалистичного вида. Мы также хотим уменьшить Желтого изрядное количество. Мы могли бы увеличить зеленый цвет, но мы его сократим. жизнь, и это легко увидеть на стандартном уровне яркости.

  Если бы мы вообразили и включили также световые индикаторы «Ходить / Не ходить», то они обычно оранжевые для «Не делать» и белые для «Ходить». Для этого мы бы используйте два Micro (или Nano) супербелых светодиода и тонируйте «Don’t» с помощью Tamiya. Очистите оранжевый цвет, а затем существенно уменьшите вывод mcd. Свет “Прогулка” останется белым, но мы бы очень сильно понизили яркость. Таким образом, мы сможем полюбоваться всем сигналом, не отвлекаясь. одной из его особенностей.Довольно круто, да?

  2. Освещенная деталь в окне здания . Предположим, у нас есть дисплей в витрине магазина, или телефонная будка в переулке, или свет верстака в гараже с открытой дверью. Микро и нано Сверхбелые светодиоды из-за своего размера идеально подходят для таких приложений, но могут быть слишком ярким. Если вы осветите витрину магазина прожектором интенсивности, это может ослабить тонкое настроение, которое вы пытаетесь передать. Верстак свет, похожий на галогенный фонарь, может закрывать глаза от инструментов на скамейка.В любом случае, вы видите, куда мы идем, иногда лучше меньше, да лучше.

  3. Цветные световые струны в партии подержанных автомобилей . Поскольку наши светодиоды Nano настолько малы, мы можем делать некоторые по-настоящему креативные вещи с ними. Используя две цепочки светодиодов, каждый из которых соединен последовательно, мы сделаем Красная цепочка из четырех светодиодов на расстоянии примерно 3/4 дюйма между каждым светодиодом. Мы используем наш №38. магнитный провод. Затем мы сделаем еще одну цепочку из трех желтых светодиодов, расположенных между те же 3/4 дюйма. Мы оставим 6-8 дюймов дополнительной проволоки на концах каждой струны.Сейчас мы положите две струны, одну поверх другой, чтобы светодиоды чередовались Красный / желтый / красный / желтый / красный / желтый / красный и расположены равномерно. Мы будем крутить две пряди вместе (не слишком туго), удерживая их прямо. Следующий, покрасим скрученные провода Poly-Scale Night Black. Если мы приостановим это сборка между двумя вертикальными стойками (или наша трубка 0,018 дюйма с опорными тросами), у нас будет струна из семи источников света, которая будет охватывать почти 50 футов шкалы N. Следующий мы выберем соответствующий резистор для каждой (красной или желтой) “подстроки” соединение, чтобы убедиться, что одно уравновешивается с другим, и ни то, ни другое не слишком яркий.Две или три таких нити вокруг нескольких автомобилей и грузовиков на небольшой пустырь в центре города действительно привлек бы внимание.

  4. Световые вывески на барах, гостиницах, ресторанах и т. Д. . Примерно с 1930-х годов было обычным явлением видеть деловые знаки с отдельные огни вокруг них. Стрелки, созданные из отдельных лампочек, акцентные цветные огни, стратегически размещенные на знаках и рядом с ними и т. д. что кто-то мог пофантазировать, чтобы привлечь внимание к своему заведению, было сделано с огнями в той или иной форме.С нашими светодиодами Micro и Nano, а также бесконечное количество возможных цветов, которые можно смешивать с помощью прозрачного акрила Tamiya Краски, теперь мы можем воспроизвести практически любую из этих ловушек, чтобы улучшить нашу сцены. Мы можем использовать последовательную, параллельную и последовательную / параллельную проводку для создания практически любое сочетание освещения, которое мы выберем. Добавив возможность регулировки интенсивности, мы можем сбалансировать и усилить создаваемый эффект для достижения абсолютно впечатляющие результаты.

  Поиграйте с числами…

  Как только вы почувствуете себя комфортно с калькуляторами, их станет легко использовать. поэкспериментируйте с различными значениями сопротивления / тока / мощности / мкд, чтобы соответствовать конкретным критерии, которые вы ищете. Очень быстро повторно ввести один или два из значения в окнах ввода калькулятора и щелкните, чтобы пересчитать. Безусловно легче, чем иметь повторно вводите все в свой настольный калькулятор каждый раз или работайте с карандаш и бумага.

  Вот пример некоторых “настроек”, которые мы сделали на Като Amtrak Superliner с салоном и EOT фары:

  Немного поэкспериментировав, мы выяснили, что при использовании нашего супербелого светодиода 2×3 (выход mcd 320 при токе 20 мА) светоотдача ~ 240-250 мкд была вполне достаточной для полностью осветить салон автомобиля. Автомобиль был бы явно освещен, но не чрезмерно яркий, чтобы не выглядеть прототипом или «игрушечным».

  Схема, которую мы разработали для этого проекта (это схема), включает в себя мостовой выпрямитель. Диоды в мостовом выпрямителе, «фильтровать» напряжения переменного или постоянного тока до постоянного постоянного напряжения (необходимого для светодиодов) иметь небольшое падение напряжения около 0,6 вольт. То есть, если мы подключим мост выпрямитель, даже при использовании простого постоянного тока на входе, его выход будет около 0,6 вольт ниже, чем на входе.Это неотъемлемая характеристика большинства кремниевых сигналов. и выпрямительные диоды. В нашем тестовом треке DCC используется контроллер Digitrax DCS100. питание от блока питания MRC Control Master 20 (довольно стандартная штука). Наш мостовой выпрямитель, подключенный через дорожку, имел выходное напряжение 11,4 В постоянного тока, поэтому вход должен был быть на 12 вольт. Используя это как напряжение источника светодиода, мы приступил к испытаниям схемы с различными ограничивающими резисторами. После пробежки Проведя несколько расчетов и несколько тестов, было определено, что резистор 510 Ом подойдет и принесет дополнительную пользу.

  Чтобы запустить наш светодиод 2×3 на полном выходе микроконтроллера, нам понадобится резистор 390 Ом, чтобы дать 20 мА при 11,4 В. С помощью калькулятора тока светодиода и замены 510 Ом резистор для значения 390 дает нам результат 15,3 мА (около 76% от 20 мА). Помните, что светоотдача светодиодов довольно линейна как функция тока (мА). 15,3 мА составляет ~ 76% от 20 мА, поэтому 76% от 320 мкд составляет около 245 мкд. Тестирование доказало это очень удовлетворительный выход для освещения салона автомобиля.

  Теперь вот дополнительное преимущество.Если бы мы использовали резистор на 390 Ом на полную Выход светодиода, быстрый расчет определяет, что нам понадобится резистор, способный мощность 156 милливатт. Поскольку это нестандартная мощность, нам потребуется резистор на 1/4 ватта (0,25). Однако при использовании 510 Ом резистор, уменьшенный ток в цепи требует всего 119 милливатт резистор, так что 1/8 ватт (0,125) будет работать нормально. Обычно это резистор перегреется, но мы припаяли его одну сторону к одной ножке мостовой выпрямитель, а другая сторона подключается к проводу №30.Оба действуют как тепло раковины, чтобы помочь отвести лишнее тепло.

  Если максимальная яркость светодиода не всегда необходима, у вас будет место для игр с числами и может оказаться полезным сделать это.

  Калькулятор светодиодного резистора | Автолюминация

  Ссылки
  Автомобильная замена Лампочки:	Другой Освещение для автомобилей и мотоциклов:	Низковольтные фонари для коммунальных служб И приспособления	Освещение для грузовиков 4X4 RV и прицепов	Бытовое, торговое и промышленное освещение	Другие товары	Ссылка:
  1156 1157 1142 2357 7507 7225 Байонетный задний тормозной сигнал поворота, задний тормоз	Светодиодные светильники и стробоскопы	Светодиодные светильники и стробоскопы	Полуприцепы, грузовики и грузовики Светодиоды	Светильники для дома, двора и Сад	ВЕЛ Индикаторы поворота омывателя лобового стекла и зеркал	Технические характеристики
  3157 3156 3457 4157 3057 Клиновой задний тормоз-поворотник и лампы заднего хода	Проволока Light Bright NEON Glow	Светодиодные ленты, светодиодные гирлянды. Вел Бары	Просвет и боковой маркер Фары	Светодиодные ленты, светодиодные гирлянды. Вел Бары	Светодиодные мигалки, протекторы, нагрузка Эквалайзеры Turn Signal Fix	Перекрестная ссылка
  7443 7440 Клиновидный задний тормоз, указатели поворота и резервные лампы	ВЕЛ Нео-неоновая гибкая неоновая световая трубка	Соединители для светодиодных лент, Адаптеры и монтажное оборудование	Хвостовая остановка работы и указатель поворота Фары	MR11, MR16 GU10 Лампы	Электрические контакты, розетки, Разъемы и предохранители	Технические данные
  194168 2825 W5W со стороны клина Номерной знак маркера и лампы освещения салона	СПРЯТАННЫЙ Противотуманные фары и системы обратного света	Модули управления и блоки питания	Контрольные лампы	Светодиодные светильники для дома и RV	Светодиодные контроллеры, мигающие Модули, модули торможения и диммеры	Размеры лампы
  37 74 Калибр и прибор Панельные и Neo-Wedge лампы	Дневное время Комплекты ходовых огней (ДХО) и противотуманные фары	Накладные расходы Освещение под шкафом _ Грузовики – Лодки и дома на колесах	Накладные расходы Освещение кабины	Трековые фонари	Миниатюрные лампы для поездов и Запчасти	Общая информация о лампах
  3022 3122 561 578 6418 6411 Гирлянда с гирляндой	Светодиодный индикатор винтового крепления и Акцентные светильники	Светодиодные светильники для дома Лодка & RV	Дневные ходовые огни (ДХО) Комплекты и противотуманные фары	ВЕЛ Нео-неоновая гибкая неоновая световая трубка	Универсальный программируемый пульт Контроллеры и переключатели для открывателей гаражных ворот	Диаграммы приложений
  Ba9s, E10, Ba7s, Малый Ba15s и байонетные лампы Bay15d	Светодиодные и неоновые лампы Комплекты освещения днища и днища	Светодиодный велосипед, Go Ped, Мотоцикл, Светильники для квадроциклов, лодок и домов на колесах	Разъемы и втулки	Электромагнитные индукционные лампы LVD	Дискретный Необработанные светодиоды, резисторы и компоненты	Основы и нити
  1 Клин Стоп и Интерьер Лампочки	ВЕЛ Индикаторы поворота омывателя лобового стекла и зеркал	Светодиодный индикатор винтового крепления и Акцентные светильники			Инверторы мощности – мощность Расходные материалы – Адаптеры питания	Вел Расчет резисторов
  Фары ДХО и противотуманные фары	Накладные расходы Освещение кабины				Светодиодные фонари Рабочие фонари и Лампочки	Доставка
  HID Systems	Ангел Кольца-ореолы на глаза для фар Задние фонари и линзы				Светодиодный велосипед, Go Ped, Мотоцикл, Светильники для квадроциклов, лодок и домов на колесах	Заказы по почте
  6 Вольт Antique – Винтажные лампы и 24 вольт	ВЕЛ Мигающие модули затемнения и Wig-Wag				Электрический провод и термоусадочные трубки	Международная доставка
  L1142 1076 1176 Лодочные и морские лампы	Инверторы мощности – мощность Расходные материалы – Адаптеры питания				Бег на мотоциклах и жилых автофургонах Фары, указатели поворота и указатели поворота	FAQ’S
  Лампы Vision Dura Chrome Titanium Platinum Silver	Двухцветные лампы с обратным переключением Повороты ходовые огни				Воздушные рожки	Политики
  Ксеноновые плазменные сверхбелые лампы					Виниловая защитная пленка для Тонировка фар, задних фонарей и линз	Визуальный поиск лампочек
  G4 T10 2-контактный двухштырьковый					Винил 3D Углеродное волокно Декоративная самоклеящаяся пленка	Порядок поиска и отслеживание Число
  						Карта сайта
  Canbus Безошибочные лампы BMW Mercedes Audi VW Volvo Dodge 5002S PY24W
  Еженедельно Продажа предметов	CarInfoTech

  .
