Кабель для розеток: сечение, марка, требования

Перед тем как приступать к монтажу электропроводки в доме, нужно правильно рассчитать сечение кабеля на розетки и выключатели света. Помимо этого нужно серьезно подойти к выбору марки кабельной продукции, т.к. в деревянном доме изоляция должна быть негорючей, а в квартире можно использовать обычный проводник. Далее мы расскажем, какой кабель использовать для розеток, опираясь на правила ПУЭ и другие немаловажные факторы.

Итак, начнем с того, что по современным требованиям кабель для розеток должен быть медным, обязательно с заземлением (т.е. трехжильный или пятижильный) и сечением не менее 1,5 мм2 согласно ПУЭ таблица 7.1.1:

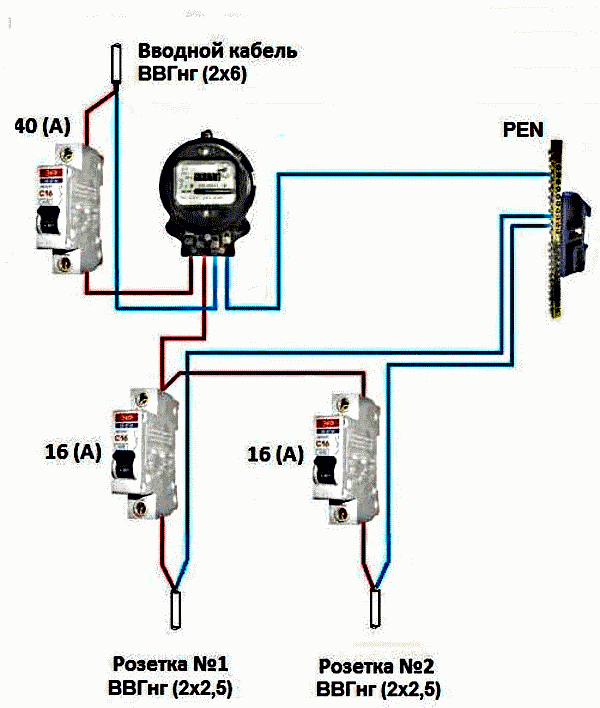

Тут следует пояснить, что под групповой сетью подразумевается линия от щитков до штепсельных розеток, осветительных приборов и других приемников электроэнергии.

Теперь стало немного понятнее, какой кабель использовать для монтажа розеточной линии электросети на 220 вольт. Тут же следует отметить, что прокладывать от распределительной коробки к розетке кабель сечением 1,5 мм

2 не целесообразно, т. к. в этом случае подключить мощный электроприбор к ней не получится, если это потребуется. Лучше для однофазной сети взять сечение с запасом – 2,5 мм2.

Что касается трехфазной электропроводки, тут уже дела могут обстоять иначе, т.к. при сечении жилы 1,5 мм2 пятижильный кабель способен выдержать нагрузку в 10,5 кВт, согласно таблице:

Этого достаточно, чтобы подключить к розетке мощное электрооборудование, применяемое в домашних условиях. Однако, как показывает опыт, даже в сети с напряжением 380 Вольт проводник берут с запасом, а именно, сечением 2,5 мм2.

С толщиной токопроводящих жил разобрались, теперь поговорим о другом, не менее важном вопросе – какой тип и марку проводника подобрать. Дело в том, что на сегодняшний день существует большое количество подделок, при использовании которых может возникнуть воспламенение электропроводки. Тот же провод ПУНП опасен для электромонтажа. Мы рекомендуем для розеток использовать кабель марки ВВГ, ВВГнг или же NYM.

Если вы хотите провести электропроводку для розеточной группы в квартире или частном доме, достаточно выбрать марку ВВГ. В пожароопасных помещениях, к примеру, в деревянном доме, обязательно рекомендуем использовать для розеток кабель ВВГнг или его более дорогой импортный аналог – NYM.

Вот и все, что хотелось рассказать вам по данному вопросу. Чтобы закрепить предоставленный материал, мы решили подвести итог и еще раз указать, какую марку кабеля и сечение лучше использовать для розеток в разных случаях:

  • Для подключения стиральной машины, телевизора и других не очень мощных бытовых электроприборов – ВВГ 3*2.5 мм
    2
    .
  • Для подключения мощных приборов в трехфазной сети (к примеру, если в гараже нужно подключить мощный насос на 380 вольт или же в кухне трехфазную плиту) – ВВГ 5*2,5 мм2.
  • Розеточная группа в деревянном доме – ВВГнг 3*2.5 мм2.
  • Если вы на 100% уверены что розетка будет использоваться исключительно для питания светильника либо другого маломощного прибора, можно подвести проводник сечением 3*1. 5 мм2.

Напоследок рекомендуем просмотреть полезное видео по теме:

Теперь вы знаете, какой кабель для розеток выбрать по сечению и названию. Если вам понравилась статья, просим поделиться полезной информацией с друзьями в соцсетях!

Каким проводом подключать розетки и можно ли использовать 1,5 мм

Каким проводом подключать розетки

Содержание статьи:

Прежде чем сделать разводку электропроводки нужно серьёзно отнестись к рассмотрению двух важных вопросов. Во-первых, это сечение кабеля, а во вторых его тип.

К выбору кабельной продукции для проводки, точно также как и к сечению, нужно подойти со всей ответственностью. Только в таком случае можно будет не переживать в дальнейшем о том, что при эксплуатации электроприборов что-то пойдёт не так как надо.

Каким проводом следует подключать розетки

Начать нужно, пожалуй, с того, что лучше всего подключать розетки медным проводом, а не алюминиевым. Кроме того, провод для розеток обязательно должен быть трёхжильным, то есть, предусмотрено подключение заземления. Сечение провода должно бать не менее 1,5 мм². Именно так требуют правила устройства электроустановок (ПУЭ-7.1.1).

При этом стоит заметить, что лучше всего увеличить сечение провода для подключения розеток до 2,5 мм². Дело в том, что провод 1,5 мм² не способен выдержать мощный электроприбор. Поэтому для подключения розеток в однофазной сети, лучше всего использовать провод с некоторым запасом, а именно на 2,5 мм².

А вот для трехфазной сети вполне будет достаточно использовать провод сечением 1,5 мм². Дело в том, что кабель при одном и том же сечении, в однофазной и трехфазной сети выдерживает совершенно разные нагрузки. В трехфазной сети нагрузки могут быть в несколько раз выше.

Какую марку и тип провода использовать?

На сегодняшнее время выпускается большое разнообразие проводов для электропроводки. Не все они идеально подходят, не все качественные и надежные. Многие недобросовестные производители кабельной продукции грешат тем, что заведомо уменьшают диаметр жил, в результате чего кабель не выдерживает заявленных нагрузок.

Это, еще не говоря о том, что изоляция таких кабелей горит, что вообще недопустимо. Поэтому при выборе кабельной продукции нужно быть внимательным.

Для подключения розеток рекомендуется выбирать такие марки проводов, как ВВГнг, ВВГ или NYM. Не рекомендуется по целому ряду причин использовать кабель ПУНП для этих целей.

Чтобы подключить отдельные розеточные группы всё же рекомендуется кабель ВВГ. А вот для подключения розеток в деревянном доме, стоит выбрать кабель ВВГнг. Также можно подключать розетки в данном случае и более дорогим кабелем NYM.

Итак, что нужно знать для подключения розеток:

  • Сечение кабеля 2,5 мм²;
  • Кабель должен быть трёхжильным;
  • При подключении розеток в деревянном доме рекомендуется использовать кабель ВВГнг. Он должен быть 2,5 мм² и также трёхжильным;
  • Для подключения маломощных приборов и светильников, допускается использовать провода сечением 1,5 мм².

Разводка электропроводки в доме требует использования только качественных и надежных материалов. Нельзя экономить на проводах, заведомо занижать сечение или выбирать неподходящую марку провода. С электропроводкой шутки плохи. Они могут аукнуться в дальнейшем.

Оценить статью и поделиться ссылкой:

Электропроводка на кухне: выбор сечений проводов

Содержание статьи:

Вступление

Электропроводка на кухне в сериях домов старой постройки имеют характерные особенности. Прежде всего, вся проводка сделана не кабелем, а проводами с алюминиевыми жилами. Сечение проводов, исключая розетку для электроплиты, не превосходит 2,5 мм, групповых цепей предусмотрено минимальное количество. Такая проводка не подходит для современной кухни наполненной большим количеством бытовых приборов. Выход один, сделать новую электропроводку кухни.

Электропроводка на кухне – общие советы

Каких бы специалистов вы не планировали пригласить для электромонтажных работ на кухне, нужно иметь элементарное представление, как рассчитывается нагрузка кухни, и как следствие, как рассчитываются сечения проводов и номиналы автоматов защиты.

Суммарная потребляемая мощность кухни складывается из мощности каждого бытового прибора, который вы планируете установить на кухне.

Мощности приборов указаны на их корпусе. Так, средняя мощность электрического чайника – 2000 Вт, печи микроволновой  1500 – 2500 Вт, посудомоечной машины  2000 – 2500 Вт, стиральной машины 2000 Вт.

Самый энергоемкий бытовой прибор это плита.

Духовка потребляет 2000-3000 Вт, электрическая плита со стеклокерамикой «возьмет» 6000-8000 Вт. Если просуммировать этот набор и прибавить резерв в 3000 Вт, получаем, что общая мощность энергопотребления кухни будет : 10000 Вт для газовой плиты и 18000 Вт для электроплиты.

Таблица сечений жил кабелей

По рассчитанной потребляемой мощности можно определить сечение жил кабеля, который будет использоваться для новой электропроводки.

Примечание: Кабели с алюминиевыми жилами и алюминиевые провода уже давно не используются в электропроводки квартиры и дома. Токопроводящие жилы должны быть медными.

По таблице можно определить сечение жил кабеля электропроводки в зависимости от нагрузки цепи.

Проложенные открыто
SМедные жилыАлюминиевые жилы
мм2ТокМощн.кВтТокМощн.кВт
А220 В380 В
А
220 В380 В
0,5112,4
0,75153,3
1173,76,4
1,52358,7
2265,79,8214,67,9
2,5306,611245,29,1
44191532712
5501119398,514
10801730601322
161002238751628
2514030531052339
3517037641302849
Проложенные в трубе
SМедные жилыАлюминиевые жилы
мм2ТокМощн. кВтТокМощн.кВт
А220 В380 ВА220 В380 В
0,5
0,75
11435,3
1,5153,35,7
2194,17,21435,3
2,5214,67,9163,56
4275,910214,67,9
5347,412265,79,8
10501119388,314
16801730551220
251002238651424
351352951751628

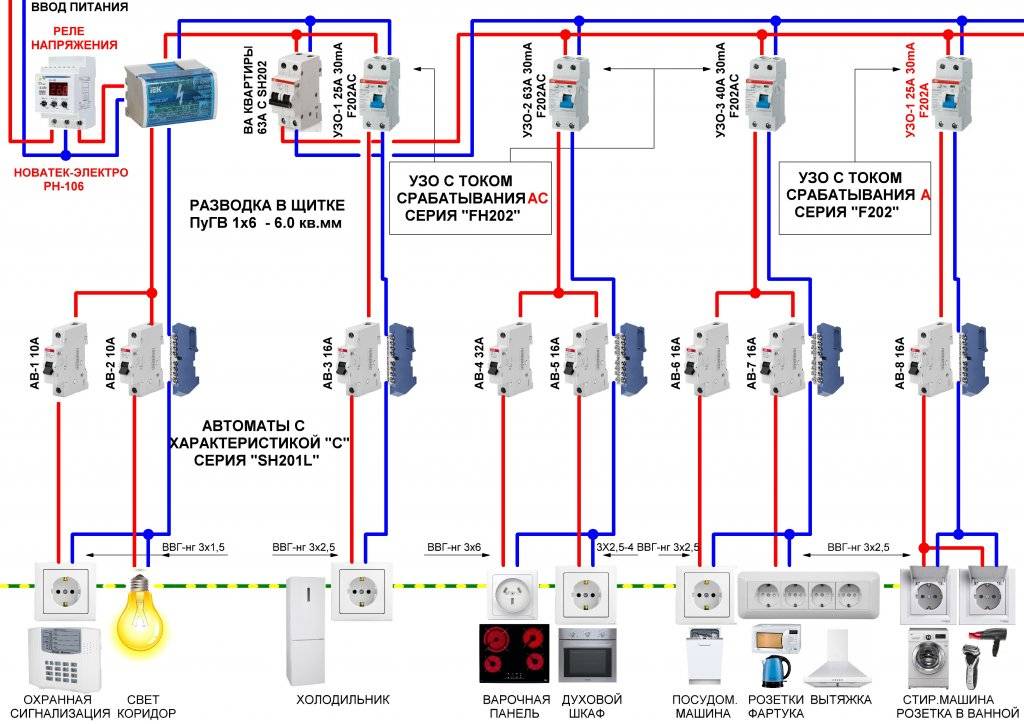

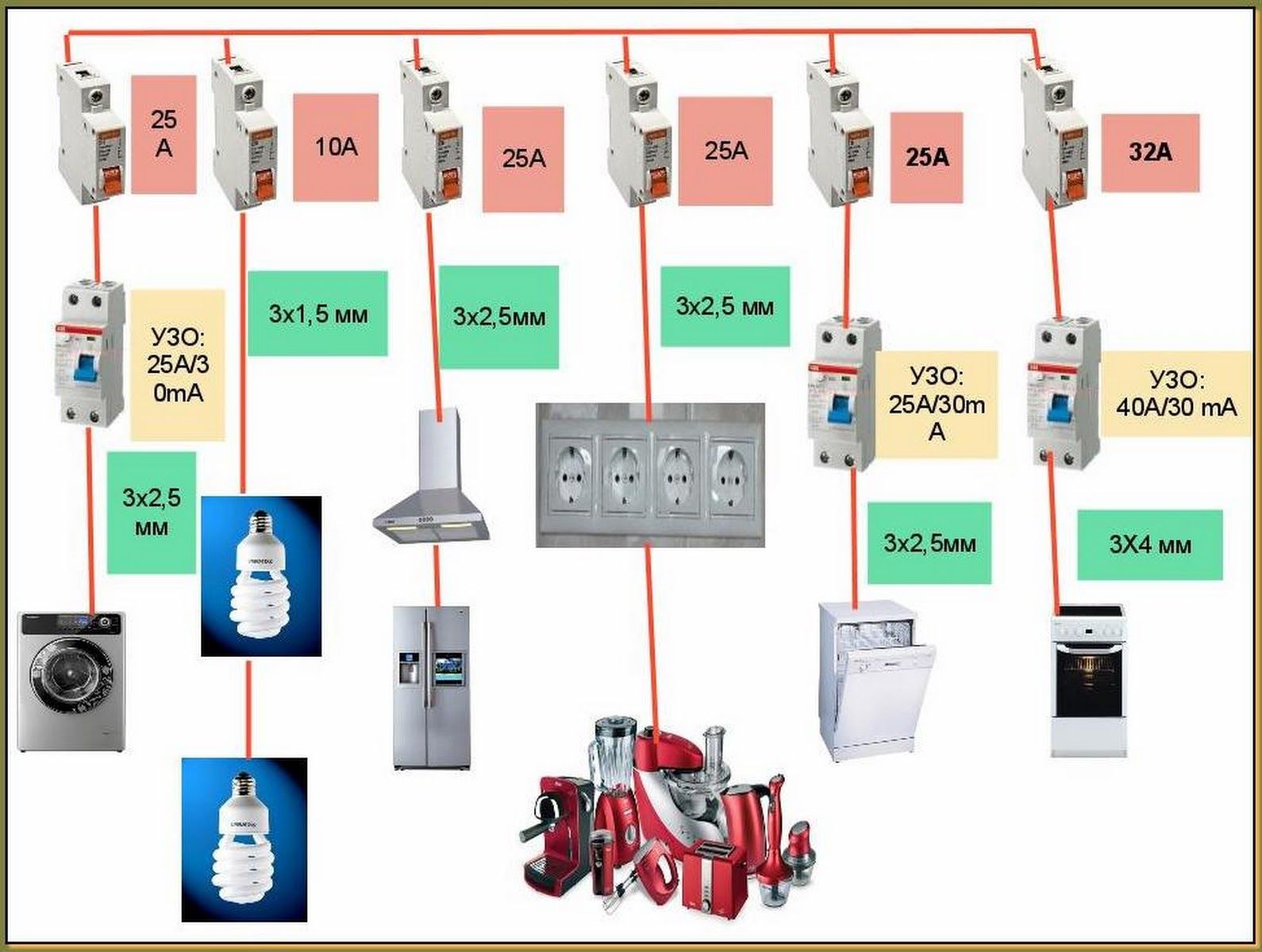

Групповые цепи квартиры

Повторюсь, кухня энергоемкая комната и для удобства монтажа и усиления безопасности электропроводки кухни разделяют на групповые цепи. Группы разделяют так, чтобы мощность каждой группы розеток не превышала 4600 Вт, а освещения -2300Вт. Для групповой цепи 4600 Вт, используют медный кабель сечением 2,5 мм2, для освещения кабель 1,5 мм2. Отдельные группы 4600 Вт, то есть отдельную розетку со своим автоматом защиты,  делают для стиральной машины, посудомоечной машины, группы розеток переносимых приборов (чайник, миксер и т.п.), водонагреватель. Отдельную группу выделяют для розетки плиты 7300 Вт, кабель сечением 6 мм2.

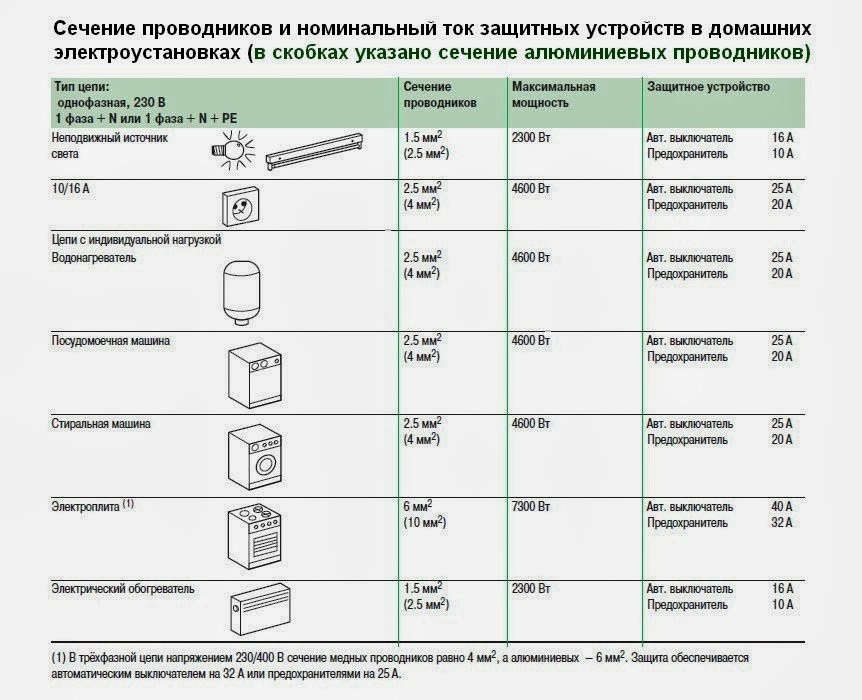

Соответственно, каждая группа защищается следующими автоматами защиты (или предохранителями):

  • 4600 Вт- 25А/20А;
  • 2300 Вт- 16А/10А;
  • 7300 Вт- 40А/32А.

Расположение розеток на кухне

Все чаще, план размещения розеток можно получить или заказать при покупке мебели кухни. И это правильно, розетки должны быть привязаны к расположению и размерам кухонных шкафов, их высоте, ширине и назначению.

электропроводка на кухне: расположение розеток на кухне

Обычно высота розеток за шкафами делается 10-12 см от пола. Розетки на кухонном фартуке поднимаются от чистового пола на 80-90 см, при высоких шкафах на 115 см.

©remont-kuxni.ru

Другие статьи раздела: Электрика кухни

Похожее

Выбор сечения провода для розеток. Как выбрать соединительный кабель

Оглавление статьи

Какое же сечение кабеля для розеток должно быть в квартире? Это очень немаловажный вопрос, когда меняется вся проводка на медную, вместо старенькой, из алюминия. Ведь важно, чтобы провода выдерживали все электрические приборы, которые имеются в Вашем доме. А на сегодня их очень много, соответственно и электроэнергию она и потребляют в больших объемах. Но для этого, прежде чем задаваться вопросами, как подключить кабель к розетке, важно понимать, сколько розеток Вам нужно.

Только после того, как разберетесь во всех этих вопросах, оно говорить о выборе сечения кабеля по мощности. Безусловно, самые лучшие варианты, это провода из меди. У которых цельные сердечники, ну или, в крайнем случае, многожильные, а также отличная изоляция винила. Одно точно радует, что сегодня в магазине или на рынке можно приобрести эту продукцию, причем предлагается она в широчайшем ассортименте. Чтобы подключать внутренние розетки, в проводах должен быть диаметр сечения два с половиной кв мм. А при использовании розеток, в которых имеется заземление, провода Вам понадобятся вообще, трехжильные, и с таким же сечением. Выбирая сечение кабеля для проводов, которые освещают комнату, диаметр подойдет в полтора кв. мм.

Сечение жилы кабеля – где и какое использовать?

Провода для освещения комнаты, идущие от разделительной коробки, прокладываются отдельно от того провода, к которому нужно подключать сами розетки, поскольку они потребляют электроэнергии гораздо большее количество, из-за чего слишком нагреваются. Соответственно, к ним подключают очень мощные электроприборы. Если Вам покажется сложновато произвести расчет сечения кабеля, не стоит расстраиваться. На самом деле, это совсем не тяжело, причем, в этом также Вам в помощь наша таблица сечения кабеля!

Если говорить о стационарных электроприборах, имеющих большую мощность, то здесь нужно проложить отдельный, с большим сечением провод. Здесь речь идет об электроплите, духовой пи микроволновой печи, стиральной машинке. Ну, а прежде чем покупать провода, важно точно сделать просчет необходимого метража. Пусть лучше немного останется, нежели не хватит.

Чтобы сэкономить время и нервы, возьмите, процентов на десять «про запас».

Для каждой комнаты в Вашем жилье нужна одна распределительная коробка. В данном случае правильно проводить провод от самого отсчетного автомата до каждой распределительной коробки, по отдельности.

Мощность в распределительных коробках

Для каждой из комнат следует просчитать общую, подключаемую к распределительной коробке, мощность. Это поможет в том, чтобы узнать какова общая мощность их, а также узнать, какое же сечение Вам нужно выбирать, в том числе от распределительного щита – к распределительной коробке.

Если в общей сложности мощность приборов составляет максимум три киловатта, диаметр нужен два с половиной миллиметра. Что касается кухонного помещения, в котором очень много мощных электроприборов, сечение провода должно быть 6 кв. мм.

Замена электропроводки – дело сложное, и далеко не каждому под силу. Если Вы относитесь к тем, кто сомневается в своих возможностях, чтобы решить данный вопрос, тогда однозначно, стоит нанять специалиста, который выполнит работы качественно и оперативно.

Расчет сечения кабеля для скрытой электропроводки

Сечение кабеля, мм²медь. Тут цены на лом меди в москве очень выгодные.алюминий
ток АкВтток АкВт
220В380В220В380В
1,0143,05,3
1,5153,35,7
2,5214,67,916,03,56,0
4,0275,910,021,04,67,9
6,0347,412,026,05,79,8
10,05011,019,038,08,314,0
16,08017,030,055,012,020,0
25,010022,038,065,014,024,0
35,013529,051,075,016,028,0

Расчет сечения кабеля для наружной электропроводки

Сечение кабеля, мм²медьалюминий
ток АкВтток АкВт
220В380В220В380В
0,5112,4
0,75153,3
1,0173,76,4
1,5235,08,7
2,5306,611,0245,29,1
4,0419,015,0327,012,0
6,05011,019,0398,514,0
10,08017,030,06013,022,0
16,010022,038,07516,028,0
25,014030,053,010523,039,0
35,017037,064,013028,049,0

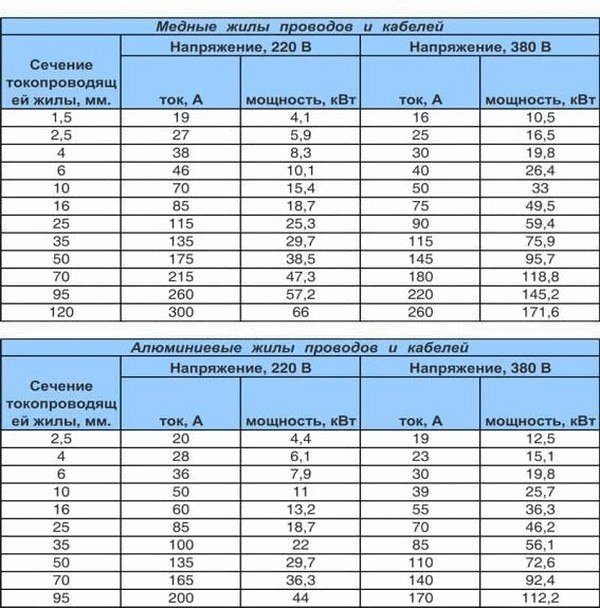

Сечение токопро водящей жилы, кв. ммМедные провода
Напряжение, 220 ВНапряжение, 380 В
ток, Амощность, кВтток, Амощность, кВт
1,5194,11610,5
2,5275,92516,5
4388,33019,8
64610,14026,4
107015,45033,0
168518,77549,5
2511525,39059,4
3513529,711575,9
5017538,514595,7
7021547,3180118,8
9526057,2220145,2
12030066,0260171,6



Сечение токопро водящей жилы, кв. мм
Алюминиевые провода



Напряжение, 220 ВНапряжение, 380 В
ток, Амощность, кВтток, Амощность, кВт
2,5204,41912,5
4286,12315,1
6367,93019,8
105011,03925,7
166013,25536,3
258518,77046,2
3510022,08556,1
5013529,711072,6
7016536,314092,4
9520044,0170112,2
12023050,6200132,0



Какой кабель выбрать для розеток ⋆ Руководство электрика

Содержание статьи

Какой кабель выбрать для розеток.

Чтобы электропроводка прослужила вам долго и не стала причиной пожара в квартире (доме), необходимо правильно выбирать кабель, то есть, сечение и материал. В данной статье мы расскажем, какой кабель выбрать для розеток в зависимости от количества электроприборов в помещении.

Какой кабель выбрать для розеток.

Выбор кабеля для подключения розеток.

От правильного выбор кабеля для подключения розеток будет зависеть и надёжность вашей электропроводки в квартире (доме). Сегодня бытовые приборы буквально напичканы в каждой комнате жилого помещения: компьютеры, светильники, телевизоры, вентиляторы, музыкальные центры и т.д. Все эти электроприборы «нагружают» вашу электросистему, создавая нагрев проводов. Поэтому, необходимо знать, какой лучше кабель выбрать для монтажа розеток в помещении.

Для правильного выбора кабеля (провода) для монтажа розеток, необходимо определиться с мощностью электроприборов (она указана в инструкциях).

Помните, что лучше всего купить медный кабель для розеток. Он хоть и дороже алюминиевых проводов, но более надёжен в эксплуатации. Для подключения стандартных приборов обычно достаточно двухжильного провода. Для более мощных приборов (электроплиты, электродуховки и т.д.) с заземляющим контактом, необходимо использовать провода с тремя жилами.

Для электропроводки в доме или квартиры, оптимальным вариантом выбора кабеля будет:

  • для «розеточных» — силовых групп медного кабеля или провода с сечением жил 2,5 мм2;
  • для осветительных групп – с сечением жил 1,5 мм2;

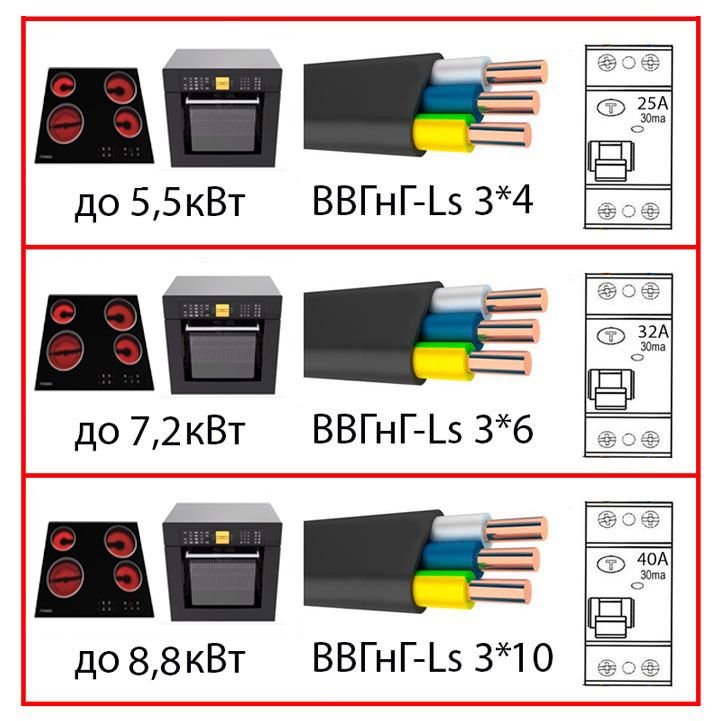

  • для приборов большой мощности (электроплиты, электродуховки, электрожаровницы и т. д.), следует использовать кабели и провода сечением 4-6 мм2.

О том, как подключить розетку (одинарную, двойную, тройную и т.д.) и схему подключения розеток смотрите на нашем сайте.

Как отключить обратную проводку от настенной розетки | Главная Руководства

Розетки с обратным проводом, в которых зачищенные концы проводов просто вставляются в отверстия на задней стороне розетки и зажимаются подпружиненными контактами, просты в установке, но немного сложны в отсоединении. В отличие от проводов, подключенных к боковым винтовым клеммам, где все, что вам нужно сделать, это ослабить винт и вытащить провод из-под них, в розетках с обратной проводкой используется удерживающая контактная пружина, которую необходимо освободить с помощью тонкой отмычки или щупа.

Выключите автоматический выключатель ответвления, подающий питание на розетку, с которой вы будете работать. Через розеточную коробку может проходить несколько цепей, поэтому вам, возможно, придется отключить более одного автоматического выключателя, прежде чем коробка станет действительно безопасной для работы. Используйте бесконтактный тестер напряжения, чтобы убедиться, что вся мощность поступает в коробку. был отключен.

Снимите крышку выпускного отверстия. Проведите канцелярским ножом вокруг накладки, чтобы срезать валики краски между накладкой и поверхностью стены, чтобы не повредить отделку стены при снятии накладки.Открутите центральный винт и снимите защитную пластину. Розетки и крышки розеток новой конструкции будут иметь два винта — один сверху и один снизу.

Удалите два закрепленных винта в гипсовых ушках розетки и осторожно вытащите розетку из коробки. Будьте осторожны, чтобы не повредить изоляцию проводов об острые края металлической розетки.

Отсоедините провода от розетки с обратной проводкой. Вставьте паяльник или небольшой гвоздь в быстросъемное отверстие, сжав натяжение пружины и ослабив захват медного провода.Наконечник щупа тестового измерителя на самом деле является отличным инструментом для этой цели. В некоторых случаях, когда провода фактически сплавились с внутренними контактами из-за электрической дуги внутри розетки, вам придется силой вытащить провода из контактов и из розетки. В этом случае вам придется заменить розетку на новую, потому что старая больше не будет надежно удерживать концы проводов.

Как подключить розетку

25 апреля 2012 г. | Итан (электронная почта) |

Подключение к электрической розетке может показаться пугающим, пока вы не научитесь правильно это делать.Эта настольная демонстрация подробно показывает, как подключить типичную бытовую розетку, включая правильное сращивание заземляющих проводов, зачистку проводов, выполнение соответствующих соединений и крепление розетки в коробке.

Кодекс и разрешения на электроснабжение

Разрешения: В некоторых районах вам необходимо получить разрешение на электромонтажные работы, включающие новую или расширенную цепь, и иногда эти разрешения могут получить только лицензированные мастера-электрики.Обычно вы можете найти, где подать заявку на получение разрешений, по ссылкам на веб-странице лицензирования и разрешений правительства вашего округа или правительства штата.

Код: Большинство юрисдикций следуют некоторым вариациям Национального электротехнического кодекса. Вы можете получить ограниченный бесплатный доступ к NEC через веб-сайт NFPA.

Об этой демонстрации

Эта настольная демонстрация иллюстрирует один сценарий подключения электрической розетки, и если вы обнаружите, что проводка в вашем доме выглядит иначе, это не значит, что она была сделана неправильно.Вот некоторые детали этой схемы, которые могут отличаться от других схем:

Тип цепи
В большинстве домов имеется комбинация цепей на 15, 20 и 30 ампер, а подходящая сила тока зависит от таких факторов, как местоположение и требования к электропитанию. Например, многие бытовые розетки подключены к цепям на 15 ампер. Тем не менее, код требует, чтобы кухонные розетки были подключены к цепям на 20 ампер, чтобы лучше удовлетворить потребность в таких вещах, как микроволновые печи. В сегодняшней демонстрации показана цепь на 15 ампер, и важно, чтобы автоматический выключатель, проводка и розетка были рассчитаны как минимум на 15 ампер.

Совет: В некоторых случаях вы можете использовать розетку на 15 А в цепи на 20 А, но не наоборот. Согласно таблице 210.21(b)(2) NEC 2011 г.:

Тип проводки
Как и следовало ожидать, для разных цепей усилителя требуется проводка разного калибра, и в этой демонстрации используется проводка 14 калибра. Кроме того, количество проводов, находящихся в оболочке, может различаться в зависимости от применения. Например, 3-жильный провод, который содержит красный, черный, белый и заземляющий провод, используется между парой переключателей, которые управляют одним и тем же блоком огней.В сегодняшнем обзоре используется 2-проводная связь.

Совет: Провод большего сечения обозначается меньшим номером. Например, провод 12 калибра толще провода 14 калибра.

Наконечник: Цвет оболочки обычно указывает на сечение провода. Провод калибра 14, 12 и 10 окрашен в белый, желтый и оранжевый цвета соответственно.

Количество кабелей
В этом обходе вы увидите два кабеля (связки проводов), потому что эта розетка находится в середине цепи.Если бы он был в конце цепи, вы бы увидели только один кабель, а если бы цепь была разветвлена ​​дальше, вы бы увидели больше двух кабелей.

Подключение к розетке на 15 А

Шаг 1: Выключите автоматический выключатель

Если розетка, с которой вы работаете, уже подключена к панели выключателей, обязательно отключите соответствующий выключатель. Мне нравится дважды проверять розетку с помощью вольтметра. Если у вас его нет под рукой, просто используйте лампу (которая, как вы знаете, работает), чтобы увидеть, включена ли розетка или нет.

Шаг 2: Снимите наружную оболочку

В этой демонстрации предполагается, что провод уже проложен к коробке и пропущен через выбивные отверстия.

Чтобы снять внешнюю оболочку, проведите канцелярским ножом по всей длине провода и срежьте оболочку сразу после того, как кабель войдет в коробку.

Шаг 3. Соедините провод заземления

Розетка имеет только одно соединение заземляющего провода, поэтому нам нужно надежно соединить заземляющие провода вместе с косичкой, чтобы выполнить соединение.Распространенная ошибка думать, что вы можете просто соединить все вместе, и другие онлайн-уроки даже предписывают вам сделать именно это! Вот правильный способ сделать сращивание.

Начните с загибания одного из заземляющих проводов.

Обрежьте другой провод заземления до равной длины.

Плотно скрутите провода плоскогубцами.

Затем отрежьте конец.

Наконец, закрепите проволочную гайку на месте соединения.

Наконечник: Проволочные гайки доступны в нескольких размерах, и они обычно имеют цветовую маркировку, указывающую на грузоподъемность. Вот упрощенное руководство по размеру проволочных гаек от The Home Depot.

Шаг 4.

Подсоедините нейтральные провода

Спарьте нейтральные провода и обрежьте их до соответствующей (равной) длины.

Вы можете обратиться к калибру для зачистки проводов на розетке, чтобы определить, насколько далеко зачищать провод от изоляции.Будьте осторожны, потому что вы не хотите оголять слишком много проволоки.

Возьмите свои инструменты для зачистки проводов и снимите изоляцию, помня, что это 14 ga. провод. Будьте осторожны, чтобы не порезать и не повредить провод. Если вы это сделаете, отрежьте провода и начните сначала.

Используя острогубцы, сверните полукруг в том же направлении, в котором вы будете вращать винт, чтобы закрепить провод.

Примечание: Некоторые розетки оснащены втычными разъемами (в дополнение к резьбовым соединениям), которые позволяют вставлять горячий и нейтральный провода прямо в заднюю часть розетки.

Оберните нейтральные провода вокруг серебряных винтов по часовой стрелке (в том же направлении, в котором вращаются винты) и затяните винты.

Шаг 5. Подсоедините провод заземления

Сделайте такой же полукруг, наденьте косичку заземления на зеленый винт заземления и затяните винт.

Шаг 6. Подсоедините горячие провода

Повторите процесс обрезки, зачистки и крепления горячих проводов к золотым винтам.Обратите внимание, что нет лишнего провода.

Шаг 7. Прикрепите емкость к коробке

Розетка имеет два винта, которые удерживают ее в коробке. Сложите все провода в коробку и затяните эти винты. Держите розетку по центру коробки.

Шаг 8. Установите лицевую панель

Наконец, лицевая панель крепится одним винтом с плоской головкой в ​​центре, и все готово.

Подключение дуплексной розетки — хорошее жилищное строительство

Дуплексная розетка — это рабочая лошадка для домашней электропроводки, поскольку она позволяет подключать различные потребители энергии в различных местах по всему дому. Розетки настолько незаменимы в современной жизни, что кодекс предписывает, что ни одно пространство вдоль стены в жилой комнате не должно находиться на расстоянии более 6 футов от розетки, а любая стена шириной не менее 2 футов должна иметь розетку.

Подключение дуплексной розетки в средней цепи

Когда дуплексная розетка находится в середине цепи, в коробку будут входить два кабеля 14/2 или 12/2 — один от источника питания, а другой — вниз по течению к следующей розетке.

Для обеспечения непрерывности нижестоящего потока все группы проводов будут сращены с проводными соединителями на этапе черновой обработки.Пигтейл от каждого сращивания должен быть подключен к винтовой клемме на розетке. Если небольшой язычок между парами винтов не был удален, вам нужно прикрепить только один проводник к каждой стороне розетки.

Сначала соедините провод заземления с зеленым винтом заземления розетки 1 . Поместите петлю по часовой стрелке на стержень винта так, чтобы при затягивании винта головка винта захватывала, а не смещала провод.

1) После зачистки и образования петли на концах проводов прикрепите провод заземления к зеленому винту заземления на розетке.

Затем соедините нейтральный проводник с серебряной винтовой клеммой 2 . Затем переверните розетку, чтобы получить доступ к латунным винтовым клеммам с другой стороны. Если конец проволоки с петлей слишком широк, используйте острогубцы, чтобы закрыть его.

2) Затем подсоедините косичку нейтрального провода к серебряной винтовой клемме.



СОВЕТ ПРОФЕССИОНАЛА: Многие электрики также затягивают винтовые клеммы, которые не прикреплены к проводам, чтобы уменьшить радиочастотные помехи и статическое электричество.Это всего лишь теория, но в электронном мире это кажется хорошей практикой.



Завинтите латунный винт так, чтобы он зажал горячую проволоку 3 . Профессионалы часто используют для этой операции отвертки, но электрики на выходных должны затягивать винт вручную, чтобы обеспечить надежное соединение.

3) Наконец, подсоедините пигтейл провода накала к латунной винтовой клемме.

Вставьте проводную розетку в коробку вручную, удерживая лицевую сторону розетки параллельно стене 4 .Вы можете вручную прикрутить устройство к коробке, но если вы будете делать это медленно и использовать новую насадку, беспроводная дрель-шуруповерт будет намного проще. Наконец, установите накладку, чтобы защитить электрические соединения в коробке и предотвратить случайное прикосновение к оголенному концу провода или концу винтовой клеммы.

4) Сложите провода в коробку так, чтобы лицевая сторона розетки была параллельна стене, затем закрепите устройство в коробке.



Подключение дуплексной розетки на конце цепи

Когда розетка находится в конце цепи, где только один кабель питает розетку, в косичках нет необходимости.Просто подключите входящие провода непосредственно к розетке, как показано на фотографии справа. Как и в случае с косой проводкой, сначала подсоедините заземляющий провод, затем нейтральный, затем горячий провод.

Предпочтительный способ подключения к розетке средней цепи.

В конце цепи провода кабеля присоединяются непосредственно к розетке.



Правильное подключение проводки

Любая привычка, повышающая вашу безопасность, достойна принятия.При подсоединении проводов к устройствам большинство электриков сначала подключают провод заземления, затем нулевой провод, а затем провод накала. При отсоединении проводов соблюдают обратный порядок: сначала отсоединяют горячий, затем нейтральный, затем заземляющий провод. Поскольку заземляющий провод обеспечивает путь к земле с самым низким импедансом, имеет смысл оставлять его подключенным как можно дольше. Даже если вы работаете с отключенными цепями, опытные электрики говорят: «Относитесь к каждому проводнику так, как если бы он был под напряжением, и вы останетесь живы.



Розетки с двумя гнездами (вместо трех) относятся к незаземленным типам. Если две прорези имеют одинаковую высоту, розетка также неполяризована и ее следует заменить поляризованной незаземляющей розеткой.

Двухгнездовые розетки (без заземления)

Розетки только с двумя гнездами не заземлены. Поскольку они питаются по двухпроводному кабелю без заземляющего провода, они по своей природе менее безопасны, чем трехразъемные розетки, питаемые кабелем с заземляющим проводом.Если существующие кабели и розетки правильно подключены и находятся в хорошем состоянии, большинство кодов позволяют вам продолжать их использовать. Однако если вы добавляете цепи, код требует, чтобы они были обновлены, то есть подключены с помощью заземленного кабеля (12/2 w/grd или 14/2 w/grd) и трехгнездовых розеток.

Замена розетки с двумя разъемами на розетку GFCI может быть экономичным способом повысить защиту этой розетки. В цепи по-прежнему не будет заземляющего провода, но GFCI сработает и отключит питание, если обнаружит замыкание на землю.

Примечание. Если один слот двухгнездовой розетки длиннее, розетка будет поляризованной. То есть латунная винтовая клемма розетки будет подключаться к горячему проводу, а внутри — к горячему (узкому) штырю поляризованной двухконтактной вилки. Серебряная винтовая клемма розетки соединяется с нейтральными проводами, а внутри — с нейтральным (широким) штырем поляризованной вилки.




Выдержка из Wiring Complete, 3-е издание (The Taunton Press, 2017 г.) Майкла Литчфилда и Майкла Макалистера

Доступен в магазине Taunton Store и на Amazon.ком.

Искусство починки электрической розетки MyrtleBeachSC News

Большинство из нас, домовладельцев, не возражали бы против пары уродливых вещей в доме и вокруг него. Прекрасным примером может быть старая и неиспользуемая электрическая розетка или две. Вы можете легко смахнуть их. Или, может быть, у вас также есть возможность прикрыть их предметом мебели? Возможно, накройте его диваном или приставным столиком, чтобы убрать бельмо на глазу.

Вот неиспользуемая электрическая розетка. Он выглядит как произведение авангардного искусства в углу одной из ваших стен.Взгляните на эту неисправную розетку. Полюбуйтесь этим сломанным компонентом, который резко контрастирует с остальной частью стены.

Но, честно говоря, у вас есть возможность что-то с этим сделать. У вас есть все необходимое, чтобы вернуть жизнь одной или двум старым электрическим розеткам. Есть возможность отремонтировать его, чтобы он снова заработал. Конечно, вам не нужно этого делать. Кто знает? Один или два человека могут захотеть иметь такую ​​художественную инсталляцию или заявление у себя дома.

Вам не нужно бояться замены старой электрической розетки.Это практично, и это может сделать каждый. Давайте проверим, как.

Но обо всем по порядку. Вы должны убедиться, что рабочая зона всегда безопасна, когда вы работаете с розеткой. Кроме того, избегайте любых отвлекающих факторов, которые могут повлиять на вашу работу. Вы также должны иметь соответствующее снаряжение и инструменты для выполнения работы.

Также стоит подготовить необходимые материалы для работы. Это включает в себя перчатки, совершенно новую розетку и провода. Не забывайте и о стандартных инструментах для ремонта.Приготовьте кусачки, инструмент для зачистки проводов, ножницы и отвертку.

Другое дело, что вы должны следить за тем, чтобы дети и домашние животные не могли получить доступ ни к чему, пока вы работаете на розетке. Они могут пораниться, возясь с инструментами и мелкими деталями.

Где взять новые электрические розетки? Ну, это совсем вопрос. Все, что вам нужно сделать, это посетить местную электрическую розетку. Такой магазин будет иметь все ваши электрические потребности.

А что делать, если не хочется выходить на улицу из-за пандемии? Ну есть еще вариант.Вы можете поискать новую торговую точку в Интернете. Нет недостатка в веб-сайтах, в том числе Electrical Wholesalers Inc. New England, которые предлагают все виды электротоваров и товаров. Компания доставит товар прямо к вашему порогу. Так что вам вообще не нужно выходить на улицу. Теперь это действительно экономит время и деньги.

Вот шаги для эффективного и безопасного ремонта розетки.

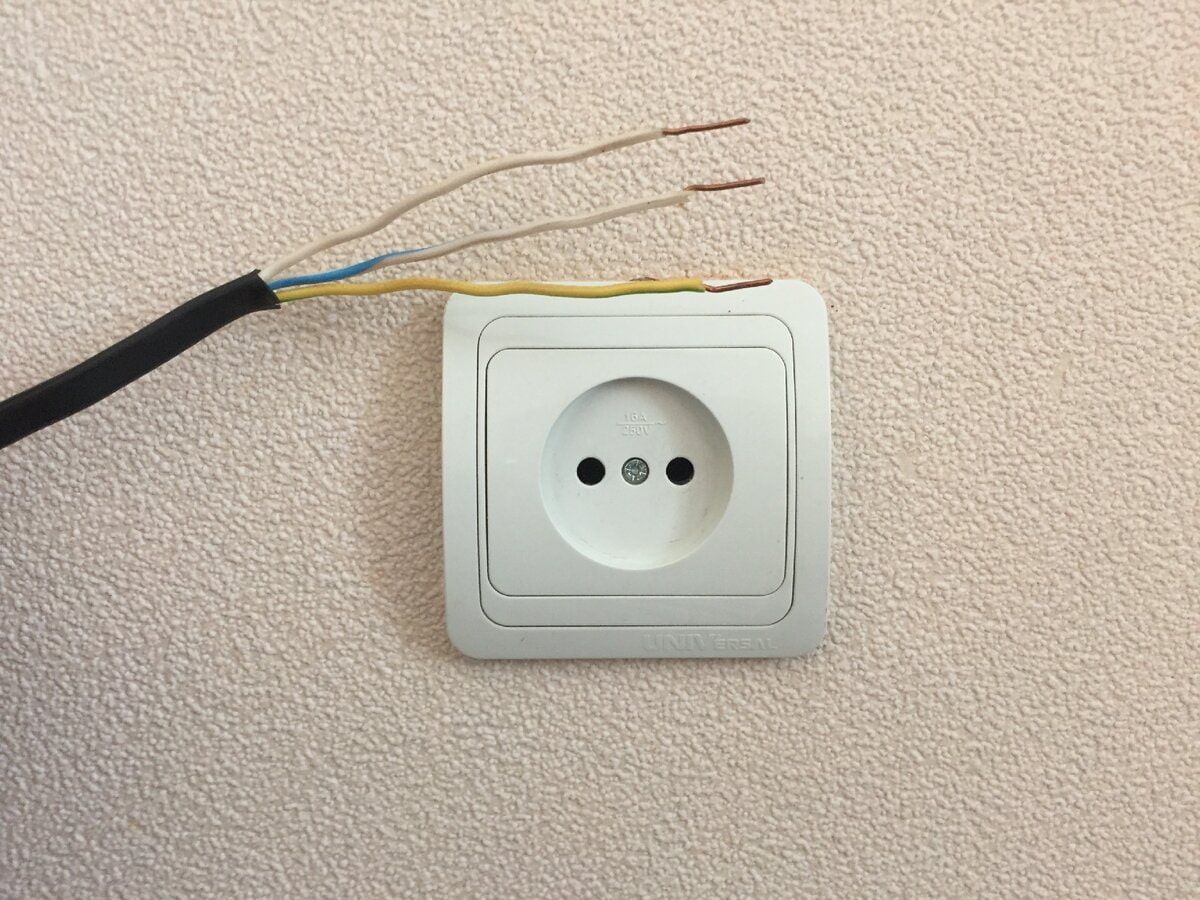

  1. Отключите основное питание.

Вы не можете работать с электрической розеткой, не отключив питание объекта.Что вы можете сделать, так это вырезать выключатель для всего дома. Выполните это действие, если вы не знаете, какой предохранитель или выключатель питает что в этом месте. Это еще один момент, чтобы не рисковать. Не уподобляйтесь одному из тех фанатичных людей, которые занимаются ремонтом дома, не следя за безопасностью.

2. Снимите лицевую панель.

Следующим шагом является снятие лицевой панели розетки. Да, это та часть, которая выступает на поверхность стены. Эта часть относительно проста. Все, что вам нужно, это электрическая отвертка или ручная отвертка, чтобы удалить компонент.

3.    Извлеките розетку из коробки.

Вы можете выполнить эту часть, избавившись от всех видимых винтов, которые соединяют электрическую розетку с настенной коробкой. Теперь вы можете вытащить розетку после удаления винтов. В качестве примечания убедитесь, что вы положили винты в небольшой контейнер. Вам нужно, чтобы все они вернулись к розетке позже. Поместите их в контейнер, который легко доступен. Кроме того, держите их подальше от детей.

4.   Ищите оборванные и поврежденные провода.

Крайне важно определить все провода, требующие ремонта. Не волнуйтесь, вы можете легко найти их. Как только вы это сделаете, было бы лучше немедленно устранить их. Аккуратно выньте провод или два из розетки и выбросьте их в мусорное ведро.

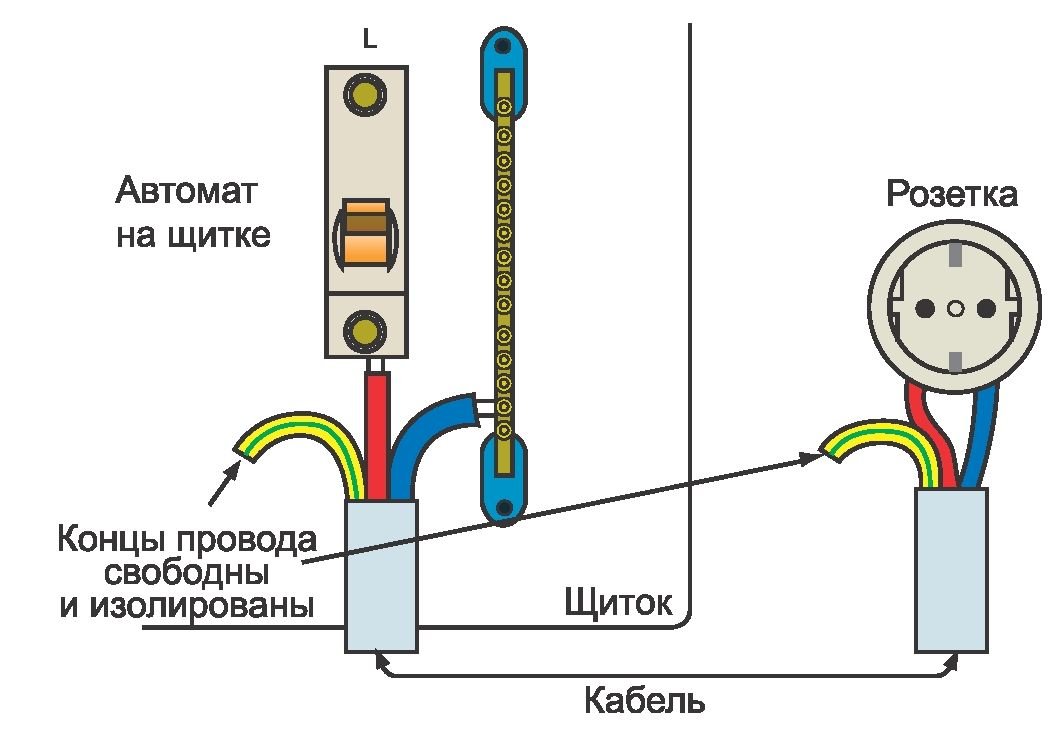

5. Пришло время для провода заземления.

Вот этот аспект немного пугает. Вам придется иметь дело с заземляющим проводом. Это провод, который имеет зеленый оттенок. Если нет, то это будет не что иное, как оголенный медный провод.Это может быть либо одно из двух. Что вам нужно сделать, это подключить заземляющий провод к коробке. Вам также придется заземлить его на розетку. Коробка имеет заземляющий винт, к которому будет подключаться провод.

6. Замените провода на новые.

Следующим шагом будет замена старых и поврежденных проводов на новые. Кроме того, вы должны убедиться, что есть разъем. Разъем гарантирует отсутствие провода, который будет тереться об острые края коробки. Аккуратно присоедините новые провода к розетке.После этого теперь можно вернуть только что отремонтированную розетку обратно в коробку.

7.    Завинтите выпускную панель.

Не волнуйтесь, вы почти выполнили задание. Так что лучше прикрутите розетку обратно к коробке. После этого вы можете снова прикрепить выходную поверхность. И вуаля, готово! Теперь вы можете снова включить питание и посмотреть, работает ли новая розетка.

Однако самостоятельная работа не всегда работает. Может быть время, когда вам нужно сделать что-то еще, кроме как починить старую розетку.Возможно, вам придется заняться бизнесом. Или, может быть, вам нужно идти на работу. Это нормально. Что вы можете сделать, так это найти компанию, которая специализируется на ремонте бытовой электроники. Привлечение профессиональной компании для работы над вашей торговой точкой будет стоить определенных денег. Тем не менее, вы не можете спорить с результатами, которые они дают. Они будут работать с точностью, заботой и эффективностью. Вы можете даже не заметить, что они завершат работу за короткий промежуток времени. Поэтому, если вы не можете справиться со старой или поврежденной розеткой самостоятельно, самое время поручить эту работу профессионалам.Таким образом, вы все еще можете сосредоточиться на других вещах.

Комментарии

Комментарии

Какой провод нужен для розетки на 15 ампер? – Firstlawcomic.com

Какой провод нужен для розетки на 15 ампер?

Электрический провод, используемый для цепи розетки, должен быть соответствующего типа по размеру (толщине или калибру) и количеству проводников для допустимой нагрузки электрической цепи. Электрическая цепь должна быть надлежащим образом защищена правильным предохранителем или автоматическим выключателем.Для 15-амперной цепи используйте медный провод №14 (или алюминиевый провод №12 с медным покрытием).

Сколько электрических розеток можно подключить к 20-амперной цепи?

В целом Электротехнический кодекс [NEC] разрешает подключение 10 электрических розеток к 15-амперной (медь № 14) проводной цепи, а Электротехнический кодекс [NEC] разрешает 13 розеток к 20-амперной (медной) цепи № 12. проводная цепь.

Какой провод в электрической розетке?

В современных электрических цепях для проводки штепсельных розеток (электрических розеток).Обычно электрическая розетка подключается двумя изолированными проводами и оголенным заземляющим проводом, все три из которых заключены в пластиковую (NMC) или металлическую (BX) оболочку.

Можно ли использовать провод 14 AWG с выключателем на 15 ампер?

№14 можно использовать с автоматическим выключателем на 15 А. Некоторые считают, что это сбивает с толку из-за разных размеров проводов. Если вся проводка (включая ответвления в разных направлениях) для этой цепи имеет № 12, вы можете обновить выключатель до 20 ампер.

Можно ли подключить розетку на 15 ампер к настенной розетке?

Не используйте эту розетку при отсутствии заземляющего провода.Эту розетку обычно можно найти в настенных розетках гостиной и спальни. Один из них может управляться выключателем и/или подключаться к другим розеткам в цепи. Для такой розетки на 15 ампер для питания цепи следует использовать кабель 14/2 с заземлением.

Какой провод нужен для цепи на 15 ампер?

Электрическая цепь должна быть надлежащим образом защищена соответствующим предохранителем или автоматическим выключателем. Для цепи на 15 А используйте медный провод №14 (или №12 с медным алюминиевым проводом).Предохранитель или автоматический выключатель, питающий эту цепь, рассчитан на 15 ампер.

Какой электрический провод нужен для розетки?

Электрический провод, используемый для цепи розетки, должен быть соответствующего типа по размеру (толщине или калибру) и количеству проводников для допустимой нагрузки электрической цепи. Электрическая цепь должна быть должным образом защищена подходящим предохранителем или автоматическим выключателем. В схеме усилителя используется медный провод №14 (или алюминиевый провод №12 с медным покрытием).

Какой кабель нужен для розетки на 50 ампер?

Эта схема подключения используется для 50-амперной розетки электроприбора.Розетка должна быть подключена к специальному автоматическому выключателю на 50 А с помощью кабеля 6 AWG. Цепь на 50 ампер требуется для новых установок некоторых крупных приборов, требующих 240 вольт.

Можно ли сделать розетку в потолке? (Прочитайте это в первую очередь!) — OneHappyLemon

Электрические розетки в жилых и коммерческих зданиях имеют решающее значение, поскольку они позволяют нам питать различные электрические устройства. Иногда у нас заканчиваются электрические розетки для питания наших электроприборов.

Поэтому следует установить достаточное количество электрических розеток, установленных в удобных местах.

Можно ли сделать розетку на потолке?

Национальный электротехнический кодекс (NEC) разрешает установку электрических розеток на крышах. Тем не менее, вам следует проверить свои строительные нормы и правила, чтобы узнать, можете ли вы установить дополнительный выход на крышу. Поскольку NEC допускает установку розеток сверху, это допустимо.

В настоящее время мы используем устройства, которые требуют прямого электрического подключения. Для питания этих электрических устройств у нас есть электрические розетки.Наличие достаточного количества электрических розеток может быть полезным и удобным.

В некоторых комнатах домов требуется несколько электрических розеток. Кухня — отличный пример, где нужно много розеток для питания различных кухонных приборов и холодильника. Другой пример – гараж или сарай.

В некоторых гаражах есть гаражные ворота с электроприводом. Щелкнув выключателем, вы можете закрыть или открыть дверь гаража. Для питания гаражных ворот необходима электрическая розетка.

В потолочной коробке:

Если электрическая розетка должна быть установлена ​​на потолке, для размещения электрической розетки устанавливается потолочная коробка. Вы можете найти потолочные коробки в гаражах, сараях и мастерских. В потолочных коробках находятся электрические розетки, питающие подвесные светильники, гаражные ворота и т. д.

Потолочные электрические розетки устанавливаются до прокладки проводки. Этот метод обеспечивает непрерывность проводки между электрическими розетками в потолочной коробке и электрической панелью.

Доступны различные типы потолочных коробок, и в зависимости от состояния готовности потолка выбирается категория потолочной коробки.

В подвесном потолке:

Иногда в подвесном потолке необходимо установить электрические розетки. Например, проекторы используются в классе или конференц-зале. Для питания проектора на крыше установлена ​​электрическая розетка.

Установка электрических розеток в подвесном потолке разрешена Национальным электротехническим кодексом (NEC).Однако NEC отмечает, что обнажение гибкого шнура будет нарушением правил.

Вы можете установить электрическую розетку над подвесным потолком или в подвесном потолке, но вам придется закрывать провода.

Зачем ставить розетку на потолок?

Вы можете задаться вопросом, зачем вам устанавливать розетку на потолке. Ниже приведены некоторые причины:

Гаражные ворота:

В настоящее время большинство домов оснащены электрическими гаражными воротами.Щелчком выключателя ворота гаража открываются автоматически. Раньше гаражные ворота приходилось открывать вручную, что было утомительно. Для питания гаражных ворот нужна розетка.

Итак, если у вас есть электрическая розетка на потолке, вы можете использовать ее, чтобы обеспечить электричеством дверь гаража.

Детекторы дыма:

Для работы детекторов дыма и угарного газа требуется электричество. Так как они устанавливаются на потолках в разных комнатах, для питания этих устройств необходимо установить электрические розетки.

Проекторы:

Широко используются проекторы. Однако если розетки не установлены на потолке, для питания проектора необходимо использовать удлинители. Отсутствие розетки приводит к проблемам с проводами.

Электрическая розетка на потолке устраняет необходимость в удлинителе.

Машины в мастерской:

В мастерской есть разные машины. Некоторые из них тяжелые машины, а некоторые легкие машины.Тяжелые виды машин, которым требуется электричество, например, электрическая пила, получают питание от розеток, расположенных на потолке.

Подключение этих устройств к электрическим розеткам на крыше помогает избежать путаницы проводов.

По этим причинам вам следует установить электрическую розетку на потолке.

Какой код для установки электрических розеток?

NEC 210-52 — это код для установки электрических розеток . Этот код объясняет, где и как они должны быть установлены.Он также определяет пространство между двумя розетками.

Код NEC 210-52 гласит: «Как правило, розетки в жилых помещениях должны быть установлены так, чтобы ни одна точка вдоль линии пола (измеренная по горизонтали) в любом пространстве стены не находилась на расстоянии более 6 футов от розетки в этом пространстве. Розетка должна быть установлена ​​в каждом пространстве стены шириной 2 фута или более».

Код означает, что электрическая розетка должна находиться в пределах 6 футов от любой точки вдоль линии пола. Кроме того, вы должны установить розетку в стене толщиной 2 фута или более.

Как разместить розетку в потолке?

Установить розетку на потолке очень просто. Выполните следующие действия:

Выключите автоматический выключатель:

Выключите автоматический выключатель, так как вы будете работать с электрическими компонентами. Прекращение подачи электричества предотвратит травмы и поражение электрическим током.

Сделайте отверстие в крыше:

Вам нужно будет сделать отверстие в потолке, чтобы провести электрический провод.Просверлите место, где вы хотите установить электрическую розетку.

Подсоедините провод к ближайшей электрической розетке:

Провод, который вы вставили в отверстие, будет питать новую розетку. Итак, берем провод и подключаем его к другой ближайшей к новой розетке.

Установите блок электрооборудования после проведения работ:

Поместите блок электрооборудования после проведения работ на потолок и нарисуйте карандашом грубый контур. Используйте пилу для гипсокартона, чтобы разрезать стену и установить держатель.Электрическая коробка после работы будет удерживать электрическую розетку.

Соединения:

Перед установкой электрической розетки необходимо сначала подключить провода. Подключите провод под напряжением к золотой клемме. Затем подключите нейтраль к серебряной клемме, а землю к зеленой клемме.

Закрепите винты терминала и установите электрическую розетку в розеточную коробку. Прикрутите выпускное отверстие к контейнеру, чтобы закрепить его.

Отделка:

После установки новой электрической розетки на потолке установите крышку розетки, чтобы придать ей профессиональный и аккуратный вид.

Можно ли разместить розетку над подвесным потолком?

Национальный электротехнический кодекс (NEC) не запрещает установку электрической розетки над подвесным потолком. Поэтому можно установить розетку над подвесным потолком .

Однако нельзя устанавливать розетку над подвесным потолком, если гибкий шнур открыт. Наличие оголенного кабеля является нарушением NEC. На подвесном потолке можно установить розетку лицевой стороной вниз.

Можно ли смонтировать розетку гаражных ворот на потолке?

Установка гаражных ворот означает, что для их питания потребуется электрическая розетка. Вы можете установить электрическую розетку для гаражных ворот в потолке гаража .

Если у вас есть розетка на потолке гаражных ворот, вам будет проще подключить гаражные ворота к электросети. Вы можете установить розетку для гаражных ворот с базовыми знаниями. Несмотря на простоту, рекомендуется вызвать электрика для выполнения этой задачи.

Какие коробки используются для установки потолочных розеток?

В зависимости от степени готовности здания выбирается тип короба для потолочных розеток. Если проводка завершена, используются монтажные коробки после работы. Если потолок неполный, используются обычные электрические розетки.

Обычно для крепления потолочных розеток используются 2-, 3- или 4-местные коробки. Эти коробки бывают разных форм и могут содержать различные электрические розетки.

Сколько стоит установка розетки на потолке?

Обычно установка розетки на потолке стоит около 351 доллара США.

Добавить комментарий

Ваш адрес email не будет опубликован.
