ПРОВОДА ИЛИ КАБЕЛИ?

Много уже копий сломано в спорах при определении разницы между проводами и кабелями, порой их отличают лишь малозаметные, на первый взгляд, характеристики и нередко, лишь обозначение, принятое производителем, позволяет правильно идентифицировать кабельное изделие.
Думаю, эта тема, для лучшего понимания, достойно отдельной статьи, а сейчас я не буду усложнять, просто примите за правило:

Всю стационарную электропроводку квартиры делаем кабелями, проводами подключаем либо переносное электрооборудование, либо слаботочные системы, с напряжением до 24В включительно.

Типы электрической проводки

Различают два типа электрической проводки: скрытую и открытую. Структура самой проводки, независимо от ее типа, всегда одинакова: в квартиру или дом вводится основной питающий кабель, который подключается к электрическому счетчику. От счетчика во все комнаты отходят питающие кабели-ветки. В комнатах кабели разветвляются еще больше: на розетки, к выключателям, к осветительным приборам.

Скрытая проводка

Само название скрытой проводки подразумевает, что электрические кабели спрятаны внутри стен, перегородок и перекрытий, их не видно. Нашему взору доступны только промежуточные или конечные точки: распределительные коробки, выключатели, осветительные приборы, розетки и счетчики.
Скрытая проводка применяется в современных панельных, монолитных и кирпичных домах. Электрические кабели располагаются в специальных каналах внутри стен или за декоративными или гипсокартонными панелями.

Кабельный канал представляет собой обыкновенную трубку из ПВХ, которая залита внутрь панели или уложена в специально вырубленные канавки в стенах или потолке. Оканчиваются такие каналы, как правило, установочными коробками, в которые и монтируются розетки и выключатели.

Главный плюс скрытой проводки — ее незаметность. А вот ремонт, замена и перепланировка, особенно в монолитных или кирпичных домах — довольно хлопотливая процедура: приходится вскрывать стены, а после замены снова их замазывать и закрашивать.

Открытая проводка

Открытая проводка располагается поверх стены или потолка. Но открытая — не значит «незащищенная». Для открытой проводки точно так же используются либо готовые кабельные каналы (кабелегоны), либо ПВХ-трубки, в которые укладываются провода. В некоторых случаях открытую проводку делают кабелями в двойной или даже тройной изоляции. Так, например, делают проводку на дачах и в загородных деревянных коттеджах. Для открытой проводки используются специальные розетки, выключатели и распределительные коробки. Они имеют закрытый корпус, и крепятся прямо на стену.

Дизайнеры интерьеров иногда используют открытую проводку как элемент декора, например, при реализации проекта в стиле стимпанк, кантри или лофт. Для таких проектов применяются разноцветные провода и кабели, провода в тканевой оплётке, специальный дизайнерский крепеж.

Важный плюс открытой проводки — ее ремонт, замена или подключение новых веток производится без особых трудозатрат: не нужно долбить стены и восстанавливать их после работы. Минус — проводку видно, но для кого-то и этот минус может стать плюсом.

МЕДЬ ИЛИ АЛЮМИНИЙ

Любые применяемые вами провода или кабели в квартире, должны быть медными. Об этом нам говорит пункт ПУЭ 7.1.34., а так же СП 31-110-2003, п. 14.3

ПУЭ 7.1.34 «В зданиях следует применять кабели и провода с медными жилами»

СП 31-110-2003, п. 14.3 «Внутренние электрические сети должны быть не распространяющими горение и выполняться кабелями и проводами с медными жилами в соответствии с требованиями 2.1 и 7.1 ПУЭ.»

Кабели, применяемые для внутренней прокладки в квартире

Наиболее популярный и распространенный на территории РФ вид электрокабеля – ВВГ (винил–винил-голый). Применяется, как при открытом, так и закрытом типах прокладки. Имеет жилу из меди и два электроизоляционных слоя из ПВХ.

Имеется модификация с повышенной защитой к горению – ВВГнг (негорючая разновидность). Оболочка выполнена из поливинилхлоридной композиции пониженной горючести. В материале оболочки данной разновидности кабеля содержится дополнительная присадка, затрудняющая процесс распространения горения. Рекомендуется его использовать при групповой прокладке, прокладке в лотках и скрытой проводке.

Кабель марки ВВГнг

Другая разновидность кабеля — ВВГнг-ls. Является доработкой предыдущей модификации, но в отличие от него при горении выделяет низкое количество газа и дыма. Тем самым обеспечивая дополнительную безопасность человеку в случае возникновения возгорания кабеля. Рекомендуется его использовать на тех местах, где высока вероятность возникновения перегрузок, коротких замыканий и возгораний. В квартирах с электрическими плитами и духовыми шкафами, потребляющими большую мощность, рациональнее и безопаснее всего осуществлять подводку к цепи именно из данного типа кабеля.

Кабель марки ВВГнгLS

Срок службы всех модификаций ВВГ кабеля составляет не менее 30 лет.

NYM – импортный аналог ВВГ-нг-кабеля, выпускаемый по немецким стандартам качества (DIN 57250). Как и его «коллега» отечественного производства достаточно пожаробезопасен. При этом достигается больший класс безопасности за счёт применения дополнительного (третьего) изоляционного слоя.

Кабель марки NYM

ПуВВ – провод с медной жилой, имеющий ПВХ изоляцию и используемый при скрытой прокладке электропроводки (в штробах, бетонных пустотах, под толстым слоем штукатурки). Широкое применение получил при запитке розеток и выключателей и особенно монтаже сетей освещения .Имеется многопроволочное гибкое исполнение ПБВВГ, применяемое на сложных участках, подверженных многочисленным изгибам и изломам. Срок службы такого кабеля составляет не менее 20 лет при номинальных (рекомендуемых) условиях эксплуатации.

ПуВ или его гибкий аналог ПуГВ – одножильный медный провод в ПВХ изоляции, часто используется при проведении электромонтажных работ в квартире для создания сети заземления.

ПВС – гибкий соединительный провод из меди с изоляцией из поливинилхлорида. Широко используется в целях запитки стационарных электроприборов, применяемых в бытовых целях, а также электрического инструмента. Срок использования подобной кабельной продукции согласно ГОСТ составляет до 6 лет, но, как показывает практика, может достигать и более 10.

Кабель марки ПВС

ПУНП – универсальный плоский провод, является самым «опасным» и недолговечным по сравнению с остальными образцами кабельной продукции, представленной на рынке. Согласно ТУ, по которым осуществляется его выпуск, отклонение в сечении может достигать до 30%, что негативно сказывается на качестве. К счастью для большинства людей, на текущий момент времени производство данного электрокабеля прекращено.

ОДНОПРОВОЛОЧНЫЙ ИЛИ МНОГОПРОВОЛОЧНЫЙ КАБЕЛЬ?

Жилы у кабеля или провода, кроме материала изготовления, бывают также однопроволочные и многопроволочные. Каждая из этих разновидностей имеет свои достоинства и недостатки и соответственно области применения.

Однопроволочная жила кабеля, представляет собой один сплошной проводник, монолит из токопроводящего материала определенного сечения, покрытый изоляцией.

Кабель с однопроволочными жилами более жесткий, при частых перегибах ломается, поэтому обычно используется для прокладки именно стационарный электропроводки, тем более, что при прочих равных, он стоит дешевле многопроволочного и более прост и удобен в монтаже.

Многопроволочнчая жила кабеля, состоит из множества тонких проводников в общей изоляции, из суммарного количества которых и образует общее сечение такой жилы.

Кабель или провод с многопроволочными жилами довольно гибкий, поэтому он идеален для подключения переносного электрооборудования, так же удобен при проклдке в труднодоступных местах.

При подключении проводов с многопроволочными жилами к клеммникам розеток, выключателей или другой электроаппаратуры, требуется их оконцовывание или опрессовка наконечниками.

Есть у многопроволочных и однопроволочных жил кабелей и проводов различия и в том, как они проводят электрический ток, но в условиях бытовой сети квартиры, их достоинства и недостатки практически нивелируются. Поэтому, выбор применения того или иного типа жил у кабелей, стоит делать в первую очередь из соображений удобства монтажа и последующей эксплуатации, а для стационарной проводки это однозначно однопроволочный!

Кабель

Кабель — это несколько изолированных проводов в общей защитной изоляции. Количество проводов в кабеле может быть различным. Для бытовой электропроводки применяются двух-, трех- и четырехжильные кабели сечением от 2,5 до 4 мм.
Провода и кабели для бытовой электропроводки изготавливают из меди или алюминия. В старых домах, которым более 15 – 20 лет, раньше использовалась алюминиевая проводка. Современные дома оборудуются медными кабелями: при одинаковом сечении провода медные кабели способны выдерживать большую электрическую нагрузку. Кроме того, медные кабели более гибкие и меньше подвержены окислению.

Важно: старайтесь не допускать соединения медных и алюминиевых проводов. В месте такого контакта происходит химическая реакция окисления с выделением большого количества тепла. Возможно возгорание. Выполняйте проводку кабелями из одного материала.

Кабель NYM

Качественный немецкий кабель, состоящий из 1-5 жил. Применяется для прокладки осветительных и силовых сетей как внутри помещений, так и на открытом воздухе. Его отличительная черта – высокая степень безопасности. Этот кабель также отличается влаго- и термостойкостью, но не любит солнечный свет, поэтому от прямых лучей его необходимо защищать.

Кабель ВВГ

Кабель с прекрасными изоляционными характеристиками. Он состоит из одной жилы, благодаря чему его удобно прокладывать внутри стен. Чаще всего ВВГ используют, когда самостоятельно занимаются монтажом или заменой электропроводки в квартире. Срок эксплуатации такого кабеля – не менее 30 лет.

ТИП И МАРКА КАБЕЛЕЙ ДЛЯ ПРОВОДКИ

Согласно ГОСТ 31565-2012, который регламентирует использование кабельных изделий исходя из требований пожарной безопасности, во внутренних электроустановках зданий и сооружений, разрешено использовать кабели с типом исполнения:

нг-LS – не распространяющие горение с низким дымо- и газовыделением.

нг-HF – не распространяющие горение и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении – галогенов.

В настоящее время, такого типа, нам доступны к использованию в электропроводках два вида кабелей:

ВВГнг-LS

ППГнг-HF

В условиях квартиры или частного дома, достаточно применять ВВГнг-LS, он более распространён и доступнее по цене, чем ППГнг-HF.

Но важно, чтобы вы понимали их принципиальное различие, если говорить простым языком, на бытовом уровне, получается следующее:

ВВГнг-LS – в случае пожара, при наличии открытого пламени, будет гореть и плавиться, выделяя в окружающее пространство опасные химические соединения – галогены, т.к. изоляция его выполнена из ПВХ. И хотя, в отличие от своих запрещённых к применению собратьев ВВГ и ВВГнг, количество выделений этих химически активных веществ, у кабеля с маркировкой LS (low smoking) значительно снижено, они все же очень опасны. Даже короткое воздействие их на организм человека может приводить к необратимым изменениям и часто именно эти соединения являются одной из причин гибели людей при пожаре.

ППГнг-HF – в кабеле этой марки, применена изоляция из безгалогенной композиции на основе полиолефинов, о чем свидетельствует приставка HF (Halogen-Free). При горении он не выделяет потенциально опасных химически активных элементов, что зачастую позволяет людям успеть эвакуироваться из горящего здания или помещения. В любом случае, для монтажа электропроводки, можно применять обе указанных марки кабелей.

Наиболее распространен в настоящее время в электропроводках квартир кабель – ВВГнг(А)-LS.

Кабель для деревянного дома — обзор марок

СЕЧЕНИЕ КАБЕЛЕЙ

При выборе сечения электрических кабелей, для электропроводки квартиры или частного дома, в первую очередь руководствуемся всё тем же ПУЭ 7.1.34., в котором указано, что минимально допустимое сечение медного кабеля должно составлять 1.5 мм.кв. Каждая линия электропроводки должна рассчитываться отдельно по нагрузке, в зависимости от этого и выбирается сечение жил кабеля.

Чаще всего, в жилых домах, достаточно использования кабелей следующих сечений (на примере ВВГнгLS):

ВВГнгLS 3х1,5 мм.кв – Для групп освещения, максимальная мощность до 4.1 кВт, рекомендуемый номинал защитного автоматического выключателя 10А (2.3кВт)

ВВГнгLS 3х2,5 мм.кв – На группы розеток, максимальная мощность до 5.9 кВт, рекомендуемый номинал защитного автоматического выключателя 16А (3.6кВт)

ВВГнгLS 3х6 мм.кв – На питание электрической варочной панели или электроплиты, максимальная мощность до 10.1 кВт, рекомендуемый номинал защитного автоматического выключателя 32А.(7.3кВт)

Вводной кабель в квартиру, выбирается согласно выделенной на квартиру мощности, но рекомендуется использовать не менее чем 3х6мм.кв, лучше если 3х10мм.кв.

Комментарии:

Dan

Хорошая статья. Не написали только, что выключатели монтируются на высоте 90 см на расстоянии 15 см от дверного проема со стороны дверной ручки и внутри комнаты, в которой он включает свет.

Соломон

А если к дому подходит три фазы, как их разводить в распределительном щитке?

Назар

Какие приборы стоит выводить под отдельные контуры проводки?

Петро

Назар, в каждой комнате по три контура: освещение, розетки, кондиционер + для кухни один контур на варочную панель + один на духовку + отдельный контур на проточный водонагреватель. Если в комнате нет кондиционера — соответственно контур под него не нужен. На балкон или лоджию устанавливается отдельный контур. Вот и считай сколько контуров тебе нужно

Алик

Статья изложена отлично! Но боюсь справиться с полноценным монтажом электропроводки в доме сможет не каждый, просто прочитав пару статей. Почему так говорю, да потому что сам столкнулся с данной ситуацией, когда ремонтировал старый дом. Сам не глупый, но когда ты ранее не сталкиваешься с такого рода заданиями, то все не так просто получается. Мне самому не получилось, поэтому я делал все со специалистами, вызывал электриков мегаската. Теперь хоть знаю, что током просто так не шарахнет, а если вдруг что, то я знаю кому претензии адресовать.

Александр

Статью писал человек, который не очень разбирается в електрике. Системы електропитания могут быть, или однофазные, или трехфазные. А он пишет про какие-то двухфазные. «К одной разводки двухфазной системы нужно подключать устройства, общая мощность которых не должна быть большей двух киловатт.»

К3Коттедж

Добрый день, у меня частный дом, можно-ли поменять автомат на входе с 16а на 25а если в доме стоят пробки на 16а?

Александр

Беда когда дилетанты не разбирающиеся в электрике пытаются чему то научить. Шарлатаны! алюмиевая проводка уже много лет прсто запрещена к применению внутри помещений.

Фарик

Автор не совсем компетентен. К трехфазной системе нужно применять не трехжильный кабель, а, в зависимости от подведенной к дому системе электропитания, четырех или пятижильный кабель. Три из них используют для фаз, одна жила -нейтраль (ноль)и одна жила-заземление. При однофазной системе (никак не двухфазной, в быту она не применяется) используют трехжильный кабель. Фаза, ноль, земля. Никогда не игнорируйте заземление в роозетках. Это спасет и ваши приборы и вашу жизнь.

Габит

Какие то ошибки могут быть у каждого,лично мне все понятно,статья хорошая,помогло,Спасибо!

Оставить комментарий Отменить ответ

Похожие записи

Все секреты прокладки проводки в кирпичном доме, а также необходимые материалы и инструменты

Виды и области применения металлических кабель-каналов

Кабель канал «Элекор» от IEK поможет организовать энергоснабжение любого объекта

Кабель канал Legrand поможет организовать любые кабели в офисе

Подготовка проекта электроснабжения

Чтобы провести электрификацию деревянного дома потребуется индивидуальный проект. Но прежде всего подается заявка в ОАО «Региональные электрические сети». Выбирается ближайший, к будущему жилью, филиал и подписывается договор, разрешающий присоединится к электрической сети.

Проектирование проводят пошагово:

• Для нахождения общей мощности суммируется сила всех бытовых электроприборов по паспортным данным. К итоговой цифре необходимо прибавить еще 30%. Это нужно для создания запаса на случай пиковых нагрузок.
• Чертится схема, на которой указываются: вводный кабель, розеточные группы, освещение, электропроводка и электрощит. Чертеж выполняется на базе плана дома.
• Сечение проводов подбирается заранее, отдельно каждой группе в сети. Как и месторасположение распределительных коробок.
• Выбирается идеальный путь для пролегания кабеля и наносится на план.
• Руководствуясь нормативными документами, которые разрешают только строго вертикальное или горизонтальное расположение проводов, необходимые повороты в проводке проводить под углом 90°.

Стоит учесть все металлические предметы на пути пролегания проводки. Их необходимо обойти на расстоянии в 30 см.

Выбор кабеля и устройств

Необходимо заранее определить нужное количество всех проводов и устройств. А также выбрать нужные из предлагаемых поставщиками и производителями.

Для частных домов используют два типа кабелей:

• NYM. Евростандартный силовой кабель, который применяют для сетей с напряжением до 660 Вт.
• ВВГнг. Двойная виниловая оплетка позволяет его использование в сети напряжением до 1 кВт.

Для определения нужного сечения жилы необходимо обратится к нормативным документам. Там есть таблицы, позволяющие выбрать нужный кабель. Для розеток берут медную жилу в 2,5-4 мм, а для освещения подойдет алюминиевый провод сечением 1,5-2,5 мм. Но для деревянного дома рекомендуется применять только медный кабель. Он менее подвержен перегреванию.

ПУЭ поможет правильно подобрать автоматические выключатели и розетки. Обычно берут с заземлением на 16 Ампер.

Лучше установить в помещении группу из 3-4 розеток, чем в дальнейшем пользоваться тройником.

Выбор вводного кабеля и автоматики

Дифавтомат, как и вводный кабель, выбирается с учетом всех бытовых электроприборов и осветительных ламп, которые предполагается эксплуатировать. Данные по мощности берутся из технических паспортов или инструкций. Все плюсуется и к итоговой сумме прибавляется необходимый запас для безопасности.

Необходимо подобрать вводной дифавтомат так, чтобы при критической нагрузке разрывалась цепь в электрощите, а само здание не обесточивалось. Для деревянного дома выбирают одно- или двухполюсный автомат и монтируют его после счетчика.

Однофазное питание

Для электрификации частных деревянных домов используют однофазную сеть с напряжением тока в 220 В и частотой 50 Гц. Местная подстанция подает ток к распределительному щитку в доме по двужильному кабелю, без заземления. В случае, когда используется трехжильный, то применяется защитное заземление.

Советы по монтажу электропроводки в деревянном доме

Правила монтажа электропроводки в деревянном доме

Проводка в деревянном доме нормы. Какой провод лучше всего подойдет для монтажа проводки в деревянном доме — рекомендации по выбору и советы

Чем привлекательна идея постройки деревянного дома ? Это экологическая чистота материалов, способных обеспечить комфортный и здоровый микроклимат в помещениях жилища и, конечно же, желание домовладельцев следовать традициям русской архитектуры. Современный рынок строительных материалов позволяет построить дом, выполненный из профилированного и клееного бруса, а также из оцилиндрованного бревна. В противовес всем преимуществам, свойственным домам, выполненным из древесины, возникает проблема с обустройством электропроводки. Вариант открытой проводки, уложенной в кабель-каналы, не всегда отвечает требованиям привлекательного дизайна внутренней отделки помещений, домовладелец сталкивается с вопросом, как сделать скрытую электропроводку в деревянном доме своими руками. Об этом мы и поговорим далее.

Преимущества скрытой проводки

Бесспорными достоинствами монтажа скрытой проводки в доме из дерева являются:

1. Отсутствие кабель-каналов на стенах, пагубно влияющих на помещения и значительно затрудняющих процесс нанесения обоев.
2. Минимизация риска механических повреждений кабелей и проводов электропроводки.
3. Возможность замены кабеля, уложенного в трубе.
4. Высокая степень электропожаробезопасности, при условии правильно выполненных монтажных работ в соответствии с требованиями нормативных документов.

Особые требования к безопасности

Скрытый монтаж электропроводки в деревянном доме очень сложный, требует строгого выполнения норм противопожарной безопасности, требований ПУЭ и соответствия ГОСТ Р50572 1-93. Человеку, не имеющего опыта электромонтажа, не стоит пытаться выполнить эту работу своими руками. Домовладельцу, пригласившему для обустройства специалистов, необходимо знать основные положения о способах монтажа с целью контроля выполнения работ и ни в коем случае не воспринимать данный материал, как пошаговую инструкцию.

При проектировании схемы электрической сети дома, основной упор делается на обеспечение пожарной безопасности, даже если это будет идти в разрез с эстетической составляющей. Готовый проект должен быть согласован со специалистами. Схема скрытой проводки должна предусматривать минимум поворотов электромагистрали. Учитывая высокую вероятность возгорания деревянных конструкций, проводка должна быть проложена таким образом, чтобы даже мизерный участок электромагистрали не соприкасался с древесиной. Кабель должен быть уложен в стальных или медных труб ах. Допускается укладка электропроводки в гофрированном металлорукаве, а также в ПВХ-гофре, при условии их защиты штукатуркой или асбестовой прокладкой.

Диаметр трубы подбирается с учетом того, что проложенная в ней скрытая электропроводка должна занимать 40% ее внутренней полости, толщина ее стенок должна соответствовать сечению токопроводящих жил. Протяжка электромагистрали по трубам может вызвать механическое повреждение ее оболочки, поэтому после каждой такой операции необходимо производить. Особые требования предъявляются к марке кабеля, его оболочка должна быть выполнена из негорючего трехслойного материала, а маркировка отечественных образцов обязательно должна содержать буквенные символы «НГ». К примеру, ВВГнг-п. Импортным аналогом является кабель NYM.

Трубы должны надежно стыковаться резьбой, сваркой или пайкой. Места межкомнатных переходов, а также точки установки элементов разводки должны быть обустроены металлическими коробами или стаканами, обернутыми асбестом и закрепленными алебастровой штукатуркой. Более подробно о том, мы рассказывали в отдельной статье.

Особенности монтажа

Самой трудоемкой операцией при прокладке скрытой электропроводки в деревянном доме является установка труб в теле стены. Процесс довольно трудоемкий, требующий максимально возможной аккуратности и точности. Для производства этих работ потребуются особые практические навыки и специальный высокотехнологичный инструмент.

Для внедрения в стены изолирующих труб в стены потребуется сверление, как горизонтальном, так и в вертикальном направлениях. Вертикальные отверстия сверлятся в процессе укладки сруба, горизонтальные тогда, когда стены уже возведены. После того, как трубы будут закреплены в теле деревянных стен, в них заводится провод, который послужит проводником для протяжки провода. Посадочные места аккуратно вырубаются под габариты элементов разводки, в них крепятся изолирующие металлические короба.

Альтернативный вариант – проводка по перекрытию. Можно ли избежать столь трудоемкого процесса, связанного со ставкой труб в стены? Многие домовладельцы при обустройстве скрытой электрики деревянного дома практикуют прокладку проводки по потолочному перекрытию в чердачном помещении. Требования противопожарной безопасности для этого способа электромонтажа остаются те же, электромагистраль на чердаке изолируется металлическими трубами или лотками, лишь только спуски к выключателям и розеткам осуществляются по штробам или вертикальным сверлениям в стенах, как показано на фото ниже:

Еще один вариант – скрытая проводка в штукатурке. Можно пойти по самому простому пути и уложить электропроводку между слоями штукатурки. Способ примитивный и не затратный, но весьма не безопасный. Штукатурка активно впитывает влагу, а также со временем растрескивается, отчего теряет свои изоляционные свойства.

Полезная информация

Для прокладки скрытой проводки по дереву специалисты рекомендуют, разработанный в Германии, с трехслойной изоляцией из негорючего материала. Оболочка настолько прочна, что допускает укладку без ПВХ-гофры.

Домашняя электросеть должна иметь систему изоляции типа TN-S или, которые дают возможность заземлить металлические трубы, лотки, короба и коробки.

Электрохозяйство дома лучше оборудовать, обеспечивающими защиту от токов короткого замыкания, а также обладающими функциями УЗО.

Теперь вы знаете, как может быть выполнена скрытая электропроводка в деревянном доме своими руками. Надеемся, наши советы по монтажу, а также предоставленные правила и требования помогли вам понять всю сущность работ!

Материалы

Монтаж оборудования в щит

Выполнив внешний электромонтаж деревянной постройки, вводной кабель принято подводить через металлическую гильзу в помещение. Для приема электричества и распределения его в доме применяется вводно-распределительный щит, который нужно устанавливать в безопасных местах для обеспечения свободного доступа.

Щиток нельзя устанавливать в помещениях с высокой влажностью

В щит устанавливают аппараты защитного отключения и автоматические выключатели . Особое внимание уделяется подбору автоматики. Рекомендуется использовать изделия только известных и надежных производителей.

Прокладка внутренней сети

Внутренняя проводка в деревянном коттедже считается залогом безопасности жильцов. Неквалифицированный электромонтаж очень часто становится причиной пожаров. Существует два метода монтажа проводки внутри деревянной постройки – открытый и скрытый. По этим названиям понятен внешний вид данных проводок.

Открытый способ установки

Из двух способов безопаснее открытая электропроводка в деревянном доме. Кроме того, выполнение подобных электромонтажных работ обойдется дешевле. Провода прокладываются по внутренней поверхности постройки, крепятся к потолкам, стенам и прочим элементам конструкции. Спрятать кабель можно различными методами: оформив ретро-кабелем или поместив в ПВХ-короб.

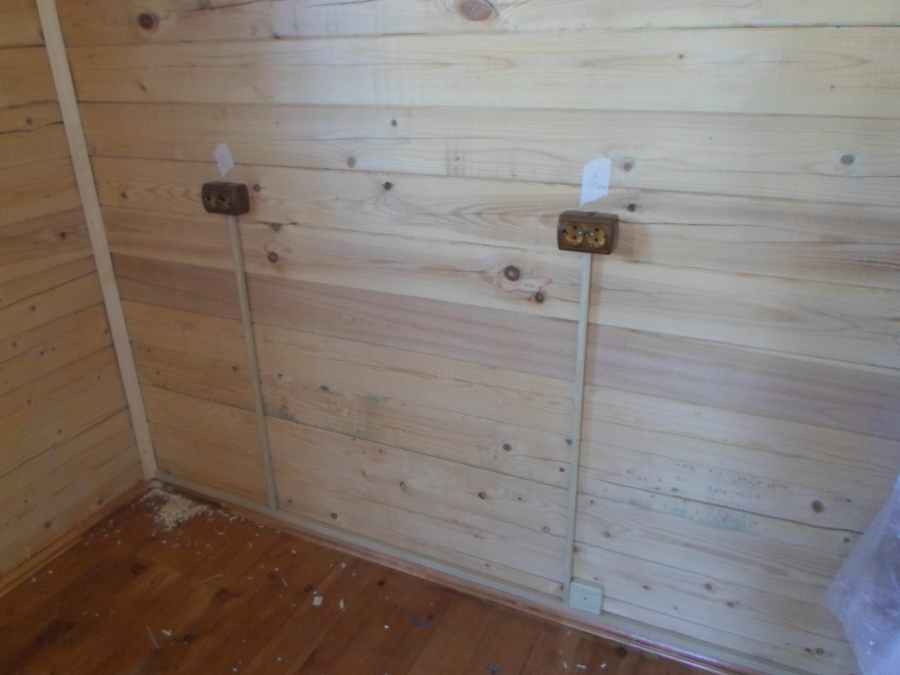

Открытая проводка в деревянном доме: кабель располагают в самозатухающих каналах

Электропроводка закладывается в самозатухающие каналы. Современный ассортимент подобной продукции позволяет выбрать нужную расцветку короба, что имитирует дерево, под любой дизайн. Такие короба обычно применяются в домах из обшитого вагонкой и оцилиндрованного бревна, где стены имеют ровную поверхность.

Проводка в коттедже при помощи кабеля в оплетке «ретро» является еще одним приемом наружного прокладывания материала. Кабель выглядит как витый шнур и закрепляется на керамических изоляторах. Подобную методику монтажа считают безопасной, потому что кабель имеет наружную изоляцию из натурального шелка и две из ПВХ-пластика. Основное преимущество – зазор между поверхностью и кабелем. Помимо этого, данный тип провода способен украсить любой бревенчатый дом .

Особенности скрытой проводки

Скрытый монтаж электропроводки отличается достаточной труднодоступностью проводов в случае модернизации и ремонта жилья, более высокими ценами на услуги и гораздо большими необходимыми затратами времени на работу. Однако львиная доля заказчиков предпочитает эту методику, ссылаясь на эстетическую привлекательность. Хозяева деревянных коттеджей не хотят интерьер и дорогой вид отделки своего жилья портить электрощитками и проводами.

Скрытая электропроводка в деревянном доме обычно закладывается на этапе сборки дома. Кабель для соблюдения всех норм безопасности должен быть заключен в окрашенную металлическую или оцинкованную трубу. Все подъемы к осветительным приборам, выключателем и розеткам совершаются в специальных отверстиях.

Скрытая проводка в деревянном доме – очень сложный дорогостоящий процесс, оправданный только эстетикой

При монтаже электросетей в домах из дерева рекомендуется соблюдать определенные требования и пользоваться специальными материалами, чтобы обеспечить максимальную безопасность и защиту от возгораний. В перекрытиях деревянной постройки кабель располагают в трубах, изготовленных из негорючего пластика, и следят, чтобы на трубу и кабель не оказывалось механического воздействия.

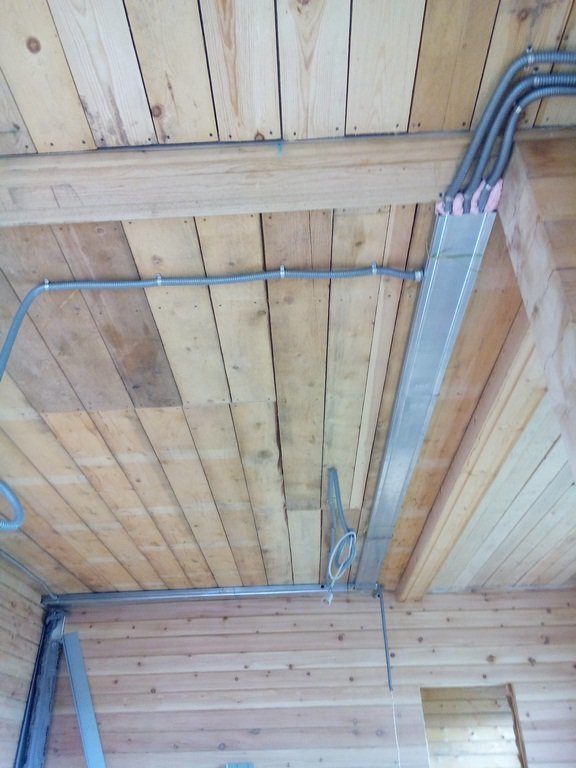

Скрытая электропроводка может располагаться в заземленных металлорукавах и металлических трубах. Бревенчатые дома подвергаются «усадке», поэтому рекомендуется это учитывать, не допуская, чтобы бревна воздействовали на проводку в металлорукавах. Проход провода через стену насквозь выполняют через специальные металлические гильзы. В обоих способах монтажа электропроводки есть преимущества и недостатки, поэтому не редко практикуется комбинированная методика проводки.

Разметка приборов, щитков, кабеля

После выполнения проекта электроснабжения нужно выполнить разметку линий кабеля и мест для расположения выключателей, розеток, диммеров, щитов и светильников. К разметке необходимо подходить тщательность, чтобы не пришлось в будущем переделывать выполненные работы. Разводка электропроводки в деревянном доме должна планироваться так, чтобы кабельные трассы в дальнейшем не мешали при установке мебели.

Наиболее гармоничным и эстетичным будет выглядеть провод в кабель-каналах. Можно подобрать любой рисунок любой оттенок под дерево. К подобным каналам сразу нужно покупать тройники, заглушки, переходники. И хотя цена этих деталей вдвое выше самих коробов, экономить не желательно, так как нестыковые места коробов никто идеально не подгонит.

При покупке каналов обращать внимание следует на толщину стенок и замок короба. Выполняя работы по монтажу провода в миниатюрных коробах, который имеет тонкие стенки и двойные замки, электромонтажные компании не задумываются, что в большинстве ситуациях обслуживание электропроводки в подобных коробах провоцирует разлом замков, если происходит открывание крышки каналов.

Чтобы в короб добавить кабель, придется покупать новые каналы и заново выполнять электромонтаж электропроводки и коробов. Двойной замок нуждается в использовании специализированного инструмента, что может открыть крышку, но об этом думают абсолютно не все электрики. Лучше выбирать короб с выдержанной технологически геометрией профиля, большими стенками и одинарным замком.

Когда схема электропроводки в деревянном доме изучена, а разметка линий кабеля выполнена, можно браться за электромонтаж выключателей и розеток. Все выключатели, диммеры и розетки, основания бра и светильников должны иметь изготовленную из металла площадочку для крепления к потолку или стене электроустановочного изделия, потому что электромонтаж электрического оборудования на площадках из металла является самым пожаробезопасным вариантом.

После установки всех площадок следует заняться установкой кабель-коробов. Какой бы точный у специалиста не был глазомер, выполнять всю электромонтажную работу необходимо при помощи уровня.

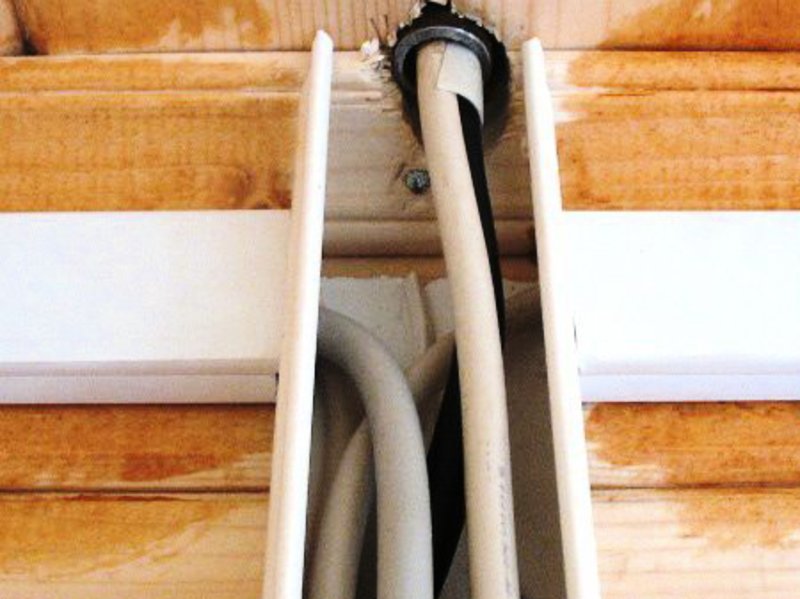

Проход через деревянные поверхности

Все проходы проводки через деревянные стены, перегородки, основания необходимо выполнять через изготовленные из металла трубы, которые называются проходными гильзами. Прежде чем приступить к выполнению электромонтажа провода через сгораемые стены, рекомендуется их просверлить, потом в отверстие вставить металлическую гильзу так, чтобы её края выдвигались с обеих сторон из сгораемого основания не меньше чем на 1 сантиметр.

Особое внимание рекомендуется обратить, чтобы подобные гильзы по краям были снабжены пластиковыми втулками, способными обезопасить провод от порезов при монтаже и дальнейшей эксплуатации системы электроснабжения, другими словами – позволят сохранить от повреждений изоляцию кабеля. После этого кабельный канал нужно монтировать таким способом, чтобы в короб заходило окончание металлической гильзы.

Как выбрать электрокабель

Монтаж электропроводки в деревянном доме нуждается в наличии определенного кабеля. Провод для электроснабжения частного дома следует покупать с индексом «НГ», что значит «кабель, что не поддерживает горение» и с обозначением «LS», что расшифровывается как «пониженное дымовыделение». Предпочтительное для проводки в деревянной постройке выбрать провод, который соответствует всем существующим требованиям пожаробезопасности, а также имеет все нужные сертификаты качества.

Выбор сечения проводки зависит напрямую от мощности, которую потребляет электрическое оборудование. Проектировщики обычно в свои проекты электроснабжения закладывают на освещение 3 на 1,5 миллиметра, а на группы розеток – 3 на 2,5 миллиметра. Для организации питания электроплит понадобиться провод, сечение которого составляет не меньше 6 миллиметров квадратных. На кабеле лучше не экономить. Розеточные линии нужно рассчитывать с минимальным числом розеток, которые расположены на одной группе. Если прокладывается от щита провод на блок, что состоит из 4 розеток, то к нему ничего больше не рекомендуется подключать. Только тогда электропроводка прослужит долгие годы. Увязку между сечением кабеля и мощностью электроприборов можно отыскать в соответственных таблицах.

После выполнения такой работы, как устройство электропроводки в деревянном доме, нужно сразу замерить сопротивление изоляции проводки.

Эта манипуляция делается, чтобы убедиться, что изоляция проводника при монтажных работах не повредилась. Подобные электроизмерения рекомендуется проводить раз в 3 года для оберегания деревянного дома и его легко сгораемых оснований от замыканий в проводке.

Видео об электрике в деревянных домах

Таким образом, проблема монтажа электропроводки заключается в следующем: зачастую неопытные мастера полагают, что кабель в деревянном строении должен быть таким же, как в простой квартире. Это недопустимо, потому что проводка строения из дерева должна отличаться повышенными характеристиками пожаробезопасности. Если вы выполните монтажные работы по выше изложенной инструкции, проводка в вашем коттедже прослужит долгие годы.

Чем привлекательна идея постройки деревянного дома? Это экологическая чистота материалов, способных обеспечить комфортный и здоровый микроклимат в помещениях жилища и, конечно же, желание домовладельцев следовать традициям русской архитектуры. Современный рынок строительных материалов позволяет построить дом, выполненный из профилированного и клееного бруса, а также из оцилиндрованного бревна. В противовес всем преимуществам, свойственным домам, выполненным из древесины, возникает проблема с обустройством электропроводки. Вариант открытой проводки, уложенной в кабель-каналы, не всегда отвечает требованиям привлекательного дизайна внутренней отделки помещений, домовладелец сталкивается с вопросом, как сделать скрытую электропроводку в деревянном доме своими руками. Об этом мы и поговорим далее.

Преимущества скрытой проводки

Бесспорными достоинствами монтажа скрытой проводки в доме из дерева являются:

1. Отсутствие кабель-каналов на стенах, пагубно влияющих на внешний вид помещения и значительно затрудняющих процесс нанесения обоев.
2. Минимизация риска механических повреждений кабелей и проводов электропроводки.
3. Возможность замены кабеля, уложенного в трубе.
4. Высокая степень электропожаробезопасности, при условии правильно выполненных монтажных работ в соответствии с требованиями нормативных документов.

Особые требования к безопасности

Скрытый монтаж электропроводки в деревянном доме очень сложный, требует строгого выполнения норм противопожарной безопасности, требований и соответствия ГОСТ Р 50571.1- 2009. Человеку, не имеющего опыта электромонтажа, не стоит пытаться выполнить эту работу своими руками. Домовладельцу, пригласившему для обустройства специалистов, необходимо знать основные положения о способах монтажа с целью контроля выполнения работ и ни в коем случае не воспринимать данный материал, как пошаговую инструкцию.

При проектировании схемы электрической сети дома, основной упор делается на обеспечение пожарной безопасности, даже если это будет идти в разрез с эстетической составляющей. Готовый проект должен быть согласован со специалистами. Схема скрытой проводки должна предусматривать минимум поворотов электромагистрали. Учитывая высокую вероятность возгорания деревянных конструкций, проводка должна быть проложена таким образом, чтобы даже мизерный участок электромагистрали не соприкасался с древесиной. Кабель должен быть уложен в стальных или медных трубах. Допускается укладка электропроводки в гофрированном металлорукаве, а также в ПВХ-гофре, при условии их защиты штукатуркой или асбестовой прокладкой.

Диаметр трубы подбирается с учетом того, что проложенная в ней скрытая электропроводка должна занимать 40% ее внутренней полости. Толщина ее стенок должна соответствовать сечению токопроводящих жил согласно ВСН 370-93 или СП 31.110-2003 табл. 14.1. Протяжка электромагистрали по трубам может вызвать механическое повреждение ее оболочки, поэтому после каждой такой операции необходимо производить . Особые требования предъявляются к марке кабеля, его оболочка должна быть выполнена из негорючего трехслойного материала, а маркировка отечественных образцов обязательно должна содержать буквенные символы «нг-LS». К примеру, ВВГнг-LS. Импортным аналогом является кабель NYMнг-LS.

Трубы должны надежно стыковаться резьбой, сваркой или пайкой. Места межкомнатных переходов, а также точки установки элементов разводки должны быть обустроены металлическими коробами или стаканами, обернутыми асбестом и закрепленными алебастровой штукатуркой. Более подробно о том, мы рассказывали в отдельной статье.

Особенности монтажа

Самой трудоемкой операцией при прокладке скрытой электропроводки в деревянном доме является установка труб в теле стены. Процесс довольно трудоемкий, требующий максимально возможной аккуратности и точности. Для производства этих работ потребуются особые практические навыки и специальный высокотехнологичный инструмент.

Для внедрения изолирующих труб в стены потребуется сверление, как в горизонтальном, так и в вертикальном направлениях. Вертикальные отверстия сверлятся в процессе укладки сруба, горизонтальные тогда, когда стены уже возведены. После того, как трубы будут закреплены в теле деревянных стен, в них заводится провод, который послужит проводником для протяжки провода. Посадочные места аккуратно вырубаются под габариты элементов разводки, в них крепятся изолирующие металлические короба.

Альтернативный вариант – проводка по перекрытию. Можно ли избежать столь трудоемкого процесса, связанного со ставкой труб в стены? Многие домовладельцы при обустройстве скрытой электрики деревянного дома практикуют прокладку проводки по потолочному перекрытию в чердачном помещении. Требования противопожарной безопасности для этого способа электромонтажа остаются те же, электромагистраль на чердаке изолируется металлическими трубами или лотками, лишь только спуски к выключателям и розеткам осуществляются по штробам или вертикальным сверлениям в стенах, как показано на фото ниже:

Еще один вариант — скрытая проводка в штукатурке. Можно пойти по самому простому пути и уложить электропроводку между слоями штукатурки. Способ примитивный и не затратный, но весьма не безопасный. Штукатурка активно впитывает влагу, а также со временем растрескивается, отчего теряет свои изоляционные свойства.

Полезная информация

Для прокладки скрытой проводки по дереву специалисты рекомендуют , разработанный в Германии, с трехслойной изоляцией из негорючего материала. Также можно использовать отечественный кабель ВВГнг-LS.

Использование медных труб обойдется гораздо дороже, но их гораздо легче выгибать и задавать нужный профиль. В зависимости от обстановки можно использовать сочетание скрытой проводки с открытой.

Установка розетки в деревянную стену

Типичные ошибки

Теперь вы знаете, как может быть выполнена скрытая электропроводка в деревянном доме своими руками. Надеемся, наши советы по монтажу, а также предоставленные правила и требования помогли вам понять всю сущность работ!

Материалы

Чаще всего деревянные дома возводятся на дачных участках. Преимущество данных построек заключается в низких материальных затратах на возведение и высокой скорости строительства. Главный недостаток этого решения – высокая вероятность воспламенения в случае аварийной ситуации в электропроводке. В результате искрения и коротких замыканий стены и потолок легко загорятся. Отсюда и высокие требования к прокладке кабеля в сооружениях со сгораемыми поверхностями в ПУЭ и других НТД. Поэтому давайте разберемся как должна быть проведена электропроводка в деревянном доме безопасно, по ГОСТам и ПУЭ.

Требования

1. Освещение
2. Розетки
3. Мощные электроприборы

Обязательно защитите эти группы индивидуальными автоматами и УЗО. Устройство защитного отключения обязательно нужно устанавливать на цепи, от которых запитан водонагреватель, электрокотёл, посудомоечная и стиральная машины и другие мощные потребители, особенно если они находятся в сырых помещениях.

Тогда для кабеля с сечением жил в 1.5 кв. мм (цепи освещения) выбирают автомат с номинальным током в 6-10 ампер, а для 2.5 кв. мм – 16 ампер.

Групповые УЗО на розетки или отдельные потребители должны иметь ток утечки (дифференциальный ток, он же Id) в пределах 10-30 мА, а общее УЗО, его еще называют вводным или противопожарным выбирают с током утечки больше чем на групповых, например 100-300 мА.

Также на ввод иногда устанавливают селективное УЗО – оно отличается от обычного большим временем срабатывания. Номинальный ток УЗО должен быть выше чем ток автомата, которым защищена эта группа, то есть АВ на 10А – УЗО на 16А, АВ на 16А – УЗО на 25А.

Схема сборки однофазного щита в деревянном доме:

Если вы провели 3 фазы на участок, схема распределительного щита может иметь вид:

После того, как проводка будет проведена, а щиток собран, рекомендуем вызвать электрика, чтобы он все проверил и возможно устранил явные ошибки. Далее нужно пройти приемо-сдаточные испытания, получить Акт допуска на подключение к сети, а также вызвать представителя РЭС для опломбировки счетчика и вводного автомата.

Вот и вся пошаговая инструкция, подробно объясняющая, как проводится электропроводка в деревянном доме своими руками. Обязательно выполняйте электромонтаж по ПУЭ и другим существующим стандартам. Они разработаны и собраны на основании большого количества несчастных случаев, которых можно было избежать простым соблюдением правил. Надеемся, предоставленные советы и схемы помогли вам самостоятельно выполнить электромонтаж или хотя бы сэкономить на некоторых этапах монтажа.

Дом из оцилиндрованного бревна является одним из наиболее безопасных с точки зрения экологии, и позволяет создать в помещениях уникальный микроклимат, препятствующий развитию различного рода болезнетворных бактерий и микроорганизмов. Но, как известно, дерево является легковоспламеняющимся материалом, в работе с которым необходимо использовать дополнительные меры предосторожности. Особенно данное утверждение верно в том случае, если необходимо осуществить монтаж проводки в доме, построенном из оцилиндрованного бревна. Как же это правильно сделать?

Основные правила монтажа скрытой электропроводки в деревянном доме

Наиболее безопасным и целесообразным способом создания в доме электрической сети является монтаж скрытой проводки. Данный вариант подразумевает сохранение внешней эстетики и дизайна интерьера дома. Вся проводка помещается в металлические трубы. Это позволяет компактно поместить кабель непосредственно в стенах и полу дома и, при этом, способствует снижению риска возникновения очагов возгорания. Основное, что должен запомнить владелец дома, это то, что к электричеству необходимо относиться очень серьезно, и схема сетей подключения должна быть разработана до мелочей. Итак, первое правило – монтаж скрытой проводки в домах из оцилиндрованного бревна осуществляется исключительно в металлических трубах.

Для того чтобы дом выглядел более эстетично, проводка должна укладываться исключительно в перекрытия дома до того момента, когда будут обустроены потолки, стены и полы в доме. Дом из оцилиндрованного бревна перестраивать крайне сложно (практически невозможно), поэтому все технологические процессы, которые связаны с монтажом проводки, должны быть завершены до того, как строительство здания вступит в финальную стадию. Для того чтобы сделать в помещениях отводы от общей сети к отдельным выключателям или розеткам, в стенах дома делают вертикальные отверстия (так называемые, технологические отверстия). Из всего вышесказанного проистекает второе важное правило создания линии электропроводки в доме из оцилиндрованного бревна: монтаж металлических труб с электрическим кабелем нужно осуществить до подшивки стен и потолка. Технологические отверстия в стенах (их месторасположение) необходимо продумать заранее.

Разработка плана расположения

Необходимо помнить и о том, что вносить какие-либо коррективы в расположение скрытой проводки в доме из оцилиндрованного бревна будет весьма затруднительно. Соответственно, нужно заранее продумать схему месторасположения электробытовых приборов, техники и всех других приборов, которые будут использовать электричество. После того, как план расположения будет продуман, можно приступать к созданию вертикальных технологических отверстий в доме. Давать какую-либо общепринятую схему скрытой проводки в жилых помещениях деревянного дома будет некорректно, потому что каждый владелец дома будет создавать систему электроснабжения, исходя из собственных предпочтений и надобностей. Третье правило монтажа скрытой проводки в доме: сначала разработать план-схему расположения бытовых приборов, а уже потом создавать линию электроснабжения в доме.

Для того чтобы облегчить дальнейшие технологические работы, бурение всех тех технологических каналов и отверстий, которые помогут создать проводку в доме из бревна оцилиндрованного, должны производиться либо в том цеху, где идет сборка основных блоков дома, их распил, либо уже на стадии сборки дома там, где он будет расположен. Следовательно, четвертое правило гласит: всю систему проводки необходимо продумать еще на стадии проектных работ, а не тогда, когда проект уже начал воплощаться в жизнь. Переделка дома, даже на стадии его распила и компоновки, будет стоить очень дорого.

Установка розеток и выключателей

Кроме всего вышеперечисленного, необходимо заранее знать ту модель и тип розеток и выключателей, которые будут установлены в доме из оцилиндрованного бревна. Дело в том, что технологические отверстия под будущие розетки и выключатели прорезаются заранее. Получается, что владелец дома может обеспечить себе довольно большой объем дополнительной работы, которая абсолютно не нужна, когда начнет дополнительно расширять отверстия для розеток и выключателей непредусмотренного заранее типа. Хорошо, если они будут больше по своим габаритам, нежели заранее проделанные отверстия. Но не исключен вариант, что они будут и меньше. Поэтому и существует пятое правило создания качественной и безопасной проводки в бревенчатом доме – заранее выбрать розетки и выключатели, а уже потом выпиливать в стенах дома технологические отверстия под них.

Все вышеперечисленные правила обязательны для исполнения. Их соблюдение позволяет создать в доме действительно удобную и безопасную электропроводку. Причем сделать это с минимальными затратами времени, сил и денежных средств владельца дома из оцилиндрованного бревна (впрочем, как и владельца любого другого деревянного дома).

Основные ошибки, допускаемые при создании системы скрытой проводки

Если основываться на тех правилах, которые существуют для создания скрытой электропроводки в домах из оцилиндрованного бревна, существуют два основных требования к данному технологическому процессу:

• либо металлические короба или трубы
• либо в негорючей штукатурке, которая обязательно должна окружать электрический кабель со всех сторон слоем, толщина которого должна быть не менее 10мм

Это правила, которым следовать нужно неукоснительно. Но некоторые мастера стараются их видоизменить, что приводит в итоге к довольно печальным последствиям. Основные ошибки, которые могут привести к возгоранию дома, либо просто к выходу электропроводки из строя, это:

• попытки уложить скрытую проводку непосредственно под плинтуса
• производят монтаж под лицевую сторону дверей и окон
• укладывают кабель в гофру

Основной проблемой может служить то, что грызуны очень любят оплетку электрического кабеля. Изоляция может быть съедена вредителями, и короткое замыкание станет всего лишь делом времени. Дерево, кроме всего прочего, подвержено сезонным изменениям в своей структуре. Она разбухает зимой и осенью, ссыхаясь в летний период времени. Эти изменения в структуре оцилиндрованного бревна (как и любого другого дерева) могут привести к возникновению напряжения в электрическом кабеле, его разрыву. Соответственно, нарушения в работе электроприборов и короткое замыкание, результаты которого могут быть очень плачевными, станет больше, нежели просто неприятным шансом.

Расположение проводки в гофре

Располагать проводку в гофре является тоже не самым правильным вариантом. Дело в том, что гофра – не совсем безопасный материал с точки зрения соблюдения правил современной пожарной безопасности. Уплотнение в современной гофре и металлических рукавах создается с помощью специальной хлопчатобумажной нити, которая прекрасно поддерживает горение. Соответственно, гофра и металлический рукав абсолютно не подходят для того, чтобы служить изоляционным материалом для скрытой проводки в любом деревянном доме.

Для того чтобы обеспечить действительно качественную защиту для сетей электроснабжения дома, необходимо уделить особое внимание тем автоматическим системам, которые будут следить за безопасностью проводки в доме. Электропроводка должна постоянно находиться под контролем данных систем. Особенно в том случае, если дом сделан из легко воспламеняющихся материалов. Кроме того, что в доме существует основной щит защиты от повреждений проводки, на каждом из этажей дома, если он не является одноэтажным, необходимо поместить небольшой щит, дублирующий функции основного, по отношению к конкретному этажу. Электропроводка будет защищена надежно данным дубляжом системы.

Для того чтобы сделать проводку в своем доме из оцилиндрованного бревна действительно качественно, следует прислушаться к тем советам, которые были озвучены в данной статье. Монтаж линий электрической проводки в здании не является той технической работой, к которой можно отнестись не слишком серьезно.

Электричество – важнейшая составная часть повседневной жизни. Установить электропроводку в деревянном доме собственноручно достаточно сложно. Необходимо обладать знаниями в области электричества и соблюдать все правила и нормативы. Следуя нижеприведенной инструкции, вы проведёте монтаж собственными руками, не прибегая к помощи профессиональных электриков.

Деревянное жилье – это одна из древнейших традиций мировой архитектуры. Даже сегодня, в условиях богатого выбора различных строительных материалов, многие собственники предпочитают возвести на своём загородном участке строение именно из дерева.

Современное жилье невозможно представить без электропитания. Проведение электропроводки в деревянном доме имеет ряд особенностей, в первую очередь связанных с повышенной опасностью возгораний и требованиями к прокладке кабелей.

В деревянных строениях электропроводка делается открытым либо скрытым способом. Первый способ подразумевает внешнее расположение проводки, на стене или на потолке. Это можно сделать следующим образом:

Кроме открытого, существует также скрытый способ монтажа проводки. Им можно воспользоваться, если ещё не была проведена окончательная обшивка помещений. Проводка в этом случае укладывается в металлогофру либо металлические трубы, использование пластика запрещено. Способ достаточно затратный, но электропровода будут надёжно скрыты от посторонних глаз.

Однозначно ответить на вопрос, какой способ монтажа электропроводки подходит для деревянного дома, невозможно. В каждом случае это определяется индивидуально, учитывая уровень мастерства электрика, наличие или отсутствие приспособлений и инструментов для конкретной работы.

Все работы по монтажу или изменению электропроводки начинаются с создания общей схемы. Грамотно составленный проект позволит выполнить установку проводки в соответствии с требованиями нормативов и ГОСТов. При составлении плана-схемы отдельное внимание обращается на следующие моменты:

Перед началом монтажа подбираются необходимые инструменты и комплектующие. Примерный набор для обустройства электропроводки в деревянном доме своими руками включает:

1. Набор инструментов с изоляционными ручками. В комплект могут входить отвёртки, пассатижи, нож по работе с электропроводкой и т. д.
2. Электрощиток. В продаже есть приборы, изготовленные из пластмассы либо металла. Для деревянных строений идеально подходит металлический. Размер электрического щитка зависит от количества кабелей, которые будут прокладываться в соответствии с разработанной схемой.
3. Электрокабель.
4. Переключатели и розетки. Число таких устройств зависит от количества электроприборов, подлежащих запитке.
5. Если вы планируете сделать внешнюю проводку, нужно приобрести кабель-каналы. Для внутренней потребуется металлическая гофротруба.
6. Счётчик.
7. Распределительные коробки, саморезы, изолирующие зажимы, изолента.

Расчёт материалов и выбор подходящей аппаратуры

Для расчёта необходимого количества провода достаточно детально зарисовать схему и измерить все стены. В процессе работы очень важно не ошибиться и подобрать кабель подходящей толщины.

Напряжение стандартной электропроводки жилого дома составляет 220 или 380 В. При расчёте нагрузки за номинал следует принимать:

1. Если в доме отсутствуют электрические плиты – 5,5 кВт.
2. Если электроплиты есть – 8,8 кВт и больше.

Следует обращать внимание и на жилую площадь. За номинал принимается 60 кв. м. При превышении этого показателя расчётная нагрузка увеличивается на 1 процент за каждый дополнительный квадратный метр.

Исходя из плановой мощности, рассчитывается и сечение проводов. Основные данные приведены в таблице:

Для деревянного дома подходит трехжильный медный кабель ВВГ. При его выборе необходимо обращать внимание на маркировку. К примеру, если на марке указано ВВГ3*2,5, цифра 3 здесь означает число жил, 2,5 – сечение.

Размер электрического щитка зависит от запланированного количества кабелей. В стандартную проводку могут входить осветительный кабель, розеточный, электроплита, счётчик (требуется три места) и УЗО (2 места). В данном случае можно установить 12-местный щиток.

На выбор розеток влияет эстетическая составляющая. Для деревянных строений подходят выключатели с керамической основой и контактными группами из латуни либо бронзы. Конкретные модели зависят от того, внутренней или внешней будет электрическая проводка.

Электросчётчик подбирается по классу точности и количеству тарифов. Современные приборы разделяются на однотарифные и двухтарифные, считающие энергию отдельно по дневному и ночному тарифу. Класс точности – не меньше второго.

Перед тем, как проводить работы внутри помещения, необходимо обратить внимание на ввод линии. За пару десятилетий количество и мощность бытовых электроприборов выросли в разы, увеличив потребление энергии, и старая линия может не справляться. Вторая причина – в постоянном воздействии солнечных лучей и прочих внешних факторов на кабель вне дома. Металлические жилы постепенно оголяются, что делает использование электропроводки менее безопасным.

Одним из слабых мест является ввод кабеля в дом, который часто проводится через деревянную стенку чердака. Одно время считалось, что для обеспечения безопасности достаточно поместить провод в резиновый шланг. При этом не принималось во внимание, что резина является токопроводящим материалом, и по мере того, как она стареет, возможно появление участков искрения и локального нагрева.

Для заведения линии в деревянный дом можно воспользоваться одним из двух способов: подземным и воздушным.

Первый способ достаточно затратный. Он требует земляных работ, расположения кабеля на глубине около метра, оформления охранной зоны соответствующими табличками. В местах прохода сквозь фундамент и ввода в дом устанавливаются толстостенные металлические гильзы. Этот способ чаще используется при возведении нового дома.

Для воздушной линии потребуется электропровод с сечением от 16 миллиметров. Часто используется так называемый СИП (самонесущий изолированный провод), срок службы которого превышает 25 лет. Подключение внешней линии ко входной осуществляется исключительно вне здания. Установка кабель-каналов и монтаж проводки осуществляется после того, как пройдёт начальная усадка дома и просушка древесины стен. Иначе малейшие изменения «геометрии» повлекут деформацию и разрушение коробки.

Монтаж электрической проводки в деревянном доме происходит в несколько этапов:

1. Укладка главного кабеля.
2. Установка распределительных коробок.
3. Установка розеток и выключателей.
4. Монтаж осветительных приборов.
5. Установка электрощитка.
6. Монтирование контура заземления.

Рассмотрим каждый из перечисленных этапов подробнее.

Проводка обычно укладывается в кабель-каналы или плинтуса. Это происходит в несколько этапов:

В каждом узле, где от главного кабеля отходят разветвления на розетки и выключатели, устанавливается распределительная коробка. В этом распределителе кабель разделяется и направляется в нужные места по комнатам.

Внутри распределительной коробки кабель можно присоединить несколькими способами:

Крепление розеток и выключателей происходит непосредственно к стене. Предварительно укладывается слой изоляции. В этом качестве часто используют алюминий или асбест.

Проводка идет максимально ровно

Розетки прикручиваются достаточно крепко. Это исключает дальнейшее раскачивание и расшатывание. Если к розетке подходит кабель с тремя проводами, жёлтый и зелёный уходят в заземляющий контакт, последний – на питание. Схема подключения представлена на рисунке ниже (L – фаза, N – ноль, PE – заземление).

В деревянных строениях обычно используется несколько групп осветительных приборов:

1. Встроенные
2. Накладные
3. Уличные.

Все светильники, бра и другие подобные электроприборы должны оборудоваться специальной металлической площадкой для крепления изделия к потолку либо стене. Подобный монтаж электрооборудования считается оптимальным с точки зрения пожарной безопасности.

Для подключения светильников используется проводка жёлто-зелёной группы

Включение самих светильников в основную сеть выполняется очень просто: с помощью проводов жёлто-зелёной группы. В комплектацию каждого осветительного прибора входят контакты для подобного подключения.

После входа в дом главный кабель без каких-либо ответвлений подходит к распределительному щиту. Этот прибор состоит из нескольких элементов:

Шина PE, выполняющая роль заземляющей шины, соединяется с заземляющим устройством.

Это устройство размещают в земле, рядом со стеной дома. Визуально это – несколько стальных прутьев, обычно три или больше. Диаметр – 1,6 см, длина – около трёх метров. Они соединены с помощью приваренной полосы 4*40 мм. Это устройство полностью размещается под землёй, для соединения с шиной на стену подводится полоса 4*40 мм.

Для соединения устройства с шиной используется одножильный провод, сечение которого больше или равно сечению вводного кабеля.

По завершении всех установочных работ измеряется сопротивление ЗУ. Для однофазной сети этот показатель должен составлять менее 8 Ом, для трехфазной – менее 4.

Закрытая проводка монтируется почти аналогично открытой. Для обоих типов подходят одинаковые кабели с маркировкой ВВГ.

Скрытая проводка производится до окончательной обшивки стен. Провода прячутся в металлическую трубу, использование пластика строго запрещается. Если необходимо сделать поворот, берётся изогнутая труба. Как вариант – обычная, и к ней приваривается ещё одна.

Перед окончательной обшивкой стен и труб необходимо организовать вывод наружу всех нужных кабелей. В заранее определённых местах подготавливаются отверстия для выключателей, розеток и распределительных коробок. Отдельное отверстие требуется под распределительный щит.

К проводке крепятся накладные выключатели и розетки

При сверлении отверстий для ответвительных коробок и розеток можно воспользоваться коронками по дереву. Основное требование – аккуратность, в противном случае вы можете повредить кабель.

Отверстие для распределительного щита зависит от его типа. Если он накладной, дыры имеют произвольную форму, кромки скрываются под защитным материалом. При установке встраиваемого щита отверстие в обшивке должно соответствовать его размерам и формам с учётом того, что борт скроет кромку.

После обшивки стен и подготовки требуемых отверстий устанавливаются все коробки и розетки. В большинстве случаев применяются устройства накладного исполнения: сверлить все дыры в сплошной древесной стене опасно с точки зрения пожарной безопасности.

Следование правилам технологии и технике безопасности позволит вам самостоятельно установить электропроводку в деревянном доме. В таких строениях особенно важно соблюдать правила противопожарной безопасности.

Электропроводка в деревянном доме – правила монтажа и виды проводки . Электропара

Деревянные дома имеют массу преимуществ перед кирпичными и каменными – их не нужно долго протапливать, строятся они быстрее за счет облегченного фундамента, а мягкий аромат дерева позволяет полностью расслабиться. Однако и у этих типов построек есть свои недостатки, один из которых – повышенная пожароопасность. Вот почему уже на этапе проектировки деревянного дома следует уделить особое внимание выбору типа проводки. При допущении ошибок в расчетах может случиться так, что провода не выдержат нагрузки, начнут греться, и могут воспламениться. Также следует учитывать особенности построения электросетей – в садоводческих товариществах и коттеджных поселках зачастую напряжение крайне нестабильно, его перепады могут быть довольно большими.

Чтобы избавить себя от переживаний по поводу риска возгорания проводки, нужно правильно выбрать провода, грамотно осуществить монтаж электропроводки. При прокладке кабеля своими руками следует также соблюдать требования безопасности, о которых мы и расскажем в нашем руководстве.

Правила проводки

Чтобы правильно проложить проводку своими руками, нужно иметь минимальные познания в электромонтаже и четко следовать требованиям, установленным ПУЭ. Только так можно добиться абсолютно качественно сделанной проводки. Основные требования:

Выбирайте кабель с изоляцией из негорючего материала. Наиболее популярны среди электриков силовые медные кабели

• NYM кабель – состоит из медных жил различного сечения с изоляцией из негорючего самозатухающего ПВХ пластиката, оболочкой из ПВХ пластиката, пространство между жилами заполнено резиновой смесью.
• ВВГнг – состоит из медных жил различного сечения с изоляцией и оболочкой из ПВХ пластиката пониженной горючести.

Не экономьте на проводах – известна масса случаев, когда все, что было «нажито непосильным трудом», в считаные минуты сгорало из-за некачественных проводов.

Кропотливо рассчитайте необходимое сечение кабеля, лучше брать с запасом – ведь сегодня вы планируете использоваться лишь холодильник и телевизор, а завтра вам захочется установить водонагреватель, духовой шкаф, индукционную плиту.

Если вы не желаете созерцать протянутые по всему дому кабель-каналы с открытой проводкой, и хотите утопить ее в стенах (такой вариант не рекомендуется в деревянном доме) – поместите провода только в специальную металлическую трубу.

Используйте несколько автоматических выключателей на несколько зон дома, чтобы токовая нагрузка не превышала допустимую.

Все соединения проводов должны осуществляться только с использованием распаячных коробок.

Наличие заземления – обязательно, поэтому не используйте для создания проводки двухжильные провода.

При открытой проводке заключайте провода в кабель-каналы – их дизайн и расцветка подойдут к любому интерьеру. Такой вариант проводки самый безопасный для деревянного дома.

Монтаж проводки

Процесс прокладки проводов не очень сложный, но требует максимальной аккуратности и внимания. После окончания работ вам понадобится подать соответствующие документы в Энергонадзор, и скоро вы сможете наслаждаться всеми прелестями городской жизни в собственном доме.

Непосредственно монтаж можно разбить на несколько этапов:

Составление проекта (схемы) проводки, расчет мощности и подбор кабеля, нужного оборудования

Для правильного проектирования проводки нужно оценить общую мощность установленного электрооборудования. Для этого следует нарисовать схему с указанием на плане дома расположение всех выключателей, розеток, приборов освещения и максимальной мощности оборудования. Поскольку осветительные приборы являются отдельными точками подключения, их можно объединить в группы или подключать к одной группе.

Уделите внимание созданию уличного освещения – приборы этой группы должны подключаться к отдельному автомату, чтобы усилить пожарную безопасность в доме. Так, при длительном отъезде вы можете не отключать наружное освещение, отключив от сети весь дом.

Приборы большой мощности требуют отдельных автоматических выключателей – на водонагреватель, электроплиту, отопительные приборы лучше подключить свой автомат, и кабель для этих приборов нужно прокладывать отдельно с учетом высокой токовой нагрузки.

Рассчитайте максимальную потребляемую мощность путем сложения значения всех потенциально возможных и существующих электроприборов, которые будут работать одновременно. Для расчета мощности вводного автомата следует сложить мощность всех электроприборов.

Прокладка кабеля с улицы в дом, установка вводного автомата, электросчетчика, распределительного щита

Подбор кабеля для проводки в деревянном доме следует осуществлять, исходя из общей нагрузки. Не рекомендуется использовать дешевый алюминиевый кабель, он отличается хрупкостью, повышенным риском возгорания и впоследствии возникнут сложности с подключением современной бытовой техники. Выбирайте медный трехжильный кабель с заземляющей жилой, негорючий. Для организации скрытой проводки потребуются металлические трубы, для открытой проводки гофра или кабель-каналы.

Розетки и выключатели следует выбирать исходя из максимальной токовой нагрузки, учитывая и способ монтажа – встроенные или накладные.

Вводный автомат выбирают согласно общей мощности электрооборудования, лучше брать с запасом. Если сеть однофазная (в СНТ и поселках коттеджного типа чаще всего такая и есть), вводный автомат покупается однополюсный или двухполюсный. При трехфазной сети берется трехполюсный автомат. Отдельные автоматические выключатели монтируют в электрощит вместе с УЗО и электросчетчиком.

Внутренняя разводка кабелей

Оптимальный способ прокладки кабеля при открытой проводке – в кабель-каналах. Они могут быть выполнены в различных цветовых схемах, в том числе под дерево. Соединять провода следует правильным способом – самый продвинутый и безопасный способ соединения проводов самозажимные клеммы WAGO, которые могут быть одноразовыми и многоразовыми. Можно соединять провода методом скрутки, изолирующими колпачками, но клеммный способ самый надежный.

Сначала монтируется кабель-канал. Протягивайте провод от точки подключения (розетка, выключатель) к распаячной коробке, заключая попутно его в ПВХ каналы. Крепление осуществляется с помощью защелки.

Монтаж розеток, выключателей, подключение приборов освещения

В подключении накладных розеток и выключателей нет ничего сложного. Сначала на стену крепится задняя крышка, на нее защелкивается механизм. Многие предпочитают сначала накрутить на стену деревянную основу, а уже на нее крепить выключатель или розетку. Эти приборы подключаются согласно  схеме монтажа, соблюдайте полярность.

Установка люстры на деревянный потолок может осуществлять как традиционным способом «крюк», так и на специальный крепеж, в зависимости от конструкции. Кабель-каналы обрезают непосредственно после установки, чтобы несколько лишних миллиметров не мешали плотному прилеганию люстры к полотку.

В деревянном доме можно использовать как традиционные, так и современные источники света на основе светодиодов. Такие лампы экономят электроэнергию и не выделяют тепла, что особенно актуально с учетом особенностей отделочных материалов.

лучших электрических проводов в 2021 году

Когда дело доходит до чего-либо электрического, последнее, что вам нужно, – это получить неправильный электронный провод, который вообще не подходит для той цели, для которой он был куплен. Никто не хочет платить за электрические кабели и провода, которые не работают должным образом.

В этой области существует множество различных брендов и продавцов, и в большинстве случаев бывает сложно и совершенно запутанно выбрать правильный электрический провод из всех цифр.

Чтобы упростить вашу задачу, мы изучили список факторов, которые, скорее всего, следует учитывать перед покупкой.

Ниже мы собрали некоторые из важнейших вещей, которые необходимо учитывать при покупке электрических проводов и кабелей.

Обычно электрические провода и кабели изготавливаются из алюминия или меди. Эти материалы лучше всего работают с проводами и кабелями, потому что они обеспечивают необходимую проводимость, необходимую для работы. Они также широко используются и принимаются из-за их невысокой стоимости и доступного количества.Когда вы находитесь на рынке электрических проводов, убедитесь, что вы подтверждаете, что выбранный вами продукт изготовлен из высококачественных материалов и соответствует отраслевым стандартам.

Если вам нужен провод для домашней электропроводки, вам подойдут медные провода. Медь более проводящая, чем алюминий, но при этом тяжелее и дороже. Если ваш проект требует применения на больших расстояниях, вам, вероятно, следует выбрать более дешевый и легкий алюминиевый провод.

После принятия решения о том, какой электрический провод вы собираетесь приобрести, вам необходимо выяснить, может ли поставщик кабеля предоставить вам все необходимые провода подходящей длины. Один из эффективных способов сделать это – узнать, предлагает ли поставщик индивидуальные заказы на поставку. Если они это сделают, это даст вам больше возможностей для маневрирования вашего приказа в соответствии с вашей ситуацией. Это предотвратит попадание слишком короткого или чрезмерного электрического кабеля.

Это относится к диаметру самого проводника.Это значение регулируется американской системой калибровки проволоки и является очень важным фактором, когда вы покупаете провод для использования. В основном, чем меньше размер провода, тем больше калибр. Очень важно выбрать размер провода, который соответствует силе тока цепи, иначе вы рискуете короткое замыкание и возгорание.

Вот как это работает на самом деле; допустимая токовая нагрузка провода определяется калибром провода. После того, как вы выберете провод с калибром, рассчитанным на силу тока, необходимую в вашей ситуации, вы в безопасности.

Электрические кабели, изготовленные из высококачественных материалов, соответствующих отраслевым стандартам, скорее всего, будут иметь надлежащую и рекомендованную изоляцию. Всегда полезно убедиться, что провод или кабель, который вы собираетесь купить, одобрены для защиты от воды, тепла и огня. Если все эти три основных фактора учтены, а выбранный вами провод является водостойким, термостойким и огнестойким, то вы нашли провод хорошего качества по стандартам изоляции.

Обычно разные типы проводов обеспечивают разный уровень гибкости. В зависимости от того, для чего вам нужны провода, у вас есть выбор между ними;

• Провода с одножильным сердечником – эти провода более гибкие при более высоком сечении и менее гибкие при низком сечении.
• Крупножильные провода – эти провода умеренно гибкие и в большинстве случаев сохранят любую форму, в которую вы их придаете.
• Тонкопроволочные провода – эти провода очень гибкие и не сохраняют форму.

Еще одна важная вещь, о которой следует помнить, – это маркировка. Вы должны убедиться, что кабели и провода имеют надлежащую маркировку, напечатанную на внешней оболочке. Если их там нет, то, вероятно, безопаснее попробовать другой продукт или другого поставщика. Эти ярлыки гарантируют, что вы обращаетесь с надлежащим оборудованием и выполняете правильные подключения, поэтому каждый кусок электрического кабеля, который вы используете, должен иметь соответствующую маркировку.

Некоторые из основных вещей, которые должны были быть указаны в кабелях, должны включать; напряжение, американский калибр проводов (AWG) и тип изоляции (THHN или THWN).Эти детали очень важны и необходимы, чтобы избежать ошибок или ошибок. Цветовая маркировка изоляции или оболочки также может помочь вам убедиться, что вы используете подходящие провода.

При работе над электрическим проектом всегда лучше использовать провода разного цвета в электрическом узле. Это поможет не только вам, конечному пользователю, но и всем, кому может потребоваться обслуживание сборки в будущем – путем создания вариаций и понимания того, для чего предназначен каждый провод.Если это ваша цель, вам понадобятся электрические провода разных цветов. К счастью, есть много брендов, которые предлагают это решение.

Прежде чем решить, какой провод покупать, нужно задать себе несколько вопросов. Эти вопросы помогут вам легко подобрать идеальный электрический провод для ваших нужд. Вот некоторые из этих вопросов;

• Сколько вам нужно провода?
• Какое количество тока вам нужно для того, чтобы ваш электрический провод мог эффективно выдерживать ток?
• Требуется разводка разного цвета?
• Вам нужно провести электромонтажные работы на улице?
• Подходит ли провод для прокладки в полости стены?
• Существуют ли какие-либо особые обстоятельства, которые могут повлиять на долговечность провода?

Ответы на эти вопросы помогут вам избежать покупки отрезка провода, который не подходит для той цели, для которой вы его купили, и значительно упростят весь процесс, дав вам более точное направление.

Какая система электропроводки в доме лучше всего подходит для вашего дома?

Процесс подключения различных аксессуаров к равномерно распределяет электроэнергию от поставщика к нескольким бытовым приборам и оборудованию, таким как кондиционер, компьютеры, телевизоры, диспенсер для воды, называется домашней электропроводкой. Эта система питает свет и электрические устройства в доме, облегчая людям жизнь с комфортом. Без этой системы люди не смогли бы включать телевизоры или заряжать свои мобильные устройства.Следовательно, это важный процесс, который постоянно происходит в стенах наших домов.

Вот типы домашней электропроводки, которые можно встретить в домашнем хозяйстве:

Шпилька для проводов

Первый тип электропроводки – это проводка с зажимами, которую в наши дни обычно не встретишь. Почему? Потому что это считается временной системой электропроводки, состоящей из обычных проводов с изоляцией из VIR или ПВХ, которые могут быть скомпонованы или сплетены.Внутри дома они крепятся к стенам с помощью фарфоровых планок из пластика, паза или дерева. Поскольку они временные, они не самый подходящий вид домашней электропроводки для жилых помещений.

Электропроводка обсадных труб и колпачков

Второй вид электропроводки, применяемый в домашних хозяйствах, – это кожух и заглушка. Это часто использовалось в прошлом, так как это были самые популярные варианты для домашних хозяйств . Однако с появлением систем кабелепровода и экранированной проводки они больше не используются в сегодняшнем домашнем хозяйстве.Эта система содержит VIR, PVC и другие одобренные изолированные кабели. Для размещения проводов они заключены в деревянные кожухи. Оболочка разрезается по длине, чтобы обеспечить достаточную длину кабелей.

Проводка планки

Третий тип электропроводки – это Batten Wiring , который состоит либо из одного электрического провода, либо из группы проводов, проложенных над деревянной обрешеткой. Они скреплены латунным зажимом. Для горизонтальных прокладок расстояние между проводами должно составлять 10 см.С другой стороны, они должны располагаться для вертикальных участков с интервалом 15 см.

Проводка в свинцовой оболочке

Четвертая электропроводка в этом списке относится к проводке в свинцовой оболочке. В нем используются проводники, изолированные с помощью VIR. Кроме того, они покрыты внешней оболочкой из свинцово-алюминиевого сплава, состоящего на 95% из свинца. Соответственно, с помощью металлической оболочки кабели защищены от любых повреждений, включая атмосферную коррозию, влажность и механические проблемы.

В зависимости от установки трубы существует два типа кабельной проводки:

Поверхностная проводка

Поверхностная проводка из кабелепровода относится к случаям, когда трубы из ПВХ или GI устанавливаются на стены или крышу, четко видимые на поверхности. Затем трубы прикрепляются к стенам с помощью ремня с двумя отверстиями и базового зажима, установленного на равных расстояниях.Наконец, вы можете найти электрические провода, проложенные внутри трубопроводов.

Скрытый кабельный ввод

Это называется скрытой проводкой кабелепровода, потому что кабелепроводы скрыты внутри точеных кирпичных стен или пазов стен. Как и в случае с предыдущим типом кабельной разводки, электрические провода прокладываются внутри кабелепровода. Поскольку они не видны невооруженным глазом и люди могут украшать их, этот тип проводки является более популярным вариантом.

Каковы преимущества и недостатки системы скрытой проводки?

Преимущества перед системой скрытой проводки обеспечивают безопасность электрических проводов, поскольку доказано, что она остается защищенной от внешних факторов, таких как влажность и химические воздействия.Людям не нужно беспокоиться о риске поражения электрическим током, поскольку провода хорошо спрятаны. Кроме того, отсутствует риск износа, утомления или любого связанного с огнем повреждения изоляции кабеля.

Однако у системы скрытой проводки есть некоторые недостатки. Это дороже, и изменить положение переключателей может быть очень сложно. А поскольку он скрыт, вы не сможете найти никаких дефектов, пока не будет нанесен ущерб.

В конце концов, вы должны убедиться, что проводка внутри вашего дома сделана правильно и поддерживается в хорошем состоянии. При прокладке проводов и кабелей помните о возможном повреждении внешних факторов.

Однако с помощью D&F Liquidators Inc. вы можете решить, какая домашняя электропроводка лучше всего подходит для вашего дома! Просто позвоните нам, и мы предложим вам полный список проводов и цены на них. Наша опытная команда по обслуживанию героев также будет рядом с вами на каждом этапе вашего пути.

Размер электрического провода для подземного кабеля

Подземный провод для жилой сети обычно прокладывается с помощью кабеля подземного фидера (UF), который рассчитан на использование вне помещений и прямое закапывание.Такая установка типична при прокладке контура на открытом воздухе, таком как гараж, сарай или другая пристройка, или к уличному фонарю или водопроводу. Размер проводов или проводов для подземного кабеля ничем не отличается от размера других бытовых цепей и обычно основывается на общей нагрузке или потребляемой электроэнергии устройств в цепи. Однако, если участок кабеля длинный, как это часто бывает под землей, вам может потребоваться увеличить размер провода, чтобы учесть падение напряжения – потерю напряжения в цепи, вызванную естественным сопротивлением проводов.Падение напряжения происходит на любом участке проводки, но это редко является проблемой для внутренней проводки, где расстояние от панели автоматического выключателя до конца цепи обычно относительно небольшое. Однако внешние цепи часто бывают довольно длинными, и падение напряжения может быть значительным.

Падение напряжения

Все проводники электричества, включая провода, оказывают некоторое сопротивление потоку электричества. Одним из эффектов этого сопротивления, также называемого импедансом , является потеря напряжения.Это известно как падение напряжения и представлено как процент от общего напряжения, подаваемого на источник питания схемы. Если вы измеряете напряжение цепи на сервисной панели (коробке выключателя), вы должны получить показание около 120 вольт (для стандартной цепи). Если вы сделаете еще одно измерение цепи на самом дальнем от панели устройстве и получите показание 114 вольт – разница в 6 вольт – в этой цепи будет падение напряжения на 5 процентов (5 процентов от 120 = 6).

Чрезмерное падение напряжения означает, что двигатели, приборы и другие устройства не работают так быстро и эффективно, как они предназначены.Это может привести к снижению производительности, ненужному износу и даже преждевременному выходу из строя электрического оборудования. Падение напряжения также является пустой тратой электричества, потому что энергия теряется в виде тепла, а не становится доступной для использования схемными устройствами.

Причины падения напряжения

Поскольку падение напряжения вызвано сопротивлением проводников, чем больше у вас проводов, тем больше падение напряжения. Что касается подземного провода, то чем длиннее провод, тем больше падение напряжения.Другой фактор – размер проволоки: проволока меньшего диаметра имеет большее сопротивление, чем проволока большего диаметра. Медный провод имеет более низкое сопротивление, чем алюминиевый, но есть вероятность, что вы в любом случае будете использовать медь. В наши дни единственный алюминий, используемый в большинстве новых жилых проектов, – это кабели служебного входа от электросети, хотя вы можете увидеть алюминий в таблицах падения напряжения.

Как нагрузка влияет на падение напряжения

Падение напряжения увеличивается по мере увеличения нагрузки на цепь, а перегрузка цепи способствует чрезмерному падению напряжения.Другими словами, если вы поместите слишком много нагрузок на одну цепь и превысите стандартную 80-процентную безопасную мощность (1440 Вт для 15-амперных цепей; 1920 Вт для 20-амперных цепей), вы добавите ненужное падение напряжения. Решение простое: поддерживайте общую нагрузку в цепи на уровне 80 процентов или меньше от общей мощности. Это условие предполагается во многих расчетах и ​​таблицах падения напряжения.

Определение размеров проводников

Национальный электротехнический кодекс (NEC) рекомендует максимальное падение напряжения в 3 процента для индивидуальных бытовых цепей (известных как ветвь цепей) .Это хорошая цель, к которой следует стремиться при выборе размеров проводников для подземного кабеля. Ниже приведены максимальные длины кабеля, которые вы можете использовать, сохраняя при этом падение напряжения 3% для данного размера провода (AWG) и напряжения цепи. Например, для 120-вольтовой цепи вы можете проложить до 50 футов кабеля 14 AWG без падения напряжения более 3 процентов.

Для цепей на 120 В:

Для цепей на 240 В:

: что нужно знать

Если вы не живете в доме или здании, построенном до 1950 года, вам, вероятно, не нужно беспокоиться о проводке ручки и трубки.Другими словами, проводка с ручкой и трубкой – это в основном пережиток давно минувших веков. Наши потребности в энергии изменились, а технологии были усовершенствованы там, где есть более безопасные альтернативы. Тем не менее, все еще существуют здания, в которых все еще существует проводка с ручкой и трубкой, и электрикам приходится время от времени устранять ее. Вот что вам следует знать о проводке ручки и трубки:

Ручка и трубка проводки – это разновидность электрического проводка, состоящая из медных проводов, одна горячая и одна нейтральная, в рабочем состоянии через фарфоровые ручки и трубки.Электропроводка покрыта изоляцией. В ручки удерживают провод на месте, часто контактируя с элементом дома, например, деревянные балки. С другой стороны, трубки используются для защиты проволока от истирания или контакта с деревом или гипсокартоном – все, что может вызвать возгорание из-за перегрева даже при наличии изоляции вокруг проводки.

Проводка с ручкой и трубкой считалась инновационной технологии в конце девятнадцатого и начале двадцатого веков.Это был экономичная установка, которая выполнила свою работу по удовлетворению потребностей людей в энергии того времени. Однако у него были свои недостатки, и он считается безопасным. опасность в современных электротехнических правилах. Например, изоляция вокруг проводка легко изнашивается, что может привести к тому, что провода останутся незащищенными и расшатанными.

Одним из недостатков проводки с ручкой и лампой является ограниченная сила тока. Раньше, когда проводка с ручкой и трубкой была популярна, люди не использовали столько электроэнергии, как сегодня.Проводка с ручкой и трубкой может выдерживать максимум около 60 ампер, тогда как сегодня сервисные панели большинства домов выдают не менее 150 ампер.

Один из самых больших недостатков ручки и трубки проводка – отсутствие заземляющего провода. Провода заземления не стали обычным явлением до 1960-х гг. Провода заземления помогают защитить от пожара и других повреждений электрические компоненты, безвредно проводя избыточное электричество в земля. Ручка и проводка трубки могут легко вызвать электрический пожар из-за больших часть к отсутствию заземляющего провода.

Покрытие рукоятки и трубной проводки теплоизоляцией представляет собой серьезную опасность возгорания. Контакт ручки и проводки с теплоизоляцией также является нарушением Национального электротехнического кодекса. Проволока, подвешенная за фарфоровые ручки, не может охлаждаться, если она покрыта изоляцией. Также стоит отметить, что переключатели на ручке и проводке трубки обычно находились на нейтральном проводе, а не на проводе под напряжением. Это отключает только цепь, но не ток, что также может стать причиной пожара при наличии теплоизоляции.

Если вы живете в доме с ручками и трубками, Было бы неплохо попросить электрика заменить его на более современный и более безопасная электропроводка. Есть большая вероятность, что вы не сможете получить страхование домовладельцев, которое все еще находится в здании.

Вы можете узнать, как заменить ручку и трубку электромонтаж как профессиональный электрик. Если твое призвание – электрик в жизни нет лучшего места для начала путешествия в районе Чикаго, чем Колледж Койн.

Coyne College, один из колледжей Чикаго Лучшие профессиональные училища, предлагает две программы для начинающих электриков: электрические конструкции и проектирование и обслуживание электрических конструкций.

Обе программы доступны днем ​​и ночью в Кампус Coyne’s Chicago Loop на пересечении улиц Стейт и Мэдисон. В Coyne College мы стремимся помочь вам приспособить образование к вашему плотный график.

Программа строительства и планирования электросетей может быть завершена всего за 78 недель. С другой стороны, программа строительства и технического обслуживания электрооборудования может быть завершена за 42-56 недель, в зависимости от того, посещаете ли вы дневные или вечерние занятия.

Будучи студентом любой из программ по электрике Coyne College, вы будете погружены в такие классы, как:

• Электротехнические и электронные принципы
• Электрические испытания и безопасность оборудования
• Электротехническое строительство – жилые помещения
• Теория и приложения электричества
• И более!

Вы узнаете все тонкости работы электрика в обстановка, ориентированная на ваш личный успех, которую преподает Койн высококвалифицированные инструкторы, имеющие многолетний практический опыт работы в свои пояса.

Отдел карьерных услуг Coyne College может помочь студентам с трудоустройством, в том числе ученичеством. Coyne College имеет более чем 110-летний опыт помощи в преобразованиях. из студентов, мечтающих стать квалифицированными профессионалами своего дела.

Откройте для себя все, что Coyne College может предложить, и начните свой путь к новой карьере уже сегодня, посетив Coynecollege.edu.

14-2 или 12-2 проводка? | Домашняя страница форумов Hearth.com

Цепи на 20 А для спален – это немного перебор, если вы не планируете использовать оконные кондиционеры в спальнях. Мне нравится ставить 1-2 спальни на контур в зависимости от размера. Например, 2 спальни маленького или среднего размера на контуре, главная кровать и освещение ванной на собственном контуре. Я предпочитаю подключать специальные цепи на 20 А к розеткам в ванных комнатах, которые находятся рядом со спальнями. (Код: 1 20-амперная схема для ванной комнаты может охватывать весь дом)

Я предпочитаю использовать для холодильника выделенную схему НЕ GFI, а также другую выделенную схему на 20 ампер, если у вас есть сверхвысокочастотный диапазон.

Как уже говорили другие, не используйте обратные (вставные) соединения на розетках и переключателях. Ни гирляндные переключатели (снимите немного изоляции, оберните винт и повторяйте, пока все переключатели в коробке не будут подключены), не торопитесь и сделайте хороший кусок.

Хорошая практика – это проложить запасной контур на чердаке, а еще лучше – запасной трубопровод на будущее.

Как уже говорили другие, выключатели дугового замыкания необходимы везде, за исключением стационарных устройств (устройства для открывания гаражных ворот, печи, сушилки, плиты, дренажные насосы и т. Д. И все, что защищено GFCI).

Что касается срабатывания дугогасительного выключателя, старые пылесосы или любой другой прибор, в котором изношены щетки, могут вызвать его срабатывание. Это было верно для старых выключателей дугового замыкания, новые кажутся немного менее чувствительными. Вы должны убедиться, что ваши нейтралы хранятся отдельно в коробках для нескольких групп, так как это может вызвать нежелательное отключение.

Не существует максимального количества ящиков или устройств, которые можно разместить в цепи, в любом случае в жилых помещениях.

Мне нравится также устанавливать в доме розетку на 200 ампер, независимо от размера, потому что разница в цене на материалы составляет около 300 долларов.Это не всегда практично в специальных домах или двухуровневых домах, которые строители обычно запрашивают минимум, разрешенный кодексом.

Re: u8at711. 2008 NEC (пока не принят повсюду) Требует дугового замыкания почти для всех цепей, а GFI на 20 А в ванных комнатах вернулся как минимум к 96 кодовому циклу.

Любые другие вопросы задайте здесь или пишите мне в личку.

Приложения: Телекоммуникации – Развитие телефонного кабеля

Александр Грэм Белл изобрел телефон более 100 лет назад.Сначала телефонные линии были отдельными линиями, соединяющими пары телефонов. Другими словами, каждый человек, у которого был телефон, мог разговаривать с другим телефоном. Первая телефонная линия была проложена в Бостоне в 1877 году. Она связала дом Чарльза Уильямса-младшего в Сомервилле, Массачусетс, с его офисом в Бостоне. Использование частных линий, конечно, было очень ограниченным. Люди хотели иметь возможность разговаривать более чем с одним домохозяйством. Требовалось центральное межсетевое соединение, место, где по желанию можно было бы подключить телефонные линии. ¹ Телефонные линии были необходимы для соединения частных телефонов с центральным соединительным устройством.

Первые телефонные линии были воздушными линиями, размещенными на телефонных столбах или прикрепленными к стойкам на крышах домов. Телефонные линии представляли собой одинарные заземленные провода из железа или стали. Некоторые провода были оцинкованы для защиты от коррозии, но проблемы с коррозией не уменьшились. Линии были одиночными заземленными проводами, и они изначально были шумными.Проволока из фосфористой бронзы и составная медная стальная проволока были сделаны в попытке уменьшить шум в линиях. Преимущества использования медного проводника были известны, но не было технологии, позволяющей сделать медный провод достаточно прочным для воздушной проводки. Затем в 1877 году Томас Дулиттл разработал процесс изготовления жесткой медной проволоки в долине Наугатук в Коннектикуте. Он протянул мягкую отожженную медную проволоку через ряд штампов, чтобы увеличить ее прочность на разрыв. Жесткая медная проволока была достаточно прочной для воздушных проводов, и медь захватила рынок телефонных проводов.В 1884 году между Бостоном и Нью-Йорком была проложена экспериментальная междугородная телефонная линия из меди. В 1885 году между Нью-Йорком и Филадельфией была проложена медная телефонная линия. Многие производители начали производить жесткую медную проволоку, чтобы удовлетворить возросший спрос на телефонные провода. Затем использование жестких медных проводов распространилось на линии электропередач и во всей электротехнической промышленности.

Металлическая схема или двухпроводная схема была разработана и запатентована Александром Грэмом Беллом в 1881 году.Металлическая цепь стала важным достижением в телефонии, поскольку она устранила множество электрических помех и нежелательных шумов в линиях. Монтаж металлических цепей был трудным как физически, так и финансово. Всю систему воздушной проводки пришлось заменить двумя проводами вместо одного для металлических цепей. Между 1890 и 1900 годами происходил постепенный переход от заземленных к металлическим цепям. Также были достигнуты успехи в разработке изоляторов и перестановок проводов.

Возрос интерес к разработке телефонных кабелей. В одном телефонном кабеле было много телефонных проводов. Требовалась лучшая изоляция, как электромагнитная, так и водонепроницаемая. Ранние телефонные кабели основывались на технологии, используемой при производстве телеграфных кабелей. Гуттаперча и различные резиновые смеси использовались для изоляции и гидроизоляции телеграфных и ранних телефонных кабелей. Телефонные кабели использовались для воздушного, подводного и подземного использования примерно в 1879 году.Ранние кабели представляли собой одиночные заземленные провода, за которыми после их разработки следовали линии с металлическими цепями. К 1887 году все новые кабели были металлическими. Некоторые из первых приложений телефонного кабеля находились через мост через Ист-Ривер, под Северной рекой между Нью-Йорком и Нью-Джерси и через реку Делавэр от Филадельфии до Камдена. Было много производителей кабеля. Кабели разных производителей были очень похожи, но не идентичны. Кабели содержали до 100 медных проводов.Они были изолированы хлопком, хлопком, пропитанным парафином, гуттаперчей или резиновой смесью, а затем обернуты свинцом.

Был большой спрос на телефонные кабели. Телефонные кабели были необходимы для замены большого количества воздушных проводов в городах. В 1880-х годах основными проблемами телефонного кабеля были устранение шума, гидроизоляция и установка большего количества проводов в каждый кабель. Техника наматывания проводов свинцом была разработана для устранения электромагнитных помех в линиях.Были использованы другие методы изоляции, такие как покрытие изолированных проводов оловянной фольгой и использование дополнительных изолирующих слоев. Для защиты изоляции от влаги использовались методы пропитки свинцовых трубок после того, как проводящие провода были протянуты расплавленным парафином, смолой, смесью парафина и смолы или высокоэффективным освещающим маслом. ² К концу 1890-х годов телефонные и электрические кабели были проложены под землей в каналах из креозотированной древесины. Затем были разработаны трубопроводы из керамической глины.Многоканальный трубопровод из стеклокерамики стал основным типом подземных сооружений. Для каждого кабеля было предусмотрено отдельное квадратное отверстие, и, когда требовалось больше каналов, можно было добавить секции кабелепровода.

Общие жалобы на плохую передачу голоса по телефонным кабелям, неузнаваемость голоса, приглушенные и глухие звуки все еще присутствовали. В конце 1880-х годов в телефонный кабель были внесены два основных усовершенствования. Первым было издание спецификации на стандартный тип телефонного кабеля в 1888 году.В спецификации описывалась металлическая цепь или витая пара. Провода представляли собой медную проводящую проволоку калибра 18 B&S (диаметром 40 мил), покрытую по крайней мере двумя слоями хлопка и заключенную в трубку из 97% свинца и 3% оловянного сплава. Пространства в активной зоне и между активной зоной и трубой были заполнены изоляционным материалом. Кабель диаметром два дюйма может содержать до 52 пар проводов. Вторым усовершенствованием стала разработка кабеля с сухой жилой с бумажной изоляцией. Кабели с сухим сердечником были успешными, потому что оболочка из свинцово-оловянного сплава теперь обеспечивала достаточную водонепроницаемость.К 1891 году сухой сердечник с бумажной изоляцией стал стандартом. Размер проводника и требования к электростатической емкости были дополнительно уменьшены, что значительно снизило уровень шума в линиях.

Телефонный кабель постоянно совершенствовался, использовались все более тонкие проводники в данном кабеле, снижались требования к электростатической емкости и увеличивалось соотношение воздуха и бумаги в изоляции. Некоторые улучшения в кабелях стали возможными благодаря улучшениям, внесенным в другие области телефонии, такие как передатчики, приемники, катушки и схемы коммутатора.Следующим важным шагом была загрузка телефонных линий. Загрузка телефонных кабелей повысила эффективность передачи. В 1912 году для оболочки кабеля был разработан новый сплав 1% сурьмы и 99% свинца. Этот материал был более экономичным, чем трубы из свинцово-оловянного сплава, имел хорошую прочность на разрыв, коррозионную стойкость и механические свойства, необходимые для воздушных и подземных кабелей. Еще одним усовершенствованием стало изобретение ретранслятора, который усиливал голосовые сигналы. Системы оператора связи или мультиплексирование позволяют использовать одну пару проводов для нескольких вызовов.

Конец 19-го и начало 20-го веков были временем перемен и быстрого роста в телефонной индустрии. Телефон превратился из новинки, которую могли себе позволить лишь немногие, в то, что большинство считает необходимостью сегодня. Некоторые из недавних усовершенствований – использование пластиковой изоляции и разработка коаксиального кабеля, имевшая место во время Второй мировой войны. По двум коаксиальным кабелям можно передавать до 600 разговоров. Сегодня большинство улучшений в телефонных кабелях сосредоточено на передаче большего количества информации с более высокой скоростью по тем же проводам.Одна область интересов – развитие ADSL или асимметричной цифровой абонентской линии. ADSL – это способ передать больше информации по обычному медному проводу. Технология передачи ADSL имеет потенциал для передачи голоса, данных, а также до 4 видеоканалов абоненту или до 8 мегабит в секунду (Мбит / с) информации, а также голоса и данных обратно в телефонную компанию, используя все готовое оборудование. на место медные телекоммуникационные провода. ³ Телефонный кабель прошел долгий путь с 1877 года, и технология все еще совершенствуется.

Значит, в вашем доме алюминиевая проводка?

Алюминиевая проводка с твердым проводом?

Алюминиевая проводка была наиболее распространена в домах, построенных между 1964 и 1976 годами – и, конечно, некоторые электрики израсходовали свои запасы после 1976 года. Я не хочу вдаваться в многие причины, лежащие в основе проблем, я и другие рассмотрели эту тему довольно хорошо.

Алюминиевая проводка, можно ли закрепить?
Алюминиевая проводка – ее еще много около
Алюминий, плакированный медью
Веб-сайт по опасностям и ремонту алюминиевой проводки

Насколько серьезна проблема с алюминиевой проводкой для вашего дома, зависит от того, когда дом был построен и что было сделано с проводка с момента постройки дома. В самом начале 70-х годов мы стали болезненно осознавать проблемы с алюминиевой проводкой, когда дома начинали гореть или приближались к горению.

В 1972 году стал доступен другой сорт алюминиевой проводки, известный как «алюминий серии 8000», который устранил проблемы с более ранним «алюминием серии 1350». Итак, для начала, обсуждая электропроводку в вашем доме, становится необходимым определить, какая серия электропроводки у вас в доме.

Я считаю, что в любом доме, построенном до 1972 года с алюминиевой проводкой, самая безопасная рекомендация – заменить проводку.

Если можно определить, что проводка изготовлена ​​из алюминия серии 8000, варианты могут быть улучшены, но замена может быть оправдана, если к старым цепям было добавлено много новой медной проводки, особенно если были внесены непрофессиональные изменения. сделал.

Примером «непрофессионального поведения» является следующая картина.

Каждая красная гайка для проводов означает неправильное соединение меди с алюминием, не говоря уже о соединениях, выполненных за пределами надлежащих распределительных коробок. В домах с такими работами каждую распределительную коробку (выключатели, светильники и т. Д.) Следует открыть и оценить, чтобы можно было произвести ремонт по мере необходимости. Также необходимо убедиться, что все переключатели, розетки и другие устройства также рассчитаны на алюминиевую проводку.Если розетки и переключатели были «заколоты сзади», в отличие от использования боковых винтов, это тоже, на мой взгляд, следует изменить.

Раньше был только один способ правильно соединить алюминий с медью. Первый метод был с соединителями Copalum, которые уже давно признаны CPSC как утвержденные соединители. Для них требуется специальный инструмент, который есть только у нескольких подрядчиков и который обучен использовать.

На сцену прибыл еще один разъем, который также одобрен, он называется разъемом AlumiConn.Этот разъем легко доступен в большинстве магазинов электроснабжения, и я подозреваю, что он полностью заменит разъем Copalum, поскольку он очень недорогой.

После того, как все это будет сделано, вы должны иметь в виду, что у вас все равно не будет проводки, соответствующей современным стандартам, поскольку провод не соответствует температурным характеристикам современной домашней электропроводки. Это не имеет большого значения, но может стать проблемой при добавлении приспособлений / устройств, рассчитанных только на провода с более высокими температурами.Сюда входят самые современные светильники.

Наличие защиты всех цепей современными автоматическими выключателями комбинированного типа от дугового замыкания также целесообразно для добавления уровня защиты. Поскольку эти устройства теперь требуются почти во всех цепях на 120 В в доме, это в любом случае является значимым и стоящим обновлением безопасности.

В каждом конкретном случае электрик должен провести тщательный анализ затрат и выгод, чтобы определить, что имеет смысл для этого конкретного дома.В одноэтажном доме с полноценным чердаком наверху и открытым проходом внизу замена может быть лучшим вариантом. В многоэтажных домах с готовыми подвалами и без чердаков замена может быть сочтена непрактичной, и некоторые другие варианты, упомянутые выше, могут иметь больше смысла.

Имейте в виду, что прочность любой отремонтированной алюминиевой электропроводки определяется прочностью одной пропущенной распределительной коробки с ненадлежащим соединением меди / алюминия или устройством, не предназначенным для алюминия.

На следующих двух рисунках мы видим, где медные провода (белые) были неправильно добавлены к расположению распределительной коробки.

На первом рисунке 3 медных проводника (белые) были добавлены к одному алюминиевому проводнику (черный).

Это не было бы очевидным, если бы чердак не был проверен, и могло бы никогда не быть обнаружено, если бы оно было заделано изоляцией. Как вы понимаете, это еще больше усложняет оценку и анализ затрат, потому что может потребоваться удалить всю изоляцию на чердаке и в подвесном пространстве, чтобы лучше оценить – найти все места.Даже в этом случае всегда будет вероятность того, что кто-то неправильно закопал место за стенами или шкафами и т. Д.

На следующем рисунке мы можем увидеть, где один белый провод был добавлен к коробке с тремя черными проводами.

Со стороны помещения это не было бы очевидно, если не снять крышку и не проверить очень внимательно.
