Кабель для сауны – выбор марки для парной, обзор термостойких марок, рекомендации по прокладке

Вопрос схемы электропроводки, выбора светильников, кабеля для сауны или бани всегда встает перед будущими владельцами. Из-за разности температурных условий, влажности, в разных помещениях сауны необходимо использовать различные материалы.

Обычно в сауне или бане выделяют несколько специфических зон, от которых зависит выбор марки провода:

  1. Парилка: здесь необходимо позаботиться об освещении, подключении электрокаменки или электропечи (если она предусмотрена).
  2. Помывочная, минимально это: освещение, подключение водонагревателя (при необходимости)
  3. Комната отдыха или предбанник: освещение, подключение электроприборов (чайник, фен, холодильник, телевизор и т.д.)

Выбор марки кабеля для сауны зависит от специфики подключаемой зоны

Спектр подключаемого оборудования может быть существенно шире, но в данной статье мы рассмотрим, какой кабель для сауны выбрать в перечисленных случаях.

Кабель для парилки – сравнение марок

Кабель для парилки в сауне или бане необходимо подбирать исходя из температурного диапазона эксплуатации и уровня влажности. Так в сауне температура нагрева может достигать 90-110 С, а в турецкой бане эти значения колеблются в пределах 40-45 С, но при этом с влажностью до 100%

Обычные электропровода с пластмассовой изоляцией не подходят, так как максимальная температура эксплуатации ограничивается до +70 С. При их использовании в парной риск деформации изоляции и оболочек возрастает, соответственно возрастает угроза короткого замыкания и пожара в худшем случае, или выхода кабеля из строя и необходимости его замены в лучшем.

Для подключения освещения и электрической печи необходимо использовать только термостойкие кабели и провода, выполненные из специальных кремнийорганических изоляционных материалов. Наиболее популярные кабельные марки для сауны ПРКС, ПВКВ, РКГМ.

Для подключения освещения непосредственно в парильной зоне подойдет кабель ПВКВ, РКГМ сечением 1,5 мм2. На рынке существуют только одножильные провода этих марок. При выборе термостойкого кабеля для электрокаменки подойдет провод ПРКС сечением не менее 3х2,5 мм2.

Рассмотрим основные характеристики жаростойких кабелей для саун в таблице 1.

Таблица 1. Сравнение термостойких кабелей для саун и бань

]]>
ПРКС РКГМ ПВКВ
Материал изоляции/оболочки Изоляция и оболочка из кремнийорганической резины Изоляция: кремнийорганическая резина, оболочка: оплетка из стекловолокна покрытая лаком 2 слоя изоляции и кремнийорганической резины
Количество жил 2-5 1 1
Сечение, мм2 0,75-10 0,75-95 0,75-120
Максимальная рабочая температура жилы 180 С (В маслобензостойком исполнении до + 250С) 180 С 180 С
Влажность до 98% до 100% при температуре 35 С до 100% при температуре 35 С
Особенности эксплуатации не выделяет токсичных веществ при нагревании, экологически безопасен. Подходит для подключения электропечей и каменок в саунах и банях. Подходит для подключения светильников в парной, для подключения электрических печей и другого оборудования, не токсичен. Аналогично РКГМ
Цена за кабель сечением 2,5, руб/м *** ПРКС 2х2,5 – от 120 руб/м РКГМ 1х2,5 – от 33 руб/м ПВКВ 1х2,5- от 37 руб/м

Кабель для сауны – освещение в мойке

Мойка в бане или сауне имеет повышенную влажность, поэтому кабель нужно выбирать с влагостойкой изоляцией, в принципе подойдет обычный ВВГнг, NYM сечением 1,5 мм2.


Проводку лучше сделать скрытой с защитой в гофротрубе, хотя допустимы и другие варианты. Лампы освещения ставить в местах, где попадания брызг воды минимально, использовать светильники класса защиты не менее IP 44. Также важно учесть, что в условиях повышенной влажности допустимо использовать светильники, которые работают при напряжении от 12 до 36 В, для этого можно установить понижающий трансформатор. Выключатели устанавливаются вне мойки, обычно в предбаннике.

Примерная Схема прокладки кабеля для сауны

Кабель для сауны – освещение в предбаннике

В предбанных зонах нет такой влажности как в помывочной или высоких температур, как в парной, поэтому здесь допустимо использовать марки, которые будут удовлетворять требованиям пожарной безопасности. Например, подойдут ВВГнг-LS или ВВГнг-FRLS сечением 1,5 мм2 для освещения и 2,5 мм2 для розеток.

Монтаж электропроводки в предбанной зоне лучше выполнять открытым способом, что допустимо по правилам ПУЭ и удобно в случае ремонта. Кабель может быть проложен открыто на фарфоровых изоляторах, также для открытой проводки допустимо использование гофрированных труб, специальных плинтусов и кабель-каналов.


Кабель для сауны – подключение водонагревателя

По советам специалистов если в сауне или бане предусмотрен проточный электрический водонагреветель, то его монтируют непосредственно в моечном отделении, накопительный водонагреватель лучше устанавливать в предбанник. Обычно водонагревателей мощностью 1.5 – 2.5 кВт достаточно для бани. Их можно подключать к сети 220 В. Подключение происходит отдельным кабелем типа ВВГ, ВВГнг 3х2,5 мм2 от распределительного щита с автоматом защиты и УЗО. В мойке подключать бойлер в розетку недопустимо, поэтому кабель питания подключается непосредственно к контактам на бойлере.

Общие правила прокладки кабеля в сауне и бане

При монтаже электропроводки в сауне, необходимо руководствоваться нормативами следующих документов:

  1. ПУЭ Глава 7.1. Электроустановки жилых сооружений;
  2. СНиП 2.08.01–89;
  3. ГОСТ Р 50571.11-96.
Ищете кабель для сауны? Подберем нужный!

Отправить запрос


Вот основные моменты, которые необходимо учитывать:

  • Кабель для сауны лучше прокладывать скрытым способом, хотя допустима и открытая проводка.

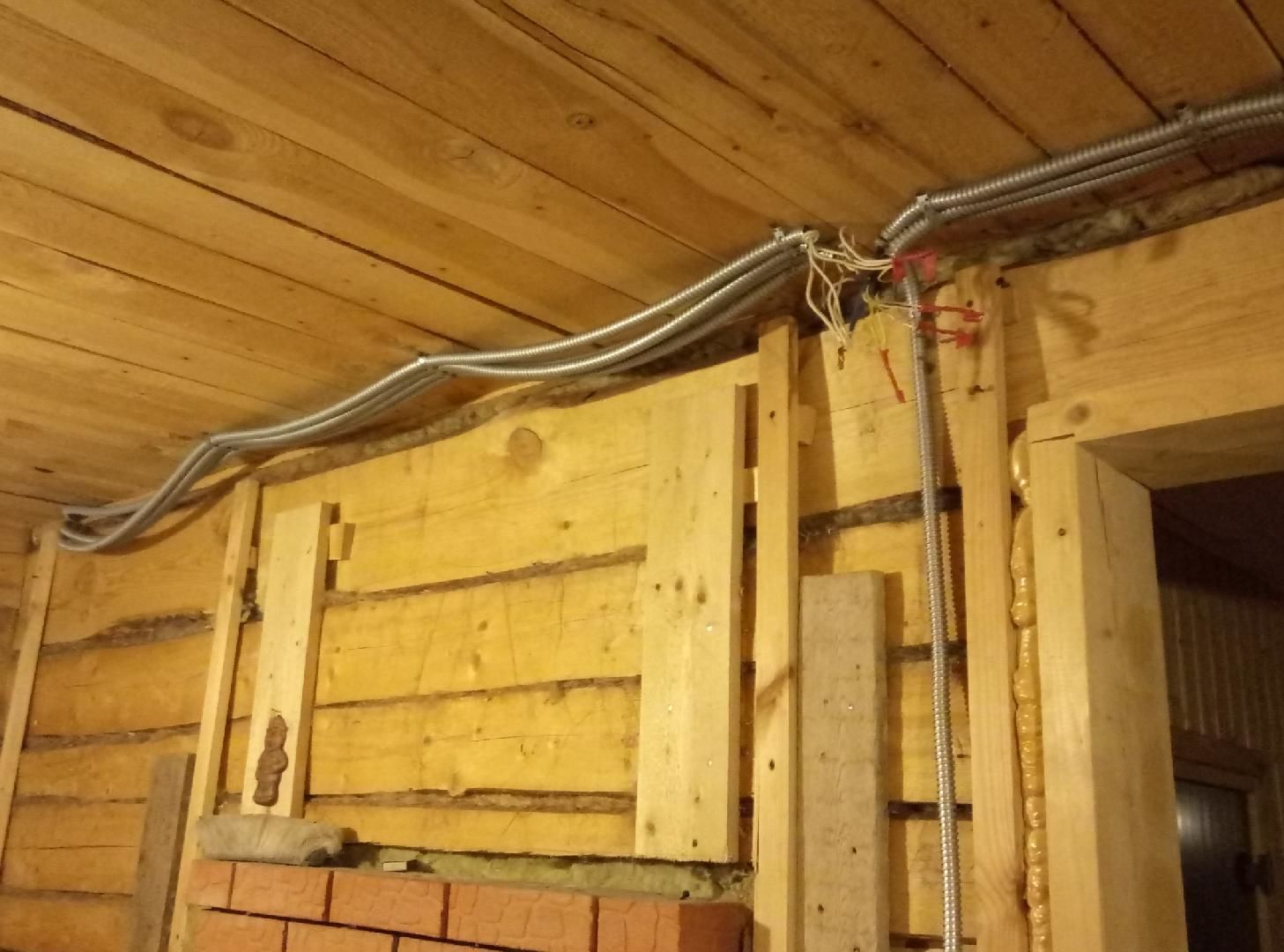

    Использование металлических труб или гофр категорически запрещено (ПУЭ-7 Глава 7.1, п. 7.1.40, ГОСТ Р 50571.12-96, п.703.52)
  • В парилке и моечной нельзя устанавливать розетки, выключатели, распределительные коробки (ПУЭ-7 Глава 7.1, п. 7.1.48)
    Непосредственно в парной допустима только скрытая электропроводка
  • При подключении электропечи в парной, необходимо применять автоматику, которая отключит её при нагреве пространства более 140 градусов.
  • Исключить образование конденсата в местах прокладки кабеля
  • Все приборы сауны, а также розетки должны быть заземлены. У бани должен быть отдельный контур заземления.
  • Все необходимая электро фурнитура (розетки, выключатели) должны соответствовать классу защиты для влажных помещений.

Электропроводка в бане своими руками

Как вы понимаете, банное помещение является постройкой с высокой влажностью и температурой. В связи с этим электромонтаж в данном помещении имеет свои особенности, а главное, отличия от монтажа проводки в доме. В этой статье мы предоставили пошаговую инструкцию о том, как должна проводится электропроводка в бане своими руками и какие требования к ней предъявляются.

Основные требования

Среди основных требований к проводке в бане выделяют:

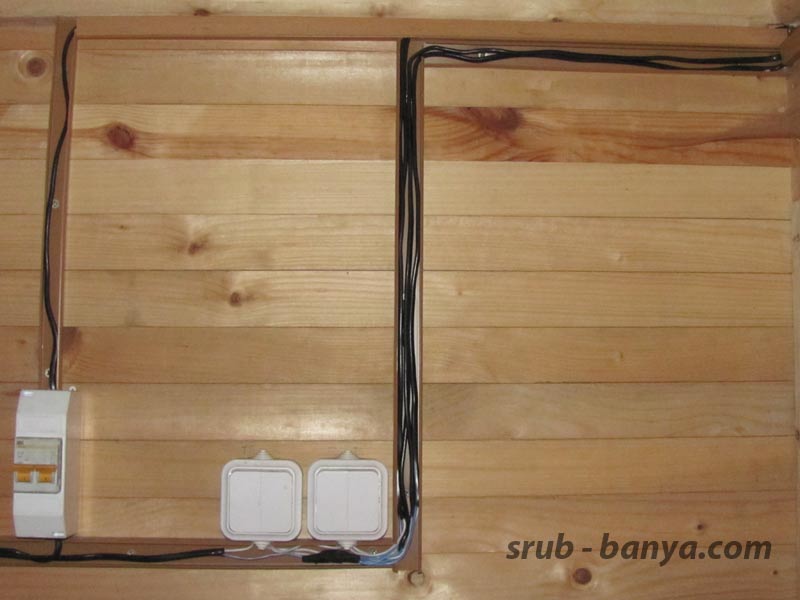

  • В деревянной бане разводка должна осуществляться открытым способом в кабель каналах, ПВХ-гофре, металлических медных или стальных трубах. В бане из негорючих материалов (шлакоблок, кирпич и прочее) можно делать скрытую проводку. В парилке прокладывают кабель или провод с изоляцией, устойчивой к высокой температуре, на практике чаще всего используют РКГМ. Фактически здесь нам нужно подключить только светильники, если их разместить в углах, то можно сделать разводку в прилегающем помещении и сделать подводку к ним через стену. В остальных помещениях делают по кратчайшему пути к электроприборам (к примеру, к светильнику).
  • В предбаннике и в душевой (моечной) электрики советуют ВВГнг-LS, проложенный в трубах или скрыто (если стены из несгораемого материала).
  • Схема электрощита должна обязательно включать в себя автоматические выключатели и УЗО с током срабатывания не более 30 мА, лучше 10 мА.
  • Не устанавливайте розетки и выключатели в моечной или парилке. Разместите их в предбаннике. Вся электрическая фурнитура должна крепиться за пределами комнаты, как минимум при входе, требования аналогичны к размещению розеток в ванной комнате — https://samelectrik.ru/gde-i-kak-raspolozhit-rozetki-v-vannoj-komnate.html.
  • Класс защиты электрических розеток и выключателей должен быть не меньше, чем IP-44 (фурнитура со специальными защитными крышками). Класс защиты светильников для бани должен быть не меньше, чем IP-54.
  • Запрещается вести электропроводку над печью.
  • Для помещения нужно обязательно сделать заземление, очень хорошо если будет организована и молниезащита.

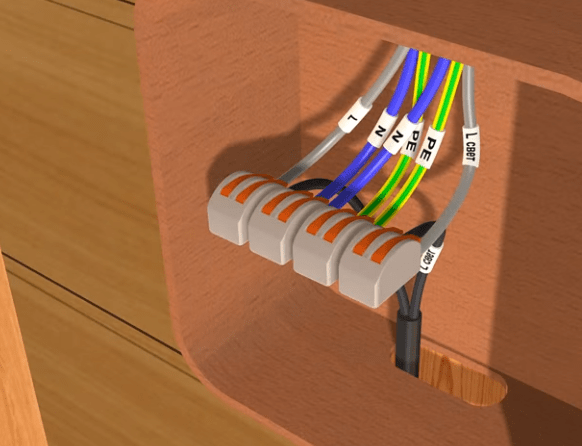

  • Соединение проводов может быть клеммное, сваркой, пайкой или обжимкой гильзами.
  • Проход кабеля через стены выполняйте в металлической трубе.

Требования к проводке в деревянной бане в принципе аналогичны электропроводке в деревянном доме, о чем мы рассказывали в статье, на которую сослались.

Так же предоставляем к Вашему вниманию несколько полезных советов по монтажу электропроводки в бане своими руками:

  • Прокладывайте кабель до бани сечением соответствующим электроприборам в ней. Особенно, если у вас установлены мощные электронагреватели, например, электрическая печь-каменка и другие приборы.
  • Между деревянной стенкой и выключателем/розеткой обязательно установите защитную пластину из негорючего материала. Однако на этот счет возникают споры, поскольку современные электроустановочных изделия и так выполняются из пластика, не поддерживающего горение и у них есть задняя стенка, которая и прилегает к стене.
  • При использовании кабелей с изоляцией –нг-LS при наружной прокладке в кабель канале допустимо не подкладывать негорючую подкладку между стеной и кабель каналом. Во всех остальных случаях – обязательно отделять провода от стены на расстояние 10 мм, либо подкладывать полосу из несгораемого материала.

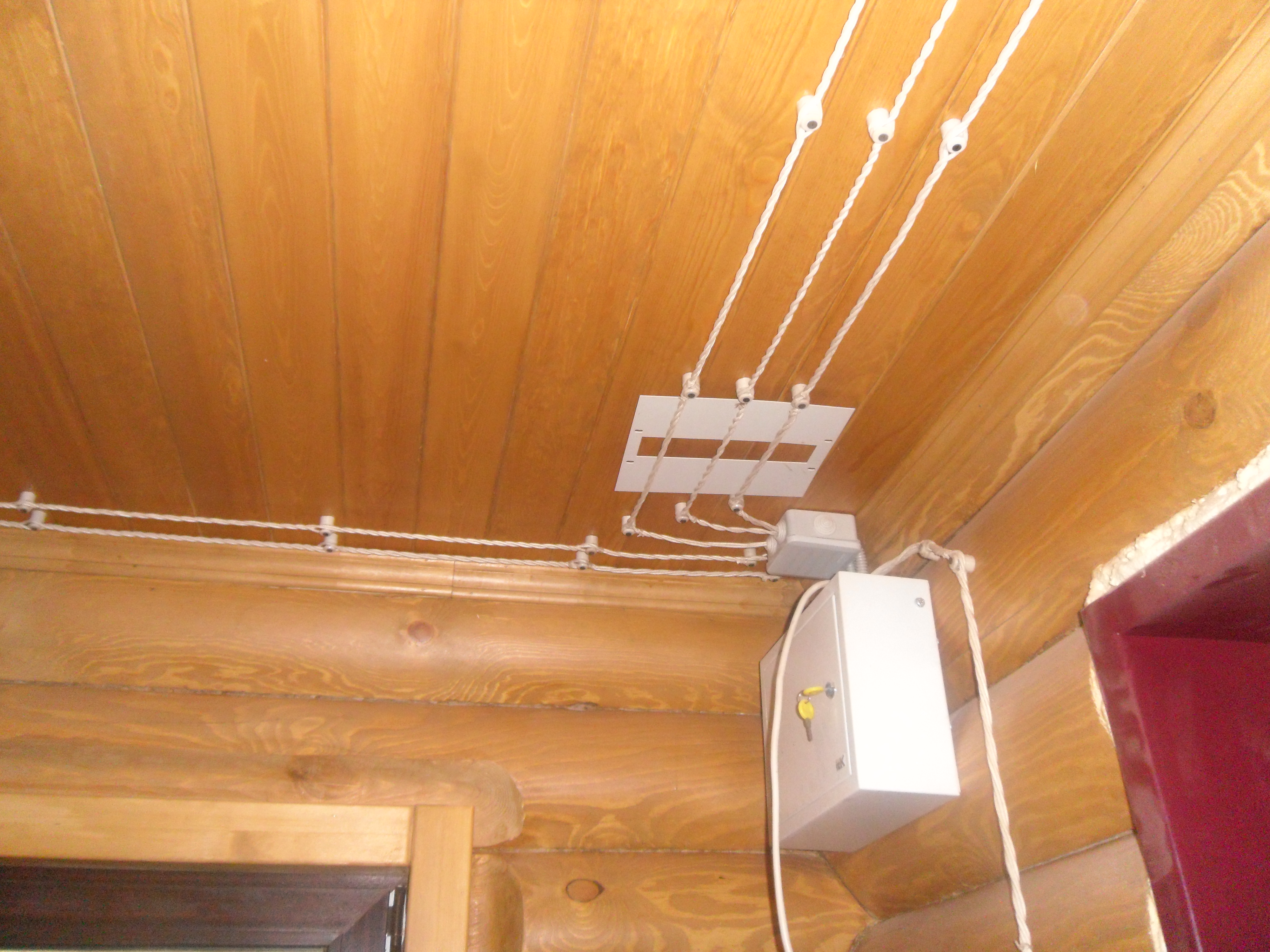

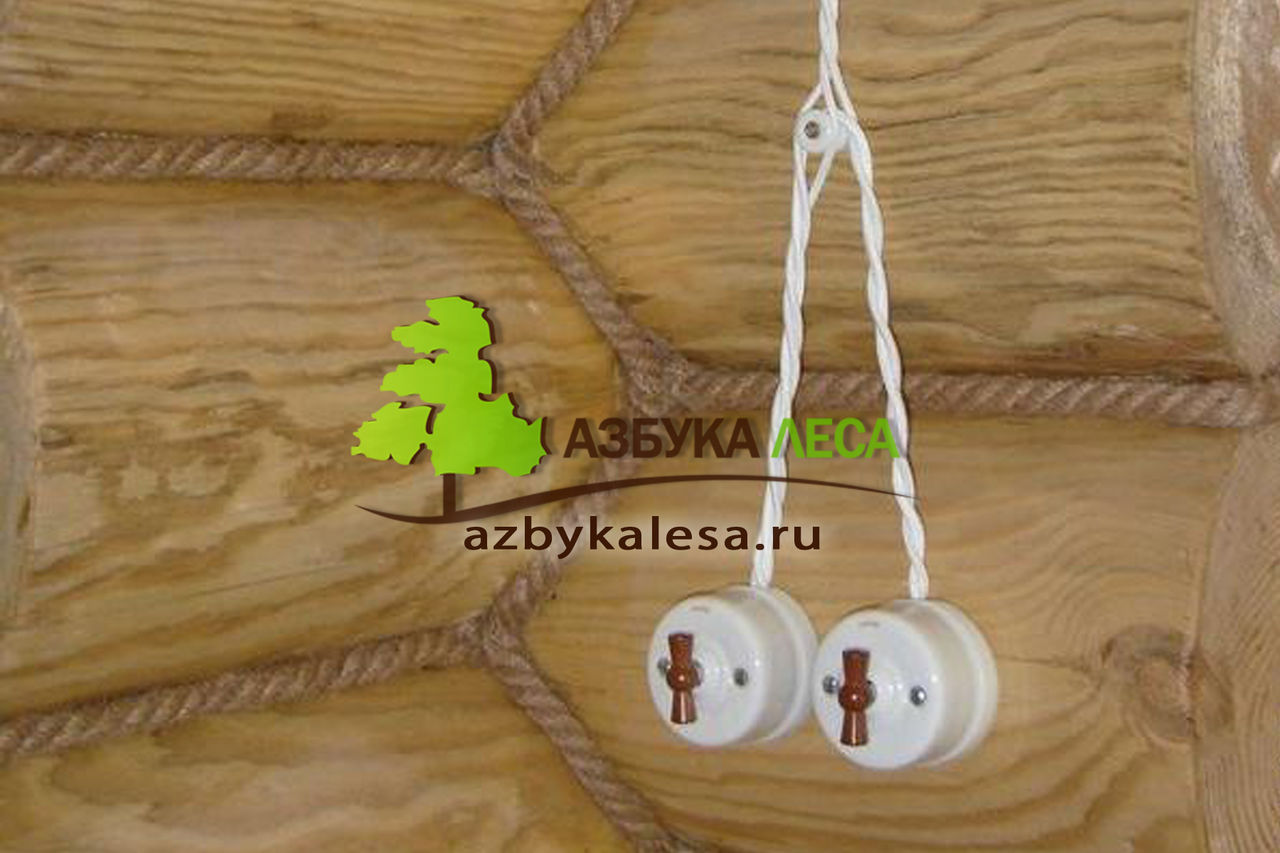

  • Ретро-проводка на изоляторах – допускается согласно ПУЭ пункты 2.1.4, 2.1.37, 2.1.39, 2.1.40, таблицы 2.1.2, 2.1.3.

Составление схемы

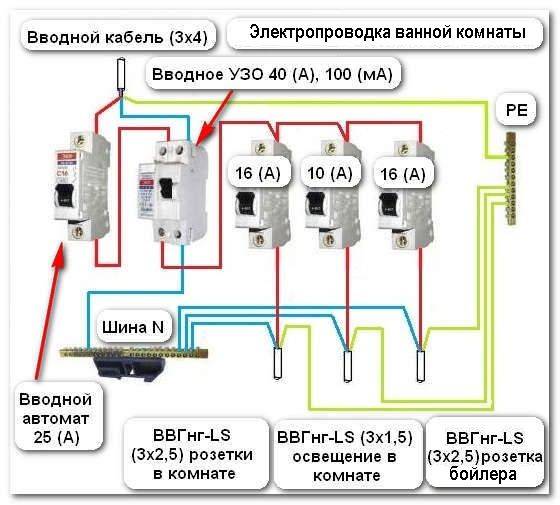

Предоставляем к вашему вниманию схему электропроводки в бане:

По аналогии можно и самостоятельно начертить схему, главное отметить все элементы и указать точные места их размещения.

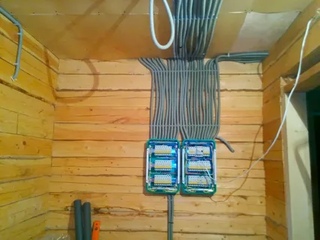

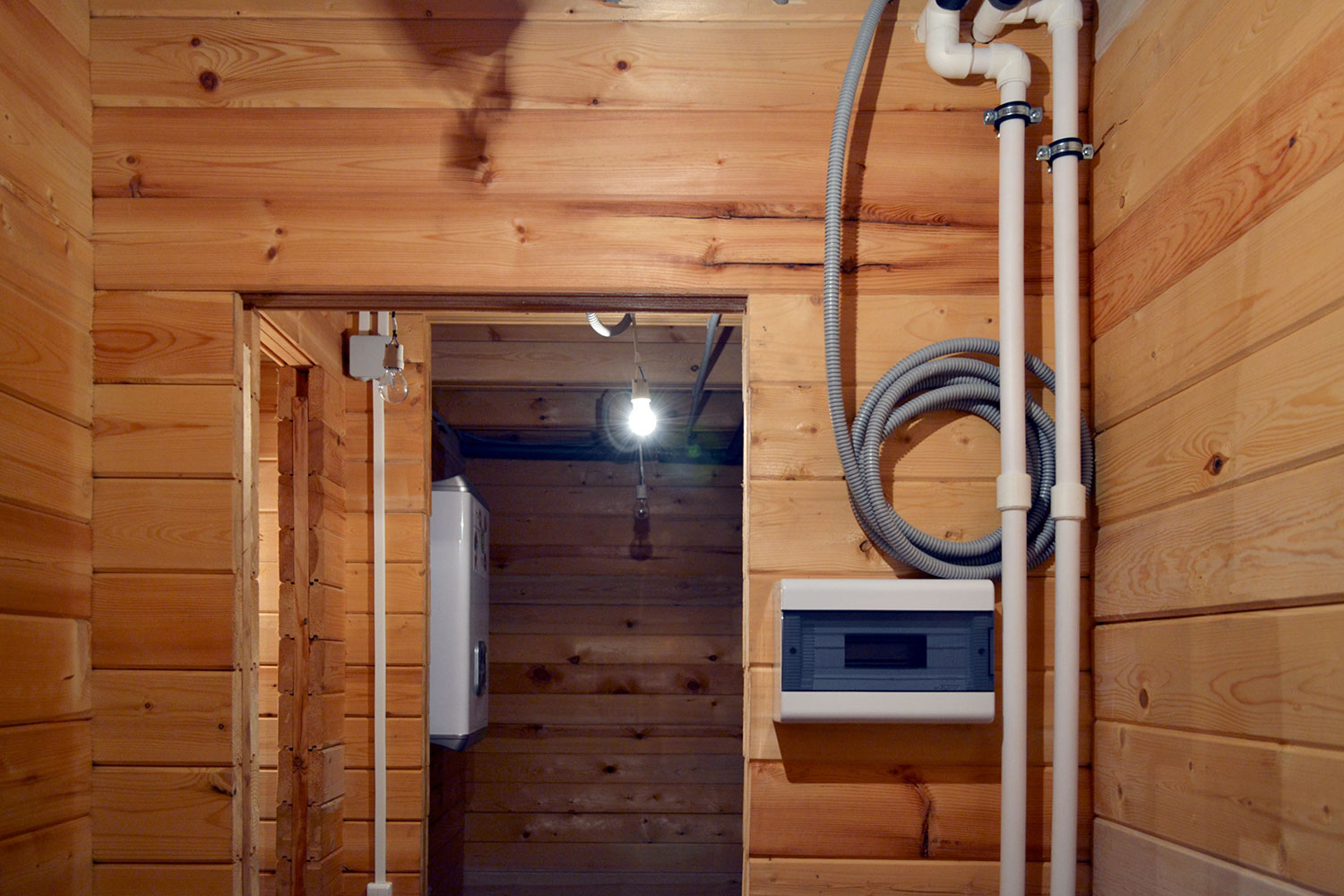

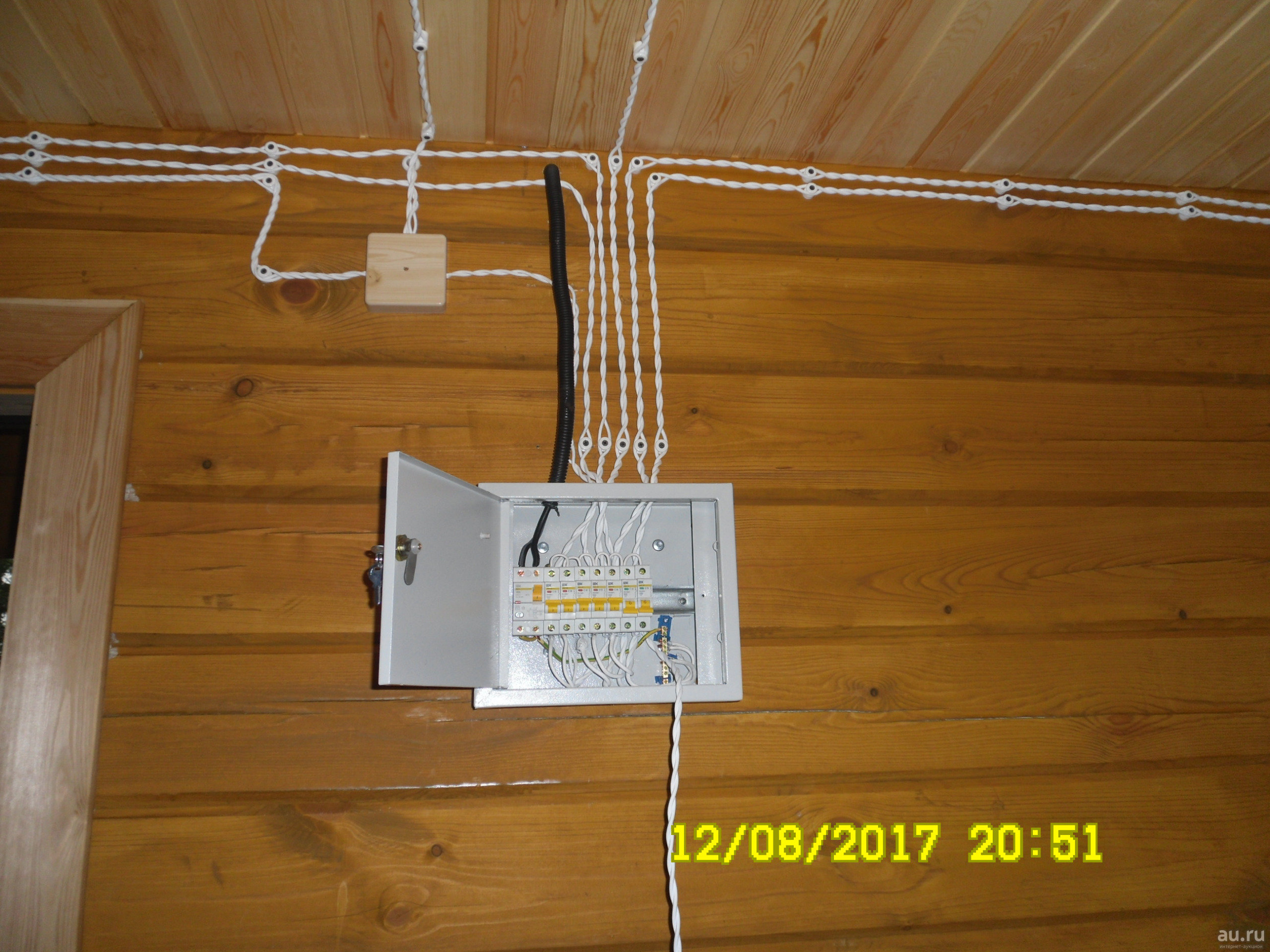

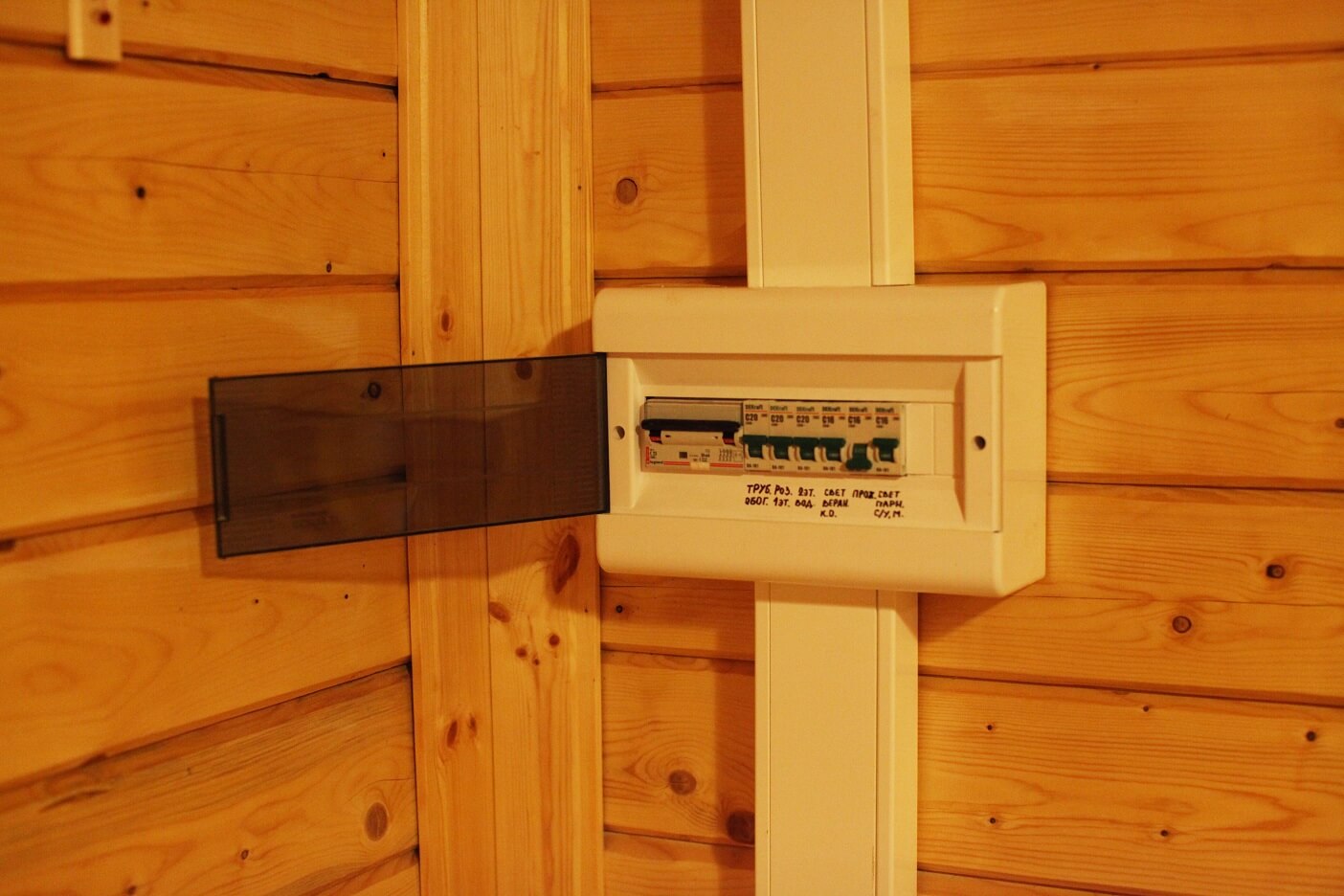

Распределительный щиток рекомендуется вешать в тамбуре либо комнате отдыха, т.к. данные комнаты имеют невысокую влажность.

Основной процесс

Для того, чтобы сделать проводку в бане своими руками нужно провести комплекс мероприятий, а именно:

  1. Посчитать сечение кабеля.
  2. Выбрать электроустановочные изделия.
  3. Проложить проводку от дома до бани.
  4. Выполнить внутренние электромонтажные работы.

Рассмотрим кратко каждый из этапов, после чего предоставим Вам наглядную видео инструкцию данного мероприятия.

Расчет подходящего сечения

На данном этапе необходимо правильно рассчитать поперечное сечение жил, чтобы в будущем электропроводка в бане смогла выдержать токовые нагрузки.

Лучше всего рассмотреть технологию расчета на примере.

Допустим, в бане у нас будет 5 светильников по 100 Ватт, электрическая печь-каменка и обогреватель (в комнату отдыха). Средняя мощность печи-каменки составляет 4 кВт, обогреватель потребляет еще 2 кВт. Итого мы имеем 6,5 кВт потребляемой мощности от всех электроприборов. К данной цифре необходимо прибавить минимальный запас мощности, около 20%, что будет составлять в итоге 8 кВт. Чтобы определить величину тока, по которой мы сможем выбрать подходящее сечение, необходимо нашу общую мощность разделить на напряжение (обычно это 220 В). В результате получается, что 8000/220 = 36 ампер. Вполне целесообразно выбрать для бани медный кабель сечением 4-6 мм.кв., который способен выдержать такие токовые нагрузки.

Обращаем ваше внимание на то, что по такому же принципу производится расчет подходящего автоматического выключателя. Только в этом случае используется мощность не всех приборов, а необходимого контура, к примеру, освещения либо отдельно для печи. При этом учитывается номинальный ток самого слабого места, например, для большинства розеток – 16А, а также сечение проложенного кабеля, см. ПУЭ таблица 1.3.4.

Выбор фурнитуры

Пользуясь советами, которые мы Вам предоставили, необходимо самому выбрать электрическую фурнитуру и остальные составляющие элементы для электропроводки в бане.

Как мы уже сказали, для розеток и выключателей в бане лучше всего использовать кабель ВВГнг-LS, либо аналог – NYM. Минимальное сечение для розеток должно составлять 2,5 мм.кв., а для выключателей 1,5 мм.кв.

Светильники должны быть влагозащищенными, при этом их характеристики должны подходить для помещений с повышенной температурой (для парилки). У розеток и выключателей степень защиты должна быть более чем IP-54, а корпус должен быть устойчив к повышенным температурам.

Автомат на розетки ставьте на 16А, на освещение 10А. Номинал вводного автомата зависит от схемы щита и нагрузки в бане. УЗО рекомендуется ставить на номинал выше, чем номинальный ток автомата. Про ток утечки было сказано выше.

Обязательно приобретайте количество всех материалов с запасом, т.к. иногда попадается брак либо расчеты бывают неточными.

Прокладка кабеля с улицы

На данном этапе электропроводку необходимо подвести с уличного щитка к банному щитку. Существует воздушный и подземный способ прокладки. Какой выбрать Вам, мы тут не советчики, можем лишь только рассказать Вам о преимуществах и недостатках обоих способов.

Воздушный способ прокладки проводки более дешевый, но в то же время и менее долговечный (из-за того, что используется кабель, подвешенный в воздухе). Иногда происходит обрыв линии при сильных порывах ветра, либо механическом повреждении. О том, как провести электропроводку на тросе мы рассказывали в соответствующей статье.

Подземный способ прокладки трудоемкий и более дорогой. Нужно использовать бронированный кабель или обычный, но в последнем случае его прокладывают в трубе. Также следует учесть требования и рекомендации описанные в статье: как провести кабель под землей.

Все же, наш совет – воздушная прокладка электропроводки к бане, т.к. в этом случае вы сэкономите свои деньги и сделаете все очень быстро. Повреждение воздушной линии происходит крайне редко, поэтому переплачивать нет смысла.

Внутренняя разводка

На данном этапе необходимо осуществить монтаж электропроводки изнутри по всем комнатам в бане. Как мы уже говорили, необходимо использовать открытую прокладку провода в специальной гофре из негорючего материала, в кабель-канале или на изоляторах.

Когда вся проводка будет полностью разведена по комнатам и соединена с фурнитурой и светильниками, необходимо подсоединиться к автоматическим выключателям, УЗО и другой защитой аппаратуре в щитке.

Важно! В связи с опасностью и сложными условиями окружающей среды в банях, лучше доверить эту работу специалисту, но теперь вы сможете проконтролировать правильность его действий при монтаже.

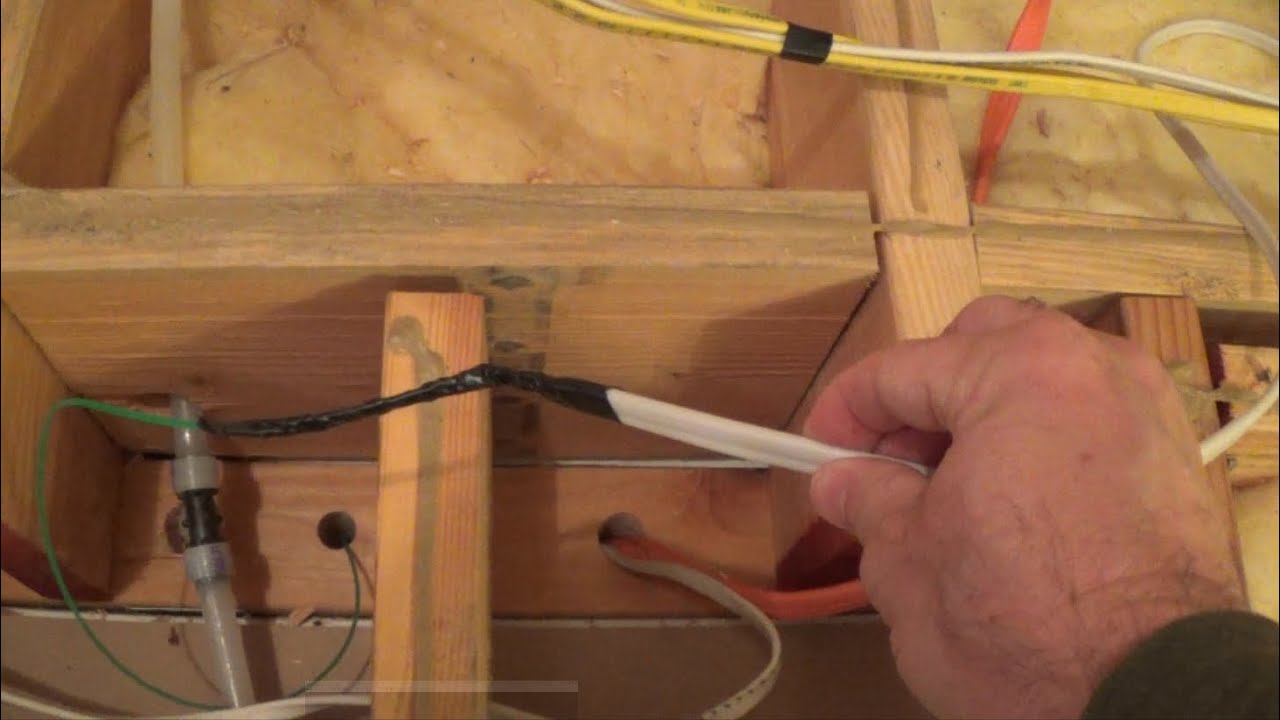

Видео инструкция

Предоставляем к вашему вниманию инструкцию по монтажу проводки. Видео ролик поможет ответить Вам на некоторые возникнувшие вопросы и более наглядно покажет Вам всю технологию!

Теперь вы знаете, как может быть проведена электропроводка в бане и парилке своими руками. Надеемся, предоставленное пошаговое руководство, схема и основные требования помогли вам разобраться с этим вопросом!

Электропроводка в бане:выбор марки кабеля и способа прокладки

Электропроводка в бане всегда была достаточно спорной темой для обсуждения,потому что нормативные требования разрабатывались давно и с учетом старых электротехнических материалов.


Содержание:

В последнее издание ПУЭ были внесены изменения,касающиеся бань и саун.

Начнем с того,что в ПУЭ указано:

7.1.40. В саунах, ванных комнатах, санузлах, душевых, как правило, должна применяться скрытая электропроводка. Допускается открытая прокладка кабелей.

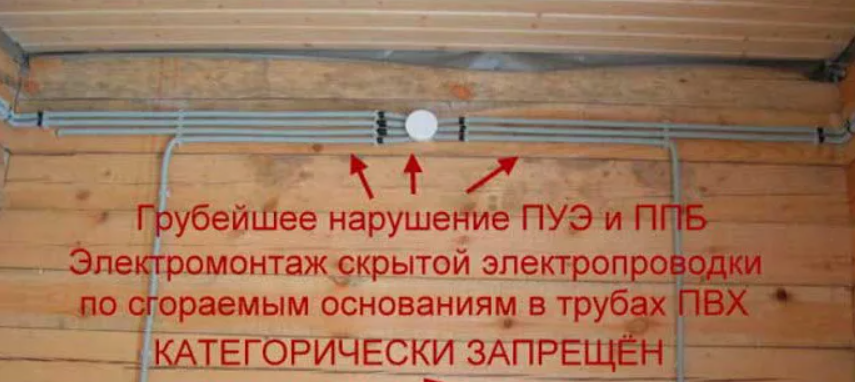

В саунах, ванных комнатах, санузлах, душевых не допускается прокладка проводов с металлическими оболочками, в металлических трубах и металлических рукавах.

Скрытая проводка рекомендуется для того,чтобы уберечь кабель от высоких температур. Обратите внимание на то,что  оговаривается только назначение помещений. Без учета материалов стен.

Да, в кирпичных,панельных зданиях скрытая в штукатурке проводка-самый наилучший вариант.

А вот предложение о допустимости открытой прокладки кабелей ,как раз,касается деревянных строений,типа бань.

Запрет на металл понятен:

  • при высоких температурах очень быстро нагревается
  • в мокрых помещениях очень быстро начинает коррозировать

В последнем ПУЭ  разрешен монтаж скрытой проводки в деревянных домах. Но,для бани,все же, лучше выбрать открытую прокладку:

  • открытый доступ для постоянного контроля за ее состоянием
  • в случае короткого замыкания есть шанс увидеть,предотвратить,во время принять  меры…

Способы прокладки проводов и кабелей в бане

Существуют следующие способы открытой прокладки проводов и кабелей:

  1. в металлической трубе
  2. в гофре
  3. в кабель-канале
  4. на изоляторах

Поскольку в металлической трубе нельзя,то остается только три способа. Прокладка кабеля в гофре или кабель-канале вполне приемлема для всех помещений,кроме парной.

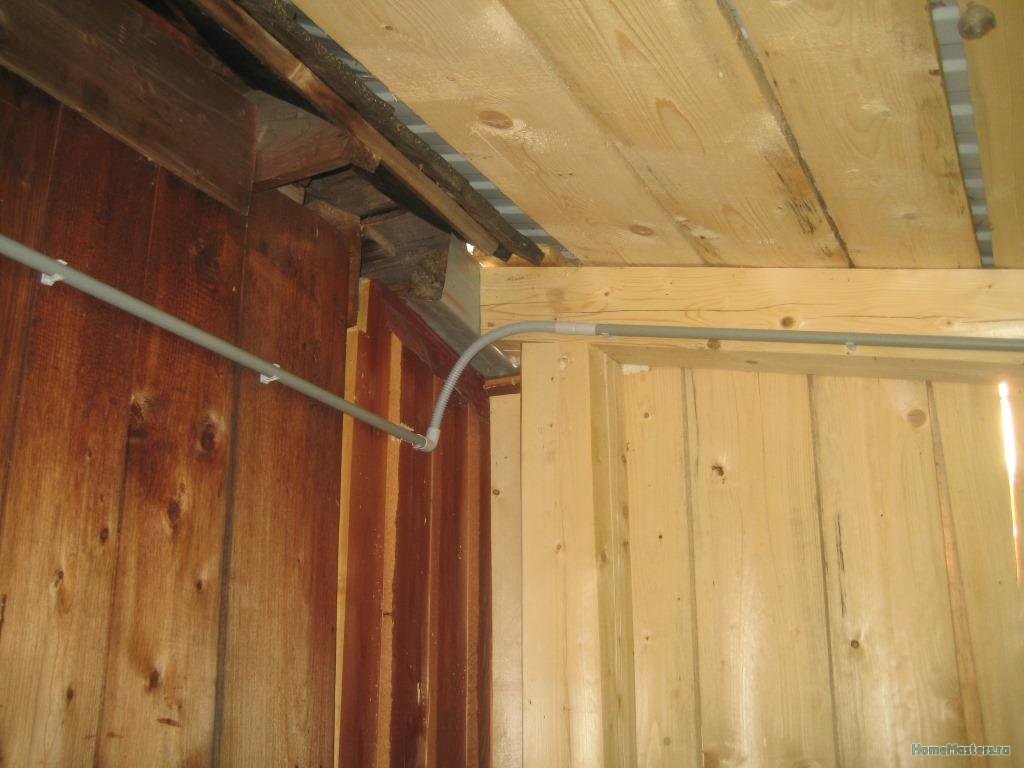

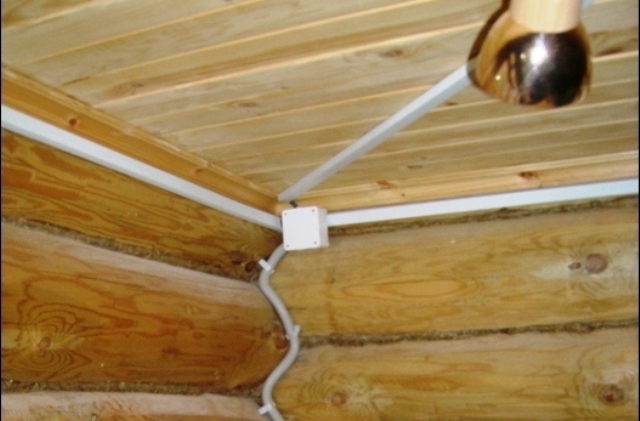

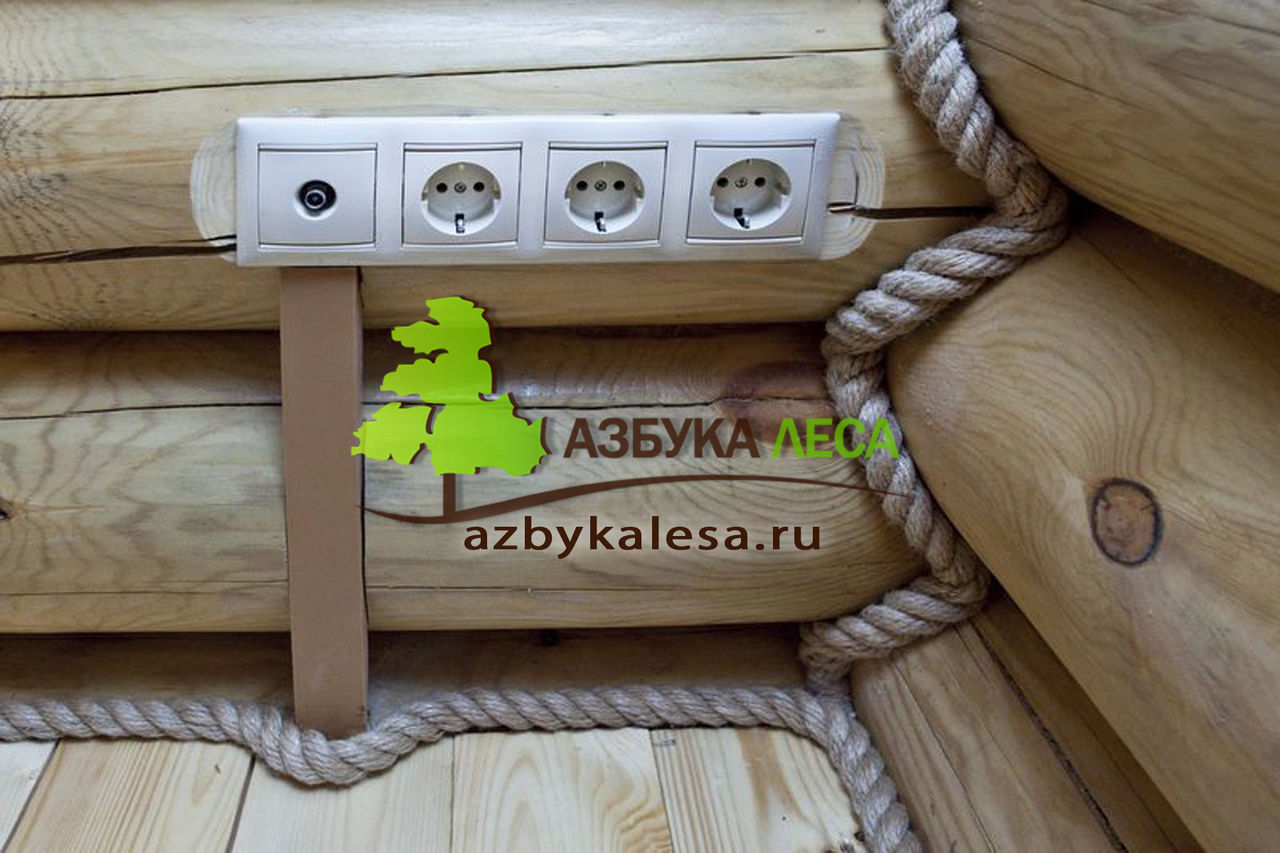

Наиболее популярен монтаж кабеля в гофре открыто по стене,что соответствует требованиям ПУЭ.

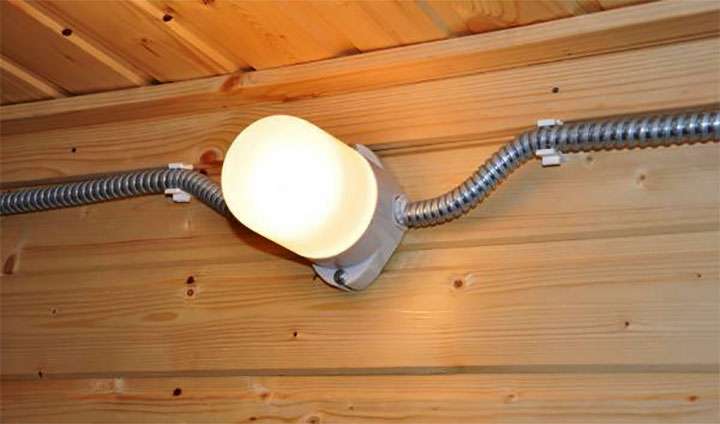

Открытая прокладка кабеля в гофртрубе

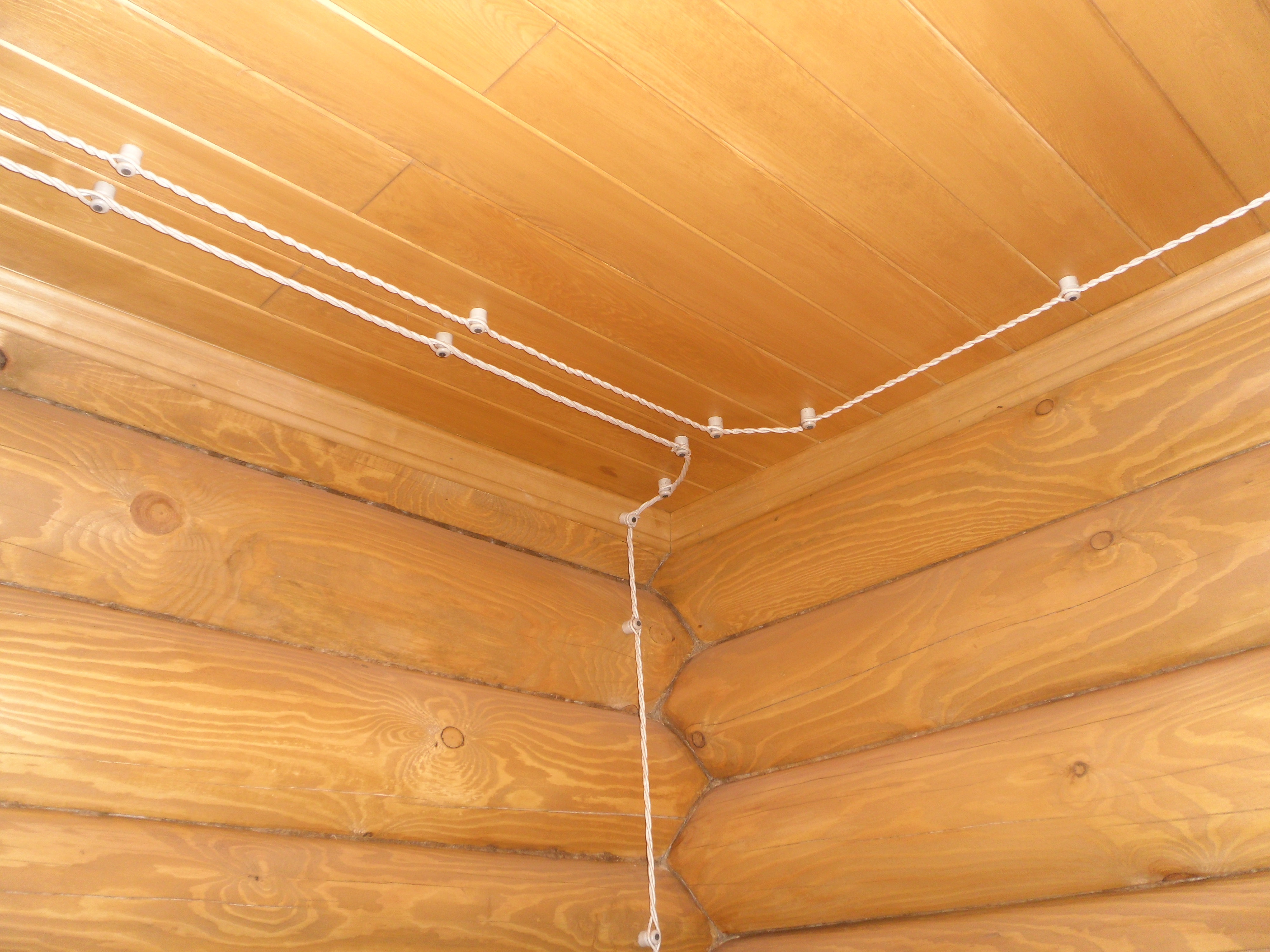

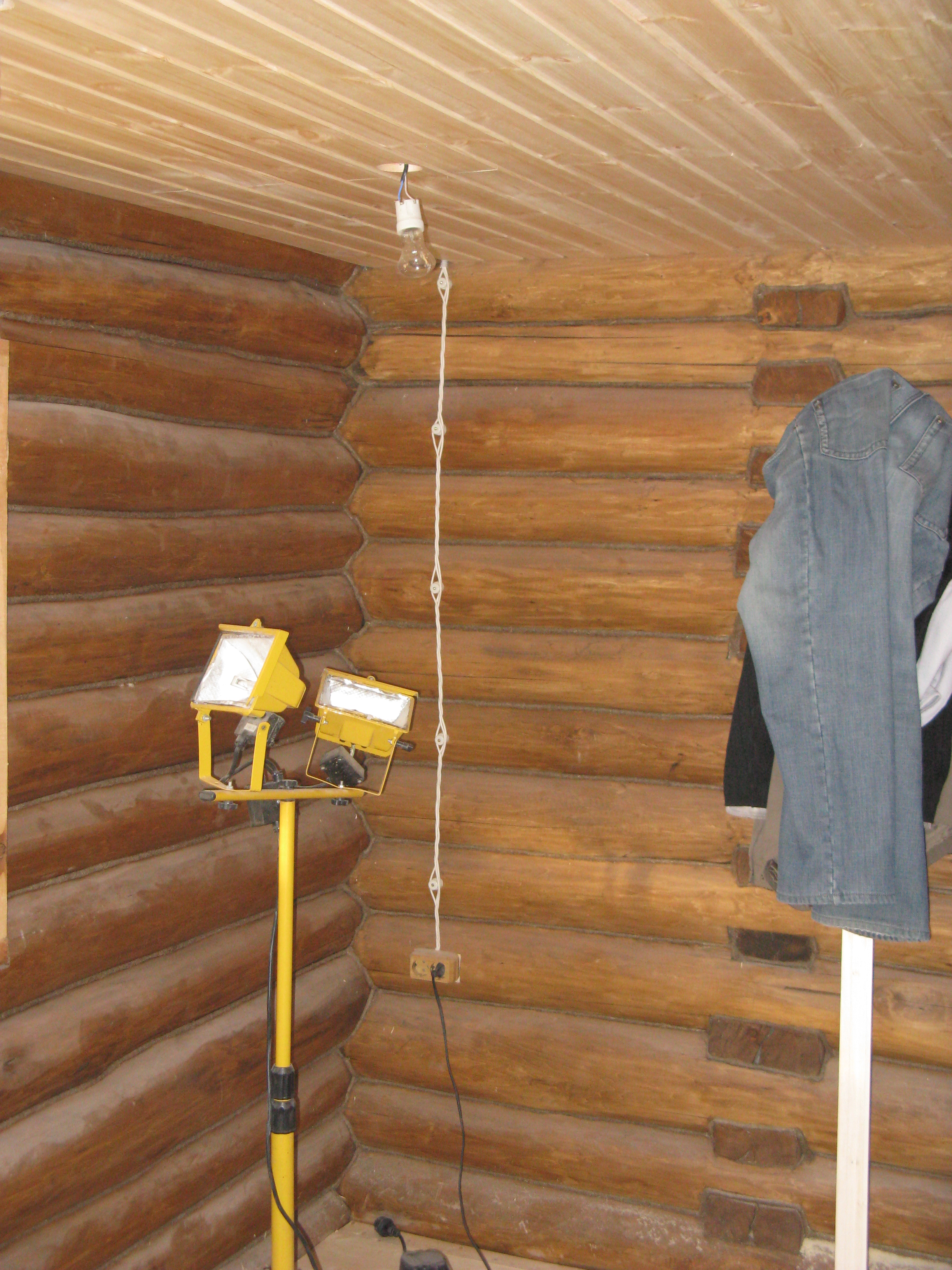

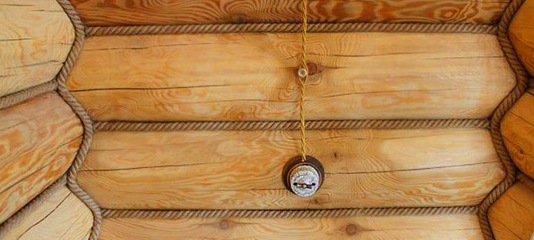

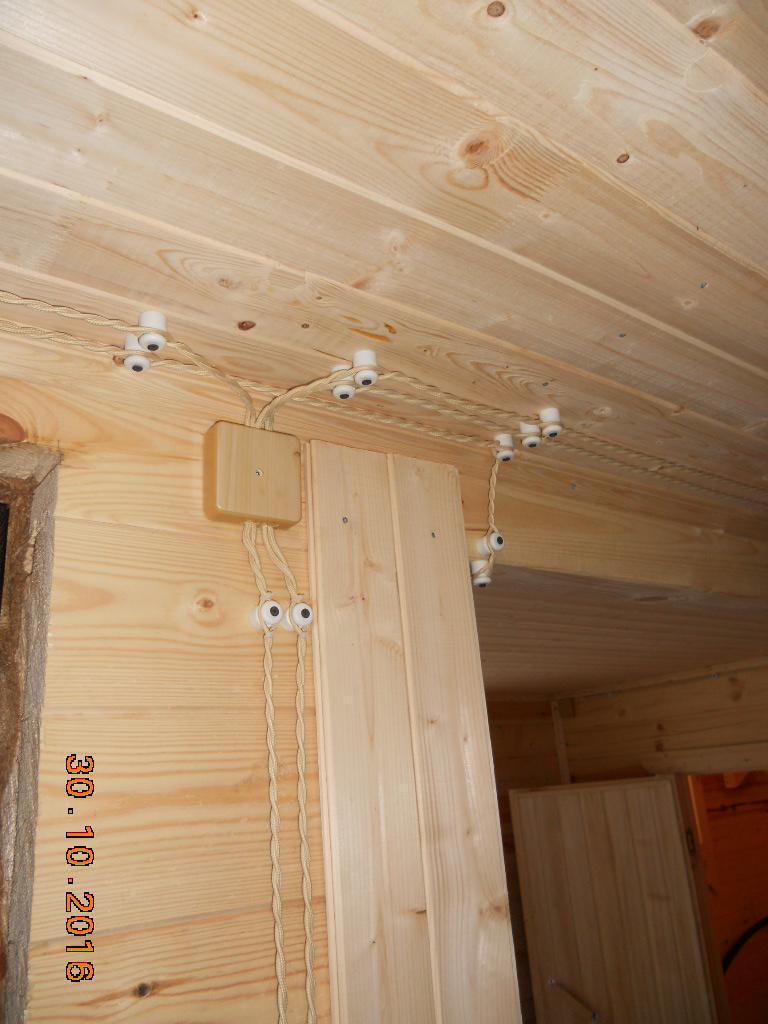

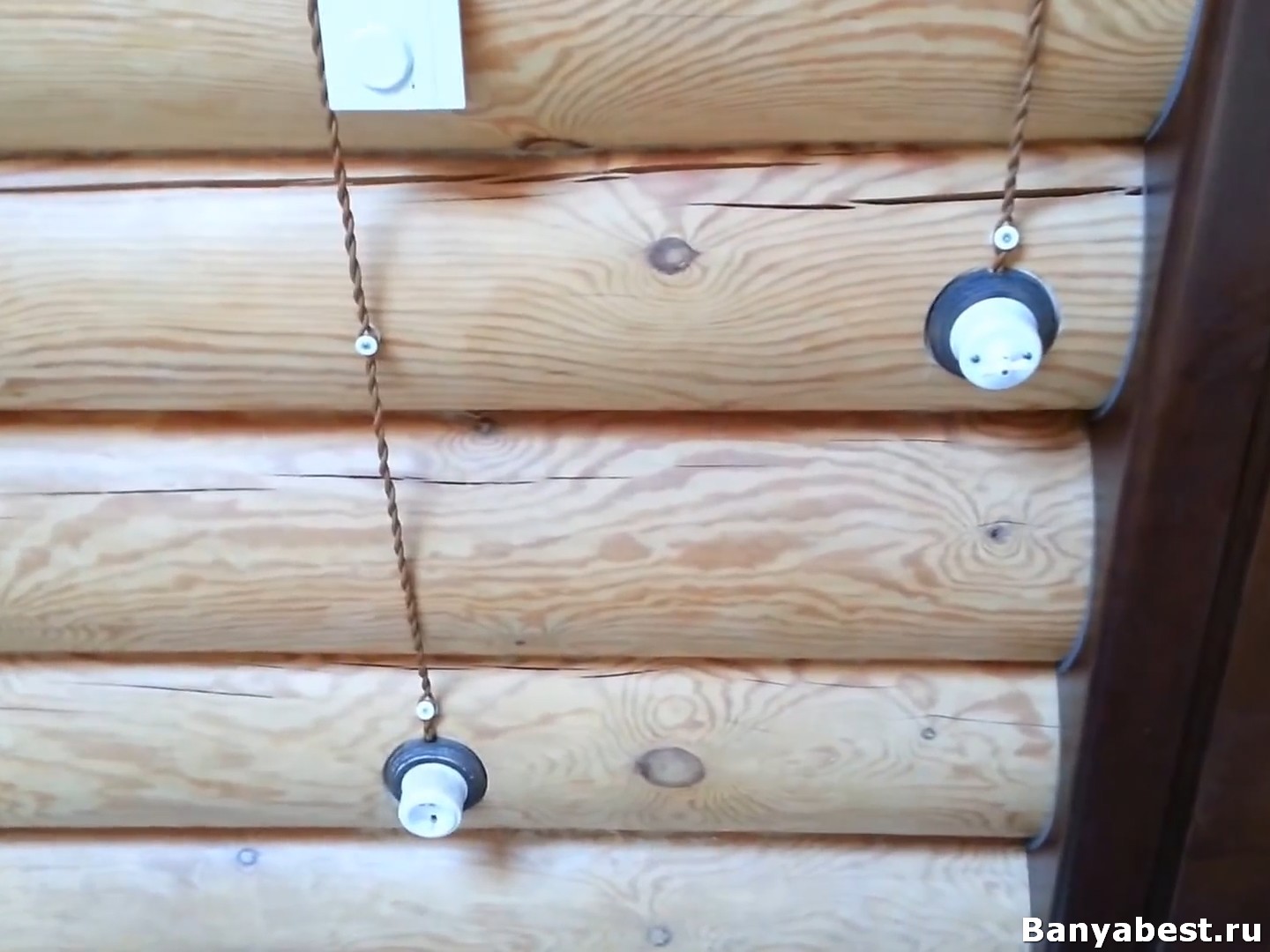

Но и открытая проводка на изоляторах в стиле ретро в последнее время также высоко востребована в деревянных частных домах. Ее тоже можно монтировать в бане,если использовать специальный кабель.

Помещение парной-это особый случай. В ней присутствует  и высокая температура и повышенная влажность. Поэтому всю проводку нужно сделать так,чтобы в парной ее просто не было. Например,для освещения,сделать минимальный ввод кабеля через стену с соблюдением всех противопожарных требований(через металлическую гильзу) и, тут же подключить к светильнику,не выводя кабель на стену.

И все же, в  парной допустимо делать прокладку кабеля при условии использования  специальной термо и влагоустойчивой марки  кабеля.

Выбор марки кабеля для бани

Выбор марки кабеля зависит от назначения помещения и приборов подключения. Во всех помещениях,кроме парной нужно использовать кабель с пониженным выделением дыма и не поддерживающий горение:  ВВГнг LS 3х2,5мм2 для подключения розеток, а ВВГнг LS 3х1,5мм2 -для приборов освещения.

В парной,если вы хотите, все-таки,проложить кабель по стене, нужно использовать термостойкие марки кабеля,такие как:

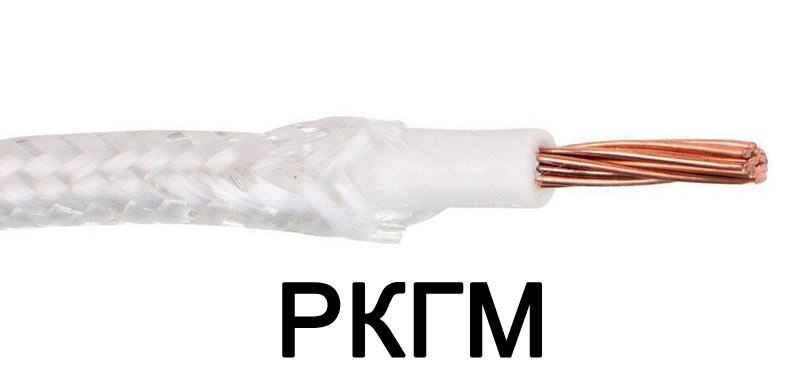

  • до 180 градусов выдерживают многопроволочные медные провода РКГМ, ПРКА, ПРКС, ПВКВ. Изоляция у них из органической резины повышенной твердости на основе кремния.
  • до 200 градусов выдерживает провод ПМТК-

Работает в пределах температур от -60 до +200 0С.  Выпускается  одножильный и  двужильный с медной многопроволочной жилой. Применяется для монтажа электрооборудования и приборов с номинальным напряжением до 660В переменного тока частотой 50Гц и постоянном напряжении 1000В в цепях электрических устройств общепромышленного применения, внутреннего монтажа электропроводки бань, саун, подключения различных нагревательных установок, электропечей, термошкафов, сушилок, электроплит и других устройств, подверженных воздействию повышенных температур и повышенной влажности.

Термостойкие провода могут понадобиться для подключения электро каменки. В остальных случаях, лучше всего избегать каких-то критических решений при монтаже электропроводки  в бане.

Для электрической банной каменки обязательно устройство заземления.

Выбор кабеля для сауны и бани

В статье рассмотрим какой кабель следует выбрать для прокладки электропроводки в сауне или бане.



Надежность и безопасность электропроводки начинается не с прокладки провода и подключения оборудования, а с правильности выбора типа кабельно-проводниковой продукции.

К выбору кабелей для электропроводки и пожарной сигнализации в банях и саунах, где температуры могут достигать более 120оС, необходимо подойти особо ответственно, ведь этого зависит безопасность людей.

В сауне или бане выделяют несколько зон из-за их отличия по температурным условиям и влажности. По этой причине в этих помещениях необходимо использовать разные марки кабеля:

  • Предбанник или комната отдыха: освещение, сигнализация, наличие розеток для подключения электроприборов;
  • Помывочная: освещение, подключение водонагревателя;
  • Парилка: освещение, подключение электропечи (каменки).

Кабель для электропроводки

В комнате отдыха нет высокой влажности, как в помывочной, и высоких температур, как в парилке, поэтому здесь достаточно использовать кабели, которые соответствуют требованиям пожарной безопасности. В мойке и парилке повышенная влажность, поэтому электропроводку необходимо выполнять кабелем с влагостойкой изоляцией.

Следовательно, подключение светильников рекомендуем выполнять кабелем NYY. Данный кабель выгодно отличается от ПВС: в структуре NYY используется дополнительный промежуточный слой из термостойкой резины. Предельная температура эксплуатации для NYY ограничена 70°C, поэтому в качестве заменителя термостойкого кабеля для печей он не пригоден.

Харакетристики NYY

Температурный диапазон

при монтажных изгибах от —5°C до +50°C

в неподвижном состоянии от —40°C до +70°C

Номинальное напряжение

U0/U: 600/1000 В

Испытательное напряжение

4000 В

Минимальный радиус изгиба

одножильный 15хØ кабеля

многожильный 12хØ кабеля

Для подключения светильников

Артикул

Число жил × сечение, мм²

Единица измерения

Внешний диаметр, мм

32104

2×1,5

метр

11,0

32105

2×2,5

метр

12,0


Кабель для подключения водонагревателя

Подключение водонагревателя следует производить кабелем NYY. Его преимущества заключаются в универсальности и возможности эксплуатации в различных условиях. NYY cответствует нормам союза электротехников Германии (VDE). Кабель не гигроскопичен и прочен. Сечение кабеля зависит от мощности подключаемого водонагревателя. При выборе сечения следует учитывать температурный коэффициент.

Артикул

Число жил × сечение, мм²

Единица измерения

Внешний диаметр,мм

32024

3G2,5

метр

12,5

32025

3G4

метр

14,0

32026

3G6

метр

15,0

32027

3G10

метр

17,0

32028

3G16

метр

19,0

32060

5G2,5

метр

14,5

32061

5G4

метр

16,5

32062

5G6

метр

18,0

32063

5G10

метр

20,0

32064

5G16

метр

22,5


Кабели для парилки и сауны

Температура в этих помещениях может достигать 90-110°C. Так как кабели с изоляцией из ПВХ имеют ограничение по максимальной температуре эксплуатации – до +70°C, при их использовании существует риск возникновения деформации в изоляции, что может привести к короткому замыканию и пожару.



Температура, °C

Влажность, %

Сухая сауна



90 – 110



5 – 10

Влажная сауна / Русская баня горячая



75 – 90



20 – 35

Паровая сауна / Классическая русская баня



45 – 65



40 – 65

Паровая баня / Турецкая баня



40 – 45



Около 100


Кабель для подключения электропечи (каменки)

Для подключения оборудования в таких помещениях, непосредственно для подключения электрических печей (каменок) необходим кабель, изоляция которого способна выдерживать нагрев до 180°C при высокой влажности. Этот кабель не будет испытывать высоких механических нагрузок.

Для этого используется линейка кабелей SiHF. Его рабочая температура варьируется от – 60о до +180оС. Его изоляция на основе силикона не теряет своих свойств даже при кратковременном нагреве до +220оС. Для особых условий существуют исполнения SiHF-C-Si и SiHF/GL-P, с экраном и дополнительной оболочкой или в оплетке, соответственно.  Таким образом можно обеспечить защиту кабельной линии от механических повреждений или обеспечить электромагнитную совместимость оборудования.
         1 – луженые медные жилы
 2 – изоляция из силиконового каучука;
 3 – внешняя оболочка из силикона.

Характеристики SiHF

Тип

SiHF

SiHF-C-Si

SiHF/GL-P

Материал изоляции/оболочки

Силиконовый каучук / силикон

Пределы допустимой температуры окружающей среды

от −60°C до +180°C

(кратковременно выдерживаемая температура +220°C)

Номинальное напряжение

U0/U: 300/500 В

Испытательное напряжение, переменный ток, 50 Гц

2000 В

Напряжение пробоя

не менее 5000 В

Минимальный радиус изгиба

7,5 х диаметр кабеля

5 х диаметр кабеля

5 х диаметр кабеля

Особенности

Высокая электрическая прочность даже при высоких температурах, высокая температура возгорания, в случае пожара остаётся изолирующий слой из SiO2

Оплётка из лужёной медной проволоки, покрытие 85%

Доп. внутренняя оболочка из силиконового каучука

стальная оплётка обеспечивает доп. защиту кабеля


При выборе термостойкого кабеля для каменки необходимо руководствоваться инструкцией к электроприбору, в основном, производители рекомендуют кабели: 3G1,5, 3G2,5, 3G4, 3G6, 5G2,5, 5G4 (в зависимости от мощности каменки).

Кабель для подключения освещения в парилке

Для подключения осветительных приборов в парильной зоне применяется кабель SiHF сечением 1,5 мм2. Луженые жилы кабеля SiHF отличаются высокой коррозионной устойчивостью, что в сочетании с высокой температурной стойкостью изоляции обеспечивает надежность и долговечность электропроводки.

Артикул

Число жил × сечение, мм²

Единица измерения

Внешний диаметр,мм

23013

2×1,5

метр

7,6

23014

3G1,5

метр

8,0

23028

3G2,5

метр

9,7

23035

3G4

метр

11,4

23041

3G6

метр

13,2

23016

5G1,5

метр

9,6

23030

5G2,5

метр

11,6

23037

5G4

метр

13,9

Кабель для пожарной сигнализации

Согласно нормативной документации «Перечень зданий, сооружений, помещений и оборудования, подлежащих защите автоматическими установками пожаротушения и автоматической пожарной сигнализацией» (НПБ 110-03) все помещения бань и саун, кроме парилки и душевых, должны быть оснащены пожарной сигнализацией. Эти нормативные документы носят рекомендательный характер для частных объектов, но для коммерческих предприятий и общественных объектов эти нормативы обязательны к выполнению.

Для построения систем пожарной сигнализации компания «Helukabel» предлагает специализированный кабель JH(ST)H стойкий к воздействию открытого пламени и высоких температур (в случае возгорания на объекте).

Характеристики J-H(ST)H

Пределы допустимой температуры окружающей среды

от −5°C до +50°C

Номинальное напряжение

225 В

Испытательное напряжение

2000 В

Минимальный радиус изгиба

6 х диаметр кабеля

Сопротивление изоляции

мин. 100 МОм x км

Артикул

Число жил × диаметр

Единица измерения

Внешний диаметр,мм

34081

2 x 2 x 0,8

метр

7,4

Для более точного подбора или заказа кабеля для сауны или бани, вы всегда можете обратиться к нашим менеджерам.

Просмотров 1039

Электропроводка и освещение для бани и сауны, сделать электропроводку в парилке

Повышенная влажность и высокая температура в одинаковой степени отрицательно могут сказаться на состоянии электропроводки и создать пожароопасную ситуацию.


Предварительная подготовка

Ознакомиться с Правилами устройства электроустановок (ПУЭ). На территории России действует 7-е издание этого документа.

В этих Правилах, в разделе 7, вы найдете четкие требования к установке электропроводки и электроприборов в помещениях с повышенной влажностью и температурой.

Начертить схему электропроводки в бане и определиться, где и какое оборудование будет установлено в бане, где и какие будут установлены светильники, розетки, выключатели, какие провода и сколько их в метраже вам понадобится для уличной и внутренней проводки. От количества электрооборудования и осветительных приборов зависит выбор сечения проводов. Научиться правильно рассчитать мощность (нагрузку), которую будет нести ваша электросеть в бане, определиться с оптимальной освещенностью помещения.

Изучить вопрос заземления отдельно стоящего строения а также, обладать информацией о местной электросети, поскольку наши сети ранее не предусматривали заземление в каждом отдельном доме.

Требования к прокладке электропроводки в бане

  • Все кабели прокладываются только в строго горизонтальном либо вертикальном направлениях.
  • Углы поворотов проводов прокладываются только под прямым углом (90 градусов).
  • Горизонтальная линия проводки может располагаться не ближе, чем 10—20 см от потолка и должна проходить параллельно ему.
  • Расстояние проводов от дверей должно быть более 10 см. То же самое касается переключателей возле окна.
  • От металлических предметов, батарей провода должны прокладываться на расстоянии не ближе, чем 50 см.
  • Переключатели могут быть расположены на высоте до 1 метра от поверхности пола.

Также следует учитывать, что розетки по евростандарту располагают на расстоянии 30 см от уровня пола,  от двери душевой кабины розетки и выключатели могут располагаться не ближе, чем 60 см, разводка кабелей от распределительного щита производится цельным куском кабеля.

Проводку можно соединять только в соединительной (распаечной) коробке, которая имеет высокую степень защиты от влаги и пыли. Электрический щиток монтируется максимально близко к входу подводящего кабеля.

Запрещено

  • Прокладывать провода напротив дверных проходов и в углах стен.
  • На один переключатель подключать более двух светильников.
  • Не допускается никаких сгибов и перекручивания проводов.
  • Не допускаются скрутки проводов — соединения проводов могут быть только с помощью спайки, сварки, винтовых или болтовых сжимов и клемм.
  • Прятать и скрывать распределительные (соединительные) коробки.
  • И еще несколько предварительных рекомендаций:
  • Перед началом монтажа прорисуйте на стенах карандашом основные трассы проведения кабелей (по уровню) и обозначьте точки оборудования, светильников, выключателей, розеток.

Схему электрической сети сохраните на бумажном носителе на случай, если придется делать ремонтные работы в будущем.


Особенности подключения электропроводки в банях и саунах

Проведение электропроводки в местах повышенного риска поражения током и пожарной небезопасности, каковыми являются баня или сауна, требует соблюдения особых правил.

В части электропроводки:

Необходимо протянуть отдельную, самостоятельную линию поступления электроэнергии от главного распределительного щита с отдельным защитным автоматом, а также смонтировать обособленный контур заземления. По рекомендациям ПУЭ в парилке следует применять проводку, способную выдержать температуру до 170—180 градусов.

Согласно требованиям ПУЭ, следует применять скрытую систему электропроводки, в то же время допускается открытая прокладка проводов. Открытая электропроводка допускается в деревянных стенах бани, то есть провода могут вестись по поверхности стен, а следовательно располагать их лучше в менее заметных местах. В кирпичных стенах электропроводка должна быть скрытой, то есть проходить за слоем штукатурки.

Электрические провода не должны касаться непосредственно деревянных стен или деревянных отделок. Поэтому проводку производят в закрытых коробах либо по огнеупорной поверхности (трассе). Для этого под любое электрооборудование, розетки и выключатели подкладывают специальные термостойкие подкладки из керамики или листов ацэида, или полоски асбеста ( не менее 3-х мм толщиной и 10 мм выступа за кабель с обеих сторон), которые служат отличным изолирующим материалом. Из термостойкого материала, не проводящего ток, монтируется трасса. Нужно заранее рассчитать расстояние между объектами с тем, чтобы укрепить изоляторы на приблизительно одинаковом расстоянии друг от друга. На бревенчатых стенах по горизонтальным линиям изоляторы крепятся вдоль бревна на расстоянии 35—40 см друг от друга. По вертикальным линиям установки электроприборов изоляторы устанавливаются по два на каждое бревно. Изоляторы прикручивают саморезами при помощи шуруповерта под углом 45 градусов вверх и вниз.

В части приборов и оборудования:

  • УЗО (устройство защитного отключения) в распределительном щите является обязательным условием применения. Задачей УЗО является сравнение тока, проходящего по фазе и нулю. И если разница этих значений больше предельного порога УЗО (то есть происходит утечка тока), то УЗО автоматически отключит фазу и нуль. Для бань используется УЗО на 5—10мА.
  • Розетки в бане должны выдерживать нагрузку в 10—16 А, быть в брызгозащитном исполнении, с крышками, класса защиты IP-44 и выше. То же касается выключателей, соединительных коробок и светильников.
  • Электрооборудование допускается использовать только специально предназначенное для использования в помещениях с повышенной влажностью. Всю невстроенную в электронагреватель аппаратуру лучше размещать вне саун.
  • если она размешена в парилке, то ПУЭ настаивает на применении ограничителя температуры, благодаря которому при достижении температуры до отметки в 140 градусов, электропечь будет отключена от напряжения.
  • может быть установлена в моечной, в углу, поближе к двери или в предбаннике. Если же вы собираетесь устанавливать печь-каменку, то ее необходимо располагать таким образом, чтобы дымовая труба по длине была как можно меньших размеров, а также ее нужно оградить термостойкими перилами, во избежание пожара.
  • для парной должны быть с деревянным абажуром, термостойким, влагонепроницаемым плафоном и керамическим патроном. Металлические части светильников должны быть заземлены. В моечной подойдет любой светильник, предназначенный для ванных комнат. Рабочее напряжение не должно быть выше 24 Вольт в светильниках.
  • должны подключаться к кабелю непосредственно после его выхода из стены или потолка, с тем чтобы максимально исключить прохождение проводов по стенам в парной и моечной.

Запрещается

В части электропроводки:

  • Не допускается скруток, разрывов и соединений проводов в моечной и парной.
  • Категорически запрещено вести электрический кабель над печкой.
  • Не допускается проведение кабелей в металлических трубах, рукавах или с металлическими оболочками, а также по жестяным поверхностям.
  • В части приборов и оборудования
  • Розетки штепсельные, переключатели и соединительные коробки не допускаются к установке в парилке, моечных помещениях и в помещениях, содержащих нагреватели для бань и саун, их устанавливают в предбаннике либо в комнате отдыха.
  • Электронагреватель также лучше разместить в другой комнате.

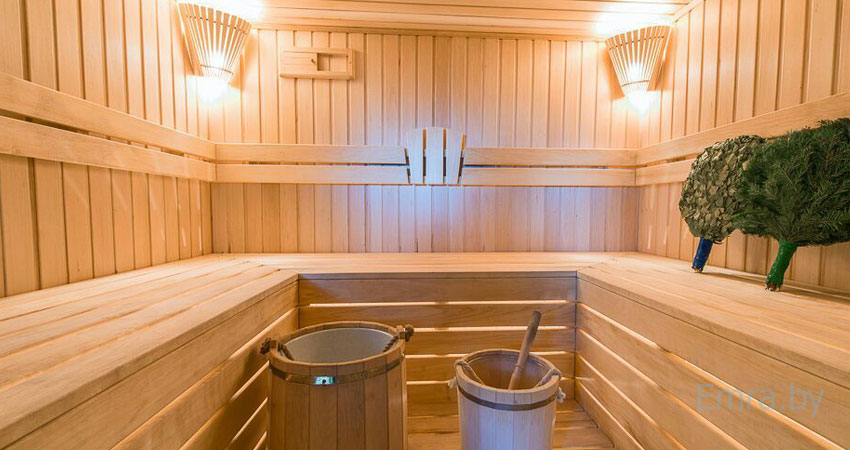

Некоторые общие рекомендации

  • Светильники для бани лучше всего использовать настенные боковые, с мягким, рассеянным освещением.
  • Количество светильников и их размещение зависит от площади помещения.
  • Приветствуется также естественное освещение, для чего достаточно одного окна.
  • В подвесных светильниках лучше использовать лампы не более 60 Вт.
  • Освещение парилки можно также устроить, если сделать перегородку с предбанником из термостойких стеклоблоков или же смонтировать стеклянную дверь.

Самым безопасным вариантом освещения на сегодняшний день является оптическое волокно, ведь оно не проводит электричество, а света вполне достаточно. Оно успешно применяется в турецких банях.

Дополнительное оборудование, которое вы захотите разместить в бане должно быть учтено в схеме электропроводке:

  1. Кондиционер
  2. Стиральная машина
  3. Электрочайник

Альтернативная система электропитания, на случай перебоев снабжения электроэнергии.

Также для освещения бани, в особенности в парилке либо душе, можно рекомендовать использовать напряжение 12—36 В, но в этом случае вам понадобится понижающий трансформатор.

Типы электропроводок в бане – преимущества и недостатки

Монтаж электропроводки в бане может быть осуществим двумя методами:

  • открытым (накладным)
  • скрытым (внутренним)

Открытый монтаж электрических сетей предусматривает прокладку проводов в:

  • стальных коробах (кабель-каналах),
  • гофрорукаве
  • лотках
  • электротехнических плинтусах.

Справка:

Короб представляет собой конструкцию квадратного, треугольного либо прямоугольного вида, с плоским основанием, внутри которой прокладываются все кабеля в помещении. Короба открытого типа называют лотками. Кабель-каналы изготовлены из специальных невозгораемых материалов.

Проводка прокладывается поверх:

  • стен
  • потолков
  • опор
  • Для этой цели используются:
  • струны
  • тросы
  • изоляторы
  • ролики

Важно!

Внутри трубопроводов не допускается никаких соединений либо повреждений проводов Кабель-каналы могут быть заполнены проводами не более, чем на 60 % для того, чтобы исключить перегрева коммуникаций и, соответственно, опасности короткого замыкания.

Преимущества

  • Монтаж дешевле, поскольку исключается штробление стен
  • Упрощаются ремонтные работы
  • Недостатки
  • Неэстетический внешний вид
  • Проводка в кабель-каналах по деревянным конструкциям может привести со временем к деформации пластиковых коробов.
  • Гофротрубу сложно проложить идеально ровно и она накапливает пыль.

Скрытый монтаж электропроводки предусматривает прокладку кабелей в закрытых коробах внутри конструкций строения:

  1. в стене
  2. в потолке
  3. в перекрытиях
  4. в бороздах под штукатуркой
  5. под съемным полом
  6. внутри строительных конструкций.

В этом случае пристальное внимание следует уделить стыкам кабелей, в частности, их изоляции. А если конструкции строения выполнены из дерева, то обязательно подкладывают изолирующий материал снизу и сверху провода. ПУЭ рекомендует скрытый вариант электропроводки в банях.

Достоинства скрытой проводки:

  • Пожаробезопасна и защищена от влаги, так как доступ воздуха и влаги к проводам существенно ограничен
  • Безопасна в плане случайных прикосновений к токоведущим жилам
  • Срок эксплуатации выше, чем у открытой проводки, так как исключены любые механические повреждения
  • Эстетичный вид

Недостатки скрытой проводки:

  • Ограниченный доступ к проводке, в случае устранения неисправностей
  • Трудоемкий монтаж

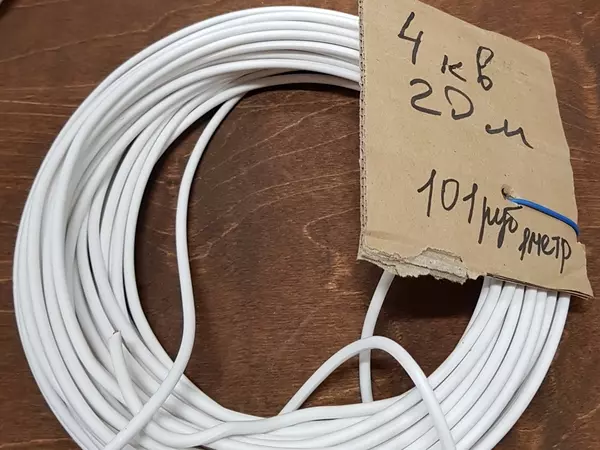

Виды проводов для бани

Для воздушной электропроводки самым надежным проводом на сегодняшний день является СИП(самонесущий изолированный провод), который присоединяется одним концом к магистрали, а другим — к конструкции ввода на стене сооружения.

Справка

СИП представляет собой скрученные в жгут фазный, нулевой и дополнительный провода, не нуждается в несущем тросе и монтируется к опорам либо к стене зданий при помощи линейной арматуры (анкерных зажимов). Минимальное сечение — 16 кв.мм. Провод с таким сечением пропускает ток до 63 А. Для бани, по требованиям ПУЭ, сечение провода не должно быть меньше 16 кв.мм, а большее сечение для бани ни к чему.

Достоинства СИП

  • Провода не схлестываются, а значит исключается короткое замыкание
  • В зимний период на проводах не образуется ледовая корка
  • имеет специальное атмосферостойкое покрытие, устойчивое к атмосферным перепадам температур. Такой провод актуально использовать на побережье моря.
  • Провода не подлежат вторичной переработке, следовательно исключено воровство
  • Простота монтажных работ за счет наличия специальных зажимов
  • Высокая механическая прочность, что исключает обрывы линий
  • СИП можно прокладывать по фасадам зданий
  • СИП можно прокладывать в совместной подвеске с линиями связи и проводами высокого и низкого напряжения, что может дать экономию на опорах.
  • Срок их эксплуатации более 25 лет

Недостатки СИП

В сравнении с неизолированными проводами, которые повсеместно можно встретить в частных секторах, затраты по прокладке СИП повышаются примерно на 20 %. Стоимость СИП с сечением 16 кв.мм колеблется в пределах 20—30 руб за п.м.

  • Отсутствие гибкости, их сложно ввести в автомат защиты.
  • Для подземной электропроводки используется бронированный силовой кабель с медными жилами марки — ВБбШв и ВБбШвнг.
  • Преимущества ВБбШв
  • Кабель марки ВБбШв очень надежен, благодаря использованию в нем стальной оплетки
  • Кабелю не грозит земляная усадка
  • Кабелю не страшны грызуны

Недостатки ВБбШв

Высокая стоимость, которая колеблется в пределах 200 руб/п.м.

Для внутренних помещений (но не в парилку) применяются провода — типа NYM, ВВГ, для осветительных приборов можно использовать кабель ВВГнг-LS сечением 3х1,5, рекомендуется использовать ВВГнг-LS сечением 3х2,5

Для парилки и электропечи должен использоваться специальный кабель с максимально термостойкой изоляцией, способной выдержать температуру до 180 градусов и высокую мощность потребления, с медными жилами (алюминиевые провода в бане проводить нельзя). К ним относятся провода марки ПМТК, ПРКА, РКГМ, ПГРК или ПРКС. До монтажной коробки, которая должна быть расположена вне территории высоких температур, вы ведете один из предложенных термостойких проводов, а от коробки до щита можно вести кабель типа ВВГ или NYM. В деревянной бане можно прокладывать провод марок АПРН, ПРН, АВРН, ПРВД, с двойной изоляцией. Если в деревянной бане однофазная электропроводка, то питающий кабель должен иметь три жилы. Можно также использовать провода марок АПВ, ПВ, АППВ и ППВ

Преимущества

  • Провода марок ВВГ и NYM рассчитаны на максимальную температуру до 70 градусов.
  • Они не поддерживают горение
  • Устойчивы к окислительным процессам

Важно!

Для бани все кабели должны иметь:

  • двойную изоляцию, идеальной является изоляция «резина в резине»
  • быть медными, если предназначены для внутренней разводки
  • защищены водонепроницаемыми оболочками
  • быть трехжильными, чтобы имелась возможность заземления приборов и розеток.

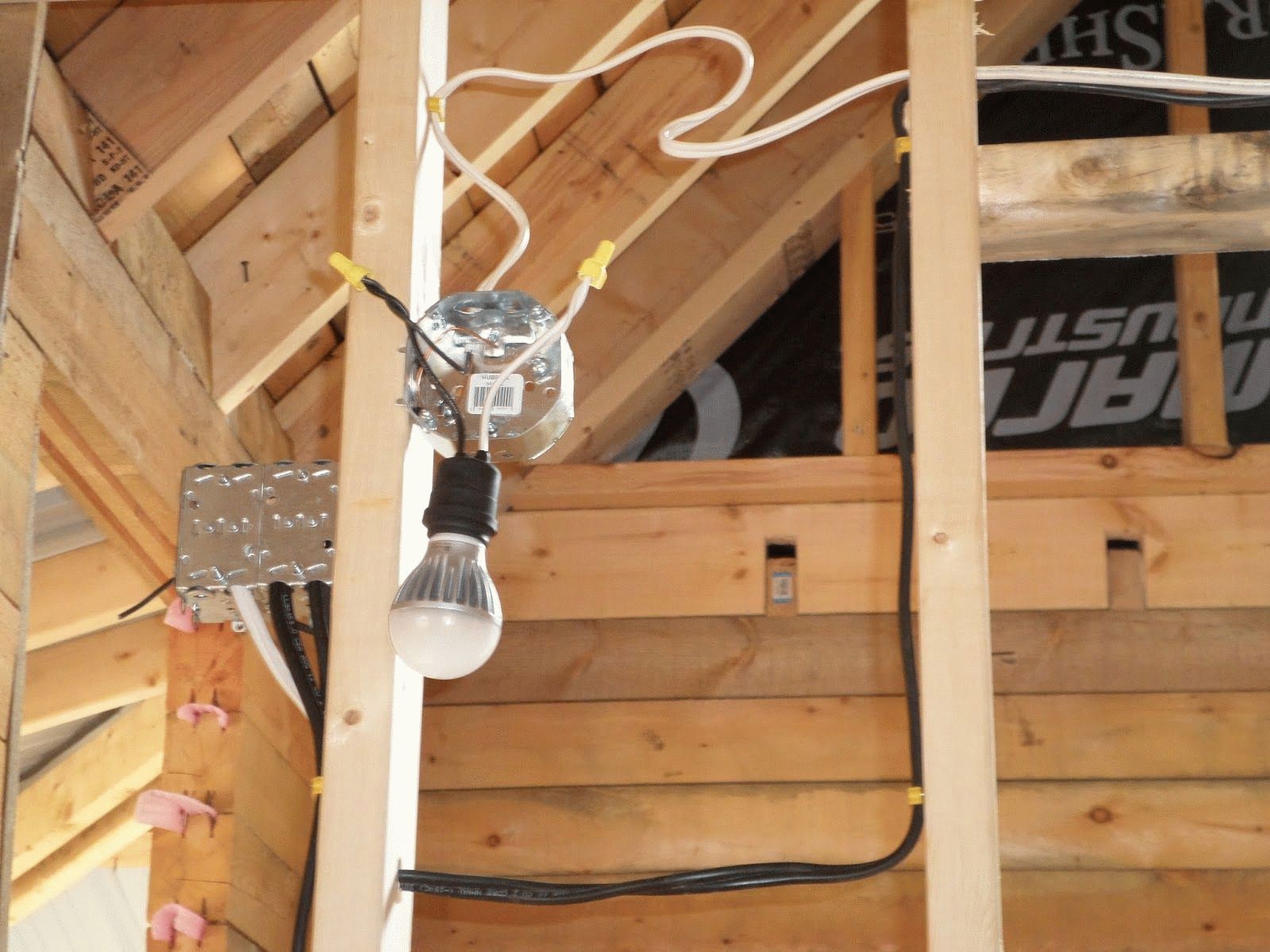

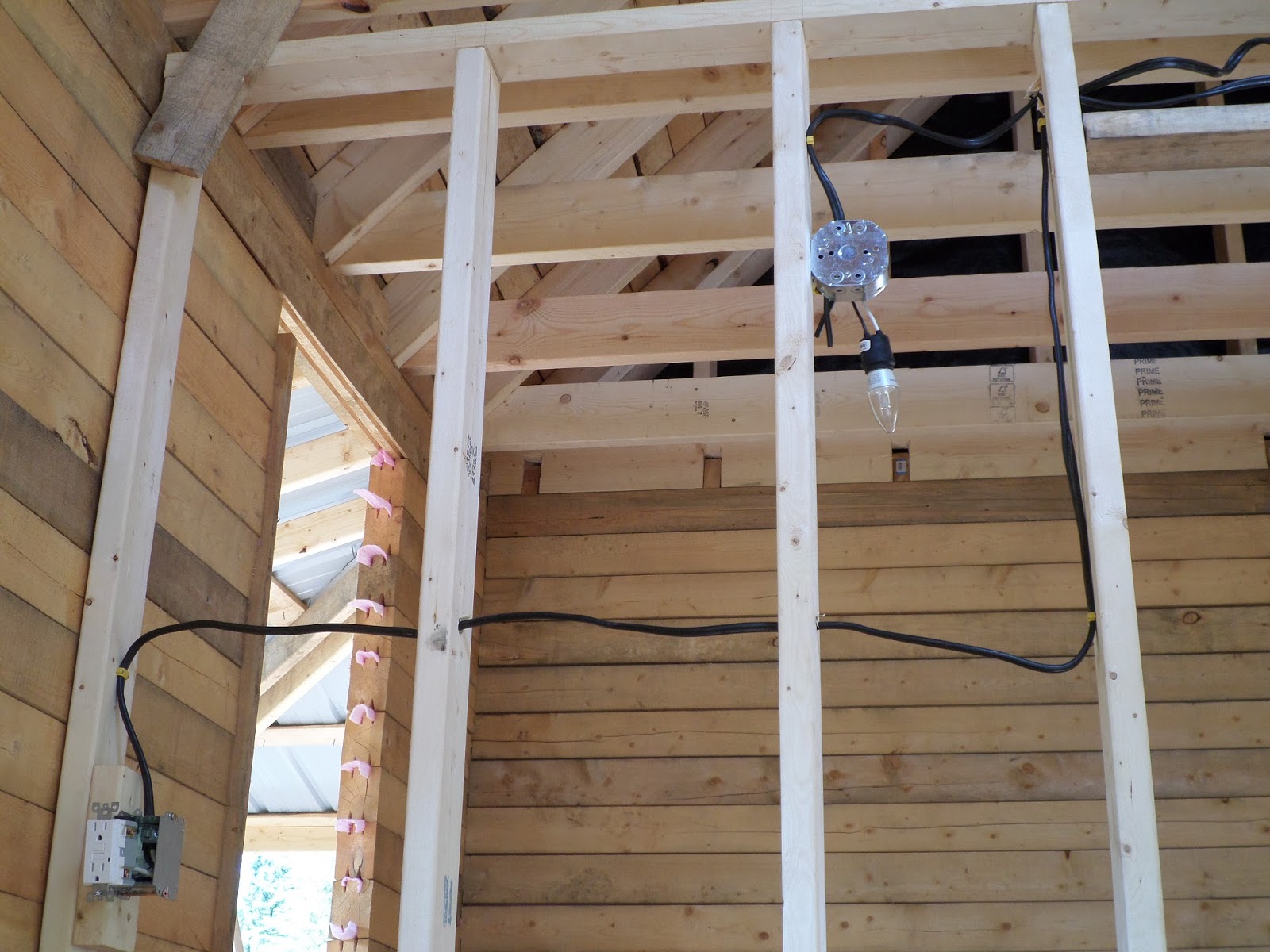

Устройство электропроводки внутри бани

Прокладка проводов осуществляется в нижней части каркаса стен. Ввод провода в розетки, выключатели нужно производить снизу или сбоку, сделав V-образное колено (петельку), чтобы конденсат не проникал вовнутрь. В парилку кабель ввести через стену или потолок в том месте, где будет располагаться светильник. Свободные концы проводов должны иметь достаточную длину для свободного подключения светильников.

Установленные в парилках и моечной металлические части электроприборов должны быть заземлены. Для этого используют трехжильный кабель, два провода из которого подключают к фазе и нулю, а третьим проводом зануляют, подключая его к арматуре и ведя к домовому щиту либо к вводному ящику на участке и соединяя его с нейтралью. Все розетки должны быть защищены дифференциальными автоматами, а в помещениях повышенной влажности должны быть установлены УЗО с током срабатывания 10 мА. В комнате отдыха все провода, без соединений и каких-либо сращиваний, ведутся к щитку.

Щиток предлагается размещать либо в комнате отдыха, либо в тамбуре. Все провода, идущие от розеток, выключателей, вводных автоматов соединяются на щитке.

Устройство электропроводки снаружи

Существует два способа подведения электричества к бане:

  • воздушный
  • подземный

Воздушный способ монтажа

Воздушный способ монтажа предусматривает прокладку провода от распределительного щита к строению бани по воздуху и имеет определенные требования по высоте. Над проезжей частью провод должен располагаться на высоте не ниже 6 метров над уровнем земли. Над пешеходной частью — не ниже 3,5 метров. В строение бани кабель должен входить на высоте не ниже 2,75 метров от поверхности земли.

При расстоянии по воздуху от магистрали до дома более 25 метров необходимо устанавливать дополнительную опору.


Какая мощность необходима, какие приборы необходимо учитывать

Прежде, чем говорить о мощности и силе тока дадим некоторые вводные определения и пояснения, что такое однофазное, трехфазное подключение, ноль и заземление.

Однофазное подключение

Любая электрическая цепь состоит из двух проводов: провод, по которому идет ток, называют фазовым или провод, по которому ток возвращается, называют нулевым. По одному проводу ток идет к потребителю электроэнергии (например к лампочке), а по другому возвращается обратно. Так работает однофазная сеть.

Схема однофазной цепи

Трехфазное подключение

Трехфазная цепь включает в себя три фазовых провода и один нулевой.

При трехфазной сети переменный электрический ток течет по трем проводам и возвращается по одному.

Схема трехфазной цепи:

Энергосбытовые организации подают переменный электрический ток именно по трехфазным сетям — так ток попадает в наши дома. Иногда трехфазная сеть может заводится прямо в дом. В большинстве домов подается однофазная сеть. Узнать, какая сеть подключена к вашему дому очень просто:

когда во входящем кабеле 2 или 3 провода, значит сеть однофазная

когда во входящем кабеле 2 или 5 проводов — трехфазная.

Заземление

В однофазной сети это третий провод , который не несет какой-либо нагрузки, а осуществляет предохранительную функцию. Задача этого провода заключается в том, что в случае короткого замыкания избыток тока по этому проводу уйдет в землю.

Схема заземления:

Рассчитать мощность электроприборов как раз необходимо для того, чтобы равномерно распределить их нагрузку по фазам. Следует учитывать также, что современные электрические приборы бывают достаточно большой мощности, которые могут создавать слишком высокую нагрузку для однофазной сети. Поэтому в зависимости от того, сколько и какой мощности электроприборы вы собираетесь подключать на своем участке, вы можете сделать выбор в сторону подключения однофазной либо трехфазной сети.

Преимущества трехфазной сети:

Возможность использовать большую мощность. Однофазная сеть рассчитана на суммарную мощность примерно 10 кВт, а трехфазная — до 30 кВт и выше. Пример: если от линии электропередач в ваш дом заходит 1 фаза, то при сечении входящего провода 16 кв.мм. суммарная мощность всех приборов может быть не более 14 кВт, а если 3 фазы — то 42 кВт.

Легко подключать электроприборы с трехфазным питанием, например, электроплиты.

Недостатки трехфазной сети:

Понадобится стабилизатор, так как при неравномерной нагрузке на одну из фаз, остальные фазы будут работать некорректно.

В щит необходимо встраивать специальное оборудование, рассчитанное именно на трехфазную сеть.

Рассчитываем мощность

На всех электроприборах (лампочках, электропечах и т.д.) указаны цифры:

первая цифра — напряжение (варианты: 12, 24 ,220, 380 В)

вторая цифра — мощность электроприбора (пишется кВт или к

Для расчета необходимого сечения провода воспользуйтесь предложенным примером из таблицы:

Пример для однофазного подключения на 220 В:

двухжильным проводом — фазная жила и нейтраль, или

трехжильным проводом — фазная жила, нейтраль, защитный проводник

Суммарная мощность приборов, кВт

Сила тока, А (Мощность(Вт) / Напряжение(В))

Примерное соотношение сечения провода и силы тока

Пример

Парилка: 1 лампа — 60 Вт

Душ: 1 лампа — 60 Вт

Предбанник: 1 лампа — 100 Вт

Комната отдыха: 1 лампа — 100 Вт

Холодильник: 200 Вт

Бойлер: 2000 Вт

Насос: 600 Вт

Итого: 3120 Вт

При напряжении в 220 В: Ток(А) = 3120 / 220 = 14,18 А

16А —1,5 кв. мм

25А —2,5 кв.мм

32А —4,0 кв.мм

40А — 6,0 кв.мм

В нашем примере по расчету достаточно провода с сечением 1,5 кв.мм.

Если вы не хотите вдаваться в формулы и справочники, то можно просчитать нужное сечение провода более упрощенно:

С учетом запаса мощности, на каждые 2 кВт мощности соответствует 1 кв.мм сечения провода. Однако, с повышением сечения это соотношение не является точным.

В нашем примере для 3,1 кВт будет соответствовать проводка с сечением . Однако, при выборе провода следует всегда делать расчеты с запасом примерно в 20—25 %. В нашем примере:

Мощность с запасом: 3120 х 1,25 = 3900 Вт

Сила тока: 3900 Вт / 220 = 17,73 А

Сечение провода: 2,5 кв.мм.

Электропроводка и освещение для бани видео

Читаем дальше – узнаём больше!


Оценка: 2. 6 из 5
Голосов: 168

Электропроводка в бане

Если вы решили построить на территории частного землевладения баню, то один из этапов работ после строительства – это электроснабжение бани, то есть прокладка электропроводки. В данной статье рассмотрим особенности прокладки электропроводки в бане. Следует отметить, что процесс прокладки электропроводки в бане несколько отличается от прокладки проводки в доме (кирпичном или панельном). Это обусловлено, прежде всего, тем, что баня – это деревянное строение, внутренние помещения которой характеризуются повышенным уровнем влажности. Рассмотрим основные этапы электроснабжения бани.

Схема электропроводки  в бане

Первое, что необходимо сделать, это составить схему электропроводки. В дальнейшем все работы будут производиться в соответствии с составленной схемой. При составлении схемы определитесь с предполагаемыми нагрузками, количеством розеток, элементов осветительной аппаратуры. Кроме того, продумайте, каким образом будет осуществляться питание розеток и светильников. Наиболее оптимальный вариант – это подключение розеток и светильников к распределительному щитку бани отдельными линиями. В данном случае будет отсутствовать необходимость установки промежуточных коробок. Распределительный щит в бане Что касается распределительного щитка бани, то необходимо установить аппараты защиты для каждой из линий электропроводки бани. В качестве аппаратов защиты необходимо использовать, как автоматические выключатели, так и устройства защитного отключения. Возможно также использование комбинированных аппаратов – дифференциальных автоматов (дифавтоматов), которые выполняют функции обоих вышеприведенных защитных аппаратов.

Зачем нужны аппараты защиты?

Автоматический выключатель осуществляет защиту линий электропроводки квартиры от аварийных режимов, в частности от превышения максимально допустимого тока для данной линии проводки (перегрузки) и от короткого замыкания. Устройства защитного отключения предназначены, прежде всего, для защиты человека от поражения электрическим током в результате утечки тока по причине нарушения изоляции элементов электропроводки или появлению потенциала на корпусе бытовых приборов. Кроме того, УЗО предотвращает возникновение пожаров по той же причине – утечки тока через поврежденный участок изоляции проводников. Следовательно, применение УЗО для защиты электропроводки в бане особенно актуально, так как баня не только очень влажное помещение, но и пожароопасное помещение. Когда схема электропроводки составлена, необходимо произвести разметку мест установки распределительного электрического щитка, штепсельных розеток, выключателей освещения, осветительных устройств, а также мест прокладки линий электропроводки. Рекомендуется прокладывать линии электропроводки по кратчайшим путям. Запрещается прокладка кабеля вблизи печи. Для того чтобы запитать распределительный щит бани, необходимо провести кабель от главного распределительного щитка, который, как правило, установлен внутри дома или снаружи. Для подключения кабеля необходимо в главном распределительном щитке установить отдельный автоматический выключатель, который будет осуществлять защиту кабельной линии, а также электропроводки бани в случае отказа автоматических выключателей распределительного щитка бани. Желательно установить автомат, который будет размыкать, как фазу, так и нулевой проводник. Выбор аппаратов защиты и кабеля необходимо производить в соответствии с предполагаемой общей нагрузкой электропроводки бани. Например, предполагаемая нагрузка бытовых электроприборов в бане составляет 25 А. Можно сделать некоторый запас (так как в будущем возможно увеличение нагрузки) и установить автоматический выключатель на 32 А.

Подключение бани к электросети

Выбираем кабель (провод) для подключения питания к распределительному щитку бани. В данном случае есть два варианта: провести провод в воздухе или в земле. В первом случае можно выбрать провод СИП – самонесущий изолированный алюминиевый провод. Для прокладки в земле необходимо использовать кабель с дополнительной защитной броней, например, ВБбШв-3*6 мм2. Глубина прокладки провода, как правило, составляет 0,7 м. Кабель (провод) заводят через деревянную стену в металлической трубке, предварительно монтированной в стену. Все элементы электропроводки бани (распределительный щиток, розетки, выключатели и др. ) должны иметь степень защиты корпуса не ниже IP-44. Для прокладки линий электропроводки в бане можно использовать кабель ВВГнг-LS, сечением от 1,5 до 4 кв. мм, в зависимости от нагрузки на той или иной линии электропроводки. Места прохода кабеля в корпус со степенью защиты IP-44 защищены дополнительными уплотнениями. В качестве дополнительной мерой защиты подключение кабелей к розеткам, выключателям и другим элементам электропроводки бани рекомендуется снизу. Таким образом, предотвращается возможное попадание влаги в местах прохода кабеля в корпус розетки, выключателя и других элементов.

Термостойкий провод марки ПВКВ

Термостойкий провод марки ПВКВ В местах, где эксплуатация проводки может быть при повышенных температурах, например в парной, рекомендуется использовать специальный термостойкий провод марок ПРКА, ПВКВ, РКГМ. Это гибкий одножильный провод, рассчитанный на работу при температуре окружающей среды до 180 градусов Цельсия. Он имеет изоляцию из кремнеорганической резины. Это изоляция достаточно мягкая и провод рекомендуется прокладывать или в специальных термоустойчивых трубках или в металлорукавах.

Электропроводка в бане (сауне), как правильно выбрать кабель

При строительстве жилых, служебных и производственных помещений особое место занимает электромонтаж оборудования. Сложность этой операции заключается в тщательной подготовке на начальном этапе, чтобы избежать тяжких последствий при эксплуатации. Первым делом, необходимо просчитать электрические мощности строящегося объекта, нагрузки и условия эксплуатации, оборудования которого существенно повлияют на выбор, как самого оборудования, так и кабелей, посредством которых это оборудование будет подключено.

В случае, если строительство объекта уже завершено, то оборудование и кабели, следует выбирать в зависимости от материала, из которого он построен. Рассмотрим конкретный пример подбора электрооборудования для бани (сауны). Чаще всего, нагревательными элементами в банях и саунах являются ТЭНы. Это самый энергоёмкий участок всего проекта. Мощность их может достигать десятков киловатт. В связи с этим сечение жил силовых кабелей должно быть подобрано соответственно и с учётом запаса. Те же требования предъявляются и к маломощным потребителям. Таким,  как светильники и вентиляторы. Но они могут быть подключены обычным проводом в двойной или одинарной изоляции и обязательно в гофре или металлрукаве. К кабелям же предъявляется дополнительное требование к их термостойкости и влагозащищённости. Как правило, в саунах и банях применяют кабели РКГМ, ПРКА, ПВКВ, ПМТК и ПРКС. Все эти кабели и провода устойчивы к воздействию повышенной температуры и влажности.

ПРКА – многопроволочный медный провод в изоляции из кремнийорганической резины повышенной твёрдости. Рабочая температура от -60 до +180 градусов.

ПВКВ – многопроволочный медный провод в двойной изоляции из кремнийорганической резины. Рабочая температура от -60 до +180 градусов.

РКГМ – многопроволочный медный провод в изоляции из кремнийорганической резины повышенной твёрдости и оболочке из стекловолокна, пропитанного эмалью или термостойким лаком. Рабочая до +180 градусов.

ПРКС – многожильный  кабель с числом жил от двух до пяти,  с изоляцией и оболочкой из кремнийорганической резины. Рабочая температура от -60 до +180 градусов.

ПМТК – аналог кабелей ПРКС и ПРКА, многожильный в изоляции из кремнийорганической резины, но с рабочей температурой до 200 градусов.

Прокладка кабеля

Прокладка кабелей должна, в обязательном порядке, проводиться в металлрукавах или кабель – каналах, во избежание их механического повреждения. Отдельные провода должны связываться в жгуты специальными хомутами и, также, прокладываться в гофрах, металлрукавах или кабель – каналах. Для маломощных потребителей, светильников и вентиляторов, укладка кабеля может осуществляться в пластиковой гофре. Но в этом случае участи гофры должны быть термически защищены, т.к. рабочий температурный режим для гофрошланга ПВХ значительно ниже чем у термостойких проводов. В последнее время на рынке появилась специальная термостойкая трубка ПВХ (например марки ТКР до 250 градусов), которая также с успехом применяется для прокладки в ней термостойких проводов.

Гофра и металлрукав подбираются в соответствии с диаметром кабеля или жгута. Размер кабель-канала или лотка, также выбирается в зависимости от количества прокладываемых кабелей и жгутов.

Прокладка силовых кабелей на вводе в объект и в переходах между отдельными помещениями требует дополнительного усиления защиты от механических повреждений. Для этого кабели, предварительно протянутые в гофры или металлрукава, дополнительно протягивают в трубы.

Эксплуатация вышеперечисленных проводов и кабелей предполагает воздействие повышенных температур и влажности, что, почти всегда, имеет место в парных бань и саун. И по правилам пожарной безопасности, к электроустановочным приборам, также предъявляются повышенные требования. Те из них, что находятся в зоне воздействия неблагоприятных факторов, должны иметь повышенный уровень защиты – термо и влагозащищённое исполнение,  либо должны выноситься в сухие помещения с обычным диапазоном рабочих температур.

Электропроводка в ванной – Чистое домостроение

Краткое содержание: Прокладка электрического кабеля, установка коробок для розеток и выключателей и подготовка коробок — это процесс, известный электрикам как черновая проводка. Это необходимый компонент любого нового строительства или пристройки, и с небольшим руководством, с которым могут справиться даже домовладельцы с ограниченным бюджетом. Электрик Клифф Попеджой выбрал типичную ванную комнату, чтобы проиллюстрировать тонкости проводки в соответствии с нормами.Он обсуждает необходимость планировать расположение розеток, выключателей и светильников. На рисунке показано, как с помощью нескольких дополнений, помимо минимальных требований к коду, можно улучшить комфорт и функциональность ванны. После краткого описания различных типов электрических коробок он демонстрирует установку и размещение выключателей и розеток, комбинации вентилятора и светильника и встроенного светильника. Он показывает свои методы прокладки кабеля, объясняет разницу между калибрами кабеля и требования к креплению кабеля.Наконец, он показывает, как подключить три распределительных щита к домашней линии с панели. Советы включают в себя рекомендуемые сверла, зачистку кабельных оболочек, продуманную маркировку проводников и способы расчета нагрузки цепи. Дополнительные видеоматериалы: Как подключить электропроводку в ванной


Если вы хотите вложить немного капитала в дом или пристройку, которую вы строите, вы можете подумать о том, чтобы взять на себя черновую проводку: установить коробки, проложить кабель и подготовить коробки перед навешиванием гипсокартона.Если стены открыты, это простая работа, и большинство строительных отделов разрешают домовладельцам делать электропроводку самостоятельно. Задача установки основного сервисного щита сложна и лучше всего доверить ее профессиональному электрику, но вы сэкономите деньги, выполнив остальную работу самостоятельно. И нет лучшего места для начала, чем ванная комната, пространство, которое довольно плотно с электрическими потребностями, но не слишком сложно. Недавно я подключил небольшую ванную комнату, которая была частью нового дома Habitat for Humanity в Сакраменто, Калифорния.Детали работы демонстрируют необходимые шаги по креплению коробок, прокладке проводов и выполнению предварительных соединений.

Требования к конструкции схемы и коду

Как и во всех хороших строительных проектах, вы должны начать с плана. На плане, обычно создаваемом архитектором или дизайнером, указано, где должны быть расположены светильники, розетки, выключатели и другие приспособления. Это также лучшее место для проверки соответствия пространства коду.

Национальный электротехнический кодекс (NEC) и местные нормы, основанные на NEC, позволяют питать свет, вентилятор и розетки в одной ванной комнате от одной 20-амперной цепи или для всех розеток ванных комнат в доме. по схеме 20 ампер.В последнем сценарии светильники и вентиляторы в ванной подключены к универсальным 15-амперным цепям. любой вариант не идеален.

Один ручной фен сам по себе может привести к перегрузке 20-амперной цепи, поэтому я всегда подключаю каждую дуплексную розетку к отдельной 20-амперной цепи, а вентиляционный вентилятор и свет — к отдельной 15-амперной цепи. . Если вы сомневаетесь в емкости цепи, выполните расчеты нагрузки, чтобы убедиться, что вы не перегружаете ее.

Все розетки для ванных комнат должны иметь защиту GFCI (прерыватель цепи замыкания на землю).Большинство инспекторов хотят видеть розетки на уровне прилавка или выше, хотя в коде не указана высота. Кодекс требует дуплексного выхода в пределах 36 дюймов от края каждой раковины. Если есть двойная раковина, поставьте отвод между ними. Рассмотрите возможность установки пары дуплексных розеток возле каждой раковины, если, например, фен или плойка являются частью утренней рутины. Я настоятельно рекомендую использовать отдельную 20-амперную цепь для каждой розетки или даже 20-амперную цепь для каждой дуплексной розетки.Здесь я установил две розетки, каждая на свою 20-амперную цепь.

Из Fine Homebuilding # 249

Для получения дополнительных фотографий, рисунков и подробностей нажмите кнопку View PDF ниже.



Как подключить вытяжной вентилятор и освещение для ванны

Установка и подключение вытяжного вентилятора и освещения для ванны: источники питания для вытяжного вентилятора и освещения для ванны, питание от розетки GFCI, проводка распределительной коробки.

Установка и подключение вытяжного вентилятора и освещения в ванной
Электрика Вопрос: После того, как в моей ванной комнате была проведена грубая проводка и до того, как была сделана изоляция, я решил добавить потолочный вентилятор и освещение, которые будут управляться отдельными выключателями вместо простой светильник.

  • Удаление существующей проводки
    Я удалил 2 провода с заземлением от выключателя к светильнику и заменил их 3 проводами с проводом заземления.
  • Проводка соединительной коробки для переключателя
    Коробка, из которой вышли эти провода, имела 3 провода с заземлением, идущие от другого переключателя, который также должен был управлять светом через 3-позиционный переключатель.
  • Проверка источника питания
    Когда пришло время заканчивать проводку, я понял, что у меня нет постоянного питания в этой коробке, что делает невозможным управление вентилятором отдельно от света , поэтому я подключился к розетке, которая находилась прямо под распределительной коробкой. обеспечить постоянный источник питания для вытяжного вентилятора ванны.
  • Розетка GFCI
    Проблема в том, что цепь защищена GFCI, потому что она подает питание на розетки рядом с раковиной. Теперь, когда я включаю вентилятор, он отключает розетку GFCI.

Что я могу сделать?

Этот вопрос о ремонте домашней электросети поступил от Майка из округа Дарк, штат Огайо.

Ответ Дейва:
Спасибо за ваш вопрос по устранению неполадок, Майк.

Применение: подключение вытяжного вентилятора ванны.
Уровень квалификации: от среднего до продвинутого — лучше всего подходит для лицензированного электрика.
Необходимые инструменты: Сумка электриков с ручными инструментами для черновой проводки, электрическая дрель и сверла, а также удлинитель.
Приблизительное время: Зависит от объема проекта реконструкции ванной комнаты, типа конструкции и доступного доступа к проектируемой зоне.
Меры предосторожности: Любая существующая проводка в непосредственной близости, которая может помешать установке новых строительных материалов, должна быть идентифицирована, отключена и помечена.
Примечание. Модификация существующей электропроводки или установка дополнительной электропроводки в ванной комнате должны выполняться в соответствии с местными и национальными электротехническими нормами и при наличии разрешения и после проверки.

Подключение вытяжного вентилятора и освещения для ванны

  • Источники питания для вытяжного вентилятора и освещения в ванне
    Сценарий, описанный в этом вопросе, не позволяет использовать существующую проводку выключателя света, поскольку проводка трехходового выключателя не обеспечивает необходимую нейтраль с источником питания цепи освещения.
  • Питание от розетки GFCI
    Использование выходной цепи GFCI в качестве источника питания будет работать для вытяжного вентилятора в ванной, но убедитесь, что вы используете только источник питания цепи GFCI и не смешиваете его с какой-либо проводкой от существующей проводки цепи освещения.
  • Подключение к УЗО
    Подключение к выходной цепи УЗО должно быть выполнено внутри выходной коробки УЗО, таким образом, у вас будет возможность подключиться к ЛИНИИ или стороне НАГРУЗКИ УЗО для обеспечения защиты УЗО или без защиты УЗО , в зависимости от расположения вытяжного вентилятора ванны относительно ванны или душа.
Подробнее о подключении вытяжных вентиляторов для ванны

Установка электропроводки в ванной

Электрическая проводка ванной комнаты

Подробные фотографии и схемы электропроводки в ванной комнате с требованиями к кодам для большинства новых или реконструируемых проектов.

Электропроводка

Подключение электрических розеток для дома

Домашняя электропроводка включает в себя розетки на 110 вольт и розетки и розетки на 220 вольт, которые есть в каждом доме.Посмотрите, как выполняется разводка электрических розеток для дома.

Как подключить переключатель

Подключение выключателя освещения — схема 1

Схемы подключения
Подробные схемы подключения выключателя освещения. Подробные электрические схемы и изображения помогут вам в домашних электрических проектах.

Электропроводка

Электропроводка

В этой статье рассматриваются общие схемы электропроводки дома на 120 и 240 В, а также установленные автоматические выключатели с указанием типов и величин силы тока, используемых в большинстве домов.


GFCI Wiring
Этот список статей поможет вам узнать о функциях и преимуществах розеток GFI и GFCI, а также о том, как они подключаются.

Использование тестеров для выявления электрических проблем

Тестеры для решения электрических проблем

Поиск и устранение неисправностей электропроводки
Типы электрических тестеров



Вам также может быть полезно следующее:

Руководство Дейва по домашней электропроводке: » Вы можете избежать дорогостоящих ошибок! «

Вот как это сделать:
Правильно подключите с помощью моей иллюстрированной книги по электромонтажу

Отлично подходит для любого проекта домашней электропроводки.


0
проводки GFCI выходов проводки
проводки домашних электрических цепей
120 вольт и 240 вольт выпускные цепи
Проводка Выключатели освещения
Проводка 3-проводной и 4-проводной электрической плиты
Проводка 3-проводной и 4-проводной сушилки Шнур и розетка сушилки
Как устранить неполадки и отремонтировать электрическую проводку
Модернизация электропроводки
Коды NEC для домашней электропроводки
. …и многое другое.
Идеально подходит для домовладельцев, студентов,
999



включает в себя:

Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь в местном строительном управлении по поводу разрешений и инспекций для всех проектов электропроводки.

Как выполнить подключение проводов вытяжного вентилятора ванны

Как подключить провода настенного выключателя к проводам вытяжного вентилятора в ванной? Соединения проводки для вытяжного вентилятора, Как подключить провода вытяжного вентилятора для ванны.

Руководство по подключению проводки для вытяжного вентилятора в ванной
Электрика Вопрос: Как подключить провода настенного выключателя к проводам вытяжного вентилятора в ванной?

  • Я устанавливаю вытяжной вентилятор в ванной.
  • Один черно-белый провод идет от панели, а другой от выключателя.
  • Подскажите, пожалуйста, как подключить эти провода к вентилятору.
  • Вентилятор простой с черно-белым проводом.

Этот вопрос по электропроводке поступил от Рэма, домовладельца из Торонто, Канада.

Дополнительные комментарии: Очень информативно.

Ответ Дэйва:
Спасибо за вопрос по электропроводке, Рам.

Как подключить провода вытяжного вентилятора ванны

Применение: подключение вытяжного вентилятора ванны.
Уровень навыков: от начального до среднего — лучше всего подходит для лицензированного электрика.
Необходимые инструменты: сумка для электриков, ручные инструменты и тестер напряжения.
Приблизительное время: зависит от личного опыта и умения работать с инструментами.
Меры предосторожности: определите цепь освещения в ванной, выключите ее и пометьте примечанием, прежде чем работать с проводкой.

Соединения проводки для вытяжного вентилятора

  • Обзор проводки
    • Подключение питания для вытяжного вентилятора в ванной в основном такое же, как подключение выключателя света.
    • В этом примере описываются соединения проводки, где провода источника питания и вытяжного вентилятора расположены в настенной распределительной коробке.
  • Определите провода источника питания и вытяжного вентилятора
    • Определите кабель, который питает провода от источника питания цепи. Обычно это двухжильный кабель с черно-белым проводом и проводом заземления.
    • Тщательная проверка черного провода бесконтактным тестером позволит определить источник питания.
  • Сращивание белых нейтральных проводов
    • Нейронные провода не присоединены к переключателю, а сращены между собой.Иногда белые провода подключаются к выключателю, однако это связано с тем, что белый провод используется в качестве коммутируемой ветви силовой проводки.
    • Белый нейтральный провод источника питания и вытяжного вентилятора сращиваются с помощью разъема желтого или красного провода.
  • Подключение коммутатора
    • Однополюсный переключатель не имеет полярности, поэтому не имеет значения, какой из черных проводов надет на два латунных винта переключателя.
    • Снимите изоляцию примерно на дюйм с конца каждого из черных проводов источника питания и вытяжного вентилятора.
    • Прикрепите каждый из черных проводов к латунным клеммным винтам на боковой стороне переключателя так, чтобы петля провода была обращена по часовой стрелке, а петля провода находилась непосредственно под головкой винта.
    • С помощью плоской отвертки плотно затяните каждый винт, чтобы обеспечить прочное соединение.
  • Заземление компонентов
    • Провода заземления цепи являются наиболее важными проводами цепи, поскольку они защищают компоненты цепи в случае перегрузки цепи или короткого замыкания.
    • Заземляющие провода сращиваются и соединяются с выключателем и металлическими распределительными коробками, а также с устройством, которым в данном случае является вытяжной вентилятор.
    • Процесс соединения заземляющего провода цепи включает в себя присоединение провода заземления к зеленому винту заземления на раме переключателя, зеленому винту заземления коробки переключателя и корпуса вытяжного вентилятора. Некоторые вытяжные вентиляторы поставляются с предварительно смонтированным зеленым заземляющим проводом, который используется для соединения с заземляющим проводом.
  • Подключение вытяжного вентилятора
    • Типичный вытяжной вентилятор имеет набор проводов, расположенных внутри распределительной коробки, которая является частью корпуса вытяжного вентилятора.
    • Входное отверстие для кабеля, подсоединяемого к вытяжному вентилятору, должно быть оснащено кабельным разъемом, который будет изолировать и защищать кабель. Это может быть либо двухвинтовой разъем, либо кабельный разъем с пластиковой изоляцией.
    • Снимите изоляцию примерно на дюйм с конца каждого черного провода кабеля вытяжного вентилятора.
    • Создайте соединение для каждой пары проводов, цвет в цвет, и завершите каждое соединение, используя желтый или красный разъем для проводов, который надежно закреплен для создания надежного соединения.
Подробнее о подключении вытяжного вентилятора в ванной комнате

Как установить и подключить вентилятор для ванной комнаты

Подключение вытяжного вентилятора ванны

  • Вытяжной вентилятор для ванной комнаты
    • Ответы на все ваши вопросы об установке вытяжного вентилятора для ванны и проекте замены вытяжного вентилятора в ванной комнате.
  • Электропроводка ванной комнаты
    • Подробные фотографии и схемы электропроводки для ванной комнаты с кодовыми требованиями для большинства новых или реконструируемых проектов.

Проводка выключателя света

  • Подключение выключателя освещения — схема 1
    • Полностью поясненные изображения и схемы подключения выключателей света с описанием наиболее распространенных выключателей, начиная с фотосхемы 1.

Электрический провод

  • Электрический провод для дома
    • Полный список типов электрических проводов и деталей, используемых для домашних проектов, с информацией об электрических кодах служит руководством по выбору.


Вам также может быть полезно следующее:

Руководство Дейва по домашней электропроводке: » Вы можете избежать дорогостоящих ошибок! «

Вот как это сделать:
Правильно подключите с помощью моей иллюстрированной книги по электромонтажу

Отлично подходит для любого проекта домашней электропроводки.


0
проводки GFCI выходов проводки
проводки домашних электрических цепей
120 вольт и 240 вольт выпускные цепи
Проводка Выключатели освещения
Проводка 3-проводной и 4-проводной электрической плиты
Проводка 3-проводной и 4-проводной сушилки Шнур и розетка сушилки
Как устранить неполадки и отремонтировать электрическую проводку
Модернизация электропроводки
Коды NEC для домашней электропроводки
. …и многое другое.
Идеально подходит для домовладельцев, студентов,
999



включает в себя:

Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь в местном строительном управлении по поводу разрешений и инспекций для всех проектов электропроводки.

Мой передатчик принял ванну! Что теперь? 5 шагов помощи (плюс бонусный совет).

Мы все знаем, что всякое случается, несмотря на ваши самые лучшие намерения. Вы можете попытаться защитить свои передатчики, даже используя крышки, как мы всегда советуем вам, но они все равно могут быть замочены.Талант может бросить их вместо мобильного телефона в унитаз. Или лодка может перевернуться, пока вы снимаете речную сцену*. Конец тот же: ваш передатчик утонул и теперь промок. Что теперь?

Прежде чем мы начнем, заявление об отказе от ответственности: если у вас есть возможность отправить свое устройство в штаб-квартиру или в авторизованный ремонтный центр, сделайте это. Не выполняйте ни один из этих шагов, если вы решите это сделать. Это следует рассматривать как экстренные меры, которые вы можете предпринять на месте, когда нет лучших вариантов, и ваша альтернатива — завершение дня или отказ от проекта.



  1. Сначала извлеките аккумулятор как можно быстрее. Выключить его недостаточно. В пресной воде с аккумулятором в устройстве у вас есть несколько минут, прежде чем произойдет серьезное повреждение. В соленой воде это считанные секунды, так как соль губительна — она и затвердевает, и въедается в доски. В любом случае, быстро извлеките аккумулятор из устройства. Дальнейшие действия зависят от того, в какую воду попал передатчик.
    a) Если ваше устройство упало в пресную воду, хлорированную воду из бассейна или водопроводную воду, вы должны промыть его чистой или дистиллированной водой.
    б) Если он упал в морскую воду, промойте его любой жидкостью, в которой меньше соли, чем в морской воде, и нет сахара. Здесь вам, возможно, придется проявить творческий подход. Если нет воды в бутылках, вы можете использовать диетическую газировку (поскольку в ней нет сахара) или любой алкоголь без добавок, например простую прозрачную водку. Чистый спирт для ополаскивания — лучший вариант, если он у вас есть, потому что он испаряет воду и смывает грязь или масла, которые могли быть в воде.
  2. Как промыть: Быстро погрузите весь блок с открытой дверцей батарейного отсека в воду или спирт. Или налейте небольшое количество воды или спирта в устройство и быстро расплескайте его. Сделайте это еще один или два раза со свежей порцией воды или спирта.
  3. Наклоните блок так, чтобы жидкость стекала с досок внутри. После окончательного ополаскивания встряхните устройство, чтобы удалить жидкость. Вы также можете использовать консервированный воздух, чтобы облегчить процесс. Не прикасайтесь к доскам или чему-либо внутри пальцами.Заднюю крышку также можно снять, чтобы удалить жидкость из внутренней части.
    Что бы вы ни делали, ЗАПРЕЩАЕТСЯ использовать какие-либо нефтяные дистилляты (например, очиститель контактов) внутри устройства в это или любое другое время. Мы видели, как это предлагалось на онлайн-форумах в качестве средства от влаги, и это плохая идея. Очистители контактов хорошо подходят для контактов батареи или разъемов, если их наносить с осторожностью с помощью ватной палочки — вы просто не хотите, чтобы они распылялись внутри устройства, где они могут скапливаться. Это может показаться запутанным, потому что на этикетках большинства очистителей контактов написано что-то вроде «для использования с большинством пластиков».Проблема в том, что на маркировке не указано, к какому пластику, а к некоторым пластикам очиститель контактов может быть агрессивным. И что еще хуже, человеческая тенденция состоит в том, чтобы предполагать, что «немного хорошо, поэтому многое должно быть лучше». Лучше всего просто не делать этого вообще.
  4. Нагрейте доски, чтобы высушить влагу, оставшуюся после последнего ополаскивания. Вы можете использовать все, что у вас есть, что отбрасывает терпимое тепло — солнечный свет, освещение сцены, блок двигателя и т. Д. Рекомендованной температуры нет; пока вы можете слегка держать компоненты и не обжечься, температура должна быть в порядке.
  5. Через несколько часов (или больше) и когда устройство полностью высохнет, вставьте аккумулятор и включите его. Будьте терпеливы — даже немного оставшейся влаги может свести на нет цель, поэтому дайте этому шагу время.

Если вы регулярно работаете в воде и размер не имеет значения, вы можете приобрести или арендовать водонепроницаемый WM-передатчик. Хотя мы изготавливаем наши передатчики так, чтобы они выдерживали интенсивное использование и неправильное обращение, а наш ремонтный отдел, как известно, творит чудеса, нет никаких гарантий, когда речь идет о влаге.Однако, если вы находитесь на месте и (каламбур) застряли в воде, следование этим советам может привести к задержке в вашем графике и необходимости заменить то, что нельзя исправить.

* Дополнительный совет: передатчики не плавают. Но если вы работаете в движущейся воде или рядом с ней, вы можете прикрепить поплавок или поплавок к любому носимому на теле передатчику, чтобы увеличить шансы на то, что вы вернете его, если он ускользнет. Если вы снимаете в темноте или при слабом освещении, используйте светящийся в темноте!


Женщина обнаруживает жуткие черные провода, свисающие из ванны, и получает травму от того, что выпадает

ПОСЛЕ долгого рабочего дня нет ничего лучше, чем принять горячую ванну и долго расслабляться.

Но планы одной женщины поваляться в ванне были сорваны неприятным сюрпризом, который поджидал ее в кране.

5

Женщина осталась травмированной после того, как заметила жуткие черные провода, свисающие из ее кранаКредит: TikTok/iamfinny

Но то, что она приняла за провода, на самом деле травмировало ее, поскольку она обнаружила, что на самом деле это был огромный паук, застрявший внутри.

«Итак, я видела эти штуки, торчащие из крана в ванне», — сказала она, направляя камеру к крану, чтобы увидеть паука, висящего прямо на краю крана, что привело ее в шок.

«Боже мой», — написала она, прежде чем открыть краны, чтобы заставить паука сдвинуться с места.

5

Она подошла, чтобы рассмотреть поближе, и получила неприятный сюрпризКредит: TikTok/iamfinny

5

Оказывается, огромный паук застрял в кранеКредит: TikTok/iamfinny

5

Он свисал с края кранаКредит : TikTok/iamfinny

5

Она избавилась от него, открыв кран, и пришла в ужас, когда он попал в ваннуКредит: TikTok/iamfinny

Когда вода начала выходить, огромный паук пришел с ним и остался в ванне. ванна – наводя ужас на тех, кто смотрел, поскольку тысячи прокомментировали видео, которое с тех пор стало вирусным.

«Я бы умер», — сказал один человек, а другой написал: «Мое сердце остановилось бы».

Другие шутили, что ждали, когда паук выпрыгнет на камеру, а некоторые даже отказывались смотреть видео до конца, настолько они были травмированы.

«Я ждал прыжка, я даже не мог больше смотреть на него», — сказал один человек.

Четвертый написал: “Я лежу в ванне и засовываю палец в кран… нет, больше никогда.”

Для некоторых мысль о том, что это происходит с ними, была невыносимой.

Один из зрителей пошутил: «Я больше никогда не буду принимать ванну…»

Между тем, один отец был ошеломлен, найдя жестокое описание себя, которое его дочь написала для домашнего задания в дошкольном возрасте.

Кроме того, эксперты предостерегают от этого способа очистки сушильной машины и утверждают, что он настолько опасен, что может вызвать пожар.

И катастрофа с бровями одной женщины в TikTok заставит вас бояться попробовать технику окрашивания дома.

Невероятно длинный язык женщины ошеломил зрителей вопросом, настоящий ли это

Эксцизионная биопсия с проводником | Диагностика рака молочной железы

Эта процедура также называется проволочной локализацией с последующей хирургической биопсией.

Что это?

Эксцизионная биопсия с использованием проводника означает введение тонкой проволоки в ткань молочной железы, чтобы показать хирургу точную область, которую необходимо удалить.

Ваш хирург может использовать это, если рентген молочной железы (маммография) или ультразвуковое исследование молочной железы выявили аномальную область, но он ничего не чувствует при обследовании. Аномальная область может выглядеть более плотной, чем обычно, или содержать частицы кальция.

Вам может быть назначен этот тест, если другие тесты, такие как игольная или пункционная биопсия, выполнить сложно.

Вам назначена двухэтапная биопсия по проводнику:

  • проводник устанавливается под местной анестезией в рентгенологическом отделении или грудном отделении в больнице
  • позже в тот же день или на следующий день у вас операция по удалению участка под общим наркозом

проводник тонкий и гибкий, похожий на рыболовную проволоку.

Врач-специалист исследует удаленную ткань под микроскопом. Это может показать, вызваны ли изменения груди раком или другими заболеваниями.

Широкое местное иссечение по проводникам

У некоторых женщин может быть локализация дуги после того, как у них был диагностирован рак молочной железы, в рамках подготовки к операции по поводу рака молочной железы. Проволока помещается в раковую область, показывая хирургу область, которую нужно удалить.

Вы также можете услышать, что это называется широкое локальное иссечение с проводником или хирургия с сохранением молочной железы.

Предварительная оценка

Предварительная оценка подготовит вас к процедуре.Обычно у вас есть это за несколько дней до этого.

На этом приеме вы встречаетесь с членами вашей лечебной бригады и можете подписать форму согласия на операцию.

Задавайте много вопросов, если хотите. Это помогает записать все ваши вопросы заранее, чтобы взять с собой. Чем больше вы знаете о том, что произойдет, тем менее пугающим это будет казаться.

Вы можете задать дополнительные вопросы, когда пойдете в больницу, так что не волнуйтесь, если вы забудете задать несколько.

В больнице вы можете встретить:

Хирург

Член хирургической бригады расскажет вам о:

  • предстоящая операция
  • преимущества операции
  • возможные риски
  • что ожидать после

анестезиолог

Анестезиолог вводит вам анестетик и присматривает за вами во время операции. Они удостоверяются, что вы в достаточной форме для операции.

Медсестра

Медсестра проверяет ваш:

  • общее состояние здоровья
  • вес
  • кровяное давление
  • пульс
  • температура

Они также проверяют, какая помощь и поддержка вам нужны, чтобы узнать, что вам понадобится, когда вы вернетесь домой.

Медсестра по уходу за грудью

Медсестра по грудному вскармливанию может ответить на ваши вопросы о процедуре и предоставить вам информацию и поддержку.

Подготовка к биопсии по проводнику

Проверьте свое письмо о встрече, чтобы узнать, как подготовиться.

Вам сделают биопсию под общим наркозом, и вы не сможете есть в течение 6 часов до нее. Можно пить воду за 2 часа. Персонал больницы даст вам инструкции по этому поводу.

Сообщите своему врачу или медсестре, если отказ от еды может стать для вас проблемой: например, если у вас диабет.

Принимайте лекарства как обычно.Но если вы принимаете какие-либо лекарства для разжижения крови, возможно, вам придется прекратить их прием. Ваш врач или медсестра/медбрат скажут вам, когда остановиться.

Размещение проволоки

В большинстве больниц вам вводят проволоку в тот же день, что и биопсию. Некоторые больницы могут сделать это накануне.

У вас есть это в рентгенологическом отделении или маммологическом отделении в больнице. Провод устанавливается врачом-специалистом, который называется рентгенологом.

Сотрудник рентгенологического отделения проведет вас в комнату и попросит снять верхнюю одежду.

Обычно для этого ты сидишь или лежишь на диване. Когда вы почувствуете себя комфортно, вам сделают маммографию или УЗИ молочных желез. Это показывает аномальную область, чтобы рентгенолог точно знал, где разместить провод.

Рентгенолог обрабатывает часть груди антисептическим раствором. Затем в ту же область вводят местный анестетик, чтобы обезболить кожу. Сначала это может немного пощипывать, но обычно это длится всего несколько минут.

Когда область онемела, рентгенолог вводит тонкую проволоку с небольшим крючком через кожу в эту область.Кончик проволоки помещают в центр патологического участка. Крючок на конце останавливает движение проволоки.

Рентгенолог прикрепляет другой конец провода к груди, чтобы он оставался на месте. Поскольку проволока гибкая, она сгибается и приклеивается к груди, поэтому вам не нужно беспокоиться о том, что проволока сместится.

После этого вы можете одеться и свободно передвигаться с надежно закрепленным проводом.

Некоторые больницы могут использовать ультразвук и вводить крошечные магнитные маркеры в аномальную область вместо использования проволоки.

Во время биопсии молочной железы

У вас будет эксцизионная биопсия под общим наркозом, это означает, что вы будете спать.

Ваша медсестра ведет вас в операционную. Анестезиолог вводит анестетик через маленькую иглу в вену на тыльной стороне ладони.

Когда вы спите, хирург делает небольшой надрез на вашей груди. Затем они удаляют аномальный участок ткани молочной железы. Проволока направляет хирурга в нужное место. Они вынимают проводник после завершения биопсии.

После биопсии с помощью проволоки

Обычно вы просыпаетесь в палате восстановления операционной. Медсестра отвезет вас обратно в палату.

У вас наложен шов на место раны с водонепроницаемой повязкой. Ваш врач или медсестра/медбрат расскажут вам, как ухаживать за местом биопсии и перевязкой. Вы можете принимать душ или ванну, как обычно, потому что водонепроницаемая повязка защищает это место.

Вы можете принять парацетамол, если ваша грудь болит или болезненна.

В этой области могут появиться синяки, и это нормально. Пройдет через неделю-две.

Обычно вечером ты можешь одеться и пойти домой. Не садитесь за руль, потому что вы можете заснуть от анестезии. Попросите кого-нибудь прийти и забрать вас из больницы и отвезти домой.

Спросите своего хирурга или медсестру, сколько времени вам может понадобиться от работы после этого. Это может зависеть от того, насколько физически ваша работа.

Получение результатов

Обычно вы посещаете своего хирурга в клинике примерно через 2 недели.Они дадут вам результаты биопсии. Они сообщат вам, что он показал, и нужны ли вам дополнительные анализы или лечение.

Ожидание результатов теста может быть очень тревожным. У вас могут быть контактные данные медсестры-специалиста, и вы можете связаться с ними для получения информации, если вам нужно. Поговорите с близким другом или родственником о том, что вы чувствуете.

Вы также можете связаться с медсестрами Cancer Research UK по бесплатному телефону 0808 800 4040 для получения информации и поддержки. Линии работают с 9:00 до 17:00 с понедельника по пятницу.

Возможные риски

Биопсия по проводнику — очень безопасная процедура, но медсестра/медбрат скажет вам, к кому обращаться, если у вас возникнут какие-либо проблемы после теста. Ваши врачи позаботятся о том, чтобы преимущества биопсии по проводнику перевешивали эти возможные риски.

Кровотечение

Кровотечение после биопсии бывает редко. Ваш врач или медсестра расскажут вам, что делать, если у вас возникнет кровотечение.

Отек

У некоторых людей бывают отеки, но это бывает редко.Сообщите своему врачу, если область опухла или очень болезненна.

Инфекция

Ваш врач или медсестра расскажут вам, как ухаживать за местом биопсии, чтобы содержать его в чистоте и сухости.

Осложнения с проволокой

В редких случаях проволока может двигаться между моментом ее введения и операцией. Таким образом, ваш хирург не сможет удалить всю аномальную область. Но это очень необычно.

Душ или ванна?: основной ответ

В: Что расходует меньше воды, душ или ванна? Это было постоянным спором в моем доме.

Аноним, Нортридж, Калифорния


Если быть до конца честным, последние четыре года я не думал о том, что лучше принять душ или принять ванну. В большинстве общежитий нет ванн, и когда они есть, вы не можете не задаться вопросом, действительно ли вы выйдете из них чище. Но иногда я тоскую по долгой роскошной ванне. Вы поднимаете ключевой вопрос: можем ли мы оправдать долгое пребывание в ванне?

К сожалению, если вы не принимаете 20-минутный душ — подробнее об этом позже — ванны просто не могут соответствовать расходу воды.По данным Агентства по охране окружающей среды США (EPA), для полной ванны требуется около 70 галлонов воды, а для пятиминутного душа требуется от 10 до 25 галлонов. Вы можете возразить, что очень немногие люди наполняют ванну доверху, но простой расчет показывает, что в любом случае в ванне расходуется больше воды. Если вы все еще не убеждены, попробуйте перекрыть слив во время следующего душа, чтобы измерить количество воды, которое вы используете. Затем сравните это с количеством, которое вы используете для ванны. Скорее всего, вы получите тот же результат: душ экономит воду.

Но не будем останавливаться на достигнутом. Мы можем сэкономить еще больше воды и денег с помощью еще одной небольшой модификации: насадки для душа с низким расходом воды. По данным Агентства по охране окружающей среды, если бы каждое домашнее хозяйство установило одно из этих водосберегающих чудес, Соединенные Штаты могли бы сократить годовое потребление воды на 250 миллиардов галлонов. Это позволяет сэкономить 1,5 миллиарда долларов на счетах за воду по всей стране. Экономия энергии за счет нагрева меньшего количества воды и душевых насадок с низким расходом становится еще более привлекательной. Ознакомьтесь с программой WaterSense Агентства по охране окружающей среды, чтобы узнать больше, в том числе о том, где найти более эффективные насадки для душа: те, которые используют 2.0 галлонов в минуту или менее вместо стандартных 2,5 галлонов в минуту.

Беспокоитесь о том, что меньший поток ухудшит качество вашего душа? И критерии эффективности EPA, и я могу заверить вас, что это не так. Когда в середине первого года обучения в Стэнфорде я перешел на душевые насадки с низким потоком, я почти не заметил разницы. Когда вы сделаете переход, любые сомнения, которые могут возникнуть у вас по поводу более низкого давления воды или стоимости новой насадки для душа, скоро успокоятся, вода, энергия и деньги, которые вы сэкономите.

Честно говоря, переход на низкий поток — это не проблема. Но вот еще один стимул: используя насадку для душа с медленным потоком, вы даже можете время от времени принимать расслабляющую ванну. Если вы принимаете душ в течение шести минут с помощью насадки для душа с низким расходом, вы сэкономите не менее трех галлонов воды каждый раз, когда принимаете душ, а не ванну. Предположим, что вы наполняете ванну примерно наполовину, когда принимаете ванну. Затем каждые 12 приемов душа экономят достаточно воды для одной ванны — около 36 галлонов. Если вы будете принимать ванну только один раз в месяц, вы все равно сэкономите тонны воды, так что вы сможете еще больше наслаждаться купанием с уменьшенным чувством вины!


Тессали Джен , ’11, – майор земных систем .

Добавить комментарий

Ваш адрес email не будет опубликован.
