Способы и схемы самостоятельного изготовления видеоглазка для двери

При выборе кабеля для подключения видеодомофона следует учитывать несколько факторов.

Они касаются как технических характеристик устройства, указанных производителем, так и условиями окружающей среды.

В основном, изготовители подобного оборудования рекомендуют использовать кабель UTP («витая пара»), коаксиальный кабель РК-75 и КВК-В(П)-2.

В любом случае кабель для подключения видеодомофона должен быть достаточно жестким, изготовленным в соответствии с текущими ГОСТами и иметь необходимые лицензии.

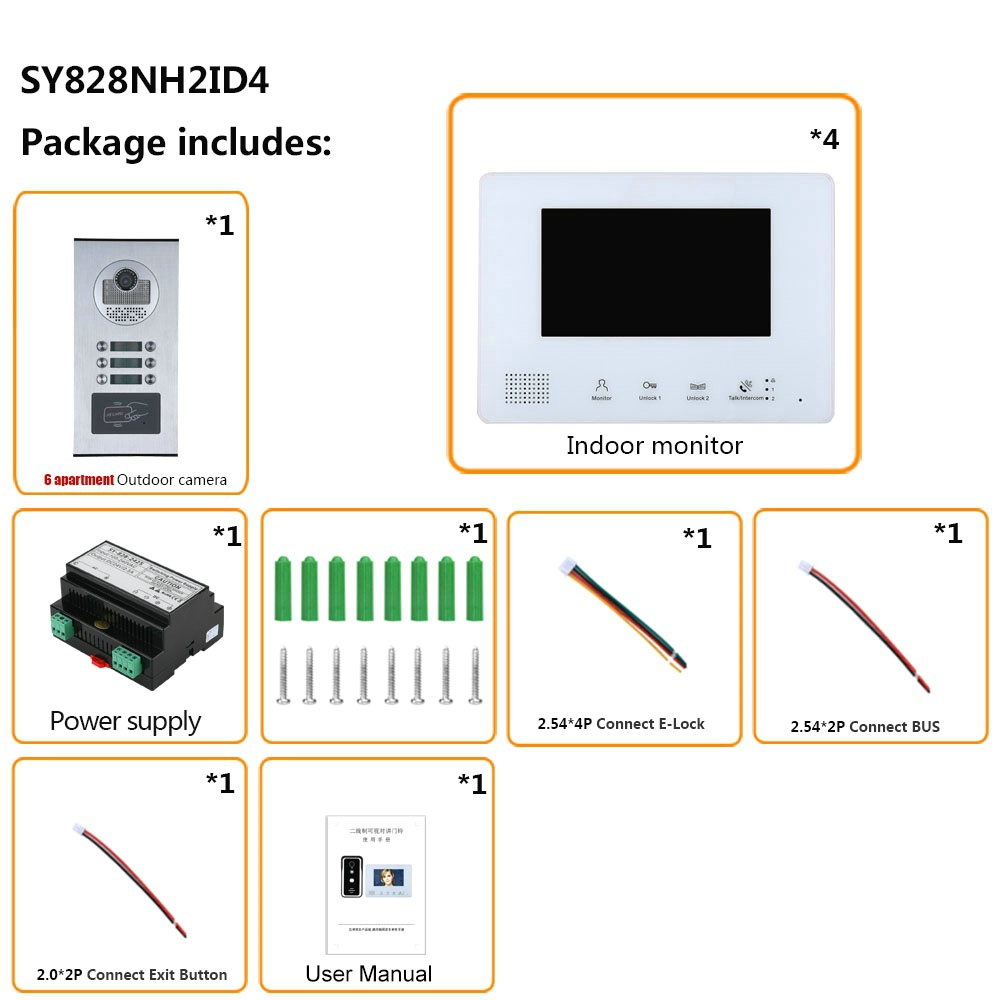

Части системы домофонии

В зависимости от принципа подачи питания, от типа и количества компонентов системы принято выделять порядок, а также требуемый способ установки видеодомофона. Существует определенный порядок по расположению мест блоков, которые дают возможность применять оборудование максимально комфортно.

Панель вызова

Первым делом, при монтаже домофона своими руками, устанавливается панель вызова. Без этого блока система доступа совершенно бессмысленна. Бывают разные типы панелей вызова:

  • панель только с клавишей вызова; управлять замком с панель невозможно;
  • панель вызова и встроенным считывателем ключей;
  • панель с видеокамерой.

Как правило, монтаж панели вызова осуществляется на высоте 1,5 метра от земли. Такое расположение устройства дает возможность беспрепятственно пользоваться панелью лицам – вне зависимости от роста. Кроме прочего, если на панели имеется камера, с нее проще идентифицировать гостя.

Блок питания

К сожалению, не существует максимально полного ответа на вопрос: как подключить видеодомофон. Дело в том, что в современных системах существует 3 типа распределения электропитания:

  • подключение посредством 1 кабеля, со встроенным преобразователем в переговорном устройстве или на внутреннем мониторе;
  • питание с внешним блоком, который устанавливается в доме;
  • установка отдельного блока питания, к которому подключается панель вызова, а также электромагнитный или электромеханический замок.

Важно! Самостоятельная установка видеодомофона в доме должна осуществляться строго по правилам, которые указаны производителем устройства. В то же время есть возможность располагать разные блоки системы на свое усмотрение. Блоки питания ставятся там, где это целесообразно: с применением удлинителей или без них.

Тем не менее, некоторые типы линий питания предусматривают определенные ограничения. Допустим, если видеодомофон подключается через витую пару, то не стоит превышать длину трассы в 100 метров.

Замок

Что касается замка системы, то он подбирается на основе требуемого функционала. Как правило, электромеханические замки чаще всего применяются в квартирах. Даже если электричество будет отключено, замок все равно останется закрытым. Самый лучший вариант замка тот, который без питания можно открыть вручную – ключом.

Если взять электромагнитный замок, то при отключении питания он откроется автоматически. Для общественных учреждений такой замок – идеальное решение, чего не сказать о квартирах.


Даже если хозяин отдает предпочтение электромагнитному замку в квартире, нужно позаботиться о том, чтобы дополнительно установить бесперебойный источник питания на случай отключения электричества в основной сети.

Экран (главная панель видеодомофона)

Все современные домофоны оснащены плоскими, удобными мониторами. Более старые модели оснащаются экранами с ламповыми подсветками, а современные – имеют LED мониторы. Кроме прочего, существуют модели, которые можно подключать к видеорегистратору. Для этого предусматриваются интерфейсы аналоговой или цифровой передачи сигнала.

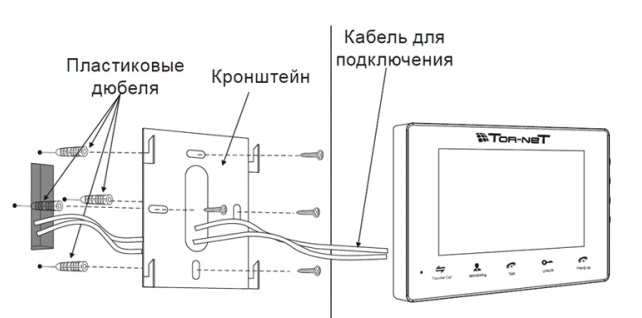

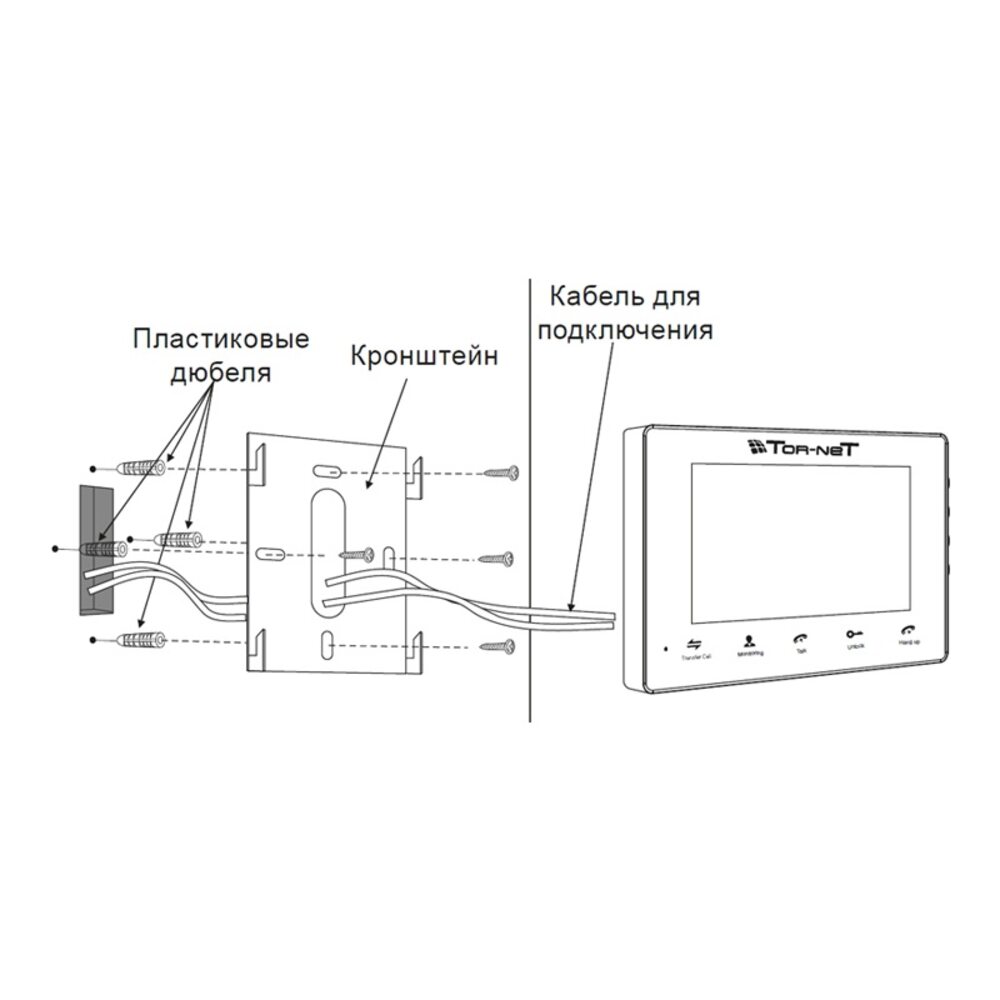

Монитор, как и прочие части видеодомофона, устанавливается согласно рекомендациям, предоставленным производителем. Ранее было сказано о том, что монитор может выполнять функцию головного распределителя питания. Поэтому монтажу данной части системы стоит уделить особое внимание.

В продаже можно найти видеодомофоны не только с встроенной камерой. Есть модели, в которых веб камеру выбирает сам хозяин. Такая схема подключения видеодомофона позволяет расширить функционал устройства.

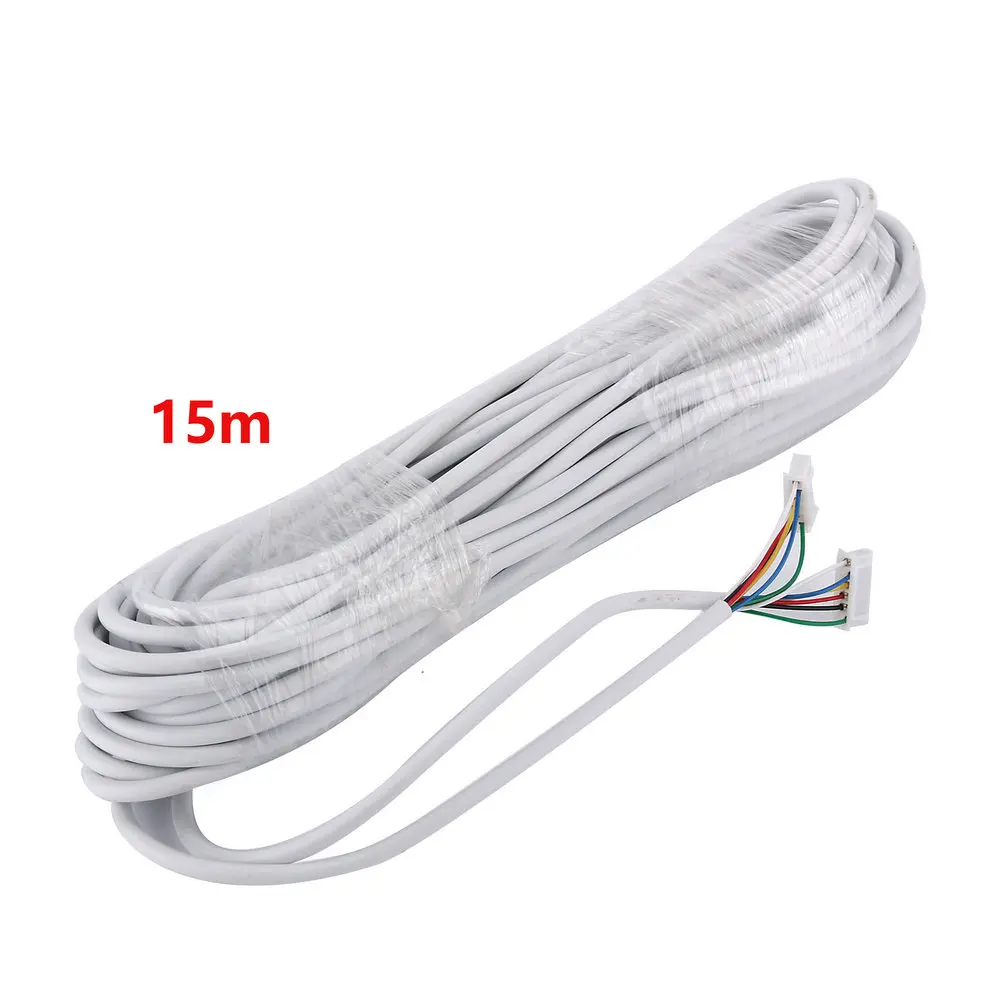

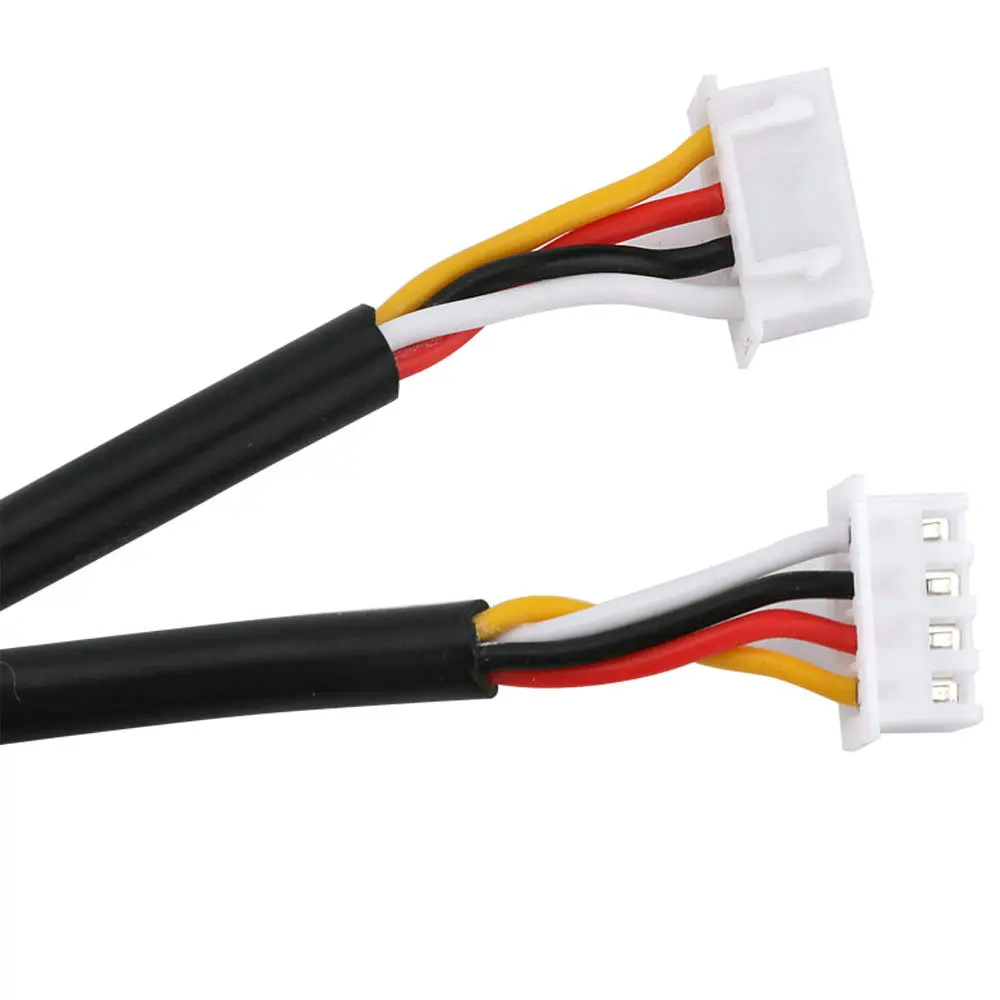

Кабельная продукция

Дорогие модели видеодомофонов имеют в комплекте комплекс проводов. Это избавляет от проблемы, связанной с подбором проводников. В целом, видеодомофоны оснащаются тремя видами линий:

  1. многожильный кабель – дает возможность распределять питание между разными узлами устройства. Некоторые типы кабелей можно прокладывать прямо в грунте, по воздуху – без дополнительной защиты;
  2. коаксиальный кабель – позволяет передавать аудио и видео. С таким проводником длина линии может быть значительной;
  3. витая пара – применяется при передаче сигнала с цифровых устройств. Для данных целей подойдет обычный кабель, который разрешено прокладывать по открытому воздуху.

Отметим, что соединения кабеля, вне зависимости от его типа – необходимо осуществлять в строгом соответствии с рекомендациями производителя устройства. Данная работа не требует особых навыков.

Чтобы разобраться в том, какой понадобится проводник для подключения видеодомофона, предусмотрена специальная маркировка кабелей с помощью цветов: жилы помечены разными цветами, а на выводах узлов системы стоят гребенки клемм, которые помогают выполнить точное подключение.

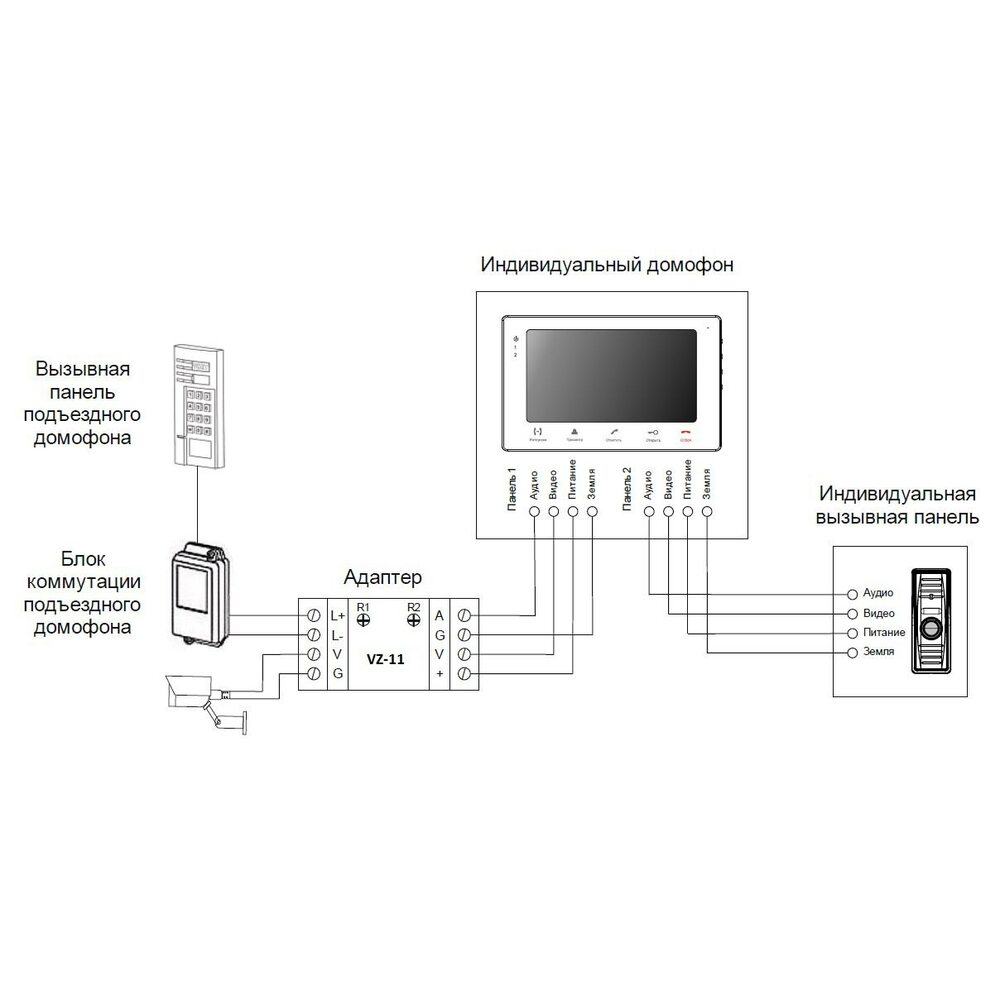

Применение адаптера

Адаптер выполняет функцию синхронизации общего подъездного домофона и видеодомофона в квартире владельца. Он обязан подходить для работы сразу к обоим домофонам. Если он будет подходить только для одного из двух устройств, не будет никакой гарантии бесперебойной работы видеодомофона.

Важно! Перед покупкой адаптера нужно заранее собрать всю информацию о домофоне установленном в подъезде.

Комплектации подбирается под определенные цели и задачи:

  • Покупка двух или более камер, если важен дополнительный обзор;
  • Станция режима разделения сигнала на нескольких посетителей;
  • Иногда необходима установка усилителя сигнала.

Нужно иметь в виду, что у подавляющего числа моделей установлена гальваническая развязка или демпферы для исключения помех. В таком случае звуковая связь более стабильна, прерывание сигнала практически исключено.

Правильно выбранный адаптер, совмещенный с моделью домофона, моментально отправляет сигнал, производя идентификацию посетителя. В ином случае, устройство может оказаться полностью бесполезной покупкой. Видеокамера будет работать через раз, а качество звука превратиться в набор помех и шумов.

Выбирается он по следующим принципам:

  • Присутствие развязки. Функции цепей обязаны полностью отвечать нужным параметрам.
  • Вид модуля: МСЦ или МСК. Соединение имеет отдельные признаки.

Важно! В МФЦ имеется специальная функция подсоединения одной квартиры.

  • Вид установки. Внешний монтаж используется для передачи сигнала только одной квартире. Внутренняя установка применятся в том случае, когда установка домофонов с видеосвязью устанавливается для всех жителей дома.

Как правило, чаще применяется установка снаружи. Осуществляется в слаботочном щитке.

На видео: Как подключить блок сопряжения к видеодомофону



Особенности кабеля

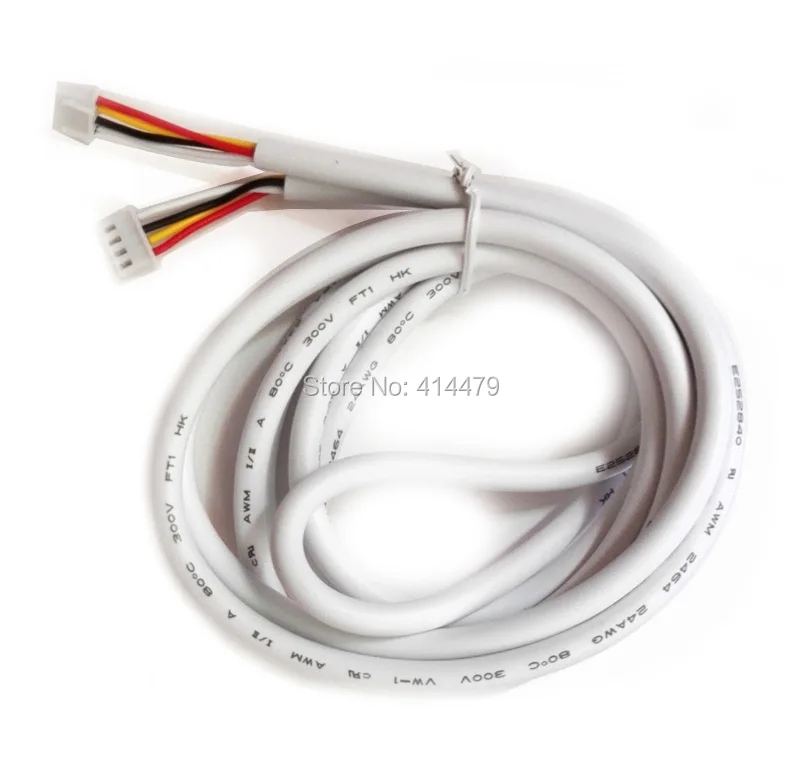

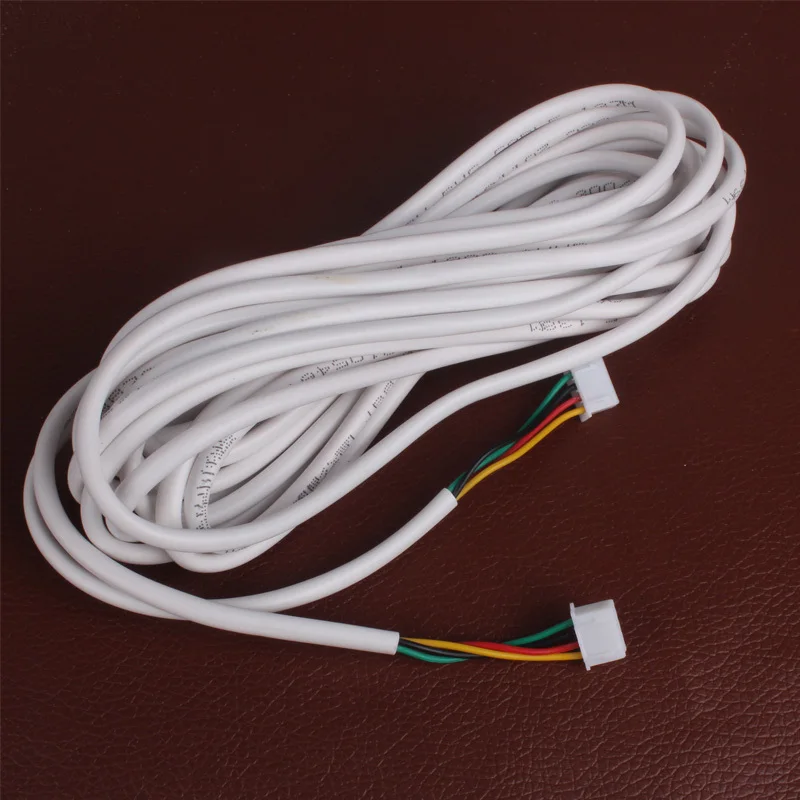

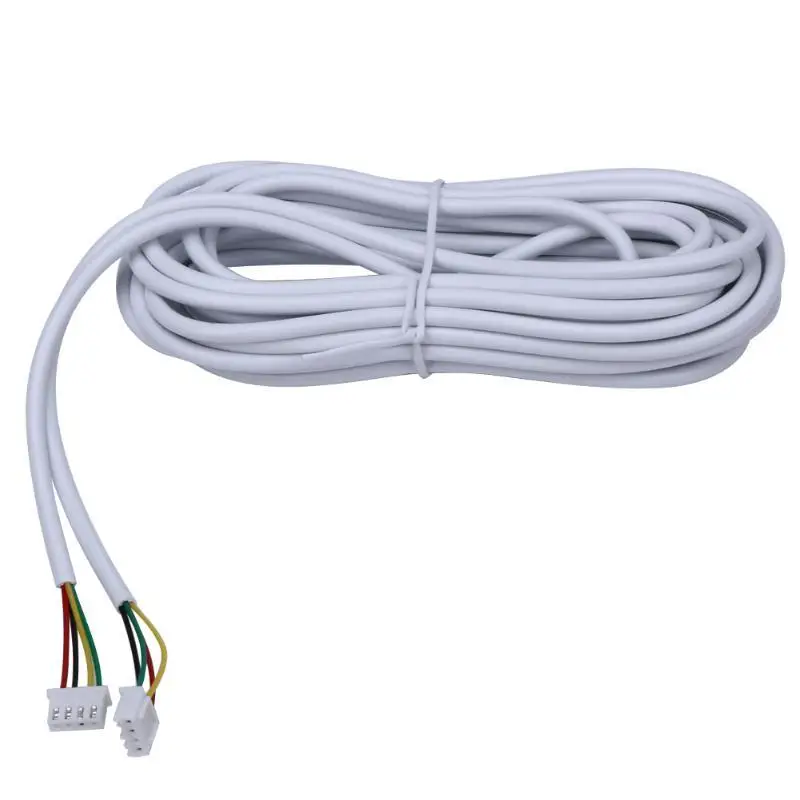

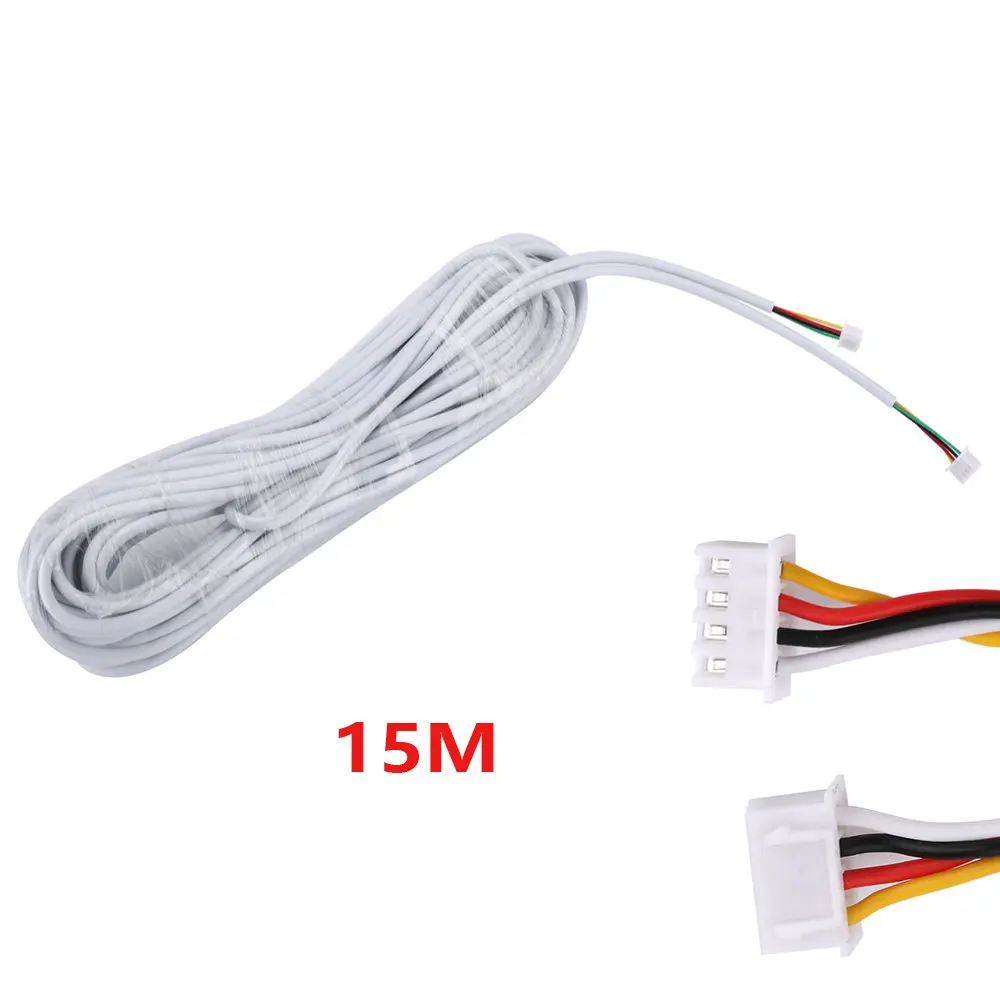

Кабель подбирают в зависимости от типа домофона и места монтажа
Любой провод состоит из 2 элементов:

  • Токопроводящая жила – из медной или алюминиевой проволоки, она передает электрический ток.
  • Изоляция – оболочка. Не допускает механического повреждения жилы, защищает от попадания влаги и действия солнечных лучей, предупреждает влияние внешних помех, экранирует токопроводящую жилу.

Изоляция определяется типом домофона и способом монтажа. Если провода прокладывают внутри здания, тем более в частном доме, к ним предъявляют только одно требование: надежно защищать потребителя от поражения током. Но если кабель устанавливают на улице, выбирают вариант с оболочкой из полиэтилена.

Помехозащищенность, обеспечивает металлическая оплетка жилы – экран.



Разновидности кабелей

Коаксиальный кабель РК-75
Для обычного видеодомофона нужен кабель, передающий видеосигнал на абонентское устройство, а также питающий. Подбирают их согласно техническим требованиям.

Коаксикальный кабель РК-75

Коаксикальный кабель используется для соединения элементов видеосистемы, поддерживающих передачу аналогового сигнала. Такие провода отличаются нессиметричной конструкцией. Коаксикальный кабель состоит из:

  • — центрального проводника;
  • — слоя изоляции;
  • — экранирующей оплетки;
  • — слоя внешней изоляции.

За передачу сигнала в коаксикальном кабеле отвечает центральный проводник, который изготавливается из медной проволоки. Этот компонент бывает одно- либо многожильным. Центральный проводник закрывает слой изоляционного материала (полипропилен либо вспененный полиэтилен), который препятствует негативному воздействию внешней среды. При монтаже видеодомофонов рекомендуется отдавать предпочтение коаксикальным кабелям со вспененным полиэтиленом. Материал позволяет изгибать провода под малым радиусом, что облегчает установку системы.

Сохранность коаксикальных кабелей обеспечивает металлическая проводка, соединенная с корпусом устройства. Роль экранирующей оплетки выполняет проволока специального плетения, покрытая слоем фольги из алюминия. Ее необходимо подключать к точке заземления. В ином случае экранирующая оплетка нарушит работу видеосистемы из-за того, что будет мешать передаче сигнала, вызывая помехи.

На рынке встречаются коаксикальные кабели различных размеров. При выборе проводов этого типа рекомендуется обращать внимание на следующие параметры:

  1. Коэффициент затухания. Этот показатель не влияет на работу системы, в которой используются сравнительно короткие кабели.
  2. Полоса передаваемых частот. Не играет определяющей роли в работе видеосистем.
  3. Волновое сопротивление.

Основным параметром, на который следует ориентироваться при выборе кабелей, является волновое сопротивление. Чтобы соединить панель видеодомофона и вызывную панель с камерой, необходимо использовать провода на 75 Ом. Максимальная длина коаксикальной кабельной линии составляет 100 м. Для организации видеосистемы применяются провода серий:

  • — РК-75-6-12;
  • — RG-6;
  • — RG-59.

Первая аббревиатура скрывает технические характеристики кабеля. Первое число показывает параметр сопротивления (75 Ом), второй — диаметр изоляционного слоя (6 мм). Цифра 1 свидетельствует о том, что кабель сохраняет изначальные характеристики при температуре не выше 125 градусов. .

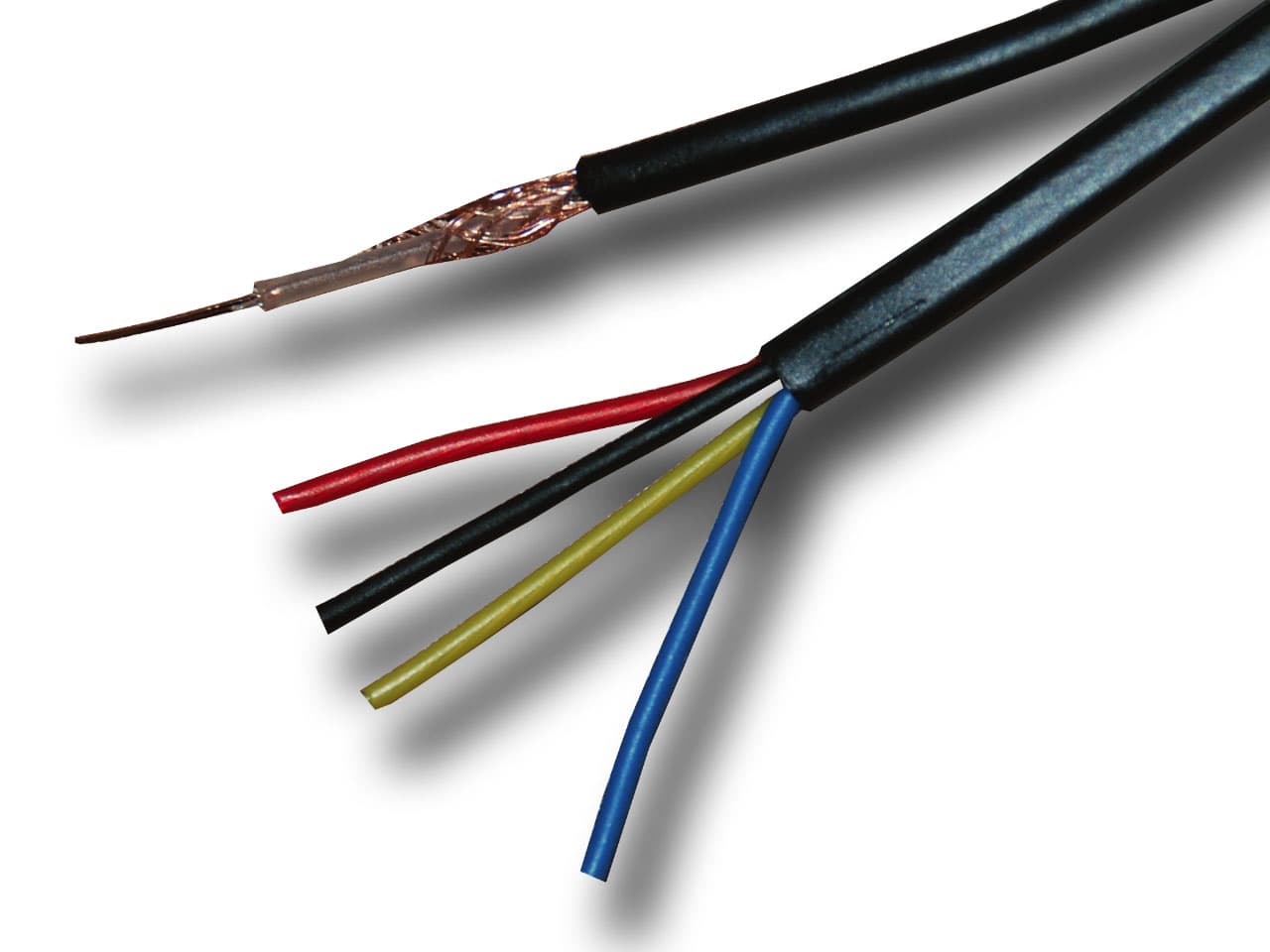

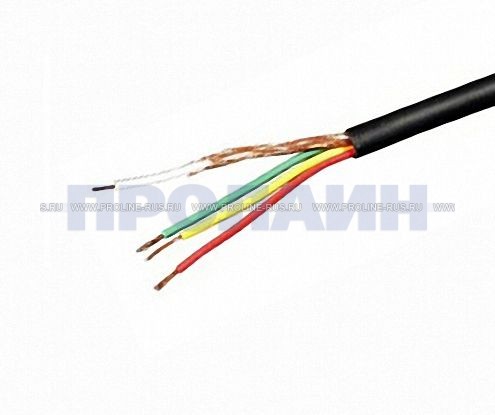

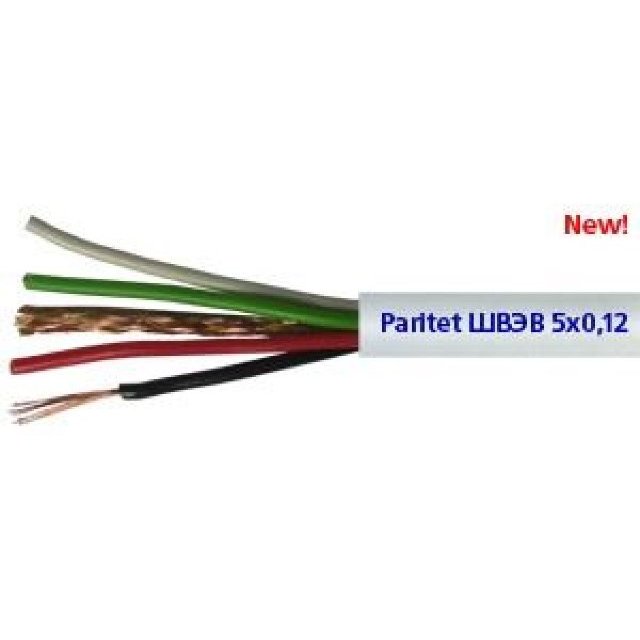

КВК 2П (Комбинированный)

Такой тип кабеля используют исключительно для того, чтобы соединять панель вызова и монитор через улицу.

Т.е. — внешняя изоляция должна быть хорошо защищена от внешних воздействий, а в качестве источника питания видеокамеры должна быть выделена отдельная линия.

Он представляет, из себя отдельную экранированную жилу (сопротивление 75ОМ) и две параллельные линии.

Следовательно, экранированный провод проводит ток через улицу, а параллельные линии питают прибор уже в помещении.

Изоляцию для такого кабеля делают либо из поливинилхлорида (В), либо из полиэтилена (П). Поэтому, прежде чем покупать кабель, следует внимательно изучить маркировку.

Так как поливинилхлорид используют для работы внутри помещения, а полиэтилен подойдёт для наружных работ.

UTP (Витая пара)

В цифровых технологиях этот вид кабеля выбирают в первую очередь. Представляет он из себя оболочку. Внутри располагаются несколько жил.

Каждая жила представляет, из себя две скрученные проволоки (пара). Минимальное количество таких пар достигает двукратного числа, но их может быть и больше. Кабель маркируется по следующему принципу:

  • UTP — обычный кабель без дополнительной защиты;
  • FTP — все пары тянуться вместе, но они защищены общей экранированной защитой;
  • STP — каждая пара изолирована экранированной оболочкой;
  • SFTP — гибрид STP и FTP, т.е. каждая пара находиться в экранированной оболочке, а весь пучок защищает отдельный экран.


Видеодомофоны – разновидности, особенности применения

Если рассмотреть все наиболее современные типы домофонов, то работают они практически без применения проводов. Блоки от устройства будут осуществлять связь по каналам беспроводного типа, а еще компьютерным протоколам. Следует отметить еще и тот факт, что подключение такого устройства, как видеодомофон собственноручно, не представляет особенных трудностей. Вот лишь беспроводные видеодомофоны на данный момент не актуальные. Причиной тому является потребность в постоянном контролировании аккумуляторного заряда. Если же они будут разряжаться, то камера, вызовная панель, а также остальные технические блоки перестают работать. Такого недостатка нет у домофонов проводного типа, принцип действия которых будет понятен каждому.

Итак, в видеодомофонах проводного типа есть такие компоненты:

  • Камера (от одной и больше).
  • Средства сигнального отражения в доме (панель на видеодомофоне).
  • Панель вызова.
  • Электромагнитный или электрохимический замок.
  • Блок питания.
  • Считыватель с контроллера.

Требуется дополнительно сказать о том, что схема подключения устройства в загородном доме часто определяется по тем или иным инженерным решениям. В частности, во внимание принимается принцип распределения питания. Различные системы обладают отличиями в особенностях конструкции, а еще в методах монтажа.

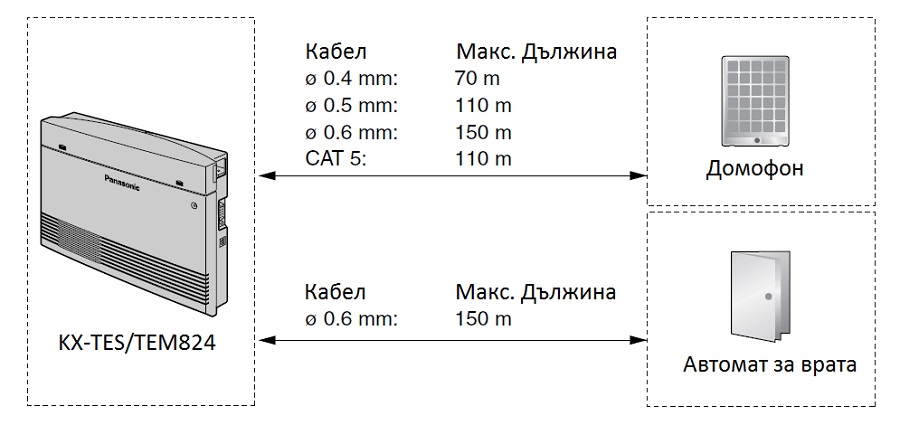

Какой же кабель выбрать?

Прежде чем определиться с выбором кабеля, вначале нужно определиться с некоторыми пунктами:

  1. Где будет, протянут кабель. На улице, в помещении, вблизи мощного источника электромагнитных волн.
  2. Измерить расстояние между блоком вызова и монитором.

При выборе кабеля, необходимо выбирать из качественных моделей. Т.е., сам провод должен быть медным.

Если расстояние между устройствами меньше 30 м., а проводка тянется в помещении, можно приобрести витую пару. Провода нужно немного.

Поэтому специалисты рекомендуют не экономить на таких мелочах.

Но для уличных работ подойдёт КВК — кабель отечественного образца.

Для передачи сигнала на расстояние от 100 м. обычно берут КСПВ — кабель. Но здесь есть небольшой подвох.

Компания-производитель должна быть следующая:

Обязательно на бренде должна стоять маркировка RG-6, но подойдёт и RG-59. Этот тип проводки прослужит долго.

Пошаговая инструкция

  • Определяемся с выбором комплекта домофона. Это, может быть трубка, посредством какой можно будет общаться на расстоянии. В комплекте также есть наличие кнопки, которая выполняет функцию открывания дверей. Также можно приобрести видеодомофон. Здесь вы не только можете переговариваться, но и видеть человека, стоящего перед дверью.
  • Далее, выбираем место крепления устройства. Расстояние от низа поверхности 150 см. Следует выбрать месторасположение так, чтобы была возможность услышать вызывной сигнал со всех уголков квартиры или дома.
  • Теперь переходим к прокладке провода. В качестве материала используем витую пару с экраном. Не стоит забывать, что возможная длина кабеля 40 метров. Укладку провода нельзя делать около силовых кабелей, чтобы не было наводки и, что ещё хуже, может привести к повреждению домофона. Проводим дополнительное питание (220 В) к тому месту, где будет установлен модуль домофона (подъезд или ворота дома).

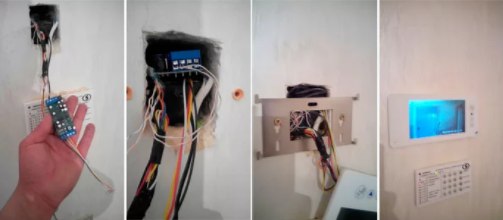

  • В квартиру сверлится отверстие, куда заводится кабель. Устройство закрепляем саморезами и подключаем питание.

Схема подключения вызывной панели

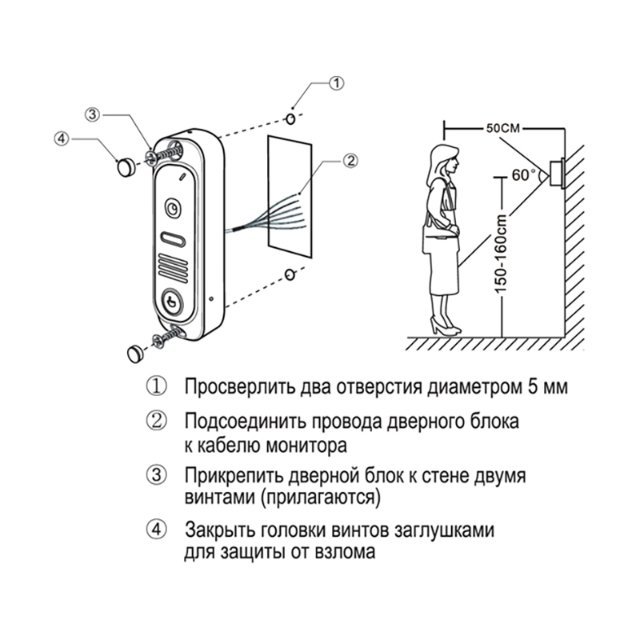

Возвращаемся на улицу к вызывной панели. Монтируете на колонне в месте выхода кабеля крепежный кронштейн и переходите к подключению проводов.

Часто в комплекте с кронштейном идет специальный уголок. Он позволяет панельке встать под углом в 30 градусов, дабы видеоглазок смотрел на входящего посетителя, а не на пустую дорогу или в небо.

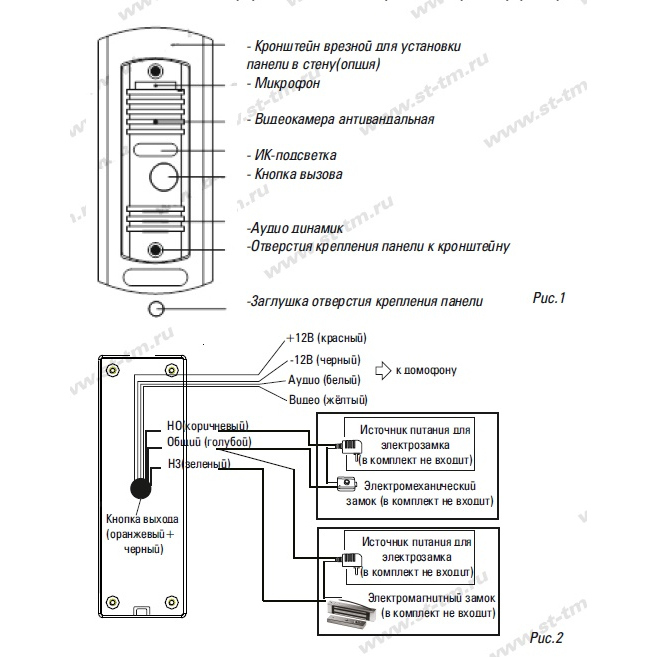

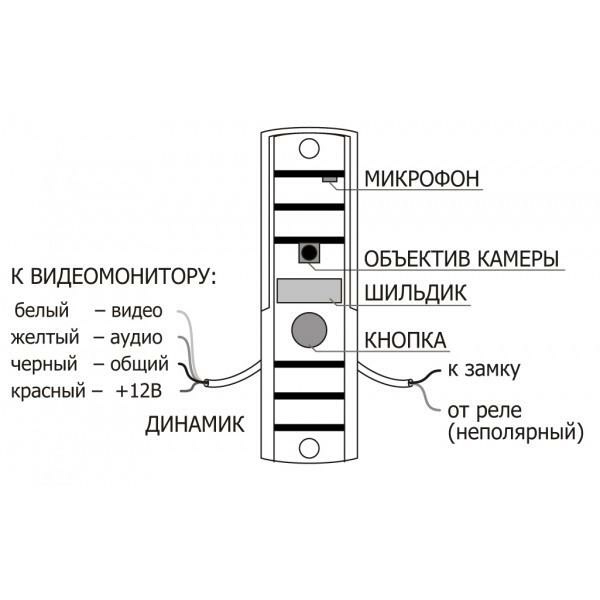

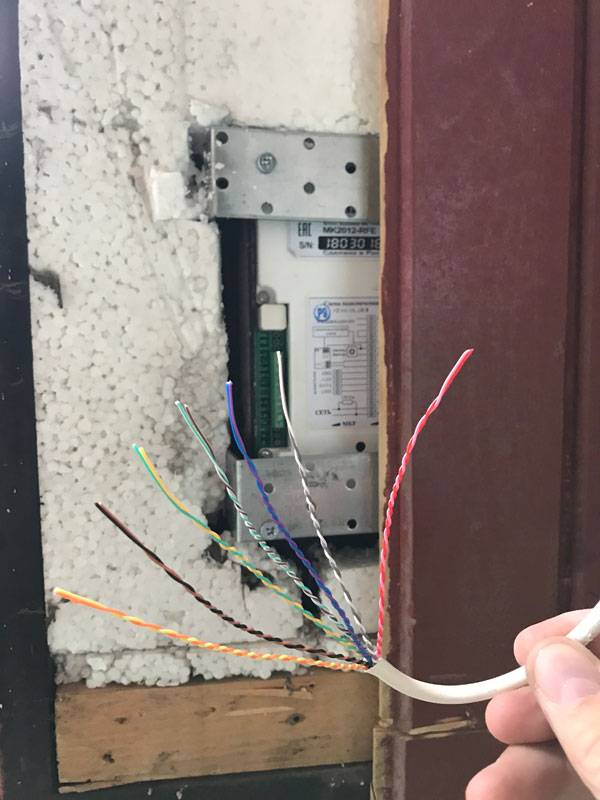

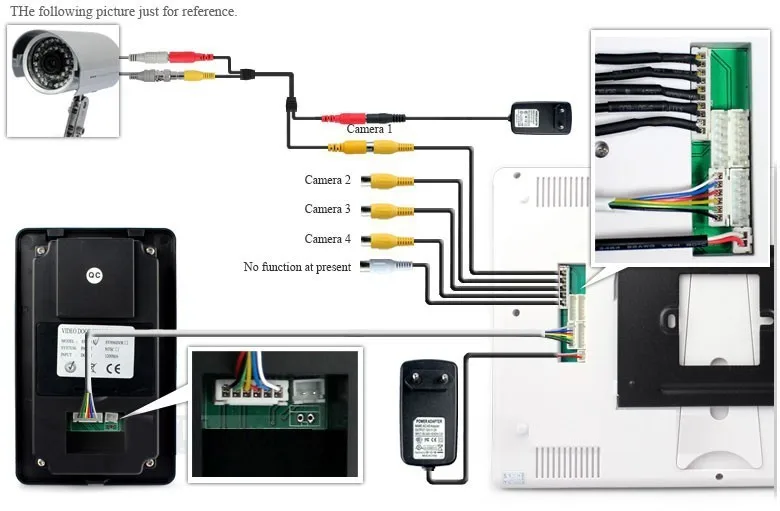

Схема подключения проводов вызывной панели указана на корпусе с обратной стороны. Оттуда же выходят жилы кабеля определенной расцветки.

Четыре из них отвечают за связь с домофоном, а два управляют замком. Все жилы трех кабелей (выходящего из панели, проложенного от домофона в доме на улицу, отдельно идущего на замок ворот) через опрессовку с последующей изоляцией термотрубками подключаете между собой согласно расцветки и схеме указанной на обратной стороне панели:

Все жилы “GND” соединяете между собой, а две жилы питания “B+” с проводом +12V.

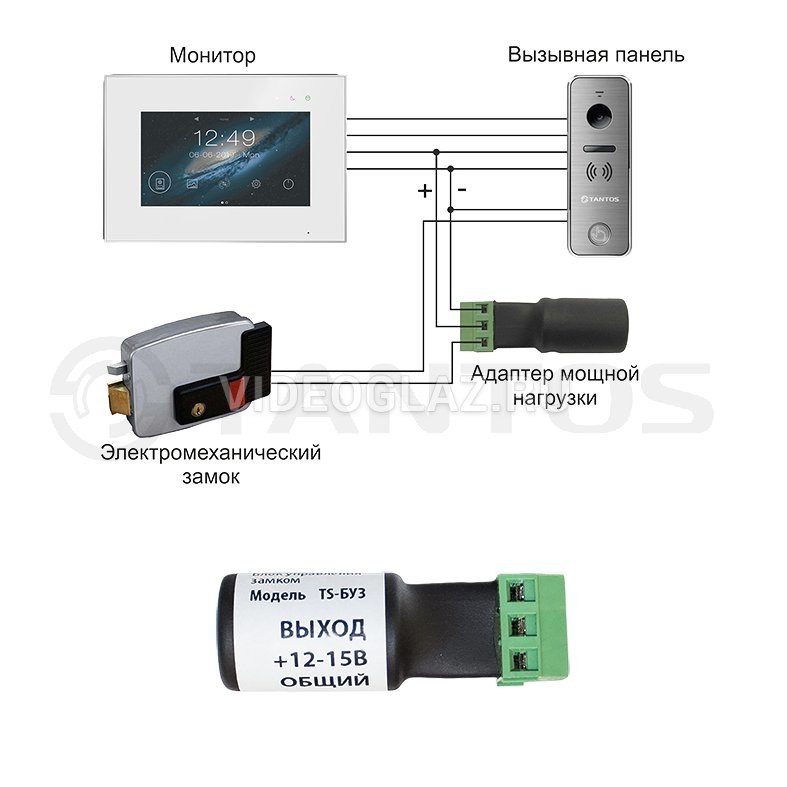

Провода, подписанные как “замок”, подключаете в любой последовательности.

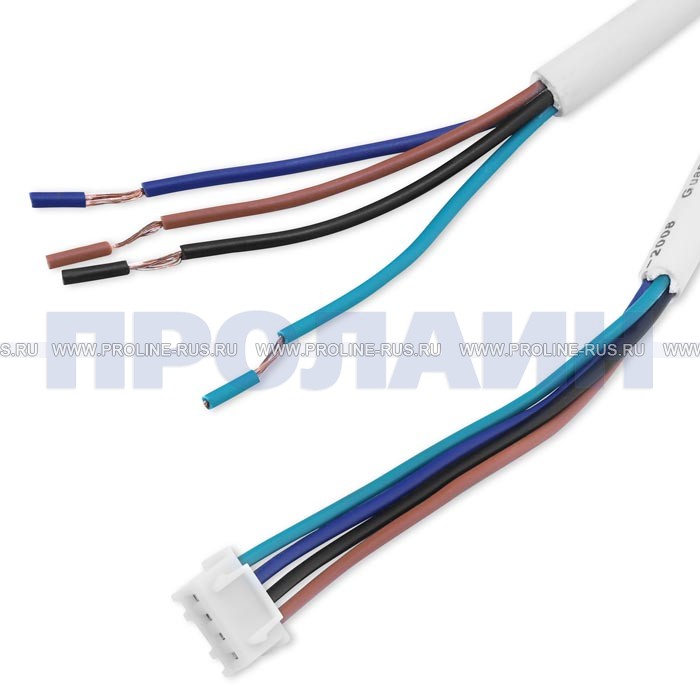

Если вы используете кабель КВК или другой видеокабель, то вот назначение его 4-х жил:

Ошибка №5Старайтесь здесь избегать скруток, с последующим применением изоленты.

Это ухудшает сигнал, а через год-два приводит к неработоспособности всей системы. Если вы все-таки скручиваете жилы, то обязательно пропаивайте их и защищайте термоусадкой.

Монтаж кабеля для видеодомофона

Порядок работ здесь следующий. Определите у себя на заборе место установки вызывной панели.

Как правило, она ставится со стороны замка, а не со стороны петель калитки.

Установка системы наблюдения


Сборка видеоглазка

Монтаж видеоглазка зависит от модели, типа монтажной пластины, размеров внутреннего блока и прочего. Общая схема следующая:

  1. Монтаж начинают с установки аккумуляторной батареи во внутренний блок. Если видеоглазок питается от сети, пункт пропускают.
  2. В заднюю часть тубуса вкручивают болты. Длину подбирают по толщине дверного полотна. В комплект модели входят несколько болтов разной длины.
  3. Глазок вставляют с наружной стороны так, чтобы кнопка звонка оказалась ниже объектива. С внутренней стороны двери должны находиться шлейф и крепежные болты.
  4. Устанавливают монтажную пластину. Болты и шлейф пропускают через прорези. Болты закручивают до упора.
  5. Шлейф подсоединяют к разъему внутреннего блока. Затем модуль крепят на монтажной пластине.

Установить блок можно в другом месте, но близко от двери. Дистанцию определяет длина кабеля.

Полезные советы по установке

Рекомендуется обратить внимание на рекомендации специалистов, занимающихся монтажом систем видеонаблюдения:

  • Лучшую картинку обеспечивают камеры с углом обзора в пределах 30–60 градусов.

  • Нормальное изображение в темное время суток обеспечит только видеодомофон с ИК-подсветкой.
  • Не стоит устанавливать вызывную панель на дверях или входной калитке. При открывании соединительные провода быстро выходят из строя.
  • Больше всего служат видеодомофоны с вызывной панелью в антивандальном исполнении.

Если у вас нет опыта в монтаже и подключении устройств такого класса, то комплектацию и установку стоит доверить квалифицированному мастеру.

Источники

  • https://future2day.ru/podklyuchenie-videodomofona/
  • https://bezopasnik.info/%D1%81%D1%85%D0%B5%D0%BC%D0%B0-%D0%BF%D0%BE%D0%B4%D0%BA%D0%BB%D1%8E%D1%87%D0%B5%D0%BD%D0%B8%D1%8F-%D0%B2%D0%B8%D0%B4%D0%B5%D0%BE%D0%B4%D0%BE%D0%BC%D0%BE%D1%84%D0%BE%D0%BD%D0%B0-%D1%81%D0%B0%D0%BC/
  • https://StrojDvor.ru/umnyj-dom/kabel-dlya-videodomofona/
  • https://kachestvolife.club/umnyj-dom/videonablyudenie/kabel-dlya-podklyucheniya-videodomofona
  • https://vidsyst.ru/domofon/videodomofon/kakoj-kabel. html
  • https://hqsignal.ru/camera/oborudovanie/kabel-domofona.html
  • https://domikelectrica.ru/sxema-podklyucheniya-videodomofona-vyzyvnoj-paneli-i-elektromexanicheskogo-zamka/

Важные моменты


А теперь – обещанные семь пунктов, на которые обязательно надо обратить внимание, вне зависимости от того, будете вы проводить монтажные работы своими руками или обратитесь к мастеру. Это ваш чек-лист, который должен быть в голове. Ну, или перед глазами, записанный на листок. Поехали!

1. Выбирайте место для видеодомофона, к которому у вас есть легкий доступ. Когда мы находим панель в коридоре или в другой комнате, где мы часто останавливаемся или к которой у нас есть легкий доступ, нам будет намного удобнее пользоваться видеофоном. Также стоит обратить внимание на то, что монитор видеофона установлен на самом удобном для жителей уровне. Видимость ЖК-экрана под правильным углом.

2. Кабели должны соответствовать требованиям, указанным в инструкциях производителя (соответствующее количество проводов, соответствующее поперечное сечение, усиление). Использование многоядерных телефонных проводов – довольно частая ошибка сборки. Помните, что они очень устойчивы к механическим повреждениям, они также не подходят для укладки снаружи, в земле даже в защитной трубке. Мы также должны помнить, что мы не должны помещать кабели в легкодоступные места. В идеале, если они экранированы, изолируются так, чтобы они не подвергались механическим повреждениям или наводнениям.

3. Должна быть возможность аварийного открытия двери – если мы не предвидим такой возможности, может получиться, что после случайного захлопывания входа или потери ключей мы не доберемся до нашего дома. Стоит установить дополнительную скрытую кнопку открытия, особенно у ворот. Он также может быть внешней панелью с кодированным доступом. Установка входного телефона

4. Адаптация места для монтажа внешней панели домофона или видеофона. Ошибка, или, скорее, серьезная проблема, заключается в установке межсоединений или видеофонов в старых домах без предварительной подготовки ниш и мест для сборки и защиты проводов. Проблема возникает особенно в старых домах или их заборах. Установка домофона или видеофона должна быть запланирована сразу, все еще на этапе установки дома или ограждения. Тогда мы можем, например, в кирпичной стойке или у входа, сделать специальные ниши для панели, электромагнитную защелку и подготовить пространство для проводов. Благодаря этому вы можете избежать неудобных стен. Обычно вам нужно прокладывать провода внутри стен (контролируя сцепное устройство), даже если у вас есть модель беспроводного домофона.

5. Следите за правильностью освещения – это может относиться как к месту перед воротами, так и к входу в дом. Обычно видеофоны оснащены диодами, которые позволяют получать изображение даже в темноте, но обычно они имеют небольшой диапазон. Поэтому стоит добавить дополнительную лампу, которая включается после наступления темноты, проливая свет на людей, входящих. Он может включаться с помощью кнопки вызова домофона. Объектив видеотелефона не должен подвергаться воздействию прямых солнечных лучей, потому что полученное изображение будет очень расплывчатым. Стоит задуматься о присоединении к установке, а также о функции включения освещения дома, особенно когда он довольно длинный. Полезен сумеречный датчик и таймер, который ограничивает время работы освещения.

6. Обратите особое внимание на маршрутизацию кабеля. Кабель, соединяющий внутреннюю и внешнюю панель домофона или видеофона, должен удовлетворять требованиям модели устройства (количество ядер, минимальное поперечное сечение, возможно, необходимость экранирования). Часто для этой цели используются многоядерные телефонные линии, которые – из-за их низкой механической прочности – не должны размещаться непосредственно в земле, а приводятся в защитную трубку.

Столь же хорошее, хотя и более дорогое решение – использовать силовой кабель типа YkY, например, 3 x 1,5 мм2.

При планировании маршрута трубопровода необходимо помнить, что он не будет в том месте, где поверхность будет затвердевать. Возможные соединения выполняются в воздухонепроницаемых банках на высоте, не подверженной затоплению.

7. Предусмотрите ограждение для вызывной панели. Если вы планируете установить домофон или видеодомофон, на стадии строительства стоит адаптировать к установке внешней панели. Это особенно важно для столбов ворот кирпичной кладки. При размещении столбов в них должны быть сделаны ниши под панелью, благодаря чему мы избежим резки кирпичей.

Видеодомофон: подключение, схема, кабель, инструкции

Безопасность всегда играла важную роль для человека. С давних времен при строительстве своего дома каждый хотел его максимально защитить как от влияний погодных условий, так и прихода нежданных гостей.

На сегодняшний день толстые стены, бронированные двери и мощные замки уже не создают полного ощущения безопасности.

Для этого используют охранные системы. Это может быть как профессиональное видеонаблюдение, так и более простые приспособления, к примеру, видеодомофон либо “умный” глазок. Такие гаджеты способны не только зафиксировать злоумышленника, но и избежать самого преступления. В этой статье мы подробно остановимся на вторых приспособлениях и рассмотрим подключение видеодомофона в частном доме.

Знакомство с гаджетом

Видеодомофон – электронный гаджет, который позволяет удалённо открывать и закрывать двери. Также можно видеть гостя на мониторе внутри дома и общаться с ним. По сути, это обычный домофон с присутствием камеры, которая значительно расширяет функционал обыденного устройства.

Комплектация и составные части могут отличаться у таких гаджетов в зависимости от производителя, его характеристик и возможностей. К примеру, может быть цветной видеодомофон, а может быть и черно-белый. Возможно и наличие дополнительных гаджетов, портов и т. п.

Что понадобится?

Для того чтобы собрать охранную систему в виде домофона, нужны:

  • монитор с управлением;
  • кабель для домофона;
  • вызывная панель;
  • блок питания;
  • электромагнитный или электромеханический замок;
  • считыватель ключей;
  • контроллер;
  • инструменты (в зависимости от места монтажа: дрель, перфоратор, молоток и т. д.).

Можно заметить, что различных устройств довольно много, но не все из них обязательны, к примеру, контроллер и считыватель ключей.

Перечисленное выше оборудование зачастую не входит в комплект видеодомофона из-за дороговизны, из-за этого некоторые продавцы реализуют товары по частям, а не в группе. Возможно, вам также придется собирать данную систему по частям. Однако на этапе покупки оборудования можно ошибиться и приобрести устройства, которые не смогут взаимодействовать друг с другом. Поэтому желательно проконсультироваться у продавцов, чтобы они рассказали, к какому типу оборудования может быть подключен тот или иной гаджет.

Если же у вас есть возможность и вы нашли подходящий по функциям комплект видеодомофона, то не раздумывайте и покупайте такой вариант, так как это во многом упростит задачу при монтаже.

Далее рассмотрим основные моменты правильного монтажа гаджета у себя дома.

Видеодомофон: подключение, схема

Для того чтобы самостоятельно установить данный прибор дома, нужно обладать некоторыми знаниями в области электротехники и умениями работать с такими инструментами, как дрель, отвертки, молоток, щипцы, и другим подобным оборудованием, которое может понадобиться при монтаже.

Предположим, что всё оборудование вы купили, в том числе и видеодомофон. Подключение (схема приведена ниже) устройств не слишком сложное, смотрим на картинку.

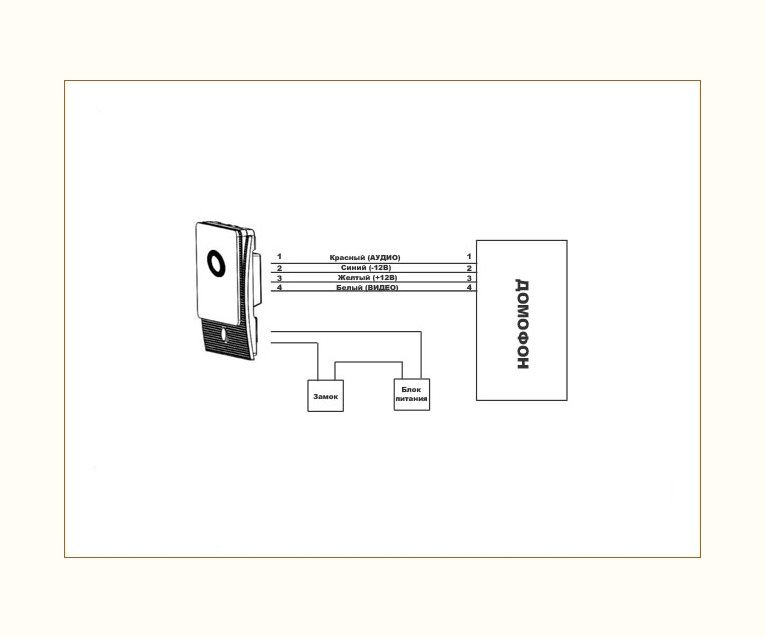

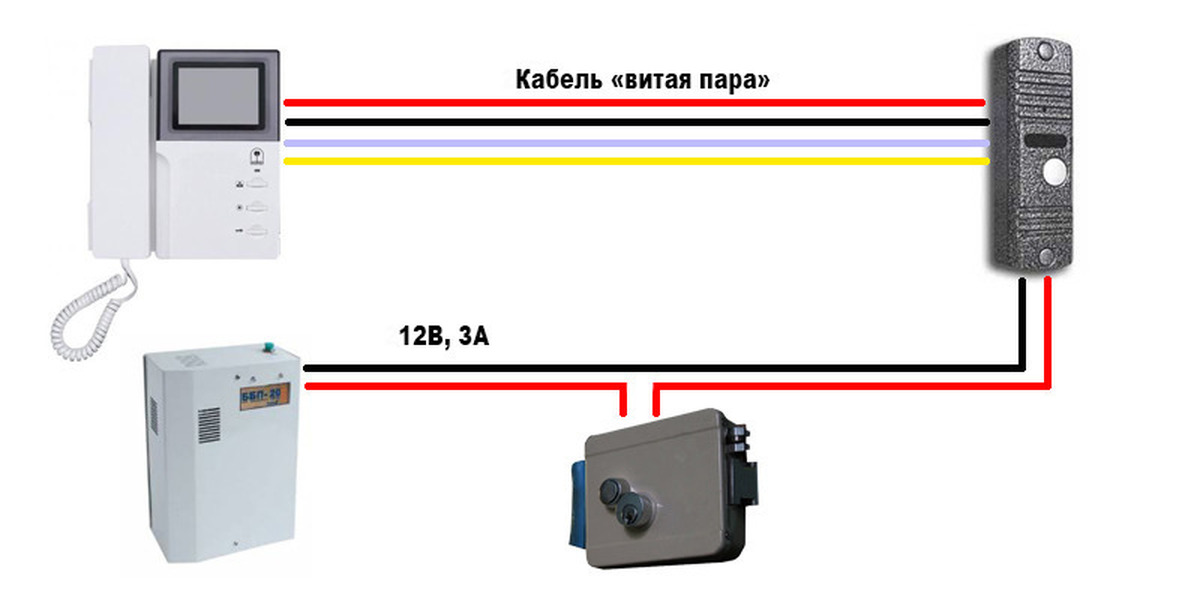

Мы видим простую схему без использования контроллера и считывателя ключей. Итак, приступаем к установке. Проблем с установкой монитора в основном никогда не возникает, так как этот гаджет можно повесить где угодно, лишь бы дотянулись провода. Причем абсолютно нет разницы – это цветной видеодомофон или нет.

Хотя, если вы купили модель, которая передаёт данные через беспроводную сеть, то будет ещё легче – останется подключить монитор только к сети.

Вызывную панель видеодомофона установить несколько труднее, так как придётся работать с твердыми материалами стены или забора. Связано это с тем, что на месте монтажа необходимо сделать небольшое углубление и вырезать отверстие, достаточное, чтобы провести через него провода. Установка производится на высоте около 160 см от пола.

Хотя углубление и необходимо для защиты панели от внешнего воздействия, советуем при выборе гаджета обращать внимание на “антивандальные модели”, которые имеют крепкий корпус для защиты от злоумышленников.

Устанавливаем связь монитор-вызывная панель

Нужно использовать подходящий кабель, для того чтобы соединить вызывную панель и видеодомофон. Подключение (схема приведена выше) может быть различным и зависит во многом от удалённости устройств друг от друга.

Так, можно использовать провод ШСМ при расстоянии до 30-40 метров. Цвет и количество жил могут отличаться, но чаще всего это три проводника:

  1. Оранжевый.
  2. Жёлтый.
  3. Синий.

Оранжевый используется для питания, жёлтый для передачи видеосигнала, а синий, соответственно, выполняет передачу звука. У вас может возникнуть вопрос: “А на схеме ведь указано 4 точки соединения?” Отвечаем: одна из этих жил будет покрыта изоляцией, а сверху медной или другой проволокой, что и выполняет роль заземления.

Если расстояние между устройствами более 40 метров, то информацию следует передавать, используя коаксиальный кабель для домофона.

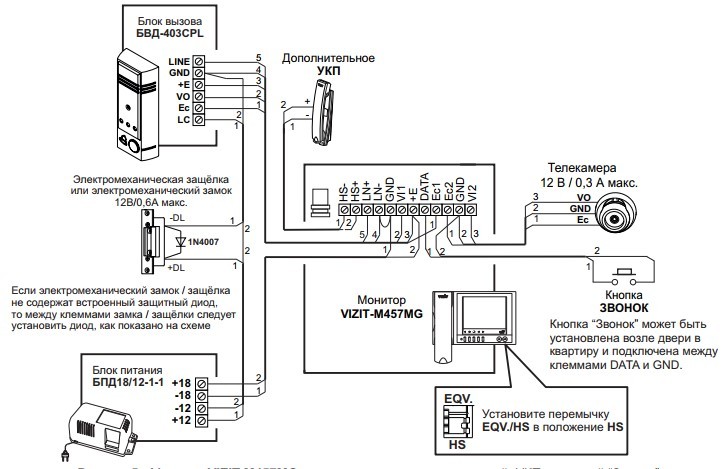

Подключаем замок и блок питания к системе

Итак, вызывная панель видеодомофона и монитор подключены друг к другу, что дальше?

Осталось дело за малым, но не стоит радоваться раньше времени. Далее нужно подключить замок, блок питания и видеодомофон. Здесь нет ничего заумного. Подключение (схема это четко иллюстрирует) выполняется благодаря незамысловатой цепи: сеть-блок питания-замок-домофон-сеть.

Замок может быть электромеханическим или электромагнитным. Какой из них выбрать – дело ваше. Однако учтите, что электромагнитный не будет работать, если в сети пропадет напряжение, а первый вполне будет выполнять свои задачи, но для открытия и закрытия нужно будет использовать ключ.

Соединить замок, блок питания и домофон можно двухжильным кабелем с сечением не менее 0,75 кв. мм. Обычно мастера используют самый простой провод ШВВП: одну жилу используют для передачи питания на замок, вторую – для сигнала.

Монтаж системы со считывателем ключей

Возможность считывания ключей является одной из функций, делающих практичней и безопасней систему, в которую входит видеодомофон. Подключение, схема которого приведена ниже, незначительно поменяется и будет выглядеть следующим образом:

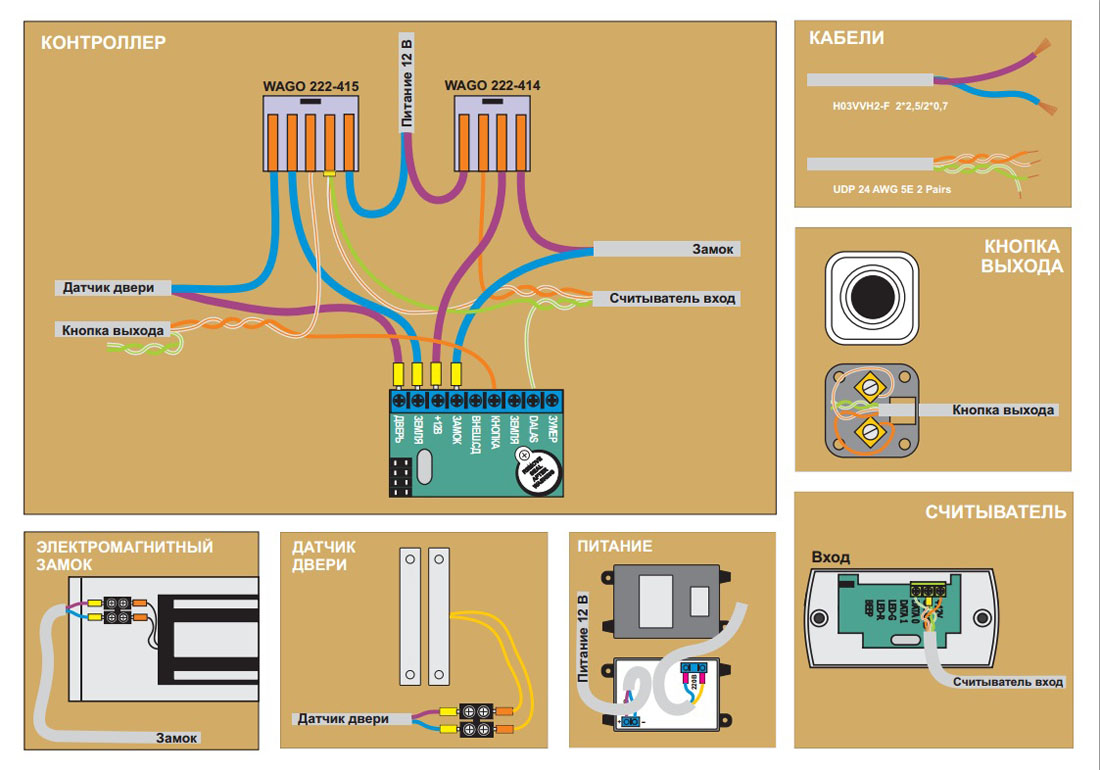

Как можно увидеть, в этой схеме появился считыватель ключей, кнопка выхода и микросхема, которую называют контроллером. По сути, всё оборудование, кроме монитора, замыкается на этом элементе схемы. Красным мы выделили те жилы проводов, которые отвечают за питание устройств. Как видно, они подсоединены к одному и тому же месту.

Как подключать микросхему? Не переживайте, на каждой из них есть разметка, благодаря которой разобраться, куда подключать питание, а куда замок и т. д., понятно, так что подключение видеодомофона контроллером не составит больших проблем.

Что нужно помнить

Монтаж и подключение домофона, а также другого электронного оборудования при соответствующих знаниях выполняется без проблем. Однако они у вас непременно возникнут, если вы не обратите внимание на следующие рекомендации:

  1. В близости от проложенной цепи не должно быть мощного электронного оборудования, силовой линии или проводки. Это может создавать помехи и перебои.
  2. Цепь нужно стараться создавать цельными кусками проводов, а не лепить один кабель из нескольких маленьких кусочков, так как каждая скрутка или спайка ведёт к незначительной, но всё же потере сигнала.
  3. Необходимо соблюдать полярность и обозначения, которые указаны на оборудовании.
  4. Окончательно зажимать все болты на оборудовании нужно после того, как система собрана и проверена её работоспособность. Это упростит отладку и настройку.

Подводим итоги

Если все рекомендации, которые есть в этой статье, соблюдены и ничего не перепутано, то у вас всё получится. Конечно, есть индивидуальные случаи, разнообразное оборудование, которое может по-другому подключаться.

Но приведенные выше схемы подойдут в 99% случаев. При установке системы проводите все операции не спеша, взвешенно, иначе можете повредить хрупкое оборудование.

Установка домофона в частном доме | Фомин

На первом этапе нужно провести прокладку кабеля. Во-первых определимся какой кабель нужен. Для передачи сигнала от аналоговых и AHD домофонов используется кабель типа КВК-П 2х0,75 для внешней прокладки. Он представляет собой совмещённой радиочастотный кабель и два провода питания. В случае использования IP домофона нужно прокладывать “витую пару” уличного исполнения 5 категории. Рекомендую параллельно провести дополнительное питание. Тут можно использовать любой силовой кабель, например, ВВГ или ПВС 3х1.5.

Прокладка кабеля для домофона

Прокладка кабеля для домофона

Идеальным вариантом будет прокладка кабеля до облицовки забора, до отделки здания и под землей. В таком случае монтаж будет максимально аккуратным. Прокладку в грунте следует проводить в гофре ПНД черного цвета.

Гофра ПНД

Гофра ПНД

Если калитка изготавливается по индивидуальному дизайну, то следует предусмотреть отсек для установки врезного электромеханического замка. Наибольшее распространение получили итальянские врезные замки CISA. Они обладают хорошей надежностью и неплохим качеством сборки. В других случаях можно установить накладной замок, который имеет кодировку 2369. Их выпускают огромное количество брендов в том числе и CISA. Ну последняя стоит слишком уж дорого.

Врезной замок CISA

Врезной замок CISA

Далее к заранее проложенному внутри колонны кабеля подключается вызывная панель и к ней же перемычкой подключается замок. Для перехода провода с калитки на опору применяется гибкий переход. Он представляет собой металлорукав с ПВХ оболочкой. Если планируется подключать считыватель для ключей Proximity или Touch Memory, то нужно будет предусмотреть место для установки контроллера Z-5R. Эта маленькая коробочка для хранения в ней записанных ключей.

Вызывная панель и считыватель в двери

Вызывная панель и считыватель в двери

После этого можно переходить к работам внутри дома. Устанавливаем монитор домофона и подключаем к нему заранее проложенные кабели согласно схеме.

Монитор видеодомофона

Монитор видеодомофона

Рекомендую выбирать монитор видеодомофона с возможностью подключения питания от 12 вольт. Таким образом можно будет поставить блок бесперебойного питания, например, Элис ББП-50. С помощью него система сможет работать при отключении питания в течение нескольких часов. Не забывайте что аккумулятор теряет половину емкости через 2 года и его нужно будет заменить.

Упрощенная схема подключения

Упрощенная схема подключения

Если Вы хотите читать подобные статьи, ставьте лайк, подписывайтесь на канал и рассказывайте друзьям.

Спасибо.

Установка домофона в квартире

Вариант “Эконом”


Особенности
  • Низкая цена
  • Hands Free разговор без трубки
  • Вызывная панель 600 твл
  • Цветной кран 4 дюйма
  • Разрешение 320х240
  • Подключение до 2-х вызывных панелей
  • Длительность вызова 120 секунд
  • Возможность открывать замок кнопкой
Наименование Кол. Ед.изм. Цена за шт Сумма р.
Оборудование
1 Видеодомофон Optimus  1 шт. 4500 4500
2 Вызывная панель Activision 1 шт. 2500 2500
3 Кабель 5 м 30 150
4 Расходные материалы 1 шт 500 500

Итого оборудование

 7650






Монтажные работы
1 Установка и подключение домофона 1 шт. 2500 2500
2 Установка и подключение вызывной панели 1 шт. 2000 2000.
3 Протяжка кабеля м 5 100 500
.

Итого монтажные и пуско-наладочные работы

 5000


Общая стоимость под ключ  12650
Вариант “Эконом” с трубкой


Особенности
  • Низкая цена
  • Вызывная панель 600 твл
  • Домофон с трубкой
  • Цветной кран 4 дюйма
  • Подключение до 2-х вызывных панелей
  • Возможность открывать замок кнопкой
Наименование Кол. Ед.изм. Цена за шт Сумма р.
Оборудование
1 Видеодомофон Kenwei    1 шт. 5000 5000
2 Вызывная панель Activision 1 шт. 2500 2500
3 Кабель 5 м 30 150
4 Расходные материалы 1 шт 500 500

Итого оборудование

 8150






Монтажные работы
1
Установка и подключение домофона
1 шт. 2500 р. 2500
2 Установка и подключение вызывной панели 1 шт. 2000 р. 2000.
3 Протяжка кабеля м 5 100 500
.

Итого монтажные и пуско-наладочные работы


 5000.


Общая стоимость под ключ  13150
Вариант “Стандарт”


Особенности
  • цвет черный/белый
  • Вызывная панель 1000 твл
  • Цветной кран 7 дюймов
  • Запись на SD карту
  • Подключение до 2-х вызывных панелей
  • Подключение до 2-х дополнительных видеокамер
  • Возможность открывать замок кнопкой
Наименование
Кол. Ед.изм. Цена за шт Сумма р.
Оборудование
1 Видеодомофон Kenwei 1 шт. 7500 р. 7500
2 Вызывная панель Activision 1 шт. 3500 р. 2500
3 Кабель 5 м
30
150
4 Расходные материалы 1 шт 500 500

Итого оборудование

 10650






Монтажные работы
1 Установка и подключение домофона 1 шт. 2500 2500
2 Установка и подключение вызывной панели 1 шт. 2000 2000
3 Протяжка кабеля м 5 100 500
.

Итого монтажные и пуско-наладочные работы

 5000


Общая стоимость под ключ  15650
Вариант “Стандарт”


Особенности
  • сенсорные кнопки
  • разрешение 800х480
  • режим Hands Free
  • Вызывная панель 1000 твл
  • Цветной кран 7 дюймов
  • Запись на SD карту
  • Подключение до 2-х вызывных панелей
  • Подключение до 2-х дополнительных видеокамер
  • Возможность открывать замок кнопкой
Наименование Кол. Ед.изм. Цена за шт Сумма р.
Оборудование
1 Видеодомофон Optimus 1 шт. 8500 8500
2 Вызывная панель Activision 1 шт. 3500 3500
3 Кабель 5 м 30 150
4 Расходные материалы 1 шт 500 500

Итого оборудование

 12650






Монтажные работы
1 Установка и подключение домофона 1 шт. 2500 р. 2500 р.
2 Установка и подключение вызывной панели 1 шт. 2000 р. 2000 р.
3 Протяжка кабеля м 5 100 500
.

Итого монтажные и пуско-наладочные работы

 5000


Общая стоимость под ключ  17650
Вариант “Стандарт” с видеонаблюдением


Особенности
  • сенсорные кнопки
  • разрешение 800х480
  • режим Hands Free
  • Вызывная панель 1000 твл
  • Цветной кран 7 дюймов
  • Запись на SD карту
  • Подключение до 2-х вызывных панелей
  • Подключение до 2-х дополнительных видеокамер
  • Возможность открывать замок кнопкой
Наименование Кол. Ед.изм. Цена за шт Сумма р.
Оборудование
1 Видеодомофон Optimus 1 шт. 8500 8500
2 Вызывная панель Activision 1 шт. 3500 3500
3 Камера видеонаблюдения HiWatch 1 шт. 2200 2200
4 Кабель 10 м 30 300
5 Расходные материалы 1 шт 500 500

Итого оборудование

 15000






Монтажные работы
1 Установка и подключение домофона 1 шт. 2500 2500
2 Установка и подключение вызывной панели 1 шт. 2000 2000
3 Установка,подключение и юстировка камеры 1 шт. 2500 2500
4 Протяжка кабеля м 10 100 1000
.

Итого монтажные и пуско-наладочные работы

 8000


Общая стоимость под ключ  23000
Вариант “Максимум” AHD c WiFi и TouchScreen


Особенности
  • разрешение  1024х600
  • сенсорный экран 10 дюймов
  • вызывная панель 1000 твл AHD
  • поддержка LAN b WiFi
  • запись на SD карту До 128ГБ
  • Встроеный видеорегистратор
  • управление с Iphone и Android
  • Детектор движения на 4 канала
  • Возможность открывать замок кнопкой
Наименование Кол. Ед.изм. Цена за шт Сумма р.
Оборудование
1 Видеодомофон CTV 1 шт. 17500 17500
2 Вызывная панель CTV 1 шт. 5500 5500
3 Кабель 5 м 30 150
4 Расходные материалы 1 шт 500 500

Итого оборудование

23650






Монтажные работы
1 Установка и подключение домофона 1 шт. 3500 3500
2 Установка и подключение вызывной панели 1 шт. 3000 3000
3 Протяжка кабеля м 5 100 500
4 Настройка видеодомофона 1 шт. 2000 2500
.

Итого монтажные и пуско-наладочные работы

 9500


Общая стоимость под ключ     33150

Наиболее простой способ ограничить доступ нежелательных гостей в подъезд многоквартирного дома – запирание входной двери на замок. Благодаря развитию последних стало возможно дистанционное управление ими с помощью различных электронных устройств. Установка домофона в квартире позволяет не только понять, кто пришел, но и открыть замок подъездной двери прямо из квартиры, нажав всего одну кнопку.

Существует большой выбор аппаратуры этого типа: от традиционных аудиоустройств до современных беспроводных видеодомофонов с возможностью подключения к домашней локальной сети.

Основные требования к домофонам для квартир

Любой домофон состоит из вызывной панели, абонентского устройства и соединительных проводов. Чтобы вся система функционировала без сбоев и поломок, требуется квалифицированная установка домофона в квартире, цена которой зависит от конкретных требований. Например, абонентское устройство обычно крепится возле входной двери, но перенести его можно в любое удобное место. Соответственно, увеличится количество кабеля и потребуется больше времени и материалов для его прокладки.

Вызывная панель многоабонентского домофона должна быть изготовлена из прочного металла с целью предотвращения возможных повреждений при попытке вандального взлома. Чаще всего используется металл толщиной 2 мм. Кроме того, уличный блок должен быть устойчив к неблагоприятным погодным условиям. Чем шире диапазон рабочих температур домофона, тем лучше. Современные вызывные панели имеют приятный дизайн, а их корпуса защищены от царапин путем покрытия молотковой краской. Для удобства использования устройства в ночное время выпускаются вызывные панели с подсветкой клавиатуры.

Возможные варианты домофонов для квартир

В Москве установка домофона в квартире – востребованная услуга среди жителей многоэтажных домов. Ажиотаж на подобную аппаратуру обусловлен большой плотностью населения и желанием людей ограничить доступ в подъезды посторонним лицам. Существует широкий выбор домофонов с различным функционалом. На сегодняшний день наибольшим спросом среди владельцев квартир пользуется два типа устройств:

  • аудиодомофоны. Самый распространенный и дешевый вариант, позволяющий ответить на звонок и в случае необходимости открыть замок входной двери дистанционно. Однако такой тип приборов имеет существенный недостаток – посетителя невозможно увидеть;

  • видеодомофоны. Долгое время такие устройства не пользовались широким спросом из-за своей стоимости. Но сейчас установка видеодомофона в квартиру, цена которого значительно снизилась за последние годы, полностью себя оправдывает. Уровень безопасности в таком случае повышается за счет возможности видеть гостя, не открывая дверь. Некоторые модели допускают установку дополнительных камер для лучшего обзора территории около подъезда.

Несколько аргументов в пользу домофонов

Домофоны быстро завоевали доверие потребителей и на сегодняшний день являются одними из самых распространенных средств контроля доступа. Но существуют и скептики, предполагающие, что установка видеодомофона в квартиру вовсе не нужна. Вот несколько полезных функций домофона:

  • ограничение доступа в помещение посторонних людей. На парадной двери устанавливается надежный электромагнитный или электромеханический замок. Дверь всегда находится в закрытом положении благодаря доводчику;

  • дистанционное управление замком. Жильцам нет необходимости спускаться с ключами на первый этаж, чтобы впустить гостей;

  • благодаря микрофону существует возможность вести диалог с посетителем. В случае установки видеодомофона также можно видеть, кто пришел, – такой вариант незаменим для тех, кто оставляет квартиру на детей. При виде незнакомого человека, ребенок случайно не откроет ему дверь;

  • при потере ключей от парадной есть возможность связаться с соседями и попросить их открыть дверь в подъезд.

Чтобы домофон служил долго верой и правдой, рекомендуется при выборе инсталляторов обращаться к людям, знающим свое дело. Наша компания специализируется на установке домофонных систем всех типов. У нас можно выбрать и приобрести подходящую аппаратуру и комплектующие к ней. По вашей заявке мастера прибудут в указанное время, поставят и настроят оборудование.

Беспроводной домофон, по радиоканалу, с магнитным замком, радио домофоны, без проводов, беспроводные домофоны для дачи.

Беспроводной домофон

Беспроводной домофон – наиболее удобный вид домофона, поскольку позволяет иметь при себе его трубку, находясь в любой части квартиры или дома. Все те, кто имели возможность пользоваться таким устройством, убедились в его эффективности по сравнению с обычным домофоном. Отсутствие опасности повреждения кабеля или электропроводки – не единственное преимущество беспроводного домофона. Процедура монтажа такого аппарата настолько легка, что позволяет осуществить ее самостоятельно. Теперь вы можете забыть о прокладывании кабеля и долблении стен и существенно снизить затраты на установку столь необходимого в наше время устройства. Главное, что необходимо для установки беспроводного домофона – наличие сети 220 вольт. Такой вид устройства – это те же радиодомофоны. Устройства этой категории принято делить на аудио- и видеодомофоны. Последние обладают сравнительным преимуществом – позволяют не только слышать и разговаривать с посетителем, но и видеть его, а значит, такие домофоны обеспечивают дополнительный уровень защиты от непрошенных гостей. Беспроводной домофон состоит из следующих основных элементов: центральный блок управления, вызывная панель, на которой может располагаться встроенная видеокамера, тогда же требуется и монитор в защищаемое помещение для вывода изображения; не привязанная к определенной базе переносная радиотрубка. Все эти компоненты в сумме образуют универсальный и очень удобный в использовании домофон без проводов. В основе работы такого аппарата лежит работа на радиочастотах, поэтому часто такие устройства ищут в поисковых системах как домофон по радиоканалу. Принцип его функционирования состоит в том, что сигнал с приемного пункта, или аудиопанели, расположенной непосредственно перед входом в здание, поступает в радиотрубку. При помощи этой же радиотрубки хозяин может впустить посетителя, нажав на специальную кнопку. Некоторые модели устройства позволяют включать сирену. Стандартный радиус охвата действия аппарата приблизительно равен одному километру. С такими возможностями, человек может управлять домофоном, находясь практически в любом месте своей усадьбы или участка. Еще одним качеством, положительно влияющим на репутацию многих беспроводных домофонов, является то, что выведение изображения на видеоэкран, открытие замка и другие уникальные функции вашего устройства осуществляется при нажатии заданной комбинации цифр. По желанию владельца эту комбинацию время от времени можно менять, что так же обезопасит вашу жизнь. Важным является и тип устанавливаемого на домофон замка. Они бывают нескольких видов: электромеханические и электромагнитные. Беспроводной домофон с магнитным замком – завоевавший доверии у населения вид домофона. Его преимущество заключается в большей степени надежности и отсутствии движущихся частей, что усложняет работу потенциальным взломщикам. Беспроводные домофоны для дачи, офиса, жилых одноквартирных и многоквартирных помещений представлены в ассортименте компании JSB. Ознакомьтесь с каталогом товаров на нашем сайте и выберите свой собственный беспроводной домофон.



Домофон по радиоканалу

Домофон по радиоканалу

Домофон по радиоканалу – наиболее современный вид домофонов, пользующийся большим спросом у потребителей, которые нацелены максимальным образом обезопасить свое жилище. В основе данного устройства лежит схема работы обычного домофона, который благодаря технической оснастке осуществляет связь между передатчиком и приемником без проводной системы. Больше никаких кабелей, строительного мусора и пыли при долблении стен, если вы счастливый обладатель такого устройства. Ведь он работает на определенных радиочастотах. А раз нет необходимости монтировать проводные элементы, то и установка домофона по радиоканалу значительно упрощается и требует гораздо меньших материальных затрат. При этом у владельцев такой системы появляется возможность связываться, разговаривать и видеть гостей и посетителей в любой точке квартиры, дачи, офиса или участка. Так же с помощью радиотрубки можно открывать дверной замок, управлять дополнительными устройствами, подключенными к базовому, такими, как освещение, сигнал сирены и другие. Радиус охвата действия такого домофона составляет от пятидесяти метров до одного километра. Домофон по радиоканалу устанавливается в любом месте, где наличествует сеть 220 вольт. Некоторые устройства оборудованы дополнительным блоком питания, который используется при отключении электричества. Работа беспроводного домофона выглядит следующим образом: посетитель нажимает на кнопку вызова, расположенную на вызывной панели, и ожидает ответа; в это время, после нажатия кнопки вызова, начинает звонить радиотрубка, находящаяся в помещении. Если ваша домофонная система оборудована видеокамерой, то во время разговора, можно включить экран, позволяющий видеть гостя. Если к домофону подключена система освещения, то явившийся в темное время суток посетитель, на застанет вас врасплох – достаточно нажать определенную комбинацию цифр и включится свет. Спектр мест использования домофонов сегодня поистине огромен: загородные дома, дачи, усадьбы, крупные охраняемые объекты, стройплощадки, офисы и т.д. В связи с этим вызывной модуль часто изготавливают из антивандального материала, который значительно увеличивает срок службы домофона. Замки, устанавливаемые на двери помещений или ворота участков, бывают нескольких видов: электромеханические и магнитные. Наибольшей популярностью пользуется беспроводной домофон с магнитным замком. Сегодня считается, что в хорошем домофоне должен быть именно магнитный замок. Магнит отлично держит дверь, она полностью прилегает к проему без каких-либо задвижек или язычков. Электромагнитные замки классифицируются в зависимости от способа размещения: накладные, врезные и держатель. Многие из них оборудованы встроенным датчиком положения двери, индикаторами состояния замка, кнопками принудительной разблокировки. Считыватели и домофонные ключи, необходимые для наружного отпирания двери, представлены известными фирмами Proximity и Touch Memory. В каталоге компании JSB заявлены все устройства, необходимые для того чтобы установить домофон по радиоканалу.



Беспроводной домофон с магнитным замком

Беспроводной домофон с магнитным замком

Беспроводной домофон с магнитным замком – отличное устройство, как для дома, так и для офиса. Так же, как и другие виды домофонов, предназначен для осуществления контроля доступа посетителей. Главным же отличием такого домофона от других заключается в принципе работы, которая основана на радиочастотах. Поэтому такое устройства могут быть известны аудитории как радио домофоны. Чтобы поговорить с посетителем, вам совсем не обязательно подходить к двери, достаточно просто ответить на вызов по аудиотрубке, которую вы сможете взять с собой в любую комнату кваритры, часть дома, сектор офиса. С ее же помощью можно пустить посетителя, включить освещение, видеосвязь, беспроводную GSM-сигнализацию. К тому же при установки беспроводного домофона нет необходимости прокладывать многометровые кабеля. Существуют определенные параметры, важные при выборе домофона, и их необходимо принимать во внимание, если вы хотите, чтобы аппарат служил вам долго. Во-первых, частота. В России на сегодняшний момент существует несколько диапазонов частот, наиболее используемыми из которых являются – 49 MHz, 900 MHz и 2.4GHz. Последняя больше всего подходит для работы радио домофонов, как с функцией аудио, так и видео. На частоте 2.4GHz также работает Wi-Fi-сеть, которая не способна создавать помехи, а значит, безопасность и комфорт вам обеспечены. Вторым не мало важным показателем является радиус действия беспроводного домофона, зависящий от частоты, на которой он работает. Современные радио домофоны могут передавать на расстоянии от пятидесяти метров до одного километра. Многие фирмы, предприятия и учреждения сегодня оснащены беспроводной системой внутренней связи, которая позволяет людям общаться друг с другом. Когда же беспроводной домофон устанавливается на воротах, дверях подъездов, то важным становится вопрос выбора замка. Существует несколько видов замков: электромеханический и электромагнитный. Часто покупатель выбирает именно беспроводной домофон с магнитным замком. В такой комплект стандартно входят: блок вызова, абонентская трубка, замок, автономный контроллер, считыватели, карты или ключи, доводчик и источник питания. Особое внимание мы уделяем именно замку не случайно: именно от его качества зависит работа всей домофонной системы и ваша безопасность. Электромагнитные замки, представленные фирмой JSB, бываю нескольких типов: врезные, накладные, держатель двери. Многие из них оборудованы встроенным датчиком положения и удержания дверей, индикатором состояния замка и другими функциями. Сила удержания колеблется от 80 до 1200 килограмм. Электромагнитные держатели могут монтироваться как на пол, так и на стену. Плюсом магнитных замков является полное и плотное прилегание двери к проему, что создает дополнительную степень защиты от вандалов и исключительную износоустойчивость. Если вы стремитесь к максимальному комфорту, простоте, надежности и мобильности, то вам необходим беспроводной домофон с магнитным замком.



Радио домофоны

Радио домофоны

Радио домофоны – это не мечта, это реальность. Прекрасным аналогом обычного домофона, требующего трудоемкого процесса проведения кабелей, является популярный сегодня домофон без проводов. Специфика таких аппаратов заключается в том, что работу они осуществляют связь по радиоканалу. Важным при этом становится такой параметр, как частота. Наиболее подходящей для радио домофона частотой является 2.4GHz, так как, в отличие от других, она не используется простейшими мобильными устройствами. Это значит, что проблема возникновения помех сведена к минимуму. Радиус действия сигнала в современных устройствах достигает одного километра. В состав комплектов радио домофонов обычно входят: выносной модуль, чаще всего оборудованный антивандальной панелью, так как располагается снаружи здания; базовый модуль, представляющий собой зарядной устройство и переговорную трубку, которой управляется работа домофона; электрический замок – механический или магнитный. Радио домофоны могут быть оснащены только аудиотрубкой, но их владельцы могут расширить свои возможности, установив беспроводной видеодомофон. Разумеется, потенциал последнего варианта больше – ведь он позволяет не только слышать посетителя, но и видеть его. Беспроводные видеодомофоны, представленные компанией JSB, имеют множество функций: запись видео, встроенная память, поддержка карт памяти различного формата, дальность действия от 100 до 150 метров. Особенно удобен такой домофон на крупных охраняемых объектах или дачах. Владелец или охранник могут спокойно заниматься своими делами, находясь в гараже, бане, на огороде, и не отвлекаться на хождение до дверей и обратно. А когда придет гость и позвонит в дверь, то радиотрубка, которую человек может взять с собой, оповестит его об этом. Аппарат позволяет не только вести переговоры, но и с помощью специальной кнопки или комбинации цифр открыть дверной электрозамок. Через управляемые реле возможно подключение и других устройств: сигнализации, уличного освещения. Преимущество использования беспроводного домофона на строительных площадках неоспоримо. Ведь здесь велика вероятность повреждения кабеля, а с таким устройством это просто невозможно. Переустановить данный домофон даже самостоятельно также не составит труда. Установка аппарата осуществляется в строгом порядке. Сначала выбирается и подготавливается место для размещения вызывной панели и базового устройства. Затем происходит их крепление, прокладка кабеля от вызывной панели к базовому устройству и дальнейшее подключение элементов. После – присоединение дополнительных устройств и подключение питания базового блока. Разумеется, процесс установки – основная часть, уровень которой влияет на дальнейшую работу устройства. Но не мало важным является и качество самого оборудования. Компания JSB поставляет исключительно высококачественные комплектующие домофонных систем, предоставляет на них гарантию. В этом же списке и радио домофоны.



Домофон без проводов

Домофон без проводов

Домофон без проводов – один из наиболее удобных и востребованных на сегодняшний день видов домфона. Популярный у потребителей, он способен обеспечить полный уровень охраны вашего дома. Принцип работы беспроводного домофона от проводного отличается не сильно и осуществляется по стандартной схеме: нажатие кнопки – звонок – диалог – открытие электрозамка или отказ впустить гостя. Однако многие из тех, кто использовал оба вида домофона, имели возможность убедиться в значительных преимуществах последнего. Во-первых, процедура установки такого устройства значительно проще: есть возможность сэкономить время и денежные средства на монтаже. Во-вторых, полностью отсутствует риск повреждения электропроводки, как самим владельцем в процессе эксплуатации, так и вандалами. Возможно это благодаря тому, что беспроводной домофон работает по радиоканалу. Иначе говоря, домофон без проводов представляет собой телекоммуникационное устройство, обеспечивающее голосовую или видеосвязь, без наличия проводов между вызывной панелью и аудиотрубкой. Большая часть таких устройств осуществляет работу посредством радиоволн на одной из частот. В нашей стране наиболее часто используемыми являются частоты 49 MHz, 900 MHz и 2.4GHz. Первые используются, например, простейшими мобильными устройствами, а 2.4GHz является наиболее подходящей для радиодомофонов, так как позволяет избежать помех и прослушивания другими подобными аппаратами. Важное условие для установки такого домофона – наличие в здании электрических проводов переменного тока. Домофоны без проводов бывают нескольких типов: аудио- и видеодомофоны. И те, и другие оптимально подходят для офисов, строительных площадок, частных и многоквартирных домов. Беспроводные домофоны для дачи – то, что вам нужно, если вы хотите безопасно и комфортно провести время на природе, занимаясь постройкой бани, ремонтом машины или сбором урожая. Радиотрубка домофона обладает незаменимым качеством – ее можно переносить. При этом, в зависимости от модели, радиус действия аппарата варьируется от пятидесяти метров до одного километра. Помимо прочего, практически каждая современная радиотрубка оснащена не только кнопкой открывания дверей, на которых установлен домофон, но и возможностью осуществления дополнительных операций: включение сигнализации, уличного освещения, видеокамеры в режиме записи. Часто видеопанели оснащаются инфракрасными диодами, которые позволяют владельцу помещения увидеть посетителя даже в темное время суток. Принять решение о том, пускать гостя или нет, помогут не только новейшие аудиосистемы, но и видеоэкран, который производители обычно наделяют цветным LCD-дисплеем с возможностью настройки контрастности и яркости. Если изображение, выводимое на экран, рябит или дрожит, есть возможность перевести беспроводной домофон на другой диапозон частот. Незаменим, очень удобен в быту, и поэтому представлен в линейке товаров JSB домофон без проводов.



Беспроводные домофоны для дачи

Беспроводные домофоны для дачи

Беспроводные домофоны для дачи используют сегодня многие потребители. Это не только удобно, но и гарантирует высокую степень защиты жилища и вашей жизни. Приезжая на дачу или в загородный дом, Вы, разумеется, хотите отдохнуть и с пользой провести свободное время. Имея такое устройство, как беспроводной домофон, вы сможете заниматься любимыми делами, не отрываясь на звонки в дверь или калитку. А возможно это благодаря специфике аппарата, радиотрубку которого можно взять с собой практически куда угодно. На огороде или в гараже, Вы всегда на связи и в курсе того, что происходит не только на вашей собственной территории, но и за ее забором. Радиус действия на определенной частоте у современных беспроводных домофонов составляет до одного километра. Поистине незаменимая вещь для крупных дачных участков или стройплощадок! Вам не нужно ломать голову, когда, где и как проложить кабеля, тратить усилия на утилизацию старой проводки и терять время на проведение последующего косметического ремонта. А раз радио домофон работает на определенной частоте, то Вы с легкостью сможете подключить его к уже имеющейся телефонной линии или кабельному телевидению. Если избранная частота не устраивает: возникают помехи, пропадает звук или, наоборот, улавливаются посторонние сигналы, то ее всегда можно изменить. Но на этом возможности этого поистине незаменимого устройства не заканчиваются. Беспроводные домофоны для дачи оборудуются внешней вызывной видеопанелью. Когда же на вызывной панели будет нажата кнопка вызова, экран автоматически переключится на свою основную функцию и передаст Вам полученный видеосигнал, подающийся с блока управления по беспроводному каналу. Увидев посетителя, Вам будет нужно решить – впускать гостя или отказать ему в доступе. Обычный набор элементов, входящий в домофон, можно значительно расширить до большого количества аудиотрубок и дисплеев, которые будут связаны друг с другом. Другими устройствами, которые можно присоединить к основному, можно назвать датчик движения, осветительную лампу. Также у владельца есть возможность выбрать способ управления проходом: по картам, электронным ключами или кодовой панелью. В ассортименте JSB представлены следующие ключи для домофона: брелок proximity, карта proximity и ключ touch memory. Все они отличаются высоким качеством, долгая служба гарантируется известными фирмами-производителями. Действительно стоящее приобретение, о котором Вы не пожалеете – это беспроводные домофоны для дачи.

Комплекты видеодомофона

GB2 с панелью для поверхностного монтажа

Комплекты видеодомофона Alpha Communications® VKGB2 / XAF GB2 включают нашу наименее дорогую систему видеодомофона из нескольких блоков и конфигурации для зданий с 1 по 10 квартир по непревзойденной цене! «Х» в номере модели указывает размер комплекта (1-10 квартир). Каждый комплект содержит от 1 до 10 станций VESTA GB2 с креплением на поверхность с цветным экраном для видеодомофона с диагональю 4,3 дюйма (для каждой квартиры) с соответствующим количеством требуемых видеоразветвителей D2L-GB2, блоком питания системы 1- FA-GB2 / A и серией 1- NEXA Входная видеодомофонная панель / панель для поверхностного монтажа из алюминия (с 1-10 кнопками) и необходимая цветная камера / звуковой модуль EL632 / GB2.В комплекты от 3 до 10 кнопок на дверной панели также входит необходимый кнопочный модуль EL610D.

Просто добавьте электрический дверной замок и двухжильный провод, чтобы завершить систему безопасности здания. Мы не знаем другой системы, которая могла бы предложить все эти функции по такой цене.

Дверные защелки другого напряжения и магнитные замки могут использоваться с этой системой с добавлением блока вспомогательных реле PK407A и дополнительного источника питания дверных защелок. Пожалуйста, свяжитесь с нами для получения дополнительной информации.

Алюминий

Характеристики:

  • Простая двухпроводная проводка
  • Панели поставляются в собранном виде и предварительно запрограммированы
  • Все мониторы запрограммированы
  • Встроенный электронный сигнал вызова для каждой абонентской станции (настраивается)
  • Световые индикаторы функций встроенной визуальной панели
  • Дополнительные голосовые подсказки на многоязыковой панели
  • Кнопки на панели с подсветкой для участков с низкой освещенностью
  • Исключительная полудуплексная точность передачи голоса
  • Встроенная функция открывания двери
  • Можно легко расширить до дополнительных мониторов и / или дверных станций
  • Кристально чистый 4. 3-дюймовые цветные мониторы с большими кнопками РАЗГОВОР и ДВЕРЬ
  • Низкопрофильные мониторы для монтажа на поверхность
  • Крупногабаритные кнопки разговора и открывания дверцы для удобного управления
  • Разнообразие выбираемых мелодий
  • Монитор до 2 внешних камер (модель # CAM-GB2)
  • Дополнительная видеопамять

Видеодомофоны с приложением удаленного открытия

Видеодомофоны претерпели значительные изменения в последние годы, все чаще встречаются видеодомофоны с подключением к Интернету, которые могут отправлять звонки на мобильные устройства, и с них вы можете управлять открывающим, двунаправленным аудио или видео дисплеем.

Большая часть рынка видеодомофонов – это замена старых видеодомофонов, поэтому было необходимо адаптировать качество кабелей, которые уже были предварительно установлены в старых установках, которые обычно используют 4-проводные, 6-проводные проводные, 8-проводные или коаксиальные кабели.

По этой причине в настоящее время существуют различные типы источников питания и средств связи для видеодомофона, которые могут быть адаптированы к любому типу установки, будь то новые или в качестве замены:

  • IP-технология с PoE: эти устройства обмениваются данными через сетевой кабель, как обычный ПК.Кроме того, благодаря технологии Power Over Ethernet (PoE) они также могут получать питание через этот кабель. Это означает, что, подключив видеодомофон к роутеру, они могут быть подключены к Интернету и иметь мобильное приложение. Кроме того, поскольку они IP, существует большое количество мониторов, некоторые из них Android, которые позволяют устанавливать приложения и даже подключать камеры видеонаблюдения.
  • IP-технология
  • с WiFi: они точно такие же, как и предыдущие, с добавлением модуля WiFi, встроенного в мониторы, тем самым преодолевая препятствия, существующие во многих сообществах для заключения контракта на предоставление интернет-услуг для самого сообщества. Каждый пользователь подключал свой монитор к Wi-Fi в собственном доме.
  • Аналоговый (2-проводные и 4-проводные системы): это наиболее распространенный вариант, большинство установок имеют этот тип видеодомофона, более новые имеют 2-проводные системы и обычно заменяются новыми технологиями. . В ближайшие годы будут заменены более новые технологии.
  • Аналог с Wi-Fi: это аналоговый видеодомофон, с той разницей, что в монитор встроен модуль Wi-Fi, который каждый пользователь подключает к своему дому, благодаря чему он обеспечивает доступ в Интернет к видеодомофону.Поскольку это аналоговая система, при отправке звонков на мобильные устройства наблюдается более длительная задержка.
  • Двухпроводные системы на основе IP: это видеодомофоны, которые работают так же, как классические аналоговые, а затем используют преобразователи двухпроводной связи в IP, которые используются для обеспечения их подключения к Интернету. Таким образом, они позволяют переработать старые установки и объединить те же характеристики, что и IP-технологии в видеодомофонах, а также облегчить их установку, что делает их одной из самых популярных систем в настоящее время.

Это реальность, что становится все больше и больше домов с подключенными видеодомофонами. В новых односемейных домах обычно устанавливаются комплекты IP-видеодомофонов, а в домах с уже существующими системами – 2-проводные системы на основе IP. Это позволяет вам управлять видеодомофоном из приложения, а также контролировать систему безопасности.

Что касается многоквартирных домов и квартир, все больше и больше видеодомофонов устанавливаются с использованием IP-технологий на основе Wi-Fi для новых установок, что позволяет избежать необходимости заключать контракт на предоставление интернет-услуг для жилищного сообщества.А также в квартирах, которые хотят заменить свои старые телефоны на 2-проводные системы на основе IP или аналог с WiFi.

С каждым днем ​​все больше и больше предприятий используют видеодомофоны, и они являются наиболее требовательными с точки зрения возможности подключения. Наличие приложения, которое может принимать звонки и обслуживать клиентов, когда бизнес закрыт, и не упускать эти возможности из-за расписания, становится очень распространенным явлением. Помимо возможности управлять установленными камерами видеонаблюдения из того же приложения

В Visiotech у нас есть широкий спектр продуктов для видеодомофона, как панелей, так и мониторов со всеми доступными технологиями, как в IP-исполнении со стандартным PoE, так и в 2-проводном исполнении для решений для частных домов, квартир или предприятий с удаленным подключением Приложение, которое позволяет push-уведомления для звонков, визуализацию и двунаправленный звук вместе с открытием двери.

Справочное руководство по подключенному видеодомофону Cisco Smart +

% PDF-1.6 % 1 0 объект > эндобдж 11 0 объект > эндобдж 2 0 obj > эндобдж 3 0 obj > эндобдж 4 0 объект > эндобдж 5 0 объект > эндобдж 6 0 объект > эндобдж 7 0 объект > эндобдж 8 0 объект > эндобдж 9 0 объект > эндобдж 10 0 объект > ручей application / pdfCisco Smart + Connected Video Door Station Справочное руководство iText 1.4.1 (by lowagie.com) Решение Smart + Connected Home: Продукты конечный поток эндобдж 12 0 объект > эндобдж 13 0 объект > эндобдж 14 0 объект > эндобдж 15 0 объект > эндобдж 16 0 объект > эндобдж 17 0 объект > эндобдж 18 0 объект > эндобдж 19 0 объект > эндобдж 20 0 объект > ручей HSˎ @ + Mgz ރ J {! 2aDl @ = 5cÞ @ Q8_ ^ XuoVo}؟ _ ^ _ 5Ж% R & kOK) a | xF {d7wx; ւ S ‘]> 6ZyVI # _kh’o; *]]? `Ի e ׬ ^ u ਧ dDRFSʫS? A } ϯfAmy ݃ | t ܌ UJ! cVI # O “p (R & Sm ~ = ޴ Kii = 9O-h. W ۡ G] Kp3ibV3fsle \ + v =]? 7gt8% zx * ش x wQXA {)% ZdrИ) 86qLʤ1;: CV & 6k ց ZGl5) qqRYh7IXg, fΩL

IST Video Door Intercom Kit

Complete Door Answering

Complete Door Answering

Complete Door Answering

Complete Door Answering

Complete Door Answering

Complete Door Answering

Complete Door Answering

Complete Door Answering

Complete Door Answering

Полная система домофона

у вашей двери и разговаривайте с посетителями через домофон, когда вы устанавливаете комплект видеодомофона IST. В этот полный комплект входит стильная переговорная станция с камерой, которая устанавливается рядом с входной дверью, а также внутренний монитор внутренней связи с 6-дюймовым цветным ЖК-экраном. Когда посетитель нажимает кнопку дверного звонка на станции с камерой, срабатывает цветная камера, и монитор внутренней связи подает звуковой сигнал, позволяя вам открыть дверь нажатием кнопки.

  • Ответить на дверь удаленно через двустороннюю связь
  • Кнопка дверного звонка активирует звуковой сигнал и камеру
  • Монитор отображает цветное видео посетителей
  • Регулируемая яркость, контрастность, громкость
  • Выберите один из 10 различных звуковых сигналов
  • Система поддерживает четыре и четыре монитора камеры
  • Дополнительная подставка для механизма открывания двери

Дверной коммуникатор обеспечивает двустороннюю связь с переговорным устройством, а его камера оснащена светодиодами для ночного видения, поэтому вы можете четко видеть посетителей в любое время дня. Устройство предназначено для установки на открытом воздухе, оно также имеет отделку под нержавеющую сталь, защиту от дождя и защиту от взлома. Он выступает из стены всего на 7/8 дюйма.

Универсальная установка

Дверной коммуникатор подключается к монитору внутренней связи с помощью прилагаемого 30-футового кабеля. Если вам нужно более длинное соединение, вы можете подключить компоненты, используя 4 провод минимум 20 AWG (продается отдельно) до 400 футов

Расширяемая система

К системе можно добавить до трех дополнительных мониторов внутренней связи и трех дополнительных дверных станций.Если в вашей системе несколько мониторов внутренней связи, их можно использовать для связи между комнатами, а также для связи с дверными коммуникаторами. Вы даже можете открыть дверь через монитор, если установите дополнительный механизм открывания двери IST (продается отдельно).

В комплект входит

  • Дверной коммуникатор (VIDOOR)
  • Монитор дверного переговорного устройства (V18MONITOR)
  • Кабель, 30 футов
  • Блок питания
  • Монтажное оборудование

IST принимает вас внутрь вашего звука

С 2005 года, IntraSonic Технология (IST) обогатила опыт домашнего аудио, производя прочные, но простые в использовании домашние аудиосистемы. Линия продуктов IST предлагает широкий выбор домашней аудиосистемы, включая системы распределения музыки, видеодомофоны и сопутствующие аксессуары. Окутайте себя «в свой звук» с технологией IntraSonic.

Обновление квартирной системы внутренней связи без повторного включения

Существуют системы внутренней связи и контроля доступа, в которых используется технология IP по 2-проводному соединению, что позволяет новой системе использовать существующие кабели. Хотя это звучит прямо, на самом деле может быть много усилителей, источников питания, распределительных коробок и соединительных блоков, которые необходимо удалить или заменить.Дополнительными проблемами могут быть диаметр кабелей (медная жила), шум в проводке из-за стыков, близлежащих двигателей (кондиционер, лифты, электрическая проводка), идентификация и документирование существующей кабельной инфраструктуры и новых межсоединений по завершении, а также текущая поддержка. модифицированной системы.

Дальнейшие проблемы могут быть связаны с интеграцией в существующую систему управления лифтом или другие системы управления зданием. А из-за плохого доступа к кабелю любое повреждение, полученное до или во время модернизации, может потребовать прокладки новых участков кабеля (обычно во внешнем кабелепроводе), что еще больше увеличивает стоимость.Все это время и материалы, которые значительно увеличивают стоимость обновления системы. Постоянная поддержка может стать серьезной проблемой с точки зрения затрат или времени, поскольку вы привязаны к установщику и его процессам на протяжении всего срока службы системы.

Есть способ обойти эти проблемы, который может обеспечить современный видеодомофон и контроль доступа с помощью технологии считывания карт без перезапуска здания. Ответ – мобильный широкополосный доступ или мобильные сети 3G / 4G (LTE). Эти системы используют мобильную сеть в качестве мобильного широкополосного доступа (IP-данные) или стандартных мобильных вызовов для связи с квартирами или обслуживающим персоналом / консьержем.Они также обеспечивают интеграцию с существующими системами по той же сети или с использованием существующих кабелей для сетей Weigand или RS485.

Эти системы могут быть такими же простыми, как вызов телефона (стационарного или мобильного) на полноценные видеосистемы, которые имеют сенсорные видеоэкраны в каждой квартире и используют Интернет для внутренних вызовов – без кабелей!

Дополнительным преимуществом для корпоративных корпораций является то, что в каждой квартире может быть необходимое оборудование, например звонок на мобильный, звонок на телефонную трубку, звонок на сенсорный экран (или несколько устройств) и звонки в мобильное приложение, когда квартира находится без присмотра.В этом сценарии юридическое лицо отвечает за общую инфраструктуру (дверную станцию ​​и 4G SIM / подключение к Интернету), а квартиры несут ответственность за оборудование квартиры. Вся система управляется через облачный сервис, который очень легко добавляет – изменяет – удаляет.

Существует несколько различных типов систем, каждая из которых имеет преимущества и особенности для пользователей. Свяжитесь с нами, чтобы обсудить ваши требования.

Выбор правильного беспроводного интеркома (часть 2) – технический блог

->

Когда вы пытаетесь решить, какая беспроводная связь Clear-Com подходит вам, может потребоваться 2-проводное и 4-проводное соединение.Здесь мы обсуждаем этот раздел инфографики «Выбор правильного беспроводного соединения» и почему важна любая из этих возможностей интерфейса.

Загрузите полную инфографику ЗДЕСЬ.



Почему интерфейс в целом так важен? Одно дело иметь автономную систему. Ему не нужно ни с чем связываться, никакие другие технологии не должны быть включены. Он действует сам по себе. Но что, если у вас есть проводная система на объекте, ваша продукция переросла существующий домофон? Вам и вашим сотрудникам необходимо обсудить потребности рабочего процесса, и решение о расширении – добавление беспроводной системы внутренней связи для вечеринок. СЕЙЧАС становится важным взаимодействие, и понимание этих методов стоит на первом месте.


Существует два распространенных метода, которые делают возможным взаимодействие с беспроводной базовой системой внутренней связи: это называется 2-проводным и 4-проводным.


2-WIRE: система связи, в которой путь одинаков для разговора и прослушивания. В каналах внутренней связи два провода (один тракт). 2-проводные системы могут быть 2-проводными симметричными или 2-проводными несимметричными. Пример: аналоговая partyline – это 2-проводная система.


4-WIRE: система связи, в которой путь для разговора и прослушивания отличается. В каналах внутренней связи четыре провода (два тракта). 4-проводные системы могут быть 4-проводными симметричными или 4-проводными несимметричными. 4-проводная схема получила свое название от того факта, что симметричная пара проводников использовалась в каждом из двух направлений для полнодуплексной работы. Пример: цифровая матрица, фотоаппараты, сторонние системы и т. Д.


CLEAR-COM БЕСПРОВОДНАЯ И ИНТЕРФЕЙС


Начиная с начального уровня и в рамках самого упрощенного группового общения, вам не нужно будет взаимодействовать с чем-либо еще, например с небольшой группой, в том же месте, что нужно только для общения между командой.В этом случае система DX100 выполнит свою работу. Он не поддерживает подключения к каким-либо другим внешним аудиоустройствам. Эта компактная и портативная одноканальная цифровая беспроводная система внутренней связи поддерживает до 15 поясных или универсальных гарнитур на каждую базовую станцию. DX100 использует расширенный спектр со скачкообразной перестройкой частоты (FHSS) и одобрен для использования во всем мире без лицензии на работу в диапазоне 2,4 ГГц. DX100 – это самый экономичный полнодуплексный производственный домофон для вечеринок, доступный где угодно.Большинство базовых беспроводных систем Clear-Com предлагают возможность взаимодействия с помощью 2-проводного или 4-проводного интерфейса или того и другого. Во всех случаях внешнего взаимодействия он всегда будет на основе каждого беспроводного канала.


DX300ES – это цифровая система беспроводной связи, которая обеспечивает полнодуплексную безопасную связь без помощи рук по двум независимым каналам или по обоим каналам одновременно. Он может работать от сети переменного тока или от батареи, как DX100. Для расширения возможностей можно соединить несколько базовых станций.В дополнение к стандартной связи между операторами базовых станций и беспроводных поясных станций, система имеет 10-контактный разъем клеммной колодки для легкого подключения к 4-проводным системам внутренней связи. На каждом канале имеется один аналоговый 4-проводный аудиоинтерфейс с регуляторами уровня передачи и приема для балансировки звука. Двухпроводных интерфейсов нет. Чтобы обеспечить подключение аналоговых 2-проводных домофонов, необходимо преобразовать 2-проводные в 4-проводные. Обратитесь к внешнему преобразователю с 2-проводной на 4-проводную схему подключения, например Clear-Com IF4W4, EF-701M или CCI-22.


Следующие модели обеспечивают аналоговое 2-проводное соединение, а также аналоговое 4-проводное соединение. Во всех случаях двухпроводной связи возможность выбора между системой, совместимой с Clear-Com или RTS, обеспечивается кнопкой или переключателем. При подключении 2-проводного подключения внешнего домофона требуется источник питания Clear-Com или RTS.


DX210 и DX410 работают с частной, защищенной двухканальной цифровой беспроводной внутренней связью. DX410 также имеет опциональную 2-проводную и 4-проводную схему перемычки с возможностью установки перемычки.Возможность моста позволяет объединить 2-проводные и 4-проводные порты вместе на канале A или B таким образом, чтобы 2-проводный и 4-проводный порты могли разговаривать / слушать вместе с беспроводными пользователями. .


FreeSpeak II – это флагманская беспроводная система внутренней связи Clear-Com, которая может работать на частотах 1,9 ГГц, 2,4 ГГц или их комбинации в одной системе. Базовая станция предлагает 12 беспроводных каналов partyline и 12 групп. База включает четыре 2-проводных аналоговых порта partyline с сигналом вызова и четыре 4-проводных аудиопорта с сигналом вызова.Эти 2-проводные порты и 4-проводные порты затем могут быть настроены для любого или всех из 12 беспроводных каналов или 12 групп. Базовую станцию ​​можно использовать в режиме основной станции с помощью программных клавиш разговора и вызова или в качестве гарнитуры для связи и наблюдения с панели. Цифровые дисплеи базовой станции позволяют легко настраивать систему непосредственно с базовой станции или с помощью инструмента Core Configuration Manager (CCM) на основе браузера. Беспроводной поясной рюкзак имеет до пяти коммуникационных маршрутов на каждый пояс с использованием четырех программируемых кнопок, двух поворотных энкодеров и кнопки ответа.Все четыре 2-проводных порта имеют программную функцию питания для подачи постоянного тока 850 мА на каждую пару разъемов для питания устройств, совместимых с Clear-Com или аналоговых проводных устройств RTS.

Возвращаться

Aiphone JP 4MED_IM_14.08.01 4MED Hands Free Color Video Intercom Master Station Инструкции по установке РУССКИЙ

JP-4MED JP-4MED

Руководство пользователя: Aiphone JP-4MED Мастер-станция цветного видеодомофона «свободные руки» Инструкции Инструкции

Откройте PDF-файл напрямую: просмотрите PDF-файл.
Количество страниц: 20

 JP-4MED
МАСТЕР-СТАНЦИЯ ЦВЕТНОГО ВИДЕО-ИНТЕРКОМА СВОБОДНЫЕ РУКИ

JPW-BA
АДАПТЕР ДЛЯ ДЛИННЫХ РАССТОЯНИЙ

JP-8Z
РАСПРЕДЕЛИТЕЛЬНЫЙ ПЕРЕХОДНИК

ИНСТРУКЦИЯ ПО УСТАНОВКЕ

JPW-BA

JP-4MED

JP-8Z
Благодарим вас за выбор Aiphone для связи и безопасности. Пожалуйста, внимательно прочтите это руководство перед установкой,
и храните его в надежном месте для использования в будущем. Также прочтите руководства по установке для других устройств, включенных в вашу систему.

Обратите внимание, что иллюстрации в этом руководстве могут отличаться от реального продукта. СОДЕРЖАНИЕ
МЕРЫ ПРЕДОСТОРОЖНОСТИ ................................ 3

МОНТАЖ ................................... 13

ВНИМАНИЕ ........................................... 3

Места установки ......................... 13

ВНИМАНИЕ ............................................ 3

Порядок монтажа ....................... 14

ОБЩИЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ ............... 3
УВЕДОМЛЕНИЯ ............................................ 3

НАСТРОЙКИ ПОСЛЕ
УСТАНОВКА ............................. 16

СОДЕРЖИМОЕ ПАКЕТА ................... 4

Список настроек ........................................ 16

ПОДКЛЮЧЕНИЯ ............................... 4
Примечания по обращению с кабелями .......... 4

Меню [УСТАНОВИТЬ] .............................. 16
Настройка входов и выходов ....... 17

Дальность подключения ................................ 5

Настройки открывания двери
[НАСТРОЙКА ОТКРЫТИЯ ДВЕРИ] ................... 18

Выбор способа питания ..... 6

Инициализация станции [INITIALIZE] ..... 19

Подключение базовой системы . ............... 8

Определение версии программного обеспечения
[ВЕРСИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ] ................. 19

Расширение системы ................... 10
Подключение внешних устройств
(с использованием дополнительных разъемов) ...... 12

ТЕХНИЧЕСКИЕ ДАННЫЕ И
МЕРЫ ПРЕДОСТОРОЖНОСТИ .............................. 19
ГАРАНТИЯ .................... Задняя крышка

Определение термина
В данном руководстве в качестве
общий термин для «мастер станции» и «подчиненный мастер»
станция ».

2

МЕРЫ ПРЕДОСТОРОЖНОСТИ
Запрещенный

Не разбирать блок

Держите устройство подальше от воды

Общие меры предосторожности

* В местах с достаточно низкой температурой, например, внутри
охлаждаемая зона или перед кондиционером.* В местах, подверженных воздействию пара или дыма (рядом с отоплением или готовкой
поверхностей).
* Где устройства, генерирующие шум, такие как диммерные переключатели или
инверторные электроприборы рядом.

ПРЕДУПРЕЖДЕНИЕ
Небрежность может привести к смерти или серьезным травмам.
1. Не разбирайте и не переделывайте устройство.  Возгорание или поражение электрическим током могут
результат.
2. Держите устройство подальше от воды или других жидкостей.
Это может привести к возгоранию или поражению электрическим током.

10. Обязательно выполните тест звонка или проверьте громкость с помощью
трубка на крючке. Если вы управляете рычажным переключателем с
трубка на ухе, внезапный звонок и т. д.может прибыть, вызывая
повреждение вашего уха.

3. Внутри присутствует высокое напряжение. Не открывайте корпус.
Это может привести к поражению электрическим током.
4. Не подключайте источники питания, не указанные в спецификации, к клеммам + и. Кроме того, не устанавливайте два блока питания параллельно
одиночный ввод. Это может привести к пожару или повреждению устройства.

11. Устройство должно быть установлено и подключено квалифицированным специалистом.

ОБЩИЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ

5. Не подключайте какие-либо клеммы на устройстве к сети переменного тока.
Это может привести к возгоранию или поражению электрическим током.1.  Держите устройство на расстоянии более 1 м (3,3 фута) от радио или телевизора.

6. Не используйте источник питания с напряжением, отличным от указанного.
Это может привести к возгоранию или поражению электрическим током.

2. Держите провода домофона на расстоянии более 30 см (12 дюймов) от сети переменного тока.
Электропроводка 100-240В. Шум, вызванный переменным током, и / или неисправность устройства могут
результат.

7. Следите за тем, чтобы шнур переменного тока не был поврежден или раздавлен. Если шнур переменного тока
Это может привести к повреждению, возгоранию или поражению электрическим током.
8. Не подключайте и не отключайте устройство мокрыми руками. Поражение электрическим током могло
результат.

3. Соблюдайте все производственные спецификации третьих сторон, которые будут
используется с этой системой (датчики, дверные замки и т. д.).

9. Полностью и надежно вставьте вилку переменного тока в розетку переменного тока.
В противном случае возможно возгорание или поражение электрическим током.

5. Устройство может быть повреждено при падении. Обращаться осторожно.

4. Если он используется рядом с сотовым телефоном, он может работать со сбоями.

10. Периодически проверяйте и удаляйте пыль со штепсельной вилки. Если
остается пыль, это может вызвать нагрев вилки шнура питания, что приведет к
Пожар.

6. Устройство не будет работать при отключении электроэнергии.

11. Не допускайте попадания металлических или легковоспламеняющихся материалов в устройство через
проемы.Это может привести к пожару, поражению электрическим током или неисправности устройства.

8. Все агрегаты, кроме дверных станций, предназначены для использования внутри помещений.
Только. Не используйте на открытом воздухе.

7. В районах, где расположены антенны радиостанций,
На систему внутренней связи могут влиять радиочастотные помехи.

9. Этот продукт, обеспечивающий открывание двери, не должен использоваться в качестве
устройство предупреждения преступности.

ОСТОРОЖНОСТЬ
Небрежность может привести к травмам или повреждению имущества.
1. Не устанавливайте и не заделывайте провода во время подачи питания.
подключен.Это может вызвать поражение электрическим током или повреждение устройства.
2. При установке устройства на стену установите его в
удобное месторасположение, но не там, где могла бы покоробиться или
наткнулся. Это может привести к травме.
3. Перед включением питания убедитесь, что провода не перекрещиваются или не перекрещиваются.
закорочен. Это может привести к возгоранию или поражению электрическим током.
4. Не устанавливайте блок в местах, подверженных частой вибрации или
влияние. Он может упасть или опрокинуться, что приведет к повреждению устройства или
личный вред.

10. Обратите внимание на ЖК-панель, хотя она изготовлена ​​с очень высоким
прецизионные методы, неизбежно будет иметь очень небольшую часть своего
элементы изображения всегда горят или не горят совсем.Это не считается
неисправность агрегата.
11. Шум окружающей среды вокруг устройства может мешать плавному
связь, но это не неисправность.
12.  Устройство имеет функцию аудиомониторинга между жилыми домами.
станции. При использовании этой функции для наблюдения за ребенком никогда
установите устройство в недоступном для детей месте, чтобы предотвратить удушение
катушечный шнур или провода.

УВЕДОМЛЕНИЯ

5. В качестве источника питания используйте блок питания Aiphone указанной модели.
для использования с системой. Если используется неуказанный продукт, огонь или
это может привести к неисправности.•

6. Не давите на экран слишком сильно. При переломе - травма
может привести.

•

7. Если ЖК-экран пробит, не прикасайтесь к находящемуся внутри жидкому кристаллу.
Это может вызвать воспаление. Если контакт произойдет, промойте или ополосните
тщательно промыть водой и проконсультироваться с врачом.

•

8. Не кладите что-либо на устройство, не накрывайте его тканью и т. Д.
Это может привести к пожару или неисправности агрегата.

•

9. Не устанавливайте блок в любом из следующих мест. Огонь,
Это может привести к поражению электрическим током или неисправности устройства.
* Под прямыми солнечными лучами или рядом с нагревательным оборудованием,
различается по температуре.* В местах, подверженных воздействию пыли, масел, химикатов, сероводорода (горячих
весна).
* В местах с повышенной влажностью и экстремальной влажностью, например
ванные комнаты, подвалы, теплицы и т. д.

•
•
•

Мы ни при каких условиях не несем ответственности за ущерб, возникший из-за
к неспособности общаться из-за неисправностей, проблем или
эксплуатационные ошибки в этом продукте.
Мы ни при каких условиях не несем ответственности за любой ущерб или убытки.
в результате содержания или технических характеристик этого продукта.
Это руководство создано Aiphone Co., Ltd., все права защищены.
Частичное или полное копирование данного руководства без предварительного разрешения.
от Aiphone Co., Ltd. строго запрещено.
Обратите внимание, что изображения и иллюстрации, изображенные в этом руководстве
могут отличаться от реальных.
Обратите внимание, что это руководство может быть пересмотрено или изменено без
предварительное извещение.
Обратите внимание, что технические характеристики продукта могут быть изменены ради
улучшения без предварительного уведомления.
Эта система не предназначена для жизнеобеспечения или предотвращения преступности. это
дополнительное средство передачи информации.Aiphone будет под
никакие условия не несут ответственности за потерю жизни или имущества, произошедшую во время
система находится в эксплуатации.

3

СОДЕРЖИМОЕ ПАКЕТА
Убедитесь, что в комплект входят следующие детали.
JP-4MED
Единица

12-контактный дополнительный разъем

JPW-BA

4-контактный дополнительный разъем

Руководство по установке / Руководство по эксплуатации

JP-8Z
Единица

Единица

СОЕДИНЕНИЯ
Примечания по обращению с кабелями
* Кабели и разъемы не входят в комплект поставки.

Примечания к кабелям (для дверных станций и т. Д.)
• Используйте кабель с оболочкой из ПВХ с полиэтиленовой изоляцией.Параллельный или в оболочке 2-проводный, средней емкости, неэкранированный
кабель рекомендуется.
• Никогда не используйте отдельные жилы, витую пару или коаксиальный кабель.

Примечания по кабелям CAT5e (для жилых станций)
•

Не сгибайте кабели до такой степени, чтобы радиус
менее 25 мм (1 дюйм). Это может привести к сбою связи.

•

Установите цветовую кодировку разъемов RJ45 в соответствии с
с EIA / TIA-568A или 568B.
Пара2
Пара3

CAT5e кабель

25 мм (1 дюйм) или более

CAT5e кабель

Пара1 Пара4

Пара3
Пара2 Пара1 Пара4

12345678

12345678

T568A

T568B

•

Обязательно проверяйте состояние кабельных соединений с помощью
Проверка LAN перед подключением с помощью кабеля LAN.•

Разъем RJ45 с крышкой нельзя подключить к порту
для CAT5e. Используйте кабель без крышки.

•
•

Не тяните и не перетягивайте кабели CAT5e.

Менее 25 мм (1 ")

4

•

Не снимайте оболочку кабеля CAT5e более чем на
необходимый.

•

Это устройство не является периферийным устройством компьютера. Не подключайте это
в сеть LAN.

Для подключения устройств используйте прямой кабель.

Расстояние проводки
* Длина проводки между источником питания и каждым блоком различается в зависимости от метода источника питания. (→ стр.6)

[ЧАС]

[Я]

[F]

Межстанционная (гирляндная) проводка
[J]

[A]
См. «Выбор метода питания». (→ стр.6)

или

[D]
[C]

PS24
[E]

Домашняя проводка
Jb

[B]

PS24

или
[D]
[C]

PS24

Jc

Ja

[E]

PS24

PS24

[Г]
[J] = Ja + Jb + Jc + --- + Jh

Jh

[B]

См. «Выбор метода питания». (→ стр.6)

: Мастер станция

: Подчиненная станция

: CAT5e (неэкранированный)

PS24: Блок питания

Расстояние между проводами между каждым устройством

[A]
[B]
[C]
[D]
[E]
[F]
[Г]
[ЧАС]
[Я]
[J]

Коаксиальный

CAT5e
(24AWG)

Дверной коммуникатор - мастер-станция
Дверная станция - адаптер дальней связи
Адаптер дальней связи - главная станция
Мастер-станция - электроснабжение
Адаптер для дальней связи - блок питания
Мастер станция - внешний дисплей

3 м (10 футов)

-

Адаптер для дальней связи - камера видеонаблюдения
Мастер-станция - адаптер для многократного открывания двери
Мастер-станция - дополнительный динамик для добавочного номера
Общая длина проводки жилых станций

15 м (50 футов)
-

300 м (980 футов)

Ø0. 65 мм
(22 AWG)
50 м (165 футов)
100 м (330 футов)
50 м (165 футов)
5 м (16 футов)
50 м (165 футов)

Диаметр провода
Ø0,8 мм
Ø1,0 мм
(20 AWG)
(18 AWG)
100 м (330 футов)
100 м (330 футов)
150 м (490 ')
200 м (650 футов)
75 м (245 футов)
100 м (330 футов)
5 м (16 футов)
10 м (33 ')
75 м (245 футов)
100 м (330 футов)
-

50 м (165 футов)
75 м (245 футов)

75 м (245 футов)
100 м (330 футов)

Ø1,2 мм
(16 AWG)
100 м (330 футов)
200 м (650 футов)
100 м (330 футов)
10 м (33 ')
100 м (330 футов)

100 м (330 футов)
150 м (490 ')

100 м (330 футов)
150 м (490 ')

-

5

Выбор способа питания
Система позволяет вам выбрать один из следующих методов подачи питания в систему.Максимальная длина проводки отличается
в зависимости от способа питания. Вы также можете комбинировать методы с 1 по 4.

1 Подача питания непосредственно на каждый блок от одного источника питания
ОСТОРОЖНОСТЬ
Убедитесь, что выход блока питания расположен рядом с источником питания.

: Мастер станция

: Подчиненная станция

[B]

[A]
DP

DP

PS24

PS24

[C]

[D]
DP

: Пункт распространения

В следующей таблице показано, сколько устройств может питаться от одного источника питания.
Комбинация единиц
Мастер-станции и подчиненные мастер-станции
Мастер-станции и подчиненные мастер-станции с адаптерами для дальней связи
Только подчиненные мастерские станции

Мастер станция
1
1
-

Подчиненная станция
4
3
6

Адаптер для дальней связи
4
-

2 Подача питания на подчиненные главные станции по проводке с главной станцией
[B]
[E]

[F]

[A]

[Г]

[ЧАС]

PS24

[ЧАС]

PS24

PS24

В следующей таблице показано, сколько устройств может питаться от одного источника питания.Комбинация единиц
Мастер-станции и подчиненные мастер-станции
Мастер-станции и подчиненные мастер-станции с адаптерами для дальней связи
Только подчиненные мастерские станции

Мастер станция
1
1
-

Подчиненная станция
2
2
3

Адаптер для дальней связи
4
-

3 Подключение источника питания к главной и каждой подчиненной мастер-станции по отдельности
[B]
[Я]

[Я]

[A]

PS24
6

[J]

PS24

PS24

PS24

PS24

PS24

PS24

PS24

4 Подача питания на подчиненные мастер-станции через распределительный адаптер
* Общая длина электропроводки жилых подстанций составляет 300 м (980 футов). [L]

[Я]

PS24
PS24

JP-8Z

[K]

[A]

* 2

PS24 * 1

* 1: Главной станции требуется источник питания.
* 2: От одного источника питания можно подключить до четырех подчиненных мастер-станций. Используйте два источника питания для 5-7 подчиненных мастер-станций.

5 методов смешивания и сопоставления
* Общая длина электропроводки жилых подстанций составляет 300 м (980 футов).

[E]

[E]
JP-8Z

[L]

[A]

PS24

[K]

PS24

Расстояние проводки
CAT5e
(24AWG)

Ø0,65 мм
(22 AWG)
5 м (16 футов)

Диаметр провода
Ø0,8 мм
Ø1,0 мм
(20 AWG)
(18 AWG)
5 м (16 футов)
10 м (33 ')
-

Ø1,2 мм
(16 AWG)
10 м (33 ')

[A]
[B]

300 м (980 футов)

[C]

-

150 м (490 ')

200 м (650 футов)

300 м (980 футов)

300 м (980 футов)

[D]

-

150 м (490 ')

200 м (650 футов)

300 м (980 футов)

300 м (980 футов)

[E]

30 м (98 футов)

-

[F]
[Г]
[ЧАС]
[Я]
[J]
[K]
[L]

30 м (98 футов)
50 м (165 футов)
200 м (650 футов)
50 м (165 футов)
-

10 м (33 ')

10 м (33 ')

300 м (980 футов)

300 м (980 футов)

10 м (33 ')

10 м (33 ')

5 м (16 футов)

5 м (16 футов)
-

150 м (490 ')

200 м (650 футов)
-

5 м (16 футов)

10 м (33 ')

Примечания
При питании до одной мастер-станции и четырех подчиненных
станции
При питании до шести подчиненных мастер-станций
До 50 м (165 футов) при питании главного устройства и одного подчиненного устройства
станции
При питании до трех подчиненных мастер-станций
При питании до двух подчиненных мастер-станций
При питании до трех подчиненных мастер-станций
-

7

Подключение к базовой системе
Эта система допускает 2 типа подключения: «Электропроводка между станциями» и «Домашняя проводка». Выберите метод, подходящий для
применение и использование системы. Оба метода подключения можно комбинировать.

Межстанционная (гирляндная) проводка
Мастер станция
(ID = 1)
JP-4MED

Дверная станция 1
JP-DA
JP-DV
JP-DVF
JP-DVF-L

Подчиненная станция 1 (ID = 2)
JP-4HD

: CAT5e (неэкранированный)

Подчиненная станция 2 (ID = 3)
JP-4HD

A1
A2

M (ВЫХОД)

2

: Ø1,0 мм, 2-жильный кабель 18AWG

Подчиненная станция 3 (ID = 4)
JP-4HD

М (В)

NP: неполяризованный
P: поляризованный

Подчиненная станция 4 (ID = 5)
JP-4HD

или

М (В)

M (ВЫХОД)

GT-D

1
2

2
НП
2

Дверная станция 2

НП
2

Дверная станция 3

НП
2

Дверная станция 4

НП

M (ВЫХОД)

1A1
1A2
2A1
2A2
3A1
3A2
4A1
4A2

* То же, что и дверная панель 1.Подчиненная станция 5 (ID = 6)
JP-4HD

М (В)

Подчиненная станция 6 (ID = 7)
JP-4HD
Подчиненная станция 7
(ID = 8)
JP-4HD

М (В)

M (ВЫХОД)

M (ВЫХОД)

М (В)
M (ВЫХОД)

M (ВЫХОД)

4-контактный дополнительный разъем
b4
b3
Би 2
b1

S
S

НП

2

С. 12

п

A1
A2

2

Открытие двери

М (В)
М (В)
M (ВЫХОД)

PS24

Дополнительный звонок
удлинитель
ИЭР-2

2
п

Электрическая дверь
забастовка
ЭЛ-12С

2
НП

Электрическая дверь
забастовка
ЭЛ-12С

2
НП

PS24

L1
L1

L2
L2

PT

EL-12S (переменный ток 12 В 0,125 А, постоянный ток 12
В 0,2 A) или эквивалентная электрическая дверь
удар и отдельный трансформатор переменного тока
необходимы. S3E
S3
S2E
S2
S1E
S1
ЮЗ
ЮЗ

12-контактный дополнительный разъем

Трансформатор переменного тока

PS24
С. 12

: Источник питания

PS-2420
PS-2420S
ПС-2420УЛ

PS-2420D

* Контакт отпирания двери: AC / DC 24 В,
0,5 А (минимальный контакт: 100 мВ
Постоянный ток, 0,1 мА)
(НО сухой замыкающий контакт L1, L2).

* Для включения открывания двери 3
и 4, см. стр. 11.

8

-

V
V +

* Прокладывайте отдельные кабели для аудио /
видео и дверной пуск.

+

L
2
п

PS24

N

230 В переменного тока 50/60 Гц

+
-

24 В постоянного тока 2А

100 В - 240 В переменного тока
50/60 Гц

24 В постоянного тока 2А

Домашняя проводка
: CAT5e (неэкранированный)
Мастер-станция (ID = 1)
JP-4MED

Адаптер распределения
JP-8Z

2

: Ø1.0 мм, 2-жильный кабель 18AWG

Подчиненная станция 1 (ID = 2)
JP-4HD

NP: неполяризованный
P: поляризованный

Подчиненная станция 2 (ID = 3)
JP-4HD

M (ВЫХОД)

М (В)

1A1
1A2
2A1
2A2
3A1
3A2
4A1
4A2

M (ВЫХОД)

Подчиненная станция 3 (ID = 4)
JP-4HD

М (В)

в группу 1

Подчиненная станция 4 (ID = 5)
JP-4HD

M (ВЫХОД)

М (В)

M (ВЫХОД)

М (В)

M (ВЫХОД)

М (В)
Подчиненная станция 5 (ID = 6)
JP-4HD
Подчиненная станция 6 (ID = 7)
JP-4HD

4-контактный дополнительный разъем

Подчиненная станция 7 (ID = 8)
JP-4HD

S
S

М (В)

M (ВЫХОД)

М (В)

M (ВЫХОД)

М (В)

Источник питания
для группы 1
DC24V

Подключения к этим
клеммы такие же, как
«Межстанционная проводка». в группу 2

M (ВЫХОД)

п

Источник питания
для группы 2
DC24V

L1
L1

2

12-контактный дополнительный разъем

L2
L2

2
п

PS24

PS24
* 1: Можно подключить до четырех подчиненных мастер-станций.
поставляется с одним блоком питания. Использовать
два блока питания на 5-7 субмастеров
станции.

PS24 * 1

: Источник питания

PS-2420
PS-2420S
ПС-2420УЛ

PS-2420D

L
2
п

PS24

N

230 В переменного тока 50/60 Гц

+
-

100 В - 240 В переменного тока
50/60 Гц

+

-

24 В постоянного тока 2А

24 В постоянного тока 2А

ПРИМЕЧАНИЯ:
• Метод источника питания, показанный на рисунках выше, является примером. Вы можете выбрать метод питания, подходящий для этой системы, из различных
методы.(→ стр.6)
• При появлении сообщения «НЕИСПРАВНОСТЬ ЭЛЕКТРОПРОВОДКИ ПРОВЕРЬТЕ НА КОРОТКОЕ КОРОТКОЕ МЕЖДУ A1 - A2.» отображается короткое замыкание в проводах дверной панели
и устройство не будет работать. Проверить провода.
• Не используйте неиспользуемые терминалы и порты для других целей.
• Во избежание неправильного подключения пометьте оба конца каждого кабеля названиями устройств и клемм, к которым они должны быть подключены.
• Для подключения продуктов других производителей см. Инструкции по эксплуатации этих продуктов.
• Расположение клемм на рисунках выше отличается от реального продукта.Это сделано для упрощения схемы.
• Это устройство не является периферийным устройством компьютера. Не подключайте его к локальной сети.

9

Расширение системы
Ниже приведены примеры дополнительных подключений для расширения системы.

■ Увеличение расстояния между мастер-станцией и дверной панелью.
Подключите дверную станцию ​​к главной станции через адаптер для дальней связи JPW-BA.
Мастер станция
JP-4MED

Адаптер для дальней связи
JPW-BA

B1
Би 2

Видеодомофон
JP-DA
JP-DV
JP-DVF
JP-DVF-L

2
НП

A1
A2

или
Аудиодомофон
GT-D

1A1
1A2
2A1

ВИДЕО
ВХОД

1
2

A1
A2

2
НП

PAL
NTSC
Дверной коммуникатор

Установите этот переключатель в положение «Дверной коммуникатор».
при использовании видеодомофона.ВЫКЛЮЧЕННЫЙ

Установите этот переключатель в положение «NTSC» или «PAL».
при использовании камеры видеонаблюдения.

2
п

НА

2
п

Установите этот переключатель в положение «ON», чтобы включить
сила.

PS24

или

Подключение сторонней камеры видеонаблюдения и дверной аудиосистемы вместо
видеодомофон
CCTV камера
Коаксиальный

ВИДЕО
ВЫВОД
Аудиодомофон
GT-D

1
2

ВИДЕО
ВХОД
2
НП

A1
A2
PAL

Когда этот переключатель установлен в положение «NTSC»
или "PAL", Zoom / Wide и Pan & Tilt
функции отключены.

NTSC
Дверной коммуникатор

ПРИМЕЧАНИЯ
• Дополнительная аудиодомофонная панель с камерой видеонаблюдения обеспечивает вызов двери, аудиомониторинг и
общение с посетителями.• Видеовход: 1 В (размах) / 75 Ом
• При использовании камеры PAL диапазон отображения становится уже, чем диапазон изображения.
• Включите устройства в следующем порядке: камера видеонаблюдения, адаптер дальней связи и главная станция.
Если они включены в неправильном порядке, камера видеонаблюдения может не распознаваться системой.
• Используйте разъем BNC диаметром 16 мм или меньше для подключения к разъему VIDEO INPUT на JPW-BA.
16 мм или меньше

10

■ Добавление в систему выборочного открывания дверей.
Подключите четыре устройства открывания дверей к главной станции через RY-3DL, переходник для нескольких дверей. Электрический дверной замок с 1 по 3 контакта разблокирует дверь, где установлена ​​связь.

Мастер станция
JP-4MED

Дверная станция 1
JP-DA и др.

A1
A2

2
НП

1A1
1A2
2A1

Многократная дверь
выпускной адаптер
RY-3DL
Электрический дверной замок 1
ЭЛ-12С

2
НП

L1
C1
L1

Электрический дверной замок 2
ЭЛ-12С

2
НП

НП

коричневый

4-контактный дополнительный разъем

красный

4-контактный дополнительный разъем определяет активный
дверь.

апельсин

b1 - коричневый провод, активен с дверью 1.
b2 - красный провод, активен с дверью 2.
b3 - оранжевая опора, активна с дверью 3.
b4 - желтая проводка, активна с дверью 4.Желтый

L2
C2

L

L2

D1
E
D2

Электрический дверной замок 3
ЭЛ-12С

2

b1
Би 2
b3

2
НП

L3
C3

2

L3

п

L1
L1

Электрический дверной замок 4
ЭЛ-12С

2
НП

L2
L2
2
п

PS24

PT
Трансформатор переменного тока

11

Подключение внешних устройств (с помощью дополнительных разъемов)
Дополнительные разъемы этой станции можно использовать со следующими внешними устройствами. После подключения настройка программы для управления
устройства с этой станцией.  (→ стр.16)
ОСТОРОЖНОСТЬ
Во избежание короткого замыкания обрежьте неиспользуемые подводящие провода по изоляции.
Обязательно выполните проверку работы после подключения, чтобы проверить правильность подключения.•
•

12-контактный дополнительный разъем
Чернить
Фиолетовый
Чернить
Желтый
Чернить
апельсин
Чернить
серый
белый
Синий
красный
коричневый

К 12-контактному
соединитель

S3E
S3
S2E
S2
S1E
S1
ЮЗ
ЮЗ

3 Вход безопасности / служебных функций 3, вход для внешнего разговора
2 Вход безопасности / служебных функций 2, запрос на выход 2 (вход 2 для открывания внешней двери)
1 Вход безопасности / служебных функций 1, запрос на выход 1 (вход 1 для открывания внешней двери)
4 Вариант вывода
(Не используется)

V
V +

5 Видео выход

b4
b3
Би 2
b1

6 Выход сигнала выбора видеодомофона

4-контактный дополнительный разъем
Желтый
апельсин
красный
коричневый

К 4-контактному
соединитель

1 Вход безопасности / служебной информации 1,

Запрос на выход 1 (вход 1 для открывания внешней двери)
Подключите датчик безопасности, кнопку вызова, кнопку открывания двери,
и Т.  Д.к этим входам.
Метод ввода

НЗ или НЗ сухой замыкающий контакт (пуск
метод обнаружения только сигнала)

Обнаружение
время подтверждения

100 мс и более

Связаться с сопротивлением

Во время сухого закрытия N / O: Менее 700 Ом
Во время сухого замыкания N / C: не менее 15 кОм

Ток короткого замыкания на клеммах Менее 10 мА
Напряжение между
терминалы

Менее 5 В постоянного тока (при разрыве между
терминалы)

2 Вход безопасности / служебный 2,

Запрос на выход 2 (вход 2 для отпирания внешней двери)
То же, что и 1.

3 Вход безопасности / служебных функций 3, вход для внешнего разговора
То же, что и 1, за исключением нижеприведенного.• Можно подключить педаль для управления TALK или
КОНЕЦ функция громкой связи.
• Кнопка открывания двери не может быть подключена к этим
входы.

4 Вариант вывода
Подключите к этим выходам датчик тревоги, свет и т. Д.
Контактная емкость:
Максимальная перегрузка: AC / DC 24 В, 1 A,
НО сухой замыкающий контакт
Минимальная перегрузка: 5 В постоянного тока, 100 мА

12

5 Видео выход
Выводит видеосигналы на внешний монитор, DVR и т.  Д.
• NTSC / PAL, 1 В (размах) / 75 Ом
• Дальность проводки: 3 м (10 футов)
ПРИМЕЧАНИЯ:
• Видеосигнал выводится при получении вызова от,
общение с дверной панелью или наблюдение за ней.(Воспроизводимое изображение не выводится.)
• Когда выводится видеосигнал, эта станция может издавать шум,
в зависимости от среды установки.
• Когда изображение на экране настраивается касанием
ОТРЕГУЛИРУЙТЕ (см. Стр. 21 «РУКОВОДСТВА ПО ЭКСПЛУАТАЦИИ»),
вывод видеосигнала через этот разъем также регулируется.
• Когда к этой станции подключена видеодомофон или камера.
через дальний адаптер формат вывода видеосигналов
от этого разъема отличается в зависимости от подключенного видео
дверную станцию ​​или камеру следующим образом.Подключите совместимое устройство
с форматом вывода видеосигналов через этот разъем.
• Видеодомофон Aiphone: NTSC
• Камера NTSC: NTSC
• Камера PAL: PAL

6 Выход сигнала выбора видеодомофона
Подключите к этим
выходы для добавления системы выборочного открывания дверей.
* См. Стр. 11 для получения информации о способе подключения.

МОНТАЖ
Места установки
• Устанавливайте эту станцию ​​в месте, где экран не виден.
к прямым солнечным лучам.

• Оставьте не менее 15 см (6 дюймов) выше и 25 см (9 дюймов) ниже центра
кронштейна для установки станции.15 см (6 дюймов) или более

25 см (9 дюймов) или более

13

Порядок монтажа
■ JP-4MED


1

Закрепите крепление
кронштейн к стене.

3-местный ящик

Единица
Провода

83,5 мм (3-5 / 16 ")

Монтажный кронштейн
(прилагается на заводе)

Монтажный винт × 4 (не входит в комплект)
Вал винта: Ø4,1 или меньше
Головка с прорезями: Ø8,2 или меньше, 3,0 мм или меньше в высоту

3

2

CAT5e кабель

Установите агрегат на
монтажный кронштейн.

Подключите кабель и провода CAT5e к устройству.
Как подключить или отключить провода

Открытие / закрытие крышки клеммной коробки

• Вставьте провод в одну из клемм муфты.• Чтобы проволока не сгибалась, нажмите на

Открыть:
Сдвиньте крышку вправо до щелчка, а затем откройте.

отпустите кнопку при установке в терминал.

Закрывать:
Закройте крышку и сдвиньте ее влево до щелчка.
* Убедитесь, что крышка заблокирована.
Закрывать

Выпуск
кнопка

Открытым

8мм
(3/8 дюйма)

Клеммная крышка

14


Когда проводка не проходит через стену, кабель и провода можно проложить через верхнюю или нижнюю часть кабельного ввода.
Снимите пластину ввода кабеля в верхней части блока, чтобы позволить проводке пройти внутрь блока.Пластина ввода кабеля

CAT5e кабель

92 мм (3-5 / 8 ")
Провода

83,5 мм (3-5 / 16 ")

Монтажный кронштейн
(прилагается на заводе)
Крепежный винт для дерева × 4 (не входит в комплект)
Вал винта: Ø4,1 или меньше
Головка с прорезями: Ø8,2 или меньше, 3,0 мм или меньше в высоту
Единица

■ JPW-BA
Закрепите устройство прямо на стене с помощью шурупов для дерева.

Единица
59,5 мм (2-3 / 8 ")

Крепежный винт для дерева × 2 (не входит в комплект)
Вал винта: Ø4,1 или меньше
Головка с прорезями: Ø8,2 или меньше

104,5 мм
(4-1 / 8 ")

■ JP-8Z
Закрепите устройство прямо на стене с помощью шурупов для дерева.Единица
59,5 мм (2-3 / 8 ")

Крепежный винт для дерева × 2 (не входит в комплект)
Вал винта: Ø4,1 или меньше
Головка с прорезями: Ø8,2 или меньше

104,5 мм
(4-1 / 8 ")

15

НАСТРОЙКИ ПОСЛЕ УСТАНОВКИ
После установки запрограммируйте начальные настройки для активации подключенных внешних устройств.
ПРИМЕЧАНИЯ:
• Эти настройки должны быть выполнены установщиком перед использованием системы.
• Рекомендуется установить язык отображения экрана на нужный язык. (Язык по умолчанию: английский)
Обратитесь к «Руководству по эксплуатации» для установки языка.Список настроек
Пункт
ДАТЧИК БЕЗОПАСНОСТИ
ВХОДЫ

УСТАНОВИТЬ

ВАРИАНТ ВЫХОДА

УСТАНОВИТЕ ДВЕРЬ ОТПУСКАНИЯ

ИНИЦИАЛИЗИРОВАТЬ
ВЕРСИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ

Подпункт
(Использование входов 1 - 3)

Диапазон настройки
ОТКЛЮЧИТЬ / УТИЛИТЫ / БЕЗОПАСНОСТЬ /
ЗАПРОС НА ВЫХОД (только входы 1 и 2) /
EXT. РАЗГОВОР ВХОД (только входы 3)

Дефолт
ВЫКЛЮЧИТЬ (для каждого)

(Метод обнаружения для входов 1-3)
АКТИВАЦИЯ СОБЫТИЯ
ПРОДОЛЖИТЕЛЬНОСТЬ
ТРИГГЕРНОЕ СОБЫТИЕ
LOCK1 / СПОСОБ ВЫВОДА
LOCK2
ДОПОЛНИТЕЛЬНАЯ ДВЕРЬ
(для DOOR1 - 4)
ОТКРЫТИЕ ДВЕРИ
ПРОДОЛЖИТЕЛЬНОСТЬ
-

N / O, N / C
ВЫКЛЮЧИТЬ / ВКЛЮЧИТЬ
МГНОВЕННО, 1, 3, 5, 10, 15, 20, 25, 30, 60 сек.ДВЕРНОЙ ЗВОНОК / НОМЕРНЫЙ ЗВОНОК / ТРЕВОГА ВКЛЮЧЕНА / ВИДЕО ВЫХОД
N / O, N / C
ПОКАЗАТЬ СПРЯТАТЬ

N / O (для каждого)
ЗАПРЕЩАТЬ
МГНОВЕННЫЙ
(Все выбраны. )
НЕТ
ПОКАЗАТЬ (для каждого)

МГНОВЕННО, 1, 3, 5, 10, 15, 20, 25, 30, 60 сек.

МГНОВЕННЫЙ

ДА НЕТ
-

-

[УСТАНОВИТЬ] меню

3

Сначала откройте окно меню [УСТАНОВИТЬ], чтобы начать установку
настройки.

Нажмите и удерживайте кнопку [HOME], затем нажмите
НАСТРОЙКИ → УСТАНОВИТЬ.
* Если отпустить кнопку [HOME] до того, как этот шаг

было выполнено, дисплей вернется в ГЛАВНОЕ окно.

* Экран выключится, если прибл.одна минута проходит без

операции во время настройки. Когда это произойдет, отобразите
[УСТАНОВИТЬ] снова окно меню.

1

Если экран выключен, нажмите кнопку [HOME] или прикоснитесь к
экран, чтобы включить его.

Отображается сообщение с уведомлением. Вы можете освободить [HOME]
кнопка.

или

2

Когда появится сообщение «УСТАНОВИТЕ ТЕКУЩУЮ ДАТУ И
ВРЕМЯ. "Коснитесь ДОМОЙ.
Откроется окно HOME.

16

4

Коснитесь ENTER, чтобы продолжить настройку.

Отображается окно меню [УСТАНОВИТЬ].

Настройка входов и выходов
Отрегулируйте настройки для входов 1, 2, 3 и дополнительных выходов.■ Настройки для использования входов 1, 2 и /
или 3 [ВХОДЫ ДАТЧИКА БЕЗОПАСНОСТИ]

1

В окне меню [УСТАНОВИТЬ] нажмите
ВХОДЫ ДАТЧИКА БЕЗОПАСНОСТИ.
Отображается окно [ВХОДЫ ДАТЧИКА БЕЗОПАСНОСТИ].

При необходимости запрограммируйте настройки для каждого элемента.

2

* Если вы хотите вернуться в предыдущее окно, коснитесь

НАЗАД .

Измените настройки для входов 1 (ДАТЧИК 1).
1 Коснитесь этой кнопки несколько раз, чтобы выбрать использование входов.
2 Коснитесь, чтобы изменить метод обнаружения входа.
между «N / O» (нормально открытый) и «N / C» (нормально
Закрыто).1

2

Список использования
использование

Описание

ЗАПРЕЩАТЬ

Выберите это, если подключение к
входы.

ПОЛЕЗНОСТЬ

Выберите это, когда датчик и т. Д. Подключен к
входы для срабатывания сигнализации.

БЕЗОПАСНОСТЬ

Выберите это, когда датчик подключен к
входы для использования функции безопасности этого
система.

ЗАПРОС НА (только входы 1 и 2):
ВЫХОД
Выберите это, когда кнопка открывания двери
подключен к входам.
EXT. ГОВОРИТЬ
ВХОД

(Только входы 3):
Выберите это, когда педальный переключатель подключен к
входы.3

Повторите для входов 2 (ДАТЧИК 2) и / или 3.
(ДАТЧИК 3).

4

По окончании программирования коснитесь ENTER.

17

■ Настройки для использования дополнительных выходов
[ДОПОЛНИТЕЛЬНЫЙ ВЫХОД]

1

В окне меню [УСТАНОВИТЬ] нажмите
ВАРИАНТ ВЫХОДА.
Отображается окно [ОПЦИЯ ВЫВОДА].

2

Измените настройки, коснувшись пунктов 1–3 как
в таблице ниже.

Настройки открывания двери
[УСТАНОВИТЕ ОТПУСК ДВЕРИ]
Отрегулируйте настройки для управления устройствами открывания дверей.
подключены к клеммам «L1» и «L2».

1

Отображается окно [УСТАНОВИТЬ ОТПУСК ДВЕРИ].2

1
2

В окне меню [УСТАНОВИТЬ] нажмите
УСТАНОВИТЕ ОТПУСК ДВЕРИ.

Коснитесь LOCK1, чтобы изменить настройки для «L1».
* Установите для «L1» и «L2» соответственно.

3

Пункт

Описание

1 СОБЫТИЕ

Установите "ВКЛЮЧИТЬ", чтобы он был выделен
АКТИВАЦИЯ, чтобы эта станция передавала тревогу на
подключенное внешнее устройство.
Также выберите действие, которое запускает эту станцию
передать тревогу на 3.
* Если установлено значение «ВКЛЮЧИТЬ», ОПЦИЯ будет
выделены серым цветом и отключены.

3

Установите "ВЫКЛЮЧИТЬ", чтобы эта станция выводила
сигнализирует при касании OPTION в
ГЛАВНОЕ окно. 2 ПРОДОЛЖИТЕЛЬНОСТЬ

1
2
3

Коснитесь этой кнопки несколько раз, чтобы выбрать продолжительность.
время вывода сигналов.
Диапазон настройки:
МГНОВЕННЫЕ, 1, 3, 5, 10, 15, 20, 25, 30,
60 сек. (секунды)

3 ТРИГГЕР
СОБЫТИЕ

Измените настройки для «L1», коснувшись пунктов 1
- 3, как в таблице ниже.

Пункт

1 ВЫХОД

Выберите действие, которое запускает эту станцию
передать тревогу.

2 СПРАВОЧНАЯ ИНФОРМАЦИЯ Нажмите, чтобы перейти к активному (ПОКАЗАТЬ) или

МЕТОД
ДВЕРЬ (для
ДВЕРЬ1 - 4)

ДВЕРНОЙ ЗВОНОК ... Прием звонка от
дверная станция
НОМЕРНЫЙ ЗВОНОК .. Вызов одного или всех
подчиненные мастер-станции, или
получение звонка от субмарины
главная станция

не (СКРЫТЬ), чтобы разблокировать дверной замок для "L1"
при общении с дверной панелью 1
- 4.например.)
Если "DOOR1" установлен на "SHOW", когда
прием звонка или наблюдение за дверью
На экране отображается 1.
станция 1,
Прикосновение к нему активирует устройство открывания двери.
подключен к «L1».
1 неактивен
Если он установлен на «СКРЫТЬ»,
и отключен.

VIDEO OUT .... Вывод видеосигналов
при получении звонка от,
общаясь с, или
мониторинг дверной станции
Процедура:
Коснитесь желаемого действия, чтобы оно стало
выделено. Можно выполнить до четырех действий.
выбрано.

3 ДВЕРЬ
ВЫПУСК
ПРОДОЛЖИТЕЛЬНОСТЬ

По окончании настройки нажмите ENTER.Коснитесь этого, а затем выберите желаемую дверь.
время отпускания, чтобы оно было выделено.
Диапазон настройки:
МГНОВЕННЫЕ, 1, 3, 5, 10, 15, 20, 25, 30,
60 сек.
* Если установлено «МГНОВЕННО», дверь
1 это
выпуск активируется, пока
трогал и держал.

4
18

Коснитесь этого, а затем выберите вывод
метод "N / O" или "N / C", чтобы он был выделен.

* Отрегулируйте настройку "DOOR1" на
«DOOR4» соответственно.

ТРЕВОГА ВКЛЮЧЕНА ..... Вызов тревоги для
УТИЛИТА или БЕЗОПАСНОСТЬ
параметр

3

Описание

(Когда [АКТИВАЦИЯ СОБЫТИЯ] установлено на
Только «ВКЛЮЧИТЬ»):

Отрегулируйте «L2», используя те же направления, что и «L1».Инициализация станции [INITIALIZE]
При инициализации этой станции все настройки возвращаются к значениям по умолчанию.
* Записанные изображения на SD (или SDHC) карту не подлежат

стерто.

1

Вы можете определить версию программного обеспечения дверных панелей,
мастер-станция и / или подчиненные мастер-станции, подключенные к этому
система. Используйте этот предмет при техническом обслуживании и т. Д.

В окне меню [УСТАНОВИТЬ] коснитесь ИНИЦИАЛИЗАЦИЯ.
В окне меню [УСТАНОВИТЬ] нажмите
ВЕРСИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ .

Отображается сообщение с уведомлением.

2

Определение версии программного обеспечения
[ВЕРСИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ]

Коснитесь ДА, чтобы продолжить инициализацию.Чтобы отменить инициализацию, коснитесь NO.
Когда отображается «ИНИЦИАЛИЗАЦИЯ ЗАВЕРШЕНА»,
инициализация завершена.

Название дверной станции, главной станции и / или дополнительной
мастер-станции, подключенные к этой системе, и их программное обеспечение
отображаются версии.

ТЕХНИЧЕСКИЕ ДАННЫЕ И МЕРЫ ПРЕДОСТОРОЖНОСТИ
Технические данные
• JP-4MED
Рабочая Температура
Габаритные размеры
Масса

0-40 ° C (+ 32 ° F - + 104 ° F)
255 (Ш) x 145 (В) x 30 (Г) мм
10-1 / 16 дюйма (Ш) x 5-3 / 4 дюйма (В) x 1-3 / 16 дюйма (Г)
Прибл.  790 г (1,74 фунта)

• JPW-BA
Рабочая Температура
Габаритные размеры
Масса

0-40 ° C (+ 32 ° F - + 104 ° F)
123 (Ш) x 109 (В) x 61 (Г) мм
4-7 / 8 дюймов (Ш) x 4-5 / 16 дюймов (В) x 2-7 / 16 дюймов (Г)
Прибл.200 г (0,44 фунта)

• JP-8Z
Рабочая Температура
Габаритные размеры
Масса

0-40 ° C (+ 32 ° F - + 104 ° F)
123 (Ш) x 109 (В) x 61 (Г) мм
4-7 / 8 дюймов (Ш) x 4-5 / 16 дюймов (В) x 2-7 / 16 дюймов (Г)
Прибл. 210 г (0,46 фунта)

Технические меры предосторожности
• Очистка: Очищайте устройства мягкой тканью и мягким моющим средством. Не распыляйте очиститель прямо на устройство. Не используйте абразивные чистящие средства.
или ткань.

19

ГАРАНТИЯ
Aiphone гарантирует, что в ее продуктах отсутствуют дефекты материалов и изготовления при нормальном использовании и обслуживании для
в течение двух лет после доставки конечному пользователю и будет бесплатно отремонтировать или заменить бесплатно, если он
становятся дефектными, после чего экспертиза выявляет дефектные и находящиеся на гарантии. Aiphone резервирует
сам имеет исключительное право принимать окончательное решение о дефектах материалов и / или изготовления; и будь то или
не товар находится в пределах гарантии. Данная гарантия не распространяется на любой продукт Aiphone, на который распространяется действие
неправильное использование, небрежное отношение, авария, скачок напряжения или использование с нарушением предоставленных инструкций, не распространенных на устройства, которые
был отремонтирован или изменен за пределами завода. Эта гарантия не распространяется на батареи или повреждения, вызванные батареями.
используется в связи с устройством.Эта гарантия распространяется только на ремонт в стационарных условиях, и любой ремонт должен производиться в мастерской.
или место, указанное в письменной форме Aiphone. Эта гарантия ограничена стандартными спецификациями, указанными в эксплуатации.
руководство. Настоящая гарантия не распространяется на какие-либо дополнительные функции стороннего продукта, добавленные пользователями или
поставщики.  Обратите внимание, что любые повреждения или другие проблемы, вызванные сбоями в работе или соединении с Aiphone
на продукцию также не распространяется данная гарантия. Aiphone не несет ответственности за любые расходы, связанные с выездом на место
сервисные вызовы.Aiphone не предоставляет компенсацию за любые убытки или ущерб, понесенные в результате поломки или неисправности
своей продукции во время использования или за любые последующие неудобства или убытки, которые могут возникнуть.
Площадь объекта

это ЕС.

FCC
Это устройство соответствует требованиям части 15 правил FCC. Эксплуатация возможна при следующих двух условиях: (1) это устройство не может вызывать
вредные помехи, и (2) это устройство должно принимать любые полученные помехи, включая помехи, которые могут вызвать нежелательные
операция.Это оборудование было протестировано и признано соответствующим ограничениям для цифровых устройств класса B в соответствии с частью 15 правил FCC.
Эти ограничения разработаны для обеспечения разумной защиты от вредных помех при установке в жилых помещениях.  Это оборудование
генерирует, использует и может излучать радиочастотную энергию, и в случае установки и использования не в соответствии с инструкциями может
создавать недопустимые помехи для радиосвязи. Однако нет гарантии, что помехи не возникнут в определенных
установка.Если это оборудование действительно создает недопустимые помехи для приема радио или телевидения, это можно определить, повернув
выключения и включения оборудования, пользователю рекомендуется попытаться устранить помехи одним или несколькими из следующих способов:

• Изменить ориентацию или местоположение приемной антенны
• Подключить оборудование к розетке в цепи, отличной от той, к которой подключен приемник. Увеличьте разделение
между оборудованием и приемником.

• Обратиться за помощью к дилеру или опытному специалисту по радио / телевидению.http://www.aiphone.net/
Дата выпуска: октябрь 2014 г.
FK2084 A P1014 AZ 56124

AIPHONE CO., LTD., НАГОЯ, ЯПОНИЯ

Напечатано в Таиланде



Исходные данные Exif:
 Тип файла: PDF
Расширение типа файла: pdf
Тип MIME: приложение / pdf
Версия PDF: 1. 4
Линеаризованный: Да
XMP Toolkit: Adobe XMP Core 4.0-c316 44.253921, вс, 01 октября 2006 г., 17:14:39
Инструмент для создания: Adobe InDesign CS3_J (5.0,4)
Дата изменения: 2014: 08: 01 18: 00: 17 + 09: 00
Дата создания: 2014: 08: 01 18: 00: 17 + 09: 00
Формат: заявка / pdf
Заголовок: JP-4MED_IM_14.08.01.indd
Создатель: UENO
Производитель: Acrobat Distiller 8.1.0 (Windows)
Идентификатор документа: uuid: 8dbf6632-b27e-4d5c-a307-e2beee10c4c2
Идентификатор экземпляра: uuid: 23e5f279-c1f9-4d80-bb63-594ae580b982
Количество страниц: 20
Автор: UENO

EXIF ​​Метаданные предоставлены EXIF.инструменты .

Добавить комментарий

Ваш адрес email не будет опубликован.
