Кабель для проводки — какой кабель использовать для электропроводки в квартире

Главный вопрос, который волнует обывателя: какой кабель лучше использовать для проводки в квартире? Здесь необходимо учесть несколько параметров.

В зависимости от условий эксплуатации берется в расчет длительная токовая нагрузка. Для цепей освещения подойдет кабель c токопроводящей медной жилой сечением 1,5 кв. мм, силовых цепей (розеток) – 2,5 кв. мм.

Один из важнейших параметров, когда выбираешь кабель для проводки в квартире – пожаробезопасность. Здесь потребуется расшифровка маркировки: кабель будет наиболее безопасным, если на маркировке будут индексы «нг» (нераспространение горения), «LS» (Low Smoke – низкое газо- и дымовыдление). Кабели с индексом LS при горении не выделяют значительного количества дыма, при этом светопроницаемость снижается не более чем на 50%. Соответственно, ответ на вопрос, какой кабель использовать для проводки в квартире, очевиден.

Помимо безопасности, кабель для проводки в квартире должен быть удобен в монтаже

. В местах, где кабель для электропроводки требуется неоднократно сгибать, лучше сделать выбор в пользу 3-5 класса гибкости, который определяется исходя из количества проволок в жиле.

Наиболее подходящий кабель для электропроводки – широко представленных марок ВВГнг(А)-LS. Для тех, кто с особой тщательностью подходит к выбору и ищет лучший кабель для электропроводки, предлагаем продукцию торговой марки HoldCab с улучшенными характеристиками. Помимо повышенной пожаробезопасности, среди преимуществ данной марки можно выделить стойкость к низким температурам, а также возможность прокладки при температуре до минус 35 градусов, что дает неоспоримые преимущества, если есть необходимость монтировать кабель для электропроводки на строящемся объекте в зимний период. Кроме того, продукция ТМ HoldCab обладает повышенной стойкостью к влаге, в связи с этим снижаются риски пробоя изоляции.

При коротком замыкании допустимая температура жилы кабеля составляет 250 градусов, это повышает надежность всей кабельной системы.

Главное, о чем следует помнить, когда выбираешь кабель для проводки, – погоня за наиболее низкой ценой может стоить жизни. По данным экспертов общественного проекта «Кабель без опасности», на фальсифицированный кабель для электропроводки приходится примерно половина рынка КПП бытового и общестроительного назначения. Если использовать некачественный кабель для электропроводки, это может привести к аварийной работе энергооборудования, что становится причиной половины пожаров в жилых домах.

Задаваясь вопросом, какой кабель использовать, лучше делать выбор в пользу проверенных десятилетиями производителей. При этом стоит помнить, что в последнее время участились случаи контрафакта. Чтобы не натолкнуться на подделку, кабель для проводки надежнее всего приобретать напрямую у производителя либо в фирменных магазинах при заводах-изготовителях.

Если приобретенный через посредников кабель для электропроводки вызывает сомнение в качестве и надежности, есть возможность провести бесплатную проверку в рамках проекта «Кабель без опасности». Изделие по всем параметрам, включая физико-механические, химические, электрические характеристики, протестируют на базе Всероссийского научно-исследовательского института кабельной промышленности и других аккредитованных лабораторий.

Какой кабель использовать для проводки в квартире

При проектировании и монтаже электропроводки важным моментом является выбор марки кабеля. От этого зависит безаварийная работа электроприборов и безопасность жителей дома.

В советское время для скрытой проводки использовался алюминиевый провод в резиновой изоляции. Сейчас магазины и базы стройматериалов предлагают широкий выбор кабелей, но не все марки соответствуют требованиям ПУЭ для прокладки скрытой проводки. Поэтому важно знать, какой кабель использовать для проводки в квартире.

Эта статья предназначена в первую очередь тем людям, которые хотят самостоятельно проложить проводку или проконтролировать работающую в квартире бригаду наёмных работников. Она будет полезна так же начинающим и опытным электромонтёрам.

В связи с тем, что Правилами Устройства Электроустановок запрещена прокладка алюминиевых кабелей для электропроводки в квартире, эти виды проводов в статье не рассматриваются. Не рассказывается также про самонесущий кабель СИП, которым выполняется ввод в здание.

Критерий выбора кабеля для «домашнего» электромонтажа

Ремонт квартиры обходится достаточно дорого, поэтому в процессе его выполнения появляется желание немного сэкономить и, приходя в магазин, приобрести более дешёвый кабель. Дешёвые провода предлагают установить также некоторые электромонтажники для снижения цены на свои услуги.

Не всегда есть необходимость выбирать самую дорогую марку и закладывать в стену провод с большим запасом по качеству и сечению, но какой кабель использовать для проводки, чтобы он обеспечил многолетнюю безаварийную эксплуатацию электроприборов?

На этот вопрос Правила Устройства Электроустановок в п. 2.1.48 дают чёткий и однозначный ответ – запрещается использовать провода и кабели в непредназначенных для них условиях и целях.

Следовательно, для монтажа электропроводки в квартирах и частных домах допустимо применять только такой провод, в характеристиках которого есть фраза “распределение и передача электрической энергии”. Причём учитывать нужно не рекламу магазина или утверждение продавцом, а сертификат фирмы-производителя. При его отсутствии в магазине этот документ можно найти в интернете.

ГОСТ при выборе кабеля

В настоящее время главным нормативным документом, который следует учитывать при выборе типа кабеля для электропроводки, является ГОСТ 31565-2012 “Кабельные изделия. Требования пожарной безопасности.”

В этом документе есть расшифровка всех названий и буквенных обозначений кабелей, применяемых для распределения электроэнергии и которые обеспечивают необходимую пожарную безопасность – нг, LS, FRLS, LTx и другие.

В таблице 2 этого ГОСТа содержится информация о том, для каких целей необходимо использовать различные типы кабелей. В графе “Кабель без обозначений” указано назначение обычного провода ВВГ, без дополнительных свойств. Его применение допустимо только на производстве.

В квартирах и частных домах этот кабель не применяется, а при прокладке на предприятиях его в пучке необходимо для предотвращения пожара в аварийной ситуации дополнительно защищать его стальными трубами или гофрированным шлангом.

Во втором разделе данного ГОСТа рассказывается о негорючем кабеле, который обозначается дополнительными буквами НГ (ВВГнг). Этот провод может дополнительно маркироваться буквами A, B, C, D. Это обозначение указывается в скобках, а самым распространённым видом кабельной продукции является ВВГнг (А).

Эта буква показывает сопротивляемость изоляции горению. При её наличии кабель допускается прокладывать в пучке без дополнительной защиты в наружных кабельных сооружениях, но не в офисах или жилых зданиях.

И только в третьем разделе указан провод, который допускается использовать внутри жилых помещений. Это кабель с малодымящей изоляцией ВВГнг LS.

Какой кабель выбрать для монтажа электропроводки

Так какой кабель выбрать для монтажа электропроводки

? Прежде всего токопроводящая жила должна быть медной. Это условие указывается в ПУЭ п.7.1.34 и СП 31-110-2003, п. 14.3.

Друзья на сегодняшний день в продаже существует более 100 марок проводов и кабелей и каждый из них делится на несколько разновидностей. В данной статье я представлю всего лишь ДВА типа кабелей, которые 99% электриков на сегодняшний день (осень 2019 года) используют в своей работе. Хочу подчеркнуть НОРМАЛЬНЫХ электриков, которые занимаются электромонтажом профессионально. Не верите – спросите у них!

Чаще всего для монтажа внутренней электропроводки используются кабеля марок ВВГ и NYM.

Информация! Согласно ПУЭ, алюминиевые кабеля используются только в том случае, если их сечение не менее 16мм², а кабелями сечением от 2,5мм² допускается подключать только электроустановки, относящиеся к инженерному оборудованию зданий – насосы, лифты, установки вентиляции и кондиционирования и другие.

Кабель марки ВВГ и его разновидности

Самый распространённый и доступный по цене тип кабеля для скрытой проводки – ВВГ. Именно его чаще всего используют в России и других странах постсоветского пространства.

Само название ВВГ указывает на тип изоляции:

1. отсутствие первой буквы А – токопроводящие жилы медные;
2. В – изоляция жил выполнена из ПВХ;
3. В – наружная оболочка также изготовлена из ПВХ;
4. Г – голый, значит отсутствует внешняя броня и другие дополнительные оболочки.

Токопроводящие жилы в кабеле медные, одножильные. Поливинилхлорид, из которого изготовлена изоляция, горит в открытом огне, но сам горение не поддерживает. Это значит, что при возгорании из-за короткого замыкания огонь не распространяется по трубам или кабельному лотку.

Внешняя оболочка выполнена из аналогичного ПВХ. Этот кабель допускается использовать в разных целях, среди которых стационарная электропроводка напряжением до 660В или 1кВ.

Для использования в бытовой электросети достаточно применить провод с изоляцией до 660В. Фирмой-производителем гарантируется срок службы не менее 30 лет.

Есть много вариантов этих кабелей, однако не все из них подходят для выполнения домашней проводки:

1. ВВГ. Изоляция этого типа не поддерживает горение, если проложен всего один кабель. При прокладке нескольких кабелей пучком или в одном кабельном лотке каждый из них нужно защищать отдельным гофрированным шлангом.
2. ВВГнг (не распространяющий горение). Специальные добавки в ПВХ-изоляции такого типа позволяют совместную прокладку нескольких кабелей без ухудшения огнестойкости.
3. ВВГнг-ls (от англ. low smoke – низкий дым). Негорючий кабель, выделяющий при нагреве пониженное количество дыма, поэтому даже при пожаре этот провод не будет являться источником задымления. Поэтому в жилых помещениях следует применять кабель именно этого типа. В таблице 2 ГОСТ 31565-2012 “Кабельные изделия. Требования пожарной безопасности” прямо указывается требование прокладывать кабель ВВГнг-ls, а не более доступный по цене ВВГнг.
4. ВВГнг-frls (от англ. fire resistant – огнеустойчивый и low smoke – низкий дым). Обладает повышенной устойчивостью к пламени и высоким температурам и сохраняет работоспособность при помещении в открытый огонь. Такую устойчивость обеспечивают специальные слюдосодержащие ленты.

Предназначено это кабельное изделие для помещений с повышенными требованиями к пожарной безопасности. Использовать его в условиях обычной квартиры – это лишний расход денег. Даже обычный кабель ВВГнг-ls стоит достаточно дорого применять вместо него ВВГнг-frls – это необоснованно завышать смету электромонтажных работ.

Допускается ли использовать в домашних условиях не кабель ВВГнг-ls, а более дешёвый ВВГнг? Теоретически, это вполне возможно и, если не показывать проводку пожарникам, то при отсутствии пожара она будет служить много лет.

Поэтому, при отсутствии в магазине или ограниченных финансовых возможностях лучше использовать кабель ВВГнг, чем ПВС, срок службы которого производителями гарантируется всего 10 лет.

Совет! При желании использовать гибкий провод допускается установить кабель КГВВнг-ls, но на его концы необходимо напрессовывать наконечники НШВИ.

Кабель марки NYM

Какой кабель использовать для проводки в квартире кроме ВВГнг-ls? Ещё один тип кабельной продукции, который подходит для прокладки проводки

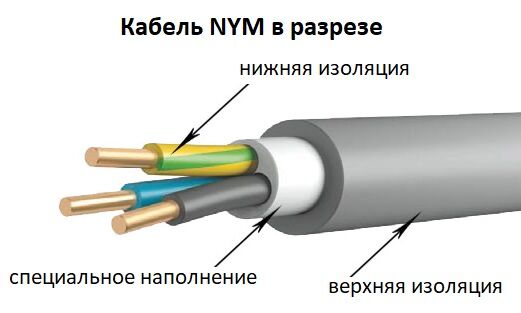

NYM. Это аналог кабеля ВВГнг, который производится по немецкому стандарту VDE 0250. Как и при выборе ВВГнг, для электропроводки желательно выбрать вариант с пониженным выделением дыма NYMнг-ls.

Расшифровка названия этого кабеля указывает на его характеристики:

• N – Normenleitung. Кабель изготовлен по стандарту VDE.
• Y- Ysolationsschicht. Материал изоляции поливинилхлорид.
• M – Mantelleitung. Показывает наличие наружной оболочки.
• ls – low smoke. С пониженным дымообразованием при нагреве.

Как и ВВГ, кабель NYM предназначен для эксплуатации при напряжении 660В. Его можно использовать для прокладки электропроводки в сухих и влажных условиях бытовых и производственных помещениях.

Эти виды кабельной продукции близки по своим параметрам, но кабель NYM имеет более высокую надёжность. Производители гарантируют срок эксплуатации изделия не менее 40 лет.

Изоляция отдельных жил и кабеля целиком выполнена из негорючего поливинилхлорида. Недостаток внешней оболочки в повышенной чувствительности к ультрафиолетовому излучению и прямому солнечному свету. Из-за этого кабель не рекомендуется для открытой прокладки.

Между внешней и внутренней оболочками есть прослойка из мелонаполненной резины, предназначенной для облегчения разделки кабеля. Эта резина горит, поэтому каждый из кабелей NYM при прокладке пучком необходимо защищать гофрированной трубкой.

Из слоя резины в изделиях некоторых заводов может вытекать маслянистая жидкость и пачкать обои и электрощитки. В этом случае конец кабеля необходимо загерметизировать при помощи термоусадочной трубки.

Есть продавцы, утверждающие, что кабель NYM и его аналоги (NUM, НЮМ и другие) имеют тройную изоляцию. Это не так. Несмотря на то, что мелонаполненная резина не проводит электрический ток, заводом-изготовителем она не считается изолятором.

Информация! Кроме кабелей ВВГнг-ls и NYM, допускается использование кабельной продукции других типов. Главное, чтобы изоляция у этих поводов была негорючая с пониженным дымовыделением.

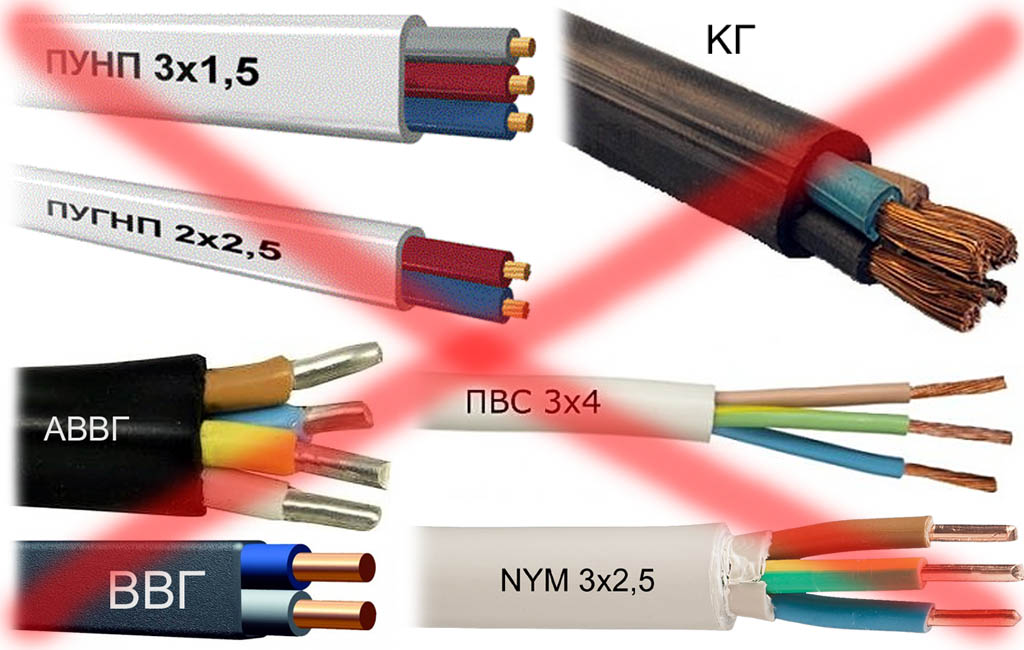

Какой кабель НЕ РЕКОМЕНДУЕТСЯ применять

Кроме кабелей, предназначенных для монтажа электропроводки, есть кабельные изделия, не предназначенные для этих целей. Несмотря на это, недобросовестные электромонтёры используют такие виды кабельной продукции для монтажа электропроводки из-за низкой цены и удобства в работе.

Провод ПВС

По утверждению производителей этот провод предназначен для подключения подвижных электроприборов, изготовления переносок и для других подобных целей.

У этого вида кабельной продукции отсутствует сертификат на распределение электроэнергии и использование в качестве кабеля для скрытой электропроводки. Срок эксплуатации этого изделия всего 10 лет. Этого вполне достаточно для переноски или подключения подвижного механизма, но очень мало для электропроводки, спрятанной в слое штукатурки.

Это связано со свойствами изоляции – она рассчитана на постоянные изгибы, поэтому мягче и менее прочная , чем у кабелей ВВГ и NYM. Естественно, заштукаренный кабель, находящийся без движения прослужит дольше 10 лет, но никто не может сказать насколько.

Однако этот кабель широко используется для прокладки электропроводки непрофессионалами, а также халтурщиками и заводскими электромонтёрами, имеющими смутное представление о ГОСТах и сертификатах. Это связано с его гибкостью, удобством в работе и низкой ценой.

Важно! Этот провод нельзя подключать к современным розеткам и выключателям без использования наконечников НШВИ. В этих приборах провод прижимается болтом, который “расплющивает” провод и обрывает жилы, поэтому использование наконечников является обязательным.

Провод ШВВП

Провод ШВВП (точнее не провод, а шнур) подходит для электропроводки ещё меньше, чем ПВС. При аналогичной изоляции токопроводящих жил общая оболочка намного тоньше. Этот кабель предназначен для подключения светильников и изготавливается очень низкого качества почти всеми производителями. Очень часто этот провод имеет неправильную маркировку, завышающую фактическое сечение – 2,5мм² вместо 1,5мм² или 1,5мм² вместо 0,75мм². Использование такого провода может привести к перегреву, короткому замыканию и даже к пожару.

Задекларированный срок службы аналогичен проводу ПВС, но более тонкая изоляция понижает реальную продолжительность эксплуатации.

Провод ПУНП

Применять этот провод категорически запрещено. Из-за его низкого качества на территории России было много случаев загорания электропроводки и пожаров. В настоящее время отменёны техусловия ТУ 16.К13-020-93 и выпуск этого провода прекращён.

В отличие от ГОСТ 22483-77, техусловия по которым выпускался провод позволяли занижать сечение токоведущей жилы на 30%. Это значит, что приобретая кабель сечением 2,5мм², его реальное сечение может оказаться 1,75мм². Естественно, что такой проводник при работе будет перегреваться.

Кроме того, по ТУ 16.К13-020-93 изделие производилось с изоляцией всего 0,3мм, в отличие от ГОСТ 23286-78, предусматривающего этот параметр не менее 0,4-0-5мм.

Эти факторы делают опасным применение ПУНП для прокладки электропроводки. Единственное безопасное использование этого провода – подключение патронов в люстрах, бра и других комнатных светильниках.

Информация! В связи с запретом на выпуск кабеля ПУНП некоторые производители начали его выпуск под новыми названиями – ПУНПбм, ПУГНП, ПБПП и другие, что не делает его применение более безопасным.

Заключение

И всё-таки, какой кабель использовать для проводки в квартире? Подводя итог статьи, можно сказать, что лучший выбор одножильного кабеля это ВВГнг-ls или NYMнг-ls оригинального производителя, а многожильного – КГВВнг-ls.

Если эти виды кабельной продукции отсутствуют в продаже или их установка невозможна по финансовым соображениям, то допускается использовать ВВГнг и NYM отечественного производителя, но концы последнего следует герметизировать термоусадочной трубкой.

Применять кабель ПВС не рекомендуется, а ПУНП, его клоны и ШВВП — категорически запрещено.

Похожие материалы на сайте:

Понравилась статья – поделись с друзьями!



Какой провод использовать для проводки в доме, на улице

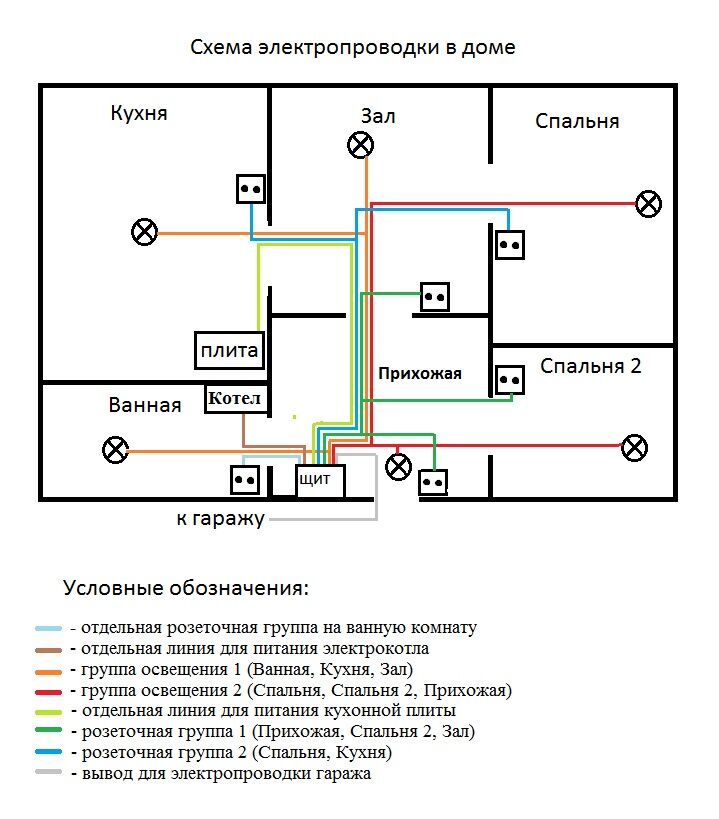

Чтобы определить, какой кабель нужен для проводки в доме, нужно просчитать нагрузку на линию, продумать какие узлы будут зависеть от конкретного провода, в каких условиях окружающей среды он будет находиться на протяжении срока службы. Затем следует определиться с видом прокладки проводки. После этого будет проще решить, какой тип провода нужно использовать в вашем доме для реализации проводки.

Виды домашней проводки

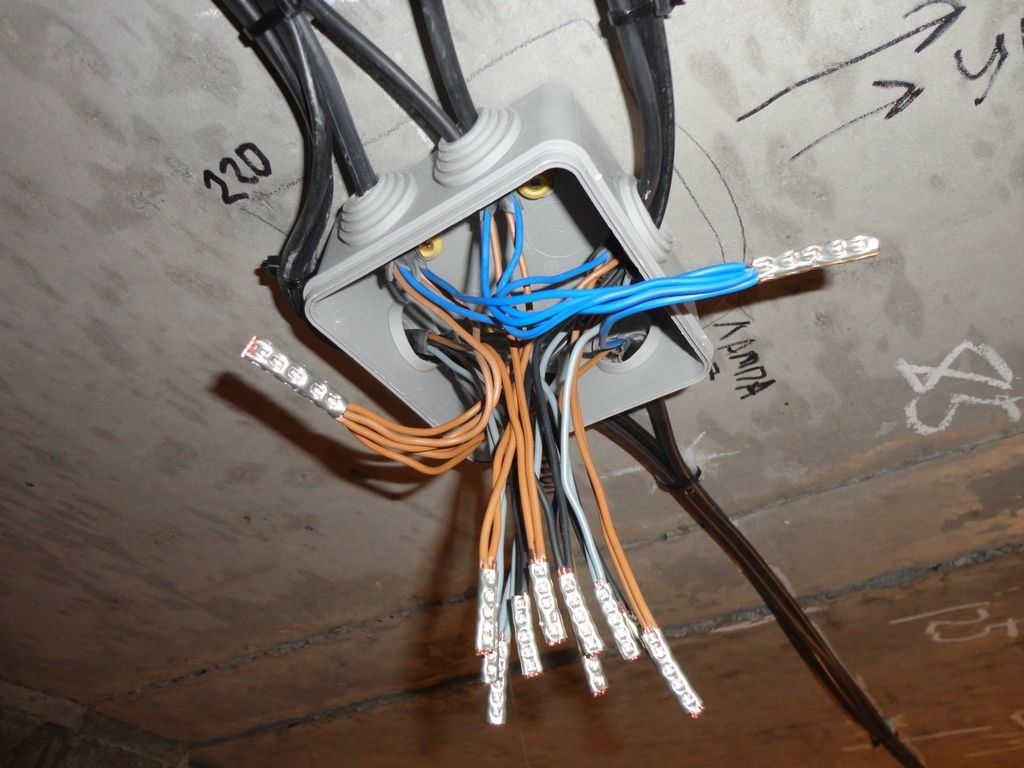

Домашняя проводка бывает двух типов: открытая и скрытая. Для жилых помещений чаще всего применяется скрытая прокладка. Открытая проводка может быть задействована на даче, в частных и загородных домах, различных пристройках и хозяйственных помещениях.

Открытая проводка

Этот вид прокладки привлекает своей простотой. Вы сможете легко изменить направление кабеля, отремонтировать его или произвести иные работы. Однако такая линия будет смотреться не эстетично и чаще всего будет менее безопасной.

Скрытая проводка

Выглядит аккуратно, ее не видно, более долгий срок службы, кабель защищен от механических воздействий и природных факторов. Сложнее монтировать, производить ремонт и обслуживание. Также скрытый электропровод может быть случайно поврежден при выполнении других работ, связанных со сверлением или бурением отверстий.

Внутренняя проводка, типы проводов

Рассмотрим, какой кабель выбрать для проводки в доме. Ниже приведены рекомендуемые варианты, которые следует подбирать в зависимости от планируемой нагрузки и условий использования. В стандартных условиях уместно использовать медные кабели, в ряде случаев допускается (но не рекомендуется) применять алюминиевые.

Иногда сердечник делают из алюмомеди — недорогого материала, совмещающего свойства алюминия и меди.

Провода с медными жилами

Отличаются долговечностью и надежностью. Такой электропровод достаточно прочный и гибкий. Хорошо подходит для домашней линии, так и имеет компактные размеры и высокие показатели безопасности.

Преимущества медного электропровода:

• лучше противостоит коррозии;
• имеет более высокие показатели проводимости;
• значительно прочнее.

Недостатки:

• стоимость выше, чем у алюминиевых.

Провода с алюминиевыми жилами

Менее безопасны и менее надежны, чем медные кабели.

Важно! Согласно требованиям ПУЭ, запрещено использовать для электропроводки алюминиевые кабели с площадью сечения менее 16 мм².

Преимущества алюминия:

• неплохая гибкость, проще монтировать;
• стоимость ниже, чем у медных.

Недостатки:

• алюминиевый кабель может быстро окисляться, это приводит к перегреву окисленного места;
• ломкость, нельзя сгибать в одном месте несколько раз;
• плохо держится в винтовых зажимах.

Выбор электропровода

Перед началом работ нужно решить, какой провод использовать для проводки. В большинстве случаев лучше устанавливать медную электропроводку. Такой кабель будет более долговечным, надежным и невосприимчивым к воздействию внешних негативных факторов. Алюминий менее устойчив к механическим повреждениям, отличается ломкостью. Также медь более эффективно проводит ток и имеет меньшее сопротивление, поэтому медный кабель будет иметь меньшую площадь сечения токопроводящей жилы, что существенно понизит массу линии.

Важно!

1. избегайте второсортной продукции;
2. покупайте провода от известных производителей, имеющих сертификаты;
3. подбирайте сечение в зависимости от нагрузки.

Чтобы подобрать нужное сечение провода для домашней проводки, нужно знать силу проходящего тока, а также степень накала изоляции в процессе подачи электроэнергии. Если используется резиновая изоляция, то максимальная температура нагрева не должна быть более 65 градусов по Цельсию. Если кабель изолирован пластмассой, то лимит температуры накала шнура составляет 70 градусов.

При средней температуре (20–25 °С) изоляция не должна перегреваться более чем на 50 °С. Также следует учитывать нагрузку, которая идет на проводку в зависимости от материала, площади и типа сечения (см. таблицы 1, 2).

В случае, если вы не знаете площадь сечения вашего кабеля — определите его диаметр (D), а затем рассчитайте площадь с помощью формулы:

Площадь сечения = 0.785 × D²;

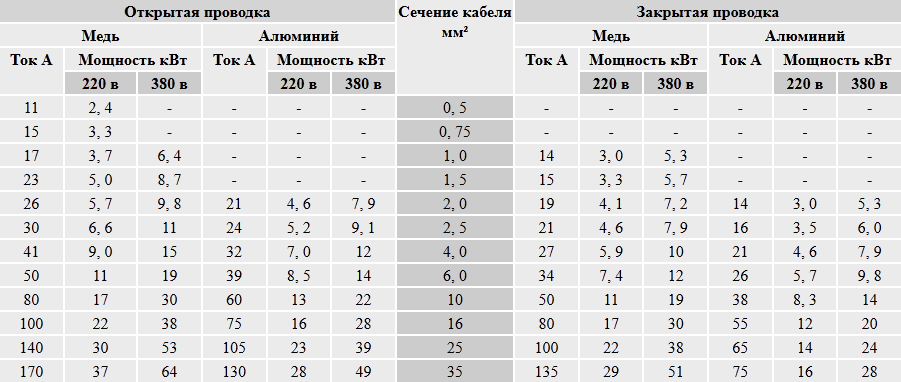

Т-1. Максимальные токовые нагрузки для медных электропроводов с резиновым или ПВХ изоляционным покрытием

Т-2. Максимальные токовые нагрузки для алюминиевых электропроводов с резиновым или ПВХ изоляционным покрытием

Какой провод выбрать в итоге

В идеале, это должен быть многопроволочный медный провод с правильно рассчитанным сечением. Для правильного расчета, нужно вычислить суммарную мощность всех приборов и прибавить к этой величине 20–25%. А затем выбрать подходящий вариант из таблиц, приведенных выше.

Какой кабель подойдет для скрытой проводки

Проводка скрытого типа будет лучше функционировать со следующими видами электропроводов:

• ВВГ — медный электропровод с 1–4 жилами. Имеет круглую или плоскую форму. Отличается хорошей защитой от воспламенения. Также можно использовать его подвиды: ВВГнг и ВВГнг-LS — еще более устойчивые к горению провода.
• NYM — германский высококачественный кабель с функционалом как у ВВГ;
• ПВС — сделан из меди, имеет многопроволочные жилы.

Свойства провода ВВГ: можно использовать в проводках с рабочим напряжением до 1000 В. Имеет 1–5 жил. Кабель способен работать в широком диапазоне температур: от –50  до +50 °С. ВВГ хорошо справляется в условиях повышенной влажности (до 98 процентов), а также имеет высокую прочность на разрыв. Обычно используют сечение в полтора квадратных миллиметра, в открытых проводках рекомендуется сечение не менее 6 мм². Радиус изгиба — 10 сечений.

Кабель ВВГ

Свойства кабеля NYM: функционирует в сетях с напряжением до 660 В. Состоит из медных, многопроволочных жил (от 1 до 5). Сечение: от 1.5 до 16 мм². Радиус изгиба — 4 сечения. Отличительной чертой немецкого провода является двойная изоляция. Внешняя оболочка состоит из стандартного ПВХ, а внутренняя из негорючего. Пространство между внешним и внутренним слоем изоляции заполнено резиной, благодаря этому кабель становится более прочным и устойчивым к температурам. NYM — влагостойкий и термостойкий провод, способный выдерживать температуры от –40 до +70 °С. Однако NYM боится ультрафиолетовых лучей и его нужно маскировать на открытых участках.

Если нужно сэкономить, то можно использовать бюджетный вариант — провод ПУНП. Это плоский электропровод из 2 или 3 жил с сечением от 1.5 до 6 мм². Жилы медные, однопроволочные.

Если позволяет бюджет, то лучше брать NYM, многие профессиональные электрики отдают ему предпочтение. Также отличным вариантом будет электропровод ВВГ.

Какой кабель подойдет для открытой проводки

В частном секторе или деревнях чаще всего делают открытую проводку. Лучший и наиболее удобный кабель для уличной линии — это электрический шнур. Он выглядит как два свитых друг с другом заизолированных кабеля. Шнур сплетают из многожильных электропроводов. Вдоль потолка или стен удобнее всего монтировать электропровод с помощью специальных фарфоровых роликов. В концах и по углам кабель фиксируется на роликах с помощью тесьмы.

Рекомендуемые марки шнуров для домашнего применения:

Кабель для бани

В местах, где проводка вынуждена функционировать в условиях повышенной влажности, к ней предъявляются повышенные требования:

• она должна быть устойчивой к влажной среде;
• должна выдерживать высокие температуры (проводка для бани до 190 градусов по Цельсию).

В таких условиях лучше всего использовать кабеля: РКГМ и ПВКВ, оснащенные кремнийсодержащей защитой.

Кабель для освещения в квартире

Для освещения в средней квартире (3 комнаты) рекомендуется использовать гибкий электропровод сечением в 1.5 мм², способный выдерживать нагрузку в 4000 Ватт. Если кабель прокладывается в квартире, где нет заземления, то нужно ставить двухжильный провод с фазой и нулем.

В квартирах и домах с заземлением, при использовании люминесцентных осветительных приборов, рекомендуется проводить трехжильный кабель. Также осветительные линии следует подключать к отдельным коробкам. Это повысит безопасность и удобство в процессе отладки.

Технические требования и нормативные акты, регулирующие прокладку домашней линии

Нужно учитывать ряд факторов:

• минимально допустимая (для конкретных условий) площадь сечения;
• предельная токовая нагрузка;
• уместный тип изоляции;
• условия окружающей среды, температура, влажность.

Правила установки электропроводки в гражданских зданиях регламентируются следующими документами: Правила устройства электроустановок (ПУЭ), ГOCT P 50571. 15/97.

Видео по теме

КАКОЙ КАБЕЛЬ ИСПОЛЬЗОВАТЬ ДЛЯ ПРОВОДКИ В КВАРТИРЕ?

КАКОЙ КАБЕЛЬ ИСПОЛЬЗОВАТЬ ДЛЯ ПРОВОДКИ В КВАРТИРЕ?

В настоящее время, существует громадное количество кабелей и проводов, различных марок, типов, форм и предназначений. Достаточно тяжело разобраться в их разнообразии и выбрать правильный кабель для монтажа электропроводки в квартире или доме самому.

Более того, нередко, даже на специализированных форумах и порталах, всерьез обсуждаются проводки, выполненные из кабелей для этого совершенно не предназначенных и даже запрещенных к использованию во внутренних электросетях квартир.

В этой статье я постараюсь кратко, но с опорой на правила и нормы, дать вам верное представление о том, какие именно кабели и провода можно использовать в квартире или частном доме. Из всего многообразия возможных кабелей я укажу лишь самые оптимальные по доступности, удобству монтажа, качеству исполнения и конечно же цене.

ПРОВОДА ИЛИ КАБЕЛИ?


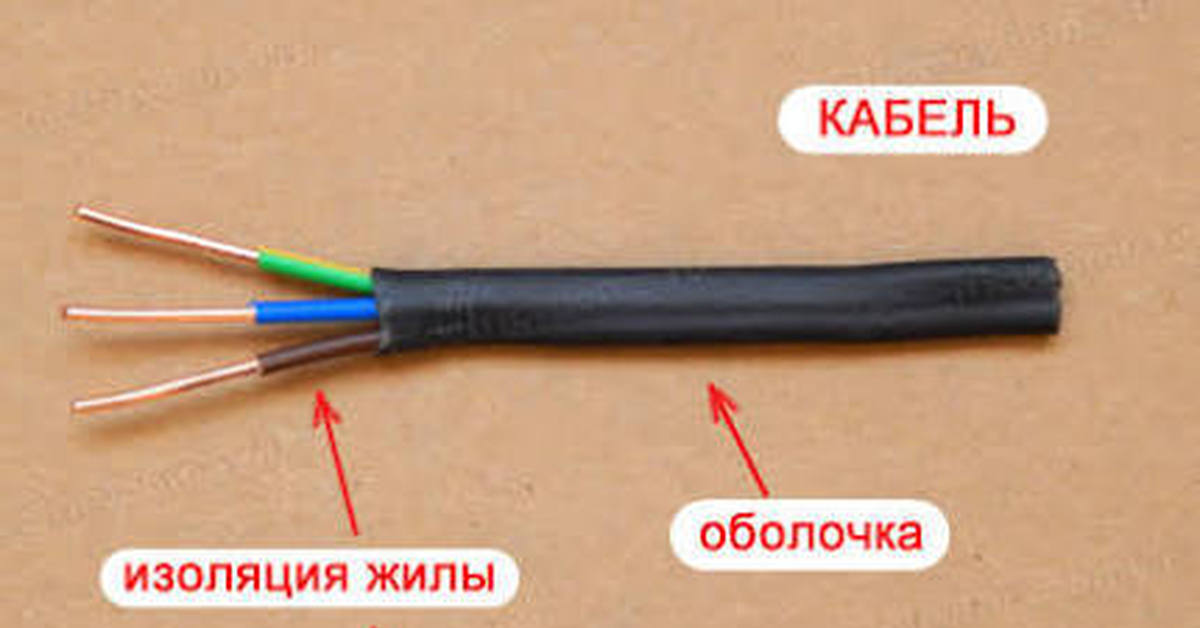

Кабель или провод используется для проводки в квартире?

Много уже копий сломано в спорах при определении разницы между проводами и кабелями, порой их отличают лишь малозаметные, на первый взгляд, характеристики и нередко, лишь обозначение, принятое производителем, позволяет правильно идентифицировать кабельное изделие.

Думаю, эта тема, для лучшего понимания, достойно отдельной статьи, а сейчас я не буду усложнять, просто примите за правило:

Всю стационарную электропроводку квартиры делаем кабелями, проводами подключаем либо переносное электрооборудование, либо слаботочные системы, с напряжением до 24В включительно.

МЕДЬ ИЛИ АЛЮМИНИЙ

Медный или алюминиевый кабель для проводки ?

Любые применяемые вами провода или кабели в квартире, должны быть медными. Об этом нам говорит пункт ПУЭ 7.1.34., а так же СП 31-110-2003, п. 14.3

ПУЭ 7.1.34 “В зданиях следует применять кабели и провода с медными жилами”

СП 31-110-2003, п. 14.3 “Внутренние электрические сети должны быть не распространяющими горение и выполняться кабелями и проводами с медными жилами в соответствии с требованиями 2.1 и 7.1 ПУЭ.”

ОДНОПРОВОЛОЧНЫЙ ИЛИ МНОГОПРОВОЛОЧНЫЙ КАБЕЛЬ?

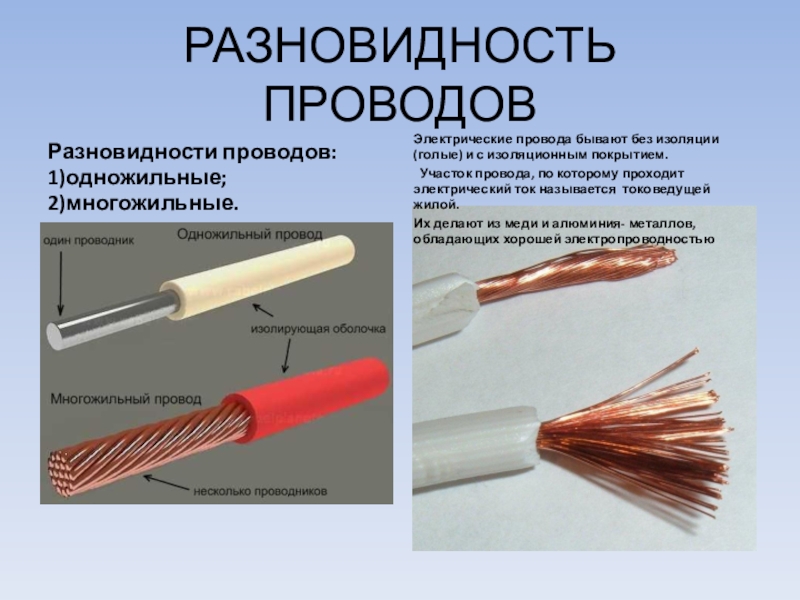

Жилы у кабеля или провода, кроме материала изготовления, бывают также однопроволочные и многопроволочные. Каждая из этих разновидностей имеет свои достоинства и недостатки и соответственно области применения.

Однопроволочный медный кабель

Однопроволочная жила кабеля, представляет собой один сплошной проводник, монолит из токопроводящего материала определенного сечения, покрытый изоляцией.

Кабель с однопроволочными жилами более жесткий, при частых перегибах ломается, поэтому обычно используется для прокладки именно стационарный электропроводки, тем более, что при прочих равных, он стоит дешевле многопроволочного и более прост и удобен в монтаже.

Многопроволочнчая жила кабеля, состоит из множества тонких проводников в общей изоляции, из суммарного количества которых и образует общее сечение такой жилы.

Кабель или провод с многопроволочными жилами довольно гибкий, поэтому он идеален для подключения переносного электрооборудования, так же удобен при проклдке в труднодоступных местах.

При подключении проводов с многопроволочными жилами к клеммникам розеток, выключателей или другой электроаппаратуры, требуется их оконцовывание или опрессовка наконечниками.

Многопроволочный медный кабель

Есть у многопроволочных и однопроволочных жил кабелей и проводов различия и в том, как они проводят электрический ток, но в условиях бытовой сети квартиры, их достоинства и недостатки практически нивелируются. Поэтому, выбор применения того или иного типа жил у кабелей, стоит делать в первую очередь из соображений удобства монтажа и последующей эксплуатации, а для стационарной проводки это однозначно однопроволочный!

ТИП И МАРКА КАБЕЛЕЙ ДЛЯ ПРОВОДКИ

Согласно ГОСТ 31565-2012, который регламентирует использование кабельных изделий исходя из требований пожарной безопасности, во внутренних электроустановках зданий и сооружений, разрешено использовать кабели с типом исполнения:

нг-LS – не распространяющие горение с низким дымо- и газовыделением.

нг-HF – не распространяющие горение и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении – галогенов.

В настоящее время, такого типа, нам доступны к использованию в электропроводках два вида кабелей:

ВВГнг-LS

кабель для электропроводки ВВГнг-LS

ППГнг-HF

кабель для проводки ППГнг-HF

В условиях квартиры или частного дома, достаточно применять ВВГнг-LS, он более распространён и доступнее по цене, чем ППГнг-HF.

Но важно, чтобы вы понимали их принципиальное различие, если говорить простым языком, на бытовом уровне, получается следующее:

ВВГнг-LS – в случае пожара, при наличии открытого пламени, будет гореть и плавиться, выделяя в окружающее пространство опасные химические соединения – галогены, т.к. изоляция его выполнена из ПВХ. И хотя, в отличие от своих запрещённых к применению собратьев ВВГ и ВВГнг, количество выделений этих химически активных веществ, у кабеля с маркировкой LS (low smoking) значительно снижено, они все же очень опасны. Даже короткое воздействие их на организм человека может приводить к необратимым изменениям и часто именно эти соединения являются одной из причин гибели людей при пожаре.

ППГнг-HF – в кабеле этой марки, применена изоляция из безгалогенной композиции на основе полиолефинов, о чем свидетельствует приставка HF (Halogen-Free). При горении он не выделяет потенциально опасных химически активных элементов, что зачастую позволяет людям успеть эвакуироваться из горящего здания или помещения.
В любом случае, для монтажа электропроводки, можно применять обе указанных марки кабелей.

Наиболее распространен в настоящее время в электропроводках квартир кабель – ВВГнг(А)-LS.

СЕЧЕНИЕ КАБЕЛЕЙ

При выборе сечения электрических кабелей, для электропроводки квартиры или частного дома, в первую очередь руководствуемся всё тем же ПУЭ 7.1.34., в котором указано, что минимально допустимое сечение медного кабеля должно составлять 1.5 мм.кв. Каждая линия электропроводки должна рассчитываться отдельно по нагрузке, в зависимости от этого и выбирается сечение жил кабеля.

Сечение кабеля

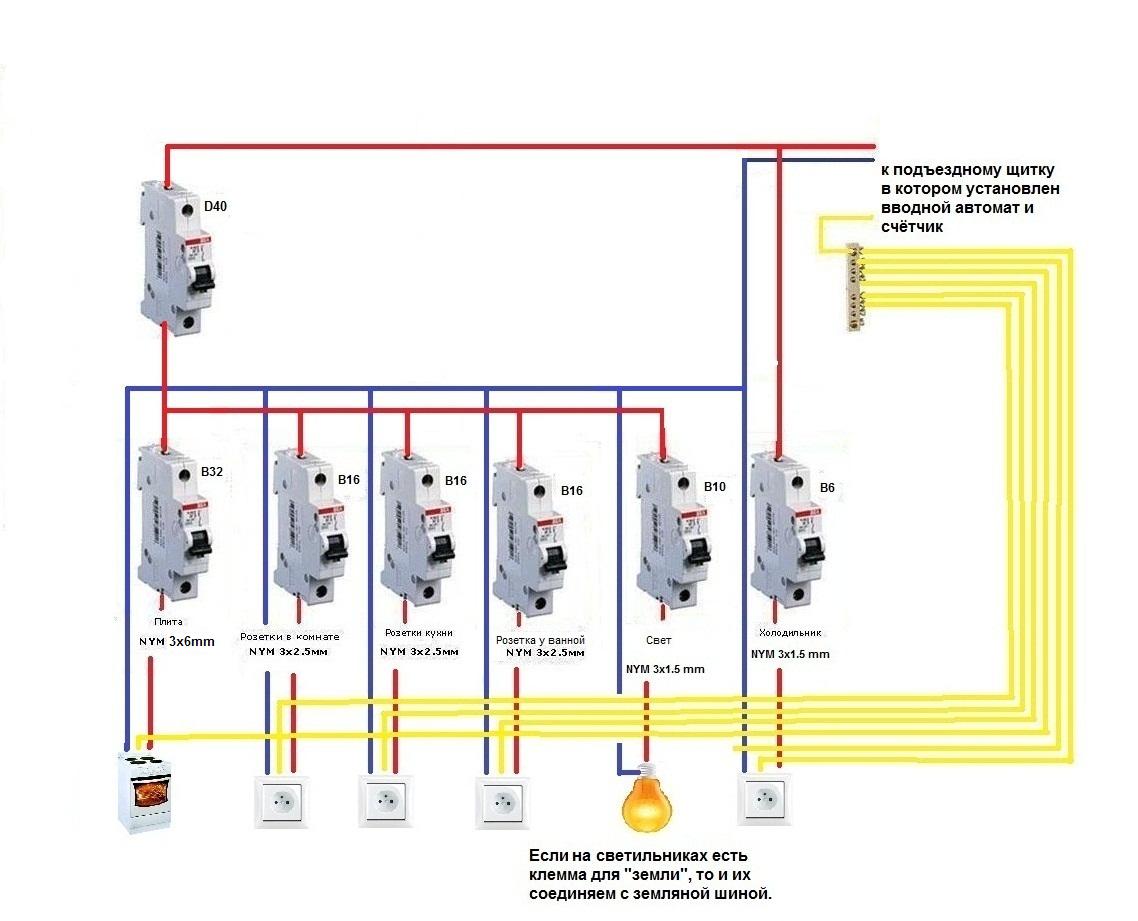

Чаще всего, в жилых домах, достаточно использования кабелей следующих сечений (на примере ВВГнгLS):

ВВГнгLS 3х1,5 мм.кв – Для групп освещения, максимальная мощность до 4.1 кВт, рекомендуемый номинал защитного автоматического выключателя 10А (2.3кВт)

ВВГнгLS 3х2,5 мм.кв – На группы розеток, максимальная мощность до 5.9 кВт, рекомендуемый номинал защитного автоматического выключателя 16А (3.6кВт)

ВВГнгLS 3х6 мм.кв – На питание электрической варочной панели или электроплиты, максимальная мощность до 10.1 кВт, рекомендуемый номинал защитного автоматического выключателя 32А.(7.3кВт)

Вводной кабель в квартиру, выбирается согласно выделенной на квартиру мощности, но рекомендуется использовать не менее чем 3х6мм.кв, лучше если 3х10мм.кв.

ПОДКЛЮЧЕНИЕ ЭЛЕКТРООБОРУДОВНИЯ К СЕТИ

Провода для подключения электрооборудования к сети

Нередко, в процессе электромонтажа, возникает необходимость подключить электрооборудование к сети, например, электроплиту к силовой розетке. Для этих целей удобно использовать гибкие провода, главные правила, которыми необходимо при этом пользоваться, следующие:

Опять же пункт 2.1.48 из ПУЭ 7, который прямо указывает, что необходимо использовать провода, лишь в тех областях, для которых они были созданы:

“Провода и кабели должны применяться лишь в тех областях, которые указаны в стандартах и технических условиях на кабели (провода)”

Другими словами, если в ТУ к проводу указано, что «служит для подсоединения электроприборов и электроинструмента, электроплит, стиральных машин, холодильников и изготовления удлинительных шнуров», то именно для этих целей его и необходимо использовать. Это выдержка, из ТУ к проводу ПВС (Провод соединительный). Здесь, например, такой провод используется для подключения варочной панели.

Для слаботочного освещения до 24В, например, для прокладки провода от трансформатора до светодиодной ленты, довольно часто используется ШВВП – Шнур с оболочками из ПВХ плоский.

Проводник заземления, например, для дополнительной системы уравнивания потенциалов (ДСУП), довольно часто делают из провода ПВ3 или его аналогов.

Провод для заземления пв3

Обычно, проводов и кабелей, которые указаны в статье, достаточно, для практически всех типов работ, связанных с электрикой в квартире или доме. Такая электропроводка, при соблюдении всех правил электромонтажа, получается по-настоящему надёжной и безопасной.

Если у вас есть какие-то вопросы по применению проводов различных видов и типов, при электромонтаже, обязательно оставляйте их в комментариях к статье, постараюсь оперативно вам помочь. Кроме того, пишите об опыте применения проводов других типов, положительном и «не очень».

Как правильно выбрать кабель для дома, бани и гаража

В этой статье рассмотрим, какой кабель выбрать для проводки в квартире, в  деревянном доме, в бане и в гараже.



С чего начать? Этим вопросом начинается любая деятельность.



Первым этапом надо понять, какой тип жил мы будем использовать – алюминиевые или медные. Преимущества у алюминия – это цена и легкость. К недостаткам можно отнести невысокую механическую прочность, малую эластичность (12 изгибов), очень быстрое окисление, что ухудшает контакт, и повышенное сопротивление (вдвое выше, чем у меди), что сводит почти на нет преимущество в легкости. Что касается преимуществ меди – это эластичность (80 изгибов), большая прочность, электропроводимость и меньшая окисляемость. Но есть один существенный недостаток – это цена, дороже алюминия в три раза. Еще следует помнить одно, что соединять медный и алюминиевый кабель необходимо только через клемник, так чтобы два металла не соприкасались. Иначе, в месте соприкосновения алюминия и меди сопротивление тока возрастает, при этом соединение очень сильно нагревается, кабель разрушается, возникает короткое замыкание, что может привести к плачевным последствиям.



Вторым этапом надо выбрать сечение кабеля. Надо понять, какая будет общая нагрузка проводки, для этого требуется рассчитать общую мощность всех подключаемых электроприборов с небольшим запасом. Также стоит рассчитать на каждую розетку требуемую мощность, опять же, с запасом. И немаловажным будет определиться, в каком месте будет проложен кабель.  Далее перейдем к таблице сечения, где исходя из требуемой мощности и места прокладки, мы с легкостью можем выбрать нужное сечение. Как правило, сечение для розеток – 2,5 кв.мм., для освещения – 1,5 кв.мм., а для электрической плиты – 4 кв.мм.



В воздухе (лотки, короба, пустоты, каналы)						Сечение, кв. мм.	В земле
Медные жилы			Алюминиевые жилы				Медные жилы			Алюминиевые жилы
Ток, А	Мощность, кВт		Ток, А	Мощность, кВт			Ток, А	Мощность, кВт		Ток, А	Мощность, кВт
	220 В	380 В		220 В	380 В			220 В	380 В		220 В
19	4,1	12,5	–	–	–	1,5	27	5,9	17,7	–	–
25	5,5	16,4	19	4,1	12,5	2,5	38	8,3	25	29	6,3
35	7,7	23	27	5,9	17,7	4	49	10,7	32,5	38	8,4
42	9,2	27,6	32	7	21	6	60	13,2	39,5	46	10,1
55	12,1	36,2	42	9,2	27,6	10	90	19,8	59,2	70	15,4
75	16,5	49,3	60	13,2	39,5	16	115	25,3	75,7	90	19,8
95	20,9	62,5	75	16,5	49,3	25	150	33	98,7	115	25,3
120	26,4	78,9	90	19,8	59,2	35	180	39,6	118,5	140	30,8
145	31,9	95,4	110	24,2	72,4	50	225	49,5	148	175	38,5



После расчета сечения переходим к третьему этапу – выбор типа кабеля. Для каждого места прокладки проводки рекомендуются свои типы кабеля: для квартиры будут одни, а для бани совсем другие. По этому, начнем всё по порядку:



– Квартира.



Для проводки в квартире, как правило, выбирают между ВВГ и NYM. Жила данных кабелей монолитная и жесткая, т.к. все розетки и выключатели рассчитаны на монтаж жестким проводом.



NYM – кабель силовой установочный  с медными однопроволочными жилами, имеет оболочку, не содержащей свинца, предназначен для промышленного и бытового стационарного монтажа внутри помещений и на открытом воздухе, если кабель не подвергается воздействию прямых солнечных луче. Прокладка может осуществляться в трубах, в закрытых установочных и изогнутых каналах. Прокладка в земле или в воде не допускается. Также, он имеет большой диаметр и имеет высокую стоимость.



ВВГ – кабель силовой одножильный имеет изоляцию и оболочку из ПВХ-пластиката. Кабель можно эксплуатировать где угодно: и на улице и в бетоне. Изоляция ВВГ хуже чем у NYM, но цена более привлекательна. Одним из плюсов данного кабеля – его исполнение: круглая либо плоская форма. Плоская форма создает больше удобств при прокладке в штробы.



Подводя итог, можно выделить одно, если вы хотите что-нибудь понадежней, то берите NYM, но если цена для вас оказалась «кусачей», то ВВГ вполне справиться со своей задачей.



Следует знать, что многие электрики и любители используют для проводки к осветительному оборудованию провод ШВВП и ПВС – этого не стоит делать. ШВВП и ПВС предназначены исключительно для присоединения бытовых электроприборов, а также временных удлинителей и переносок. И никак для стационарной электропроводки. К тому же срок службы намного меньше, чем у ВВГ и NYM. Если уже так хочется использовать что-то поэластичней, то кабель NYM довольно эластичный.



– Деревянный дом.



Для проводки в деревянном доме используются аналогичные кабели, как и в квартире. Многие переживают за пожарную безопасность, что конечно правильно. Стараются выбрать типы кабеля на которых стоит маркировка о его негорючести. По большому это не панацея от пожара, т.к. любой кабель и провод горит. Источником пожара может стать кабель, а вот подхватить возгорание могут другие материалы: обивка стен, обои, межстенная набивка и т.д. В таком сочетании кабель конечно же сгорит, т.к. на постоянном открытом огне его не защищают никакие маркировки. К тому же ВВГнгLS поднося зажженную спичку – плавиться оболочка и изоляция до тех пор пока источник огня не погаснет, при чем сам кабель даже немного увеличивает пламя. Отсюда можно сделать вывод, что бы предостеречь от пожара стоит правильно выбрать сечение, тип кабеля и соблюдать все нормы его эксплуатации.



Теперь рассмотрим подводку электроэнергии к самому дому. Существуют два варианта прокладки: подземный и воздушный. Для каждого из вариантов используются свои типы провода и кабеля.



Для подземной подводки рекомендуется использовать кабель АВБШВнг(А). АВБШВнг(А) – кабель силовой алюминиевый одножильный имеет изоляцию и оболочку из ПВХ-пластиката, а также броню из двух стальных неоцинкованных лент. Данный кабель хорошо несет службу под землей, выдерживая вибрацию, влагу и подвижный грунт. Также может выдержать не значительный удар лопаты.



Для воздушной прокладки рекомендуется использовать провод СИП. СИП – самонесущий изолированный провод, отлично выдерживает прямые лучи солнца и не погоду. Монтаж данного провода не составляет особых трудностей. В линиях электропередач, построенных с применением СИП, значительно снижаются энергетические потери.



– Баня или сауна.



Помещения бани можно разделить на парилку, тамбур и комната отдыха. Выбор кабеля для тамбура и комнаты отдыха полностью схож с прокладкой кабеля в доме или квартире – используются ВВГ и NYM. А вот с парилкой уже другой разговор, тут требования к кабелю гораздо суровее. Ведь там температура может доходить до 110 ^oC и выше, а влажность воздуха до 90%. В помощь в таких условиях приходят наиболее популярные в данной категории провода РКГМ и ПРКС, которые выдерживают температуру окружающей среды 180 ^oC. Также в этой категории присутствуют такие типы провода как ПРКА (выдерживает до 180 ^oC), ПВКВ (180 ^oC) и ПМТК (200 ^oC).



РКГМ – одножильный медный провод с изоляцией из кремнийорганической резины, в оплетке из стекловолокна, пропитанной эмалью или теплостойким лаком. Провод устойчив к воздействию рабочей температуры окружающей среды от -60 ^oC до +180 ^oC. Также способен выдержать воздействие относительной влажности воздуха 100% при температуре +35 ^oC.



ПРКС – многожильный медный провод с изоляцией и оболочкой из кремнийорганической резины, к воздействию температуры окружающей среды от -60 ^oC до +180 ^oC и относительной влажности 98%. Применяется для внутреннего монтажа электропроводки бань, саун, а также подключения различных нагревательных установок, электропечей, термошкафов, сушилок, электрогрилей и др.



Следует знать, что установка розеток, выключателей и распределительных коробок в парилке СТРОГО ЗАПРЕЩЕНА! В остальных помещениях розетки и выключатели устанавливать можно.



– Гараж.



Расстояние от трансформатора до вводно-распределительного щита может быть довольно большим. Также как и в случае с домом существует два способа прокладки кабеля – воздушный или подземный. Для воздушной используем СИП, так как он не оборвется между столбами под собственным весом. Для подземной лучше использовать  бронированные кабели – один из таких АВБШВнг(А). Можно, конечно, обойтись ВВГ или АВВГ, но для них нужно предварительно протянуть трубы, что может оказаться трудоёмко и дороже.



Электромонтаж внутри следует производить по стенам в кабельных каналах и защитных трубах. Если в помещении не будет использоваться оборудование потребляющее много энергии, то для освещения можно использовать ВВГ или ВВГ-П сечением 1,5 кв.мм., для проводки от автоматического выключателя к розеткам можно применять трехжильный ВВГ-П или АВВГ-П с сечением 2,5 кв.мм. Для пожарной сигнализации используется провод специального назначения ПВВС, для охранной сигнализации – МК-1 или МК-4. Для подключения подвижного оборудования лучше использовать гибкий кабель КГ, он способен выдерживать частые вибрации и изгибы.



Четвертым этапом надо понять, какое количество жил будет использоваться в том или ином месте. Для старой проводки использовали кабель с двумя жилами, но по существующему стандарту – трехжильный.  Вообще, количество жил кабеля зависит от его назначения, условий работы, количества используемых фаз, наличия контура заземления и много другого. Если в квартиру или дом подведены все три фазы, то в таком случае применяется кабель с пятью жилами: три – на каждую фазу, одна – нулевой провод и одна – заземление. Еще, как пример, для подключения люстры с двухклавишным включением понадобится кабель с четырьмя жилами.



Подводим итоги: если проводку сделать по всем нормам, правильно выбрав кабель, то можно быть уверенным, что она прослужит долго, не создавая проблем.



Ознакомиться с ассортиментом кабельно-проводниковой продукции, представленной в нашем интернет магазине, можно по ссылкам: кабель силовой, провод, СИП.



Какой кабель использовать для проводки в квартире

Компания “Самарский кабельный завод” поделится с Вами своим опытом – как правильно подобрать кабель для проводки. Мы знаем в этом толк, так как компания является производителем и поставщиком кабельной продукции как для крупных дистрибьюторов, так и для конечных строительных и электромонтажных организаций. Производство постоянно модифицируется и тестируется на соответствие современным требованиям, тенденциям и реалиям.

Начнем с определения и характеристик.

Абревиатура нанесенная на оболочку “ВВГ” означает «винил-винил-голый», это говорит о том, что у провода 2 слоя из поливинилхлорида, а один защитный слой отсутствует. Внешняя оболочка производится черного цвета. Присваивается и наносится специальная маркировка «нг» и «нг LS». Первая означает «не поддерживает горение», вторая – «LowSmoke», в переводе на русский «низкий уровень дыма» и тоже означает «не поддерживает горение».

Кабель выдерживает показатели температурного режима от -50° до +50°. Отметим, что при проведенных испытаниях, и при температуре выше 50° кабель пребывал в рабочем состоянии, критической отметкой оказалась температура 150°.

А сейчас расскажем из чего состоит кабель ВВГ и про его главные достоинства.

Кабель ВВГ – состоит из меди, с различным количеством жил. Параметры жил колеблются от 1,5 мм до 10 мм толщиной. Поверх защитная оболочка.

Чем значимы провода – они практически не перегибаются, их трудно переломить.

Где используются кабели ВВГ – широко применяются для прокладки как проводки в жилых и офисных помещениях, так и для прокладки под землей.

Рассмотрим достоинства кабеля ВВГ.

1. Данный вид кабеля не перегревается за счет меди, так как она имеет небольшую сопротивляемость.
2. Жилы защищены прочной оболочкой сверху.
3. Данный вид кабеля широко применяется в различных сферах – его используют как в работе при прокладке проводки в высотках – зданиях, а также при установке розеток.
4. Кабель легко укладывается благодаря жилам.
5. Данный вид кабеля бывает разной жильности – от 2-х до 4-х, а также существуют еще «нулевые», они применяются в работе как заземлитель.
6. Доступный по цене.

На рынке данной продукции тяжело всегда сделать выбор из-за страха ошибиться, ведь ассортимент огромен, часто пытаются в магазине продать товар подороже. Мы советуем именно этот вид кабеля среди прочих, хотя цена не самая высокая. Кабельный Завод “САМКАБ” высоко ценит каждого своего клиента и предлагает не дорогую, а оптимальную продукцию! Заходите на сайт – огромный выбор различных кабелей и проводов под различные цели, менеджеры помогут сделать верный выбор!

Кабель для гаража – обзор марок, подбор сечения, особенности монтажа

Как бы то ни было, но иметь электричество в таком полезном и многофункциональном месте необходимо. Всегда найдется ситуация, когда просто необходимо включить свет или использовать розетку. Поэтому стоит задуматься о подключении своего гаража к электрической сети.

Выбор кабеля для гаража

Прежде чем покупать нужное количество кабеля для подключения гаража к сети, следует провести предварительные расчеты, чтобы четко понимать, какой кабель подойдет для гаража. Неплохо бы иметь у себя электротехнический проект или хотя бы схему.

Выбор сети: 220 или 380 вольт

При монтаже электропроводки можно использовать либо кабели с алюминиевыми жилами, либо с медными. Еще важным нюансом является то, какая именно сеть вам потребуется – однофазная (220 вольт) или трехфазная (380 вольт).

Если в гараже предполагается лишь система освещения и минимальные работы с электрическим инструментом, то подойдет кабель 220 вольт, то есть двухжильный кабель – фаза, ноль.

Если вы планируете сейчас или в процессе эксплуатации гаража, устанавливать какие-то инструменты с мощными двигателями и высокой токовой нагрузкой, и не планируете переплачивать в дальнейшем за дополнительные работы, то рекомендуется сразу проводить кабель 380 вольт, то есть 4 жилы – фаза 1, фаза 2, фаза 3 и ноль.

Практическая разница между 220 и 380 В объясняется в видео ниже:

Обзор марок кабеля для гаража

1.Кабель для подключения вашего гаража может быть алюминиевым, наилучшим решением для подключения гаража будет СИП. СИП расшифровывается как Самонесущий Изолированный Провод. Плюсы использования СИП

• Неприхотливость
• Устойчивость к перепадам температур
• Устойчивость к воздействию солнечных лучей.
• Цена по сравнению с аналогами из меди
• Доступность, так как СИП очень распространен
• Можно не использовать дополнительных тросов для натяжки, так как кабель самонесущий

Полезно!
Больше информации по проводу СИП вы можете прочитать в нашей статье – Применение провода СИП

Минус в том, что алюминий уступает меди в качестве проводимости тока и устойчивости к нагрузкам. Можно перегреть и кабель начнет «сыпаться». СИП подходит наилучшим образом по соотношению цена и качество, надежность и простота монтажа.

ДЛЯ СПРАВКИ. СИП состоит из большого количества алюминиевых жил, что делает его достаточно эластичным, насколько это может себе позволить алюминиевый провод.

2. Кроме алюминиевого можно использовать медный кабель, который также имеет, как и положительные стороны по сравнению с алюминием, так и некоторые нюансы.

Итак, какой кабель использовать для подключения гаража, если выбирать из проводов с медными жилами?

Кабель может быть, как одножильным, так и многопроволочным, однако следует учесть, что для воздушного ввода все-таки лучше использовать все-таки многопроволочный кабель, так как он более эластичен.

По защите же кабеля можно сказать следующее, даже если кабель в двойной оболочке, изоляция прорезинена, то все равно экономить на броне проводе или хотя бы пластиковом гофрированном рукаве не стоит. Причиной тому воздействие солнечных лучей и погодных эффектов, а так кабель прослужит намного дольше.

Одной из лучших альтернатив алюминиевой проводке является медный провод. Наиболее подходящим для гаража несомненно является ВВГ. Данный тип кабеля получил наибольшее признание, и наиболее распространен для данной цели.

Кабель состоит из  однопроволочных или многопроволочных (при сечении >16мм2) жил, которых может быть до 5 штук включительно. Имеет виниловую защитная изоляцию, в свою очередь все жилы в кабеле покрыты наружным слоем изоляции.

Способы ввода кабеля в гараж

Различают монтаж и по способу ввода кабеля в гараж от линии электропередач или же другого источника электричества. По сути существуют два способа ввода – воздушный и подземный.

• К воздушному способу ввода относят и использования троса натяжения, к которому крепится кабель.
• Также к воздушному способу ввода относится прокладка проводов от линии к вводу при помощи специальных натяжителей, кабель при этом должен быть самонесущий. В противном случае предпочтительно использовать либо тросовую натяжку или подземный ввод кабеля в гараж.
• Подземный способ часто используется по тем или иным причинам, из-за невозможности воздушного монтажа, дороговизны или конструктивных особенностей. Однако следует соблюдать два четких правила – прокладывать кабель следует только в металлической трубе или бронированном рукаве и следить за тем, чтобы линия пролегала ниже глубины промерзания грунта в вашем регионе.

Кабель для освещения в гараже – обзор марок и нюансы по монтажу

Для освещения в гараже обычно используется кабель сечением 1, 5 мм. Это обусловлено двумя факторами – дороговизна и достаточность. То есть не стоит переплачивать за более крупное сечение без явной на то необходимости.

Однако кто-то сомневается, или хочет выстроить схему таким образом, чтобы кабель был «про запас» с устойчивостью к нагрузкам, в этом нет ничего зазорного. Стоит все-таки отметить, что при правильной схеме подключения, сечения в 1,5 мм будет достаточно для устройства освещения в гараже.

Вариант проекта освещения в гараже

Какой кабель использовать лучше всего для освещения в однофазной системе 220 вольт? Лучше всего использовать медный кабель. Алюминиевый СИП еще подойдет для ввода в гараж, но для разводки проводов для подключения света такой кабель уже не годится. Да и в целом, всю внутреннюю разводку нужно делать одним типом кабеля, то есть медным.

Далее встает выбор – использовать многопроволочные жилы или однопроволочные? Здесь уже не существует четких предписаний. Внимание следует уделять удобству монтажа и конструктивным особенностям электрооборудования.

На что требуется обратить внимание? Особое внимание при устройстве освещения нужно уделить монтажу кабеля и другим элементам цепи. Кабель должен быть надежно зафиксирован – в кабельном канале, в гофрированном шланге на клипсах или же при помощи дюбель – хомутов, в зависимости от условий и желаний хозяина гаража. Выключатель, распределительная коробка, автоматный узел, осветительный прибор – все должно быть зафиксировано, во избежание несчастных случаев.

Лучшим решением будет полностью изолировать кабель от влияния факторов внешней среды, и от грызунов.

Какие марки подойдут именно вам? Кабель нужно подбирать под определенные нужды, однако есть неплохие универсальные варианты для устройства освещения в гараже. Вам подойдут такие модели как:

Кабеля могут отличаться по количеству жил, стоит обратить внимание, что вам для освещения в гараже может потребоваться не двухжильный кабель, а трехжильный.

Полезно!
Сравнительные обзоры ВВГ, ПВС и NYM в наших статьях: ПВС или ВВГ – в чем разница и что лучше? и NYM или ВВГнг – в чем разница?

Расчет сечения кабеля для гаража

Для правильного расчета необходимого вам сечения кабеля нужно учитывать то, какое электрооборудование будет запитано в каждой конкретной точке, так и примерно подсчитать общую нагрузку по всему гаражу.

Для точных подсчетов со множеством точек и потребителей электричества лучше всего воспользоваться онлайн калькуляторами, коих полно в интернете. Однако, если в вашем гараже не предусматривается каких-то «тяжелых работ» со сварочными аппаратами, циркулярной пилой и так далее, то кабеля сечением 2,5 мм² будет достаточно. Если же вы хотите в дальнейшем работать со сварочным аппаратом и другим мощным электрооборудованием, то наилучшим вариантом будет кабель сечением выше 4 мм².

Полезно!
Методика расчета сечения кабеля с примерами приведена в нашей статье – Как выбрать сечение кабеля для квартиры?

Нужны кабельные комплектующие? Соберем заказ! Отправьте заявку он-лайн или позвоните по бесплатному номеру 8 (800) 555-88-72

Отправить заявку

Уточнены кабели – типы кабелей, определения и примеры использования

В нашем последнем В статье мы рассмотрели мир беспроводных сетей. В этом месяце мы возвращаемся к нашему самому основному продукту: кабелям. Хотя, безусловно, существует большое разнообразие кабели и стандарты, все кабели обладают определенными свойствами, а хорошее понимание конструкции кабеля и технических обозначений всегда полезный.

Вообще говоря, почти все кабели относятся к одному из двух основных классов: которые мы будем называть “кабелями данных” и “коаксиальными кабелями”. кабели.”В этой статье мы рассмотрим обе группы, как они построены, и что означают различные спецификации.

Кабели данных

Кабели для передачи данных в различных формах включают в себя широкий спектр компьютерных кабелей, включая последовательный порт, USB, SCSI, сеть и даже телефонные шнуры. В целом говоря, все кабели для передачи данных имеют одинаковые, относительно простые, строительство. Они состоят из одного или нескольких изолированных медных проводов. окружен оболочкой из ПВХ с прикрепленными к концам разъемами.В сигнал проходит по проводам внутри в виде низковольтного электрический ток. Чтобы предотвратить помехи, часто используют экран из алюминиевой фольги. обернуты провода внутри куртки.

Вот некоторые из множества разъемов, которые вы увидите на кабелях для передачи данных:

Возможность распознавать различные соединители и знать их имена может быть очень помогает при заказе кабелей. Например, “USB кабель “может иметь любой из четырех различных разъемов, в зависимости от о том, как это будет использоваться.«Кабель SCSI III» становится еще хуже. Поэтому важно знать техническое название каждого разъема, который находится на кабеле.

Помимо разъемов, конечно же, внутри находится проводка. Здесь снова это полезно иметь возможность читать часто загадочные технические описания и указатели.

Вот типичная линия, которую вы можете найти на странице спецификации или проштампованной на внешней стороне. куртка.

    9C 28AWG + ДРЕНАЖНЫЙ ПРОВОД 26AWG, С АЛЬФОЙЛОМ, БЕЖЕВАЯ НАРУЖНАЯ КУРТКА ИЗ ПВХ
    UL2464 80c 300 В E219485.

Первое обозначение – 9С. Это означает, что подключено 9 проводов. внутри этого кабеля (типичный 9-контактный последовательный кабель). Каждый из этих проводов 28AWG. AWG, или «американский калибр проводов», является стандартным измерением. классификация для медной проводки; чем меньше число, тем толще кабель. 28 AWG обычно используется для компьютерных кабелей передачи данных, хотя некоторые кабели требуется немного более толстый провод (например, сетевые кабели требуют 24 AWG). В приведенном выше описании также указан «дренажный провод», который 26AWG.По сути, это заземляющий провод.

Обозначение «w / AL-Foil» указывает на то, что есть алюминий. фольгированный экран вокруг проводов, опять же, обычная конструкция с компьютерными данными кабели (но реже используются в телефонных или сетевых кабелях).

Знак стиля “UL2464” (также часто пишется как “AWM 2464 “) означает, что этот провод обычно обозначается как «внешний соединительный кабель». UL расшифровывается как «Страховщики Лаборатории », международно признанная лаборатория по сертификации безопасности.Почти все электрические компоненты, представленные сегодня на рынке, сертифицированы UL (вы можно найти наклейку UL на нижней части любого удлинителя, лампы или удлинителя шнур на рынке). За номером стиля UL следует номинальная рабочая температура (этот кабель рассчитан на температуру до 80 градусов Цельсия) и напряжение рейтинг (300В). Наконец, в приведенном выше примере есть номер файла UL. Обычно пишется буквой “E” с пятью или шестью цифрами после наличие этого номера указывает на то, что Underwriter’s Laboratories сертифицировал этого производителя для создания кабеля такого типа; этот кабель, следовательно, “Зарегистрировано в UL.”Вы можете найти сертификат UL для любой номер файла UL, посетив www.ul.com/ и нажав на Ссылка «Сертификаты».

Обратите внимание, что не все компьютерные кабели для передачи данных внесены в список UL; тестирование дорого, и проверка безопасности (например) короткого USB-кабеля может быть сомнительная стоимость. Однако вам следует искать сертификаты UL для кабелей. (например, сеть, телефон или кабельное телевидение), которые вы бы запускали внутри стен, как а также высоковольтные электрические кабели, такие как шнуры питания и удлинители шнуры.

Коаксиальные кабели

Многие потребители, когда думают о коаксиальном кабеле, склонны думать это относится только к кабелям, используемым компаниями кабельного и спутникового телевидения для ТЕЛЕВИДЕНИЕ. Однако это только один пример коаксиального кабеля. Коаксиальный кабель определяется как любой кабель со следующими свойствами:

• Центральный медный проводник
• Изоляция, покрывающая центральный проводник, называется «диэлектрической».
• Плетеный медный экран, окружающий диэлектрик.
• Дополнительный экран из фольги
• Наружная куртка

Каждый из этих компонентов играет определенную роль.Давайте посмотрим на каждый более подробно:

Центральный проводник:
В основе коаксиального кабеля находится центральный проводник. Типично построенный из чистой меди (в кабелях более высокого класса) или стали с медным покрытием или алюминия (в менее дорогих кабелях) центральный провод отвечает за передача сигнала по кабелю. Таким образом, он должен соответствовать определенным электрическим свойства (например, сопротивление провода). Остальная конструкция кабеля в первую очередь разработан, чтобы помочь центральному проводнику поддерживать свою электрическую честность.

Диэлектрический изолятор:
Диэлектрический изолятор имеет двойное назначение; во-первых, он действует как изолятор между центральным проводником и внешним экраном из меди / фольги. Во-вторых, это помогает физически удерживать центральный проводник в центре кабель. Это важно, так как может произойти потеря сигнала, если центральный проводник отклоняется слишком близко к внешней части кабеля. Различные материалы обычно используется для диэлектрика. Некоторые из наиболее распространенных материалов в порядок качества (от лучшего к худшему):

• Вспененный полиэтилен (FPE)
• тефлон
• Полиэтилен (PE)
• Полипропилен (ПП)
• Поливинилхлорид (ПВХ)

При чтении спецификаций коаксиальных кабелей вы можете увидеть ссылки на диалетрическая постоянная.Чем ближе это число к 1,0, тем лучше. Вспененный Например, полиэтилен (FPE) обычно имеет диэлектрическую проницаемость. где-то около 1,5, в то время как диалетрическая постоянная PVC составляет около 3,0 до 4.0. (Вспененный полиэтилен в основном использует газ, часто азот, для создания пузырьков газа в материал для понижения диэлектрической проницаемости. Маркетинговая литература, относится к «диэлектрику с впрыском газа», обычно указывает на использование FPE. Это один из лучших широко используемых диэлектрических материалов.)

Плетеный медный экран:
Длинные медные кабели имеют тенденцию действовать как антенны, собирая случайные помехи. сигналы из окружающей среды.Эти нежелательные сигналы, известные как “помехи”, нарушают сигнал, что кабель должен быть переноска. Интерференция бывает двух видов: электромагнитные помехи (известные как EMI) и радиочастотные помехи (RFI). Помехи EMI часто вызваны мощными линиями электропередач, сотовым телефоном. сигналы и т. д. Экран из медной оплетки защищает сигнал от электромагнитных помех. вмешательство.

При просмотре технических характеристик кабеля плетеный экран часто выражается в виде процентное покрытие, которое часто колеблется от 30% до 95%.В чем выше покрытие, тем лучше защита.

Экран из фольги:
Хотя экран из фольги не всегда присутствует на коаксиальных кабелях, он служит для защищать от радиопомех. Фольгированные экраны почти всегда изготавливаются из алюминиевой фольгой и просто оберните внутренние части кабеля. В отличие от экраны из медной оплетки с процентным покрытием, экраны из фольги всегда покрыть 100%.

Наружная оболочка:
Наружная оболочка, как правило, из гибкого ПВХ (поливинилхлорида), служит в первую очередь для удержания кабеля и защиты его от элементов.

Примеры коаксиальных кабелей:

Как упоминалось ранее, на плате имеется много разных типов коаксиальных кабелей. рынок. Ниже приведены все примеры коаксиальных кабелей:

RG58 BNC Cable:
Этот кабель, также называемый “10 Base 2” или “thinnet”, имеет традиционно использовался в старых сетях. Хотя он все еще используется, он был Практически устарел благодаря медным сетевым кабелям RJ45 категории 5E.

Кабель RG59:
Один из наиболее распространенных видеокабелей, используемых сегодня, кабель RG59 с сопротивлением 75 Ом. видеокабель, который традиционно использовался для аналогового кабельного телевидения или видео Приложения.Обычно оснащается концами F-pin (для кабельного телевидения) или концами BNC (используется в профессиональных видеоприложениях). Недавно запустили кабель RG59 будет прекращено в пользу кабеля RG6.

Кабель RG6: Кабель
RG6 отличается от кабеля RG59 более толстым медным центром дирижер. RG6 в основном используется сегодня для спутникового и цифрового кабеля. ТВ, где требуются более высокие частоты, которые не поддерживает кабель RG59. RG6 кабель чаще всего продается с разъемами F-pin для кабеля или спутника. Приложения.

Composite Video:
Вездесущий желтый разъем RCA на задней панели телевизоров, видеомагнитофонов и даже DVD-плееры подключаются коаксиальным кабелем на 75 Ом с разъемом RCA пробки. Хотя иногда они изготавливаются из кабеля спецификации RG59, видеокабели RCA часто строятся в соответствии со спецификацией, которая позволяет использовать более гибкий кабель с лучшая производительность на более низких частотах видео, чем у обычного кабеля RG59.

Компонентный видеосигнал:
Фактически, три отдельных коаксиальных кабеля обычно сливаются вместе, образуя компонентные видеокабели.Как и композитное видео, они, как правило, предназначены для гибкость и производительность на низких частотах видео. Компонентное видео чаще всего встречается на DVD-плеерах и новых телевизорах.

Кабели Super VGA:
Технически кабели SVGA традиционно включают три «мини-коаксиальных» кабеля. кабели (для красного, зеленого и синего сигналов) внутри (вместе с дополнительными проводами для других необходимых сигналов). Внутренние коаксиальные кабели внутри кабеля SVGA позволяют кабелю доставлять изображения с более высоким разрешением на большие расстояния чем старые 15-проводные кабели VGA.

Кабель Ethernet

// Подробное руководство покупателя по кабелям Ethernet

3 альтернативы кабеля Ethernet

Хотя Wi-Fi – удобная роскошь, к которой мы уже привыкли, у нее, безусловно, есть свои недостатки: случайные пропадания, медленные скорости и ограниченный диапазон – это все проблемы, с которыми нужно бороться.

Кабели

Ethernet (включая PoE) – отличный способ устранить многие недостатки WiFi. Вы можете прокладывать кабели Ethernet через дом или офис, обеспечивая прямое, быстрое и безопасное соединение со всеми вашими устройствами.Вам не придется беспокоиться о потере сигнала или медленном подключении Wi-Fi из-за толстых стен или слишком большого расстояния.

Однако иногда прокладка кабелей Ethernet также может быть головной болью. Если вы новичок в области сетевых технологий, прокладка кабелей Ethernet через пол или стену может оказаться сложной задачей.

Если бы только был способ использовать существующую инфраструктуру, а не кропотливо прокладывать кабели самостоятельно…

Откройте для себя альтернативные кабели Ethernet.К счастью, есть несколько отличных способов использовать существующие кабели на вашем рабочем месте; Независимо от того, используете ли вы электрические, телефонные или коаксиальные кабели, вам не обязательно тратить свое драгоценное время и с трудом заработанные деньги на настройку сетевых кабелей.

Адаптеры Powerline

Адаптеры Powerline – одна из популярных альтернатив кабелей Ethernet – это устройства, которые отправляют сигналы данных по домашней электропроводке.

Вам может быть интересно, как данные могут быть отправлены на устройства по линиям электропередач – разве они не должны быть заняты передачей электроэнергии?

Что ж, по сравнению со звуком и частотой диапазона WiFi, линии электропередач переменного тока имеют свои собственные формы волны с частотой 50-60 Гц (в зависимости от того, где вы живете).Адаптеры Powerline используют разные частоты от 2 000 000 до 86 000 000 Гц (2-86 МГц). Точно так же Интернет DSL использует телефонную проводку для отправки данных с другой частотой.

Хотя теоретическая максимальная производительность Powerline составляет примерно 2 Гбит / с, реальная производительность будет 100-200 Мбит / с. Тем не менее, такой скорости передачи данных достаточно даже для потоковой передачи видео в разрешении 4K. Более того, адаптеры Powerline имеют лучшую целостность сети и задержку, чем традиционный Wi-Fi.

Также важно отметить, что скорость передачи данных может снизиться из-за старой и устаревшей электропроводки. Более того, если вы попытаетесь использовать два адаптера Powerline, которые находятся далеко друг от друга, скажем, на расстоянии нескольких этажей, скорость также быстро снизится.

Вы можете попробовать настроить свою сеть Powerline с различными комбинациями розеток, чтобы оптимизировать скорость сети, так как одни розетки окажутся более полезными, чем другие.

Устройства большой мощности, такие как телевизоры и микроволновые печи, могут вызывать замедление, если они работают в одной цепи.

Наконец, вы сможете установить сеть Powerline, только если обе розетки подключены к одной и той же коробке выключателя. Если вы находитесь в большом доме или офисе с несколькими выключателями, вы не сможете использовать линию электропередачи, если обе розетки не подключены к одной цепи.

Когда дело доходит до сетей Powerline, лучше меньше, да лучше. Если вы используете слишком много, сеть станет перегруженной. Если вы пытаетесь настроить корпоративную сеть, лучше всего подойдет традиционный Ethernet и PoE.

Учитывая вышесказанное, было бы разумно купить свой первый комплект адаптеров Powerline в магазине, предлагающем хорошую политику возврата. Таким образом, вы можете вернуть свои деньги, если powerline окажется не совсем идеальной для вашего дома или офиса.

Когда дело доходит до установки адаптеров Powerline, на самом деле это довольно просто. Просто подключите кабель Ethernet к маршрутизатору, а другой конец вставьте в розетку.

Затем подключите другой адаптер Powerline к стене рядом с устройством, а затем подключите последний кабель Ethernet к устройству.Это проще простого!

Убедитесь, что вы подключаете адаптеры непосредственно к стене. Резервные аккумуляторы ИБП, стабилизаторы питания, сетевые фильтры, блоки питания и удлинители могут фильтровать и блокировать сетевые частоты, принимая их за нежелательный шум.

Также было бы разумно следовать инструкциям по безопасности адаптеров Powerline после установки, особенно если вы живете в квартире или таунхаусе. Вы можете установить пароль для сети Powerline, чтобы защитить вашу конфиденциальную информацию от посторонних глаз.

Любой, кто использует с вами электрическую цепь, может получить доступ к вашей сети Powerline, если она не защищена паролем. Так же, как вы защищаете паролем свою сеть Wi-Fi, вам также необходимо защитить свою сеть Powerline.

PoLRE

Power over Long Reach Ethernet (PoLRE) – еще одна простая альтернатива и фантастический способ предоставить сетевые данные устройствам, находящимся слишком далеко от вашего маршрутизатора для получения надежного сигнала WiFi.

Продается Cisco, PoLRE использует неэкранированную витую пару телефонного уровня для передачи сигналов данных через ваш дом с использованием существующей инфраструктуры.Никаких проблем с задержкой, связанных с WiFi, и никаких проблем с установкой Ethernet.

Наборы удлинителей PoLRE через COAX дают пользователю возможность превышать 100-метровое ограничение стандартных кабелей Ethernet. Эта опция, в отличие от адаптеров Powerline, позволяет подавать не только сигнал данных, но и питание на ваши PD (устройства с питанием). Это включает, помимо прочего, телефоны VoIP и WAP (точки беспроводного доступа) в любом месте вашего дома или офиса с существующей инфраструктурой.

Ethernet через COAX (адаптер MoCA)

Как и адаптеры Powerline, адаптеры MoCA быстрее, чем Wi-Fi, и намного проще в установке, чем традиционные кабели Ethernet, что делает их одной из более простых альтернатив.

Адаптеры

MoCA используют существующую кабельную сеть COAX в вашем доме для передачи сетевых частот от вашего маршрутизатора к вашим устройствам. MoCA, также известный как «Мультимедиа через COAX», позволяет достичь скорости сети, близкой к скорости традиционной сети Ethernet, без необходимости прокладывать кабели Ethernet через ваш дом.

Это особенно полезно, если ваш маршрутизатор находится на одной стороне вашего дома, а ваши сетевые устройства – на другой стороне. Адаптеры MoCA имеют теоретическую максимальную скорость сети до 1 Гбит / с – хотя, как и адаптеры Powerline, фактические скорости, вероятно, будут ниже идеального максимума.

Текущее поколение MoCA – это связанный сигнал 2.0. Вы можете использовать тот же кабель COAX, который раньше использовался только вашим телевизором, то есть установка второго кабеля не требуется.

К сожалению, установка U Verse от AT&T и DirectTV не поддерживает MoCA. Если у вас есть один из ранее перечисленных поставщиков услуг, вам придется изучить другие варианты.
Некоторые современные модемы уже поддерживают MoCA, а это означает, что вам нужно будет купить только один адаптер MoCA, на который вы хотите передавать сетевой сигнал. В противном случае вам придется купить два адаптера: один для преобразования сигнала Ethernet в сигнал COAX, а другой – для преобразования сигнала COAX обратно в Ethernet, когда он достигнет своего конечного пункта назначения.

Что касается установки, то на самом деле это довольно просто. Сначала подключите фильтр PoE к маршрутизатору, к которому вы обычно подключаете кабель COAX. Он легко прикручивается, как обычно ваш COAX-кабель, и предотвращает попадание сигнала MoCA в ваш маршрутизатор.

Вам также потребуется установить второй фильтр PoE в том месте, где коаксиальный кабель входит в ваш дом, чтобы предотвратить передачу сигнала данных по основной линии. Эта дополнительная безопасность обеспечит защиту вашей сети от злоумышленников на той же линии COAX.

В любом случае, MoCA – это фантастический способ обеспечить сетевой сигнал вашим устройствам, которые находятся слишком далеко от вашего маршрутизатора, чтобы получить сильный сигнал WiFi, не тратя при этом кучу времени и денег.

В целом, выбор правильного кабеля или альтернативного кабеля PoE – важная задача, к которой нельзя относиться легкомысленно. Каждое пространство, которое требует решения Ethernet, должно соответствовать его уникальным нормам, стандартам безопасности и долгосрочным характеристикам. Надеюсь, представленная здесь информация поможет вам принять обоснованное решение.

Если вам нужна помощь в выборе лучших кабелей PoE для ваших нужд, не стесняйтесь обращаться к нам. Мы гордимся тем, что помогаем вашему проекту работать гладко.

Консультации – Инженер по подбору | Важные советы о проводах, кабелях

Рик Х. Рейберн, ЧП; и Барри Лассен-младший. 19 сентября 2018 г.

Цели обучения

• Ознакомьтесь с кодами, приложениями и оборудованием, необходимым для распределения электроэнергии низкого напряжения.
• Узнайте о проводке и кабельной разводке применительно к электрическим системам.
• Поймите ограничения и конструктивные особенности при использовании кабеля категории.
• Знать коды и стандарты, которые инженеры-электрики должны указывать при указании этих систем, например, NFPA 70: Национальный электротехнический кодекс.

---

Вы когда-нибудь задумывались, как мы можем обеспечить питание систем освещения через низковольтные кабели? Или, может быть, как мы заряжаем телефоны с помощью кабеля универсальной последовательной шины (USB)? Подпадает ли эти кабели под низковольтное распределение или распределение электроэнергии? Должны ли они содержаться в системе кабелепровода? Есть ли ограничения по мощности для этих кабелей? Есть ли особые списки, связанные с этими кабелями? Существуют ли коды, специально предназначенные для кабелей на коммерческих объектах?

На все вопросы, которые вы, возможно, задали себе, мы постараемся дать ответы, обсудив коды, приложения и оборудование, которые могут помочь вам применять эти концепции соответствующим образом.Однако это очень глубокая тема, и мы не будем исчерпывающими.

Категория кабеля

Кабель категории

(Cat) – это классификация переменного количества витых пар изолированных проводов, используемых для телекоммуникаций. Существуют экранированные и неэкранированные разновидности, в зависимости от среды и применения. Наиболее распространенные типы имеют неэкранированные витые пары (UTP).

Примеры включают Cat-1, Cat-2, Cat-3, Cat-4, Cat-5, Cat-5e, Cat-6, Cat-6a, Cat-7 и Cat-8.Конструкция этих кабелей описана в стандарте Американского национального института стандартов / ассоциации телекоммуникационной промышленности (ANSI / TIA) -568 (версия D 2017 г.), который поддерживается и публикуется Ассоциацией телекоммуникационной индустрии (TIA).

Системы

, использующие UTP категории Cat-1 и Cat-2, обычно не управляются этими платами, поскольку они не поддерживают высокоскоростную передачу данных и предназначены для простой голосовой связи. Однако этот стандарт распознает варианты кабелей связи Cat-5, Cat-5e, Cat-6, Cat-6a и Cat-8.

Ключевым отличием категории кабеля является количество витых пар в канале связи. За счет увеличения количества пар и качества проводников кабель можно использовать для связи в более сложной системе передачи информации, такой как сети, передача данных, кабельное телевидение и приложения Power over Ethernet (PoE).

Кабель

Cat-5e на сегодняшний день является наиболее широко используемым кабелем для сетей и систем передачи данных, он содержит четыре витые пары, в общей сложности восемь проводников.Cat-5e обеспечивает полосу пропускания 100 МГц и совместим с 10Base-T, 100Base-T, 1000Base-T, аудио / видео (A / V) системами и телефонными приложениями.

Кабель

Cat-6 – более прочный кабель, превосходящий многие параметры своего кузена Cat-5e. Этот кабель, обычно выбираемый с проводом большего сечения, обеспечивает более широкую полосу пропускания, более высокую частоту, меньшее затухание и меньший перекос задержки. Кабель Cat-6 может обрабатывать до 10 ГБ Ethernet для таких приложений, как крупные организации, университеты и высокоскоростные сети.

Кабели

Cat-8 – это еще более усовершенствованные кабели, но они еще не получили широкого распространения.

В сложных приложениях, например требующих подключения к сети Ethernet, используется кабель Cat-5 или выше. Кабели Ethernet могут использоваться для управления различными электронными элементами через подключение к Интернету на коммутаторе источника аудио / видео. Примеры, такие как камеры видеонаблюдения, светодиодные осветительные приборы и оборудование пожарной сигнализации, могут быть подключены через соединительный кабель Ethernet.

С принятием NFPA 70: Национальный электротехнический кодекс (NEC) издания 2017 года, часть VI статьи 840 содержит новые рекомендации по питанию электронных коммуникационных устройств.Это дополнение к коду позволяет передавать мощность с помощью тех же кабелей передачи данных, которые используются для целей связи, с использованием запасных витых пар внутри кабеля. Эта система PoE использует кабели минимум с четырьмя витыми парами и может питать как цепь управления, так и цепь питания от одних и тех же соединительных клемм.

Цепи с ограничением мощности

В статье 725 NEC

цепи с ограничением мощности подразделяются на три класса: класс 1, класс 2 и класс 3. Ограничение мощности для цепи класса 1 составляет 1000 ВА (вольт-ампер) и не более 30 В.

Ограничения мощности и напряжения для цепей класса 2 и класса 3 определены в таблицах 11 (A) и 11 (B) главы 9 NEC. Допустимые вольтамперы не превышают 250 ВА и имеют несколько других параметров в зависимости от того, является ли система переменным или постоянным током, требуется ли максимальная токовая защита и какое напряжение в цепи (никогда не превышает 150 В).

Классификация кабелей с ограничением мощности

Кабели

Class 2 и Class 3 имеют различные требования к питанию, расположению и поддержке в зависимости от их применения.Нормы питания указаны в NEC 840.160 относительно систем PoE с ограничением мощности. Любое устройство, требующее менее 60 Вт, обычно не имеет ограничений; однако, как только порог в 60 Вт превышен, система регулируется дополнительными требованиями статьи 725. Важно отметить, что в статье 840.160 строго избегается обсуждение коэффициента мощности или содержания гармоник. Однако, поскольку кабели этой категории будут пропускать только постоянный ток, предполагается, что ватты и вольтамперы одинаковы для указанных приложений.

Дополнительные классификации, зависящие от местоположения, применяются при работе с выделенными воздуховодами, пленумами, стояками и общими помещениями и должны быть защищены независимо. Список, напечатанный на внешней изоляции кабеля, как правило, очень хорошо указывает на то, где кабель разрешен к использованию. Кабели класса 2 и класса 3 обозначаются как «CL2-» или «CL3-» соответственно. Эти кабели далее делятся на определенные типы мест для более или менее ограниченных областей.

Зоны ограниченного доступа, такие как камеры статического давления и стояки, предъявляют особые требования к допустимым нормам установкам. В NEC камера статического давления определяется как отсек или камера, к которой подсоединены один или несколько воздуховодов и которая является частью системы распределения воздуха. Он предназначен для поддержки системы отопления, вентиляции и кондиционирования воздуха, обеспечивая движение окружающего воздуха. Эта классификация зон зарезервирована для кондиционированных помещений, которые обычно не заняты и не содержат легковоспламеняющихся или токсичных материалов.Из-за естественной рециркуляции воздуха через пространство требования к кабельной разводке камеры статического давления строго ограничены, чтобы свести к минимуму распространение огня и дыма в систему отопления, вентиляции и кондиционирования воздуха.

Для установки в помещениях, предназначенных для рециркуляции окружающего воздуха, кабели должны быть испытаны в соответствии с NFPA 262: Стандартный метод испытаний на перемещение пламени и задымление проводов и кабелей для использования в помещениях для обработки воздуха. Он измеряет расстояние распространения пламени и оптическую плотность дыма для изолированных и / или покрытых оболочкой электрических проводов и кабелей, а также оптоволоконных кабелей, предназначенных для установки в камерах и аналогичных помещениях.

Для прокладки кабеля через вентиляционную камеру изоляция кабеля должна быть огнестойкой и не выделять дым. Перечисленные кабели, проходящие через камеры статического давления, должны иметь маркировку камеры статического давления на самом кабеле. Кабели, указанные как герметичные, разрешается прокладывать через другие пространства в качестве замены кабеля, такие как стояки, стены, места общего назначения и жилые единицы; тем не менее, использование кабелей, не рассчитанных на камеру статического давления, нельзя заменить пленумом.См. Рисунок 725.154 (A) NEC для получения дополнительной информации.

В соответствии с требованиями NEC, все кабели CL2 и CL3 должны иметь четкую маркировку для установки в соответствующем месте и снабжаться буквой, указывающей на допустимую практику. Кабели с «-P» могут считаться герметичными, кабели с «-R» могут считаться пригодными для стояка, кабели с «-X» могут считаться безопасными для жилых домов, и никакая добавленная буква не считается кабель общего назначения. См. Таблицу 725 NEC.154 для конкретных требований применения различных классификаций кабелей для установок Класса 2 и Класса 3.

Обычно эти кабели применяются в источниках питания класса 2, работающих от 24 В с нагрузкой менее 100 ВА, которые обычно используются во многих источниках питания для светодиодных осветительных приборов. Некоторыми преимуществами кабельной системы класса 2 являются неотъемлемые факторы безопасности при установке, техническом обслуживании и эксплуатации. Ограниченное напряжение и мощность предотвращают возгорание, а также риск поражения электрическим током.

Для систем PoE обычно выбирается категория кабеля. Эти кабели обычно поставляются с медными проводниками от 22 до 26 AWG в витых парах. Небольшая площадь поперечного сечения этих проводов по своей сути ограничивает ток, разрешенный для прохождения через кабели.

Последние достижения в светодиодной технологии работают в тандеме с более мощными кабелями, что позволяет более крупным системам использовать этот метод подачи энергии. Также примечательно, что в схемах PoE мощностью более 60 Вт определение допустимой нагрузки проводника значительно отличается от такового в статье 310 NEC.Количество связанных кабелей, размер медного проводника, номинальная температура и использование проводника по-прежнему являются преобладающими факторами, но они уменьшены для максимальной силы тока до 3 ампер. Подробности можно найти в NEC 725.144.

Кабельные опоры

NEC 725.143 содержит требования к опорам проводников. В этом разделе говорится, что кабели классов 2 и 3 не должны быть обвязаны, заклеены лентой или прикреплены каким-либо образом к внешней стороне кабелепровода или другого кабельного канала в качестве опоры.Допускается установка этих проводников, как это разрешено в NEC 300.11 (C) (2), который позволяет использовать кабельный канал в качестве опоры для проводников цепи или кабелей класса 2, если кабельный канал содержит только проводники источника питания для электрически управляемое оборудование.

Все кабельные сборки PoE должны быть надежно закреплены на месте. Несущие элементы конструкции не должны быть немедленно повреждены в случае пожара. Как правило, кабели PoE, проложенные над потолком, разрешены при условии, что они поддерживаются независимо от подвесного потолка и проложены внутри правильно поддерживаемых кабельных каналов, кабельных лотков или других поддерживающих средств.

NEC Глава 3 включает методы и материалы проводки, такие как кабелепроводы, кабельные каналы, кабельные лотки и низковольтные системы распределения энергии с подвесным потолком. Использование «J-образных крючков» – это типичный метод крепления кабелей, признанный стандартами TIA. Тем не менее, J-крючки не включены NEC ни в одну конкретную статью, но они внесены в список UL для данного приложения и, следовательно, могут быть приняты через NEC 110.3.

При определении методов опоры для систем электропроводки в полостях потолка, понимание требований классификации сборки по классу огнестойкости является обязательным для обеспечения правильных методов установки.Как правило, для потолочных конструкций как огнестойких, так и негорючих опоры кабелей не должны крепиться непосредственно к потолку. Методы электропроводки должны быть обеспечены надежной и независимой опорой. Однако кабели могут поддерживаться потолком огнестойкого потолочного узла, если проводка была испытана как часть огнестойкого узла.

Производство тепла

При выборе кабелей для интегрированных систем связи и питания некоторые аспекты конструкции кабеля могут ограничивать как приложения, так и производительность.При попытке ограничить тепловыделение в системе следует учитывать размер проводника, номинальную температуру, тип установки и экранирование витой пары.

При определении требуемой допустимой нагрузки кабелей кабели с более высокими номерами обычно обеспечивают более низкое внутреннее сопротивление; например, Cat-5e обычно более резистивный, чем Cat-6a.

Этот показатель имеет решающее значение для предотвращения потерь мощности в канале связи. Джоулев нагрев ответственен за большую часть всей рассеиваемой мощности в резистивных кабелях и может отрицательно сказаться на функциональности цепи связи.Каждое постепенное увеличение внутреннего сопротивления обеспечивает равные дополнительные потери мощности в системе.

В ситуации, когда неизбежно высокое рассеивание мощности, необходимо выбирать кабели, способные работать в более теплых условиях. Более высокие значения температуры кабеля гарантируют, что кабель выдержит комбинированный нагрев от внутреннего протекания тока и температуры окружающей среды. Чем теплее становится кабель, тем выше становится его сопротивление, что в конечном итоге может привести к чрезмерному нагреву и необратимому повреждению проводов.Пожар, потеря передачи и короткое замыкание – все это возможные проблемы, с которыми можно столкнуться, если не учитывать влияние температуры на характеристики кабеля.

При прокладке большого количества кабелей в жгуты необходимо учитывать дополнительные тепловые факторы. При плотной упаковке кабели в центре жгута не могут отводить тепло во внешнюю среду и могут излучать тепло только соседним кабелям. Избыточная упаковка кабельных лотков и каналов, предотвращение пожара и высокие температуры окружающей среды – все это факторы, которые могут ухудшить качество проводников из-за плохого планирования установки.В установках с большими пучками кабелей важно обращаться к таблице 725.144 NEC, чтобы применить температурную поправку при определении допустимой нагрузки кабелей.

Состав и конструкция коммуникационных и силовых кабелей также являются факторами, влияющими на снижение тепловыделения в кабелях. Различные типы изоляции, экраны и материалы проводников играют важную роль в теплоемкости и рассеивании. Как уже говорилось, проводники с медью с меньшим сопротивлением (медные проводники большего размера) имеют более низкие резистивные потери, выделяя меньше тепла.Кроме того, кабели с металлическим экраном имеют тенденцию более эффективно отводить тепло от проводника, чем кабели, изготовленные только из полимерных материалов. Кроме того, сведение к минимуму электромагнитных эффектов в кабеле предотвращает протекание нежелательных токов и, следовательно, нежелательного тепла через любые проводники.

Длина кабеля и падение напряжения

Как и для всех токоведущих проводов, существует некоторое максимально допустимое расстояние, прежде чем сопротивление провода вызовет чрезмерное падение напряжения.Хотя это не является обязательным требованием во всех юрисдикциях, NEC рекомендует ограничить падение напряжения до 5% от точки обслуживания до конечной розетки или устройства.

Как правило, рекомендуется ограничивать падение напряжения до 2% для фидеров и 3% для конечных ответвлений. Для кабелей категории Ethernet это расстояние ограничено 100 м (328 футов), при этом допускается 90 м (295 футов) от коммутационной панели и 10 м (33 фута) от настенной розетки до устройства. Когда устройство с питанием (PD) подключено к оборудованию источника питания (PSE), PD отправляет сигнал PSE, запрашивая количество энергии, необходимое для работы.

Например, если камера PoE запрашивает 30 Вт от PSE, PSE ответит сигналом 30 Вт для управления камерой. При поддержании ниже порогового значения 100 м падение напряжения на кабеле в большинстве случаев незначительно и не влияет на работоспособность камеры. На расстоянии более 300 футов работа камеры может быть нарушена; однако такие устройства, как инжекторы и волоконно-оптические преобразователи среды, могут увеличивать максимальное расстояние системы на сотни футов.

За счет внедрения инжектора PoE мощность сигнала повышается до первоначально запрошенной мощности в месте расположения инжектора.Поместив инжектор немного выше максимальной длины кабеля, сигнал может быть передан еще на 300 футов от инжектора. Однако расположение инжектора ограничено, так как он должен подключаться к источнику 120 В для обеспечения дополнительной мощности и усиления сигнала.

Если требуется более продолжительная работа в месте без достаточного количества подключений на 120 В, то в систему можно заменить медиаконвертер. В PSE или рядом с ним кабель категории может быть подключен к медиаконвертеру, и сигнал будет передаваться по оптоволоконным кабелям на расстояние до 900 футов.Одним из преимуществ медиаконвертеров является использование оптоволоконных кабелей.

Например, на парковке с камерами, установленными наверху световых столбов, которые предназначены для поддержки PoE и в среднем на расстоянии более 300 футов от коммуникационного шкафа, многопортовый медиаконвертер является хорошим выбором. Поместив преобразованный носитель в оборудование источника питания, оптоволоконный кабель можно вывести на парковку и во второй многопортовый медиаконвертер. От этого центрального соединения кабели категорий могут проходить к каждой камере в радиусе 300 футов, обеспечивая питание столько камер, сколько портов в медиаконвертере.Однако обычно для этих преобразователей требуется питание 120 В.

Типичные области применения кабелей питания через Ethernet (PoE):

• Обнаружение дневного света.
• Светодиодное освещение.
• Обнаружение движения.
• Камеры видеонаблюдения.
• Охранные датчики (тачпады).
• Колонки / аудиоаппаратура.
• Wi-Fi роутеры.

Советы, чего следует избегать

• Избегайте применения кабелей без опор.Следуйте требованиям Building Industry Consulting Service International (BICSI) и NFPA 70: National Electrical Code (NEC) для надлежащей поддержки. Минимизация провисания крючков и использование опор с широким основанием предотвращает нарушение спецификаций радиуса изгиба кабеля
• Проверьте места, через которые проходит кабель. Если это определено как нагнетательное пространство для кондиционирования воздуха, как это определено Международным механическим кодексом и NEC, то необходимо использовать соответствующий кабель для статического давления.

Расчеты

Рассмотрим устройство, которое находится на расстоянии 250 футов от патч-панели источника. Учитывая, что провод 12-AWG подключен от коммутационной панели к настенной розетке, а провод 22-AWG подключает настенную розетку к нагрузке на расстоянии 20 футов. Нагрузка потребляет ток 2 ампера, а коммутационная панель обеспечивает 60 В _{постоянного тока} . Какое напряжение наблюдается на нагрузке и каково падение напряжения в процентах?

Что такое кроссоверные кабели Ethernet?

Перекрестный кабель Ethernet – это сетевой кабель, используемый для прямого подключения двух сетевых устройств Ethernet, например двух компьютеров без переключателя или маршрутизатора между ними.Они используются для отправки и получения данных, обеспечивая сложную передачу данных между компьютерами, маршрутизаторами и сетями. Перекрестные кабели Ethernet аналогичны прямым кабелям, за исключением того, что у них есть пары перекрещивающихся проводов. Их внутренняя проводка меняет местами входящие и исходящие сигналы. В нем используется конструкция, позволяющая подключать выводы вывода данных на одном конце кабеля напрямую к выводам ввода данных на другом конце кабеля.

Перекрестные кабели Ethernet vs.Прямые кабели

Эти два типа Ethernet-кабеля обычно используются в большинстве компьютерных сетевых передач. Прямой кабель используется в локальных сетях для подключения различных устройств, таких как компьютер, к сетевому концентратору, например маршрутизатору, маршрутизатору и коммутатору, ПК и коммутатору и т. Д. Это альтернатива беспроводным соединениям, когда один или несколько компьютеров получают доступ к маршрутизатору через беспроводной сигнал. Перекрестный кабель требуется только при соединении двух устройств с одинаковой функциональностью.

Еще одно существенное различие между перекрестными кабелями и стандартными соединительными кабелями состоит в том, что каждый тип имеет разное расположение проводов в кабеле для различных целей. Если вы возьмете оба конца кабеля и сравните выводы, вы заметите, что у прямого кабеля есть совпадающие контакты, а у перекрестного кабеля контакты, как правило, поменяны местами.

Существует два стандарта прокладки кабелей Ethernet, признанные ANSI, TIA и EIA. Один – это стандарт проводки T568A, а другой – T568B.Разница между ними заключается в расположении оранжевых и зеленых пар проводов. Прямые кабели имеют единый стандарт разводки, где на обоих концах используется стандарт разводки T568A, или на обоих концах используется стандарт разводки T568B. В отличие от прямых кабелей, в перекрестных кабелях используются два разных стандарта проводки. На одном конце используется стандарт проводки T568A, а на другом конце – стандарт проводки T568B.

Обычно на перекрестном кабеле напечатаны слова Crossover или Xover, чтобы отличить его от прямого.

Разница в функциональности прямого и поперечного кабелей

Перекрестные кабели используются, когда:

• Подключение компьютера к компьютеру
• Подключение роутера к роутеру
• Подключение коммутатора к коммутатору
• Подключение хаба к хабу и
• Подключение маршрутизатора к ПК, поскольку оба устройства имеют одинаковые компоненты

С другой стороны, прямые кабели используются, когда:

• Подключение роутера к хабу
• Подключение компьютера к коммутатору
• Подключение порта LAN к коммутатору или компьютеру
• Подключение другого разнородного сетевого оборудования

Раньше для прямого соединения двух хост-устройств требовался перекрестный кабель, но теперь в нем нет необходимости.Многие современные сетевые устройства поддерживают Auto MDI-X, который автоматически определяет правильный тип подключения независимо от того, какой кабель вы используете. Например, компьютер с Auto MDI-X может использовать прямой или перекрестный кабель для любого приложения.

Кабель | электроника | Британника

Полная статья

Кабель , в электрических и электронных системах, проводник или группа проводников для передачи электроэнергии или телекоммуникационных сигналов из одного места в другое.Кабели электрической связи передают голосовые сообщения, компьютерные данные и визуальные изображения через электрические сигналы на телефоны, проводные радиоприемники, компьютеры, телепринтеры, факсимильные аппараты и телевизоры. Нет четкого различия между электрическим проводом и электрическим кабелем. Обычно первое относится к одиночному сплошному металлическому проводнику с изоляцией или без нее, тогда как второе относится к многопроволочному проводнику или к сборке изолированных проводов. С помощью оптоволоконных кабелей, изготовленных из гибких волокон из стекла и пластика, электрические сигналы преобразуются в световые импульсы для передачи аудио, видео и компьютерных данных.

Кабели силовые

Самый распространенный тип электрического силового кабеля – это кабель, подвешенный наверху между столбами или стальными опорами. Эти антенные кабели состоят из ряда проводов, обычно из меди или алюминия, скрученных (скрученных) вместе концентрическими слоями. Медь или алюминий выбираются из-за высокой электропроводности, а скручивание придает кабелю гибкость. Поскольку воздушные кабели часто подвергаются серьезным воздействиям окружающей среды, сплавы меди или алюминия иногда используются для увеличения механической прочности кабеля, хотя и с некоторым ущербом для его электропроводности.Более распространенная конструкция – это включение в сборку многожильного кабеля ряда высокопрочных, нержавеющих стальных проводов. Многие антенные кабели, особенно те, которые работают при высоком напряжении, являются неизолированными (неизолированными). Кабели, работающие при более низких напряжениях, часто имеют покрытия из пропитанной асфальтом хлопковой оплетки, полиэтилена или другого диэлектрического (непроводящего) материала. Эти покрытия обеспечивают некоторую защиту от короткого замыкания и случайного поражения электрическим током.

Другой тип силового кабеля устанавливается в подземных каналах и широко используется в городах, где нехватка места или соображения безопасности исключают использование воздушных линий.В отличие от воздушного кабеля, подземный кабель всегда использует технически чистую медь или алюминий (механическая прочность не является проблемой под землей), а многожильный провод часто скручивают, чтобы максимизировать его компактность и электрическую проводимость.

Воздушные и подземные силовые кабели составляют основную часть электрической цепи от генератора до точки использования электроэнергии. Однако для балансировки схемы (а иногда и всей схемы) могут потребоваться специальные кабели.Иллюстрацией такого использования и особых условий, которые должны соблюдаться, являются кабели для использования на сталелитейных заводах и котельных (высокая температура), на мобильном оборудовании (вибрация и чрезмерное изгибание), на химических предприятиях (коррозия), для подводных лодок и шахт (механическое злоупотребление), вблизи ядерных реакторов (высокая радиация) и на искусственных спутниках (перепады давления).

Получите подписку Britannica Premium и получите доступ к эксклюзивному контенту. Подпишитесь сейчас

Электрические кабели, используемые для передачи информации, сильно отличаются от силовых кабелей как по функциям, так и по конструкции.Силовые кабели предназначены для высоких напряжений и сильноточных нагрузок, тогда как напряжение и ток в кабеле связи небольшие. Силовые кабели работают на постоянном или низкочастотном переменном токе, а коммуникационные кабели работают на более высоких частотах. Силовой кабель обычно имеет не более трех проводов, каждый из которых может иметь диаметр 1 дюйм (2,5 см) или более; телефонный кабель может иметь несколько тысяч проводников, диаметр каждого из которых составляет менее 0,05 дюйма (0,125 см).

Защитные покрытия для кабелей электросвязи аналогичны защитным покрытиям для кабелей электроснабжения. Обычно они состоят из трубы из алюминия или свинцового сплава или комбинации металлических полос и термопластических материалов. Изоляция телефонного кабеля состоит из сухой целлюлозы (в виде бумажной ленты, обернутой вокруг проводника или бумажной массы, прикрепленной к проводнику) или полиэтилена. Толщина изоляции составляет несколько сотых дюйма или меньше. Коаксиальный кабель, который впервые получил широкое распространение во время Второй мировой войны, представляет собой двухжильный кабель, в котором один из проводников имеет форму трубки, а другой (меньшего размера, но также круглого сечения) поддерживается с минимальным твердой изоляции в центре трубы.Некоторые из этих коаксиальных блоков могут быть собраны в общей оболочке или оболочке.

Строительство длинных подводных кабелей для телефонной или телеграфной связи несколько отличается от того, что обсуждалось ранее. Трансатлантический кабель для телеграфа был впервые построен в 1858 г., а для телефона – в 1956 г .; волоконно-оптический кабель впервые прошел через Атлантический океан в 1988 году. См. также подводный кабель .

Волоконно-оптические телекоммуникационные кабели

Понаблюдайте за прокладкой подводного оптоволоконного кабеля у морского дна Крита для улучшения глобальной связи

Морское дно Крита подготовлено для прокладки подводного оптоволоконного кабеля.

Contunico © ZDF Enterprises GmbH, Майнц См. Все видеоролики к этой статье

Кабели из оптических волокон впервые были введены в эксплуатацию в середине 1970-х годов. В оптоволоконном кабеле световые сигналы передаются через тонкие волокна из пластика или стекла от светодиодов или полупроводниковых лазеров посредством внутреннего отражения. Преимущества волоконно-оптических кабелей перед обычными коаксиальными кабелями включают низкую стоимость материала, высокую пропускную способность, низкое затухание сигнала, безопасность данных, химическую стабильность и невосприимчивость к электромагнитным помехам.

оптическое волокно

Световой луч, проходящий через оптическое волокно.

Британская энциклопедия, Inc.

Как и другие типы кабелей, оптоволоконные кабели разработаны и изолированы для различных применений на суше, под землей, над землей и под водой. Такие кабели обычно состоят из сердечника, заключенного в ряд защитных слоев. Жила кабеля содержит один сплошной или скрученный центральный силовой элемент, окруженный оптическими волокнами; они либо свободно размещаются в жесткой трубке с сердечником, либо плотно упаковываются в мягкую гибкую внешнюю оболочку.

Количество и тип защитных слоев, окружающих жилу, зависят от использования, для которого предназначен кабель. Как правило, сердцевина покрыта слоем меди для улучшения проводимости на больших расстояниях, за которым следует материал (например, алюминиевая фольга), блокирующий проникновение воды в волокна. Стальная проволока или пряди добавляются для прочности на разрыв, а затем весь кабель оборачивается полиэтиленовой оболочкой или оболочкой для устойчивости. См. Также волоконная оптика.

Последняя редакция и обновление этой статьи выполняла Эми Тикканен, менеджер по исправительным учреждениям.

Узнайте больше в этих связанных статьях Britannica:

• средства связи: оптоволоконные каналы

  Волоконно-оптические кабели заменяют кабели из медных проводов как в приложениях для дальней связи, таких как фидерная и магистральная части телефонных и кабельных телевизионных контуров, так и в приложениях для малых расстояний, таких как локальные вычислительные сети (ЛВС) для компьютеров и домашних сетей. телефон, телевидение и услуги передачи данных.Например,…

• Уильям Томсон, барон Кельвин: Ранние годы

  … возможность прокладки трансатлантического кабеля изменила направление его профессиональной деятельности. Его работа над проектом началась в 1854 году, когда Стокс, пожизненный корреспондент по научным вопросам, попросил теоретического объяснения очевидной задержки электрического тока, проходящего по длинному кабелю.В своем ответе…

• Сэр Чарльз Тилстон Брайт

  … второй и третий атлантические кабели 1865 и 1866 годов. Впоследствии он руководил прокладкой подводных кабелей в нескольких других регионах.…

Сравнение каждого и когда их использовать – FireFold

При установке телефонной или сетевой проводки вам нужно будет выбрать один из двух основных вариантов: кабель STP или кабель UTP.Экранированные кабели витой пары имеют скрытое металлическое покрытие, а их неэкранированные аналоги лишены этой функции. Эти провода имеют одинаковые возможности и максимальную длину. Тем не менее, несколько важных отличий влияют на надежность, время настройки и различные расходы. Лучший выбор во многом зависит от того, где вы планируете прокладывать новые кабели.

Преимущества СТП

1. Металлический экран защищает провода от радио и электромагнитных помех. Это повышает надежность и скорость передачи данных в зданиях, в которых установлено микроволновое оборудование, системы отопления, вентиляции и кондиционирования воздуха или радиопередатчики.Он блокирует помехи от двигателей в различных устройствах, таких как электроинструменты и пылесосы. Необходимость прокладки кабелей STP зависит от размера, количества и близости этих машин. Производители проводов также разрабатывают изделия UTP для защиты от помех. Тем не менее, они не могут сравниться по характеристикам с экранированной проводкой.

2. Когда люди устанавливают и обслуживают их должным образом, кабели STP значительно уменьшают перекрестные помехи. Это означает, что они не позволяют сигналам проходить через внешнее покрытие и непреднамеренно попадать в соседние провода.С другой стороны, проводка UTP обеспечивает только базовую защиту. Важность этой функции зависит от количества проводов в ограниченном пространстве. Вы с большей вероятностью столкнетесь с проблемами перекрестных помех, если в вашем здании много сетевых устройств и / или мало места для новой проводки.

Магазин оптовых кабелей

Преимущества UTP

1. Вам не нужно платить за металлический экран, поэтому покупка кабеля UTP и сопутствующего оборудования обходится дешевле. Кроме того, рабочие могут быстрее и проще прокладывать неэкранированные провода.Вы сэкономите деньги на рабочей силе, и вам не нужно будет нанимать подрядчика с опытом STP. В большинстве зданий есть предустановленная проводка UTP. Когда вы смотрите на текущие цены, помните, что современные кабели передачи данных повысят стоимость вашей собственности при перепродаже.

2. Неэкранированные провода не требуют заземления в такой же степени, как экранированные кабели. Это повышает надежность и сокращает время, необходимое для их установки. Если вы отказываетесь от проводки STP, вам не нужно заземлять каждый кабель с обоих концов.Не выбирайте экранированный кабель, если вы не готовы выполнить все необходимые задачи по заземлению. Неправильно заземленный экран собирает сигналы; это фактически усугубляет перекрестные помехи и электромагнитные помехи. В этой ситуации у вас будут лучшие результаты с разводкой UTP.

3. Вам не нужно будет тратить столько времени или денег на обслуживание, если вы выберете неэкранированные кабели. Меньше проблем возникает, когда кто-то неправильно обращается с этими проводами или прокладывает их в слишком тесном пространстве.Металлические щиты остаются довольно хрупкими и несколько жесткими. Когда экранирование любого участка провода повреждается, его устойчивость к помехам значительно снижается. Рабочим необходимо дополнительное обучение для безопасного обращения с продуктами STP, и им потребуется дополнительное время для выполнения ремонта.

4. Неэкранированная проводка сравнительно мало весит. Эти кабели значительно более гибкие и компактные. Такие преимущества делают продукцию UTP менее сложной в установке, транспортировке и обслуживании.Они универсальны и подходят для небольших помещений. Вы можете поместить больше неэкранированных проводов в узкий проход. Однако имейте в виду, что перекрестные помехи могут стать проблемой. Ограниченный размер и вес кабелей UTP снижает их стоимость, поскольку они дешевле при транспортировке. Поставщики экономят деньги на транспортировке, а также на упаковочных материалах.

Приложения

Аэропорты, медицинские центры и фабрики часто выигрывают от проводки STP. На этих объектах имеется множество машин, создающих значительные помехи.Экранированные кабели также пригодятся, когда установщикам необходимо прокладывать провода рядом с люминесцентными лампами, микроволновыми печами или мощными двигателями. Эти кабели пригодятся и на открытом воздухе. Например, некоторые люди подключают наружные камеры видеонаблюдения к проводке STP. Это защищает видеопоток от помех, создаваемых транспортными средствами и линиями электропередач. Он также не позволяет преступникам использовать глушилки для прерывания связи между камерами и внутренними мониторами или записывающим оборудованием. Люди используют кабели UTP в подавляющем большинстве домов и офисов.Неэкранированная телефонная и сетевая проводка хорошо работает в большинстве зданий. Если у вас нет серьезных опасений по поводу помех, разумно избегать дорогостоящей и сложной проводки STP. У вас может возникнуть соблазн купить экранированные кабели, когда у вас есть лишние деньги в банке. Однако это не принесет никаких реальных преимуществ, если не будет серьезных помех или перекрестных помех. Вы получите только систему, которую труднее поддерживать и модифицировать. В то же время не совершайте ошибку, покупая кабели UTP, если ваши планы на будущее могут повысить уровень помех.Суть в том, что неэкранированная проводка – лучшее решение в большинстве ситуаций. Это сокращает расходы без ущерба для скорости или надежности. Тем не менее, важно помнить, что мощные магнитные поля могут вызвать медленную работу сети UTP или сбой. Всегда уделяйте время тщательной оценке всех потенциальных источников помех. Если вы все еще не уверены, какой тип проводки вам нужен, свяжитесь с нами для получения консультации.

Как выбрать кабель Ethernet

Мегабит, кошки и кабели немного сбивают с толку, когда вы смотрите на кабели Ethernet.Определить, какие кабели подходят вам, не переусердствуя, сложно, но мы здесь, чтобы помочь.

Мы определили эти термины и составили таблицы, в которых сравниваются преимущества и недостатки различных кабелей Ethernet. Мы объясним, для чего нужны щиты и почему они могут вам понадобиться, а могут и не понадобиться. Итак, начните с того, чтобы выяснить, как выбрать лучший кабель Ethernet для дома или работы.

Подробнее

Как выбрать?

VisualField / Getty Images

Самый простой способ выбрать кабель – выбрать кабель с нужным диапазоном и характеристиками.

а что делать нужно ?

Начните со скорости вашего домашнего подключения к Интернету. Если у вас есть гигабитный интернет (1 Гбит / с), старый шнур Ethernet будет вас сдерживать. Если у вас более медленное соединение – возможно, 10 или 20 мегабит в секунду – вам подойдет что-нибудь категории 5 или новее.

Если вы не знаете фактическую скорость вашей интернет-подписки, подключите компьютер напрямую к модему и загрузите этот тест скорости. Это даст вам начальное представление о том, что вам понадобится с точки зрения проводного подключения.Если ваша подписка поддерживает загрузку только со скоростью 50 Мбит / с, покупка кабеля Ethernet 1 Гбит / с – это просто излишество – по крайней мере, на данный момент.

Затем рассмотрите скорость, необходимую для вашей сети. Эти знания не имеют отношения к большинству домашних пользователей. Тем не менее, если вы часто перемещаете большие файлы между компьютерами или транслируете видео с очень высокой пропускной способностью, лучший кабель Ethernet может иметь огромное значение. Если это не так, и вы путешествуете по Интернету только на мелководье, вам не нужна быстрая домашняя сеть.

По мере того, как современные маршрутизаторы становятся более быстрыми и функциональными, обеспечивая более высокую скорость сети, вам нужны более подходящие кабели, чтобы в полной мере использовать их преимущества. Если вы ищете заменяющий кабель, рекомендуется выбрать одну из более свежих версий, чтобы воспользоваться преимуществами скорости и защитить вашу установку на долгие годы: обычно это означает выбор Cat 6a или даже Cat. 8 кабель. Сам по себе кабель Fast Ethernet не будет иметь большого значения, но хороший кабель может работать вместе с другими высокопроизводительными сетевыми устройствами, чтобы обеспечить максимально надежное соединение.

Экранирование и обертывание фольгой

Помимо Cat 6, все кабели Ethernet также экранированы для уменьшения помех, но важно понимать, как это экранирование работает.

Экранированный кабель Ethernet покрыт слоем заземленной фольги, которая помогает предотвратить электромагнитные помехи. В современном доме с большим количеством сигналов Wi-Fi, Bluetooth-подключениями и работой устройств неэкранированные кабели могут вызывать помехи и искажения. Это особенно верно для кабелей Ethernet, проложенных на большие расстояния, поэтому экранирование быстро становится важным в более сложных установках, поэтому оно стало обязательной частью стандарта.

Обычно обертка из фольги оборачивается вокруг каждой витой пары проводов в кабеле Ethernet, поскольку это также может помочь уменьшить «перекрестные помехи» или загрязнение сигнала между самой витой парой. Однако в более продвинутых версиях может быть добавлен экран из фольги в качестве внутреннего слоя оболочки кабеля для максимальной защиты.

Что означает «кошка»?

При покупке кабелей вы можете заметить, что они почти всегда классифицируются как «Cat-5», «Cat6e» или что-то подобное. «Кошка» просто означает «Категория».”Число, которое следует ниже, указывает версию спецификации, поддерживаемую кабелем.

Общее практическое правило заключается в том, что более высокие числа представляют более высокие скорости и более высокие частоты, измеренные в мегагерцах (МГц). Как и в случае с большинством технологий, новые кабели обычно поддерживают более высокую пропускную способность и, следовательно, повышенную скорость загрузки и более быстрые соединения.

Имейте в виду, что более длинные кабели Ethernet имеют более низкую скорость передачи. Вот почему кабели Ethernet, как правило, имеют двухскоростной рейтинг: один на 10-30 метров и один на 100 метров: поскольку 100-метровый рейтинг не имеет значения за пределами очень крупных профессиональных проектов, мы предлагаем просто сосредоточиться на 10- 30 метровых номеров.

Ниже вы можете увидеть возможности каждого типа кабеля (мы пропускаем категории 1, 2 и 4, поскольку они технически не признаны стандартами Ethernet и сегодня не применяются).

Категория	Экранирование	Макс.скорость передачи	Макс.пропускная способность
Кат. 3	Неэкранированный	10 Мбит / с	16 МГц
Cat 5	Неэкранированный	10–100 Мбит / с	100 МГц
Cat 5e	Неэкранированный	1000 Мбит / с – 1 Гбит / с	100 МГц
Cat 6	Экранированный или неэкранированный	10 Гбит / с до 55 метров	250 МГц
Cat 6a	экранированный	10 Гбит / с до 55 метров	500 МГц
Cat 7	экранированный	100 Гбит / с до 15 метров	600 МГц
Cat 7a	экранированный	100 Гбит / с до 15 метров	1000 МГц
Cat 8	экранированный	40 Гбит / с до 30 метров	2,000 МГц

Cat 3 и Cat 5

Кабели Ethernet категории 3 и 5 на данный момент устарели.Возможно, вы все еще используете кабель Cat 5, но вам следует избегать их при покупке нового. Они медленные и снятые с производства.

Cat 5e

Буква «e» в категории 5e означает «улучшенный». Между кабелями Cat 5 и Cat 5e нет физических различий. Однако производители создают кабели Cat 5e в соответствии с более строгими стандартами тестирования, чтобы исключить нежелательную передачу сигналов между каналами связи (перекрестные помехи). Cat 5e в настоящее время является наиболее часто используемым кабелем, в основном из-за его низкой стоимости производства и поддержки более высоких скоростей, чем кабели Cat 5.

Cat 6

Кабель Ethernet категории 6 поддерживает более высокую пропускную способность, чем кабели категории 5 и 5e. Они плотно намотаны и обычно снабжены экраном из фольги или оплетки. Экранирование защищает витые пары проводов внутри кабеля Ethernet, что помогает предотвратить перекрестные помехи и шумовые помехи. Кабели Cat 6 технически поддерживают скорость до 10 Гбит / с на расстоянии до 55 метров. Однако такая скорость имеет свою цену, поскольку кабель Cat 6 дороже, чем варианты Cat 5 и Cat 5e.

Cat 6a

Буква «a» в категории 6a означает «расширенный». Кабели, основанные на этом стандарте, являются шагом вперед по сравнению с версиями Cat 6, поскольку они поддерживают вдвое большую максимальную пропускную способность. Они также способны поддерживать более высокие скорости передачи при более длинной длине кабеля. Кабели категории 6a экранированы, а их оболочка, достаточно толстая, чтобы исключить перекрестные помехи, делает кабель намного более плотным и менее гибким, чем кабель категории 6.

Кот 7

Кабели

Cat 7 поддерживают более высокую полосу пропускания и значительно более высокие скорости передачи, чем кабели Cat 6, благодаря использованию новейшей широко доступной технологии Ethernet.Кабели Cat 7 достигают скорости до 100 Гбит / с на расстоянии до 15 метров, что делает их одной из самых эффективных категорий кабелей Ethernet. Кабели Cat 7 всегда экранированы, и в них используется модифицированный разъем GigaGate45, который обратно совместим с портами RJ45 Ethernet.

Этот модифицированный разъем GG45 является проприетарным компонентом, и хотя обратная совместимость немного помогла, все еще существуют проблемы с соблюдением предыдущих стандартов Ethernet. Это привело к тому, что большинство производителей отказались от стандарта Cat 7, поэтому сегодня он встречается довольно редко.Эта трудность привела к разработке Cat 6a и большой маркетинговой путанице, поскольку некоторые продавцы начали называть Cat 6a новым Cat 7. Всегда проверяйте спецификации перед покупкой – а в случае сомнений мы рекомендуем просто выбрать Cat. 8 вместо этого.

Cat 7a

Cat 7a предлагает один из кабелей Ethernet с высочайшими техническими характеристиками, которые вы можете купить, но он не является широко доступным и предлагает лишь несколько опций поддерживающего сетевого оборудования. Стандарт 7a был разработан для поддержки соединений 40 Gigabit Ethernet на расстоянии до 50 метров и – как и Cat 7, но с улучшением общей пропускной способности – более чем на 50%.Это улучшение может быть полезно в некоторых случаях, но кабели Cat 7a намного дороже, чем любой другой вариант. Рассматривайте использование Cat 7a только в очень узких случаях.

Кот 8

Cat 8 – это новая технология, хотя кабели в настоящее время можно купить. Этот стандарт обещает максимальную частоту 2000 МГц и скорость до 40 Гбит / с на расстоянии 30 метров. Эта высокая частота требует экранирования, а это значит, что вы никогда не найдете неэкранированные кабели категории 8. Более того, Cat 8 поддерживает два разъема.Таким образом, он позволяет использовать только три подключенных кабеля общей длиной 30 метров. Кабели Cat 8 будут стоить дороже, чем другие варианты, но в наши дни они стали более доступными: вы можете найти варианты 10-футового кабеля Cat 8 менее чем за 15 долларов.

Cat 8 также является единственным кабелем, который соответствует последним стандартам IEEE (вышеупомянутые частоты 40 Гбит / с и 2000 МГц), что является одной из причин, по которой он является отличным выбором для будущего, несмотря на значительно более высокую стоимость. В качестве дополнительного бонуса он также пропускает беспорядок с разъемами Cat 7.

Разъемы Ethernet

Разъемы Ethernet

имеют специальную конструкцию с восемью контактами, которые должны фиксироваться на месте, обычно называемые разъемом 8P8C. Кабели Ethernet имеют несколько разных типов разъемов 8P8C, и знание разницы поможет вам лучше понять различные категории Ethernet:

RJ45 : Это стандартный разъем «Registered Jack 45», используемый кабелями Ethernet. Существует два варианта в зависимости от того, как окрашены и расположены провода: более популярный стандарт T568B и менее распространенный стандарт T568A (не особенно важно, если вы не выполняете детальную разводку).Разъем RJ45 используется почти во всех категориях Ethernet, от Cat 1 до Cat 6, а также Cat 8.

GG45 : для кабелей Ethernet Cat 7 стандарты на короткое время перешли на новый разъем под названием GigaGate45 или GG45. GG45 поставляется с несколькими дополнительными проводниками для некоторой универсальности частот. Он обратно совместим с разъемами RJ45, но новый разъем сочли в значительной степени ненужным, поэтому Cat 8 перешел на RJ45.

EtherCON RJ45 : Разъемы RJ45 просты в использовании, но не всегда долговечны – их встроенные пластиковые зажимы могут сломаться, среди прочего.EtherCON – это усиленная версия разъема RJ45 производства Neutrik, используемая в ситуациях, когда традиционный разъем RJ45 слишком хрупкий, часто при профессиональной работе аудио / видео.

Глоссарий Ethernet

Сегодня легко различить кабели Ethernet. Однако также легко запутаться в сложной терминологии, связанной с этими продуктами. Мы хотим вам помочь. Вот почему мы выделили несколько стандартных терминов, связанных с Ethernet, и объяснили, что означает каждое слово, а также дали вам четкое представление о том, чего вы можете ожидать при покупке каждого типа кабеля.

Cat: этот термин является сокращенной версией «категория».

TP (витые пары): Эти типы кабелей Ethernet состоят из проводов, скрученных вместе внутри. Витая пара широко распространена в отрасли. Эти типы вторичны только по сравнению с оптоволоконными кабелями в отношении их максимальной длины и величины замедления скорости.

UTP ( U nshielded Twisted Pairs): Unshielded Twisted Pairs не имеют никакой фольги или переплетенного защитного покрытия.Такой тип конструкции позволяет сделать их все более гибкими и более дешевыми в производстве. Однако важно отметить, что эти кабели UTP могут не иметь хорошего качества сигнала и представлять повышенный риск перекрестных помех.

STP или SSTP (экранированные витые пары):

Эти специальные кабели Ethernet защищены прочным экраном в оплетке. Это покрытие кабеля STP обычно изготавливается из меди или другого типа проводящего вещества и помогает снизить уровень шума и улучшить качество соединения.

FTP или SFTP (Foiled Twisted Pairs): Foiled Twisted Pairs – еще один тип кабеля Ethernet, который имеет экран из фольги для защиты проводов.
