Как выбрать конденсатор для электродвигателя 380 на 220В, 12В и т.д.

Имея собственный дом, дачу или гараж иногда возникает необходимость изготовления электроприборов, где применяется электродвигатель. Конструкторы применяют для этих целей имеющийся под рукой двигатель, очень часто трехфазный. Для подключения таких устройств к однофазной сети применяются фазосдвигающие конденсаторы. Для мощных устройств требуется подобрать рабочий конденсатор и пусковой. Для электродвигателя небольшой мощности можно использовать один рабочий. В этой статье мы расскажем читателям сайта Сам Электрик, как выбрать конденсатор для электродвигателя.

Важно знать

Конструктор должен знать, что для разгона мощного электродвигателя в первый момент требуется большая емкость конденсатора. По мере набора оборотов, она должна уменьшаться. Т.е. номинал пускового конденсатора должен быть больше рабочего.

Важно! Нельзя использовать электролитические конденсаторы как рабочие. Для этих целей применяют неполярные емкости на рабочее напряжение, превышающее сетевое в 1,5-2 раза.

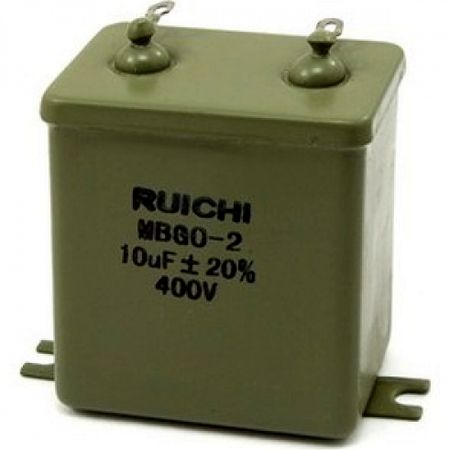

Для этих целей применяют старые советские типа МБГЧ, МГБО и т.п. или специально сконструированные пленочные комплектующие типа СВВ с металлическим напылением.

Существуют специальные емкости, в корпусе которых совмещены два конденсатора – пусковой и рабочий, как показано на фото:

Они имеют два конденсатора разного номинала, конструктивно размещенные в одном корпусе.

Для чего предназначены конденсаторы

В трехфазной сети переменного тока фазы смещены относительно друг друга на 120⁰. Что позволяет создать вращающийся электромагнитный поток внутри двигателя.

При подключении к однофазной сети вращающийся поток отсутствует. Для его создания применяют фазосдвигающую емкость. Она позволяет создать вращающийся поток электрического поля.

Подбор конденсатора для асинхронного двигателя

Для подключения асинхронного трехфазного двигателя 380 вольт к однофазной сети необходим конденсатор. Электродвигатель имеет два вида соединения обмоток – звездой или треугольником.

Соединение треугольником будет эффективнее работать в сети 220 вольт.

Для расчета конденсатора существуют специальные программы. Достаточно ввести данные двигателя и программа сама произведет расчет. Она выдаст рекомендации для подключения рабочего конденсатора и пускового. Таких программ в интернете существует множество. Они получили название калькулятор.

Существует формула, согласно которой производят расчет:

C_раб.=K*I_ф/U_сети

По вышеприведенной схеме рассчитывается рабочая емкость конденсатора, где в формуле:

• U – Напряжение питающей сети. В нашем случае это 220 вольт.
• I_ф – номинальный ток статора. Можно посмотреть на шильдике электродвигателя, или замерить токоизмерительными клещами.
• К – коэффициент, который зависит от схемы соединения обмоток. Для соединения треугольником он равен 4800, а для соединения звездой 2800.

Если все параметры известны, то правильно рассчитать конденсатор несложно. Результат получаем в мкФ. Эта формула справедлива для выбора рабочей емкости.

Сложнее обстоит дело с пусковым конденсатором. Он подключается к обмоткам на небольшое время. Не более 3 сек в момент запуска двигателя.

Как показано подключение двигателя 380 на 220 Вольт на рисунке снизу:

Подбирают пусковую емкость исходя из условий, что она должна превышать рабочую в 2 -3 раза. Однако есть более простой способ подбора.

В интернете существуют таблицы, согласно которым можно определить необходимую емкость. На рисунке снизу представлена такая таблица. В ней указывают рабочий и пусковой конденсатор.

Таблица выбора емкости конденсатора

Существуют рекомендации, согласно которых легко определить необходимый параметр. На каждые 100 Вт устанавливают емкость, равною 7 мкФ. Пусковая будет составлять 14 мкФ. Рабочее напряжение конденсаторов должно быть не менее 1,5 U сети.

Подбор конденсатора для однофазного двигателя

Наибольшее распространение в быту получили однофазные электродвигатели с пусковой обмоткой. Они устанавливаются в большинстве бытовых приборах. Отсюда их распространение.

Они имеют две обмотки – рабочую и пусковую. Если в трехфазном двигателе конструкцией предусмотрен вращающийся поток, то в однофазном для этого применяется пусковая обмотка, а смещение фазы задается конденсатором. В некоторых схемах вместо емкости применяют резистор или индуктивность, но это скорее исключение.

Наиболее распространенная схема представлена ниже:

Для лучших пусковых характеристик применяется дополнительный конденсатор, подключенный параллельно рабочему. Его подключают кратковременно, не более трех секунд.

Применение электролитических конденсатора в сети переменного тока недопустимо. Т.к. включение полярного конденсатора в сеть переменного тока приводит к закипанию электролита внутри корпуса, что в конечном результате приведет к его взрыву.

Редко применяют схему с электролитическим, но при этом последовательно ему ставят диод. Такая схема оправдана, если необходимо сэкономить место, а двигатель работает кратковременно.

Выбор конденсатора для двигателя производят согласно схеме подключения:

• Пусковая обмотка, и конденсатор подключаются кратковременно на время запуска. В этом случае на каждый 1 кВт мощности устанавливают 70 мкФ. Можно использовать электролитические с диодом.
• Пусковая катушка и конденсатор постоянно подключены на все время работы мотора. В этом случае используют не полярные детали емкостью 23-35 мкФ на 1 кВт.
• Параллельно рабочему конденсатору подключают кратковременно пусковой. В этом случае в качестве пусковой можно применить электролитическую емкость с диодом. Она должна быть в 2-3 раза больше рабочей. Однако, схема должна быть построена таким образом, чтобы пусковой кондер был подключен не более 3 секунд.

Несмотря на рекомендации по подбору, следует контролировать состояние электродвигателя.

Если мотор в процессе работы греется, стоит уменьшить номинал рабочего конденсатора. Если этого не сделать, двигатель перегреется и выйдет из строя.

Устанавливая электродвигатели на другое оборудование, применяйте родные детали, демонтированные вместе с ним с бытовой техникой, например, от стиральной машины. Если это невозможно, придерживайтесь изложенной рекомендации.

Двигатели постоянного тока

Конструктору попадаются маломощные двигатели постоянного тока. Обычно используются на напряжение 12 Вольт. На их корпусе смонтированы небольшие конденсаторы. Пример на фото:

Двигатель на 12В с конденсатором

Возникает вопрос, для чего они предназначены, если без него моторчик работает. Из схемы видно, что он подключается параллельно двигателю.

Это обеспечивает:

• Защиту сети от высокочастотной составляющей, наводящей помехи на радиоаппаратуру.
• Выполняет функцию искрогасящего элемента. Он обеспечивает нормальный режим работы, и не позволяет пригорать щеткам к коллектору. Без него коллектор двигателя постоянного тока быстро выйдет из строя. Таким образом, продлевается срок службы коллектора и щеток.

Мы рассмотрели основные нюансы выбора конденсатора для электродвигателя и рассказали, для чего вообще нужен конденсатор в схеме. Надеемся, предоставленная информация была для Вас полезной и интересной!

Как подобрать емкость конденсатора для подключения двигателя

Как подобрать емкость конденсатора для двигателя

Содержание статьи:

При подключении электродвигателя к сети 220 Вольт не обойтись без конденсатора. Этот маленький элемент электрической цепи служит для уменьшения времени входа мотора в рабочий режим (пусковой конденсатор).

Кроме пусковых, существуют и так называемые рабочие конденсаторы, которые постоянно задействованы во время работы двигателя. Основной задачей рабочих конденсаторов является обеспечение оптимальной нагрузочной способности двигателя.

Состоит конденсатор из нескольких пластин, которые защищены диэлектриком. Основная функция конденсаторов — это накопление и отдача электрической энергии.

Как подобрать конденсатор для запуска электродвигателя? Что при этом нужно учитывать? Именно об этом вы и сможете узнать в данной статье строительного журнала samastroyka.ru.

Виды конденсаторов

Итак, конденсатор служит для накопления электрического заряда с последующей его отдачей в цепь. Конденсаторы бывают полярные, неполярные и электролитические, другое название «оксидные».

Для подключения электродвигателей в сеть переменного тока, полярные конденсаторы использовать нельзя. Из-за быстрого разрушения диэлектрика внутри, произойдёт замыкание, и такие конденсаторы очень быстро выйдут из строя.

Этого не произойдёт, если подключить к двигателю неполярный конденсатор. Обкладки неполярных конденсаторов одинаково взаимодействуют, как с источником, так и с диэлектриком.

Электролитические конденсаторы имеют внутри вместо пластин тонкую оксидную плёнку. Зачастую именно их и используют для подключения электродвигателей низкой частоты, поскольку максимально возможная ёмкость электролитических конденсаторов составляет 100000 мкФ.

Подбор конденсатора для трехфазного двигателя

Подбор емкости рабочего конденсатора для трехфазного двигателя осуществляется по следующей формуле: Сраб.=k*Iф / U сети.

• k — это коэффициент, значение которого зависит от схемы подключения трехфазного электродвигателя. 4800 по схеме «треугольник» и 2800 по схеме «звезда»;
• Iф — обозначает номинальный ток статора. Узнать номинальный ток статора можно на корпусе электродвигателя или посредством специальных клещей;
• U сети — сетевое напряжение 220 вольт.

Зная все вышеперечисленные параметры можно точно рассчитать емкость рабочего конденсатора в мкФ для электродвигателя. Есть и более простой способ расчёта емкости конденсаторов. Здесь действует правило: на 100 Вт мощности двигателя, берётся примерно 7 мкФ конденсаторной емкости.

Совсем по-другому обстоят дела с подбором пускового конденсатора в электродвигатель. Пусковой конденсатор работает очень непродолжительное время, всего лишь около 3 сек. в момент пуска двигателя. Основной задачей пускового конденсатора, является вывести ротор на номинальный уровень частоты вращения.

Подбирается пусковой конденсатор исходя из следующих параметров:

• Емкость пускового конденсатора должна быть в 2,5-3 раза больше, чем емкость рабочего конденсатора;
• Рабочее напряжение пускового конденсатора должно превышать сетевое, не менее чем в 1,5 раз.

Таким образом, зная все вышеперечисленные параметры, не составит особого труда подобрать рабочий и пусковой конденсатор для электродвигателя.

Как рассчитать емкость конденсатора для однофазного двигателя

При выборе и подключении конденсатора к однофазному двигателю, многое зависит от того, в каком именно режиме будет работать двигатель:

• При подключении пускового конденсатора и дополнительной обмотки электродвигателя, емкость конденсатора рассчитывается по следующему принципу: 70 мкФ на 1000 Вт мощности двигателя;
• Общая ёмкость рабочего и пускового конденсаторов должна рассчитываться так: 1 мкФ на 100 Вт мощности. В этом случае рабочий конденсатор остаётся включённым во время работы электродвигателя.

Теперь что касается рабочего напряжения конденсаторов для подключения однофазного электродвигателя. В большинстве случае вполне хватит конденсатора с напряжением от 450 Вольт. Тем не менее, если было замечено, что электродвигатель сильно греется в процессе работы, то следует уменьшить ёмкость рабочего конденсатора.

Оценить статью и поделиться ссылкой:

Умный ремонт – Smart Repair: Как запустить трёхфазный двигатель от 220 вольт

Основным применением трёхфазных электродвигателей считается промышленное производство.

Но иногда возникает необходимость использовать такой двигатель в подсобном хозяйстве. Для этого нужно произвести простой расчёт и выполнить несложный электромонтаж.

Как правило, для подключения трёхфазного электродвигателя используют три провода и напряжение питания 380 вольт. В сети 220 вольт только два провода, поэтому, чтобы двигатель заработал, на третий провод тоже нужно подать напряжение. Для этого используют конденсатор, который называют рабочим конденсатором.

Емкость конденсатора зависит от мощности двигателя и рассчитывается по формуле:
C=66*P, где С – ёмкость конденсатора, мкФ, P – мощность электродвигателя, кВт.

То есть, на каждые 100 Вт мощности двигателя необходимо подобрать около 7 мкФ ёмкости. Таким образом, для двигателя мощностью 500 ватт нужен конденсатор ёмкостью 35 мкФ.

Необходимую ёмкость можно собрать из нескольких конденсаторов меньшей ёмкости, соединив их параллельно. Тогда общую ёмкость считают по формуле:
Cобщ = C1+C2+C3+…..+Cn

 Важно помнить о том, что рабочее напряжение конденсатора должно быть в 1,5 раза больше питания электродвигателя. Следовательно, при напряжении питания 220 вольт конденсатор должен быть на 400 вольт. Конденсаторы можно использовать следующего типа КБГ, МБГЧ, БГТ.

Для подключения двигателя используют две схемы подключения – это «треугольник» и «звезда».

Если в трёхфазной сети двигатель был подключен по схеме «треугольник», тогда и к однофазной сети подключаем по этой же схеме с добавлением конденсатора.

Подключение двигателя «звездой» выполняют по следующей схеме.

Для работы электродвигателей мощность до 1,5 кВт достаточно ёмкости рабочего конденсатора. Если подключить двигатель большей мощности, то такой двигатель будет очень медленно разгоняться. Поэтому необходимо использовать пусковой конденсатор. Он подключается параллельно рабочему конденсатору и используется только во время разгона двигателя. Потом конденсатор отключается. Ёмкость конденсатора для запуска двигателя должна быть в 2-3 раза больше ёмкости рабочего.

После запуска двигателя определите направление вращения. Обычно необходимо, чтобы двигатель вращался по часовой стрелке. Если вращение происходит в нужном направлении ничего делать не нужно. Чтобы сменить направление, необходимо сделать перемонтаж двигателя. Отключите два любых провода, поменяйте их местами и снова подключите. Направление вращения сменится на противоположное.

При выполнении электромонтажных работ соблюдайте правила техники безопасности и используйте индивидуальные средства защиты от поражения электрическим током.

Первая публикация была на этом сайте www.kakprosto.ru На главную СТРАНИЦУ.

Интересные статьи.

Заработок в пирамиде – миф или реальность

Как надёжно спрятать деньги

Как сохранить деньги в 2014 году

Рубль падает, что делать?

Как получать много денег и не работать

Как начать копить деньги с нуля

Как получить максимальный доход от вклада

5 лучших советов начинающему инвестору

Как избежать обмана в автосалонах

Как отличить пусковой конденсатор от рабочего?

Смотрите также обзоры и статьи:

В целом конденсаторы необходимы для того, чтобы, например, к электросети однофазной подключить двух- и трёхфазный асинхронный двигатель.

Научиться отличать пусковой конденсатор от рабочего, зная некоторые их особенности и характеристики, не так уж и сложно. Давайте попробуем в этом разобраться.

Чем именно отличаются конденсаторы?

Рабочий и пусковой конденсаторы отличаются как емкостью, так условиями применения, способом установки и закрепления. А кроме того – самим предназначением.

Так, собственно первый необходим для того, чтобы качественно сдвигать фазу в цепи. Таким образом он способствует тому, что между обмотками двигателя вырабатывается магнитное поле, которое и приводит мотор к движению. Для этого не приходится прикладывать механику. Примером этому может служить любой электродвигатель в инструментах или установках.

А вот пусковой предназначен для того, чтобы усилить старт двигателя, на который воздействуют механически. Он как бы добавляет мотору оборотов, чтобы тот начал крутиться на нужной скорости с нужным режимом. Такие конденсаторы активно применяются в схемах тяжелых подъемочных механизмов, в наносах и т.п.

По емкости также можно легко отличать рабочий конденсатор от пускового, ведь данная величина обычно раза в два минимум больше у второго. Это объясняется тем, что емкость напрямую зависит от мощности электромотора и обратно пропорциональна величине напряжения в электросети.

Отличия по способу присоединения

Первый подключается обычно во вспомогательную обмотку двигателя, а именно в ее разрыв. При этом вторая обмотка напрямую подключается к сети, а третья – остается свободной. Так получается схема под названием звезда или треугольник.

А пусковой конденсатор присоединяется после рабочего параллельно ему. Для подключения понадобится кнопка (если управление будет вручную) или переключатель (если управлять будет привод).

По условиям эксплуатации

Рабочий конденсатор не зря получил такое свое название – ему приходится постоянно быть задействованным в схеме и держать высокие нагрузки напряжения, ведь он работает в самой обмотке электродвигателя. Из-за этого на концах обмотки рабочего может образоваться в определенные моменты напряжение в 500 и даже 600 вольт, а это в два-три раза выше входящего значения. Словом, рабочие более выносливые, чем пусковые.

Пусковые же не берут на себя нагрузку, превышающую входящие 220 вольт, задействуются только время от времени и ненадолго. Поэтому напряжение максимально допустимое не превышает 1,15 раз. Пусковые могут оставаться работоспособными обычно намного дольше рабочих.

Словом, первый конденсатор – настоящая рабочая «лошадка», благодаря которой происходит сдвиг фаз и собственно трехфазные моторы могут работать от однофазной электросети. А второй – носит скорее вспомогательный характер и имеет кратковременный период занятости. Крайне важно не перепутать эти два элемента, ведь пусковой не сможет выдержать нагрузку рабочего, что может привести к печальным последствиям.

Опубликовано: 2020-11-13 Обновлено: 2021-08-30

Автор: Магазин Electronoff

ПОДХОДЯЩИЕ ТОВАРЫ

Поделиться в соцсетях

53.

Однофазные электродвигатели

53.Однофазные электродвигатели

Однофазными электродвигателями оборудовано большое количество маломощных холодильных агрегатов, используемых в быту (домашние холодильники, морозильники, бытовые кондиционеры, небольшие тепловые насосы…).
Несмотря на очень широкое распространение, однофазные двигатели с вспомогательной обмоткой зачастую недооцениваются по сравнению с трехфазными двигателями.
Целью настоящего раздела является изучение правил подключения однофазных электродвигателей, их ремонта и обслуживания, а также рассмотрение узлов и элементов, необходимых для их работы (конденсаторы, пусковые реле). Конечно, мы не будем изучать, как и почему вращаются такие двигатели, но все особенности их использования в качестве двигателей для компрессоров холодильного оборудования мы постараемся изложить.
А) Однофазные двигатели с вспомогательной обмоткой
Такие двигатели, установленные в большинстве небольших компрессоров, питаются напряжением 220 В. Они состоят из двух обмоток (см. рис. 53.1).

► Основная  обмотка  Р,   называемая                      ________
часто рабочей обмоткой, или по-английски Run (R), имеет провод толстого сечения, который в течение всего периода работы двигателя остается под напряжением и пропускает номинальную силу тока двигателя.
► Вспомогательная обмотка А, называемая также пусковой обмоткой, или по-английски S (Start), имеет провод более тонкого сечения, следовательно, большее сопротивление, что позволяет легко отличить ее от основной обмотки.

Вспомогательная или пусковая обмотка, согласно названию, служит для обеспечения запуска двигателя.
Действительно, если попытаться запустить двигатель, подав напряжение только на основную обмотку (и не запитать вспомогательную), мотор будет гудеть, но вращаться не начнет. Если в этот момент вручную крутануть вал, мотор запустится и будет вращаться в том лее направлении, в котором его закрутили вручную. Конечно, такой способ запуска совсем не годится для практики, особенно если мотор спрятан в герметичный кожух.
Пусковая обмотка как раз и служит для того, чтобы запустить двигатель и обеспечить величину пускового момента выше, чем момент сопротивления на валу двигателя.
Далее мы увидим, что последовательно с пусковой обмоткой в цепь вводится, как правило, конденсатор, обеспечивающий необходимый сдвиг по фазе (около 90°) между током в основной и пусковой обмотках. Эта искусственная расфазировка как раз и позволяет запустить двигатель.

Внимание! Все замеры должны быть выполнены с большой аккуратностью и точностью, особенно, если модель двигателя вам незнакома или схема соединения обмоток отсутствует.

Случайное перепутывание основной и вспомогательной обмоток, как правило, заканчивается тем, что вскоре после подачи напряжения мотор сгорает!
Не стесняйтесь повторить измерения несколько раз и набросать схему мотора, снабдив ее максимумом пометок, это позволит вам избежать многих ошибок!
ПРИМЕЧАНИЕ
Если двигатель трехфазный, омметр покажет одинаковые значения сопротивлений между всеми тремя клеммами. Таким образом, представляется, что трудно ошибиться, прозванивая этот тип двигателя (по трехфазным двигателям см. раздел 62).
В любом случае, возьмите в привычку читать справочные данные на корпусе двигателя, а также подумайте о том, как заглянуть вовнутрь клеммной коробки, сняв ее крышку, поскольку там часто приводится схема соединения обмоток двигателя.

Проверка двигателя. Одним из наиболее сложных для начинающего ремонтника вопросов является принятие решения о том, что по результатам проверки двигатель следует считать сгоревшим. Напомним основные дефекты электрического характера, наиболее часто встречающиеся в двигателях (неважно, однофазных или трехфазных). Большинство этих дефектов имеют причиной сильный перегрев двигателя, обусловленный чрезмерной величиной потребляемого тока. Повышение силы тока может быть следствием электрических (продолжительное падение напряжения, перенапряжение, плохая настройка предохранительных устройств, плохой электрический контакт, неисправный контактор) или механических (заклинивание из-за нехватки масла) неполадок, а также аномалий в холодильном контуре (слишком большое давление конденсации, присутствие кислот в контуре. ..).

Одна из обмоток может быть оборвана . В этом случае омметр при измерении ее сопротивления будет показывать очень большую величину вместо нормального сопротивления. Удостоверьтесь, что ваш омметр исправен и что его зажимы имеют хороший контакт с клеммами обмотки. Не стесняйтесь проверить омметр с помощью хорошего эталона.
Напомним, что обмотка обычного мотора имеет максимальное сопротивление в несколько десятков Ом для небольших двигателей и несколько десятых долей Ома для огромных двигателей. Если обмотка оборвана, нужно будет либо заменить двигатель (или полностью агрегат), либо перемотать его (в том случае, когда такая возможность имеется, перемотка тем более выгодна, чем больше мощность двигателя).
Между двумя обмотками может существовать короткое замыкание. Чтобы выполнить такую проверку, необходимо убрать соединительные провода (и соединительные перемычки на трехфазном двигателе).
Когда вы проводите отсоединение, никогда не стесняйтесь предварительно разработать детальную схему замеров и сделать максимум пометок, чтобы в дальнейшем спокойно и без ошибок вновь поставить на место соединительные провода и перемычки.

В омметр должен показывать бесконечность. Однако, он показывает ноль (или очень низкое сопротивление), что без сомнения означает возможность короткого замыкания между двумя обмотками.
Такая проверка менее показательна для однофазного двигателя с вспомогательной обмоткой в случае, если две обмотки невозможно разъединить (когда общая точка С, соединяющая две обмотки, находится внутри двигателя). Действительно , в зависимости от точного места нахождения короткого замыкания, замеры сопротивлений, осуществленные между тремя клеммами (С —> А, С —> Р и Р —> А), дают пониженные, но достаточно несвязанные между собой величины. Например, сопротивление между точками А и Р, может не соответствовать сумме сопротивлений С —> А + С —> Р.
Также, как и в случае обрыва обмоток, при коротком замыкании между обмотками необходимо либо заменить, либо перемотать двигатель.

Обмотка может быть замкнута на массу. Сопротивление изоляции нового двигателя (между каждой из обмоток и массой) должно достигать 1000 MQ. Со временем это сопротивление уменьшается и может упасть до 10… 100 MQ. Как правило, принято считать, что начиная с 1 MQ (1000 kQ) нужно предусматривать замену двигателя, а при величине сопротивления изоляции 500 kQ и ниже, эксплуатация двигателя не допускается (напомним: 1 MQ = 103kQ = 10°>Q).
Обмотка замкнута на массу
Сопротивление стремится к нулю
Если изоляция нарушена, измерение сопротивления между клеммой обмотки и корпусом мотора дает нулевую ветмчину (или очень низкое сопротивление) вместо бесконечности (см. рис. 53.8). Заметим, что такое измерение должно быть выполнено на каждой клемме двигателя с помощью наиболее точного омметра. Перед каждым измерением убедитесь, что ваш омметр в исправном состоянии, и что его зажимы имеют хороший контакт с клеммой и металлом корпуса двигателя (при необходимости, соскоблите краску на корпусе, чтобы добиться хорошего контакта).
В примере на рис. 53.8 измерение указывает на то, что обмотка несомненно может быть замкнута на корпус.
Рис. 53.8.
Однако контакт обмотки с массой может быть и не полным. Действительно, сопротивление изоляции между обмотками и корпусом может становиться достаточно низким, когда двигатель находится под напряжением, чтобы вызывать срабатывание предохранительного автомата, в то же время оставаясь достаточно высоким, чтобы в отсутствие напряжения не быть обнаруженным с помощью обычного омметра.
В этом случае необходимо использовать мегомметр (или аналогичный прибор), который позволяет контролировать сопротивление изоляции с использованием постоянного напряжения от 500 В, вместо нескольких вольт для обычного омметра
При вращении ручного индуктора мегомметра, если сопротивление изоляции в норме, стрелка прибора должна отклоняться влево (поз. 1) и указывать бесконечность (оо). Более слабое отклонение, например, на уровне 10 MQ (поз. 2), указывает на снижение изоляционных характеристик двигателя, которое хотя и недостаточно для того, чтобы только оно привело к срабатыванию защитного автомата, но, тем не менее, должно быть отмечено и устранено, поскольку даже незначительные повреждения изоляции, вдобавок к уже существующим, в большинстве случаев рано или поздно приведут к полной остановке агрегата.
Отметим также, что только мегомметр может позволить выполнить качественную проверку изоляции двух обмоток между собой, когда их невозможно разъединить (см. выше проблему короткого замыкания между обмотками в однофазном двигателе). В заключение укажем, что проверку подозрительного электродвигателя необходимо проводить очень строго.
В любом случае недостаточно только заменить двигатель, но необходимо также найти, вдобавок к этому первопричину неисправности (механического, электрического или иного характера) с тем, чтобы радикально исключить всякую возможность ее повторения. В холодильных компрессорах, где имеется большая вероятность наличия кислоты в рабочем теле (обнаруживаемой простым анализом масла), после замены сгоревшего мотора необходимо будет предпринять дополнительные меры предосторожности. Не следует пренебрегать и осмотром электроаппаратуры (при необходимости, заменяя контактор и прерыватель, проверяя соединения и предохранители…).

Вдобавок к этому, замена компрессора требует от персонала высокой квалификации и строгого соблюдения правил: слива хладагента, при необходимости промывая после этого контур, возможной установки антикислотного фильтра на всасывающей магистрали, замены фильтра-осушителя, поиска утечек, обезвоживания контура путем вакуумирования, заправки контура хладагентом и полного контроля функционирования. .. Наконец, особенно если изначально установка была заправлена хладагентом типа CFC (R12, R502…), может быть будет возможным и целесообразным воспользоваться заменой компрессора, чтобы поменять тип хладагента?
Б) Конденсаторы
Чтобы запустить однофазный двигатель со вспомогательной обмоткой, необходимо обеспечить сдвиг по фазе переменного тока во вспомогательной обмотке по отношению к основной. Для достижения сдвига по фазе и, следовательно, обеспечения требуемого пускового момента (напомним, что пусковой момент двигателя обязательно должен быть больше момента сопротивления на его валу) используют, в основном, конденсаторы, установленные последовательно со вспомогательной обмоткой. Отныне мы должны запомнить, что если емкость конденсатора выбрана неправильно (слишком малая или слишком большая), достигнутая величина фазового сдвига может не обеспечить запуск двигателя (двигатель стопорится).
В электрооборудовании холодильных установок мы будем иметь дело с двумя типами конденсаторов:
► Рабочие (ходовые) конденсаторы (бумажные) небольшой емкости (редко более 30 мкф), и значительных размеров.
► Пусковые конденсаторы (электролитические), имеющие, наоборот, большую емкость (может превышать 100 мкф) при относительно небольших размерах. Они не должны находиться постоянно под напряжением, иначе такие конденсаторы очень быстро перегреваются и могут взорваться. Как правило, считается, что время их нахождения под напряжением не должно превышать 5 секунд, а максимально допустимое число запусков составляет не более 20 в час.
С одной стороны, размеры конденсаторов зависят от их емкости (чем больше емкость, тем больше и размеры). Емкость указывается на корпусе конденсатора в микрофарадах (др, или uF, или MF, или MFD, в зависимости от разработчика) с допуском изготовителя, например: 15uF±10% (емкость может составлять от 13,5 до 16,5 мкФ) или 88-108 MFD (емкость составляет от 88 до 108 мкФ).
Кроме того, размеры конденсатора зависят от величины напряжения, указанного на нем (чем выше напряжение, тем больше конденсатор). Полезно напомнить, что указанное разработчиком напряжение является максимальным напряжением, которое можно подавать на конденсатор, не опасаясь его разрушения. Так, если на конденсаторе указано 20мкф/360В, это значит, что такой конденсатор свободно можно использовать в сети с напряжением 220 В, но ни в коем случае нельзя подавать на него напряжение 380 В.

53.1. УПРАЖНЕНИЕ

Попробуйте для каждого из 5 конденсаторов, изображенных на рис. 53.10 в одном и том же масштабе, определить, какие из них являются рабочими (ходовыми), а какие пусковыми.

Конденсатор №1 самый большой по размерам из всех представленных, имеет довольно низкую емкость в сравнении с его размерами. По-видимому, это рабочий конденсатор.
Конденсаторы №3 и №4, при одинаковых размерах, имеют очень небольшую емкость (заметим, что конденсатор №4, предназначенный для использования в сети с напряжением питания, большим, чем конденсатор №3, имеет более низкую емкость). Следовательно, эти два конденсатора также рабочие.
Конденсатор №2 имеет, в сравнении с его размерами, очень большую емкость, следовательно это пусковой конденсатор. Конденсатор №5 имеет емкость несколько меньше, чем №2, но он предназначен для более высокого напряжения: это также пусковой конденсатор.

Проверка конденсаторов. Измерения при помоши омметра, когда они дают те результаты, которые мы только что рассмотрели, являются превосходным свидетельством исправности конденсатора. Тем не менее, они должны быть дополнены измерением фактической емкости конденсатора (вскоре мы увидим, как выполнить такое измерение).
Теперь изучим типичные неисправности конденсаторов (обрыв цепи, короткое замыкание между пластинами, замыкание на массу, пониженная емкость) и способы их выявления. Прежде всего следует заметить, что совершенно недопустимым является вздутие корпуса конденсатора.

В конденсаторе может иметь место обрыв вывода
Тогда омметр, подключенный к выводам и установленный на максимальный диапазон, постоянно показывает бесконечность. При такой неисправности все происходит как в случае отсутствия конденсатора. Однако, если двигатель оснащен конденсатором, значит он для чего-то нужен. Следовательно, мы можем представить себе, что двигатель либо не будет нормально работать, либо не будет запускаться, что зачастую будет обусловливать срабатывание тепловой защиты (тепловое реле защиты, автомат защиты…).
Внутри конденсатора может иметь место короткое замыкание между пластинами
При такой неисправности омметр будет показывать нулевое или очень низкое сопротивление (используйте небольшой диапазон). Иногда компрессор может запуститься (далее мы увидим, почему), но в большинстве случаев короткое замыкание в конденсаторе приводит к срабатыванию тепловой защиты.
Пластины могут быть замкнуты на массу
Пластины конденсатора, также как и обмотки электродвигателя, изолированы от массы. Если сопротивление изоляции резко падает (опасность чего проявляется при чрезмерном перегреве), утечка тока обусловливает отключение установки автоматом защиты.
Такая неисправность может возникать, если конденсатор имеет металлическую оболочку. Сопротивление, измеренное между одним из выводов и корпусом в этом случае стремится к 0, вместо того, чтобы быть бесконечным (проверять нужно оба вывода).
Емкость конденсатора может быть пониженной
В этом случае действительная величина емкости, измеренная на его концах, ниже емкости, указанной на корпусе с учетом допуска изготовителя.

В  измеренная емкость должна была бы находиться в пределах от 90 до 110 мкФ. Следовательно, на самом деле, емкость слишком низкая, что не обеспечит требуемые величины сдвига по фазе и пускового момента. В результате двигатель может больше не запуститься.

Рассмотрим теперь, как осуществить измерение фактической емкости конденсатора с помощью несложной схемы, легко реализуемой в условиях монтажной площадки.
О
ВНИМАНИЕ! Чтобы исключить возможные опасности, необходимо перед сборкой этой схемы проверить конденсатор с помощью омметра.
Внешне исправный конденсатор достаточно подключить к сети переменного тока напряжением 220 В и измерить потребляемый ток (конечно, в этом случае, рабочее напряжение конденсатора должно быть не ниже 220 В).
Схему необходимо защитить либо автоматом защиты, либо плавким предохранителем с рубильником. Измерение  должно быть как можно более коротким (пусковой конденсатор опасно долго держать под напряжением).

При напряжении 220 В действительная емкость конденсатора (в мкФ) примерно в 14 раз больше потребляемого тока (в амперах).

Например, вы хотите проверить емкость конденсатора (очевидно, это пусковой конденсатор, поэтому время его нахождения под напряжением должно быть очень небольшим, см. рис. 53.21). Поскольку на нем указано, что рабочее напряжение равно 240 В, его можно включить в сеть напряжением 220 В.

Если емкость, обозначенная на конденсаторе составляет 60 мкФ ± 10% (то есть от 54 до 66 мкФ), теоретически он должен потреблять ток силой: 60 / 14 = 4,3 А.
Установим автомат или плавкий предохранитель, рассчитанный на такой ток, подключим трансформаторные клещи и установим на амперметре диапазон измерения, например, 10 А. Подадим напряжение на конденсатор, считаем показания амперметра и тотчас отключим питание.

ВНИМАНИЕ, ОПАСНОСТЬ! Когда вы измеряете емкость пускового конденсатора, время его нахождения под напряжением не должно превышать 5 секунд (практика показывает, что при небольших затратах на организацию процесса измерения, этого времени вполне достаточно для выполнения замера).
В нашем примере, фактическая емкость составляет около 4,1 х 14 = 57 мкФ, то есть конденсатор исправный, поскольку его емкость должна находиться между 54 и 66 мкФ.
Если замеренный ток составил бы, например, 3 А, фактическая емкость была бы 3 х 14 = 42 мкФ. Эта величина выходит за пределы допуска, следовательно нужно было бы заменить конденсатор.

В) Пусковые реле
Вне зависимости от конструкции, задачей пускового реле является отключение пусковой обмотки, как только двигатель наберет примерно 80% номинального числа оборотов. После этого, двигатель считается запущенным и продолжает вращение только с помощью рабочей обмотки.
Существует два основных типа пусковых реле: реле тока и реле напряжения. Мы упомянем также запуск с помощью термистора СТР.
Вначале изучим пусковое реле тока
Этот тип реле, как правило, применяется в небольших однофазных двигателях, используемых для привода компрессоров, мощность которых не превышает 600 Вт (домашние холодильники, небольшие морозильные камеры. ..).

В большинстве случаев (но не всегда) эти реле подключаются непосредственно к компрессору при помощи двух или трех (в зависимости от моделей) гнезд, в которые входят штеккеры обмоток электродвигателя, предотвращая возможные ошибки при подключении реле к вспомогательной и основной обмоткам. На верхней крышке реле, как правило, нанесены следующие обозначения:
Р / М —> Рабочая (Main) —> Основная обмотка А / S -> Пусковая (Start) —> Вспомогательная обмотка L         Линия (Line)     —> Фаза питающей сети
Если реле перевернуть верхней крышкой вниз, можно отчетливо услышать стук подвижных контактов, которые скользят свободно.
Поэтому, при установке такого реле необходимо строго выдерживать его пространственную ориентацию, чтобы надпись “Верх” (Тор) находилась сверху, так как если реле перевернуто, его нормально разомкнутый контакт будет постоянно замкнут.

При проверке омметром сопротивления между контактами пускового реле тока (в случае его правильного расположения) между гнездами A/S и Р/М, а также между гнездами L и A/S, должен иметь место разрыв цепи (сопротивление равно со), поскольку при снятом питании контакты реле разомкнуты.
Между гнездами Р/М и L сопротивление близко к 0, соответствуя сопротивлению катушки реле, которая мотается проводом толстого сечения и предназначена для пропускания пускового тока.
Можно также проверить сопротивление реле в перевернутом состоянии. В таком случае, между гнездами A/S и L вместо бесконечности должно быть сопротивление, близкое к нулю.
При монтаже реле тока в перевернутом положении ) его контакты будут оставаться постоянно замкнутыми, что не позволит отключать пусковую обмотку. В результате возникает опасность быстрого сгорания электродвигателя.

Изучим теперь работу пускового реле тока в схеме, приведенной на  в отсутствие напряжения.
Как только на схему будет подано напряжение, ток пойдет через тепловое реле защиты, основную обмотку и катушку реле. Поскольку контакты A/S и L разомкнуты, пусковая обмотка обесточена и двигатель не запускается – это вызывает резкое возрастание потребляемого тока.
Повышение пускового тока (примерно пятикратное, по отношению к номиналу) обеспечивает такое падение напряжения на катушке реле (между точками L и Р/М), которое становится достаточным, чтобы сердечник втянулся в катушку, контакты A/S и L замкнулись и пусковая обмотка оказалась под напряжением.

Благодаря импульсу, полученному от пусковой обмотки, двигатель запускается и по мере того, как число его оборотов растет, потребляемый ток падает. Одновременно с этим падает напряжение на катушке реле (между L и Р/М). Когда мотор наберет примерно 80% от номинального числа оборотов, напряжение между точками L и Р/М станет недостаточным для удержания сердечника внутри катушки, контакт между A/S и L разомкнётся и полностью отключит пусковую обмотку.
Однако, при такой схеме пусковой момент на валу двигателя очень незначительный, поскольку в ней отсутствует пусковой конденсатор, обеспечивающий достаточную величину сдвига по фазе между током в основной и пусковой обмотках (напомним, что главным назначением конденсатора является увеличение пускового момента). Поэтому данная схема используется только в небольших двигателях с незначительным моментом сопротивления на валу.
Если речь идет о небольших холодильных компрессорах, в которых в качестве расширительного устройства обязательно используются капиллярные трубки, обеспечивающие выравнивание давления в конденсаторе и давления в испарителе при остановках, то в этом случае запуск двигателя происходит при минимально возможном моменте сопротивления на валу {см. раздел 51. “Капиллярные расширительные устройства”).
При необходимости повышения пускового момента последовательно с пусковой обмоткой необходимо устанавливать пусковой конденсатор (Cd). Поэтому часто реле тока выпускаются с четырьмя гнездами, как например, в модели, представленной.
Реле такого типа поставляются с шунтирующей перемычкой между гнездами 1 и 2. При необходимости установки пускового конденсатора шунт удаляется.
Отметим, что при прозвонке такого реле омметром между гнездами М и 2 сопротивление будет близким к нулю и равным сопротивлению обмотки реле. Между гнездами 1 и S сопротивление равно бесконечности (при нормальном положении реле) и нулю (при реле, перевернутом крышкой вниз).

ВНИМАНИЕ! При замене неисправного реле тока новое реле всегда должно быть с тем же индексом, что и неисправное.

Действительно, существуют десятки различных модификаций реле тока, каждая из которых имеет свои характеристики (сила тока замыкания и размыкания, максимально допустимая сила тока. ..). Если вновь устанавливаемое реле имеет отличные от заменяемого реле характеристики, то либо его контакты никогда не будут замыкаться, либо будут оставаться постоянно замкнутыми.

Если контакты никогда не замыкаются, например, из-за того, что пусковое реле тока слишком мощное (рассчитано на замыкание при пусковом токе 12 А, в то время как на самом деле пусковой ток не превышает 8 А), вспомогательная обмотка не может быть запитана и мотор не запускается. Он гудит и отключается тепловым реле защиты.
Заметим, что эти же признаки сопровождают такую неисправность, как поломка контактов реле
В крайнем случае, проверить эту гипотезу можно замкнув накоротко на несколько секунд контакты 1 и S, например. Если мотор запускается, это будет доказательством неисправности реле.
Если контакт остается постоянно замкнутым, например, из-за низкой мощности пускового реле тока (оно должно размыкаться при падении тока до 4 А, а двигатель на номинальном режиме потребляет 6 А), пусковая обмотка окажется все время под напряжением. Заметим, что то же самое произойдет, если вследствие чрезмерной силы тока, контакты реле “приварятся” или если реле установлено верхом вниз*, из-за чего контакты будут оставаться постоянно замкнутыми.
Компрессор будет тогда потреблять огромный ток и, в лучшем случае, отключится тепловым реле защиты (в худшем случае он -сгорит). Если при этом в схеме присутствует пусковой конденсатор, он также будет все время под напряжением и при каждой попытке запуска будет сильно перегреваться, что в конечном счете приведет к его разрушению.

Нормальную работу пускового реле тока можно легко проверить с помощью трансформаторных клещей, установленных в линии конденсатора и пусковой обмотки. Если реле работает нормально, то в момент запуска ток будет максимальным, а когда контакт разомкнётся, амперметр покажет отсутствие тока.
Наконец, чтобы завершить рассмотрение пускового реле тока, нужно остановиться на одной неисправности, которая может возникать при чрезмерном росте давления конденсации. Действительно, любое повышение давления конденсации, чем бы оно ни обусловливалось (например, загрязнен конденсатор), неизбежно приводит к росту потребляемого двигателем тока (см. раздел 10. “Влияние величины давления конденсации на силу тока, потребляемого электромотором компрессора”). Этот рост иногда может оказаться достаточным, чтобы привести к срабатыванию реле и замыканию контактов, в то время как двигатель вращается. Последствия такого явления вы можете себе представить!
* Установка пускового реле в горизонтальной плоскости, как правило, дает такой же результат и также является неверной (прим. ред.).

Когда мощность двигателя растет (становясь выше, чем 600 Вт), возрастает и сила потребляемого тока, и использование пускового реле тока становится невозможным из-за того, что увеличивается потребный диаметр катушки реле. Пусковое реле напряжения тоже имеет катушку и контакты, но в отличие от реле тока, катушка реле напряжения имеет очень высокое сопротивление (наматывается тонким проводом с большим числом витков), а его контакты нормально замкнуты. Поэтому, вероятность перепутать эти два устройства очень незначительна.
 представлен внешний вид наиболее распространенного пускового реле напряжения, представляющего собой герметичную коробку черного цвета. Если прозвонить клеммы реле с помощью омметра, можно обнаружить, что между клеммами 1 и 2 сопротивление равно 0, а между 1-5 и 2-5 оно одинаково и составляет, например 8500 Ом (заметим, что клеммы 4 не включаются в схему и используются только для удобства соединения и разводки проводов на корпусе реле).

Контакты реле наверняка находятся между клеммами 1 и 2, поскольку сопротивление между ними равно нулю, однако к какой из этих клемм подключен один из выводов катушки определить нельзя, так как результат при измерениях будет одинаковым (см. схему на рис. 53.29).
Если у вас есть схема реле, проблем с определением общей точки не будет. В противном случае вам потребуется выполнить дополнительно маленький опыт, то есть подать питание вначале на клеммы 1 и 5, а затем 2 и 5 (измеренное между ними сопротивление составило 8500 Ом, следовательно, один из концов катушки подключен либо к клемме 1, либо к клемме 2).

Допустим, что при подаче напряжения на клеммы 1-5, реле будет работать в режиме “дребезга” (как зуммер) и вы отчетливо различите постоянное замыкание и размыкание его контакта (представьте последствия такого режима для двигателя). Это будет признаком того, что клемма 2 является общей и один из концов катушки подключен именно к ней. В случае
неуверенности вы можете проверить себя, подав питание на клеммы 5 и 2 (контакты 1 и 2
разомкнутся и будут оставаться разомкнутыми).
ВНИМАНИЕ! Если вы подадите напряжение на клеммы 1 и 2 (клеммы нормально замкнутых контактов), то получите короткое замыкание, что может быть очень опасным

Чтобы выполнить такую проверку, вы должны использовать напряжение 220 В, если реле предназначено для оснащения двигателя на 220 В (настоятельно рекомендуем использовать в цепи плавкий предохранитель, чтобы защитить схему от возможных ошибок при подключении). Однако может случиться так, что контакты реле не будут размыкаться ни при подаче питания на клеммы 1 и 5, ни при его подаче на клеммы 2 и 5, хотя катушка будет исправной (при прозвонке омметром сопротивление 1-5 и 2-5 одинаково высокое). Это может быть обусловлено самим принципом, заложенным в основу работы схемы с реле напряжения (сразу после данного абзаца мы его рассмотрим), который требует для срабатывания реле повышенного напряжения. Чтобы продолжить проверку, вы можете увеличить напряжение до 380 В (реле при этом ничего не угрожает, так как оно способно выдержать напряжение до 400 В).

Как только на схему подается питание, ток проходит через тепловое реле защиты и основную обмотку (С—>Р). Одновременно он проходит через пусковую обмотку (С—»А). нормально замкнутые контакты 2-1 и пусковой конденсатор (Cd). Все условия для запуска соблюдены и двигатель начинает вращение.
По мере того, как двигатель набирает обороты, в пусковой обмотке наводится дополнительное напряжение, которое добавляется к напряжению питания.

В конце запуска наведенное напряжение становится максимальным и напряжение на концах пусковой обмотки может достигать 400 В (при напряжении питания 220 В). Катушка реле напряжения сконструирована таким образом, чтобы разомкнуть контакты точно в тот момент, когда напряжение на ней превысит напряжение питания на величину, определенную разработчиком двигателя. Когда контакты I -2 разомкнутся, катушка реле остается запитанной напряжением, наведенным в пусковой обмотке (эта обмотка, намотанная на основную обмотку, представляет собой как бы вторичную обмотку трансформатора).
Во время запуска очень важно, чтобы напряжение на клеммах реле в точности соответствовало напряжению на концах пусковой обмотки. Поэтому пусковой конденсатор всегда должен включаться в схему между точками I и Р, а не между А и 2 Отметим, что при размыкании контактов 1-2 пусковой конденсатор полностью исключается из схемы.
Существует множество различных моделей реле напряжения, отличающихся своими характеристиками (напряжением замыкания и размыкания контактов…).

Поэтому, при необходимости замены неисправного реле напряжения, для этого нужно использовать реле той же самой модели.
Если реле для замены не вполне соответствует двигателю -это значит, что либо его контакты при запуске не будут замкнуты, либо будут замкнуты постоянно.
Когда при запуске контакты реле оказываются разомкнутыми, например из-за того, что реле слишком маломощное (оно срабатывает при 130 В, то есть сразу после подачи напряжения и пусковая обмотка запитана только как вторичная обмотка), двигатель не сможет запуститься, будет гудеть и отключится тепловым реле защиты (см. рис. 53.33).

Отметим, что такие же признаки будут иметь место в случае поломки контакта. В крайнем случае, всегда можно проверить эту гипотезу, замкнув на мгновение накоротко контакты 1 и 2. Если двигатель запустится, значит контакт отсутствует.

Запуск при помощи термистора (СТР)

Термистор, или терморезистор (СТР* – сокращение, в переводе означает положительный температурный коэффициент, то есть повышение сопротивления при росте температуры) включается в цепь так, как показано на рис. 53.37.
При неподвижном роторе мотора СТР холодный (имеет окружающую температуру) и его сопротивление очень низкое (несколько Ом). Как только на двигатель подается напряжение, запитывается основная обмотка. Одновременно ток проходит через низкое сопротивление СТР и пусковую обмотку, в результате чего двигатель запускается. Однако ток, текущий через пусковую обмотку, проходя через СТР, нагревает его, что обусловливает резкое повышение его температуры, а следовательно и сопротивления. По истечении одной-двух секунд температура СТР становится более 100°С, а его сопротивление легко превышает 1000 Ом.
Резкое повышение сопротивления СТР снижает ток в пусковой обмотке до нескольких миллиампер, что эквивалентно отключению этой обмотки так, как это сделало бы обычное пусковое реле. Слабый ток, не оказывая никакого влияния на состояние пусковой обмотки, продолжает проходить через СТР, оставаясь вполне достаточным, чтобы поддерживать его температуру на нужном уровне.
Такой способ запуска используется некоторыми разработчиками, если момент сопротивления при запуске очень малый, например, в установках с капиллярными расширительными устройствами (где при остановке неизбежно выравнивание давлений).
Однако, когда компрессор остановился, длительность остановки должна быть достаточно большой, чтобы не только обеспечить выравнивание давлений, но и, главным образом, охладить СТР (по расчетам для этого нужно как минимум 5 минут).
Всякая попытка запуска двигателя при горячем СТР (имеющим, следовательно, очень высокое сопротивление) не позволит пусковой обмотке запустить двигатель. За такую попытку можно поплатиться значительным возрастанием тока и срабатыванием теплового реле защиты.
Терморезисторы представляют собой керамические диски или стержни и основным видом неисправностей этого типа пусковых устройств является их растрескивание и разрушение внутренних контактов, наиболее часто обусловленное попытками запуска при горячих СТР, что
неизбежно влечет за собой чрезмерное повышение пускового тока.
. Мы часто указывали на важность соблюдения идентичности моделей при замене неисправных элементов электрооборудования (тепловые реле защиты, пусковые реле…) на новые, либо на те, которые рекомендуются для замены разработчиком. Мы советуем также при замене компрессора менять и комплект пусковых устройств (реле + конденсатор(ы)).
* Иногда встречается термин РТС, который означает то же самое, что и СТР {прим. peo.j.

Г) Обобщение наиболее часто встречающихся схем пусковых устройств

В документации различных разработчиков встречается множество схем с несколькими экзотическими названиями, которые мы сейчас разъясним. Воспользовавшись этим случаем, мы пополним наши знания и увидим роль рабочих конденсаторов.
Для лучшего понимания дальнейшего материала напомним, что в отличие от пусковых конденсаторов, рабочие конденсаторы рассчитаны на постоянное нахождение под напряжением и что конденсатор включается в схему последовательно с пусковой обмоткой, позволяя повысить крутящий момент на вачу двигателя.
1) Схема PSC (Permanent Split Capacitor) – схема с постоянно подключенным конденсатором является самой простой, поскольку в ней отсутствует пусковое реле.
Конденсатор, постоянно находясь под напряжением (см. рис. 53.40\ должен быть рабочим конденсатором. Поскольку с ростом емкости такой тип конденсаторов быстро увеличивается в размерах, их емкость ограничивается небольшими значениями (редко более 30 мкФ).
Следовательно, схема PSC используется, как правило, в небольших двигателях с незначительным моментом сопротивления на валу (малые холодильные компрессоры для капиллярных расширительных устройств, обеспечивающих выравнивание давлений при остановках, вентиляторные двигатели небольших кондиционеров).
  При подаче напряжения на схему, постоянно подключенный кон-
денсатор (Ср) дает толчок, позволяя запустить двигатель. Когда двигатель запущен, пусковая обмотка остается под напряжением вместе с последовательно включенным конденсатором, что ограничивает силу тока и позволяет повысить крутящий момент при работе двигателя.
2) Схема СТР. изученная ранее, называется также РТС (Positive Temperature Coefficient) и используется в качестве относительно простого пускового устройства.
Она может быть усовершенствована добавлением постоянно подключенного конденсатор.
При подаче напряжения на схему (после остановки длительностью не менее 5 минут), сопротивление термистора СТР очень низкое и конденсатор Ср, будучи замкнутым накоротко, не влияет на процесс запуска (следовательно, момент сопротивления на валу должен быть незначительным, что требует выравнивания давлений при остановке).
В конце запуска сопротивление СТР резко возрастает, но вспомогательная обмотка остается подключенной к сети через конденсатор Ср, который позволяет повысить крутящий момент при работе двигателя (например, при росте давления конденсации).
Поскольку конденсатор все время находится под напряжением,
пусковые конденсаторы в схемах этого типа использовать нельзя.

53.2. УПРАЖНЕНИЕ 2

Однофазный двигатель с напряжением питания 220 В, оснащенный рабочим конденсатором с емкостью 3 мкФ, вращает вентилятор кондиционера. Переключатель имеет 4 клеммы: “Вход” (В), “Малая скорость” (МС), “Средняя скорость” (СС), “Большая скорость” (БС), позволяющие скоммутировать двигатель с сетью таким образом, чтобы выбрать требуемое значение (МС, СС или БС) числа оборотов.

Решение

Набросаем, согласно нашему предположению внутреннюю схему двигателя, сверяясь с данными измерения сопротивлений (например, между Г и Ж должно быть 290 Ом, а между Г и 3 – 200 Ом).
Остается только включить в схему переключатель, помня о том, что максимальная скорость вращения (БС) достигается, если двигатель напрямую подключен к сети . И напротив, минимальное число оборотов будет обеспечено при самом слабом напряжении питания, следовательно, при задействовании максимального значения гасящего сопротивления.

Такие двигатели, редко встречающиеся в настоящее время, могут однако использоваться в качестве привода сальниковых компрессоров. Чтобы изменить направление вращения двигателя, достаточно крест-накрест поменять точку соединения пусковой и основной обмоток.
В качестве примера на рис.  показано, как конец пусковой обмотки стал началом, а начало — концом.
Заметим, что в этом случае направление прохождения тока по пусковой обмотке изменилось на противоположное, что позволяет дать в момент запуска импульс магнитного поля в обратном направлении.
Наконец, отметим также двухпроводные двигатели с “витком Фраже” или с “фазосдвигаю-щим кольцом”, широко используемые для привода небольших вентиляторов с низким моментом сопротивления (как правило, лопастных). Эти двигатели очень надежные, хотя и имеют малый крутящий момент, и при их включении в сеть отсутствуют какие-либо особые проблемы, поскольку они имеют всего два провода (конечно, плюс заземление).

В) Пусковые реле
Вне зависимости от конструкции, задачей пускового реле является отключение пусковой обмотки, как только двигатель наберет примерно 80% номинального числа оборотов. После этого, двигатель считается запущенным и продолжает вращение только с помощью рабочей обмотки.
Существует два основных типа пусковых реле: реле тока и реле напряжения. Мы упомянем также запуск с помощью термистора СТР.
Вначале изучим пусковое реле тока
Этот тип реле, как правило, применяется в небольших однофазных двигателях, используемых для привода компрессоров, мощность которых не превышает 600 Вт (домашние холодильники, небольшие морозильные камеры…).

Как подключить трёхфазный двигатель к однофазной сети 220 вольт.

При развитии любой гаражной мастерской, может возникнуть необходимость подключить трёхфазный электродвигатель в однофазную сеть на 220 вольт. Это не удивительно, так как промышленные трёхфазные двигатели на 380 в более распространены, чем однофазные (на 220 в), особенно больших габаритов и мощности. И изготовив какой нибудь станочек, или купив готовый (например токарный) любой гаражный мастер сталкивается с проблемой подключения трёхфазного электромотора к обычной гаражной розетке на 220 вольт. В этой статье мы и рассмотрим варианты подключения, а так же что для этого понадобится.

Для начала следует внимательно изучить шильдик (табличку) электродвигателя, чтобы узнать его мощность, так как от этой мощности будет зависеть ёмкость или количество конденсаторов, которые нужно будет купить. И прежде чем отправляться на поиски и покупку конденсаторов, для начала следует вычислить, какая ёмкость потребуется именно для вашего двигателя.

Расчёт ёмкости.

Ёмкость нужного конденсатора напрямую зависит от мощности вашего электродвигателя и высчитывается по простой формуле:

С = 66 Р мкФ .

Буква С означает ёмкость конденсатора в мкФ (микрофарад), а буква Р означает номинальную мощность электродвигателя в кВт (киловатт). Из этой простой формулы видно, что на каждые 100 ватт мощности трёхфазного двигателя, потребуется чуть менее 7 мкФ (если быть точным, то 6,6 мкФ) электрической ёмкости конденсатора. Например для эл. двигателя мощностью 1000 ватт (1 Квт) потребуется конденсатор ёмкостью 66 мкФ, а для эл. двигателя на 600 ватт нужен будет конденсатор ёмкостью примерно 42 мкФ.

Так же следует учесть, что потребуются конденсаторы, рабочее напряжение которых в 1,5 — 2 раза больше, чем напряжение в обычной однофазной сети. Обычно на базаре попадаются конденсаторы небольших ёмкостей (8 или 10 мкФ), но необходимую ёмкость легко собрать из нескольких параллельно соединённых конденсаторов маленькой ёмкости. То есть например 70 мкФ можно легко получить из семи параллельно спаянных конденсаторов по 10 мкФ.

Но всё же всегда следует стараться найти по возможности один конденсатор ёмкостью 100 мкФ, чем 10 конденсаторов по 10 мкФ, так надёжнее. Ну и рабочее напряжение, как я уже говорил, должно быть как минимум в 1,5 — 2 раза больше рабочего, а лучше в 3 — 4 раза больше (чем больше напряжение, на которое рассчитан конденсатор, тем надёжнее и долговечнее). Рабочее напряжение всегда пишется на корпусе конденсатора (как и мкФ).

Правильно вы подобрали (рассчитали) ёмкость конденсатора или нет, можно и на слух. При вращении мотора, должен быть слышен только шум от подшипников, ну и шум вентилятора воздушного охлаждения. Если же к этим шумам прибавляется и вой двигателя, нужно чуть уменьшить ёмкость (Ср) рабочего конденсатора. Если же звук нормальный, то можно наоборот немного увеличить ёмкость (так будет мощнее мотор), но только чтобы мотор работал тихо (до появления воя).

Проще говоря, нужно поймать момент, меняя ёмкость, когда к нормальному шуму от подшипников и крыльчатки, начнёт прибавляться еле слышимый посторонний вой. Это и будет необходимая ёмкость рабочего конденсатора. Это важно, так как если рабочая ёмкость конденсатора окажется больше необходимой, то мотор будет перегреваться, а если ёмкость будет меньше нужной, то мотор потеряет свою мощность.

Покупать лучше конденсаторы типа МБГЧ, БГТ, КБГ, ну а если не найдёте таких в продаже, можно применить и электролитические конденсаторы. Но при подключении электролитических конденсаторов, их корпуса нужно хорошо соединить между собой и изолировать от корпуса станка или ящика (если он металлический, но лучше использовать ящик для конденсаторов из диэлектрика — пластик, текстолит и т. п.).



При подключении трёхфазного двигателя к сети 220 вольт, частота вращения его вала (ротора) почти не изменится, а вот мощность его всё же немного уменьшится. И если подключить электродвигатель по схеме треугольник (рис 1), то мощность его уменьшится примерно процентов на 30 и будет составлять 70 — 75 % от его номинальной мощности (при звезде чуть меньше). Но можно подключить и по схеме звезда (рис 2), и при подсоединении звездой, мотор легче и быстрее запускается.

Чтобы подключить трёхфазный электродвигатель по схеме звезда, нужно его две фазные обмотки подключить в однофазную сеть, а третью фазную обмотку двигателя, подключить через рабочий конденсатор Ср к любому из проводов сети 220 в.

Чтобы подключить трёхфазный электромотор мощностью до полтора киловатта (1500 ватт), хватает только рабочего конденсатора необходимой ёмкости. Но при включении больших моторов (более 1500 ватт), движок либо очень медленно набирает обороты, либо вообще не запускается. В таком случае необходим пусковой конденсатор (Сп на схеме), ёмкость которого в два с половиной раза (лучше в 3 раза) больше ёмкости рабочего конденсатора. Лучше всего подходят в качестве пусковых конденсаторов электролитические (типа ЭП), но можно использовать и такого же типа как и рабочие конденсаторы.

Схема подсоединения трёхфазного мотора с пусковым конденсатором показана на рисунке 3 (а так же пунктирной линией на рисунках 1 и 2). Пусковой конденсатор включают только во время пуска двигателя, и когда он запустится и наберёт рабочие обороты (обычно хватает 2 секунд), пусковой конденсатор отключают и разряжают. В такой схеме используются кнопка и тумблер. При пуске аключается тумблер и кнопка одновременно и после запуска двигателя, кнопка просто отпускается и пусковой конденсатор отключается. Чтобы разрядить пусковой конденсатор, достаточно выключить двигатель (после окончания работы) и затем на короткое время нажать кнопку пускового конденсатора, и он разрядится через обмотки электродвигателя.

Определение фазных обмоток и их выводов.

При подключении необходимо знать, где какая обмотка электродвигателя. Как правило выводы обмоток статора электромоторов маркируют различными бирками с обозначением начала или конца обмоток, или помечают буквами на корпусе распределительной коробочки двигателя (или клеммной колодки). Ну а если же маркировка стёрлась или её вообще нет, то нужно прозвонить обмотки с помощью тестера (мультиметра), установив его переключатель на прозвонку, или с помощью обычной лампочки и батарейки.

Для начала следует узнать принадлежность каждого из шести проводов к отдельным фазам обмотки статора. Для этого следует взять любой из проводов (в клеммной коробочке) и подсоединить его к батарейке, например к её плюсу. Минус батарейки подсоедините к контрольной лампе, а второй вывод (провод) от лампочки, по очереди подсоединяйте к оставшимся пяти проводам двигателя, пока контрольная лампочка не загорится. Когда на каком то проводе лампочка загорится, это будет означать, что оба провода (тот что от батарейки и тот к которому подсоединили провод от лампы и лампа загорелась) принадлежат одной фазе (одной обмотке).

Теперь эти два провода пометьте картонными бирками (или малярным скотчем) п напишите на них маркероа начало первого провода С1, а второй провод обмотки С4. С помощью лампы и батарейки (или тестера) аналогично находим и помечаем начало и конец оставшиеся четырёх проводов (двух оставшихся фазных обмоток).Начало и конец второй фазной обмотки помечаем как С2 и С5, и начало и конец третьей фазной обмотки С3 и С6.

Далее следует точно определить, где начало и конец статорных обмоток. Я опишу далее способ, который поможет определить начало и конец статорных обмоток для двигателей до 5 киловатт. Да больше и не надо, так как однофазная сеть (проводка) гаража рассчитана на мощность 4 киловата, а если мощнее, то штатные провода не выдерживают. И вообще то редко кто использует двигатели в гараже, мощнее 5 киловатт.

Для начала соединим все начала фазных обмоток (С1, С2 и С3)в одну точку (согдасно помеченным бирками выводам), по схеме «звезда». И затем включим двигатель в сеть 220 в с использованием конденсаторов. Если при таком подключении, электродвигатель без гудения сразу раскрутится до рабочих оборотов, это значит, что вы попали в одну точку всеми началами или всеми концами фазных обмоток.

Ну а если же при включении в сеть, электродвигатель загудит и не сможет раскрутиться до рабочих оборотов, то в первой фазной обмотке нужно поменять местами выводы С1 и С4 (поменять местами начало и конец). Если это не поможет, то верните выводы С1 и С4 в первонаальное положение и попробуйте теперь поменять местами выводы С2 и С5. Если двигатель опять не набирает обороты и гудит, то верните назад выводы С2 и С5 поменяйте местами выводы третьей пары С3 и С6.

При всех вышеописанных манипуляциях с проводами, строго соблюдате правила техники безопасности. Провода держите только за изоляцию, лучше плоскогубцами с ручками из диэлектрика. Ведь электромотор имеет общий стальной магнитопровод и на зажимах остальных обмоток, может возникнуть довольно большое напряжение, опасное для жизни.

Изменение вращения вала электродвигателя (ротора).

Часто бывает, что вы например сделали шлифовальный станочек, с лепестковым кругом на валу. И лепестки из наждачной бумаги расположены под определённым углом, против которого вращается вал, а нужно в другую сторону. Да и опилки летят не на пол а наоборот вверх. Значит необходимо поменять вращение вала двигателя в другую сторону. Как это сделать?

Чтобы изменить вращение трёхфазного двигателя, включенного в однофазную сеть на 220 вольт по схеме «треугольник», нужно третью фазную обмотку W (см. рисунок 1,б) подключить через конденсатор к резьбовой клемме второй фазной обмотки статора V.

Ну а чтобы изменить вращение вала трёхфазного двигателя, подключенного по схеме «звезда», необходимо третью фазную обмотку статора W (см. рисунок 2,б) подключить через конденсатор к резьбовой клемме второй обмотки V.

Ну и напоследок хочу сказать, что шум двигателя от длительной его работы (несколько лет) может возникнуть со временем, и не следует путать его с гулом от неправильного подключения. Так же со временем может возникнуть и вибрация мотора. А бывает даже ротор трудно вращать вручную. Причиной этого как правило является выработка подшипников — их дорожки и шарики износились, да и сепаратор тоже. От этого возникают повышенные зазоры между деталями подшипников и они начинают шуметь, и со временем могут даже заклинить.

Этого допускать нельзя, и дело даже не только в том, что вал труднее будет вращаться и мощность двигателя упадёт, а ещё и в том, что между статором и ротором довольно маленький зазор, и при сильном износе подшипников, ротор может начать цеплять за статор, а это уже куда серьёзнее. Детали двигателя могут испортиться и восстановить их не всегда удаётся. Поэтому намного проще заменить зашумевшие подшипники новыми, от какой то авторитетной фирмы (как выбрать подшипник читаем вот тут), и электродвигатель снова будет работать долгие годы.

Надеюсь данная статья поможет гаражным мастерам, без проблем подключить трёхфазный двигатель какого то станка к однофазной гаражной сети на 220 вольт, ведь с применением различных станочков (шлифовальных, полировальных, сверлильных, токарных, гриндера и т. д.)  намного упрощается процесс доводки деталей при тюнинге или ремонте.

Статья

Как подобрать пусковые конденсаторы для запуска электродвигателя

Включение трехфазного электродвигателя в однофазную сеть возможно только через фазосдвигающие конденсаторы. При этом необходимо использовать пусковой конденсатор, служащий только для запуска мотора, и рабочий конденсатор.
В первую очередь необходимо рассчитать емкость рабочего конденсатора. Она определяется по формуле Ср = 2800*I/U для соединения обмотки двигателя типа «звезда», и Ср = 4800*I/U для соединения «треугольник». Здесь: Ср – емкость рабочего конденсатора (мкФ), I – ток потребляемый двигателем (А), U – номинальное напряжение электродвигателя (В).
Определив емкость рабочего конденсатора, можно выбрать пусковой конденсатор. Его емкость должна быть больше в 2-3 раза. При этом значение емкости пускового конденсатора (Сп) необходимо выбирать тем больше, чем более высокое механическое сопротивление приходится преодолевать двигателю при запуске. Другими словами, это значение будет зависеть от рабочей нагрузки на двигатель.

Для упрощения выбора можно принять ориентировочные значения емкости рабочего и пускового конденсатора в зависимости от емкости двигателя:
для P = 0,4 кВт Ср = 40 мкФ, Сп = 80 мкФ;
для P = 0,8 кВт Ср = 80 мкФ, Сп = 160 мкФ;
для P = 1,1 кВт Ср = 100 мкФ, Сп = 200 мкФ;
для P = 1,5 кВт Ср = 150 мкФ, Сп = 250 мкФ;
для P = 2,2 кВт Ср =230 мкФ, Сп = 300 мкФ.

При этом необходимо учесть, что в данной таблице приводится минимальное значение емкости пускового конденсатора. Также важно учесть, что номинальное напряжение фазосдвигающих конденсаторов должно превосходить напряжение сети не менее чем в 1,5 раза. То есть, для сети 220 вольт номинальное напряжение конденсаторов должно быть не менее 500 вольт.
При необходимости использования блока конденсаторов они соединяются между собой параллельно. Подсоединение конденсаторов к двигателю осуществляется по соответствующей схеме (для соединения «звезда» и «треугольник»). Обозначения на схеме:
• Сп и Ср – пусковой и рабочий конденсаторы,
• П – тумблер для включения пускового конденсатора,
• Р – переключатель направления вращения ротора.



Расчет однофазных конденсаторов – Электротехнический центр

При установке двигателя с использованием конденсатора для пуска или работы мы должны выбрать номинал конденсатора, соответствующий двигателю, чтобы получить правильный пусковой момент и избежать перегрева обмотки, что может привести к повреждению.

В основном это вопрос конструкции двигателя. Между емкостью и мощностью двигателя в кВт нет прямой регулярной зависимости.

При замене этих конденсаторов значение емкости и напряжения следует брать с заводской таблички на двигателе или со старого конденсатора.Это должно быть правильно в пределах ± 5%, а иногда оговаривается вплоть до долей мкФ. Выбор рабочего конденсатора еще более ограничен, чем с пусковым конденсатором.

Как подобрать пусковой конденсатор?

1) За прошедшие годы было разработано эмпирическое правило, помогающее упростить этот процесс. Чтобы выбрать правильное значение емкости, начните с 30–50 мкФ/кВт и отрегулируйте значение по мере необходимости, одновременно измеряя характеристики двигателя.

Мы также можем использовать эту базовую формулу для расчета размера конденсатора:

2) Определите номинальное напряжение для конденсатора.

Когда мы выбираем номинальное напряжение для конденсатора, мы должны знать значение нашего источника питания. В целях безопасности умножьте напряжение источника питания на 30%. Факторы, влияющие на выбор правильного номинального напряжения конденсатора, включают:
• Коэффициент понижения напряжения
• Требования органов безопасности.
• Требования к надежности
• Максимальная рабочая температура
• Доступное место

Как подобрать рабочий конденсатор?

При выборе рабочих конденсаторов двигателя все требуемые параметры, указанные выше, должны быть определены в организованном процессе. Помните, что важны не только физические и основные электрические требования.

Но следует изучить тип диэлектрического материала и метод металлизации. Неправильный выбор здесь может отрицательно сказаться на общих характеристиках конденсаторов. Пожалуйста, обратитесь к паспортной табличке двигателя или свяжитесь с поставщиком или производителем, чтобы получить точное значение конденсатора. Безопасность Первый

Замена конденсатора для аккумуляторной батареи грузовика

Безбатарейный, экологически чистый конденсатор для замены автомобильного аккумулятора

Несколько недель Ларри Шлюсслер в Sun Frost водит свой грузовик Ford 1982 года без заводки батарея.Аккумулятор был удален и заменен большим конденсатором. Конденсатор на 150 фарад примерно в 1000 раз больше, чем большой конденсатор, обычно встречающийся в устройствах. Устройство накопления энергии способен накопить достаточно энергии, чтобы запустить двигатель очень большого грузовика. Что нужно для запуска двигателя на самом деле не большое количество энергии, но короткий всплеск мощности. Конденсатор может обеспечить даже большая мощность, чем у пусковой батареи.Дополнительное преимущество конденсатора в качестве пускового устройства заключается в том, что на его выход не влияет столько же, сколько у пускового аккумулятора в холодную погоду. Конденсатор примерно такого же размера, как пусковой. батарея.

Если ваш автомобиль содержит электронные гаджеты, которые должны работать, когда автомобиль выключен небольшой 12v перезаряжаемый Батарея параллельно с конденсатором может обеспечить эту возможность. Конденсатор емкостью 150 фарад, используемый в автомобиле Ford, был изготовлен в России. военных и, по крайней мере, на порядок больше, чем любой из полочные конденсаторы доступны в U.S. Конденсатор может хранить достаточно энергии на несколько попыток запуска. После запуска двигателя конденсатор заряжается от генератора. Двигатель в Ford 1982 года требовался менее одного ватт-часа (0,001 кВтч) на оборот.

Если огни остаются включенными и конденсатор разряжен конденсатор можно зарядить последовательно из 9 батареек для фонариков типа D. Конденсатор тоже можно перезарядить. с помощью небольшого ручного генератора или путем запуска от внешнего источника.Перезарядка конденсатор легко из-за относительно небольшого количества энергии, которое он магазинов по сравнению с автомобильным аккумулятором. Конденсатор саморазряжается через несколько дней, однако, легко полностью заряженной с очень небольшая солнечная панель (около шести квадратных дюймов), даже когда она припаркована в тени.

Основное преимущество конденсатора в качестве пускового устройства является его потенциально долгий срок службы и использование более экологически безопасные материалы, так как конденсатор не содержит свинца. То основные ингредиенты внутри стального корпуса конденсатора активируются углерод и гидроксид калия. Эта смесь может быть легко нейтрализована. слабой кислотой, такой как уксус.

<< Назад к Концепции устойчивого образа жизни

Конденсатор переменного тока: причины и признаки, связанные с выходом из строя и дефектами | Информация от вашего надежного поставщика услуг по ремонту систем отопления и кондиционирования воздуха в Сент-Поле, Миннесота

Ваш блок переменного тока состоит из множества различных частей.Знание того, как все происходит, может помочь вам диагностировать, какая часть может быть неисправна, если ваш блок переменного тока работает неправильно или вообще не работает. Из всех деталей та часть, на которую обращают внимание большинство компаний по ремонту систем отопления и кондиционирования воздуха в Сент-Пол, штат Миннесота , — это конденсатор, так как он обычно является одной из самых выносливых частей переменного тока.

В этой статье мы рассмотрим, что делает конденсатор. Эта небольшая деталь играет огромную роль в общем функционировании вашего кондиционера и отвечает за множество проблем, требующих обогрева и ремонта кондиционера .Хорошая новость заключается в том, что он редко выходит из строя, и даже если он выходит из строя, большинство конденсаторов переменного тока довольно недороги, поэтому это можно легко и быстро исправить.

Что такое конденсатор?

Конденсатор представляет собой небольшую цилиндрическую деталь, которая находится внутри корпуса вашего блока переменного тока. Чтобы добраться до конденсатора, вам понадобится специальное оборудование, а также вам потребуется разобрать ваш кондиционер. Вот почему большинство домовладельцев оставляют любые проблемы, связанные с конденсатором, профессиональным компаниям и техническим специалистам.

Конденсатор по сути похож на перезаряжаемую батарею. Он отвечает за снабжение блока переменного тока электроэнергией и за накопление электроэнергии, способной запустить блок переменного тока от внешнего источника. Обычно для этого требуется от 400 до 600 вольт. Без работающего конденсатора ваш блок переменного тока не включится.

Количество конденсаторов внутри блока переменного тока зависит исключительно от типа вашего блока переменного тока, а также от размера блока и вашего дома.Наши специалисты по ремонту систем отопления и кондиционирования воздуха по адресу St. Paul, MN осмотрят ваш кондиционер, чтобы дать вам хорошее представление о том, чего ожидать.

Типы конденсаторов переменного тока

На самом деле существует два разных типа конденсаторов переменного тока. Эти типы конденсаторов имеют разные подтипы и выполняют разные функции. Давайте лучше поймем эту важную часть переменного тока, изучив различные типы, которые используются и встречаются в блоках переменного тока.

Пусковые конденсаторы

Пусковые конденсаторы отвечают за производство электроэнергии, необходимой для запуска двигателя и вентиляторов.Эти конденсаторы включаются только на время, достаточное для обеспечения работы блока переменного тока. Как только блок переменного тока заработает, пусковые конденсаторы отключатся и будут ждать следующего раза, когда они потребуются.

Возможно, вы также слышали о Super Boost Capacitors или Turbo Capacitors. Технически это не конденсаторы. Вместо этого они похожи на комплекты для быстрого старта, которые у вас есть для вашего автомобиля. Эти конденсаторы способны обеспечить еще большее усиление и обычно используются только в редких случаях, когда компрессор вообще не запускается или есть проблемы с электричеством.

Рабочие конденсаторы

Рабочие конденсаторы используются чаще, чем пусковые. Это связано с тем, что эти конденсаторы должны работать все время, пока работает блок переменного тока. Он создает магнитное поле, которое поддерживает движение катушек на протяжении всей операции. В отличие от пусковых конденсаторов, рабочие конденсаторы бывают двух разных типов: одноступенчатые рабочие конденсаторы и двухкаскадные рабочие конденсаторы.

Одноступенчатые рабочие конденсаторы запускают и питают только один двигатель или устройство. У них есть два терминала наверху. С другой стороны, двухкаскадные рабочие конденсаторы будут работать с большим количеством деталей и обычно встречаются в блоках переменного тока с конденсаторным блоком. Двухкаскадные рабочие конденсаторы имеют три вывода вверху

Причины выхода из строя конденсаторов

Как видите, конденсаторы справляются с довольно сложной задачей. Они также сильно изнашиваются, так как их работа легко сказывается на них физически. По этой причине конденсаторы переменного тока нередко выходят из строя раньше любой другой детали.Также нет ничего необычного в том, что конденсаторы переменного тока выходят из строя чаще или нуждаются в большем количестве услуг по нагреву и ремонту переменного тока по сравнению со многими другими деталями. Давайте рассмотрим некоторые причины, по которым конденсаторы переменного тока выходят из строя.

№1. Он слишком сильно нагревается Конденсаторы переменного тока

чрезвычайно чувствительны к теплу, поэтому их обычно прячут глубоко внутри блока переменного тока. Тепло приведет к тому, что эта часть потеряет способность удерживать электрический заряд. Это может привести к тому, что конденсатор станет намного менее эффективным.Или, в худшем случае, это может привести к выходу из строя конденсатора. Когда это происходит, большинство техников по отоплению и ремонту кондиционеров порекомендуют заменить деталь на новую. Это лучший курс действий, который вы можете предпринять.

Важно отметить, что сильный нагрев не только значительно сократит срок службы конденсатора переменного тока, но и может привести к значительному повреждению вашего блока переменного тока в целом. По этой причине всегда рекомендуется держать кондиционер в затененном месте, когда это возможно.Вот почему так важно регулярно чистить фильтры. В противном случае горячий воздух может попасть внутрь блока переменного тока.

#2. Это неправильное номинальное напряжение

Существует множество различных конденсаторов переменного тока. При выполнении любого вида нагрева и ремонта АС необходимо убедиться, что характеристики нового конденсатора соответствуют старому. Иногда неопытные техники или даже некоторые домовладельцы могут попытаться заменить конденсаторы самостоятельно. Это не только опасно, но и может привести к бракованному и неисправному конденсатору.

Конденсатор меньшего размера не обязательно может повредить или повредить блок переменного тока; однако вы ожидаете, что конденсатор возьмет на себя гораздо большую работу, чем он может выдержать. В результате это значительно сократит их жизнь, и вам нужно будет в кратчайшие сроки выполнить еще один ремонт отопления и кондиционера.

№3. Конденсатор просто стареет

Как и все в жизни, конденсатор тоже имеет срок службы. В целом можно ожидать, что большинство конденсаторов переменного тока прослужат около 20 лет.Это довольно долгий срок службы, поэтому большинство компаний, занимающихся отоплением и ремонтом переменного тока, обращают внимание на конденсатор в последнюю очередь. Они рассчитывают, что конденсатор прослужит довольно долго. При этом некоторые факторы могут привести к более быстрому износу конденсатора. Например, если блок переменного тока работает быстрее, чем в среднем, конденсатор будет изнашиваться быстрее, поскольку он выполняет гораздо больше работы.

6 признаков неисправности конденсатора переменного тока

В работающем блоке переменного тока так много движущихся частей, что может быть трудно понять, какая часть может быть неисправна.Поскольку конденсатор переменного тока имеет относительно длительный срок службы, это часто последняя часть, на которую обращают внимание большинство специалистов по нагреву и ремонту переменного тока . С учетом сказанного, есть некоторые признаки, по которым вы можете определить, является ли конденсатор переменного тока вероятным виновником ваших бед.

№1. Блок переменного тока не дует холодным воздухом

Поскольку летние месяцы становятся все жарче и жарче, неудивительно, что многие домовладельцы теперь обращаются к своим кондиционерам, чтобы хоть как-то облегчить жару. Блок переменного тока, который не дует холодным воздухом, может иметь много дефектных деталей. Если проблема не в вентиляторе и фильтре, проверьте электронную плату управления, термистор и конденсатор переменного тока.

#2. Рост счетов за электроэнергию

Следующий признак неисправного конденсатора переменного тока на самом деле довольно необычен. Многие домовладельцы не понимают, что увеличение общей стоимости ваших счетов за электроэнергию может быть связано с выходом из строя конденсатора переменного тока. Если ваш конденсатор переменного тока вышел из строя или неисправен, вашему блоку переменного тока придется работать намного усерднее, чтобы выполнить свою работу.Это означает, что он будет потреблять гораздо больше энергии, и это должно отражаться в ваших счетах за электроэнергию. Важно отметить, что конденсатор переменного тока не будет работать должным образом в течение одного цикла, а затем выйдет из строя в следующем. Его производительность будет продолжать неуклонно снижаться. По этой причине вы должны увидеть устойчивый рост ваших счетов за электроэнергию.

№3. Блок переменного тока выключается сам по себе

Поскольку конденсатор переменного тока отвечает за питание блока переменного тока, блок переменного тока отключится сам по себе, если с конденсатором что-то не так.Обычно это означает, что конденсатор больше не обеспечивает достаточной энергии для устройства, так как он больше не удерживает заряд, достаточный для поддержания работы в целом. В общем, вы захотите заменить конденсатор переменного тока как можно скорее. Большинство компаний, занимающихся отоплением и ремонтом переменного тока , обратят внимание на срок службы конденсатора.

№4. Блок переменного тока не включается сразу

Как мы упоминали ранее, блок переменного тока отвечает за запуск блока переменного тока, давая ему сильный толчок.Если блок переменного тока не включается сразу, это также может быть признаком того, что у вас плохой или неисправный конденсатор переменного тока. Это означает, что вашему конденсатору переменного тока требуется гораздо больше энергии для выполнения работы. В начале заряда может быть достаточно, чтобы включить блок переменного тока. Еще раз, техник по нагреву и ремонту переменного тока сможет взглянуть на конденсатор переменного тока, чтобы увидеть, что не так.

№5. Блок переменного тока вообще не включается

Это в основном основывается на других причинах, указанных выше.Если ваш блок переменного тока вообще не включается, позвоните специалисту по нагреву и ремонту переменного тока , чтобы осмотреть блок и выяснить, не виноват ли в этом конденсатор переменного тока. В таких ситуациях конденсатор переменного тока обычно выходит из строя полностью и его необходимо заменить. Это не подлежит ремонту.

#6. Вы слышите странный гудящий звук

Всегда полезно привыкнуть к тому, как звучит ваш блок переменного тока. Если ваш блок переменного тока начинает звучать странно, вам следует немедленно позвонить специалисту по отоплению и ремонту кондиционеров .Если вы слышите странный гудящий звук внутри блока переменного тока, есть вероятность, что ваш конденсатор переменного тока начал выходить из строя. Он работает сверхурочно и изо всех сил пытается свести концы с концами. Это странный жужжащий звук, который вы слышите.

Проверка конденсатора переменного тока: мультиметр и конденсатор

Одна из основных причин, по которой большинство домовладельцев не проверяют конденсатор самостоятельно, заключается в том, что у них нет оборудования и инструментов, необходимых для понимания происходящего.Большинство специалистов по ремонту систем отопления и кондиционирования полагаются на мультиметр. Мультиметр — это инструмент, который может определить емкость путем зарядки конденсатора переменного тока известным током. Затем этот инструмент измерит результирующее напряжение для расчета емкости.

Позвоните нам, и мы сможем проверить ваш блок переменного тока сегодня

Если ваш кондиционер не работает должным образом или у вас много проблем, позвоните в Blue Ox Heating & Air. Мы являемся компанией по ремонту систем отопления и кондиционирования воздуха, которая обслуживает Миннеаполис и Сент-Луис. Павел, МН область. Основанная в 2013 году, три семьи, которые основали эту компанию, имеют более чем 100-летний коллективный опыт работы с системами HVAC. Мы можем легко диагностировать и проверять все типы отопительных и кондиционерных установок и сможем предложить вам различные потенциальные решения ваших проблем.

Наши лицензированные специалисты по ремонту систем отопления и кондиционирования воздуха здесь не только для того, чтобы быстро решить ваши проблемы и уйти. Мы хотим предложить вам отличные услуги, поэтому мы также найдем время, чтобы ответить на любые вопросы или проблемы, которые могут у вас возникнуть, и мы также проведем вас через весь процесс.Таким образом, вы будете точно знать, чего ожидать, и каковы могут быть преимущества и недостатки различных решений для отопления и ремонта кондиционеров.

Мы являемся одной из самых авторитетных и давних компаний по ремонту систем отопления и кондиционирования воздуха в Миннеаполисе и Сент-Поле, штат Миннесота, поэтому вы можете быть уверены, что вы в надежных руках!

Фото itthiphon suangam на Shutterstock

Как сбросить конденсатор. Количество компонентов схемы для вышеописанной схемы сброса набора IC 555.Низкое время (секунды) T2 = 0. Я оставил контакт сброса плавающим, вы также можете подключить его к Vcc. Мы используем конденсаторы Nichicon, UKW и UKT в сигнальном тракте. Когда на выводе RST устанавливается низкий уровень, устройство перезагружается. Это очень дорого! Пожалуйста, рассмотрите возможность снижения до более разумной цены и или уменьшения требуемого объема памяти боя. Длительность импульса сброса должна быть не менее двух машинных циклов. Подключите конденсатор 440 мкФ между контактами 1 и 6, убедившись, что отрицательный вывод конденсатора подключен к контакту 1.Большинству этих конденсаторов сейчас более 50 лет, и они должны быть… В начале напряжение ниже порогового напряжения на входе сброса, и все элементы ЦП удерживаются в режиме сброса. Файл загрузчика. Оживление севшего электролитического конденсатора. Светодиод Ember сначала будет мигать синим, затем желтым, а затем красным, указывая на то, что он сбрасывается. Когда конденсатор выходит из строя, это может повлиять на вашу способность изменять скорость вращения вентилятора. Подключите резистор 10 кОм между контактами 7 и 8. Цепь генератора: плата Arduino Pro Mini поставляется со встроенным генератором, который может работать на частоте 8 МГц или 16 МГц в зависимости от напряжения мини-платы Arduino Pro.В некоторых случаях люди могут сбросить индикатор проверки двигателя, отсоединив автомобильный аккумулятор. > > Джонсон. Конденсатор обычно создает крутящий момент, необходимый двигателю. 2% от его напряжения при полной зарядке. Как только напряжение на конденсаторе превышает управляющее напряжение, на выходе верхнего компаратора появляется высокий логический уровень, что приводит к сбросу триггера. (Это истощит конденсатор любого оставшегося электричества). В схеме транзистора с перекрестной связью невозможно одновременно иметь низкий уровень GPIO0 и RESET.Поднимите крышку отсека вентилятора, чтобы получить доступ к колесу вентилятора и двигателю вентилятора. Давайте рассмотрим следующую схему и предположим, что конденсатор C идеальный (нет утечек). После разрядки конденсатора: Проверьте целостность конденсатора с помощью мультиметра Накопление энергии в КОНДЕНСАТОРАХ ( ) 2 2 2 0 0 2 1 2 2 CV C CV CQ dq C q U dU UQ = ∫ =∫ = = = V dq + qq Зарядите конденсатор, перенося биты заряда dq за раз от нижней пластины к верхней. Как проверить конденсатор на материнской плате? К сожалению, нет возможности проверить конденсатор на материнской плате, не снимая сам конденсатор.Выполните следующие действия, чтобы сбросить настройки фонтана, если он оснащен светодиодным счетчиком наполнения бутылок. MAX6421/MAX6424 имеют двухтактный выход сброса с активным низким уровнем. Включите вспышку. Это повлияет на двигатель вентилятора, конденсатор и компрессор. Значения резистора и конденсатора определяют мощность при задержке сброса. ‌Блок питания включен, и мы измеряем, сколько времени требуется конденсатору для зарядки 63. Затем загрузчик запускает период ожидания, ожидая чего-то. Нажмите здесь, чтобы купить этот конденсатор компрессора на Amazon. Как сбросить фильтр для воды в холодильнике Maytag.Перегоревший предохранитель нужно просто сбросить или заменить. Одним из побочных эффектов этого сбоя является то, что настройки времени и даты консоли сбрасываются всякий раз, когда консоль теряет питание от сети. Нажмите, чтобы увидеть полный ответ. Следовательно, для зарядки конденсатора большой емкости также требуется больше времени, чем для зарядки конденсатора малой емкости. Ура! Как проверить высоковольтный конденсатор. Они работают немного иначе, чем типичные двигатели с расщепленной фазой. Узнайте, как сбросить чип картриджа Epson, что позволит вам Триммер или предустановка — это миниатюрный регулируемый электрический компонент.Это увеличивает емкость и уменьшает повреждение электролита. С этим калькулятором есть два варианта разрядки конденсатора. q – величина заряда на пластинах V= q/C V на пластинах Измерение емкости конденсатора: Емкость – это мера способности конденсатора накапливать электрический заряд. Основное отличие состоит в том, что конденсатор способен высвобождать всю свою энергию за очень короткий промежуток времени. Это не требуется напрямую, поскольку устройства AVR имеют внутренний фильтр нижних частот для устранения пиков и шумов, которые могут вызвать сброс.Плата U — удерживайте кнопку «Обучение и закрытие» в течение 3 секунд, пока светодиод не погаснет. Вам необходимо отправить свой жесткий диск и консоль в ремонт в случае отказа жесткого диска. Я поставил на него загрузчик sparkfun (caterina) с помощью Avr Pocket Programmer. После того, как вы сделали измерение, вы… Быстрое решение, которое исправило это, заключалось в том, чтобы аккуратно прижать пластиковое пространство до упора на штифтах. Краткие формы для микрофарад включают mfd, MFD, MF, UF и uF. Это может быть тепло, или это может быть просто реле. Смотрите изображение: 0 K KenTinker 4 года назад Что касается «постоянного» конденсатора, я думаю, у вас есть несколько вариантов.Если красная кнопка выскочила, нажмите ее обратно. Примечания []. Найдите кнопку сброса: кнопка сброса обычно красного цвета и расположена на задней стороне двигателя. Конденсатор неисправен; Неисправны переключатели вентилятора; неисправный пульт; Если ваш пульт неисправен, купите здесь универсальный пульт. Попробуйте, и они оба поднимутся. Артикул: PLCO26525W. Теперь компьютер должен быть подключен к шнуру питания. Прочтите это руководство по сбросу индикатора проверки двигателя и свяжитесь с нами, если у вас есть какие-либо вопросы.Как заменить конденсатор на Maytag MVWC300VW1 не заводится #AP6013434. Когда напряжение V CC поднимается до порога сброса, на выходе остается низкий уровень сброса в течение регулируемого пользователем периода времени сброса, установленного внешним конденсатором. После того, как конденсатор разрядился: проверьте целостность конденсатора с помощью мультиметра. Если причина в этом, попробуйте перезагрузить устройство. Соедините контакты 6 и 7 перемычкой (зеленой). Стоимость сброса амулетов вознесения WvW составляет 250 стеков памяти боя за аксессуар. Предмет сохраняет бонусы атрибутов от бета-фрактального конденсатора, который использовался для создания улучшенной версии. Если плата не сбрасывается на C2, сбросьте C2 на плате. Еще на что следует обратить внимание, так это на стабилизацию сигнала высокого уровня на входе Reset для предотвращения непреднамеренного сброса микроконтроллера. 44 / (Р1+2*Р2) * С1. wmproop. Индикатор должен начинаться с нуля, а затем медленно двигаться к бесконечности. Вы также можете выполнить сброс сети на модели Family Hub. Чтобы увидеть, как работает эта схема, рассмотрим инвертирующую схему во время фазы сброса (ϕ 1) и во время действительной фазы выхода (ϕ 2), как показано на рисунке 7.Резистор можно поместить на конденсатор C1, чтобы таймер сбрасывался, если импульсы перестанут поступать. Как узнать, неисправен ли мой конденсатор переменного тока? Наиболее распространенные признаки и симптомы неисправного конденсатора переменного тока включают: Сколько стоит замена конденсатора в кондиционере? Стоимость замены конденсатора кондиционера может варьироваться в зависимости от марки и характеристик. Первый вариант — сброс скрепки. Таким образом, формула для расчета того, сколько времени требуется конденсатору Мягкая перезагрузка: Затвор сброса установлен на vDD и vD = vDD vTR, где vTR — пороговое напряжение транзистора сброса (включая эффект корпуса) Жесткий сброс: Затвор сброса > vDD +vTR и vD = vDD Установив напряжение на затворе сброса vReset vTR во время интегрирования (вместо земли), можно контролировать блюминг (транзистор сброса удваивается как анти-к сожалению, конденсатор, выбранный Microsoft, имеет ужасное качество и невероятно склонны к неудачам.«Постоянная времени» (τ) резисторно-конденсаторной цепи рассчитывается путем умножения сопротивления цепи на емкость цепи. Как перезагрузить стиральную машину Whirlpool Cabrio [за 5 простых шагов!] Стиральные машины Whirlpool Cabrio надежны, но время от времени все же требуют перезагрузки. Однако, если бы он работал на полную мощность, я бы поискал утечку или оторванный участок воздуховода. Неудобно видеть это без FK1 или FK2. Оба слота для инфузий сбрасываются, уничтожая все предыдущие инфузии на задней части. Размеры основного конденсатора и конденсатора нагрузки основаны на характеристиках временной характеристики, соответствующих поведению системы во времени. Не просто подключите этот старый усилитель или радиоприемник, чтобы проверить, дымит ли он, скорее всего, так оно и будет. Если вы хотите, чтобы таймер работал, подключите контакт сброса к VCC с помощью PNP-транзистора (вместо того, чтобы использовать предлагаемые компоненты на конденсаторе). Я надеюсь, что это также решит проблему отключения WiFi, о которой часто сообщают. Я подозреваю, что вы уже разобрались с проблемой как с электричеством, и я думаю, что проблема заключается либо в пусковом конденсаторе двигателя, либо в самом переключателе сброса, либо в двигателе.Кнопку питания нужно снять. Теперь снова подключите провод заземления к аккумулятору и закройте капот. Спасибо, что нашли время посмотреть наши видео. Напряжение CC падает ниже порога сброса, устройство посылает сигнал сброса. Отключите холодильник и получите доступ к пусковому конденсатору в задней части холодильника в белой или черной коробке. Найдите кнопку «Обучение» на устройстве открывания гаражных ворот, расположенном на вашем основном блоке или на настенной панели управления. поэтому я также поменял тесто. Поскольку контакты EN и GND расположены далеко друг от друга, вы можете просто подключить конденсатор между EN и GND чипа ESP32, как показано на схеме ниже: C64 RESTORE Mod.Конденсатор следует монтировать как можно ближе к сабвуферу, используя как можно более короткие провода. В этом методе есть два конденсатора, один из которых используется во время запуска и известен как пусковой конденсатор. Новая схема сброса при включении питания без конденсатора. Конденсатор похож на аккумулятор. В этой статье я расскажу некоторые основные теории и советы по компоненту оборудования, который, скорее всего, устаревает, а именно по конденсатору источника питания. Как только вы увидите эти цвета, отпустите кнопку питания и дайте светодиоду Ember снова замигать белым, подтверждая, что сброс был успешным.Отсоедините провода от конденсатора (опция 1). Отсоедините провода от измерителя, установив счетчик на микрофарады, и проверьте показания, подключив один вывод к C, а другой — к вкладкам HERM или FAN (опция 1), если показания в рабочем диапазоне, указанном на стороне конденсатора, значит, конденсатор исправен. Новая схема сброса при включении питания без конденсатора. Появится экран «Статус аксессуара». Вы должны получать сигнал от термостата на контактный переключатель компрессорного блока, и на переключатель должно подаваться питание 240 В переменного тока.Они распространены в прецизионных схемах, таких как аудио- и видеокомпоненты, и их может потребоваться отрегулировать при обслуживании оборудования. Схема сброса при включении питания (POR) относится к усовершенствованию схемы инициализации, которая однозначно решает, что рабочее состояние этой внутренней схемы является предопределенным начальным состоянием, чтобы предотвратить сбой внутренней схемы полупроводниковой интегральной схемы в различных вариантах. []. wmproop Сообщений: 3749, Репутация: 91. Этот всплеск тока может повредить управляющую схему или вызвать сброс термостата несущей.Плохая емкость приведет к низкому измерению напряжения генератора, поскольку генерируемая мощность будет исходить от остаточного магнетизма ротора (обычно около 2-5 В). Однако следует соблюдать осторожность с любым двигателем, который имеет автоматический сброс, так как двигатель может автоматически перезапуститься в любое время. Период времени T = время максимума + время минимума = 0. Варианты []. Производитель: Frigidaire. Пять кривых: емкость (синяя), действительная (Z) (зеленая), абсолютная Z (красная), последовательная индуктивность. Таким образом, у нас, вероятно, неисправный конденсатор или модуль управления (где применимо).Через 5 постоянных времени конденсатор разрядится почти до 0% от всего своего напряжения. Схема контактов аналогового источника питания ESP32 показана на рисунке 3. Как подключить контакт сброса. Чтобы перезагрузить компрессор, выполните следующие действия: Шаг 1. 2. Подведение итогов, восстановление и выравнивание Список шагов, которые мы выполняем при восстановлении, см. здесь. Винсент де Ройж – 19.01.2019 Ответ. Счетчик_1 подсчитывает общее количество циклов ШИМ между событиями триггера и уничтожения, необходимое для зарядки конденсатора Cint до порогового уровня (CMOS).Обмотка фиксатора и D2 ограничивают напряжение на конденсаторе фиксатора до максимального значения, равного входному напряжению, что становится очевидным при применении закона напряжения Кирхгофа «Добавить в список». 7 В, но типичное значение равно 2. Пусковой конденсатор обычно используется в кондиционерах или тепловых насосах, где для запуска компрессора требуется дополнительный крутящий момент. PMD56: срок службы конденсатора? Кажется, заряда недостаточно, чтобы сбросить/обновить руки/текст или даже завершить цикл синхронизации, как узнать? Закрывать. Теперь ваша система ECU потеряла всю сохраненную память.Они достигают этого, снабжая усилитель быстрым толчком мощности. Когда пульт не связан, красный светодиодный индикатор будет мигать. Именно так затраты отображаются в игре. Из Mystic Crystals [] Конденсатор с более высоким значением Фарада может хранить больше энергии, чем конденсатор с меньшим значением. Это кратковременное падение до нуля сбрасывает 328p. 693 * (R1+2*R2) * C1 = 1,000), DPF ($ 600 – 2. Схема сброса при включении питания (POR) относится к усовершенствованию схемы инициализации, которая определяет рабочее состояние этой внутренней схемы быть заданным начальным состоянием однозначно, для предотвращения выхода из строя внутренней схемы полупроводниковой интегральной схемы к накопителю Энергии в КОНДЕНСАТОРАХ ( ) 2 2 2 0 0 2 1 2 2 CV C CV CQ dq C q U dU UQ = ∫ =∫ = = = V dq +qq Зарядите конденсатор, перенося биты заряда dq за раз от нижней пластины к верхней.Кнопка сброса не работает. Судя по этой схеме внутреннего устройства 555, чтобы контакт сброса работал правильно, вам нужен резистор для смещения контакта сброса к GND. Вывод 5 Контрольное напряжение Этот вывод используется для … В таких случаях можно использовать последовательную или параллельную комбинацию конденсаторов для получения желаемой емкости в цепи. Добавьте к детектору дыма новую одиночную девятивольтовую батарею или, в других случаях, две батарейки типа А. К счастью, во многих моделях автомобилей индикатор подушки безопасности также погаснет сам по себе, если вы устранили проблему.q – величина заряда на пластинах V= q/C V на пластинах. Формовка электролитических конденсаторов была стандартной практикой при восстановлении или даже просто изъятии устройств хранения на протяжении десятилетий. Убедитесь, что колпачок надежно закреплен и не станет опасным летающим объектом в случае аварии. При запуске двигатель вентилятора использует накопленную энергию конденсатора для запуска. Ключ обычно поставляется вместе с пультом дистанционного управления при покупке. Выяснилось, что на старых лонгбордах Commodore 64 клавишу RESTORE нужно сильно нажимать, чтобы она функционировала из-за неправильно подобранного конденсатора на C38, также известного как «конденсатор NMI».Это означает, что контакт должен быть в нормальном состоянии высоким, чтобы микросхема не находилась в состоянии «сброса». . Если кнопка сброса выскочила, то вам нужно нажать ее обратно. Просто добавьте резистор в цепь, чтобы крышка могла разрядиться через резистор. Когда SW1 и Sw2 находятся в положении 1,… Предыдущий сброс не приведет к разрядке конденсатора. Выход из строя конденсатора жесткого пуска компрессоров HVAC является хорошим примером этой проблемы. Уровень заряда на конденсаторе ячейки памяти Конденсатор может быть неисправен или и не имеет в нем емкости.Пять секунд задержки для конденсатора для достижения напряжения питания 9 В на его клеммах с момента подачи питания. Нажмите и удерживайте кнопку питания (около 30–35 секунд), пока индикатор питания не мигнет три раза. Резистивно-емкостная цепь представляет собой электрическую цепь, которая состоит из пассивных компонентов цепи резистора (R) и конденсатора (C) и питается от источника напряжения или тока. Когда вы проходите мимо луча, вы можете услышать, как реле щелкает, а затем сбрасывается. A 0. Горячий и программный сброс телевизоров Vizio Smart. Мягкий сброс очень прост: просто выключите устройство и оставьте его на несколько секунд, а затем используется общий термин «Электронный модуль управления» или «ЭБУ», как его чаще всего называют. для любой встроенной системы в транспортном средстве, которая управляет одной или несколькими электрическими системами или подсистемами.Оставьте его отключенным. Я точно не знаю, как это работает. Контакт № 12 является входом сброса и всегда должен быть заземлен или подключен к отрицательному источнику питания. Симптомы неверных шагов по сбросу клавиатуры устройства открывания гаражных ворот. ‌Замыкаем выводы конденсатора металлическим контактом. Как разрядить конденсатор на ноутбуке? Компьютер должен быть выключен. Сравнивать. Тем не менее, видео является хорошим введением для людей, которые предполагают, что следующим шагом будет измерение конденсатора в цепи постоянного тока во всем интересующем диапазоне частот, чтобы изучить соответствующие характеристики импеданса.5 V … Найти последние сообщения от Czarrf. ионный пусковой конденсаторИконка пустая –type=angular –capacitor cd . В большинстве потолочных вентиляторов используется электрический компонент, называемый конденсатором, для управления отдельными ступенями скорости, такими как высокая, средняя и низкая. Эти схемы задерживают отключение питания во внешнюю цепь с помощью реле или транзисторов. Эта цифра, которая появляется в уравнении, описывающем зарядку или разрядку конденсатора через резистор, представляет собой время, необходимое для того, чтобы напряжение, присутствующее на конденсаторе, достигло приблизительно 63.В большинстве случаев он подключается к земле через керамический конденсатор. Чтобы защитить линию сброса от дальнейших помех, подключите конденсатор от контакта RESET к земле. Конденсатор с более высоким значением Фарада может хранить больше энергии, чем конденсатор с меньшим значением. ‌Сняты показания цифрового мультиметра. Напряжение не меняется, а емкость увеличивается. Просто нажмите или удерживайте кнопку (каждое удаление имеет разные требования к сбросу), чтобы увидеть, поможет ли это. Поэтому вам нужно отключить RESET, прежде чем вы сможете включить GPIO0.Конденсаторы изготавливаются путем размещения двух металлических фольг параллельно друг другу с материалом, называемым диэлектриком, между ними. Список. Нажмите кнопку «Прокрутка», чтобы выбрать аксессуар, который вы хотите сбросить. Оба они похожи на большую батарею. Блестящие советы и ясность для ремонта. Разрядите конденсатор. Частота f = 1/период времени = 1/0. последовательная связь, плавная, макс. 232. Клеммы прямого подключения 0-го калибра и кольцевые переходники 4-го калибра. Проблемы с предохранителями Процедура варьируется от производителя к производителю, но большинство схем защиты можно сбросить, отключив приемник от сети, подождав около 30 секунд, пока конденсаторы разрядятся и подключив их. Большинство устройств не имеют кнопки «сброс» как таковой.Если у вас есть какие-либо вопросы, дайте нам знать. Рабочий конденсатор предназначен для управления компрессором и температурой прибора. Найдите свой Neo на странице «Устройства» (которая должна открываться по умолчанию). (Это необходимо для разрядки конденсаторов ИКМ, поддерживающих адаптивную память. Сначала мы предполагаем коэффициент усиления без обратной связи где: Vc — напряжение на конденсаторе; Vs — напряжение питания; e — иррациональное число, представленное Эйлером. как: 2. рекомендуется добавить еще один конденсатор 10 Ф на трассу питания, который может работать в сочетании с 0.Единственным выходом из ситуации является замена конденсатора на новый. Это значение дает время (в секундах), которое требуется конденсатору для разрядки до 63% напряжения, при котором он заряжается. Показания, которые вы должны получить, будут варьироваться от модели к модели и могут быть указаны на внешней стороне конденсатора или в руководстве пользователя. Отсоедините газовую рампу, отключив подачу газа снаружи корпуса обогревателя, отсоединив и пометив провода на газовом клапане, а также сняв стопорную гайку адаптера отверстия горелки и отверстие горелки.Сначала проверьте конденсаторы фильтра и сэкономьте время и нервы. Сброс и защита от непреднамеренного сброса. Нажмите здесь, чтобы купить этот компрессорный конденсатор на Amazon. Как сбросить фильтр для воды в холодильнике Maytag. 12. Поверните ключ зажигания в положение «Вкл.», но НЕ ЗАПУСКАЙТЕ двигатель. При использовании воздушного компрессора Bostitch объемом 6 галлонов у вас может возникнуть проблема с постоянным срабатыванием автоматического выключателя. Нажмите фактическую кнопку питания и включите телевизор. СБРОС И УПРАВЛЕНИЕ Входные примечания.Снимите верхнюю крышку фонтанчика ez3O. Серия кондиционеров Trane лучше сконструирована, и при прочих равных должна прослужить дольше, чем серия 13, но последним фактором продолжительности жизни является правильная установка. Отсоедините винт заземления на панели управления вместе с проводами конденсатора и проводами управления DSI. 7182; t – время, прошедшее с момента подачи напряжения питания; RC – постоянная времени RC-цепи зарядки; После периода, эквивалентного 4 постоянным времени ( 4T ), конденсатор в этой RC-цепи зарядки считается практически полностью заряженным как неисправный пусковой конденсатор.000) или клапан EGR (370 – 500$). Одно плечо реле уже имеет в цепи резистор на 220 Ом, так что, возможно, он был разработан на заводе. Развязывающий конденсатор емкостью 1 мкФ на ESP8266 Vcc… Это обеспечит снятие всего электрического тока с автомобильного конденсатора. Конденсатор 1 мкФ на двух контактных площадках снизу (сверху???): Вот плата с установленным конденсатором: Вот и все. Проверьте конденсатор. Самой сложной частью работы будет компрессор, который вы, возможно, не сможете сделать самостоятельно.4 Проверьте новый конденсатор. Это электрическая проблема, с которой вы можете столкнуться, когда электрические компоненты не работают должным образом. Обнаружить плохой конденсатор легко: это тот, у которого выпуклая верхняя часть и вытекающая электролитическая слизь. Самый простой способ проверить конденсатор — это использовать аккумулятор. В этом случае все, что вы можете сделать, — это выполнить сброс до заводских настроек. Для проверки конденсатора требуется мультиметр, который может измерять емкость. Когда напряжение V CC поднимается до порога сброса, на выходе остается высокий уровень сброса в течение регулируемого пользователем периода ожидания сброса, установленного внешним конденсатором.Схема сброса ESP8266 Конденсаторный двигатель — это тип двигателя с расщепленной фазой, который включает один или два конденсатора для обеспечения большего пускового и/или рабочего крутящего момента двигателя. Эта схема аналогична схеме сброса контроллера AVR. Эти устройства выдают сигнал сброса всякий раз, когда напряжение питания V CC или RESET IN падает ниже порога сброса или когда требуется ручной сброс, необходимый для сброса схемы в соответствии с определенной процедурой, зависящей от калибров. 4. Конденсаторная батарея для ЭМИ должна иметь конденсаторы, соединенные параллельно.Часто суперконденсаторы имеют абсолютное максимальное номинальное напряжение 2. Как проверить высоковольтный конденсатор. Конденсатор в сочетании с диодом служит для преобразования переменного тока в постоянный, удваивая напряжение. Эта ситуация улучшается с добавлением последовательного резистора, вот как я это прочитал. Инструменты, необходимые для ремонта вашего вентилятора. Ультра член. Коричневато-оранжевые колпачки использовались в качестве фильтрующих конденсаторов, катодных байпасных колпачков, колпачков смещения и т. д. Найдите маленькую красную или желтую кнопку на боковой стороне вентилятора.Отсоедините шнур питания холодильника от сетевой розетки. Сброс RTC завершается после отпускания кнопки питания. ) Если вас беспокоит радиочастота, подключите RFC последовательно к вашему проводу. Это простой процесс, и все, что вам нужно сделать, это правильно отрегулировать циферблат. Профилактическая очистка двигателя позволяет восстанавливать детали двигателя, а не заменять их, тем самым экономя владельцев транспортных средств на дорогостоящих деталях, таких как новый турбонагнетатель (1 доллар США). Независимо от того, есть ли у вас ручка или сенсорный экран, давайте посмотрим, как вы можете перезагрузить свой Whirlpool. Мойка кабриолетов.Как я могу сбросить индикатор проверки двигателя? Попробуйте УГЛЕРОДНУЮ ОЧИСТКУ! Декарбонизация очищает двигатель за 30 минут! Использование дополнительного конденсатора является дополнительной защитой. Вариант использования зависит от серийного номера калькулятора, который необходимо сбросить. 693*Р2*С1. Добавить в список. /capacitorIcon ионный конденсатор add ios npm install @capacitor-community/app-icon Поскольку нам нужны значки для проверки этой функциональности, продолжайте создавать значки с помощью вашего любимого инструмента для редактирования изображений (я обычно использую Canva для простого создания изображений) и используйте размер 1024×1024. Если конденсатор не работает должным образом, схема перестанет работать, и микроволновая печь не будет нагреваться. Нажмите кнопку и быстро отпустите ее. Подключите адаптер переменного тока к компьютеру. Однако дополнительным и гораздо более тревожным побочным эффектом этой неисправности является то, что конденсатор выключится. Вытяните заводную головку часов в положение установки даты. Начать новую тему. В конце концов, конденсатор перезаряжается через подтягивающий резистор, выводя процессор из режима сброса и позволяя ему загрузиться.Снова включите холодильник… Температура сброса точно не указана, но автоматический выключатель тепловой защиты сбрасывается после того, как двигатель остынет. Чтобы проверить внутренние компоненты, вам нужно будет снять внешний корпус микроволновой печи, выкрутив крепежные винты, которые проходят по каждой стороне устройства, а затем отсоединив корпус от основного корпуса. Неисправный конденсатор также подлежит замене. Нажмите кнопку: кнопка сброса подключается к небольшому автомату защиты внутри вентилятора, который срабатывает, если он перегружен. Схемы контроля маломощных микропроцессоров (µP) MAX6746–MAX6753 контролируют напряжение питания одинарной/двойной системы от 1. Вывод 4 таймера 555 Ic используется для сброса. 2% от напряжения питания. Другие для функций электропитания. Возможно, вы захотите дать ему несколько минут, чтобы он остыл, особенно если вы пытались заставить его перестать гудеть в течение некоторого времени. «Чтобы защитить линию сброса от дальнейшего шума, подключите конденсатор от контакта RESET к земле. Чем больше ток, тем быстрее он заряжается.Теперь датчик дыма сброшен. Комбинация резистор-конденсатор (иногда называемая RC-фильтром или RC-цепью) представляет собой схему резистор-конденсатор. Выход сброса остается включенным в течение периода тайм-аута сброса после того, как V CC превысит порог сброса. Отсоедините отрицательную клемму аккумулятора. В большинстве моделей автомобилей невозможно сбросить индикатор подушки безопасности без сканера. Конденсатору требуется 5T или 5-кратная постоянная времени, чтобы полностью зарядиться. Включите термостат для охлаждения. Добавляет больше мощности двигателям — ускорение будет восстанавливаться быстрее, а наддув будет более эффективным при меньших затратах на использование.Обязанность… Как подключить однофазный двигатель к конденсатору. Новый конденсатор NEC значительно больше (по-прежнему). сброс системы» или «все очищено (переменный ток)». Сбросьте автоматический выключатель; как только питание будет восстановлено, вы должны сбросить автоматический выключатель, расположенный в вашей прачечной или подвале. Однако видео является довольно хорошим введением для людей, которые предполагают напряжение постоянного тока падает ниже порога сброса, устройство отправит сигнал сброса.Не держите конденсатор во время этого процесса, потому что он может нагреться, так как рассеивает энергию конденсатора. Номинальный ток катушки индуктивности предпочтительно составляет 500 мА и выше. 693 * (R1+R2) * С1. КБ. Примечание. Сброс часов реального времени (RTC) доступен по выбору. Около 80 процентов всех неисправностей центрального кондиционера возникают из-за проблем с электричеством, и во многих из этих случаев виноват конденсатор. (Если вы хотите быть извращенным и настаиваете на этом, подключите конденсатор со стороны USB-чипа конденсатора сброса к земле.На 530S схема кажется немного другой. Примечание. Это видео предназначено для того, чтобы дать вам общее представление о процедуре замены детали. 0 подключен к микроконтроллеру. Это не обязательно, но лучше иметь. Замените разъемы проводов после проверки блока управления. В этом видео показано, как выполнить сброс конденсаторов i-eloop. Но однажды это могло повредить вход. Измеритель Arduino основан на том же основном свойстве конденсаторов: постоянной времени. Например, если у вас есть шесть конденсаторов по 650 мкФ 400 В каждый, ваша конечная емкость и напряжение будут 3900 мкФ 400 В.- Резисторы: R1 = R2 = 3. Нет причин подключать какую-либо другую емкость к земле. Что в наше время не проблема, разрядит фиксирующий диод. Когда вентилятор кондиционера или двигатель вентилятора достаточно остыли, эту кнопку обычно можно просто нажать обратно, чтобы «сбросить» переключатель. 4. Батарея совершает работу, увеличивающую потенциальную энергию конденсатора. Многие печи имеют два конденсатора — пусковой и рабочий. Как только конденсаторы разряжаются, питание отключается, а «выключатели» сбрасываются.Ваш прибор может отличаться в зависимости от производителя и модели. Двигатель компрессора может запуститься, но вскоре перегреется, что приведет к отключению выключателя. 1 мкФ) и резистор (10 кОм). нет Если описанная мной простая техника не работает, вы можете подключить транзисторный ключ к конденсатору. Arduino IDE распознает микроконтроллер как Arduino Leonardo с помощью этого USB-накопителя. Резистор 10K разрядит крышку примерно за 1 секунду. Другой конец ограничительного конденсатора подсоединен к входному напряжению диодом D1 и к фиксирующей обмотке диодом D2.Перейдите в «Настройки», выберите «Wi-Fi», а затем выберите нужный адрес Wi-Fi. Возможно, вам придется повторить этот шаг, если устройство открывания гаражных ворот Liftmaster оснащено панелью управления MyQ. Отпустите кнопку питания. Как рассчитать конденсатор входа сброса микроконтроллера C51 В этих рекомендациях по применению объясняется, как работает сброс микроконтроллера 80C51, когда контакт RST является чисто входным контактом и когда вход RST является двунаправленным. Ищите переключатель, стоящий в нейтральном положении, что указывает на то, что он не «включен» и не «выключен».Оставьте заводную головку снаружи на 30 секунд, затем верните ее обратно. После переключателя находится большой конденсатор и проводка к … Когда вы восстанавливаете старинное радио, вы заменяете бумажные и электролитические конденсаторы, но не переменные и слюдяные конденсаторы. Если это старое радио или что-то в этом роде перегорают предохранители или пластина выпрямителя светится красным, это свидетельствует о неисправности фильтрующего конденсатора. 693 * (R1+2*R2) * С1. Конденсатор, подключенный к контакту № 9, обычно неполярного типа. Чтобы убедиться, что ваш конденсатор соответствует спецификации, установите измеритель в режим измерения емкости и подключите измерительные провода к клеммам — это займет несколько секунд, поскольку измеритель фактически заряжает конденсатор, а затем считывает его в фарадах. У основания мусоропровода есть красная кнопка сброса. Вы можете «сбросить» конденсатор обратно к нулевому напряжению, замкнув его клеммы куском провода. Понимание функции сброса конденсатора в микроконтроллере. Теперь машина должна быть включена. Ссылка на пост. у моего MX5 была проблема, когда i-stop не работал, а конденсаторы не заряжались. Усилитель на переключаемых конденсаторах. Включите вспышку и сделайте 5–10 снимков при минимальной мощности. Теперь снова подключите плату к компьютеру и загрузите новую программу, но не нажимайте кнопку сброса.Замените разъемы проводов после проверки блока управления. Конденсатор выполняет две функции; он индуцирует напряжение в роторе, а также регулирует напряжение. Вывод 5 микросхемы таймера является управляющим выводом и не имеет большого применения. Коснитесь щупами мультиметра клемм конденсатора и наблюдайте за показаниями мультиметра. Он должен загружаться без проблем. Эта реализация не очень чистая, потому что при отключении питания конденсатор будет оставаться заряженным, подавая напряжение на вывод сброса. И затем, когда напряжение выше этого порогового напряжения, контакт сброса получает «1», и система инициализируется.Замена конденсатора. Например, подайте на конденсатор 25 В 9 вольт и дайте 9 вольтам зарядить его в течение нескольких секунд. Спасибо. Добавлен ограничительный конденсатор, подключенный к стоку полевого транзистора. После того, как ножки вставлены, отрежьте ножку, пока не останется 2-3 миллиметра. Если переключатель перегрузки двигателя не сбрасывается (остается нажатым), либо двигатель все еще слишком горячий (подождите), либо возникла другая неисправность, требующая диагностики. SGM800 также обладает отличной устойчивостью к переходным процессам, что позволяет игнорировать быстрые переходные процессы VCC.Я думаю, это хорошая идея. Цепи задержки отключения питания. Шаг 2. Оставьте его без питания на несколько минут. Формовка электролитических конденсаторов десятилетиями была стандартной практикой при восстановлении или даже просто изъятии устройств хранения. 5V 0. Затем загрузчик запускает период тайм-аута, ожидая, пока что-то подаст напряжение, которое меньше номинального напряжения конденсатора в течение нескольких секунд. «Скорость зарядки» определяется величиной тока, протекающего через конденсатор.vax, 9000. Это дает правила Шаги по перезагрузке компьютера в вашем автомобиле. Метод сброса системы 2M21, 9M21 5T12, 5T32, 5T52 6M13, 6M25, 6M26 7T22, 7T24, 7T27 7T32, 7T34, 7T36 7T42 N944 щупы на клеммы конденсатора перегрузки и/или конденсатора пуска реле. Это делается в целях безопасности, потому что вы всегда должны устранять неисправность после того, как загорелся индикатор подушки безопасности. Откройте приложение Tacx Utility на своем смартфоне или планшете.‌Рассчитываем постоянную времени конденсатора и далее определяем значение емкости. Прикоснитесь измерительными проводами к соответствующим выводам на конденсаторе, красный к положительному, а черный к отрицательному. Отправка в понедельник гарантирована. 3 Снова прикрепите изогнутую металлическую скобу, чтобы закрепить конденсатор. Отсоедините провода от конденсатора (опция 1). Отсоедините провода от измерителя, установив счетчик на микрофарады, и проверьте показания, подключив один вывод к C, а другой — к вкладкам HERM или FAN (опция 1), если показания в рабочем диапазоне… Неисправен конденсатор; Неисправны переключатели вентилятора; неисправный пульт; Если ваш пульт неисправен, купите здесь универсальный пульт. Конденсатор уже есть – он подключает Reset к USB-чипу. Первоначально он подключается к положительной клемме аккумулятора. В среднем стоимость замены колеблется от 120 до 150 долларов. Нет. Вот как: Как проверить пусковой конденсатор на двигателе воздушного компрессора — проверка конденсаторов. Сброс скрепки. Ура! Это плюс обновление до версии 10 Arduino IDE позволяет главному компьютеру сбрасывать Arduino при загрузке нового программного обеспечения, избавляя вас от необходимости каждый раз нажимать кнопку сброса. Как только вы определите проблему, вы должны быть… Значения резисторов и конденсаторов зависят от того, какую частоту вы хотите получить от схемы.USB 2. Эти колпачки звучат гладко и как шелк… Я всегда так делал. Большой конденсатор (рекомендуется использовать 470 мкФ) между шинами Vcc и Gnd на макетной плате или печатной плате является жизненно важным компонентом, который минимизирует колебания напряжения, вызывающие сброс. Можно использовать 9-вольтовую батарею PP3, поэтому схема очень удобна. Но если компрессор не запускается или не работает, его можно сбросить. Если вы стоите перед лучом, реле щелкает, но не сбрасывается, пока вы не уйдете с дороги.) Этот процесс частично задействует конденсатор, давая ему время для восстановления тонкого изолирующего оксидного слоя… В модели 520 конденсатор также находится на плате RF, C43. Конденсатор имеет два полюса: положительный и отрицательный. Пошаговая инструкция по замене конденсатора Maytag MVWC300VW1 не запускается #AP6013434. В этот момент должно быть безопасно снова подключить аккумулятор, и индикатор проверки двигателя больше не должен гореть. На светодиоде будут мигать различные сообщения. Напряжение на выводе RESET постепенно начинает увеличиваться по мере того, как конденсатор заряжается, и микроконтроллер переходит в режим загрузчика для загрузки нового скетча на плату.Номер детали: AP5306470. Это довольно понятно. Наши подвесные конденсаторы, иногда называемые колпачками жесткости, используются для предотвращения затемнения света при воспроизведении громких басовых нот. 3 июня 2010 г., 16:36. Снова включите выключатель 220 В в положение ВКЛ. Однако такой дополнительный конденсатор Конденсатор представляет собой устройство, которое накапливает электрический заряд. Двигатели PSC (Permanent Split Capacitor) — это отличная технология, с которой вы чаще всего сталкиваетесь в стиральных машинах Whirlpool VWM. Ниже мы расскажем вам, как сбросить лампочку проверки двигателя в Toyota.3. Таким образом, обе стороны конденсатора имеют высокий уровень благодаря нагрузочному резистору. Это разряжает конденсатор. Такие платы, как Leonardo, Esplora и Micro, с USB, напрямую управляемым микроконтроллером, не нуждаются в конденсаторе. Когда конденсатор заряжается через резисторы R2 и R3, на конденсаторе возникает напряжение. Шнур питания на задней панели устройства должен быть отключен. Надеюсь, прослужит дольше. конденсатор 1 Ф. Примечание. Странно выглядящий список поставщиков является результатом зеркального отображения внутриигрового дизайна.Пусковые конденсаторы хранят электроэнергию, необходимую для запуска печи, в то время как работающий двигатель вентилятора накапливает мощность для запуска двигателя вентилятора. Мы здесь, чтобы помочь вам узнать, как выполнять обслуживание HVAC и тому подобное. Чтобы перезагрузить Ember, нажмите и удерживайте кнопку питания на дне кружки в течение примерно 15 секунд. При параллельном соединении конденсаторов эквивалентная емкость определяется выражением. Значения резисторов и конденсаторов могут отличаться от значений на схеме и зависят от требуемой длительности импульса сброса.Tacx Neo Factor Reset Demo Шаги для полного сброса настроек. Позвоните в наш сервисный центр по телефону 978-569-1818 уже сегодня! Как сбросить индикатор Toyota Check Engine: 3 разных способа 1. Перезапуск электропечи с помощью кнопки сброса. Подобно батарейке, конденсатор также имеет точку вставки «+» и «-». Конденсатор выполняет две функции: он действует как простой механизм подавления дребезга переключателя и обеспечивает высокий уровень на выводе сброса в течение соответствующего периода времени, чтобы правильно инициировать сброс. Эта постоянная времени определяется как время, за которое напряжение на конденсаторе достигает 63. Затем, основываясь на принципе сохранения заряда, мы можем написать: Итак, у нас, вероятно, плохой конденсатор или модуль управления (где это применимо). Как найти кнопку сброса двигателя печи. Затем вы разряжаете конденсатор перед тестированием. вы не найдете очень много таких конденсаторов в использовании, но вы все равно столкнетесь с промоканием. Конденсатор на катушке реле будет потреблять большой ток, когда реле находится под напряжением. 350 – 3. Когда порт открывается, DTR становится низким, разряжая конденсатор до нуля вольт.Проблема сохраняется везде, где используется конденсатор (обычно называемый «конденсаторной чумой»). Цепь LC-фильтра необходимо добавить рядом с выводом питания, чтобы подавить высокочастотные гармоники. Вытяните заводную головку часов в положение установки времени. Установка только резистора 10K в качестве подтягивающего на вывод сброса — это нормально. Далее переходим к его конденсатору. 100), каталитический нейтрализатор ($600 – 2. . Электролитический конденсатор 10 мкФ, подключенный к RESET и GND платы программирования, нужен только для плат, имеющих интерфейс между микроконтроллером и USB компьютера, таких как Mega, Uno, Mini , Нано. Подключение этого входа к плюсу мгновенно останавливает колебания микросхемы и возвращает ее в исходное состояние. Цепь RC, как и цепь RL или RLC, будет потреблять. Проверьте, будет ли привод закрываться с постоянным давлением для закрытия. Отсоедините ПОЛОЖИТЕЛЬНУЮ клемму аккумулятора и коснитесь ее заземления на 30 секунд. Вы можете настроить мощность вашего корабля несколькими способами. Если он открыт, сбросьте его или В этом видео показано, как сбросить конденсаторы i-eloop. 5T = 5 x R x C. В большинстве случаев печь можно просто перезапустить после внезапного срабатывания выключателя.Это приводит к быстрой разрядке конденсатора C5 через 1K pull down RN2D, потому что потенциал 5V на стороне 16U2 исчез. Контакт сброса соответствует двум условиям для запуска микроконтроллера. Пусковые конденсаторы обычно располагаются в задней части двигателя, а рабочий конденсатор — в верхней части двигателя. From Mystic Crystals [] Конденсатор PCX-30F. S 2 обеспечивает обратную связь с единичным усилением. Примечание: электролитические конденсаторы имеют полярность. Это, по-видимому, дало гораздо лучшую посадку вилочных штифтов в гнездовых разъемах.Отсоедините отрицательную клемму аккумулятора на время от 15 минут до часа. Хотя список компонентов для полного глубокого восстановления может быть длинным, конденсаторы обычно первыми вызывают звуковые или функциональные проблемы. Я добавил внешний генератор (16 МГц), конденсаторы и несколько других подключений в соответствии со схемой. Вы можете выполнить сброс сети на холодильнике, если вам нужно стереть всю информацию о Wi-Fi и сети. Как и в случае с предыдущими решениями по ремонту, вы можете дать мусоросборнику отдохнуть в течение нескольких минут, прежде чем снова включить питание и попробовать его.В списках запасных частей и схемах радиооборудования бумажные и электролитические конденсаторы обычно обозначаются в терминах «микрофарад». Проблема в том, что после удаления первых двух автонумерация следующих трех отображается как FK3, FK4, FK5. Центробежные, тепловые и конденсаторные выключатели вызывают большую часть однофазного тока. Если проблема связана с центробежным переключателем, тепловым переключателем или конденсатором, двигатель обычно обслуживают и ремонтируют. 4, где работой управляют три переключателя: S1 и 3 соединяют левую пластину C 1 с V in и землей соответственно, а Vout Vin C C1 2 S3 S1 S2 рис. 12.Обычно это происходит, если вы давно не пользовались часами Seiko. Первое, что вам нужно сделать, это отключить микроволновую печь от розетки. Присоедините провода соответствующего цвета в соответствии с тем, как они были размещены на старом конденсаторе. Мой MFC J4420DW не включается, и все индикаторы указывают на то, что рядом с микросхемой ATmega168 на NG есть четыре неиспользуемые площадки для пайки, как показано ниже. Ниже приведены формулы: Time High (Seconds) T1 = 0. Это «перевернутый» вывод, что означает, что он сбрасывается, когда на выводе появляется низкий уровень.Тем не менее, вы можете визуально осмотреть каждый конденсатор на наличие ржавчины, трещин, утечек или выпуклостей, и это даст вам хорошее представление о том, что конденсатор поврежден. Также разъясняются рекомендации по выбору размера МОП-транзистора в качестве нелинейного основного конденсатора накачки и спецификация диодного транзистора для процесса проектирования. Использование Scan Tool Смарт-телевизоры Vizio имеют два варианта сброса: программный сброс и полный сброс. Как сбросить нумерацию FK в Visio 2010? Несколько отношений были добавлены в диаграмму БД, затем удалены, затем 3 добавлены обратно.Змеевики конденсатора загрязнены. Схема подключения электродвигателя Однофазная базовая электроника Асинхронные двигатели с пусковым конденсатором представляют собой однофазные асинхронные двигатели, в […] В технологии памяти DRAM технология MOS лежит в основе проектирования, изготовления и эксплуатации. (Если вы можете запустить вспышку удаленно, это, вероятно, будет неплохой идеей. Просто коснитесь и удерживайте LOCK в течение примерно 12 секунд, пока не появятся буквы «A» и «r». [1] Если двигатель скважинного насоса по какой-либо причине перегревается. (низкое напряжение, плохой пусковой/рабочий конденсатор, поврежденный двигатель, поврежденные части крыльчатки насоса, потеря воды в колодце, насос работает всухую) это может быть модель, которая будет вращаться. Это вызывает быстрый разряд конденсатора C5 через 1K pull down RN2D , потому что пропал потенциал 5В на стороне 16U2.Конденсатор (0. Это разрядит конденсаторы в автомобиле, что необходимо для перезагрузки компьютера автомобиля. Отправьте личное сообщение wmproop. – Конденсаторы: C1 = 10 нФ. Поиск и устранение неисправностей двигателей с конденсаторами аналогичны устранению неисправностей двигателей с расщепленной фазой (см. выше), но также принимает во внимание конденсатор. После размыкания переключателя конденсатор начинает заряжаться со скоростью, основанной на коэффициенте RC, когда он достигает уровня, эквивалентного низкому логическому порогу устройства. Контакт 4 Сброс Этот контакт сбрасывает целая цепь.У меня есть напряжение на сквозное реле давления на двигатель и на конденсаторы. Махало, Марк Сброс не сработает, если в ваших часах разряжена или разряжена батарея. В большинстве двигателей насосов для бассейнов используется пусковой конденсатор и/или рабочий конденсатор. В качестве альтернативы значение конденсатора Ct также может быть изменено для изменения частоты ИС. Счетчик должен достичь бесконечности, немного упасть, а затем снова достичь бесконечности. Чтобы проверить конденсатор с помощью мультиметра, установите мультиметр на показания в диапазоне высоких сопротивлений, где-то выше 10 кОм и 1 м Ом.Вместо отдельной пусковой и рабочей обмотки, каждая из которых имеет разные характеристики, двигатели PSC имеют две обмотки, которые физически… Чтобы отменить регистрацию пульта дистанционного управления, нажмите и удерживайте кнопки «Назад» и «Домой» в течение 5 секунд. После замены неисправного, новый конденсатор будет обеспечивать энергией вашу магнитолу, и она не будет сбрасываться при запуске двигателя. Протрите/пропылесосьте пространство вокруг него, чтобы удалить мусор. Это рабочий конденсатор, который используется во многих типах холодильников и морозильников.Конденсатор обеспечивает определенное время сброса, которое обычно требуется для очистки всех регистров. 19 января 2005 г. 22Ф). – Транзистор: BC547. Удерживая изолированные рукоятки отверток, коснитесь одной отверткой каждой клеммы на конденсаторе. Это делается для того, чтобы за дополнительную плату не нужно было далеко ходить, чтобы быстро добраться до усилителя. Если конденсатор неисправен, то двигатель вентилятора пытается получить всю свою энергию от вашей электрической цепи. 3М, R3=10К, R4=1К. Подключите радиочастотный ключ к USB-порту телевизора.Нажмите, чтобы увидеть полный ответ Шаги по перезагрузке компьютера в автомобиле. Оказывается, мой на самом деле вращался, но слишком медленно, чтобы делать что-то стоящее. Вы знаете, как с этим бороться? В настоящее время вы, скорее всего, заметите эффекты диэлектрической абсорбции каким-то более тонким образом, возможно, в работе интегратора, который нельзя сбросить до нуля, или в сэмпле/хранении, которые отказываются работать правильно. Вот некоторые из проблем 6-галлонного воздушного компрессора Bostitch и их решения Электрические проблемы.Иногда требуется несколько попыток в примечании к приложению, чтобы полностью понять смысл. Если индикаторы хронографа не работают, даже если центральные часы работают нормально, это может указывать на проблему с конденсатором. Основным шагом к сбросу системы ECU является полное отключение резервного источника питания. Вот как сбросить пусковой/рабочий конденсатор холодильника LG. Запуск конденсатора для Electrolux LFFh30F3QWC Не заводится. Подсоедините аккумуляторный кабель. С помощью многофункционального дисплея, перемещая индикатор питания в сторону нужной системы, или с помощью клавиш F.Если вы не используете огромный-преогромный конденсатор, то он будет… Удерживайте кнопку проверки нажатой в течение 10 секунд. В отличие от многих других регулируемых регуляторов, триммеры монтируются непосредственно на печатных платах… А как насчет конденсатора V? Кажется очевидным, что установка V Capacitor почти на максимальное значение увеличит накопленную энергию, но у этой стратегии есть серьезные недостатки. Нажмите кнопку «Влево», чтобы вернуться к обычному дисплею. Если это не так, то замените конденсатор. На новых коротких платах проблема. Откручивайте заводную головку до тех пор, пока она не выскочит, если у вас завинчивающаяся заводная головка. 2% от его конечного значения после изменения напряжения подается на … В хорошо собранном электронном блоке первым делом взрываются конденсаторы. Чтобы перезагрузить Ember, нажмите и удерживайте кнопку питания на дне кружки около 15 секунд. Все идет нормально. Вы можете удерживать клавишу, чтобы увеличить мощность системы. 5. Бело-серая полоса указывает на отрицательный вывод. Подстроечные резисторы могут быть переменными резисторами (потенциометрами), переменными конденсаторами и регулируемыми катушками индуктивности. Ответ (1 из 4): Иногда сложно описать словами, как соединены компоненты цепи.Для этого можно использовать аккумулятор. Выполните… Теперь рассмотрим схему с переключаемым конденсатором, изображенную на рис. Восстановите питание и включите устройство, чтобы увидеть, активируется ли вентилятор. Однофазный двигатель с конденсаторным пуском, который не запускается, является признаком неисправного конденсатора. Нажмите на педаль тормоза примерно на 20 секунд, чтобы полностью разрядить конденсаторы системы ЭБУ через стоп-сигналы. Поверните заводную головку против часовой стрелки, чтобы установить дату. Аккуратно вытяните его в положение установки времени.SEIKO CORPORATION 1 [Аналоговый тип] Кал. Контакт № 12 — это вход сброса ИС, который должен быть подключен к земле, чтобы ИС могла функционировать (колебаться). Общие проблемы trane xb1000: скрипящие звуки = плохие подшипники. Такие двигатели будут продолжать работать после запуска, что усложняет поиск и устранение неисправностей. Простой, но очень эффективный лайфхак. Он накапливает энергию для запуска и работы вентилятора. Написал 5 минут назад. Когда конденсаторы соединены последовательно, эквивалентная емкость определяется следующим уравнением: 1/C серии = 1/C 1 + 1/C 2 + 1/C 3 + .PMD56: срок службы конденсатора? Кажется, заряда недостаточно, чтобы сбросить/обновить руки/текст или даже завершить цикл синхронизации, как узнать? Конденсатор 1 мкФ на плате Adafruit не предназначен для устранения дребезга переключателя, он необходим для работы схемы. Посмотреть общедоступный профиль. Нажмите кнопку «Вправо», чтобы сбросить выбранную настройку. Аппаратный сбой: если какое-либо из программных исправлений не помогло вам, это определенно аппаратное обеспечение, вызывающее у вас ошибку, которая, скорее всего, связана с вашим жестким диском.Нажмите кнопку «Влево» и удерживайте. Нажмите кнопку сброса вниз, если она выскочила. Существуют разные стратегии, при которых человек устанавливает только определенные ценностные компоненты. Если ваш вентилятор будет работать на высокой скорости, но не на одной из других скоростей, это указывает на то, что конденсатор вышел из строя. В печи обычно используется рабочий конденсатор для поддержания относительно постоянного напряжения… Обзор статей: Как добиться точной проверки пересечения домена сброса, Улучшение проектирования и моделирования транспортных средств, Превращение сложности в конкурентное преимущество с помощью цифрового двойника и моделирования, Балансировка PPA по мере развития машинного обучения до предела, извлечение конденсаторов MIM/MOM улучшает аналоговые и радиочастотные конструкции. Для сброса необходимо отключить питание переменного тока от источника питания.Автоматический выключатель имеет четкую маркировку. Таким образом, применение приведенных выше значений резистора и конденсатора в этом уравнении даст 5-секундную временную задержку. Сначала переведите переключатель в положение «выключено», прежде чем сделать это снова, на этот раз в положение «включено». Поверните мультиметр в положение «Ом». В наличии. Может начать с проверки конденсаторов. Осветительный конденсатор HID 525 В, влажный, ESO маслонаполненный (26 MFD) PLCO26525W Осветительный конденсатор HID 525 В, влажный, ESO маслонаполненный (26 MFD) Артикул: PLCO26525W Packard. По завершении цикла измерения конденсаторы должны быть разряжены.Подключите новый конденсатор в том же месте, где был старый конденсатор. Но источник питания без подключенной нагрузки будет продолжать потреблять энергию, накопленную в конденсаторах, в течение нескольких секунд. Электропитание должно находиться в указанном диапазоне. Если печь отключает автоматический выключатель, то у вас может быть больший размер. Это наиболее распространенные области, где расположено большинство коробок выключателей. Время ожидания сброса задается внешним конденсатором для обеспечения большей гибкости. Узнайте, как сбросить чип картриджа Epson, что позволит вам сбросить нумерацию FK в Visio 2010? Несколько отношений были добавлены в диаграмму БД, затем удалены, затем 3 добавлены обратно.Ответ Джонсона Люиса 19 января 2005 г. Чтобы получить доступ к конденсатору, выньте схему (материнскую плату), чтобы вы могли использовать паяльник, чтобы вынуть ножки конденсатора из схемы. Подводя итог… Для любого продукта, независимо от того, насколько хорошо он спроектирован, довольно характерно иметь конструктивные недостатки. Я понял, что конденсатор внутри чипа закоротил и быстро разрядился при нажатии внешнего переключателя сброса. Вызов мастера по ремонту для замены конденсатора может легко обойтись вам в 300–400 долларов или больше, но сама деталь часто стоит всего 10–20 долларов, поэтому преимущества самостоятельной замены детали… Как восстановить винтаж Astron… Электролитические конденсаторы Astron «Minimite» повсеместно использовались в ранних (и других) усилителях Fender. Если вы хотите использовать в своей схеме некоторые микросхемы, такие как микроконтроллер, регулятор напряжения, датчики температуры и т. д. Припаяйте 0. SGM802 также обладает отличной устойчивостью к переходным процессам, что позволяет игнорировать быстрые переходные процессы VCC. Найдите красную кнопку сброса в основании (или сбоку мусоропровода). Нажмите ее (или удерживайте, в зависимости от инструкций производителя). Это приведет к сбросу мусоропровода. Основное определение конденсатора — это устройство, которое используется для хранения электрического заряда. Отключите питание печи автоматическим выключателем.Чтобы решить эту проблему, вам нужно заменить конденсатор стерео и поместить в него новый конденсатор. Что ж, в каждой схеме значения компонентов предварительно рассчитываются, и человек знает, какие значения использовать. Хак со сбросом конденсатора был легко адаптирован к Arduino USB, если вы не возражаете против небольшой пайки с мелким шагом. Отключите выключатель в главной коробке, которая идет к печи, подождите несколько минут и снова включите, посмотрите, поможет ли это. 30 секунд необходимо для удержания кнопки питания. Использование дополнительного конденсатора… Для расчета постоянной времени конденсатора используется формула τ=RC.Чтобы сбросить фильтр для воды в холодильнике Maytag после замены фильтра для воды, выполните следующие действия: Шаг 1: Найдите и нажмите кнопку «фильтр для воды» на панели управления или панели дисплея перед холодильником Maytag. Этот резистор должен иметь сопротивление не менее чем в три раза превышающее значение R1. Источник питания должен находиться в указанном диапазоне. Через несколько секунд конденсатор должен разрядиться. Как сбросить индикатор подушки безопасности без сканера. Голосование. Для конденсатора нет сброса, о котором я когда-либо слышал.Они есть. В этом видео показано как обнулить конденсаторы i-eloop. Затем нажмите черную кнопку сброса, расположенную в правом верхнем углу, и удерживайте ее не менее двух секунд, прежде чем отпустить. Когда проблема не в пульте, ремонт потолочного вентилятора, застрявшего на высокой скорости, может быть технической проблемой. Глядя на то, как работает память DRAM, можно увидеть, что базовая динамическая RAM или ячейка памяти DRAM использует конденсатор для хранения каждого бита данных и передающее устройство — полевой МОП-транзистор, который действует как переключатель. Мой друг попросил меня что-нибудь сделать с вялой клавишей RESTORE в одной из его хлебниц.Скорее всего, вы обнаружите, что он подключен к двум коричневым проводам, идущим от двигателя. от 575 В до 5 В и обеспечивают максимальную регулировку функций сброса и сторожевого таймера. Сброс используется для запуска или перезапуска функций микроконтроллера AT80C51. Однако сразу же он начинает перезаряжаться через 10-киловольтный подтягивающий RN1D, и примерно через 5 мс конденсатор и контакт RESET возвращаются к 5 В. Поделитесь на других сайтах. Конденсатор печи представляет собой электрический компонент, установленный на вентиляторе печи. Цепь сброса Цепь сброса требуется только на модуле ESP12.Отключите все устройства от Neo и убедитесь, что индикаторы Bluetooth и ANT+ (синий и желтый соответственно) не горят на левой стороне Neo. > > Заранее спасибо. Конденсатор PCX-30F. Конденсатор и компрессор двигателя вентилятора Trane XB1000. Если заработает, то можно припаять к плате электролитический конденсатор на 10 мкФ. Это также совместимо с компаратором. Следующая последовательность используется для … Этот инструмент вычисляет произведение значений сопротивления и емкости, известное как постоянная времени RC.Если проблема связана с пультом дистанционного управления, вы можете сбросить настройки пульта. Рис. 5: Снимок экрана LabOne, показывающий развертку частоты конденсатора звена постоянного тока от 1 кГц до 5 МГц. Плата E — удерживайте кнопку «Обучение и остановка» в течение 3 секунд, пока не погаснет светодиод. Убедитесь, что питание устройства выключено. Змеевики конденсатора конденсируют хладагент в вашем холодильнике, обеспечивая… Выход сброса остается активным в течение периода ожидания сброса после того, как V CC превысит порог сброса. Конденсатор тумана сбрасывает префиксы следующих неиспользованных безделушек: Настроенное кольцо тумана (заряженное) Кольцо тумана (заряженное) Кулон тумана Талисман тумана Использование конденсатора тумана уничтожит настои и обогащения. как сбросить конденсатор

Суперконденсаторы для запуска двигателя. Почему весь шум.

Почему все кайф! Только представьте, что вы можете заменить службу запуска двигателя обеспечивается вашими батареями с продуктом, который полностью не требует технического обслуживания, никогда не нуждается в замене и будет обеспечить надежный запуск на протяжении всего срока службы вашего оборудования. Это что делает пусковой модуль ультраконденсатора. Так что же конденсатор Super и чем они отличаются от батареи Батареи отлично подходят для хранения большого количества энергии в относительно небольшом пространстве, но они тяжелые, дорогие, медленно заряжается, имеет ограниченный срок службы и часто изготавливается из токсичных материалов. материалы.Обычные конденсаторы лучше почти во всех отношениях, но не так хорошо для хранения большого количества энергии. Суперконденсатор A (SC) (также называемый суперконденсатором, ультраконденсатором или Goldcap) представляет собой конденсатор большой емкости со значениями емкости значительно выше, чем у других конденсаторов (но более низкие пределы напряжения), которые мост зазор между электролитическими конденсаторами и перезаряжаемыми батареи.. Суперконденсаторы изготовлены из неопасных материалов таких как алюминий, углерод, никель и т. д. Они представляют собой герметичный блок и использовать физическую реакцию на зарядку и разрядку. Батареи сделаны опасных материалов, таких как свинец и серная кислота, и использовать химическая реакция на заряд и разряд. Зачем использовать суперконденсатор для запуска двигателя Суперконденсаторы выдают большой количество энергии, гораздо больше мощнее, чем аккумуляторная система, позволяющая запускать дизельные двигатели быстро.Двигатель может запускаться до 30% быстрее и до 2 безвольтовое падение пускового тока, подаваемого во время работы двигателя стартовое событие. Суперконденсаторы перезаряжаться очень быстро, обычно после В случае запуска двигателя ультраконденсатор перезарядится менее чем за тридцать секунд. Суперконденсаторы имеют очень долгий срок службы, наши суперконденсаторы можно заряжать и разряжать, обеспечивая запуск до 1 000 000 раз в жизни. Суперконденсаторы не требуют обслуживания, их можно установить в любой ориентации и в труднодоступных местах может не понадобиться будет доступен снова, если вы не хотите установить его на другой транспортное средство, судно или оборудование.. До сих пор нужны батарейки и зачем В большинстве случаев вам все равно понадобятся батарейки. Батареи будут поставлять энергию для действий при выключении зажигания. В зависимости от ваших энергетических потребностей вы можете устранить некоторые или все ваши батареи (скажем, в случае запуска генератора). Ваш оставшиеся батареи можно оставить в качестве заводных батарей или заменить их с батареями глубокого цикла также улучшит вашу систему. С комбинация пускового модуля Supercapacitor и батарей на вашем транспортном средстве, судне или оборудовании преимущества огромны. 10 Преимущества установки пускового модуля Supercapacitor. Установленные батареи прослужат от 2 до 3 раз дольше, так как они не будут подавать мощность для запуска двигатель, таким образом, уменьшая количество циклов батарея. . Запуск с полной мощностью снижает затраты на техническое обслуживание стартера и электрической шины. Время простоя и звонки в удаленные районы запуск транспортных средств, судов и оборудования от плоских аккумуляторов будет быть делом прошлого. Батарейки могут быть предназначены для выключения зажигания. деятельности, таких как кондиционер или современные технические системы, и не будет повлиять на пусковую способность вашего транспортного средства, судна или оборудование, а также обеспечит более длительные периоды энергии использовать. По мере обновления стартовый модуль может быть легко снимается и устанавливается на новое оборудование. Не беспокойтесь, вам не нужно беспокоиться, если вы случайно оставили свет или аксессуары включенными, Стартовый модуль ультраконденсатора запустит ваш двигатель, даже если он батарейки полностью разряжены. . Легкий, пусковой суперконденсатор модули весят до 50 % меньше, чем батарея, и в корпусах могут заменить 2 или более батарей. Только один пусковой модуль 24 В нужен для систем на 24 вольта. Суперконденсаторы безопасны для окружающей среды и не содержат свинец или серную кислоту. Суперконденсаторы могут работать до 1 000 000 циклов. раз по сравнению с примерно 300-500 циклами для батареи. KSM (стартовый модуль KAPower) Сделано в США, KSM не требует обслуживания и является единственным доступный модуль ультраконденсатора, который может работать независимо от любого установленные аккумуляторы или их уровень заряда. Доступен в диапазоне от 12 до 24 вольт. KSM имеет ПЛК для контроль и мониторинг состояния KSM. Его запатентованная технология Easy 3 Wire установка гарантирует, что он будет изолирован от аккумуляторной системы, когда он не использовался. Созданный для суровых условий, KSM подходит для многих отрасли, включая морскую, транспортную, землеройную, транзитную и сельское хозяйство. Проблемы с запуском двигателя из-за проблем с техническим обслуживанием, требующих расширенный проворот, запатентованный метод установки позволяет перезарядите суперконденсатор непосредственно от установленных батарей или любой аналогичный источник напряжения. Подробнее здесь uSTART Сделано в США, uSTART представляет собой пусковой модуль, предназначенный для замена батареи и отлично подходит для транспортной курьерской отрасли. Идеально подходит для парков грузовых автомобилей и предприятий, требующих многократных запусков автомобилей каждый день. Доступен в 12-вольтовом исполнении для двигателей до 12 литров и недавно выпущено 24 вольта подходит для двигателей до 50 л. uSTART подключается непосредственно к другим батареям и в 12-вольтовой системе, заменяет 1 батарею в системе с 2 или 3 батареями. На 24 вольта система, uSTART будет дополнением к системе с 2 батареями и обеспечивает огромную мощность и надежность. Подробнее здесь. Промышленные пусковые устройства с суперконденсаторами Также доступны пусковые устройства высокой мощности S ee Дополнительно Предстоящие события Хотите посетить нас на месте, пожалуйста, проверьте, когда мы находимся в вашем районе. Щелкните здесь для событий Выложить на социальных сетях или напрямую одному из ваших друзей ниже

Что это такое и почему они так важны

Среди беспорядочной массы проводов внутри наружного блока вашего кондиционера живет один из самых важных компонентов всей вашей системы HVAC: конденсатор вашего кондиционера.

Ваш конденсатор переменного тока похож на блестящую цилиндрическую батарею и отвечает за питание двигателей вашей системы переменного тока, чтобы они работали, когда пришло время охладить вещи в вашем доме.

Конденсатор переменного тока является одной из наиболее часто заменяемых частей кондиционера, главным образом потому, что он может остановить работу всей системы HVAC в случае ее отказа или неисправности. Если это произойдет, вашему кондиционеру придется работать усерднее, чтобы обеспечить циркуляцию холодного воздуха в вашем помещении, что в конечном итоге может привести к износу вашего блока переменного тока или привести к увеличению счетов за электроэнергию.

Продолжайте читать, чтобы узнать, что вам следует знать о конденсаторе переменного тока, в том числе о том, как обнаружить ранние признаки неисправности и что вы можете сделать, если ваш конденсатор вышел из строя.

Но сначала небольшое предупреждение: конденсаторы переменного тока представляют собой опасные высоковольтные устройства. Прикосновение или неправильное обращение с ним может привести к серьезной травме или смерти. Так что не беритесь за них. Всегда консультируйтесь с опытным и лицензированным специалистом по HVAC, если у вас возникли проблемы с кондиционером.

Что именно делает конденсатор переменного тока?

Конденсатор переменного тока обеспечивает первоначальный импульс электричества, необходимый для успешной работы двигателей вашего кондиционера. Он накапливает электроэнергию и отправляет ее на двигатели вашей системы мощными импульсами, которые разгоняют ваше устройство, когда оно запускает цикл охлаждения. Как только ваш переменный ток включен и работает, конденсатор снижает выходную мощность, но по-прежнему обеспечивает постоянный ток мощности до завершения цикла.

Конденсаторы переменного тока

измеряются в напряжении и микрофарадах.Напряжение показывает, сколько электрического тока проходит через конденсатор. Чем больше напряжение в вашем конденсаторе, тем быстрее электрический ток проходит через него. Между тем, микрофарады описывают, сколько электрического тока может хранить конденсатор. Емкость большинства конденсаторов варьируется от 5 MFD (микрофарад) до 80 MFD.

Они могут выглядеть и функционировать аналогично батареям, но конденсаторы — это батареи , а не . Они подключены к проводке внутри вашей системы кондиционирования воздуха. Это означает, что вы не можете просто открыть двери своего устройства и вставить внутрь новый конденсатор, если пришло время для нового. На самом деле, не меняйте конденсатор переменного тока самостоятельно, потому что это высоковольтные устройства, которые могут нанести вам серьезный вред, даже если питание отключено. Мы поговорим об этом позже.

Зачем нужен конденсатор?

Несмотря на то, что ваш блок переменного тока подключен к электрической системе вашего дома, для его эффективной работы требуется более сильное усиление. Это потому, что кондиционеры — это мощные машины, которым требуется много энергии, чтобы делать то, для чего они созданы, а электропроводка вашего дома просто не обеспечивает достаточного количества энергии для выполнения этой работы.Конденсатор компенсирует это, запуская двигатель вашей системы и помогая ему охлаждать ваш дом, пока он не сделает кратковременный перерыв. Как только приходит время для следующего цикла охлаждения, конденсатор возвращается к работе.

Конденсаторы выполняют важную и напряженную работу, поэтому неисправный конденсатор является одной из наиболее частых причин неисправности кондиционера, особенно летом. Изношенный конденсатор переменного тока может вызвать широко распространенные проблемы, которых вы, вероятно, предпочли бы избежать.

Пусковые конденсаторы по сравнению срабочие конденсаторы: в чем разница?

В зависимости от того, как построена ваша система HVAC, в вашем наружном блоке может быть два одиночных конденсатора или один двойной конденсатор.

Системы, требующие двух отдельных конденсаторов, нуждаются в пусковом конденсаторе и рабочем конденсаторе для правильной работы. Пусковой конденсатор предназначен для подачи энергии, необходимой двигателю переменного тока для запуска цикла охлаждения. Вот и все. Как только ваше устройство получает этот первоначальный толчок, включается рабочий конденсатор. Он накапливает, а затем высвобождает энергию, необходимую для поддержания работы двигателя и подачи переменного тока.

Если один из этих конденсаторов выйдет из строя, ваш технический специалист может решить заменить обе детали двойным конденсатором.

Двойной конденсатор — это как набор шоколадных батончиков. Устройство выполняет ту же работу, что и пусковой конденсатор, и рабочий конденсатор. Он дает вашему устройству эту важную начальную искру и обеспечивает постоянный поток электроэнергии, чтобы поддерживать его работу. Двойные конденсаторы предлагают гораздо больше удобства. Они экономят место в вашем блоке HVAC, и специалистам по HVAC может быть проще их заменить.

Каковы признаки неисправности конденсатора переменного тока?

Есть несколько явных признаков того, что вам следует нанять специалиста по системам вентиляции и кондиционирования для замены конденсатора переменного тока. Вот некоторые распространенные признаки неисправного конденсатора:

• Вашему кондиционеру требуется время, чтобы начать цикл охлаждения, или он просто не запускается
• Ваш кондиционер самопроизвольно отключается
• Вы не чувствуете холода в своем доме, пока кондиционер работает
• Ваш кондиционер издает гудящий шум во время работы
• Вы заметили дым или почувствовали запах гари, исходящий от устройства
• Ваши счета за электроэнергию неоправданно высоки

Причины неисправности конденсатора переменного тока могут быть разными, но могут включать: попадание мусора в конденсатор и причинение ущерба; чрезвычайно высокие температуры, вызывающие перегрев конденсатора; износ в течение длительного периода времени; короткие замыкания в системе охлаждения; скачки напряжения; и даже удары молнии.

Как проверить конденсатор переменного тока?

Позвоните своему местному дилеру Trane, если вам нужна помощь в определении того, работает ли ваш конденсатор переменного тока не так, как должен, и нуждается ли он в замене. Эти обученные специалисты используют специальные инструменты и обучение для измерения тока, напряжения и сопротивления конденсатора. Вы не должны пытаться делать что-либо самостоятельно, так как работа с конденсатором может привести к серьезной травме или смерти.

Вам следует нанять специалиста по HVAC, чтобы он помог вам.

Сколько стоит замена конденсатора переменного тока?

Если у вас есть подтверждение от лицензированного специалиста по ОВКВ о том, что ваш конденсатор переменного тока нуждается в замене, приготовьтесь потратить от 120 до 250 долларов на деталь и установку, согласно отчету HomeAdvisor за 2021 год.

Цена может варьироваться в зависимости от марки конденсатора ОВК, модели, напряжения и трудозатрат на установку. (Фирменные устройства, как правило, дороже, до 400 долларов и более.)

Если вы предпочитаете покупать деталь самостоятельно, вы можете потратить от 9 до 45 долларов на сам конденсатор, хотя некоторые фирменные детали и модели могут стоить дороже. Работа и установка лицензированным специалистом по HVAC могут составлять основную часть ваших затрат, и у дилера может не быть мотивации для установки детали, которую вы приобрели самостоятельно.

Могу ли я самостоятельно заменить конденсатор переменного тока?

Нет, нельзя. Опытный техник HVAC должен быть в состоянии правильно удалить неисправный конденсатор и заменить его новым, который заставит ваш кондиционер работать должным образом.

Найдите местного дилера Trane в вашем регионе, который поможет вам диагностировать потенциальные проблемы с вашим конденсатором и безопасно заменить его. Если вы не уверены, как работает ваш конденсатор, запланируйте регулярное техническое обслуживание с техническим специалистом, чтобы убедиться, что ваше оборудование находится в наилучшем состоянии.

Все упомянутые товарные знаки являются товарными знаками соответствующих владельцев. © 2021 Trane. Все права защищены.

Как плохой конденсатор может повлиять на ваш переменный ток?

Основными компонентами вашей системы кондиционирования воздуха (и большинства электромеханических машин) являются конденсаторы.Конденсатор используется для накопления энергии в электростатическом поле. Прикрепленные к двигателям конденсаторы в первую очередь выполняют работу по стабилизации напряжения и обеспечивают необходимый толчок для запуска двигателя. В кондиционере конденсаторы подключены к трем основным двигателям: двигателю компрессора, двигателю вентилятора и двигателю наружного вентилятора. Каждый из них имеет отдельный конденсатор для его запуска (пусковой конденсатор ) и поддержания его работы (рабочий конденсатор ).

Вышедшие из строя конденсаторы являются одной из частых причин неисправностей в сети переменного тока. К счастью, если вы вовремя обнаружите проблемы с конденсаторами, отремонтируйте техники и легко замените их на новые без каких-либо серьезных последствий для сети переменного тока. Однако, если игнорировать неисправные конденсаторы, вы можете получить неработающую систему кондиционирования воздуха именно тогда, когда она вам больше всего нужна.

Для срочного ремонта кондиционера в Бивертоне, штат Орегон, позвоните опытным специалистам из Clean Air Act. Для вашего удобства у нас есть круглосуточная аварийная служба.

Проблемы из-за плохих конденсаторов

Наиболее распространенная проблема, которую могут вызвать неисправные конденсаторы, — «затрудненный запуск».Это когда компрессор кондиционера с трудом запускается, заикается при попытке включиться, а затем через некоторое время отключается. Существует ряд различных причин затрудненного пуска (наихудшей из них является срок службы компрессора), но неисправность пускового конденсатора является одной из наиболее распространенных. Не всегда легко диагностировать проблему с пусковым конденсатором. Технический специалист осмотрит конденсатор, чтобы увидеть, нет ли на нем видимых повреждений (раскол, вздутие, утечка масла), и проведет электрические испытания, чтобы убедиться в этом.

Двигатель, подключенный к рабочему и пусковому конденсатору, может все еще пытаться запуститься, если один или оба конденсатора вышли из строя, и это приведет к тому, что двигатель будет гудеть и не будет работать долго. Если это продолжится, двигатель начнет нагреваться и в конечном итоге сгорит, что потребует замены всего двигателя. Если вы столкнулись с гудящим звуком или моторами, которые перестали работать, прекратите попытки использовать кондиционер и немедленно обратитесь в ремонтную мастерскую.

Прежде чем конденсатор выйдет из строя, он может начать издавать щелкающие звуки.Это поможет предупредить вас о проблеме до того, как компрессор или вентиляторы перестанут работать.

В большинстве случаев проблем с конденсатором, таких как повреждение или потеря заряда, конденсатор необходимо заменить.
