Розеточные группы — основная часть организации энергоснабжения любого дома. Многообразие подключаемых к сети бытовых приборов привело к тому, что розеток нужно много, и быть они должны буквально во всех помещениях. А для того чтобы все функционировало в нормальном режиме необходимо правильно подобраться сечение кабеля, а так же защитно-коммутационную аппаратуру.

Выбор кабеля для подключения розеток

Нужно учитывать, что какой кабель для розеток будет выбран, такой получится и надежность системы. Бытовые электроприборы серьезно различаются по мощности, поэтому при выборе сечения кабеля стоит руководствоваться следующими рекомендациями:

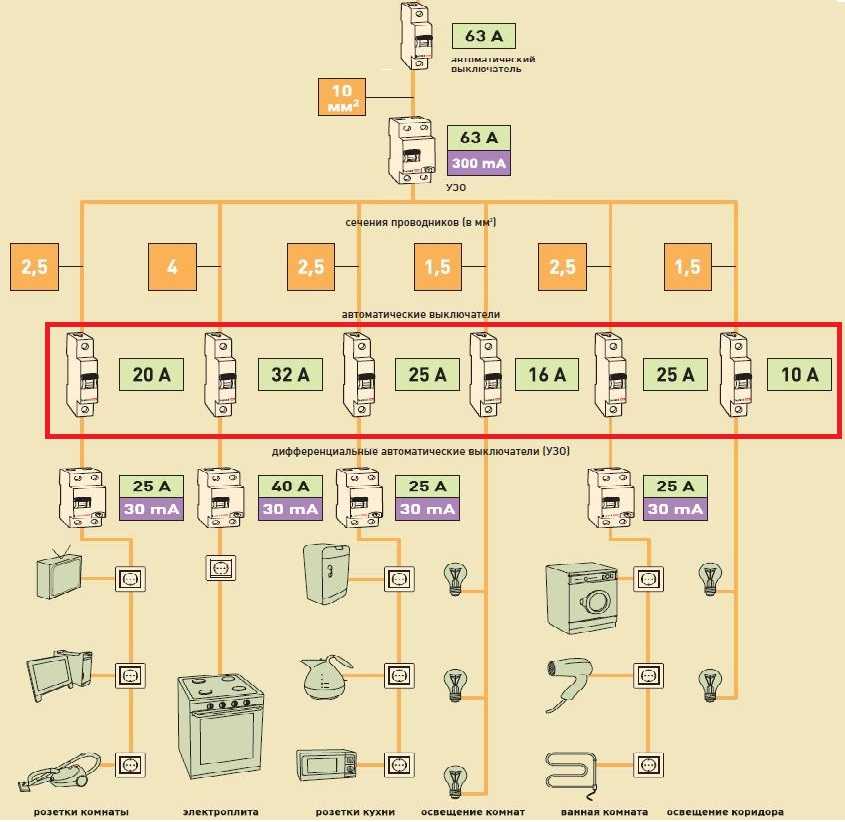

  1. Определить мощные энергопотребители мощностью от 1кВт и выше, которые могут работать продолжительное время (стиральная машина, кондиционеры, духового шкафа варочная панель и пр.
    ). Такие электроприборы должны иметь индивидуальную розетку, которая подключается напрямую из распределительного щита. Сечение кабелей для таких устройств подбирается индивидуально исходя из их мощности. Так для питания стиральной машины или духового шкафа мощностью до 3,5 кВт (~16A) подойдет медный кабель с сечением жил 2,5 мм² (например, можно использовать ВВГ-Пнг 3х2,5), а для варочной панели, мощность которой составляет 7-8 кВт (~32-37A) рекомендуется использовать такой же кабель, но уже сечением 6 мм² (например ВВГ-Пнг 3×6).
  2. Остальные потребители в квартире или доме будут подключаться к общим розеточным группам. Для таких групп рекомендуется использовать кабели с медными токопроводящими жилами сечением 2,5 мм².

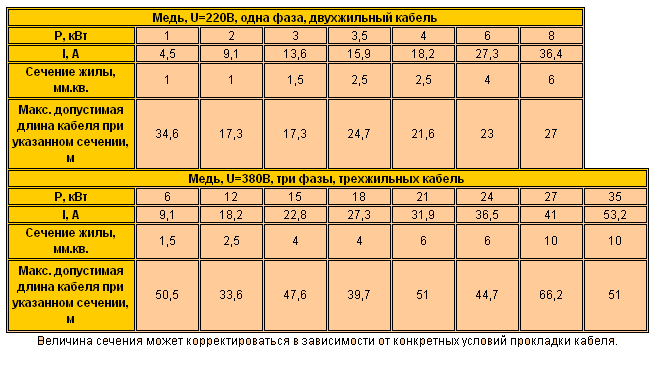

Как видно, выбор сечения жил кабеля напрямую зависит от мощности электроприборов, которые в дальнейшем будут подключаться.

Способы прокладки кабеля

Прокладка кабеля может выполняться, как скрыто (в полах, в специальных каналах и пустотах строительных конструкций, бороздах, штрабах), так и открыто (в электротехнических плинтусах, коробах и т. п.). Оба способа имеют свои плюсы и минусы.

Скрытый монтаж

Монтаж кабеля в штробе стен или в слое подготовки пола является оптимальным вариантом для жилых помещений, строительные конструкции которых выполнены из негорючих материалов. При таком способе прокладки кабель для розеток будет скрыт и не станет портить интерьер. Стоит отметить, что прокладка кабеля за подвесными потолками, так же является скрытой и в зависимости от группы горючести материалов, применяемых при изготовлении потолков, прокладку кабеля следующим производить следующим образом:

  • подвесные потолки группы горючести Г1 – в неметаллических трубах и коробах;
  • подвесные потолки группы горючести Г2 – в неметаллических трубах и коробах со степенью защиты IP4X;
  • подвесные потолки группы горючести Г3 и Г4 – в металлических трубах и коробах, обладающих локализационной способностью (должны выдерживать короткое замыкание в электропроводке, проложенной в ней, без прогорания стенок). Рекомендуемая толщина стенок выбирается из таблицы.

Скрытая прокладка электропроводки в деревянных домах так же допускается при условии размещения кабелей и проводов в металлических трубах, обладающих локализационной способностью.

Открытый монтаж кабеля

Не всегда есть смысл прятать кабель. Например, если нужно пустить небольшой участок трассы в квартире со свежим ремонтом или произвести разводку в срубе. Оптимальным вариантом в таком случае является прокладка кабеля (провода) в пластиковом коробе или же на специальных изоляторах. Стоит отметить, что по сгораемым конструкциям допускается открытая прокладка не распространяющим горение одиночным кабелем сечением не более 6 мм².

Важно отметить, что какой бы вариант вы не выбрали для прокладки электропроводки для розеток необходимо помнить, что должны использовать кабели, не распространяющие горение при групповой прокладке, например ВВГнг, ВВГнг-LS.

Защита кабеля от перегрузок

Одновременное использование нескольких мощных бытовых электроприбор подключенных в одной комнате могут вызвать перегрузку вашей электрической сети. Это может привести к перегреву мест соединений и последующему пожару. Чтобы этого не произошло, следует применять автоматические выключатели (АВ), которые и обеспечиваю защиту кабеля от перегрузок. Номинал АВ выбирается наименьшим по расчетным или номинальным токам электроприемников, но таким образом, чтобы он не отключался при кратковременных перегрузках (пусковые токи, токи при самозапуске и т. п.). Так для общих розеточных групп рекомендуется использовать автоматический выключатель номиналом 16А (максимально-допустимый ток, подключаемый к одной розетке группы), варочной панели мощностью 7 кВт – 32А и т.д.

Кроме того, для защиты от перегрузки могу использоваться дифференциальные автоматические выключатели, которые так же обеспечивают защиту от поражения электрическим током вследствие повреждения электропроводки или неисправности электроприбора.







Как определить сечение провода? | Заметки электрика

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

При замене электропроводки в квартире своими руками у многих возникает вопрос: «Как определить сечение провода или кабеля?»

Чаще всего граждан интересует сечение жил проводов или кабелей, которые необходимо проложить от этажного (подъездного) до квартирного электрического щитка, или от опоры воздушной линии до вводного распределительного устройства (ВРУ) коттеджа или дома. Не менее реже мне задают вопросы по определению сечения жил проводов и кабелей для групповых нагрузок или трехфазных двигателей.

На самом деле вопрос выбора сечения проводов и кабелей очень серьезный, т.к. при недостаточном сечении будет большая плотность тока в проводнике, и провод начнет греться, разрушая тем самым изоляцию провода. Вот пример неправильного выбора сечения жил кабеля для розетки. Посмотрите к чему это привело.

Если же мы хотим использовать провод большего сечения, то необходимо рационально его выбрать.

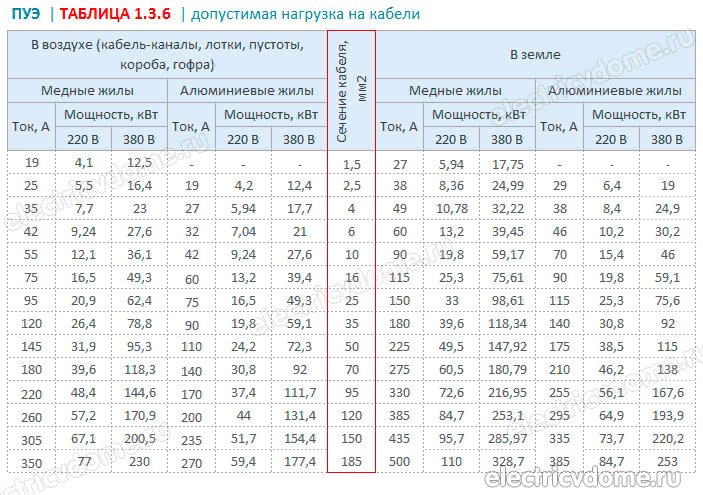

Для определения сечения провода или кабеля воспользуемся таблицами ПУЭ (табл. 1.3.4 — 1.3.11), где указаны длительные допустимые токи для медных и алюминиевых проводов (кабелей, шнуров) с различными видами изоляции (ПВХ, резиновая) и оболочками (ПВХ, свинцовая, найритовая, резиновая).

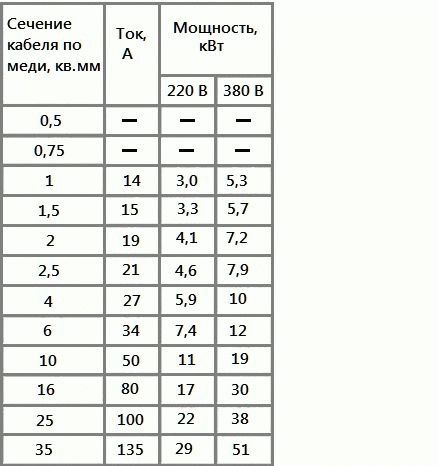

Специально для Вас, из перечисленных выше таблиц ПУЭ я создал одну общую таблицу, по которой Вы легко сможете определить сечение трехжильных, четырехжильных и пятижильных проводов и кабелей для однофазной (220 В) и трехфазной (380 В) нагрузок. Вам нужно лишь знать ток нагрузки или ее мощность.

Примечание: в данной таблице мощность рассчитана при cosφ = 1.

Останавливаться шнурах я не стал, т.к. при монтаже и замене электропроводки они применяются редко. Длительные допустимые токи для СИП проводов Вы найдете в ГОСТ 31946-2012 (отмененный ГОСТ Р 52373-2005), таблица 10.

Кстати, пользуясь случаем, напоминаю Вам, что провода марки ПУНП и АПУНП применять запрещено (переходите по ссылочке и читайте всю правду о них). Примеры несоответствий этих проводов заявленному сечению привожу не только я, но и посетители сайта.



Как определить сечение вводного провода (кабеля) для квартиры или частного дома?

Номинал вводного автоматического выключателя обязательно должен быть согласован в энергоснабжающей организации. Самостоятельно менять его номинал запрещено, т.к. это влияет на селективность срабатывания аппаратов защиты, установленных в цепи питания в ВРУ или ТП, а также на выделенную мощность для конкретной квартиры или дома.

Номинал вводного автомата можно узнать в энергоснабжающей организации или в выданных технических условиях (ТУ) на присоединение к сетям.

Предположим, что согласно ТУ, выделенная мощность для частного дома составляет 5 (кВт) однофазного питания 220 (В), а номинал вводного автомата должен быть 25 (А).

Как пользоваться моей таблицей?

Все очень просто. В зависимости от вида электропроводки (в воздухе или земле), материала жил и напряжения выбираем сечение таким образом, чтобы длительный допустимый ток кабеля превышал номинал вводного автомата.

Вводной кабель в дом планируем выполнить медным трехжильным марки ВВГнг и проложить открыто. Получается, что его сечение должно быть не менее 4 кв.мм, т.е. нужно приобрести кабель ВВГнг (3х4).

Но здесь я рекомендую вспомнить про такое понятия, как «условный ток отключения» автомата. Более подробно об этом читайте в статье про время-токовую характеристику автоматов. Получается, что автомат с номинальным током 25 (А) имеет «условный ток отключения» 1,45·25=36,25 (А). При таком токе автомат в холодном состоянии отключится за время около 60 минут (1 час). А это значит, что при выборе сечения питающего кабеля это нужно учитывать.

В моем примере кабель сечением 4 кв.мм имеет длительно-допустимый ток 35 (А), а «условный ток отключения» равен 36,25 (А). В принципе, разница между ними небольшая — можно оставить и так. Но я рекомендовал бы применить вводной кабель на 6 кв.мм, у которого длительный допустимый ток составляет 42 (А).



Как определить сечение кабеля или провода для розеточных линий?

У каждого электрического прибора имеется своя установленная мощность и указывается она в паспорте или на стикере.  Единица измерения — Ватт (Вт).

Предположим, что нам нужно выбрать питающую линию для стиральной машины, мощность которой составляет 2,4 (кВт). Кабель планируем выполнить медным трехжильным марки ВВГнг и проложить скрыто. Получается, что его сечение должно быть не менее 1,5 кв.мм, т.е. нужно приобрести кабель ВВГнг (3х1,5).

Если в эту розетку будет включена только стиральная машина, то выбранный кабель ВВГнг (3х1,5) можно оставить. Защитить этот кабель нужно автоматом с номинальным током на 10 (А).

Но я считаю, что нецелесообразно использовать розетку только для одной стиральной машины. Наверняка, Вы захотите включить в нее фен, электрическую бритву или утюг. Поэтому для всех розеточных линий я рекомендую прокладывать медный кабель сечением 2,5 кв.м., а линию защищать автоматом с номиналом 16 (А).

Как определить сечение провода (кабеля) для трехфазного двигателя?

Рассмотрим еще один пример. Допустим, у нас на даче имеется трехфазный асинхронный двигатель типа АИР71А4У2 мощностью 550 (Вт), обмотки которого подключены звездой на напряжение 380 (В). Нам необходимо для него выбрать и определить сечение питающего кабеля.

Смотрим номинальный ток двигателя при соединении звездой, указанный на бирке. Он составляет 1,6 (А).

Если бирка на корпусе электродвигателя отсутствует, то данные можно найти по справочным таблицам.

Питающий кабель планируем приобрести медным, прокладывать будем по воздуху. Ищем соответствующие строки по моей таблице и находим необходимое сечение.

Получаем 1,5 кв. мм.

Сечение питающего кабеля для двигателя можно найти и по его мощности. Все аналогично.

В статье расчет сечения кабеля (провода) я подробно описал, как рассчитать сечение с помощью программы Электрик. А также я Вам рекомендую прочитать статью о том, как определить сечение кабеля по диаметру.

После определения сечения, необходимо переходить к выбору марки проводов и кабелей.

P.S. Надеюсь я Вам доступно изложил материал и теперь Вы сможете самостоятельно определить сечение провода или кабеля.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Кабель для электроплиты – обзор марок, выбор сечения, сравнение цен, рекомендации по подключению.

При покупке и подключении новой плиты, варочной панели (обычной электрической, индукционной) или духовки, владельцы часто сталкиваются с тем, что кабель для электроплиты отсутствует в комплекте. Электроплиты относятся к энергоемкому оборудованию и могут иметь разную мощность, единого стандарта на розетки, вилки, провод для них нет, поэтому достаточно часто их необходимо приобретать отдельно. Также сечение кабеля для плиты зависит от схемы электропроводки в квартире или доме, где она будет установлена.

Сечение кабеля для электрической плиты – выбор сечения по мощности плиты

Электроплита – достаточно мощное оборудование с потребляемым током до 40-50 А, поэтому подключение происходит к выделенной линии напрямую от щитка в квартире или дома до специальной розетки, от которой она и будет подключена . Есть и безрозеточные способы подключения, но на выбор сечения и марки кабеля это не играет роли.

ВАЖНО НЕ подключать электроплиту к линии розеточной группы или освещения. Это недопустимо согласно ПУЭ!

Что нужно знать для выбора сечения кабеля для электроплиты?

  1. Мощность. Характеристики мощности, тока можно найти в техническом паспорте или на самой плите. Модификация, будет ли это варочная панель, индукционная плита или электроплита с духовым шкафом, влияет на потребляемую мощность и соответственно на сечение кабеля.
  2. Тип сети в доме: однофазная (220В) или трехфазная (380В). От этого зависит количество жил в кабеле. Для однофазной сети достаточно 3-х жильного кабеля, для трехфазной нужен 5-и жильный.
  3. Выбирайте кабель с медными жилами. По современным стандартам для подключение мощного оборудования используются кабели только с медными жилами, защищенные изоляцией и оболочкой.

 Для подбора сечения кабеля для варочной панели (в т. ч. и индукционных) вы можете воспользоваться таблицей 1.

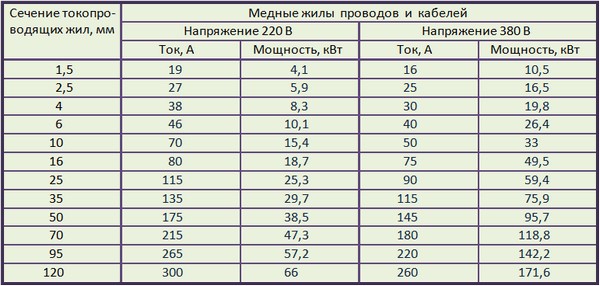

Таблица 1. Выбор сечения медного кабеля в зависимости от мощности и напряжения сети.

]]>
Сечение жилы, мм2 Однофазная сеть (220В) Трехфазная сеть (380В)
Мощность, кВт Ток, А Мощность, кВт Ток, А
1.5 4.1 19 10.5 16
2.5 5.9 27 16.5 25
4 8.3 38 19.8 30
6 10.1 46 26.4 40
10 15.4 70 33 50
16 18.7 85 49.5 75
25 25.3 115 59.4 90
35 29.7 135 75.9 115

ВАЖНО При трехфазной сети сечение будет меньше, так как мощность плиты распределяется по трем фазам.

Например, для подключения импортной электроплиты Hansa мощностью 9 кВт к трехфазной сети (380В) достаточно 5-жильного кабеля сечением 1,5мм2 (5х1,5 мм2). Для подключения такой же плиты к однофазной сети (220В) потребуется 3-х жильный кабель сечением 6 мм2. (3х6 мм2).

Марки кабеля для электроплиты – обзор, сравнение цен

Наиболее удобные марки для подключения плиты к розетке это соединительный провод ПВС, шнур ШВВП или кабель в резиновой изоляции и оболочке марки КГ. Эти провода достаточно гибкие и удобные для подключения вилки. Сравнение характеристик марок смотрите в таблице 2.


Согласно нормам эти же марки нельзя использовать для проводки от щитка до розетки питания электрической плиты.  Для этого подходят ВВГнг-FRLS, ВВГнг-LS, которые соответствуют нормативам пожарной безопасности.

Опытные электрики прокладывают от щитка ВВГнг-LS (FRLS) и им же подключают электроплиту, а ПВС или КГ используют в случае, если длины кабеля не хватило.

ВАЖНО Варианты марок кабеля и схемы подключения электроплиты могут отличаться в различных случаях.

Таблица 2. Сравнительный обзор марок кабеля для электрической плиты.

ПВС ШВВП КГ ВВГнг-LS/FRLS
Материал изоляции/оболочки ПВХ/ПВХ ПВХ/ПВХ резина/резина ПВХ/ПВХ с пониженным горением и выделением дыма
Количество жил 2-5 2-3 2-5 2-5
Сечение, мм2 0,75-25 0,5-2,5 (очень редко сечения 4-6) 0,5-240 1,5-240
Форма исполнения круглый плоский круглый круглый (возможен в плоском исполнении)
Особенности эксплуатации соединительный провод для подключения бытовых приборов, в качестве шнура питания приборов, подходит для удлинителей, отлично подходит в качестве шнура для электроплиты шнур больше рассчитан на подключение маломощной техники, освещения предназначен для подключения подвижного оборудования и рассчитан на многократные сгибания подходит для стационарного монтажа, для электропроводки в квартирах и домах, кабель достаточно жесткий
Цена за кабель сечением 3х4, руб/м *** от 62 руб/м от 72 руб/м от 70 руб/м от 60 руб/м
Купить кабель для электроплиты вы можете в магазине

Отправить запрос

Подключение кабеля к электроплите

Для подключения электроплиты обязательно используют выделенную линию с защитным автоматом от квартирного щитка или домового. Номинал автомата подбирается также в зависимости от потребляемого тока плитой с округлением в большую сторону, чаще всего в пределах 40-50А.

Существует 3 основных способа подключения электроплит:

  1. проводом от клемм ввода к специальной силовой розетке
  2. через клеммную коробку
  3. напрямую силовым кабелем от щитка к клеммам ввода

Второй и третий способы считается более надежными, но неудобным, так как в случае необходимости отключить питание, нужно выключать автомат в щитке.

Схема подключения электроплиты через клеммную коробку

Подключение электроплиты с розеткой и вилкой наиболее распространенный и привычный способ. Для ознакомления с техникой подключения этим способом рекомендуем ознакомиться с видео ниже.

Расчет сечения провода. – Блог

Как сила тока влияет на провод?

  Все просто: ток, бегущий по проводам, нагревает их.Если сила превышает возможности проводника, он греется сильнее. При перегреве изоляция провода плавится и привет короткое замыкание! Догадались, что поможет избежать апокалипсиса в квартире? – правильно, нужно выбрать проводник соответствующий вашим задачам.

Как рассчитать силу тока?

  Рассчитать сколько тока будет в сети можно по формуле:


I=P/U.
Где P – мощность прибора в ваттах , U – напряжение.


  А теперь полученную цифру нужно соотнести с показателями «допустимой проводимости». Допустимая проводимость – это тот ток, который легко – без потерь и нагрева – пропускает материал через каждый мм2. В мм2 измеряется площадь сечения провода. Это поможет выбрать правильный провод. Рассчитываем, смотрим таблицу и выбираем.


ТАБЛИЦА ДОПУСТИМОЙ ПРОВОДИМОСТИ

ДОПУСТИМЫЙ ТОК(I)СЕЧЕНИЕ S(ММ2)
МЕДЬАЛЮМИНИЙ
530,5
74,50,75
1061
1281,2
15101,5
19132,0
21162,5
25183,0
27214,0
30245,0
34266,0
503810
705516
856525
1007535




  Рассмотрим на примере конкретных показателей для духового шкафа HANSABOEI6*/BOEW6*.В инструкции по эксплуатации находим, что мощность(P)духовки – 3,3 кВт или 3300 Ватт. Напряжение сети в регионах России = 220 Вольт. Получаем, что I=3300/220, то есть показатель допустимого тока – 15А. По таблице для передачи тока в 15А подойдет медный провод -1,5 мм2 и алюминиевый – 2,5 мм2 (наши показатели выделены цветом).



  Провод – это обобщенный термин. Чтобы лучше понимать, что перед вами: провод,  жила или кабель, читайте наш обзор  здесь.

Какое сечение провода нужно для теплого пола. Расчет электрического теплого пола: методы и их особенности

ГлавнаяПолКакое сечение провода нужно для теплого пола

Сам себе электрик. Всё об электричестве.

В настоящее время тёплые полы получают всё большее применение для отопления жилых помещений. Это и понятно – за последние годы они стали более доступны потребителям в плане своей стоимости, к тому-же это – совершенно другой уровень комфорта, несмотря на простоту этой системы отопления,тёплые полы – на сегодня самый оптимальныйспособ основного или дополнительного (комфортного) отопления жилья.

По своей конструкции тёплые полы можно разделить на 2 основные группы: полы с системой водного обогрева и электрические. Стоит сразу оговориться, что речь здесь пойдёт именно об электрических тёплых полах.

Принцип действия электрических тёплых полов основан на преобразовании электрической энергии в тепловую – в процессе работы нагревательный элемент прогревает цементно-песчаную стяжку (если используется нагревательный кабель) или непосредственно половую плитку (при использовании нагревательных матов).

Основными составляющими системы электрических тёплых полов являются: нагревательный элемент – в зависимости от их исполнения это может быть нагревательный кабель или нагревательные маты, датчик температуры и терморегулятор.

Сложно ли самому сделать тёплые полы в доме? По сути своей электрические тёплые полы – не что иное, как скрытая электропроводка в полу, подключенная к сети ~ 220 вольт через терморегулятор и термодатчик. Схема подключения не отличается особой сложностью и не требует каких-то специфических знаний по электротехнике. Но стоит учесть опасность электропроводки проложеннойй самостоятельно… лучше воспользоваться услугами профессионалов

Главным критерием при выборе и покупке комплекта тёплого пола является, конечно,  электрическая мощность тёплых полов, которая в свою очередь напрямую зависит от следующих факторов:

  • Площади обогреваемого помещения
  • Вида требуемого обогрева помещения
  • Типа помещения

При расчёте площади обогреваемого помещения учитывается только его  полезная площадь (на рисунке ниже отмечена зелёным цветом), не занятая мебелью или крупной бытовой техникой – холодильники, стиральные машины и т. д.  Поэтому,  при расчёте площади для выбора мощности тёплых полов нужно сразу определиться с расположением мебели в помещении.

Следует учесть, что при использовании электрических тёплых полов в качестве основного источника  отопления обогреваемая площадь должна  быть не менее 70 % от общей площади помещения – это необходимое условие.

В некоторых случаях использование тёплых полов в качестве основного источника отопления  весьма затруднительно или вовсе не представляется возможным – обычно, это сильно «заставленные» мебелью помещения, поэтому, этот момент нужно обязательно учесть при выборе комплекта тёплых полов.

Основной вид отопления (удельная мощность – 150 – 180  Вт на  квадратный метр) – когда тёплые электрические полы служат основным (или единственным) источником тепла. Понятно, что электрическая мощность этих полов должна быть больше, чем у электрических полов, предназначенных для дополнительного отопления.

Дополнительное (комфортного) отопления (удельная мощность – 110 – 140 Вт на квадратный метр). Как видно из его названия предназначено для использования совместно с основным источникам отопления – газ, электричество и т. д.  Хорошо подходит для поддержания комнатной температуры в квартирах многоэтажных  домов с централизованным отоплением – когда отопительный сезон ещё не начался (или уже  закончился).

Типы помещений. Все помещения нашего жилья имеют разные функциональные особенности, соответственно и требования к отоплению , точнее к удельной мощности системе (Вт/м2). Совершенно очевидно, что удельная мощность системы, скажем, на лоджии должна быть больше, чем на кухне.

Вот примерные значения мощности электрического теплого пола, закладываемой на 1 м2 для разных помещений (комфортное отопление):

Вид помещения

Мощность (Вт/м2)

Кухня, жилая комната

110 – 150

Застеклённая лоджия

140 – 180

Ванная комната

140 – 150

Приведённые значения удельной мощности даны с некоторым запасом – в этом случае система будет иметь необходимый резерв, работая на 70 – 75 %.

При расчете мощности тёплых полов стоит принять во внимание и этаж  квартиры (в многоквартирных домах). Если это первый этаж, то удельную мощность при расчёта следует имеет смысл больше на 15 – 20 %.

Подготовка к укладке тёплого пола. Прежде всего, необходимо провести  питание для тёплых полов. Сделать это лучше отдельной электрической группой с использованием устройства защитного отключения (УЗО) – если в доме (квартире) предусмотрено заземление.

Концы питающих проводов (используйте медный провод сечением 2,5 мм2) сводятся в установочную коробку – в неё потом будет установлен терморегулятор для тёплых полов. Подойдёт стандартная установочная коробка Ø 68 мм – «подрозетник».

После того, как коробка с питающим проводом зафиксирована в стене, от неё до пола делается штроба  для отходящих проводов – в неё будут закладываться провода нагревательного кабеля (нагревательных матов) и термодатчика.

Штроба должна иметь достаточную глубину и ширину для помещения в неё одной гофротрубы Ø 20 мм, но лучше всё-же  сразу  заложить их две – в этом случае для термодатчика с проводами можно будет использовать отдельную гофротрубу и в случае его неисправности  впоследствии он может быть легко заменён, сохранив полы целыми.

Перед укладкой тёплых полов необходимо проложить теплоизоляцию. Это немаловажная деталь тёплых полов предназначена для предотвращения ненужной утечки тепла вниз, что особенно важно для квартир первых этажей.

Слой теплоизоляции укладывается на очищенную от строительного мусора и пыли, предварительно обработанную клеем поверхность бетонного основания пола. Для контакта полов с цементно-бетонной стяжкой в слое теплоизоляции следует сделать небольшие вырезы через произвольные, равные расстояния.

Далее следует закрепить монтажную ленту на полу. Закреплять её нужно через равные расстояния (30 – 50 см), в зависимости от шага укладки греющего кабеля (h) – чем меньше шаг укладки, тем, соответственно меньше должно быть расстояние между полосами монтажной ленты. В бетонном полу крепить ленту лучше всего дюбель-гвоздями.

Укладка теплого пола. Прежде всего, рассчитываем шаг укладки тёплого пола. Эта расчетная величина определяется формулой: h =(S·100)/L, где S – площадь помещения, на которой будет уложен тёплый пол, L – длина нагревательного кабеля.

Определив шаг укладки, можно приступать к укладке тёплого пола. Нагревательный кабель закрепляется к монтажной ленте с помощью её отгибающихся фиксирующих лепестков. Так-же крепим и гофротрубу датчика, не забыв заглушить её конец – во избежание попаданий раствора внутрь.

В данном случае рассматривается укладка тёплого пола одножильным нагревательным кабелем (см. рис). При использовании двухжильного нагревательного кабеля процесс укладки упрощается, т. к. нет необходимости возвращать второй его конец в коробку. Однако, следует отметить, что стоимость такого кабеля всегда выше, чем одножильного, независимо от производителя.

Всё, укладка завершена, замеряем омическое сопротивление нагревательного кабеля – оно должно быть равным указанному на муфте -5…+10%. После нанесения цементно-песочной стяжки и после её полного затвердевания (28 суток) замер повторяем.

Подключение тёплого пола. После укладки тёплого пола и замера сопротивления нагревательного кабеля его нужно подключить, тут затруднений возникнуть не должно. Подключение делается в ранее приготовленной установочной коробке – на терморегуляторе.

Маркировка для коммутации на терморегуляторе: L – фазный провод, N – нулевой провод, РЕ – заземляющий провод.

Устройство тёплого пола осуществляется при помощи специальных нагревательных электрокабелей. Как правило, напольное отопление устраивается под каменными или плиточными полами в ванных комнатах, туалетах и в жилых комнатах. При установке обогреваемого пола отпадает необходимость в других видах отопления помещения.

При наличии в доме отапливаемого пола тёплый воздух распределяется снизу вверх по всему объёму помещения практически идеально. Средняя температура комнаты может снизиться на 2-3 °С, не вызывая при этом дискомфорта у проживающих в ней людей. Практически это означает экономию в расходах на отопление от 10% до 15%.



Электрический обогрев пола выполняется специальными проводами высокого сопротивления с термодатчиком и системой терморегуляции. Электрические элементы системы отопления монтируются на поверхности бетонного пола и после монтажа заливаются раствором или покрываются соответствующим покрытием.

За пределы пола выводится только силовой электрический кабель и регулятор температуры, наличие терморегуляторов в каждой комнате позволяет регулировать температуру в зависимости от необходимости, а усиленная изоляция делает электроотопление абсолютно безопасным.

Эффективность электрообогрева пола будет намного выше, если перед укладкой кабеля выполняют термоизоляцию поля. В качестве термоизолирующих материалов применяют керамзитобетон, пенопластовые прослойки, каменную минеральную вату и другие теплоизолирующие материалы.



Кабели на полу закрепляют при помощи специальной монтажной ленты или быстросохнущего клея. Нагревательный кабель укладывают зигзагообразно линиями параллельными друг другу, с интервалами кратными 2,5 см; 10 см; 12,5 см и т.д.

Электрический обогрев полов при всех своих достоинствах имеет ряд недостатков. Так, нельзя применять электрический обогрев в местах с возможным проникновением влаги, так как это становится небезопасно. Кроме того, применение электрического обогрева требует специального разрешения энергоснабжающей организации. В период осенне-зимнего максимума возможны перебои в электрическом снабжении отдельных регионов, поэтому следует предусматривать резервное отопление. Этих недостатков лишено водяное отопление пола.

Вариант 2. Обогрев пола при помощи нагревательных кабелей

При монтаже такого пола в качестве теплонесущего элемента служит многослойный специальный нагревательный электрокабель. На Российском рынке можно встретить большое количество нагревательных электрокабелей различных производителей. Различаются кабели по мощности, диаметру и пр.

Температура проложенного под полом нагревательного кабеля, регулируется термостатом.

Устанавливаемую под полом обогревательную систему можно использовать как основной источник тепла или как дополнительный источник тепла в помещении, так называемый тёплый пол. Если Вы намерены использовать такую кабельную систему как основной источник отопления в помещении, учтите, что её мощность должна быть значительно выше, чем мощность системы для обогрева пола.

При установке кабеля на бетонную стяжку толщиной 3-5 см применяется кабель мощностью 18 Вт на 1 погонный метр, при любом покрытии пола. При установке обогревательной системы на деревянный пол применяется кабель мощностью 10 ВТ на 1 погонный метр, кабель устанавливается в промежутке под полом.



Средняя мощность устанавливаемой отопительной системы не должна превышать 80 Вт на 1 кв. метр. Этой мощности вполне достаточно для отопления Вашего дома.

Установку системы тёплого пола можно выполнять на готовый пол. В этом случае уровень пола будет приподнят на 4-5 см.

Обогрев пола под плиткой

Если Вам необходимо установить обогревательную систему под укладываемую плитку, а поднять пол у Вас нет возможности, рекомендуется воспользоваться нагревательным кабелем, уложенным в специально предлагаемую для этого сетку.

Кабель диаметром 2,5 мм укладывается в так называемый мат, имеющий ширину 0,5 метра и длину не менее 4 метров. Мощность такого кабеля на 1 м2 составляет 100 Вт, что позволяет обеспечить комфортный подогрев кафельного пола. Укладка дополнительной теплоизоляции в данном случае не производится, иначе раствор, соединяющий плитку, из-за перегрева потеряет прочность.

Обогревательный одножильный кабель хорошо экранизирован, не боится воды. Так называемый “тёплый мат” укладывают на основание. Если необходимо сделать поворот кабеля, делается надрез сетки мата.

После того как система практически установлена, в неё укладывается датчик температуры пола, помещенный в гофрированную защитную трубку. После этого установленный терморегулятор подключают к кабелю и к датчику, сверху кладется на раствор плитка.

Для идентификации каждый тип кабеля имеет буквенно-цифровую маркировку, кроме того отличается цветом. Диапазон мощностей терморегуляторов входящих в состав системы до 3,5 кВт.

  Достоинства и недостатки теплого пола



Система напольного отопления позволяет увеличить температуру воздуха на расстоянии до 2-2,5 метров от пола. При этом, температура распределяется наиболее удобно для человека, то есть от около поверхности пола она на 4-5 градусов выше, а по мере движения к потолку постепенно снижается. Система напольного отопления удобна еще и потому, что большая обогреваемая поверхность способна дать больший обогрев, чем маленький источник тепла. Ее можно использовать как в качестве основного, так и дополнительного источника тепла, когда система монтируется только в отдельных помещениях.



  “Теплый с водоциркуляционным подогревом”

Есть два вида систем напольного отопления: метапол, когда в пол монтируются трубы с горячей водой (тёплый пол с водоциркуляционным подогревом), и греющие электрические кабели (тёплый пола с электроподогревом). И в последнее время большую популярность получили пленочные теплые полы.

Метапол удобен тем, что для его использования достаточно приварить трубы к системе центрального отопления или горячей воды. При этом такая система напольного отопления может быть использована при любом виде напольных покрытий.

Однако у метапола имеются и минусы, основной из которых является зависимость от системы центрального отопления и, как следствие, невозможность регулирования температуры. При этом, может получиться так, что давления в системе центрального отопления не хватит для того, чтобы прокачать все трубы.

Главная опасность при использовании метапола заключается в том, что если при монтаже трубы будут повреждены, вы рискуете затопить всех соседей, а износ крепления труб со стояком может привести к тому, что придется перекрывать весь стояк.

Поэтому лучше использовать метапол в загородных коттеджах, где имеется автономная система отопления.

Система электроподогрева не зависит от центрального отопления, поэтому может использоваться в любом доме. Терморегулятор и возможность программирования позволяет настраивать температуру так, как нужно, и избавляет от лишней траты электроэнергии. А от повреждений вследствие сбоев в сети вас защитит система защитного отключения.

Недостатками такой системы отопления полов является то, что высокая температура поверхности пола приводит его к износу, а также большие затраты на электроэнергию.

Новинка на рынке напольных покрытий

Совсем недавно на рынке появился ламинированный пол со встроенной системой подогрева. Удобство использования этой системы заключается в том, что ее можно установить на любую поверхность, а обогревательные элементы уже встроены в участки ламината. Для монтажа системы достаточно соединить нагревательные элементы, а затем скрепить между собой доски, закрывая алюминиевые замки. Установить такой пол можно и по всей поверхности, так и в отдельных местах, например, возле кровати.

Инструкция по укладке нагревательного кабеля

Общие правила по укладке нагревательного кабеля для системы “теплый пол”

1. Нагревательный кабель должен применяться согласно рекомендациям производителя. 2. Подключение нагревательного кабеля должно производиться квалифицированным электриком. 3. Необходимо соблюдать рекомендованную мощность на 1 кв.м. пола. 4. Нагревательный кабель не должен подвергаться механическому напряжению и растяжению. Нагревательный кабель запрещается укорачивать и удлинять. 5. Необходимо проявлять аккуратность, чтобы не повредить кабель в процессе укладки. 6. Необходимо предусмотреть возможность автоматического выключения нагревательного кабеля. Для этого мы рекомендуем использовать терморегулятор. 7. Нагревательный кабель должен быть заземлен в соответствии с действующими правилами ПЭУ и СНиП. 8. Укладка кабеля при низких температурах создает некоторые неудобства, т.к. поливинилхлоридная оболочка нагревательного кабеля становиться жесткой. Эту проблему можно решить кратковременным включением размотанного кабеля. 9. Запрещается включать неразмотанный кабель. 10. Не рекомендуется укладывать нагревательный кабель при температуре ниже -5 oС.

Порядок выполнения работ по укладке нагревательного кабеля для системы “теплый пол”

1. Составить чертеж обогреваемой площади, с указанием расположения нагревательного кабеля, концевой и соединительной муфт, датчика температуры и места подключения к электрической сети. В случае повреждения нагревательного кабеля в процессе укладки или в процессе строительных работ это значительно облегчит поиск места повреждения. При составлении чертежа необходимо определить расстояние между линиями кабеля. Оно определяется по формуле:

Расстояние (см.) = свободная площадь (кв.м.) х 100 / длина кабеля (м.)

Датчик температуры помещается между линиями нагревательного кабеля с открытой стороны петли на расстояние 50-100 см. от стены.

2. В стене прорубить штробу сечением 20 х 20 мм для укладки датчика температуры и холодного соединительного провода и для настенной коробки терморегулятора.

3. Очистить основание, на которое укладывается кабель, от мусора и острых предметов.

4. Закрепить на полу монтажную ленту.

5. Разложить нагревательный кабель равномерно петлями по поверхности всего пола, обходя трубы и участки, предназначенные для ванных, шкафов и т.п. Закрепить кабель на монтажной ленте при помощи специальных креплений, расположенных через каждые 3 см. Линии нагревательного кабеля не должны касаться или пересекаться между собой.

6. После установки кабеля замерить омическое сопротивление. Омическое сопротивление должно соответствовать указанному на муфте -5% -+10%

7. Датчик температуры пола положить в пластмассовую трубку диаметром 16 мм, заглушенную на одном конце для предотвращения попадания внутрь бетона и поместить между линиями нагревательного кабеля, согласно составленному чертежу. Диаметр изгиба трубки не должен превышать 6 см.

8. Равномерно залить кабель раствором, не содержащим острых камней. Нагревательный кабель и соединительная муфта должны быть залиты полностью. Стяжка не должна превышать 5 см. При неправильной заливке или некачественном растворе возможно образование воздушных карманов вокруг кабеля, что может привести к превышению допустимой температуры на поверхности кабеля и, следовательно, к его повреждению.

9. После заливки кабеля снова замерить омическое сопротивление.

10. Не включать нагревательный кабель до полного затвердевания раствора. Как правило, залитый слой раствора полностью застывает в течении 30 дней. В зависимости от используемого раствора срок может быть уменьшен.

11. Подключить нагревательный кабель через терморегулятор к электросети. Не ранее, чем через сутки пол полностью прогреется до установленной температуры.

кое что можно узнать об устройстве теплого пола  здесь…

trigada.ucoz.com

Техническое описание тёплого пола

ТЕХНИЧЕСКОЕ ОПИСАНИЕ И РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ТЁПЛОГО ПОЛА

ТУ 3468-004-50668692-09

СОДЕРЖАНИЕ

1 Область применения

2 Технические характеристики

3 Состав и устройство изделия

4 Подготовка к работе

5 Порядок работы

7 Указания мер безопасности

8 Возможные неисправности и

методы их устранения

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

Плёночный тёплый пол — это комфортный обогрев пола, стен, потолка с равномерной подачей тепла по всей обогреваемой площади и возможностью направленного обогрева.

Обогрев помещения происходит в два этапа:

• 1 этап: Плёночный тёплый пол позволяет в неотапливаемом помещении создать в короткое время комфортные условия нахождения.

• 2 этап: Контактный нагрев и передача тепла от нагреваемой поверхности.

Тёплый пол (далее по тексту ТП ) в отличии тэновых обогревателей не выделяет запахов, не перегревает воздух, не сжигает кислород и безвредны для здоровья. Терморегулятор позволяет экономить потребление электроэнергии.

ТП предназначен:

для монтажа теплого пола под:

– жесткое напольное покрытие (ламинат, паркетная доска, ДВП и т.п.)

– мягкие покрытия (линолеум и ковролин и т.д.) при условии дополнительной укладки поверх нагревательных элементов жесткого материала типа фанеры, или ДВП;

– стяжку из бетона или аналогичного материала;

– гипсокартон, стеновые панели любого типа, керамическую плитку;

для устройства теплых потолков (под натяжных, подвесных, панельных и др.).

Плёночный тёплый пол на основе термической пленки применяется в коттеджах, квартирах, дачах, загородных домах, больницах, школах, детских садах, производственных и административных помещениях, животноводческих комплексах, теплицах и т.д.

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

2.1. Основные технические характеристики плёночного тёплого пола:

• Габаритные размеры резистивного пленочного нагревателя: ширина 635 мм, длина до 100 м в рулоне, толщина от 0.25 до 0.5 мм. Возможно изготовление других размеров, требуемых потребителю.

• Напряжения питания — 220 В.

• Потребляемая электрическая мощность 100 – 220 Вт/м²

• Способ регулирования температуры – с помощью терморегулятора.

3. СОСТАВ И УСТРОЙСТВО.

3.1 Плёночный тёплый пол представляет собой систему блоков (полос) из гибких нагревающих элементов. Греющий элемент, представляет собой токопроводящий слой на основе углеродной композиции, надежно запаянной между двумя слоями прочной лавсановой пленки.

В комплект системы обогрева входят от производителя: гибкий листовой нагревательный элемент, паспорт с гарантийными обязательствами, а так же ТУ 3442-04-50668692-07.

4. ПОДГОТОВКА К МОНТАЖУ.

4.1. Ознакомится с рекомендацией ГОСТ Р 52161.2.96 – 2006 часть 2.96; УДК 696.6:006.354 Группа Е08 Часть 7.

4.2. Перед установкой систем обогрева необходимо проверить исправность электрической цепи нагревательных элементов: С помощью омметра замерьте электрическое сопротивление между питающими проводами. Значение сопротивления должно соответствовать сопротивлению, указанному в паспорте на конкретное изделие.

4.3. Проверьте целостность внешней оболочки: на ней не должно быть прогаров, разрывов и порезов.

4.4. Проверка места выхода проводов из оболочки: оно должно быть герметичным.

4.5. Перед установкой систем обогрева необходимо определить места подвода электроэнергии и установки термостата

4.6. Важное условие укладки пленки под любое покрытие- это применение утеплителя с отражающим эффектом. Например — полифом BOPP, который представляет из себя слой вспененного самозатухающего полиэтилена с закрытыми воздушными порами, который с одной стороны покрыт биориентированной металлизированной пропиленовой пленкой, толщиной 5 мм. Полифом BOPP- материал тонкий, гибкий, легкий, экологически чистый, является продуктом, который останавливает тепло на всех трех путях его распространения: теплопроводность, конвекция и излучение.

Полифом укладывается на поверхность, которую требуется закрыть НБ и скрепляется фольгированным скотчем. После того как поверхность подготовлена, прямо на полифом можно укладывать нагревательные элементы.

4.7. Перед укладкой нагревательных элементов необходимо произвести расчет необходимого количества материала.

Необязательно покрывать все 100% поверхности пола. Достаточно покрыть 75-80% от свободной площади, отступая по периметру с расчетом на мебель, кухню либо бытовую технику. Помимо линейной разметки и количества нагревательных блоков необходимо просчитать мощностные нагрузки и соответствие им возможностей электросети. Зная значение потребляемой мощности можно определить силу тока при заданном напряжении. Значение силы тока необходимо знать для подбора нужного сечения силового провода и монтажных проводов, а также соответствия уже имеющейся штатной электропроводки силовым нагрузкам.

В современных домах для осветительной проводки чаще всего используют медный провод с поперечным сечением 1,5 мм², для розеток 2,5 мм². Максимальная мощность блока на этапе прогрева покрытия до необходимой температуры зависит от его мощности. Расчет производится по формуле I=P/U, где I – сила тока, Р – мощность (термопленки), U – напряжение в сети ( 220 В).

Пример расчета для комнаты 20 м²:

Мощность составит 20 м х 200 Ватт, или 4 кВт. Пользуясь формулой, определяем силу тока, она равна 4000:220=18 А, то есть, нам достаточно провода сечением 2,5 мм². Это сечение провода будет оптимальным для подключения регулятора.

4.8. Определите схему будущего расположения теплых полов в помещении не занятой мебелью, с учетом отступа 10 — 20 см от краев стен и нагревательных приборов, таких как радиаторы отопления, камины и т.д., и рассчитайте его площадь. Зарисуйте схему укладки листовых нагревателей на поверхность с указанием расстояний от стен, сантехнического оборудования, мебели, каминов и т.д.

4.9. Перед укладкой системы обогрева под любую поверхность необходимо проверить работоспособность СИСТЕМЫ.

5. РЕКОМЕНДАЦИИ ПО УКЛАДКЕ СИСТЕМЫ ОБОГРЕВА

ПОД ПОКРЫТИЕ БЕЗ СТЯЖКИ.

5.1. Определите площадь поверхности, на которую Вы будете укладывать нагревательные блоки.

Не требуется обязательно покрывать блоками всю поверхность пола. Можно укладывать 75-80% от свободной площади, отступая по периметру помещения с расчетом на мебель (кухонный гарнитур, стиральная машина, плита, холодильник, диван, шкаф и т.д.)

5.2. Уложите теплоотражающий материал.

Полифом уложите отражающей стороной вниз на поверхность, которую требуется закрыть нагревательным блоком, и скрепите фольгированным скотчем. После того, как поверхность подготовлена, прямо на полифом можно укладывать нагревательный блок.

5.3. Уложите нагревательный блок поверх теплоотражающего материала. Места подключения проводов стараться выводить под плинтус, или к самому краю покрытия, а сам блок нужно закрепить скотчем к полифому, чтобы исключить его сдвиг в процессе дальнейшей укладки напольного покрытия.

ВНИМАНИЕ! После установки нагревательного блока нельзя наступать на поверхность нагревательного элемента, ставить тяжелые предметы с острыми ножками, для избежания его повреждения.

5.4. С помощью разъемов или другим удобным потребителю способом подсоедините блок к источнику питания. Это можно сделать при помощи пайки. Для пайки рекомендуется применять припой ПОС-30 или ПОС-40. В качестве флюса применяется канифоль.

5.5. По желанию заказчика возможна установка нагревательного блока через терморегулятор.

Регулятор рекомендуется устанавливать вблизи имеющейся электропроводки, если не требуется монтаж специальной проводки для подключения системы. Он устанавливается на стене, в наиболее удобном для пользователя месте (рядом с розетками), так, чтобы не мешать дальнейшей расстановке мебели, монтажу кухни и установке бытовой техники. Регулятор можно устанавливать стационарно, как электрическую розетку для скрытой проводки или подключать в уже имеющуюся розетку с помощью шнура. Провода питания и провод датчика, идущие от терморегулятора непосредственно на блок, можно скрыть в стене или закрыть декоративным коробом для электропроводки.

Обязательно нужно учитывать дополнительные устройства, которые могут быть подключены к той же сети. Для системы, мощностью 2 кВт и более мы рекомендуем производить подключение через отдельный автомат.

5.6. Подключите терморегулятор к электрической сети.

Подключение терморегулятора и питания от электрической сети должно производиться квалифицированным специалистом. Обязательно учитывайте дополнительные электрические устройства, которые могут быть подключены к той же сети. Для системы, мощностью 2 кВт и более мы рекомендуем производить подключение через отдельный автомат.

5.7. Проверьте работу системы обогрева теплого пола. Уложите напольное покрытие.

После подсоединения всех компонентов системы к электросети производится проверка работы блока и проверка пробником мест подключения монтажных проводов. После этого можно производить укладку необходимого покрытия. Если выбранное Вами напольное покрытие не требует дополнительной стяжки, то его укладка происходит сразу поверх блоков.

6.РЕКОМЕНДАЦИИ ПО УКЛАДКЕ НАГРЕВАТЕЛЬНОГО БЛОКА ПОД СТЯЖКУ.

При укладке под плитку (стяжку) нужно особенно тщательно подходить к монтажу блока. Поверхность первичной стяжки должна быть максимально ровной. Чтобы сцепка между первичной стяжкой и раствором под плиткой была лучше и по требованию ГОСТ, необходимо применить монтажную металлическую сетку с диаметром не менее 1мм и ячейками не более 50 мм. Сетка укладывается поверх блока, точечно крепится к первичной стяжке. После окончания работ систему не включать и не нагружать поверхность минимум 28 дней.

6.1. На выровненный пол расстилается теплоотражающий материал – например, полифом BOPP.

6.2. На теплоотражающий материал расстилается нагревательный блок.

6.3. Подключение нагревательного блока производится в соответствии с п.п.5.4., 5.5., 5.6. данной инструкции.

6.4. На этом этапе можно проверить работоспособность нагревательного блока.

6.5. Нагревательный блок вместе с теплоизолирующей подложкой крепится к основанию пола при помощи саморезов.

ВНИМАНИЕ! Саморезы допускается закручивать только по периметру нагревательного элемента не ближе 5 мм от резистивного слоя.

6.6. Сверху блока, на подкладки толщиной 10-15 мм, укладывается монтажная металлическая сетка.

ВНИМАНИЕ! Сетка должна быть подсоединена к заземляющему проводнику питающей сети.

6.7. Заливается цементно-песчаная стяжка толщиной 30-50 мм.

6.8. Сырую стяжку нужно накрыть плотным полиэтиленом, прижать плотно фанерой, гипсокартоном или другим листовым материалом.

6.9. Когда стяжка подсохнет, убрать полиэтилен, выровнять пол (залить основную стяжку 2-3 см). После этого можно укладывать плитку.

Через 28 дней после высыхания бетонной стяжки можно включать теплый пол.

7. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ.

7.1 Хранить нагревательные блоки следует в сложенном виде, в закрытых сухих помещениях с относительной влажностью воздуха не превышающей 60%.

7.2 Не допускается перегрев нагревательного блока выше 70 оС.

7.3 Подключение греющих элементов выполнять при отключенной сети.

7.4 Использование нагревательного блока с поврежденной оболочкой, с наличием разрывов, порезов, прогаров ЗАПРЕЩЕНО!

7.5 Не используйте нагревательные блоки с поврежденными разъемами

7.6 ЗАПРЕЩАЕТСЯ наступать на нагревательные элементы и складывать на них предметы, способные нарушить целостность блока. Во избежании перегрева, запрещается укладывать блоки друг на друга с целым или частичным перекрытием тепловых полей соседних блоков.

7.7 Перед включением блок должен быть полностью развернутым и уложенным на обогреваемую поверхность.

8. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ.

8.1 При неисправности питающих разъемов необходимо заменить разъемы.

8.2 При неисправности греющих элементов, обрыве цепи внутри защитной оболочки необходимо обратиться к производителю. Нагревательный блок не предназначен для самостоятельного ремонта потребителем.

termomat.ru

Способы расчета мощности электрического теплого пола

Метод расчета длины нагревательного кабеля и шага укладки теплого пола.

С появлением систем теплых полов задача грамотного обогрева помещений намного упростилась.

Применение таких систем в отоплении не только позволяет свести к минимуму расходы на приобретение и монтаж отопительных приборов, но и значительно расширить возможности авторского дизайна для помещений любого назначения.

Электрический теплый пол имеет несколько неоспоримых преимуществ перед другими системами, именно поэтому он пользуется наибольшей популярностью в отоплении помещений. Причем возможно два способа его применения – как основная система отопления и как элемент общей системы для создания большего комфорта в помещении.

Прежде чем приобретать и монтировать теплый пол, необходимо произвести правильный расчет необходимых параметров системы, чтобы найти компромисс между излишней генерацией тепла в помещении и тратой денег на приобретение расходных материалов. Это поможет сэкономить немалые средства на всех стадиях работы по монтажу.

В процессе расчета станет ясно какими характеристиками должен обладать теплый пол, его мощность, общая площадь и ширина шага укладки термоэлементов для разных помещений.

Расчет мощности электрического теплого пола

Внимание! При укладке систем теплого пола, необходимо помнить, что размещение нагревательных элементов под стационарной мебелью без ножек, а, следовательно, хорошей вентиляции, строго запрещено.

Это связано с тем, что без должного отвода тепла от поверхности пола, нагревательные элементы будут постоянно перегреваться и очень скоро выйдут из строя. Этот нюанс также следует учитывать при расчете:

  1. Первое что нужно сделать, это вычислить общую площадь в помещении, на которой необходим монтаж теплого пола. Для этого нужно составить примерный план комнаты в масштабе и указать на нем расположение стационарной мебели также в масштабе. Затем из общей площади комнаты отнять площадь поверхности, на которой находится мебель. Например, общая площадь кухни составляет 10 м2. Мебель и бытовая техника занимают 4 м2 площади. Тогда теплый пол необходимо укладывать на оставшихся 6 м2.
  2. Рассчитывается общая мощность отопительной системы пола. Для каждого помещения существуют свои нормы мощности теплого пола на единицу площади. В таблице ниже можно ознакомиться с основными из них. Видно, что для комфортного обогрева пола на кухне первого этажа рекомендуемая мощность составляет 140-150 Вт/м. Обычным умножением находим, что общая мощность в данном помещении должна быть не ниже: 6 м2 * 140 Вт/м2 = 840 Вт. Зная этот показатель можно рассчитать необходимую длину нагревательного кабеля или мощность мата при использовании продукции такого типа.

Расчет теплого пола в качестве основного вида отопления

При использовании данных систем как основного источника тепла в доме или квартире, необходимо помнить, что площадь, которую должен занимать пол с подогревом должна быть не менее 70 % от общего пространства любого помещения.

Если данный параметр не будет соблюдаться, велика вероятность что теплый пол не будет справляться со своей функцией.

Вычисляется общая мощность теплопотерь в данном помещении. Теплопотери присутствуют во всех без исключения строениях. Они зависят от:

  • Климатических условий, в которых эксплуатируется помещение.
  • Наличии и площади окон.
  • Степени утепления стен, пола и потолка.
  • Ориентация строения по сторонам света и др.

Точное количество теплопотерь можно высчитать с помощью специальной программы, а очень точное выполняют специальные организации.

При строительстве зданий с соблюдением всех требований по теплоизоляции конструкций примерная мощность теплопотерь рассчитана и составляет 100-130 Вт/м2 для различных помещений в новых домах и 150-170 Вт/м2 в старых обветшалых постройках.

При использовании теплого пола в качестве основного источника тепла, его мощность должна превосходить потери тепла в 1,5 раза. То есть, в случае с вышеописанной кухней, у которой теплопотери составляют, например, 1000 Вт, мощность источника тепла, в нашем случае теплого пола должна составлять: P = 1000 Вт * 1,5 = 1500 Вт.

С учетом того, что нагревательные элементы будут занимать всего 6 м2 площади, получим: 1500 Вт / 6 м2 = 250 Вт/м. Именно такой удельной мощностью должен обладать квадратный метр теплого пола. Приобретая материалы необходимо обязательно это учитывать.

Важно: при результате мощности теплого пола свыше 200 Вт/м2 рекомендуется рассмотреть вариант использования дополнительной системы отопления.

Расчет длины нагревательного кабеля

Производители выпускают большой ассортимент различных нагревательных кабелей, отличающихся длиной, мощностью, поперечным сечением и, конечно, качеством. Для покупки необходимого количества кабеля для конкретного помещения рекомендуется воспользоваться формулой:

где L – это длина кабеля, S – площадь пола, который необходимо утеплить, Pп – мощность одного погонного метра кабеля.

Для описанного примера с кухней, в случае применения нагревательного кабеля мощностью 20 Вт/м, а такой тип кабеля есть у многих производителей, нам понадобится 75 погонных метров: L=1500 Вт/20 Вт/м = 75 м.

Кабель длиной 75 метров теперь необходимо правильно уложить на всю требуемую поверхность, площадью в 6 кв. м. Для этого нужно рассчитать шаг укладки (h). Расчет производится по следующей формуле:

где Sу – площадь для укладки кабеля, L – длина кабеля. Итоговый результат: h = 6 м2*100/75 = 8 см.

То есть необходимо уложить нагревательный кабель таким образом, чтобы между его витками было расстояние в 8 сантиметров. Это вполне нормальная величина, хотя исходные данные о теплопотерях в примере были выдуманы.

В случае выбора теплого пола в качестве основного или вспомогательного источника обогрева, необходимо тщательно произвести расчет необходимой мощности, из нее длины кабеля и шага укладки. Это позволит избежать ненужных затрат, а также не допустить ситуации, когда мощности отопительной системы будет недостаточно, и появится необходимость все переделывать в самый неподходящий момент.

Расчет теплого электрического пола Devi от компании ООО Электроконтроль смотрите на видео:

holodine.net

Какой размер провода для выключателя на 60 ампер?

Если вы домовладелец, то, возможно, вас интересовало все, что касается выключателей. Например, вы можете узнать подходящий размер провода для выключателя на 60 А.

В этом отношении подходящий размер провода для выключателей на 60 ампер находится между 6 и 4 Американскими калибрами проводов (AWG). Хотя размер провода зависит от нескольких факторов, это общепринятый размер провода для выключателей на 60 А.

Если вы хотите узнать больше о том, какой размер провода для выключателя на 60 А, то читайте дальше!

Почему размер провода важен для выключателей

Размер провода важен в выключателях, в частности, по одной причине: безопасность. Для дальнейшего объяснения, общий размер провода критически определяет, могут ли оборудованные проводники провода выдерживать ток, протекающий через них.

И если провод не рассчитан на определенную силу тока, он может случайно расплавиться и даже загореться, что приведет к пожару, который в конечном итоге может сжечь ваш дом.

По этой конкретной причине мы должны внимательно знать о проводах соответствующего размера и их способности выдерживать токовую нагрузку.

Как показывает практика, провода большего и толстого сечения лучше выдерживают более высокие нагрузки по силе тока, поскольку они могут уменьшить чрезмерное тепло, выделяемое электричеством, проходящим через кабель.

Размер провода для выключателя на 60 А

Для 60-амперных выключателей электрики и профессионалы предлагают использовать калибр сечения проводов от 6 AWG до 4 AWG.Все бытовые провода имеют номинал не менее 600 В, поэтому при определении калибра провода действительно имеет значение только сила тока. Следовательно, сечение провода для 60 А 220 В, например, по-прежнему составляет от 6 до 4 AWG.

Однако некоторые электрики придерживаются мнения, что для панелей выключателей на 60 ампер следует прокладывать только провода 4 AWG. Они считают, что сечение проводов субпанелей на 60 ампер является золотым стандартом для субпанелей на 60 ампер.

Это связано с тем, что 4 AWG выдерживает большую силу тока по сравнению с 6 AWG. В частности, медный кабель 4 AWG может выдерживать не менее 70 ампер электричества, прежде чем отказаться от него.Между тем, медный провод 6 AWG может выдерживать только до 55 ампер, прежде чем он выйдет из строя.

Определение провода подходящего размера

Теперь, когда мы это прояснили, нам нужно расширить наши знания о проводах, зная, как определить подходящие сечения проводов для конкретных соединений.

Как мы уже упоминали, сечение провода 60 А может варьироваться от 6 AWG до 4 AWG. Но что, если вы ищете провода для других сил тока?

Для облегчения просмотра я создал диаграмму с указанием соответствующей допустимой силы тока различных кабелей American Wire Gauge.Обратите внимание, что следующие измерения используются для медных кабелей. Алюминиевые провода будут иметь разные характеристики.

15 ампер Проволока 14 калибра
20 ампер Проволока 12 калибра
30 ампер Проволока 10 калибра
40 ампер Проволока 8-го калибра
55 ампер Провод 6 калибра
70 ампер Провод 4-го калибра
85 ампер Провод 3-го калибра
95 ампер Провод 2-го калибра

Таблица, которую я создал выше, соответствует расчетам, сделанным опытными электриками относительно способности проводов выдерживать определенные амперы электричества.Не сомневайтесь, используйте эту таблицу для монтажа проводов.

Заключение

Знать, какой размер провода для выключателя на 60 А – действительно головная боль для домовладельцев, не имеющих предварительных знаний о проведении технического обслуживания электрооборудования. Однако не волнуйтесь! Это руководство было специально разработано для вашего внимательного изучения при определении разводки правильного размера для обслуживания субпанелей выключателя.

В этом случае правильный размер медного провода 60 А должен быть определенным сечением от 6 AWG до 4 AWG.

Надеюсь, эта статья прояснила детали размеров проводов. Спасибо за чтение!

Как выбрать размер провода для данной нагрузки (Часть 8 из 8)

Эта часть «Обобщает правила и спрашивает, что насчет 100% устройств».

Автор: Фредерик П. Хартвелл, Hartwell Electrical Services, Inc.

Предыдущая статья в этой серии закончилась двумя фидерами в общем кабельном канале, проложенными через температуру окружающей среды 45 ° C, каждый из которых выдерживает ток 68 ампер.продолжительной нагрузки и 52 ампер. прерывистой нагрузки. Мы предположили, что правильным выбором для этой установки будут проводники 2/0 THHN. В качестве обзора мы вернемся к различным правилам определения размеров с точки зрения проницательного инспектора.

Шаг первый: Убедитесь, что устройство максимального тока достаточно большой. Он должен нести всю нагрузку плюс дополнительные 25% непрерывной части нагрузки, чтобы его внутренняя работа была правильной. Расчет:

52А + 68А (1.25) = 137А. Автоматический выключатель на 150 А – это следующий по величине стандартный типоразмер, отвечающий этому требованию.

Шаг второй: Терминалы должны работать достаточно холодно, чтобы соответствовать параметрам списка для подключенного оборудования. При этом определении необходимо включить дополнительные 25% непрерывной части нагрузки, чтобы в емкости проводов было достаточно места, чтобы они могли служить частичным теплоотводом для тепла, выделяемого в любом подключенном оборудовании. Используйте столбец Таблица 310-16 допустимой токовой нагрузки, соответствующий размеру оборудования, как указано в Разделе 110-14 (c) и перечнях продуктов.Как и на первом этапе, этот расчет выходит на 137A. Изучая отрывок из таблицы ниже, поскольку медный провод 1/0 выдерживает ток 150 А без превышения температурных пределов 75 ° C, он будет работать еще холоднее, если его попросят нести только 137 А. С другой стороны, провод № 1, независимо от типа изоляции, будет работать при температуре от 75 ° C до 90 ° C, если его попросят пронести 137A. Так как № 1/0, следовательно, является правильным минимальным размером, размер 2/0, выбранный с самого начала, должен соответствовать этому правилу.

Таблица 310-16. (только отрывки)

Размер

Температурный диапазон проводника (см. Таблицу 310-13)

Размер

AWG или

тыс. Килограмм

60

° С

(140

° F)

75

° С

(167

° F)

90

° С

(194

° F)

60

° С

(140

° F)

75

° С

(167

° F)

90

° С

(194

° F)

AWG или

тыс. Килограмм

МЕДЬ

АЛЮМИНИЙ ИЛИ АЛЮМИНИЙ с МЕДЬЮ

10 *

30

35

40

25

30

35

10 *

8

40

50

55

30

40

45

8

6

55

65

75

40

50

60

6

4

70

85

95

55

65

75

4

3

85

100

110

65

75

85

3

2

95

115

130

75

90

100

2

1

110

130

150

85

100

115

1

1/0

125

150

170

100

120

135

1/0

2/0

145

175

195

115

135

150

2/0

3/0

165

200

225

130

155

175

3/0

4/0

195

230

260

150

180

205

4/0

КОЭФФИЦИЕНТЫ КОРРЕКЦИИ

Окружающий

Темп.(

° С)

Для температур окружающей среды, отличных от 30

° C (86 ° F), умножьте допустимые значения силы тока, указанные выше, на соответствующий коэффициент, указанный ниже.

Окружающий

Темп. (

° F)

36-40

0,82

0,88

0.91

0,82

0,88

0,91

96-104

41-45

0,71

0,82

0,87

0,71

0,82

0.87

105-113

46-50

0,58

0,75

0,82

0,58

0,75

0,82

114-122

* См. Раздел 240-3.

Шаг третий: Проволока не должна перегреваться во время пробега.№ 2/0 THHN может выдерживать ток 195 А при нормальных условиях. В этих условиях использования, с шестью токоведущими проводниками в общей дорожке кабельного канала и при температуре окружающей среды 45 ° C, указанная в таблице допустимая токовая нагрузка должна быть умножена на два коэффициента снижения номинальных характеристик:

195A x 0,8 x 0,87 = 136A

Поскольку это число превышает фактическую, а не фантомную нагрузку, которую необходимо нести (120 А), это правило выполняется. Обратите внимание, что мы не сравнивали этот результат с минимальным значением 137A для прекращения работы.Опять же, это совершенно другой расчет.

Шаг четвертый: Провод всегда должен быть защищен и никогда не перегружен. Не упускайте из виду тот факт, что устройство максимального тока всегда должно защищать провод. Для цепей на 800 ампер и меньше раздел 240-3 (b) NEC допускает устройство максимального тока следующего более высокого стандартного размера для защиты проводников. Выше этой точки, согласно Разделу 240-3 (c) NEC, размер кабеля не ниже номинала устройства максимального тока. В качестве окончательной проверки убедитесь, что размер устройства максимального тока, выбранного для выдерживания длительных нагрузок, защищает проводники в соответствии с этими правилами; в противном случае вам потребуется соответственно увеличить размер проводника.Обратитесь к обсуждению прерывистых нагрузок (ниже) для примера того, где, даже после выполнения обоих расчетов заделки и допустимой нагрузки, это соображение вынуждает вас изменить результат. В этом случае, однако, автоматический выключатель на 150 А является устройством следующего более высокого стандартного размера по сравнению с окончательной установленной допустимой токовой нагрузкой проводника, равной 136 А.

Кроме того, не упускайте из виду тот факт, что независимо от разрешения следующего более высокого стандартного размера провод никогда не должен быть перегружен сверх допустимой допустимой нагрузки.В этом случае нагрузка составляет 120 А, а допустимая нагрузка – 136 А. Таким образом, этот принцип также был соблюден.

Малые проводники (сноска к таблице 310-16)
Небольшие проводники (№ 14, 12 и 10) представляют собой дополнительную складку. NEC налагает особые ограничения на защиту от сверхтоков, превышающие значения в таблицах допустимой токовой нагрузки для этих небольших проводов. Обычно защитное устройство от сверхтока для провода № 14 не может превышать 15 ампер; для провода №12 – 20 ампер; для No.10 провод, 30 ампер. Однако более высокие значения силы тока этих проводов остаются такими, как указано в таблице, и в некоторых случаях, особенно в цепях двигателей, это ограничение не применяется. Как правило, выполняйте все расчеты допустимой токовой нагрузки, как описано выше, на основе пределов таблицы допустимой токовой нагрузки. Но в самом конце убедитесь, что ваше устройство максимального тока не превышает эти конкретные пределы ампер, если вы не попадаете в одно из исключений, специально указанных в таблице NEC Section 240-3 (g)

. Непрерывные нагрузки
Предположим, что на нашем фидере на 150 ампер нет постоянной нагрузки.Предположим, что шесть токоведущих проводов, как и раньше, проходят по общей дорожке, но температура окружающей среды не превышает 30 ° C. Терминатор не обязательно должен включать в себя допуск на фантомную нагрузку, но он все же должен предполагать ограничения на терминирование 75 ° C. Провод № 1 будет нести фактическую нагрузку в 120 ампер, не превышающую 75 ° C, и, следовательно, будет казаться пригодным для использования, пока вы не рассмотрите взаимное влияние нескольких проводников в общей дорожке качения. Предположим, вы подключились к проводнику THHN № 1 с токовой нагрузкой 150.Будет ли он безопасно выдерживать нагрузку на 120 А? Да, потому что 150А х 0,8 = 120А. Не перегреет ли выводы выключателя? Нет, потому что медь №1 – это медь №1 – независимо от типа изоляции, она не поднимется до 75 ° C, пока не будет выдерживать ток 130 ампер. Но его окончательная пониженная допустимая нагрузка внутри кабелепровода составляет 120 ампер. Следующее устройство максимального тока стандартного размера – 125 ампер. Выключатель на 150 А не защищает этот провод в этих условиях использования, и его необходимо уменьшить до 125 А, иначе вам нужно увеличить сечение провода до 1/0.

Устройства с полным, 100% непрерывным номинальным током или нагрузкой 90 ° C
Есть устройства, которые производятся и перечисляются так, чтобы постоянно соответствовать 100% своего рейтинга, и NEC признает их использование в исключительных случаях. Выполняйте расчеты так же, как если бы нагрузки были непостоянными. В этом примере прерыватель может быть на 125 ампер, но провод все равно должен быть 2/0, с защитой не более 150 А. Некоторые устройства включают допуск на заделку 90 ° C, в этом случае следуйте тем же процедурам, что и в этой статье, но оставайтесь в столбце 90 ° C.Обычно в этих приложениях используются очень большие размеры корпуса выключателя в диапазоне 600 ампер (хотя расцепители могут быть меньше, даже такие маленькие, как в примере, используемом здесь). Эти продукты сопровождаются дополнительными ограничениями, такими как количество, которое может использоваться в одном корпусе, и минимальные требования к номинальной температуре для проводников, подключенных к ним. Предупреждение о проводах, имеющих два конца, здесь особенно актуально; имейте в виду, что одно из этих устройств на одном конце цепи ничего не говорит о пригодности оборудования на другом конце.

Примечание автора:
Другая версия этого анализа вскоре появится в главе 26 нового 18-го издания документа Practical Electrical Wiring. Эта классическая книга, созданная в 1939 году под авторством Х.П. Рихтера, с тех пор постоянно публикуется. Автор взял на себя ответственность за эту работу.

Благодарности
Обозначения «Национальный электротехнический кодекс» и «NEC» относятся к Национальному электротехническому кодексу, который является зарегистрированным товарным знаком Национальной ассоциации противопожарной защиты.

Об авторе…
Обозреватель EC Online и признанный на национальном уровне эксперт по NEC Фред Хартвелл широко известен как один из самых плодовитых участников NEC: почти тысяча предложений и комментариев за эти годы была напечатана. У него есть опыт работы с тремя циклами кода на одной из панелей создания кода. Он имеет многолетний контрактный опыт в Иллинойсе и Массачусетсе. Он также работал инспектором по электрике в течение пятнадцати лет и был главным электриком в кампусе колледжа. (В начало)

Какой калибр лучше? (Батарея на 12 и 24 В)

Попытка определить размер провода двигателя малого хода может быть немного сложной задачей, особенно со всеми различными техническими терминами и расчетами, которые помогут вам разобраться. Но как только вы узнаете напряжение и ток вашего двигателя, это может быть немного проще.

Мы собрали некоторую информацию, чтобы помочь вам лучше понять некоторые электрические термины, а также то, как выбрать правильный размер проводки и автоматические выключатели для вашей системы двигателя малого хода .

Калибр провода, сила тока, напряжение и выключатели объяснены

Калибр провода

Калибр провода или AWG (американский калибр проводов) – это термин, используемый для обозначения площади поперечного сечения круглого сечения. проволока и относится к круговой миловой площади. Один круговой мил относится к диаметру круга, при этом площадь поперечного сечения , проволоки равна его диаметру в квадрате (площадь кругового мил).

Чем больше или толще провод, тем ниже номер AWG.Обычно, когда вы выбираете провод, чем длиннее он по длине, тем ниже рейтинг AWG вам понадобится, так как вам потребуется, чтобы провод был достаточно толстым, чтобы компенсировать лишнюю длину.

> Как подключить аккумулятор троллингового двигателя

Сила тока

Сила тока вашего двигателя малого хода – это мощность или ток, который он потребляет от аккумулятора. Сила тока, потребляемая вашим двигателем, может использоваться для определения размера автоматического выключателя, который вам понадобится для вашей системы.

Номинальная сила тяги в фунтах вашего троллингового двигателя может использоваться, чтобы определить, сколько ампер он потребляет. Вы можете вычислить это значение , разделив фунтовую тягу на напряжение и умножив это на 12.

Вольт

Вольты, которые использует ваш троллинговый двигатель, обычно помогают вам определить размер используемого сечения проводов и автоматического выключателя. . Большинство троллинговых двигателей для каяков рассчитаны на 12 или 24 вольт. Для двигателя на 12 В вам понадобится одна батарея на 12 В. .С двигателем на 24 В вам потребуются две батареи на 12 В.

Напряжение – это в основном ток, протекающий от аккумулятора к двигателю. Это обычно известно как DC (постоянный ток), поскольку ток течет по прямой линии непосредственно от батареи к двигателю. Это не похоже на переменный ток, который мы находим в наших домах через розетки в стенах.

Автоматические выключатели

Автоматический выключатель помогает защитить электрическую цепь от повреждений из-за перегрузки по току.Автоматический выключатель эффективно прекращает подачу электроэнергии, если уровень тока слишком высок.

Для многих двигателей малого хода требуется автоматический выключатель, поскольку в правилах береговой охраны США указано, что у вас должен быть установлен автоматический выключатель или предохранитель для защиты любого незаземленного токоведущего проводника.

Как правило, ваш автоматический выключатель должен иметь более высокую силу тока, чем ваш двигатель, чтобы он мог в достаточной мере выдерживать ток, проходящий через него.

Для большинства моторов троллинга каяков вам, вероятно, понадобится автоматический выключатель на 50 или 60 ампер, в зависимости от потребляемой силы тока и напряжения вашего двигателя.

> На сколько хватает батарей?

Какой калибр лучше всего подходит для 12- и 24-вольтовых аккумуляторов троллинговых двигателей?

Многие троллинговые двигатели можно использовать с проводом 8-го калибра, однако необходимая длина провода и сила тока двигателя могут изменить размер провода, который вам нужен.Например, если вам нужен провод большей длины, вам, скорее всего, понадобится провод меньшего сечения и, следовательно, более толстый провод.

Производитель вашего троллингового двигателя должен порекомендовать идеальный размер AWG для использования с вашим конкретным двигателем малого хода. Но мы составили таблицу с номинальной силой тока обычных троллинговых двигателей размером для каяков, чтобы вы могли лучше понять размер используемого провода в зависимости от необходимой длины, а также рекомендуемый размер цепи. выключатель.

Калибр проводов и руководство по размеру автоматического выключателя

Последние слова

Теперь, когда вы знаете немного больше о том, что означают некоторые технические термины, вы, надеюсь, обнаружите, что легче определить размер провода, который вам нужен для настройки вашего троллингового двигателя.

Помните, что рейтинг AWG провода может измениться в зависимости от длины провода, который вам нужен, и вам, вероятно, понадобится более толстый провод меньшего калибра, чем мощнее ваш двигатель. Также может быть полезно иметь в виду, что размер автоматического выключателя должен быть достаточным, чтобы выдерживать ток вашего двигателя.

Сообщите нам, что вы думаете о нашем руководстве, и, если вы нашли его полезным, поделитесь им, чтобы другие узнали.

Руководство по Электротехническим нормам Канады, Часть I – Рассрочка 3

William (Bill) Burr

Кодекс CE представляет собой всеобъемлющий документ.Иногда может показаться довольно сложным быстро найти нужную информацию. Эта серия статей представляет собой руководство, которое поможет пользователям разобраться в этом важном документе. В этой статье: Раздел 4. Он не предназначен для замены примечаний в Приложении B или объяснений отдельных требований, содержащихся в CEC Handbook , но, надеюсь, окажет некоторую помощь в навигации по коду.

Раздел 4 – Проводники

Определение проводника из Раздела 0 – это провод, кабель или другой вид металла, установленный с целью передачи электрического тока от одного электрического оборудования к другому или к земле. .

Раздел 4 касается выбора типа, токовой нагрузки и условий установки изолированных проводов. Это общий раздел, поэтому он применяется ко всем проводам, питающим освещение, приборы и силовые цепи. Выбор других проводников, например, для управления, заземления, аварийной сигнализации, безопасности, пожарной сигнализации, оборудования аэропорта, возобновляемых источников энергии, связи, катодной защиты и других, будет регулироваться отдельными разделами, охватывающими эти ситуации. Отдельные разделы могут также применяться как общие разделы или могут иметь правила, которые ссылаются на Раздел 4 или изменяют его.

Например, разделы

• 6 – Сервисное и сервисное оборудование
• 8 – Нагрузка цепи и факторы спроса
• 10 – Заземление и соединение
• 12 – Способы подключения
• 14 – Защита и управление
• 16 – Цепи класса I и класса II
• 26 – Установка электрического оборудования

По этой причине важно сравнить правила раздела 4 с правилами, регулирующими проводники в разделе, посвященном вашей конкретной установке.Например, Правило 4-002 требует, чтобы минимальный размер всех медных проводников, за исключением гибкого шнура, провода оборудования или провода цепи управления, а также кабеля (который специально покрывается другими разделами), был № 14 AWG и № 12. AWG, если алюминий. Тем не менее, в разделе 6 Правила 6-302 «Установка воздушных проводов потребителей» требуется, чтобы минимальный размер вспомогательных проводов воздушных линий потребителя составлял медь № 10 AWG или алюминий № 8 AWG. Несмотря на то, что в коде есть дополнительные разделы и правила, все же важно, чтобы вы сначала обратились к разделу 4 при выборе и установке любого проводника.

Коэффициенты выбора проводника

При выборе проводника необходимо учитывать ряд факторов. Из-за сложности условий у вас должен быть процесс для определения правильного типа и размера для вашего приложения. Первое, что нужно сделать, это выбрать необходимый вам размер проводника на основе

• ток, который он должен будет выдерживать
• условия, при которых он будет установлен
• тип проводника или кабеля, который будет использоваться

Правило 4-004 Пропускная способность проводов и кабелей содержит по 7 пунктов в подправилах (1) и (2), охватывающих варианты сценария, каждый для меди и алюминия, которые необходимо изучить и выбрать.Кроме того, в последующих подправилах необходимо учитывать еще 21 фактор.

Хотя сначала это может показаться пугающим, нужно просто просмотреть список вариантов и условий и выбрать те, которые применимы к вашей ситуации. Правило 4-004 затем направит вас к правильной таблице и поправочному коэффициенту для вашей ситуации. В некоторых случаях вам будет предложено использовать метод расчета IEEE 385 или табличные информационные таблицы в Приложении D. Таблицы допустимой нагрузки стандартных силовых кабелей IEEE 385 содержит все соответствующие уравнения и имеет электрическую / тепловую аналоговую схему и примеры расчетов в приложении.

После выбора или расчета правильной допустимой токовой нагрузки следующим фактором, который следует учитывать в соответствии с Правилом 4-006, являются температурные ограничения на выбранную вами допустимую токовую нагрузку проводника. Если на оборудовании указана максимальная температура заделки проводника, вы уже выбрали минимальный размер проводника на основе правильного столбца температур в таблицах 1, 2, 3 или 4. Если максимальная температура заделки проводника не указана на оборудовании. , используемая температура составляет: 600 C для оборудования с номинальным током 100 A или менее или маркированного для использования No.Провода сечением 1 AWG или меньше, или 750 C для оборудования с номиналом более 100 А или маркированного для использования с проводниками сечением более 1 AWG.

Эти условия применяются только к первым 1,2 м длины проводника, измеренной от точки подключения оборудования. Еще одно условие, которое следует учитывать при использовании одножильного кабеля с металлической оболочкой или броней: индуцированное напряжение может вызвать повышение температуры изоляции проводника. превышают его рейтинг. В этом случае Правило 4-010 «Наведенные напряжения и токи в металлической броне или оболочке одножильных кабелей» требует, чтобы вы снизили номинальные параметры проводника вместе с некоторыми другими процедурами для смягчения этой ситуации.

Следующее важное соображение, изложенное в Правилах 4-008, 4-012, 4-014, 4-016, 4-018, 4-020, 4-040 и 4-042, – это выбор типа изолированного проводника, гибкий шнур, аппаратный провод или переносной силовой кабель. В некоторых случаях эти правила будут определять минимальные размеры и значения силы тока для различных типов.

Наконец, мы вернемся к Правилам 4-022, 4-024, 4-026, 4-028, 4-030, 4-032, 4-034 и 4-036, которые предусматривают использование общей нейтрали. , установка, идентификация и использование нейтральных и идентифицированных проводов.Правило 4-038 Цвет проводов охватывает окраску изолированных заземляющих и соединительных проводов, а также там, где требуются цепи с цветовой кодировкой.

Обратите внимание, что Раздел 4 не применяется к неизолированным заземляющим или соединяющим проводам. Использование, размер и допустимая нагрузка этих проводов описаны в Разделе 10, который мы рассмотрим в следующих частях.

В следующем выпуске мы рассмотрим Раздел 6 – Услуги и сервисное оборудование.

Прочитайте остальные части серии:

Уильям (Билл) Бёрр – бывший председатель Канадского консультативного совета по электробезопасности (CACES), бывший директор по безопасности электрооборудования и лифтов в провинции Британская Колумбия, бывший директор по разработке электрических и газовых стандартов и бывший директор по соответствию. Оценка в CSA Group.С Биллом можно связаться по адресу Burr and Associates Consulting [email protected]

Калибр провода к току |

Требования к 12-вольтовому кабельному калибру при удельном токе к длине для автомобильных электрических систем…

Wire использует измерение калибра для определения размера провода. Чем крупнее провод, тем меньше калибр. Чтобы найти необходимый калибр провода для конкретного применения, вы должны знать ток, потребляемый аксессуаром в цепи, и общую длину провода между аксессуаром и источником питания.Большее потребление тока (более высокая сила тока) требует большего сечения провода для безопасного питания аксессуара.

Автомобильное напряжение не 12 вольт

Автомобильная проводка не совсем 12 вольт. Фактическое напряжение покоя полностью заряженной 6-элементной автомобильной свинцово-кислотной батареи составляет около 12,7 В или около 2,1 В на элемент. 6,4 В для свинцово-кислотного аккумулятора на 6 В. Старые батареи, вероятно, будут показывать более низкое напряжение. Когда автомобиль работает, генератор увеличивает автомобильное напряжение примерно до 13.8 вольт. 13,8 вольт – лучшее значение для расчета калибра провода, хотя обычно оно дает примерно такой же калибр, как 12 вольт.

Сопротивление = падение напряжения

С длиной кабеля приходит сопротивление. Все провода обладают внутренним сопротивлением, и чем длиннее провод, тем больше сопротивление и тем больше падение напряжения на длине провода. По этой причине важно учитывать длину провода при определении калибра провода. 3-футовый провод будет иметь меньшее сопротивление, чем 20-футовый провод, и поэтому для большей длины провода может потребоваться увеличение калибра провода для обеспечения адекватного напряжения для аксессуара.Установка слишком маленького калибра провода снижает производительность и может создать потенциальную угрозу безопасности. В качестве альтернативы использование проволоки увеличенного диаметра не имеет недостатков и может обеспечить лучшую производительность аксессуара, однако излишек сам по себе имеет обратную сторону – потраченные впустую деньги и ценное пространство. Но при выборе между двумя возможными размерами датчика в серой зоне расчетных или справочных расчетов датчиков всегда лучше выбрать датчик большего размера.

Выбор калибра проводов

Чтобы выбрать подходящий калибр провода, определите потребляемую мощность (силу тока), которую выдержит проводная цепь.Затем измерьте расстояние, которое пройдет провод (длина), включая длину возврата на землю (заземляющий провод, идущий к шасси или обратно к заземляющему блоку или батарее. Используя эти два числа, Ампер и длину, найдите ближайший датчик. значение в таблице ниже. Для автомобильных систем на 6 В обычно следует использовать калибр провода на 2 размера больше, чем показано.

А
при 13,8 В
ДЛИНА ПРОВОДА
Американский калибр проводов (AWG )
0-4 фута. 4-7 футов 7-10 футов 10-13 футов 13-16 футов 16-19 футов 19 -22 футов
0-10 16-ga. 16-га. 14-га. 14-га. 12-га. 10-га. 10-га.
10 15 14-ga. 14-га. 14-га. 12-га. 10-га. 8-га. 8-га.
15 -20 12-ga. 12-га. 12-га. 12-га. 10-га. 8-га. 8-га.
20-35 12-га. 10-га. 10-га. 10-га. 10-га. 8-га. 8-га.
35-50 10-га. 10-га. 10-га. 8-га. 8-га. 8-га. 6 или 4-га.
50-65 10-га. 10-га. 8-га. 8-га. 6 или 4-га. 6 или 4-га. 4-га.
65-85 10-га. 8-га. 8-га. 6 или 4-га. 6 или 4-га. 4-га. 4-га.
85-105 8-ga. 8-га. 6 или 4-га. 4-га. 4-га. 4-га. 4-га.
105-125 8-га. 8-га. 6 или 4-га. 4-га. 4-га. 4-га. 2-га.
125-150 8-га. 6 или 4-га. 4-га. 4-га. 2-га. 2-га. 2-га.
150-200 6 или 4-га. 4-га. 4-га. 2-га. 2-га. 1/0-ga. 1/0-ga.
200-250 4-га. 4-га. 2-га. 2-га. 1/0-ga. 1/0-ga. 1/0-ga.
250-300 4-га. 2-га. 2-га. 1/0-ga. 1/0-ga. 1/0-ga. 2/0-га.

В чем разница между системами калибра проводов SWG и AWG?
SWG и AWG – это системы калибровки проволоки, используемые для обозначения толщины проволоки. В зависимости от типа металла используются разные системы нумерации. Цветные металлы (не содержащие железо) используют Американскую систему калибров проволоки или AWG. Для черных металлов обычно используется стандартный калибр проволоки (SWG).

См. Также:

Советы по подключению автомобильной проводки – Использование реле

Требования к проводке 12 В при определенных токах для автомобильных электрических систем

Схема подключения проводов 12 В – Расстояние между проводами

Преобразование мощности свечей в ватты и наоборот и другая информация о внедорожном освещении

Советы и методы по электромонтажу

Установка и проверка системы зажигания HEI

Использование светодиодных фонарей в вашем автомобиле

83 Установка / проверка дальнего света

Что такое HID Lights?

Калибр провода – это имеет значение?

Следует ли конструировать петли из многожильного или одножильного провода?
В чем разница?

В нашей отрасли общеизвестно, что контуры следует проектировать с использованием многожильного провода – но действительно ли это лучший вариант?

Это простой факт, что когда вы сравниваете электрические характеристики сплошного провода имногожильный провод того же калибра, что и одножильный, будет иметь меньшее сопротивление, чем многожильный провод. Это означает, что сплошной провод обеспечивает лучшую производительность контура. Так зачем вообще использовать многожильный провод? Что ж, одно большое преимущество многожильного провода перед одножильным – его гибкость. Гибкость необходима для вводной части цикла. Поэтому ввод всегда следует выполнять многожильным проводом.

Проблемы с многожильным проводом

  • Многожильный провод будет иметь более высокое сопротивление, чем одножильный провод того же диаметра, поскольку поперечное сечение многожильного провода не полностью из меди.
  • Чем длиннее или тоньше провода, тем больше сопротивление.

Может ли часть петли быть сделана из сплошной проволоки? Да, потому что после того, как петля будет установлена, она не сможет двигаться или сгибаться. Специально для секции цикла нет необходимости в гибкости. Есть и другие преимущества изготовления участка петли из сплошной проволоки, в том числе:

  • Обычно одножильные кабели имеют более низкое сопротивление постоянному току и более низкую восприимчивость к высокочастотным воздействиям только благодаря большему диаметру оболочки.
  • Сплошной провод менее подвержен вибрациям земли.
  • При укладке петли на арматурный стержень жесткость сплошной проволоки означает меньшую вероятность того, что петля упадет ниже арматурного стержня при заливке бетона.
  • Сплошная проволока сохраняет свою форму при изгибе, а это значит, что проволоке легче придать форму желаемой петли.
  • Сплошной провод более прочен и имеет меньшую площадь поверхности, которая подвержена воздействию коррозионных веществ, что означает лучшую защиту от окружающей среды.
  • Одножильные кабели могут поддерживать более длинные участки передачи и более высокие скорости передачи данных, чем их аналоги из многожильных кабелей, из-за скин-эффекта.
  • Сплошной провод дешевле, чем многожильный. Более эффективная петля по лучшей цене!

Мы в BD Loops всегда говорим, что петли – это простая технология. Однако есть некоторые сложные детали, которые необходимо учитывать при проектировании контуров, которые относятся к способу протекания тока через контуры.Эти детали, которые необходимо учитывать, – это вносимые потери и скин-эффект .

Вносимые потери / затухания – это измерение потери мощности сигнала передачи между двумя точками на кабеле. Вносимые потери – это, по сути, способ измерить и понять, как сопротивление в проводнике повлияет на сигнал, проходящий через проводник. В случае петли это будет означать измерение потерь сигнала, которые происходят от одного из подводящих проводов к другому.Затухание измеряется в децибелах (дБ). Если наблюдается слишком большая потеря напряжения (затухание), качество сигнала ухудшится до такой степени, что к тому времени, когда сигнал достигнет другого конца кабеля, станет непонятным. Величина вносимых потерь зависит от двух основных факторов: калибра и длины провода. Провода более высокого калибра (более тонкие) имеют больше вносимых потерь, чем провода более низкого калибра (более толстые). В целом многожильные медные провода будут иметь вносимые потери на 20-50% больше, чем одножильные провода.

Еще один момент, который следует учитывать при взвешивании плюсов и минусов одножильного провода по сравнению с многожильным, – это скин-эффект . Скин-эффект описывает интересный способ, которым переменный ток распространяется по проводникам, на более высоких частотах ток проходит только через внешний край круглого проводника. Самый простой способ представить, как выглядит скин-эффект, – это представить себе, что ток проходит только по внешней оболочке проводника – проводник используется как полая трубка, вся медь в центре проводника игнорируется.

Как вы можете видеть на изображении, по мере увеличения частоты используется меньше проводника. На частоте около 100 кГц сигнал проходит только через кожу. Диапазон частот петлевого детектора от 10 кГц до 150 кГц, скин-эффект снижает качество сигнала на этих частотах. В случае многожильного провода скин-эффект будет иметь место не на каждой пряди, а только на внешней стороне многожильного жгута. Скин-эффект – еще один пример, когда сплошной провод светится, сплошной провод менее подвержен высокочастотным проблемам и может поддерживать более длительные пробеги и более высокие скорости передачи данных, чем многожильный провод.

Еще одно преимущество использования сплошной проволоки в петле – простота установки. Сплошная проволока жесткая, легко формируется и хорошо держит форму. При использовании предварительно сформованной петли из сплошной проволоки в бетонной заливке вы можете уложить петлю непосредственно на арматурный стержень, смещая ее от массива арматуры, и залить ее бетоном. Из-за жесткости сплошной проволоки петля не опускается ниже рисунка арматурного стержня, как менее жесткая петля из многожильного провода. Когда многожильные провода используются для петли в бетонной заливке, производитель часто рекомендует привязать петлю к кабелепроводу из жесткого ПВХ толщиной 1-2 дюйма или другим опорным элементам, чтобы петля не протолкнулась ниже арматурного стержня. при заливке бетона.Это не только усложняет установку, но и создает воздушные карманы в бетонной заливке.

Зная преимущества сплошного провода по сравнению с многожильным, в наиболее эффективных контурах индуктивности часть контура должна быть сделана из сплошного провода для повышения производительности, а ввод – из многожильного провода для большей гибкости и простоты прокладки через кабелепровод.

Вот почему BD Loops разрабатывает свои предварительно сформованные петли с использованием как одножильных, так и многожильных проводов с тех пор, как более 14 лет назад они впервые представили свою прямую петлю для захоронения.Возможно, это одна из причин, по которой BD Loops является предпочтительным поставщиком предварительно формованных петель №1 для производства ворот и дверей. Мы считаем, что прибыль никогда не следует рассматривать выше производительности.

Хотите больше узнать о вносимых потерях и скин-эффекте? В Интернете есть множество бесплатных ресурсов, посвященных электрическим характеристикам проводов. Вот некоторые из них, с которых можно начать:

Вносимые потери / затухание:
https: // www.andcable.com/files/UnderstandingStrandedandSolidWiring.pdf

Эффект кожи:
https://www.st-andrews.ac.uk/~www_pa/Scots_Guide/audio/skineffect/page1.html

BD Loops – производитель предварительно отформованных индуктивных петель прямого закапывания и пропила для ворот, дверей и парковок. За более чем 15 лет работы компания BD Loops по качеству не имеет себе равных. Продукция BD Loops доступна более чем у 400 дистрибьюторов в США.С. и Канада. BD Loops предлагает 46 стандартных размеров предварительно отформованных петель, все стандартные и нестандартные размеры петель готовы к отправке в тот же день. Компания имеет несколько рекомендательных писем, свидетельствующих об их профессионализме и дизайне, и является членом следующих ассоциаций: AFA, IDA, NAFCA, IPI, NPA, CODA и IMSA. Не стесняйтесь обращаться к квалифицированному персоналу BD Loop с любыми вопросами о петлях или их приложениях. Пока вы находитесь на веб-сайте BDLoops.com, подпишитесь на нашу ежемесячную бесплатную информационную рассылку по установке. Воспользуйтесь нашим локатором дистрибьюторов , чтобы найти ближайшего к вам дистрибьютора.

Инструменты и задачи обслуживания (интерактивные)

Дорожки качения – это закрытые каналы из металла или неметаллического материала, специально предназначенные для удержания проводов или кабелей. Монтаж ответвленной цепи с использованием кабелепровода редко используется в бытовой электропроводке. Однако в некоторых регионах страны требуется, чтобы вся проводка в доме была проложена методом кабельной проводки.Дорожки качения должны устанавливаться как единая система, они должны быть надежно закреплены на месте и поддерживаться утвержденным фиксатором.

Используйте отдельные проводники при установке цепи методом кабельной проводки. Обычной практикой электромонтажа является установка зеленого изолированного заземляющего провода оборудования в каждый кабельный канал. Электрические нормы и правила предъявляют особые требования к проводке в кабелепроводах различных типов, которые включают допустимую скорость заполнения, которая варьируется в зависимости от размера провода и типа изоляции.

Следующие кабелепроводы используются в основном в коммерческих целях от легких до тяжелых и перечислены здесь для справки:

Жесткий металлический кабелепровод (RMC) – RMC обычно изготавливается из стали с защитным гальваническим покрытием.Это кабельный канал с резьбой, предназначенный для физической защиты и прокладки проводов и кабелей, а также для использования в качестве заземляющего проводника оборудования при установке с соответствующими фитингами. Его можно использовать при любых атмосферных условиях и формах занятости. Требуется специальный инструмент для нарезания труб и резьбы.

Промежуточный металлический трубопровод (IMC) – IMC представляет собой версию жесткого металлического трубопровода с тонкими стенками и может использоваться во всех местах дома, где разрешено использование жесткого металлического канала.Его можно использовать в качестве заземляющего провода оборудования при установке с соответствующими муфтами и соответствующей арматурой. Требуется специальный инструмент для нарезания труб и резьбы.

Гибка трубопровода – это навык, который улучшается с практикой. Чаще всего в домах устанавливают электрические кабелепроводы, и по этой причине последующее обсуждение изгиба кабелепровода будет сосредоточено на EMT. Описанные методы гибки могут также применяться к другим типам круглых металлических дорожек качения.

EMT изгибается в полевых условиях с помощью ручного гибочного станка, гидравлического или электрического гибочного станка. Изгибы размером от 1/2 “до 1-1 / 4” обычно формируются с помощью ручного гибочного станка. Гидравлический или электрический гибочный станок обычно используется для больших размеров. Поскольку большинство ЕМТ, устанавливаемых в домах, будут иметь торговые размеры 1/2 дюйма, 3/4 дюйма или 1 дюйм, мы сосредоточимся на гибке с помощью ручного гибочного станка.

При выполнении гибки с помощью ручного гибочного станка:

  • Наденьте защитные очки и соблюдайте все применимые правила безопасности.
  • Сгибайтесь на ровной нескользкой поверхности.
  • Отметьте места на кабелепроводе, где вы хотите сделать изгибы четко и точно.
  • Сильно надавите на ножную педаль, чтобы трубка плотно удерживалась в устройстве для гибки.
  • При выполнении нескольких изгибов на одной и той же длине трубы все изгибы должны находиться в одной плоскости.

IDEAL Ручные трубогибы
IDEAL Benders Как согнуть заглушку
IDEAL Hand Conduit Bender Как сделать изгиб спина к спине
Основы гибки кабелепровода 3 Седло для гибки кабелепровода

Electrical Boxes от Gwen Arkin имеет лицензию CC BY 4.0

Электрические коробки

имеют множество вариантов монтажа, которые варьируются от конфигураций, предназначенных для крепления гвоздями или винтами к элементам каркаса или блокирования, до моделей для переделки (так называемые «старые рабочие» коробки), которые крепятся к гипсокартону, который закрывает стеновой карман.

Ящики для устройств – используются для установки розеток или переключателей в определенных местах электрической цепи. Стандартные отверстия в коробках имеют размер примерно 3 ″ x 2 ″ с глубиной от 1-1 / 2 ″ до 3-1 / 2 ″.

Розеточные коробки – используются при установке осветительных приборов в потолке или на стене, а также при подключении небольших или больших приборов. Они больше, чем коробка для устройств, и дают больше места для различных ситуаций подключения. Коробки розеток бывают круглой, восьмиугольной или квадратной формы.

Распределительные коробки (J-Box) – Они используются, когда несколько проводников соединяются вместе в одной точке системы проводки. NEC® требует, чтобы распределительные коробки были доступны после установки без изменения отделки здания.Распределительные коробки всегда должны быть закрыты.

Ящики для тяжелых грузов – Специально разработаны и испытаны для работы с более тяжелыми грузами. Используется для более тяжелых нагрузок, таких как потолочные подвесные лопастные вентиляторы. Ящики для тяжелых грузов могут быть изготовлены из металла или неметалла.

В металлической коробке для устройств часто предусмотрена возможность снятия сторон коробки и объединения коробок в коробку, в которой можно разместить несколько устройств. Самая распространенная металлическая коробка для устройств размером 3 ″ x 2 ″ x 3-1 / 2 ″.Другой тип металлической коробки для устройств, признанный NEC®, – это «удобный» или «служебный» ящик. Коробка этого типа в основном используется для поверхностного монтажа и может вместить одно устройство, например розетку или выключатель.

Неметаллические ящики обычно изготавливаются из ПВХ, фенола или поликарбоната. Конкретные преимущества использования этих коробок заключаются в том, что они легкие, прочные, очень простые в установке и недорогие. Большинство неметаллических коробок подключаются с использованием кабеля с неметаллической оболочкой.Неметаллические коробки предлагаются в виде монтажных коробок с одним, двумя, тремя группами устройств и приспособлений.

Хотя коробки из ПВХ спроектированы и используются для склеивания, некоторые модели имеют фитинги с внутренней резьбой для размещения различных резьбовых соединителей.

В жилой проводке жилы обычно устанавливаются в кабельную сборку. Они сделаны из меди, алюминия и плакированного медью алюминия. Медь предпочтительнее из-за ее большой способности проводить электричество, ее прочности и небольшого количества проблем в долгосрочной перспективе.

Размер проводов

соответствует американскому калибру проводов (AWG). Проводники, используемые в жилой проводке, обычно имеют размер от 14 AWG до меди 2/0. Чем больше цифра, тем меньше проводник. Чем меньше цифра, тем больше проводник. Размеры проводников больше 4/0 указаны в килограммах (1000 круглых мил).

Амплитуда – это ток в амперах, который проводник может непрерывно проводить в условиях эксплуатации без превышения его номинального значения температуры.Электрик или специалист по техническому обслуживанию должен иметь возможность выбрать правильный размер проводника в зависимости от допустимой токовой нагрузки, необходимой для каждой цепи, с которой они работают. Допустимая нагрузка на проводник зависит не только от диаметра проводника, но и от его длины, а также от типа изоляции проводника.

Многожильный провод против сплошного провода от Гвен Аркин под лицензией CC BY 4.0

THHN и THWN – это коды двух наиболее распространенных типов изолированного провода, используемого внутри кабелепровода.Эти типы проводов часто используются вместе с гибкими трубопроводами в незавершенных областях, таких как подвалы и гаражи, и для коротких открытых участков внутри дома, таких как соединения проводки для мусороуборочных машин и водонагревателей. Они также используются в ответвленных цепях кабелепровода из твердых материалов. Буквы обозначают особые свойства изоляции провода:

T: термопласт
H: термостойкий; HH означает высокую термостойкость
W: рассчитано на влажные помещения
N: с нейлоновым покрытием, для дополнительной защиты

Solid Core VS.Многожильный провод – Сплошной провод состоит из одного металлического сердечника, а многожильный провод состоит из множества более тонких проводов, скрученных вместе в сплоченный пучок. Оба типа проводов подходят для коммерческой и жилой установки, однако каждый из них имеет определенные преимущества и недостатки, которые приводят к выбору одного из них для каждого конкретного применения.

ПРИМЕНЯТЬ ТВЕРДЫЙ ПРОВОД ПРОВОД ПРОВОД
Где важна гибкость НЕТ ДА
Защита от коррозии ДА НЕТ
Использование вне помещений ДА НЕТ
Повторяющееся движение НЕТ ДА
Ценовое преимущество ДА НЕТ

Выбор цвета изоляции проводов, установленных в кабелепроводе, зависит от типа цепи, которую они обслуживают.

• Для ответвительной цепи на 120 В используйте белый изолированный провод и черный изолированный провод.
• Для прямой 240-вольтовой цепи (например, электрического водонагревателя) используйте два черных проводника или черный и красный провод.
• Если схема представляет собой цепь на 120/240 В (например, электрическая сушилка для одежды), проложите белый изолированный провод, черный изолированный провод и красный изолированный провод.

NEC® требует, чтобы каждый проводник имел цветовую кодировку, чтобы указать функцию, которую он выполняет в цепи.

Черный – Используется в качестве незаземленного или «горячего» проводника и проводит ток к нагрузке в цепях на 120 вольт.

Красный– Также используется в качестве незаземленного или «горячего» проводника и проводит ток к нагрузке в цепях напряжением 120/240 В, например в цепи электрической сушилки для белья.

Белый– Используется как проводник заземленной цепи
– Возвращает ток от нагрузки обратно к источнику
– Называется «нейтральный» провод, но только истинный «нейтральный» при использовании с черным и красным проводом в многопроволочной схеме

Bare– Используется в качестве заземляющего проводника оборудования, который соединяет все нетоковедущие металлические части цепи вместе; никогда не несет тока.

Зеленый (может быть зеленым с желтыми полосами) – Используется в качестве изолированного заземляющего проводника оборудования; никогда не несет тока.

Проводники обычно протягиваются в кабелепровод, но при более коротких проходах между электрическими коробками проводники могут проталкиваться через кабелепровод. Проводники снимаются с катушек таким образом, чтобы проводники легко снимались с катушек и не запутались друг с другом. Один из самых простых способов сделать это – использовать тележку с проволокой, которая позволяет одновременно наматывать несколько катушек проволоки.

Если длина кабелепровода между коробками достаточно велика, используйте рыболовную ленту. Если в кабелепроводе уже есть провода, убедитесь, что питающие их цепи обесточены. Вытяните рыбную ленту из катушки. Вставьте его в дорожку качения и протолкните, пока он не выйдет в коробку. На конце рыбной ленты будет крючок. Присоедините проводники к концу рыбьей ленты. Пока один человек медленно снимает проводники с катушек, другой протягивает ленту с прикрепленными к ней проводниками обратно через дорожку качения.

Klein Tools из стекловолокна с лазерной гравировкой и рыбой ленты

Если длина кабелепровода больше, чем длина вашей самой длинной рыболовной ленты, можно использовать другой метод. В одном методе используется устройство вакуумирования / сжатия, чтобы надуть или сосать «мышь» с привязанной к ней веревкой по длине трубопровода. После того, как мышь продувается или всасывается через канал, прикрепленная веревка снимается с мыши и привязывается к более сильной тянущей веревке, которую затем протягивают через канал.Затем к тросам прикрепляют тяговый трос, и они втягиваются в кабелепровод.

Кабельная разводка проще в установке, чем кабельная разводка, и это основная причина, по которой в большинстве домов используется как можно меньше кабелепроводов. Кабельный провод содержит все проводники, необходимые для цепи в одном изолированном блоке.

При покупке кабельной разводки кабель обозначается двумя цифрами: первая цифра указывает калибр; второй – количество токопроводящих жил в проводе.Кроме того, обычно для заземления используется другой провод (зеленый или неизолированный). «12-2» означает калибр 12, два изолированных токоведущих провода и неизолированное заземление. Провод 12-2 обычно имеет черный, белый и оголенный провод заземления. Для цепей 220 В без нейтрали используются черный, красный и земля без белого провода. Провод 12-3 обычно имеет черный, красный, белый и неизолированный провод заземления и используется для 220 В с нейтралью или в трехпозиционных переключателях в качестве переходника между переключателями, где требуется дополнительный провод.

Кабель с неметаллической оболочкой (тип NM) – Также известен как «Romex». Наименее дорогой и наиболее часто используемый метод подключения к жилой среде для покупки и установки.

Romex® Cable от Gwen Arkin имеет лицензию CC BY 4.0

Типы кабеля типа NM:

  • Тип NM-B (белая внешняя оболочка) – Самый распространенный тип; использовать только в сухих помещениях. Имеет огнестойкую, влагостойкую неметаллическую внешнюю оболочку.
  • Тип NMC-B (желтая внешняя оболочка) – Часто не используется в жилых помещениях; использовать в сухих или влажных местах. Имеет негорючую, устойчивую к грибкам и коррозии неметаллическую внешнюю оболочку.
  • Тип NMS-B (оранжевая внешняя оболочка) – Используется в новых домах с системами домашней автоматизации. Содержит силовые провода, телефонные провода, коаксиальный кабель для видео и другие провода данных в одном кабеле. Имеет влагостойкую, огнестойкую, неметаллическую внешнюю оболочку.

Подземный фидерный кабель (тип UF) – Используется для подземной прокладки ответвлений и фидерных цепей. Также используется во внутренней установке, но должен быть установлен в соответствии с требованиями к установке кабеля с неметаллической оболочкой.

Подземный питающий кабель (тип UF) от Clifford Rutherford имеет лицензию CC BY 4.0

Кабель с броневой (тип AC) и металлической (тип MC) оболочкой – В некоторых регионах США может быть запрещено использование кабелей с неметаллической оболочкой в ​​жилищном строительстве.Оба имеют металлическую внешнюю оболочку и обеспечивают очень высокий уровень физической защиты проводников в кабеле. Электрики иногда затрудняются отличить тип кабеля переменного тока (также известный как кабель «BX») от типа MC. Кабель типа AC имеет оберточную бумагу, покрывающую каждый проводник, а кабель типа MC имеет прозрачную пластиковую обертку вокруг всех проводников.

Кабель Metal-Clad (MC) от Gwen Arkin имеет лицензию CC BY 4.0

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
