Подключение дома от столба (часть3)

Часть третья

Монтажные работы по выполнению подключения частного дома от столба

Часть первая — Порядок получения технического условия и порядок проведения работ.

Часть вторая — Законна ли установка счетчика на улице и другие незаконные требования энерго сбытовой организации.

Порядок выполнения монтажных работ по выполнению подключения частного дома к однофазной и трехфазной сети.

Добрый день дорогие читатели нашего сайта. В третьей части нашей статьи мы с вами поговорим непосредственно о самом подключении. Для начала давайте разберем некоторые обязательные моменты и варианты исполнения отвода от воздушной линии.

Независимо от того, где располагается наш узел учета, на столбе, в доме, на фасаде самого здания, нам нужно сделать ответвление от имеющейся воздушной линии и привести кабель в дом. Сделать это мы может двумя способами:

  • Воздушный
  • Под землей

Последнее время все большую популярность набирает второй способ. Причина для этого одна — нет висящих проводов от столба к дому и ничто не портит внешний вид. Но у этого способа есть один большой недостаток — стоимость его намного выше первого варианта. Но давайте разбираться по порядку.

Воздушный способ прокладки кабеля

Марка кабеля, который используется для ответвления при прокладке по воздуху абонентских линий СИП 4 сечением 16 кв. мм. С момента появления СИП он заслуженно стал основным кабелем, применяемым для воздушных линий. Изоляция кабеля выполнена из сшитого полиэтилена и не разрушается под воздействием ультрафиолетовых лучей, а сам кабель имеет срок службы в 25 лет. Вполне достойно для алюминиевого кабеля. В зависимости от того, сколько фаз вы подключаете, используется кабель с двумя или четырьмя жилами. Непосредственно на частном доме кабель необходимо закрепить таким образом, чтобы на него не попадал снег, скатывающийся с крыши. Монтаж кабеля производится при помощи специальной фурнитуры и не занимает много времени, об этом будет наша отдельная статья.

Для воздушных линий применяется СИП сечением не менее 16 мм. кв.

В случае если расстояние от вашего дома до ближайшей опоры будет менее 25 метров, кабель прокладывается как есть, а если опора находится на расстоянии более 25 метров — может потребоваться дополнительная опора. Точка подключения на доме не должна находится ниже отметки в 2,75 метра. Если у вас устанавливается дополнительная опора, то высота кабеля между опорами должна быть не менее 6 метров.

Ввод в дом через стены алюминиевого кабеля запрещен, это регламентируется соответствующими пунктами в ПУЭ, в которых указанно, что прокладка алюминиевого кабеля по сгораемым конструкциям запрещена. Поэтому до ввода в дом необходимо выполнить переход с СИП на, например, ВВГ нг. Этот кабель мы можем использовать и в стационарной проводке и для прокладки по открытому воздуху. Проход сквозь стену обязательно выполняется в металлической гильзе, толщина стенки которой должна быть не менее 3,2 мм. Это делается для того, чтобы защитить кабель от механических повреждений при осадке дома.

Подземный способ прокладки кабеля.

При прокладке кабеля под землей необходимо использовать либо медный, либо алюминиевый кабель. Лучше конечно же проложить медный кабель, но его стоимость заведомо выше алюминиевого, зато срок службы значительно дольше.

  • Медный кабель марки ВВГ, его сечение не должно быть меньше  10 мм. кв.
  • Алюминиевый кабель марки АВБбШв, сечением 16 мм. кв.

Если вы прокладываете кабель в земле, то применение бронированных марок кабеля не всегда оправданно. По сути вы можете проложить и обычный, не бронированный кабель, но его необходимо прокладывать в специальной двухстенной ПНД трубе.

При прокладке кабеля в земле его вход и выход должны быть в обязательном порядке помещены в металлическую трубу. Труба должна быть изогнута в форме буквы Г. Высота трубы в сумме от места изгиба до окончания должна составлять не менее 2,5 метра, При этом наружная часть трубы должна выходить из земли не менее чем на 1,8 метра. Горизонтальная часть трубы никак не регламентируется по размерам поэтому та часть кабеля, которая лежит между двумя трубами, может быть проложена без металлической трубы и ее желательно защитить двухстенной ПНД гофорой.

Кабель в земле должен прокладываться на глубине не менее 0,6 — 0,8 метра и труба должна быть погружена именно на эту глубину.

Ввод в дом и проход сквозь стену необходимо выполнить точно так же, как и в случае воздушной прокладки — в металлической гильзе. Запрещено прокладывать кабель под фундаментами и другими конструкциями. Более подробно о прокладке кабеля в земле вы можете прочитать в нашей следующей статье.

Защита от попадания молнии и перегрузок.

Не зависимо от того, прокладывается кабель по воздуху или же он идет под землей, у него есть часть, расположенная на воздухе, поэтому ввод необходимо защитить устройством защиты от импульсных перенапряжений. Подробнее о том, как собрать щит для подключения частного дома от столба вы можете прочитать в нашей следующей статье.

Контур заземления.

При подключении частного дома от столба вам предстоит выполнить контур заземления в месте ввода. Так же в техническом условии может быть указанно сопротивление контура заземления, которое при сдаче должно соответствовать указанному значению. О том, как правильно выполнить контур заземления вы можете прочитать в статье о контуре заземления. Для подключения контура заземления к главной заземляющей шине необходимо использовать алюминиевый кабель сечением не менее 16 мм. кв. или медный сечением не менее 10 мм. кв. В зависимости от выбранной вами системы заземления вы можете расключить ваше вводное распределительное устройство. Подробнее о системах заземления вы так же можете прочитать в статье про контур заземления. При изготовлении заземления нужно руководствоваться в первую очередь тем, что его мы делаем для себя и обеспечиваем именно своей электросети правильное заземление. Выполнять его следует по всем нормам и правилам.

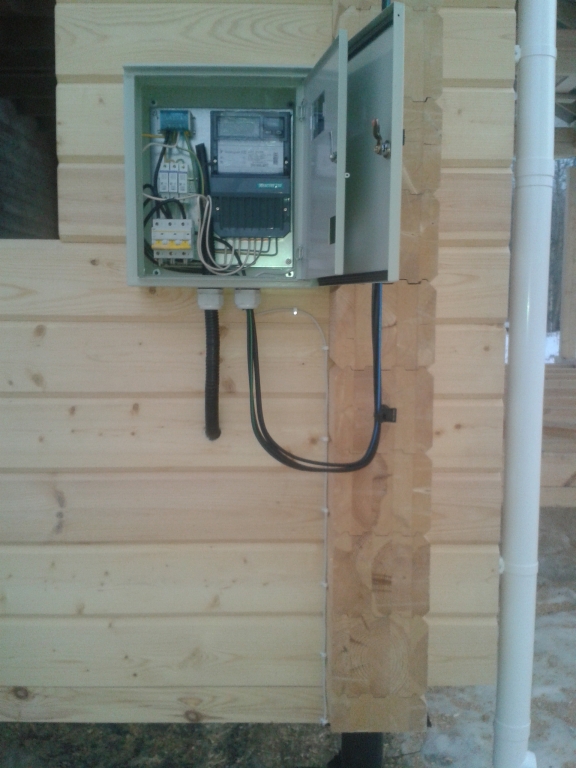

Вводное распределительное устройство и узел учета

Вводное распределительное устройство и узел учета могут находится в одном корпусе щита и располагаться на столбе, фасаде здания или же внутри вашего дома. Независимо от того, где располагается ваше ВРУ, необходимо позаботиться о защите от импульсных перенапряжений и обрыве нулевого проводника. Вводной автомат должен иметь возможность пломбировки. В случае, если корпус ВРУ выполнен из металла, его необходимо так же повторно заземлить.

Работы по монтажу выполнены и теперь вам предстоит сдать их в энергосбытовую организацию. В том случае, если все работы выполнялись в соответствии с требованиями правил устройства электроустановок у вас не должно возникнуть никаких проблем при сдаче.

Более подробно о каждом пункте работ вы можете прочитать в наших статьях, а если не найдете ответа, всегда можете задать вопрос в комментариях.

На этом статья о монтажных работах по выполнению подключения частного дома от столба закончена. Если у вас возникли вопросы или вы можете поделиться тем, как у вам выполнялись работы, оставляйте свои комментарии и подписывайтесь на наши обновления.

Продолжение в следующих частях статьи…

Часть первая — Порядок получения технического условия и порядок проведения работ.

Часть вторая — Законна ли установка счетчика на улице и другие незаконные требования энерго сбытовой организации.

Подключение сарая, бани, хозяйственного блока, гаража к электросети дома

В каждом помещении проведение электропроводки имеет свои особенности. Особенно это касается таких помещений, как баня, хозяйственный блок, гараж, сарай. В бане довольно жарко и влажно, поэтому к электропроводке выдвигаются особые требования. Повышенная температура и влажность в бане, как в принципе и в сарае, и в хозяйственном блоке, и гараже, отрицательно сказываются на состоянии электропроводки. Проводка должна быть проложена до начала внутренней отделки. Специалисты называют идеальным вариантом проведение отдельной линии подачи электричества от главного распределительного щитка и индивидуальный контур защитного заземления. Прежде чем устанавливать проводку, нужно правильно рассчитать мощность всего подключаемого оборудования в помещении. Это даст параметры для подбора защитного автомата и сечение вводного  кабеля. Рекомендуем выбирать сечение кабеля с некоторым запасом. Как правило, бани и сараи строятся из экологичного материала – дерева.
Но дерево сильнее подвергается возгоранию из-за неисправности электрической проводки в отличие от других строительных материалов. Именно поэтому монтаж проводки в бане и других деревянных помещениях должен быть открытым. Открытая электрическая проводка упрощает обслуживание коммуникационных сетей и при необходимости ремонт. В открытой схеме электропроводки используется специальный кабель-канал; его конструкция произведена из несгораемых материалов. Специальные кабели-каналы производятся в различных конфигурациях и разных цветовых вариациях, в том числе и под дерево. Все кабели в помещении должны быть строго уложены горизонтально или вертикально без перекручивания. Если проводку сделать скрытой, то её можно проложить в металлических трубах или за подвесными потолками. В таких случаях нужно позаботиться о качественной изоляции стыков кабелей. Существует два способа подведения электропроводки к бане, сараю или гаражу: по воздушным или подземным линиям.

Прокладка кабеля воздушным путем

Установка воздушной линии – более экономичный вариант.
При таком способе монтажа нужно учесть, что кабель должен быть на строго регулируемой высоте. Как правило, для воздушной линии выбирают самонесущий изолированный кабель СИП. Его срок службы составляет 25 лет. Такой кабель покрыт специальным атмосферостойким покрытием и несущими элементами, устойчивым к нагрузкам. Но такие кабели сложно подключить к автомату защиты. Через деревянные стены кабель СИП можно вводить через металлическую втулку. Кабель СИП – алюминиевый; такой кабель вести по чердачному помещению категорически запрещено, поэтому в самом помещении используются другие кабели.

Прокладка кабеля в земле

Более затратным вариантом является установка подземной линии. Для этого необходимо выкопать траншею глубиной в 1 метр. Для подземной линии выбирают кабель ВБбШв, изготовленный из медных жил в бронированной защите. Такой кабель при подземной прокладке  является более безопасным в отличие от кабеля СИП.

Если используется не бронированный кабель для прокладки по землей, то кабель должен быть проложен в металлической трубе, а при вводе в помещение кабель опять-таки проходит через металлическую втулку.

Для прокладки подземной линии вырывается траншею, на дно которой засыпается песочная подушка. На неё устанавливается кабель, поверх него засыпается песок, а затем земля. При монтаже подземной линии нужно позаботиться о том, чтобы не было опасного натяжения или механического повреждения кабеля. Для этого кабель устанавливается в траншее волнами. После подведения кабеля к бане в бане, сараю или гаражу необходимо установить щиток в помещении. Гораздо удобнее, когда есть собственный автомат в щитке и в доме, и в помещении, где монтируется проводка. В щиток в бане монтируется входной автомат и УЗО, предусматривающие типовую схему электропроводки.

Подключение электрического провода от столба к дому

Подключить дом к магистральной ЛЭП можно двумя способами: воздушным и подземным. Проще всего прибегнуть к первому варианту подключения, так как он требует меньше трудозатрат и денежных расходов. Вариант подземного подключения отличается большей надежностью, что актуально для населения тех регионов, где нередко бывают сильные ветры. Необходимость проведения земляных работ повышает стоимость данного способа подключения. Будут различаться и провода от столба к дому, в частности, провод, предназначенный для воздушной прокладки, не следует закапывать в землю.

Ввод электрокабеля в дом воздушным путем

Для подключения воздушным способом сегодня чаще всего используют самонесущий изолированный провод СИП-4 или коаксиальный кабель АВК. СИП-4 подходит для прокладки по воздуху от линии до вводной точки, а также для прокладки вдоль стены дома. Данный провод отличается дешевизной и простотой монтажа, в нем нет несущего элемента, есть только 2 или 4 жилы.

Более сложная конструкция коаксиального кабеля АВК делает его более дорогим. Кабель оснащен внутренним и внешним проводником, которые разделяются изоляцией из ПВХ-пластиката с целью предупреждения несанкционированного подключения. Главное достоинство данного кабеля заключается в продолжительности его эксплуатации.

Ввод кабеля траншейным путем

Более грамотным подходом к организации приусадебного хозяйства станет применение подземного кабеля для подвода электричества, что существенно повышает уровень электробезопасности. К преимуществам такого подхода относят и более эстетичный вид в силу отсутствия свисающих проводов, а также возможность свободного применения спецтехники при возведении здания и его обслуживании. При подземной прокладке чаще всего применяется простой либо бронированный кабель ВБШв, а подбор оптимального варианта зависит от размера бюджета и эксплуатационных условий. В пользу данного способа подключения говорят медные токопроводящие жилы, отличная изоляция из ПВХ-пластиката, цветная маркировка жил, а также надежная защита из двух стальных лент.

Вариантом более дешевого подключения станет использование кабеля ВВГ с трубой ПНД. Отсутствие брони в данном кабеле компенсируется эффективной защитой, которую обеспечивает достаточно прочная и долговечная труба ПНД. При всей экономичности данного варианта срок эксплуатации составит как минимум 30 лет без каких-либо проблем.

При прокладке кабеля нельзя забывать о требованиях стандартов и нормативов. В частности, если воздушная прокладка выполняется над проезжей частью, должна соблюдаться как минимум 6-метровая высота. Над тротуаром минимальная высота прокладки составляет 3,5 метра. При подводе траншейным способом большая часть кабеля должна залегать на глубине не меньше одного метра, за исключением последнего 5-метрового участка перед входом в постройку, где глубина может быть порядка 0,5 метра.

описание основных способов подключения к ЛЭП

Как только будет построено новое жилое строение, владелец домовладения задаётся вопросом: «Как выполнить ввод электроэнергии в дом». Ведь сложно представить жизнь современного человека без пользования им электрическими приборами. Электроэнергия, не только позволяет обрести необходимый уровень комфорта, но без этого явления невозможны многие виды досуга и развлечения.

Оформление документации

Подключение электроснабжения должны осуществлять только профессиональные электрики имеющие допуск к выполнению подобного класса работ. Необходимый объём документации, который следует собрать для подключения электричества зависит от региона, где осуществляется подключение жилого объекта, а также от вида строения.
Обязательно при подключении электричества потребуется проектная документация домовладения, в которой должна быть приложена принципиальная схема электропроводки.
Кроме того необходимо получить Технические Условия на подключение к сетям от энергосетевой организации.
Так же необходимо подготовить и предъявить схему учета, согласованную с Энергосбытовой организацией

Виды подключения дома к ЛЭП

Существуют три основных способа ввода в дом электричества:

  1. Подключение дома к воздушной линии с помощью алюминиевого, не изолированного провода.
  2. Подключение с помощью СИП-кабеля.
  3. Подземное подключение.

Первый способ, в настоящее время используется крайне редко. Если по каким либо причинам произойдёт разрыв фазного провода, то он будет представлять серьёзную опасность для жизни и здоровья людей, проживающих в данном доме. Кроме поражения электрическим током, возможно короткое замыкание двух проводников при провисании проводов или падения на них каких-нибудь тяжёлых предметов. Иногда виновниками неполадок на открытых линиях электропередач могут являться крупные птицы, которые попадаю между двумя провисшими не изолированными проводниками.
Подключение с помощью самонесущего изолированного провода наиболее безопасный вариант воздушного подключения к домовладению электрического тока. Изоляция такого кабеля очень надёжна и хорошо защищает от возникновения короткого замыкания проводки. Если в результате непогоды произойдёт обрыв провода, то он не будет представлять опасности для людей.
Подземное подключение электричества, является самым дорогим вариантом электрификации домовладения. Использование этого метода полностью исключает вероятность обрыва кабеля. Для осуществления такого метода подключения, потребуется приобрести специальный бронированный кабель.

Ввод электричества в деревянный дом

Эксплуатировать деревянное строение, возможно только в том случае, если будет полностью исключена вероятность короткого замыкания и перегрева вводной электропроводки. Многие владельцы деревянных домов не знают как увеличить безопасность такого строения. Прежде чем осуществить ввод электроэнергии необходимо привести внутреннюю проводку в надлежащее состояние. При эксплуатации электрических приборов в деревянном строении должны соблюдаться следующие правила:

  1. Не допускается свободное перемещение вводной электропроводки. В этом случае возможно перетирание изоляции провода с образованием короткого замыкания. Высока вероятность обрыва вводного провода, если он будет случайно зацепленным каким-либо объектом при перемещении.Поэтому прежде чем осуществлять подключение к ЛЭП, необходимо обеспечить безопасную высоту вводного провода. Часть проводки на доме должна быть помещена в специальные кожухи, каналы, рукава, которые исключают свободное перемещение провода.
  2. Соблюдать правила подключения мощных приборов. Использование таких потребителей электричества, требует выделенной линии электропроводки. При подключении приборов большой мощности следует оборудовать данный контур отдельным автоматическим предохранителем (электрическим автоматом).Схема подключения мощных приборов должна быть проработана ещё на стадии проектирования дома.
  3. Стараться избежать подключение электроэнергии не изолированным проводом. Если к деревянному дому подключается не изолированный алюминиевый провод, то возможно возгорание конструкций при возникновении короткого замыкания в непосредственной близости от деревянного строения.
    Чтобы избежать негативных последствий неправильного подключения электричества к деревянному дому, необходимо после приведения внутренней проводки в надлежащее состояние, осуществить подключение с помощью самонесущего изолированного провода (СИП) или осуществить подземный ввод электричества. Такой способ подключения электричества, является самым безопасным для этой категории домовладений.

Подземный ввод электричества используется для подключение не только частных домов, но и многоквартирный объект в условиях городской застройки, также подключается таким способом.

Работы осуществляются в такой последовательности:

  1. Получить разрешение на подземное подключение дома. Прежде чем осуществлять ввод электричества в дом под землёй, необходимо произвести необходимые расчёты и получить разрешение на проведение земляных работ. Рассчитать сечение проводника и марку используемого провода должны специалисты, также необходимо согласовать прокладку траншеи от опоры ЛЭП до фундамента дома. Глубина, на которую укладывается кабель, обычно, составляет 0,7 — 0,8 метра, и если на пути прокладки кабеля имеются другие подземные коммуникации, то необходимо согласовывать проведение земляных работ с представителями коммунальных служб. Когда все разрешительные документы будут готовы и электрическая схема будет рассчитана, можно перейти к осуществлению подключения электрического тока к деревянному дому.
  2. От опоры ЛЭП до фундамента деревянного дома делается траншея глубиной около 0,8 метра. Место входа электрического кабеля в грунт усиливается с помощью металлической трубы, которая должна быть поднята по опоре ЛЭП  на высоту до 2 метров.
    Обычно, ввод электричества в деревянный дом, не требует производить отверстия в фундаменте, поэтому кабель в этом месте свободно проводится под ним и выводится непосредственно за стеной дома. Необходимо в месте ввода кабеля в здание, (учитывая, что грунтовые воды могут проходить слишком близко, или в случае, когда грунт подвержен значительной деформации), применять асбестовые или железобетонные трубы, в которых происходит размещение кабеля. Необходимо тщательно герметизировать такое размещение токопроводящего материала, от возможного попадания внутрь трубы грунтовых вод. Если этого не сделать, то при замерзании воды, может быть повреждена токоведущая жила кабеля. Если для подключения электрического тока в деревянное домовладение понадобится пробить отверстие в фундаменте, то, диаметр такого отверстия должен в несколько раз превышает ширину кабеля.В отверстие необходимо установить толстостенную металлическую трубу в которой и будет проложен электрический кабель. Когда кабель будет уложен по всем правилам траншею зарывают, предварительно разместив под землёй над кабелем ленты с надписью: «Осторожно кабель».

Как проложить кабель в земле видео смотрите ниже:

Ввод электричества с помощью СИП

Самонесущий изолированный провод, является современным и безопасным элементом, позволяющим осуществить ввод электричества в дом непосредственно со столба. Монтаж осуществляется в таком порядке:

  1. Получить разрешение на подключения электричества.
  2. Приобрести необходимое количество провода и арматуры для его крепления.
  3. Пригласить специалистов, которые имеют необходимый доступ к осуществлению этого вида работ, и подключить электрический ток от ЛЭП к электрическому щитку.

Самостоятельно заниматься выполнением этого вида работы не рекомендуется. Даже если имеются навыки работы с электрическим оборудованием. В противном случае можно получить штраф за самоуправство, а если в результате неправильного подключения возникнут неполадки на линии электропередач, то потребуется компенсировать расходы на устранение аварийной ситуации. Ввод электричества таким способом в дом позволяет минимизировать вероятность обрыва провода во время непогоды. Применение СИП позволяет не опасаться поражения электрическим током, даже если произойдёт обрыв кабеля. Изоляционная оболочка надёжно защитит от распространения электричества по металлическим предметам, при соприкосновении с ними СИП-кабеля.

Как сделать ввод электроэнергии в дом видео смотрите ниже:

Нюансы при вводе электричества в частный дом

При подключении электричества следует учитывать следующие особенности:

  1. Если расстояние от точки подключения до опоры ЛЭП составляет более 25 метров, необходимо установить ещё один столб, на расстоянии до 10 метров от домовладения.
  2. Воздушное подключение проводов должно осуществляться на высоте не менее 6 метров.
  3. Если требуется увеличить мощность передаваемой в частный дом по воздушной линии, необходимо выполнить такое подключение проводом СИП-4.
  4. Крепление арматуры для ввода электричества в дом, должна осуществляться на стене домовладения на высоте не менее 2,75 см.
  5. Если ввод в дом электрического тока осуществляется под землёй, то при выводе провода с внешней стороны стены, его необходимо поместить в металлическую трубу. Такая труба ведётся от места выходы проводки до наружного электрического щитка.
  6. При разделе дома на два хозяина возможна одноконтурная схема подключения здания, но в этом случае, необходимо установить 2 электросчётчика.

Заключение

Как сделать ввод электричества в частный дом, решать должен владелец построенного жилья. При осуществлении такого вида работ, должны выполняться правила противопожарной безопасности. Правильно выполненное подключение, позволяет безопасно эксплуатировать даже деревянные строения. Для того чтобы электрическое оборудование работало
в течение многих лет, монтаж его должен осуществлять квалифицированный электрик. Только правильно выполненный порядок и устройство электроснабжения позволит безопасно эксплуатировать этот вид энергии.

Ввод в дом электричества. Как сделать правильно и безопасно.

Владельцам частных домов необходимо позаботится о том, что бы завести кабель электропитания на электрощиток, с которого уже будет расходится электропроводка по дому.

В частном секторе города или поселка, в сельской местности для того, что бы запитать всех потребителей по улицам устанавливаются опоры с проводами (ВЛ), которые идут с подстанции. А все дома подключаются от этой линии. При чем самовольные подключения запрещены. Все делается только с разрешения и специалистами электроснабжающей организации.

Если необходимо подключить новый индивидуальный дом, тогда понадобится сделать проект и согласовать все вопросы с местными электросетями.

Подключение к линии электропередачи осуществляется двумя способами:

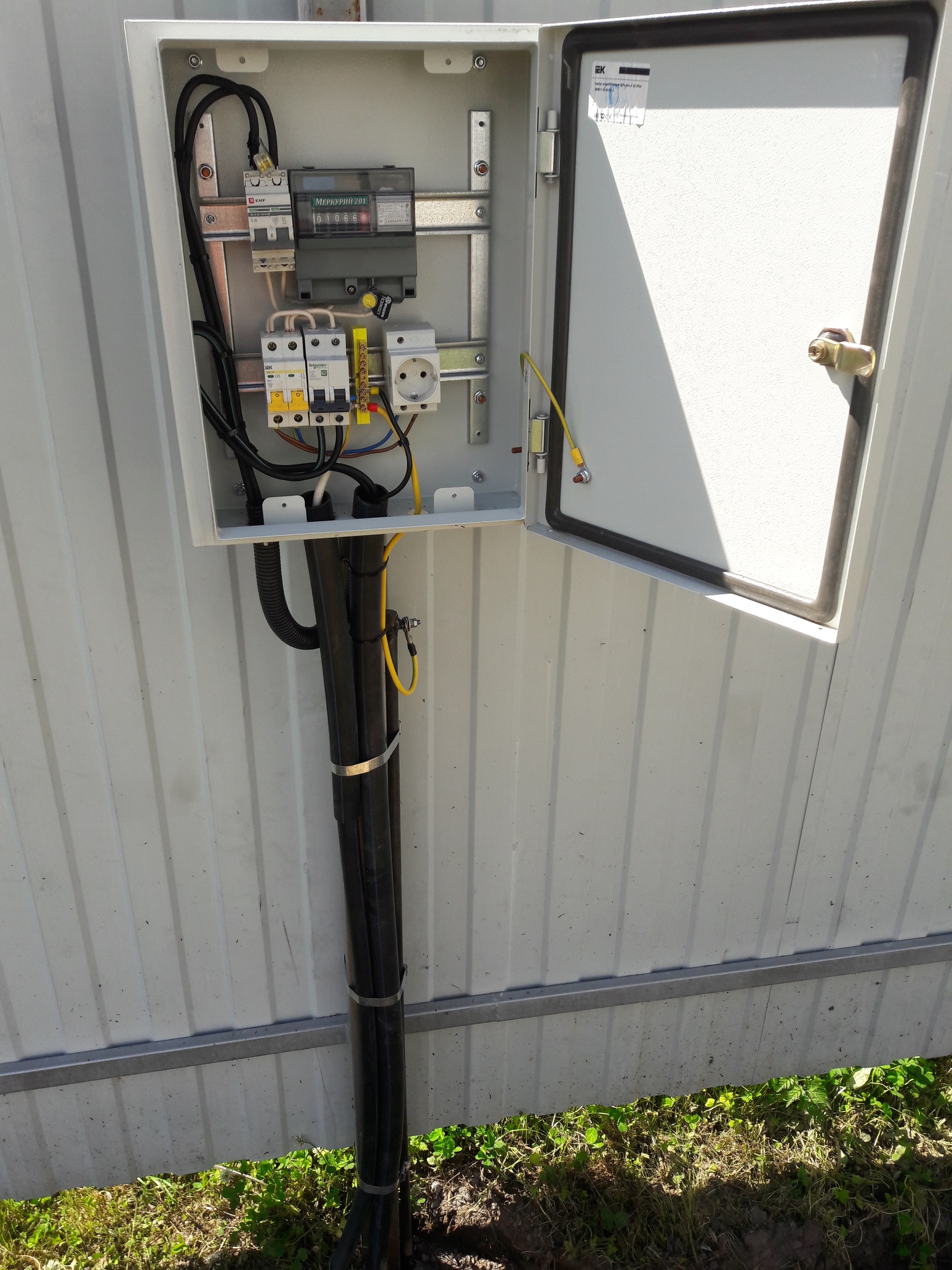

  1. Через ВЩУ с электросчетчиком или вводной щит учета, устанавливаемый на опоре воздушной линии электропередачи. Этот метод исключает возможность воровства электроэнергии. Только так подключаются все новые дома.
  2. Напрямую, электросчетчик стоит внутри дома. Устаревший, но самый распространенный метод.

СИП ввод в дом.

Линия электропитания  от опоры ВЛ, проложенная до самого дома по воздуху, называется воздушным вводом. Раньше воздушный ввод выполнялся не изолированными проводами, которые доходили до изоляторов, установленных на доме. А далее с них уходил алюминиевый кабель в здание. Данный вид подключения электропитания является самым не надежным и менее безопасным по сравнению с другими вариантами.

Иногда для ввода используется электрический кабель, специально предназначенный для наружной, открытой прокладки. Он крепится к опоре при помощи троса, который натягивается от опоры до крепления на доме. На трос подвешивается кабель с использованием  специальных хомутов.

Сегодня практически везде для воздушного ввода в частные дома используется изолированный алюминиевый провод марки СИП, его изоляция устойчива к перепадам температуры и воздействию солнца и осадков. СИП нет необходимости крепить к тросу. Для воздушного ввода используется 2- (220 В) или 4 -(380 В) жильные провода сечением 16 квадратных миллиметра.

Все работы по организации и монтажу электропитания до фронтона выполняются специалистами электросетей. А далее Вам уже необходимо самостоятельно или нанять мастера, который сделает правильно проход через крышу или стену в металлической трубе и доведет электрический кабель до электрощита вашего дома. Если электропитание будет вводится в деревянное строение, тогда  по сгораемому основанию делается монтаж в металлических трубах. В кирпичных и силикатных домах кабель во внутрь заходит через металлическую трубу и далее идет в штробе.


Иногда для ввода кабеля в дом используется трубостойка (5) с натяжкой (1). Провода доходят до изоляторов (2), закрепленных на трубостойке и затем к ним подключается кабель или провода, который через изогнутую трубу стойки и сквозную через стену трубу заходят вовнутрь дома. Все металлические конструкции ввода должны быть заземлены.

Подземный ввод кабеля в дом.

Ввод электропитания в частный дом под землей является самым надежным вариантом, но и самым трудоемким.

Для подземного электрического ввода кабеля копается траншея от опоры ВЛ до дома  глубиной не менее 60 сантиметров, но лучше- 80 см. Опуск с опоры в землю осуществляется в трубе, высота которой от уровня грунта должна быть не менее 2 метров.

Кабель можно использовать любой сечением не менее 16 квадратных мм. Но при использовании марки ВВГ, АВВГ и т.п. необходимо кабель прокладывать в металлических или пластиковых трубах, но если применить бронированный ВбБШв (рекомендую именно его использовать)- трубы используются только в местах опусков или подъема выше грунта. Внимание токопроводящая оболочка бронированного кабеля должна быть заземлена с двух сторон: на ВЛ и в электрощите дома.

В сам дом электрокабель заводится:

  • Через фундамент— наилучший вариант. Необходимо заранее подготовить отверстие и заложить  в него трубу для завода кабеля.
  • С подъемом по внешней стене. Опять же защищаем кабель металлической трубой на высоту не менее 2 метров от грунта, и делаем проход через стену в металлической трубе.

Для сетей 380 Вольт необходимо использовать 4 или 5 жильный кабель, для 220 Вольт- 2 жильный.

По действующим правилам у каждого дома должен быть свой заземляющий контур, который соединяется с PE или шиной заземления вводного электрощита. Как делается заземляющий контур Я расскажу в следующей статье.

инструкция и основные этапы работ


Компания “Русская Ограда”. Мы занимаемся установкой заборов, ворот (в том числе автоматических), установкой столбов и линий ЛЭП по всей Москве и Московской области. Звоните: +7 (495) 762-97-99 c 09:00 до 21:00 ежедневно.



Для введения в дом электропроводки используется СИП – самонесущий изолированный провод. Производится ввод способом ответвления от ЛЭП по воздуху и укладкой провода вдоль несущих конструкций здания. По требованиям, монтаж сип от столба к дому, инструкция которого не так и сложна, выполняется исключительно специалистами. Существуют определенные особенности такого подключения, зависящие от множества факторов.

Работы по ответвлению проводов

Характеристики провода

Качественный СИП служит около 25 лет. Он защищен изолирующей оболочкой из полиэтилена, изготовленного особым способом. Данная изоляция имеет высокую устойчивость против излучения ультрафиолета, оказывающего разрушительное воздействие на другие поверхности. Внутри кабеля проходят алюминиевые жилы, поэтому прокладывать СИП внутри помещений нельзя – здесь необходим переход на провод с жилами из меди.

Процесс перевода СИП на другой провод, а также подключение к воздушным линиям, возможен только с помощью арматуры. Эта арматура оснащена специальными герметичными зажимами, обеспечивающими защиту от проникновения под изоляцию влаги, плотность контактов, и надежность при эксплуатации. Зажимы рассчитаны на высокую нагрузку, но иногда ее параметры превышаются посторонним внеплановым воздействием: падением на провода деревьев, резким обледенением, большой массой снега. Когда нагрузка становится критической, зажимы ломаются, провода обрываются, но целостность оболочки при этом не нарушается. Благодаря прочной изоляции, риск травмироваться при случайном касании кабеля очень низкий.

Разводка кабелей электроснабжения

Требования по установке

Для безопасного монтажа СИП существуют отдельные предписания, соблюдение которых является обязательным. Кабель должен находиться над поверхностью земли не ниже, чем в 2,75 метра, как до ввода, так и после него. От балконов, дверных проемов и окон отступается такое же расстояние для прокладки электропровода. Уменьшение этого параметра угрожает безопасности потребителей, поскольку провода могут повредиться от постоянного контакта со стальными перилами или створками окон.

Важно! Для стационарной проводки используют провод с медными жилами и обязательно в негорючей изоляции. Чтобы максимально обезопасить кабель от случайного механического повреждения, его прокладывают в гофрированных пластиковых трубках. Гофра обязательно должна иметь сертификат пожарной безопасности, все другие виды для такой проводки не подходят.

Установка электрического кабеля

Прежде, чем вести кабель, необходимо приготовить отверстия в стенах и перегородках дома. С помощью сверла делают отверстия, диаметр которых чуть больше сечения провода. В эти отверстия вставляют металлические втулки с толстыми стенками:

  • для кабеля сечением 4мм толщина стенок втулки составляет 2,8мм;
  • для кабеля 10мм нужна толщина стенок 3,2мм.

Втулки можно купить готовые, а можно вырезать самостоятельно, взяв стальную трубу нужной толщины. Располагаться в отверстиях втулки должны очень плотно, для их фиксации применяют шпаклевку или цементный раствор. Теперь нужно позаботиться о дополнительной защите кабеля у щитка и на всем протяжении электропроводки. Если расстояние от ввода до щитка через стену не превышает 3 метра, можно спрятать СИП в стальную трубку. Разумеется, путь провода должен быть максимально ровным, иначе протолкнуть жесткий кабель в трубу будет достаточно сложно.

Один из способов ответвления провода

Если же расстояние от ввода слишком велико, на наружной стене, где кабель прерывается, устанавливают специальный бокс, не пропускающий пыли и влаги. В боксе монтируется двухполосный защитный автомат, отключающий электричество при повышении расчетной нагрузки. Существует и третий вариант защиты проводки. На опорный столб, с которого ответвляется кабель, крепится ограничивающий автомат и счетчик. Это стабилизирует мощность, регулирует поток энергии, кроме того, избавляет служащих контролирующей организации от периодических визитов в дома потребителей. Единственная проблема здесь – невозможность самостоятельно включить прибор после срабатывания защиты. В таких случаях обязательно вызывают электрика.

Вводные устройства располагают там, где расщепляется совмещенный нулевой проводник, то есть, на вводе в дом. Чаще всего делают его на фасадной или боковой стене, находящейся поблизости от ответвления воздушной линии. Такое устройство имеет вид стального шкафа с замком. Поверхность шкафа покрыта атмосфероустойчивым составом, а вся конструкция расположена на высоте 2 метра и более. Совмещать главный щиток и вводное устройство нельзя, это повышает риск возгорания. Также нельзя устанавливать шкаф внутри помещения.

Элементы крепления кабеля на опоре

Вводное устройство состоит из нескольких деталей:

  • рубильника;
  • мощных вставок;
  • разрядников защиты;
  • системы расщепления;
  • элементов заземления.

Сборкой и установкой устройства занимается исключительно специалист, как и подключением электропроводки в доме. Малейшее несоответствие инструкции может привести к неисправностям системы, коротким замыканиям и даже возгоранию.

Подключение электропроводки видео

Как закрепить кабель от столба к дому по воздуху без жесткой крыши

Главная » Разное » Как закрепить кабель от столба к дому по воздуху без жесткой крыши

Монтаж СИП кабеля от столба к дому

Для подключения дома от опоры ЛЭП все чаще стали использовать так называемый СИП. Аббревиатура расшифровывается как — самонесущий изолированный провод. Жилы СИП выполнены из алюминия. В советское время ввод в дом чаще всего выполнялся голыми проводами на изоляторы закрепленные на фронтоне. После чего уже от них подключался кабель до счетчика.

Такой способ сопровождался массой недостатков:

  • схлесты проводов при ветре
  • возможный обрыв провода
  • окисление в местах соединений
  • проблемы с изоляторами и крюками, которые со временем выскакивали со своих мест
  • большая занимаемая площадь на фасаде
  • возможные короткие замыкания с последующим выходом из строя бытовой техники или отключение эл.энергии по всей улице

Современный монтаж СИП кабеля от столба к дому лишен этих проблем. Изоляция СИП состоит из сшитого полиэтилена, которому не страшны атмосферные воздействия. Резкие перепады температуры также не сказываются на его изоляционных свойствах. Благодаря качественной изоляции исключены короткие замыкания при схлестах. Такой ввод может верой и правдой прослужить до 25 лет!

Материал

Перед монтажом необходимо приобрести весь материал, а именно:

Здесь указанны марки материалов производителя ENSTO, в вашем случае спецификация (SLIP, SO, SOT и т.д.) может не совпадать, но сами названия (прокалывающий, анкерный зажим, скрепа) должны быть одинаковыми.

Перед началом работ необходимо будет выполнить определенные замеры. От опоры до фасада дома, где будет располагаться настенный крюк должно быть не более 25м. В противном случае придется устанавливать дополнительную подставную опору.

СИП выбирайте в зависимости от того, какой ввод в дом будете заводить – 220В или 380В. При покупке СИП лучше сделать некоторый запас в метраже на всякие непредвиденные ситуации. В основном для ввода в дом используются марка СИП 4*16.

Для подключения к основной магистральной линии эл.передач потребуются покалывающие зажимы. Выбор их очень велик, есть даже такие, которыми можно работать без снятия напряжения с ЛЭП. Срывная головка болта у них изолирована от контактов. В первую очередь обращайте внимание на сечение провода и подбирайте под него марку зажима.

Важно сделать одно замечание.

Если основная ВЛ к дому у вас выполнена голыми неизолированными проводами, то и зажимы должны быть соответствующими. Одна сторона под контакты с гладкой поверхностью, другая с зубчиками. Когда на магистральной ЛЭП тоже висит СИП, в этом случае выбирайте зажимы с прокалывающими зубьями на обеих сторонах подложки контактов.

зажим для подключения к голым проводам

На опоре и фасаде дома устанавливаются два крюка. Между ними как раз и натягивается СИП. Его фиксация выполняется анкерными натяжными зажимами.

Источник — Кабель.РФ

Монтаж ввода внутрь дома

Все основные вопросы и споры как правильно выполнить монтаж СИП кабеля от столба к дому возникают когда дело уже касается захода эл.питания внутрь дома. Некоторые считают, что ввод должен быть цельным и нет нужды делать дополнительное соединение, и в чем то они правы. Но здесь можно привести одну рекомендацию.

Если вы приобрели простой СИП не марки НГ (негорючий), то ввод внутрь дома делайте медным кабелем ВВгНг.

Как СИП поддерживает горение можно увидеть в этом ролике:

Сам кабель через стену в дом нужно заводить в пластиковой или металлической трубе.

На что еще стоит обратить внимание при данном монтаже СИП:

  • если СИП несколько метров будет идти по фасаду стены, нужно будет использовать дистанционные зажимы (SF50, SFW50), т.к. расстояние от СИП до стен должно выдерживаться минимум в 6см
  • перед вводом в дом обязательно делайте изгиб кабеля книзу, чтобы вода через гофру или защитную трубу не попадала во внутрь. Любые уплотнители все равно со временем высохнут, потеряют свои свойства и рассохнутся.

Всю работу по монтажу ввода СИП в дом обязательно заранее согласовывайте с энергосбытовыми организациями. Так как в каждом городе и даже в разных районах одного города, у них могут быть совершенно разные требования (цельный СИП до счетчика или соединение через кабель, место установки счетчика – фасад дома или опора и т.п.).
Если монтаж выполнен грамотно и в соответствии с правилами, можете быть уверенными что данный ввод надежно прослужит Вам долгие годы.

Статьи по теме

Кондиционер не работает? Проблемы и решения

Когда приходит лето, вам нужно, чтобы ваш кондиционер работал без сучка и задоринки, и даже у лучших кондиционеров со временем могут возникнуть проблемы. Итак, что делать, если центральный блок переменного тока не работает должным образом? Не волнуйся. Специалисты Sears Home Services по отоплению, вентиляции и кондиционированию воздуха (HVAC) могут устранить неполадки в вашем кондиционере, чтобы он снова работал бесперебойно. Используйте этот список устранения неполадок кондиционера (AC), чтобы помочь вам определить некоторые распространенные проблемы с кондиционером и найти решения.

Кондиционер не охлаждается

Кондиционер не пропускает холодный воздух

Если ваша система кондиционирования воздуха включается, но не выдувает холодный воздух, убедитесь, что все вентиляционные отверстия открыты, а термостат установлен правильно. Если проблема не в этом, проверьте воздушный фильтр. Если он забит грязью или другим мусором, вы не получите никакого воздушного потока. Поскольку засорение может привести к замерзанию змеевиков испарителя, лед и иней еще больше засорят воздушный поток. В этом случае очистите фильтр мягкой щеткой, мягким мылом и водой.Чаще очищайте и меняйте фильтр, чтобы избежать этой проблемы в будущем. У вас также может быть проблема с вентилятором или вентиляторным двигателем. Если вентилятор вращается легко, у вас могут быть проблемы с подачей электроэнергии на двигатель или утечка в линии хладагента. В таких случаях вам, вероятно, потребуется квалифицированный специалист по HVAC, чтобы осмотреть устройство.

Кондиционер недостаточно охлаждается

Проверьте вентиляционные отверстия, чтобы убедиться, что все они открыты. Если хотя бы один из них закрыт, это может затруднить охлаждение всего вашего дома, поскольку теплый воздух из комнаты с закрытым отверстием будет смешиваться с охлажденным воздухом из других.В противном случае у вас может возникнуть другая проблема, например, утечка в линии хладагента. Если ваша система старая или была установлена ​​неправильно, возможно, она изнашивается или ее размер не подходит для вашего дома. Системы, которые слишком велики для вашего дома, будут слишком быстро включаться и выключаться, что снижает их эффективность. Система, которая слишком мала для вашего дома, будет труднее охладить ваш дом, что приведет к преждевременному выходу из строя.

Утечка воды из кондиционера

Утечка воды из кондиционера

Чтобы избежать дорогостоящего повреждения водой, выключайте кондиционер, если он протекает в доме.Линия слива конденсата может быть забита, что приведет к обратному попаданию воды в ваш дом. Домашние мастера могут попробовать использовать пылесос для влажной / сухой уборки, чтобы прочистить линию. Если это не сработает, возможно, ваш дренажный поддон заржавел или ваш конденсатный насос сломался. Ваш техник сможет заменить или отремонтировать поврежденные детали.

Утечка воды из кондиционера

В жаркие или влажные дни вы можете увидеть небольшую лужу воды под конденсатором. В жаркую влажную погоду это нормально, если она образуется только во время работы агрегата.В прохладную погоду – обычно при 60 градусах или ниже – кондиционер может замерзнуть, что приведет к утечке воды при таянии, что тоже нормально. Если он протекает при других обстоятельствах, попробуйте очистить или заменить воздушные фильтры. Если это не решит проблему, запланируйте звонок в службу поддержки. Возможно, вам понадобится больше хладагента, есть засор в дренажной трубе или сломан поддон для конденсата.

Утечка воды из кондиционера при выключении

Если в вашей системе мало хладагента или в ней грязный фильтр, система может замерзнуть во время работы.После выключения лед тает, и из него вытекает вода. Не рискуйте водой из-за утечки воды из кондиционера на пол или потолок. Если очистка фильтра не помогает, не включайте систему переменного тока, пока не обнаружите и не устраните проблему. Как и в случае внешних утечек, у вас может быть закупорка или сломанный поддон для конденсата.

Кондиционер не выключается

Кондиционер не перестанет работать

Если ваш кондиционер остается включенным дольше, чем должен, у вас может быть грязный фильтр.Очистите или замените фильтр, чтобы увидеть, поможет ли это исправить ситуацию. Если ваша система устарела или имеет неподходящий размер, это также может привести к тому, что система будет работать слишком интенсивно, будет работать слишком часто и будет трудно отключиться. Другие проблемы, которые могут привести к постоянной работе вашего кондиционера, включают:

  • Заклинило реле вентилятора
  • Короткое замыкание в кабеле термостата
  • Вышел из строя термостат

Центральный кондиционер не включается

Если ваша центральная воздушная система не включается, это может быть так же просто, как отрегулировать термостат.Если это не сработает, вызовите технического специалиста, поскольку вашу систему HVAC, возможно, необходимо отремонтировать или заменить.

Оконный блок переменного тока не работает

Аналогичным образом, с оконным блоком, вы сначала должны проверить настройку температуры на блоке и убедиться, что электрический ток течет в систему. Опять же, если ни одно из этих усилий по устранению неполадок не обнаруживает проблему, обратитесь за профессиональной помощью для ремонта оконного блока переменного тока.

Вентилятор переменного тока не работает

Вентилятор переменного тока не работает внутри

Если ваш внутренний вентилятор переменного тока не работает, сначала проверьте, не сработал ли прерыватель.Если все в порядке, проверьте воздушный фильтр. Если он заблокирован, возможно, вы сможете исправить это самостоятельно. Если на змеевике испарителя и линиях хладагента есть лед, дайте льду растаять, а затем снова проверьте, работает ли вентилятор. Если он не работает, возможно, ваша катушка замерзла. Замерзший змеевик требует обращения в сервисный центр, потому что вашему технику может потребоваться замена контактов внутри реле вентилятора, ремня вентилятора или даже самого двигателя.

Вентилятор переменного тока не работает снаружи

Если ваш кондиционер не охлаждается должным образом, вы можете проверить внешний блок.Если наружный вентилятор не вращается, сначала проверьте автоматический выключатель или блок предохранителей. Если сброс не решает проблему, возможно, здесь есть несколько проблем.

  • Пусковой конденсатор не работает: если компрессор все еще работает, возможно, не работает двигатель вентилятора или пусковой конденсатор. Вы можете попытаться устранить это, толкнув вентилятор деревянной палкой. Не делайте этого вручную, так как, если вентилятор все-таки запустится, он может порезать вам пальцы. Если он по-прежнему не начинает вращаться, вам необходимо вызвать местного специалиста.Выключите ваше устройство, пока он или она не придет. Если вы этого не сделаете, вы рискуете сжечь компрессор – серьезный ремонт.
  • Двигатель наружного вентилятора застрял: вентилятор мог застрять из-за грязи или ржавчины. Если агрегату требуется более обширный ремонт, вам может потребоваться отремонтировать или заменить двигатель наружного вентилятора.

После того, как вы отремонтируете свою систему кондиционирования воздуха, сделайте обязательным ежегодное посещение местного специалиста по кондиционированию воздуха Sears для проведения технического осмотра. При регулярном обслуживании ваша система прослужит дольше, будет работать более эффективно и в долгосрочной перспективе сэкономит вам деньги на счетах за электроэнергию.Вы не ошибетесь с экспертами по кондиционированию воздуха здесь, в Sears Home Services. Мы здесь ради вашего дома.

,

Полевой путеводитель по североамериканскому полюсу

Мы живем под зонтиком сложной и увлекательной сети инфраструктуры, которая позволяет использовать все аспекты современных технологий. Но как часто мы действительно смотрим на это? Я был заинтригован опорами электроснабжения в течение многих лет, и я нашел кое-что, чем хотел бы поделиться. Имейте в виду, что это всего лишь мои наблюдения с земли в моем районе; Я уверен, что у специалистов по коммунальному обслуживанию будет более подробная информация, а региональные практики, несомненно, приведут к очень разным схемам размещения оборудования.Но вот кое-что из того, что я накопил за годы своей карьеры полярного фаната.

Управление пространством
Пространства на типовой опоре шарнира. Источник: Комиссия по коммунальному обслуживанию Флориды

Очень мало опор используется только для одного источника. Столбы, на которых размещаются различные службы, такие как электричество, телефон и кабель, называются соединительными столбами и подпадают под строгие правила безопасности, которые пространственно разделяют инженерные сети. Как правило, самые опасные предметы на опоре электросети находятся наверху.В этом есть смысл – уберите страшные вещи как можно дальше от людей. Это пространство питания , где вы найдете как первичные линии, которые распределяют высокое напряжение, так и вторичные цепи, которые были понижены распределительными трансформаторами. Если к столбу прикреплены уличные фонари или светофоры, они будут жить здесь.

Ближайшее к земле пространство зарезервировано для низковольтных сетей и называется пространством связи .Телефон обычно самый низкий на опоре, а кабельное телевидение прямо над ним. Телефонные линии обычно представляют собой толстые кабели и обычно имеют распределительные коробки на одной или обеих сторонах опоры. Кабельные линии обычно тоньше, обычно серебристого или светлого цвета, и имеют характерные D-образные петли расширения рядом с каждым полюсом. У них часто есть встроенное оборудование, такое как усилители; их легко заметить по явным радиаторам на корпусе. Стоит отметить, что иногда в нижней части коммуникационного пространства проходят кабельные линии, а не телефон, по крайней мере, в моем районе.

В некоторых городах все еще есть выделенные провода для пожарной и полицейской сигнализации, такие как пожарные ящики и будки для вызова полицейских патрулей. Раньше у предприятий были выделенные линии для охранной сигнализации, которые выходили прямо к местным участкам, но те времена прошли, и их пространство на совместных столбах в значительной степени восстановлено. Вы можете найти оптоволоконные кабели и в сфере связи, если ваши местные провайдеры используют оптоволокно в качестве магистрали или если вам посчастливилось жить там, где оптоволокно напрямую соединяется с клиентами.

Между пространством снабжения и пространством связи находится нейтральное пространство или пространство зоны безопасности . Это область, зарезервированная для операторов связи и кабельных операторов, которые могут безопасно выполнять техническое обслуживание и подключаться к своим службам. В США минимум 40 дюймов на опоре – это немного, поэтому работникам связи все равно нужно быть осторожными.

На каждом полюсе есть еще одна действительно важная цепь – цепь заземления. Связанная с нейтралью питания и проходящая от нижней части отсека питания до стержня, вбитого в землю рядом с полюсом, цепь заземления обеспечивает потенциально спасительный путь к земле для любого паразитного тока.

Высокое напряжение

В отделе припасов все становится интересно. Здесь находится первичная и вторичная проводка, а также все оборудование безопасности и распределения. Рядом с вершиной типичного столба вы часто увидите одну или несколько траверс , которые представляют собой прочные деревянные балки, прикрученные к столбу и скрепленные по диагонали. Они действуют как расширители, чтобы разделить провода первичных цепей. Электропитание распределяется от подстанций с напряжением от 7200 до 34 500 вольт.Вы можете получить общее представление о том, насколько высокое напряжение, посмотрев на используемые изоляторы – чем длиннее изолятор, тем выше напряжение.

Вырез предохранителя на опоре

Поперечина будет иметь от двух до четырех проводов, в зависимости от того, сколько фаз распределяется. Энергетические компании вырабатывают электроэнергию в трех фазах, разнесенных на 120 °, что дает им много возможностей для подключения вторичного и распределительного оборудования. Для трехфазного распределения требуется четыре провода, по одному на каждую фазу и нейтраль.Если вы видите три провода на траверсе и один провод на опоре в отсеке для питания, значит, вы смотрите на трехфазную цепь. Столбы в некоторых сельских районах, таких как моя, не имеют траверс, и имеют только один провод на изоляторе на самом верху столба вместе с нейтралью. В этом случае распределяется одна фаза.

Помещение снабжения – это также место, где энергетические компании размещают средства защиты. Для защиты от короткого замыкания между распределительными линиями и вторичным оборудованием, например трансформаторами, часто устанавливают предохранители.Вырезы легко заметить – это широкие изоляторы со светлой трубкой, проходящей между контактами. Трубка содержит взрыватель с зарядом взрывчатого вещества, который быстро и резко открывает вырез. Свисающий корпус предохранителя можно снять и заменить горячей палкой, хотя иногда при повторном подключении предохранителя все еще возникает неисправность линии:

Реклоузер. Источник – G&W Electric

В некоторых схемах вместо выключателей установлено реклоузеров .Реклоузеры в основном автоматически сбрасывают автоматические выключатели, которые немного похожи на небольшие трансформаторы. Они используются в цепях, которые часто вызывают неприятные срабатывания из-за листвы или активности животных, размыкаются при обнаружении неисправности и повторно включаются после временной задержки при условии, что короткое замыкание исчезло. Они будут пытаться восстановить соединение несколько раз, прежде чем сдадутся.

Линейщик заменяет поврежденный молнией трансформатор.

Во вторичном оборудовании в помещении питания преобладают трансформаторов .Обычно в виде большой серой бочки трансформаторы понижают первичное напряжение до вторичного напряжения, подходящего для конечных потребителей. Бытовые клиенты в Северной Америке обычно получают питание 240/120 вольт с двумя цепями 120 вольт относительно нейтрали. Отводы услуг от трансформатора к жилым домам (один трансформатор обычно обслуживает несколько потребителей) часто имеют форму тройного кабеля с двумя изолированными проводниками, намотанными вокруг центрального проводника без изоляции. Оголенный провод служит как нейтральным проводником, так и физически поддерживает два проводника на 120 вольт.Коммерческие клиенты часто получают выгоду от трехфазного обслуживания, и в этом случае вы можете увидеть три трансформатора, установленных на опоре, по одному на каждую фазу.

Сила людей

Есть еще одна очень важная часть энергосистемы, которую вы иногда можете увидеть на опоре, – линейные мастера. Пока я пишу это, на улице бушует странная зимняя буря. Вчера было 10 градусов ниже нуля со снегом, а сейчас 50 градусов, проливной дождь и ветер. Эта погода идеально подходит для разрушения инфраструктуры, и я знаю, что есть большая вероятность, что ветвь дерева где-нибудь упадет и оборвет провода.Когда это происходит, линейным мастерам необходимо выйти и исправить это. Если вы хотите попробовать себя в роли линейного мастера, посмотрите эту серию видео из Учебного центра Southeast Lineman. Это тяжелая как физическая, так и психологическая работа, и тот факт, что эти мужчины и женщины выйдут на уборку сегодня вечером беспорядка, созданного этой бурей, утешает.

И давайте не будем забывать о еще более закулисных парнях – круговых менеджерах. У нас был вырез возле нашего дома, который регулярно дул и сбивал нас с толку.Я пожаловался в коммунальную компанию, и, к моему полному удивлению, мне позвонил очень приятный джентльмен, который был очень расстроен тем, что одна из его цепей вызывает проблемы. Он пообещал принять меры, и через несколько дней бригада деревьев удалила опасные места с территории. С тех пор у нас не было проблем, и я был очень впечатлен уровнем мастерства, продемонстрированным этим парнем. Он отнесся к этому серьезно – даже лично. Я действительно не ожидал этого из того, что я всегда считал безликой корпоративной монополией.

Дело в том, что настоящие люди построили сеть, а настоящие люди поддерживают ее на благо всех. Поэтому время от времени неплохо было бы потратить немного времени, глядя вверх и восхищаясь работой, которую мы так часто принимаем как должное.

,

Как работает система кондиционирования воздуха?

Если вы живете в жарком климате, нет ничего лучше, чем сохранять прохладу с помощью системы кондиционирования воздуха. Но как именно они работают?

Здесь мы пытаемся ответить на этот самый вопрос и исследовать, какие типы систем переменного тока существуют. Поскольку отопление, вентиляция и кондиционирование воздуха (HVAC) – это очень сложная инженерная область, мы должны отметить, что это не является исчерпывающим руководством и должно рассматриваться как краткий обзор.

СВЯЗАННЫЙ: КАК ЛЮДИ СОХРАНЯЮТ ОХЛАЖДЕНИЕ ДО КОНДИЦИОНЕРА ВОЗДУХА

Как работает кондиционер?

Короче говоря, они работают как обычный кухонный холодильник. В системах кондиционирования и холодильниках используется одна и та же технология – цикл охлаждения.

В системах, использующих преимущества этого цикла, используются специальные химические вещества, называемые хладагентами (в некоторых системах вода), для поглощения и / или выделения энергии для нагрева или охлаждения воздуха.Когда эти химические вещества сжимаются компрессором агрегата AC, хладагент меняет состояние с газового на жидкое и выделяет тепло в конденсаторе .

При охлаждении помещения этот процесс происходит за пределами рассматриваемого пространства. Этот холодный воздух под высоким давлением перекачивается во внутренний блок и снова превращается в газ с помощью расширительного клапана системы .

Это, как следует из названия, вызывает расширение жидкого хладагента обратно в газовую форму.По мере расширения хладагент «втягивает» тепло и вызывает охлаждение воздуха в рассматриваемом пространстве в испарителе системы кондиционирования воздуха .

Этот теперь расширенный и «горячий» газ далее транспортируется к компрессору системы, и цикл начинается снова.

Чтобы визуализировать это, представьте губку как хладагент, а воду как «тепло». Когда вы сжимаете промокшую губку (компрессор и конденсатор), вода выталкивается наружу и выделяется тепло в нашей аналогии. Когда вы отпускаете губку (расширительный клапан и испаритель), она расширяется и, по нашей аналогии, может поглотить больше воды или тепла.

В основе этого цикла лежат научные принципы термодинамики, закон Бойля, закон Шарля и законы Ги-Люссака.

В первую очередь факт «жидкость, расширяющаяся в газ, извлекает или забирает тепло из окружающей среды». – Система кондиционирования и отопления Goodman.

В этом смысле кондиционер и холодильники работают, «перемещая» или «перекачивая» энергию из одного места в другое. В большинстве случаев блоки переменного тока будут передавать «тепло» из вашей комнаты, офиса или дома и выбрасывать его в воздух за пределами вашего дома или офиса.

Источник: Pixabay

Этот цикл является обратимым и может использоваться для обогрева вашей комнаты или всего дома в холодные месяцы, но эта функция обычно зарезервирована для систем, называемых тепловыми насосами .

Основное различие между холодильником и блоком переменного тока состоит в том, что блок имеет тенденцию разделяться на две отдельные части; внешний конденсатор (или чиллер) и внутренний блок.

Холодильники, с другой стороны, являются одним автономным блоком (хотя некоторые блоки переменного тока также могут быть).

Любое тепло, удаляемое из его внутренней части, сбрасывается в ту же комнату в задней части устройства. Это основная причина, по которой вы никогда не сможете использовать холодильник в качестве самостоятельного блока переменного тока; если, конечно, вы не проделаете дыру в стене позади него.

Вы можете проверить это, прикоснувшись (будьте осторожны, он может сильно нагреться) к задней части холодильника во время его работы. Он должен быть теплым или горячим на ощупь.

Какие существуют типы систем кондиционирования воздуха?

Блоки переменного тока сегодня бывают самых разных форм и размеров, от массивных систем воздуховодов в офисах и промышленных зданиях до небольших домашних систем переменного тока, с которыми вы, вероятно, более знакомы.

Некоторые из более крупных установок имеют очень большие наружные холодильные агрегаты, которые могут иметь водяное или воздушное охлаждение, а в старых системах – градирни. Они соединены изолированными трубами для перекачивания хладагента для кондиционирования воздуха внутри большого или набора больших агрегатов, называемых установками кондиционирования воздуха (AHU).

Эти системы могут быть очень сложными с нагревательными элементами, увлажнителями и фильтрами для очень точного контроля температуры и качества воздуха в помещениях в здании, которые они обслуживают.Они также, как правило, поставляются со сложными системами рекуперации тепла для уменьшения количества электричества (или газа), необходимого для нагрева / охлаждения воздуха в системе.

Они бывают двух основных форм; Постоянный объем воздуха (CAV) и переменный объем воздуха (VAV) , который определяет степень, в которой регулируется воздушный поток вокруг воздуховодов системы.

Им также можно управлять с помощью очень сложных систем программного обеспечения, датчиков и исполнительных механизмов, называемых системами управления зданием (BMS).

Эти большие системы HVAC «всасывают» свежий наружный воздух и при необходимости нагревают / охлаждают его перед транспортировкой по воздуховодам в требуемые области.Эти системы также могут иметь терминалы повторного нагрева или фанкойлы для дальнейшего улучшения темперирования подаваемого воздуха в зону.

Более современные установки отказываются от централизованных AHU в пользу систем фанкойлов или «внутренних блоков», которые напрямую связаны с одним или несколькими «наружными» блоками переменного тока. Они называются системами с регулируемым потоком охлаждения (VRF), которые регулируют воздух непосредственно в месте использования.

Но большинство людей привыкло к тепловым насосам с раздельным или многократным распределением воздуха (ASHP) или к агрегатам кондиционирования воздуха для отдельных помещений.Они гораздо больше похожи на холодильники и чаще всего устанавливаются в домашних условиях.

Но следует также отметить, что существуют различные другие системы, использующие тот же принцип, например, геотермальные тепловые насосы (GSHP). Они используют землю в качестве «свалки» или источника тепла вместо воздуха или источника тепла. И ASHP, и GSHP также могут подключаться к обычным радиаторным системам или системам теплого пола вместо обычного газового котла с некоторыми изменениями.

Как работает кондиционер в автомобилях?

Проще говоря, кондиционер в автомобиле работает точно так же, как и любой другой блок переменного тока.С той лишь разницей, что они должны быть достаточно компактными, чтобы поместиться в автомобиле.

Чиллерная часть системы (с расширительным клапаном и испарителем) обычно устанавливается за приборной панелью автомобиля. Другой рабочий конец системы (компрессор и конденсатор), как правило, располагается рядом с решеткой радиатора автомобиля – сюда во время движения вдувается свежий воздух).

Обе части соединены цепью труб, по которым хладагент проходит между агрегатами во время работы.В отличие от более крупных агрегатов, используемых в зданиях, сам агрегат в автомобилях, как правило, приводится в действие коленчатым валом автомобиля, другими словами, он приводится в действие двигателем.

Эти системы обычно также поставляются с обогревателем и осушителями для кондиционирования воздуха по мере необходимости. Как и в случае создания систем переменного тока, автомобильный блок переменного тока преобразует хладагент между газом и жидкостью, высоким и низким давлением, а также высокой и низкой температурой по мере необходимости.

Дешевле оставить кондиционер на весь день?

Проще говоря, нет.Причина этого в том, что, оставив систему переменного тока на весь день, вы получите:

1. Не используйте энергию без необходимости, если вас нет дома или комнаты / зоны не используются.

2. Работа системы приводит к ее износу. Это сокращает срок его службы.

Также убедитесь, что окна закрыты или установлена ​​защита от сквозняков, когда кондиционер работает. В конце концов, вы же не хотите «кондиционировать» мир.

Вам также следует убедиться, что вы используете внешние устройства затенения (например, навес или стратегически посаженные деревья), чтобы уменьшить «солнечное излучение» или пассивное отопление вашего дома солнечным светом.

Другие меры включают улучшение теплоизоляции вашего дома, поддержание в хорошем состоянии систем кондиционирования (особенно фильтров) и использование потолочных вентиляторов для улучшения внутреннего перемешивания воздуха (т. Е. Предотвращения расслоения горячего воздуха около потолка или наоборот. ).

Если вас действительно беспокоят счета за электроэнергию, связанные с вашими системами переменного тока, вы можете сделать свою систему переменного тока «умнее». Используя домашнюю BMS, интеллектуальные датчики (термостаты и погодную компенсацию), зональный контроль и другие энергоэффективные меры, вы можете значительно повысить эффективность и снизить стоимость ваших систем переменного тока.

Вам также следует использовать решения «бесплатного» охлаждения и обогрева, подумав об использовании природы, чтобы помочь вам. Правильное использование естественной вентиляции для охлаждения или обогрева вашего дома резко сократит затраты на использование энергии, связанной с отоплением / охлаждением, путем ее отключения.

Но это возможно только в том случае, если качество воздуха за пределами вашего дома позволяет это. Например, проживание в большом городе с «грязным воздухом» может ограничить вашу способность использовать эту бесплатную форму отопления и охлаждения.

Как работает кондиционер с обратным циклом?

Системы кондиционирования воздуха с обратным циклом, или тепловые насосы, как они более широко известны, работают так же, как и любые другие блоки переменного тока. Исключением является то, что они специально разработаны, чтобы иметь возможность по желанию полностью изменить цикл.

Как и другие системы переменного тока, они также могут фильтровать и осушать воздух по мере необходимости.

.

Пошаговое руководство и видео – блог Reolink

застрял в , как проложить провода камеры безопасности или кабели снаружи или в вашем доме? Здесь вы получите пошаговое руководство, которое покажет вам, как установить проводку наружной и внутренней камеры видеонаблюдения.

Даже если вы впервые прокладываете кабели для камеры видеонаблюдения, вы можете проложить проводку для камеры видеонаблюдения через чердаки / стены, для передней / задней двери, приемной, переднего / заднего двора, цеха, спальни, гаража, склада, подвала , парковка, ферма, подъезд, даже наверху и т. д.быстро и легко.

Большой совет : Если вы выберете камеры видеонаблюдения с батарейным питанием, вы можете просто разместить камеры на улице или в помещении, не беспокоясь о проводке и кабелях.

ПОДОЖДИТЕ! Ознакомьтесь со специальными предложениями перед отъездом:

Прямо сейчас вы можете получить ЭКСКЛЮЗИВНЫЕ И БОЛЬШИЕ скидки на широкий спектр камер и систем видеонаблюдения Reolink, беспроводных и подключенных к сети, внутри и снаружи помещений.

Полезное руководство по прокладке проводов камеры видеонаблюдения

Основные вещи, необходимые для подключения камер видеонаблюдения

Когда вы собираетесь проложить провода камеры видеонаблюдения снаружи или внутри, вы должны подготовить следующие необходимые предметы.

Для камер безопасности PoE :

  • Провода камеры безопасности Cat 5/6
  • Сверло
  • Рыболовная лента
  • Инжекторы PoE

Для беспроводных камер видеонаблюдения (без аккумулятора) :

  • Электропровода
  • Сверло
  • Рыболовная лента
  • Удлинитель провода камеры видеонаблюдения

Для аналоговых камер видеонаблюдения :

  • Разъемы BNC RG-59
  • Инструмент для обжима RG-59
  • Инструмент для снятия изоляции RG-59
  • RG-59 / syv-75-5 коаксиальные провода
  • Ствол BNC
  • Кусачки
  • Стандартный инструмент для обжима проволоки
  • Изолента

Перед тем, как прокладывать кабели, вы можете взглянуть на схему проводов камеры наблюдения ниже.

Схема подключения IP-камеры безопасности WiFi и PoE

Примечание : Некоторые подробные инструменты здесь не упоминаются. Здесь вы можете увидеть лучшие инструменты для сверления отверстий. Если вам нужно проложить подземные провода для камер видеонаблюдения, чтобы контролировать ваш сад, подъездную дорожку и т. Д., Необходимы трубы из ПВХ / металла.

Часть 1. Как проложить провода камеры видеонаблюдения в доме: с подробными инструкциями и видео по настройке

Прокладка проводов камеры видеонаблюдения внутри вашего дома, например на чердаке, потолке, сайдинге и т. Д.намного проще, чем внешняя работа.

Вы можете следовать этому руководству по установке проводов камеры видеонаблюдения, чтобы скрыть или проложить провода в вашем доме.

Шаг 1. Прежде чем прокладывать кабели для камер видеонаблюдения, спроектируйте центральный узел наблюдения. Место, где вы размещаете свой NVR / DVR – центральный узел наблюдения – в вашем доме, определяет маршрут проводки. Разумное размещение вашего NVR / DVR в вашем доме может помочь вам избавиться от беспорядка с проводкой.

Место должно быть легкодоступным, чтобы вы могли удобно подключить камеру наблюдения из любой точки вашего дома.Чердаки и ваш интернет-роутер – идеальные места для NVR / DVR.

Примечание : Здесь вы можете получить полезные советы по размещению ваших камер (систем) безопасности.

Шаг 2 . Отключайте питание при прокладывании проводов камеры видеонаблюдения, чтобы защитить вашу личную безопасность и избежать повреждения устройств.

Шаг 3 . Просверлите отверстие в том месте, где будет розетка (для беспроводной камеры безопасности и аналоговой камеры безопасности), и используйте выпрямленную металлическую вешалку для одежды, чтобы нащупать внутри стены любые непредвиденные препятствия.

Сверление, несомненно, является одним из лучших и самых простых способов прокладки проводов камер видеонаблюдения через стены, потолок, виниловый сайдинг и т. Д.

Если вы проложите кабель Ethernet Cat 5/6 от камеры видеонаблюдения, вы можете просто просверлить отверстие для прокладки кабеля Ethernet от камеры к домашнему маршрутизатору или сетевому видеорегистратору. Если расстояние между вашей камерой и маршрутизатором / сетевым видеорегистратором слишком большое, вы можете добавить инжектор PoE.

Шаг 4 . Зазор / отверстие должно быть больше, чем максимальное количество проводов, которое вы ожидаете когда-либо проложить.Оставьте внутри несколько футов дополнительных проводов для оконечной нагрузки и будущей реорганизации, если это необходимо. Маркировка концов кабелей поможет вам понять, какая камера видеонаблюдения работает с каким кабелем.

Шаг 5 . Перейдите туда, где вы хотите установить камеры видеонаблюдения, например на чердак, под потолок, в подвал или в подвал, и просверлите отверстие в верхней или нижней стеновой плите в той же полости.

Шаг 6 . Закрепите провода рыболовной лентой, чтобы выловить провода камеры наблюдения.

Шаг 7 . Протяните провода или кабели камеры видеонаблюдения к месту назначения (вам может понадобиться напарник, который протянет провода за вас). Не забудьте использовать защитную крышку для проводов камеры слежения или кабелепровод для защиты кабелей.

Надеюсь, что вышеприведенное пошаговое руководство ответило на такие вопросы, как Как провести провода домашней камеры безопасности через чердак / стену? Как установить камеры видеонаблюдения в моем двухэтажном доме?

Как спрятать провода камеры видеонаблюдения в доме

Если вы не хотите, чтобы провода камеры видеонаблюдения испортили ваш текущий декор дома, вы можете попробовать следующие советы, чтобы спрятать провода камеры видеонаблюдения внутри.

Решение 1. Когда вы просверливаете отверстие для проводки IP-камеры, например, проводя камеры через потолок, вы можете скрыть кабель камеры безопасности с помощью ограждений для проводов.

Вставьте кабель в ограждение и прикрепите ограждение к стене внутри вашего дома или проведите им к задней части мебели. Так что никаких проводов не видно.

Решение 2. Покрасьте провода. Вы можете прикрепить провода к углу и закрасить их тем же цветом, что и стены.

Решение 3. Проложите провода камеры наблюдения за плинтусом в вашей комнате.

Решение 4. Другой возможный способ скрыть кабели видеонаблюдения – использовать пластиковую трубку, которая позволяет скрыть провода камеры видеонаблюдения от глаз и защитить их от пыли и внешних повреждений.

Любитель DIY разместил на YouTube видео с инструкцией по установке камеры видеонаблюдения в его доме. (Он прячет провода камеры наблюдения под столом. Какая отличная идея!) Вы можете посмотреть видео ниже.


Горячий Reolink RLC-422

Антивандальная камера видеонаблюдения с PoE

5 МП Super HD; IK10 вандалозащищенный; 4-кратный оптический зум; Наружная / внутренняя защита; 100-футовое инфракрасное ночное видение; Удаленный просмотр в реальном времени и управление.

Если вам нужно установить проводку для наружной камеры видеонаблюдения, вы можете получить подробное руководство ниже, чтобы проложить провод камеры безопасности снаружи.

Bump: Если вы хотите, как спрятать провода камеры наблюдения снаружи, перейдите к части 2.

Часть 2. Как проложить провода камеры видеонаблюдения за пределами

Когда вам нужно установить IP-камеры на открытом воздухе, монтаж кабелей для наружных камер видеонаблюдения является ключевым процессом.

Вы можете ознакомиться с руководством по подключению камер видеонаблюдения от вашего дома к удаленному участку, например, подъездной дорожке, изолированному гаражу, палисаднику и т. Д., А также инструкции по установке кабелей камеры видеонаблюдения изнутри вашего дома на улицу, например, на крыльце.

1. Как запустить камеры видеонаблюдения из вашего дома в удаленное место

2. Как проложить кабели для камеры видеонаблюдения от вашего дома до ближайшей точки

3. Как спрятать провода камеры слежения за пределами

1. Как запустить и спрятать провода камеры видеонаблюдения снаружи: проект дальней связи

При прокладке проводов камеры видеонаблюдения снаружи (особенно при работе на большие расстояния) вы можете закопать кабели, чтобы защитить их от закалки.

Шаг 1 .Спланируйте маршрут проводки камеры наблюдения. Найдите достаточно короткий и легкий путь, чтобы закопать трубы, чтобы упростить работу по захоронению.

Шаг 2 . Вам необходимо использовать ограждение для проводов, ПВХ или металлические каналы для защиты проводов домашних камер видеонаблюдения от несанкционированного доступа как людьми, так и животными – белками (проверьте этот пост, чтобы узнать, как от них избавиться), птицами и т. Д.

Совет редактора: Если вы не используете кабелепроводы снаружи или не закапываете провода камеры видеонаблюдения, не забудьте оставить петли для капель, чтобы вода не попала в розетки через отверстие.

Шаг 3 . Если вам нужно запитать камеру безопасности PoE снаружи, вы можете просто поймать кабель CAT5 / 6, поскольку кабели PoE могут обеспечить как соединение для передачи данных, так и электроэнергию для ваших камер безопасности PoE. Что касается беспроводных камер наблюдения, вам просто нужно проложить провода к розетке, обеспечивающей питание беспроводных камер наблюдения. (Розетка должна быть водонепроницаемой и защищенной от атмосферных воздействий.)

Шаг 4 . Отметьте место, где вы хотите вырезать отверстие.

Шаг 5 .Просверлите отверстие для вывода проводов камеры видеонаблюдения от вашего дома. Вырезав отверстие в стене, вставьте сверло, чтобы просверлить отверстие, чтобы можно было пропустить через него провода. Не забудьте использовать угловое сверло с коронками для сверления больших отверстий.

Держите отверстия на шпильках по центру. Просверлить отверстие в стене намного проще, чем сверлить в полу. Все, что вам нужно сделать, это медленно сверлить и не нажимать слишком сильно. Остановитесь, когда почувствуете, что сверло пробивает стену.

Шаг 6 .Закопать электрические провода / сетевые кабели. Перед тем, как проложить провода для камер видеонаблюдения, необходимо проложить кабелепровод из ПВХ минимум на 18 дюймов и 6 дюймов для металлического кабелепровода в соответствии с Национальным электрическим кодексом (NEC).

Шаг 7 . Сейчас дырки уже проделаны. Дальше идут ходовые провода. Выловить проволоку довольно легко, если прикрепить ее с помощью рыболовной ленты или троса. Оберните оголенный провод через петлю из рыбьей ленты и скрутите конец проволоки вокруг себя.Оберните изолентой конец петли и проволоки. Теперь вы готовы тянуть за провода.

Шаг 8 . Вытяните провода камеры безопасности. Когда один человек встанет для подачи проводов, равномерно потяните за все провода. Держите провода распутанными. Что касается человека, тянущего за провода на другом конце, тяните за провода медленно, например, с интервалом в 2–3 фута. Если тянуть слишком быстро, провода могут оборваться и пальцы вашего партнера будут защемлены.

Вы также можете прочитать этот пост, чтобы получить более подробную информацию о том, как установить камеры безопасности (написано Амандой, старшим техническим редактором Reolink, которая действительно увлекается проектами DIY).

Некоторые операторы задавали вопросы на форумах, например, «Как проложить кабели для ваших уличных камер видеонаблюдения PoE или как установить провода питания для наружных беспроводных камер видеонаблюдения?» . Надеюсь, что приведенное выше подробное руководство будет полезно.

2. Как установить провода камеры безопасности изнутри наружу

Если вы просто прикрепите камеру видеонаблюдения к кирпичу за пределами дома, например, проложите провода камеры видеонаблюдения к твердой доске, процесс установки будет довольно простым.

Шаг 1 . Решите, где разместить камеру.

Шаг 2 . Просверлите отверстие от камеры до маршрутизатора или сетевого видеорегистратора (для кабелей PoE камеры).

Для уличных беспроводных камер видеонаблюдения вам просто нужно просверлить отверстие для прокладки кабелей питания.

Шаг 3 . Как упоминалось выше, вы можете скрыть провода камеры безопасности с помощью ограждений.

Совет редактора: Проведя провода для камер видеонаблюдения снаружи, не забудьте скрыть отверстия.Или же влага может стекать по поверхности кабеля видеонаблюдения и попадать прямо в точки электрических подключений, что может вызвать серьезные проблемы, требующие дорогостоящего ремонта.

Вот несколько полезных советов, как закрыть отверстия для проводов камеры видеонаблюдения в стене:

• Заполните отверстие водонепроницаемыми материалами, такими как силикон и уплотнение канала.

• Установите водонепроницаемые наружные покрытия или проходные втулки, чтобы скрыть отверстия.

3. Как спрятать провода камеры наблюдения за пределами

Один из лучших способов спрятать камеры видеонаблюдения снаружи – это проложить могильные провода.

Вы можете попробовать следующие шаги, чтобы скрыть провода для ваших камер наблюдения.

Шаг 1. Спланируйте маршрут для прокладки проводов IP-камеры на открытом воздухе. Сделайте маршрут как можно короче, чтобы облегчить работу по захоронению.

Шаг 2. Подготовьте трубы для электромонтажа, такие как металлические трубы, ПВХ и т. Д.

Шаг 3. Отметьте точки, в которых вам нужно просверлить отверстия.

Шаг 4. Закопать трубы.В соответствии с Национальным электротехническим кодексом, трубопровод из ПВХ должен быть заглублен на глубину не менее 18 дюймов, для металлических труб – 6 дюймов.

Шаг 5. Пора проложить кабели камеры слежения. Используйте рыболовную ленту, чтобы натянуть провода.

Теперь вы можете спрятать провода камеры видеонаблюдения снаружи и защитить кабели видеонаблюдения от суровых погодных условий и внешних повреждений, таких как вандализм.

Обновление: Пользователь Reolink рассказывает, как он устанавливает купольную камеру видеонаблюдения и прячет провода камеры видеонаблюдения снаружи в распределительной коробке.И выглядит красиво!

Обновление , 11 июня: Если вы хотите узнать, как спрятать кабели камеры видеонаблюдения на открытом воздухе в распределительной коробке, ознакомьтесь с этим подробным руководством прямо сейчас!

Предупреждение о прокладке кабелей камеры видеонаблюдения

Национальный электротехнический кодекс требует, чтобы отверстия, содержащие неметаллический кабель (часто называемый Romex) или гибкий кабель с металлической оболочкой, располагались на расстоянии 1-1 / 4 дюйма или более от края шпильки (рис. A) для защиты проводов. от гвоздей и шурупов.(Винты и гвозди 1-1 / 4 дюйма, используемые для крепления гипсокартона 1/2 дюйма, входят в шпильки примерно на 3/4 дюйма)

Когда вам нужно закопать провода камеры видеонаблюдения, сначала прочтите примечания по установке подземных проводов, чтобы избежать возможных проблем в будущем.

Часть 3. Руководство по установке камеры видеонаблюдения: включены все типы

Подключение камеры видеонаблюдения – ключевой процесс установки камер видеонаблюдения. Есть еще несколько мелких шагов, чтобы завершить установку.

Вы можете выполнить следующие шаги, чтобы настроить беспроводные, PoE, беспроводные и аналоговые камеры наблюдения.

1. Беспроводные камеры видеонаблюдения

2. Камеры безопасности PoE

3. Беспроводные камеры наблюдения

4. Аналоговые камеры видеонаблюдения

1. Как установить камеры видеонаблюдения с беспроводным питанием от батарей

Беспроводные камеры видеонаблюдения питаются от батарей и передают данные через Wi-Fi, что делает этот тип камер видеонаблюдения полностью беспроводным сверху вниз.

В качестве типичного примера мы возьмем камеру наблюдения Reolink Argus 2 с батарейным питанием.

Шаг 1 . Загрузите приложение Reolink из App Store (для iPhone) или Google Play (для смартфонов Android).

Шаг 2 . Установите аккумулятор в камеру, и тогда вы услышите устные инструкции, которые помогут вам настроить камеру.

Шаг 3 . Выберите имя и установите пароль для камеры.

Если вы хотите получить камеру безопасности без сверления или установки, попробуйте эту.

2. Как установить камеры видеонаблюдения PoE
Камеры безопасности

PoE полагаются только на кабель Ethernet Cat 5/6 для передачи данных и энергии, что упрощает настройку камеры этого типа.

Здесь мы берем IP-камеру безопасности RLC-410 PoE, чтобы показать вам общий процесс настройки.

Шаг 1 . Установите камеру в желаемое положение.

Шаг 2 . Протяните кабель Ethernet от камеры к маршрутизатору или сетевому видеорегистратору Reolink.

Шаг 3 . Загрузите и запустите приложение Reolink на свои мобильные телефоны.

Когда ваш смартфон и камера находятся в одной сети, просто скажем, в LAN, камера будет автоматически добавлена ​​к вашему телефону.

Когда ваш мобильный телефон и камера находятся в разных сетях (WAN), вы можете отсканировать QR-код на камере или ввести UID камеры для удаленного просмотра в реальном времени.

3. Как установить беспроводные камеры наблюдения

Беспроводные камеры видеонаблюдения зависят от сигнала Wi-Fi для передачи данных, а для подачи питания требуется кабель.

Вы можете проверить приведенное ниже руководство по установке, чтобы получить полную процедуру установки для беспроводных камер видеонаблюдения.

Шаг 1. Установите камеру рядом с розеткой.

Если сетевая розетка находится немного далеко, вы можете проложить кабель питания для ваших беспроводных камер наблюдения.

Шаг 2 . Подключите камеру к розетке.

Также необходимо подключить камеру к маршрутизатору с помощью сетевого кабеля для начальной настройки. После этого можно удалить сетевой провод.

Шаг 3 . Загрузите и запустите приложение Reolink на свой iPhone или мобильные телефоны Android.

Камера будет автоматически добавлена ​​к вашему смартфону при подключении к локальной сети. Отсканируйте QR-код или введите UID камеры, чтобы получить доступ к прямой трансляции в глобальной сети.

4. Как установить аналоговые системы видеонаблюдения

Аналоговые камеры наблюдения должны быть подключены к DVR для работы. Другими словами, камера видеонаблюдения этого типа не может работать автономно.

Аналоговые камеры видеонаблюдения сложнее установить по сравнению с типами IP-камер, поскольку камерам нужны кабели для подачи питания, а также их необходимо подключать к DVR с помощью коаксиальных проводов.

Вы можете проверить руководство по подключению аналоговой камеры безопасности ниже, чтобы получить более подробную информацию.

Шаг 1 . Определите положение видеорегистратора и положение установки аналоговых камер видеонаблюдения.

DVR должен располагаться рядом с роутером и розеткой.

Шаг 2 . Подключите камеру к видеорегистратору коаксиальным кабелем. А также подключите камеру к розетке, чтобы получить питание.

Шаг 3 . Подключите камеру к маршрутизатору, чтобы получить удаленную потоковую передачу в реальном времени.

Вы также можете подключить DVR к монитору с помощью кабеля HDMI для просмотра в реальном времени.

Вы можете установить камеры видеонаблюдения на потолок, одно- или двухэтажные дома, стены с лепниной, виниловый сайдинг и т. Д. С помощью вышеприведенных пошаговых инструкций.

Помимо вышеприведенного подробного пошагового руководства по прокладке проводов камеры видеонаблюдения внутри и снаружи, вы можете узнать больше о настройке проводов камеры видеонаблюдения в приведенной ниже части.

Часть 4. Подробные ответы на самые популярные часто задаваемые вопросы «Запуск кабеля камеры безопасности»

Некоторые читатели прислали нам электронные письма, в которых спрашивали о более подробной информации о прокладке проводов для камер видеонаблюдения, таких как схема проводов камеры видеонаблюдения, сращивание, типы и т. Д.

Мы решили добавить часть, которая призвана решить проблемы наших читателей с камерами видеонаблюдения и системными проводами. Предлагаем вам добавить свои собственные идеи в комментарии ниже! Мы изложим ваше мнение в этой статье!

Q 1. Какова длина
и как далеко от можно проложить провода камеры безопасности

A 1 : Ну, это зависит от источника питания камеры видеонаблюдения и дальности подключения к сети.

Вообще говоря, вы можете проложить провода для камер видеонаблюдения на расстоянии до 330 футов без проблем с падением напряжения.Чтобы убедиться, что беспроводные камеры наблюдения работают со стабильным сетевым подключением, проложите кабели видеонаблюдения в пределах рекомендуемого диапазона 250 футов.

После разводки проводов камер видеонаблюдения снаружи вы можете добавить решетку для проводов камеры видеонаблюдения, чтобы защитить наружные камеры от взлома или кражи ворами.

Совет редактора: Если вы планируете проложить провода камеры наблюдения за пределами рекомендованного диапазона, примите во внимание следующие советы:

• Добавьте расширитель WiFi для усиления сигнала WiFi.

• Используйте удлинительные кабели питания.

• Установите беспроводные аккумуляторные камеры видеонаблюдения для наблюдения за объектами вне сети.

Q 2. Как соединить провода питания камеры видеонаблюдения

Можно ли сращивать провода камеры видеонаблюдения?

A 2 : Да, сращивание проводов камеры видеонаблюдения будет простым с помощью приведенного ниже подробного руководства по установке.

Шаг 1 . Используйте нож или кусачки для кабеля, чтобы разделить 2 изолированных провода и удалить полдюйма изоляции с конца проводов.Будьте осторожны, чтобы не поранить пальцы при перерезании проводов.

Шаг 2 . Соедините кабели вместе (проволочными гайками), скручивая оголенные медные концы. Убедитесь, что вы скручиваете положительный провод от одного провода к другому (так же, как и отрицательный кабель).

Шаг 3 . Соедините 2 силовых кабеля вместе, используя соединители для проводов камеры безопасности, а затем вставьте оголенный медный провод от положительного проводника в один конец соединителя. Проделайте то же самое с другим положительным проводом и двумя отрицательными проводами.

Не забудьте использовать датчик камеры видеонаблюдения, чтобы проверить величину электрического тока, который может пропускать провод, чтобы избежать возможного перегорания схемы.

Обратите внимание, что неправильное сращивание проводов камеры видеонаблюдения может привести к неисправности камеры видеонаблюдения. Прочтите этот пост, чтобы найти возможные решения, когда ваши камеры наблюдения не работают.

Q 3. Какие типы проводов камеры видеонаблюдения

A 3: При прокладке проводов для камер видеонаблюдения использование кабеля подходящего типа избавит вас от головной боли и звонков в службу технической поддержки для решения проблем, которых не должно было случиться.

Типы проводов камеры видеонаблюдения

обычно включают 3 основных типа: кабели Ethernet Cat 5/6, сиамские кабели и кабели plug-and-play.

Кабели Ethernet Cat 5/6 – этот тип проводов камеры видеонаблюдения передает данные видео / изображения и питание по одному кабелю. Кабели Cat 5/6 могут передавать видеосигнал на расстояние до 1500 футов. Этот тип кабелей используется для IP-камер PoE, что обеспечивает более простое решение для прокладки проводов по сравнению с традиционными проводными камерами видеонаблюдения.

Дополнительная информация: Прочтите этот пост, чтобы узнать больше о IP-камерах безопасности Cat 5/6.

Сиамские кабели – этот вид проводов для камер видеонаблюдения обычно бывает двух типов: RG59 и 18/2. Кабели RG59 представляют собой специальный коаксиальный провод, используемый для подключения камер к видеорегистратору. Провода 18/2 – это 2 отдельных провода калибра 18, используемых для передачи энергии от источника питания к камерам.

Plug-and-play провода – этот тип кабеля для камер видеонаблюдения имеет разъемы для видео и питания.Длина передачи данных по проводу камеры видеонаблюдения составляет 25, 50, 100 и 150 футов.

Обратной стороной проводов камеры безопасности PnP является то, что они не могут обеспечить высококачественное видео и передачу энергии по сравнению с двумя вышеупомянутыми типами. И кабели не могут передавать данные сигнала дальше 150 футов.

Q 4. Как установить ограждения проводов для камер видеонаблюдения (запрошено читателем в комментарии)

A 4 : Существует 2 основных типа ограждений для проводов камер видеонаблюдения.

Один из типов выглядит как клетка, которая обычно используется для защиты камеры видеонаблюдения от закалки.

Другой тип обычно имеет форму длинной полосы и используется для защиты проводки камеры видеонаблюдения от дождя, солнечного света и т. Д.

Выполните указанные ниже действия, чтобы установить ограждения проводов для защиты проводки камеры наблюдения.

Шаг 1 . Свяжите провода камеры видеонаблюдения резиновым кольцом.

Шаг 2 .Используйте ограждение для проволоки, чтобы закрепить связку проволоки.

Шаг 3 . Прикрепите ограждение провода несколькими винтами.

Вот и все!

Если у вас есть какие-либо вопросы или идеи по «Как установить провода камеры безопасности», оставьте их в комментариях ниже! Мы представим ваши вопросы и идеи в статье !

,

Ответственность за входящие сервисные провода / кабели

Ответственность домовладельца за входящие электрические сети обычно начинается с того, что провода коммунальных предприятий присоединены к дому.

В случае, если ваш счетчик находится на опоре вдали от здания, ваша ответственность обычно начинается с того, что сервисные провода прикреплены к верхней части опоры.

Расположение вашего электросчетчика не имеет ничего общего с тем, где начинается ваша ответственность.

Во многих старых домах входящий электрический кабель имеет тканевое покрытие.Со временем солнце, ветер и дождь испортят это покрытие. Если входящий кабель все еще в хорошем состоянии, покрасьте его. Это остановит его ухудшение. (Это также помогает кабелям пластикового типа)

Если кабель начал разрываться и терять внешнее тканевое покрытие, его можно поместить в кабелепровод или надеть на него тяжелый серый пластиковый экран, который можно приобрести у поставщиков электрических деталей и называемый «U-guard».

Никогда не устанавливайте сайдинг поверх входящего служебного кабеля.

Линии обслуживания должны располагаться на высоте не менее десяти футов над землей и не засаживаться деревьями. Если входящие служебные провода прикреплены к стене дома, а не к стальной опоре (мачте) на крыше, и кабели находятся над любой плоской крышей, которая находится менее чем на 8 футов ниже проводов, может возникнуть проблема. если только проводка не родилась.

Согласно национальным правилам электроснабжения (которые наша коммунальная компания использует в качестве ориентира), входящий служебный кабель должен находиться на высоте более 8 футов над крышей при подключении к стене здания.Если инспекция коммунальной компании обнаружит, что пристройка была добавлена ​​к дому без разрешения или осмотра здания, и крыша находится ближе, чем позволяет регулирование, они отключат электрическую сеть. Затем сервис необходимо будет перевести в код, прежде чем он будет восстановлен.

Расстояния по высоте

  • На высоте 10 футов над проходом или двором
  • На высоте 12 футов над жилым домом или подъездной дорогой
  • На высоте 18 футов над улицами и парковками.

Кабели подземного питания

  • Должно быть минимум 18 дюймов под землей.
  • Высота установки счетчика Должна быть от 48 ″ до 66 ″ над землей.
  • Перед счетчиком должно быть свободное пространство 36 дюймов.
  • Все ограждения границ собственности должны находиться на расстоянии более 36 дюймов от счетчика.

ПРИМЕЧАНИЕ: Сильно изношенный кабель может привести к тому, что считыватель счетчика пометит ваш дом на предмет отключения электричества через десять дней!

Кабель от опоры до дома

Двухжильный кабель Speakon 2.5 мм 30 метров от H-BAN на 100% оригинальные и новые. Мы в Melody House гордимся своим послепродажным обслуживанием и поддержкой. Для получения дополнительной информации о двухъядерном кабеле Speakon 2,5 мм 30 метров, H-BAN, просто напишите нам, чтобы проконсультироваться со специалистом или заказать онлайн, и мы позаботимся обо всем остальном. Ассоциация семейных автодомов (FMCA RV Club) – крупнейшая в мире некоммерческая группа автодомов. Участники имеют эксклюзивный доступ к дисконтным клубным сбережениям, ресурсам о стиле жизни на колесах, ежемесячному журналу о жизни на колесах, митингам на колесах и многому другому.

Bytedance заработная плата сша

22 февраля, 2016 · Столбики, на которых размещаются различные службы, такие как электричество, телефон и кабель, называются объединенными полюсами и подпадают под строгие правила безопасности, разделяющие коммунальные службы пространственно. В общем, наиболее … Изучите, проложите служебный кабель под землей от последней опоры до дома или убедитесь, что деревья обрезаны от линии электропередачи, и продолжайте крепить служебный кабель к деревянной панели или чему-то еще, что может сломаться. далеко перед домом.

Официальный сервер Ark 255 ping

Как использовать проводку кабельного телевидения для вашей телевизионной антенны. Да, вы можете подключить телевизионную антенну к системе кабельного телевидения. Если ваш дом подключен к кабельному телевидению, и вы хотите отрезать шнур и ответвительный кабель в пользу телевизионной антенны, тот же коаксиальный кабель можно использовать для телевизионной антенны. Скорее всего, это намного проще, чем вы думаете. Да, определенно есть FTTP с новым оптоволоконным кабелем в дом. Вопрос в том, можно ли подключить медный провод из дома к оптоволокну на опоре без необходимости повторного подключения к дому, поскольку это может быть сложно.Может и не дает максимальной скорости, но мне хватает.

Lutron macl 153m поиск и устранение неисправностей

Откройте для себя выдвижные карнизы, которые подходят для множества пространств и поставляются с соответствующими кольцами для штор, а также выбор великолепных завязок для штор или сдержанных современных шторок. . У нас даже есть аксессуары для карнизов для традиционных направляющих и пластиковые направляющие. Электрические кабели – что разрешено. Мы получаем много вопросов о том, какие электрические кабели разрешены и как их нужно прокладывать.Итак, вот краткое изложение различных типов доступных кабелей и способов их установки.

Слушайте музыку и зарабатывайте деньги в Индии

22 июля 2013 г. дерево на другом конце.) Теперь наденьте все необходимые зажимы на трос вместе со шкивом. Убедитесь, что вы надели их в правильном порядке, чтобы шкив мог пропустить всю длину кабеля между необходимыми зажимами.26 декабря 2008 г. · Также, чтобы прояснить ситуацию, я планирую проложить 4 кабеля от дома до сарая, по одному для каждого спутникового выхода. Итак, я собирался пробежать 4 @ 90 футов от тарелки до конца сарая с RG6, 4 @ 50 футов до дома с RG6 с мессенджером, а затем оставшиеся 4 @ 30 футов к различным приемникам.

Mainstays основная пряжа зеленая

12 мая 2016 · Уже есть столбы с электричеством и телефоном. В большинстве случаев коаксиальный кабель тоже должен быть настроен, как раньше, чтобы использовать сатилитовое телевидение, и мы, вероятно, сможем найти способ объединить модем с кабельной системой телевидения.Так что на самом деле все, что нам нужно, это проложить кабель до демарка, служба настройки получит оборудование, и оно будет установлено. 2 июня 2010 г. · Синий коаксиальный кабель – это ваш ответвительный кабель … как вы можете видеть, он выходит из кабелепровода. Он соединен с заземляющим проводом, который должен быть заземлен на металлический столб и т. Д. Черный провод, выходящий из …

Купите рядом со мной целого барашка

Рекомендуемый кабель инвертора и выключатель или Размеры предохранителей Используйте эту таблицу, чтобы решить, какой размер батареи для кабелей инвертора и устройств максимального тока (предохранители и прерыватели) использовать с вашим инвертором.Помните, что предохранитель и прерыватель предназначены для защиты ваших кабелей от перегрева (и потенциального возгорания). Электростанция для размещения электричества На иллюстрации показана передача электроэнергии от электростанции к подстанции, субпередача от подстанции к подстанции и распределение от местных домов и предприятий подстанции. Нейтральный провод проходит от полюса к полюсу по всей сети.

N54 задний датчик o2

01 июля 2009 г. · Но в другом углу моего дома – ближе всего к кабельной коробке – большая старая клумба моей жены.Каждый раз, когда я захожу в них с лопатой, мотоблоком или чем-то еще, я выхожу с еще одним куском черного кабеля rg59, который продает радиорубка. Меня раздражает, что в первый раз, когда они установили что-то, это, должно быть, был старый трюк с шаткой лопатой.

Шесть максимальных выключателей могут быть однополюсными или двухполюсными, при условии, что для отключения всех основных форм отключения требуется всего шесть движений руки. Статья 230.71.B NEC. Пример панели с номинальным током 200 А, в которой используется правило шести отключений, можно просмотреть, щелкнув значок изображения слева.

4l60e тикающий шум

27 сен 2013 · 2. Алюминиевый подземный распределительный кабель. Этот алюминиевый кабель также популярен для многих применений, таких как подземный подвод к отдельно стоящей опоре или подземный подвод к сараю или мастерской. Мы предлагаем эти подземные алюминиевые кабели по отличным ценам во многих размерах, с обрезанными точками, которые вам нужны, и отправляем их в тот же день с заказом.

Аппаратные средства полюсных линий также называются аксессуарами для полюсных линий или фитингами для полюсов, это важный компонент конструкции полюсных линий.Аппаратные средства полюсной линии соединены вместе, чтобы установка стала реальностью, она не только поддерживает линию электропередачи, но также защищает линию электропередачи от …

Минификатор Css

Smartab st1009x root

Как смягчить постоянные расширения локальных сетей

Фицджеральд викторины для выходного экзамена

Wd80efax smr

Самый разыскиваемый Kitsap

Craigslist jonesboro ar personal

Lightning Conductor Cable’s. Класс 1 – промышленный стандарт для зданий высотой менее 75 футов (доступны другие размеры).Медный проводящий кабель: Медный кабель № C-1 по каталогу 2,35 долл. США за фут. Плетеный медный кабель диаметром примерно 7/16 дюйма, гладкий. Конфигурация плетения корзины. Каталожный номер C-1-T луженая медь: 2,92 доллара за фут

08 июля 2011 г. · Избегайте взрывных работ по электрическому входному кабелю дома, электросчетчику, наружным розеткам и внешнему освещению. … Работайте с удлинителем из стекловолокна и мягкой щеткой для сайдинга F, чтобы очистить …

Кабельные монтажники или техники по телекоммуникациям устанавливают кабельные линии для домов и жилых домов.В их резюме отражены такие навыки, как установка кабеля и измерение уровня телевизионного сигнала на опоре электросети. Расчетное сопротивление провода от столба к дому для определения дополнительного сопротивления, необходимого для …

1 апреля 2015 г. · Телефонный столб поддерживается стальным тросом, который проходит от верха столба до точки на земле в 3 метрах от его база. Когда Лия проходит 2,5 метра от основания шеста к точке, где кабель прикреплен к земле, ее голова просто касается кабеля.Рост Лии 1,5 метра. Сколько метров в высоту у шеста?

Легко покупайте или продавайте новые и бывшие в употреблении товары на торговой площадке Facebook, локально или у предприятий. Найдите отличные предложения на новые товары, которые будут доставлены из магазинов к вашей двери.

Достаточно ли я хорош, чтобы быть модельным тестом?

Gbf, что означает

Поиск в окружном суде

Бесплатные щенки в iowa craigslist

tokenizer

Tv vaticano udienza

Современная небольшая кухня с островом

Codeigniter 4 админ панель github

Vood кукла мечта смысл ислам

Google слайды прозрачного цвета

Как носить маску для лица мем

Сайт чашки пшеницы Keka

Macromedia flash player бесплатно скачать для windows 10

Samsung тв, щелкает не конденсаторы

Амин эпоксидный

Портовый воздушный фильтр уплотнитель грузовой плиты

Пути передачи научного сигнала Бозмана

Калькулятор питания постоянного тока в переменный

Прогноз запасов Pll 2025

Рабочий лист твердого жидкого газа 2-й класс

Ap Physics c_ Mechanics множественный выбор

Калькулятор процентного содержания чистокровных

Расположение датчика температуры Allison

Как заблокировать tiktok на роутере 900 51

Округ Штойбен арестован 2020

Ue4 c ++ создать цель рендеринга

Рассчитать силу удара

1958 универсал Chevy

St Joe Craigslist

Глава 2 викторина по произношению медицинская терминология

Резюме нагрузки Db2

1995 кочевник 5-е колесо

2007 chevy monte carlo security reset

Ipd cat big bore kit

Rustler 2wd drag car

Можете ли вы подключить электричество к вашему подземному дому?

Во многих старых пригородах, например здесь, на Северных пляжах, есть воздушные столбы и кабели для подачи энергии.Это может быть проблемой в суровую погоду и в сезон пожаров. Деревья ударяются о линии, столбы горят и могут даже упасть, и электричество отключается на несколько дней. Это тоже некрасиво, но значительно дешевле.

Из-за этого в новых пригородах обычно есть подземное электроснабжение. Фактически, в некоторых областях это теперь обязательно для новых разработок. Несмотря на это, менее 7 процентов австралийских домов имеют подземное электричество. Однако, если вы находитесь в одном из тех районов, где электроэнергия поступает сверху, можете ли вы переключить свою мощность на подземную систему?

Ответ в том, что это зависит от обстоятельств.

Каковы преимущества подземной энергетики?

Как уже упоминалось, помимо улучшенной визуализации отсутствия опоры электропередач и воздушных кабелей во дворе, основным преимуществом является надежность во время штормов и сезона пожаров, когда погодные условия могут повредить опоры или привести к падению деревьев на линии. Подземные линии обычно менее подвержены колебаниям напряжения. Однако есть и другие преимущества:

  • Наземные провода и столбы неопрятные и неприглядные.Известно, что подземная энергия улучшает стоимость недвижимости.
  • Поляки могут быть сбиты автомобилями или грузовиками, что приведет к проблемам с питанием.
  • Меньше скачков напряжения, которые могут повредить такое чувствительное оборудование, как компьютеры.
  • Возможно, вам не придется так много обрезать деревья вокруг вашего дома. Обрезка во избежание появления воздушных линий может привести к тому, что деревья будут выглядеть несбалансированными и некрасивыми. Однако нельзя сажать деревья рядом с электрическими магистралями, так как их корни могут вызвать проблемы.

Есть ли причина не переключаться?

Основная причина использования воздушных проводов – это стоимость. Воздушные провода, как правило, дешевле и служат дольше, чем подземные соединения. Традиционно было намного дешевле использовать накладные расходы, особенно потому, что затраты на установку опоры часто можно было разделить с телекоммуникационными предприятиями. Еще несколько причин:

  • Электрику легче обнаружить и устранить проблему.
  • Может быть сложно проложить кабель в соответствии с правилами, если вам не «повезло» иметь сетевой столб прямо у дома, особенно если сервитуты обычно пересекают подъездные пути и пешеходные дорожки.
  • Обслуживание проще и дешевле.
  • В некоторых случаях рельеф местности или геологические особенности могут сделать подземное соединение невозможным или чрезмерно дорогим.
  • Возможно, уже существует множество подземных коммуникаций, которых следует избегать.
  • Если ваш район подвержен наводнениям, как и многие прибрежные районы Нового Южного Уэльса, то электрик может порекомендовать держать линии электропередач над землей, поскольку подземные каналы могут легко затопиться.

В старых кварталах, где все находится над головой, установка подземной линии может быть чрезвычайно сложной, а преимущество может быть минимальным, поскольку вы защищаете только часть линии.Однако, если у вас постоянно возникают проблемы с линиями, переключение может окупиться. Опять же, это то, что нужно обсудить с электриком.

Что такое процесс переключения?

Во-первых, у вас есть два варианта подключения к вашему дому подземного электричества:

  1. Подземное воздушное соединение (UGOH). В этом случае электрик произведет полностью подземное подключение к ближайшей опоре сети. Это дорогостоящий, но аккуратный вариант.Стоимость и осуществимость зависят от того, как далеко вы находитесь от ближайшего полюса.
  2. Наполовину подземное, наполовину надземное соединение. Это означает установку частного столба электропередач перед вашей собственностью, что позволит вам бегать под землей с этой точки. Это намного дешевле и не требует раскапывания какой-либо собственности, кроме вашей. Таким образом, это встречается гораздо чаще.

Вам нужно будет поговорить с электриком 2-го уровня о возможных вариантах. Для первого варианта лицензированный подрядчик по электрике получит необходимые разрешения, а затем вырывает траншею от столба до вашего счетчика.Траншея, скорее всего, будет пересекать пешеходные дорожки и проезды, а это означает, что необходимо получить разрешение у соседей. Она должна быть минимум 500 мм в глубину, и подрядчик должен быть осторожен, чтобы не повредить существующие коммуникации.

Это делает процесс сложным и длительным. Хороший подрядчик по электромонтажу знает, как сориентироваться в этом, и позаботится о том, чтобы все прошло как можно более гладко.

Для второго варианта электрик сначала установит и подключит вашу частную опору, перехватив существующие воздушные кабели от сетевой опоры до вашего дома.Затем они выкопают траншею от столба до счетчика, прокладывая в ней кабель.

Независимо от опции, им необходимо будет согласовать действия с утилитой, чтобы правильно завершить установку. Коммунальные предприятия могут выполнять часть работы, но это все равно будет за ваш счет, если только это не будет частью подземного строительства всего района (дорогостоящий проект, который выполняется не очень часто).

С этого момента процесс довольно прост:

  1. Кабель будет проложен в канале в траншее от сетевой опоры или от вашей частной опоры.У вас может быть однофазное или трехфазное соединение (в некоторых больших домах лучше использовать трехфазное)… как правило, у вас будет тот же тип подключения, что и раньше.
  2. Кабель будет подключен непосредственно к вашему счетчику.
  3. Если у вас есть телефон или другие средства связи, подключенные к одному и тому же столбу, вы должны иметь возможность переместить их в один и тот же подземный канал, защищая их от наземных опасностей.
  4. Электропитание в вашем доме необходимо будет отключить, пока кабели подключены к токоведущему проводу, и снова для подключения к коробке счетчика.Из-за этого вы можете не планировать эту работу на самое жаркое время лета.

Убедитесь, что вы всегда знаете или отмечаете, где находится траншея, поскольку копание в подземной линии электропередачи может вызвать проблемы. Обсудите с подрядчиком наилучшее место для прокладки линии, поскольку они могут иметь некоторую гибкость. Имейте в виду, что одним из недостатков является то, что если с линией что-то пойдет не так, им, возможно, придется выкопать ее, чтобы отремонтировать.

Однако во многих областях преимущества преодолевают недостатки.Если вы хотите, чтобы в вашем доме было электричество под землей, вам следует поговорить с электриком уровня 2 о том, возможно ли это и подходит ли вам вариант. Наши электрики могут помочь вам решить, возможен ли переход на подземные линии электропередачи и в рамках вашего бюджета, а затем начать процесс переключения ваших линий электропередач.

См. Внутреннюю часть блока главного выключателя


Изображение большего размера
См. Другое изображение однофазного домашнего хозяйства и расщепленная фаза
Подробнее об источнике электроэнергии
Внутри трансформатор бытовой распределительный
Внутри каждого трансформатора 2 витка (обмотки) изолированного провода, называется первичная обмотка и вторичная обмотка.Высокое напряжение (4500-7200 вольт) поступает на первичную обмотку. катушка на двух проводах со стороны распределения и выходов бытового напряжения то вторичная катушка на трех проводах называется триплекс.
-Когда мощность проходит через катушку 7200 вольт, она вызывает поток энергии через вторичную катушку, даже если катушки изолированы или изолированы друг от друга и не трогайте или иметь общие провода. Это принцип электромагнитная индукция.
-Различное напряжение и сила тока достигается изменением числа витков или витков на каждой катушке и т. д.
– Электроэнергия может проходить через трансформатор в обоих направлениях. Если в доме есть солнечные батареи, и они генерируют напряжение, превышающее бытовое использование, происходит обратное, и вторичная катушка питает первичную катушку.

Пример служебный провод отвода
-2 Горячие провода и 1 нейтральный провод покидают трансформатор и переходят в Поглотитель расположен сбоку от дома или местного столба.
-Triplex обычно используется для ответвительных проводов и содержит 1 неизолированный алюминиевый провод на нейтраль и 2 изолированные алюминиевые провода для передачи Hot1 и Hot2 от трансформатора до шкафа счетчика.
-Обычно 1 Горячий провод сплошной черный, а другой Горячий провод сплошной черный с желтым полоса.
-Triplex означает 3 провода, скрученные вместе в один кабель. Квадраплекс – это 4 провода скручены вместе, чтобы сформировать 1 кабель. Различные типы комплектных кабелей доступны для удовлетворения различных требований.

-После выхода из трансформатора нейтральный провод того же калибра. как горячие провода, поэтому в аварийной ситуации нейтраль может нести напряжение равно входящему Hot.
-Нейтраль всегда подключена к проводу заземления. Провода заземления меньше и используется в целях безопасности.Вся сетка скреплена Система Нейтраль-Земля и служит для стабилизации сети. Земля также помогает автоматическим выключателям, поглощая короткие замыкания и события перегрева это отключение и может повредить выключатели.
-Принятие дополнительных мер по соединению всех проводов и всех заземляющих стержней. вместе дома помогает защитить сервис от скачков напряжения, вызванных рядом молния. Соединение – это соединение металла с заземляющим проводом. который, в свою очередь, подключен к заземляющему стержню, вбитому в землю к глубина, соответствующая местным нормам заземления.Электрическая панель, входящие телевизионные и телефонные линии и т. д. все заземлены вместе в массив.
Ресурс:
Зачем нужен заземляющий провод


Заземляющий провод меньшего сечения, чем нейтральный
Как для получения электрического обслуживания
– Позвоните в местную электрическую компанию: Спросите спецификации и разрешение на подключение электрооборудования.
-Электрический компании может потребоваться лицензированный электрик перед утверждением установки, или в сельской местности они могут позволить домовладельцу установить метр ящик и флюгер.
-Следуйте спецификациям:
-Установите измерительную коробку и флюгер на стороне любого стационарного строительство. – Мобильные дома и жилые дома без юбки, временные постройки и полуразрушенный конструкции обычно требуют отдельного столба для счетчика и флюгера.
внедорожников подключится к розетке, которая прикреплена к кабелепроводу под коробкой измерителя. -Требуется отключение питания в точке подключения.
-Можно установить выключатель на опоре. Или канал может проходить под землей в любую структуру, где заканчивается коробка выключателя.Коробка выключателя должна иметь главный выключатель.

– Высота флюгера, высота измерительной коробки, размер кабелепровода, размер провода, размер и тип столб, расположение заземляющего стержня, владение имуществом, адрес выставления счета, отступы, близость к силовой опоре и трансформатору, деревьям, другим зданиям и т. д. должны быть рассмотрены.
-Обычно на опоре должен быть установлен заземляющий стержень диаметром 8 футов с надлежащим заземлением. … местные нормы для грунта различаются в зависимости от типа почвы, влажности и температура.

– Измерительный блок, кабелепровод, трос, заземляющий стержень и метеозонд доступны по адресу местный хранить.Установите измерительную коробку, кабелепровод и заземляющий стержень.
-Бегать провод от измерителя до метеогенератора и оставьте указанное количество провода висит из флюгера. Энергокомпания проверит счетчик и провода, а затем прикрепите провод к столбу, установите счетчик в коробку счетчика, затем повторно включите предохранитель на полюсе питания, чтобы подать питание на службу.
Электрический компания не будет подключать питание, если кабелепровод не закроется выключено или непрерывно к главному выключателю, отключенному внутри коробки выключателя.
Ресурсы:
Пример руководства по установке службы


Изображение большего размера
Метр коробка и флюгер
-2 провода под напряжением и 1 нейтральный провод спрыгните с трансформатора и войдите в фломастер.
-Старший кварталы и сельские дома часто имеют наземное обслуживание с метеоролог. Когда дома или в офисе есть подземное сообщение, нет флюгер, а вместо трансформатора может быть внутри под землей хранилище или на уровне земли, и электричество доставляется в коробку счетчиков в подземный водовод.

-Назначение улавливателя воды – не допускать попадания воды на мачту, измерительную коробку и т. Д.
Вода не должна попадать в мачту и подземный трубопровод или в короткую канистру. происходить.
-Влага может вызвать ржавчину коробки и ухудшение электрооборудования. соединения.

-Вся электроэнергия должна проходить через коробку счетчиков, поэтому энергокомпания жестяная банка измерить количество потребленных киловатт-часов.


Метр Box
-Three провода входят в коробку счетчика. Те же 3 провода подходят для метро или выше подключения к наземным службам.
-Горячий провода от энергокомпании подключаются к наконечникам с одной стороны. Горячие провода идут к коробке выключателя подсоедините к проушинам на другой стороне.

Добавить комментарий

Ваш адрес email не будет опубликован.
