Как выбрать тестер электрический мультиметр: Как выбрать мультиметр для дома и автомобиля — Александр Навагин

Содержание

Как выбрать мультиметр

Проверить розетку в квартире, электрощит в подъезде или аккумулятор в автомобиле, найти разрыв цепи и проверить диод — в этой статье мы поможем подобрать вам мультиметр, достаточно функциональный, но без ненужных функций.

Измерение частоты — поможет при диагностике маломощных генераторов тока.

Измерение ёмкости — требуется для проверки конденсаторов малой ёмкости.

Измерение скважности импульсов — понадобится при проектировании и конструировании механизмов, радиотехники, работе с транзисторами и светодиодами.

Измерение температуры — возможность подключить термопару для измерения поверхностной температуры. Полезен для работы с щитками и коммутационной аппаратурой для отслеживания перегрева деталей.

Вольтаж может начинаться с 4 мВ и заканчиваться на опасных для жизни 1000 В. Если вы работаете только с бытовыми сетями, подойдут мультиметры с верхним пределом в 400-600 В, аккумулятор в автомобиле редко выдаёт больше 15 В, а для работы с промышленными электросетями потребуется максимальный потолок в 1000 В.

Ампераж может достигать 20 А, но так много требуется нечасто. Обычная розетка, как правило, рассчитана на ±16 А, а в одной лампочке — только 0,25 А. Если же вы собираетесь работать с известным оборудованием, ориентируйтесь на указанный в его спецификациях максимальный ампераж.

Сопротивление подчиняется тем же правилам: при возможных диапазонах от 0 Ом до 40-50 МОм следует опираться только на оборудование, с которым вы будете работать. Например, в обычных бытовых резисторах встречается сопротивление в пределах от 50 Ом до 5-10 МОм, а изоляция бытовых приборов составляет около 0,5 МОм.
Выбор по точности
На точность измерений влияют три фактора:
Количество градаций
Влияет, прежде всего, на точность измерений. Чем ближе верхняя граница выбранного режима, тем точнее измерение. При этом, например, мультиметр с диапазоном измерения от 200 мВ до 20 В может иметь всего 3 градации: 200 мВ, 2 В и 20 В. С таким мультиметром при необходимости измерить контур на 4 В придётся использовать режим для 20 В, что изрядно повредит точности.

Лучше всего выбирать цифровые мультиметры с автоматической подстройкой режима: такие и точность обеспечат выше, и от случайного сгорания прибор защитят. Главное — соблюдать верхний предел мультиметра.
TrueRMS

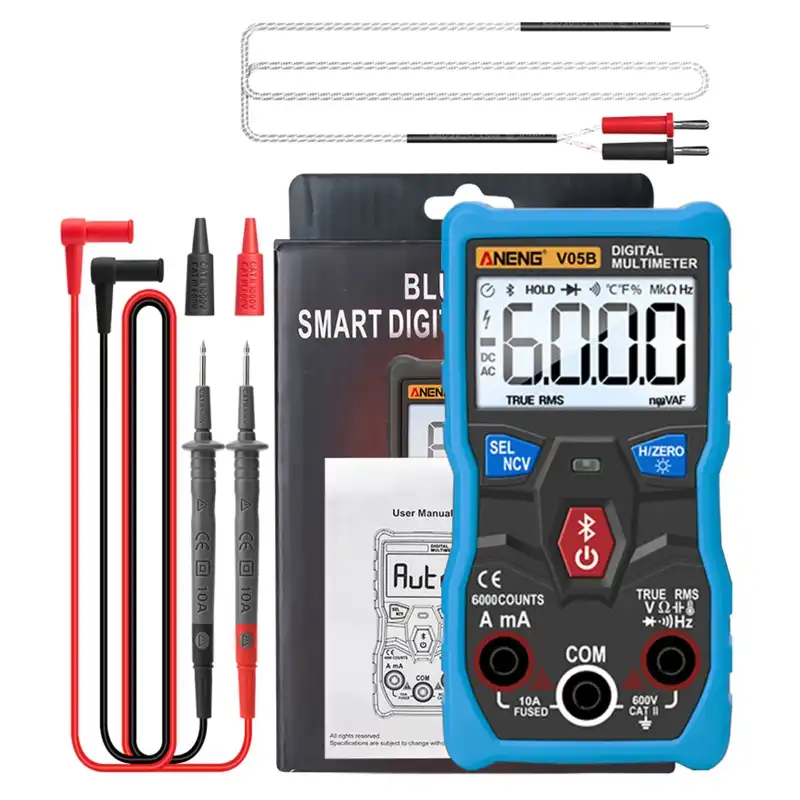

Режим TrueRMS обеспечит измерение истинного, не усреднённого значения, и повысит точность на 30-40%. Сейчас им оснащается большинство современных мультиметров, за исключением бюджетных моделей.
Базовая величина погрешности
Каждый прибор имеет известный уровень погрешности, указанный в техпаспорте устройства. Для бытового применения даже самая большая заводская погрешность, как правило, не помеха.
Полезные доп. функции
Помимо основных параметров, мультиметр может обладать рядом дополнительных преимуществ, также влияющих на окончательный выбор.

Предохранитель — очень ценная функция, защищающая от случайной ошибки вас и ваш мультиметр.

Подсветка — весьма незначительно влияет на цену и всегда полезна: многие измерения выполняются при плохом освещении.

«HOLD» — фиксация текущего значения может заменить подсветку и избавит от нужды стоять в неудобной позе, запоминая или записывая результат.

Работа от батарей АА — обратите внимание, многие мультиметры требуют редких и дорогих 12 В батареек при тех же возможностях.

Откидная подставка, фиксаторы щупов и другие эргономичные элементы просто сделают вашу работу комфортнее. Если пользуетесь мультиметром часто — обратите внимание.

Форм-фактор

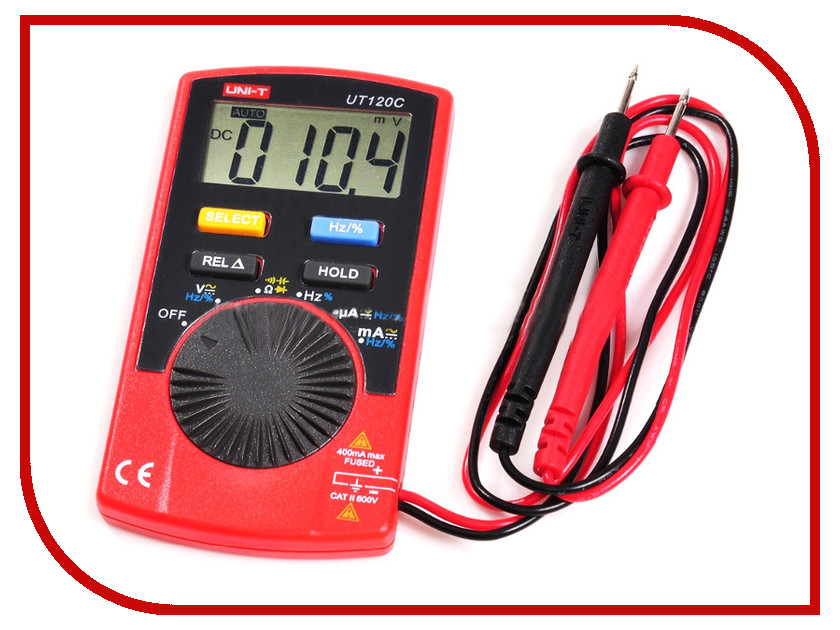

Различают два основных вида конструкции: мультиметр с двумя выносными щупами и мультиметр-тестер, в сам корпус которого вмонтирован один из щупов.
Мультиметр с выносными щупами чаще оснащается регулятором для более тонкой настройки работы и ЖК-экраном.

Мультиметры-тестеры, как правило, обладают только светодиодами и меньшим количеством функций, зато значительно компактнее и удобнее в использовании.
Полноразмерный мультиметр нужно где-то закрепить, чтобы держать щупы двумя руками. Тестер же имеет всего два элемента, и его можно держать в руке прямо в процессе измерений.
Выбрать подходящий вам мультиметр вы можете прямо на нашем сайте:

Еще сравнительно недавно для электрических измерений использовали несколько различных приборов: амперметры, вольтметры, омметры и пр. Сегодня для выполнения всех этих замеров используют один универсальный и многофункциональный прибор – мультиметр (или тестер).
Многим хорошо известно, что цифровые модели намного удобнее и являются более многофункциональными в сравнении со стрелочными аналогами. Кроме того, цифровые приборы характеризуются более высокой точностью выполняемых измерений. Поэтому если выбирать вариант для частого использования, то лучше обратить внимание на мультиметры в цифровом исполнении.
В основном, мультиметры — это приборы, выполненные в корпусе прямоугольной формы. Встречаются и устройства в виде щупа. Конструктивно они отличаются лишь формой органа управления, величиной дисплея и типом элементов питания. Его провода должны быть очень гибкими и прочными, надежно закрепленными у вилки и щупы с помощью резиновых втулок.
Профессионалам и любителям при работах с электричеством не обойтись без универсального измерительного прибора мультиметра. Существует множество разнообразных вариантов для измерения силы тока, сопротивления или напряжения. Они различаются по функционалу и удобству использования.
Назначение и конструкция
Используя обычное фото мультиметра, можно увидеть основные его наружные конструктивные элементы, размещенные на корпусе: дисплей, переключатель, разъемы для подключения щупов и собственно сами щупы. Если раньше такой прибор использовался для определения базовых параметров – силы тока, напряжения, сопротивления, то теперь функционал значительно расширен.

С тестером легко идентифицировать частоту в сети, температурные показатели, параметры индуктивности и емкости. Благодаря этому, вы легко сможете выявить обрыв провода, определить разнообразные неисправности в электронике.
Подбор класса прибора
Для оценки качества и эффективности использования тестера важны не только ценовые показатели, но и набор функциональных возможностей, предустановленные в приборе опции, уровень точности измерений, допустимый диапазон.

Для обычного ремонта в бытовых условиях требуется универсальность без лишних дополнительных возможностей.

А вот профессионалы, когда принимают решение, какой мультиметр выбрать, ориентируются на совершенно иные требования технического характера.
Бытовые модели
Мультиметр при эксплуатации в домашних условиях ориентирован на универсальное применение. От прибора требуется возможность быстро прозвонить цепь, оценить напряжение и сопротивление. Это должен быть бюджетный вариант, в котором более низкая цена не означает снижение качества и точности измерения.
Наоборот, параметры, получаемые при помощи данного прибора, должны соответствовать действительности, что является простым требованием безопасности. Хотя некоторые опции, например подсветка, лишними точно не будут.
Профессиональные тестеры
Это более совершенные приборы, которые позволяют мастерам производить измерения в совершенно разных условиях, оценивать изменение расчетного параметра в зависимости от других показателей цепи.

При этом производители оснащают лучшие мультиметры такими возможностями:
выводом сигналов тестового характера;
графической формой представления данных;
установлением диапазона параметров в автоматическом режиме;
памятью;
возможностью работы с полупроводниковыми приборами и силовыми сетями под нелинейными нагрузками.

Аналоговые и цифровые модели
Наряду с уже давно пользующимися спросом стрелочными приборами, на рынке активно продвигаются цифровые мультиметры. Эти более современные тестеры удобны в пользовании и предпочтительны для домашней эксплуатации неопытными пользователями.
В цифровых моделях все данные выводятся на экран без необходимости проведения дополнительных расчетов. Функциональность варьируется в зависимости от марки. Существует возможность измерения с различной полярностью, о чем будет свидетельствовать знак минуса перед значением.

Динамику показателя отследить у вас не получится, а точность измерений допускает возможность искажения. Электропитание обеспечивается аккумулятором, от емкости и заряда которого зависит точность расчетов.
Профессиональные электрики предпочитают пользоваться аналоговыми приборами. Значение показателя снимается по стрелочной шкале, исходя из размерной величины каждого деления. Функциональность может быть разной, но для измерения требуется соблюдение полярности.
Смена параметров сети проявляется в перемещении стрелки, что позволяет четко отслеживать динамику. Это устойчивый к помехам прибор, не требующий электропитания в некоторых случаях.
Как правильно выбрать тестер
Важно не только понимать, как пользоваться мультиметром, но иметь возможность выбрать наиболее универсальную и подходящую для поставленных целей модель.

Доступные параметры измерения
Изучая состояние электрических цепей, нужно иметь возможность как минимум оценить силу тока, напряжение и сопротивление. Также важно определять емкость или целостность приборов полупроводникового типа. В профессиональных моделях перечень определяемых параметров будет шире.
Соответствие требованиям электробезопасности
Покупателю целесообразно правильно подобрать измерительный прибор нужного класса электробезопасности. Выбор делают из четырех разновидностей:
приборы начальной категории используются для цепей слабых номиналов, например в телефонных линиях;
приборы, позволяющие тестировать электропроводку в квартире;
мультиметры под измерения в поэтажных распредщитках, в автомобильной проводке;
профессиональные приборы с максимальной защитой при обслуживании линий наружных электросетей жилых и нежилых зданий.

Размер приборов
Популярными являются компактные модели, которые не занимают много места. Они легко переносятся, не слишком тяжелые по весу. Но при этом уменьшается размер дисплея и шкалы. Поэтому возникают визуальные сложности при считывании информации.
Диапазон показателей
В бытовых мультиметрах для переменного тока предельные значения могут быть до 650 В, а для постоянного – 1000 В. По силе тока в домашних условиях могут применяться модели тестеров с диапазоном до 10 А по постоянному току и до 20 А по переменному.
Следует помнить, что мультиметр в процессе оценки изоляции дает лишь приблизительные значения состояния кабеля. Поэтому пределы могут варьироваться от нескольких единиц Ом до нескольких МОм.
Уровень разрядности
Для бытовых приборов число знаков после запятой в значении какого-либо параметра не слишком важно. На рынке можно найти модели с разрядностью в пределах 2,5-6,5, но для бытового использования можно остановиться на варианте точности 3,5.

Комплектация клещами
При помощи щупов можно диагностировать обрывы и неисправности без снятия изоляции или отключения автомата. Тонкие клещи позволяют еще добраться и в труднодоступные места электрической линии.
Характеристики экрана
Чем более удобным будет дисплей цифровой модели, тем комфортнее пользоваться прибором. В некоторых тестерах используется несколько экранов, на которые выводятся разные параметры цепи. Большой по размеру дисплей позволяет оценивать параметры без напряжения зрения специалиста.
Производители и известные марки
Выбирая приборы для использования в быту, можно воспользоваться каталогом тестеров напряжения. К лучшим малобюджетным моделям относят Ресанта DT 830B, Elitech ММ 100.
Приборы базового уровня отличаются лучшим качеством сборки, наличием защиты от повреждений. Рекомендуется обратить внимание на СЕМ DT-912 или Mastech MAS838. Большим функционалом могут похвастаться цифровые тестеры Mastech MS8260E и CEM DT-61.
Электронные профессиональные мультиметры имеют ударопрочный корпус, удобные провода щупов, отличаются обширным диапазоном значений и высокой скоростью считывания показателей. Эксперты рекомендуют такие модели, как Fluke 17B или APPA 107N.
В выборе тестеров напряжения важно изначально определить цель использования прибора. Если вам необходимо оценить проводку или состояние батареи, то целесообразно приобрести бытовую малобюджетную модель, а при обслуживании электроустановок без сложной профессиональной модели уже не обойтись.

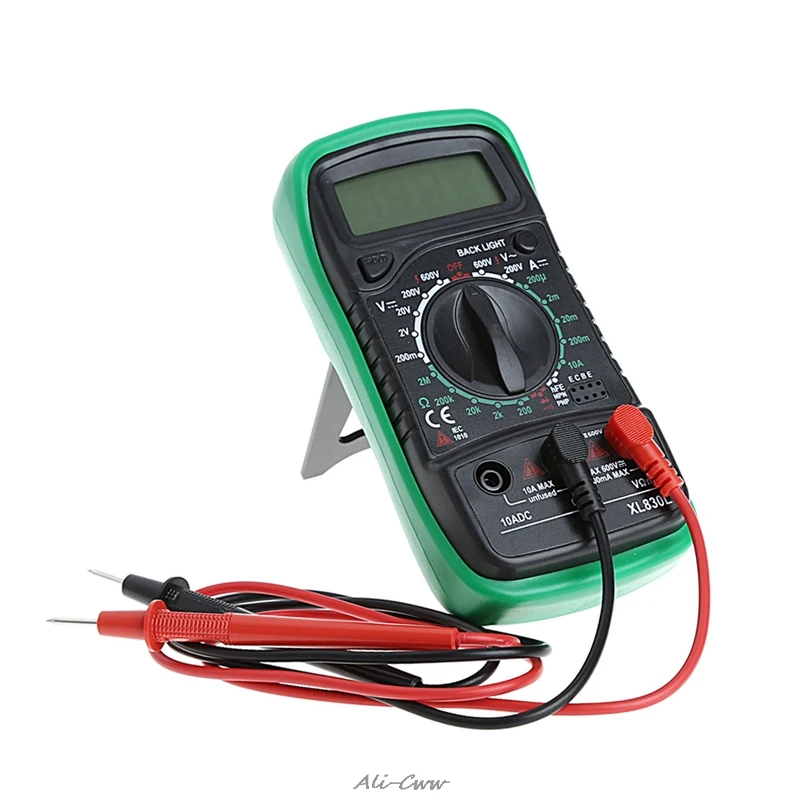

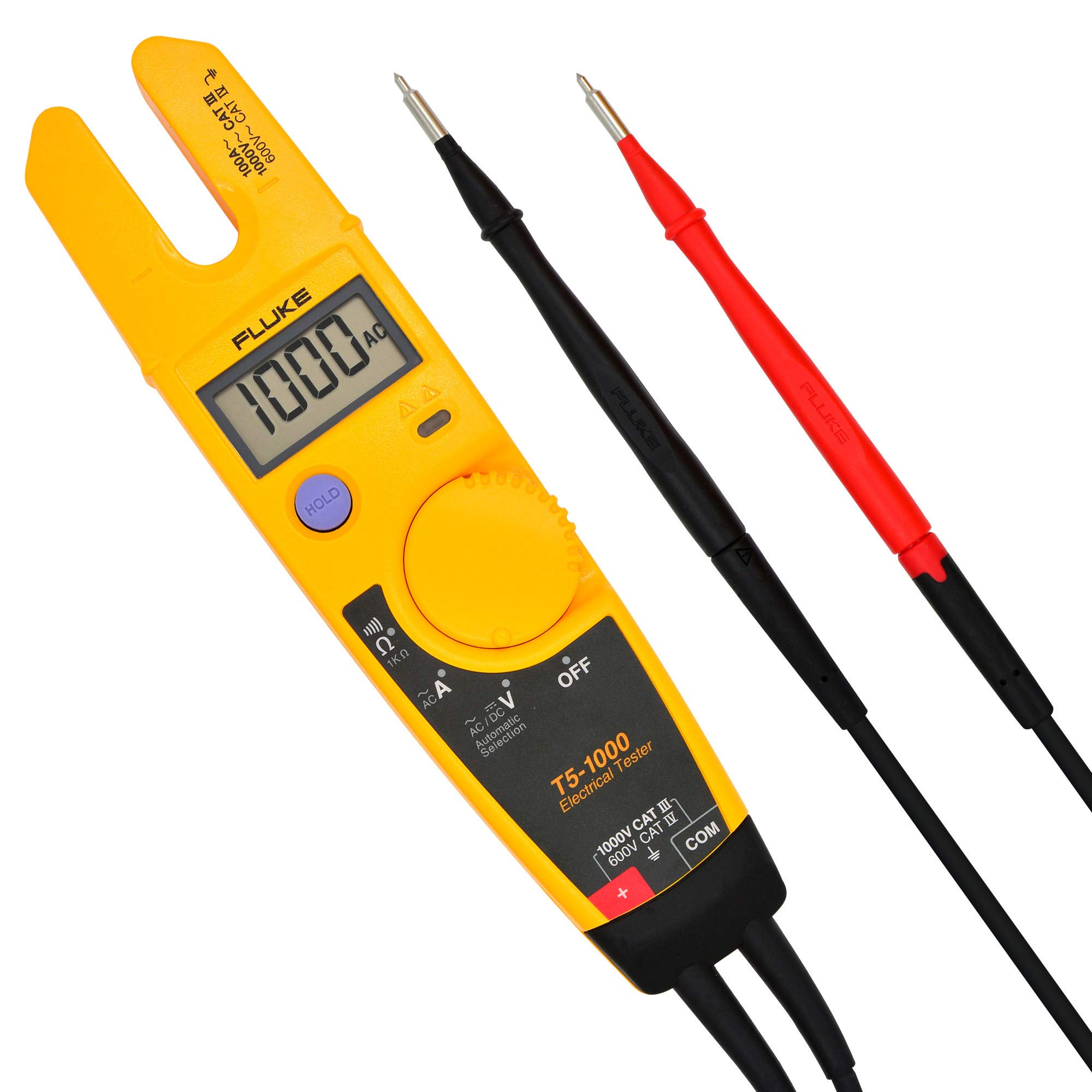

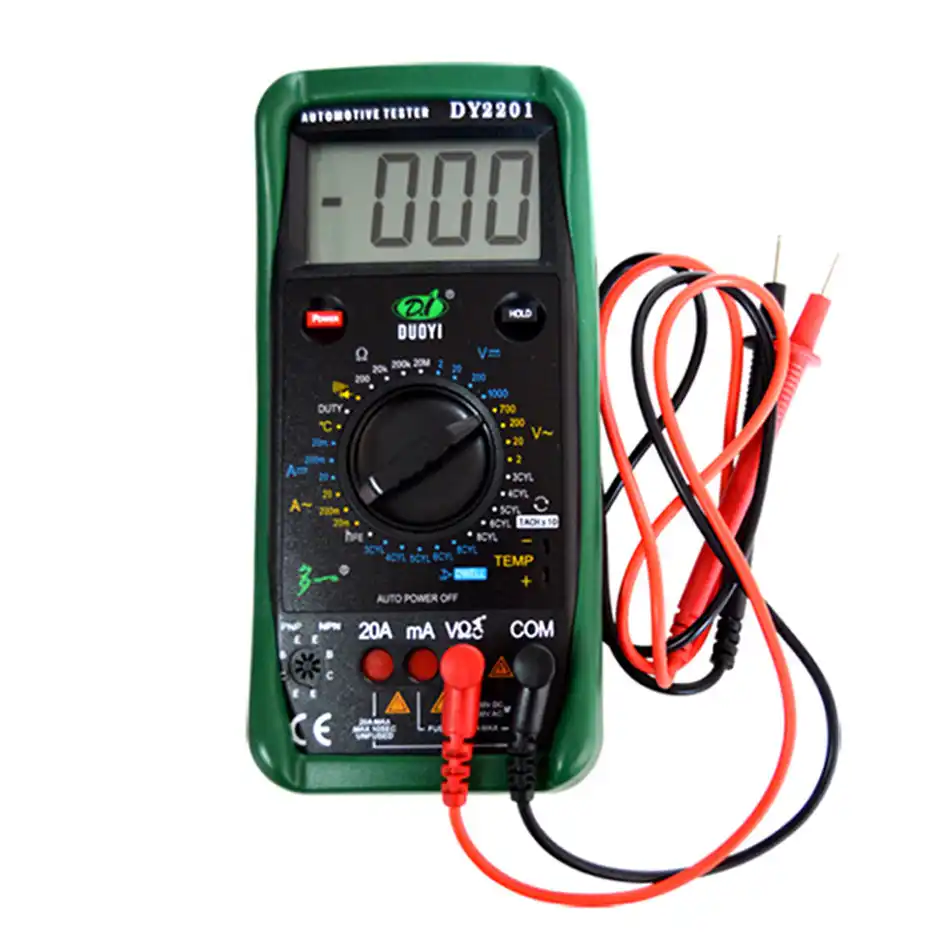

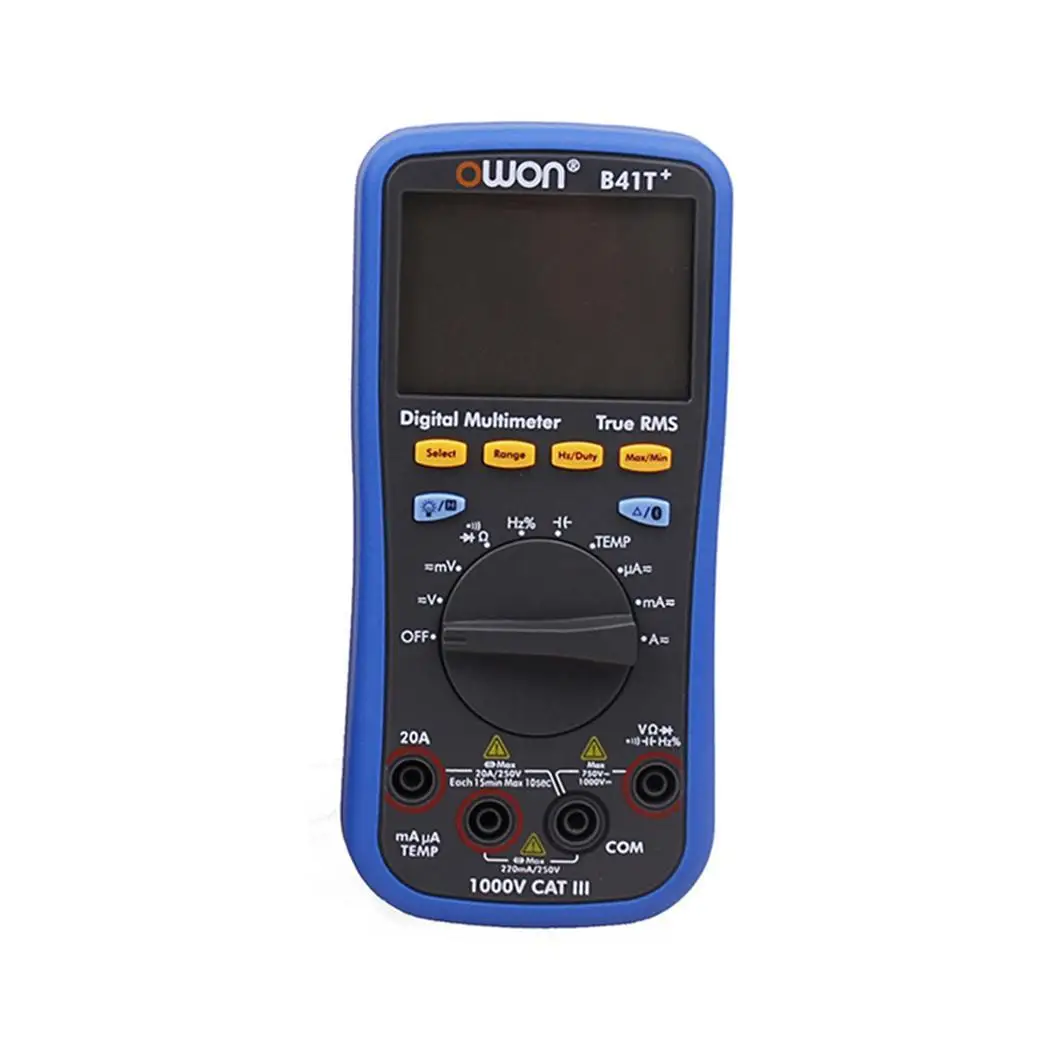

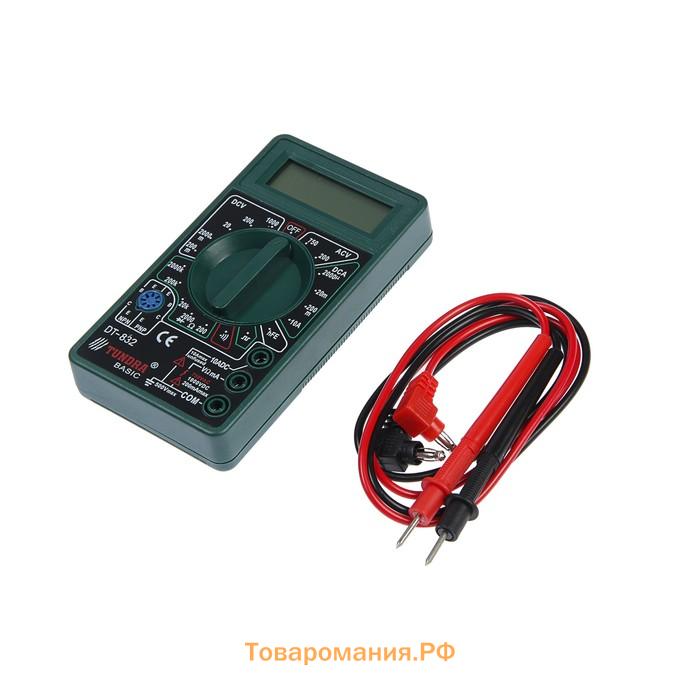

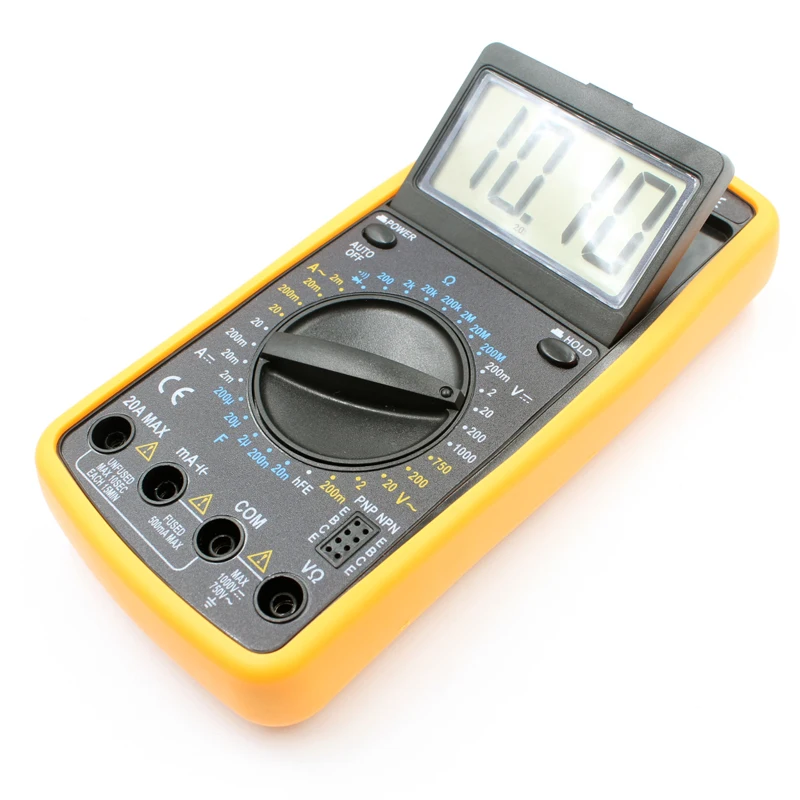

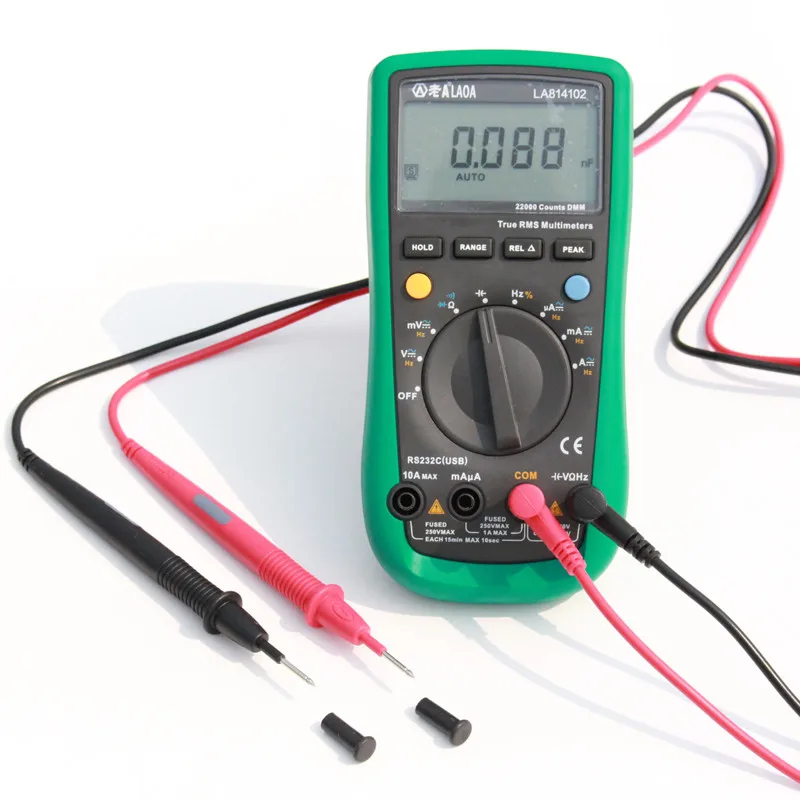

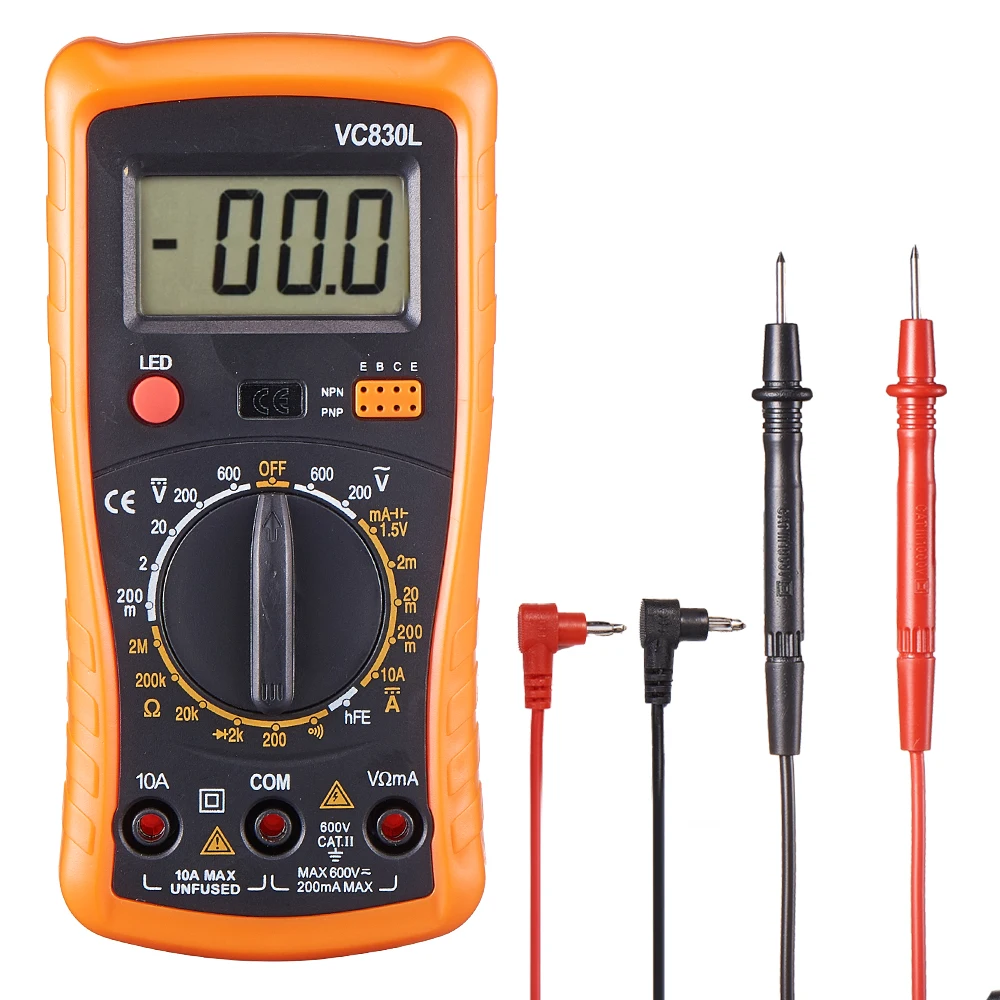

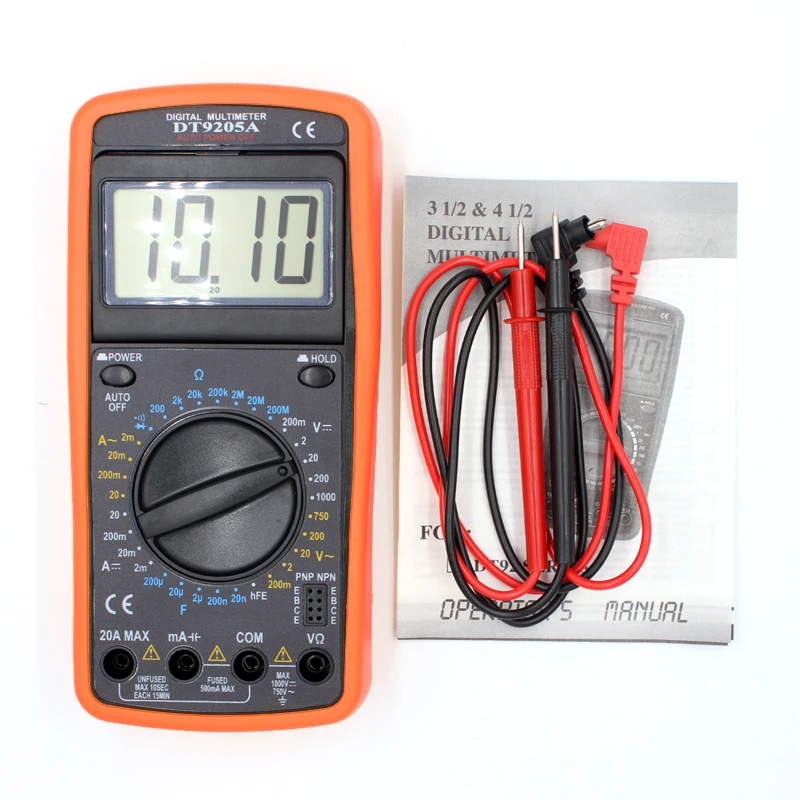

Фото мультиметра

Также рекомендуем посетить:
Тестери (мультиметр цифровий) Testo
Рост потребности рынка в качественных, профессиональных приборах способствовали старту нового направления в производственной программе Testo.
Современные предприятия «напичканы» электроникой, робота которых в свою очередь напрямую зависит от качества поставляемой электроэнергии. Для контроля качества поставляемой электроэнергии такие приборы как: тестер электрический testo 755-1, testo 755-2 и детектор напряжения testo 750-1, testo 750-2, testo 750-3 становятся незаменимыми. Недорогой и компактный бесконтактный тестер напряжения testo 745 со встроенным высокочастотным фильтром и переключаемой чувствительностью оперативно диагностирует наличие подачи питания на контактах. Акустическая и световая сигнализация предупредит о наличии напряжения на проводе. Герметичный корпус с классом защиты IP67 защитит прибор от попадания во внутрь прибора пыли и влаги.
Только высокоточные приборы способны гарантировать беспрерывную работоспособность электрических машин и установок. Оснащение предприятий высококачественными приборами для измерения электрических величин – гарантия непрерывного производственного процесса. Тестер мультиметр цифровой testo 760 гарантирует проведение превентивной диагностики электро компонентов на самом высоком уровне, во избежание производственных простоев и дополнительных финансовых затрат. Цифровой мультиметр testo производится в трех модификациях и способен удовлетворить требования к выполнению любой измерительной задачи.
Токоизмерительные клещи testo 770-3 способны в широком диапазоне измерить такие параметры как напряжение, сила тока, частота, сопротивление, емкость и рассчитать текущую мощность потребления электроустановки. Современные приборы претерпели значительных изменений, как конструктивных так и технологических. Автоматическое включение прибора при обнаружении электрического напряжения. Функция авто выключения для сохранения элемента питания от случайного разряда. Дисплей с подсветкой обеспечит качественное считывания результатов измерений при недостаточном освещении. Звуковая сигнализация предупредит Вас о некорректных измерениях или превышении диапазона измерений. Умная электроника прибора подскажет какие параметры можно измерить в зависимости от предустановленного режима и автоматически определит размерность измеряемой величины. Современный дизайн в комбинации с качественным ABS пластиком с прорезиненными вставками обеспечит максимальную защиты для пользователя. Компания-производитель все больше учитывают потребности потребительского рынка.
Инженеры компании воплощают пожелания профессиональных электриков, производя приборы максимально соответствующие потребительскому спросу. Современные тенденции не обошли и компанию Testo KG. Благодаря технологии передачи данных по Bluetooth, токоизмерительные клещи testo 770-3 можно подключить к смартфону или планшету вместе с другими смарт-зондами testo. При этом Вы получаете многофункциональную измерительную систему, которая помимо электрических параметров может измерять влажность, скорость воздуха и температуру.
Высокоточные приборы для измерения электрических величин, например мультиметр testo 760-3 или токовые клещи testo 770-3 можно купить в ООО Лифот.
электрический и стрелочный тестер, APPA и другие бренды. Какой лучше выбрать? Рейтинг приборов по качеству
Электричество в современном мире – это «все». А раз так, значит, надо с ним уметь обращаться. Только те, кто знает все о мультиметрах, могут считаться людьми, соответствующими по своим знаниям техническому уровню XXI столетия.
Устройство мультиметра
В рамках школьной программы по физике многие усваивают информацию про различные параметры электрического тока. Но по описанию в учебнике может сложиться впечатление, что каждый из них определяется только одним прибором. В реальности все иначе: инженеры давно научились совмещать различные электроизмерительные аппараты в одном устройстве. Дизайн и режимы работы могут отличаться, однако в техническом плане все модели базового уровня одинаковы.
Схема аналогового мультиметра включает управляющую ручку, которая позволяет запустить или отключить прибор.
Некоторые модели содержат также специальную микросхему или реле, которые отключают мультиметр при длительном бездействии. Тогда заряд элемента питания сохранится дольше.
Кроме шкалы, в большинстве приборов есть:
входы для определения силы и напряжения;
преобразователи аналогово-цифровые;
микроконтроллеры для обработки входного сигнала;
светодиодные индикаторы;
кнопки или рычаги для корректировки управляющих режимов;
вторичные источники питания с гальваническими развязками.
Технические характеристики и назначение
Краткое описание устройства мультиметра очень простое, но не менее важно понимать цели его использования. В зависимости от доступных режимов и функций при помощи тестера можно измерить:
силу тока;
его напряжение;
уровень сопротивления цепи;
полярность.
Потому мультиметр нужен для всех, кто занимается электрикой, электротехникой, электроникой и радиоаппаратурой (как профессионалов, так и любителей). Чтобы прибор проще было подключать к контактной зоне, его оборудуют щупами. Так называют заостренные стержни из металла, имеющие пластмассовые рукояти. Тестеры классифицируют по разрядности (иное обозначение класса точности). Простейший тип приборов имеет разряд 2,5 (что обозначает погрешность на уровне 10%).
Мультиметры массовой категории имеют разряд 3,5 (или систематическую ошибку примерно 1%). В промышленных и лабораторных целях используют и более точные приборы. Но уменьшение погрешности всегда означает и более высокую цену. Мультиметр обычно рассчитан на измерение параметров как постоянного, так и переменного тока. Даже самые простые варианты способны определить силу, напряжение и сопротивление цепи.
Тестеры могут пригодиться инженерам и электрикам, ремонтникам и наладчикам, строителям и сотрудникам аварийных служб, персоналу структур ЖКХ. С помощью такой техники можно улучшить качество монтажа электрооборудования и упростить его последующую эксплуатацию. Не все модели, заметим, способны работать с током высокого напряжения. Перед подключением мультиметра к сети высокого (или заранее неизвестного) напряжения требуется внимательно прочитать инструкцию.
Принцип работы
Основной принцип действия цифровых мультиметров – использование АЦП двойного интегрирования. Этот узел сопоставляет поступающий и опорный сигналы. Измеряющий блок электрически связан со схемой либо ее компонентом. Для такой связки используют комплекты проводов. Положительные провода чаще имеют красную, а отрицательные – черную изоляцию.
Штепсель на конце любого провода входит в гнездо измерителя. На другом конце располагается контакт с тем участком цепи, где ведутся измерения. Постоянный ток измеряют при последовательном подключении. Параллельное подключение используют для замера напряжения. Сопротивление замеряют после обесточивания цепи.
Виды
Аналоговые

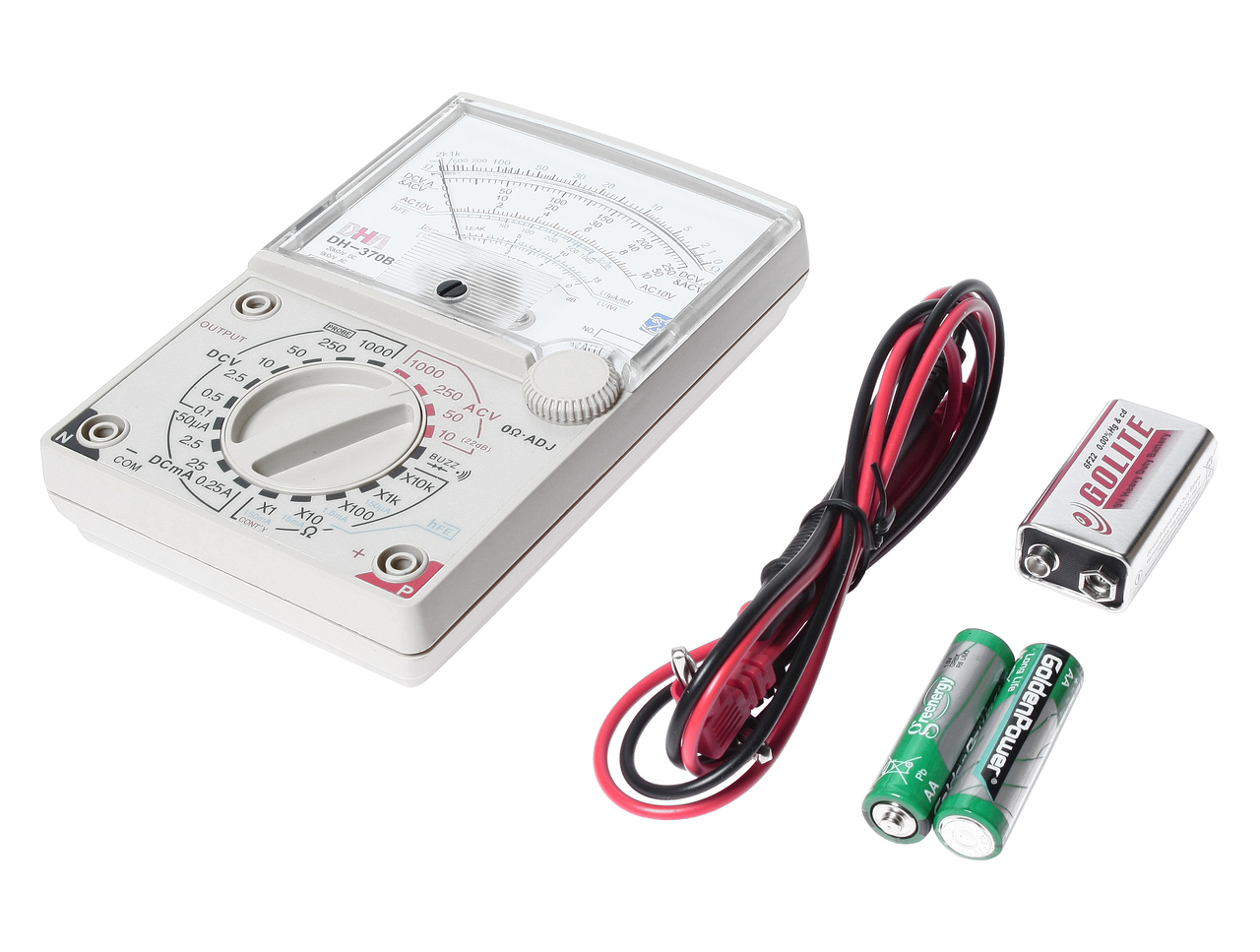

Этот вид мультиметра показывает измеренную величину при помощи стрелочного индикатора. Чтобы результат замера был точен, обращают внимание на предел измерения. Без специальной подготовки пользоваться таким устройством непросто. Зато оно не имеет себе равных, когда нужно измерять импульсные токи и напряжение, проверять работоспособность конденсаторов, отыскивать начало и конец обмотки электромотора. Отсутствие инерции у аналогового электрического тестера позволяет гарантировать максимальную скорость срабатывания.
Цифровые
Такой вид мультиметра больше соответствует определению универсального прибора. Показ измеренных величин на дисплее существенно удобнее, чем стрелочная шкала. Пользоваться подобной техникой могут даже непрофессионалы. Можно вовсе позабыть про пределы измерения и другие узкоспециальные моменты. При помощи цифрового тестера возможно определить коэффициент усиления транзистора и даже определить температуру; зато аналоговые измерители дешевле и лучше защищены от перепадов температуры воздуха.
Комбинированные
Такой вид мультиметров:

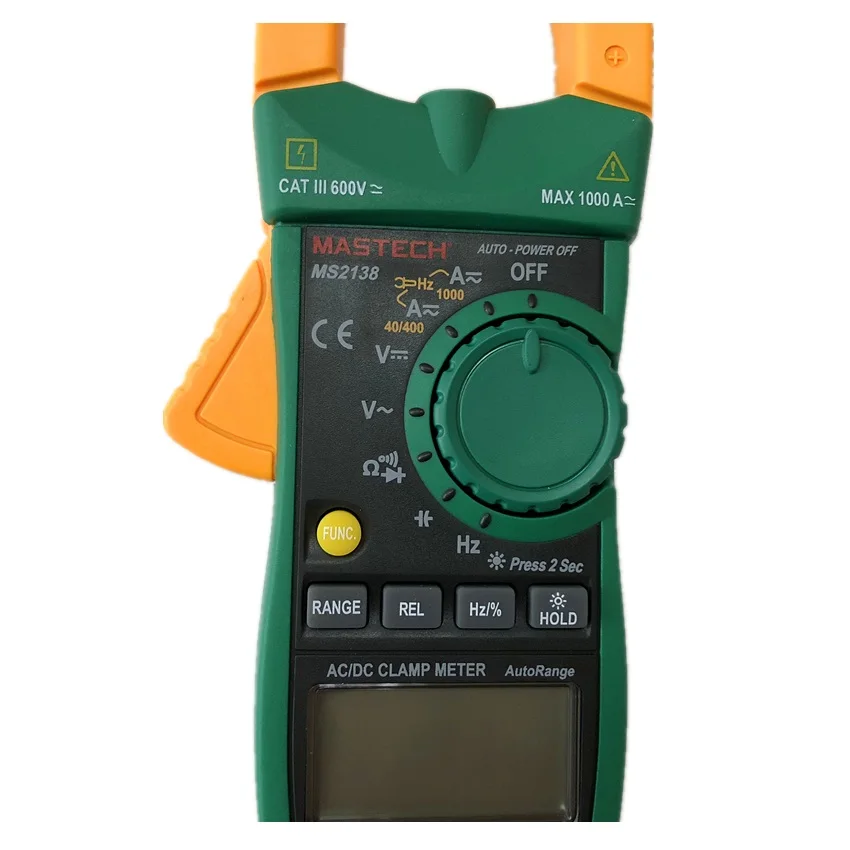

обычно выполняется в формате токоизмерительных клещей;
иногда призван отыскать дефекты в работе электроаппаратуры;
в других случаях представляет собой многофункциональный стационарный прибор;
позволяет измерять частоту, емкость, период и так далее.
Возвращаясь к аналоговым устройствам, следует указать, что они продолжают пользоваться спросом. Радиолюбители часто стараются использовать даже старые модели тестеров. Такая техника может прослужить несколько десятилетий подряд. Кроме микроамперметра, в аналоговом мультиметре есть также шунты и комплекты резисторов. В очень старых источниках подобные аппараты часто называли авометрами.
Но для слабо разбирающихся в электротехнике людей лучше подойдет не старомодный Ц352 или его современный аналог, а карманный автоматический мультиметр. Надо только четко понимать, какие конкретно параметры должен измерять портативный прибор, и каков будет ориентировочный диапазон значений. Те же напряжения в автомобиле, внутри телевизора и в бытовой электросети могут легко отличаться на 1-2 порядка.
При замерах силы постоянного тока радиолюбителю нужен мини-прибор с ограничением до 10А и большой точностью. Но он не устроит настоящих профессионалов, работающих с мощными токами.
Часть мультиметров изначально связана с измерением температуры. Но добавив всего одну небольшую микросхему, можно реализовать такую опцию на любом приборе. Подобная настройка пригодится, если требуется измерять температуру:
открытого огня;
токсичных веществ;
слишком сильно нагретых предметов;
труднодоступных мест.
Наличие термопары чаще всего обозначается символами temp. Подключать ее придется сразу в два гнезда. Обычно тестер рассчитан на измерение температур в диапазоне от -40 до +1000 градусов. Но у дешевых моделей этот диапазон может оказаться меньше. Причина – слишком тонкие провода, которые легко плавятся.
Еще необходимо учитывать, что многие приборы рассчитаны на замер температуры только газов. Для снятия показаний с твердых тел и жидкостей нужно приобретать более совершенные устройства. Для работы с высокими температурами порой приходится ставить вместо заводской специально подготовленную термопару. Некоторые устройства рассчитаны только на определение температуры по Фаренгейту. Для самостоятельной доработки мультиметров используют микросхемы ЛМ-35, переводящие градусы в вольты.
Примером же щитового электрического тестера является электронный аппарат Datakom DM-0101 96×48. Этот однофазный прибор позволяет определить:
среднеквадратическое напряжение;
среднеквадратическую силу тока;
частоту;
активную мощность;
коэффициент мощности.
Завершить обзор уместно на настольных мультиметрах. Это практически универсальные устройства. Некоторые из них могут измерять не только параметры тока и температуру (обычно до 300 градусов), но даже скважность.
Настольные тестеры помогают прозвонить электрическую цепь. Используют их и при тестировании полупроводниковой аппаратуры.
Дополнительные функции
Важные качественные характеристики мультиметров тесно связаны не только с классом точности подобного устройства. Современная техника такого рода имеет дополнительный функционал, улучшающий качество измерений и придающий новые возможности. Очень важен усиленный корпус. Благодаря ему обеспечивается:
повышенный уровень изоляции;
надежная защита от попадания воды и пыли;
защита от скольжения в руках.
Некоторые модели оснащаются особыми чехлами. Они полезны, когда предстоит работать на открытых пространствах и на больших, протяженных объектах. Помимо защиты самого прибора от негативных воздействий, чехлы могут оборудоваться дополнительными кармашками для других принадлежностей. Не менее важную роль может сыграть и подсветка экрана. Благодаря ей можно спокойно работать даже ночью или в местах с недостаточной освещенностью.
Но даже в светлое время суток на открытом пространстве важна четкость самого дисплея или четкость показаний стрелок. В противном случае считывание информации будет затруднено. Цифровые мультиметры часто оснащаются дисплеями, имеющими режим Hold. Он обеспечивает удержание неизменных показаний на экране до следующего нажатия кнопки. Это позволяет предотвратить негативные последствия, если нельзя плотно прижать щупы к объекту, либо измеряемые показатели быстро меняются.
Барграф, он же аналоговая шкала, представляет собой дополнительную измерительную шкалу на дисплее. Она показывает весь диапазон замеров и место в этом диапазоне замеряемого показателя в данный момент. Благодаря частому обновлению показателей на аналоговой шкале можно успешно оценивать динамику показателей.
Чтобы правильно назначить диапазон, можно использовать функцию автовыбора диапазонов. При наличии такой опции придется лишь грамотно указать величину и подсоединить щупы.
Очень важную роль играет функция сохранения данных в памяти прибора. Потом их можно будет просмотреть дополнительно или передать на компьютер, чтобы обрабатывать в пакетном режиме. Некоторые мультиметры позволяют задавать частоту сохранения показаний (с интервалом в секундах или в минутах). А для передачи данных в компьютер очень важно использование подходящих сетевых интерфейсов. Для этой цели могут использоваться режимы:
Из дополнительных комплектующих стоит отметить:
измерительные щупы;
датчики температуры;
«крокодильные» нажимы;
адаптеры для замера емкости и параметров полупроводников;
кабели для передачи данных;
адаптеры для подзарядки тестера;
компакт-диски с фирменным программным обеспечением.
Важная расширительная функция – прозвонка диодов. Она подразумевает установление слишком низкого сопротивления цепи (свидетельствующего о ее разрыве или неисправности). Прозванивать нужно не только диоды, но и транзисторы, и другие полупроводниковые приборы, и провода. Иногда используется генератор Меандра, который превращает мультиметр в источник прямоугольного сигнала частотой не более 50 Гц и напряжением от 3 до 5 В.
Режим относительного измерения важен для исключения той или иной величины либо для компенсации различных помех, создаваемых внешней средой.
ГОСТ
Метрическая система и погрешность
Нормы метрологических характеристик задает ГОСТ 22261. При этом на каждое средство измерения устанавливаются свои технические условия. Все нормируемые показатели устанавливают или для нормальных комнатных условий, или для рабочих, отмеченных в стандарте или ТУ. Основная погрешность может не делиться на составляющие, но это допускается только для особо точных измерительных приборов. Допускаемое отклонение устанавливают, если изменение (погрешность) может превышать 20% от измеряемого показателя.
Имеющие много диапазонов тестеры и мультиметры могут иметь разные пределы погрешности. Цифровые средства измерения переменного тока имеют пределы погрешности для каждого диапазона частот. Учитывается влияние на погрешность измерений:
влажности;
атмосферного давления;
магнитного поля;
частоты питающей сети;
температуры.
Поверка и калибровка
Обычно мультиметры калибруют еще на производстве. Для домашнего использования этого достаточно. Однако для профессиональных целей (или если есть сомнения в достоверности показаний) процедуру нужно проводить самостоятельно. Также калибровать тестер нужно, если устройство упало или планируется проводить особо точные замеры. К примеру, когда планируется работать с микроконтроллерами.
Начинать поверку и калибровку неопытному пользователю либо при работе с незнакомой прежде моделью нужно с изучения инструкции. Часть моделей сконструирована так, что можно откалибровать их даже при закрытом корпусе. Но иногда регулирующего болта нет. Тогда приходится прибор открывать и искать регулирующую катушку. Руководствуются при ее поиске не догадками, а официальной схемой мультиметра.
Калибровочный винт найден – значит, надо выбирать эталонные параметры. Потом показания изменяют, пока не будут достигнуты те самые значения. Задать эталон можно по заведомо более качественному прибору либо к стандартному показателю. Им является иногда АКБ, который зарядили специальным устройством, измеряющим напряжение особо точно.
Но чтобы правильно все сделать, нужно еще дополнительно изучить некоторые нюансы, познакомиться с технической литературой.
Правила эксплуатации
Чтобы все показания напряжения были точны, нужно присоединять щупы параллельно. Категорически нельзя касаться неизолированных частей мультиметра. Силу тока измеряют при последовательном присоединении. Избежать разрыва цепи можно, включая ее до подсоединения прибора. Отсоединять тестер можно, лишь когда выключена нагрузка.
Сопротивление измеряют строго после проверки того, что элемент не имеет никакого напряжения. В противном случае прибор может легко поломаться. Ставить батарейки в мультиметр можно только после его отключения. Далее проверяют, правильно ли они установлены. То, в какой разъем вставлять провода, определяется ориентировочным диапазоном измеряемого тока.
Рейтинг моделей

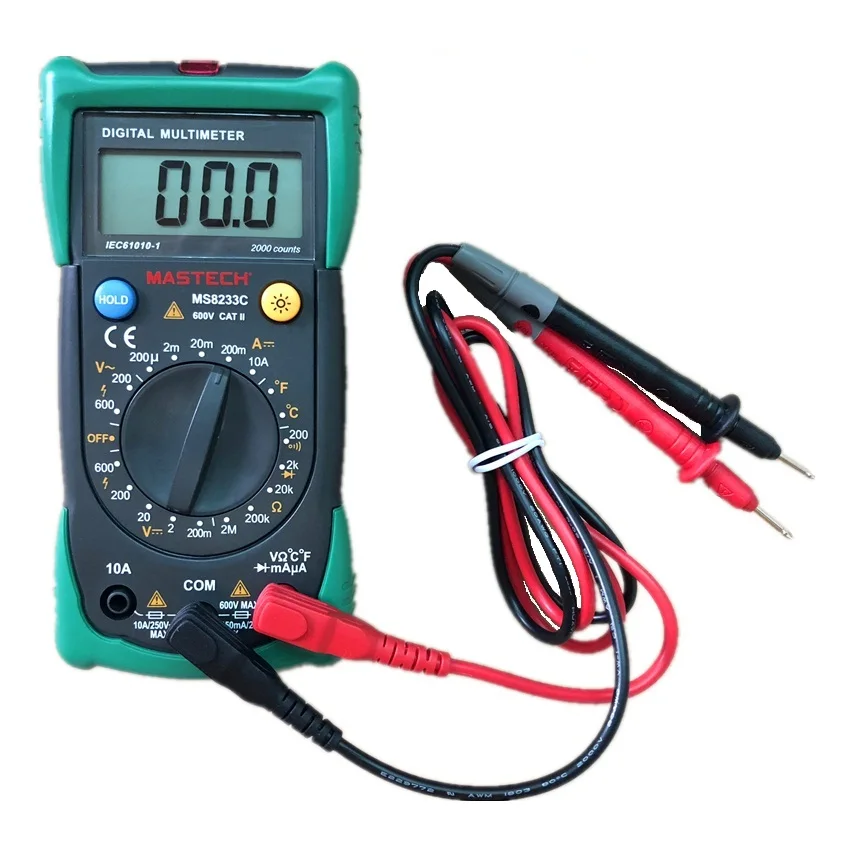

По качеству среди мультиметров базового уровня выгодно выделяется Mastech MAS-838. Подтверждением достоинств этой модели является уже то, что она выпускается свыше 20 лет. Изменился в последнее время лишь ее дизайн. Отмечают, что теперь устройство стало даже удобнее и практичнее. Дисплей хорошо читается, а почти все ошибки не приводят к фатальным последствиям; только иногда возникают жалобы на щупы.
Другой простейший аппарат – UNI-T UT33. Вернее, это целая линейка. Модификация A способна автоматически выбирать диапазон и тестировать транзисторы. Версия C сможет измерить температуру. Вариант D создает прямоугольный сигнал.
Продолжить обзор уместно на мультиметре «Тест». Он относится к числу тестеров с расширенным функционалом. Устройство вписано в федеральный реестр измерительных приборов. Доступно 3 основных режима его работы. Точность приемлема для подавляющего большинства повседневных измерений.
Другие важные моменты:
хорошо запоминающееся название;
возможность измерять емкость и частоту в широких пределах;
защита от влаги и пыли на уровне IP64;
автоматическое определение диапазона;
защита от перегрузок;
эргономичность корпуса;
невозможность проверить транзистор.

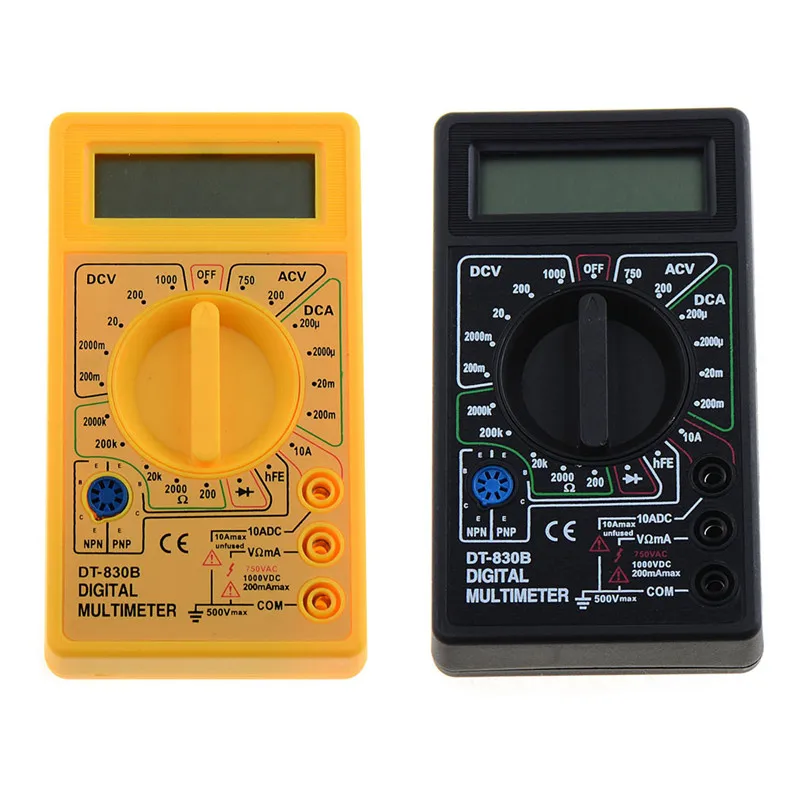

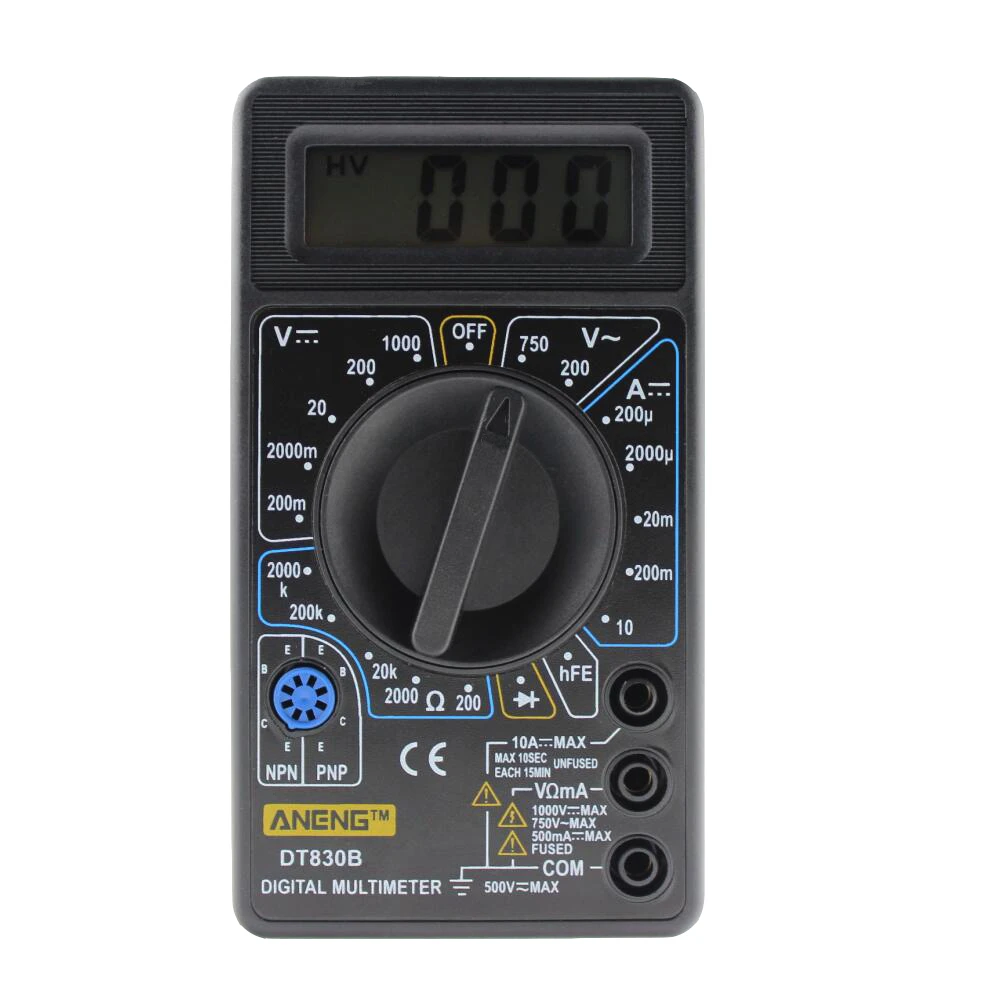

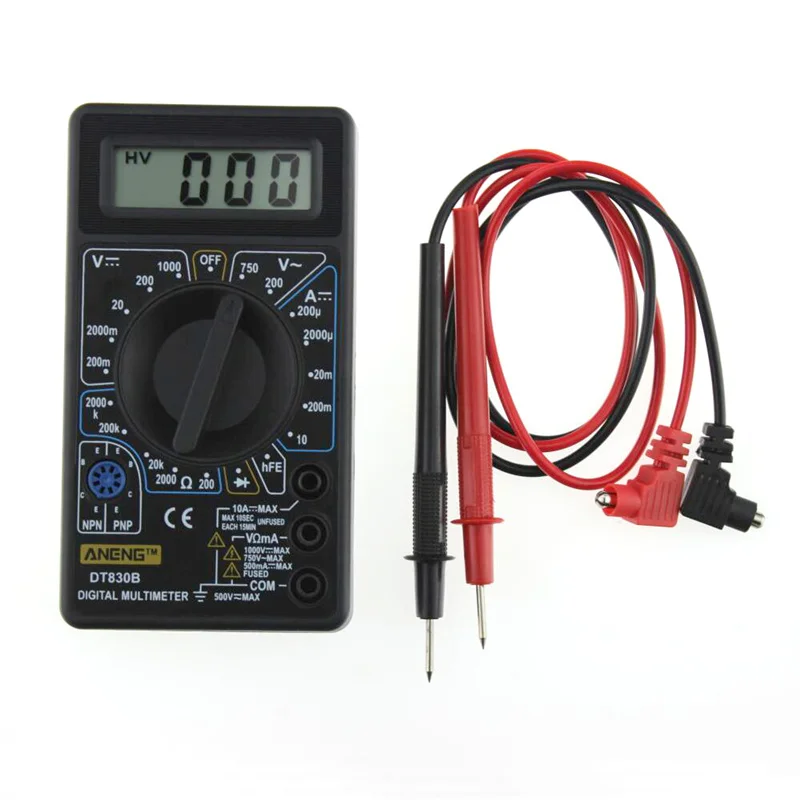

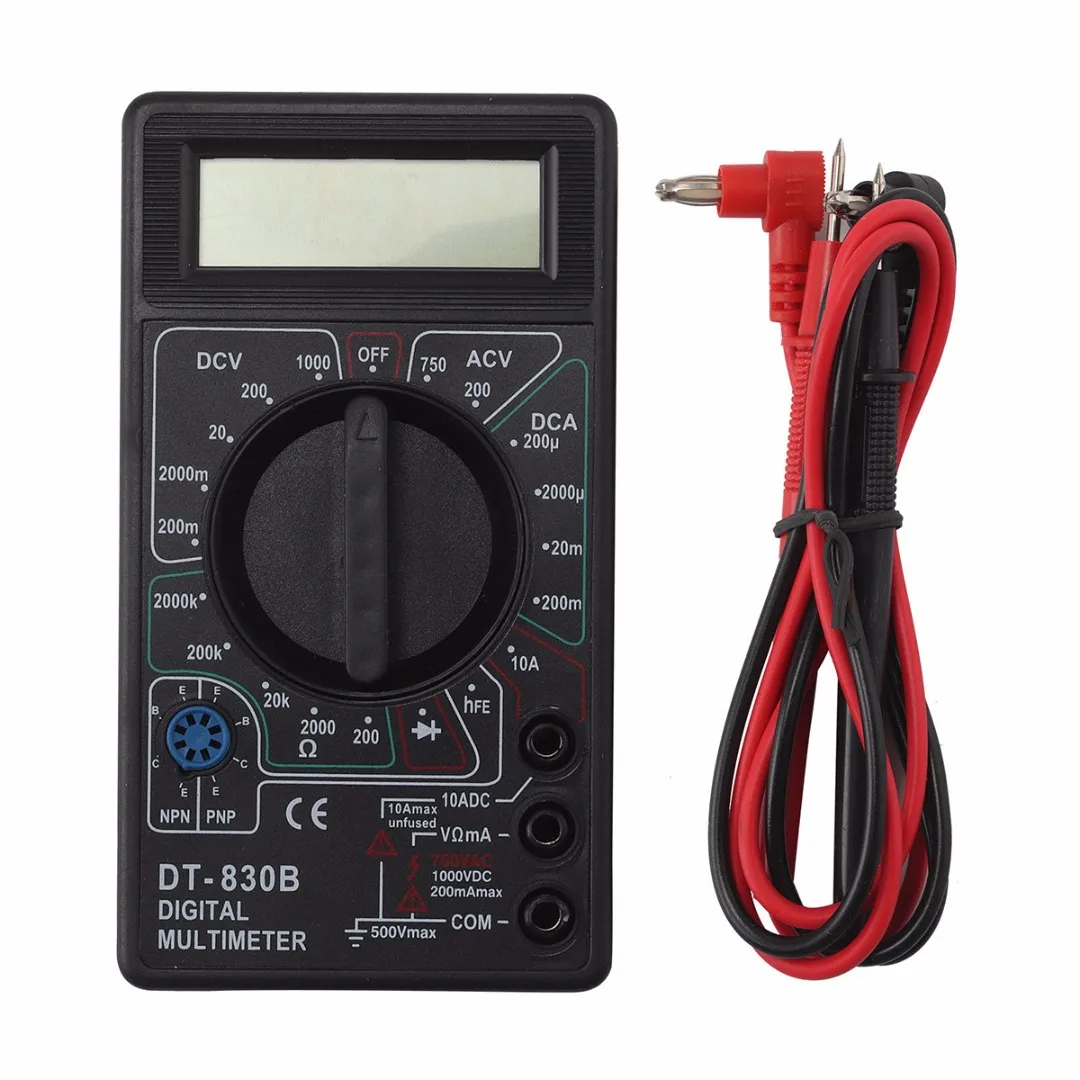

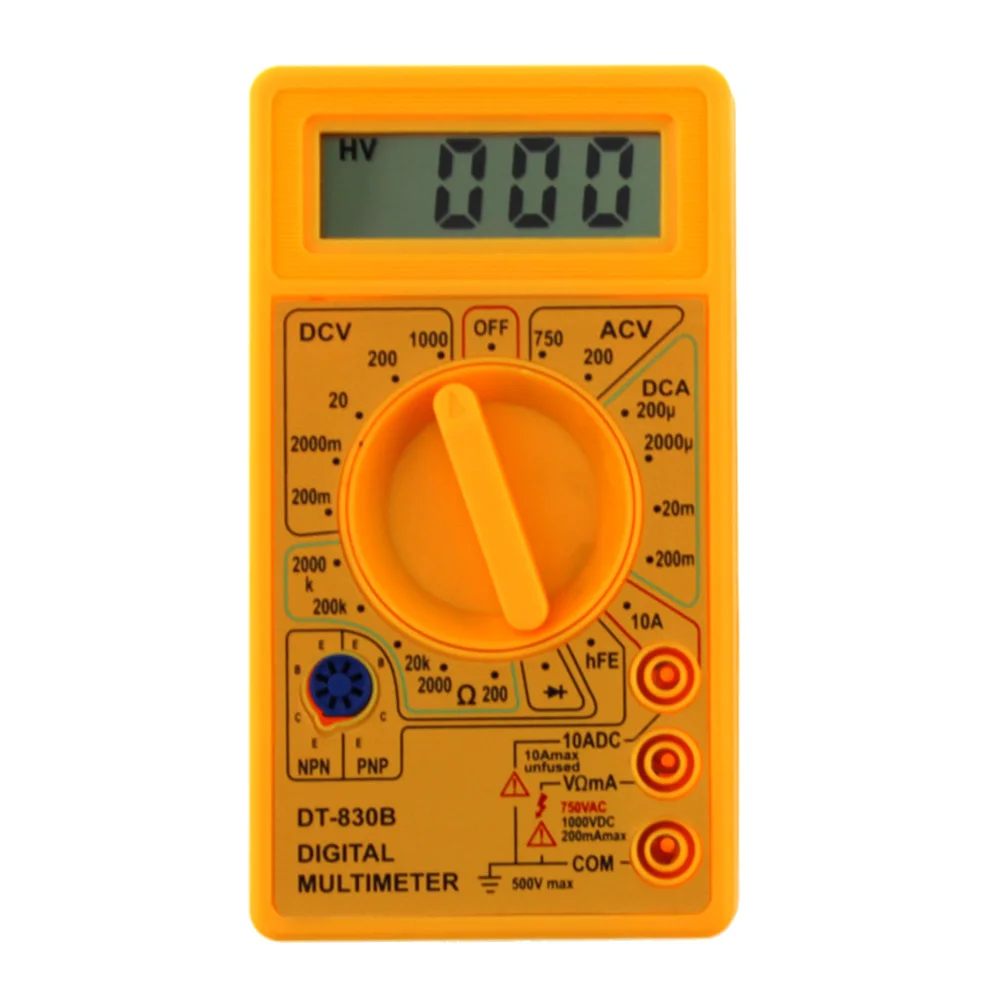

В топ входит малобюджетный мультиметр Resanta DT 830B. Это надежное цифровое устройство. В отзывах отмечают довольно высокую точность такого аппарата. Можно будет померить постоянный и переменный ток, напряжение, уровень сопротивления. Есть опция сканирования диодов и транзисторов, а также переключатель с 20 позициями; предусмотрена защита от перегрузок.

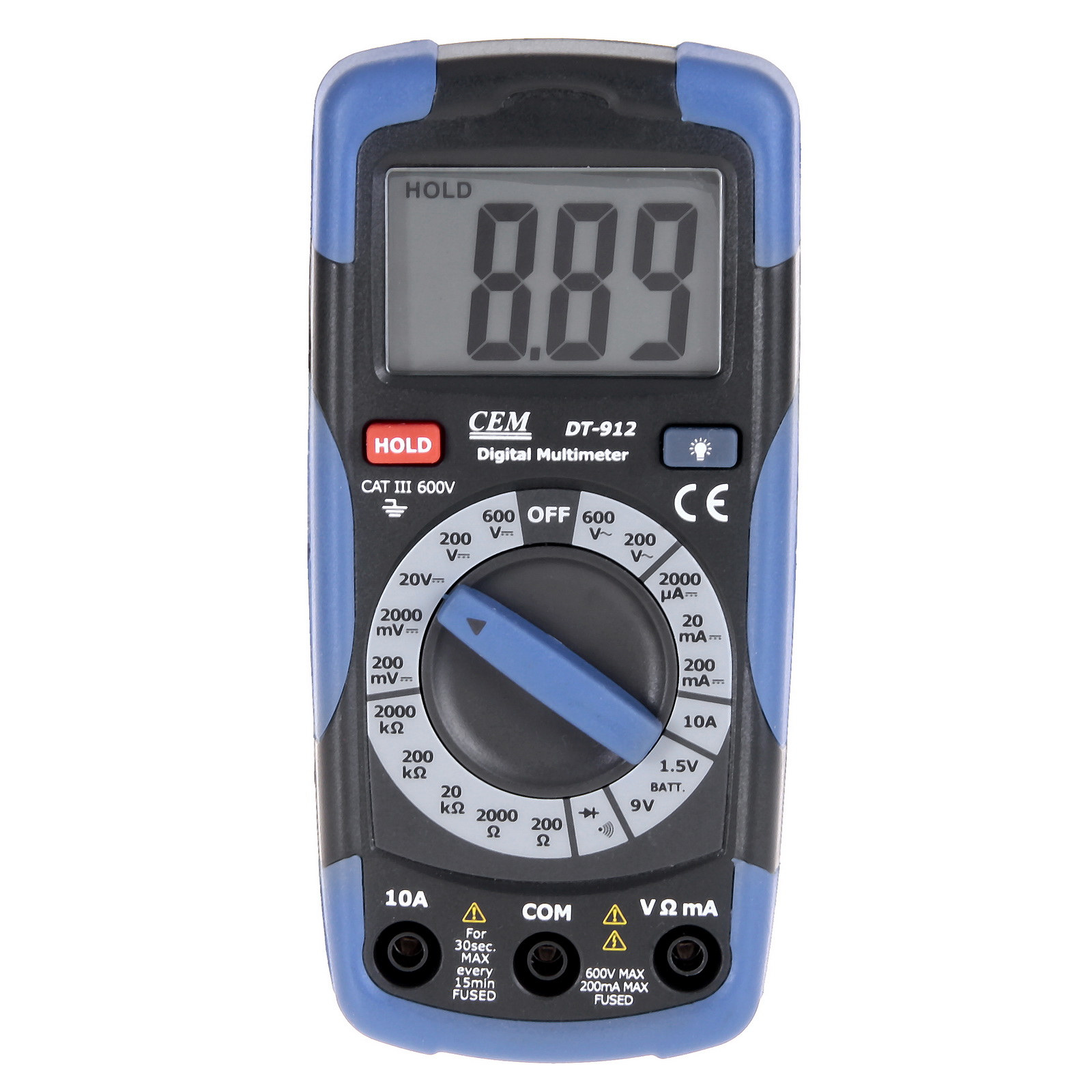

Прибор СЕМ DT-912 эргономичен и легко помещается в ладони. Удержать этот тестер в руке несложно. Есть кнопка для фиксации последних показателей. Погрешности точно соответствуют технической документации. Проблемы доставляет малая толщина проводов в щупах.
Среди техники профессионального класса выделяется Appa. Тайваньские инженеры сумели добиться отличных эксплуатационных параметров прибора. Мультиметр имеет электрическую защиту на уровне IP 64. Реализована память на 1600 замеров. Устройство зарегистрировано в федеральном реестре.
В приборе выделяют следующие характеристики:
отличную защиту корпуса;
оповещение об ошибке при подключении щупа;
автоотключение подсветки;
минимальная погрешность;
высокую цену;
некоторые дефекты программного обеспечения;
питание только от элементов «Крона».
Советы по выбору
Как уже говорилось, для непрофессионалов лучше выбрать электронные тестеры. Они гораздо удобнее стрелочных аналогов и позволяют добиться куда большей точности. Оба вида устройств могут измерять различные показатели. И тут подход «чем больше, тем лучше» не годится. Надо основательно подумать, какие параметры тока представляют интерес для пользователя.
Определение работоспособности диодов и транзисторов, оценка емкости и индуктивности очень ценны. Даже повышенная стоимость оправдывается подобными опциями. Но универсальные мультиметры для дома в отличие от профессиональных моделей имеют слишком высокую погрешность. В повседневной жизни они приемлемы, а вот для работы в промышленности, в энергетике нужны специальные измерители.
Доверять рекламной информации относительно погрешности нельзя. Нужно смотреть в технические паспорта и иную сопроводительную документацию. В быту для несложных измерений хватает точности 2-3%. В более сложных случаях нужно выбирать устройства с погрешностью 1%. Что касается диапазонов, стоит обращать внимание и на верхние, и на нижние пределы.
Чем ярче и информативнее дисплей, тем лучше. Но демонстрируемые им определенные значения имеют смысл только тогда, когда устройство может реально замерять параметры с необходимой точностью. Следующий шаг при выборе – оценка удобства переключателя режимов. Он должен легко переводиться в нужное положение. Но нельзя обеспечивать это за счет ослабления фиксации.
Входы щупов обязаны поддерживать полноценный контакт, одновременно исключая соприкосновение пользователя с цепью. Это важно как по соображениям безопасности, так и для большей точности. Сами щупы должны крепко держаться в разъемах (без люфта). Чем острее электроды, тем проще ими добраться до труднодоступного места.
Для домашнего использования и для контроля цепей в автомобиле можно обойтись бюджетным тестером. Отыскать подобные модели проще всего в ассортименте фирм Resanta, Elitech. Обязательно надо знакомиться с отзывами о конкретной модели. Повышенный функционал характерен в основном для стационарных устройств. И еще один нюанс – очень полезна добавка токовых клещей в комплект.
О том, как пользоваться мультиметром, смотрите далее.
для ремонта электронных устройств, для дома, для автоэлектрика
Мультиметр — прибор, позволяющий узнать о состоянии электронной схемы или электрической сети: измерить напряжение, силу тока, сопротивление, установить обрыв. Выбрать мультиметр непросто — выбор зависит от конкретных задач, которые придется решать с помощью этого прибора. Для профессионального пользования понадобится многофункциональный прибор с высокой степенью точности, в то время как в быту можно обойтись простым недорогим приспособлением.
Основные критерии выбора мультиметра
Сегодня выпускается множество моделей мультиметров, которые различаются качеством проводимых измерений, внешним видом, функциональностью, ценой. Однако по конструкции устройства подразделяют на две группы: аналоговые и цифровые. Существуют и комбинированные устройства, но они не пользуются спросом ни у рядовых пользователей, ни у профессионалов.

Аналоговый
Первые появившиеся на рынке приборы были аналоговые (стрелочные). Устройство состоит из микроамперметра, резисторов для измерения напряжения и шунтов для измерения тока. Результаты фиксирует стрелка на измерительной шкале.
Устройство аналогового типа имеет следующие достоинства:
при проведении измерений не требуется отдельного источника электроэнергии;
малая чувствительность к помехам, в том числе к пульсации сигнала;
показывает изменение сигнала в реальном времени;
измеряет напряженность переменного поля с высокой частотой;
доступная стоимость прибора.
Аналоговые мультиметры не очень удобны в использовании, поэтому постепенно отходят на задний план. Однако профессионалы не спешат отказываться от этого типа измерительной техники. Дело в том, что здесь для более точной подстройки предусмотрен специальный резистор, с помощью которого опытный мастер добьется большей точности измерений, нежели при работе с цифровым прибором.
Цифровой
Цифровой мультиметр имеет светодиодный или ЖК экран, на котором в цифровом формате отображаются показатели. В этом главное отличие от устройства аналогового прибора. В новейших моделях предусмотрено возможность автоматического построения графика формы сигнала, что делает их похожими на простейший осциллограф.
Цифровой прибор для измерения характеристик электрической цепи имеет множество достоинств:
не зависит от полярности, поэтому отпадает необходимость правильного подключения щупов, что значительно облегчает работу мастера;
многофункциональность, так как помимо силы тока, напряжения и сопротивления цифровым прибором можно мерить температуру, частоту сигнала, индуктивность и другие величины;
высокая чувствительность;
независимость от вибраций и положения в пространстве, в отличие от аналогового прибора, стрелка которого чутко реагирует на наклон или тряску;
простота использования.
Цифровые тестеры работают от батареек, о состоянии которых можно судить по специальной шкале на экране прибора. Когда зарядка приближается к нулю, раздается звуковой сигнал, оповещающий мастера о необходимости подзарядки.
Как выбрать мультиметр
Выбор электрического мультиметра в первую очередь зависит от поставленных перед мастером задач. Однако имеются и общие моменты, на которые следует обратить внимание при покупке этого полезного приспособления.
Тип прибора — аналоговый или цифровой. Специалисты советуют отдать предпочтение цифровому тестеру, как более функциональному и простому в использовании.
Многофункциональность — возможность проводить измерение не только базовых величин (напряжения, силы тока, сопротивления), но и многих других показателей, характеризующих общее состояние электрической цепи.
Погрешность — показатель степени точности измерений. В зависимости от класса устройства погрешность колеблется в пределах 0,025-3%.
Разрядность дисплея — способность высвечивать на экране определенное количество знаков после запятой. Находится в пределах 0,01-0,000001.
Защита от пыли и влаги.
Электробезопасность — обеспечивается специальным предохранителем или может быть электронной. Специалисты советуют выбирать устройства со вторым типом защиты, как более надежное и безопасное.
Комфорт — корпус, который не выскальзывает и удобно лежит в руке. Хорошо, когда в приборе предусмотрена подсветка, кнопка удержания показаний и другие полезные мелочи, облегчающие работу электрика.
При выборе мультиметра немаловажно учитывать фирму, разработавшую и изготовившую продукцию. По мнению покупателей, лучшими производителями электронных измерительных приборов являются Mastech, Fluke, CЕМ, APPA, Ресанта.
<noscript><img src='/800/600/https/files.oldi.ru/export/0000000300/0345118_2.jpg' /></noscript> youtube.com/embed/jf3mJHmmqwA?feature=oembed” frameborder=”0″ allow=”accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture” allowfullscreen=””/>
Для ремонта электронных устройств
Электронщики, работающие с домашней техникой, в частности, компьютерами и ноутбуками, сталкиваются со сложностями выбора мультиметра для ремонта электронных устройств. К таким устройствам, в отличие от обычных бытовых тестеров, предъявляются повышенные требования.
В первую очередь надо отметить, что прибор для проверки электроники должен иметь минимальную погрешность. Поэтому особое внимание при выборе следует обращать на то, с какой точностью будут производиться измерения.
Кроме того, мультиметр должен иметь функцию проверки p-n переходов в полупроводниковых компонентах электронных схем, выполнять измерения емкости конденсаторов или проверку катушек индуктивности.
Тестеры, используемые для ремонта электроники, должны измерять частоту и температуру с помощью встроенного или внешнего датчика, а также определять длительность импульсов и интервалов между ними.
Для авто
При работах в автомобильном сервисе или автомастерской не обойтись без цифрового мультиметра для автоэлектрика. Понадобится этот прибор и для водителей, собственноручно занимающихся обслуживанием своего авто.
Существуют специальные устройства, предназначенные для контроля работоспособности узлов и деталей в машине. Помимо измерения базовых величин, с помощью таких приборов можно легко определить неполадки в двигателе машины, катушках и свечах зажигания, генераторе. Мультиметр поможет определить частоту оборотов мотора и проверить полупроводниковые приборы, а полученные данные выведет на экран ноутбука.
Для автомастерской подойдет прибор, отвечающий следующим требованиям:
измерение силы тока до 20 А;
кнопка AUTO OFF POWER;
громкий сигнал на прозвонку;
защита от влаги.
Электронные устройства, обладающие широким набором функций, стоят недешево. Поэтому покупать подобные девайсы для разовых работ нецелесообразно.
Для профессионального использования
Для ремонта промышленного оборудования необходим профессиональный мультиметр. В устройстве должна быть предусмотрена возможность измерять емкость конденсатора до 200 мкф, индуктивность до 20 Гн. Кроме того, должен присутствовать частотомер до 10 МГц и термометр.
В комплекте к профессиональному прибору идет термопара, с помощью которой измеряют температуру предметов, веществ и поверхностей.
Выбор мультиметра зависит от целей мастера и задач, которые надо решать с помощью этого прибора. Поэтому не стоит приобретать дорогостоящее измерительное оборудование для разового ремонта, а вот профессионалам, наоборот, не обойтись без функционального и точного устройства.
Руководство покупателя мультиметра
– выбор мультиметра, соответствующего вашим требованиям
Выбор мультиметра в соответствии с вашими требованиями
Мультиметры – это электронные устройства, которые измеряют напряжение, ток и сопротивление. Хотя существует множество разных типов мультиметров с разными функциями и преимуществами. Будь то небольшое электронное соединение или большая сложная схема, каждый компонент, от простого диода до сложного усилителя мощности, должен быть проверен на электрические свойства.
Мультиметр – это основной инструмент контроля качества разработчика электроники. Чтобы убедиться, что у вас есть правильный счетчик по разумной цене, может потребоваться некоторое планирование. Некоторые мультиметры включают дополнительные специализированные функции или расширенные параметры. У некоторых технических специалистов есть особые требования, и им может потребоваться модель, соответствующая их потребностям.

Аналоговые мультиметры
Аналоговые мультиметры, как вы могли догадаться, используют классические аналоговые шкалы для измерения напряжения, тока и сопротивления. Они, безусловно, более примитивны и редко используются в наши дни, однако некоторые утверждают, что аналоговые измерители более чувствительны, чем их цифровые аналоги, и многие по-прежнему предпочитают их.После малейшего изменения напряжения постоянного тока стрелка аналогового мультиметра может отклониться, что влияет на точность показаний измерения и может не быть тем, что вы видите на цифровом измерителе. Если вы имеете дело со схемами с высокочувствительными измерениями, вам может подойти аналоговый мультиметр.
Цифровые мультиметры
Цифровые мультиметры (DMM) состоят из ЖК-дисплея, ручки для выбора диапазонов, аналого-цифрового преобразователя и внутренней схемы для преобразования сигнала. Он гораздо чаще используется в современном мире и в основном используется для проверки одного из трех факторов закона Ома, тока напряжения и сопротивления.
Ниже приведено простое уравнение, используемое во время диагностического тестирования:
В = I x R
В = напряжение
I = ток
R = сопротивление
Цифровые мультиметры также используются для проверки состояния цепи или системы в целях безопасности и чтобы убедиться, что с устройством безопасно работать. Существуют сотни моделей на выбор, поэтому вам необходимо отфильтровать свои варианты и рассмотреть различные факторы при выборе правильного цифрового мультиметра.Вот некоторые вещи, о которых следует помнить:

Аналоговый набор
Цифровой мультиметр ЖК-дисплей
Цены на мультиметр
Цифровые мультиметры доступны в широком диапазоне цен от 10 до 1500 долларов. Это зависит от бренда и включенных функций. Счетчики с более высокой ценой, как правило, более надежны и точны, чем модели с более низкой ценой. Мультиметры Workbench обычно дороже по сравнению с портативным цифровым мультиметром .
В общем, мы рекомендуем смотреть, как часто вы будете использовать устройство, и какие функции вам нужны. Если это случайный инструмент, возможно, подойдет и более дешевое устройство. Но чем больше вы планируете использовать счетчик, тем больше вам понадобится прочная конструкция и более дорогой счетчик.
Счетчики на дисплее мультиметра
Разрешение счетчика или счетчиков на дисплее – это наименьшая часть шкалы, которая может отображаться и зависит от шкалы. Это относится к тому, насколько велико число, которое может отображать счетчик, или общее количество отображаемых цифр.Чем больше количество дисплеев, тем лучше.
Универсальность в измерениях и функциональных возможностях Мультиметры
Basic имеют стандартные функции, такие как измерение постоянного и переменного тока, напряжения, сопротивления и емкости. Другие измерители предлагают различные тесты (проверка диодов, проверка батарей, проверка целостности, проверка транзисторов) и специальные функции (автоматический выбор диапазона, аналоговая гистограмма, интерфейс RS-232 для ПК, истинное среднеквадратичное значение), что делает их более полезными, чем стандартный мультиметр. Ознакомьтесь с руководством пользователя устройства, чтобы ознакомиться с предлагаемыми функциями и соответствующим образом выбрать глюкометр.
Безопасность мультиметра
При работе с высоким напряжением очень важно знать, какой измеритель вам следует использовать. В зависимости от силы тока, протекающего по проводнику, вы можете выбрать устройство, которое представляет собой нечто среднее между мультиметром и токоизмерительными клещами .
Токоизмерительные клещи
Токоизмерительные клещи, созданные как одноцелевой тестовый инструмент для электриков, представляют собой электрический тестер, в котором вольтметр сочетается с токоизмерительными клещами. Токоизмерительные клещи имеют встроенный трансформатор с единственной целью измерения тока, который они могут измерять с точностью до десятых долей единицы.
В отличие от мультиметра, токоизмерительные клещи не нужно подключать к цепи для измерения тока. Все, что вам нужно сделать, это поместить зажим вокруг провода под напряжением, чтобы измерить ток, не прерывая работу цепи. Токоизмерительные клещи идеально подходят для электромонтажных работ, поскольку они могут измерять большие токи переменного тока.
Посмотрите в руководстве производителя, какие модели подходят для каких категорий (CAT). Чем ниже номер CAT, тем меньше защита.

Токоизмерительные клещи Fluke
CAT I предназначен для измерения напряжений в специально защищенных вторичных цепях.
CAT II относится к распределению электроэнергии на местном уровне, например, от стандартной настенной розетки или подключенной нагрузки.
CAT III относится к измерениям на проводном оборудовании в стационарных установках, распределительных щитах и автоматических выключателях. Токоизмерительные клещи Fluke True-RMS соответствуют категории безопасности CAT III.
CAT IV относится к источнику измерений уровня установки или электросети на первичных устройствах защиты от перегрузки по току и на устройствах контроля пульсаций. Токоизмерительные клещи Fluke 324 соответствуют категории безопасности CAT IV 300 В.

По-прежнему нужна помощь в выборе мультиметра? Напишите нам по адресу [адрес электронной почты защищен]
7 основных моментов, которые следует учитывать перед покупкой цифрового мультиметра
Обзор цифрового мультиметра
На рынке и в Интернете доступно множество цифровых мультиметров для проверки токов, напряжений, сопротивлений, емкостей и многих других параметров. Цифровые мультиметры широко используются при тестировании, установке и ремонте электрических устройств.С экспоненциальным ростом спроса на это испытательное оборудование и, как следствие, увеличением разнообразия цифровых мультиметров, онлайн-рынки наводнены, поэтому неудивительно, что вам трудно выбрать свой выбор.
Список основных моментов, которые следует учитывать при покупке цифрового мультиметра
Вот семь вещей, которые следует учитывать, прежде чем тратить деньги на цифровой мультиметр: –
№1. Технические характеристики цифрового мультиметра (Технические характеристики цифрового мультиметра)
Характеристики цифрового мультиметра определяются его техническими характеристиками.Под спецификацией цифрового мультиметра мы подразумеваем понимание возможностей мультиметра с точки зрения его постоянного тока, переменного тока, постоянного напряжения, переменного напряжения и сопротивления.
• Выберите цифровой мультиметр с более высоким напряжением сети, чем требуется для работы электрических устройств, показания которых вы хотите наблюдать.
• Важно не использовать мультиметр выше допустимого диапазона тока. Более высокие токи могут привести к серьезным опасностям.
• При покупке цифровых мультиметров более высокого класса проверьте, обеспечивает ли он истинное среднеквадратичное значение, которое также может учитывать любые компоненты постоянного тока, если таковые имеются.
№ 2. Точность цифрового мультиметра (точность цифрового мультиметра)
Убедитесь, что цифровой мультиметр, который вы собираетесь купить, является точным. Точность цифрового мультиметра определяется как предел максимально допустимой погрешности наблюдаемых показаний.
№ 3. Разрешение цифрового мультиметра (разрешение цифрового мультиметра)
Разрешение цифрового мультиметра определяется как количество цифр, до которых можно измерить уровень сигнала. Это измерение изменения выходного сигнала в результате мельчайших колебаний входного сигнала.Недостатком цифровых мультиметров с более высоким разрешением является увеличение времени наблюдения за крайним правым значением – после того, как крайняя правая цифра стабилизируется.
№ 4. Входное сопротивление
Точные измерения могут быть достигнуты путем выбора мультиметра с высоким входным сопротивлением, если вы хотите измерить более чувствительную электронику.
№ 5. Измерение частоты
Некоторые цифровые мультиметры могут измерять частоту и, в свою очередь, контролировать напряжение и ток в пределах диапазона частот. Если ваше устройство работает от постоянного напряжения переменного тока, убедитесь, что оно поддерживает правильную частоту.
№ 6. Энергетическая емкость
Всегда полезно заранее знать энергоемкость контура, над которым вы работаете. Необходимо знать максимальное переходное напряжение, которое цифровой мультиметр может выдержать без риска повреждения.
№ 7. Измерение температуры
Если у вас частые потребности в мониторинге температуры, приобретите цифровой мультиметр с функцией двойного перепада температуры; эта функция позволяет одновременно измерять две температуры.
Таким образом, принимая во внимание перечисленные выше семь факторов, вы сможете выбрать цифровой мультиметр наилучшего качества, соответствующий вашим требованиям. Одними из лучших брендов, продающих цифровые мультиметры в Интернете, являются Fluke, Meco, Mastech, Rishabh, HTC, Extech, Motwane и Sigma. Эти бренды предоставляют вам известные мультиметры, способные выполнять точные измерения.
Карманный цифровой мультиметр
Neoteck с ручным управлением, набором из 2 измерительных проводов, ЖК-дисплеем с подсветкой, вольт-ампер-ом, hFE (усиление постоянного тока) Испытание транзисторных диодов NPN PNP Звуковой тестер целостности цепи – оранжевый корпус –
5.0 из 5 звезд Работает чертовски хорошо, красиво и точно (С ТЕСТОВЫМ ВИДЕО)
Отзыв написан в Канаде 17 января 2020 г.
Это долгосрочный обзор, я купил его в сентябре 2018 года.
Я искал мультиметр меньшего размера, но все же имел большинство типичных функций, введите этот пункт! Хотя я также использовал это для своих нужд, я купил это как инструмент обучения для своего сына. Я учил его основам электричества – не бояться, а уважать электричество.
Я был членом Prime некоторое время, и снова мне понравился этот товар, доставка на следующий день всегда отличная вещь.
Некоторые общие мысли:
Общий размер этого счетчика идеально подходит для наших нужд – чуть менее 15 см в длину и менее 8 см в ширину с надетым защитным футляром.Он также не весит тонну, как некоторые старые модели, это всего 189 граммов. Этот вес также включает аккумулятор и прочный оранжевый пластиковый защитный чехол!
Дисплей красивый и большой, читаемость легко. Никаких номеров не сгорело.
При использовании он имеет 10-секундный дисплей с подсветкой при нажатии кнопки. Мы обнаружили, что этого достаточно, чтобы читать, если мы находимся в темной комнате. У этого устройства также есть типичная кнопка удержания.
В комплект входит аккумулятор на 9 В, чтобы сразу приступить к работе, как только он появится.
Включенные датчики, с которыми у нас не было проблем. Они прочные, и защитные наконечники зонда легко снять. Включенные в комплект зажимы типа «крокодил» снова у нас не было проблем, они надежно удерживают ваш объект. Оба набора плотно прижимаются к мультиметру и снимаются так же легко.
Мне нравится, что в него входит толстый защитный футляр, как будто при падении (случайном падении) повреждений не будет.
В этот мультиметр также входит подставка.Он прикреплен к задней части, поэтому это не отдельная деталь, которую нужно прикрепить к мультиметру. Я никогда не был поклонником этого дизайна отдельных частей.
Наш мультиметр тоже оказался точным. Мы сняли короткое видео об использовании этого на настольном блоке питания, чтобы проверить работу. Мы измерили вольты, и они были синхронизированы между источником питания и мультиметром.
Еще я люблю динамик, он достаточно громкий, чтобы слышно. Когда я проверяю целостность цепи, я действительно слышу этот измеритель.
Наконец, цена, это то, что мне очень понравилось. По сути, за 20-долларовую купюру у вас может быть надежный и точный мультиметр.
На данный момент в основном прошло 1,5 года, и у нас не было проблем с нашей машиной.
Полезно, надеюсь, вы найдете мой отзыв
Как пользоваться мультиметром
На этой странице мы покажем вам, как выбрать мультиметр и как использовать его для поиска неисправностей и тестирования.
Сводка
После хорошего набора отверток мультиметр – одна из самых полезных вещей, которые вы можете добавить в свой набор инструментов.На этой странице описывается, как использовать его для ряда основных тестов.
Выбор мультиметра
Мультиметры
бывают двух видов: аналоговые (со шкалой) и, что гораздо чаще, цифровые. Лишь в нескольких случаях аналоговый мультиметр был бы лучше, а цифровой вариант в любом случае намного надежнее и, вероятно, дешевле.
Помимо мультиметра, предназначенного в основном для автоэлектрики, даже самый дешевый (менее 5 фунтов стерлингов на eBay) будет иметь большинство, если не все функции, которые вам обычно нужны.
Минимальные функции, на которые следует обратить внимание, – это напряжение постоянного тока (от 2 В до 200 В), напряжение переменного тока (500 В) и сопротивление (от 200 Ом до 2000 кОм).
Менее полезны, но очень распространены диапазоны постоянного тока (от 2 мА до 200 мА).
Некоторые мультиметры имеют автоматический выбор диапазона, что означает, что они имеют только один диапазон постоянного напряжения и автоматически регулируются в зависимости от приложенного напряжения, а также для тока и сопротивления.
Функция непрерывности очень полезна. Это издает звуковой сигнал, когда щупы обнаруживают между собой путь с низким сопротивлением.
Функция проверки диодов также очень полезна. Функция проверки транзисторов является обычной (обозначена h _FE), но менее полезна на практике.
Большинство мультиметров поставляются с парой измерительных проводов с заостренными концами. Они хороши, например, для касания двух точек на печатной плате или части оборудования, но дополнительная пара с зажимами типа «крокодил» также очень полезна. Вы можете использовать их для закрепления на выводах компонента или любых других оголенных проводах или разъемах, оставляя руки свободными.
Перед тем, как начать
Многие мультиметры имеют положение «Выкл» на переключателе диапазонов, но другие имеют отдельный переключатель включения / выключения. Не забудьте выключить его после использования – если вы оставите его включенным в ящике для инструментов, вы можете обнаружить, что аккумулятор разряжен, когда он вам понадобится в следующий раз.
Часто переключатель диапазонов имеет отдельные настройки для диапазонов переменного и постоянного тока, но если есть отдельный переключатель переменного / постоянного тока, убедитесь, что он всегда находится в положении постоянного тока, кроме случаев, когда вы измеряете переменный ток, иначе вы получите неверные показания.
Проверьте, как ваш мультиметр отображает состояние вне диапазона. Это когда измеряемое значение слишком велико для количества цифр слева от десятичной точки на дисплее. Поместите его на любой из диапазонов сопротивления (Ом или Ом), не прикасайтесь ни к чему измерительными щупами. Может отображаться «OL» (перегрузка) или «1». (см. фото выше) или что-то еще, кроме правильного номера.
В диапазонах постоянного напряжения и тока необходимо поднести красный щуп к положительному полюсу, а черный – к отрицательному.Но если вы соедините их наоборот, вы просто получите отрицательное значение.
Измерение напряжения
Тестирование аккумулятора
Для батарейки C, AA или AAA или кнопочного элемента (но не литиевого) установите переключатель диапазона на 2 В, для литиевой батареи или батареи PP3 или, если вы не уверены, установите его на 20 В. Подсоедините щупы красного цвета к положительной клемме.
Перезаряжаемый аккумулятор должен показывать около 1,2 В или немного выше при новой зарядке и падать до 1 В при необходимости подзарядки.Другие (включая большинство кнопочных ячеек) будут показывать около 1,5 В или немного выше в новом состоянии, постепенно снижаясь по мере использования. В зависимости от требований приложения они могут работать до 1,2 или 1,0 В.
Для других батарей, таких как все литиевые батареи и батареи PP3 9 В, вам понадобится диапазон 20 В. Таким же образом установите тестовые щупы. Литиевые батареи должны показывать от 3 до 3,7 В в зависимости от типа, за исключением аккумуляторов для ноутбуков и электроинструментов, которые содержат несколько последовательно соединенных ячеек и должны показывать около 3.6В умноженное на количество ячеек. Батарея PP3 с напряжением 9 В по окончании срока службы упадет до 6 или 7 В.
Испытательное оборудование
При использовании сетевого адаптера или зарядного устройства проверьте этикетку на устройстве, чтобы узнать, каким должен быть его выход и является ли выход переменным или постоянным током. Выберите следующий диапазон (переменного или постоянного тока), который выше номинальной выходной мощности. Дешевые нерегулируемые адаптеры могут выдавать значительно большую мощность, чем их номинальная мощность, без нагрузки.
Вы можете проверить напряжение внутри части оборудования, чтобы узнать, проходит ли питание.Никогда не используйте оборудование с питанием от сети с закрытыми крышками, если вы полностью не понимаете опасности и не можете сделать это без риска для себя или посторонних.
Для оборудования, содержащего железный сетевой трансформатор, если вы можете сделать это безопасно, вы должны иметь возможность (с осторожностью!) Измерять напряжение сети, поступающей на первичную обмотку трансформатора при 240 В переменного тока и сниженную до гораздо более низкого напряжения переменного тока на вторичный, затем выпрямляется и сглаживается до аналогичного постоянного напряжения и, наконец, возможно, регулируется до стабильного напряжения, такого как 12 В или 5 В.См. Страницу «Источники питания» для получения более подробной информации.
Импульсные источники питания (содержащие небольшой ферритовый трансформатор) сложнее тестировать.
Измерение непрерывности и сопротивления
Измерение сопротивления ваших пальцев. (Возможно, вам придется смочить кончики пальцев.)
Диапазоны сопротивления (Ом или Ом) служат для измерения сопротивления. Это показатель того, насколько легко может пройти электрический ток. Если датчики ничего не касаются, вы должны выйти за пределы допустимого диапазона.
В качестве эксперимента установите мультиметр на самый высокий диапазон Ω и удерживайте два наконечника щупа в пальцах каждой руки. Если вы не получаете показания, крепче держите наконечники зонда или смочите пальцы. Вы обнаружите, что показания уменьшаются по мере того, как вы сжимаете датчики более плотно, и сопротивление через ваше тело уменьшается. (Да, через ваше тело проходит электричество, но это не более опасно, чем обращение с батареей AA.)
Соедините наконечники щупов вместе. Вы должны получить нулевое показание на любом из диапазонов сопротивления, поскольку теперь практически нет сопротивления току между датчиками.
Самым низким диапазоном сопротивления может быть также прибор для проверки целостности цепи, издающий звуковой сигнал, когда вы касаетесь щупами вместе. Фактически, проверка непрерывности, вероятно, является наиболее полезной функцией диапазонов сопротивления, позволяющей вам проверить, может ли ток легко течь между двумя точками A и B, такими как два конца провода.
Вы можете использовать функцию проверки целостности цепи или диапазон наименьшего сопротивления для проверки предохранителя. Коснитесь щупов на двух концах и посмотрите, не раздастся ли звуковой сигнал или нулевое (или очень низкое) показание, что свидетельствует о хорошем.Перегоревший предохранитель выдает показания вне допустимого диапазона.
Вы можете проверить лампочку накаливания (галогеновую лампу или сменную лампочку для рождественской елки, но не лампочку с низким энергопотреблением) с самым низким или близким к самому низкому диапазону сопротивления. Вы должны получить показания только в десятки или сотни Ом. (Это сопротивление нити накала в холодном состоянии. При рабочей температуре сопротивление может увеличиваться в десять и более раз.)
Вы можете тестировать резисторы с диапазоном сопротивления, но, припаянные к печатной плате, путь через сам резистор может быть не единственным электрическим путем между его концами, что приведет к неверным результатам. Кроме того, существует некоторая вероятность того, что напряжение, приложенное мультиметром для измерения сопротивления, может повредить чувствительные электронные компоненты. Если вы можете позаимствовать другой мультиметр, подключите свои щупы, настроенные на диапазон сопротивления, к щупам другого, настроенного на низкий диапазон вольт. Если показание второго мультиметра не превышает 0,5 В с первым на любом из диапазонов сопротивления, он не может причинить никакого вреда.
Тестирование диодов и транзисторов
Источники питания обычно содержат диоды, часто в группе по 4.Вы можете проверить их с помощью мультиметра на диодном тестовом диапазоне. Если пробники подключены к концам диода в одном направлении, вы должны получить показание вне диапазона, а в другом случае – около 0,7 В, а для некоторых типов – всего 0,3 В. Нулевое показание в любом направлении или показание вне диапазона в обоих направлениях указывает на неисправный диод.
Тестирование транзистора с использованием функции диода.
Вы также можете использовать функцию проверки диодов для проверки переходного транзистора (но не полевого транзистора).У них есть 3 вывода: эмиттер, база и коллектор. Хороший транзистор будет работать как диод между базой и любым из двух других выводов. Вы можете довольно легко определить, какой вывод есть, методом проб и ошибок. Вы должны получить показание около 0,7 В между базой и коллектором и немного меньше между базой и эмиттером. Это будет с красным проводом на основании для типов NPN и черным проводом для PNP. Вы должны получить показания между эмиттером и коллектором вне диапазона, при условии, что база ничего не касается.Нулевое показание означает, что транзистор определенно мертв.
Тестирование транзистора с функцией h _FE.
Многие мультиметры также имеют функцию проверки транзисторов (только для соединительных транзисторов), обозначенную h _FE. H _FE транзистора – это один из способов определения коэффициента усиления, на который он способен, но поскольку он может быть от 20 или менее до 500 или более, он сам по себе не является мерой исправности транзистора. . Если он показывает ноль или выходит за пределы допустимого диапазона, вполне возможно, что вы неправильно подключили транзистор или провода не имеют надлежащего контакта.
Мультиметры обычно имеют 4 контакта для эмиттера, базы и коллектора (помечены E, B, C) с одним дублированным, просто для удобства, поскольку некоторые транзисторы имеют выводы в порядке E, B, C и другие E, C, B • Будут либо отдельные диапазоны для NPN и PNP, либо два набора по 4 контакта. Из-за различной толщины выводов и недостаточной гибкости коротких выводов на транзисторе, отпаянном от печатной платы, не всегда легко установить хороший контакт со всеми тремя выводами.
Измерение тока
Для измерения тока сам измерительный прибор должен быть частью цепи.
Вам не нужно часто измерять ток (диапазоны ампер), но когда вы это делаете, очень важно понимать, что вы должны разорвать цепь и поместить испытательные щупы поперек разрыва, чтобы ток прошел через мультиметр. . Если вы подключите его напрямую к источнику питания, например к клеммам батареи, он будет иметь очень маленькое сопротивление, и будет течь чрезмерный ток. Если вам повезет, внутри мультиметра просто перегорит предохранитель, который вам придется заменить, но в противном случае есть вероятность повредить мультиметр или тестируемое оборудование.
Вы можете, например, проверить, какой ток потребляет радиостанция с батарейным питанием, и таким образом оценить, как долго вы можете рассчитывать на срок службы батарей. Разрыв цепи может быть немного сложным, но один из способов сделать это – приклеить полоску алюминиевой фольги к каждой стороне листа бумаги, убедившись, что нет контакта между двумя листами фольги, а затем вставить ее между двумя листами. батарейки или между одной из них и контактом батарейного отсека.Теперь вы можете прикоснуться щупами мультиметра к двум кусочкам фольги, чтобы замкнуть цепь и позволить вам включить радио. Если, например, радиоприемник потребляет 200 мА, а батареи рассчитаны на 2000 мАч (миллиампер-часы), их хватит на 10 часов.
Как проверить электрические компоненты с помощью мультиметра
При работе с электрическими компонентами или в электрической среде поиск и устранение неисправностей и тестирование устройств для оценки их состояния жизненно важны для поддержания безопасного и эффективного рабочего места. Мультиметры – один из наиболее распространенных инструментов, используемых для проверки электрических компонентов, и он жизненно важен для любого набора инструментов. И аналоговые, и цифровые мультиметры могут дать вам самые разные показания; В этом руководстве мы рассмотрим основные инструкции по тестированию электрических компонентов с помощью цифрового мультиметра.
Здесь мы расскажем обо всем, что вам нужно знать об использовании мультиметра, а также о безопасном тестировании и поиске и устранении неисправностей на станках ESD, а также в электрической лаборатории или окружающей среде, где размещена электроника.
Что такое мультиметр?
Мультиметр – это инструмент, используемый для измерения нескольких функций электрического компонента с целью оценки его состояния. Мультиметры используются для устранения неисправностей электроники, определяя, где проблемы с подключением могут лежать в данной электронике, и диагностируя тип проблемы – или, по крайней мере, указывая технику, каким должен быть их следующий шаг. Среди различных функций мультиметры чаще всего используются для проверки целостности цепи, сопротивления и напряжения:
Непрерывность
Проверка целостности выполняется, чтобы определить, соединены ли два элемента электрически, позволяя электрическому току течь от одного к другому.При проверке целостности вы помещаете щупы мультиметра по обе стороны от компонента. Если результирующее значение равно «0» или около него, компонент является непрерывным. Значение «1» или «разомкнутый контур» указывает на то, что компонент не является непрерывным и не позволяет электричеству проходить через него.
Сопротивление
Тест сопротивления выполняется, чтобы определить, сколько тока теряется во время его прохождения через электрический компонент. Различные детали и компоненты имеют разную прочность, поэтому, прежде чем тестировать деталь, вам необходимо знать, какое сопротивление должен иметь .Перед проверкой сопротивления всегда отключайте любое устройство или компонент от источника энергии. Как и при измерении целостности цепи, проверка сопротивления включает размещение щупов мультиметра по обе стороны от компонента, чтобы получить показания.
Напряжение
Испытание напряжением выполняется для оценки силы электрического тока. Как и при проверке сопротивления, проверка напряжения требует, чтобы вы заранее знали ожидаемый диапазон напряжения, чтобы правильно настроить мультиметр и узнать, указывает ли показание на проблему или нет.Процесс тестирования напряжения аналогичен другим тестам мультиметра, но отдельные мультиметры могут поставляться с конкретными инструкциями.
Использование мультиметра
Мультиметры
позволяют легко автоматически проверять состояние различных электрических компонентов, но вам нужно научиться правильно настраивать и использовать мультиметр для получения наиболее точных показаний. Сначала определите, какой тип теста вы выполняете, и выберите соответствующую настройку. Если вы проверяете сопротивление, вам нужно будет выбрать настройку Ом, тогда как вам нужно будет выбрать либо переменный, либо постоянный ток, если вы измеряете напряжение.
При использовании мультиметра самый важный шаг, о котором следует помнить, – это выбрать напряжение или диапазон, который будет на выше , чем ожидаемое значение компонента, который вы планируете тестировать. Это обеспечит точность показаний и поможет сохранить инструменты и оборудование в безопасности. Наконец, перед разборкой всегда отключайте любое устройство, которое вы планируете тестировать или устранять неисправности, от источника питания.
Проверка электрических компонентов
Электрические устройства могут выйти из строя или выйти из строя в огромном количестве мест, поэтому иногда бывает трудно найти источник проблемы.С помощью таких инструментов, как мультиметр, вы можете тестировать отдельные компоненты устройства, помогая выявить проблему, тестировать компоненты перед использованием, выполнять плановое тестирование и ремонт и многое другое.
Аккумулятор
Перед заменой компонентов или капитальным ремонтом устройства большинство технических специалистов первым делом проверяют аккумулятор устройства. Используя мультиметр для проверки напряжения аккумулятора, вы можете определить, полностью ли он заряжен, нуждается в подзарядке, перегорел, вот-вот перегорит и т. Д.Проверяя аккумулятор на его напряжение, вы можете исключить определенные проблемы с электричеством, отслеживать, когда батареи нуждаются в замене, и обеспечивать правильное питание ваших устройств.
Кабели и провода
Кабели и провода должны быть протестированы перед использованием или добавлением к устройству, но также могут быть протестированы после того, как они уже были установлены. Кабели проверяются на непрерывность, оценивая их способность передавать электрический заряд и переносить его из одного места в другое.
Конденсаторы и индукторы
Первый шаг при проверке конденсатора или катушки индуктивности – убедиться, что устройство разряжено.Настройте мультиметр на измерение сопротивления и подключите щупы к клеммам. Если счетчик показывает «открытая линия», прибор находится в хорошем состоянии. Если изменений нет и на глюкометре нет показаний, прибор неисправен.
Диоды
Отключите диод от источника питания и убедитесь, что он разряжен. Установите мультиметр в режим «проверка диодов» и подключите щупы измерителя к выводам диодов. Протестируйте и запишите чтение. Затем переверните тестовые щупы и повторите тест, также отметив это показание.
Если первое показание показывает 0,5–0,8 В (кремний) или 0,2–0,3 В (германий), диод в хорошем состоянии. Если обратный тест показывает OL (разомкнутая линия), значит, диод находится в хорошем состоянии. Если показания показывают OL в обоих направлениях, диод не работает. Если измеритель показывает значение около 0,4 В в обоих направлениях, диод короткий и его необходимо заменить.
Предохранитель
Подключите щупы мультиметра к предохранителю и установите измеритель в режим «сопротивления».Если показание показывает 0, предохранитель исправен. Если показание показывает «бесконечно», это указывает на проблему и, возможно, необходимо заменить предохранитель.
Светодиоды
Сначала отключите светодиод от источника питания. Установите мультиметр в режим «проверка диодов» и подключите щупы к клемме светодиода. Если светодиод светится, он в хорошем состоянии – любой другой результат указывает на неисправность или отсутствие заряда.
Реле
Установите мультиметр на «целостность», затем подсоедините щупы измерителя к клеммам катушки реле.Если мультиметр издает звук или показывает непрерывность цепи, катушка в хорошем состоянии. Если счетчик не показывает изменений или не показывает целостность цепи, реле повреждено и требует замены.
Резисторы
Установите мультиметр на «сопротивление», затем присоедините щупы измерителя к обоим концам резистора. Если счетчик показывает точное значение сопротивления fo с допуском в процентах, резистор в хорошем состоянии. Если счетчик показывает «бесконечность», это может быть дефект или резистор сломан и его необходимо заменить.
Переключатели и кнопки
Установите переключатель или кнопку в положение ВКЛ. Установите мультиметр на «сопротивление», затем подсоедините щупы измерителя к обоим выводам переключателя или кнопки. Этот тест должен дать показание «0». Затем нажмите кнопку или поверните переключатель, чтобы перевести его в положение «ВЫКЛ.», Затем повторите проверку. Этот тест должен дать значение «бесконечное».
Если оба теста дают показание 0 или оба теста дают бесконечное значение, переключатель или кнопка неисправны и нуждаются в замене.
Транзисторы
Используя мультиметр, вы можете проверить базу, коллектор и эмиттер транзистора. Ознакомьтесь с этим руководством, чтобы получить полное описание каждого из этих тестов.
Электродиссипативные верстаки
Статическое электричество – это электричество, которое может прыгать между объектами / поверхностями, накапливаться и вызывать статический разряд – может сильно мешать работе с электрическими компонентами. Статическое электричество может быть разрушительным и опасным как для электрических компонентов, так и для чувствительных электронных устройств, а также может приводить к искажению или формированию ложных результатов при измерениях с помощью мультиметра.Чтобы обеспечить точность результатов и защитить чувствительную электронику от внезапного статического удара, оснастите свою лабораторию, исследовательский центр или производственное предприятие рабочими столами, рассеивающими статическое электричество.
Материалы, рассеивающие статическое электричество, специально разработаны для создания безопасной контролируемой среды, в которой статическое электричество может быть заземлено и нейтрализовано, предотвращая его передачу на другие объекты, такие как чувствительная электроника. Материалы, рассеивающие статическое электричество, снижают риски, связанные со статическим электричеством, тремя простыми способами.
Во-первых, эти материалы классифицируются как «антистатические», что означает, что они уменьшают возникновение статического электричества и являются полустойкими к его накоплению. Затем материалы, рассеивающие электростатический заряд, создают путь, по которому статическая энергия может перемещаться медленно и контролируемым образом. Наконец, материалы, рассеивающие электростатический заряд, заземляют энергию, нейтрализуя ее.
В OnePointe Solutions мы предлагаем индивидуальные рабочие места, изготовленные из высококачественного ламината ESD, который помогает создать безопасную среду тестирования.Наши рабочие места ESD не только рассеивают электростатический заряд, но и обладают широким набором функций, которые позволяют создавать полностью оптимизированные рабочие места. Оснастите свой ESD-совместимой электроникой, модульными стеллажами, регулируемыми функциями и множеством других настраиваемых функций. Сотрудничайте с командой дизайнеров OnePointe Solutions, чтобы настроить ваше предприятие в соответствии с вашими конкретными потребностями, и воспользуйтесь преимуществами нашего многолетнего опыта разработки качественной мебели для исследовательских, производственных, образовательных и опытно-конструкторских центров по всей стране.
Нужна помощь в создании лаборатории ESD?
Позвоните нам по телефону (866) 222-7494, чтобы поговорить со специалистом по дизайну сегодня!
Что такое мультиметр?
Мультиметр, также известный как вольт-омметр, представляет собой портативный тестер, используемый для измерения электрического напряжения, тока (силы тока), сопротивления и других величин. Мультиметры бывают в аналоговой и цифровой версиях и полезны для всего, от простых тестов, таких как измерение напряжения батареи, до обнаружения неисправностей и сложной диагностики.Они являются одним из инструментов, предпочитаемых электриками для поиска и устранения неисправностей в двигателях, приборах, цепях, источниках питания и системах электропроводки. Домашние мастера также могут научиться использовать мультиметры для основных измерений в доме.
Аналоговые мультиметры
Аналоговый мультиметр основан на микроамперметре (устройстве, измеряющем силу или ток) и имеет стрелку, которая перемещается по градуированной шкале. Аналоговые мультиметры менее дороги, чем их цифровые аналоги, но некоторым пользователям может быть сложно считывать точные показания.Кроме того, с ними необходимо обращаться осторожно, так как они могут быть повреждены при падении.
Аналоговые мультиметры обычно не так точны, как цифровые, при использовании в качестве вольтметра. Однако аналоговые мультиметры отлично подходят для обнаружения медленных изменений напряжения, потому что вы можете наблюдать за перемещением стрелки по шкале. Аналоговые тестеры являются исключительными в качестве амперметров из-за их низкого сопротивления и высокой чувствительности с масштабом до 50 мкА (50 микроампер).
Цифровые мультиметры
Цифровые мультиметры являются наиболее распространенным типом и включают простые версии, а также усовершенствованные конструкции для инженеров-электронщиков.Вместо движущейся стрелки и шкалы аналоговых счетчиков цифровые счетчики отображают показания на ЖК-экране. Обычно они стоят дороже аналоговых мультиметров, но разница в цене между базовыми версиями минимальна. Опытные тестировщики намного дороже.
Цифровые мультиметры обычно лучше аналоговых в функции вольтметра из-за более высокого сопротивления цифровых. Но для большинства пользователей основным преимуществом цифровых тестеров является удобочитаемость и высокая точность цифровых показаний.
Использование мультиметра
Основные функции и операции мультиметра одинаковы как для цифровых, так и для аналоговых тестеров. Тестер имеет два вывода – красный и черный – и три порта. Черный провод подключается к «общему» порту. Красный провод подключается к любому из других портов, в зависимости от желаемой функции.
После подключения проводов поверните ручку в центре тестера, чтобы выбрать функцию и соответствующий диапазон для конкретного теста.Например, когда ручка установлена в положение «20 В постоянного тока», тестер обнаружит постоянное напряжение (постоянный ток) до 20 вольт. Чтобы измерить меньшее напряжение, установите ручку в положение 2 В или 200 мВ.
Чтобы снять показания, вы касаетесь оголенным металлическим концом каждого вывода одной из клемм или проводов, которые нужно проверить. Напряжение (или другое значение) будет считано тестером. Мультиметры можно безопасно использовать в цепях и оборудовании под напряжением, при условии, что напряжение или ток не превышают максимально допустимые значения тестера.Кроме того, вы должны быть осторожны, никогда не касайтесь оголенных металлических концов выводов тестера во время испытания под напряжением, потому что вы можете получить удар электрическим током.
Функции мультиметра
Мультиметры могут показывать множество различных показаний в зависимости от модели. Базовые тестеры измеряют напряжение, силу тока и сопротивление и могут использоваться для проверки целостности цепи, простой тест для проверки всей цепи. Более продвинутые мультиметры могут проверять все следующие значения:
Напряжение и сила переменного тока (переменного тока)
Напряжение и сила постоянного тока
Сопротивление (Ом)
Емкость (фарады)
Электропроводность (сименс)
Децибел
Рабочий цикл
Частота (Гц)
Индуктивность (Генри)
Температура Цельсия или Фаренгейта
К некоторым мультиметрам могут быть прикреплены аксессуары или специальные датчики для дополнительных показаний, таких как:
Уровень освещенности
Кислотность
Щелочность
Скорость ветра
Относительная влажность
Мультиметры | Electronics Club
Мультиметры | Клуб электроники
Выбор | Цифровой | Аналог | Напряжение | Текущий | Сопротивление | Диод | Транзистор
Следующая страница: Сопротивление
См. Также: Метры | Напряжение и ток
Введение
Мультиметры – очень полезные инструменты для тестирования.С помощью многопозиционного переключателя на метр, их можно быстро и легко настроить на вольтметр , амперметр или омметр . У них есть несколько настроек, называемых «диапазонами», для каждого типа метр и выбор измерения переменного или постоянного тока.
Некоторые мультиметры имеют дополнительные функции, такие как тестирование транзисторов и диапазоны для измерение емкости и частоты.
Выбор мультиметра
Цифровой мультиметр – лучший выбор для вашего первого мультиметра , даже самый дешевый подойдет для тестирования простых проектов и рекомендую от Rapid Electronics: Цифровой мультиметр (базовый)
Он имеет все диапазоны, необходимые для тестирования простых проектов: постоянное напряжение, постоянный ток (включая полезный диапазон 10 А), сопротивление, проверка диодов и напряжение переменного тока.Все эти функции описаны ниже.
Для более продвинутого использования , включая измерение переменного тока, емкости и частоты, Рекомендую этот мультиметр от Rapid Electronics: Цифровой мультиметр (расширенный)
Опытные пользователи могут быть готовы платить значительно больше за счетчик с расширенными функциями, соответствующими их требованиям, см. полный ассортимент Rapid Electronics здесь: Цифровые мультиметры серии
Фотография мультиметра © Rapid Electronics
Если вы выбираете аналоговый мультиметр , убедитесь, что он имеет высокую чувствительность 20к / В или больше в диапазонах постоянного напряжения, меньшее не подходит для электроники.Чувствительность обычно указывается в углу шкалы, игнорируйте нижнее значение переменного тока. (чувствительность в диапазонах переменного тока менее важна), более высокое значение постоянного тока является критическим. Остерегайтесь дешевых аналоговых мультиметров, продаваемых для электромонтажных работ на автомобилях, потому что их чувствительность может быть слишком низкой.
Если вам особенно нужен аналоговый мультиметр , я рекомендую этот от Rapid Electronics: Аналоговый мультиметр (Чувствительность 20 к / В)
Мультиметры цифровые
Все цифровые измерители содержат батарею для питания дисплея, поэтому они практически не потребляют электроэнергию. от тестируемой цепи.Это означает, что в их диапазонах постоянного напряжения они имеют очень высокое сопротивление (обычно называемое входным сопротивлением) 1 млн или более, обычно 10 млн, и они вряд ли повлияют на тестируемую цепь.
Типичные диапазоны для цифровых мультиметров, подобных показанному на рисунке (значения являются максимальными показаниями для каждого диапазона):
Напряжение постоянного тока: 200 мВ, 2000 мВ, 20 В, 200 В, 600 В.
Напряжение переменного тока: 200 В, 600 В.
Постоянный ток: 200 мкА, 2000 мкА, 20 мА, 200 мА, 10 А *.
* Диапазон 10А обычно не используется и подключается через специальную розетку.
AC Current: Нет (вряд ли вам нужно будет это измерять).
Сопротивление: 200, 2000 г., 20к, 200к, 2000к, Диодный тест.
Цифровые счетчики имеют специальную настройку проверки диодов, потому что их диапазоны сопротивления нельзя использовать для проверки диодов и других полупроводников.
Фотография мультиметра © Rapid Electronics
Аналоговые мультиметры
Аналоговые счетчики потребляют немного энергии от тестируемой цепи для работы своих указатель.У них должна быть высокая чувствительность не менее 20к / В или они могут нарушить работу тестируемой цепи и дать неверные показания. См. Более подробную информацию в разделе о чувствительности ниже.
Батарейки внутри счетчика обеспечивают питание для диапазонов сопротивления, их хватит на несколько лет, но не следует оставлять измеритель настроенным на диапазон сопротивления, если провода случайно коснуться и разрядить аккумулятор.
Типичные диапазоны для аналоговых мультиметров, подобных показанному на рисунке (значения напряжения и тока являются максимальными показаниями для каждого диапазона):
Напряжение постоянного тока: 0.5 В, 2,5 В, 10 В, 50 В, 250 В, 1000 В.
Напряжение переменного тока: 10 В, 50 В, 250 В, 1000 В.
Постоянный ток: 50 мкА, 2,5 мА, 25 мА, 250 мА. (в измерителях этого типа часто отсутствует большой диапазон значений тока).
AC Current: Нет (вряд ли вам нужно будет это измерять).
Сопротивление: 20, 200, 2к, 20к, 200к. Эти значения сопротивления находятся в середине шкалы для каждого диапазона.
Рекомендуется оставить аналоговый мультиметр настроенным на диапазон постоянного напряжения, например 10 В. когда не используется.Меньше вероятность того, что он будет поврежден из-за неосторожного использования в этом диапазоне, и есть большая вероятность, что это будет тот диапазон, который вам в любом случае понадобится!
Фотография мультиметра © Rapid Electronics
Чувствительность аналогового мультиметра
Мультиметры должны иметь высокую чувствительность не менее 20к / В. в противном случае их сопротивление в диапазонах постоянного напряжения может быть слишком низким, чтобы избежать нарушения тестируемой цепи и неправильное чтение. Для получения достоверных показаний сопротивление измерителя должно быть как минимум в 10 раз больше, чем сопротивление цепи. сопротивление (принимайте это за максимальное значение резистора рядом с тем местом, где подключен счетчик).Вы можете увеличить сопротивление измерителя, выбрав более высокий диапазон напряжения, но это может дать значение, которое слишком мало для точного чтения!
В любом диапазоне постоянного напряжения:
Сопротивление аналогового измерителя = Чувствительность × Макс. чтение диапазона
Например: счетчик с 20 к / В чувствительность в диапазоне 10 В имеет сопротивление 20 к / В × 10В = 200к.
Напротив, цифровые мультиметры имеют постоянное сопротивление не менее 1 млн (часто 10 млн) на всех диапазонах постоянного напряжения.Этого более чем достаточно практически для всех схем.
Измерение напряжения и тока мультиметром
Выберите диапазон на больше, чем вы ожидаете от показания.
Подключите измеритель , убедившись, что провода проложены правильно. Цифровые счетчики можно безопасно подключать в обратном направлении, но аналоговый счетчик может быть поврежден.
Если показание выходит за пределы шкалы: немедленно отключите и выберите более высокий диапазон.
Мультиметры легко повредить из-за неосторожного обращения, поэтому соблюдайте следующие меры предосторожности:
Всегда отключайте мультиметр перед настройкой переключателя диапазонов.
Всегда проверяйте настройку переключателя диапазонов перед подключением к цепи.
Никогда не оставляйте мультиметр, настроенный на текущий диапазон, когда он не используется (на случай, если вы забудете проверить его в следующий раз).
Наибольший риск повреждения возникает на диапазонах тока, поскольку счетчик имеет низкое сопротивление.
Измерение напряжения в точке
При тестировании цепей часто требуется найти напряжения в различных точках, например, напряжение на выводе 2 микросхемы таймера 555. Это может показаться запутанным – куда подключить второй провод вольтметра?
Подключите черный (отрицательный -) провод вольтметра к 0 В, обычно к отрицательному клемму аккумулятора или источника питания.
Подсоедините красный (положительный +) провод вольтметра к точке. вы там, где вам нужно измерить напряжение.
Черный провод можно оставить постоянно подключенным к 0 В, пока вы используете красный провод в качестве щупа для измерения напряжений в различных точках.
Вы можете использовать зажим «крокодил» на проводе , черный, , чтобы удерживать его на месте.
Напряжение в точке на самом деле означает разницу напряжения между этой точкой и 0 В. (ноль вольт), который обычно является отрицательной клеммой аккумулятора или источника питания. Обычно 0V обозначается на принципиальной схеме в качестве напоминания.
Чтение аналоговых весов
Шкалы аналогового мультиметра
, такие как показанные ниже, сначала могут показаться пугающими, но помните что вам нужно читать только по одной шкале за раз. Верхняя шкала используется при измерении сопротивления.
Проверьте настройку переключателя диапазонов и выберите подходящую шкалу . Для некоторых диапазонов вам может потребоваться умножить или разделить на 10 или 100, как показано в образцах значений ниже. Для диапазонов переменного напряжения используйте красные отметки, потому что калибровка шкалы немного отличается.
Пример показаний на показанных шкалах:
Диапазон 10 В постоянного тока: 4,4 В (прямое считывание шкалы 0-10)
Диапазон 50 В постоянного тока: 22 В (прямое считывание шкалы 0-50)
Диапазон 25 мА постоянного тока: 11 мА (считайте 0-250 и разделите на 10)
Диапазон 10 В переменного тока: 4,45 В (используйте красную шкалу 0-10)
Если вы не знакомы с чтением аналоговых шкал, см. Аналоговый дисплей.
Измерение сопротивления мультиметром
Для измерения сопротивления компонента не следует включать его в цепь. Если вы попытаетесь измерить сопротивление компонентов в цепи, вы, вероятно, получите ложное показания (даже при отключенном питании), и вы можете повредить мультиметр.
Методы, используемые для каждого типа счетчиков, очень разные, поэтому они рассматриваются отдельно.
Измерение сопротивления цифровым мультиметром
Установите измеритель на диапазон сопротивления больше, чем вы ожидаете.
Обратите внимание, что на дисплее счетчика отображается «вне шкалы» (обычно пустое, за исключением 1 слева).Не волнуйтесь, это не ошибка, это правильно – сопротивление воздуха очень высокое!
Соедините щупы измерителя и убедитесь, что он показывает ноль.
Если он не показывает ноль, поверните переключатель в положение «Установить ноль», если на вашем счетчике есть это и попробуйте еще раз.
Поместите щупы на компонент.
Избегайте одновременного касания более чем одного контакта, иначе ваше сопротивление нарушит показания!
Измерение сопротивления АНАЛОГОВЫМ мультиметром
Шкала сопротивления на аналоговом измерителе обычно находится вверху, это необычно. масштаб, потому что он читает в обратном направлении и является нелинейным (с равномерным интервалом).Это прискорбно, но это связано с тем, как работает счетчик.
Установите измеритель на подходящий диапазон сопротивления.
Выберите диапазон, чтобы ожидаемое сопротивление было около середина шкалы. Например: со шкалой, показанной ниже, и ожидаемым сопротивлением около 50к выберите диапазон × 1k.
Удерживая датчики измерителя вместе, отрегулируйте ручку на передней панели измерителя. обычно обозначается ‘0 ADJ’ , пока указатель не станет равным нулю (на ПРАВОЙ помните!).
Если вы не можете отрегулировать его до нуля, батарейку внутри измерителя необходимо заменить.
Поместите щупы на компонент.
Избегайте одновременного касания более чем одного контакта, иначе ваше сопротивление нарушит показания!
Считывание аналоговых шкал сопротивления
Для сопротивления используйте верхнюю шкалу , отметив, что она отсчитывается в обратном направлении и не является линейной.
Проверьте настройку переключателя диапазонов, чтобы знать, на сколько умножить показание.
Пример показаний на показанных шкалах: Диапазон
× 10: 260
× 1k диапазон: 26к
Если вы не знакомы с чтением аналоговых шкал, см. Аналоговый дисплей.
Проверка диода мультиметром
Методы, используемые для каждого типа счетчиков, очень разные, поэтому они рассматриваются отдельно.
a = анод, k = катод
Проверка диода мультиметром ЦИФРОВЫМ
Цифровые мультиметры имеют специальную настройку для проверки диода, обычно помеченную символом диода.
Подключите красный (+) вывод к аноду, а черный (-) к катоду. Диод должен проводить, и измеритель будет отображать значение (обычно напряжение на диоде в мВ, 1000 мВ = 1 В).
Поменяйте местами соединения. Диод НЕ должен вести себя таким образом, чтобы измеритель отображение «вне шкалы» (обычно пустое, за исключением 1 слева).
Проверка диода АНАЛОГОВЫМ мультиметром
Установите аналоговый мультиметр на диапазон низкого сопротивления, например, × 10.
Важно отметить, что полярность выводов аналогового мультиметра обратная в диапазонах сопротивления , таким образом, черный провод является положительным (+), а красный провод – отрицательным (-). Это прискорбно, но это связано с тем, как работает счетчик.
Подсоедините черный (+) провод к аноду, а красный (-) к катоду. Диод должен проводить, и измеритель покажет низкое сопротивление (точное значение не имеет значения).
Поменяйте местами соединения.Диод НЕ должен вести себя таким образом, чтобы измеритель покажет бесконечное сопротивление (слева от шкалы).
Дополнительную информацию см. На странице диодов. Возможно, вам будет проще проверить диод с помощью простого тестера.
Проверка транзистора мультиметром
Установите цифровой мультиметр для проверки диодов, а аналоговый мультиметр – на диапазон низкого сопротивления, например × 10, как описано выше для тестирования диода.
Проверить каждую пару проводов в обе стороны (всего шесть тестов):
Переход база-эмиттер (BE) должен вести себя как диод, а проводить только в одну сторону, .
Переход база-коллектор (BC) должен вести себя как диод, а проводить только в одну сторону, .
Коллектор-эмиттер (CE) не должен проводить ни в коем случае .
На схеме показано, как ведут себя переходы в NPN-транзисторе. В транзисторе PNP диоды перевернуты, но можно использовать ту же процедуру тестирования.
Проверка транзистора NPN
Дополнительную информацию см. На странице транзисторов.Возможно, вам будет проще проверить транзистор с помощью проекта простого тестера.
Некоторые мультиметры имеют функцию «проверки транзисторов». Подробные сведения см. В инструкциях, прилагаемых к мультиметру.
Rapid Electronics любезно разрешили мне использовать их изображения на этом веб-сайте, и я очень благодарен за их поддержку. У них есть широкий ассортимент мультиметров, а также компонентов, инструментов и материалов для электроники, и я рад рекомендую их как поставщика.
Следующая страница: Сопротивление | Исследование
Политика конфиденциальности и файлы cookie
Этот сайт не собирает личную информацию.Если вы отправите электронное письмо, ваш адрес электронной почты и любая личная информация будет используется только для ответа на ваше сообщение, оно не будет передано никому. На этом веб-сайте отображается реклама, если вы нажмете на рекламодатель может знать, что вы пришли с этого сайта, и я могу быть вознагражден. Рекламодателям не передается никакая личная информация. Этот веб-сайт использует некоторые файлы cookie, которые классифицируются как «строго необходимые», они необходимы для работы веб-сайта и не могут быть отклонены, но они не содержат никакой личной информации.Этот веб-сайт использует службу Google AdSense, которая использует файлы cookie для показа рекламы на основе использования вами веб-сайтов. (включая этот), как объяснил Google. Чтобы узнать, как удалить файлы cookie и управлять ими в своем браузере, пожалуйста, посетите AboutCookies.org.
electronicsclub.info © Джон Хьюс 2021 г.
.
