безопасные способы. Простые способы определить фазу и ноль без приборов Как узнать где фаза а где 0

Содержание:

Наша бытовая электрическая сеть для нас всё. Особенно там, где для приготовления пищи и газ не используется – всё на электричестве. Пользоваться электроприборами мы привыкли очень просто: есть розетки и выключатели. Свет включаем или выключаем одним нажатием кнопочки. Чтобы включить какой-то другой прибор, находим розетку, втыкаем и пользуемся. Пылесос, например.

А большая часть приборов уже подключена и никогда из сети не выдергивается, как телевизор. Тоже выключатель, аналогичный выключателю для лампы или люстры, и все включение происходит в одно касание. А то и вообще – холодильник стоит себе и сам, когда хочет, включается и выключается.

Ну, это значит, что в сети все нормально, и даже не надо точно знать, что есть там, в розетках, провода – разные по своей сути.

Напряжение у нас в сети переменное, на 220 вольт, с частотой 50 герц.

Так задумано в нашей энергосистеме. Генераторы дают трехфазное напряжение, в каком-то смысле это оптимально по доставке потребителям. Ведь если простое синусоидальное напряжение требует проводку из двух проводников, то трехфазное можно передавать комплексом, всеми тремя фазами сразу. Но для передачи нужны не шесть проводов, как можно ожидать, а всего четыре. То есть в полтора раза меньше. При передаче на дальние расстояния это ох как существенно для экономии металла.

До наших домов и квартир доводится трехфазное напряжение с амплитудой в 380 вольт. Но на щите выбирается обычно одна фаза. А это значит, для энергопотребления нам необходимы минимум два провода. И один из них называется фаза, а другой – ноль. Так было при старом подключении. И розетки старые делались без расчета на подключение третьего провода – заземления. Теперь стало нормой заземление, оно должно защищать нас от поражения электрическим током от наших бытовых приборов, если в них произошел пробой, и 220 вольт оказались непосредственно на металлическом корпусе или кожухе прибора.

Поэтому положено, чтобы везде было заземление. Оно присоединяется ко всем нетоковедущим металлическим конструкциям приборов, и хорошо, если заземляется как можно ближе от нас. Это для того, чтобы сопротивление между заземляемыми частями приборов и собственно, землей, было как можно меньше. Тогда в случае аварийного пробоя провода, несущего фазу и корпусом прибора, фаза сразу уходила бы в землю, нас не повреждая.

Но это не всегда так. Раньше, да и сейчас, если нет заземления приборов, можно было определять, включен в сеть, допустим, утюг или холодильник или нет, а может предохранитель у него перегорел. Если провести рукой – особенно чувствительной тыльной стороной локтя – просто «погладить» утюг, легко его касаясь, то ощущалось что-то вроде легкой вибрации или слабого покалывания. Это говорило о том, что фаза на прибор подана, и в незаземленном корпусе происходит наводка индуктивных напряжений.

В таких наводках самих по себе ничего хорошего нет, они могут достигать иногда вольт 100, и даже чувствительно «треснуть» человека. Зависит от взаимной емкости фазных проводников и корпусных деталей. У холодильника будет больше, у утюга поменьше.

Собственно, вот уже первый способ проверить фазу, хотя так делать не надо – может треснуть, или вообще фокус не получится, когда есть нормальное заземление. И еще в таком способе совершенно непонятно, по каким проводам подаются ноль и фаза. Будет только констатировано их наличие.

А подача происходит минимум по двум (фаза и ноль, как уже тут говорилось) проводам, максимум – по трем. Это при однофазном подключении. А при подаче к какому-то потребителю сразу трех фаз проводов будет пять. Три фазы – это гораздо серьезнее, напряжение в 380 вольт значительно опаснее – чаще приводит к смерти, поэтому заземление таких установок всегда является обязательным условием.

Однофазная сеть имеет один провод фазы, один – нулевой и один – заземления.

Провод заземления выделен сразу, его не нужно определять. А вот фазный и нулевой провода в розетке могут быть хоть справа, хоть слева. Нет правила такого, по которому это точно установлено. Можно увидеть по цвету изоляции подходящих проводов, но они:

  • уложены под крышкой розетки и уходят скрытно в стену;
  • даже если до них добраться, отвинтив винтик и сняв крышку, все равно нет никакой гарантии, что:
    • соблюдена цветовая маркировка фаз;
    • ее соблюли, когда протягивали провод от распределительной коробки.

Цветовое обозначение проводов в сети питания предписывает:

  • голубым цветом обозначать нулевой провод;
  • желто-зеленый полосатый – провод заземления;
  • проводом цвета, отличного от этих двух, обозначается фаза (черным, красным, серым, фиолетовым…).

Трехфазная поводка обозначается совершенно так же, только фазные провода должны быть все разного цвета и не быть голубыми или желто-зелеными.

Это при нормальном профессиональном монтаже должно аккуратно соблюдаться, но… Мы покупаем квартиры и переселяемся на новые места обитания и становимся хозяевами. И делаем в квартирах своих то, что считаем полезным и правильным и не всегда заботимся о соблюдении стандартов. Мы помним обычно то, что сделали, и легко находим, когда надо, в розетке, поставленной своими руками, и фазировку, и нулевой провод без индикатора. Чего абсолютно нельзя сказать о хозяевах, которые придут на смену нам, если мы квартиру продадим.

По этим причинам любому хозяину необходимо, а не просто полезно, знать, как проверить исправность сети и как найти фазу и ноль в любом месте бытовой сети. И, кроме того, провести инспекцию всей электросети и на всех проверенных проводниках установить правильную маркировку. Если не выдержана стандартная маркировка проверяемых проводов по цветам, помечать их кольцами изоленты или термоусадочными трубками разных, но стандартных цветов. Места нахождения неисправностей отмечать особо и как можно быстрее приступать к исправлению всего неправильного, что найдете.

Определение фазы и нуля

Делать это можно разными приборами. Самое простое – проверить наличие фазы индикатором. Прибором, специально для того и предназначенным. Как определить ноль, когда фазу вы знаете? Если все нормально, то это тот провод, где нет фазы.

Индикатор выполняется часто как отвертка. Им можно даже отвертеть небольшой винтик, не сильно закрученный, но лучше не искушать судьбу – это прибор, и лучше использовать его по назначению. Он состоит из жала, от которого через большое сопротивление (около 1 МОм) провод идет на неоновую лампу. Другой контакт неонки выходит на другую сторону индикатора, и при измерении следует к нему прикоснуться пальцем. Жало для пробы проводника необходимо к нему прижать. Так как человек имеет достаточно большую площадь поверхности, он с зануленными/заземленными металлическими поверхностями сети образует своего рода конденсатор. В случае наличия переменного напряжения на проводе, к которому прижато жало, через человека и неоновую лампу потечет очень слабый, не опасный для человека, ток около 0,02 мА, что и вызовет слабое свечение неоновой лампочки, которое и покажет наличие фазы в проводе.

Индикатор рассчитан на напряжение до 500 вольт. Большим напряжением прибор (резистор в нем) может быть пробит, тогда он выходит из строя, и пользоваться им станет опасно. Поэтому на всякий случай необходимо работать со всеми мерами безопасности: быть в изоляционной обуви, помещение должно быть сухим. Потому что удар током в случае пробоя будет направлен от фазы через проверяющего человека к нулю или земле, или любому заземленному металлу (корпусу бытового устройства, батарее отопления, трубе водопровода и т.д.).

Такой индикатор чувствителен и к напряжениям, случающимся и в проводниках, где фаза отсутствует. Бывает так: в розетке оба контакта дают свечение неоновой лампочки индикатора. Фаза – один из них. А другой – «плохой» ноль. Если ноль где-то в проводке оборван, перебит или перегорел, то в нем будет наводка от фазы. Напряжение у нее, конечно, не такое, как на фазе, но достаточное, чтобы индикатор его показал свечением неонки. Как тогда отличить ноль и фазу? В этом случае нет успеха – ничего не определилось.

И надо применить другие средства. Например, попробовать найти фазу мультиметром.

Им можно пользоваться, как однополюсным: жало одного полюса прижать к контакту, где предполагается фаза, за второй полюс взяться рукой. Но при обрыве в нуле показывает на обоих контактах свечение. В этом случае можно проверить наличие падения напряжения между двумя разными контактами. Относительно земли, определенного где-то в другой розетке «хорошего» нуля. Два фазовых провода в разных розетках, но на одной фазе покажут отсутствие разности потенциалов.

При наличии напряжения между двумя полюсами индикаторная неонка должна светиться.

Использование пробника – контрольной лампы

Пробник делают для определения целостности проводов. Это лампочка с батарейкой и два достаточно длинных провода с концами, удобными для подключения: штырьковые или с крокодильчиками. Таким пробником можно будет искать потом место обрыва в нулевом проводе, о котором говорилось выше. Однако такие поиски уже следует делать при полностью обесточенной сети.

Но нам нужен пробник для проверки наличия напряжения. Его еще называют контрольная лампа – это то же самое, что и двухполюсный индикатор, отличие в использовании вместо неоновой лампочки обыкновенной лампы накаливания, рассчитанной на то напряжение, фазу которого мы ищем. Плюсом этой конструкции является то, что лампочка загорится только при «своем родном» напряжении. Однако, если есть вероятность воткнуть ее на две разные фазы, она может и сгореть. Но если такой вероятности нет (квартира запитана на одну только фазу), то таким пробником можно смело пользоваться. Воткнув его одним полюсом в один контакт розетки, а другой присоединив к ТОЧНОМУ нулю, получим свет от лампочки, говорящий о том, что фазу мы нашли. Оборванный ноль в этом случае свечения никакого не даст. Так же как и необорванный.

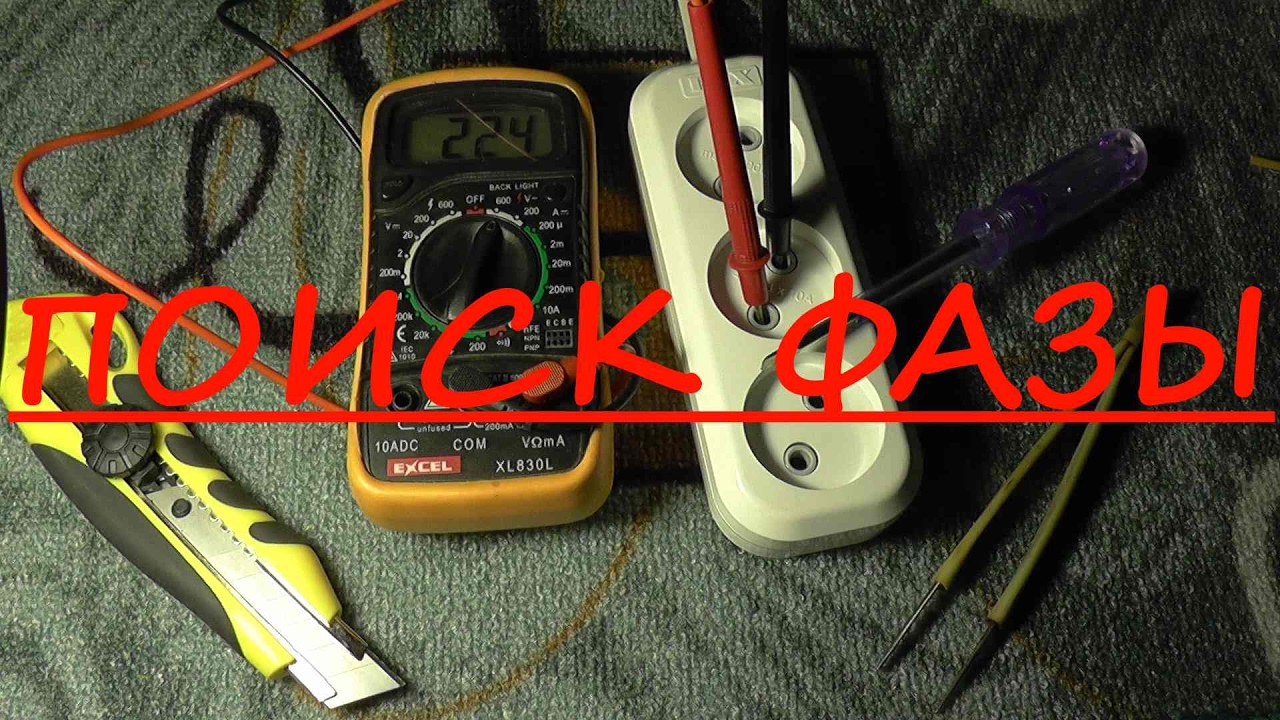

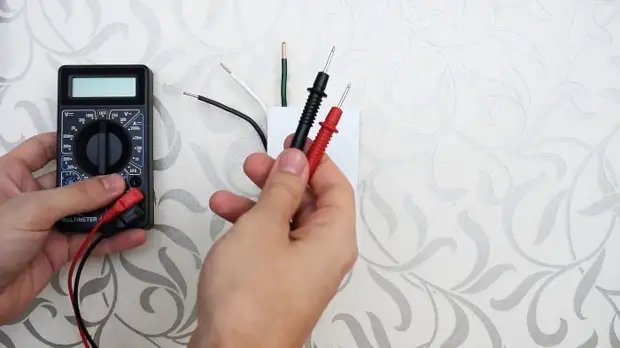

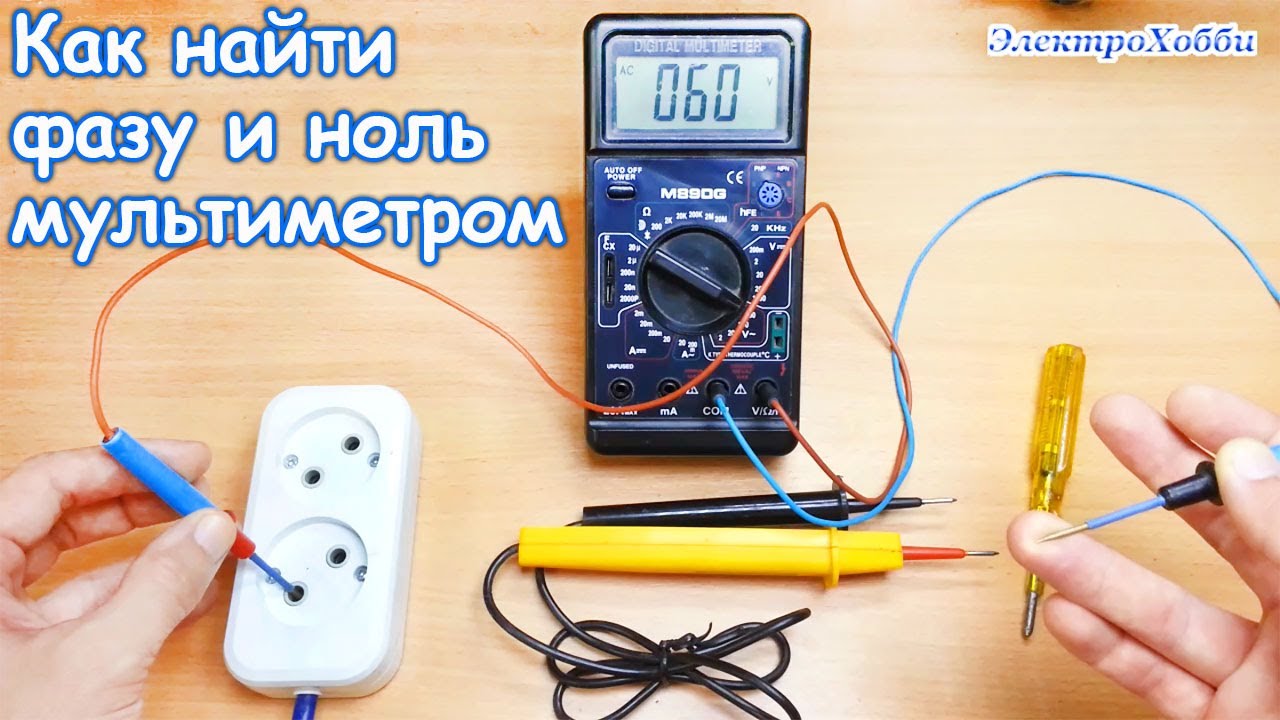

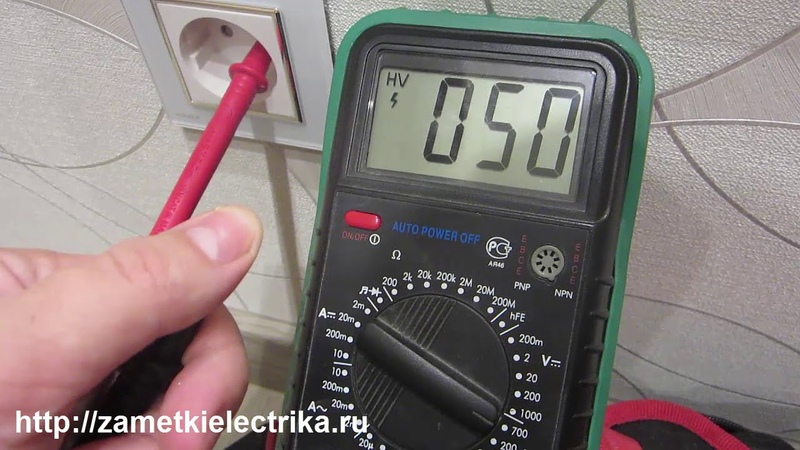

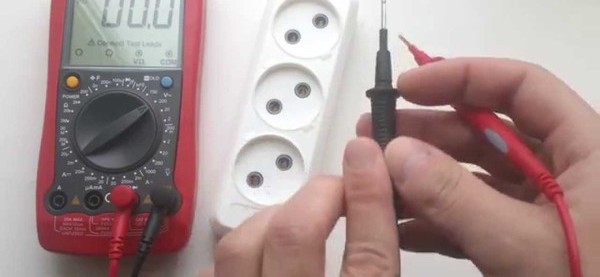

Как определить фазу и ноль мультиметром

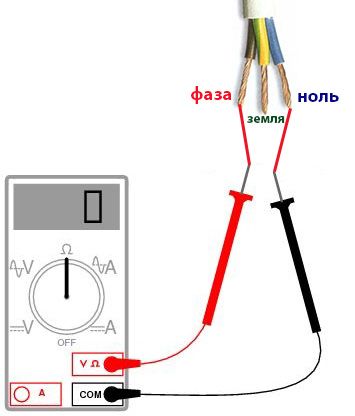

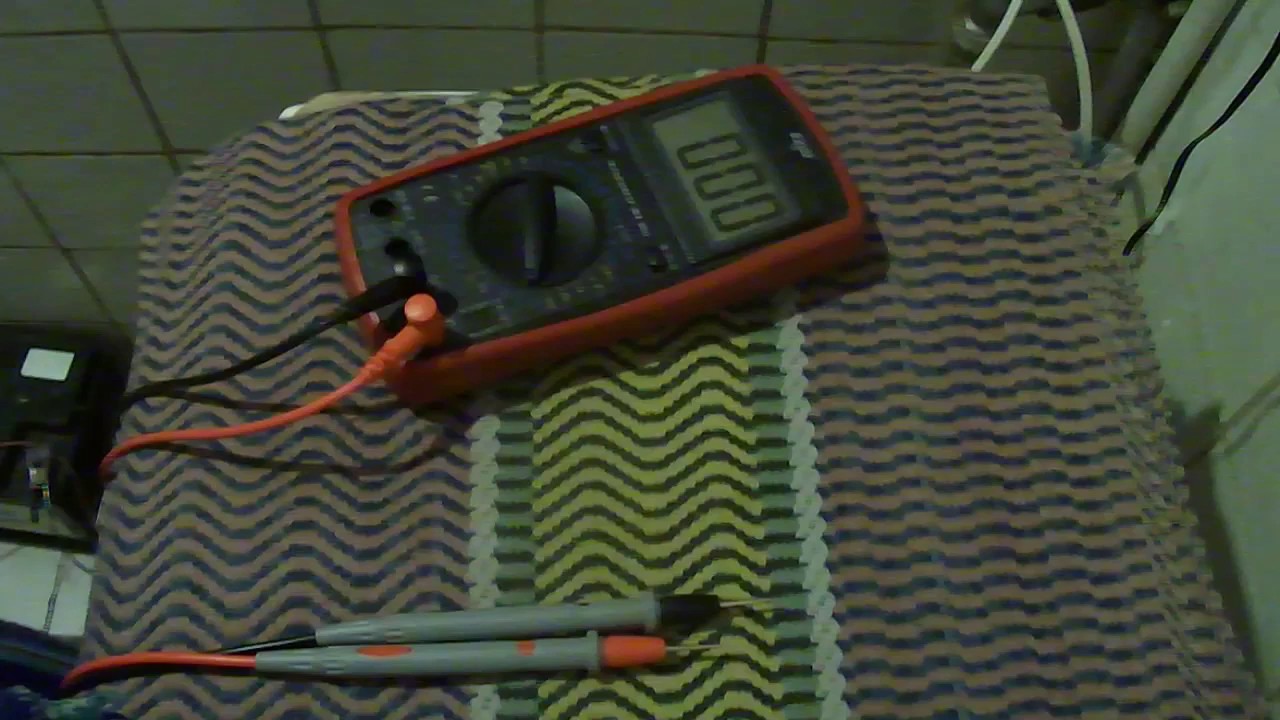

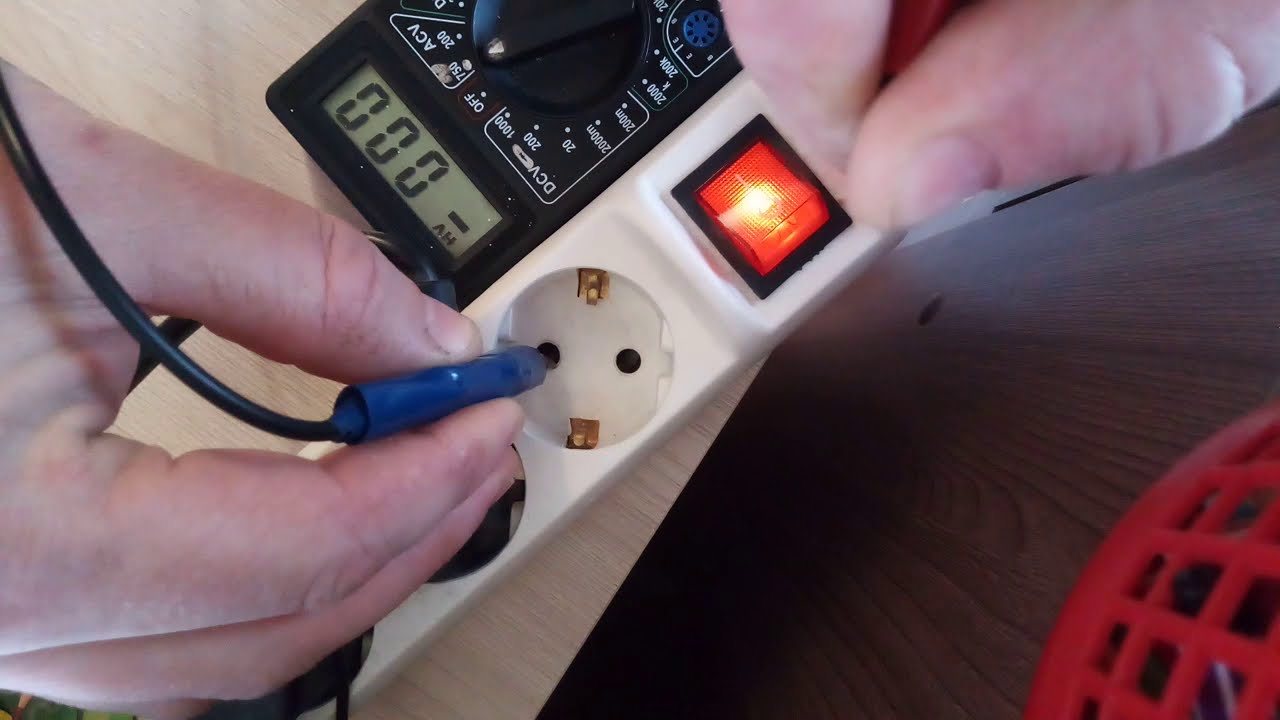

Для определения фазы и нуля можно воспользоваться мультиметром, или тестером. В этом случае просто определяется напряжение. Все почти то же, как и в предыдущем случае с лампочкой, только величину напряжения мы увидим по показанию прибора. Нужно только предварительно выставить АС (alternative current – переменный ток) и диапазон измерений такой, чтобы наше сетевое напряжение в 220 вольт находилось внутри него, например, переключить диапазон «до 500 вольт».

Полярность при переменном токе значения не имеет, для определения фазы нужно двумя щупами проверять напряжение между двумя проводниками. А лучше крокодильчиком зацепиться за «точный ноль» (или землю – батарею отопления, только найти местечко, где нет краски – или ее содрать), а другим щупом проверять фазу в контактах розетки. Фаза должна дать сколько? Правильно, 220 вольт, или поменьше, как обычно в нашей сети. Нулевое напряжение даст нам хороший ноль – то есть покажет необорванную нулевую шину, а какие-то промежуточные значения означают плохую проводку. Это или фаза доходит плохо – где-то плохие контакты на фазе, и надо срочно искать – или плохой ноль – оборванный. Если плохие в розетке и ноль, и фаза, это значит, что проводка совсем не годная, и вот-вот в сети что-то приключится.

И вот тогда начинается новый этап – найти, узнать, выяснить все неисправности и их устранить.

Давайте попробуем разобраться, как в домашних условиях, не обладая сложными специализированными измерительными инструментами и электронными приборами, самому определить где фаза, где ноль, а где земля в проводке .

Из всех известных методов, наиболее простого определения фазы и ноля, мы отобрали самые, по нашему мнению, доступные в реализации и в то же время безопасные. По этой причине, в статье вы не увидите советов – как найти фазу с помощью картошки или же призывов к кратковременному касанию проводов различными частями тела.


На самом деле, вариантов определения фазы, нуля или заземления, например, в розетке, без применения специализированного оборудования не так уж и много, и порой, в зависимости от ваших целей и задач, бывает достаточно лишь знать стандарт цветовой маркировки электрических проводов принятый у нас, чтоб их различить.

Действительно, самый простой способ определить фазу, ноль и землю у электрического провода, это посмотреть цветовую маркировку и сравнить с принятым стандартом. Каждая жила в современных проводах, применяемых в электропроводке, а также электрооборудовании имеет индивидуальную расцветку. Зная какому цвету жил какая соответствует функция (фаза, ноль или заземление), легко можно выполнять дальнейший монтаж.

Довольно часто, этого вполне достаточно, особенно в случаях, когда установка производится в новостройках или местах с довольно новой электропроводкой, сделанной профессиональными, компетентными электромонтажниками по всем современным правилам и стандартам.

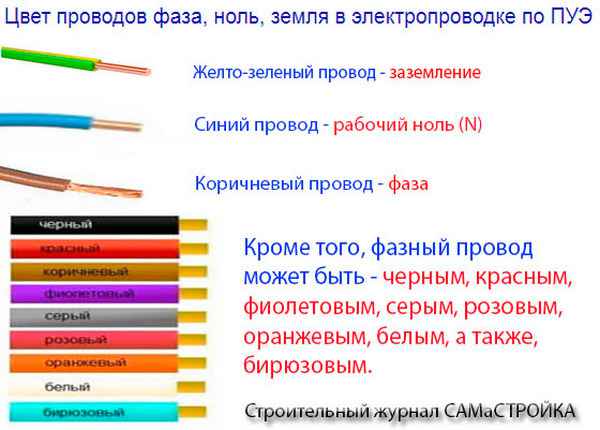

В нашей стране, как и в Европе в целом, действует стандарт IEC 60446 2004 года , который жестко регламентирует цветовую маркировку электрических проводов.

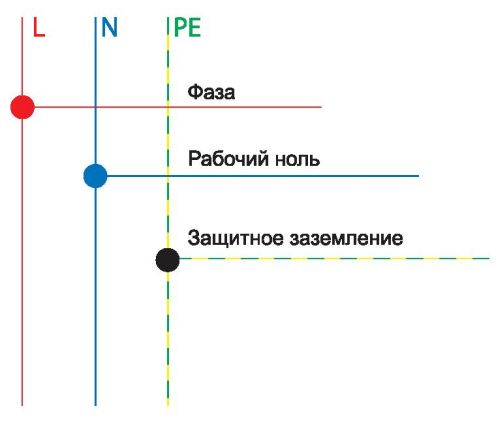

Согласно этому стандарту для квартирной электросети:

Рабочий ноль (нейтраль или ноль) – Синий провод или сине-белый

Защитный ноль (земля или заземление) – желто-зеленый провод

Фаза – Все остальные цвета среди которых – черный, белый, коричневый , красный и т. д.

Теперь, зная стандарт цветовой маркировки проводов, вы сможете без труда определять, какой провод какую функцию выполняет . Это касается большинства случаев, исключение могут составлять провода, подходящие к выключателям, переключателям и т.д., в силу принципиально иной схемы работы этого электрооборудования.


Если же вы не уверены в точном соответствии цветов жил проводов стандарту IEC 60446 2004, у вас старая проводка, вы не исключаете возможность ошибок или даже халатного отношения электромонтажников к своей работе, а может электриками проложены провода другого стандарта и соответственно иной цветовой маркировки, тогда переходим к практическому методу определения фазы и нуля (рабочего и защитного).


КАК САМОМУ ОПРЕДЕЛИТЬ ФАЗУ, НОЛЬ и ЗАЗЕМЛЕНИЕ У ПРОВОДОВ

Итак, начнем по порядку:


ОПРЕДЕЛЕНИЕ ФАЗЫ

Для большего удобства, сперва всегда лучше определять какой из имеющихся проводов фаза. О том, как найти фазу цифровым мультиметром мы уже писали, а как быть если его нет, читайте ниже.

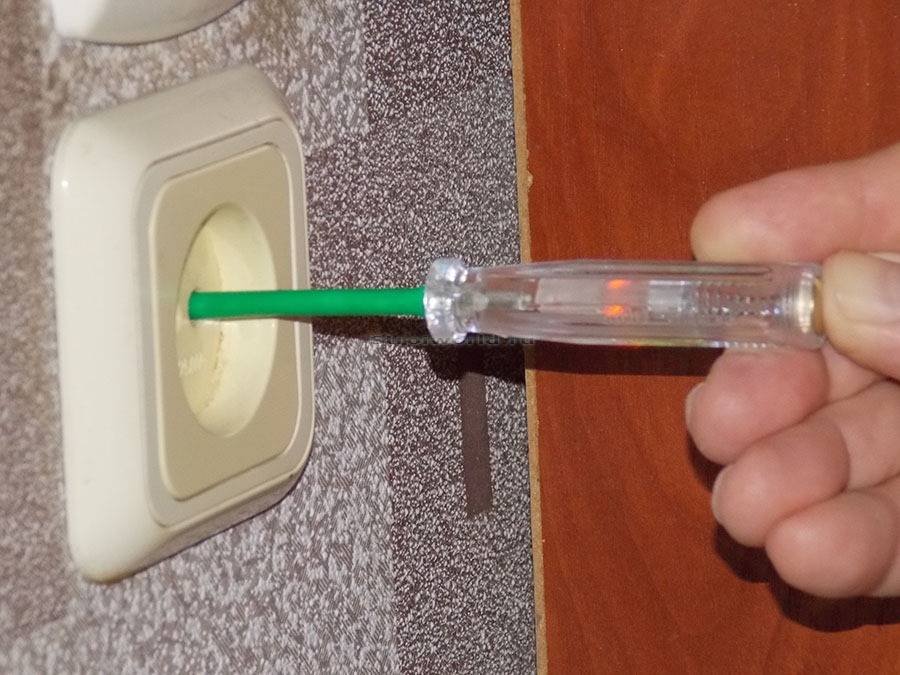

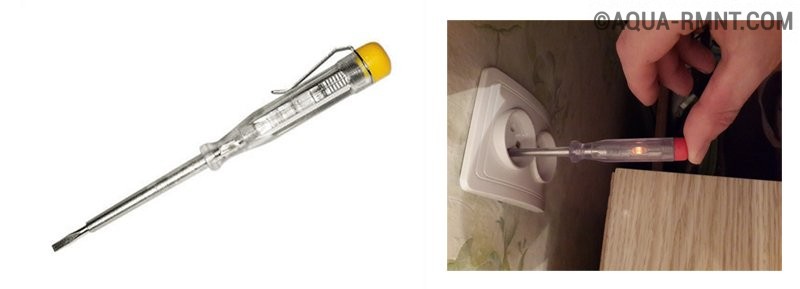

ОПРЕДЕЛЕНИЕ ФАЗЫ ИНДИКАТОРНОЙ ОТВЕРТКОЙ

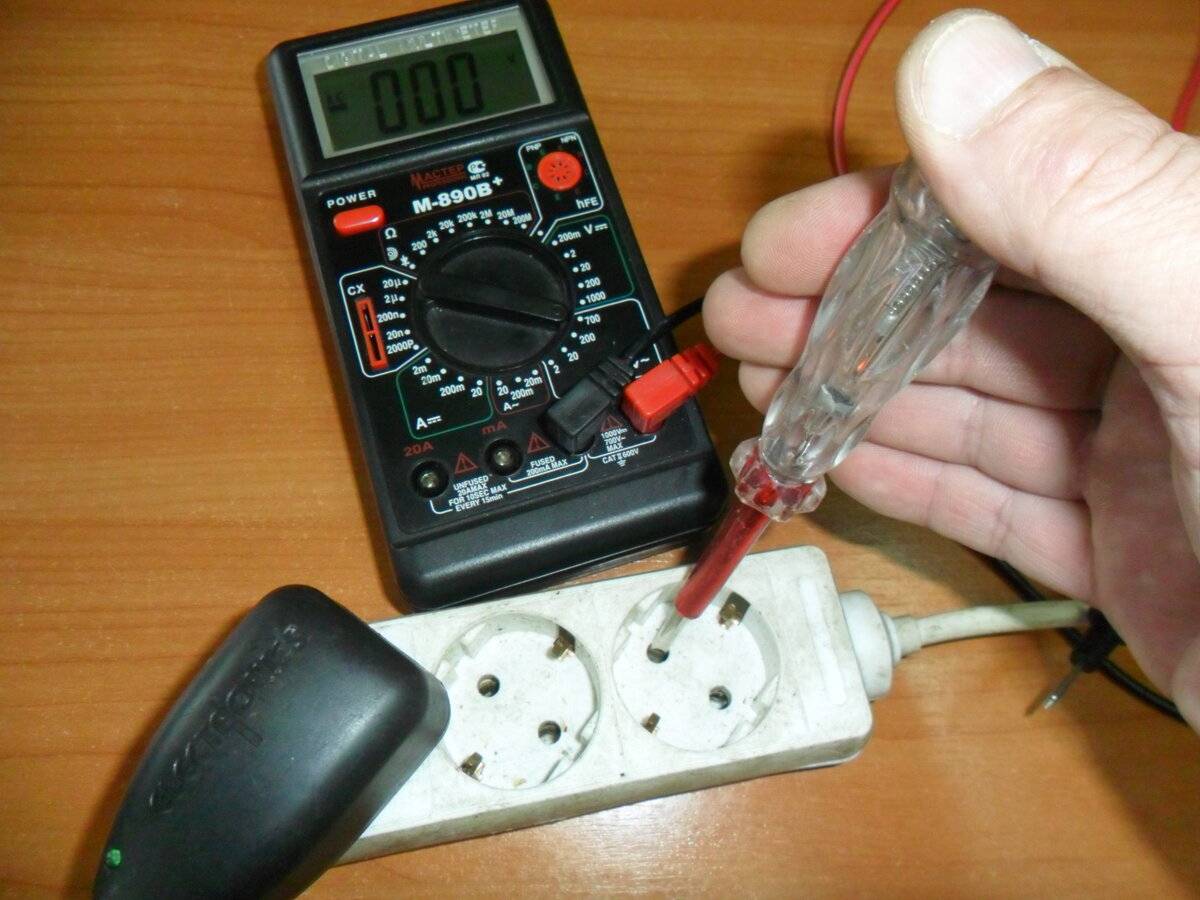

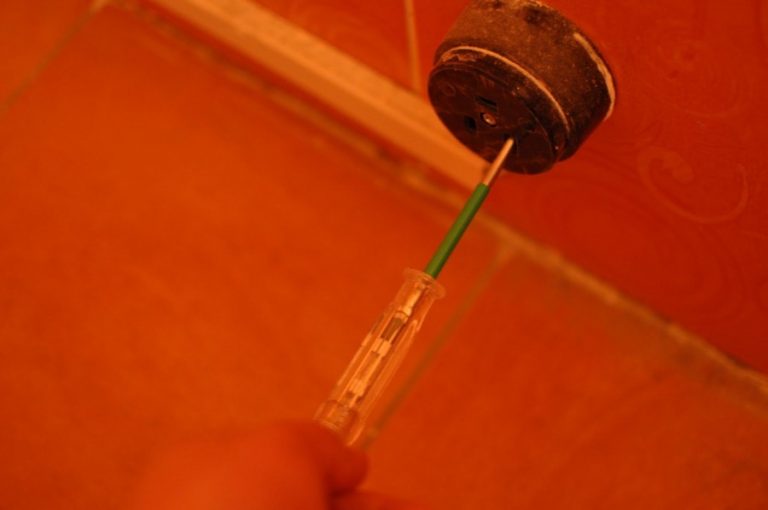

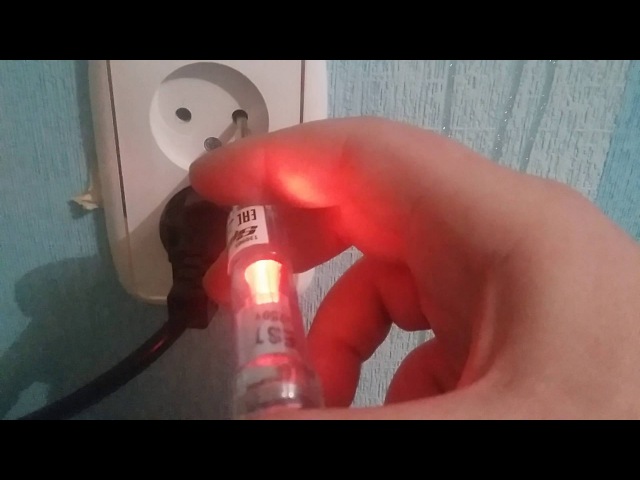

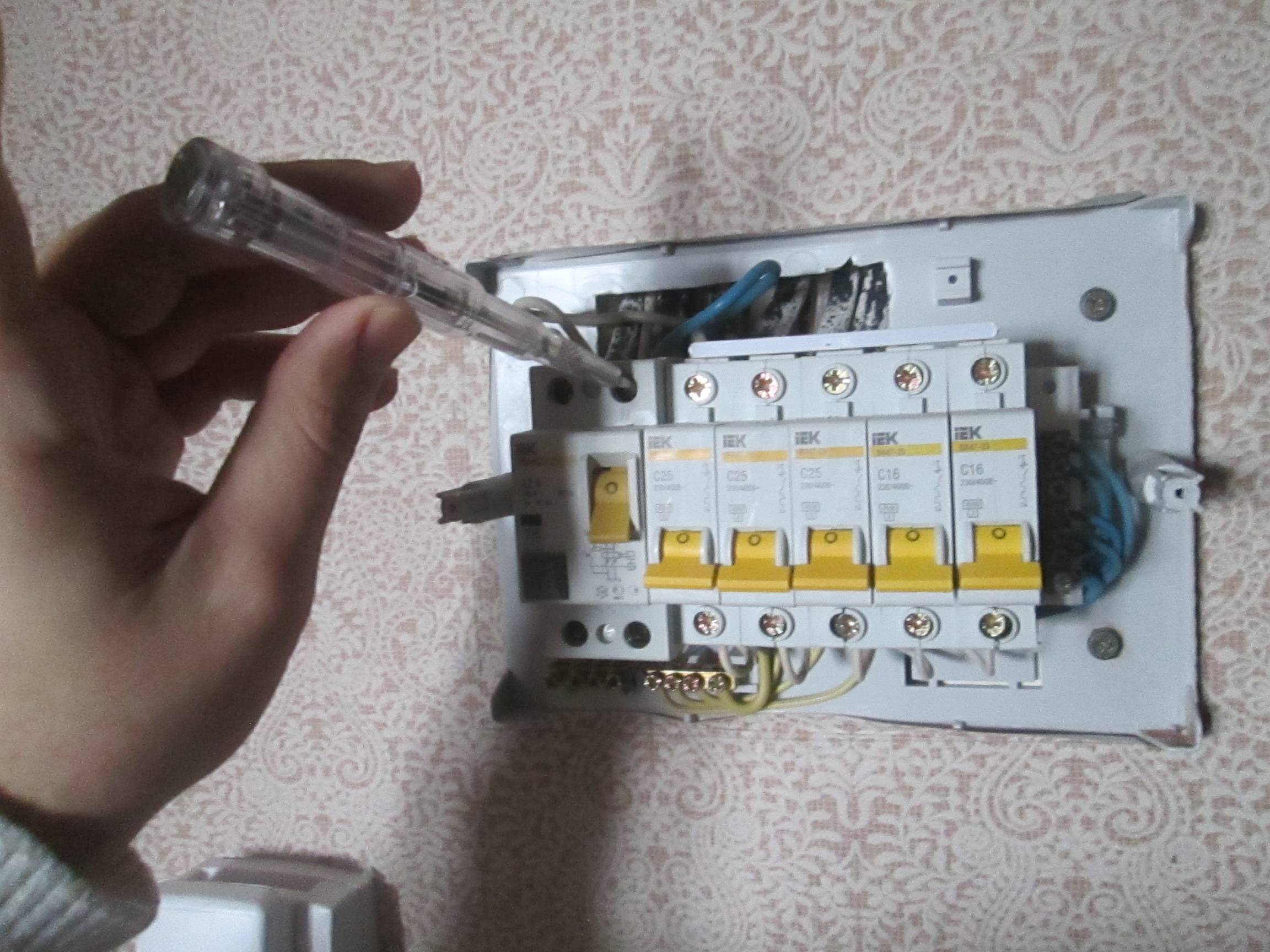

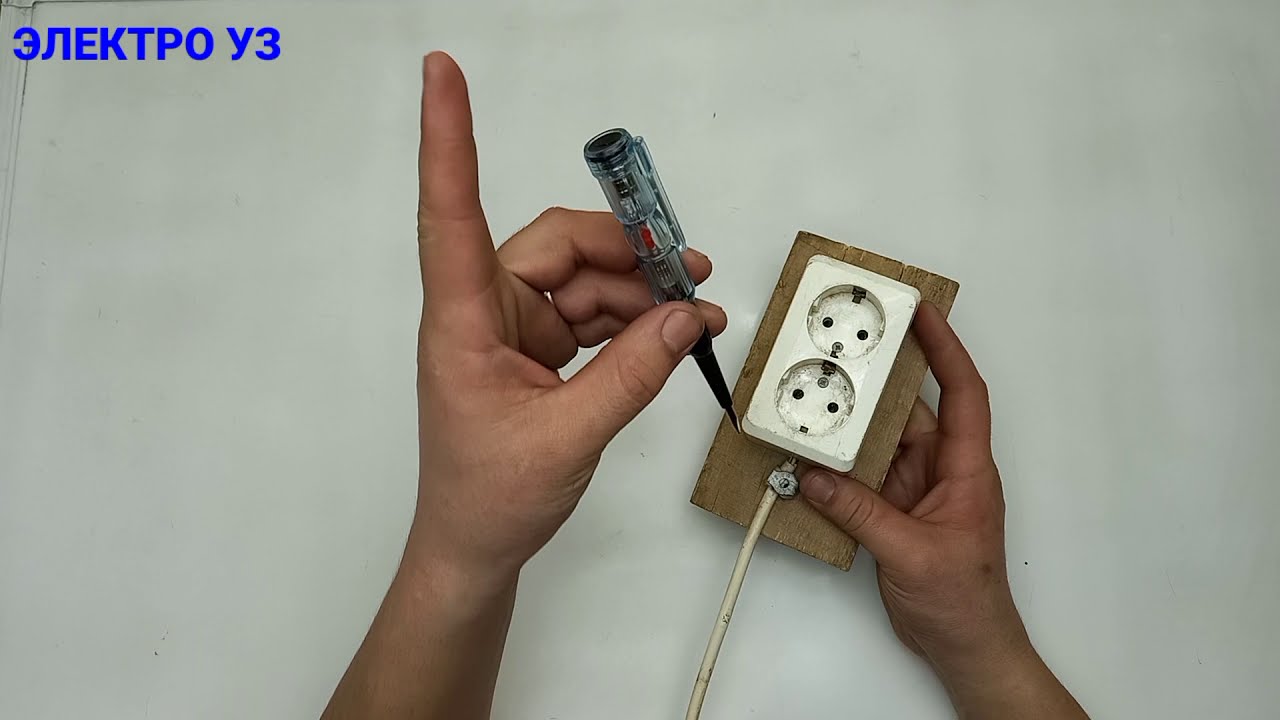

Самый простой способ обнаружения фазного провода – это поиск с помощью индикаторной отвертки. Этот простейший инструмент должен быть у любого домашнего мастера, занимающегося электрикой в квартире – будь то полный электромонтаж, простая замена ламп или установка светильников, розеток и выключателей.

Принцип работы индикаторной отвертки прост – при касании жалом отвертки проводника под напряжением и одновременном касании контакта, на задней стороне отвертки, пальцем руки – загорается индикаторная лампа в корпусе инструмента, которая и сигнализирует о наличии напряжения. Таким образом легко можно узнать, какой провод фазный.

Принцип действия индикаторной отвертки прост – внутри индикаторной отвертки расположена лампа и сопротивление(резистор), при замыкании цепи (касании нами заднего контакта) лампа загорается. Сопротивление защищает нас от поражения электрическим током, оно снижает ток до минимального, безопасного уровня.


Этот вариант определения фазы своими силами, наиболее предпочтителен и мы рекомендуем пользоваться именно им, тем более что стоимость индикаторной отвертки более чем доступная. Главным недостатком этого способа, является вероятность ошибочного срабатывания, когда индикаторная отвертка, реагируя на наводки, определяет наличие напряжения там, где его нет.

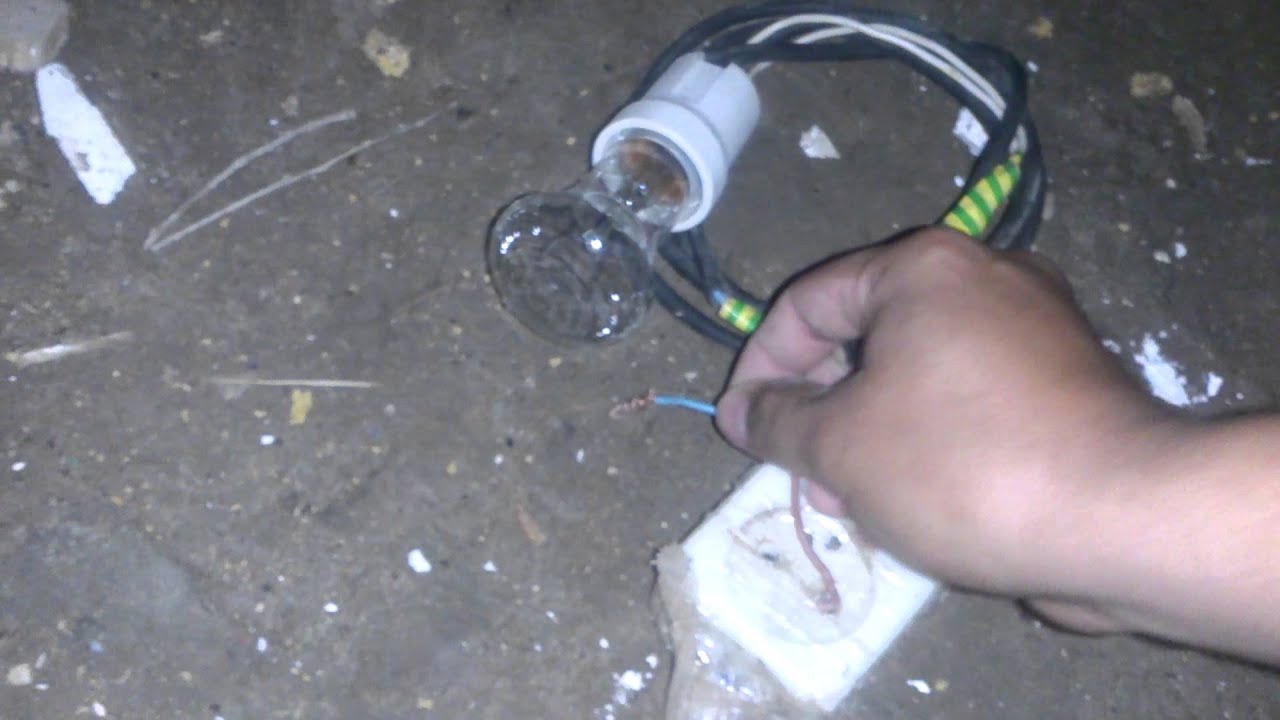

ОПРЕДЕЛЕНИЕ ФАЗЫ, НУЛЯ И ЗАЗЕМЛЕНИЯ КОНТРОЛЬНОЙ ЛАМПОЙ


Еще один способ, которым можно определить фазный, нулевой и провод заземления в современной трехпроводной электрической сети, это использование контрольной лампы . Способ неоднозначный, но действенный, требующий особой осторожности.

Чтоб начать определение, в первую очередь необходимо собрать само устройство контрольной лампы. Самый простой способ использовать патрон, с вкрученной туда лампой, а в клеммах патрона закрепить провода со снятой на концах изоляцией. Если же под рукой нет электрического патрона или нет времени что-то мастерить, можно воспользоваться обычной настольной лампой с электрической вилкой.

Технология определения фазы, нули и земли с помощью контрольной лампы максимально проста – поочередно соединяя провода лампы к проводам требующим определения, каждый с каждым.


Определить фазу и ноль из двух проводов

В случае определения контрольной лампой фазного провода среди двух проводов вы лишь сможете узнать, есть фаза или нет, а какой именно из проводников фазный определить не удастся. Если при соединении проводов контрольной лампы к определяемым жилам она загорится, то значит один из проводов фазный, а второй скорее всего ноль. Если же не загорится, то скорее всего фазы среди них нет, либо нет нуля, чего тоже исключать нельзя.

Таким способом, скорее, удобнее проверять работоспособность проводки и правильность её монтажа. Определять фазу лучше индикаторной отверткой, а вот наличие нуля узнавать так.

Определить фазный провод в таком случае можно подключив один из концов, идущих от контрольной лампы, к заведомо известному нулю (например, к соответствующей клемме в электрощите), тогда при касании вторым концом к фазному проводнику, лампа загорится. Оставшийся провод соответственно ноль.


Найти фазу, ноль и заземление из трех проводов:

В такой трехпроводной системе часто возможно точно определить фазный, нулевой и заземляющий провод контрольной лампой.
Соединяем контакты, идущие от контрольной лампы поочередно к жилам требующего определения кабеля.

Действуем методом исключения:

Находим положение, в котором лампа горит, это будет значить, что один из проводов фаза, а другой ноль.


После чего меняем положение одного из контактов контрольной лампы, далее возможны несколько вариантов:

– Если лампа не загорится (при наличии или дифференциального автомата защиты проверяемой линии они также могут сработать) значит оставшийся свободным провод – ФАЗА, а проверяемые НОЛЬ и ЗЕМЛЯ.

– Если после смены положения лампа ненадолго вспыхнет , при этом сразу сработает или диф. автомат (если они есть), значит оставшийся свободным провод – НОЛЬ, а проверяемые это ФАЗА и ЗАЗЕМЛЕНИЕ.

– Если линия не защищена или дифференциальным автоматом, и свет будет гореть в двух положениях . В этом случае узнать какой провод рабочий ноль (нуль), а какой защитный (заземление), можно просто отключив в щите учета и распределения электроэнергии вводной кабель от клеммы заземления. После чего так же проверить контрольной лампой все жилы и, опять же методом исключения, в положении, когда лампа не горит опознать проводник заземления.


Как видите, в различных ситуациях, при разных схемах электропроводки, реализованных в квартире, способы и методы определения нуля, фазы и заземления меняются. Если вы столкнулись с ситуацией, не описанной в этой статье, обязательно пишите в комментариях к статье, мы постараемся вам помочь.

А если вы знаете еще, простые способы того, как в домашних условиях, без специализированного инструмента определить фазу, ноль и землю, пишите в комментариях . Статья будет обязательно дополнена. Главное требование, к методам определения, это простота, возможность обойтись в поиске лишь подручными, бытовыми средствами, имеющимися у многих.

Прибегать к помощи мультиметра, чтобы определить фазу и ноль сети в домашних условиях не всегда рационально. Да и стоимость сложного оборудования гораздо выше. Существует более упрощенный прибор, позволяющий выполнить эти функции. Это индикаторная отвертка. Она является простым прибором. Однако, работая с электричеством, необходимо соблюдать все правила безопасности, какое бы оборудование ни применялось.

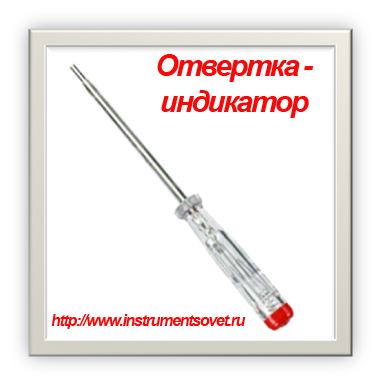

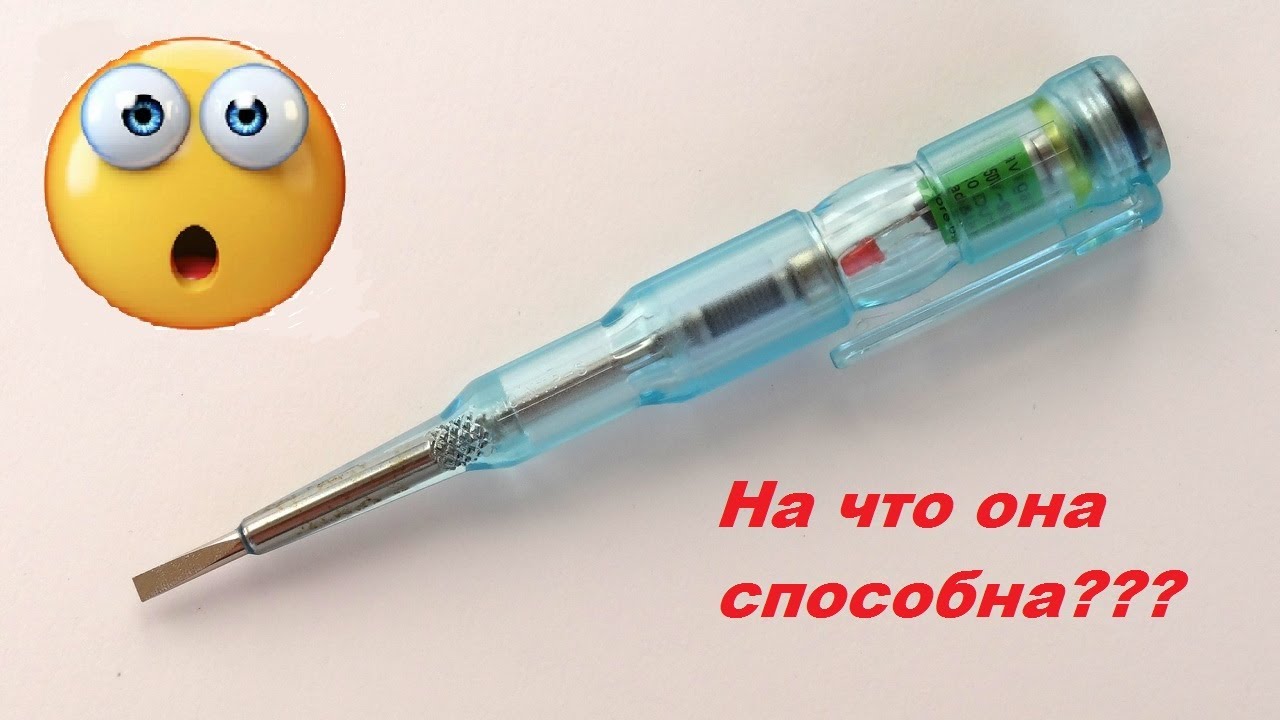

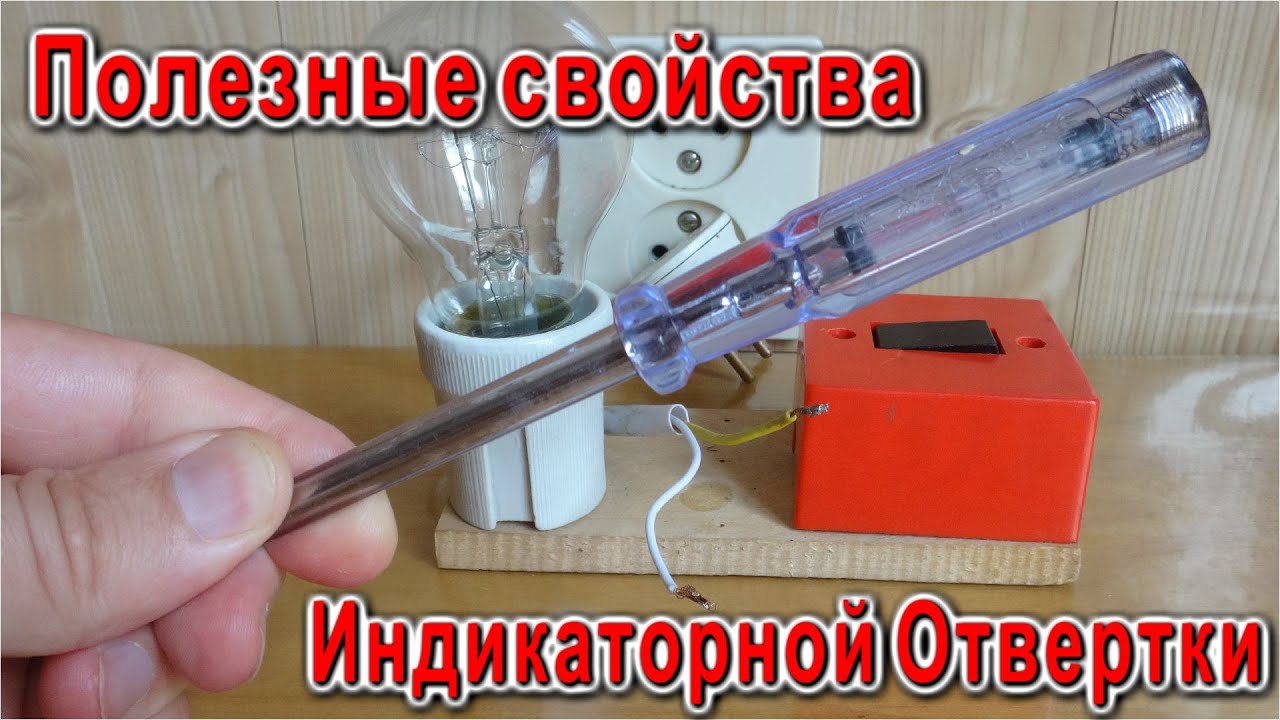

Конструкция индикаторной отвертки

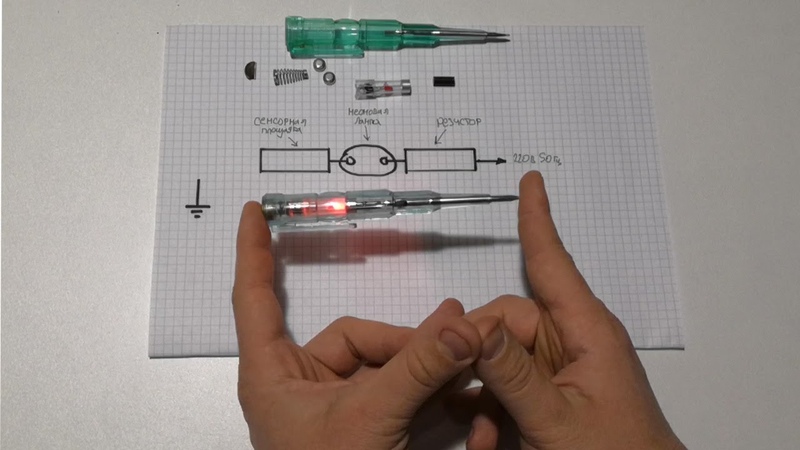

Принцип устройства индикаторных отверток довольно прост и внешне напоминает ее обычный аналог. Разница между ними состоит в ручке.

Индикаторная отвертка имеет в корпусе резистор, к которому подключено металлическое жало инструмента. Оно выступает в роли проводника.

Элемент сопротивления сокращает силу тока до максимально возможной величины. Это позволяет пользоваться индикаторной отверткой безопасно.

В корпусе также находится небольшой светодиод или неоновая лампочка. Он подсоединяется к наружному пятачку контактной пластины, которая находится на внешней стороне отвертки.

Ток, проходя по щупу и резистору, уменьшается, его сила становится безопасной для проведения работы.

Это основной принцип работы такого прибора, как индикаторная отвертка. Как пользоваться прибором, расскажут правила.

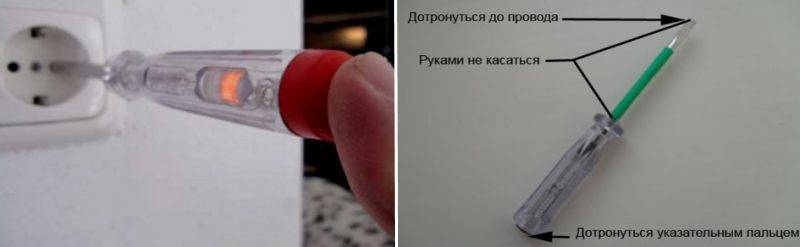

Человек должен дотрагиваться до пластины на внешнем крае инструмента. Цепь в этом случае замкнется и световой индикатор активируется.

Фаза и ноль в отвертке

Чтобы подключить провод к электрическому оборудованию, следует знать, как определить фазу и ноль индикаторной отверткой. Ток, питающий приборы, идет всегда по первому проводу – фазе. Второй провод нулевой. По нему электричество проходит в обратном направлении и возвращается к питающему источнику.

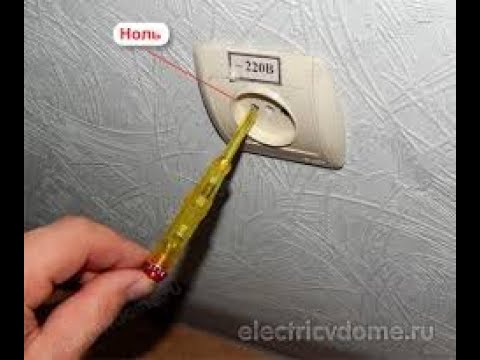

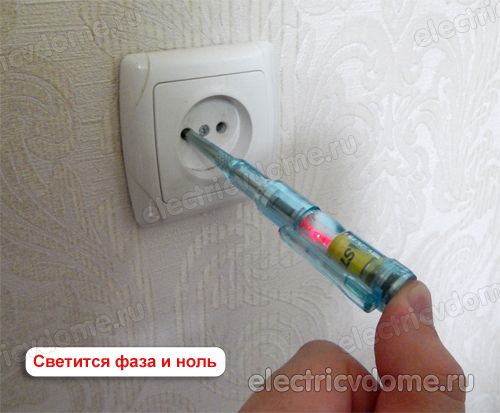

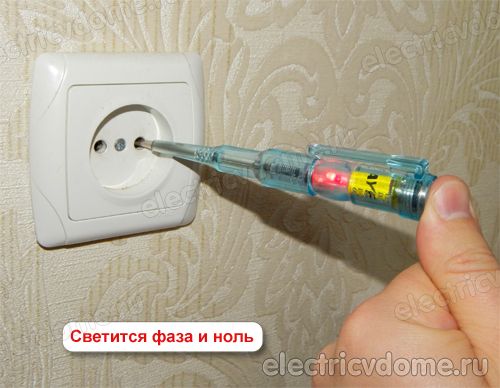

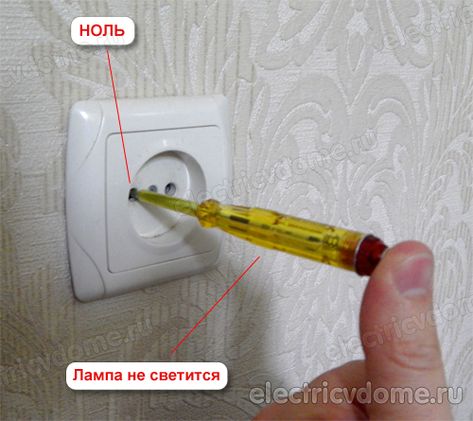

При касании щупом отвертки к оголенному проводу индикаторная лампочка загорается. Если же этого не происходит, то это нулевой кабель.

Провод должен находиться под напряжением. Иначе определить фазу и ноль простой индикаторной отверткой будет невозможно.

Отсутствие напряжения на обоих проводах при включенной сети свидетельствует о разрыве на участке проводника.

Область применения

Представленный инструмент сможет выполнить не только самые простые функции – как определить фазу индикаторной отверткой – но и множество дополнительных.

Возможно проверить кабель на обрыв, исправность удлинителя, обнаружить проводку в стене.

Все функции необходимо проводить по определенной инструкции применения индикаторной отвертки. Замеры возможно производить контактным или бесконтактным способом.

Контактный способ поможет найти напряжение в сети переменного тока. Это самая простая процедура. Щупом инструмента касаются оголенного кабеля. Если светодиод загорелся, значит найдена фаза. В случае когда индикатор не загорелся, это может быть нулевой провод, а также это случается при отсутствии в сети питания или ее обрыва.

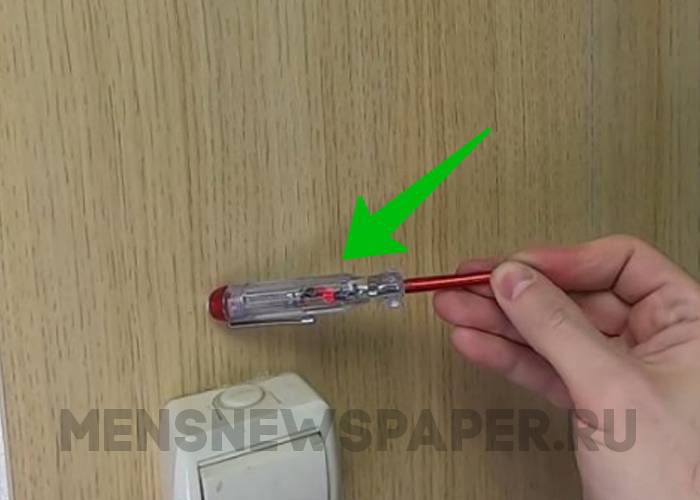

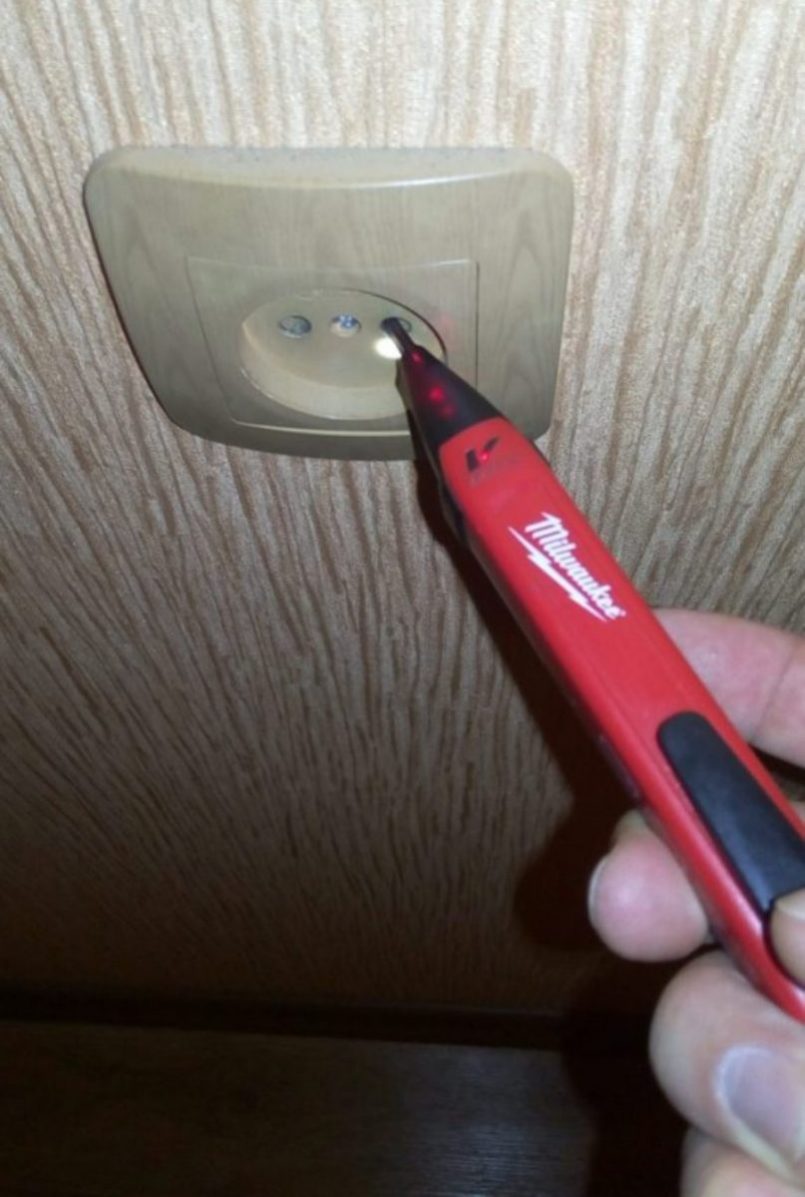

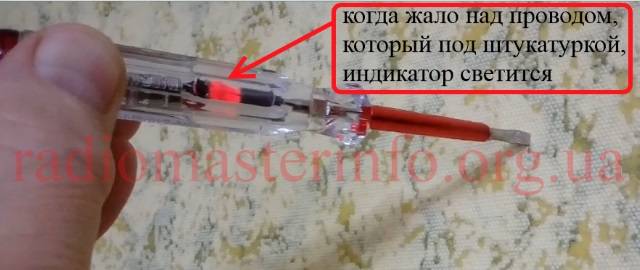

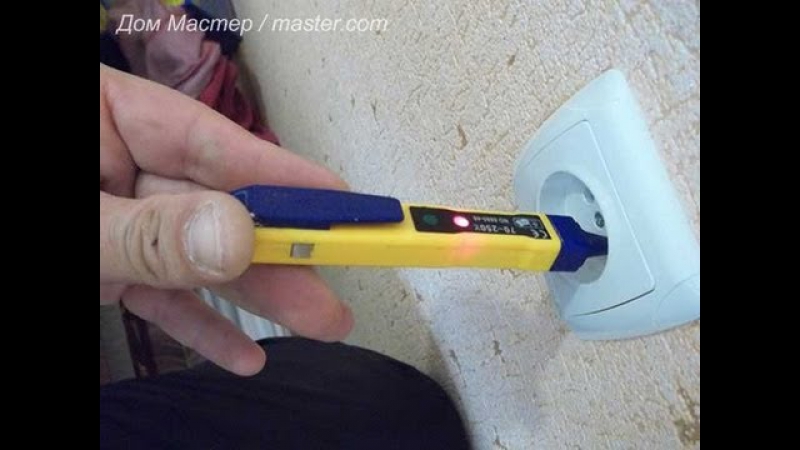

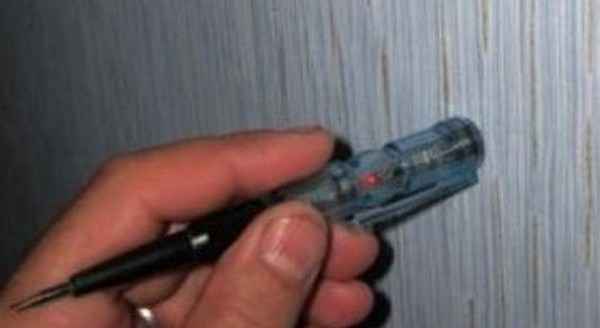

Бесконтактный способ поможет найти скрытую проводку. Для этого ручку подносят к поверхности, за которой находится провод. Если неоновый элемент загорелся, проводник найден.

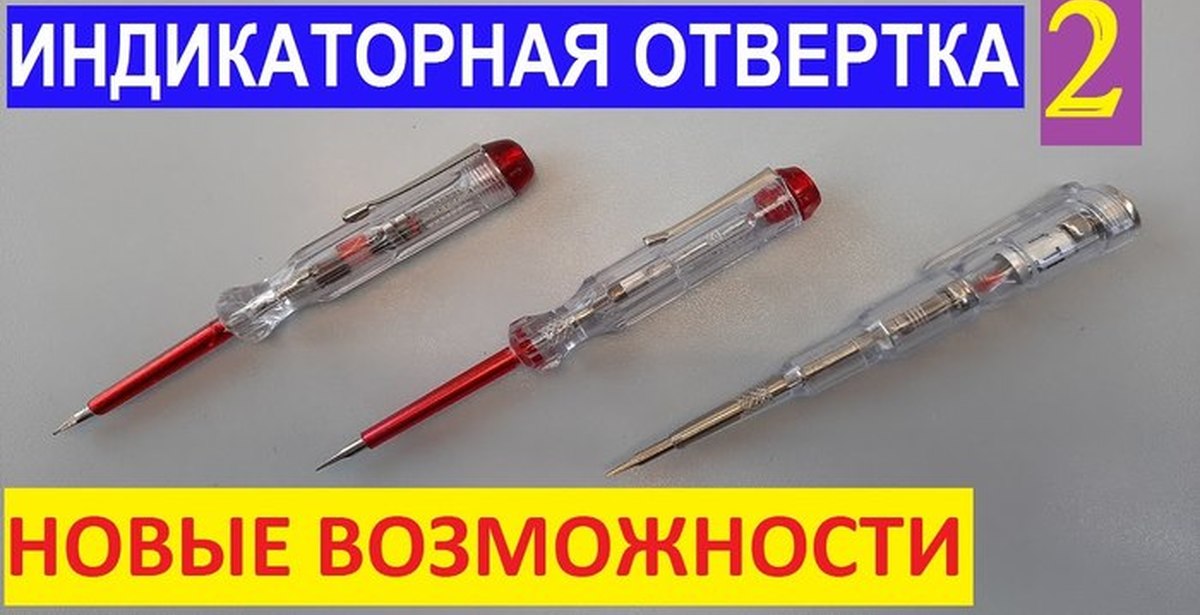

Типы индикаторных отверток

Варианты отверток с индикацией различны по своей функциональности.

Отвертки индикаторные без элемента питания позволят найти только фазу сети.

Представленные модели являются наиболее простыми, надежными и широко используются для определения напряжения в сетях жилых домов.

Ограничение минимального уровня силы тока до 60В делают инструмент непригодным для работы с маломощными системами.

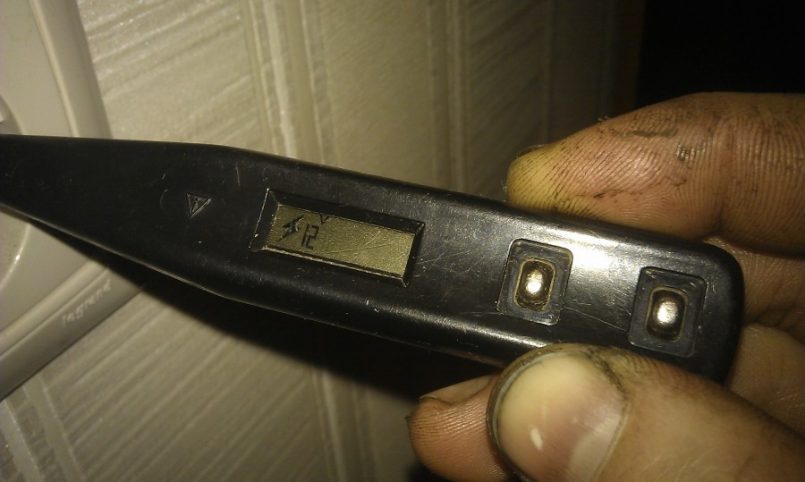

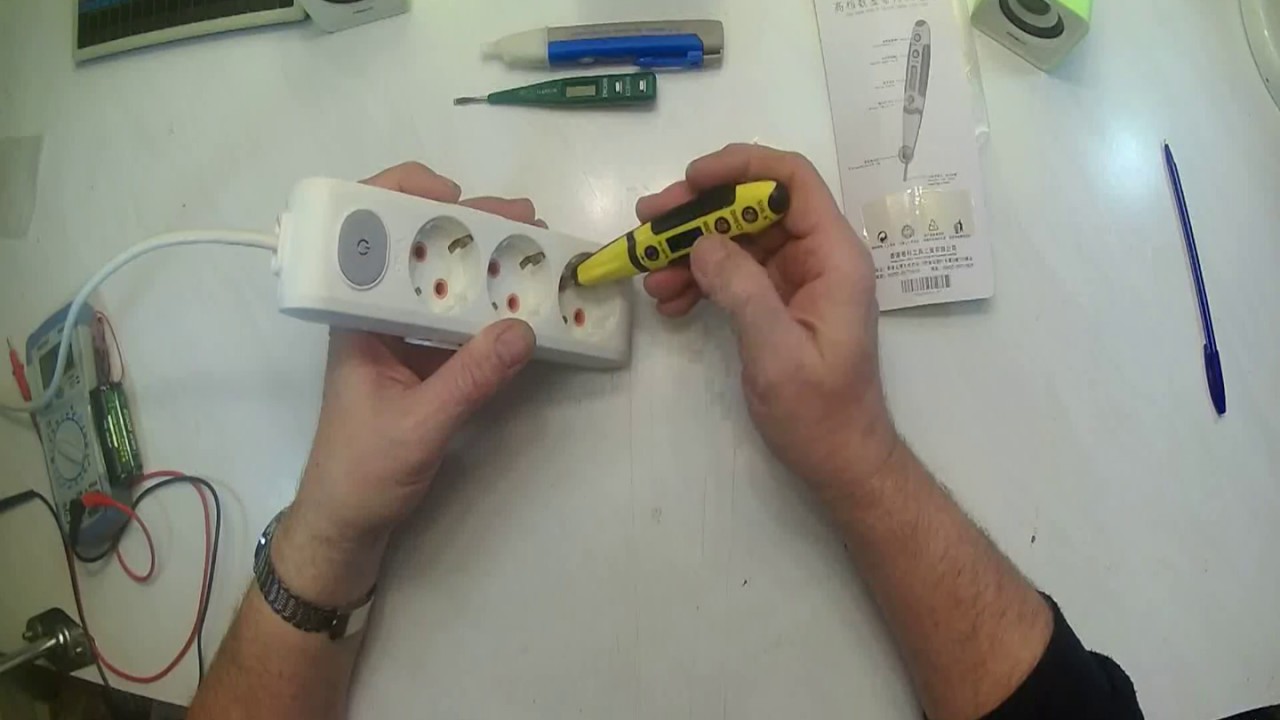

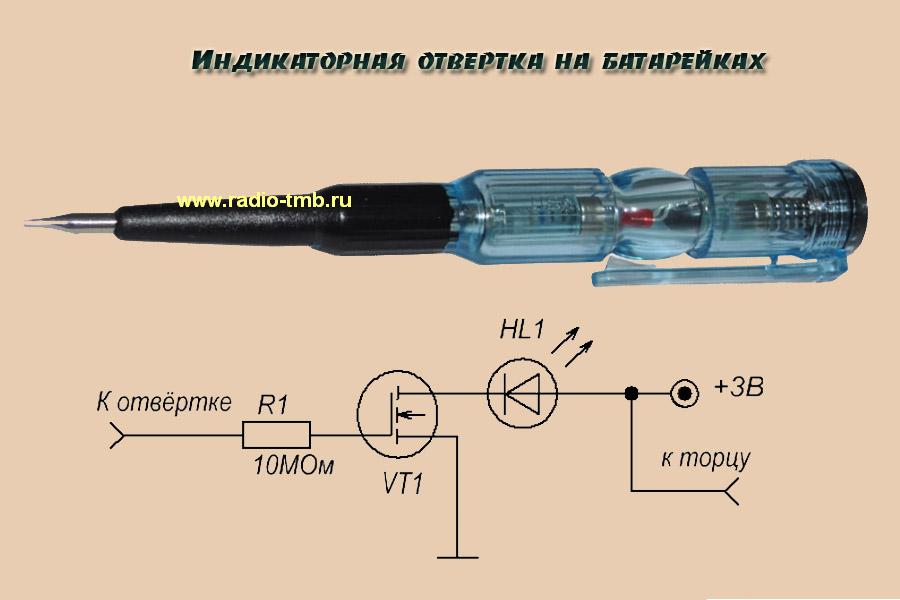

Существуют модели прибора с батарейкой, что позволяет определять бесконтактно такие параметры сети, как ноль и фаза. Индикаторная отвертка этого типа позволит определить целостность электрического провода. Прибор протестирует кабель даже без подачи тока.

Универсальная индикаторная отвертка позволит определить ноль и фазу как контактным, так и бесконтактным способом. Может применяться в сетях низкого напряжения.

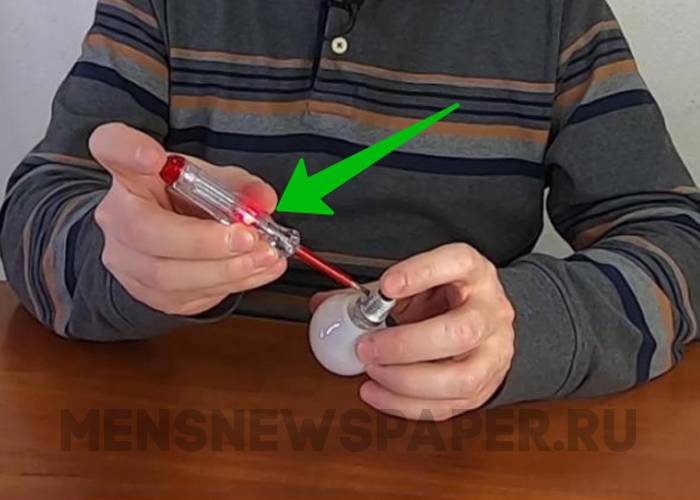

Проверка устройства перед работой

Перед началом процесса важно ознакомиться с правилами, как проверить индикаторную отвертку. Для этого производится визуальный осмотр на целостность конструкции, дабы исключить наличие механических повреждений.

Выполнив это действие и не обнаружив отклонений от нормы внешнего вида инструмента, проводится его тестирование.

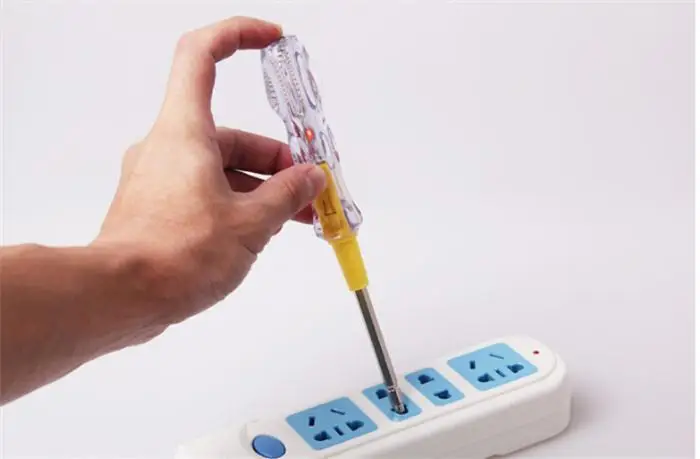

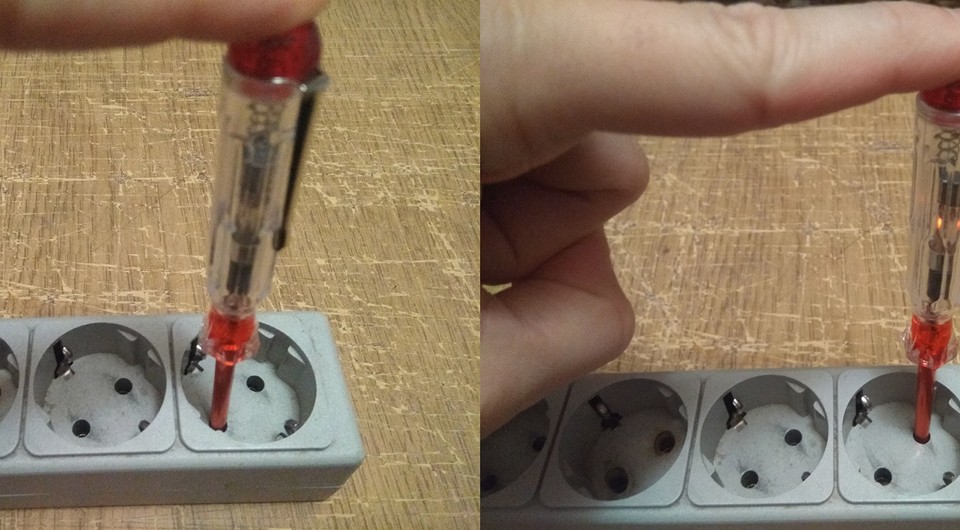

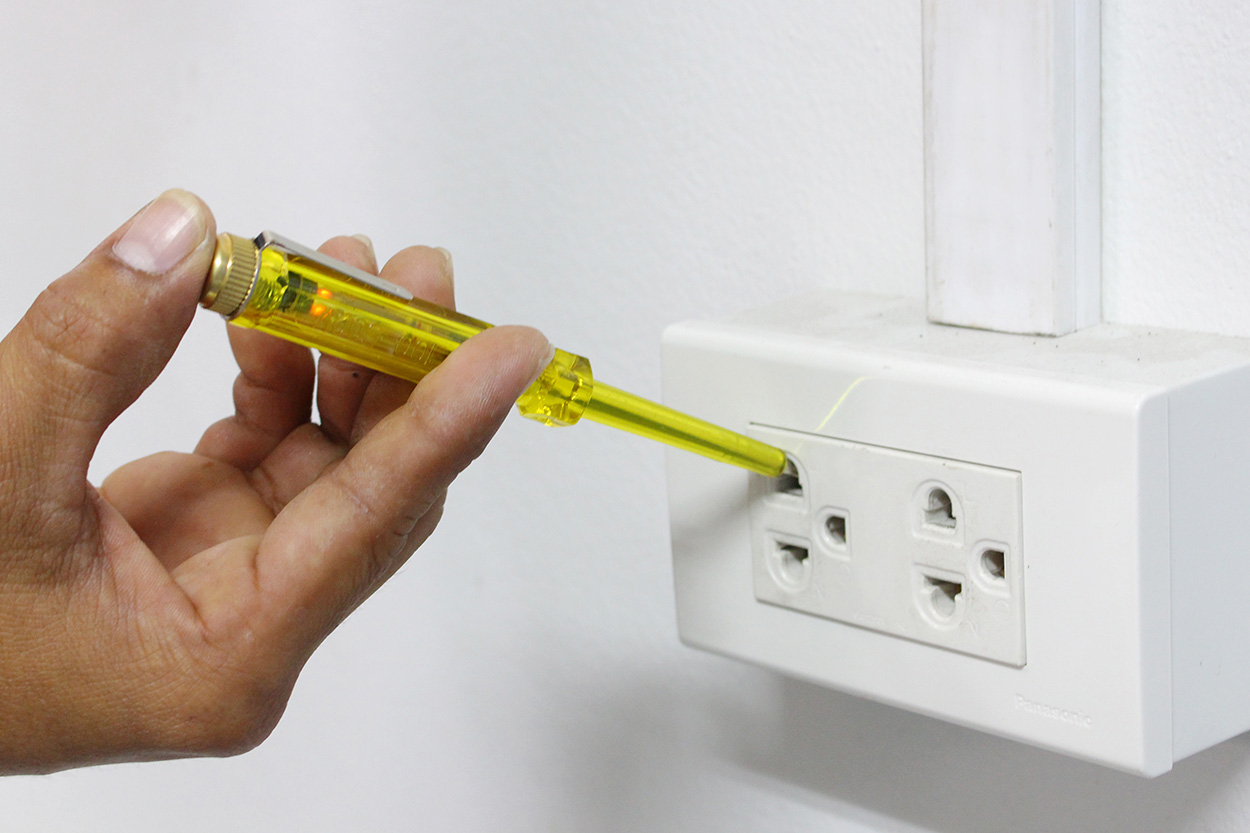

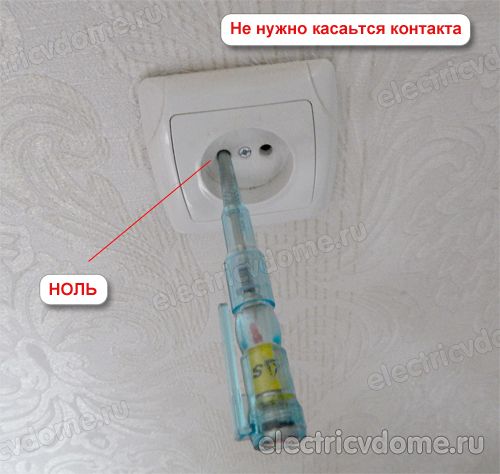

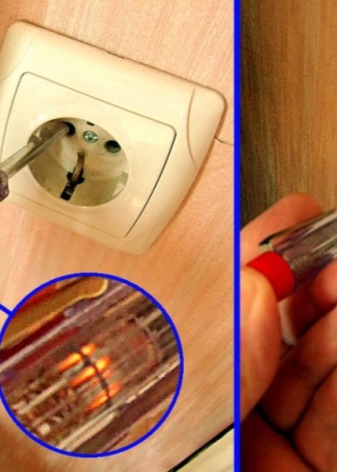

Щуп индикаторной отвертки при проверке вставляется в каждое отверстие рабочей розетки. Большой палец при этом необходимо держать на пластине рукоятки диэлектрического сенсора. Если этого не сделать, индикатор не будет срабатывать.

Также при использовании оборудования с неоновым индикатором на батарейке допустимо просто зажать пальцами жало отвертки и ее пятачок. Если светодиод загорится, инструмент исправен.

Меры безопасности

Чтобы работа была безопасной и не произошло никаких неприятных неожиданностей, следует ознакомиться с правилами пользования, которые обуславливает отвертка индикаторная. Инструкция оговаривает следующие меры предосторожности.

  1. Пользоваться прибором без винта запрещено.
  2. Извлекать из прибора допустимо только батарейку.
  3. Заменив элемент питания, винт плотно закручивается по часовой стрелке.
  4. Нельзя использовать инструмент с механическими повреждениями.
  5. Запрещено применять отвертку при повышенной влажности окружающей среды.
  6. Использовать прибор для сетей с несоответствующим напряжением категорически недопустимо.

Это ряд достаточно несложных правил, однако неукоснительное их выполнение гарантирует сохранение здоровья и обеспечит безопасность деятельности.

Инструкция пользования

Множество функций позволит выполнить индикаторная отвертка. Как пользоваться ею правильно? Разработаны правила, это регламентирующие.

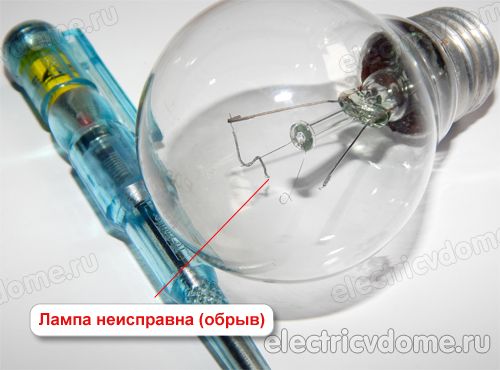

Чтобы оценить провод на наличие обрыва, следует устранить вероятность отсутствия напряжения в сети. Затем, держа одной рукой провод, следует дотронуться жалом другого конца.

Если провод исправен, светодиод станет светиться.

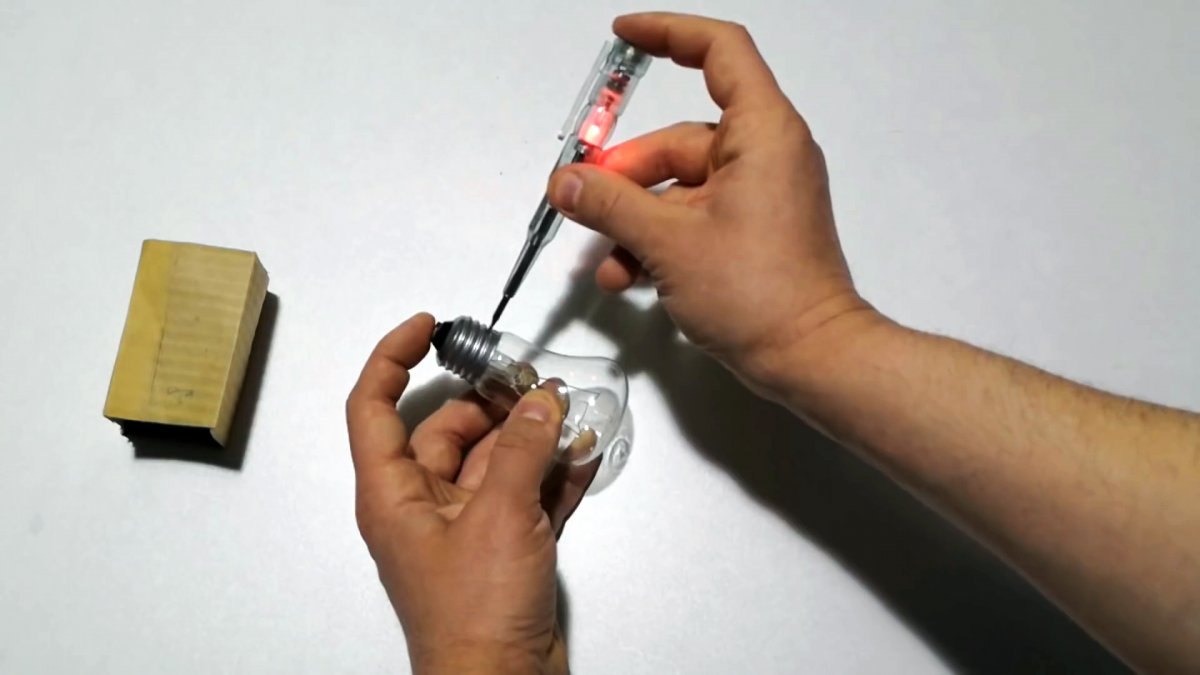

При помощи данного прибора можно проверить состояние удлинителя. Для этого проводник отключают от сети. В оба отверстия розетки вставляются два провода. Держась за контакт вилки, следует проверить инструментом второй контакт.

Если лампочка стала светиться, удлинитель исправен.

Найти участок обрыва кабеля также достаточно просто. Щуп инструмента зажимается пальцами, а его ручка проводится вдоль кабеля. Где индикатор перестанет гореть, в том месте существует обрыв.

Замена элемента питания

Индикаторная отвертка, конструкция которой предусматривает наличие съемного элемента питания, со временем потребует его замены.

Дабы избежать поломки и обеспечить безопасность эксплуатации прибора, следует проводить эту операцию по определенным правилам.

Замена батарейки производится в момент, когда светодиод перестает работать при проверке.

Самые часто используемые элементы питания для индикаторной отвертки имеют маркировку LR41, AG3, 392A, V3GA, G3-A.

Производя замену, следует открутить винт на конце рукоятки. Он при помощи небольшой пружины удерживает на посадочном месте батарейку.

Проволока, придерживающая элемент питания, отгибается, и производится его замена.

Затем ушки держателей аккуратно и плотно прижимаются в исходное положение.

Винт рукоятки необходимо хорошо закрутить. Использовать инструмент без этой детали или при плохом ее закрытии категорически запрещается.

Производя ремонт электрики или замену ее элементов у себя дома, необходимо подобрать самый подходящий тип инструмента. Индикаторная отвертка поможет определить фазу и ноль сети, а также место ее обрыва.

Соблюдая при использовании прибора все правила эксплуатации, предусмотренные инструкцией, можно гарантировать безопасность выполняемых работ. Ответственное отношение к использованию, замене элемента питания обеспечит сохранность здоровья пользователя. Довольно простой и удобный инструмент позволит выполнять самые обычные действия с элементами электросети у себя дома.

Проводя установку электрооборудования, например, подключая светильники и закрепляя выключатели, часто приходится решать проблему, как определить фазу и ноль. Самый простой способ определения, который подходит для любого пользователя, это метод выявления наличия тока с помощью индикаторной отвертки. На первый взгляд она такая же, как и обычная, имеет металлическое жало и рукоятку. Кроме этого имеется маленькая металлическая кнопка и лампочка.

Профессиональные электрики, как правило, подводят ток в розетке с левой стороны, а в патроне светильника по центру. Но что бы быть точно в этом уверенным надо действовать следующим образом.

Инструкция по использованию

Применяя данное устройство, надо быть очень осторожным, так как при несоблюдении мер безопасности можно получить электрический удар. Ни в коем случае нельзя прикасаться к открытому, неизолированному кончику индикаторной отвертки.

На линию, на которой проводится работа, надо подать питание, но потребители электроэнергии (компьютеры, телевизоры и т.п.) должны быть отключены.

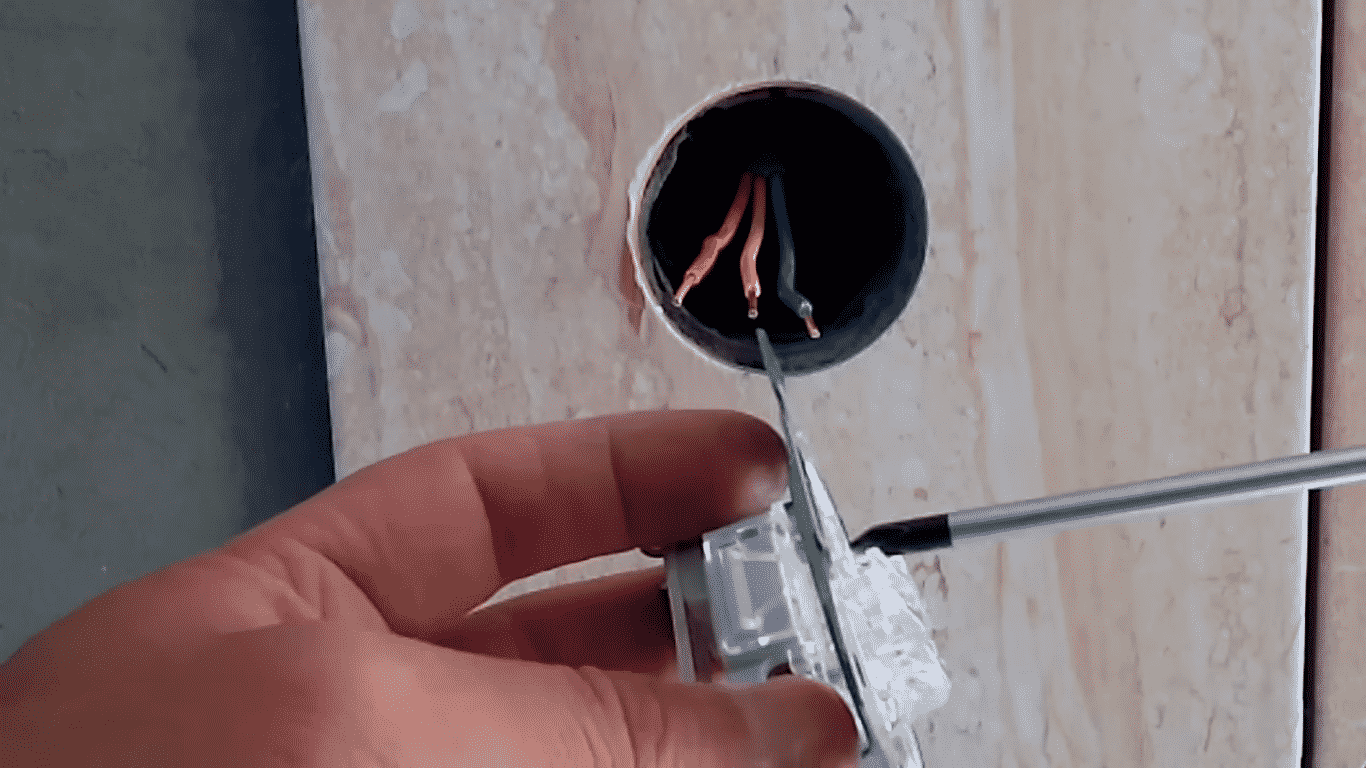

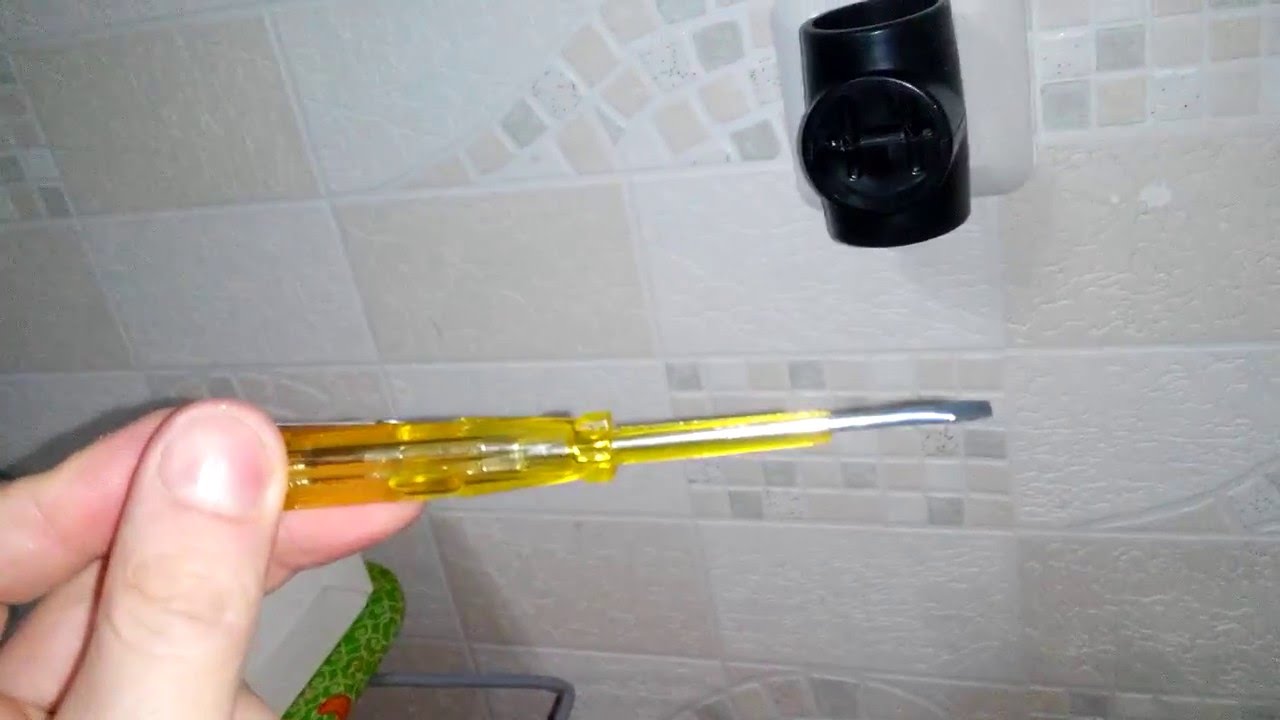

Есть очень простой способ, как найти фазу и ноль индикаторной отверткой. Для этого нужно разместить ее на проверяемой поверхности и нажать на кнопку, расположенную на ручке. Если индикатор горит, то это силовой провод. Если жало будет размещено на проверяемой поверхности и после нажатия на кнопку вы увидите, что лампочка на ручке не горит – значит, это ноль. Таким нехитрым действием можно пользоваться во время электротехнических работ. По указанной методике можно узнать, как определить фазу в розетке, автомате и патроне.

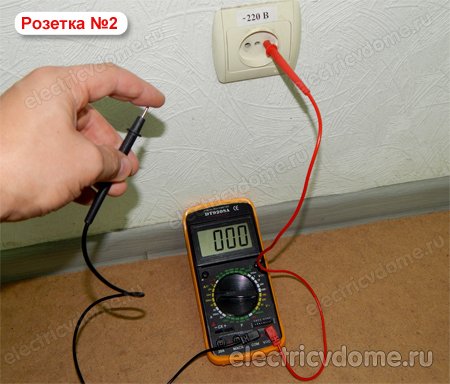

Альтернативная методика с использованием тестера

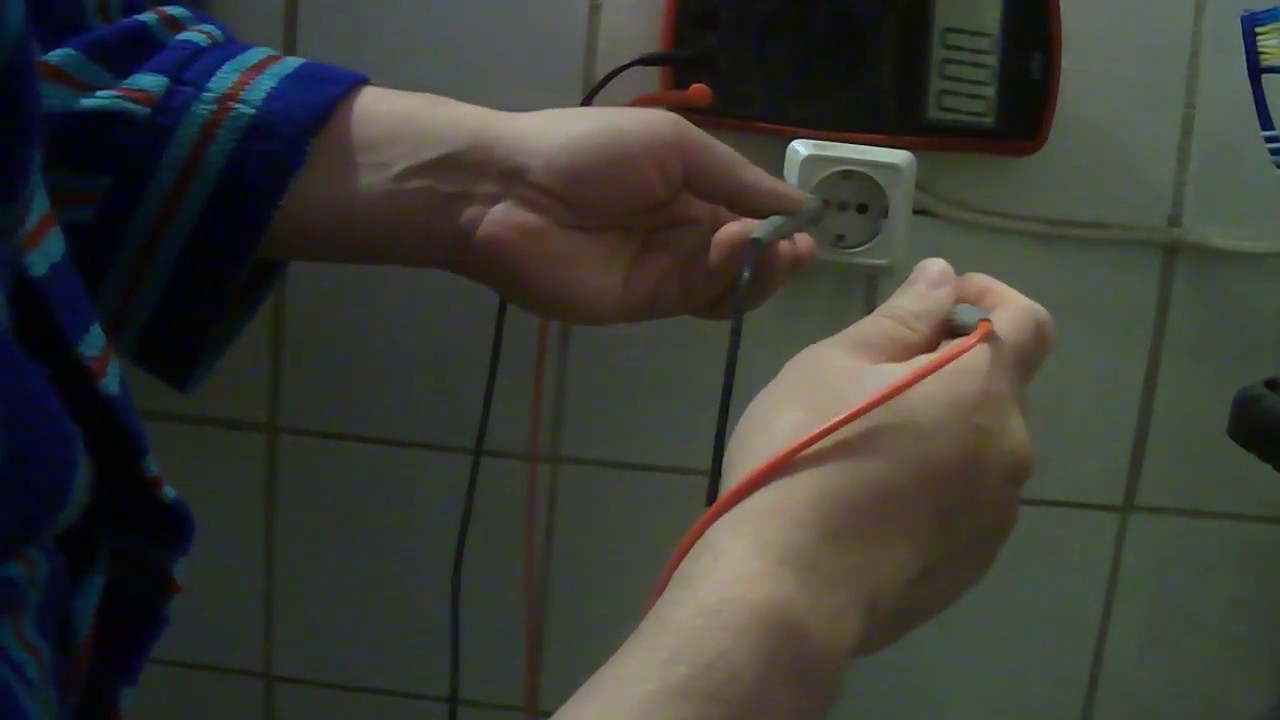

Для поиска нужного элемента можно воспользоваться мультиметром. Для того чтобы проверить, где находится искомый проводник тестером, сначала требуется перевести его в режим измерения переменного тока. Для этого необходимо повернуть ручку управления в положение, напротив которого будет указан знак V~. Такой знак есть на каждом мультиметре. Далее возможны два пути.

· Для или автомате нужно зажать один щуп пальцами, а другим щупом подвести к контактам автоматического выключателя. Если видим на индикаторе незначительное напряжение, например, 4,15, то это говорит о том, что там ноль. Если показания, близкие к 200 вольтам, это указывает на то, что данный контакт силовой.

· Второй вариант заключается в том, что один щуп прибора надо поставить на заведомо заземленный предмет, а вторым, так же как и в первом способе, прикоснуться к элементу. Если прибор показывает незначительное напряжение, например, 0,15, то это означает, что контакт нулевой, а показания прибора являются незначительно наводкой самого тестера. Так же как и в первом варианте, показания датчика, близкие к 220–230 В, свидетельствуют о наличии питания.

Определение назначения проводов по цвету

Изоляция силового проводника, заземления и т.п. окрашивается в определенные цветы. По Стандарту Европейского Союза МЭК 60445 от 2010 года провода с силовым питанием должны быть окрашены в коричневый, черный, серый цвет. Синей изоляцией обозначаются проводники с нулем. Заземление окрашивается в двухцветную обмотку зелено-желтого цвета. Кроме того, Стандартом запрещается использовать окрашивание заземление только желтым или только зеленым цветом. В России же распространён ГОСТ 50462 от 2009 г., который почти полностью соответствует Европейскому Стандарту и по которому окрашивание производится так же. Необходимо обратить внимание на то, что не лучшим решением является поиск наличия напряжения только по цветовой маркировке, так как специалисты-электрики могут по-разному проводить подключение.

Применение контрольной лампы

Контрольная лампа — это простая лампа накаливания, к которой присоединены две изолированные проволоки по несколько сантиметров каждая. Одним концом проволоки нужно дотронуться до радиатора отопления или трубопровода, а другим – до проверяемой области. Посмотрим, как определить фазу. Она находится там, где во время данной процедуры лампочка зажглась. Необходимо понимать, что такой способ является достаточно опасным в связи с большой вероятностью электроудара.

Многие считают, что легко найти фазу без специальных устройств. Но на самом деле использование подручных средств опасно, с ними вы можете запросто расстаться с жизнью. Обязательно надо использовать приборы – пусть и несложные. Достаточно приобрести самый простой индикатор питания, который стоит совсем не дорого.

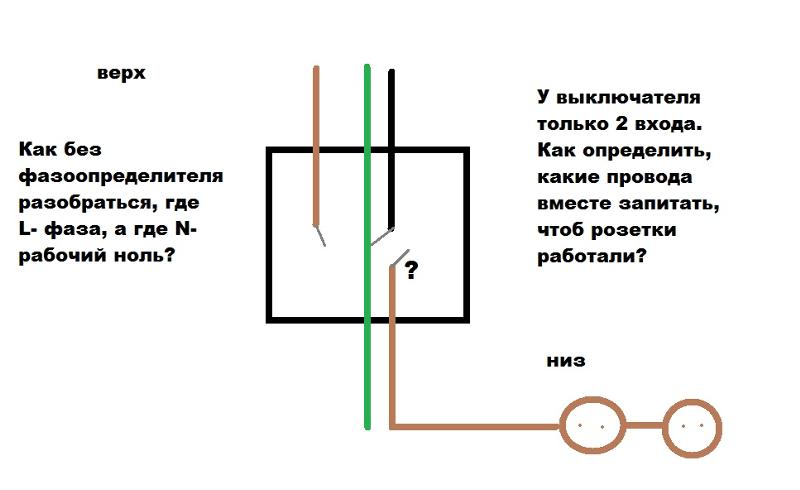

Собираетесь подключить новый выключатель, а под рукой нет ни одного датчика, способного указать, какой из проводов под напряжением. В этом случае вам необходимо знать, как определить фазу и ноль без индикаторов.

Что такое фаза и ноль

Определение фазы потребуется, если при подключении новой розетки окажется, что вы не знаете, какой из проводой на выводе фазный, а какой нулевой

Фаза – проводник, по которому передаётся напряжение к потребителю.

Ноль – пустая фаза. Возвращает ток: создаёт непрерывную электрическую сеть при подключении устройств, а также выравнивает фазное напряжение.

Для чего необходимо определить рабочую и пустую жилу

Многие приборы требуют соблюдения полярности для нормальной работы:

  • терморегулятор;
  • контролёр в системе газового котла;
  • измерительное оборудование лабораторий;
  • и другие.

Если подключить эти устройства без строгого следования правилам расположения проводов, никто не даст гарантии на срок службы и качество их работы.

Как определить без приборов

Существует несколько простых и наиболее доступных способов.

По маркировке проводов цветом

Цветовая маркировка проводов как раз и предназначена для того, чтобы можно было без приборов узнать, какая из жил нейтральная, а какая фазная

Первый и наиболее надёжный способ самостоятельно определить, где фаза и ноль без тестера – осмотреть цвет изоляции каждого проводника:

  • ноль – синий/голубой;
  • земля – жёлто-зелёный;
  • фаза – любой другой цвет от чёрного до белого, кроме вышеперечисленных.

В старых домах проводка может быть выполнена одноцветным проводом. В этом случае рекомендуем промаркировать выводы электропроводки при помощи термоусадочных трубок.

Делаем контрольную лампочку

Этот вариант наиболее опасный и может стать причиной поражения электрическим током

Для этого способа нужно найти лампу накаливания с патроном и два отрезка многожильного провода длиной около 50 см:

  1. Подсоединяем жилы в разъёмы патрона.
  2. Зачищаем до металла трубу отопления.
  3. Крепим один провод к трубе, а вторым «щупаем» интересующие нас жилы.

Как только провод коснётся фазы, лампочка загорится.

Используем картошку

Понадобится:

  • резистор на 1 МОм;
  • 1 картофелина;
  • 2 провода длиной по 50 см.

Один конец первого проводника подсоединяем к трубе, второй вставляем в разрезанную картошку. Другой проводник также вставляем одним концом в картофелину, а вторым «щупаем» жилы.

Ждём 5–10 минут.

Это довольно эффективный способ определить фазу и ноль без приборов

Фаза – появилось небольшое тёмное пятно. Ноль – нет никакой реакции.

В данном случае определение должно происходить с небольшой выдержкой времени при контакте жилы со срезом картошки

Видео: определение полярности без приборов

С помощью воды

Для определения полярности контактов по похожей методике опускают два провода в ёмкость с водой. Если вокруг одного образуются пузыри – это минус. Следовательно, вторая жила – плюс.

Этот способ также является опасным, при его использовании нужно соблюдать меры предосторожности

Применяя подручные средства для определения жилы под напряжением, необходимо быть крайне осторожным. При несоблюдении мер безопасности, можно получить удар током.

Проверка фазы и нуля мультиметром. Как определить фазу и ноль индикаторной отверткой? Виды пробников, их возможности

Современные отвертки-индикаторы избавят от головной боли человека, пытающегося осмыслить, как определить фазу, ноль, землю. Замечены сложности, расскажем ниже. Для тестирования применяется сигнал, генерируемый отверткой. Понятно, внутри стоят батарейки. Старая советская отвертка-индикатор на базе единственной газоразрядной лампочки негодна. Позволит безошибочно определить фазу. Следовательно, другая цепь – ноль или земля.

Правильно определить фазу

Провода трехжильные

Начнем терминами. Слова ноль русский язык лишен. Зато употреблялось обиходом за счет легкого произношения. Ноль – искаженный нуль, восходящий корнями к латинскому языку. Программист знает: под термином NULL принято подразумевать пустые, неопределенные переменные (лишенные типа). Иногда вид данных удобен для составления алгоритмов (при передаче значений функции).

Теперь попробуем найти фазу. Типичная отвертка-индикатор образована стальным щупом, вслед идет высокоомное сопротивление (к примеру, углерода), ограничивающее ток, источником света выступает газоразрядная лампочка малого размера. Мелочи, но незнающие термина контактная кнопка, определить ноль бессильны. На конце ручки отвертки-индикатора металлическая площадка. Это контактная кнопка, которую потрудитесь касаться пальцем. Иначе лампочка при прикосновении к фазе светиться откажется.

Объясним происходящее. Тело человека наделено емкостью. Не столь велика, хватает пропустить мизерный ток. Фаза начинает колебания, электроны идут в сеть и обратно. Создается небольшой ток. Размер сильно ограничен резистором, убиться, взявшись рукой за контактную площадку отвертки-индикатора, другой за трубу снабжения водой непросто. Обнаружить при помощи инструмента непосредственно землю невозможно.

Обнаружение фазы имеет основополагающее значение, напряжение не должно выходить на патрон люстры при выключенном выключателе. В противном случае обычный процесс замены лампочки может стать опасным, последним. По нормативам, фаза розетки слева. Если выключатели стоят, как принято (включается нажатием вверх), способы определения фазы вырождаются умением найти левую руку, понять, где находится низ:


Определение положения фазы по цвету изоляции жил провода

Нулевой рабочий провод снабжен синей изоляцией, земля желто-зеленая. Соответственно, на фазу приходится красный (коричневый) цвет. Правило может грубо нарушаться. Дома старой застройки часто оснащались проводами двух жил. Цвет изоляции в каждом случае белый. Отдельные устройства, наподобие датчиков освещенности или движения, имеют другую раскладку. К примеру, нулевой провод черный. Здесь приготовьтесь смотреть руководство по эксплуатации, вариантов раскладки бесчисленное количество.

Найти нулевой провод в квартире

По правилам, корпус подъездного щитка заземлен. Выполняется при помощи солидных размеров клеммы, затянутой мощным болтом в домах старой постройки, жителям современных зданий проще ориентироваться количеством жил. Нулевая шина имеет самое большое число подключений, фазы разводятся по квартирам (добрые электрики вешают стикеры А, В, С; злые – не вешают). Легко проследим по раскладке автоматов защиты, счетчиков.

Штекер 230 вольт Великобритании

В каждом случае общий провод будет нулевым. Цвет не играет решающей роли. Хотя по нормам современные кабели снабжены разукрашенной изоляцией. Обратите внимание – если в доме обустроено заземление, жил на входе минимум 5. Корпус щитка сажается на желто-зеленую. Нулевой провод послужит отводу рабочего тока от приборов (замыкает цепь). Объединение ветвей на стороне потребителя запрещено. Вот тройка правил, помогающих разобраться в подъездном щитке (обратите внимание, по правилам, жилец туда не должен казать носу вовсе – предупредили):

  • Автомат защиты рвет фазу. Встречаются двухполюсные модели, используются сравнительно редко для помещений с особой опасностью (санузел). Поэтому по положению провода удастся сказать: это фаза. Потом стоит автомат вырубить, жилу прозвонить на стороне квартиры. Однозначно даст положение фазы.
  • Напряжение меж нулевым проводом, любой фазой составляет 230 вольт. По ключевому признаку выделим жилу, на другую дающая указанную разницу. Разброс меж фазами составляет 400 вольт. Значения процентов на 10 выше, российские сети стараются соответствовать европейским стандартам.
  • Токовыми клещами измерим значения на жилах. По каждой фазе проявится значение, сумма которых (по трем) должна течь обратно в сеть по нулевому (либо подходящему фазному). Заземление редко используется, ток здесь близкий нулевому при равномерной загрузке веток. Место, где значение больше всего, традиционно является нулевым проводником.
  • Клемма заземления распределительного щитка на виду. Признаку поможет найти нулевой провод в домах с NT-C-S. В других случаях сюда подводится заземление.

Дополнительные сведения о нахождении земли, фазы, нулевого провода

Напоминаем, рассматривались случаи, когда под рукой нет отвертки-индикатора, зато присутствуют токовые клещи, мультиметр. Затем до входа в квартиру обнаруживают землю, фазу, нулевой провод, домашняя сеть прозванивается. Жилы три, методика лежит на поверхности: меж фазой и другим проводом разность потенциалов составит 230 вольт. Обратите внимание, методика непригодна в других случаях. К примеру, разница напряжений меж двумя одинаковыми фазными жилами составляет круглый нуль. Тестером измерить и определить сложно.

Добавим другой способ – промышленностью запрещен. Лампочка в патроне с двумя оголенными проводами. При помощи инструмента находят фазу, возможно жилу замыкать на заземление. Нельзя использовать водопроводные, газовые, канализационные трубы, прочие инженерные конструкции. По правилам, оплетка кабельной антенны снабжена занулением (заземлением). Относительно нее допустимо тестером (запрещенной стандартами лампочкой в патроне) находить фазу.

Для решительных людей порекомендуем пожарные лестницы, стальные шины громоотводов. Нужно зачистить металл до блеска, звонить на участок фазу. Обратите внимание, далеко не все пожарные лестницы заземлены (хотя обязаны быть), шины громоотводов 100%. Если обнаружите столь вопиющий произвол, обратитесь в управляющие организации, при отсутствии реакции – сообщите государственным инстанциям. Указывайте нарушение правил защитного зануления зданий.

Современные отвертки-индикаторы определения фазы, нулевого провода, земли

Когда нельзя понять, какого цвета провода, полезно пользоваться отверткой-индикатором. Инструкция диковинки на батарейках говорит: удастся при помощи щупа найти землю. Спешим огорчить читателей – любой длинный проводник определяется ложно. Разорванная в области пробок фаза, нулевой провод, настоящая земля – ответ один. Не каждая отвертка-индикатор способна выполнять функции одинаково эффективно. Смысл операции следующий:

Отвертка-индикатор

  • Активная отвертка-индикатор способна обнаружить длинный проводник путем излучения туда сигнала, ловли отклика.
  • На практике при плохом качестве контактов волна быстро затухает. Отвертка-индикатор показывает наличие земли на разомкнутой пробке фазы.
  • Для определения земли существует условие – нужно пальцем коснуться контактной площадки. В этом разница меж активной и пассивной отвертками-индикаторами. В первой возможно по этому принципу найти фазу, во второй правильное определение происходит при условии отсутствия контакта с данной областью.

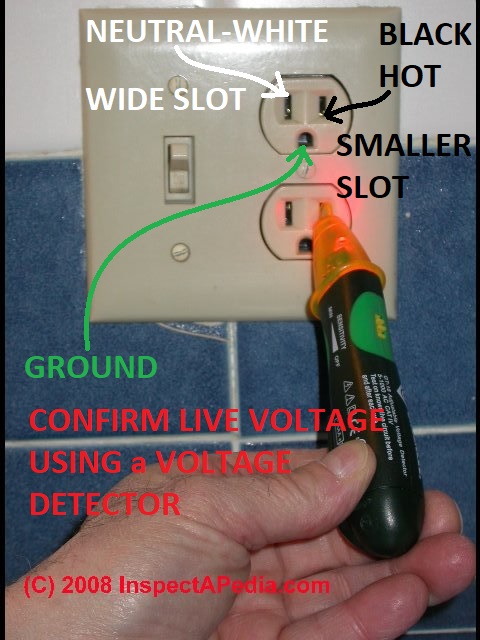

Современная отвертка-индикатор на расстоянии позволит судить, течет ли по проводу ток. Существует специальный дистанционный режим. Обычно даже два: повышенной и пониженной чувствительности. Позволит отсеять неиспользуемую часть проводки. Допустим, известны случаи: строители заводили в дом две фазы вместо одной, путали местами. Пользоваться проводкой нужно с большой осторожностью.

Хочется отметить, на практике измерить сопротивление проводки, прозвонить непросто. Гораздо удобнее определять наличие фазы. Нет опасности сжечь китайский тестер (бывает временами при попытках измерить сопротивление жилы под током). Следует также знать, низкоомные цепи определяются с ошибкой. К примеру, большинство тестеров при прямом замыкании щупов не дают нуль шкалы. Зато если не получится определить землю при помощи активной отвертки-индикатора, плохие контакты – запросто. Если при выключенных пробках огонек горит с пальцем, прижатым к контактной площадке, время задуматься о покупке нового автомата распределительной коробки, скрутки замените современными колпачками.

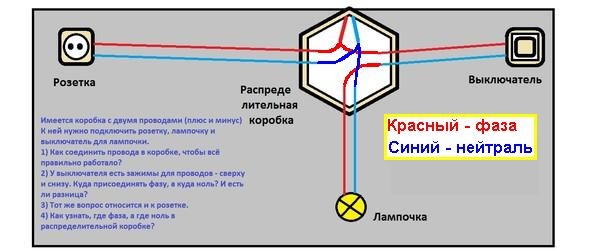

  1. Красный – фаза.
  2. Синий – нулевой провод.
  3. Желтый – земля.

Обычно водорастворимая краска смывается с трудом. Цвета электрических проводов допустимо проставить колерами принтеров. Приведенная выше система не одинока, часто встречается. В продаже найдем черный цвет. Можете использовать, как заблагорассудится. Обозначение проводов выполняется один раз навсегда. Смыть маркировку проще концентрированной уксусной кислотой, вещество понадобится вознамерившимся отчистить руки (не всегда просто выходит на практике). Напоследок – старайтесь не заляпать одежду.

Цифровой мультиметр очень полезная вещь в быту. С помощью тестера просто определить, какой из проводов фаза, ноль, а какой заземление.

Любая электросеть, как бытовая, так и промышленная может быть с постоянным током или с переменным. При постоянной подаче электронапряжения электроны перемещаются в одном направлении, при переменной подаче это направление постоянно меняется.

Переменная сеть в свою очередь состоит из двух частей – рабочей и пустой фазы. На рабочую, которую называют в электричестве так и называют – «фазой», подаётся рабочее электронапряжение, а на пустую, которая получила название «ноль» – нет. Она нужна для создания замкнутой сети для работы и подключения электроприборов, а также для заземления сети.

Правила использования мультиметра

Для определения фазы и нуля с помощью мультиметра необходимо очистить концы жил от изоляции, развести их в разные стороны, чтобы избежать контакта, который спровоцирует короткое замыкание, и подать следом электронапряжение.

На мультиметре установить измерительный предел переменного напряжения выше 220 В. В гнездо с меткой «V» вставить щуп для измерения напряжения. Прикоснуться им к очищенной жиле и следить за дисплеем. Если значение до 20В – это фазный провод, если показаний нет совсем – это ноль.

Для правильного использования мультиметра необходимо соблюдать следующие правила:

  • Противопоказано использовать прибор при повышенной влажности.
  • Нельзя применять вышедшие из строя измерительные щупы.
  • Запрещено измерять параметры со значением, превышающим верхний предел прибора измерения.
  • Во время измерительной процедуры нельзя крутить переключатель и менять пределы.

Как мультиметр поможет найти фазу

Чтобы мультиметр показал, в каком из проводов находится фаза, на приборе нужно выставить режим для определения напряжения переменного тока, который обозначается как V~, установив предел измерения от 500 до 800 В. Подключение щупа производится стандартно, чёрный в разъем «COM», красный в «VmA».

Как мультиметр показывает ноль

После того, как определился провод с фазой легче всего найти нулевой. Установив красный щуп на фазу касаетесь других проводников, после чего тестер должен показать значение около 220 В. Из этого будет понятно, что второй провод – это или нулевой защитный, или нулевой рабочий.

Определить мультиметром, где нулевой защитный провод, а где нулевой рабочий весьма сложно, так как они дублируют друг друга. Лучше всего отключить от шины заземления в электрическом щитке вводной провод, тогда в проверяемом помещении между фазой и проводами заземления не будет 220 В, как при проверке фазы и нуля.

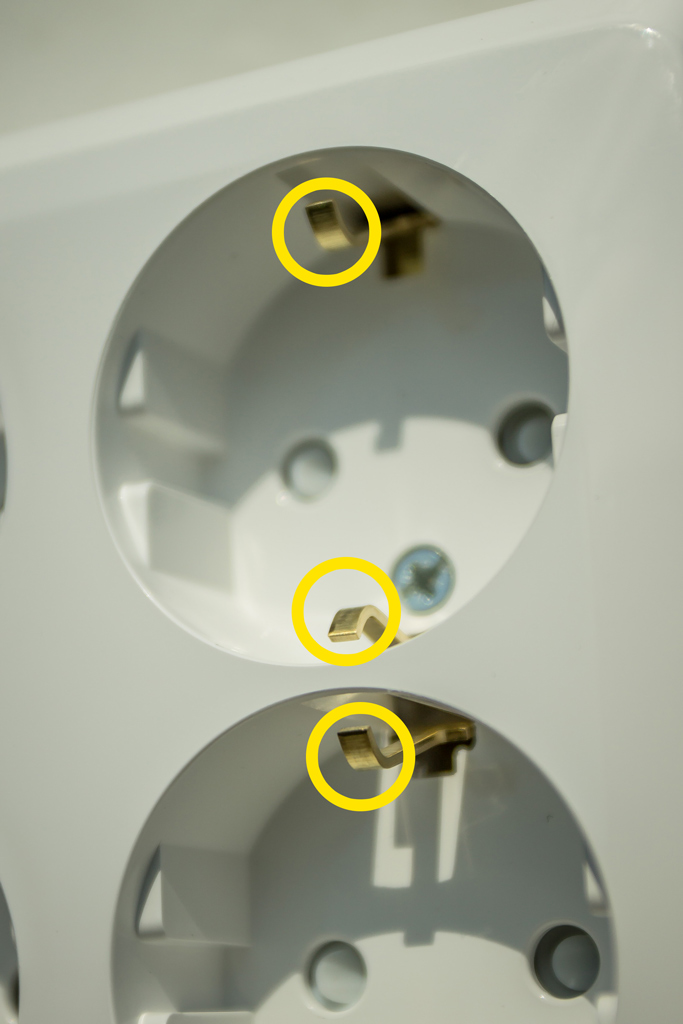

Определяем прибором землю

Наличие заземляющего контакта не говорит о том, что этот контакт на самом деле заземлён. Довольно часто этот провод не подсоединяется никуда, а только создаёт видимость для пользователя. Грамотные электромонтёры для земли выбирают провод с полосой, но если мастер был неопытным или халатно отнёсся к данному заданию, то о цветовой маркировке могли и не вспомнить. В таких ситуациях напряжение лучше всего измерять, прикасаясь к трубам водоснабжения или отопления. На проводе с заземлением уровень напряжения будет меньше, чем на нулевом.

Другие варианты проверки

Кроме перечисленных способов проверки фазы и нуля мультиметром, существует проверка с использованием контрольной ламы.
Способ довольно необычный и требует особой осторожности, но действенный.

Для такого устройства необходим патрон, лампа, провод со срезанной на концах изоляцией. При использовании лампы удастся определить – есть фаза или нет, а какой именно фазный проводник – установить не получится. Если во время соединения проводки контрольной лампы с определяемыми жилам она засветится, тогда один из проводов фазный, а второй вероятнее ноль. Если не засветится, то фазы нет либо фазы, либо ноля, что тоже возможно.

Отвертка с индикатором нам в помощь

Конструкция инструмента проста. Внутри встроена лампочка. Жало на одном конце, шунтовый контакт на другом.

Суть проверки контрольной отвёрткой состоит в выполнении следующих действий:

  • Отключаем подачу тока от щитка.
  • Очистить от изоляции жилы, которые нужно проверить на 1 см.
  • Разъединяем их в разные стороны во избежание соприкосновения.
  • Произвести подачу напряжения включив вводный автомат.
  • Жало отвёртки поднести к оголённой проводке.
  • Если при выполнении этого действия загорается индикаторное окошко, значит это фаза, если отсутствует, значит это ноль.
  • Пометьте нужную жилу, отключите коробку автомат и выполните подсоединение коммутационного аппарата.

При работе с пробником всем необходимо соблюдать правила безопасности, которые заключаются в том, что при проведении замера нельзя касаться отвертки в нижней части. Инструмент нужно содержать в чистоте. Прежде чем определять отсутствие напряжения(в отличии от его присутствия) в розетке, можно проверить прибор на исправность с помощью другого электрооборудования, которое находится под напряжением.

По цвету проводов

Самым простым и надёжным способом определения фазы и нуля является по цвету проводов.
Но только в том случае, когда вы точно уверены, что электропроводка подключена по всем правилам!
В основном всегда жила с фазой чёрного, коричневого, белого или серого цвета, а ноль синий или голубой. Также могут быть жили зелёного цвета или же жёлто-зелёного, это говорит о наличии проводника с заземлением.
В таком случае можно обойтись и без измерительных приборов, согласно цвету, понятно, где находится фаза, а где ноль.

При монтаже электропроводки самую большую угрозу несут фазные жилы. Чтобы не произошла ситуация, влекущая за собой летальный исход – они окрашены в кричащие яркие цвета. Это сделано для того, чтобы при определенных обстоятельствах электрик из нескольких проводов мог быстро выбрать самые опасные и отнестись к ним с осторожностью.

Как известно, электричество, которое поставляется к нам в дом, является трёхфазным. Напряжение между любыми двумя выходами составляет 380 В. В то же время, мы знаем, что используемое в бытовых приборах напряжение, равно 220 В. Как одно преобразуется в другое?

Важную роль здесь играет нулевой провод. Если замерять напряжение между одной из фаз и этим проводом, то оно как раз и будет равно 220 В. В более современных розетках, предусмотрен дополнительно ещё один нулевой выход – это так называемый защитный ноль.

Возникает естественный вопрос о том, какова разница между двумя упомянутыми нулями? Первый из них, «рабочий ноль» (его мы стараемся определить) – это нейтральный контакт на трёхфазной установке генераторной подстанции, подключённый к нейтральному контакту трёхфазной установке в доме или отдельном подъезде.

Он может быть при этом, вообще не заземлён. Основное назначение состоит в создании замкнутой электрической цепи при питании бытовых приборов. Во втором случае, речь идёт именно о . Его обычно называют «защитное заземление».

В связи с достаточно сложной природой переменного тока, есть некоторые типичные взгляды на нулевой провод и на заземление, которые могут не соответствовать реальному положению вещей:

  1. «На нулевом вообще нет напряжения.» Это не так. Он подключён к нулевому разъёму на подстанции и предназначен для создания разности потенциалов на выходе. Иногда он находится под напряжением.
  2. «Если есть заземление, то короткого замыкания точно не будет.» В большинстве случаев, это так. Но при слишком быстром нарастании тока, он может не успеть вовремя уйти через заземление.
  3. «Если в кабеле две жилы одинаковые, а третья отличается, то это наверняка земля.» Так должно быть, но иногда это не так.

Способы определения

Цифровой мультиметр

Определение нуля и фазы путём использования мультиметра. Этот прибор очень полезен для работ с электричеством. Он включает в себя различные возможности. Он может быть и амперметром и вольтметром или омметром.

Также, могут быть, в зависимости от конкретного типа, и другие возможности (например, измерение частоты). Эти приборы могут быть как аналоговыми, так и цифровыми.

Использование индикаторной отвёртки. В этой отвёртке имеется прозрачная ручка. Если вставить её в розетку определённым образом, то при попадании на фазу загорится лампочка.

Есть несколько конструкций таких отвёрток. В самом простом случае, при тестировании нужно прикоснуться к концу ручки. Без этого огонёк не загорится.

При визуальном тестировании, назначение проводов можно определить по их расцветке.

Использование специального фазового . Это небольшой цифровой прибор, который помещается в ладони. Один из проводов нужно держать в руке, другим проверяют фазу.

Пошаговые инструкции

Расскажем более подробно о том, как производить такие работы.

При использовании мультиметра, нужно правильно установить его рабочий диапазон. Он должен составлять 220 В для переменного напряжения.

С его помощью можно решить две задачи:

  1. Определить, где фаза, а где «рабочий ноль» или заземление.
  2. Определить, где, собственно, заземление , а где нулевой выход.

Расскажем сначала о том, как выполнить первую задачу. Перед началом, нужно правильно выставить рабочий диапазон прибора. Сделаем его больше, чем 220 В. Два щупа подключены к гнёздам «COM» и «V».

Берём второй из них и прикасаемся к тестируемому отверстию розетки. Если там фаза, то на мультиметре высветится небольшое напряжение. Если фазы там нет, то будет показано нулевое напряжение.

Во втором случае, рабочее напряжение должно составлять 220В. Один провод вставляем туда, где есть фаза. Другим тестируем остальные. При попадании на заземление, будет показано ровно 220 В, в другом случае, напряжение будет немного меньше.

Использование фазового тестера

Один провод держим аккуратно пальцами, другой используем для тестирования. Если в розетке попадаем на фазу, то цифры на индикаторе будут гораздо больше нуля. При попадании на ноль, на экране также будет показан ноль или незначительная величина напряжения.

Это устройство удобно как общедоступностью на рынке радиоизмерительного оборудования, так и тем, что измерения производятся с достаточно высокой точностью.

Использование индикаторной отвёртки

Она представляет собой на вид обычную отвёртку, но с небольшим отличием. У неё прозрачная ручка с маленькой лампочкой внутри. Это, на первый взгляд, достаточно примитивное устройство, на самом деле очень удобно.

Его достаточно просто вставить в отверстие розетки, прикоснувшись при этом пальцем к противоположному концу отвёртки. Если есть фаза, то лампочка загорится. Если там нулевой провод или заземление, то она гореть не будет. Важно помнить, что категорически запрещено в процессе измерения прикасаться к металлической части отвёртки. Это может привести к удару током.

В некоторых случаях, фазу и нулевой провод можно определить без каких-либо приборов или приспособлений. Это можно сделать, если правильно прочесть маркировку. Это ненадёжный способ, но в некоторых случаях он может оказаться полезным.

При работе в современных домах, правила такой маркировки обычно соблюдаются.

Итак, в чём же они состоят:

  1. Тот провод, где находится фаза , обычно имеет коричневый или чёрный цвет.
  2. Нулевой, принято обозначать проводом, имеющим голубой цвет.
  3. Зелёным или жёлтым цветом обозначается провод, который служит для заземления.

Эти правила могли быть другими в предыдущие периоды времени. Также, в последующем они могут измениться. Поэтому, описанный способ годится только для предварительного тестирования назначения проводов.

Как различить заземление и нулевой провод при отключённой фазе?


Предположим, что ток в сети отсутствует. Есть ли какое-нибудь различие в этом случае между заземлением и нулевым проводом? На первый взгляд может показаться что они очень похожи друг на друга.

На самом деле, их функции всё же различаются. Заземление предназначено для аварийных ситуаций. Через него электрический заряд уходит в землю. Нулевой провод – это часть электрической цепи для питания бытовых электроприборов в доме.

Здесь, ток, в отличие от заземления, присутствует. Как же можно различить их? При отключённой фазе нужно просто измерить ток между этим проводом и точно известным заземлением. Если это нулевой провод, то ток, хотя и небольшой, в этом случае будет. Если же тут заземление, то никакого тока здесь быть не может.

В каких случаях может понадобиться?


При огромном разнообразии существующих электрических приборов, существует разница в том, какое электрическое питание им нужно. В различных случаях, такие вопросы решаются по-разному.

Иногда, для этого используются специальные устройства – переходники. В некоторых случаях, является необходимым просто правильно сделанное подключение к розетке. В частности, при подключении электрической кухонной плиты, есть необходимость при подключении правильно определить, где в розетке фаза, а где «рабочий ноль».

В этом, и в аналогичных случаях, без такой информации обойтись невозможно.

Другая ситуация, где это необходимо – это разного рода ремонтные работы. При их проведении, нужно знать точно, какой провод под напряжением (он должен или быть отключён или надёжно заизолирован), а какой – нет.

При подключении многих бытовых приборов, действительно не важно с какой стороны будет фаза , а вот для выключателя это может иметь значение. Поясним это.«Фаза» должна подаваться на выключатель, а «ноль» пусть будет подключён напрямую к лампам в люстре.

При этом, в процессе замены лампы в люстре, при выключенном выключателе, человека не ударит током даже в том случае, когда он случайно прикоснётся к .

Проведение ремонтных работ в любом помещении, важным моментом является оснащение этого помещения электричеством. Помимо электропроводки, не стоит забывать о необходимости установки розеток и выключателей, при помощи которых будет происходить регулирование освещения. Тут достаточно важным моментом будет найти фазу, ноль и заземляющего проводника системы.

Для профессиональных монтажников данная задача является очень простой, чего не скажешь о простых обывателях, которые далеко не всегда могут справиться с подобной задачей. Тем не менее, поиск фазы и нуля является процессом не настолько сложным, как может показаться изначально, при этом включает в себя несколько способов определения.

Следует понимать, что проводка в квартире обычно имеет напряжение в 220В, поскольку она предусматривает подключение к нулевому проводнику и к одной из фаз. При этом обязательным является , что делает электрификацию помещения безопасной для обитателей.

Содержание:

Что такое фаза и ноль в электричестве для новичка

Чтобы уловить принцип нахождения фазы и нуля в сети, следует для начала определить для себя, что означают данные термины, которые для простого обывателя могут звучать как совершенно непонятные понятия. Любая система, независимо от ее протяженности, состоит из трех фаз, причем касается также и низковольтных линей, задачей которых является питание жилых домов.

Между двумя любыми фазами возникает линейное напряжение, составляющее 380В. Однако напряжение бытовой сети составляет 220В, главной задачей является появление требуемого для сети напряжения. Для этой цели в любой сети присутствует нулевой провод, которой в сочетании с любой фазой образует разность потенциалов в 200В, которая и будет представлять собой фазное напряжение.

Нулем в электрической цепи называется проводник, который соединяется с контуром земли и используется для создания нагрузки от фазы. Фаза эта подключена к противоположному концу обмотки на ТП. Таким образом, в стандартной розетке, для наглядности, один вход принимается за фазу, а второй за ноль.

Если говорить более простым языком, то фаза представляет собой провод, по которому поступает ток. По нулевому проводу ток возвращается обратно к источнику. В зависимости от количества фаз, система имеет несколько проводов. Допустим, в трехфазовой цепи имеются три фазовых провода и один обратный, нулевой.

Цветовое обозначение. Не редко многих интересует вопрос, какого цвета провода фаза ноль земля, как определить, где какой провод, часто предоставляется возможным при помощи используемых в электрике цветовых разграничений. Однако сработает данный метод только в случае, если проводка действительно выполнена по всем правилам. Изоляция нулевого провода обычно обозначается синим или голубым цветом, земля сочетает в себе сразу две окраски – зеленую и желтую. Провод фазы по правилам обозначается в коричневый, белый или черный цвет.

Обозначение фазы и нуля буквы . Помимо цветовых обозначений, возможной является также буквенная маркировка проводов. Фаза обычно обозначается латинской буквой “L” а нулевой провод принято маркировать буквой “N”. Кроме того, свое обозначение имеет и заземление, обозначать которое принято буквой “G”.

Как определить фазу и ноль индикаторной отверткой

Для нахождение фазы и нуля в сети можно использовать различные инструменты. Наиболее удачным изобретением в помощь начинающим электрикам считается индикаторная отвертка, имеющая специальные чувствительные элементы и индикатор-отражатель.

Осуществлять проверку фазу и нуля в сети при помощи отвертки проще простого. Отвертку следует зажать между большим и средним пальцем. Касаться неизолированной части жала отвертки не разрешается. Палец указательный следует поставить на металлический круглый выступ в конце рукоятки.

Определить принцип действия индикаторной отвертки нетрудно, внутри нее расположена специальная лампа, а также резистор, представляющий собой сопротивление. Лампа загорается, если замыкается цепь. Благодаря сопротивлению, можно не бояться поражения током во время проверки, поскольку оно снимает его значение до минимального показателя.

Как узнать где фаза а где ноль в розетке индикаторным пробником видео

Найти ноль такой отверткой, соответственно, не получится. Кроме того, подобный способ нередко дает сбой из-за не слишком хорошей чувствительности. В итоге индикаторная отвертка, реагируя на наводки, может выдать напряжение там, где его совершенно нет.

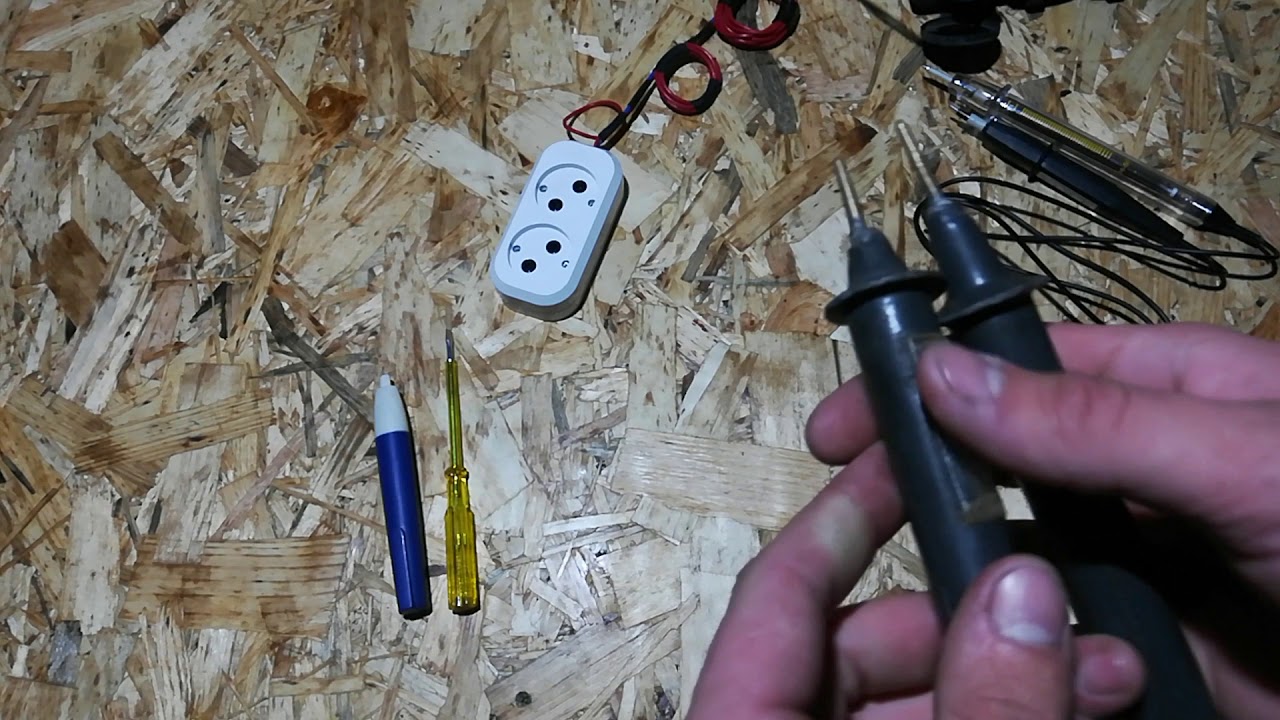

Как определить фазу и ноль мультиметром

Помимо применения индикаторной отвертки, возможным является , который также позволит узнать где фаза а где ноль в сети. Обязательным условием для его использования является предварительная зачистка проводов.

На приборе перед использованием требуется установить значение предела измерения переменного тока, величина которого должна превышать 220В. Ориентироваться также следует по маркировке гнезд, куда включены щупы прибора. Для данного типа проверки потребуется щуп, включенный в гнездо с маркировкой «V».

Сама проверка заключается в прикосновении щупа к одному из проводов, следя при этом за показаниями прибора. Если мультиметр идентифицирует какое либо напряжение, то данный провод является фазным. Если другой провод покажет нулевое значение, то это, соответственно, нулевой провод.

Прибор для работы может использоваться любого типа – стрелочный или с цифровым индикатором. В любом случае, важным моментом будет соблюдение мер безопасности, а также правильная индикация прибором показаний с проводов. Точность этого прибора обычно выше индикаторной отвертки.

Главным правилом при использовании мультиметра является запрет на одновременное касание фазы и заземляющего контура. Такая халатность может привести к короткому замыканию и, как следствие, к травматическим ожогам.

Как определить фазу и ноль без приборов

Несмотря на столь широкое распространение приборных способов определения фазы и нуля в сети, далеко не всегда под рукой может оказаться нужное устройство, которое позволит сделать верное заключение. При этом неправильное выявление проводов в сети «на глаз» может привести к достаточно опасным последствиям.

Первый метод, позволяющий справиться с данной задачей, был описан в одном из разделов выше. Заключается он в нахождении проводов, в зависимости от цвета их изоляции, а также от маркировки. Однако это окажется верным только в том случае, если проводка была выполнена по всем правилам.

Второй способ определить их – это сделать так называемую контрольную лампочку, применяя при этом подручные средства. Для этого потребуется простая лампа накаливания и два отрезка провода, длиной примерно 50 сантиметров. Жилы проводов следует присоединить к лампочке, при этом вторым концом одного из проводов следует прикоснуться к трубам отопления (зачищенным), а вторым прикоснуться к «прозваниваемым» проводам. Тот провод, при прикосновении к которому загорается лампочка, является фазным.

Определение фазы без индикатора и прибора видео

Стоит обратить внимание, что описанный способ является очень опасным и может привести к поражению током во время его использования. Ни в коем случае не рекомендуется применять его в случае наличия предельного напряжения в сети, а также нельзя касаться оголенных проводов.

Альтернативной лампочки накаливания может стать лампочка неоновая, которая позволит найти полярность системы.

В заключении следует отметить, что ответ на вопрос: как определить фазу и ноль имеет несколько решений. А именно: индикаторной отверткой, мультиметром, а также можно без приборов. Все зависит от возможностей и наличия приборов под рукой. Обязательным является соблюдение всех мер безопасности при работе с электричеством.

Выполняя работы по дому, часто возникает необходимость отремонтировать розетку или выключатель, перевесить люстру или установить новую розетку. Для подключения дополнительного электрооборудования необходимо уметь отличить фазу от нуля. Это довольно просто, если дом построен недавно, а электропроводку делали квалифицированные специалисты.

Для того чтобы самому найти назначение каждого проводника достаточно знать правила цветового обозначения электропроводов. Современные коттеджи должны иметь контур заземления. А это значит, что разводка выполнена трехпроводным кабелем, а цвета должны соответствовать:

  • Желто-зеленая оплетка обозначает подключение жилы к контуру заземления;
  • Синий или голубой цвет говорит, что это нулевая жила;
  • Фазный провод обозначают любым другим цветом. Он может быть красным, белым, коричневым, фиолетовым и т. п.

Таким образом, в идеале должна маркироваться вся электропроводка. Однако нет гарантии, что ее монтаж производил действительно специалист или на вводе не переключались электропровода.

ВАЖНО! Никогда не доверяйте цветовому обозначению кабеля, если не вы производили монтаж электропроводки.

Инструменты и материалы для выполнения работы

Прежде чем приступить к работе, необходимо приготовить инструменты и материалы, которые могут потребоваться во время ремонта:

  • индикаторная отвертка для определения фазы и нуля;
  • тестер или мультиметр, но ими нужно знать, как определить фазу ноль или землю;
  • плоскогубцы и кусачки — бокарезы;
  • маркировочный материал. Это могут быть цветной термоусадочный кембрик или маркировочные клипсы.

Всегда перед началом работы необходимо определить ноль и фазу.

Как с помощью индикаторной отвертки определить фазную жилу кабеля

Для того чтобы узнать, где ноль, а где фаза пользуются как индикаторной отверткой, так и мультиметром. Если ремонт производит не специалист, у которого нет соответствующих приборов, то для определения, где фазовый провод достаточно иметь индикатор.

Его можно купить в магазине за символическую плату. Методика определения очень проста, достаточно вставить жало индикаторной отвертки в розетку, а пальцем руки дотронуться до контакта на ее ручке. Если загорелся индикатор, то это и есть фазная жила.

Если проводка в доме двухжильная, то второй проводник будет нулевым. Сейчас уже не выполняют электропроводку в квартирах и домах двухжильным кабелем.

Если проводка старая, бывают случаи, когда индикатор определяет фазу в розетке на обоих контактах. Аналогичная ситуация может быть и при монтаже новой электропроводки.

В этом случае определение фазы будет затруднено, такая ситуация возникает, если нулевой проводник в щитке не подключен. Достаточно подсоединить его в щитке или распределительной коробке.

Все работы, связанные с монтажом, переключением или подключением проводов, следует производить при отключенных автоматах, т. е. проводка должна быть обесточена. Подробнее про индикаторы напряжения можно узнать .

Работа с мультиметром

Специалист, выполняющий работы должен иметь понятие, как проверить мультиметром напряжение в сети. Для этого достаточно вставить щупы в розетку, предел измерений устанавливают на напряжение больше измеряемого.

А измерения производиться на переменном напряжении. Показания должны соответствовать напряжению сети 220 вольт. Электрик, производящий монтаж электропроводки, обязан уметь пользоваться измерительными приборами.

Он должен иметь понятие, как с помощью мультиметра определить фазу или ноль. Специалист, который умеет работать с тестером, знает не только как можно определить фазу или ноль. Но и сможет проверить целостность электропроводки.

При монтаже осветительных приборов возникает необходимость в проверке исправности лампочек. Важно не только иметь знания, как проверить лампочку мультимтером, но и учитывать, что энергосберегающие и светодиодные лампы таким прибором проверить невозможно.

Определение напряжения без индикатора и мультиметра

Если у электрика нет под рукой мультиметра или измерительной отвертки, он должен понимать, как определить фазу с помощью контрольной лампы.

ВАЖНО! Пользоваться контрольной лампой могут только профессиональные электрики, знакомые с техникой безопасности и имеющие специальный допуск работы в электроустановках.

Что необходимо знать перед началом ремонта

Прежде чем приступать к ремонту электропроводки необходимо иметь ввиду:

  • некоторые специалисты утверждают, что на нулевом проводе отсутствует напряжение. Эти утверждения ошибочные;
  • в розетке не обязательно знать, где фазный контакт, а где нулевой, что в корне неправильно. Существует оборудование, которое при подключении требует строгого соблюдения полярности;
  • в целях соблюдения техники безопасности, следует понимать, как правильно подключить выключатель света, что подключается к светильнику — ноль или фаза.

Трехпроводная электропроводка

Если электропроводка выполнена трехпроводным кабелем, то у электрика не должно возникнуть затруднений, как определить заземление. Согласно нормам желто-зеленый провод всегда подсоединяют к контуру заземления.

Иногда проводку выполняют отдельными проводами без учета цветового обозначения. Используют провода, какие есть под рукой. В этом случае необходимо воспользоваться тестером или мультиметром.

Прежде всего, определяют, на какой провод подводится фаза. Для этого проще всего воспользоваться индикаторной отверткой. Применяя следующий алгоритм проверки можно узнать назначение двух других проводов.

Измеряя напряжение на жилах кабеля, можно понять, где земля. Между фазной и нулевой жилами напряжение всегда будет выше, чем между фазной и землей.

Данная методика применима только в коттеджах или индивидуальных домах. Где имеется отдельный контур заземления. В многоквартирных домах применяют схему с глухо заземленной нейтралью. В этом случае показания прибора будут одинаковыми.

Существует еще один способ как определить провод заземления. Он справедлив только при условии, если подводящие в дом провода промаркированы.

Для того чтобы знать как определить где фаза, а где ноль достаточно прозвонить прибором все провода и таким образом довольно легко определяется назначение электропроводов.

Если у вас нет опыта или не знаете как с помощью индикаторной отвертки или с помощью мультиметра определить ноль или фазу в проводах. Следует обратиться за помощью к профессиональному электрику.

Перед началом самостоятельного ремонта электропроводки необходимо изучить технику безопасности при работе с электроустановками. Не стоит слушать советы как проверить фазу или ноль без приборов, даже если проверенный способ кажется достоверным.

Всегда нужно помнить, что электричество не определяется нашими органами чувств. У него нет звука, запаха или цвета. Поэтому люди, не имеющие опыта работы с электричеством, чаще всего получают травмы от электричества. Если вы не знаете, как определить фазу ноль и землю, как проверить напряжение в розетке, лучше доверить эти работы профессионалам.

Узнаем как найти фазу и ноль индикаторной отверткой? Инструкция к индикаторной отвертке

В каждом доме имеются электроприборы и электропроводка, в работе которых возникают некоторые сложности. Вызов профессионального электрика по каждому малейшему поводу обойдется в копеечку, гораздо проще решить проблему самостоятельно. Для этих целей может понадобиться мультиметр, который измеряет параметры сети. Однако инструмент является дорогостоящим, и не всегда его приобретение целесообразно для использования в домашних условиях. Его функции может заменить индикаторная отвертка. Что это такое и как ее использовать? Как определить, где фаза, а где ноль?

Принцип работы

Как работает индикаторная отвертка? Внешний вид прибора схож с обыкновенной отверткой, однако он имеет встроенный в полость ручки индикатор. Металлическая часть отвертки выполняет роль щупа, при этом он способен сокращать силу подаваемого электричества, чтобы использование прибора было максимально безопасным. Также прибор имеет светодиод, который располагается в верхней части ручки. Кроме этого, отвертка имеет металлическую пластину контактного типа.

Принцип работы довольно прост – щуп отвертки касается проводника электричества, затем, проходя по нему, сила тока значительно уменьшается, после чего человек прикасается пальцем к контактной пластине. Происходит замыкание цепи, отчего загорается лампочка. Отвертка необходима для того, чтобы показать наличие в сети постоянного или переменного тока.

Разновидности отверток

На сегодняшний день в ассортименте любого строительного магазина представлены следующие разновидности индикаторных отверток:

  1. Многофункциональная отвертка Safeline.
  2. MS 18.
  3. Lek ОП 1.
  4. Lek ОП 2Э.
  5. ВМ 1141 220 250В.
  6. Индикаторная отвертка с батарейкой.

Представленные модификации устройства имеют некоторую разницу в функциональности.

Опции отвертки

Стандартный прибор предназначен для следующих целей:

  1. Индикаторная отвертка показывает фазу или ноль.
  2. Определение скрытой проводки бесконтактным способом.
  3. Определение места обрыва кабеля.
  4. Определение полярности элементов питания.
  5. Проверка целостности электрической цепи.

В зависимости от модификации отвертки она может иметь другие дополнительные функции.

Определение ноля и фазы

Многие начинающие электрики и люди, которые решили самостоятельно заняться ремонтом электроприборов, интересуются, как найти фазу и ноль индикаторной отверткой. Для этого следует придерживаться следующего алгоритма работы:

  • сначала проводка обесточивается;
  • провода, которые необходимо протестировать, нужно зачистить от изоляционной обмотки;
  • после чего необходимо включить электричество;
  • щупом поочередно необходимо касаться проводов, при этом следует помнить о том, что цепь должна быть замкнута пальцем на контактной пластине;
  • тот провод, при касании к которому загорается лампочка, является фазой электрической цепи.

Как найти фазу и ноль индикаторной отверткой в розетке? Для этого нужно поочередно помещать щуп в отверстия розетки. При обнаружении фазы будет загораться лампочка. Свечения не будет, если отвертка показывает ноль. Если при касании к обоим отверстиям розетки лампочка не загорается, это свидетельствует об обрыве ноля.

Кроме использования индикаторной отвертки, можно определить фазу по цвету провода:

  • желто-зеленый провод является заземлением;
  • цвет провода фазы – черный;
  • ноль имеет синий цвет провода.

Если цветовое распределение не соблюдено, понадобится индикаторная отвертка для определения.

Проверка исправности ламп накаливания

При покупке очередной лампочки накаливания важно проверить ее работоспособность прямо в магазине. Если нет соответствующего стенда, сделать это можно при помощи обыкновенной индикаторной отвертки. Для этого нужно взять лампу одной рукой за металлический цоколь, а щупом индикаторной отвертки в другой руке прикоснуться к центральному контакту на лампочке. Если она исправна, то светодиод на приборе загорится.

Несмотря на то, что способ действенный, в результате может быть сбой, если лампочка разгерметизирована. В таком случае электрическая цепь сохраняется, но лампа все равно не загорится. Однако такое случается довольно редко.

Проверка нагревательного ТЭНа

Проверить работоспособность нагревательного элемента стиральной машины можно, даже не вынимая его. Достаточно обеспечить доступ к контактам, остальные провода при этом нужно отсоединить. Для проверки нужно прикоснуться рукой к одному из контактов ТЭНа, щупом отвертки – к другому. При этом цепь замыкается прикосновением к металлической пластине на устройстве. Если лампа загорится, то нагревательный элемент исправен.

Проверка напряжения в изолированном проводе

Как работает индикаторная отвертка? Ее функционал позволяет не только определять фазу и ноль, но и проверять напряжение в проводах с изоляцией. Не рекомендуется перекусывать неизвестный провод, так как часто бывает непонятно, под напряжением он или нет. В таком случае проводятся следующие манипуляции:

  • взять индикаторную отвертку необходимо непосредственно за щуп;
  • металлическую пластину нужно приложить к проводу;
  • если кабель под напряжением, то индикатор на отвертке покажет это.

Такой способ определения подходит даже для проводов, которые находятся под штукатуркой, однако свечение при этом может быть менее ярким.

Поиск обрыва провода

Инструкция к индикаторной отвертке отмечает многофункциональность прибора. Это очень важно и удобно в домашнем использовании. Разобравшись, как найти фазу и ноль индикаторной отверткой, ею можно также отыскать обрыв провода. Если переноска вдруг перестала работать, то первым делом нужно проверить целостность электрической цепи:

  1. Необходимо убедиться в отсутствии короткого замыкания – для этого нужно освободить переноску от включенных в нее приборов, взять рукой за один контакт вилки, к другой прикоснуться щупом. Если свечение отсутствует – значит, короткого замыкания нет.
  2. Для поиска поврежденного провода нужно зажать пальцами один из контактов вилки. Щупом отвертки при этом поочередно выполнить касания к гнездам розеток удлинителя. В каком из гнезд не будет свечения, в том и наблюдается обрыв.
  3. Его нужно пометить маркером. Затем нужно узнать расположение – где фаза, а где ноль, как только это будет сделано, вилку нужно вставить в розетку так, чтобы эти показатели совпали.
  4. После чего металлической пластиной индикаторной отвертки выполняется поиск обрыва. На этом месте светодиод должен потухнуть.

Аналогичным образом выполняется поиск обрыва провода и в проводке дома.

Электронная индикаторная отвертка

Можно найти фазу и ноль как индикаторной отверткой со светодиодом, так и электронной. Различия лишь в их конструкции. Электронная индикаторная отвертка может быть как с жидкокристаллическим экраном, так и без него.

Вместо светового сигнала такой прибор оповещает о наличии напряжения звуковым сигналом. Кроме этого, большим преимуществом такого устройства является вывод информации о напряжении на жидкокристаллический экран, если таковой имеется. Принцип работы электронного устройства является таким же, как и у обычной индикаторной отвертки.

Проверка работоспособности

Перед тем как определить, где фаза, а где ноль, нужно проверить работоспособность самой отвертки, так как она, как и любой другой прибор, может быть неисправна. Для этого следует обратить внимание на такие нюансы:

  1. Корпус устройства должен сохранять свою целостность. Работа с электричеством требует хорошей изоляции без повреждений.
  2. Для точности показаний следует проверить отвертку. Для этого следует щупом прикоснуться к проводнику, который на 100% находится под напряжением.
  3. Если используется изделие на батарейках, то нужно вовремя их заменять.

Безопасность при использовании отвертки крайне важна, поэтому при обнаружении неисправности рекомендовано приобрести новое устройство. Стоимость варьируется от 50 до 1000 р. в зависимости от модификации.

Меры безопасности

При работе с устройством нужно соблюдать следующие меры безопасности:

  1. Не следует разбирать отвертку, замене подлежат только батарейки, если таковые имеются.
  2. Использование поврежденной отвертки строго запрещается.
  3. Запрещается использовать устройство без винта.
  4. При контакте щупа с электричеством запрещено браться руками за оголенную часть прибора.
  5. Не стоит использовать прибор при напряжениях выше, чем это указано в технических характеристиках.

Для того чтобы узнать, светится фаза или ноль на индикаторной отвертке, нужно выполнить все рекомендации, изложенные выше. При этом важно следить за исправностью устройства и не пренебрегать правилами безопасного использования индикаторной отвертки.

Как проверить фазу и ноль индикаторной отверткой. Как найти фазу и ноль? Несколько способов определения фазы и нулевого провода. Сопротивление в цепи измерено

Главное, что следует знать, обычный цифровой мультиметр не имеет отдельного режима определения фазы или нуля, это можно узнать только видя значение напряжения на экране или не видя его.

По большому счету принцип определения фазы тестером аналогичен работе обычной индикаторной отвертки, где фаза определяется по свечению встроенной лампы, которая загорается только при наличии фазы – цепь сопротивление – лампа – емкость (лицо).

Ток от фазы, протекающей через такую ​​индикаторную отвертку, проходит через встроенное в индикатор высокое сопротивление, затем также через лампу в нем, а затем поступает в емкость – которая является человеком (для этого касаемся тыльной стороны индикатора индикаторной отверткой при определении ) и только при наличии всех участников такой цепи лампа загорится.

Для определения фазы с помощью мультиметра установите на нем режим определения напряжения переменного тока, который чаще всего указывается на корпусе тестера как V~, при этом всегда выбирайте предел измерения – настройку, выше расчетной напряжение сети, обычно от 500 до 800 Вольт.Щупы подключаются стандартно: черный к « COM », красный к разъему « В Ом мА ». ».

Прежде всего, прежде чем искать фазу мультиметром, необходимо проверить его работоспособность, а именно работу режима вольтметра – определение переменного напряжения. Для этого проще всего попробовать определить напряжение в стандартной бытовой розетке 220в.


Как проверить напряжение в розетке 220В мультиметром

Для измерения напряжения в розетке цифровым тестером необходимо вставить щупы в гнезда розеток , полярность не важна, главное не касаться руками токопроводящих частей щупов.

Еще раз напомню, что на мультиметре должен быть установлен режим определения переменного напряжения, предел измерения выше 220В, в нашем случае 500В, щупы подключаются к разъемам «COM» и «VΩ mA».

Если мультиметр исправен и нет проблем с подключением к розетке или перебоев с электричеством, то прибор покажет вам напряжение близкое к 220-230В.


Этого простого теста достаточно, чтобы тестер продолжал искать фазу.Теперь в качестве примера определим, какой из двух проводов, например, выходящих из потолка для люстры, является фазным.

Если бы проводов было три – фаза, ноль и земля, то достаточно было бы измерить напряжение на каждой из пар, аналогично тому, как мы определяли его в розетке. При этом между двумя проводами практически не было бы напряжения – между нулем и землей, соответственно оставшийся третий провод – фазный. Ниже представлена ​​схема определения.


Если проводов для подключения лампы всего два и вы не знаете какой из них какой, то таким способом их не опознать. Тогда на помощь приходит метод определения фазы мультиметром, который я сейчас опишу.

Все довольно просто, нам осталось создать условия для протекания электрического тока через тестер, и зафиксировать. Для этого просто создаем электрическую цепь, по тому же принципу, что и у индикаторной отвертки.

В режиме проверки переменного напряжения, с выбранным пределом 500В, красным щупом прикасаемся к тестируемому проводнику, а черный щуп зажимаем пальцами или прикасаемся к заведомо заземленной конструкции, например радиатору отопления, стальной настенный каркас и т.д. При этом, как вы помните, черный щуп втыкается в разъем СОМ мультиметра, а красный – в ВОм мА.


При наличии фазы на проверяемом проводе мультиметр покажет на экране значение напряжения достаточно близкое к 220 Вольт, в зависимости от условий проверки оно может быть другим. Если провод не фазный, значение будет либо нулевым, либо очень низким, до нескольких десятков вольт.

Еще раз напомню, ПЕРЕД НАЧАЛОМ ПРОВЕРКИ ВСЕГДА УБЕДИТЕСЬ, ЧТО МУЛЬТИМЕТР УСТАНОВЛЕН НА ОПРЕДЕЛЕНИЕ НАПРЯЖЕНИЯ ПЕРЕМЕННОГО ТОКА, а не какой-либо другой.

Надо сказать, что метод достаточно рискованный, он становится частью электрической цепи и не каждый хочет добровольно попасть под напряжение. И хотя такой риск есть, но он минимален, потому что, как и в случае с индикаторной отверткой, напряжение от сети проходит через высокое сопротивление встроенного в мультиметр резистора и поражения электрическим током не происходит.А работоспособность этого резистора мы проверили предварительно измерив напряжение в розетке, если бы его не было, то были бы созданы все условия для чего, уверяю вас, вы бы сразу же нашли.

Конечно, как я писал выше, лучше вместо ручных использовать заземленные конструкции – радиаторы и трубы отопления, стальной каркас здания и т.п. но, к сожалению, это не всегда возможно и часто приходится брать на зонде самостоятельно. Опытные электрики советуют в таких случаях все же принять дополнительные меры безопасности: встать на резиновый коврик или в диэлектрическую обувь, сначала кратковременно коснуться щупа правой рукой, и только не обнаружив опасного воздействия тока, произвести измерение.

В любом случае это единственный, самый надежный и простой способ самостоятельно определить фазу бытовым мультиметром.

Как найти ноль мультиметром

Ноль, чаще всего, находится мультиметром относительно фазного провода, т.е. сначала описанным выше способом находите фазу, а затем, установив на нее красный щуп, прикасаетесь к другим проводникам и когда тестер показывает 220В (+/- 10%) на экране, тогда вы поймете, что второй провод нулевой рабочий или нулевой защитный (заземление).

Одним мультиметром определить нулевой или массовый провод достаточно сложно, так как по сути эти проводники одни и те же и часто просто дублируют друг друга. В некоторых системах заземления ноль и земля даже в электрощите соединены между собой и точно идентифицировать их очень сложно.

Проще всего в этом случае отсоединить вводной провод от шины заземления в электрощите, тогда во всей квартире или доме при проверке напряжения между фазой и проводом заземления не попадете 220В, как при проверке нуля и фазы.

Также стоит отметить тот факт, что если в электрощите установлена ​​дифференциальная защита – при проверке грозозащитных проводов относительно любого другого проводника даже ноль.

Если вы знаете более надежные и универсальные способы определения фазы и нуля цифровым мультиметром, обязательно напишите об этом в комментариях к статье, кроме того, приветствуются любые мнения, опыт, здоровая критика или вопрос.

Также вступайте в нашу группу ВКонтакте, следите за новыми материалами.

Генераторы, вырабатывающие электроэнергию на электростанциях, имеют три обмотки, один из концов которых соединен вместе, и этот общий провод называется Ноль . Остальные три свободных конца обмоток называются фазами .

Цвета и обозначение проводов

Для нахождения фазных, нулевых и заземляющих проводов электропроводки без приборов их в соответствии с правилами ПУЭ покрывают изоляцией разного цвета.

На фото представлена ​​цветовая маркировка электрического кабеля для однофазной электропроводки напряжением переменного тока 220 В.


На этой фотографии показана цветовая маркировка электрического кабеля для трехфазной электропроводки переменного тока 380 В.

По представленным схемам провода маркируются в России с 2011 года. В СССР цветовая маркировка была другой, что необходимо учитывать при поиске фазы и нуля при подключении установочных электротехнических изделий к старой электропроводке.

Таблица цветов проводов до и после 2011 г.

В таблице приведена цветовая маркировка проводов электропроводки, принятая в СССР и России.
В некоторых других странах цветовая маркировка отличается, кроме желто-зеленых проводов . Международного стандарта пока нет.

Обозначения L1, L2 и L3 не относятся к одному и тому же фазному проводу. Напряжение между этими проводами 380 В. Между любым из фазных и нулевых проводов напряжение 220 В, и оно подается в электропроводку дома или квартиры.

Чем отличаются провода N и PE в электропроводке

Согласно современным требованиям ПУЭ, кроме фазного и нулевого проводов, в квартиру должен быть подведен еще и провод заземления желто-зеленый .

Нулевой N и провода заземления PE подключаются к одной заземленной шине щита в подъезде дома. Но они выполняют другую функцию. Нулевой провод предназначен для электропроводки, а заземляющий провод предназначен для защиты человека от поражения электрическим током и подключается к корпусам электроприборов через третий контакт электрической вилки.Если произойдет пробой изоляции и фаза попадет в корпус электроприбора, то весь ток потечет по проводу заземления, перегорит плавкий предохранитель или сработает автоматический выключатель, а человек не пострадает.

Если проводка прокладывается внутри помещения кабелем без цветовой маркировки, то определить, где нулевая жила, а где заземляющая, приборами невозможно, так как сопротивление между жилами составляет сотые доли ома. Единственной зацепкой может быть тот факт, что нулевой провод намотан на электросчетчик, а провод заземления проходит мимо счетчика.

Внимание! Прикосновение к открытым частям цепи, подключенной к электрической розетке, может привести к поражению электрическим током.

Щуповые индикаторы для поиска фазы и нуля

Устройство, предназначенное для поиска нуля и фазы, называется индикатором. Световые индикаторы для определения фазы на неоновых лампочках получили широкое распространение. Низкая цена, высокая надежность, длительный срок службы. В последнее время появились индикаторы и на светодиодах. Они дороже и дополнительно требуют батареек.

На неоновом свете

Представляет собой диэлектрический корпус, внутри которого находится резистор и неоновая лампочка. Прикасаясь по очереди к проводам электропроводки отверточным концом индикатора, по свечению неоновой лампочки находите фазу. Если лампочка загорелась от прикосновения, то это фазный провод. Если он не светится, то это нулевой провод.


Корпуса индикаторов бывают разной формы, цвета, но наполнение у всех одинаковое.Для предотвращения случайного замыкания советую надеть на вал отвертки трубку из изоляционного материала. Не используйте индикатор для отвинчивания или затягивания винтов с большим усилием. Корпус индикатора выполнен из мягкого пластика, стержень отвертки запрессован неглубоко, при большой нагрузке корпус ломается.

Светодиодный индикатор датчика

Щуп-индикатор для определения фазы на светодиодах появился сравнительно недавно и набирает все большую популярность, так как позволяет не только найти фазу, но и прозвонить цепи, проверить исправность ламп накаливания, ТЭНов бытовых приборов , коммутаторы, сетевые провода и многое другое.Есть модели, с помощью которых можно локализовать электрические провода в стенах (чтобы не повредить при сверлении) и найти при необходимости место их повреждения.


Конструкция светодиодного индикатора-щупа такая же, как и на неоновой лампочке. Только вместо него используются активные элементы (полевой транзистор или микросхема), светодиод и несколько малогабаритных батареек постоянного тока. Батарейки хватает на несколько лет.

Для нахождения фазы светодиодным индикатором-щупом его отверточным концом прикасаются последовательно к проводникам, при этом нельзя касаться металлической площадки на конце рукой .Этот узел используется только при проверке целостности электрических цепей. Если при поиске фазы коснуться этого участка, то светодиод будет светиться и при касании индикатором нулевого провода!


Ярко горящий светодиод указывает на наличие фазы. По правилам фазный провод должен находиться с правой стороны от розетки. Как проверить контакты и цепи таким щупом-индикатором подробно описано в прилагаемой к нему инструкции.

Как самому сделать тест-индикатор


для поиска фазы и нуля на неоновой лампочке

При необходимости можно сделать пробник-индикатор своими руками для поиска и определения фазы.

Для этого нужно к одному из выводов любой неоновой лампочки, хоть стартера от люминесцентной лампы, припаять резистор номиналом 1,5-2 МОм и надеть на него изолирующую трубку.

Лампочку с резистором можно поместить в рукоятку отвертки или в корпус шариковой ручки. Тогда внешний вид самодельного индикатора-щупа будет мало отличаться от промышленного образца.


Поиск или определение фазы выполняется так же, как и с промышленным индикатором-щупом.Удерживая лампочку за цоколь, коснитесь проводника концом резистора.

При выборе резистора иногда бывает сложно определить его номинал, если на корпусе резистора вместо номера нанесены цветные кольца. С этой задачей вам поможет онлайн-калькулятор.

Почему загорается индикатор


при прикосновении к нулевому проводу

Мне много раз задавали этот вопрос. Одна из причин – неправильное использование светодиодного индикатора.Как правильно держать светодиодный индикатор-щуп при поиске фазы написано в статье выше.

Вторая возможная причина такого поведения индикатора – обрыв нулевого провода. Например, сработал автоматический выключатель, установленный после счетчика на нулевом проводе. В старых квартирах это не редкость и является грубым нарушением обустройства электропроводки. В обязательном порядке отключите автомат от нулевого провода или замкните его выводы перемычкой.

При обрыве нулевого провода в него попадает фаза через устройства, подключенные к сети, например, через выключатель индикатора подсветки, телевизор в дежурном режиме, любое зарядное устройство, отключаемое только кнопкой пуск, компьютер и другие электрические приборы, фаза наступает. Индикатор показывает это. В этом случае нулевой провод может быть опасен и прикосновение к нему недопустимо. Необходимо найти и устранить обрыв нулевого провода, который также может находиться в распределительных коробках.

Как найти фазу и ноль с помощью электрика

Для проверки наличия питающего напряжения в электрической сети раньше электрики использовали самодельный контроль, представляющий собой маломощную лампочку накаливания, ввернутую в электрическую розетку. К патрону подсоединяются две жилы из многожильного провода длиной около 50 см.

Для проверки наличия напряжения необходимо прикоснуться проводниками управления к проводам электропроводки. Если лампочка горит значит есть напряжение.

Проверка электрики на лампочке требует аккуратного обращения и занимает много места. Гораздо удобнее сделать регулировку электрики на светодиоде по схеме ниже.


Схема простая, последовательно с любым светодиодом включается токоограничивающий резистор. Светодиод любого типа и цвета свечения. Используйте его так же, как электрика на лампочке.


Светодиод и резистор можно поместить в корпус шариковой ручки подходящего размера.На фото пульт для автомобилиста. Схема такого контроля та же. Только в зависимости от типа используемого светодиода резистор R1 устанавливают номиналом около 1 кОм.

Легко проверить наличие напряжения на проводах в бортовой сети автомобиля с такой проверкой, правый конец соединен с массой по схеме, а левый касается любого контакта. При наличии напряжения на контакте загорается светодиод. Если коснуться плюсовой клеммы аккумулятора одним концом предохранителя, а другим – регулятором, то если светодиод не горит, то предохранитель разомкнут.Так можно проверить как лампочки накаливания, так и наличие контакта в выключателях.

Поиск фазы при наличии нулевого и заземляющего проводников

Если вы хотите найти фазу в электропроводке, в которой есть фазный, нулевой и заземляющий провода, то с помощью контроля это легко сделать. Достаточно выполнить три касания проводами управления. Необходимо каждому проводу присвоить условный номер, например 1, 2 и 3, и по очереди коснуться пар проводов 1 – 2, 2 – 3, 3 – 1.

Возможно следующее поведение лампочки. Если при касании 1 – 2 лампочка не загорается, значит провод 3-х фазный. Если он светится при касании 2 – 3 и 3 – 1, то он 3-х фазный. Смысл простой, при прикосновении к нулевому и заземляющему проводникам лампочка светить не будет, так как на практике это проводники соединенные между собой на щитке.

Вместо контроля можно включить любой вольтметр переменного тока, предназначенный для измерения напряжения не ниже 300 В.Если одним щупом вольтметра прикоснуться к фазному проводу, а другим к нулевому проводу или проводу массы, то вольтметр покажет сетевое напряжение.

Поиск фазы и нуля системой управления

Внимание, прикосновение к любым оголенным проводникам при поиске фазы с контролем может привести к поражению электрическим током.

Делается все очень просто, один конец управляющего провода подключается к зачищенной до металла трубе центрального отопления или водопровода, а другой в свою очередь касается проводов или контактов электропроводки.При прикосновении к фазному проводу загорается лампочка.

Если до металла трубы добраться невозможно, то можно использовать воду, вытекающую из смесителя. Для этого включите воду и поместите один управляющий провод под струю воды как можно ближе к смесителю. Второй конец провода касается жил электропроводки. Слабый свет лампочки подскажет, где фаза.


В блок управления лучше всего вкрутить самую маленькую лампочку, я использовал 7.Лампочка холодильника 5 Вт. Для того, чтобы дотянуться до воды, можно использовать кусок любого провода или стандартный удлинитель.

Поиск фазы и нуля вольтметром или мультиметром

Нахождение фазы вольтметром или мультиметром осуществляется так же, как и при контроле электрика, только вместо концов контроля подключаются щупы прибора.

Для определения нуля в трехфазной сети с помощью тестера или мультиметра достаточно измерить напряжение между проводами, которое между фазами будет 380 В, а между нулем и любой из фаз 220 В.То есть тот провод, относительно которого вольтметр будет показывать 220 В, на остальных трех и там ноль.

Нахождение фазы и нуля с картошкой

Если под рукой нет технических средств для нахождения фазы, то можно с успехом использовать экзотический или народный, иначе и не назовешь, метод определения фазы, с помощью картошки. Не думайте, что это шутка. Для некоторых это может быть единственным доступным методом, который можно успешно применять на практике.

Конец одного проводника необходимо подсоединить к водопроводной трубе (если она не пластиковая) или к радиатору.Если труба окрашена, то место соединения необходимо зачистить до металла, чтобы обеспечить электрический контакт. Вставьте противоположный конец в ломтик картофеля. Другой проводник также втыкается одним концом на максимальном расстоянии от предыдущего в картошку, второй конец через резистор номиналом не менее 1 МОм, в свою очередь, касается проводов электропроводки. Некоторое время ждать. Если реакции на срез картофеля нет, то это ноль, если есть, то это фаза.Не рекомендую использовать этот метод, если вы не знаете правил техники безопасности при работе с электроустановками.

Как видите, на фото вокруг проводов, при соединении электропроводки с фазным проводом, на поверхности среза картофелины произошли изменения. При прикосновении к нейтральному проводу реакции не будет.

Монтаж нового оборудования с частичной заменой электропроводки или без нее обязательно включает четкое определение проводов с фазой, «нулем» и землей.По нахождению фазы вопросов нет: используйте отвертку со встроенным индикатором. Если на объекте используется проводка с двумя жилами, то автоматически понятно – первая – «фаза», вторая – «ноль». Сложности возникают при работе с системами, состоящими из трех токоведущих кабелей, поэтому ниже описано, как отличить «ноль» от заземления.

Проблемы связаны с практически идентичными электрическими параметрами двух проводников. Поэтому не пытайтесь отличить «ноль» от «земли» с помощью обычной лампочки: она будет светиться в обоих случаях.Значения напряжения при измерении мультиметром на парах фаза-ноль и фаза-земля (около 220 В) будут примерно одинаковыми. Однако этот способ все же актуален для определенных ситуаций.


Контрольная лампа на 220В

Определение фазы

Чтобы найти «фазу», достаточно воспользоваться индикаторной отверткой — простым инструментом, который должен быть у любого хозяина. Прикоснитесь наконечником к каждому проводнику, удерживая палец на верхней металлической части рукоятки отвертки.Когда загорится индикатор внутри отвертки, вы коснулись фазного провода. Однако помните, что при выполнении соответствующих операций электрическая сеть не обесточивается.


Поиск фазного провода индикаторной отверткой

Методы определения

Есть несколько способов отличить «ноль» от «земли».

Цветовая маркировка проводов

Профессиональные и добросовестные электрики никогда не будут устанавливать проводку без соблюдения цветовой маркировки.При условии, что монтаж производился с соблюдением основных правил ПУЭ, каждая жила имеет определенный цвет в зависимости от выполняемой функции:

  1. Синяя/голубая оболочка используется для маркировки нейтрального проводника.
  2. Желто-зеленая оболочка (полосы) используется для обозначения заземляющего провода.
  3. С фазным проводом сложнее, так как он может иметь оболочку белого, черного, красного, оранжевого и других цветов. Вне зависимости от выбранного цвета «фазы» такая установка будет правильной.

Синий обозначает ноль, зелено-желтый – землю, красный – фазу

Помните: даже если были обнаружены жилки соответствующих цветов, по которым можно определить «фазу», «ноль» и «землю», не спешите к выводам. Вы можете быть полностью уверены в правильности установки только при условии, что выполнили ее самостоятельно. В других ситуациях подобный способ поиска «ноля» и «земли» будет некорректен. Так что переходите к другим способам.

Остаточный ток

Отличить «ноль» от «земли» гораздо проще, если на обслуживаемом участке есть устройство защитного отключения (УЗО) или дифференциальный автомат.Используйте лампу с проводами, подключите устройство к фазе и одному из двух проводников. Если защита не сработала, значит лампочка подключена правильно – к паре фаза-ноль. Если УЗО сработало и ветвь оказалась обесточенной, значит, была задействована пара фаза-земля.

Если УЗО не сработало в обоих случаях, то возможны проблемы с функционалом оборудования. О работоспособности устройства дифференциальной защиты можно судить по результатам испытаний. На любом таком оборудовании есть кнопка «Тест».Нажмите здесь.

Примечание. Защитное устройство может выйти из строя и по другой причине: если ток, протекающий через лампу, ниже номинального дифференциального значения (при котором оборудование должно обесточить цепь). Например, лампа накаливания пропускает ток около 20-40 мА. Если используется УЗО на 100 мА, то логично, что устройство работать не будет.

Заземляющие контакты на розетках

Этот метод подходит для любого объекта, где используется двухполюсный вводной автомат и розетки с заземлением.Выключить автомат, что гарантирует отсутствие связи между «нулем» и «землей». То же самое проделайте со всеми бытовыми приборами. Возьмите мультиметр, активируйте режим «Прозвонка» и проведите процедуру между контактом массы на розетке и двумя неизвестными проводами.

При подключении заземления розетки к “нулю” мультиметр покажет огромное сопротивление, при “земле” – близкое к нулю. Этот метод поможет обеспечить правильное подключение заземляющих розеток.

Использование мультиметра

Перед проверкой мультиметром токоведущих проводов зачистите проводку. Не забывайте о мерах предосторожности и обязательно обесточьте электрическую сеть на обслуживаемом объекте.

Если электропроводка не имеет цветовой/символьной маркировки, либо монтаж производился неизвестным мастером, то воспользуйтесь мультиметром. Однако сначала определите «фазу» с помощью индикаторной отвертки. Настройте мультиметр, выбрав диапазон измерения переменного напряжения более 220 В.Вы можете взять любой тип измерительного прибора. Конкретный размер диапазона значения не имеет: главное, чтобы он был выше 220 В.


На паре фаза-земля напряжение будет меньше

Подключите «фазу» через мультиметр к одному, а затем к другому проводнику. На паре фаза-ноль значение напряжения будет несколько выше, чем на паре фаза-земля. Это позволит отличить «ноль» от «земли».

Примечание. Определение «земли» мультиметром актуально для старых электрических сетей, построенных по схеме ТТ.Для современных топологий TN-C-S метод неактуален. Во втором случае нулевой и заземляющий проводники уже разделены внутри здания, поэтому электрически идентичны и соединены между собой. У них одинаковое сопротивление, а значит, при использовании мультиметра обе пары будут иметь равную разность потенциалов.

Мультиметр не подходит для поиска заземляющего проводника в электрической сети TN-S. «Ноль» и «земля» разнесены от источника энергии к потребителю.Из-за разной длины проводов будет совершенно разное сопротивление, что и обуславливает результирующую разницу в напряжении. Может оказаться, что разность потенциалов на паре фаза-земля будет выше, чем на паре фаза-ноль.

Отключение нулевого провода (электрощит)

Убедитесь, что электроприборы отключены от сети, чтобы ток не протекал к нейтральному проводу. Загляните в распределительный щит, расположение которого регламентировано правилами ПУЭ, отсоедините нулевой провод (отвинтите зажимы, вытащите кабель из вводного автомата и заизолируйте). Либо снять с нулевой шины проводник, который используется для дальнейшего разветвления нейтрали. В квартире или частном доме останется два рабочих проводника – заземление и фаза.

Снова возьмите в руки мультиметр, измерьте напряжение между фазой (определяется индикаторной отверткой) и двумя другими проводниками. Напряжение появится исключительно между «фазой» и «землей», так как нулевой провод отсоединен от щитка.

Примечание.Есть такое понятие как “индуцированное напряжение”. Не вдаваясь в подробности, отметим, что в результате него при измерении пары фаза-ноль мультиметр будет показывать напряжение, отличное от «0» (обычно не более 10 В).

Метод вызова

Прозвонка – один из самых популярных методов, применяемых мастерами для поиска мест обрыва электропроводки. Подходит для определения «ноля» и «земли». Этот способ актуален при условии, что вы знаете расположение нулевого и заземляющего проводников на одном из концов.Например, когда дозвон осуществляется с коммутатора, но почему-то на другом конце провода имеют маркировку другого цвета (или одного цвета).

Выполнить полное отключение. Прозвонка может производиться профессиональными приборами (любые модели мультиметров имеют соответствующую функцию) или обычной схемой из лампочки, батарейки и проводов.

Если длина измеряемых жил небольшая, то используйте отрезок кабеля, соединив отрезок с концами участка.Если вы хотите прозвонить проводник, идущий от распределительного щита к розетке в подсобке, то лучше использовать известную жилу: перед отключением питания определите и промаркируйте «фазу» (на обоих концах) индикаторной отверткой.

Подсоедините один щуп мультиметра (или самодельного прибора) к маркированному фазному проводу, другой к одному, а затем к другому неизвестному проводнику. Перейти к противоположному концу линии. Подсоедините поочередно два конца неопознанных проводников к маркированному фазному кабелю.Обозначьте их.

Разница между нулем и землей

Последствия неправильного переключения нулевого и заземляющего проводников могут быть разными:

  1. Неправильная работа счетчиков электроэнергии вверх или вниз. Соответственно, в первом случае, когда компания-поставщик обнаружит ошибку, может быть начислен огромный штраф.
  2. Неправильная работа устройств защитного отключения и дифференциальных выключателей: при значительных перепадах напряжения постоянно перегорают бытовые приборы.
  3. Отсутствие защиты человека от поражения электрическим током. Более того, неправильная схема может быть основной причиной удара.

В статье рассмотрены способы разграничения нулевого и заземляющего проводников в трехжильных системах. Они расположены в порядке возрастания сложности. Только правильный монтаж электропроводки гарантирует правильную работу УЗО, дифференциальных выключателей и розеток с контуром заземления. При малейших сомнениях лучше обратиться за помощью к квалифицированному специалисту, который предоставит акт ремонтных работ.

Выполняя ремонтные работы в любом помещении, важным моментом является оснащение этого помещения электричеством. Помимо электропроводки, не забудьте о необходимости установки розеток и выключателей, с помощью которых будет регулироваться освещение. Здесь достаточно важно найти фазу, ноль и заземлитель системы.

Для профессиональных монтажников эта задача очень проста, чего не скажешь об обычных людях, которые далеко не всегда способны справиться с такой задачей.Однако поиск фазы и нуля не так сложен, как может показаться изначально, и включает в себя несколько способов определения.

Следует понимать, что проводка в квартире обычно имеет напряжение 220В, так как предусматривает подключение к нулевому проводу и к одной из фаз. При этом она обязательна, что делает электрификацию помещения безопасной для жильцов.

Содержание:

Что такое фаза и ноль в электричестве для новичка

Чтобы уловить принцип нахождения фазы и нуля в сети, следует сначала определить для себя, что означают эти термины, которые для простого обывателя могут звучать как совершенно непонятные понятия.Любая система, вне зависимости от ее протяженности, состоит из трех фаз, в том числе это касается и слаботочных линий, задачей которых является питание жилых домов.

Между любыми двумя фазами имеется линейное напряжение 380В. Однако напряжение бытовой сети 220В, основная задача – появление необходимого для сети напряжения. Для этого в любой сети есть нулевой провод, который в сочетании с любой фазой образует разность потенциалов 200В, которая и будет фазным напряжением.

Ноль в электрической цепи – это проводник, который подключается к контуру заземления и используется для создания фазной нагрузки. Эта фаза подключается к противоположному концу обмотки трансформаторной подстанции. Таким образом, в стандартной розетке для наглядности один вход принят за фазу, а второй за ноль.

Проще говоря, фаза — это провод, по которому течет ток. Нейтральный провод возвращает ток обратно к источнику. В зависимости от количества фаз система имеет несколько проводов.Допустим, в трехфазной цепи три фазных провода и один обратный, нулевой.

Обозначение цвета. Нередко многих интересует вопрос, какого цвета провода, заземление нулевой фазы, как определить, где какой провод, что часто становится возможным с помощью цветовых различений, применяемых в электрике. Однако этот способ сработает только в том случае, если проводка действительно сделана по всем правилам. Изоляция нулевого провода обычно обозначается синим или синим цветом, земля сочетает в себе сразу два цвета — зеленый и желтый.Фазный провод по правилам обозначается коричневым, белым или черным цветом.

Обозначение фазы и нуля буквами . Кроме цветовой маркировки возможна и буквенная маркировка проводов. Фаза обычно обозначается латинской буквой «L», а нулевой провод обычно маркируется буквой «N». Кроме того, заземление имеет свое обозначение, которое принято обозначать буквой «Г».

Как определить фазу и ноль индикаторной отверткой

Для нахождения фазы и нуля в сети можно использовать различные инструменты.Наиболее удачным изобретением в помощь начинающим электрикам является индикаторная отвертка, имеющая специальные чувствительные элементы и отражающий индикатор.

Легко проверить фазу и ноль в сети отверткой. Отвертка должна быть зажата между большим и средним пальцами. Не допускается касание неизолированной части наконечника отвертки. Указательный палец должен располагаться на металлическом круглом выступе на конце рукоятки.

Принцип работы индикаторной отвертки определить несложно; внутри него находится специальная лампа, а также резистор, являющийся сопротивлением.Лампа загорается, если цепь замыкается. Благодаря сопротивлению можно не опасаться поражения электрическим током во время теста, так как оно снижает его значение до минимума.

Как узнать где фаза а где ноль в розетке индикаторным щупом видео

Найти ноль такой отверткой, соответственно, не получится. Кроме того, этот метод часто дает сбои из-за не очень хорошей чувствительности. В результате индикаторная отвертка, реагируя на наводки, может выдавать напряжение там, где его нет совсем.

Как определить фазу и ноль мультиметром

Кроме использования индикаторной отвертки можно, что также позволит узнать, где фаза, а где ноль в сети. Обязательным условием его использования является предварительная зачистка проводов.

На приборе перед использованием необходимо установить значение предела измерения переменного тока, значение которого должно превышать 220В. Также следует ориентироваться на маркировку гнезд, куда входят щупы прибора.Для этого типа проверки потребуется щуп, подключенный к разъему с маркировкой «V».

Сам тест заключается в прикосновении щупа к одному из проводов, при этом контролируя показания прибора. Если мультиметр определяет какое-либо напряжение, то этот провод фазный. Если другой провод показывает нулевое значение, то это, соответственно, нулевой провод.

Прибор для работы можно использовать любого типа – стрелочный или с цифровым индикатором. В любом случае важным моментом будет соблюдение техники безопасности, а также правильная индикация прибором показаний с проводов.Точность этого прибора обычно выше индикаторной отвертки.

Главное правило при использовании мультиметра – запрет одновременного прикосновения к фазе и контуру заземления. Такая неосторожность может привести к короткому замыканию и, как следствие, к травматическим ожогам.

Как определить фазу и ноль без приборов

Несмотря на такое широкое распространение инструментальных методов определения фазы и нуля в сети, не всегда есть возможность иметь под рукой нужный прибор, который позволит сделать правильный вывод.В то же время неправильное обнаружение проводов в сети «на глаз» может привести к достаточно опасным последствиям.

Первый способ справиться с этой задачей был описан в одном из разделов выше. Он заключается в нахождении проводов в зависимости от цвета их изоляции, а также от маркировки. Однако это будет верно только в том случае, если размещение проводилось по всем правилам.

Второй способ их выявления – изготовить так называемый контрольный свет, при этом используя подручные средства.Для этого потребуется простая лампа накаливания и два отрезка провода, длиной около 50 сантиметров. Жилы проводов должны быть соединены с лампочкой, при этом второй конец одного из проводов должен касаться труб отопления (зачищенных), а второй конец должен касаться «звонких» проводов. Провод, при прикосновении к которому зажигается свет, является фазным.

Фазодетектор без индикатора и видеоустройства

Стоит отметить, что описанный метод очень опасен и может привести к поражению электрическим током при его использовании.Ни в коем случае не рекомендуется использовать его при ограничении напряжения в сети, а также не следует касаться оголенных проводов.

Альтернативой лампочке накаливания может быть неоновая лампочка, которая позволит найти полярность системы.

В заключение следует отметить, что ответ на вопрос: как определить фазу и ноль имеет несколько решений. А именно: индикаторная отвертка, мультиметр, можно и без приборов. Все зависит от возможностей и наличия инструментов под рукой.Обязательно соблюдение всех мер безопасности при работе с электричеством.

Проверить работоспособность электросети в квартире или частном доме можно различными способами. С финансовой точки зрения оптимальным вариантом будет индикаторный щуп, способный заменить мультиметр в домашних условиях.

При выполнении монтажных работ с розетками и выключателями света часто возникает необходимость найти фазу и ноль. Конечно, для опытных электриков такая задача – пустяк, но для тех, кто не знаком с правилами устройства электрических сетей, этот вопрос может загнать в тупик.

Индикаторная отвертка

. Нюансы использования

Учитывая количество электроприборов в каждой квартире, этот прибор должен быть у каждого. С его помощью можно будет определить наличие тока в каком-либо проводнике, розетке или электрощите.

Конструкция индикаторной отвертки

Конструкция обычного щупа в виде отвертки проста:

  • зонд, действует как проводник;
  • к жалу подключается резистор, он нужен для понижения силы тока до значения, безопасного для организма человека;
  • затем идет светодиод, который подключается к контактной площадке, доведенной до конца отвертки;
  • Корпус выполнен из прозрачного пластика, это позволяет видеть, как загорается светодиод.


Фаза и ноль в отвертке

Найти фазу и ноль индикаторной отверткой не сложно. Когда щуп касается провода под напряжением, ток будет проходить через стержень, затем через резистор, вызывать свечение светодиода, а затем падать на руку, которая касается металлической пластины. Ток также будет проходить через тело человека, выполняющего эту операцию, а затем покидать землю.

Сам человек не почувствует проходящий через него ток, так как его величина слишком мала.

Область применения

Любые работы, связанные с электропроводкой, должны быть безопасными. Для этого каждый должен иметь в доме этот необходимый инструмент.

Это устройство можно использовать для следующих целей:

  • проверить, к какому контакту розетки или выключателя подключен фазный провод;
  • при неработающей розетке удлинителя можно проверить все розетки щупом;
  • с его помощью можно узнать куда подключается фаза в патроне: к центральному контакту или к резьбе;
  • узнать, находится ли электроприбор под напряжением;
  • , прикоснувшись острием инструмента к центральному контакту розетки, можно проверить исправность заземляющего проводника.

Важно! Если сеть переменного тока, то прижимать палец к пластине не нужно!

Типы отверток

Новые модели шуруповертов позволяют обнаружить наличие напряжения в пряди даже сквозь слой побелки, штукатурки и глины. Алгоритм их действия практически всегда одинаков. Но есть и отличия, возникающие в зависимости от типов, моделей и ряда функций, которыми обладает инструмент.

Иногда по своим функциональным возможностям одна отвертка может заменить несколько дорогостоящих устройств.Есть устройства с аккумулятором, это дает возможность проверить исправность провода даже в обесточенном состоянии.

Важно! Любая индикаторная отвертка имеет нижний и верхний пределы измерения напряжения. Их превышение может привести к поломке устройства или отображению неверной информации.

Такая модель сможет дать максимальное количество интересной информации об исследуемой схеме:

  • звуковой сигнал укажет на наличие напряжения в цепи;
  • на цифровом дисплее отобразится значение напряжения в вольтах;
  • позволяет проверять цепи переменного и постоянного тока в бытовых электроприборах;
  • определить полярность сетей;
  • с его помощью можно осуществить прозвонку электрической цепи со световой или звуковой индикацией.

Проверка устройства перед использованием

Перед использованием индикаторное устройство необходимо проверить на исправность. Убедиться в этом поможет аккумулятор, который находится внутри устройства. Вам нужно будет прикоснуться жалом и другим пальцем к металлическому контакту на ручке одновременно. В этот момент должен загореться индикатор.

Если в устройстве не предусмотрен аккумулятор, то нужен проводник под напряжением. Прикасаться к нему нужно кончиком отвертки, а металл на ручке пальцем.В результате светодиод тоже будет светиться.

Основные меры безопасности

Обязательно соблюдайте меры предосторожности:

  • запрещается использовать щуп без винта;
  • из устройства можно вынимать только батарейки;
  • после замены батареи винт следует закрутить по часовой стрелке до упора;
  • если щуп имеет механические повреждения, то его использование запрещено;
  • не используйте устройство сверх пределов, указанных в технических характеристиках;
  • перед использованием пробника нужно будет проверить его в сети на точное наличие фазы;

Важно! При измерении электрических линий щуп удерживается только изолированными элементами. Исключением являются цепи без напряжения.

Инструкция по применению

По своим характеристикам такие индикаторные устройства предназначены для:

  • возможность определения переменного напряжения контактным методом до 250 В;
  • бесконтактный метод до 600 В;
  • проверка цепи на целостность от 0 до 2 МОм;
  • установление полярности: от 1,5 В до 36 В;
  • инструмент необходимо хранить в сухом и защищенном от влаги месте;
  • все операции лучше проводить в перчатках, чтобы обеспечить бесконтактный осмотр;
  • после работы инструмент следует очистить от пыли и мусора.

Бесконтактный шуруповерт очень чувствителен, может реагировать и на фазу и на нейтраль, хотя реальное напряжение будет только в одном проводе. Поэтому обычному электрику такая отвертка не нужна. Однако он может помочь в проверке качества экранирования кабеля и отсутствия излучения.

В таких устройствах предусмотрено три положения переключателя. Две предусмотрены для дистанционного действия. В случае случайного касания отверткой токоведущей части провода в этом режиме сгорит вся электронная часть, состоящая из транзисторов и светодиода.

Электроприборы окружают человека в быту. Рано или поздно в любой электрической системе возникают проблемы и неисправности. С этими проблемами не всегда стоит приглашать опытного электрика; некоторые поломки можно устранить самостоятельно. Однако для того, чтобы иметь возможность найти неисправность в сети, вам обязательно понадобится специальный инструмент, который стоит приобрести заранее.

Обновлено: 08.03.2020

103583

Если вы заметили ошибку, выделите фрагмент текста и нажмите Ctrl+Enter

Фазу и ноль проверяем мультиметром.Как определить фазу и ноль индикаторной отверткой? Типы щупов, их возможности

Современные отвертки-индикаторы избавят от головной боли человека, пытающегося понять, как определить фазу, ноль, землю. Замечены трудности, расскажем ниже. Сигнал, генерируемый отверткой, используется для тестирования. Понятно, что внутри батарейки. Старая советская индикаторная отвертка на основе одной газоразрядной лампы непригодна.Позволяет точно определить фазу. Следовательно, другая цепь является нулем или землей.

Правильно определить фазу

Трехжильные провода

Начнем с терминов. Русский язык лишен слова ноль. Но оно использовалось в быту из-за легкого произношения. Ноль — это искаженный ноль, уходящий корнями в латинский язык. Программист знает, что под термином NULL принято понимать пустые, неопределенные переменные (без типа). Иногда просмотр данных удобен для составления алгоритмов (при передаче значений в функцию).

Теперь попробуем найти фазу. Типичный отверточный индикатор образован стальным щупом, за которым следует высокоомное сопротивление (например, угольное), ограничивающее ток, источником света служит малогабаритная газоразрядная лампа. Мелочи, но те, кто не знает термина контактная кнопка, бессильны определить ноль. На конце ручки индикаторной отвертки имеется металлическая площадка. Это контактная кнопка, которую вы потрудитесь коснуться пальцем.В противном случае лампочка откажется светиться при касании фазы.

Давайте объясним, что происходит. Человеческое тело наделено способностями. Не очень, достаточно, чтобы пропустить мизерный ток. Фаза начинает колебаться, электроны уходят в сеть и обратно. Образуется небольшой ток. Размер сильно упирается в резистор, не так просто убиться, ухватившись за контактную площадку индикаторной отвертки, другую за патрубок подачи воды. Непосредственно с помощью инструмента определить землю невозможно.

Определение фазы имеет основополагающее значение, напряжение не должно подаваться на держатель люстры, когда выключатель выключен. В противном случае обычный процесс замены лампочки может стать опасным, последним средством. По стандартам фаза розетки находится слева. Если переключатели стоят, как принято (включается нажатием вверх), то методы определения фазы вырождаются в умение найти левую руку, понять, где дно:


Определение положения фазы по цвету изоляция провода

Нейтральный рабочий провод имеет синюю изоляцию, заземление желто-зеленое. Соответственно фаза красная (коричневая). Правило может быть грубо нарушено. Старые здания часто оборудовались двухжильным проводом. Цвет изоляции в каждом случае белый. Некоторые устройства, такие как датчики света или движения, имеют другую компоновку. Например, нулевой провод черный. Приготовьтесь посмотреть инструкцию по эксплуатации здесь, раскладок бесчисленное множество.

Найти нулевой провод в квартире

По правилам корпус приборной панели заземляется. Осуществляется с помощью солидного размера клеммы, затягиваемой мощным болтом в старых домах, жителям современных построек проще ориентироваться по количеству жил.Нулевая шина имеет наибольшее количество подключений, фазы распределены по квартирам (хорошие электрики вешают наклейки А, В, С; злые не вешают). Мы легко можем проследить расположение автоматических выключателей, счетчиков.

Вилка UK 230 вольт

В каждом случае общий провод будет нулевым. Цвет не играет решающей роли. Хотя по нормам современные кабели снабжены окрашенной изоляцией. Обратите внимание – если в доме есть заземление, на входе их было не менее 5.Тело щитка окрашено в желто-зеленый цвет. Нулевой провод будет служить для отвода рабочего тока от приборов (замыкает цепь). Слияние веток на стороне потребителя запрещено. Вот три правила, которые помогут разобраться с подъездом (заметьте, по правилам жилец вообще не должен туда носа совать – его предупредили):

  • Автоматический выключатель обрывает фазу. Есть двухполюсные модели, их используют сравнительно редко для помещений с особой опасностью (санузел).Поэтому по положению провода можно будет сказать: это фаза. Тогда стоит вырубить автомат, прозвонив вену на стороне квартиры. Обязательно дам положение фазы.
  • Напряжение между нулевым проводом любой фазы 230 вольт. На основании ключевого признака выделим жилу для другой, дающей указанное отличие. Разброс между фазами составляет 400 вольт. Проценты выше на 10 процентов, российские сети стараются соответствовать европейским стандартам.
  • Измеряем значения на проводниках токоизмерительными клещами. Для каждой фазы появится значение, сумма которого (по трем) должна утекать обратно в сеть по нулевой (или подходящей фазе). Заземление используется редко, ток здесь близок к нулю при равномерной нагрузке ветвей. Место, где значение является наиболее важным, традиционно является нейтральным проводником.
  • Клемма заземления распределительного щита видна. Знак поможет найти нулевой провод в домах с NT-C-S.В остальных случаях здесь подключается заземление.

Дополнительная информация по поиску заземления, фазы, нулевого провода

Напоминаем, что были рассмотрены случаи, когда под рукой нет индикаторной отвертки, но есть токовые клещи, мультиметр. Затем перед входом в квартиру обнаруживается земля, фаза, нулевой провод, прозванивается домашняя сеть. Жилы три, техника лежит на поверхности: между фазой и другим проводом разность потенциалов будет 230 вольт.Обратите внимание, что в других случаях методика неприменима. Например, разность напряжений между двумя одинаковыми фазными проводами близка к нулю. Измерить и определить тестером сложно.

Добавим еще способ – промышленность запрещена. Лампочка в патроне с двумя оголенными проводами. С помощью инструмента находят фазу, удается замкнуть жилу на землю. Не используйте водопроводные, газовые, канализационные трубы и другие инженерные сооружения. По правилам оболочка кабельной антенны снабжена нейтралью (землей).В отношении него допустимо найти фазу тестером (запрещено стандартами с лампочкой в ​​патроне).

Для решительных людей рекомендуем пожарные лестницы, стальные молниеотводы. Нужно очистить металл до блеска, вызвать фазовый участок. Обратите внимание, что не все пожарные лестницы заземлены (хотя должны быть), громоотводы – 100%. Если вы обнаружите такой вопиющий произвол, обращайтесь в управляющие организации, если нет ответа, сообщите в государственные органы.Указать нарушение правил защитного заземления зданий.

Современные отвертки-индикаторы для определения фазы, нулевого провода, земли

Когда невозможно понять какого цвета провод, полезно использовать индикаторную отвертку. В инструкции к курьезу на батарейках сказано: можно будет найти землю щупом. Спешим огорчить наших читателей – любой длинный гайд детектируется ложно. Обрыв фазы в районе штекеров, нулевой провод, настоящая земля – ​​ответ один.Не каждая индикаторная отвертка способна одинаково эффективно выполнять эту функцию. Смысл операции следующий:

Индикаторная отвертка

  • Активная индикаторная отвертка способна обнаруживать длинный проводник, излучая там сигнал, улавливая отклик.
  • На практике при плохом качестве контактов волна быстро затухает. Индикаторная отвертка указывает на наличие массы на разомкнутой фазной вилке.
  • Для определения земли есть условие – нужно прикоснуться пальцем к контактной площадке.В этом разница между активными и пассивными индикаторными отвертками. В первом можно найти фазу по этому принципу, во втором правильное определение происходит при отсутствии контакта с заданной областью.

Современная индикаторная отвертка на расстоянии позволит судить о том, идет ли по проводу ток. Есть специальный удаленный режим. Обычно даже два: повышенная и пониженная чувствительность. Позволяет отсеять неиспользуемую часть проводки.Например, известны случаи: строители завели в дом две фазы вместо одной, перепутали местами. С проводкой нужно обращаться очень осторожно.

Хочу отметить, что на практике измерить сопротивление проводки не просто, прозвонить не просто. Гораздо удобнее определить наличие фазы. Нет опасности сжечь китайский тестер (бывает иногда при попытке измерить сопротивление проводника под током). Также следует знать, что низкоомные цепи определяются с ошибкой.Например, большинство тестеров не дают нулевую шкалу, когда щупы подключены напрямую. Но если нет возможности определить массу с помощью активной индикаторной отвертки, то просто плохие контакты. Если при выключенных штекерах лампочка горит при нажатии пальцем на контактную площадку, пора задуматься о покупке нового автомата распределительной коробки, заменить скрутки на современные колпачки.

  1. Красный – фаза.
  2. Синий — нулевой провод.
  3. Желтый — это земля.

Краску на водной основе обычно трудно удалить.Цвета электрических проводов могут быть отмечены цветами принтеров. Вышеуказанная система не одинока, она часто встречается. Мы найдем черный цвет в продаже. Вы можете использовать его, как вам нравится. Обозначение проводов делается раз и навсегда. Смыть маркировку проще концентрированной уксусной кислотой, вещество понадобится тем, кто собирается чистить руки (просто на практике не всегда получается). Наконец, постарайтесь не испачкать одежду.

Цифровой мультиметр – очень полезная вещь в быту.С помощью тестера легко определить, какой из проводов фаза, нуль, а какой заземление.

Любая электрическая сеть, как бытовая, так и промышленная, может быть с постоянным током или с переменным током. При постоянной подаче напряжения электроны движутся в одном направлении, при переменной подаче это направление постоянно меняется.

Переменная сеть, в свою очередь, состоит из двух частей – рабочей и пустой фазы. Рабочее напряжение, которое в электричестве называют «фазой», снабжается рабочим электрическим напряжением, а пустое, называемое «нулем», — нет.Нужен для создания замкнутой сети для работы и подключения электроприборов, а также для заземления сети.

Правила пользования мультиметром

Для определения фазы и нуля с помощью мультиметра необходимо очистить концы проводников от изоляции, развести их в разные стороны во избежание контакта, который спровоцирует короткое замыкание, и подать электрическое напряжение в качестве трассировки .

На мультиметре установить предел измерения переменного напряжения выше 220 В.Вставьте щуп для измерения напряжения в гнездо с маркировкой «V». Прикоснитесь ими к очищенной вене и наблюдайте за дисплеем. Если значение до 20В – это фазный провод, если вообще нет показаний – это ноль.

Для правильного использования мультиметра необходимо соблюдать следующие правила:

  • Противопоказано использовать прибор в условиях повышенной влажности.
  • Не используйте неисправные измерительные провода.
  • Запрещается измерять параметры со значением, превышающим верхний предел измерительного прибора.
  • Во время процедуры измерения не поворачивайте переключатель и не изменяйте пределы.

Как мультиметр поможет найти фазу

Чтобы мультиметр показывал, в каком из проводов находится фаза, прибор необходимо перевести в режим определения напряжения переменного тока, который обозначается как V~, установив предел измерения от 500 до 800 В. Щуп подключается стандартно, черный в разъем “COM”, красный в “VmA”.

Как мультиметр показывает ноль

После того, как определился провод с фазой, проще всего найти нулевой.Установив красный щуп на фазу, коснитесь остальных проводников, после чего тестер должен показать значение около 220 В. Отсюда будет понятно, что второй провод либо нулевой защитный, либо нулевой рабочий.

Мультиметром очень сложно определить, где нулевой защитный провод, а где нулевой рабочий, так как они дублируют друг друга. Вводной провод лучше всего отсоединить от шины заземления в электрощите, тогда между фазой и проводами заземления в проверяемом помещении не будет напряжения 220 В, как при проверке фазы и нуля.

Определить землю с помощью прибора

Наличие заземляющего контакта не означает, что этот контакт действительно заземлен. Довольно часто этот провод никуда не подключается, а лишь создает видимость для пользователя. Грамотные электрики для заземления выбирают провод с полоской, но если мастер был неопытен или халатно отнесся к этой задаче, то о цветовой маркировке они могли и не вспомнить. В таких ситуациях напряжение лучше всего измерять, касаясь водопроводных или отопительных труб.Уровень напряжения на заземленном проводе будет меньше, чем на нуле.

Другие варианты проверки

Кроме перечисленных способов проверки фазы и нуля мультиметром, существует проверка с помощью контрольной лампы.
Метод довольно необычный и требует особой осторожности, но эффективный.

Для такого устройства необходим патрон, лампа, провод с обрезанной на концах изоляцией. При использовании лампы можно будет определить есть фаза или нет, но какой фазный проводник установить не представляется возможным.Если при соединении проводки контрольной лампы с определяемыми жилами она загорается, то один из проводов фазный, а второй скорее нулевой. Если он не горит, то нет фазы, либо фазы, либо нуля, что тоже возможно.

Отвертка с индикатором нам в помощь

Конструкция инструмента проста. Внутри встроена лампочка. Жало на одном конце, шунтирующий контакт на другом.

Суть проверки контрольной отверткой заключается в выполнении следующих действий:

  • Отключите питание от экрана.
  • Снимите изоляцию с проверяемых проводников на 1 см.
  • Мы разводим их в разные стороны, чтобы избежать контакта.
  • Подайте напряжение, включив вводной автомат.
  • Поднесите кончик отвертки к оголенному проводу.
  • Если при выполнении этого действия окошко индикатора загорается, то это фаза, если отсутствует, то ноль.
  • Разметить нужную жилу, отключить автоматическую коробку и подключить коммутационный аппарат.

При работе с зондом все должны соблюдать правила безопасности, заключающиеся в том, что во время измерения не прикасаться отверткой к нижней части. Инструмент необходимо содержать в чистоте. Прежде чем определять отсутствие напряжения (в отличие от его наличия) в розетке, можно проверить исправность устройства с помощью другого электрооборудования, находящегося под напряжением.

По цвету провода

Самый простой и надежный способ определить фазу и ноль – по цвету проводов.
Но только если вы уверены, что электропроводка подключена по всем правилам!
В основном она всегда жила с фазой черного, коричневого, белого или серого цвета, а ноль — синего или синего. Также они могут быть зелеными или желто-зелеными, это говорит о наличии проводника с заземлением.
В этом случае можно обойтись без измерительных приборов, по цвету видно где фаза, а где ноль.

При монтаже электропроводки наибольшую опасность представляют фазные проводники.Чтобы не возникла ситуация, влекущая за собой летальный исход – их раскрашивают в кричащие яркие цвета. Это сделано для того, чтобы при определенных обстоятельствах электрик мог быстро выбрать из нескольких проводов наиболее опасный и отнестись к нему с осторожностью.

Как вы знаете, электричество в нашем доме трехфазное. Напряжение между любыми двумя выходами равно 380 В. В то же время мы знаем, что в бытовых приборах используется напряжение 220 В. Как одно переходит в другое?

Нейтральный провод играет здесь важную роль. Если измерить напряжение между одной из фаз и этим проводом, то оно как раз будет равно 220 В. В более современных розетках предусмотрен дополнительный нулевой вывод – это так называемый защитный ноль.

Возникает естественный вопрос, чем отличаются два упомянутых нуля? Первый из них, “рабочий ноль” (пытаемся его определить) – нулевой контакт на трехфазной установке генераторной подстанции, соединенный с нулевым контактом трехфазной установки в доме или отдельном подъезде .

При этом может вообще не заземляться. Основное назначение – создание замкнутой электрической цепи при питании бытовых приборов. Во втором случае речь идет о . Его обычно называют «защитной землей».

В связи с достаточно сложным характером переменного тока существуют некоторые типовые взгляды на нулевой провод и на заземление, которые могут не соответствовать реальному положению вещей:

  1. “На нуле вообще нет напряжения. Это неправда. Он подключен к нулевому разъему на подстанции и предназначен для создания разности потенциалов на выходе. Иногда находится под напряжением.
  2. “Если есть заземление, то короткого замыкания точно не будет.” В большинстве случаев это так. Но если ток нарастает слишком быстро, он может не успеть вовремя оторваться от земли.
  3. “Если в кабеле две жилы одинаковые, а третья разная, то это скорее всего заземление.” Так и должно быть, но иногда это не так.

Методы определения

Цифровой мультиметр

Определение нуля и фазы с помощью мультиметра. Это устройство очень полезно для работы с электричеством. Он включает в себя различные возможности. Это может быть как амперметр, так и вольтметр или омметр.

Также в зависимости от конкретного типа могут быть и другие возможности (например, измерение частоты). Эти устройства могут быть как аналоговыми, так и цифровыми.

С помощью индикаторной отвертки. Эта отвертка имеет прозрачную ручку. Если вставить его в розетку определенным образом, то при попадании на фазу включится свет.

Существует несколько конструкций этих отверток. В простейшем случае при тестировании нужно прикоснуться к концу рукоятки. Без этого свет не загорится.

При визуальном контроле назначение проводов можно определить по их цвету.

Использование выделенной фазы . Это небольшое цифровое устройство, которое помещается на ладони. Один из проводов необходимо держать в руке, другой проверяется по фазе.

Пошаговая инструкция

Поговорим подробнее о том, как выполнять такие работы.

При использовании мультиметра необходимо правильно установить его рабочий диапазон. Оно должно быть 220 В для переменного напряжения.

Может использоваться для решения двух задач:

  1. Определить где фаза а где “рабочий ноль” или заземление.
  2. Определите, где, собственно, заземление , а где нулевой вывод.

Давайте сначала поговорим о том, как выполнить первое задание. Перед запуском нужно правильно установить рабочий диапазон устройства. Сделаем больше 220 В. Два щупа подключаем к гнездам «СОМ» и «В».

Берем второй из них и прикасаемся к тестируемому гнезду отверстия. Если фаза есть, то на мультиметре будет отображаться небольшое напряжение. Если фазы нет, то будет отображаться нулевое напряжение.

Во втором случае рабочее напряжение должно быть 220В. Вставляем один провод там, где есть фаза. Для других мы тестируем остальные. При ударе о землю будет показано ровно 220 В, иначе напряжение будет чуть меньше.

Использование тестера фаз

Один провод аккуратно держим пальцами, другой используется для проверки. Если попадем в фазу в розетке, то цифры на индикаторе будут намного больше нуля. При достижении нуля на экране также будет отображаться нулевое или незначительное значение напряжения.

Этот прибор удобен как общедоступностью на рынке радиоизмерительной техники, так и тем, что измерения производятся с достаточно высокой точностью.

С помощью индикаторной отвертки

Выглядит как обычная отвертка, но с небольшим отличием. У нее прозрачная ручка с маленькой лампочкой внутри. На первый взгляд это довольно примитивное устройство, на самом деле очень удобное.

Достаточно просто вставить его в отверстие гнезда, при этом касаясь пальцем противоположного конца отвертки.Если есть фаза, то лампа загорится. Если есть нулевой провод или земля, то он не сгорит. Важно помнить, что при измерении категорически запрещается прикасаться к металлической части отвертки. Это может привести к поражению электрическим током.

В некоторых случаях фазу и нулевой провод можно определить без каких-либо приборов и приспособлений. Это можно сделать, правильно прочитав маркировку. Это ненадежный метод, но в некоторых случаях он может быть полезен.

При работе в современных домах обычно соблюдаются правила маркировки.

Итак, какие они:

  1. Провод, где фаза , обычно коричневый или черный.
  2. Null, принято обозначать провод, имеющий синий цвет.
  3. Зеленым или желтым обозначен провод, служащий для заземления.

Эти правила могли быть другими в предыдущие периоды времени. Также в будущем они могут измениться.Поэтому описанный способ годится только для предварительной проверки назначения проводов.

Как отличить нулевой провод от нулевого при отключенной фазе?


Допустим ток в сети отсутствует. Есть ли в этом случае разница между землей и нейтралью? На первый взгляд может показаться, что они очень похожи друг на друга.

На самом деле функции у них все-таки разные. Заземление предназначено для аварийных ситуаций.Через него электрический заряд уходит в землю. Нулевой провод является частью электрической цепи питания бытовых электроприборов в доме.

Здесь присутствует ток, в отличие от заземления. Как вы можете отличить их друг от друга? При отключенной фазе нужно просто измерить ток между этим проводом и точно известной землей. Если это нулевой провод, то ток хоть и небольшой, но в этом случае будет. Если есть заземление, то тока здесь быть не может.

В каких случаях может понадобиться?


При наличии огромного разнообразия электроприборов существует разница в том, какая электрическая мощность им нужна. В разных случаях такие вопросы решаются по-разному.

Иногда для этого используют специальные приспособления – адаптеры. В некоторых случаях просто необходимо произвести правильное подключение к розетке. В частности, при подключении электроплиты есть необходимость при подключении правильно определить, где в розетке фаза, а где «рабочий ноль».

В этом и подобных случаях без такой информации не обойтись.

Еще одна ситуация, когда это необходимо, это всевозможные ремонтные работы. При их проведении нужно точно знать, какой провод находится под напряжением (он должен быть либо отключен, либо надежно изолирован), а какой нет.

При подключении многих бытовых приборов действительно не имеет значения, с какой стороны фаза на , но для выключателя это может иметь значение. Поясним это: «Фаза» должна подаваться на выключатель, а «ноль» пусть подключается непосредственно к лампам в люстре.

При этом в процессе замены лампы в люстре при выключенном выключателе человека не ударит током, даже если он случайно заденет ее.

Выполняя ремонтные работы в любом помещении, важным моментом является оснащение этого помещения электричеством. Кроме проводки не забудьте о необходимости установки розеток и выключателей, с помощью которых будет управляться освещение. Здесь будет достаточно важно найти фазу, ноль и заземляющий провод системы.

Для профессиональных монтажников эта задача очень проста, чего не скажешь об обычных людях, которые не всегда могут справиться с такой задачей. Тем не менее, поиск фазы и нуля не так сложен, как может показаться изначально, и включает в себя несколько способов определения.

Следует понимать, что проводка в квартире обычно имеет напряжение 220В, так как предусматривает подключение к нулевому проводу и к одной из фаз. При этом обязательно, чтобы электрификация помещений была безопасной для жителей.

Содержание:

Что такое фаза и ноль в электричестве для новичка

Для того, чтобы уловить принцип нахождения фазы и нуля в сети, необходимо сначала определить для себя, что означают эти термины, которые для простого обывателя могут звучать как совершенно непонятные понятия. Любая система, вне зависимости от ее протяженности, состоит из трех фаз, в том числе это касается и слаботочных линий, задачей которых является питание жилых домов.

Линейное напряжение 380 В возникает между любыми двумя фазами. Однако напряжение бытовой сети 220В, основная задача – появление необходимого для сети напряжения. Для этого в любой сети есть нулевой провод, который в сочетании с любой фазой образует разность потенциалов 200В, которая и будет представлять собой фазное напряжение.

Ноль в электрической цепи – это проводник, который соединяется с цепью заземления и служит для создания нагрузки от фазы. Эта фаза подключается к противоположному концу обмотки на ТП.Таким образом, в стандартной розетке для наглядности один вход принят за фазу, а другой за ноль.

Проще говоря, фаза — это провод, по которому течет ток. По нулевому проводу ток возвращается обратно к источнику. В зависимости от количества фаз система имеет несколько проводов. Допустим, в трехфазной цепи три фазных провода и один обратный, нулевой.

Цветовое кодирование. Не редко многих интересует вопрос, какого цвета провод фаза ноль к земле, как определить где какой провод, часто это становится возможным с помощью цветового разграничения применяемого в электрике. Однако этот способ сработает только в том случае, если проводка действительно сделана по всем правилам. Изоляция нулевого провода обычно обозначается синим или голубым цветом, заземление сочетает в себе сразу два цвета – зеленый и желтый. По правилам фазный провод обозначается коричневым, белым или черным цветом.

Буквенное обозначение фазы и нуля … В дополнение к цветовой маркировке возможна также маркировка проводов. Фаза обычно обозначается латинской буквой «L», нулевой провод обычно обозначается буквой «N».Кроме того, заземление имеет свое обозначение, которое обозначается буквой «Г».

Как определить фазу и ноль индикаторной отверткой

Для нахождения фазы и нуля в сети можно использовать различные инструменты. Наиболее удачным изобретением в помощь начинающим электрикам является индикаторная отвертка, имеющая специальные чувствительные элементы и индикатор-отражатель.

Проверить фазу и ноль в сети отверткой проще простого. Отвертка должна быть зажата между большим и средним пальцами. Не прикасайтесь к оголенной части лезвия отвертки. Указательный палец должен располагаться на металлическом круглом выступе на конце рукоятки.

Определить принцип работы индикаторной отвертки несложно, внутри нее находится специальная лампа, а также резистор, представляющий собой сопротивление. Лампа загорается, если цепь замкнута. Благодаря сопротивлению можно не опасаться поражения электрическим током при проверке, так как оно снимает его значение до минимального значения.

Как узнать где фаза а где ноль в розетке индикаторным щупом видео

Найти ноль такой отверткой, соответственно, не получится. Кроме того, этот метод часто дает сбои из-за не очень хорошей чувствительности. В результате индикаторная отвертка, реагируя на помехи, может выдавать напряжение там, где оно полностью отсутствует.

Как определить фазу и ноль мультиметром

Кроме использования индикаторной отвертки можно , что также позволит узнать, где фаза, а где ноль в сети. Обязательным условием его использования является предварительная зачистка проводов.

Перед использованием прибора необходимо установить значение предела измерения переменного тока, значение которого должно превышать 220В. Также следует ориентироваться на маркировку гнезд, куда входят щупы прибора. Для этого типа проверки потребуется щуп, подключенный к разъему с маркировкой «V».

Сама проверка заключается в прикосновении щупа к одному из проводов, при этом контролируя показания прибора.Если мультиметр определяет какое-либо напряжение, то этот провод фазный. Если другой провод показывает нулевое значение, то это, соответственно, нулевой провод.

Прибор можно использовать для работы любого типа – стрелочный или с цифровым индикатором. В любом случае важным моментом будет соблюдение техники безопасности, а также правильная индикация прибором показаний с проводов. Точность этого прибора обычно выше индикаторной отвертки.

Главное правило при использовании мультиметра – запретить одновременное прикосновение к фазе и контуру заземления. Такая небрежность может привести к коротким замыканиям и, как следствие, к травматическим ожогам.

Как определить фазу и ноль без приборов

Несмотря на столь широкое применение приборных методов определения фазы и нуля в сети, далеко не всегда под рукой может оказаться нужный прибор, который позволит сделать правильный вывод. В то же время неправильная идентификация проводов в сети «на глаз» может привести к достаточно опасным последствиям.

Первый способ справиться с этой задачей был описан в одном из разделов выше. Он заключается в нахождении проводов в зависимости от цвета их изоляции, а также от маркировки. Однако это будет верно только в том случае, если размещение проводилось по всем правилам.

Второй способ их определения – сделать так называемую контрольную лампочку, при этом используя подручные средства. Для этого потребуется простая лампа накаливания и два отрезка провода длиной примерно 50 сантиметров.Жилы проводов должны быть присоединены к лампочке, другим концом одного из проводов касаясь труб отопления (зачищенных), а вторым касанием «вызывных» проводов. Провод, при прикосновении к которому загорается лампа, фазный.

Фазодетектор без индикатора и видеоустройства

Следует отметить, что описанный метод очень опасен и может привести к поражению электрическим током при его использовании. Ни в коем случае не рекомендуется использовать его в случае наличия в сети максимального напряжения, а также не прикасаться к оголенным проводам.

Альтернативой лампочке накаливания может быть неоновая лампочка, которая позволит найти полярность системы.

В заключение следует отметить, что ответ на вопрос: как определить фазу и ноль имеет несколько решений. А именно: индикаторная отвертка, мультиметр, а можно и без приборов. Все зависит от возможностей и наличия инструментов под рукой. Крайне важно соблюдать все меры безопасности при работе с электричеством.

При работе по дому часто возникает необходимость починить розетку или выключатель, перевесить люстру или установить новую розетку. Для подключения дополнительного электрооборудования необходимо уметь различать фазу и ноль. Это совсем просто, если дом только что построен и проводку делали квалифицированные специалисты.

Для того чтобы самостоятельно найти назначение каждой жилы, достаточно знать правила цветового обозначения электрических проводов. Современные коттеджи обязательно должны иметь контур заземления.Это означает, что разводка выполнена трехжильным кабелем, и цвета должны совпадать:

  • Желто-зеленая оплетка указывает на подключение жилы к контуру заземления;
  • Синий или светло-голубой означает, что это нулевое ядро;
  • Фазный провод обозначается любым другим цветом. Это может быть красный, белый, коричневый, фиолетовый и т. д.

Таким образом, в идеале вся электропроводка должна быть промаркирована. Однако нет гарантии, что его установка действительно производилась специалистом или что на вводе не производилось переключение электрических проводов.

ВАЖНО! Никогда не доверяйте цветовой маркировке кабеля, если вы не делали электропроводку.

Инструменты и материалы для работы

Перед началом работы необходимо подготовить инструменты и материалы, которые могут потребоваться при ремонте:

  • Индикаторная отвертка для определения фазы и нуля;
  • тестер или мультиметр, но они должны уметь определять фазу ноль или землю;
  • плоскогубцы и кусачки – бокорезы;
  • Маркировочный материал
  • .Это могут быть цветные термоусадочные втулки или маркировочные клипсы.

Перед началом работы всегда необходимо определить ноль и фазу.

Как определить фазную жилу кабеля с помощью индикаторной отвертки

Для того, чтобы узнать, где ноль, а где фаза, используйте как индикаторную отвертку, так и мультиметр. Если ремонт проводит неспециалист, не имеющий соответствующих приборов, то для определения, где находится фазный провод, достаточно иметь индикатор.

Можно купить в магазине за символическую плату. Метод определения очень прост, достаточно вставить кончик индикаторной отвертки в гнездо, и прикоснуться пальцем к контакту на его ручке. Если индикатор загорается, то это фазный провод.

Если проводка в доме двухжильная, то второй проводник будет нулевым. Сейчас уже не проводят электропроводку в квартирах и домах двухжильным кабелем.

Если проводка старая, бывают случаи, когда индикатор определяет фазу в розетке на обоих контактах. Аналогичная ситуация может быть и при монтаже новой электропроводки.

В этом случае определение фазы будет затруднено, такая ситуация возникает, если нулевой проводник в щитке не подключен. Достаточно подключить его в щитке или распределительной коробке.

Все работы, связанные с монтажом, коммутацией или подключением проводов, должны производиться при отключенных автоматах, то есть проводка должна быть обесточена.Подробнее об индикаторах напряжения можно узнать .

Работа с мультиметром

Специалист, выполняющий работы, должен иметь представление о том, как проверить напряжение в сети мультиметром. Для этого достаточно вставить щупы в розетку, предел измерения устанавливается на напряжение выше измеряемого.

А измерения производятся при переменном напряжении. Показания должны соответствовать сетевому напряжению 220 вольт. Электромонтер, выполняющий монтаж электропроводки, должен уметь пользоваться измерительными приборами.

Он должен иметь представление о том, как мультиметром определить фазу или ноль. Специалист, умеющий работать с тестером, умеет не только определять фазу или ноль. Но он также может проверить целостность проводки.

При установке осветительных приборов возникает необходимость проверки исправности лампочек. Важно не только иметь знания, как проверить лампочку мультиметром, но и учитывать, что таким прибором невозможно проверить энергосберегающие и светодиодные лампы.

Определение напряжения без индикатора и мультиметра

Если у электрика нет под рукой мультиметра или измерительной отвертки, он должен понимать, как определить фазу с помощью контрольной лампы.

ВАЖНО! Контрольную лампу могут использовать только профессиональные электрики, ознакомленные с техникой безопасности и имеющие специальное разрешение на работу в электроустановках.

Что нужно знать перед началом ремонта

Прежде чем приступить к ремонту электропроводки, необходимо иметь в виду:

  • некоторые специалисты утверждают, что на нулевом проводе нет напряжения.Эти утверждения неверны;
  • в розетке не обязательно знать, где контакт фазы, а где ноль, что в корне неверно. Есть оборудование, требующее строгой полярности при подключении;
  • для соблюдения техники безопасности следует понимать, как правильно подключить выключатель света, который подключается к светильнику – ноль или фаза.

Трехпроводная проводка

Если проводка выполнена трехжильным кабелем, то у электрика не должно возникнуть затруднений при определении заземления.По регламенту желто-зеленый провод всегда подключается к контуру заземления.

Иногда разводку выполняют отдельными проводами без учета цветового обозначения. Используйте провода, которые есть под рукой. В этом случае нужно использовать тестер или мультиметр.

В первую очередь определяется, к какому проводу подключена фаза. Проще всего это сделать с помощью индикаторной отвертки. Используя следующий алгоритм проверки, можно узнать назначение двух других проводов.

Измерив напряжение на жилах кабеля, можно понять, где находится заземление. Напряжение между фазным и нейтральным проводниками всегда будет выше, чем между фазой и землей.

Данная методика применима только в коттеджах или индивидуальных домах. Там, где есть отдельный контур заземления. В многоквартирных домах применяют схему с глухозаземленной нейтралью. В этом случае показания прибора будут одинаковыми.

Есть еще один способ определить провод заземления.Он действителен только в том случае, если провода, ведущие в дом, промаркированы.

Чтобы знать, как определить, где фаза, а где ноль, достаточно прозвонить прибором все провода и таким образом довольно легко определить назначение электрических проводов.

Если у вас нет опыта или вы не знаете, как определить ноль или фазу в проводах с помощью индикаторной отвертки или с помощью мультиметра. Обратитесь за помощью к профессиональному электрику.

Перед началом самостоятельного ремонта электропроводки необходимо изучить технику безопасности при работе с электроустановками.Не стоит слушать советов, как проверить фазу или ноль без приборов, даже если проверенный способ кажется надежным.

Всегда следует помнить, что электричество определяется не нашими органами чувств. У него нет ни звука, ни запаха, ни цвета. Поэтому люди, не имеющие опыта работы с электричеством, чаще получают травмы от электричества. Если вы не знаете, как определить фазу ноль и землю, как проверить напряжение в розетке, лучше доверьте эту работу профессионалам.

Как определить фазу и ноль индикаторными отвертками различных модификаций. Ноль и фаза в электрике

13.06.2019

Если возникнет необходимость определить нулевую и фазную жилы, не всегда рядом могут оказаться подходящие приборы. Опознать проводники можно с помощью подручных средств, но необходимо строго соблюдать правила безопасности при обращении с электрическим током.

По цвету провода

Узнать назначение жилы можно по цвету ее изоляции.Существует стандарт цветовой маркировки проводников. Нулевые провода обычно обозначают синим или синим цветом. Заземление можно узнать по зеленому цвету изоляционного материала. Однако здесь также допустимо использование желтой маркировки или сочетания зеленого и желтого цветов.

С фазным проводом ситуация сложнее. Палитра оттенков его обозначения довольно широкая:

  • белый;
  • черный;
  • красный;
  • коричневый;
  • серый;
  • оранжевый;
  • розовый;
  • фиолетовый.

Есть даже бирюзовые фазы. При этом следует быть очень осторожным, чтобы случайно не перепутать его с зеленым фоном или синим нулем.

Строго говоря, идентификация по цвету изоляции не самый надежный способ. Поэтому специалисты часто называют его условным. Во-первых, не всегда встречается цветовая маркировка — например, в старых домах для всех кабелей использовали исключительно белую изоляцию. Во-вторых, сами электрики часто пренебрегают установленными правилами маркировки, подключая к системе те провода, которые есть под рукой.

Проверка по контрольной лампе

Сразу стоит отметить, что этот способ проверки очень опасен. Все манипуляции рекомендуется проводить с учетом правил безопасности и только в резиновых перчатках.

Контрольная лампа изготовлена ​​самостоятельно. Для этого требуются следующие материалы:

  • лампа накаливания обыкновенная с цоколем в рабочем состоянии;
  • 2 многожильных провода длиной около полуметра.

Проводники присоединяются к разным разъемам картриджа.Один провод подключается к металлическому предмету, а другой к проводнику, который необходимо идентифицировать.

Определить результат такого теста очень легко.

Если лампочка горит, значит вена фазовая, если нет реакции – ноль.

Кстати, если у вас нет под рукой обычной лампочки, то с таким же успехом можно провести проверку с помощью неоновой лампы.

Народный способ

Также есть народный способ определения нулевой и фазовой жил.Несмотря на то, что некоторые специалисты относятся к этому довольно язвительно, этот метод работает достаточно эффективно.

Для определения нужны следующие элементы:

  • 2 многожильных провода длиной около полуметра;
  • Резистор 1 МОм;
  • крупный картофель.

Схема проверки напоминает идентификацию фаз на контрольной лампе. Один конец проволоки крепится к металлу (часто используются трубы отопления или водопровода), другой плотно прилегает к разрезанной по длине картошке.Второй проводник также примыкает к овощу, а другой конец подключается к резистору и интересующему сердечнику.

Очень важно, чтобы провода в картошке были как можно дальше друг от друга.

Результат исследования придется ждать около 10 минут. При контакте с фазой мякоть овоща потемнеет, а в случае нуля останется неизменной.

Проверить назначение проводника можно подручными средствами.Но такие методы далеко не безопасны. Поэтому их следует использовать только в крайних случаях. А еще лучше приобрести специальную индикаторную отвертку.

Раздел:

Простые способы определения фазы и нуля без приборов: 14 комментариев

  1. Юрий

    Текст из статьи Жилы присоединяются к разным разъемам картриджа. Один провод подключается к металлическому предмету, а другой к жиле, которую нужно идентифицировать. Мои действия, подключаю один провод к металлическому предмету (например гвоздь или ковш, или столовая вилка, которая тоже из железа)
    Автор изучил ПУЭ и ПТЭЭ, использование органов управления запрещено

  2. Александр

    Определить фазу и ноль? Элементарно Ватсон; прибор и картошка не нужны! Проведена проверка – под напряжением (!!!).Делюсь собственным опытом: просто берешь обычную отвертку подлиннее, касаешься ею интересующего провода, держась одной рукой за ручку отвертки, а другой – тыльной стороной сухой (!) руки (пальцев) – проведите его по металлической части. Если это фаза, то рука чувствует «трение» об отвертку; если «трение» не чувствуется, провод нулевой. Эффект «трения» – от переменного тока 50Гц. (!!!) Конечно, при этом вы должны быть в какой-нибудь сухой обуви, чтобы не соприкасаться с полом (землей).И – да благословит тебя святой Ом!

  3. Henry

    Специально для автора данной публикации персональная рекомендация-проверка фазы на язык. Для более точного контроля встаньте босиком в бассейн с соленой водой. Внимание!!! это черный юмор,рекомендация убийственная!!! Цветовая маркировка проводов это как зебра на пешеходном переходе, водитель обязан притормозить, но все ли его снижают??? Так называемая контрольная лампа не всегда может показывать наличие фазы.Так же как и индикаторная отвертка. И для всех остальных: не экспериментируйте с опасными вещами, в которых не разбираетесь. Для контроля напряжения есть распространенные приборы: вольтметры-тестеры-мультиметры. Ну а если у вас дома нет прибора (тогда и опыта скорее всего нет), то лучше пригласить электрика из ЖЭКа. Ну или другой профессиональный мастер. Люди годами набираются опыта, а тут пришел автор и все бросил на пальцы. Тем более, что зубы есть у всех людей, но даже я не вижу статей в сети о том, как пломбировать зуб в домашних условиях, или как удалить аппендикс ребенку до приезда скорой помощи

  4. Николай

    Если у вас нет ничего из электроинструмента, позволяющего отличать фазу от нуля, то вы, скорее всего, не электрик, и поэтому не стоит даже пытаться что-то выяснить… Вызовите профессионала, и он решит ваши проблемы и, возможно, продлит вам жизнь…
    И все эти советы – сущий и безответственный вздор.

  5. Михаил

    Никогда не делайте так, как советуется в статье. В лучшем случае вы будете шокированы. В худшем – огонь и смерть! Возьмите индикаторную отвертку. Это стоит копейки, но сэкономит много. А лучше всего вызвать специалиста.

  6. иван

    Автора надо отправить в 8 класс. А если он своей лампочкой попадет на 2 фазы, например при звонке трехфазного мотора, то останется без глаз. Зонд должен быть оснащен 2 лампочками на 220 В, соединенными последовательно. И желательно этот щуп поместить в пластмассовую прозрачную коробочку, или пластмассовую, но с дырочками. Да, они будут светить менее ярко, но они безопасны. А про ерунду с картошкой никогда не читал. ТЬМА.

  7. Анатолий

    Замечательные способы! Надо бы посмотреть, как вы справляетесь с управлением в деревянном доме без водопровода и с печным отоплением

  8. зурукук

    стоило ли заморачиваться? индикатор копейки должен быть у всех и не один! спецу по любому, а не нефуа спецу экспериментировать!

  9. Павел

    Лайки любым способом.Полнейшая ерунда с диодом. Если под рукой нет авометра, то и резистора на 1 МОм точно не будет. Лампочка и провод Ильича – самый проверенный и надежный способ. В принципе, для тестирования годится любой электроприбор. Но не картошка с резистором точно. минус 100 лайков за пост.

  10. Дмитрий

    Очень важно подчеркнуть!
    Если какой-либо из перечисленных тестов не показал напряжения на ядре, это не дает 100% уверенности, что это ядро ​​нулевое!
    Причин отсутствия показаний может быть много (например, обрыв одного из двух полуметровых кусков провода, плохой контакт и т. д.Вывод:
    Только тест на НАЛИЧИЕ напряжения дает 100% гарантию, что это ядро ​​ФАЗНОЕ. Тест на НУЛЕВОЙ провод такой гарантии не дает!

  11. NNK_RTR

    Я электрик (стаж 45 лет, дожил до пенсии).
    Бывает, что нет под рукой прибора для проверки наличия фазы (и вообще напряжения)
    Способ 1: правой рукой взять отвертку за токопроводящую ручку, внутренней стороной указательного пальца коснуться кончик отвертки, чтобы при сжатии кулака палец соскальзывал с кончика отвертки.затем попеременно прикасайтесь к проводам. Опасность метода зависит от помещения, пола помещения и обуви. Если деревянные полы сухие, то метод не сработает. Если полы бетонные и сырые, то подойдет, только результат вас уже не будет интересовать.
    Способ 2: с концов многожильного провода снимается изоляция (длина провода 1 – 2 метра). Ближе к одному из концов с поверхности провода снимается изоляция и удаляются все жилы, одна кома (получается предохранитель).В стену забивается гвоздь, к которому прикручивается тот конец, который ближе к запалу. Другим концом проволоки поочередно касаемся проводов. Наличие фазы определяется по искре. Если нет возможности забить гвоздь, то ищем что-то близкое к земле (водопровод, канализация. Решетки на окнах, радиатор, арматура в стене…). Повторяем действия, описанные в первом способе. Если контакт с землей хороший, то сгорит предохранитель (или выбьет штатную защиту.(Не забываем, что искра может быть мощной. При первом прикосновении к проводу закрываем глаза, Если не было “баха”, то смотрим на искру (есть она или нет)

  12. Валентайн

    Самый простой способ – обслюнить палец и коснуться всех проводов один за другим. Там, где фаза, должна быть небольшая защипка. (Этот способ не работает, если вы стоите мокрыми ногами в луже)

Цифровой мультиметр – очень полезная вещь в быту.С помощью тестера легко определить, какой из проводов фаза, нуль, а какой заземление.

Любая электрическая сеть, как бытовая, так и промышленная, может быть с постоянным током или с переменным током. При постоянной подаче напряжения электроны движутся в одном направлении; при переменной подаче это направление постоянно меняется.

Переменная сеть, в свою очередь, состоит из двух частей – рабочей и пустой фазы. Рабочее напряжение, которое в электричестве называют «фазой», подается рабочим напряжением, а пустое, которое называется «нулем», — нет.Нужен для создания замкнутой сети для работы и подключения электроприборов, а также для заземления сети.

Правила пользования мультиметром

Для определения фазы и нуля с помощью мультиметра необходимо очистить концы проводников от изоляции, развести их в разные стороны во избежание контакта, который спровоцирует короткое замыкание, и подать электрическое напряжение в качестве трассировки .

На мультиметре установить предел измерения переменного напряжения выше 220 В.Вставьте щуп для измерения напряжения в гнездо с маркировкой «V». Прикоснитесь ими к очищенной вене и наблюдайте за дисплеем. Если значение до 20В – это фазный провод, если вообще нет показаний – это ноль.

Для правильного использования мультиметра необходимо соблюдать следующие правила:

  • Противопоказано использовать прибор в условиях повышенной влажности.
  • Не используйте неисправные измерительные провода.
  • Запрещается измерять параметры со значением, превышающим верхний предел измерительного прибора.
  • Во время процедуры измерения не поворачивайте переключатель и не изменяйте пределы.

Как мультиметр поможет найти фазу

Чтобы мультиметр показывал, в каком из проводов находится фаза, прибор необходимо перевести в режим определения напряжения переменного тока, который обозначается как V~, установив предел измерения от 500 до 800 В. Щуп подключается стандартно, черный в разъем “COM”, красный в “VmA”.

Как мультиметр показывает ноль

После того, как определился провод с фазой, проще всего найти нулевой.Установив красный щуп на фазу, коснитесь остальных проводников, после чего тестер должен показать значение около 220 В. Отсюда будет понятно, что второй провод либо нулевой защитный, либо нулевой рабочий.

Мультиметром очень сложно определить, где нулевой защитный провод, а где нулевой рабочий, так как они дублируют друг друга. Вводной провод лучше всего отсоединить от шины заземления в электрощите, тогда между фазой и проводами заземления в проверяемом помещении не будет напряжения 220 В, как при проверке фазы и нуля.

Определить землю с помощью прибора

Наличие заземляющего контакта не означает, что этот контакт действительно заземлен. Довольно часто этот провод никуда не подключается, а лишь создает видимость для пользователя. Грамотные электрики для заземления выбирают провод с полоской, но если мастер был неопытен или халатно отнесся к этой задаче, то цветовую маркировку они могли и не запомнить. В таких ситуациях напряжение лучше всего измерять, касаясь водопроводных или отопительных труб.Уровень напряжения на заземленном проводе будет меньше нуля.

Другие варианты проверки

Кроме перечисленных способов проверки фазы и нуля мультиметром, существует проверка с помощью контрольной лампы.
Метод довольно необычный и требует особой осторожности, но эффективный.

Для такого устройства нужен патрон, лампа, провод с обрезанной на концах изоляцией. При использовании лампы можно будет определить есть фаза или нет, но какой фазный проводник установить не представляется возможным.Если при соединении проводки контрольной лампы с определяемыми жилами она загорается, то один из проводов фазный, а второй скорее нулевой. Если он не горит, то нет фазы, либо фазы, либо нуля, что тоже возможно.

Отвертка с индикатором нам в помощь

Конструкция инструмента проста. Внутри встроена лампочка. Жало на одном конце, шунтирующий контакт на другом.

Суть проверки контрольной отверткой заключается в выполнении следующих действий:

  • Отключите питание от экрана.
  • Снимите изоляцию с проверяемых проводников на 1 см.
  • Мы разводим их в разные стороны, чтобы избежать контакта.
  • Подайте напряжение, включив вводной автомат.
  • Поднесите кончик отвертки к оголенному проводу.
  • Если при выполнении этого действия окошко индикатора загорается, то это фаза, если отсутствует, то ноль.
  • Разметить нужную жилу, отключить автоматическую коробку и подключить коммутационный аппарат.

При работе с зондом все должны соблюдать правила безопасности, заключающиеся в том, что во время измерения не прикасаться отверткой к нижней части. Инструмент необходимо содержать в чистоте. Прежде чем определять отсутствие напряжения (в отличие от его наличия) в розетке, можно проверить исправность устройства с помощью другого электрооборудования, находящегося под напряжением.

По цвету провода

Самый простой и надежный способ определить фазу и ноль – по цвету проводов.
Но только если вы уверены, что электропроводка подключена по всем правилам!
В основном он всегда жил с фазой черного, коричневого, белого или серого цвета, а ноль — синего или синего. Также они могут быть зелеными или желто-зелеными, это говорит о наличии проводника с заземлением.
В этом случае можно обойтись без измерительных приборов, по цвету видно где фаза, а где ноль.

При монтаже электропроводки наибольшую опасность представляют фазные проводники.Чтобы не возникла ситуация, влекущая за собой летальный исход – их раскрашивают в кричащие яркие цвета. Это сделано для того, чтобы при определенных обстоятельствах электрик мог быстро выбрать из нескольких проводов наиболее опасный и отнестись к нему с осторожностью.

Выполняя ремонтные работы в любом помещении, важным моментом является оснащение этого помещения электричеством. Кроме проводки не забудьте о необходимости установки розеток и выключателей, с помощью которых будет управляться освещение.Здесь достаточно важно определить фазу, ноль и заземлитель системы.

Для профессиональных монтажников эта задача очень проста, чего не скажешь об обычных людях, которые далеко не всегда способны справиться с такой задачей. Тем не менее, поиск нуля и фазы не так сложен, как может показаться изначально, и включает в себя несколько способов определения.

Следует понимать, что проводка в квартире обычно имеет напряжение 220В, так как предусматривает подключение к нулевому проводу и к одной из фаз.При этом заземление обязательно, что делает электрификацию помещений безопасной для жителей.

Что такое фаза и ноль в электричестве для новичка

Для того, чтобы уловить принцип нахождения фазы и нуля в сети, необходимо сначала определить для себя, что означают эти термины, которые для простого обывателя могут звучать как совершенно непонятные понятия. Любая система, вне зависимости от ее протяженности, состоит из трех фаз, в том числе это касается и слаботочных линий, задачей которых является питание жилых домов.

Линейное напряжение 380 В возникает между любыми двумя фазами. Однако напряжение бытовой сети 220В, основная задача – появление необходимого для сети напряжения. Для этого в любой сети есть нулевой провод, который в сочетании с любой фазой образует разность потенциалов 200В, которая и будет представлять собой фазное напряжение.

Ноль в электрической цепи – это проводник, который соединяется с цепью заземления и служит для создания нагрузки от фазы.Эта фаза подключается к противоположному концу обмотки на ТП. Таким образом, в стандартной розетке для наглядности один вход принят за фазу, а другой за ноль.

Проще говоря, фаза — это провод, по которому течет ток. По нулевому проводу ток возвращается обратно к источнику. В зависимости от количества фаз система имеет несколько проводов. Допустим, в трехфазной цепи три фазных провода и один обратный, нулевой.

Цветовое кодирование. Не редко многих интересует вопрос, какого цвета провод фаза ноль к земле, как определить где какой провод, часто это становится возможным с помощью цветового различения применяемого в электрике.Однако этот способ сработает только в том случае, если проводка действительно сделана по всем правилам. Изоляция нулевого провода обычно обозначается синим или голубым цветом, заземление сочетает в себе сразу два цвета – зеленый и желтый. По правилам фазный провод обозначается коричневым, белым или черным цветом.

Буквенное обозначение фазы и нуля … Кроме цветовой маркировки возможна и маркировка проводов. Фаза обычно обозначается латинской буквой «L», нулевой провод обычно обозначается буквой «N».Кроме того, заземление имеет свое обозначение, которое обозначается буквой «Г».

Как определить фазу и ноль индикаторной отверткой

Для нахождения фазы и нуля в сети можно использовать различные инструменты. Наиболее удачным изобретением в помощь начинающим электрикам является индикаторная отвертка, имеющая специальные чувствительные элементы и индикатор-отражатель.

Проверить фазу и ноль в сети отверткой проще простого.Отвертка должна быть зажата между большим и средним пальцами. Не прикасайтесь к оголенной части лезвия отвертки. Указательный палец должен располагаться на металлическом круглом выступе на конце рукоятки.

Определить принцип работы индикаторной отвертки несложно, внутри нее находится специальная лампа, а также резистор, представляющий собой сопротивление. Лампа загорается, если цепь замкнута. Благодаря сопротивлению можно не опасаться поражения электрическим током во время теста, так как оно сводит его значение к минимуму.

Как узнать где фаза а где ноль в розетке индикаторным щупом видео

Найти ноль такой отверткой, соответственно, не получится. Кроме того, этот метод часто дает сбои из-за не очень хорошей чувствительности. В результате индикаторная отвертка, реагируя на помехи, может выдавать напряжение там, где оно полностью отсутствует.

Определение фазы и нуля мультиметром

Помимо использования индикаторной отвертки, возможно использование мультиметра, что также позволит определить токоведущие провода в сети.Обязательным условием его использования является предварительная зачистка проводов.

Перед использованием прибора необходимо установить значение предела измерения переменного тока, значение которого должно превышать 220В. Также следует ориентироваться на маркировку гнезд, куда входят щупы прибора. Для этого типа теста требуется, чтобы датчик был подключен к разъему с маркировкой «V».

Сама проверка заключается в прикосновении щупа к одному из проводов, при этом контролируя показания прибора.Если мультиметр определяет какое-либо напряжение, то этот провод фазный. Если другой провод показывает нулевое значение, то это, соответственно, нулевой провод.

Прибор можно использовать для работы любого типа – с циферблатом или с цифровым индикатором. В любом случае важным моментом будет соблюдение техники безопасности, а также правильная индикация прибором показаний с проводов. Точность этого прибора обычно выше индикаторной отвертки.

Главное правило при использовании мультиметра – запрещать одновременное касание фазного провода и контура заземления.Такая небрежность может привести к коротким замыканиям и, как следствие, к травматическим ожогам.

Как найти фазу и ноль без приборов

Несмотря на столь широкое применение приборных методов определения фазы и нуля в сети, далеко не всегда под рукой может оказаться нужный прибор, который позволит сделать правильный вывод. В то же время неправильная идентификация проводов в сети «на глаз» может привести к достаточно опасным последствиям.

Первый способ справиться с этой задачей был описан в одном из разделов выше.Он заключается в нахождении проводов в зависимости от цвета их изоляции, а также от маркировки. Однако это будет верно только в том случае, если проводка была сделана по всем правилам.

Второй способ их определения – сделать так называемую контрольную лампочку, при этом используя подручные средства. Для этого потребуется простая лампа накаливания и два отрезка провода длиной примерно 50 сантиметров. Жилы проводов должны быть присоединены к лампочке, другим концом одного из проводов касаясь труб отопления (зачищенных), а вторым касанием «вызывных» проводов.Провод, при прикосновении к которому загорается лампа, является фазным.

Фазодетектор без индикатора и видеоустройства

Стоит отметить, что описанный метод очень опасен и может привести к поражению электрическим током при его использовании. Ни в коем случае не рекомендуется использовать его в случае наличия в сети максимального напряжения, а также не прикасаться к оголенным проводам.

Альтернативой лампочке накаливания может быть неоновая лампочка, которая позволит найти полярность системы.

В заключение следует отметить, что ответ на вопрос «как определить фазу и ноль» имеет несколько вариантов решения. А именно: индикаторная отвертка, мультиметр, а можно и без приборов. Все зависит от возможностей и наличия инструментов под рукой. Крайне важно соблюдать все меры безопасности при работе с электричеством.

При ремонте электропроводки, а также при установке розетки и выключателя часто возникает необходимость определить фазу и ноль.Для профессиональных электриков это несложная задача. Но как справиться с этой задачей тем, кто плохо знаком с устройством электросетей? Статья поможет вам справиться с этой задачей.

Для начала нужно разобраться, из чего состоит бытовая электрическая сеть. Обычно состоит из трехжильного провода:

  1. Фаза;
  2. Ноль;
  3. Заземление.

Простейшим случаем электрической цепи является однофазная цепь. В этой цепи всего два провода – фаза и ноль.По первому проводу электрический ток поступает к потребителю (потребителем тока являются все бытовые приборы). Второй провод предназначен для возврата электрического тока обратно. В рассматриваемой однофазной сети есть еще одна разводка: она называется заземлением или землей. Этот провод не проводит электрический ток, а действует как предохранитель, то есть в случае обрыва предотвращает поражение электрическим током. С помощью этого провода лишнее электричество уходит в землю, то есть заземляется.Фаза – это проводник, по которому электрический ток течет к потребителю.

В отличие от других проводников, только фаза имеет напряжение 220 В … Но для использования электричества одной фазы недостаточно. Нулевой провод – это проводник, протянутый от генератора электростанции к потребителю. Несмотря на то, что он практически не проводит электрический ток, он является полноправным участником передачи тока по металлическим проводам. Заземление – это проводник, соединенный с землей и предназначенный для изоляции фазы при пробое, с целью защиты человека от поражения электрическим током.Для определения фазы и нуля есть три варианта:

  1. Определение фазы и нуля визуально, то есть без приборов;
  2. Определение фазы и нуля с помощью индикаторной отвертки;
  3. Определение фазы и нуля с помощью мультиметра.

Не забывайте, что при проведении электромонтажных работ автоматы должны быть выключены. Кроме того, убедитесь, что ручки правильно заземлены. В противном случае их использование представляет угрозу для здоровья человека.

Как определить фазу и ноль без приборов?

Визуальный метод определения фазы и нуля является наиболее простым, т.к. для его реализации не требуется никаких приборов и оборудования. Если электропроводка выполнена по стандарту, то определение фазной, нулевой и заземляющей жил выполняется по цветной маркировке проводов:

Зная, какому проводу какой цвет соответствует, можно легко определить, для чего предназначен провод. Этот способ оказывается выгодным во многих случаях, за исключением проводов, которые применяются в выключателях и переключателях, так как в этих электрооборудованиях применяется иная схема … Иногда цветовая маркировка проводов не соответствует стандарт. Это возможно в тех случаях, когда в электрооборудовании используется старая проводка или электрики установили нестандартные провода с другой маркировкой. Тогда можно использовать более практичные методы обнаружения фазы и нуля.

Как определить фазу и ноль индикаторной отверткой?

Одним из самых распространенных способов определения нуля и фазы считается метод, заключающийся в использовании индикаторной отвертки.Корпус этого устройства оснащен резистором и светодиодом. Металлический наконечник инструмента соединен с резистором, выполняющим роль проводника. Резистор нужен для уменьшения тока до максимально возможного значения. Это обеспечивает безопасное использование инструмента. Ток протекает через щуп и резистор прибора и снижается до значений, не представляющих угрозы для жизни человека. Вот и весь принцип работы этого устройства.

Проверяющий должен касаться проверяемых проводов острым концом прибора по очереди, касаясь пальцем пластины на конце рукоятки прибора.После этого цепь замыкается и включается светодиод … Свечение светодиода свидетельствует о том, что проверяемый провод является фазным, а другой провод – нейтральным. Для определения фазы и нуля с помощью индикаторной отвертки используется следующий алгоритм:

Как определить фазу и ноль мультиметром?

Еще одним популярным методом определения фазы и нуля считается метод с использованием мультиметра. Измерение проводят в следующей последовательности:

При использовании мультиметра необходимо соблюдение следующих правил:

  • Не используйте мультиметр во влажной среде.
  • Запрещено менять положение переключателя во время измерения.
  • Не используйте мультиметр с неисправными щупами.

Цвет фазного провода и ноль

Многие молодые электрики смеются над цветными проводами. Но время идет, и они с уважением признают, что такого рода маркировка помогает в нужный момент отличить фазу от нуля и землю. Если мастер неправильно соединил провода по цветам, этот может спровоцировать поражение электрическим током и короткое замыкание.Именно в целях безопасности людей и помещений для проводов выбрана своеобразная цветовая гамма.

По правилам эксплуатации установок заземление окрашено в желто-зеленый цвет. Следует учитывать, что каждый производитель может наносить желто-зеленые полосы в разном направлении. А бывает и такое, что заземление попадается одного цвета, либо желтого, либо зеленого.

Опытные работники знают, что в электросетях ноль синий, в некоторых случаях может быть синим.Ноль – нейтральный рабочий контакт.

Индивидуальный цвет фазы помогает электрику найти фазу. Вариантов расцветки, конечно, довольно много, но все же производители чаще используют: коричневый, черный или белый .

Зная цвета всех проводов, найти ноль и фазу не составит труда. Но все же в вопросах, связанных с электричеством, лучше посоветоваться со специалистом.

Генераторы, вырабатывающие электроэнергию на электростанциях, имеют три обмотки, на одном конце которых они соединены вместе, и этот общий провод называется Ноль … Остальные три свободных конца обмоток называются Фазы .

Цвета и обозначения проводов

Для нахождения фазного, нулевого и заземляющего провода электропроводки без приборов их в соответствии с правилами ПУЭ покрывают изоляцией разного цвета.

На фото представлена ​​цветовая маркировка электрического кабеля для однофазной электропроводки напряжением 220 В.


На этой фотографии показана цветовая маркировка электрического кабеля для трехфазной электропроводки 380 В переменного тока.

По представленным схемам провода маркируются в России с 2011 года. В СССР цветовая маркировка была другой, что необходимо учитывать при поиске фазы и нуля при подключении установочных электротехнических изделий к старой проводке.

Таблица цветового кодирования проводов до и после 2011 г.

В таблице приведена цветовая маркировка проводов для электропроводки, принятая в СССР и России.
Некоторые другие страны имеют другую цветовую маркировку, кроме желто-зеленых проводов .Международного стандарта пока нет.

Обозначения L1, L2 и L3 не обозначают один и тот же фазный провод. Напряжение между этими проводами 380 В. Между любым из фазных и нулевых проводов напряжение 220 В, и оно подается в электропроводку дома или квартиры.

Чем отличаются провода N и PE в электропроводке

Согласно современным требованиям ПУЭ, помимо фазного и нулевого провода, в квартиру должен быть подведен еще и заземляющий провод. желто-зеленый .

Нулевые N и PE жилы подключаются к одной заземленной шине щита на вводе в дом. Но функция выполняется иначе. Нулевой провод предназначен для работы с электропроводкой, а заземляющий провод предназначен для защиты человека от поражения электрическим током и подключается к корпусам электроприборов через третий контакт электрической вилки. Если произойдет пробой изоляции и попадание фазы на корпус электроприбора, то весь ток потечет по проводу заземления, перегорит плавкая вставка или сработает автоматический выключатель, и человек не пострадает.

Если электропроводка проложена в помещении кабелем без цветовой маркировки, то определить, где ноль, а где заземлитель, невозможно, так как сопротивление между проводами составляет сотые доли Ома. Единственной зацепкой может быть тот факт, что нулевой провод идет в электросчетчик, а провод заземления проходит мимо счетчика.

Внимание! Прикосновение к открытым цепям при подключении к сети может привести к поражению электрическим током.

Щуповые индикаторы для определения фазы и нуля

Прибор, предназначенный для нахождения нуля и фазы, называется индикатором.Световые индикаторы широко используются для определения фазы неоновых лампочек. Низкая цена, высокая надежность, длительный срок службы. В последнее время появились индикаторы на светодиодах. Они дороже и дополнительно требуют батареек.

На неоновом свете

Представляет собой диэлектрический корпус с резистором и неоновой лампой внутри. Прикасаясь по очереди к проводам проводки отверточным концом индикатора, по свечению неоновой лампы находите фазу. Если свет горит от прикосновения, то это фазный провод.Если он не загорается, значит, это нулевой провод.


Корпуса индикаторов бывают разных форм, цветов, но наполнение у всех одинаковое. Для предотвращения случайного замыкания советую надеть на вал отвертки трубку из изоляционного материала. Не используйте индикатор для откручивания или затягивания винтов с большим усилием. Корпус индикатора выполнен из мягкого пластика, стержень отвертки запрессован неглубоко, при большой нагрузке корпус ломается.

Светодиод датчика

Щуп индикаторный для определения фазы на светодиодах появился относительно недавно и набирает все большую популярность, так как позволяет не только найти фазу, но и прозвонить цепи, проверить исправность ламп накаливания, ТЭНов бытовых приборов, выключателей , сетевые провода и многое другое.Есть модели, с помощью которых можно определить расположение электропровода в стенах (чтобы не повредить его при сверлении) и найти при необходимости место их повреждения.


Конструкция светодиодного индикатора-щупа такая же, как и на неоновой лампе. Вместо них используются только активные элементы (полевой транзистор или микросхема), светодиод и несколько малогабаритных батареек постоянного тока. Батарейки хватает на несколько лет.

Для нахождения фазы светодиодным индикатором-щупом его конец отвертки касается проводников последовательно, а нельзя касаться рукой металлической площадки на конце … Этот участок используется только при проверке целостности электрических цепей. Если при поиске фазы коснуться этой области, то светодиод будет светиться даже при касании индикатором нулевого провода!


Ярко горящий светодиод указывает на наличие фазы. По правилам фазный провод должен находиться с правой стороны от розетки. Как проверить контакты и цепи таким щупом-индикатором подробно описано в прилагаемой к нему инструкции.

Как самому сделать щуп-индикатор


найти фазу и ноль на неоновой лампе

При необходимости можно сделать щуп-индикатор для поиска и определения фазы своими руками.

Для этого нужно припаять резистор 1,5-2 МОм к одному из выводов любой неоновой лампы, хоть стартера от люминесцентной лампы, и надеть на него изолирующую трубку.

Лампочка с резистором может быть помещена в рукоятку отвертки или корпус шариковой ручки. Тогда внешний вид самодельного щупа-индикатора мало чем будет отличаться от промышленного образца.


Поиск или обнаружение фазы осуществляется так же, как и с промышленным индикаторным щупом. Удерживая лампочку за цоколь, конец резистора касается проводника.

При выборе резистора иногда возникают трудности с определением его номинала, если вместо номера на корпусе резистора нанесены цветные кольца. С этой задачей вам поможет онлайн-калькулятор.

Почему горит индикатор на


при прикосновении к нулевому проводу

Мне много раз задавали этот вопрос. Одной из причин является неправильное использование светодиодного индикатора. Как правильно держать светодиодный пробник при поиске фазы описано в статье выше.

Вторая возможная причина такого поведения индикатора – обрыв нулевого провода. Например, автоматический выключатель, установленный после срабатывания счетчика на нулевом проводе. В старых квартирах это не редкость и является грубым нарушением обустройства электропроводки. Обязательно нужно снять автомат с нулевого провода или закоротить перемычкой его выводы.

При обрыве нулевого провода на него подается фаза через устройства, включенные в электросеть, например, через индикатор подсветки выключателя, телевизор в дежурном режиме, любое зарядное устройство, отключаемое только кнопкой пуск, компьютера и других электроприборов.Индикатор показывает это. В этом случае нулевой провод может быть опасен и прикосновение к нему недопустимо. Необходимо найти и устранить обрыв нулевого провода, который также может находиться в распределительных коробках.

Как найти фазу и ноль с помощью проверки электрика

Для проверки наличия питающего напряжения в электрической сети электрики ранее применяли самодельный контроль, представляющий собой маломощную лампочку накаливания, ввернутую в электрическую розетку.К патрону подсоединяют два проводника из многожильного провода длиной около 50 см.

Для того, чтобы проверить наличие напряжения, нужно прикоснуться контрольными жилами к проводам электропроводки. Если лампочка горит значит есть напряжение.

Осмотр электриком лампочки требует аккуратного обращения и занимает много места. Гораздо удобнее сделать регулировку электрики на светодиоде по схеме ниже.


Схема простая, последовательно с любым светодиодом включается токоограничивающий резистор.Светодиод любого типа и цвета свечения. Используйте его так же, как электрика на лампочке.


Светодиод и резистор могут быть размещены в корпусе шариковой ручки подходящего размера. На фото пульт для автомобилиста. Схема такого контроля та же. Только в зависимости от типа используемого светодиода резистор R1 устанавливают номиналом около 1 кОм.

Легко проверить наличие напряжения на проводах в бортовой сети автомобиля такой проверкой, правый конец соединить с массой по схеме, а левым коснуться любого контакта.При наличии напряжения на контакте загорается светодиод. Если коснуться плюсовой клеммы аккумулятора одним концом предохранителя, а другим – регулятором, то если светодиод не горит, то предохранитель разомкнут. Так можно проверить как лампочки накаливания, так и наличие контакта в выключателях.

Поиск фаз при наличии нулевого и заземляющего проводников

Если вам нужно найти фазу в электропроводке, в которой есть фазный, нулевой и заземляющий провода, то с помощью контроля это легко сделать.Достаточно сделать три касания проводами управления. Каждому проводу нужно присвоить условный номер, например, 1, 2 и 3 и по очереди коснуться пар проводов 1 – 2, 2 – 3, 3 – 1.

Возможно следующее поведение лампочки. Если при касании 1 – 2 лампочка не загорается, значит провод 3-х фазный. Если светится при касании 2 – 3 и 3 – 1 значит 3 фаза. Смысл простой, при прикосновении к нулевому и заземляющему проводникам свет светить не будет, так как на практике это проводники, соединенные между собой на щитке.

Вместо контроля можно включить любой вольтметр переменного тока, предназначенный для измерения напряжения не ниже 300 В. Если одним щупом вольтметра прикоснуться к фазному проводу, а другим – к нулевому проводу или проводу заземления, то вольтметр покажет напряжение питания.

Поиск фазы и нуля системой управления

Внимание, прикосновение к любым оголенным проводникам при поиске фазы тестом может привести к поражению электрическим током.

Делается все очень просто, один конец управляющего провода подключается к зачищенной до металла трубе центрального отопления или водопровода, а другой в свою очередь касается проводов или контактов электропроводки.При прикосновении к фазному проводу загорается лампочка.

Если не получается добраться до металла трубы, то можно использовать воду, текущую из смесителя. Для этого включите воду и поместите один управляющий провод под струю воды как можно ближе к смесителю. Другим концом провода коснитесь проводов электропроводки. Слабый свет лампочки подскажет, где фаза.


Лучше всего самую маленькую лампочку вкрутить в управление, я использовал 7.Лампочка холодильника 5 Вт. Для того, чтобы дотянуться до воды, можно использовать кусок любого провода или стандартный удлинитель.

Определение фазы и нуля вольтметром или мультиметром

Нахождение фазы вольтметром или мультиметром осуществляется так же, как и при проверке электрики, только вместо концов контрольного подключаются щупы прибора.

Для определения нуля в трехфазной сети с помощью тестера или мультиметра достаточно измерить напряжение между проводами, которое между фазами будет 380 В, а между нулем и любой из фаз 220 В.То есть тот провод, относительно которого вольтметр будет показывать 220 В, на остальных трех и там ноль.

Нахождение фазы и нуля с помощью картошки

Если под рукой не оказалось технических средств для нахождения фазы, то можно с успехом использовать экзотический или народный, иначе не назовешь, метод определения фазы, с помощью картошки. Не думайте, что это шутка. Для некоторых это может быть единственным доступным методом, который можно успешно применять на практике.

Конец одного проводника необходимо подсоединить к водопроводной трубе (если она не пластиковая) или к радиатору. Если труба окрашена, то нужно зачистить место соединения до металла, чтобы обеспечить электрический контакт. Вставьте противоположный конец в разрез картофеля. Другой проводник также втыкаем одним концом на максимальном расстоянии от предыдущего в картошку, другим концом через резистор не менее 1 МОм, в свою очередь, касаемся проводов проводки. Вы должны подождать некоторое время.Если реакции на срез картофеля нет, то это ноль, если есть – фаза. Не рекомендую использовать этот метод, если вы не знаете правил техники безопасности при работе с электроустановками.

Как видите, на фото произошли изменения вокруг проводов при подключении к фазному проводу электропроводки на поверхности среза картофеля. При прикосновении к нейтральному проводу реакции не будет.

Вибрация и динамические измерения | Baker Hughes

Почему важен мониторинг вибрации? Вибрация — это язык машин.

Машины всегда пытаются рассказать нам, что они чувствуют, но они говорят на своем языке. Если бы мы могли понимать язык машин, наша жизнь была бы намного проще, а жизнь машин — намного дольше. Проще говоря, машины вибрируют из-за действующих на них сил , а характеристики вибрации могут сообщить нам важную информацию об их состоянии .

Измерение вибрации на протяжении многих лет

Оглядываясь назад на историю измерения вибрации, вы можете увидеть, как эти два техника на рисунках ниже использовали два метода, которые были гораздо более распространены, чем вы думаете.

Техник слева использует “Рыбий хвост” Метод:  Также известный как стержень-стержень. Рыбий хвост – это просто кусок дерева с V-образным вырезом, который подходит к вращающемуся валу. Древесина пропитана смазочным маслом, чтобы она не прилипала к валу и не стучала о него ( небольшое количество дыма от фрикционного нагрева является нормальным ). Техник прижимает палку к вращающемуся валу (осторожно!) и оценивает уровень вибрации на ощупь или с помощью простого механического или электронного датчика, установленного на верхней части палки.Этот метод кажется грубым по сегодняшним меркам, но в то время он обеспечивал некоторый уровень сбора данных о вибрации.

Другой наш техник справа использует метод отвертки:  Он использует отвертку, чтобы изолировать место вибрации в машине. Отвертка обеспечивает токопроводящий путь для передачи слышимой вибрации в ухо техника. Этот метод имеет определенную ценность, но его главный недостаток заключается в том, что он зависит от опыта и памяти техника.

Было непросто количественно определить данные, когда они существуют только как расплывчатое описание звука . Эти два метода не очень чувствительны к небольшим изменениям, и результаты сильно различаются в зависимости от человека, проводящего наблюдение. Они не дают очень надежных указаний на ухудшение состояния машины. В конце концов, машины — наши дети, и мы хотим, чтобы они жили здоровой жизнью! Но вопрос в том, как нам это сделать?

Современные технологии позволяют обнаруживать и записывать сигналы вибрации с помощью электронных датчиков, а не просто прослушивать их с помощью отвертки.

Вибрация машины может сообщить нам важную информацию о ее состоянии, а характеристики вибрации могут помочь нам обнаружить и диагностировать симптомы до того, как они станут серьезными.  Вибрация – это реакция на силы, действующие на машину. Машины вибрируют по-разному, поэтому доступны различные датчики вибрации.



Что такое вибрация?

В этой статье речь пойдет о:

  • Основы вибрации
  • Типы датчиков
  • Как выбрать лучший инструмент для вас

Прежде всего, давайте определим вибрацию:

Вибрация представляет собой колебательное движение относительно базовой плоскости измерения и, что наиболее важно, является результатом действия силы.



Как измеряется вибрация?

Вибрация машины обычно измеряется и сообщается в виде Перемещения , Скорость, и Ускорение .

  • Водоизмещение  это пройденное расстояние. Для автомобилей мы используем большие единицы, такие как км или мили. Для вибрации расстояния очень малы, поэтому мы обычно используем микроны (1/1000 мм) или милы (1/1000 дюйма).
  • Скорость  – скорость изменения смещения во времени.Для транспортировки мы используем большие единицы измерения, такие как км/ч или мили/ч. Вибрация измеряется в мм/с или IPS.
  • Ускорение  – скорость изменения скорости во времени. Для транспортировки мы используем большие единицы измерения, такие как м/с2, фут/с2 или «G», что означает ускорение свободного падения. Для вибрации мы используем м/сек2, дюйм/сек2 или, чаще всего, ускорение свободного падения «G».

Помните  , что вибрация – это не только величина, она также включает в себя направление, аналогичное направлениям движения автомобиля на восток или запад, или вертикальную ось, измеряемую датчиком вибрации машин, показанным ниже.

Величина, которая имеет как величину, так и направление, называется «вектором», а Перемещение, Скорость и Ускорение являются векторами.

На примере автомобиля; после того, как вы заводите свою машину, вы сначала ускоряетесь с помощью пьедестала ускорения, а затем набираете скорость, чтобы достичь желаемого расстояния. Таким образом, ускорение опережает скорость, а скорость опережает перемещение.

То же самое верно и для машинной вибрации.

График ниже называется графиком временной развертки, который имеет амплитуду по оси Y и время по оси X .Время увеличивается слева направо, и мы можем видеть, что положительный пик ускорения происходит до скорости, а положительный пик скорости происходит до смещения.

Когда мы измеряем движение корпуса машины, мы измеряем движение, вызванное силами. Эти силы передаются через подшипник на корпус машины, заставляя его ускоряться в соответствии с величиной сил и массой корпуса.

Ускорение (которое является функцией силы) приводит к скорости движения гильзы (которая пропорциональна усталости) и смещению гильзы (которая пропорциональна напряжению).



Что такое вибрационный сигнал?

Раньше люди спрашивали; “Сколько стоит вибрация?” Действительно! Это все равно, что спросить человека, сколько ему лет, и предположить, что молодой 21-летний человек должен быть в здоровом состоянии. Степень вибрации сама по себе не является показателем исправности машины . Сначала нам нужен контекст.

В реальности; нам нужно знать 5 параметров, чтобы описать вибрационный сигнал и соотнести их с параметрами процесса, чтобы правильно управлять нашими машинами.Это:

  • Прямая амплитуда  — мера полной амплитуды исходного сигнала. Например, форма волны на рисунке ниже является прямой или нефильтрованной формой волны, и мы можем измерить амплитуду от пика до пика как 2,9 мил Pk-Pk.
  • Частота  – содержание сигнала может дать нам подсказку о том, какая категория возможных неисправностей испытывает машину. Форма волны представляет собой сложную форму волны, состоящую из нескольких частот, некоторые опытные техники могут сказать, что это 1X и 5X, однако проще и надежнее получить эту информацию из другого графика, называемого графиком спектра .( подсказка : есть еще компонент 2X, вы его заметили?)
  • nX амплитуда и фаза : Когда мы разбиваем сигнал вибрации на дискретные частотные компоненты, мы можем измерить их амплитуду и фазу. Форма волны на изображении ниже представляет отфильтрованную 1X WF ранее упомянутой формы волны (выше), и мы можем сказать, что амплитуда составляет 2,0 мил пик-пик. Кроме того, сигнал keyphasor®, представленный маленькими точками на осциллограмме, считается эталоном синхронизации.Зная, что полный цикл вибрации составляет 360 градусов, и эта фаза измеряется от события ключевого вектора до следующего положительного пика, мы можем сказать, что фаза составляет ~ 10 градусов.
  • Позиция — это постоянная составляющая датчика смещения, которая будет обсуждаться в разделе этой статьи, посвященном датчику приближения. Информация о местоположении может быть очень важной при анализе некоторых неисправностей машины (например, несоосности и нестабильности).
  • Форма или форма –  точно так же, как изображение человека.Мы не можем описывать человека только по его весу и росту. Мы могли бы, но вам было бы трудно опознать человека. Как насчет размера и цвета глаз, прически и длины, носа и многого другого? Знание тонких вариаций в форме вибрации позволяет с большей точностью диагностировать источник, основную причину, а затем принять соответствующие меры. Точно так же информация об амплитуде, частоте и фазе объединяется, чтобы дать нам характерную форму или форму вибрации.Форма вибрационного сигнала может иногда выявлять значительные изменения, которые отдельные измерения сигнала не могут сделать в одиночку.



Датчики вибрации: типы и применение

Итак, мы можем измерить вибрацию с точки зрения перемещения, скорости и ускорения. Но как нам точно собрать и передать эти измерения?  Какие датчики используются? Как они работают? Знание того, как возник сигнал вибрации, поможет вам диагностировать проблемы с вибрацией и отличить проблемы с приборами от реальных проблем с вибрацией.

Мы обсудим датчики вибрации один за другим, поэтому начнем с смещения.

Датчики перемещения

Это типичный датчик приближения Bently Nevada, который состоит из датчика приближения Proximitor, удлинительного кабеля и зонда. Но как это работает? И что делает его бесконтактным датчиком?

Как работают датчики приближения

Proximitor† Sensor выполняет две основные функции: во-первых, как настроенный генератор, генерирующий радиочастотный (РЧ) сигнал.Этот сигнал создает низкоэнергетическое электромагнитное поле вокруг наконечника зонда.

Затем Proximitor† Sensor работает как специальная схема демодулятора, которая преобразует РЧ-сигнал для извлечения пригодного для использования сигнала смещения из обратной связи. Когда в радиочастотном поле присутствует проводящий материал, переменное электромагнитное поле индуцирует небольшие вихревые токи на поверхности вала.  Глубина проникновения вихревых токов зависит от проводимости и проницаемости материала.

Когда стержень (или токопроводящий материал) находится в пределах линейного диапазона зонда, вихревые токи текут по поверхности материала стержня, и амплитуда ВЧ будет меньше. Итак, первый датчик ниже показывает состояние, когда датчик находится очень далеко от вала, что означает, что амплитуда РЧ максимальна. Это условие перед установкой зонда на место.

Когда ваша команда по прибору устанавливает датчик, они пытаются  удерживать зазор между стержнем и наконечником датчика в середине линейного диапазона , поэтому, когда вал вибрирует по направлению к датчику или от него, он остается в диапазоне, преобразователь может видеть.Это означает, что на поверхности вала теперь генерируется вихревой ток, поэтому на следующем изображении амплитуда РЧ ниже.

Наконец, когда вал вибрирует, как показано ниже, вал приближается и удаляется от зонда, вызывая модуляцию РЧ с той же амплитудой вибрации.

Схема демодулятора (в Proximitor†) извлекает модулирующий сигнал из радиочастотного сигнала.  Как и радио в вашем автомобиле, схема демодулятора выполняет ту же функцию, что и радиоприемник.  Основное отличие заключается в том, что радиоприемник усиливает извлеченный сигнал модуляции (музыку или голос) и воспроизводит его через громкоговоритель для нашего удовольствия от прослушивания, в то время как датчик Proximitor† отправляет извлеченный сигнал вибрации в систему мониторинга вибрации и защиты машин.

Как вы можете видеть на рисунке справа, красная кривая представляет вибрацию как два важных параметра переменного и постоянного тока. Компонент переменного тока представляет собой вибрацию, тогда как компонент постоянного тока показывает, насколько среднее значение переменного тока далеко от нуля.Итак,  составляющая постоянного тока может сказать нам, как далеко находится стержень от наконечника зонда во время вибрации . В «остановленном состоянии» переменный ток будет равен нулю, а постоянный ток покажет нам зазор между зондом и валом.

  • Изменяющееся во времени значение (AC) представляет собой сигнал вибрации
  • Среднее (пост.) значение напряжения промежутка



Применение датчиков приближения

Традиционное измерение вибрации — не единственное применение бесконтактных датчиков; их можно использовать для многих других целей:

  • Радиальная вибрация — , то есть движение вала, как обсуждалось ранее.
  • Осевое или осевое движение –  это произойдет во вращающемся оборудовании и измерениях. Это важный показатель для анализа и защиты. Компрессор справа обычно перемещается справа налево из-за технологической нагрузки, поскольку высокое давление толкает вал в сторону низкого давления.
  • Key Phasor –  это опорный сигнал один раз за оборот, используемый для измерения фазы и скорости. Мы можем получить эталон KPH, имея одну метку или выступ в целевой области зонда, который будет давать импульс под тем же углом вала во время вращения.Когда сигнал KPH объединяется с сигналом вибрации, мы можем сказать, под каким углом находился вал, когда он был ближе к датчику вибрации. Это называется абсолютным фазовым углом.
  • Падение штока и положение штока — — это специальные измерения для поршневых машин, которые показывают, насколько шток опустился при измерении только по вертикали или фактическое положение штока при измерении двумя датчиками.
  • Дифференциальное расширение — измеряет разницу в расширении между ротором и корпусом.Это очень важный параметр для некоторых машин, таких как газовые турбины и паровые турбины.
  • Эксцентриситет —  этот показатель представляет изгиб вала. Некоторые машины подвержены изгибу ротора, например, паровые турбины, и нам необходимо измерить, насколько изгибается ротор, прежде чем мы запустим машину. Очевидно, что сильный изгиб может повредить машину во время запуска.
  • Линейный диапазон бесконтактных датчиков зависит от диаметра наконечника датчика. Чем больше диаметр наконечника зонда, тем больший линейный диапазон он может измерять.Например, датчик диаметром 50 мм может измерять больший диапазон по сравнению с датчиком диаметром 5 мм. Кроме того, проксимиторы калибруются для определенного целевого материала и длины системы, поэтому длина зонда + длина удлинительного кабеля ДОЛЖНЫ  соответствовать калиброванной длине проксимитора, и мы ДОЛЖНЫ  использовать проксимитор, откалиброванный для целевого материала.



Датчики скорости

  • Исполнение : либо датчик с подвижной катушкой, либо акселерометр со встроенной интегральной схемой
  • Эксплуатация : конструкция с подвижной катушкой имеет автономный источник питания, но для пьезоэлектрической конструкции требуется источник питания



Датчики скорости

традиционно использовались для мониторинга состояния оборудования, а в более ранних конструкциях использовалась катушка провода, которая перемещалась относительно постоянного магнита, который вы можете видеть слева. Датчики скорости с подвижной катушкой обеспечивают очень сильный сигнал с низким уровнем шума, что делает их идеальными для низкочастотных приложений .



Более новые пьезоэлектрические преобразователи скорости представляют собой просто акселерометры , которые включают в себя схему интегрирования сигнала внутри корпуса датчика . Эти устройства обеспечивают выходной сигнал, который уже интегрирован в единицы скорости.

Тот факт, что шаг интегрирования ускорения в скорость выполняется бортовой электроникой внутри датчика, исключает возможность появления помех вдоль полевой проводки между датчиком и системой мониторинга .



Выше вы можете увидеть детали двух датчиков.

Датчики с подвижной катушкой

точны только в отношении угла ориентации, для которого они были разработаны. Например. Если датчик, предназначенный для вертикальной работы, установлен горизонтально, тонкие пружины могут позволить катушке физически тянуться к магниту, что приводит к большим ошибкам срабатывания.

Датчики с подвижной катушкой являются «самогенерирующими» устройствами, что означает, что они производят свой сигнал без необходимости внешнего питания.

С другой стороны, в более новых пьезоэлектрических конструкциях вибрация вызывает периодическую деформацию внутреннего пьезоэлектрического кристаллического элемента, что создает разность зарядов между противоположными сторонами элемента. Эта крошечная разница в заряде, связанная с ускорением, усиливается (и интегрируется в скорость с помощью внутренней схемы), и сигнал тока или напряжения может эффективно передаваться по полевому кабелю в систему мониторинга вибрации.

Пьезоэлектрические датчики скорости требуют внешнего питания для работы электронного усилителя и интегральных схем.Однако они являются «твердотельными» устройствами и не имеют движущихся частей, что делает их очень прочными и надежными.

В качестве примечания можно также обнаружить вибрацию с помощью датчика акселерометра, а затем интегрировать сигнал в единицы скорости в приборе мониторинга вибрации или с помощью программного обеспечения для анализа вибрации. Но преимущество выполнения этой интеграции в самом корпусе датчика заключается в том, что сигналу ускорения нужно пройти очень небольшое расстояние, чтобы достичь схемы интеграции, поэтому вероятность внесения в сигнал внешнего шума гораздо меньше.



Датчики ускорения

В акселерометрах также используется пьезоэлектрический кристаллический элемент, поэтому вибрация вызывает периодическую деформацию внутреннего кристаллического элемента, что, в свою очередь, создает разность зарядов между противоположными сторонами элемента. Эта крошечная разница в заряде, связанная с ускорением, затем усиливается до гораздо большего сигнала тока или напряжения, который может эффективно передаваться по полевому кабелю в систему мониторинга вибрации.

На приведенных выше рисунках показана разница между старой конструкцией компрессионного типа слева и новой конструкцией сдвигового типа для пьезоэлектрического акселерометра справа . Чувствительный элемент в компрессионной конструкции зажат между эталонной массой и дном корпуса датчика. Акселерометр сдвигового типа содержит кольцеобразный элемент, закрепленный на цилиндрической стойке. Он окружен кольцеобразной эталонной массой и предварительно натянут прижимной лентой.Датчики сдвигового типа гораздо менее подвержены термическим напряжениям и деформации нижнего корпуса датчика.



Сейсмические преобразователи

Акселерометры, пьезодатчики скорости и датчики с подвижной катушкой называются сейсмическими преобразователями . Типовые кривые отклика преобразователя на рисунке справа сравнивают характеристики трех сейсмических преобразователей общего назначения в широком диапазоне частот вибрации.

Акселерометры

обычно имеют более расширенные высокочастотные возможности, чем пьезодатчики скорости, тогда как датчики с подвижной катушкой имеют очень ограниченный линейный диапазон.

  • Акселерометр : максимальная частотная характеристика. Используется для зубчатого зацепления, импульса и других высокочастотных приложений.
  • Пьезодатчик скорости : более низкая высокочастотная характеристика, но меньше шума, чем при использовании внешнего интегрирующего усилителя с акселерометром.
  • Датчик с подвижной катушкой : более ограниченная частотная характеристика, но не требует внешнего источника питания.

Примечание. В истории анализа вибрации датчики скорости с подвижной катушкой были изобретены и использовались задолго до того, как были усовершенствованы пьезоэлектрические датчики. Таким образом, многолетний анализ и изучение данных о скорости привели к разработке руководств по мониторингу вибрации (таких как некоторые стандарты вибрации), которые включают рекомендуемые уровни серьезности, основанные на единицах скорости, а не ускорения.



Примеры позиционирования датчика

Независимо от того, какой тип сейсмического преобразователя мы используем, при установке сейсмических преобразователей на машине обычно 3 преобразователя устанавливаются на каждый подшипник  для регистрации трех ключевых показателей: горизонтального, вертикального и осевого.

Преобразователи должны располагаться как можно ближе к подшипникам и в точках наиболее прямой передачи усилий от ротора к корпусу. Важно избегать их установки на части машины (например, крышки доступа), которые могут вибрировать с локальными резонансами, не отражающими вибрацию корпусов подшипников. Примеры* рекомендуемых местоположений приведены ниже.

*Ссылка на эти примеры соответствует стандарту ISO 10816-3



Выбор преобразователя

Вращающиеся машины бывают разных конструкций и используются для различных целей, таких как небольшие двигатели, насосы, компрессоры, большие паровые турбины, генераторы и многое другое.Машиностроение можно разделить на категории в зависимости от типа используемых подшипников.

Существует много типов подшипников, однако мы обсудим два основных типа подшипников, используемых в промышленности: гидродинамические подшипники и подшипники качения (REB).

Гидродинамические подшипники  (здесь слева) обычно передают относительно небольшую вибрацию от ротора к корпусу. Это связано с тем, что  ротор поддерживается жидкостным клином, и между подшипником и ротором нет контакта  металл-металл, когда машина работает правильно.В этом сценарии; относительно большое количество энергии вибрации, передаваемой жидкости, рассеивается и не передается корпусу машины.

Подшипники качения  обычно обеспечивают высокую степень передачи вибрации от ротора к корпусу из-за прямого контакта металл-металл элементов подшипника, поскольку ротор жестко соединен с внутренней обоймой подшипника, которая поддерживается элемент качения. Тела качения передают нагрузку ротора на наружное кольцо. Внешнее кольцо поддерживается корпусом подшипника, а корпус подшипника обычно запрессовывается во внешнее кольцо.



Нам также необходимо учитывать отношение массы корпуса к ротору и жесткость опоры подшипника.

Тяжелый корпус/легкий ротор : это условие, при котором отношение корпуса к ротору превышает 10:1. В этом случае очень маловероятно, что вибрация, возникающая на роторе, будет передаваться на корпус.

Аналогично,   когда опора ” жесткая”,  обсадная колонна испытывает минимальное движение; следовательно, датчики приближения XY являются подходящим выбором.

Легкий корпус/тяжелый ротор : это состояние, при котором отношение корпуса к ротору составляет менее 5:1. В этом случае ротор может создавать достаточную силу, чтобы вызвать вибрацию корпуса.

Аналогично,   когда опора “мягкая”  (иначе – опора для жалоб), вероятно, произойдет значительное смещение обсадной колонны. Рекомендуется использовать двойные датчики XY и измерять абсолютную вибрацию вала. Двойные датчики XY позволяют измерять вибрацию обсадной колонны и относительную вибрацию вала, чтобы определить абсолютную вибрацию вала.

В приведенной ниже блок-схеме представлены критерии выбора для Машиностроение:

Гидродинамические подшипники  должны быть оснащены либо только бесконтактными датчиками, либо абсолютными датчиками вала в зависимости от отношения корпуса к ротору и жесткости опоры; тогда как  подшипники качения  должны быть оснащены датчиками, установленными на корпусе.

* Существует условие для установки подшипников качения, которое не очень распространено при наличии высокого передаточного числа или жесткой опоры.Тем не менее, в этом особом и редком состоянии бесконтактный датчик необходимо установить на корпусе немного в стороне от подшипника , поскольку вибрация подшипника не будет иметь значительных амплитуд вибрации.



Выбор преобразователя

Перед выбором преобразователя нам также необходимо знать, какие неисправности мы пытаемся обнаружить. Есть две категории:

  1. Неисправности, связанные с ротором : Источником вибрации является сам ротор или какое-либо действие или движение, которое в первую очередь связано с ротором.Например, несоосность, дисбаланс, нестабильность, вызванная жидкостью, трение, трещины ротора и искривление ротора являются распространенными примерами неисправностей ротора.
  2. Неисправности, связанные с корпусом или опорой:  Вибрация, вызванная неисправностью корпуса или опоры, часто наблюдается непосредственно на корпусе машины. Эти вибрации могут быть вызваны источниками, которые являются внешними или внутренними по отношению к корпусу машины, такими как: подшипники качения, силы трубопроводов, резонанс конструкции, износ опоры или фундамента, состояние ротора/подшипника (ослабление или зажатие), трение и тепловое деформирование

Одним из важных факторов, обеспечивающих получение качественной информации по измерениям вибрации,  является использование системы датчиков, способной охватить ожидаемые частоты вибрации, которые могут генерироваться машиной/неисправностью .Для этого нам необходимо изучить следующие аспекты:

  • Ожидаемая частота отказов в зависимости от конструкции машины
  • Частотная характеристика датчика вибрации
  • Влияние монтажа преобразователя на его линейный диапазон

Математически взаимосвязь между перемещением, скоростью и ускорением определяется посредством интегрирования и дифференцирования. Тем не менее, с практической точки зрения, важные части отношений сведены в следующую таблицу:

Наконец, выбранный преобразователь должен выдерживать условия, в которых он должен работать, и необходимо учитывать физические ограничения , так как должно быть достаточно места для установки преобразователя в нужном месте.

Также следует учитывать крепление и прокладку кабелей, герметизацию соединений и конструкцию кронштейна.

Если машина спроектирована и изготовлена ​​для приема определенного типа в определенных местах, всегда проще всего использовать эти места и датчики. Однако использование любой из этих ранее существовавших точек крепления может быть не лучшим с точки зрения точности. Таким образом, всегда следует учитывать критерии выбора в соответствии с конструкцией машины, ожидаемыми неисправностями и частотной характеристикой. Помните, только правильный датчик, правильно установленный в нужных местах, обеспечит хорошие результаты.

Пример:

Это пример типичного машинного поезда с приводом, приводом и коробкой передач между ними, все подшипники относятся к типу жидкостной пленки. В этом случае мы обычно будем использовать следующее:

  • 2 кейфазора (один для HSS и один для LSS)
  • Бесконтактные датчики X&Y на каждом подшипнике
  • 2-3 Датчики упора на каждом упорном подшипнике
  • 2 акселерометра будут установлены на коробке передач (один на HSS, а другой на LSS для обнаружения проблем с Gear, которые обычно возникают на высоких частотах)

Мы надеемся, что эта информация оказалась для вас полезной.Как видно только из этого сообщения в блоге, изучение вибрации и динамических измерений является сложным , и в каждом примере установки машин действует множество факторов. Из-за такого уровня различий редко существует универсальное решение для мониторинга состояния вашего предприятия. С этой целью мы в Bently Nevada приветствуем возможность поговорить с вами о ваших проблемах с измерением вибрации и будем рады помочь вам разработать план действий, чтобы охватить ваши критически важные активы и улучшить вашу общую стратегию мониторинга состояния.  Свяжитесь с нами, чтобы начать обсуждение ваших потребностей в мониторинге состояния.

Этот обучающий блог был разработан совместно с серией обучающих видеороликов команды специалистов по диагностике машинного оборудования Bently Nevada. Эта информация также доступна на нашей платформе вебинаров по запросу, которую можно найти здесь.







Индикаторная отвертка: устройство и принцип действия

Индикаторная отвертка позволяет определить, подается ли питание на тот или иной провод.Чтобы понять принцип работы устройства, необходимо ориентироваться в схеме электроснабжения. В общем, все провода, расположенные в доме, питаются от выключателя, подающего ток в квартиры.

Для подачи электричества в розетку необходим фазный провод, который постоянно находится под напряжением.

Возврат того же тока к выключателю осуществляется по нулевому проводу, который опасен только при включенном устройстве, в остальное время он остается незанятым.

Индикаторная отвертка используется для обнаружения фазных проводников.Прежде чем приступить к работе с устройством, следует протестировать его на работоспособность. Для этого необходимо протестировать устройство на питающем источнике, например, вставляя его жало по очереди в розетку. Если лампочка загорается, все в порядке, в противном случае инструмент следует заменить. Категорически запрещается прикасаться к игалу во время этого процесса!

Индикаторная отвертка: принцип работы

Простейшая конструкция может определять только контакт фаз, а более поздние модели могут определять ноль.На рынке представлены приборы, которые могут найти напряжение даже в скрытой проводке (например, под слоем штукатурки), но обладают низкой точностью.

По внешнему виду индикаторные отвертки почти ничем от обычных не отличаются, но в их прозрачных пластиковых корпусах есть неоновая лампочка, загорающаяся при прикосновении к токоведущему проводу, и небольшой резистор.

В работе фазового определителя (второго имени устройства) одним из звеньев цепи может выступать человек. Для того, чтобы лампа загорелась, необходимо кончик отвертки приложить к фазному проводу и дотронуться пальцем до второго – нуля.Благодаря высокому сопротивлению резистора ток, проходящий через тело человека, будет безопасным и незаметным.

Индикаторная отвертка позволяет решить несколько основных задач. Часто его используют для проверки выхода из строя сокетов. Кроме того, с помощью прибора проверьте заземление удлинителя, прикоснувшись жалом к ​​его контакту. Если лампочка не загорается, все работает нормально. С помощью отвертки можно определить фазу, которая находится в патроне люстры.

Ток должен идти по внутреннему контакту, а не по резьбе.В этом случае необходимо действовать осторожно, так как одновременное прикосновение к обоим контактам вызовет короткое замыкание сети.

Кроме того, индикаторная отвертка используется при установке розеток и выключателей, ведь при их установке важно правильно подключить нулевой и фазный провода. Средство также поможет при подозрении на утечку напряжения в электроприборе. Чтобы исправить этот факт, нужно включить устройство в розетку и прикоснуться к нему жалом.Если лампочка не загорается полностью, то небольшая утечка все-таки есть. Если индикатор горит на полную мощность, значит, фазный провод контактирует с корпусом напрямую. В обоих случаях устройство подлежит ремонту.

р>>

с мультиметром, индикаторной отверткой, без приборов Как отличить фазный провод от нуля

Работать легче, когда цепь электроснабжения дома заземлена правильно, мы покажем, что выход есть всегда.Объясним, как понять, где фаза, и как узнать, где ноль. Хватай свой любимый М890С! Давайте посмотрим, как определить фазу и ноль мультиметром.

Простейшие приемы нахождения фазы, нуля мультиметром

Правильно организованный домашний контур заземления избавляет от проблем. Во-первых, изоляция PEN желто-зеленого цвета. Невозможно спутать коричневую (красную) фазу с синей нейтральной. Бывает, проводка проложена с нарушением требований, перепутаны цвета, а так же вообще отсутствуют (алюминиевый кабель).Осуществляем поиск фаз мультиметром по простому алгоритму:

  1. Допустим в квартире три провода: фаза, ноль, земля.
  2. Ставим мультиметр на диапазон переменного напряжения 750 вольт, начинаем тестировать проводку попарно.
  3. Между фазой и любым другим проводом будет 230 вольт (действующее значение), перемычка заземления дает примерно 0.

Мультиметр

Подъездная дорога имеет минимум пять проводов, три фазы.Дальнейший процесс определяется фантазией местных электриков. Хорошие мастера наклеивают наклейки А, В, С с указанием расположения фаз. Заземление желто-зеленое, нейтраль часто синее.

Между соседними фазами напряжение 380 (400) вольт. Квартиры в многоэтажках иногда снабжаются двумя фазами. Электрические плиты выше 10 кВт стараются разделить потребление. Снижены требования к проводке. Советуем сразу взять маркер, разметить утеплитель нужными цветами.Дом, лишенный заземления, обычно получает два провода: фазный, нулевой. Трансформатор подстанции питает три фазы. Сколько будет в квартире, вам предстоит узнать.

Проблемы начнутся когда нет маркировки проводов, фаза приходит одна. Напряжение между опасными проводами будет… нулевое!

  • Два провода ведут фазу, один нейтраль, заземление проложить забыли. Между питающими жилами круглый ноль, при оценке нулевого провода получаем 230 вольт.Ситуация выглядит так, что фазные проводники стали нейтральными и нулевыми. Запутался при укладке – что делать? Требуется искать дополнительный источник поддержки. Подойдет индикаторная отвертка.
  • Два провода одной фазы, вторая пара – земля, нейтраль. Ноли будут показаны парами, 230 В перечеркнуты. Используйте ориентир.

Нет щупа-отвертки, заручившись помощью тестера как ни назови проводку, проблема останется.Требуется опорный источник, гарантированно заземленный. Подходит:


Из-за разнообразия методов, ненадежности рекомендуется проводить испытания перед началом серьезной работы. Измерьте потенциал между указанными опорными точками, фазой розетки. Большое ли расстояние между ориентиром и пунктом назначения? Берем удлинитель. Особенно хорош фильтр питания персонального компьютера, снабженный характерной подсвечиваемой кнопкой. Фаза слева, левый штырь вилки (в зависимости от того, в какую сторону крутить) отмечен маркером.

Потом звоним с розеткой (без блока питания, естественно), делаем отметку с правой стороны. Объясняем, что без него можно обойтись, с электрикой лучше отложить шутки. Осталось найти фазу с помощью M890C. Выставляем диапазон выше 380 вольт (между двумя фазами), начинаем измерять разность потенциалов между клеммами и щитком. Считаем, что дальнейший алгоритм ясен.

Правильно измерить потребление фаз

Измерим нагрузку фаз.Чтобы поставить правильные торговые автоматы, обеспечьте равномерное потребление. По правилам трехфазной сети каждая ветка загружается одинаково, что позволяет избежать перекосов на стороне поставщика. Давайте оценим, какие фазы входят в квартиру. Легче заглянуть в подъезд. Неопытный человек должен прекратить пытаться туда залезть. Легко получить удар током.

Дом старый – на виду вы увидите большую стальную пластину, которая четко соединяется с корпусом.Обозначается нейтрально. Дом питается от трехфазной сети напряжением 380 вольт. Каждая квартира часто снабжена одной фазой. Наблюдаем за тремя зажимами в дополнение к клемме заземления. Посмотрите, куда идут провода: автоматы, выключатели (по квартирному счету). Типичное число соседей площадки, равное трем, упрощает задачу анализа.

Теперь мы знаем метод нахождения фазы мультиметром, можем смело (с осторожностью, соблюдая технику безопасности) тыкать щупами.Потрудитесь выставить правильный диапазон, не спалите устройство. Измерения подтверждают или опровергают предположения. Есть две фазы – нагрузите каждую поровну. Осмотрите распределительные коробки, которые в большинстве старых домов находятся под потолком (большие круглые отверстия в стене). Отключив подачу в квартире, вооружившись тестером, понять, куда и что идет. Воспользуйтесь радикальным методом – отрубите один штекер, посмотрите, куда пропало питание.

Нагрузка двух фаз неравномерна – исправьте.Лучше делать это для автоматов и вилок, что положительно скажется на снижении стоимости электрощитового оборудования. В завершение этой темы скажем, что правилами работы предусмотрено выполнение подобных мероприятий не менее чем двумя лицами. Человек обязательно страхуется и готов отключить электропитание, перерезать токоведущий провод или ногой столкнуть пораженного электрическим током человека с опасной территории.

Схема двухфазного электроснабжения квартиры

Как измерить трехфазное напряжение мультиметром

В этом разделе мы сосредоточимся скорее на особенностях трехфазных сетей.Большинство мультиметров способны измерять напряжение до 750 вольт переменного тока, что достаточно для использования в серьезных промышленных сетях. Каждый дом снабжен тремя фазами. А то, что в промышленности называют нейтралью, мы называем нулевым проводом.

Сети предприятия бывают двух типов:

  1. Механизмы с изолированной нулевой жилой не применяются. Внутри нагрузок фазы уравнены, токи идут по одним и тем же проводам, которых всего три.Когда надоест искать нейтраль, очереди нет. Три фазных провода относительно земли покажут напряжение 230 вольт, между собой – 380.
  2. Заземленная нейтраль представляет собой нулевой проводник. Маркируется буквой N на коробках. Полезно посмотреть принципиальные схемы промышленных устройств, изображенные на корпусе. Поможет разобраться с раскладом.

Освоив приемы работы с трехфазным напряжением, каждый сможет лучше разобраться в электропроводке многоэтажного дома.Где из-под экрана поднимаются четыре жилы: три фазы и нейтраль.

Фазы автомобиля

Электрические сети помогают многим объектам. Автомобиль считается относительно простым устройством. Основу питания составляют аккумуляторная батарея на 12 вольт (фактически – 14,5 В), генератор, уровень выходного напряжения которого регулируется в соответствии с изменением скорости. Напряжение после выпрямления подходит для питания аккумулятора бортовой сети. Вал генератора приводится в действие аккумулятором через специальное регулирующее устройство.

Трехфазная цепь Ларионова

Цепи Ларионова, выпрямленные диодным мостом, питают вагон. Популярная сегодня техника. Там шесть диодов. Фазы соединяются механическим соединением после правки одной линией. Обеспечивает максимальную мощность. Чувствительные узлы автомобиля (бортовой компьютер) дополнительно выпрямляют неустойчивый ток. Для продления срока службы устройства.

Далее напряжение поступает к потребителям. Дворники, система индикации, освещение, зажигание.Бортовой компьютер может выдать закодированное сообщение: пора проверить датчик фаз. Элемент эффекта Холла определяет положение распределительного вала двигателя. Подобными комплектуются стиральные машины, оценивающие скорость вращения. Авто определяет угловое положение вала. Датчик излучает импульсы, оценивая параметры которых компьютер получит необходимую информацию.

Датчики авто забиты. Питание подается на две клеммы, третья формирует сигнал.Для проверки посмотрим на схему: расположение узлов. Затем мы вплотную займемся набором номера. Используйте постоянный магнит для моделирования условий формирования импульса.

Отпадает вопрос, как определить фазу и ноль мультиметром на автомобиле. Кузов автомобиля служит опорой – массой. Понятно, что генератор работает только при работающем двигателе. Внутри квартиры ищем фазу и ноль, тут масса задана априори. Возможно нарушение изоляции (например, диодов выпрямительного моста).На автомобиле проще простого измерить мультиметром три фазы. Действительный смысл косвенно сказано. Около 20 вольт (учитывая потерю несовершенного моста).

Ошибки пользователя мультиметра

Китайские мультиметры настроены на работу даже при неправильной установке измерительных проводов. Остерегайтесь случайной поломки устройства. Избегайте этого метода: вставьте черный провод в разъем для измерения сильного тока, а красный провод на его место. Если попытаться измерить переменное напряжение высоковольтной линии, ремонт обеспечен.Нельзя использовать неправильные диапазоны. Не пытайтесь измерить напряжение переменного тока с помощью шкалы постоянного тока. Проверка фазы будет последней в жизни мультиметра.

Устройство повреждено высоким напряжением переменной полярности. Прочее (например, неправильная полярность щупов) не так уж и плохо.

Многие из нас никогда не сталкивались с поиском фазы, другие делают это постоянно, а третьи нуждаются в этом время от времени. Зачем? Бывают всевозможные ситуации. Вот хотя бы некоторые из них:

  1. Необходимо повесить люстру с двумя, тремя и более плафонами.
  2. Вы купили электроприбор, требующий соблюдения полярности, а наши розетки для этого не предназначены (и такое бывает, хоть и редко).
  3. Вы чините проводку в квартире или делаете проводку в доме, а провода у вас еще советские, все одного цвета. Многого вроде бы и не нужно – достаточно узнать, как найти фазу и ноль с помощью индикаторной отвертки, которая у вас есть.
  4. Вам необходимо найти оголенный провод, который является источником опасности (такая ситуация возникает при разборке зданий, ремонте в незнакомых помещениях, и отключить его невозможно).

Но прежде чем приступить к поискам, давайте разберемся, что же мы ищем.

Все мы знаем из школьного курса физики, что в наших электрических сетях течет переменный ток. Некоторые даже знают, насколько он переменный — 50 Гц. То есть за одну секунду носители заряда дергаются туда-сюда пятьдесят раз. График напряжения и тока в сети графически выглядит как синусоида.

Амплитуда колебания напряжения около 310 В. Если пропустить этот ток и выпрямить, то получим действующее напряжение в сети – 220 В.На самом деле это среднее значение по всей синусоиде, оно получается делением амплитуды на квадратный корень из двух.

А вот дальше интереснее. Мало кто из обывателей знает, что в России есть трехфазное электроснабжение. Выглядит это так: из трансформаторной будки в вашем районе выходит не один питающий провод, а три, и еще один, называемый нейтральным или нулевым. Отличие первых трех в том, что синусоиды тока и напряжения в них смещены относительно друг друга на 2π/3.Это значит, что если в одном проводе цикл в одном третьем, то второй только начался, а третий еще не догнал. Трудно себе представить? Можно подарить следующую картинку:

Это явление называется фазовым сдвигом.

Каждая квартира снабжена одним таким проводом и нейтралью, соединяющей вас с концами всех трех обмоток вашего дворового трансформатора и с землей. Однако необходимо также иметь отдельное заземление для отвода статики с корпусов бытовой техники.

Из этого рисунка можно понять, что утверждение «на нуле напряжения нет» не совсем верно. Его не будет, когда у всех в квартирах будут электроприборы, работающие на три фазы – тогда нагрузка на них будет симметричной. Но мало кому придет в голову ставить электродвигатели от промышленных агрегатов в квартире, а симметричная нагрузка встречается редко. Поэтому в нулевом проводе всегда есть некоторое напряжение.

Поиск фазы

В настоящее время мы можем легко определить фазный провод с помощью специальных приборов.Эта простая операция под силу любому человеку. Сделаем это двумя способами – с помощью индикаторной отвертки и мультиметра. И напоследок поговорим о том, можно ли найти фазу и ноль без приборов и как это сделать.

Как определить индикаторной отверткой

Отвертка индикаторная представляет собой устройство с прозрачной ручкой, внутри которой находится конденсаторная лампа, а на конце ручки находится проводник. Выглядит так:

Принцип работы такого индикатора прост.Втыкаешь отвертку в розетку, а если попадаешь в фазу и нажимаешь на контактную пластину на ручке, то увеличиваешь емкость конденсатора за счет своего тела – горит неоновая лампочка. Вы легко найдете фазу. Но нуля, даже если в нем и есть напряжение, нет. Не бывает там больше 60 В, а ниже этого порога индикаторная отвертка ничего не покажет. В этом нет необходимости: когда свет загорается только при касании фазы, такая отвертка — лучший индикатор фазы.

Более продвинутые версии индикаторов (со светодиодом, звуковым сигналом и на батарейках) здесь не помощники: они тоже будут показывать меньшее напряжение. Если показывать, то с размахом. И для определения этого значения лучше использовать мультиметр. Но лучше всего использовать такие индикаторы для поиска скрытой проводки. Для этой цели есть и более продвинутые устройства. Одни из них реагируют на поле, создаваемое переменным током, другие — на металл в стене. Но все эти устройства имеют разную область применения, которая выходит за рамки данной темы.

Ищем мультиметром

Это не сложно. Для начала установим на переключателе вашего тестера (либо этот сектор будет называться ACV, либо будет V~) функцию с ограничением выше 220 В. У кого-то будет 500, у кого-то 800. Тестеры есть разные. Вставьте черный щуп в общее гнездо (рядом с ним написано COM), а красный щуп в гнездо для измерения тока, напряжения и сопротивления. Не обязательно его ставить в розетку для работы с десятиамперным током, у вас его там скорее всего нет.Затем вставляем оба вторых конца щупов в отверстия раструба. Если он исправен, на дисплее появится значение вашего напряжения – от 220 до 230 В.

Осталось узнать где фаза. Вставляем красный щуп в одно из отверстий розетки, а черный либо держим пальцами, либо подключаем к земле, например, к батарее центрального отопления (находим место, где отвалилась краска, или немного почистить). Если вы попали в фазу, то на дисплее отобразится действующее напряжение около 220 В.А если оно равно нулю, то больше 60 В (чаще – не больше 30 В) вы не увидите.


Определение фазных и нулевых проводов для установки трехфазной розетки

Такая ситуация может случиться в доме. с электроплитами советского производства. У вас пять проводов, они одного цвета, розетка будет несимметричной, и нам нужно точно знать, где три фазы, где ноль, а где земля. И это немаловажно – все виды трехфазных розеток несимметричны.

Здесь вам нужна небольшая помощь. Если у нас между одной фазой и нейтралью 220 В, то между двумя фазами при сдвиге на 120 градусов (2π/3) 220 нужно будет умножить на корень квадратный из трех, и мы получим действующее напряжение 380 В.

Итак, запасаемся цветными фломастерами, листом бумаги и ручкой и начинаем разгадывать головоломку. Отмечаем изоляцию маркерами разного цвета, ищем фазы так же, как и в обычной розетке, записываем результаты на листочек.Будет относительно легко изолировать три фазы. А потом нужно найти ноль и землю. Если заземление сделано правильно, то напряжение в нем будет равно нулю, а в нейтрали будет несколько десятков вольт.

Для контроля будем измерять напряжение между фазами. Оно должно быть 380 В, а между нулем и каждой фазой должно быть 220 В.

Еще одно интересное применение мультиметра

Тестер можно использовать для поиска скрытой проводки в квартире, если она находится под напряжением.Обычно это можно сделать и без него, если проводка выполнена по правилам. В этом случае можно ориентироваться по распределительным коробкам. Хуже, если квартира досталась вам после самодельного евроремонта, когда все лишнее просто замазали штукатуркой.

Для обнаружения проводки понадобится тестер и транзистор КП303 (возможен другой полевой).

Установите переключатель в режим около 200 кОм. Вставьте щупы в стандартное положение (СОМ и универсальный разъем) и соедините их концы с истоком и стоком транзистора.На жалюзи можно намотать проволочную антенну. Если в стене будет провод под напряжением, то он создаст хотя и небольшое электромагнитное поле, которое изменит внутреннее сопротивление транзистора.

Если нет инструментов

А что делать, если у вас нет в наличии тестера или индикаторной отвертки? Как определить фазу и ноль без приборов? Оказывается, это возможно.

Правда, прежде чем это делать, загляните в свой дашборд: может, вам ничего и не придется делать.Если дом новый и проводка выполнена по правилам, то провода можно идентифицировать по цветам. Так, ноль делается синим, фаза — любым другим цветом, а земля — желто-зеленым. Также обратите внимание на автоматические выключатели (например, небольшие выключатели) : они должны быть в фазе. Если открутить розетку и увидеть на ее месте массу, то, скорее всего, ноль с электрической фазой тоже не перепутали.

Вообще есть методы диагностики бытовой электропроводки, вот некоторые из них:

  1. с использованием зонда;
  2. с использованием картофеля;
  3. с использованием старых предохранителей и пассатижей;
  4. ” голыми руками.

По понятным причинам мы не будем обсуждать последние три.

Использование зонда

Зонд – лампа накаливания в патроне с двумя подводящими проводами. Советовать такой способ проверки не совсем этично: этот способ запрещен инструкцией. Не стоит использовать его в ситуациях, когда вы не знаете, сколько фаз проводится в помещение и где что там включается и выключается.

Но иногда приходится пользоваться зондом.Например, чтобы отличить ноль от земли при отсутствии розеток (мы рассматриваем ситуацию, когда розетки не установлены, а из стены торчит три провода).

В последнее время в жилых помещениях установлена ​​трехжильная электропроводка. Если электрики пренебрегли правилами окраски, отличить, где ноль, а где именно земля, можно с помощью пробника. Для этого нужно отключить один из нулей в приборной панели, если вы не знаете, какой из них настоящий, и проверить работоспособность будущей розетки.Если вы выключили ноль, то и розетки работать не будут, и свет не загорится – квартирная земля не подключена к цепи. И когда земля отключена, свет будет работать.

Что нельзя делать

На самом деле основные правила работы с проводкой вы уже знаете. , но я хотел бы повторить некоторые.

  1. Не беритесь за оголенные части измерительных проводов измерителя. Надеюсь, не нужно объяснять, почему.
  2. Некоторые горожане имеют привычку искать скрытую проводку голыми руками.Если вы один из них, нет смысла вас обескураживать. Но можно дать совет: делайте это тыльной стороной ладони. В случае удара током вы отскочите от стены, иначе рискуете не отпустить оголенный провод из-за судороги.
  3. Иногда можно измерить сопротивление, а не напряжение, чтобы указать ноль и фазу. Будьте осторожны: при использовании тестера в этом режиме не замыкайте фазу на землю, так как может произойти короткое замыкание.
Чтобы в будущем не попасть в ситуацию, когда приходится сортировать провода, хочу посоветовать их промаркировать.В дальнейшем вам будет проще ремонтировать и подключать электроприборы. Ну и обязательно обзаведитесь индикаторной отверткой. Стоит копейки, а инструмент в хозяйстве нужный. Поверьте, порядок в приборной панели и безопасность электроснабжения дома дорогого стоят.

В этой статье рассмотрим вопрос, как найти фазу и ноль с помощью щупа и мультиметра.

При необходимости обслуживания квартирной электрики, в частности, замены розеток, выключателей света или проведения мелкого ремонта возникает необходимость определить фазу и ноль.Если человек имеет некоторые познания в основах электротехники, то найти фазу и ноль для него не составит труда. Но что делать, если у вас нет этих навыков? Найти фазу и ноль не так сложно, как может показаться. Рассмотрим несколько способов определения фазы и нуля.

Сначала определимся, что такое фаза и ноль. У нас вся энергосистема трехфазная, включая низковольтные линии, питающие жилые дома и квартиры. Обычно напряжение между любыми двумя фазами составляет 380 вольт — это линейное напряжение.Всем известно, что напряжение бытовой сети 220 вольт. Как получить это напряжение?

Для этого в электроустановках с рабочим напряжением 380 вольт предусмотрен нулевой провод. Если взять одну из фаз и нулевой провод, то между ними будет разность потенциалов 220 вольт, то есть это и есть фазное напряжение.

Для человека, не имеющего знаний в области электротехники, вышеизложенное не очень понятно.Нам важно знать, что на каждую квартиру или дом приходит одна фаза и один ноль. Подробно рассмотрено, что такое фаза и ноль.

Итак, у вас есть два провода и вам нужно определить, какой из них фазный, а какой нулевой. Во-первых, необходимо обесточить их, отключив автоматический выключатель, питающий данную линию электропроводки.

Затем нужно зачистить оба провода, то есть снять с него 1-2 см изоляции. Зачищенные жилы должны быть немного разнесены, чтобы при подаче напряжения не произошло короткого замыкания в результате их соприкосновения.

Следующим шагом является определение фазного провода. Включаем автомат, через который на проводники подается напряжение. Берем индикаторную отвертку за ручку и одним пальцем касаемся металлической части у основания ручки.

Помните, что брать щуп ниже рукоятки, то есть за рабочую часть, категорически запрещено. Подносим щуп к одному из проводов и прикасаемся к нему рабочей частью. При этом палец остается на металлической части ручки.

Если загорается лампочка индикаторной отвертки, то этот провод фазный, то есть фазовый. Другой провод, соответственно, нулевой.

Если лампочка щупа не загорается при прикосновении к проводу, то это нулевой провод. Соответственно другой провод это фаза, проверить это можно потрогав индикаторной отверткой.

А что делать, если электропроводка в квартире выполнена тремя проводами? В этом случае у вас есть не только фаза и ноль, но и .С помощью щупа можно легко определить, где из трех проводов фаза.

А как определить где ноль а где защитный проводник то есть заземлитель? В этом случае без одной индикаторной отвертки не обойтись. Рассмотрим способ определения нуля в трехпроводной бытовой сети.

Можно с помощью мультиметра определить, где ноль, а где защитный (заземляющий проводник). Итак, фазный провод мы уже идентифицировали щупом.Берем мультиметр и включаем его на диапазон измерения переменного напряжения 220 вольт и выше.

Берем два щупа измерительного прибора и прикасаемся одним из них к фазе, а другим к одному из двух оставшихся проводников. Фиксируем значение напряжения, которое показывает мультиметр.

Затем один из щупов оставляем по фазе, а другим касаемся другого провода и снова фиксируем значение напряжения. При одновременном касании фазы и нуля высветится значение напряжения бытовой электросети, то есть примерно 220 вольт.Если прикоснуться к фазе и защитному проводнику, то значение напряжения будет чуть меньше предыдущего.

Если у вас нет щупа, то фазу можно найти и мультиметром. Для этого выберите диапазон измерения переменного напряжения со значением выше 220 вольт. Мультиметр подключается к двум щупам в гнезда «COM» и «V» соответственно.

Берем в руки щуп, который входит в гнездо с пометкой «V» и прикасаемся им к проводникам.Если прикоснуться к фазе, то прибор покажет небольшое значение – 8-15 вольт. При прикосновении к нулевому проводу показания прибора останутся на нуле.

В каждом доме есть электроприборы и проводка, в работе которых есть некоторые сложности. Вызов профессионального электрика по любому малейшему поводу влетит в копеечку, гораздо проще решить проблему самостоятельно. Для этих целей может понадобиться мультиметр, измеряющий параметры сети.Однако средство дорогое и приобретать его для домашнего использования не всегда целесообразно. Его функцию может заменить индикаторная отвертка. Что это такое и как вы его используете? Как определить, где фаза, а где ноль?

Принцип действия

Как работает индикаторная отвертка? Внешний вид устройства похож на обычную отвертку, но имеет индикатор, встроенный в полость ручки. Металлическая часть отвертки выполняет роль щупа, при этом она способна уменьшать силу подаваемого электричества, чтобы использование устройства было максимально безопасным.Устройство также имеет светодиод, расположенный в верхней части ручки. Кроме того, отвертка имеет металлическую пластину контактного типа.

Принцип работы довольно прост – щуп отвертки касается проводника электричества, затем, проходя по нему, сила тока значительно уменьшается, после чего человек касается контактной пластины пальцем. Цепь замыкается и загорается лампочка. Отвертка необходима, чтобы показать наличие переменного или постоянного тока.

Разновидности отверток

На сегодняшний день в ассортименте любого хозяйственного магазина представлены следующие виды отверток индикаторных:

  1. Многофункциональная отвертка Safeline.
  2. МС 18.
  3. Лек ОП 1.
  4. Лек ОП 2Е.
  5. ВМ 1141 220 250В.
  6. Индикаторная отвертка с аккумулятором.

Представленные модификации устройства имеют некоторую разницу в функциональности.

Варианты отверток

Стандартное устройство предназначено для следующих целей:

  1. Индикаторная отвертка показывает фазу или ноль.
  2. Определение скрытой проводки бесконтактным способом.
  3. Определение места обрыва кабеля.
  4. Определение полярности батареи.
  5. Проверка целостности электрической цепи.

В зависимости от модификации отвертки может иметь и другие дополнительные функции.

Определение нуля и фазы

Многих начинающих электриков и людей, решивших самостоятельно ремонтировать электроприборы, интересует, как найти фазу и ноль индикаторной отверткой. Для этого следует придерживаться следующего алгоритма работы:

  • сначала обесточивается проводка;
  • провода, подлежащие испытанию, должны быть зачищены от изолирующей обмотки;
  • после чего необходимо включить электричество;
  • щуп должен попеременно касаться проводов, при этом помнить, что цепь должна быть замкнута пальцем на контактную пластину;
  • Провод, при прикосновении к которому загорается лампа, является фазой электрической цепи.

Как найти фазу и ноль индикаторной отверткой в ​​розетке? Для этого нужно поочередно помещать щуп в отверстия розетки. При обнаружении фазы загорается лампа. Света не будет, если отвертка показывает ноль. Если при прикосновении к обоим отверстиям гнезда лампочка не загорается, это свидетельствует об обрыве нуля.

Помимо индикаторной отвертки, можно определить фазу по цвету провода:

  • желто-зеленый провод – масса;
  • цвет фазного провода – черный;
  • ноль имеет синий провод.

Если цветовое распределение не наблюдается, для определения понадобится индикаторная отвертка.

Проверка исправности ламп накаливания

При покупке очередной лампочки накаливания важно проверить ее работоспособность прямо в магазине. Если соответствующей подставки нет, это можно сделать с помощью обычной индикаторной отвертки. Для этого нужно одной рукой взять лампу за металлическое основание, а щупом индикаторной отвертки в другой руке коснуться центрального контакта на лампочке.Если он работает правильно, светодиод на устройстве загорится.

Несмотря на то, что метод действенный, результатом может быть выход из строя при разгерметизации лампочки. В этом случае электрическая цепь сохраняется, но лампа все равно не загорается. Однако это случается довольно редко.

Проверка ТЭНа

Вы можете проверить работоспособность ТЭНа стиральной машины, даже не снимая его. Достаточно обеспечить доступ к контактам, при этом остальные провода необходимо отсоединить.Для проверки нужно прикоснуться рукой к одному из контактов ТЭНа, щупом отвертки – к другому. В этом случае цепь замыкается прикосновением к металлической пластине на устройстве. Если лампа загорается, то нагревательный элемент исправен.

Проверка напряжения в изолированном проводе

Как работает индикаторная отвертка? Его функционал позволяет не только определять фазу и ноль, но и проверять напряжение в проводах с изоляцией.Не рекомендуется перекусывать неизвестный провод, так как часто непонятно, находится он под напряжением или нет. При этом проводят следующие манипуляции:

  • индикаторную отвертку берут непосредственно за щуп;
  • к проводу должна быть прикреплена металлическая пластина;
  • если кабель находится под напряжением, индикатор на отвертке покажет это.

Этот метод обнаружения подходит даже для проводов, которые находятся под штукатуркой, но свечение может быть менее ярким.

Поиск обрыва провода

В инструкции к индикаторной отвертке указывается многофункциональность прибора. Это очень важно и удобно для домашнего использования. Разобравшись, как найти фазу и ноль индикаторной отверткой, с ее помощью можно найти и обрыв провода. Если переноска вдруг перестала работать, то первым делом нужно проверить целостность электроцепи:

Аналогично ищется обрыв провода в проводке дома.

Электронная индикаторная отвертка

Найти фазу и ноль можно как индикаторной отверткой со светодиодом, так и электронной. Отличия только в их конструкции. Отвертка с электронным индикатором может быть с ЖК-экраном или без него.

Вместо светового сигнала такой прибор оповещает о наличии напряжения звуковым сигналом. Кроме того, большим преимуществом такого устройства является вывод информации о напряжении на жидкокристаллический дисплей, если таковой имеется.Принцип работы электронного устройства такой же, как и у обычной индикаторной отвертки.

Функциональная проверка

Перед определением, где фаза, а где ноль, нужно проверить работоспособность самого шуруповерта, так как он, как и любой другой прибор, может быть неисправен. Для этого следует обратить внимание на следующие нюансы:

  1. Корпус устройства должен сохранять свою целостность. Работа с электричеством требует хорошей изоляции без повреждений.
  2. Проверьте точность показаний отверткой. Для этого коснитесь проводника щупом, находящимся под напряжением на 100%.
  3. Если используется изделие с питанием от батарей, их необходимо своевременно заменять.

Безопасность при использовании отвертки крайне важна, поэтому при обнаружении неисправности рекомендуется приобрести новый прибор. Стоимость варьируется от 50 до 1000 рублей. в зависимости от модификации.

Меры безопасности

При работе с прибором необходимо соблюдать следующие меры безопасности:

  1. Отвертку не разбирать, заменить только батарейки, если они есть.
  2. Использование поврежденной отвертки строго запрещено.
  3. Не используйте устройство без винта.
  4. При контакте зонда с электричеством не беритесь руками за оголенную часть прибора.
  5. Не используйте устройство при напряжении выше, чем указано в технических характеристиках.

Для того, чтобы узнать горит ли фаза или ноль на индикаторной отвертке, нужно выполнить все рекомендации выше. При этом важно следить за исправностью устройства и не пренебрегать правилами безопасного использования индикаторной отвертки.

Как определить фазу? Чаще всего этот вопрос задают, когда необходимо определить фазу в домашней розетке или в электропроводке. Сетевое напряжение, которое входит в ваш дом, поступает по двум проводам, один из которых фазный, а другой нулевой. В этой статье вы найдете два способа определения фазы в домашней проводке или розетке.

Использование индикаторной отвертки

На рынке или в радиомагазине часто можно увидеть фазоиндикаторные отвертки.Чаще всего их называют пробниками . По внешнему виду щуп представляет собой плоскую отвертку, которая состоит из железного щупа, высокоомного а и неоновой лампочки. Все они соединены последовательно.

Попробуем на практике определить фазу с помощью нашей фазоиндикаторной отвертки. Для того, чтобы это сделать, нам нужно коснуться кончика отвертки пальцем, тем самым мы замкнем цепь фаза-щуп-мы-земля, если ткнуть на фазу. Ток будет течь, но он будет настолько слабым, что вы даже ничего не почувствуете.Тем временем загорится неоновая лампочка на отвертке. Вот мы и подошли к фазе.

Втыкаем щуп и добираемся до «ноля». Неоновый свет выключен. Это значит, что другой контакт розетки как раз и является фазой.


Проверяем и убеждаемся. Горит неоновая лампа, это наша фаза .


С мультиметром

Что делать, если у нас нет индикаторной отвертки? Как быть в этом случае? Для этих целей можно использовать обычный.Ставим твист на измерение переменного напряжения и берем в руки любой мультиметр.


Второй щуп втыкаем в розетку и смотрим, что показывает мультиметр на дисплее. Если коснемся нуля, то на дисплее мультиметра будут отображаться нули или несколько вольт. Если коснуться фазы, то на дисплее мультиметра появится приличное напряжение – это и есть фаза. Ниже на фото мы определили фазу.


Если тоже показывает нули, то возьмитесь одной рукой за батарейку, а другой за щуп мультиметра.Вполне возможно, что ваш пол очень хорошо изолирован от земли. При измерении таким способом главное не перепутать режимы измерения напряжения и тока. Если вы случайно переведете стрелку мультиметра в режим измерения тока и коснетесь батарейки, это может привести даже к летальному исходу! Будьте очень осторожны при использовании этого метода.

Все те же операции применимы к трехфазной сети, где у нас три фазных провода и один нулевой.

Главная » Наружная канализация » Правила определения фазы, нуля и заземления в сети.Как определить фазу и ноль: мультиметром, индикаторной отверткой, без приборов Как отличить фазный провод от нуля

Wera Снижение цены 05008710003 Kraftform Plus 350 Отвертка Phillips Phillips PH Las

Следующие публикации (частично) основаны на моделировании, выполненном с помощью DAMASK:

A. Nonn, A.R. Cerrone, C. Stallybrass, H. Meuser
Моделирование на основе микроструктуры высокопрочных трубных сталей
6.Международная конференция по трубопроводным технологиям, Остенде, Бельгия. 6–9 октября 2013 г.
Интернет-версия

О. Гювенк, Т. Хенке, Г. Лашет, Б. Бёттгер, М. Апель, М. Бамбах, Г. Хирт
Моделирование кинетики статической рекристаллизации путем сочетания пластичности кристаллов МКЭ и расчеты многофазных полей
Компьютерные методы в материаловедении 13-2 (2013), 368—374
Online version (Open Access)

F. Meier, C. Schwarz, E. Werner
Термомеханическое моделирование на основе кристаллопластичности Al-компонентов в интегральных схемах
Вычислительное материаловедение 94 (2014), 122—131
Online version

C.К. Тасан, J.P.M. Hoefnagels, M. Diehl, D. Yan, F. Roters, D. Raabe
Локализация деформации и повреждение в двухфазных сталях, исследованные с помощью совместных экспериментов по деформации на месте и моделирования пластичности кристаллов
International Journal of Plasticity 63 (2014), 198—210
Онлайн-версия

CC Тасан, М. Дил, Д. Ян, К. Замбальди, П. Шантрадж, Ф. Ротерс, Д. Раабе
Комплексный экспериментально-численный анализ распределения напряжения и деформации в многофазных сплавах
Acta Materialia 81 (2014) , 386—400
Интернет-версия

Ф Ван, С.Sandlöbes, M. Diehl, L. Sharma, F. Roters, D. Raabe
Наблюдение in situ коллективной механики масштабов зерен в сплавах Mg и Mg — редкоземельные элементы
Acta Materialia 80 (2014), 77—93
Online версия

C. Zhang, H. Li, P. Eisenlohr, W. Liu, CJ Boehlert, MA Crimp, TR Bieler
Влияние реалистичной 3D-микроструктуры на кристаллопластический анализ методом конечных элементов поликристаллического Ti-5Al-2,5Sn
International Journal of Plasticity 69 (2015), 21—35
Online version

D.Ма, П. Эйзенлор, П. Шантрадж, М. Диль, Ф. Ротерс, Д. Раабе
Аналитические оценки плоскостного модуля Юнга и полнопольное моделирование двумерных монокристаллических стохастических сотовых структур
Вычислительное материаловедение 109 (2015), 323—329
Интернет-версия

Н. Грилли, KGF Janssens, H. Van Swygenhoven
Кристаллопластичность конечно-элементное моделирование малоцикловой усталости в ГЦК металлах
Journal of the Mechanics and Physics of Solids 84 (2015), 424—435
Online version

D.D. Tjahjanto, P. Eisenlohr, F. Roters
Многомасштабный анализ глубокой вытяжки двухфазных сталей с использованием схемы RGC на основе кластеров зерен
Моделирование и имитация в материаловедении и инженерии 23 (2015), 045005
Онлайн-версия

Д. Ма, П. Эйзенлор, Э. Эплер, Калифорния Volkert, P. Shantraj, M. Diehl, F. Roters, D. Raabe
Исследование кристаллопластичности монокристаллических стохастических сот при плоскостном сжатии
Acta Materialia 103 (2016), 796—808
Grover 505C6 Guitar Tuner

ЧАС.Zhang, M. Diehl, F. Roters, D. Raabe
Виртуальная лаборатория для определения начальной поверхности текучести с использованием моделирования пластичности кристаллов с высоким разрешением
International Journal of Plasticity 80 (2016), 111—138
Интернет-версия

M. Diehl, P. Shantraj, P. Eisenlohr, F. Roters
Влияние соседства на распределение напряжений и деформаций в двухфазных микроструктурах. Исследование синтетических поликристаллов робастным спектральным численным методом
Meccanica 51-2 (2016), 429—441
Online version

A.Ebrahimi, T. Hochrainer
Трехмерная динамика дислокаций сплошной среды Моделирование эволюции дислокационной структуры при изгибе микробалки
MRS Advances 1-24 (2016), 1791—1796
Интернет-версия

X. Wu, D. Ма, П. Эйзенлор, Д. Раабе, Х.-О. Фабрициус
От чешуи насекомых к сенсорному дизайну: моделирование механохромных свойств бинепрерывных кубических структур
Биоинспирация и биомиметика 11-4 (2016), 045001
Онлайн-версия

Y.Су, К. Замбальди, Д. Мерсье, П. Эйзенлор, Т.Р. Bieler, MA Crimp
Количественная оценка процессов деформации вблизи границ зерен в α-титане с использованием наноиндентирования и моделирования пластичности кристаллов
International Journal of Plasticity 86 (2016), 170—186 Simulations

Dissertation RWTH Aachen (2016), Fakultät für Georessourcen und Materialtechnik
Apprimus Wissenschaftsverlag, 2016
ISBN: 978-3-86359-392-6

M.Lin, U. Prahl
Параллельная модель для моделирования связанного фазового поля и пластичности кристаллов
Computer Methods in Materials Science 16-3 (2016), 156—162
Online version

M. Diehl, M. Groeber, C. Хаазе, Д.А. Молодов, Ф. Ротерс, Д. Раабе
Идентификация взаимосвязей структура-свойство с помощью репрезентативных объемных элементов DREAM.3D и моделирования пластичности кристаллов DAMASK: комплексный вычислительный подход к инженерии материалов
JOM 69-5 (2017), 848—855
Online версия (открытый доступ)
Через экшн-камеру GoPro HERO6 Black 4K (обновленная)

M.Diehl, M. Wicke, P. Shantraj, F. Roters, A. Brueckner-Foit, D. Raabe
Совместное исследование пластичности кристаллов и моделирования разрушения в фазовом поле эволюции повреждения вокруг пустоты: форма пор в сравнении с кристаллографической ориентацией
JOM 69 -5 (2017), 872-878
онлайн версия (открытый доступ)
через Springer Nature Sharedit инициатива

M. Hricker

M. Hricker
Die Übertragung von Mikrostrukturellen Eigenschaften aus der diskreten verseetzungsdynamik в Kontinuumsbeschreibungen
Диссертация (2017), Fakultät für Maschinenbau
Скачать с библиотечного сервера КИТ (открытый доступ)

А.Irastorza-Landa, N. Grilli, H. Van Swygenhoven
Лауэ микродифракция и моделирование конечно-элементной пластичности кристаллов для выявления прожилковой структуры в усталостной Cu
Journal of the Mechanics and Physics of Solids 104 (2017), 157—171
Онлайн-версия (открытый доступ)

M. Diehl, D. An, P. Shantraj, S. Zaefferer, F. Roters, D. Raabe
Исследование пластичности кристаллов при распределении напряжения и деформации в измеренной трехмерной двухфазной стальной микроструктуре
Физическая мезомеханика 20-3 (2017), 311—323
Электронная версия

С.Jagtap, A. Chakraborty, P. Eisenlohr, P. Kumar
Идентификация нитевидных зерен в покрытиях Sn путем анализа кристаллографической микротекстуры с помощью дифракции обратного рассеяния электронов
Acta Materialia 134 (2017), 346—359
Online version

А.

Добавить комментарий

Ваш адрес email не будет опубликован.
