Можно ли увеличить мощность в сети с помощью трансформатора?

Представьте себе повышающий трансформатор. Входные параметры мы пока что рассматривать не будем. А вот выходные!? Повышающие трансформаторы бывают двух типов:

1. Повышают напряжение но пропорционально уменьшается ток, мощность на выходе та же что и на входе.
2. Повышают ток и пропорционально уменьшают напряжение мощность на выходе опять такая же что и на входе.

А теперь давайте представим трансформатор у которого две выходные обмотки: одна повышает ток и состоит из 2-3 витков, а вторая повышает напряжение и состоит из нескольких сотен витков.

Вопрос: Каким образом можно объединить высокий ток с высоким напряжением чтобы получилось добиться чтобы в результате получилось увеличение мощности, т.е. высокий ток умножить на высокое напряжение получаем высокую мощность. Достаточно ли просто последовательно или параллельно соединить вторичные обмотки такого трансформатора или же нужно придумать что то хитрее?

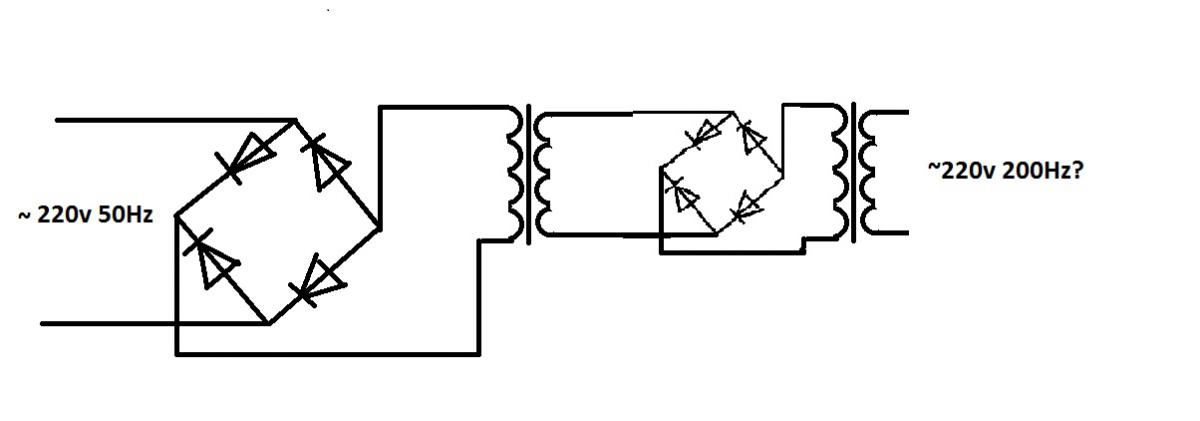

Например, получится ли взять ещё один трансформатор, но теперь у него две первичные обмотки.

На первой например 5 витков и на неё подаётся высокий ток и на второй 5 витков, но на неё подаётся высокое напряжение. Вторичная обмотка состоит из 20 витков. Получится ли на вторичной обмотке получить объединённую повышенную мощность с двух первичных обмоток посредством не прямой, а магнитной связи, которая присутствует в трансформаторе? Надеюсь что вы внимательно прочитаете мой вопрос и вникнете в его суть перед тем как ответить, вопрос на самом деле интересный. Всем спасибо большое заранее, с нетерпением буду ждать ответов.

P.S.

Любопытство моё было вызвано вопросом существует ли в принципе способ увеличения мощности, ни отдельных составляющих электричества, а мощности в целом. И не обязательно через трансформатор, может быть существуют какие-либо другие способы?

Как увеличить выходной ток импульсного блока питания. Разгон блока питания. Как понизить напряжение сопротивлением

!
Наверное, проблема о которой поговорим сегодня, знакома многим. Думаю, у каждого возникала необходимость увеличения выходного тока блока питания. Давайте же рассмотрим конкретный пример, у вас имеется 19-ти вольтовый адаптер питания от ноутбука, который обеспечивает выходной ток, ну предположим, в районе 5А, а вам нужен 12-ти вольтовый блок питания с током 8-10А. Вот и автору (YouTube канал «AKA KASYAN») понадобился однажды блок питания с напряжением 5В и с током в 20А, а под рукой имелся 12-ти вольтовый блок питания для светодиодных лент с выходным током в 10А. И вот автор решил его переделать.

Да, собрать нужный источник питания с нуля или использовать 5-ти вольтовую шину любого дешевого компьютерного блока питания конечно можно, но многим самодельщикам-электронщикам будет полезно знать, как увеличить выходной ток (или в простонародье ампераж) почти любого импульсного блока питания.

Как правило, источники питания для ноутбуков, принтеров, всевозможные адаптеры питания мониторов и так далее, делают по однотактным схемам, чаще всего они обратноходовые и построению ничем не отличается друг от друга. Может быть иная комплектация, иной ШИМ-контроллер, но схематика одна и таже.

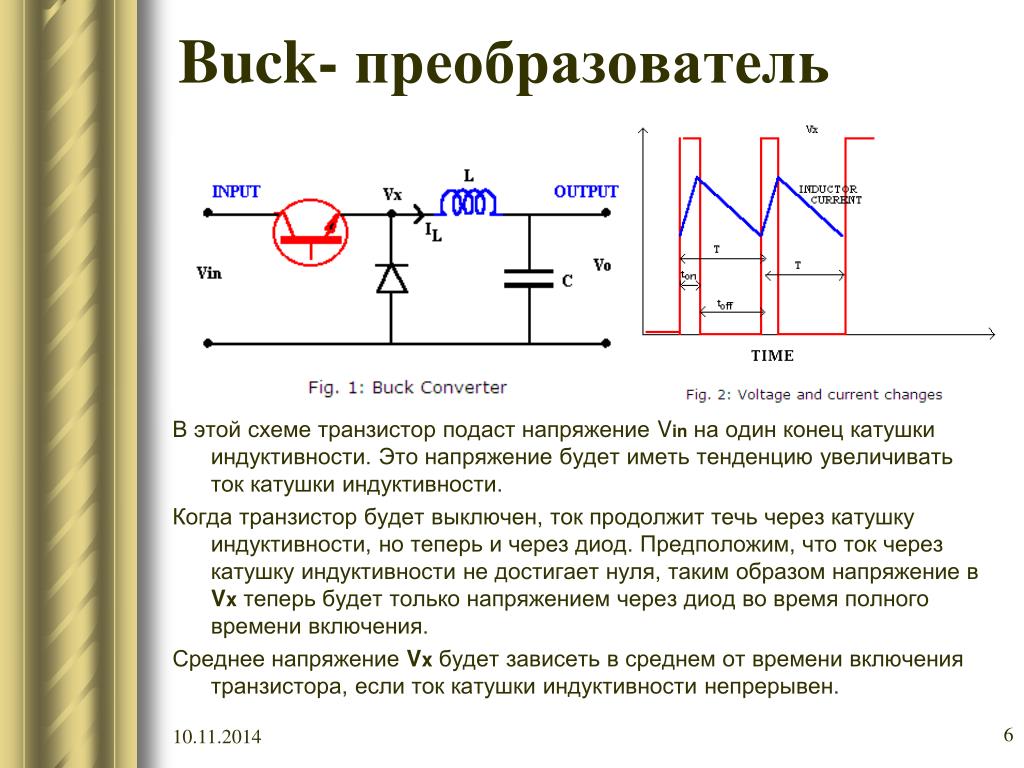

Однотактный ШИМ-контроллер чаще всего из семейства UC38, высоковольтный полевой транзистор, который качает трансформатор, а на выходе однополупериодный выпрямитель в виде одного или сдвоенного диода Шоттки.

После него дроссель, накопительные конденсаторы, ну и система обратной связи по напряжению.

Благодаря обратной связи выходное напряжение стабилизировано и строго держится в заданном пределе. Обратную связь обычно строят на базе оптрона и источника опорного напряжения tl431.

Изменение сопротивления резисторов делителя в его обвязки, приводит к изменению выходного напряжения.

Это было общим ознакомлением, а теперь о том, что нам предстоит сделать. Сразу необходимо отметить, что мощность мы не увеличиваем. Данный блок питания имеет выходную мощность около 120Вт.

Мы собираемся снизить выходное напряжение до 5В, но взамен увеличить выходной ток в 2 раза. Напряжение (5В) умножаем на силу тока (20А) и в итоге получим расчетную мощность около 100Вт. Входную (высоковольтную) часть блока питания мы трогать не будем. Все переделки коснутся только выходной части и самого трансформатора.

Но позже после проверки оказалось, что родные конденсаторы тоже неплохие и имеют довольно низкое внутреннее сопротивление. Поэтому в итоге автор впаял их обратно.

Далее выпаиваем дроссель, ну и импульсный трансформатор.

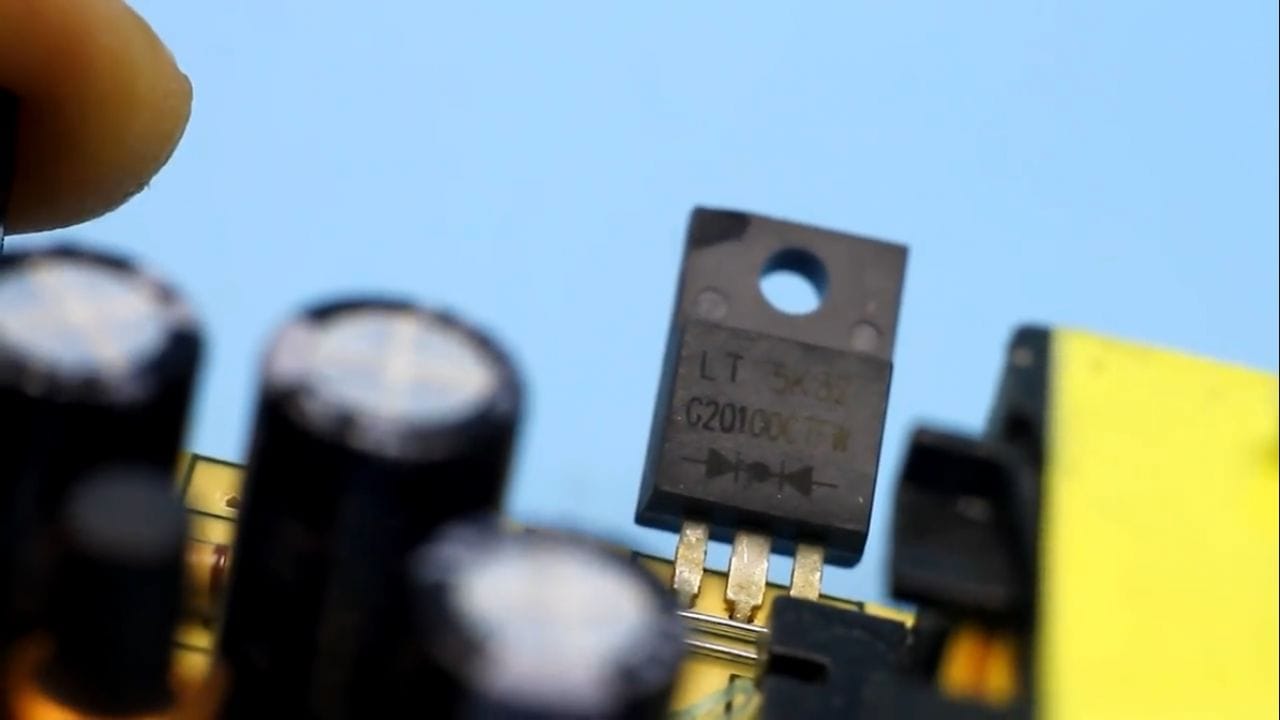

Диодный выпрямитель довольно неплохой – 20-ти амперный. Самое хорошая то, что на плате имеется посадочное место под второй такой же диод.

В итоге второго такого диода автор не нашел, но так как недавно из Китая ему пришли точно такие же диоды только слегка в другом корпусе, он воткнул пару штук в плату, добавил перемычку и усилил дорожки.

В итоге получаем выпрямитель на 40А, то есть с двукратным запасом по току. Автор поставил диоды на 200В, но в этом нет никакого смысла просто у него таких много.

Вы же можете поставить обычные диодные сборки Шоттки от компьютерного блока питания с обратным напряжением 30-45В и меньше.

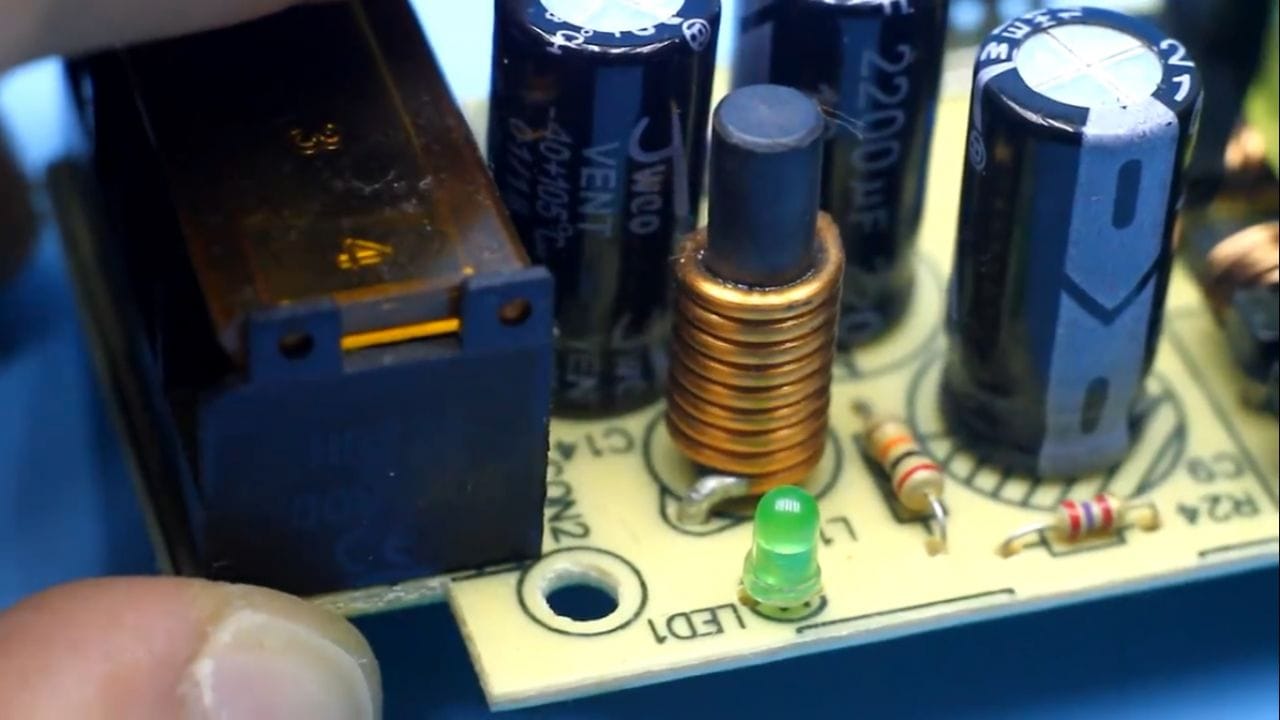

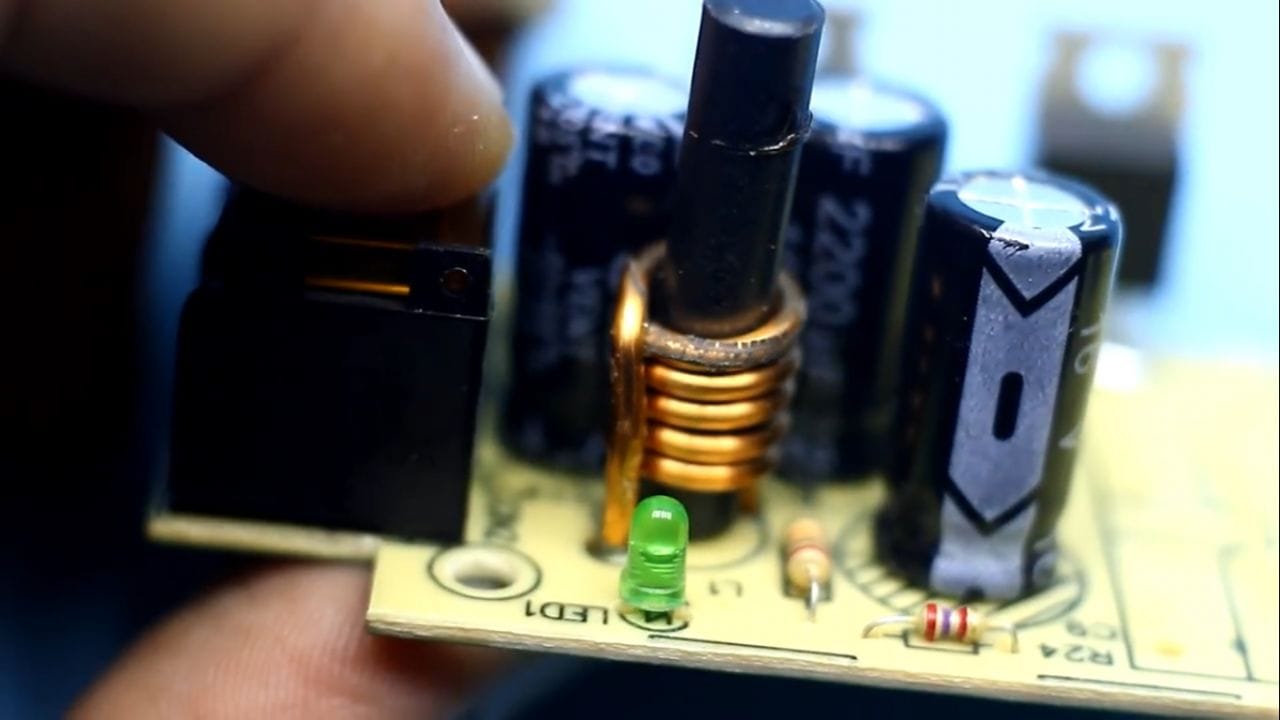

С выпрямителем закончили, идем дальше. Дроссель намотан вот таким проводом.

Выкидываем его и берем вот такой провод.

Мотаем около 5-ти витков. Можно использовать родной ферритовый стержень, но у автора поблизости валялся более толстый, на котором и были намотаны витки. Правда стержень оказался слегка длинным, но позже все лишнее отломаем.

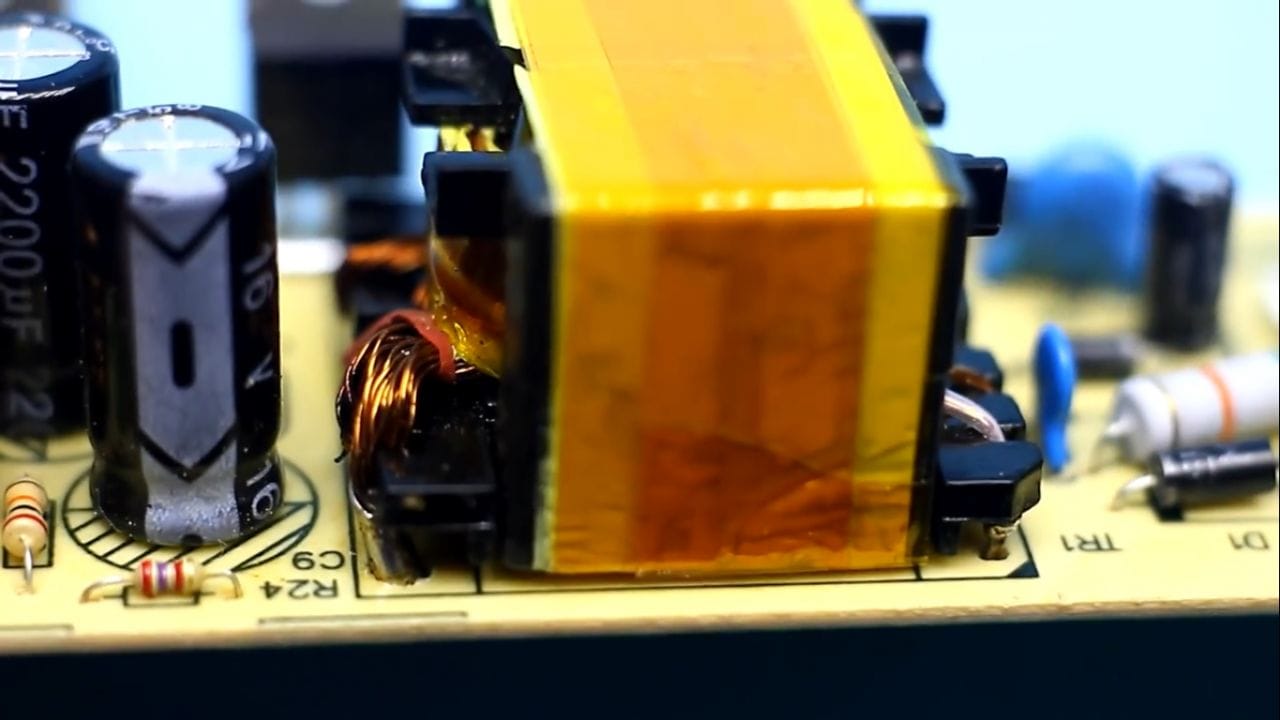

Трансформатор – самая важная и ответственная часть. Снимаем скотч, греем сердечник паяльником со всех сторон в течение 15-20 минут для ослабления клея и аккуратно вынимаем половинки сердечника.

Оставляем все это дело минут на десять для остывания. Далее убираем желтый скотч и разматываем первую обмотку, запоминая направление намотки (ну или просто сделайте пару фоток до разборки, в случае чего они вам помогут). Второй конец провода оставляем на штырьке. Далее разматываем вторую обмотку. Также второй конец не отпаиваем.

После этого перед нами вторичная (или силовая) обмотка собственной персоны, именно ее то мы и искали. Эту обмотку полностью удаляем.

Она состоит из 4-ех витков, намотана жгутом из 8-ми проводов, диаметр каждого 0,55мм.

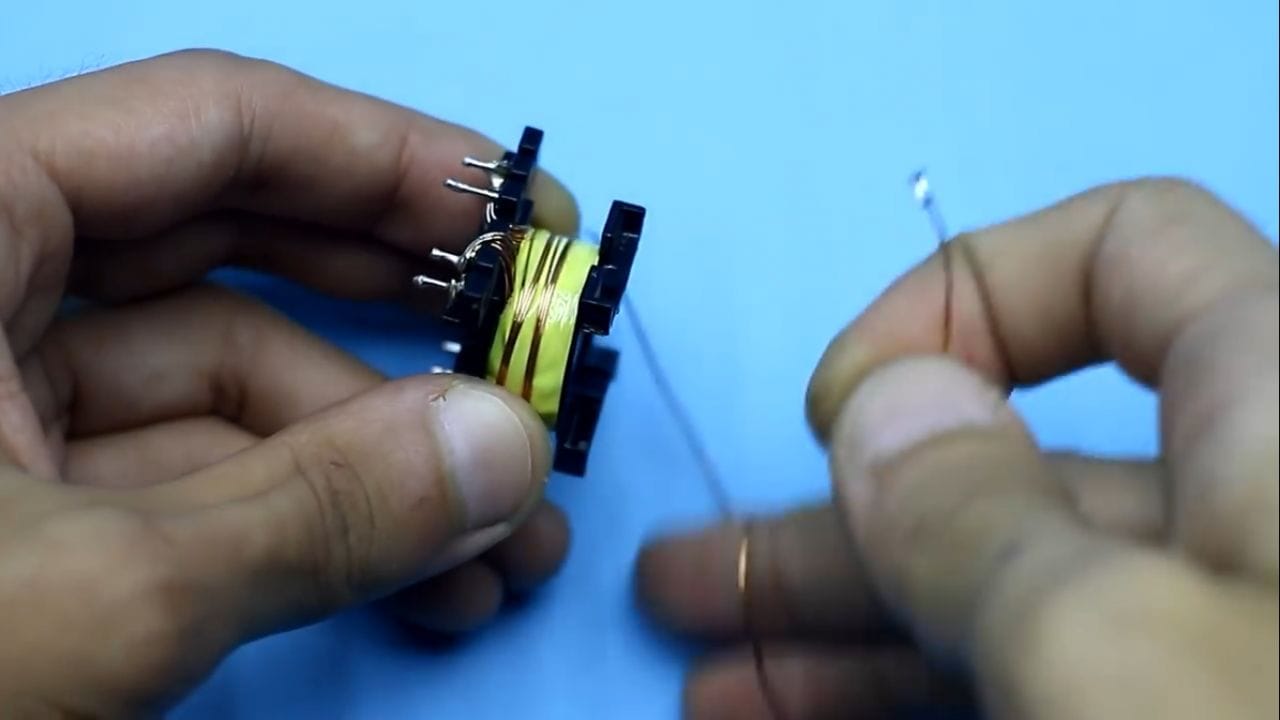

Новая вторичная обмотка, которую мы намотаем, содержат всего полтора витка, так как нам нужно всего лишь 5В выходного напряжения. Мотать будем тем же способом, провод возьмем с диаметром 0,35мм, но вот количество жил аж 40 штук.

Это гораздо больше чем нужно, ну, впрочем, сами можете сравнить с заводской обмоткой. Теперь все обмотки мотаем в том же порядке. Обязательно соблюдайте направление намотки всех обмоток, иначе ничего работать не будет.

Жилы вторичной обмотки желательно залудить еще до начала намотки. Для удобства каждый конец обмотки разбиваем на 2 группы, чтобы на плате не сверлить гигантские отверстия для установки.

После того как трансформатор установлен, находим микросхему tl431. Как уже ранее было сказано, именно она задает выходное напряжение.

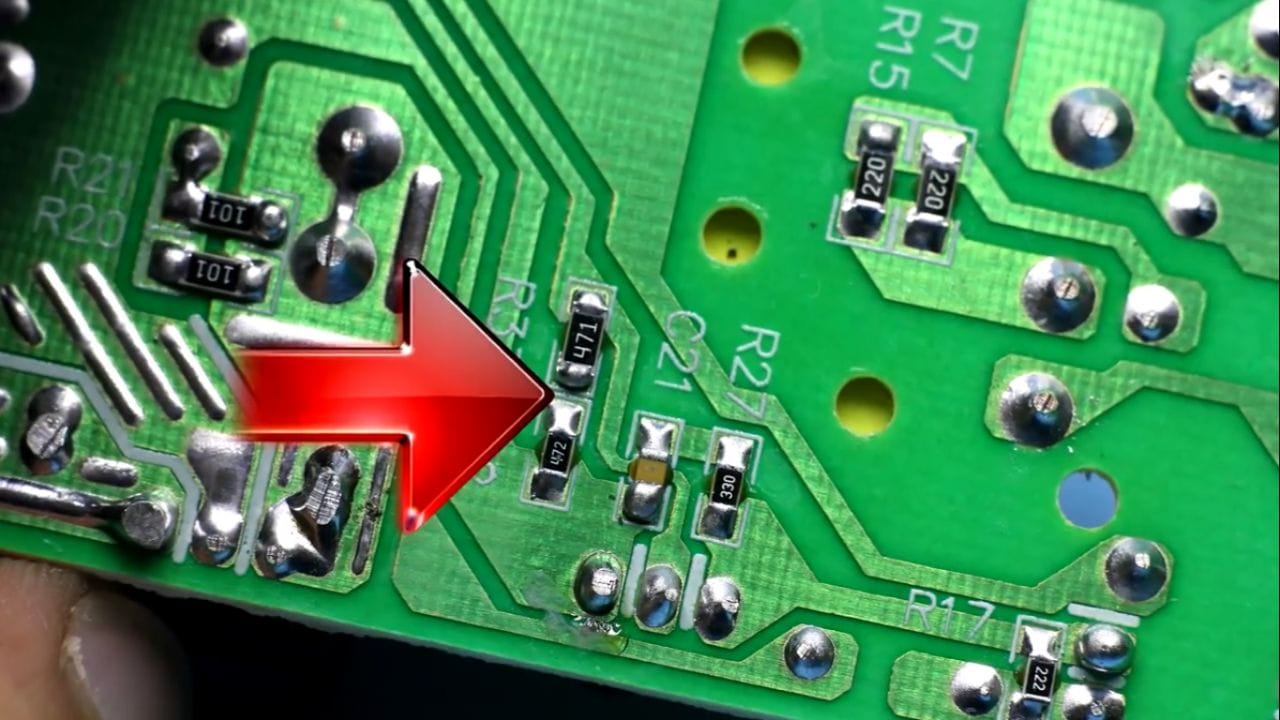

В ее обвязке находим делитель. В данном случае 1 из резисторов этого делителя, представляет из себя пару smd резисторов, включенных последовательно.

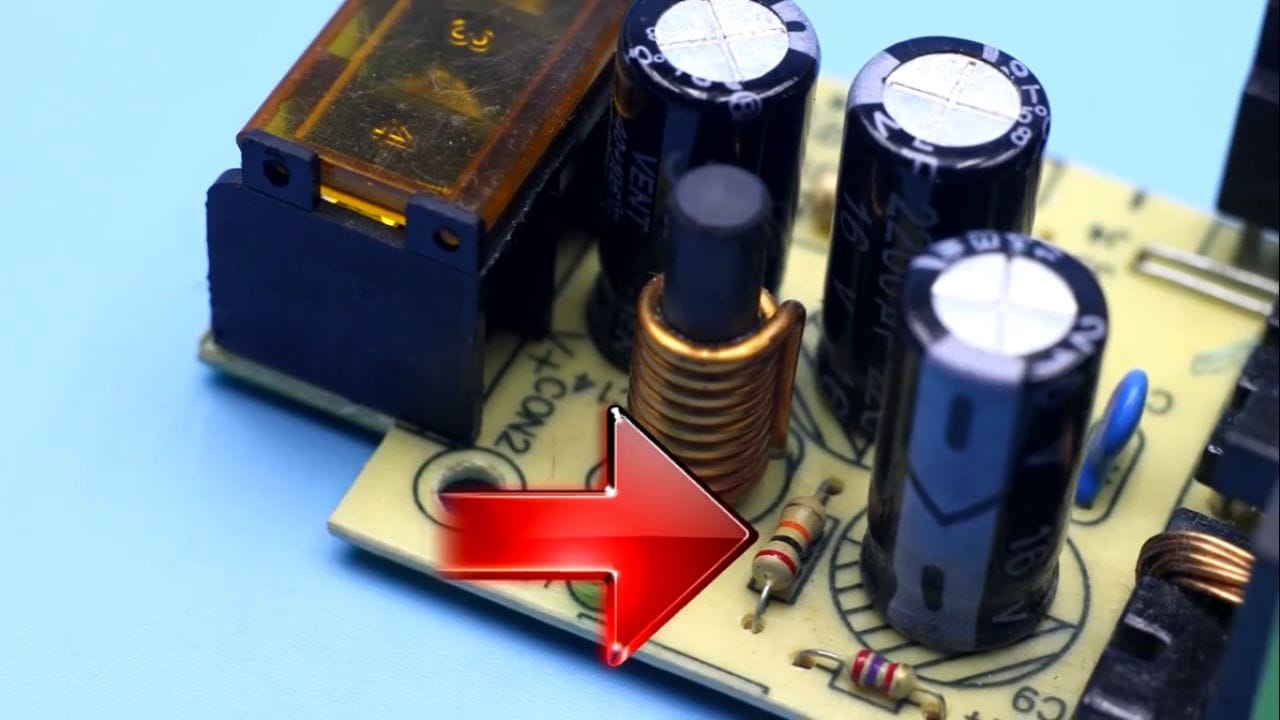

Второй резистор делителя выведен ближе к выходу. В данном случае его сопротивление 20 кОм.

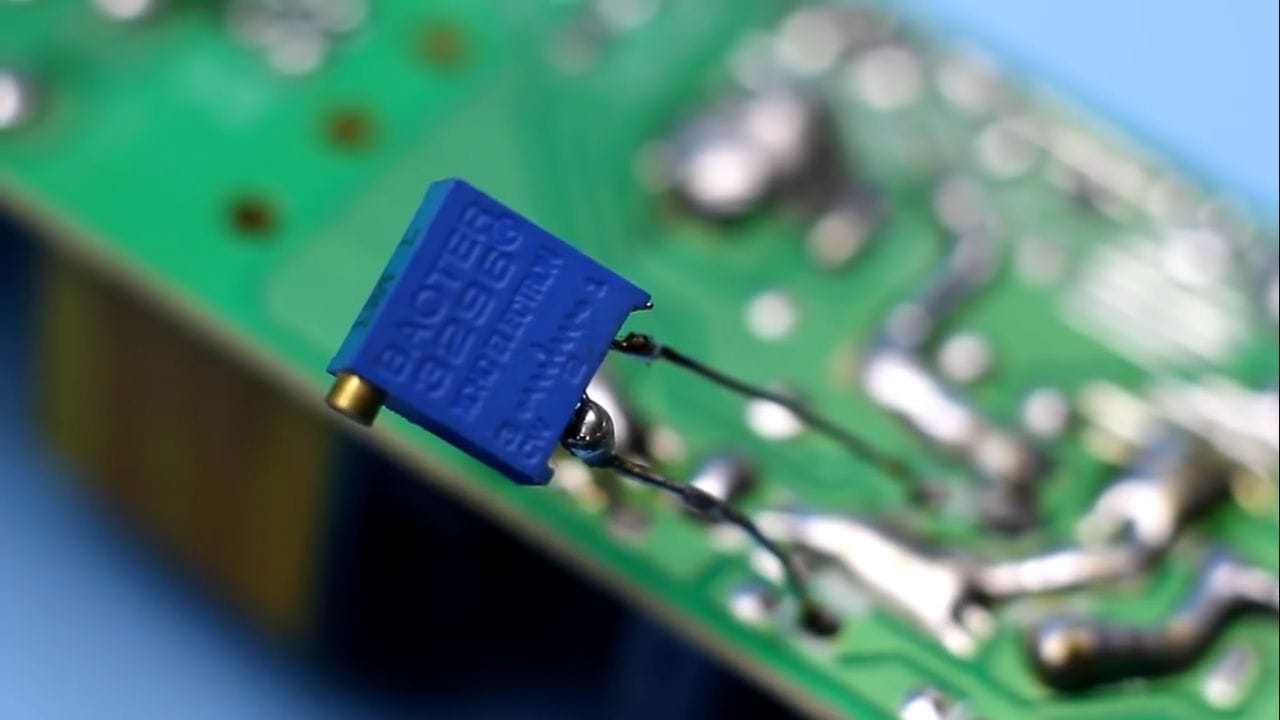

Выпаиваем этот резистор и заменяем его подстроечным на 10 кОм.

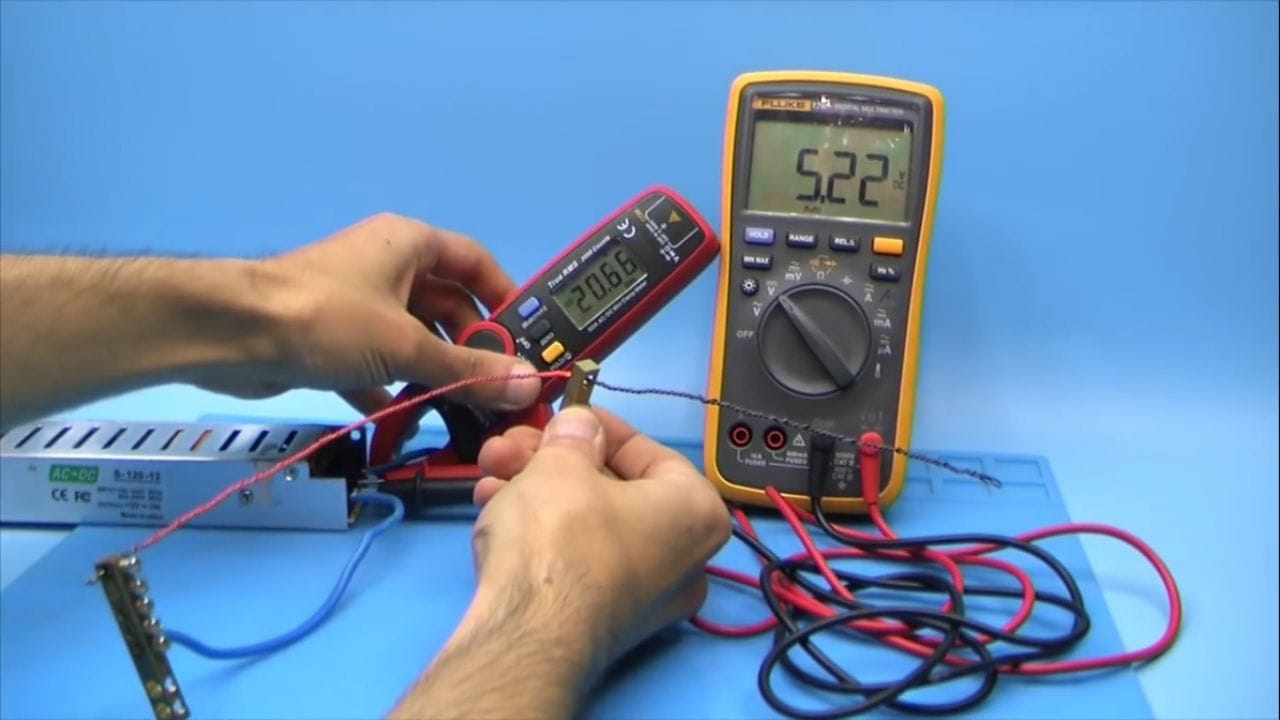

Подключаем блок питания в сеть (обязательно через страховочную сетевую лампу накаливания с мощностью в 40-60Вт). К выходу блока питания подключаем мультиметр и желательно не большую нагрузку. В данном случае это маломощные лампы накаливания на 28В. Затем крайне аккуратно, не дотрагиваясь платы, вращаем подстроечный резистор до получения желаемого напряжения на выходе.

Далее все вырубаем, ждём минут 5, дабы высоковольтный конденсатор на блоке полностью разрядился. Затем выпаиваем подстроечный резистор и замеряем его сопротивление. После чего заменяем его на постоянной, либо оставляем его. В этом случае у нас еще и возможность регулировки выхода появится.

Автор не несет ответственности за выход из строя каких-то компонент, произошедший в результате разгона. Используя данные материалы в любых целях, конечный пользователь принимает на себя всю ответственность. Материалы сайта представлены “as is”.”

Вступление.

Этот эксперимент с частотой я затеял из-за не хватающей мощности БП.

Когда компьютер покупался его мощности вполне хватало для этой конфигурации:

AMD Duron 750Mhz / RAM DIMM 128 mb / PC Partner KT133 / HDD Samsung 20Gb / S3 Trio 3D/2X 8Mb AGP

Для примера две схемы:

Частота f для этой схемы получилась 57 кГц.

А для этой частота f равна 40 кГц.

Практика.

Частоту можно изменить заменив конденсатор C или(и) резистор R на другой номинал.

Было бы правильно поставить конденсатор с меньшей емкостью, а резистор заменить на последовательно соединенные постоянный резистор и переменный типа СП5 с гибкими выводами.

Затем, уменьшая его сопротивление, измерять напряжение, пока напряжение не достигнет 5.0 вольт. Затем впаять постоянный резистор на место переменного, округлив номинал в большую сторону.

Я пошел по более опасному пути – резко изменил частоту впаяв конденсатор меньшей ёмкости.

У меня было:

R 1 =12kOm
C 1 =1,5nF

По формуле получаем

f =61,1 кГц

После замены конденсатора

R 2 =12kOm
C 2 =1,0nF

f =91,6 кГц

Согласно формуле:

частота увеличилась на 50% соответственно и мощность возросла.

Если R не будем менять, то формула упрощается:

Или если С не будем менять, то формула:

Проследите конденсатор и резистор подключенные к 5 и 6 ножкам микросхемы. и замените конденсатор на конденсатор с меньшей ёмкостью.

Результат

После разгона блока питания напряжение стало ровно 5.00 (мультиметр может иногда показать 5. 01, что скорее всего погрешность), почти не реагируя на выполняемые задачи – при сильной нагрузке на шине +12 вольт (одновременная работа двух CD и двух винтов) – напряжение на шине +5В может кратковременно снизиться 4.98.

Начали сильнее греться ключевые транзисторы. Т.е. если раньше радиатор был слегка теплый, то теперь он сильно теплый, но не горячий. Радиатор с выпрямительными полумостами сильнее греться не стал. Трансформатор также не греется. С 18.09.2004 г. и по сегодняшний день (15.01.05) к блоку питания нет никаких вопросов. На данный момент следующая конфигурация:

Ссылки

1. ПАРАМЕТРЫ НАИБОЛЕЕ РАСПРОСТРАНЕННЫХ СИЛОВЫХ ТРАНЗИСТОРОВ, ПРИМЕНЯЕМЫХ В ДВУХТАКТНЫХ СХЕМАХ ИБП ЗАРУБЕЖНОГО ПРОИЗВОДСТВА.
2. Конденсаторы. (Примечание: С = 0.77 ۰ Сном ۰SQRT(0,001۰f), где Сном – номинальная емкость конденсатора.)

Комментарии Renni: То что ты повысил частоту у тебя повысилось количество пилообразных импульсов за определенный промежуток времени, а как следствие повысилась частота с которой отслеживается нестабильности по питанию, так как нестабильности по питанию отслеживаются чаще то и импульсы на закрытие и открытие транзисторов в полумостовом ключе происходит с двойной частотой. Твои транзисторы обладают характеристиками, а конкретно своим быстродействием.: Увеличив частоту ты тем самым уменьшил размер мертвой зоны. Раз ты говоришь что транзисторы не греются значит они входят в той диапазон частот, значит тут казалось бы все хорошо. Но, есть и подводные камни. Перед тобой есть схема электрическая принципиальная? Я тебе сейчас по схеме объясню. Там в схеме посмотри где ключевые транзисторы, к коллектору и эмиттеру включены диоды. Они служат для рассасывания остаточного заряда в транзисторах и перегонке заряда в другое плечо(в конденсатор). Вот, если у этих товарищей скорость переключения низкая у тебя возможны сквозные токи – это прямой пробой твоих транзисторов. Возможно из за этого они будут греться. Теперь дальше, там дело не этом, там дело в том что после прямого тока, который прошел через диод. Он обладает инерционностью и когда появляется обратный ток,: у него какое то время еще не восстанавливается значение его сопротивления и по этому они характеризуются не частотой работы, а временем восстановления параметров. Если это время больше чем можно, то у тебя будут наблюдаться частичные сквозные токи из за этого возможны всплески как по напряжению так и по току. Во вторично это не так страшно, но в силовой части – это просто пи#дец,: мягко говоря. Так вот продолжим. Во вторичной цепи эти переключения следующим не желательны, а именно: Там для стабилизации используются диоды Шотки, так вот по 12 вольтам что бы их подпирают напряжением -5 вольт.(прим. у меня кремниевые на 12 вольтах), так вот по 12 вольтам что бы их (диоды Шотки) можно было использовать подпирают напряжением -5 вольт. (Из-за низкого обратного напряжения, невозможно просто поставить диодов Шотки на шине 12 вольт, поэтому так извращаются). Но у кремниевых потери больше чем у диодов Шотки и реакция поменьше, если только они не из числа быстро восстанавливающихся. Так вот, если высокая частота, то у диодов Шотки наблюдается практически тот же эффект что и в силовой части + инерционность обмотки по -5 вольтам по отношению к +12 вольтам, делает невозможным использование диодов ШОТКИ, по этому увеличение частоты может со временем привести к выходу из строя онных. Я рассматриваю общий случай. Так вот едем дальше. Дальше еще один прикол, связанный наконец непосредственно с цепью обратной связи. Когда ты образуешь отрицательную обратную связь, у тебя есть такое понятие как резонансная частота вот этой петли обратной связи. Если ты выйдешь на резонанс, то п#зда всей твоей схеме. Прости за грубое выражение. Потому что эта микросхема ШИМ всем управляет и требуется ее работа в режиме. И на конец “темная лошадка” 😉 Ты понял о чем я? Трансформатор он самый, так вот у этой сцуки ведь тоже есть резонансная частота. Так эта дрянь ведь не унифицированная деталь, трансформатор намоточное изделие в каждом случае изготовляется индивидуально – по этой просто причине ты не знаешь характеристик на него. A если ты введешь своей частотой в резонанс? Ты спалишь свой транс и БП можешь спокойно выкидывать. Внешне два абсолютно одинаковых трансформатора могут иметь абсолютно разные параметры. Ну факт тот что не правильной подборкой частоты ты мог спокойно спалить БП.При всех прочих условиях как все таки повысить мощность БП. Повышаем мощность блока питания. Первым делом нам надо разобраться что такое мощность. Формула предельно проста – ток на напряжение. Напряжение в силовой части у нас составляет 310 вольт постоянки. Так вот так как на напряжение мы никак не можем влиять. Транс то у нас один. Мы можем увеличить только ток. Величину тока нам диктует две вещи- это транзисторы в полумосте и буферные емкости. Кондеры по больше, транзисторы по мощнее, так вот надо увеличить номинал емкости и поменять транзисторы на такие у которых больше ток цепи коллектор-эмиттер или просто ток коллектора, если не жалко можешь втулть туда на 1000 мкФ и не напрягаться с расчетами. Так вот в этой цепи мы сделали все что могли, тут больше в принципе сделать ничего не возможно, разве что еще учесть напряжение и ток базы этих новых транзисторов. Если трансформатор маленький – это не поможет. Надо еще отрегулировать такую хрень как напряжение и ток при котором у тебя будет открываться и закрываться транзисторы. Теперь вроде как тут все. Поехали во вторичную цепь.Теперь у нас на выходе обмоток тока доху……. Надо немного подправить наши цепи фильтрации, стабилизации и выпрямления. Для этотго мы берем в зависимости от реализации нашего БП и меняем диодные сборки в первую очередь, что бы обеспечивали возможность протекания нашего тока. В принципе все остальное можно оставить так как есть. Вот и все, вроде бы, ну на данный момент Запас прочности должен быть. Тут дело в том что техника импульсная – вот это ее дурная сторона. Тут почти все построено на АЧХ и ФЧХ, на t реакции.: вот и все

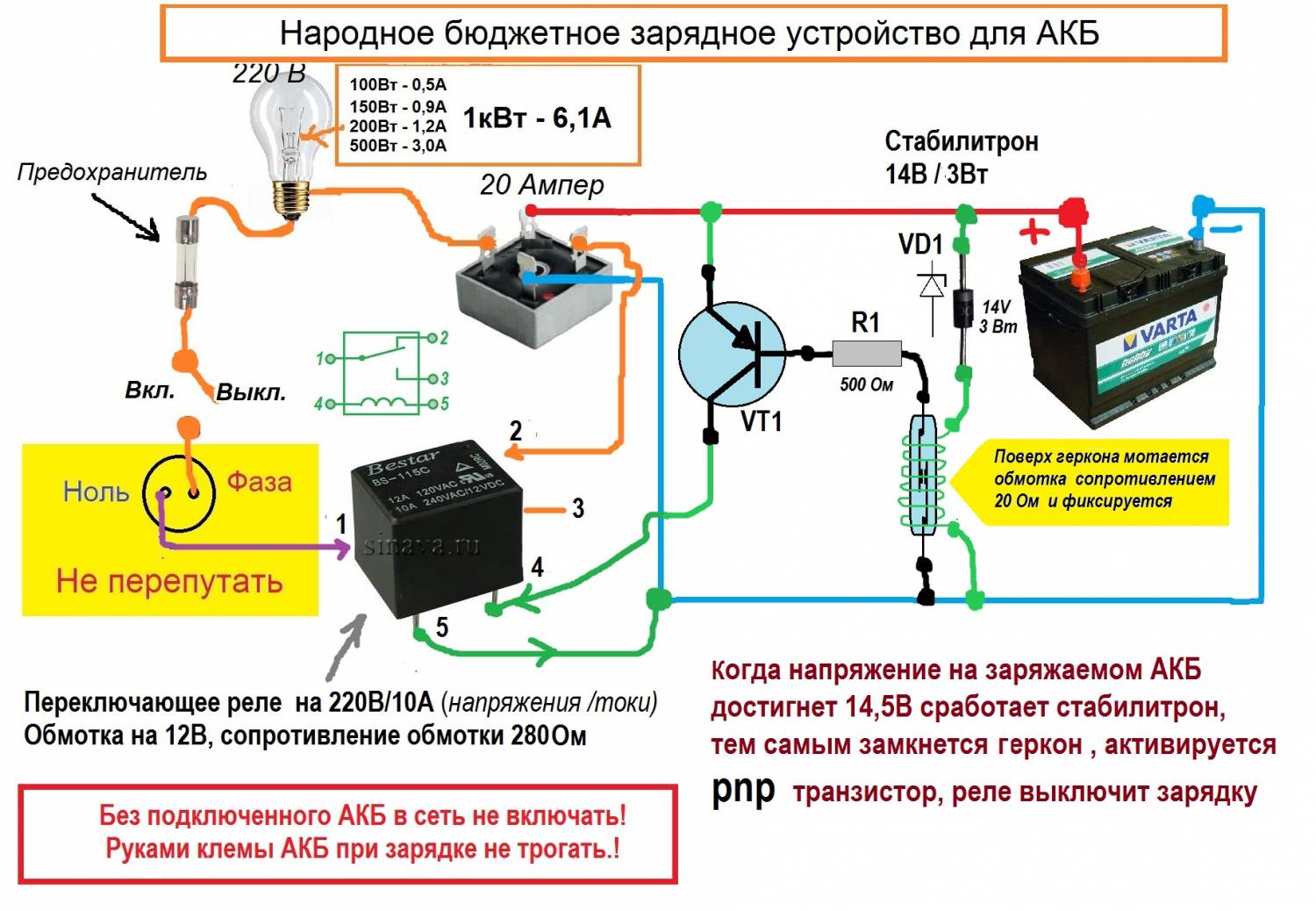

В статье речь пойдет про то, как повысить силу тока в цепи зарядного устройства, в блоке питания, трансформатора, в генераторе, в USB портах компьютера не изменяя напряжения.

Что такое сила тока?

Электрический ток представляет собой упорядоченное перемещение заряженных частиц внутри проводника при обязательном наличии замкнутого контура.

Появление тока обусловлено движением электронов и свободных ионов, имеющих положительный заряд.

В процессе перемещения заряженные частицы могут нагревать проводник и оказывать химическое действие на его состав. Кроме того, ток может оказывать влияние на соседние токи и намагниченные тела.

Сила тока – электрический параметр, представляющий собой скалярную величину. Формула:

I=q/t, где I – сила тока, t – время, а q – заряд .

Стоит знать и закон Ома, по которому ток прямо пропорционален U (напряжению) и обратно пропорционален R (сопротивлению).

Сила тока бывает двух видов – положительной и отрицательной.

Ниже рассмотрим, от чего зависит этот параметр, как повысить силу тока в цепи, в генераторе, в блоке питания и в трансформаторе.

От чего зависит сила тока?

Чтобы повысить I в цепи, важно понимать, какие факторы могут влиять на этот параметр. Здесь можно выделить зависимость от:

• Сопротивления. Чем меньше параметр R (Ом), тем выше сила тока в цепи.
• Напряжения. По тому же закону Ома можно сделать вывод, что при росте U сила тока также растет.

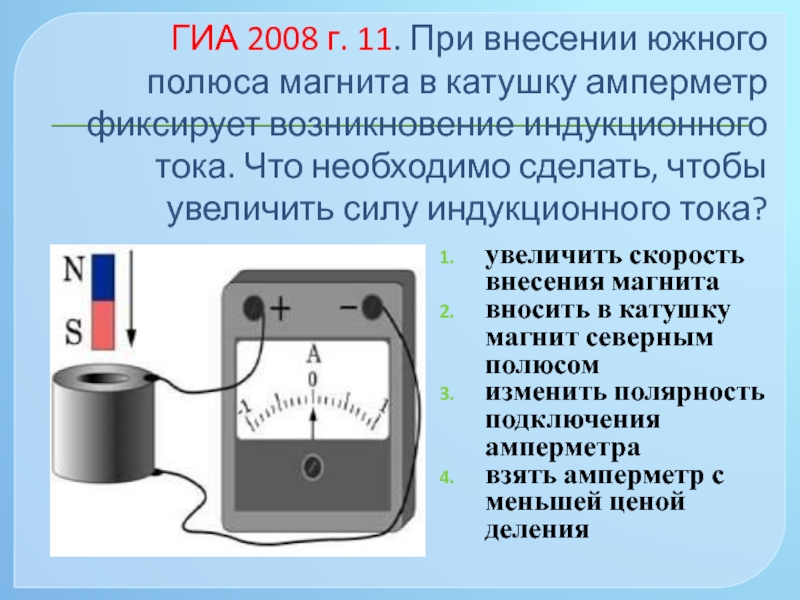

• Напряженности магнитного поля. Чем она больше, тем выше напряжение.
• Числа витков катушки. Чем больше этот показатель, тем больше U и, соответственно, выше I.
• Мощности усилия, которое передается на ротор.
• Диаметра проводников. Чем он меньше, тем выше риск нагрева и перегорания питающего провода.
• Конструкции источника питания.
• Диаметра проводов статора и якоря, числа ампер-витков.
• Параметров генератора – рабочего тока, напряжения, частоты и скорости.

Как повысить силу тока в цепи?

Бывают ситуации, когда требуется повысить I, который протекает в цепи, но при этом важно понимать, что нужно принять меры по , сделать это можно с помощью специальных устройств.

Рассмотрим, как повысить силу тока с помощью простых приборов.

Для выполнения работы потребуется амперметр.

Вариант 1.

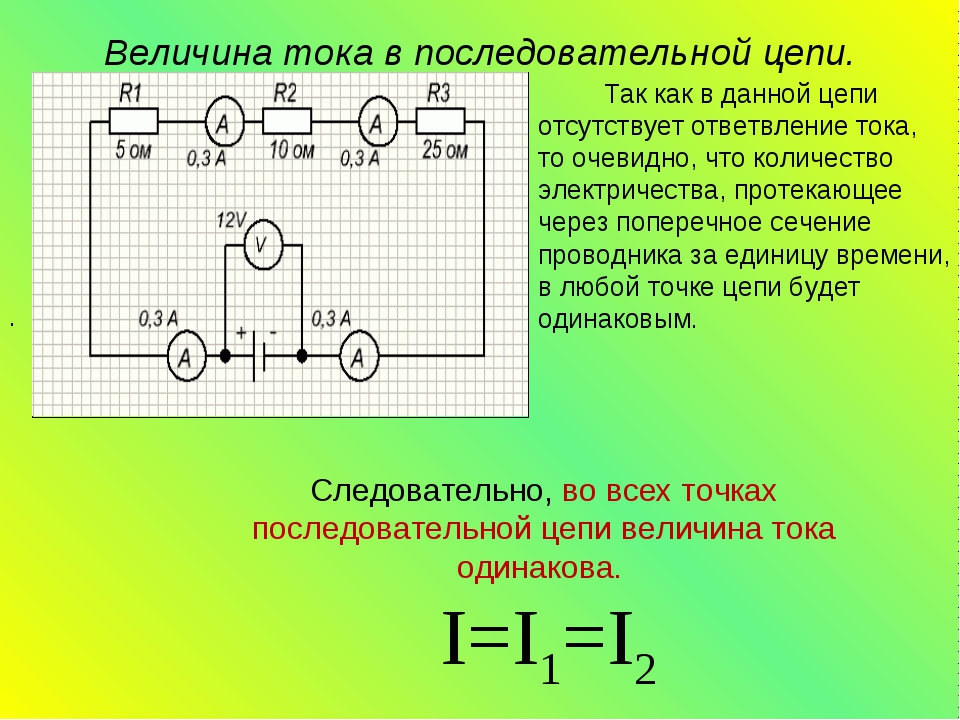

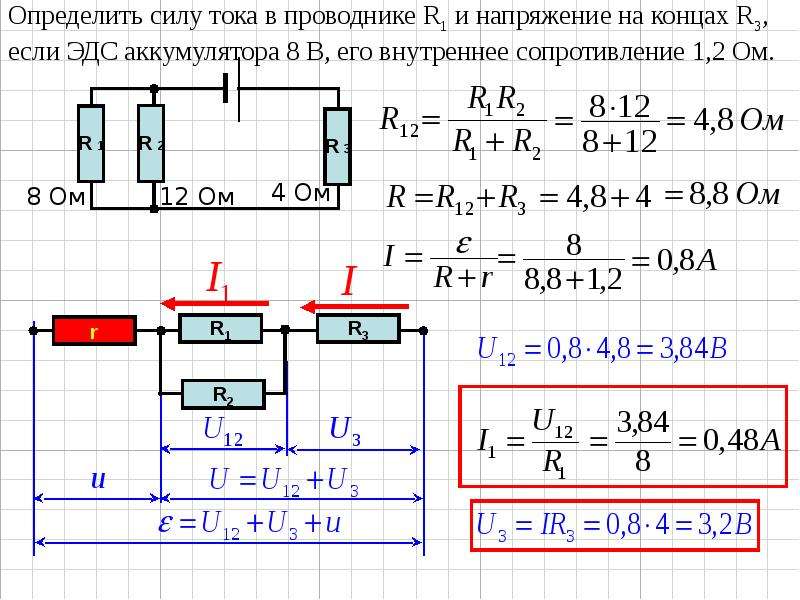

По закону Ома ток равен напряжению (U), деленному на сопротивление (R). Простейший путь повышения силы I, который напрашивается сам собой – увеличение напряжения, которое подается на вход цепи, или же снижение сопротивления. При этом I будет увеличиваться прямо пропорционально U.

К примеру, при подключении цепи в 20 Ом к источнику питания c U = 3 Вольта, величина тока будет равна 0,15 А.

Если добавить к цепи еще один источник питания на 3В, общую величину U удается повысить до 6 Вольт. Соответственно, ток также вырастет в два раза и достигнет предела в 0,3 Ампера.

Подключение источников питания должно осуществляться последовательно, то есть плюс одного элемента подключается к минусу первого.

Для получения требуемого напряжения достаточно соединить в одну группу несколько источников питания.

В быту источники постоянного U, объединенные в одну группу, называются батарейками.

Несмотря на очевидность формулы, практические результаты могут отличаться от теоретических расчетов, что связано с дополнительными факторами – нагревом проводника, его сечением, применяемым материалом и так далее.

В итоге R меняется в сторону увеличения, что приводит и к снижению силы I.

Повышение нагрузки в электрической цепи может стать причиной перегрева проводников, перегорания или даже пожара.

Вот почему важно быть внимательным при эксплуатации приборов и учитывать их мощность при выборе сечения.

Величину I можно повысить и другим путем, уменьшив сопротивление. К примеру, если напряжение на входе равно 3 Вольта, а R 30 Ом, то по цепи проходит ток, равный 0,1 Ампер.

Если уменьшить сопротивление до 15 Ом, сила тока, наоборот, возрастет в два раза и достигнет 0,2 Ампер. Нагрузка снижается почти к нулю при КЗ возле источника питания, в этом случае I возрастают до максимально возможной величины (с учетом мощности изделия).

Дополнительное снизить сопротивление можно путем охлаждения провода. Такой эффект сверхпроводимости давно известен и активно применяется на практике.

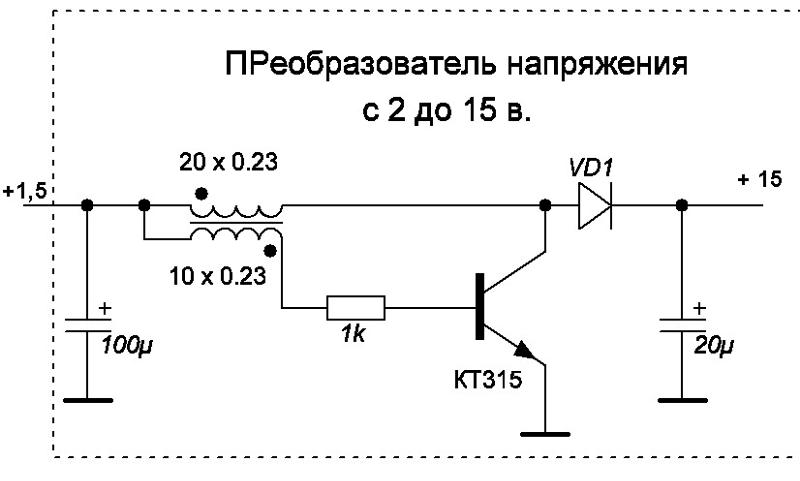

Чтобы повысить силу тока в цепи часто применяются электронные приборы, например, трансформаторы тока (как в сварочниках). Сила переменного I в этом случае возрастает при снижении частоты.

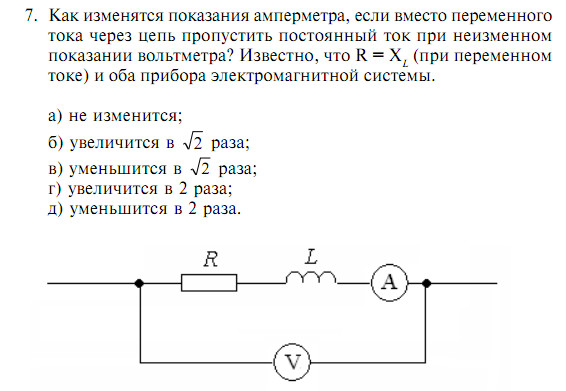

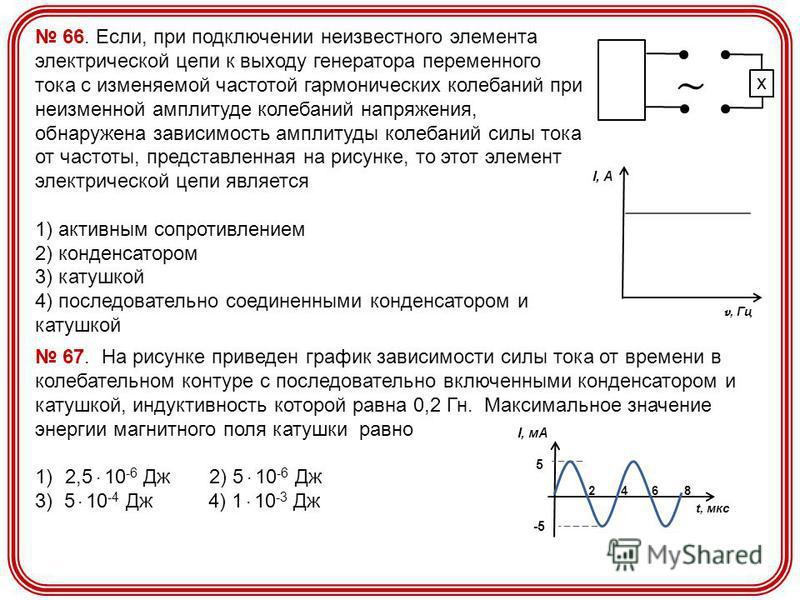

Если в цепи переменного тока имеется активное сопротивление, I увеличивается при росте емкости конденсатора и снижении индуктивности катушки.

В ситуации, когда нагрузка имеет чисто емкостной характер, сила тока возрастает при повышении частоты. Если же в цепь входят катушки индуктивности, сила I будет увеличиваться одновременно со снижением частоты.

Вариант 2.

Чтобы повысить силу тока, можно ориентироваться на еще одну формулу, которая выглядит следующим образом:

I = U*S/(ρ*l). Здесь нам неизвестно только три параметра:

• S – сечение провода;
• l – его длина;
• ρ – удельное электрическое сопротивление проводника.

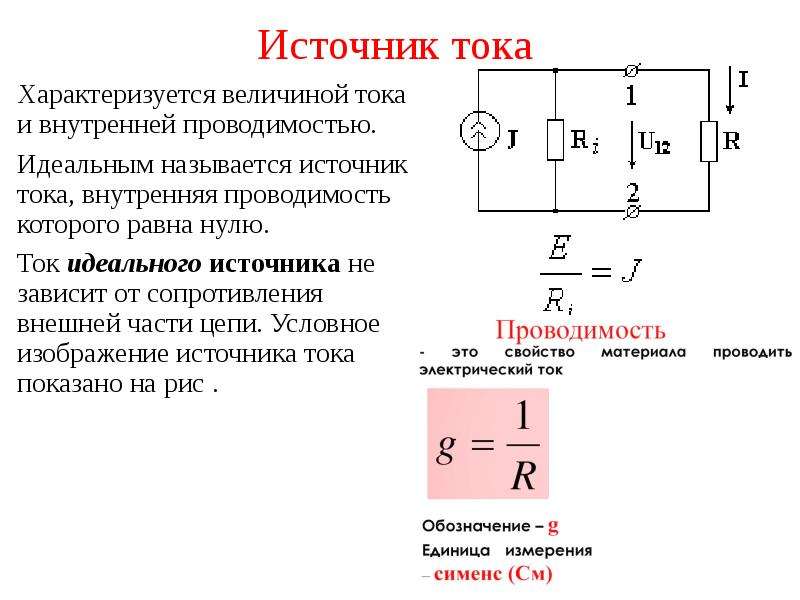

Чтобы повысить ток, соберите цепочку, в которой будет источник тока, потребитель и провода.

Роль источника тока будет выполнять выпрямитель, позволяющий регулировать ЭДС.

Подключайте цепочку к источнику, а тестер к потребителю (предварительно настройте прибор на измерение силы тока). Повышайте ЭДС и контролируйте показатели на приборе.

Как отмечалось выше, при росте U удается повысить и ток. Аналогичный эксперимент можно сделать и для сопротивления.

Для этого выясните, из какого материала сделаны провода и установите изделия, имеющие меньшее удельное сопротивление. Если найти другие проводники не удается, укоротите те, что уже установлены.

Еще один путь – увеличение поперечного сечения, для чего параллельно установленным проводам стоит смонтировать аналогичные проводники. В этом случае возрастает площадь сечения провода и увеличивается ток.

Если же укоротить проводники, интересующий нас параметр (I) возрастет. При желании варианты увеличения силы тока разрешается комбинировать. Например, если на 50% укоротить проводники в цепи, а U поднять на 300%, то сила I возрастет в 9 раз.

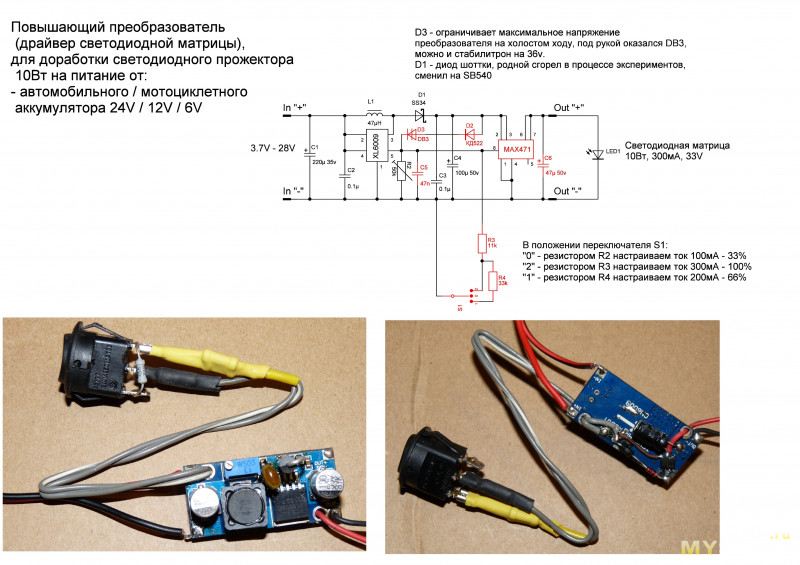

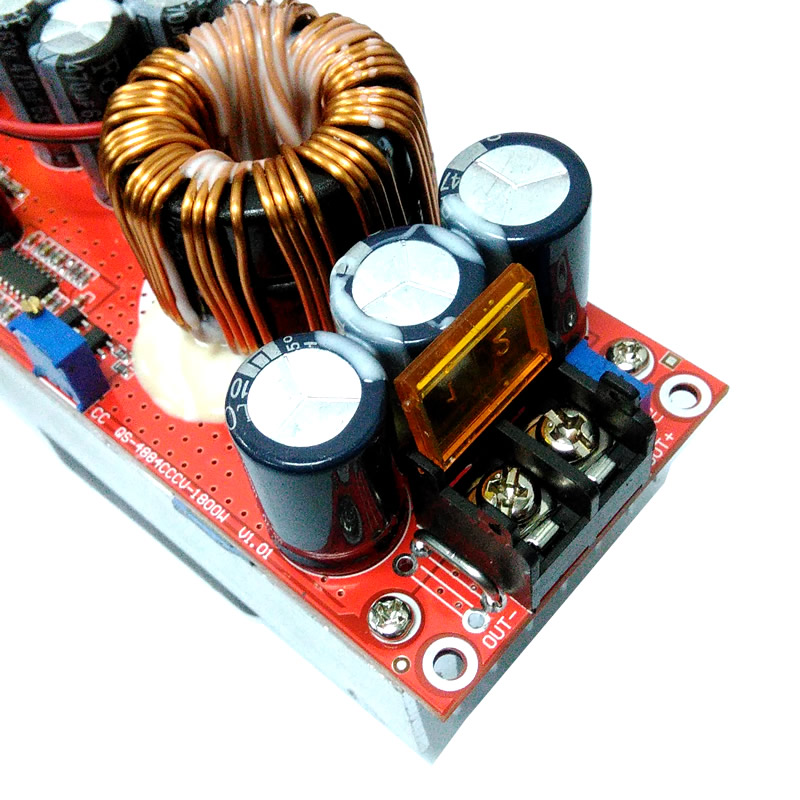

Как повысить силу тока в блоке питания?

В интернете часто можно встретить вопрос, как повысить I в блоке питания, не изменяя напряжение. Рассмотрим основные варианты.

Ситуация №1.

Блок питания на 12 Вольт работает с током 0,5 Ампер. Как поднять I до предельной величины? Для этого параллельно БП ставится транзистор. Кроме того, на входе устанавливается резистор и стабилизатор.

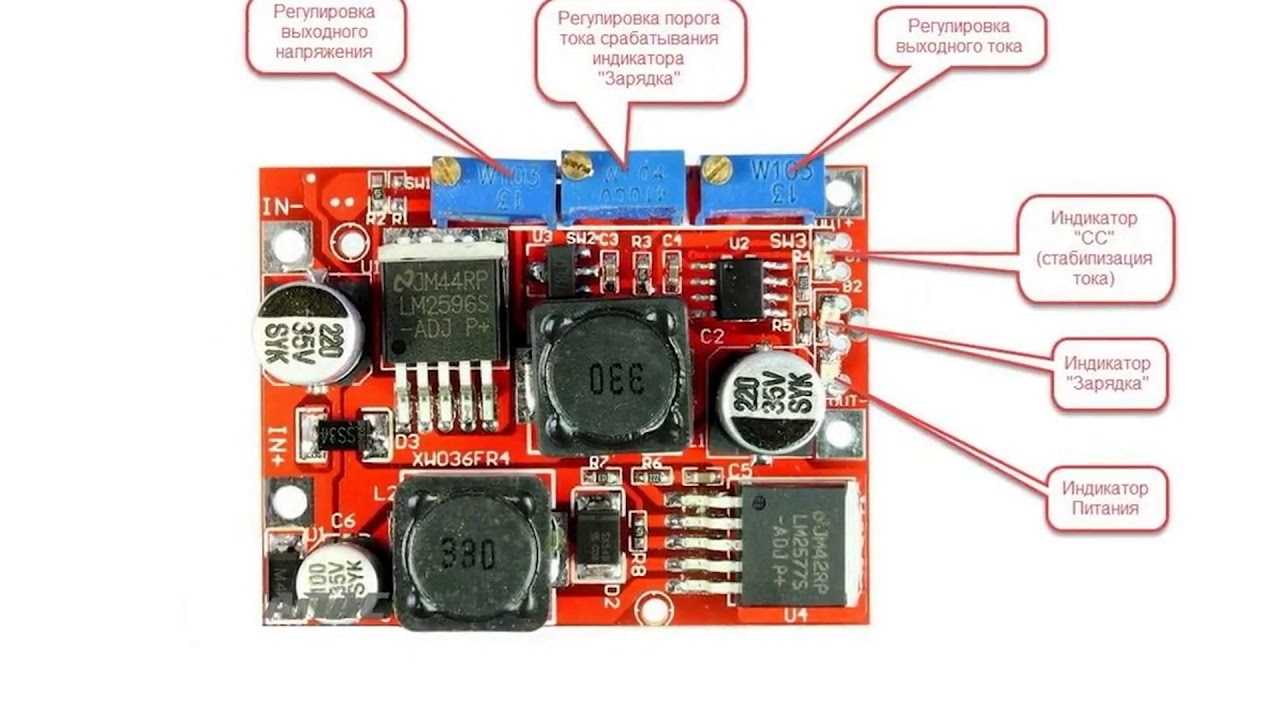

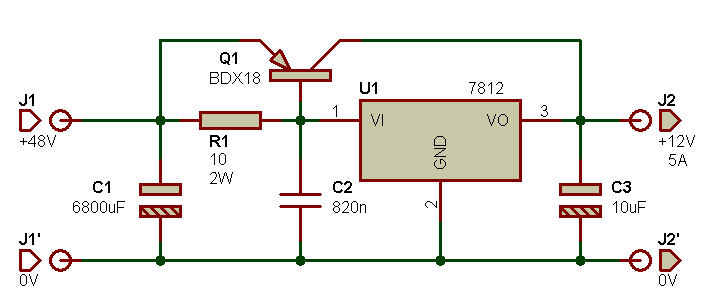

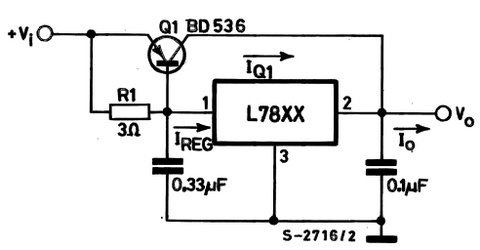

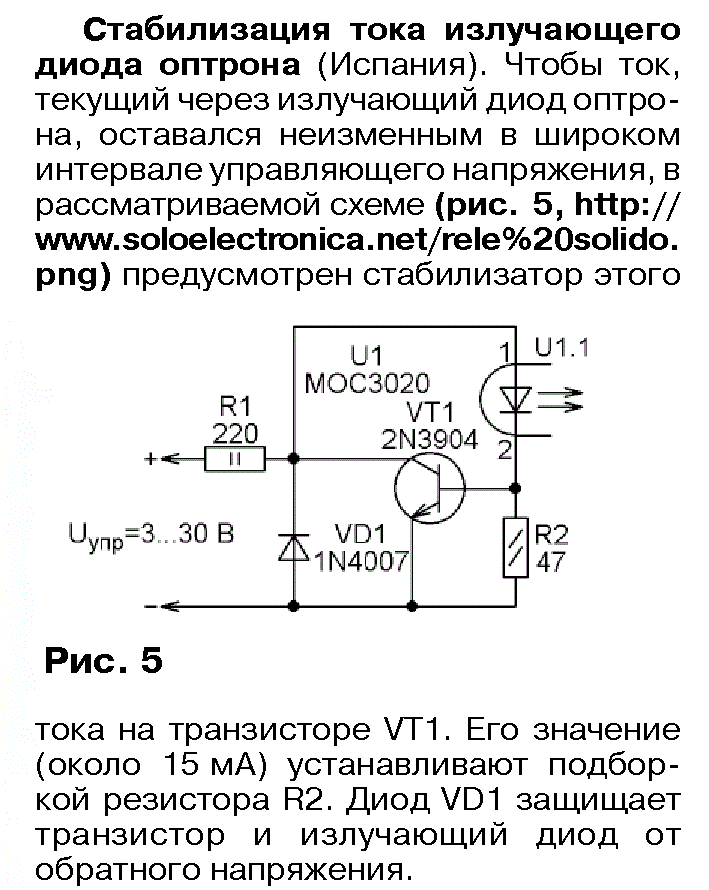

При падении напряжения на сопротивлении до нужной величины открывается транзистор, и остальной ток протекает не через стабилизатор, а через транзистор.

Последний, к слову, необходимо выбирать по номинальному току и ставить радиатор.

Кроме того, возможны следующие варианты:

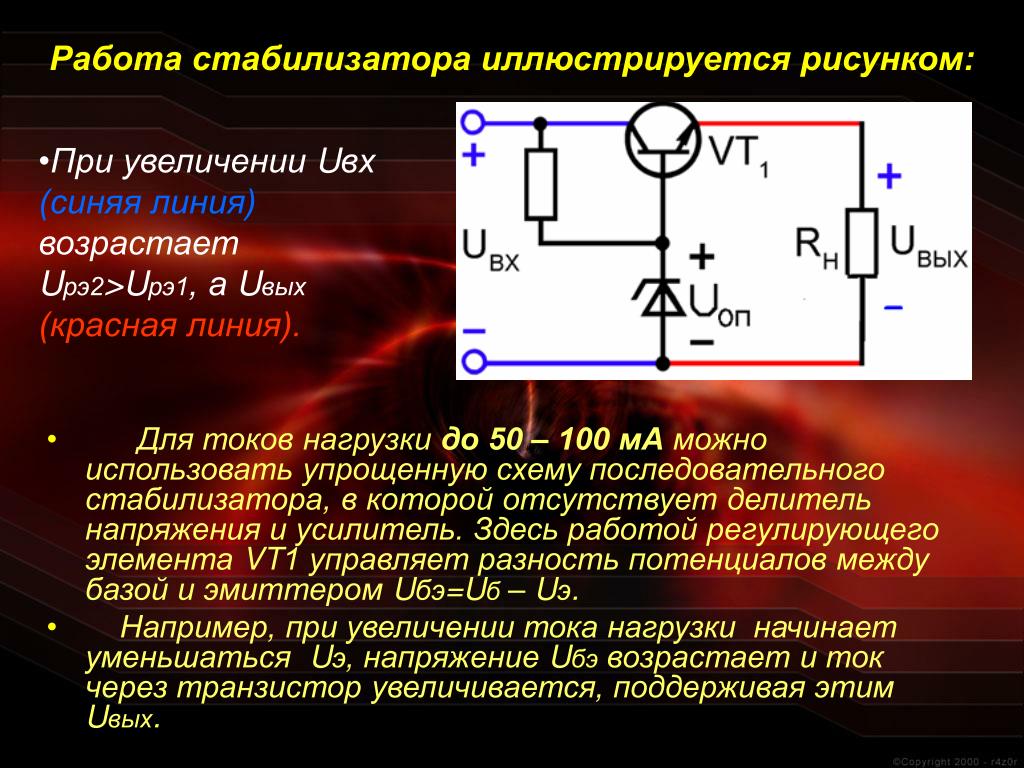

• Увеличить мощность всех элементов устройства. Поставить стабилизатор, диодный мост и трансформатор большей мощности.
• При наличии защиты по току снизить номинал резистора в цепочке управления.

Ситуация №2.

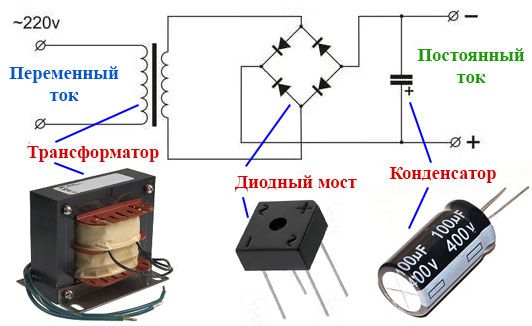

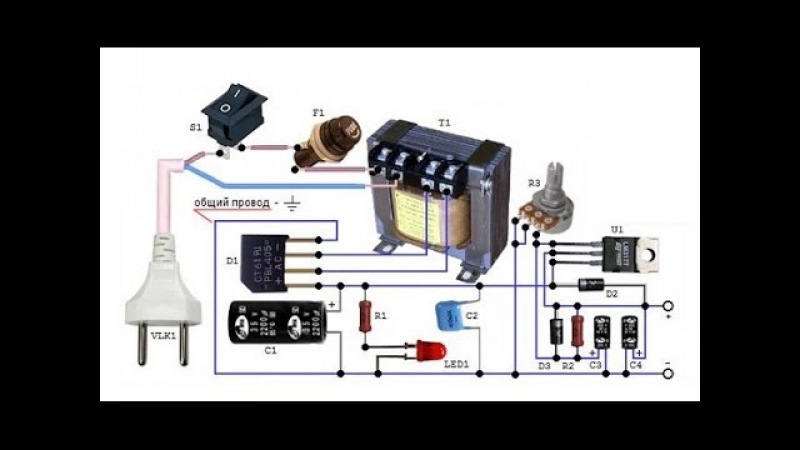

Имеется блок питания на U = 220-240 Вольт (на входе), а на выходе постоянное U = 12 Вольт и I = 5 Ампер. Задача – увеличить ток до 10 Ампер. При этом БП должен остаться приблизительно в тех же габаритах и не перегреваться.

Здесь для повышения мощности на выходе необходимо задействовать другой трансформатор, который пересчитан под 12 Вольт и 10 Ампер. В противном случае изделие придется перематывать самостоятельно.

При отсутствии необходимого опыта на риск лучше не идти, ведь высока вероятность короткого замыкания или перегорания дорогостоящих элементов цепи.

Трансформатор придется поменять на изделие большего размера, а также пересчитывать цепочку демпфера, находящегося на СТОКЕ ключа.

Следующий момент – замена электролитического конденсатора, ведь при выборе емкости нужно ориентироваться на мощность устройства. Так, на 1 Вт мощности приходится 1-2 мкФ.

После такой переделки устройство будет греться сильнее, поэтому без установки вентилятора не обойтись.

Как повысить силу тока в зарядном устройстве?

В процессе пользования зарядными устройствами можно заметить, что ЗУ для планшета, телефона или ноутбука имеют ряд отличий. Кроме того, может различаться и скорость, с которой происходит заряд девайсов.

Здесь многое зависит от того, используется оригинальное или неоригинальное устройство.

Чтобы измерить ток, который поступает к планшету или телефону от зарядного устройства, можно использовать не только амперметр, но и приложение Ampere.

С помощью софта удается выяснить скорость заряда и разрядки АКБ, а также его состояние. Приложением можно пользоваться бесплатно. Единственным недостатком является реклама (в платной версии ее нет).

Главной проблемой зарядки аккумуляторов является небольшой ток ЗУ, из-за чего время набора емкости слишком большое. На практике ток, протекающий в цепи, напрямую зависит от мощности зарядного устройства, а также других параметров – длины кабеля, его толщины и сопротивления.

С помощью приложения Ampere можно увидеть, при какой силе тока производится заряд девайса, а также проверить, может ли изделие заряжаться с большей скоростью.

Для использования возможностей приложения достаточно скачать его, установить и запустить.

После этого телефон, планшет или другое устройство подключается к зарядному устройству. Вот и все – остается обратить внимание на параметры тока и напряжения.

Кроме того, вам будет доступна информация о типе батареи, уровне U, состоянии АКБ, а также температурном режиме. Также можно увидеть максимальные и минимальные I, имеющие место в период цикла.

Если в распоряжении имеется несколько ЗУ, можно запустить программу и пробовать делать зарядку каждым из них. По результатам тестирования проще сделать выбор ЗУ, обеспечивающего максимальный ток. Чем выше будет этот параметр, тем быстрее зарядится девайс.

Измерение силы тока – не единственное, на что способно приложение Ampere. С его помощью можно проверить, сколько потребляется I в режиме ожидания или при включении различных игр (приложений).

Например, после отключения яркости дисплея, деактивации GPS или передачи данных легко заметить снижение нагрузки. На этом фоне проще сделать вывод, какие опции в большей степени разряжают аккумулятор.

Что еще стоит отметить? Все производители рекомендуют заряжать девайсы «родными» ЗУ, выдающими определенный ток.

Но в процессе эксплуатации бывают ситуации, когда приходится заряжать телефон или планшет другими зарядными, имеющими большую мощность. В итоге скорость зарядки может оказаться выше. Но не всегда.

Мало, кто знает, но некоторые производители ограничивают предельный ток, который может принимать АКБ устройства.

Например, устройство Самсунг Гэлекси Альфа поставляется вместе с зарядным на ток 1,35 Ампер.

При подключении 2-амперного ЗУ ничего не меняется – скорость зарядки осталась той же. Это объясняется ограничением, которое установлено производителем. Аналогичный тест был произведен и с рядом других телефонов, что только подтвердило догадку.

С учетом сказанного выше можно сделать вывод, что «неродные» ЗУ вряд ли причинят вред аккумулятору, но иногда могут помочь в более быстрой зарядке.

Рассмотрим еще одну ситуацию. При зарядке девайса через USB-разъем АКБ набирает емкость медленнее, чем если заряжать устройство от обычного ЗУ.

Это объясняется ограничением силы тока, которую способен отдавать USB порт (не больше 0,5 Ампер для USB 2. 0). В случае применения USB3.0 сила тока возрастает до уровня 0,9 Ампер.

Кроме того, существует специальная утилита, позволяющая «тройке» пропускать через себя больший I.

Для устройств типа Apple программа называется ASUS Ai Charger, а для других устройств – ASUS USB Charger Plus.

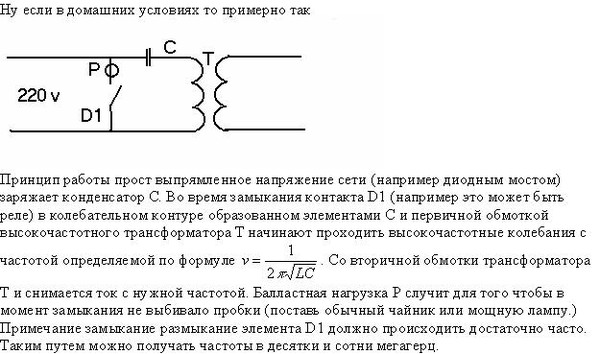

Как повысить силу тока в трансформаторе?

Еще один вопрос, который тревожит любителей электроники – как повысить силу тока применительно к трансформатору.

Здесь можно выделить следующие варианты:

• Установить второй трансформатор;
• Увеличить диаметр проводника. Главное, чтобы позволило сечение «железа».
• Поднять U;
• Увеличить сечение сердечника;

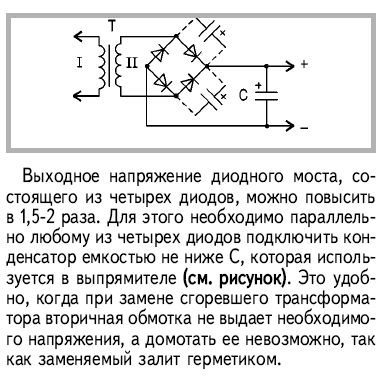

• Если трансформатор работает через выпрямительное устройство, стоит применить изделие с умножителем напряжения. В этом случае U увеличивается, а вместе с ним растет и ток нагрузки;
• Купить новый трансформатор с подходящим током;
• Заменить сердечник ферромагнитным вариантом изделия (если это возможно).

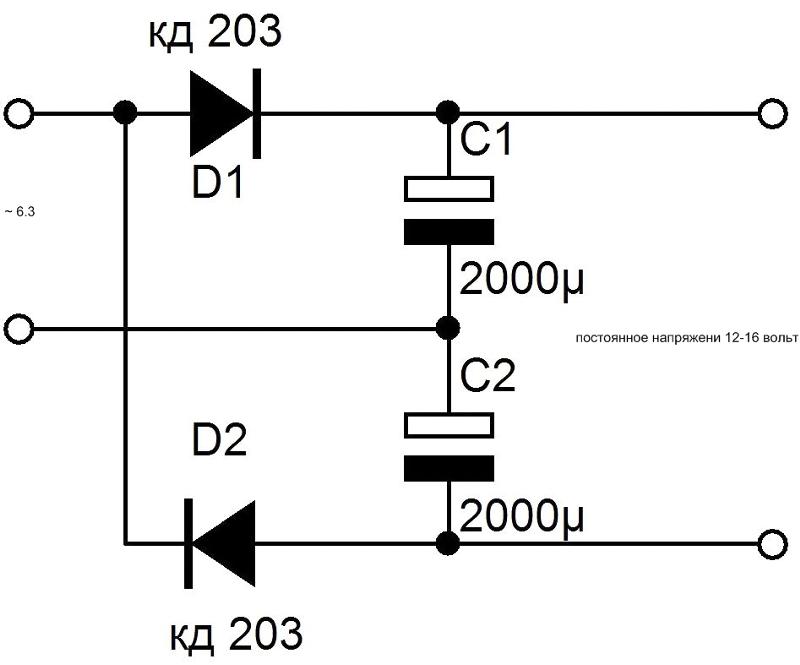

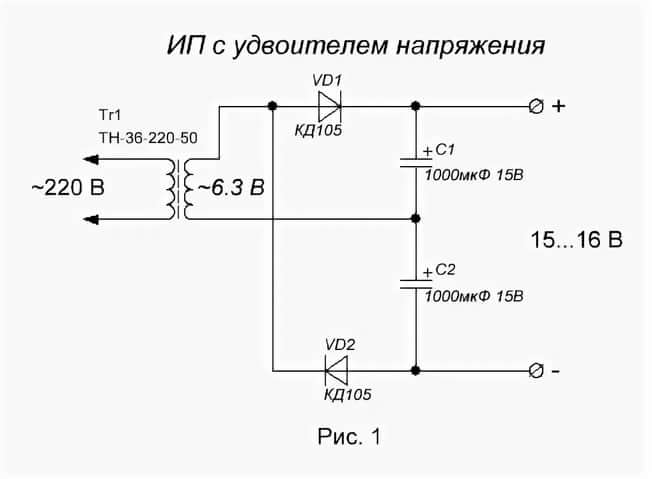

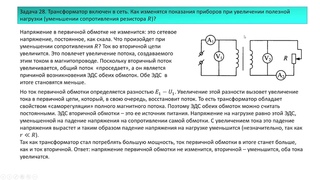

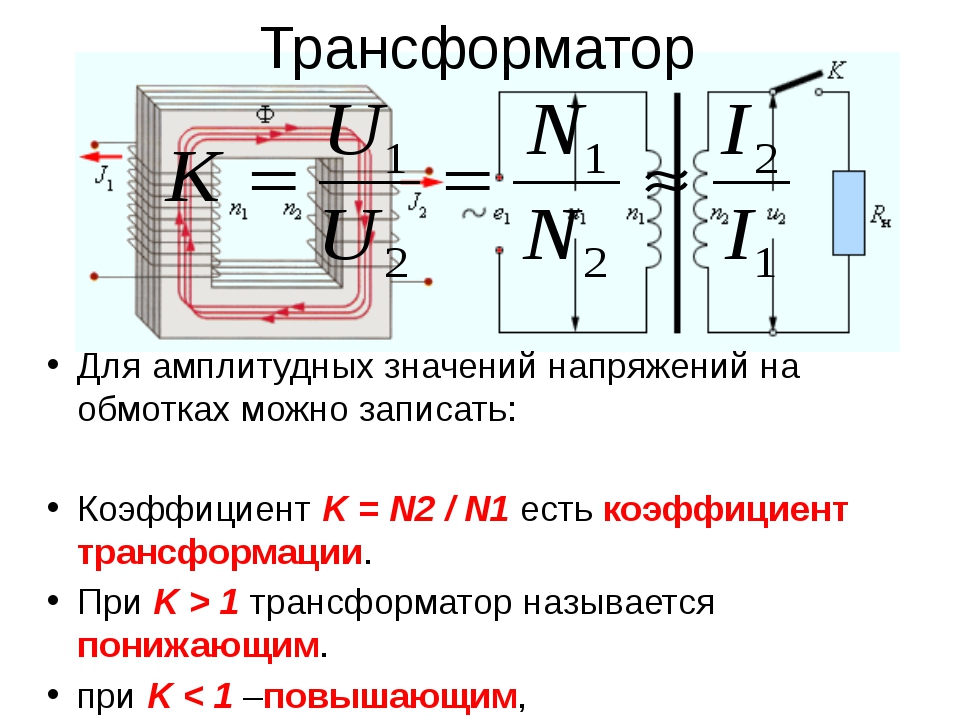

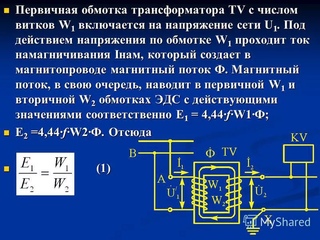

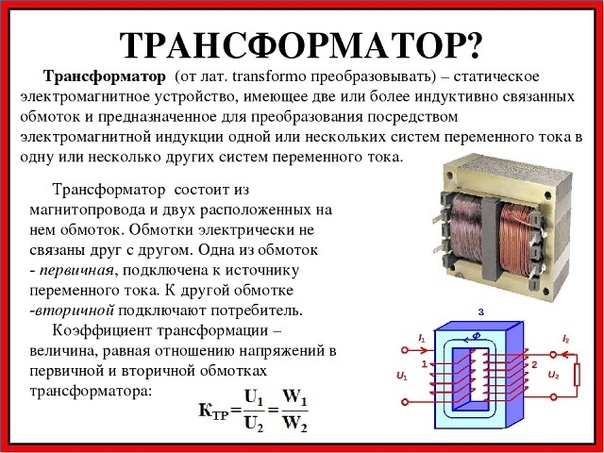

В трансформаторе работает пара обмоток (первичная и вторичная). Многие параметры на выходе зависят от сечения проволоки и числа витков. Например, на высокой стороне X витков, а на другой – 2X.

Это значит, что напряжение на вторичной обмотке будет ниже, как и мощность. Параметр на выходе зависит и от КПД трансформатора. Если он меньше 100%, снижается U и ток во вторичной цепи.

С учетом сказанного выше можно сделать следующие выводы:

• Мощность трансформатора зависит от ширины постоянного магнита.
• Для увеличения тока в трансформаторе требуется снижение R нагрузки.
• Ток (А) зависит от диаметра обмотки и мощности устройства.
• В случае перемотки рекомендуется использовать провод большей толщины. При этом отношение провода по массе на первичной и вторичной обмотке приблизительно идентично. Если на первичную обмотку намотать 0,2 кг железа, а на вторичную – 0,5 кг, первичка сгорит.

Как повысить силу тока в генераторе?

Ток в генераторе напрямую зависит от параметра сопротивления нагрузки. Чем ниже этот параметр, тем выше ток.

Если I выше номинального параметра, это свидетельствует о наличии аварийного режима – уменьшения частоты, перегрева генератора и прочих проблем.

Для таких случаев должна быть предусмотрена защита или отключение устройства (части нагрузки).

Кроме того, при повышенном сопротивлении напряжение снижается, происходит подсадка U на выходе генератора.

Чтобы поддерживать параметр на оптимальном уровне, обеспечивается регулирование тока возбуждения. При этом повышение тока возбуждения ведет к росту напряжения генератора.

Частота сети должна находиться на одном уровне (быть постоянной величиной).

Рассмотрим пример. В автомобильном генераторе необходимо повысить ток с 80 до 90 Ампер.

Для решения этой задачи требуется разобрать генератор, отделить обмотку и припаять к ней вывод с последующим подключением диодного моста.

Кроме того, сам диодный мост меняется на деталь большей производительности.

После этого требуется снять обмотку и кусок изоляции в месте, где должен припаиваться провод.

При наличии неисправного генератора с него откусывается вывод, после чего с помощью медной проволоки наращиваются ножки такой же толщины.

После припаивания место стыка изолируется термоусадкой.

Следующим этапом требуется купить 8-диодный мост. Найти его – весьма сложная задача, но нужно постараться.

Перед установкой желательно проверить изделие на исправность (если деталь б/у, возможен пробой одного или нескольких диодов).

После установки моста крепите конденсатор, а далее – регулятор напряжения на 14,5 Вольт.

Можно приобрести пару регуляторов – на 14,5 (немецкий) и на 14 Вольт (отечественный).

Теперь высверливаются клепки, отпаиваются ножки и разделяются таблетки. Далее таблетка подпаивается к отечественному регулятору, который фиксируется с помощью винтов.

Остается припаять отечественную «таблетку» к иностранному регулятору и собирать генератор.

)

Инструкция

Согласно закону Ома для электрических цепей постоянного тока:U=IR, где:U – величина подаваемого на электрическую цепь ,
R – полное сопротивление электрической цепи,
I – величина протекающего по электрической цепи тока,для определения силы тока нужно разделить напряжение, подводимое к цепи на ее полное сопротивление. I=U/RСоответственно, для того чтобы увеличить силу тока, можно увеличить подаваемое на вход электрической цепи напряжение или уменьшить ее сопротивление.Сила тока увеличится, если увеличить напряжение. Увеличение тока при этом будет повышению напряжения. Например, если цепь сопротивлением 10 Ом была подключена к стандартному элементу питания напряжением 1,5 Вольта, то протекающий по ней ток составлял:
1,5/10=0,15 А (Ампер). При подключении к этой цепи еще одного элемента питания напряжением 1,5 В общее напряжение станет 3 В, а протекающий по электрической цепи ток повысится до 0,3 А.
Подключение осуществляется «последовательно, то есть плюс одного элемента питания присоединяется к минусу другого. Таким образом, соединив последовательно достаточное количество источников питания, можно получить необходимое напряжение и обеспечить протекание тока нужной силы. Объединенные в одну цепь несколько источников напряжения батареей элементов. В быту такие конструкции обычно называют «батарейками (даже если питания всего из одного элемента). Однако на практике повышение силы тока может несколько отличаться от расчетного (пропорционального увеличению напряжения). В основном это связано с дополнительным нагревом проводников цепи, происходящим при увеличении проходящего по ним тока. При этом, как правило, происходит увеличение сопротивления цепи, что приводит к снижению силы тока.Кроме того, увеличение нагрузки на электрическую цепь может привести к ее «перегоранию или даже возгоранию. Особенно внимательным нужно быть при эксплуатации электробытовых приборов, которые могут работать лишь при фиксированном напряжении.

Если уменьшить полное сопротивление электрической цепи, то сила тока также увеличится. Согласно закону Ома увеличение силы тока будет пропорционально уменьшению сопротивления. Например, если напряжение источника питания составляло 1,5 В, а сопротивление цепи было 10 Ом, то по такой цепи проходил электрический ток величиной 0,15 А. Если затем сопротивление цепи уменьшить в два раза (сделать равным 5 Ом), то протекающий по цепи ток увеличится в два раза и составит 0,3 Ампера. Крайним случаем уменьшения сопротивления нагрузки является короткое замыкание, при котором сопротивление нагрузки практически равно нулю. Бесконечного тока при этом, конечно, не возникает, так как в цепи имеется внутреннее сопротивление источника питания. Более значительного уменьшения сопротивления можно добиться, если сильно охладить проводник. На этом эффекте сверхпроводимости основано получение токов огромной силы.

Для повышения силы переменного тока используются всевозможные электронные приборы, в основном – трансформаторы тока, применяемые, например, в сварочных аппаратах. Сила переменного тока повышается также при понижении частоты (так как вследствие поверхностного эффекта понижается активное сопротивление цепи).Если в цепи переменного тока присутствуют активные сопротивления, то сила тока увеличится при увеличении емкости конденсаторов и уменьшении индуктивности катушек (соленоидов). Если в цепи имеются только емкости (конденсаторы), то сила тока увеличится при увеличении частоты. Если же цепь состоит из катушек индуктивности, то сила тока увеличится при уменьшении частоты тока.

Изредка нужно увеличить силу происходящего в электрической цепи тока . В данной статье будут рассмотрены основные методы увеличения силы тока без применения трудных устройств.

Вам понадобится

Инструкция

1. Согласно закону Ома для электрических цепей непрерывного тока:U=IR, где:U – величина подаваемого на электрическую цепь напряжения,R – полное сопротивление электрической цепи,I – величина происходящего по электрической цепи тока,для определения силы тока надобно поделить напряжение, подводимое к цепи на ее полное сопротивление. I=U/RСоответственно, для того дабы увеличить силу тока, дозволено увеличить подаваемое на вход электрической цепи напряжение либо уменьшить ее сопротивление.Сила тока увеличится, если увеличить напряжение. Увеличение тока при этом будет пропорционально возрастанию напряжения. Скажем, если цепь сопротивлением 10 Ом была подключена к стандартному элементу питания напряжением 1,5 Вольта, то происходящий по ней ток составлял:1,5/10=0,15 А (Ампер). При подключении к этой цепи еще одного элемента питания напряжением 1,5 В всеобщее напряжение станет 3 В, а происходящий по электрической цепи ток повысится до 0,3 А.Подключение осуществляется «ступенчато, то есть плюс одного элемента питания присоединяется к минусу иного. Таким образом, объединив ступенчато довольное число источников питания, дозволено получить нужное напряжение и обеспечить протекание тока требуемой силы. Объединенные в одну цепь несколько источников напряжения именуются батареей элементов. В быту такие конструкции обыкновенно называют «батарейками (даже если источник питания состоит каждого из одного элемента).Впрочем на практике возрастание силы тока может несколько отличаться от расчетного (пропорционального увеличению напряжения). В основном это связано с дополнительным нагревом проводников цепи, протекающим при увеличении проходящего по ним тока. При этом, как водится, происходит увеличение сопротивления цепи, что приводит к снижению силы тока.Помимо того, увеличение нагрузки на электрическую цепь может привести к ее «перегоранию либо даже возгоранию. Исключительно внимательным надобно быть при эксплуатации электробытовых приборов, которые могут трудиться лишь при фиксированном напряжении.

2. Если уменьшить полное сопротивление электрической цепи, то сила тока также увеличится. Согласно закону Ома увеличение силы тока будет пропорционально уменьшению сопротивления. Скажем, если напряжение источника питания составляло 1,5 В, а сопротивление цепи было 10 Ом, то по такой цепи проходил электрический ток величиной 0,15 А. Если после этого сопротивление цепи уменьшить в два раза (сделать равным 5 Ом), то происходящий по цепи ток увеличится в два раза и составит 0,3 Ампера.Крайним случаем уменьшения сопротивления нагрузки является короткое замыкание, при котором сопротивление нагрузки фактически равно нулю. Безмерного тока при этом, безусловно, не появляется, потому что в цепи имеется внутреннее сопротивление источника питания. Больше существенного уменьшения сопротивления дозволено добиться, если крепко охладить проводник. На этом результате сверхпроводимости основано приобретение токов большой силы.

3. Для возрастания силы переменного тока применяются всевозможные электронные приборы, в основном – трансформаторы тока, применяемые, скажем, в сварочных агрегатах. Сила переменного тока возрастает также при понижении частоты (потому что в итоге поверхностного результата понижается энергичное сопротивление цепи).Если в цепи переменного тока присутствуют энергичные сопротивления, то сила тока увеличится при увеличении емкости конденсаторов и уменьшении индуктивности катушек (соленоидов). Если в цепи имеются только емкости (конденсаторы), то сила тока увеличится при увеличении частоты. Если же цепь состоит из катушек индуктивности, то сила тока увеличится при уменьшении частоты тока.

По закону Ома, возрастание тока в цепи допустимо при выполнении правда бы одного из 2-х условий: увеличение напряжения в цепи либо уменьшение ее сопротивления. В первом случае поменяйте источник тока на иной, с большей электродвижущей силой; во втором – подберите проводники с меньшим сопротивлением.

Вам понадобится

• обычный тестер и таблицы для определения удельных сопротивлений веществ.

Инструкция

1. Согласно закону Ома, на участке цепи сила тока зависит от 2-х величин. Она прямо пропорциональна напряжению на этом участке и обратно пропорциональна его сопротивлению. Всеобщая связанность описывается уравнением, которое выводится непринужденно из закона Ома I=U*S/(?*l).

2. Соберите электрическую цепь, которая содержит источник тока , провода и покупатель электроэнергии. В качестве источника тока используйте выпрямитель с вероятностью регулировки ЭДС. Подключите цепь к такому источнику, заранее установив в нее тестер ступенчато покупателю, настроенный на измерение силы тока . Увеличивая ЭДС источника тока , снимайте показания с тестера, по которым дозволено сделать итог, что при увеличении напряжения на участке цепи сила тока в нем пропорционально увеличится.

3. 2-й метод увеличения силы тока – уменьшение сопротивления на участке цепи. Для этого по особой таблице определите удельное сопротивление данного участка. Дабы сделать это, заранее узнайте, из какого материала сделаны проводники. Для того дабы увеличить силу тока , установите проводники с меньшим удельным сопротивлением. Чем поменьше эта величина, тем огромнее сила тока на данном участке.

4. Если нет других проводников, измените размеры тех, которые имеются в наличии. Увеличьте площади их поперечного сечения, параллельно им установите такие же проводники. Если ток течет по одной жиле провода, параллельно установите несколько жил. Во сколько раз увеличится площадь сечения провода, во столько раз усилится ток. Если есть вероятность, укоротите используемые провода. Во сколько раз уменьшится длина проводников, во столько раз увеличиться сила тока .

5. Методы возрастания силы тока дозволено комбинировать. Скажем, если увеличить площадь поперечного сечения в 2 раза, уменьшить длину проводников в 1,5 раза, а ЭДС источника тока увеличить в 3 раза, получите возрастание силы тока вы 9 раз.

Слежения показывают, что если проводник с током разместить в магнитное поле, то он начнет двигаться. Это значит, что на него действует некая сила. Это и есть сила Ампера. От того что для ее появления нужно присутствие проводника, магнитного поля и электрического тока, метаморфоза параметров этих величин и дозволит увеличить силу Ампера.

Вам понадобится

• – проводник;
• – источник тока;
• – магнит (непрерывный либо электро).

Инструкция

1. На проводник с током в магнитном поле действует сила, равная произведению магнитной индукции магнитного поля B, силы тока, происходящего по проводнику I, его длины l и синуса угла? между вектором магнитной индукции поля и направлением тока в проводнике F=B?I?l?sin(?).

2. Если угол между линиями магнитной индукции и направлением силы тока в проводнике острый либо тупой, сориентируйте проводник либо поле таким образом, дабы данный угол стал прямым, то есть между вектором магнитной индукции и током должен быть прямой угол, равный 90?. Тогда sin(?)=1, а это наивысшее значение для этой функции.

3. Увеличьте силу Ампера , действующую на проводник, увеличив значение магнитной индукции поля, в котором он размещен. Для этого возьмите больше сильный магнит. Используйте электромагнит, тот, что разрешает получить магнитное поле разной интенсивности. Увеличьте ток в его обмотке, и индуктивность магнитного поля начнет возрастать. Сила Ампера увеличится пропорционально магнитной индукции магнитного поля, скажем, увеличив ее 2 раза, получите увеличение силы тоже в 2 раза.

4. Сила Ампера зависит от силы тока в проводнике. Присоедините проводник к источнику тока с изменяемым ЭДС. Увеличьте силу тока в проводнике за счет увеличения напряжения на источнике тока, либо замените проводник на иной, с такими же геометрическими размерами, но с меньшим удельным сопротивлением. Скажем, замените алюминиевый проводник на медный. При этом у него должна быть такая же площадь поперечного сечения и длина. Увеличение силы Ампера будет прямо пропорционально увеличению силе тока в проводнике.

5. Для увеличения значения силы Ампера увеличьте длину проводника, тот, что находится в магнитном поле. При этом неукоснительно рассматривайте, что при этом пропорционально уменьшится сила тока, следственно примитивное удлинение результата не даст, единовременно доведите значение силы тока в проводнике до начального, увеличивая напряжение на источнике.

Видео по теме

Видео по теме

Увеличение на экране iPhone – Служба поддержки Apple (RU)

1. Дважды коснитесь экрана тремя пальцами или воспользуйтесь быстрой командой универсального доступа, чтобы включить функцию «Увеличение».

2. Чтобы увеличить область просмотра экрана, выполните одно из указанных ниже действий.

   • Настройка процента увеличения. Дважды коснитесь экрана тремя пальцами (не поднимайте пальцы после второго касания) и проведите пальцами по экрану вверх или вниз. Также можно трижды коснуться экрана тремя пальцами, а затем перетянуть бегунок «Степень увеличения».

   • Перемещение линзы увеличения. (Окно) Потяните метку в нижней части линзы увеличения.

   • Прокрутка к другой части экрана. (Весь экран) Проведите тремя пальцами по экрану.

3. Чтобы выбрать настройки в меню «Увеличение», трижды коснитесь экрана тремя пальцами и настройте любой из описанных ниже параметров.

   • Выбор режима. Выберите «Весь экран» или «Окно».

   • Изменение размера линзы. (Окно) Коснитесь «Изменить размер линзы» и перетяните любую из появившихся круглых меток.

   • Выбор фильтра. Выберите параметр «Инвертировано», «Оттенки серого», «Оттенки сер. (инв.)» или «Слабый свет».

   • Отображение контроллера. Отобразите на экране контроллер увеличения.

4. Чтобы использовать контроллер увеличения, выполните любое из описанных ниже действий.

   • Отображение меню «Увеличение». Коснитесь контроллера.

   • Увеличение и уменьшение масштаба. Дважды коснитесь контроллера.

   • Панорамирование. В режиме увеличения перетяните контроллер.

При управлении функцией «Увеличение» с помощью клавиатуры Magic Keyboard область, к которой применяется функция «Увеличение», перемещается вслед за точкой вставки, оставаясь по центру экрана. См. раздел Создание пары между клавиатурой Magic Keyboard и iPhone.

Чтобы отключить функцию увеличения, дважды коснитесь экрана тремя пальцами или воспользуйтесь быстрой командой универсального доступа.

Факторы глубины проплавления

В других статьях мы уже говорили о сплавлении металла, глубине проплавления и о том, когда большая глубина проплавления может оказаться полезной или вредной. От каких факторов заивит глубина пролавления? Как ее можно регулировать?

Глубина проплавления — это расстояние, на которое наплавленный металл проникает в основной металл или в материал предыдущего прохода во время сварки. На Рисунке 1 показано поперечное сечение углового шва, на котором хорошо виден профиль проплавления.

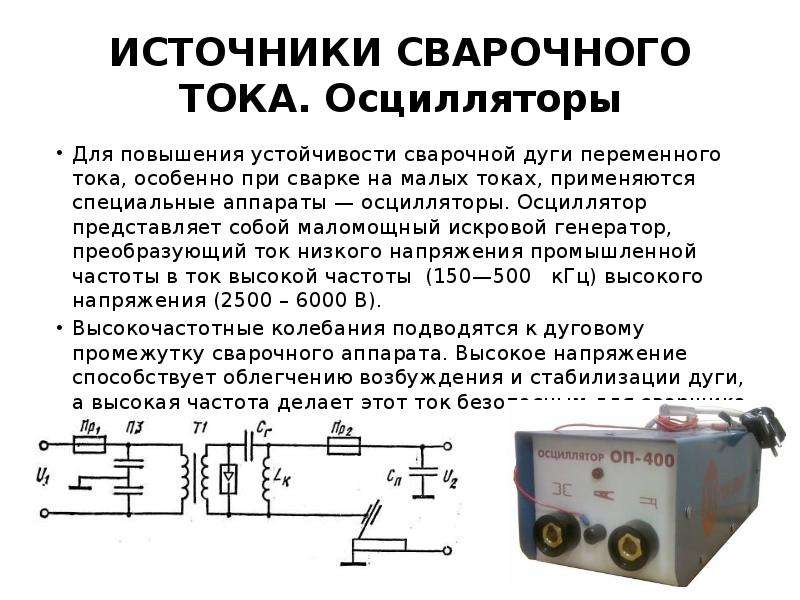

Больше всего глубина проплавления зависит от силы сварочного тока (которая измеряется в амперах, или А). По мере увеличения силы сварочного тока глубина проплавления возрастает, по мере снижения — уменьшается. На Рисунке 2 показаны три сварные шва, сделанные на разных токах, но при тех же остальных настройках.

Рисунок 1	Рисунок 2



В процессах сварки на падающей вольтамперной характеристике (СС) сила тока является главной регулируемой переменной. Но случае процессов на жесткой ВАХ (CV) главными регулируемыми параметрами являются напряжение сварочного тока и скорость подачи сварочной проволоки, а сила тока варьируется с учетом скорости подачи проволоки. При увеличении скорости подачи сила тока для данного типа и диаметра проволоки также увеличивается. Соответственно, при снижении скорости подачи проволоки сила тока снижается.

Также существует еще несколько параметров, которые тоже влияют на глубину проплавления. Ниже мы обсудим, какое влияние эти параметры оказывают на глубину проплавления (при прочих равных). Заметьте, что на Рисунке 2 выше, а также на Рисунках 3, 5, 6 и 7, показаны сечения швов, выполненных с помощью сварки под слоем флюса (subarc). Сварка под флюсом была выбрана, чтобы продемонстрировать влияние различных параметров сварки (или его отсутствие), потому что в этом режиме оно выражено намного сильнее. Сварка под флюсом обычно проходит на высоких токах, высокой скорости подачи проволоки, относительно высоком напряжении и с применением проволоки большого диаметра. Хотя изменение этих параметров влияет на глубину проплавления и в других процессах, из-за более низкого сварочного тока и т. д. разница окажется не настолько большой.

• Полярность: глубина проплавления зависит от полярности сварочного тока. В большинстве случаев большая глубина проплавления достигается на постоянном токе обратной полярности (DC+), потому что дуга оказывается лучше сфокусирована на рабочей поверхности. Соответственно, постоянный ток прямой полярности обеспечивает меньшую глубину проплавления, потому что энергия дуги в основном поступает в электрод или проволоку, а не в рабочую пластину. Это относится к ручной дуговой сварке (SMAW), сварке в защитных газах (MIG/MAG), сварке порошковой проволокой (FCAW) и сварке под флюсом (SAW) (см. Рисунок 3). Исключением является аргонодуговая сварка (TIG), в случае которой влияние полярности на глубину проплавления полностью противоположно. В случае аргонодуговой сварки прямая полярность обеспечивает большую глубину проплавления (обратная в этом режиме обычно не используется).

  Некоторые новые модели источников для SAW-сварки дают возможность регулировать форму волны переменного сварочного тока, чтобы добиться оптимальной стабильности дуги и регулировать производительность наплавки и глубину проплавления.   Также они позволяют контролировать баланс переменного тока, смещение и частоту тока, что дает еще более широкие возможности контроля над характеристиками сварки.



Рисунок 3

• Процесс сварки: различные процессы сварки имеют разные характеристики проплавления. Например, SAW, FCAW и MIG/MAG (в режиме крупнокапельного, струйного или импульсного переноса металла) считаются процессами с большей глубиной проплавления. TIG, MIG-C (металлопорошковой проволокой) и MIG/MAG (в режиме переноса металла короткими замыканиями), напротив, считаются процессами с меньшей глубиной проплавления. Конечно, это также зависит от силы тока. Например, процесс сварки под флюсом обычно проходит на очень высоких токах, а MIG/MAG-сварка короткими замыканиями — на низких. Ручная дуговая сварка может иметь как большую, так и малую глубину проплавления в зависимости от используемых электродов.
• Сварочные материалы: даже в одном и том же процессе сварочные материалы разных классов могут иметь совершенно разные характеристики проплавления. Например, в режиме РДС электроды класса E6010 обычно имеют большую глубину проплавления, а электроды класса E7024 — меньшую. То же относится к процессу FCAW. Порошковая проволока класса E70T-1 обычно имеет большую глубину проплавления, класса E71T-1 — меньшую.
• Угол атаки электрода: угол наклона электрода в направлении сварки, влияет на то, как дуга направлена на рабочую поверхность. При угле атаки от 0° до 10° (т. е. если электрод почти перпендикулярен поверхности) глубина проплавления максимальна. По мере увеличения угла глубина проплавления снизится.
• Тип защитного газа: защитный газ тоже влияет на глубину проплавления. Защитные газы с высокой теплопроводимостью, например, 100-процентная двуокись углерода (CO₂) или 100-процентный гелий (He), вызывают более широкий и глубокий профиль проплавления. Защитные газы с низкой теплопроводимостью, например, 100-процентный аргон (Ar) или смеси Ar / CO₂ или Ar / кислород (O₂), приводят к менее глубокому профилю с сужением в середине (см. Рисунок 4).



Рисунок 4

• Диаметр электрода: при сварке двумя электродами разных диаметров при одинаковой силе сварочного тока в случае электрода меньшего диаметра глубина проплавления окажется больше (см. Рисунок 5). Проволока меньшего диаметра имеет меньшую площадь сечения. Так как в обоих случаях через электрод проходит одинаковый ток, из-за этого концентрация или плотность тока в случае меньшего электрода оказывается выше. Из-за этой более высокой плотности тока электроды меньшего диаметра имеют большую глубину проплавления. Однако заметьте, что электроды любого диаметра имеют максимальный порог плотности тока, после которого сварочного дуга становится очень нестабильной. Поэтому при увеличении сварочного тока в какой-то момент понадобится перейти на электроды большего диаметра.



Рисунок 5

• Скорость сварки: скорость перемещения электрода вдоль сварного шва влияет на то, сколько времени есть у энергии дуги на то, чтобы проникнуть в основной материал в каждой отдельно взятой точке шва. По мере увеличения скорости сварки время нахождения дуги в отдельной точке шва снижается, из-за чего снижается глубина проплавления. По мере снижения скорости сварки время нахождения дуги в отдельной точке шва увеличивается, а глубина проплавления становится больше (см. Рисунок 6).



Рисунок 6

• Расстояние от контактного наконечника до изделия: в режимах MIG/MAG, FCAW и SAW на жесткой ВАХ (CV) при одинаковой скорости подачи проволоки и напряжении дуги по мере увеличения расстояния от контактного наконечника до изделия сопротивление на пути тока через электрод возрастет, потому что этот электрод (т. е. металлический электропроводник) станет длиннее. Увеличение сопротивления при том же напряжении приведет к снижению силы тока (по закону Ома), что, в свою очередь, вызовет снижение глубины проплавления. Соответственно, при уменьшении расстояния от контактного наконечника до изделия сопротивление снижается, а сила тока и глубина проплавления увеличиваются.



Напряжение дуги, напротив, не оказывает практически никакого влияния на глубину проплавления. Хотя изменения напряжения могут вызвать минимальные изменения глубины проплавления, его влияние по сравнению с силой тока и других перечисленных в этой статье переменных весьма ограничено. Напряжение дуги больше влияет на ее длину. При той же скорости подачи проволоки по мере увеличения напряжения дуги она удлиняется, по мере снижения напряжения — укорачивается. Длина дуги, в свою очередь, влияет на ширину и размер ее конуса. Если длина дуги снизится, конус дуги станет уже, а дуга — более сфокусированной (см. Рисунок 7). В результате получается узкий и выпуклый сварной шов, также может немного уменьшиться глубина проплавления.  Аналогичным образом при уменьшении длины конус дуги становится шире, а сама дуга — мягче. В результате шов становится более широким и плоским, а глубина проплавления может немного увеличиться. Влияние напряжения дуги на форму шва показано на Рисунке 8. Также заметьте, что швы, сделанные при напряжении 27, 34 и 45 вольт, несколько различаются по глубине проплавления (при одинаковых силе тока, скорости подачи проволоки и диаметре электрода). Учтите, что это крайне большая разброс в напряжении дуги — этот эксперимент был проведен только для того, чтобы проиллюстрировать эту статью. На практике напряжение дуги будет варьироваться всего на несколько вольт. Поэтому колебания глубины проплавления из-за такой малой разницы в напряжении будут пренебрежимо малы.



Рисунок 7	Рисунок 8



По иронии, многие сварщики полагают, что напряжение дуги как раз является главной переменной, которая оказывает наибольшее влияние на глубину проплавления. Напряжение иногда неправильно называют «жаром», и сварщики увеличивают напряжение или «жар», чтобы получить видимое увеличение глубины проплавления, или снижают, чтобы его уменьшить. Скорее всего это заблуждение вызвано тем, что при увеличении напряжения шов зрительно становится шире (как показано на Рисунке 8). Однако, как уже было сказано выше, эти изменения ширины шва вызваны сужением или расширением конуса дуги. Итоговая глубина проплавления при разном напряжении (при условии неизменной силы тока) практически одинакова.

Как увеличить мощность электродвигателя – ООО «СЗЭМО Электродвигатель»

Бывает, что мощности электродвигателя недостаточно для обеспечения запуска и работы какого-либо устройства. Как увеличить мощность электродвигателя? Прежде всего, следует знать причину: почему не хватает мощности – а она кроется в параметрах тока, протекающего по обмоткам агрегата. Следовательно, нужно увеличить его значение, либо включив двигатель в сеть большей частоты (если это устройство переменного тока), либо внеся некоторые конструктивные изменения (при включении в бытовую сеть). Ниже мы рассмотрим последний случай.

Как повысить мощность электродвигателя в домашних условиях

Итак, для проведения работ вам следует «вооружиться»:

• набором проводов разного сечения;
• тестером;
• частотным преобразователем;
• источником тока с изменяемой ЭДС.

Сначала необходимо подключить электродвигатель к имеющемуся у вас источнику тока и изменяемой ЭДС и увеличить ее значение. Напряжение в обмотках должно увеличиваться соответственно и поравняться со значением ЭДС (если не принимать во внимание потери в подводящих проводниках, но они незначительны).

Для расчета увеличения мощности двигателя определите значение увеличения напряжения и возведите эту цифру в квадрат. Например, если напряжение на обмотках выросло в два раза (со 110В до 220В), мощность двигателя увеличилась в четыре раза.

Иногда самый рациональный способ повысить мощность электродвигателя – перемотать обмотку. Во многих моделях это медный проводник. Вам следует взять провод из того же материала и той же длины, но большего сечения. Мощность двигателя (и ток в проводе) увеличатся во столько же раз, во сколько снизится сопротивление обмотки. Следите за тем, чтобы напряжение на обмотках оставалось неизменным.

Расчет в этом случае тоже достаточно прост. Разделите большую цифру сечения провода на меньшую. Если провод сечением 0.5 мм заменен проводом сечением 0.75 мм, показатель мощности вырастает в 1.5 раза.

Если вы включаете асинхронный трехфазный двигатель в однофазную бытовую сеть, на первую обмотку подается фаза, на второй фаза сдвигается конденсатором, на третьей сдвиг фаз отсутствует. Именно последняя обмотка создает момент вращения в противоположном направлении (тормозящий момент). Увеличить полезную мощность двигателя в этом случае можно путем отключения третьей обмотки. Это приведет к исчезновению тормозящего момента, генерируемого при работе всех обмоток, и, соответственно, повышению мощности. Данный метод удобен в том случае, когда одна обмотка у двигателя уже сгорела – двух оставшихся вам вполне хватит для подключения и обеспечения работы агрегата.

Еще лучшего результата вы достигнете, поменяв местами выводы третьей обмотки и создав таким образом момент вращения в правильном направлении. В этом случае двигатель «выдаст» более 50% мощности от номинала. Эту обмотку рекомендуется подключать через конденсатор с правильно подобранной емкостью.

У асинхронного двигателя переменного тока мощность можно увеличить, присоединив к нему частотный преобразователь, который повысит частоту переменного тока в обмотках. Значение мощности в этом случае фиксируется с помощью тестера, поставленного на режим ваттметра. Существует два вида преобразователей частоты, отличающиеся принципом работы и устройством:

• Приборы с непосредственной связью (выпрямители). Они не подходят для мощного оборудования, но с небольшим двигателем, использующимся в быту, способны «справиться». С помощью такого устройства осуществляется подключение обмотки к сети. Выходное напряжение, образованное им, имеет частоту от 0 до 30 Гц. При этом управлять скоростью вращения привода можно только в ограниченном диапазоне.
• Приборы с промежуточным звеном постоянного тока. Они производят двухступенчатое преобразование энергии – выпрямление входного напряжения, его фильтрацию и сглаживание и последующую трансформацию в напряжение с требуемой частотой и амплитудой при помощи инвертора. В процессе преобразования КПД оборудования может быть несколько снижен. Благодаря возможности обеспечивать плавную регулировку оборотов и выдавать на выходе напряжение с достаточно высокой частотой, преобразователи данного типа более востребованы и широко применяются в быту и на производстве.

Произведя необходимые расчеты и выбрав наиболее эффективный в вашем случае способ, вы сможете заставить двигатель работать с нужной вам мощностью. Не забывайте о мерах предосторожности.

Увеличение оборотов электродвигателя

Увеличение оборотов электродвигателя также ведет к повышению его мощности. При выборе способа увеличения оборотов учитывайте тип агрегата, особенности модели и область ее применения.

Для повышения частоты вращения коллекторного двигателя следует или уменьшить нагрузку на вал, или увеличить напряжение питания. Обратите внимание на следующие нюансы:

• Мощность двигателя должна держаться в рамках номинала.
• Работа коллекторного двигателя с последовательным возбуждением без нагрузки, если не снижено питание, чревата его выходом из строя, так как он может разогнаться до слишком большой скорости.
• Увеличение оборотов с помощью шунтирования обмотки возбуждения часто приводит к сильному перегреву мотора.

Вышеуказанный способ подходит и для электродвигателей с электронным управлением обмотками (в них используется обратная связь), поскольку их свойства очень схожи с коллекторными моделями (главное различие – невозможность осуществления реверса путем переполюсовки). Все перечисленные ограничения должны соблюдаться при работе с двигателями данного типа.

В асинхронном двигателе, подключаемом непосредственно к сети, частоту вращения регулируют, изменяя напряжение питания. Этот способ не слишком эффективен, поскольку коэффициент полезного действия сильно меняется из-за нелинейного характера зависимости скорости от напряжения. К синхронному двигателю данный метод применять нельзя.

Трехфазный инвертор позволяет регулировать обороты электродвигателей обоих типов (синхронного и асинхронного). Прибор должен обеспечивать уменьшение напряжения при снижении частоты.

Зная, как сделать мощнее электродвигатель, вы сможете заставить оборудование, к которому он подключен, работать с гораздо большей эффективностью и КПД. Естественно, перед началом работ следует четко представлять себе номинальную мощность двигателя. Данные можно найти в паспорте или на табличке, прикрепленной к корпусу агрегата. Если они отсутствуют (или не читаемы), воспользуйтесь одним из способов определения мощности, описанных в предыдущих статьях.

Работая с электродвигателем, соблюдайте правила техники безопасности. Не допускайте его перегрева и следите, чтобы он эксплуатировался в подходящих условиях. При поломке агрегата или первых признаках неисправности проведите технический осмотр и устраните неполадки. Если проблема слишком серьезная, и вы не можете справиться с ней самостоятельно, обратитесь к специалисту. Срок службы двигателя зависит от множества факторов, но в ваших силах свести к минимуму возможность поломки и сделать так, чтобы устройство работало долго и эффективно.

Как увеличить ток в цепи

Зачем вам увеличивать ток в цепи?

Одна из причин этого заключается в том, что увеличение тока увеличивает мощность ваших наружных колонок или домашнего кинотеатра.

Другая причина заключается в том, что это продлит срок службы ваших устройств. Мы поделимся тем, что вы можете сделать, чтобы увеличить ток в вашей цепи, а затем мы объясним различные концепции в схемах, чтобы помочь вам осмыслить все.

Если вы понимаете что-то на глубоком уровне, вы сможете манипулировать вещами в свою пользу.

Содержание

1. Как увеличить ток в цепи
2. Закон Ома
3. Напряжение
4. Вт
5. Сопротивление
6. Понимание этих компонентов

Как увеличить ток в цепи

• Провод небольшой длины
• Проводник с низким удельным сопротивлением
• Толстая проволока
• Уменьшение температуры контура
• Используйте транзистор для увеличения тока



Найти небольшой проводник помогает с током. Для тех, кто не знает, проводник — это материал, по которому может проходить электрический ток.

Лучшим проводником с низким сопротивлением является медь. Недорого, но есть нюанс – стойкость. Это не самый прочный материал. Вы можете получить как проводник небольшой длины, так и проводник с низким сопротивлением, получив медь. Все, что вам нужно сделать для длины, это отрезать ее самостоятельно или попросить кого-нибудь сделать это.

Источник: Amazon

Долговечность меди можно улучшить, обмотав ее толстым кабелем.Если возможно, постарайтесь также получить большое количество меди. Вам нужно будет измерить объем кабеля, чтобы убедиться, что ваши провода подходят правильно.

Другим решением для увеличения тока в цепи является снижение температуры цепи. Недорогой способ сделать это — поместить его в прохладное место. Оптимальная температура для электрических устройств составляет от 100 до 122 градусов по Фаренгейту. Чем горячее устройство, тем меньше времени оно прослужит.

Последнее решение, которое у нас есть, это использование транзистора.Транзистор может работать как усилитель или переключатель. Чтобы увеличить ток в цепи, нам нужно, чтобы она действовала как усилитель, если мы используем динамики.

Источник: Amazon

Усилитель принимает электрический сигнал и производит больший ток за счет усиления. Прелесть всех этих решений в том, что они не дорогие. Вы можете пойти в местный магазин электроники и купить все это.

Давайте углубимся в некоторые концепции, чтобы вы могли понять, как работает электричество в электрической цепи.

Закон Ома

Единственное математическое уравнение, которое вы увидите в этом посте, — это закон Ома.Мы говорили об этом в некоторых наших предыдущих постах. По сути, закон Ома представляет собой соотношение между напряжением, сопротивлением и током.

Уравнение:

I = v/r



• I = ток
• В = напряжение
• Ом = сопротивление

Как видите, ток является произведением напряжения и сопротивления. Увеличение напряжения увеличит ток, а увеличение сопротивления уменьшит ток.

Глядя на это уравнение, легко понять, как ток увеличивается или уменьшается. Это позволяет легко понять, что для увеличения тока нам нужно увеличить напряжение или уменьшить сопротивление.

Это уравнение также упрощает вычисление напряжения и сопротивления, поскольку оно взаимозаменяемо. Вы можете умножить сопротивление на величину тока и вычислить напряжение. То же самое относится и к определению сопротивления. Но сначала давайте разберемся с переменными в этом уравнении на более глубоком уровне.Это поможет вам лучше работать с вашими устройствами.

Напряжение

Напряжение — это то, что толкает ток. Думайте о токе как о крови в вашем теле. Напряжение — это сердце, которое толкает кровь по всему телу. Без него ваш ток не шел бы в том направлении, в котором мы хотим.

Напряжение также известно как «потенциальная энергия». Это разница между самой высокой точкой энергии и самой низкой точкой.

Представьте, что зарядное устройство вашего компьютера подключено к розетке.Энергия, поступающая из розетки, смешивается с электричеством. Как только вы подключаете его к компьютеру, энергия от кабеля настолько велика, что у тока нет другого выбора, кроме как двигаться вперед в компьютер и отдавать ему энергию.

Вт

Думайте о мощности как о воде в реке. Это энергия, у которой нет направления. В электрических терминах это измерение того, сколько силы создается.

Распространенное заблуждение относительно ватт заключается в том, что добавление большей мощности сделает их динамики громче.Слишком большая мощность может вызвать отсечение и сжечь вашу схему. Вот почему сопротивление помогает.

Сопротивление

Увеличение тока зависит от величины сопротивления. Вы можете либо увеличить напряжение, либо уменьшить сопротивление.

Сопротивление — это способность устройства сопротивляться электронам, поступающим с входа. Чем больше у вас сопротивление, тем тяжелее должно работать ваше устройство, что повышает температуру устройства.

Резисторы в цепи необходимы для предотвращения поступления слишком большого тока.Они защищают слабые части цепи. Если вы сможете найти способы снизить сопротивление, вы сможете увеличить ток в вашей цепи.

Понимание этих компонентов

Убедитесь, что вы понимаете ток, сопротивление и напряжение. Понимание этого поможет вам починить ваши устройства. Просто помните, что каждый компонент закона Ома необходим. Мы не можем просто снизить сопротивление, не столкнувшись с последствиями.

Если вам неудобно пачкать руки, обратитесь к профессионалу.Это того стоит по сравнению с тратой денег на головную боль тут и там.

Кроме того, если у вас есть другие советы по увеличению тока, сообщите нам об этом!

Много способов увеличить ток трансформатора источника питания

Как увеличить ток трансформатора? Если ваша нагрузка не является полной. В большинстве случаев причиной является более низкий ток трансформатора. Но менять их сложно и дорого.

Жаль, если нужно купить новый трансформатор.Итак, давайте посмотрим, как его модифицировать, чтобы увеличить ток вверх.

Эти способы могут вам помочь!

Так как большинство трансформаторов всегда являются центральным отводом для двойного блока питания . Например, трансформатор на рисунке

Вторичный трансформатор 9В-0В-9В, 1А, средний ответвитель

Первичный трансформатор 230В/110В переменного тока на 9В -0-9В, 1А вторичный трансформатор. Он включает в себя вторичную катушку 9 В, 1 А x 2, которая подключается последовательно.

Обычно мы можем легко использовать его как 18V ,1A выход без использования клеммы CT.

Кроме того, мы можем использовать его как 9V 2A, как подключить обе катушки параллельно.

См. рисунок 2. Но он должен быть подключен к соответствующей фазе сигнала . (Это похоже на параллельное соединение аккумуляторов)

Таким образом, мы должны разделить оба провода. Затем соедините их, как показано на рисунке. У нас будет трансформатор 9 В, 2 А без центральной клеммы.

Как изменить трансформатор на более высокий выходной ток

ПОМНИТЕ: Не подключайте катушки с неправильной полярностью.Потому что они как короткое замыкание!

См.: Простые электронные схемы

Почему короткое замыкание
Батарея имеет полярность. Кроме того, катушка трансформатора имеет полярность или направление тока. Посмотрите ниже!

Полярность трансформатора аналогична полярности батарей

Представьте себе, что две батареи на 1,5 В соединены параллельно для получения удвоенной силы тока.
Посмотрите на рисунок ниже.

Сравните правильное и неправильное подключение батарей

Если подключение плохое, это неправильно. Напряжение равно нулю и короткое замыкание (справа). Батареи могут быть повреждены.

Нам нужна хорошая связь. Он по-прежнему будет выдавать 1,5 В, но большой ток примерно в 2 раза.

Проверить правильность подключения трансформатора

Если мы опасаемся неправильного подключения. Это легко проверить. Как показано на рисунке ниже. Сначала подключите провод к 2 клеммам. Затем измерьте переменное напряжение на другой клемме 2. Если это высокое напряжение, это неправильно (слева).

Далее переворачиваем провод на еще 2 клемму.Затем проверьте еще раз. Должно быть ноль вольт. Это правильное подключение.

Как проверить полярность трансформатора

Все ясно?

Но на практике действительно мы увидим, что выходной ток не в 2 раза больше. Поэтому используйте следующие способы.

Увеличьте ток с помощью выпрямителя

Этот способ имеет отличие, подробное описание которого приведено ниже.

Предположим, мы используем трансформатор 1 А, в общей схеме будет двухполупериодный выпрямитель с центральной ловушкой, как показано на рисунке.

Двухполупериодный выпрямитель с использованием трансформатора с центральным отводом

Благодаря этому выходной ток снижается до 0.8А. Какой то не полный 1А.

Затем берем комплектный трансформатор 2А , указанный выше, применяем в схеме, как на Рисунке 4, мостовой двухполупериодный выпрямитель.

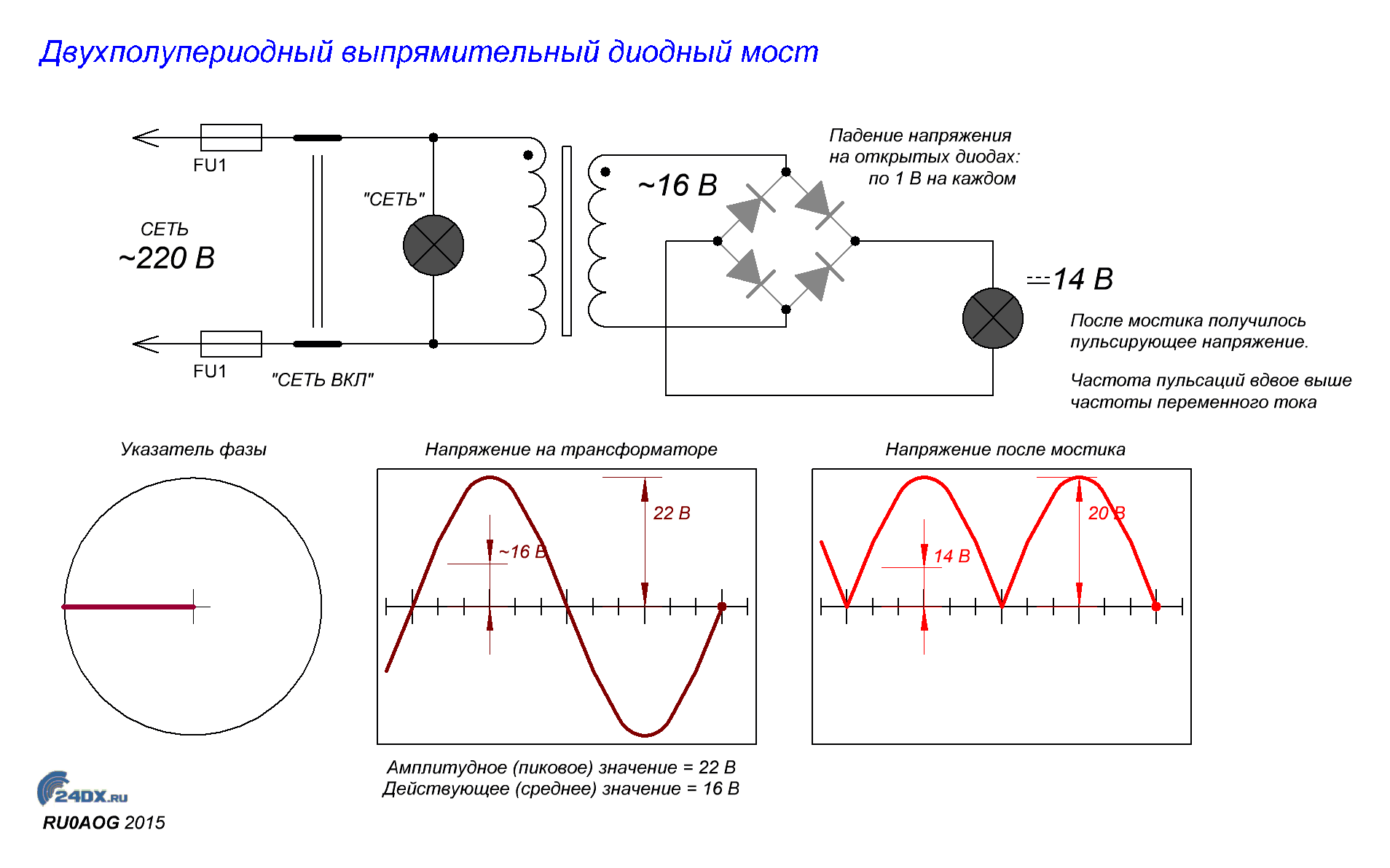

Мостовой двухполупериодный выпрямитель на трансформаторе модифицирован

Но мы видим, что максимальный ток выше только в 1,3 раза.

На практике могут возникнуть проблемы. Потому что фаза и напряжение не совпадают.

См.: Подробнее Схемы питания

Которые мы можем улучшить, разделив диоды каждого выпрямителя.Затем соедините их параллельно вместе. Как показано на рисунке ниже.

Разделите диоды каждого выпрямителя параллельно

ПОЛУЧИТЕ ОБНОВЛЕНИЕ ПО ЭЛЕКТРОННОЙ ПОЧТЕ

Я всегда стараюсь делать электронику Обучаться легко .

Параллельные соединения увеличивают ток | IOPSpark

Электрическая цепь

Электричество и магнетизм

Параллельные соединения увеличивают ток

Учебное руководство за 14-16

От одного до двух шлейфов – добавление второй идентичной лампочки параллельно

Wrong Track: Когда добавляется вторая лампочка, появляется дополнительное сопротивление, ток падает, и обе лампочки тускнеют.

Правые линии: Две лампочки будут иметь одинаковую нормальную яркость, потому что в каждой петле течет одинаковый ток (такой же, как и в исходной петле), а разность потенциалов на каждой лампе равна разности потенциалов на ячейке. .

Обучение ответам на этот вызов

Думая об обучении

Ключевым моментом здесь является то, что когда вторая лампочка добавляется параллельно к существующей петле, эта вторая петля обеспечивает дополнительный путь, по которому может приводиться в движение заряд, и общий ток в ячейке удваивается.

Размышление об обучении

Мы предлагаем два подхода: веревочная петля; и проиллюстрируйте цифрами.

Вместо одной веревочной петли у нас теперь две, каждая с ячейкой и лампочкой.

При одном и том же натяжении/толчке из ячейки две петли веревки циркулируют с одинаковой скоростью, так как каждая петля имеет одинаковое сопротивление.

Каждый человек, взявшись за каждую петлю веревки, ощущает одинаковый эффект нагрева (веревка циркулирует с одинаковой скоростью, с одинаковой силой скольжения).

Этот эффект нагрева, ощущаемый каждым человеком, такой же, как если бы только один человек держал веревку.

Предположим, что ячейка пропускает ток силой 2 ампера в исходном контуре, содержащем одну лампочку.

Добавлен второй такой же контур, опять же содержащий одну лампочку.

В этой петле ячейка также пропускает ток силой 2 ампера.

Общий ток в ячейке теперь равен 4 амперам.

Какие 2 способа увеличить ток? – Ответы на все

Какие 2 способа увеличить ток?

2 способа увеличения тока в цепи

• Повышение напряжения при сохранении сопротивления;
• Снижение сопротивления при поддержании постоянного напряжения;

Как увеличить ток в последовательной цепи?

В последовательной цепи добавление дополнительных резисторов увеличивает общее сопротивление и, следовательно, снижает ток.Но в параллельной схеме верно обратное, потому что параллельное добавление большего количества резисторов создает больше вариантов и снижает общее сопротивление. Если к резисторам подключить ту же батарею, ток увеличится.

Какие 2 фактора определяют текущий расход?

В простой цепи питания напряжение и сопротивление определяет ток.

Как увеличить ток?

Как увеличить ток в цепи

1. Провод небольшой длины.
2. Проводник с низким удельным сопротивлением.
3. Толстая проволока.
4. Уменьшить температуру контура.
5. Используйте транзистор для увеличения тока.

Что влияет на течение тока?

Ток возникает из-за потока электронов. Сопротивление противодействует току, поэтому чем выше сопротивление, тем меньше ток. Следовательно, факторы, влияющие на сопротивление, являются теми же факторами, которые контролируют протекание тока по проводу.

Как увеличить ток без увеличения напряжения?

Используйте проводник с низким удельным сопротивлением.Провод можно использовать небольшой длины. Используйте толстую проволоку.

Какие три фактора влияют на протекание тока в цепи?

В замкнутой электрической цепи сопротивление компонентов и напряжение источника питания влияют на электрический ток. Ток – это скорость потока электронов. Знание того, как эти условия могут измениться, является ключом к проектированию и созданию любой электрической цепи.

Как увеличить ток в цепи?

1.Увеличивайте напряжение, сохраняя сопротивление постоянным. и 2. Уменьшение сопротивления при поддержании постоянного напряжения. Для фиксированной нагрузки увеличьте напряжение питания. Для фиксированного напряжения питания увеличьте нагрузку.

Как измеряется поток электронов в цепи?

Текущий. Ток — это поток электронов в цепи или электрической системе. Вы также можете думать о токе как о количестве или объеме воды, протекающей по водопроводной трубе. Электрический ток измеряется в амперах или амперах.Ток делится на два типа: переменный ток (AC) и постоянный ток (DC).

Как стало возможным протекание электрического тока?

Физика сложна, но, по сути, электрический ток в проводах цепи возможен благодаря генератору коммунальных услуг (турбине, работающей от ветра, воды, атомного реактора или сжигания ископаемого топлива).

Как транзисторы используются для увеличения тока?

Если вы хотите увеличить ток, вам придется 1) увеличить напряжение, 2) уменьшить сопротивление или 3) и то и другое.Например: транзистор можно использовать для увеличения тока. У вас будет путь с низким током от базы к эмиттеру в NPN и путь с более высоким током от коллектора к эмиттеру.

Как увеличить текущий коэффициент: улучшить ликвидность для бизнеса

---

Насколько ликвиден ваш бизнес? Ответ заключается в показателе, называемом коэффициентом текущей ликвидности, также известным как коэффициент оборотного капитала, который указывает на вашу способность погасить краткосрочные долги в течение следующих 12 месяцев. Отслеживание этого числа может помочь вам оценить финансовое состояние компании по мере увеличения ликвидности. Принимая меры по улучшению коэффициента текущей ликвидности, вы увеличиваете ликвидность и повышаете авторитет бизнеса в глазах кредиторов, инвесторов и других заинтересованных сторон.

Как компания может улучшить коэффициент текущей ликвидности? Это всеобъемлющее руководство по ликвидности бизнеса дает вам стратегии, которые будут двигаться в положительном направлении.

Определение и расчет коэффициента текущей ликвидности

Прежде чем вы научитесь улучшать коэффициент текущей ликвидности, вы должны знать, как рассчитать это число.Формула коэффициента текущей ликвидности проста: разделите текущие активы компании на ее текущие обязательства. В категории активов обязательно учтите:

• Денежные средства и их эквиваленты в кассе
• Операционные расходы, оплаченные авансом
• Текущие запасы продукции, сырья и незавершенного производства
• Дебиторская задолженность к оплате в течение следующего года
• Инвестиции
• Канцелярские товары
Задолженность авансовые платежи

Обязательства включают все непогашенные долговые обязательства вашей компании, а также краткосрочные векселя, начисленные налоги и расходы, начисленные компенсации и доходы будущих периодов. Он также покрывает часть долгосрочного долга, подлежащего погашению в следующем году.

Давайте рассмотрим пример расчета, который поможет вам понять, как увеличить ликвидность. Если ваша компания имеет активы в размере 10 миллионов долларов и долги в размере 8 миллионов долларов, ее коэффициент текущей ликвидности составляет 10/8 или 1,25. Другими словами, на каждый доллар долга ваша компания имеет соответствующие активы на 1,25 доллара.

Коэффициент больше 1 представляет благоприятное финансовое положение, когда активов больше, чем долгов. И наоборот, коэффициент текущей ликвидности ниже 1 означает, что долги бизнеса превышают его активы, что может быть красным флагом финансовой опасности и означает, что вам необходимо улучшить ликвидность.Коэффициент выше 3 может свидетельствовать о неэффективном использовании оборотного капитала.

Коэффициент текущей ликвидности и коэффициент быстрой ликвидности

Возможно, вы также слышали о другом ключевом показателе — коэффициенте быстрой ликвидности. Как и коэффициент текущей ликвидности, коэффициент быстрой ликвидности измеряет краткосрочную ликвидность вашей компании, но учитывает меньшее количество активов, что создает более консервативную оценку. Чтобы найти коэффициент быстрой ликвидности, начните с уравнения коэффициента текущей ликвидности. Для активов учитывайте только дебиторскую задолженность, продаваемые акции и ценные бумаги, денежные средства и их эквиваленты.Используйте те же долги, что и при расчете коэффициента текущей ликвидности. Если вам интересно, как улучшить коэффициент быстрой ликвидности, повышение коэффициента текущей ликвидности направит вас на правильный путь.

Улучшение коэффициента текущей ликвидности вашей компании

Идеальный коэффициент текущей ликвидности зависит от отрасли, но вы должны стремиться к тому, чтобы он был на уровне или выше среднего показателя в вашем секторе. К счастью, умные стратегии могут изменить направление этого числа в лучшую сторону.

Реконфигурация долга

Погашение или реструктуризация долга повысит коэффициент текущей ликвидности. Узнайте, можете ли вы повторно амортизировать существующие срочные кредиты и изменить способ начисления процентов кредитором, эффективно отсрочив платежи по долгам, чтобы они снизились до вашего текущего коэффициента. Договаривайтесь о более длительных платежных циклах, когда это возможно. Например, вы можете перевести краткосрочную задолженность в долгосрочную ссуду, чтобы уменьшить ее влияние на ликвидность.

Улучшение управления активами

Благодаря расчетному счету денежные средства в кассе компании могут приносить проценты, оставаясь при этом доступными для покрытия операционных расходов.Эти счета «сметают» лишние деньги на процентный счет и возвращают их на ваш текущий счет, когда приходит время оплачивать счета.

Рассмотрите возможность продажи неиспользуемых основных средств, которые не приносят дохода. Это вливание денежных средств увеличивает колонку краткосрочных активов, что, в свою очередь, увеличивает коэффициент текущей ликвидности компании. Здания, оборудование, транспортные средства, устаревший инвентарь и другие предметы, которые не приносят средств в бизнес, представляют собой пассивы, которые вы можете конвертировать в наличные деньги.

Если непогашенная кредиторская задолженность снизила ликвидность компании, рассмотрите возможность усиления усилий по взысканию этих долгов.Выставляйте счета как можно быстрее после покупки. С самого начала установите четкие условия оплаты, включая штрафы за просрочку платежа и проценты за просроченную задолженность. Проведите тщательный анализ процесса работы с кредиторской задолженностью и найдите недостатки, которые задерживают платежи и препятствуют своевременному взысканию.

Сократить расходы

Если возможно, сократите расходы, чтобы увеличить коэффициент текущей ликвидности. Внимательно изучите бюджет и посмотрите, где можно сократить такие позиции, как маркетинг, реклама, трудозатраты и услуги.Эти косвенные затраты со временем накапливаются и сокращают значительную часть ваших операционных активов, но часто остаются незамеченными.

В то же время рассмотрите возможность ограничения личных расходов на бизнес. Выводя эту прибыль из обращения, вы уменьшаете объем доступного оборотного капитала, уменьшая коэффициент текущей ликвидности. Чем больше денег вы потратите на управление компанией, тем лучшего коэффициента текущей ликвидности вы добьетесь.

Когда это возможно, финансируйте или откладывайте капиталовложения, требующие значительных денежных затрат.Если вы потратите свои операционные средства на крупные расходы, этот коэффициент быстро упадет ниже 1.

Имейте в виду, что коэффициент текущей ликвидности компании естественным образом меняется с течением времени по мере погашения долга и приобретения новых активов и долгов. Теперь, когда вы знаете, как улучшить ликвидность, периодический мониторинг этого числа поможет вам не сбиться с пути и продемонстрирует влияние реализации этих стратегий.

Каталожные номера:

https://www.wallstreetmojo. com/current-ratio/

https://corporatefinanceinstitute.com/resources/knowledge/finance/current-ratio-formula/

https://www.businessinsider.com/current-ratio

https://www.entrepreneur.com/article/187606

Увеличение мощности электрического тока на выводах Arduino

Введение

Между несколькими типами Arduino и других микроконтроллеров у нас есть проблема: низкая мощность источника электрического тока на выводах.

В некоторых моделях это значение может варьироваться от 6 мА до 40 мА.Но будьте осторожны, всегда проверяйте техническое описание вашего устройства и проверяйте мощность источника электрического тока контактов.

Но теперь, чтобы решить эту проблему, мы будем использовать схему драйвера электрического тока, и мы представим вам все шаг за шагом, чтобы вы построили свою собственную схему простым способом.

Разработка проекта

С помощью представленной проблемы схема позволяет управлять нагрузкой, электрический ток которой выше, чем может обеспечить вывод микроконтроллера. И для этого мы будем использовать транзистор.

Транзистор будет использоваться в качестве переключателя и обеспечит большую пропускную способность по току для нагрузки. И для этого мы будем использовать эту схему, которая представлена ​​на рисунке 2, подключенную к выводу Arduino или любой другой ЧИП. Эта схема может быть реплицирована на все цифровые выводы.

Рисунок 2. Цепь для увеличения мощности источника электрического тока контактов Arduino.

Как возможный анализ, в этой схеме мы используем транзистор, подключенный к выводу Arduino через резистор (R1).

Теперь будет представлен процесс проектирования всей схемы в три этапа:

Во-первых, мы должны рассчитать базовый ток, который составляет 10% от значения тока нагрузки.

Этот электрический ток будет подаваться через контакт Arduino. Для этого будем считать, что нагрузке требуется 100 мА, наше значение Ib (электрический ток для активации базы транзистора) будет 10 мА.

Для каждого типа нагрузки необходимо знать значение электрического тока, необходимого для управления нагрузкой.

Теперь обратите внимание, что при слабом электрическом токе на базе Транзистора мы запускаем нагрузку, которая требует значения тока в 10 раз выше.

Следовательно, со значением тока базы переходим ко второму шагу: Рассчитываем сопротивление базы по этому уравнению.

  Rb = (VDD - 0,7)/Ib - Уравнение (1)

Подставляя 10 мА в Ib, мы находим номинал резистора 430R, который является коммерческой ценностью.

На третьем этапе мы определяем размеры транзистора. Для этого решения мы используем NPN-транзистор BC337, так как он поддерживает электрический ток коллектора 800 мА, что больше, чем ток нагрузки.

И нагрузка будет подключена к клемме +нагрузка и -нагрузка , как показано на рисунке 1.

проекты с нагрузками для большей мощности.

Наша последняя опубликованная статья

Узнайте, как создать доску MyPet Maker, и получите 10 бесплатных печатных плат. Получите доступ к этой ссылке!

Рис. 3. Печатная плата MyPet.

Благодарность

Спасибо компании PCBWay за поддержку нашего канала на YouTube, а также за производство и сборку печатных плат более высокого качества.

Лаборатория Silícios благодарит UTSOURCE за предоставление электронных компонентов.

Увеличьте допустимый ток и упростите тепловой расчет обратноходовых преобразователей с драйвером синхронного выпрямителя на вторичной стороне в 5-выводном SOT-23

В обратноходовых преобразователях уровни тока в сильноточных приложениях ограничиваются теплом, выделяемым диодом выходного выпрямителя .Очевидный способ снять это ограничение — заменить диод полевым МОП-транзистором с гораздо меньшим падением напряжения, что значительно уменьшит выделение тепла в выпрямителе — уменьшенное рассеивание тепла увеличивает выходной ток и КПД, а также упрощает тепловую конструкцию. LT8309 представляет собой синхронный драйвер MOSFET на вторичной стороне, который воспроизводит поведение выходного диода, измеряя напряжение сток-исток MOSFET, чтобы определить, должен ли он быть включен или выключен, что позволяет заменить менее эффективный выпрямительный диод.

LT8309 можно комбинировать с любой линейкой обратноходовых интегральных схем Linear без оптопары с граничным режимом (например, с контроллером первичной стороны LT3748) для получения высокопроизводительных изолированных источников питания с минимальным количеством компонентов.

На рис. 1 показан низковольтный, сильноточный источник обратного хода с малым количеством деталей. Традиционный выходной диод заменен идеальным диодом, состоящим из LT8309, MOSFET и нескольких небольших внешних компонентов.

Рис. 1. Низковольтный сильноточный обратноходовой преобразователь.

Чтобы МОП-транзистор действовал как диод, он должен включаться, как только внутренний диод начинает проводить ток, и выключаться, как только его ток падает до нуля. Быстрый компаратор LT8309 обеспечивает требуемое почти мгновенное действие. Компаратор измерения тока контролирует напряжение стока MOSFET. Когда внутренний диод начинает открываться, напряжение стока падает значительно ниже земли, компаратор отключается и включает полевой МОП-транзистор. После минимального времени включения LT8309 ожидает достижения точки срабатывания выключения MOSFET, чтобы выключить MOSFET.Точка срабатывания выключения может быть отрегулирована с помощью внешнего резистора, соединяющего контакт DRAIN компонента со стоком MOSFET. Вывод DRAIN имеет номинальное напряжение 150 В, что делает его пригодным для широкого диапазона входных напряжений.

Внутренний LDO

LT8309 генерирует выходное напряжение 7 В на выводе INTV _CC для привода затвора MOSFET. Мощный привод затвора с сопротивлением подтягивания 1 Ом ускоряет включение и выключение полевого МОП-транзистора, что приводит к повышению эффективности.

Эффективность

показана на рис. 2 в сравнении с диодной конструкцией.Благодаря более высокой эффективности рабочая температура платы, построенной на базе LT8309, остается значительно ниже, чем плата, построенная только на диодах, как показано на рисунках 3 и 4.

Рис. 2. Эффективность обратноходового преобразователя на основе LT8309 в сравнении с традиционным диодным выпрямителем на вторичной стороне.

Рис. 3. Тепловое изображение при выходе 5 В/5 А с диодом PDS760.

Рис. 4. Тепловое изображение показывает, что выход 5 В/5 А работает намного холоднее с LT8309.

Номинальное значение 40 В V _CC позволяет управлять LT8309 от выходного напряжения или выпрямленного напряжения стока MOSFET.Если контакт V _CC подключен к выходу обратноходового преобразователя во время короткого замыкания на выходе, LT8309 выключен, и внутренний диод полевого МОП-транзистора должен справиться с состоянием короткого замыкания. Это налагает дополнительные тепловые требования на МОП-транзистор. Вместо этого, если V _CC подключен к напряжению стока MOSFET, как показано на рисунке 1, V _CC равно V _IN /N при коротком замыкании, что позволяет LT8309 работать во время короткого замыкания. Ток короткого замыкания протекает через полевой МОП-транзистор, а не через внутренний диод.

LT8309 — это простой в использовании, быстрый драйвер синхронного обратноходового выпрямителя на вторичной стороне в корпусе SOT-23.
