Трансформатор своими руками: пошаговая инструкция

Несмотря на многообразие электрооборудования на рынке, далеко не во всех ситуациях можно найти подходящий преобразовательный агрегат для решения конкретной задачи. Поэтому многие обыватели пытаются изготовить  трансформатор своими руками для получения определенных параметров работы. Стоит отметить, что намотать трансформатор может каждый, даже без специализированного оборудования и особых навыков, но этот процесс довольно трудоемкий и кропотливый. Поэтому изначально вам придется определиться с типом и характеристиками прибора.

Что понадобится для сборки?

Все преобразователи подразделяются на две основные категории – повышающие и понижающие трансформаторы.

В зависимости от предназначения, конструктивных особенностей и места установки их можно разделить на такие категории:

Практически каждое из вышеперечисленных устройств вы можете воссоздать в домашних условиях. Наиболее простым вариантом является перемотка трансформатора из заводского изделия, так как он уже содержит необходимые элементы.

Главное, чтобы первичная обмотка подходила по номиналу питающего напряжения и мощности. Куда хуже, если перематывать нужно обе обмотки, к примеру, если и первичная, и вторичная обмотка пробиты или получили механическое повреждение.

Для изготовления трансформатора своими руками вам понадобятся:

  • Магнитопровод – служит в качестве проводника магнитного потока, лучше взять из старого трансформатора, так как он изготовлен из электротехнической стали и обеспечивает необходимые параметры работы, характеризуется малыми потерями в железе.
  • Провода нужного вам сечения в лаковой, полимерной или стеклотканевой изоляции. Чем тоньше этот слой, тем плотнее прилягут витки к каркасу и друг к другу.
  • Каркас – служит в качестве основания для обмоток трансформатора, устанавливает габариты по ширине. Можно взять из старого трансформатора, а можно изготовить своими руками. Материалом для каркаса может послужить электротехнический картон, гетинакс или текстолит, важно чтобы он не занимал много места в зазоре между сердечником и проводом.
  • Изоляция – предназначена для электрического отделения токоведущих элементов друг от друга и от конструктивных элементов трансформатора. В промышленном производстве используется лакотканевая лента, фторопласт, парафиновая пропитка, но при самостоятельном изготовлении подойдет любой имеющийся у вас материал, главное, чтобы его диэлектрической прочности хватало для напряжения сети.
  • Намоточный станок – позволяет упростить процесс и обеспечить постоянное натяжение. Можно изготовить своими руками из ручной дрели или по принципу вертела на двух шарнирах. Важно, чтобы изготовленный станок имел как можно меньший люфт.

Помимо этого вам могут пригодиться: молоток с деревянной пресс-планкой, паяльник для соединения проводов, ножницы, пассатижи. Но перед изготовлением, обязательно рассчитайте параметры трансформатора.

Расчеты

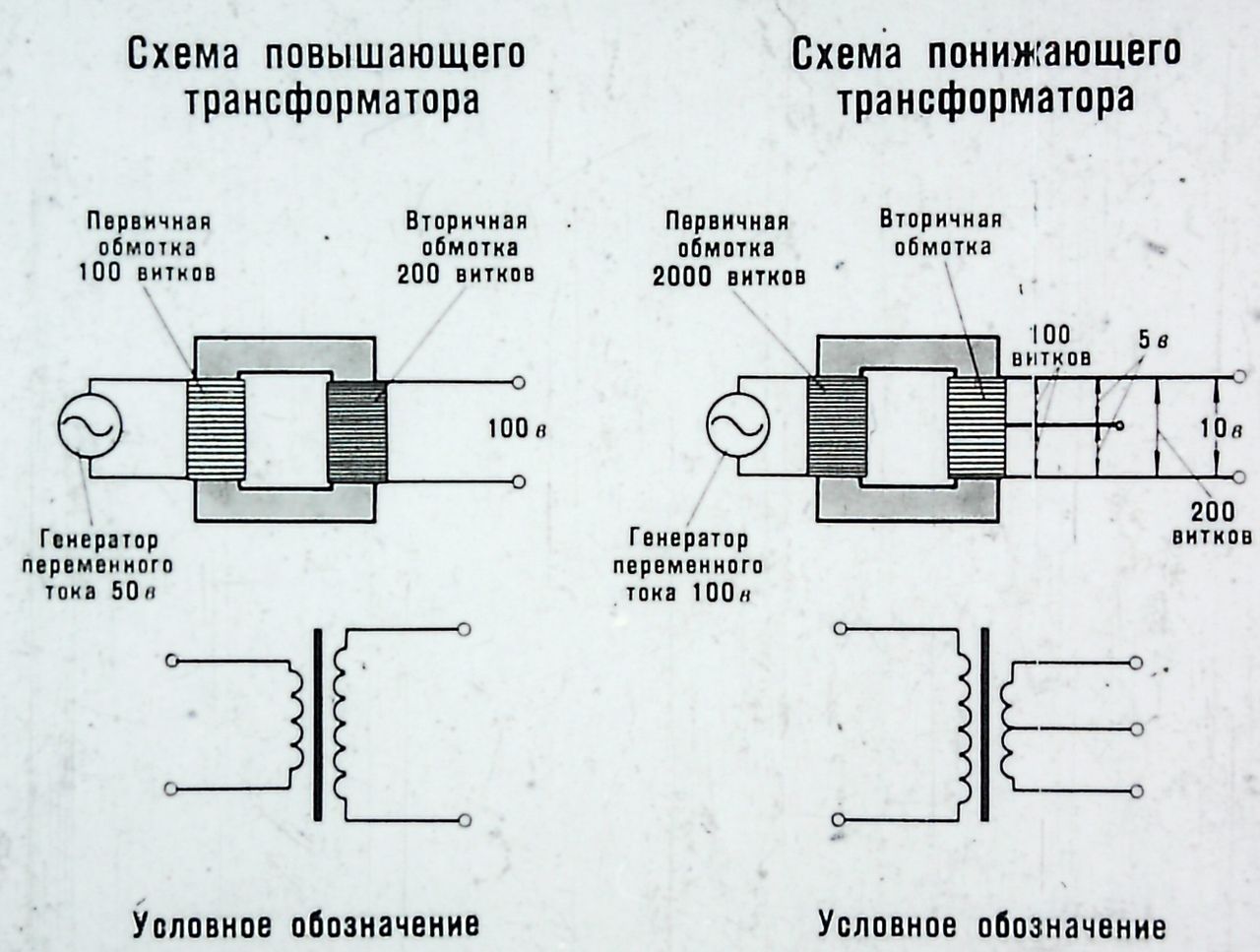

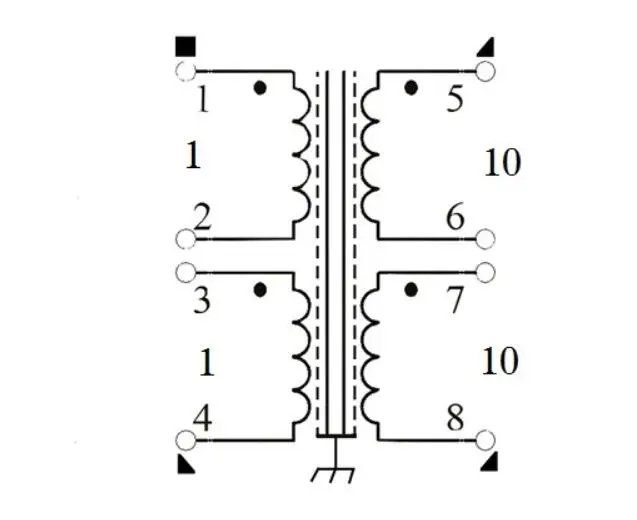

Рис. 1: принципиальная схема трансформатора

Наиболее сложный вариант, если вы будете изготавливать трансформатор своими руками с нуля. В таком случае расчет электрической машины производится в зависимости от выходной мощности. Исходя из этого параметра, рассчитывается мощность первичной обмотки. Если вы используете заводской сердечник, то можно считать эти величины одинаковыми, если вы соберете его самостоятельно, то P2 = 0,9 * P1

Это приблизительный расчет с учетом потерь в сердечнике. В зависимости от качества шихтовки своими руками, разница мощностей может находиться в пределах от 5 до 20%.

В зависимости от мощности первички определяется сечение магнитопровода, которое вычисляется по формуле: S = √P1

Следует отметить, что мощность для вычислений берется в Ваттах, а размеры сердечника получаем в квадратных сантиметрах.

Далее определяется коэффициент передачи электромагнитной энергии: k = f/S,

Где k – коэффициент передачи, f – частота сетевого напряжения переменного тока, S – площадь сечения магнитопровода.

Исходя из полученного коэффициента, определяется число витков в обмотках по величине входных и выходных напряжений: N1 = k*U1, N2 = k*U2

Это приблизительные вычисления, предназначенные для бытового применения радиолюбителями. Заводские трансформаторы имеют более сложную процедуру расчета, которая производится по справочникам и зависит от их типа и назначения (силовые, измерительные, трехобмоточные, тороидальные устройства и т.д.)

Далее рассчитывается сила тока в первичной обмотке трансформатора: I1 = P/ U1

Соответственно, ток, протекающий по вторичной обмотке трансформатора, вычисляется по  формуле: : I2 = P/ U2

Исходя из величины тока в каждой обмотке, выбирается сечение жилы. Но заметьте, что проводник в обмотке значительно хуже охлаждается, поэтому запас сечения делается на 20 – 30%. Проще выполнять данную работу медными проводами, но это требование не критично.

Таблица: выбор сечения, в зависимости от протекающего тока

Медный проводникАлюминиевый проводник
Сечение жил, мм
2
Ток, АСечение  жил. мм2Ток, А
0,511
0,7515
117
1.5192,522
2.527428
438636
6461050
10701660
16802585
2511535100
3513550135
5017570165
7021595200
95265120230
120300


Сборка повышающего трансформатора

Особенностью повышающего трансформатора является большее сечение жил первичной обмотки трансформатора по отношению к вторичной. Ярким примером может служить любой агрегат, повышающий напряжение питания 220 Вольт до 400, 500, 1000 В и т.д., соответственно класс изоляции трансформатора выбирается по номиналу вторичной обмотки, как в сетевых трансформаторах.

Заметьте, что проводник большого сечения не получится намотать самодельным станком, поскольку вы не сможете выдать достаточное усилие. Определить это довольно просто – если первые витки свободно двигаются по каркасу катушки или хуже того, вы видите явный зазор между жилой и каркасом, переходите к ручной намотке.

Для сборки вам потребуется выполнить такую последовательность действий:

  • Соберите основание из диэлектрического материала, для этого можно вырезать его по лекалу из картона. Сборка каркаса производится внахлест при помощи клея. Рис. 2: изготовьте каркас для трансформатора

Если у вас имеется готовый образец, можете переходить к следующему этапу.

  • Сделайте отверстия в щеке катушки под выводы в электрическую сеть и к потребителю. Проденьте в них выводы. Рис. 3: проденьте вывод первичной обмотки
  • Уложите первый слой изоляции под первичку. Рис. 4: нанесите слой изоляции на катушку

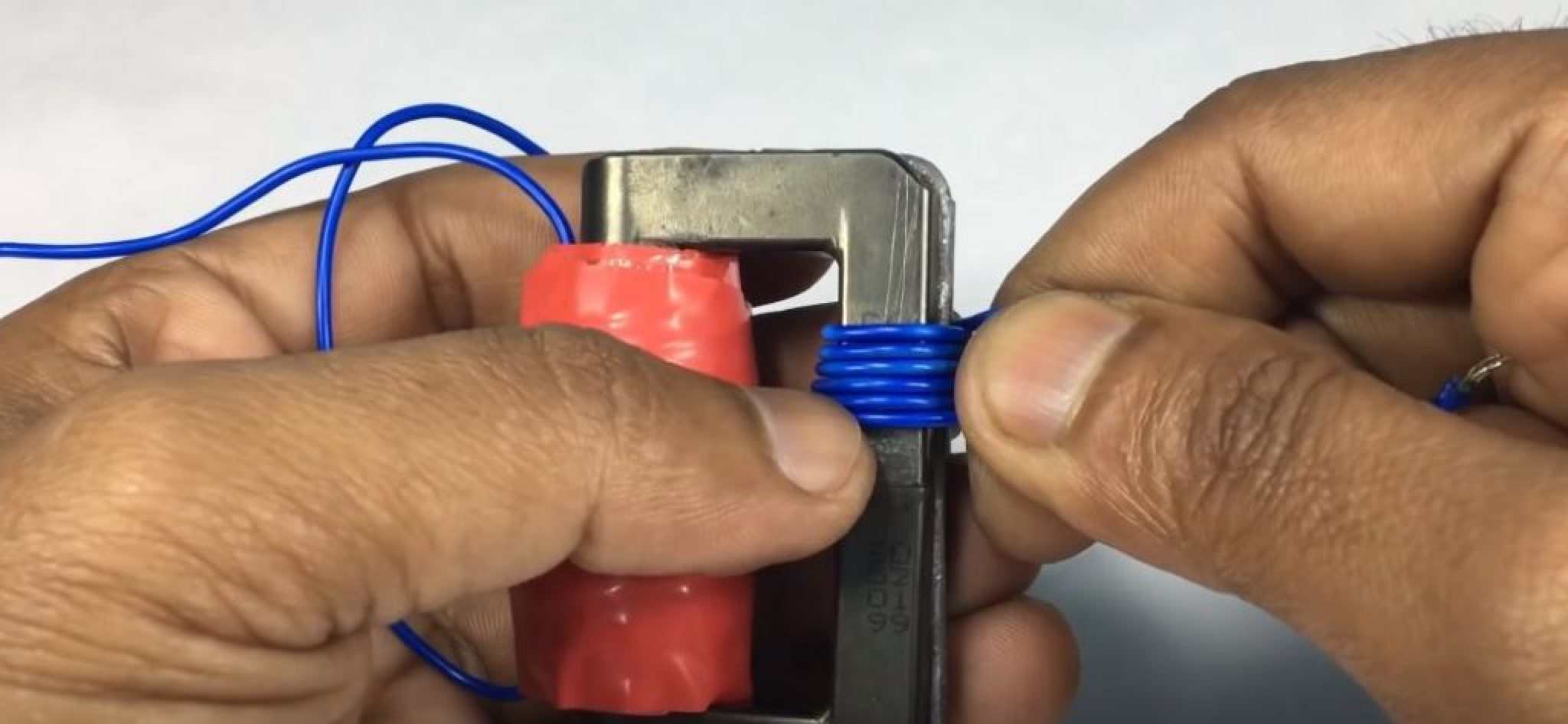

  • Намотайте первичную обмотку трансформатора – если позволяет толщина, используйте станок, в противном случае, сделайте это руками. При намотке каждые 4 -5 витков проверяйте жесткость фиксации и плотность прилегания. Рис. 5: намотайте первичку

В случае наличия видимых зазоров рекомендуется придавливать витки деревянной пресс-плашкой или прибивать их через плашку молотком.

  • Посчитайте количество витков, оно должно соответствовать расчетному, выводы проденьте в отверстия. Уложите слой изоляции на первичку.
  • После слоя изоляции намотайте вторичку, так как здесь будет использоваться более тонкий провод, эту процедуру проще выполнять на станке. Рис. 6: намотайте вторичную обмотку

Периодически проверяйте плотность витков и их фиксацию на стержне. Хорошая фиксация не должна прогибаться и деформироваться при нажатии пальцами.

  • Если все витки не помещаются в один слой, их выкладывают в несколько, тогда важно соблюдать одно и то же количество витков в каждом из них. Слои перекладываются диэлектрическим материалом, заметьте, что толщина изоляции не должна существенно влиять на общие габариты катушек. Рис. 7: заизолируйте первый слой
  • Выведете концы вторичной обмотки на щечку каркаса.

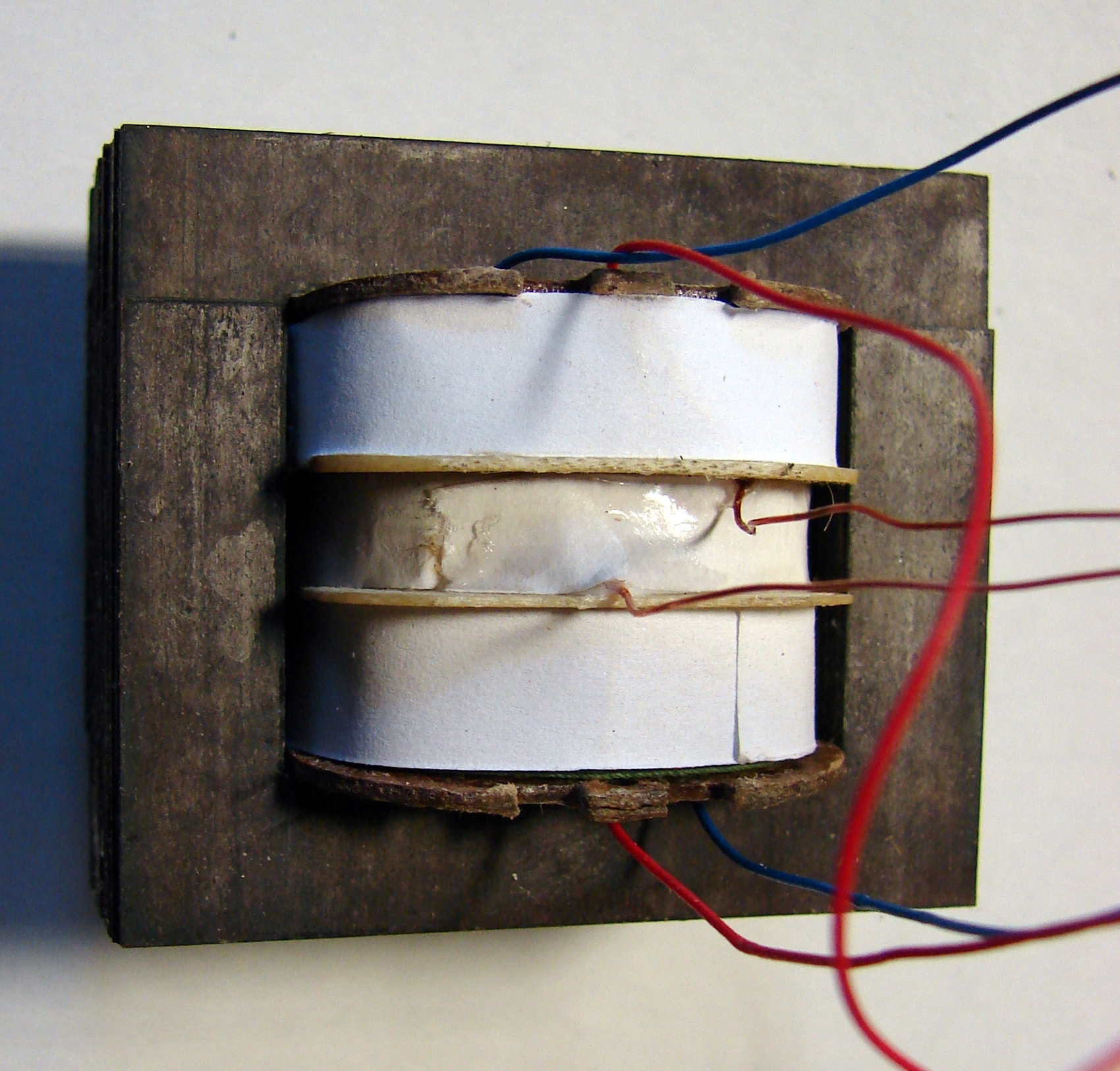

  • Поместите магнитопровод в окно каркаса, сборка сердечника выполняется поочередно с каждой стороны, иначе потери окажутся слишком большими. Затем сердечник распирается для плотности фиксации. Рис. 8: поместите катушки на сердечник

Мощные трансформаторы на большой номинал напряжения дополнительно пропитывается парафиновой изоляцией. Такая процедура приводит к повышению емкостных потерь, но создает дополнительную защиту от электрического тока.

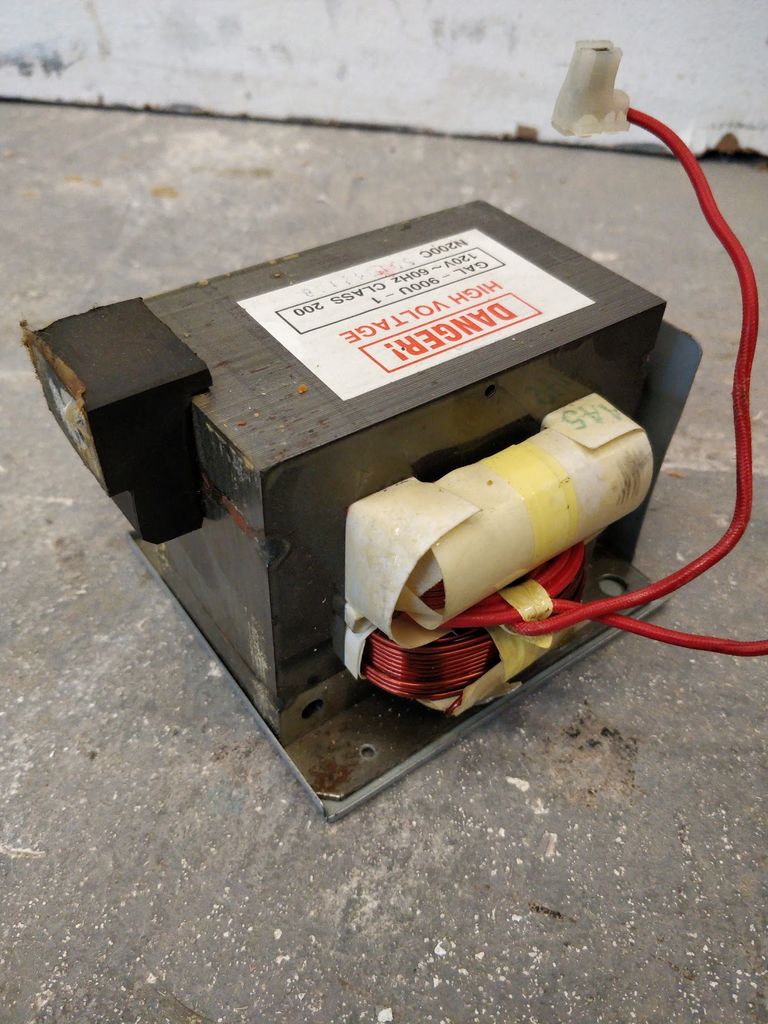

Сборка понижающего трансформатора

Понижающий трансформатор будет отличаться большим количеством витков на первичке. В быту их можно часто встретить в блоках питания, сварочных аппаратах и прочем оборудовании. Правда, в импульсных блоках используется другая технология, поэтому ремонт таких устройств производится без трансформаторов.

Так как изготовление сварочного трансформатора своими руками довольно актуально для домашних самоделок, рассмотрим на примере этот вариант. Требования к процессу сборки соответствует предыдущему. Отличительной особенностью такого агрегата является большое сечение провода во вторичной обмотке, так как сварочный ток может достигать сотен ампер.

Процесс изготовления заключается в следующем:

  1. Возьмите старое или изготовьте основание для катушки.
  2. Зафиксируйте на трансформаторном каркасе слой изоляции.
  3. Намотайте первичную обмотку с попеременной изоляцией слоев.
  4. Заизолируйте первичку и намотайте вторичную обмотку, так как большой диаметр проводов не позволит сделать это вручную, используйте слесарный инструмент.
  5. Зафиксируйте выводы обеих катушек.
  6. Установите пластины сердечника.

Испытание

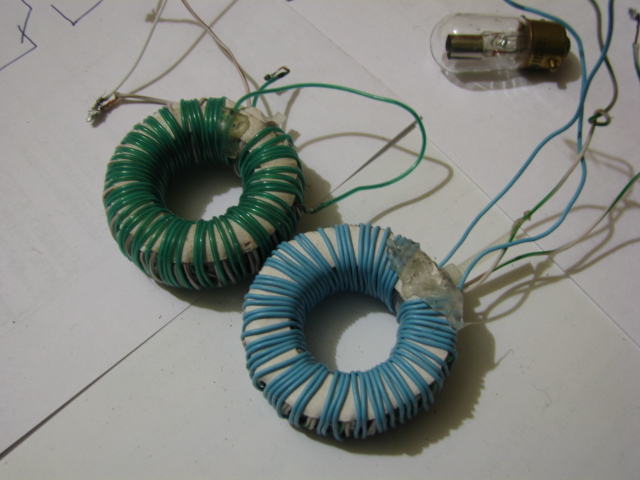

Для проверки работоспособности П-образных или тороидальных трансформаторов в домашних условиях можно воспользоваться обычным мультиметром. Для этого переведите измерительный прибор в режим прозвона и проверьте целостность каждой из обмоток. Затем  проверьте изоляцию между каждой из обмоток и магнитопроводом и сопротивление между обеими обмотками. Это наиболее простой комплекс испытаний, который даст общее представление об исправности самодельного агрегата.

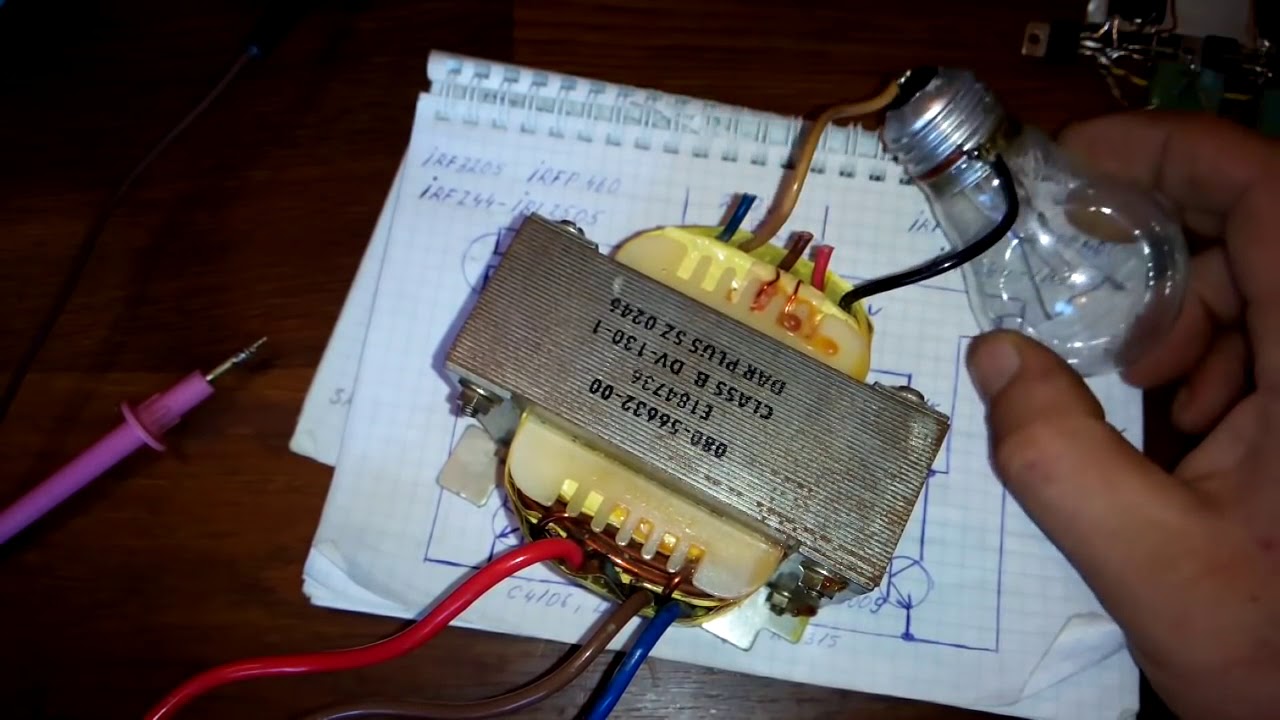

Для проверки отсутствия короткозамкнутых витков используется лампа, включающаяся последовательно к первичной обмотке.

Помимо этого электрические машины испытываются в режиме холостого хода и короткого замыкания. Такие проверки показывают, насколько качественно собран преобразователь, но выполнять их в домашних условиях не обязательно.

Список использованной литературы

  • Подъяпольский А.Н. «Как намотать трансформатор» 1953
  • Кислицын А.Л. «Трансформаторы» 2001
  • Родштейн Л.П. «Электрические аппараты» 1989
  • Бартош А.И. «Электрика для любознательных» 2019

Как сделать простой высоковольтный преобразователь из 3-х деталей » трансформатор, транзистор, резистор.

Тема о различных устройствах, повышающих напряжение до величин свыше 1000 вольт весьма популярна. Эти высоковольтные преобразователи можно использовать для таких целей как электрические зажигалки, ионизаторы воздуха, источники питания для газоразрядных ламп, электрошокеры, различные светящиеся шары (внутри которых играют молнии) и т.д. И вовсе нет особой необходимости в том, чтобы собирать преобразователь высокого напряжения по какой-то сложной схеме. Допустим я сделал очень простой вариант такого устройства, которое содержало в себе всего три детали: трансформатор с ферритовым Ш-образным сердечником, полевой транзистор и резистор.

В этой схеме простого высоковольтного преобразователя, что был собран своими руками, основные силы уходят на намотку повышающего трансформатора. Сам трансформатор был снят с платы обычного компьютерного блока питания. Также такие трансформаторы можно найти в различной современной технике, где имеются блоки питания с высокочастотными преобразователям. Либо его можно просто купить на радиорынке, цена относительно низкая.

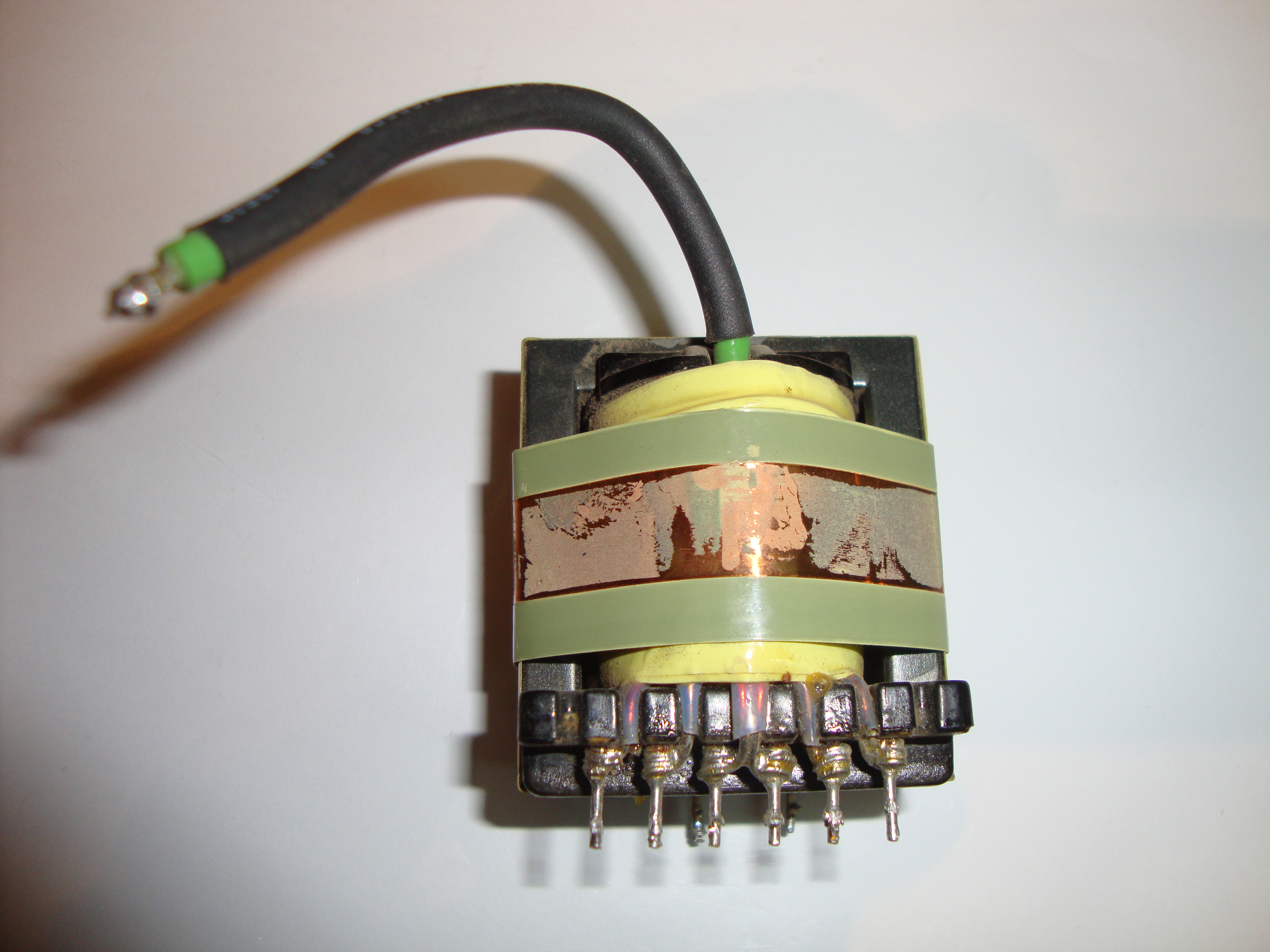

Магнитопровод такого высокочастотного трансформатора должен быть из феррита (подойдет любая марка). У меня нормально работал этот преобразователь на трансформаторе Ш-образной формы (должна подойти и П-образная форма), в то время как на круглом сердечнике схема не запускалась. Размеры трансформатора в большей степени зависят от того провода, что будет намотан на магнитопровод (диаметра, количества витков, изоляционных слоев между обмотками). Допустим свой первый трансформатор я намотал до полного его заполнения, а в итоге оказалось, что было недостаточным количество витков во вторичной обмотке. Пришлось брать трансформатор чуть больших размеров. Что касается мощности таких высокочастотных трансформаторов, то ее скорее можно назвать резиновой. То есть, электрическая мощность, которую можно получить из подобного транса, напрямую зависит от рабочей частоты тока, что подается на входные обмотки. Повышая только лишь частоту тока, оставляя размеры трансформатора прежними, можно увеличивать его общую мощность.

Если вы сняли с устройства, достали где-нибудь подходящий трансформатор с ферритовым сердечником то его нужно будет перемотать. Обычно магнитопровод этих трансов между собой склеен. Банальные попытки просто соединить сердечник путем механического воздействия (отковыривать ножом, отверткой и т.д.) в большинстве случаев приводят к раскалыванию феррита. Правильнее будет сначала имеющийся трансформатор опустить на полминуты в кипящую воду. После этого сцепление клея ослабевает и части ферритового сердечника легко отсоединяются друг от друга без повреждений.

Теперь что касается самой перемотки трансформатора под наш самодельный высоковольтный преобразователь. Итак, первичная обмотка содержит 8 витков с отводом от середины (диаметр провода около 0.8-1,5 мм). Ее проще наматывать шиной из нескольких проводов, допустим берем 6 проводов диаметром по 0.4 миллиметров каждый. Все эти провода аккуратно и равномерно наматываем на каркас трансформатора. Мотаем 4 витка. Далее выходящие концы этих проводов разделяем по 3 штуки, спаивая их между собой. В общем получается что мы имеем первичку, состоящую из двух проводов, каждый из которых имеет 4 витка, а каждый провод состоит из трех жил, соединенных параллельно между собой. Начало одной (любой) первичной обмотки соединяем с концом другой первичной обмотки. Это соединение и будет отводом от середины, образуя среднюю точку.

Для изоляционного отделения обмоток можно использовать ленту обычного скотча. Намотали первичную обмотку, нанесли изоляционный слой в несколько витков. Поверх первичной начинаем мотать вторичную, повышающую обмотку высоковольтного трансформатора. Также отделяем слоем скотча. К примеру, один слой вторичной обмотки содержит у меня по 200 витков, после чего изолирую одним витком скотча. Далее мотаю следующий слой в 200 витков. Всего вторичная обмотка должна содержать около 1600 витков провода 0,1 мм. Это получается 8 слоев по 200 витков каждый. Следим, чтобы витки различных слоев были отдалены друг от друга на некоторое расстояние (примерно 0.4 мм), что уменьшает вероятность электрического пробоя.

После завершения намотки вставляем в каркас части ферритового сердечника. Для их фиксации достаточно обмотать несколькими витками ленты скотча. Вот и все, наш высоковольтный трансформатор готов. Теперь осталось к нему припаять полевой транзистор и резистор. Подсоединяем питание. В моем случае высоковольтный преобразователь хорошо начинал работать от напряжения 5 вольт. Просто сам полевой транзистор, который я поставил, имеет пороговое напряжение 2-4 вольта. Путем подбора полевых транзисторов (имеющих другие пороговые напряжения) можно уменьшить величину питающего напряжения, к примеру, запитать схему от обычного литиевого аккумулятора, получив в итоге компактную электрическую зажигалку для газа.

Видео по этой теме:

P.S. В моем случае при напряжении питания в 5 вольт схема высоковольтного преобразователя, что сделан был своими руками, потребляла ток 0,5 и более ампер. Полевой транзистор начинал греться. Следовательно, чтобы избежать его чрезмерного перегрева к нему нужно прикрепить небольшой охлаждающий радиатор. Так что после сборки данной схемы обратите внимания на нагрев транзистора, при необходимости установите радиатор подходящих размеров.

Простые повышающие DC/DC преобразователи своими руками, схемы

Устройствами с батарейным питанием сейчас уже никого не удивишь, всевозможных игрушек и гаджетов питающихся от аккумулятора или батарейки найдется с десяток в каждом доме. Между тем, мало кто задумывался над количеством разнообразных преобразователей, которые используются для получения необходимых напряжений или токов от стандартных батарей. Эти самые преобразователи делятся на несколько десятков различных групп, каждая со своими особенностями, однако в данный момент времени мы говорим про понижающие и повышающие преобразователи напряжения, которые чаще всего называются AC/DC и DC/DC преобразователями. В большинстве случаев для построения таких конвертеров используются специализированные микросхемы, позволяющие с минимальным количеством обвязки построить преобразователь определенной топологии, благо микросхем питания на рынке сейчас великое множество.

Рассматривать особенности применения данных микросхем можно бесконечно долго, особенно с учетом целой библиотеки даташитов и аппноутов от производителей, а также бесчисленного числа условно-рекламных обзоров от представителей конкурирующих фирм, каждая из которых старается представить свой продукт наиболее качественным и универсальным. В этот раз мы будем использовать дискретные элементы, на которых соберем несколько простейших повышающих DC/DC преобразователей, служащих для того, чтобы запитать небольшое маломощное устройство, к примеру, светодиод, от 1 батарейки с напряжением 1,5 вольт. Данные преобразователи напряжения можно смело считать проектом выходного дня и рекомендовать для сборки тем, кто делает свои первые шаги в удивительный мир электроники.

Итак, схема первая:


Схема простого DC/DC
преобразователя №1

На данной схеме представлен релаксационный автогенератор, представляющий собой блокинг-генератор со встречным включением обмоток трансформатора. Принцип работы данного преобразователя следующий: при включении , ток протекающий через одну из обмоток трансформатора и эмиттерный переход транзистора – открывает его, в результате чего он открывается и больший ток начинает течь через вторую обмотку трансформатора и открытый транзистор. В результате в обмотке, подключенной к базе транзистора наводится ЭДС, запирающая транзистор и ток через него обрывается. В этот момент энергия, запасенная в магнитном поле трансформатора, в результате явления самоиндукции, высвобождается и через светодиод начинает протекать ток, заставляющий его светиться. Затем процесс повторяется.

Компоненты, из которых можно собрать этот простой повышающий преобразователь напряжения, могут быть совершенно различными. Схема, собранная без ошибок, с огромной долей вероятности будет корректно работать. Мы пробовали использовать даже транзистор МП37Б – преобразователь отлично функционирует! Самым сложным является изготовление трансформатора – его надо намотать сдвоенным проводом на ферритовом колечке, при этом количество витков не играет особой роли и находится в диапазоне от 15 до 30. Меньше – не всегда работает, больше – не имеет смысла. Феррит – любой, брать N87 от Epcos не имеет особого смысла, также как и разыскивать M6000НН отечественного производства. Токи в цепи протекают мизерные, поэтому размер колечка может быть очень небольшим, внешнего диаметра в 10 мм будет более чем достаточно. Резистор сопротивлением около 1 килоома (никакой разницы между резисторами номиналом в 750 Ом и 1,5 КОм обнаружено не было). Транзистор желательно выбрать с минимальным напряжением насыщения, чем оно меньше – тем более разряженную батарейку можно использовать. Экспериментально были проверены: МП 37Б, BC337, 2N3904, MPSh20. Светодиод – любой имеющийся, с оговоркой, что мощный многокристальный будет светиться не в полную силу.

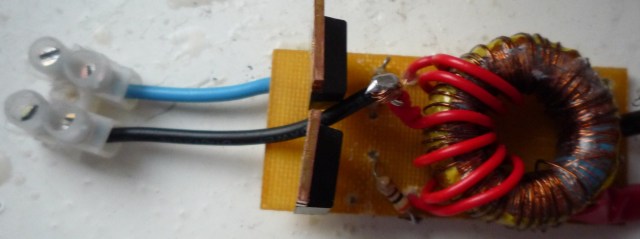

Собранное устройство выглядит следующим образом:

Размер платы 15 х 30 мм, и может быть уменьшен до менее чем 1 квадратного сантиметра при использовании SMD-компонентов и достаточно маленького трансформатора. Без нагрузки данная схема не работает.

Вторая схема – это типовой степ-ап преобразователь, выполненный на двух транзисторах. Плюсом данной схемы является то, что при её изготовлении не надо мотать трансформатор, а достаточно взять готовый дроссель, но она содержит больше деталей, чем предыдущая.


Схема простого DC/DC преобразователя №2

Принцип работы сводится к тому, что ток через дроссель периодически прерывается транзистором VT2, а энергия самоиндукции направляется через диод в конденсатор C1 и отдается в нагрузку. Опять же, схема работоспособна с совершенно различными компонентами и номиналами элементов. Транзистор VT1 может быть BC556 или BC327, а VT2 BC546 или BC337, диод VD1 – любой диод Шоттки, например, 1N5818. Конденсатор C1 – любого типа, емкостью от 1 до 33 мкФ, больше не имеет смысла, тем более, что можно и вовсе обойтись без него. Резисторы – мощностью 0,125 или 0,25 Вт (хотя можно поставить и мощные проволочные, ватт эдак на 10, но это скорее расточительство чем необходимость) следующих номиналов: R1 – 750 Ом, R2 – 220 КОм, R3 – 100 КОм. При этом, все номиналы резисторов могут быть совершенно свободно заменены на имеющие в наличии в пределах 10-15% от указанных, на работоспособности правильно собранной схемы это не сказывается, однако влияет на минимальное напряжение, при котором может работать наш преобразователь.

Самая важная деталь – дроссель L1, его номинал также может отличаться от 100 до 470 мкГн (экспериментально проверены номиналы до 1 мГн – схема работает стабильно ), а ток на который он должен быть рассчитан не превышает 100 мА. Светодиод – любой, опять же с учетом того, что выходная мощность схемы весьма невелика.Правильно собранное устройство сразу же начинает работать и не нуждается в настройке.

Напряжение на выходе можно стабилизировать, установив стабилитрон необходимого номинала параллельно конденсатору C1, однако следует помнить, что при подключении потребителя напряжение может проседать и становиться недостаточным. ВНИМАНИЕ! Без нагрузки данная схема может вырабатывать напряжение в десятки или даже сотни вольт! В случае использования без стабилизируещего элемента на выходе, конденсатор C1 окажется заряжен до максимального напряжения, что в случае последующего подключения нагрузки может привести к её выходу из строя!

Преобразователь также выполнен на плате размером 30 х 15 мм, что позволяет прикрепить его на батарейный отсек типа размера AA. Разводка печатной платы выглядит следующим образом:

Обе простые схемы повышающих преобразователей можно сделать своими руками и с успехом применять в походных условиях, например в фонаре или светильнике для освещения палатки, а также в различных электронных самоделках, для которых критично использование минимального количества элементов питания.

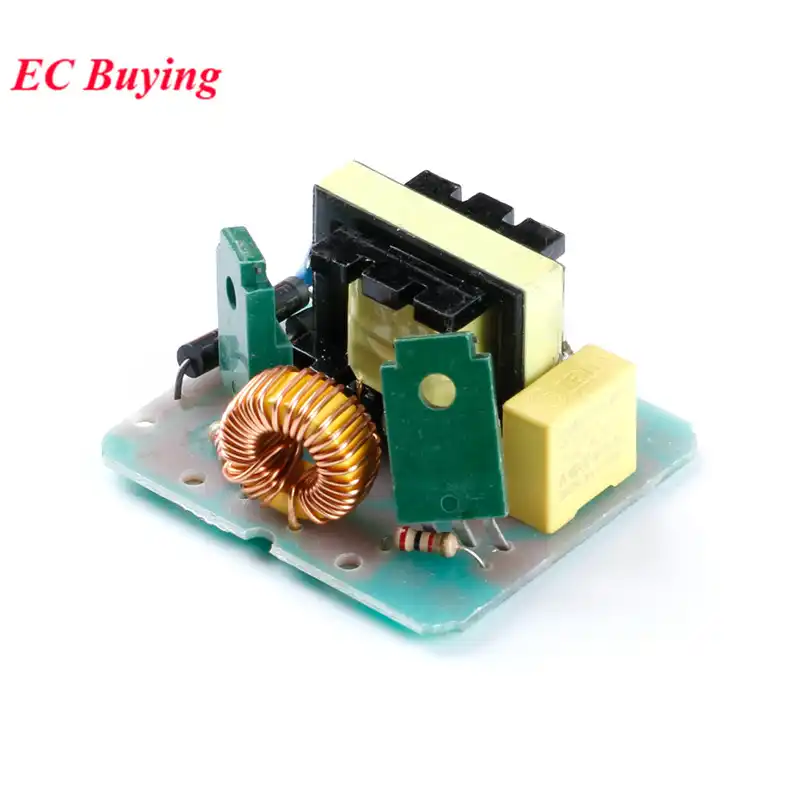

Импульсный преобразователь напряжения 12 220 своими руками. Что нужно знать и иметь для самостоятельной намотки трансформатора? Конструкция, принцип работы

  • Что нужно знать и иметь для самостоятельной намотки трансформатора?
  • Рабочий процесс изготовления каркасов катушек
  • Изготовление обмоток повышающего трансформатора
  • Сборка повышающего трансформатора
  • Применяемые инструменты и материалы

Для преобразования напряжения из низкого уровня в высокий, и наоборот, применяются повышающие или понижающие трансформаторы. Они представляют собой электрические машины с высоким коэффициентом полезного действия и применяются во многих областях техники.

Можно ли сделать трансформатор своими руками в домашних условиях? Какие материалы и приспособления нужно использовать при производстве такой работы? Чтобы правильно собрать повышающий трансформатор, надо точно выполнить весь технологический процесс и рекомендации по сборке этого типа электрических машин, которые будут приведены ниже.

Что нужно знать и иметь для самостоятельной намотки трансформатора?

Если есть необходимость в этом аппарате, то надо иметь ответы на такие вопросы:

  1. Для чего нужен трансформатор: повышать или понижать напряжение?
  2. Какие напряжения должны быть на входе и выходе аппарата?
  3. Работает аппарат от сети переменного тока 50 Гц или его надо рассчитывать на другую частоту?
  4. Какова будет мощность самодельного трансформатора?

После получения ответов можно приступать к покупке нужных материалов. Для этого покупают ленточную изоляцию (лакоткань) для будущего трансформатора, сердечник для него (если есть подходящий по мощности от старого, сгоревшего телевизора, то можно использовать и его), нужное количество провода в эмалевой изоляции.

Для намотки обмоток можно сделать простейший намоточный станок. Для этого берут доску длиной 40 см и шириной 100 мм. На нее шурупами присоединяют два бруска 50 х 50 миллиметров так, чтобы расстояние между ними было 30 см. Они должны быть просверлены на одинаковой высоте сверлом диаметром 8 мм. В эти отверстия заводят пруток, на который предварительно надевается катушка будущего трансформатора.

С одной стороны на штыре должна быть нарезана резьба на длину 3 см и на нее с помощью двух гаек закреплена ручка, которой вращают пруток с катушкой при намотке трансформатора.

Размеры вышеописанного намоточного станка не критичны – все зависит от размеров сердечника. Если он сделан из ферросплавов и имеет форму кольца, то придется обмотку выполнять вручную.

Предварительный расчет количества витков можно сделать исходя из требуемой мощности аппарата. Например, если нужен повышающий трансформатор с 12 до 220 В, то требуемая мощность такого аппарата будет в пределах 90-150 Вт. Выбираем О-образный тип магнитопровода от старого телевизора или покупаем подобный в магазине. Сечение его должно быть выбрано по формуле из электротехнического справочника. В этом примере оно приблизительно равно 10-11 см².

Следующий этап – определение количества витков на 1 В, которое в данном случае равно 50 Гц, деленное на 10-11, что-то около 4,7- 5 единиц на вольт. Теперь можно посчитать количество витков первичной и вторичной обмотки: W1= 12 Х 5 = 60 и W2= 220 Х 5=1100.

Затем надо определить токи в них: I1 = 150:12=12,5 А и I2=150:220=0,7 А.

Найдем сечения и диаметры проводов обмоток по формулам из справочника.

Повышающий трансформатор предварительно рассчитан, можно приступать к его намотке.

Вернуться к оглавлению

Рабочий процесс изготовления каркасов катушек

Изготовляют их из картона. Внутренняя часть должна иметь размеры чуть больше, чем стержень сердечника, а щечки должны свободно входить в окно трансформатора. При использовании О-образного сердечника надо сделать две катушки, а при применении Ш-образных пластин – одну.

При применении круглого сердечника от ЛАТРА его предварительно обматывают ленточной изоляцией и затем прямо начинают мотать на него провод, распределяя нужное количество витков по всему кольцу. После того как закончена намотка первичной обмотки, ее закрывают 3-4 слоями лакоткани и затем сверху начинают накручивать витки вторичной ее части. После этого ленточной изоляцией закрывают провод, предварительно выведя наружу концы обмоток. При использовании обычных магнитопроводов каркас катушек делают так:

  • делается выкройка гильзы с отворотами на сторонах торцов;
  • из картона вырезают щечки;
  • свертывают тело катушки по намеченным линиям в небольшую коробочку и заклеивают;
  • надевают на гильзу верхние части (щечки) и, отогнув отвороты, приклеивают.

Вернуться к оглавлению

Изготовление обмоток повышающего трансформатора

Катушку надевают на деревянный брусок с размерами стержня магнитопровода. В нем предварительно сверлится отверстие для прутка намоточного. Эта деталь вставляется в станок, и начинается процесс изготовления обмотки:

  • на катушку наматывают 2 слоя лакоткани;
  • один конец провода закрепляют на щечке и начинают медленно вращать ручку станка;
  • витки надо укладывать плотно, изолируя каждый намотанный слой от соседнего лакотканью;
  • после того как намотана катушка первичной обмотки, провод обрезают и второй его конец закрепляют на щечке рядом с первым;
  • На оба вывода надевают изоляционные трубки, а снаружи обмотку закрывают изоляцией;
  • В такой же последовательности производится намотка катушки вторичной обмотки.

Бытовая электрическая сеть имеет напряжение 220 вольт, на которое рассчитано большинство электроприборов. При этом часто возникает необходимость понижения напряжения до 12 В для питания отдельных потребителей – низковольтных нагревателей, галогенных ламп и питания других устройств (светодиодные ленты и т. д.), рассчитанных на переменный ток. Такое обеспечивается трансформатором, который имеет небольшие размеры и цельный корпус.

Устройство можно подобрать и приобрести в торговых сетях, и при необходимости изготовить своими руками.

Конструкция, принцип работы

Стандартный трансформатор для понижения напряжения состоит из 2х обмоток (первичной и вторичной), намотанных на ферримагнитный сердечник медным проводом. Первичную подсоединяют в сеть, а вторичную к нагрузке. Принцип работы такого устройства заключается в следующем:

  1. Напряжение, поданное на первичную обмотку, генерирует вокруг сердечника переменное поле.
  2. Магнитная индукция при подсоединении к нагрузке создает в витках вторичной обмотки напряжение, а от первичной обмотки будет поступать энергия, отдаваемая в цепь вторичной.

На величину выходного напряжения оказывает влияние соотношение и число витков каждой обмотки. Регулируя этот показатель, можно добиться любого значения тока на вторичной обмотке, и получить как понижающий, так и . При этом нужно иметь в виду, что прибор, подключенный к бытовой сети 220 В, выдаст переменное напряжение, которое после при необходимости можно преобразовать выпрямителем.

В настоящее время широко применяются понижающие устройства электронного типа, изготовленные на основе полупроводников , работу которых дополняет интегральная схема. Они имеют определенные преимущества в виде малых размеров, высокого КПД, небольшого веса, отсутствия нагрева и шума, возможности осуществления регулировки тока, защиты от короткого замыкания. Но традиционный трансформатор продолжает активно применяться из-за надежности и простоты конструкции.

Выбор готового решения, критерии

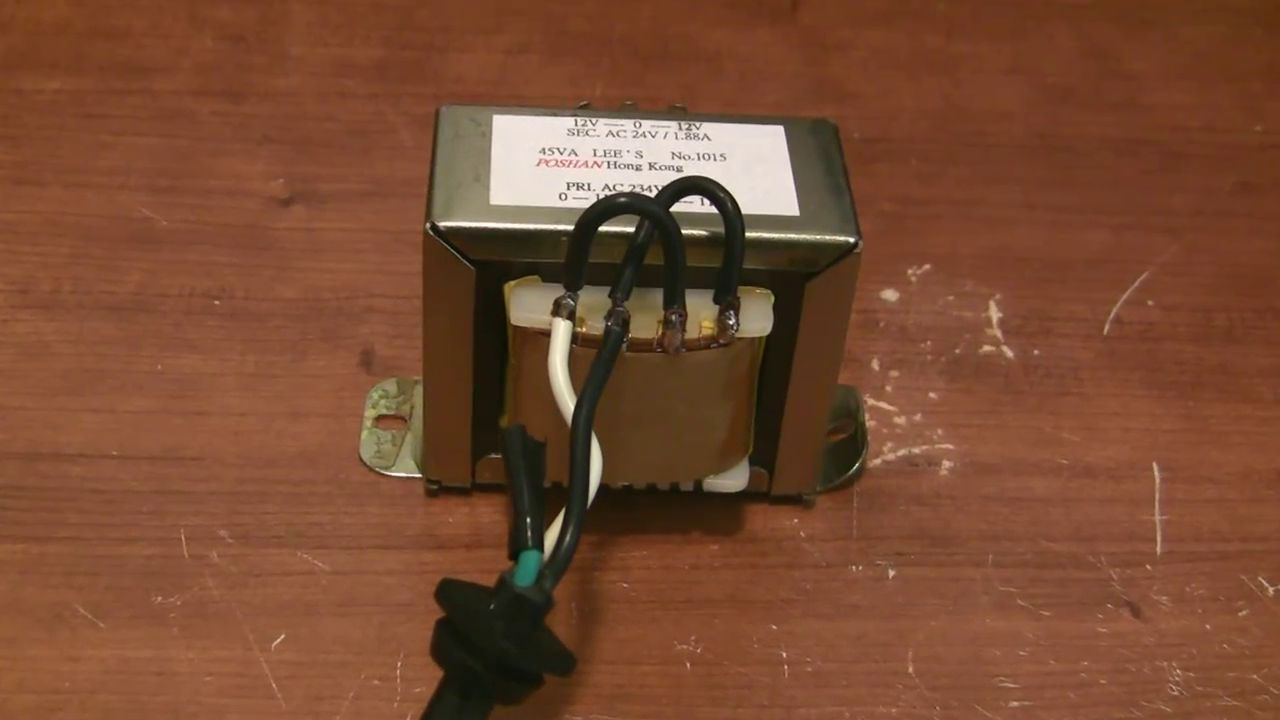

Магазины электротехники и электроники предлагают готовые бытовые трансформаторы для различных нужд. Выбирая необходимое устройство, нужно руководствоваться следующими критериями :

  1. Параметрами входного напряжения. Корпус прибора должен быть отмечен маркировкой 220 или 380 В. В данном случае необходим бытовой вариант для сети 220 вольт.
  2. Параметрами входного напряжения, которые должны соответствовать 12 В.
  3. Мощностью. Для этого предварительно подсчитывают суммарную нагрузку, которая будет запитана через трансформатор. Данный показатель устройства должен превышать расчетное значение минимум на 20%.

При помощи трансформатора, преобразующего 220 до 12 В, можно хорошо сэкономить на защитных материалах и кабеле, реализовав на его основе бытовую систему освещения, применив галогеновые лампы и светодиодные ленты. Это безопасная схема в плане поражения электротоком, к тому же защищенная от перепадов напряжения и короткого замыкания. Подобные системы исключают возможность возникновения пожаров.

На видео рассказ про покупку готового решения

Разновидности

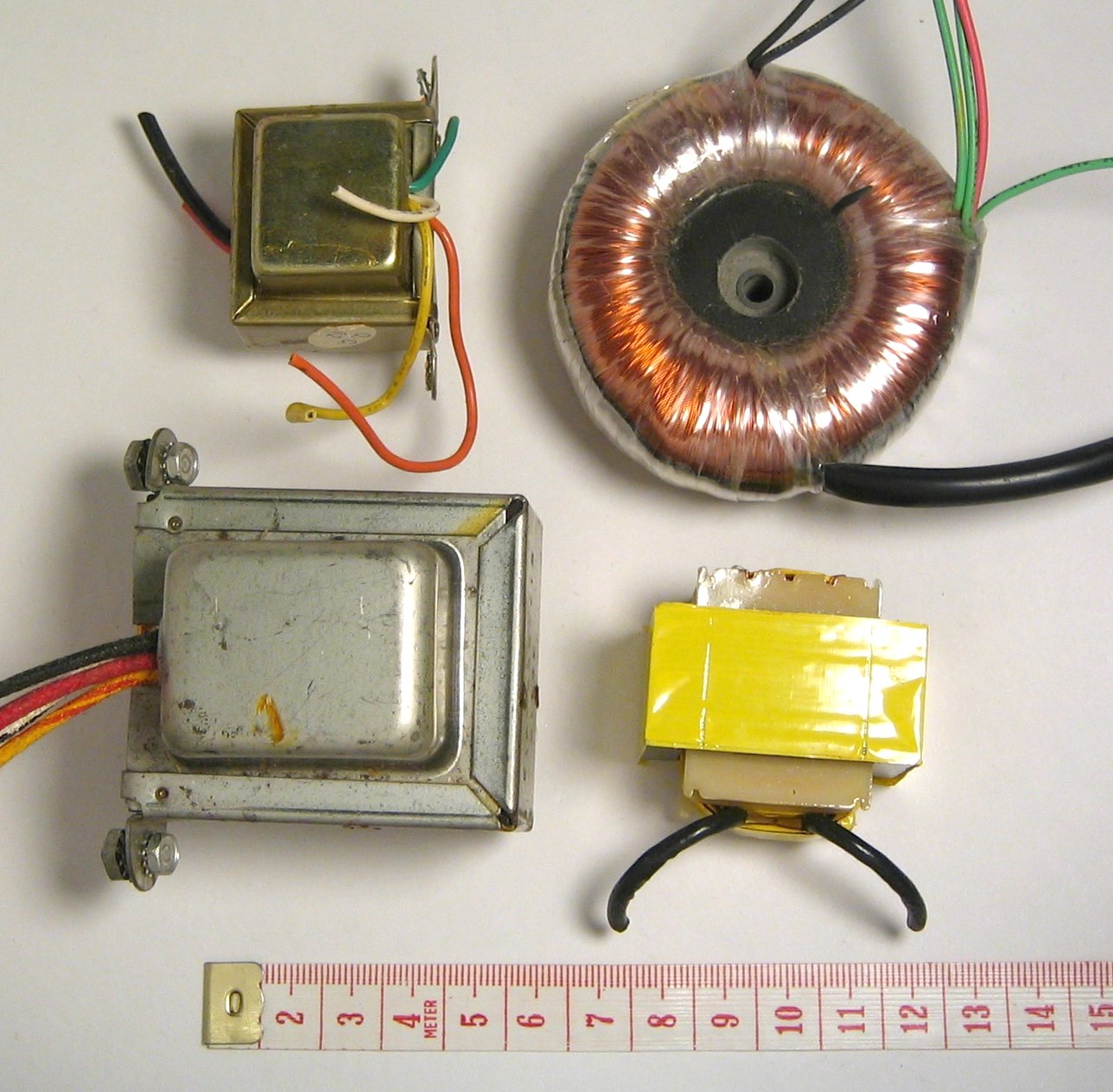

Понижающие трансформаторы классифицируются, исходя из вида исполнения (открытые или имеющие корпус) и по применению (промышленные, бытовые). Также устройства делятся по способу крепления :

  1. Стержневой, в котором обмотки собирают вокруг стержня, а его самого устанавливают только в вертикальном положении.
  2. Броневой, в котором применяется броневая обмотка, позволяющая устанавливать прибор в любом положении.

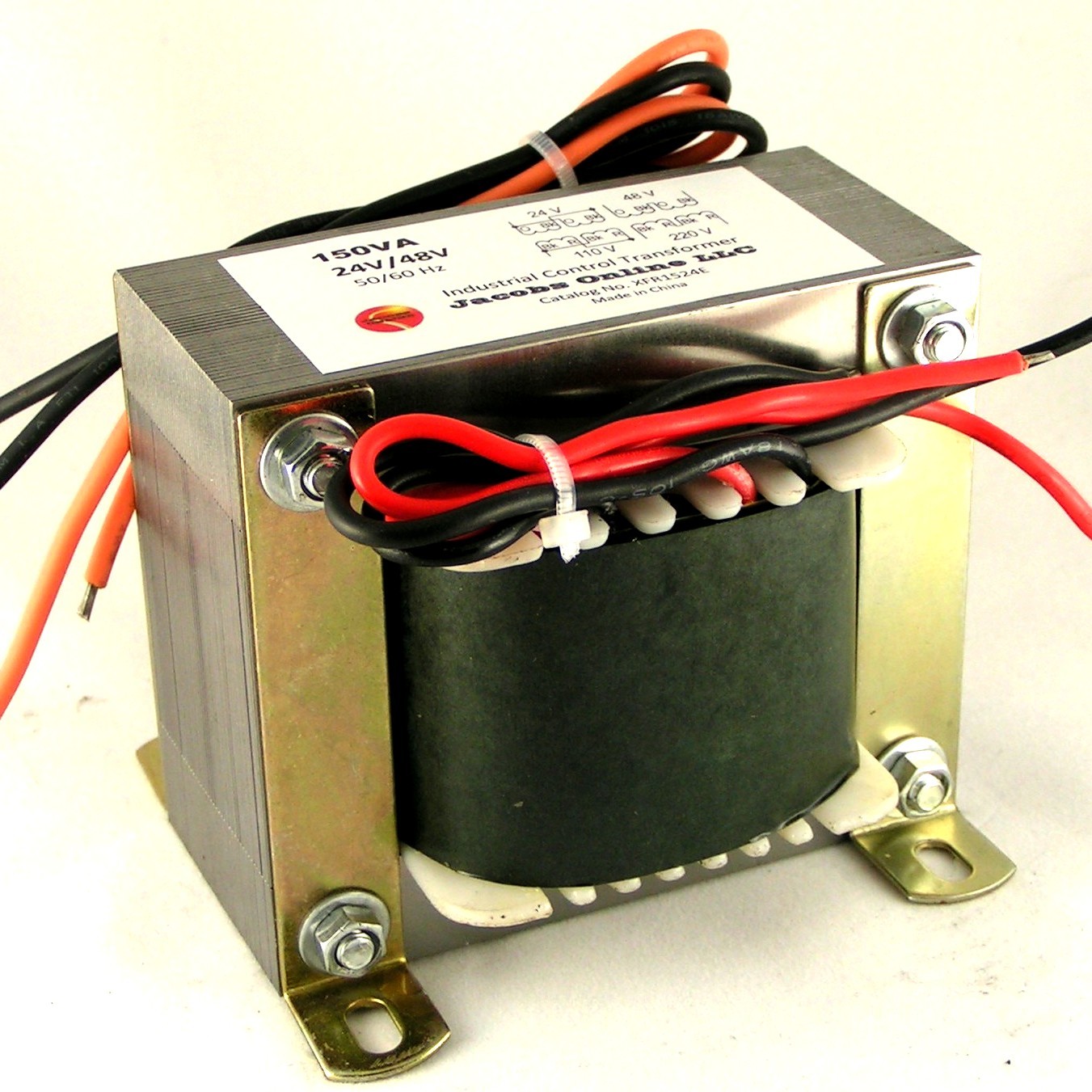

Обзор готовых моделей

Среди готовых моделей устройств , представленных в магазинах электротехники для преобразования тока бытовой сети 220 в 12 вольт, можно отметить следующие:

Средние цены по регионам

В зависимости от местоположения региона, цена на один и тот же трансформатор может различаться. К примеру, трансформатор ОСО 0,25 220/12 в различных городах будет иметь разную стоимость :

Самостоятельное изготовление

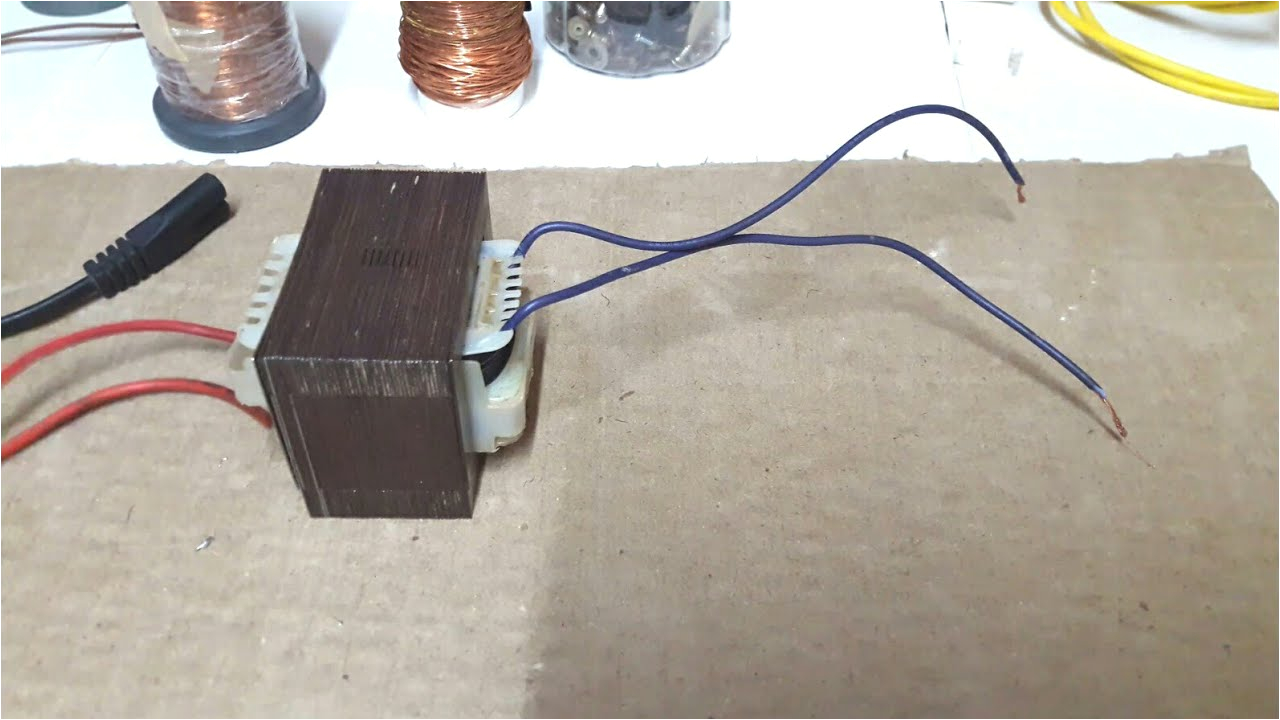

При необходимости изготовления понижающего трансформатора с 220 до 12 В, после проведения расчетов мощности изделия приступают к приобретению необходимых материалов. Для этого понадобятся:

  1. Сердечник. Можно использовать эту часть подходящего размера от вышедшего из строя телевизионного трансформатора.
  2. Эмалированный медный провод необходимого сечения.
  3. Ленточную изоляцию (лакоткань), пропарафиненную бумагу и картон.

Намотку витков можно производить вручную или изготовить для этого своими руками простой намоточный станок, схема которого находится в свободном доступе в сети. Размер изделия будет зависеть от размера сердечника. Если он имеет форму кольца, то намотку витков придется производить вручную.

Процесс самостоятельного изготовления трансформатора состоит из следующих этапов:

Расчет характеристик и количества витков будущего устройства . Расчет ведется от напряжения первичной сети (220В), а также его параметров на выходе и сечения сердечника. К примеру, если его площадь равна 6 см 2 , то константа для среднего трансформаторного металла, равная 60, делится на сечение. В нашем случае выходит, что на единицу напряжения (1В) придется по 10 витков. Результат умножают на 220 и получают кол-во витков. Вторичную считают по тому же принципу: 10 витков умножают на 12 В.

Для первичной обмотки берут провод с лаковой изоляцией и небольшим сечением (около 0,3). Вторичной подойдет сечение 1 мм. Сердечник очищается от налета, лакируется, и оклеивается пропарафиненной бумагой.


Изготавливают каркас для катушки . Для этого берут толстый картон, по внутренним размерам он должен быть немного больше стержня сердечника, и легко заходить в окно трансформатора.

Наматывается первичная обмотка , которую после 2-3 рядов изолируют накладыванием бумаги. Концы обмотки закрепляют на каркасе, и кладут слои пропарафиненной бумаги.

Вторичная обмотка мотается в направлении, аналогичном первичной. После закрепления выводов, сверху на витки наклеивают бумагу.

Изготавливают основание . Для этого подойдет доска, толщиной до 5 см, прикрепленная к сердечнику металлическими скобами, огибающими его снизу. На основание выводятся и закрепляются концы обмоток.

Схема подключения устройства достаточно проста, так как изделие, изготовленное на заводе, обязательно маркируется. Нулевой провод обозначают «N» или «0», а фазу «L» или «220», на выходе чаще всего пишут параметры выходного напряжения. Если на приборе схема стерта, или он изготовлен своими руками, обмотка распознается по сечению провода: в понижающем трансформаторе первичная всегда будет тоньше вторичной.

Эксплуатация, нюансы

Главное требование правильной эксплуатации трансформатора – это место, специально оборудованное для его установки или использования.

Обслуживание и ремонт

Обслуживание понижающего трансформатора производится с периодичностью, установленной в зависимости от конкретного устройства.

Как правило, оно заключается в следующих процедурах :

  1. Наружный осмотр с устранением загрязнений.
  2. Осмотр уплотняющих деталей (прокладок и колец) и подтяжка их при необходимости.

В устройстве могут возникать неполадки и поломки в виде повреждения витков и трещин секций обмотки, что не требует демонтажа обмоток, и устраняется наложением на поврежденный участок лакоткани. При коротком замыкании в обмотках или их обрыве, производится демонтаж с последующим ремонтом, представляющим собой последовательность операций, аналогичных самостоятельному изготовлению устройства.

Трансформатор – это электроприбор, состоящий из стального сердечника и пары катушек-обмоток. Устройство преобразует поданный на первичную обмотку ток до нужного напряжения, исходя из характеристик сердечника, диаметра провода и числа витков. Прибор для понижения тока с 220 до 12 В можно приобрести в магазине или изготовить самостоятельно, если стоимость материалов дешевле стоимости готового изделия, после чего использовать для подключения потребителей, использующих переменный ток 12 В, которыми являются светодиодные ленты, лампы и другие осветительные приборы, электронагревателя или блоки питания.

Трансформатор — это устройство, которое представляет собой сердечник с двумя обмотками. На них должно быть одинаковое количество витков, а сам сердечник набирается из электротехнической стали.

На входе устройства подаётся напряжение, в обмотке появляется электродвижущая сила, которая создаёт магнитное поле. Через это поле проходят витки одной из катушек, благодаря чему возникает сила самоиндукции. В другой же возникает напряжение, отличающееся от первичного на столько раз, на сколько отличается число витков обеих обмоток.

Действие трансформатора происходит так:

  • Ток проходит по первичной катушке, которая создаёт магнитное поле .
  • Все силовые линии замыкаются возле проводников катушки. Некоторые из этих силовых линий замыкаются возле проводников другой катушки. Получается, что обе связаны между собой при помощи магнитных линий .
  • Чем дальше расположены обмотки друг от друга, тем с меньшей силой возникает между ними магнитная связь, так как меньшее количество силовых линий первой цепляется за силовые линии второй.
  • Через первую проходит переменный ток (который меняется во времени и по определённому закону), значит, магнитное поле, которое создаётся, тоже будет переменным, то есть меняться во времени и по закону.
  • Из-за изменения тока в первой в обе катушки поступает магнитный поток, который меняет величину и направление .
    Происходит индукция переменной электродвижущей силы. Об этом говорится в законе электромагнитной индукции.
  • Если концы второй соединить с приёмниками электроэнергии, то в цепочке приёмников появится ток. К первой от генератора будет поступать энергия которая равная энергии, отдаваемой в цепочку второй. Энергия передаётся посредством переменного магнитного потока .

Понижающий трансформатор необходим для преобразования электроэнергии, а именно для понижения её показателей, чтобы можно было предотвратить сгорание электротехники.

Порядок сборки и подключение

Несмотря на то, что данный прибор кажется на первый взгляд сложным устройством, его можно собрать самостоятельно. Для этого надо выполнить такие шаги:

Пример схемы подключения понижающего трансформатора 220 на 12 В:


Чтобы было легче наматывать катушки (на заводах для этого используют специальное оборудование), можно использовать две деревянные стойки, закреплённые на доске, и ось из металла, продетую между отверстиями в стойках. На одном конце следует металлический прутик изогнуть в виде рукоятки.

Простые советы о том, на работоспособность, читайте в следующем обзоре.

В 1891 г Никола Тесла разработал трансформатор (катушку), при помощи которого он ставил эксперименты с электрическими разрядами высоких напряжений. Как сделать трансформатор Тесла своими руками, узнайте .

Полезная и интересная информация о подключении галогенных ламп через трансформатор — .

Итоги

  • Трансформатором называется прибор с сердечником и двумя катушками-обмотками . На входе прибора подаётся электроэнергия, которая понижается до необходимых показателей.
  • Принцип работы понижающего трансформатора заключается в создании электродвижущей силы, которая создаёт магнитное поле . Витки одной из катушек проходят через это поле, и появляется сила самоиндукции. Ток изменяется, меняется его величина и направление. Энергия подаётся при помощи переменного магнитного поля.
  • Такой прибор нужен для преобразования энергии, благодаря чему предотвращается сгорание электротехники и выход её из строя.
  • Порядок сборки подобного устройства очень простой . Сначала следует сделать некоторые расчёты и можно приступать к работе. Чтобы можно было быстро и просто производить намотку катушек, необходимо сделать простое приспособление из доски, стоек и рукоятки.

В заключение предлагаем вашему вниманию ещё один способ сборки и подключения понижающего трансформатора с 220 на 12 Вольт:

Самодельный понижающий трансформатор для работы в сырых помещениях

Трансформатор — это аппарат без подвижных частей, который преобразует электрическую энергию из одной цепи в другую с изменением напряжения тока и без изменения частоты. Существует два типа трансформаторов, классифицируемых по их функции: повышающий трансформатор и понижающий трансформатор, про принцип работы которого мы и расскажем.

Понижающий трансформатор преобразует высокое напряжение (ВН) и низкий ток с одной стороны в низкое напряжение (НН) и высокое значение тока на другой стороне. Этот тип трансформатора имеет широкое применение в электронных устройствах и электрических системах.

Когда доходит до операций с напряжением, применение трансформатор можно разделить на 2 вида: НН (напряжение тока ниже 1кВ) и ВН (напряжение тока выше 1 кВ).

Первый способ НН относится к трансформаторам в электронных устройствах. Электронные схемы требуют поставки низкого значения напряжения (например, 5В или ещё ниже).

Понижающий трансформатор используется для того чтобы обеспечить соответствие поставляемого низкого напряжения требованиям электроники. Оно преобразовывает бытовое напряжение тока (220/120 В) из первичного в напряжение более низкое на вторичной стороне, которая используется для снабжения электронных приборов.

Если электронные устройства рассчитаны на более высокую номинальную мощность, то используются трансформаторы с высокой рабочей частотой (кГц). Трансформаторы с более высоким номинальным значением мощности и номинальной частотой 50/60 Гц были бы слишком большими и тяжелыми. Также, ежедневно-используемые зарядки используют понижающий трансформатор в своей конструкции.

Понижающие трансформаторы имеют очень большое значение в энергосистеме. Они понижают уровень напряжения и адаптируют его для систем-потребителей энергии. Трансформация выполняется в несколько шагов, описанных ниже:

  1. Система передачи энергии на большие расстояния должна иметь максимально высокий уровень напряжения. С высоким напряжением и низким током, потеря мощности передачи будет значительно уменьшена. Электрическая сеть сконструирована таким образом, что должна соединяться с системой передачи с различными уровнями напряжения тока.
  2. Понижающие трансформаторы используются в соединении систем передачи с различным уровнем напряжения. Они уменьшают уровень напряжения тока от максимального к более низкому значению (например,  765/220 кВ, 410/220 кВ, 220/ 110 кВ). Эти трансформаторы огромны и имеют очень высокую  мощность (даже 1000 МВА). В том случае, когда коэффициент оборотов трансформатора не высок, обычно устанавливаются автоматические трансформаторы.
  3. Следующим шагом преобразования уровня напряжения является адаптация напряжения передачи к уровню распределения. Характерные отношения напряжений в этом случае 220/20 кВ, 110/20 кВ (также можно найти вторичные напряжения ЛВ 35 кВ и 10 кВ). Номинальная мощность этих трансформаторов составляет до 60 мВА (обычно 20 мВА). Переключатель  изменения нагрузки почти всегда установлен в таких трансформаторах.
  4. Заключительный шаг преобразования напряжения — адаптация напряжения к уровню домашнего напряжения. Эти трансформаторы называемые малыми распределительными трансформаторами имеют номинальную силу до 5 мВА (чаще всего 1 мВА) и с номинальными значениями напряжения тока 35, 20, 10 кВ на стороне ВН и 400/200 В на стороне НН. Такие трансформаторы имеют высокий коэффициент оборота.

В нашем каталоге понижающих трансформаторов есть разные модели и виды.

Самый популярный и распространенный вид. Как правило, используется в быту. Подключается от однофазной сети. Фазный и нулевой провод подключены на первичную обмотку.

По большей части применяется в промышленности, но есть случаи применения и в быту. Призван понижать более высокое напряжение около 380 В до необходимого в трехфазной сети.

Трансформатор, имеющий две или более обмотки. Устанавливается несколько вторичных обмоток для получения нескольких различных показателей  напряжения тока от одного источника.

По сравнению с другими трансформаторами имеет легкий вес и малые габариты. Используется в радиоэлектронике для получения высокой плотности тока, из-за хорошего охлаждения обмотки. Стоит недорого, так как длина обмотки значительно короче других из-за сердечника в форме тора. Может выдерживать более высокие температуры, чем остальные виды прибора.

На нем установлена одна катушка, из-за чего очень агрегат прост и дешев в производстве. Броневым он называется из-за того что обмотки покрывают стержень как броня. Однако из-за плотности той же обмотки его трудно осматривать и ремонтировать.

Этот вид трансформаторов используется для обработки высоких и средних значений напряжения. Также имеет хорошее охлаждение. Устроен это вид прибора довольно просто, что позволяет легко осматривать и ремонтировать его.

  • Понижает напряжение, что делает передачу энергии проще и дешевле.
  • Более 99% эффективности.
  • Обеспечивает различные требования к напряжению.
  • Бюджетный.
  • Высокая надежность.
  • Высокая длительность работы.
  • Требует внимательного обслуживания, ошибки в котором могут привести к поломке аппарата.
  • Устранение неисправностей занимает много времени.

Мощность в любом трансформаторе неизменяема, т. е. мощность, поступающая на вторичную обмотку трансформатора такая же как мощность на первичной  обмотке трансформатора.

Это применимо и к понижающему трансформатору.

Но, поскольку вторичное напряжение в понижающем трансформаторе меньше, чем первичное, сила тока на вторичном будет увеличена, чтобы сбалансировать общую мощность в трансформаторе.

Принцип работы

В большинстве домов ток проходит под напряжением в 220 В. Однако для правильной работы многие приборы подключаются к трансформатору. Но что делать, если вы купили прибор, который работает при более низком напряжении. Если вы подключите прибор к розетке без трансформатора, то, скорее всего, как только вы его включите, он сломается.

Как работает трансформатор? Первый комплект катушки, который называется первичной катушкой или первичной обмоткой, подключен к источнику переменного напряжения, называемому первичным напряжением.

Другая катушка, которая называется вторичной катушкой или вторичная обмотка, соединена с нагрузкой и нагрузка показывает измеренное напряжение (повышенное или пониженное).

Из источника ток проходит через витки первичной обмотки, вызывая появление магнитного потока, он проходит по виткам второй обмотки. Во вторичной обмотке возникает ЭДС (электродвижущая сила) в результате чего образуется напряжение, отличающееся от первичного напряжения. Разница между начальным и конечным напряжением определяется разницей числа витков на первичной и вторичной обмотке.

Если на вторичной витков меньше, чем на первичной  – напряжение понизится, если витков больше – повысится. Напряжение тока меняется без изменения его частоты.

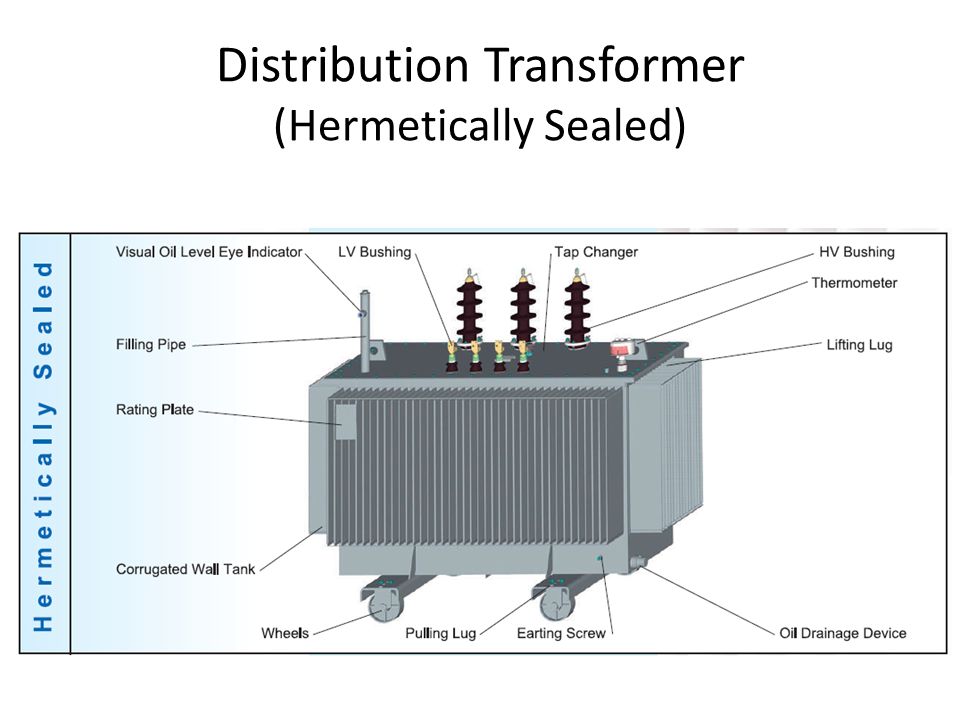

Все уличные трансформаторы, которые мы видим возле наших домов, — это понижающие трансформаторы. Они принимают переменное напряжение 11 кВ на первичной обмотке и преобразуют его в напряжение 220 В для распределения в наших домах. До широкого использования импульсных источников питания почти все низковольтные настенные адаптеры использовали понижающие трансформаторы. Пользоваться трансформатором в бытовых целях очень легко. Подключите трансформатор к розетке, а устройство к трансформатору. Однако чтобы пользоваться трансформатором, нужно выбрать правильный трансформатор. При выборе подходящего прибора нужно учитывать следующие пять критериев.

Какова средняя мощность, потребляемая приборами, подключаемыми к трансформатору?

Выберите свой аппарат в зависимости от того, сколько ватт потребляет ваше устройство. Например: Playstation 3 потребляет 380 Вт, поэтому вам необходим понижающий трансформатор на 500 Вт. Убедитесь в том, что ваше устройство не превышает мощность выбранного типа трансформатора.

Есть ли в вашем устройстве мотор? Если мотор присутствует, то добавьте 20% к необходимой мощности. В каких условиях вы будете работать? В условиях низких температур, например, вам понадобится тороидальный трансформатор.

Знаете ли вы амперы вашего устройства?

Так вы можете рассчитать необходимые ватты = Ампер х 110 В (например, 5 А х 110 = 550 Вт)

Вы хотите использовать один трансформатор для нескольких устройств? Проверьте общую мощность всех устройств, она должна быть меньше, чем значение ВА трансформатора.

Понижающие напряжение трансформаторы применяются повсеместно.

В зависимости от типа, прибор может применяться как в бытовых условиях, так и в промышленных, однако чаще всего они используются в источниках питания различных приборов и в электросетях.

Выбор конкретного устройства необходимо осуществлять очень тщательно, предварительно посоветовавшись с профессионалом и учитывать все, даже малозначительные, факторы для каждой конкретной ситуации.

Переносное освещение: как все сделать безопасно и надежно

Как сделать переносное временное освещение правильно

Освещение — это один из наиболее важных параметров для безопасного выполнения работ в ночное время суток, а также в зонах, не имеющих — или имеющих, но недостаточный уровень стационарного освещения.

Такими местами могут быть внутренние полости габаритных машин и механизмов, подземные сооружения, дымовые трубы и многие другие рабочие зоны. Но такое освещение должно быть организовано таким образом, дабы не привести к травмам и другим несчастным случаям с рабочими. Как это правильно сделать, мы и поговорим в нашей статье.

Правила организации переносного освещения

Освещение переносное может быть организовано за счет использования светильников на напряжение 12, 36, 42, 127 и 220В. Светильники на напряжение до 42В, используются для особо опасных помещений в отношении поражения человека электрическим током, а светильники до 220В используются в остальных помещениях и вне их.

Исходя из этого, давайте разберем организацию освещения в зависимости от помещений в которых они будут применяться.

Правила создания переносного освещения в обычных помещениях

Переносные светильники могут использоваться для общего освещения рабочей зоны, путей подхода к рабочему месту и пространства вокруг него, а так же для местного освещения:

  • Общее освещение обычно выполняется в местах, не имеющих стационарного освещения, и вне помещений.
  • Местное освещение применяется в местах выполнения разовых работ.

Защитное стекло на переносной светильникПрежде всего, поговорим о требованиях к самому светильнику.
Он обязательно должен быть закрытого типа, то есть иметь защитное стекло, которое закрывает лампу от случайного прикосновения, а также попадания воды на лампу.
Защитная сетка на светильникЕсли светильник установлен на высоте, доступной для прикосновения человеком, то он дополнительно должен иметь защитную сетку.
Она ограждает защитное стекло светильника от ударов.
Кроме того, инструкция предполагает обязательное наличие у таких светильников рефлекторов, то есть отражателей, и крючок для удобного подвешивания светильника. Вместо крючка может использоваться другой механизм, обеспечивающий надежное крепление светильника в требуемом положении.
Теперь определимся с вопросом, касающимся провода такого светильника. Согласно «Правил безопасности при работе с инструментом и приспособлениями», это обязательно должен быть гибкий провод, отвечающий нормам ГОСТ 7399-80. Говоря более простым языком, можно применять марки ШОГ, ШВП, ШВД, ШРО, ШВВП, ШПС, ПВС, ПРС, ПВСП и другие гибкие провода подобных марок.
Подключение провода к светильникуДля подключения светильника на 220В, провод должен быть трехжильным.
Одна жила является фазной, вторая нулевой и третья жила — для подключения защитного заземления. Заземление получается непосредственно к плафону светильника.

Обратите внимание! Провод обязательно должен быть медным. Его же сечение должно быть в пределах 0,75 – 1,5 мм2.

  • Провод, в месте подключения к электрической сети, обязательно должен иметь вилку. Причем, вилка должна соответствовать розетке класса напряжения светильника. В месте подключения к светильнику, провод должен иметь соединение методом сварки, пайки или винтового соединения.

Защита провода от механических повреждений

  • Важным элементом является и защита провода от механических повреждений. Для этого используют гофрированные шланги. Внутри помещений, предпочтение стоит отдать изделиям из металла, вне помещений лучше использовать изделия из пластика. Необходимость применения такой защиты обуславливается нормами ПУЭ. Они же оговаривают, в каких случаях, и какую гофру применять.
  • Теперь, что касается непосредственно монтажа. Светильник должен устанавливаться над рабочим местом, на высоте, недоступной для случайного прикосновения – 2,5 метра от уровня площадки.

Крепим провод светильника либо к стене, либо к элементам конструкции

  • Провод должен подвешиваться к элементам конструкций, опорам или даже неподвижным элементам лесов на высоте в 2 метра. Но это не должны быть проходы. В таких местах его следует подвешивать как на видео, на высоте не ниже чем в 2,5 метра.

Обратите внимание! Провод не должен соприкасаться с горячими, промасленными или влажными поверхностями. Он не должен прокладываться совместно с тросами, шлангами и другим технологическим оборудованием.

Правила создания переносного освещения в особо опасных местах

Теперь давайте поговорим, какие предъявляются требования к переносному освещению в особо опасных местах. И для этого, прежде всего, давайте разберемся, что это за такие места.

К особо опасным местам нормативные документы относят помещения, в которых имеется сразу несколько опасных факторов. Это могут быть влажность, токопроводящие полы, химически активные вещества, повышенная температура, токопроводящая пыль и тому подобное. Для таких помещений следует применять светильники с напряжением до 42В.

Но в некоторых случаях, правила еще более жестки и требуют применения светильников на напряжение до 12В. В первую очередь, это относится к работам, проводимым внутри металлических деталей машин, в емкостях или котлах, которые хорошо заземлены. Кроме того, такие светильники следует использовать, если на рабочем месте человек находится в неудобной позе, или если рабочая зона очень тесная.

На фото светильники во взрывозащищенном исполнении

  • Что касается самого светильника, то для таких зон не предъявляется повышенных требований к его исполнению. Исключение составляют только помещения, для которых требуется взрывозащищенное исполнение, но оно распространяется на любые типы светильников, устанавливаемых здесь.
  • Провод для таких светильников так же не имеет отличных от первого варианта требований. А вот монтаж такого освещения имеет свои нюансы, о которых мы и поговорим отдельно.
  • Одной из главных особенностей является класс самого напряжения. К сожалению, в нашей, да и любой другой стране, нет сетей общего пользования с таким малым напряжением. В связи с этим, ее нам придется организовывать своими руками.
  • Для питания переносных светильников, в качестве понижающих устройств разрешается использовать трансформаторы и другие преобразователи напряжения. Запрещено использование только автотрансформаторов, дроссельных преобразователей и реостатов. Это связано с тем, что высока вероятность появления высокого напряжения на низкой стороне.
  • Идеальным вариантом было бы установить один такой преобразователь на стационарном месте, и от него запитать все светильники. Но это больше похоже на создание стационарной сети, и применяется только в случаях, когда работы будут выполняться постоянно. Да и цена такой сети достаточно высока.

Подключение нескольких светильников 12В от одного трансформатора

  • Поэтому, обычно используют один небольшой преобразователь для питания одного светильника. Мощность этого преобразователя должна соответствовать мощности светильника, подключаемого от него. Например, для сварочных работ внутри металлической емкости, необходим светильник на 12В, обеспечивающий не менее 30лк на рабочей поверхности.

Понижающий трансформатор для подключения временных электроприемников

  • Каждый такой преобразователь должен подключаться к первичной сети при помощи вилки. Длина шнура от вилки до самого устройства, не должна превышать 2 метра. Вы скажете, что 2 метра это очень мало — и будете правы. Но это ограничение связано с еще одним требованием.
  • Дело в том, что такие преобразователи обязательно должны размещаться вне особо опасных помещений. То есть, если вы производите работы все в той же емкости, то трансформатор обязательно должен находиться вне ее. А разводка должна выполняться уже проводами, подключёнными к стороне низкого напряжения.

Обратите внимание! При использовании понижающего трансформатора, его вторичная обмотка в обязательном порядке должна быть заземлена. Кроме того, розетки на низкое напряжение всегда должны конструкционно отличаться от розеток более высокого напряжения. Это исключит ошибки при подключении осветительных приборов.

Эксплуатация и хранение переносных светильников

Обычно на производстве переносные светильники нужны достаточно часто. В связи с этим, они, как правило, имеются на складе или другом месте, и выдаются при необходимости.

В связи с этим, несколько слов уделим их правильному хранению и поддержанию в работоспособном состоянии.

Хранение переносных светильников

Итак:

  • Принимая такой светильник после проведения работ, следует внимательно его осмотреть на видимые дефекты. Это повреждение плафона, кабеля или штепсельной вилки. При наличии замечаний, таковые немедленно устраняются.
  • Хранить светильники следует на полках или в подвешенном состоянии. Главное, чтобы помещение было сухим, и не было воздействия отопительных приборов на провод.
  • Каждые 6 месяцев, светильники на освещение должны подвергаться испытаниям. Их цель — определить сопротивление изоляции проводов. Для этого используют мегомметр на 500В. Изоляция должна быть не ниже 0,5МОм.
  • Перед выдачей светильника в эксплуатацию, проверяется его работоспособность, а также надежное крепление всех элементов.

Вывод

Освещение для временных рабочих мест, не является такой уж сложной задачей. Главное — один раз смонтировать необходимое количество светильников, отвечающих всем требованиям нормативных документов. В дальнейшем, они потребуют лишь незначительного ремонта и замены ламп.

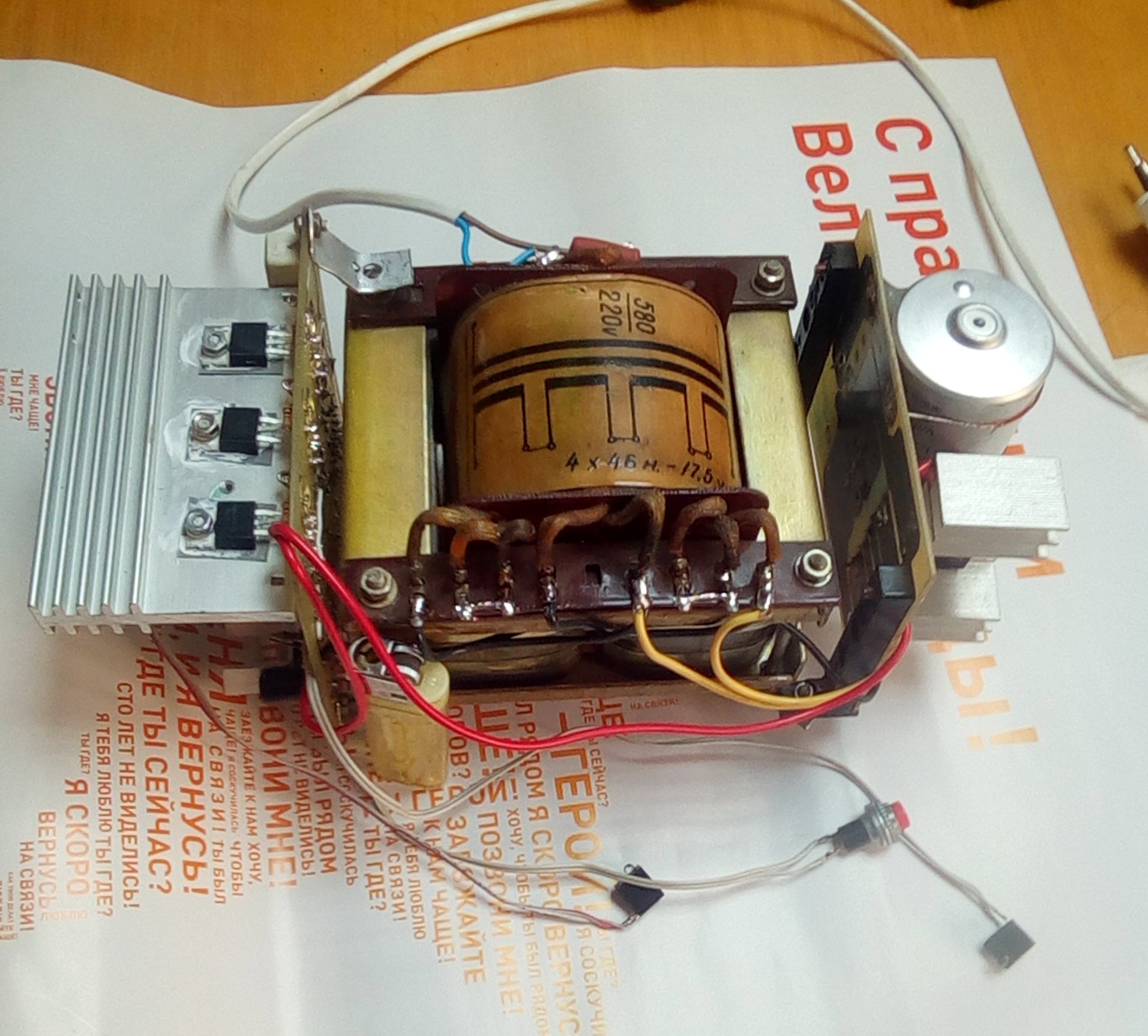

Силовой трансформатор на 12 вольт. Самодельный понижающий трансформатор для работы в сырых помещениях

В сырых помещениях, гаражных боксах в «яме», и других помещениях по технике безопасности требуется устанавливать светильники с лампами на 12 Вольт. Для питания таких ламп применяют понижающий трансформатор.

Помимо обычных трансформаторов в последнее время в продаже появились . Однако при использовании для питания светильников напряжение 12 Вольт при большой длине провода лампы начинают гореть тускло, в полнакала. Попробуем решить эту проблему.

Вспомним физику. Мощность лампы накаливания 60 Ватт, напряжение от трансформатора 12 вольт отсюда вычислим ток: 60/12=5 Ампер. Если ток в 5 Ампер будет течь через 220 Вольт, то мощность получиться 1,1 кВт.

При большом токе происходит падение напряжения, падение напряжения зависит от длинны провода и его сечения.

Падение напряжения в 5-6 Вольт при напряжении 220 вольт не так заметно, а при 12 Вольтах это считай половина напряжения.

Решений этой проблемы я вижу три. Во-первых, применять лампочки меньшей мощности. Во-вторых, увеличить сечение провода и уменьшить его длину. В-третьих, повысить питающее напряжение.

Первое решение очевидно, если все равно лампочка 60 Вт светит в полнакала, может, стоит применить лампу на 40 Вт, и она будет светить ярче. Ну а если вы найдете или сделаете сами светодиодный светильник, то это будет еще лучше.

При питании ламп от понижающего трансформатора провод надо брать медный сечением не меньше 2,5 мм2, а лучше 4 мм2 или даже 6 мм2. Алюминиевый провод применять не стоит, так как у алюминия удельное сопротивление выше, чем у меди и падение напряжения будет намного больше.

Ну и самый радикальный способ это увеличить напряжение от трансформатора. Этот способ поможет в любом случае. Обратите внимание, увеличивать напряжение следует для каждого провода идущего от трансформатора надо индивидуально, потому что если вы на длинном проводе подберете напряжение, например 18 Вольт и лампочка будет гореть нормально, то на коротком проводе она перегорит.

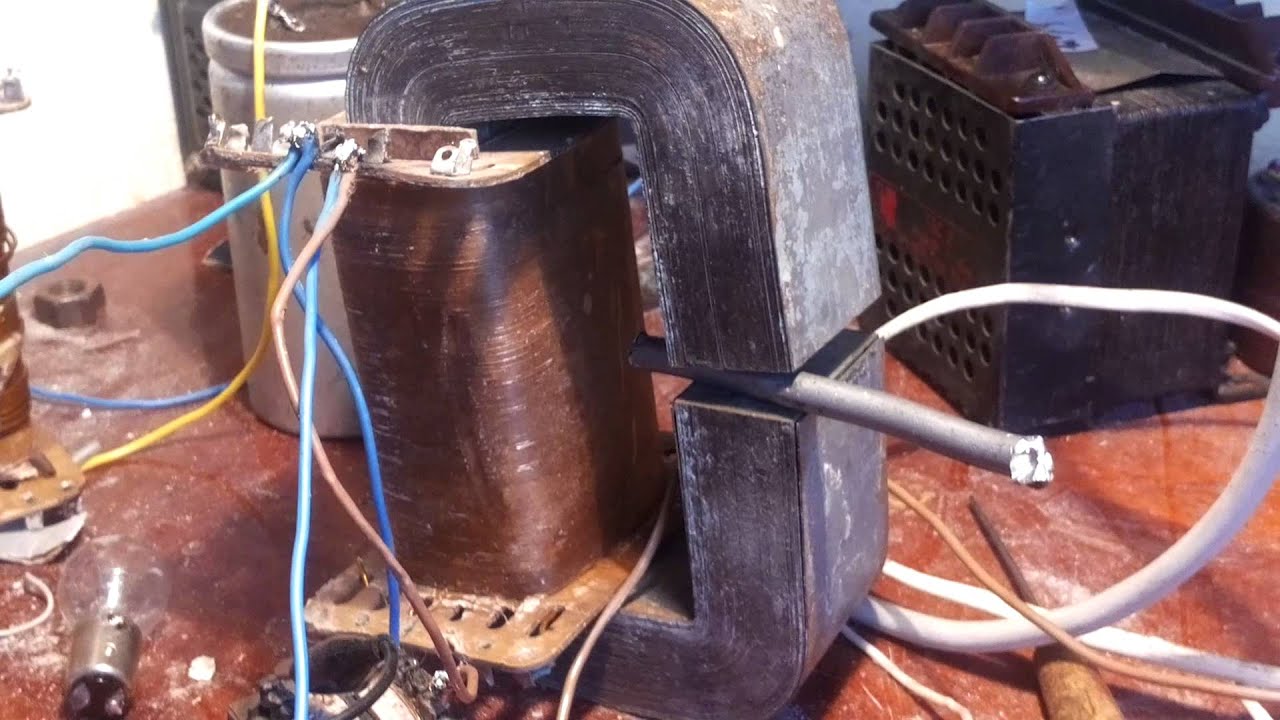

Для обычного трансформатора берем провод такой же, каким намотана его вторичная обмотка и наматываем поверх обмотки трансформатора. Количество витков подбираем, как сказано выше в зависимости от провода, идущего от трансформатора до лампочки.

Делаем это так, отмеряем кусок провода метра два, один его конец подсоединяем к одному выводу трансформатора, другим наматываем несколько витков и подключаем к проводу, идущему к лампочке, свободный вывод трансформатора так же к другому проводу лампочки.

Включаем трансформатор в сеть и смотрим, как горит лампочка.

Если лампочка горит тусклее, чем раньше, то конец провода, которым мы доматывали подключенный к вторичной обмотке трансформатора, подключаем к другому ее выводу, также переключаем провод, идущий к лампочке.

Снова включаем трансформатор в сеть смотрим, как горит лампочка, если яркости не хватает, доматываем еще несколько витков, и так до тех пор, пока лампочка не будет гореть нормально. После этого собираем трансформатор капитально и пользуемся.

Для преобразования тока используются различные вид специальных устройств. Тороидальный трансформатор ТПП для сварочного аппарата и других приборов, можно намотать своими руками в домашних условиях, он является идеальным преобразователем энергии.

Первый двухполярный трансформатор был изготовлен еще Фарадеем, и согласно данным, это было именно тороидальное устройство.

Тороидальный автотрансформатор (марка Штиль, ТМ2, ТТС4)– это прибор, предназначенный для преобразования переменного тока одного напряжения в другое. Они используется в различных линейных установках.

Этот электромагнитный прибор может быть однофазным и трехфазным. Конструктивно состоит из:

  1. Металлического диска, изготовленного из рулонной магнитной стали для трансформаторов;
  2. Резиновой прокладки;
  3. Выводов первичной обмотки;
  4. Вторичной обмотки;
  5. Изоляции между обмотками;
  6. Экранирующей обмотки;
  7. Дополнительным слоем между первичной обмоткой и экранирующей;
  8. Первичной обмотки;
  9. Изоляционного покрытия сердечника;
  10. Тороидального сердечника;
  11. Предохранителя;
  12. Крепежных элементов;
  13. Покрывной изоляции.

Для соединения обмоток используется магнитопровод.

Этот тип преобразователей может классифицироваться по назначению, охлаждению, типу магнитопровода, обмоткам. По назначению бывает импульсный, силовой, частотный преобразователь (ТСТ, ТНТ, ТТС, ТТ-3). По охлаждению – воздушный и масляный (ОСТ, ОСМ, ТМ). По количеству обмоток – двухобмоточный и более.

Фото — принцип работы трансформатора

Устройство этого типа используется в различных аудио- и видеоустановках, стабилизаторах, системах освещения. Главным отличием этой конструкции от других устройств является количество обмоток и форма сердечника.

Физиками считается, что кольцевая форма – это идеальное исполнения якоря. В таком случае, намотка тороидального преобразователя выполняется равномерно, как и распределение тепла.

Благодаря такому расположению катушек, преобразователь быстро охлаждается и даже при интенсивной работе не нуждается в использовании кулеров.

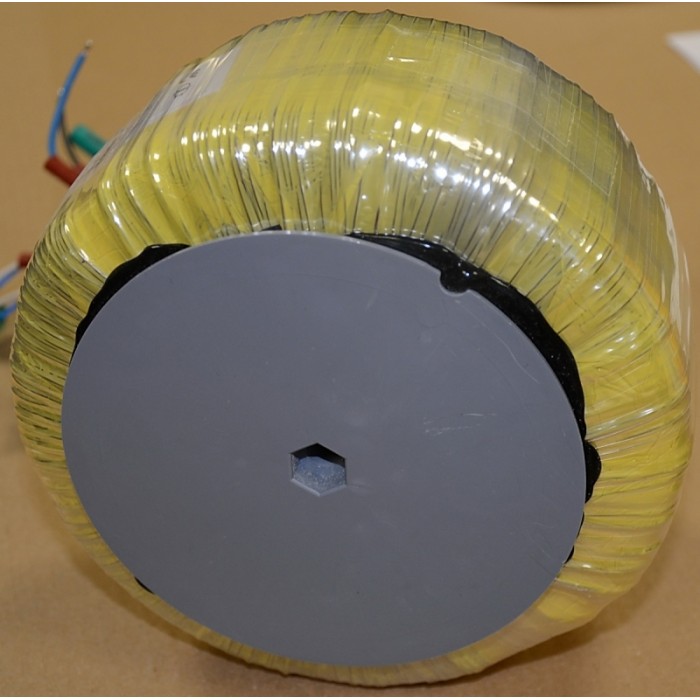

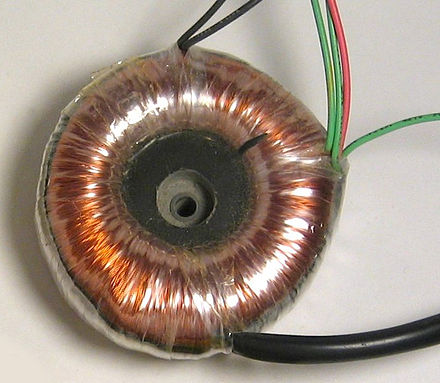

Фото — тороидальный кольцевой преобразователь

Достоинства тороидального трансформатора
:

  1. Небольшие габариты;
  2. Выходной сигнал на торе очень сильный;
  3. Обмотки имеют небольшую длину, и как результат уменьшенное сопротивление и повышенный КПД. Но также из-за этого при работе слышен определенный звуковой фон;
  4. Отличные характеристики энергосбережения;
  5. Простота в самостоятельной установке.

Преобразователь используется как сетевой стабилизатор, зарядное устройство, в качестве блока питания галогенных ламп, лампового усилителя УНЧ.

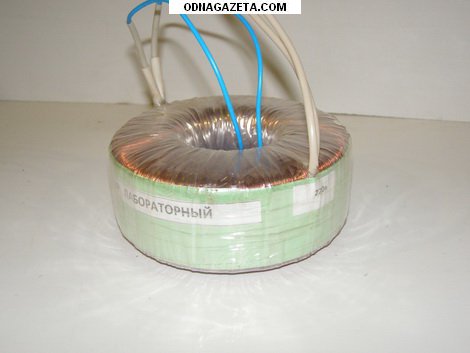

Фото — готовый ТПН25

Видео: назначение тороидальных трансформаторов

Принцип работы

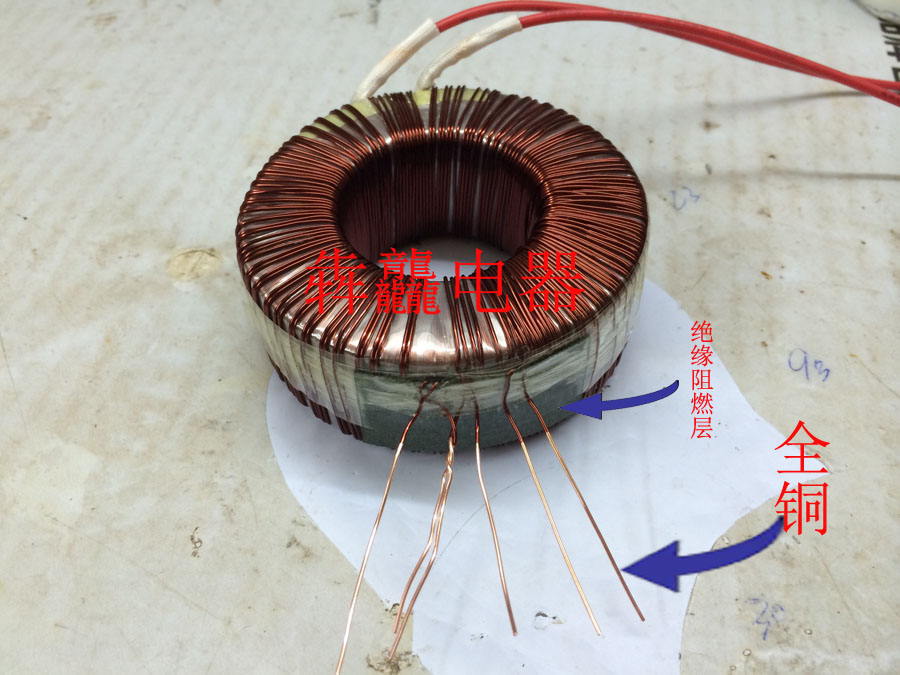

Самый просто тороидальный трансформатор состоит из двух обмоток на кольце и сердечнике из стали. Первичная обмотка подключается к источнику электрического тока, а вторичная – к потребителю электроэнергии.

За счет магнитопровода осуществляется соединение отдельных обмоток между собой и усиления их индуктивной связи. При включении питания в первичной обмотке создается переменный магнитный поток.

Сцепляясь с отдельными обмотками, этот поток создает в них электромагнитную силу, которая зависит от количества витков намотки. Если изменять число обмоток, то можно сделать трансформатор для преобразования любого напряжения.

Фото — Принцип действия

Также преобразователи такого типа бывают понижающими и повышающими. Тороидальный понижающий трансформатор имеет высокое напряжение на выводах вторичной обмотки и низкое на первичной. Повышающий наоборот. Помимо этого, обмотки могут быть высшего напряжения или низшего, в зависимости от характеристик сети.

Как сделать

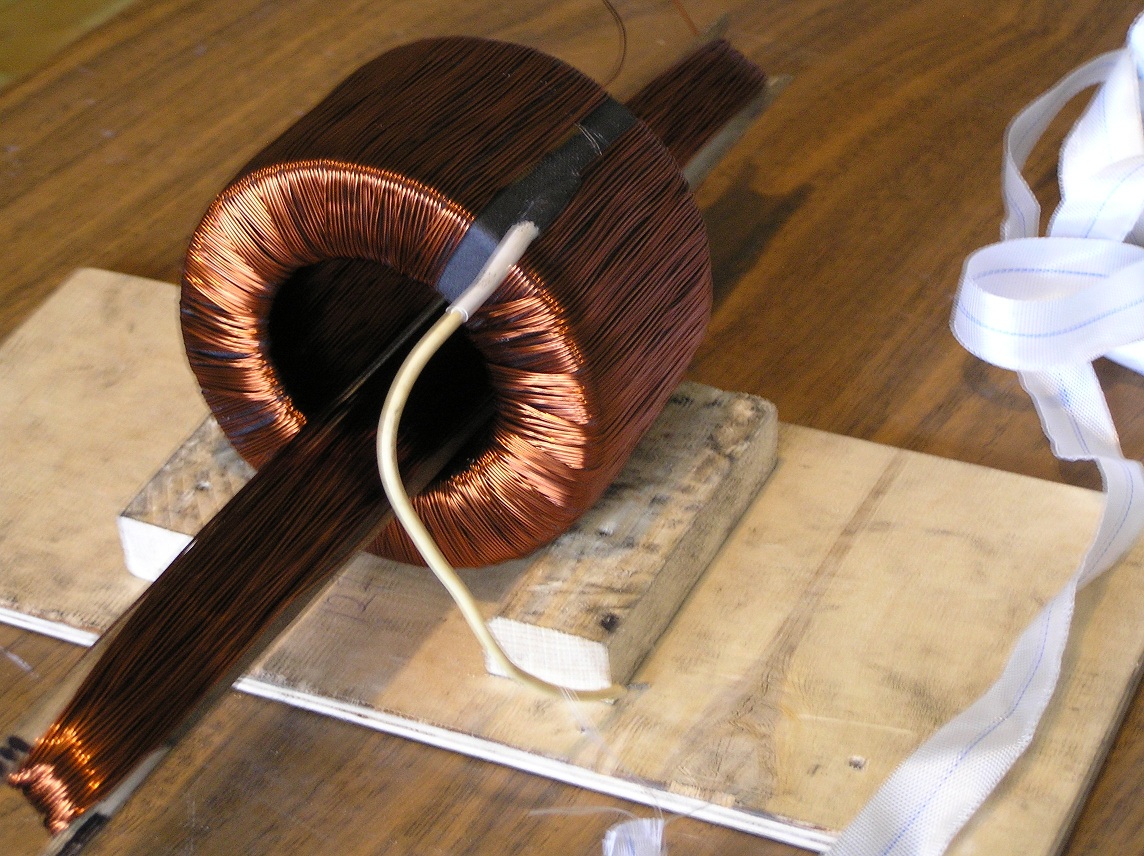

Изготовление тороидального трансформатора под силу даже молодым электрикам. Намотка и расчет не представляют собой ничего сложного. Предлагаем рассмотреть, как правильно мотать тороидальный магнитопровод для полуавтомата:

Учитывая, что 1 виток переносит 0,84 Вольт, схема намотки тороидального трансформатора выполняется по такому принципу:

Так можно с легкостью самостоятельно сделать тороидальный трансформатор 220 на 24 вольта. Описанную схему можно подключить как к дуговой сварке, так и к полуавтоматической.

Параметры рассчитываются исходя из сечения провода, количества витков, размера кольца. Характеристики этого устройства позволяют производить ступенчатую регулировку.

Среди достоинств принципа сборки: простота и доступность. Среди недостатков: большой вес.

Обзор цен


Купить тороидальный трансформатор HBL-200 можно в любом городе Российской Федерации и стран СНГ. Он используется для различной аудиоаппаратуры. Рассмотрим, сколько стоит преобразователь.

Инструкция

Сделайте основание для трансформатора. Для этого возьмите небольшую доску толщиной около 5 см, крепите при помощи металлических скобок, которые огибают нижнюю часть сердечника. Выведите на каркас концы обмоток и закрепите их к контактам.

  • Видео по теме
  • Источники:
  • трансформатор понижающий 220 12
  • Автомобильный инвертор 12

Для сети с напряжением 120 вольт поперечная площадь сечения сердечника трансформатора должна быть 6 кв. см — это сечение обеспечит меньший нагрев.

Величина для среднего трансформаторного железа равна 60, делим это число на величину сечения сердечника и получаем число витков на один вольт, то есть 10.

Это число умножается на напряжение в сети (120) и получаем 1200 витков для первичной обмотки.

Обратите внимание

Будьте осторожны при испытаниях трансформатора Тесла. Хоть его максимальная выходная мощность мала, а кратковременный разряд не вызывает серьезных повреждений, неаккуратное обращение с устройством может нанести вред здоровью.

Прямой контакт с разрядом может вызвать ожог кожи.

Долгое воздействие высокочастотных токов на тело вследствие пребывания в непосредственной близости от источника разрядов, способно нарушить биохимические процессы в коже и стать причиной возникновения различного рода заболеваний.

Источники:

  • как сделать генератор теслы в 2017

Понижающий трансформатор
предназначен для питания нагрузок меньшим напряжением, чем то, которое имеется в сети. Чтобы он не вышел из строя, необходимо найти и правильно подключить к сети именно ту обмотку, которая для этого предназначена.

Для нахождения правильного способа синфазного соединения обмоток соедините их последовательно, подключите к вольтметру переменного тока, работающему на пределе 500 В, затем, не касаясь выводов первичных обмоток, на одну из вторичных подайте переменное напряжение в несколько вольт. Прочитайте показания вольтметра, после чего отключите напряжение, поменяйте местами выводы одной их первичных обмоток и повторите опыт, затем снова отключите напряжение. Вариант, обеспечивающий максимальные показания вольтметра — и есть правильный.

Теперь, зная расположение первичной обмотки (или двух таких обмоток) подключите ее (либо две обмотки последовательно и синфазно) к сети через предохранитель, номинальный ток которого выберите в зависимости от мощности трансформатор
а (0,05 А на каждые 10 Вт). Затем осторожно, не касаясь каких-либо выводов (вторичные обмотки тоже могут оказаться высоковольтными!), измерьте вольтметром переменные напряжения, вырабатываемые трансформатор
ом.

Чтобы получить из переменного напряжения постоянное, подключите к вторичной обмотке выпрямитель с фильтром. Соблюдайте полярность при подключении выхода моста к электролитическому конденсатору. Учтите, что напряжение на выходе фильтра возрастет в 1,41 раз по сравнению с действующим значением напряжения на вторичной обмотке.

Все перепайки осуществляйте при обесточенном трансформатор
е, а если выпрямители высоковольтные, перед прикосновением к деталям не только обесточивайте трансформатор
, но и разряжайте конденсаторы фильтров. Не превышайте максимальные токи отдельных обмоток и суммарную мощность, потребляемую от трансформатор
а в целом.

Трансформатор для светодиодной ленты 12 вольт: расчет, выбор

Новые линейные источники света, светодиодные ленты, используют в качестве светоизлучающих приборов сверхъяркие светодиоды (LED). Рабочее напряжение светодиодов составляет несколько вольт. Поэтому для питания применяют трансформатор для светодиодной ленты 12 вольт.

Часто у неискушенного человека возникают вопросы, какой трансформатор нужен для питания LED? Как рассчитать мощность трансформатора? Можно ли изготовить трансформатор своими руками? Как подобрать трансформатор из имеющихся в наличии? Можно ли обойтись без трансформатора? В этом материале читатель найдет ответы на эти и другие вопросы.

Назначение

Выпускаемые промышленностью светодиодные ленты питаются постоянным напряжением 12 или 24 вольт. Чаще применяют ленты, рассчитанные на 12 В. Поэтому питать светодиодные ленты непосредственно от осветительной сети 220 В нельзя.

Для их питания необходим понижающий трансформатор. Точнее – блок питания на 12 В. Так как светодиоды работают на постоянном токе, блок питания помимо понижающего трансформатора должен содержать выпрямитель и сглаживающий фильтр.

Выпрямитель, подключаемый к вторичной обмотке трансформатора, служит для преобразования переменного тока в постоянный. В качестве выпрямителя могут использоваться диоды, собранные по мостовой или полумостовой схеме. Рабочий ток диодов должен превышать суммарный рабочий ток светодиодных лент, подключаемых к блоку питания.

На выходе выпрямителя получается пульсирующее напряжение. Частота пульсаций равна удвоенной частоте питающей сети. Для устранения пульсаций применяются сглаживающие фильтры. На практике для сглаживания пульсаций применяются электролитические конденсаторы с рабочим напряжением, превышающим выходное напряжение трансформатора. Величина емкости конденсаторов зависит от мощности блока питания.

Пульсации напряжения питания напрямую влияют на коэффициент пульсаций светового потока.

Чем ниже коэффициент пульсаций света, тем комфортнее чувствует себя человек, находясь в помещении с искусственным освещением.

Если емкость конденсаторов сглаживающего фильтра выбрана правильно, то коэффициент пульсаций светового потока не будет превышать нескольких процентов, что считается хорошим показателем.

Имея небольшие навыки в электротехнике из трансформатора, диодов и конденсаторов можно самостоятельно, своими руками изготовить блок питания для LED.

Виды

Для питания светодиодных лент применяют два типа блоков питания содержащих:

  • обычный понижающий трансформатор;
  • импульсный преобразователь напряжения (электронный трансформатор).

В качестве понижающего трансформатора, в зависимости от типа LED ленты, подойдет любой трансформатор 12В или 24В соответствующей мощности с выпрямителем и сглаживающими конденсаторами. Это может быть трансформатор, намотанный на Ш-образном или тороидальном сердечнике.

Хорошо подходят, имеющиеся в широкой продаже, тороидальные трансформаторы, предназначенные для питания низковольтных ламп для точечных светильников. Они имеют компактные размеры и мощность достаточную для подключения светодиодной ленты.

Блоки питания для светодиодных лент, выпускаемые промышленностью, обычно выполняются в виде импульсных преобразователей напряжения (инверторов).

В них сетевое напряжение последовательно выпрямляется, преобразуется в высокочастотное напряжение (до 40 кГц), трансформируется импульсным трансформатором, выпрямляется и сглаживается.

На таком же принципе основана работа блоков питания компьютеров, телевизоров и многих других электронных устройств.

Благодаря сравнительно большой частоте преобразования, импульсные блоки питания значительно выигрывают по массогабаритным показателям у трансформаторных БП. По той же причине они не гудят, у них низкий коэффициент пульсаций. Большим достоинством импульсных блоков питания является то, что они выдают стабильное напряжение в широком диапазоне входного сетевого напряжении.

Расчет

Независимо от того, какой тип трансформатора предполагается применить для питания светодиодной ленты, сначала нужно определить мощность подключаемой нагрузки.

Для этого необходимо знать, какую мощность потребляет один погонный метр ленты и сколько метров будет потрачено для организации освещения.

Такую информацию можно получить из технической документации на данный тип LED или узнать ее у продавца.

К сожалению, часто заявленные технические характеристики не соответствуют реальным. В случае если возникли сомнения, лучше произвести несложные измерения, чтобы узнать реальные цифры.

Для этого светодиодную ленту необходимо подключить к подходящему источнику напряжения и измерить потребляемый ток.

Таким источником может послужить лабораторный блок питания, зарядное устройство для автомобильных аккумуляторов или сам аккумулятор на 12 или на 24 вольт.

Измерения тока проводят, включив в разрыв цепи амперметр постоянного тока или используя токоизмерительные клещи постоянного тока. Вычислить мощность, потребляемую подключенной лентой можно по формуле:

P=U*I

Где P – потребляемая мощность; U – напряжение; I – потребляемый ток.

Разделив полученное значение на длину подключенной ленты, получим мощность одного погонного метра светодиодной ленты. Зная «метраж» ленты, которую предполагается установить, легко вычислить потребляемую мощность. Мощность блока питания лучше выбрать с запасом в несколько десятков процентов. Это позволит избежать излишнего нагрева, повысит надежность системы освещения.

Выбор

Как выбрать мощность трансформатора мы уже обсудили. Однако в некоторых случаях целесообразнее применить несколько трансформаторов небольшой мощности вместо одного мощного аппарата. Это может быть сделано, например, по соображениям расположения отдельных участков светодиодной ленты. Или, исходя из габаритов, когда встает вопрос, куда спрятать трансформатор большой мощности.

Мы уже останавливались на достоинствах «электронных» трансформаторов. Однако применяемые в них электронные компоненты более требовательны к эффективному охлаждению. Часто для охлаждения электроники таких БП, внутрь корпуса устанавливают вентиляторы.

К выбору блоков питания следует подходить с некоторой осторожностью, так как со временем вентиляторы иногда начинают довольно громко шуметь и для устранения шума приходится предпринимать меры. Лучше остановить свой выбор на преобразователях, в которых корпус служит радиатором для отвода тепла. Такие корпуса имеют развитую ребристую поверхность.

Выбирая трансформатор необходимо учесть место его установки. Если освещение предполагается устанавливать на улице или в сырых помещениях, необходимо выбирать аппарат с соответствующим классом защиты.

Дополнительно про выбор трансформатора можете посмотреть интересное видео. Автор дает полезные замечания, которые обязательно пригодятся при выборе трансформатора.

Подключение светодиодной ленты к трансформатору

Подключение светодиодной ленты к блоку питания не представляет особой сложности. При подключении главное не перепутать полярность и подключить плюс к плюсу, а минус к минусу.

На светодиодной ленте и на блоках питания полюса обычно промаркированы. Часто для подключения LED ленты к заводским БП используются специальные разъемы.

Они имеют специальные выступы – «ключи» и, поэтому, ошибиться с подключением невозможно.

Для подключения блоков питания к сети необходимо использовать кабель в двойной изоляции. Сечение жил кабеля должно быть не меньше 1.5 мм2. Для подключения низкого напряжения, в зависимости от мощности нагрузки, подойдет провод или кабель с сечением жил от 0.

75 мм2 или больше. Такое небольшое сечение объясняется тем, что светодиоды потребляют в 8 – 10 раз меньше электроэнергии, чем лампы накаливания.

Подключение кабелей к трансформаторам должно осуществляться с помощью штатных разъемов или с помощью винтовых или пружинных зажимов.

Подключение «трехцветных» (RGB) светодиодных лент имеет некоторые особенности. RGB ленты обычно работают со специальными контролерами.

Поэтому при подключении трехцветных светодиодных лент к блоку питания подключается не сама лента, а контроллер, который в свою очередь питает светодиоды. Также существует ограничение на длину ленты подключаемой к контроллеру.

Поэтому для наращивания цепочки светодиодных лент используются специальные усилители. Эти усилители также должны получать энергию от блока питания.

Еще следует сказать несколько слов об электромагнитной совместимости. Импульсные блоки питания для светодиодных лент могут быть причиной помех. Поэтому стоит подумать о применении сетевых фильтров. Для эффективного подавления помех они должны располагаться в непосредственной близости от БП.

Как самому сделать трансформатор

Простейший трансформатор для светодиодной ленты можно изготовить самостоятельно. Сначала необходимо рассчитать мощность и потребляемый светодиодной лентой ток. Исходя из потребляемой мощности, выбрать понижающий трансформатор на 12 В. Также понадобятся четыре выпрямительных диода или диодный мост в интегральном исполнении.

Максимально допустимый ток диодов должен превышать ток, потребляемый светодиодной лентой. Для сглаживания пульсаций выпрямленного напряжения потребуются электролитические конденсаторы. Рабочее напряжение конденсаторов 12-тивольтового БП должно быть не ниже 25В. Суммарную емкость можно подсчитать исходя из 3000 микрофарад на один ампер нагрузки.

Все детали нужно спаять по приведенной ниже схеме.

Получившуюся конструкцию нужно поместить в подходящий для нее корпус.

Учитывая все вышеизложенное, можно сказать, что применение качественного трансформатора является необходимым условием длительной и надежной работы светодиодной ленты. При этом он должен иметь запас по мощности, обеспечивать низкий коэффициент пульсаций, не бояться бросков сетевого напряжения и иметь класс защиты соответствующий условиям эксплуатации.

Как сделать безопасное освещение в подвале?

Вы здесь:
В данной статье мы хотим рассказать читателям сайта Сам Электрик, как провести освещение в подвале жилого дома либо гаража, чтобы оно было безопасным, качественным и экономным.

Сразу же хотелось бы отметить, что предоставленный ниже материал подойдет и для того, чтобы сделать свет в погребе на даче, т.к. по сути, подвал и погреб практически не отличаются между собой.

Далее мы рассмотрим несколько важных моментов, которые позволят правильно выполнить монтаж освещения своими руками!

В чем отличие погреба от подвала?

Чтобы Вы сразу поняли разницу между двумя помещениям, рассмотрим, в чем их основное отличие. Подвал, как правило, находится ниже уровня земли частного дома. В данном сооружении принято хранить садовый инвентарь и инструмент.

Если подвал находится в гараже, здесь может быть оборудована небольшая мастерская либо даже комната отдыха (некоторые умудряются сделать из подвального помещения коттеджа даже бильярдную). Что касается погреба, его главное предназначение – хранение закупорки, овощей и фруктов.

Как и подвал, погреб должен находиться ниже уровня земли, но не обязательно данное сооружение должно быть прям под жилым домом. Иногда погреб сооружают на территории дачного участка недалеко от самого жилья.

Что касается освещения, то в обоих случаях правилами ПУЭ предъявляется одно главное требование – проводка должна быть надежно защищена от сырости и механических повреждений. Далее мы подробно рассмотрим, как сделать свет в подвале либо погребе своими руками.

Выбираем безопасные комплектующие

Перед тем, как проводить освещение в подвальном сооружении, необходимо правильно подойти к выбору светильников, проводов и выключателей. Дело в том, что все комплектующие должны быть не только защищенными от влаги, но и от механических повреждений, коррозии и даже негативного влияния агрессивных материалов (к примеру, удобрения либо отравы от насекомых).

Учитывая данный момент, чтобы самостоятельно провести освещение в подвале, Вам необходимо использовать следующие комплектующие::

  1. Кабель в двойной изоляции, желательно негорючий. В этом случае лучшим проводником будет кабель ВВГнг, сечением 1,5 мм2 (в том случае, если Вы собрались только свет провести в погреб).
  2. Светильник с влагозащищенным плафоном, как показано на фото ниже (степень защиты IP не менее 44).
  3. Понижающий трансформатор 220/36, а лучше 220/12 Вольт. Освещение должно быть безопасным, особенно если подвал сырой. Если же помещение полностью сухое можно подключить свет от 220 Вольт.

Помимо этого линию освещения нужно защитить автоматическим выключателем на 10А и УЗО на 10 мА (если влажность в подвале повышенная). Защитную автоматику рекомендуется вынести на распределительный щиток в доме.

Выполняем электромонтаж

Ну и, наконец-то, мы подошли к самому главному вопросу статьи – как сделать освещение в подвале жилого дома своими руками. Для начала выделим несколько важных моментов, после чего рассмотрим пошаговую инструкцию по монтажу.

Итак, чтобы самому провести свет в погреб либо подвальное помещение частного дома, Вы должны учитывать:

  1. Если потолок низкий, светильник лучше разместить на стене, чтобы он не мешал, и угроза повреждения плафона свелась к минимуму.
  2. Обязательно защитите кабель специальным пластиковым коробом либо металлической трубой с толщиной стенок не менее 2 мм. О том, как провести электропроводку в трубах, мы говорили в соответствующей статье.
  3. Если погреб представлен отдельным сооружением, рекомендуем сделать уличное освещение входа, чтобы в ночное время можно было безопасно спуститься за продуктами либо инструментом.
  4. Если подвал жилого дома либо гаража сырой, выключатель лучше вывести наверх, установив его при входе в сооружение.
  5. Линию освещения рекомендуется выводить открытым способом, на высоте от пола около 2-х метров, чтобы минимизировать вероятность механических повреждений. Более подробно о том, как должна осуществляться прокладка кабеля в подвале, мы рассказали в отдельной статье.
  6. Мощность понижающего трансформатора должна не меньше, чем на 30% превышать мощность всех светильников, которые будут к нему подключаться.

Если Вы будете соблюдать все эти требования и рекомендации, готовая система освещения в подвале будет безопасной и долговечной. Провести свет на самом деле несложно, даже неопытному электрику.

Все что нужно сделать – протянуть от вводного щитка в доме либо коттедже отдельную линию, защищенную автоматом и, если это потребуется, УЗО. Подключение светильников не составит труда, собственно, как и установка выключателя света.

Готовая система освещения должна выглядеть примерно так, как на видео ниже.

Пример освещения в погребе жилого дома

Вот и все, что хотелось рассказать Вам о том, как сделать освещение в подвале жилого дома либо гаража. Как Вы видите, ничего сложного в электромонтажных работах нет, главное учитывать все предоставленные требования и рекомендации!

Принцип действия трансформатора для повышения напряжения

Открытие в далёком 1831 году великим учёным Фарадеем принципа электромагнитной индукции позволило по-новому взглянуть на многие законы электротехники. Именно основываясь на взаимодействие электромагнитных полей, через 45 лет после этого великий русский учёный П. Н. Яблочков получил патент на изобретение трансформатора. Классическое определение звучит так: трансформатор — это электрическое устройство, преобразующее ток первичной обмотки одного напряжения, в ток вторичной обмотки с другим напряжением.

Индукционный эффект образуется при изменении электромагнитного поля, поэтому для работы трансформатора необходимо наличие напряжения с переменным током. Трансформация (передача) осуществляется преобразованием электрической энергии первичной обмотки в магнитное поле, а затем, во вторичной обмотке происходит обратное преобразование магнитного поля в электрическую энергию. В случае если количество витков вторичной обмотки будет превышать число витков первичной обмотки, то устройство будет называться повышающим трансформатором. При подключении обмоток в обратном порядке, получается понижающее устройство.

Устройство и принцип работы

Конструктивно повышающее устройство трансформации напряжения состоит из сердечника и двух обмоток. Сердечник собран из пластин электротехнической листовой стали. На него намотаны первичная и вторичная обмотки, из медного провода, различного диаметра. Толщина провода намотки трансформатора напрямую зависит от его выходной мощности.

Сердечник устройства может быть стержневым или броневым. При использовании изделия в сетях низкочастотного напряжения чаще всего применяются стержневые магнит проводы, которые по форме могут быть:

  • П-образные.
  • Ш-образные.
  • Тороидальные.

Изготавливаются сердечники из трансформаторного специального железа, от качественных характеристик которого и зависят многие общие параметры устройства. Набирается сердечник из тонких железных пластин, которые изолированы друг от друга лаком или слоем окиси, для уменьшения потерь за счёт вихревых токов. Могут применяться и готовые половинки, которые сделаны из сплошных железных лент.

Достоинства и недостатки сердечников

  • Наборные чаще применяются для устройства магнитопроводов с произвольным сечением, ограничивающимся только шириной пластин. Лучшие параметры имеют устройства трансформации напряжения с квадратным сечением. Недостатком такого типа сердечника считается необходимость плотного стягивания пластин, малый коэффициент заполнения пространства катушки, а также повышенное рассеивание магнитного поля устройства.
  • Витые сердечники намного проще наборных в сборке. Весь сердечник Ш-образного типа состоит из четырёх частей, а П-образный тип имеет только две части в своей конструкции. Технические характеристики такого трансформатора гораздо лучше, нежели чем наборного. К недостаткам можно отнести необходимость минимального зазора между частями. При физическом воздействии пластины частей могут отслаиваться, и, в дальнейшем очень трудно добиться плотного их прилегания.
  • Тороидальные сердечники имеют форму кольца, которое свито из трансформаторной железной ленты. Такие сердечники имеют самые лучшие технические характеристики и практически полное исключение рассеивания магнитного поля. Недостатком считается сложность намотки, особенно проводов с большим сечением.

В трансформаторах Ш-образного типа все обмотки обычно делаются на центральном стержне. В П-образном устройстве вторичная обмотка может наматываться на один стержень, а первичная — на другой. Особенно часто, встречаются конструктивные решения, когда разделённые пополам обмотки наматываются на оба стержня, а после соединяются между собой последовательно. При этом существенно сокращается расход провода для трансформатора, и улучшаются технические характеристики прибора.

Технические характеристики

Основными характеристиками при эксплуатации трансформатора считаются:

  • Напряжение входное.
  • Величина напряжения на выходе.
  • Мощность прибора.
  • Ток и напряжение холостого хода.

Величина отношения напряжений на входе и выходе устройства называется коэффициентом трансформации. Это соотношение зависит только от количества витков в обмотках и остаётся неизменным при любом режиме функционирования устройства.

От диаметра проводов и от типа сердечника напрямую зависит мощность трансформатора, которая со стороны первичной намотки равна сумме мощностей вторичных обмоток, за исключением потерь.

Напряжение, получаемое на выходной обмотке устройства, без подключения нагрузки, называется напряжением холостого хода. Разница между этим показателем и напряжением с нагрузкой указывает на величину потерь за счёт разного сопротивления проводов обмотки.

От качественных показателей сердечника трансформатора полностью зависит величина тока холостого хода. В идеальном случае, ток первичной обмотки создаёт в сердечнике устройства магнитное поле переменного значения, по величине электродвижущая сила которого равна току холостого хода и противоположна по направлению. Но вот в реальности величина электродвижущей силы всегда меньше напряжения на входе, за счёт возможных потерь в сердечнике.

Именно поэтому для уменьшения величины тока холостого хода, требуется материал высокого качества при изготовлении сердечника и минимальный зазор между его пластинами. Таким условиям в большей мере соответствуют тороидальные сердечники.

Типы устройств

В зависимости от мощности, конструкции и сферы их применения, существуют такие виды трансформаторов:

  • Автотрансформатор конструктивно выполнен как одна обмотка с двумя концевыми клеммами, а также в промежуточных точках устройства имеются несколько терминалов, в которых располагаются первичные и вторичные катушки.
  • Трансформатор тока включает в себя первичную и вторичную обмотку, сердечник из магнитного материала, а также оптические датчики, специальные резисторы, позволяющие ускорять способы регулировки напряжения.
  • Силовой трансформатор — это устройство, передающее ток, при помощи индукции электромагнитного поля, между двумя контурами. Такие трансформаторы могут быть повышающими или понижающими, сухими или масляными.
  • Антирезонансные трансформаторы могут быть как однофазными, так и трёхфазными. Принцип работы такого устройства мало чем отличается от трансформаторов силового типа. Конструктивно представляет собой устройство литого типа с хорошей теплозащитой и полузакрытой структурой. Трансформаторы антирезонансного типа применяются при передаче сигнала на большие расстояния и в условиях больших нагрузок. Идеально подходят для работы в любых климатических условиях.
  • Заземляемые трансформаторы (догрузочные). Особенностью этого типа является расположение обмоток в форме звезды или зигзага. Часто заземляемые приборы применяют для подключения счётчика электрической энергии.
  • Пик — трансформаторы используются в устройствах радиосвязи и технологиях компьютерного производства, по принципу отделения постоянного и переменного тока. Конструкция такого трансформатора является упрощённой: обмотка с определённым количеством витков расположена вокруг сердечника из ферромагнитного материала.
  • Разделительный домашний трансформатор применяется при передаче энергии переменного тока к другому устройству или оборудованию, блокируя при этом способности источника энергии. В бытовых условиях такие приборы обеспечивают регулирование напряжения и гальваническую развязку. Чаще всего применяются для подавления электрических помех в чувствительных приборах и защиты от вредного воздействия электрического тока.

Обслуживание и ремонт

Желательно человеку, не знающему принцип действия электротехнических приборов, не заниматься ремонтными работами этого оборудования, из-за возможности поражения электрическим током. При ремонте и обслуживании трансформаторных устройств, единственное, что можно исправить, без недопустимых последствий, это перемотка трансформатора.

Перед началом любых ремонтных работ необходимо произвести проверку трансформатора:

  • Первым делом необходимо оценить состояние прибора при помощи визуального осмотра, так как порой, потемневшие и вздувшиеся участки, прямо указывают на неисправность обмотки трансформатора.
  • Определение правильности подключения устройства. Электрический контур, генерирующий магнитное поле обязательно должен быть подключён к первичной обмотке прибора. А вот вторая схема, потребляющая энергию трансформатора, должна быть включена в обмотку выходного напряжения.
  • Фильтрация выходного сигнала фазы определяется как для диодов и конденсаторов на вторичной обмотке устройства.
  • Следующим шагом нужно подготовить прибор к контрольному измерению параметров, т. е. снять защитные панели и крышки, чтобы получить свободный доступ к элементам схемы. С помощью тестера нужно в дальнейшем произвести измерение напряжения трансформатора.
  • Для проведения измерений, нужно подать питание на схему устройства. Измерение параметров первичной обмотки проводится тестером в режиме переменного тока. Если полученное значение меньше чем на 80% от ожидаемого, то неисправность может быть как в самом трансформаторе, так и в схеме всего устройства.
  • Проверку выходной обмотки осуществляют при помощи тестера. При этом проверяем обмотку как на возможность появления короткозамкнутых витков, так и на обрыв провода намотки катушки, по принципу измерения сопротивления (если сопротивление мало — то есть вероятность короткозамкнутых витков, а в случае когда сопротивление обмотки велико — обрыв).

После перемотки повышающего трансформатора напряжения, в случае неисправности обмотки, нужно собрать его в обратной последовательности, при этом особое внимание необходимо уделить наиболее плотному прилеганию пластин сердечника.

Самостоятельное изготовление или ремонт устройства предоставляется процессом очень сложным и трудоёмким. Для выполнения таких работ потребуется наличие необходимых материалов, а также умение производить некоторые специальные расчёты. В частности, нужно будет точно рассчитать количество витков в обмотке трансформатора, диаметр проводов для обмотки, а также сечение и тип сердечника устройства.

Поэтому лучше обратиться для проведения этих операций к квалифицированному человеку, знакомому с основными понятиями и свойствами электротехники и расчётами по необходимым формулам.

Тороидальный трансформатор. Тороидальные трансформаторы – устройство, применение, технические характеристики Как сделать повышающий тороидальный трансформатор

Намотка трансформатора своими руками – задача несложная, если к ней подготовиться заранее. Люди, которые изготавливают различную радиоаппаратуру или силовые инструменты, имеют потребность в трансформаторах для конкретных нужд. Поскольку далеко не всегда предоставляется возможность приобрести определенные изделия, то мастера зачастую наматывают тороидальные трансформаторы самостоятельно. Те, кто в первый раз пытаются провести обмотку, сталкиваются с трудностями: не могут определить правильность расчетов, подобрать соответствующие детали и технологию. Необходимо понимать, что разные типы наматываются по-разному.

Также кардинально отличаются тороидальные устройства . Расчет тороидального трансформатора и его намотка будут особыми. Так как радиолюбители и мастера создают детали под силовое оборудование, но не всегда обладают достаточными знаниями и опытом для их изготовления, то этот материал поможет данной категории людей разобраться с нюансами.

Подготовка к проведению намотки

Необходимые материалы

Материалы для намотки требуют тщательного выбора , важное значение имеет каждая из деталей. В частности, вам понадобятся:

  1. Каркас трансформаторный. Он используется для изоляции сердечника от обмоток, а также удерживает обмоточные катушки. Его изготавливают из прочных и тонких диэлектрических материалов, чтобы не занимать слишком много места в интервалах («окнах») сердечника. Можно воспользоваться картонками, микрофибрами, текстолитом. Толщина материала не должна быть более 2 мм. Каркас склеивают, пользуясь обычным клеем для столярных работ (нитроклеем). Его форма и размеры полностью зависят от сердечника, высота – немного больше, чем у пластины (высота обмотки).
  2. Сердечник. Эту роль, как правило, выполняют магнитопроводы. Лучшим решением станет применение пластин из разобранных трансформаторов, поскольку они произведены из подходящих сплавов и рассчитаны на некоторое количество витков. Магнитопроводы имеют разнообразную форму, но чаще всего встречаются изделия в виде буквы «Ш». Кроме того, их можно вырезать из различных заготовок, которые есть в наличии. Чтобы определить точные размеры, предварительно наматывают провода обмоток.
  3. Провода. Здесь нужно использовать два вида: для обмотки и для выводов. Оптимальное решение для трансформирующих устройств – медные провода, имеющие эмалевую изоляцию (тип ПЭЛ или ПЭ). Их хватит даже для силовых трансформаторов. Широкий выбор сечений позволяет подобрать самый подходящий вариант. Также часто применяют провода ПВ. Для вывода лучше всего брать провода с разноцветной изоляцией, чтобы не путаться при подключении.
  4. Изоляционные подкладки. Помогают увеличить изоляцию провода обмотки. Как правило, используют тонкую и плотную бумагу (отлично подойдет калька), которую следует уложить между рядов. Но бумага должна быть целой, разрывы и проколы, даже самые незначительные, – отсутствовать.

Как ускорить рабочий процесс

У многих радиолюбителей в арсенале имеются простые специальные агрегаты , с помощью которых делается обмотка. Во многих случаях речь идет о несложных конструкциях в виде небольшого столика либо подставки на стол, на которых установлено несколько брусков с вращающейся продольной осью. Длина самой оси должна превышать длину каркаса намотки в 2 раза. На одном из выходов из брусков крепится ручка, позволяющая вращать устройство.

На оси надеваются катушечные каркасы , которые стопорятся с двух сторон шпильками-ограничителями (они препятствуют перемещениям каркаса вдоль оси).

Технология намотки и способ изоляции на самом деле очень прост и не предполагает ни в коем случае ни какой обмотки, ни лакотканью, ни чем-либо другим. Дело в том, что при любой обмотки сердечника трансформатора лакотканью или другими изоляторами внутреннее окно ТОРА мгновенно заполняются, так как, на внешней стороне получается один слой, а на внутренней 5- 10 слоев, да еще неровных.
Я давно собирался написать статью о способе качественной намотки тороидальных трансформаторов. Это довольно долго объяснять и лучше показать на фото. Причем после намотки обмотки не превращаются в колесо, а сам трансформатор не становиться, яйцеобразным и расход провода минимален. Ввиду всего этого и КПД трансформатора максимален. А что из этого получается, Вы можете посмотреть в моем усилителе.
Сразу оговорюсь, речь идет о мощных тороидальных трансформаторах . Габаритная мощность, которых более 500 Вт. Которые мотаются проводами от 1 до 3 мм. естественно виток к витку. И, как правила, сетевая обмотка которых лежит в приделах от 100 до 400 витков, всего, то есть 0,5-2 витка на вольт. Мотать таким способом менее мощные трансформаторы хлопотно, но при желании можно.
Что нужно для намотки:
1) Необходимо сделать подставку для намотки тороида, делается это очень просто. Берем квадратный кусок ДСП или фанеры толщиной 10-15мм. Размерами 200Х200мм еще нам нужны два деревянных бруска длинной 200мм и с квадратом 20Х20мм. Эти два бруска нам нужно либо приклеить по центру нашей площадки, параллельно друг другу, на расстоянии между ними 100мм. А еще лучше привернуть к площадке эти бруски с помощью шурупов, но с потайными головками и головки утопить в фанеру иначе они будут царапать стол. Теперь если на эту подставку поставить то- роид, он будет прочно и устойчиво стоять.
2) Нужен челнок, челнок я выпиливаю из оргстекла толщиной 5-бмм. Ширина обычно 30-40мм. длинна 300-400мм. Торцевые пропилы я делаю не углом, а полукругом и обрабатываю их напильником, что бы не портилась изоляция провода и даже проклеиваю одним двумя полосками изоленты опять же для защиты провода. На челнок мы наматываем провод, не страшно, если провода не хватит, можно аккуратно спаять провод и мотать дальше. Но лучше все-таки рассчитать, так что бы провода хватило.
3) Теперь нам нужен материал для изоляции между слоями, это очень просто нужно найти тонкий картон (упаковочный), я например, применяю коробки от динамиков для автомобилей. Главное что бы это был не толстый, но и не тонкий материал – толщина картона, где-то 0,5мм. Если он будет с одной стороны глянцевый, то это тоже хорошо.
4) Еще нам потребуется нитки толстые 10-20 номер. Но на худой конец можно и 40 номер. Сама намотка ведется от себя в правую сторону.

А теперь самое главное, это изготовление самих изоляционных прокладок между слоями. Нам потребуется штангель-циркуль, с острыми концами.
Измеряем, внешний диаметр нашего тора, прибавляем 20мм. (для нахлеста) и делим пополам. Например, внешний диаметр тора 150 мм.+ 20 мм.= 170 мм. 170мм./2 = 85 мм.
Выставляем штангель на 85мм. и фиксируем винтом. Сам штангель мы будем использовать как циркуль для черчения кругов на картоне. Почему именно штангелем, а не обычным циркулем, которым и проще и удобнее? А все очень просто, когда мы будем острым и прочным концом штангеля чертить по картону, то на картоне останется продавленная борозда и именно она поможет нам. Эта борозда очень полезна для удобства сгибания внутренней рассеченной окружности наших прокладок. В общем, сами поймете, что штангелем лучше, чем удобным циркулем.

И так чертим, внешний круг на картоне и вырезаем его ножницами, в принципе внешний круг можно нарисовать и обычным циркулем.
Далее замеряем внутренний диаметр тора ничего не прибавляем, не убавляем, а просто делим пополам. Например, диаметр 60мм./2 = 30 мм. Выставляем, именно штангель-циркуль, на 30мм. фиксируем винтом и чертим внутренний диаметр на картоне.

Далее мы берем карандаш и линейку и работаем над внутренним кругом, сначала рисуем крест, то есть, делим круг на 4 части, потом на 8 частей, если внутренний диаметр ТОРА больше 60мм. то еще и на 16 частей.
Далее мы рисуем обычным циркулем еще один круг, который меньше внутреннего в два раза, то есть, раздвигаем циркуль на 15 мм.
А теперь нам потребуется ровный кусок, фанеры или ДСП на который, мы положим нашу картонную заготовку для прорезания концом острого скальпеля или ножа, нанесенных карандашом наших частей. Прорезать нужно по кругу от внешнего края окружности к центральной точке, не далее иначе картон будет задираться. Прорезать нужно насквозь картона.

Потом ножницами вырезаем внутренний круг нарисованный нами обычным циркулем. Полученные дольки отгибаем перпендикулярно заготовки. Понятно, что таких заготовок нужно на каждый слой по две штуки, каждый раз замеры диаметров делаются вновь, так как от слоя к слою их значение меняется.

Далее меряем высоту тора и вырезаем две полоски картона такой же ширины. Одну полоску вставляем внутрь тора, так что бы нахлест был не более 10 мм. Вторую полоску накручиваем одним слоем на внешнюю сторону тора с таким же нахлестом. Надеваем обе круглые заготовки на торцы тора, крепим ниткой в трех-че- тырех местах по кругу. И далее начинаем мотать.

Самые опасные места для пробоя это углы окружностей ТОРА внешний и особенно внутренний. Поэтому если во время намотки мы увидим, что провод может соприкасаться с проводом внутреннего слоя, особенно по внутреннему углу окружности ТОРА. То необходимо подложить под провод полоски такого же картона шириной 10 мм. и длинной по 20-30 мм., там, где это необходимо.

На внешней стороне, как правила этого делать не приходится, так как внешняя сторона заготовки наслаивается на край и хорошо предохраняет провод от замыкания. Вся разметка и прорезка картонных заготовок делается с матовой стороны картона, применять картон с двух сторон глянцевый не желательно. Перед тем как начать мотать тор, на пальцы рук нужно намотать два слоя изоленты на оба сгиба мизинца и на сгиб указательного пальца, иначе будут огромные водяные мозоли.

Дело в том что количество витков будет зависеть от качества железа но приблизительный расчет делается просто, как и у обычного трансформатора только коэффициент берем 20-30.
Ну, например измеряем высоту, она = 10 см.
Измеряем толщину стенки, она = 5 см. 10×5=50 см.
25/50=0,5 витков на 1вольт.
220×0,5=110 витков сетевой обмотки.

Теперь начинаем мотать сетевую обмотку трансформатора, намотав приблизительно 90 витков пробуем включить в сеть, меряя при этом ток холостого хода.
Совсем несложно подключить кончик провода прямо на челноке. Постепенно доматывая провод, доводим ток холостого хода до 50-100 мА и на этом прекращаем мотать, полученное количество витков и будет реально.
Теперь это реальное количество делим на 220 и получаем реальное значение количества витков на 1 вольт. И в соответствии с этой цифрой рассчитываем все выходные обмотки.
Имейте ввиду, что при включении трансформатора в сеть первичный мгновенный бросок тока очень большой. И для того, что бы не спалить тестер нужно делать так:сетевой провод подключаем через замкнутый тумблер параллельно тумблеру включаем тестер, включаем вилку в розетку и только потом размыкаем тумблер, что бы посмотреть ток холостого хода.
Кстати, именно из за мощного первичного броска тока трансформаторы мощностью более 1 КВт, обязательно нужно включать с помощью схемы мягкого включения. Тем более схема эта очень проста.

Федотов Алексей Геннадьевич. (UA3VFS)

Тороидальный трансформатор – электротехнический преобразователь напряжения или тока, сердечник которого изогнут кольцом и замкнут. Профиль сечения отличается от круглого, название все равно применяют за неимением лучшего.

Отличия тороидальных трансформаторов

Автором тороидальных трансформаторов признан Майкл Фарадей. Возможно встретить в отечественной литературе (особенно, коммунистических времен) утопичную идею: первым собрал подобное Яблочков, сравнив указываемую дату – обычно, 1876 год – с ранними опытами по электромагнитной индукции (1830). Просится вывод: Англия опередила Россию на полвека. Интересующихся подробностями отошлем к обзору . Приводятся детальные сведения о конструкции первого в мире тороидального трансформатора. Изделие отличает форма сердечника. Помимо тороидальных принято по форме различать:

  1. Броневые. Отличаются избыточностью ферромагнитного сплава. Для замыкания линий поля (чтобы проходили внутри материала) ярма охватывают обмотки с внешней стороны. В результате входная и выходная наматываются вокруг общей оси. Одна поверх другой или рядом.
  2. Стержневые. Сердечник трансформатора проходит внутри витков обмотки. Пространственно входная и выходная разнесены. Ярма вбирают малую часть линий напряженности магнитного поля, проходящих за пределами витков. Фактически нужны, чтобы соединить стержни.

Тороидальный трансформатор

Новичку приходится туго, нелишне пояснить подробнее. Стержнем называется часть сердечника, проходящая внутри витков. На остов наматывается проволока. Ярмом называется часть сердечника, соединяющая стержни. Нужны передавать линии магнитного поля. Ярма замыкают сердечник, формируя цельную конструкцию. Замкнутость требуется для свободного распространения внутри материала магнитного поля.

Тема Магнитная индукция показывает – внутри ферромагнетика поле значительно усиливается. Эффект образует базис функционирования трансформаторов.

В состав стержневого сердечника ярмо входит минимальным составом. В броневом охватывает дополнительно обмотки снаружи вдоль длины, как бы защищая. От аналогии произошло название. Майкла Фарадея выбрал тор скорее интуитивно. Формально можно назвать стержневым сердечником, хотя направляющая оси симметрии обмоток идет дугой.

Опорой первому магниту (1824 год) стала лошадиная подкова. Возможно, факт придал направлению полета творческой мысли ученого верный азимут. Используй Фарадей иной материал, опыт окончится неудачей.

Тор навивают единой лентой. Подобные сердечники называют спиральными в отличие от броневых и стержневых, которые фигурируют в литературе за термином пластинчатые. Это введет в заблуждение. Лишний раз следует сказать: тороидальный сердечник, будучи намотанным отдельными пластинами, называется спиральным. Разбивать частями приходится, когда отсутствует лента. Это вызвано чисто экономическими причинами.

Подытожим: в исходном виде тороидальный трансформатор Фарадея имел сердечник круглого сечения. Сегодня форма невыгодна, невозможно обеспечить массовое производство соответствующей технологией. Хотя деформация проволоки по углам сгиба приводит однозначно к ухудшению характеристик изделия. Механические напряжения повышают омическое сопротивление обмотки.

Сердечники тороидальных трансформаторов

Тороидальный трансформатор назван за форму сердечника. Майкл Фарадей изготовил бублик, использовав цельный кусок мягкой стали круглого сечения. Конструкция нецелесообразна на современном этапе по нескольким причинам. Главное внимание уделяется минимизации потерь. Сплошной сердечник невыгоден, наводятся вихревые токи, сильно разогревающие материал. Получается плавильная индукционная печь, легко превращающая в жидкость сталь.

Чтобы избежать ненужных трат энергии и нагревания трансформатора, сердечник нарезают полосами. Каждая изолируется от соседней, например, лаком. В случае тороидальных сердечников наматывают единой спиралью, либо полосами. Сталь обычно на одной стороне имеет изолирующее покрытие толщиной единицы микрометра.

Упомянутые стали используются для конструирования , довольно часто по исполнению являющихся тороидальными. Интересующимся можно ознакомиться с ГОСТ 21427.2 и 21427.1. Для сердечников (как следует из названия документов) сегодня чаще используется анизотропная холоднокатаная листовая сталь. В название заложено: магнитные свойства материала неодинаковы по разным осям координат. Вектор потока поля должен совпадать с направлением проката (в нашем случае движется по кругу). Ранее применялся другой металл. Сердечники высокочастотных трансформаторов могут изготавливаться из стали 1521. В рамках сайта особенности применяемых материалов обсуждались (см. ). Сталь маркируется по-разному, в состав обозначения включаются сведения:

  • Первое место отводится цифре, характеризующей структуру. Для анизотропных сталей применяется 3.
  • Вторая цифра указывает процентное содержание кремния:
  1. менее 0,8%.
  2. 0,8 – 1,8%.
  3. 1,8 – 2,8%.
  4. 2,8 – 3,8%.
  5. 3,8 – 4,8%.
  • Третья цифра указывает основную характеристику. Могут быть удельные потери, величина при фиксированной напряженности поля.
  • Тип стали. С ростом числа удельные потери ниже. Зависит от технологии производства металла.

Теряет значение взаимное расположение конца и начала ленты. Чтобы спираль не размоталась, последний виток приваривают к предыдущему точечной сваркой. Намотка ведется с натяжением, собранные из нескольких полос ленты обычно не удаётся подогнать плотно, сварной шов выполняется внахлест. Иногда тор режется на две части (разрезной сердечник), на практике требуется сравнительно редко. Половинки при сборке стягиваются бандажом. В процессе изготовления готовый тороидальный сердечник режется инструментом, торцы шлифуются. Витки спирали скрепляются связующим веществом, чтобы не размоталась.

Намотка тороидальных трансформаторов

Стандартно производится дополнительная изоляция тороидального сердечника от обмоток, даже если используется лакированная проволока. Широко применяется электротехнический картон (ГОСТ 2824) толщиной до 0,8 мм (возможным другие варианты). Распространенные случаи:

  1. Картон наматывается с захватом предыдущего витка на тороидальный сердечник. Способ характеризуется, как вполнахлеста (половина ширины). Конец приклеивается или закрепляется киперной лентой.
  2. По торцам сердечник защищают картонные шайбы с надрезами глубиной 10 – 20 мм, шагом 20-35 мм, перекрывающие толщину тора. Наружная, внутренняя грань закрываются полосами. Технологически шайбы идут в сбор последними, прорезанные зубцы загибаются. Поверх спирально наматывается киперная лента.
  3. Надрезы могут производиться на полосах, тогда берутся с запасом, чтобы больше высоты тора, кольца – строго по ширине, накладываются поверх загибов.
  4. Тонкие полосы, кольца текстолита закрепляются на тороидальном сердечнике лентами стеклоткани вполнахлеста.
  5. Иногда кольца выполняются из электротехнической фанеры, гетинакса, толстого (до 8 мм) текстолита с запасом наружного диаметра 1-2 мм. Внешнюю и внутреннюю грань защищают картонными полосами с загибом по краям. Меж первыми витками обмотки, сердечником остается воздушный зазор. Промежуток под картоном нужен на случай, если края под проволокой протрутся. Тогда токонесущая часть никогда не коснется тороидального сердечника. Поверх наматывается киперная лента. Иногда внешнее ребро колец сглаживается, чтобы намотка углами шла плавно.
  6. Имеется разновидность изоляции, сходная с предыдущей, с внутренней стороны по кольцам на внешних ребрах имеются проточки до сердечника, куда ложатся полосы. Элементы выполняются из текстолита. Поверх наматывается киперная лента.

Обмотки обычно выполняются концентрическими (одна над другой), либо чередующимися (как в первом опыте Майкла Фарадея 1831 года), называют иногда дисковыми. В последнем случае через одну может наматываться достаточно большое их число, попеременно: то высокое напряжение, то низкое. Применяется чистая электротехническая медь (99,95%) удельным сопротивлением 17,24 – 17,54 нОм м. Ввиду дороговизны металла для изготовления тороидальных трансформаторов малой и средней мощности берется рафинированный алюминий. Для прочих случаев сказываются ограничения по проводимости и пластичности.

В мощных трансформаторах медный провод бывает прямоугольного сечения. Делается для экономии места. Жила должна быть толстой, пропуская значительный ток, дабы не расплавиться, круглое сечение приведет к излишнему росту габаритов. Выигрыш равномерности распределения поля по материалу свелся бы к нулю. Толстый прямоугольный провод достаточно удобно укладывать, чего нельзя сказать касательно тонкого. В остальном (по конструктивным признакам) намотка производится в точности теми же путями, как в случае обычного трансформатора. Катушки делаются цилиндрическими, винтовыми, однослойными, многослойными.

Определение конструкции тороидального трансформатора

Интересующимся вопросом рекомендуем изучить книгу С. В. Котенева, А. Н. Евсеева по расчету оптимизации тороидальных трансформаторов (издание Горячая линия – Телеком, 2011 год). Напоминаем: издание защищено законом об авторских правах. Профессионалы найдут силы (средства) приобрести при необходимости книгу. Согласно главам, расчет начинается определением параметров режима холостого хода. Подробно описывается, как найти активный и реактивный токи, высчитать ключевые параметры.

Печатное издание, несмотря на некоторую спорность изложения, попутно дает понять, почему включенный в цепь трансформатор, лишенный нагрузки, не сгорает (энергия тока расходуется намагничиванием). Хотя, казалось бы, предсказан очевидный исход мероприятия.

Число витков первичной обмотки выбирается из условия не превышения магнитной индукцией максимального значения (до входа в режим насыщения, где значение не меняется ростом напряженности поля). Если конструирование ведется для бытовой сети 230 вольт, берется допуск согласно ГОСТ 13109. В нашем случае, имеется в виду отклонение амплитуды в пределах 10%. Помним: вся промышленность перешла в XXI веке на 230 вольт (220 не используется, приводится в литературе, «наследием тяжелого прошлого»).

Для преобразования тока используются различные вид специальных устройств. Тороидальный трансформатор ТПП для сварочного аппарата и других приборов, можно намотать своими руками в домашних условиях, он является идеальным преобразователем энергии.

Конструкция

Первый двухполярный трансформатор был изготовлен еще Фарадеем, и согласно данным, это было именно тороидальное устройство. Тороидальный автотрансформатор (марка Штиль, ТМ2, ТТС4)– это прибор, предназначенный для преобразования переменного тока одного напряжения в другое. Они используется в различных линейных установках. Этот электромагнитный прибор может быть однофазным и трехфазным. Конструктивно состоит из:

  1. Металлического диска, изготовленного из рулонной магнитной стали для трансформаторов;
  2. Резиновой прокладки;
  3. Выводов первичной обмотки;
  4. Вторичной обмотки;
  5. Изоляции между обмотками;
  6. Экранирующей обмотки;
  7. Дополнительным слоем между первичной обмоткой и экранирующей;
  8. Первичной обмотки;
  9. Изоляционного покрытия сердечника;
  10. Тороидального сердечника;
  11. Предохранителя;
  12. Крепежных элементов;
  13. Покрывной изоляции.

Для соединения обмоток используется магнитопровод.

Этот тип преобразователей может классифицироваться по назначению, охлаждению, типу магнитопровода, обмоткам. По назначению бывает импульсный, силовой, частотный преобразователь (ТСТ, ТНТ, ТТС, ТТ-3). По охлаждению – воздушный и масляный (ОСТ, ОСМ, ТМ). По количеству обмоток – двухобмоточный и более.


Фото — принцип работы трансформатора

Устройство этого типа используется в различных аудио- и видеоустановках, стабилизаторах, системах освещения. Главным отличием этой конструкции от других устройств является количество обмоток и форма сердечника. Физиками считается, что кольцевая форма – это идеальное исполнения якоря. В таком случае, намотка тороидального преобразователя выполняется равномерно, как и распределение тепла. Благодаря такому расположению катушек, преобразователь быстро охлаждается и даже при интенсивной работе не нуждается в использовании кулеров.


Фото — тороидальный кольцевой преобразователь

Достоинства тороидального трансформатора :

  1. Небольшие габариты;
  2. Выходной сигнал на торе очень сильный;
  3. Обмотки имеют небольшую длину, и как результат уменьшенное сопротивление и повышенный КПД. Но также из-за этого при работе слышен определенный звуковой фон;
  4. Отличные характеристики энергосбережения;
  5. Простота в самостоятельной установке.

Преобразователь используется как сетевой стабилизатор, зарядное устройство, в качестве блока питания галогенных ламп, лампового усилителя УНЧ.


Фото — готовый ТПН25

Видео: назначение тороидальных трансформаторов

Принцип работы

Самый просто тороидальный трансформатор состоит из двух обмоток на кольце и сердечнике из стали. Первичная обмотка подключается к источнику электрического тока, а вторичная – к потребителю электроэнергии. За счет магнитопровода осуществляется соединение отдельных обмоток между собой и усиления их индуктивной связи. При включении питания в первичной обмотке создается переменный магнитный поток. Сцепляясь с отдельными обмотками, этот поток создает в них электромагнитную силу, которая зависит от количества витков намотки. Если изменять число обмоток, то можно сделать трансформатор для преобразования любого напряжения.


Фото — Принцип действия

Также преобразователи такого типа бывают понижающими и повышающими. Тороидальный понижающий трансформатор имеет высокое напряжение на выводах вторичной обмотки и низкое на первичной. Повышающий наоборот. Помимо этого, обмотки могут быть высшего напряжения или низшего, в зависимости от характеристик сети.

Как сделать

Изготовление тороидального трансформатора под силу даже молодым электрикам. Намотка и расчет не представляют собой ничего сложного. Предлагаем рассмотреть, как правильно мотать тороидальный магнитопровод для полуавтомата:


Учитывая, что 1 виток переносит 0,84 Вольт, схема намотки тороидального трансформатора выполняется по такому принципу:

Так можно с легкостью самостоятельно сделать тороидальный трансформатор 220 на 24 вольта. Описанную схему можно подключить как к дуговой сварке, так и к полуавтоматической. Параметры рассчитываются исходя из сечения провода, количества витков, размера кольца. Характеристики этого устройства позволяют производить ступенчатую регулировку. Среди достоинств принципа сборки: простота и доступность. Среди недостатков: большой вес.

Обзор цен

Купить тороидальный трансформатор HBL-200 можно в любом городе Российской Федерации и стран СНГ. Он используется для различной аудиоаппаратуры. Рассмотрим, сколько стоит преобразователь.

По форме магнитопровода трансформаторы подразделяются на стержневые, броневые и тороидальные. Казалось бы, разницы нет, ведь главное – мощность, которую способен преобразовать трансформатор. Но если взять три трансформатора с магнитопроводами разной формы на одну и ту же габаритную мощность, то выяснится, что тороидальный трансформатор покажет лучшие рабочие характеристики из всех. Именно по этой причине чаще всего для питания различных устройств во многих промышленных сферах выбор останавливают, конечно, на тороидальных трансформаторах в силу их высокой эффективности.

Сегодня тороидальные трансформаторы применяют в различных сферах промышленности, и наиболее часто тороидальные трансформаторы устанавливают в источники бесперебойного питания, в стабилизаторы напряжения, применяют для питания осветительной техники и радиотехники, часто тороидальные трансформаторы можно увидеть в медицинском и диагностическом оборудовании, в сварочном оборудовании и т.д.


Как вы понимаете, говоря «тороидальный трансформатор», подразумевают обычно сетевой однофазный трансформатор, силовой или измерительный, повышающий или понижающий, у которого тороидальный сердечник оснащен двумя или несколькими обмотками.

Работает тороидальный трансформатор принципиально так же как и : он понижает или повышает напряжение, повышает или понижает ток – преобразует электроэнергию. Но тороидальный трансформатор отличается при той же передаваемой мощности меньшими размерами и меньшим весом, то есть лучшими экономическими показателями.

Главная особенность тороидального трансформатора – небольшой общий объем устройства, доходящий до половины в сравнении с другими типами магнитопроводов. вдвое больше по объему чем тороидальный ленточный сердечник при той же габаритной мощности. Поэтому тороидальные трансформаторы удобнее устанавливать и подключать, и уже не так важно, идет ли речь о внутреннем или о наружном монтаже.


Любой специалист скажет, что тороидальная форма сердечника является идеальной для трансформатора по нескольким причинам: во-первых, экономия материалов на производстве, во-вторых, обмотки равномерно заполняют весь сердечник, распределяясь по всей его поверхности, не оставляя неиспользованных мест, в-третьих, поскольку обмотки имеют меньшую длину, КПД тороидальных трансформаторов получается выше в силу меньшего сопротивления провода обмоток.

Охлаждение обмоток – еще один важный фактор. Обмотки эффективно охлаждаются будучи расположены в форме тороида, следовательно плотность тока может быть более высокой. Потери в железе при этом минимальны и ток намагничивания сильно меньше. В итоге тепловая нагрузочная способность тороидального трансформатора оказывается очень высокой.


Экономия электроэнергии – еще один плюс в пользу тороидального трансформатора. Примерно на 30% больше энергии сохраняется при полной нагрузке, и примерно 80% на холостом ходу, в сравнении с шихтованными магнитопроводами иных форм. Показатель рассеяния у тороидальных трансформаторов в 5 раз меньше чем у броневых и стержневых трансформаторов, поэтому их можно безопасно использовать с чувствительным электронным оборудованием.


При мощности тороидального трансформатора до киловатта, он настолько легок и компактен, что для монтажа достаточно применить прижимную металлическую шайбу и болт. Потребителю всего то и нужно выбрать подходящий трансформатор по току нагрузки и по первичному и вторичному напряжениям. При изготовлении трансформатора на заводе рассчитывают площадь сечения сердечника, площадь окна, диаметры проводов обмоток, – и выбирают оптимальные габариты магнитопровода с учетом допустимой индукции в нем.

Как сделать повышающий трансформатор

Что такое трансформатор?

Трансформатор – это статическое устройство, которое используется в электрических или электронных схемах для изменения напряжения в источнике переменного тока (AC). Он преобразует электрическую энергию из одной цепи в другую с помощью взаимной индукции между первичной и вторичной обмотками. Обычно частота входного сигнала не изменяется, но напряжение может быть увеличено или уменьшено в зависимости от необходимости..

Типы трансформаторов

Как упоминалось выше, существует два основных типа трансформаторов:

  • Повышающий трансформатор: Повышающий трансформатор увеличивает выходное напряжение по отношению к входному напряжению. В трансформаторе этого типа количество витков на вторичной обмотке больше, чем количество витков на первичной обмотке.
  • Понижающий трансформатор: Понижающий трансформатор снижает выходное напряжение по отношению к входному напряжению.Этот тип трансформатора противоположен вышеуказанному, количество витков на вторичной обмотке меньше количества витков на первичной обмотке.

Части трансформатора

Прежде чем приступить к созданию повышающего трансформатора, давайте разберемся с основными частями трансформатора:

  • Первичная обмотка – изготовлена ​​из магнитной проволоки
  • Магнитный сердечник – выбирается в зависимости от мощности и частоты входного сигнала
  • Вторичная обмотка – изготовлена ​​из магнитной проволоки

Вещи, необходимые для создания очень простого повышающего трансформатора

Перед началом строительства вам потребуются следующие компоненты:

  • Изоляционная лента
  • Медный провод с покрытием (т.е.е. магнитный провод)
  • Материал сердечника (например, стальной болт может использоваться для обозначения сердечника)
  • Резистивный элемент (например, лампочка)
  • Источник питания переменного тока

Создание электрического повышающего трансформатора

Следующие шаги подробно объясняют процесс создания повышающего трансформатора:

  • Используйте большой стальной болт в качестве магнитопровода трансформатора. Сначала проверьте болт на намагничивание, прижав его к кухонному магниту.Если магнит заедает, стальной болт можно использовать в качестве сердечника.

  • Оберните болт изолентой, чтобы изолировать обмотки от «сердечника». Разрежьте медную проволоку с покрытием на два отрезка одинаковой длины и зачистите их с концов. Использование того же провода поможет вам убедиться, что количество обмоток катушки сопоставимо.

  • Оберните два медных провода несколько раз (не менее 12 витков) вокруг концов «сердечника» (стального болта). Эти проволочные катушки будут действовать как первичная и вторичная обмотки трансформатора.Убедитесь, что оголенные концы проводов оставлены свободными. Также сохраняйте зазор между первичной и вторичной обмотками. Закрепите изолентой.

  • Теперь подключите оголенные концы вторичной катушки к контактным выводам резистивного элемента (лампы). Следите за тем, чтобы они не касались друг друга контактами лампы, потому что короткое замыкание не позволит лампочке загореться. При необходимости можно использовать изоляционную ленту, чтобы удерживать провода на месте.

  • Наконец, подключите оголенные концы первичной катушки к источнику переменного тока.Выбор источника питания переменного тока с выключателем питания, регулируемым напряжением и предохранителем на входе поможет обеспечить безопасность и изоляцию от «настенного» питания. Начните с самого низкого уровня мощности переменного тока и постепенно увеличивайте, чтобы увидеть изменение яркости лампочки. Лампочка должна загореться при включении питания. Если нет, проверьте соединения и попробуйте еще раз.

  • Если вы почувствуете запах гари, немедленно отключите концы первичной обмотки от источника питания. Однако это маловероятная ситуация, поскольку трансформатор должен обеспечивать сопротивление, достаточное для предотвращения прохождения слишком большого тока.

  • Если вы чувствуете запах гари, проверьте, не вызвана ли причина короткого замыкания контактом между оголенными проводами. Закройте оголенные провода изолентой и попробуйте еще раз.

  • Обратите внимание на то, что яркость лампы будет увеличиваться при увеличении конфигурации. Более того, сердечник трансформатора начнет работать как электромагнит. Это можно проверить, приложив к нему металлические предметы.

Наконечник: Для изготовления для промышленного повышающего трансформатора необходимо, чтобы вторичная обмотка имела больше витков, чем первичная.Более того, если вы хотите, чтобы у трансформатора было вдвое больше напряжения и вдвое меньше тока на вторичной обмотке, вставьте в два раза больше витков во вторичную обмотку.

Сопутствующие товары

После успешного завершения повышающей конфигурации попробуйте изменить передаточное число катушки на обратное. Это позволит вам сравнить работу трансформатора в понижающем и повышающем режимах. Вы также можете протестировать обе конфигурации на разных резисторных нагрузках.

Основы электроники: трансформатор

Строительство трансформатора

Теория предыстории: что делает трансформатор?

Как электричество генерируется в огромных количествах на огромных атомных электростанциях (или ветряных электростанциях, солнечных полях и т. Д.), А затем подается в розетку вашей гостиной с правильным напряжением для питания вашего телевизора, чтобы вы могли посмотреть последний эпизод Колесо фортуны? Первый трансформатор (создан в 1885 г.) на выставке в Германии
Трансформатор – это устройство, которое регулирует уровни переменного напряжения, что позволяет с экономической точки зрения передавать и распределять электроэнергию на большие расстояния более эффективно и экономично.

Трансформатор рассматривается многими как один из важнейших электрических компонентов, играющих ключевую роль в современном обществе. Без этого мы, вероятно, не смогли бы обеспечить электричеством столько домов и офисов, сколько мы делаем сегодня, а также не смогли бы обеспечить им более сельские районы мира.

Вы могли подумать, что технология, столь важная для нашей повседневной жизни, будет иметь сложную структуру, но если вы ее разложите, трансформатор – это всего лишь несколько основных частей с широким диапазоном теоретических возможностей.

Структура трансформатора


Сердечник

Сердечник трансформатора представляет собой металлическую конструкцию, которая обернута витками изолированного провода и пропускает магнитный поток. Сердечник обычно изготавливается из железа или стали и может быть выполнен в нескольких конфигурациях: квадратной, тороидальной, Е-образной, с цельным, воздушным и даже с многослойным стальным сердечником. Также можно использовать зазор в сердечнике для ограничения тока короткого замыкания. Каждая комбинация имеет свои собственные свойства минимизировать потери или быть наиболее эффективной при использовании на высоких частотах, в зависимости от области применения.

Обмотки

Входные и выходные напряжения / токи трансформатора зависят от количества витков провода, известного как «коэффициент трансформации». Есть первичная сторона и вторичная сторона, и количество обмоток на каждой стороне представляет собой соотношение, прямо пропорциональное соотношению напряжений. Обе стороны зависят друг от друга через свойство индукции и магнитный поток, который течет через сердечник трансформатора.

Квадратный магнитный сердечник трансформатора
Для расчета коэффициента оборотов используйте следующую формулу:


Где

V P = Напряжение на первичной стороне
V S = Напряжение на вторичной стороне
I P = Ток на первичной стороне
I S = Ток на вторичной стороне
N P = Количество обмоток первичной обмотки
N S = Количество витков вторичной обмотки
= Передаточное число

Как видите, первичное и вторичное напряжения прямо пропорциональны количеству витков на первичной и вторичной стороне соответственно, но обратно пропорциональны первичному и вторичному токам.

The Project


Этот набор для самостоятельного изготовления трансформатора дает отличный практический опыт наматывания собственного трансформатора и расчета различных соотношений витков.

Предупреждение: Если вы не уверены в опасностях, связанных с вашим конкретным проектом, проконсультируйтесь с кем-нибудь, кто имеет опыт, прежде чем начинать свой проект.


Роб Урбанович демонстрирует, как наматывать собственный трансформатор в своем видео на YouTube.

Необходимые инструменты и компоненты:

(2) Магнитный провод 26 AWG
(1) Магнитный провод 20 AWG
(1) Горизонтальное крепление на бобине трансформатора
(2) Ферритовый сердечник E (без зазоров)
Паяльник
Припой
Калькулятор
Изолента
Питание от переменного тока до переменного тока источник

Направление:

1.Начнем с расчета коэффициента поворотов по формуле:

2. Намотка трансформатора несколько сотен раз займет некоторое время, поэтому убедитесь, что у вас есть время сделать это за один присест и вы можете одновременно сосредоточиться на счете. В этом уроке мы будем использовать пример создания повышающего трансформатора и увеличения выходной мощности трансформатора, чтобы удвоить входную.

3. Возьмите один конец более тонкого провода (26 AWG) и припаяйте его к контакту соединителя в углу шпульки.

4. Обмотайте вторичную сторону с рассчитанным числом оборотов. В нашем примере мы намотаем 800 витков. Постарайтесь намотать его относительно туго и равномерно по этой стороне сердечника.

5. По завершении 800 витков припаяйте конец к другому угловому штырю соединителя на бобине трансформатора. Рекомендуется использовать булавку рядом с предыдущей, чтобы вам было легче отслеживать.

6. Используя более толстую проволоку (20 AWG), припаяйте один конец к третьему углу шпульки.

7. Обмотайте первичную сторону с половиной витков вторичной стороны. В нашем примере это будет 400 витков. Опять же, попробуйте намотать его относительно плотно и равномерно по всей стороне сердечника.

8. Припаяв конец провода к последнему углу бобины, оберните все изолентой, чтобы защитить его от окружающей среды и исключить возможность случайного короткого замыкания.

9. Защелкните каждую деталь E-образной сердцевины на шпульке так, чтобы центр буквы E проходил через сердцевину шпульки.

Примечание: У вас есть возможность добавить дополнительный центральный ответвитель, припаяв провод к самому железному сердечнику, чтобы создать более совершенный трансформатор.

10. Вы заметите, что были использованы только четыре контакта. Это сделано в основном для безопасности и простоты. Следуя нашему примеру, вы можете добавить напряжение переменного тока к первичной стороне, чтобы удвоить его напряжение на вторичной стороне. Не забудьте измерить его мультиметром, прежде чем использовать его в каких-либо приложениях.

Ваш проект завершен – поздравляем!

Вопросы для обсуждения

1.Когда происходит передача максимальной мощности от источника к нагрузке?
2. Что приведет к увеличению числа витков провода на вторичной обмотке трансформатора?
3. Что даст трансформатор с обмоткой 100: 200 по сравнению с трансформатором с обмоткой 400: 800?
4. Для чего нужен трансформатор с центральным отводом?

ссылку

http://edisontechcenter.org/Transformers.html

У вас есть вопросы по трансформаторам? На нашей странице часто задаваемых вопросов есть ответы!

Не случайно вы редко слышите трансформеры, посещая школы, больницы и офисы.В таких чувствительных к звуку условиях часто требуются тихие трансформаторы, и MGM может проектировать блоки со средним уровнем звука на 3 дБ ниже стандартов NEMA ST-20. Для некоторых номиналов кВА и классов кВ мы можем снизить уровень звука до 7 дБ ниже NEMA!

Что вызывает шум трансформатора?
Трансформаторы по своей конструкции издают слышимый «гул», вызванный вибрациями электротехнической стали. Колебания вызываются свойством, известным как «магнитострикция», которое заставляет стальной сердечник изменять свою форму и размер во время намагничивания.По мере увеличения вибрации увеличивается уровень «гудящего» звука.

Почему важно снижать уровень шума?
Для всех устройств MGM придерживается стандартов NEMA, которые определяют уровни звука в зависимости от кВА. Кроме того, существуют специальные приложения, в которых критически важно повышенное шумоподавление. Примеры включают больницы, высотные здания, школы, офисы, библиотеки или другие объекты, где трансформаторы размещаются рядом с их нагрузками в чувствительной к шуму среде.

Как MGM снижает уровень шума?
MGM имеет запатентованную конструкцию шумоподавления, в которой используются методы, позволяющие минимизировать гудение, вызванное магнитострикцией.Наша конструкция регулирует усилие зажима, материал сердечника, конструкцию сердечника и устанавливает антивибрационные прокладки по всему устройству. В дополнение к дизайну, размещение трансформатора имеет решающее значение, поэтому MGM предлагает услуги поддержки для обеспечения учета акустических принципов во время установки.

Как MGM проверяет уровни шума?
В соответствии со стандартами тестирования NEMA, MGM проверяет каждый блок на его номинальной частоте и напряжении в условиях холостого хода. Помещение для испытаний примерно на 10 футов больше трансформатора со всех сторон с уровнем окружающего шума 5 дБ.С помощью аттестованного / откалиброванного шумомера снимаются пять показаний звука на расстоянии одного фута с каждой стороны кожуха трансформатора и на расстоянии одного фута над кожухом. Оценка звука – это среднее значение этих пяти значений.

MT502 Повышающий трансформатор с подвижной катушкой | Rolls Corporation

Новый Bellari MT502 mu 2019 года – это стерео повышающий трансформатор с подвижной катушкой, который поднимает низкий уровень картриджа с подвижной катушкой до уровня подвижного магнита. Совместимость картриджа с подвижной катушкой с фонокорректором.

(Из журнала Stereophile Magazine) «Трансформатор Bellari MT502: 499 долларов США. Размещенный в знакомом корпусе Bellari с порошковым покрытием красного цвета, повышающий трансформатор MT502 имеет катушки с ручным заводом, позолоченные входы и выходы и заземляющий лифт. MT502 воспроизводил тихий фон, резкие переходные процессы и упругие, быстрые, четко определенные басы. Идеально подходит для фонокорректора Bellari VP130 с подвижным магнитом. (Том 33 №11) »

В списке «Рекомендованных компонентов» Stereophile в 2012, 2013, 2014, 2015… Хорошо, вы можете увидеть здесь шаблон.

MT502 собирается вручную в США. MT502 – это не только совершенство звука, но и искусство.

Картриджи с подвижной катушкой должны быть усилены трансформаторами для получения наилучшего качества звука. Проблема почти со всеми фонокорректорами, которые заявляют, что они совместимы с MM и MC, заключается в том, что большинство из них являются фонокорректорами MM, которые в настройке MC просто увеличивают усиление. Это может создать проблемы с качеством звука. Дело в том, что картриджам MC нужен трансформатор, чтобы быть в лучшем виде.Если вы посмотрите на системы очень высокого уровня, все они используют повышающие трансформаторы.

В Bellari мы не просто увеличиваем коэффициент усиления наших фонокорректоров и не называем их MC-совместимыми. Мы создали подходящий повышающий трансформатор для MT502, чтобы ваша тележка MC действительно звучала так, как она должна.

Благодаря настраиваемому коэффициенту вращения вам больше не нужно согласовывать свою тележку с повышающим трансформатором. MT502 подойдет практически к любой тележке с его переключателем передаточного числа с возможностью выбора.Это как два повышающих трансформатора в одном устройстве. 12: 1 разработан для работы с тележками, такими как Denon DL103 или 103R или аналогичными. 30: 1 разработан для работы с тележками, которым требуется большее усиление / уровень.

«mu» означает «Mu Metal», так как это новый металл, в который теперь заключены трансформаторы MT502 2019 года. MU Metal – один из лучших известных защитных материалов. Новые трансформаторы намотаны вручную, залиты в герметик, заключены в металлический корпус, а затем помещены в медное шасси, покрытое золотом.Все это делается по одному вручную.

Иллюстрированное руководство по трансформаторам – пошаговое объяснение | Майкл Фи

Трансформаторы штурмом захватывают мир обработки естественного языка. Эти невероятные модели бьют множество рекордов НЛП и продвигают новейшие разработки. Они используются во многих приложениях, таких как машинный перевод, разговорные чат-боты и даже для улучшения поисковых систем. Трансформаторы сейчас в моде в глубоком обучении, но как они работают? Почему они превзошли предыдущего короля проблем последовательности, такого как рекуррентные нейронные сети, GRU и LSTM? Вы, наверное, слышали о различных известных моделях трансформеров, таких как BERT, GPT и GPT2.В этом посте мы сосредоточимся на одной статье, с которой все началось: «Внимание – это все, что вам нужно».

Перейдите по ссылке ниже, если вы хотите вместо этого посмотреть видеоверсию.

Чтобы понять трансформаторов, мы сначала должны понять механизм внимания. Механизм внимания позволяет трансформаторам иметь чрезвычайно долгую память. Модель-трансформер может «присутствовать» или «фокусироваться» на всех ранее сгенерированных токенах.

Давайте рассмотрим пример. Допустим, мы хотим написать небольшой научно-фантастический роман с генеративным преобразователем.Мы можем сделать это с помощью приложения Write With Transformer от Hugging Face. Мы заполним модель нашими входными данными, а модель сгенерирует все остальное.

Наш ввод: «Когда пришельцы вошли на нашу планету».

Выход трансформатора: «и начала колонизацию Земли, определенная группа инопланетян начала манипулировать нашим обществом через свое влияние определенного числа элиты, чтобы удерживать и железной хваткой над населением».

Хорошо, история немного мрачная, но интересно то, как модель ее сгенерировала.По мере того как модель генерирует текст слово за словом, она может «следить» или «фокусироваться» на словах, которые имеют отношение к сгенерированному слову. Способность знать, какие слова следует посещать, также усваивается во время обучения посредством обратного распространения ошибки.

Механизм внимания, фокусирующийся на разных токенах при генерации слов 1 на 1

Рекуррентные нейронные сети (RNN) также могут просматривать предыдущие входные данные. Но сила механизма внимания в том, что он не страдает от кратковременной памяти. У RNN более короткое окно для ссылки, поэтому, когда история становится длиннее, RNN не может получить доступ к словам, сгенерированным ранее в последовательности.Это по-прежнему верно для сетей Gated Recurrent Units (GRU) и Long-Short Term Memory (LSTM), хотя они обладают большей емкостью для достижения более долгосрочной памяти, следовательно, имеют более длительное окно для ссылки. Механизм внимания теоретически и при наличии достаточных вычислительных ресурсов имеет бесконечное окно, из которого можно ссылаться, поэтому он может использовать весь контекст истории при создании текста.

Гипотетическое справочное окно внимания, RNN, ГРУ и LSTM

Сила механизма внимания была продемонстрирована в статье «Внимание – все, что вам нужно», где авторы представили новую новую нейронную сеть под названием Трансформеры, которая является кодировщиком на основе внимания. архитектура типа декодера.

Модель преобразователя

На высоком уровне кодировщик преобразует входную последовательность в абстрактное непрерывное представление, которое содержит всю изученную информацию этого входа. Затем декодер принимает это непрерывное представление и шаг за шагом генерирует один вывод, одновременно получая предыдущий вывод.

Давайте рассмотрим пример. В статье модель Transformer применялась к задаче нейронного машинного перевода. В этом посте мы продемонстрируем, как это работает для разговорного чат-бота.

Наш вход: «Привет, как дела»

Выход трансформатора: «Я в порядке»

Первым шагом является подача входных данных в слой встраивания слов. Слой встраивания слов можно рассматривать как таблицу поиска, чтобы получить изученное векторное представление каждого слова. Нейронные сети обучаются с помощью чисел, поэтому каждое слово отображается в вектор с непрерывными значениями для представления этого слова.

преобразование слов во входные вложения

Следующим шагом является введение позиционной информации во вложения.Поскольку кодировщик-преобразователь не имеет повторения, как рекуррентные нейронные сети, мы должны добавить некоторую информацию о позициях во входные вложения. Это делается с помощью позиционного кодирования. Авторы придумали хитрый трюк, используя функции sin и косинус.

Мы не будем вдаваться в математические подробности позиционного кодирования, но вот основы. Для каждого нечетного индекса входного вектора создайте вектор с помощью функции cos. Для каждого четного индекса создайте вектор с помощью функции sin.Затем добавьте эти векторы к их соответствующим входным вложениям. Это успешно дает сети информацию о положении каждого вектора. Функции sin и косинус были выбраны в тандеме, потому что они обладают линейными свойствами, которым модель может легко научиться уделять внимание.

Теперь у нас есть слой кодировщика. Задача слоев Encoders состоит в том, чтобы отобразить все входные последовательности в абстрактное непрерывное представление, которое содержит изученную информацию для всей этой последовательности. Он содержит 2 субмодуля, многоголовое внимание, за которым следует полностью подключенная сеть.Также существуют остаточные связи вокруг каждого из двух подслоев, за которыми следует нормализация уровня.

Субмодули уровня кодировщика

Чтобы разобраться в этом, давайте сначала рассмотрим модуль многоголового внимания.

Многоголовое внимание в кодировщике применяет особый механизм внимания, называемый самовниманием. Самовнимание позволяет моделям связывать каждое слово во входных данных с другими словами. Итак, в нашем примере наша модель может научиться ассоциировать слово «вы» с «как» и «есть».Также возможно, что модель узнает, что слова, структурированные по этому шаблону, обычно являются вопросом, поэтому отвечайте соответствующим образом.

Encoder Self-Attention Operations. Ссылка на это при просмотре иллюстраций ниже.

Векторы запроса, ключа и значения

Чтобы добиться самовнимания, мы передаем входные данные в 3 отдельных полностью связанных слоя для создания векторов запроса, ключа и значения.

Что именно это за векторы? Я нашел хорошее объяснение по обмену стеками, в котором говорится….

«Концепция ключа и значения запроса исходит из поисковых систем. Например, когда вы вводите запрос для поиска некоторого видео на Youtube, поисковая система сопоставляет ваш запрос с набором ключей (заголовок видео, описание и т. Д.), Связанных с видео кандидатов в базе данных, а затем представим вам наиболее подходящие видео ( значения ).

Точечное произведение запроса и ключа

После подачи вектора запроса, ключа и значения через линейный слой запросы и ключи подвергаются умножению матрицы скалярного произведения для создания матрицы оценок.

Умножение скалярного произведения запроса и ключа

Матрица оценок определяет, насколько большое внимание следует уделять слову другие слова. Таким образом, каждое слово будет иметь оценку, соответствующую другим словам на временном шаге. Чем выше оценка, тем больше внимания. Вот как запросы сопоставляются с ключами.

Оценка внимания от скалярного произведения.

Уменьшение оценок внимания

Затем оценки уменьшаются путем деления на квадратный корень из измерения запроса и ключа.Это сделано для обеспечения более стабильных градиентов, так как умножение значений может иметь взрывной эффект.

Уменьшение оценок внимания

Softmax масштабированных оценок

Затем вы берете softmax масштабированной оценки, чтобы получить веса внимания, что дает вам значения вероятности от 0 до 1. Выполняя softmax, повышаются более высокие оценки, а более низкие баллы – подавленны. Это позволяет модели быть более уверенной в выборе слов.

Взятие softmax масштабированных оценок для получения значений вероятности

Умножение выходных данных Softmax на вектор значений

Затем вы берете веса внимания и умножаете их на свой вектор значений, чтобы получить вектор выхода.Более высокие баллы softmax сохранят ценность слов, которые модель выучила более важными. Более низкие баллы заглушают неуместные слова. Затем вы передаете результат в линейный слой для обработки.

Чтобы сделать это вычисление многоголового внимания, вам необходимо разделить запрос, ключ и значение на N векторов, прежде чем применять самовнимание. Затем расщепленные векторы индивидуально проходят процесс самовнимания. Каждый процесс самовнимания называется головой. Каждая голова создает выходной вектор, который объединяется в один вектор перед прохождением последнего линейного слоя.Теоретически каждая голова будет изучать что-то свое, что дает модели кодировщика большую репрезентативную способность.

Разделение Q, K, V, N раз перед применением самовнимания

Подводя итог, многоголовое внимание – это модуль в трансформаторной сети, который вычисляет веса внимания для входа и создает выходной вектор с закодированной информацией о том, как каждое слово должно соответствовать всем остальным словам в последовательности.

Выходной вектор многоголового внимания добавляется к исходному позиционному входному встраиванию.Это называется остаточной связью. Вывод остаточного соединения проходит через нормализацию уровня.

Остаточное соединение позиционного встраивания ввода и вывода многоголового внимания

Нормализованный остаточный вывод проецируется через точечную сеть с прямой связью для дальнейшей обработки. Точечная сеть с прямой связью представляет собой пару линейных слоев с активацией ReLU между ними. Выходной сигнал затем снова добавляется к входу точечной сети с прямой связью и далее нормализуется.

Остаточное соединение входа и выхода точечного прямого слоя.

Остаточные соединения помогают обучению сети, позволяя градиентам проходить через сети напрямую. Нормализация слоев используется для стабилизации сети, что приводит к существенному сокращению необходимого времени обучения. Слой точечной упреждающей связи используется для проецирования выходных данных внимания, потенциально давая им более богатое представление.

Это завершает слой кодировщика. Все эти операции предназначены для кодирования входных данных в непрерывное представление с информацией о внимании.Это поможет декодеру сосредоточиться на соответствующих словах во вводе во время процесса декодирования. Вы можете складывать кодер N раз для дальнейшего кодирования информации, при этом каждый уровень имеет возможность изучать различные представления внимания, что потенциально увеличивает предсказательную мощность трансформаторной сети.

Задача декодера – генерировать текстовые последовательности. Декодер имеет такой же подуровень, что и кодер. он имеет два многоголовых уровня внимания, слой с точечной прямой связью и остаточные связи, а также нормализацию уровня после каждого подуровня.Эти подуровни ведут себя аналогично уровням в кодировщике, но каждый многоглавый уровень внимания выполняет свою работу. Декодер завершается линейным слоем, который действует как классификатор, и softmax для получения вероятностей слов.

Слой декодера. Ссылка на эту диаграмму при чтении.

Декодер является авторегрессионным, он начинается со стартового токена и принимает список предыдущих выходов в качестве входов, а также выходы кодировщика, которые содержат информацию о внимании из входа.Декодер прекращает декодирование, когда генерирует токен в качестве вывода.

Декодер является авторегрессионным, так как он генерирует токен 1 за раз, подавая его на предыдущие выходы.

Давайте пройдемся по этапам декодирования.

Начало декодера почти такое же, как у кодировщика. Входные данные проходят через слой внедрения и слой позиционного кодирования, чтобы получить позиционные вложения. Позиционные вложения вводятся в первый слой внимания с несколькими головами, который вычисляет оценки внимания для входных данных декодера.

Этот многоглавый слой внимания работает несколько иначе. Поскольку декодер является авторегрессионным и генерирует последовательность слово за словом, вам необходимо предотвратить его преобразование в будущие токены. Например, при вычислении оценки внимания по слову «я» у вас не должно быть доступа к слову «отлично», потому что это слово является будущим словом, которое было сгенерировано после. Слово «am» должно иметь доступ только к самому себе и к словам перед ним. Это верно для всех других слов, где они могут относиться только к предыдущим словам.

Изображение первого многоголового внимания декодера по шкале оценки внимания. Слово «am» не должно иметь никакого значения для слова «штраф». Это верно для всех остальных слов.

Нам нужен метод, предотвращающий вычисление оценок внимания для будущих слов. Этот метод называется маскировкой. Чтобы декодер не смотрел на будущие токены, вы применяете маску просмотра вперед. Маска добавляется перед вычислением softmax и после масштабирования оценок. Давайте посмотрим, как это работает.

Маска упреждения

Маска – это матрица того же размера, что и оценки внимания, заполненная значениями 0 и отрицательной бесконечностью.Когда вы добавляете маску к шкале оценок внимания, вы получаете матрицу оценок, в которой верхний правый треугольник заполнен бесконечностями негатива.

Добавление маски упреждающего просмотра к масштабированным оценкам

Причина использования маски в том, что как только вы берете softmax замаскированных оценок, отрицательные бесконечности обнуляются, оставляя нулевые оценки внимания для будущих токенов. Как вы можете видеть на рисунке ниже, оценка внимания для «am» имеет значения для себя и всех слов перед ним, но равна нулю для слова «хорошо».По сути, это говорит модели не акцентировать внимание на этих словах.

Это маскирование – единственное отличие в том, как рассчитываются оценки внимания в первом многоглавом слое внимания. Этот слой по-прежнему имеет несколько головок, к которым применяется маска, прежде чем они будут объединены и пропущены через линейный слой для дальнейшей обработки. Результатом первого многоголового внимания является замаскированный выходной вектор с информацией о том, как модель должна присутствовать на входе декодера.

Многоголовое внимание с маскированием

Второй слой многоголового внимания.Для этого уровня выходными данными кодировщика являются запросы и ключи, а выходными данными первого многоголового слоя внимания являются значения. Этот процесс сопоставляет вход кодера со входом декодера, позволяя декодеру решить, на какой вход кодера следует обратить внимание. Результат второго многоголового внимания проходит через точечный слой прямой связи для дальнейшей обработки.

Выходные данные последнего точечного слоя с прямой связью проходят через последний линейный слой, который действует как классификатор.Классификатор такой же большой, как и количество ваших классов. Например, если у вас есть 10 000 классов для 10 000 слов, вывод этого классификатора будет иметь размер 10 000. Выходные данные классификатора затем передаются в слой softmax, который дает оценки вероятности от 0 до 1. Мы берем индекс наивысшей оценки вероятности, который равен нашему предсказанному слову.

Линейный классификатор с Softmax для получения вероятностей вывода

Затем декодер берет вывод, добавляет его в список входов декодера и снова продолжает декодирование, пока не будет предсказан токен.В нашем случае предсказание с наивысшей вероятностью – это последний класс, который назначается конечному токену.

Декодер также может быть наложен на N уровней, каждый из которых принимает входные данные от кодера и предшествующих ему слоев. Сложив слои, модель может научиться извлекать и сосредотачиваться на различных комбинациях внимания из своих головок внимания, потенциально повышая ее способность к прогнозированию.

Кодировщик и декодер с накоплением

И все! Такова механика трансформаторов.Трансформаторы используют силу механизма внимания, чтобы делать более точные прогнозы. Рекуррентные нейронные сети пытаются добиться аналогичных результатов, но потому, что страдают от кратковременной памяти. Трансформаторы могут быть лучше, особенно если вы хотите кодировать или генерировать длинные последовательности. Благодаря архитектуре преобразователя индустрия обработки естественного языка может достичь беспрецедентных результатов.

Посетите michaelphi.com, чтобы увидеть больше подобного контента.

Bob’s Devices CineMag Sky 30 MC Повышающий трансформатор (1: 15/1: 30 RCA)

Описание

Доступны как переключаемые, так и не переключаемые.

Усильте свой MC-картридж с помощью естественно звучащего MC Phono Step-Up Transformer от Bob’s Devices!

Bob’s Devices MC Step Up Трансформаторы изготавливаются вручную по заказу и готовы к отправке примерно через 1-2 недели!

Будет ли это работать с моим картриджем MC? Мы можем на это ответить! Просто сообщите нам, какой у вас картридж и фонокорректор, а мы сделаем все остальное! Напишите нам или позвоните нам сегодня по адресу: sales @ elusivedisc.com или 800-782-3472.

Изготовленный вручную повышающий трансформатор (SUT) CineMag Sky 30 MC построен с новыми трансформаторами CineMag SKY (синяя версия) и позолоченными деталями в литом алюминиевом корпусе с черным порошковым покрытием, отполированным вручную. Все надписи выгравированы лазером и включены – это переключаемая конструкция премиум-класса, контактные переключатели C&K Brand Silver с высокого на низкий коэффициент усиления, роскошные позолоченные разъемы RCA и заземление / подъем.

Рекомендуемый коэффициент увеличения на основе внутреннего импеданса и выходного напряжения картриджа

Напряжение (мВ) 0.1 0,15 0,2 0,25 0,3 0,35 0,4 0,45 0,5 0,55 0,6 0,65 0,7
Внутреннее сопротивление (Ом)
5 40 40 40 30 30 20 20 20 15 15 15 10 15 10 10 10
10 40 40 30 20 20 20 20 15 15 15 15 10 10 10 10
15 40 40 30 30 20 20 20 20 15 15 15 15 10 10 10 10
20 40 30 30 20 20 20 20 15 15 15 15 15 10 10 10 10
25 30 30 20 20 20 15 15 15 15 10 10 10 10
30 30 30 20 20 20 15 15 15 15 15 10 10 10 10 10
35 30 30 20 20 15 20 15 15 15 15 15 10 10 10 10 10
40 30 30 20 20 15 20 15 15 15 15 10 15 10 10 10 10 10
45 30 20 20 15 15 15 15 15 10 15 10 10 10 10 10

Эта таблица (основана на использовании входов MM с импедансом 47 кОм на фонокорректоре) не точна для картриджей Denon.

Примечание: Там, где появляются 2 числа, можно использовать любой из них.

Зачем покупать повышающий трансформатор вместо того, чтобы просто использовать фонокорректор с высоким коэффициентом усиления? Потому что, за исключениями, трансформаторы предлагают лучший звук, обеспечивая больше драматизма, больше цвета и, особенно, больше прикосновения и воздействия. -Арт Дадли, Stereophile.com, февраль 2017 г.

CineMag Sky SUT отличается новым ультравысоким качеством пластин, пониженной индуктивностью и превосходным звуком! Трансформаторы для CineMag Sky SUT были специально разработаны и испытаны с несколькими малопроизводительными картриджами с подвижной катушкой.Это очень трансформаторы сложно построить, и требуется точный производственный процесс, который может выполнить только Дэвид Герен из CineMag. В отличие от 1131, SKY имеет индивидуальные ламинаты, а индуктивность SKY еще ниже. Кроме того, пропускная способность расширяется немного дальше.

Эти специально разработанные трансформаторы предназначены для подключения картриджа с подвижной катушкой (на проигрывателе) к фонокорректору, фоно-входу ресивера или фоно-входу вашего предусилителя.SKY 30 можно переключать на 1:15 (24 дБ) или 1:30 (30 дБ).

Конечно, грандиозный момент заключается в следующем: если у вас есть Ortofon SPU или аналогичный картридж MC с низким выходом, и вы ищете убийцу гигантов повышающего трансформатора, это может быть именно тот продукт, которого вы ждали. для. Bob’s Devices Sky 40 не заставит серьезных фонофилов забыть о Hommage T1 – или Audio Note AN-S8, или Western Electric 618B, или о любых других трансформаторах, которые могут претендовать на звание The Best – но это даст любителям менее экстравагантных средств шанс выжать еще больше удовольствия от своих любимых пластинок.-Арт Дадли, Stereophile.com, февраль 2017 г.
Слушая Cinemag Sky 30, я отчетливо осознавал, что это устройство не является эмоциональным инструментом. Это, скорее, прозрачный, аналитический и музыкальный инструмент, который раскрывает огромное количество информации в деталях записи. Cinemag Sky 30 необычайно хорош в открытии звуковой сцены и размещении инструментов в этом пространстве с четким ощущением воздуха вокруг них. Изображение, детализация, близость, разрешение – все это качества, которыми обладает Cinemag Sky 30 в избытке.Имея несколько версий (Sky 20 и 30), он предлагает универсальность для использования с множеством различных картриджей и фонокорректоров …. Я настоятельно рекомендую Bob’s Devices Cinemag Sky 30, если у вас есть бюджет, чтобы разместить его в рамках общих финансовых ассигнований. – Эбен Филд, Wallofsound.ca, ноябрь 2015 г.

Строительная техника

Все соединения припаяны с помощью резистивной пайки с использованием системы American Beauty, которая предотвращает тепловое повреждение хрупкой изоляции на волосковых проводах трансформаторов.Испытательное оборудование работает с очень низким током, чтобы избежать насыщения сердечники трансформатора. Вы можете рассчитывать на первоклассный современный продукт.

Это устройство включает в себя заземляющий штырь, который можно использовать для соединения заземления проигрывателя и предусилителя. Он также включает в себя заземляющий переключатель «лифта». Во всех режимах корпуса трансформаторов и экран Фарадея внутри трансформаторов соединены. к винту заземления. В режиме «земля» минусовые стороны (отрицательные стороны) фонокорректора подключаются к клемме заземления.Эта конфигурация хорошо работает для тех систем, где заземление поворотной платформы подключено к отрицательным выводам, идущим от фонокорректор или где отрицательные входы предусилителя внутренне соединены с землей. В режиме «лифт» ни один из проводов в разъемах RCA не подключен к корпусу, заземлению или экрану, и между каналами нет электрического соединения. Такая конструкция обеспечивает большую гибкость для смягчения контуров заземления независимо от конфигурации другого оборудования.

Характеристики

  • Переключаемый для 1:15 (24 дБ) или 1:30 (30 дБ)
  • Входы / выходы RCA

Специальное примечание: CineMag Sky 30 SUT доступен по специальному заказу с фиксированным соотношением сторон (1:15 или 1:30) без переключателя по той же цене. Дополнительные разъемы XLR доступны на заказном шасси большего размера без лазерного травления за дополнительные 350 долларов. Свяжитесь с нами по адресу [email protected] или 800-782-3472.На выполнение заказа может уйти 1-2 недели.

NAT – инновационное производство аудио

NAT MCX – MC повышающая ступень

Техника намотки мультифилярной обмотки, которую мы использовали в наших повышающих трансформаторах, – лучший выбор для превосходной частотной характеристики!

NAT MCX, MCXX и MCXXX выполнены на основе нанокристаллического ядра с равным усилением в обоих каналах! Благодаря специальной технике намотки мы достигаем рассогласования НУЛЯ между каналом – 0 дБ, другими словами, нет никаких различий в усилении между левым и правым каналом!

Все наши трансформаторы намотаны вручную!

Тройное экранирование – это наш способ защитить трансформаторы от “загрязнения” внешнего поля.Внешняя часть выполнена из мю-металла с двойными 4-миллиметровыми медными пластинами и алюминиевым шасси!

NAT MCX – это крупногабаритный повышающий трансформатор MC на основе нанокристаллического сердечника , намотанный вручную, с 10-кратным (20 дБ) усилением.

Он предлагает как балансные (XLR), так и небалансные (RCA) входы. Точная настройка сопротивления нагрузки может быть выполнена с помощью дополнительных параллельных входных разъемов RCA. Подходит для картриджей с выходным напряжением 0,4 – 0,6 мВ.

Технические характеристики
Имя Значение
Частотная характеристика (полное сопротивление источника <50 Ом) от 4 Гц до 100 кГц
Входное сопротивление (входное сопротивление 47 кОм) 500 Ом
Прирост 20 дБ (x10)
Размеры 8.9 дюймов (225 мм) в ширину x 6 дюймов (150 мм) в глубину x 4,7 дюйма (120 мм) в высоту
Вес нетто ок. 12 фунтов. (5,5 кг) без упаковки

NAT MCXX – это крупногабаритный повышающий трансформатор MC на основе нанокристаллического сердечника , намотанный вручную, с 20-кратным (26 дБ) усилением.

Он предлагает как балансные (XLR), так и небалансные (RCA) входы. Точная настройка сопротивления нагрузки может быть выполнена с помощью дополнительных параллельных входных разъемов RCA. Подходит для картриджей с выходным напряжением 0,2 – 0,3 мВ.

Технические характеристики
Имя Значение
Частотная характеристика (полное сопротивление источника <50 Ом) от 8 Гц до 70 кГц
Входное сопротивление (справ.до 47 кОм на входе) 125 Ом
Прирост 26 дБ (x20)
Размеры Ширина 8,9 дюйма (225 мм), глубина 6 дюймов (150 мм), высота 4,7 дюйма (120 мм)
Вес нетто ок. 12 фунтов. (5,5 кг) без упаковки

NAT MCXXX – это крупногабаритный повышающий трансформатор MC на основе нанокристаллического сердечника , намотанный вручную, с 30-кратным (~ 30 дБ) усилением.

Он предлагает как балансные (XLR), так и небалансные (RCA) входы. Точная настройка сопротивления нагрузки может быть выполнена с помощью дополнительных параллельных входных разъемов RCA. Подходит для картриджа с выходным напряжением 0,12 – 0,18 мВ.

Технические характеристики
Имя Значение
Частотная характеристика (полное сопротивление источника <50 Ом) от 10 Гц до 70 кГц
Входное сопротивление (справ.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
