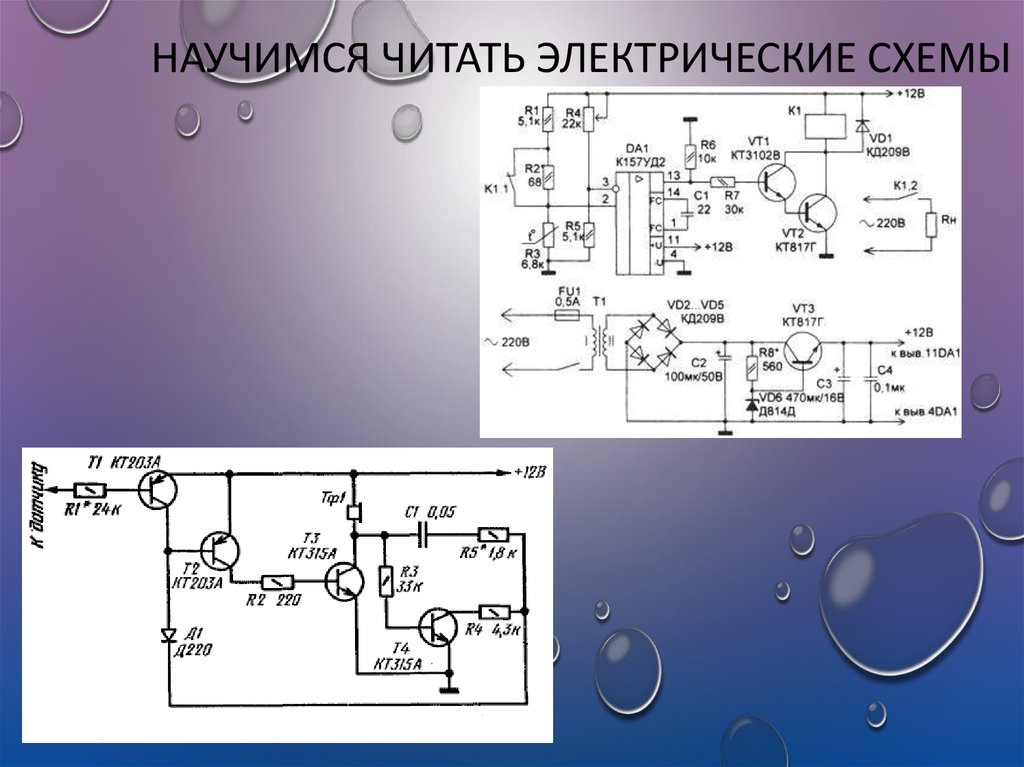

Составить электрическую схему онлайн. Как читать принципиальные схемы

Как научиться читать принципиальные схемы

Те, кто только начал изучение электроники сталкиваются с вопросом: «Как читать принципиальные схемы?» Умение читать принципиальные схемы необходимо при самостоятельной сборке электронного устройства и не только. Что же представляет собой принципиальная схема? Принципиальная схема – это графическое представление совокупности электронных компонентов, соединённых токоведущими проводниками. Разработка любого электронного устройства начинается с разработки его принципиальной схемы.

Именно на принципиальной схеме показано, как именно нужно соединять радиодетали, чтобы в итоге получить готовое электронное устройство, которое способно выполнять определённые функции. Чтобы понять, что же изображено на принципиальной схеме нужно, во-первых знать условное обозначение тех элементов, из которых состоит электронная схема. У любой радиодетали есть своё условное графическое обозначение – УГО .

Как правило, оно отображает конструктивное устройство или назначение. Так, например, условное графическое обозначение динамика очень точно передаёт реальное устройство динамика . Вот так динамик обозначается на схеме.

Согласитесь, очень похоже. Вот так выглядит условное обозначение резистора .

Обычный прямоугольник, внутри которого может указываться его мощность (В данном случае резистор мощностью 2 Вт, о чём свидетельствует две вертикальные черты). А вот таким образом обозначается обычный конденсатор постоянной ёмкости.

Это достаточно простые элементы. А вот полупроводниковые электронные компоненты, вроде транзисторов, микросхем, симисторов имеют куда более изощрённое изображение. Так, например, у любого биполярного транзистора не менее трёх выводов: база, коллектор, эмиттер. На условном изображении биполярного транзистора эти выводы изображены особым образом. Чтобы отличать на схеме резистор от транзистора, во-первых надо знать условное изображение этого элемента и, желательно, его базовые свойства и характеристики.

Поскольку каждая радиодеталь уникальна, то в условном изображении графически может быть зашифрована определённая информация. Так, например, известно, что биполярные транзисторы могут иметь разную структуру: p-n-p или n-p-n . Поэтому и УГО транзисторов разной структуры несколько отличаются. Взгляните…

Поэтому, перед тем, как начать разбираться в принципиальных схемах, желательно познакомиться с радиодеталями и их свойствами. Так будет легче разобраться, что же всё-таки изображено на схеме.

На нашем сайте уже было рассказано о многих радиодеталях и их свойствах, а также их условном обозначении на схеме. Если забыли – добро пожаловать в раздел «Старт» .

Кроме условных изображений радиодеталей на принципиальной схеме указывается и другая уточняющая информация. Если внимательно посмотреть на схему, то можно заметить, что рядом с каждым условным изображением радиодетали стоят несколько латинских букв, например,

VT , BA , C и др.

Это сокращённое буквенное обозначение радиодетали. Сделано это для того, чтобы при описании работы или настройки схемы можно было ссылаться на тот или иной элемент. Не трудно заметь, что они ещё и пронумерованы, например, вот так: VT1, C2, R33 и т.д.

Понятно, что однотипных радиодеталей в схеме может быть сколь угодно много. Поэтому, чтобы упорядочить всё это и применяется нумерация. Нумерация однотипных деталей, например резисторов, ведётся на принципиальных схемах согласно правилу «И». Это конечно, лишь аналогия, но довольно наглядная. Взгляните на любую схему, и вы увидите, что однотипные радиодетали на ней пронумерованы начиная с левого верхнего угла, затем по порядку нумерация идёт вниз, а затем снова нумерация начинается сверху, а затем вниз и так далее. А теперь вспомните, как вы пишите букву «И». Думаю, с этим всё понятно.

Что же ещё рассказать о принципиальной схеме? А вот что. На схеме радом с каждой радиодеталью указывается её основные параметры или типономинал. Иногда эта информация выносится в таблицу, чтобы упростить для восприятия принципиальную схему. Например, рядом с изображением конденсатора, как правило, указывается его номинальная ёмкость в микрофарадах или пикофарадах. Также может указываться и номинальное рабочее напряжение, если это важно.

Рядом с УГО транзистора обычно указывается типономинал транзистора, например, КТ3107, КТ315, TIP120 и т.д. Вообще для любых полупроводниковых электронных компонентов вроде микросхем, диодов, стабилитронов, транзисторов указывается типономинал компонента, который предполагается для использования в схеме.

Для резисторов обычно указывается всего лишь его номинальное сопротивление в килоомах, омах или мегаомах. Номинальная мощность резистора шифруется наклонными чёрточками внутри прямоугольника. Также мощность резистора на схеме и на его изображении может и не указываться. Это означает, что мощность резистора может быть любой, даже самой малой, поскольку рабочие токи в схеме незначительны и их может выдержать даже самый маломощный резистор, выпускаемый промышленностью.

Вот перед вами простейшая схема двухкаскадного усилителя звуковой частоты. На схеме изображены несколько элементов: батарея питания (или просто батарейка) GB1 ; постоянные резисторы R1 , R2 , R3 , R4 ; выключатель питания SA1 , электролитические конденсаторы С1 , С2 ; конденсатор постоянной ёмкости

С3 ; высокоомный динамик BA1 ; биполярные транзисторы VT1 , VT2 структуры n-p-n . Как видите, с помощью латинских букв я ссылаюсь на конкретный элемент в схеме.

Что мы можем узнать, взглянув на эту схему?

Любая электроника работает от электрического тока, следовательно, на схеме должен указываться источник тока, от которого питается схема. Источником тока может быть и батарейка и электросеть переменного тока или же блок питания.

Итак. Так как схема усилителя питается от батареи постоянного тока GB1, то, следовательно, батарейка обладает полярностью: плюсом «+» и минусом «-». На условном изображении батареи питания мы видим, что рядом с её выводами указана полярность.

Полярность. О ней стоит упомянуть отдельно. Так, например, электролитические конденсаторы C1 и C2 обладают полярностью. Если взять реальный электролитический конденсатор , то на его корпусе указывается какой из его выводов плюсовой, а какой минусовой. А теперь, самое главное. При самостоятельной сборке электронных устройств необходимо соблюдать полярность подключения электронных деталей в схеме. Несоблюдение этого простого правила приведёт к неработоспособности устройства и, возможно, другим нежелательным последствиям. Поэтому не ленитесь время от времени поглядывать на принципиальную схему, по которой собираете устройство.

На схеме видно, что для сборки усилителя понадобятся постоянные резисторы R1 – R4 мощностью не менее 0,125 Вт. Это видно из их условного обозначения.

Также можно заметить, что резисторы R2* и R4* отмечены звёздочкой * . Это означает, что номинальное сопротивление этих резисторов нужно подобрать с целью налаживания оптимальной работы транзистора. Обычно в таких случаях вместо резисторов, номинал которых нужно подобрать, временно ставится переменный резистор с сопротивлением несколько больше, чем номинал резистора, указанного на схеме. Для определения оптимальной работы транзистора в данном случае в разрыв цепи коллектора подключается миллиамперметр. Место на схеме, куда необходимо подключить амперметр указано на схеме вот так. Тут же указан ток, который соответствует оптимальной работе транзистора.

Напомним, что для замера тока, амперметр включается в разрыв цепи.

Далее включают схему усилителя выключателем SA1 и начинают переменным резистором менять сопротивление R2* . При этом отслеживают показания амперметра и добиваются того, чтобы миллиамперметр показывал ток 0,4 – 0,6 миллиампер (мА). На этом настройка режима транзистора VT1 считается завершённой. Вместо переменного резистора R2*, который мы устанавливали в схему на время наладки, ставится резистор с таким номинальным сопротивлением, которое равно сопротивлению переменного резистора, полученного в результате наладки.

Каков вывод из всего этого длинного повествования о налаживании работы схемы? А вывод таков, что если на схеме вы видите какую-либо радиодеталь со звёздочкой (например, R5* ), то это значит, что в процессе сборки устройства по данной принципиальной схеме потребуется налаживать работу определённых участков схемы. О том, как налаживать работу устройства, как правило, упоминается в описании к самой принципиальной схеме.

Если взглянуть на схему усилителя, то также можно заметить, что на ней присутствует вот такое условное обозначение.

Этим обозначением показывают так называемый общий провод . В технической документации он называется корпусом. Как видим, общим проводом в показанной схеме усилителя является провод, который подключен к минусовому “-” выводу батареи питания GB1. Для других схем общим проводом может быть и тот провод, который подключен к плюсу источника питания. В схемах с двуполярным питанием, общий провод указывается обособленно и не подключен ни к плюсовому, ни к минусовому выводу источника питания.

Зачем “общий провод” или “корпус” указывается на схеме?

Относительно общего провода проводятся все измерения в схеме, за исключением тех, которые оговариваются отдельно, а также относительно его подключаются периферийные устройства. По общему проводу течёт общий ток, потребляемый всеми элементами схемы.

Общий провод схемы в реальности часто соединяют с металлическим корпусом электронного прибора или металлическим шасси, на котором крепятся печатные платы.

Стоит понимать, что общий провод это не то же самое, что и “земля”. “Земля ” – это заземление, то есть искусственное соединение с землёй посредством заземляющего устройства. Обозначается оно на схемах так.

В отдельных случаях общий провод устройства подключают к заземлению.

Как уже было сказано, все радиодетали на принципиальной схеме соединяются с помощью токоведущих проводников. Токоведущим проводником может быть медный провод или же дорожка из медной фольги на печатной плате. Токоведущий проводник на принципиальной схеме обозначается обычной линией. Вот так.

Места пайки (электрического соединения) этих проводников между собой, либо с выводами радиодеталей изображаются жирной точкой. Вот так.

Стоит понимать, что на принципиальной схеме точкой указывается только соединение трёх и более проводников или выводов. Если на схеме показывать соединение двух проводников, например, вывода радиодетали и проводника, то схема была бы перегружена ненужными изображениями и при этом потерялась бы её информативность и лаконичность. Поэтому, стоит понимать, что в реальной схеме могут присутствовать электрические соединения, которые не указаны на принципиальной схеме.

В следующей части речь пойдёт о соединениях и разъёмах, повторяющихся и механически связанных элементах, экранированных деталях и проводниках. Жмите “Далее “…

Инструкция

При изучении принципиальной схемы определите полюсы электрической цепи и установите направление тока – от «плюса» к «минусу». Выявите составляющие схемы: контакты, резисторы, диоды, конденсаторы и прочие элементы, входящие в цепь. Если схема содержит несколько цепей, читать их следует по одной, рассматривая каждую последовательно.

Вначале чтения схемы определите все включенные в цепь системы электропитания. Найдите источник энергии, реле, электромагниты, если они предусмотрены. Определите вид всех источников, используемый ток (постоянный или переменный), его фазу или полярность.

При изучении схемы вам нужно иметь представление о работе каждого элемента цепи отдельно, начиная с простейших составляющих. Резистор – пассивный элемент электрической цепи и предназначен, как правило, для рассеивания мощности, падения напряжения. На схемах он используется для обозначения функции сопротивления и отображается в виде прямоугольника. Конденсатор же, наоборот, накапливает электрическую энергию переменного тока, его знак – две параллельные линии .

Ознакомьтесь со всеми пояснениями и примечаниями , данными на схеме. При наличии в устройстве электродвигателей или иных электроприемников проведите их анализ. Рассмотрите все цепи данных элементов от одного полюса источника питания к другому. Заметьте в этих цепях расположение резисторов, диодов, конденсаторов и других составляющих схемы. Сделайте вывод о практическом значении каждого элемента схемы и о нарушении работы электроустройства при блокировке или отсутствии какой-либо из частей его цепи.

Уточните расположение защитных приборов: реле максимального тока, предохранителей и автоматических регуляторов, а также элементов коммутации. На принципиальной схеме электроустройства могут быть обозначены надписи, указывающие на зоны защиты каждого из элементов, найдите их и сопоставьте с другими данными цепи.

Основное назначение принципиальной электронной схемы в том, чтобы с достаточной наглядностью и полнотой отразить взаимные связи между отдельными элементами прибора (устройства). Принципиальная схема служит для изучения систем автоматизации, производства электронного оборудования и его правильной эксплуатации. Умение читать подобные схемы позволяет уяснить принцип действия системы и внести в нее при необходимости дополнения, уточнения или изменения.

Инструкция

Начните чтение принципиальной схемы с общего ознакомления с ней и с перечнем элементов, входящих в структуру изделия . Найдите на схеме каждый из элементов, уясните их взаимное расположение. Ознакомьтесь также со всеми пояснениями и примечаниями, которые прилагаются к электронной схеме.

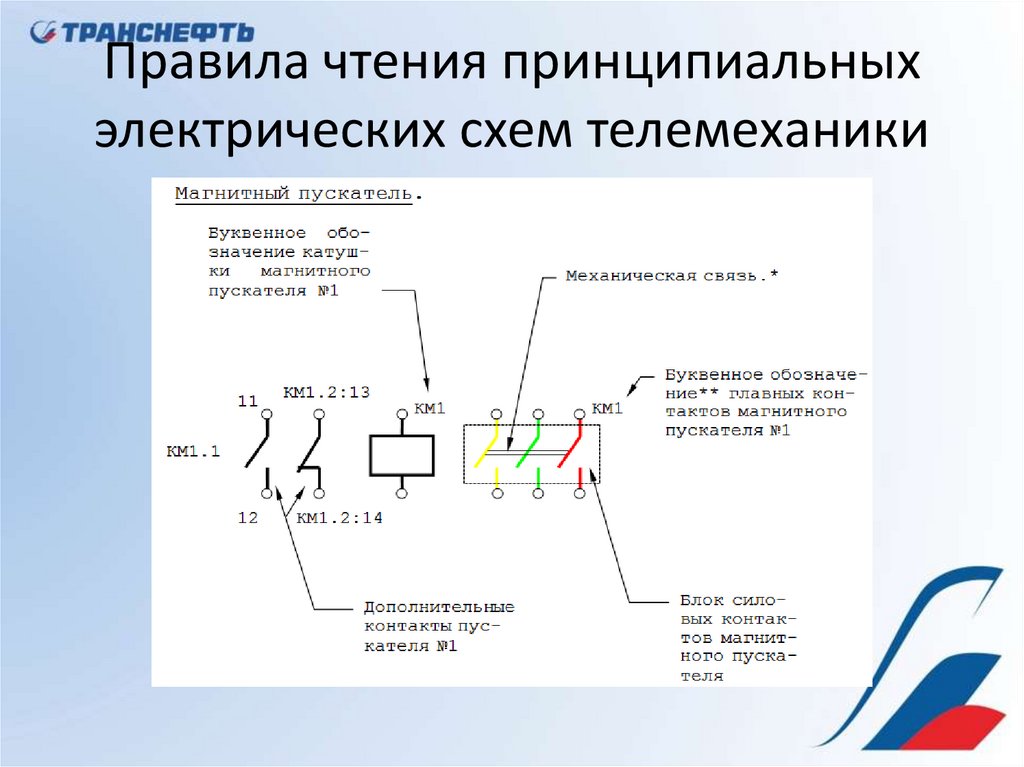

Определите по схеме систему электропитания, обмотки магнитных пускателей, реле и электромагнитов (при их наличии). Отыщите все источники питания и определите род тока по каждому из них, параметры напряжения , фазировку (в цепях переменного тока) и полярность (в цепях постоянного тока). Сопоставьте полученные данные с номинальными данными аппаратуры, указанными в технической документации.

Отыщите по схеме коммутационные элементы и аппараты защиты. К ним относятся предохранители, автоматы, реле максимального тока и так далее. По надписям на принципиальной схеме, примечаниям и таблицам, прилагаемым к схеме, определите зону защиты каждого из этих элементов.

Изучите цепи электроприемников (электрического двигателя, обмоток магнитного пускателя и т.д.). Начните целенаправленный анализ с основного электроприемника, которым обычно является электрический двигатель (при его наличии в изделии). Проследите все цепи этого элемента от одного полюса к другому. Отметьте для себя все контакты, резисторы и диоды, входящие в цепь электроприемника.

Оцените назначение каждого из рассматриваемых элементов. При этом удобно исходить из предположения, что данный элемент (резистор, диод, конденсатор) в схеме отсутствует, задав вопрос: «К каким последствиям приведет удаление из схемы данного элемента?»

Читая электронную схему, всегда исходите из цели, которая перед вами стоит. Обычно изучение принципиальной схемы преследует цель выявления ошибок в монтаже, определения возможных причин отказа устройства, установления элементов, которые могут стать причиной сбоев в системе.

Если вам в руки попались листы с непонятыми чёрточками, ромбиками и другими письменами, которые человеку неосведомлённому напоминают египетские скрижали, готовьтесь – это электрические схемы.

Отметим, что подобные вещи редко попадают в руки к людям неосведомлённым. Для того чтобы научиться читать электрические схемы, мало просто разобраться. Как минимум вам нужно приобрести, или скачать из сети книгу по микросхематехнике. Как вариант можно позвать человека знающего, чтобы он рассказал хотя бы о назначении основных узлов и часто встречающихся обозначений.

Куда легче иметь дело с принципиальными схемами. Однако этот тип схем даёт представление только о принципе работы, а не о конкретном варианте прокладки и местонахождении тех или иных элементов.

Основные элементы распознать можно просто.

Все провода обозначены просто линиями.

Точки соединения обозначают точками .

Небольшие прямоугольники, это резисторы.

Круг с крестиком, это лампочки или светодиоды.

Круг и внутри его ещё один, чаще всего обозначает двигатель.

Ключи, это места где линия провода размыкается и как бы отклоняется в сторону.

Реле изображают прямоугольниками с п-образным рисунком.

В целом электрическая грамота довольно сложна и имеет сложную специфику. Даже, если вы разберётесь во всех элементах и принципах их нанесения на схему, читать электрические схемы будет всё также сложно. Основная задача, не просто понять , что изображено на схеме, а как все эти элементы взаимодействуют между собой. К сожалению, чтение схем привязано не только к микросхематехнике, но и к электрике в целом. Кроме того, каждая схема имеет направленность в зависимости от того схема чего лежит перед вами.

Видео по теме

Когда сдаем анализы и получаем на руки бумажку с результатами, мы все пытаемся понять, что же скрывается за этими цифрами. И нам ничего непонятно. Зато стоит лечащему врачу посмотреть на результат, как ему сразу становится все понятно. И он объявляет: “Вы здоровы” или “Вы больны”. Но научиться самостоятельно “читать” анализы несложно.

Инструкция

На выписке рядом с получившимся значением находится значение нормы . Смотрим укладывается ли наш результат в эти рамки. Если укладывается, значит , вы здоровы. Если же у вас в организме идет воспалительный процесс, то будут повышены лейкоциты или показатель скорости оседания эритроцитов (СОЭ). При анемии будет снижен показатель гемоглобина и эритроцитов. Если повышаются тромбоциты – это признак заболеваний крови . А если в организме больше 5% эозонофилов, это значит, что у больного аллергия.

Но может быть так, что результат будет в рамках нормы, но находится либо ближе к первому значению, либо ко второму. И тогда это означает , что чего-то в вашем организме либо по нижней границе нормы слегка не хватает, либо по верхней границе перебор. Именно эти показатели можно корректировать, чтобы не допустить развития заболевания.

Параметры общего анализа мочи могут указывать на урологические заболевания (об этом вам сообщат повышенные лейкоциты в анализе). К таким относятся: пиелонефрит, цистит, нефрит, почечная недостаточность.
Появление глюкозы в анализе говорит о наличии сахарного диабета.

По цвету мочи, если она темного цвета , похожего на густозаваренный чай, можно определить заболевания печени. Ведь именно “лишний” билирубин окрашивает мочу в такой цвет. На мочекаменную болезнь в анализе мочи указывает появившийся кальций . А кровь в моче может говорить о наличии опухоли мочевого пузыря.

Видео по теме

Принципиальная электрическая схема устройства предназначена для полного и наглядного отражения связей между элементами прибора. Ее можно также использовать при изучении автоматизированных систем управления. Без умения разбираться в электрических схемах невозможно уяснить принцип действия того или иного устройства и внести в него требуемые изменения.

Инструкция

Ознакомьтесь со схемой и прилагающимся к ней перечнем элементов, составляющих структуру технической системы. Отыщите на схематичном изображении каждый из компонентов, отметьте для себя их взаимное расположение. Если к схеме прилагаются текстовые пояснения, также изучите их.

Начните изучение схемы и определения системы электропитания. Она включает источник энергии, обмотки магнитных пускателей, реле и электромагнитов, если таковые предусмотрены схемой. По каждому источнику питания определите его вид, род используемого тока, фазировку или полярность (в зависимости от того, используется ли в устройстве переменный или постоянный ток). Проверьте, соответствуют ли парамерты электронных приборов номинальным данным, указанным в техническом описании устройства.

Определите, где расположены элементы коммутации и защитные приборы. Речь идет об реле максимального тока, предохранителях и автоматических регуляторах. Используя надписи на электрической схеме, найдите зоны защиты каждого из таких элементов.

При наличии в устройстве электроприемников, например, электродвигателя, обмоток пускателя и так далее, проведите их анализ . Проследите все цепи указанных элементов от одного полюса источника питания к другому . Отметьте расположение в этих цепях диодов и резисторов.

Каждый из элементов цепи имеет свое предназначение, которое вам надлежит установить. Исходите при этом из предположения, что тот или иной резистор, конденсатор или диод в схеме отсутствует. К каким последствиям это приведет? Такое условное последовательное исключение элементов из схемы поможет вам установить функцию каждого отдельного прибора.

Изучая принципиальную схему , всегда помните о том, какова цель, стоящая перед вами. Чаще всего чтение схемы требуется для уяснения назначения всего устройства, внесения в его работу усовершенствований. Нередко принципиальная схема позволяет выявить ошибки в монтаже и установить возможные причины неисправности электрического прибора вследствие выхода из строя его элементов.

В связи с активным внедрением на предприятиях систем автоматизации широко распространены схемы, включающие электрические приводы. Процесс монтажа и наладки электроустановок требует умения разбираться в принципиальных и монтажных схемах устройств. Для этого необходим навык и определенная практика.

Инструкция

Уясните для себя общие принципы построения цепей, включающих в себя электроустановку. Основу системы составляет какой -либо механизм (станок, двигатель, пускорегулирующая аппаратура и так далее). Для условного изображения элементов системы используют различные виды схем: гидравлические, пневматические , кинематические, электрические и комбинированные. Для лучшего понимания электрической схемы изучите все остальные варианты изображений, прилагаемых к ней.

Новички, которые пытаются самостоятельно собрать какие-то электронные схемы и приборы, сталкиваются с самым первым в своей новой деятельности вопросе, как читать электрические схемы? Вопрос, на самом деле серьезный, ведь прежде, чем собрать схему, ее необходимо как-то обозначить на бумаге. Или найти готовый вариант для воплощения в жизнь. То есть, чтение электрических схем – основная задача любого радиолюбителя или электрика.

Что такое электрическая схема

Это графическое изображение, где указаны все электронные элементы, связанные между собой проводниками. Поэтому знание электрических цепочек – это залог правильно собранного электронного прибора. А, значит, основная задача сборщика – это знать, как на схеме обозначаются электронные компоненты, какими графическими значками и дополнительными буквенными или цифровыми значениями.

Все принципиальные электрические схемы состоят из электронных элементов, которые имеют условное графическое обозначение, короче УЗО.

Для примера дадим несколько самых простых элементов, которые в графическом исполнении очень похожи на оригинал. Вот так обозначается резистор:

Как видите, очень похоже на оригинал. А вот так обозначается динамик:

То же большое сходство. То есть, существуют некоторые позиции, которые сразу же можно опознать. И это очень удобно. Но есть и совершенно непохожие позиции, которые или надо запомнить, или надо знать их конструкции, чтобы легко определять на принципиальной схеме. К примеру, конденсатор на рисунке снизу.

Тот, кто давно разбирается в электротехнике, то знает, что конденсатор – это две пластинки, между которыми размещен диэлектрик. Поэтому в графическом изображении был и выбран этот значок, он в точности повторяет конструкцию самого элемента.

Самые сложные значки у полупроводниковых элементов. Давайте рассмотрим транзистор. Необходимо отметить, что у этого прибора три выхода: эмиттер, база и коллектор. Но и это еще не все. У биполярных транзисторов встречаются две структуры: «n – p – n» и «p – n – p». Поэтому и на схеме они обозначаются по-разному:

Как видите, транзистор по своему изображению на него-то и не похож. Хотя, если знать структуру самого элемента, то можно сообразить, что это именно он и есть.

Простые схемы для начинающих, зная несколько значков, можно читать без проблем. Но практика показывает, что простыми электросхемами в современных электронных приборах практически не обходятся. Так что придется учить все, что касается принципиальных схем. А, значит, необходимо разобраться не только со значками, но и с буквенными и цифровыми обозначениями.

Что обозначают буквы и цифры

Все цифры и буквы на схемах являются дополнительной информацией, это опять-таки к вопросу, как правильно читать электросхемы? Начнем с букв. Рядом с каждым УЗО всегда проставляется латинская буква. По сути, это буквенное обозначение элемента. Это сделано специально, чтобы при описании схемы или устройства электронного прибора, можно было бы обозначать его детали. То есть, не писать, что это резистор или конденсатор, а ставить условное обозначение. Это и проще, и удобнее.

Теперь цифровое обозначение. Понятно, что в любой электронной схеме всегда найдутся элементы одного значения, то есть, однотипных. Поэтому каждую такую деталь пронумеровывают. И вся эта цифровая нумерация идет от верхнего левого угла схемы, затем вниз, далее вверх и опять вниз.

Внимание! Специалисты называют такую нумерацию правилом «И». Если обратите внимание, то движение по схеме так и происходит.

И последнее. Все электронные элементы имеют определенные свои параметры. Их обычно также прописывают рядом со значком или выносят в отдельную таблицу. К примеру, рядом с конденсатором может быть указана его номинальная емкость в микро- или пикофарадах, а также номинальное его напряжение (если такая необходимость возникает). Вообще, все, что связано с полупроводниковыми деталями должно обязательно дополняться информацией. Это не только упрощает чтение схемы, но и позволяет не ошибиться при выборе самого элемента в процессе сборки.

Иногда цифровые обозначения на электросхемах отсутствуют. Что это значит? К примеру, взять резистор. Это говорит о том, что в данной электрической схеме показатель его мощности не имеет значения. То есть, можно установить даже самый маломощный вариант, который выдержит нагрузки схемы, потому что в ней течет ток малой силы.

И еще несколько обозначений. Проводники графически обозначаются прямой непрерывной линией, места пайки точкой. Но учтите, что точка ставиться только в том месте, где соединяются три или более проводников.

Заключение по теме

Итак, вопрос, как научится читать схемы электрические, не самый простой. Вам потребуется не только знание УЗО, но и знание, касающиеся параметров каждого элемента, его структуры и конструкции, а также принципа работы, и для чего он необходим. То есть, придется учить все азы радио- и электротехники. Сложно? Не без этого. Но если вы поймете, как все работает, то для вас откроются горизонты, о которых вы и не мечтали.

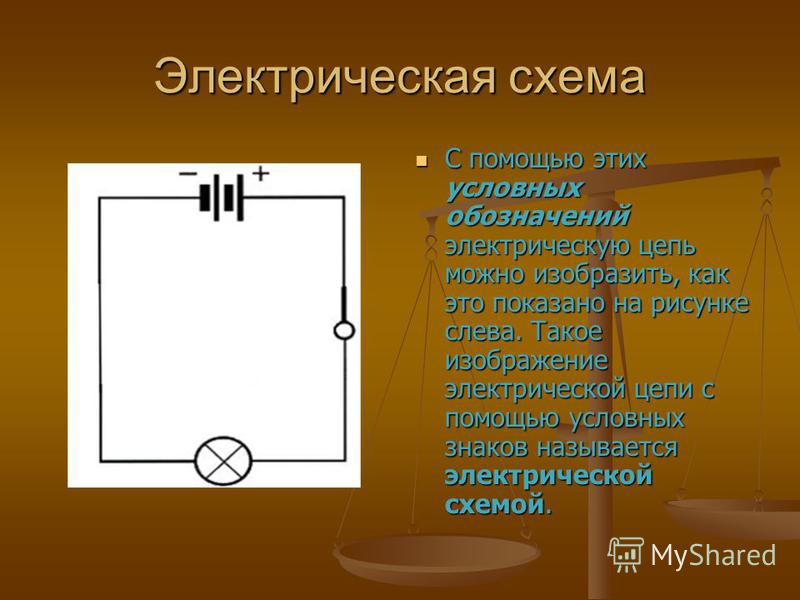

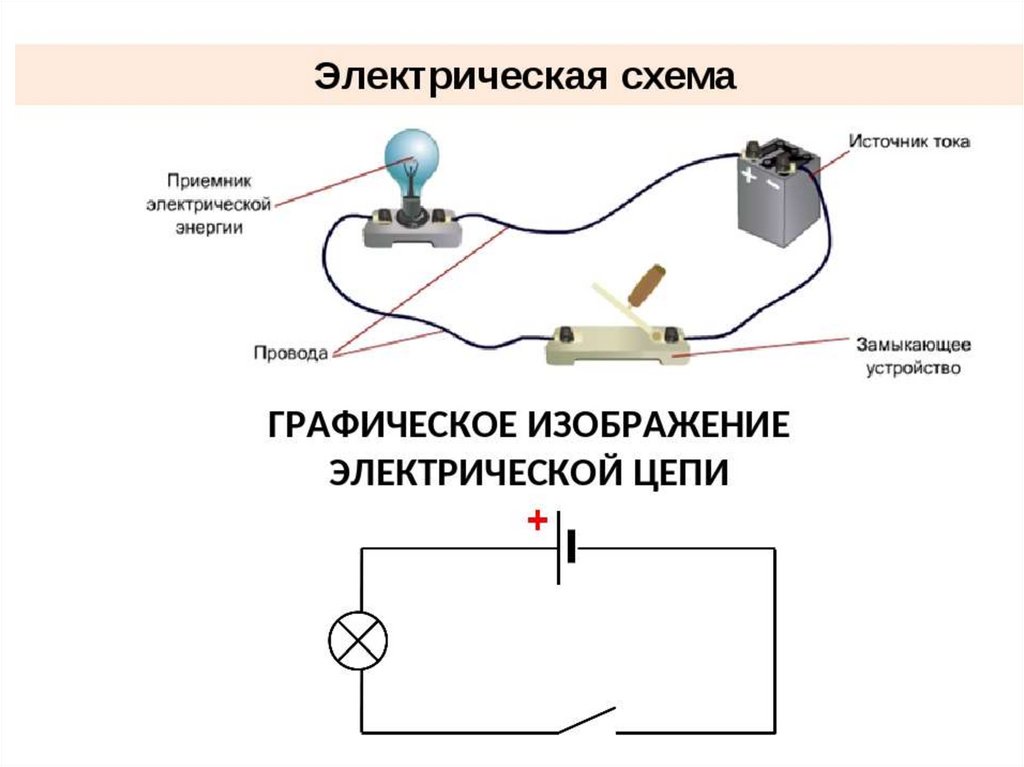

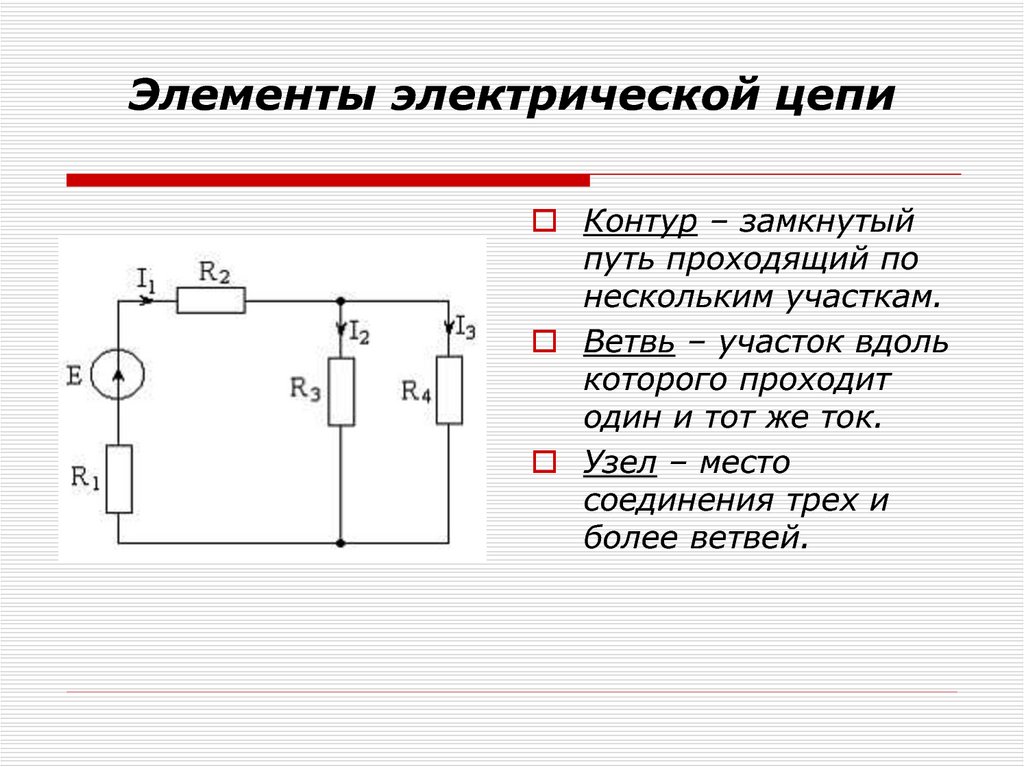

Электрическая цепь, схема простой электрической цепи постоянного тока.

На картинке нарисована простейшая электрическая цепь постоянного тока. Она состоит из таких элементов как источник питания в виде батарейки, выключатель питания, переменное сопротивление и лампочка (представляющая собой электрическую нагрузку). Неотъемлемыми частями любой электрической схемы являются сам источник питания (постоянного тока или же переменного, без которого любая электросхема всего лишь груда металла), непосредственно нагрузка (ради которой всё и замышлялось, это электродвигатели, лампочки, нагревательные элементы и т.д.), ну и коммутирующие устройства в виде различных выключателей и переключателей (надо же схемой управлять, хотя бы на уровне включить и выключить).

В нашем случае электрическая схема цепи именно постоянного тока. В чём её специфика и отличия от электроцепи переменного тока? Из самого названия должно быть ясно, что в постоянном токе есть какое-то постоянство! Оно заключается в том, что носители электрического тока (электроны, электрические отрицательно заряженные частицы) движуться строго в одном направлении от минуса к плюсу. Да, стоит ещё внести уточнение. В реальности электричество движется от минуса к плюсу (в твёрдых телах, движение электронов), и от плюса к минусу (в жидких и газообразных веществах, движение ионов).

Электрическая цепь постоянного тока питается от источника с постоянным током, у которого есть положительный вывод (он же плюс) и отрицательный вывод (он же минус). Внутри источника постоянного тока не может, при нормальных условиях, меняться полюса, исключено самим принципом его работы и устройством. В электротехнике и особенно в электронике существует множество функциональных элементов работающие именно на постоянном токе. При подаче на них переменного тока (если не предусмотрено самой схемой) элементы либо просто не работают, либо просто выходят из строя. Это происходит потому, что переменный ток периодически меняет свою полярность с плюса на минус и обратно (в обычной городской сети это происходит 50 раз за секунду).

Как уже было подмечено вначале, самая простая электрическая цепь (будь то переменная или постоянная) состоит из источника питания, нагрузки и устройства коммутации (переключатели). В такой схеме электрической цепи энергия вырабатывается источником, и подаётся на нагрузку, выполняющую конкретную полезную работу. Естественно, без выключателей проблематично будет управлять работой электросхемы. Любая электрическая схема подразумевает функцию включения и выключения. Нарисованный на схеме (наш рисунок схемы простой электрической цепи постоянного тока) дополнительное переменное сопротивление показывает, что имеется некий элемент, способный изменять свое электрическое сопротивление, тем самым влияя на величину тока в электрической цепи.

На рисунке схемы электрической цепи постоянного тока можно заметить, что движение тока направлено от плюса к минусу (обозначено стрелками), а выше было сказано, что в реальности ток движется от минуса к плюсу (в твёрдых телах). Что это за несоответствие? Просто было наукой принято, что в схема должно обозначаться именно такое движение электрического тока. Но это особо не на что не влияет. Просто зная условные обозначения на электрических схемах и физический принцип действия электрического тока мы работаем со схемой, сочиняя её, либо используя при ремонте или сборке. В электронике на схемах можно заметить стрелки, находящиеся на самих функциональных элементах. Они показывают направление движения тока, как было принято в условном обозначении.

В более сложных электрических цепях в схемах добавляются дополнительные устройства и элементы, которые расширяют общий функционал. Каждая деталь, элемент при подаче на него напряжения или прохождении электрического тока имеет свою специфическую особенность. Хотя в целом, что можно сделать с электроэнергией источника питания? Изменить всего лишь исходные характеристики, а именно, увеличить или понизить напряжение, ток, частоту (если это переменный или импульсный ток). Включить или выключить схему электрической цепи.

Видео по этой теме:

P.S. Любую электрическую схему цепи можно представить как основные функциональные части, а именно, часть источника питания, часть управления и коммутации, часть непосредственной нагрузки (ради которой всё и организовывалось). Просто мысленно разбиваем схему на эти части и составляем основные функциональные блоки, модули, элементы. Далее уже всё начинает становиться на свои места. Даже достаточно сложная схема (с первого взгляда) после этого начинает становиться простой и понятной с точки зрения своей работы.

Работа с принципиальными электросхемами | Микросхема

Все радиолюбители говорят: “принципиальная электрическая схема; электросхема…”. Да и Вы, наверняка, заглянули сюда, чтобы найти нужную и интересную радиотехническую схемку или конструкцию . А что же это такое – электросхема?

Многие начинающие радиолюбители, имеющие малый опыт, первоначально совершают ошибки в своих изысканиях. Причин тому несколько, ведь среди великого множества главных и вспомогательных контактов, различных катушек, обмоток и проводов растеряться несложно, и даже напротив – очень вероятно. Между тем, избежать большинства провалов можно, если заранее составить принципиальную электрическую схему и следовать ей в процессе выполнения работ.

Значение электросхемы

Принципиальная электрическая схема являет собой своеобразную “карту” всех электрических соединений электрооборудования, имеющую самый развернутый вид. Использование принципиальной электрической схемы не только дает полное представление о проекте, но и позволяет на ее основе создавать схемы отдельных соединений, осуществлять разработку конкретных узлов подключения. По этой же электросхеме производится проверка правильности осуществляемого монтажа электрооборудования. Следовательно, с применением принципиальных электрических схем достигается высокое качество создания производственного механизма.

Типы принципиальных электросхем

Однако, прежде чем составлять принципиальные электрические схемы, следует изучить основы чтения и составления электросхем.
Принципиальные электросхемы разделяются на два типа. Первый служит для отображения силовых сетей, и, в зависимости от назначения чертежа, на схеме могут изображаться как отдельно цепи питающей или распределительной сети, так и их совмещенные изображения. Называется она полной принципиальной схемой. На ее основе создаются “локальные” принципиальные электрические схемы – второй тип, включающий в себя изображения отдельных объектов, к примеру, принципиальная схема блока управления. Соответственно, на ней будут изображены данные по конкретной области изделия.

Содержание схемы

Принципиальные электрические схемы предназначены для полного отражения взаимосвязей приборов с учетом принципов их действия и последовательности работы. На принципиальных электросхемах в условных обозначениях изображены приборы и линии связей между отдельными их элементами, блоками и модулями. На схеме содержится следующая информация: условные изображения принципа действия функциональных узлов, поясняющие надписи, части отдельных элементов, диаграммы переключений контактов, а также перечень используемых в данной схеме приборов.

Чтение и составление электросхем

Принципиальные электрические схемы используются профессионалами при монтаже электрооборудования. Однако, составление “локальных” электрических схем будет хорошей помощью и начинающим радиолюбителям. Сначала на схеме определяется система электропитания, обмоток, реле, электромагнитов, регуляторов. Для каждого источника питания выявляются род тока, напряжение, фазировки в цепях переменного тока и полярность – постоянного. Ознакомление с системой электропитания помогает определить порядок работы. При составлении принципиальных электрических схем следует учитывать следующие факторы:

все элементы электрического устройства показываются отдельно и размещаются в различных местах схемы в зависимости от порядка выполняемых действий;
на электросхеме показываются все электрические связи входящих в нее элементов;
релейно-контактные схемы составляются с учетом минимальной нагрузки контактов реле;
при создании схемы следует опираться на минимально возможное количество элементов, тем самым повышая надежность оборудования;
следует применять средства электрической защиты и блокировки, которые помогут избежать аварийных ситуаций;
в сложных схемах уместно использовать сигнальные системы;
для удобства монтажа все зажимы элементов и провода на схеме маркируются.

Радиотехнические устройства, схемы бытовых устройств, установка аудиосистем, электроизмерительные приборы, усилители и предусилители. Сопровождение иллюстрациями и схемами.

Обсуждайте в социальных сетях и микроблогах

Метки: справка

Радиолюбителей интересуют электрические схемы:

Схема усилителя на STK401-061
Полезные схемы

Автоматика. Составление электрических схем автоматизации, страница 5

Электродные датчики уровня, содержат два электрода и электромагнитное реле: наверху – простейший вариант, подвержен отказам из-за зимнего обледеневания электродов.

Средний рисунок – в качестве электродов используются тёплые корпуса электронагревателей. Такие электроды зимой не обмерзают.

Нижний рисунок – электроды помещаются в перевёрнутых стаканах. Электроды замачиваются при повышенном уровне воды, когда воздух в стакане сожмётся, поэтому, находясь всегда в глубине, электроды не обмерзают.

Питание регулятор получает от сети через понижающий трансформатор (для повышения электробезопасности). Выходное напряжение выпрямляется диодом VD1. Выпрямленное напряжение подается на два последовательно соединенных элемента: тиристор VS1 и катушку электромагнитного реле К1. Тиристор работает в ключевом режиме. Он либо пропускает ток (от + выпрямителя через воду на управляющий электрод тиристора) и тогда реле срабатывает, либо не пропускает (когда воды нет) и тогда реле обесточивается. Включение реле отключает насос (через нормально замкнутый контакт К2) и наоборот, отключение реле приводит к включению насоса. Конденсатор С сглаживает напряжение на катушке реле К, когда тиристор пропускает ток через неё. Это можно видеть на графике изменения напряжений. U₊_{это
напряжение на выходе выпрямителя, а U_c напряжение
на конденсаторе и катушке реле. Напряжение на катушке никогда не падает до нуля
и реле в сработанном состоянии не выключается при отрицательной полуволне
напряжения, поступающего от трансформатора.}

РЕЛЕЙНЫЕ УСТРОЙСТВА АВТОМАТИКИ

1	1. Последовательное соединение динамических звеньев. 2. В закрытом запарнике соломы поднять температуру до 80⁰С и давление до 1 кг/см², и такой режим автоматически поддерживать в течение 40 мин. Составить электрическую схему. Выбрать средства автоматики. 3. Составить электрическую схему. Выбрать технические средства автоматики.
2	1. Параллельное соединение динамических звеньев. 2. Автоматизировать мойку деталей в ремонтной мастерской. Моющую жидкость нагреть до 70⁰С, затем подключить конвейер на 6 минут и на это время включить насос подачи моющей жидкости. Составить электрическую схему. Выбрать средства автоматики.
3	1. Датчики температуры. 2. Влажность воздуха в камере поддерживать автоматически в диапазоне 30-60% включением вентилятора. Составить электрическую схему. Выбрать средства автоматики.
4	1. Датчик, задатчик, регулятор, объект, исполнительный механизм, устройство сравнения, рассогласование, возмущение. 2. Для защиты компрессора водяного охлаждения в случае отсутствия воды автоматически через 5 с отключить компрессор и включить сигнальную лампу аварийной остановки. Составить электрическую схему. Выбрать средства автоматики.
5	1. Стабилизирующие, программные, следящие, адаптивные системы автоматического регулирования; системы регулирования: по отклонению, по возмущению, по комбинированному воздействию. 2. После опустошения бака горючего автоматически через 5 с отключить насос форсунки. Составить электрическую схему.
6	1. Системы автоматического регулирования: непрерывные, импульсные, позиционного действия; регуляторы прямого и непрямого действия. 2. Кратковременным нажатием кнопки включить на 3 минуты УФ лампу. Составить электрическую схему. Выбрать средства автоматики.
7	1. Статическая и астатическая системы регулирования. 2. С наступлением темноты автоматически включить две лампы с промежутком времени между включением 0,5 с. Составить электрическую схему. Выбрать средства автоматики.
8	1. Автоматические регуляторы: П, И, Д, ПИ, ПИД. 2. Через 1 час после наступления темноты автоматически нагреть воду в баке до 50⁰С. Составить электрическую схему. Выбрать технич.средства. автоматики Составить электрическую схему. Выбрать технические средства автоматики. 3.
9	1. Частотные, логарифмические характеристики. 2. При снижении влажности ниже допустимого значения автоматически включить насос подачи воды на увлажнение в течение 30 минут. Составить электрическую схему. Выбрать средства автоматики.
10	1. Устойчивость систем автоматического регулирования. 2. Температуру воздуха в камере поддерживать автоматически в диапазоне 10–15⁰С. Составить электрическую схему. Выбрать средства автоматики.
11	1. Датчики давления и уровня. 2. Объём воды в баке поддерживать автоматически в диапазоне «пусто–полно» включением насоса. Составить электрическую схему. Выбрать средства автоматики.
12	1. Применение операционного исчисления в теории автоматического регулирования. Преобразования Лапласа. 2. Автоматически регулировать температуру печи сопротивления при помощи термопарных датчиков по «ПД» – закону. Составить электрическую схему. Выбрать средства автоматики.
13	1. Передаточная функция, примеры применения. 2. При снижении влажности ниже 60% включить насос подачи воды на увлажнение для работы в режиме: работа в течение 30 с, перерыв – 60 с. Составить электрическую схему. Выбрать средства автоматики.
14	1. Типовые динамические звенья. Примеры. 2. Вручную включить нагрев воды в баке. При достижении 50⁰С автоматически включить на 2 с звонок. Составить электрическую схему. Выбрать средства автоматики.
15	1. Интегрирующие и дифференцирующие звенья. Примеры. 2. Имеется бак с водой. Если в течение часа не будет слито хотя бы половина бака, автоматически включить лампу аварийной сигнализации. Составить электрическую схему. Выбрать средства автоматики.
16	1. Датчики силы, положения, деформации. 2. Два компонента корма подать автоматически заданными порциями в смесительный бак. Смесительный бак расположен на подпружиненном основании. При подаче первой дозы бак проседает, срабатывает первый концевой выключатель. Вторая доза приводит к срабатыванию второго концевого выключателя. Составить электрическую схему. Выбрать средства автоматики.
17	1. Соединение звеньев в САР: последовательное, параллельное, встречно-параллельное. 2. Средствами автоматики довести воду до кипения и продлить режим кипения на некоторое время. Составить электрическую схему. Выбрать технические средства автоматики.
18	1. Системы регулирования: по отклонению, по возмущению, по комбинированному воздействию. 2. Составить электрическую схему регулятора направления движения мобильного агрегата с контактным датчиком – щупом в борозде с фильтром помех. Выбрать технические средства автоматики.
19	1. Фотодатчики. 2. Составить функциональную схему технологического процесса (система автоматизированного микроклимата животноводческой фермы).

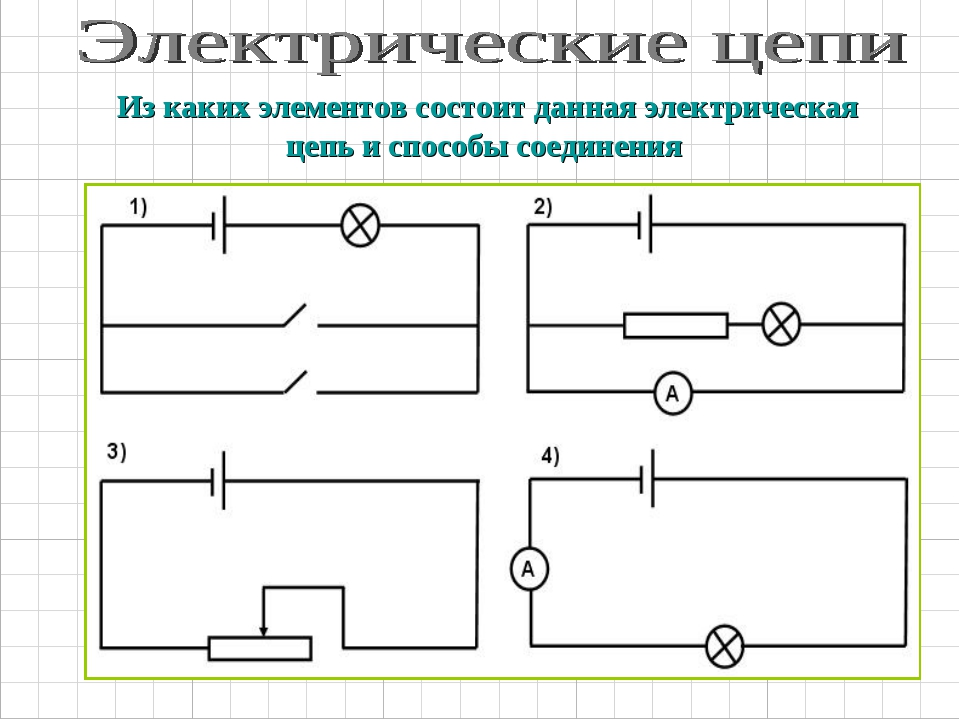

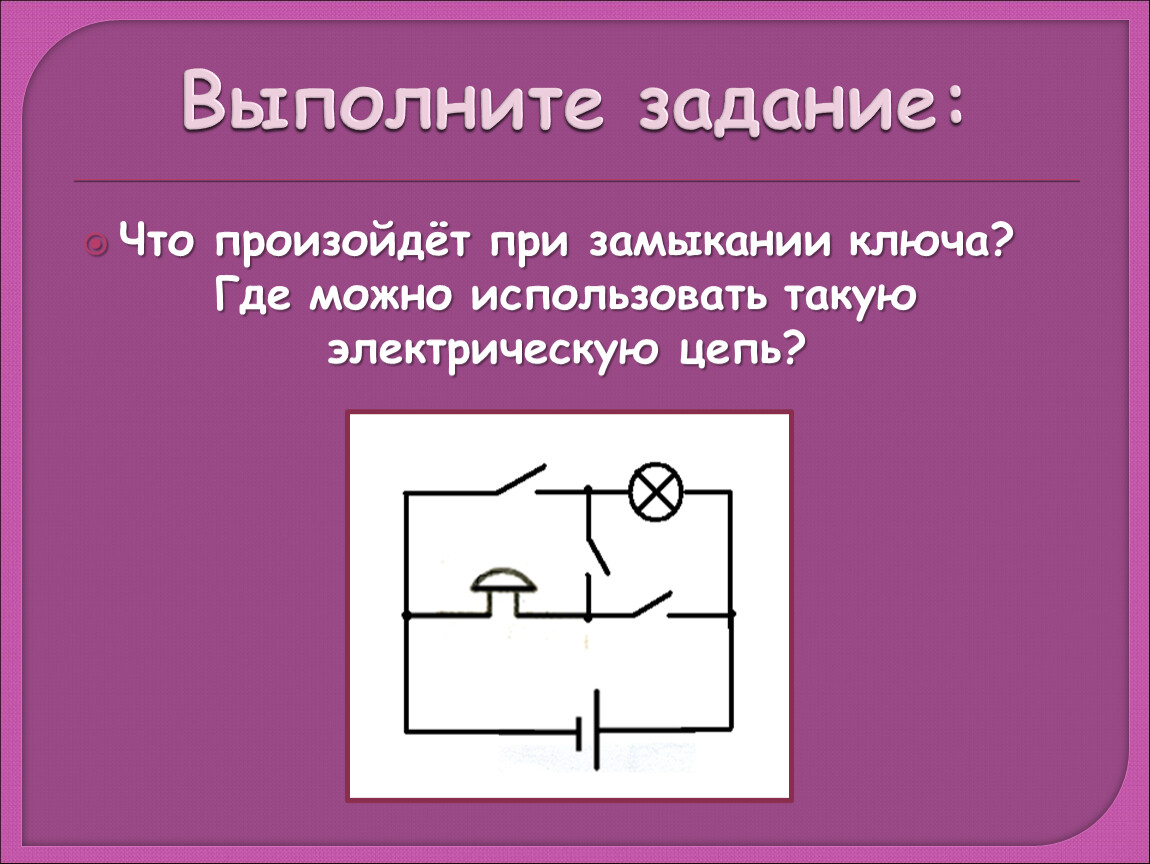

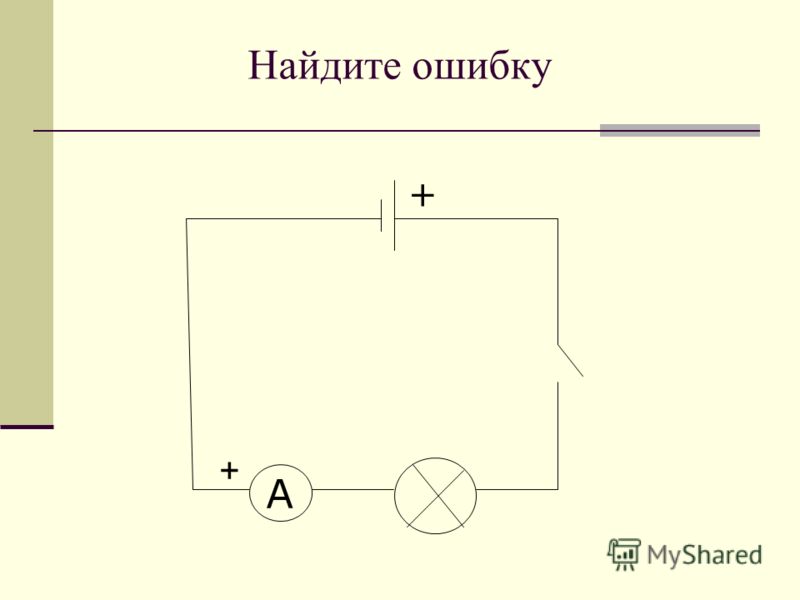

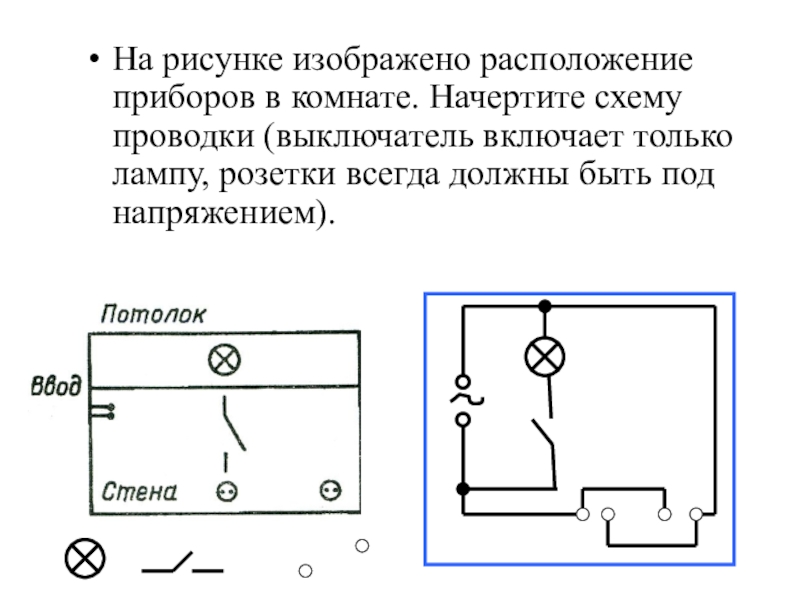

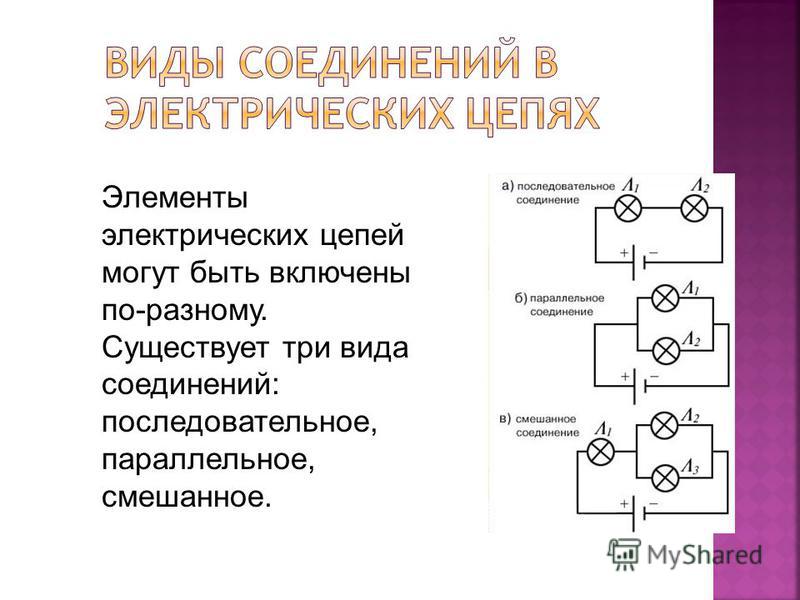

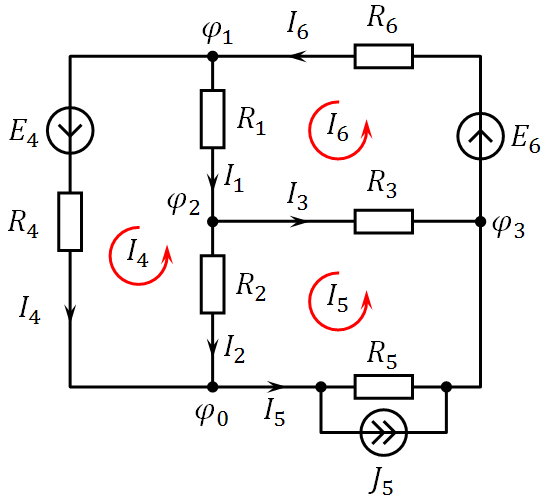

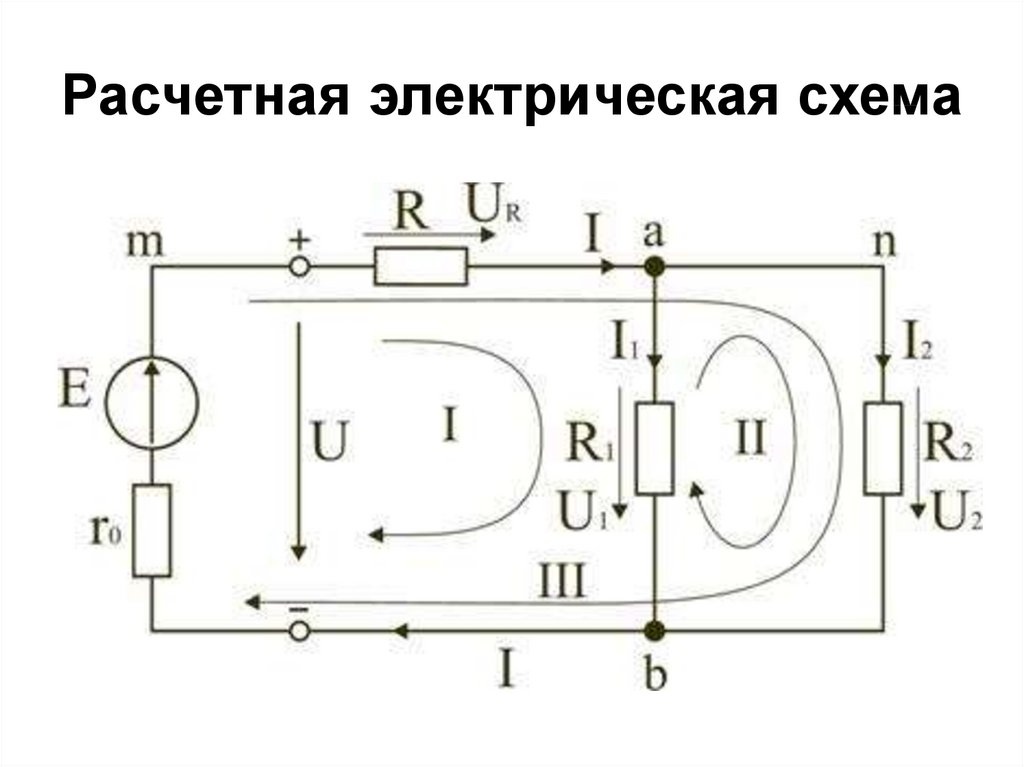

Презентация “Электрическая схема” и подборка заданий на составление электрических схем

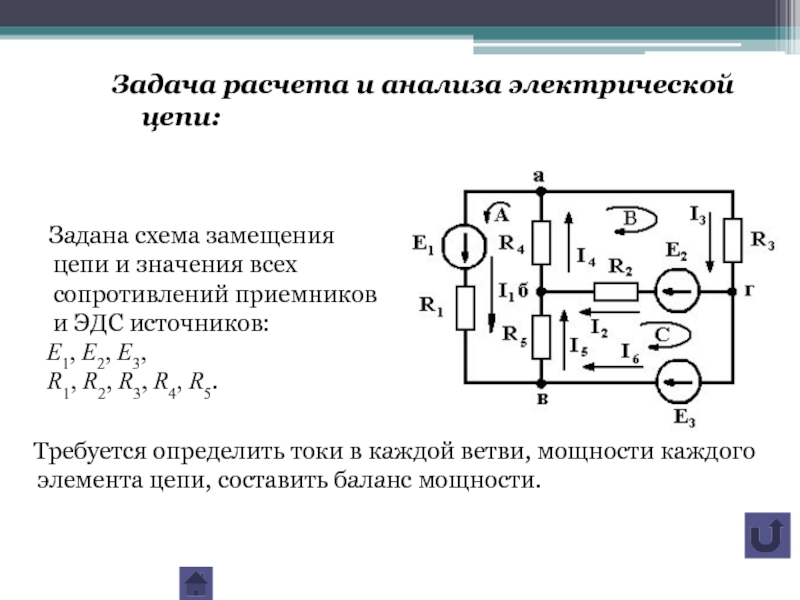

Задачи по теме: «Электрические схемы»

1. Нарисуйте схему соединения батарейки лампочки и двух ключей, при которой для включения лампочки необходимо замкнуть хотя бы один ключ.

2. Предложите схему соединения источника тока, звонка и двух ключей, позволяющую включить звонок из двух разных мест.

3. Нарисуйте схему соединения батарейки, двух лампочек и трех ключей, при которой включение и выключение каждой лампочки производится «своим» ключом, а размыкание третьего ключа позволяет отключить обе лампочки.

4. Начертите схему электрической цепи, состоящей из трех аккумуляторов и двух звонков, включаемых одновременно одним выключателем. Предложите 2 варианта решения задачи.

5. К батарее гальванических элементов присоединены три электрических лампы. Нарисуйте схему включения в цепь двух выключателей так, чтобы один из них управлял двумя лампами одновременно, а другой – одной, третьей лампой.

6. Начертите схему электрической цепи, в которой с выключением лампы в одной комнате загорается лампа в другой комнате.

7. Начертите схему электрической цепи, состоящей из батареи гальванических элементов, трех звонков и одного выключателя, чтобы звонки, находящиеся в разных помещениях можно было бы одновременно привести в действие нажатием кнопки, расположенной в четвертом помещении.

________________________________________________________________

Задачи по теме: «Электрические схемы»

Как начертить электрическую схему на компьютере. Мир самоделок

» Электрика » Как нарисовать электрическую схему на компьютере – обзор программ

Мы все больше пользуемся компьютером и виртуальными инструментами. Вот уже и чертить на бумаге схемы не всегда хочется – долго, не всегда красиво и исправлять сложно. Кроме того, программа для рисования схем может выдать перечень необходимых элементов, смоделировать печатную плату, а некоторые могут даже просчитать результаты ее работы.

Бесплатные программы для создания схем

В сети имеется немало неплохих бесплатных программ для рисования электрических схем.

Профессионалам их функционала может быть недостаточно, но для создания схемы электроснабжения дома или квартиры, их функций и операций хватит с головой.

Не все они в равной мере удобны, есть сложные в освоении, но можно найти несколько бесплатных программ для рисования электросхем которыми сможет пользоваться любой, настолько в них простой и понятный интерфейс.

Самый простой вариант – использовать штатную программу Windows Paint, которая есть практически на любом компьютере. Но в этом случае вам придется все элементы прорисовывать самостоятельно. Специальная программа для рисования схем позволяет вставлять готовые элементы на нужные места, а потом соединять их при помощи линий связи. ОБ этих программах и поговорим дальше.

Бесплатная программа для рисования схем – не значит плохая. На данном фото работа с Fritzing

Редактор электрических схем QElectroTech

Программа для рисования схем QElectroTech есть на русском языке, причем русифицирована она полностью – меню, пояснения – на русском языке. Удобный и понятный интерфейс – иерархическое меню с возможными элементами и операциями в левой части экрана и несколько вкладок вверху. Есть также кнопки быстрого доступа для выполнения стандартных операций – сохранения, вывода на печать и т.п.

Редактор электрических схем QElectroTech

В общем, довольно удобна программа при помощи которой легко нарисовать схему электроснабжения, проставить наименование элементов и номиналы.

Недостаток этой программы для рисования схем – отсутствие видео на русском языке о том, как ей пользоваться, зато есть немалое количество уроков на других языках.

Графический редактор от Майкрософт – Visio

Для тех, кто имеет хоть небольшой опыт работы с продуктами Майкрософт, освоить работу в из графическом редакторе Visio (Визио) будет несложно. У данного продукта также есть полностью русифицированная версия, причем с хорошим уровнем перевода.

Составлять электрические схемы в Visio несложно

Данный продукт позволяет начертить схему в масштабе, что удобно для расчета количества необходимых проводов. Большая библиотека трафаретов с условными обозначениями, различных составляющих схемы, делает работу похожей на сборку конструктора: необходимо найти нужный элемент и поставить его на место. Так как к работе в программах данного типа многие привыкли, сложности поиск не представляет.

К положительным моментам можно отнести наличие приличного количества уроков по работе с этой программой для рисования схем, причем на русском языке.

Компас Электрик

Еще одна программа для рисования схем на компьютере – Компас Электрик. Это уже более серьезный продукт, который используют профессионалы. Имеется широкий функционал, позволяющий рисовать различные планы, блок-схемы, другие подобные рисунки. При переносе схемы в программу параллельно формируется спецификация и монтажная схема и све они выдаются на печать.

Из данного списка выбирают подходящий элемент, после чего его схематичное изображение появляется в указанном месте схемы. В то же время автоматически проставляется соответствующее ГОСТу обозначение со сквозной нумерацией (цифры программа меняет сама).

В то же время в спецификации появляются параметры (название, номер, номинал) выбранного элемента.

Пример схемы, созданной в Компас Электрик

В общем, программа интересная и полезная для разработки схем устройств. Может применяться для создания схемы электропроводки в доме или квартире, но в этом случае ее функционал использован почти не будет. И еще один положительный момент: есть много видео-уроков работы с Компас-Электрик, так что освоить ее будет несложно.

Эта программа полезна не только для рисования схем электроснабжения – тут все просто, так как нужна только схема. Более полезна она для разработки плат, так как имеет встроенную функцию преобразования имеющейся схемы в трассу для печатной платы.

Исходная схема (мультивибратор), нарисованная а DipTrace Схема печатной платы Сама плата мультивибратора

Для начала работы, как и в многих других случаях, необходимо сначала подгрузить имеющиеся на вашем компьютере библиотеки с элементной базой. Для этого необходимо запустить приложение Schematic DT, после чего можно загрузить библиотеки. Их можно будет скачать на том же ресурсе, где будете брать программу.

После того как схема готова, если необходимо, в меню выбираем строку «преобразовать в плату» и ждем некоторое время. На выходе будет готовая печатная плата с расположением элементов и дорожек.

Также можно в 3D варианте посмотреть внешний вид готовой платы.

Бесплатная прога ProfiCAD для составления электросхем

Бесплатная программа для рисования схем ProfiCAD – один из лучших вариантов для домашнего мастера. Она проста в работе, не требует наличия на компьютере специальных библиотек – в ней уже есть коло 700 элементов. Если их недостаточно, можно легко пополнить базу. Требуемый элемент можно просто «перетащить» на поле, там развернуть в нужном направлении, установить.

Пример использования ProfiCAD для рисования электрических схем

Отрисовав схему, можно получить таблицу соединений, ведомость материалов, список проводов. Результаты можно получить в одном из четырех наиболее распространенных форматов: PNG, EMF, BMP, DXF. Приятная особенность этой программы – она имеет низкие аппаратные требования. Она нормально работает с системами от Windows 2000 и выше.

Есть у этого продукта только один недостаток – пока нет видео о работе с ней на русском языке. Но интерфейс настолько понятный, что разобраться можно и самому, или посмотреть один из «импортных» роликов чтобы понять механику работы.

Платные, на которые стоит потратиться

Если вам придется часто работать с программой для рисования схем, стоит рассмотреть некоторые платные версии. Чем они лучше? У них более широкий функционал, иногда более обширные библиотеки и более продуманный интерфейс.

Простая и удобная sPlan

Если вам не очень хочется разбираться с тонкостями работы с многоуровневыми программм, присмотритесь к пролукту sPlan. Он имеет очень простое и понятное устройство, так что через час-полтора работы вы будете уже свободно ориентироваться.

Как обычно в таких программах, необходима библиотека элементов, после первого пуска их надо подгрузить перед началом работы. В дальнейшем, если не будете переносить библиотеку в другое место, настройка не нужна – старый путь к ней используется по умолчанию.

Программа для рисования схем sPlan и ее библиотека

Если вам необходим элемент, которого нет в списке, его можно нарисовать, затем добавить в библиотеку. Также есть возможность вставлять посторонние изображения и сохранять их, при необходимости, в библиотеке.

Из других полезных и нужных функций – автонумерация, возможность изменения масштаба элемента при помощи вращения колесика мышки, линейки для более понятного масштабирования. В общем, приятная и полезная вещь.

Micro-Cap

Эта программа кроме построения схемы любого типа (аналогового, цифрового или смешанного) позволяет еще и проанализировать ее работу. Задаются исходные параметры и получаете выходные данные. То есть, можно моделировать работу схемы при различных условиях. Очень полезная возможность, потому, наверное, ее очень любят преподаватели, да и студенты.

В программе Micro-Cap есть встроенные библиотеки, которые можно пополнять при помощи специальной функции. При рисовании электрической схемы продукт в автоматическом режиме разрабатывает уравнения цепи, также проводит расчет в зависимости от проставленных номиналов. При изменении номинала, изменение выходных параметров происходит тут же.

Программа для черчения схем электроснабжения и не только – больше для симуляции их работы

Номиналы элементов могут быть постоянными или переменными, зависящими от различных факторов – температуры, времени, частоты, состояния некоторых элементов схемы и т.д.

Все эти варианты просчитываются, результаты выдаются в удобном виде.

Если есть в схеме детали, которые изменяют вид или состояние – светодиоды, реле – при симуляции работы, изменяют свои параметры и внешний вид благодаря анимации.

Хороша новость в том, что есть и бесплатная версия, как водится с урезанными возможностями (меньшая библиотека, не более 50 элементов в схеме, сниженная скорость работы). Для домашнего пользования вполне подойдет и такой вариант.

Приятно еще что она нормально работает с любой системой Windows от Vista и 7 и выше.

Источник: http://stroychik.ru/elektrika/programmy-dlya-risovaniya-shem

Программа для рисования электрических схем, какую лучше выбрать для своей работы

В этой теме будет представлен небольшой обзор наиболее хороших и распространённых компьютерных программ, что используются для создания принципиальных электрических схем в цифровом формате.

Программа рисования схем sPlan

Начну с наиболее распространённой и ходовой программы для создания электрических схем, которая называется sPlan .

К достоинствам программы можно отнести простоту работы, широкие возможности, русскоязычность, удобный интерфейс и т.д.

В ней содержится большая внутренняя база различных электрических и электронных компонентов, что разбиты и упорядочены по определённым группам и типам (это удобно при выборе нужных элементов в процессе создания схемы).

Она полностью на русском языке, что бывает редкостью для хороших программ. В ней довольно быстро и легко можно разобраться даже новичку, так как программа имеет интуитивно понятную рабочую среду, что облегчает общее понимание и работу с ней. При помощи sPlan можно рисовать электрические схемы.

Ваша задача выбрать нужный компонент и мышкой перетащить его на основное поле. Ну, а далее особых трудностей возникнуть не должно. Если что, читайте помощь в самой программе. По окончанию создания схемы, Вы просто её сохраняете на компьютере и всё. При надобности выводите на распечатку.

Программу можно найти и скачать в разделе «Скачать» (смотрите в верхнем меню).

Программа Microsoft Office Visio

Если Вам мало возможностей, что предлагает sPlan , или Вы желаете не ограничиваться только лишь принципиальными электрическими схемами, а расширить свои нужды на иные сферы деятельности, то тогда я Вам могу посоветовать более мощную, профессиональную, навороченную программу из семейства Microsoft Office, а именно Microsoft Office Visio .

Это очень сильная программа в плане создания различных схем. В ней можно сделать не только принципиальную, но и структурные, функциональные, подключений, общие, расположения и прочие. Кроме этого, она не ограничивается лишь электрикой. Вы компьютерщик или бизнесмен, и Вам она сгодится. Словом, при её помощи возможно набросать любые схемы, но есть и небольшое неудобство.

Хотя в принципе, если Вы уже заметили, программные продукты создаваемые одной и той же фирмой, своим интерфейсом очень похожи друг на друга.

То есть, если человек умеет работать и знаком с обычным Microsoft Office Word , то основную часть программы Visio ему легче будет понять. Так что при желании можно легко и быстро научиться работе с ней.

Немного коснусь темы об первоначальном назначении этих создаваемых программами схем. К примеру, Вам пару раз понадобилась нарисовать на компьютере электрическую схему.

В этом случае изучать полностью какую либо программу в общем не обязательно. Проще взять sPlan и не мучатся с изучением других.

Либо, вовсе, отрыть программу для рисования (графические редакторы) и на ней при помощи простых фигур, линий, кривых быстренько намалевать схемку.

Рисовалка SnagitEditor

В тех случаях когда от схемы требуется объяснение (по ней), наглядность, презентабельность, эстетичность, а не строгая документальность, делается так.

Берётся программа Snagit и в SnagitEditor (внутренний редактор), при помощи линий и кривых с теневыми эффектами собираем по частям вся схема. В результате выходит весьма симпатичная на вид схемка.

Если использовать копирование готовых, ранее нарисованных Вами компонентов, можно сократить время создания такого документа до нескольких минут. Быстро и красиво. Программу можно найти и скачать в разделе «Скачать» (смотрите в верхнем меню).

На данный момент имеется большое разнообразие всевозможных программ, что могут рисовать, планировать, тестировать, вычислять и т.д.

Просто нужно немного поискать в своей локальной сети или в сети интернета, после скачивания каждую проверить и выбрать более подходящую. При поиске обращайте внимание на версию программ.

Они довольно часто обновляются и это способствует улучшению и расширению их внутренних возможностей. Из списка найденных вариантов, закачивайте ту, у которой наибольшая цифра после названия программы.

На этом и завершу тему, программа для рисования электрических схем, какую лучше выбрать себе для работы.

P.S. От себя посоветую – для простых набросков использовать простые рисовалки, а для обычных принципиальных электрических схем, устанавливаете sPlan и будете довольны.

Источник: https://electrohobby.ru/progr-dlya-el-shem-kak-luch-vyibr.html

10 лучших бесплатных онлайн симуляторов электроцепи

Список бесплатных программ моделирования электронной цепи онлайн очень полезный для вас. Эти симуляторы электроцепи, которые я предлагаю, не нужно быть загружен в компьютере, и они могут работать непосредственно с веб-сайта.

1. EasyEDA — дизайн электронной цепи, моделирование цепи и PCB дизайн:

EasyEDA — удивительный бесплатный онлайн симулятор электроцепи, который очень подходит для тех, кто любит электронную схему.

EasyEDA команда стремится делать сложную программу дизайна на веб-платформе в течение нескольких лет, и теперь инструмент становится замечательным для пользователей. Программная среда позволяет тебя сам проектировать схему.

Проверить операцию через симулятор электроцепи. Когда вы убедитесь функцию цепи хорошо, вы будете создавать печатную плату с тем же программным обеспечением.

Есть более 70,000+ доступных диаграмм в их веб-базах данных вместе с 15,000+ Pspice программами библиотеки. На сайте вы можете найти и использовать множество проектов и электронных схем, сделанные другими, потому что они являются публичными и открытыми аппаратными оснащениями.

Он имеет некоторые довольно впечатляющие варианты импорта (и экспорта). Например, вы можете импортировать файлы в Eagle, Kikad, LTspice и Altium проектант, и экспортировать файлы в.PNG или.SVG.

Есть много примеров на сайте и полезных программ обучения, которые позволяют людей легко управлять.

Circuit Sims

2. Circuit Sims: Это был один из первых вебов исходя из эмуляторов электроцепи с открытым кодом я тестировал несколько лет назад. Разработчикам не удалось повысить качество и увеличить графический интерфейс пользователя.

DcAcLab

3. DcAcLab имеет визуальные и привлекательные графики, но ограничивается моделированием цепи. Это несомненно отличная программа для обучения, очень проста в использовании. Это делает вас видеть компоненты, как они сделаны. Это не позволит вам проектировать схему, но только позволит сделать практику.

EveryCircuit

4. EveryCircuit представляет собой электронный эмулятор онлайн с хорошими сделанными графиками. Когда вы входите в онлайн программу, и она будет просить вас создать бесплатный счет, чтобы вы можете сохранить ваши проекты и иметь ограниченную часть площади рисовать вашу схему.

Чтобы использовать его без ограничений, требующих годовой взнос в размере $ 10. Он можно скачивать и использоваться на платформах Android и iTunes. Компоненты имеют ограниченную способность имитировать с небольшими минимальными параметрами. Очень просто в использовании, он имеет прекрасную систему электронного дизайна.

Она позволяет вам включать (вставлять) моделирование в ваши веб-страницы.

DoCircuits

5.DoCircuits: Хотя она оставляет людям первое впечатление от путаницы о сайте, но она дает много примеров о том, как работает программа, можно видеть себя на видео «будет начать в пять минут». Измерения параметров электронной схемы продемонстрируют с реалистичными виртуальными инструментами.

PartSim

6. PartSim электронный симулятор схемы онлайн. Он был способным к моделированию. Вы можете рисовать электрические схемы и протестировать их. Он еще новый симулятор, так что есть несколько компонентов, чтобы сделать моделирования для выбора.

123DCircuits

123DCircuits Активная программа разработана AutoDesk, она позволяет вам создавать схему, можно увидеть её на макетной плате, использовать платформу Arduino, имитировать электронную схему и окончательно создать PCB. Компоненты продемонстрируются в 3D в их реальной форме. Вы можете запрограммировать Arduino непосредственно из этой программы моделирования, (она) действительно производит глубокое впечатление.

TinaCloud

8. TinaCloud Эта программа моделирования имеет усовершенствованные возможности. Она позволяет вам моделировать, в дополнение к обычным схемам со смешанными сигналами, и микропроцессорами, VHDL, SMPS поставки электричества и радио частотных цепей. Расчеты для электронного моделирования выполняются непосредственно на сервере компании и позволяют отличную скорость моделирования

Spicy schematics

9.Spicy schematics является программой формы cross-plat, все формы платформы можно поддерживать, в том числе iPad.

Gecko simulations

10. Gecko simulations представляет собой программу моделирования, специализирующуюся на открытом исходном коде и питания цепей. С помощью этой программы вы также можете измерить потребляемую энергию схемы. Это программа является клоном программы ETH (ETH Zurich).

Гугл-плюс

Источник: http://www.qrz.ru/reference/free_circuit_simulators/

Как правильно составить схему электропроводки в квартире или частном доме

Все работы, которые так или иначе связаны с электричеством в доме, потребуют от вас грамотного и серьезного подхода, поэтому схема электропроводки в квартире или частном доме обязана быть отлично продумана, а главное правильно и качественно изготовлена.

Как раз со схемы электрики и ее монтажа будет начинаться ремонт в новом жилье или капитальный ремонт в старом. Последовательность действий по монтажу проводки в доме будет следующая. Во-первых, прокладывается по стенам проводка, которае в последующем будет закрыта штукатуркой и обоями. Под этой отделкой вся электропроводка пролежит много лет и не побеспокоит вас.

Именно для этого до начала монтажа нужно очень внимательно просчитать весь план электропроводки квартиры.

Схемы электропроводки – с чего начинать?

Чаще всего, когда подходит очередь прокладки электропроводки в доме или квартире, люди не представляют себе конечный результат. А схема проводки должна представляться в красках.

Все потому, что от правильности схемы напрямую будет зависеть общая функциональность, а также правильность и логичность расположения выключателей, розеток, приборов освещения и т.п. Схема электропроводки дома или квартире всегда будет начинаться с одного – продумывания плана всей электрики. Поясним почему.

Предположим, что вы выполнили ремонт без обдумывания конечного результата. Закончили весь ремонт, поставили мебель и бытовую технику и … Можете получить пачку проблем.

Розетки и выключатели могут оказаться закрытыми диваном или шкафом, а так где она нужна ее нет и наоборот. И в подобных случаях вы начнете с удовольствием разматывать удлинители по всей квартире к нужным электроприемникам. Естественно, что вы не захотите подобной новой электропроводки в квартире. Ошибки в квартирах еще сравнительно терпимы.

А вот если схема проводки дома выполнена неправильно в частном доме, то это обещает более серьезные проблемы. Это потому, что квартиры обычно подвергаются капитальному ремонту с заменой проводки раз лет в 20-25. А вот в частных домах это все выполняется либо намного реже, либо вообще никогда не делается.

Предположите, что ошибка допущена в несколько этажном доме, то проблемы покажутся еще веселее.

Для того, чтобы избежать всех подобных проблем нужно просто все спокойно продумать и определиться с тем, как поставить в доме бытовую технику и мебель. Также обязательно стоит отметить, что в ближайших планах вы будете покупать и будет зависеть от электричества. Все эти вопросы лучше всего обсудить с семьей, т.к у каждого будет свое видение обстановки, что не будет лишним.

– Как подключить розетку с заземлением

Схема монтажа электропроводки – силовая часть

Итак, вы все спокойно обдумали. Теперь нужно начинать излагать все появившиеся планы и идеи на бумаге. Рисуйте план вашего жилища.

Для примера будем разбирать стандартную однокомнатную квартиру, но все точно также и для частного дома .

Для того, чтобы выполнить монтажную схему электропроводки квартиры потребуется лист бумаги, ручка, линейка, цветные фломастеры или карандаши.

На схеме нужно указать месторасположение дверных проемов и стен. Точных размеров не нужно, требуется выполнить только общее положение. Если вы еще не узнали, как правильно установить межкомнатную дверь, то советуем обратиться к одноименной статье.

По примеру должна получиться следующая картина.

Для полного представления и простоты пронумеруйте и подпишите все помещения:

№1 – зал;
№2 – кухня;
№3 – ванная комната;
№4 – прихожая.

После этого нужно нанести на схему электрики места, в который будет находиться бытовая техника и мебель. Все предметы нужно пронумеровать, обозначить и выделить цветом потребителей электроэнергии.

Именно для потребителей электроэнергии, выделенных красным цветом, будут нужны розетки. Теперь необходимо упростить вашу схему, т.е. убираем все предметы, а в тех местах, где будет находиться электроника нанесем на план электропроводки обозначения розеток. Должно получиться примерно следующее.

Не лишним будет нанести используемые в схеме условные обозначения во избежание путаницы.

Конкретные размеры и местоположение розеток нужно будет указывать на схеме после того, как вы определитесь с точными местами нахождения электроники и мебели.

Схема электрики в квартире – осветительная часть

В рассматриваемом примере все осветительные приборы будут находиться по центру помещения. Будем начинать с первой комнаты – зала. Координаты нахождения светильников, если знаете точные размеры помещения, можно указывать в первую очередь.

В нашем случае точных размеров у нас нет, поэтому все нужные замеры проведем в процессе первого этапа монтажа, т.е разметки. С определением центра, надеемся, проблем быть не должно.

Но на всякий случай скажем, что для начала меряете ширину помещения, а полученное измерение разделяйте пополам.

То же самое нужно делать и с длиной помещения, т.е. меряете и делите вдвое. Таким образом вы получите координаты середины помещения. По этим полученным координатам нужно обозначить центр помещения и на схеме обозначаете крестиком.

Точно таким же способом обозначаете середины всех комнат.

Прихожая, которая является Г-образной по форме, требуется разделить на 2 части и тоже разметить.

Если поменять нанесенные крестики на условные обозначения приборов освещения, то получится подобная схема электропроводки.

Для завершения схемы электропроводки дома своими руками требуется нанести выключатели. Для этого необходимо определиться с нахождением межкомнатных дверей.

Это нужно сделать для того, чтобы установленный выключатель не оказался за какой-нибудь дверью.

Следующим этапом будет нанесение на схему электропроводки выключателей. Обычно они располагаются внутри комнат таким образом, чтобы входя в комнату и открыв дверь можно было бы без проблем включить свет, а уходя – выключить.

Исключением будут помещения, имеющие повышенную влажность – санузлы и ванные комнаты .

Это связано с тем, что постоянное попадание влаги быстро будет выводить из строя выключатели, если, конечно же, не использовать специальные приборы с повышенной защитой.

Нарисуйте выключатели на своей схеме, применяя условные обозначения. До того, как начинать монтаж электропроводки на схеме необходимо нанести точные размеры до выключателей – отступ от дверей, а также высоту от пола.

В итоге вы составите две схемы электропроводки – схему розеток и схему выключателей и светильников. Первый этап окончен. Теперь вы имеете основную часть электрической схемы.

Схема прокладки проводов

Необходимо определиться также и отделочными работами, которые будут проведены.

А именно нужно знать: какие будут потолки, будет ли выполняться штукатурка и ее толщина, где находятся несущие стены, нужно будет ли штробить стены. Рассмотрим все это на примере.

К примеру, вы планируете выполнить натяжные потолки. В плане электропроводки этот вариант просто великолепный. В этом случае все работы по прокладке электропроводки можно выполнять самостоятельно, а также сэкономить много времени и сил, а также материалов.

Это происходит за счет того, что можно использовать комбинированный монтаж электропроводки. То есть монтаж кабелей осуществляется на черновом потолке в гофрированных негорючих трубах, а спуски к выключателям и розеткам осуществляются в стенах – в штробах.

У подобного способа монтажа электропроводки имеются следующие преимущества.

В случае необходимости замены электропроводки все работы производятся без обновления штукатурного слоя, а также не требуется выполнения тяжелой работы по обустройству штроб. А ведь именно подготовка каналов для прокладки кабелей занимает основную часть рабочего времени.

Также не нужно протягивать их через каналы потолочных перекрытий. Это тоже позволяет сэкономить ваши силы, т.к. каналы не всегда являются чистыми. К тому же здорово снижается расход проводов.

Это связано с тем, что во время прокладки по стенам нужно обходить различные препятствия, а если будете прокладывать по потолку, то прокладка электропроводки осуществляется по самому короткому пути.

Если же у вас прокладка электропроводки будет осуществляться стандартным способом по стенам, то нужно обратить внимание на следующие моменты.

Рекомендуем обходить бетонные перекрытия, которые находятся над дверями и окнами. Это объясняется тем, что делать штробы в них очень сложно, а второй причиной будут проблемы во время установки карнизов или гардин для навешивания штор.
Нужно правильно найти каналы в плитах межэтажных перекрытий, т.к. в них нужно будет прокладывать проводку для светильников.
Точно рассчитать нахождение распределительных коробок. Если это сделать правильно, то можно также существенно снизить расход материала во время монтажа электропроводки.
Если ваш дом монолитно-бетонный, то нужно составлять схему выключателей и розеток таким образом, чтобы они не попадали на основные несущие конструкции, т.к. нарушать их целостность крайне нежелательно.

После учета вышеописанных нюансов можно приступать к составлению схемы прокладки провода . Для этого нужно использовать схемы, которые получились на первом этапе подготовки. Схемы электропроводки должны быть наложены друг на друга и будет получена общая картина.

Начинаем с первой комнаты в доме. Тут будут располагаться обычные потолки под проведение покраски. Поэтому здесь монтаж будет проиводиться по стенам, а для люстры прокладываться в каналах потолочной плиты перекрытия.

Также в этой комнате имеется две двойные розетки, выключатель и люстра. Провод следует протягивать от самого дальнего угла, т.к. там располагаются первая в цепи двойная розетка. Остановиться нужно у выхода из помещения, т.к.

там будет находиться распределительная коробка.

Выполнять розетки шлейфом не рекомендуется, т.к. это намного будет сокращать мощность последней в цепи розетки. Надежнее и правильнее будет выполнить все соединения в распредкоробке. Поэтому нужно вести провод напрямую от каждой розетки к коробке. Нарисуйте маршрут кабелей от второй двойной розетки.

После этого зарисуйте провод от люстры до распределительной коробки.

Когда все кабели будут собраны в одном месте необходимо обозначить место для самой распределительной коробки.

Точно также нужно обозначить маршруты прокладки проводки в других комнатах. Электропроводка на кухне – тут можно применять каналы в плитах перекрытия для уменьшения пути провода от одной из розеток. Пропуская их через эти каналы, вы экономите и материал и свое время.

Делаете схему проводки в ванной комнате.

Схема в прихожей. В этом помещении запланирован монтаж подвесного потолка из пластика, а поэтому возможно электропроводку прокидывать по потолку в гофрированных трубках.

После вышеописанных манипуляций обозначайте место для нахождения силового щита. Как правило, он находится рядом со входом в квартиру.

Начинаем. От зала до щитка.

От кухни до щитка.

От ванной комнаты до силового щитка.

И в завершение от прихожей до щита.

Вот и составлена схема электропроводки квартиры или частного дома, а далее можно без оглядки воплощать ее в жизнь.

Следующим этапом для монтажа электропроводки в доме будет расчет сечения провода. Подобным расчетом крайне нежелательно пренебрегать, т.к. каждое оборудование обладает своей потребляемой мощностью, которую питающий провод должен выдерживать. Ну, а уже после вам обязательно предстоит разобраться, как подключить розетку с заземлением.

Нарисовать принципаильную схему в ворде просто! | RUQRZ.COM

Нарисовать простую принципиальную электрическую схему просто. Для этого не надо устанавливать никаких дополнительных программ. Скачав шаблон для редактора MSOffice Word вы сможете с легкостью нарисовать свою схему прямо в редакторе Word.

Для начала рисования необходим выполнить небольшие настройки.

Скачайте архив шаблона Normal.dot. Скаченный архив необходимо разархивировать. Файл Normal.dot можно сохранить к шаблонам офиса или открывать из произвольного места.

Два раза кликните по файлу Normal.dot или откройте его в редакторе Word. В шаблоне используются макросы, поэтому если антивирус или сам редактор выдаст предупреждение, о том что в шаблоне есть макросы – их необходимо разрешить.

В панели инструментов есть кнопка настройки сетки документа к которым можно «привязывать» элементы схемы.

Библиотека элементов схемы состоит из набора элеронных компонентов: полупроводниковые элементы, резисторы, дроссели, катушки, контакты и пр.

Кто хоть уже умеет работать в текстовом редакторе Microsoft Word будет совсем не трудно нарисовать свою принципиальную электрическую схему. Для этого необходимо выбрать нужный элемент из библиотеки, кликнуть на него, после чего он появиться в нашем документе. Останется расположить нужные элементы на рабочем листе, добавить провода и соединить места соединения схемы и наша схема готова! Не забываете пользоваться стандартными инструментами программы: линии, точки, круги и прочее что уже предусмотрено было самой программой Word.

Преимущества:

нет необходимости устанавливать специальную программу рисования электрических схем;
простота рисования несложных электрических схем;
возможность экспортирования схемы в форматы pdf, html.

Недостатки:

сложность создания электрических схем по ГОСТ;
при открытии файла со схемой в других версиях Word возможно нарушения форматирования документа;
небольшой набор компонентов для рисования электрических схем.

www.ruqrz.com

Рисование электрических схем в программе Microsoft Word

Для рисования электрических схем существуют большое множество программ. В этой статье я расскажу как с помощью широко известного текстового редактора Word можно быстро нарисовать электрическую принципиальную схему. Здесь специально применяю термин «рисование электрических схем» вместо «черчение электрических схем» так как считаю, что черчение подразумевает строгое выполнение чертежа схемы согласно ГОСТу, что в описываемом методе рисования электрических схем будет не всегда удобно.

Рисование электрических схем с помощью программы Microsoft Word производится с помощью набора заранее изготовленных рисунков электрорадиоэлементов, подключаемых к шаблону документа.

Установка шаблона для рисования электрических схем.

Для того что бы приступить к работе сделаем наш текстовый редактор более удобным для рисования электрических схем. Для этого установим следующий шаблон Normal.dot.

Заходим в меню Файл – Открыть, перед нами появляется диалоговое окно изображенное на рисунке 1.

Рисунок 1. Диалоговое окно открытия документа.

Описание панели инструментов для рисования электрических схем.

Рассмотрим подробнее панель для рисования электрических схем (рисунок 2.).

Рисунок 2. Панель для рисования электрических схем.

Думаю, стандартная панель форматирования шрифта и абзаца вопросов не создаст, поэтому затрагивать ее не буду.

Выпадающее меню Схема полностью повторяет панель Схема, последняя в свою очередь включается нажатием на пиктограмму в виде обозначения транзистора.Выпадающее меню Шаблон позволяет вставить на лист готовые шаблоны различных рамок, выполненных согласно ГОСТа (рисунок 3.).

Рисунок 3. Мени Шаблоны.

Инструменты выпадающего меню Утилиты предназначены для печати документа в виде книги.

С помощью инструментов выпадающего меню Язык выполняется различные функции, связанные с языком документа.

Из особенностей стандартной панели инструментов следует отметить наличие кнопок:- вызов редактора формул;- вставка символов;- отображения панели Схема.

Теперь перейдем к рассмотрению панели инструментов Схема (рисунок 4.).

Рисунок 4. Панель Схема.

На панели имеются следующие блоки:1. Кнопка вызова окна привязки объектов к сетке.2. Группа инструментов для форматирования объекта.3. Группа инструментов вставки стандартных объектов.4. Группа инструментов вставки объектов из библиотеки элементов.

Библиотека инструментов для рисования электрических схем состоит из наборов основных электрорадиоэлементов и представлена на рисунке 5.

Рисунок 5. Библиотека инструментов для рисования электрических схем.

Создание электрических принципиальных схем.

Тем, кто хоть немного умеет работать с программой Microsoft Word будет совсем не трудно создать электрическую схему. Необходимо только выбрать необходимый элемент в библиотеке, нажать на него и он тут же появиться в документе. Теперь только останется внесенные таким образом элементы расположить как вам необходимо на листе и соединить линиями места соединения схемы и схема готова! Не забываете пользоваться стандартными инструментами программы.

Пример создания схемы в программе Microsoft Word можно посмотреть на рисунке 6.

Рисунок 6. Пример создания схемы в программе Microsoft Word.

Достоинства и недостатки использования программы Microsoft Word для рисования электрических принципиальных схем

Достоинства:- нет необходимости устанавливать специальные программы;- простота создания несложных электрических схем;- бесплатное распространение описанного шаблона;- возможность сохранения схемы в форматах pdf, html.Недостатки:- сложность создания электрических схем по ГОСТу;- при открытии файла со схемой в других версиях Word возможно нарушения форматирования документа;- небольшой набор компонентов для рисования электрических схем.

Вывод: данный метод рисования электрических схем хорошо подойдет при оформлении не сложных схем. Например, при выполнении курсовой или дипломной работы необходимо быстро нарисовать часть схемы, какой-то каскад или узел сложной схемы. Так же можно воспользоваться текстовым редактором для рисования электрических схем при публикации статей в интернете.

Возможно, Вам это будет интересно:

meandr.org

Программа для электрических схем, какую лучше выбрать для работы.

Тема: какую программу лучше выбрать для рисования электрических схем.

Программа рисования схем sPlan

Начну с наиболее распространённой и ходовой программы для создания электрических схем, которая называется sPlan. К достоинствам программы можно отнести простоту работы, широкие возможности, русскоязычность, удобный интерфейс и т.д. В ней содержится большая внутренняя база различных электрических и электронных компонентов, что разбиты и упорядочены по определённым группам и типам (это удобно при выборе нужных элементов в процессе создания схемы).

Она полностью на русском языке, что бывает редкостью для хороших программ. В ней довольно быстро и легко можно разобраться даже новичку, так как программа имеет интуитивно понятную рабочую среду, что облегчает общее понимание и работу с ней. При помощи sPlan можно рисовать электрические схемы.

После инсталляции запускаете её и создаете новые документ. В этом рабочем пространстве и работаете дальше, набрасывая элементы электрической схемы, соединяя нужные выводы между собой. В левой стороне находится библиотека элементов. Ваша задача выбрать нужный компонент и мышкой перетащить его на основное поле. Ну, а далее особых трудностей возникнуть не должно. Если что, читайте помощь в самой программе. По окончанию создания схемы, Вы просто её сохраняете на компьютере и всё. При надобности выводите на распечатку. Программу можно найти и скачать в разделе «Скачать» (смотрите в верхнем меню).

Программа Microsoft Office Visio

Если Вам мало возможностей, что предлагает sPlan, или Вы желаете не ограничиваться только лишь принципиальными электрическими схемами, а расширить свои нужды на иные сферы деятельности, то тогда я Вам могу посоветовать более мощную, профессиональную, навороченную программу из семейства Microsoft Office, а именно Microsoft Office Visio.

Это то, что над ней необходимо некоторое время попыхтеть, а именно разобраться. Поскольку имея такой широкий асортимент возможностей, для новичка будет сложновато с ходу с ней работать. Хотя в принципе, если Вы уже заметили, программные продукты создаваемые одной и той же фирмой, своим интерфейсом очень похожи друг на друга. То есть, если человек умеет работать и знаком с обычным Microsoft Office Word, то основную часть программы Visio ему легче будет понять. Так что при желании можно легко и быстро научиться работе с ней.

Немного коснусь темы об первоначальном назначении этих создаваемых программами схем. К примеру, Вам пару раз понадобилась нарисовать на компьютере электрическую схему. В этом случае изучать полностью какую либо программу в общем не обязательно. Проще взять sPlan и не мучатся с изучением других. Либо, вовсе, отрыть программу для рисования (графические редакторы) и на ней при помощи простых фигур, линий, кривых быстренько намалевать схемку.

Рисовалка SnagitEditor

В тех случаях когда от схемы требуется объяснение (по ней), наглядность, презентабельность, эстетичность, а не строгая документальность, делается так. Берётся программа Snagit и в SnagitEditor (внутренний редактор), при помощи линий и кривых с теневыми эффектами собираем по частям вся схема. В результате выходит весьма симпатичная на вид схемка. Если использовать копирование готовых, ранее нарисованных Вами компонентов, можно сократить время создания такого документа до нескольких минут. Быстро и красиво. Программу можно найти и скачать в разделе «Скачать» (смотрите в верхнем меню).

На данный момент имеется большое разнообразие всевозможных программ, что могут рисовать, планировать, тестировать, вычислять и т.д. Просто нужно немного поискать в своей локальной сети или в сети интернета, после скачивания каждую проверить и выбрать более подходящую. При поиске обращайте внимание на версию программ. Они довольно часто обновляются и это способствует улучшению и расширению их внутренних возможностей. Из списка найденных вариантов, закачивайте ту, у которой наибольшая цифра после названия программы.

На этом и завершу тему, программа для рисования электрических схем, какую лучше выбрать себе для работы.

P.S. От себя посоветую – для простых набросков использовать простые рисовалки, а для обычных принципиальных электрических схем, устанавливаете sPlan и будете довольны.

electrohobby.ru

Бесплатные программы для создания схем

В сети имеется немало неплохих бесплатных программ для рисования электрических схем. Профессионалам их функционала может быть недостаточно, но для создания схемы электроснабжения дома или квартиры, их функций и операций хватит с головой. Не все они в равной мере удобны, есть сложные в освоении, но можно найти несколько бесплатных программ для рисования электросхем которыми сможет пользоваться любой, настолько в них простой и понятный интерфейс.

Бесплатная программа для рисования схем – не значит плохая. На данном фото работа с Fritzing

Редактор электрических схем QElectroTech

Имеется обширный перечень готовых элементов, есть возможность рисовать геометрические фигуры, вставлять текст, вносить изменения на определенном участке, изменять в каком-то отдельно взятом фрагменте направление, добавлять строки и столбцы. В общем, довольно удобна программа при помощи которой легко нарисовать схему электроснабжения, проставить наименование элементов и номиналы. Результат можно сохранить в нескольких форматах: JPG, PNG, BMP, SVG, импортировать данные (открыть в данной программе) можно в форматах QET и XML, экспортировать – в формате QET.

Графический редактор от Майкрософт – Visio

Составлять электрические схемы в Visio несложно

Компас Электрик

Для начала работы необходимо подгрузить библиотеку с элементами системы. При выборе схематичного изображения того или иного элемента будет «выскакивать» окно, в котором будет список подходящих деталей, взятый из библиотеки. Из данного списка выбирают подходящий элемент, после чего его схематичное изображение появляется в указанном месте схемы. В то же время автоматически проставляется соответствующее ГОСТу обозначение со сквозной нумерацией (цифры программа меняет сама). В то же время в спецификации появляются параметры (название, номер, номинал) выбранного элемента.

Пример схемы, созданной в Компас Электрик

Программа DipTrace – для рисования однолинейных схем и принципиальных

Исходная схема (мультивибратор), нарисованная а DipTrace

Схема печатной платы

Сама плата мультивибратора

После загрузки библиотеки можно приступать к рисованию схемы. Сначала можно «перетащить» нужные элементы из библиотек на рабочее поле, развернуть их (если понадобится), расставить и связать линиями связи. После того как схема готова, если необходимо, в меню выбираем строку «преобразовать в плату» и ждем некоторое время. На выходе будет готовая печатная плата с расположением элементов и дорожек. Также можно в 3D варианте посмотреть внешний вид готовой платы.

Бесплатная прога ProfiCAD для составления электросхем

Пример использования ProfiCAD для рисования электрических схем

Платные, на которые стоит потратиться

Простая и удобная sPlan

Программа для рисования схем sPlan и ее библиотека

Micro-Cap

Программа для черчения схем электроснабжения и не только – больше для симуляции их работы

Номиналы элементов могут быть постоянными или переменными, зависящими от различных факторов – температуры, времени, частоты, состояния некоторых элементов схемы и т.д. Все эти варианты просчитываются, результаты выдаются в удобном виде. Если есть в схеме детали, которые изменяют вид или состояние – светодиоды, реле – при симуляции работы, изменяют свои параметры и внешний вид благодаря анимации.

Программа для черчения и анализа схем Micro-Cap платная, в оригинале – англоязычная, но есть и русифицированная версия. Стоимость ее в профессиональном варианте – больше тысячи долларов. Хороша новость в том, что есть и бесплатная версия, как водится с урезанными возможностями (меньшая библиотека, не более 50 элементов в схеме, сниженная скорость работы). Для домашнего пользования вполне подойдет и такой вариант. Приятно еще что она нормально работает с любой системой Windows от Vista и 7 и выше.

mystroiteli1.ru

КАК ПО ПЛАТЕ С ДЕТАЛЯМИ НАРИСОВАТЬ СХЕМУ

Человек надумал разобраться с работой электронного устройства. В принципе в этом нет ничего предосудительного. Однако он даже ещё не «чайник», он только «кандидат в чайники». До сих пор не слышал про такой «титул», но надо вводить. Если раньше сначала ходили в радиокружок, слушали, что там говорят, а потом уже задавали вопросы, то сейчас включают компьютер и сразу задают вопросы. Например, по фото печатной платы просят объяснить, как работает данная схема. Винить человека нельзя. Его увлекла электроника. Вся такая изящная, современная и доступная. А ему кроме возможности ею обладать захотелось ещё её и понять, заглянуть в «душу».

И тут человек вспоминает про существование сайта «Радиосхемы» не только объединяющего радиолюбителей самого разного профиля и уровня, но и славящегося своей лояльностью к новичкам. Да милости просим, всегда рады. Только одно маленькое условие: на первых порах надо делать, как скажут. Причём неукоснительно и не откладывая на потом. В противном случае, как говаривало одно недоразумение, некогда возглавляющее целое государство, консенсуса мы не достигнем))

Для достижения понимания того как работает электронное устройство необходима его принципиальная электрическая схема. Рассматриваем вариант, когда в готовом виде схему найти не удалось, зато есть в наличии печатная плата. Не буду предлагать фотографировать эту плату хорошим цифровым фотоаппаратом, причем, строго в проекции «ось объектива, перпендикулярна плоскости платы», с обеих сторон, габариты платы по размеру кадра.

Так же как и скачать программу Sprint-Layout (ссылки будут ниже), в которую затем можно вставить сделанные фото и отрисовать, сначала со стороны печатных проводников, затем рисунок зеркально перевернуть и «расставить» по местам изображения электронных компонентов. Хочется-то, прямо сейчас, ничего не скачивая, не изучая и дополнительно не во что, не вникая взять и нарисовать.

Как действовать – нужны лист тетрадной бумаги в клеточку, карандаш, ластик и линейка.

Рисование начинаем со стороны печатных проводников платы. В первую очередь изображаем размещённые там смд компоненты. Их и расстояние между ними рисуем с четырёхкратным увеличением (иначе потом там ничего не разглядишь), также должно быть сохранено их взаимное расположение и пропорциональное расстояние на плоскости. Затем жирными точками отмечаются контакты пайки.

Соединения контактов между собой прорисовываем не спеша, толстыми линиями. Тут лучше вообще использовать карандаш с мягким грифелем. На этом этапе стирательная резинка очень пригодится.

Теперь нужно отзеркалить изображение. Лист переворачивается рисунком вниз и кладётся на стекло, снизу стекло подсветить фонариком (в дневное время можно просто прислонить его к оконному стеклу) и обвести просвечивающиеся контуры смд деталей и печатных проводников. Здесь уже лучше использовать шариковую авторучку.

Теперь к полученной картинке необходимо дорисовать внешние электронные компоненты (желательно выполнить их другим цветом) и указать их порядковые обозначения, приведённые на плате. Полученное уже в полной мере отображает порядок размещения деталей на печатной плате и соединение их между собой. По проводникам не лишним будет еще, и пройтись не толстым фломастером. Осталось составить список электронных компонентов, в котором будут указаны их номиналы и можно смело обращаться к знатокам за разъяснениями. В помощи, поверьте не откажут.

В заключении сделал ещё полшажка вперёд, получилась вот такая принципиальная схема, конечно же, не идеальная, но не это стояло на повестке дня. Рисовал её в программе Splan, можно конечно было это сделать и от руки, но не хватило выдержки. Даже для показательного действа.

А это плата отрисованная в Sprint-Layout, если делать наперегонки с рисованием в ручную, то успею отработать только две (против одной от руки), потому как редко рисую, кто занимается этим чаще сделает четыре.

Мораль: если это для вас действительно разовое мероприятие, то сделать всё можно и на тетрадном листочке (один раз попробовать даже надо). Во второй же раз, большая просьба, не будьте мазохистом. Автор инструкции – Babay iz Barnaula.

Форум по схемам

Обсудить статью КАК ПО ПЛАТЕ С ДЕТАЛЯМИ НАРИСОВАТЬ СХЕМУ

radioskot.ru

Рисование электрических схем. | Мастер Винтик. Всё своими руками!

Бесплатная программа для начинающих радиолюбителей «Рисование электрических схем: Начала Электроники 1.02»

Описание программы: Начала ЭЛЕКТРОНИКИ – это программа для начинающих радиолюбителей. С помощью данной программы на компьютере можно создавать простые электрические схемы, моделирования событий, наблюдать за процессами, происходящих в электрических системах.

С помощью данной программы можно собрать как элементарную схему, содержащую источник питания и лампочку, так и довольно сложный фрагмент радиосхемы. Сборка электрической цепи осуществляется в графическом режиме,

Что существенно облегчает и ускоряет построение.

Все компоненты, из которых осуществляется сборка цепи, изображены схематическими значками, но при наведении курсора появляется их изображение. Поэтому найти нужный компонент не представит труда даже для человека, впервые занявшегося моделированием.

Преимущество данного редактора заключается в простоте и наглядности. Чтобы использовать предмет (например, провод, резистор, катушка) его нужно лишь перетащить на монтажную плату.

Основные возможности программы:

Сборка электронных схем с произвольными параметрами деталей;
Возможность использования мультиметра;
Возможность использования осциллографа;
Наличие готовых схем;
Лабораторные работы с подробным описанием;
Наличие теоретических справочников;
Возможность сохранения содранных схем, с целью последующей работы с ними;
Настраиваемые параметры деталей;
Возможность изучения и проверки на практике основных законов физики по теме «Электродинамика».

Так же в программе имеется встроенный мультиметр и осциллограф.

С помощью Осциллографа можно наблюдать формы сигналов, определить частоту, амплитуду и длительность импульсов.

С помощью Мультиметра можно производить измерения постоянного и переменного напряжений (вольт) и силы тока (ампер), а также измерение сопротивления с наличием звуковой сигнализации.

Сайт разработчиков:elektronika.newmail.ru

Крыльцо для частного дома из металла своими руками фото схемы чертежи

Кнопка с фиксацией на схеме

Схемы на фд256

Расчет схем электрических

Расчет электрических схем

Условные обозначения электромонтажные схемы

Не редко при создании текстовых документов возникает необходимость в добавлении разного рода схем для того чтобы проиллюстрировать то, о чем идет речь в тексте. В этом материале мы расскажем о том, как нарисовать схему в Word. Статья будет актуальна для всех современных версий данного текстового редактора, включая Word 2007, 2010, 2013 и 2016.

Для рисования схем в текстовом редакторе Word предусмотрено большое количество инструментов. Большинство этих инструментов размещается на вкладке «Вставка». Например, на вкладке вставка есть кнопки «Фигуры» и «SmartArt».

При нажатии на кнопку «Фигуры» появляется большой список доступных фигур, которые можно использовать для того чтобы нарисовать схему.

Для того чтобы нарисовать фигуру на странице, выберите одну из фигур в списке, кликните левой кнопкой мышки по пустому месту и не отпуская кнопку проведите мышкой в сторону. В результате на странице появится выбранная вами фигура, отпустите мышку тогда, когда размер фигуры будет вас устраивать. Для того чтобы добавить еще одну фигуру, вернитесь на вкладку «Вставка», нажмите на кнопку «Фигура» и выберите еще одну фигуру для вашей схемы. Таким образом можно быстро и достаточно легко нарисовать нужную схему.

Обычно в схему нужно включать не только фигуры, но и текст. Для этого кликните правой кнопкой мышки по любой фигуре и в появившемся меню выберите пункт «Добавить текст».

Кроме этого вы можете менять внешний вид фигур. Для этого нужно выделить фигуру и перейти на вкладку «Формат». Здесь можно выбрать готовый стиль фигуры либо вручную настроить ее параметры.

Кроме этого вы можете нарисовать схему при помощи инструмента «SmartArt». Для этого перейдите на вкладку «Вставка», нажмите на кнопку «SmartArt» и в открывшемся окне выберите один из готовых шаблонов для вашей схемы.

После выбора подходящего шаблона, схема появится на странице.

Для того чтобы добавить на схему дополнительную фигуру нужно выделить схему мышкой, перейти на вкладку «Конструктор» и нажать на кнопку «Добавить фигуру».

Также на вкладке «Конструктор» можно выбрать другой шаблон или вручную настроить внешний вид схемы.

В этой статье я расскажу как с помощью широко известного текстового редактора Word можно быстро начертить электрическую принципиальную схему.
Черчение электрических схем с помощью программы Microsoft Word производится с помощью набора заранее изготовленных рисунков электрорадиоэлементов, подключаемых к шаблону документа.

Для того что бы приступить к работе сделаем наш текстовый редактор более удобным для черчение электрических схем. Для этого установим следующий шаблон Normal.dot .
Заходим в меню Файл – Открыть, перед нами появляется диалоговое окно изображенное на рисунке 1.

Рисунок 1. Диалоговое окно открытия документа.

Далее делаем по пунктам, отмеченным на рисунке:
1. В выпадающем списке тип документа ставим – Все шаблоны Word.
2. В окне проводника указываем путь до скачанного файла Normal.dot.
3. Выбираем файл Normal.dot.
4. Нажимаем кнопку Открыть.
Идем в пункт Настройки главного меню, где появляется дополнительная панель инструментов шаблона Normal.dot (рисунок 2.)
Описание панели инструментов для рисования электрических схем.
Рассмотрим подробнее панель для рисования электрических схем (рисунок 2.).

Рисунок 2. Панель для рисования электрических схем.

Здесь мы видим:
1. Панель форматирования текста, абзаца, вставки специальных объектов и меню вызова утилит.
2. Стандартную панель инструментов с некоторыми дополнительными функциями.
3. Панель инструментов Схема с набором библиотек электрорадиоэлементов и вставки стандартных объектов некоторых фигур.
Думаю, стандартная панель форматирования шрифта и абзаца вопросов не создаст, поэтому затрагивать ее не буду.
Выпадающее меню Схема полностью повторяет панель Схема , последняя в свою очередь включается нажатием на пиктограмму в виде обозначения транзистора.
Выпадающее меню Шаблоны позволяет вставить на лист готовые шаблоны различных рамок, выполненных согласно ГОСТа (рисунок 3.).
Инструменты выпадающего меню Утилиты предназначены для печати документа в виде книги.
С помощью инструментов выпадающего меню Язык выполняется различные функции, связанные с языком документа.
Из особенностей стандартной панели инструментов следует отметить наличие кнопок:
– вызов редактора формул;
– вставка символов;
– отображения панели Схема .

Теперь перейдем к рассмотрению панели инструментов Схема (рисунок 4.).

Рисунок 4. Панель Схема.

На панели имеются следующие блоки:
1. Кнопка вызова окна привязки объектов к сетке.
2. Группа инструментов для форматирования объекта.
3. Группа инструментов вставки стандартных объектов.
4. Группа инструментов вставки объектов из библиотеки элементов.

Библиотека инструментов для рисования электрических схем состоит из наборов основных электрорадиоэлементов и представлена на рисунке 5.

Рисунок 5. Библиотека инструментов для рисования электрических схем.

Создание электрических принципиальных схем.
Тем, кто хоть немного умеет работать с программой Microsoft Word будет совсем не трудно создать электрическую схему.
Необходимо только выбрать необходимый элемент в библиотеке, нажать на него и он тут же появиться в документе. Теперь только останется внесенные таким образом элементы расположить как вам необходимо на листе и соединить линиями места соединения схемы и схема готова! Не забываете пользоваться стандартными инструментами программы.
Пример создания схемы в программе Microsoft Word можно посмотреть на рисунке 6.

Рисунок 6. Пример создания схемы в программе Microsoft Word.

Достоинства и недостатки использования программы Microsoft Word для рисования электрических принципиальных схем
Достоинства:
– нет необходимости устанавливать специальные программы;
– простота создания несложных электрических схем;
– бесплатное распространение описанного шаблона;
– возможность сохранения схемы в форматах pdf, html.
Недостатки:
– сложность создания электрических схем по ГОСТу;
– при открытии файла со схемой в других версиях Word возможно нарушения форматирования документа;
– небольшой набор компонентов для рисования электрических схем.
Вывод: данный метод рисования электрических схем хорошо подойдет при оформлении не сложных схем. Например, при выполнении курсовой или дипломной работы необходимо быстро нарисовать часть схемы, какой-то каскад или узел сложной схемы. Так же можно воспользоваться текстовым редактором для рисования электрических схем при публикации статей в интернете.

Времена применения кульманов давно миновали, их заменили графические редакторы, это специальные программы для черчения электрических схем. Среди них есть как платные приложения, так и бесплатные (виды лицензий мы рассмотрим ниже). Уверены, что созданный нами краткий обзор поможет из разнообразия программных продуктов выбрать ПО, наиболее оптимальное для поставленной задачи. Начнем с бесплатных версий.

Бесплатные

Прежде, чем перейти к описанию программ кратко расскажем о бесплатных лицензиях, наиболее распространены из них следующие:

Freeware – приложение не ограничено по функциональности и может использоваться в личных целях без коммерческой составляющей.
Open Source – продукт с «открытым кодом», в который допускается вносить изменения подстраивая ПО под собственные задачи. Возможны ограничения на коммерческое использование и платное распространение внесенных модификаций.
GNU GPL – лицензия практически не накладывающая на пользователя никаких ограничений.
Public domain – практически идентична с предыдущим вариантом, на данный тип лицензии закон защиты авторских прав не распространяется.
Ad-supported – приложение полностью функционально, содержит в себе рекламу других продуктов разработчика или других компаний.
Donationware – продукт распространяется бесплатно, но разработчик предлагает внести пожертвования на добровольной основе для дальнейшего развития проекта.

Получив представление о бесплатных лицензиях можно переходить к ПО, распространяемому на таких условиях.

Microsoft Visio

Это простой в управлении, но в то же время весьма удобный редактор векторной графики, обладающий богатым функциональным набором. Несмотря на то, что основная социализация программы визуализация информации с приложений MS Office, ее вполне можно использовать для просмотра и распечатки радиосхем.

MS выпускает три платных версии, отличающихся функциональным набором и бесплатную (Viewer), которая интегрируется в браузер IE и позволяет с его помощью осуществлять просмотр файлов, созданных в редакторе. К сожалению, для редакции и создания новых схем потребуется приобрести полнофункциональный продукт. Заметим, что даже в платных версиях среди базовых шаблонов нет набора для полноценного создания радиосхем, но его несложно найти и установить.

Недостатки бесплатной версии:

Недоступны функции редактирования и создания схем, что существенно снижает интерес к этому продукту.
Программа работает только с браузером IE, что также создает массу неудобств.

Компас-Электрик

Данная ПО является приложением к САПР российского разработчика «АСКОН». Для ее работы требуется установка среды КОМПАС-3D. Поскольку это отечественный продукт, в нем полностью реализована поддержка принятых России ГОСТов, и, соответственно, нет проблем с локализацией.

Приложение предназначено для проектирования любых видов электрооборудования и создания к ним комплектов конструкторской документации.

Это платное ПО, но разработчик дает 60 дней на ознакомление с системой, в течение этого времени ограничения по функциональности отсутствуют. На официальном сайте и в сети можно найти множество видео материалов, позволяющих детально ознакомиться с программным продуктом.

В отзывах многие пользователи отмечают, что в системе имеется масса недоработок, которые разработчик не спешит устранять.

Eagle

Данное ПО представляет собой комплексную среду, в которой можно создать как принципиальную схему, так и макет печатной платы к ней. То есть, расположить на плате все необходимые элементы и выполнить трассировку. При этом, она может быть выполнена как в автоматическом, так и ручном режиме или путем комбинации этих двух способов.

В базовом наборе элементов отсутствуют модели отечественных радиокомпонентов, но их шаблоны могут быть скачены в сети. Язык приложения – Английский, но локализаторы, позволяющие установить русский язык.

Приложение является платным, но возможность его бесплатного использования со следующими функциональными ограничениями:

Размер монтажной платы не может превышать размера 10,0х8,0 см.
При разводке можно манипулировать только двумя слоями.
В редакторе допускается работа только с одним листом.

Dip Trace

Это не отдельное приложение, а целый программный комплекс, включающий в себя:

Многофункциональный редактор для разработки принципиальных схем.
Приложение для создания монтажных плат.
3D модуль, позволяющий проектировать корпуса для созданных в системе приборов.
Программу для создания и редактирования компонентов.

В бесплатной версии программного комплекса, для некоммерческого использования, предусмотрены небольшие ограничения:

Монтажная плата не более 4-х слоев.
Не более одной тысячи выводов с компонентов.

В программе не предусмотрена русская локализация, но ее, а также описание всех функций программного продукта можно найти в сети. С базой компонентов также нет проблем, в изначально их около 100 тыс. На тематических форумах можно найти созданные пользователями базы компонентов, в том числе и под российские ГОСТы.

1-2-3 схема

Это полностью бесплатное приложение, позволяющее укомплектовать электрощиты Хагер (Hager) одноименным оборудованием.

Функциональные возможности программы:

Выбор корпуса для электрощита, отвечающего нормам по степени защиты. Выборка производится из модельного ряда Hager.
Комплектация защитным и коммутационным модульным оборудованием того же производителя. Заметим, что в элементной базе присутствуют только сертифицированные в России модели.
Формирование конструкторской документации (однолинейной схемы, спецификации, отвечающей нормам ЕСКД, отрисовка внешнего вида).
Создание маркеров для коммутирующих устройств электрощита.

Программа полностью локализована под русский язык, единственный ее недостаток, что в элементной базе присутствует только электрооборудование компании-разработчика.

Autocad Electrical

Приложение на базе известной САПР Autocad, созданное для проектирования электросхем и создания для них технической документации в соответствии с нормами ЕСКД.

Изначально база данных включает в себя свыше двух тысяч компонентов, при этом, их условно графические обозначения отвечают действующим российским и европейским стандартам.

Данное приложение платное, но имеется возможность в течение 30-ти дней ознакомиться с полным функционалом базовой рабочей версии.

Эльф

Данное ПО позиционируется в качестве автоматизированного рабочего места (АРМ) для проектировщиков-электриков. Приложение позволяет быстро и корректно разработать, практически, любой чертеж для электротехнических проектов с привязкой к плану помещений.

Функционал приложения включает в себя:

Расстановку УГО при проектировании электросетей, проложенных открыто, в трубах или специальных конструкциях.
Автоматический (с плана) или руной расчет силовой схемы.
Составление спецификации в соответствии с действующими нормами.
Возможность расширения базы элементов (УГО).

В бесплатной демонстрационной версии отсутствует возможность создания и редактирование проектов, их можно только просмотреть или распечатать.

Kicad

Это полностью бесплатный программный комплекс с открытым кодом (Open Source). Данное ПО позиционируется в качестве системы сквозного проектирования. То есть, можно разработать принципиальную схему, по ней создать монтажную плату и подготовить документацию, необходимую для производства.

Характерные особенности системы:

Для разводки платы допускается применение внешних трассировщиков.
В программу встроен калькулятор печатной платы, размещение на ней элементов можно выполнить автоматически или вручную.
По завершению трассировки система генерирует несколько технологических файлов (например, для фотоплоттера, сверлильного станка и т.д.). При желании можно добавить логотип компании на печатную плату.
Система может создать послойную распечатку в нескольких популярных форматах, а также сгенерировать список используемых в разработке компонентов для формирования заказа.
Имеется возможность экспорт чертежей и других документов в форматы pdf и dxf.

Заметим, что многие пользователи отмечают непродуманность интерфейса системы, а также тот факт, что для освоения ПО требуется хорошо изучить документацию к программе.

TinyCAD

Еще одно бесплатное приложение с открытым кодом, позволяющее создавать чертежи принципиальных схем и имеющее функции простого редактора векторной графики. В базовом наборе содержится сорок различных библиотек компонентов.

TinyCAD – простой редактор для принципиальных схем

В программе не предусмотрена трассировка печатных плат, но имеется возможность экспортировать список соединений в стороннее приложение. Экспорт производится с поддержкой распространенных расширений.

Приложение поддерживает только английский язык, но благодаря интуитивному меню проблем с освоением не возникнет.

Fritzing

Бесплатная среда разработки проектов на базе Arduino. Имеется возможность создания печатных плат (разводку необходимо делать вручную, поскольку функция автотрассировки откровенно слабая).

Следует заметить, что приложение «заточено» для быстрого создания набросков, позволяющих объяснить принцип работы проектируемого прибора. Для серьезной работы у приложения слишком мала база элементов и сильно упрощенное составление схемы.

123D Circuits

Это веб-приложение для разработки Arduino-проектов, с возможностью программирования устройства, симуляции и анализа его работы. В типовом наборе элементов присутствуют только основные радио-компоненты и модули Arduino. При необходимости пользователь может создать новые компоненты и добавить их в базу. Примечательно, что разработанную печатную плату можно заказать, непосредственно, в онлайн-сервисе.

В бесплатной версии сервиса нельзя создавать свои проекты, но можно просматривать чужие разработки, находящиеся в открытом доступе. Для полноценного доступа ко всем возможностям необходимо оформить подписку ($12 или $24 в месяц).

Заметим, что из-за бедного функционала виртуальная среда разработки вызывает интерес только у начинающих. Многие из тех, кто пользовался сервисом, обратили внимание на тот факт, что результаты симуляции расходятся с реальными показателями.

XCircuit

Бесплатное мультиплатформенное приложение (лицензия GNU GPL) для быстрого создания принципиальных схем. Функциональный набор минимальный.

Язык приложения – английский, программа не воспринимает русские символы. Также следует обратить внимание на нетипичное меню, к которому необходимо привыкнуть. Помимо этого контекстные подсказки выводятся на панель состояния. В базовый набор элементов входят УГО только основных радиодеталей (пользователь может создать свои элементы и добавить их).

CADSTAR Express

Это демонстрационная версия одноименной САПР. Функциональные ограничения коснулись лишь числа элементов, используемых в схеме разработки (до 50 шт) и количеств контактов (не более 300), что вполне достаточно для небольших радиолюбительских проектов.

Программа состоит из центрального модуля, в которых входит несколько приложений позволяющих разработать схему, создать для нее плату и подготовить пакет технической документации.

В базовый набор входит более 20 тыс. компонентов, дополнительно можно загрузить с сайта разработчика дополнительные библиотеки.

Существенным недостатком системы является отсутствие поддержки русского языка, соответственно, все техническая документация также представлена в сети на английском.

QElectroTech

Простое удобное и бесплатное (FreeWare) приложения для разработки электрических и электронных схем-чертежей. Программа является обычным редактором, никаких специальных функций в ней не реализовано.

Язык приложения – английский, но для него имеется русская локализация.

Платные приложения

В отличие от ПО, распространяемого по бесплатным лицензиям, коммерческие программы, как правило, обладают значительно большим функционалом, и поддерживаются разработчиками. В качестве примера мы приведем несколько таких приложений.

sPlan

Простая программа-редактор для черчения электросхем. Приложение комплектуется несколькими библиотеками компонентов, которые пользователь может расширять по мере необходимости. Допускается одновременная работа с несколькими проектами, путем их открытия в отдельных вкладках.

Чертежи, сделанные программой, хранятся в виде файлов векторной графики собственного формата с расширением «spl». Допускается конвертация в типовые растровые форматы изображения. Имеется возможность печати больших схем на обычном принтере А4-го формата.

Официально приложение не выпускается в русской локализации, но существуют программы, позволяющие русифицировать меню и контекстные подсказки.

Помимо платной версии предусмотрены две бесплатных реализации Demo и Viewer. В первой нет возможности сохранить и распечатать нарисованную схему. Во второй предусмотрена только функция просмотра и печати файлов формата «spl».

Eplan Electric

Многомодульная масштабируемая САПР для разработки электротехнических проектов различной сложности и автоматизации процесса подготовки конструкторской документации. Данный программный комплекс сейчас позиционируется в качестве корпоративного решения, поэтому для рядовых пользователей он будет не интересен, особенно если принять в учет стоимость ПО.

Target 3001

Мощный САПР комплекс, позволяющий разрабатывать электросхемы, трассировать печатные платы, моделировать работу электронных устройств. Онлайн библиотека компонентов насчитывает более 36 тыс. различных элементов. Данная CAD широко применяется в Европе для трассировки печатных плат.

По умолчанию устанавливается английский язык, имеется возможность установить меню на немецком или французском, официально русской локализации нет. Соответственно, вся документация представлена только на английском, французском или немецком языке.

Стоимость самой простой базовой версии около 70 евро. За эти деньги будет доступна трассировка двух слоев на 400 выводов. Стоимость нелимитированной версии в районе 3,6 тыс. евро.

Micro-Cap

Приложение для моделирования цифровых, аналоговых и смешанных схем, а также анализа их работы. Пользователь может создать в редакторе электрическую цепь и задать параметры для анализа. После это по одному клику мышки система автоматически чего произведет необходимые расчеты и выдаст результаты для изучения.

Программа позволяет установить зависимость параметров (номиналов) элементов от температурного режима, освещенности, частотных характеристик и т.д. Если в схеме присутствуют анимированные элементы, например, светодиодные индикаторы, то их состояние будут корректно отображаться, в зависимости от поступающих сигналов. Имеется возможность при моделировании «подключать» к схеме виртуальные измерительные приборы, а также отслеживать состояние различных узлов устройства.

Стоимость полнофункциональной версии около $4,5 тыс. Официальной русской локализации приложения не существует.

TurboCAD

Данная САПР платформа включает в себя множество инструментов, для проектирования различных электрических устройств. Набор специальных функций позволяет решать инженерно-конструкторские задачи любого уровня сложности.

Отличительные особенности – тонкая настройка интерфейса под пользователя. Множество справочной литературы, в том числе и на русском языке. Несмотря на отсутствие официальной поддержки русского языка, для платформы имеются русификаторы.

Для рядовых пользователей приобретение платной версии программы с целью разработки электросхем для любительских устройств, будет нерентабельно.

Designer Schematic

Приложение для создания электросхем с использованием радиоэлементов производства Digi-Key. Основная особенность данной системы заключается в том, что в редакторе для построения схем, может использовать механическое проектирование.

Базы данных компонентов можно в любой момент проверить на соответствие и при необходимости произвести обновление прямо с сайта производителя.

Система не имеет собственного трассировщика, но список соединений может быть загружен в стороннюю программу.

Имеется возможность импорта файлов из популярных САПР.

Ориентировочная стоимость приложения около $300.

Как создать простую электрическую схему

Часть 1: Что такое электрическая схема?

Электрические схемы иллюстрируют состав электрических цепей. Он будет состоять из электрических соединений, источников питания, переключателей, соединителей проводов и т. Д.

Электрические схемы используются профессионалами для проектирования, конструирования и обслуживания электрических цепей в помещениях или сооружениях. Студентов также учат использовать электрические схемы, чтобы понять основные принципы питания и электричества.

Электрическая схема Преимущество заключается в том, что она действует как универсальный справочник по схеме. Это особенно удобно для специалистов по обслуживанию электрооборудования, которым необходимо понимать и точно знать, как расположены схемы конструкции.

Часть 2: Как без труда составить электрическую схему?

Шаг 1: Старт EdrawMax .

Шаг 2: Перейдите к [ New ]> [ Electrical Engineering ]

Шаг 3: Выберите один шаблон электрической схемы для редактирования или щелкните значок [+], чтобы начать с нуля.

Примечание 1: EdrawMax предоставляет вам множество основных электрических символов, включая заземляющий электрод, элемент, батарею, источник, идеальный источник, резистор, альтернативный резистор, предварительно установленный резистор, предварительно установленный потенциометр, резистор потенциометра, аттенюатор, контакт, конденсатор, диод, кристалл. , антенна и т. д. Вы можете щелкнуть Стандартные электрические символы , чтобы подробно изучить функции каждого символа.

Примечание 2: стиль конвейера можно изменить, если вам нужен особый вес линии или направление стрелки.Перейдите на вкладку «Главная» и нажмите кнопку «Линия», чтобы задать стиль провода.

Шаг 4: Вы можете экспортировать файл в графический файл, PDF, редактируемый файл MS Office, SVG и файл Visio vsdx.

Шаг 5: И вы можете поделиться своей диаграммой с другими через социальные сети и онлайн-страницу.

Часть 3: Пример электрической схемы

Цепь лома

Эта принципиальная схема иллюстрирует расположение печатной платы.Он используется как универсальный ориентир для схемы. Это особенно удобно для специалистов по обслуживанию электрооборудования, которым необходимо понимать и точно знать, как расположены схемы конструкции.

Часть 4: Дополнительные функции, делающие Edraw лучшим программным обеспечением для электрических схем

В Edraw есть набор красивых тем с расширенными эффектами. Изменить всю диаграмму легко, изменив активную тему всего несколькими щелчками мыши.Необязательно быть профессионалом в дизайне.
Все документы Edraw представляют собой файлы векторной графики с высокой четкостью, доступные для просмотра и изменения.
Для автоматического форматирования предоставляется набор умных инструментов. С помощью этих интеллектуальных инструментов вы можете легко упорядочивать, вращать, группировать и выравнивать объекты.
Edraw предлагает различные параметры настройки, с помощью которых вы можете настроить ширину линии, цвет линии, стиль линии, размер шрифта, стиль шрифта, цвет текста и многое другое.
Легко добавлять фотографии, изображения и редактировать текстовые поля.

Часть 5: Заключение

Согласно этой статье, в основном есть три части, чтобы проиллюстрировать, что такое электрическая схема, рассказать вам, как легко создать электрическую схему, и показать вам пример электрической схемы.

EdrawMax – это самый простой универсальный инструмент для построения диаграмм, вы можете с легкостью создавать электрические схемы и диаграммы любого другого типа! С помощью готовых символов электрических схем и клипартов создание электрических схем может быть максимально простым.Кроме того, он поддерживает экспорт вашей работы в несколько форматов и возможность делиться своей работой с другими. Начните создавать свои электрические схемы прямо сейчас!

EdrawMax

Программное обеспечение для создания диаграмм All-in-One

Создавайте более 280 типов диаграмм без усилий

Легко приступайте к построению диаграмм с помощью различных шаблонов и символов

Превосходная совместимость с файлами: Импорт и экспорт чертежей в файлы различных форматов, например Visio
Поддерживается кроссплатформенность (Windows, Mac, Linux, Интернет)

Больше по теме:

Основная электрическая схема

Программное обеспечение для электрических чертежей

Программное обеспечение для схем и логических схем

Электрические символы

Создать принципиальную схему

Как создать принципиальную схему?

Хотите создать принципиальную схему? Мы познакомим вас с принципиальной схемой и расскажем, как создать принципиальную схему с помощью нашего программного обеспечения для принципиальных схем.

Что такое принципиальная схема?

Принципиальная схема (также известная как элементарная схема, электрическая схема или электронная схема) – это визуализация электрической цепи. Он показывает поток и отношения между компонентами в электрической цепи. Принципиальные схемы также визуализируют физическое расположение проводов и компонентов, которые соединяют их в различных электронных системах.

Назначение принципиальных схем

Принципиальные схемы создаются как эскизы схемотехники.Принципиальная схема обеспечивает графическое представление физического расположения всех компонентов в цепи и связей между ними. Техник создает принципиальную схему в качестве руководства для реализации схемотехнического проектирования или связи.

Принципы электрических схем

Принципиальная схема – это графическое изображение электрических цепей. Он представляет собой схематическую иллюстрацию, которая показывает отношения между компонентами в цепи. На рисунке выше показана принципиальная схема, которая дает представление о том, как выглядят символы принципиальной схемы.

Как нарисовать принципиальную схему?

Выберите Diagram> New из главного меню.
В окне New Diagram выберите Circuit Diagram и нажмите Next .
Выберите существующий шаблон принципиальной схемы или выберите Пустой для создания с нуля. Нажмите Далее .
Введите имя диаграммы и нажмите ОК .
Перетащите нужный символ принципиальной схемы из палитры на холст.Подключите их с помощью соответствующих соединительных линий.
Когда вы закончите, вы можете экспортировать диаграмму как изображение (JPG, PNG, PDF, SVG и т. Д.) И поделиться ею со своими друзьями или коллегами ( Проект> Экспорт> Активная диаграмма как изображение… ).

10 лучших советов для профессионального проектирования схем | ОРЕЛ

Готовы к следующей отличной идее проекта печатной платы? Все начинается с вашего схематического дизайна. В отличие от компоновки печатной платы, которая полностью посвящена физическому размещению деталей и меди, схема является более теоретической и описывает, как компоненты электрически соединены.И хотя вы не обязательно будете знать, как части физически соединяются при рисовании схемы, вы будете точно знать, как сигнал будет проходить по вашей схеме. Звучит достаточно просто, правда? Не так быстро.

В мире дизайна электроники есть хорошие схемы, а есть плохие схемы. Разница в конечном итоге сводится к простому вопросу – сможет ли кто-нибудь сразу понять и устранить неисправность вашей схемы на основе вашей схемы, или чтение вашей схемы приведет к еще большей путанице? Если вы в прошлом создавали плохие схемы или просто не знаете лучших практик, не беспокойтесь.Вот 10 наших лучших советов, которые покажут вам, как нарисовать свой следующий схематический дизайн, как профессионал!

Pro Совет № 1 – Четко покажите, как ваши провода подключаются

Вы будете полагаться на провода, чтобы определять связи между символами на схематическом чертеже. В Autodesk EAGLE вы увидите, что они называются сетями. Независимо от того, как вы их называете, есть несколько рекомендаций, о которых следует помнить.

Во-первых, если у вас есть два провода, которые образуют соединение и разделяют электрическое соединение, на этом пересечении должна быть точка соединения.Это стандартная практика в любом схематическом дизайне, и некоторые инструменты, такие как Autodesk EAGLE, добавят точку соединения за вас. Однако, если у вас есть пара пересекающихся проводов, которые не имеют общего электрического соединения и просто перекрываются, то точка вам не понадобится. Отсутствие точки соединения будет означать, что провода только пересекаются.

Вы можете видеть как перекрывающиеся, так и связанные наборы цепей с точкой соединения и без нее.

При добавлении соединений для пересекающихся проводов также рекомендуется избегать четырехстороннего пересечения, поскольку это, вероятно, добавит путаницы при чтении вашей схемы.Вместо этого выберите набор общих перекрестков, как показано на изображении ниже, где каждый перекресток имеет свое собственное уникальное соединение. Это значительно упрощает понимание правильных подключений и позволяет избежать неправильного толкования.

Держитесь подальше от 4-сторонних перекрестков, чтобы схема была легко читаемой.

Наконец, вы могли видеть в прошлом схемы с изгибом на той части провода, где он пересекается с другим проводом. Это был старый стандарт, означающий, что два провода перекрываются без общего соединения, но сейчас это устаревшая практика, поэтому не рекомендуется.

Обратите внимание на старые правила подключения к сети в устаревших материалах. (Источник изображения)

Совет

Pro № 2 – Полные сетевые подключения, когда это имеет смысл

Вся цель схемы – сделать вашу схему как можно более простой для понимания, когда вы читаете ее в будущем или передаете другому инженеру. Чтобы облегчить этот процесс чтения, необходимо свести к минимуму любые ненужные сетевые соединения, когда они не нужны.

Обычно это происходит, когда вы рисуете символ интегральной схемы (ИС) на схеме.Вместо того, чтобы рисовать десятки цепей повсюду, инженеры обычно просто обозначают сетевое имя для определенного контакта, который связан с контактом на другом устройстве, без необходимости подключения этих двух. Это улучшает читаемость схемы без добавления ненужного беспорядка.

Подключение всех цепей на этой перемычке к его ИС сделало бы схему запутанной!

В случае сомнений спросите себя, когда вы размещаете цепь, поможет ли это улучшить читаемость вашей схемы или только добавит беспорядка? И на том же примечании мы также рекомендуем, чтобы ваши сетевые имена были как можно короче и заглавными буквами.Гораздо проще и эффективнее назвать сеть « CLK », чем « , тактовая частота 10 МГц для PIC ».

Совет

Pro № 3 – Всегда используйте один и тот же символ для одного и того же устройства

Если это ваш первый схематический рисунок, вы можете быть удивлены, узнав, что существует несколько различных способов рисования схематических символов. Все зависит от того, в какой части света вы живете и каким стандартам вы планируете следовать.

Чтобы элементы схемы были организованы и согласованы, всегда используйте один и тот же символ для обозначения одного и того же устройства.Например, размещение резистора IEEE на вашей схеме и резистора европейского стандарта IEC просто приведет к путанице.

Помните о различиях между стандартами символов в США и Европе. (Источник изображения)

Прежде чем рисовать схему, найдите время, чтобы просмотреть все известные электрические символы и последовательно использовать их в каждом из ваших проектов. Вот отличный справочный список электрических символов, в котором показаны наиболее распространенные типы.

Pro Совет № 4 – Убедитесь, что каждая деталь имеет уникальный код

Это еще один совет по повышению согласованности и читаемости вашей схемы.Каждый символ на вашей схеме должен иметь свой собственный уникальный код, чтобы каждую деталь можно было легко идентифицировать. Например, каждый резистор должен иметь последовательную последовательность именования R1, R2, R3 и т. Д.

Если вы используете детали из существующей библиотеки Autodesk EAGLE, например, из Sparkfun или Adafruit, эти обозначения уже будут установлены для вас. Но если вы планируете создавать свои собственные символы, вам нужно будет добавить правильное обозначение. Ознакомьтесь со списком обозначений ниже для справки в ваших будущих проектах:

Удобная таблица с наиболее распространенными обозначениями символов.(Источник изображения)

В том же духе, если вы планируете использовать компоненты с особыми требованиями к производительности, подумайте также о добавлении метки к символу. Например, вам может потребоваться добавить метки для деталей, которые имеют определенные требования к ширине дорожек, особые требования к экранированию или импедансу.

Pro Совет № 5 – Сохраняйте единообразное размещение текста

Опираясь на совет 4, нет ничего более болезненного, чем попытка прочитать схему, в которой имена символов, значения и метки представлены в сочетании горизонтальной и вертикальной ориентации.Взгляните на схему ниже, разве от этого не кружится голова?

Вы поворачиваете голову влево и вправо, просто пытаясь прочитать схему? Сохраните те же имена и ценности. (Источник изображения)

При размещении символов на схеме найдите время, чтобы правильно сориентировать все имена и значения в одном направлении, независимо от размещения вашего компонента. Это упростит чтение вашей схемы и поможет вашим коллегам-инженерам ссылаться на нее.

В Autodesk EAGLE этот процесс прост. Просто используйте инструмент Smash в левой части интерфейса, чтобы отделить имя и значение от символа. Отсюда вы можете вращать и ориентировать имена и значения символов.

Pro Совет № 6 – Сохраняйте свою схему логически организованной

При рисовании схемы важно помнить о логическом течении схемы. Для большинства электрических схем, за некоторыми небольшими исключениями, входные сигналы всегда поступают слева, а выходы сигналов всегда идут вправо.Электропитание будет начинаться сверху и с земли, или отрицательное напряжение будет идти снизу.

При рисовании вашей схемы убедитесь, что размещение ваших символов и соединение ваших цепей всегда следуют этому логическому процессу. Это значительно упростит использование вашей схемы в будущем, а также упростит чтение другим инженером.

Совет

Pro № 7 – Разделите схему на логические блоки

Если вы разрабатываете сложную схему с несколькими функциями, которые можно логически разделить, сделайте это.Это значительно упрощает просмотр и устранение неисправностей вашей схемы, когда основные функциональные области четко определены на отдельном листе.

Этот инженер заслуживает медали за свою схемотехническую организацию! (Источник изображения)

Если ваша схема недостаточно велика, чтобы требовать отдельных листов для каждого функционального блока, то, по крайней мере, подумайте о добавлении рамок вокруг каждого раздела с меткой в каждом. Также не бойтесь оставлять пустое место на листе схемы. Цель состоит не в том, чтобы заполнить каждый дюйм вашей схемы, а в том, чтобы логически отделить ее и упорядочить для удобства чтения.

Pro Совет № 8 – Создайте свою схему для удобства печати

Мы всегда рекомендуем рисовать схемы, которые можно легко распечатать и просмотреть, на стандартном листе бумаги. В США это будет 8,5 x 11 дюймов, а в Европе вы найдете формат A4, который составляет 210 x 297 мм.

Зачем ограничивать схемы этим размером? Просто потому, что те времена, когда у инженеров были гигантские чертежные столы, прошли. У большинства людей есть доступ только к принтерам со стандартными размерами страниц, и проще распечатать одну страницу, которая поместится рядом с монитором и клавиатурой.

Из-за этого ограничения по размеру мы также рекомендуем использовать несколько листов схемы, если необходимо, чтобы разделы схемы можно было легко просматривать без необходимости панорамирования. Даже если ваша схема не распечатана, проще перелистывать страницы между несколькими листами в PDF с их собственными функциональными блоками схемы, чем панорамировать один гигантский лист вручную.

Совет

Pro № 9 – Поместите развязывающие заглушки рядом с устройством

Если есть одно исключение из правила, согласно которому схемы предназначены исключительно для электрических соединений, а не для размещения, то это для разделительных конденсаторов.Эти компоненты имеют решающее значение, когда вам нужно сгладить сигнал от источника питания для таких чувствительных компонентов, как интегральные схемы. При размещении развязывающих заглушек на схеме обязательно сориентируйте их в непосредственной близости от компонента, рядом с которым они будут размещены на физическом макете печатной платы. Это поможет другому инженеру быстро понять назначение группы конденсаторов.

Интегральная схема с 3 развязывающими крышками, расположенными рядом. (Источник изображения)

Pro Совет № 10 – Запомните свою основную надпись

И последнее, но не менее важное: не забывайте всегда включать основную надпись на каждой странице вашей схемы! Это простой организационный инструмент, который может помочь отслеживать несколько листов схемы, знать, кто их разработал, и знать, какую версию проекта вы просматриваете.При добавлении основной надписи разместите ее в правом нижнем углу листа (ов) и включите следующую информацию:

Название схемы, ваше имя и дата создания
Номер листа схемы, если у вас более 1 страницы
Также рассмотрите возможность добавления номера редакции, чтобы облегчить различение версий

Держите листы схемы организованными и упорядоченными с помощью основной надписи. (Источник изображения)

Дизайн как профессионал

Вот они, 10 лучших советов, которые помогут вам нарисовать свой следующий схематический дизайн как профессионал! Когда дело доходит до схем, ваша цель всегда сосредоточена на ясности.Достаточно ли легко понять вашу схему другому инженеру? И что еще более важно, сможете ли вы прочитать и интерпретировать то, что вы нарисовали, если снова возьмете свою схему через год? Схемы составляют основу любой конструкции электроники, и просто имеет смысл найти время, чтобы передать информацию как можно более четко и эффективно. Это поможет, если вам нужно передать вашу схему другому инженеру для процесса компоновки печатной платы, а также поможет в поиске и устранении неисправностей в вашей схеме на этапе постпроизводства.Так чего же ты ждешь? Выбирайтесь и начинайте рисовать схемы, как профессионал! Ваши коллеги-инженеры оценят вас.

Готовы нарисовать следующую схему с помощью наших 10 лучших советов? Попробуйте Autodesk EAGLE бесплатно сегодня!

Создайте свою схему подключения

Общая картина: источники и способы применения

Внимательно изучите электрические системы на вашей лодке, перечислив источники и способы использования как переменного, так и постоянного тока. Если он работает без инвертора, когда доступно только питание от батареи, он находится в списке постоянного тока.Общее представление о том, как они связаны, поможет вам предугадать, что рисовать. Если у вас есть хорошая электрическая схема, скопируйте ее и взорвите, чтобы вы могли делать четкие заметки и вносить изменения в будущем. Каждый раз, когда вы меняете проводку или электрические компоненты, записывайте это на схеме. Если у вас нет хорошей схемы или вас пугают загадочные электрические символы на той, которая у вас есть, сделайте ее с нуля, используя большую бумагу.

Начиная с батарей, проследите по проводам до конечных пользователей, обращая внимание на селекторное оборудование и любое другое оборудование на линии.Некоторые люди рисуют провода на эскизе своей лодки, чтобы указать, где они находятся. В сложной лодке это может быть более запутанным, чем рисовать их абстрактно и использовать отраслевые соглашения для отображения электрических компонентов (см. Online Extra). Начните с простого и убедитесь, что вы знаете, что рисуете. Используйте острый карандаш и старайтесь избегать стираний. По мере того, как вы обретете понимание и уверенность, вы, вероятно, несколько раз перерисуете его. Укажите цвета и толщину проводов. Чем ниже калибр, тем толще провод и тем выше ток, который он может выдерживать.Калибр должен быть нанесен на изоляцию с номером, за которым следует «AWG», например «12 AWG».

Используя список, который вы составили для стороны постоянного тока, сопоставьте выключатели на панели с пользователями постоянного тока. Если оставить в стороне несколько отставших, в центре внимания должна появиться диаграмма вашей системы постоянного тока. Но не забегайте вперед и не делайте предположений. Слишком часто автоматический выключатель был переназначен во время какого-либо прошлого ремонта, или предыдущий владелец подключал провод, чтобы получить питание для дополнительного элемента, такого как вентилятор.Единственный способ выяснить это – проследить каждый провод, чтобы увидеть, куда он на самом деле идет.

Отслеживание провода

После получения базовых знаний о вашей системе постоянного тока пора приступить к работе. Сначала отключите все источники питания. Отключите от берегового источника питания, выключите любой инвертор и отсоедините его от батареи, отключите генератор и отсоедините положительные провода постоянного тока от батарей. Хотя вы работаете с цепями постоянного тока, эти действия отключат сторону переменного тока, если вы перепутаете их.Даже после того, как вы это сделаете, НЕ думайте, что можно безопасно прикасаться к оголенным проводам, клеммам, шине и т. Д.

Начните с источника и проследите каждый провод до конца. Провода первичного источника – это усиленные провода, идущие от ваших батарей к распределительной панели, или на небольших лодках – к сборной шине. Этих проводов должно быть немного, они должны быть простыми и иметь гораздо больший размер, чем те, которые выходят из панели / сборной шины, потому что они обеспечивают ток для всех этих более мелких проводов. Они могут проходить через селекторный переключатель перед панелью.

Сборные шины или панели автоматических выключателей являются вторичным источником для большей части вашей проводки, где ток «распространяется» по мириадам более мелких проводов ко всем пользователям на лодке. Надеюсь, на вашей панели есть метки на выключателях, которые дадут вам некоторое представление о том, куда идут эти провода. Возможно, вам придется разрезать стяжки, чтобы изолировать конкретный провод, заключенный в тугую связку. Не забудьте снова связать связки, когда закончите. Провод, который вы отслеживаете, часто ведет к отверстию или каналу, но его цвет должен отличать его на другом конце.Если нет, разместите помощника там, где, по вашему мнению, выходит проволока. Потяните или осторожно потяните за конец, и, надеюсь, ваш помощник увидит, как он движется. Если нет, попробуйте тянуть вперед и назад, как на качелях.

Если вы просто не можете отследить провод, используйте вольт-омметр (VOM) для проверки целостности цепи (см. «Пять способов использования цифрового мультиметра», декабрь 2013 г.). Если вы получаете непрерывность, вы теоретически знаете, что провод, выходящий из отверстия, совпадает с проводом, входящим в него. В некоторых случаях провода, идущие к определенному оборудованию, могут указывать на «призрачную непрерывность» из-за заземления или других особенностей.Самым точным методом является физическое отслеживание провода, особенно на старых лодках. После того, как вы определили провод от источника до его использования, вы можете пометить его и добавить на схему подключения.

Маркировка и схемы

Прикрепите ярлыки к проводам на каждом конце и в соответствующих местах вдоль участка провода. Это помогает при устранении неполадок позже. Купите этикетки или используйте качественную желтую или белую изоленту и напишите на ней качественным несмываемым маркером. Масло, жир и другие пары в атмосфере катания на лодке могут вызвать растворение клея на этикетках или даже хорошей изоленты.

Обычно лучше всего полностью обернуть ленту вокруг провода, приклеивая ее к себе. Этикетки канцелярских принадлежностей для принтеров этикеток выглядят аккуратно, но я обнаружил, что клей на обратной стороне редко держится долго, и этикетки оказываются в трюме. Также пометьте провода и компоненты на схеме. Вероятно, вам придется перечислить и пронумеровать эти метки сбоку с соответствующим номером в кружке на компоненте. Это позволяет избежать беспорядка на диаграммах.

При отслеживании проводов внимательно ищите проблемы, включая потертую изоляцию, горячие точки, обозначенные потемневшей или почерневшей изоляцией, небольшие неровности изоляции (указывает на коррозию или перегрев внутри), запах горелой изоляции или корродированные клеммы.Обратите внимание на проблемы и устраните их, прежде чем снова использовать лодку. Если вы обнаружите незнакомый компонент, такой как диод, шунт или переключатель переключающего соленоида, спросите кого-нибудь или исследуйте деталь, пока не узнаете, что она делает. Это не только для точности; он обучит вас, что позволит вам легче диагностировать проблемы.

В старых лодках вы можете найти мертвые провода, когда владелец что-то удалил и отсоединил (надеюсь) провод питания от панели, но оставил его «на всякий случай». Если вы вытащите его, оставьте на его месте прочную нейлоновую ленту, чтобы позже протянуть другую проволоку.Если вы оставите провод, пометьте его с обоих концов и убедитесь, что он мертв. Запечатайте каждый конец, обернув его изолентой, а затем намажьте «жидкую ленту» электрика по самой ленте, чтобы влага не попадала внутрь, а ленту оставалось на месте.

Вуаля! Конечный продукт

К тому времени, как вы построите схему системы постоянного тока, вы будете иметь хорошее представление о том, как должна выглядеть ваша электрическая схема. Это хорошее время, чтобы перерисовать его перед запуском системы переменного тока. Системы переменного тока могут иметь более одного источника (береговое питание, генератор, инвертор).Если ваша задача особенно сложна, подумайте о том, чтобы нанять сертифицированного ABYC специалиста на час или два, чтобы он вам помог. Ваша диаграмма должна четко различать переменный и постоянный ток, или вы можете сделать отдельную диаграмму для каждой системы. Обозначьте, что это такое, и сделайте очевидным, где два типа тока проходят близко друг к другу или могут быть перепутаны друг с другом. Сделайте хотя бы одну копию, чтобы держать ее подальше от лодки, и храните бортовую схему в водонепроницаемом контейнере, таком как сумка Ziploc. Если он очень большой, сверните его в трубу из ПВХ с двумя заглушками.Один приклейте, а другой используйте как съемный колпачок.

Составление схемы вашей электрической системы – отличный зимний проект, и он будет неоценим, если вы захотите установить что-то новое.

Как сделать электрическую схему в Autocad?

Как нарисовать электрическую схему в AutoCAD?

Как создать схематическое представление в AutoCAD?

Как сделать электрическую схему?

1. Начните с набора электрических символов, соответствующих вашей схеме.

2. Нарисуйте схемы, представленные линиями.

3. Перетащите символы на схемы и соедините их.

4. Используйте переходы между линиями, если необходимо пересечь какие-либо линии.

Как создать электрическую компоновку в AutoCAD?

Как создавать электрические символы в AutoCAD?

1. Откройте графическое меню, вкладку «Схема»> панель «Вставить компоненты»> «Графическое меню».

2. Найдите и выберите свой символ.

3. Ваш символ прикреплен к курсору, что упрощает его вставку.

4. После выбора местоположения откроется соответствующее диалоговое окно InsertEdit.

Какое программное обеспечение для электрических чертежей самое лучшее?

1. XCircuit.

2. FreePCB.

3. TinyCAD.

4. Изготовитель схем.

5. KiCad. Кросс-платформенный пакет автоматизации проектирования электроники с открытым исходным кодом.

6. AutoCAD Electrical. Программное обеспечение САПР для электрического проектирования.

7. SimulIDE. Симулятор цепей в реальном времени.

8.CADISON E&I Designer. Проверенное в отрасли автономное решение, созданное инженерами для упрощения проектирования электрических систем.

Как создать блок-схему в AutoCAD?

1. Щелкните вкладку “Вставка” панель “Блок” “Создать блок”.

2. Введите имя блока.

3. Щелкните «Выбрать объекты» и выберите графический символ и атрибуты для включения в метку отметки.

4. В поле «Вставить единицы» выберите «Без единиц».

5. Продолжите создание блока, как описано в «Диалоговом окне определения блока» в справке AutoCAD.

Как сделать гидравлический контур в AutoCAD?

1. Щелкните вкладку «Схема» панель «Вставить компоненты» «Вставить гидравлические компоненты».

2. В диалоговом окне «Вставить компонент: гидравлический символ» щелкните «Метры».

3. В диалоговом окне «Гидравлика: счетчики» щелкните «Манометр».

4. Ответьте на запросы следующим образом:

5. В диалоговом окне «Вставить / изменить компонент» укажите:

Как открыть схему в AutoCAD?

1.Если обозреватель каталогов не открыт, щелкните вкладку «Схема» панель «Вставить компоненты» «Вставить компоненты» раскрывающийся список «Обозреватель каталогов».

2. Выберите категорию для компонента, который вы хотите вставить.

3. Введите критерий поиска и щелкните.

4. Щелкните строку на панели результатов.

Что такое принципиальная схема?

Схема или схематическая диаграмма – это представление элементов системы с использованием абстрактных графических символов, а не реалистичных изображений.

Как читать электрическую схему?

Что такое электрическая схема управления?

На схемах подключения показаны подключения к контроллеру. Схемы подключения, иногда называемые «основными» или «строительными» схемами, показывают фактические точки подключения проводов к компонентам и клеммам контроллера. … Их можно использовать в качестве руководства при подключении контроллера.

Как вы составляете электрическую схему?

1. Шаг 1. Знайте свой макет.Либо используйте программное обеспечение, либо миллиметровую бумагу, и сделайте масштабный чертеж различных комнат.

2. Шаг 2: Спланируйте это заранее. После завершения макета сосредоточьтесь на электрическом плане.

3. Шаг 3: Используйте внутреннюю планировку в качестве отправной точки.

4. Шаг 4: Изучите свой план.

Отличается ли AutoCAD Electrical от AutoCAD?

Auto-CAD Electrical включает в себя все функциональные возможности AutoCAD, а также полный набор функций, разработанных специально для проектирования электрических систем управления.… AutoCAD Electrical обеспечивает прирост производительности до 80 процентов по сравнению с AutoCAD.30 nov. 2015

Как сделать световой макет?

1. Шаг 1. Составьте план.

2. Шаг 2: Обрисуйте, что происходит в каждой части комнаты.

3. Шаг 3: Укажите, откуда должен исходить свет.

4. Шаг 4: Определите, где в выбранном пространстве расположены розетки и выключатели.

5. Шаг 5: Выберите определенные светильники для каждой части комнаты.

Электрическая схема

– Справка SmartDraw

Просмотрите этот короткий видеоурок, чтобы узнать, как создать электрическую схему в SmartDraw.

Основы

Выберите Электрическая схема из категории Все шаблоны .

Мы рекомендуем вам установить параметры масштаба и линии для визуального элемента до начала работы с диаграммой. Чтобы установить масштаб, выберите из раскрывающееся меню Масштаб в разделе Параметры панели SmartPanel .Затем выберите или отмените выбор Разрешить связывание строк, Разрешить соединение линий, и Использовать привязки из раздела Параметры .

Чтобы начать рисование линий, выберите в раскрывающемся меню Line Shape в разделе Lines панели SmartPanel .

После выбора нужной формы линии щелкните Draw Lines из раздела Lines в SmartPanel , затем щелкните и перетащите с курсором в рабочую область .

При рисовании перпендикулярных линий на диаграмме вы заметите «прыжок» на пересечении двух линий. Строка, содержащая «прыжок», была нарисована поверх другой строки. Чтобы определить свойства линейных переходов, щелкните Set Line Hops из раздела Lines панели SmartPanel . Выберите один из вариантов в диалоговом окне «Определить отрезки линии ».

Чтобы отобразить или скрыть размеры на диаграмме, нажмите Показать размеры в разделе Lines панели SmartPanel .

Добавьте символы на диаграмму, перетащив и и отпустив (или нажав и штамп ) из текущей библиотеки на вкладках SmartPanel или Символы . Чтобы найти дополнительные символы, выберите Дополнительные символы из раскрывающегося меню Еще , затем просмотрите или выполните поиск по ключевому слову, чтобы найти нужный символ.

Добавьте свободный плавающий текст к своему визуальному элементу, щелкнув Добавить текст из раздела Текст в SmartPanel – при этом задействуется инструмент «Текст». Щелкните в своей рабочей области , чтобы ввести, затем щелкните в другом месте , когда закончите, чтобы сохранить набранный текст.

Как создать электрическую схему для вашей лодки

Большинство новых лодок включают чертеж, на котором показана вся электрическая система, однако они очень быстро устаревают по мере установки нового оборудования. Для более старых лодок они могут быть полностью устаревшими или вообще отсутствовать. Составление простой схемы электрической системы вашей лодки может показаться сложной задачей, но это не так сложно, как вы думаете.Просто нужно время, терпение и осознание того, что это не может быть завершено за день и что это будет постоянный проект.

С чего начать? Если у вас есть уже существующий чертеж, мы рекомендуем вам увеличить его и сделать четкие заметки о любых изменениях. Если у вас нет чертежа, начните с большого листа бумаги и начните с батарей и основной системы постоянного тока, такой как зарядные устройства, инвертор, шины и переключатели. Также укажите размер провода и предохранители.

Маркировка – Чтобы завершить схематический чертеж, вам нужно будет выяснить, для чего предназначен каждый провод и куда он идет.После того, как вы определили назначение провода, прикрепите этикетку, чтобы идентифицировать его. Используйте специальные морские этикетки или высококачественную этикетировочную машину. Масла и влага в машинном отделении могут стать причиной растворения большинства этикеток домашнего офиса. Обводя каждый провод, ищите признаки натирания или небольшие неровности и при необходимости меняйте их.

Многие проблемы с электричеством начинаются с разъемов, провода находятся во влажной среде и подвержены постоянной вибрации. Хорошее соединение начинается с хорошего обжима, а секрет хорошего обжимного инструмента заключается в том, что он не пробивает изоляцию на проводе.Наш фаворит – обжимной инструмент FTZ Cycle Crimp, специально разработанный для термоусадочных клемм и стыков. Оголенный провод на каждом конце соединительной втулки должен быть герметизирован термоусадочной изоляцией. Убедитесь, что у вас есть несколько разных размеров, как для правильного калибра провода, так и для размера кольца, а также хорошая термоусадочная горелка, такая как Ancor Mini Butane или Butane Pro.

Терминалы

Marine изготовлены из чистой электролитической меди, чтобы обеспечить наименьшее электрическое сопротивление и лучший ток.Они покрыты лужением, чтобы предотвратить коррозию от соли и влаги. Убедитесь, что они внесены в список UL и предназначены для использования с гибкими многожильными проводами. Ищите клеммы с бесшовной, расширяющейся цилиндрической конструкцией, которая позволяет легко вставлять провод и обеспечивает максимальную прочность при обжиме. Закрытый конец изолирует влагу, поэтому ваши кабели остаются сухими и не подвержены коррозии с течением времени. У вас может возникнуть соблазн использовать менее дорогие терминалы, предназначенные для вашего автомобиля или грузовика, но не делайте этого.

Наряду с обжимом, клеммами и термоусадкой вам следует взять небольшую оловянную щетку.Чтобы обеспечить наилучшее соединение, не допускайте коррозии на штырях и разъемах. Ваш бортовой комплект предохранителей должен включать полный набор как стеклянных, так и лезвийных (в автомобильном стиле) предохранителей. По мере того, как вы просматриваете и идентифицируете каждую проводку, составьте список предохранителей, которые вы используете. Многие морские магазины продают небольшие недорогие комплекты с большим ассортиментом. Действительно отличный совет – застегнуть ремешок или изолентой дополнительный предохранитель в месте расположения самого предохранителя или рядом с ним. Если у вас есть инвертор / зарядное устройство, убедитесь, что у вас есть предохранитель класса T, так как их может быть трудно найти во время плавания на лодке

Стандарты ABYC – Если вы подумываете о проведении электромонтажных работ в рамках проекта «сделай сам», получите копию соответствующих стандартов Американского совета по лодкам и яхтам (ABYC).Производители лодок используют эти стандарты как абсолютный свод правил для проектирования и строительства более безопасных лодок.

Есть символы, используемые инженерами и электриками для каждого устройства, но если вы не знаете символы, не беспокойтесь. Нарисуйте квадрат, пометьте его названием устройства (инвертор, выключатель) и покажите провода, которые к нему подключены. Для проводки постоянного тока положительные провода красные, отрицательные провода желтые (или черные в некоторых случаях).

В системе электропроводки вашей лодки должен быть выключатель главного аккумулятора морского класса, который позволяет разомкнуть выключатель и выключить все сразу.На вашей лодке есть некоторые устройства, которые вы не хотите отключать при выключении батарейного выключателя, например, автоматический трюмный насос, автоматическая система пожаротушения или детектор пропана. Они будут подключены напрямую к батарее и должны быть защищены встроенным предохранителем в начале цепи.

На большинстве лодок ориентиром на землю является блок двигателя, который, в свою очередь, связан с водой через гребной вал. Определите, есть ли у вас соединительная шина для подводных металлов. Это зеленый провод (или медный ремешок), который проходит по всей длине лодки и соединяет все подводные металлы.Хотя заземление и соединение часто называют взаимозаменяемыми, система соединения электрически соединяет подводную металлическую арматуру лодки, такую как сквозные корпуса, морские краны, рули и распорки, через цинк для защиты от коррозии.

Пока вы собираете свою схему, запишите каждый из компонентов (например, инвертор, зарядное устройство, генератор) с номером модели. Затем соберите все свои руководства пользователя, мы рекомендуем хранить их в файле аккордеона или подшивке.Хотя вся эта информация доступна в режиме онлайн, яхтсмены не всегда имеют доступ к Интернету. На последних страницах этих руководств обычно содержится список распространенных сообщений об ошибках и сбросах, а также схемы правильной установки. Многие яхтсмены включают оригинал купчей на лицевой стороне обложки настоящего руководства с описанием и датой покупки.

Большинство яхт-клубов, круизных групп или Power Squadron предлагают курсы электротехники по вечерам или по выходным.Для тех из вас, кто действительно хочет перейти к следующему этапу понимания того, что и почему используется в морской электротехнике, купите и прочтите книгу Найджела Колдера под названием «Руководство по механической и электрической части судовладельца». ремонт.

Хорошая электрическая схема сэкономит вам деньги, потому что нет ничего более полезного для техника или механика, чем обновленная электрическая схема.
